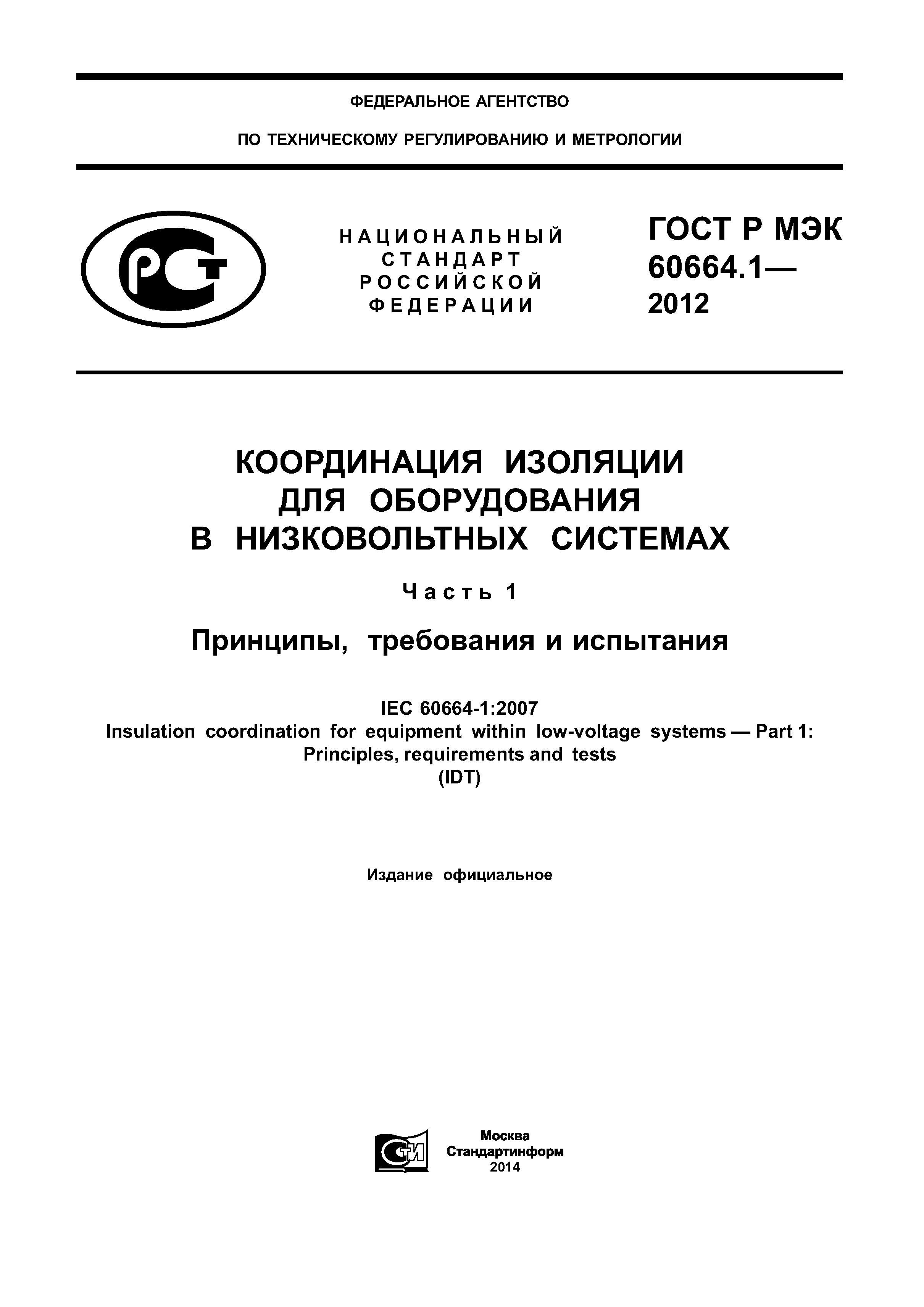

Скачать ГОСТ Р МЭК 60664.1-2012 Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытанияДата актуализации: 10.08.2017 ГОСТ Р МЭК 60664.1-2012
Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытанияОбозначение: | ГОСТ Р МЭК 60664.1-2012 | Обозначение англ: | GOST R IEC 60664.1-2012 | Статус: | введен впервые | Название рус.: | Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания | Название англ.: | Insulation coordination for equipment within low-voltage systems. Part 1. Principles, requirements and tests | Дата добавления в базу: | 21.05.2015 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2014 | Область применения: | Требования стандарта относятся к вопросам координации изоляции в оборудовании, применяемом в низковольтных системах. Требования применяются к оборудованию имеющему номинальное напряжение переменного тока до 1000 В частоты до 30 кГц или постоянного тока до 1500 В и устанавливаемому на высоте над уровнем моря не более 2000 м. Настоящий стандарт устанавливает требования к изоляционным промежуткам, расстояниям утечек и твердой изоляции для оборудования на основе его характеристик, а также методы электрических испытаний, с учетом координации изоляции. Минимальные изоляционные промежутки, указанные в настоящем стандарте, не применяются при наличии ионизированных газов. Специальные требования для данного случая могут быть указаны в документах соответствующих технических комитетов. Настоящий стандарт не рассматривает расстояния и промежутки: - через жидкую изоляцию; - через газообразную изоляция иную, чем воздух; - через сжатый воздух. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Основы для координации изоляции 4.1 Основные положения 4.2 Координация изоляции в зависимости от напряжения 4.3 Напряжения и значения напряжений 4.4 Частота 4.5 Время нахождения под воздействием напряжения, отличного от номинального 4.6 Загрязнения 4.7 Информация представляемая с оборудованием 4.8 Изоляционные материалы 5 Требования и правила для размеров 5.1 Размеры изоляционных промежутков 5.2 Размеры расстояний утечки 5.3 Требования к твердой изоляции при проектировании 6 Испытания и измерения 6.1 Испытания 6.2 Измерения изоляционных промежутков и расстояний утечки Приложение А (справочное) Основные данные по характеристикам устойчивости изоляционных воздушных промежутков Приложение В (справочное) Номинальные напряжения систем питания для различных способов контроля перенапряжений Приложение С (обязательное) Методы испытаний частичным разрядом Приложение D (справочное) Соответствующая информация для методов испытаний частичным разрядом Приложение Е (справочное) Сравнение расстояний утечек приведенных в таблице F.4 и изоляционных промежутков в таблице А.1 Приложение F (обязательное) Таблицы Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим Библиография | Разработан: | АНО НТЦ Энергия
| Утверждён: | 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (822-ст)
| Издан: | Стандартинформ (2014 г. )
| Расположен в: |
| Нормативные ссылки: | |

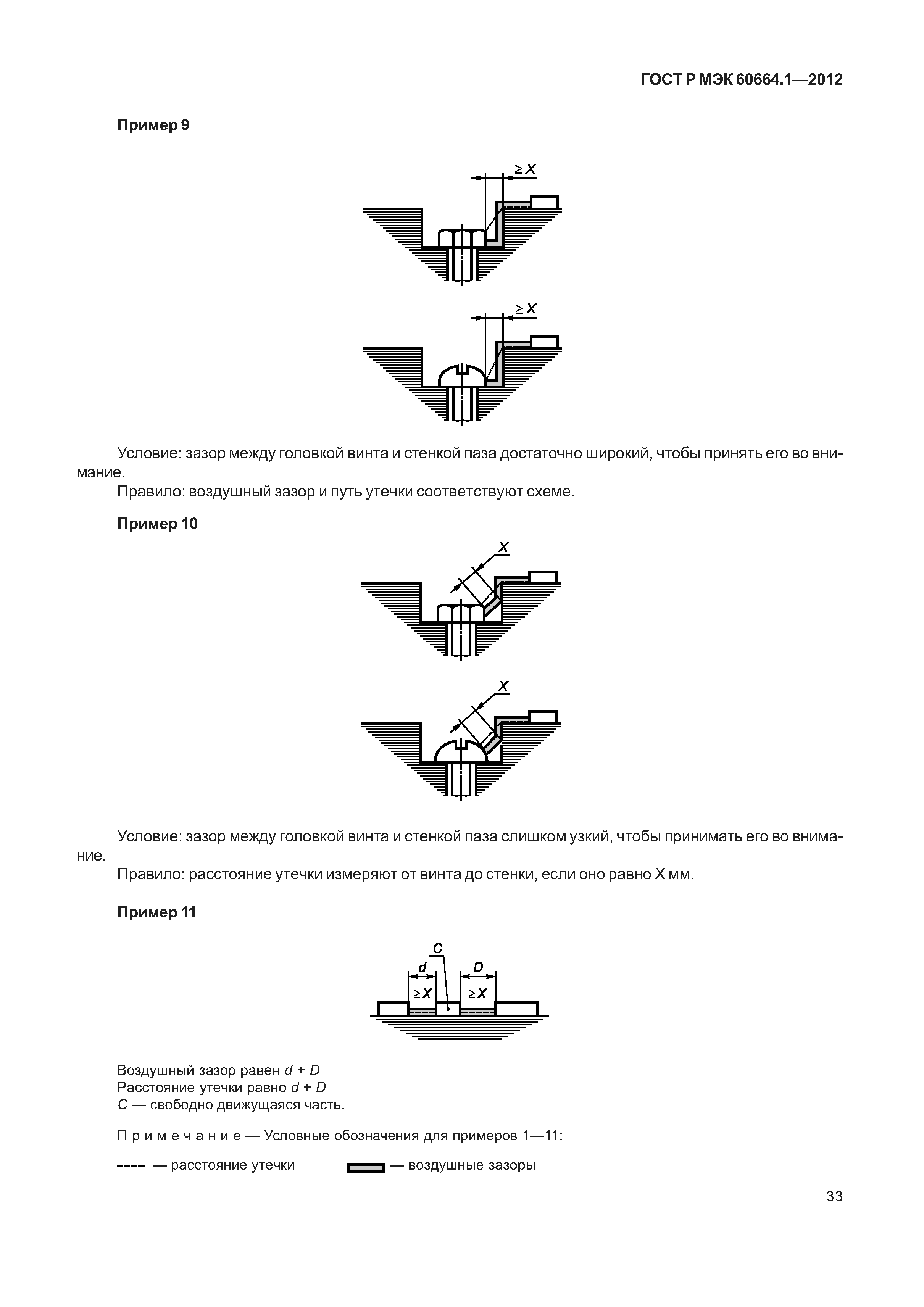

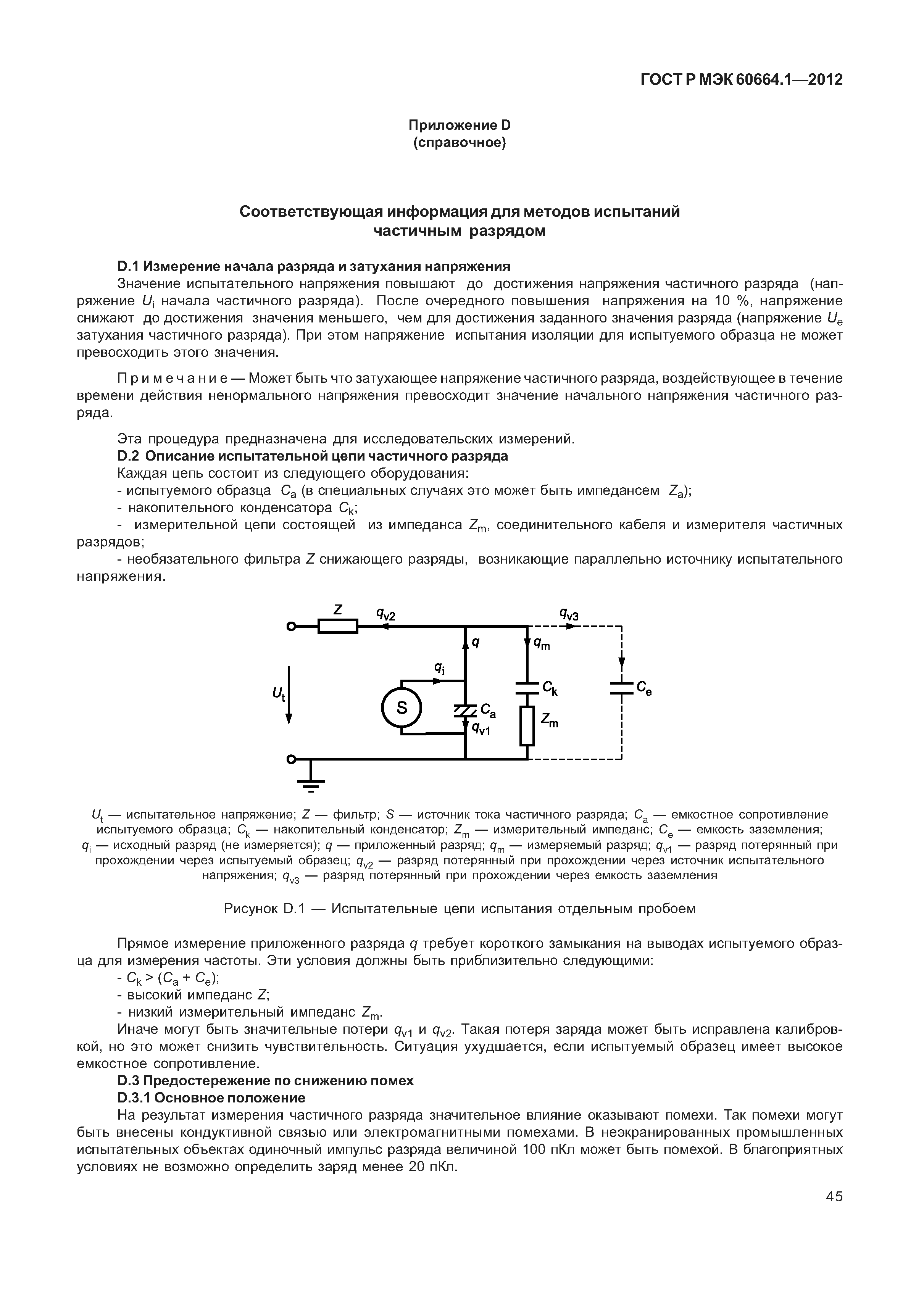

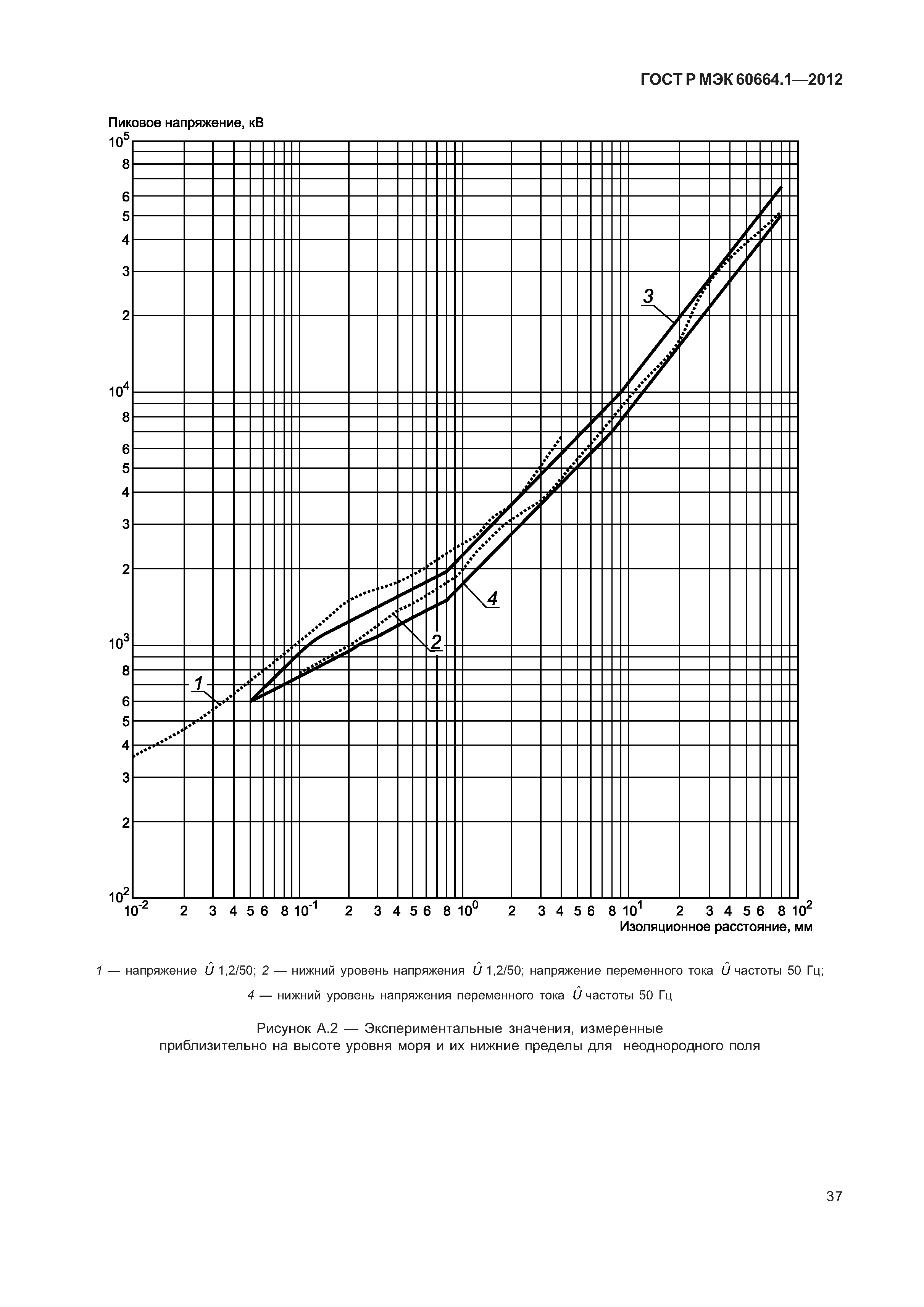

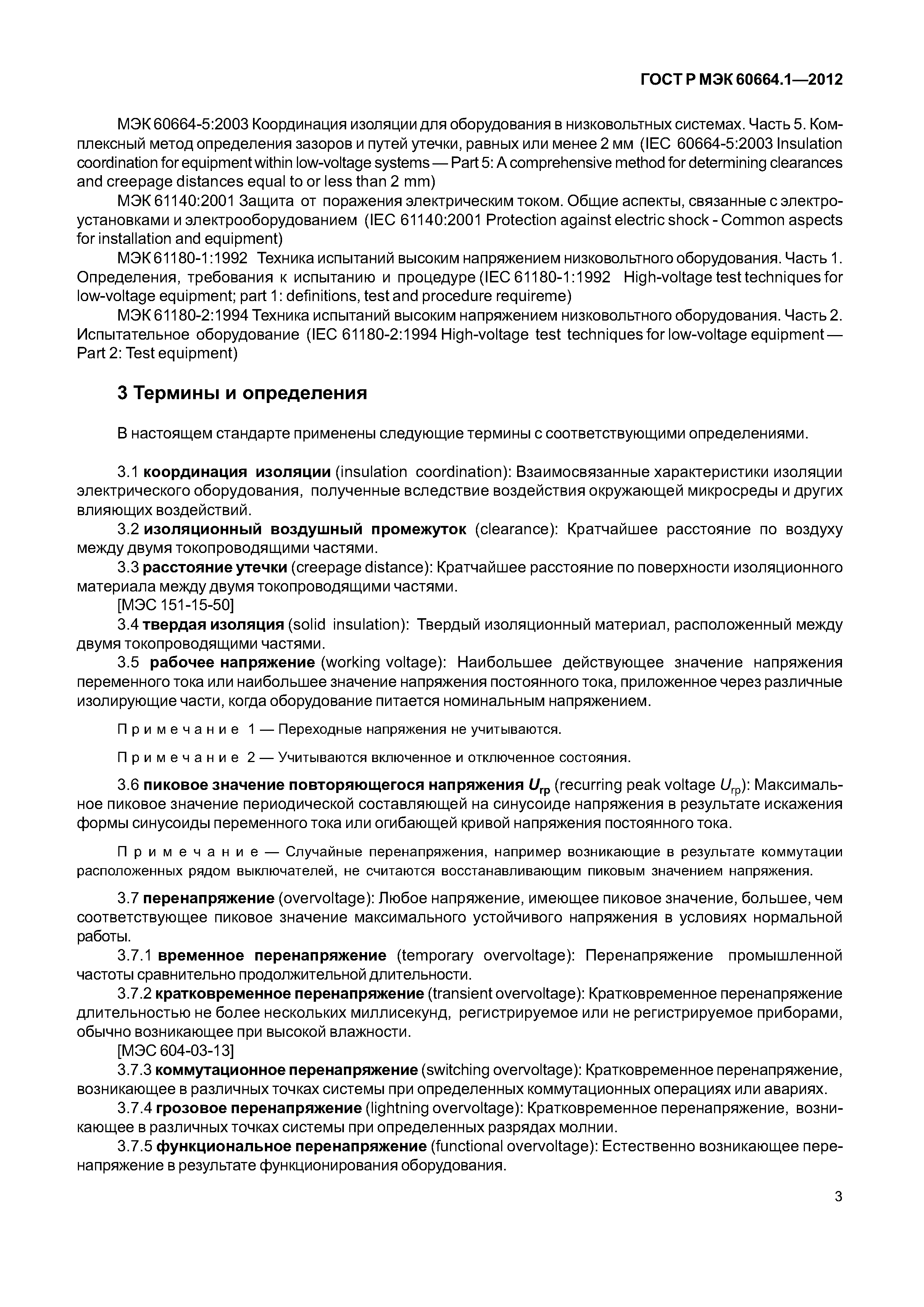

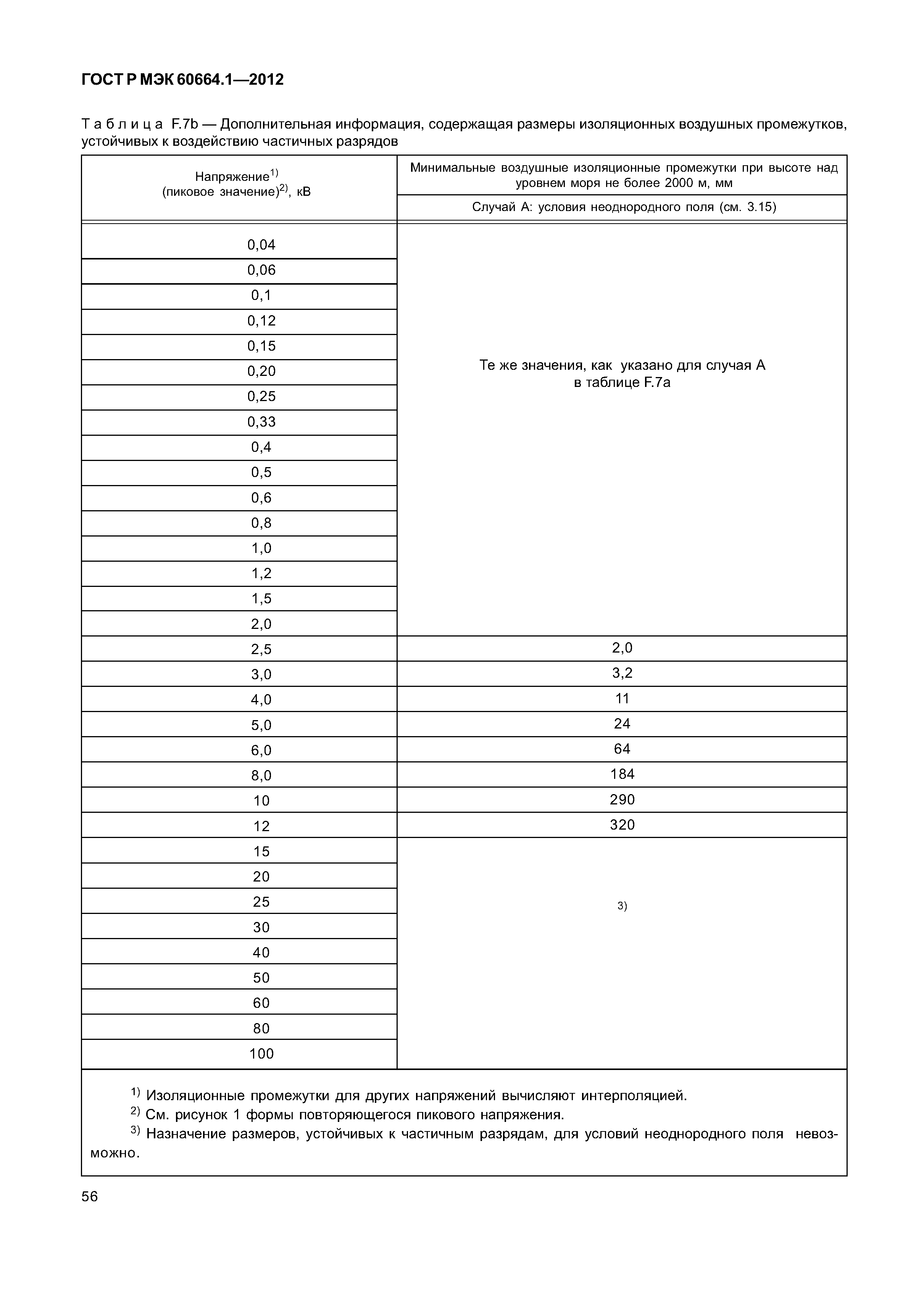

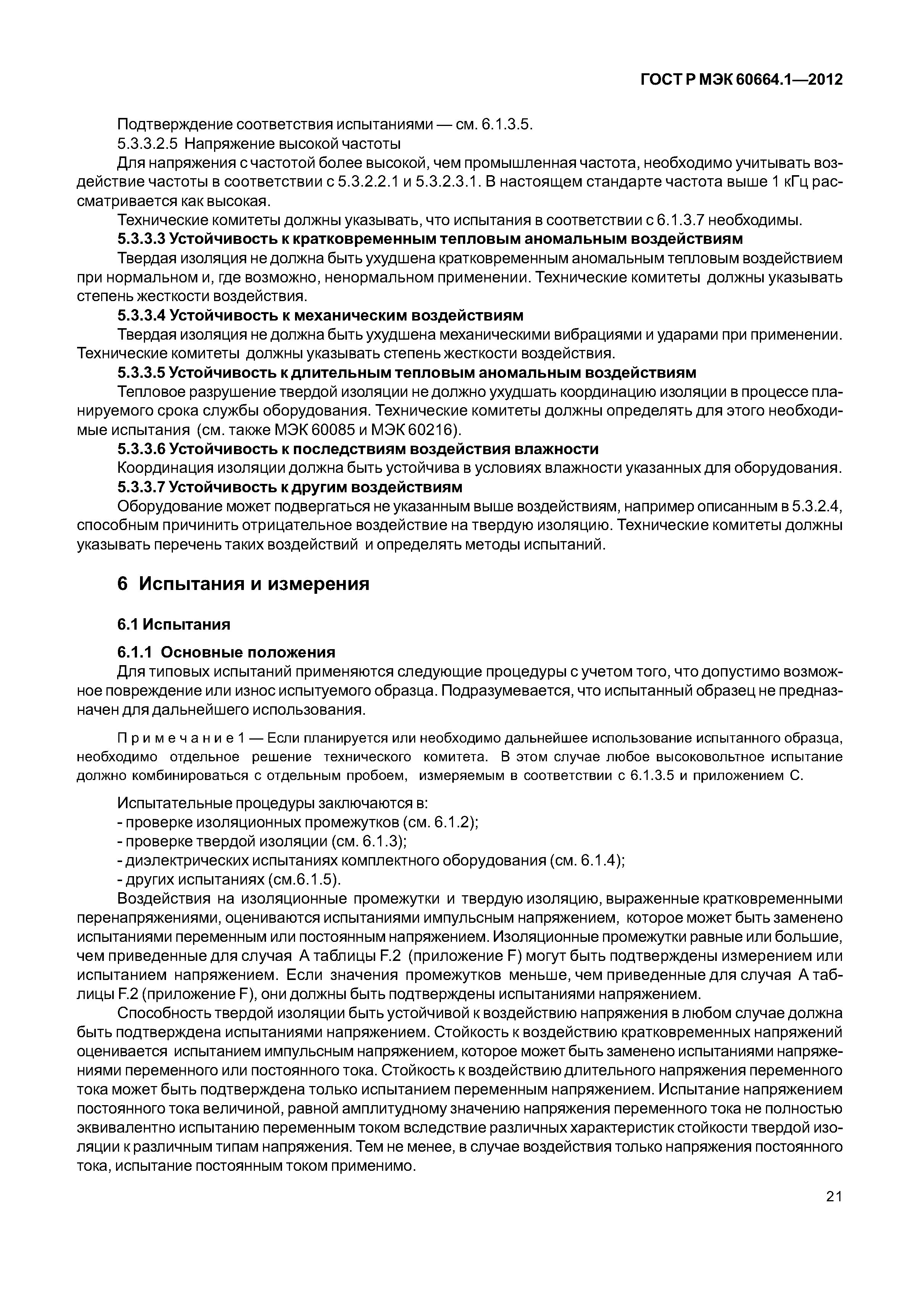

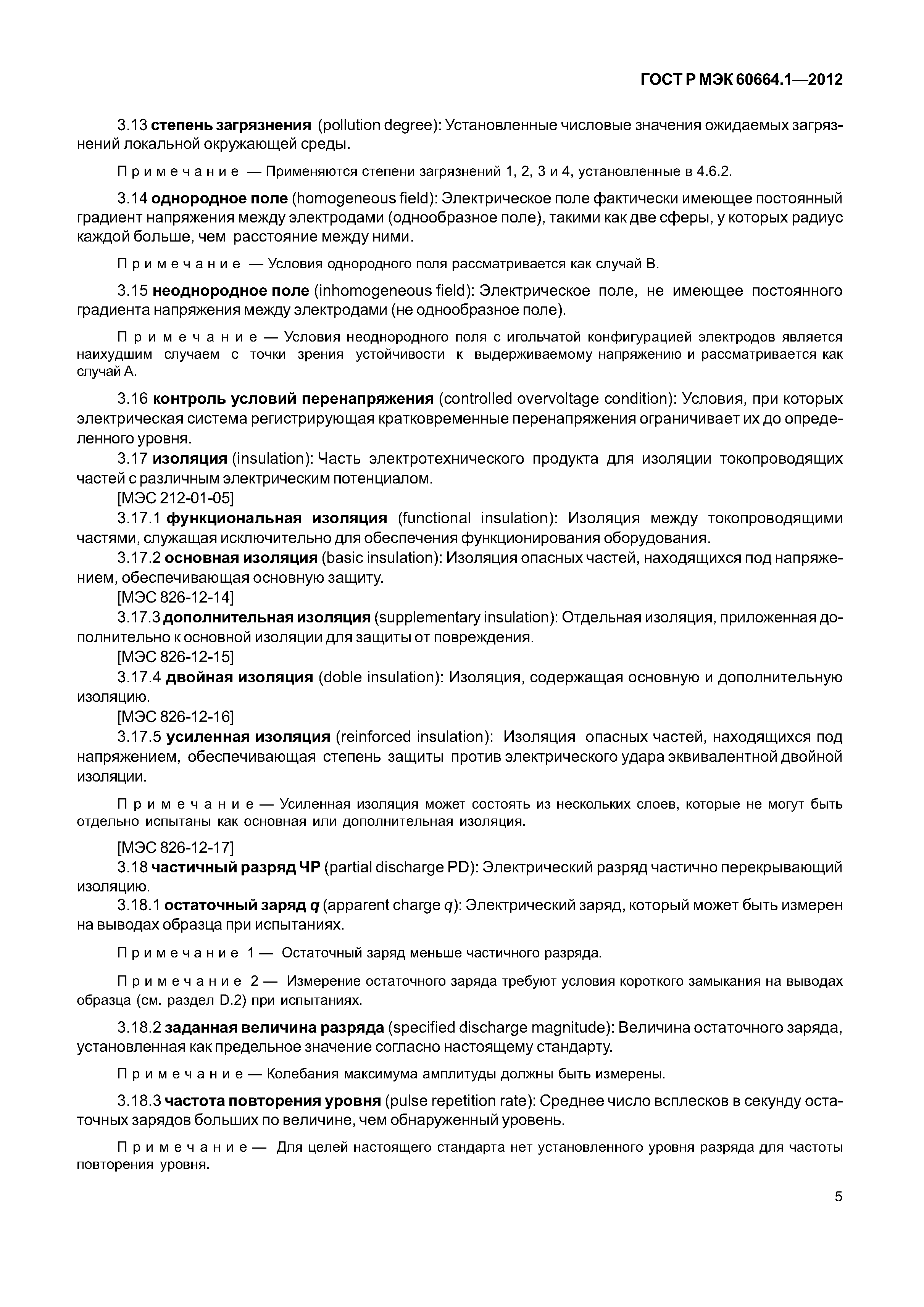

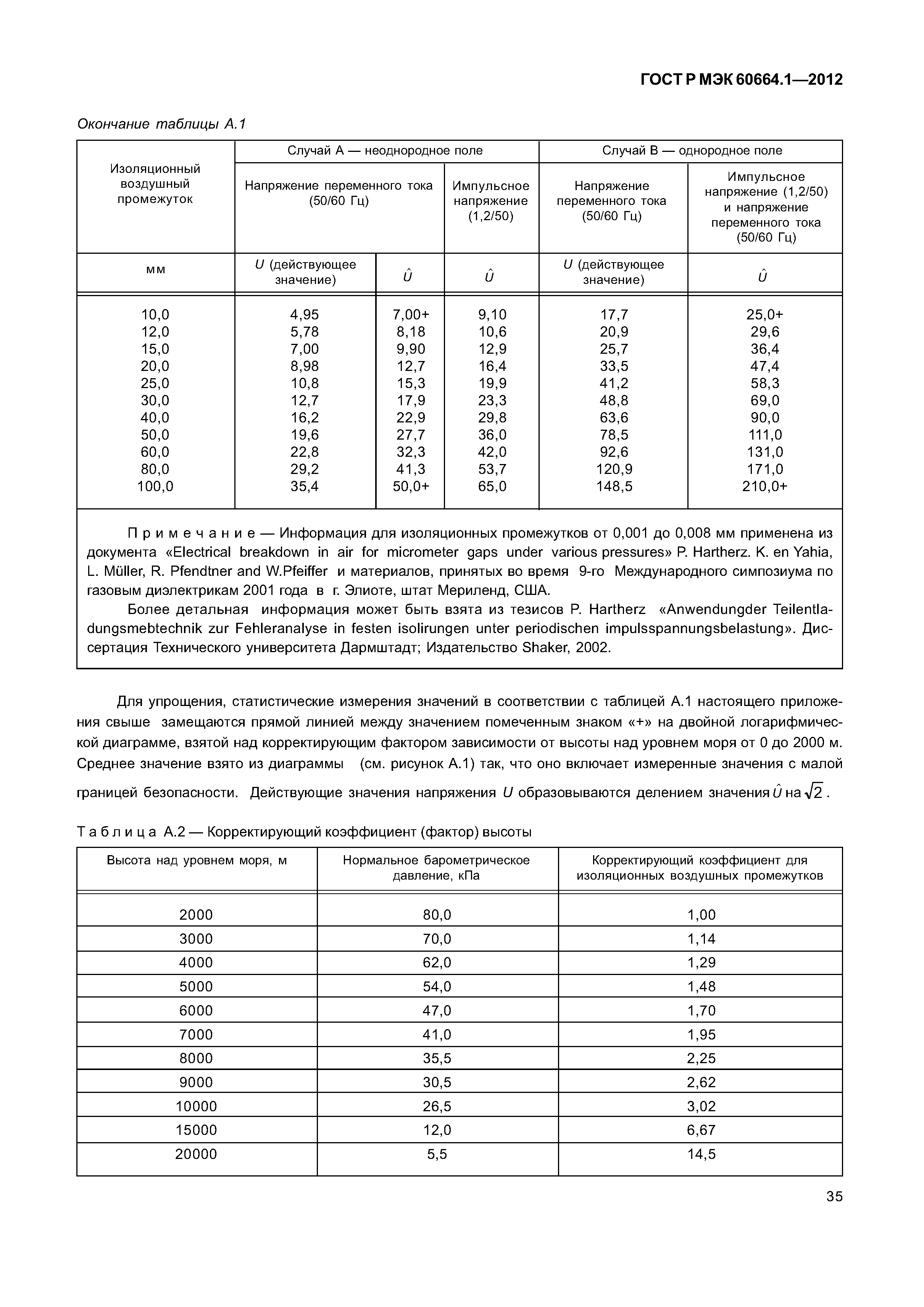

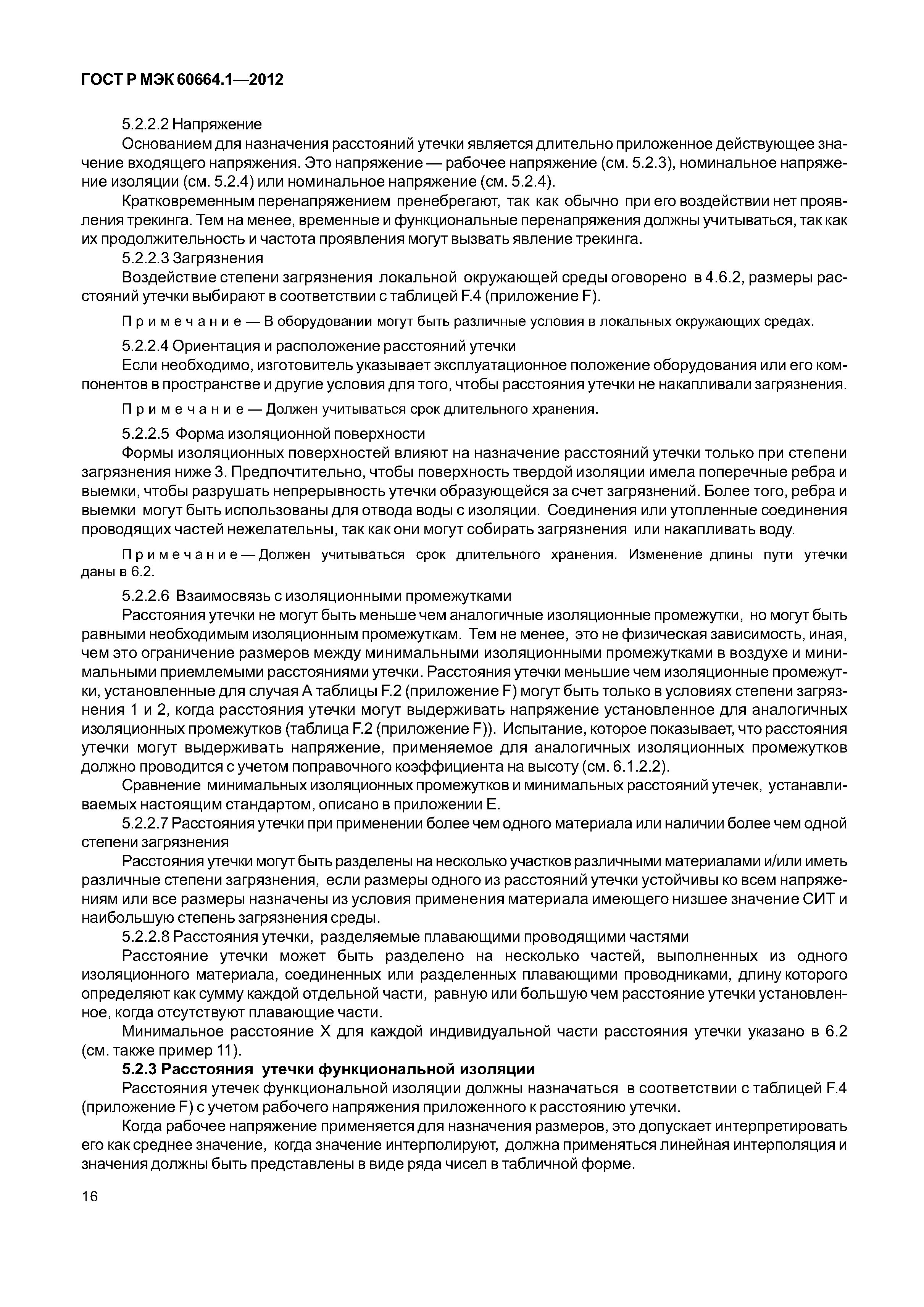

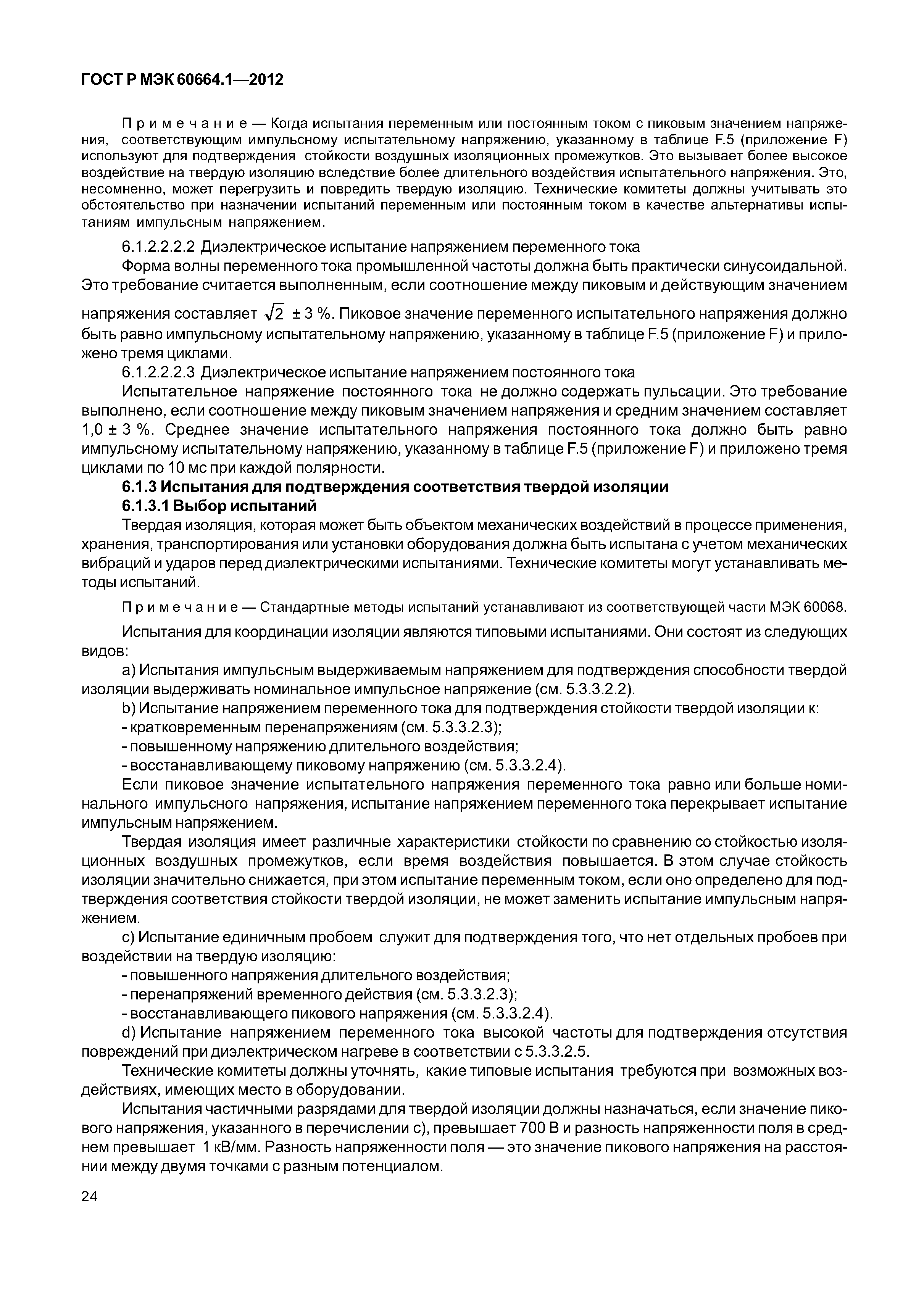

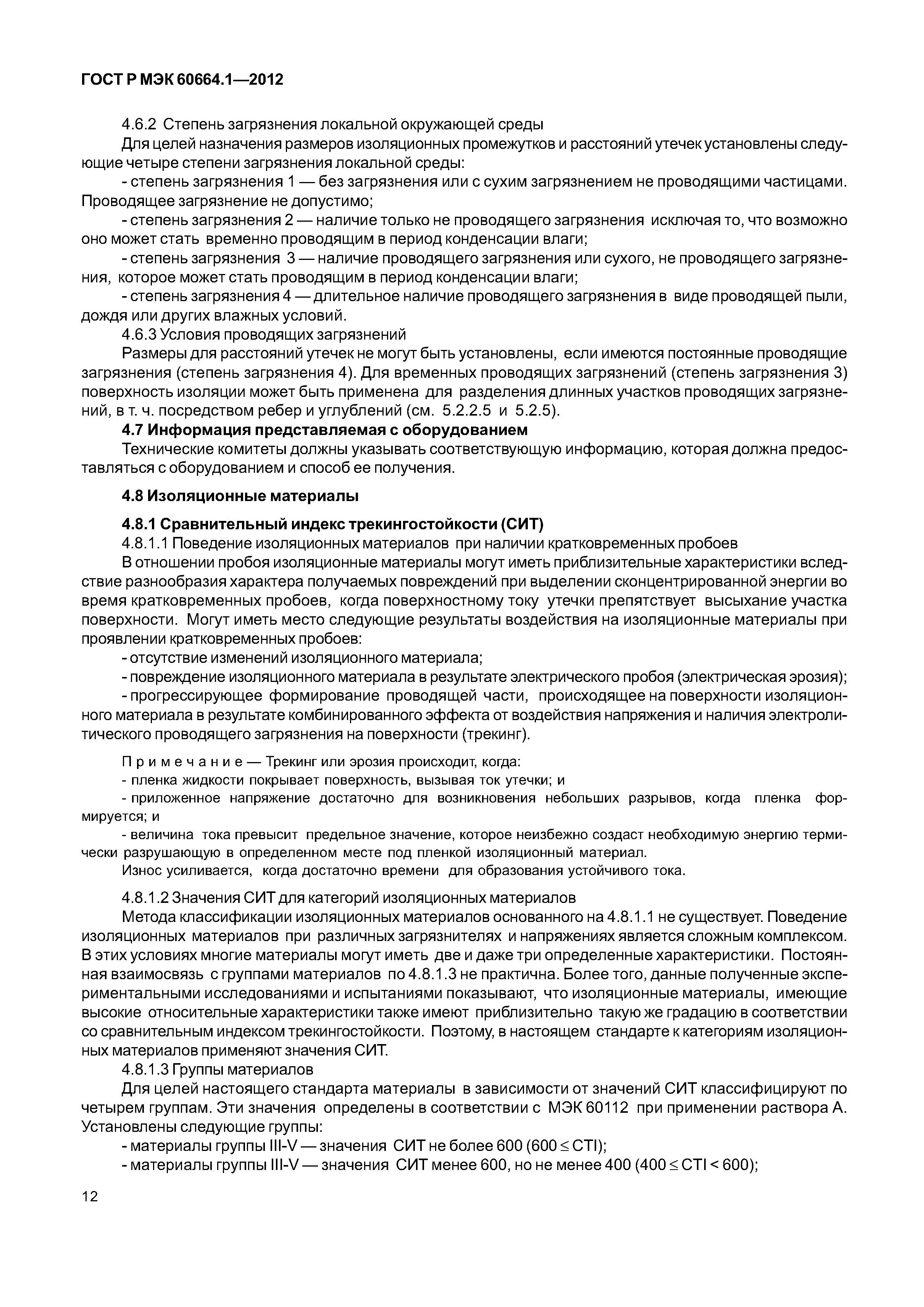

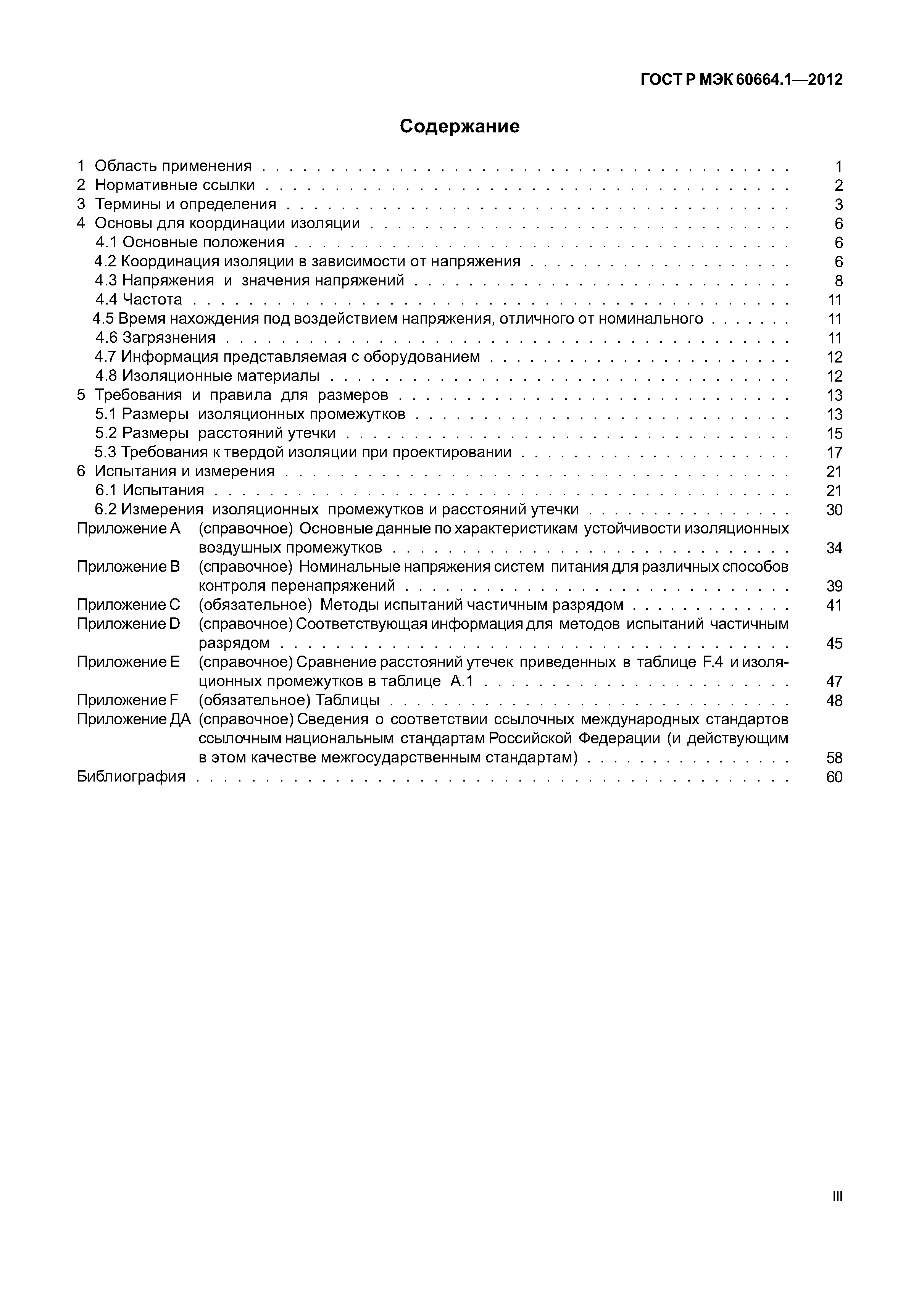

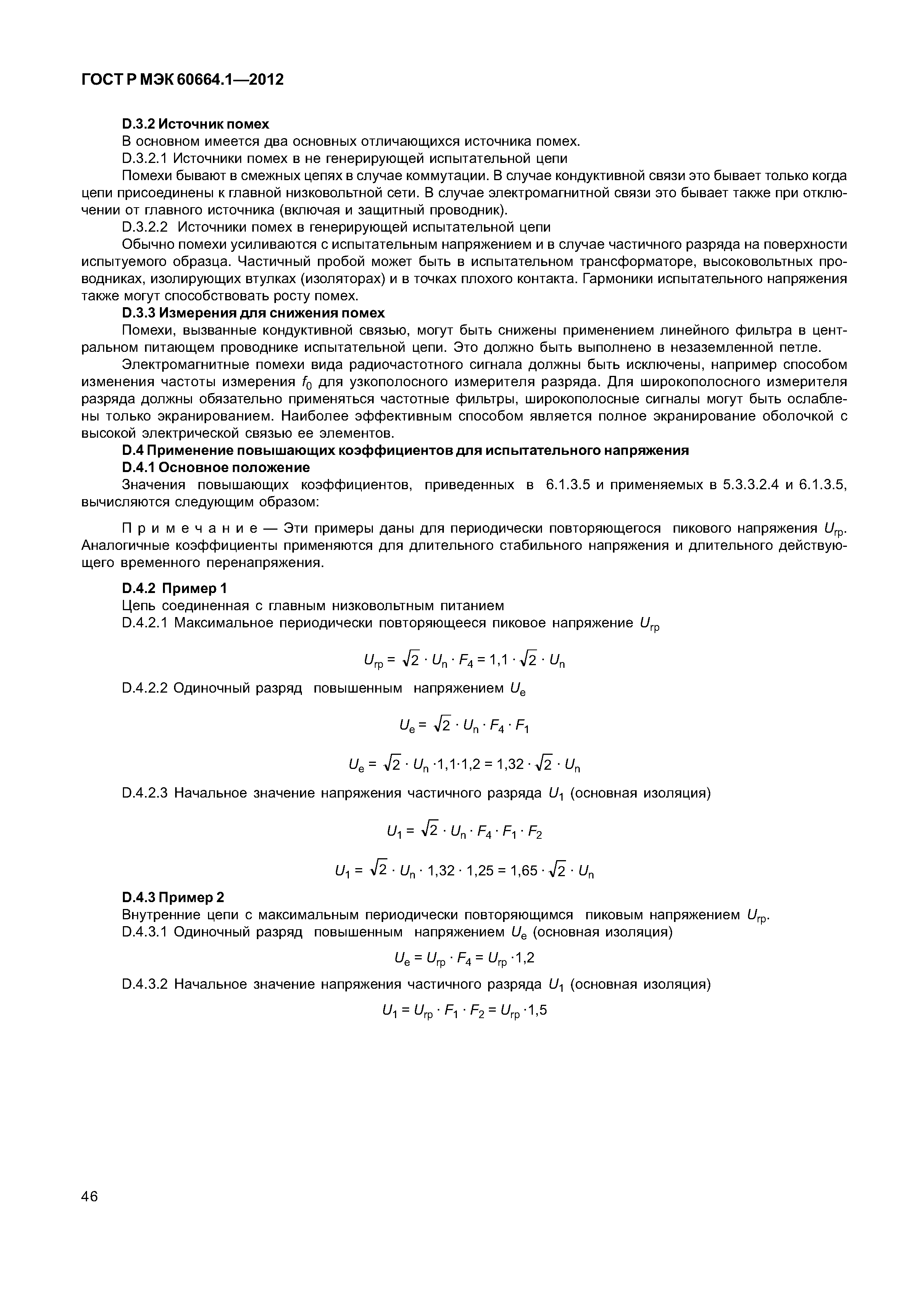

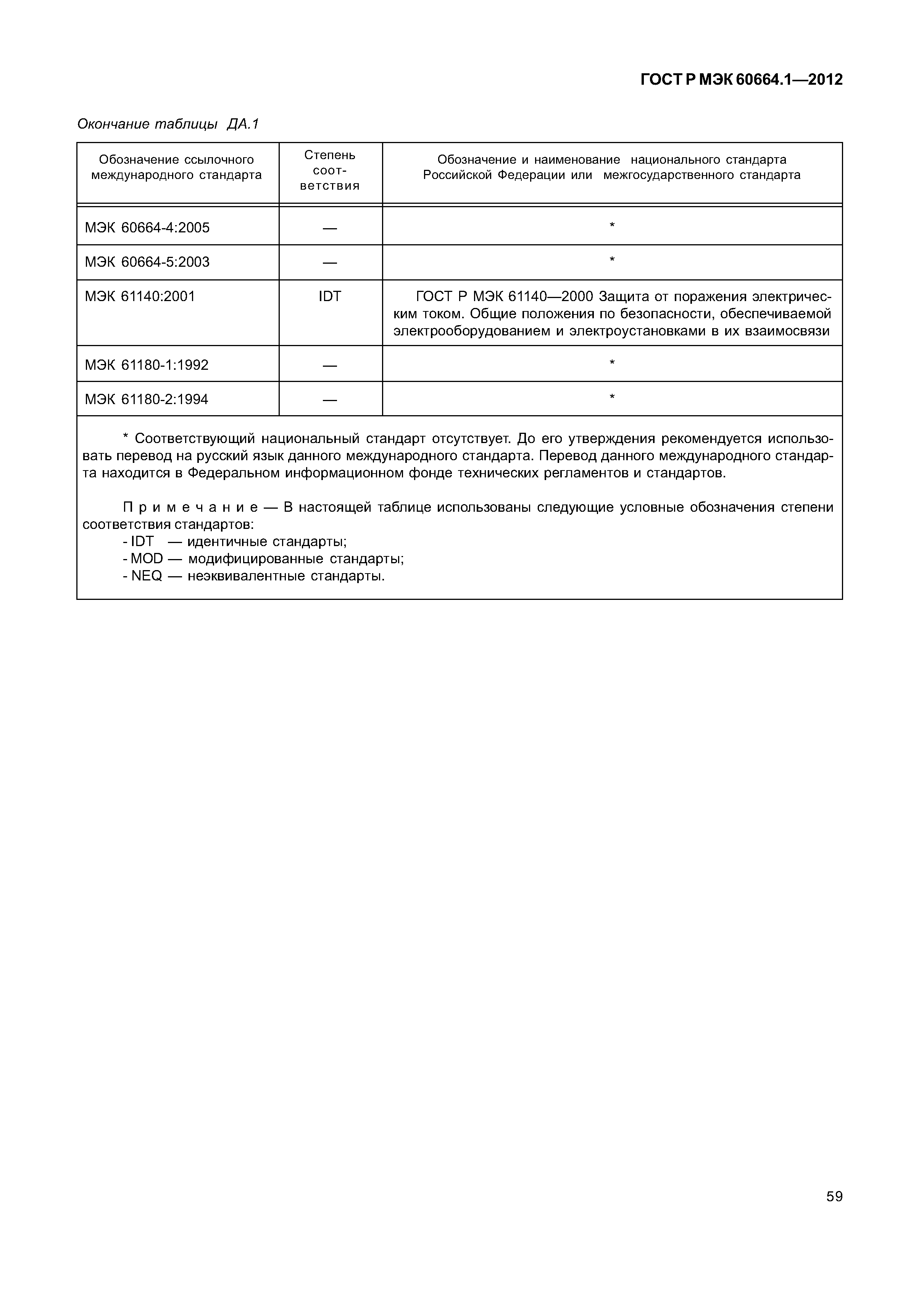

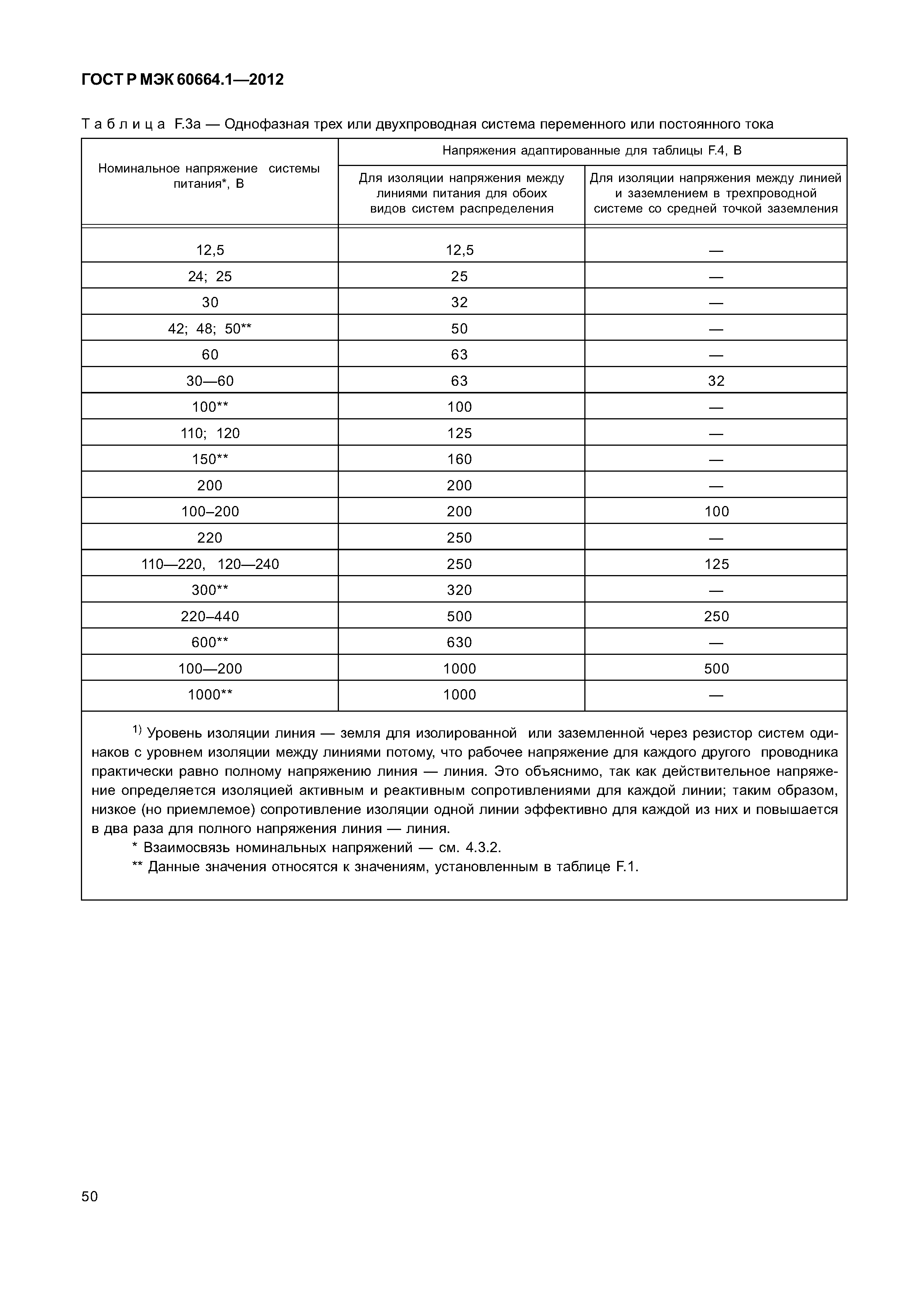

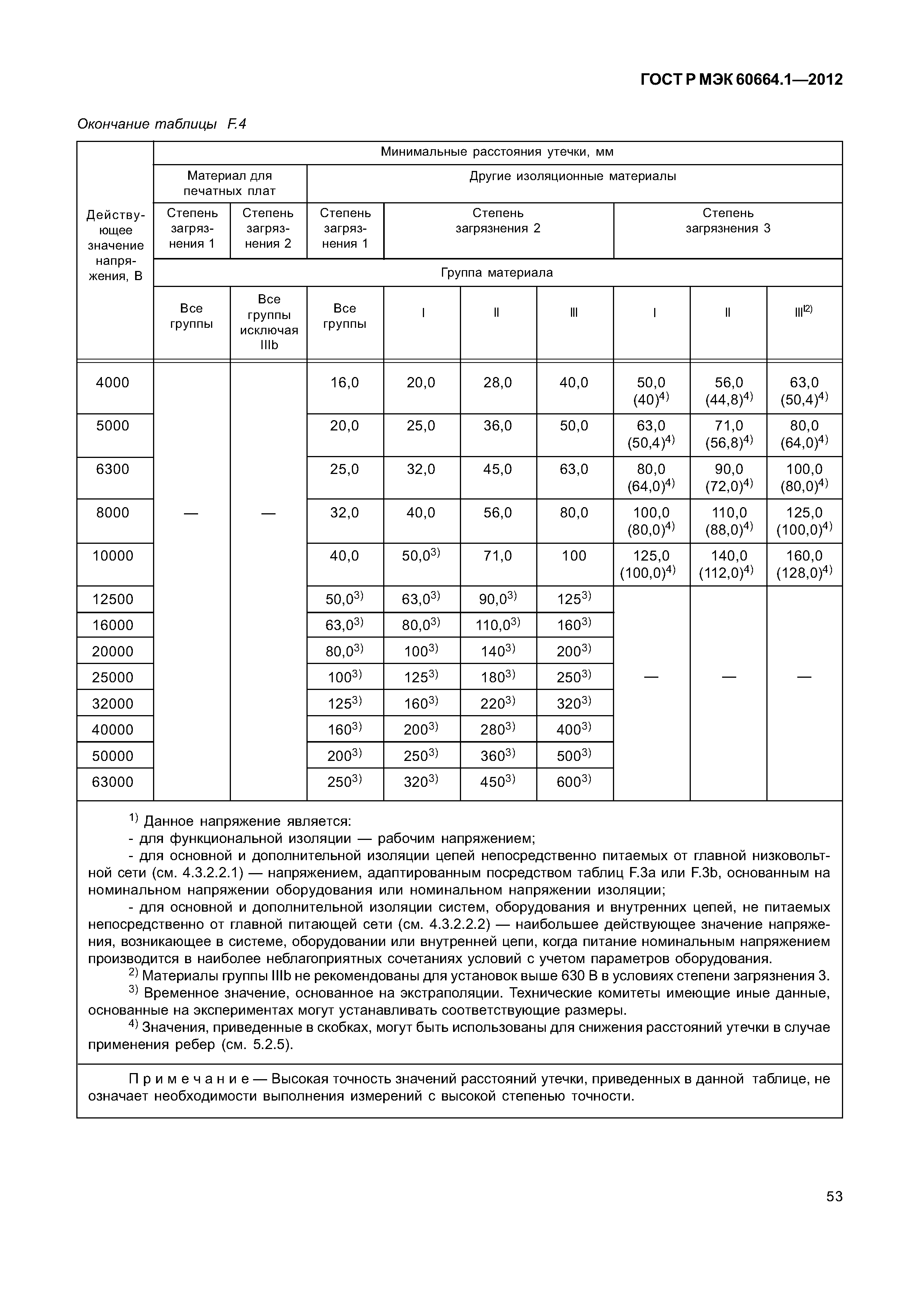

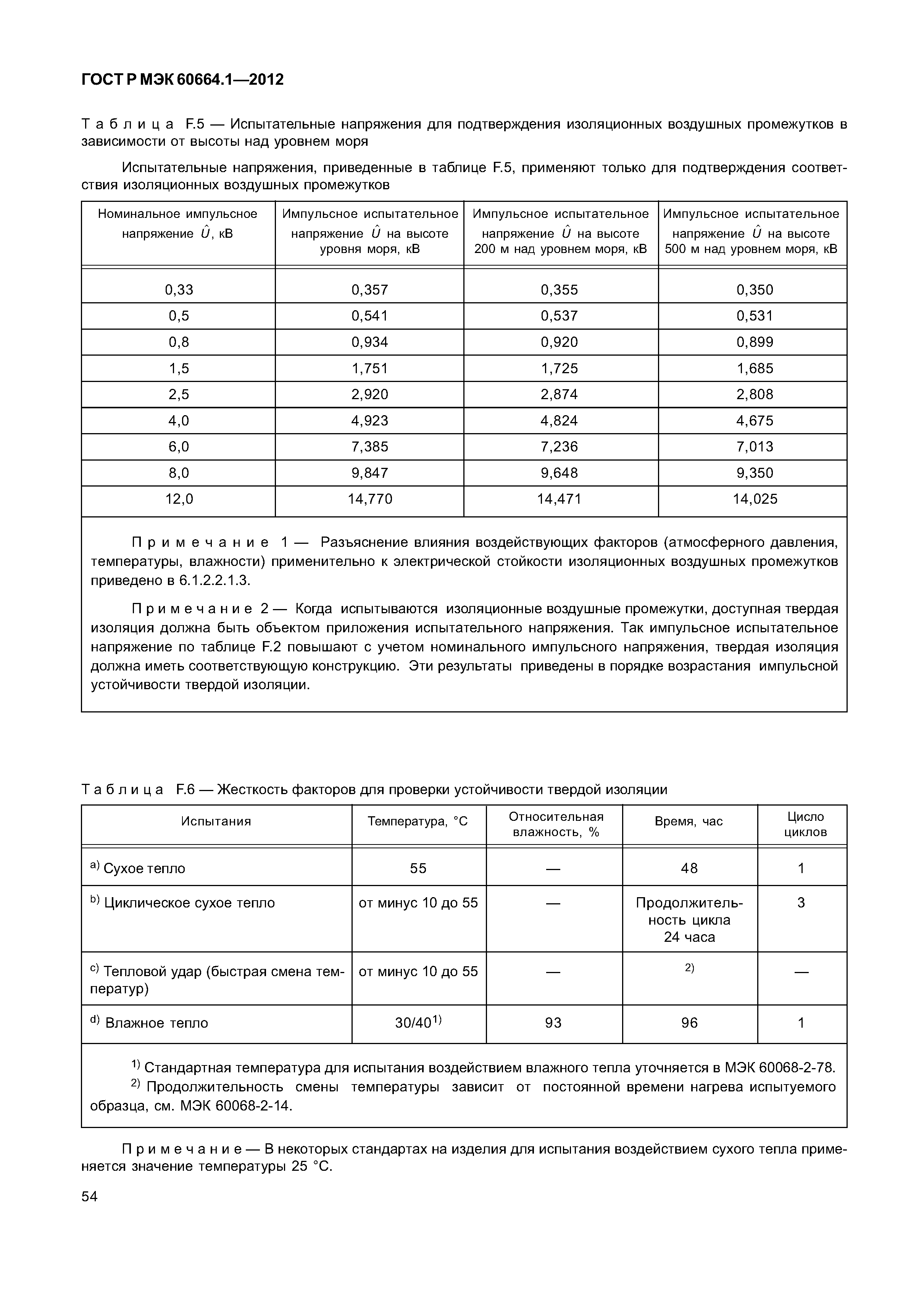

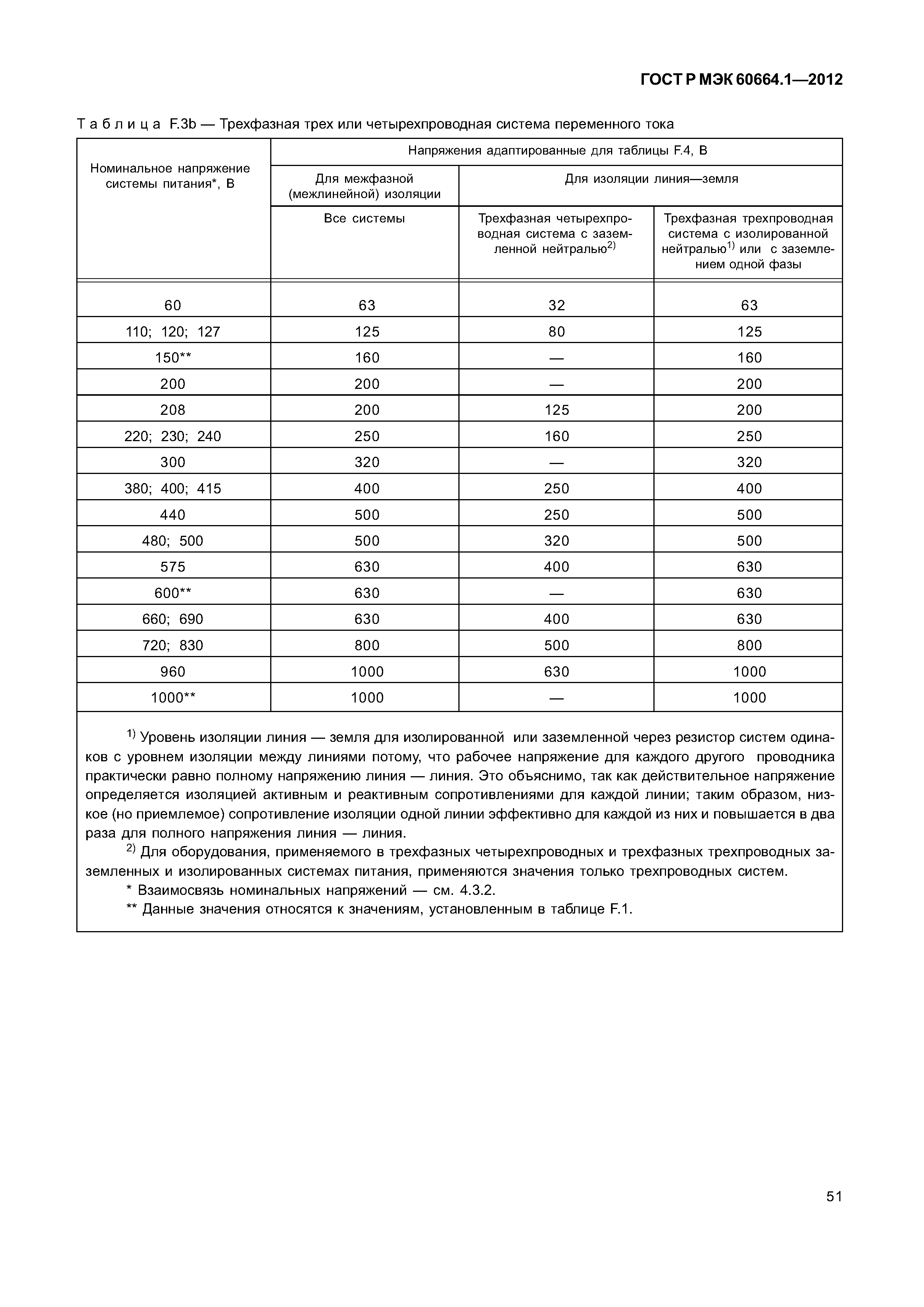

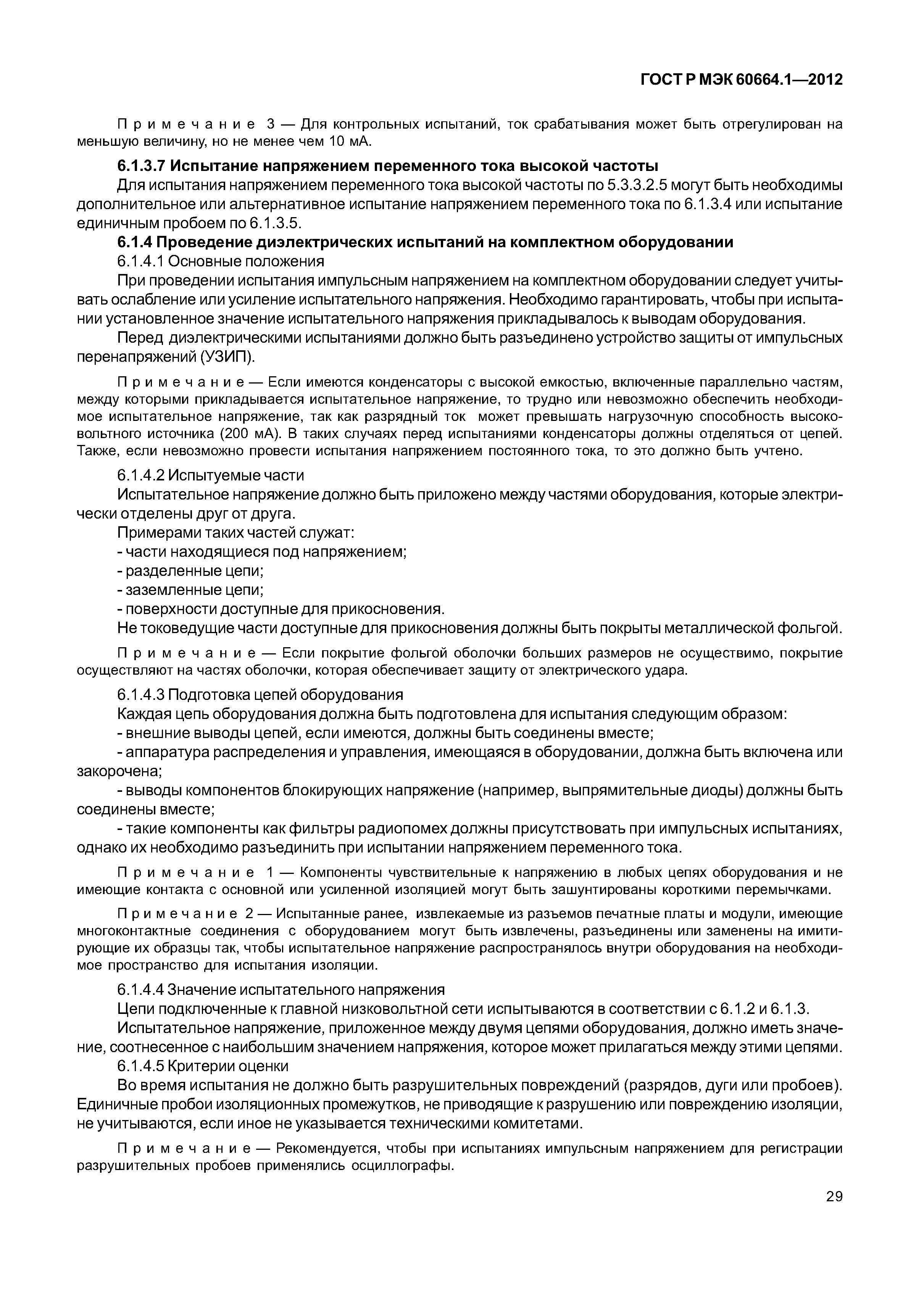

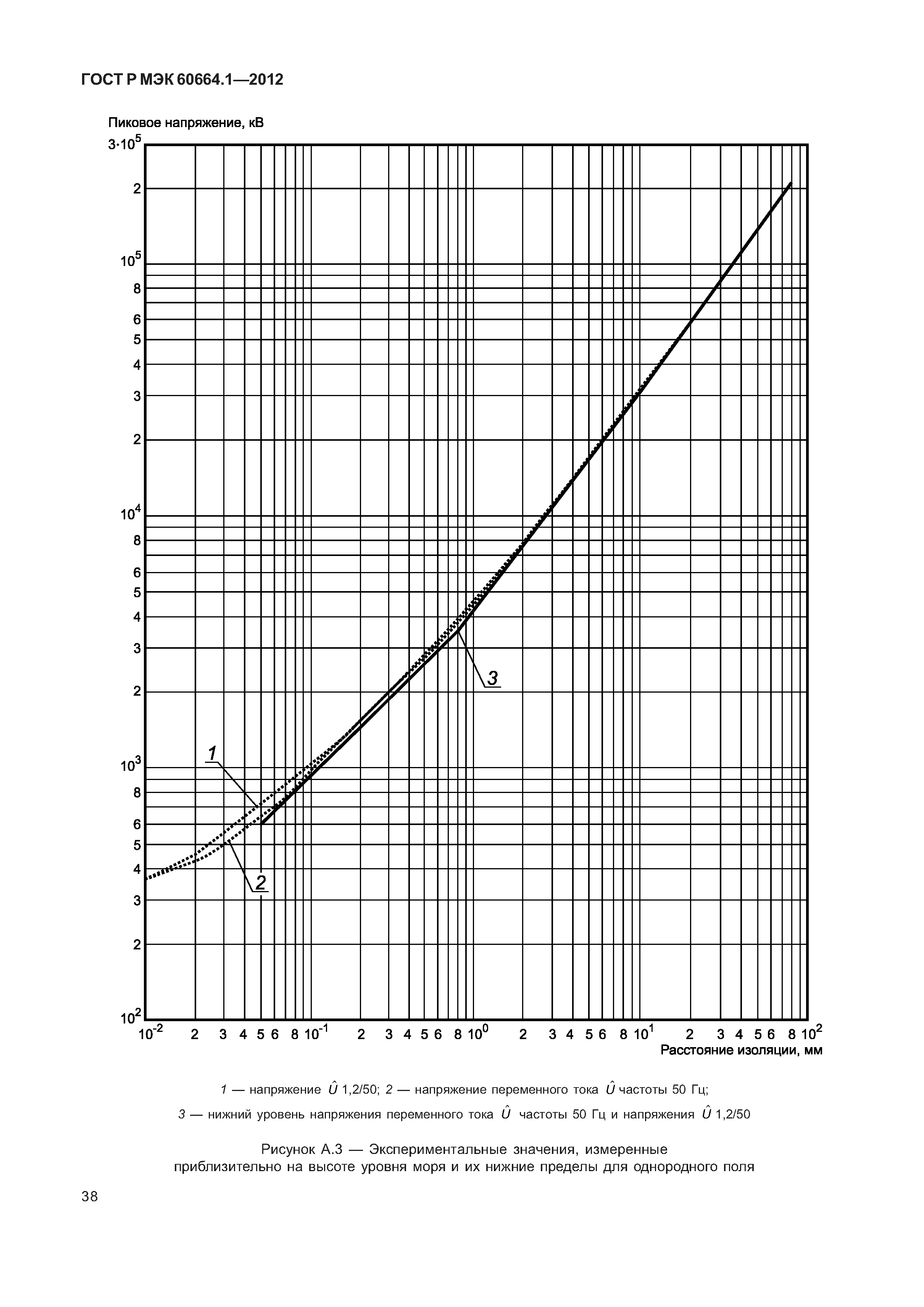

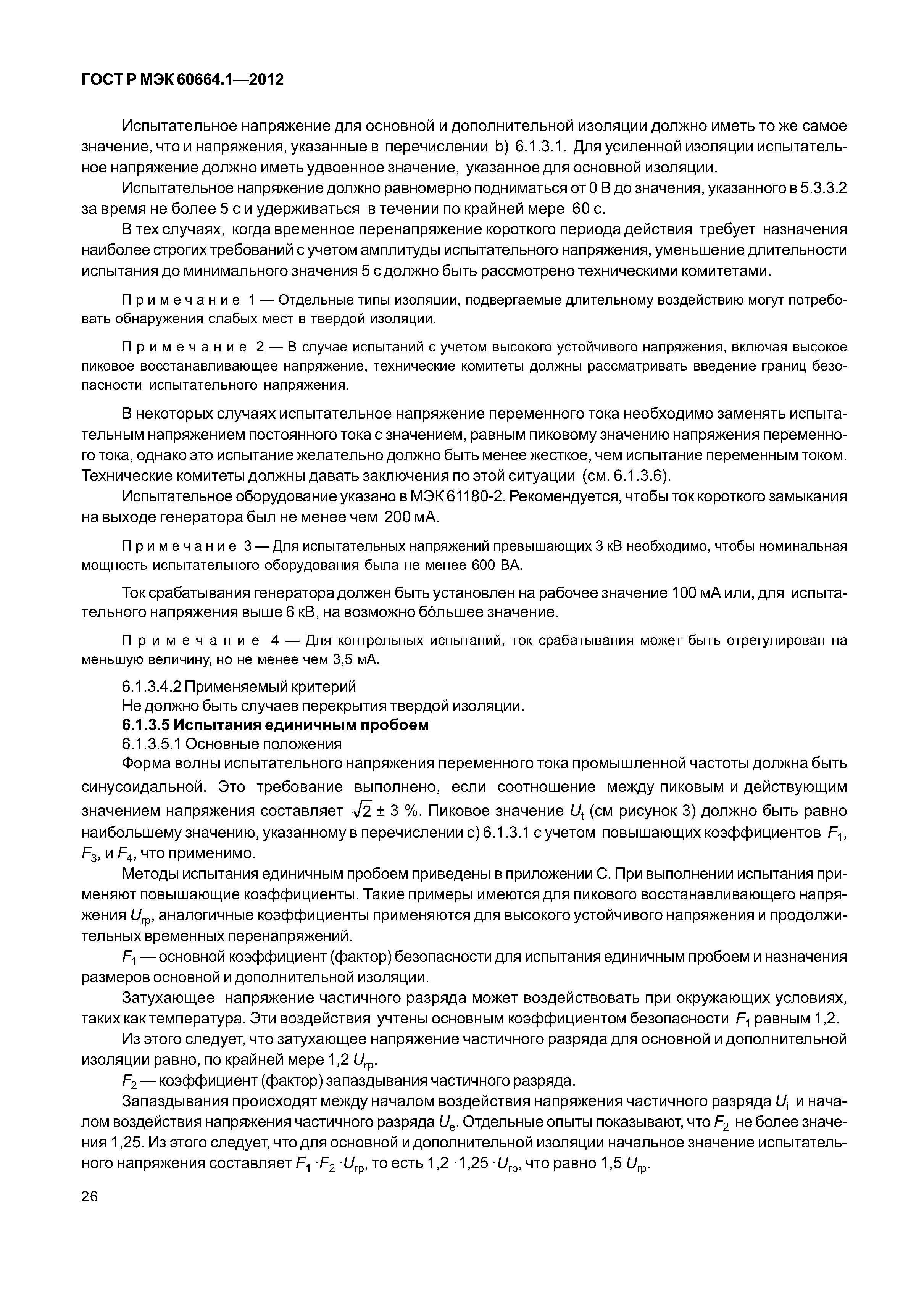

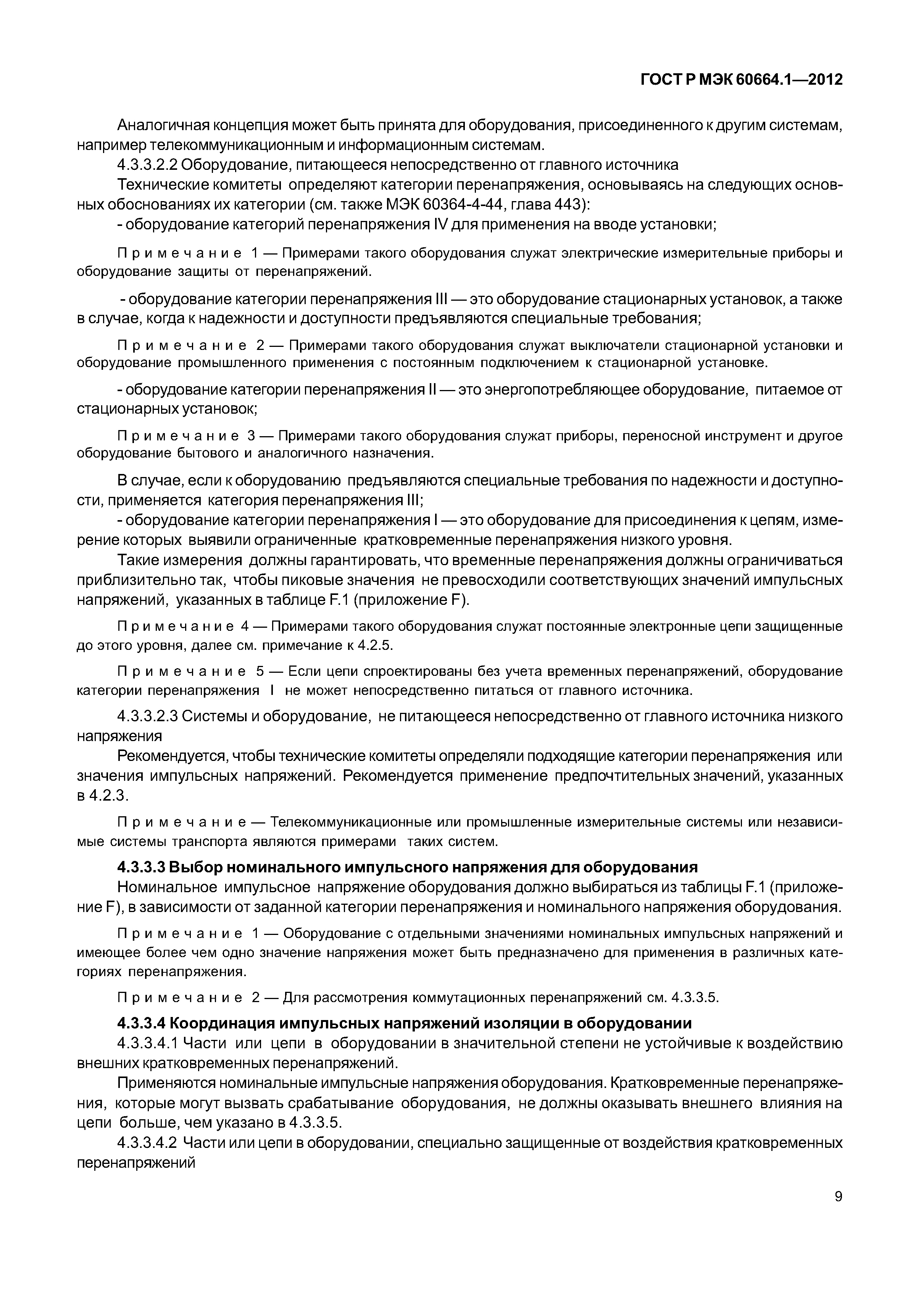

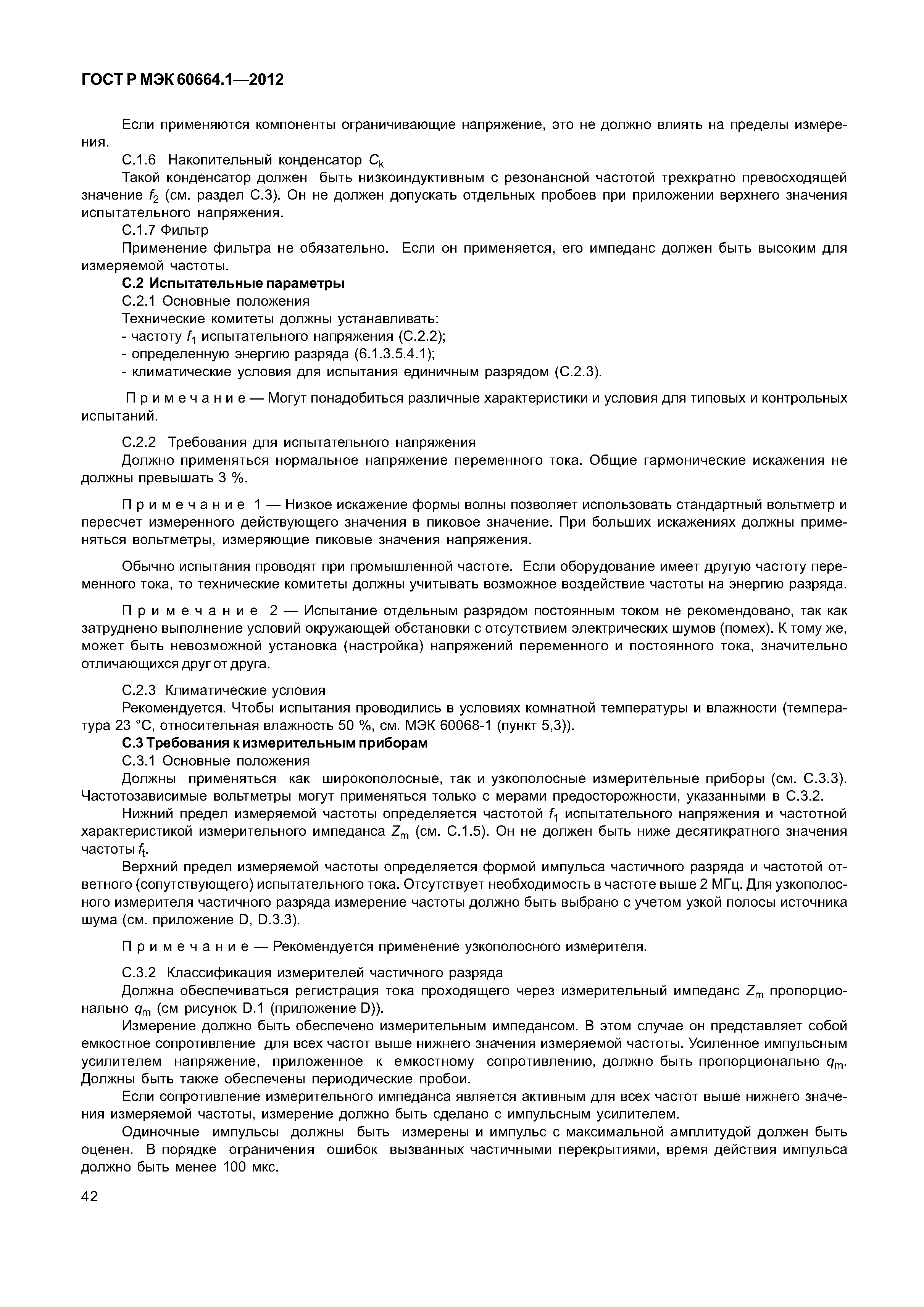

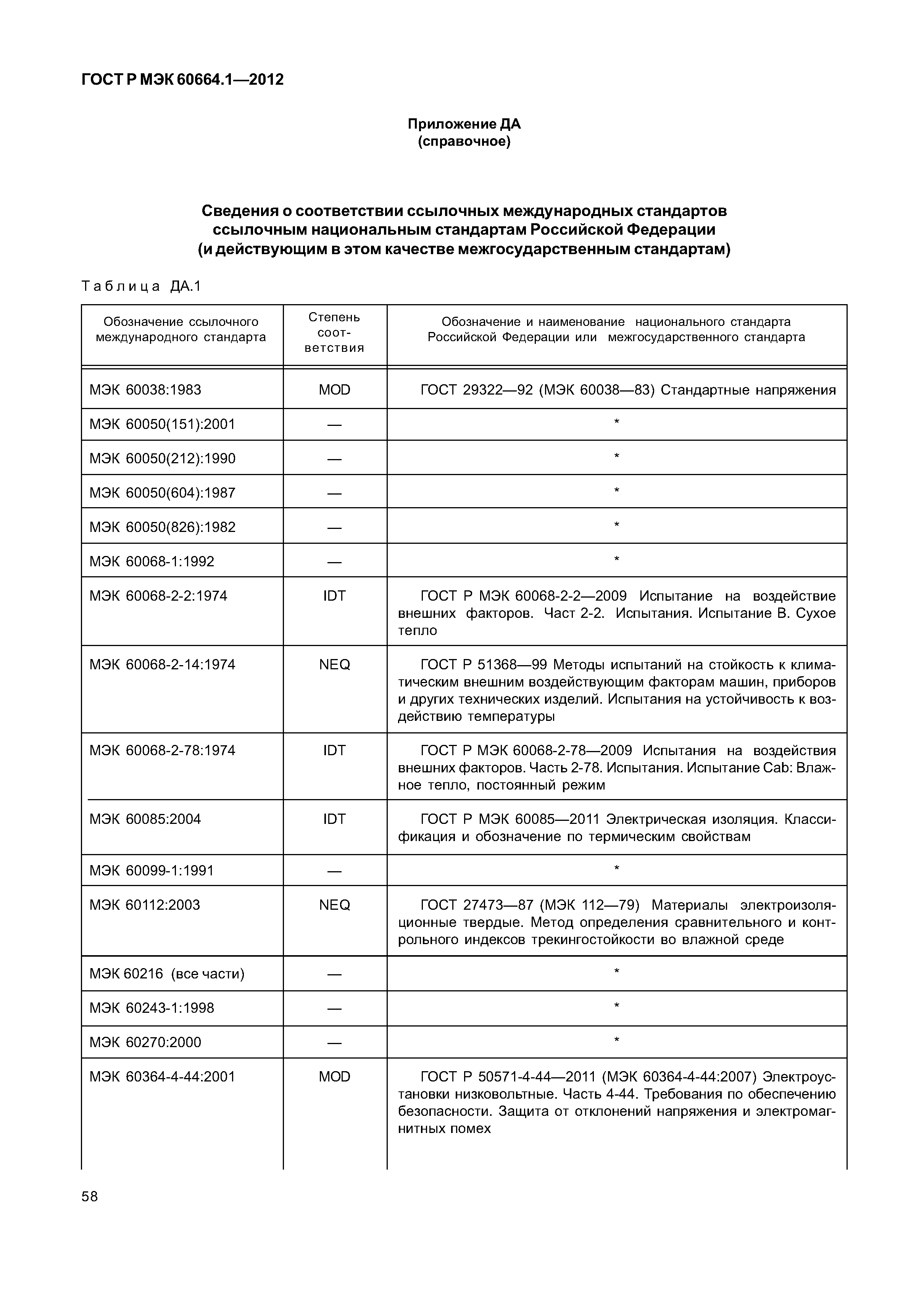

![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/0.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/1.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/2.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/3.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/4.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/5.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/6.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/7.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/8.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/9.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/10.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/11.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/12.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/13.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/14.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/15.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/16.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/17.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/18.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/19.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/20.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/21.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/22.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/23.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/24.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/25.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/26.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/27.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/28.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/29.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/30.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/31.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/32.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/33.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/34.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/35.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/36.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/37.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/38.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/39.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/40.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/41.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/42.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/43.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/44.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/45.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/46.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/47.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/48.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/49.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/50.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/51.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/52.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/53.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/54.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/55.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/56.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/57.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/58.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/59.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/60.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/61.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/62.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/63.gif) ![ГОСТ Р МЭК 60664.1-2012](../../../Data2/1/4293779/4293779515.files/64.gif)
|
