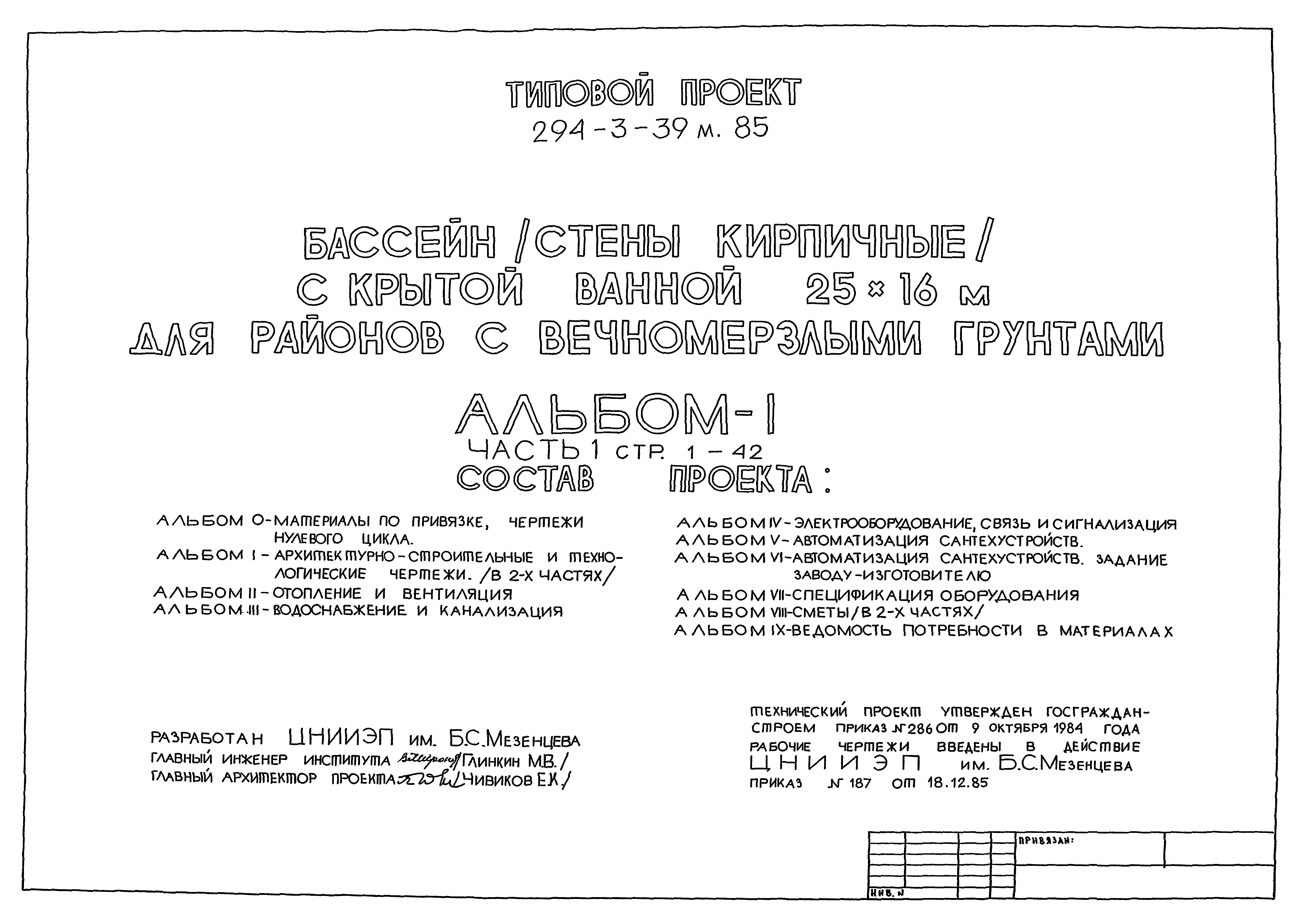

Скачать Типовой проект 294-3-39м.85 Альбом I. Часть 1. Архитектурно-строительные и технологические чертежи

Дата актуализации: 10.08.2017

Типовой проект 294-3-39м.85

Альбом I. Часть 1. Архитектурно-строительные и технологические чертежи

Обозначение:	Типовой проект 294-3-39м.85
Обозначение англ:	294-3-39м.85
Статус:	не определен законодательством
Название рус.:	Альбом I. Часть 1. Архитектурно-строительные и технологические чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	18.12.1985

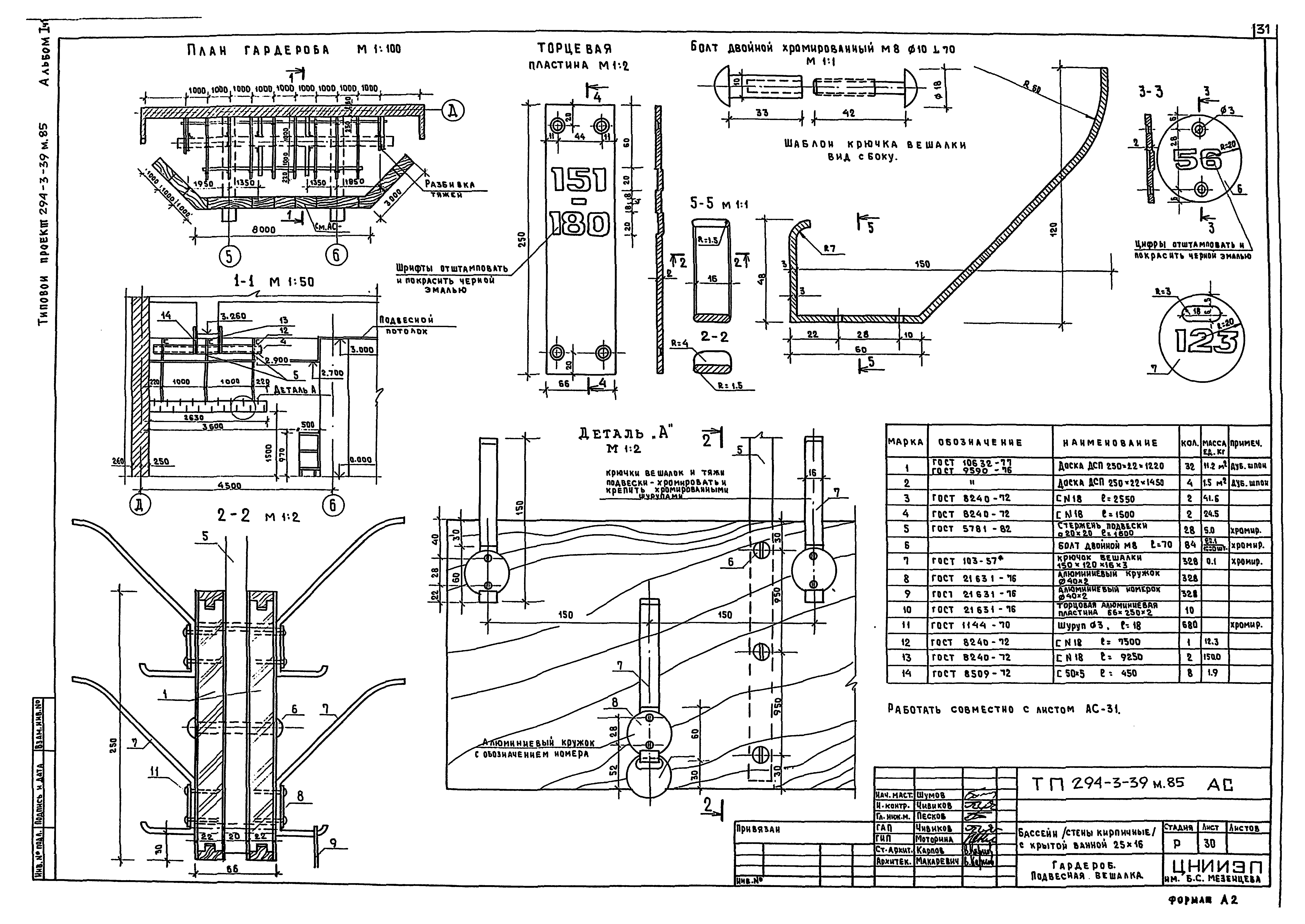

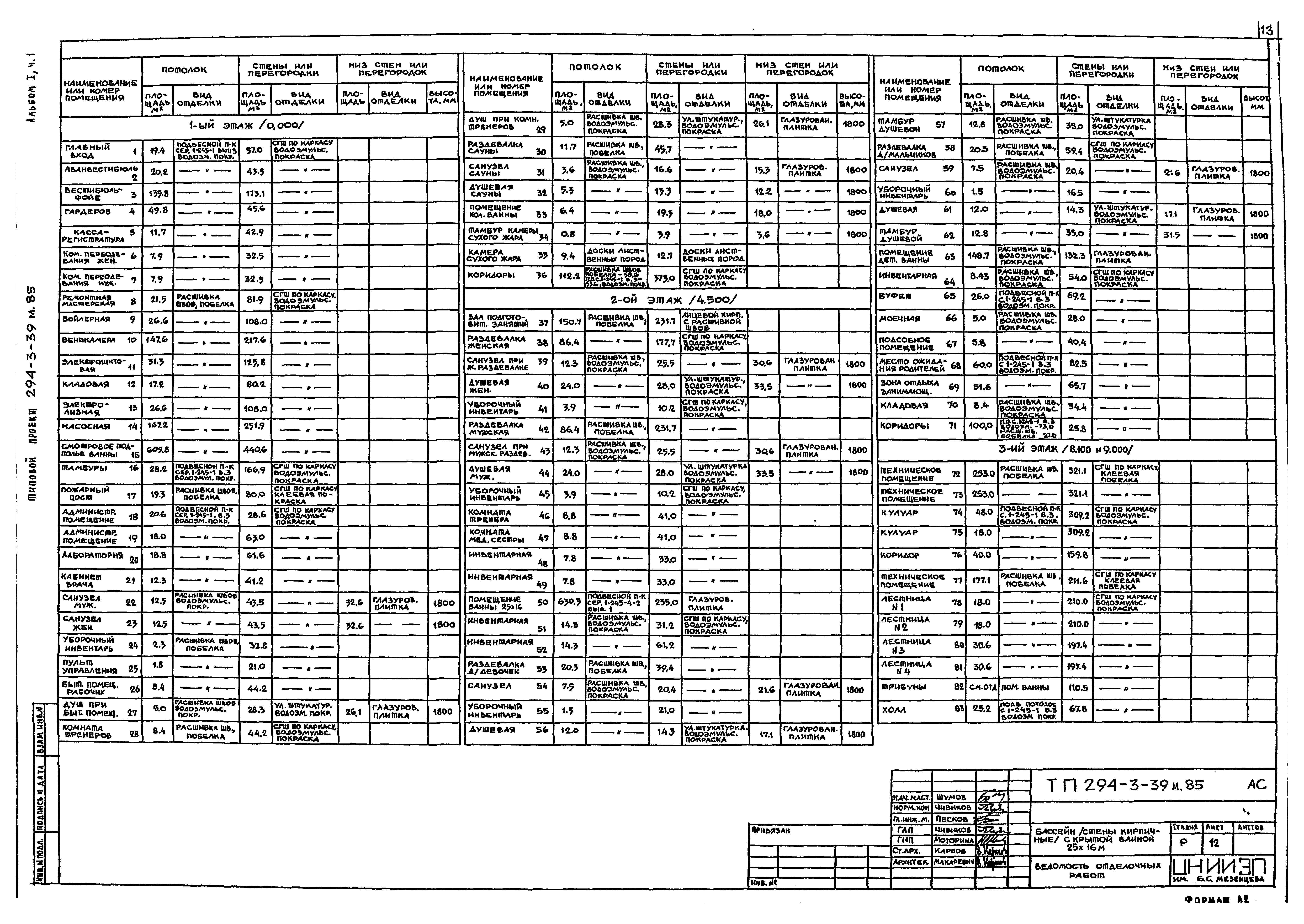

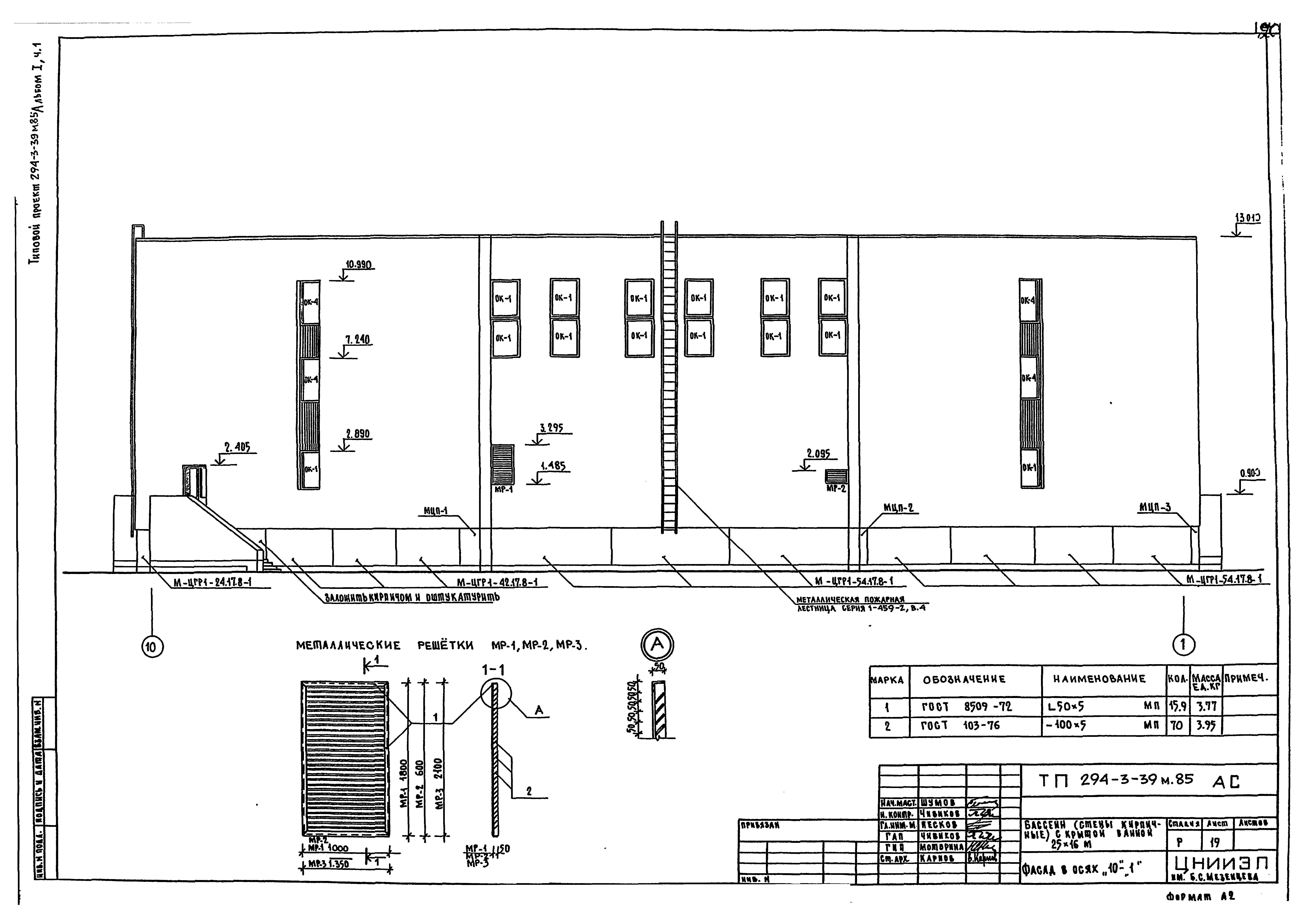

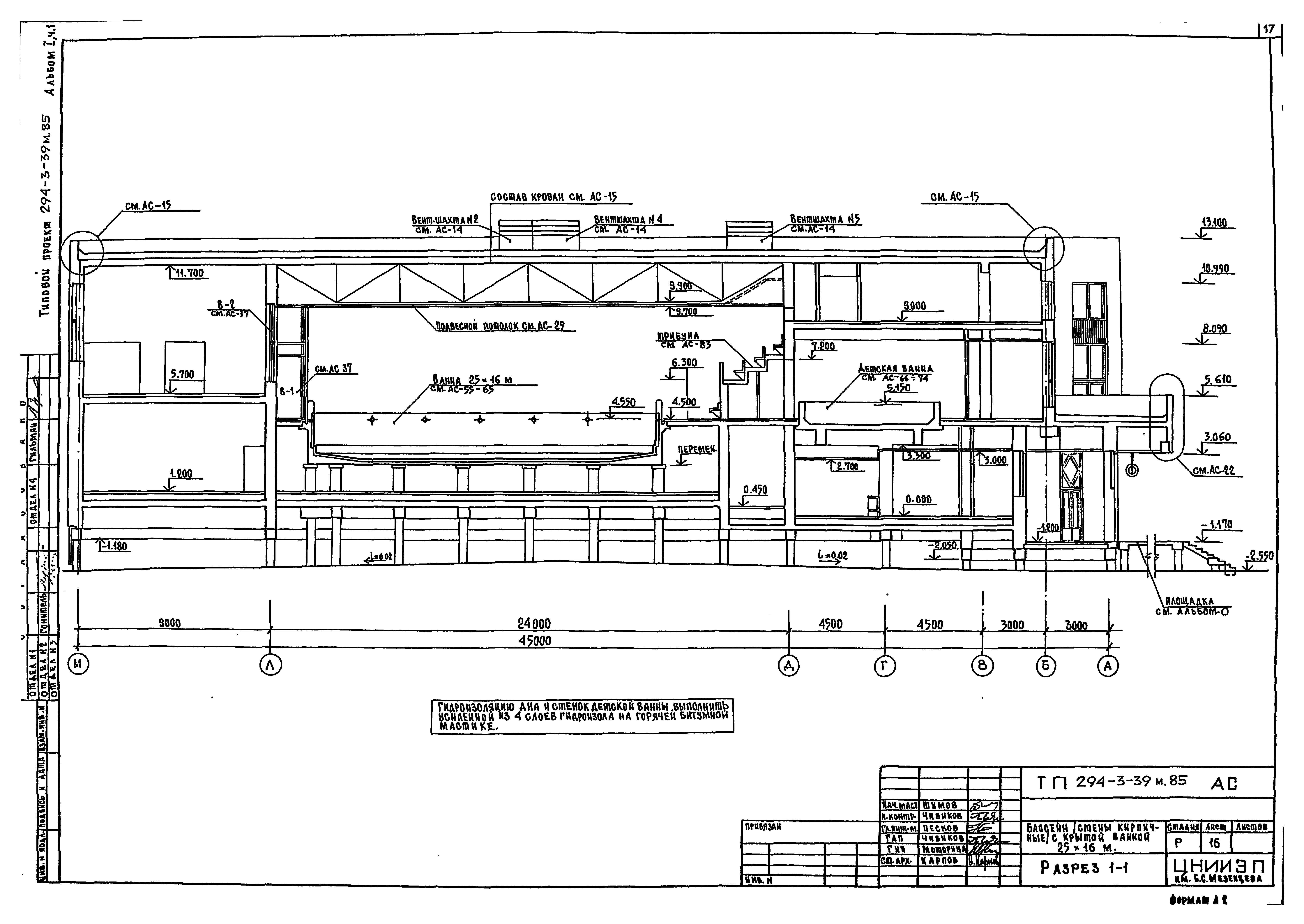

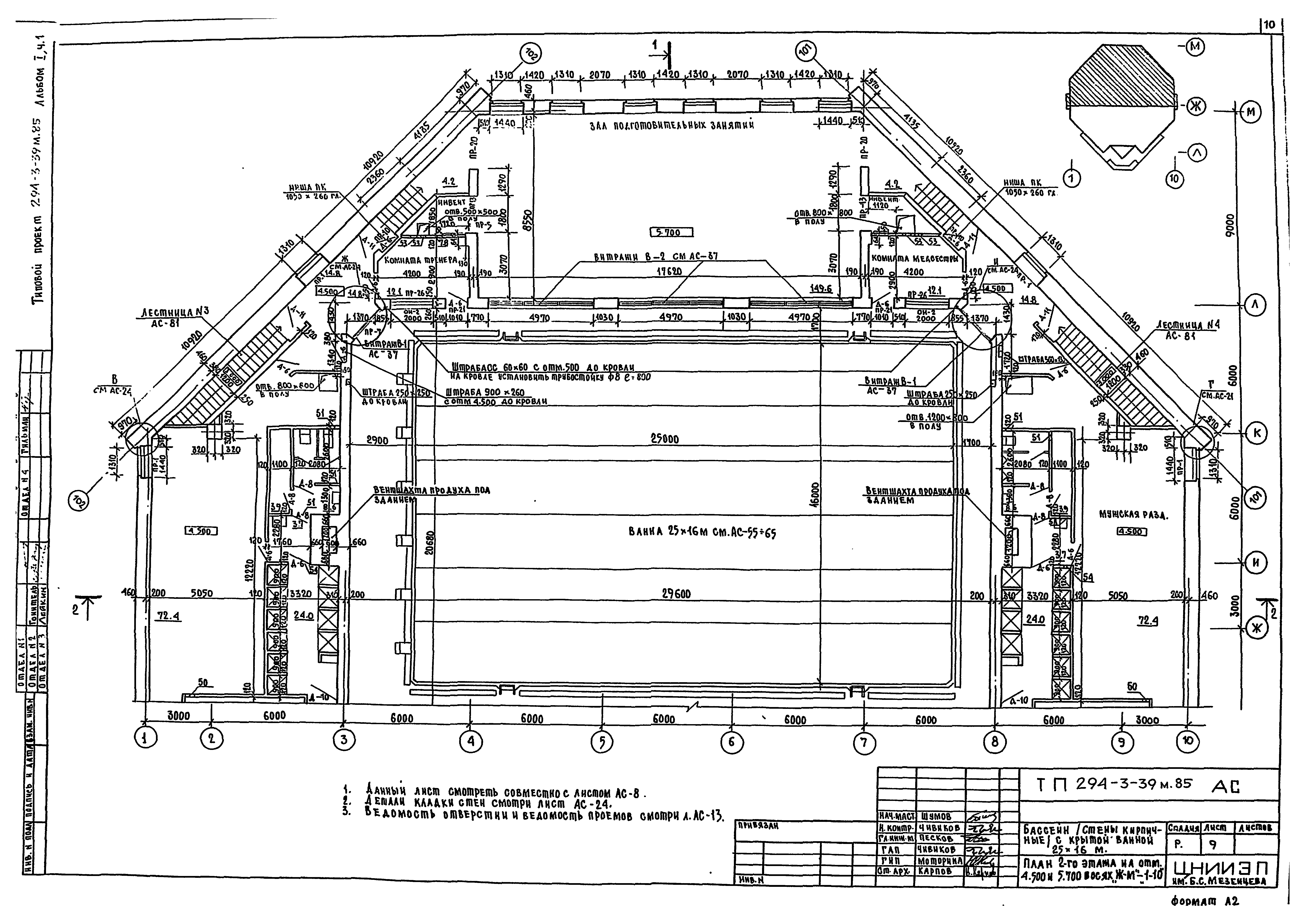

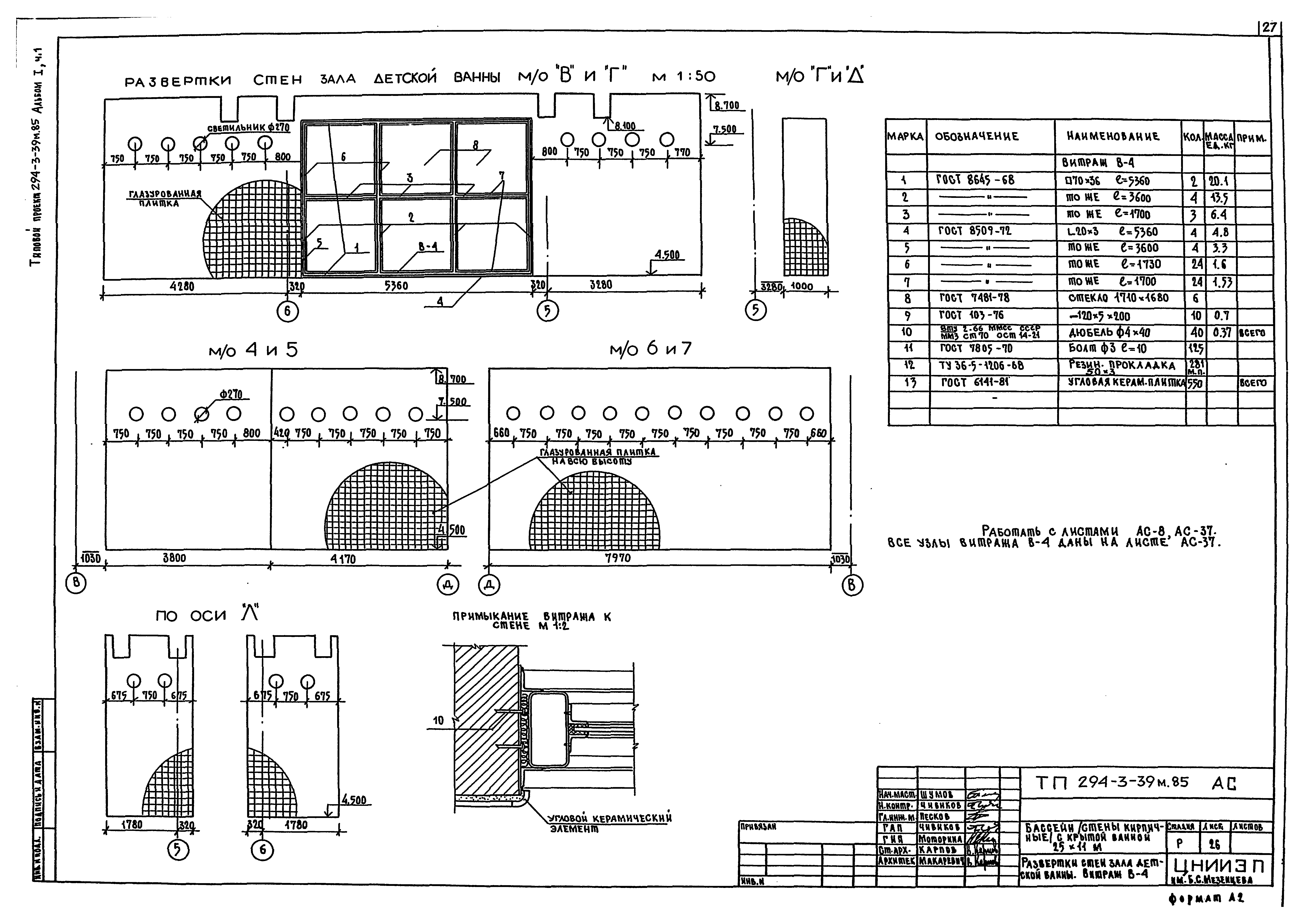

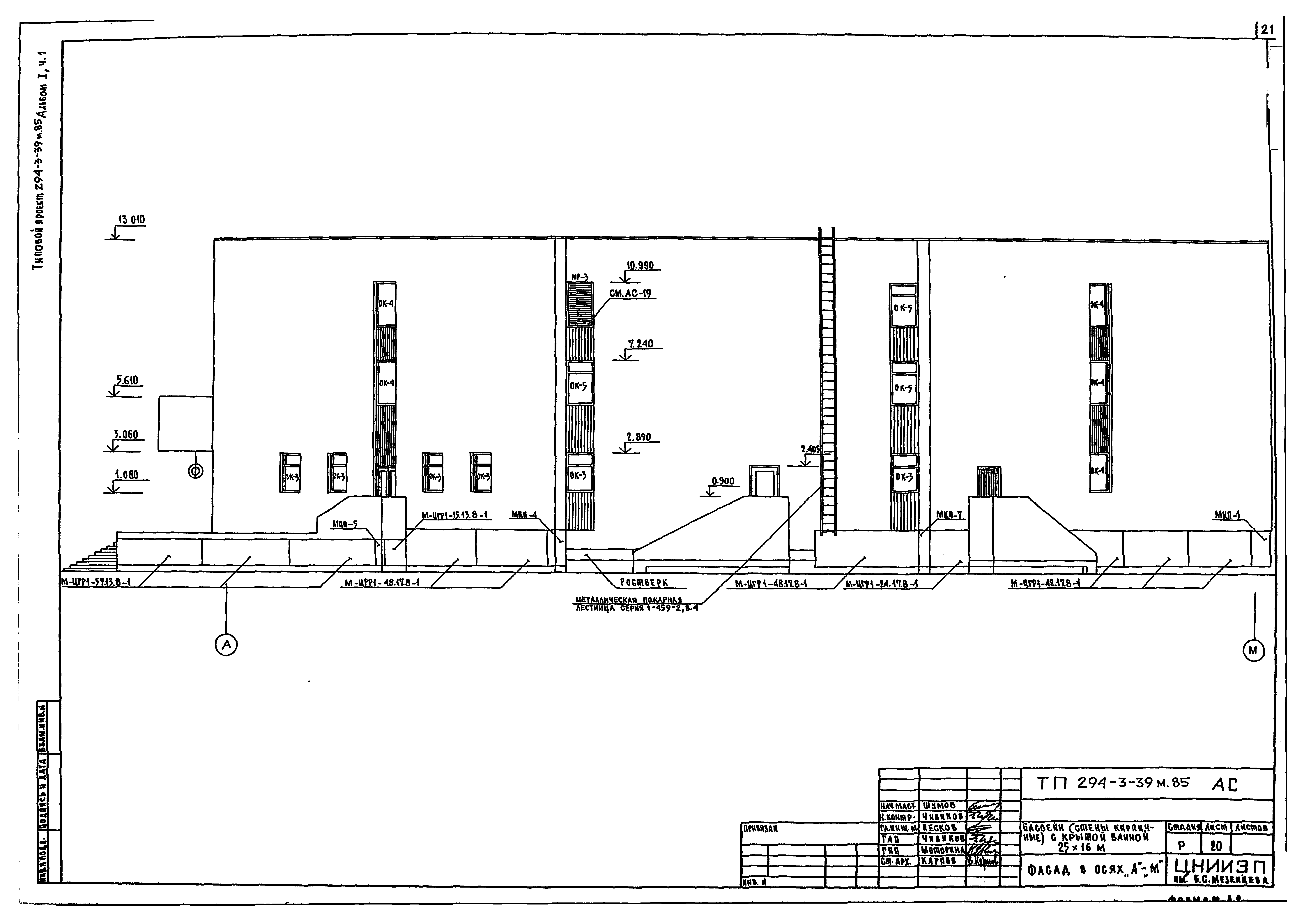

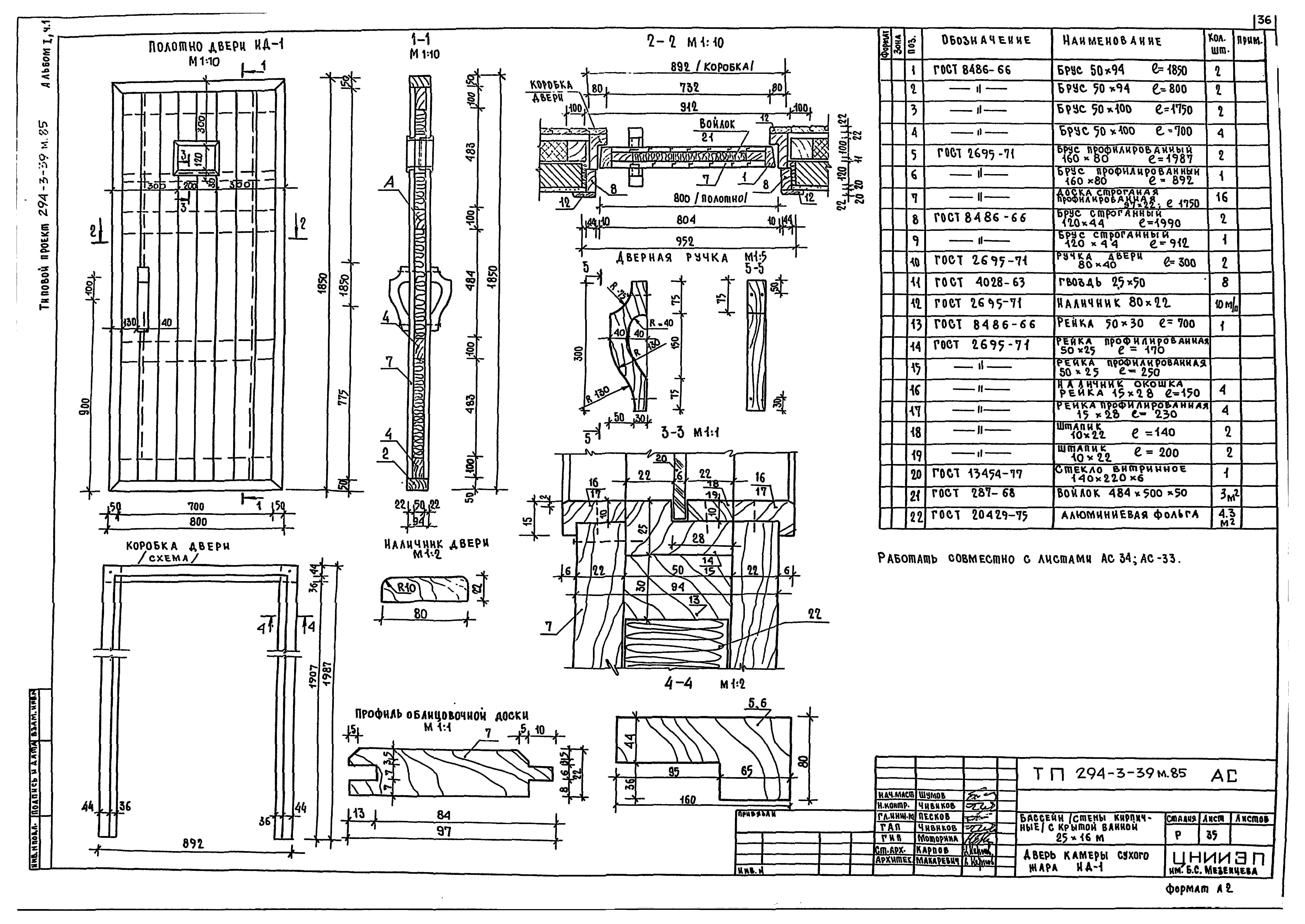

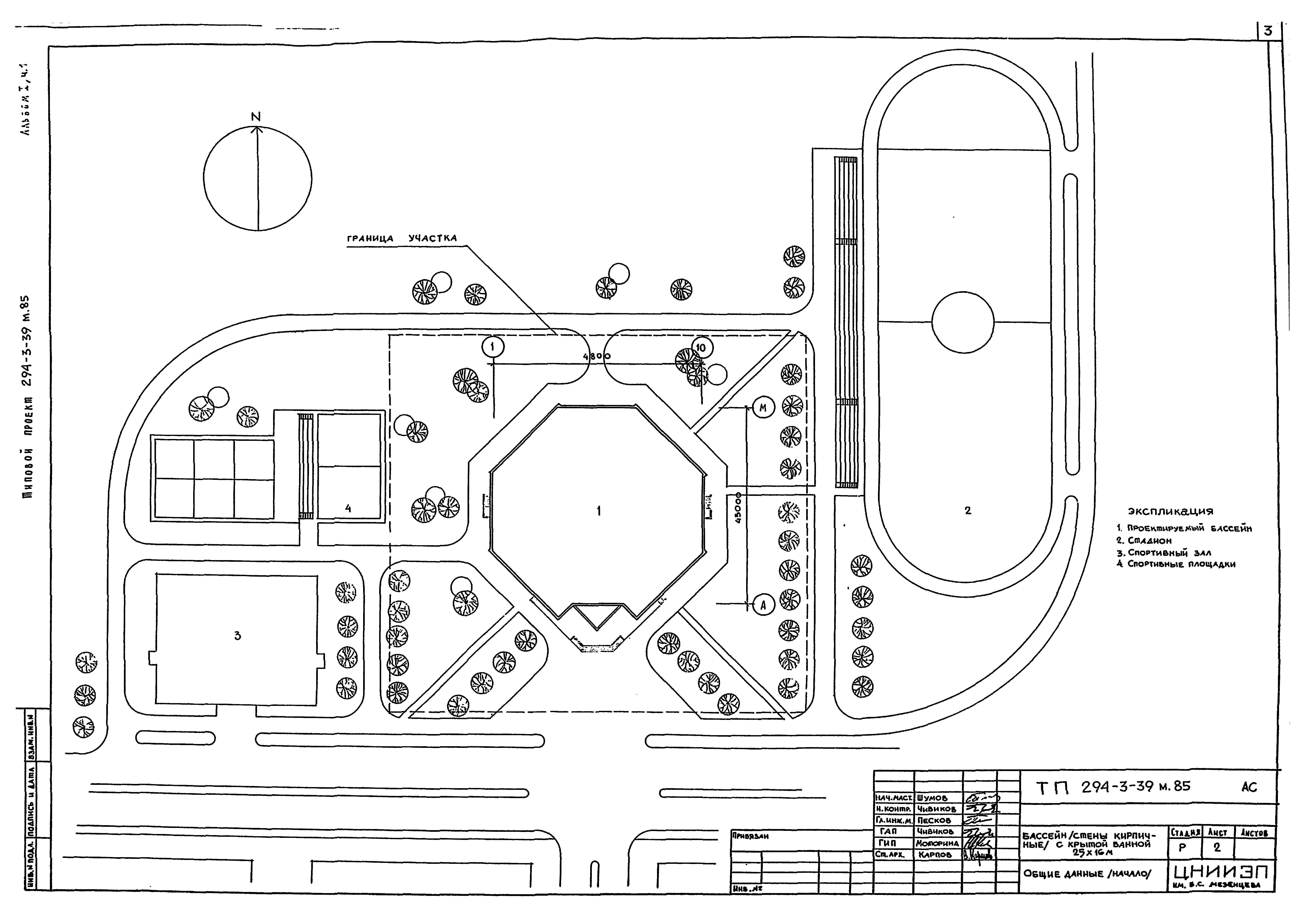

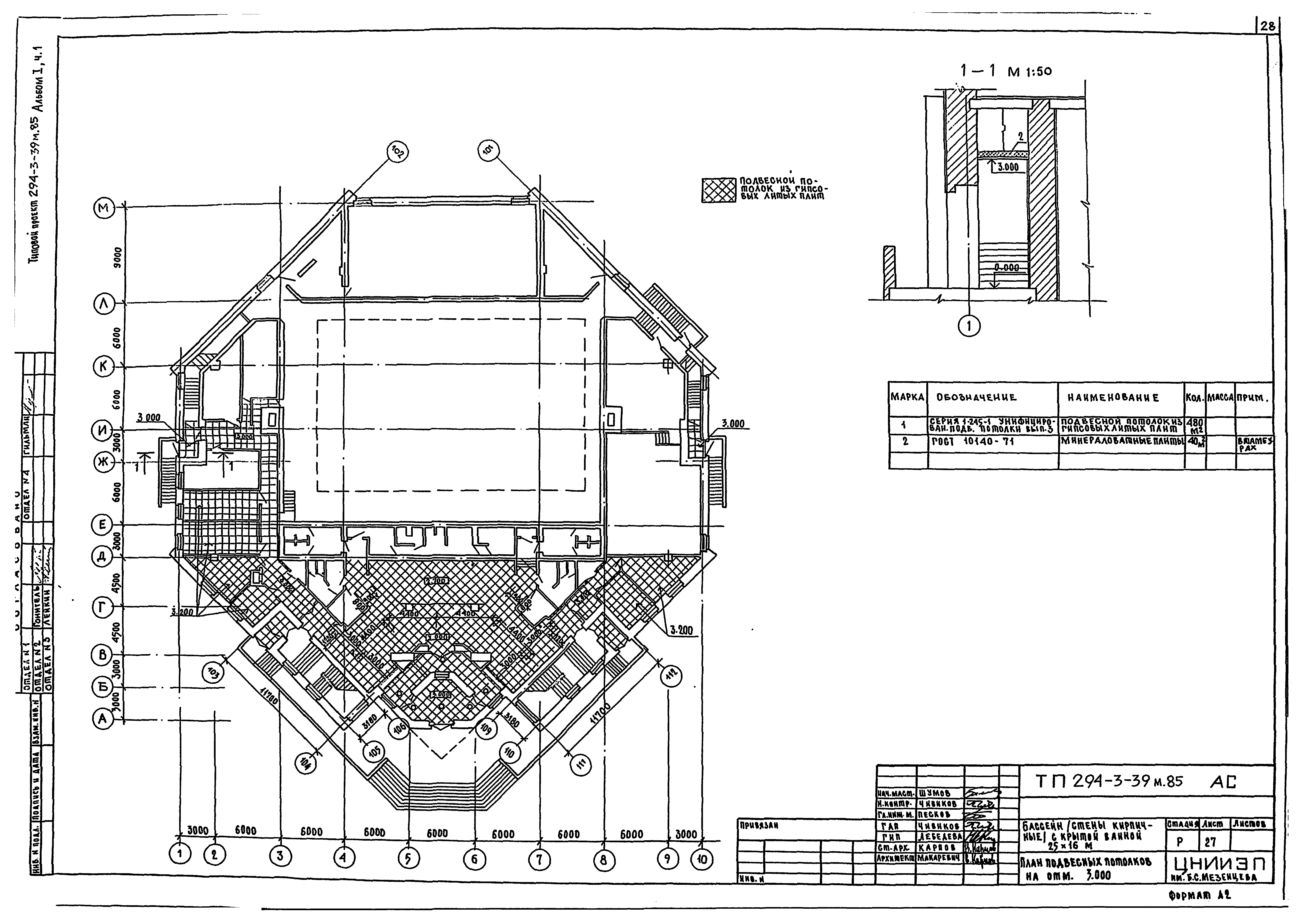

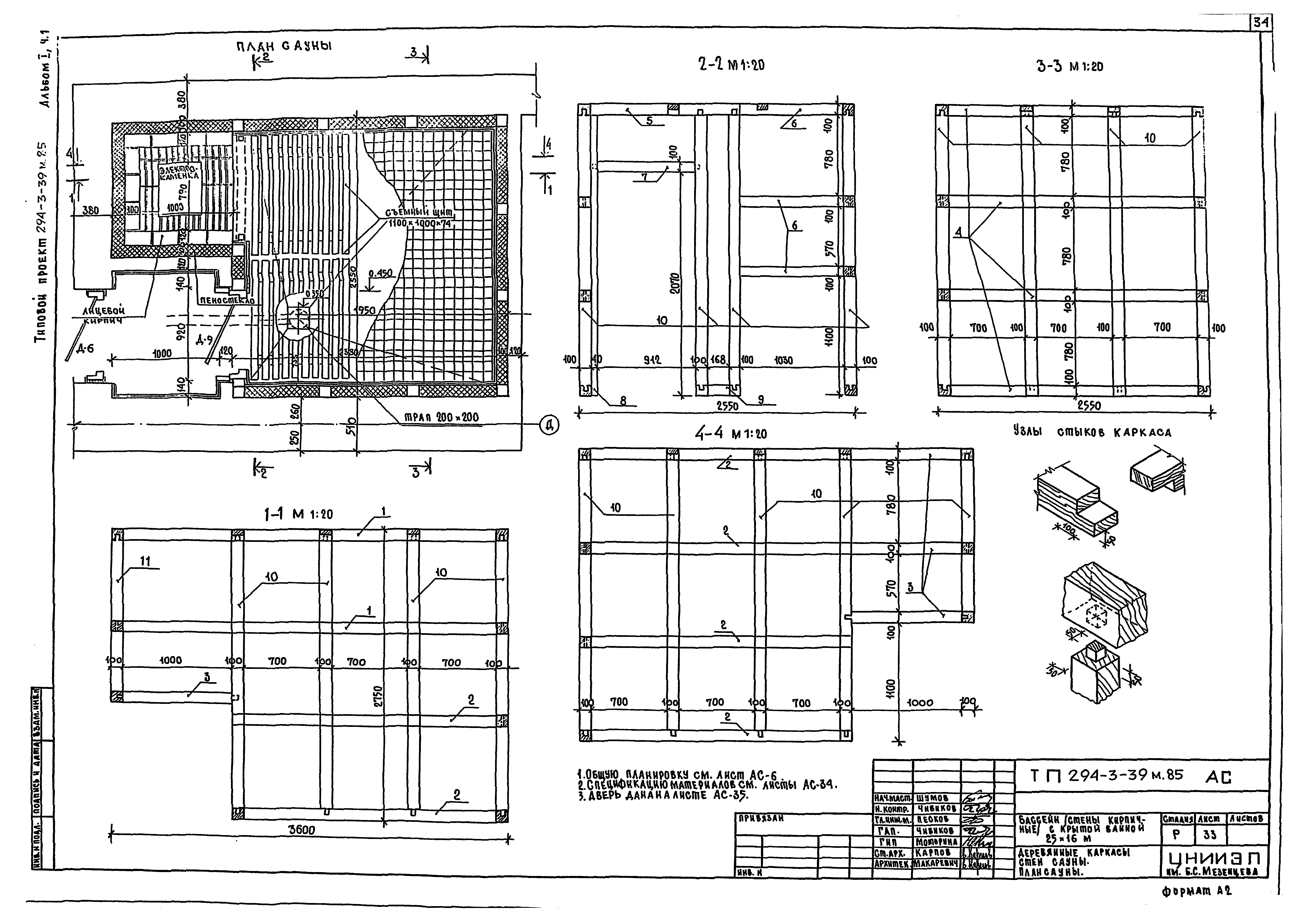

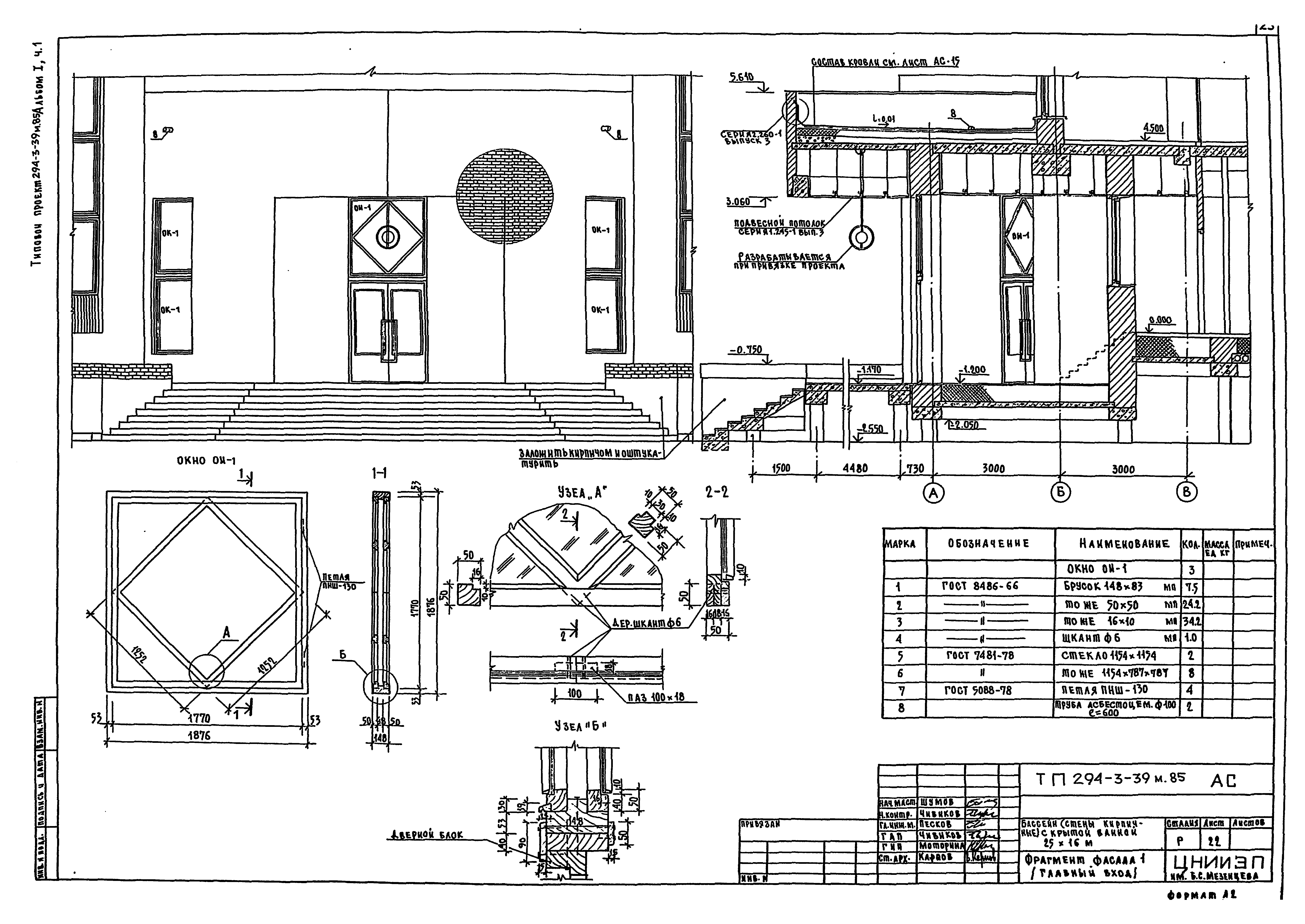

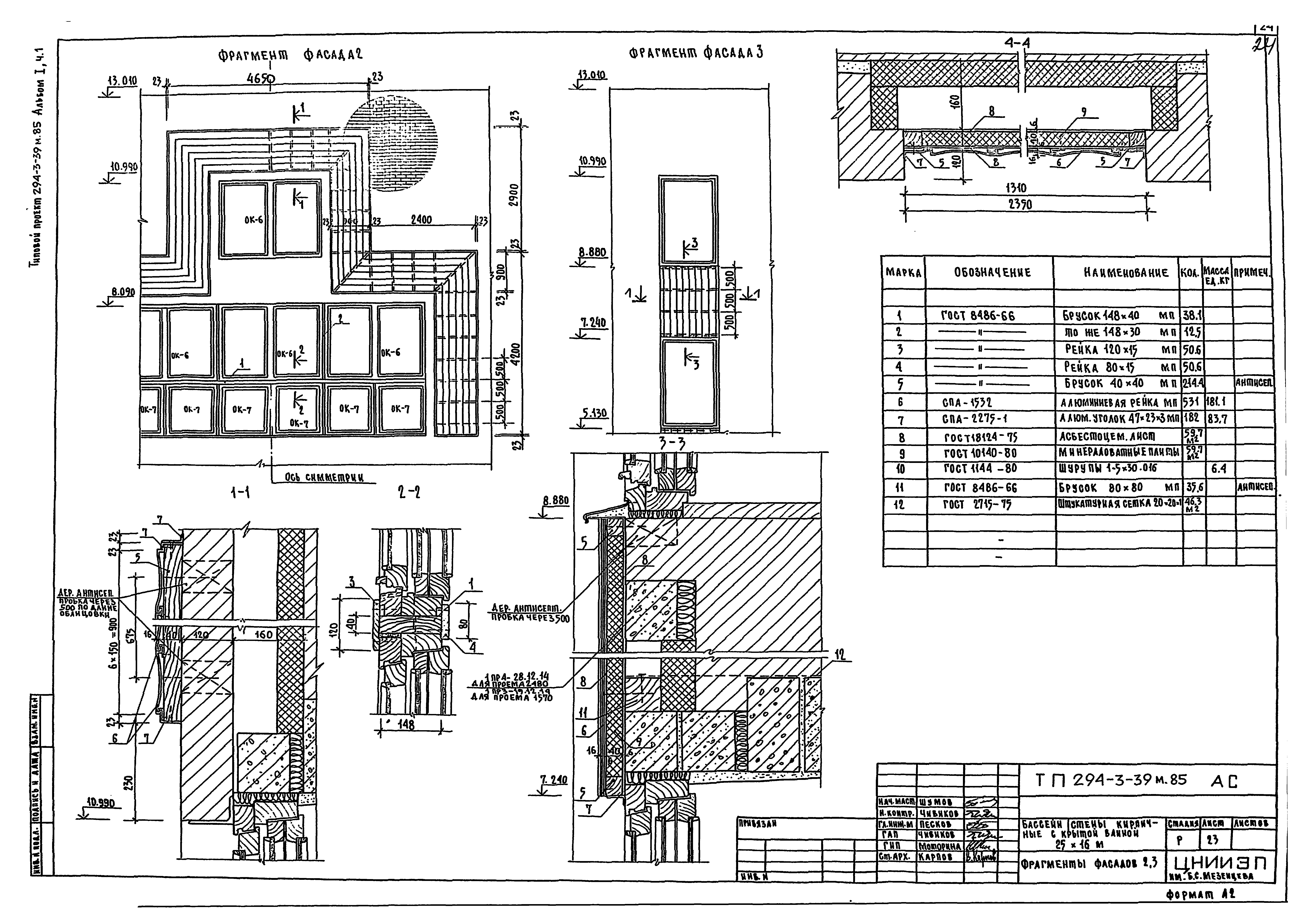

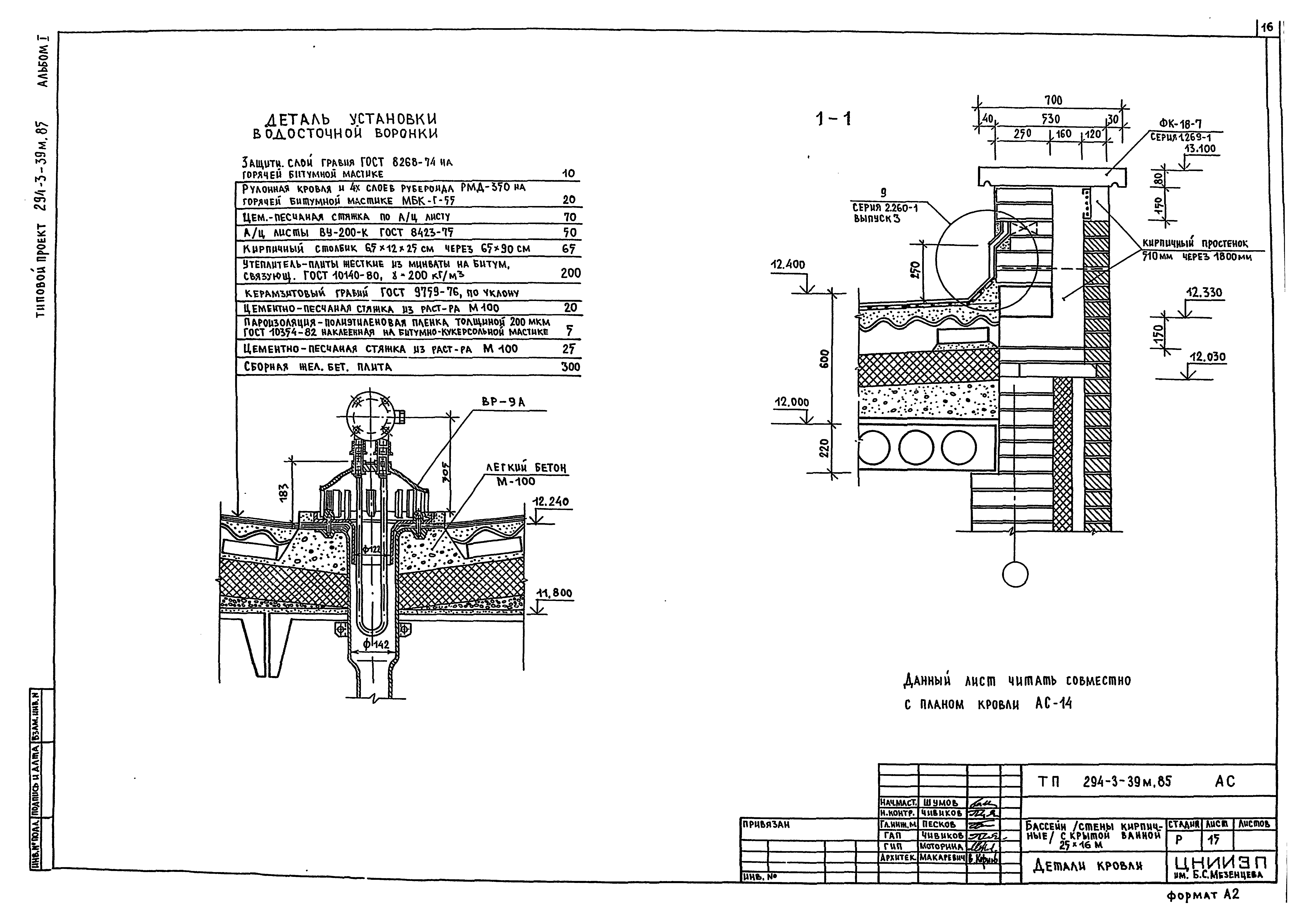

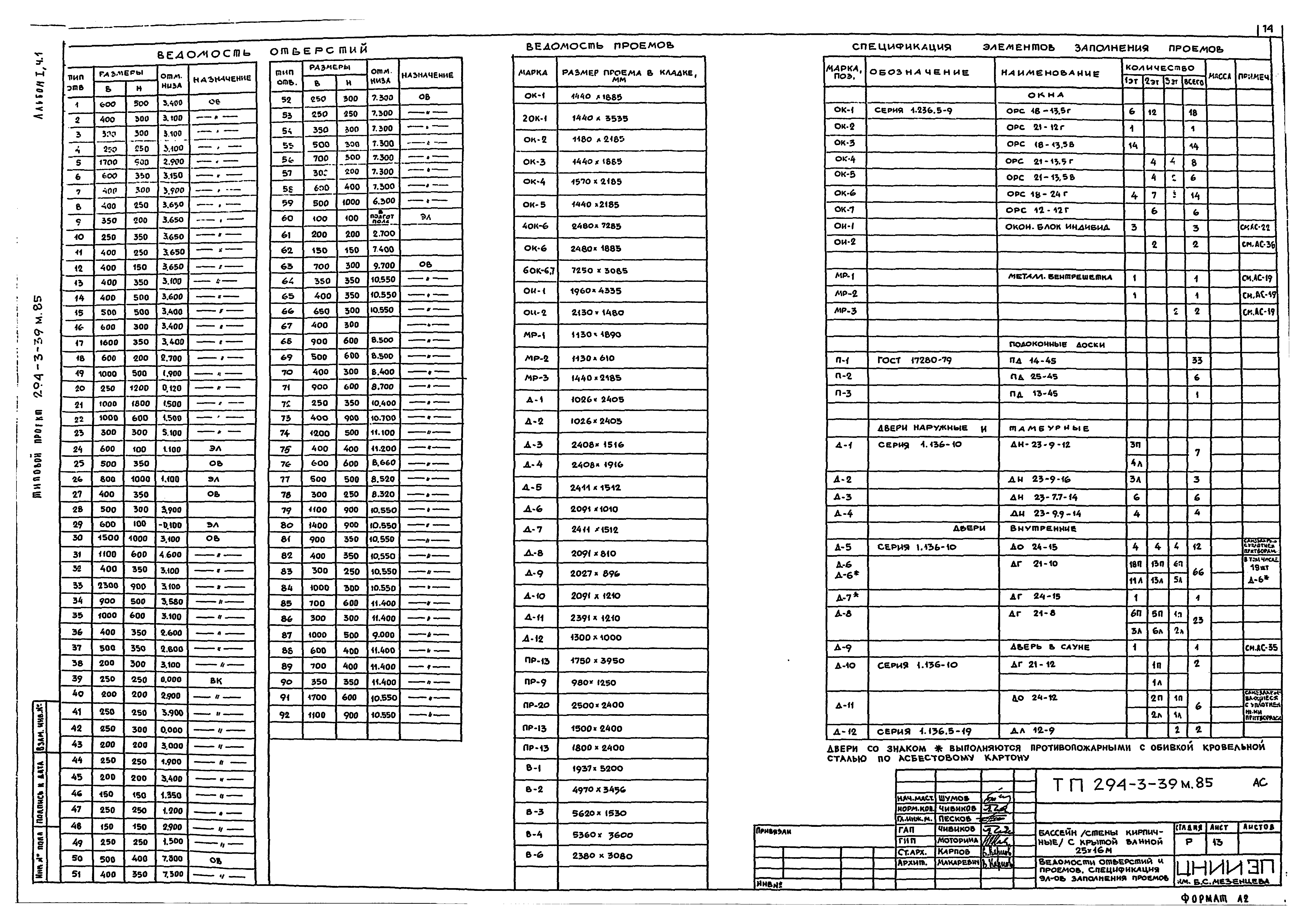

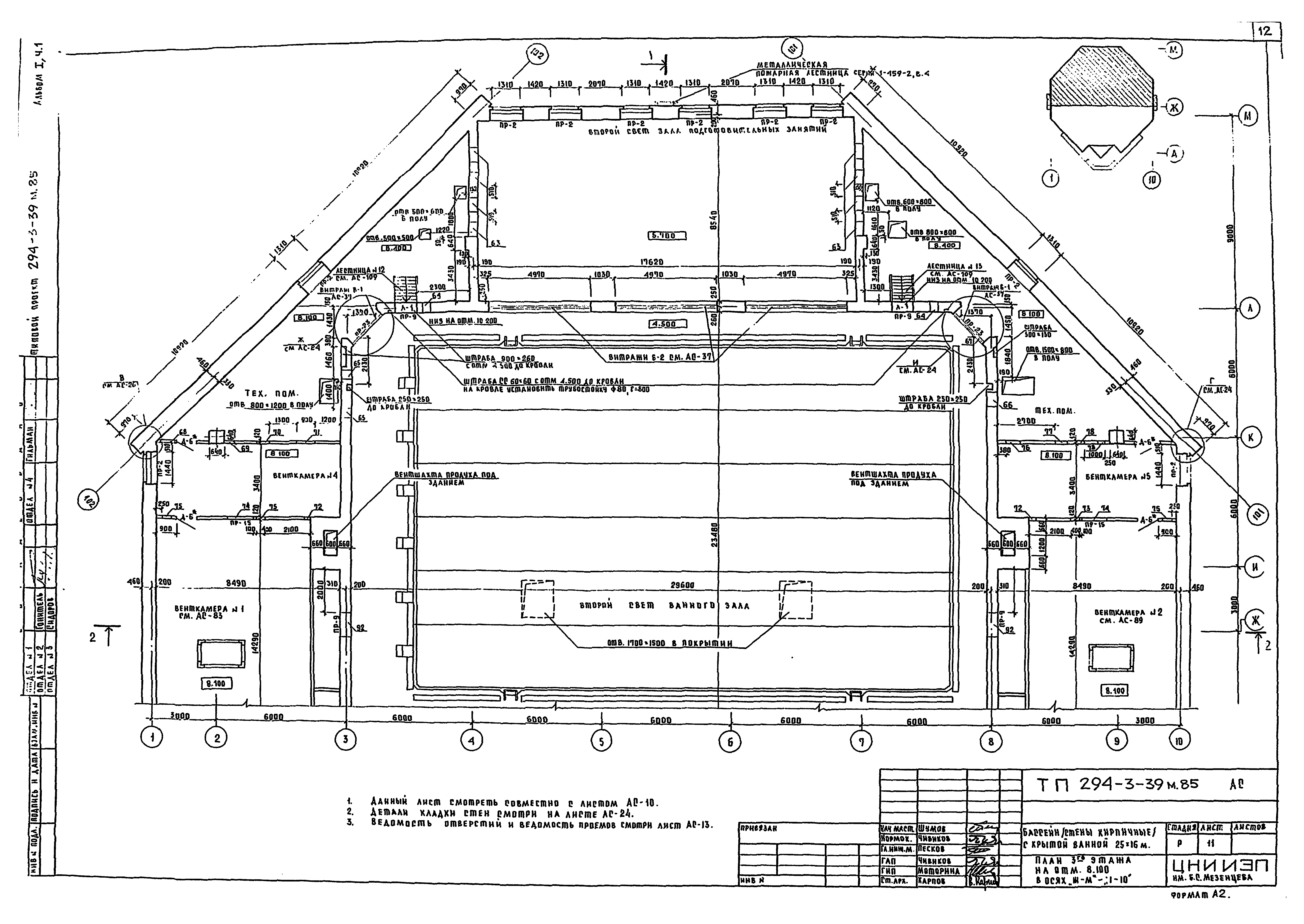

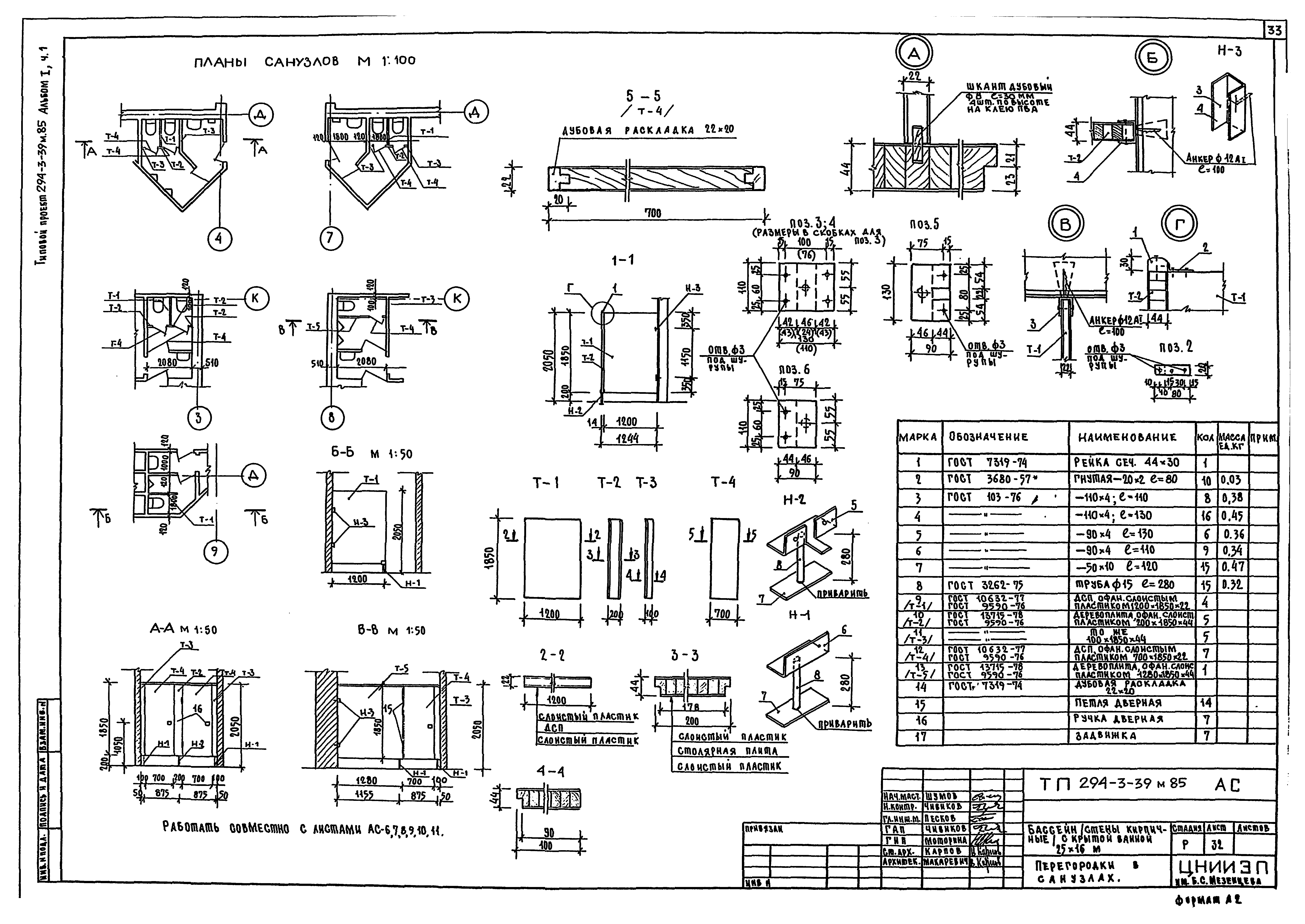

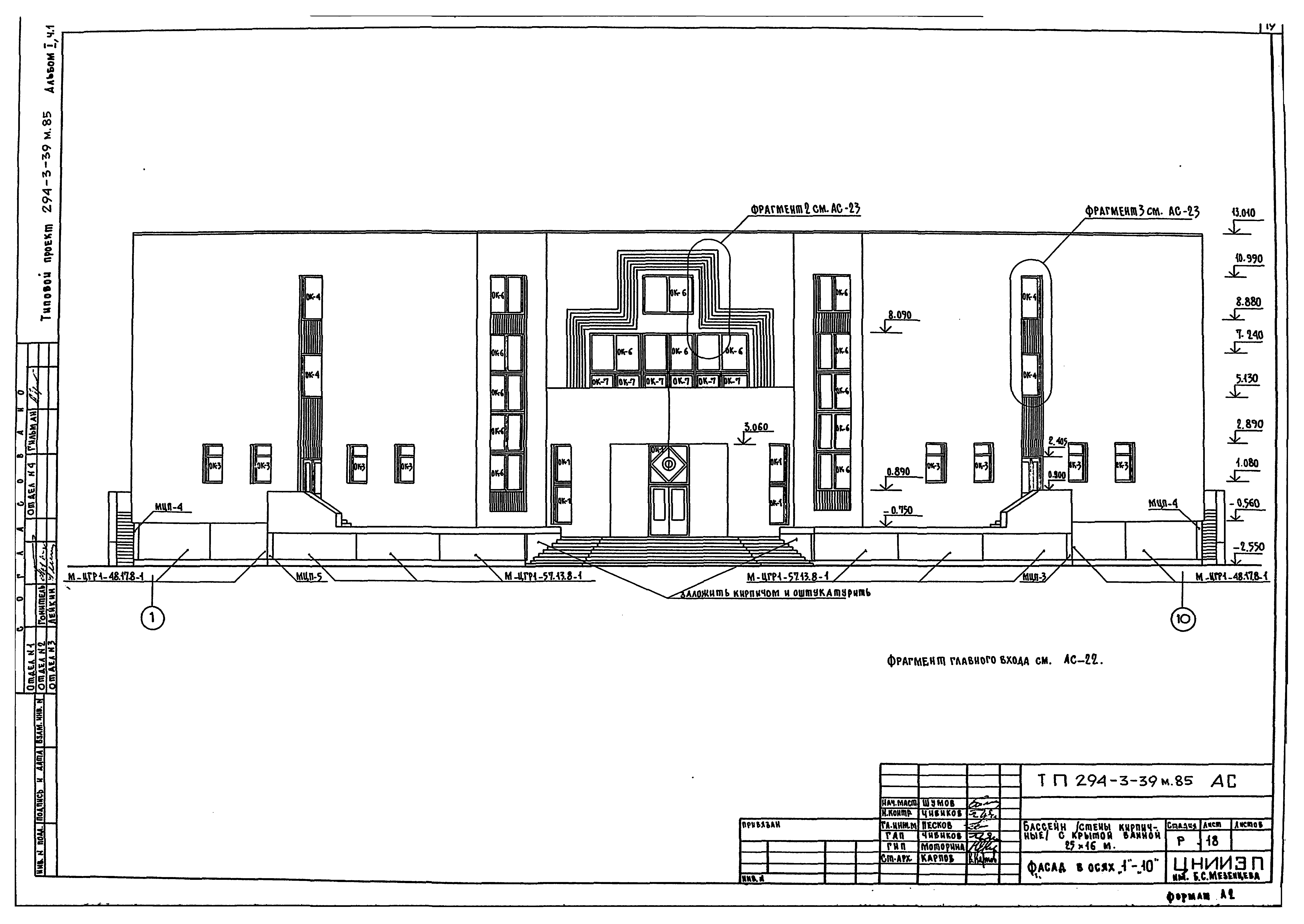

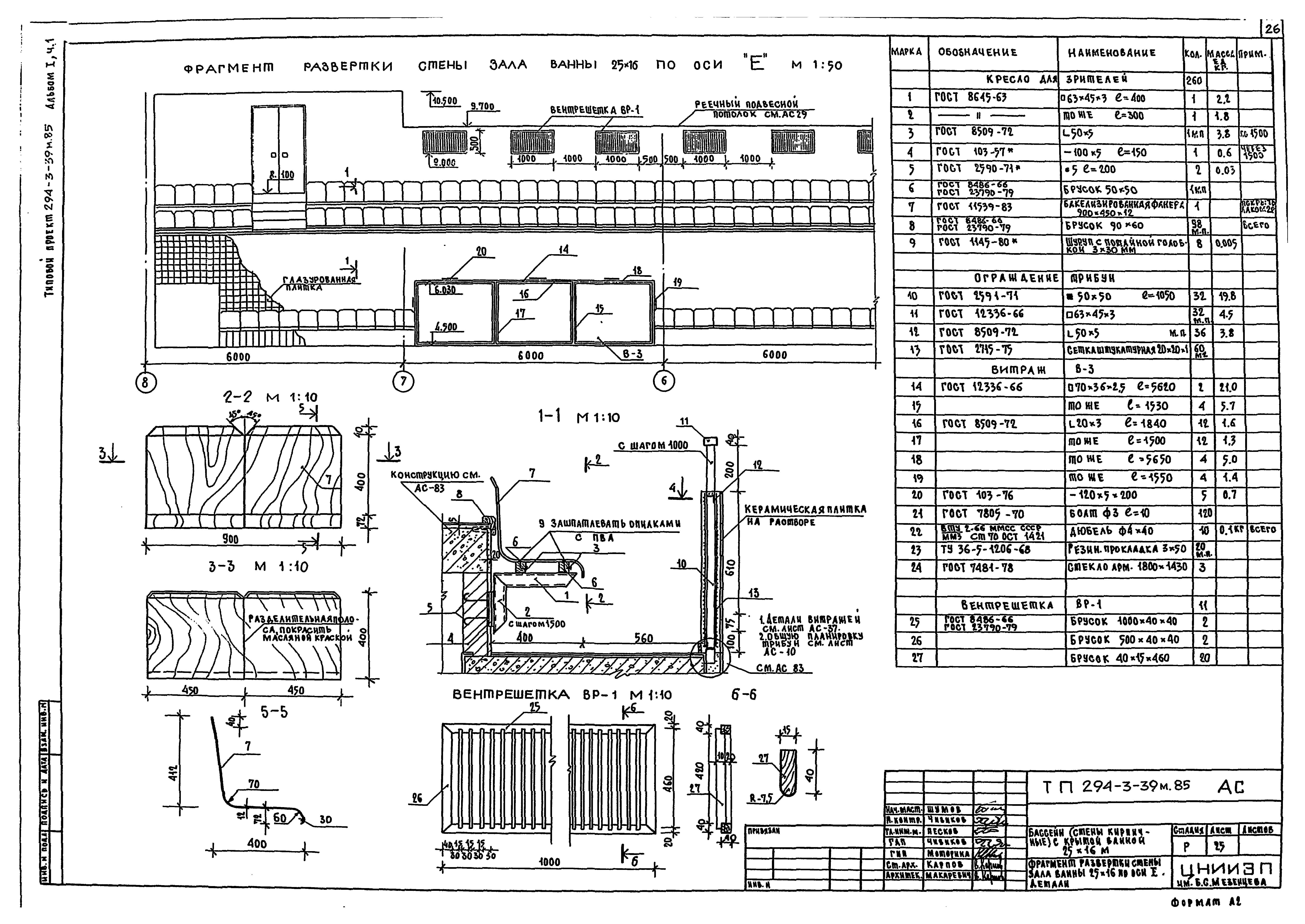

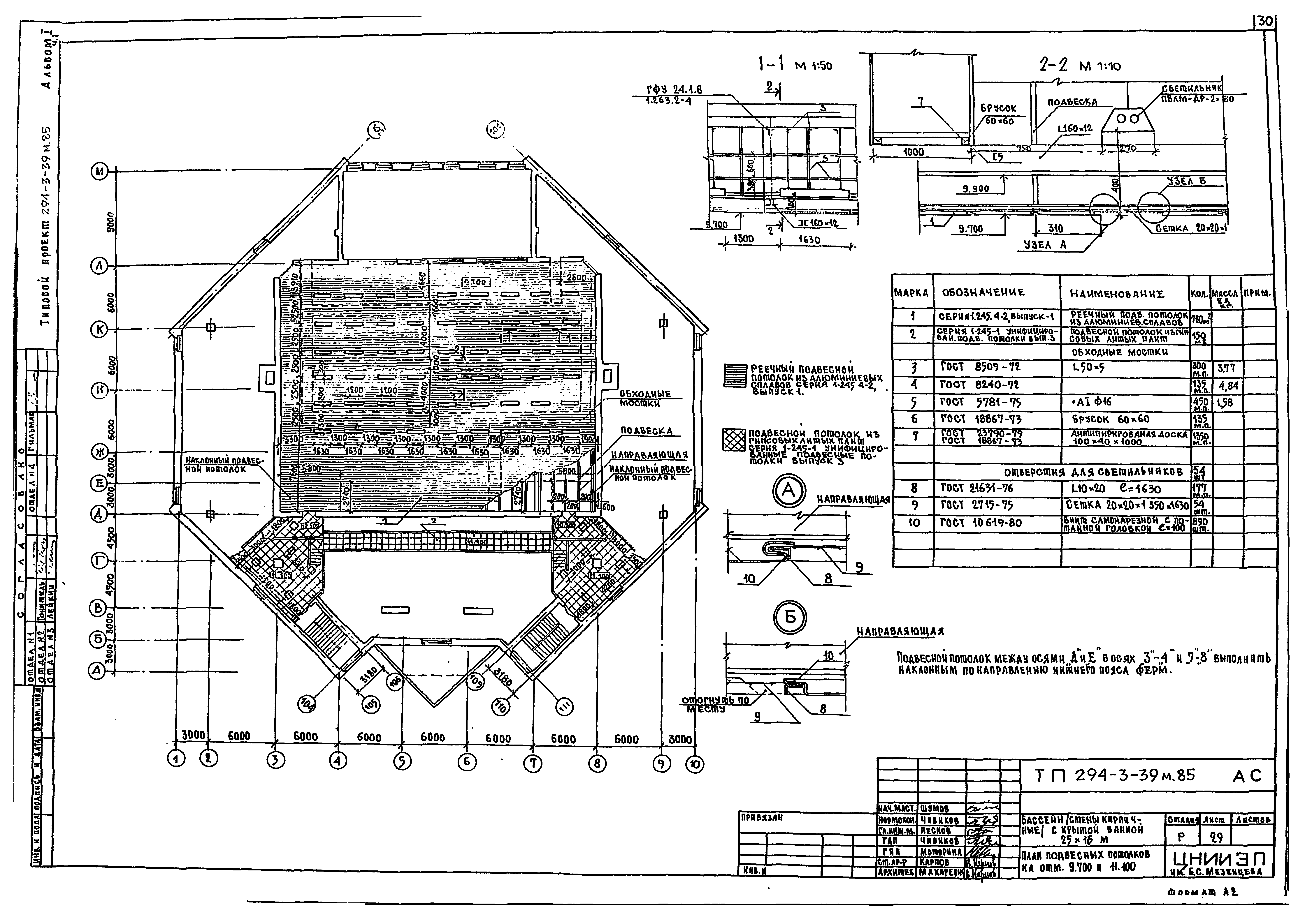

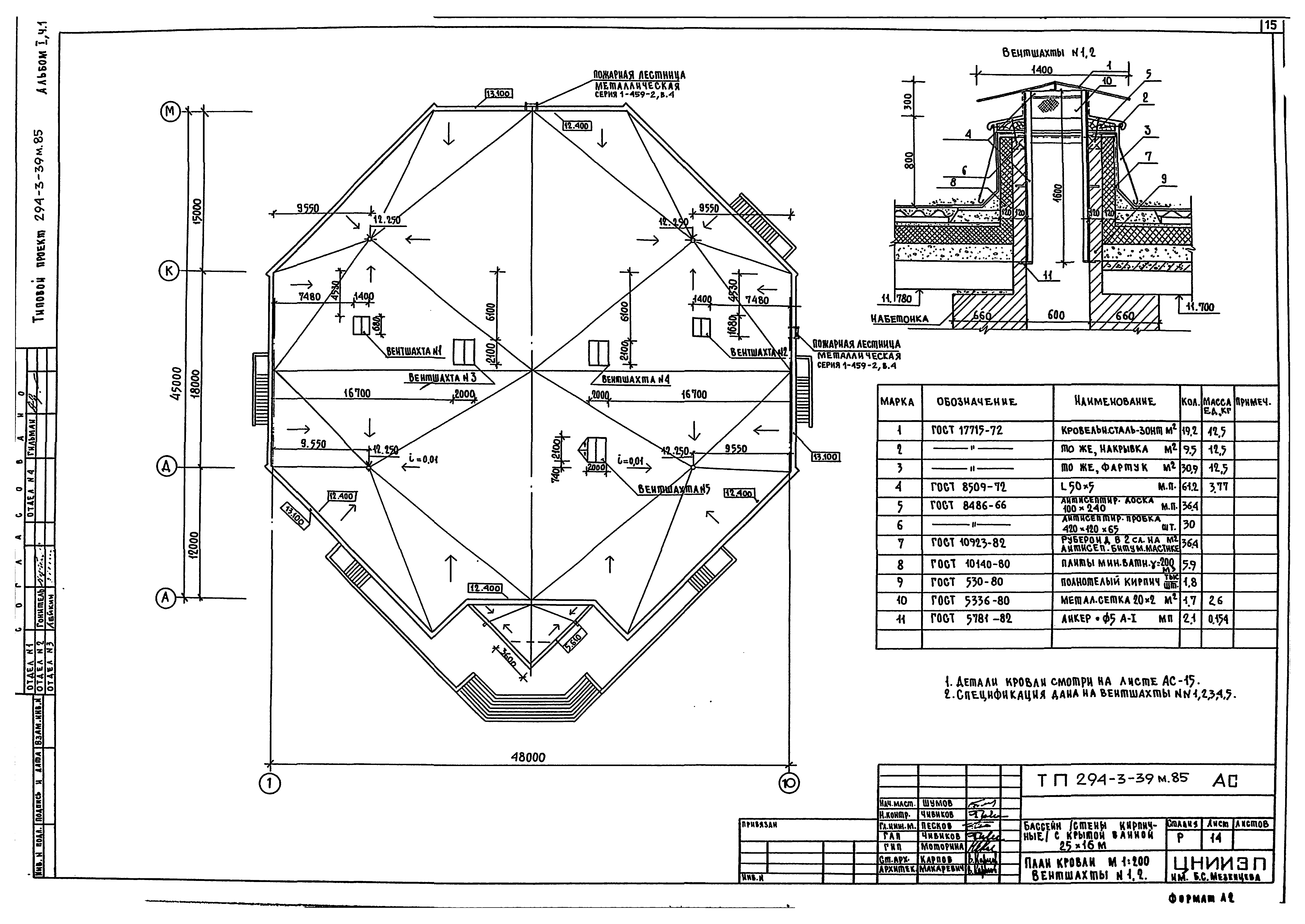

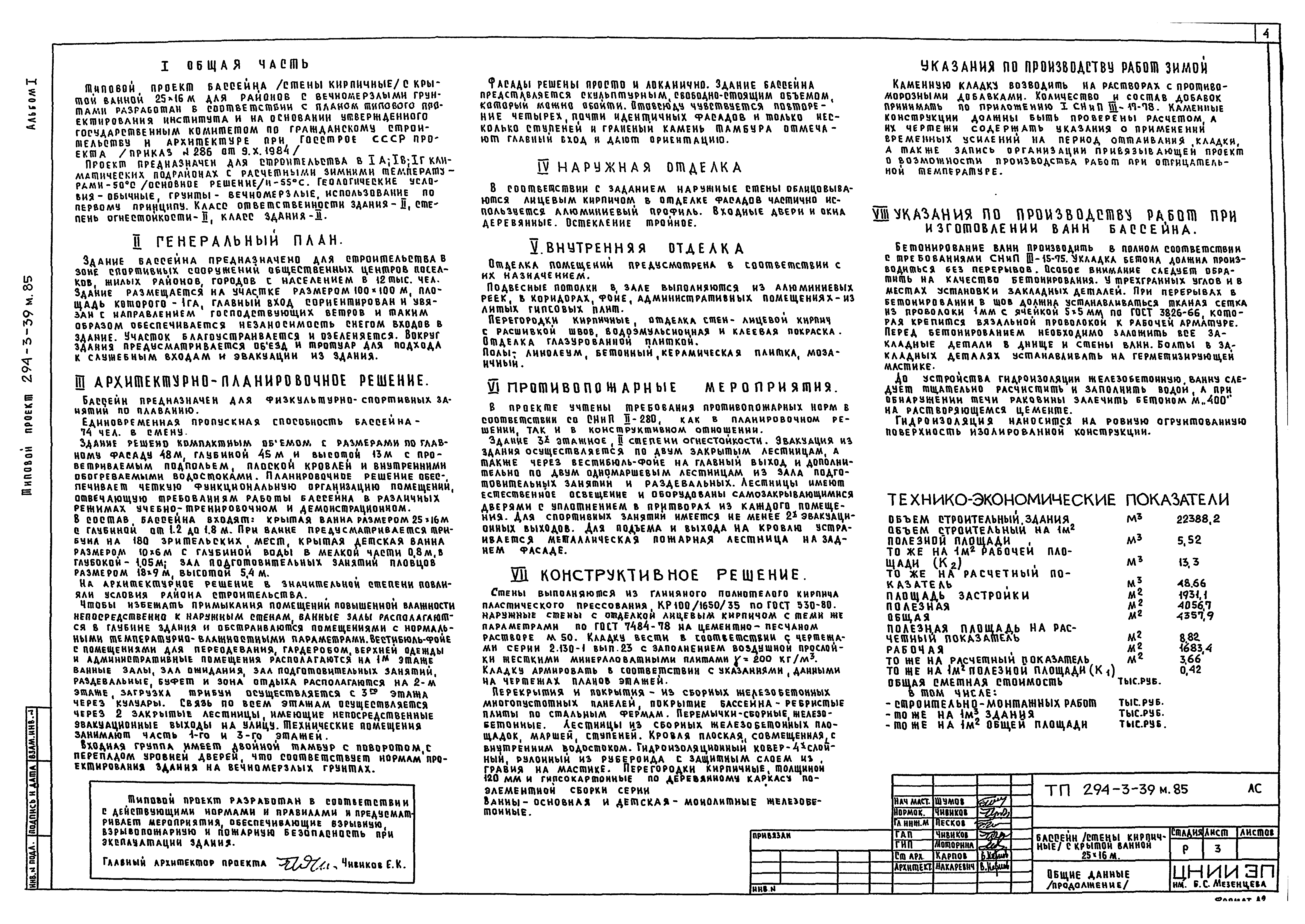

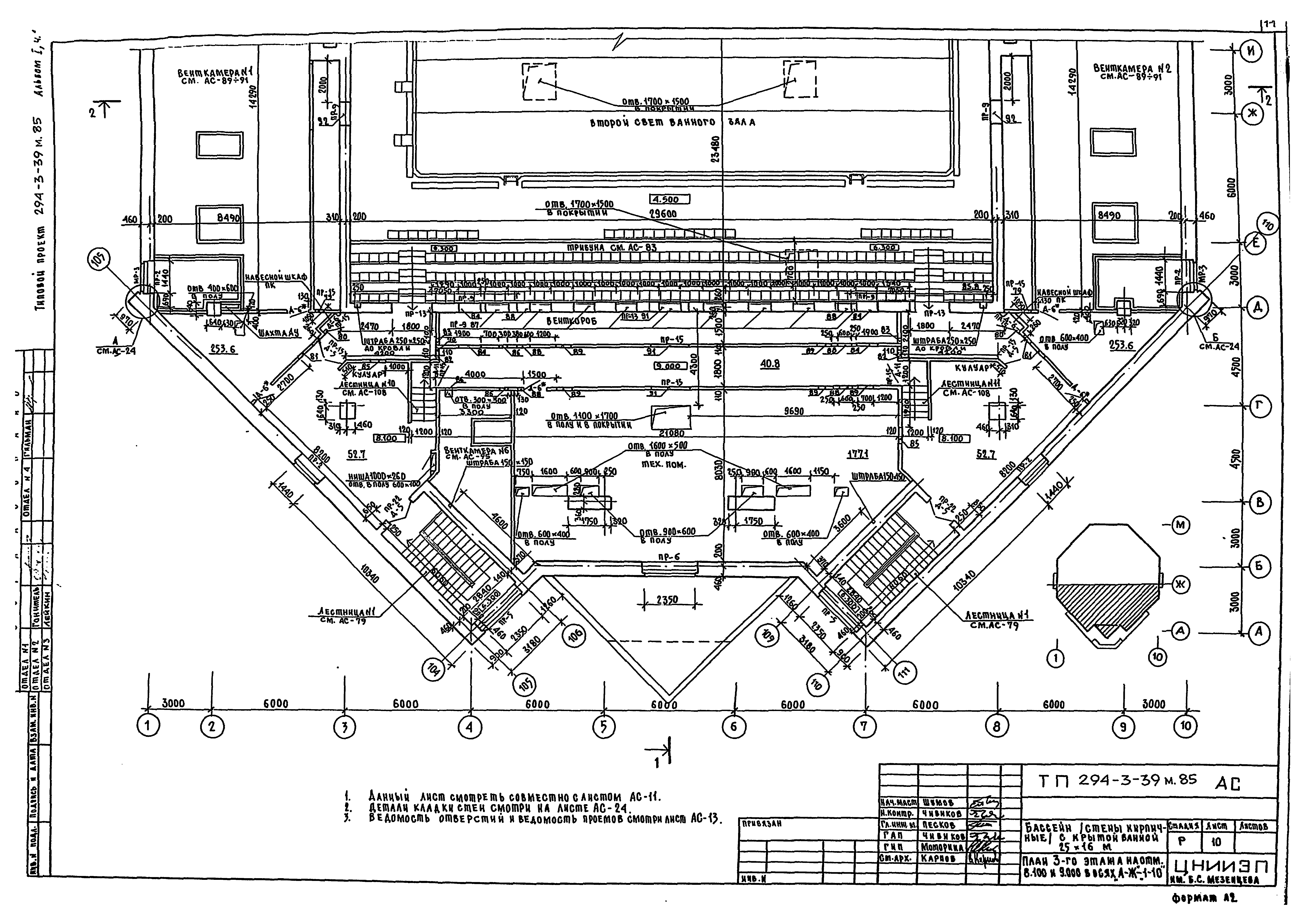

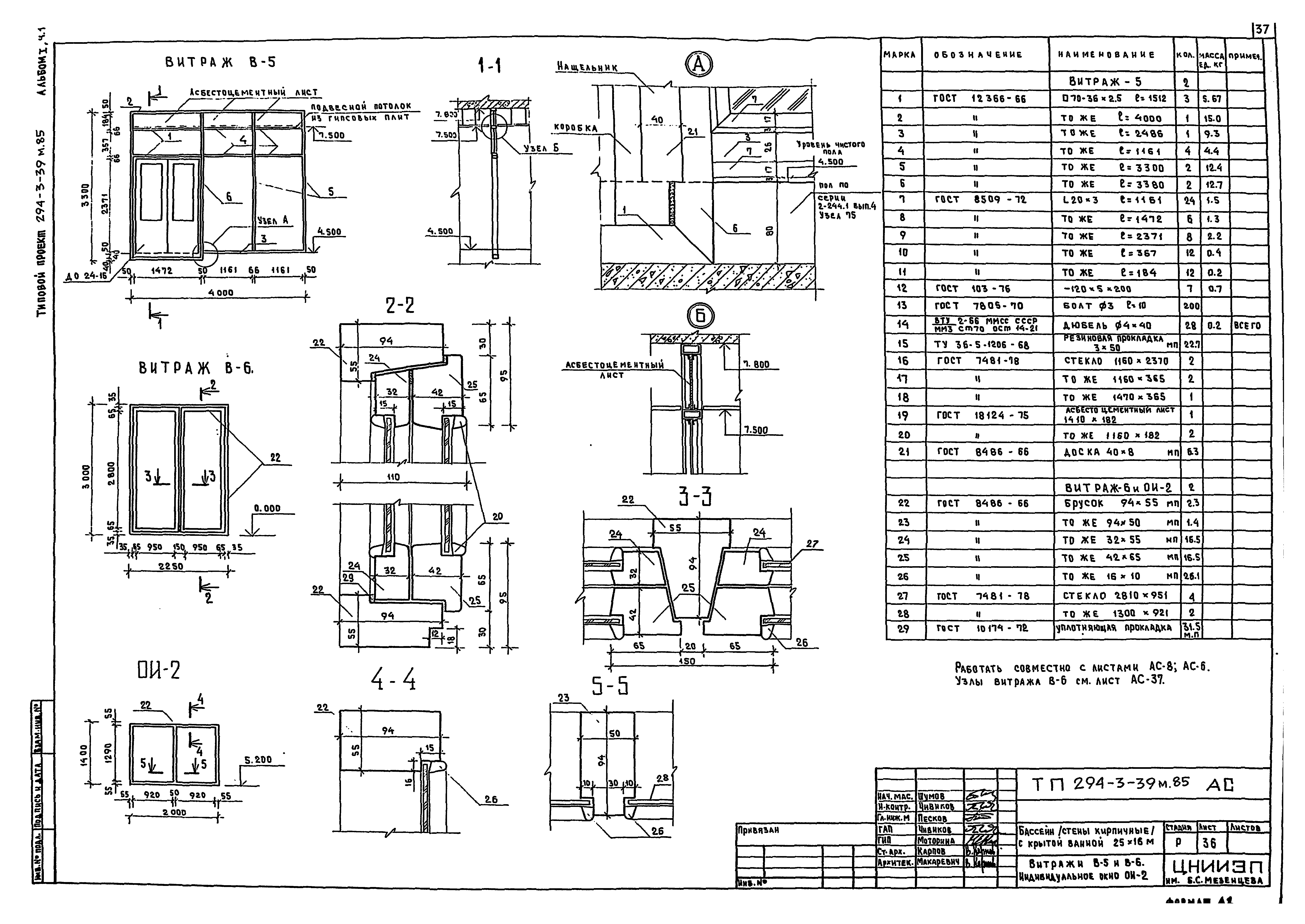

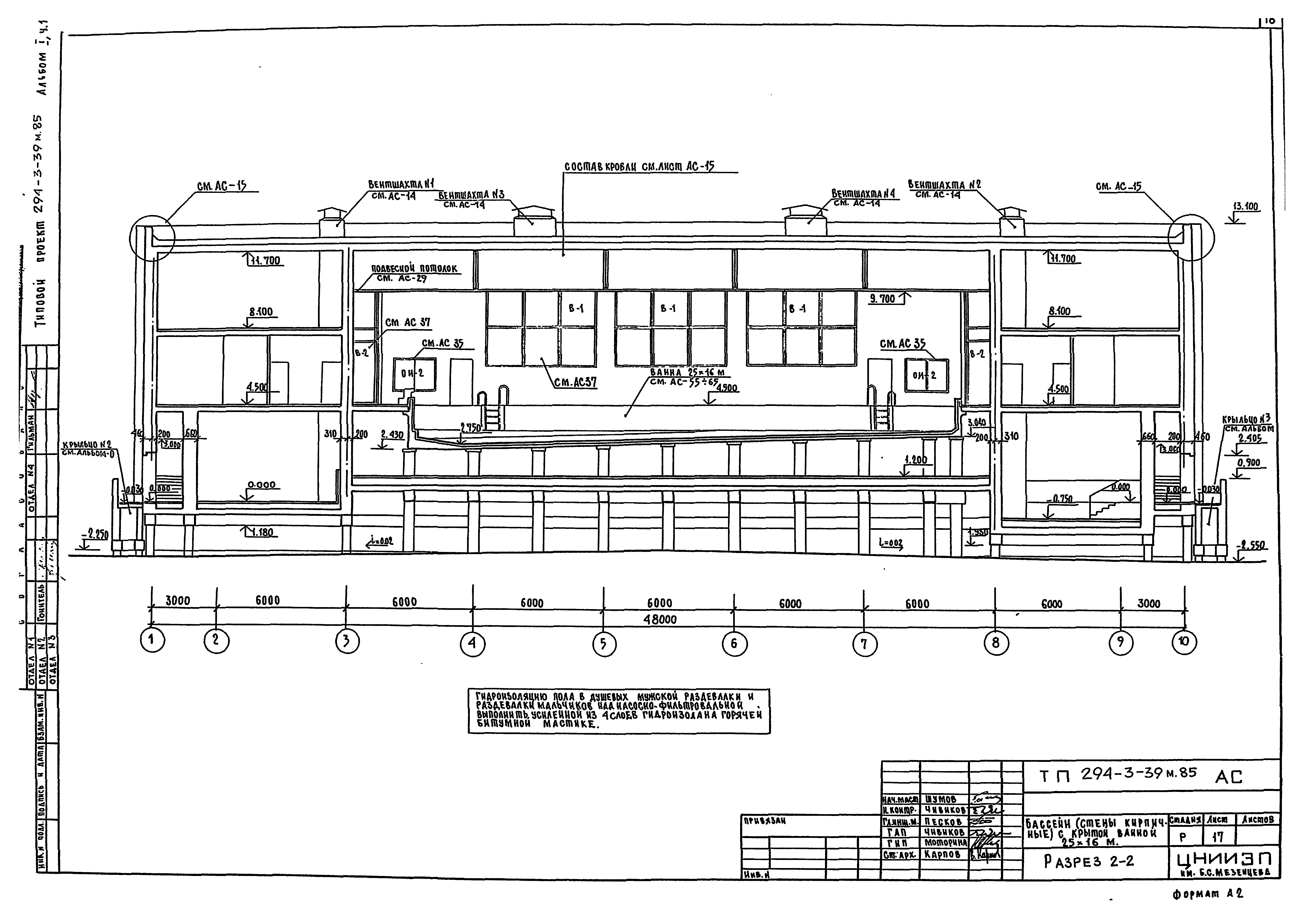

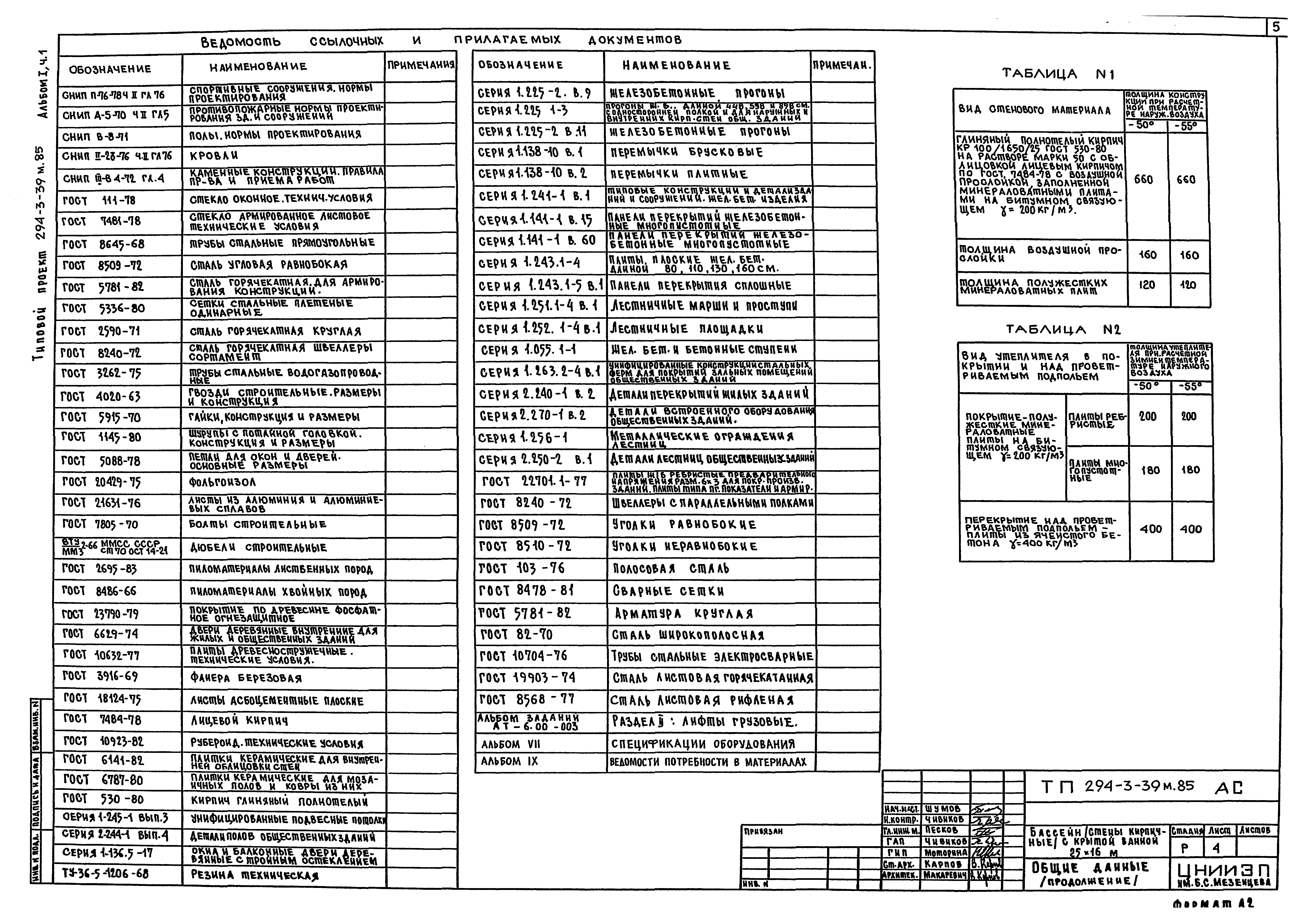

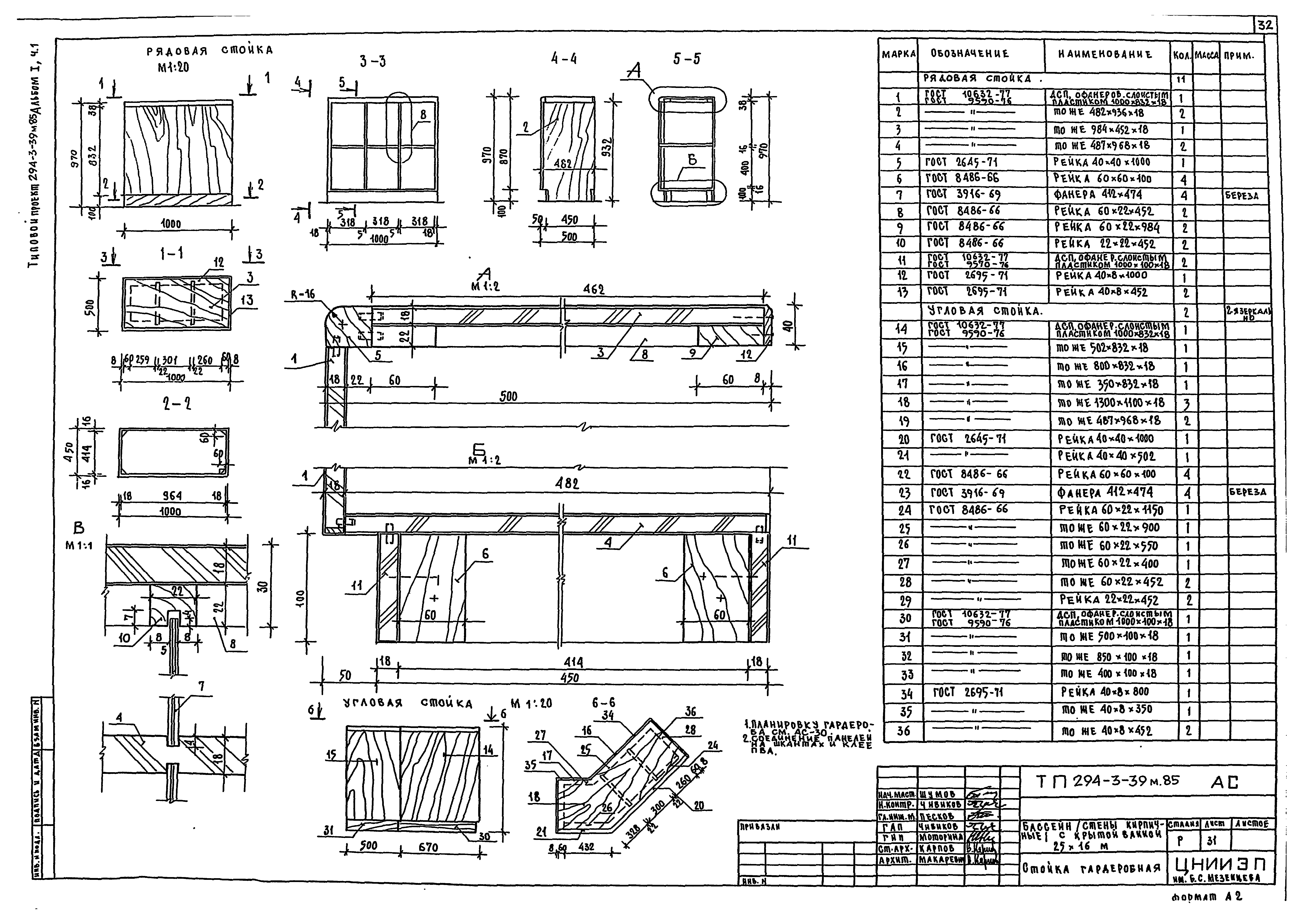

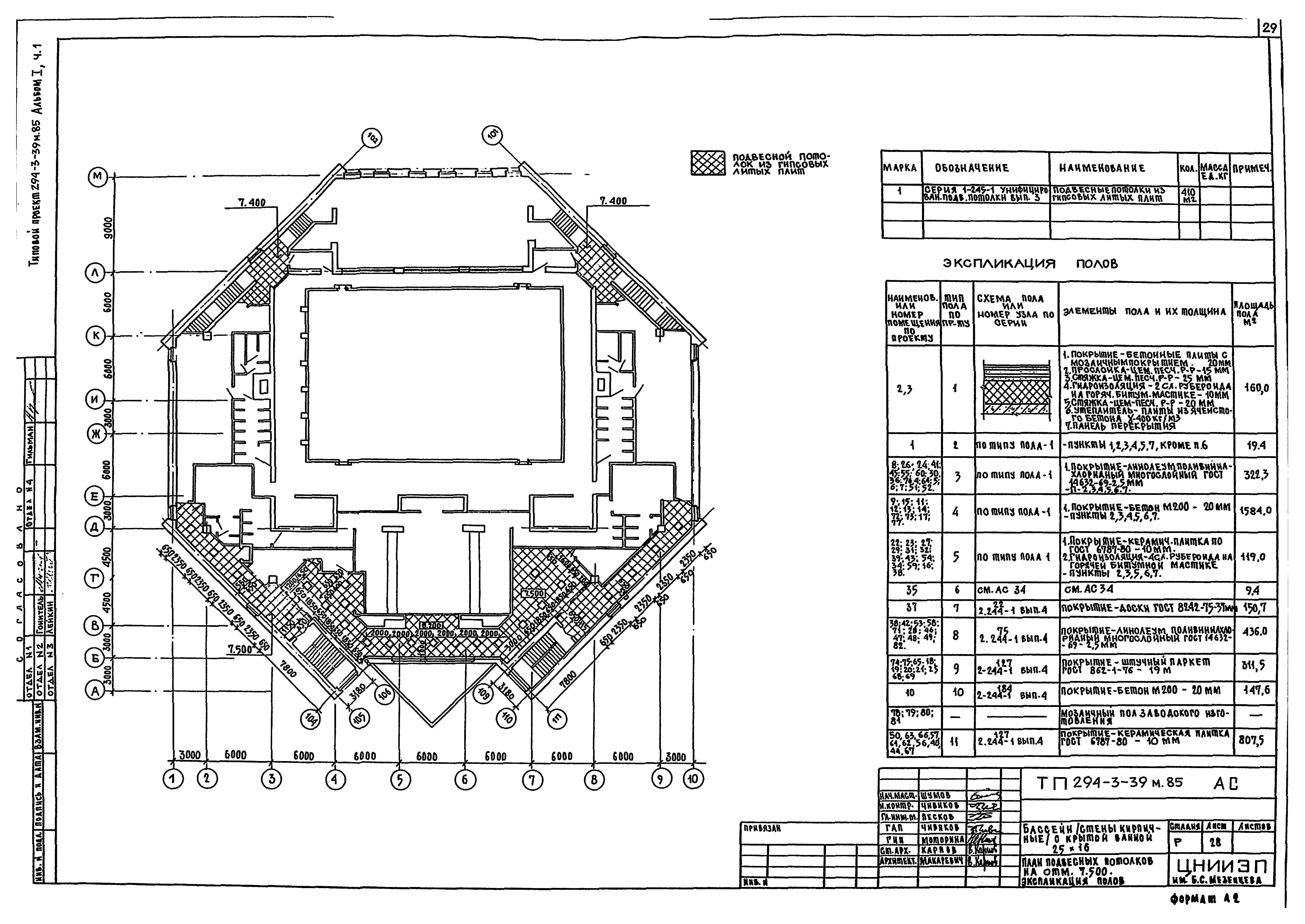

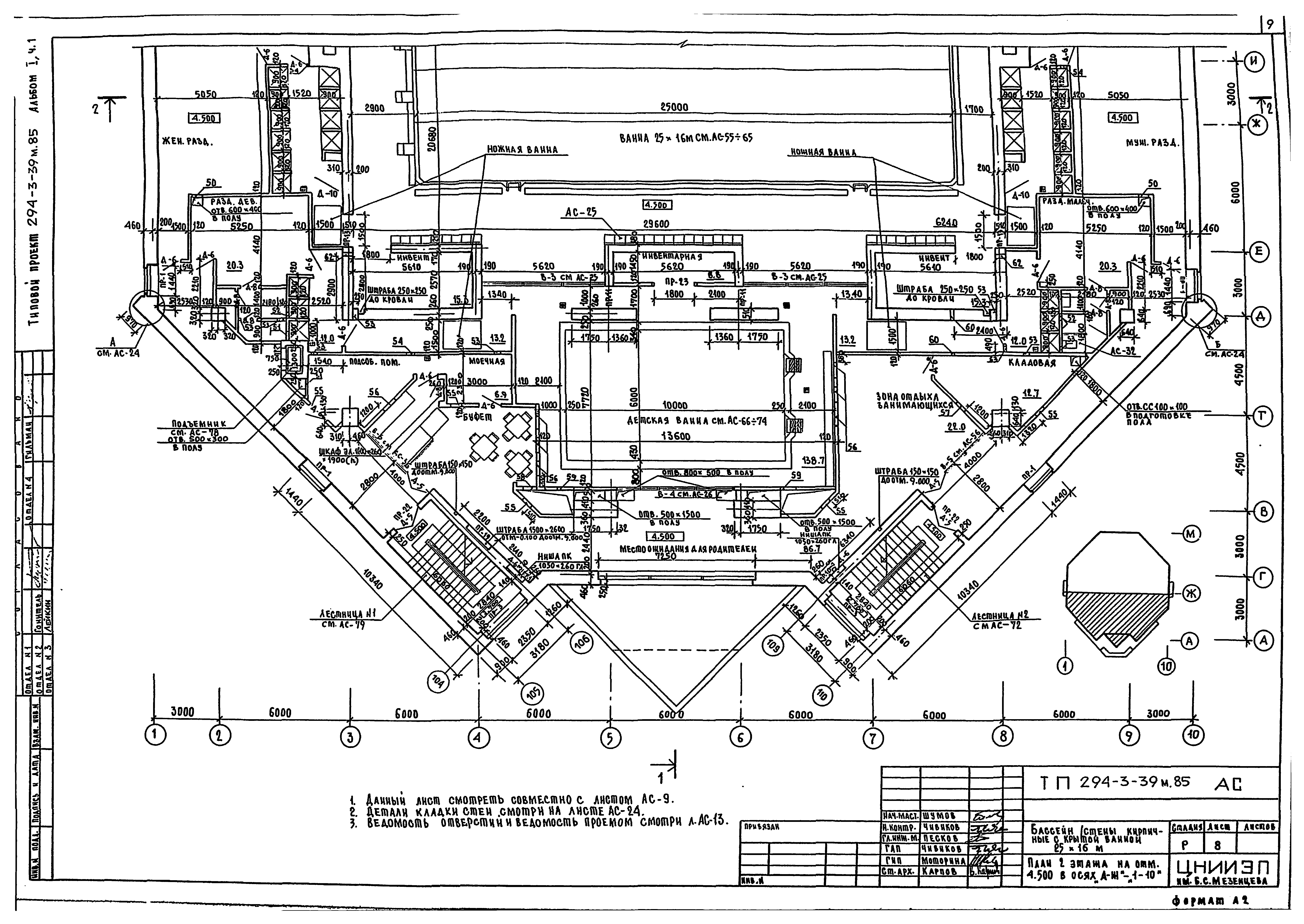

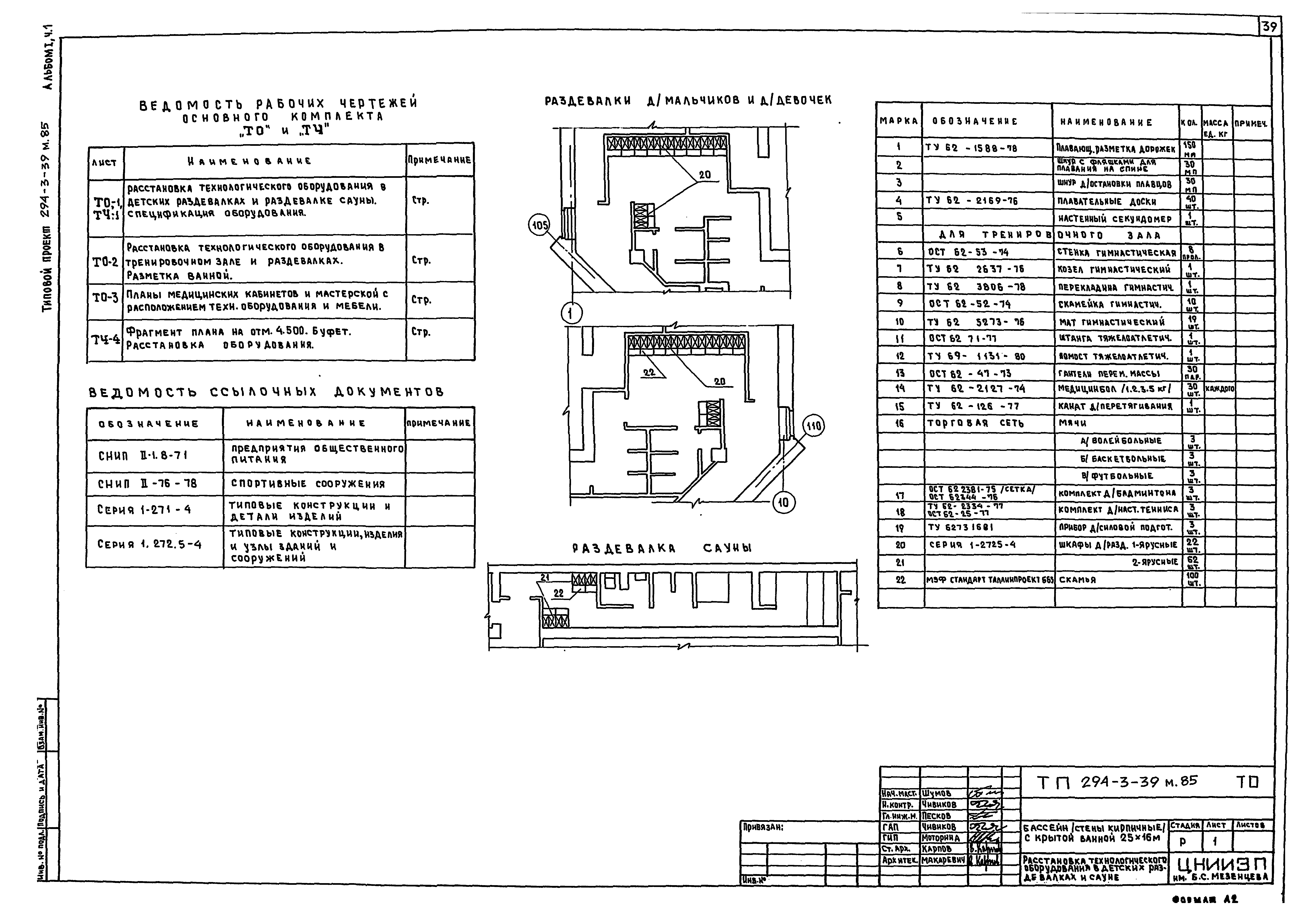

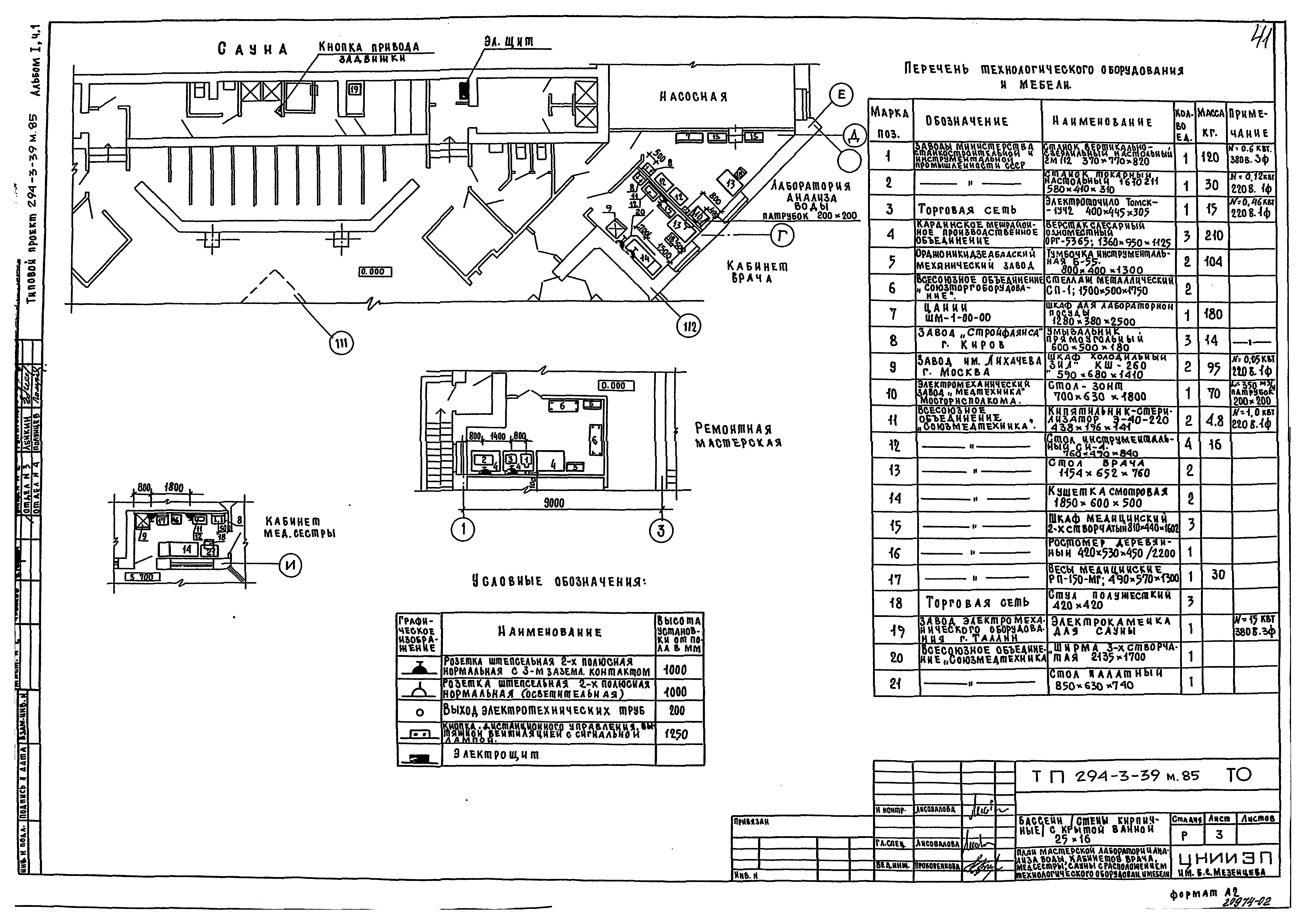

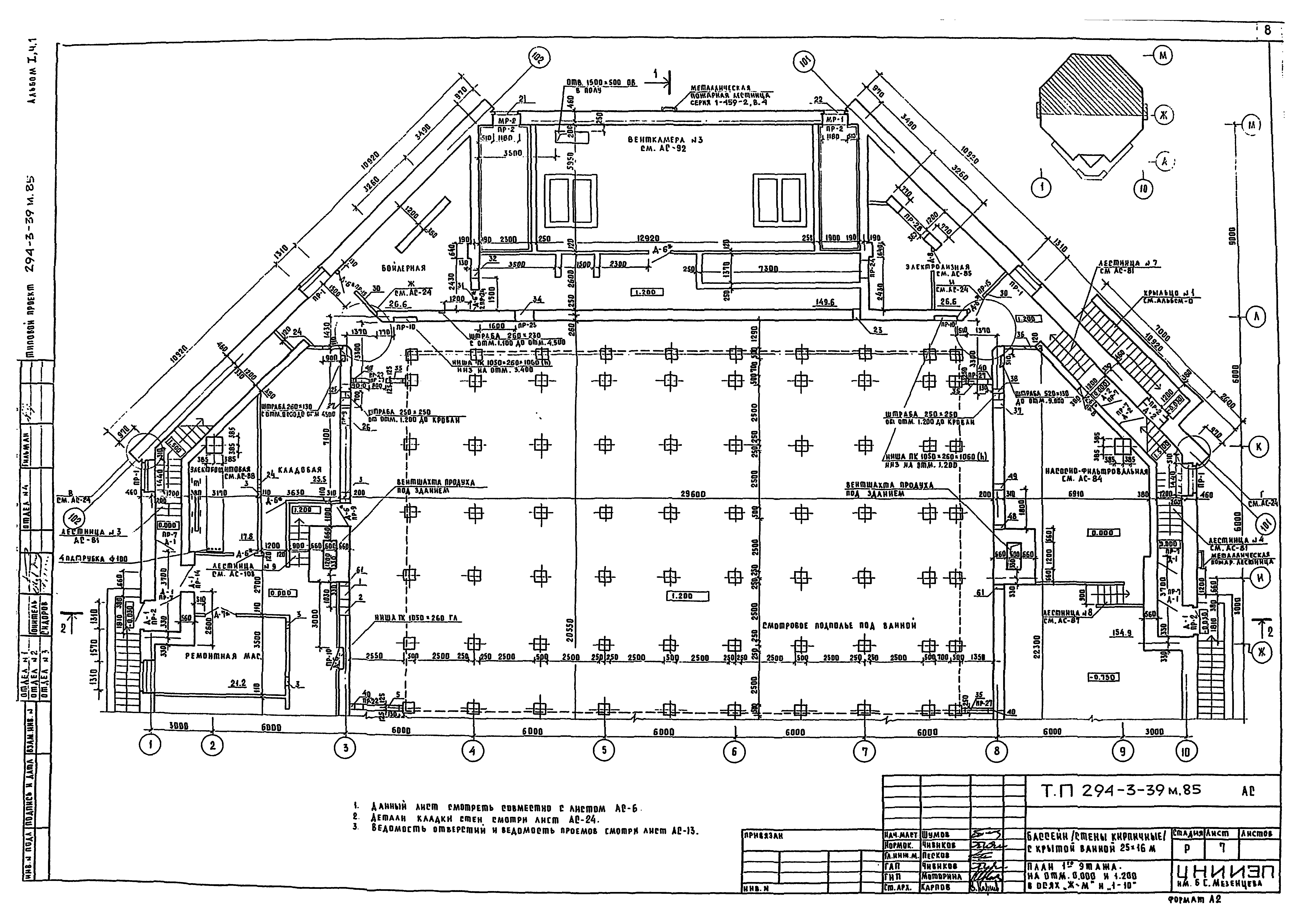

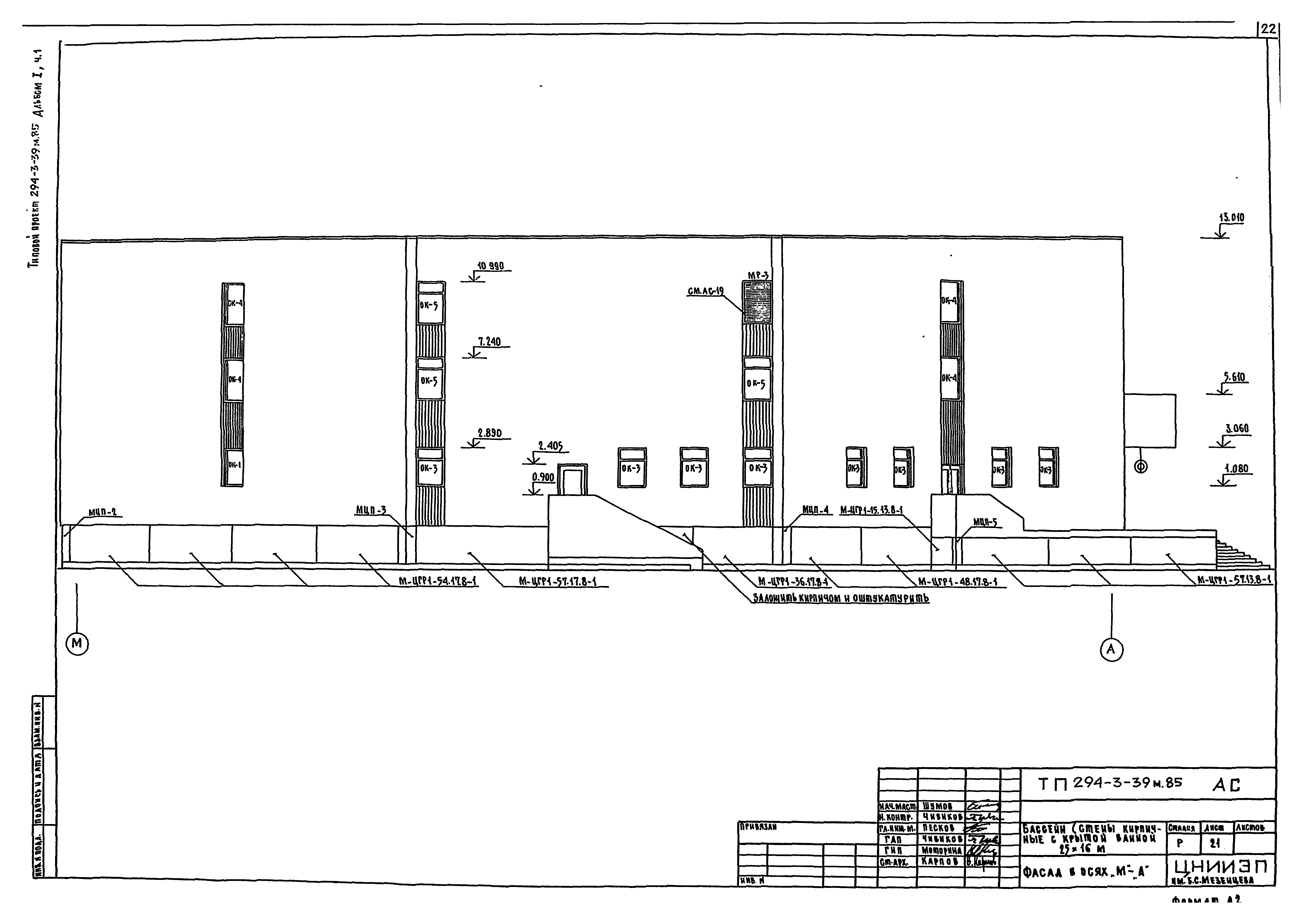

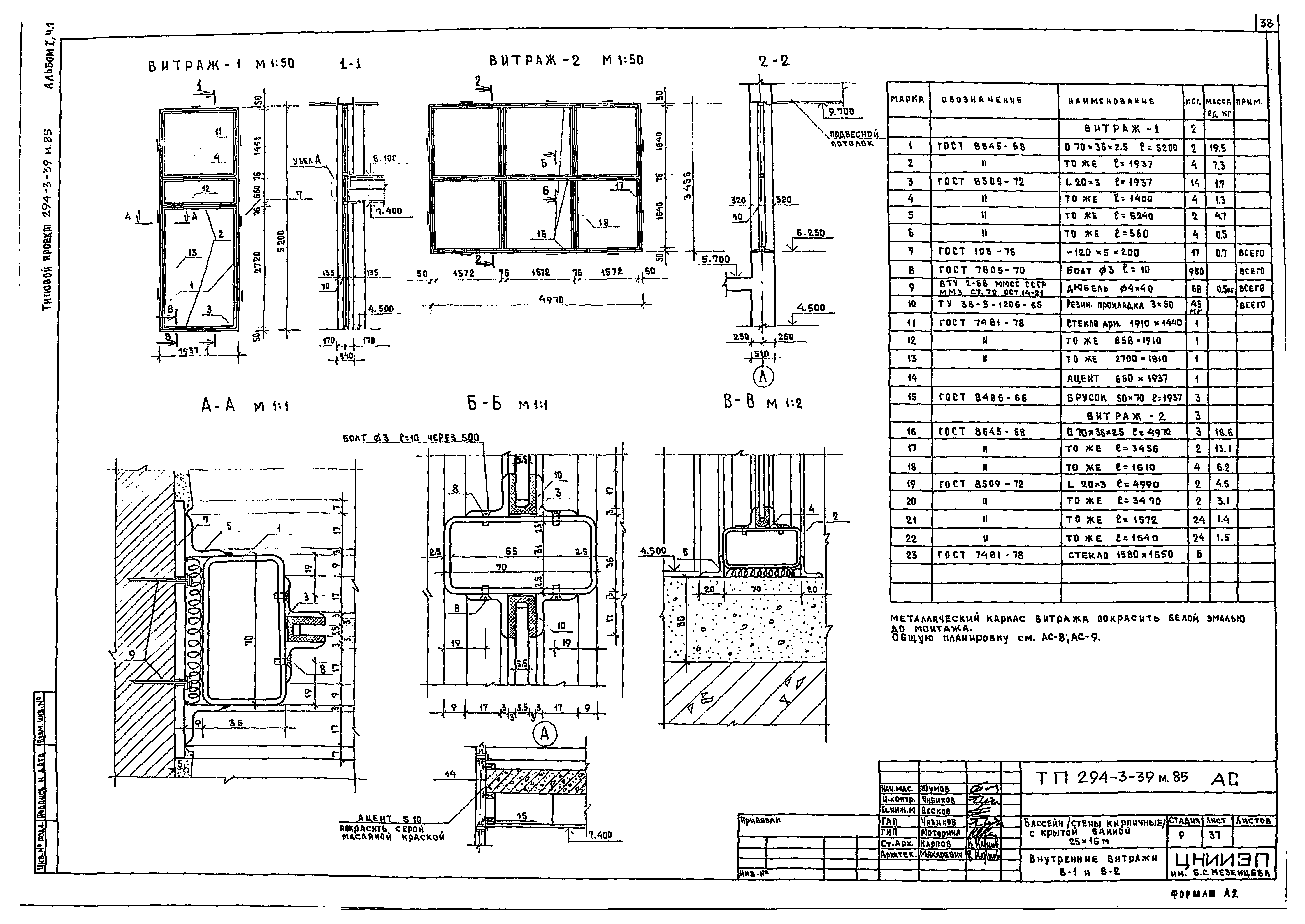

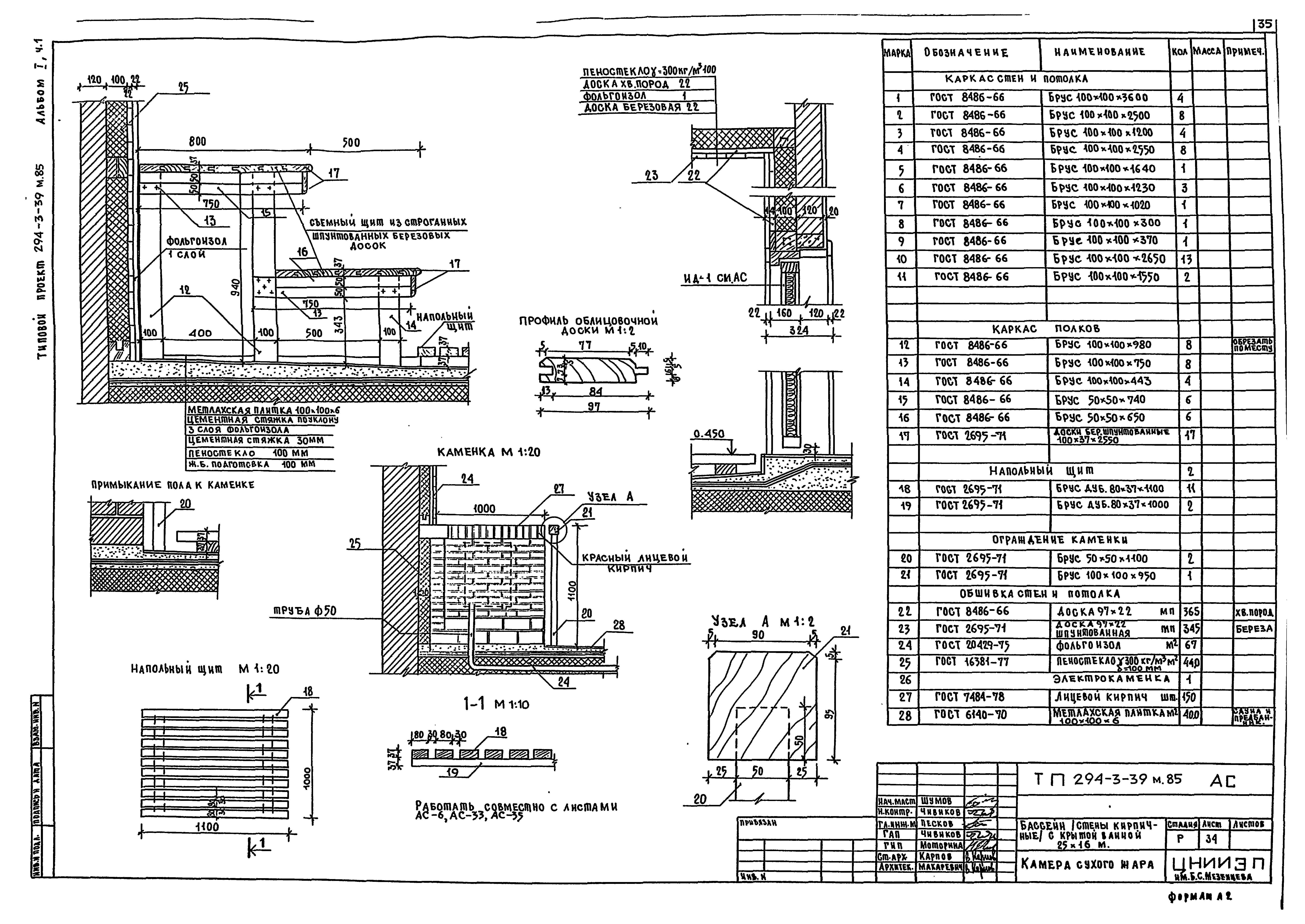

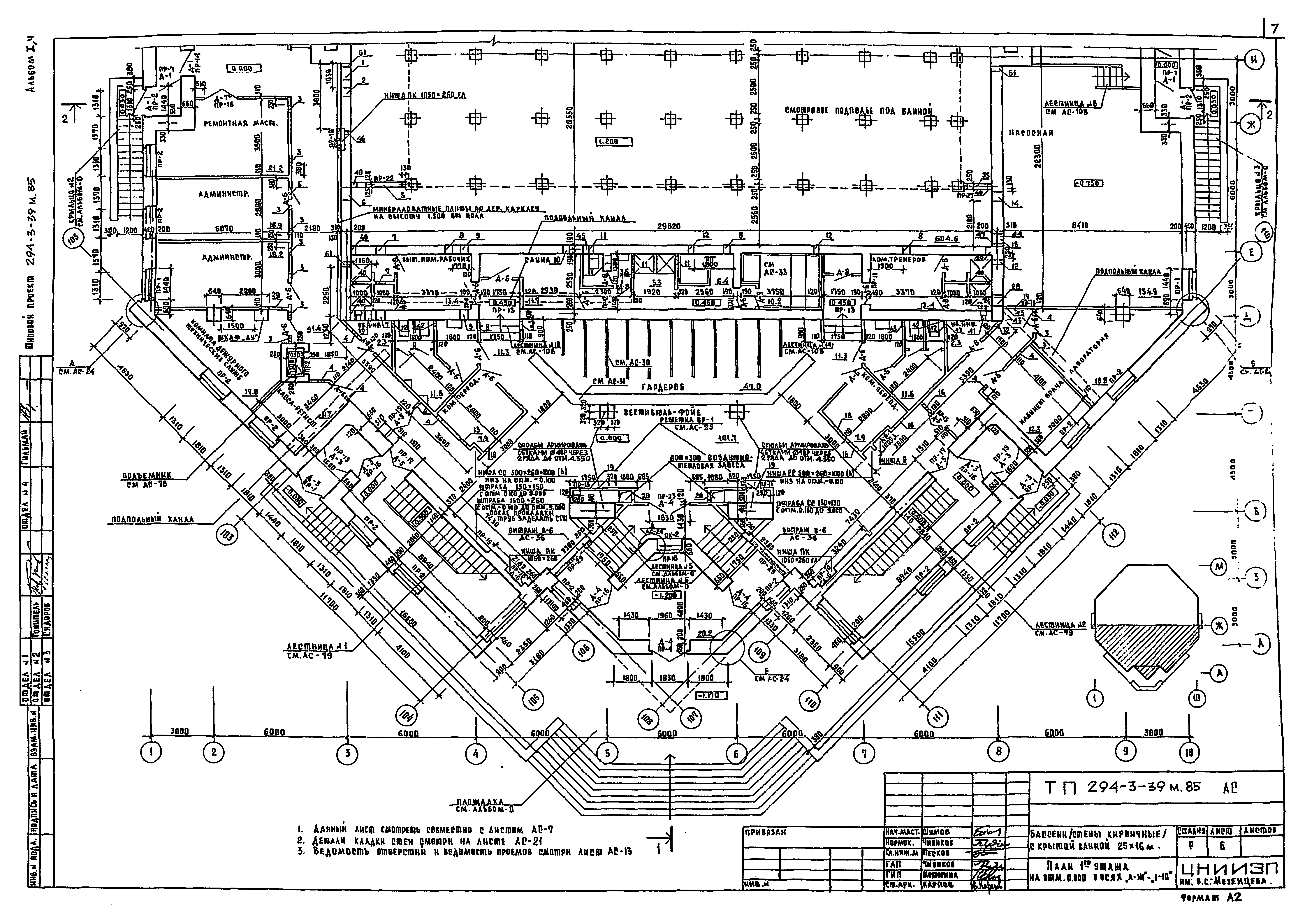

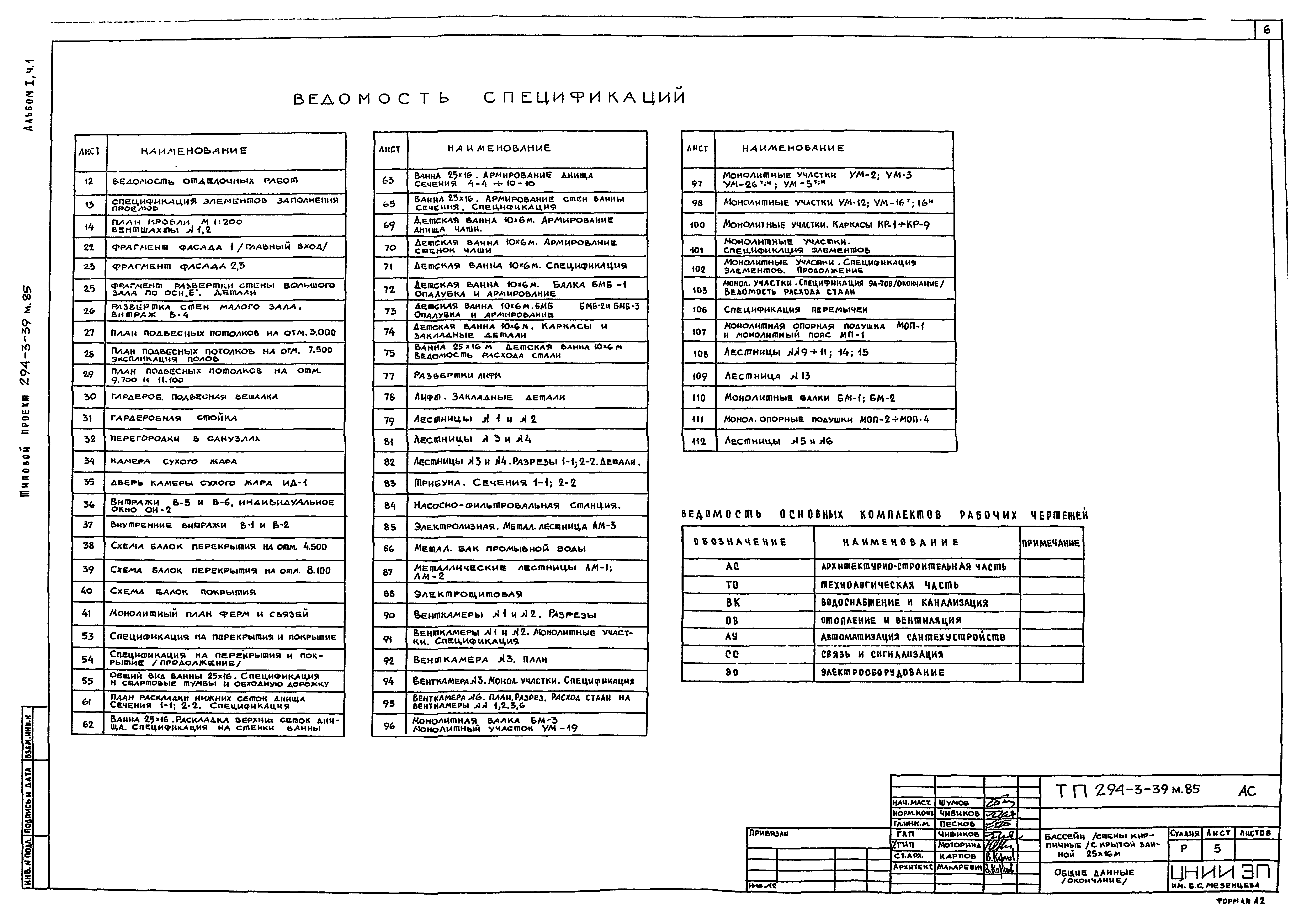

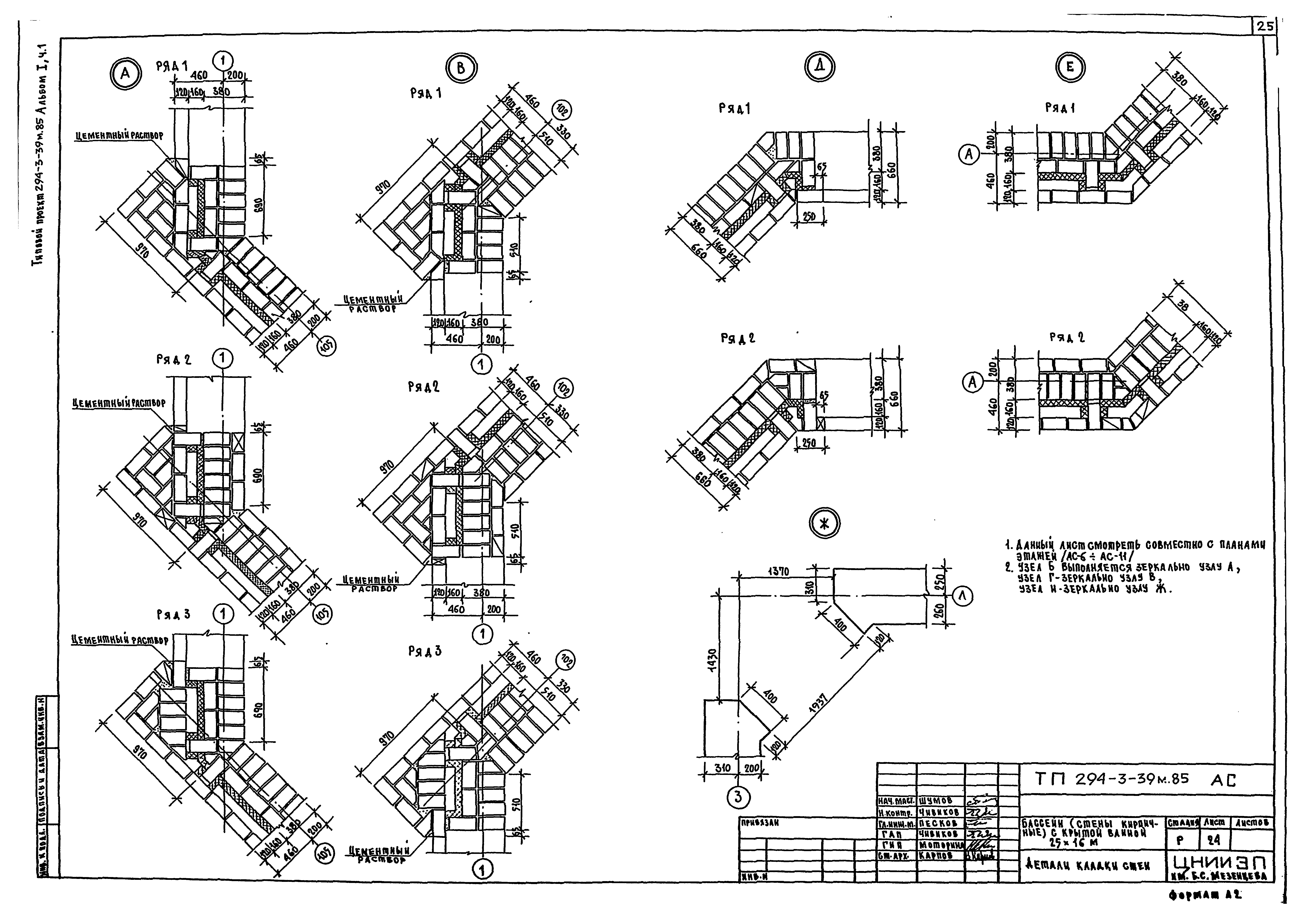

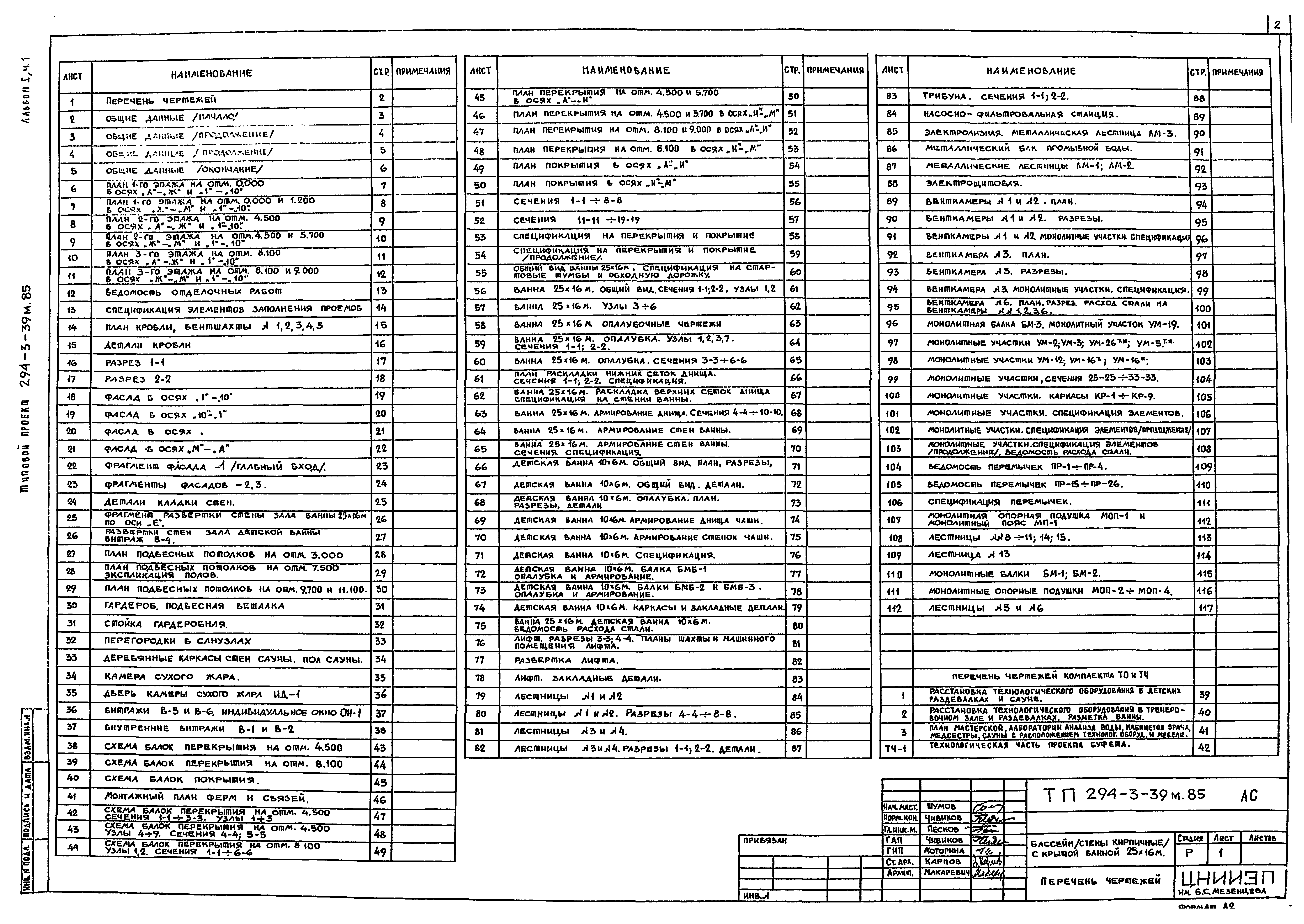

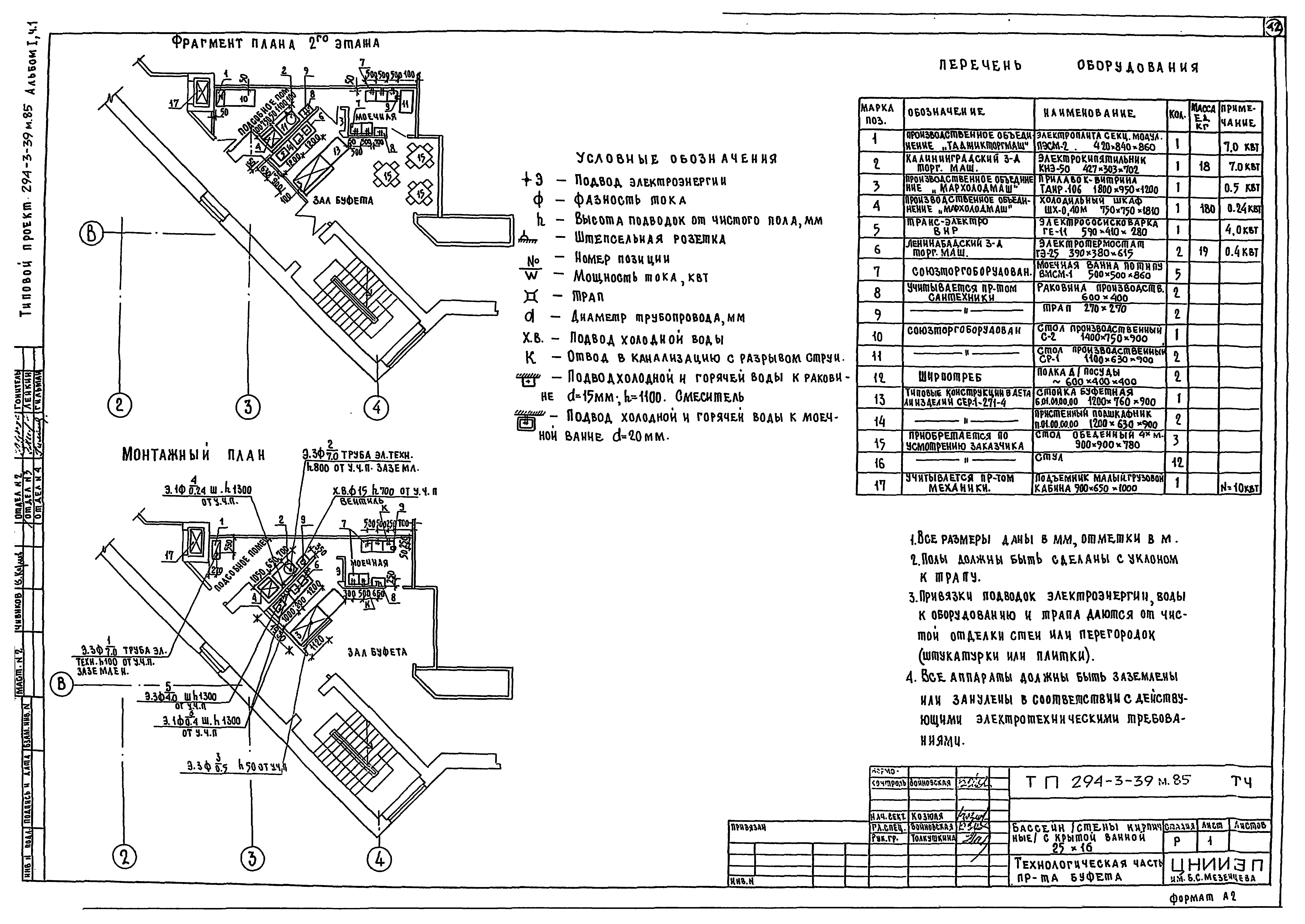

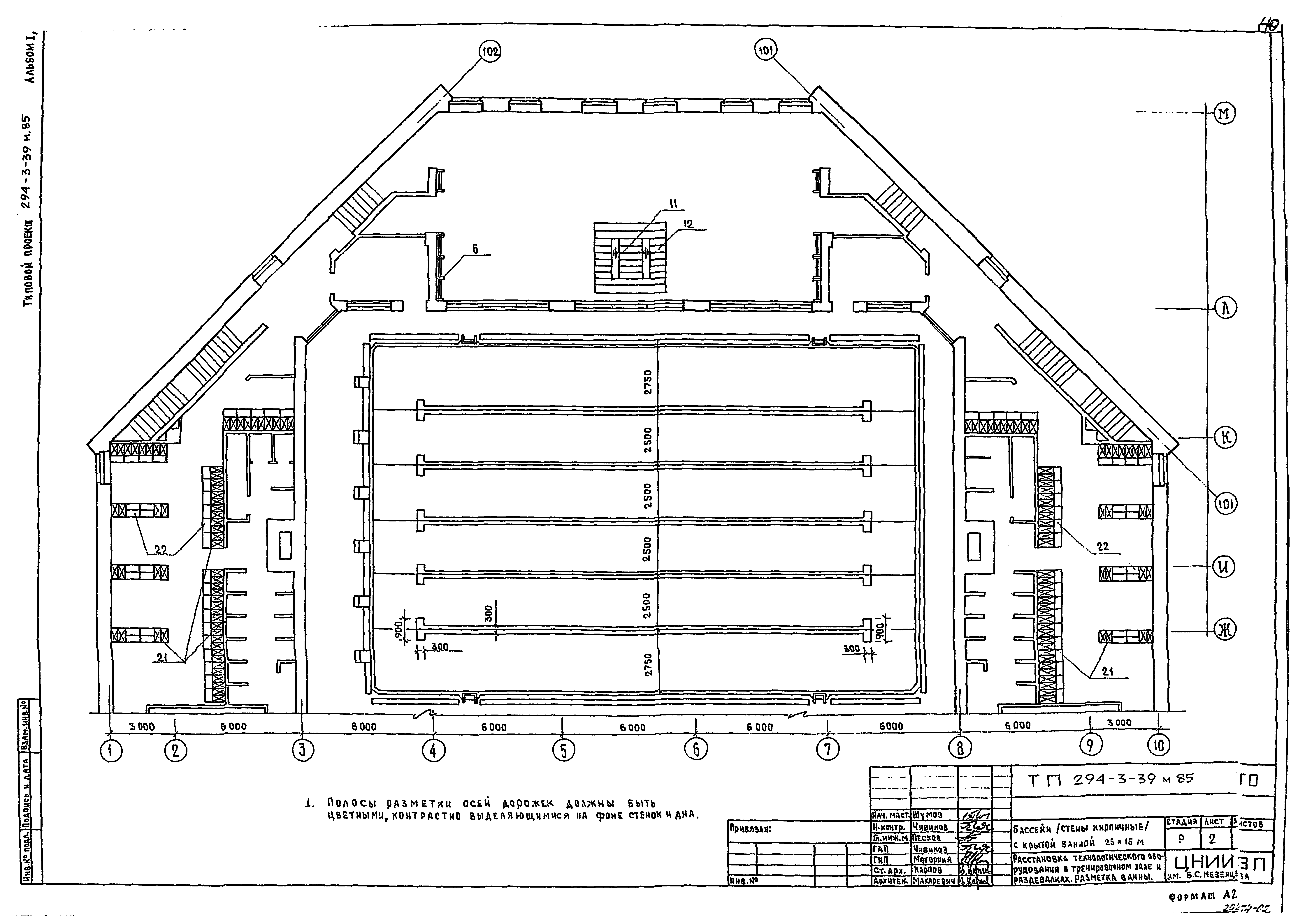

Оглавление:	Перечень чертежей Общие данные План 1-го этажа на отм. 0.000 в осях "А" - "Ж" и "1" - "10" План 1-го этажа на отм. 0.000 и 1.200 в осях "Ж" - "М" и "1" - "10" План 2-го этажа на отм. 4.500 в осях "А" - "Ж" и "1" - "10" План 2-го этажа на отм. 4.500 и 5.700 в осях "Ж" - "М" и "1" - "10" План 3-го этажа на отм. 8.100 в осях "А" - "Ж" и "1" - "10" План 3-го этажа на отм. 8.100 и 9.000 в осях "Ж" - "М" и "1" - "10" Ведомость отделочных работ Спецификация элементов заполнения проемов План кровли, вентшахты № 1, 2, 3, 4, 5 Детали кровли Разрез 1-1 Разрез 2-2 Фасад в осях "1" - "10" Фасад в осях "10" - "1" Фасад в осях "А" - "М" Фасад в осях "М" - "А" Фрагмент фасада 1 (главный вход) Фрагменты фасадов 2, 3 Детали кладки стен Фрагмент развертки стены зала ванны 25х16 м по оси "Е" Развертки стен зала детской ванны. Витраж В-4 План подвесных потолков на отм. 3.000 План подвесных потолков на отм. 7.500. Экспликация полов План подвесных потолков на отм. 9.700 и 11.100 Гардероб. Подвесная вешалка Стойка гардеробная Перегородки в санузлах Деревянные каркасы стен сауны. Пол сауны Камера сухого жара Дверь камеры сухого жара ИД-1 Витражи В-5 и В-6. Индивидуальное окно ОИ-2 Внутренние витражи В-1 и В-2 Расстановка технологического оборудования в детских раздевалках и сауне Расстановка технологического оборудования в тренировочном зале и раздевалках. Разметка ванной Планы медицинских кабинетов и мастерской с расположением технологического оборудования и мебели Технологическая часть проекта буфета
Разработан:	ЦНИИЭП им. Б.С. Мезенцева Госгражданстроя
Утверждён:	09.10.1984 Госгражданстрой (Gosgrazhdanstroy 286)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Общественные здания в городах и поселках городского типа Физкультурно-оздоровительные и спортивные здания и сооружения Сооружения для водных видов спорта
