Скачать ГОСТ 31610.7-2012 Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида «е»Дата актуализации: 10.08.2017 ГОСТ 31610.7-2012

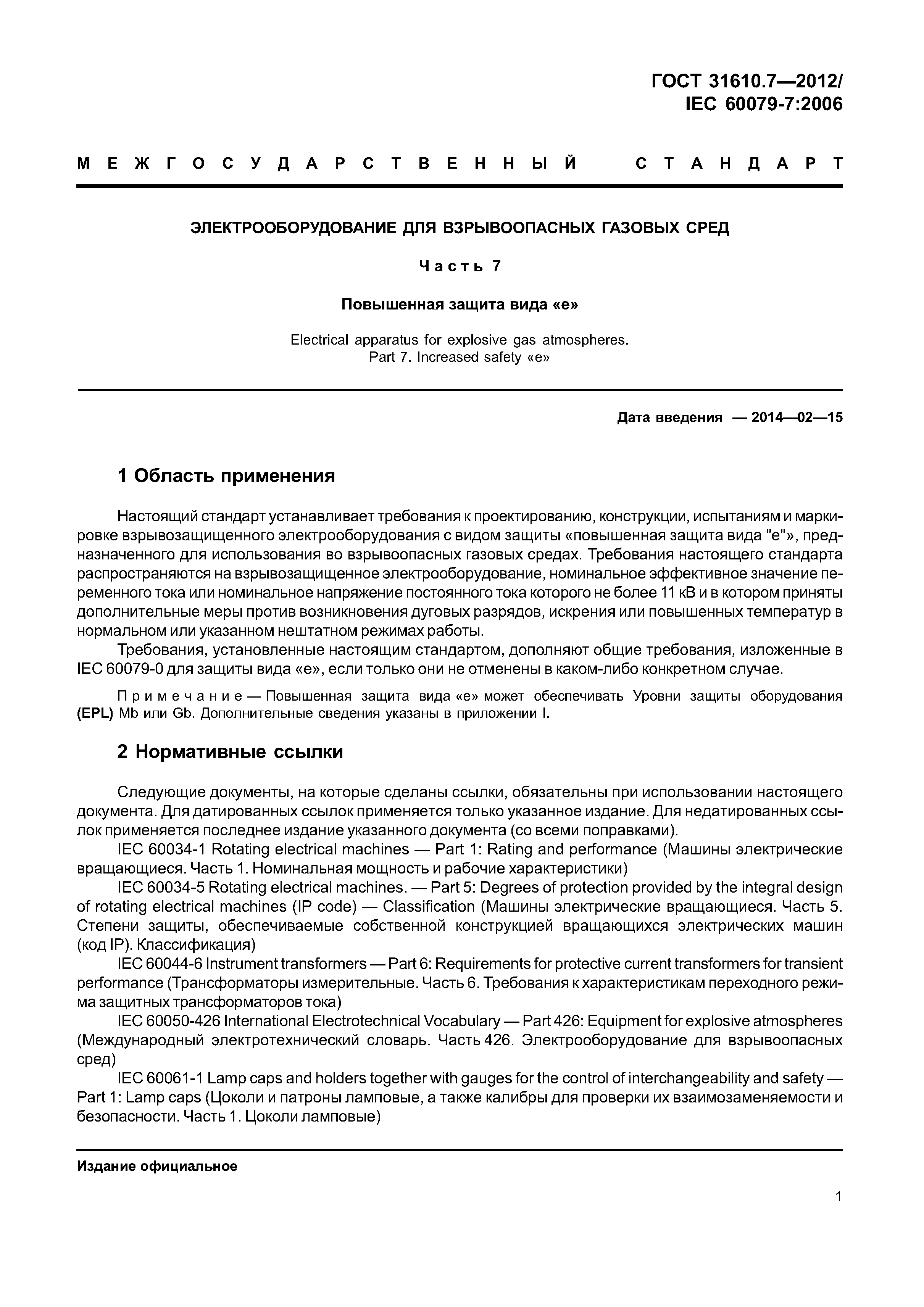

Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида «е»Обозначение: | ГОСТ 31610.7-2012 | Обозначение англ: | GOST 31610.7-2012 | Статус: | действует | Название рус.: | Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида «е» | Название англ.: | Electrical apparatus for explosive gas atmospheres. Part 7. Increased safety «e» | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 15.02.2014 | Область применения: | Стандарт устанавливает требования к проектированию, конструкции, испытаниям и маркировке взрывозащищенного электрооборудования с видом защиты «повышенная защита вида «е», предназначенного для использования во взрывоопасных газовых средах. Требования стандарта распространяются на взрывозащищенное электрооборудование, номинальное эффективное значение переменного тока или номинальное напряжение постоянного тока которого не более 11 кВ и в котором приняты дополнительные меры против возникновения дуговых разрядов, искрения или повышенных температур в нормальном или указанном нештатном режимах работы. Требования, установленные стандартом, дополняют общие требования, изложенные в IEC 60079-0 для защиты вида «е», если только они не отменены в каком-либо конкретном случае. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Конструктивные требования ко всему электрооборудованию 4.1 Общие положения 4.2 Электрические соединения 4.3 Электрические зазоры 4.4 Пути утечки 4.5 Твердые электроизолирующие материалы 4.6 Обмотки 4.7 Предельная температура 4.8 Внутренняя проводка 4.9 Степень защиты, обеспечиваемая оболочкой 4.10 Крепежные детали 5 Дополнительные требования к специальному электрооборудованию 5.1 Общие положения 5.2 Вращающиеся электрические машины 5.3 Устройства освещения 5.4 Головные и ручные светильники 5.5 Измерительные устройства и измерительные трансформаторы 5.6 Трансформаторы других типов, кроме измерительных 5.7 Батареи 5.8 Соединения общего назначения и соединительные коробки 5.9 Резистивные нагреватели (кроме сетевых электронагревателей) 5.10 Другое электрооборудование 6 Типовые проверки и испытания 6.1 Электрическая прочность 6.2 Вращающиеся электрические машины 6.3 Устройства освещения с питанием от сети 6.4 Измерительные приборы и измерительные трансформаторы 6.5 Трансформаторы, кроме измерительных 6.6 Батареи аккумулятора 6.7 Соединения общего назначения и соединительные коробки 6.8 Резистивные нагревательные устройства и блоки 6.9 Испытания изоляционного материала выводов 7 Контрольные проверки и испытания 7.1 Испытание на электрическую прочность 7.2 Испытание электрической прочности изоляции для батареи 7.3 Испытание на междувитковое перенапряжение 8 Сертификаты на Ех-компоненты 8.1 Общие положения 8.2 Выводы 9 Маркировка и инструкции 9.1 Общая маркировка 9.2 Инструкции по применению 9.3 Предупредительная маркировка Приложение А (обязательное) Машины с короткозамкнутым ротором. Методы испытаний и расчетов Приложение В (обязательное) Типовые испытания специальных резистивных нагревательных устройств и блоков (кроме сетевых нагревателей) Приложение С (справочное) Машины с короткозамкнутым ротором. Тепловая защита Приложение D (справочное) Резистивные нагревательные устройства и блоки. Дополнительная электрическая защита Приложение Е (справочное) Комбинации зажимных устройств и проводов для соединений общего назначения и соединительных коробок Приложение F (справочное) Поперечное сечение медных проводов Приложение G (справочное) Оценка риска возможности разряжения обмотки статора. Факторы риска воспламенения Приложение Н (обязательное) Порядок испытания ламп Т8, Т10 и Т12 Приложение I (справочное) Введение альтернативного метода оценки риска, охватывающего «Уровни защиты оборудования» для Ех-оборудования Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография | Разработан: | АННО Ех-стандарт
| Утверждён: | 24.05.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 41) 26.11.2011 Федеральное агентство по техническому регулированию и метрологии (1176-ст)
| Издан: | Стандартинформ (2013 г. )
| Расположен в: |
| Нормативные ссылки: | |

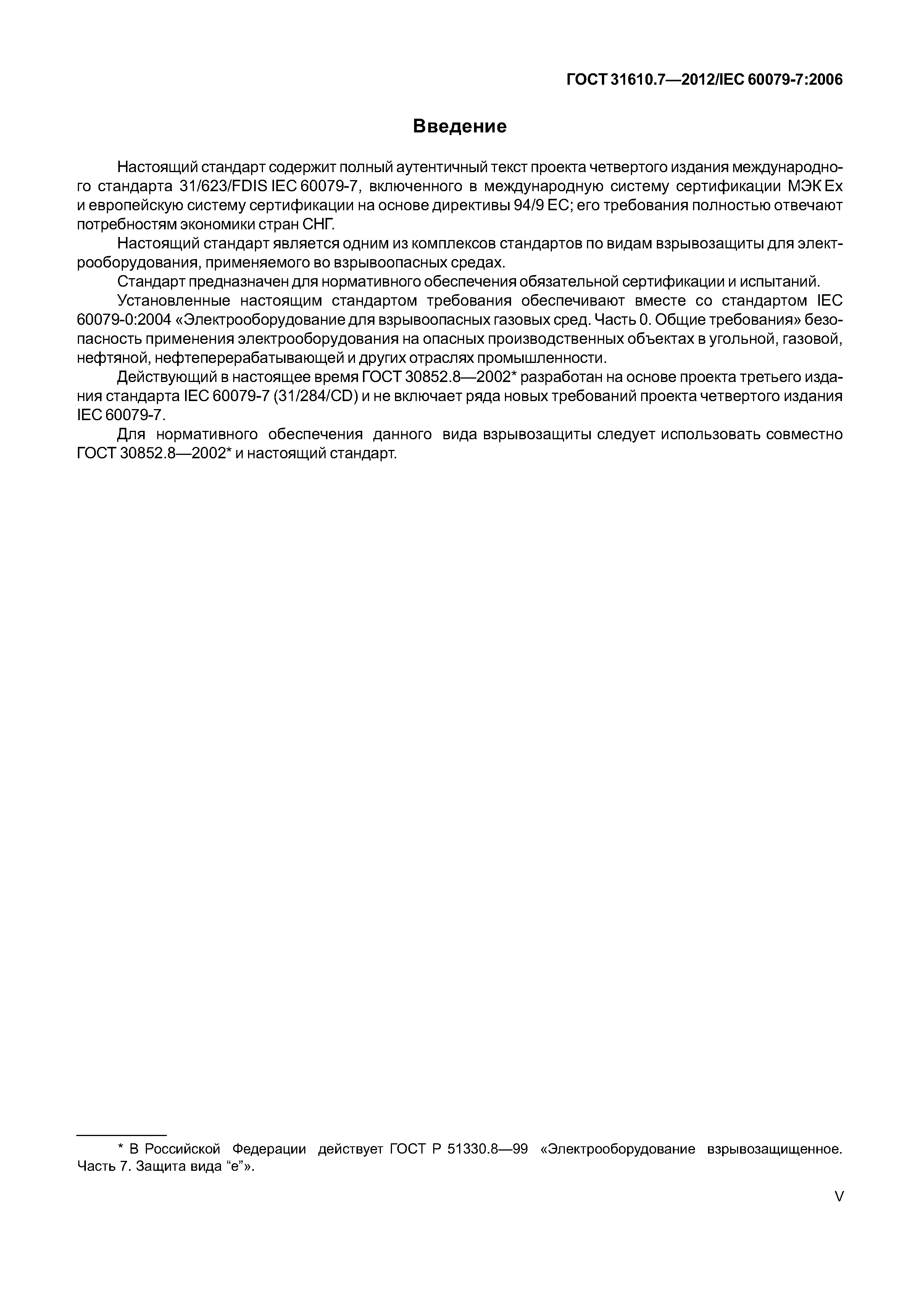

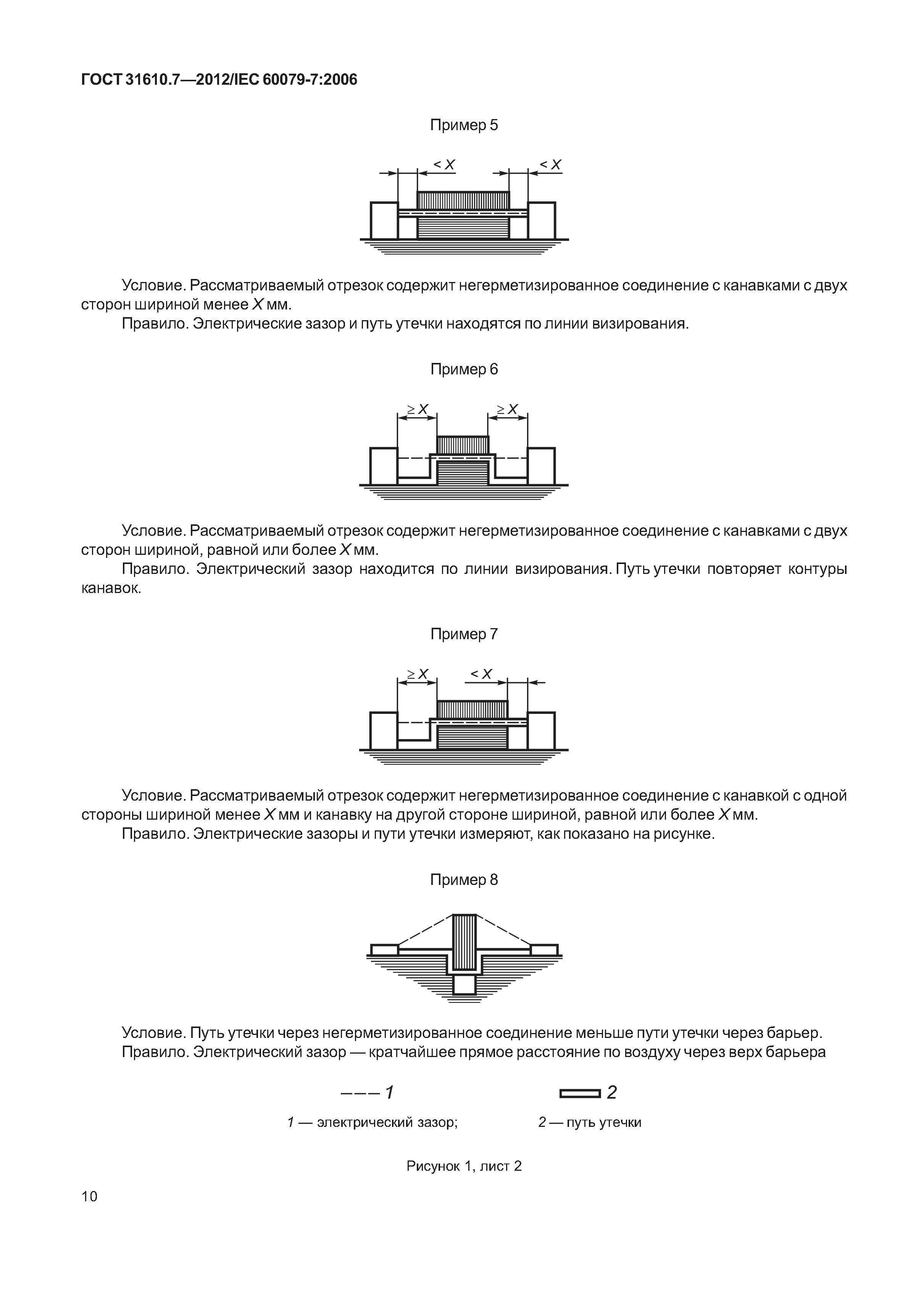

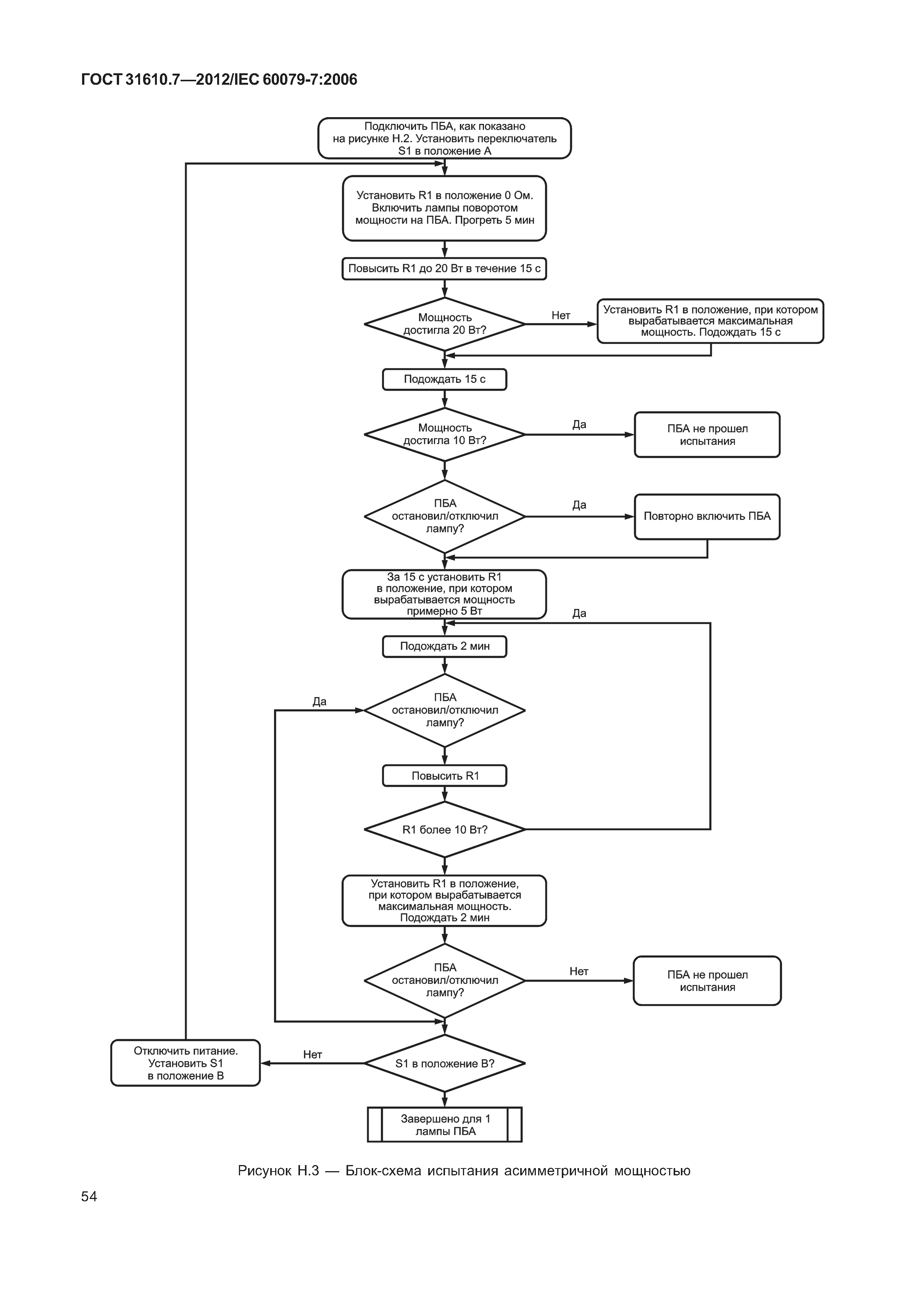

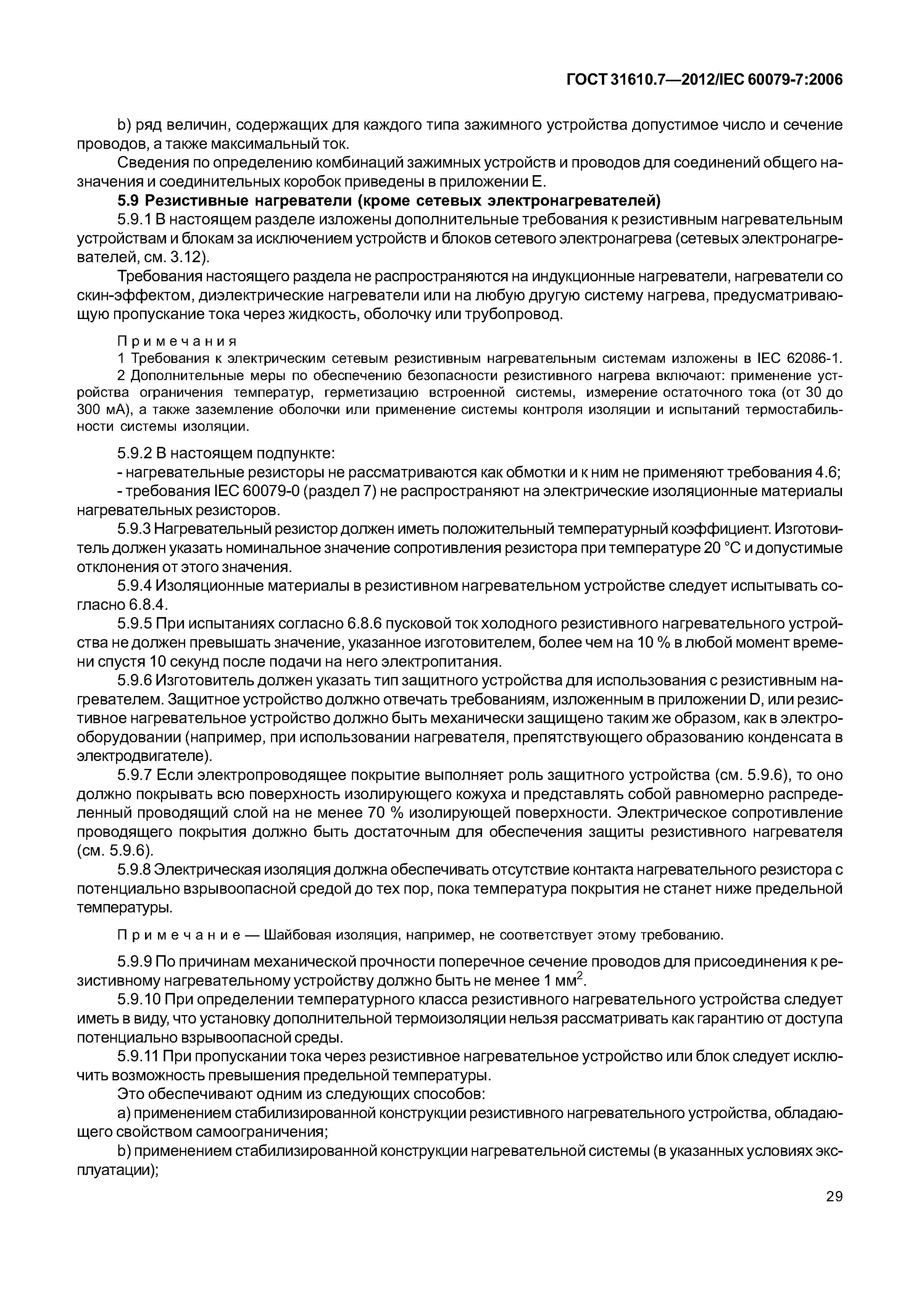

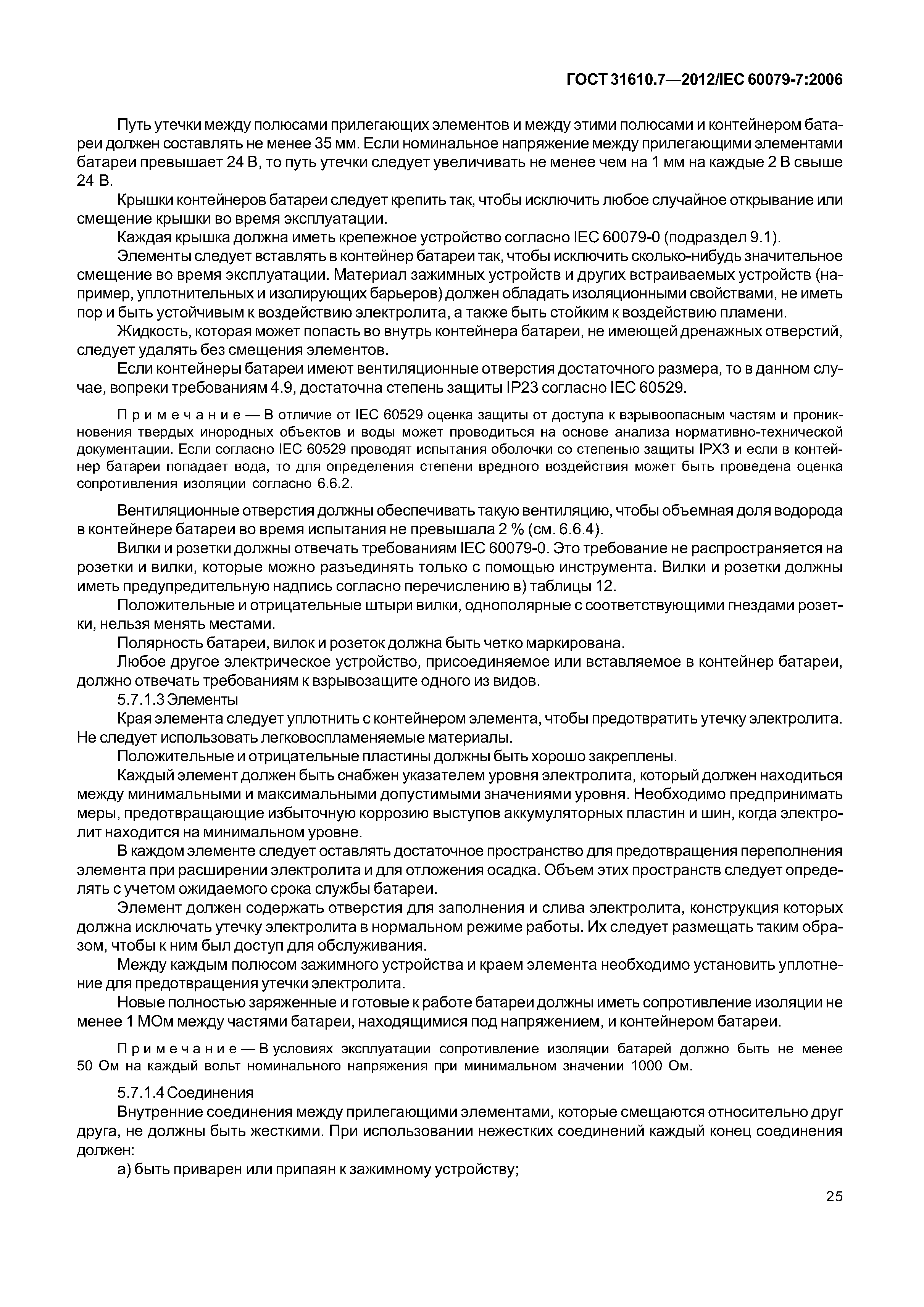

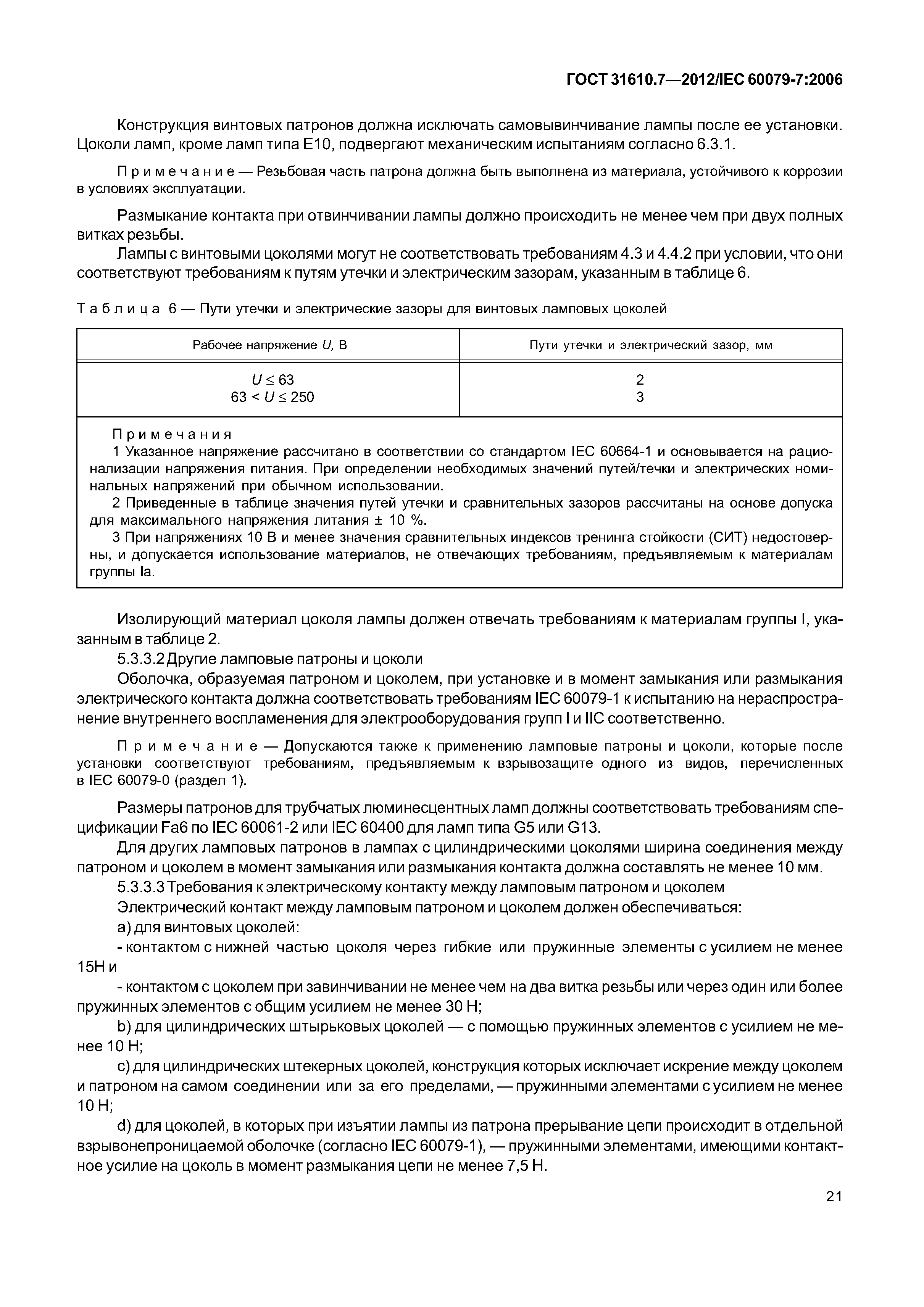

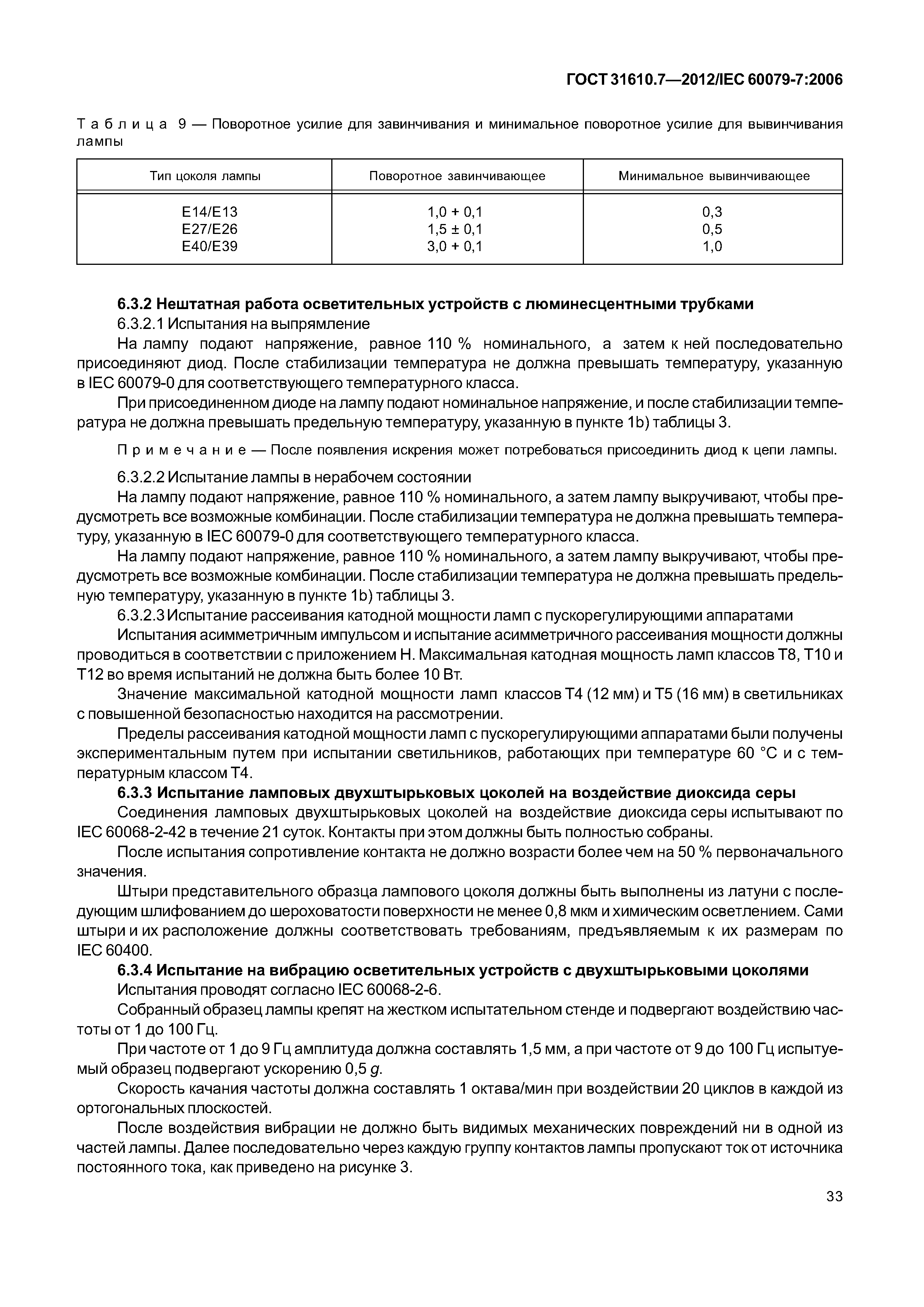

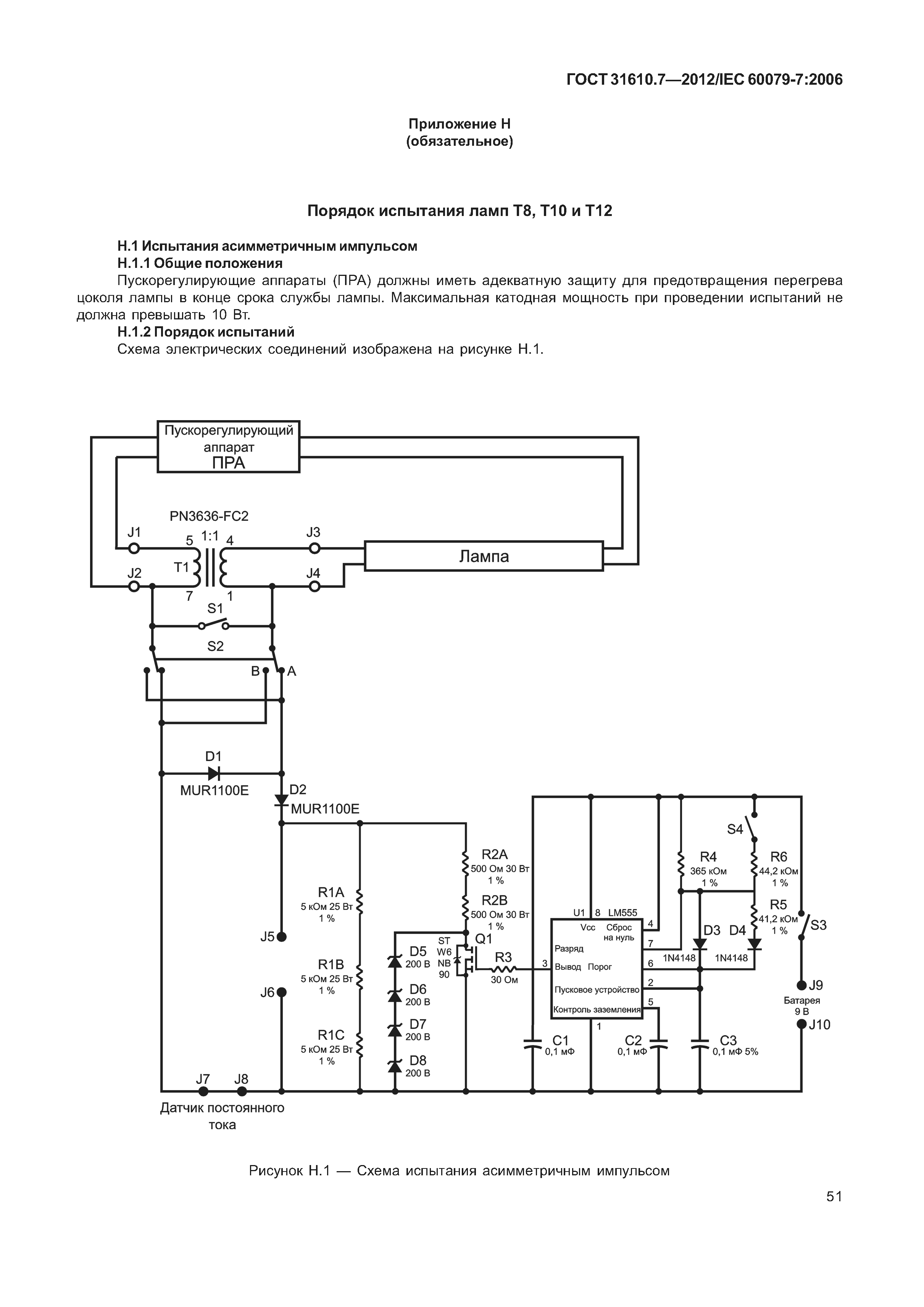

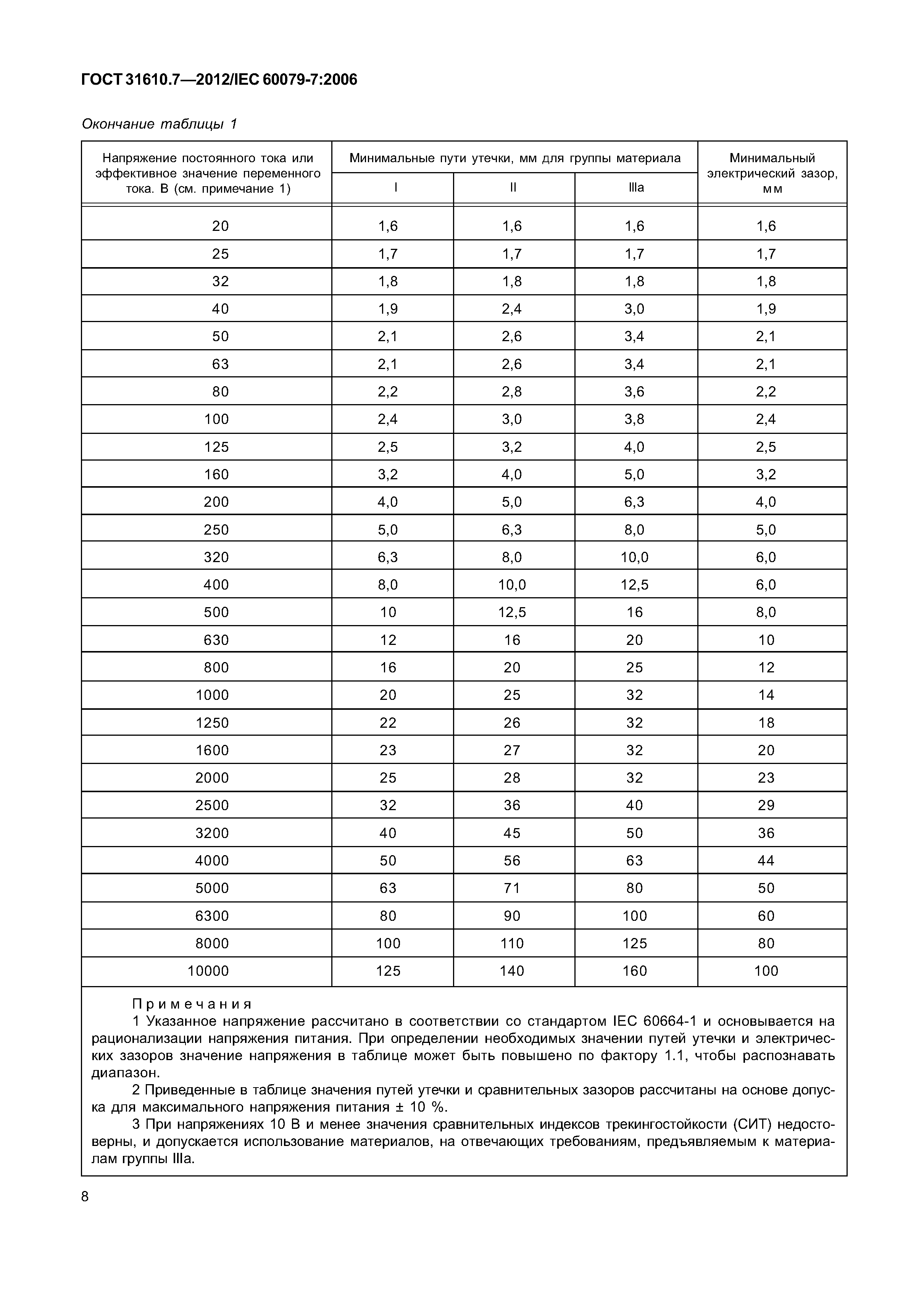

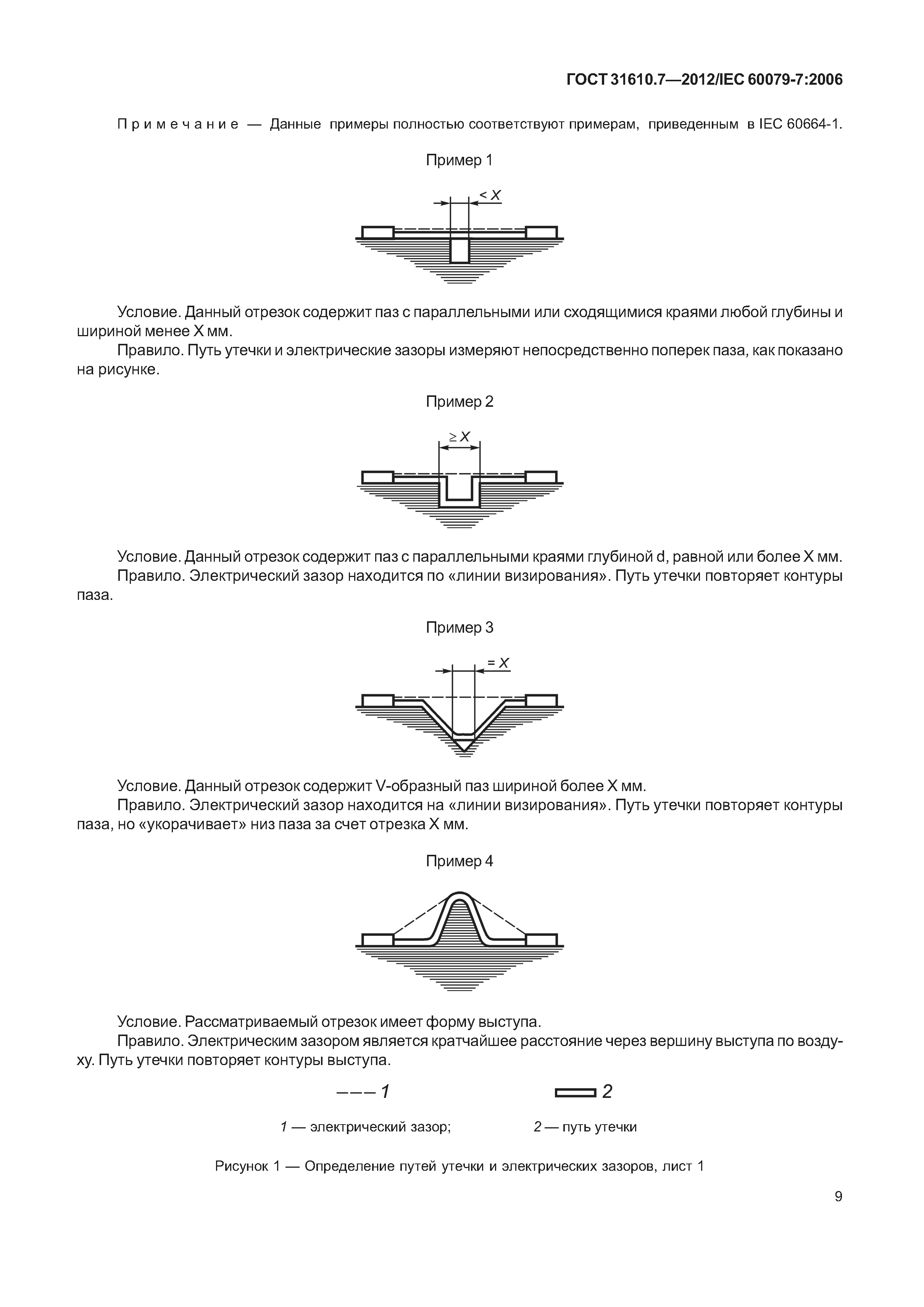

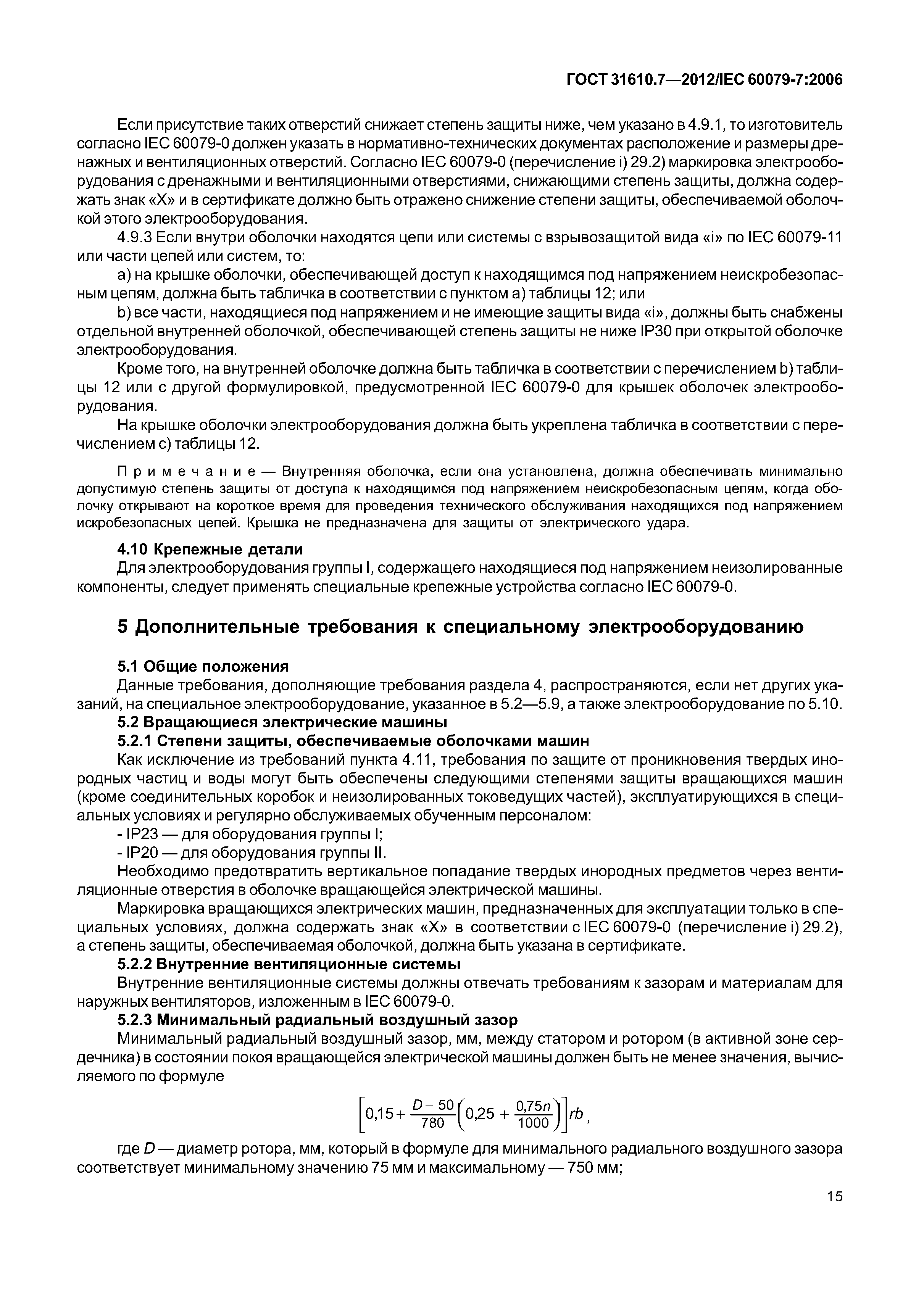

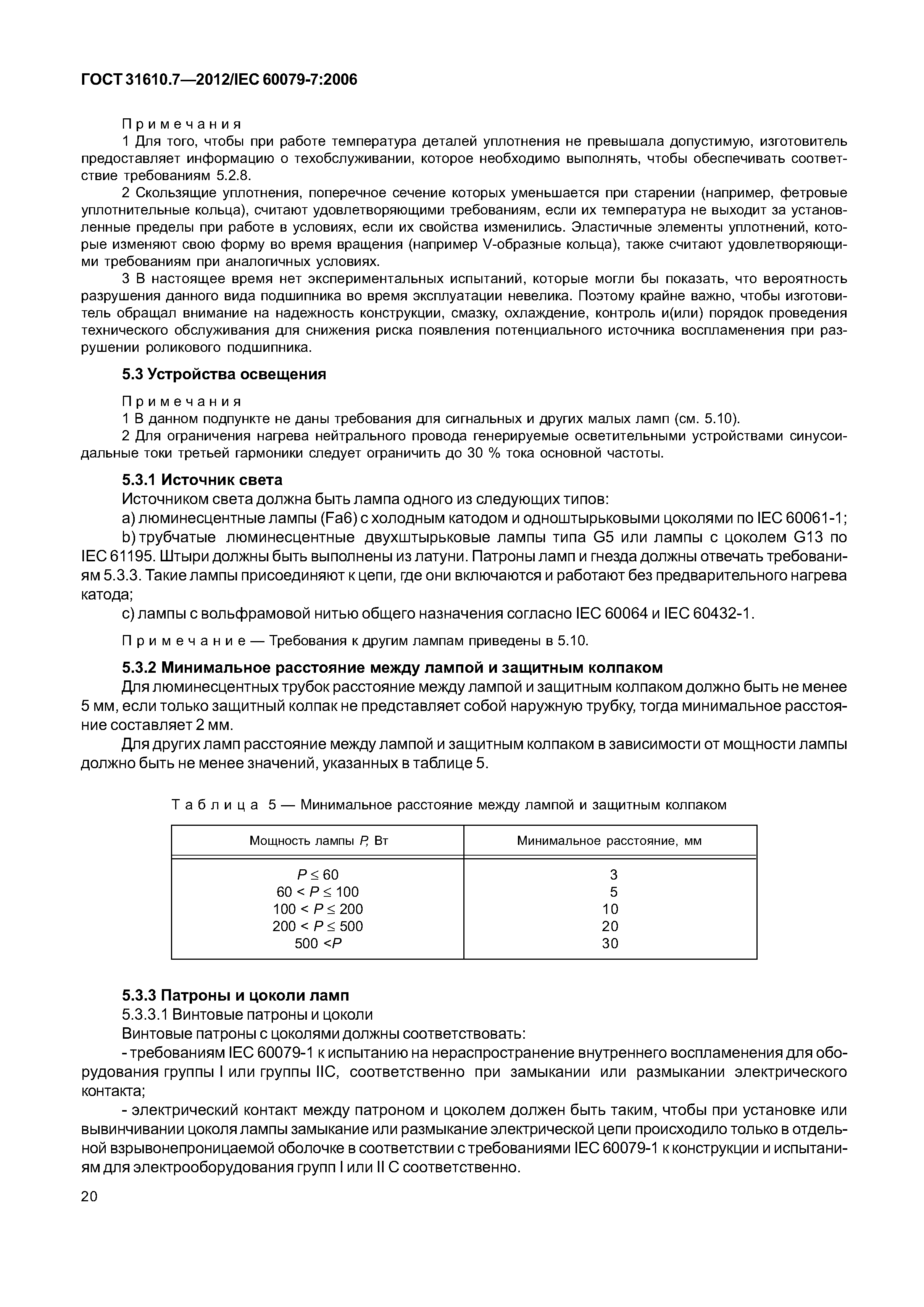

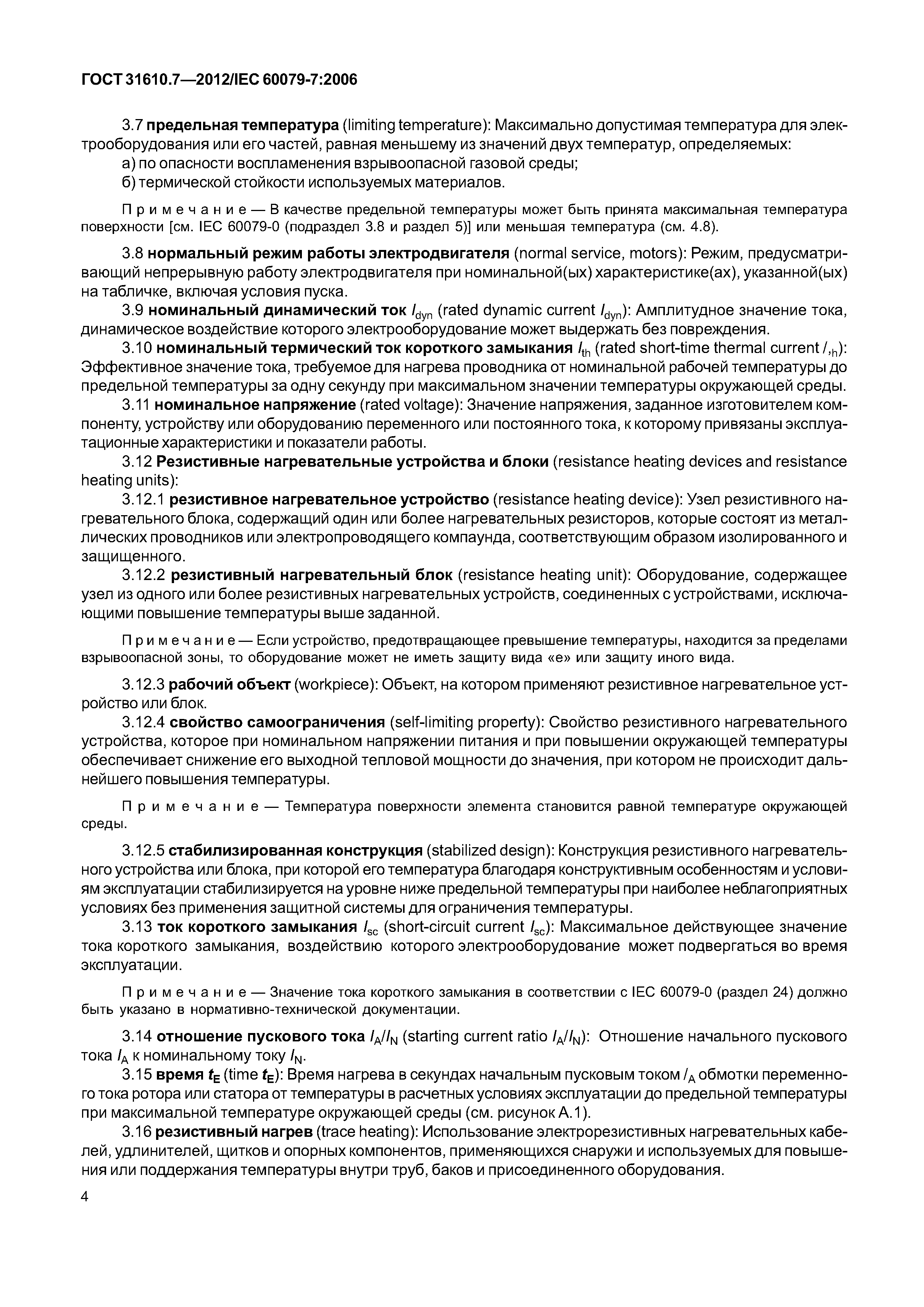

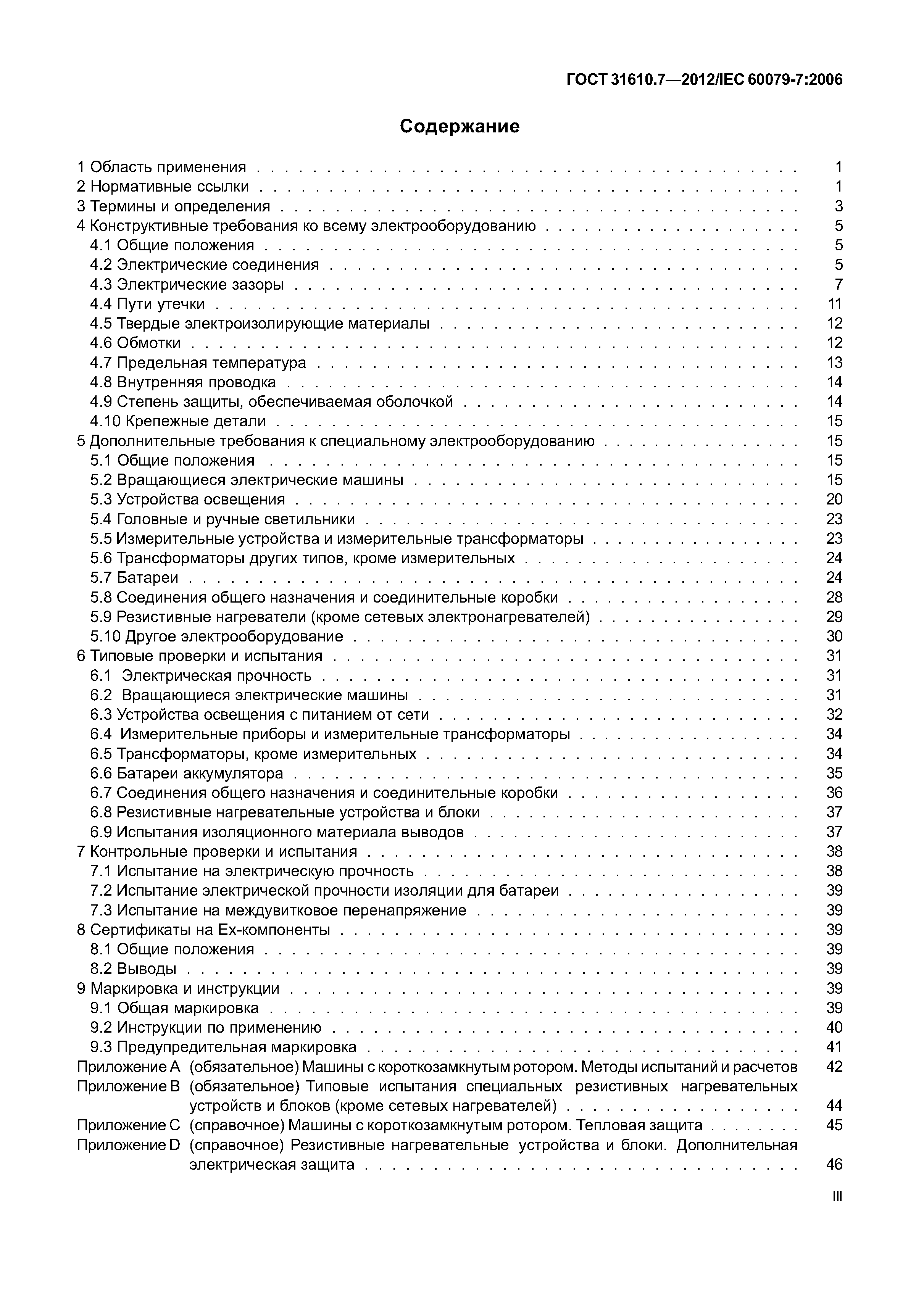

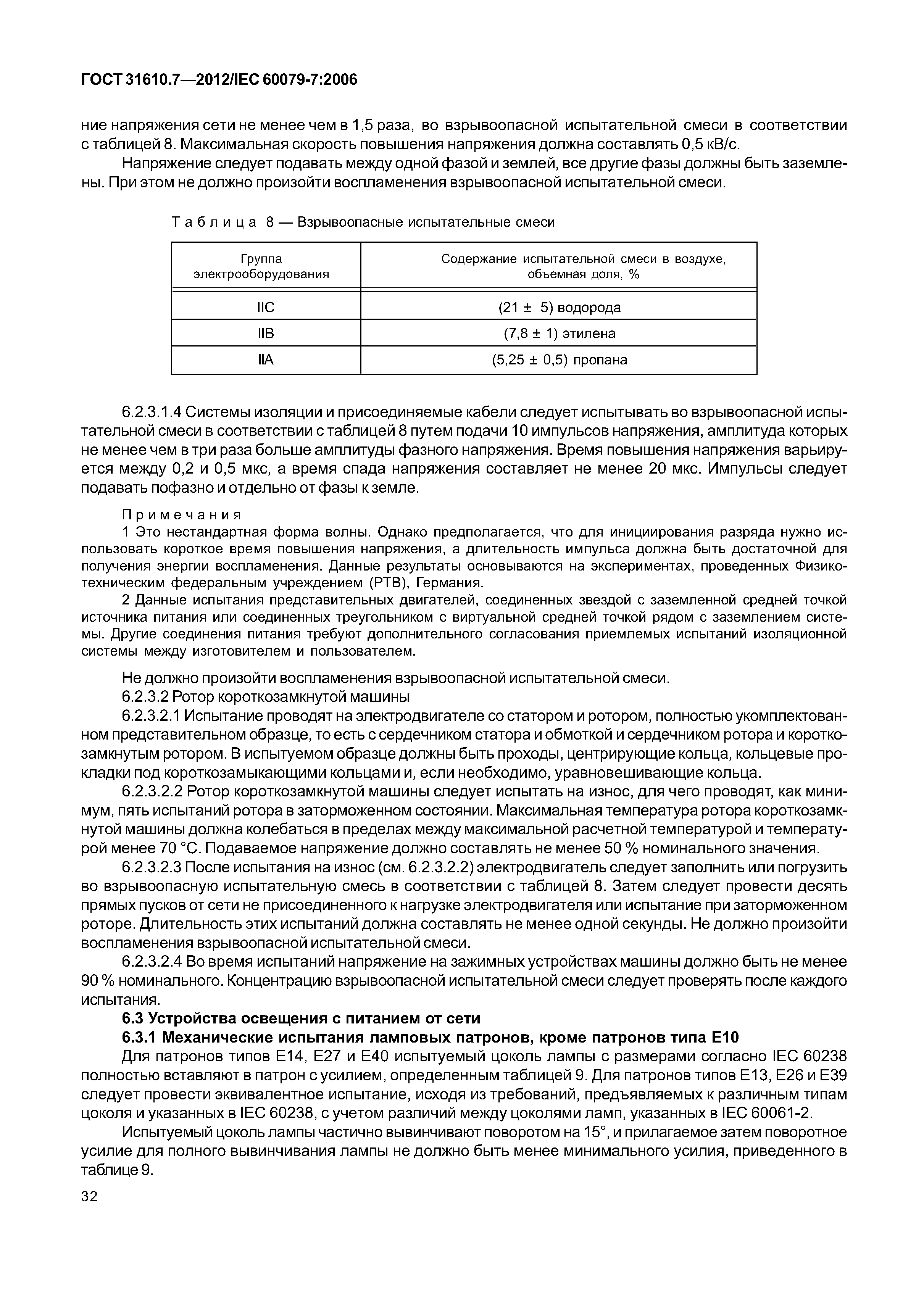

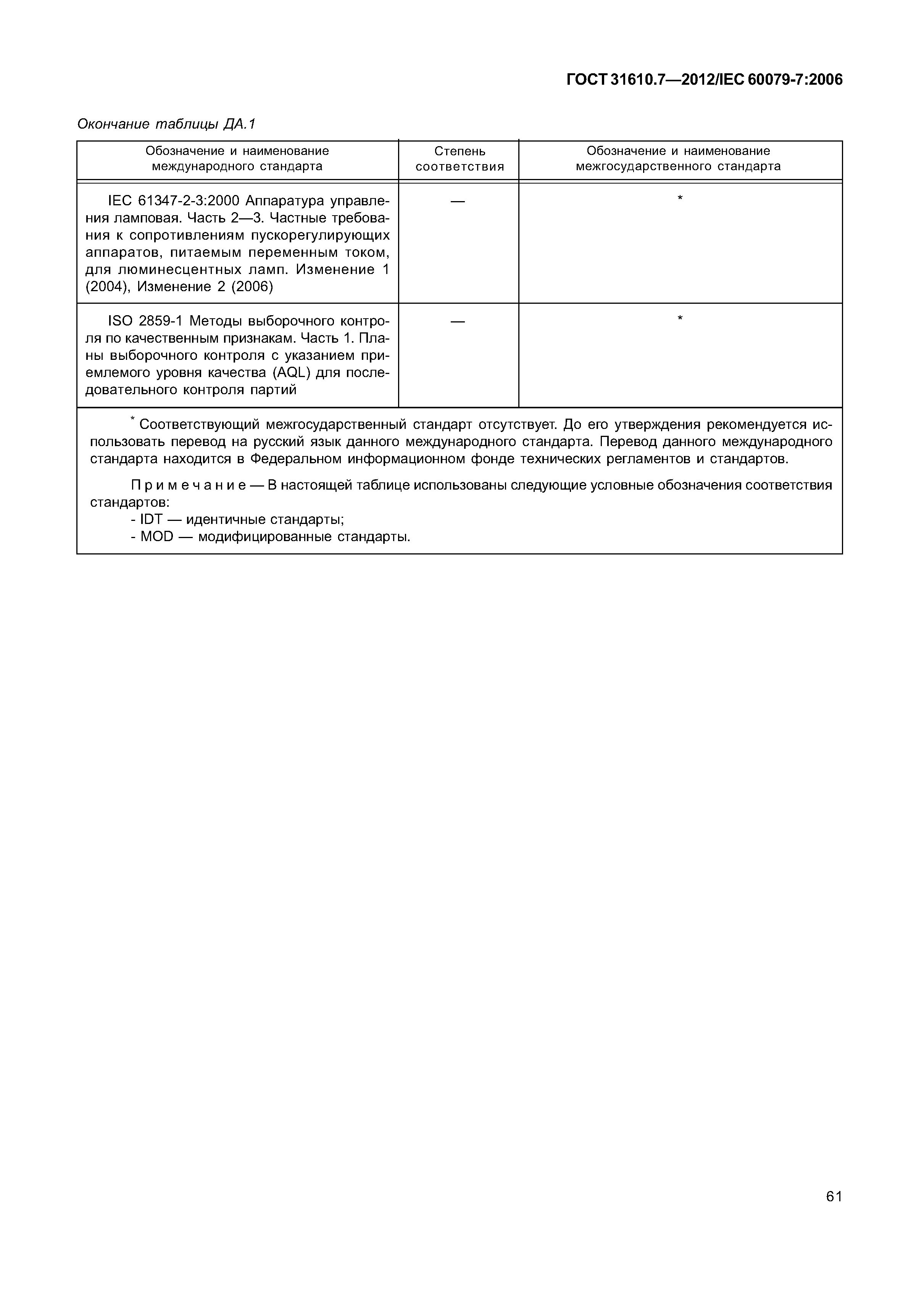

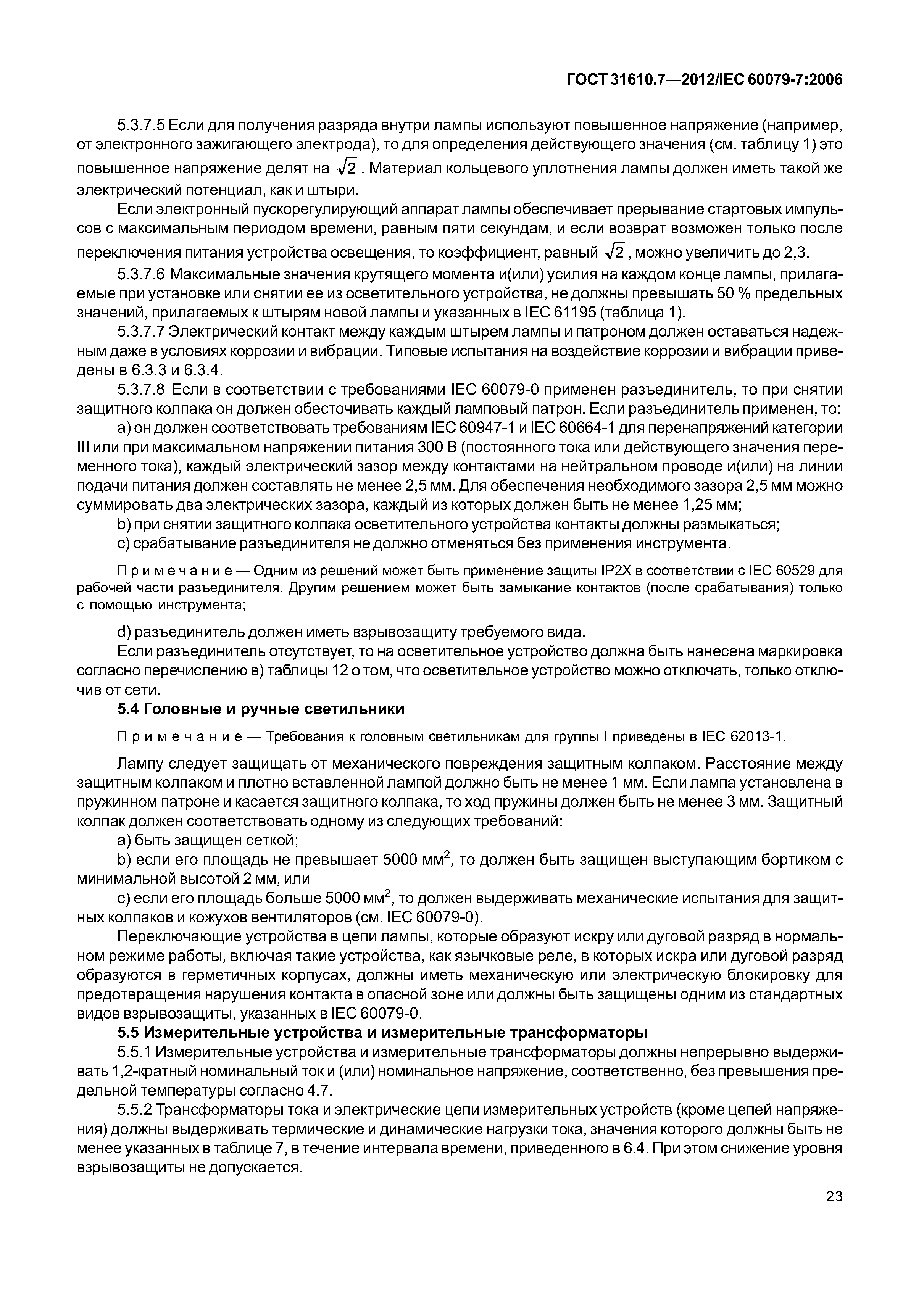

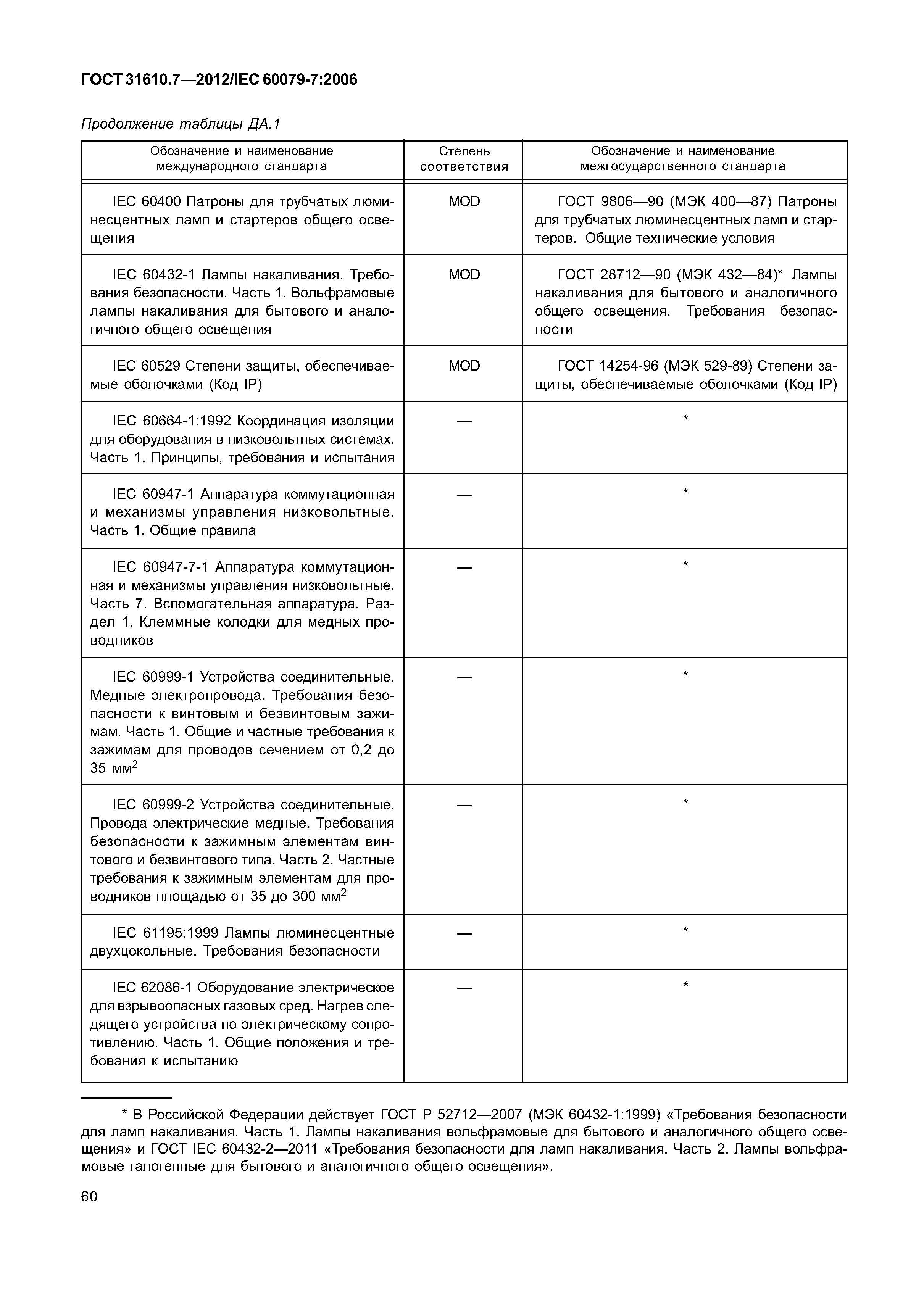

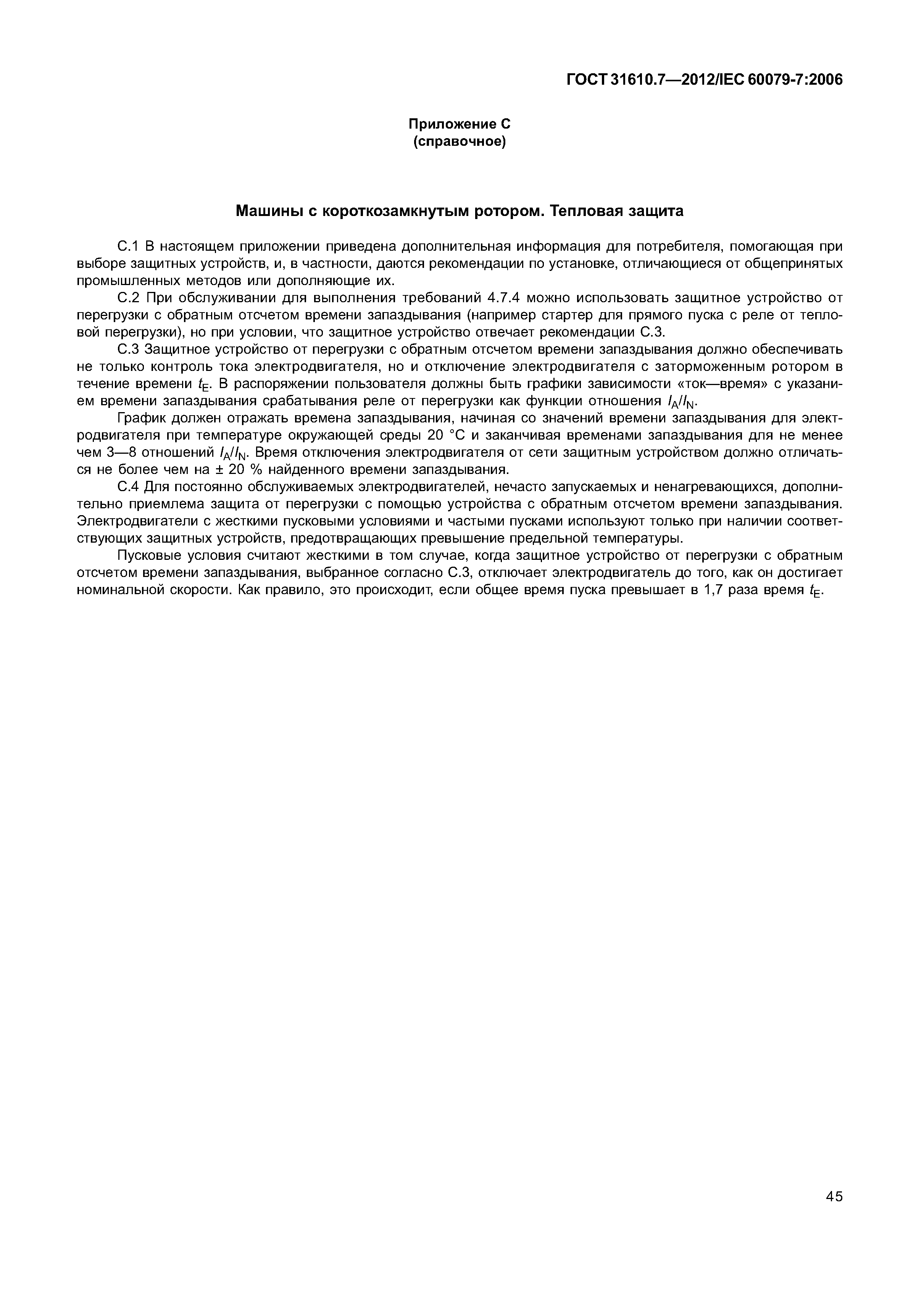

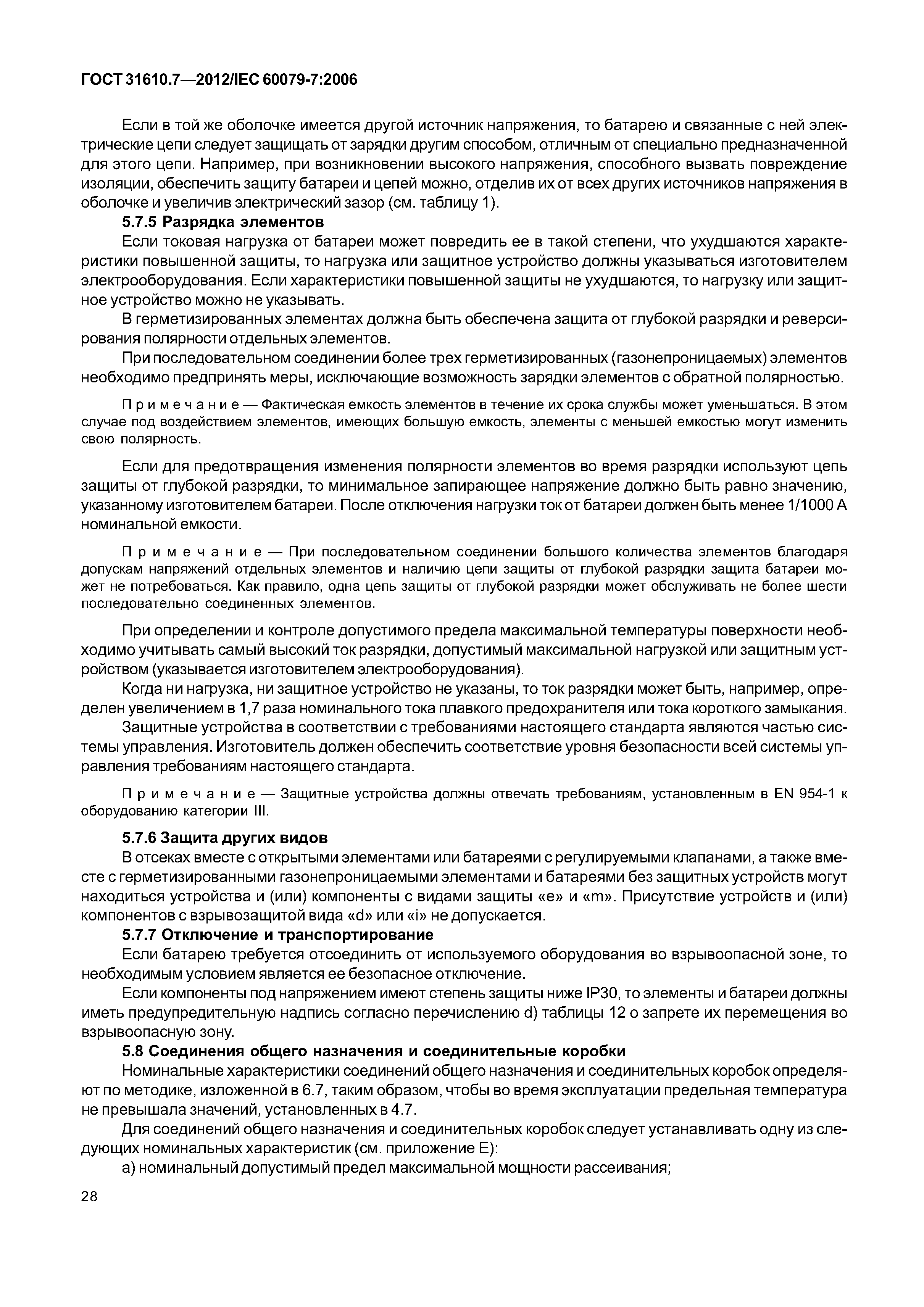

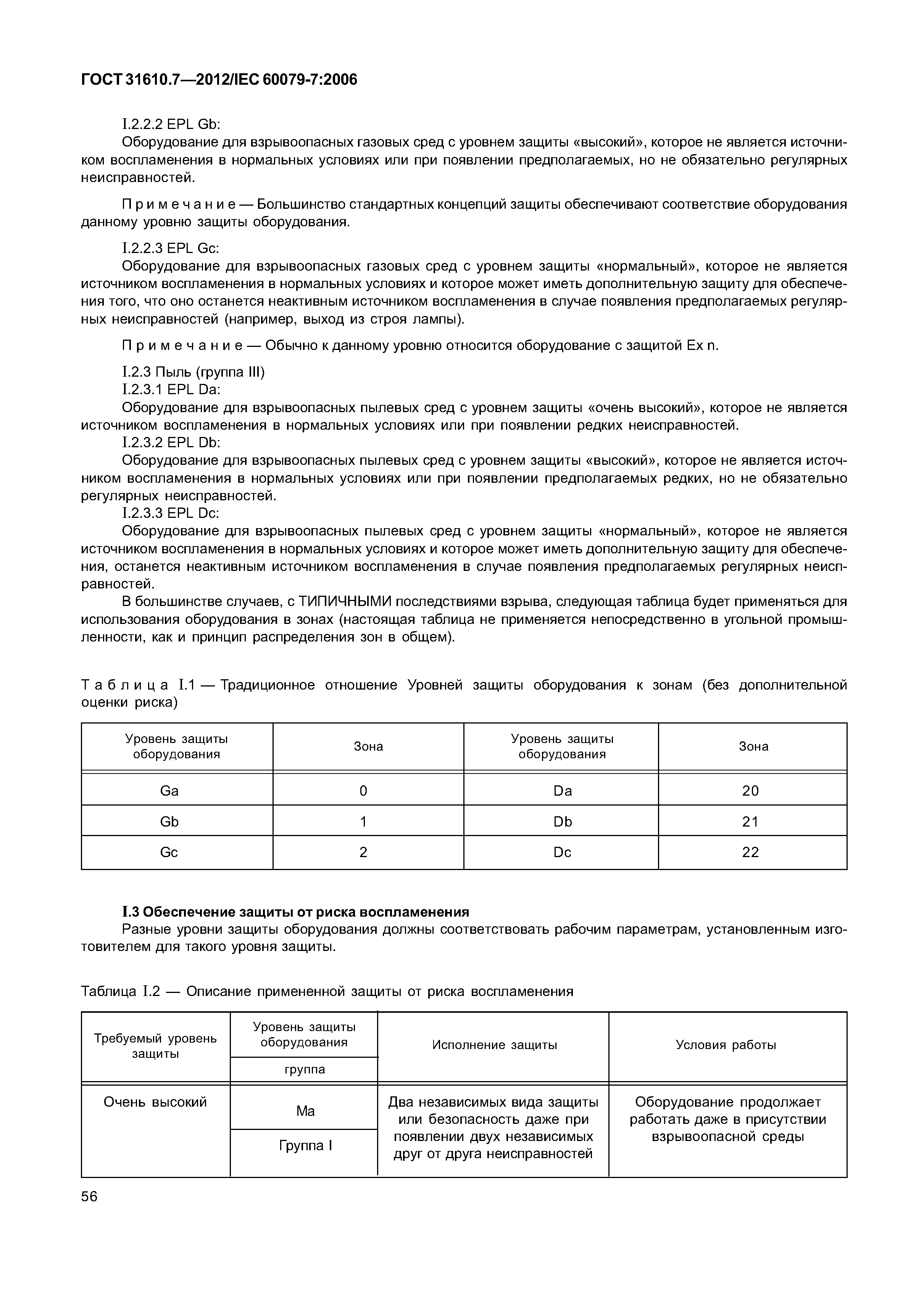

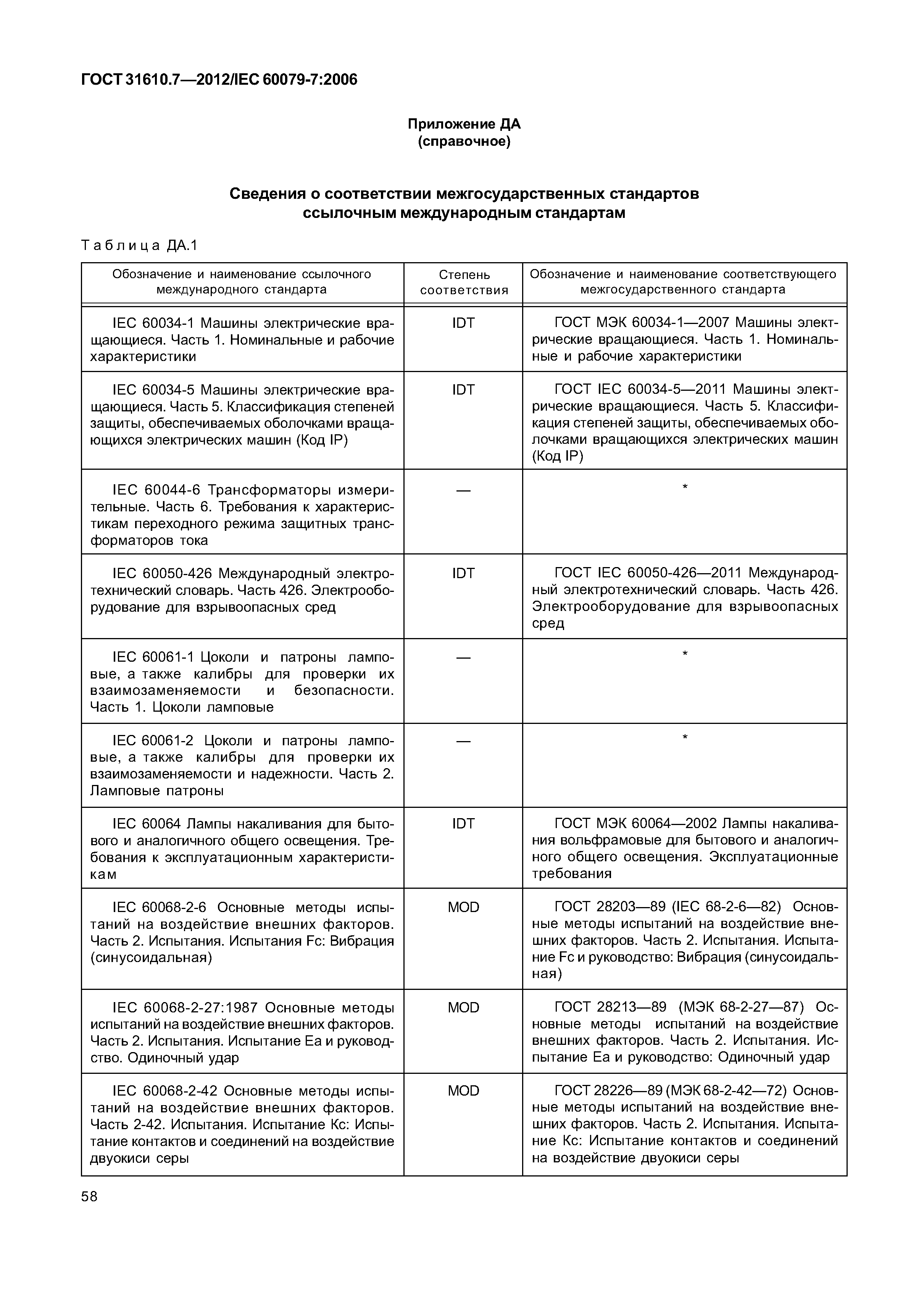

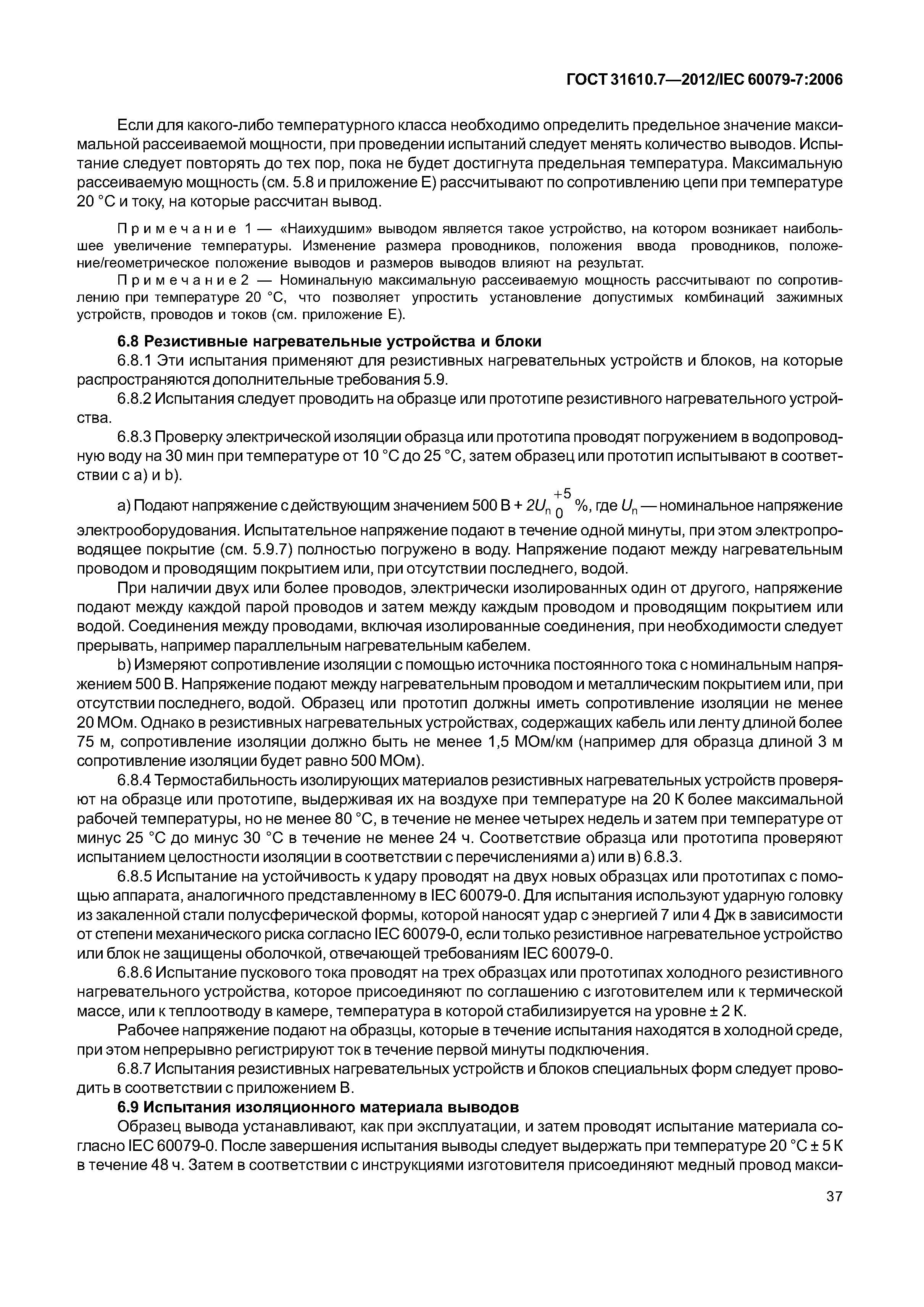

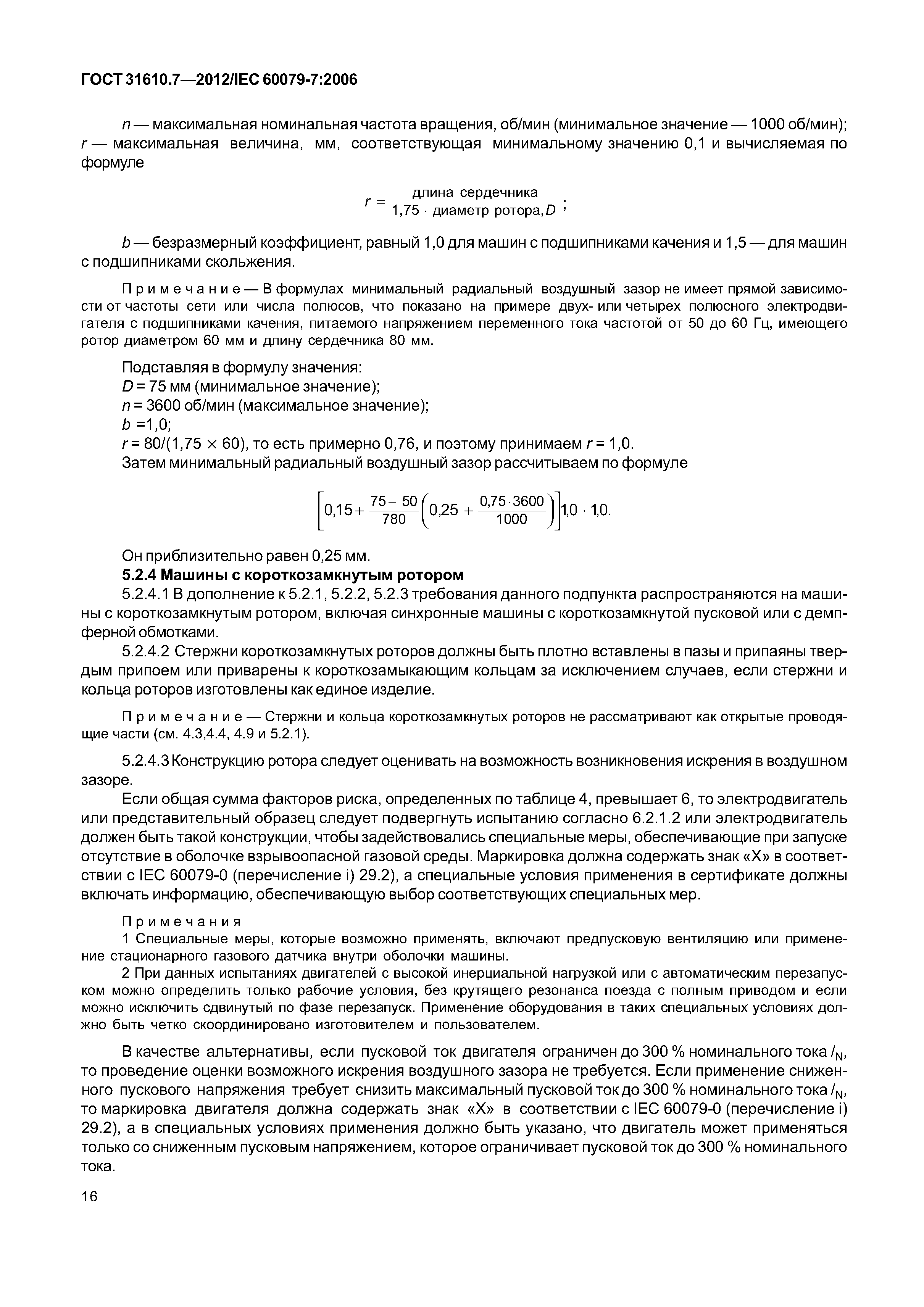

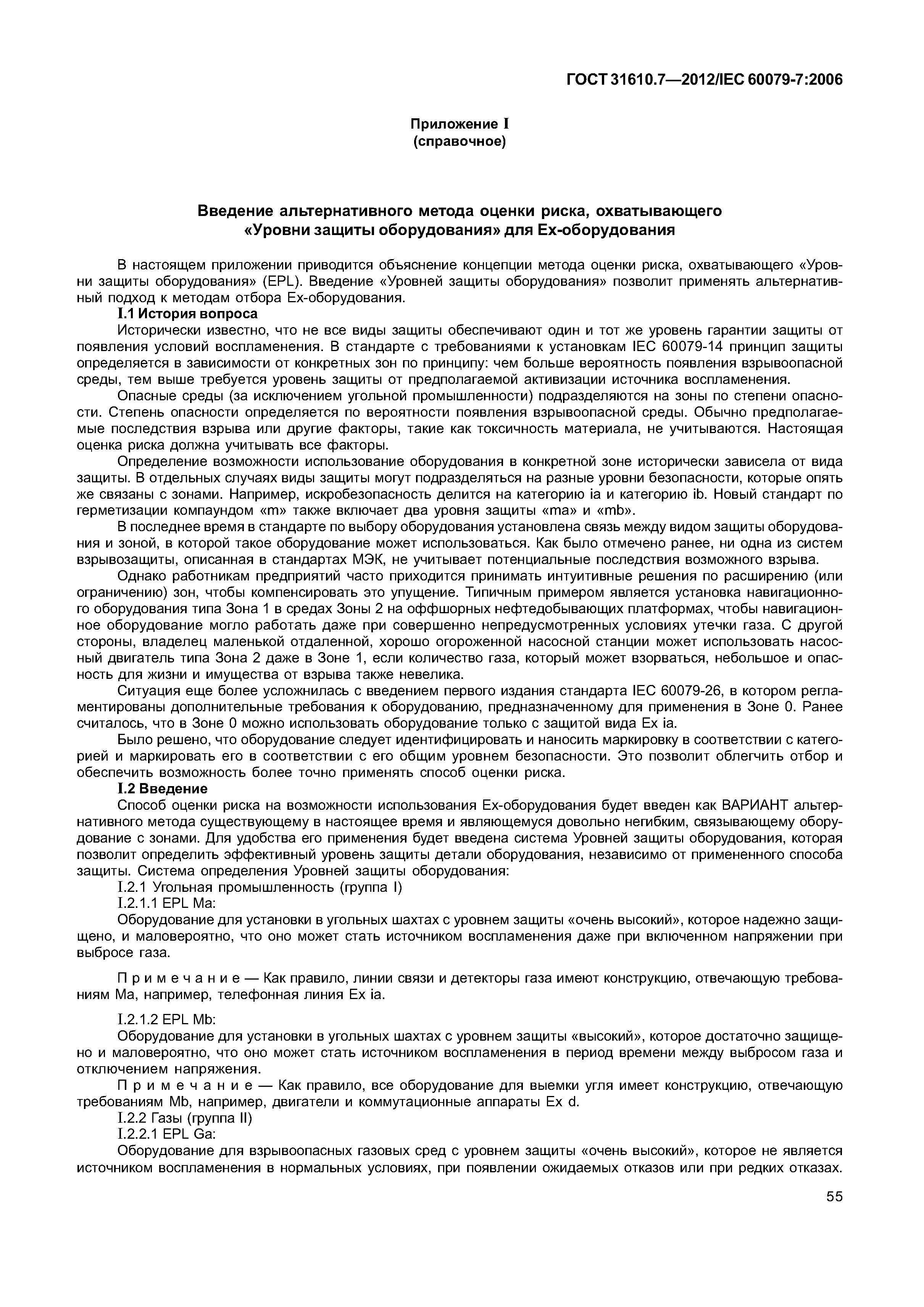

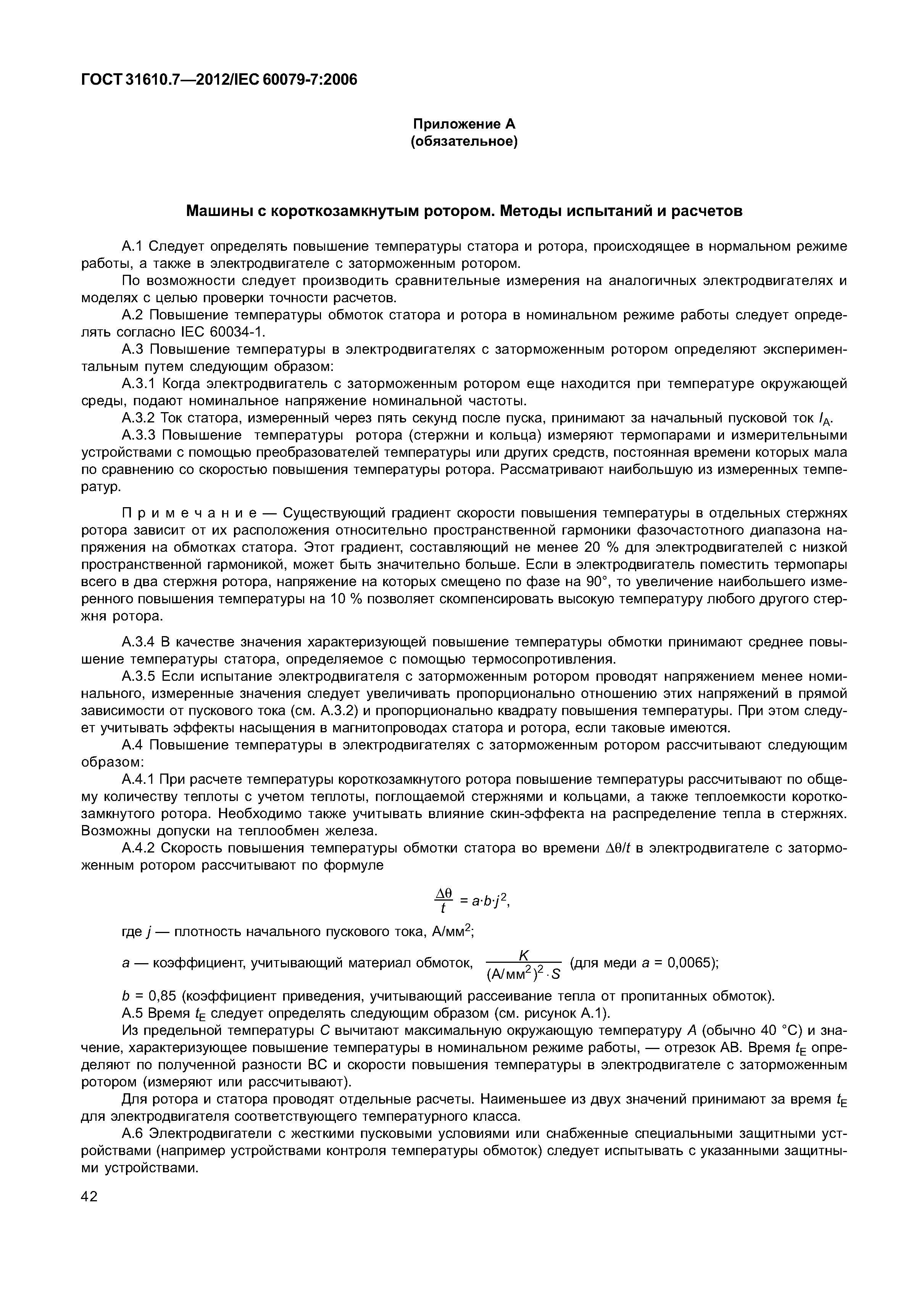

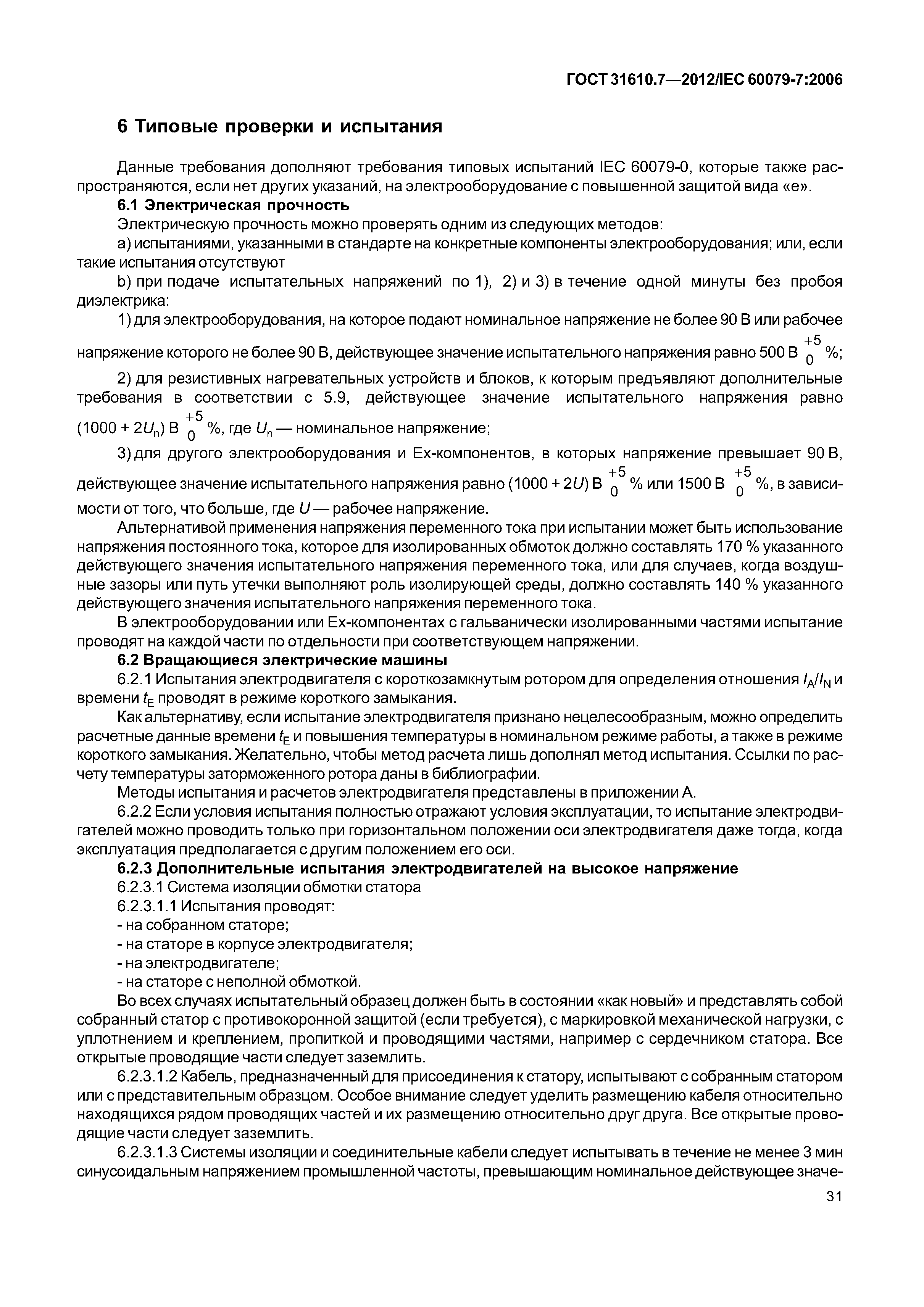

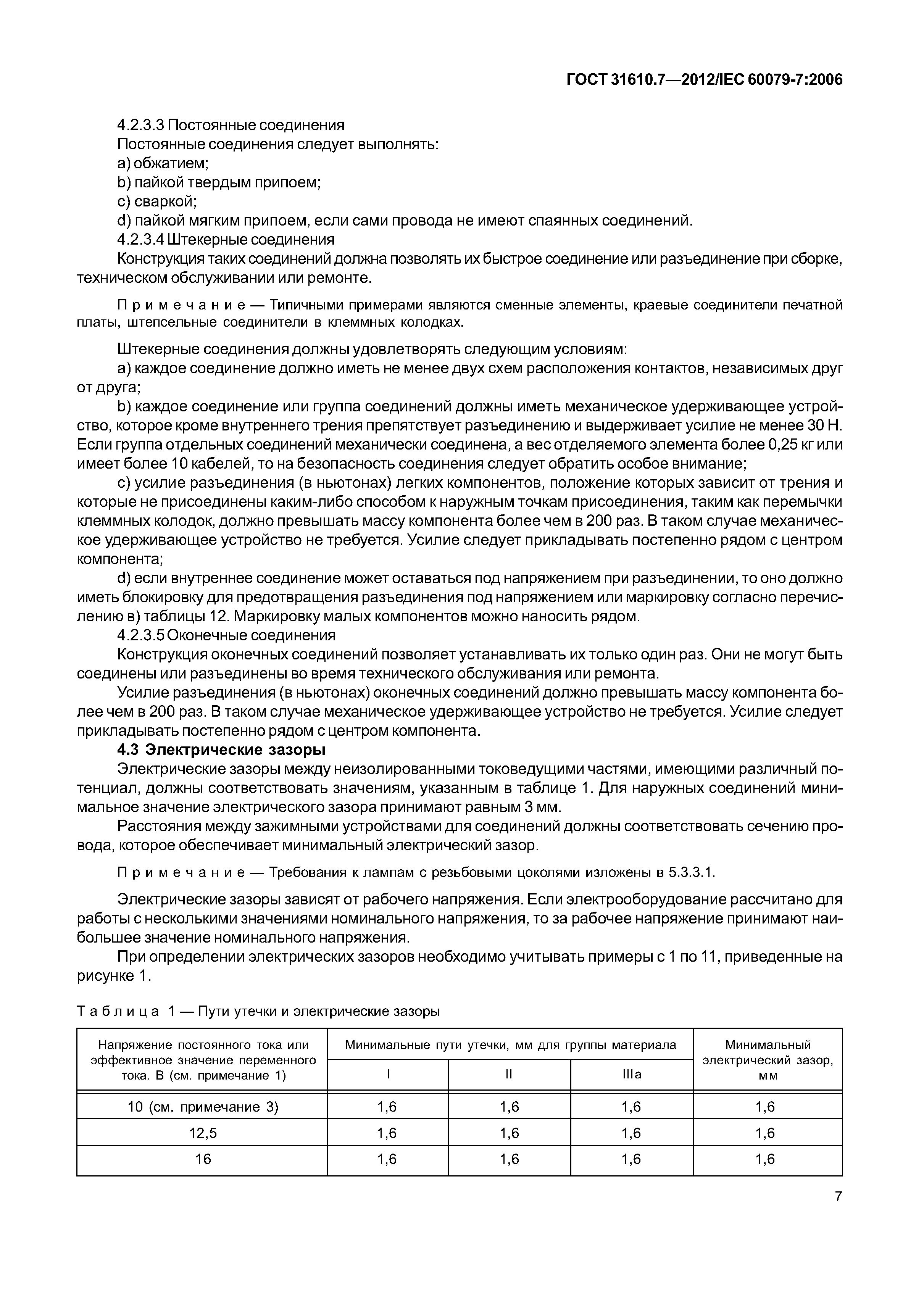

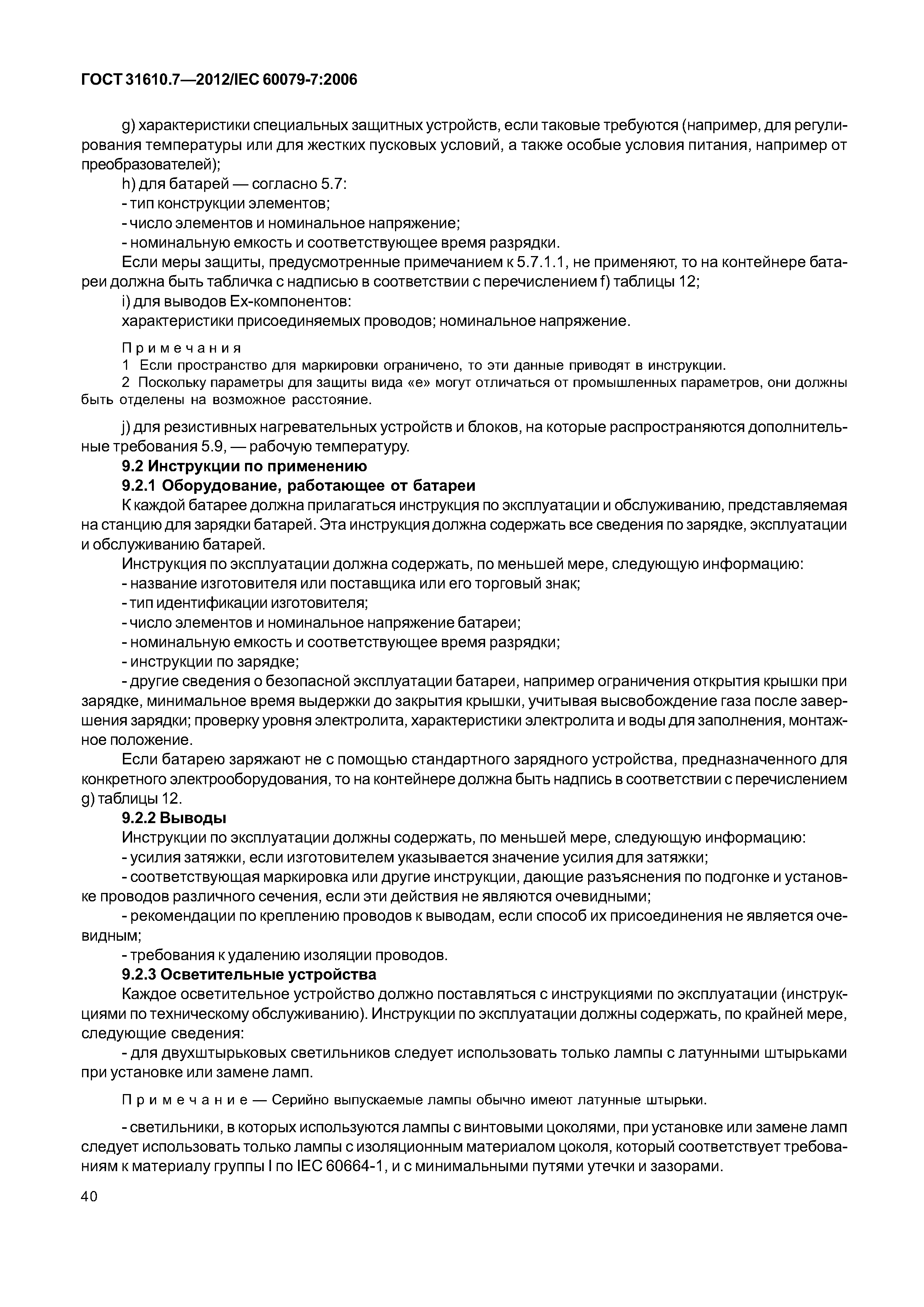

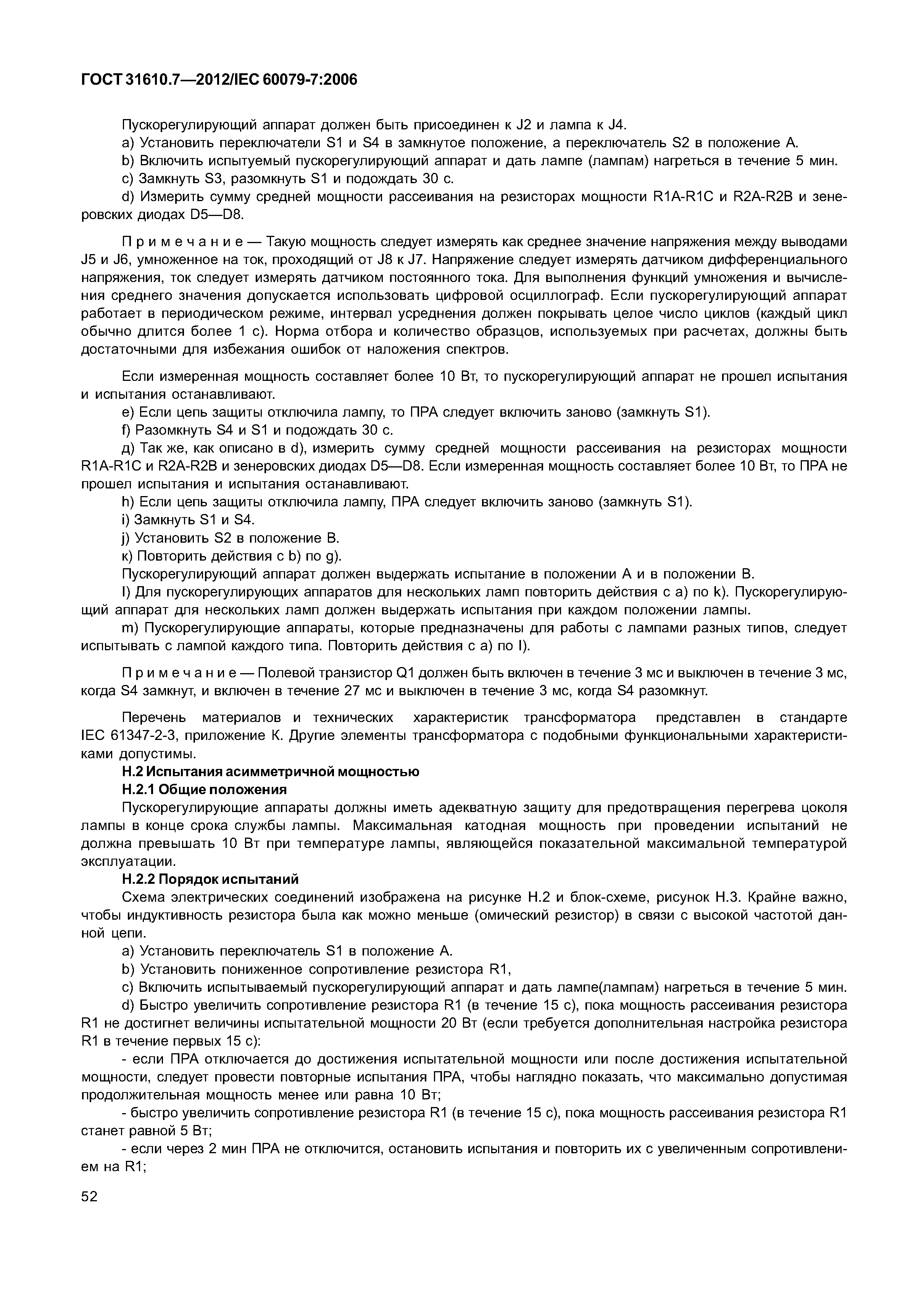

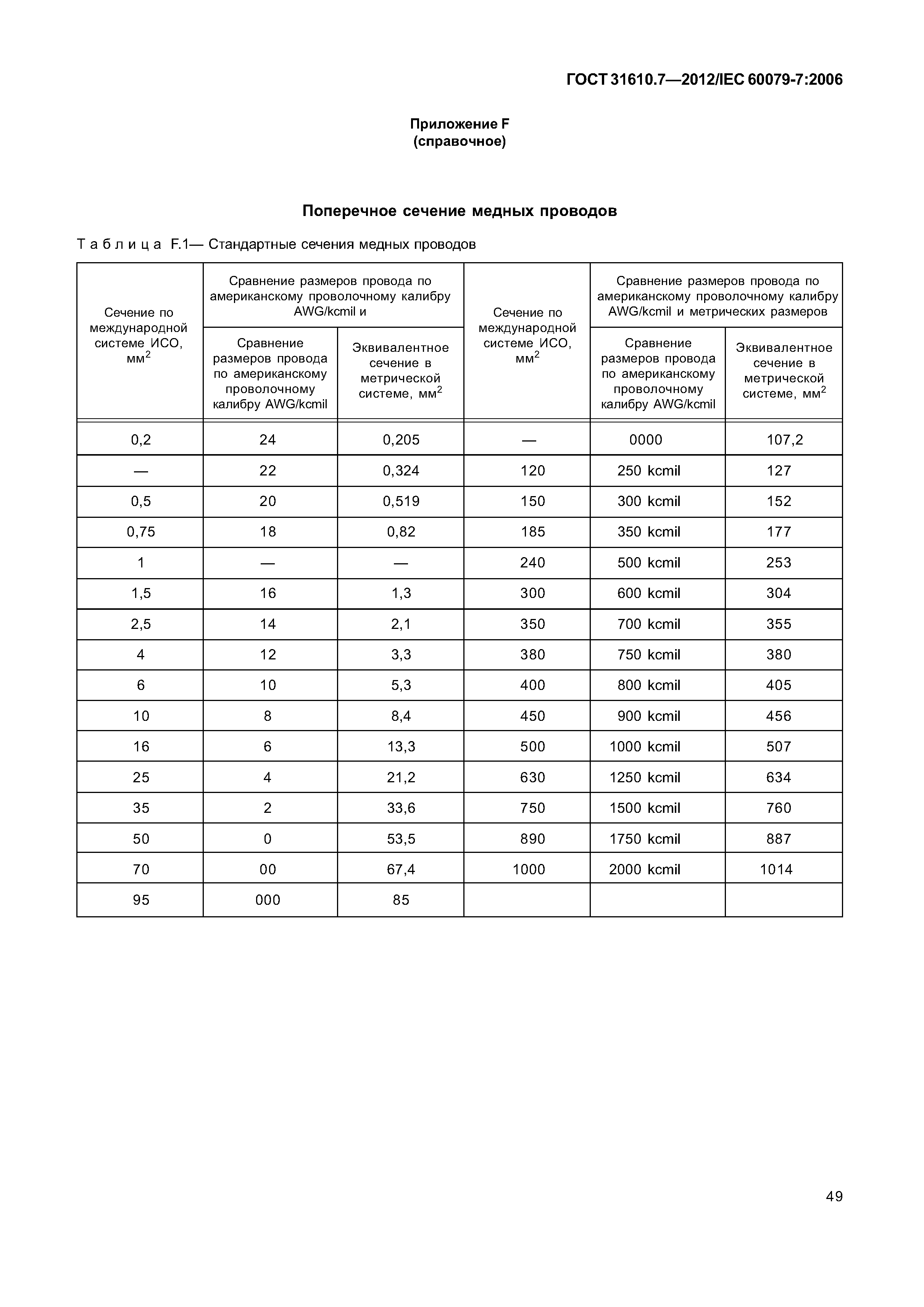

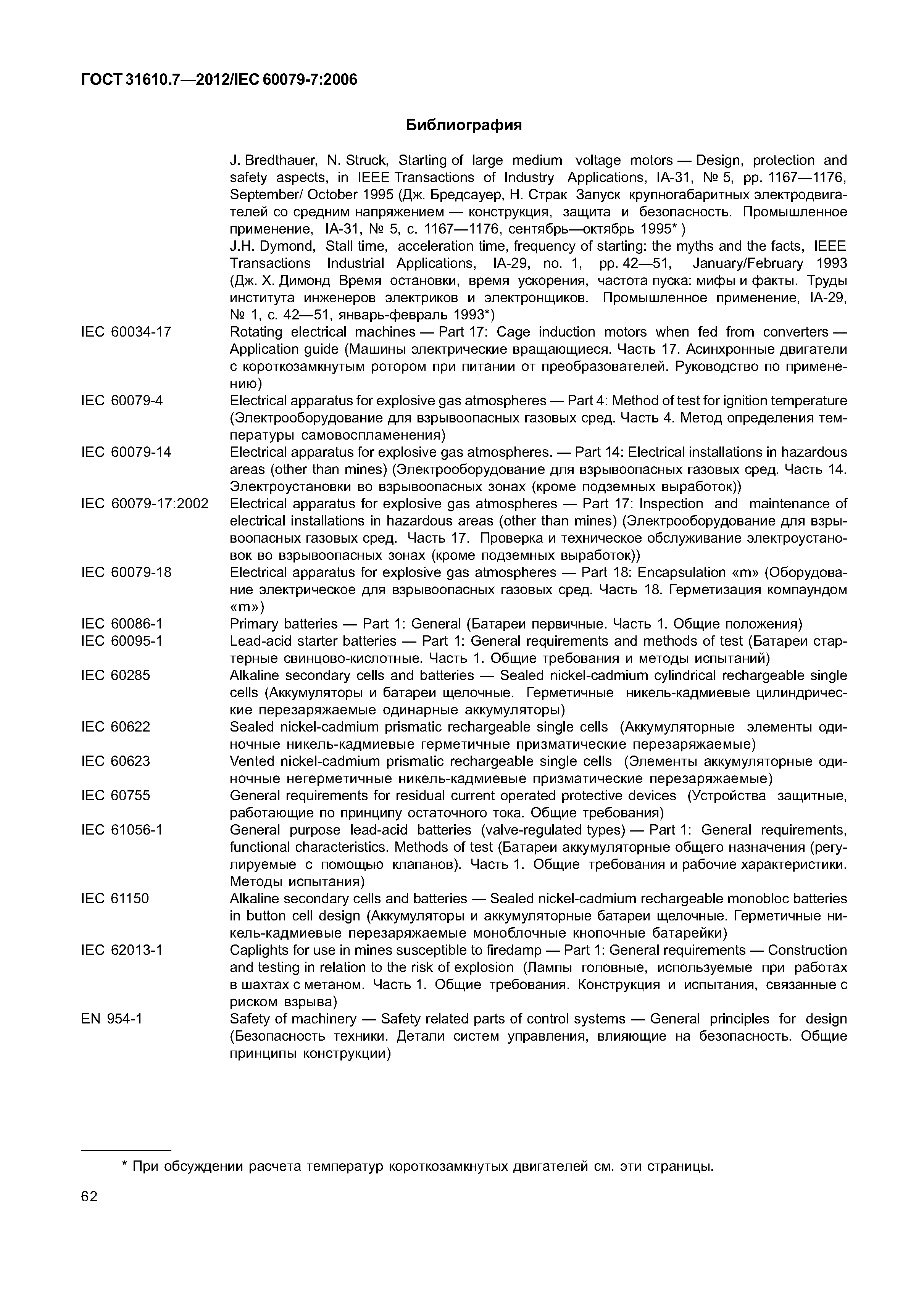

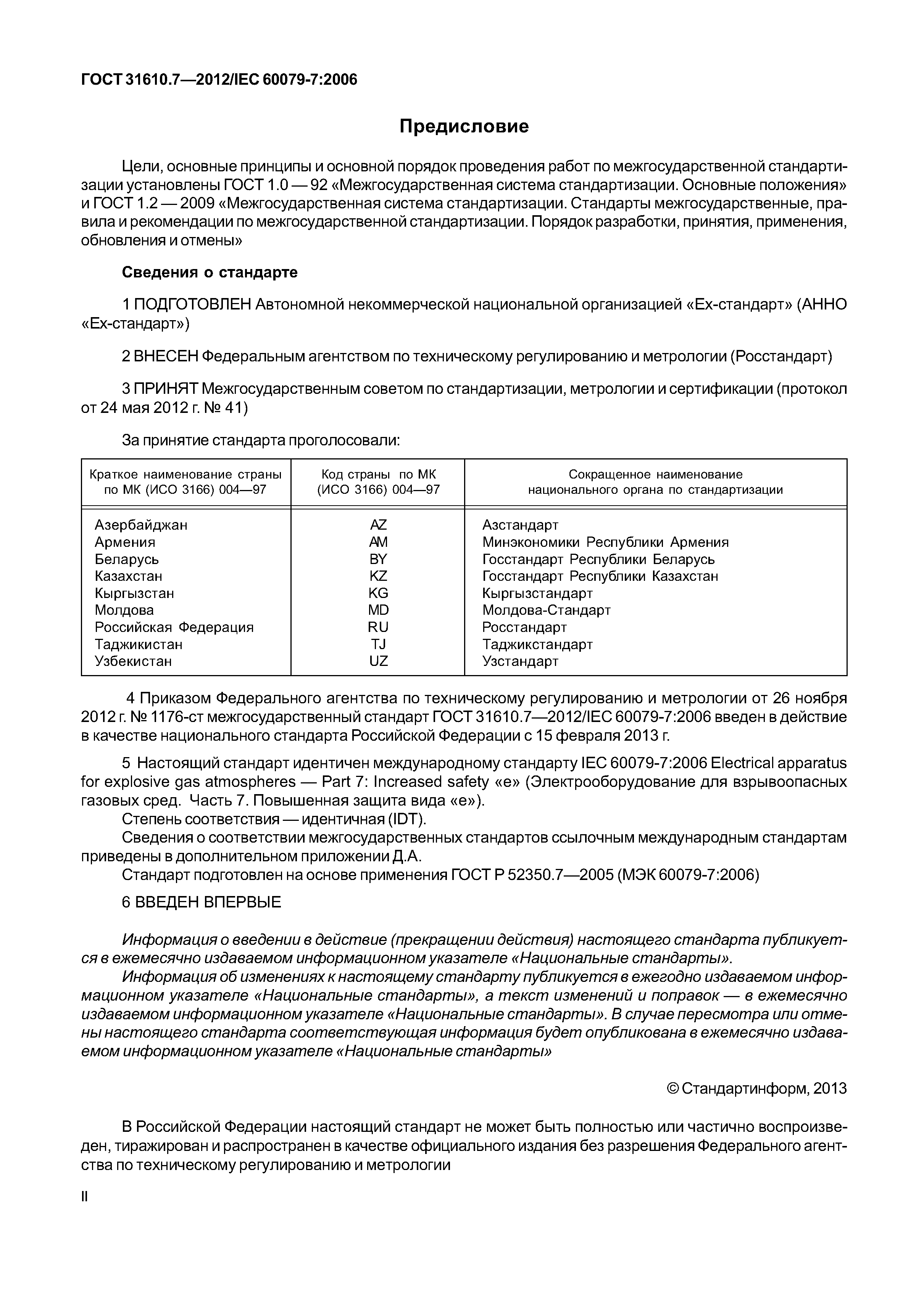

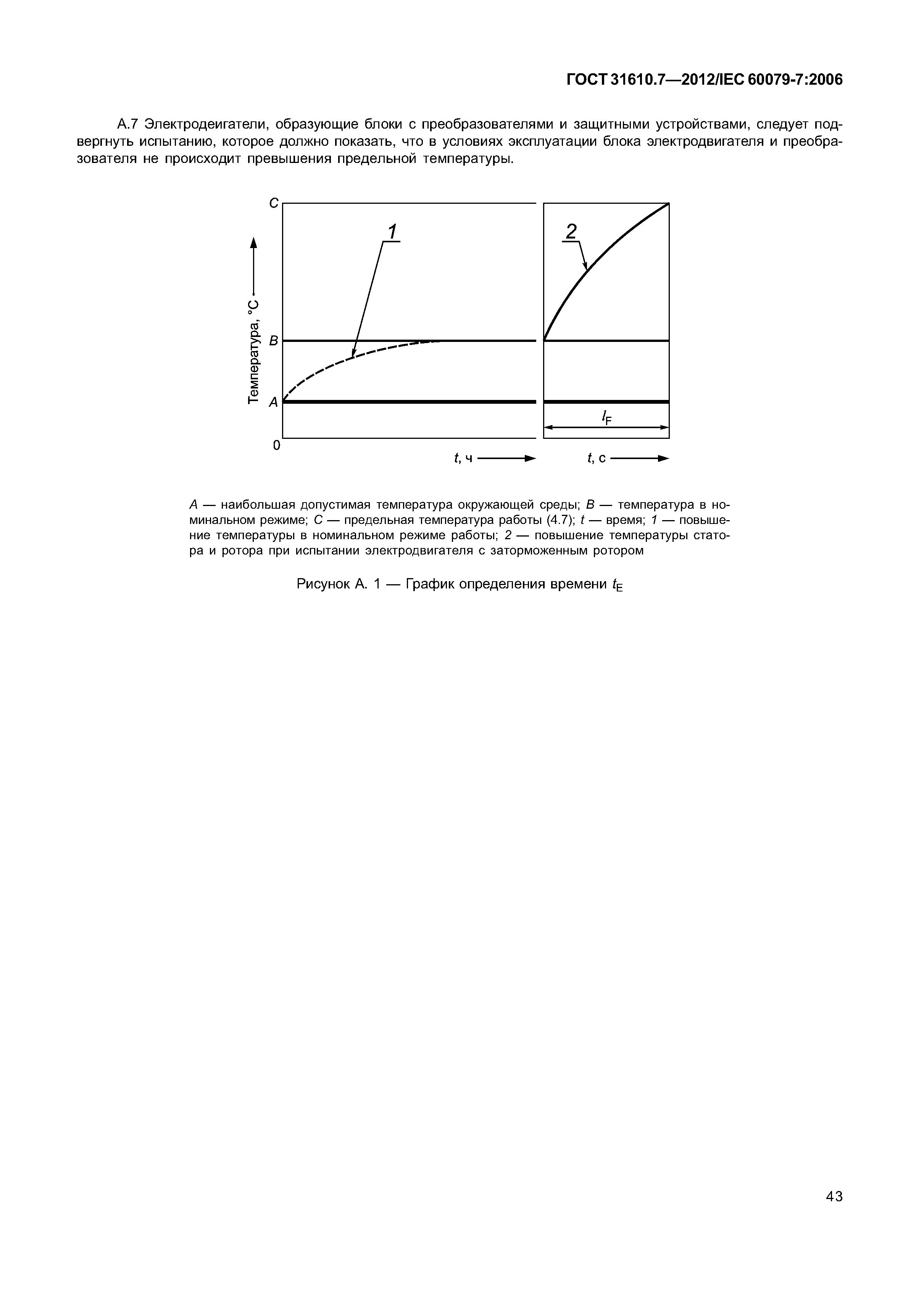

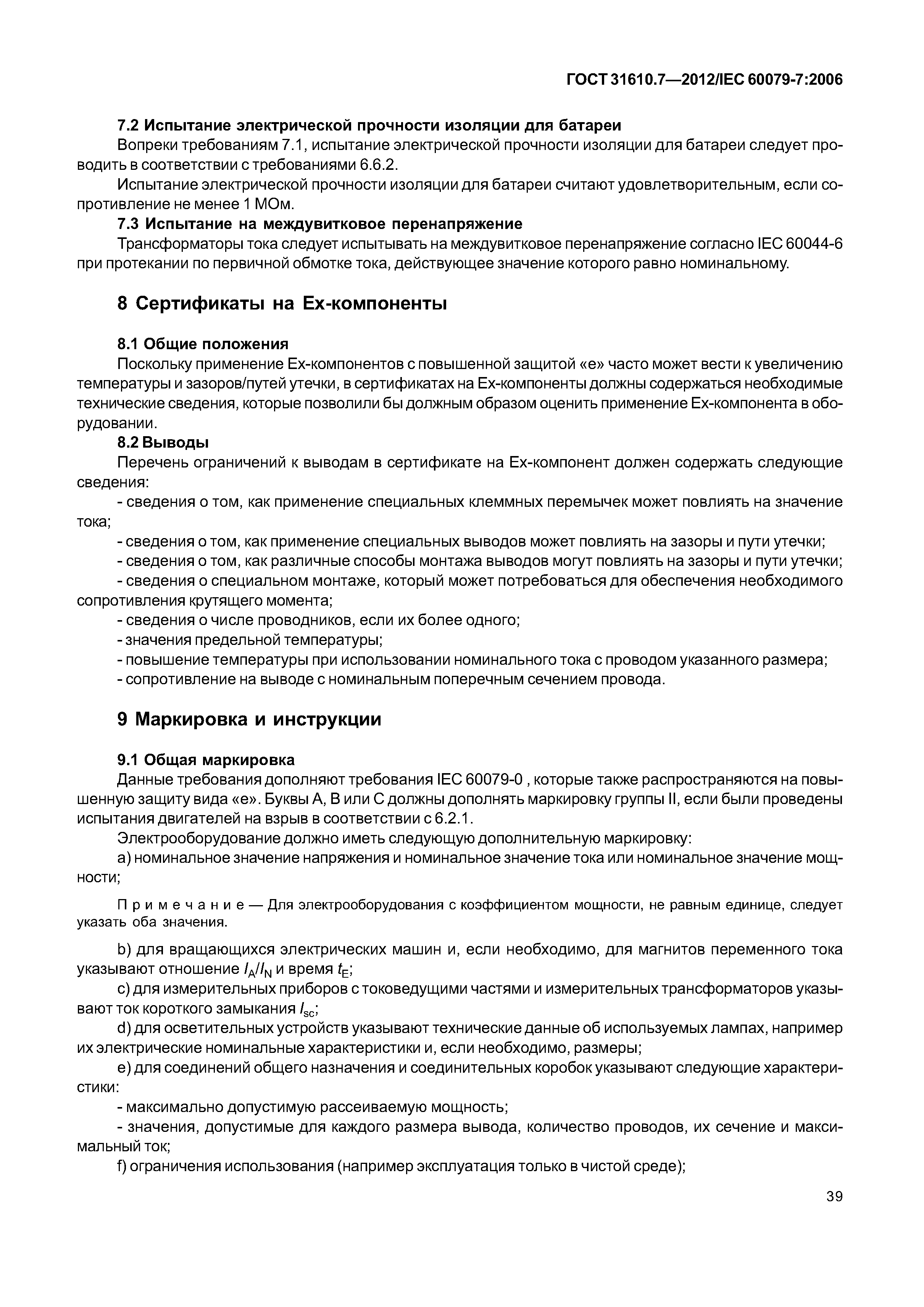

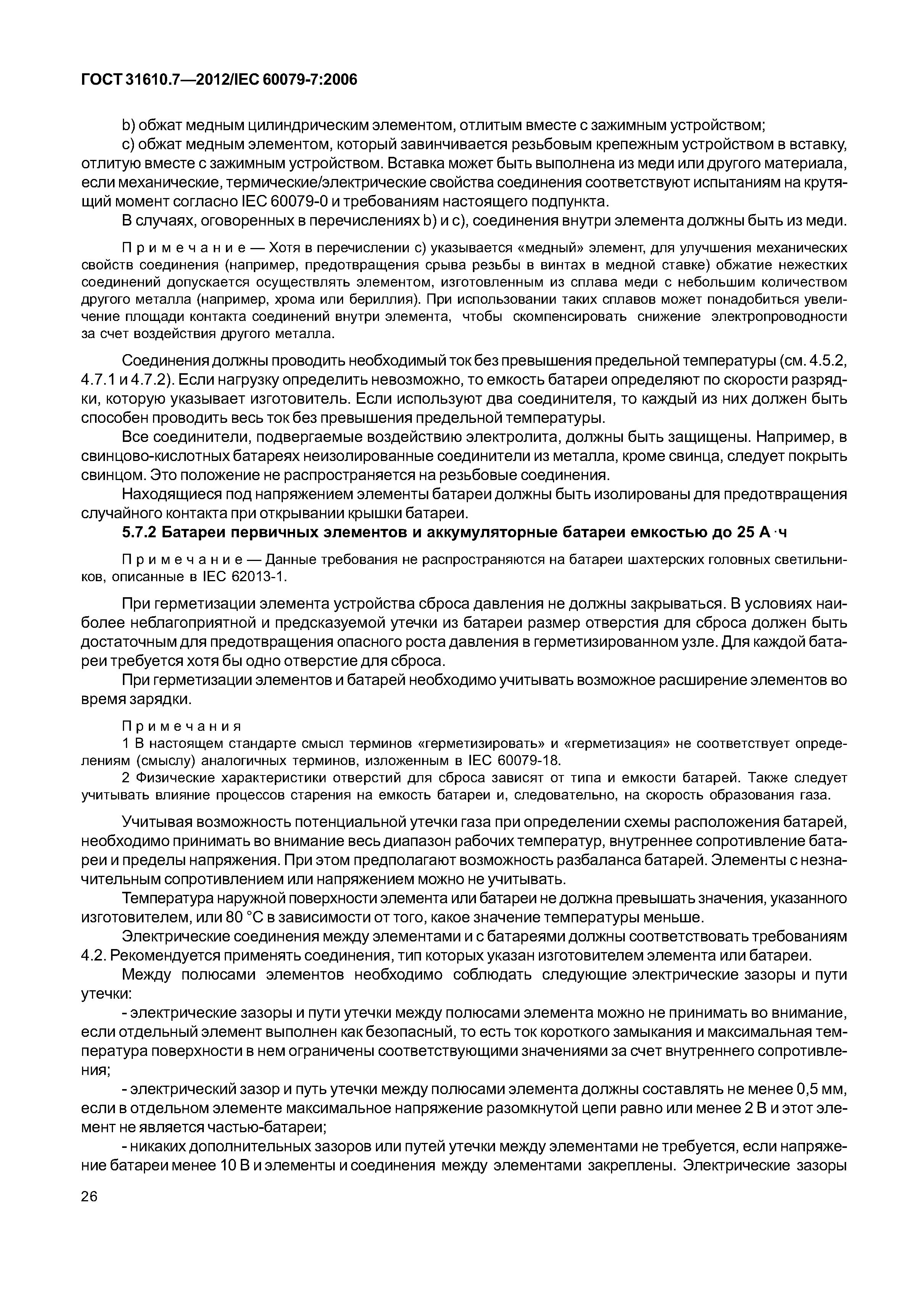

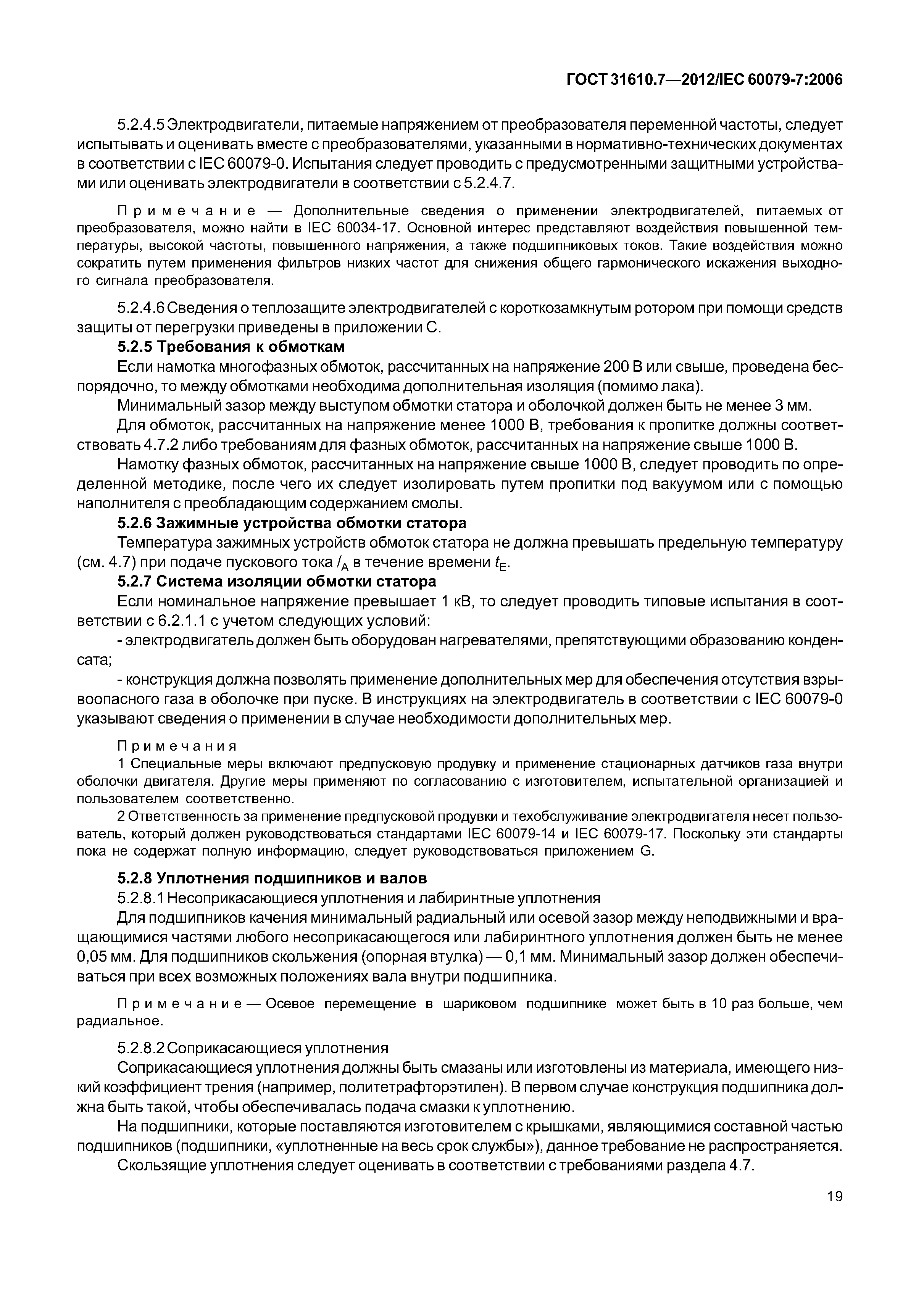

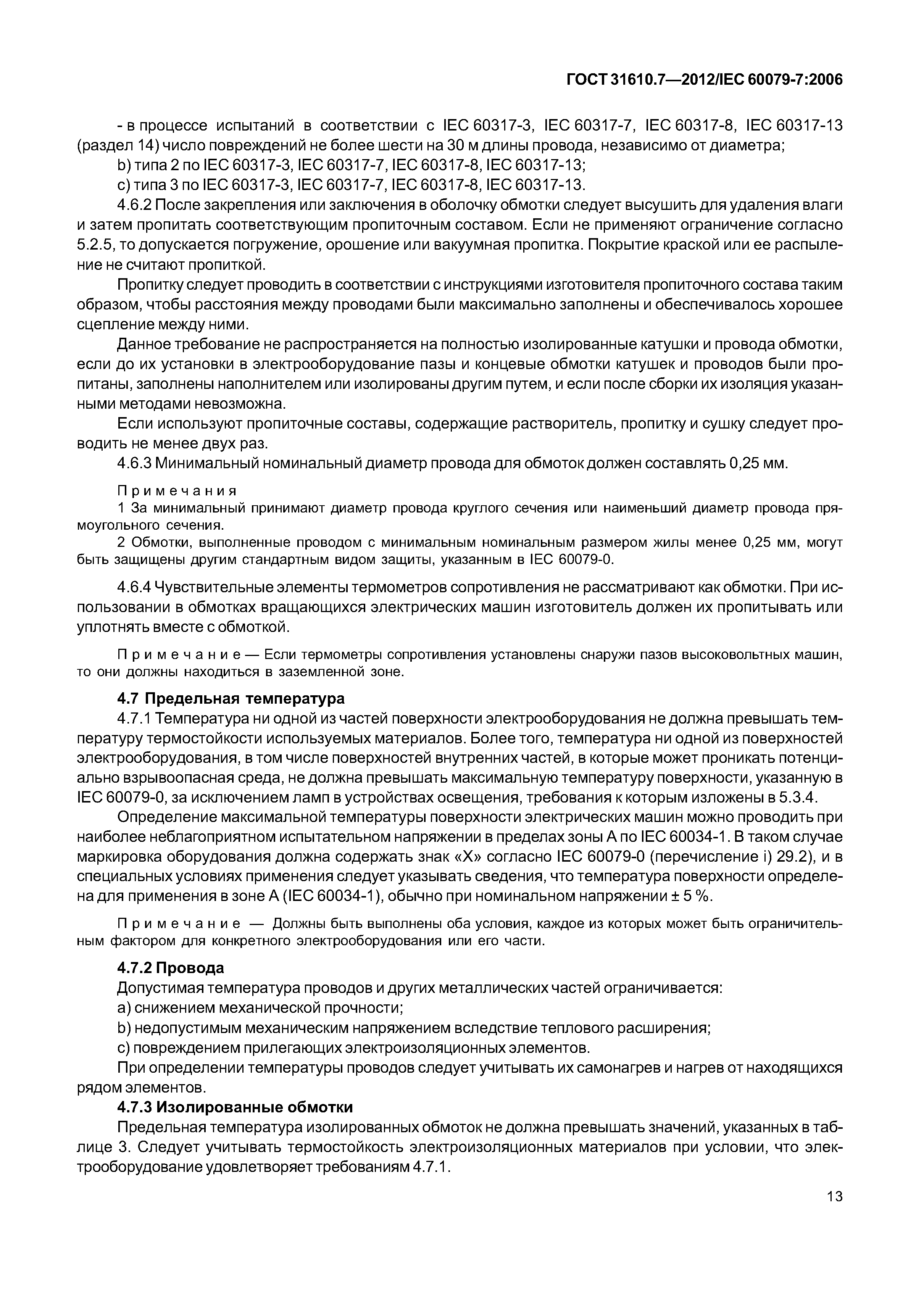

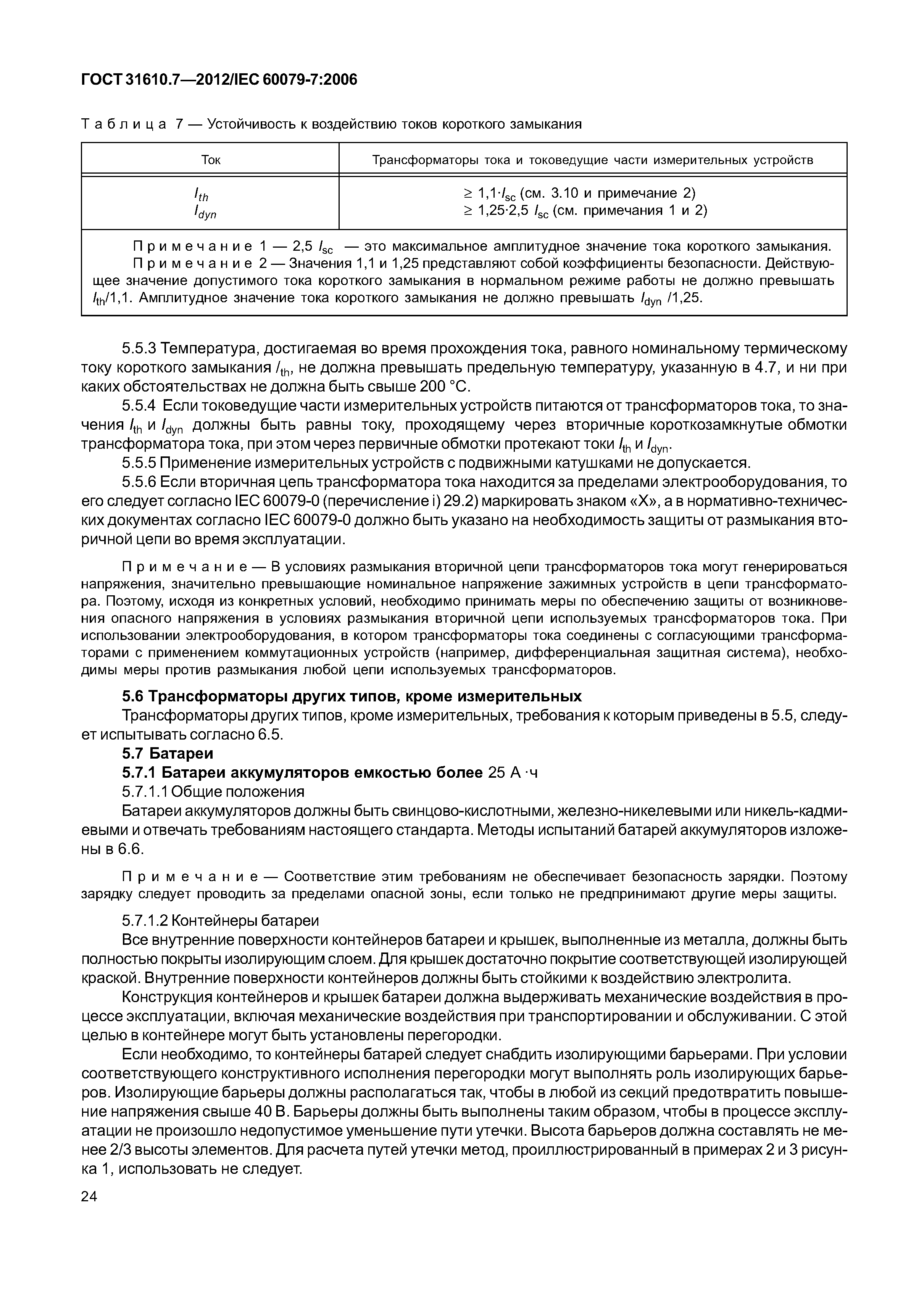

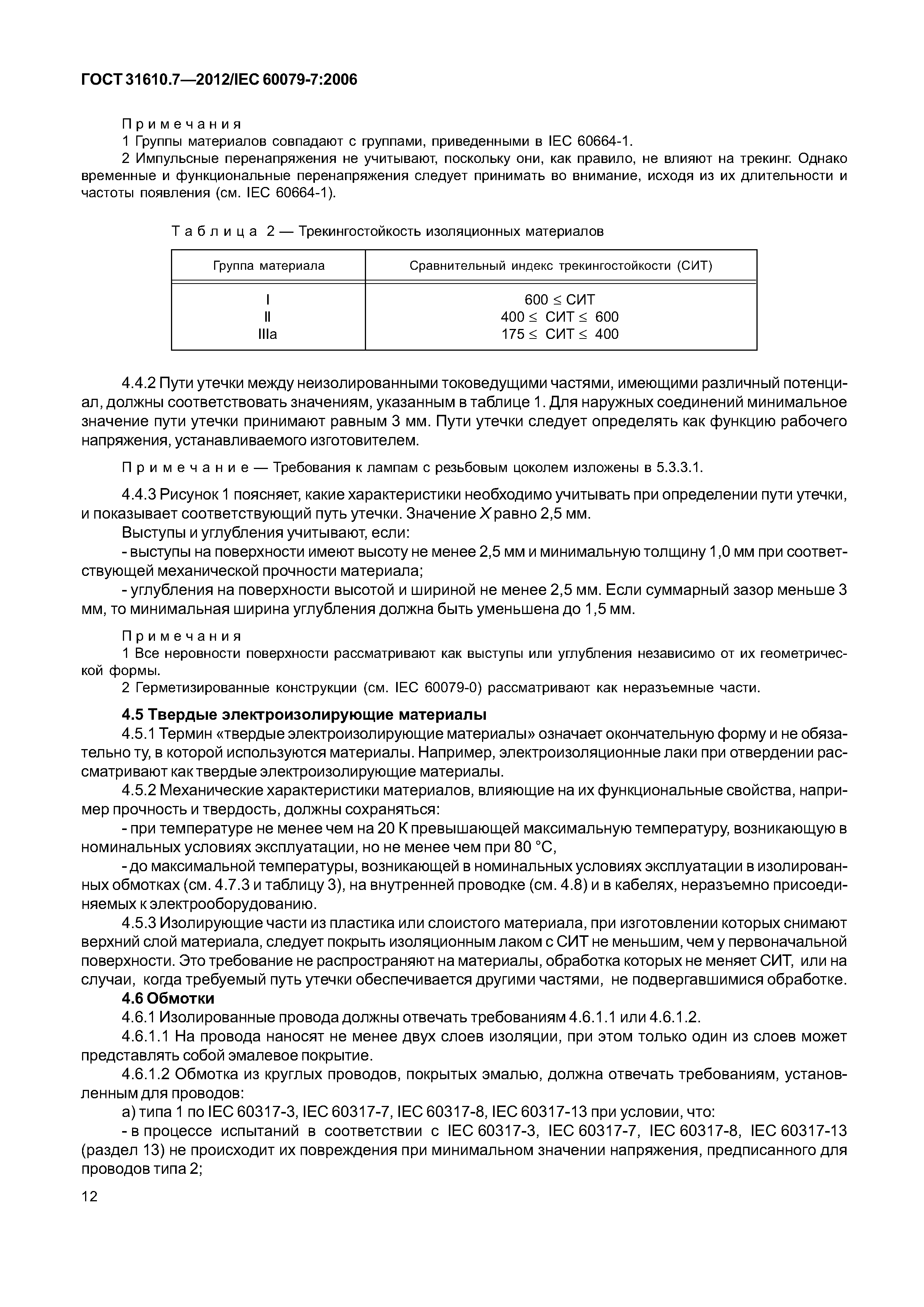

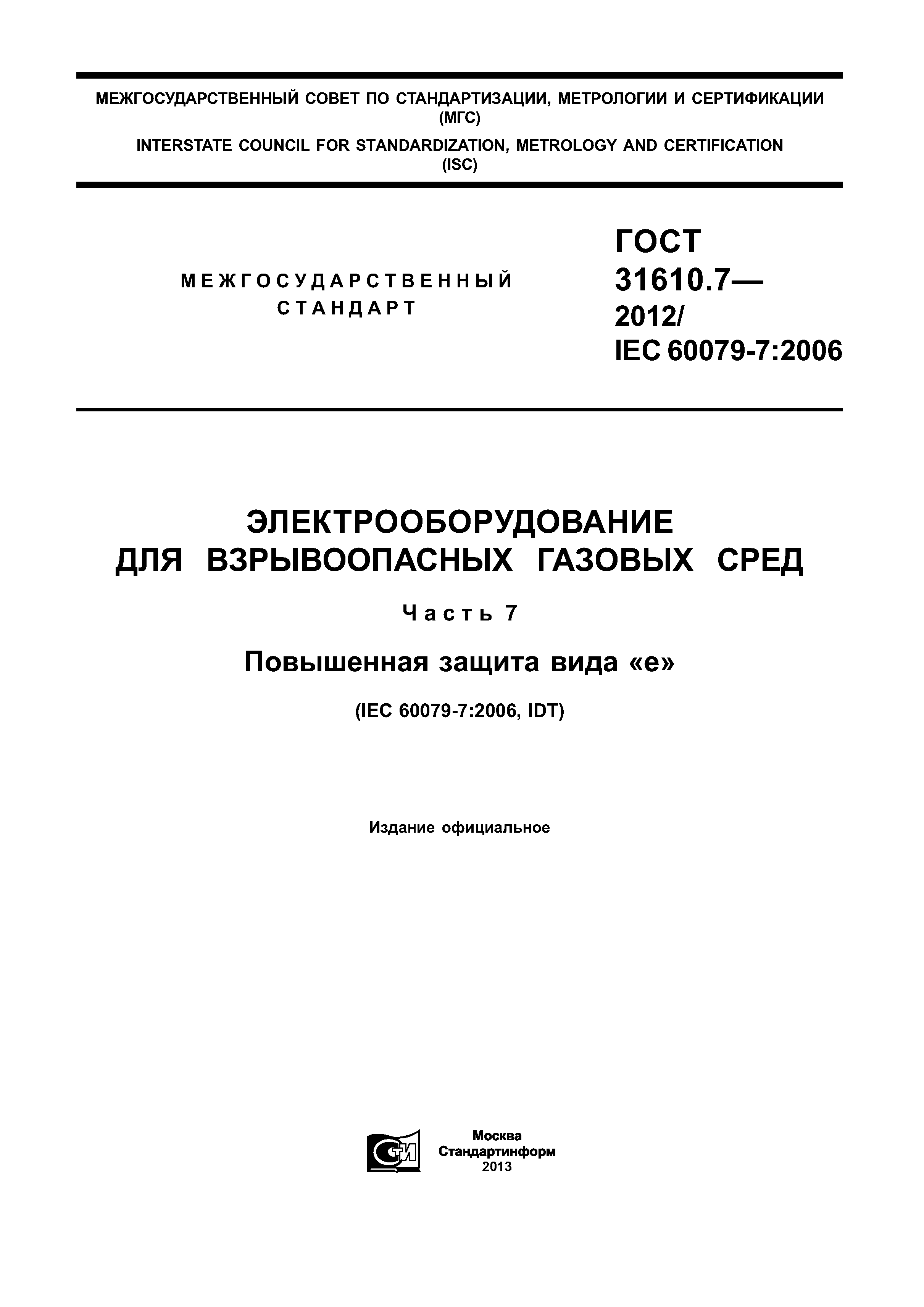

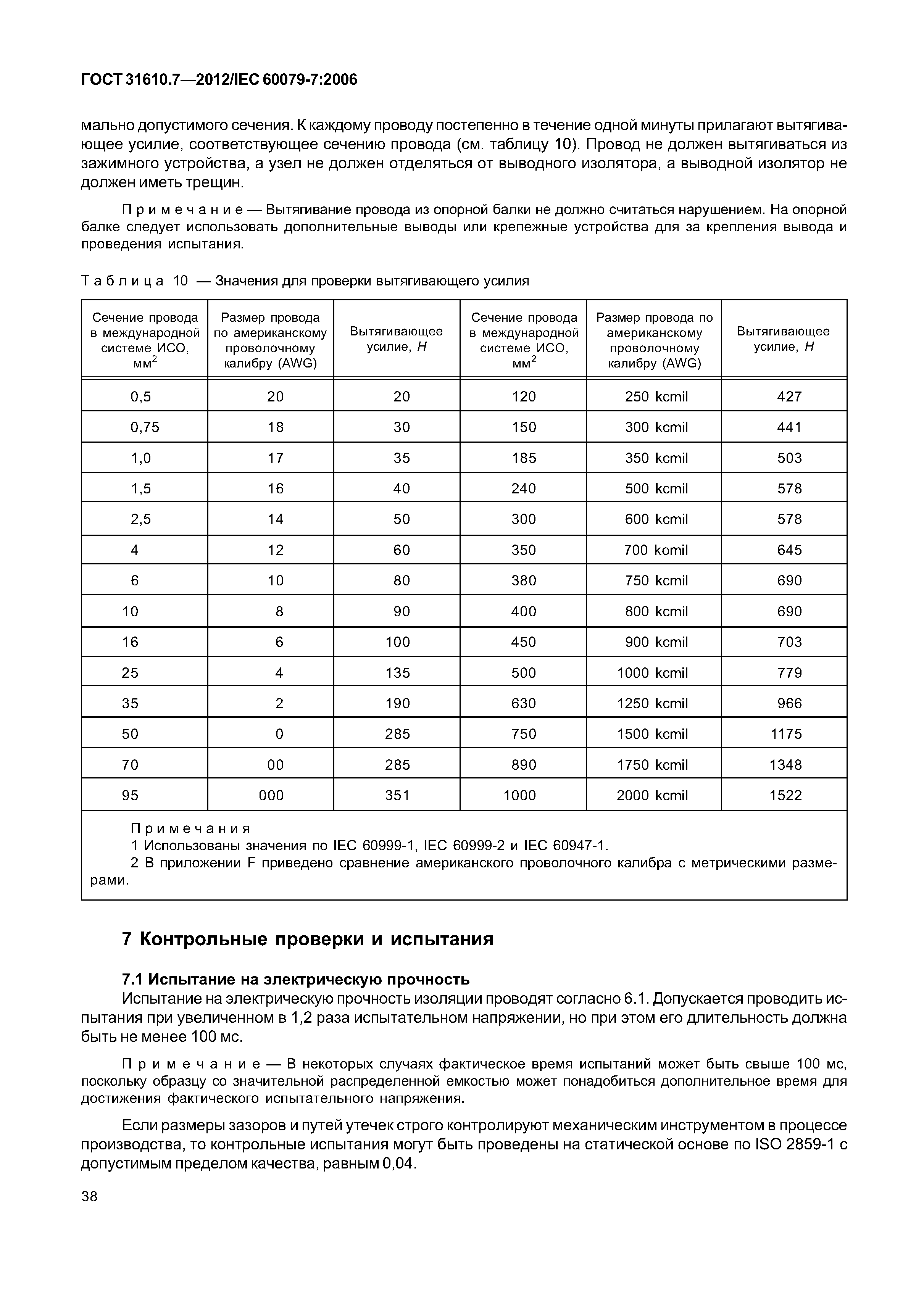

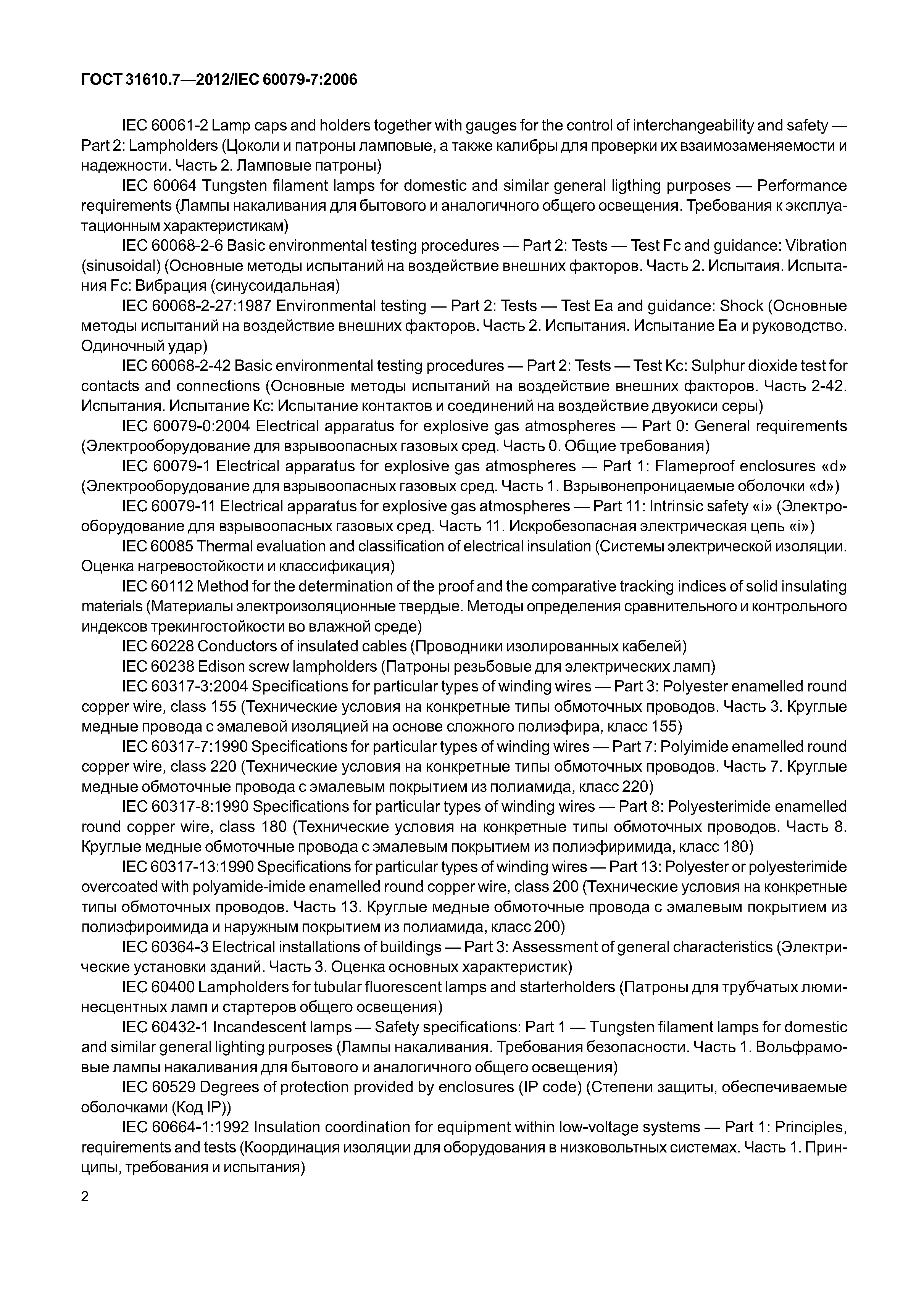

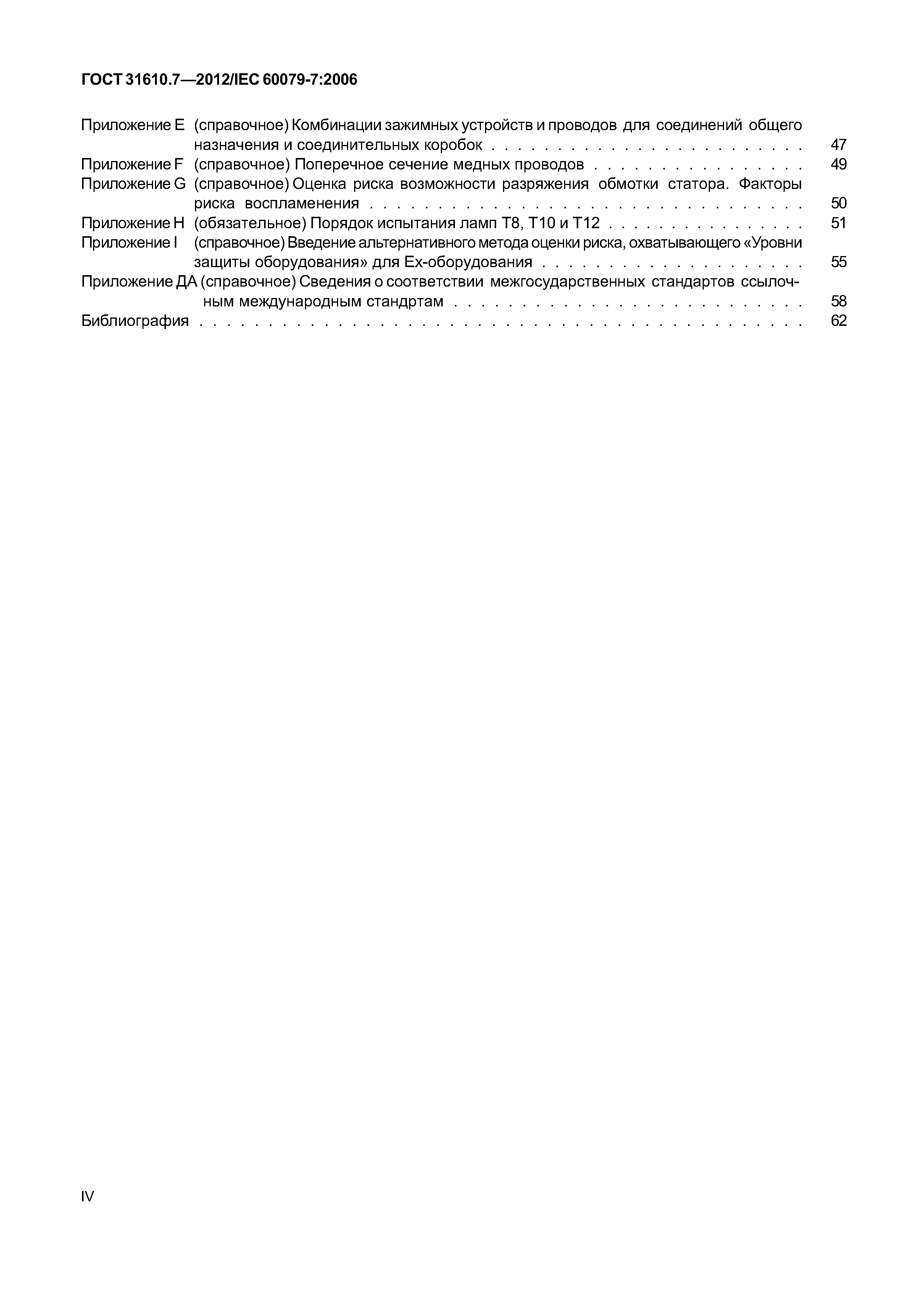

![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/0.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/1.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/2.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/3.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/4.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/5.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/6.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/7.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/8.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/9.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/10.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/11.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/12.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/13.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/14.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/15.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/16.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/17.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/18.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/19.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/20.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/21.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/22.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/23.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/24.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/25.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/26.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/27.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/28.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/29.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/30.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/31.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/32.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/33.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/34.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/35.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/36.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/37.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/38.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/39.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/40.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/41.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/42.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/43.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/44.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/45.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/46.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/47.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/48.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/49.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/50.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/51.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/52.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/53.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/54.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/55.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/56.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/57.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/58.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/59.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/60.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/61.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/62.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/63.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/64.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/65.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/66.gif) ![ГОСТ 31610.7-2012](../../../Data2/1/4293781/4293781208.files/67.gif)
|
