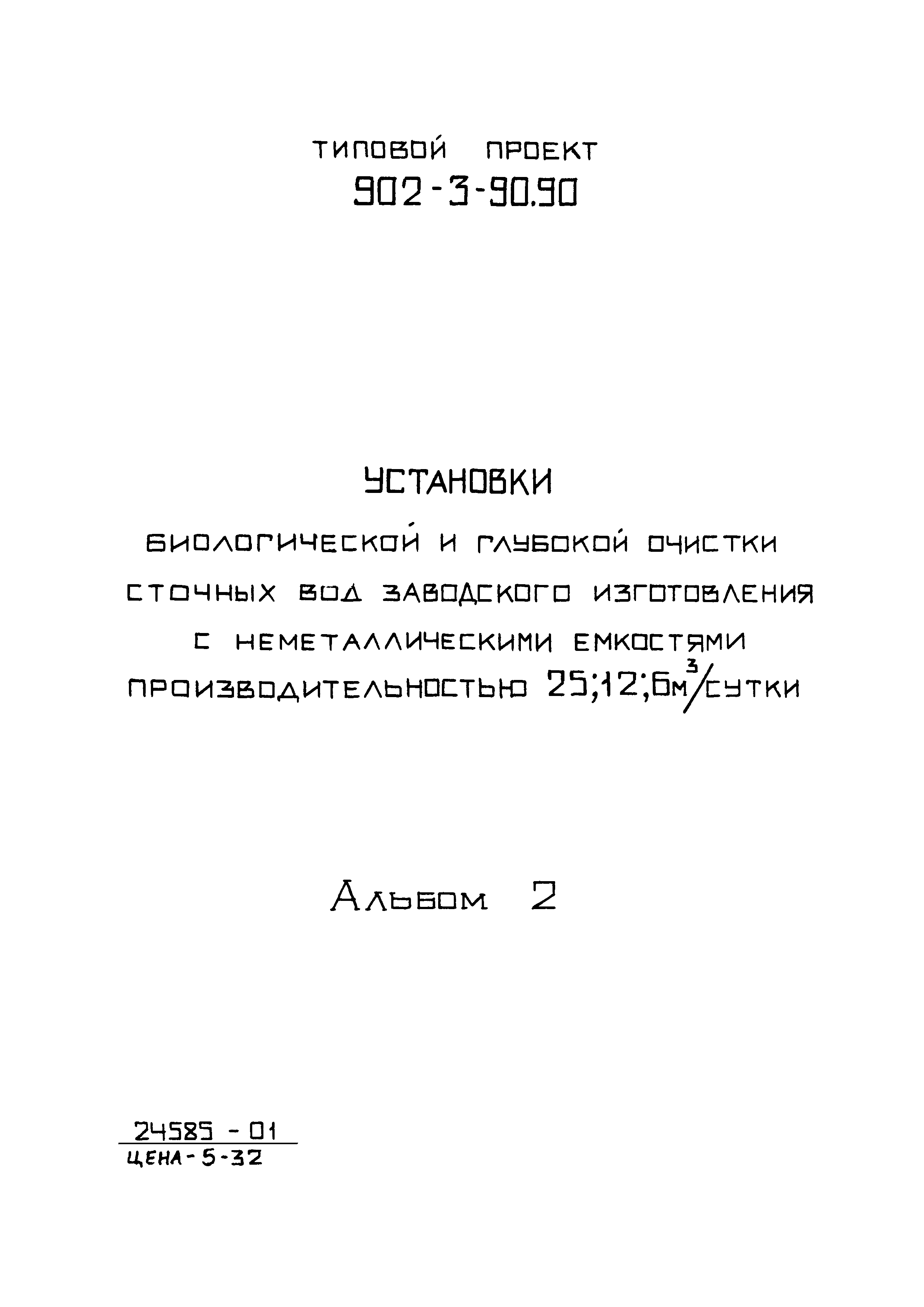

Скачать Типовой проект 902-3-90.90 Альбом 2. Технологические решения. Отопление и вентиляция. Генеральные планы. Электротехнические решенияДата актуализации: 10.08.2017 Типовой проект 902-3-90.90

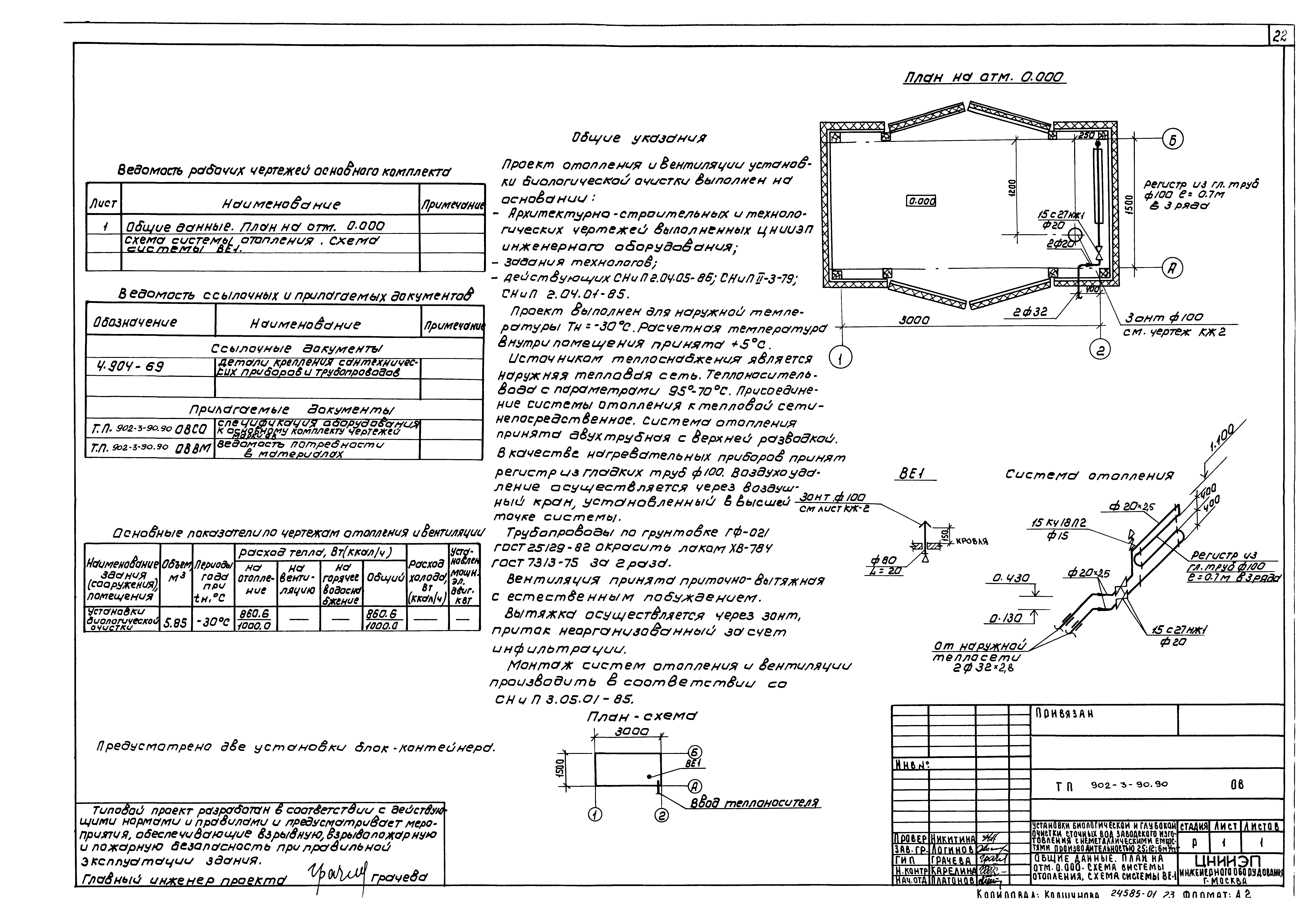

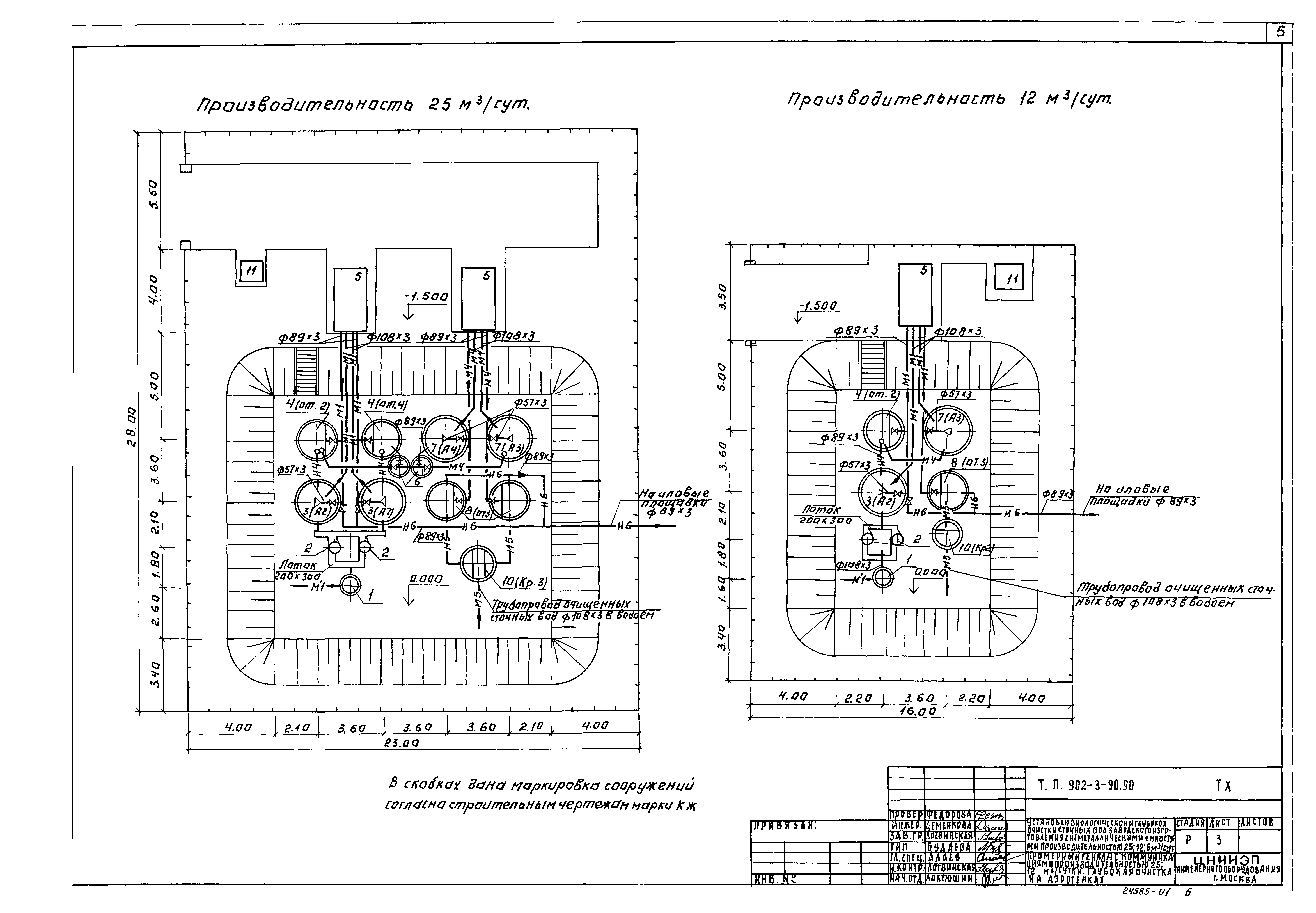

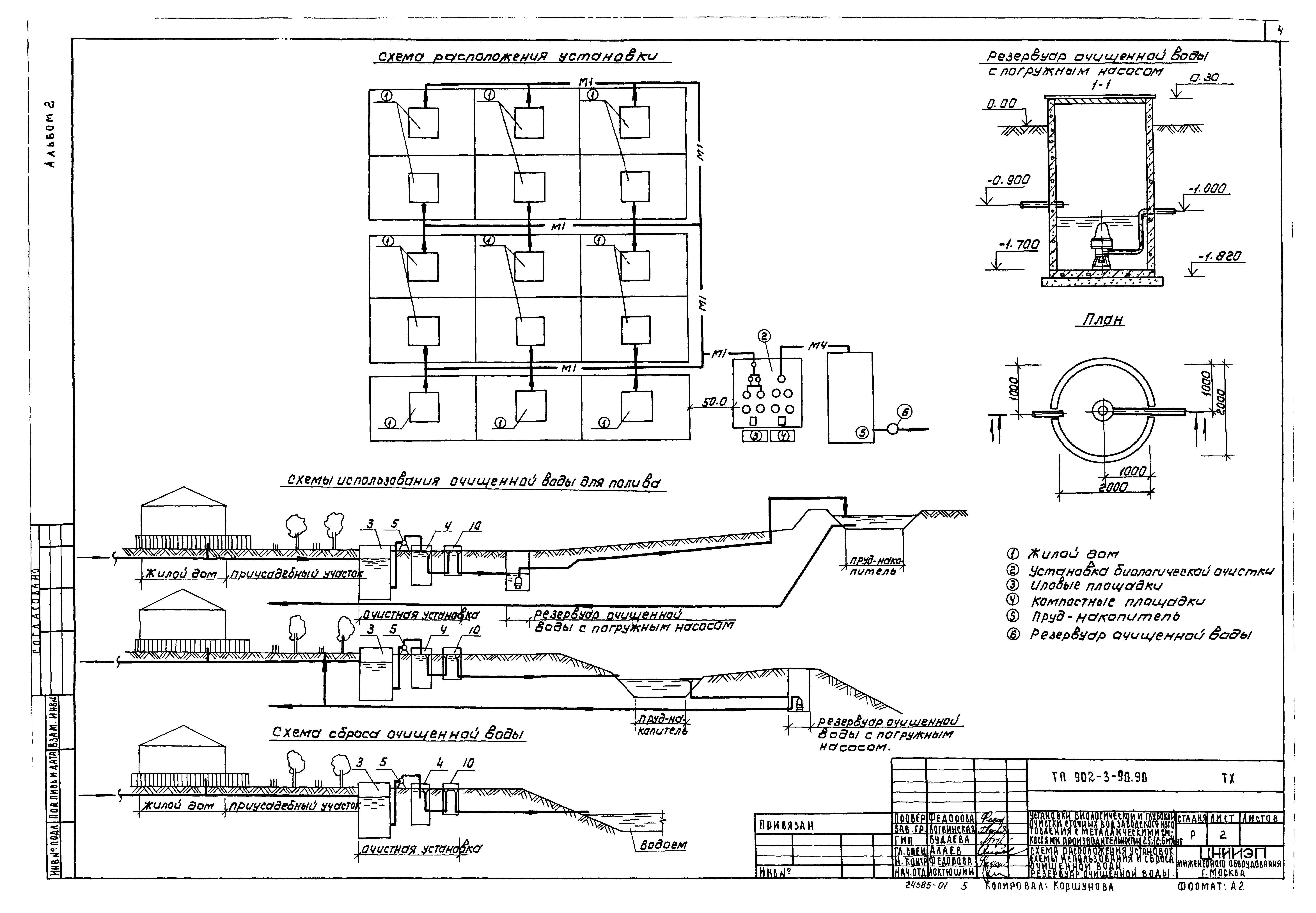

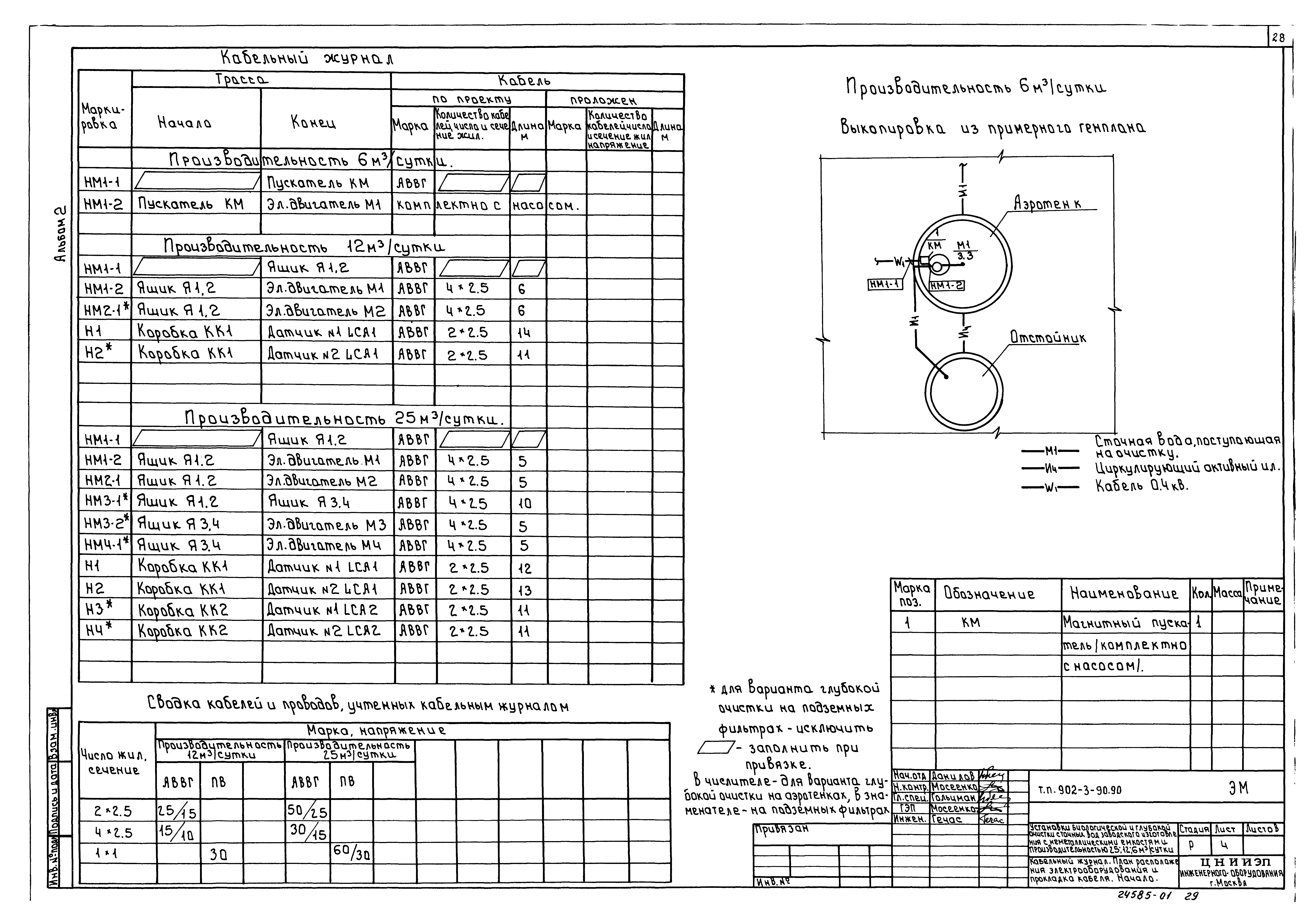

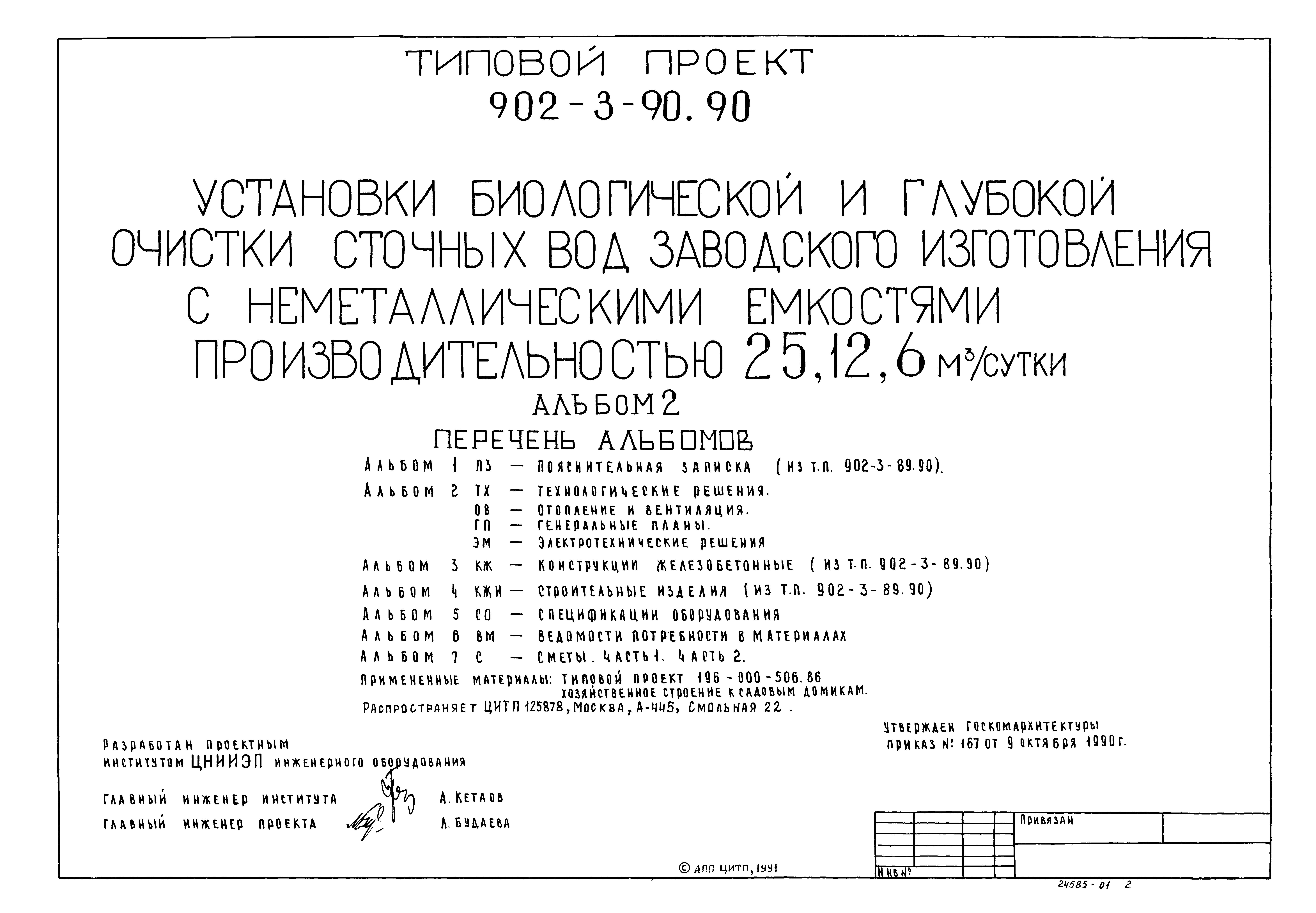

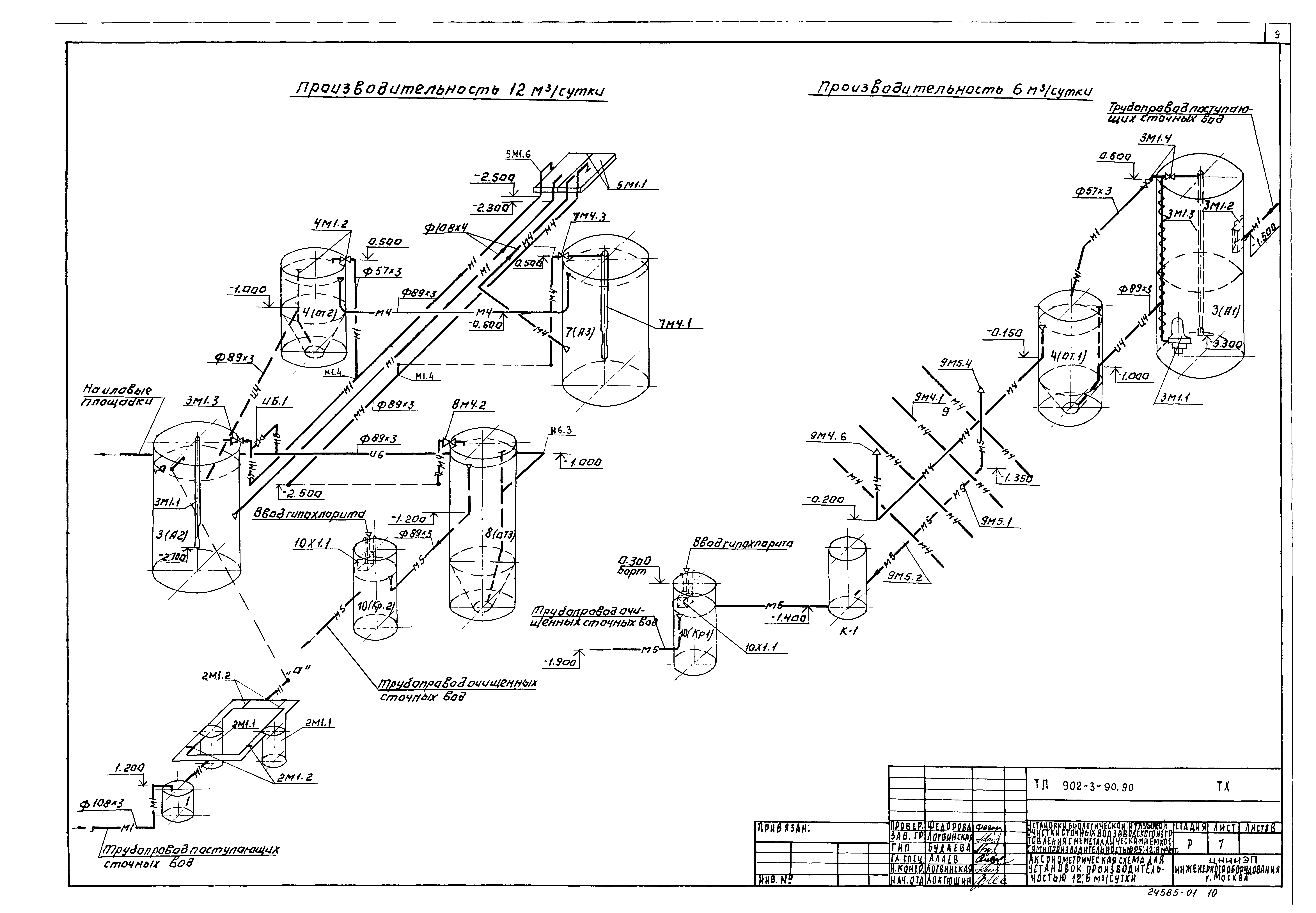

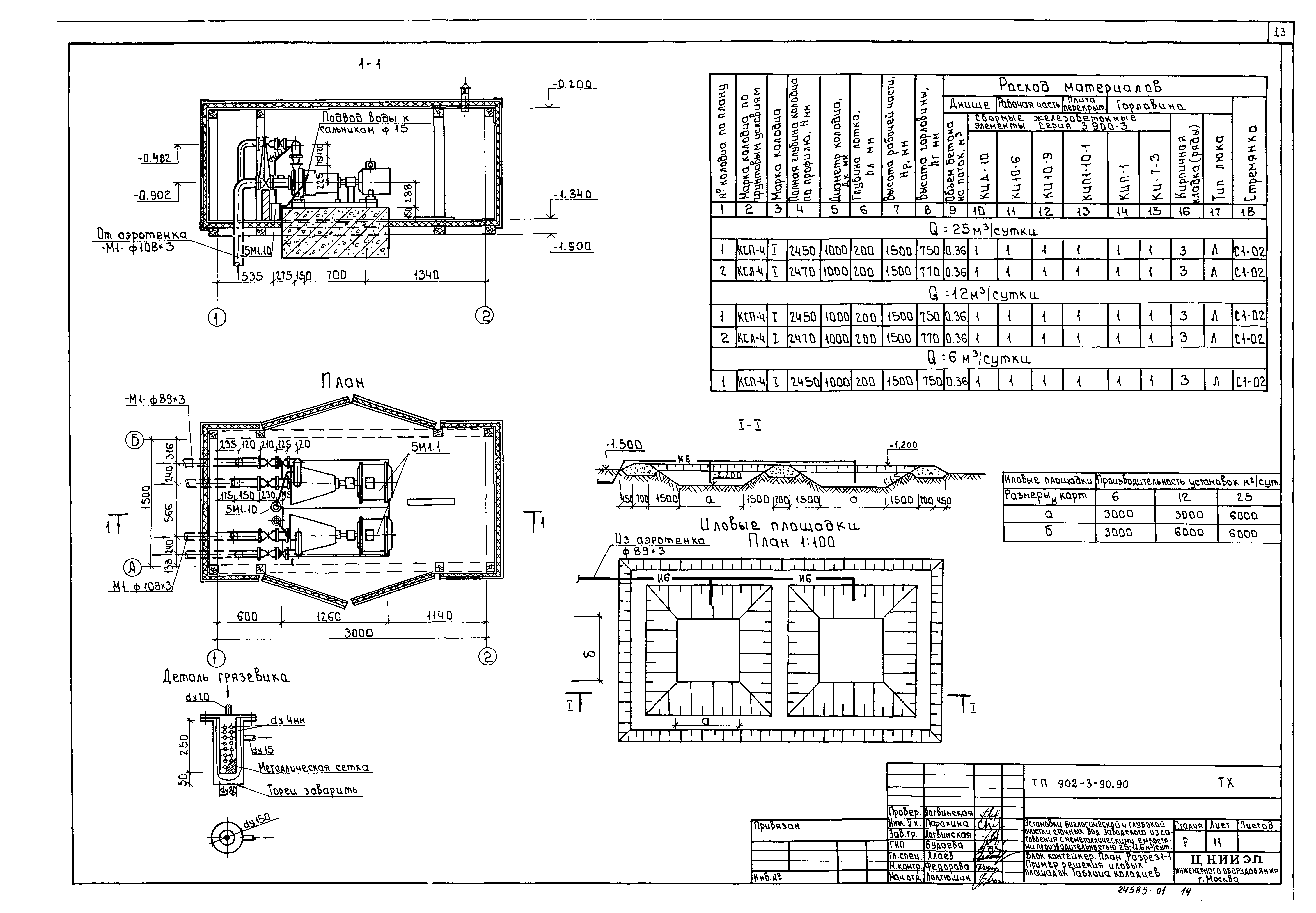

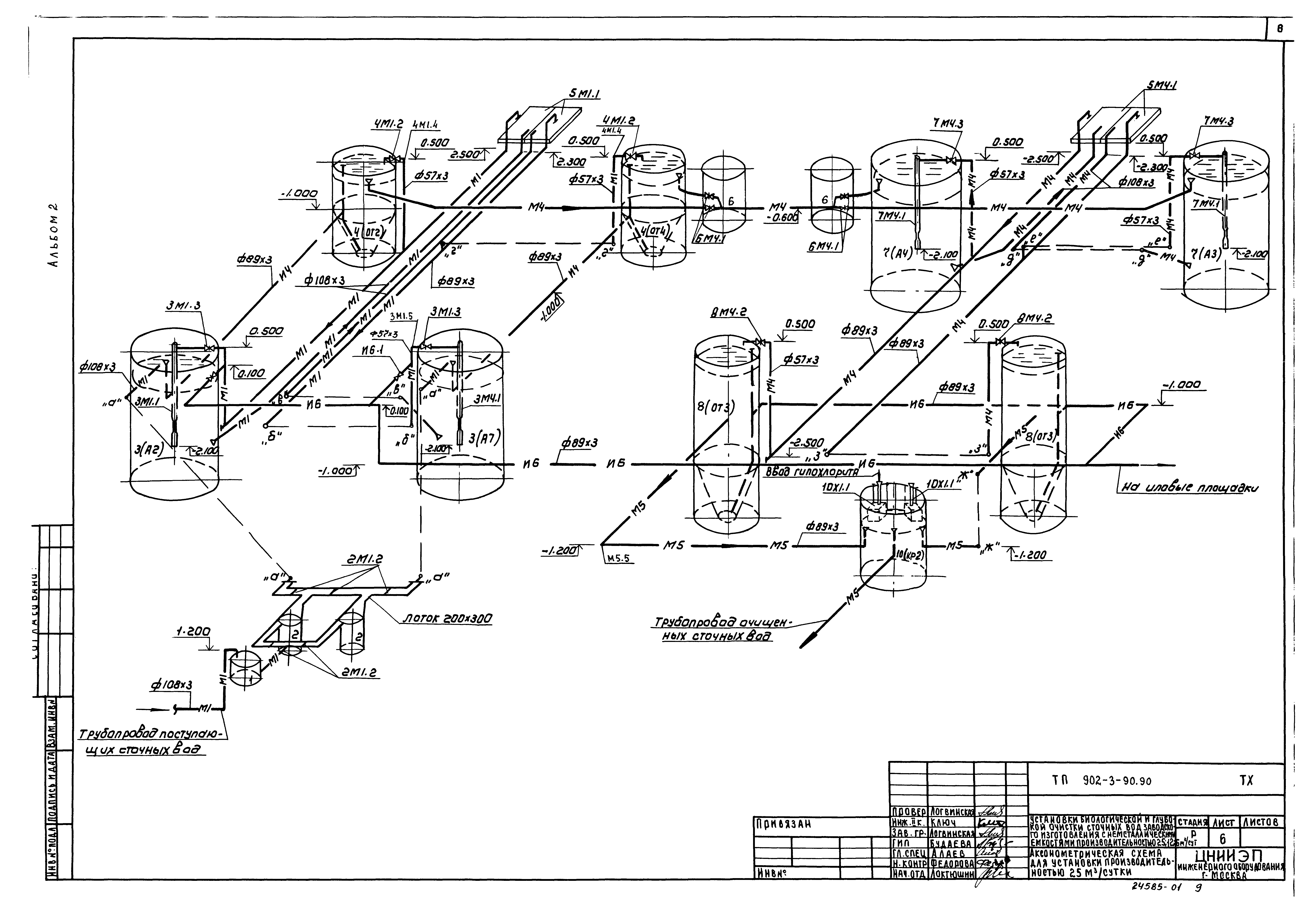

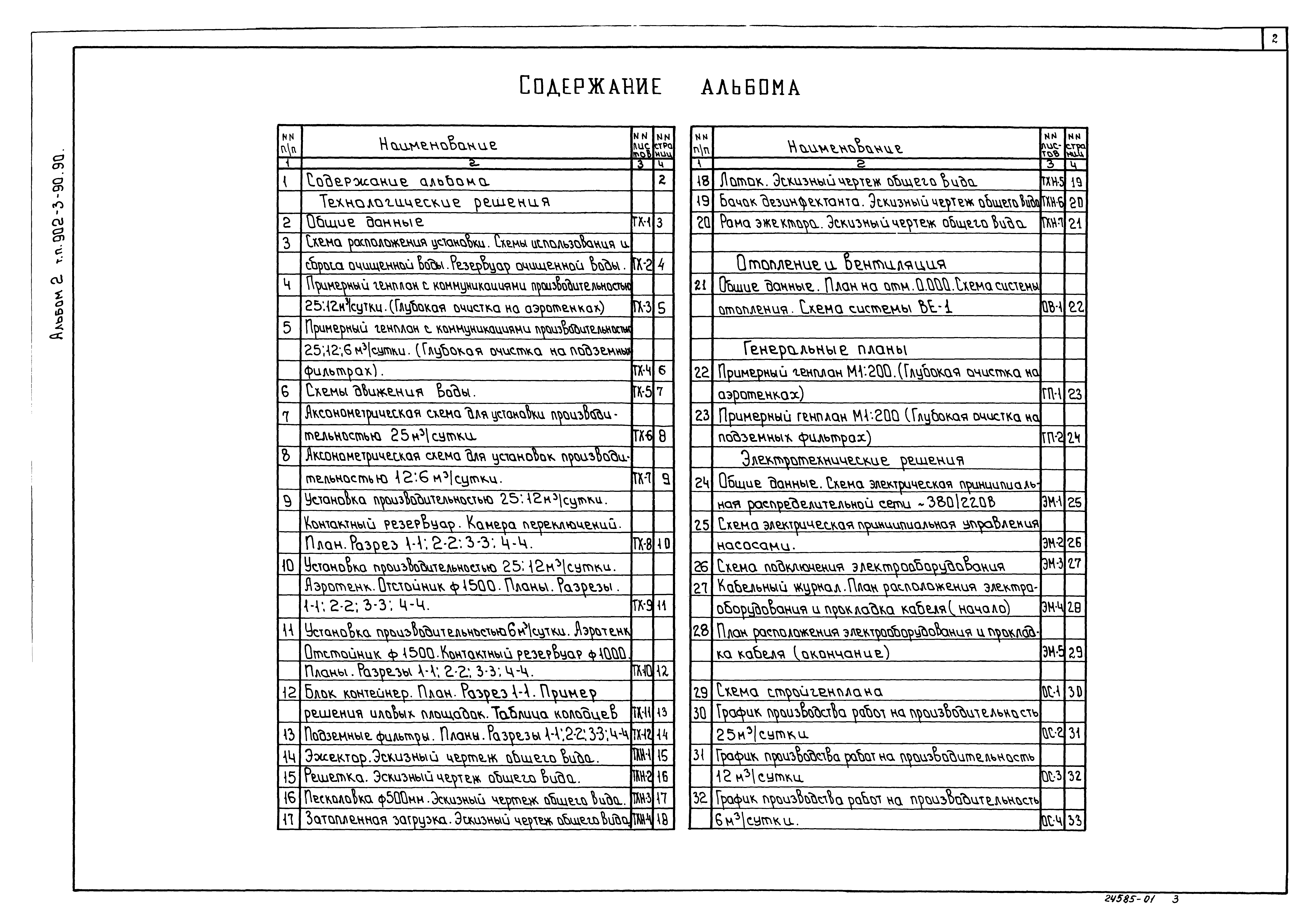

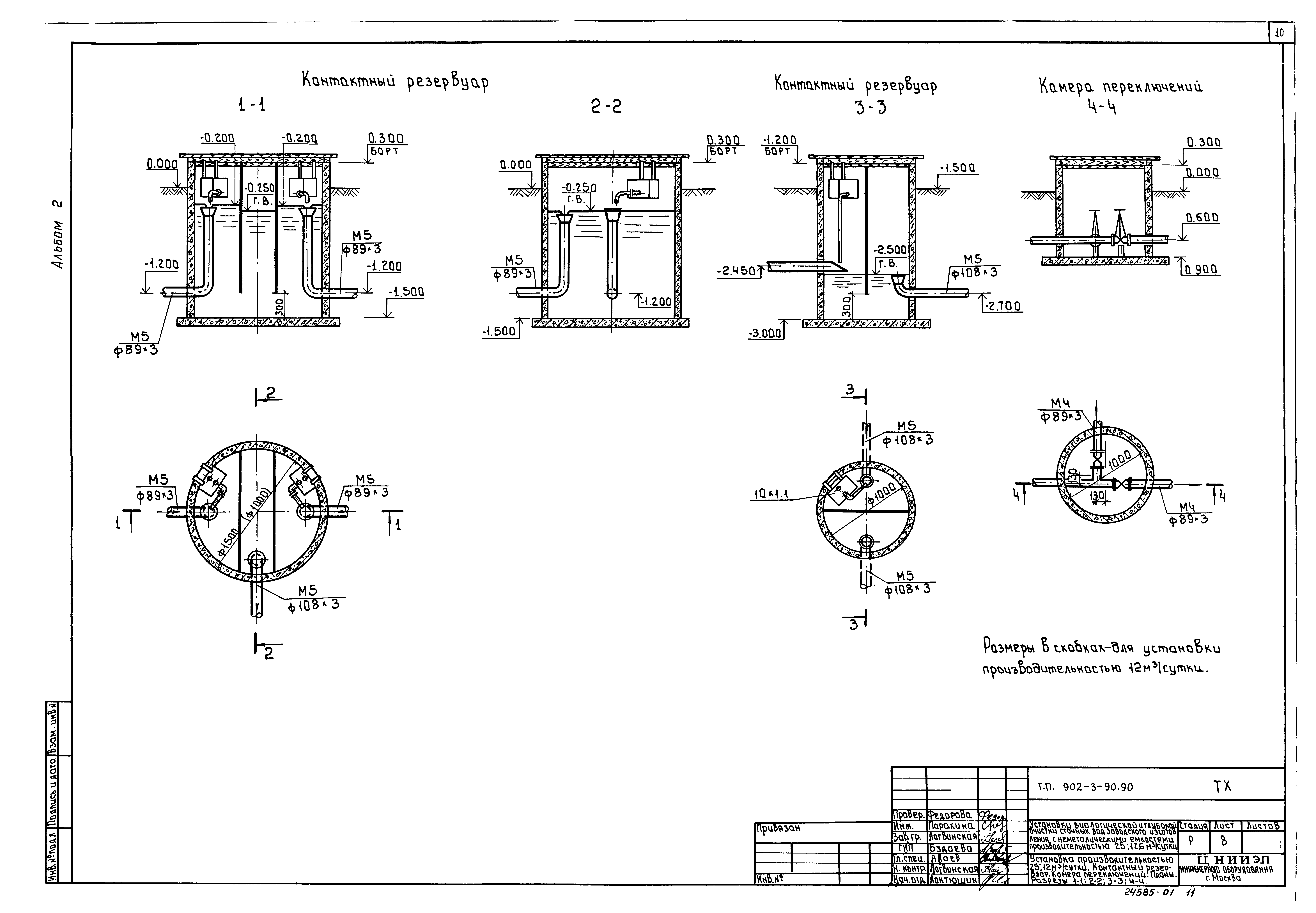

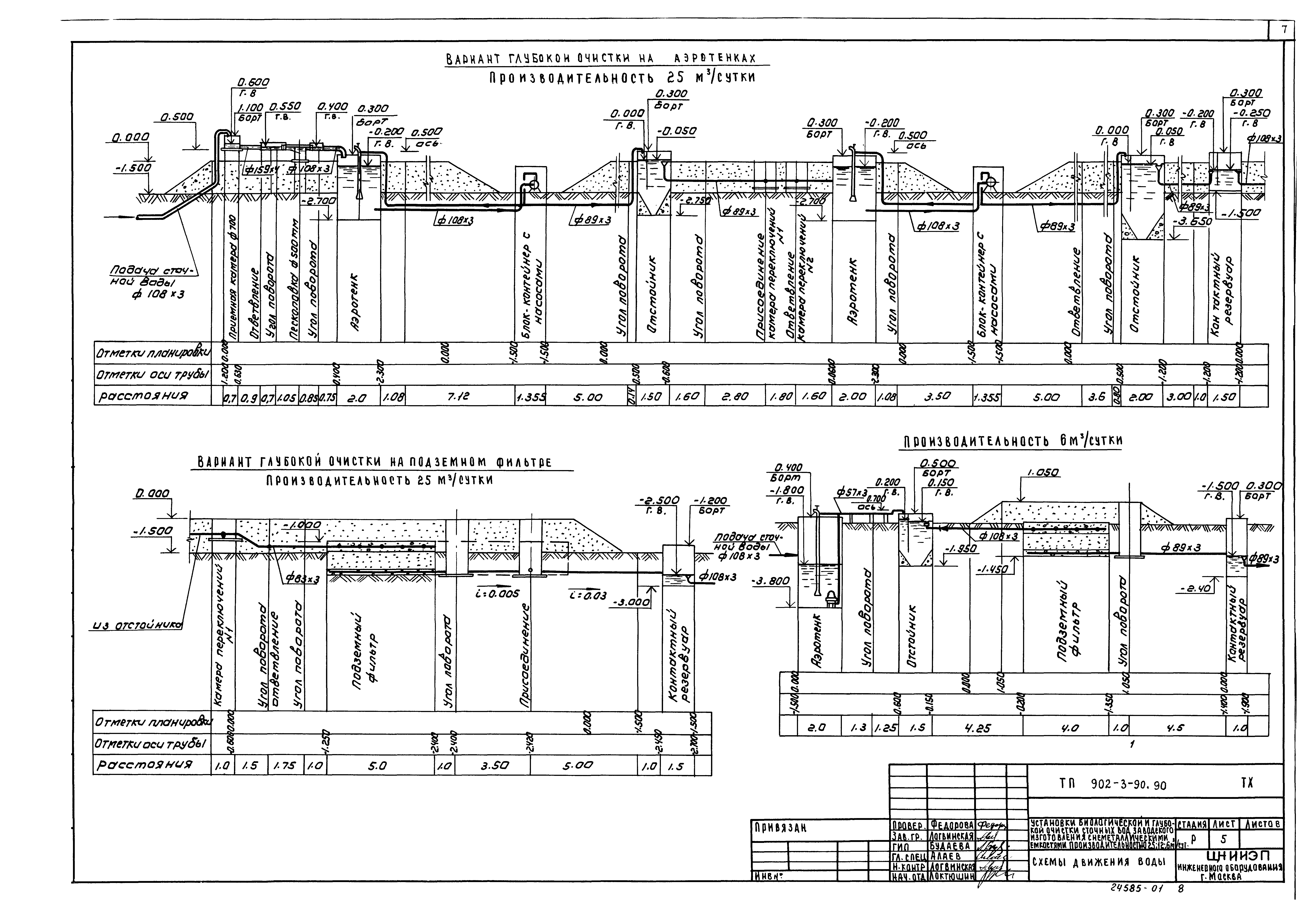

Альбом 2. Технологические решения. Отопление и вентиляция. Генеральные планы. Электротехнические решенияОбозначение: | Типовой проект 902-3-90.90 | Обозначение англ: | 902-3-90.90 | Статус: | не определен законодательством | Название рус.: | Альбом 2. Технологические решения. Отопление и вентиляция. Генеральные планы. Электротехнические решения | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 09.10.1990 | Оглавление: | Содержание альбома Технологические решения Общие данные Схема расположения установки. Схемы использования и сброса очищенной воды. Резервуар очищенной воды Примерный генплан с коммуникациями производительностью 25 : 12 куб. м/сутки (глубокая очистка на аэротенках) Примерный генплан с коммуникациями производительностью 25; 12; 6 куб. м/сутки (глубокая очистка на подземных фильтрах) Схема движения воды Аксонометрическая схема для установки производительностью 25 куб. м/сутки Аксонометрическая схема для установки производительностью 12 : 6 куб. м/сутки Установка производительностью 25 : 12 куб. м/сутки. Контактный резервуар. Камера переключений. Планы. Разрезы 1-1, 2-2, 3-3, 4-4 Установка производительностью 25 : 12 куб. м/сутки. Аэротенк. Отстойник Ф 1500. Планы. Разрезы 1-1, 2-2, 3-3, 4-4 Установка производительностью 6 куб. м/сутки. Аэротенк. Отстойник Ф 1500. Контактный резервуар Ф 1000. Планы. Разрезы 1-1, 2-2, 3-3, 4-4 Блок контейнер. План. Разрез 1-1. Пример решения иловых площадок. Таблицы колодцев Подземные фильтры. План. Разрез 1-1, 2-2, 3-3, 4-4 Эжектор. Эскизный чертеж общего вида Решетка. Эскизный чертеж общего вида Песколовка Ф 500 мм. Эскизный чертеж общего вида Затопленная загрузка. Эскизный чертеж общего вида Лоток. Эскизный чертеж общего вида Бачок дезинфектанта. Эскизный чертеж общего вида Рама эжектора. Эскизный чертеж общего вида Отопление и вентиляция Общие данные. План на отм. 0.000. Схема системы отопления. Схема системы ВЕ-1 Генеральные планы Примерный генплан М1:200 (глубокая очистка на аэротенках) Примерный генплан М1:200 (глубокая очистка на подземных фильтрах) Электротехнические решения Общие данные. Схема электрическая принципиальная распределительной сети 380/220 В Схема электрическая принципиальная управления насосами Схема подключения электрооборудования Кабельный журнал. План расположения электрооборудования и прокладка кабеля Организация строительства Схема стройгенплана График производства работ на производительность 25 куб. м/сутки График производства работ на производительность 12 куб. м/сутки График производства работ на производительность 6 куб. м/сутки | Разработан: | ЦНИИЭП иженерного оборудования
| Утверждён: | 09.10.1990 Госкомархитектура (167)
| Издан: | АПП ЦИТП (1991 г. )
| Расположен в: |
| Заменяет собой: | |

|
