Скачать Серия ПК-01-89 Выпуск 1. Сборные железобетонные предварительно напряженные односкатные балки с натяжением пучковой и стержневой арматуры на бетон для покрытия производственных зданий пролетом 12, 15, 18 м с шагом балок 6 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия ПК-01-89

Выпуск 1. Сборные железобетонные предварительно напряженные односкатные балки с натяжением пучковой и стержневой арматуры на бетон для покрытия производственных зданий пролетом 12, 15, 18 м с шагом балок 6 м. Рабочие чертежи

Обозначение:	Серия ПК-01-89
Обозначение англ:	Series ПК-01-89
Статус:	действует
Название рус.:	Выпуск 1. Сборные железобетонные предварительно напряженные односкатные балки с натяжением пучковой и стержневой арматуры на бетон для покрытия производственных зданий пролетом 12, 15, 18 м с шагом балок 6 м. Рабочие чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

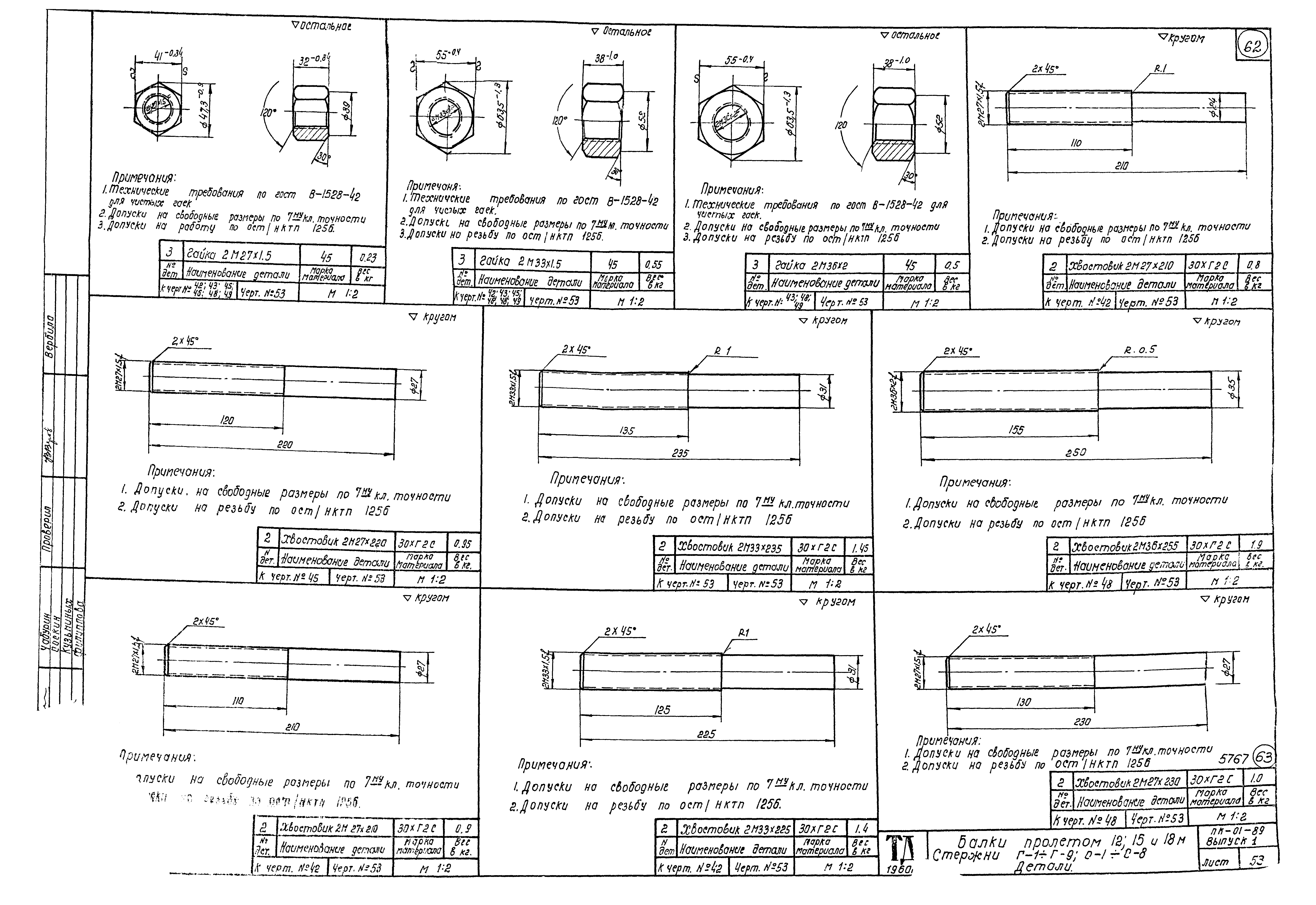

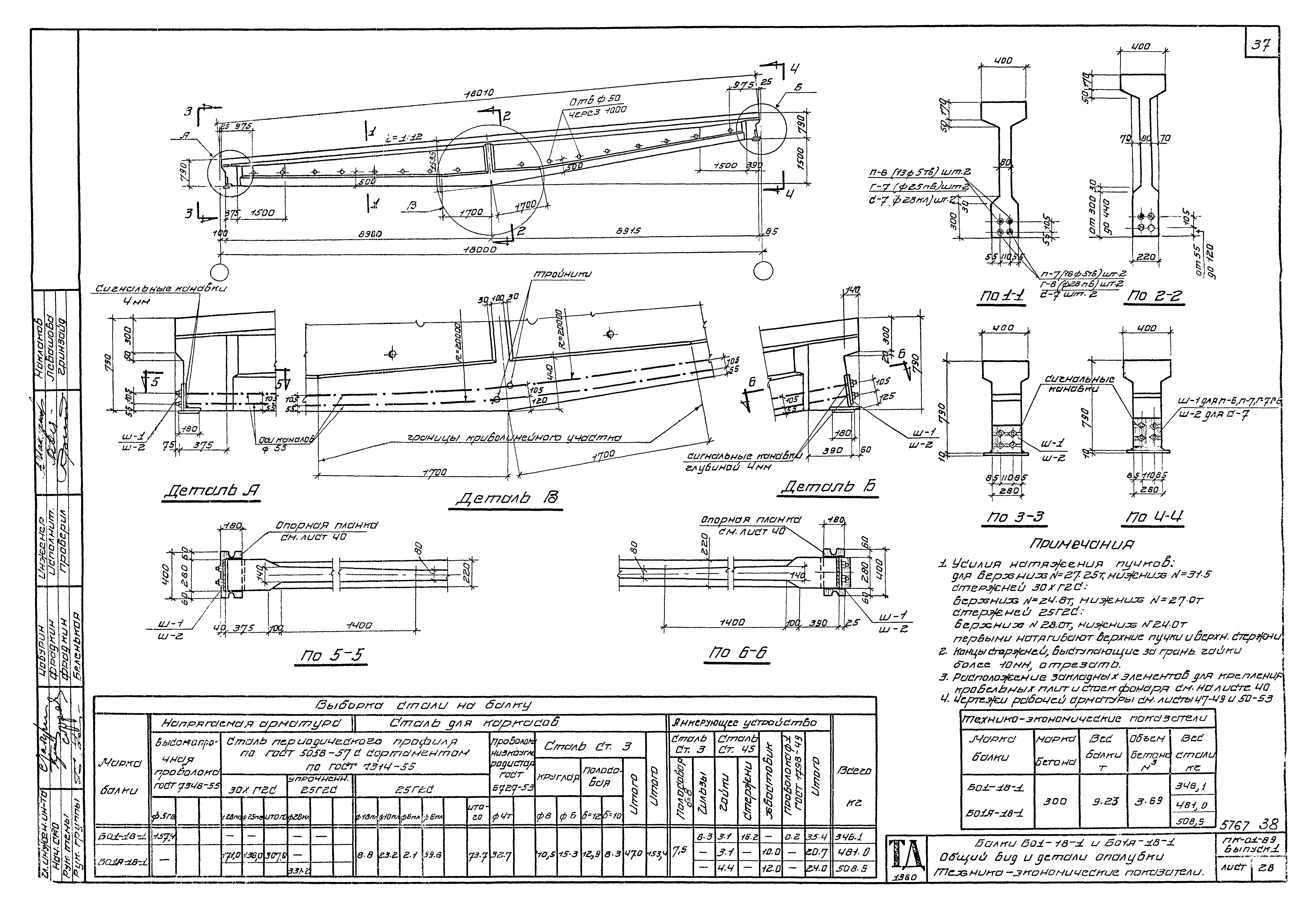

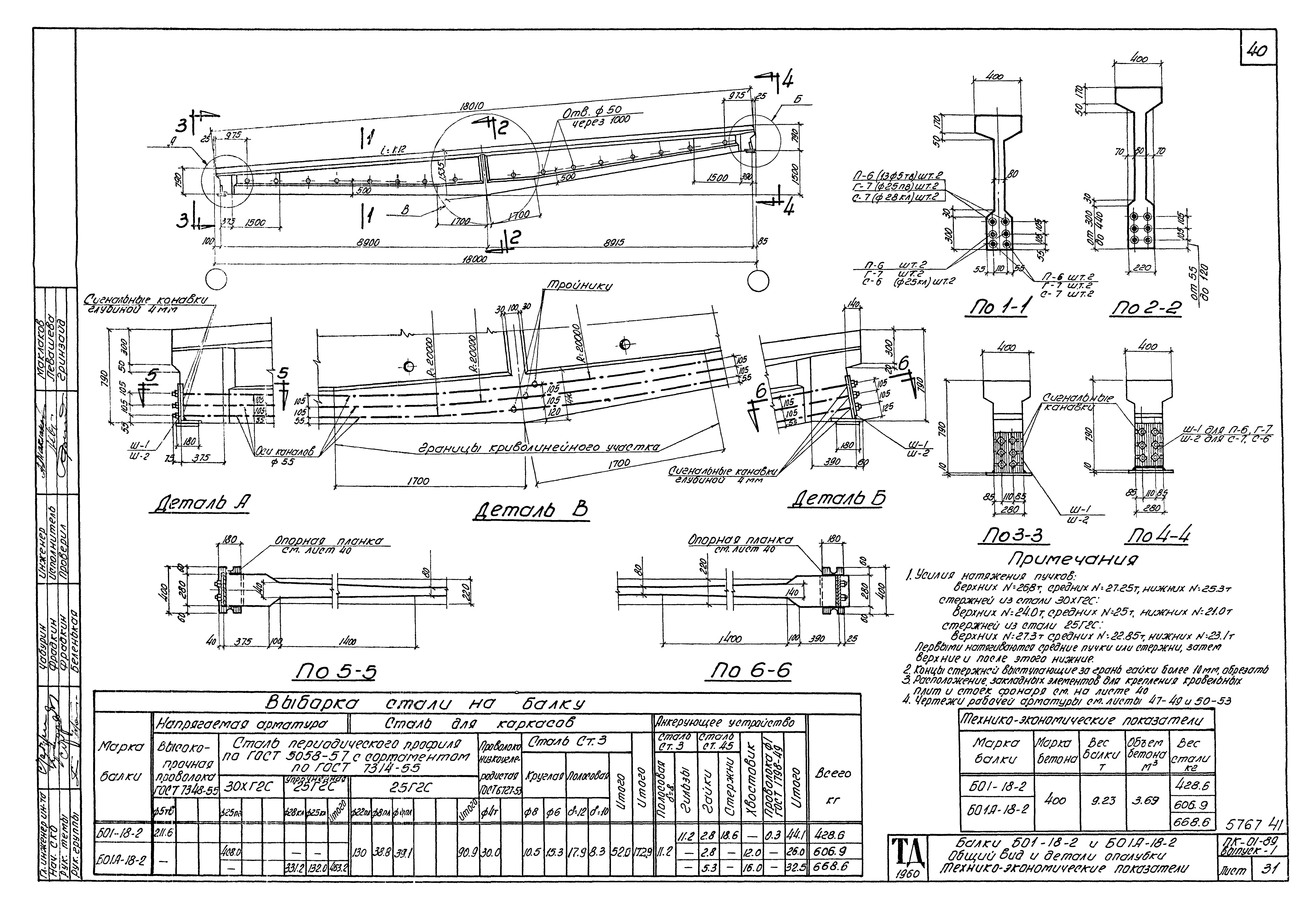

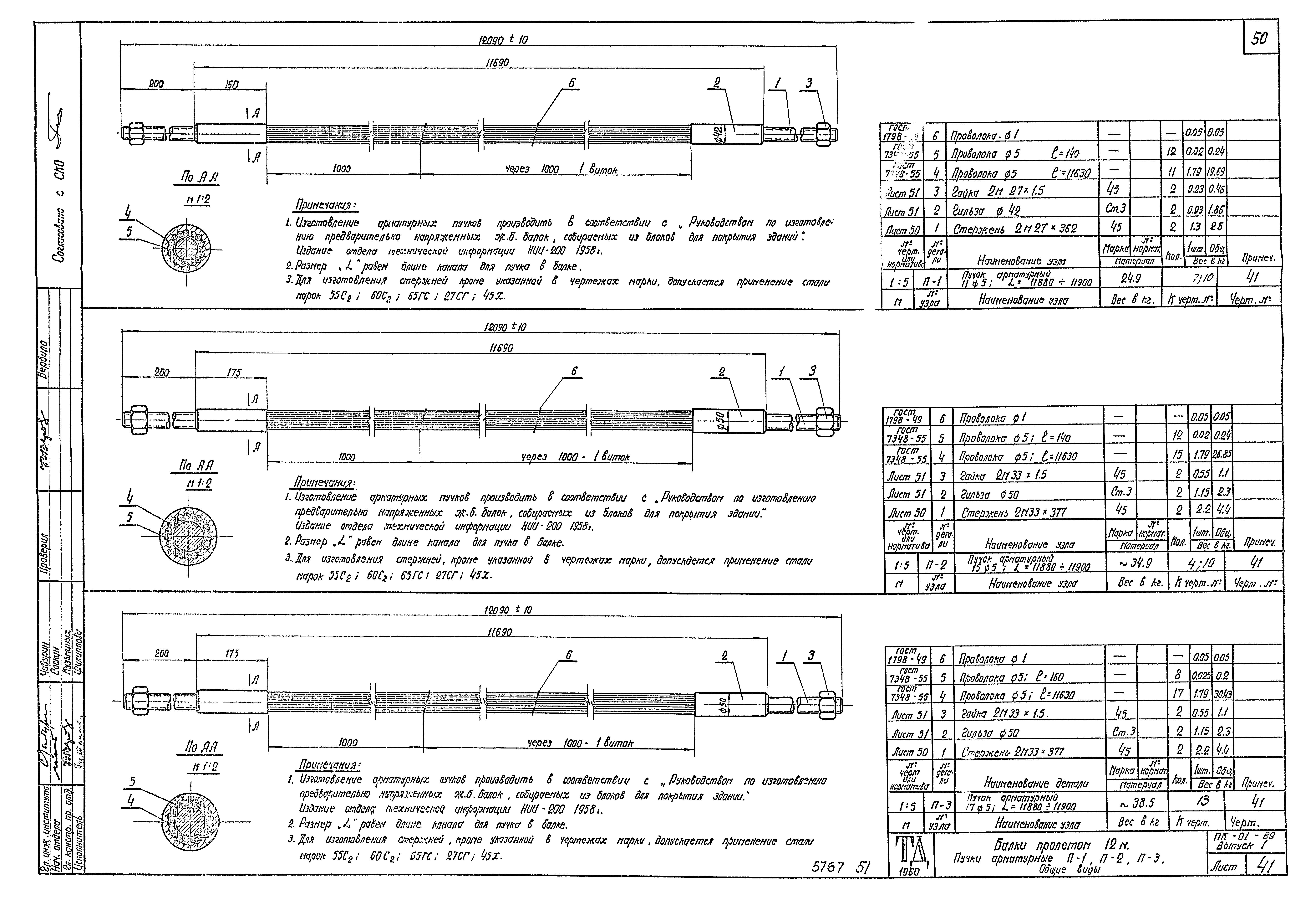

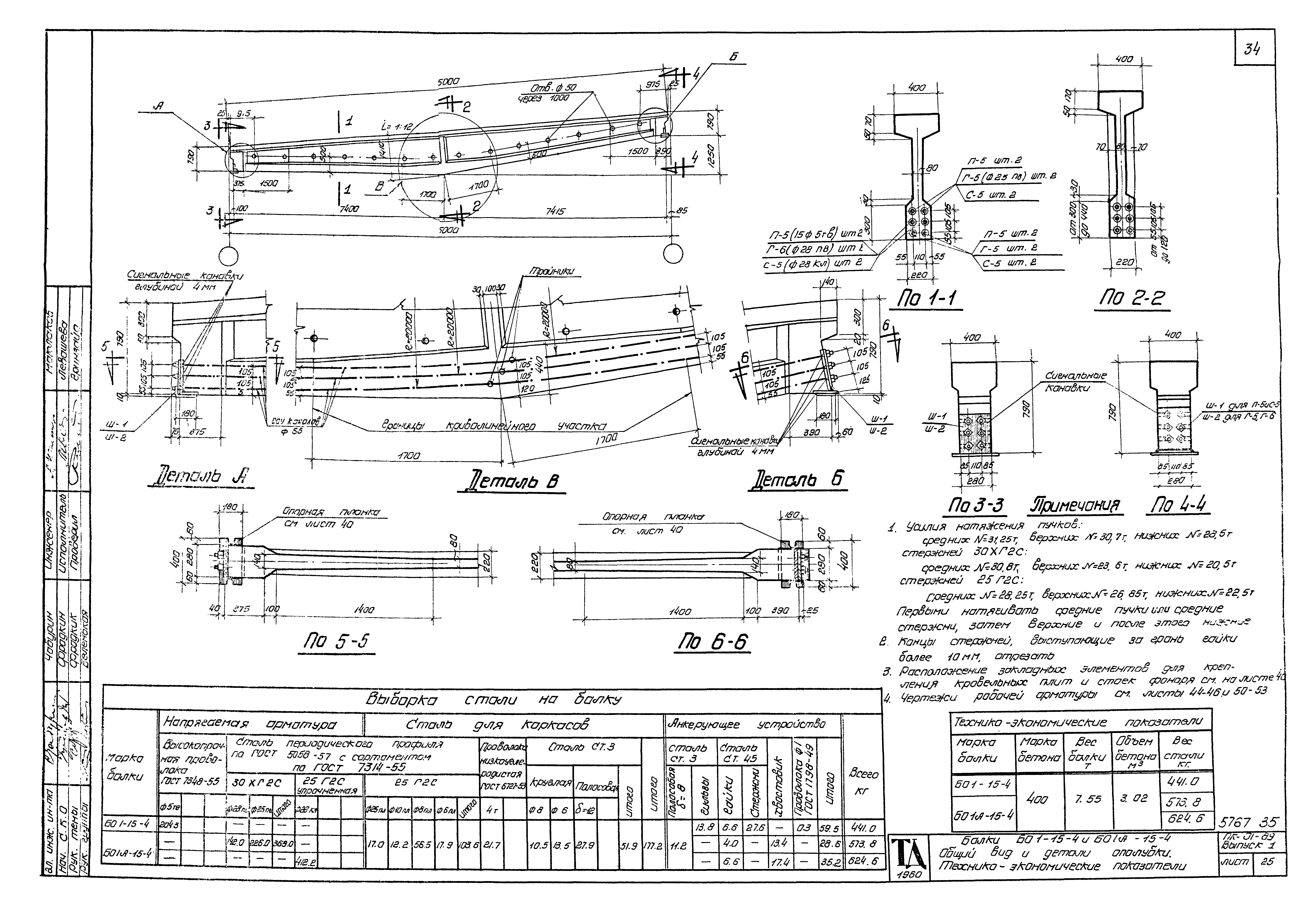

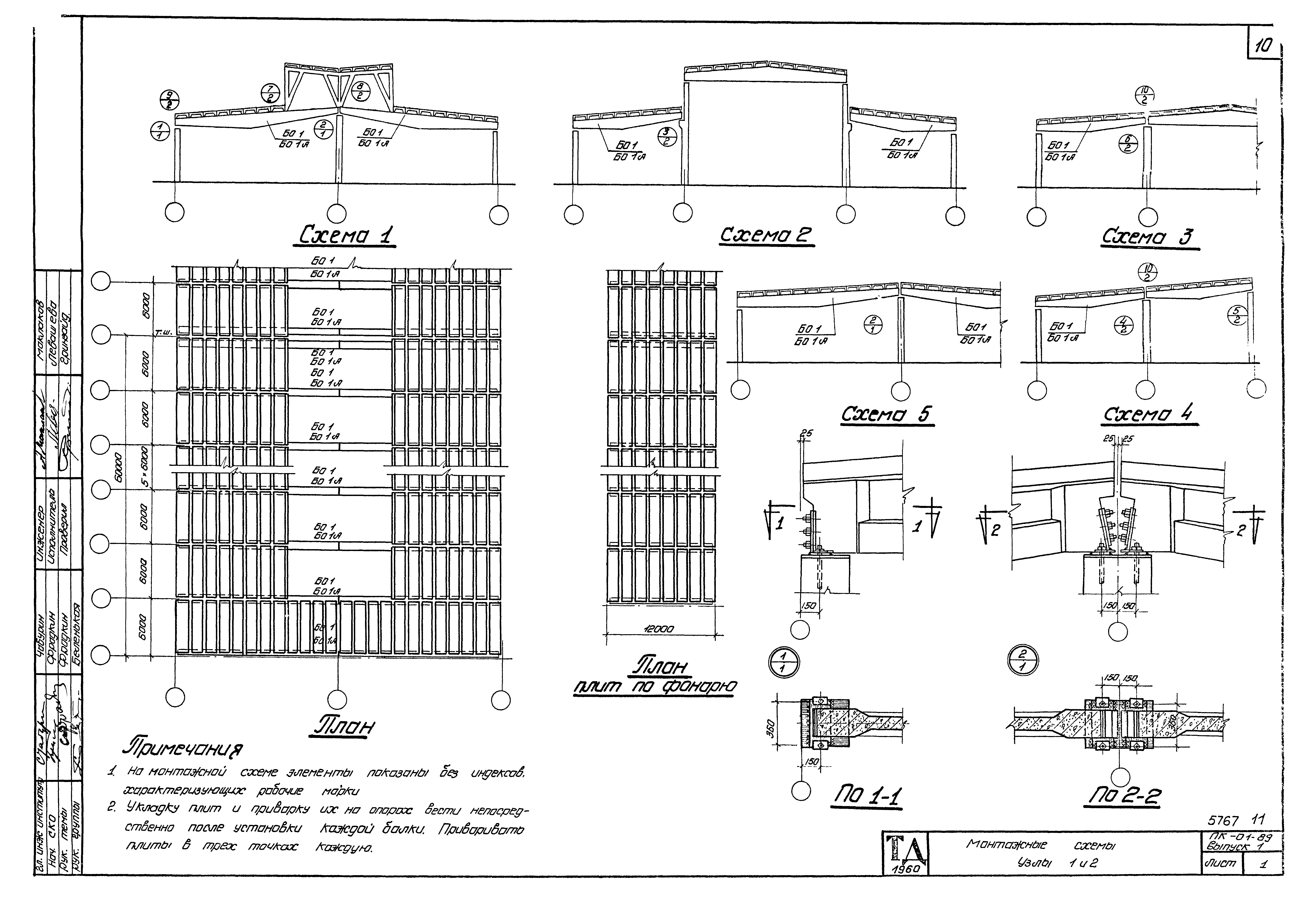

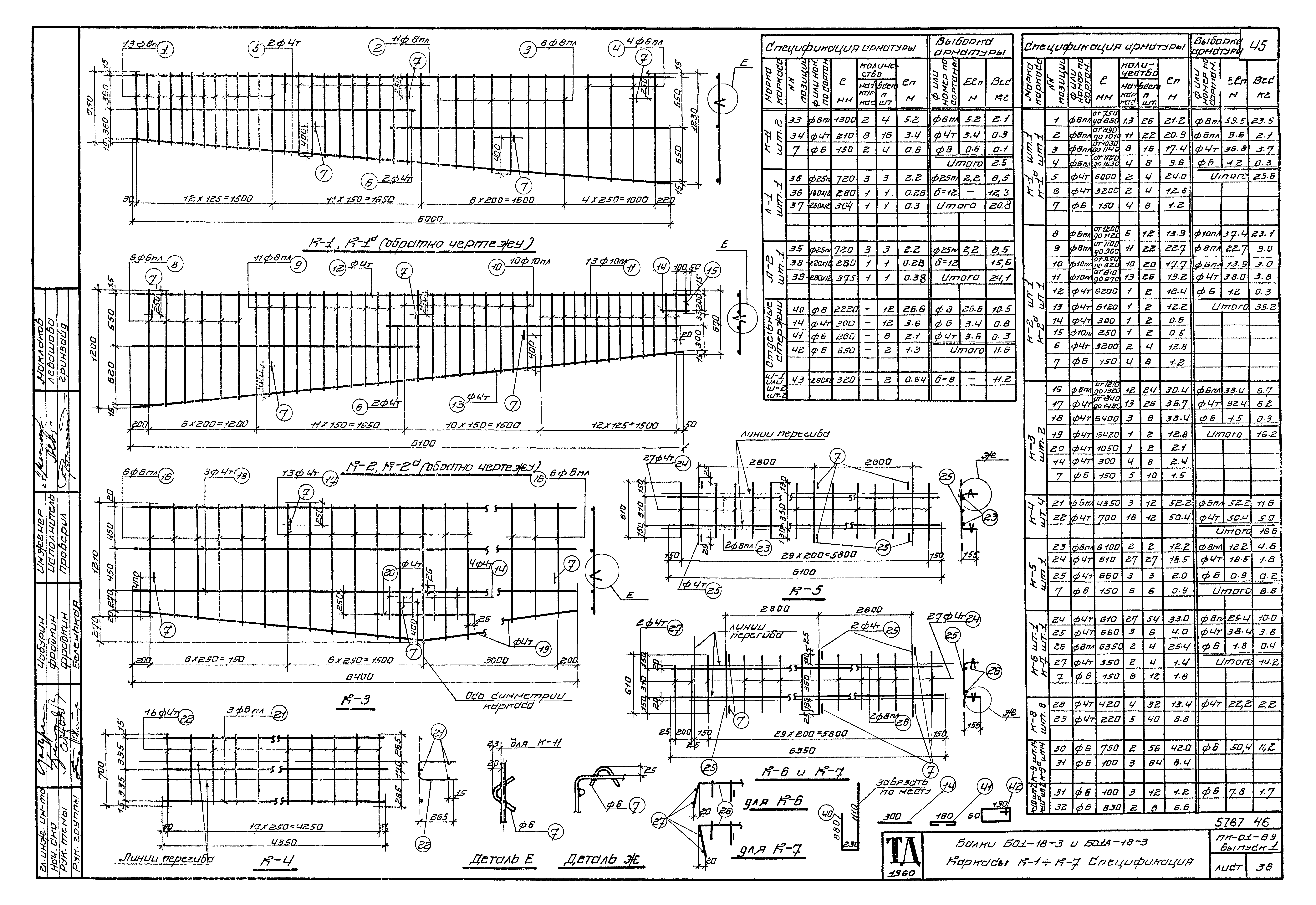

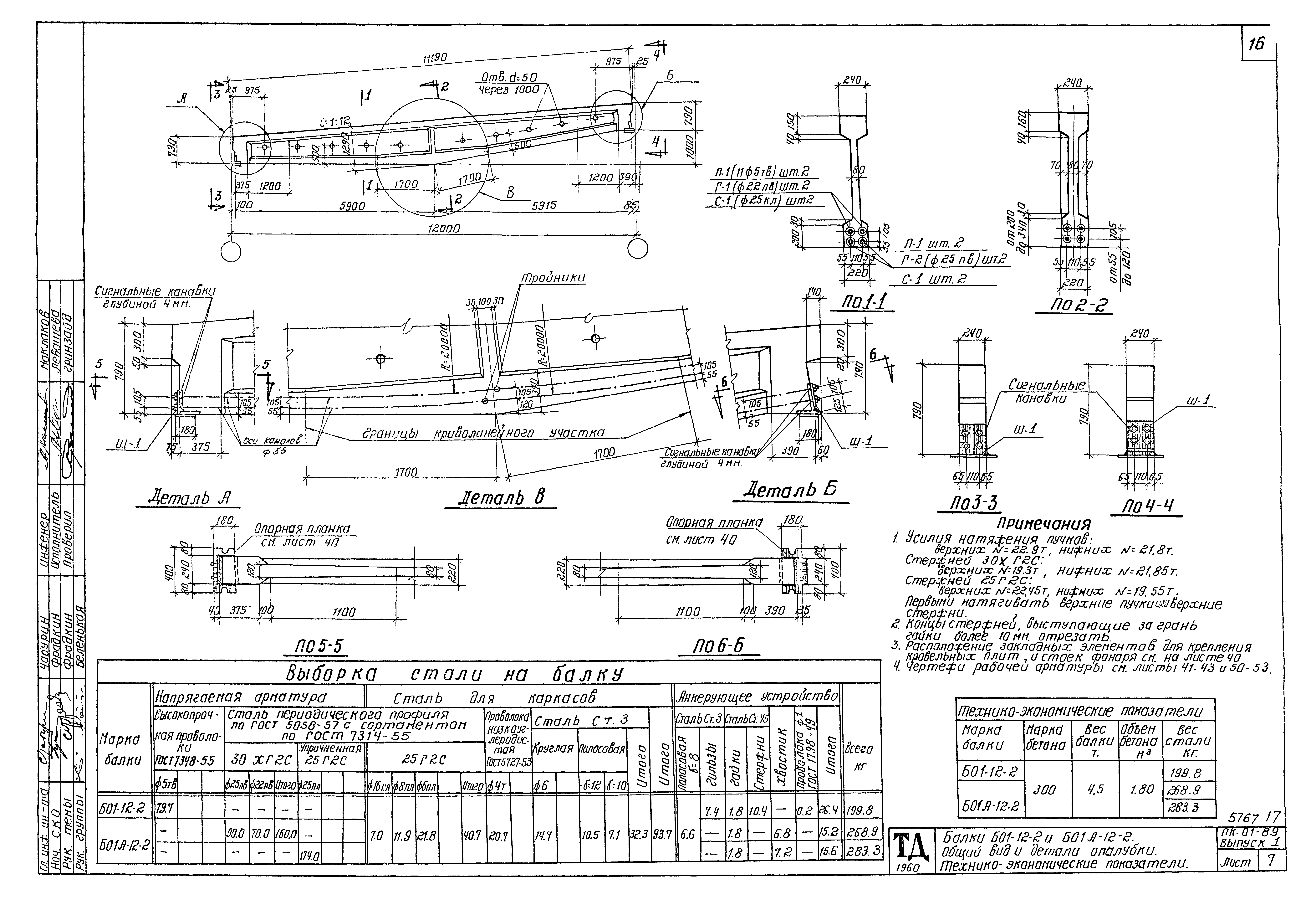

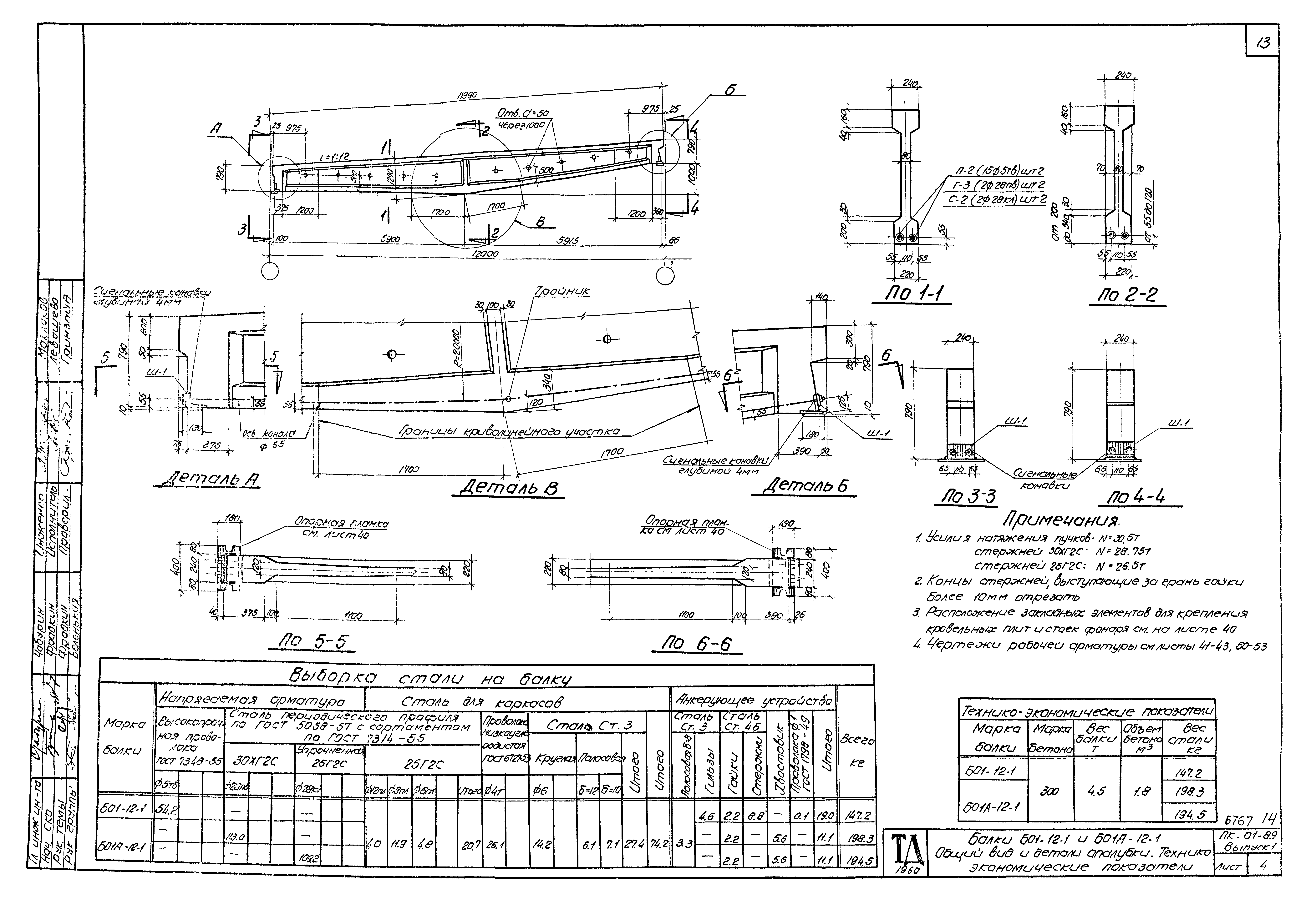

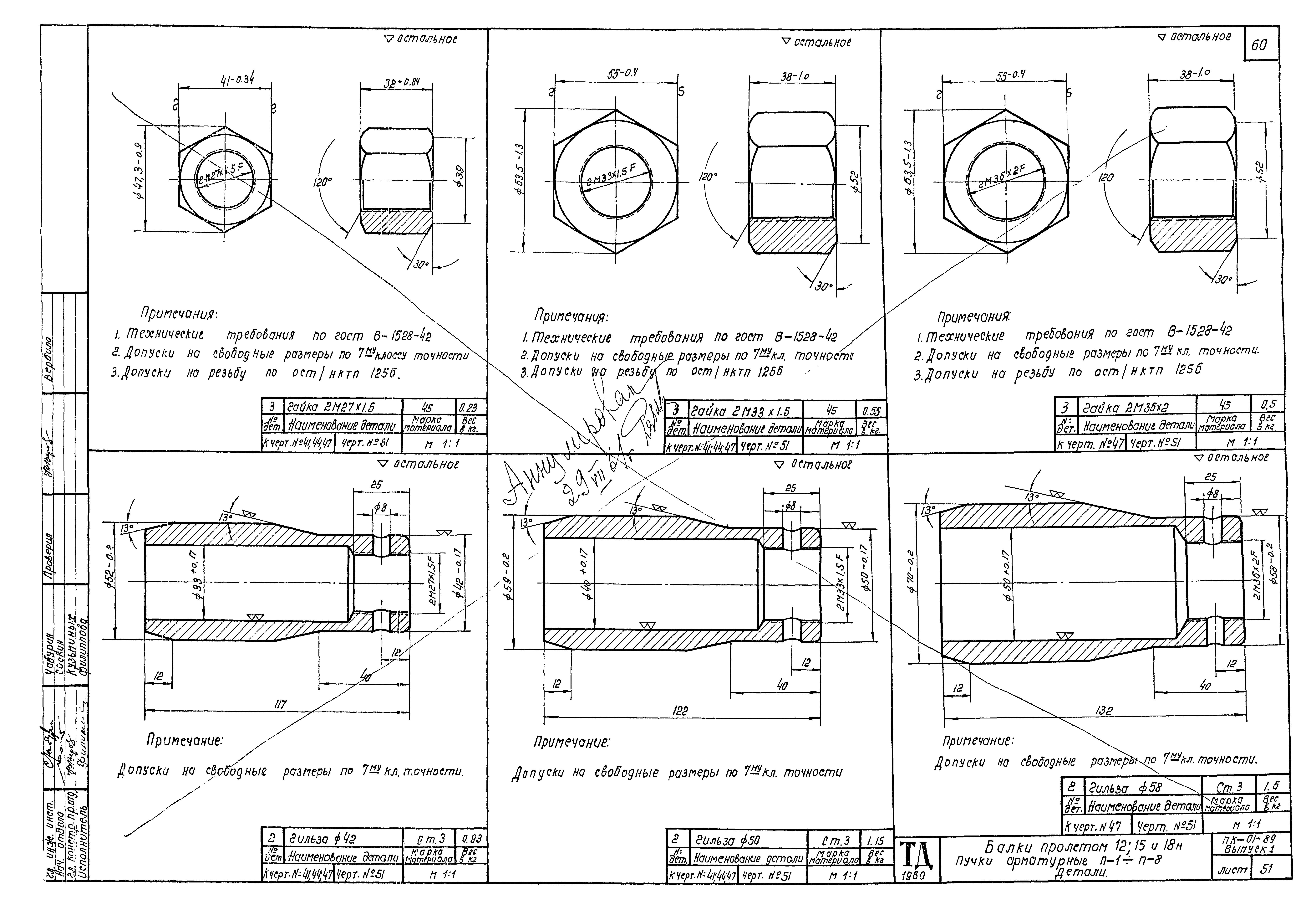

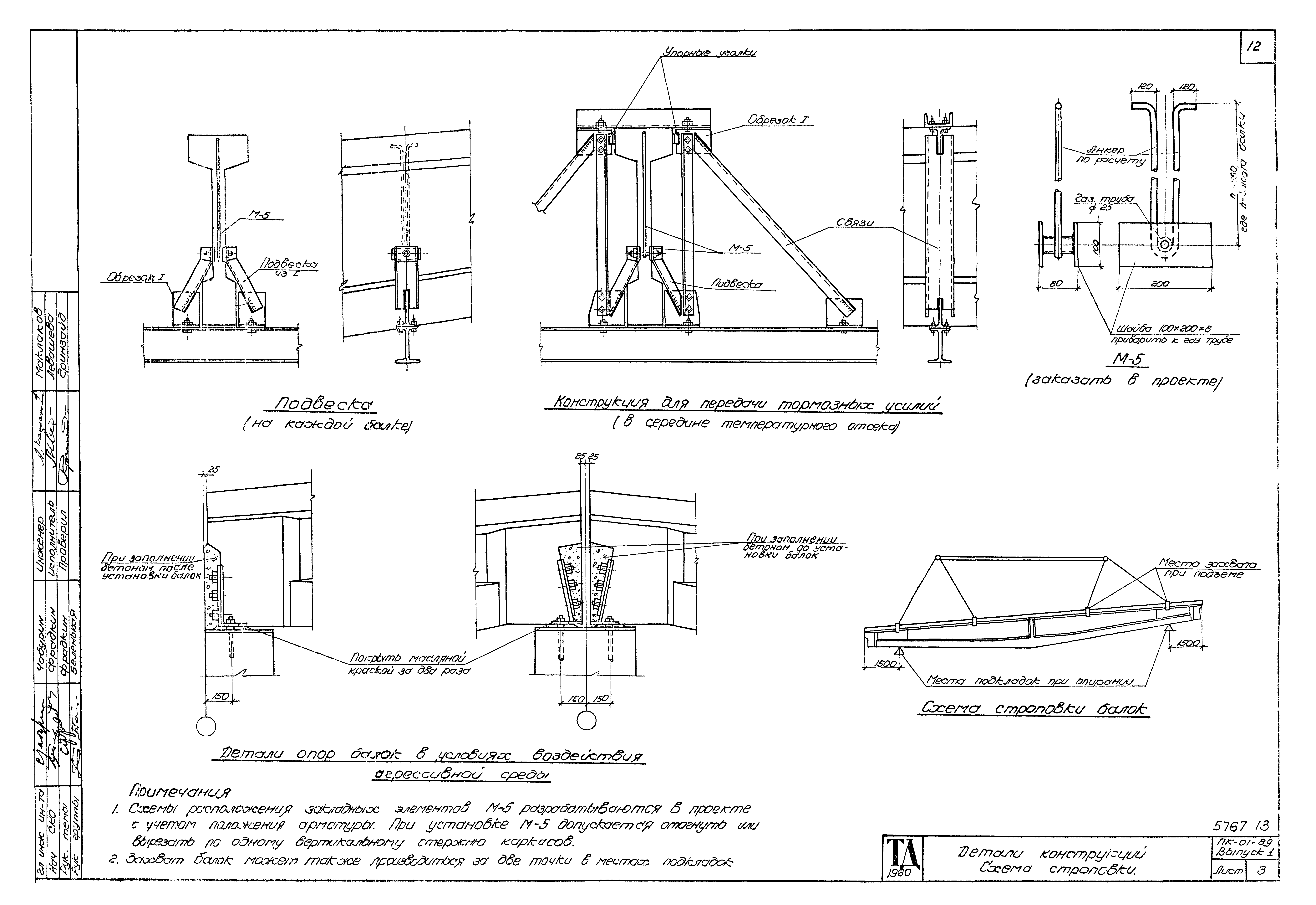

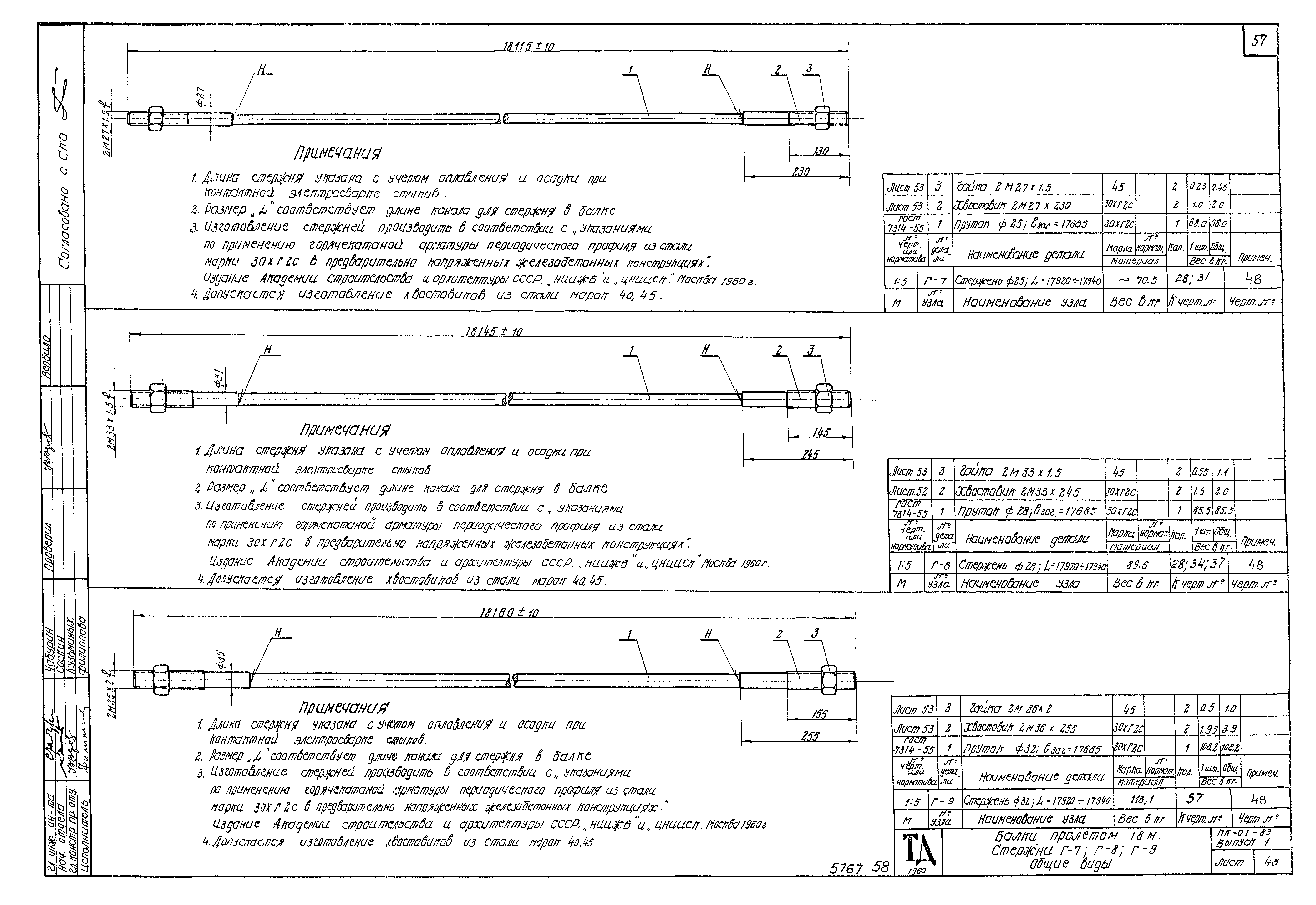

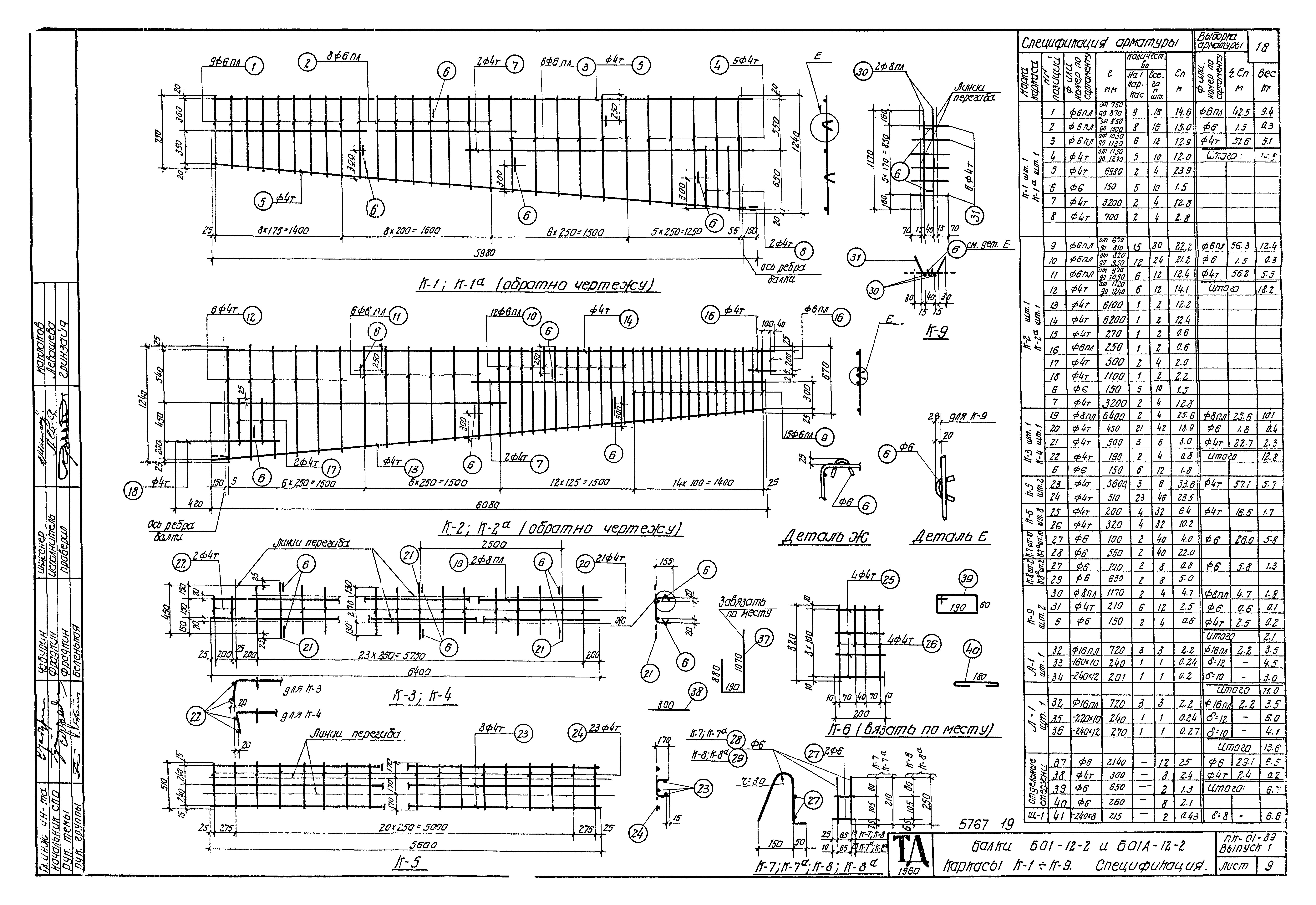

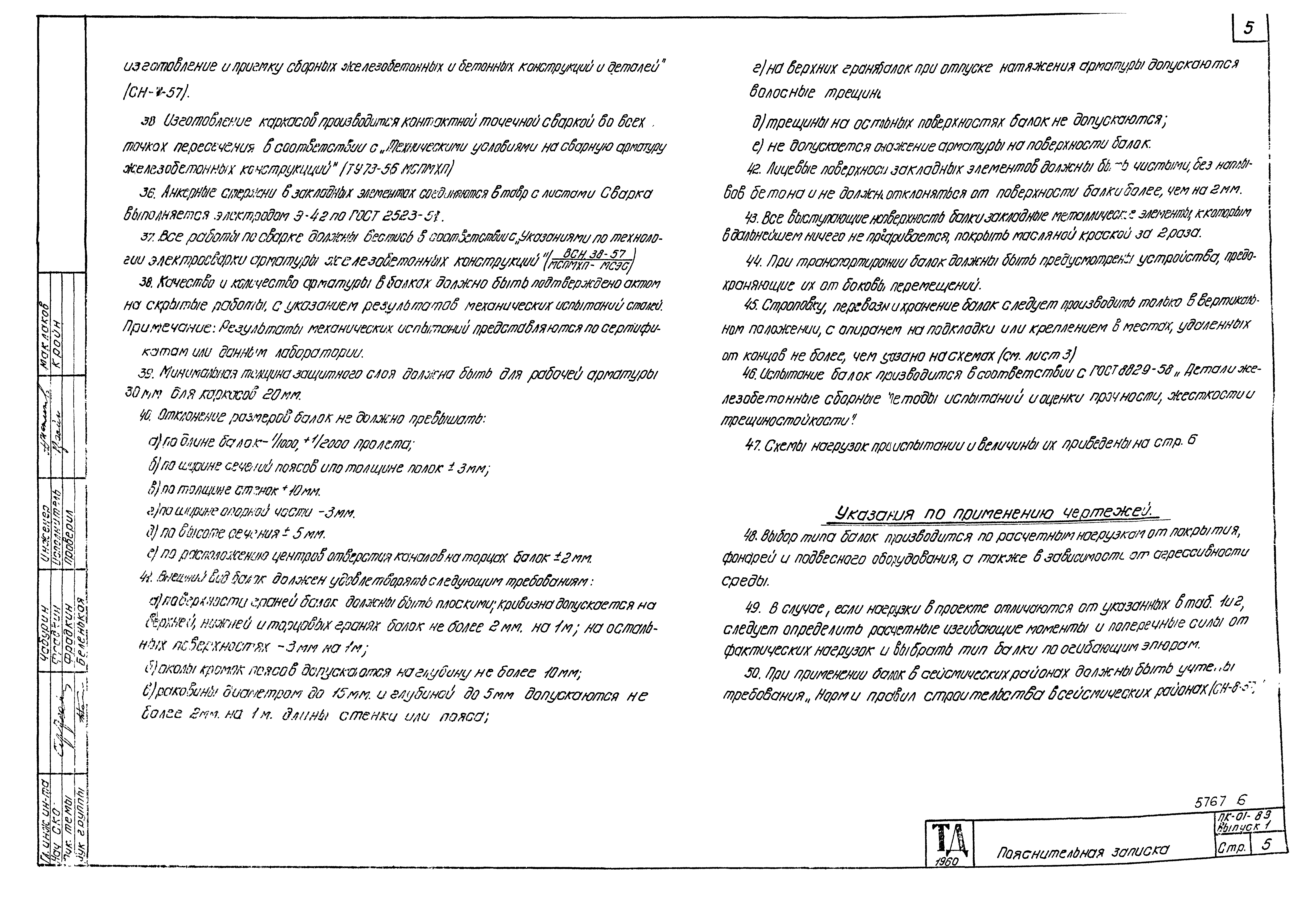

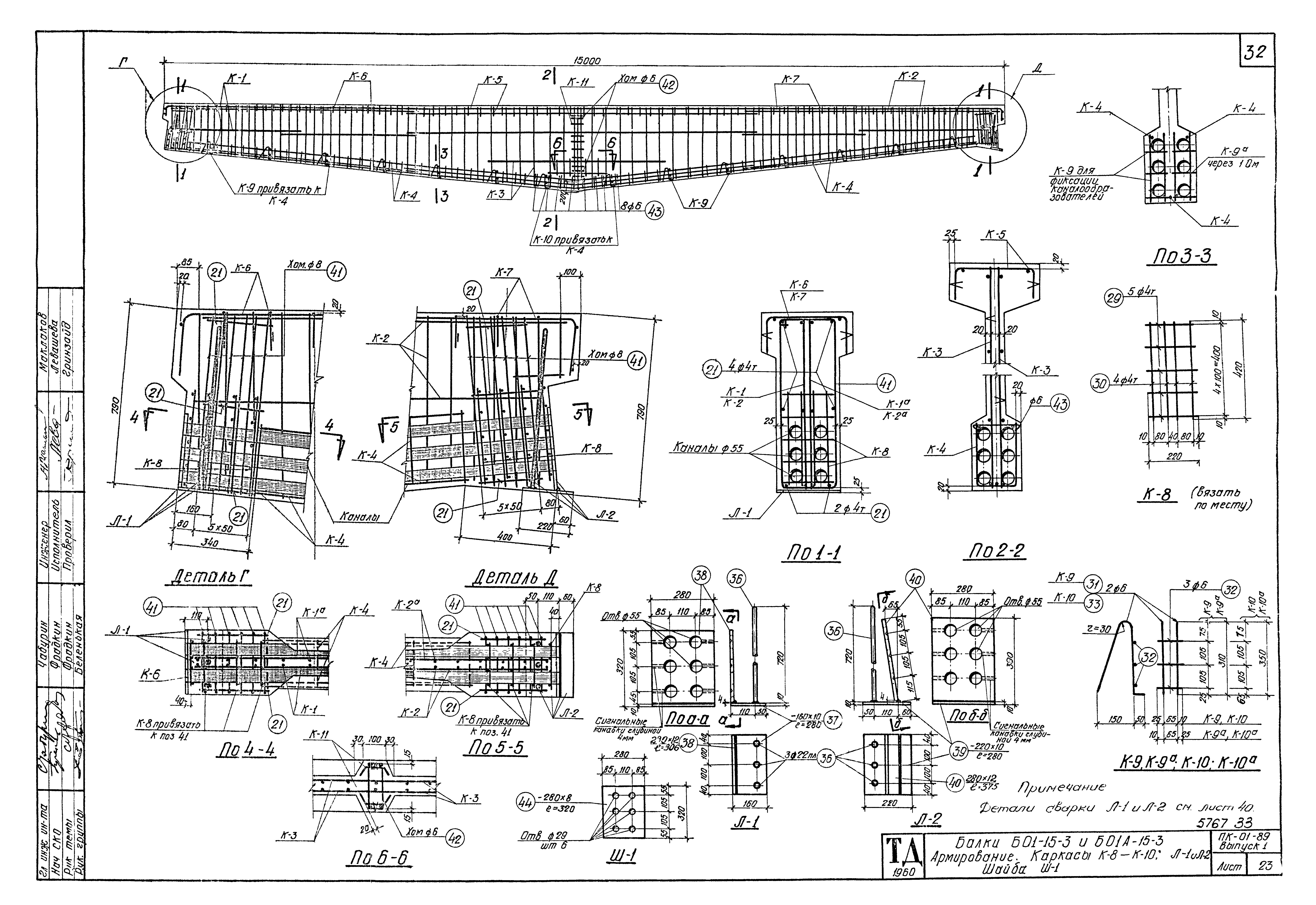

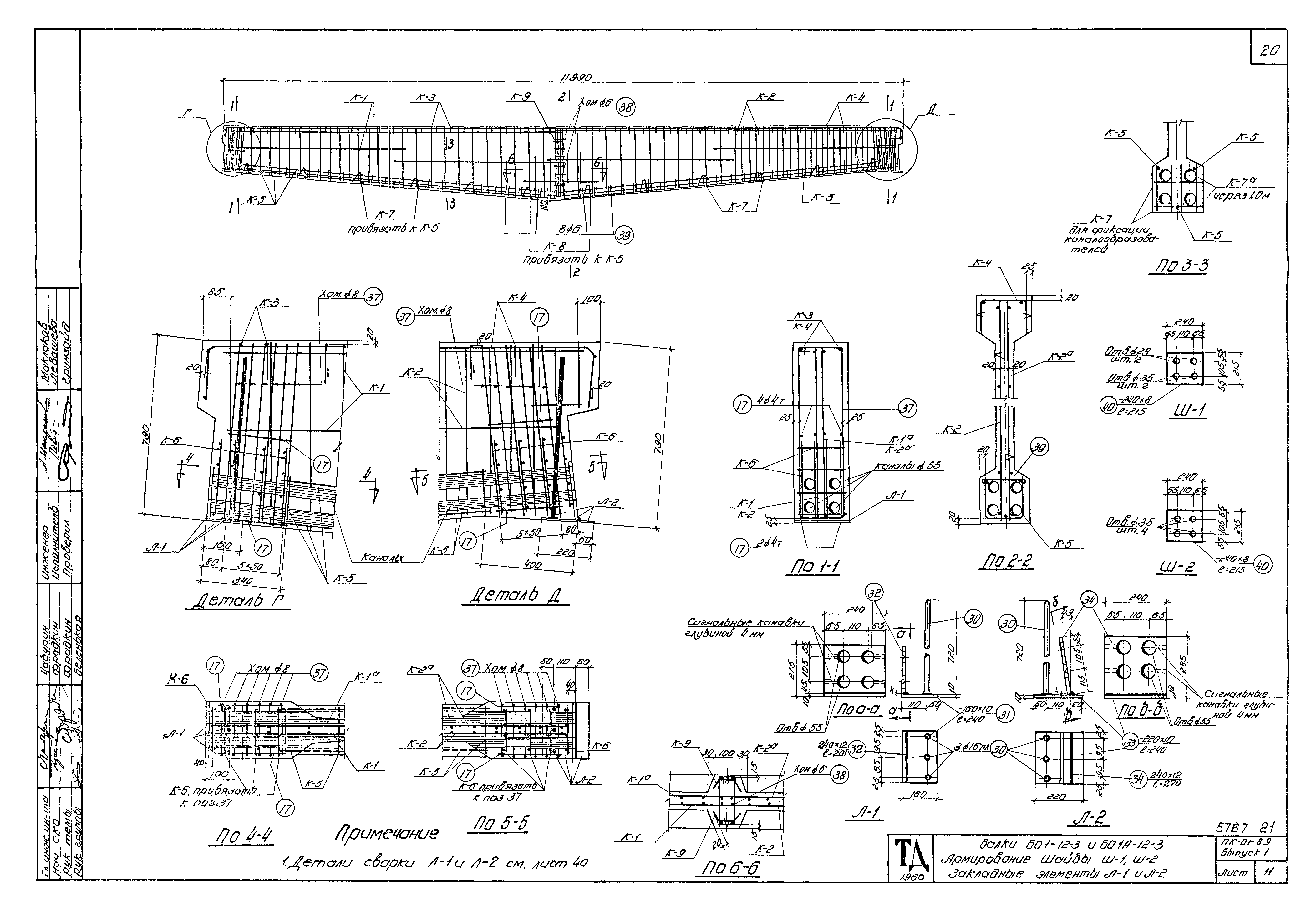

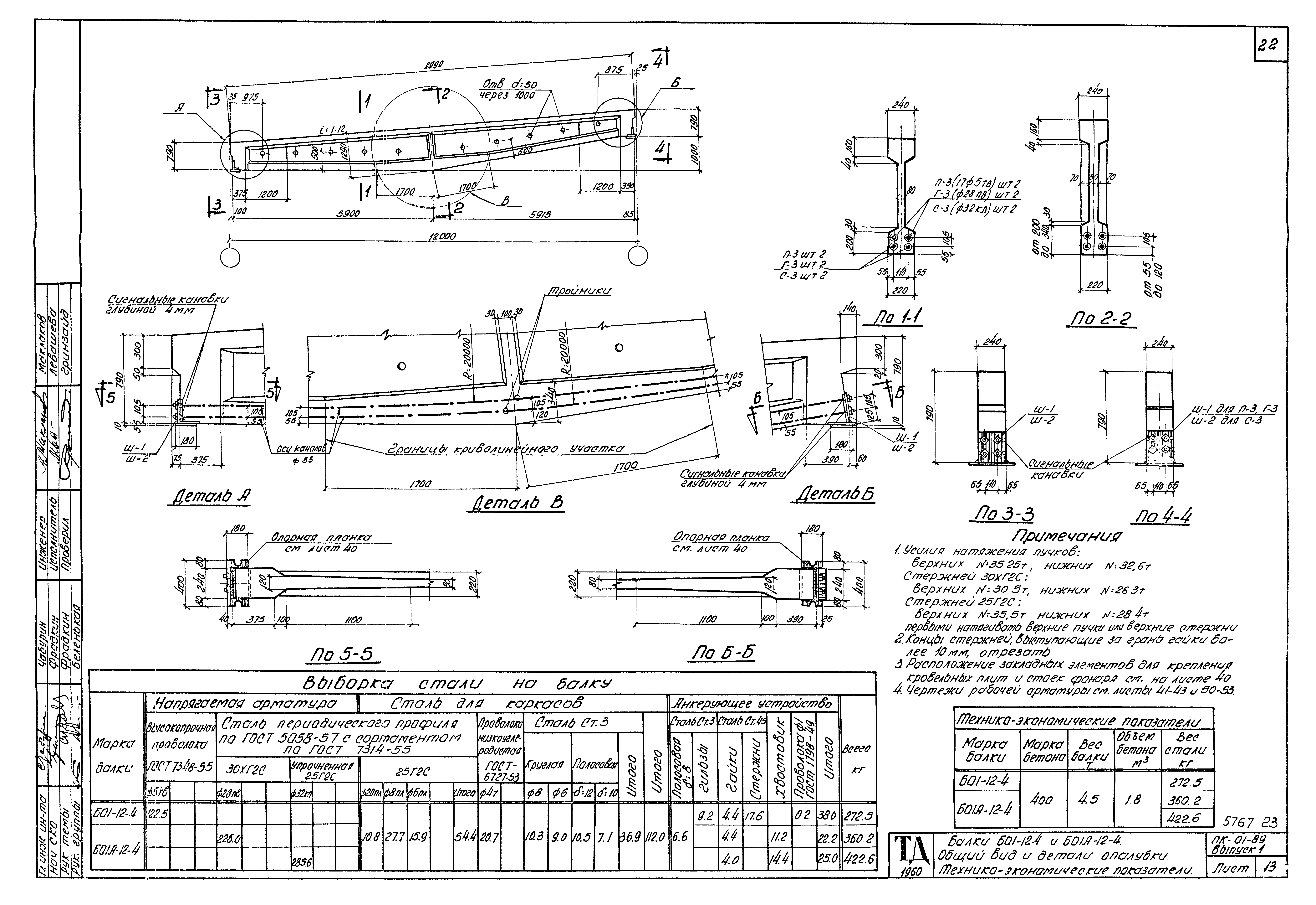

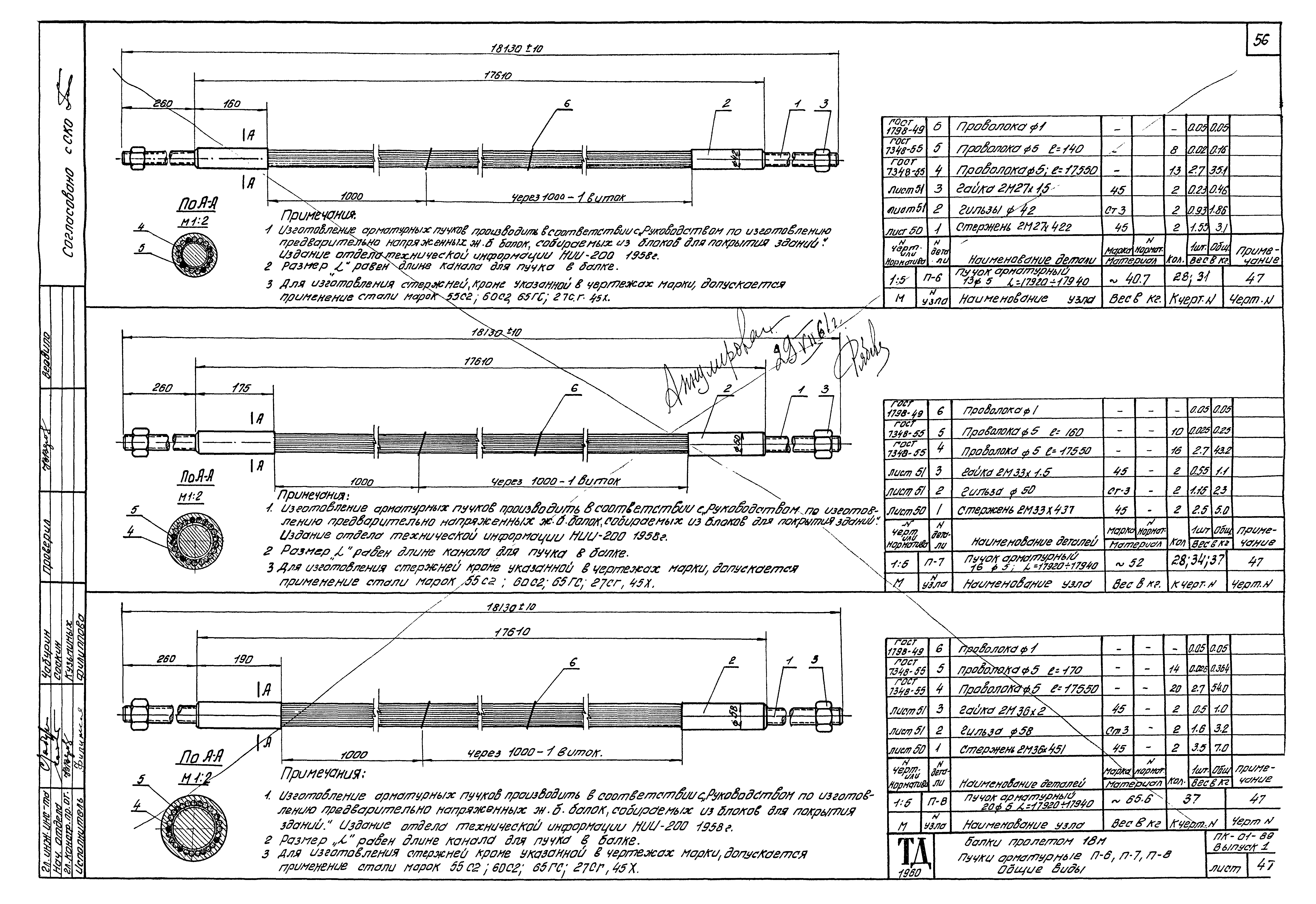

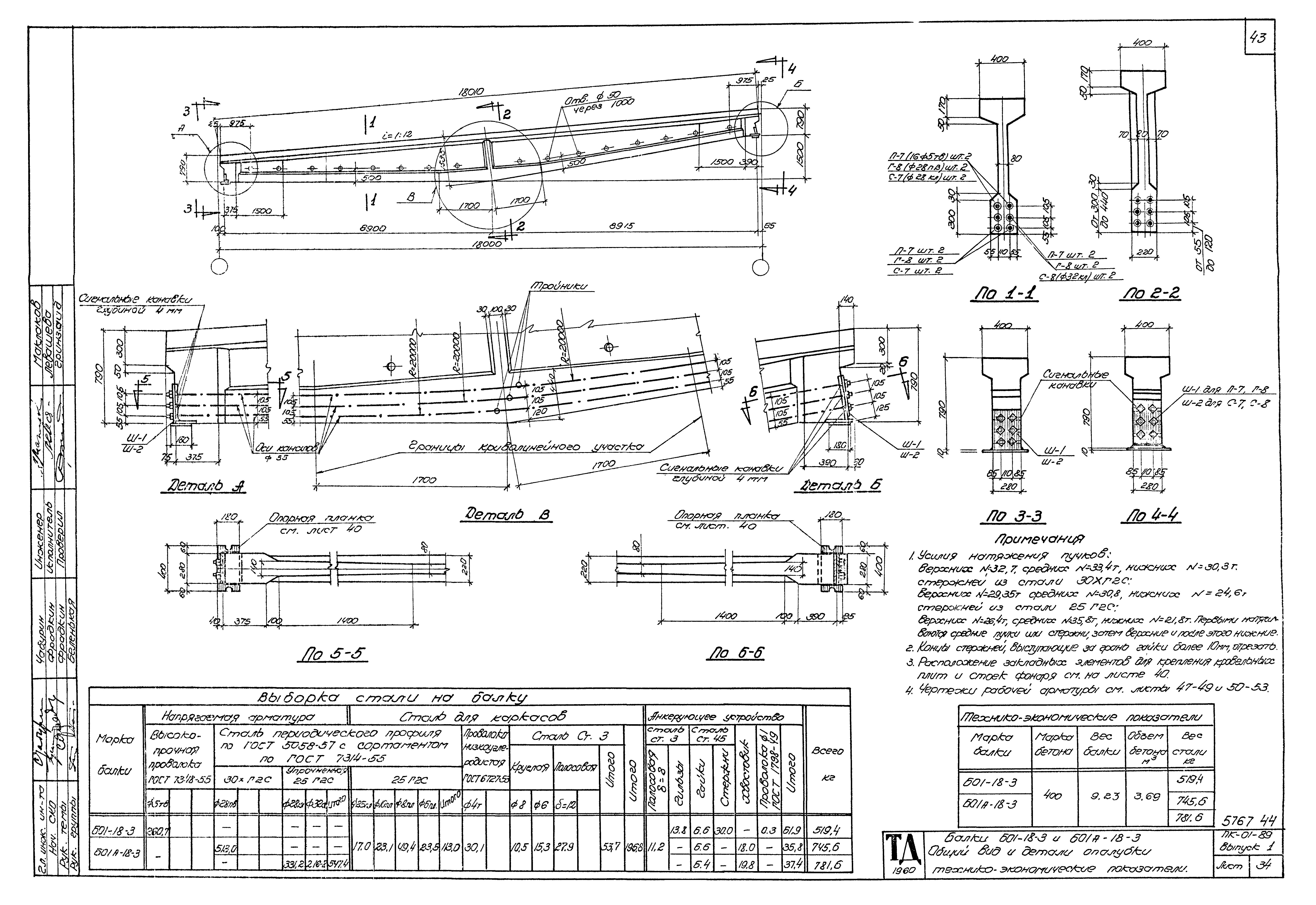

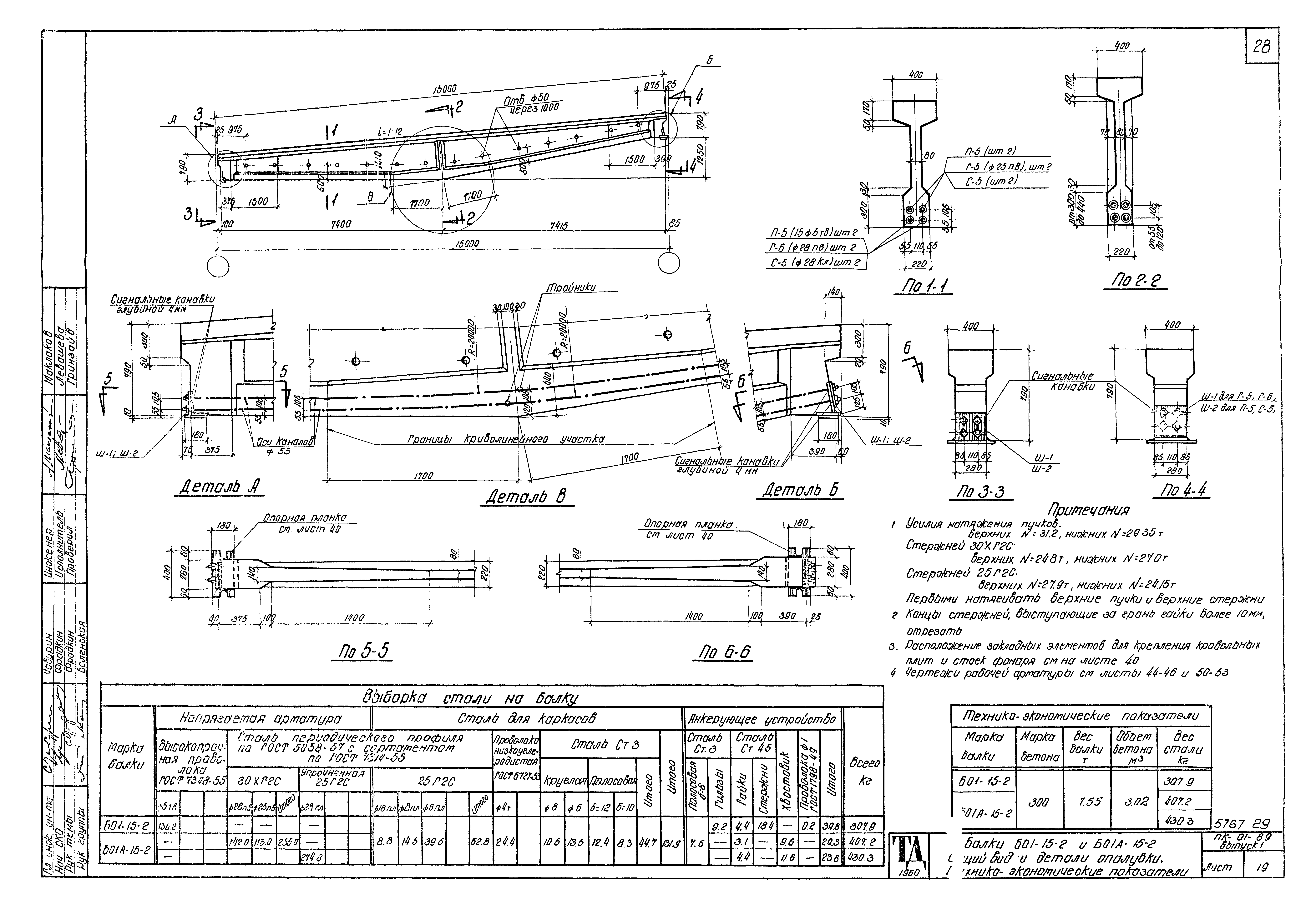

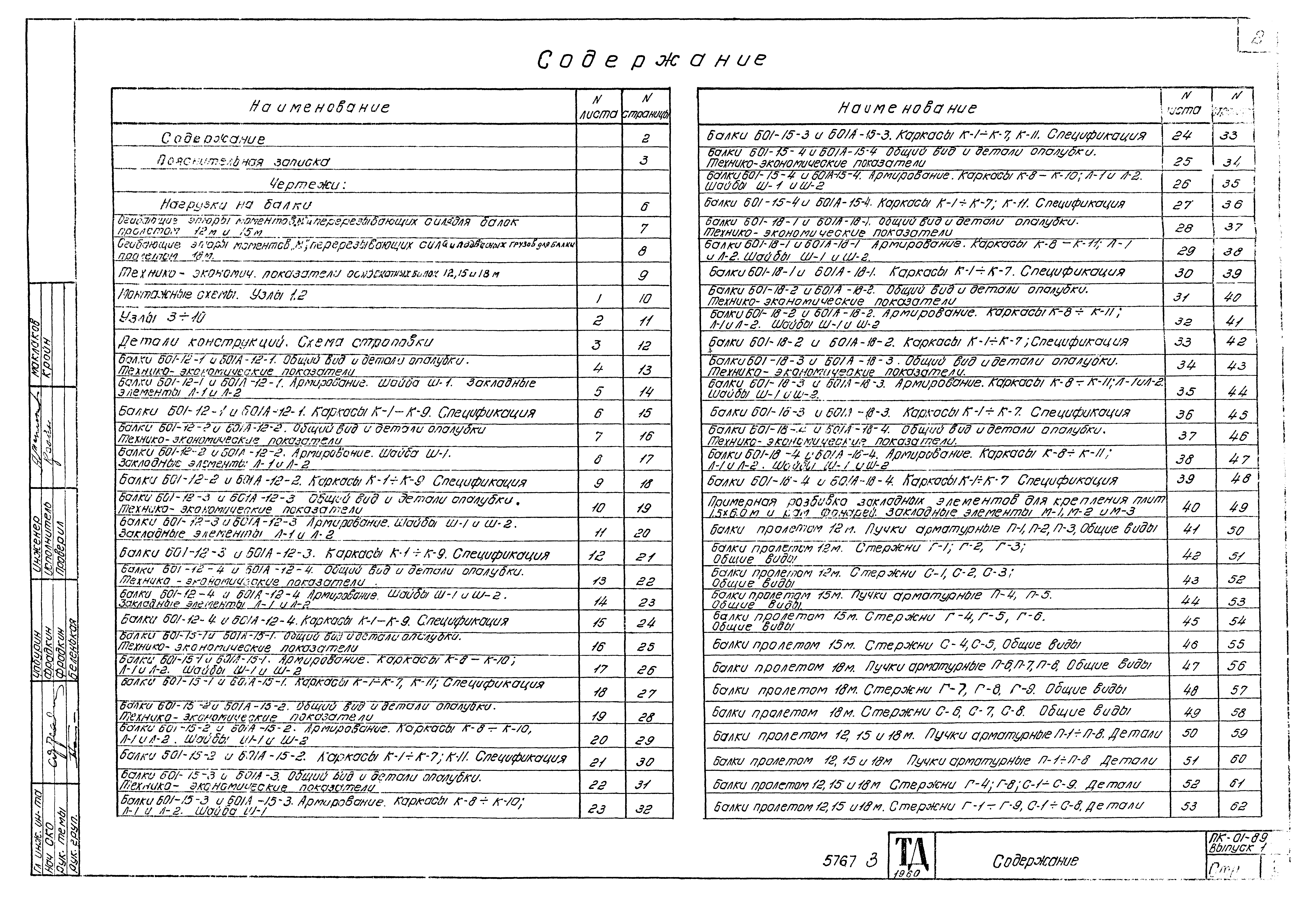

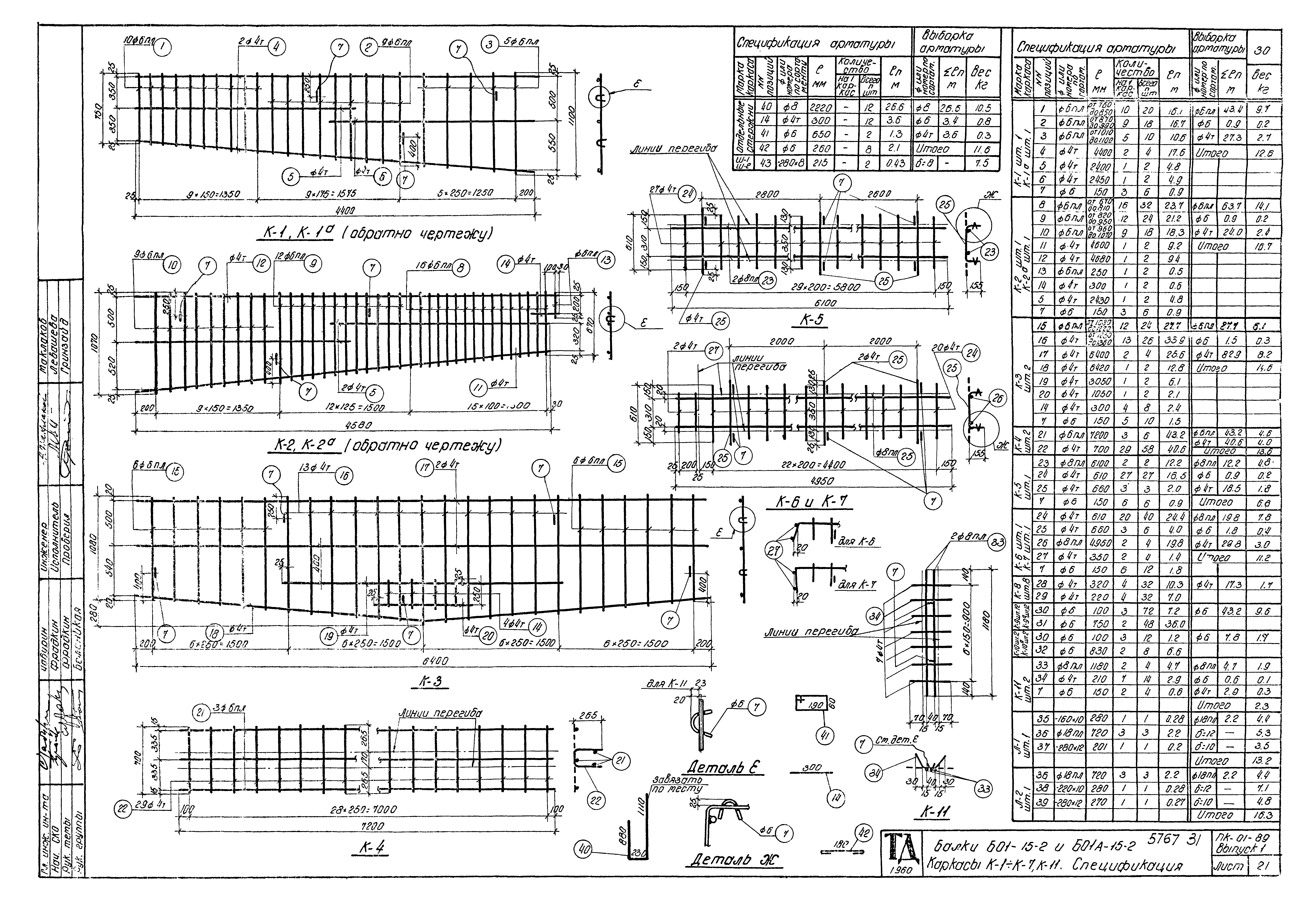

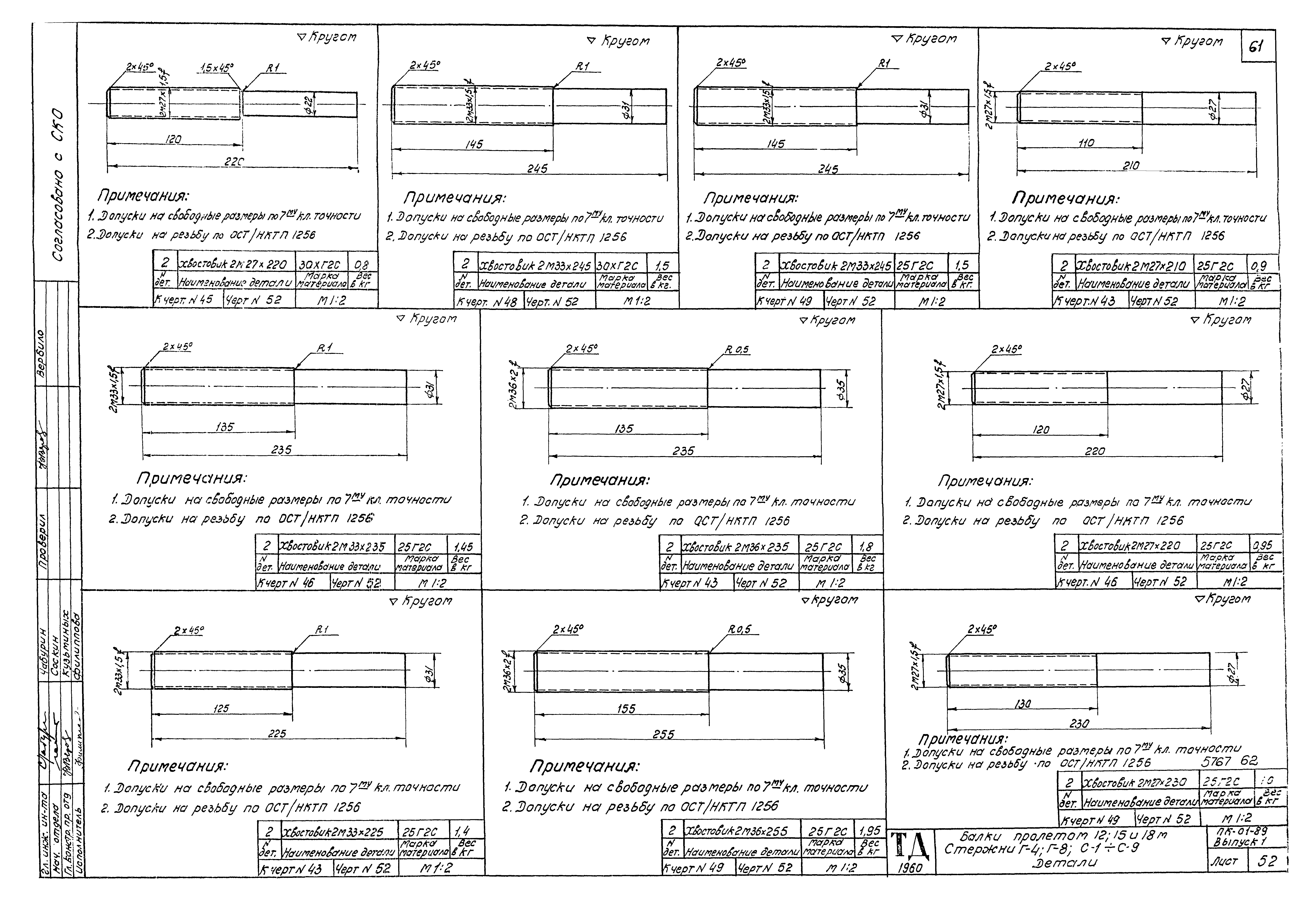

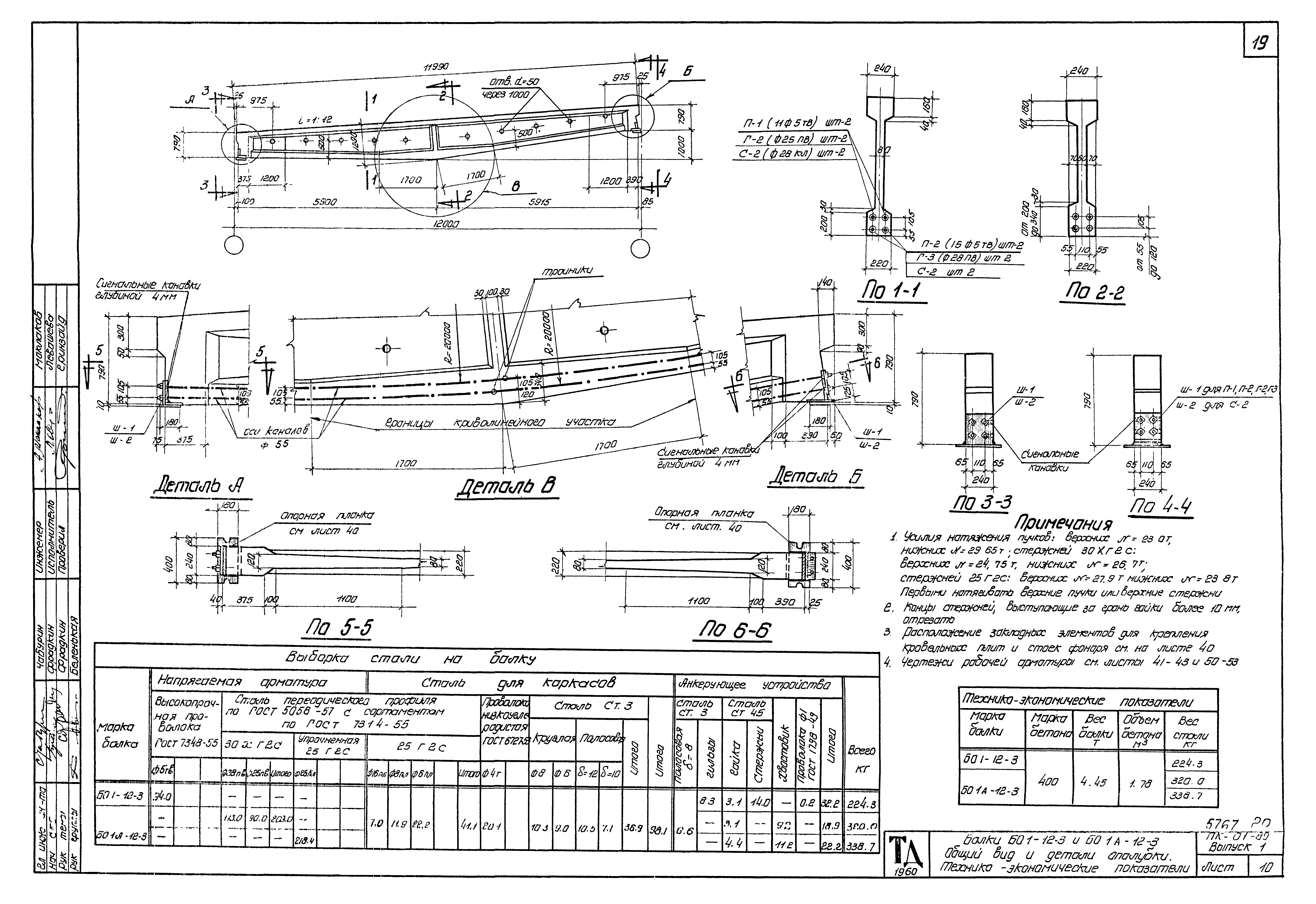

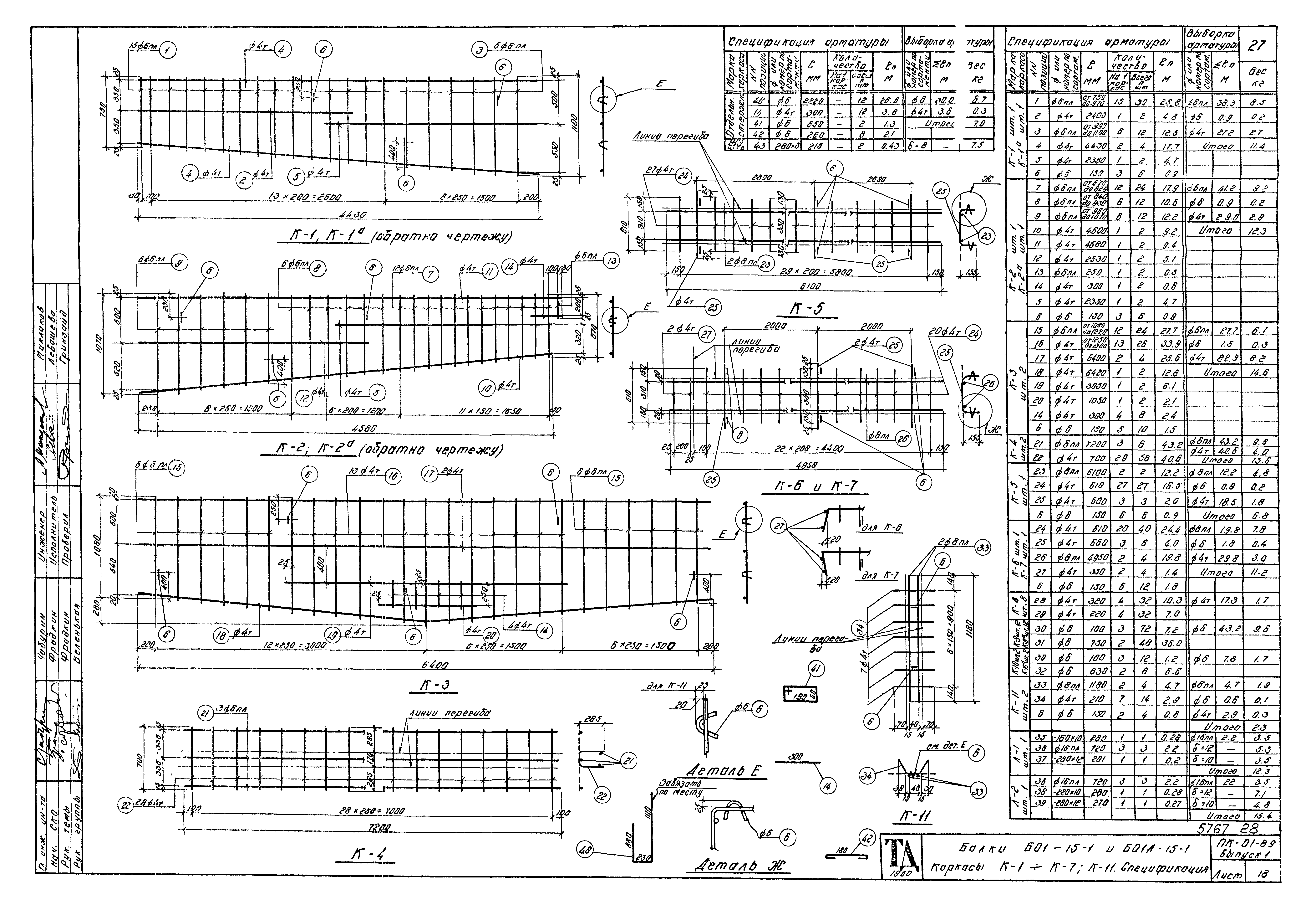

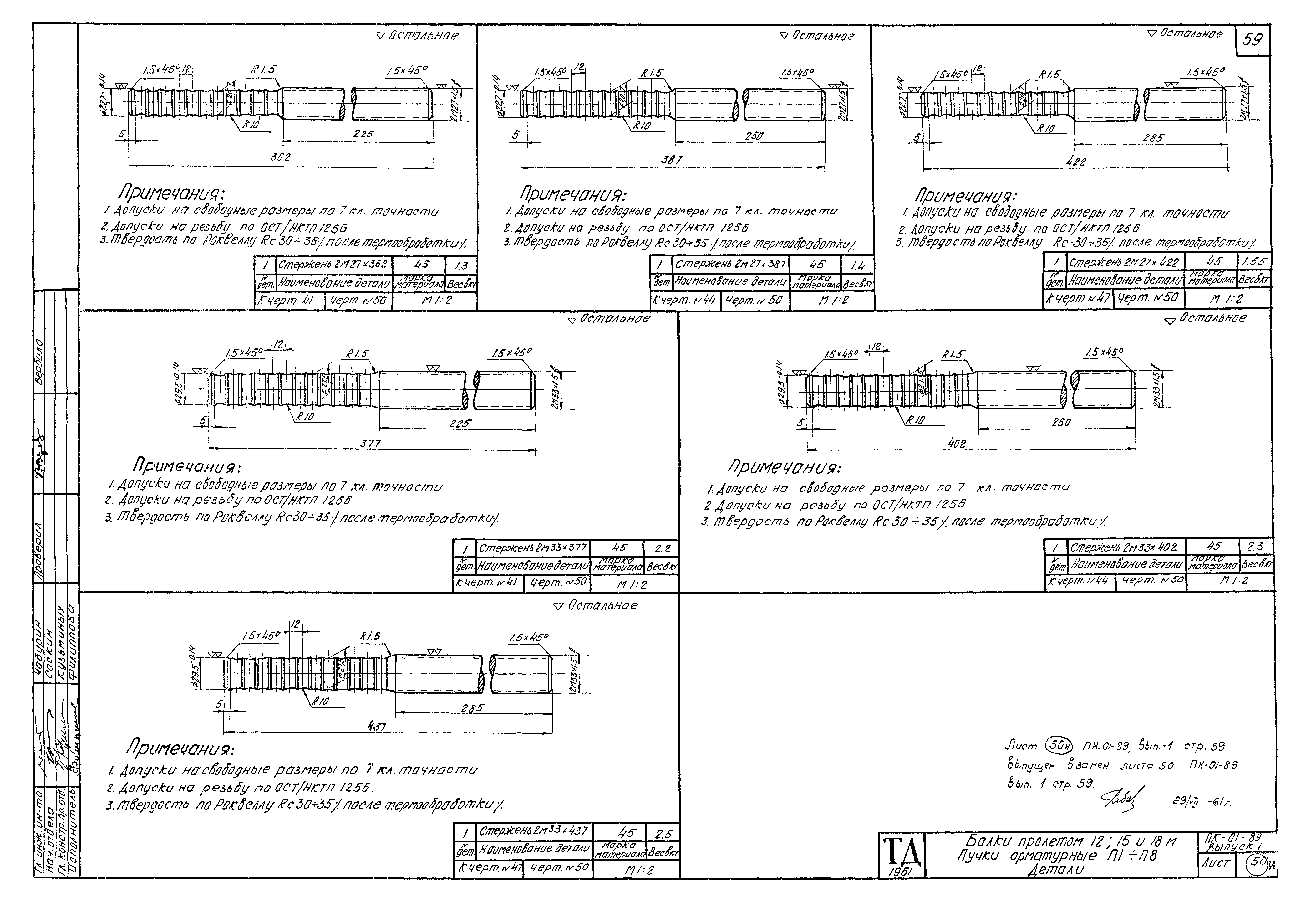

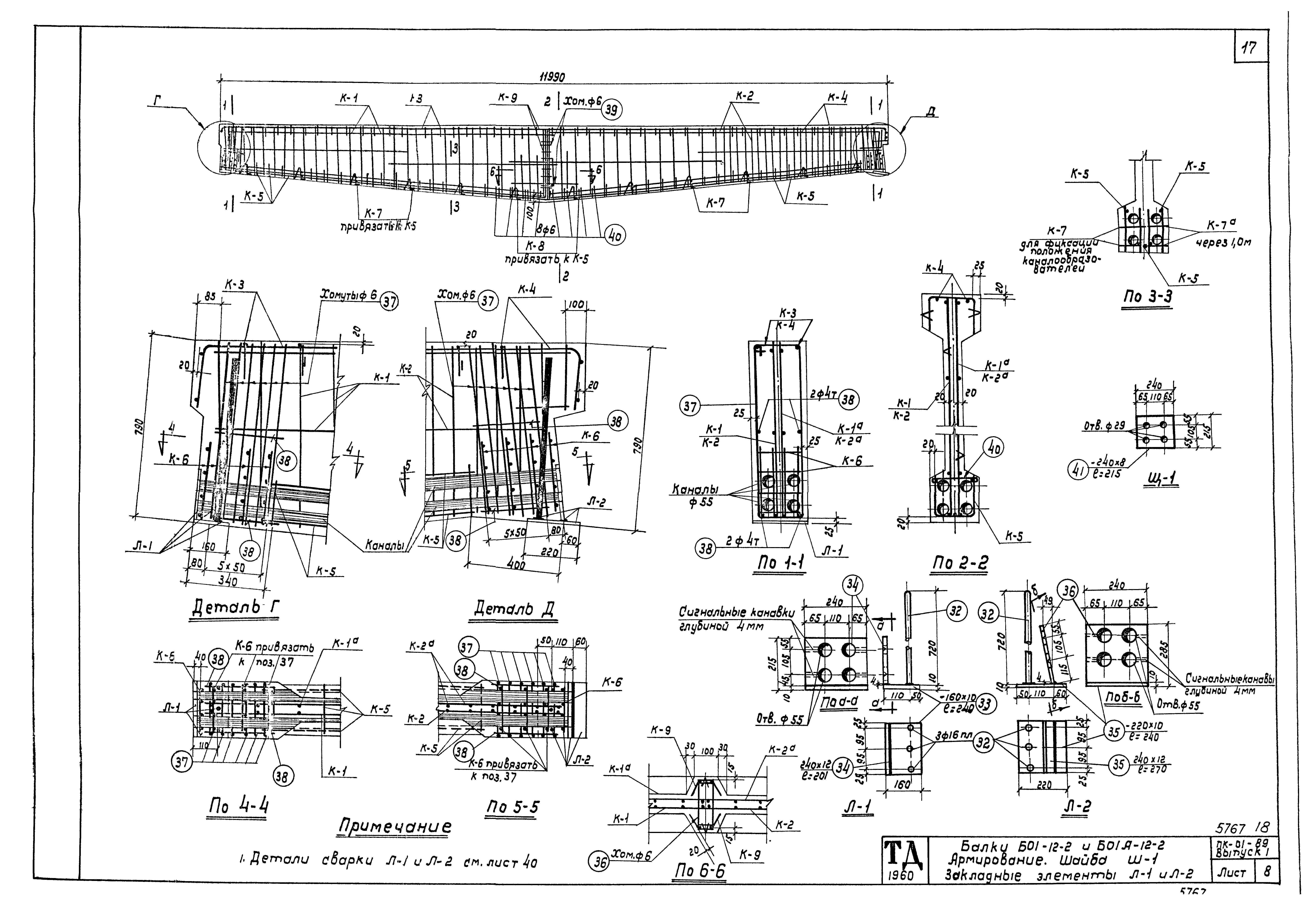

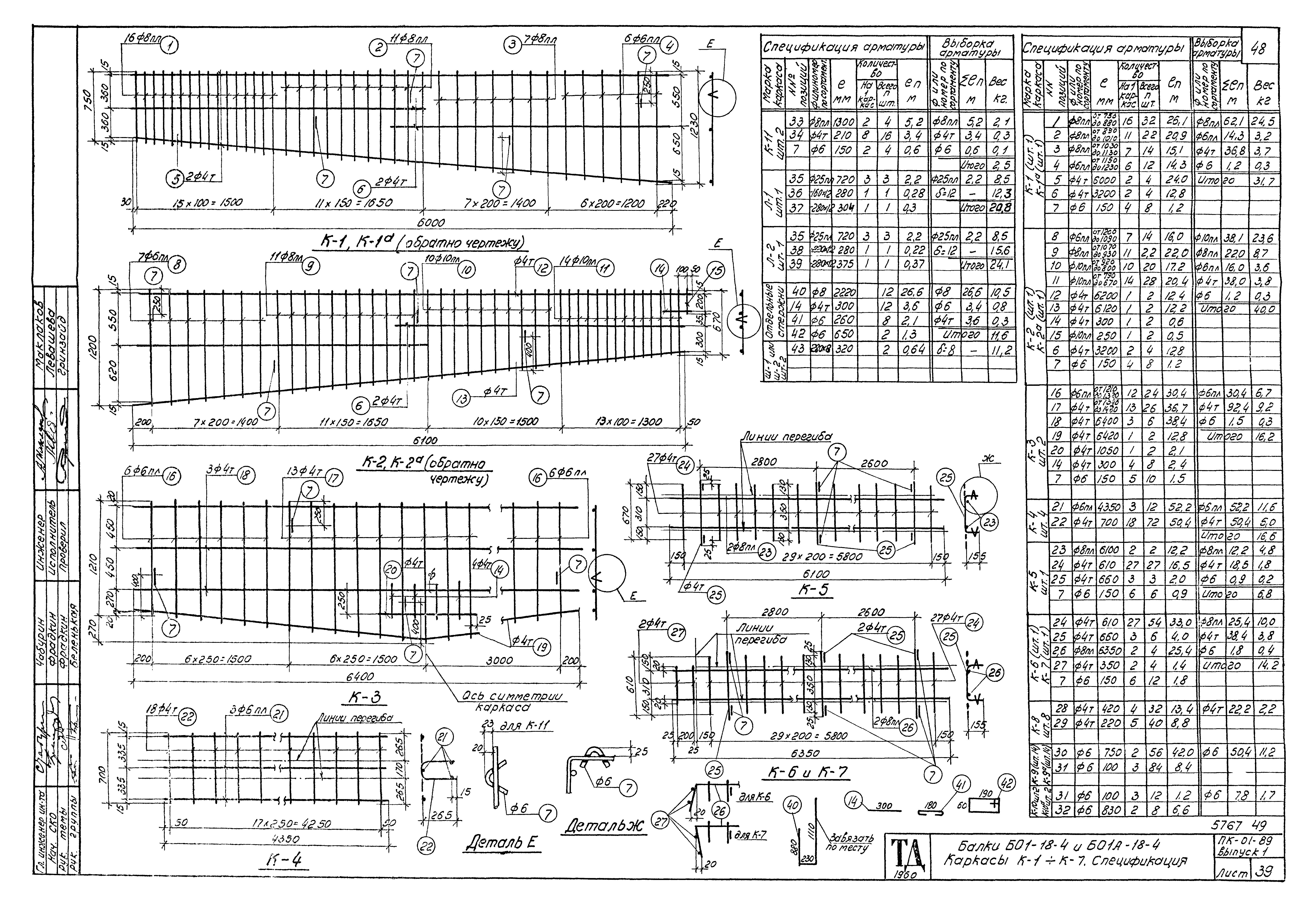

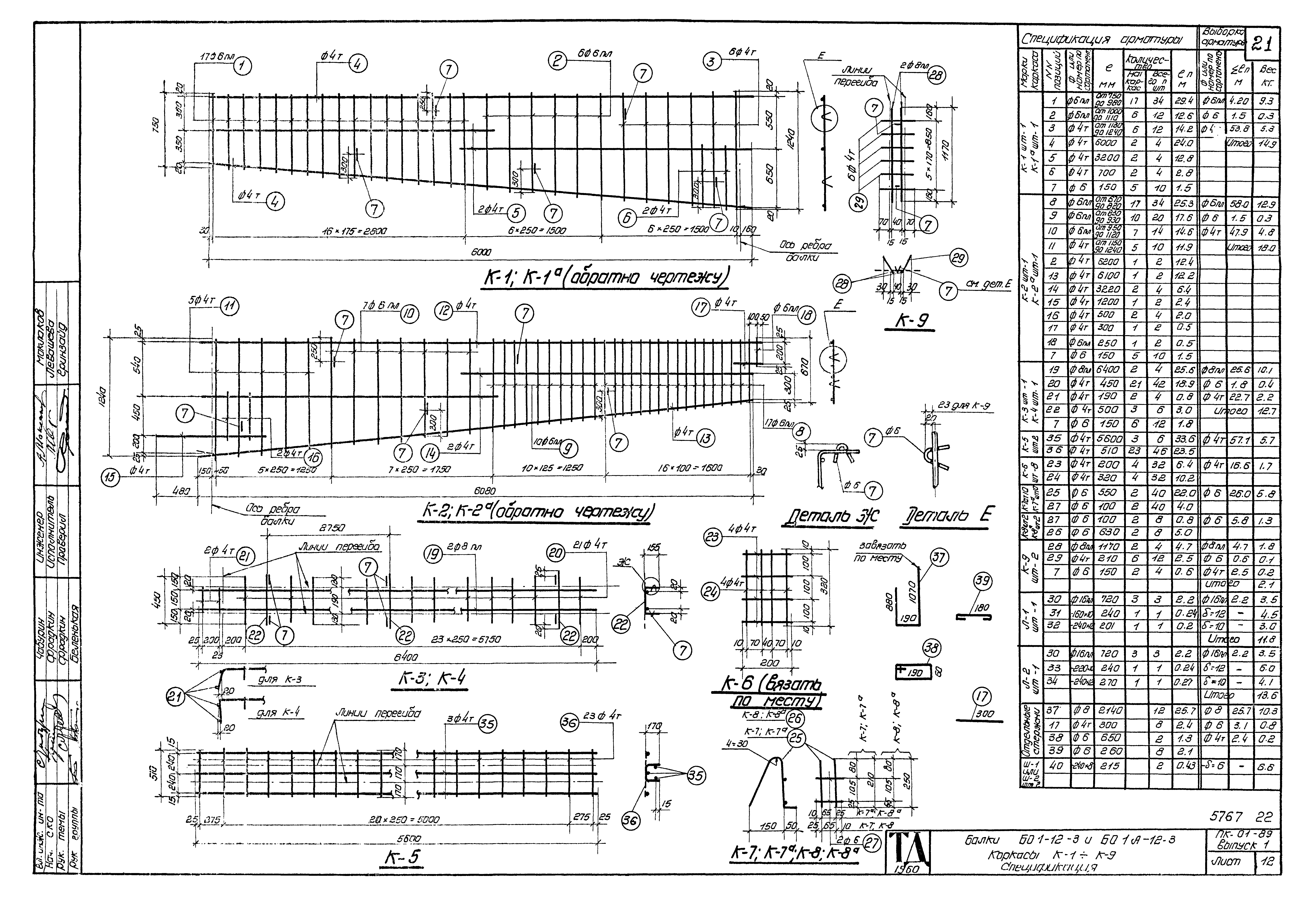

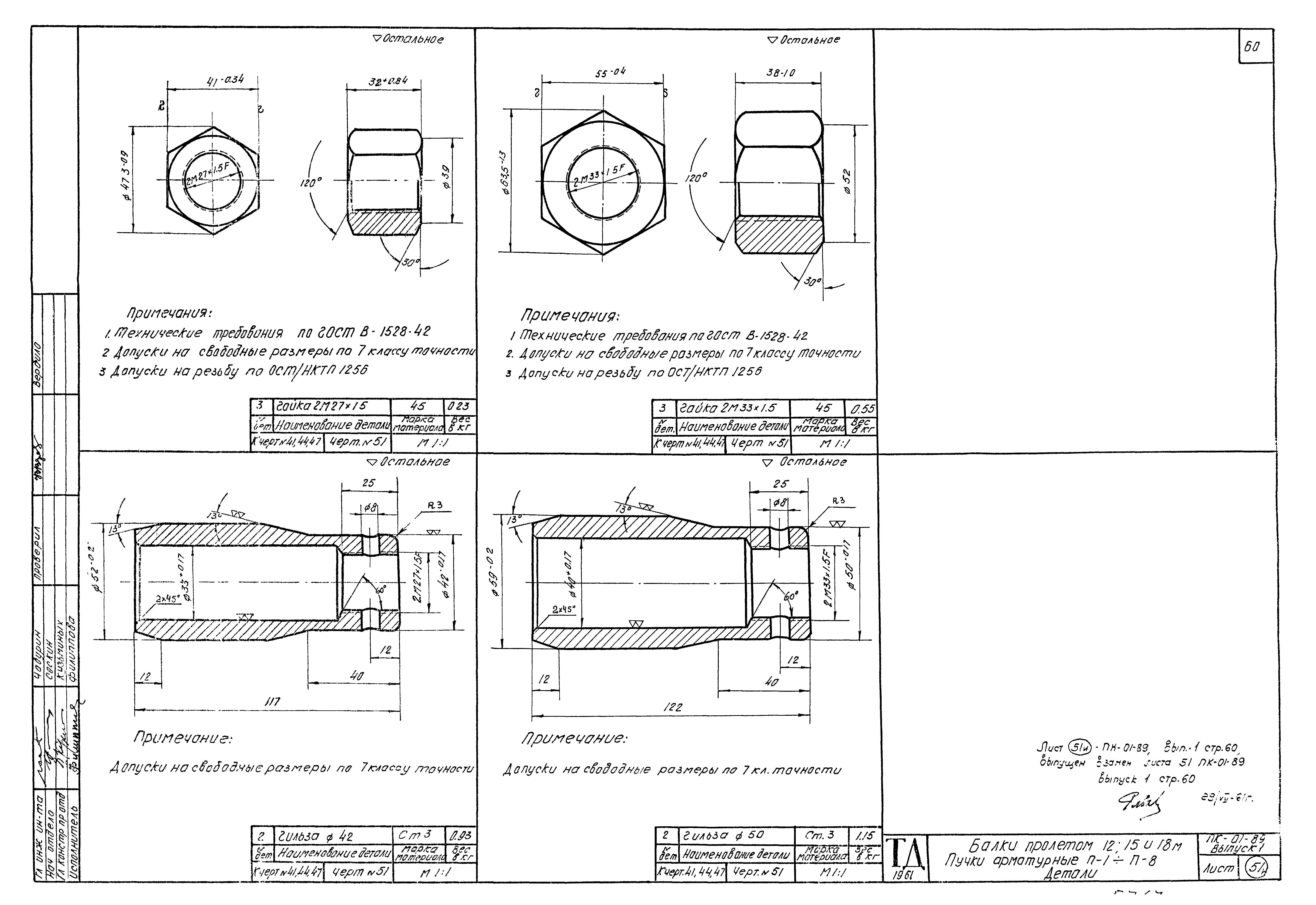

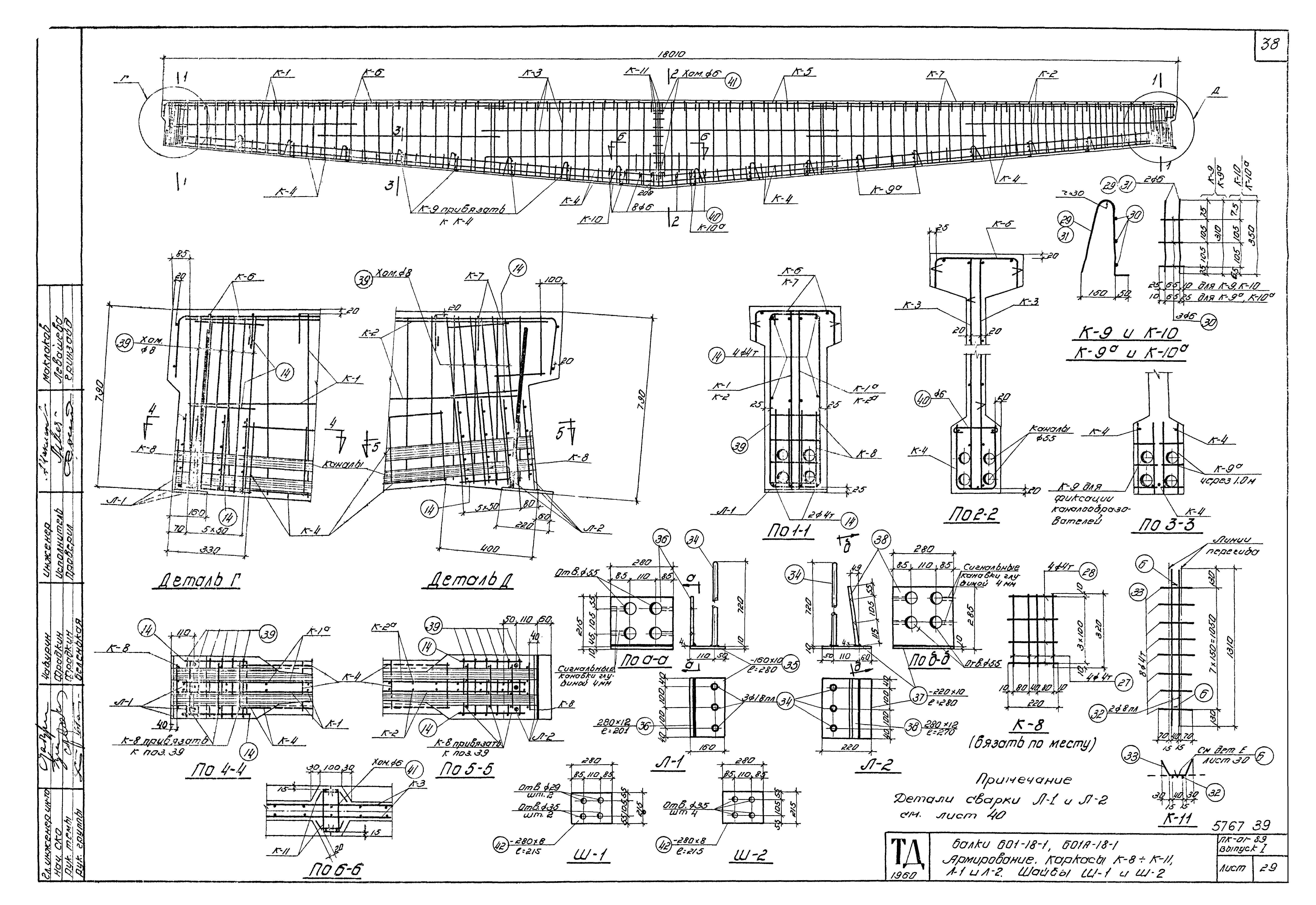

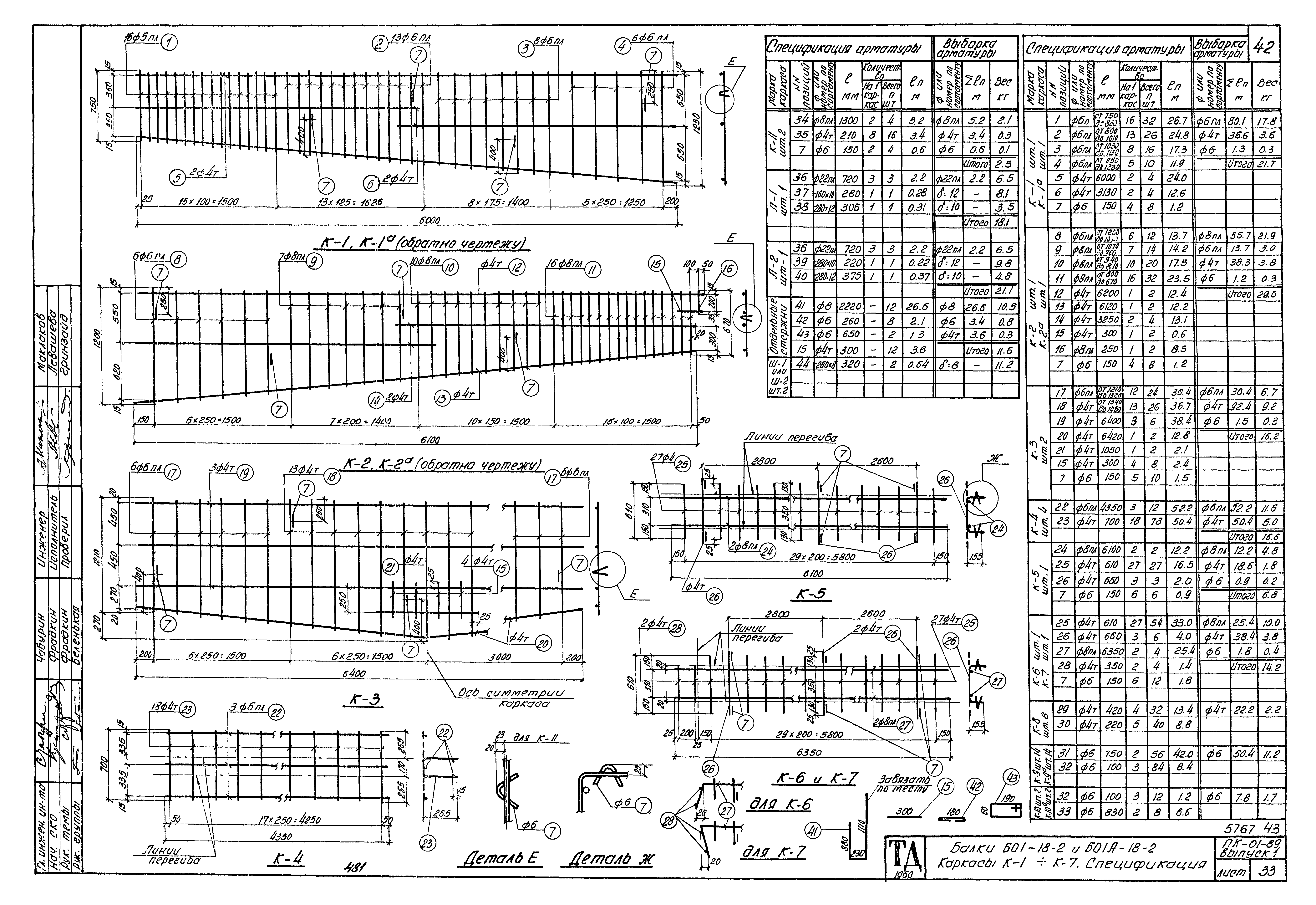

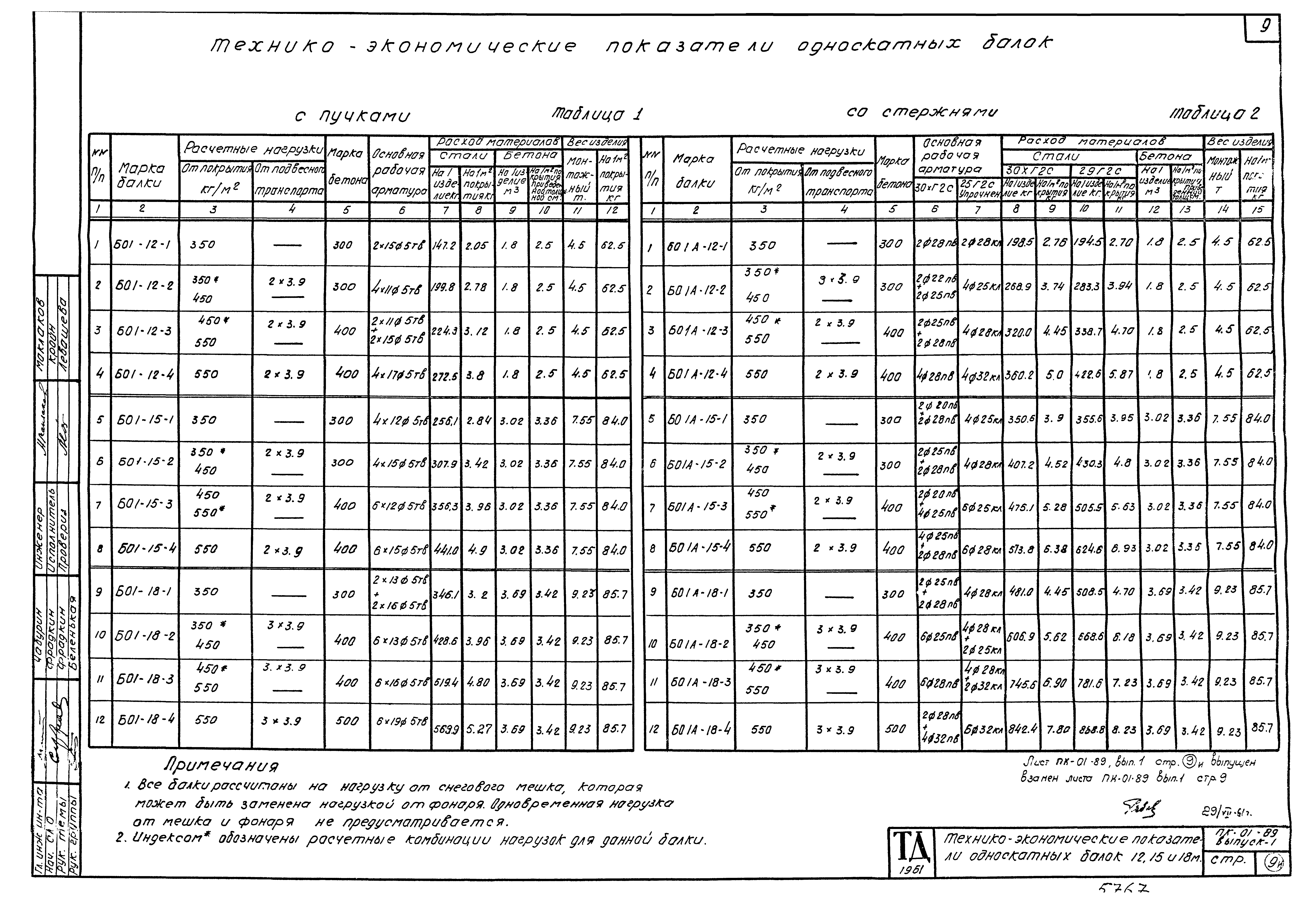

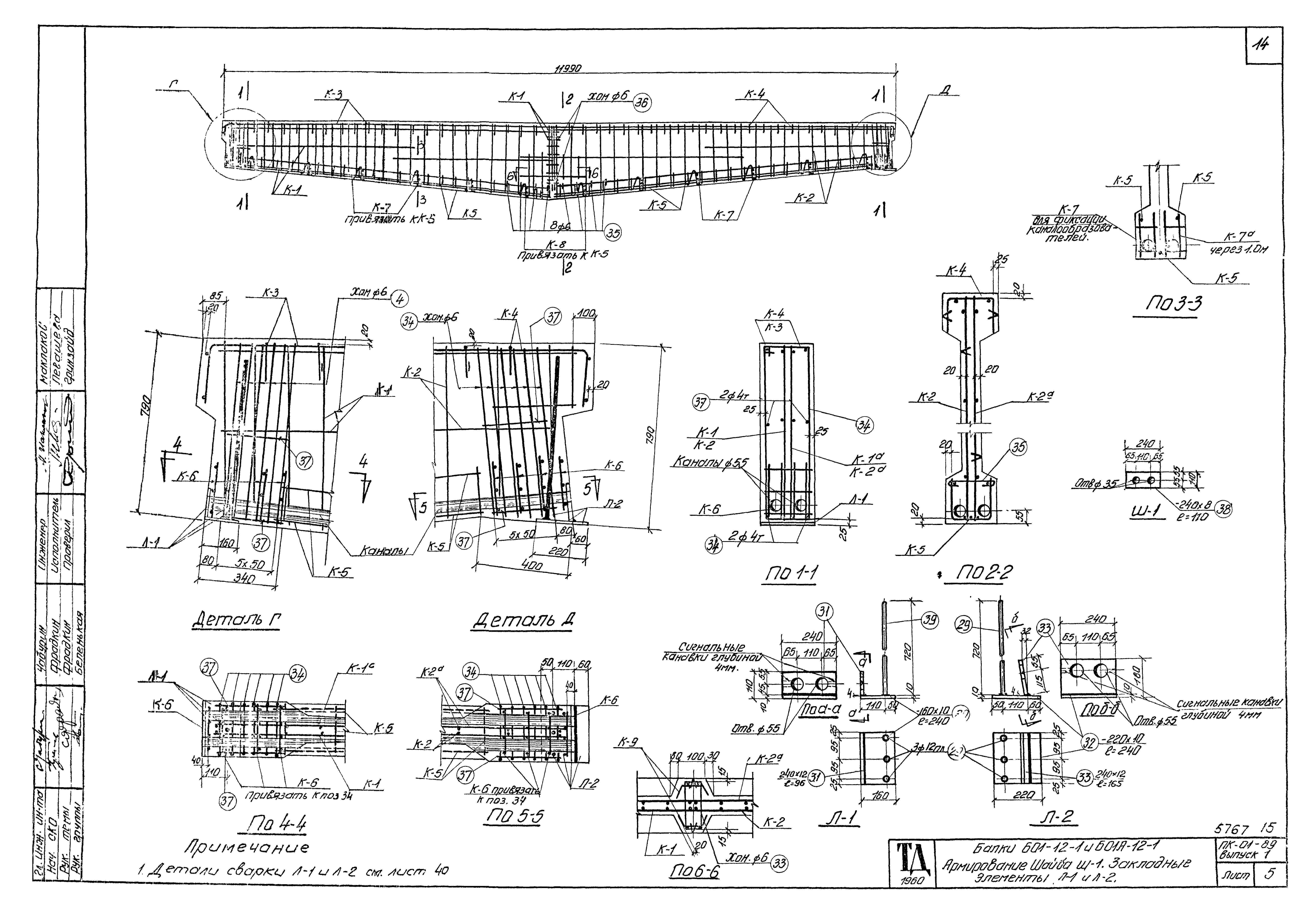

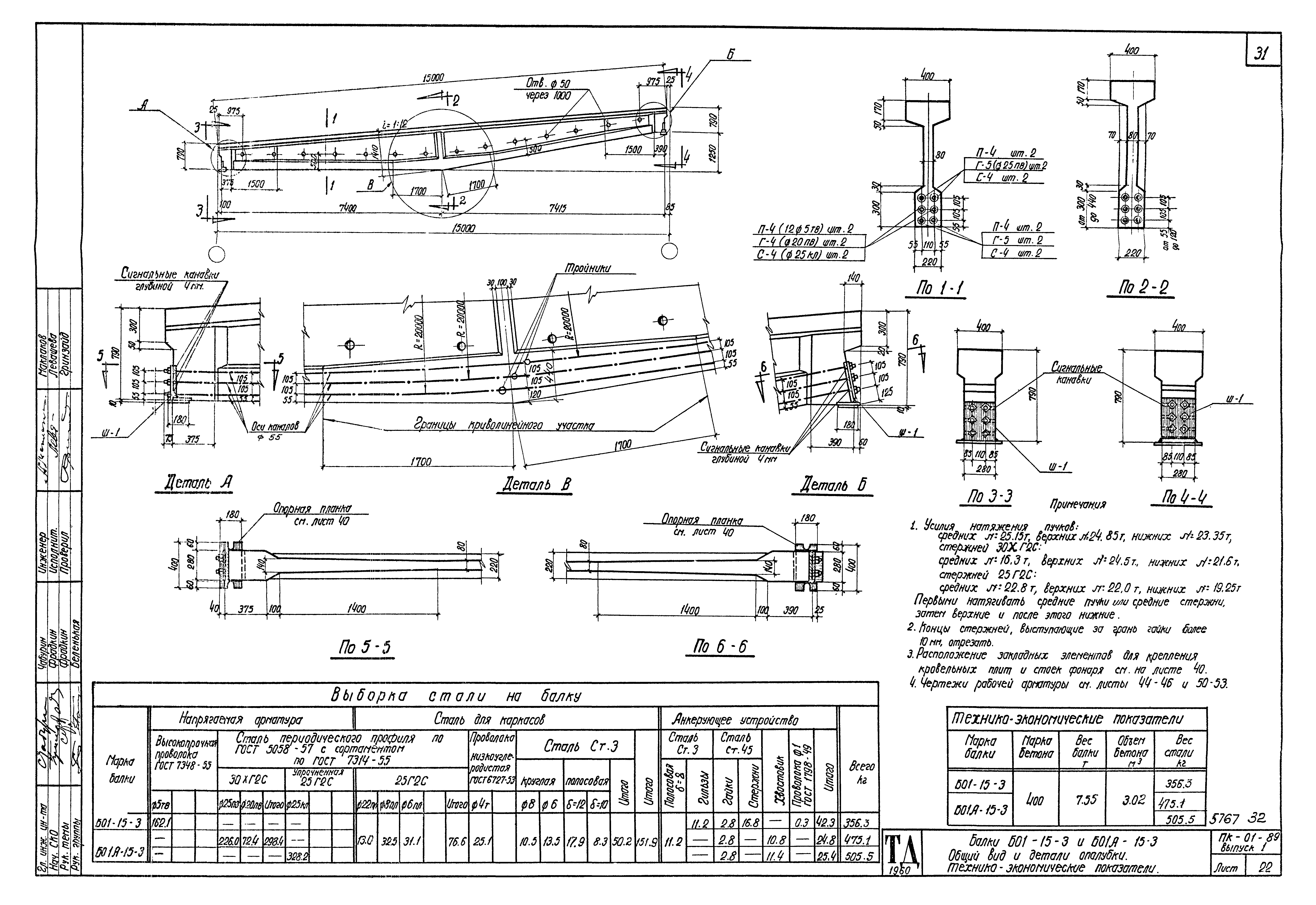

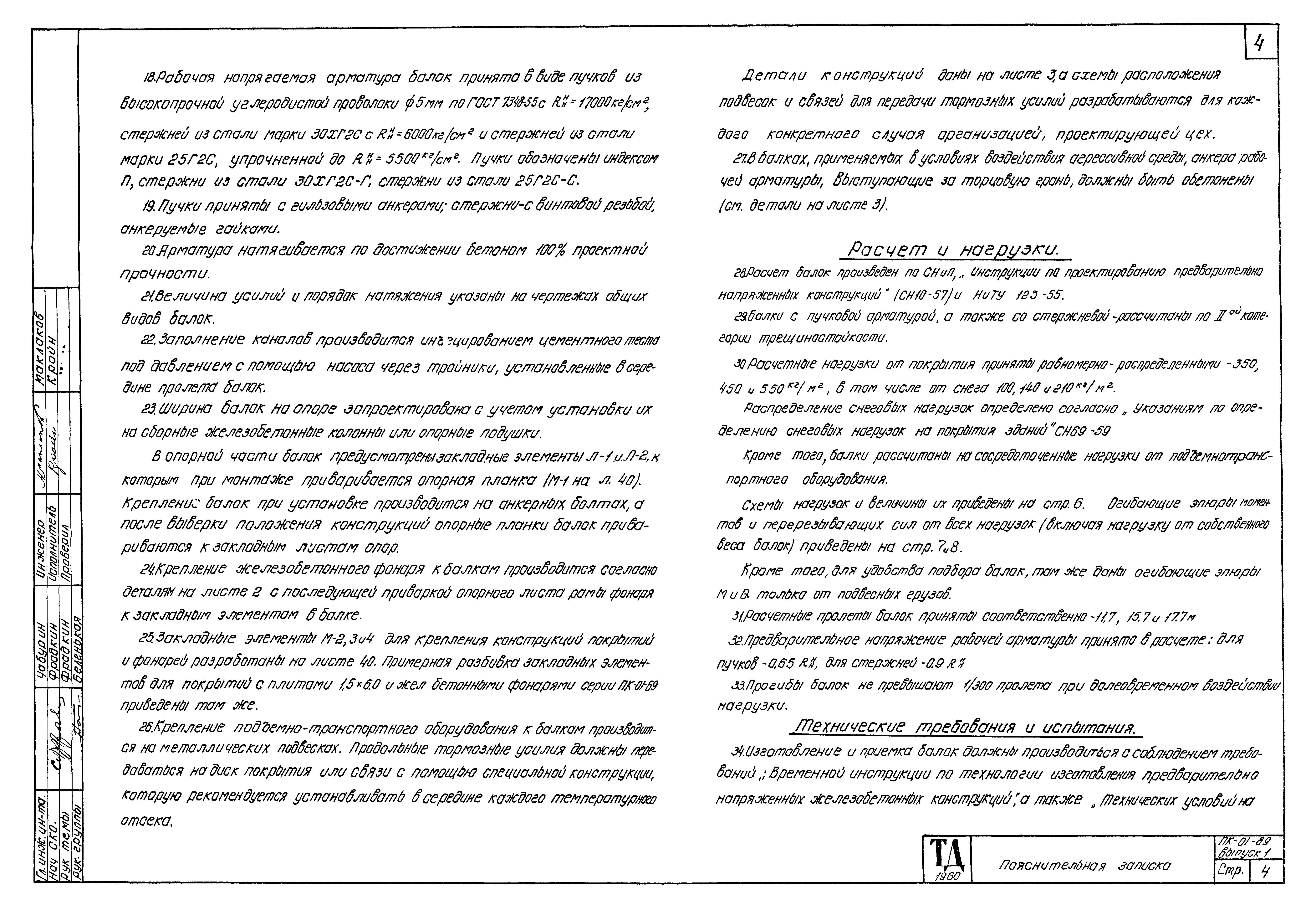

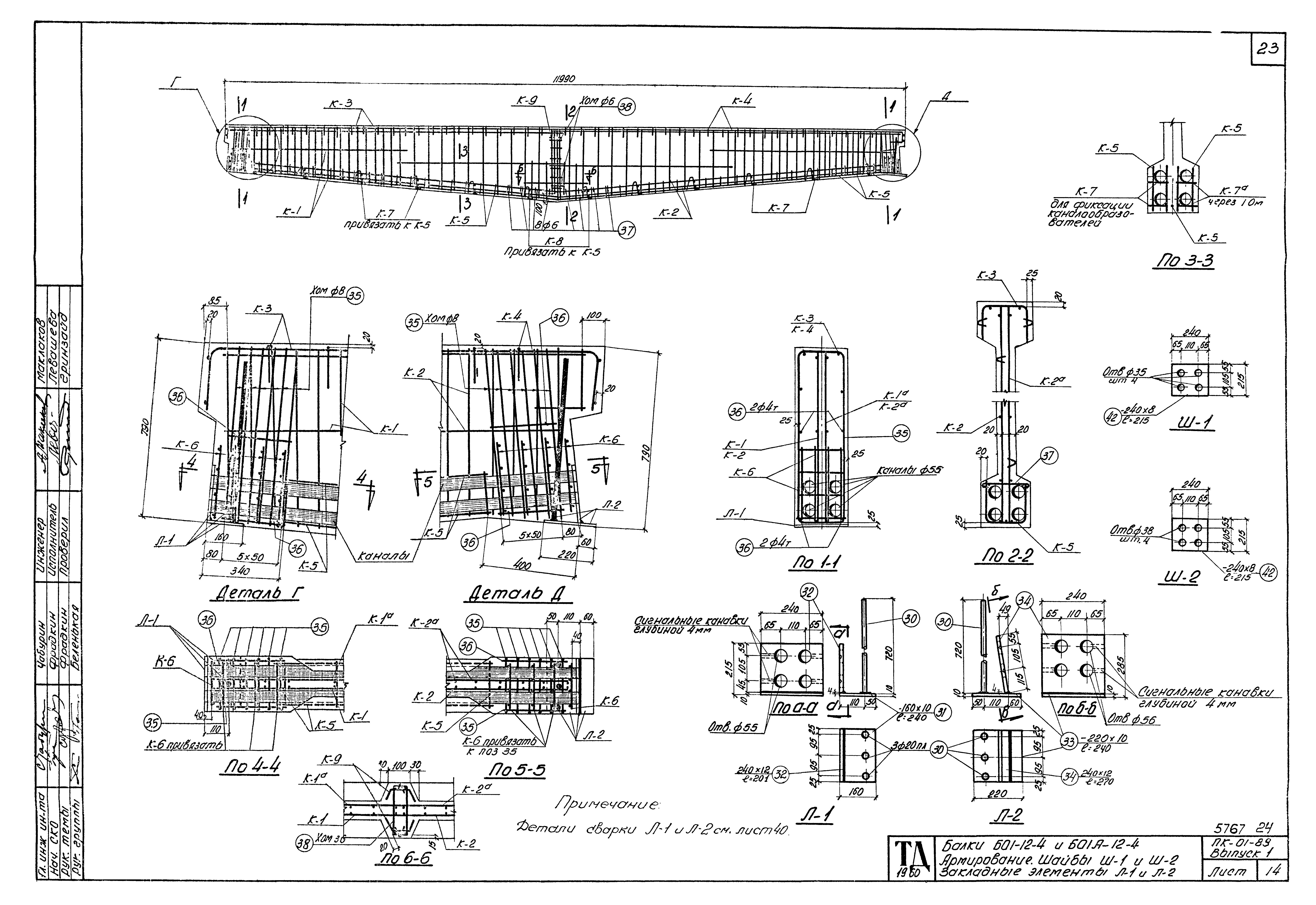

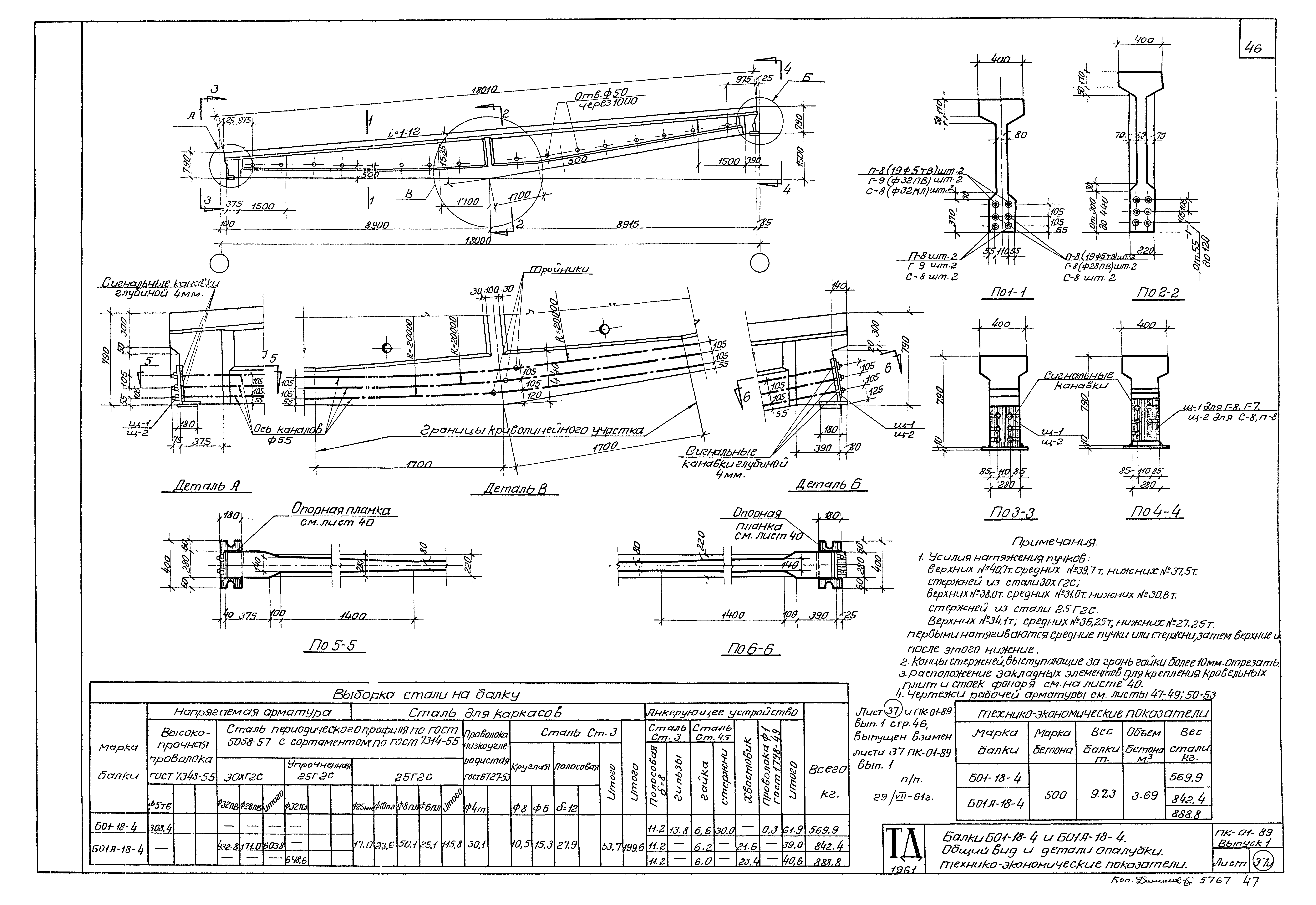

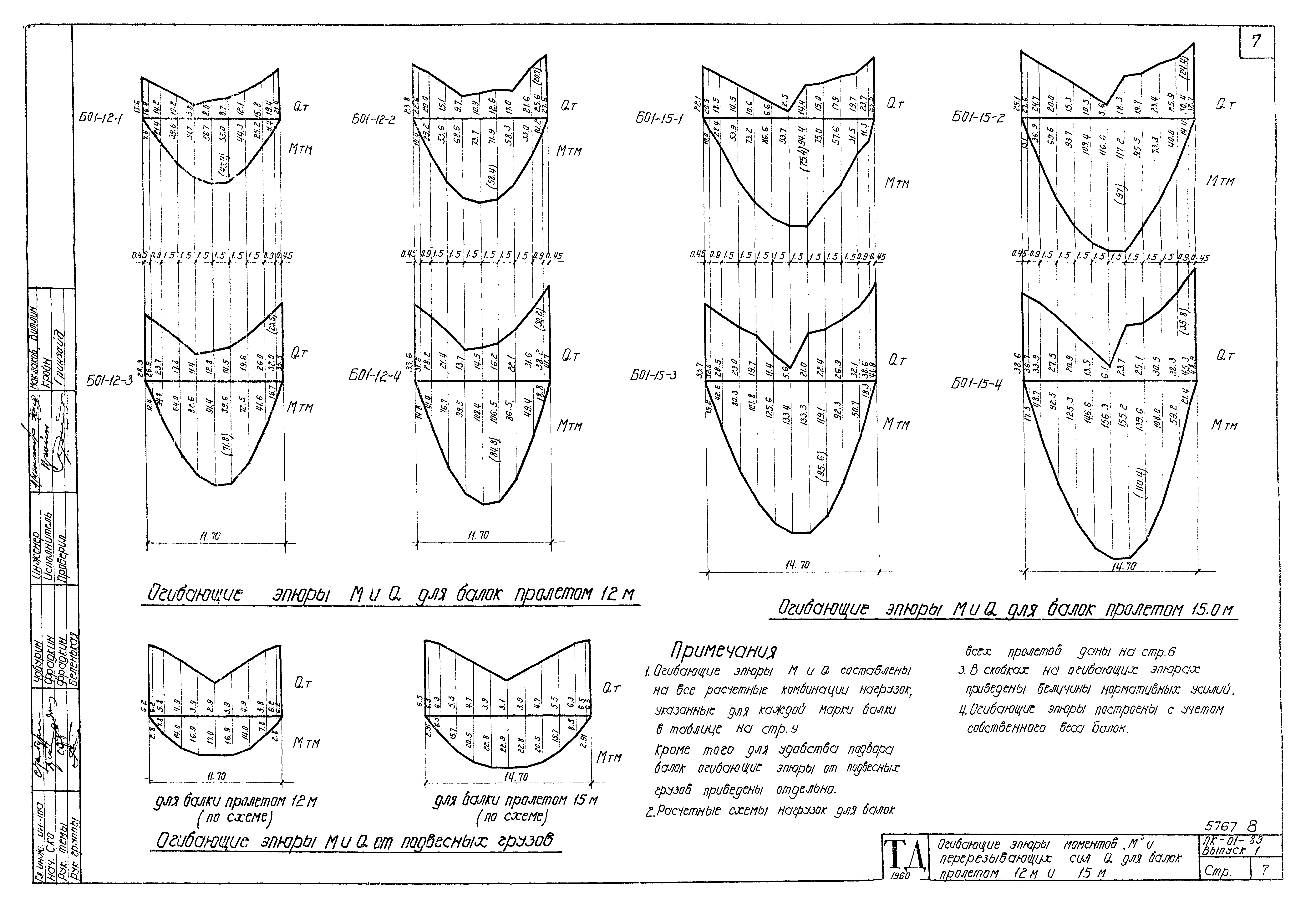

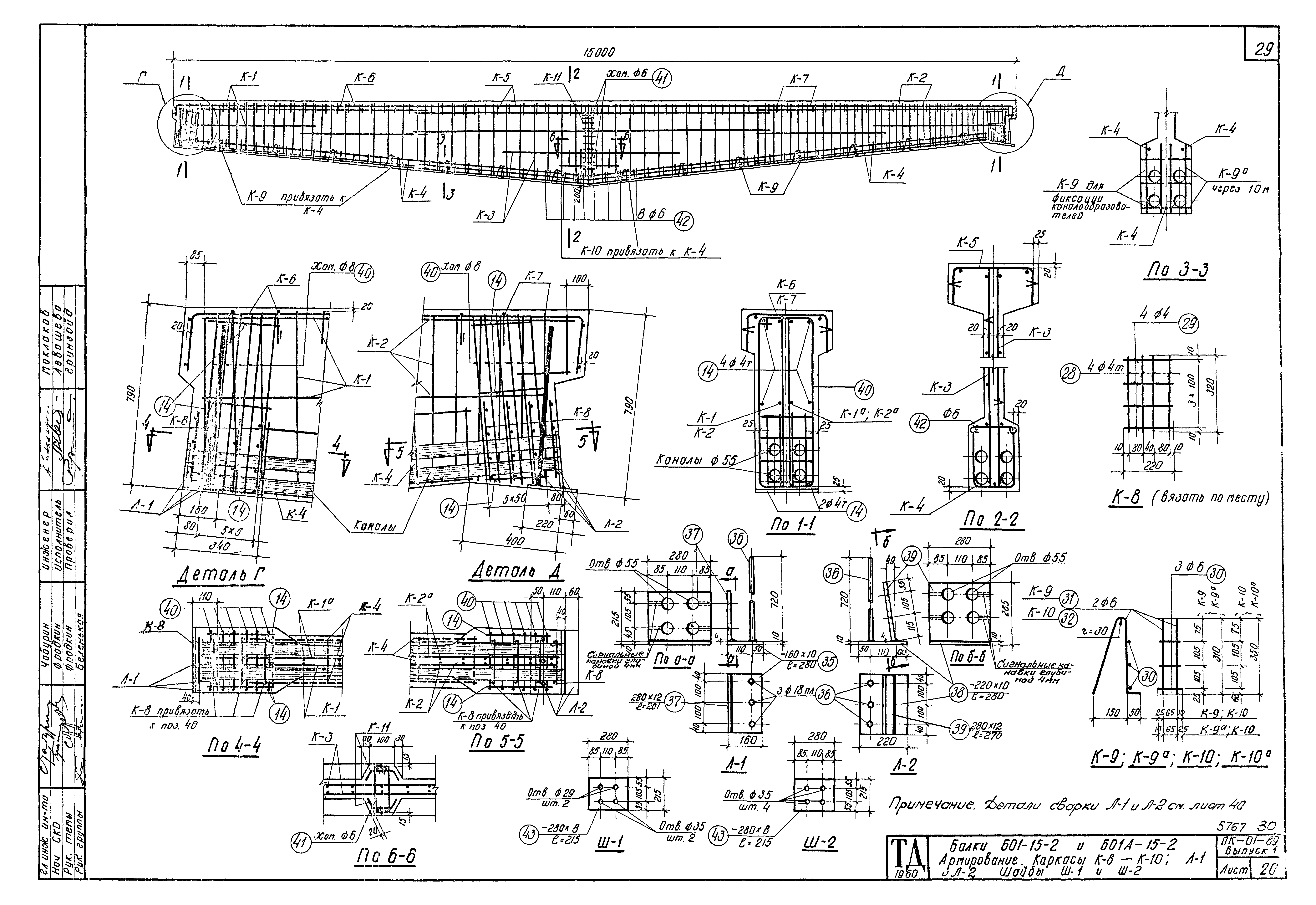

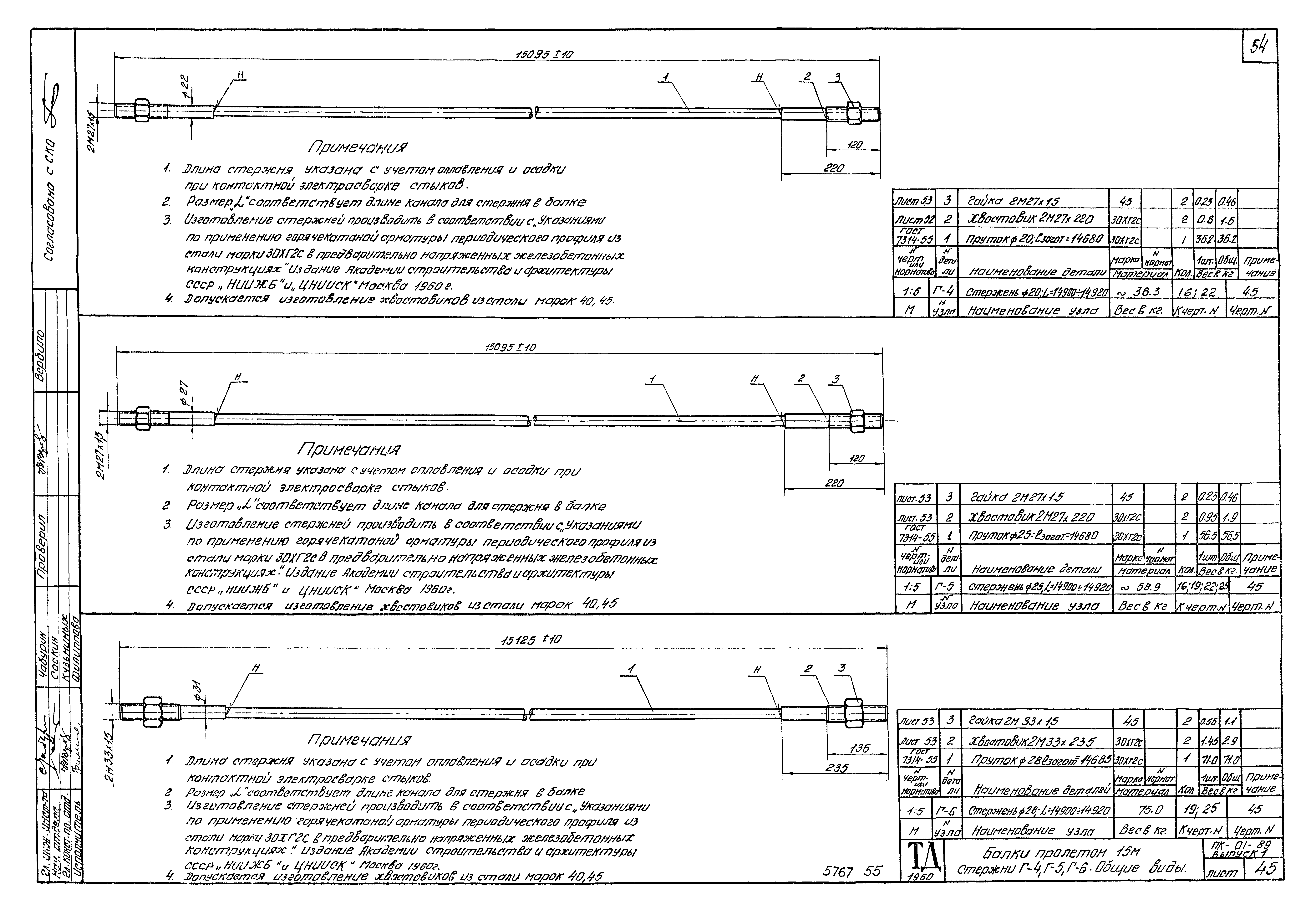

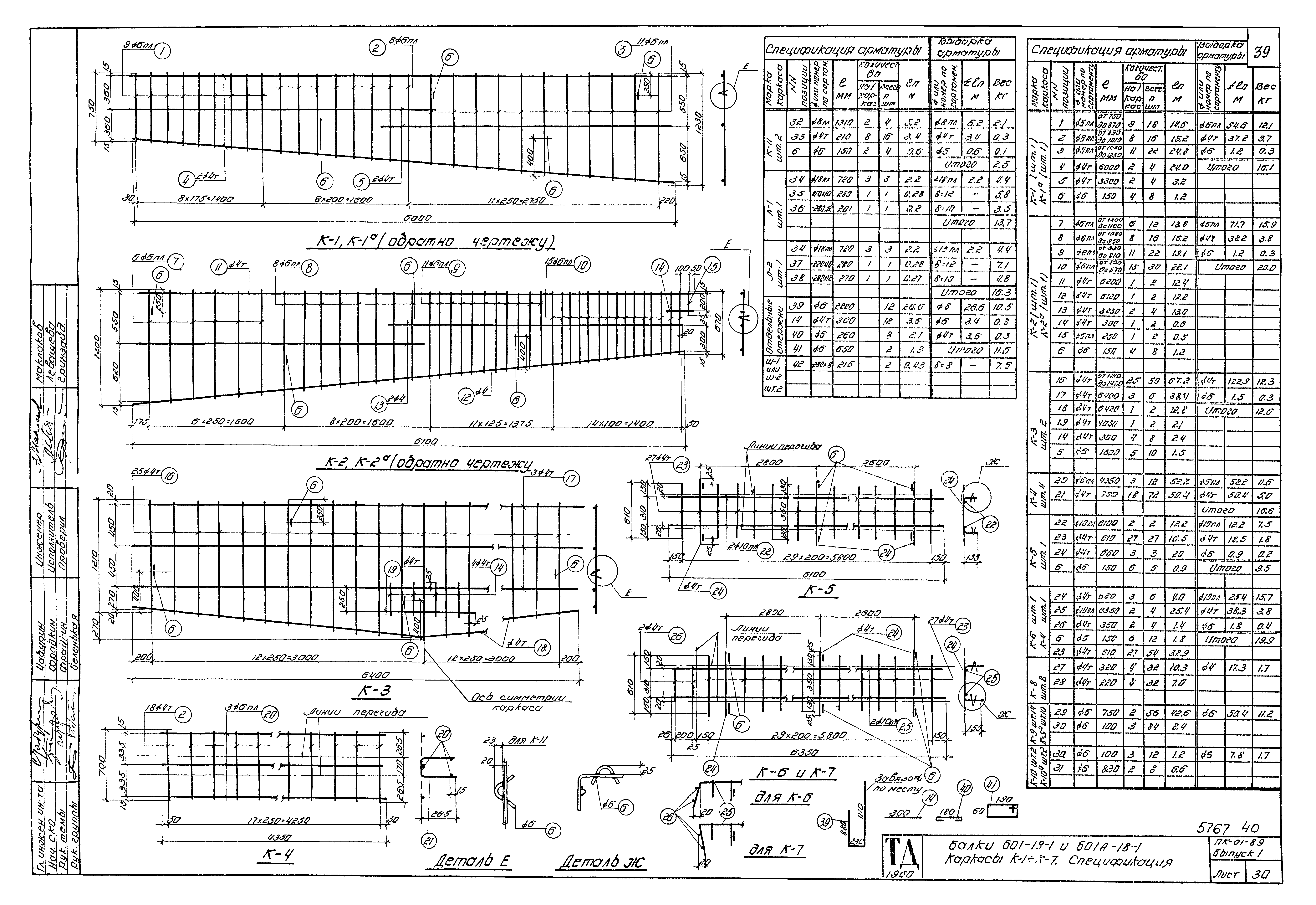

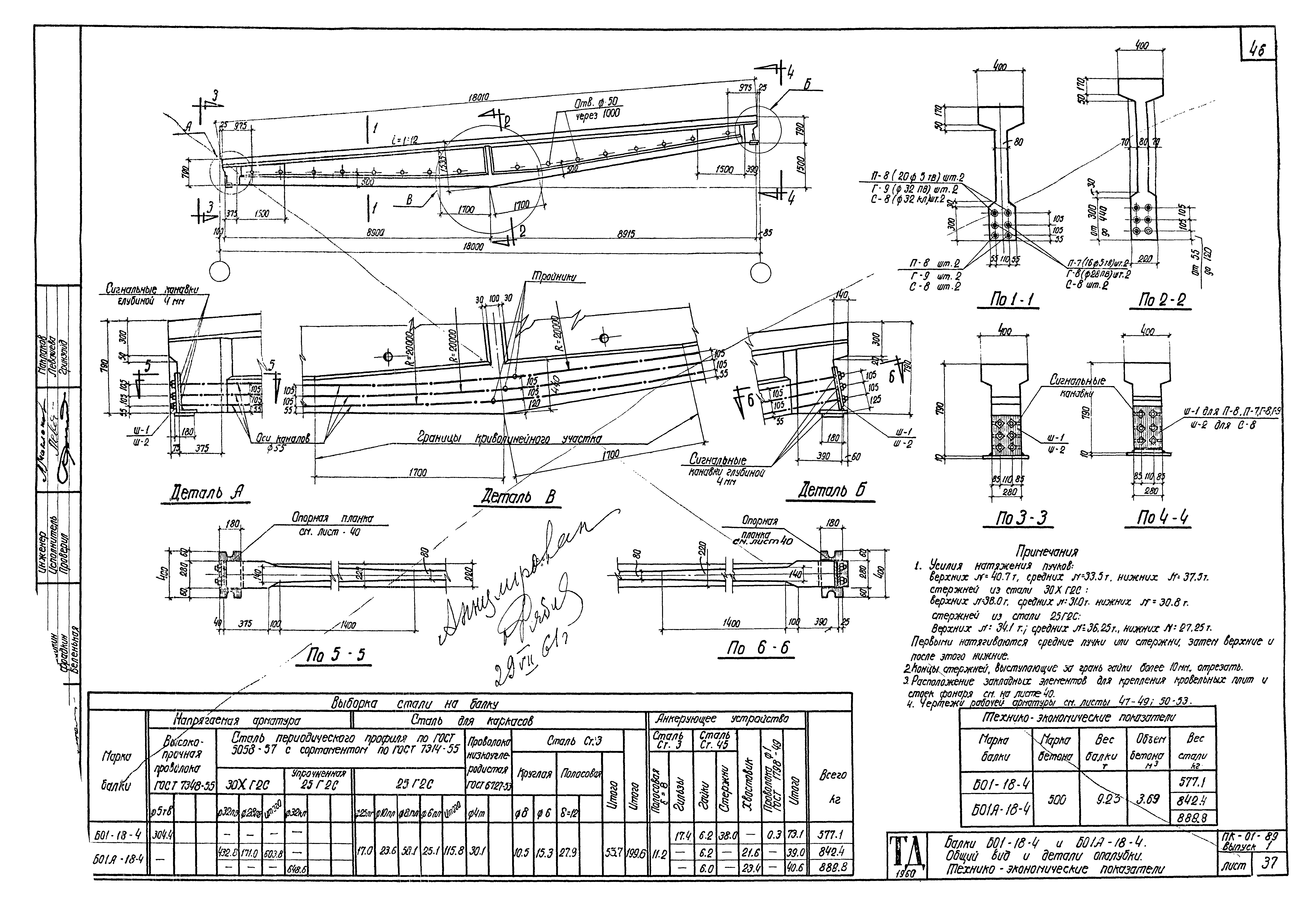

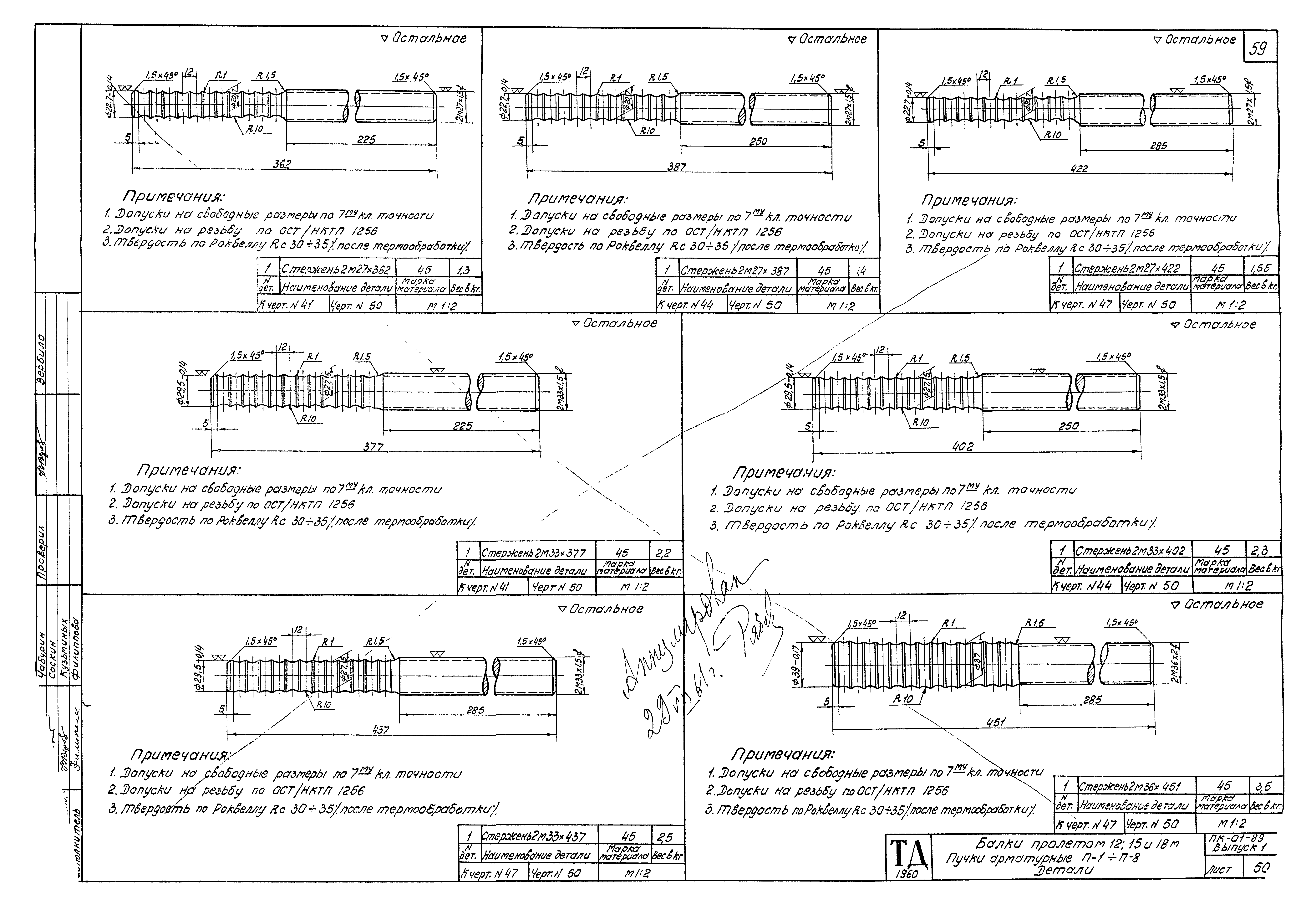

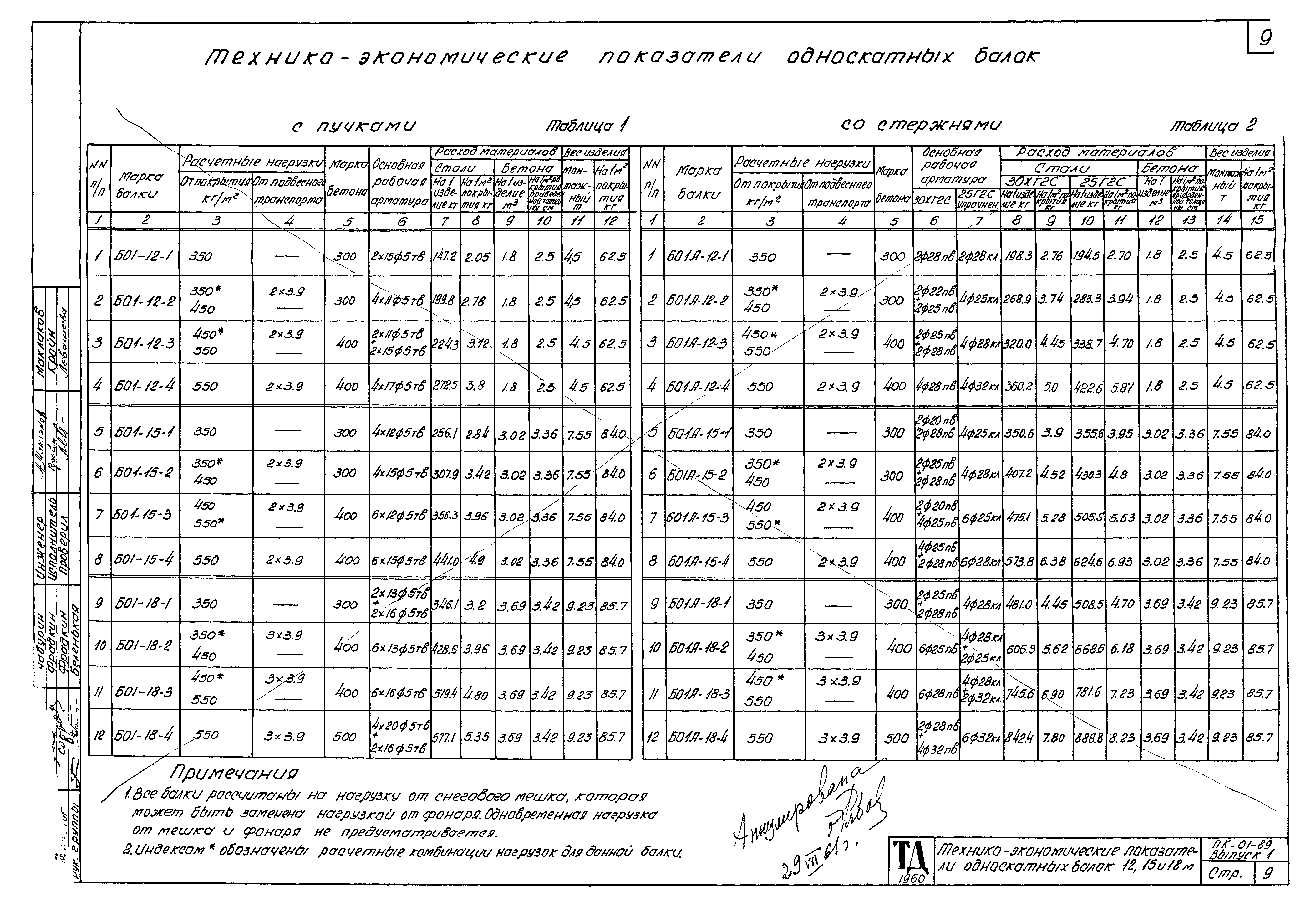

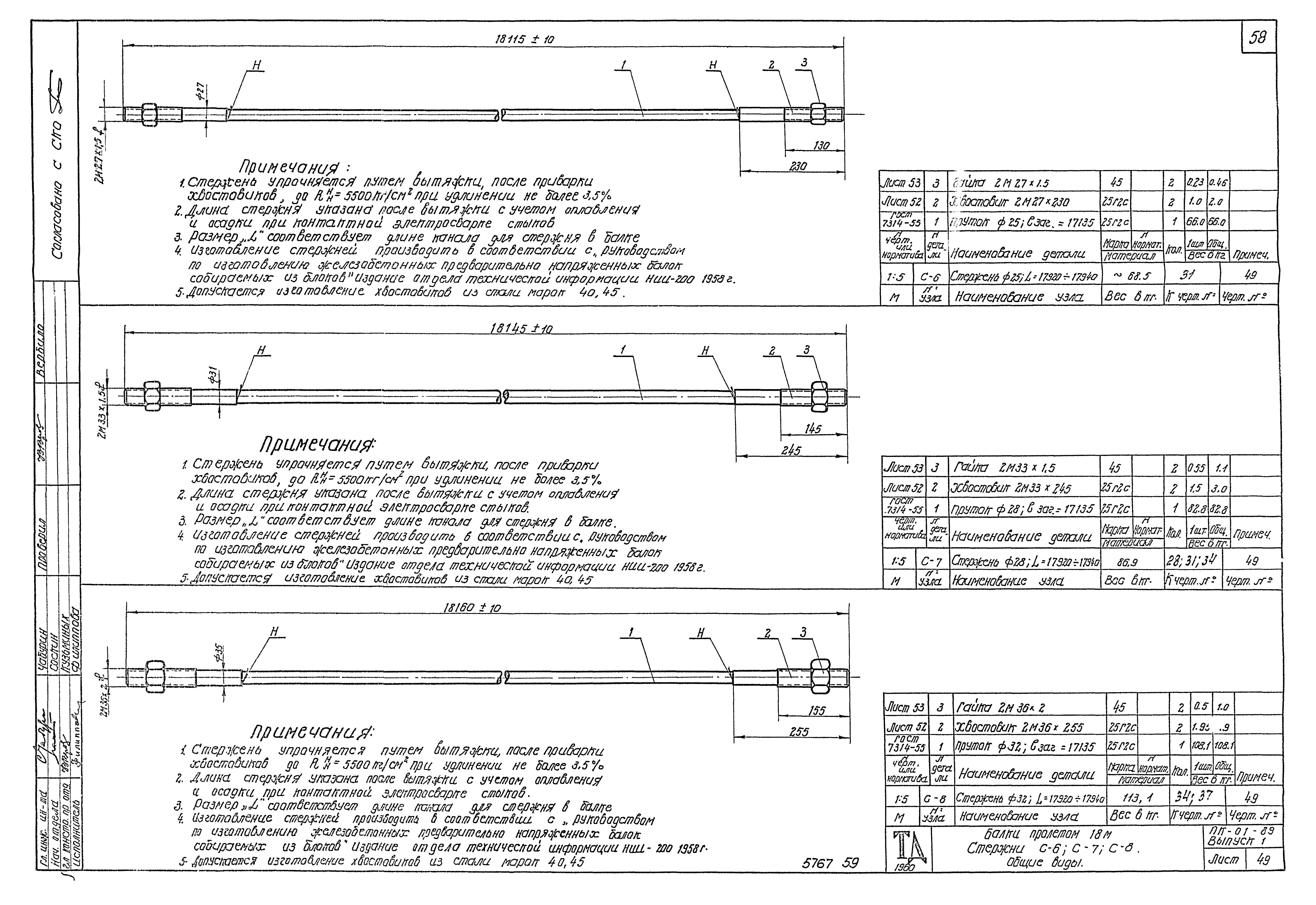

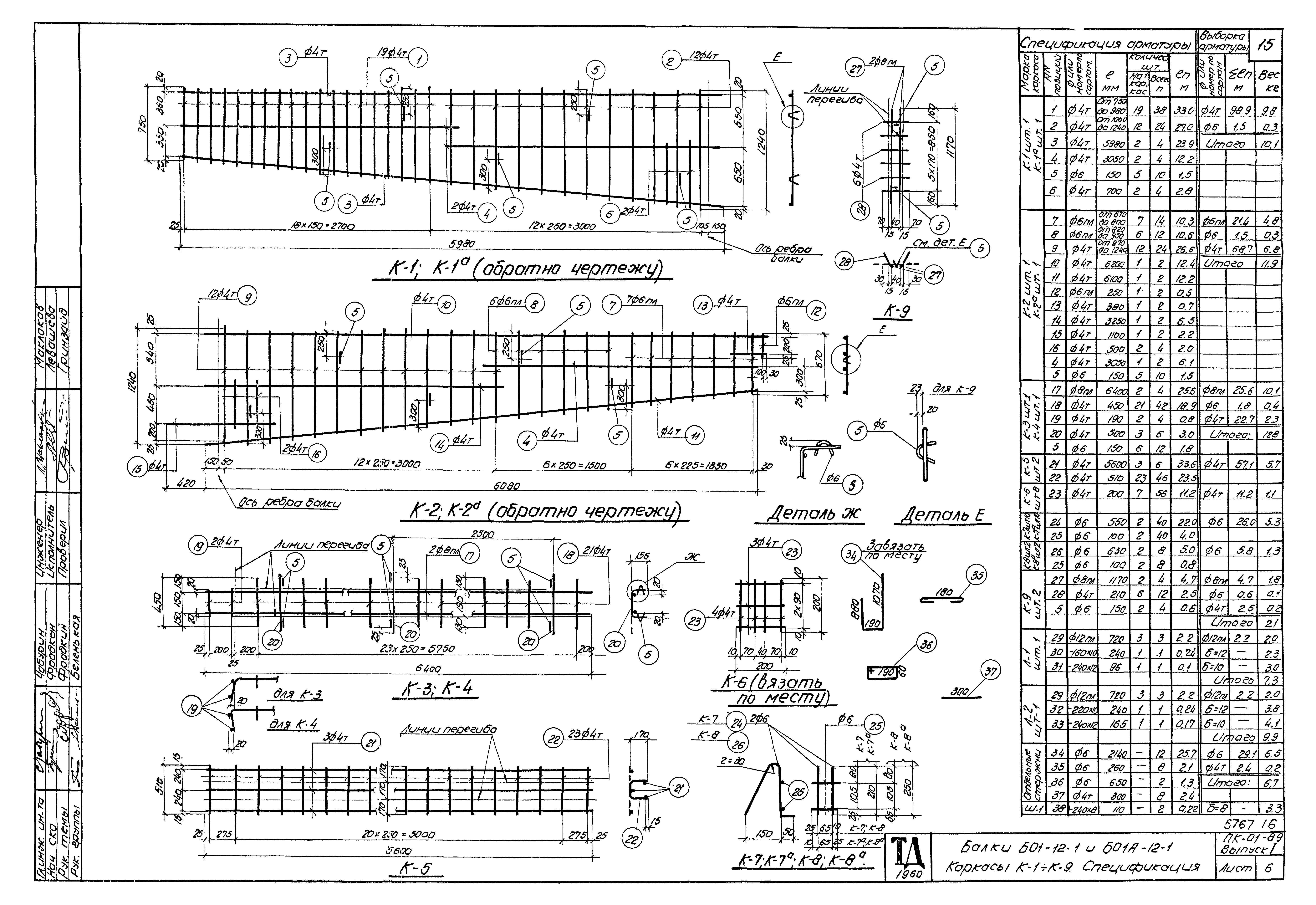

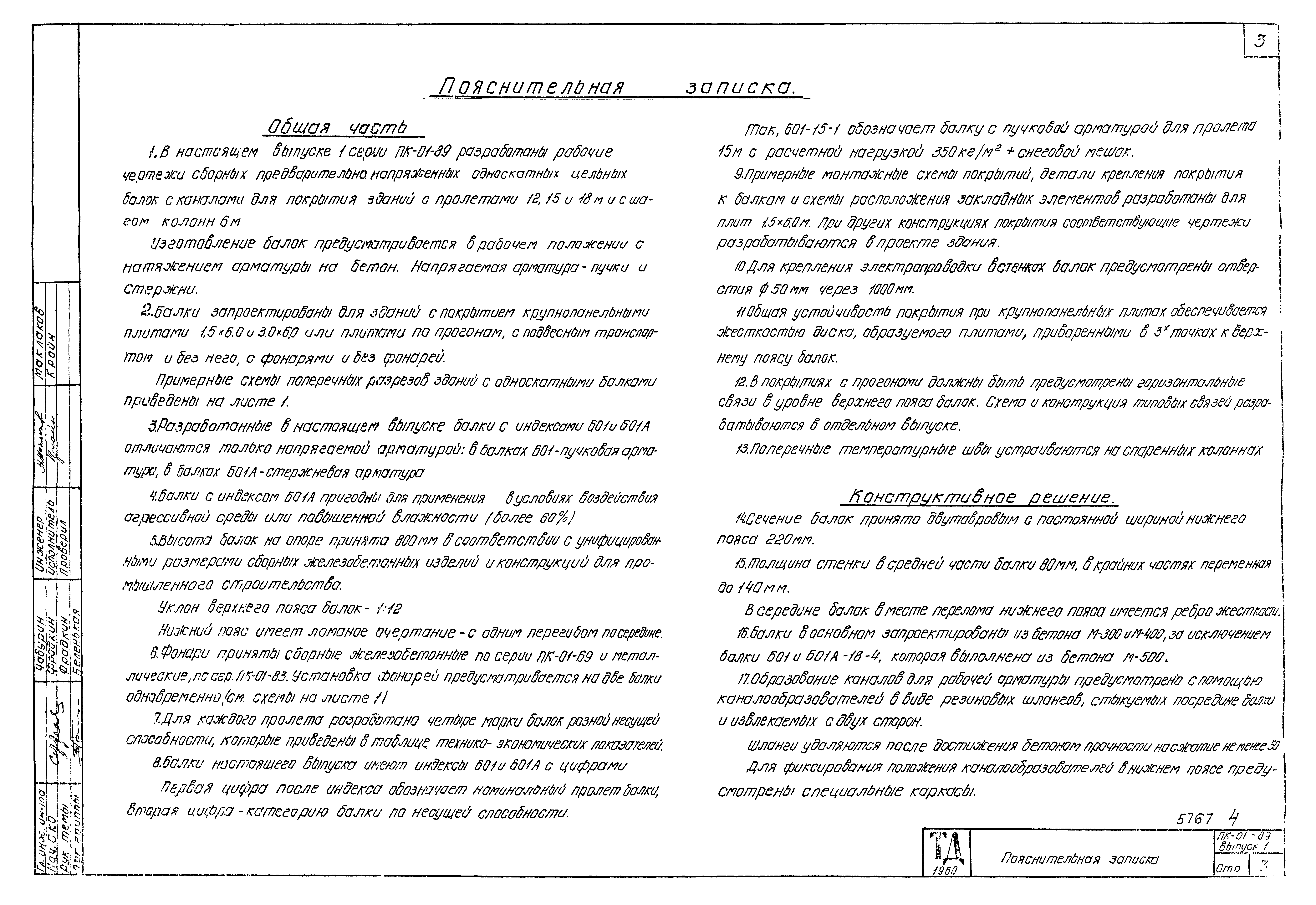

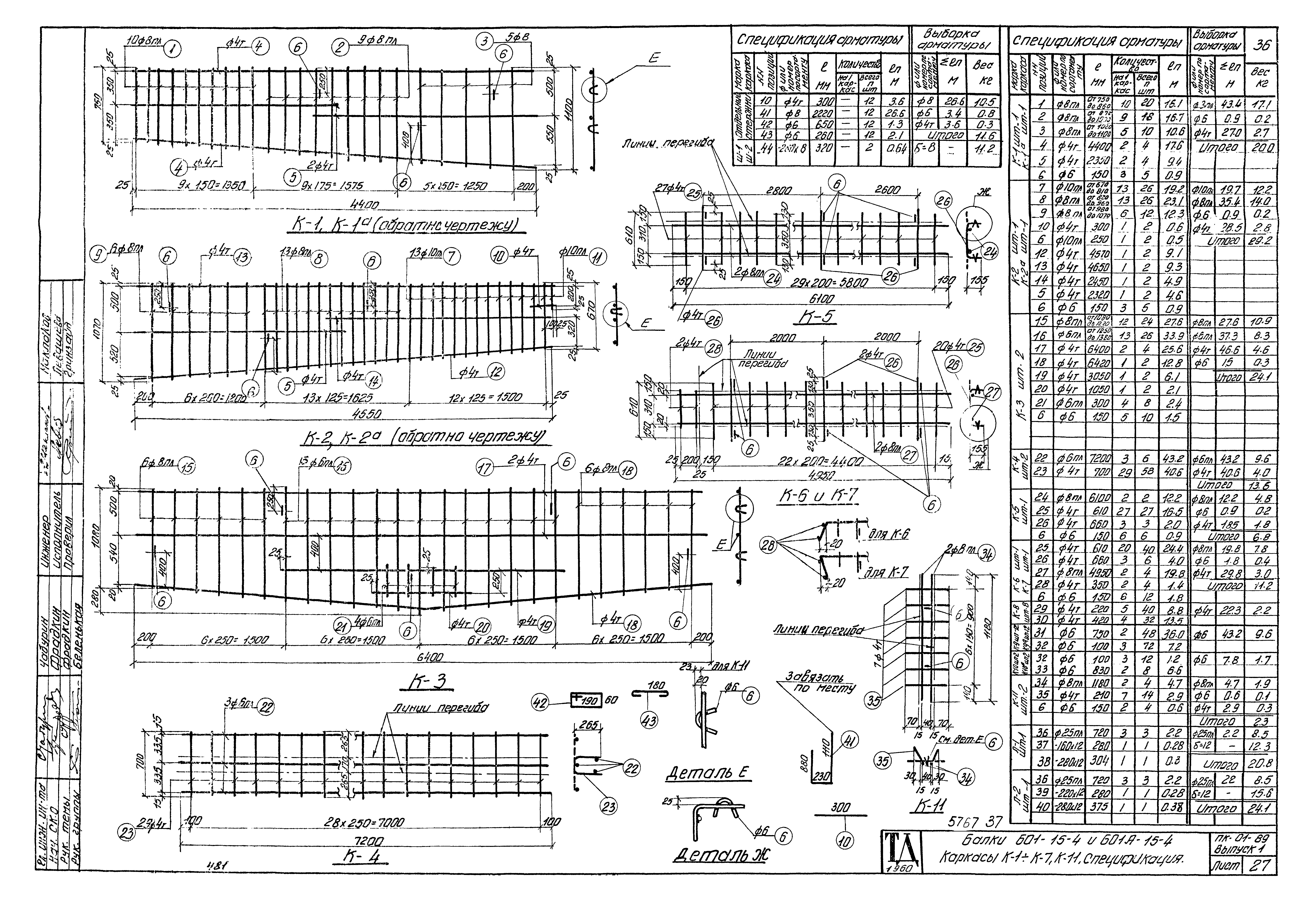

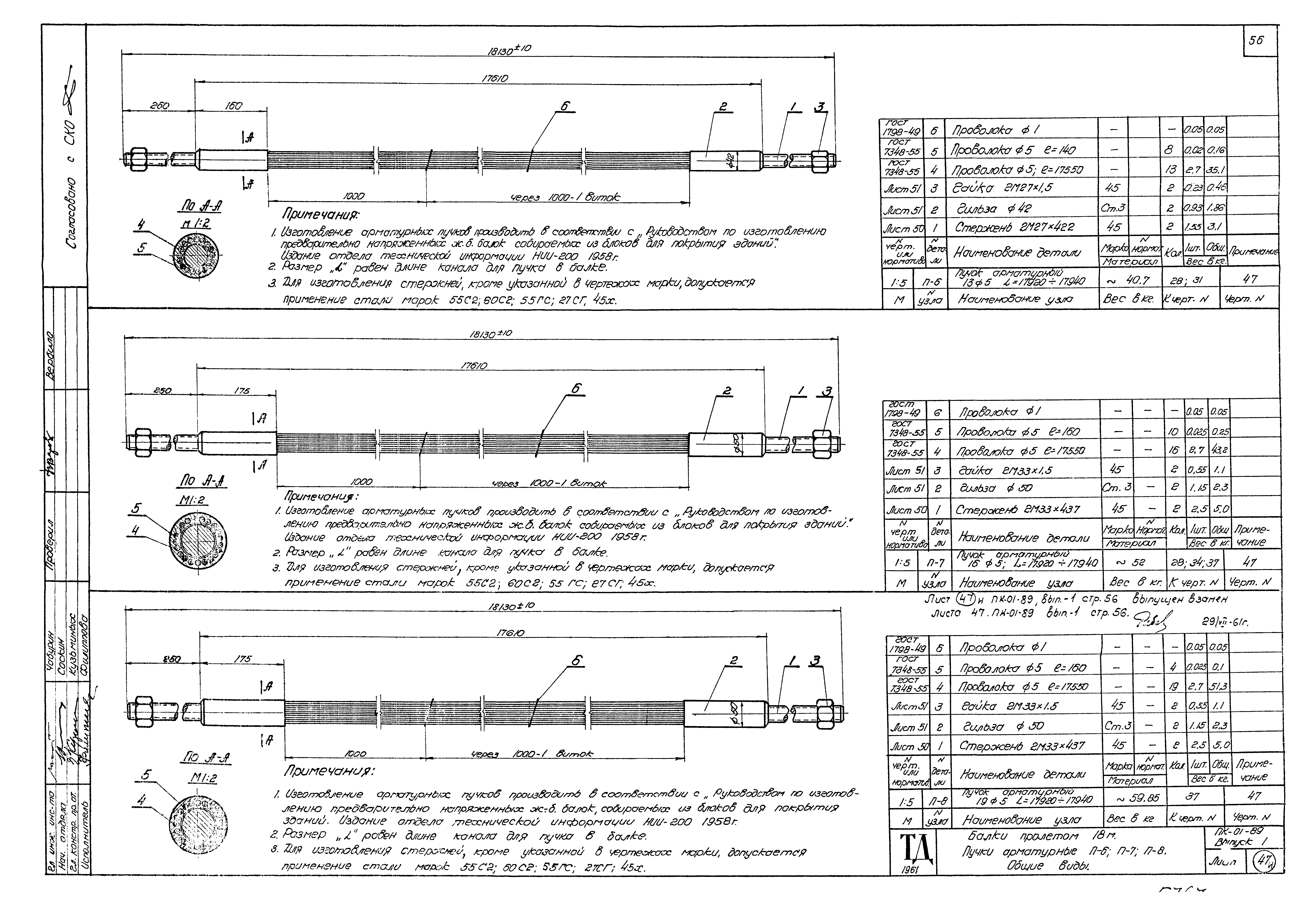

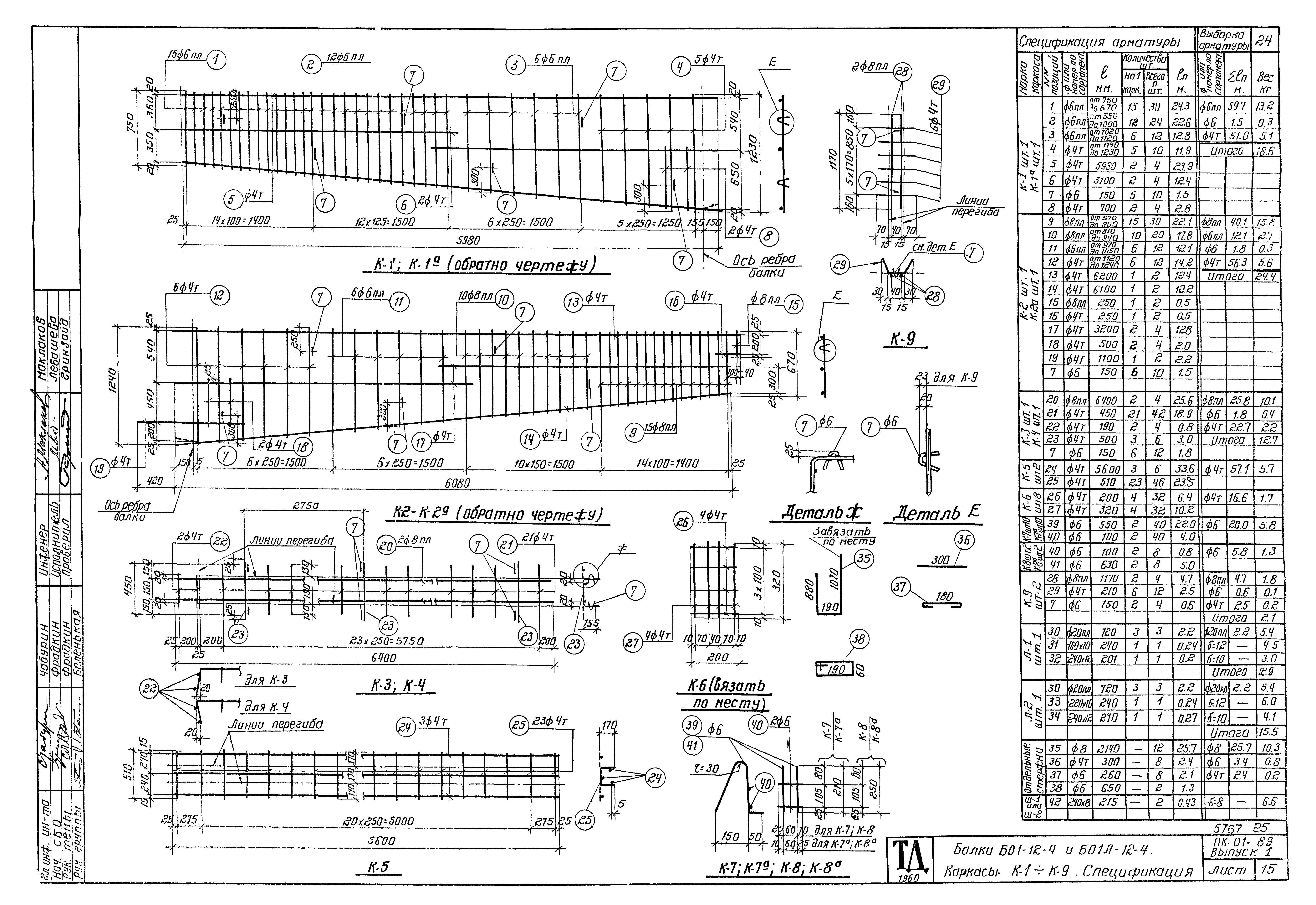

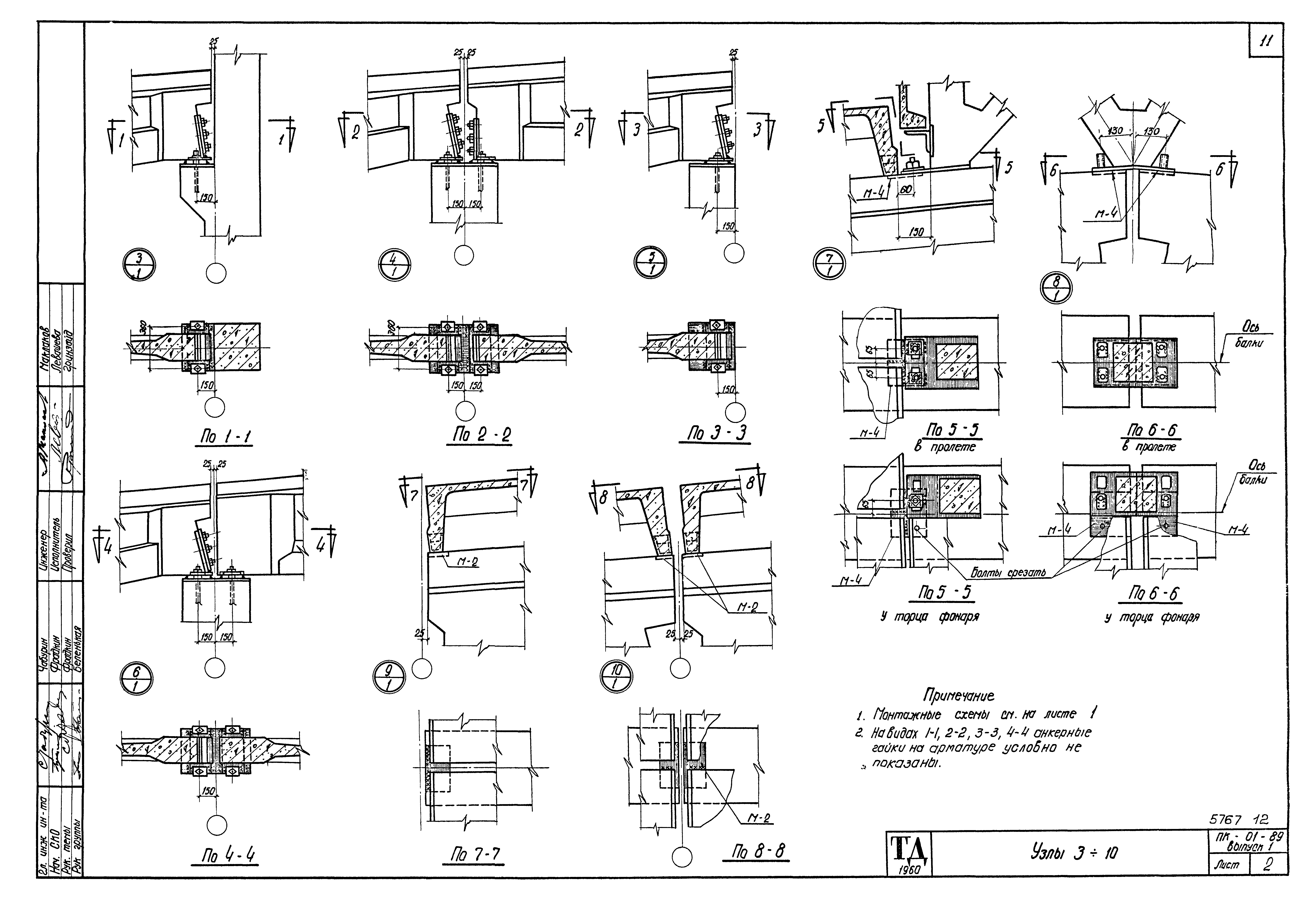

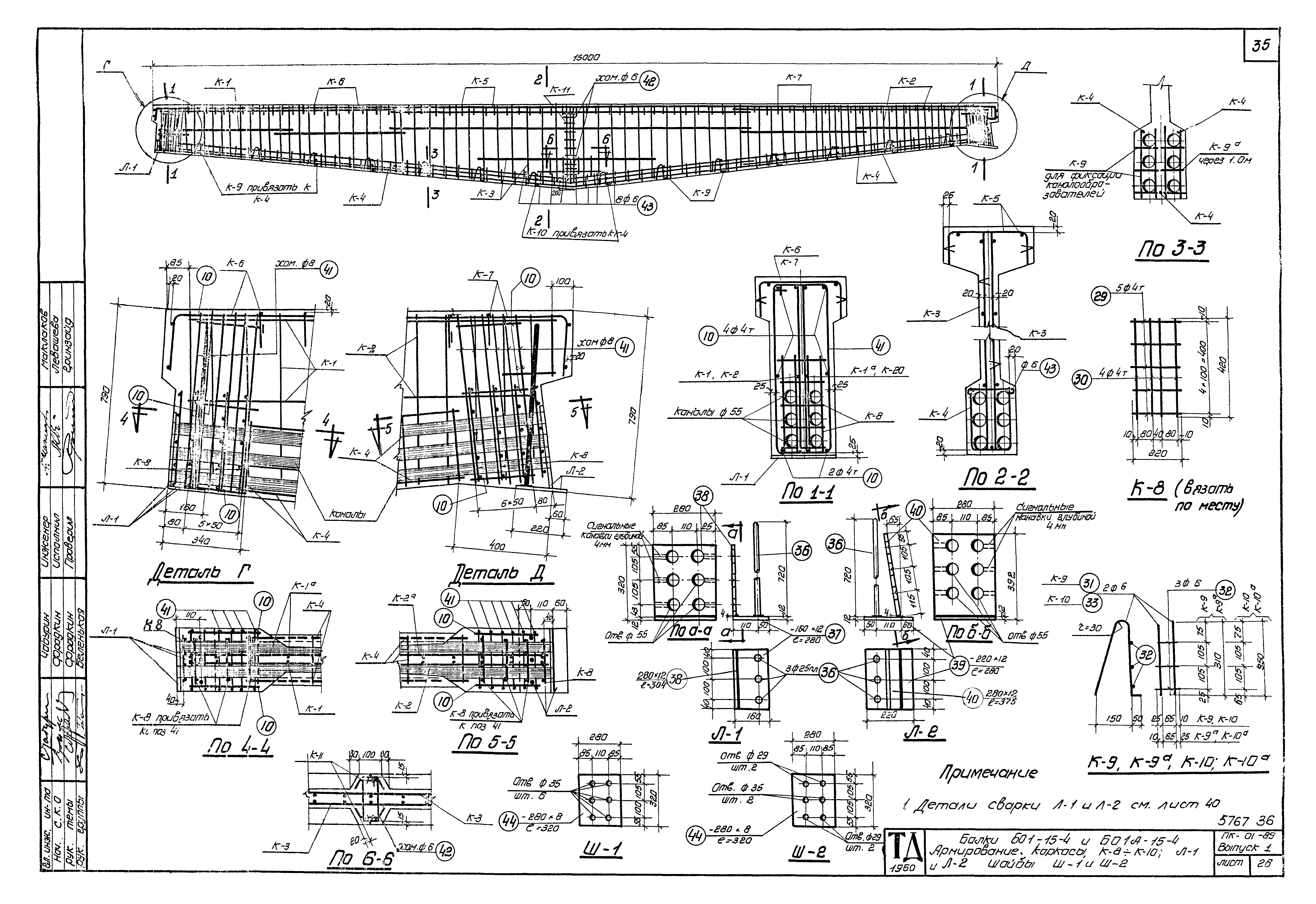

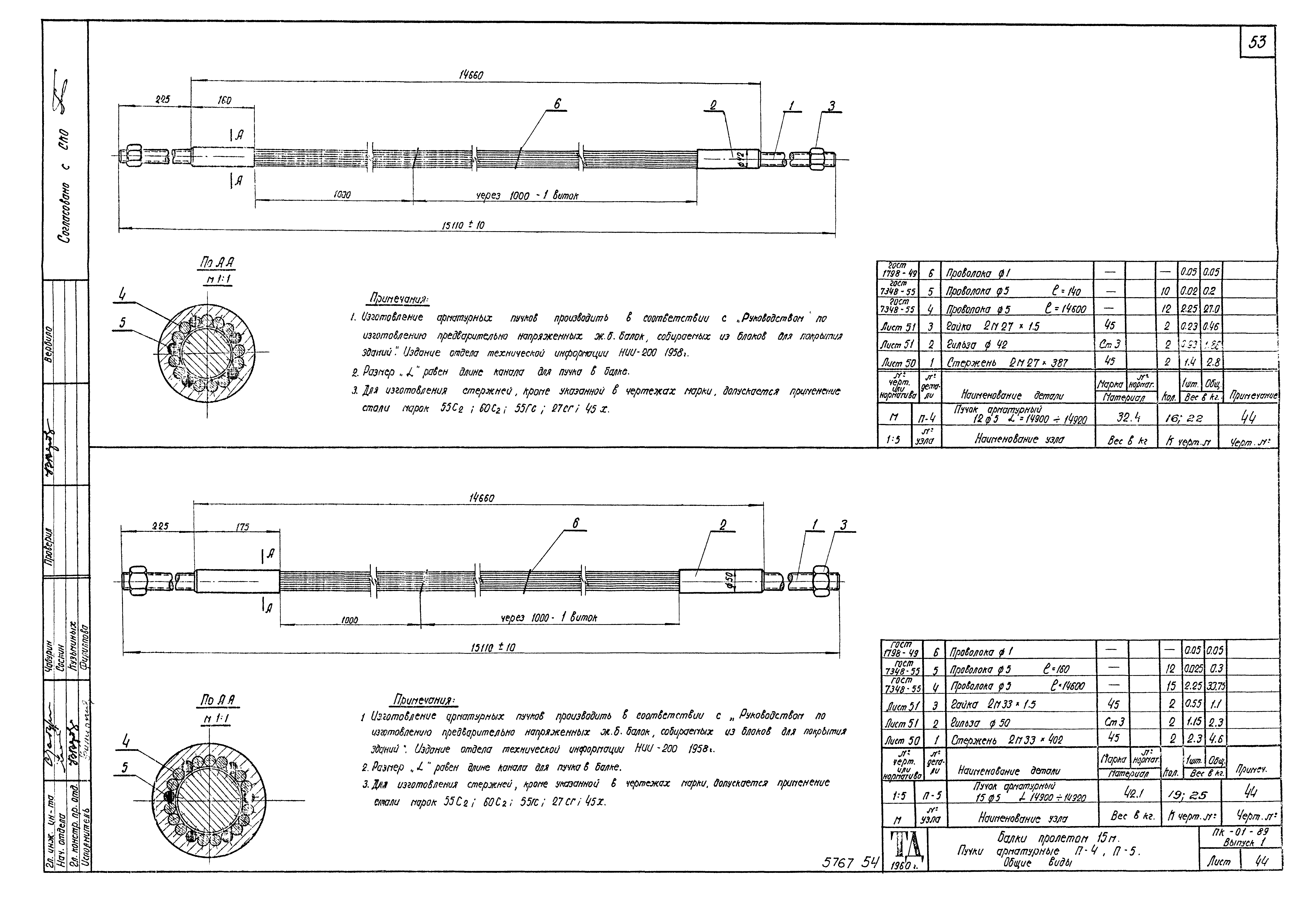

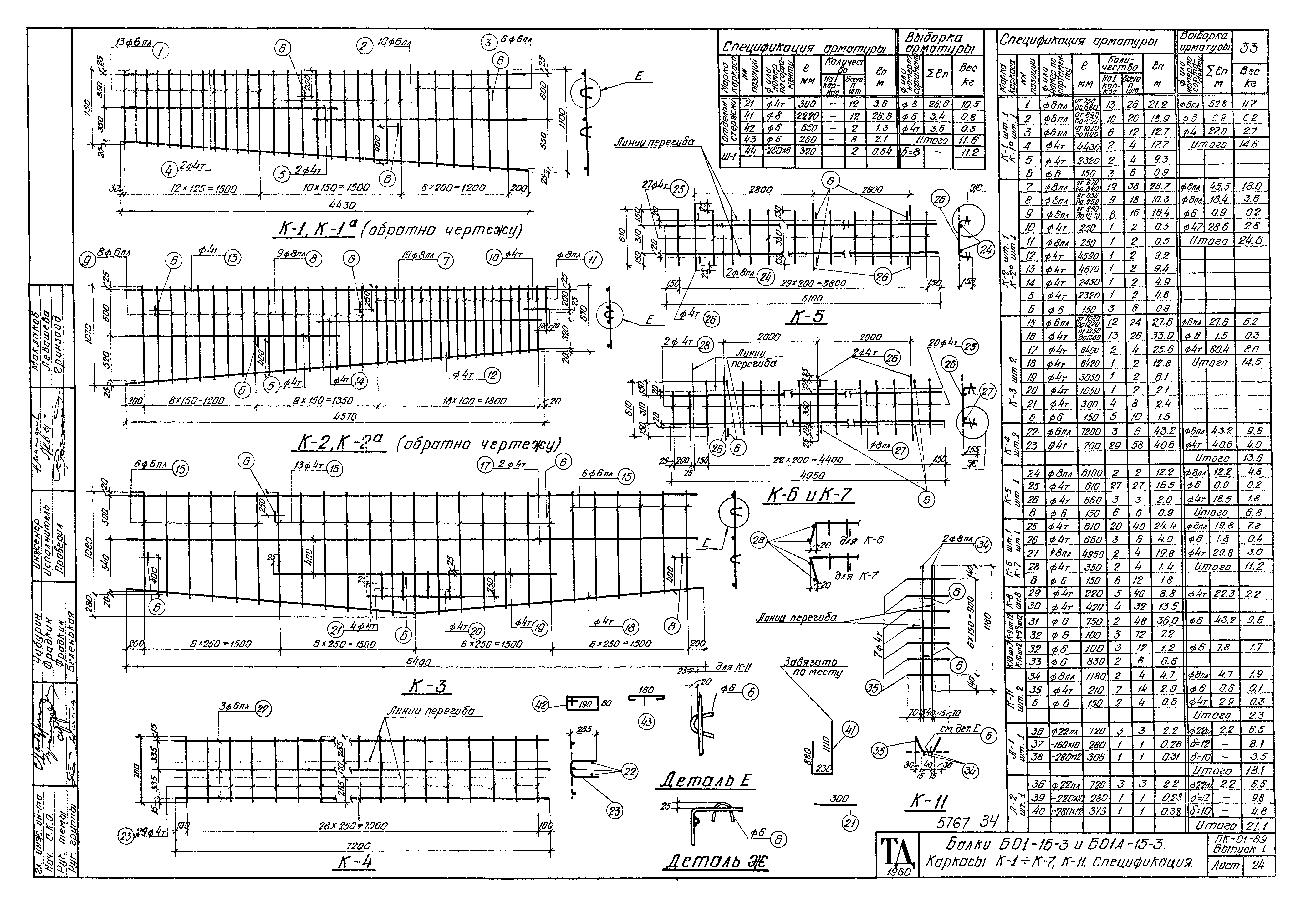

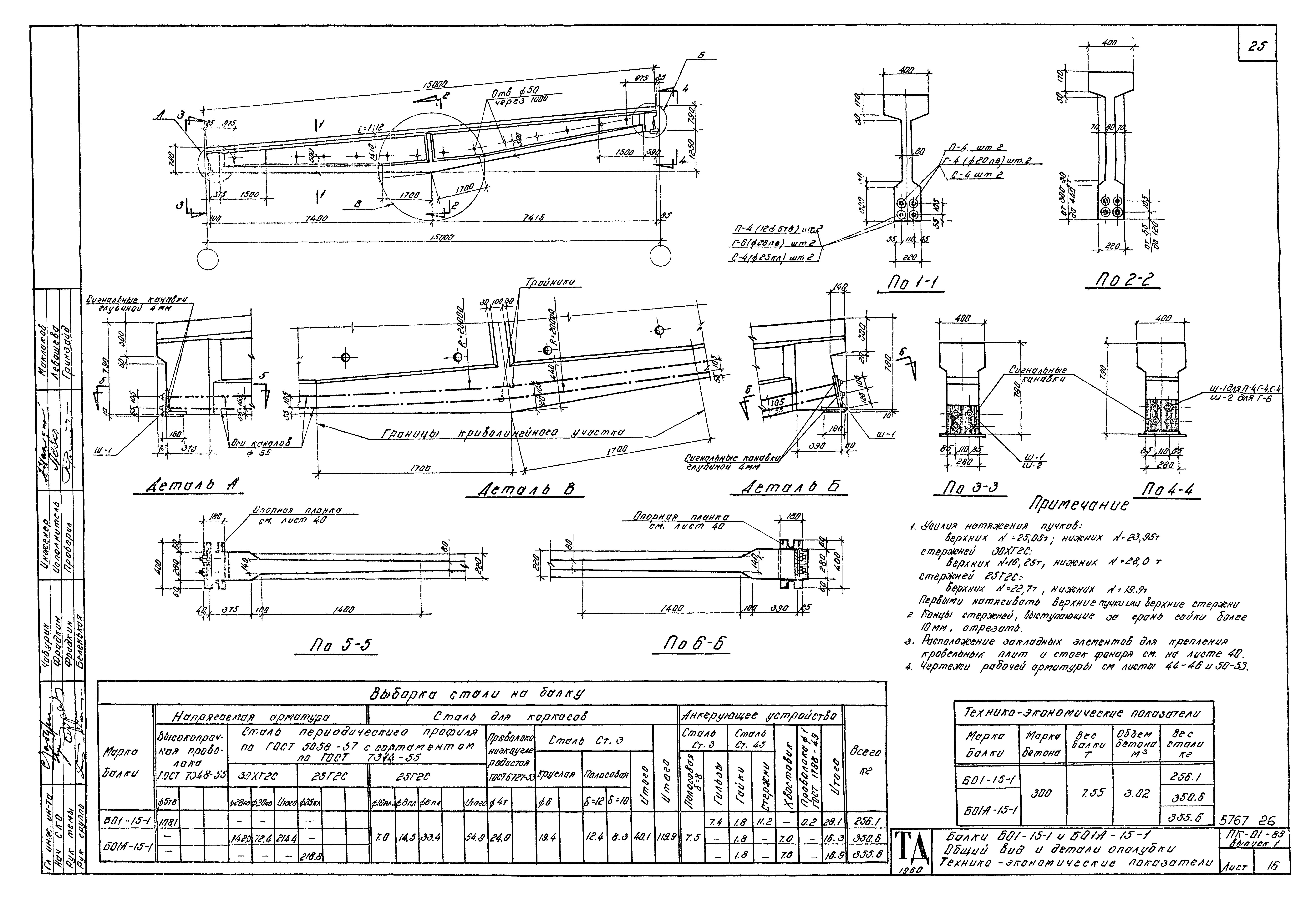

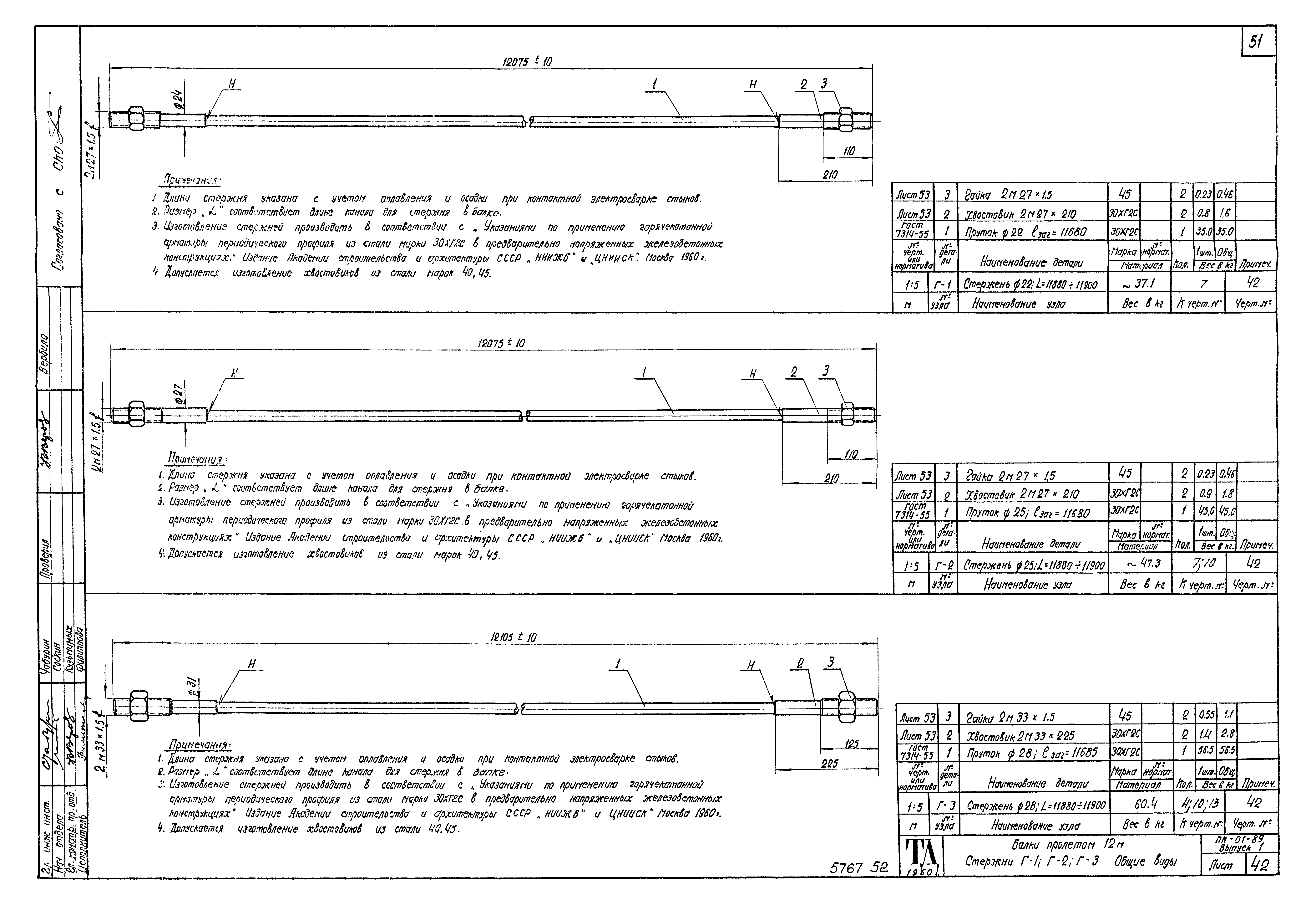

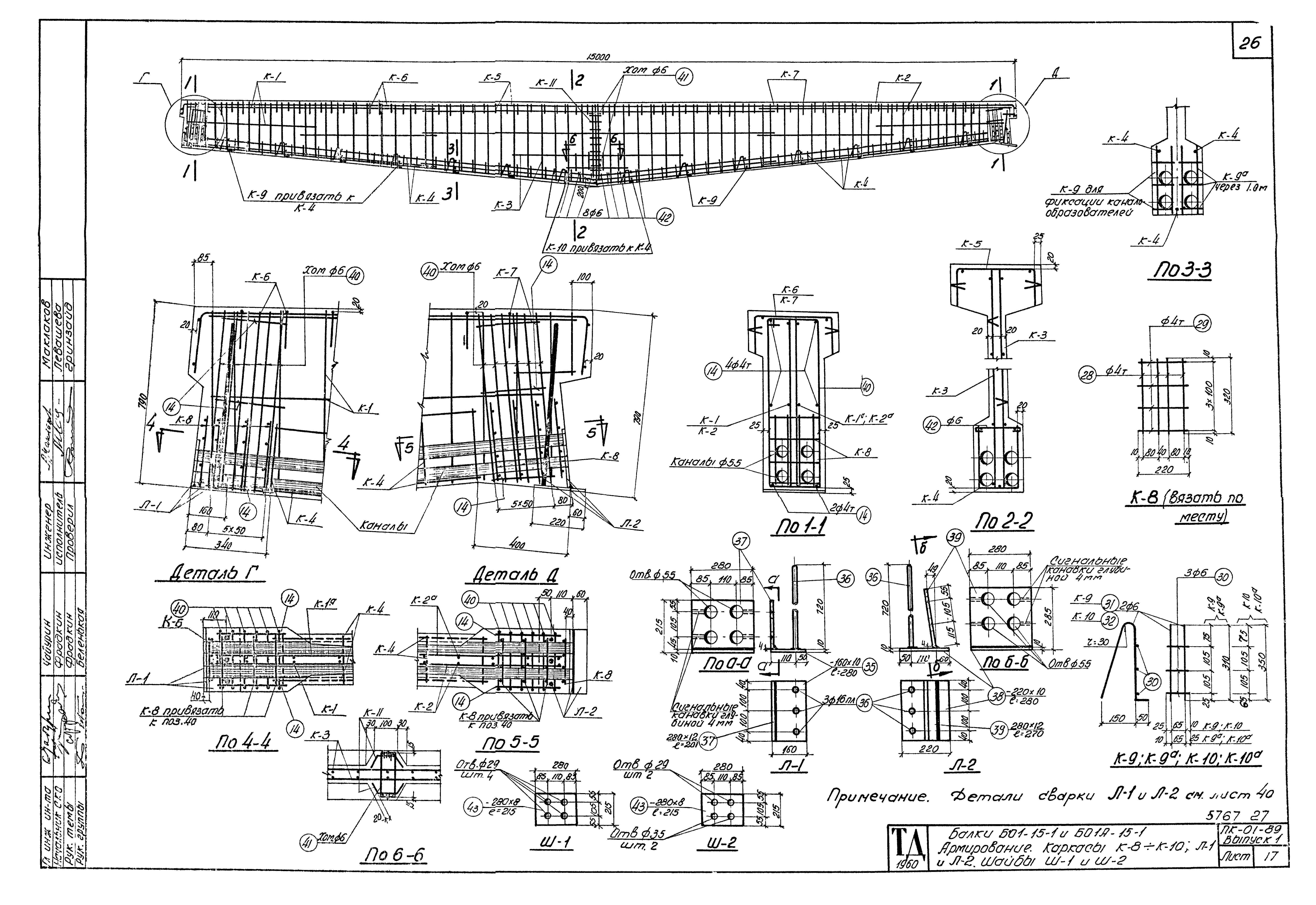

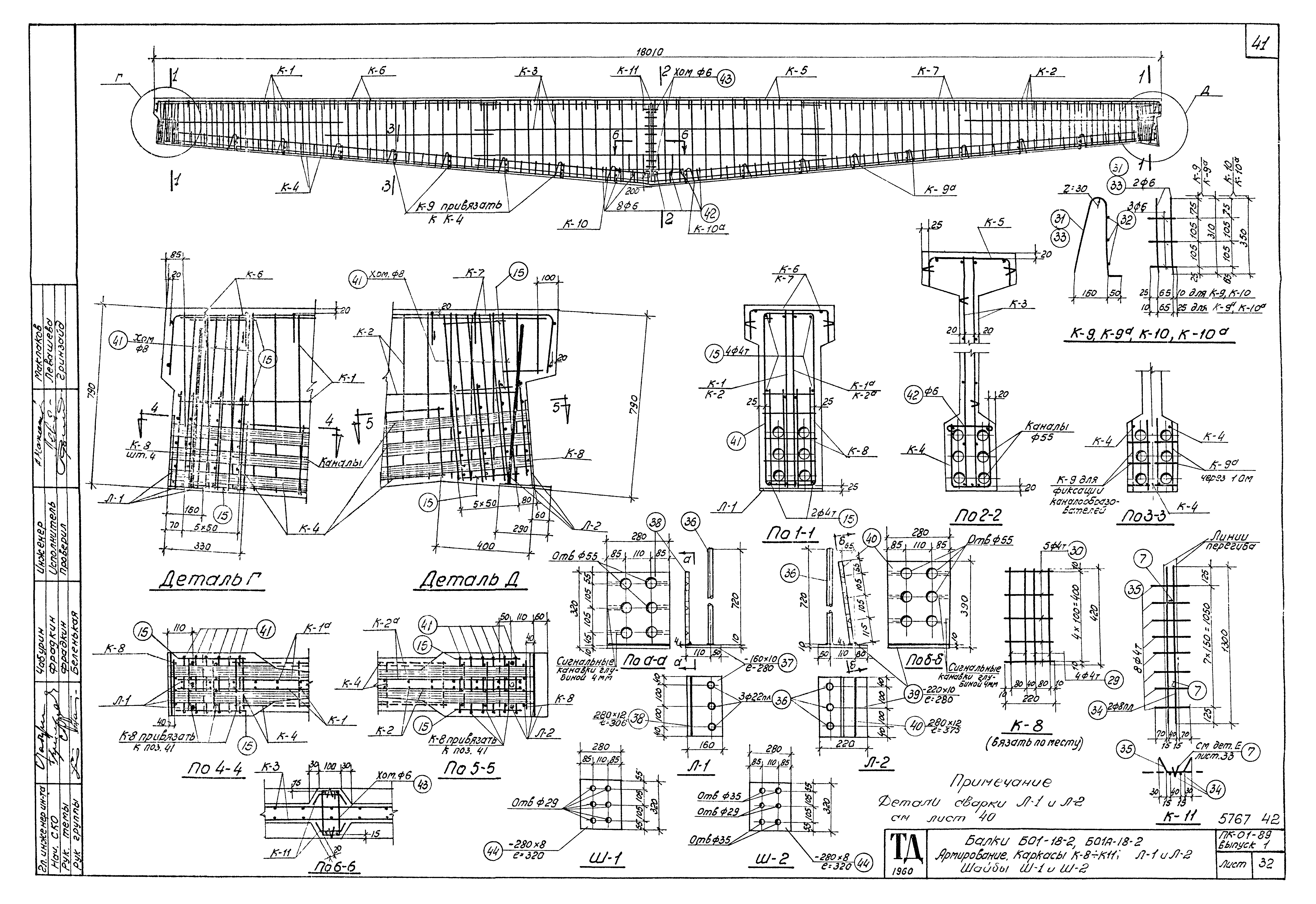

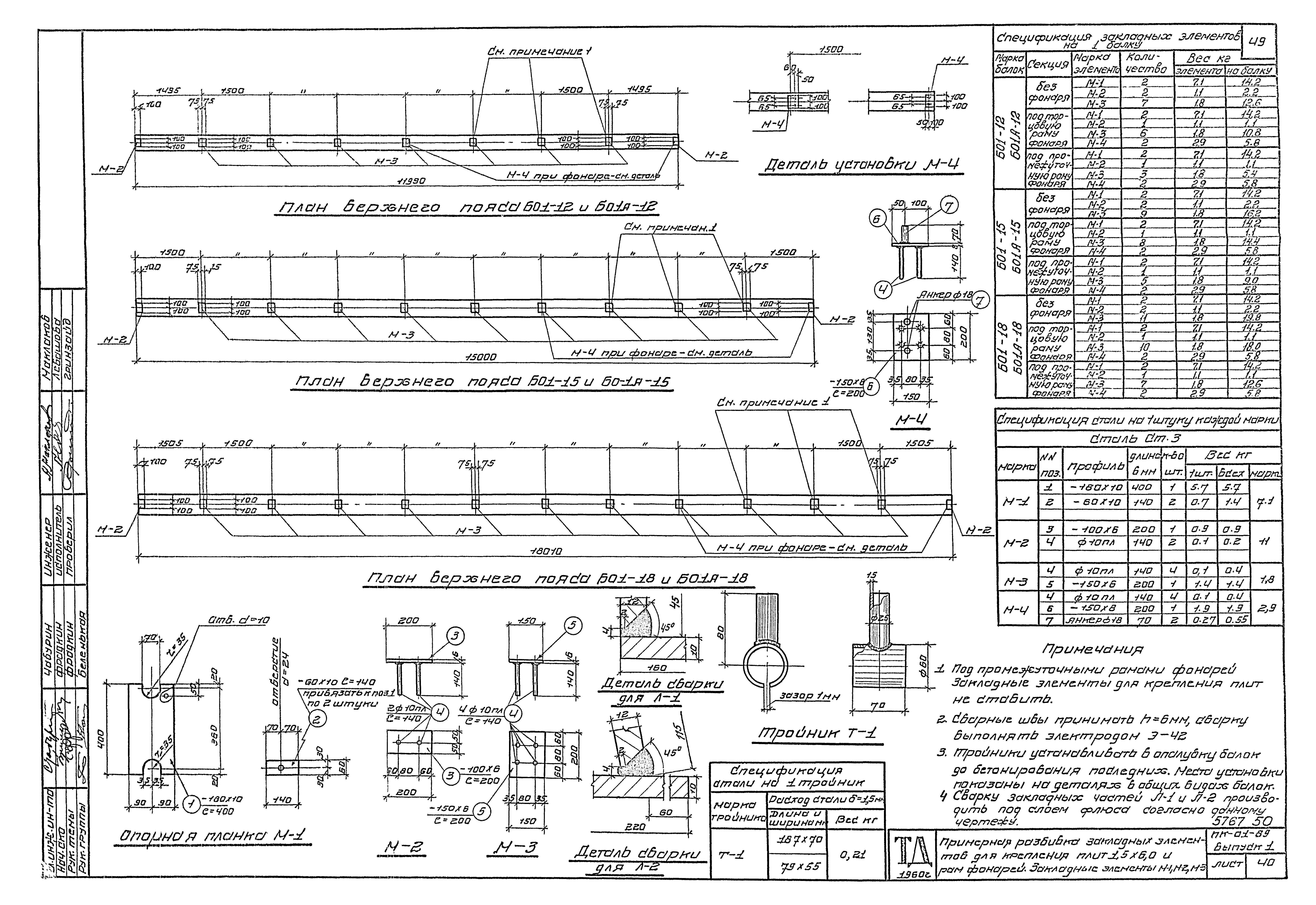

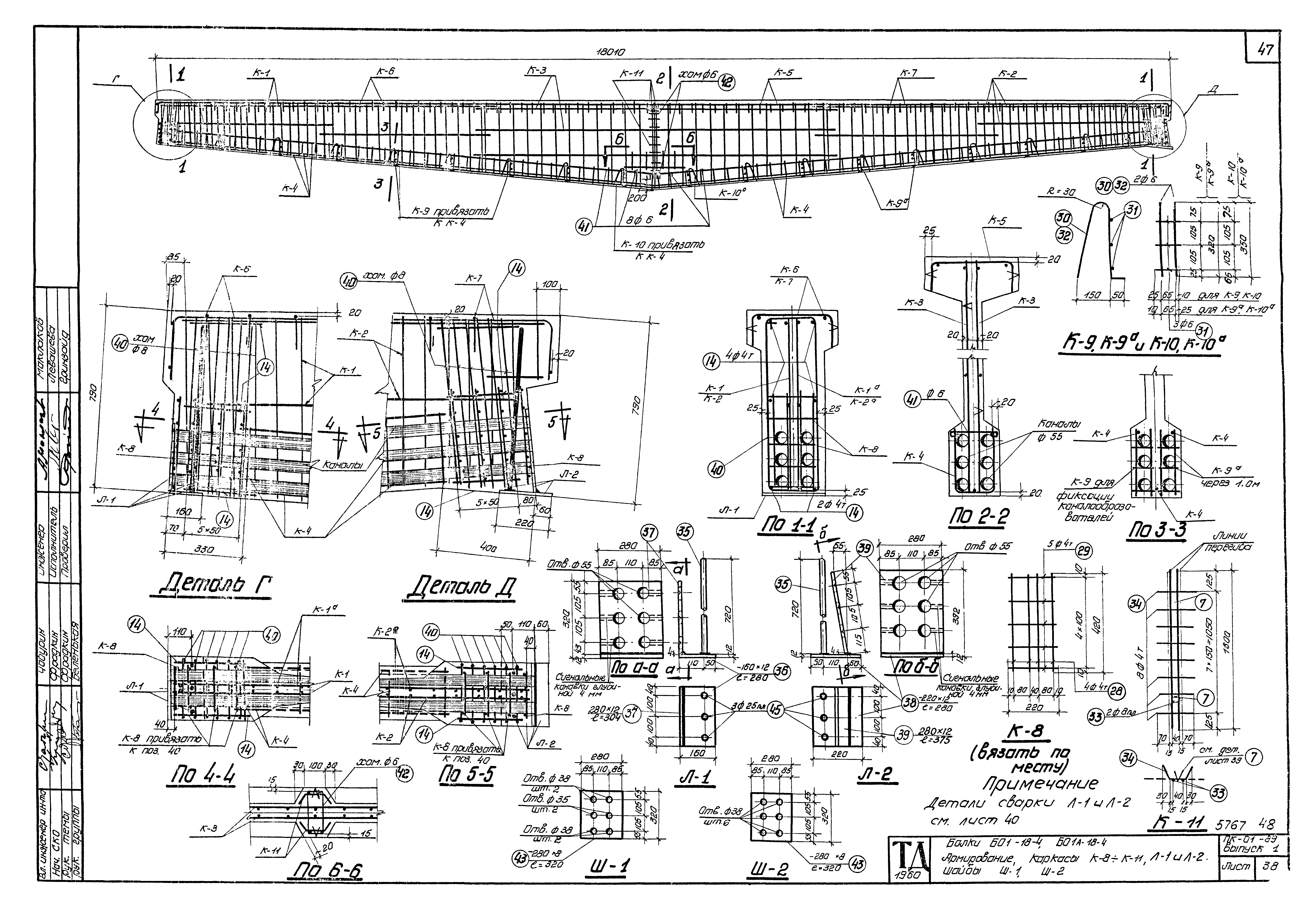

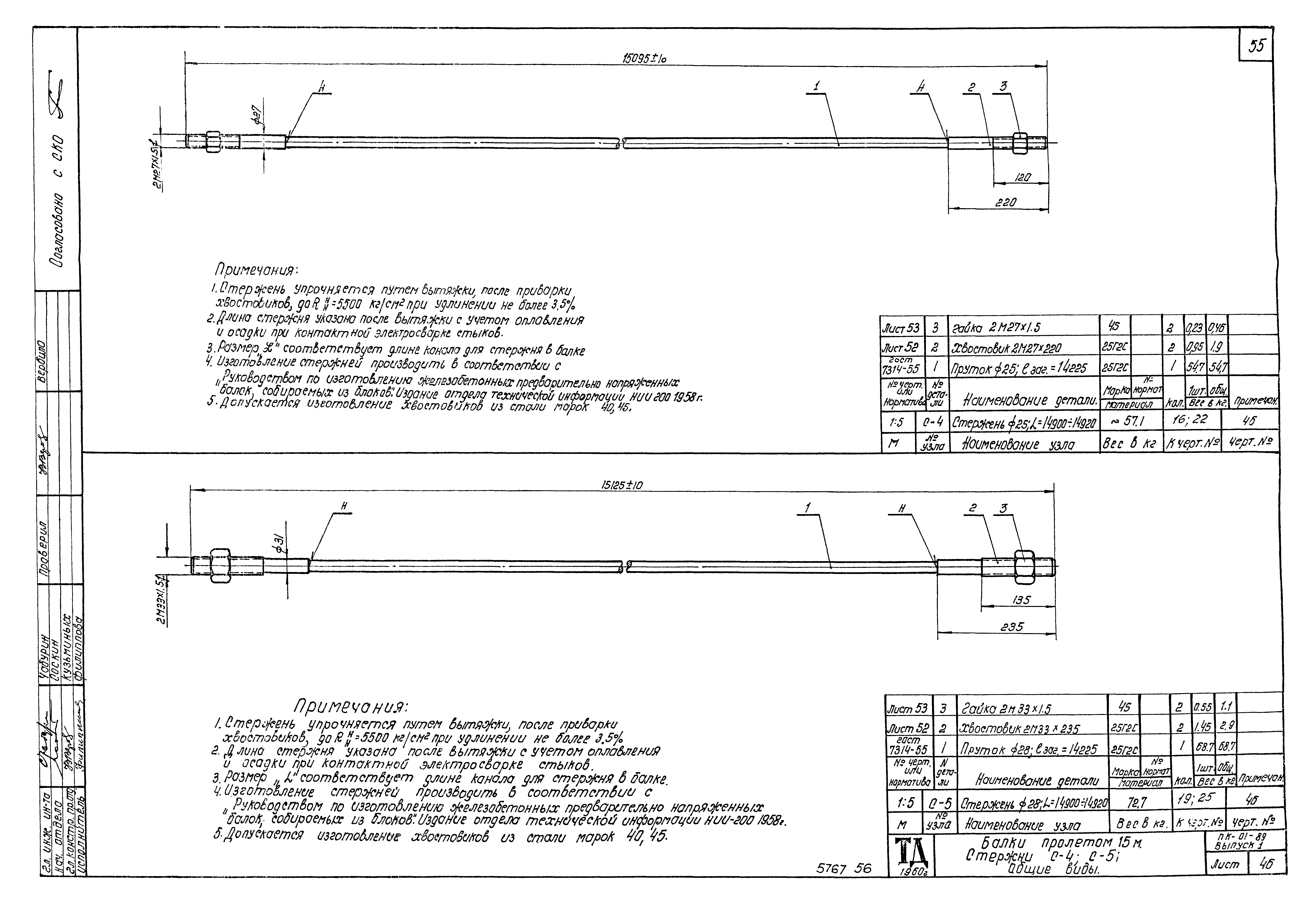

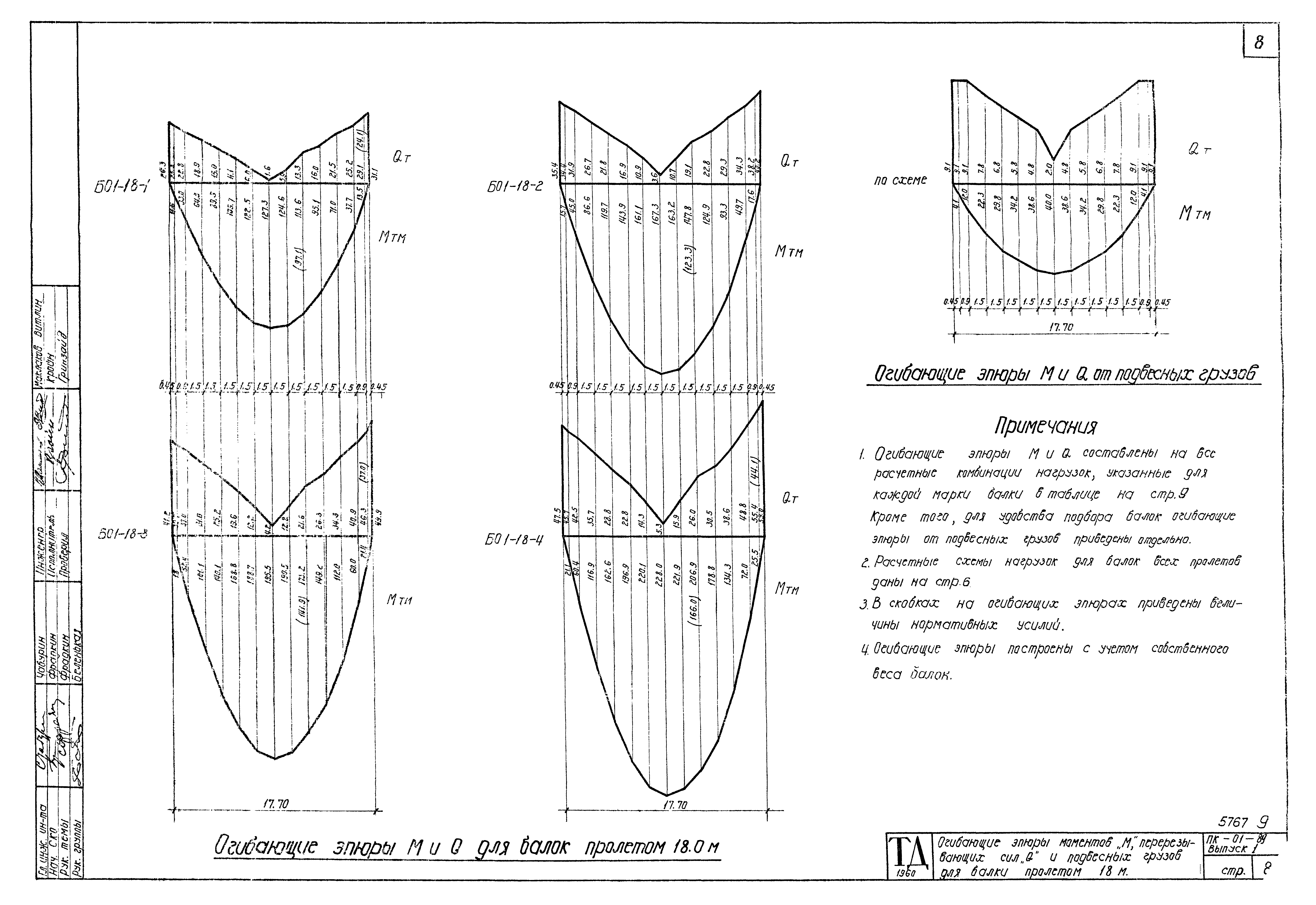

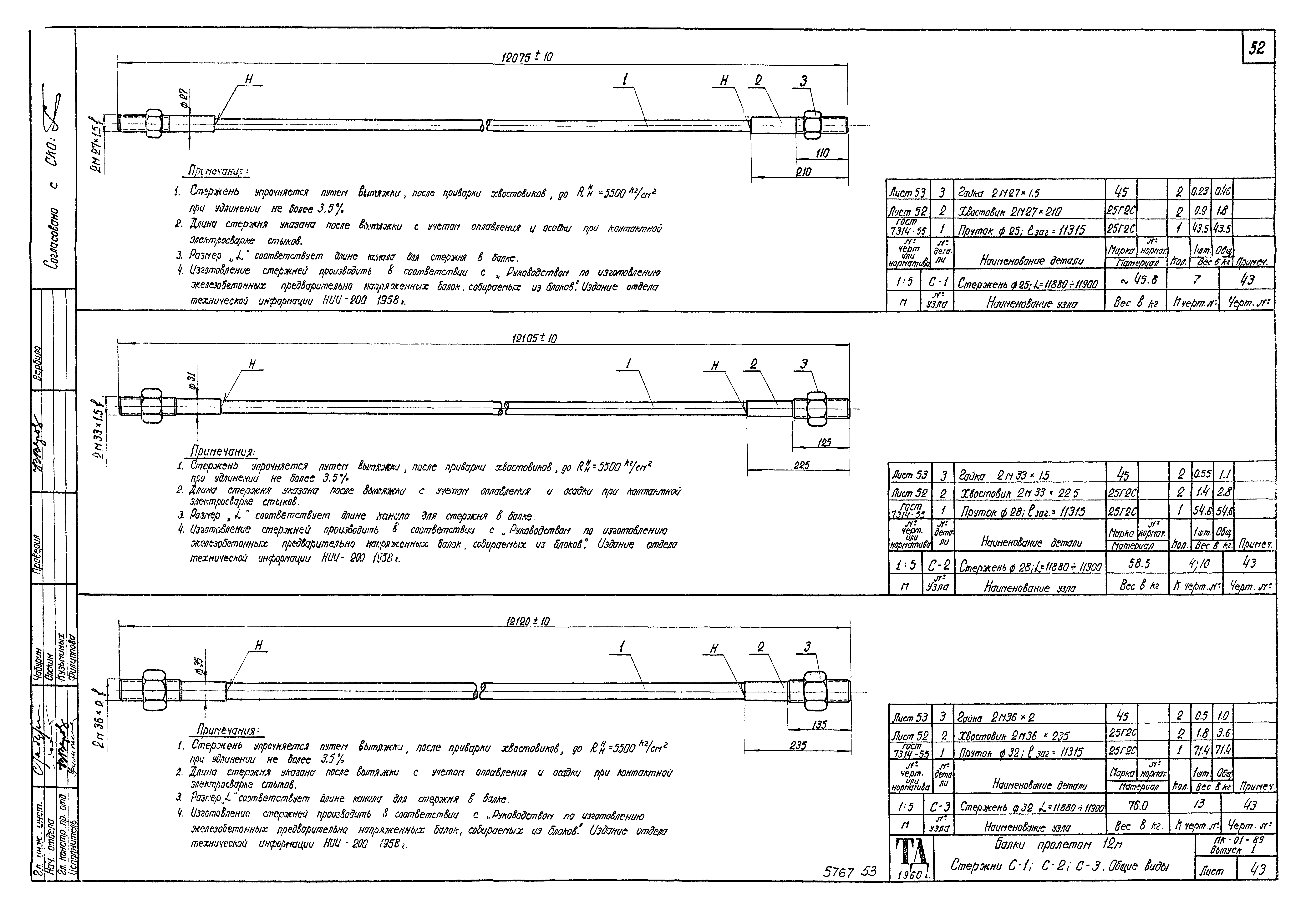

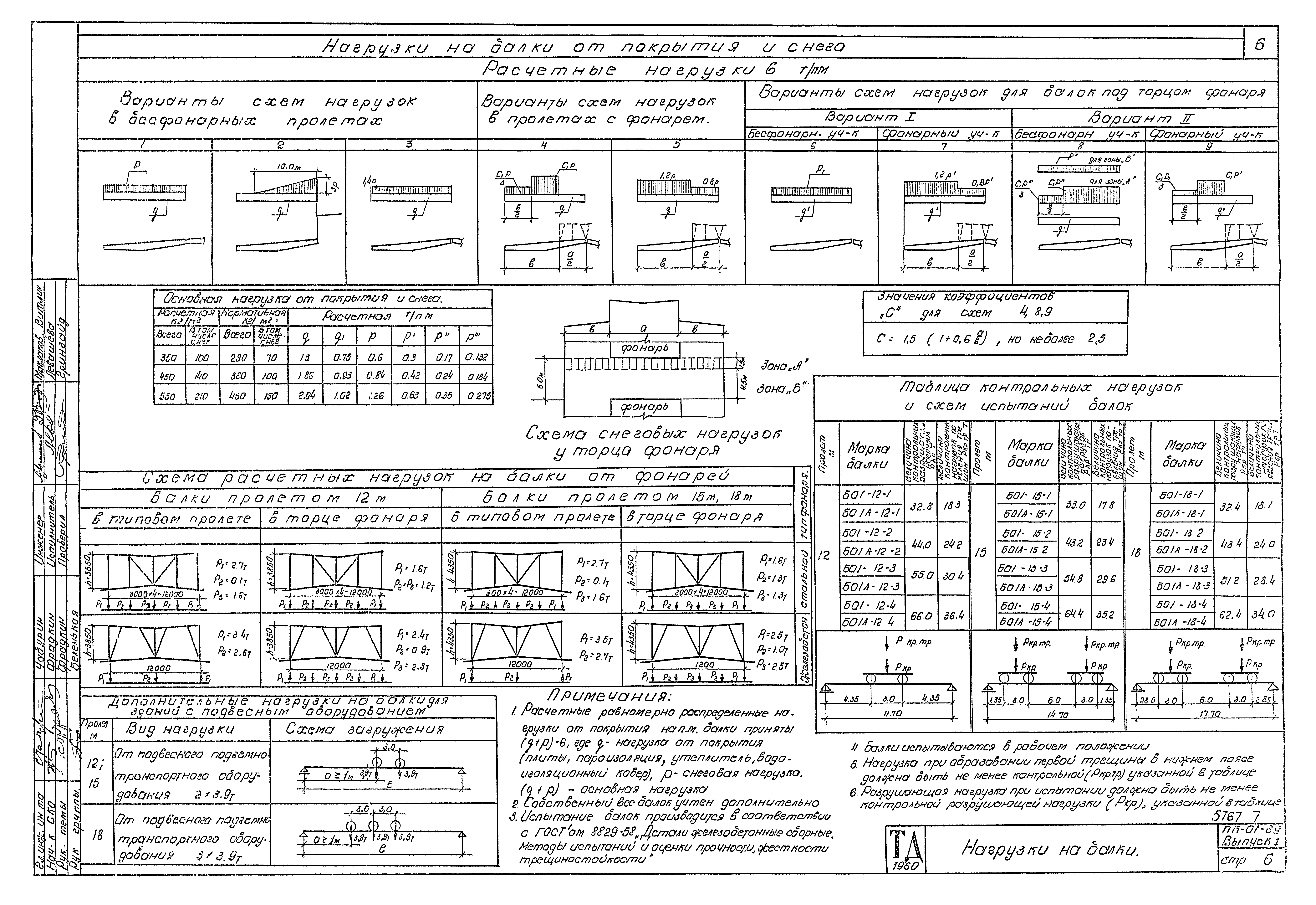

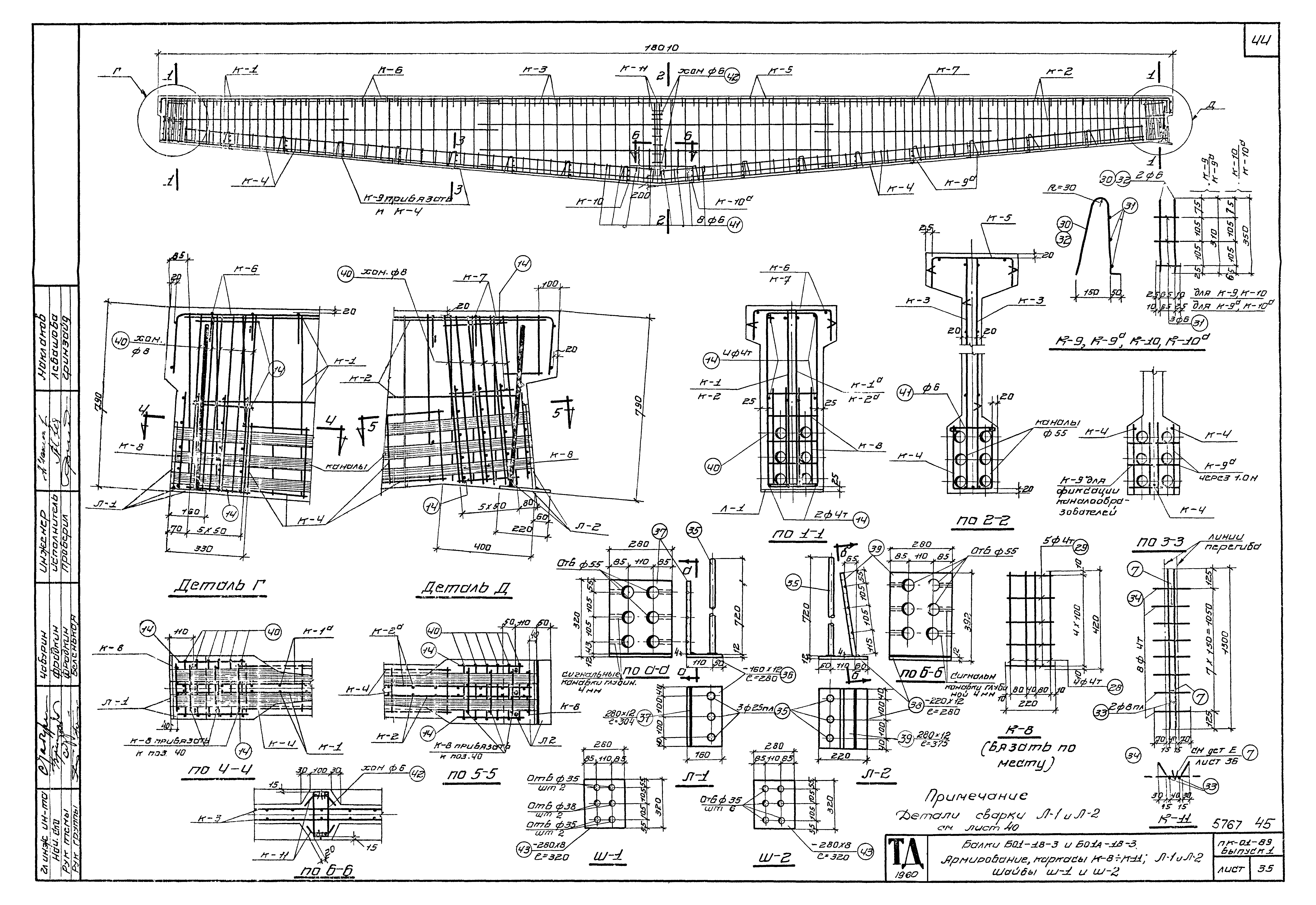

Оглавление:	Содержание Пояснительная записка Нагрузки на балки Огибающие эпюры моментов "М" и перерезывающих сил Q для балок пролетом 12 м и 15 м Огибающие эпюры моментов "М", перерезывающих сил Q и подвесных грузов для балки пролетом 18 м Технико-экономические показатели односкатных балок 12, 15 и 18 м Монтажные схемы. Узлы 1, 2 Узлы 3 - 10 Детали конструкций. Схема строповки Балки БО1-12-1 и БО1А-12-1. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-12-1 и БО1А-12-1. Армирование. Шайба Ш-1. Закладные элементы Л-1 и Л-2 Балки БО1-12-1 и БО1А-12-1. Каркасы К-1 - К-9. Спецификация Балки БО1-12-2 и БО1А-12-2. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-12-2 и БО1А-12-2. Армирование. Шайба Ш-1. Закладные элементы Л-1 и Л-2 Балки БО1-12-2 и БО1А-12-2. Каркасы К-1 - К-9. Спецификация Балки БО1-12-3 и БО1А-12-3. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-12-3 и БО1А-12-3. Армирование. Шайба Ш-1. Закладные элементы Л-1 и Л-2 Балки БО1-12-3 и БО1А-12-3. Каркасы К-1 - К-9. Спецификация Балки БО1-12-4 и БО1А-12-4. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-12-4 и БО1А-12-4. Армирование. Шайба Ш-1. Закладные элементы Л-1 и Л-2 Балки БО1-12-4 и БО1А-12-4. Каркасы К-1 - К-9. Спецификация Балки БО1-15-1 и БО1А-15-1. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-15-1 и БО1А-15-1. Армирование. Каркасы К-8 - К-10; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-15-1 и БО1А-15-1. Каркасы К-1 - К-7; К-11. Спецификация Балки БО1-15-2 и БО1А-15-2. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-15-2 и БО1А-15-2. Армирование. Каркасы К-8 - К-10; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-15-2 и БО1А-15-2. Каркасы К-1 - К-7; К-11. Спецификация Балки БО1-15-3 и БО1А-15-3. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-15-3 и БО1А-15-3. Армирование. Каркасы К-8 - К-10; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-15-3 и БО1А-15-3. Каркасы К-1 - К-7; К-11. Спецификация Балки БО1-15-4 и БО1А-15-4. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-15-4 и БО1А-15-4. Армирование. Каркасы К-8 - К-10; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-15-4 и БО1А-15-4. Каркасы К-1 - К-7; К-11. Спецификация Балки БО1-18-1 и БО1А-18-1. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-1 и БО1А-18-1. Армирование. Каркасы К-8 - К-11; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-18-1 и БО1А-18-1. Каркасы К-1 - К-7. Спецификация Балки БО1-18-2 и БО1А-18-2. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-2 и БО1А-18-2. Армирование. Каркасы К-8 - К-11; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-18-2 и БО1А-18-2. Каркасы К-1 - К-7. Спецификация Балки БО1-18-3 и БО1А-18-3. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-3 и БО1А-18-3. Армирование. Каркасы К-8 - К-11; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-18-3 и БО1А-18-3. Каркасы К-1 - К-7. Спецификация Балки БО1-18-4 и БО1А-18-4. Общий вид и детали опалубки. Технико-экономические показатели Балки БО1-18-4 и БО1А-18-4. Армирование. Каркасы К-8 - К-11; Л-1 и Л-2. Шайбы Ш-1 и Ш-2 Балки БО1-18-4 и БО1А-18-4. Каркасы К-1 - К-7. Спецификация Примерная разбивка закладных элементов для крепления плит 1,5х6,0 м и рам фонарей. Закладные элементы М-1, М-2 и М-3 Балки пролетом 12 м. Пучки арматурные П-1, П-2, П-3. Общие виды Балки пролетом 12 м. Стержни Г-1, Г-2, Г-3. Общие виды Балки пролетом 12 м. Стержни С-1, С-2, С-3. Общие виды Балки пролетом 15 м. Пучки арматурные П-4, П-5. Общие виды Балки пролетом 15 м. Стержни Г-4, Г-5, Г-6. Общие виды Балки пролетом 15 м. Стержни С-4, С-5. Общие виды Балки пролетом 18 м. Пучки арматурные П-6, П-7, П-8. Общие виды Балки пролетом 18 м. Стержни Г-7, Г-8, Г-9. Общие виды Балки пролетом 18 м. Стержни С-6, С-7, С-8. Общие виды Балки пролетом 12, 15 и 18 м. Пучки арматурные П-1 - П-8. Детали Балки пролетом 12, 15 и 18 м. Стержни Г-4, Г-8, С-1 - С-9. Детали Балки пролетом 12, 15 и 18 м. Стержни Г-1 - Г-9, С-1 - С-8. Детали
Разработан:	Проектный институт № 1 Министерства строительства РСФСР НИИ-200
Утверждён:	01.10.1960 Государственный комитет Совета Министров СССР по делам строительства (510)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
