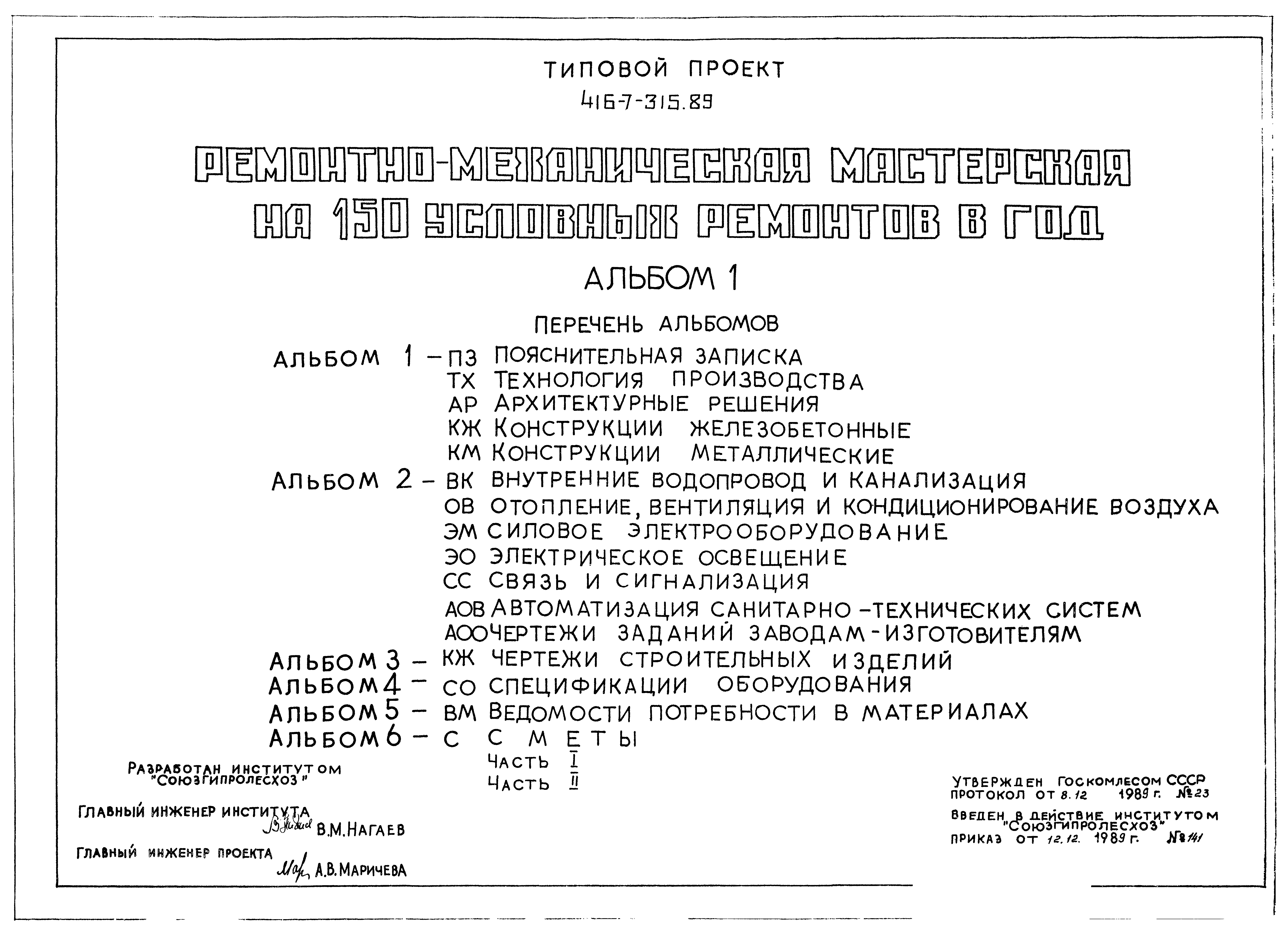

Скачать Типовой проект 416-7-315.89 Альбом 1. Пояснительная записка. Технология производства. Архитектурные решения. Конструкции железобетонные. Конструкции металлические

Дата актуализации: 10.08.2017

Типовой проект 416-7-315.89

Альбом 1. Пояснительная записка. Технология производства. Архитектурные решения. Конструкции железобетонные. Конструкции металлические

Обозначение: Типовой проект 416-7-315.89
Обозначение англ: 416-7-315.89
Статус:не определен законодательством
Название рус.:Альбом 1. Пояснительная записка. Технология производства. Архитектурные решения. Конструкции железобетонные. Конструкции металлические
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:12.12.1989

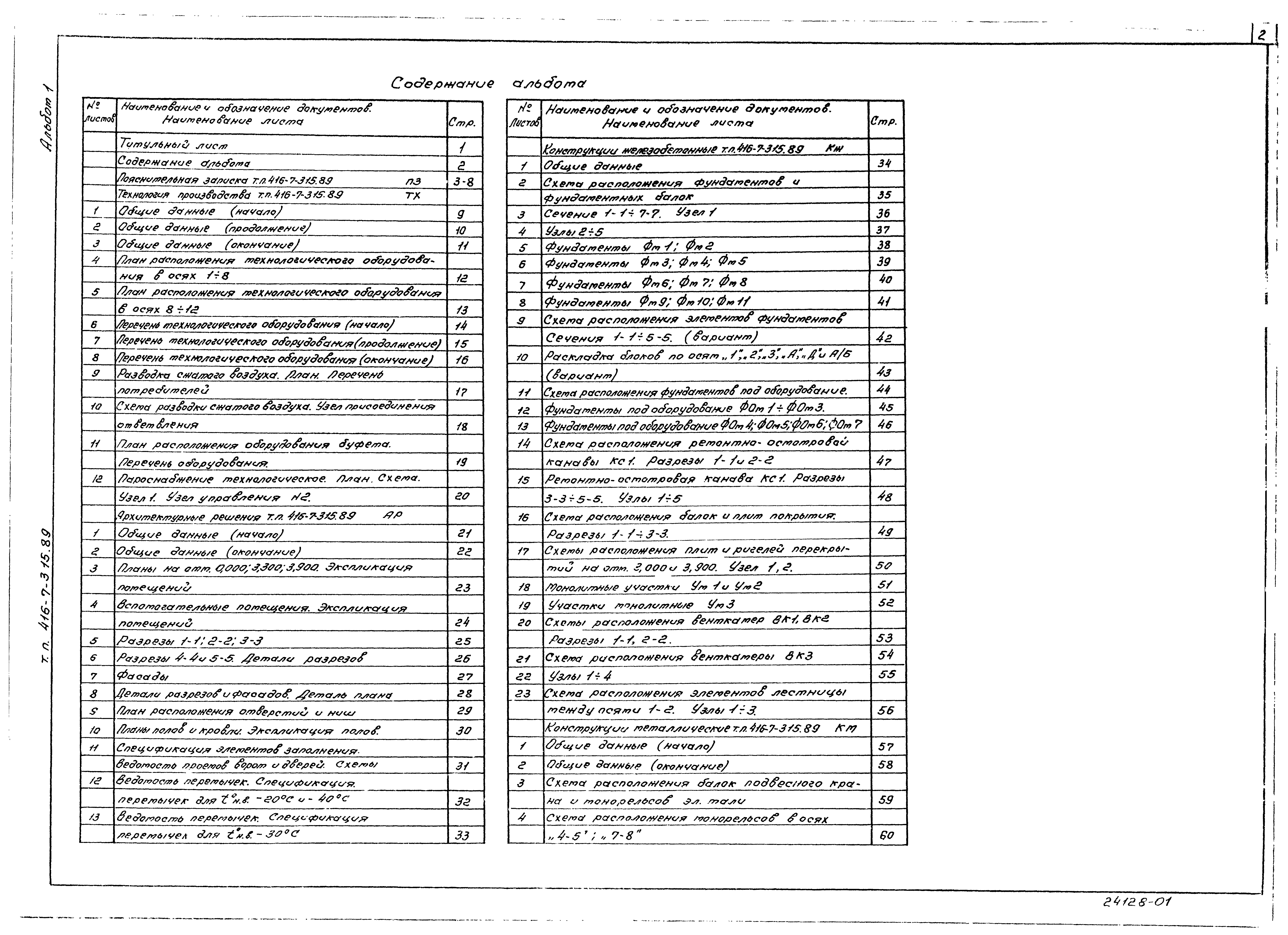

Оглавление:Содержание альбома

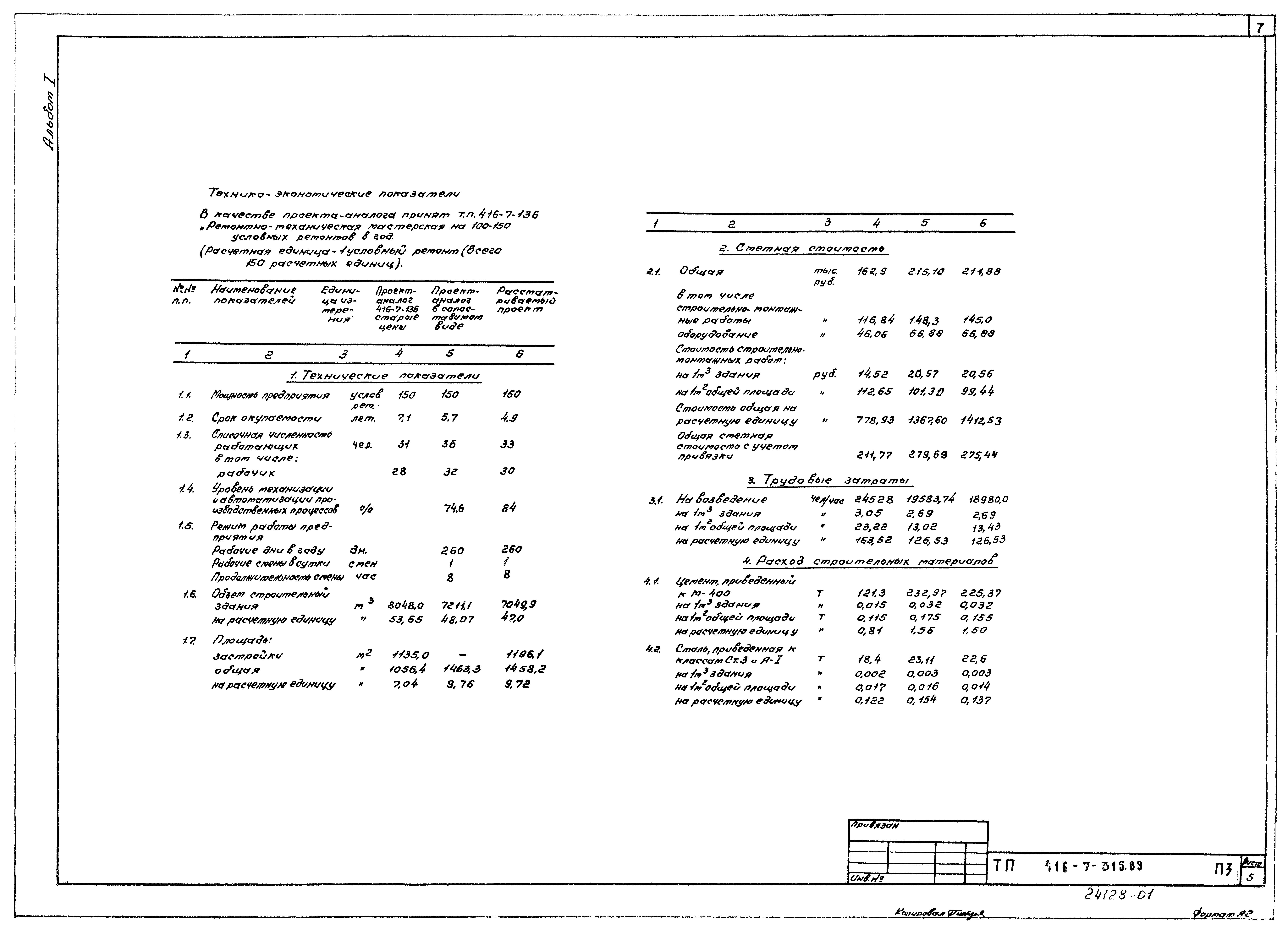

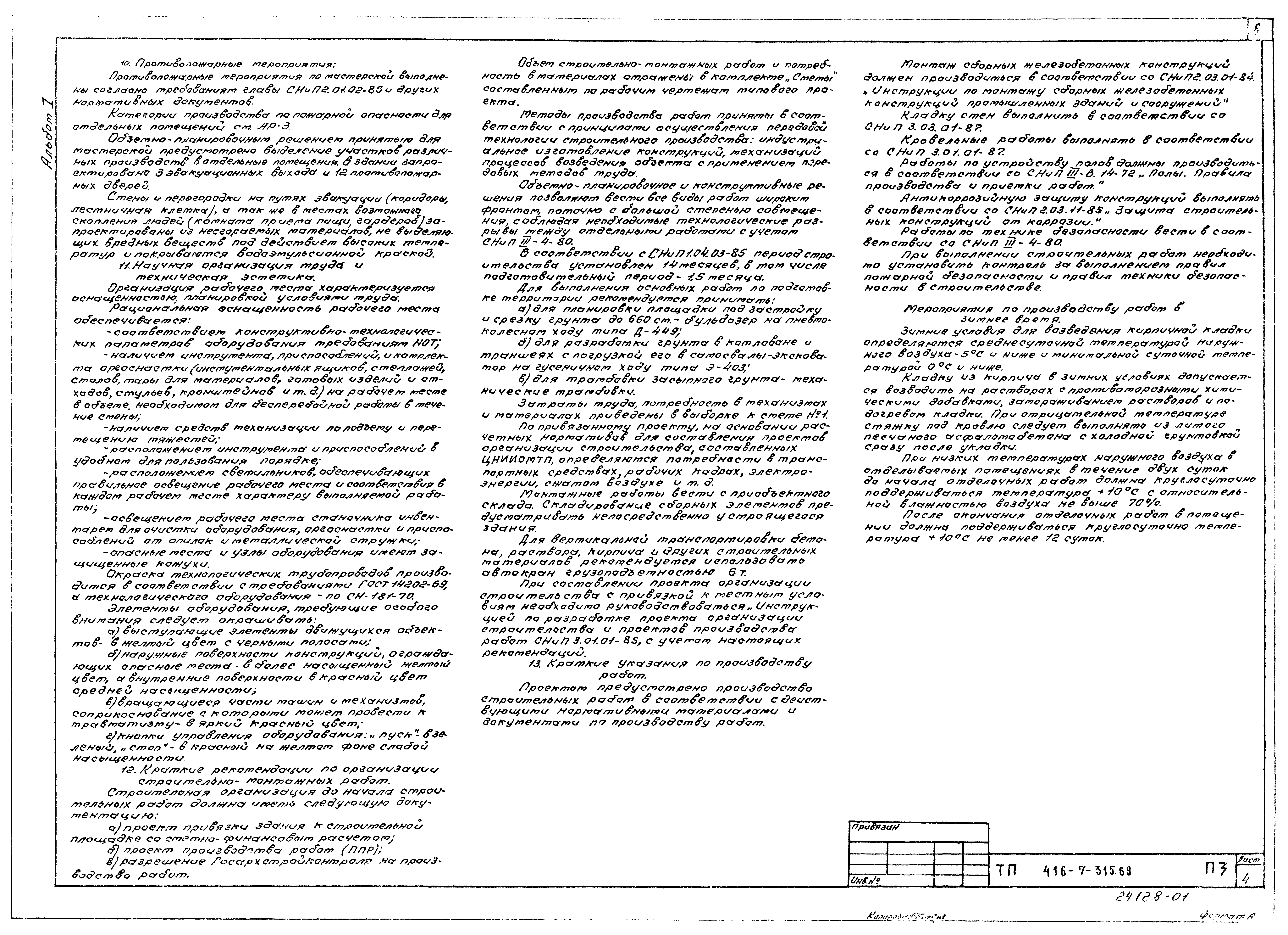

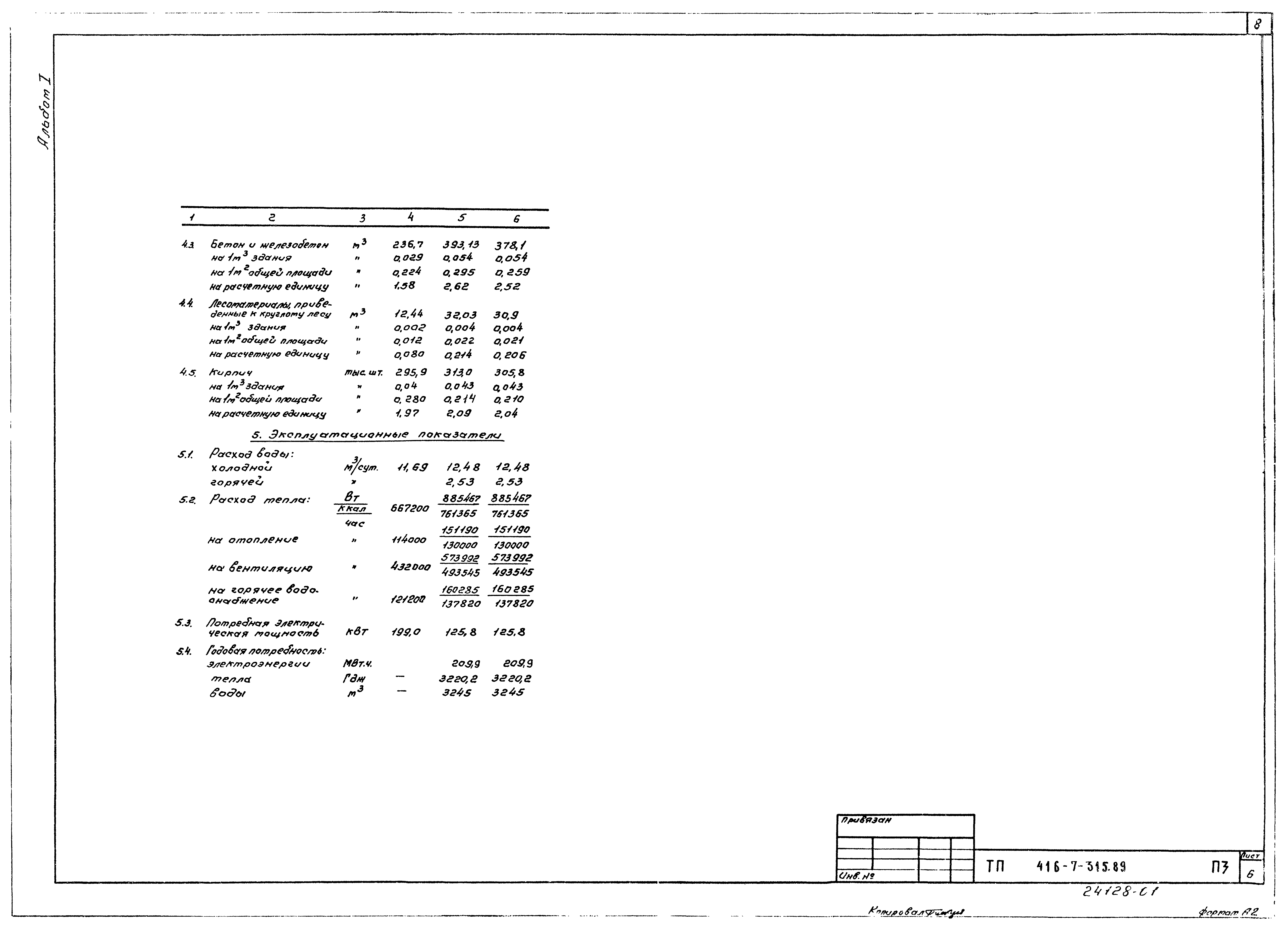

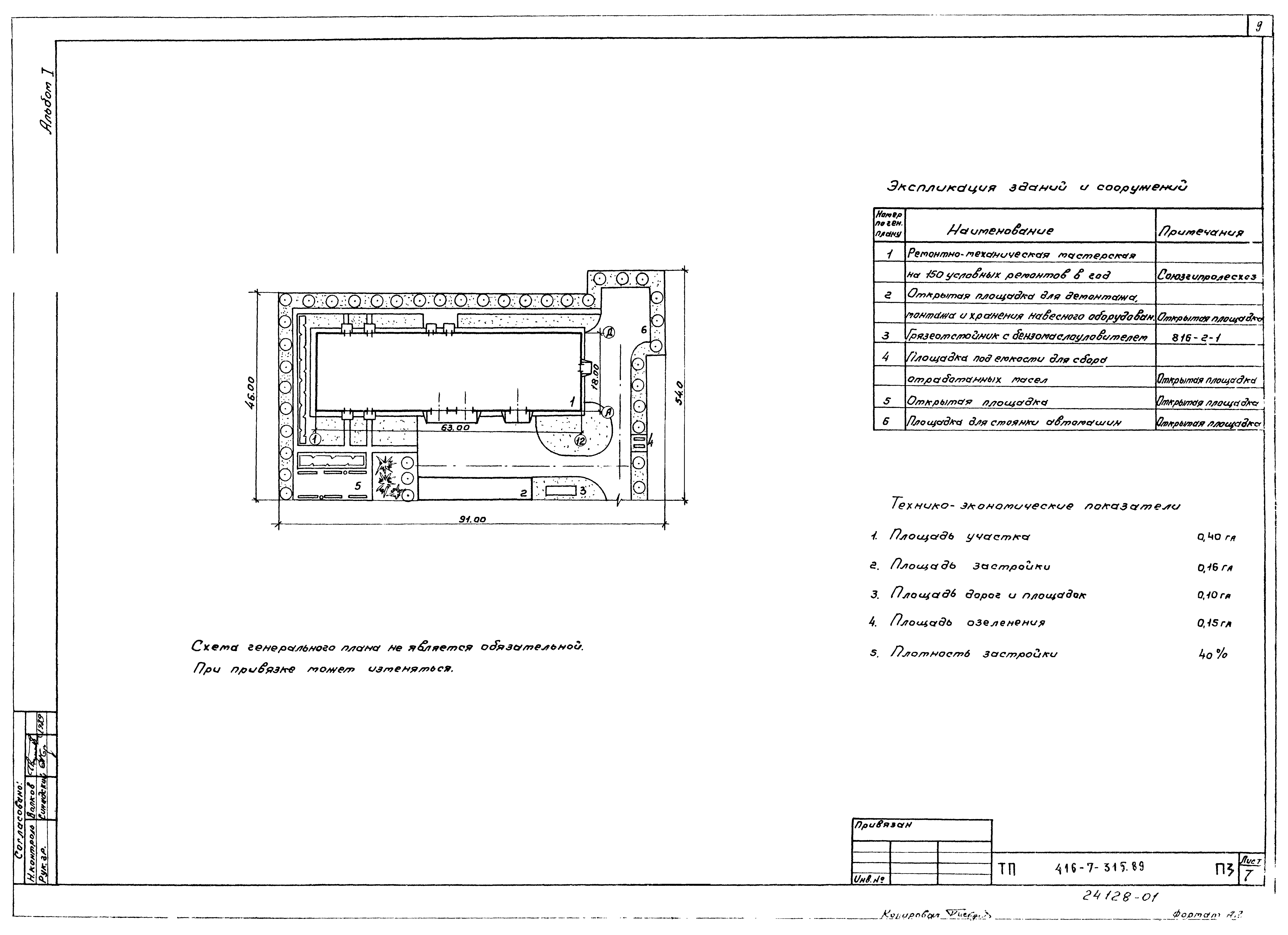

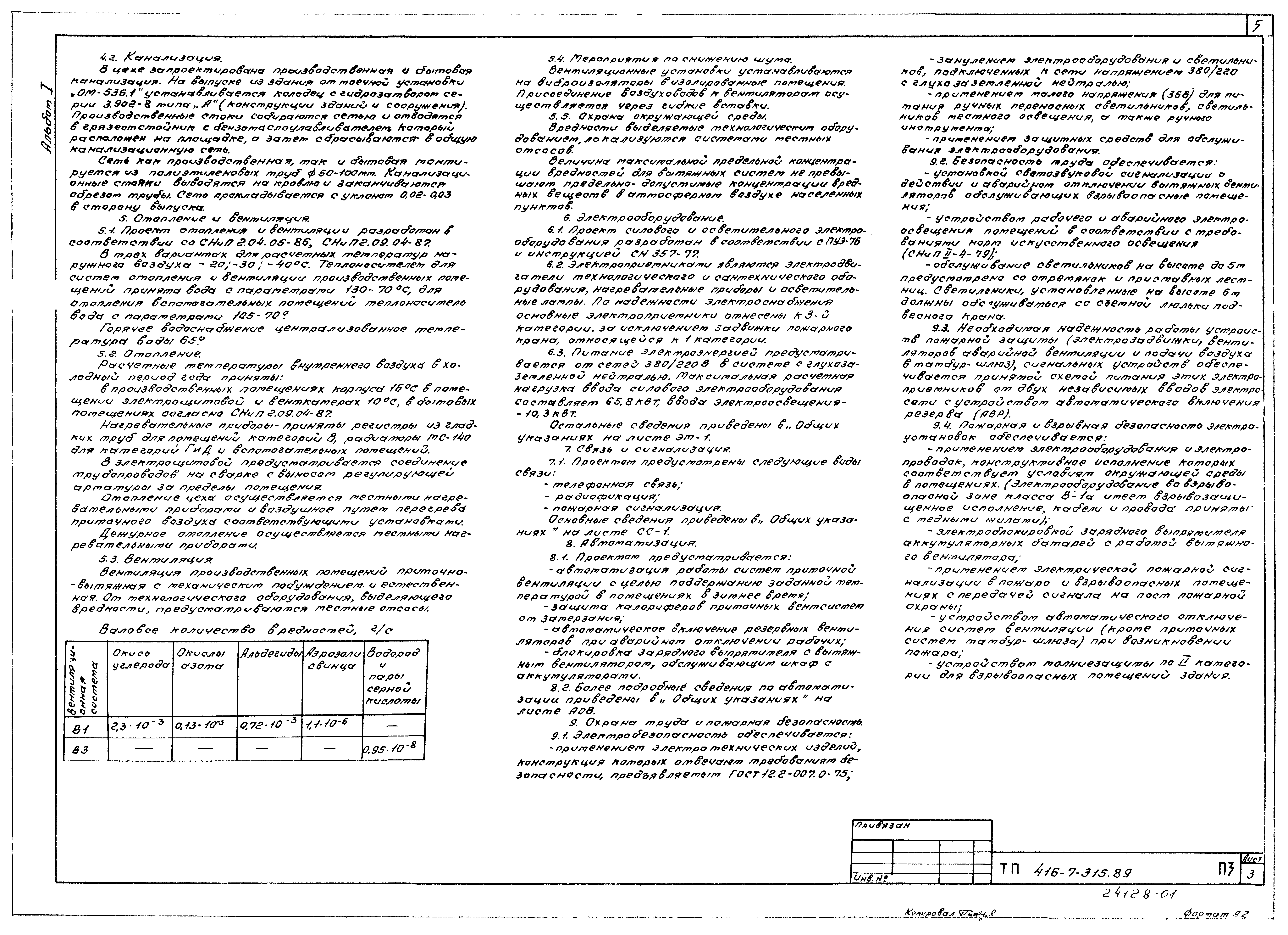

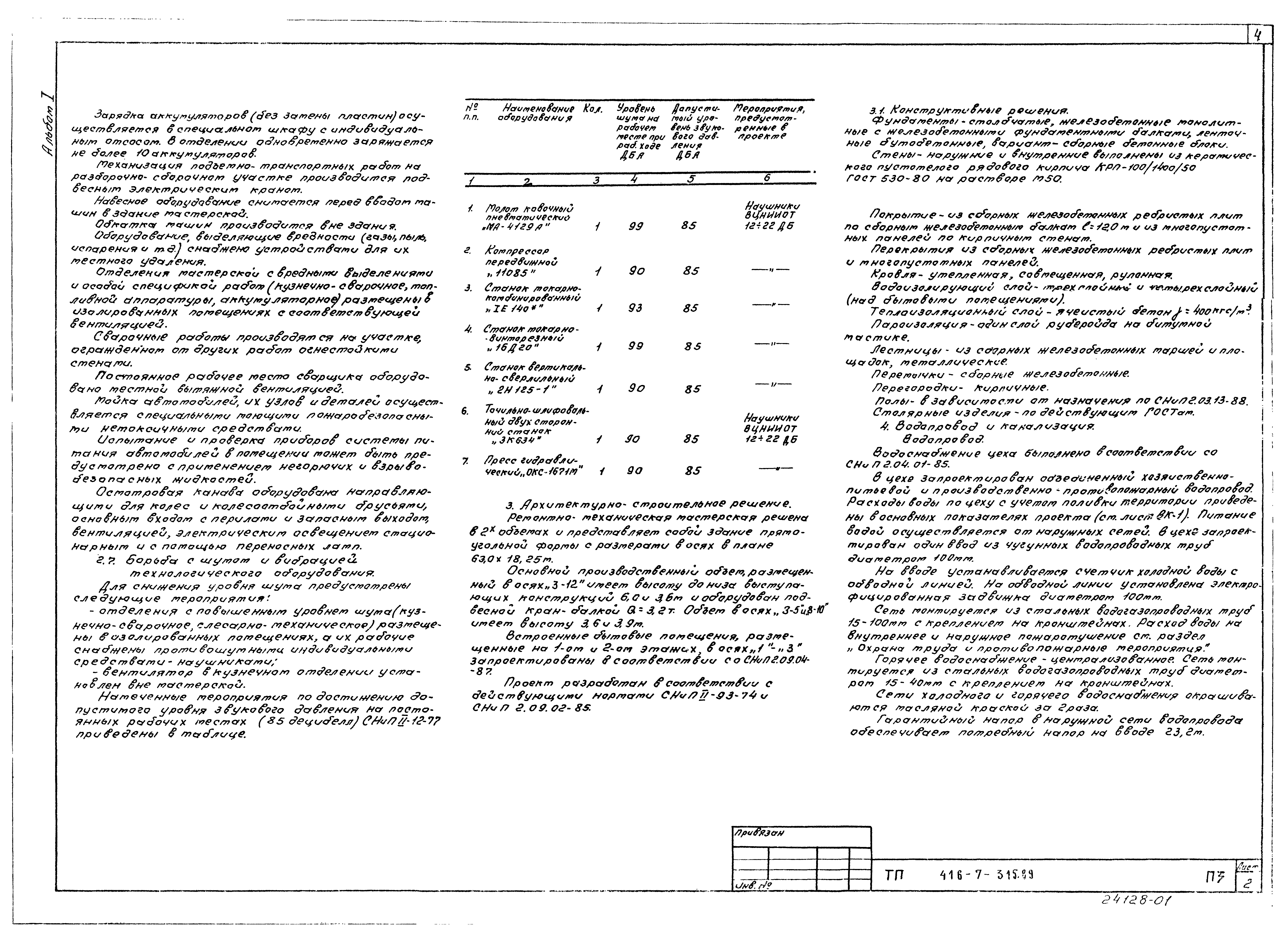

Пояснительная записка
Технология производства

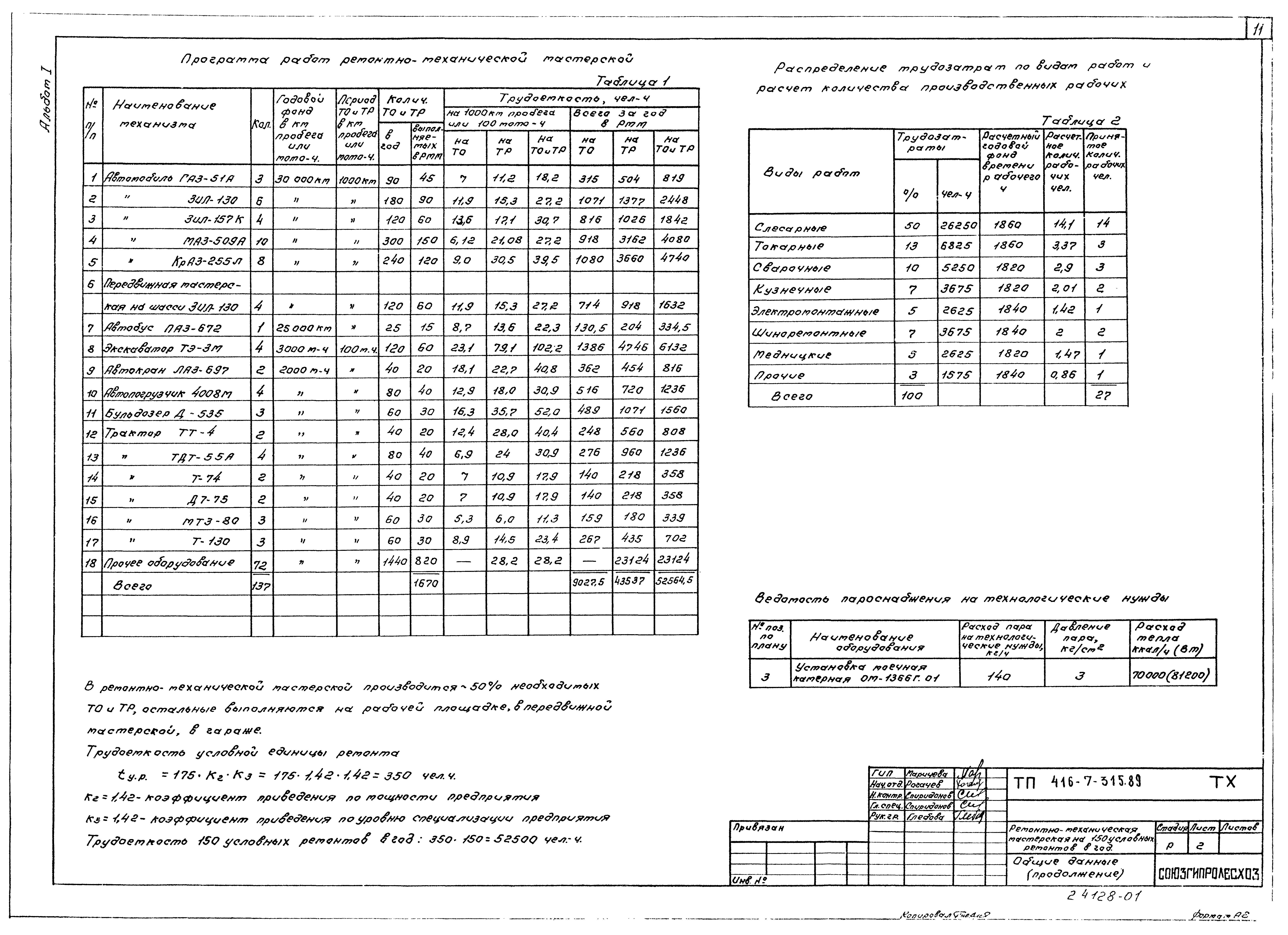

   Общие данные

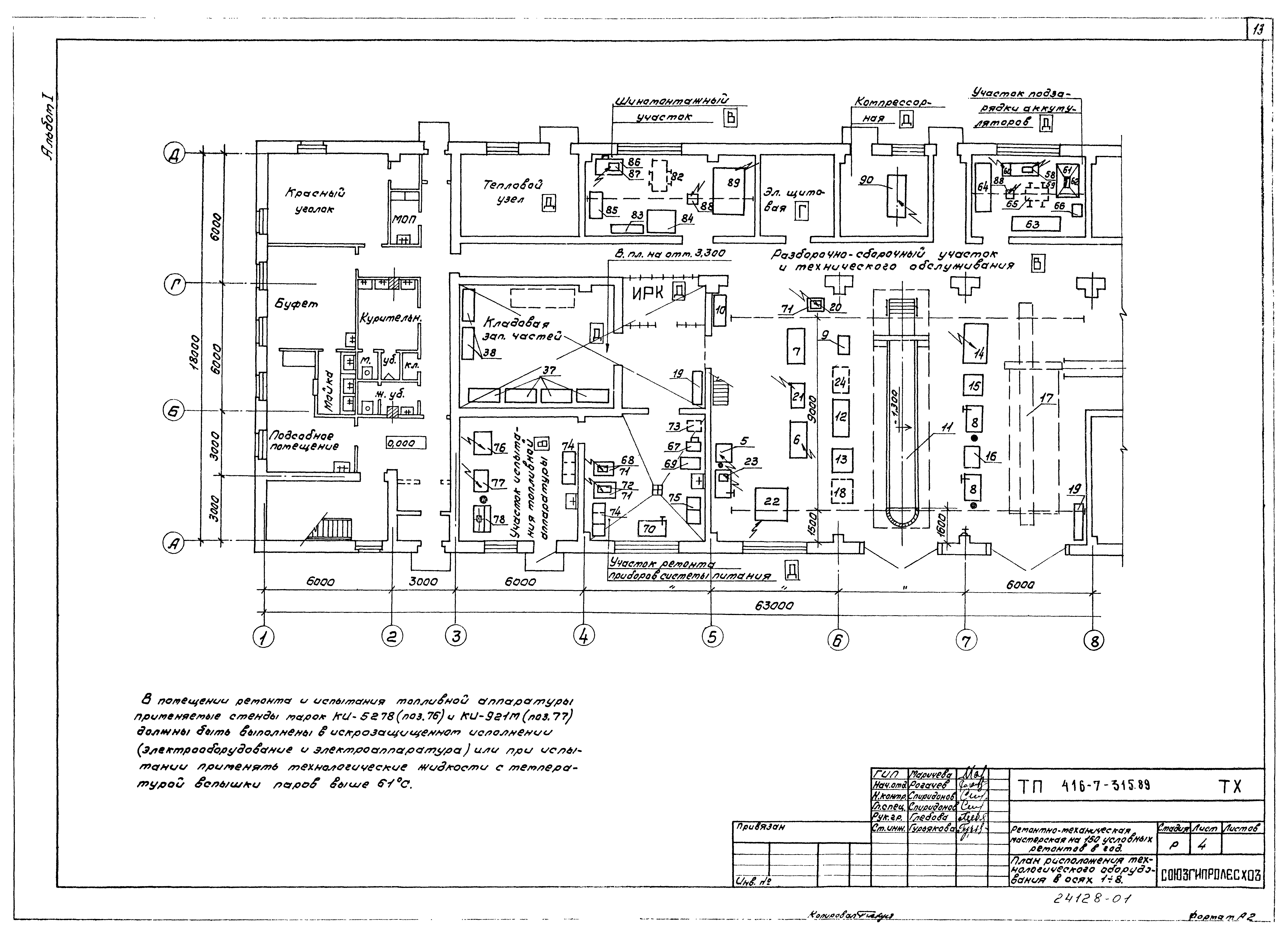

   План расположения технологического оборудования в осях 1 - 8

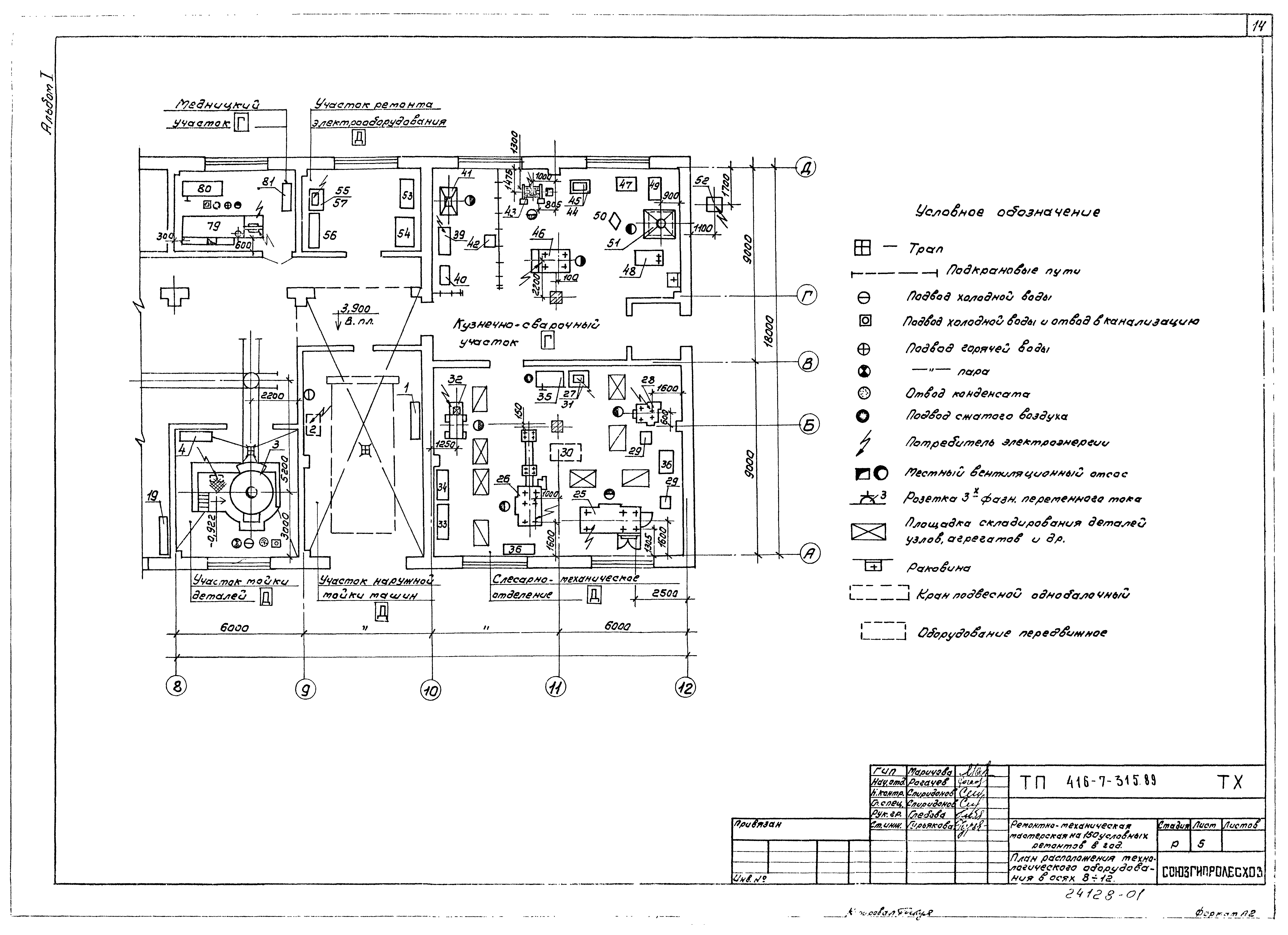

   План расположения технологического оборудования в осях 8 - 12

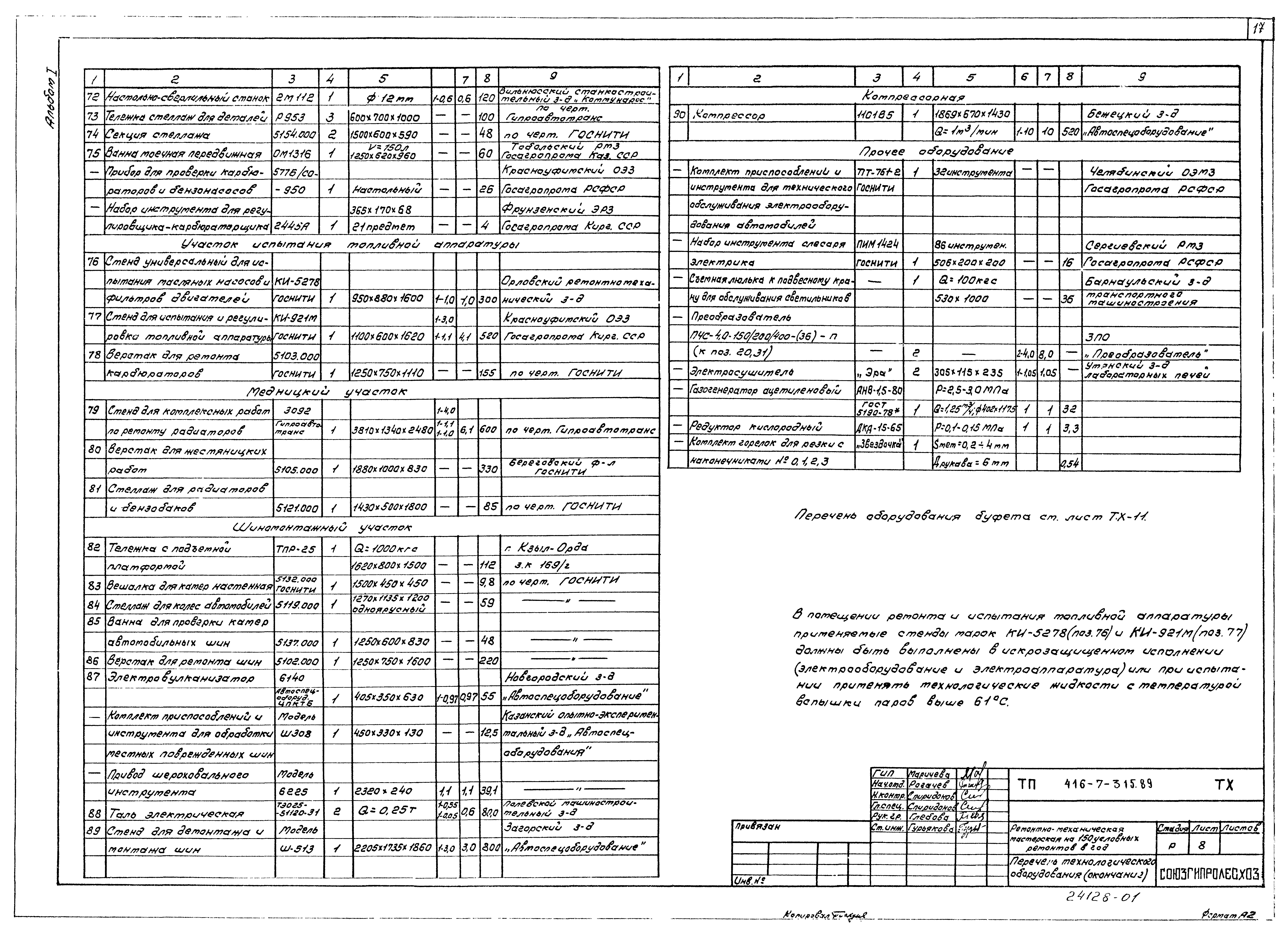

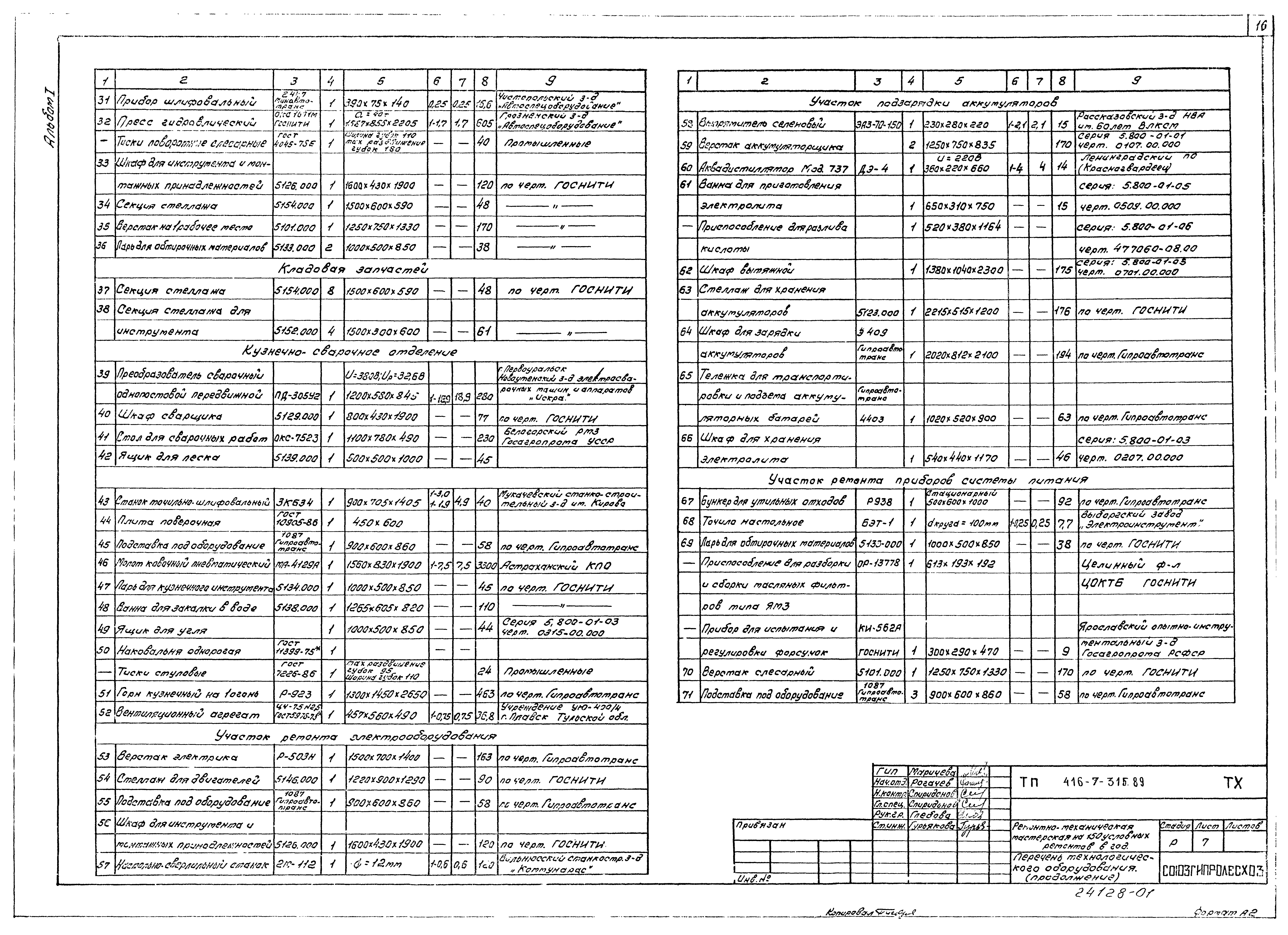

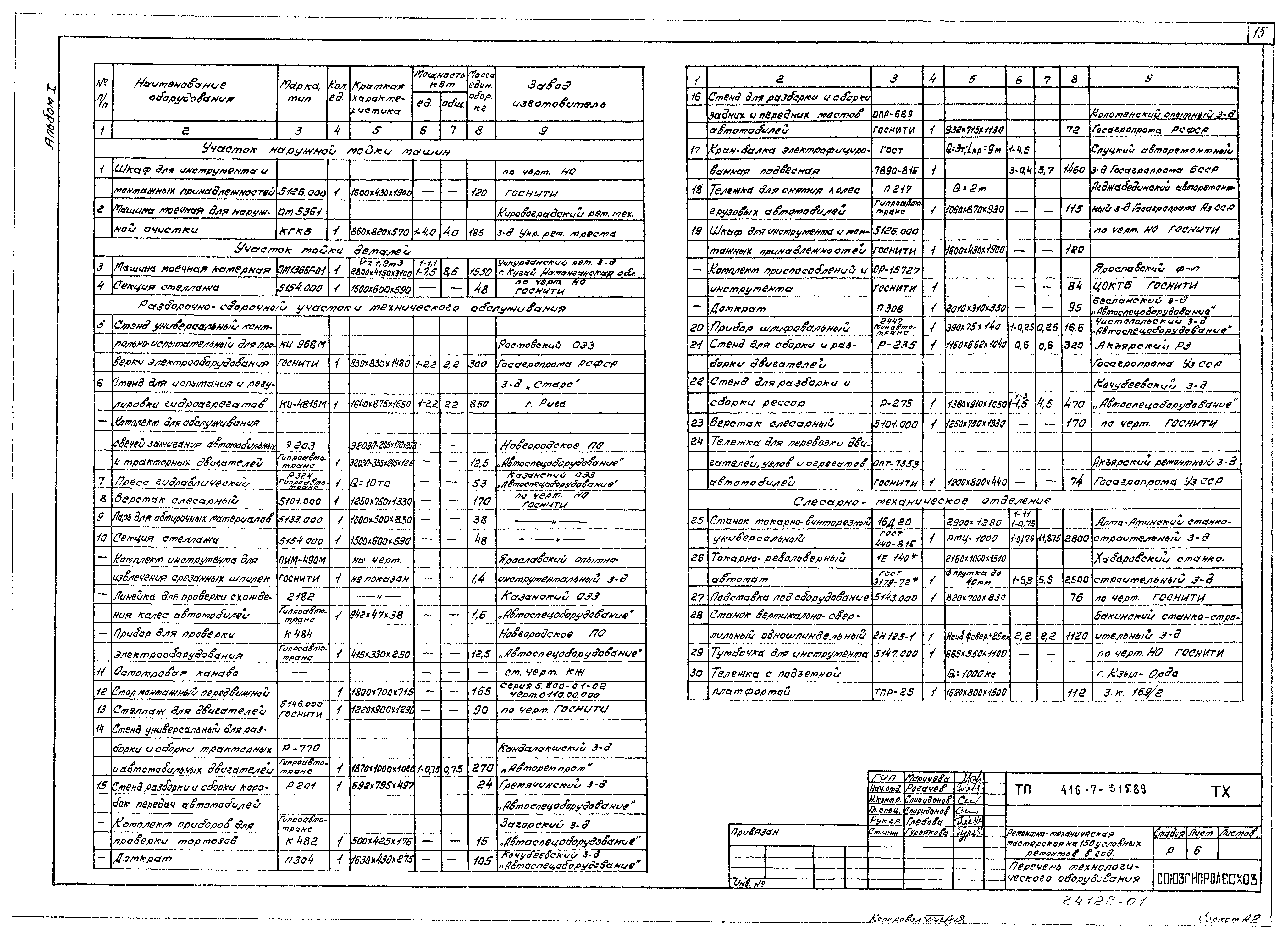

   Перечень технологического оборудования

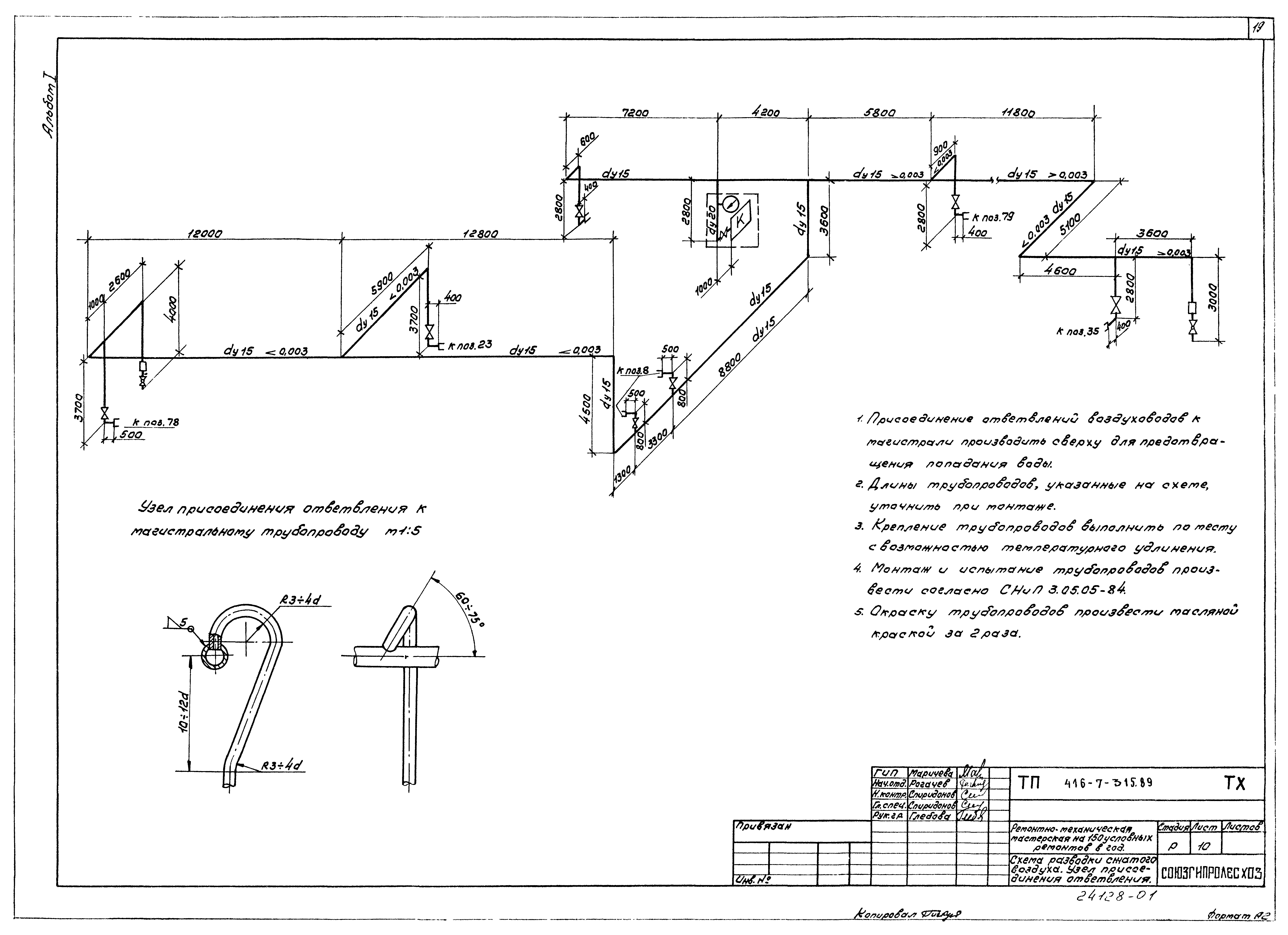

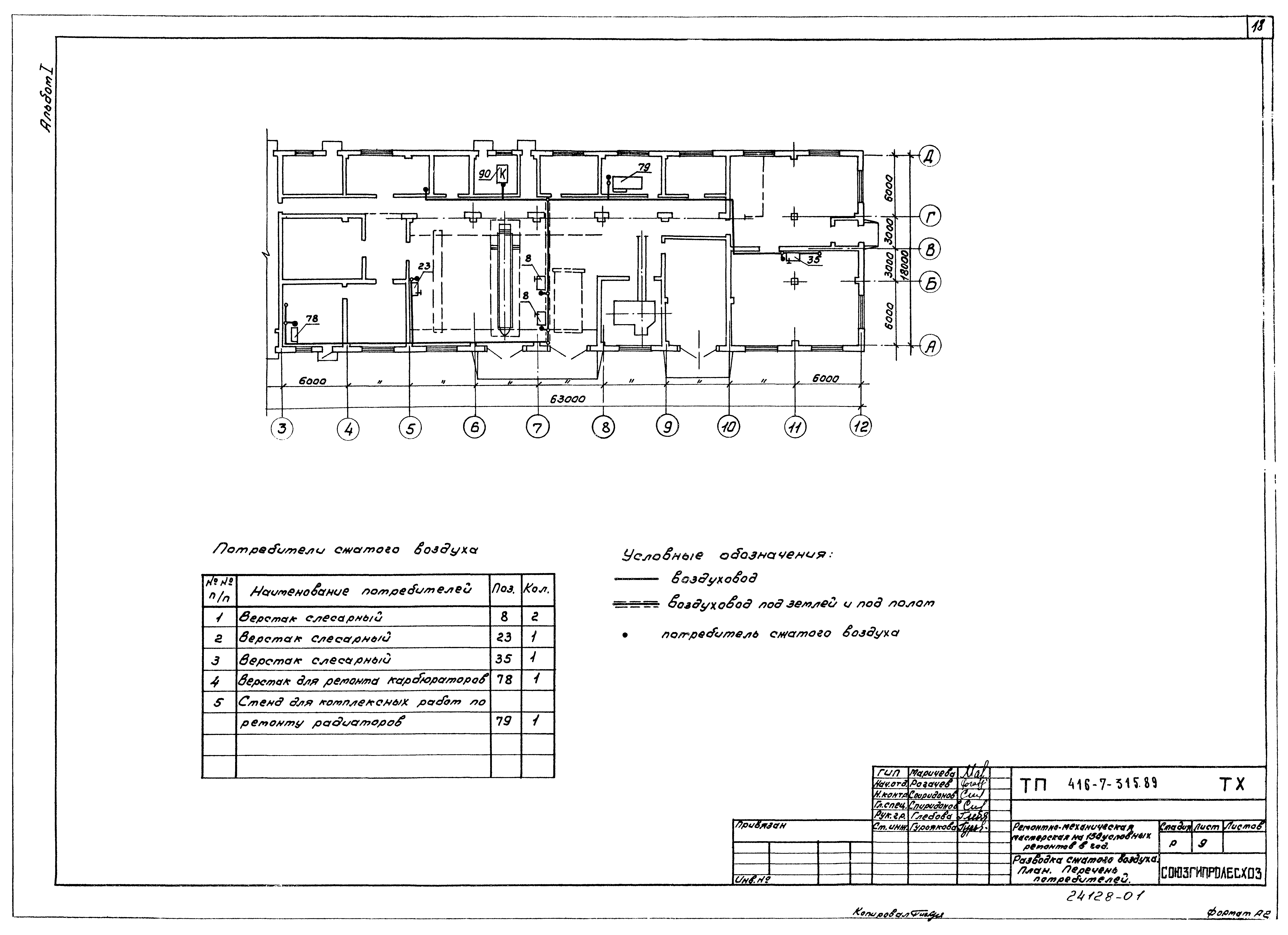

   Разводка сжатого воздуха. План. Перечень потребителей
   Разводка сжатого воздуха. Узел присоединения ответвления
   План расположения оборудования буфета. Перечень оборудования

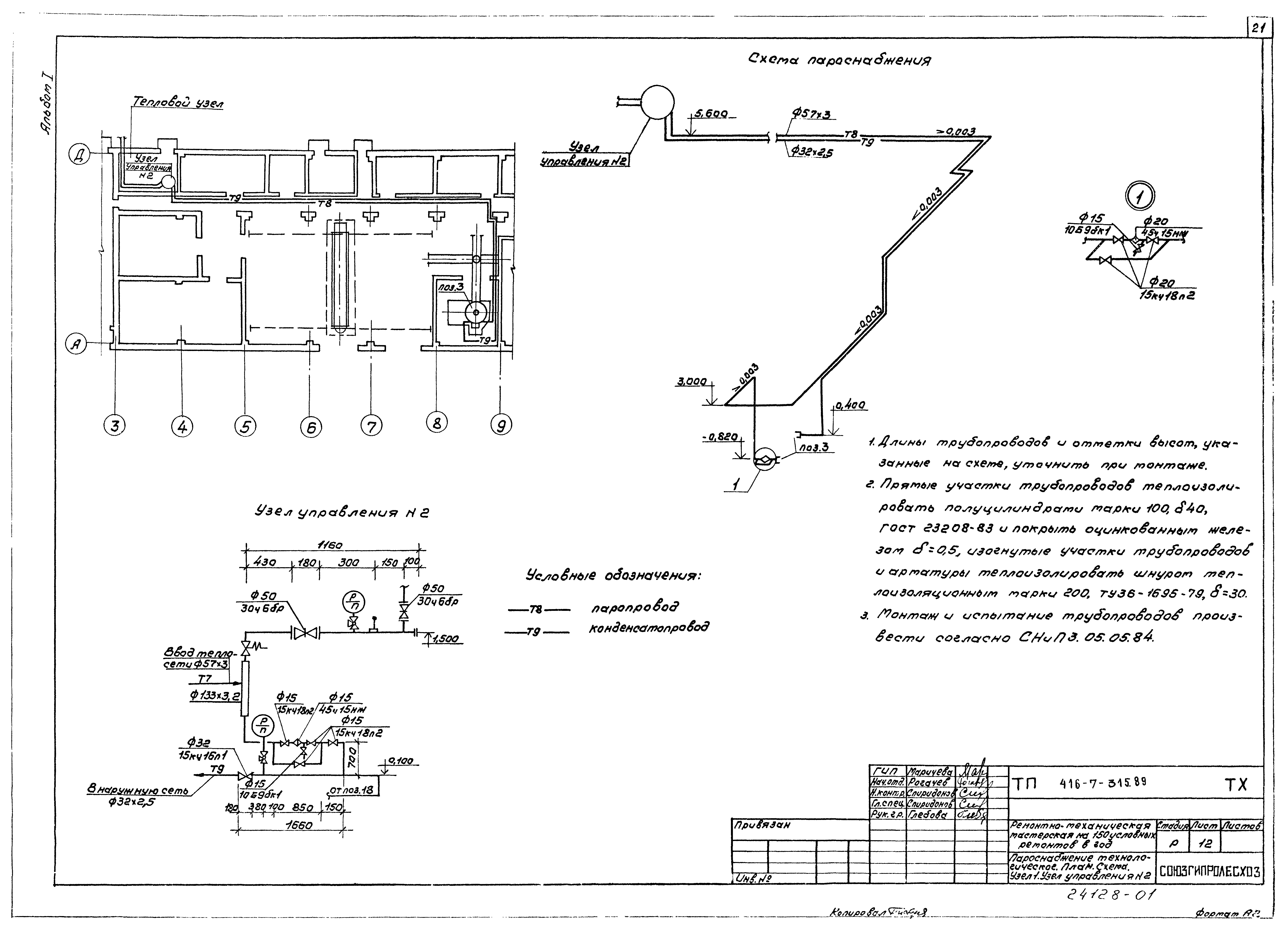

   Пароснабжение технологическое. План. Схема. Узел 1. Узел управления № 2
Архитектурные решения

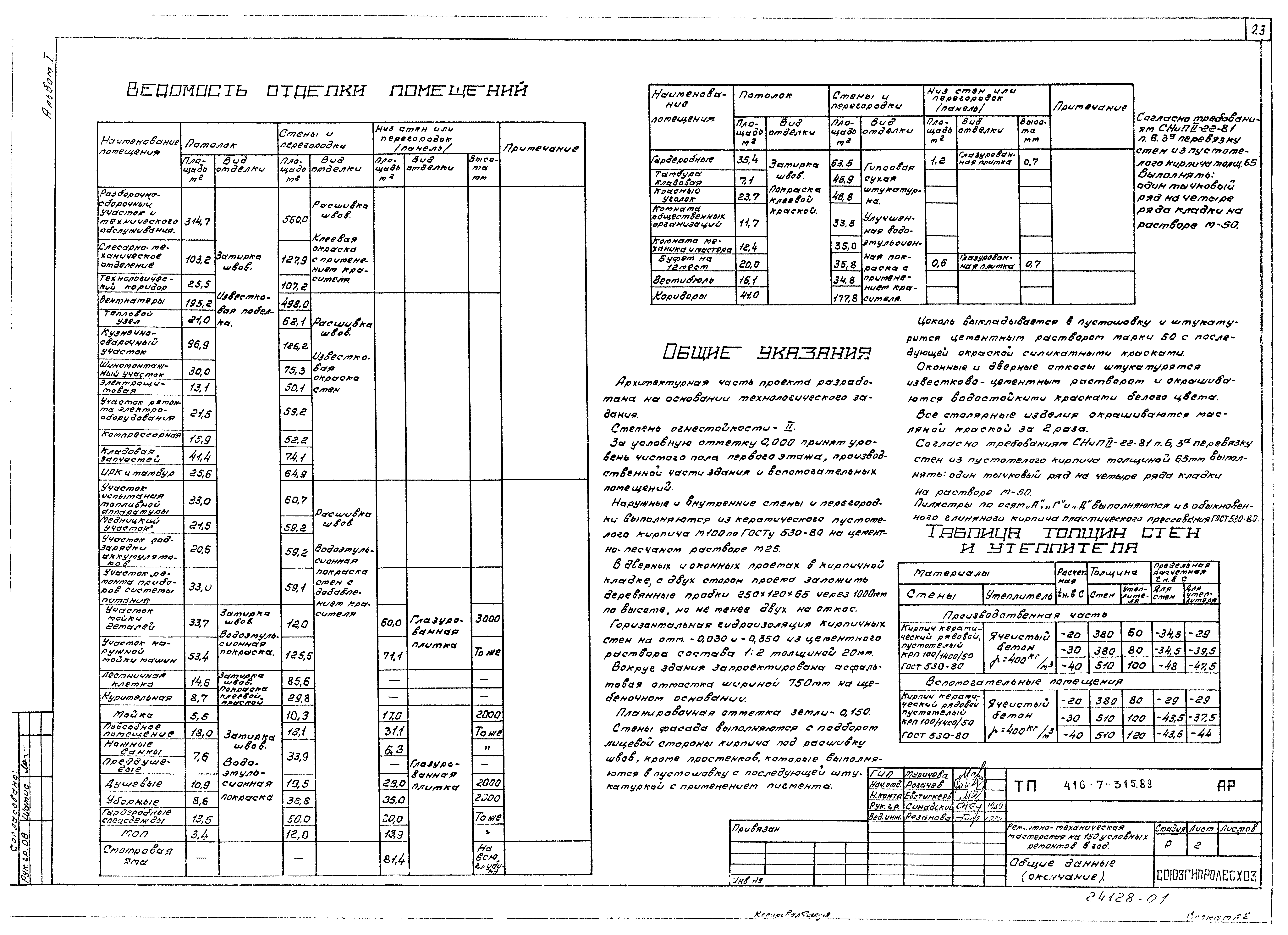

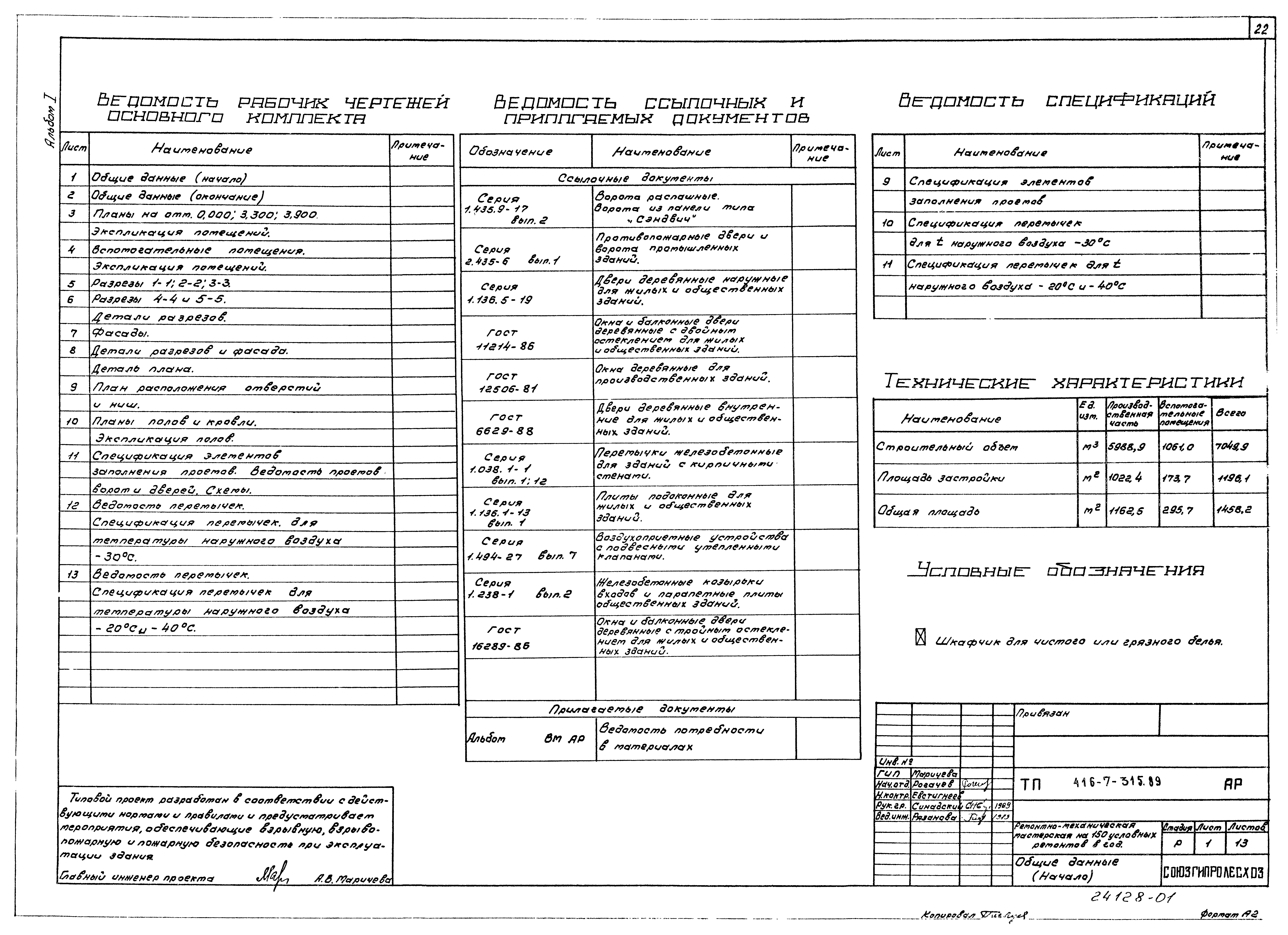

   Общие данные

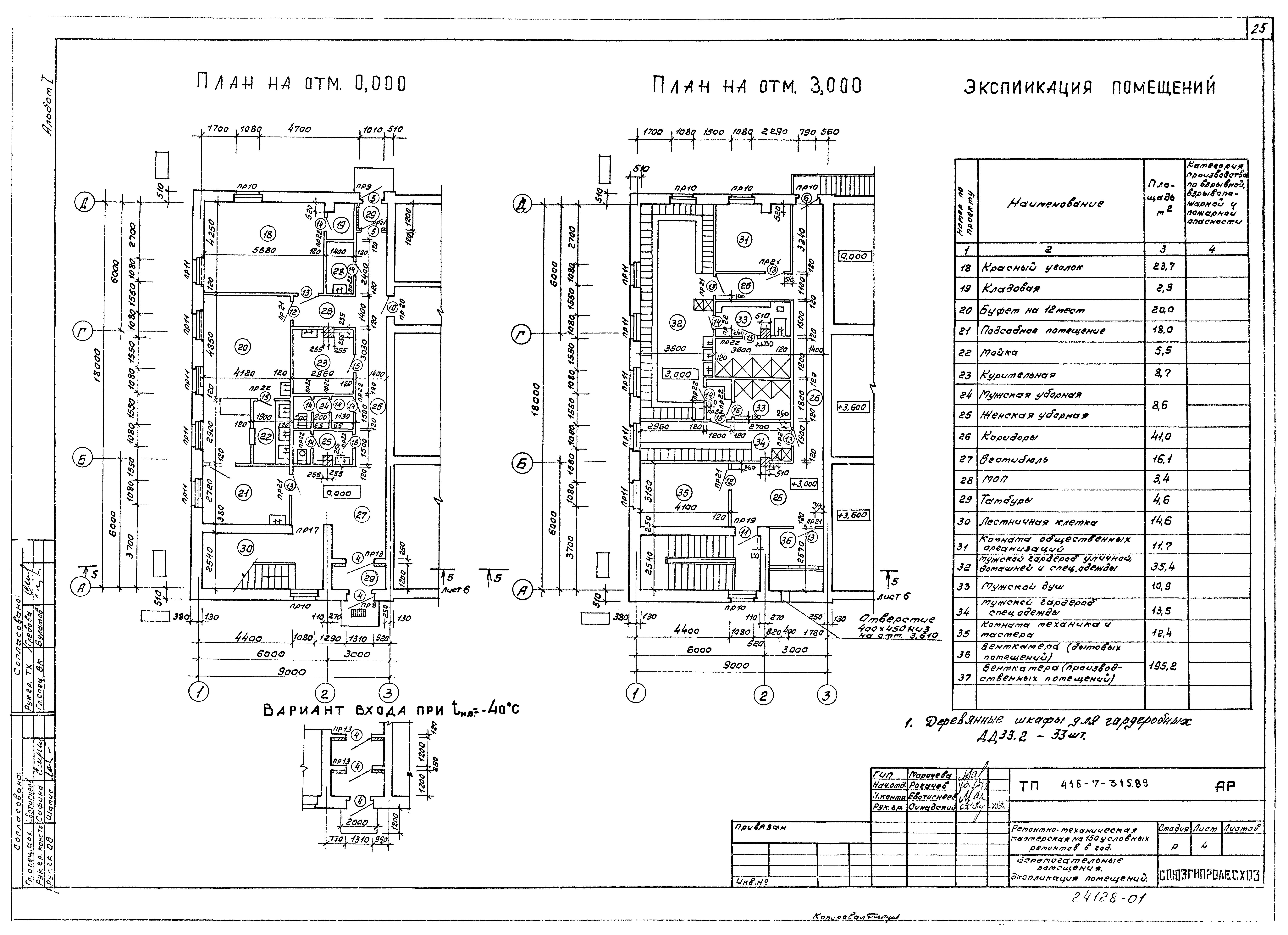

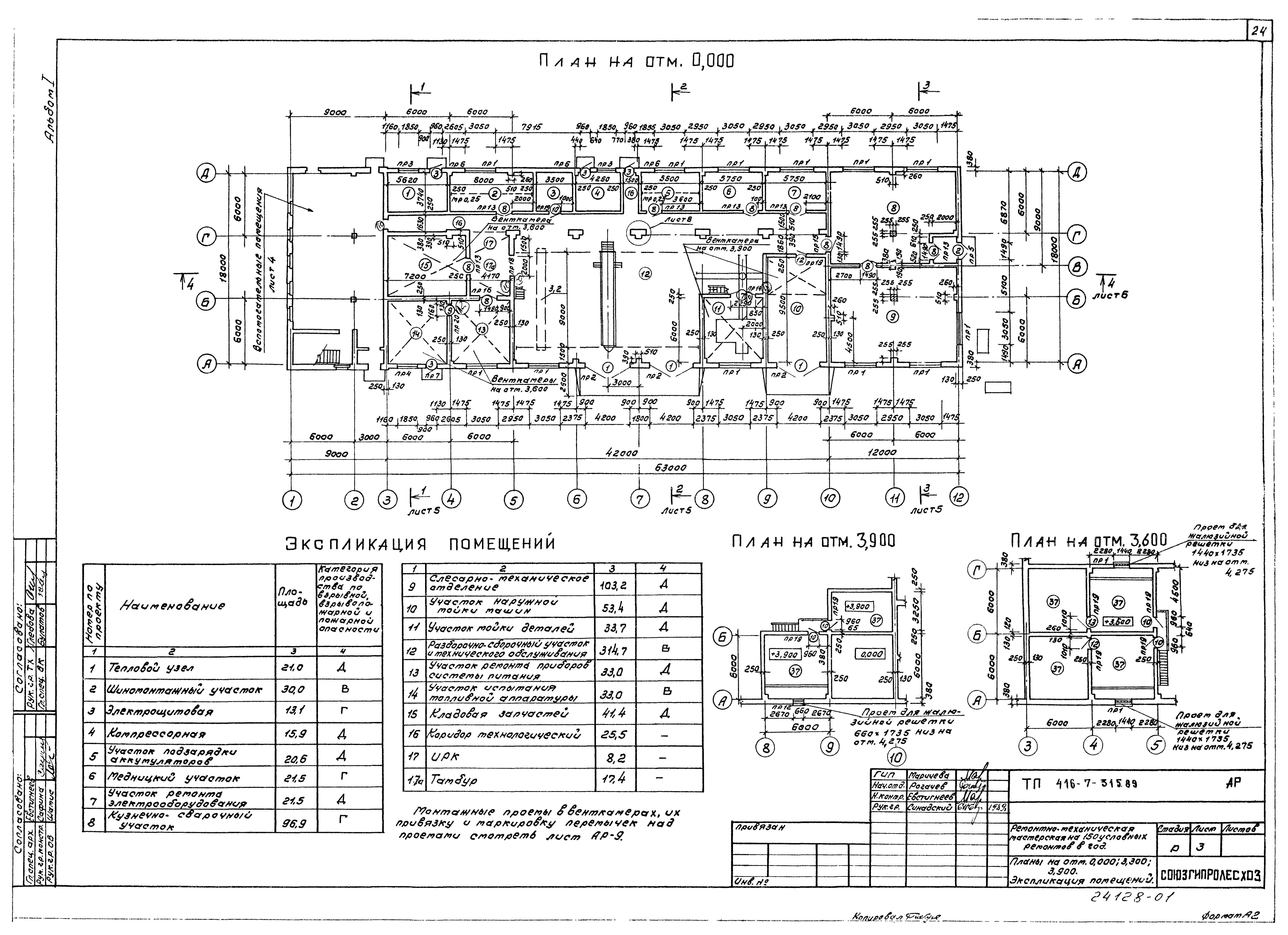

   Планы на отм. 0.000; 3.300; 3.900. Экспликация помещений
   Вспомогательные помещения. Экспликация помещений
   Разрезы 1-1, 2-2, 3-3
   Разрезы 4-4 и 5-5. Детали разрезов

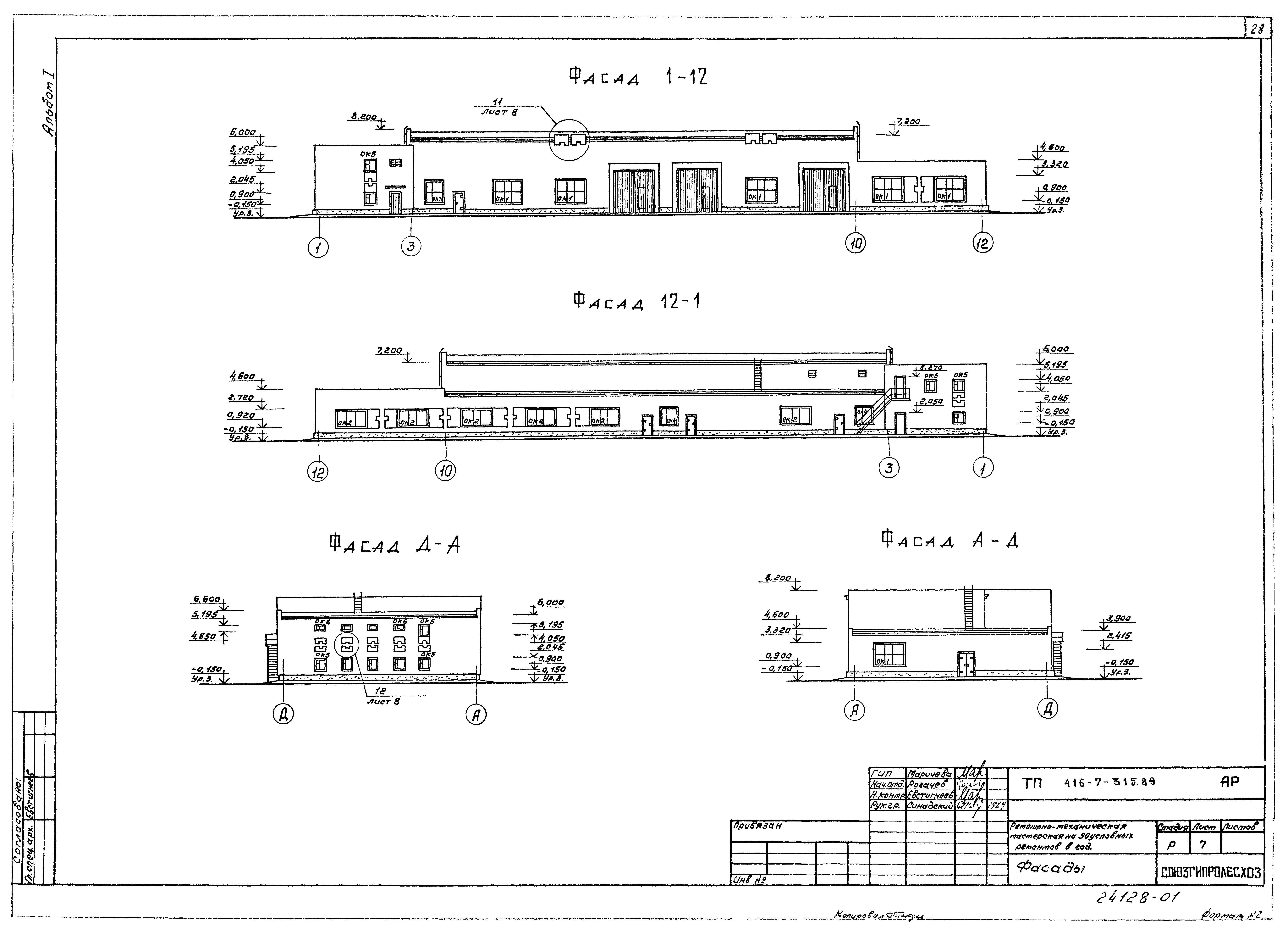

   Фасады
   Детали разрезов и фасадов. Деталь плана

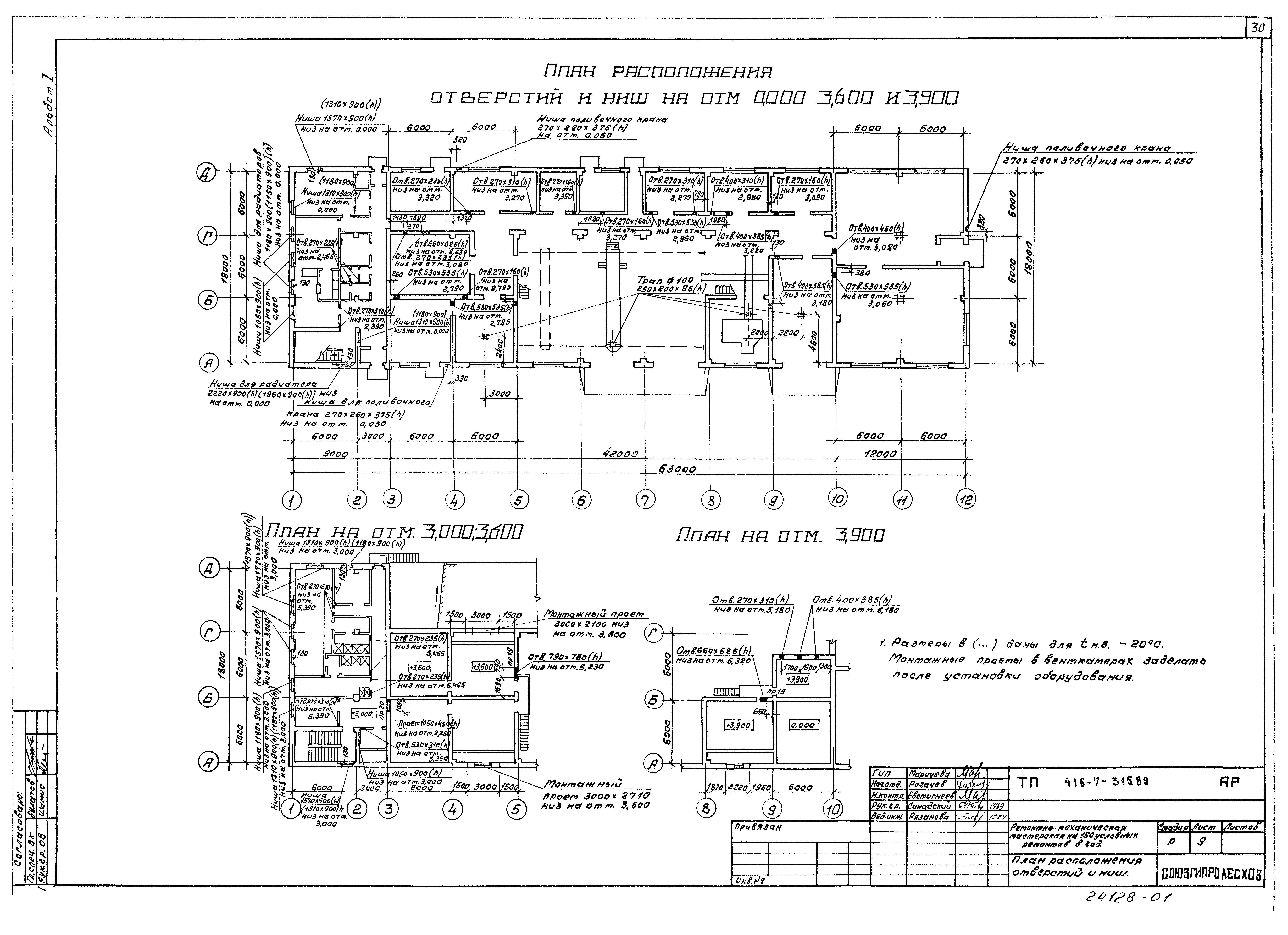

   План расположения отверстий и ниш

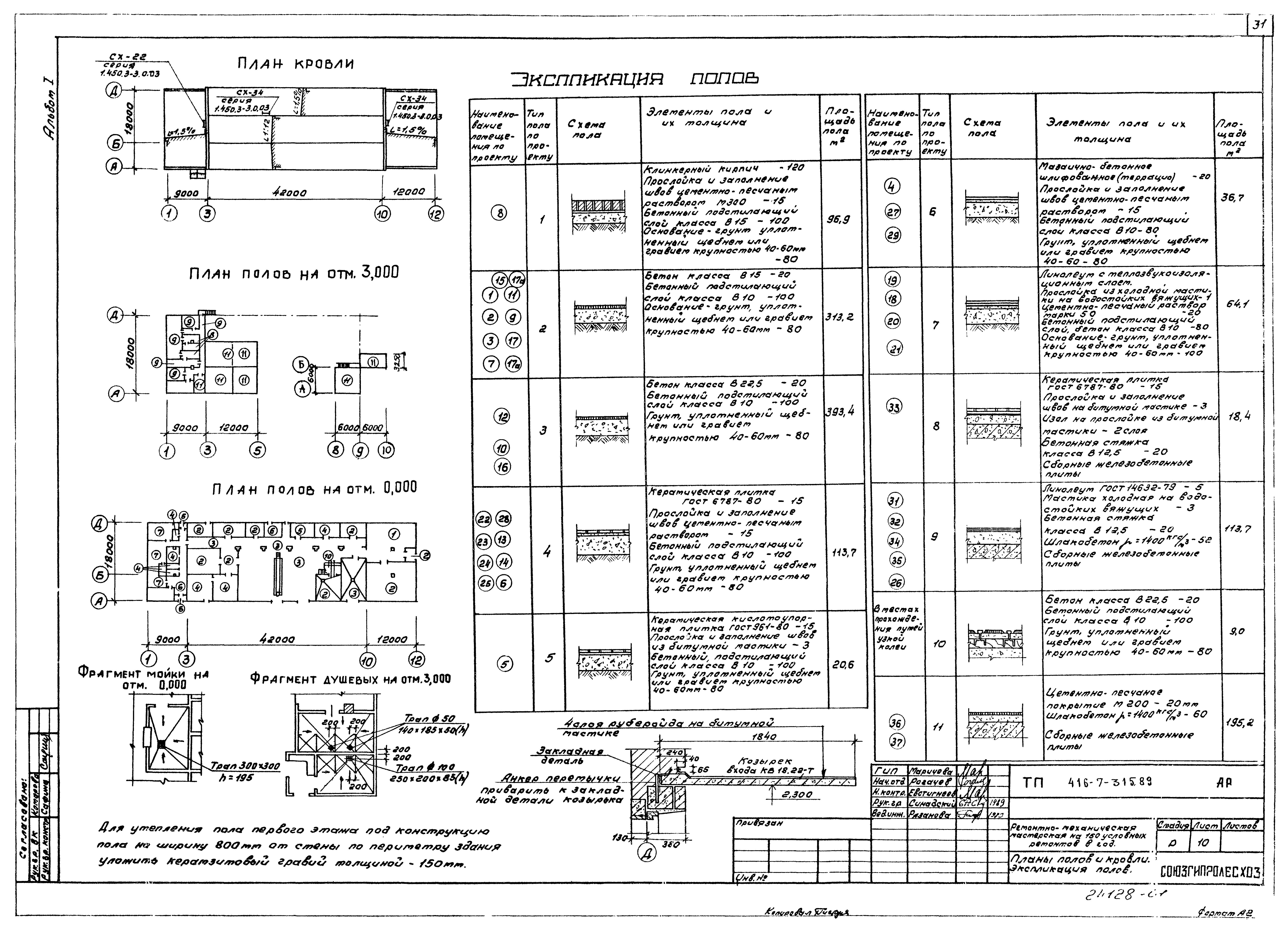

   Планы полов и кровли. Экспликация полов
   Спецификация элементов заполнения. Ведомость проемов ворот и дверей. Схемы

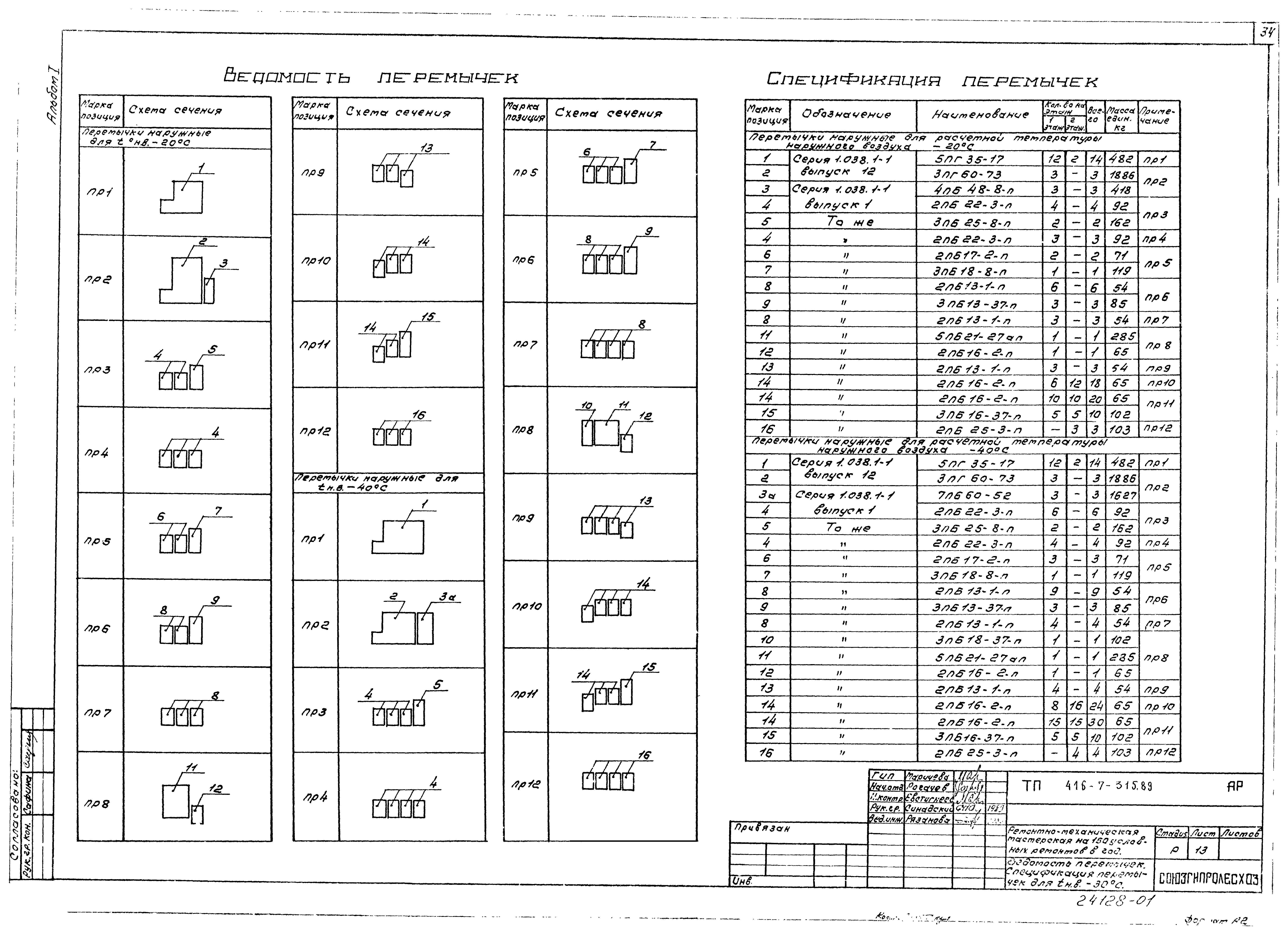

   Ведомость перемычек. Спецификация перемычек для tн.в. минус 20 и минус 40 градусов Цельсия

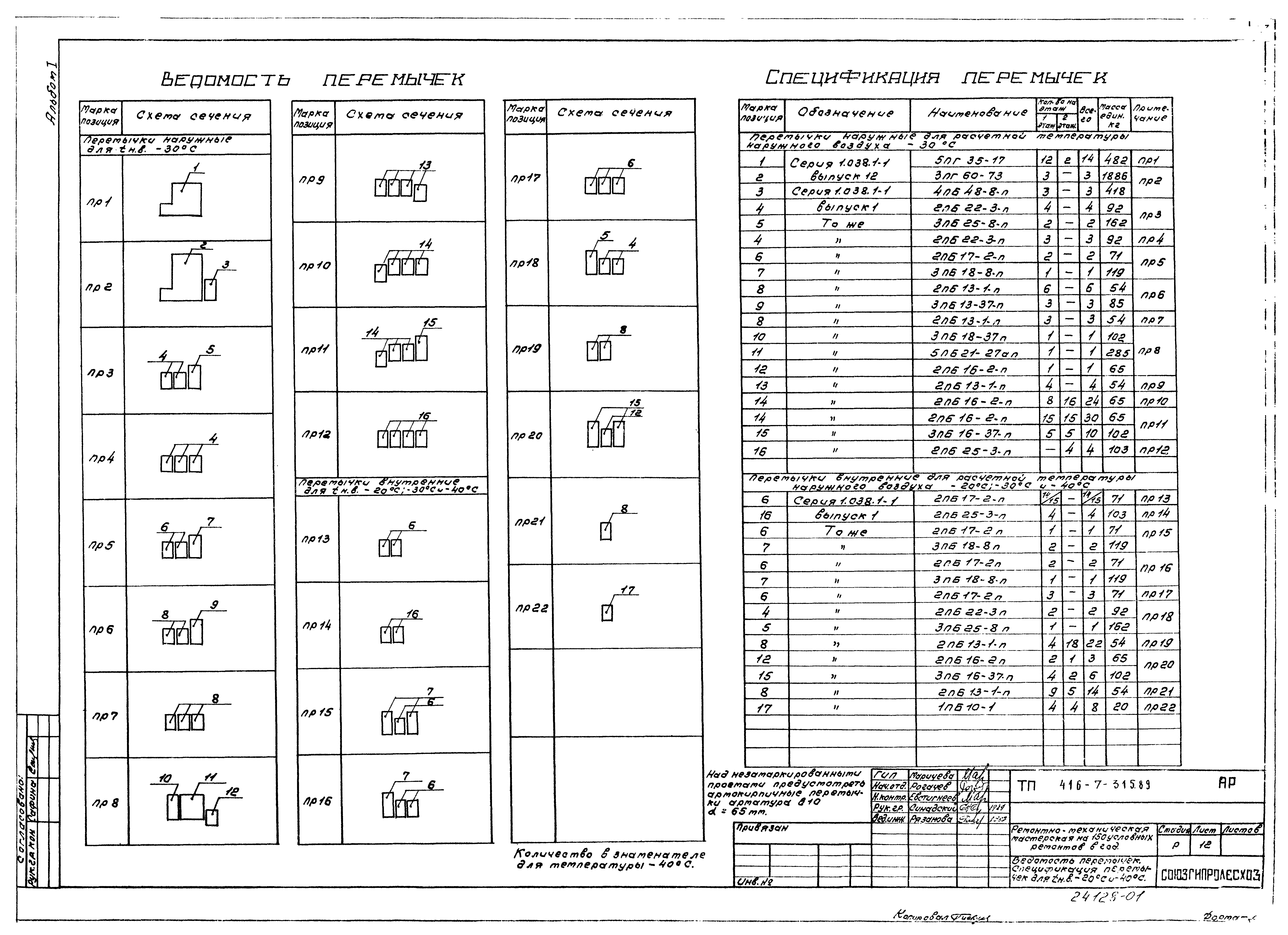

   Ведомость перемычек. Спецификация перемычек для tн.в. минус 30 градусов Цельсия
Конструкции железобетонные

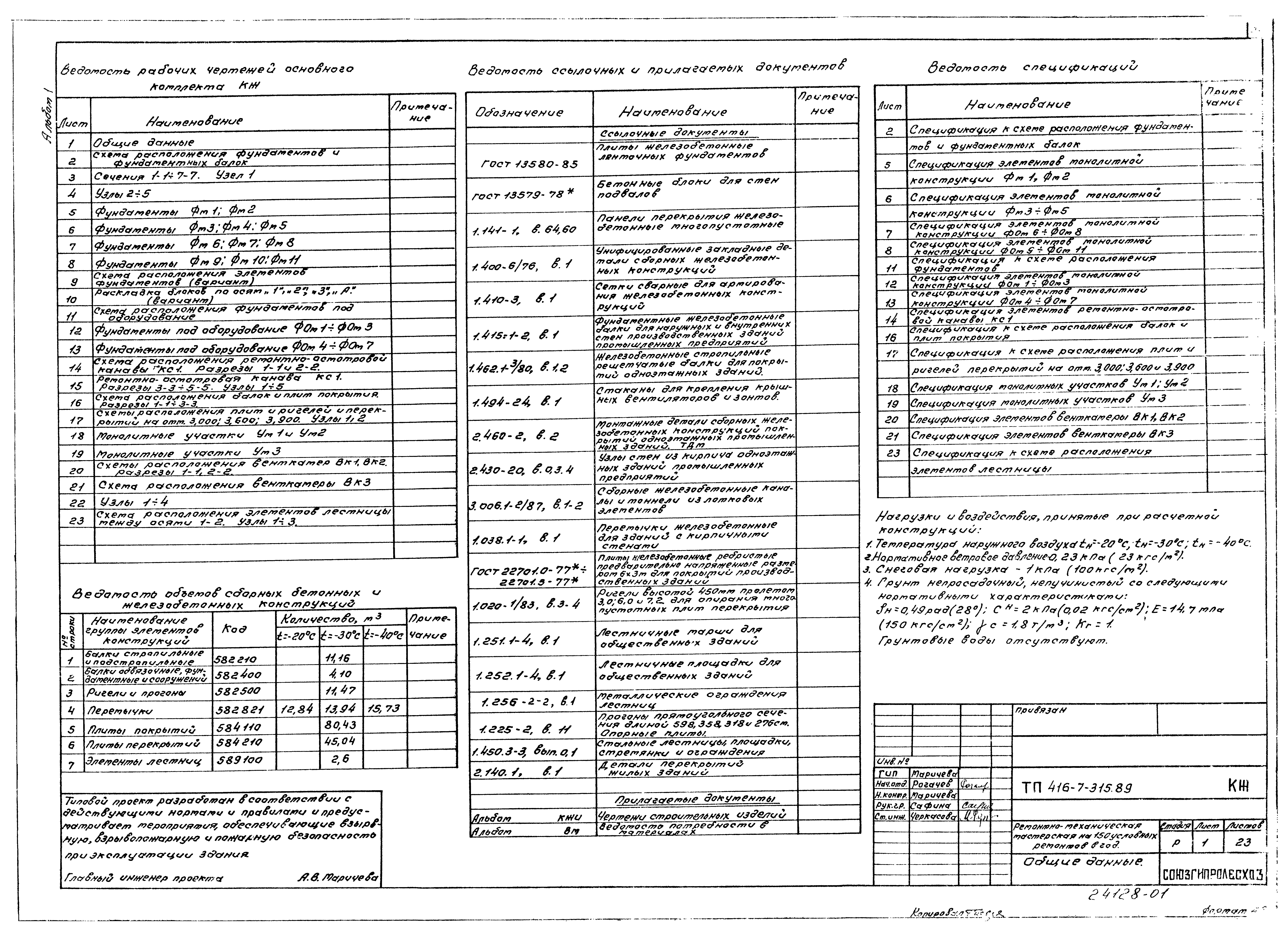

   Общие данные

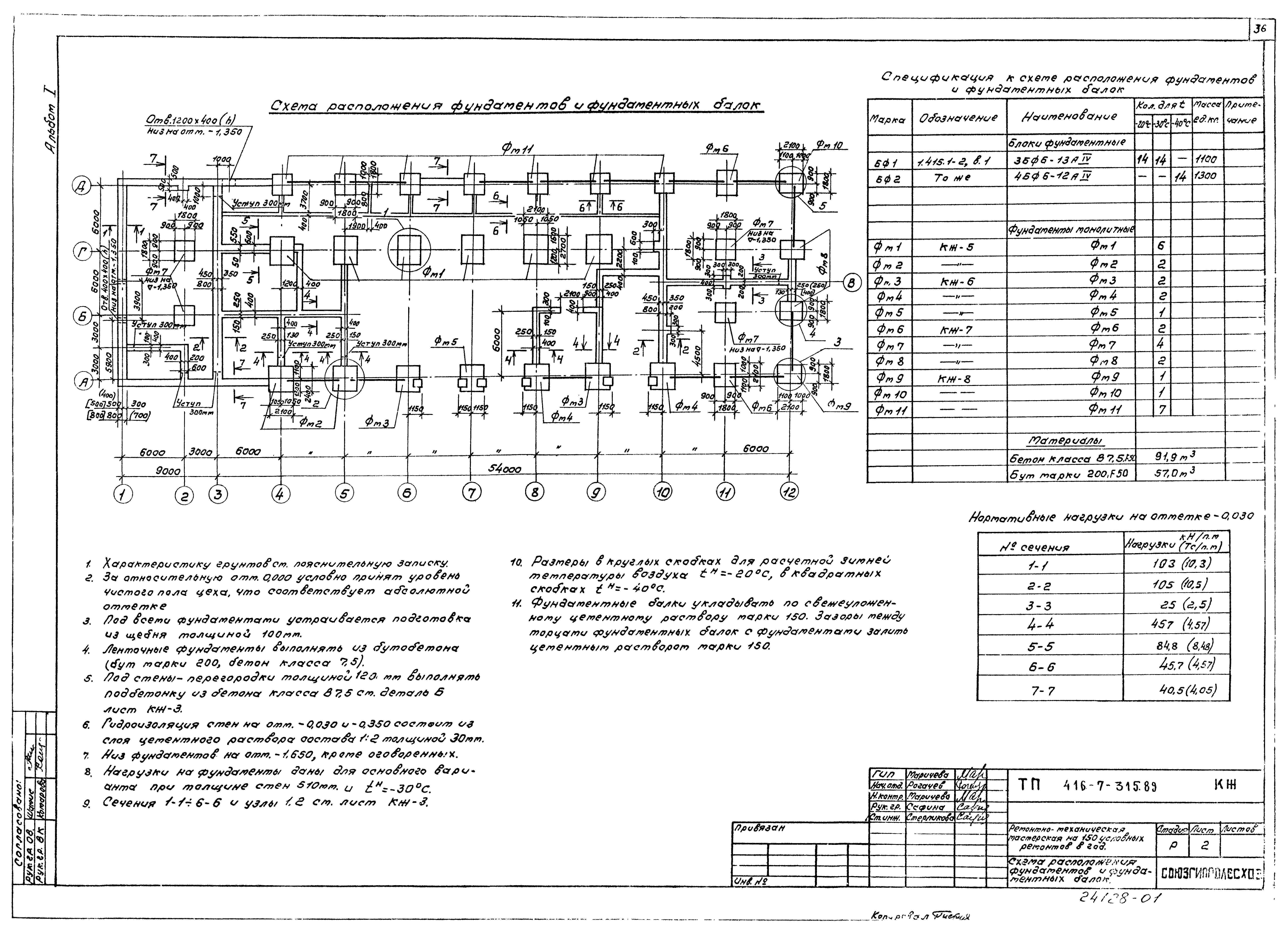

   Схема расположения фундаментов и фундаментных балок

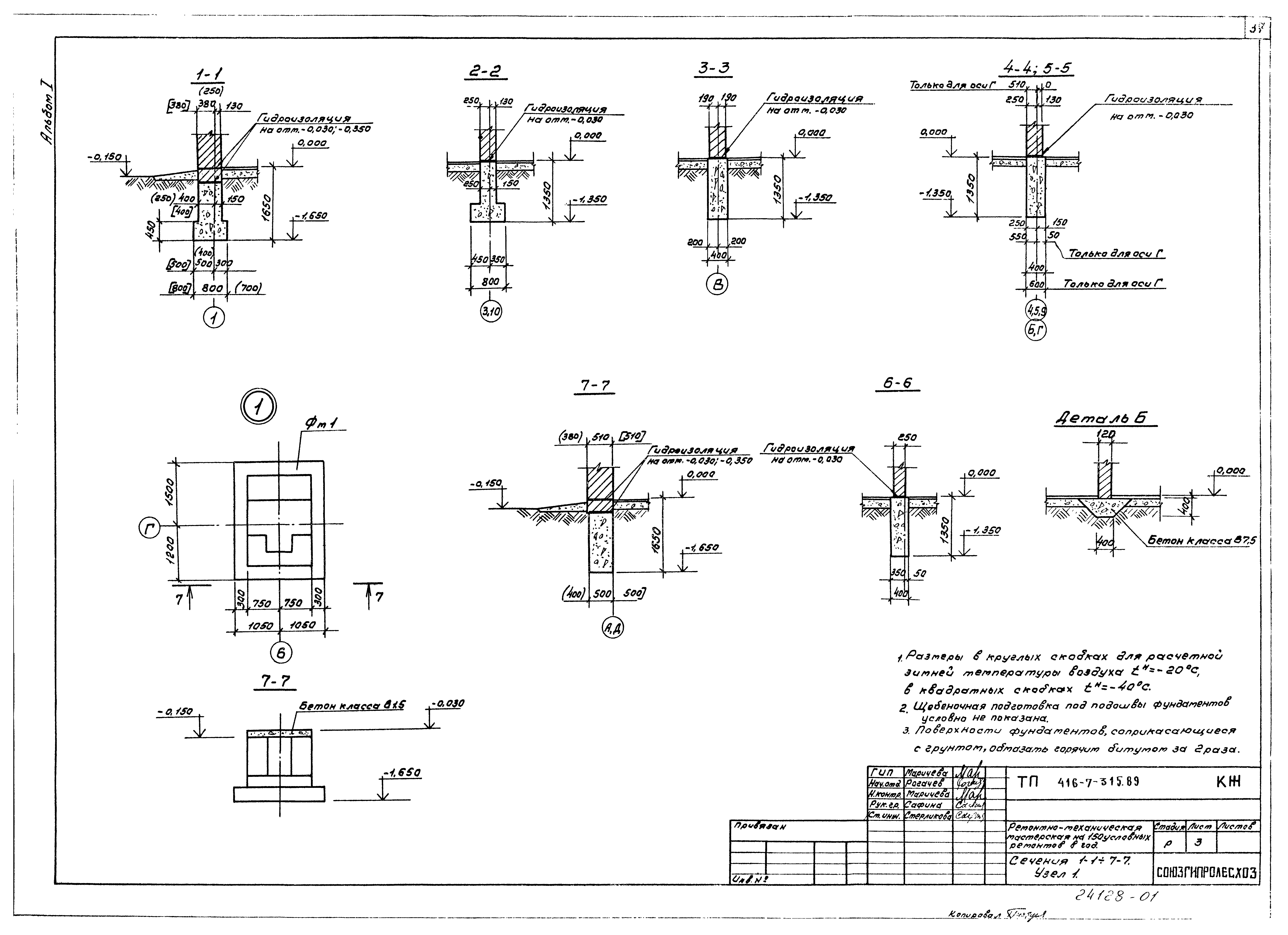

   Сечение 1-1 - 7-7. Узел 1

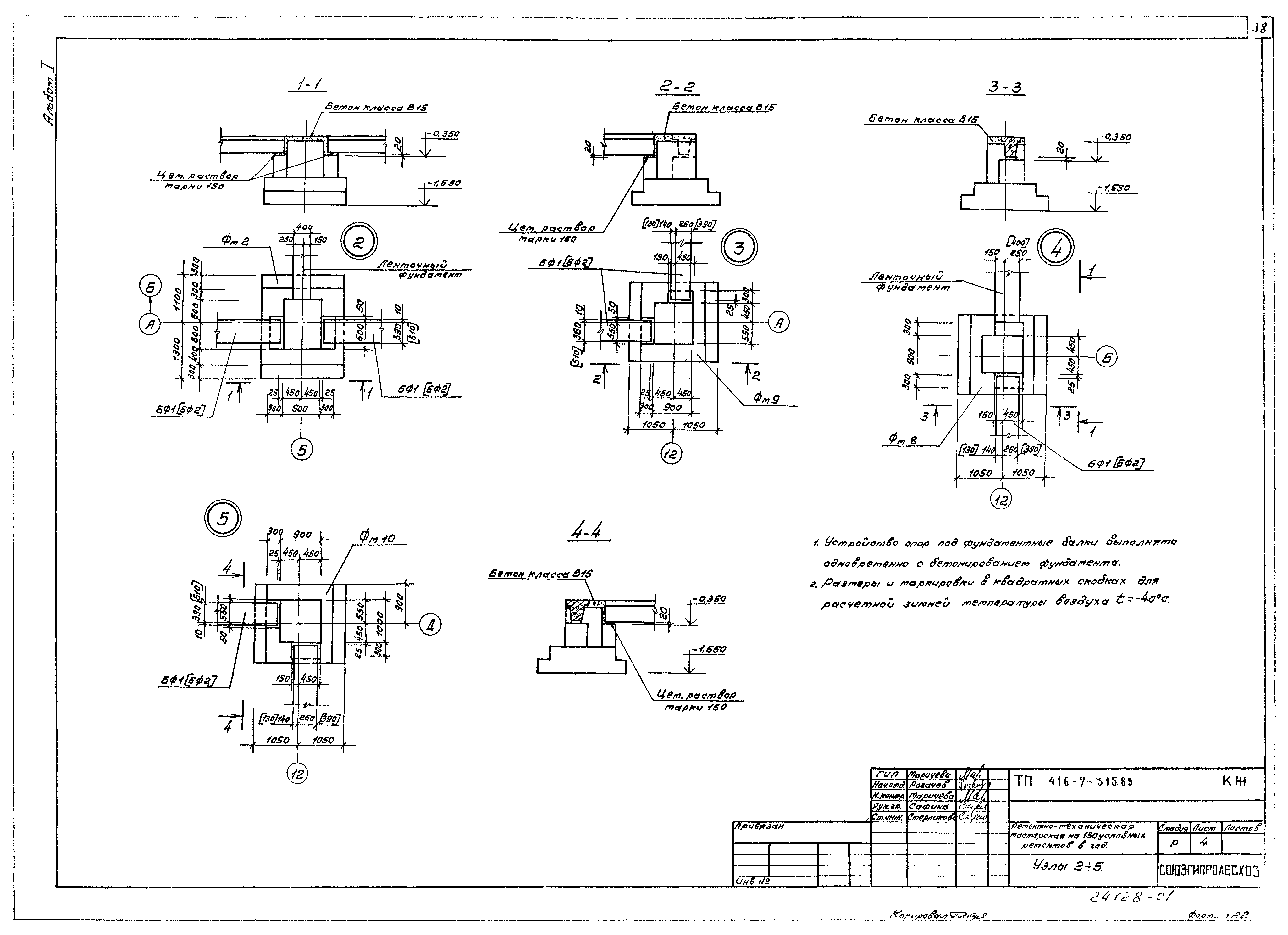

   Узлы 2 - 5

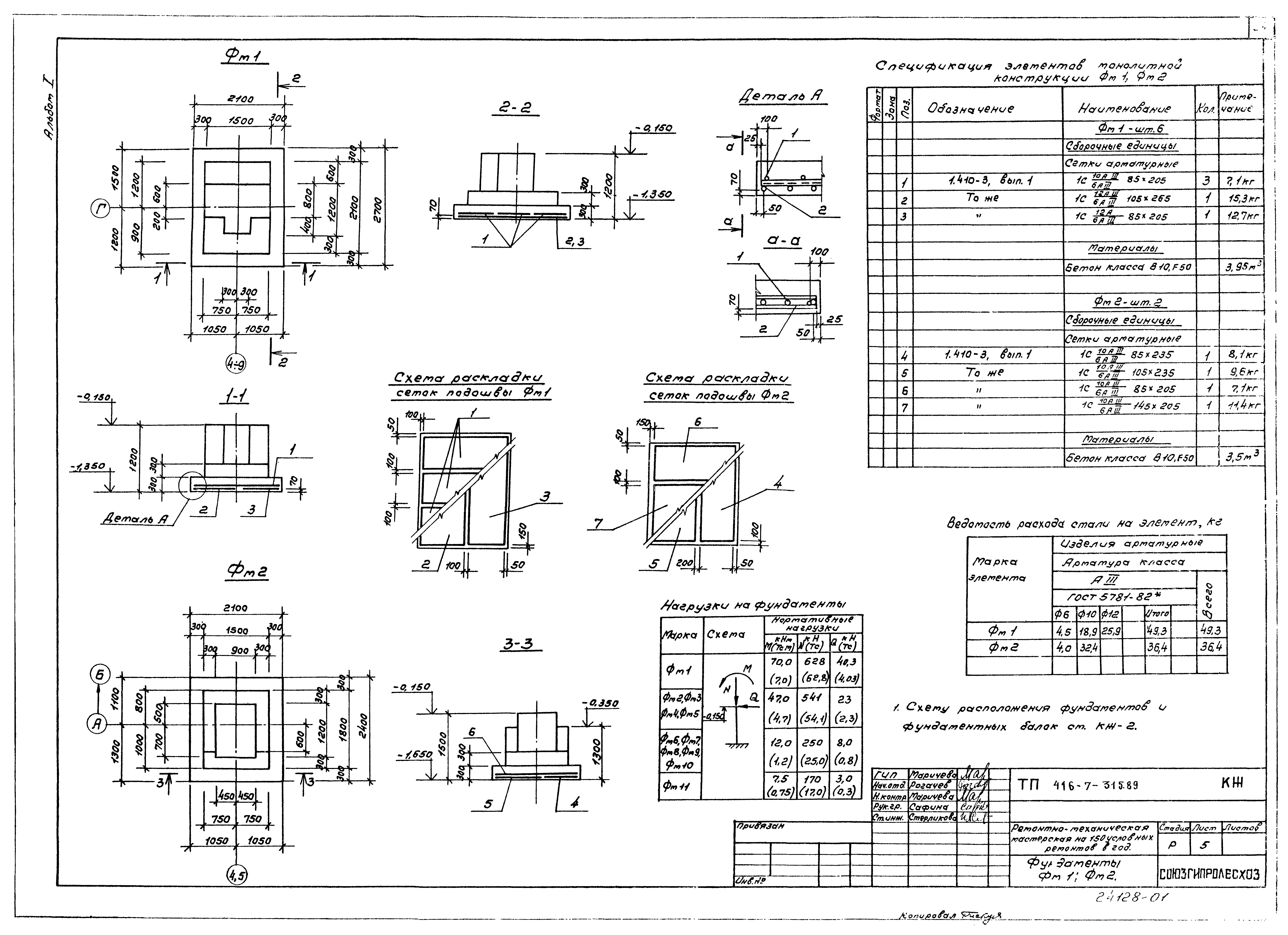

   Фундаменты Фм1, Фм2

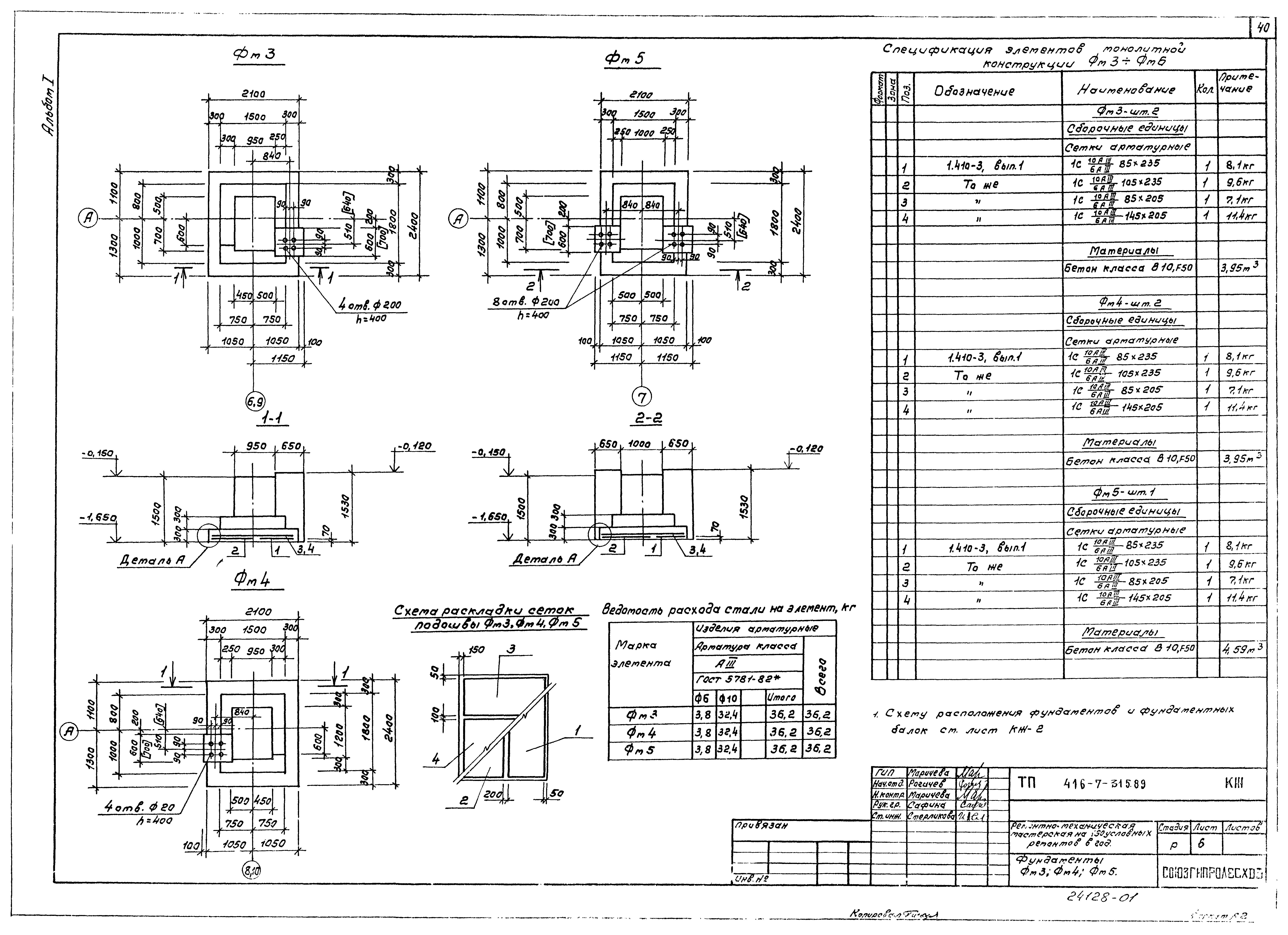

   Фундаменты Фм3, Фм4, Фм5

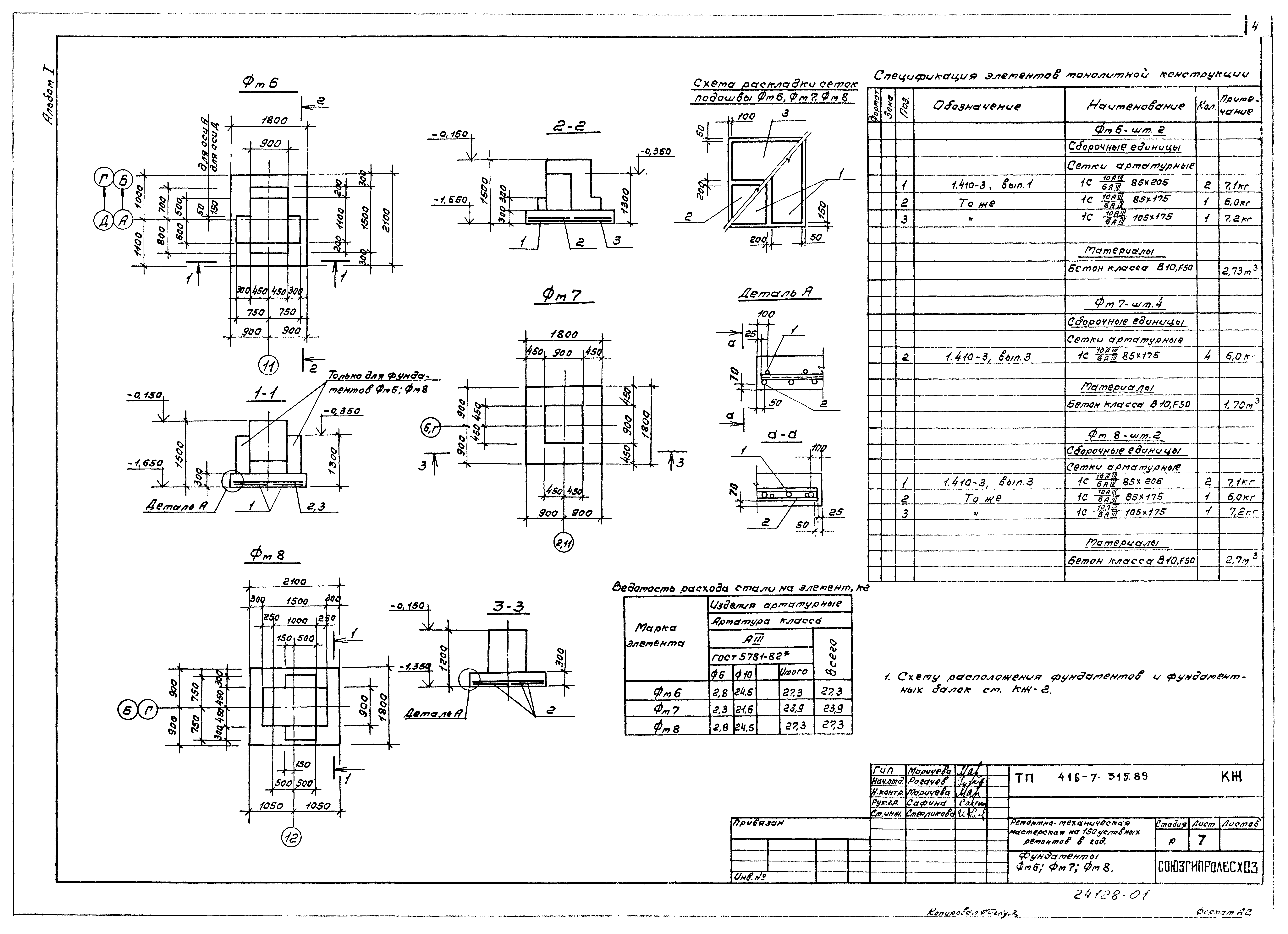

   Фундаменты Фм6, Фм7, Фм8

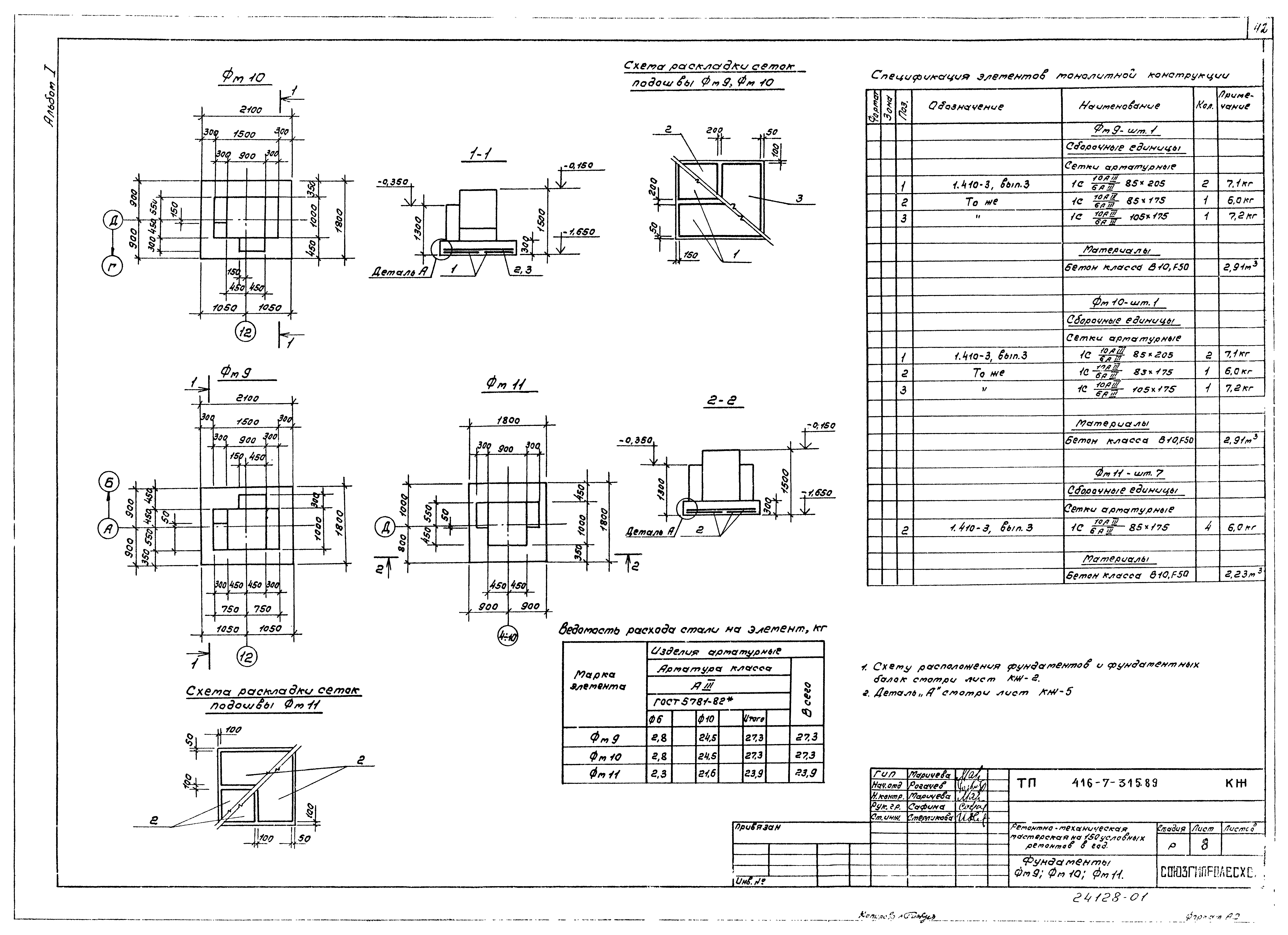

   Фундаменты Фм9, Фм10, Фм11

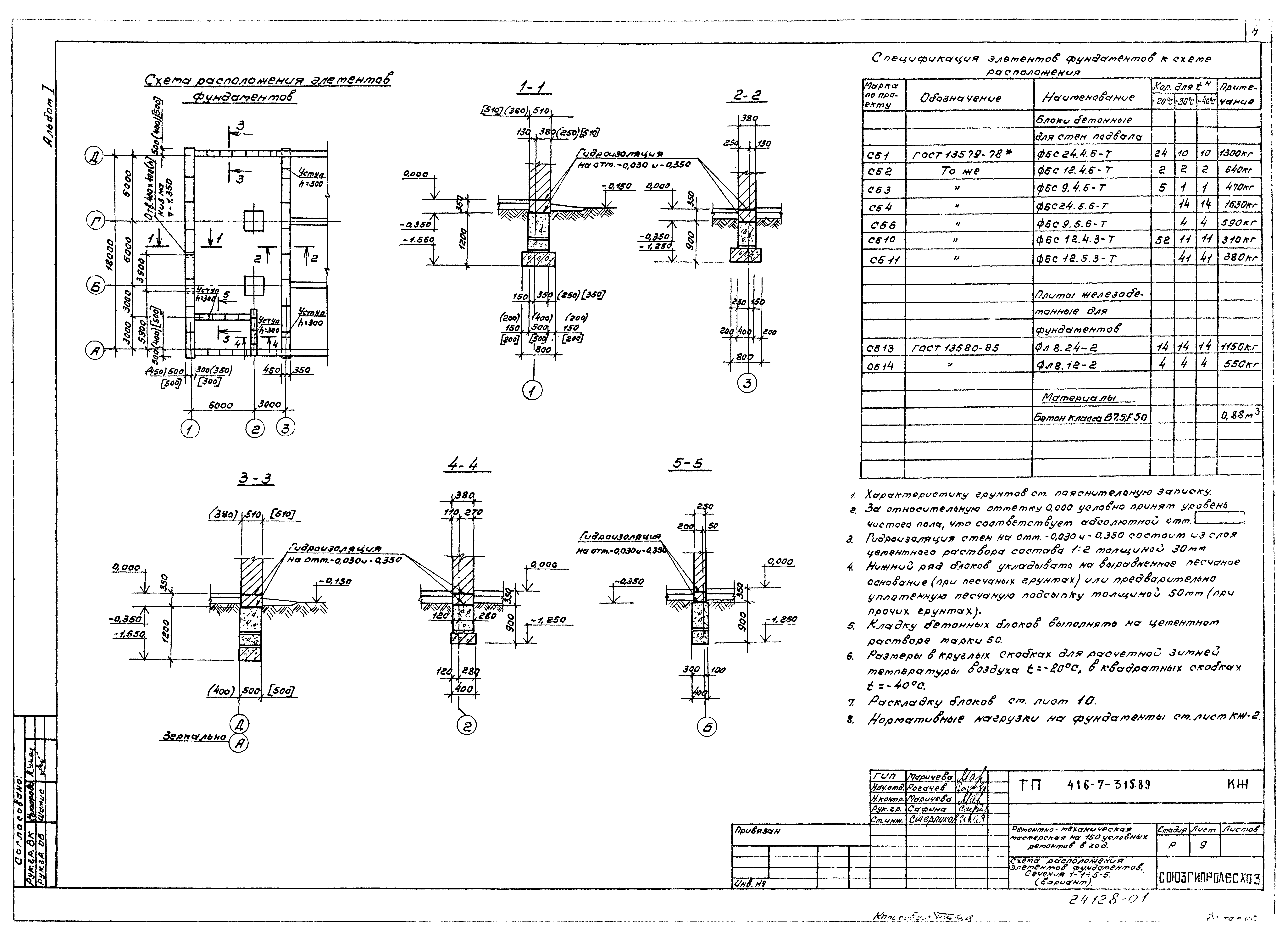

   Схема расположения элементов фундаментов. Сечения 1-1 - 5-5 (вариант)

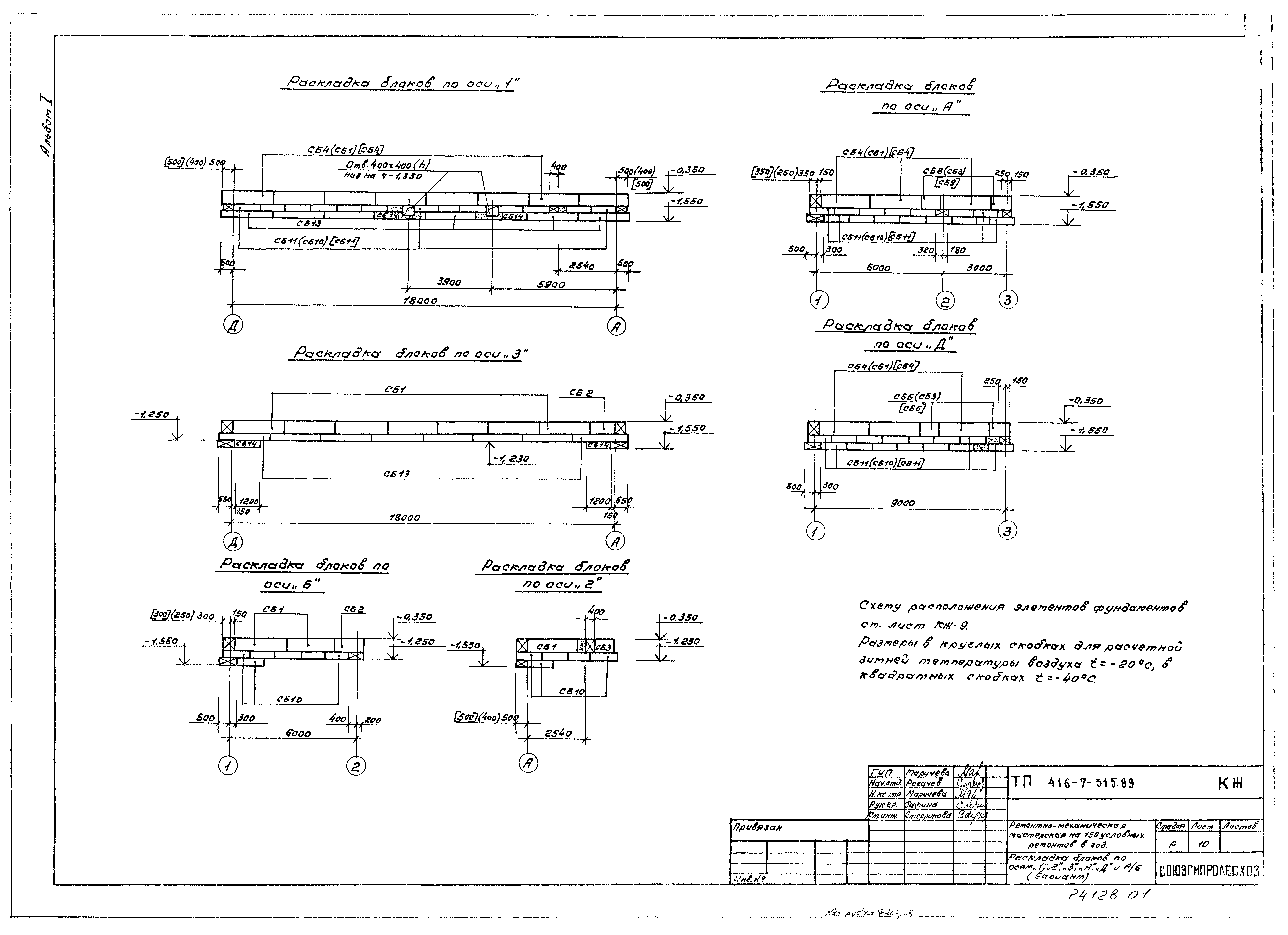

   Раскладка блоков по осям "1", "2", "3", "А", "Д" и А/Б (вариант)

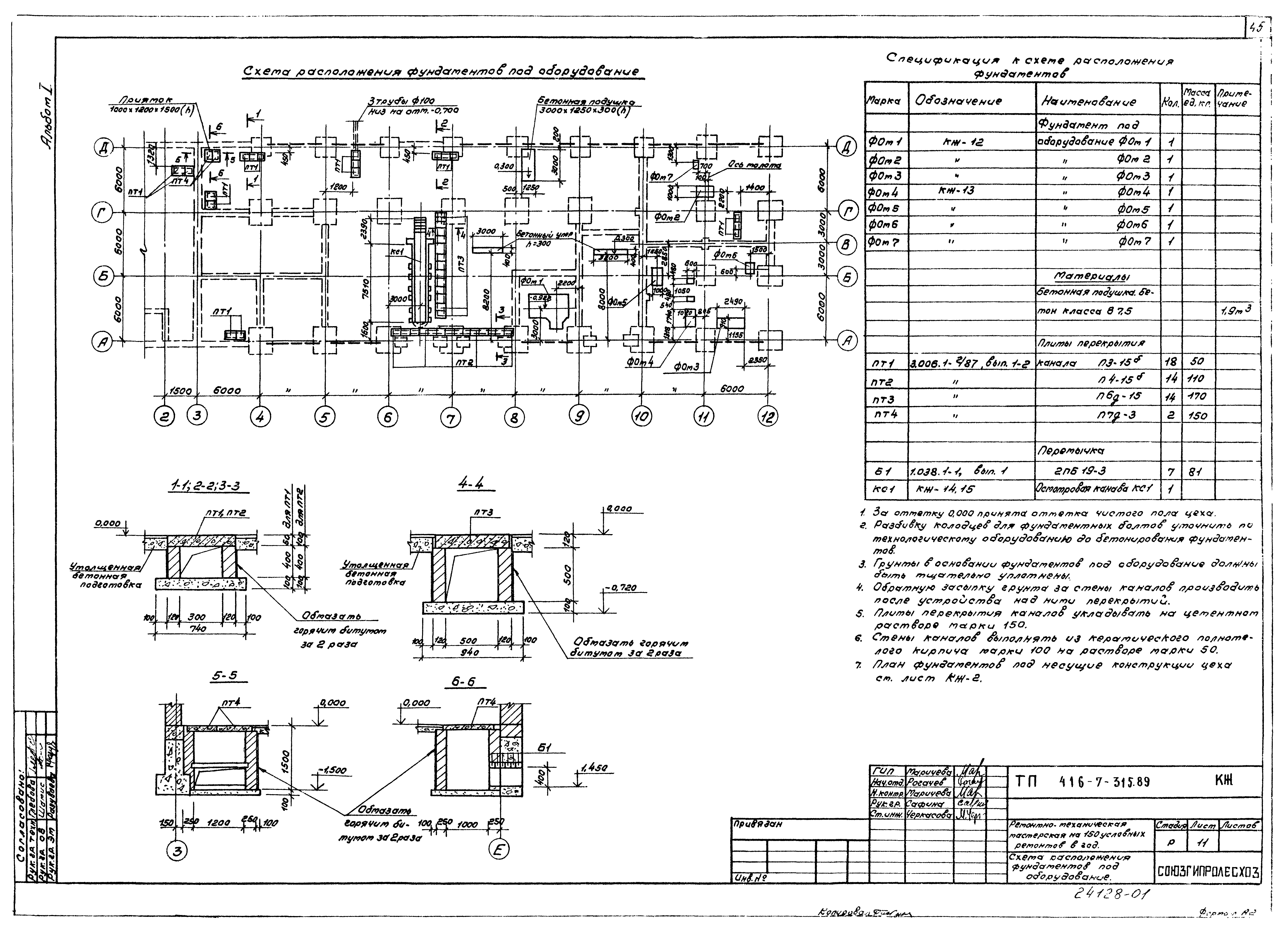

   Схема расположения фундаментов под оборудование

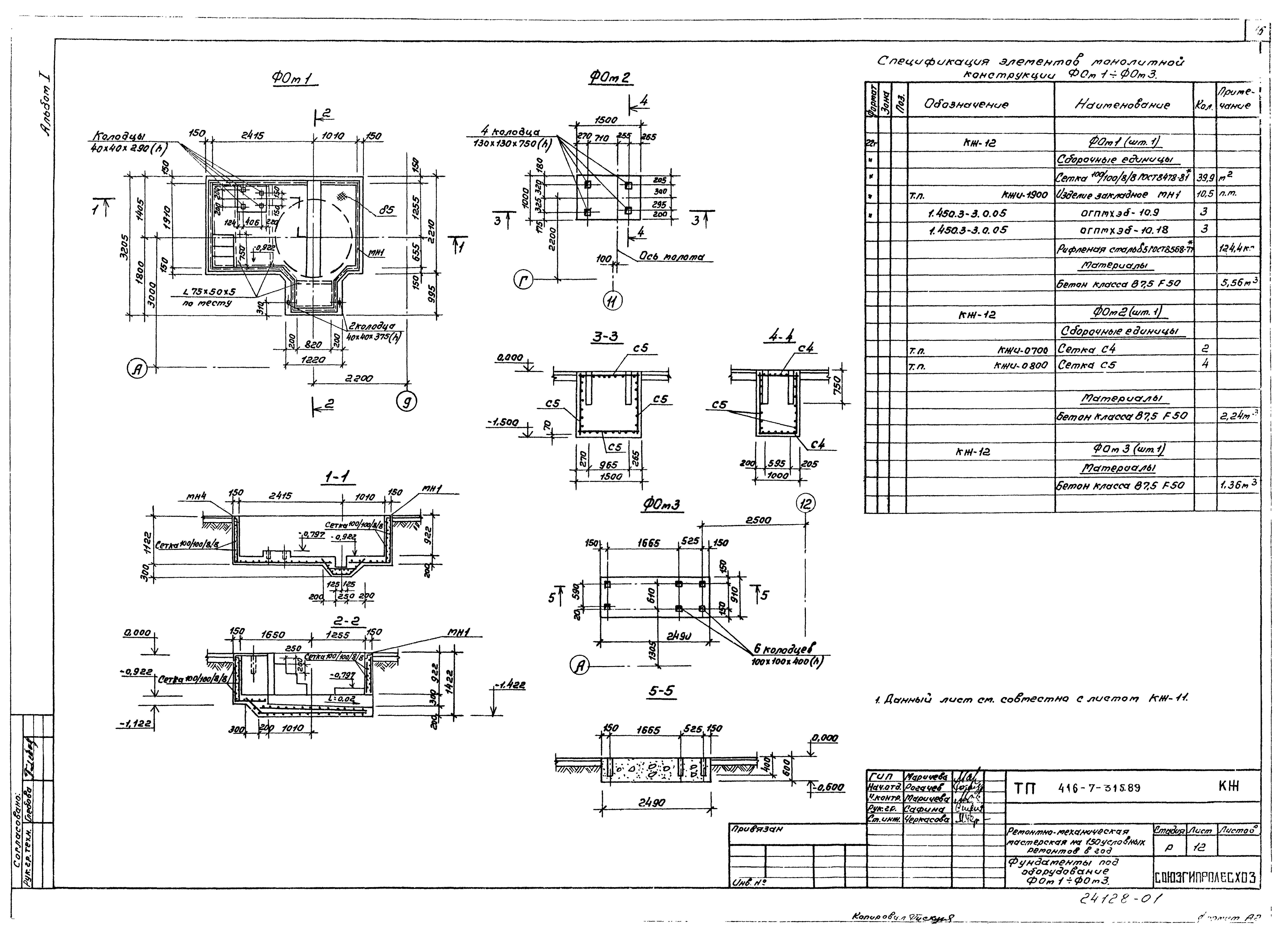

   Фундаменты под оборудование ФОм1 - ФОм3

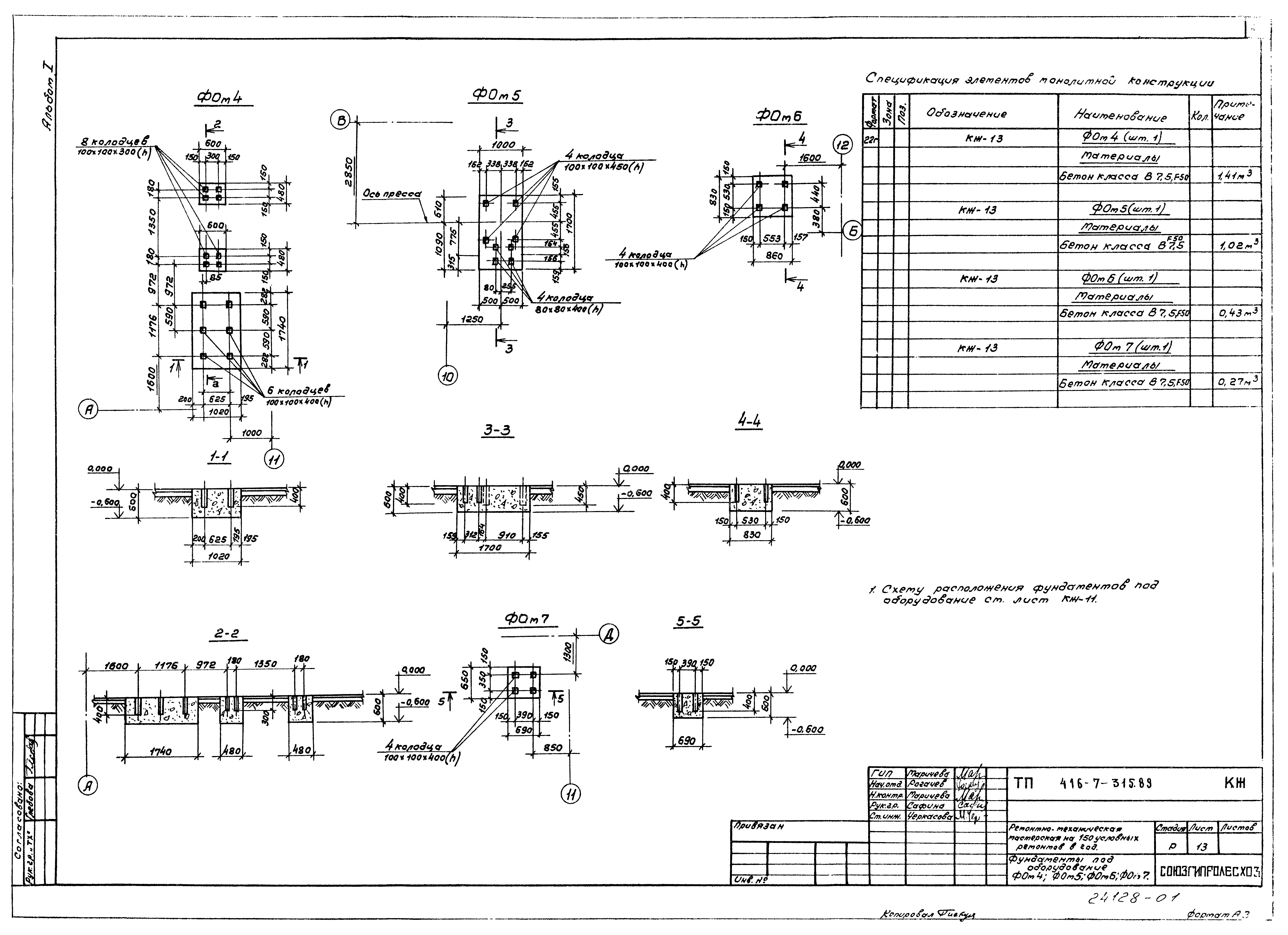

   Фундаменты под оборудование ФОм4, ФОм5, ФОм6, ФОм7

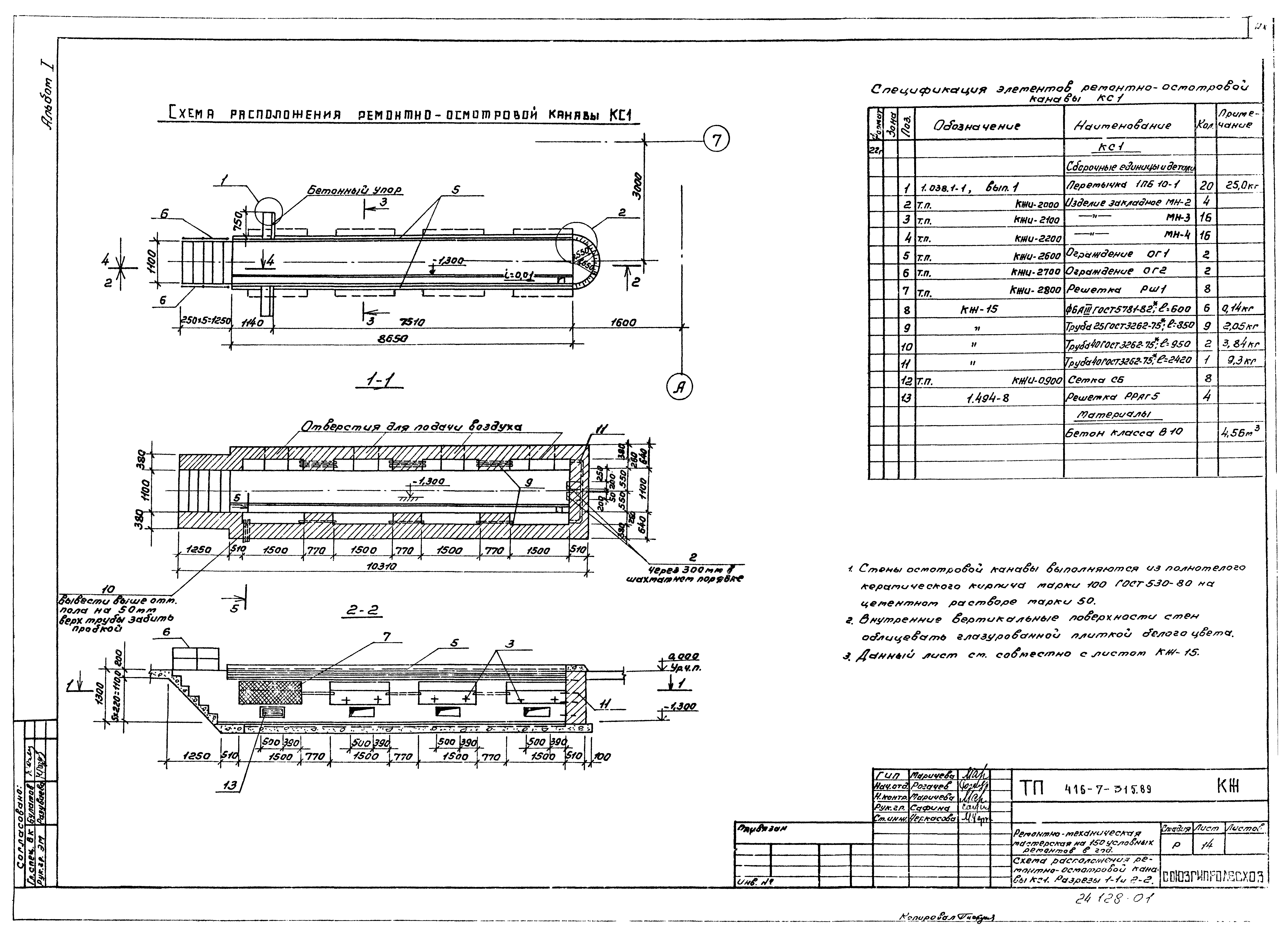

   Схема расположения ремонтно-осмотровой канавы КС1. Разрезы 1-1 и 2-2

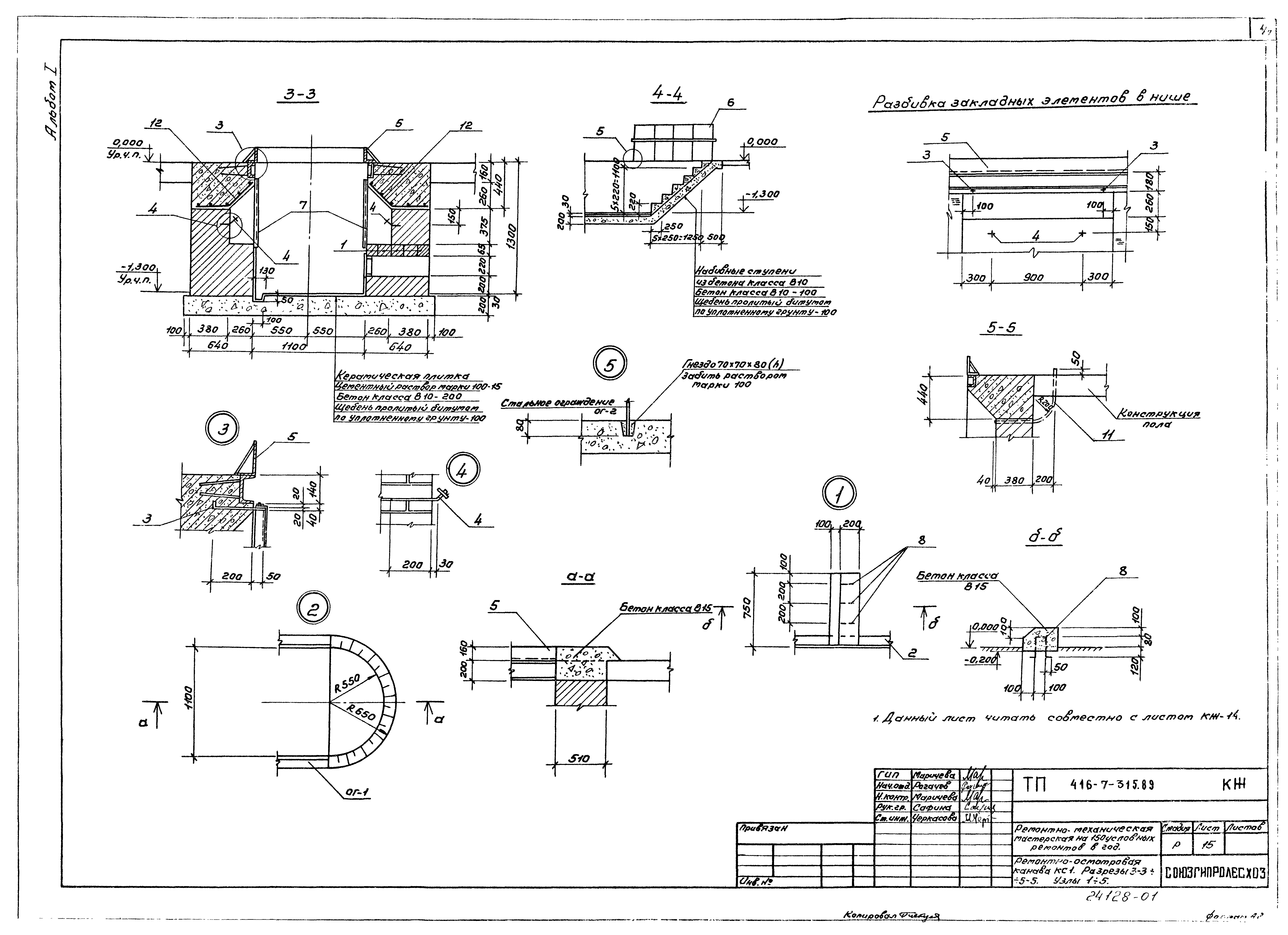

   Ремонтно-осмотровая канава КС1. Разрезы 3-3 - 5-5. Узлы 1 - 5

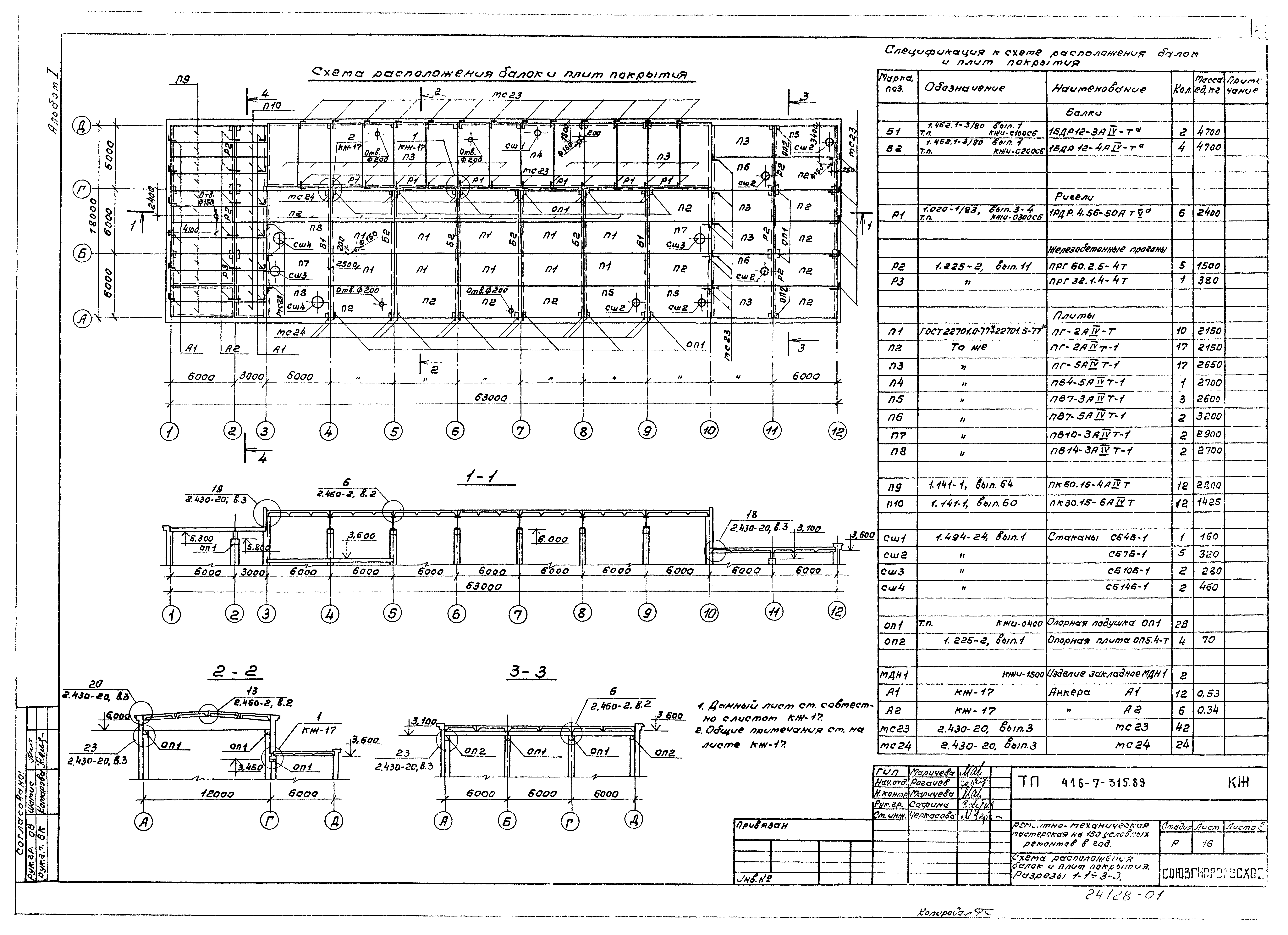

   Схема расположения балок и плит покрытия. Разрезы 1-1 - 3-3
   Схемы расположения плит и ригелей перекрытий на отм. 3.000 и 3.900. Узел 1, 2

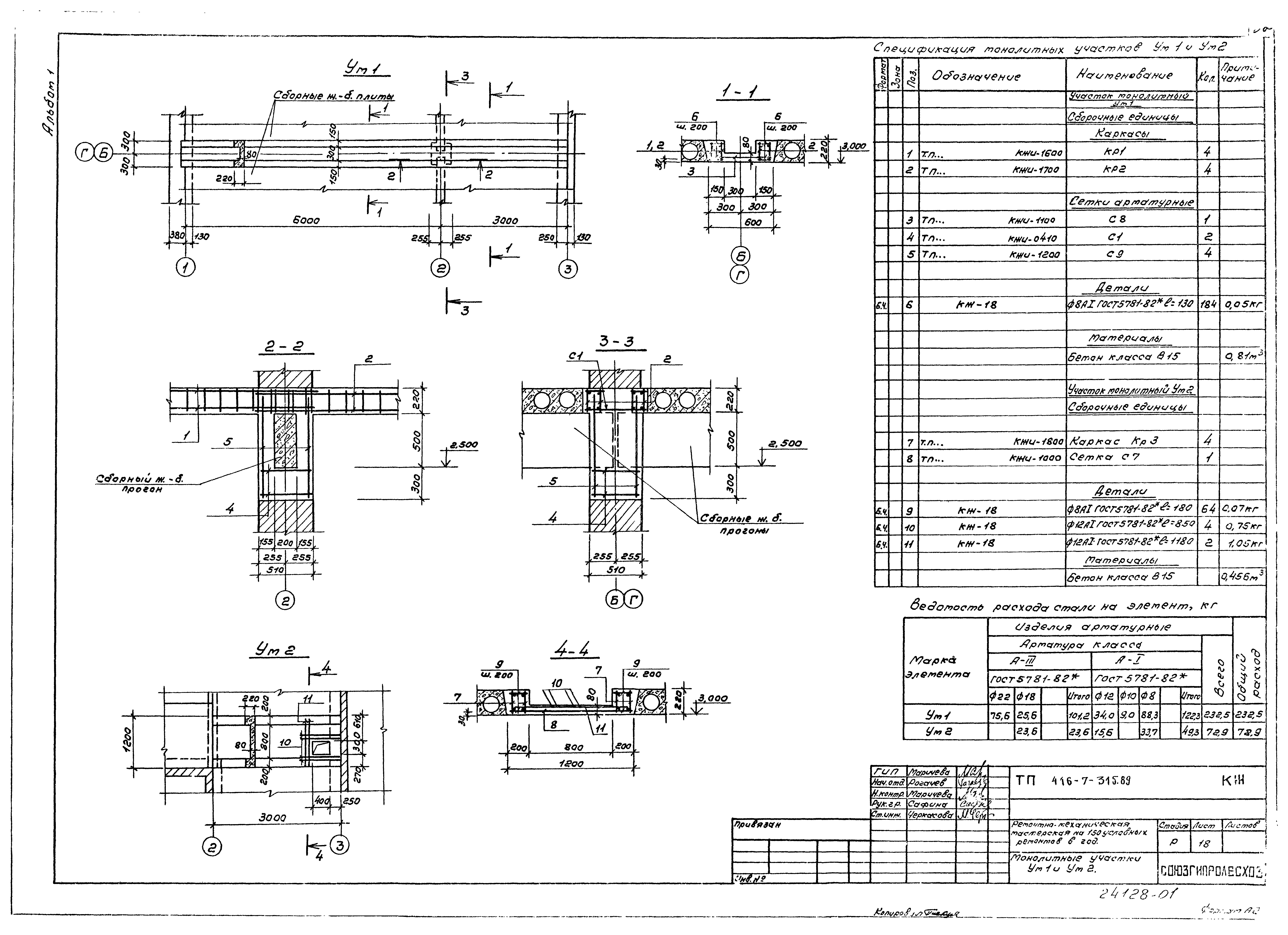

   Монолитные участки Ум1 и Ум2
   Участки монолитные Ум3

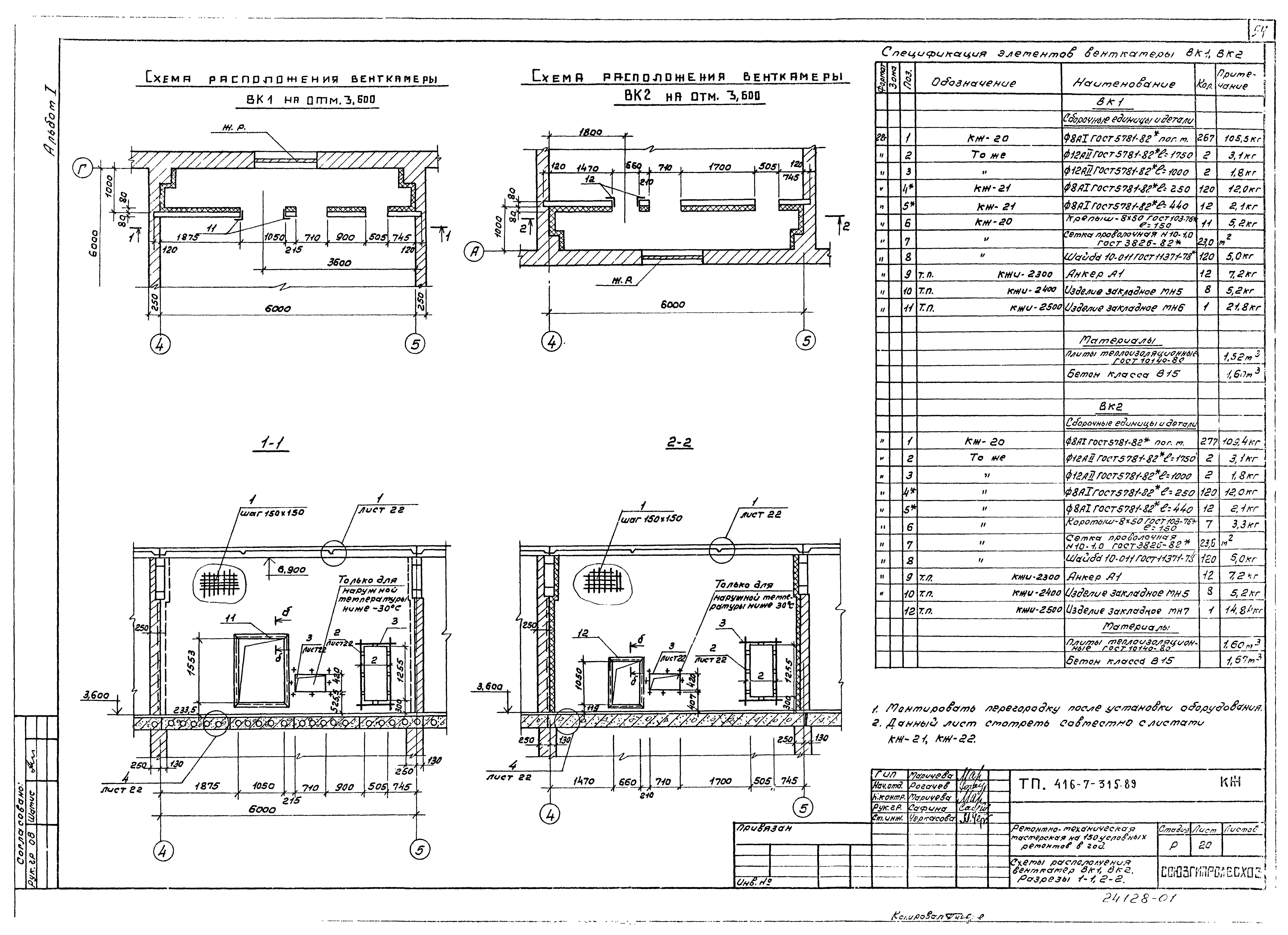

   Схемы расположения венткамер ВК1, ВК2. Разрезы 1-1, 2-2

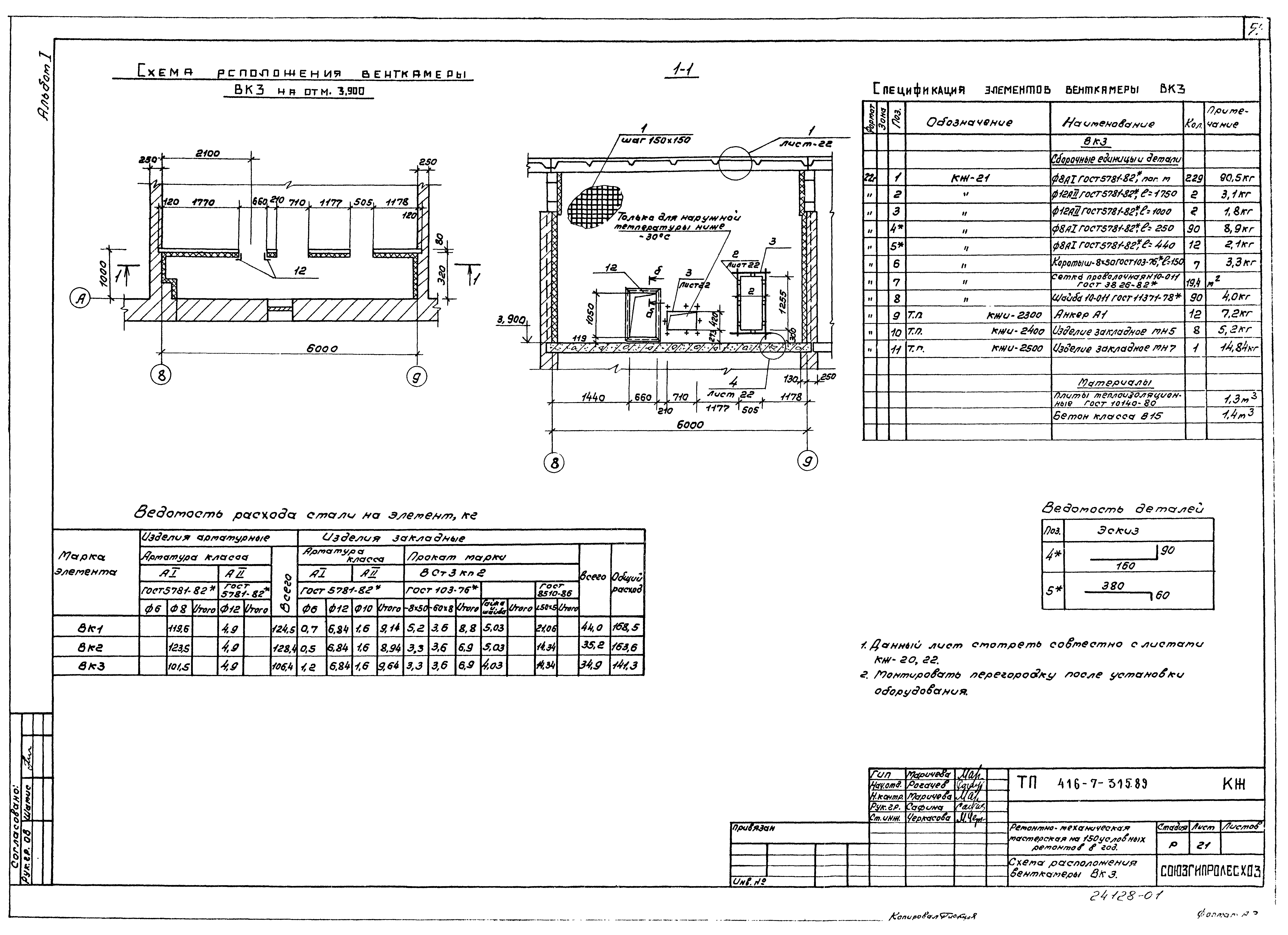

   Схема расположения венткамеры ВК3

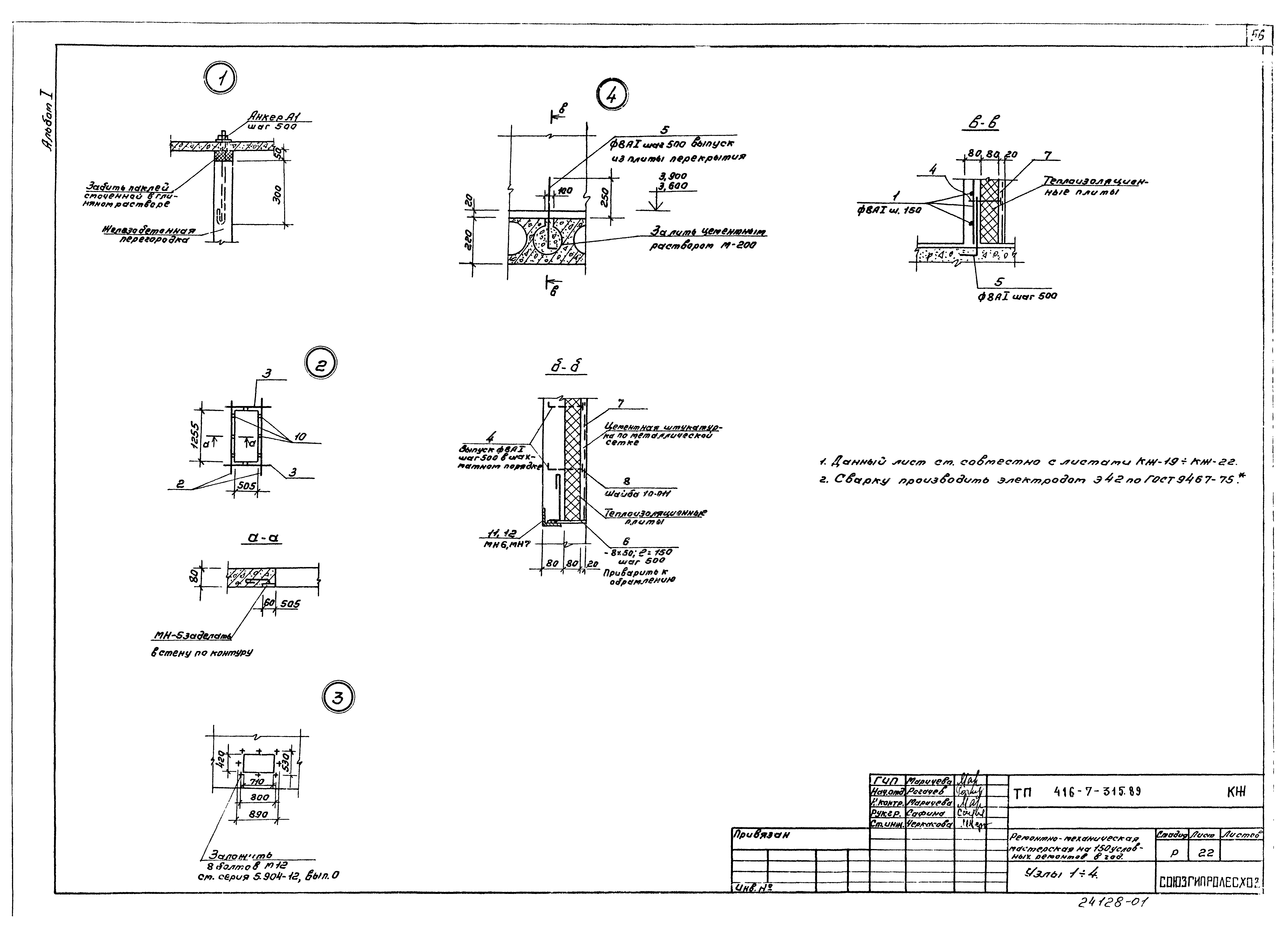

   Узлы 1 - 4

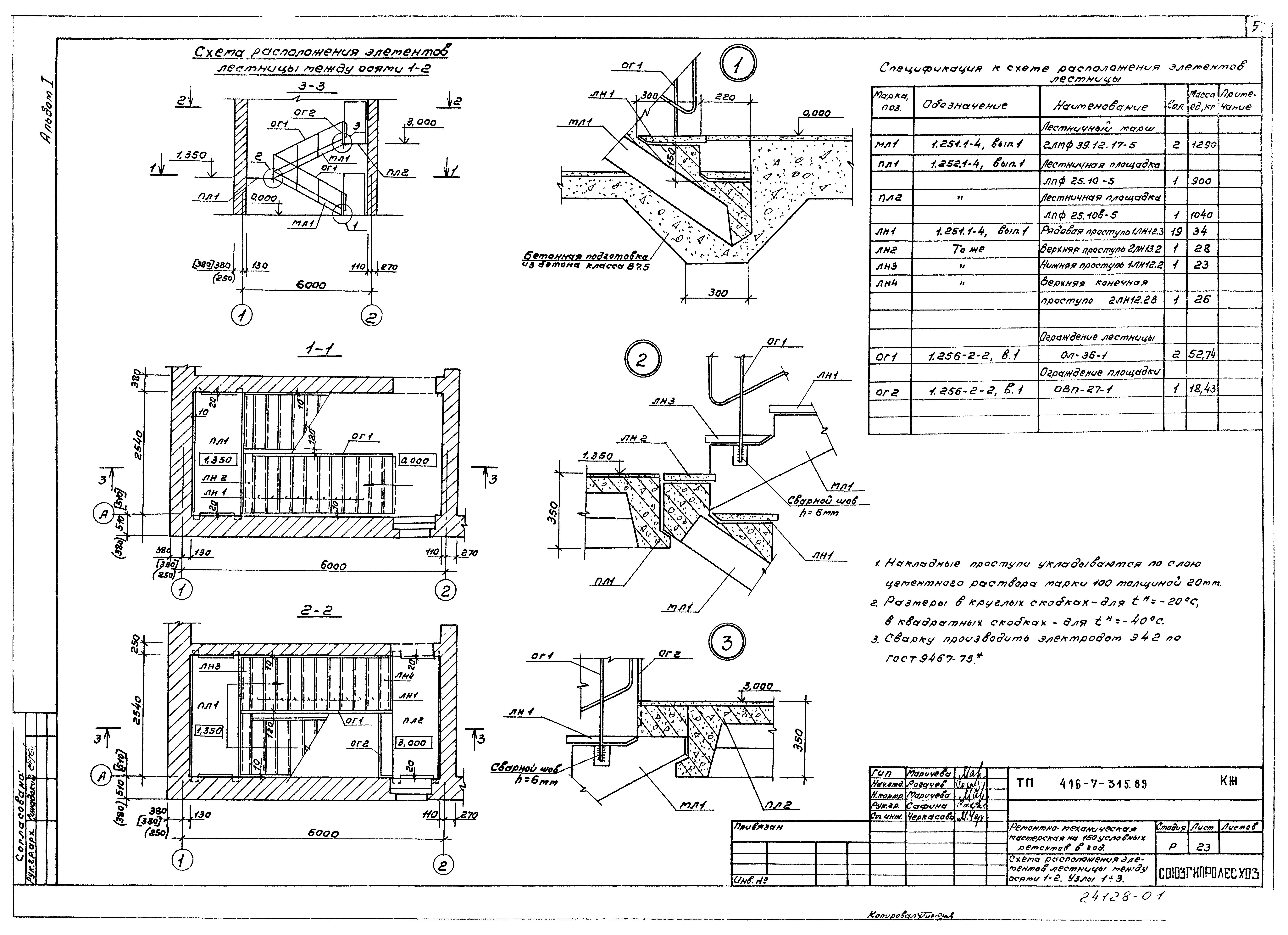

   Схема расположения элементов лестницы между осями 1 - 2. Узлы 1 - 3
Конструкции металлические

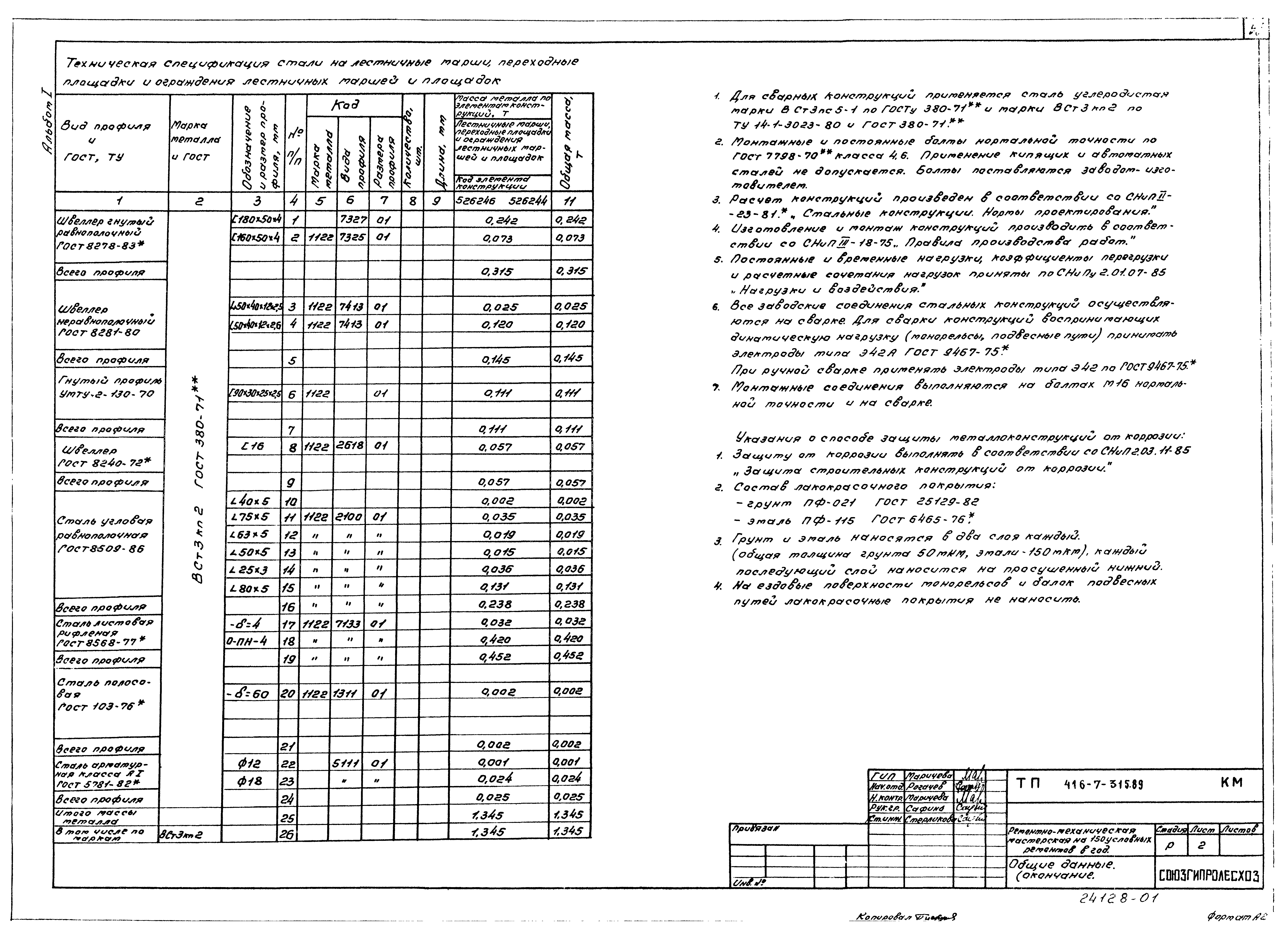

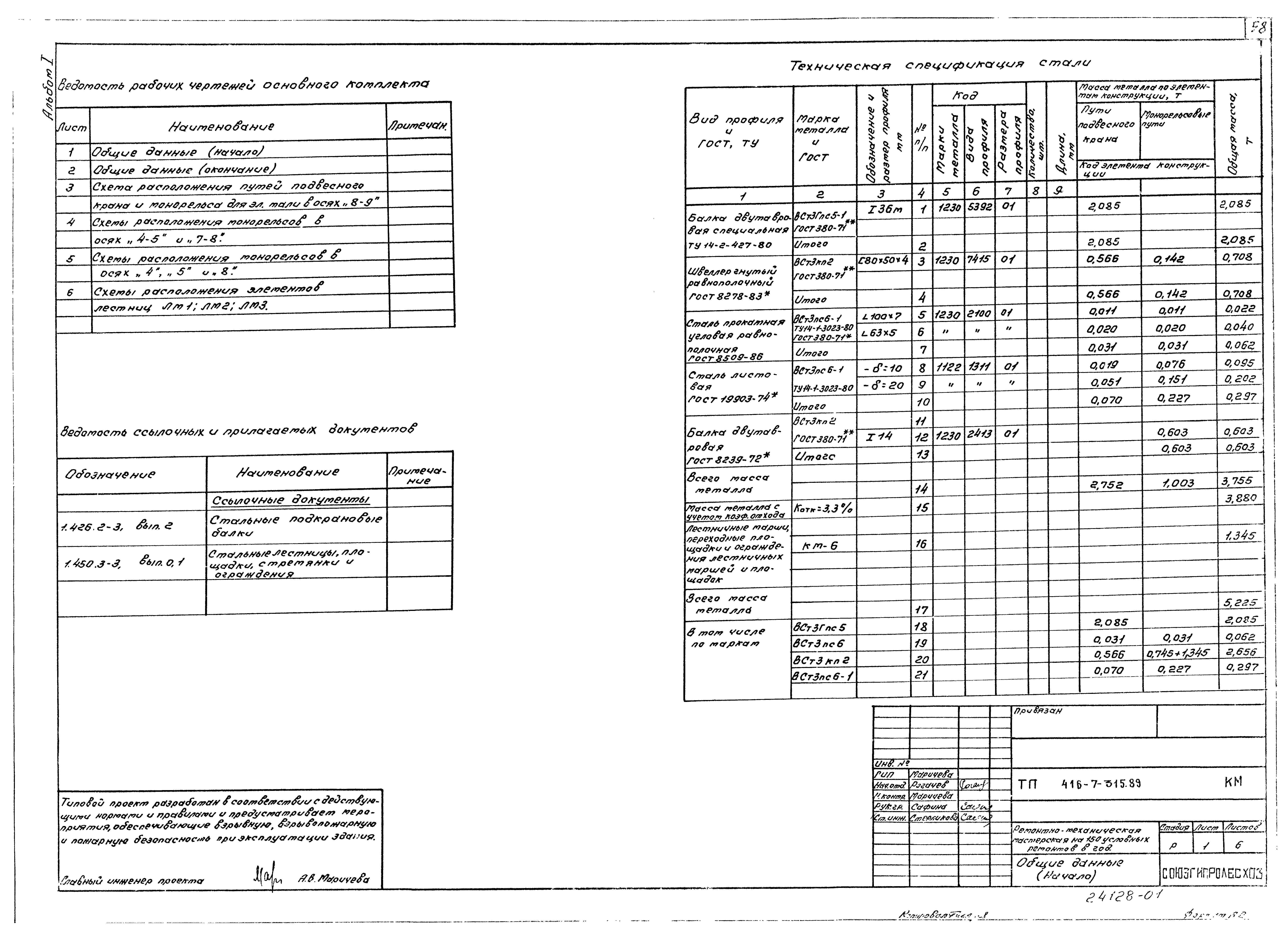

   Общие данные

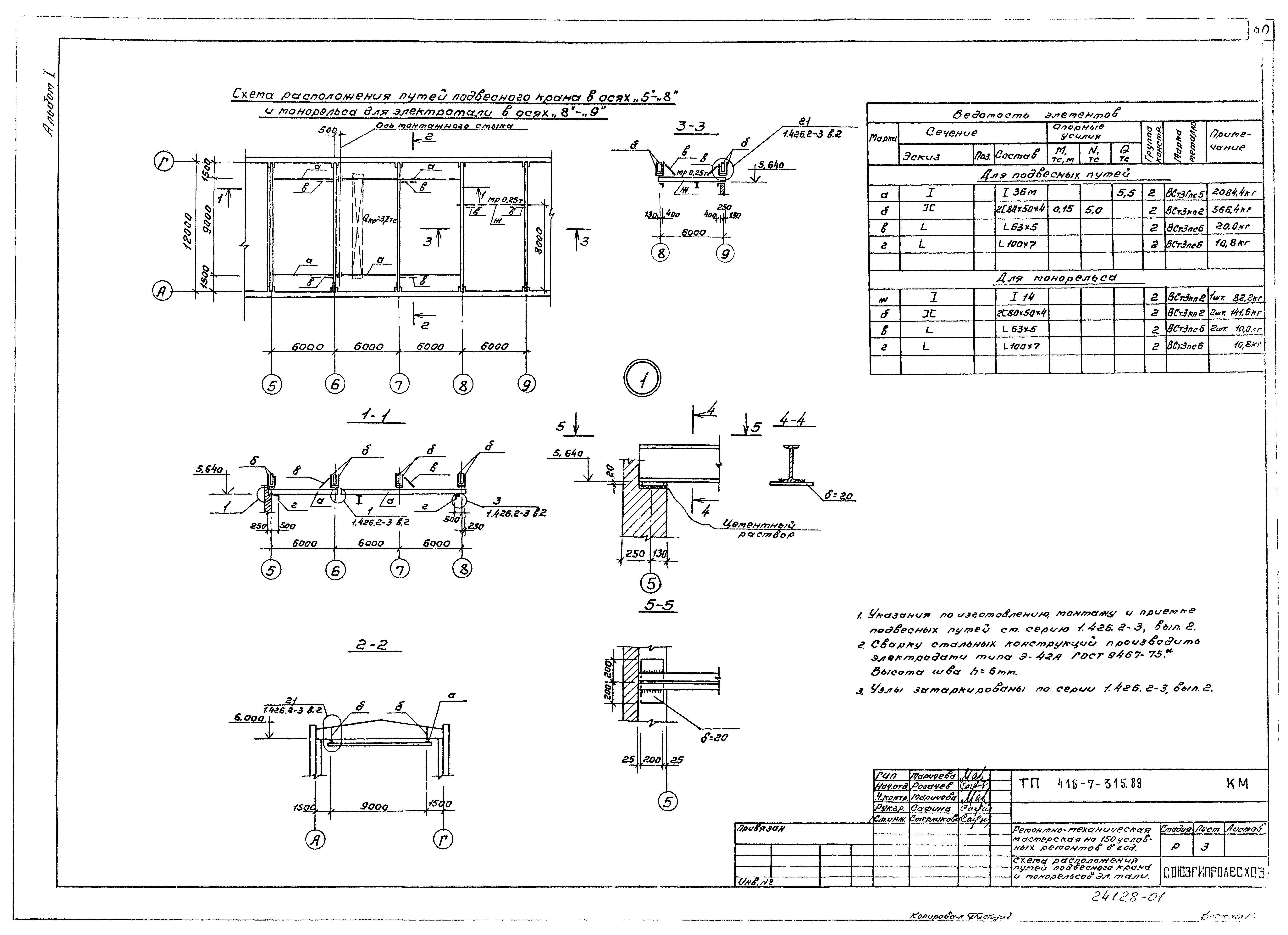

   Схема расположения балок подвесного крана и монорельсов электротали

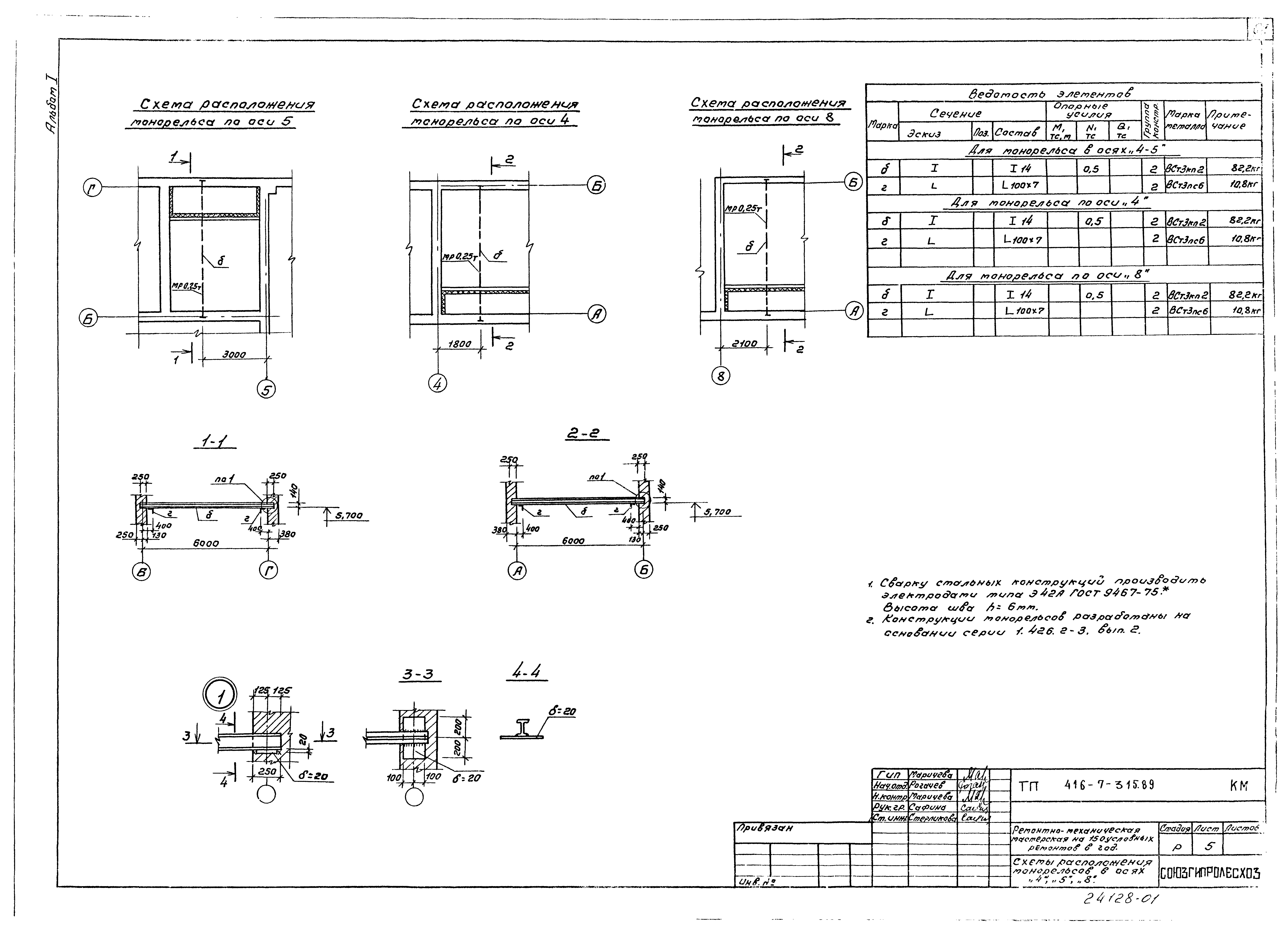

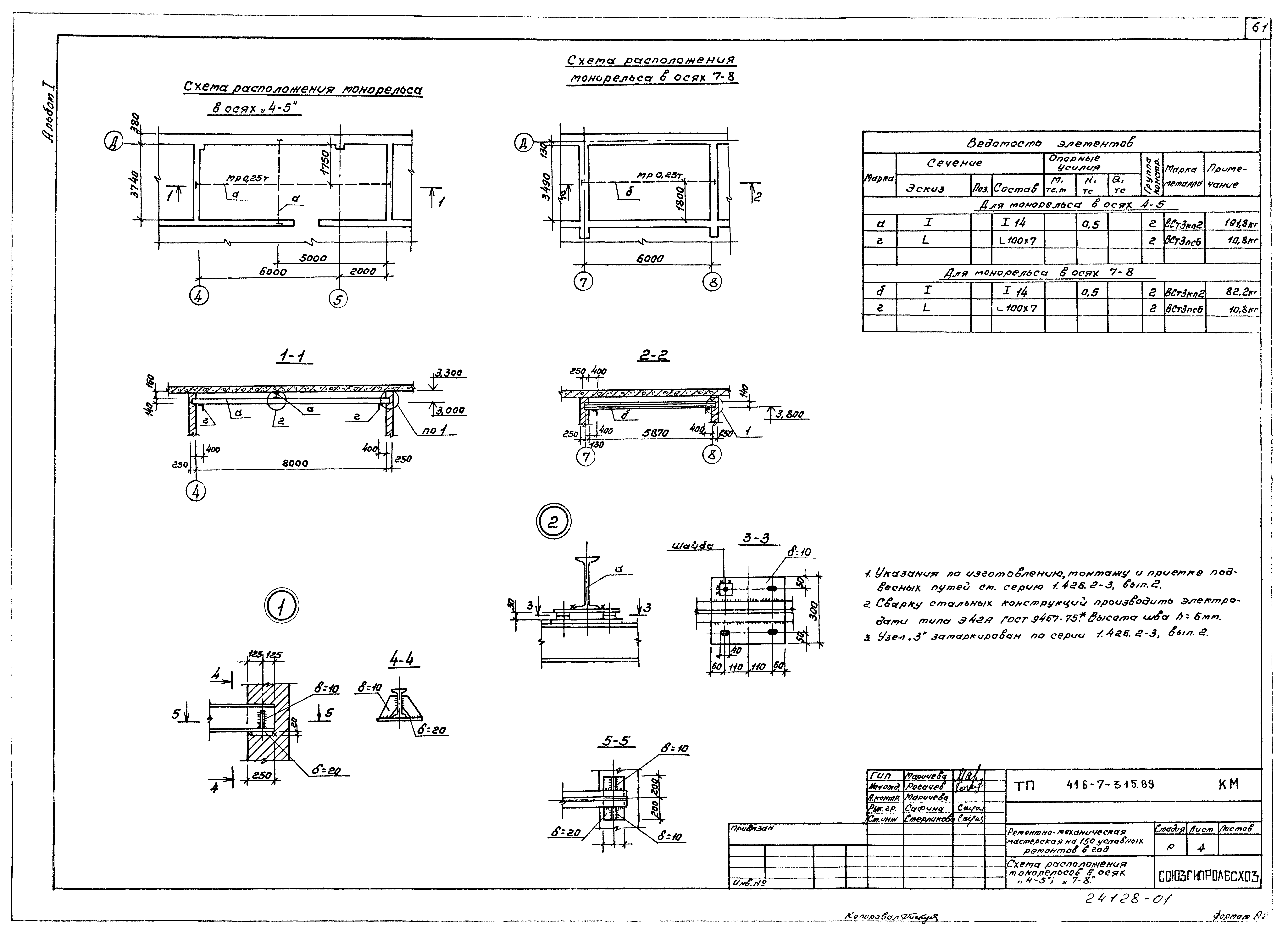

   Схема расположения монорельсов в осях "4 - 5", "7 - 8"
   Схема расположения монорельсов в осях "4", "5", "8"

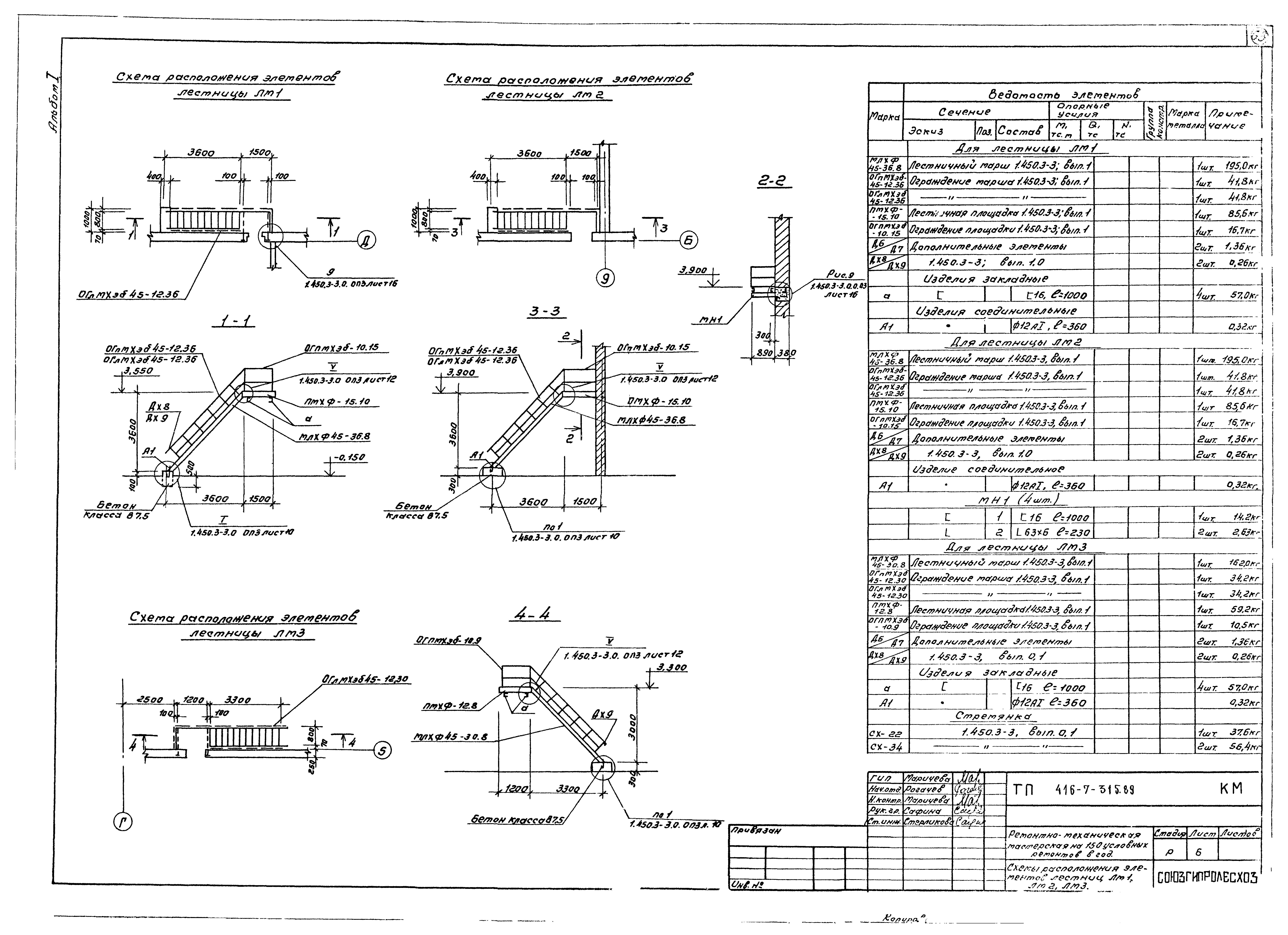

   Схемы расположения элементов лестниц Лм1, Лм2, Лм3
Разработан: Союзгипролесхоз
Утверждён:08.12.1989 Госкомлес СССР (USSR Goskomles 23)
