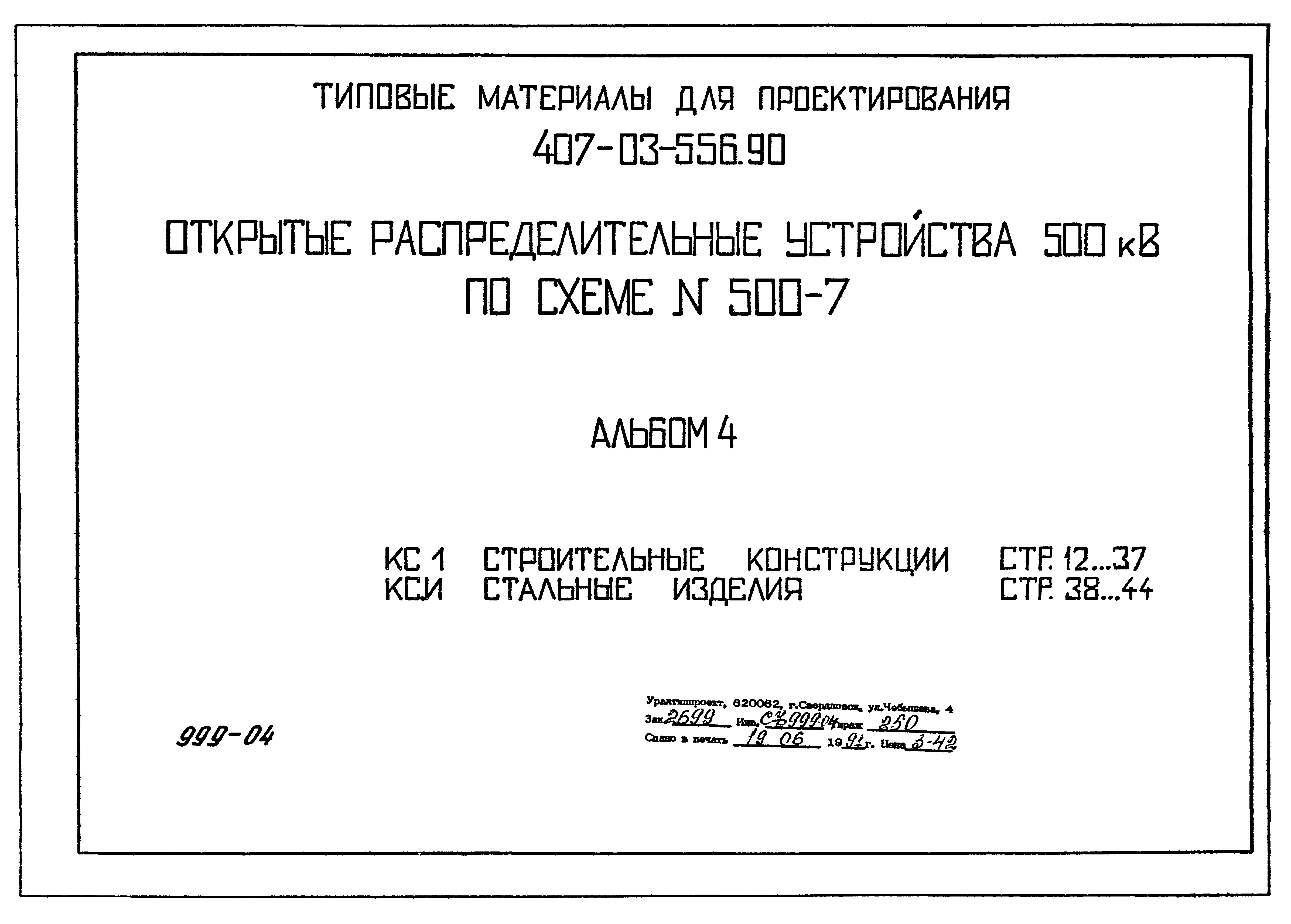

Скачать Типовые материалы для проектирования 407-03-558.90 Альбом 4. Строительные конструкции. Стальные изделия (из ТМП 407-03-556.90)Дата актуализации: 10.08.2017 Типовые материалы для проектирования 407-03-558.90

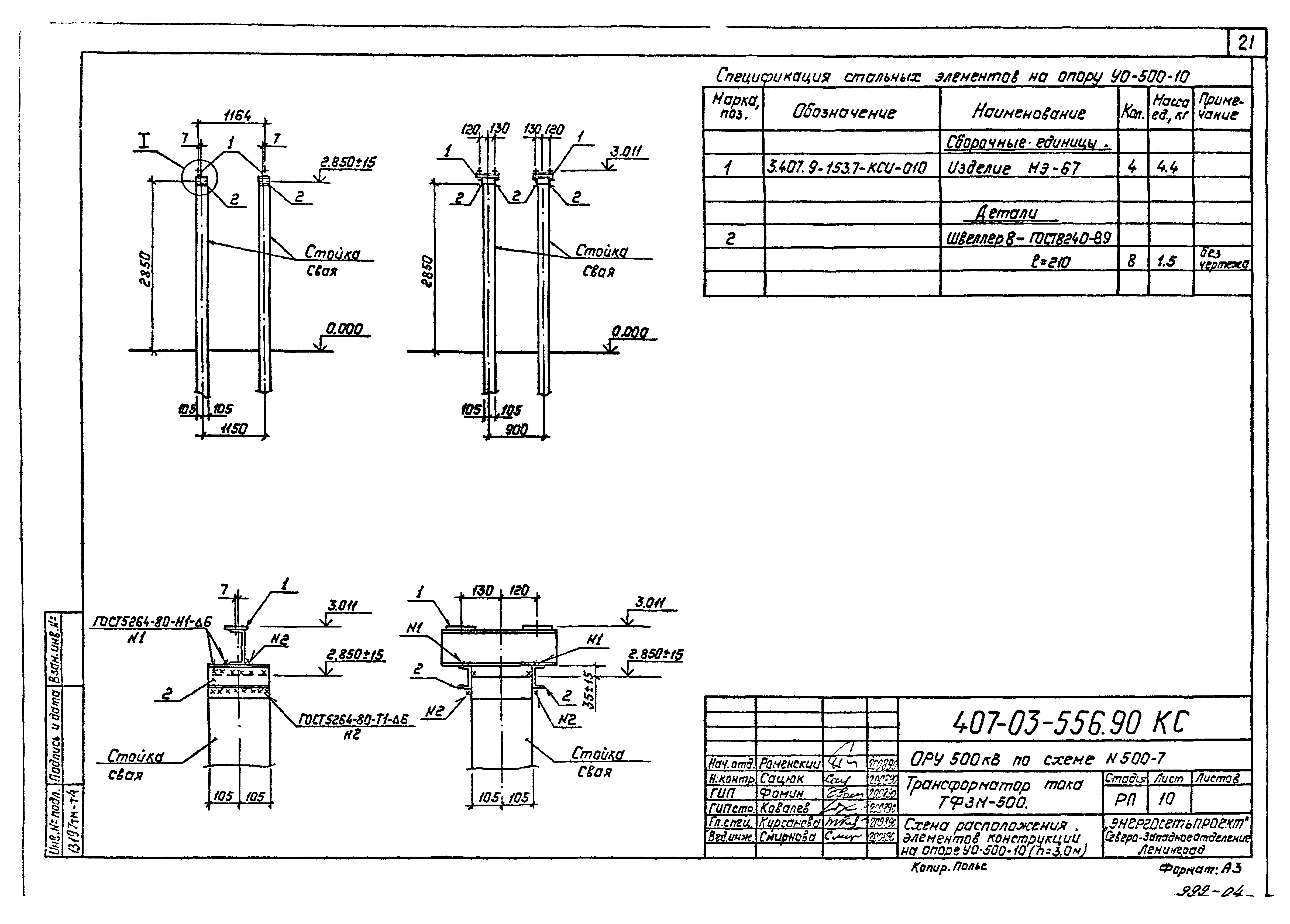

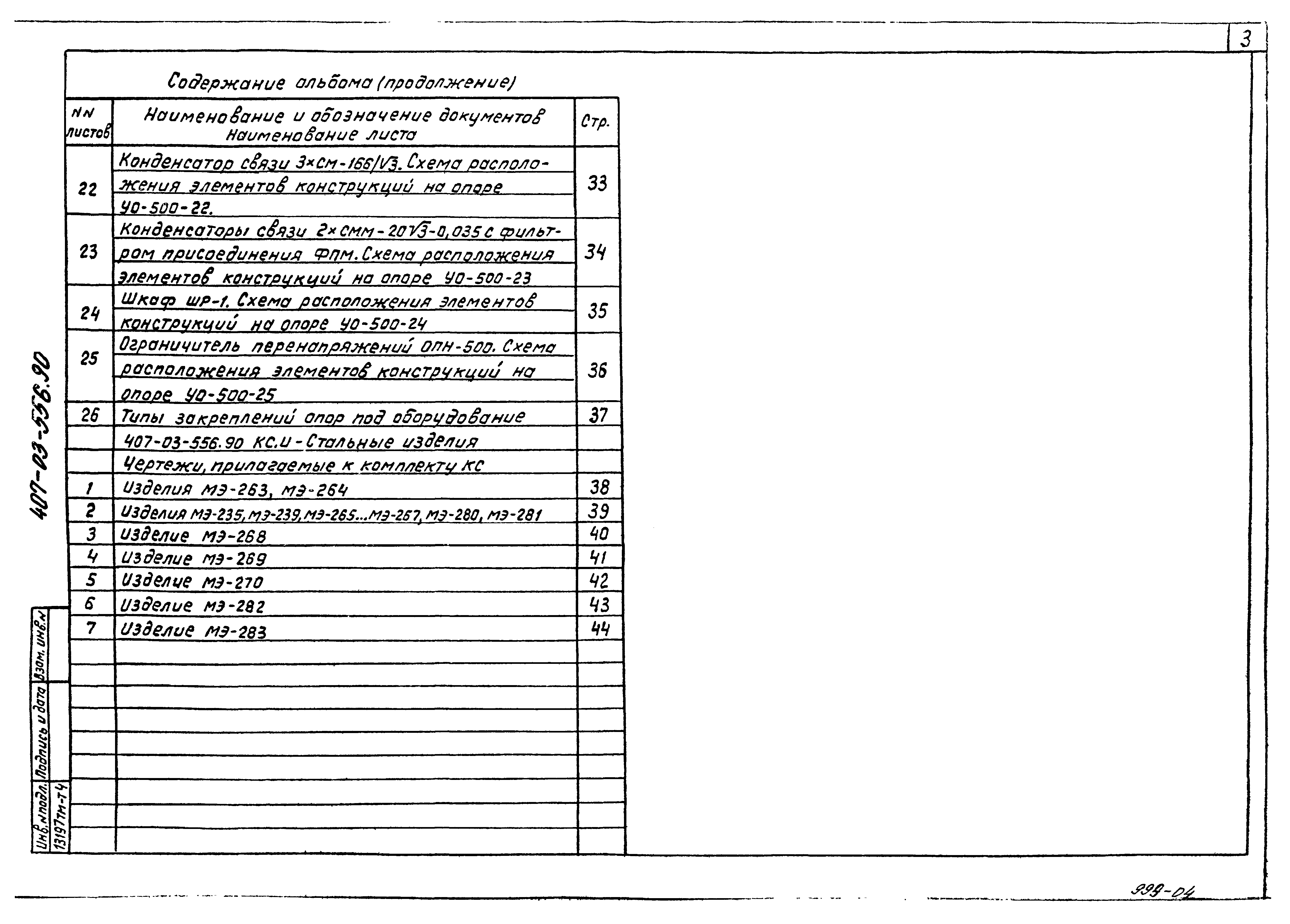

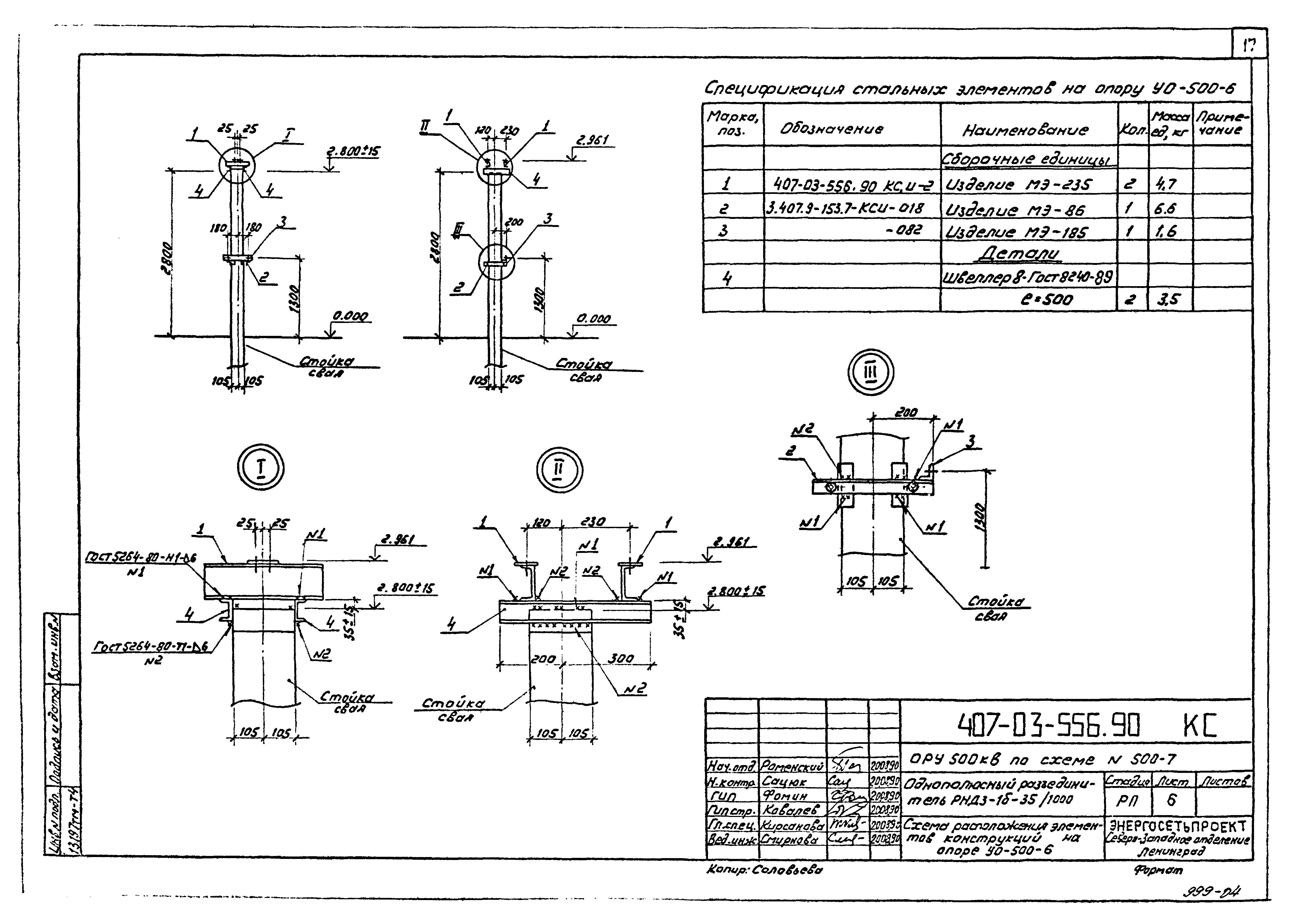

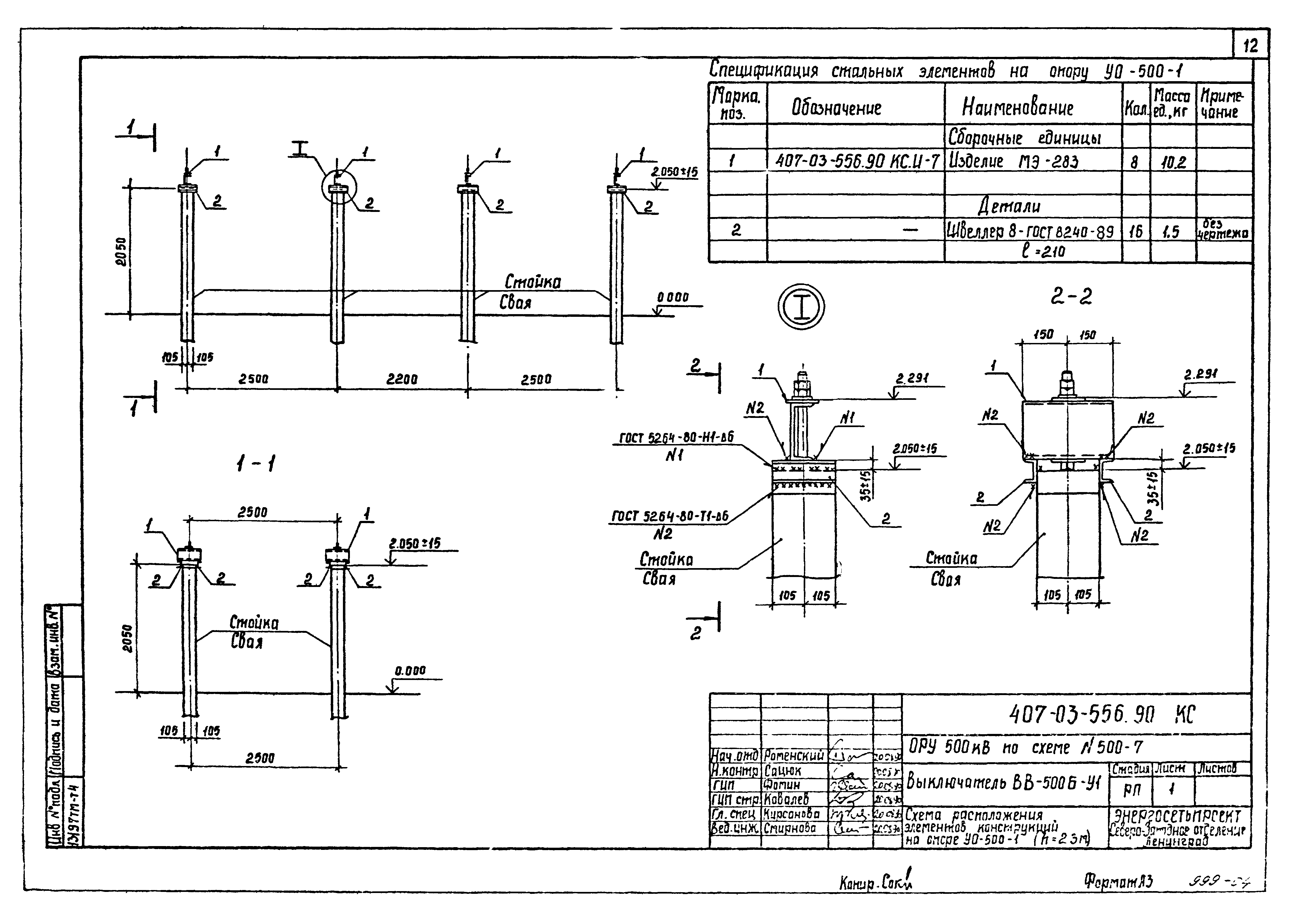

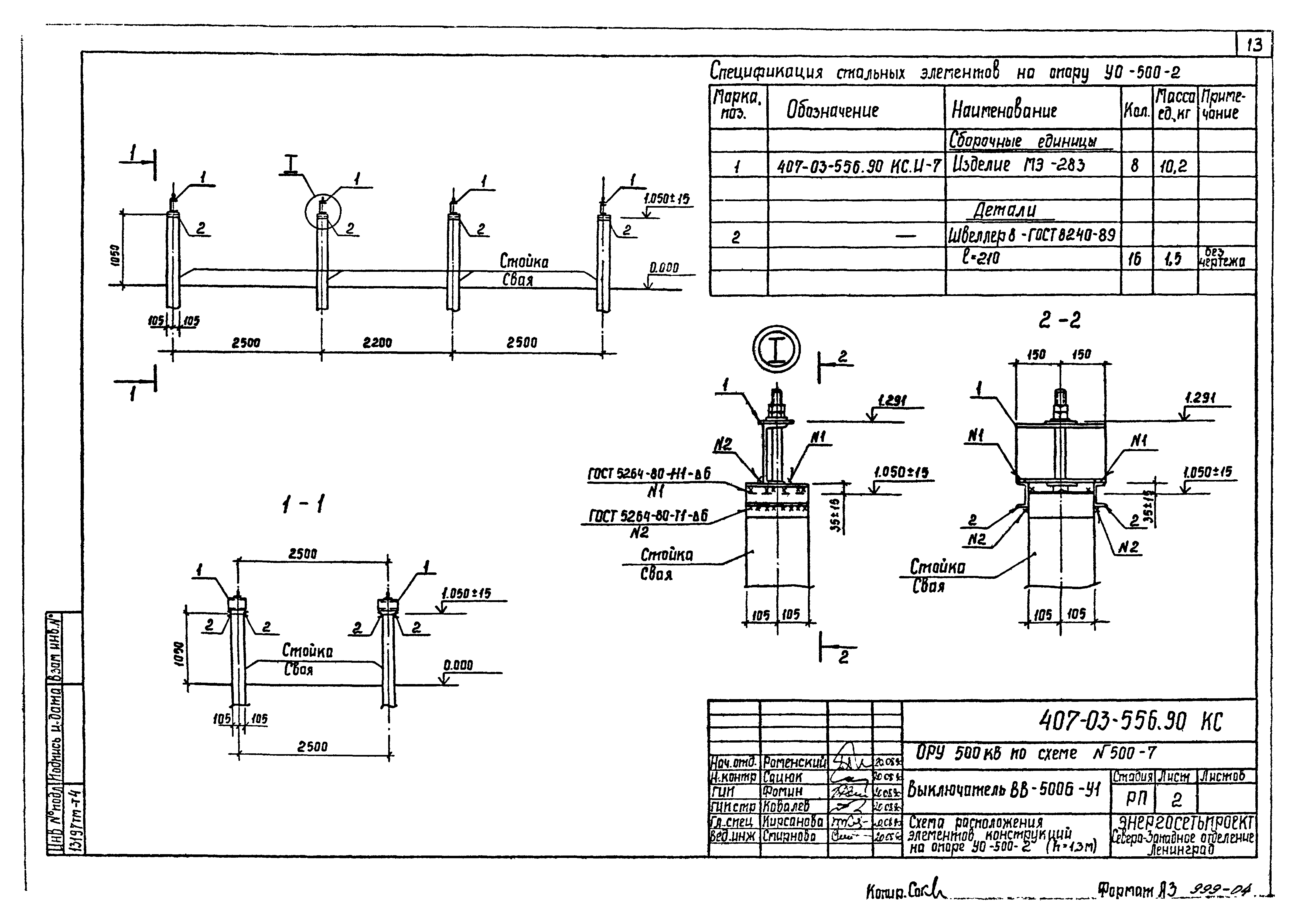

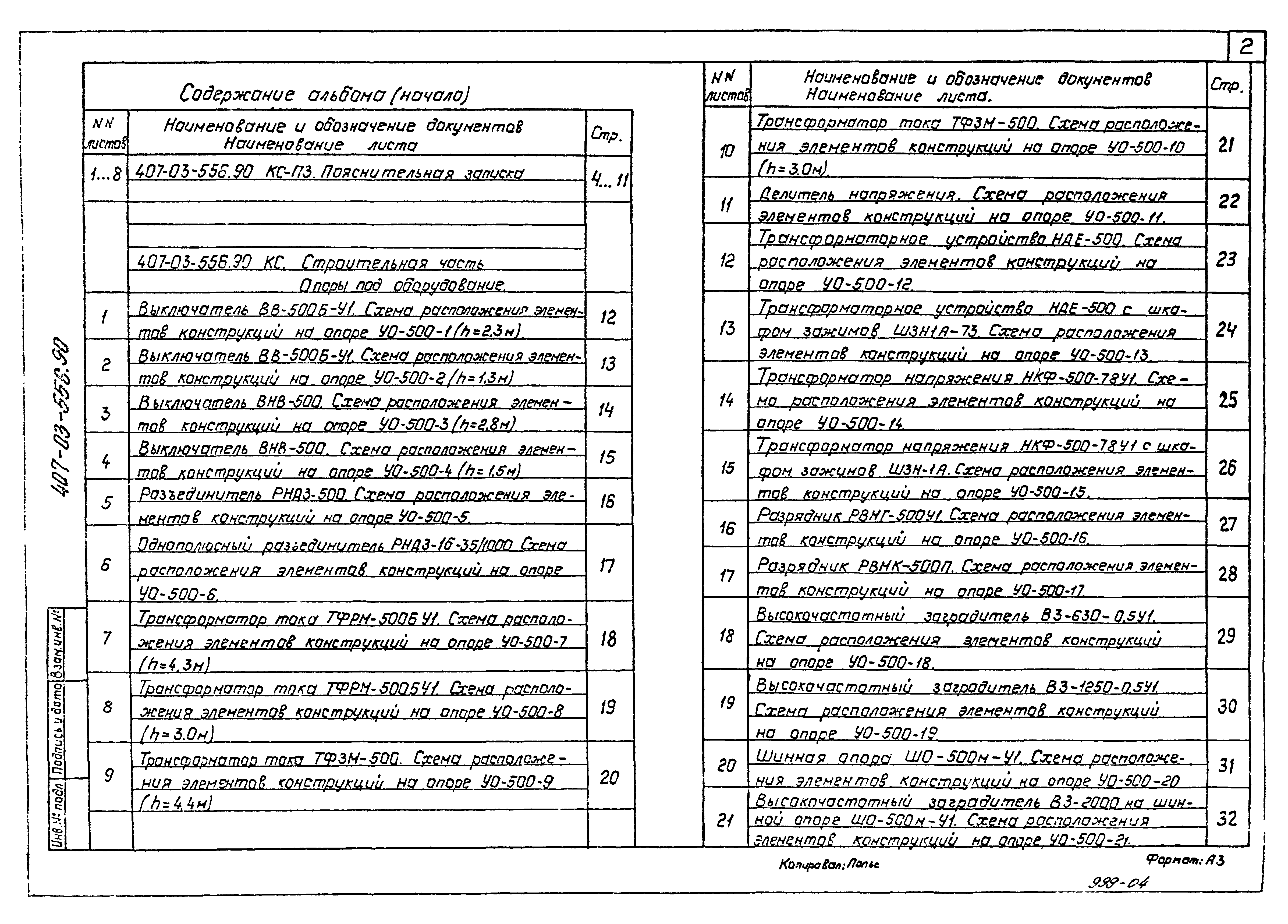

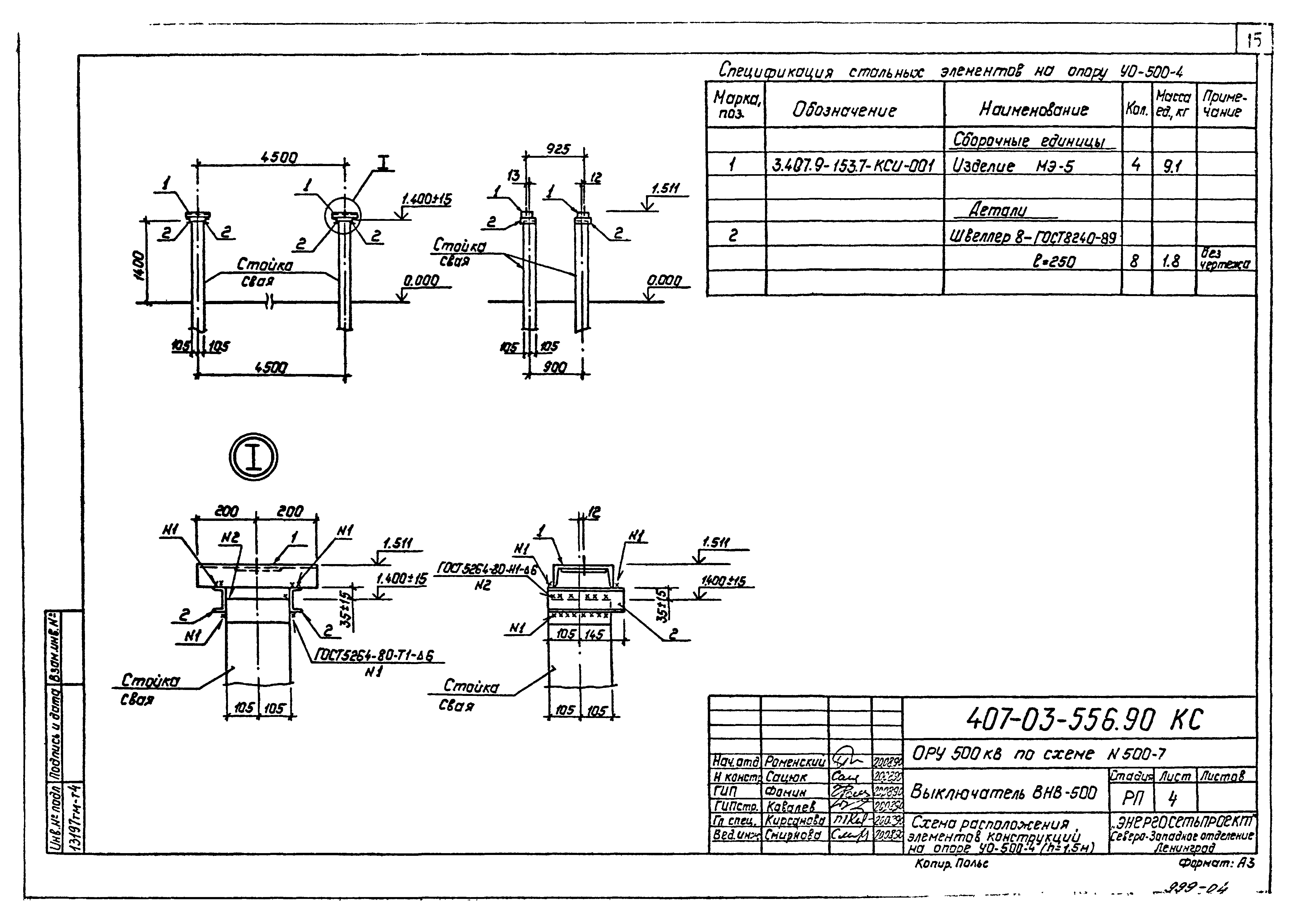

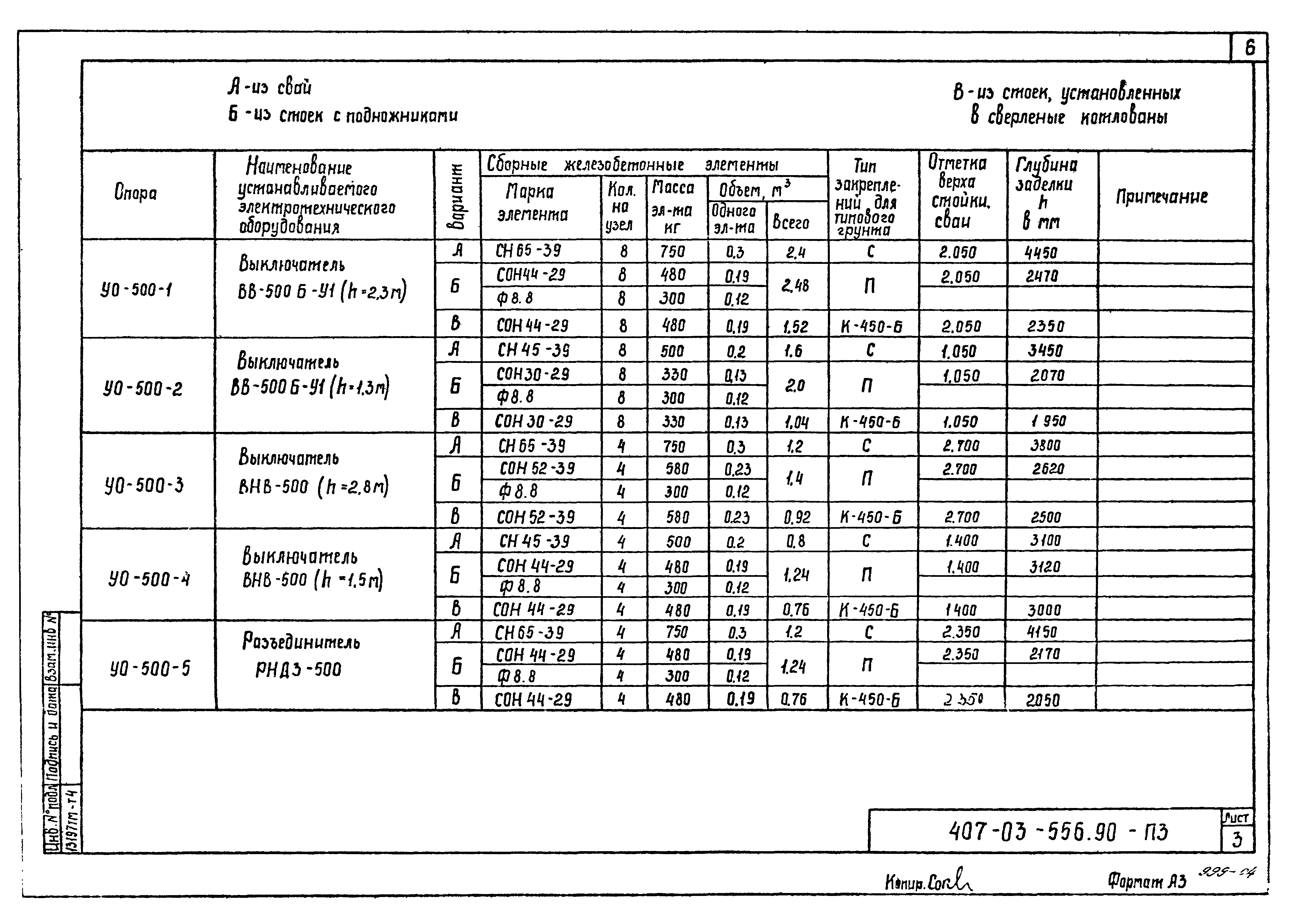

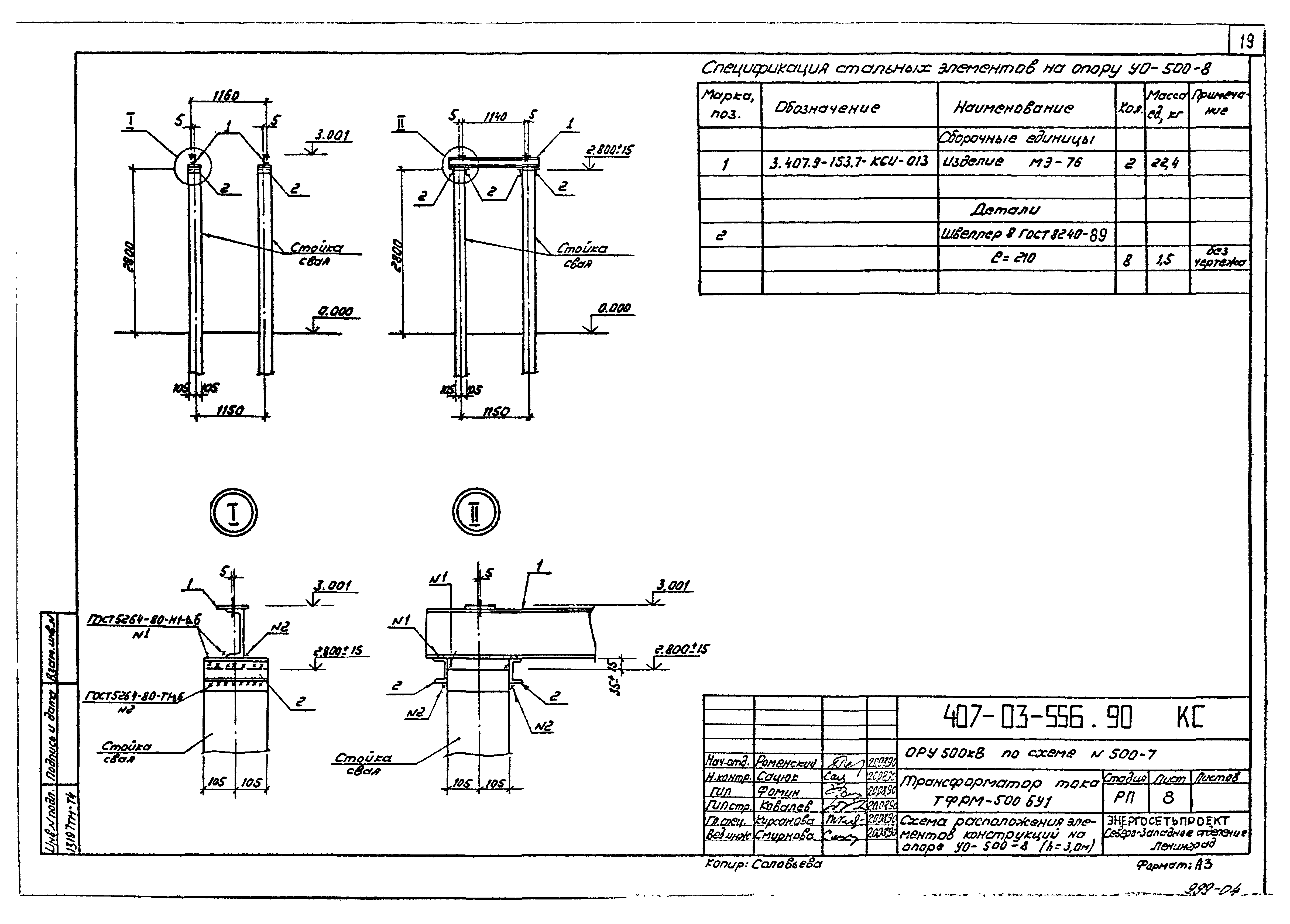

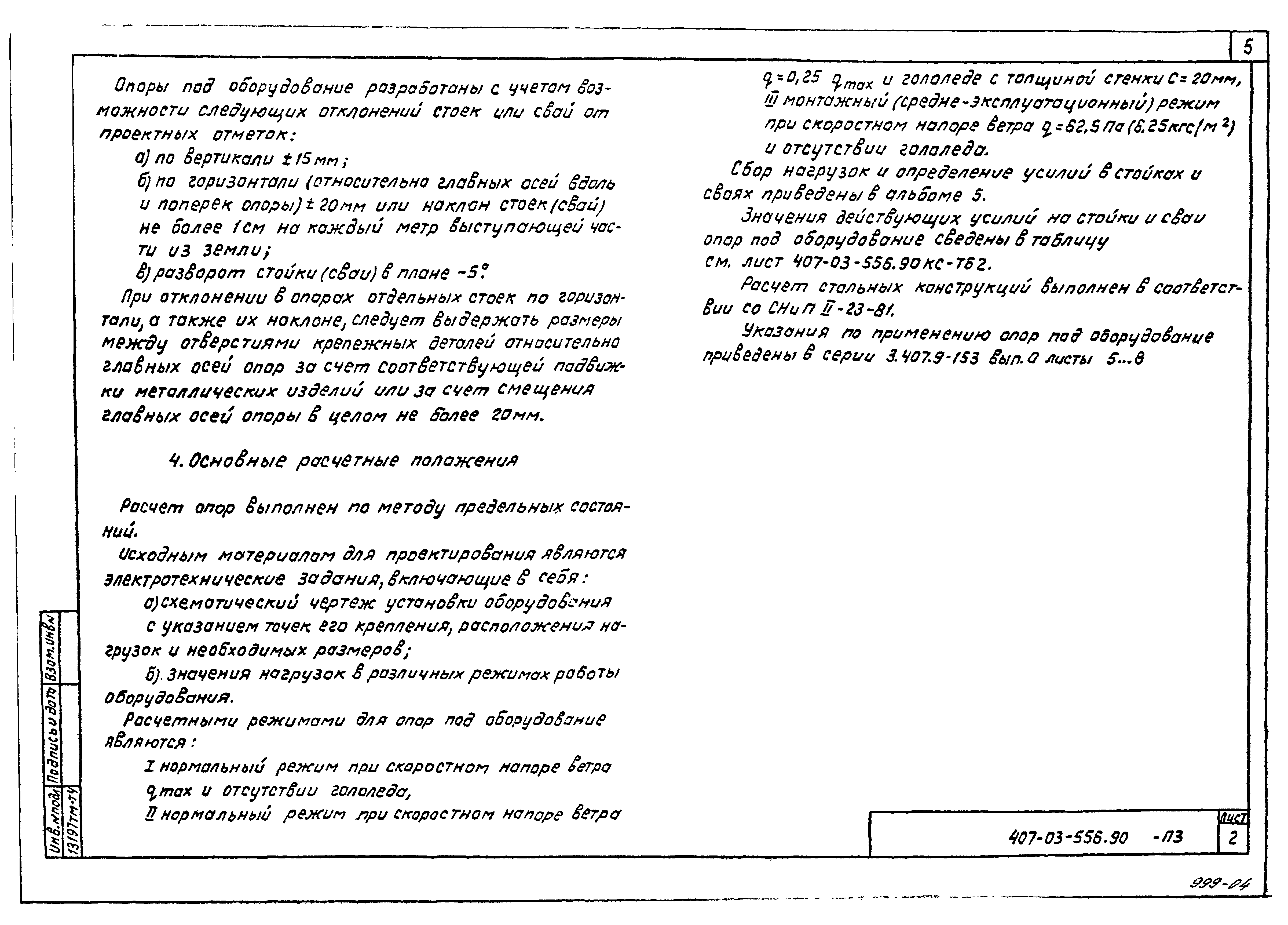

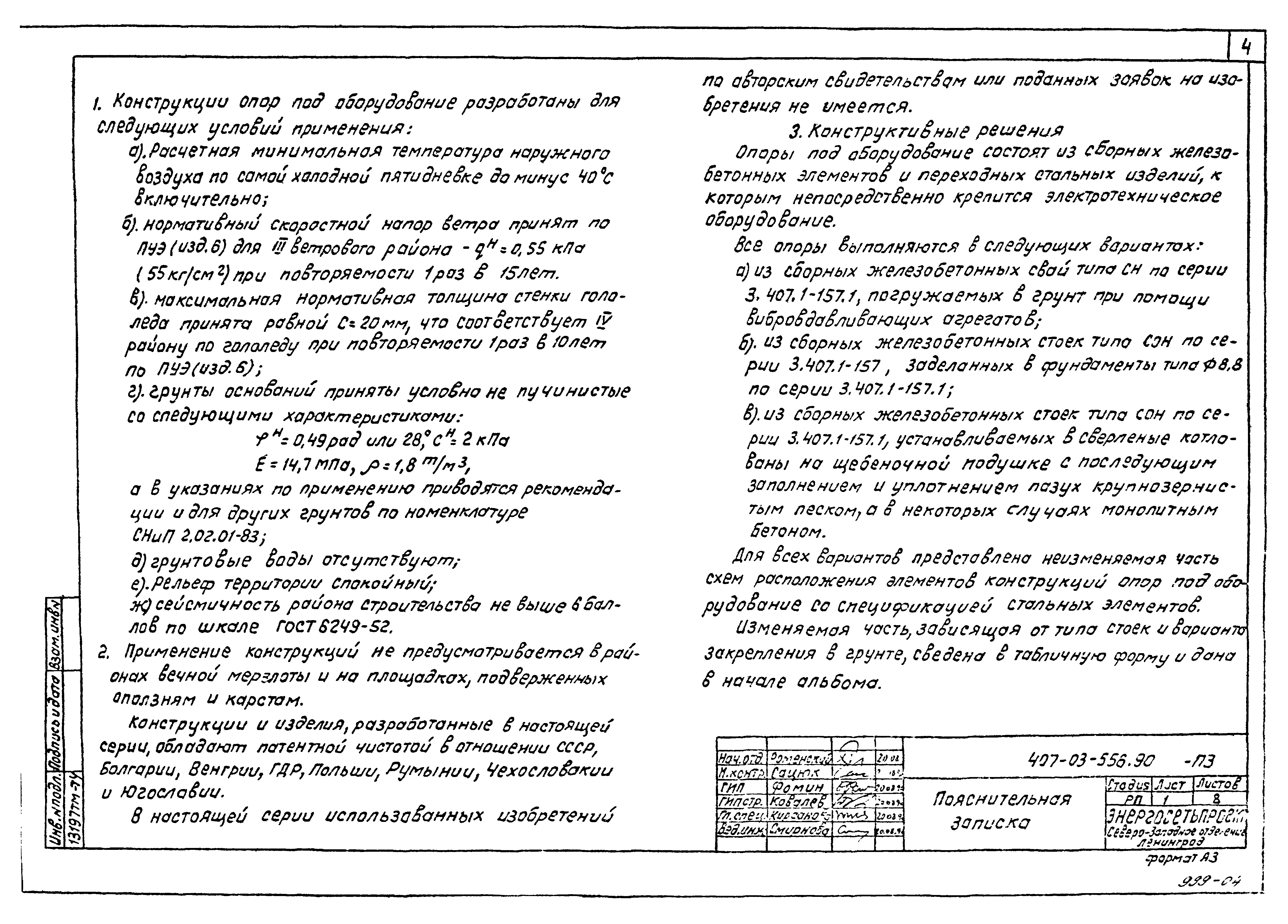

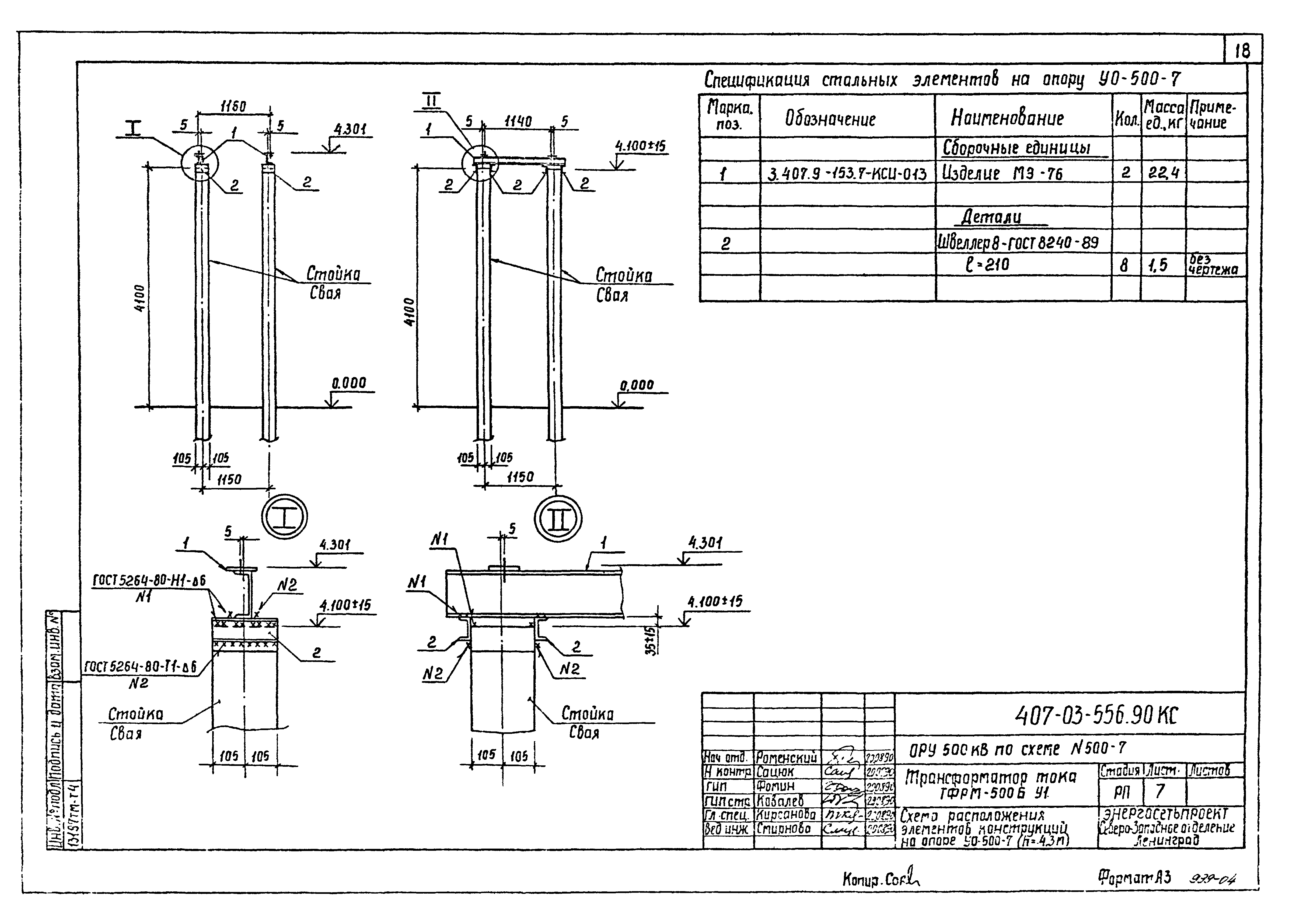

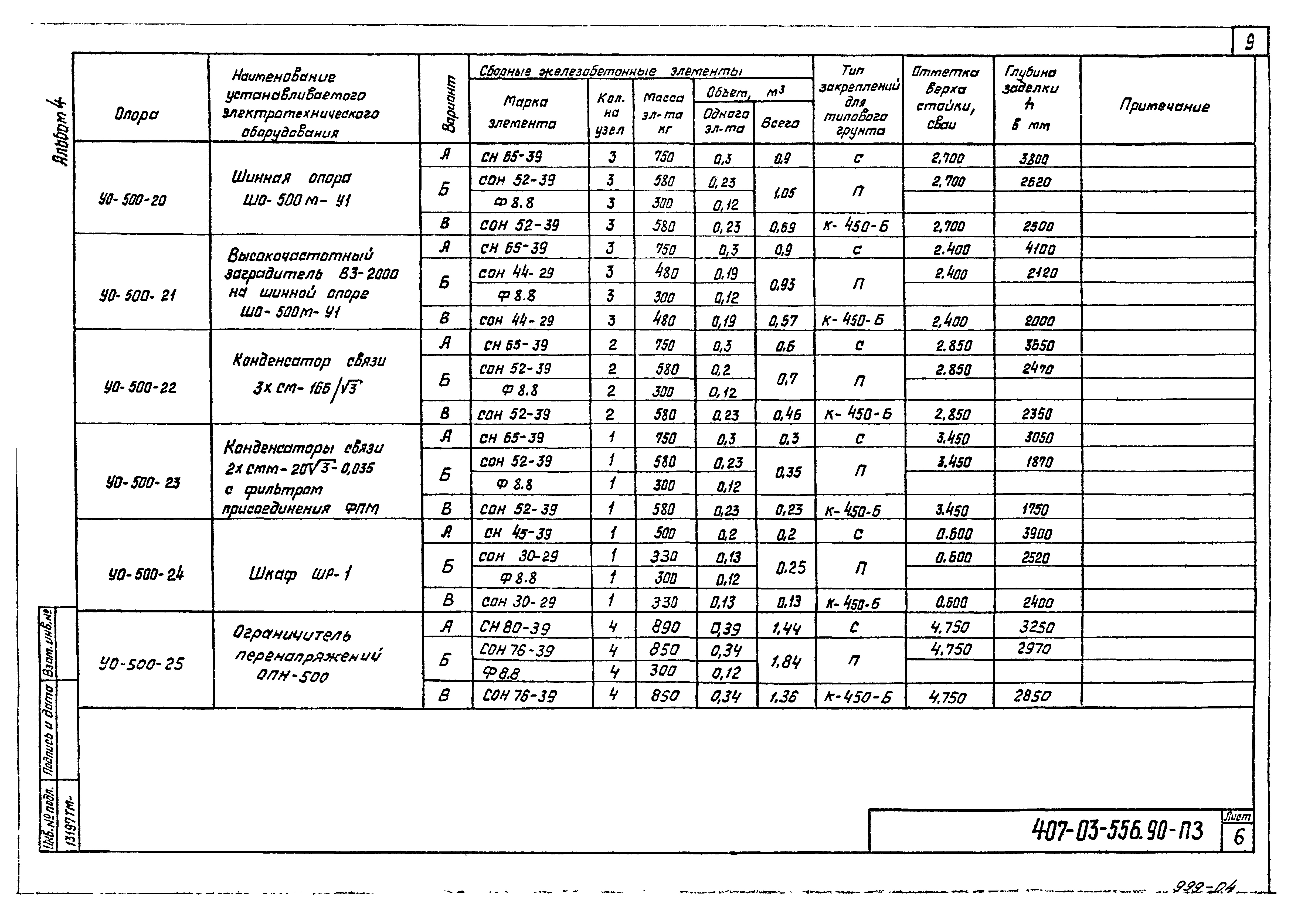

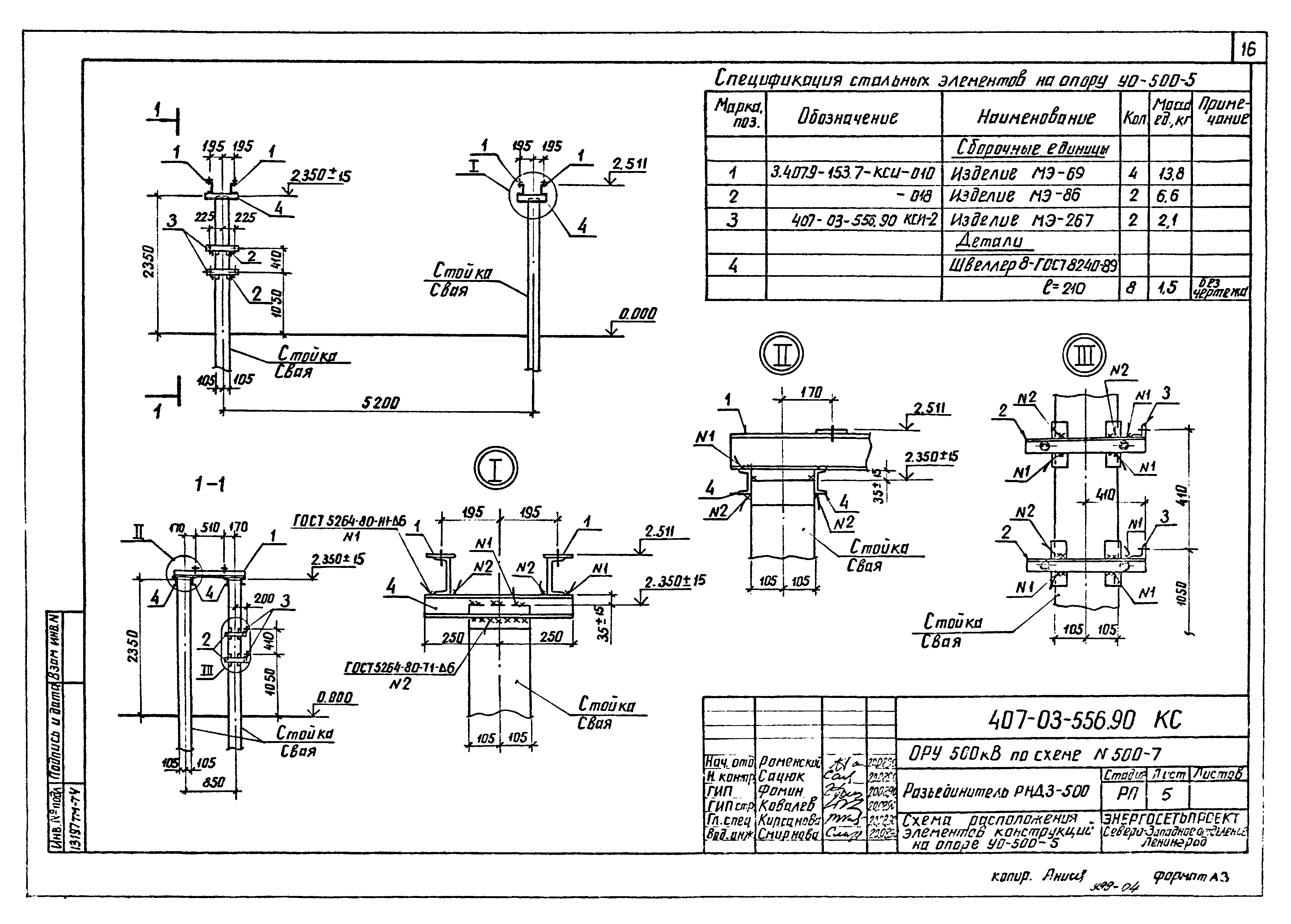

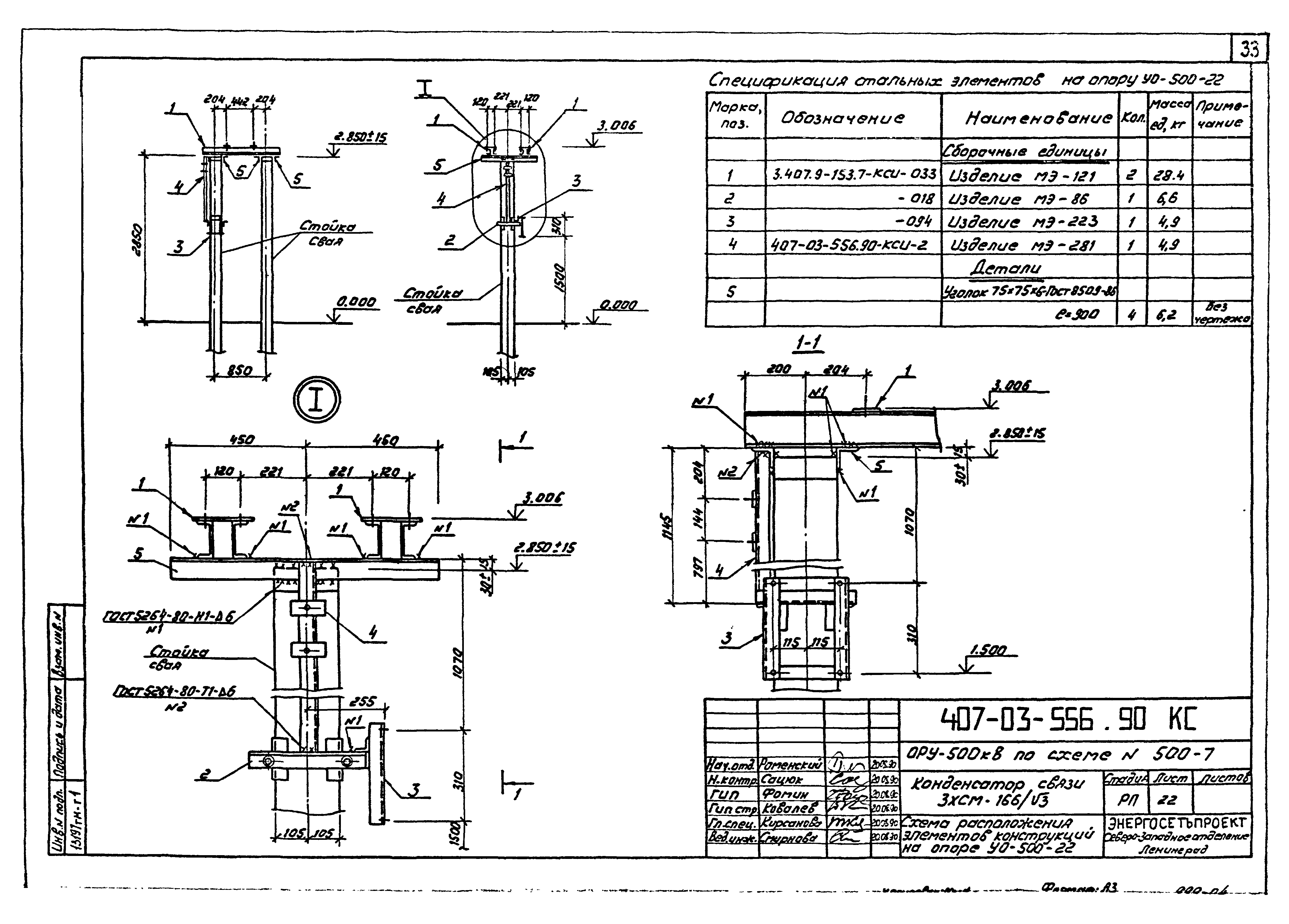

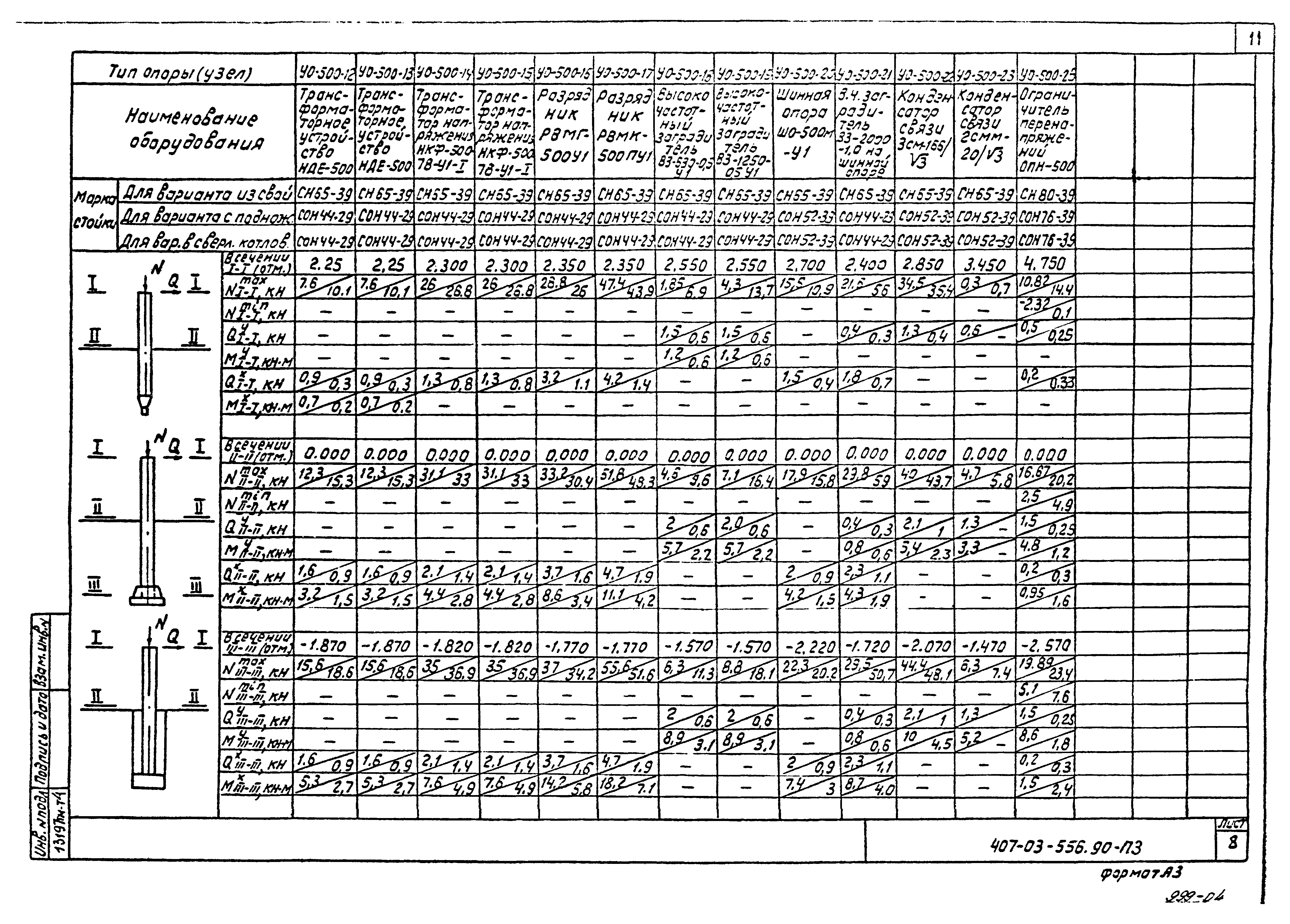

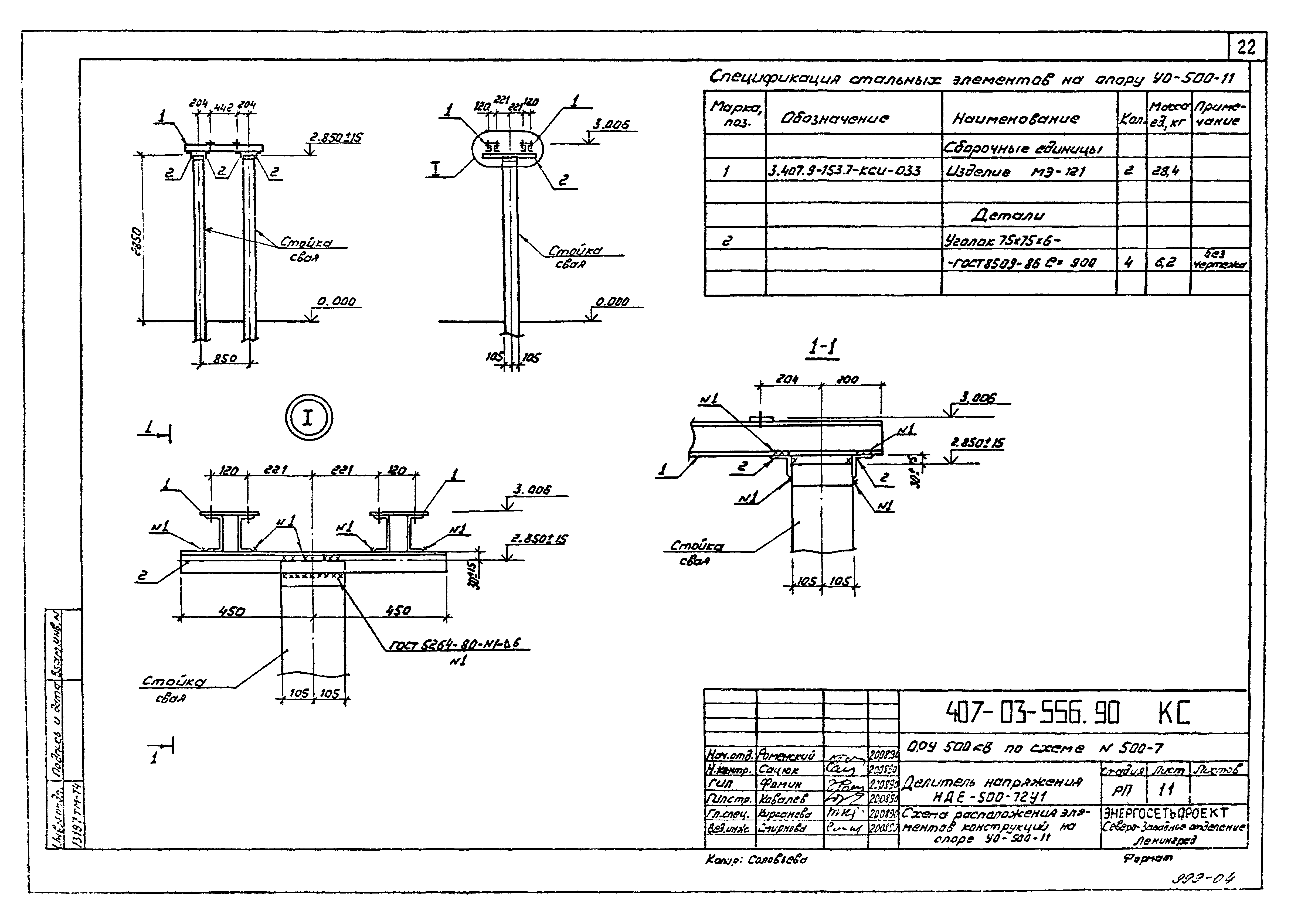

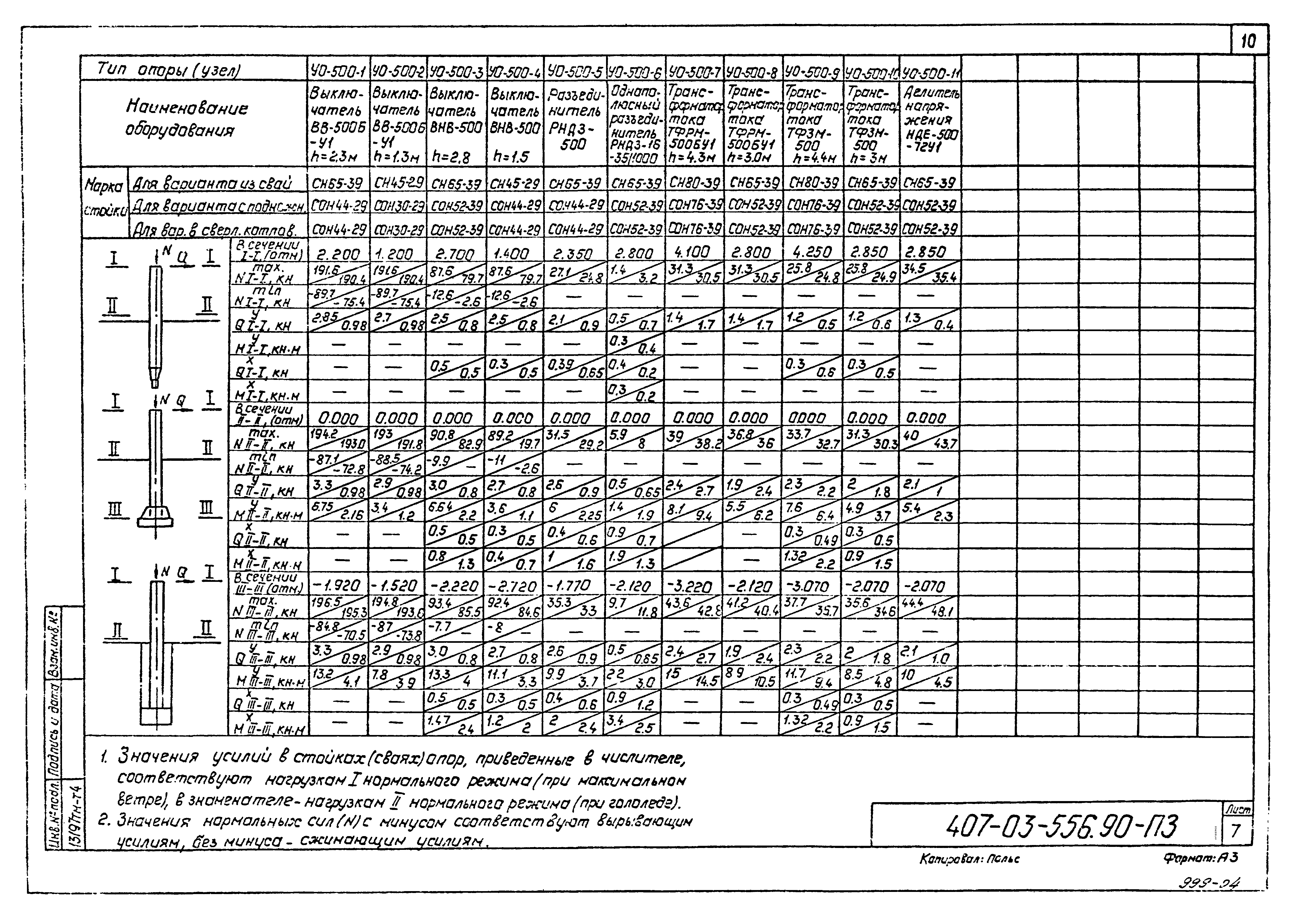

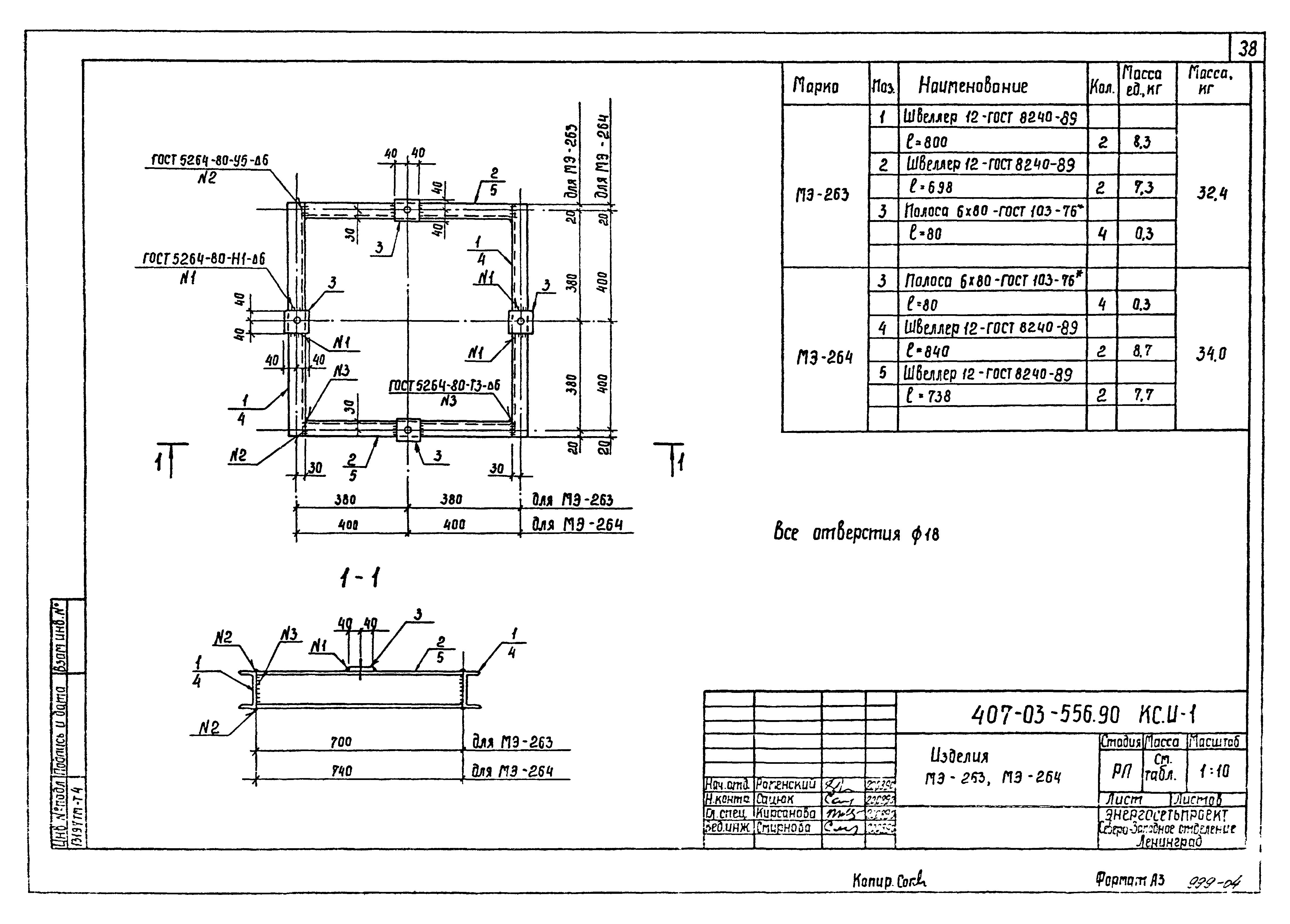

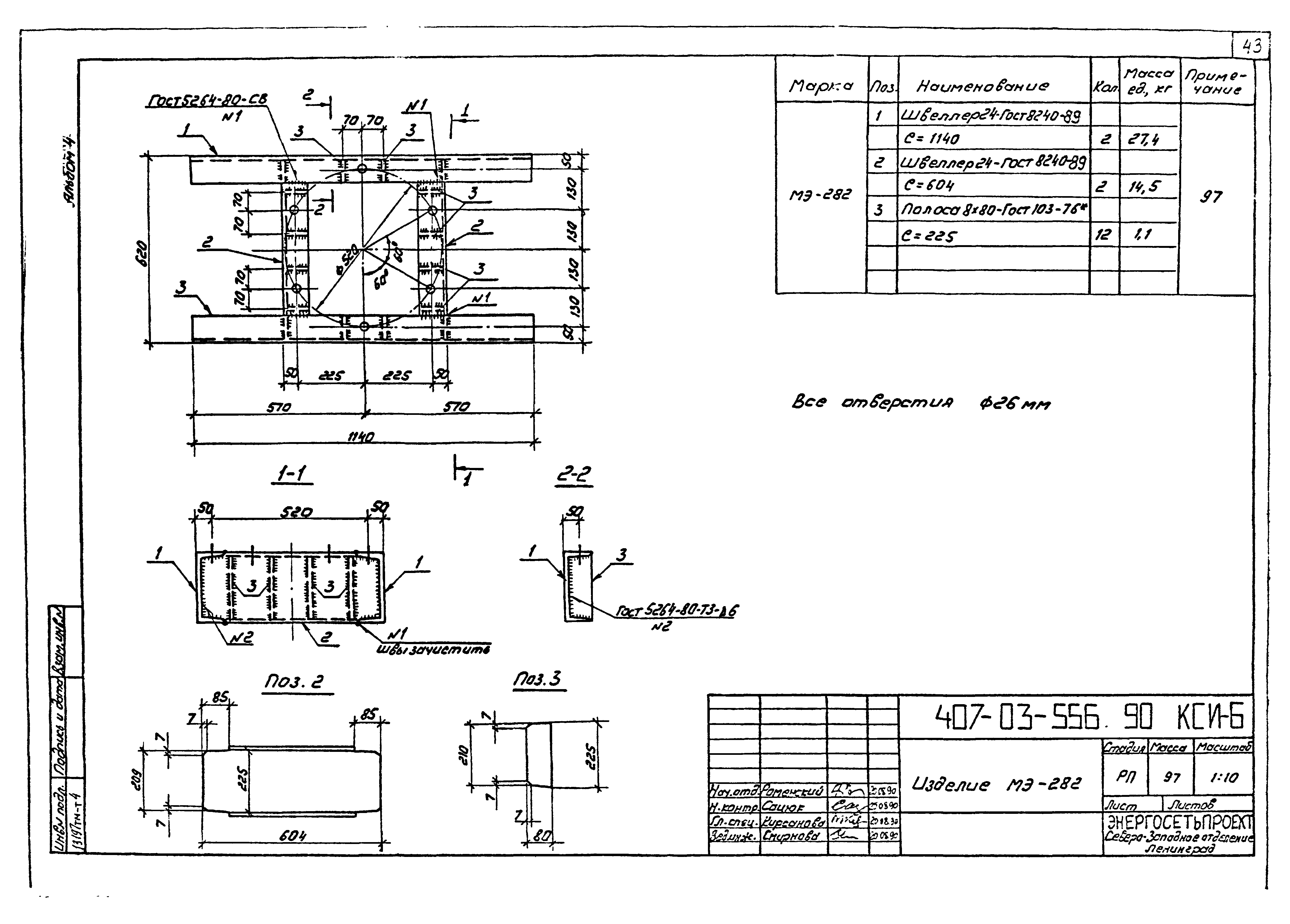

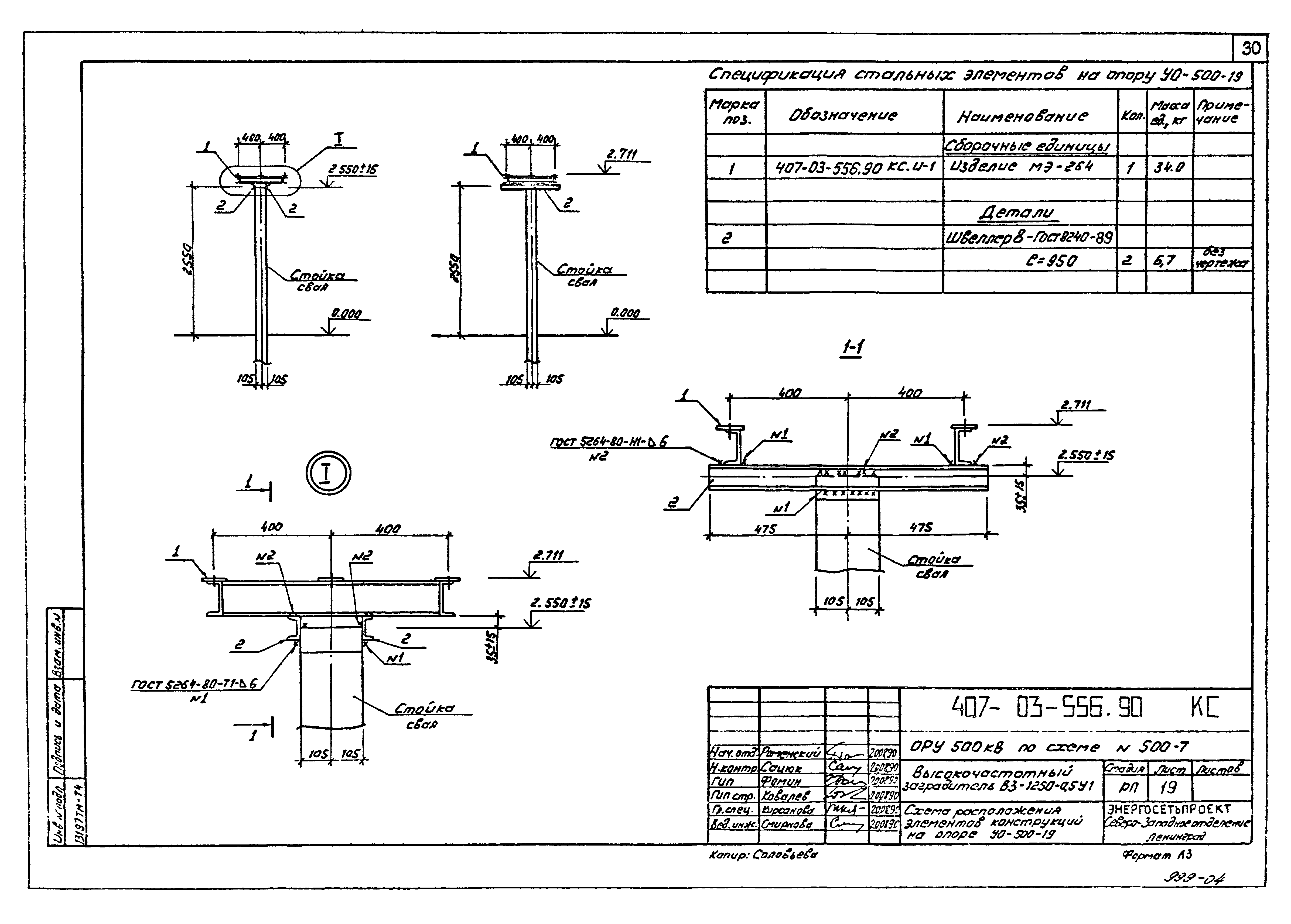

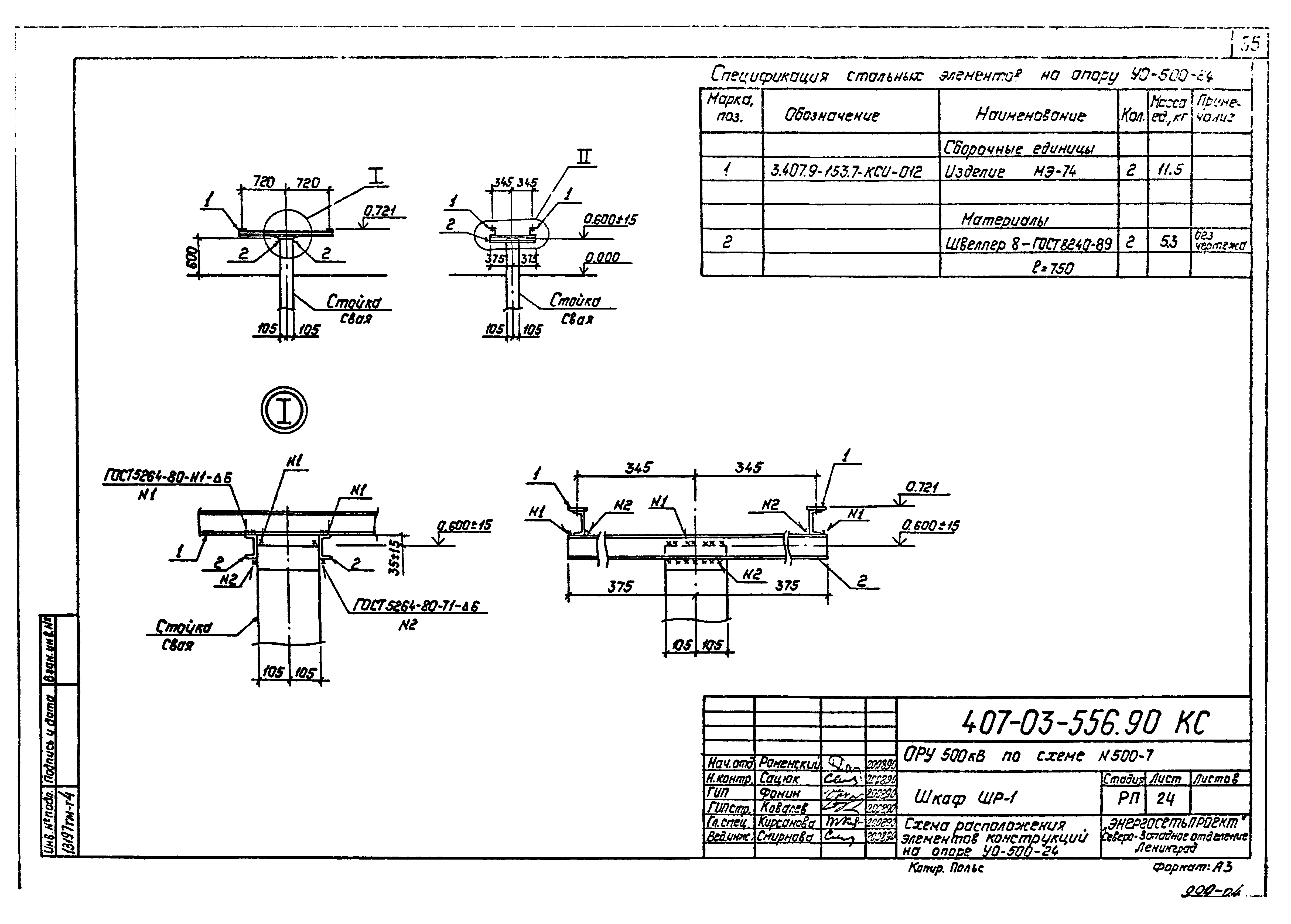

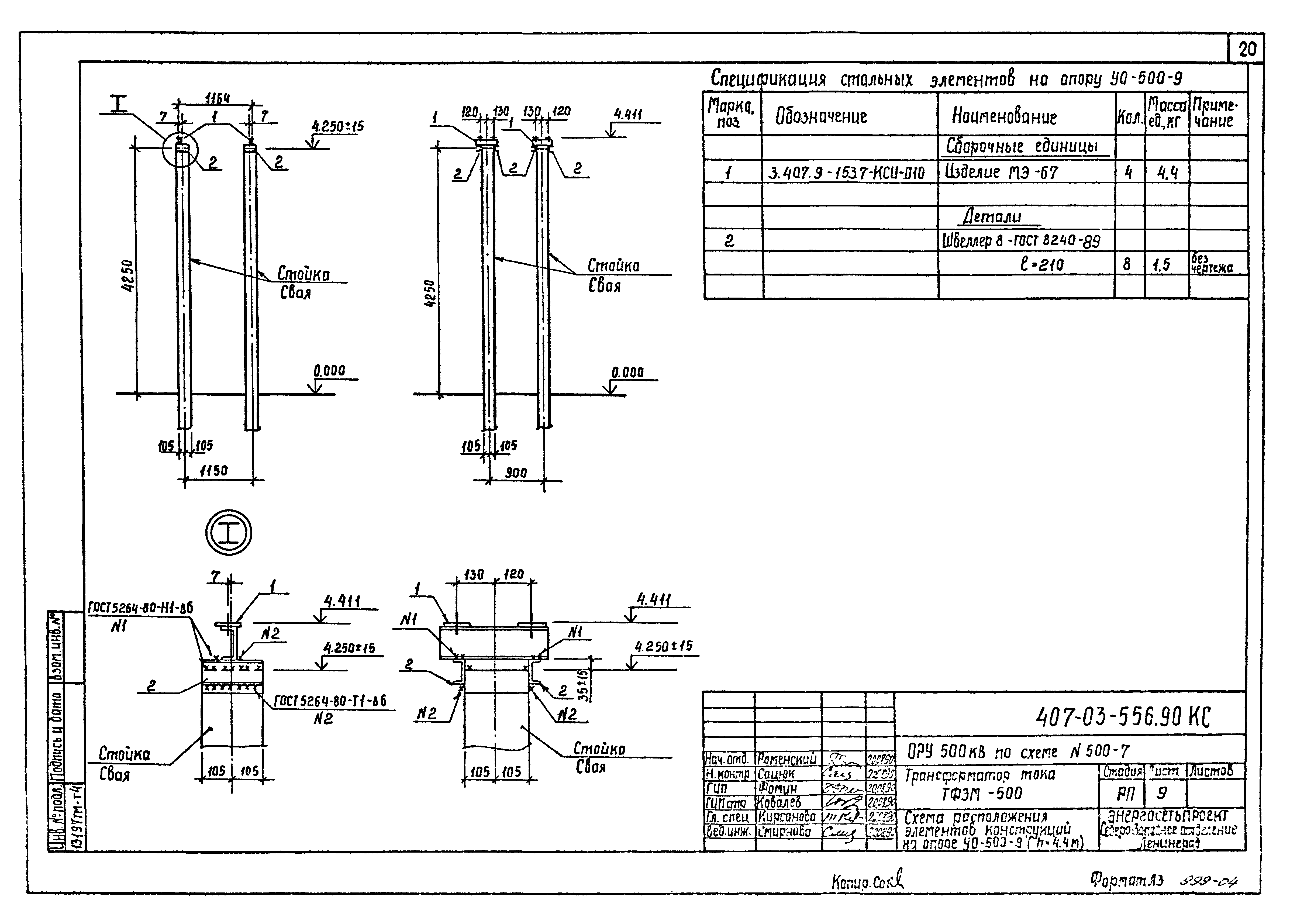

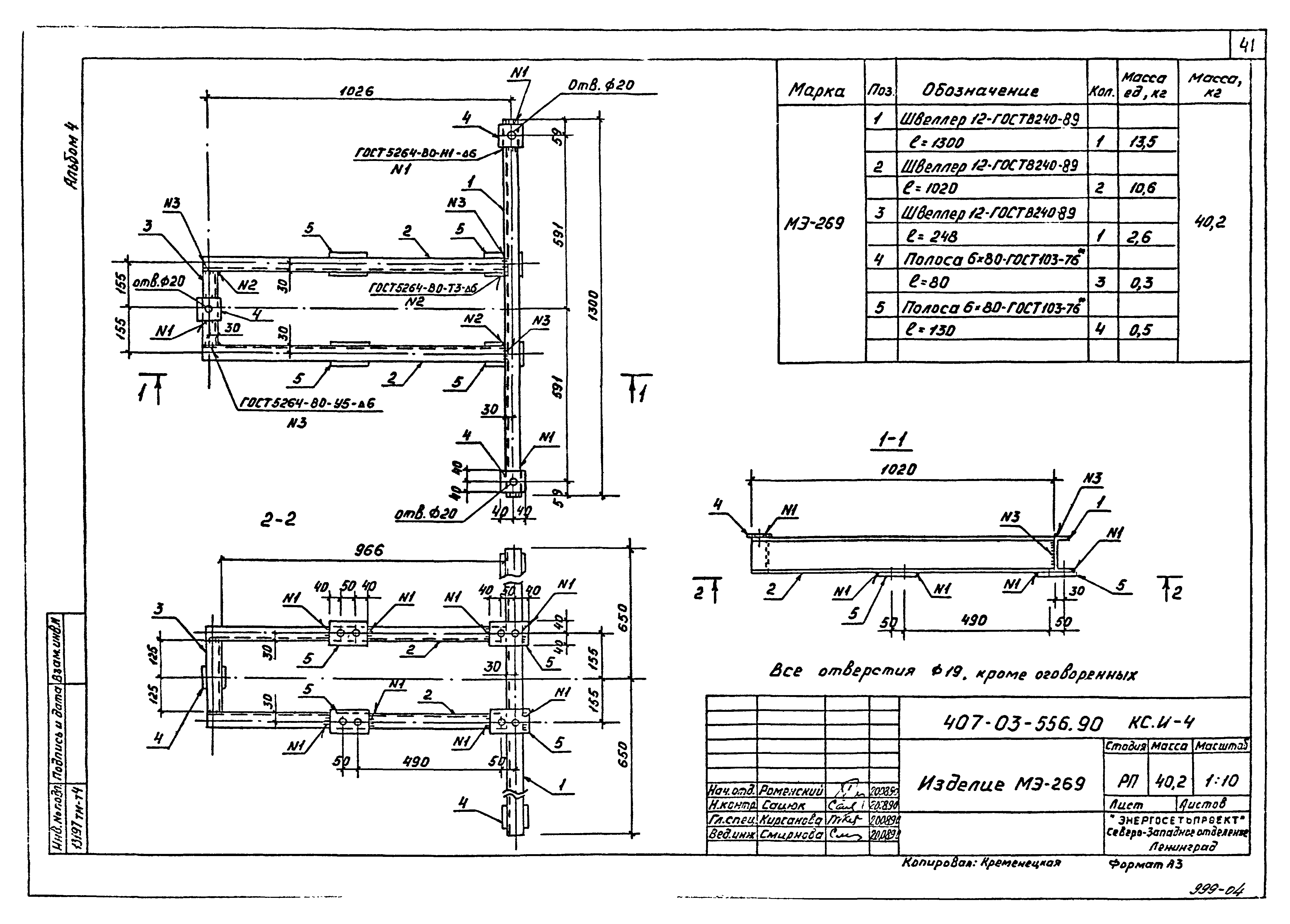

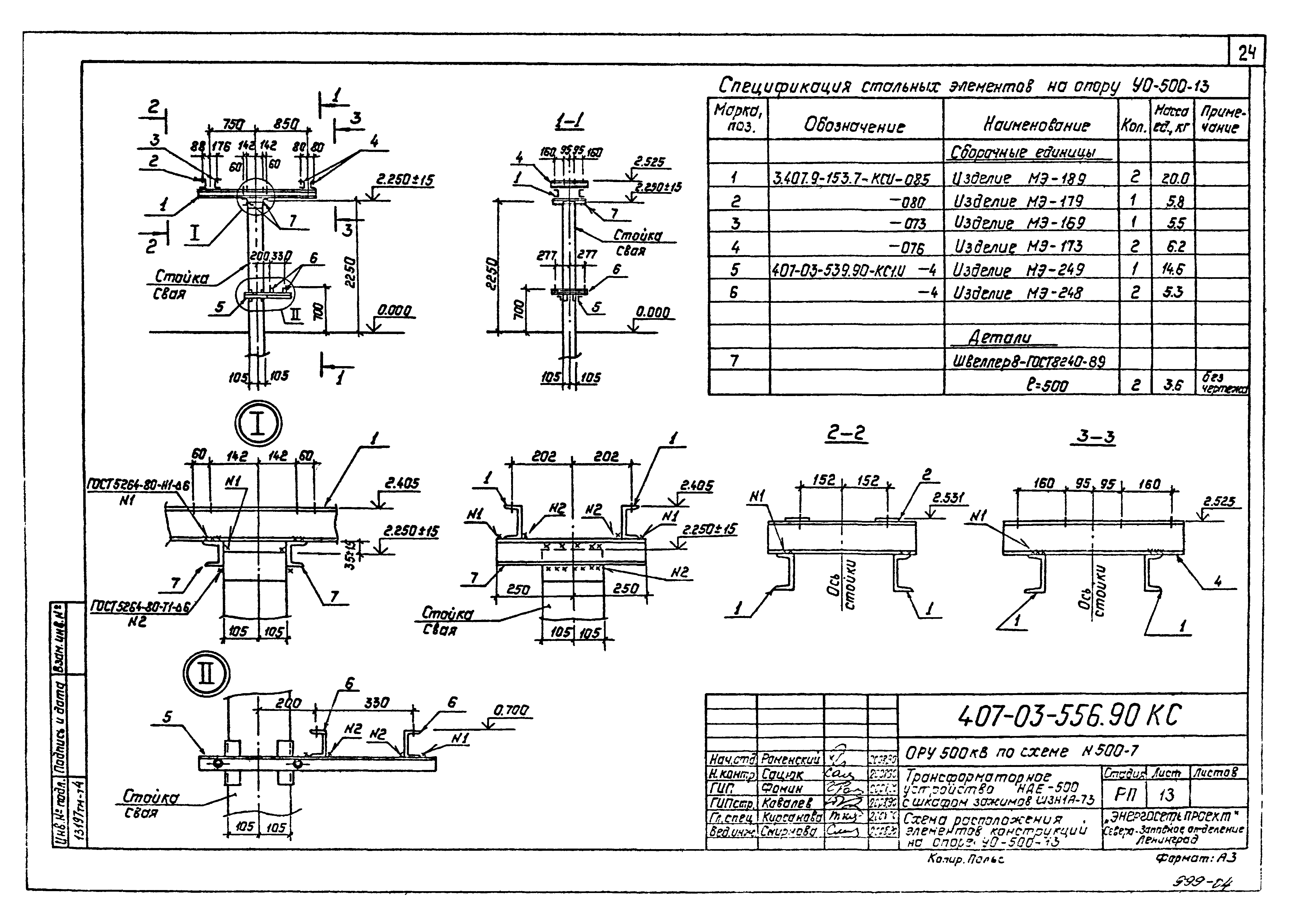

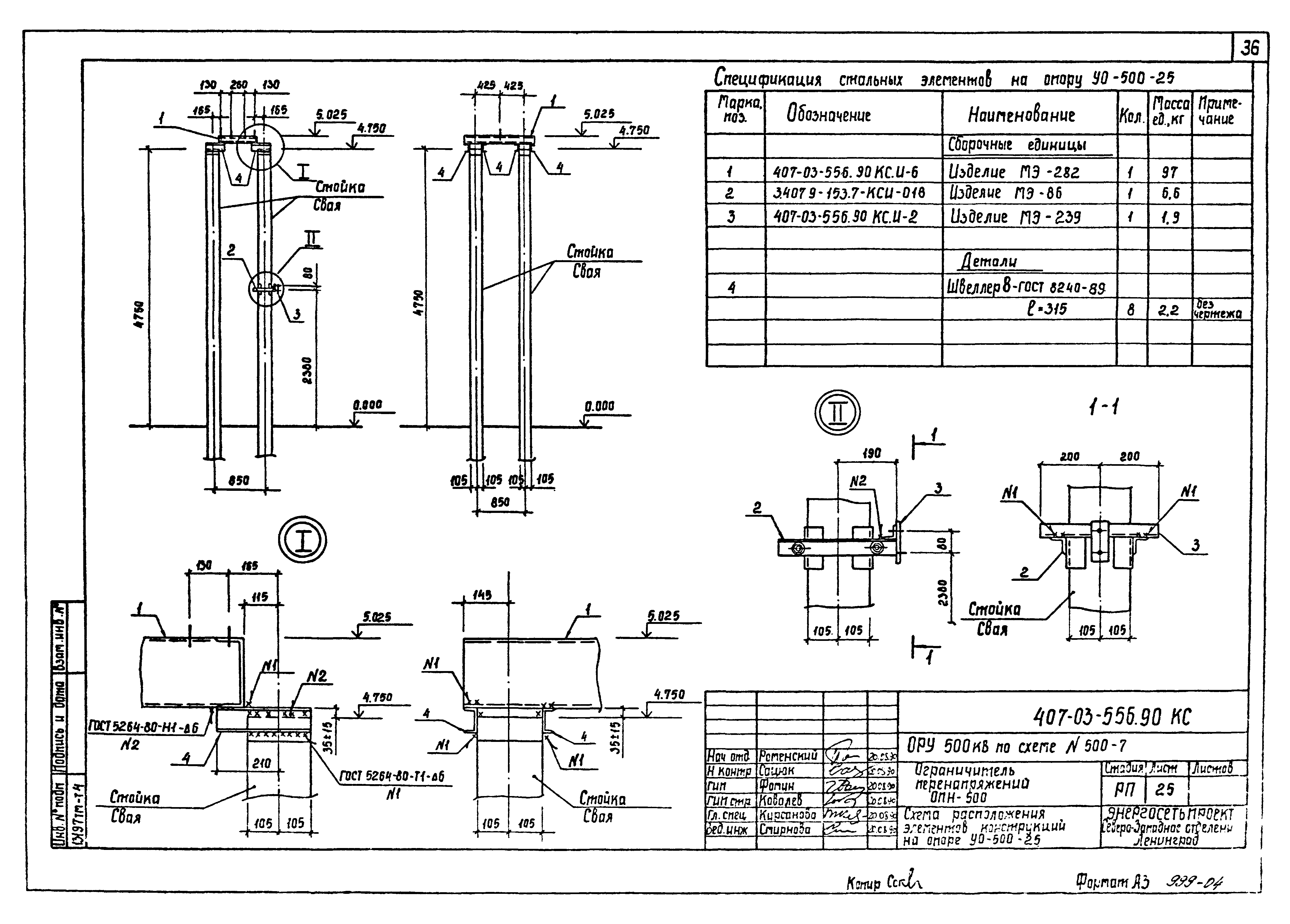

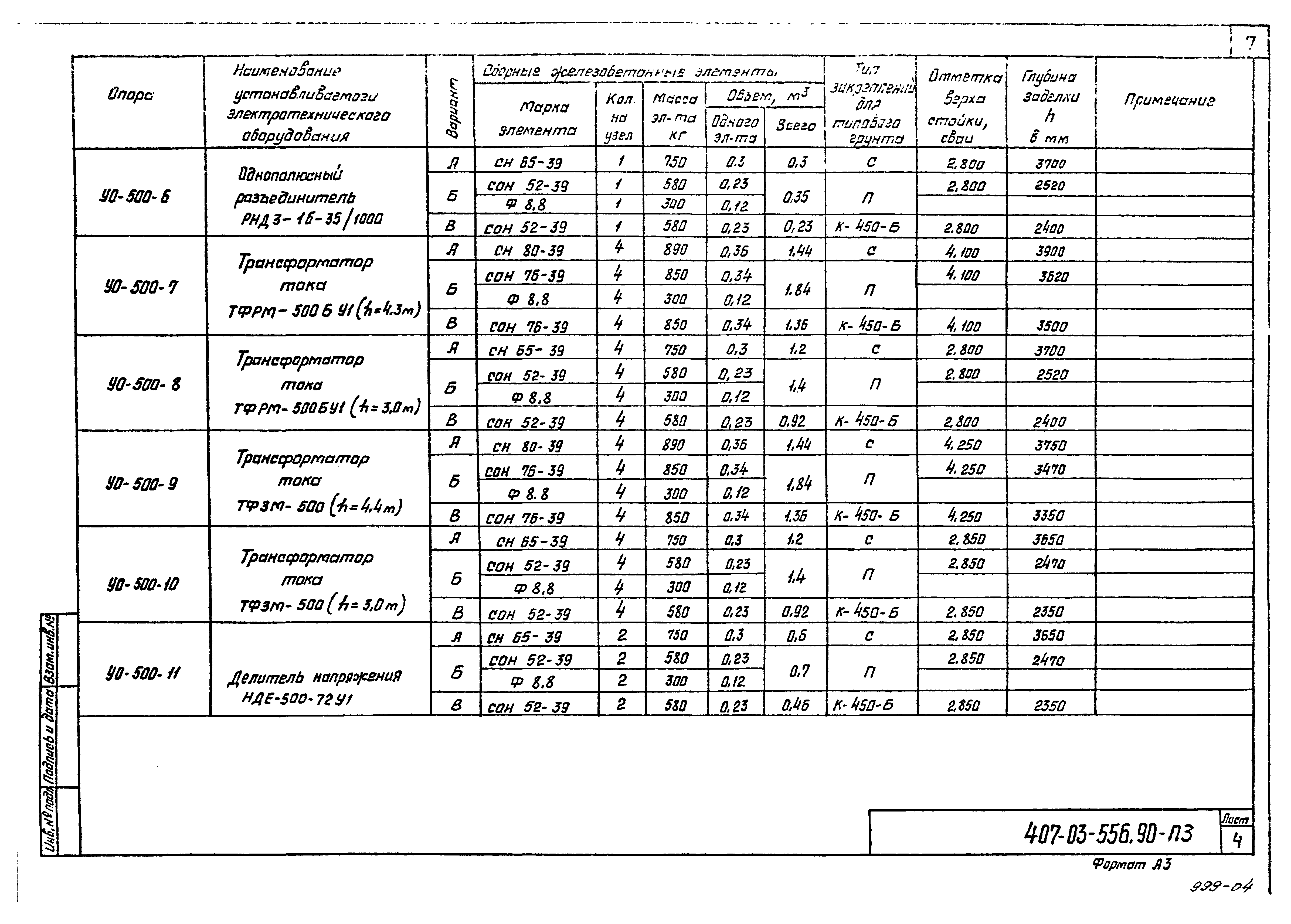

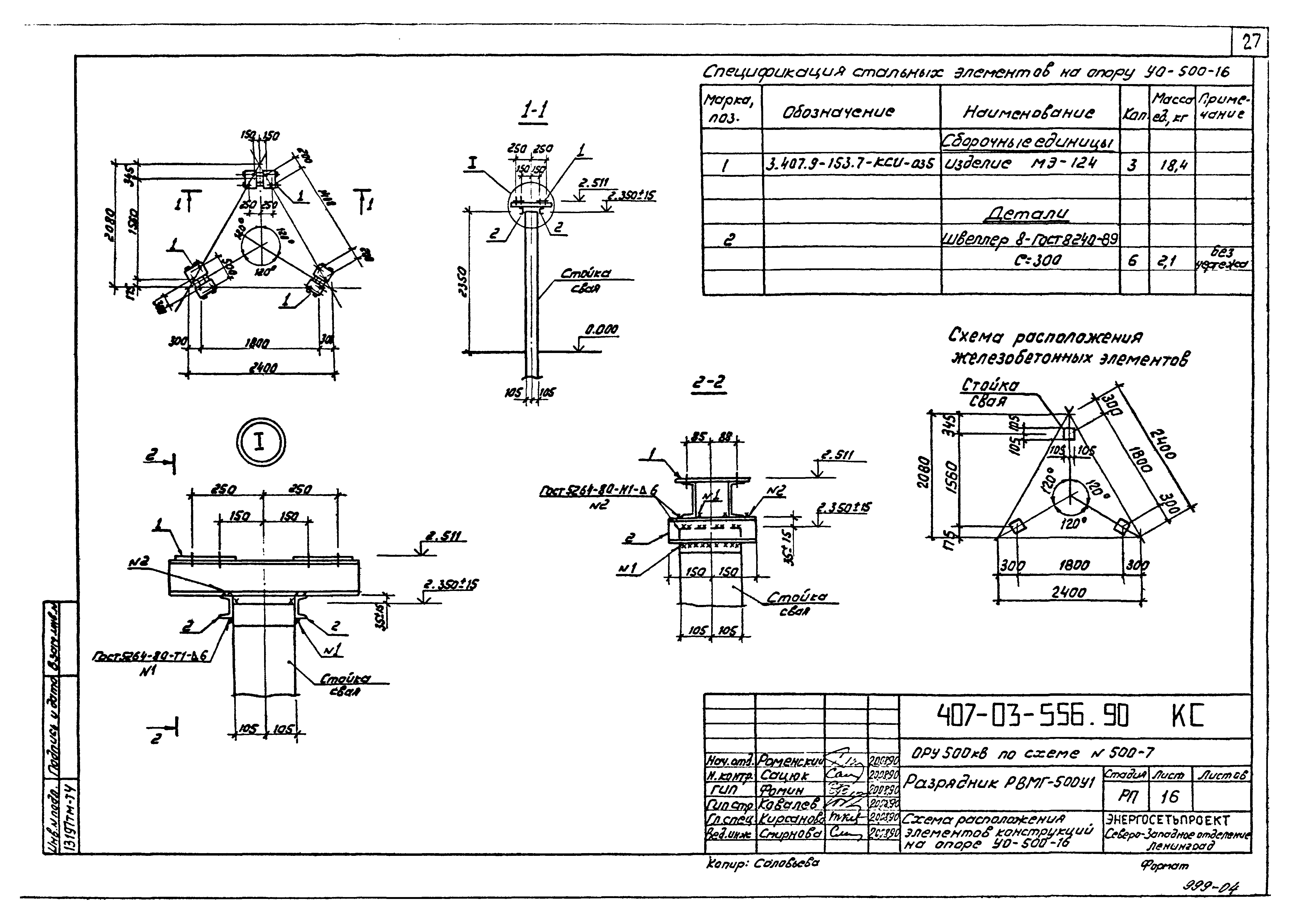

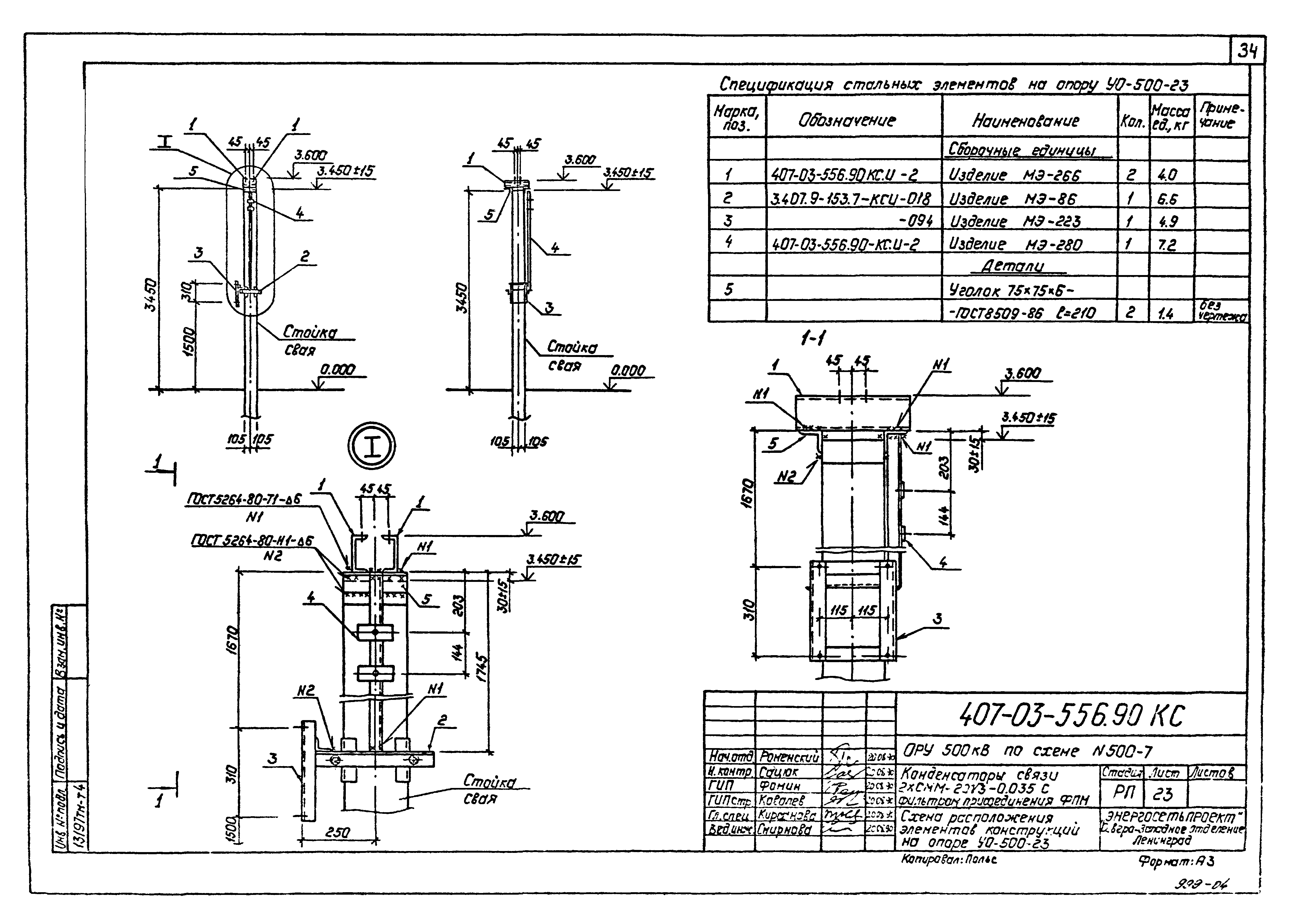

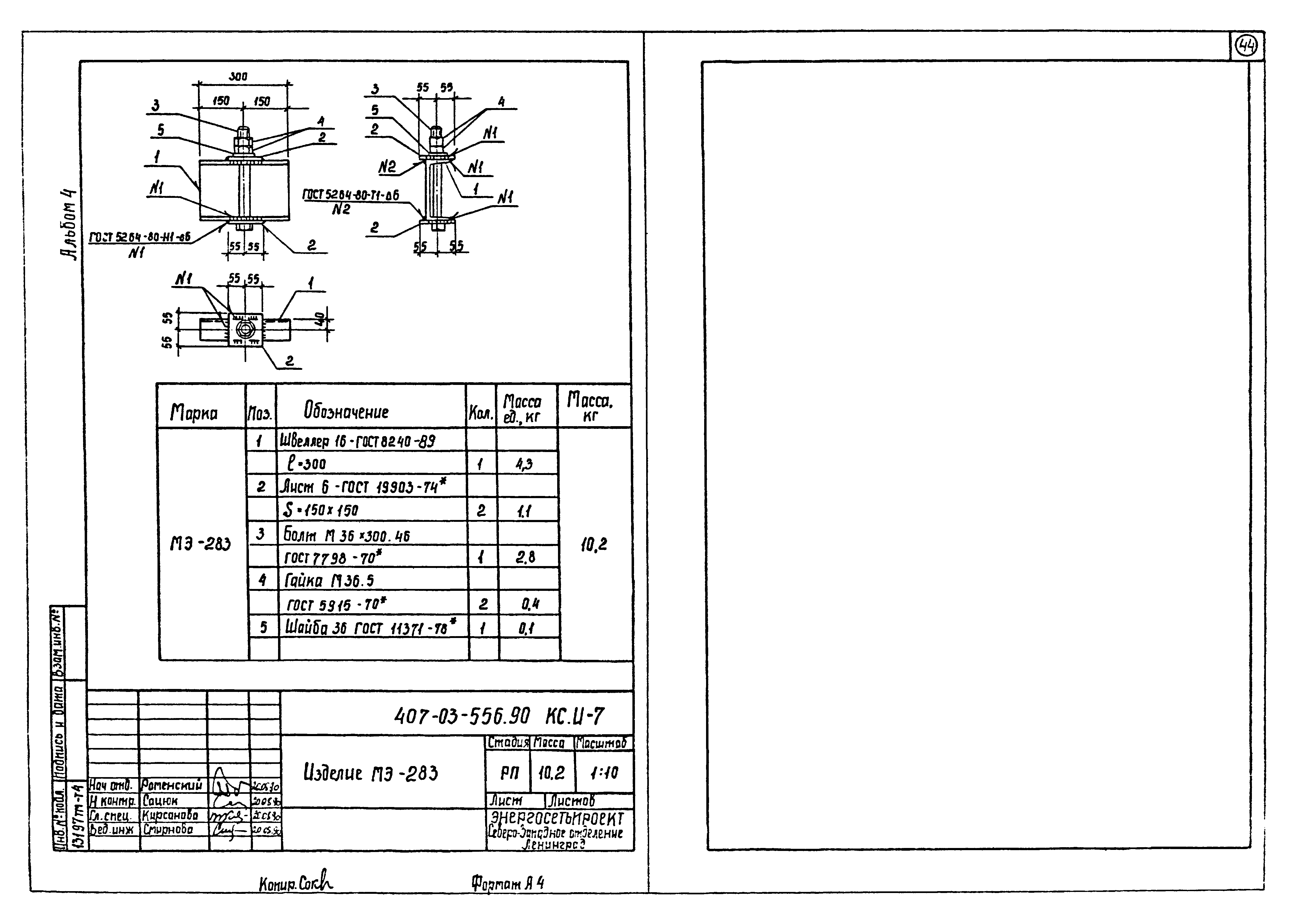

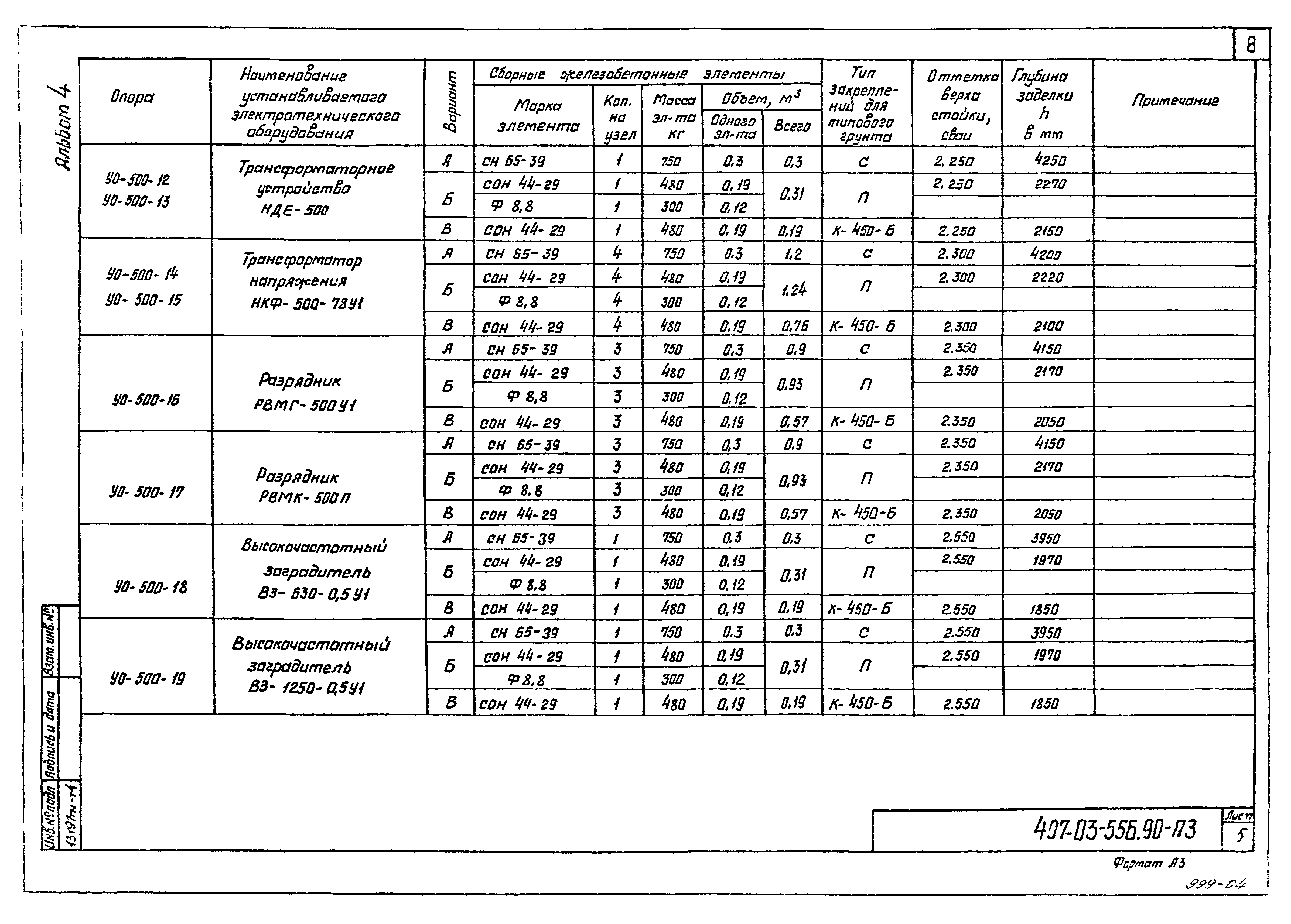

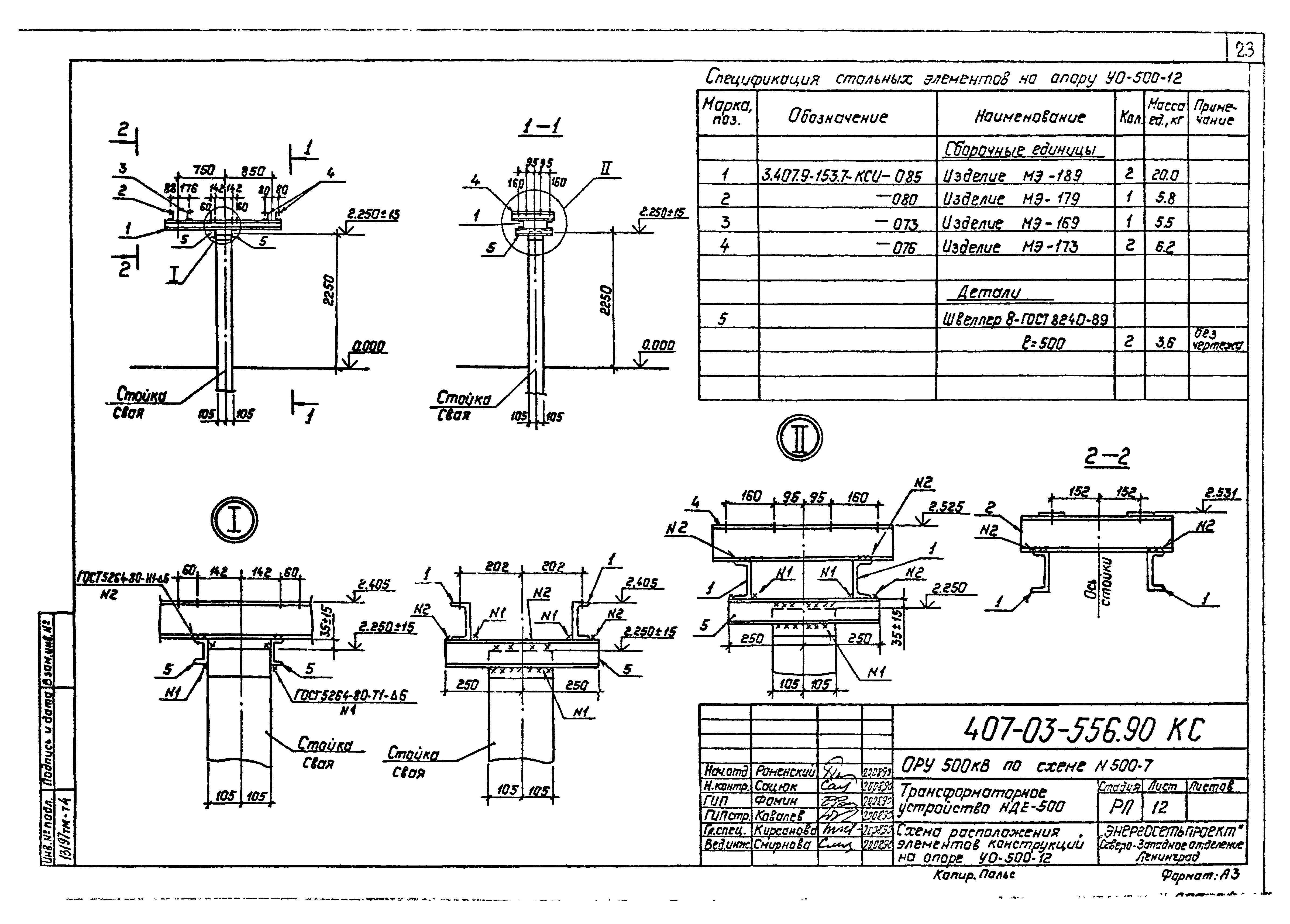

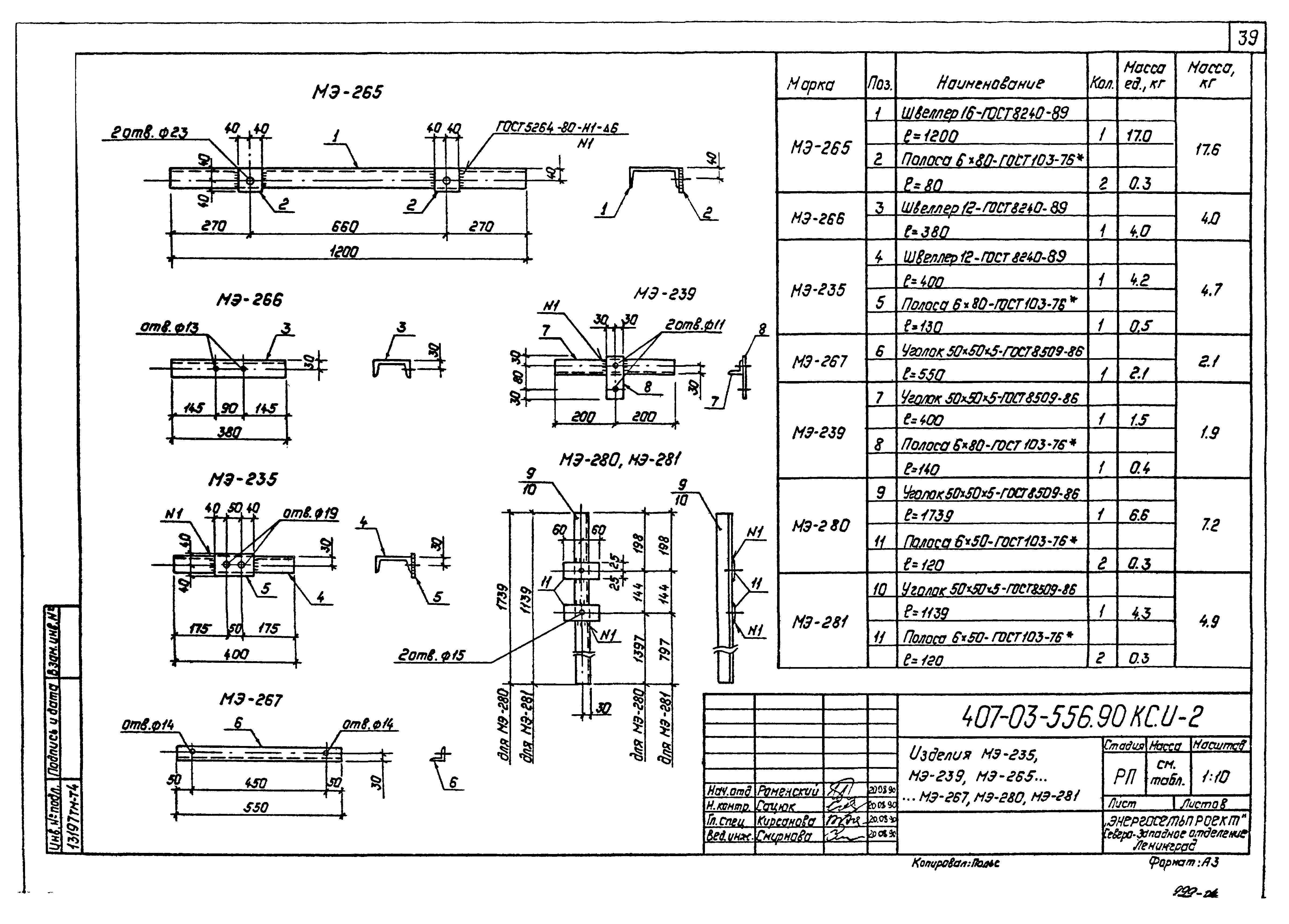

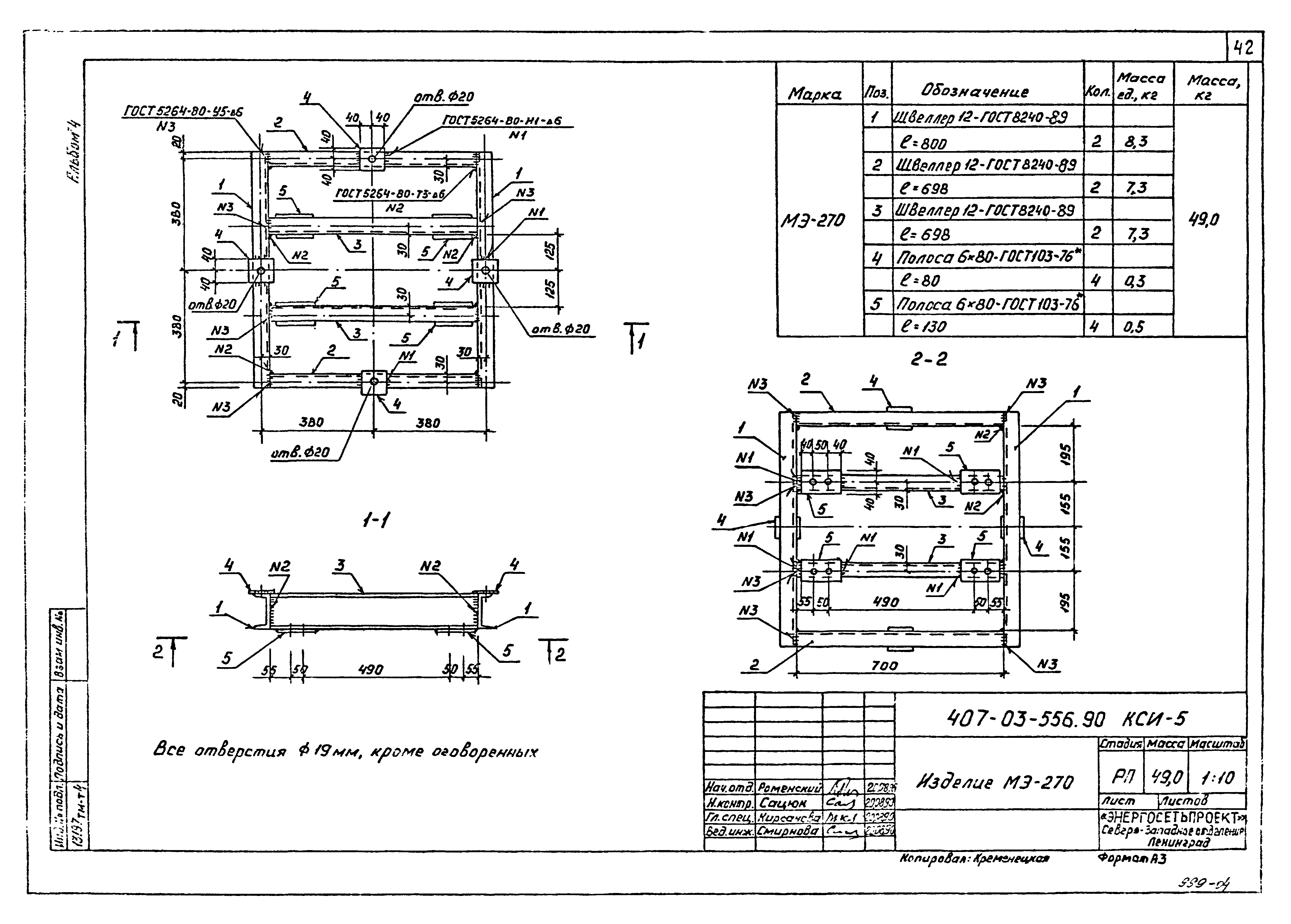

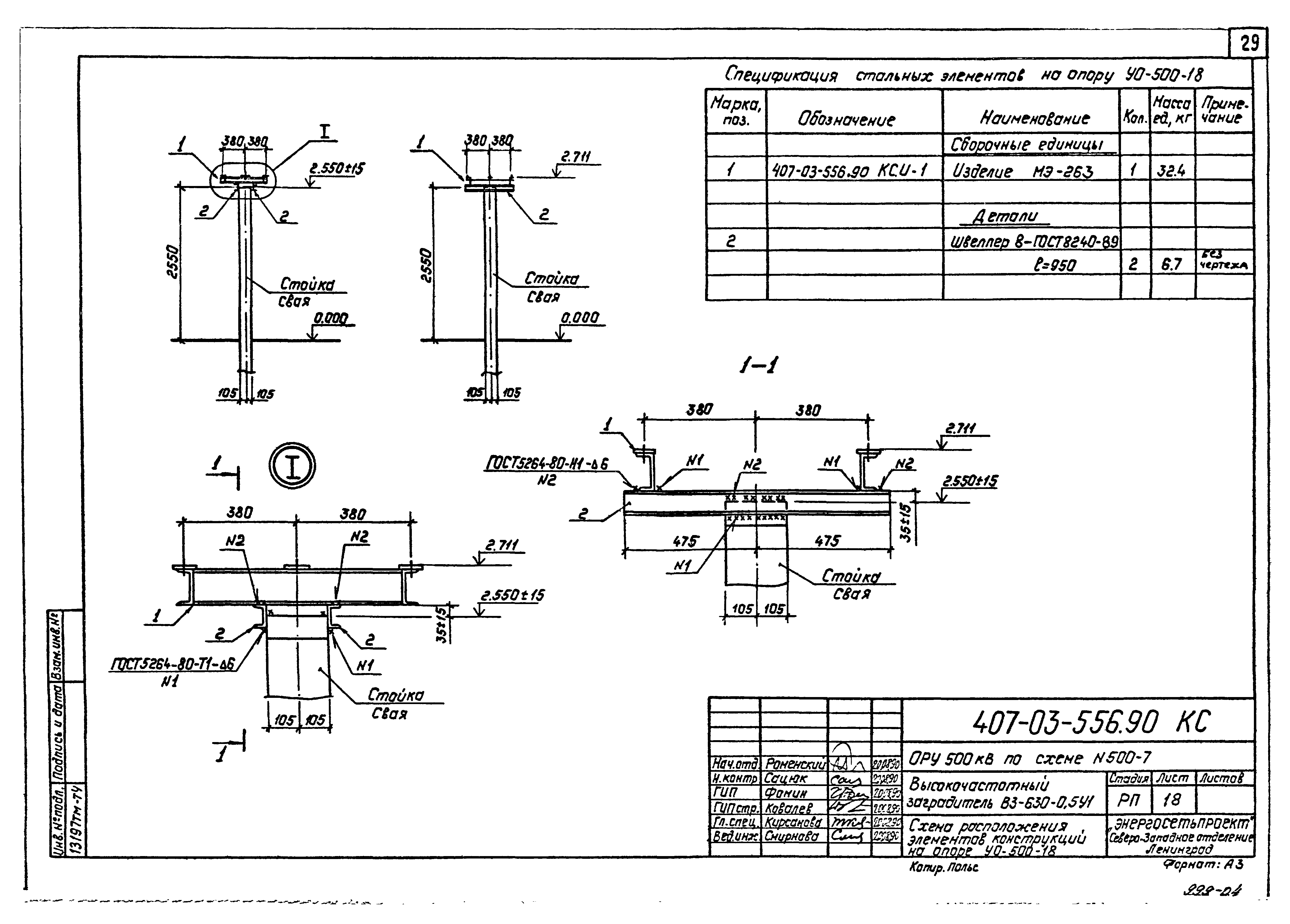

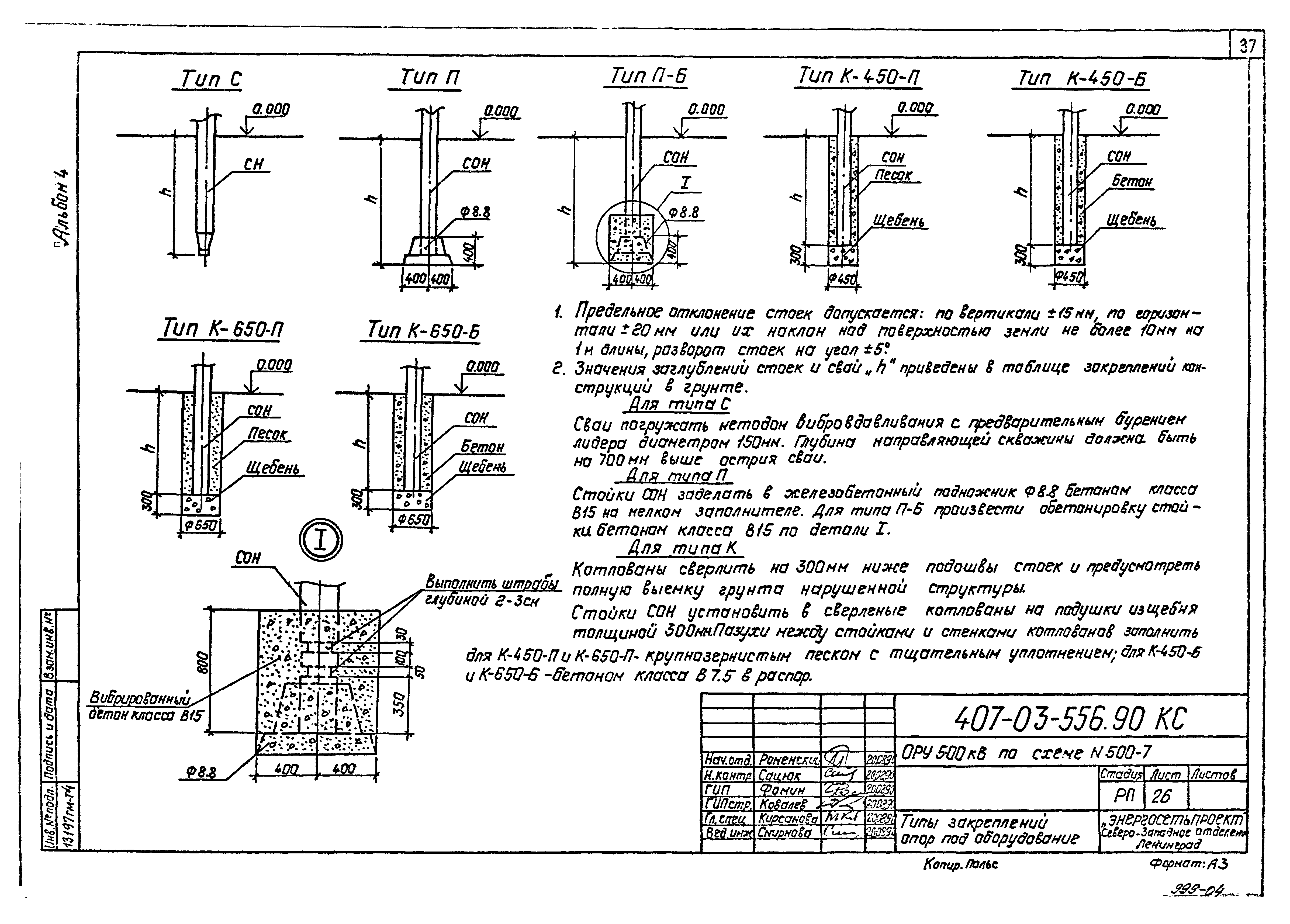

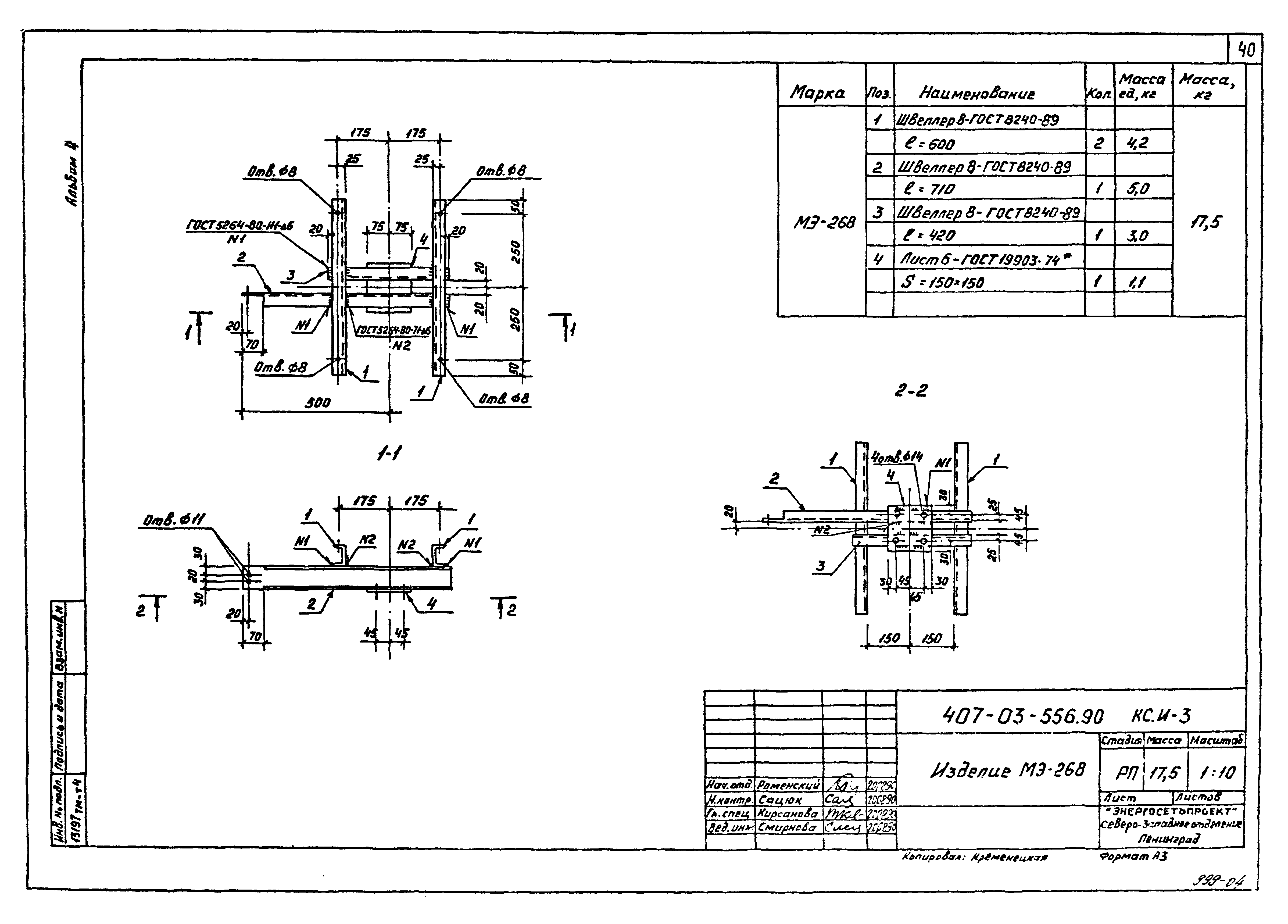

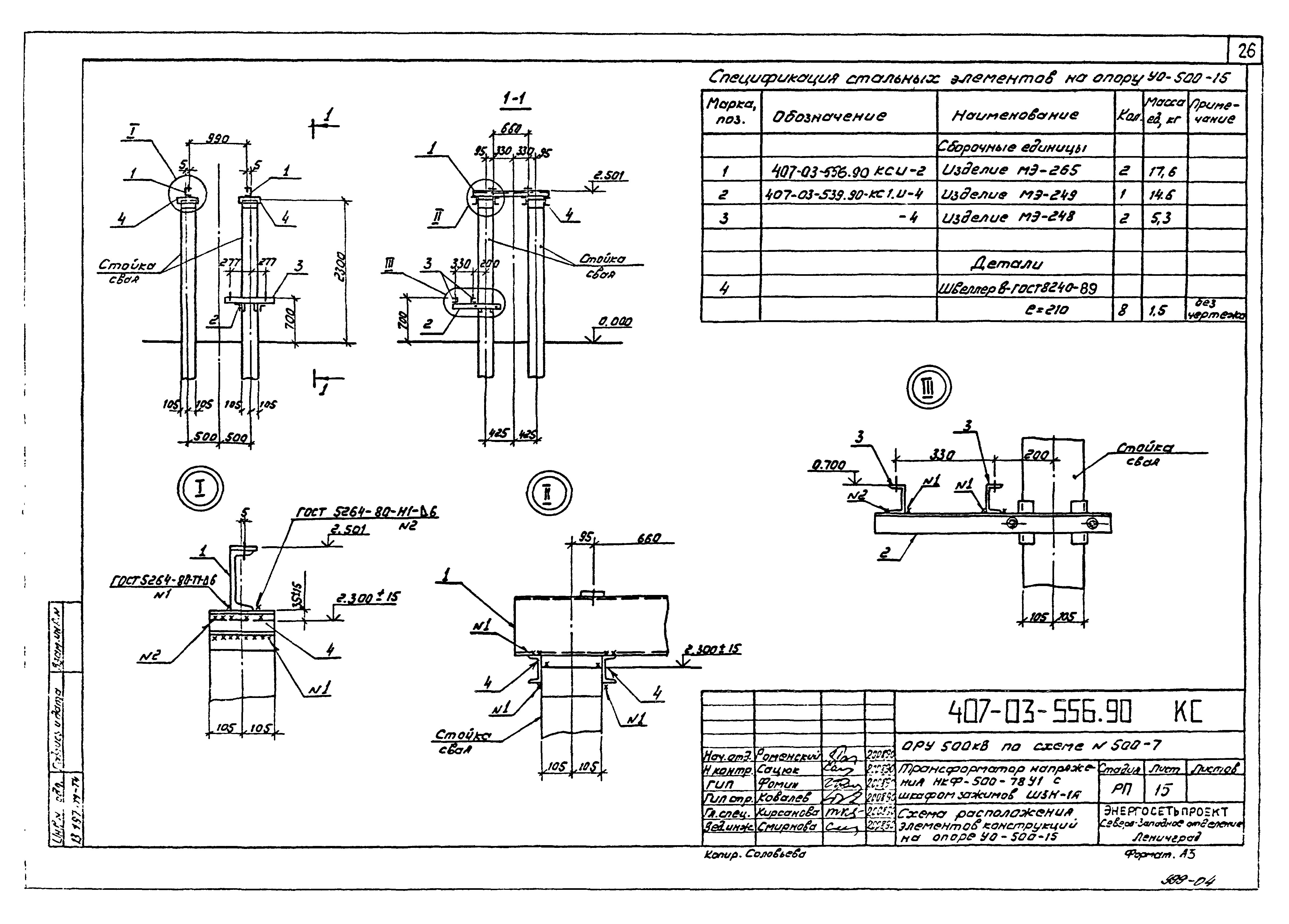

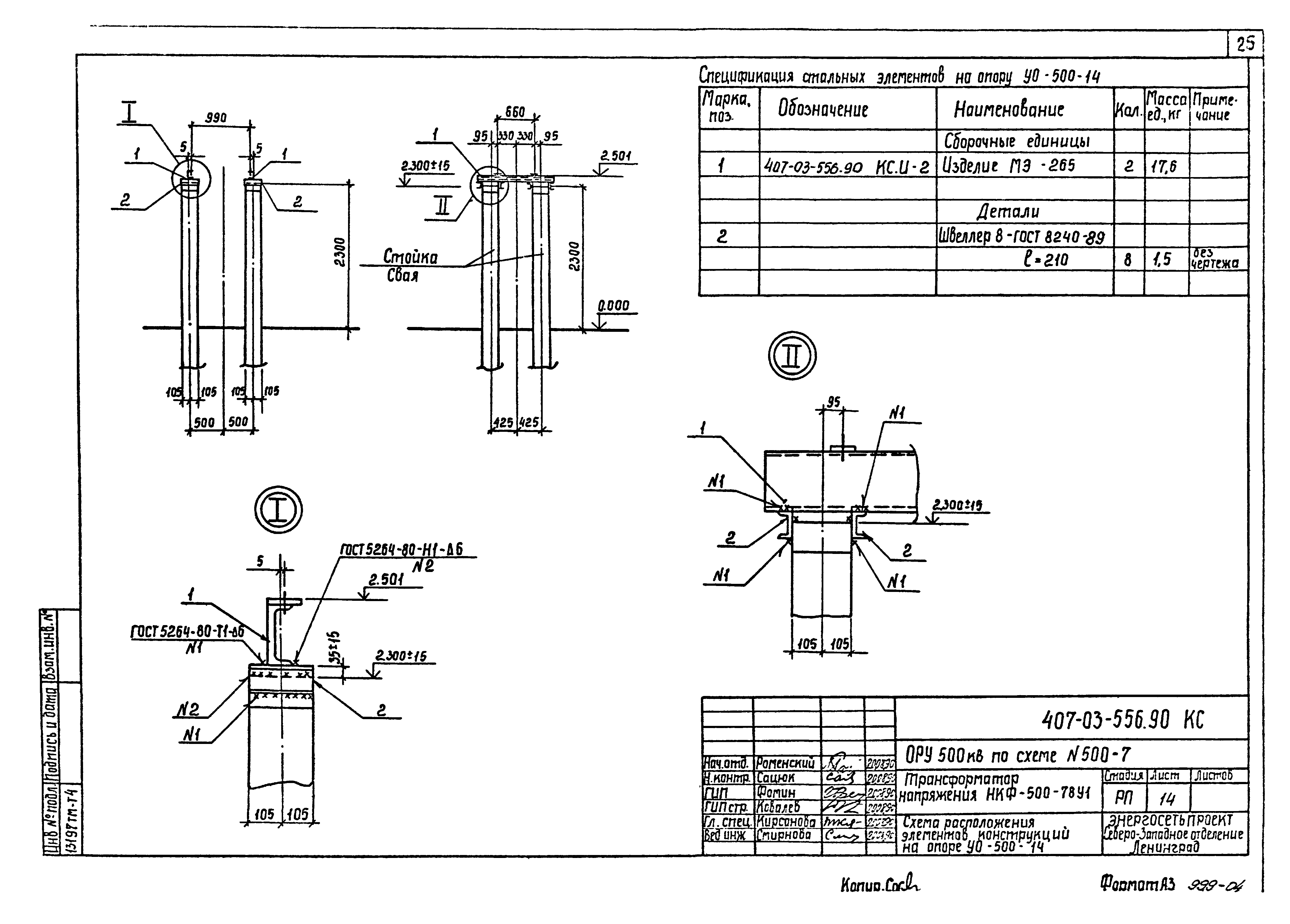

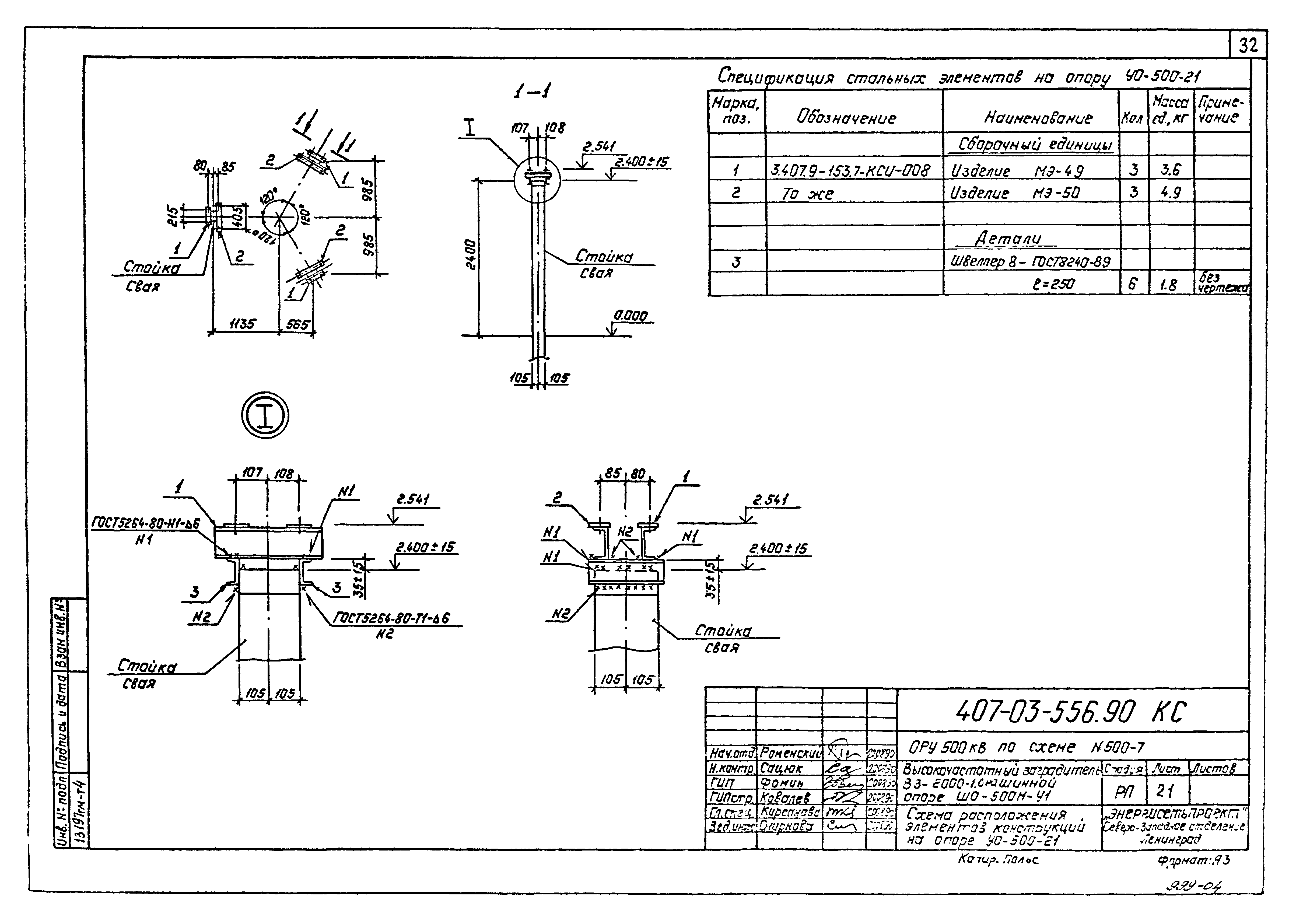

Альбом 4. Строительные конструкции. Стальные изделия (из ТМП 407-03-556.90)Обозначение: | Типовые материалы для проектирования 407-03-558.90 | Обозначение англ: | 407-03-558.90 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Альбом 4. Строительные конструкции. Стальные изделия (из ТМП 407-03-556.90) | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 13.08.1990 | Оглавление: | 407-03-556.90 КС-ПЗ Пояснительная записка 407-03-556.90 КС Строительная часть Выключатель ВВ-500Б-У1. Схема расположения элементов конструкций на опоре УО-500-1 (h = 2,3 м) Выключатель ВВ-500Б-У1. Схема расположения элементов конструкций на опоре УО-500-1 (h = 1,3 м) Выключатель ВНВ-500. Схема расположения элементов конструкций на опоре УО-500-3 (h = 2,8 м) Выключатель ВНВ-500. Схема расположения элементов конструкций на опоре УО-500-4 (h = 1,5 м) Выключатель РНДЗ-500. Схема расположения элементов конструкций на опоре УО-500-5 Однополюсный разъединитель РНДЗ-16-35/1000. Схема расположения элементов конструкций на опоре УО-500-6 Трансформатор тока ТФРМ-500БУ1. Схема расположения элементов конструкций на опоре УО-500-7 (h = 4,3 м) Трансформатор тока ТФРМ-500БУ1. Схема расположения элементов конструкций на опоре УО-500-8 (h = 3,0 м) Трансформатор тока ТФЗМ-500БУ1. Схема расположения элементов конструкций на опоре УО-500-9 (h = 4,4 м) Трансформатор тока ТФЗМ-500БУ1. Схема расположения элементов конструкций на опоре УО-500-10 (h = 3,0 м) Делитель напряжения. Схема расположения элементов конструкций на опоре УО-500-11 Трансформаторное устройство НДЕ-500. Схема расположения элементов конструкций на опоре УО-500-12 Трансформаторное устройство НДЕ-500 с шкафом зажимов ШЗН1А-73. Схема расположения элементов конструкций на опоре УО-500-13 Трансформатор напряжения НКФ-500-78У1. Схема расположения элементов конструкций на опоре УО-500-14 Трансформатор напряжения НКФ-500-78У1 с шкафом зажимов ШЗН-1А. Схема расположения элементов конструкций на опоре УО-500-15 Разрядник РВНГ-500У1. Схема расположения элементов конструкций на опоре УО-500-16 Разрядник РВНК-500П. Схема расположения элементов конструкций на опоре УО-500-17 Высокочастотный заградитель ВЗ-630-0,5У1. Схема расположения элементов конструкций на опоре УО-500-18 Высокочастотный заградитель ВЗ-1250-0,5У1. Схема расположения элементов конструкций на опоре УО-500-19 Шинная опора ШО-500м-У1. Схема расположения элементов конструкций на опоре УО-500-20 Высокочастотный заградитель ВЗ-2000 на шинной опоре ШО-500м-У1. Схема расположения элементов конструкций на опоре УО-500-21 Конденсатор связи 3хсм-166V3. Схема расположения элементов конструкций на опоре УО-500-22 Конденсатор связи 2хсмм-20V3-0,035 с фильтром присоединения ФПМ. Схема расположения элементов конструкций на опоре УО-500-23 Шкаф ШР-1. Схема расположения элементов конструкций на опоре УО-500-24 Ограничитель перенапряжений ОПН-500. Схема расположения элементов конструкций на опоре УО-500-25 Типы закреплений опор под оборудование 407-03-556.90 КС.И - Стальные изделия. Чертежи, прилагаемые к комплекту КС Изделия МЭ-263, МЭ-264 Изделие МЭ-235, МЭ-239, МЭ265…МЭ-267, МЭ-280, МЭ-281 Изделие МЭ-268 Изделие МЭ-269 Изделие МЭ-270 Изделие МЭ-282 Изделие МЭ-283 | Разработан: | Северо-западное отделение института Энергосетьпроект
| Утверждён: | 13.08.1990 Минэнерго СССР (USSR Minenergo 46)
| Расположен в: |
|
![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/0.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/1.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/2.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/3.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/4.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/5.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/6.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/7.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/8.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/9.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/10.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/11.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/12.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/13.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/14.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/15.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/16.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/17.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/18.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/19.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/20.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/21.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/22.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/23.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/24.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/25.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/26.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/27.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/28.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/29.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/30.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/31.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/32.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/33.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/34.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/35.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/36.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/37.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/38.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/39.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/40.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/41.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/42.gif) ![Типовые материалы для проектирования 407-03-558.90](../../../Data2/1/4293782/4293782358.files/43.gif)
|
