Скачать ГОСТ 2.783-69 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы привода и управления общего применения

Дата актуализации: 10.08.2017

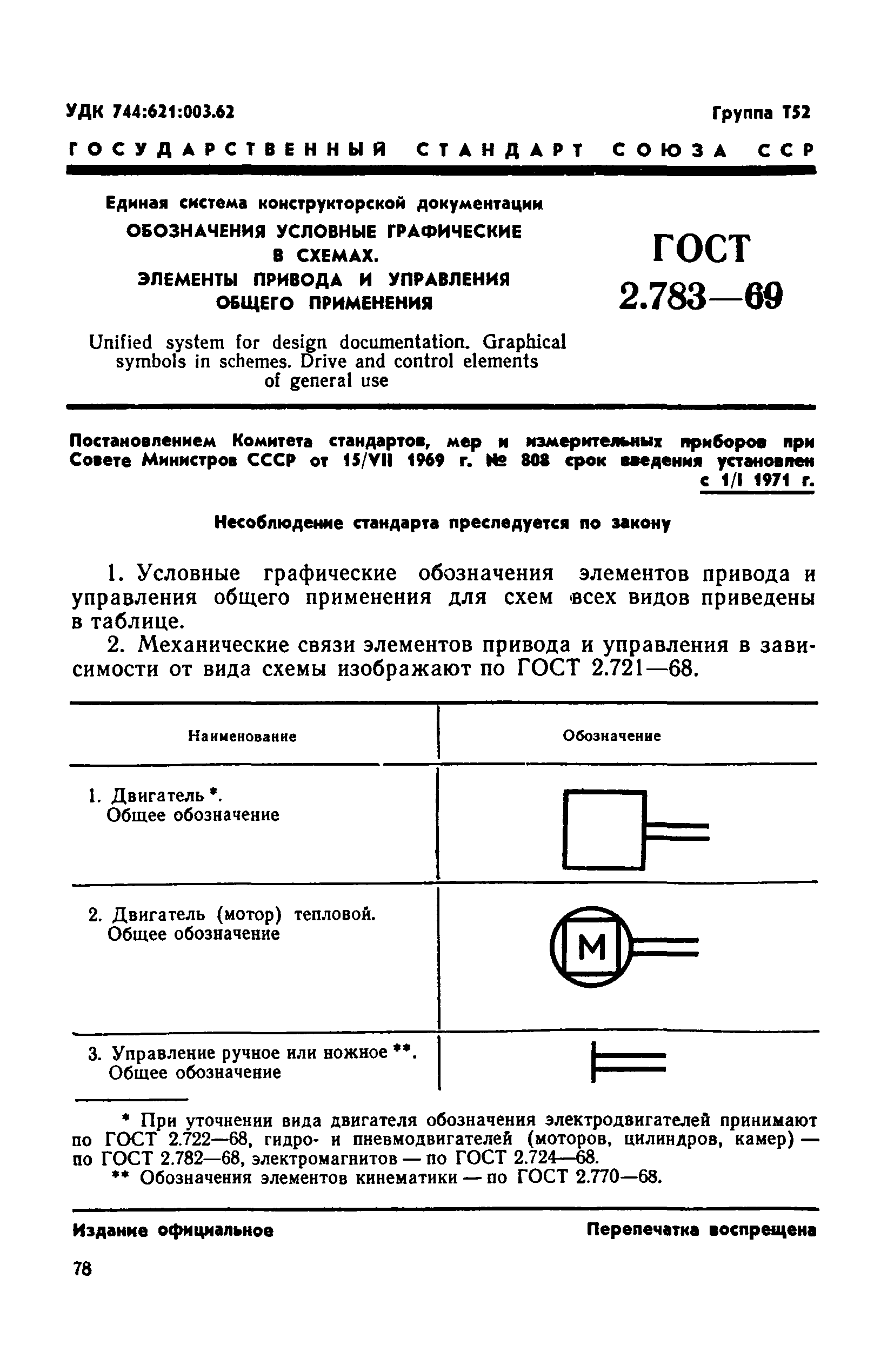

ГОСТ 2.783-69

Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы привода и управления общего применения

Обозначение:	ГОСТ 2.783-69
Обозначение англ:	GOST 2.783-69
Статус:	заменен
Название рус.:	Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы привода и управления общего применения
Название англ.:	Unified system for design documentation. Graphical symbols in schemes. Drive and control elements of general use
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.1975
Утверждён:	15.07.1969 Комитет стандартов, мер и измерительных приборов при Совете Министров Союза ССР (808)
Издан:	Издательство стандартов (1970 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Чем заменён:	ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения»
Нормативные ссылки:	ГОСТ 2.770-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики» ГОСТ 2.722-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Машины электрические» ГОСТ 2.782-68 «Единая система конструкторской документации. Обозначения условные графические. Насосы и двигатели гидравлические и пневматические»
