Серия 1.863-3

Выпуск 1. Арки пролетом 12, 18 и 24 м. Рабочие чертежи

Обозначение:	Серия 1.863-3
Обозначение англ:	Series 1.863-3
Статус:	заменен
Название рус.:	Выпуск 1. Арки пролетом 12, 18 и 24 м. Рабочие чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.12.1988

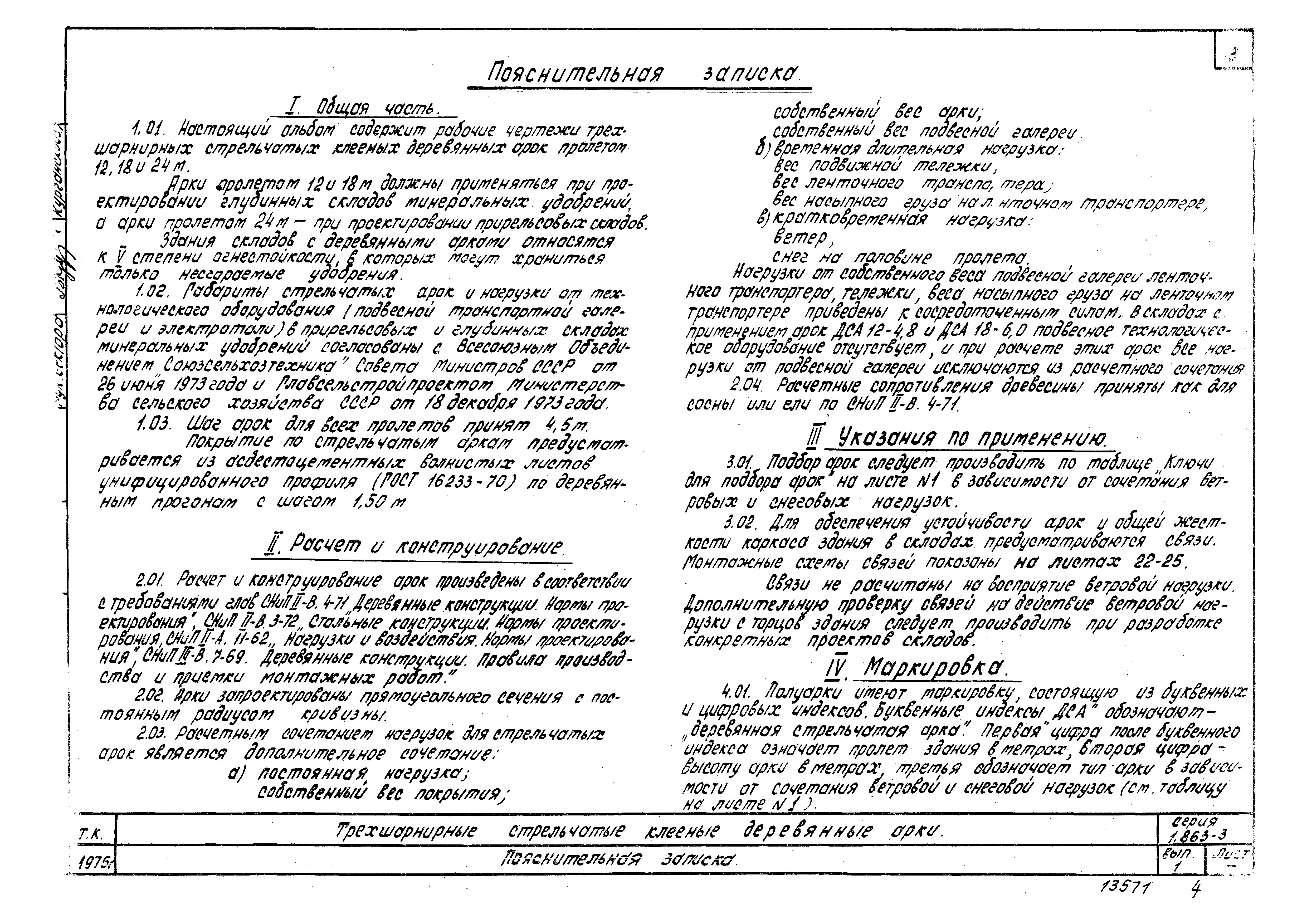

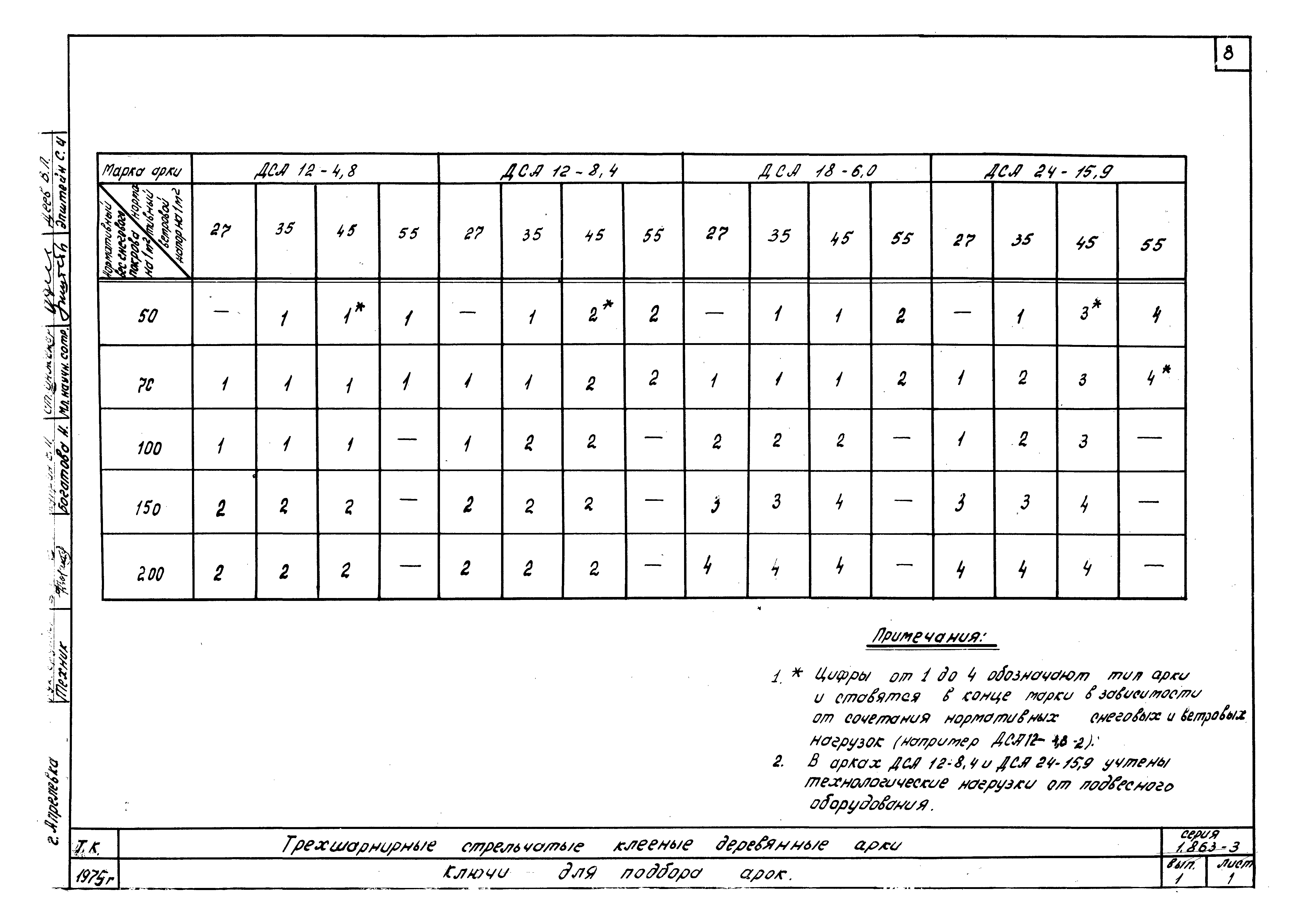

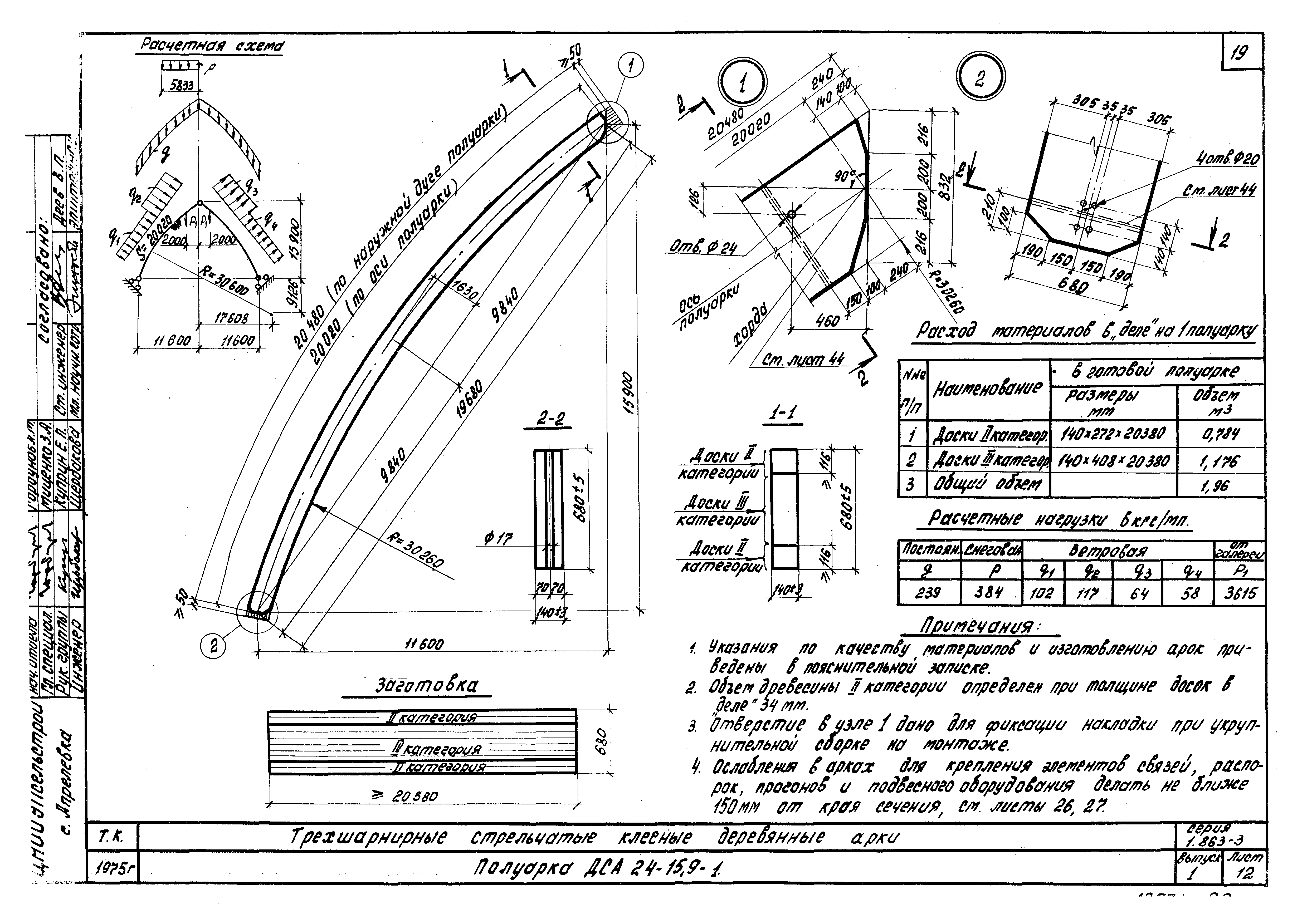

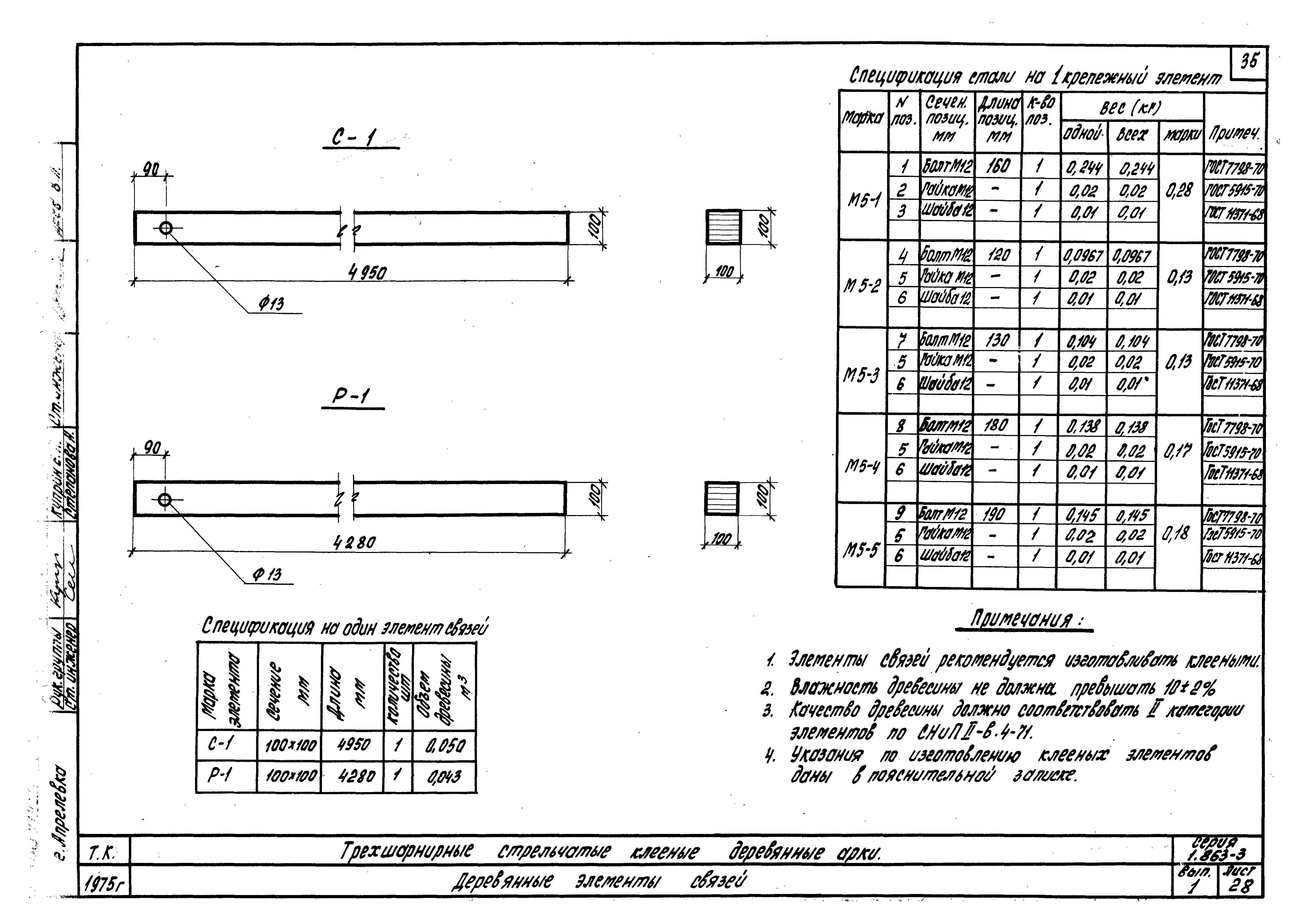

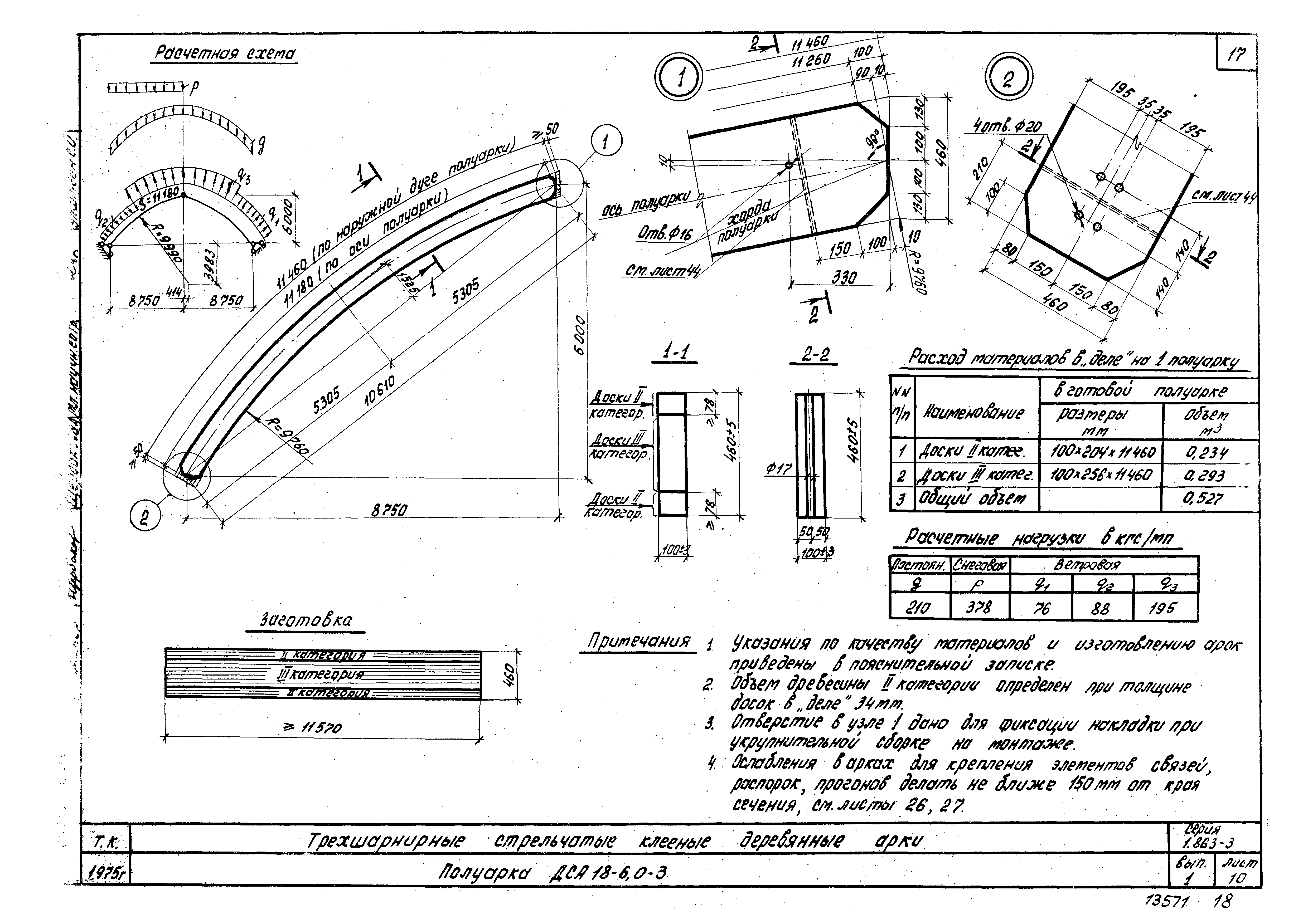

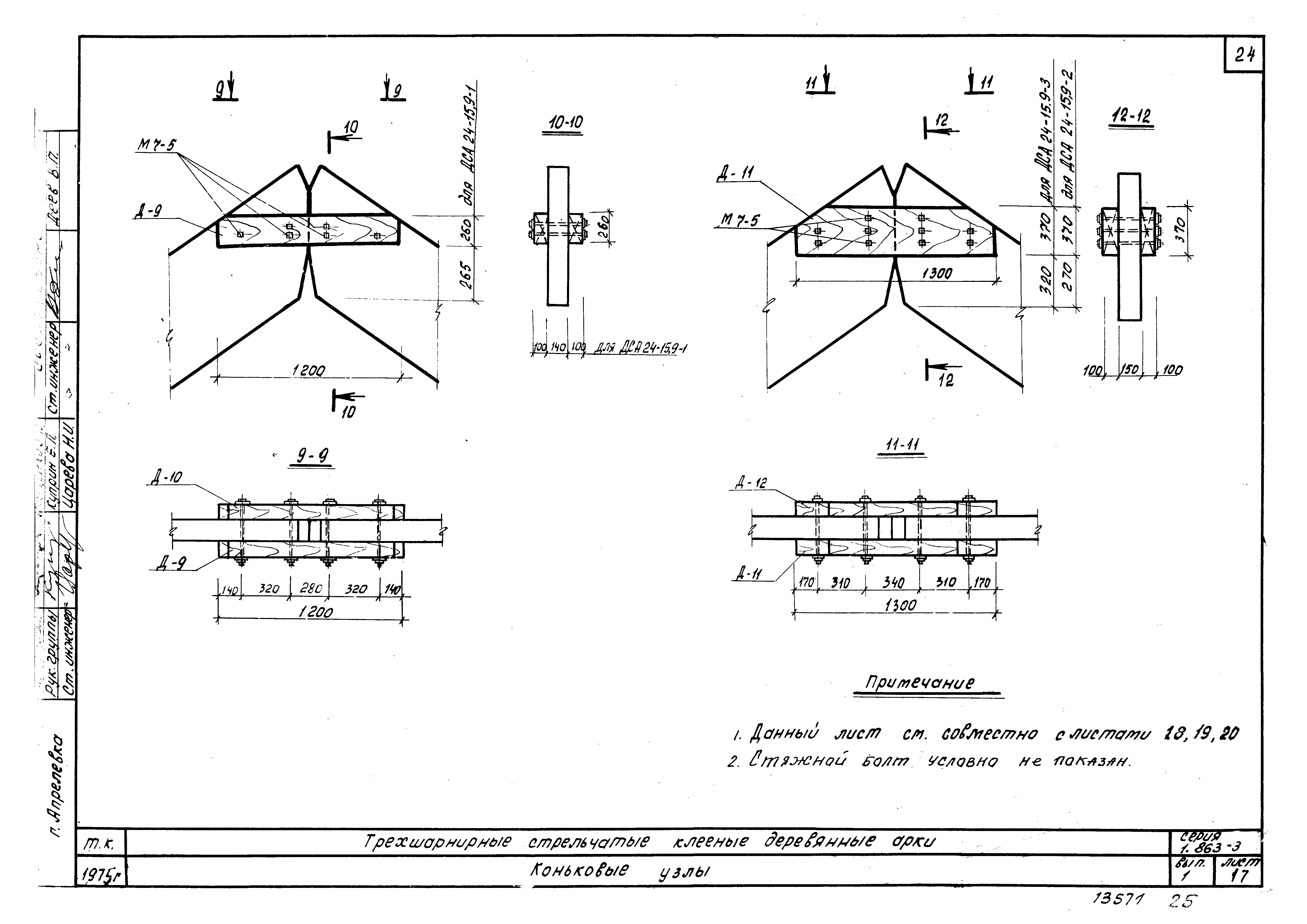

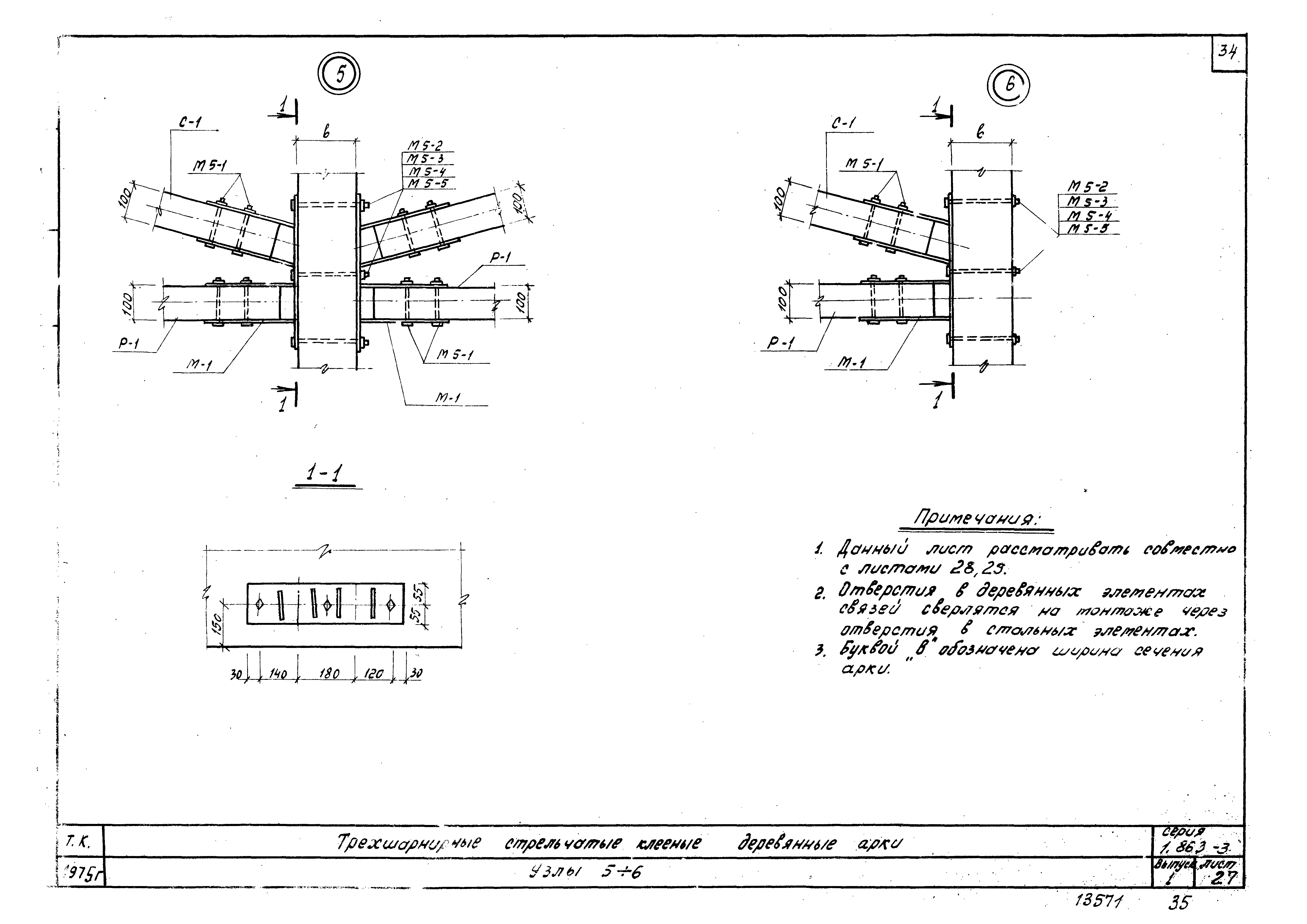

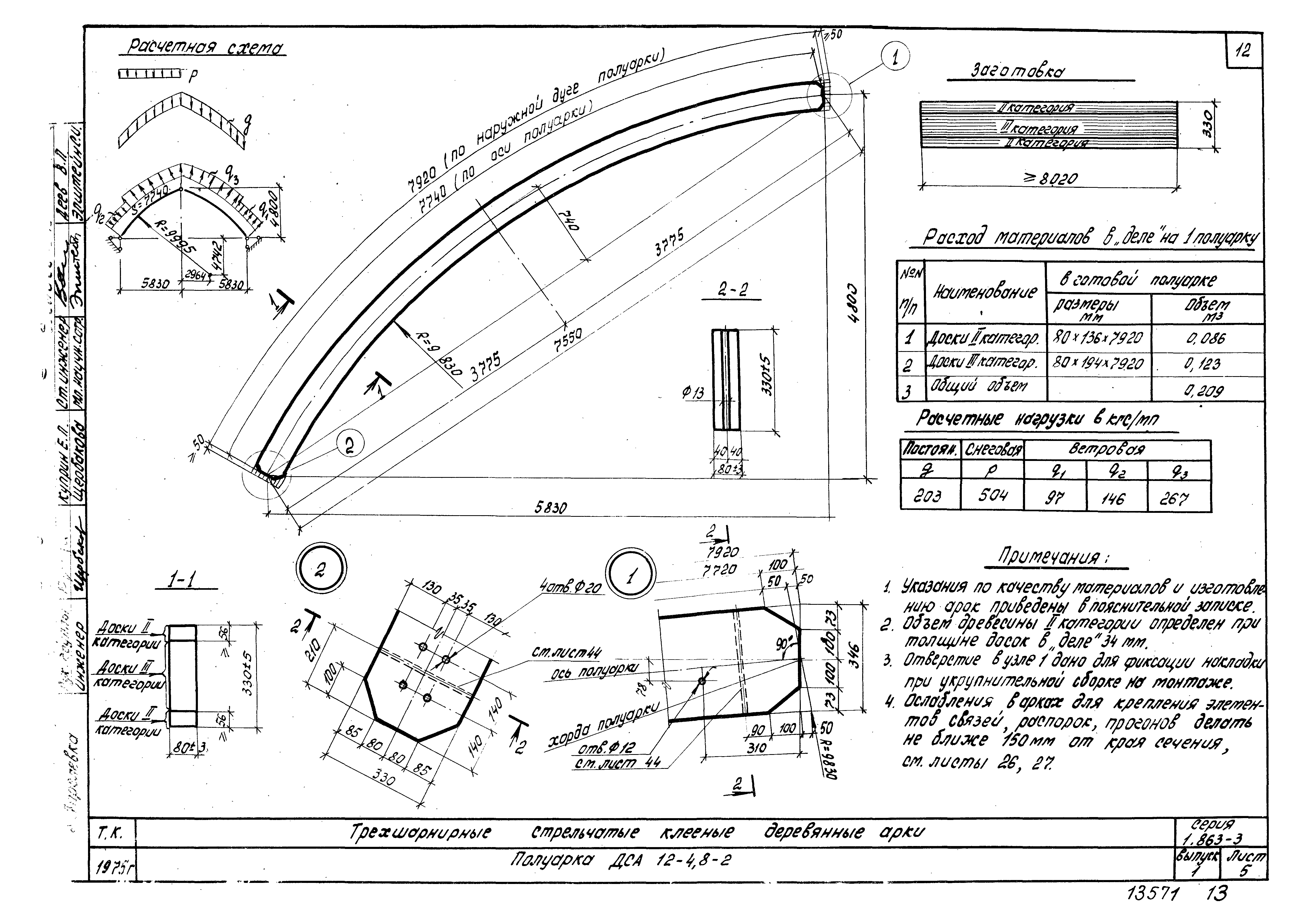

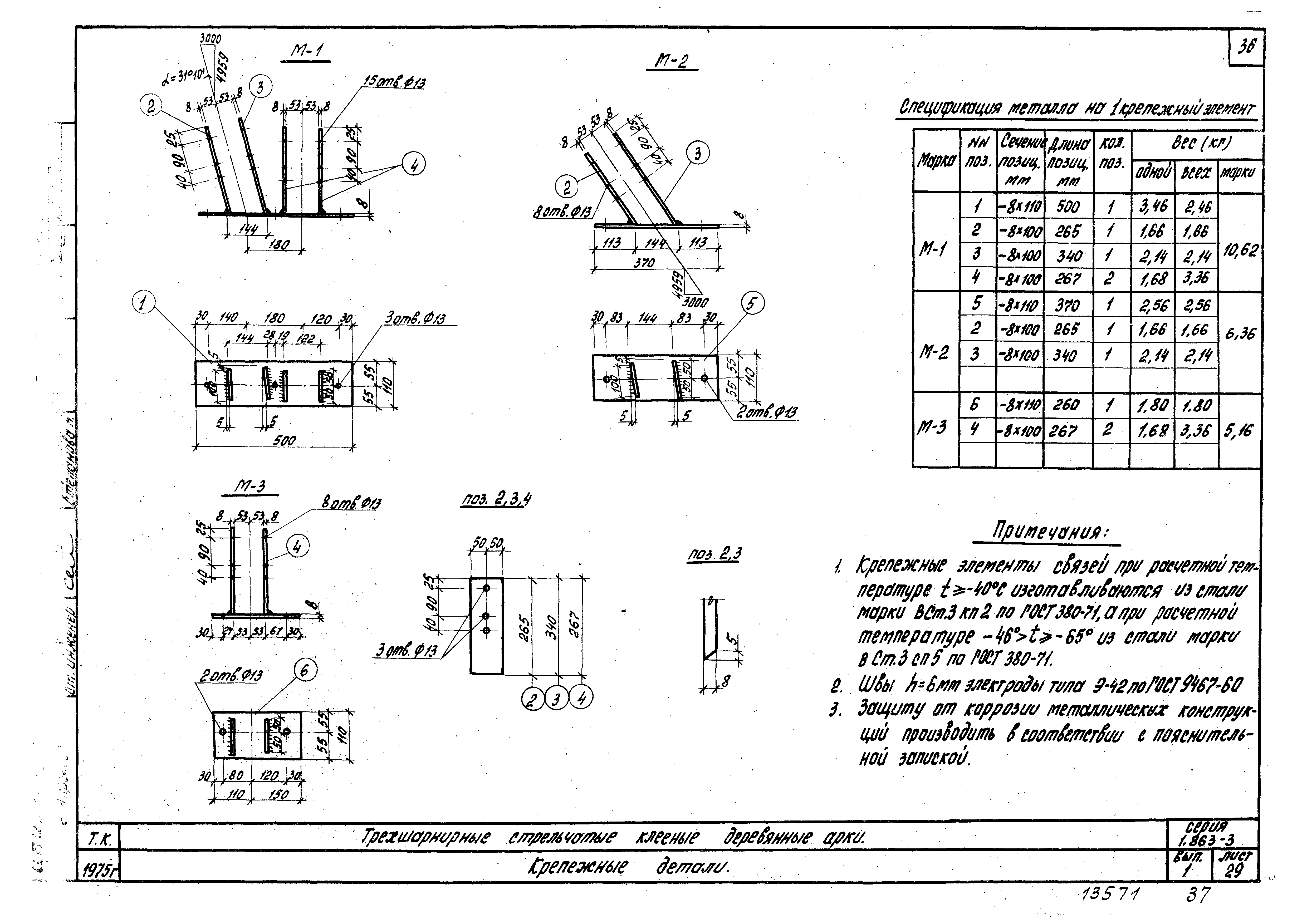

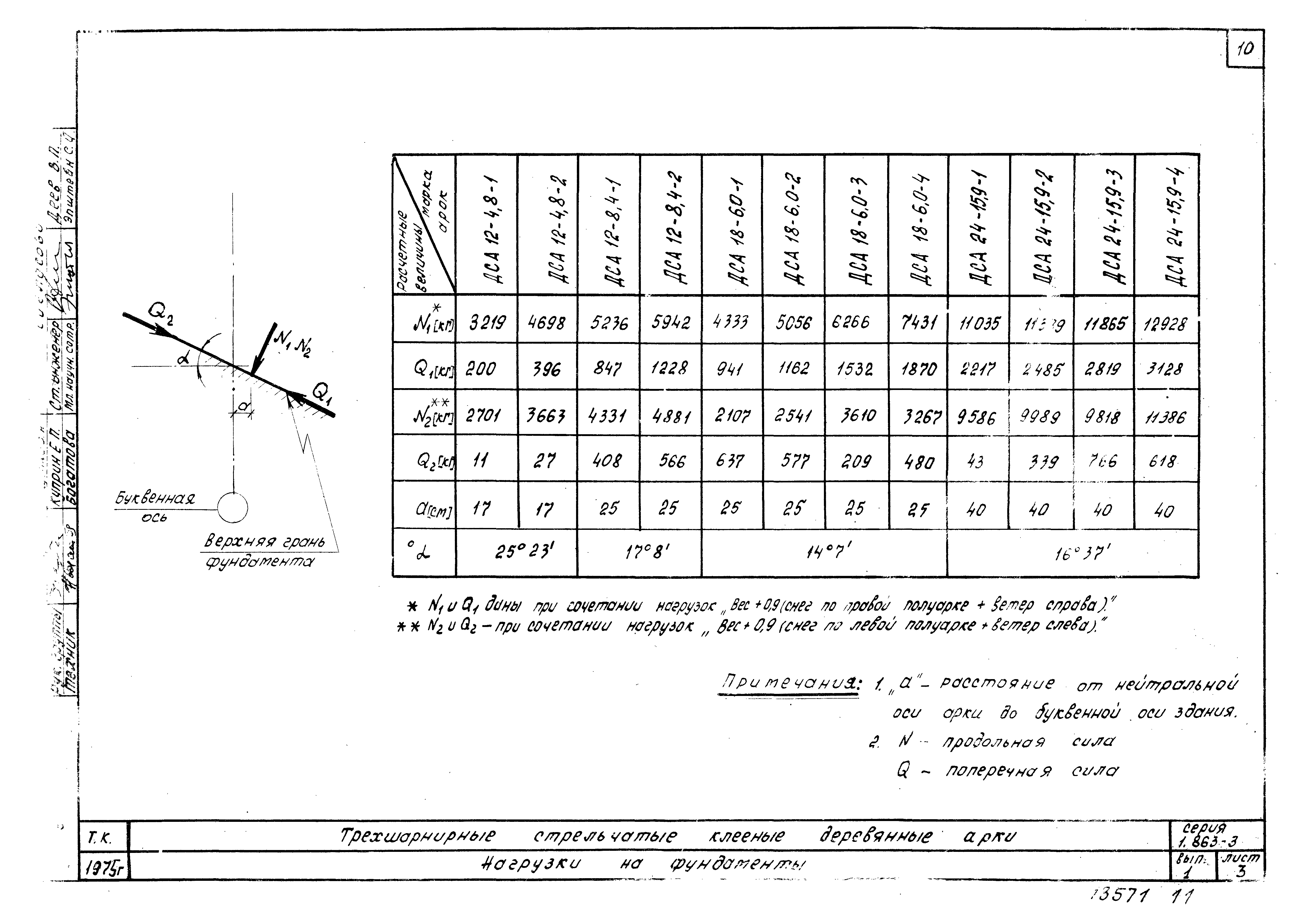

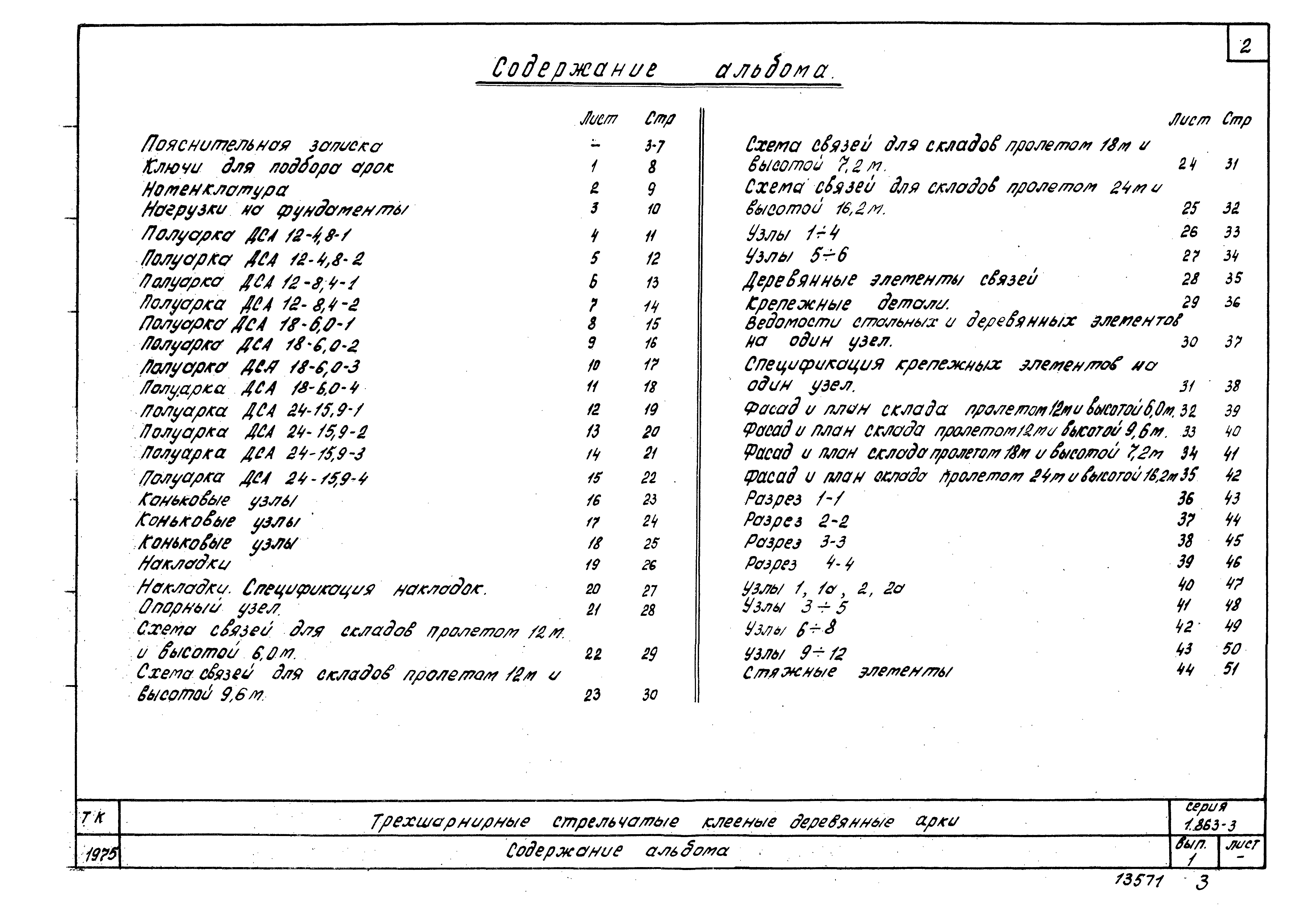

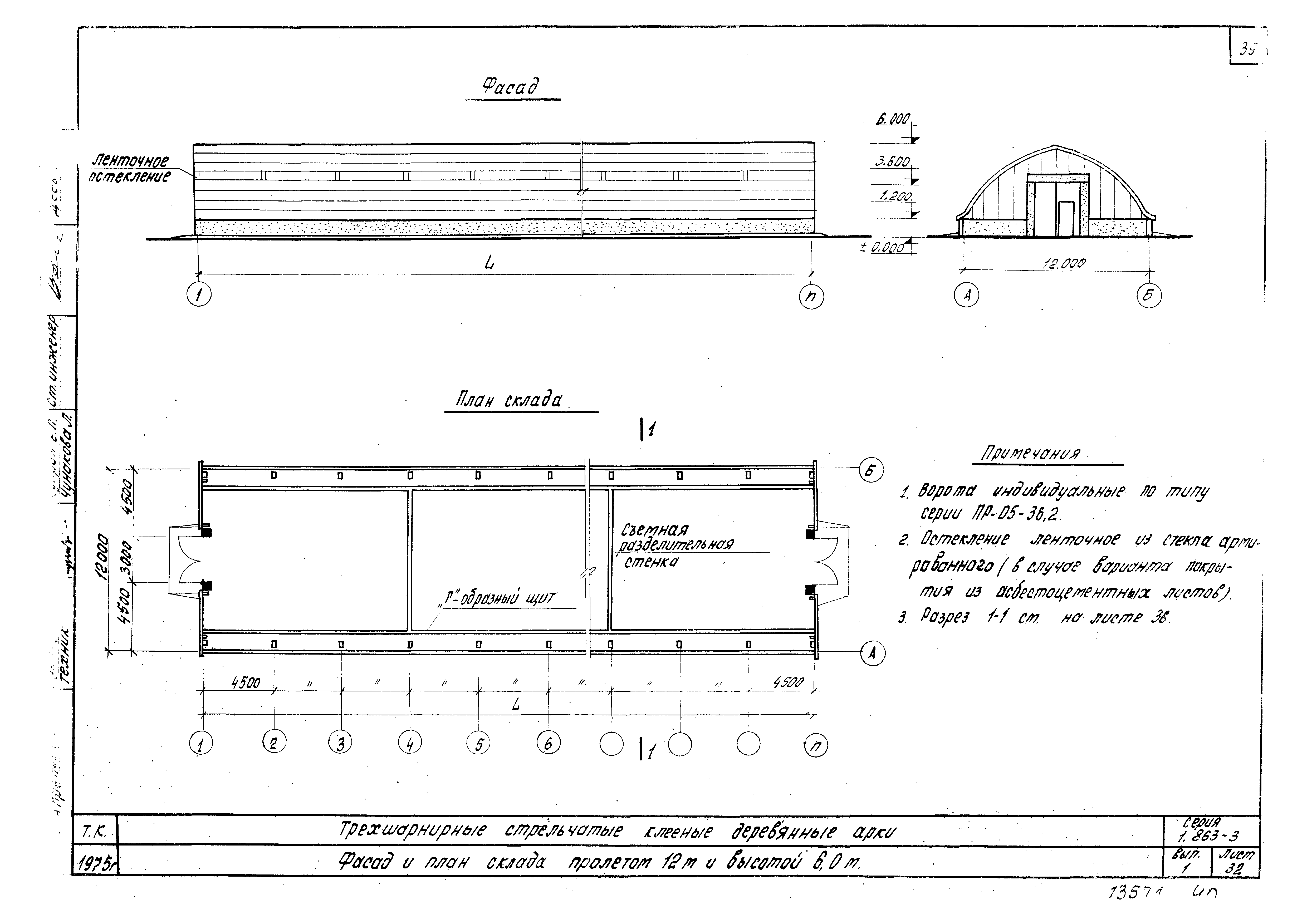

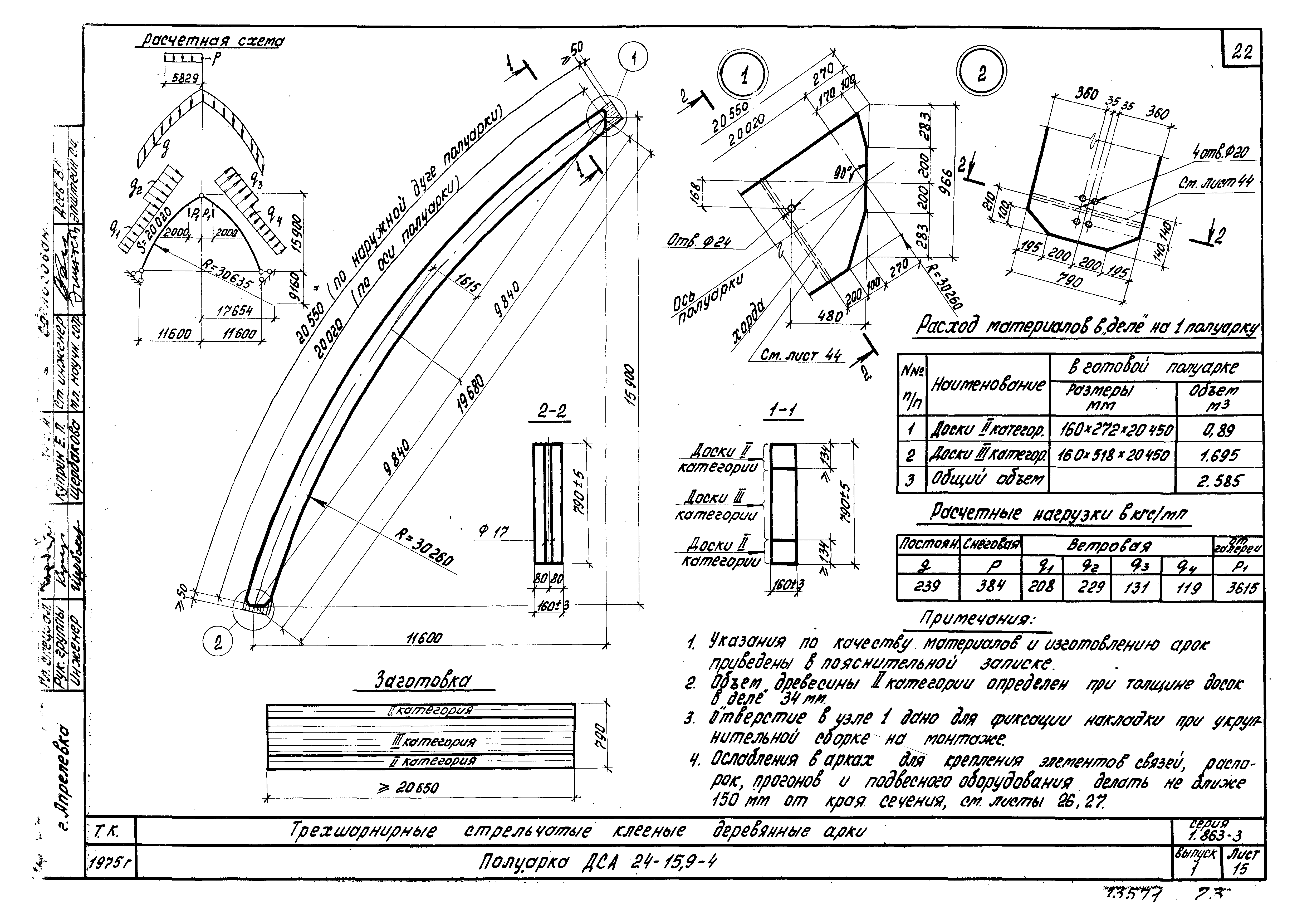

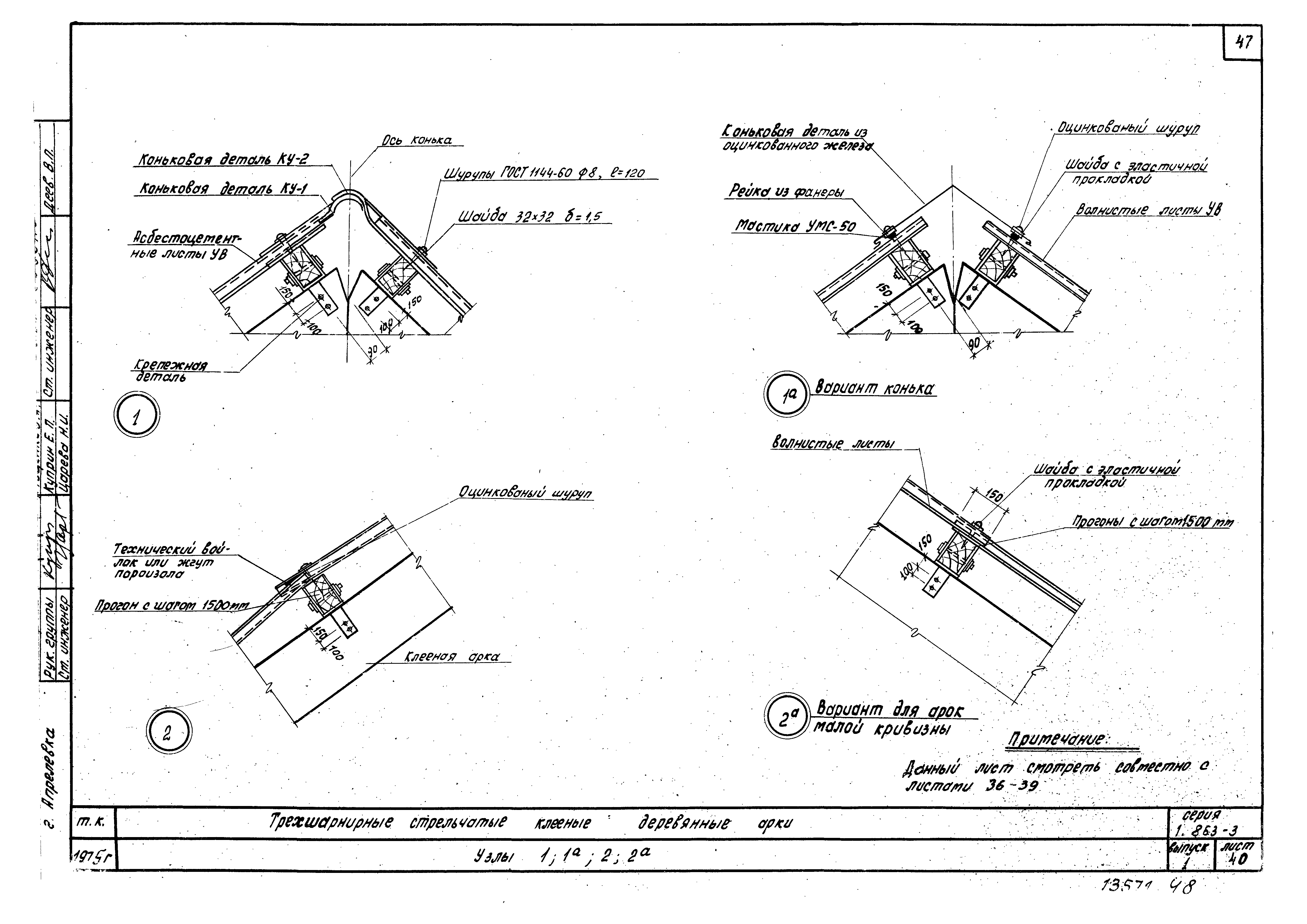

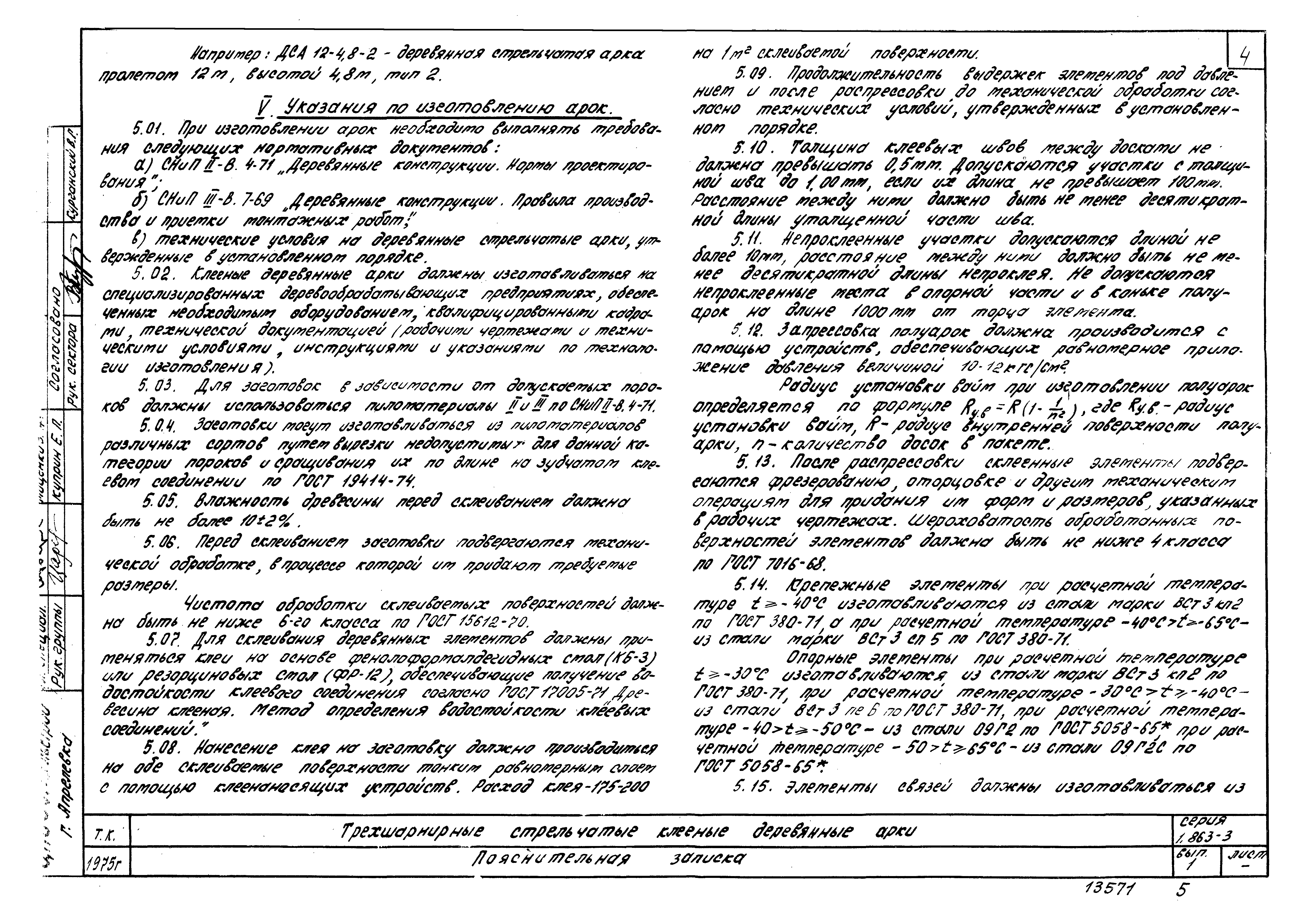

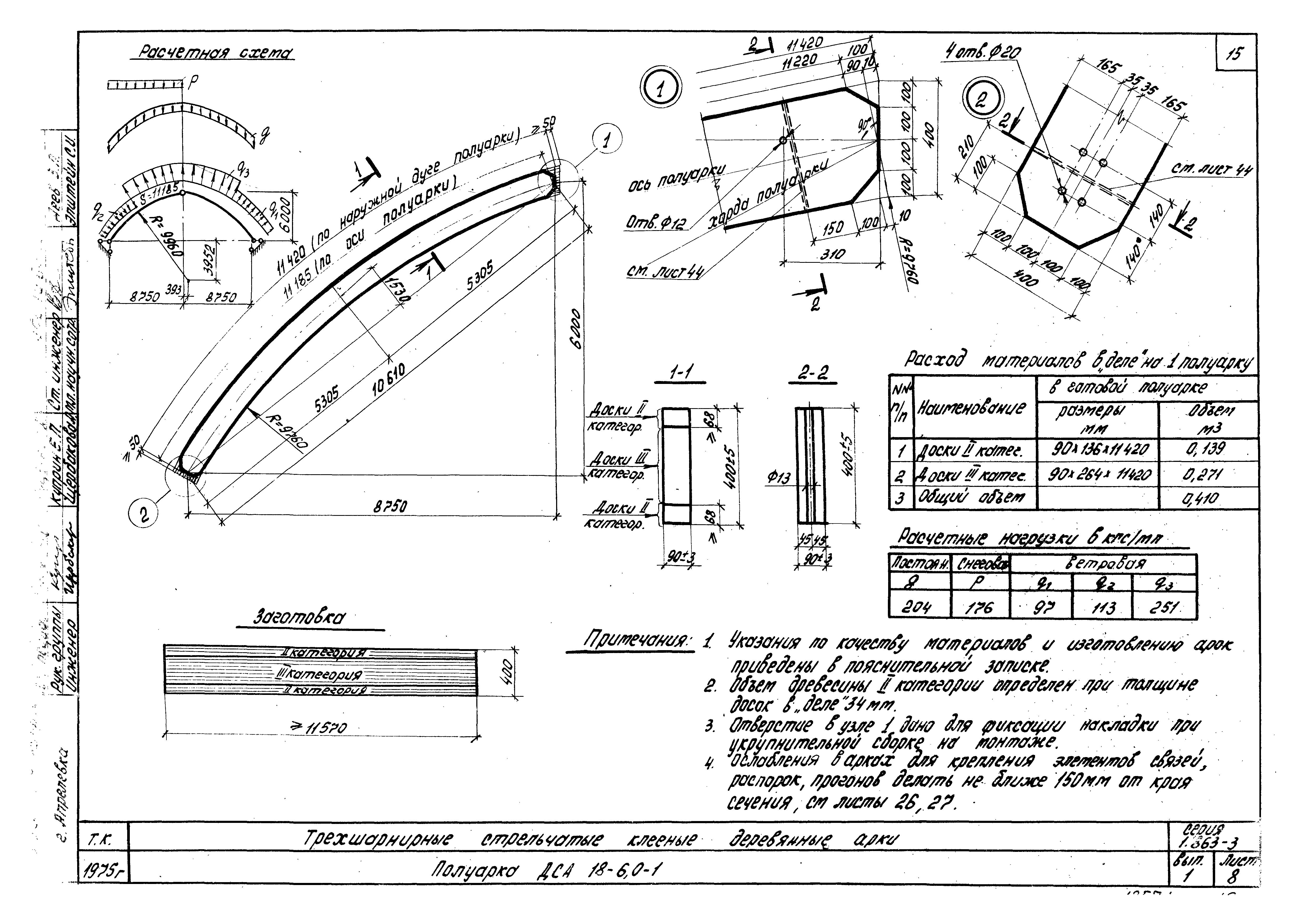

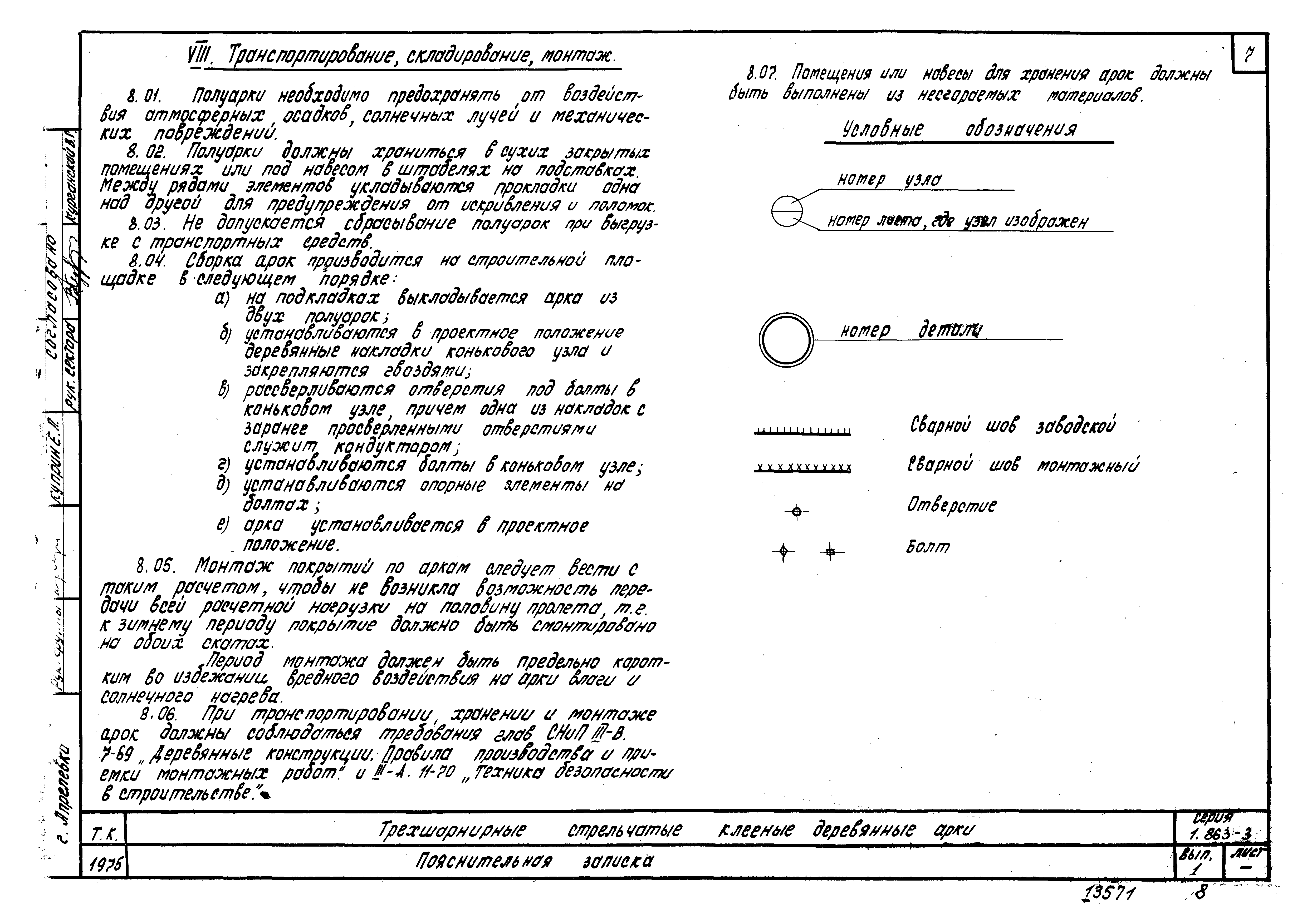

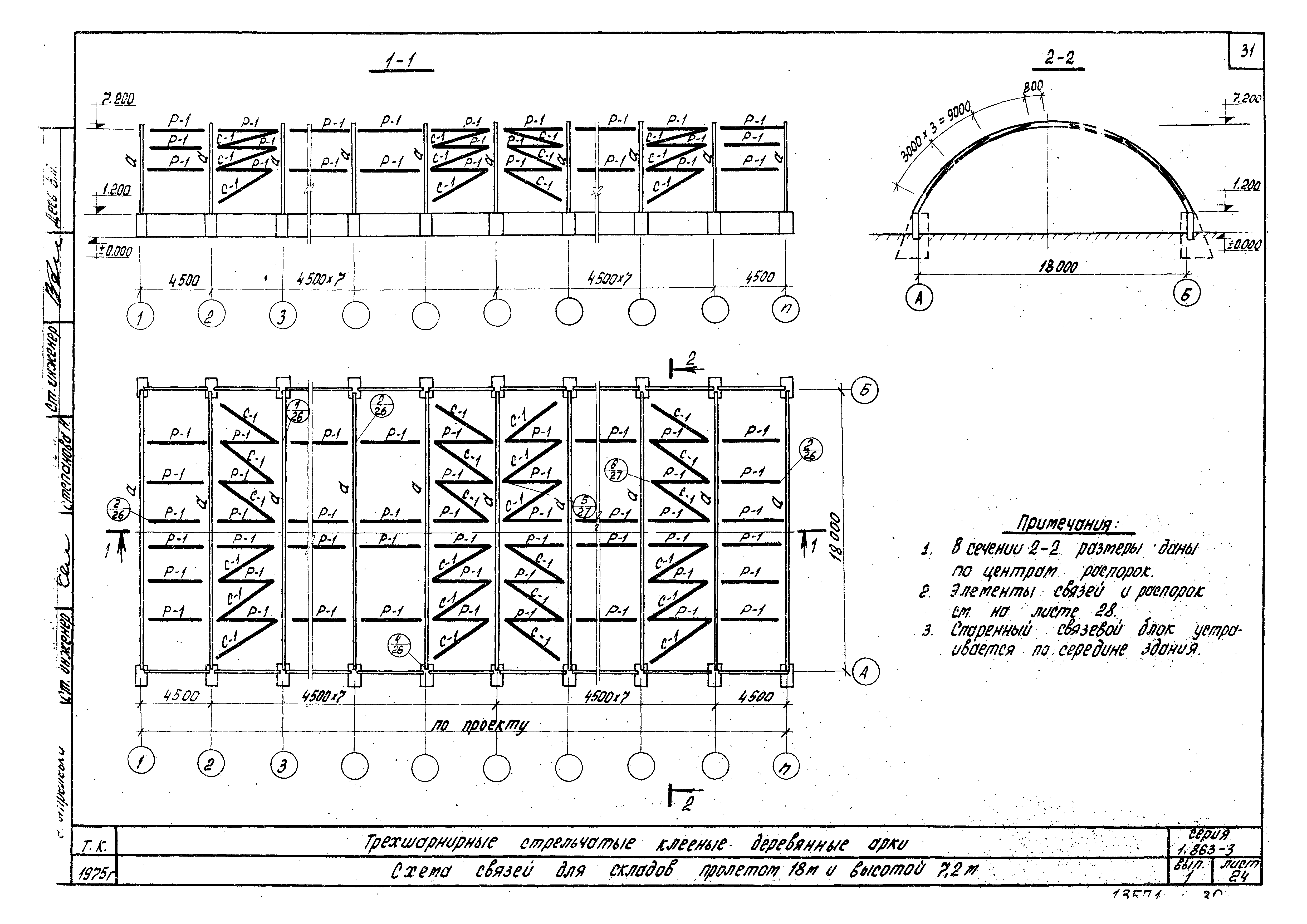

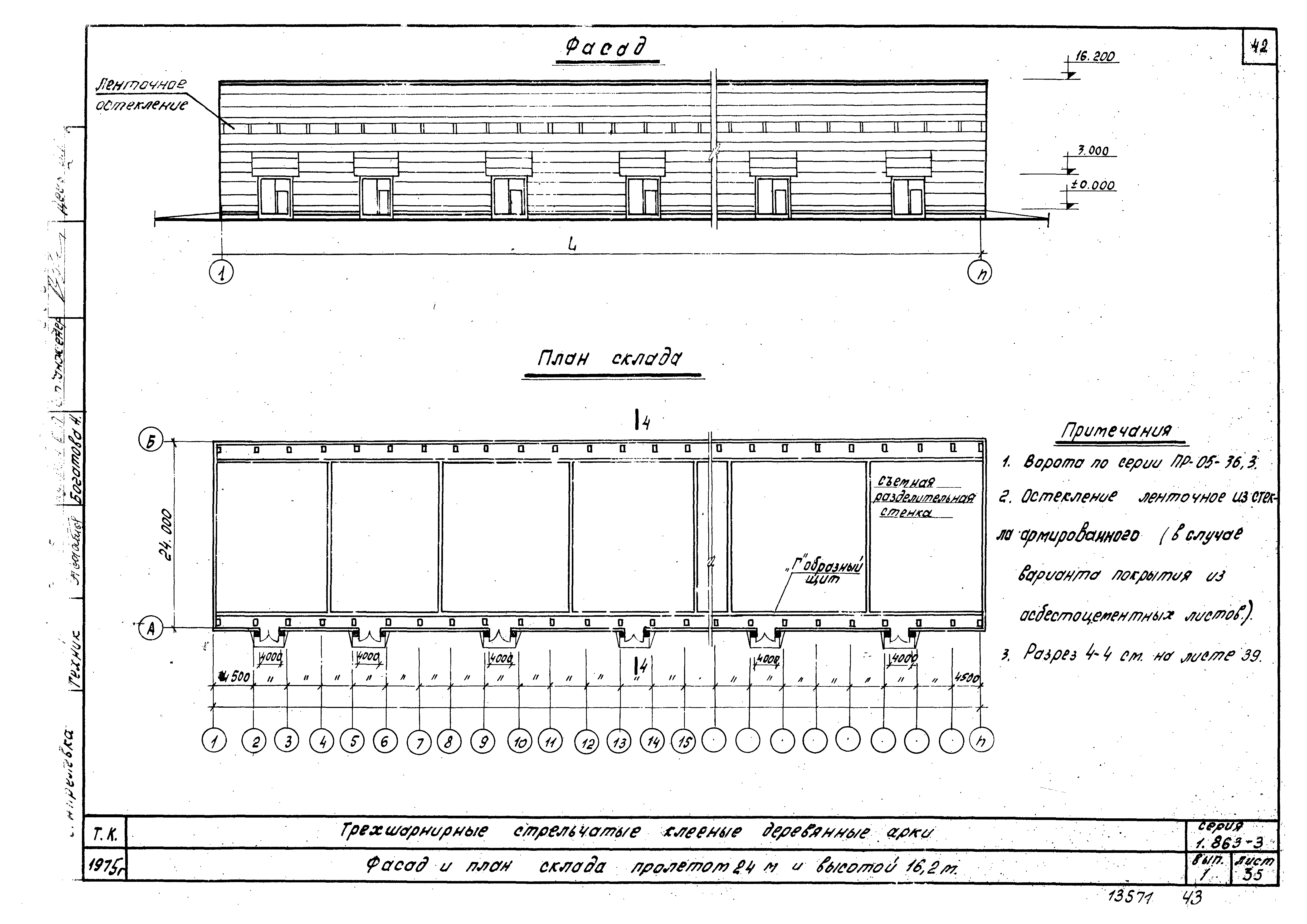

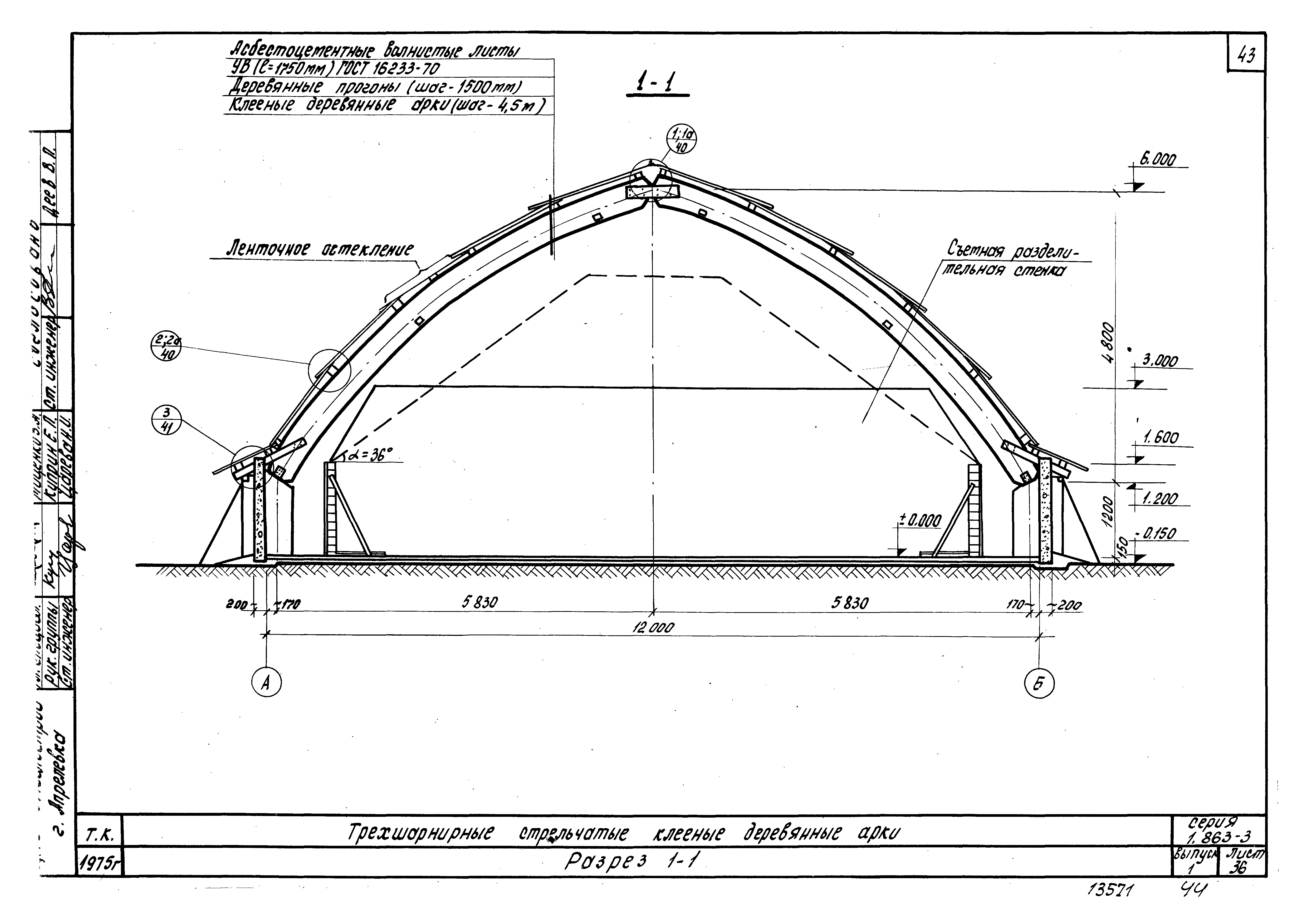

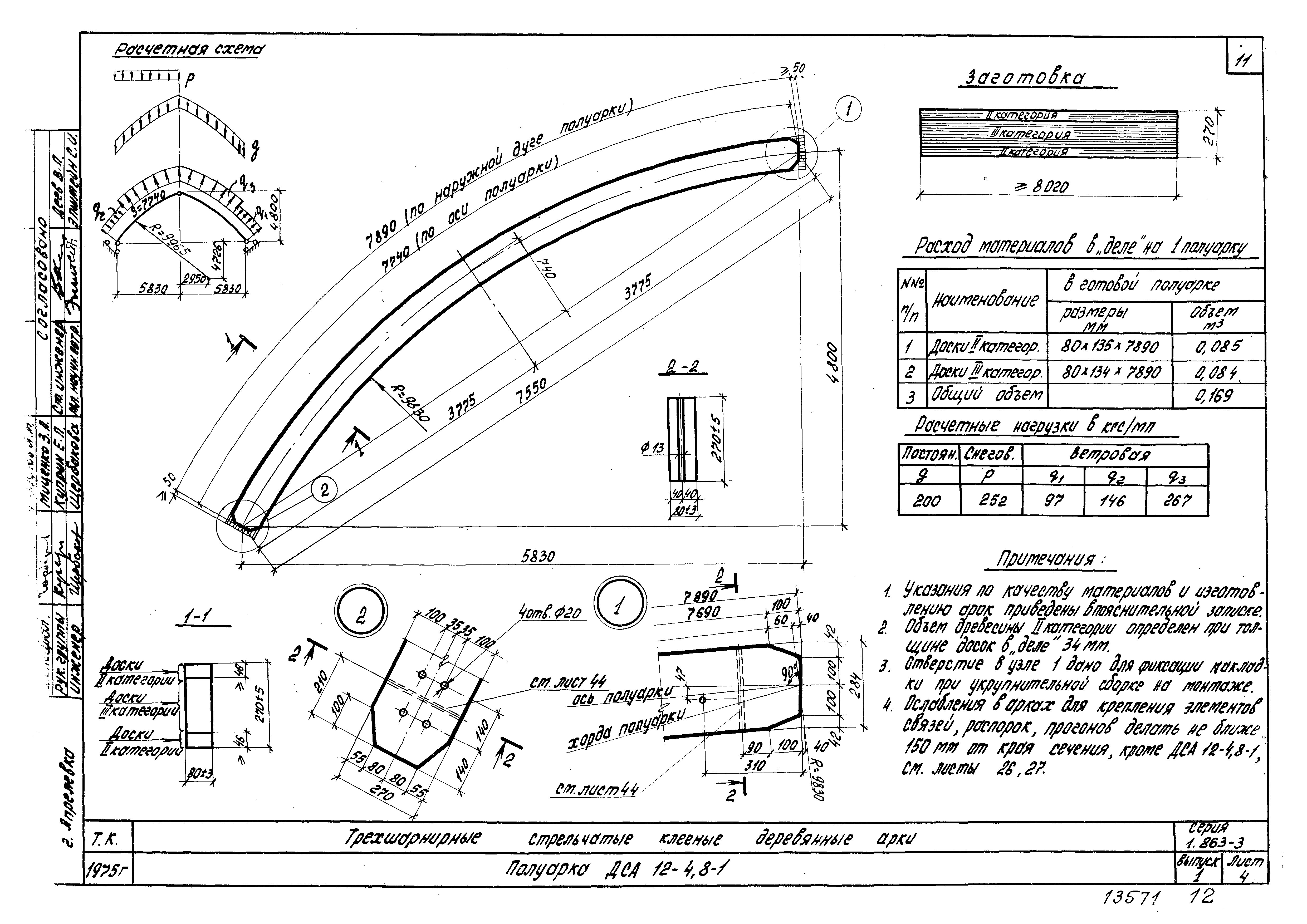

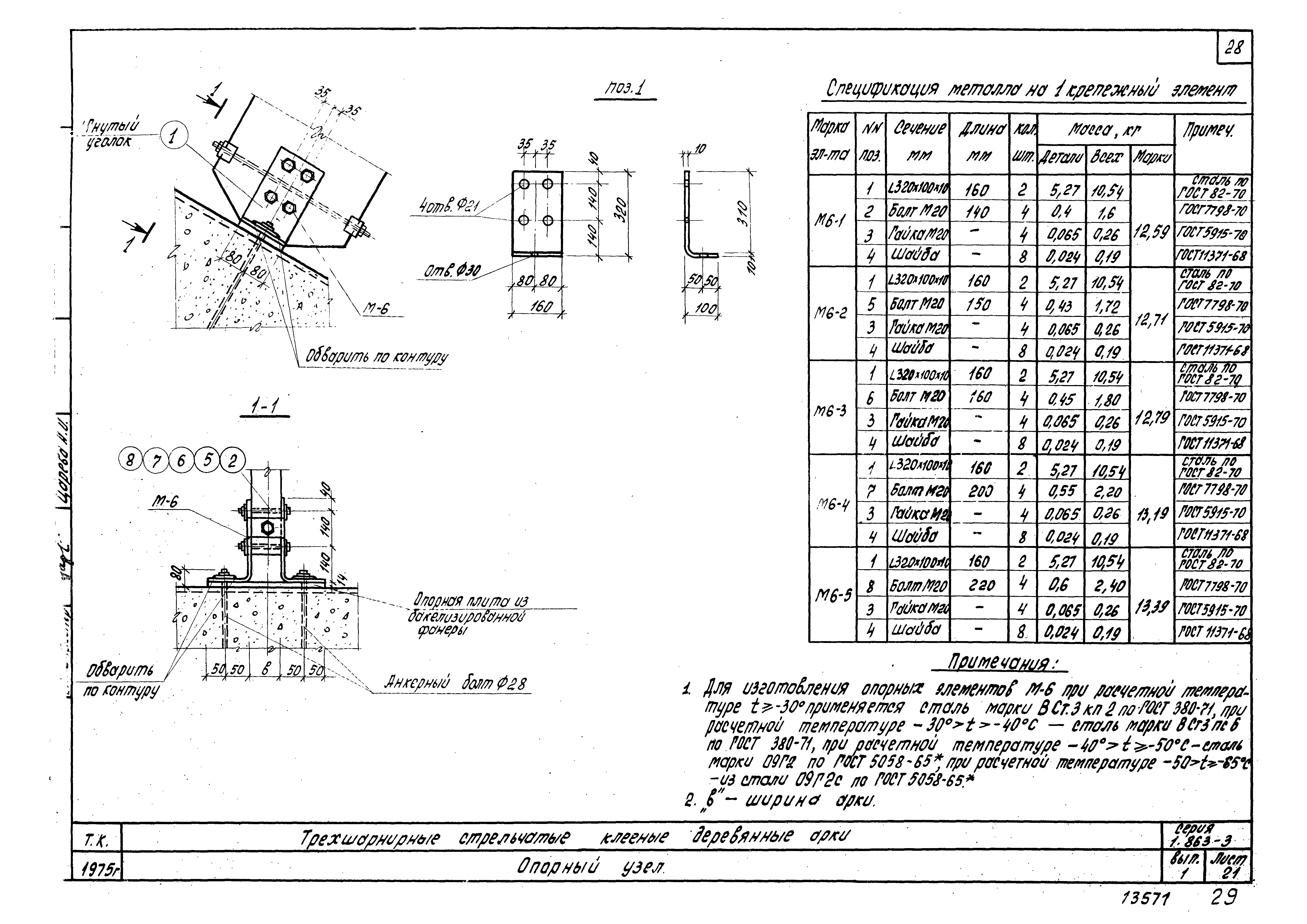

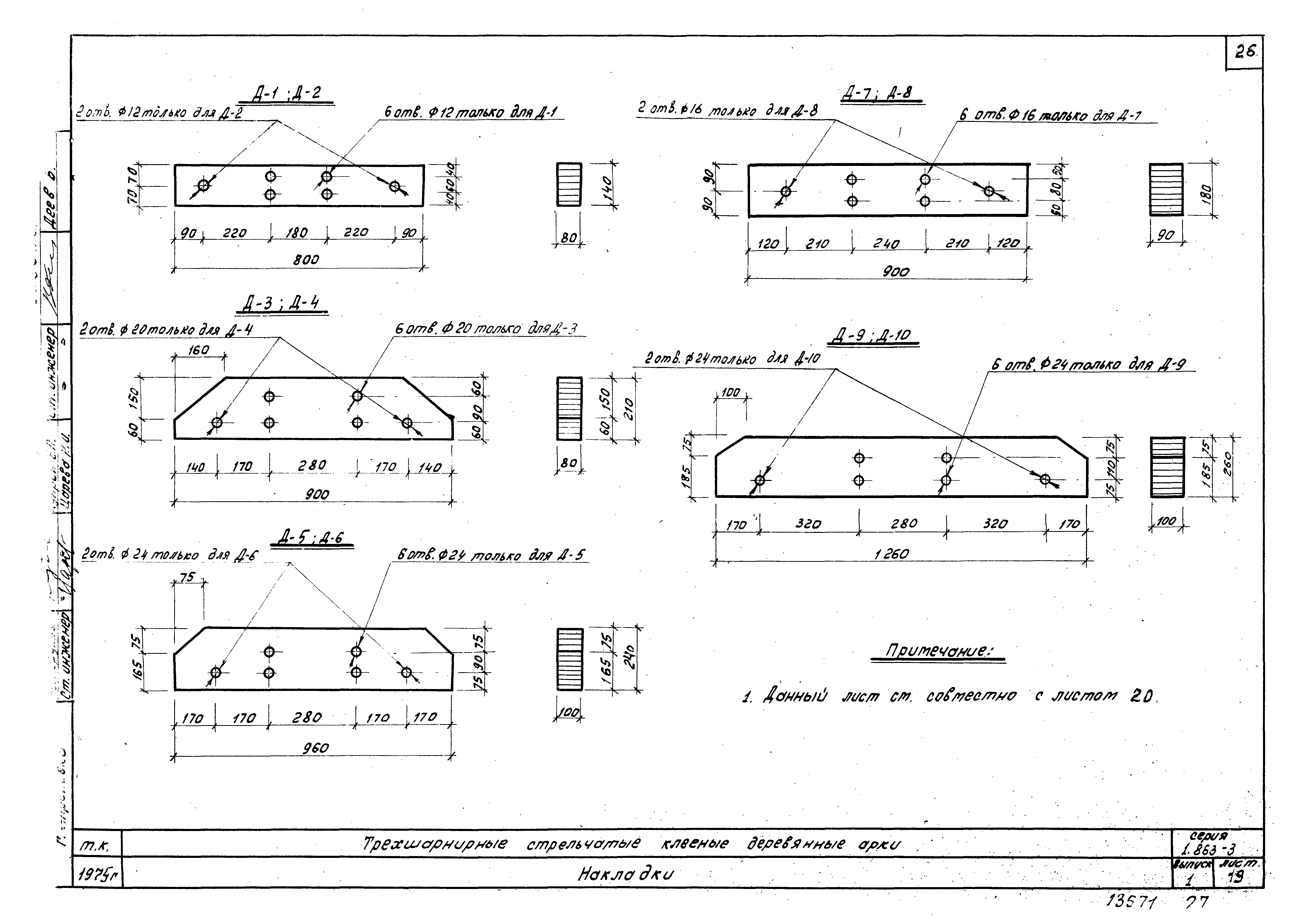

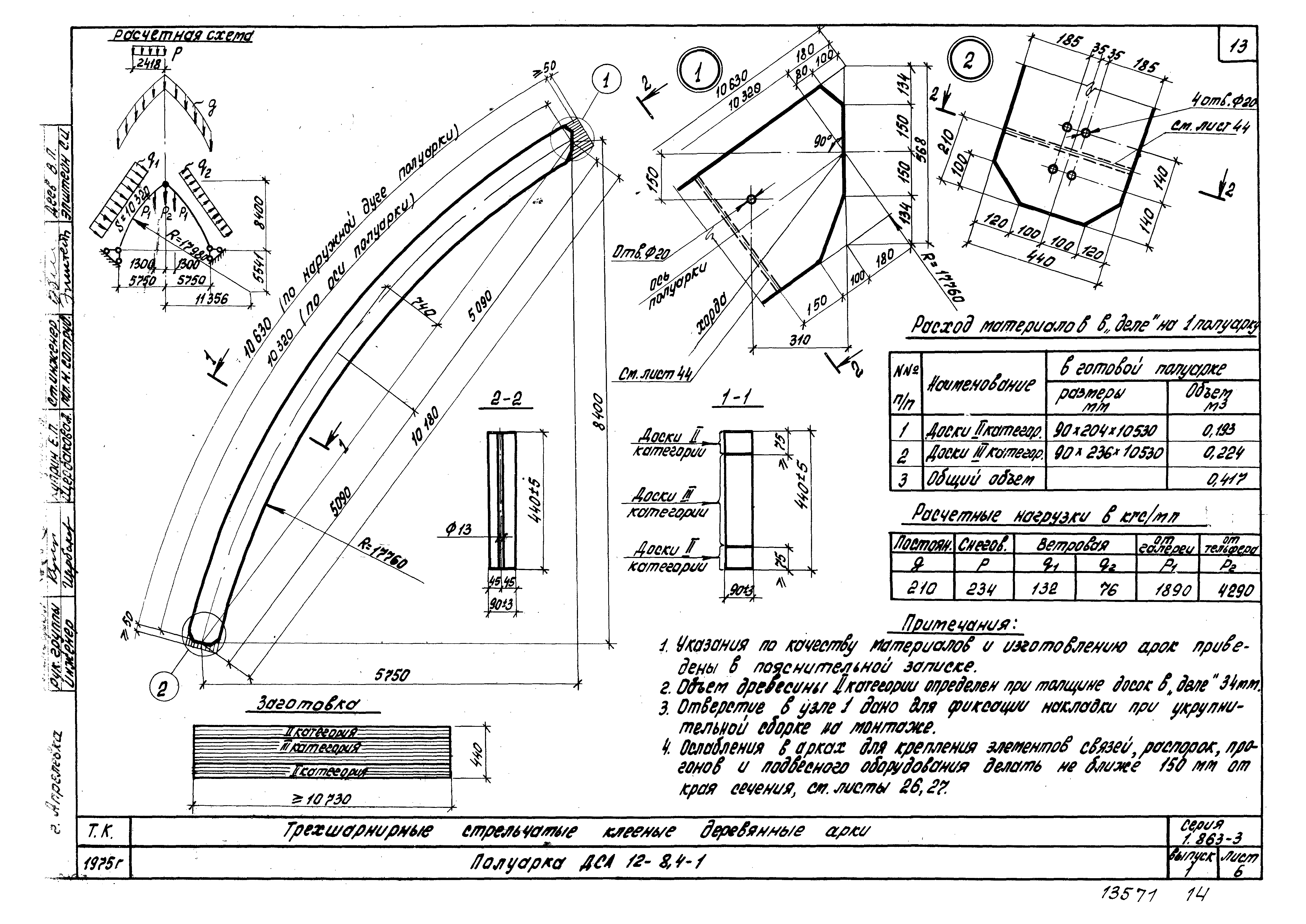

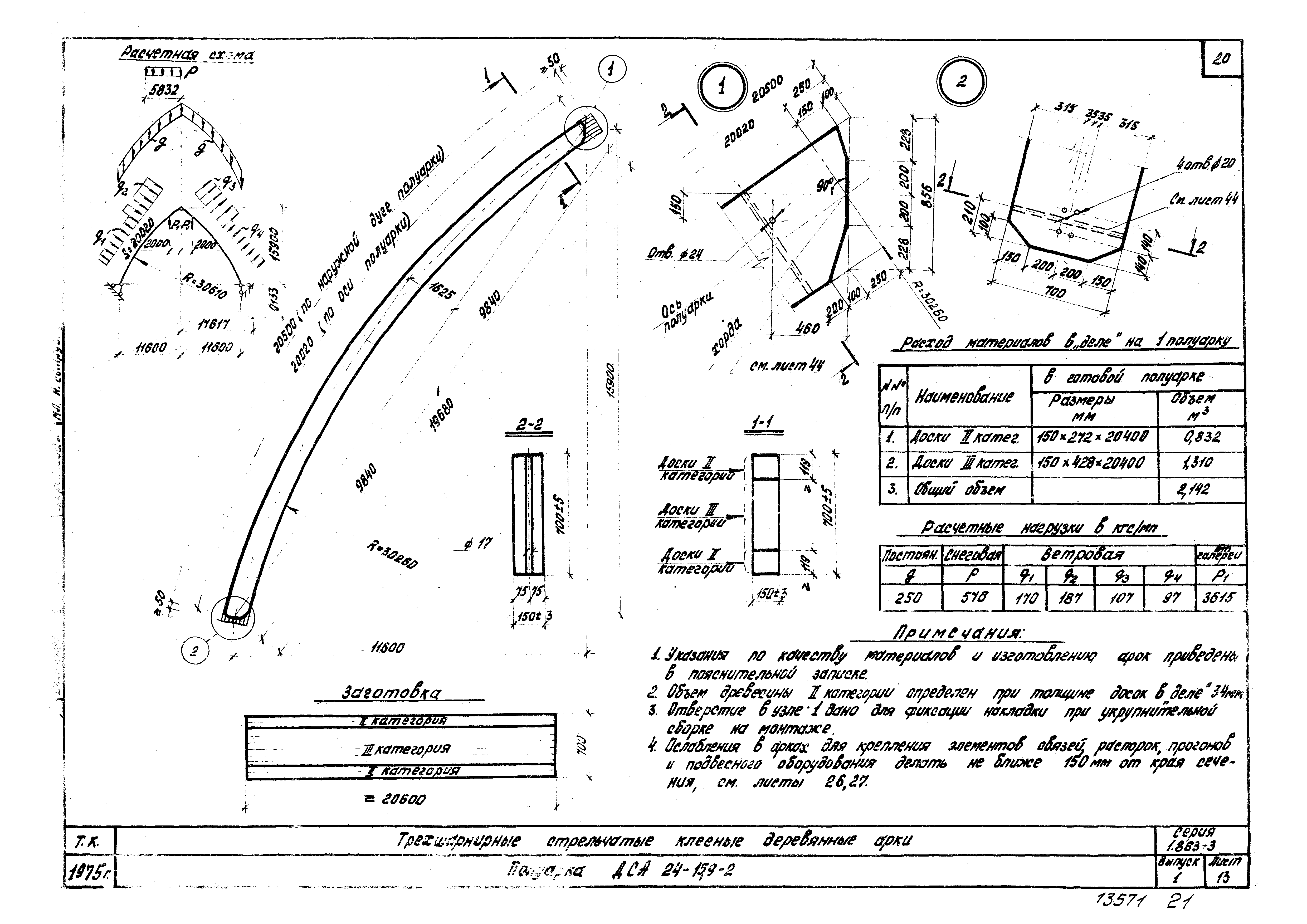

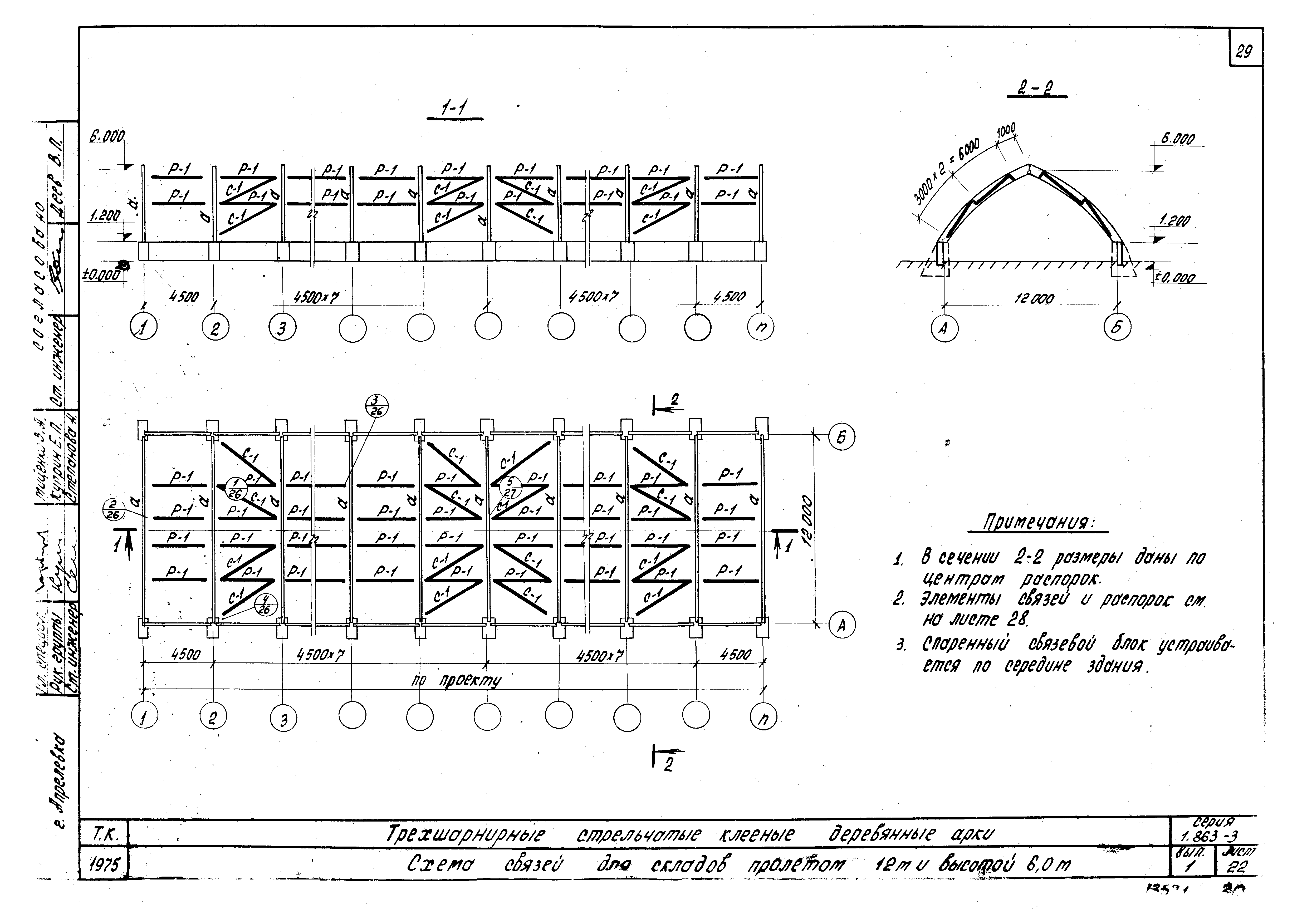

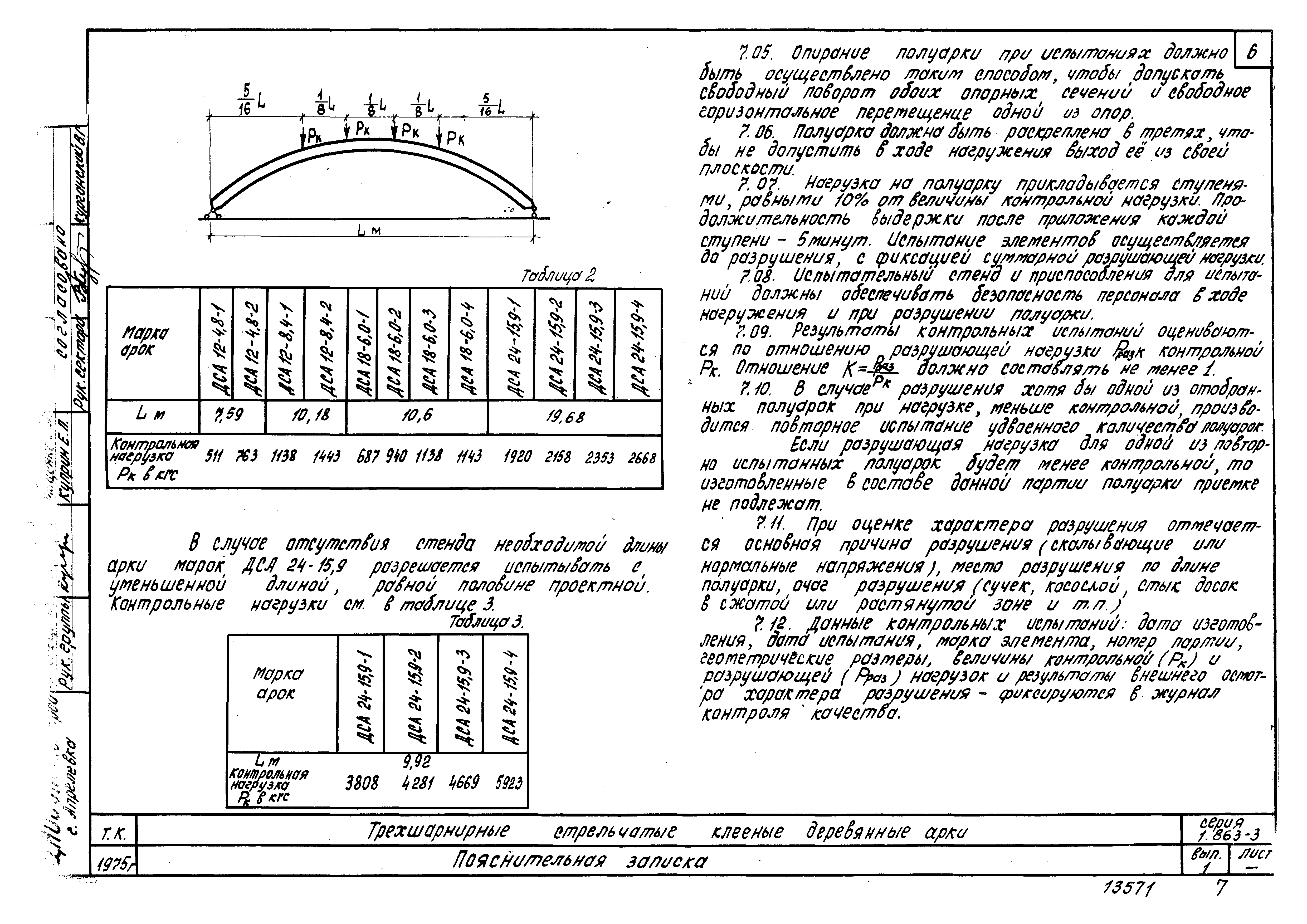

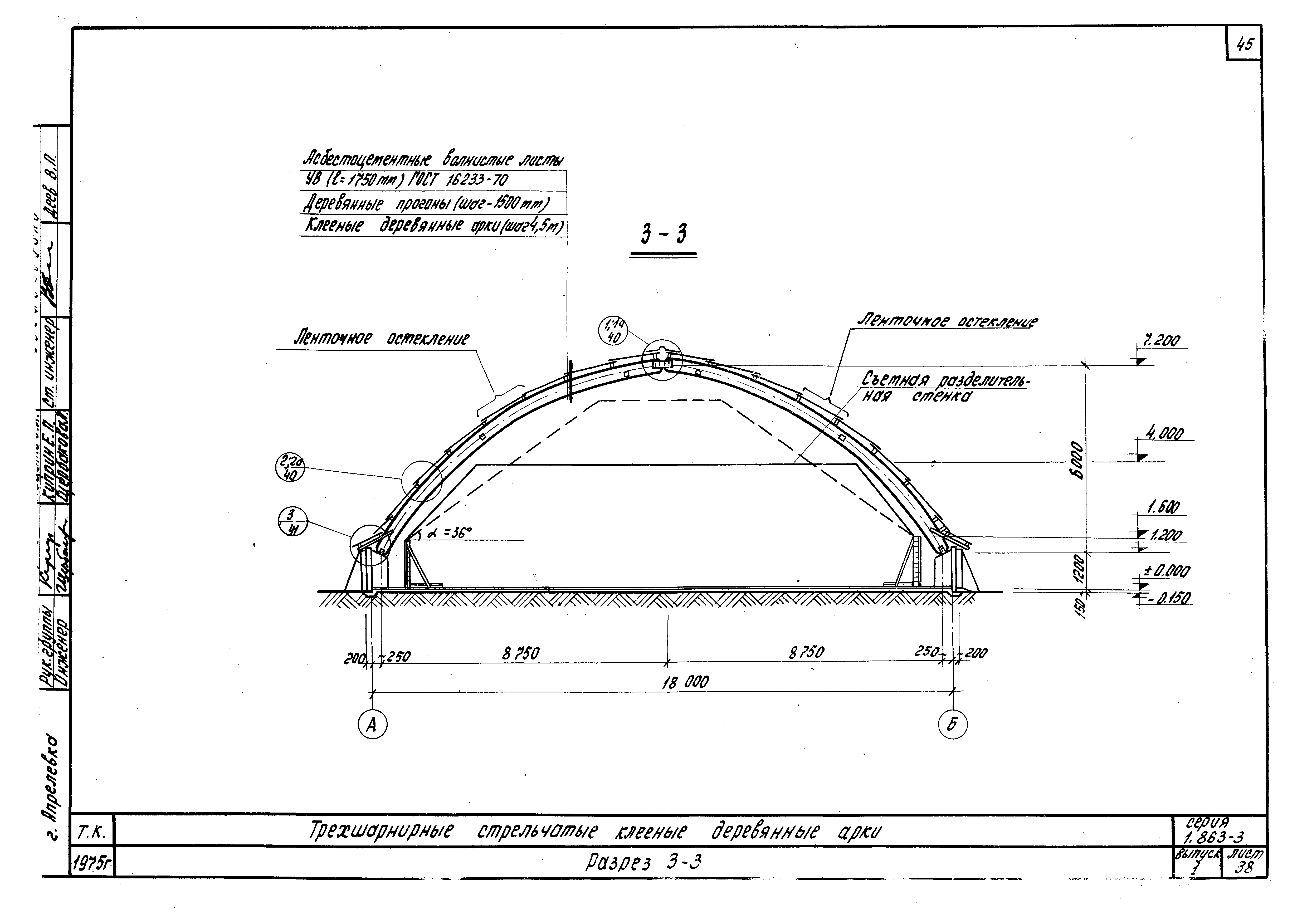

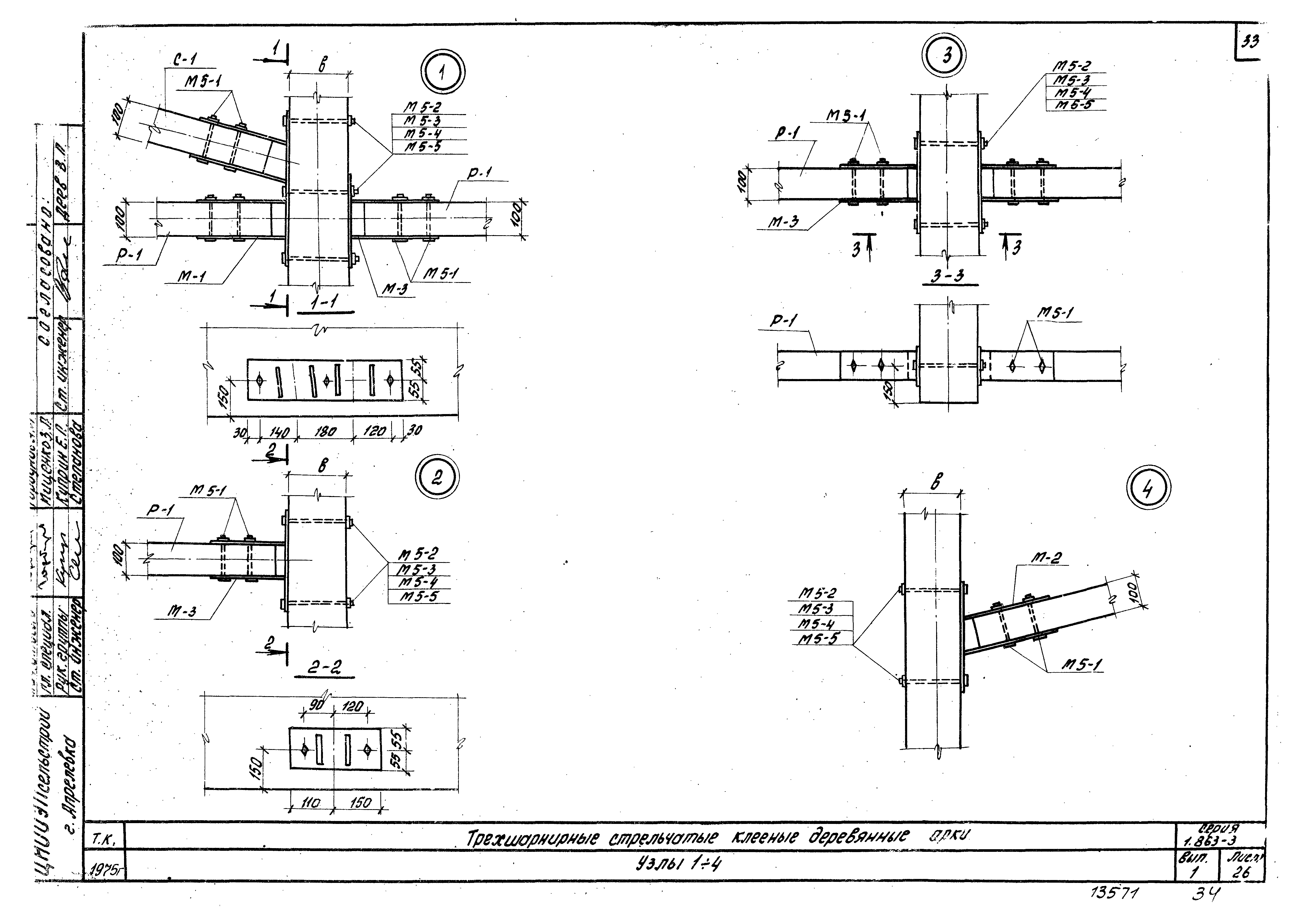

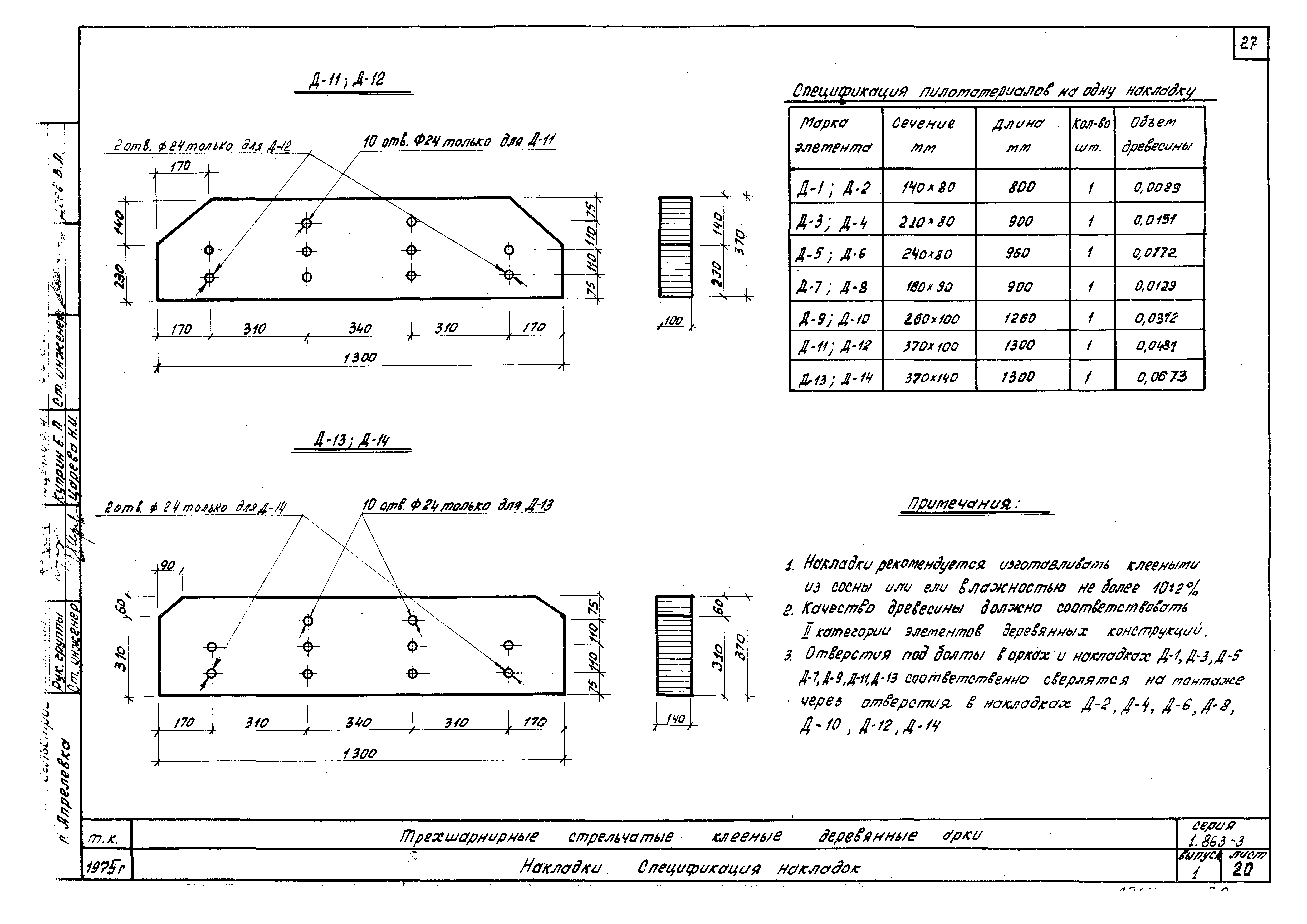

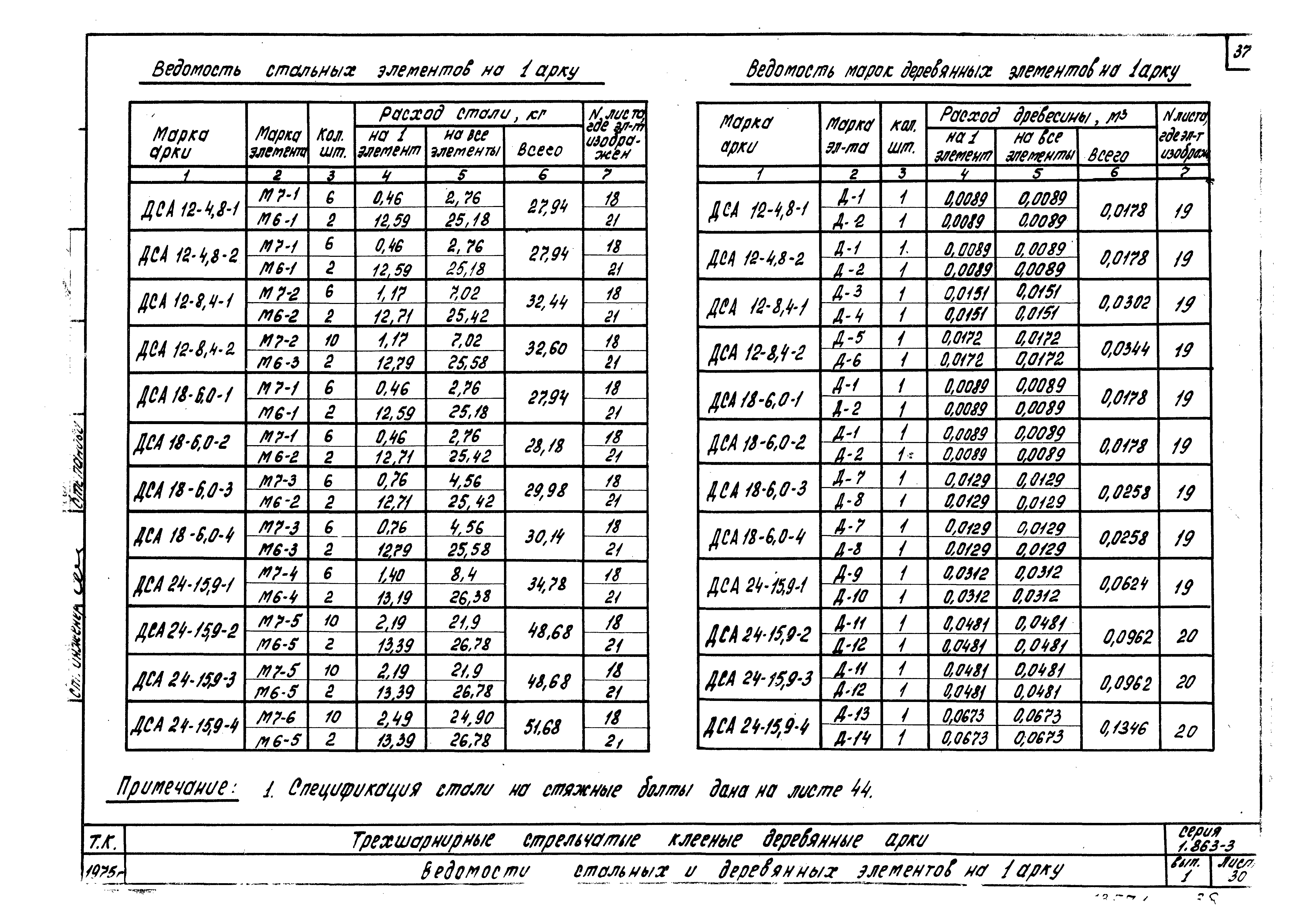

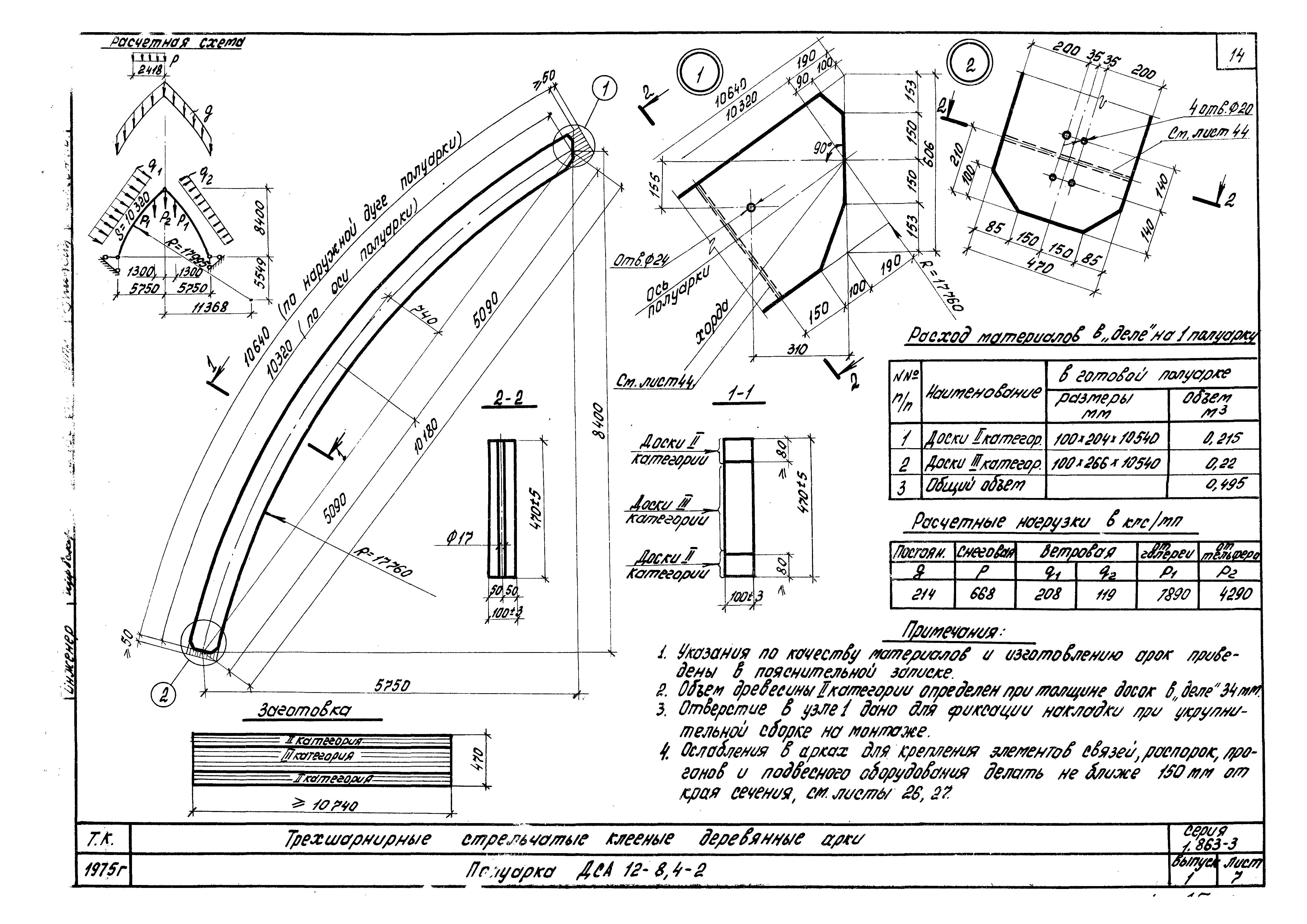

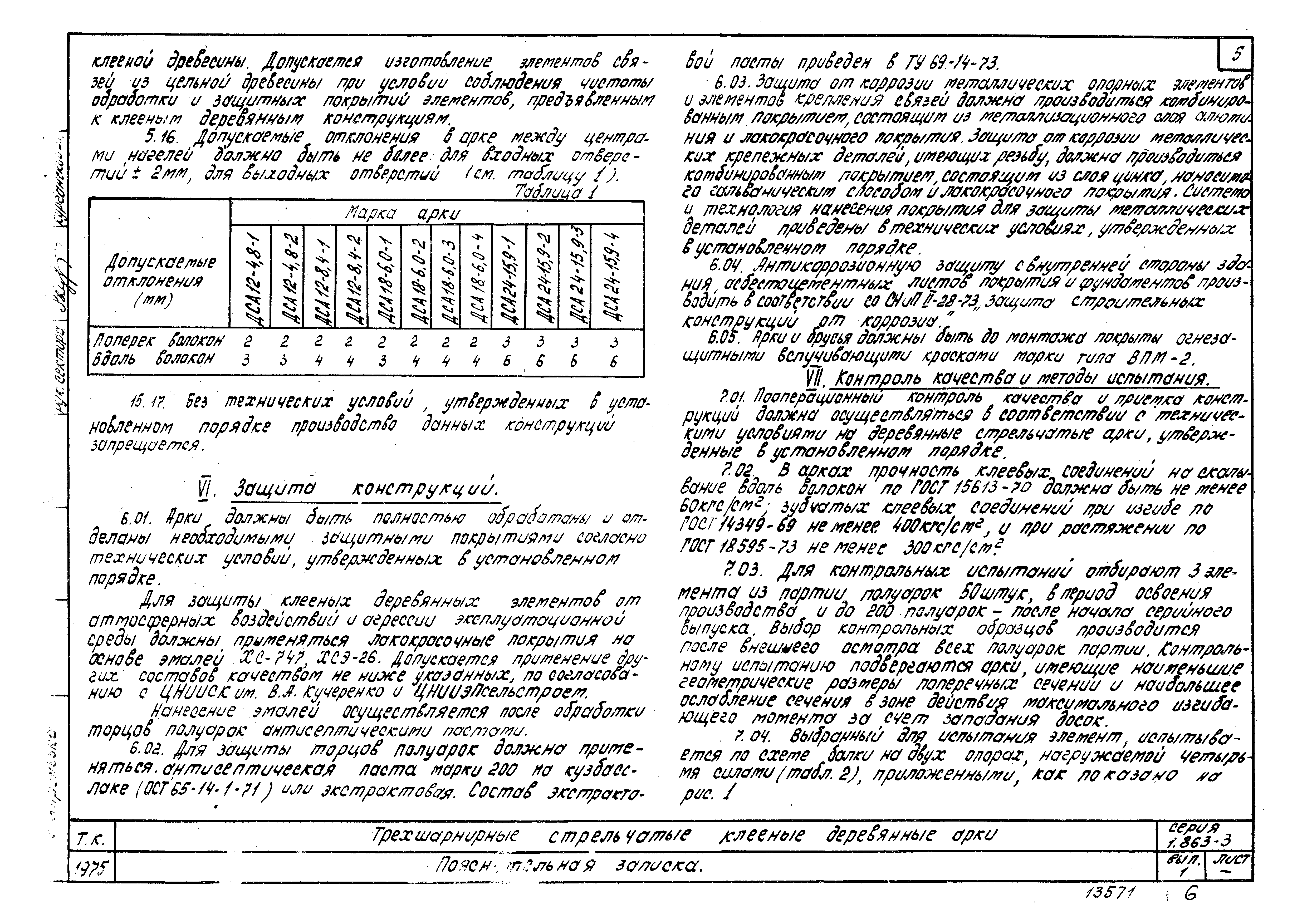

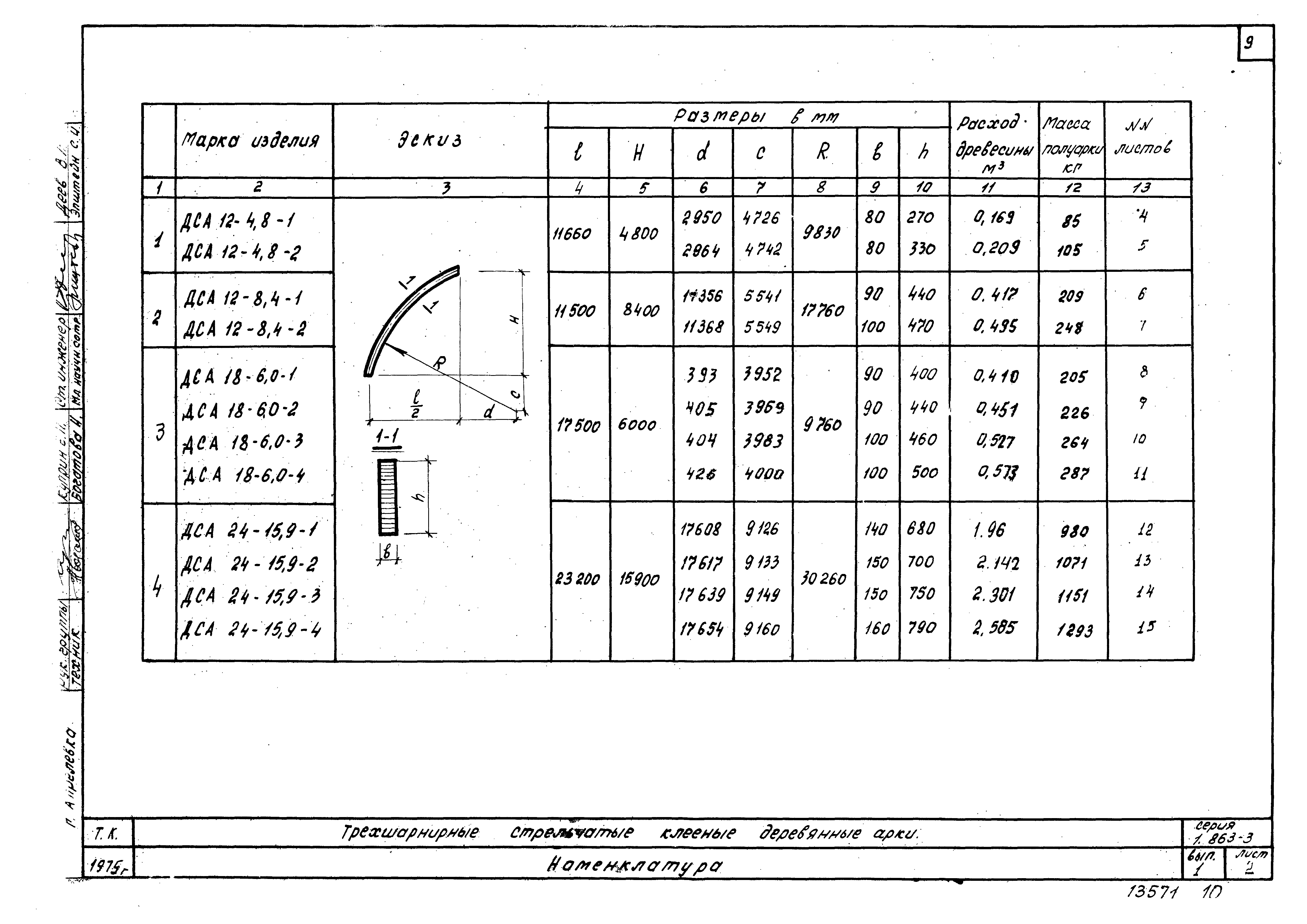

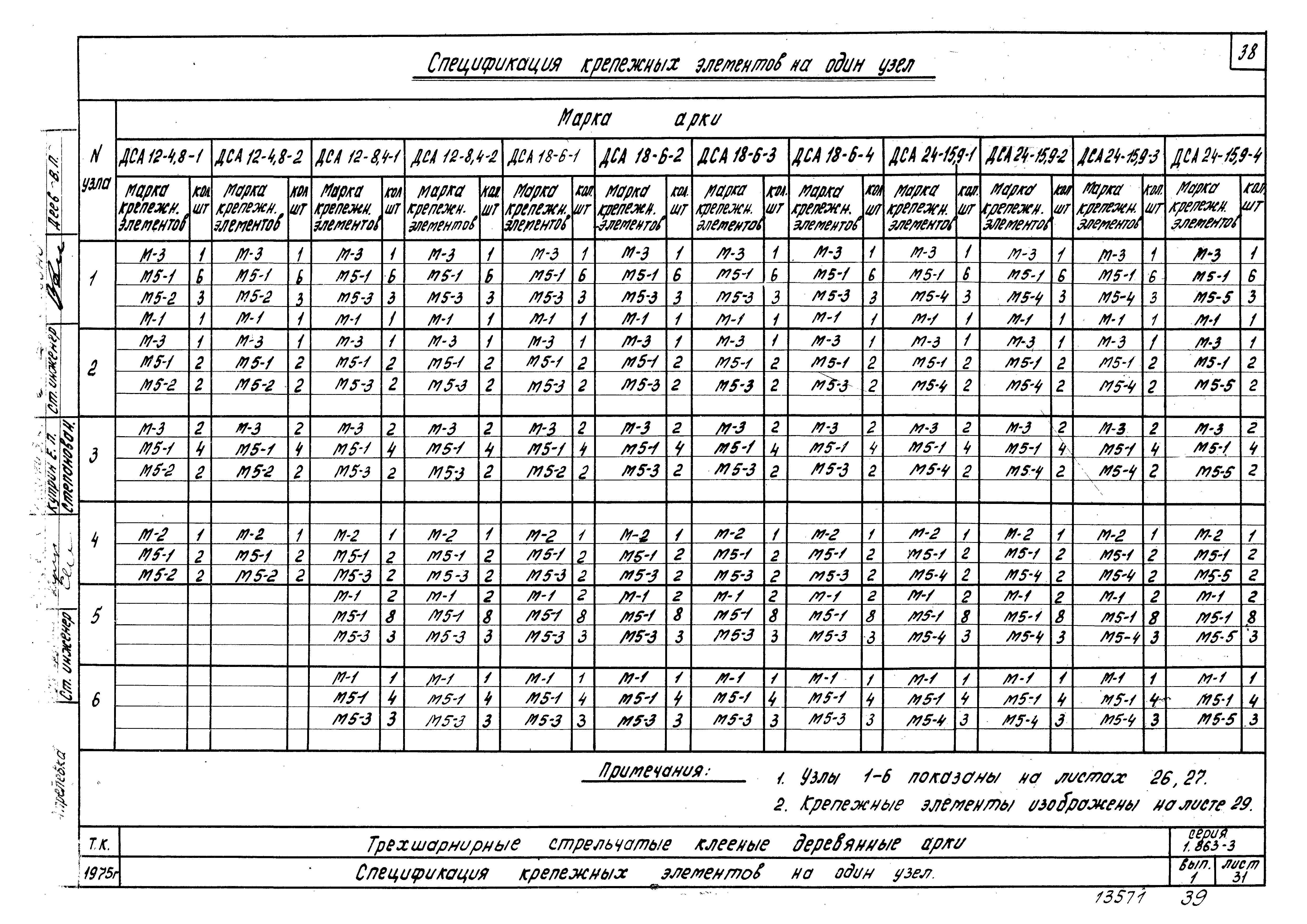

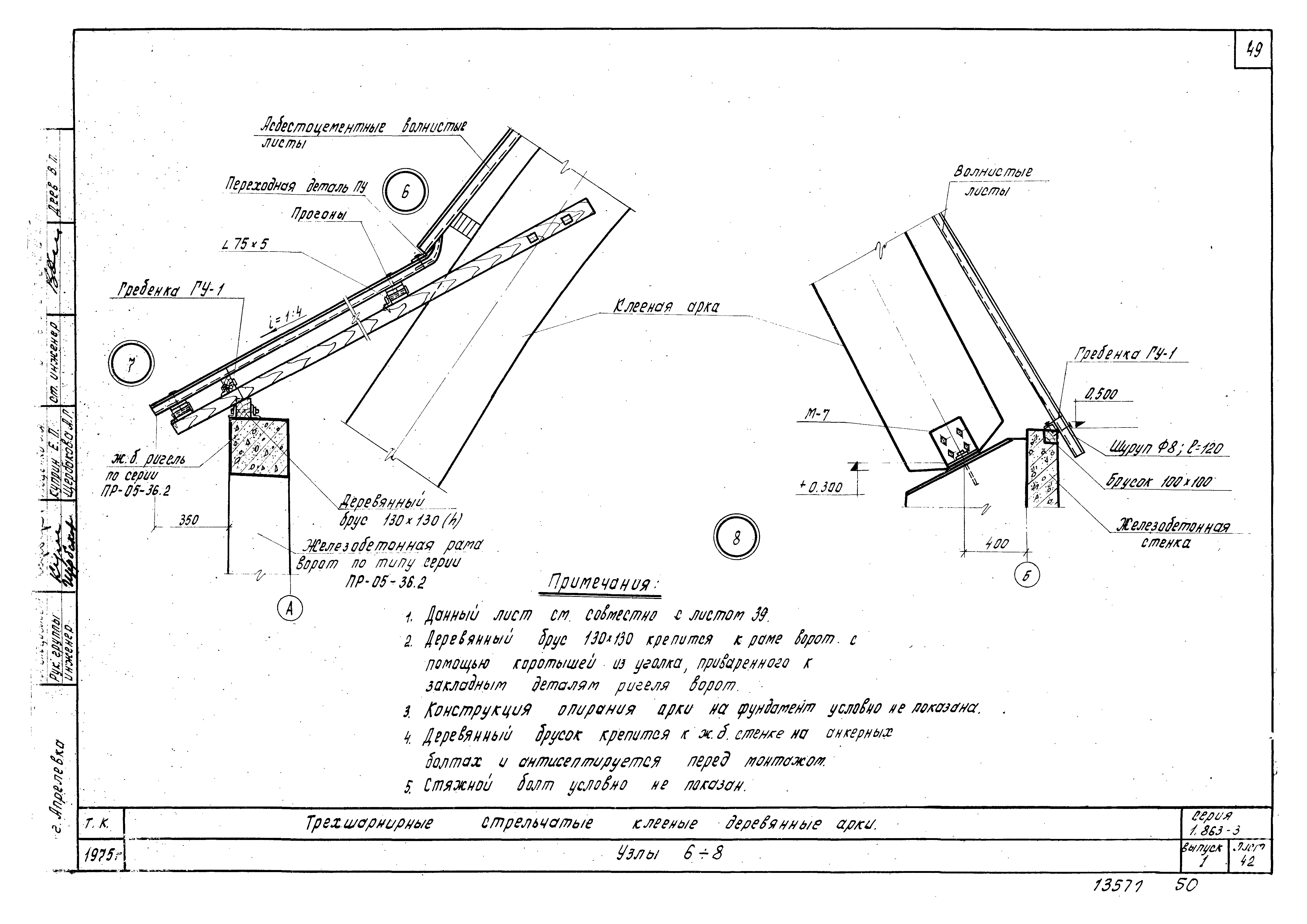

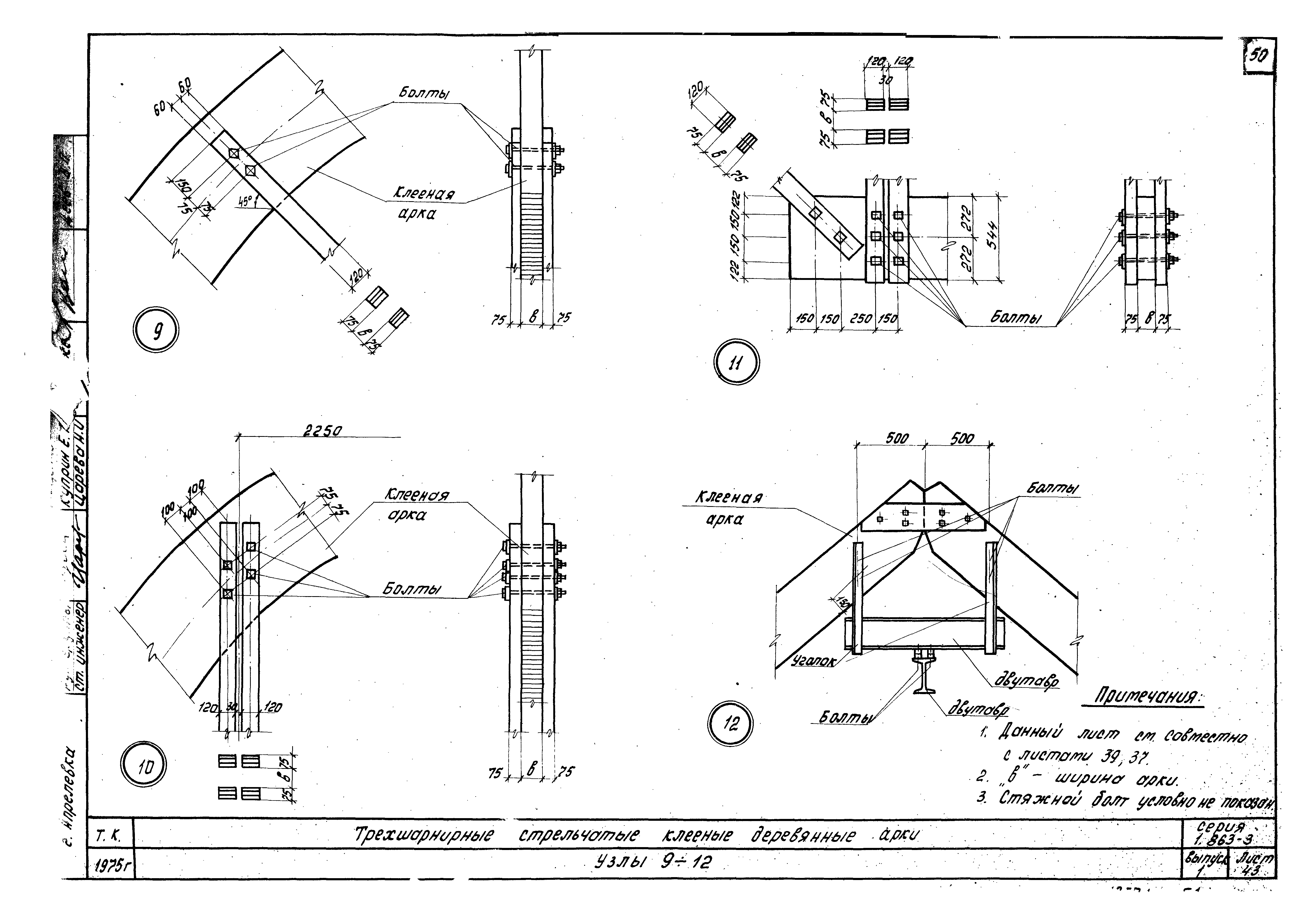

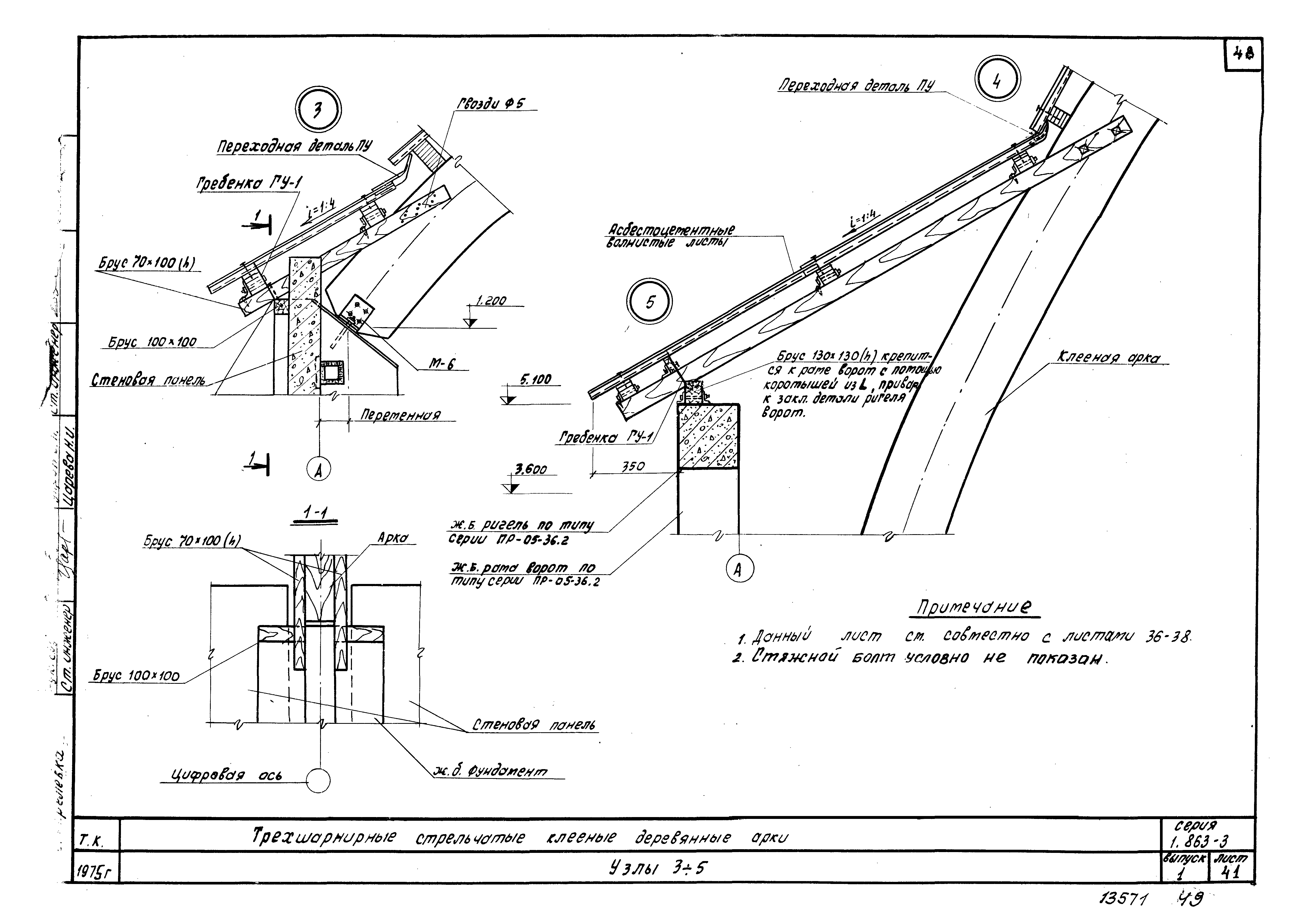

Оглавление:	Пояснительная записка Ключи для подбора арок Номенклатура Нагрузки на фундаменты Полуарка Коньковые узлы Накладки Накладки. Спецификация накладок Опорный узел Схема связей для складов пролетом 12 м и высотой 6,0 м Схема связей для складов пролетом 12 м и высотой 9,6 м Схема связей для складов пролетом 18 м и высотой 7,2 м Схема связей для складов пролетом 24 м и высотой 16,2 м Узлы Деревянные элементы связей Крепежные детали Ведомости стальных и деревянных элементов на один узел Спецификация крепежных элементов на один узел Фасад и план склада пролетом 12 м и высотой 6,0 м Фасад и план склада пролетом 12 м и высотой 9,6 м Фасад и план склада пролетом 18 м и высотой 7,2 м Фасад и план склада пролетом 24 м и высотой 16,2 м Разрезы Узлы Стяжные элементы
Разработан:	ЦНИИЭПсельстрой
Утверждён:	27.02.1975 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции складских сооружений
Чем заменён:	Серия 3.709.9-1 «Конструкции неотапливаемых складов с деревянными клееными стрельчатыми арками пролетом 18 м»
