Скачать Типовой проект 903-1-198 Альбом 8.4. Котельная. Электротехническая часть. Механизмы, управляемые со ЩСУ и щитов КИП и А. Схемы принципиальные (вариант установки котлов КВ-ГМ-100 и ДЕ-25-14ГМ)

Дата актуализации: 10.08.2017

Типовой проект 903-1-198

Альбом 8.4. Котельная. Электротехническая часть. Механизмы, управляемые со ЩСУ и щитов КИП и А. Схемы принципиальные (вариант установки котлов КВ-ГМ-100 и ДЕ-25-14ГМ)

Обозначение:	Типовой проект 903-1-198
Обозначение англ:	903-1-198
Статус:	действует
Название рус.:	Альбом 8.4. Котельная. Электротехническая часть. Механизмы, управляемые со ЩСУ и щитов КИП и А. Схемы принципиальные (вариант установки котлов КВ-ГМ-100 и ДЕ-25-14ГМ)
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

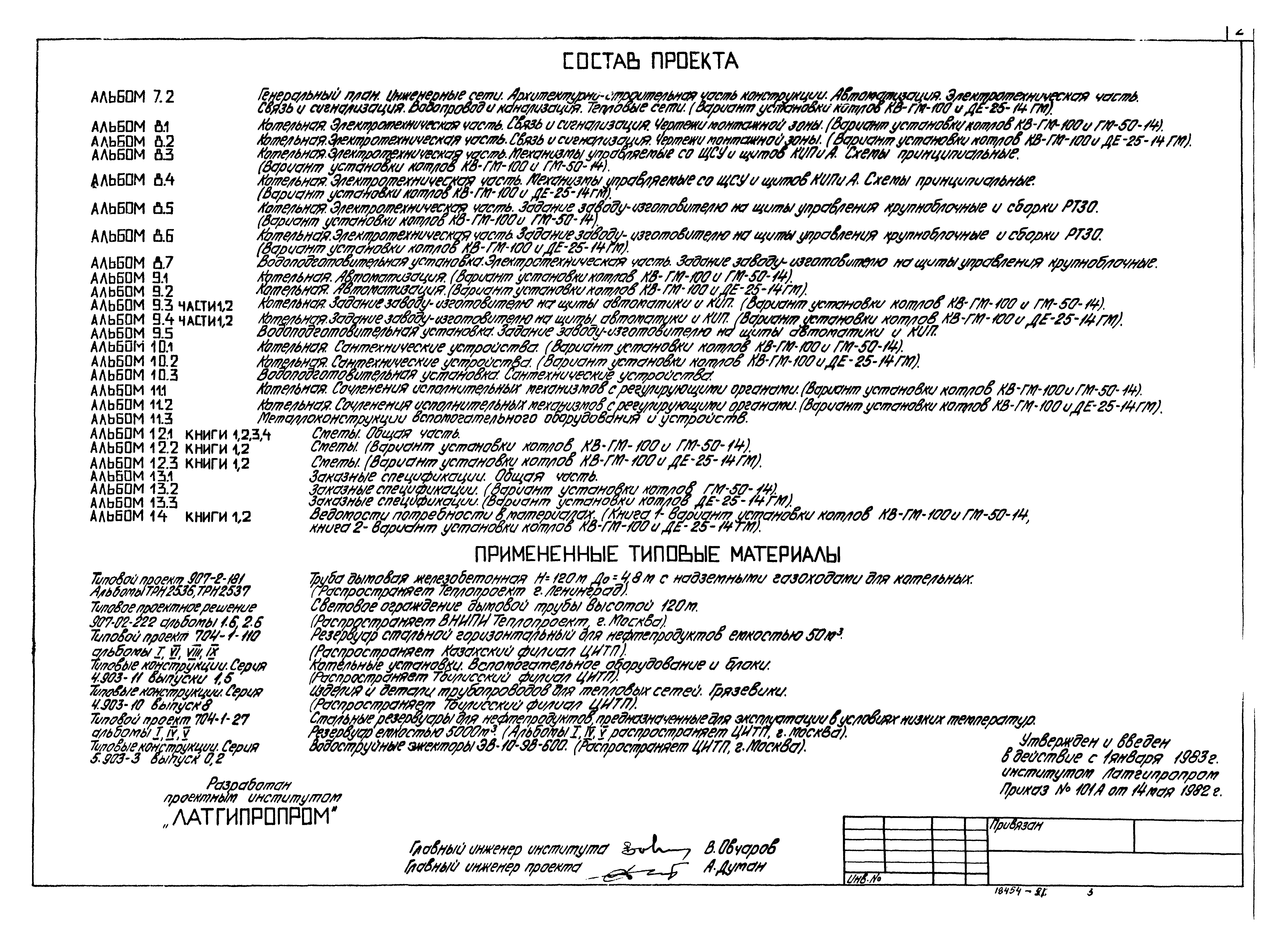

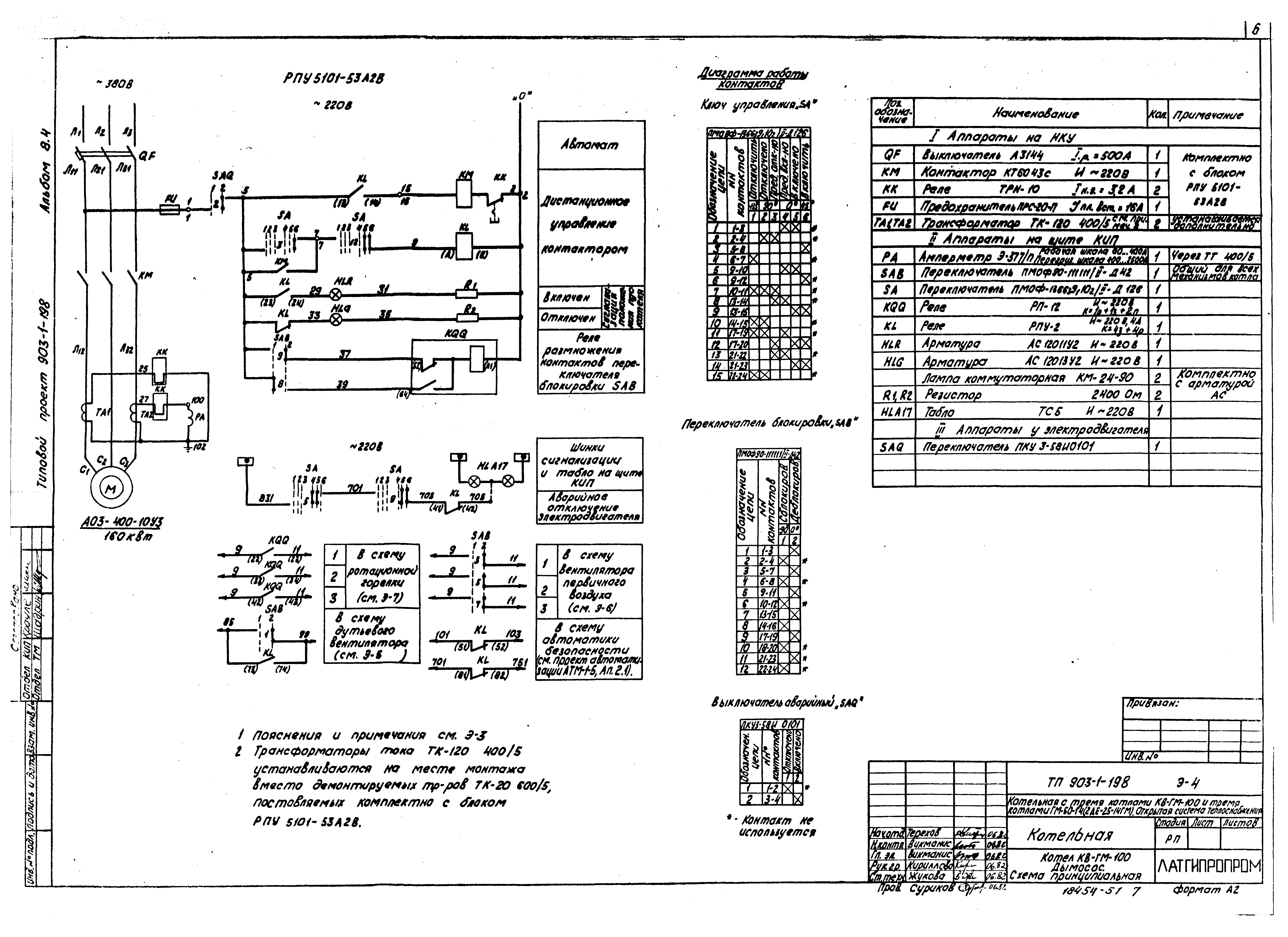

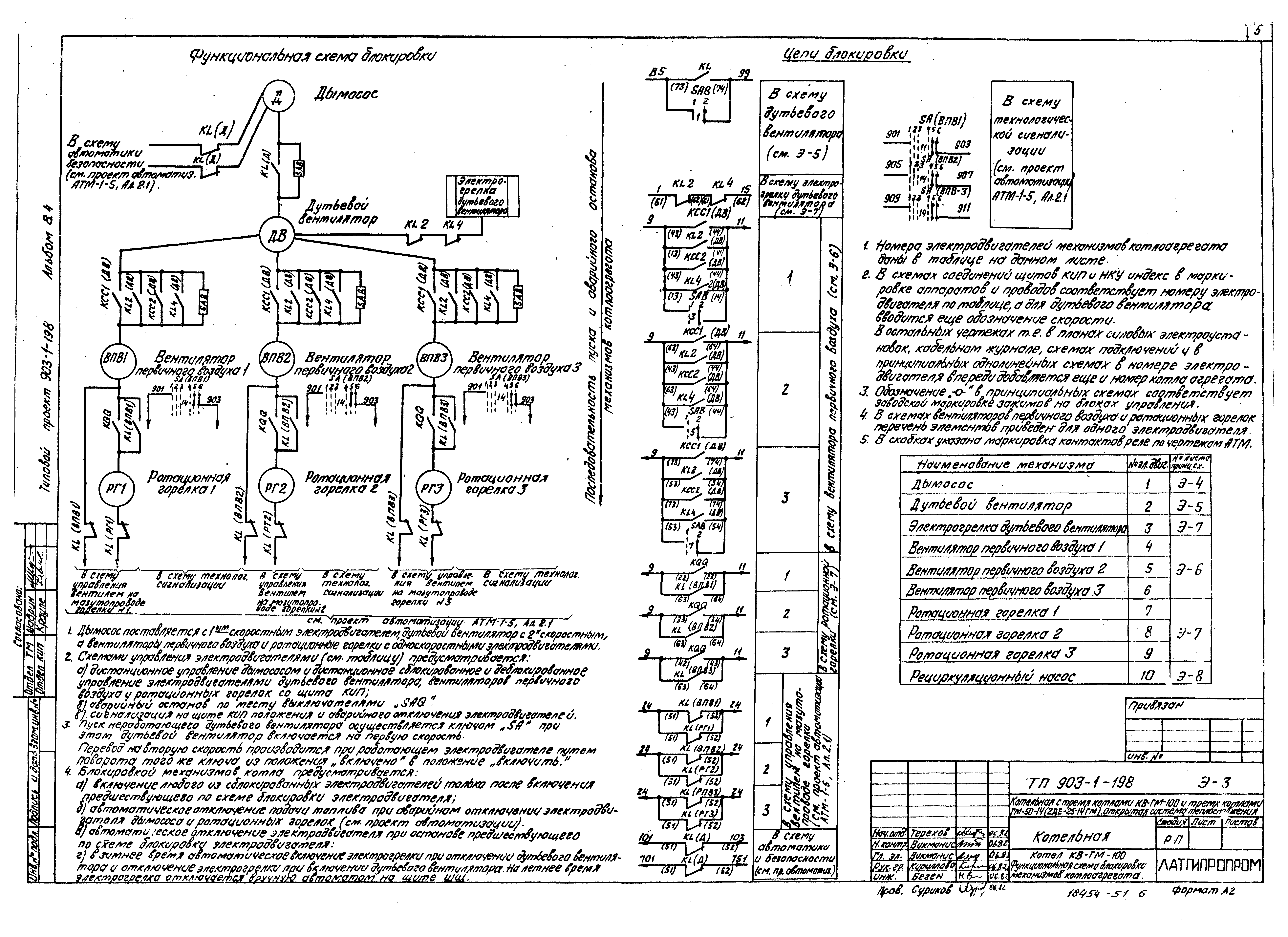

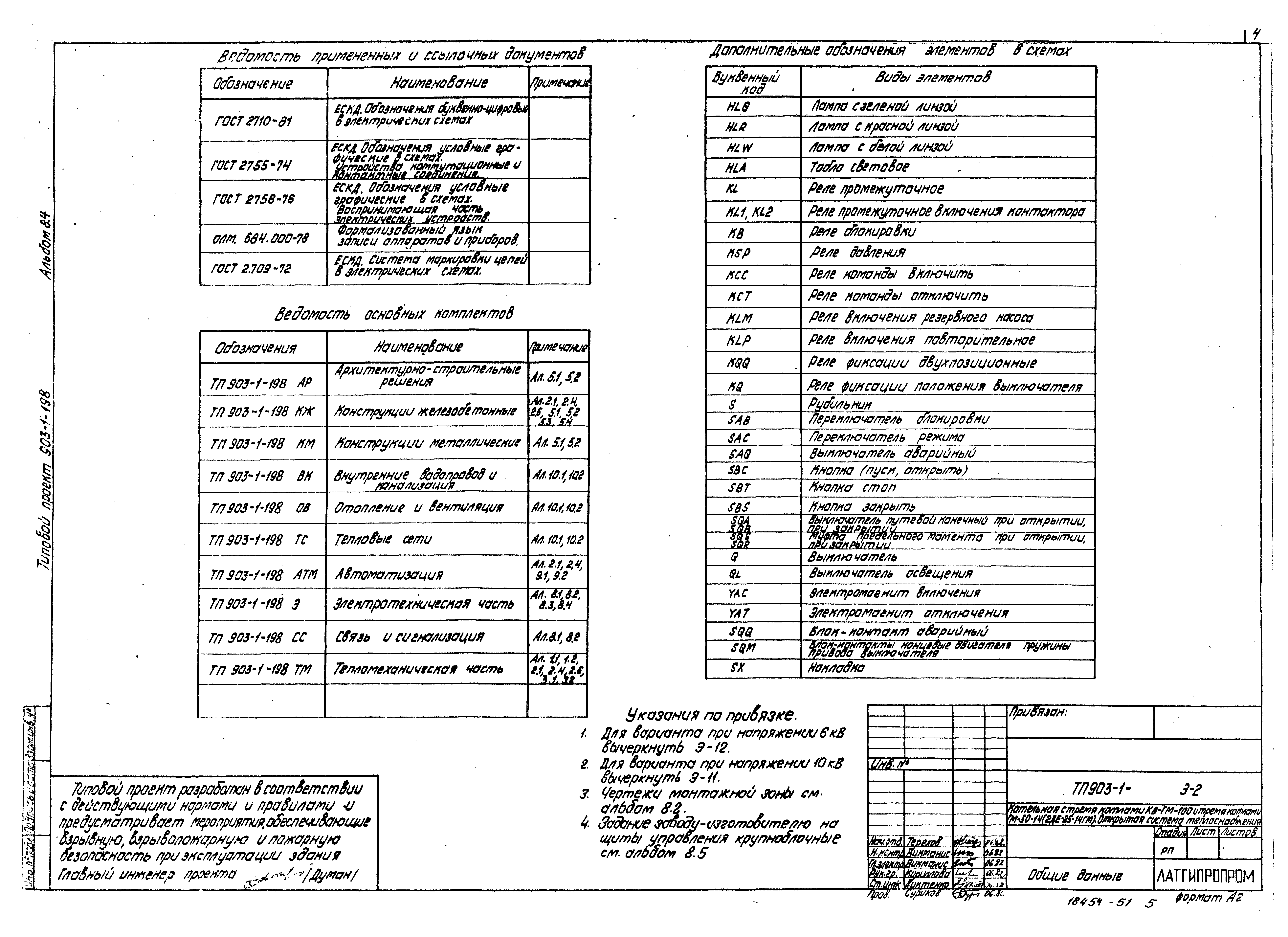

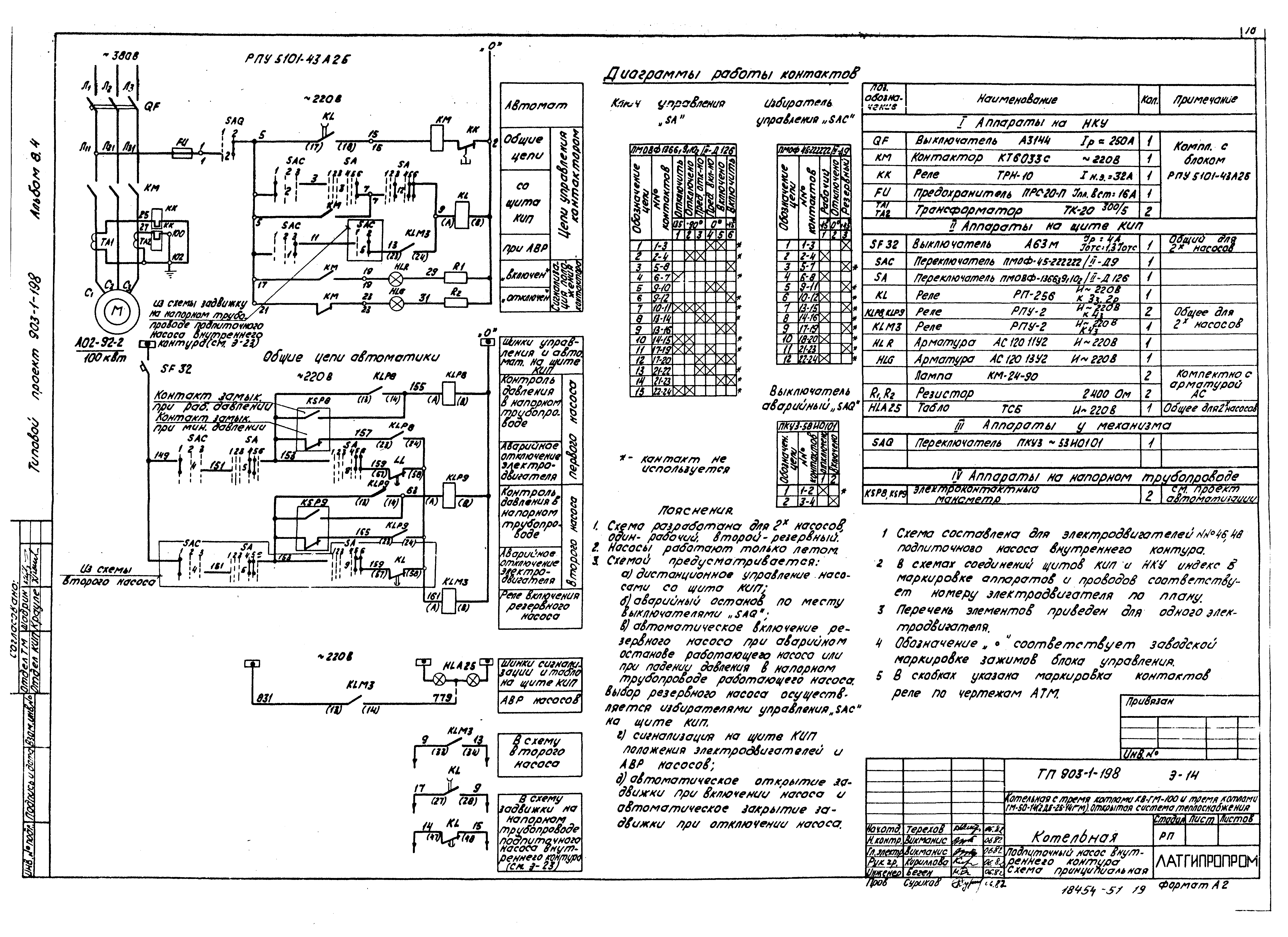

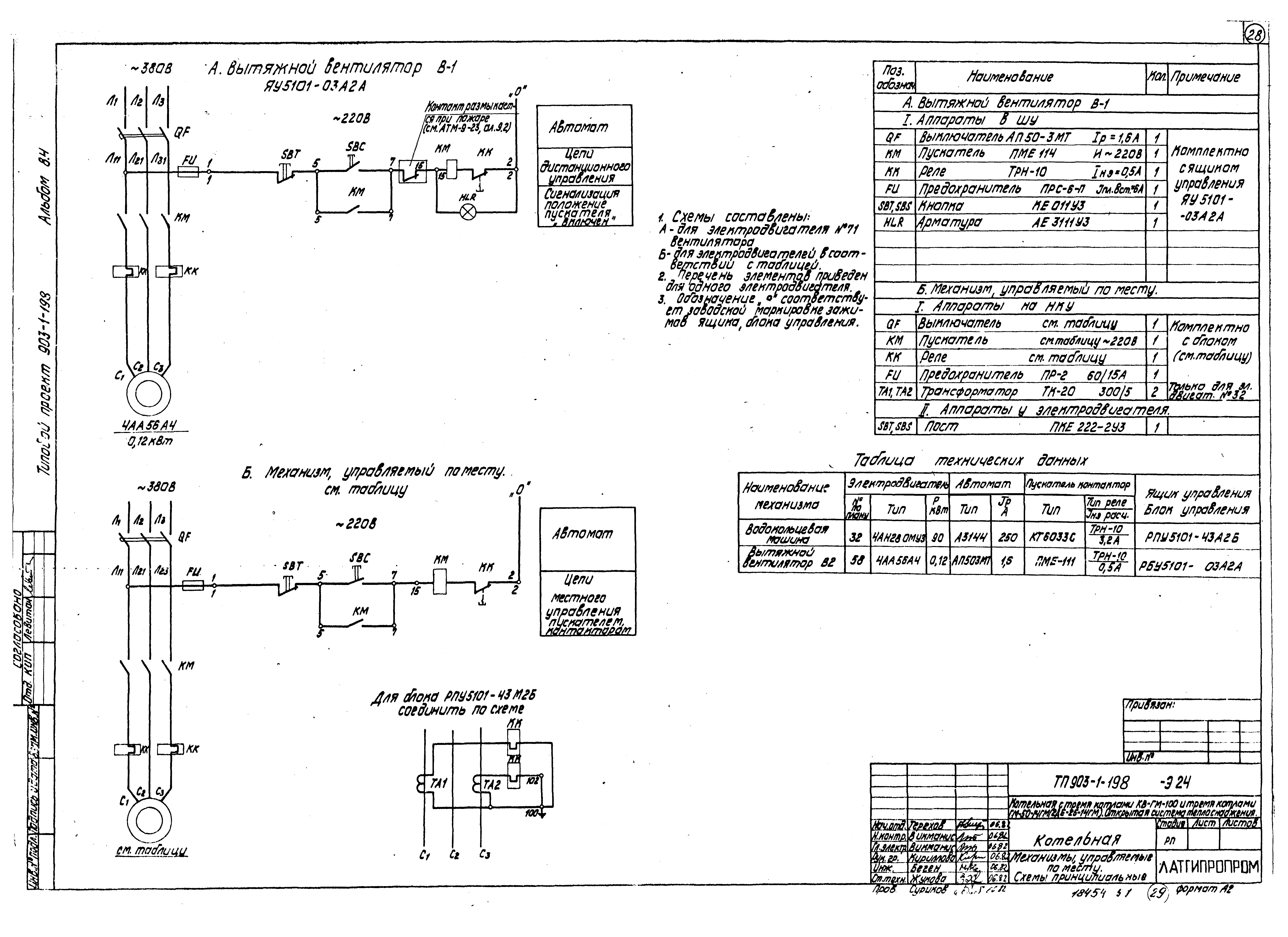

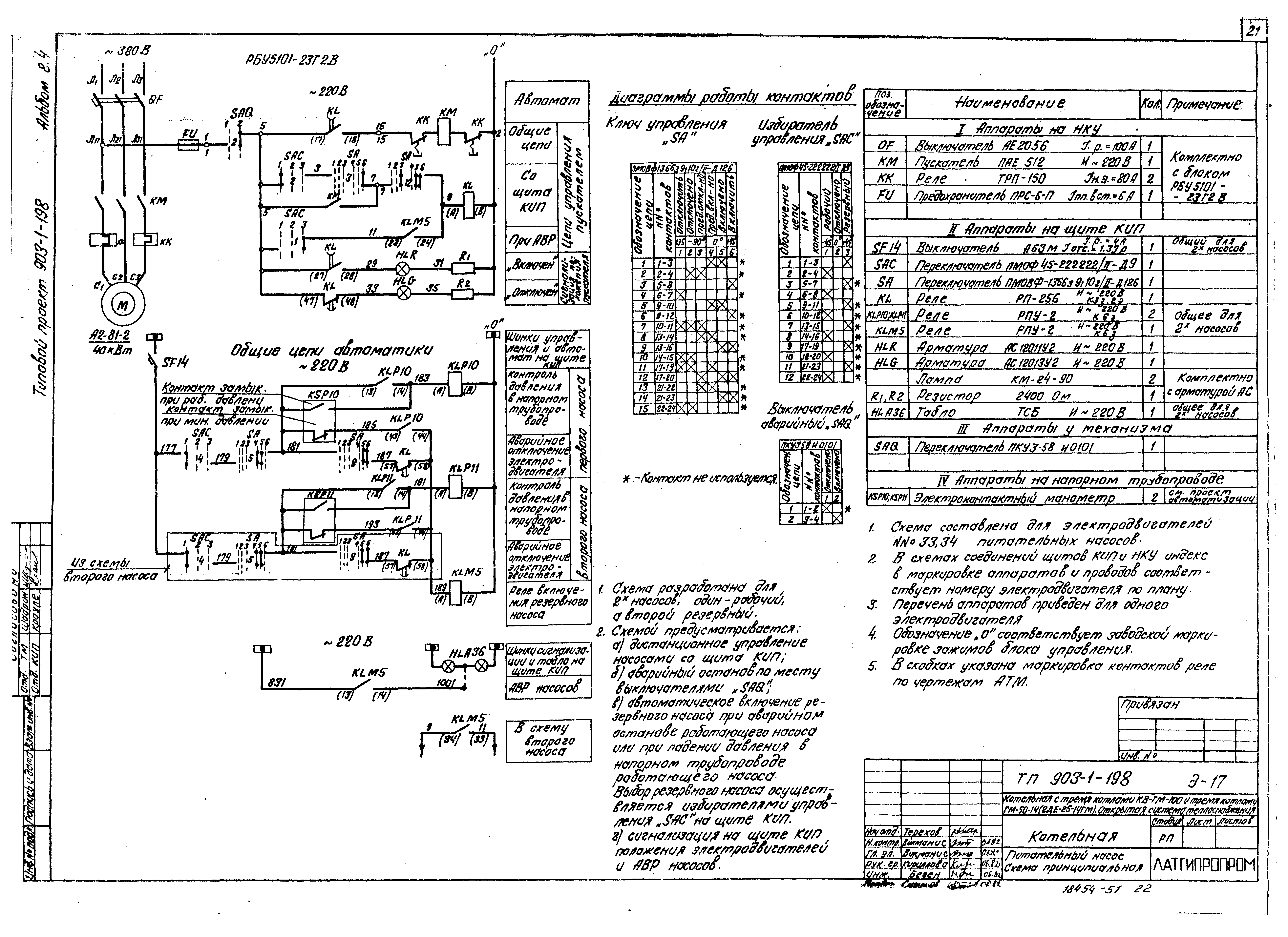

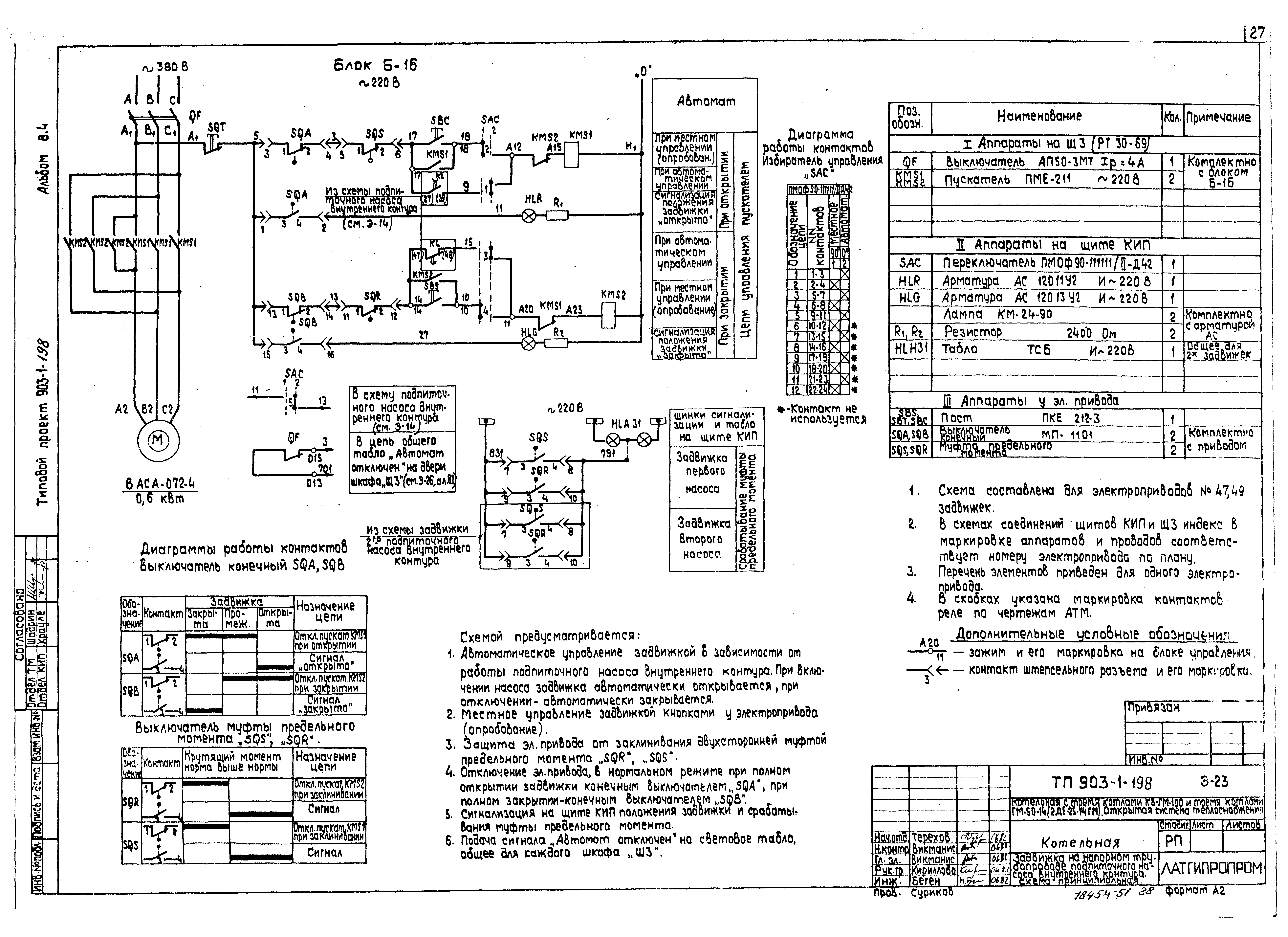

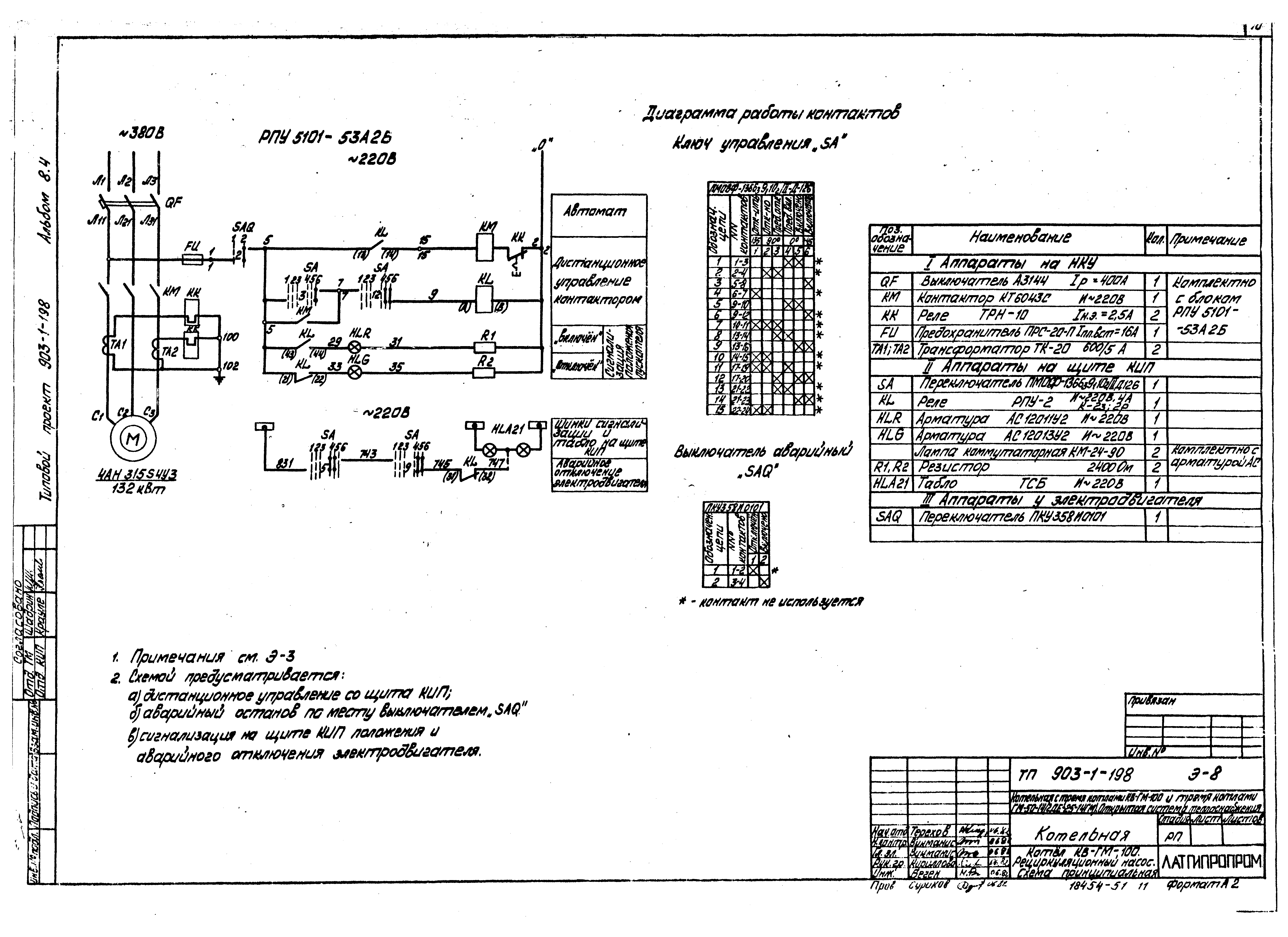

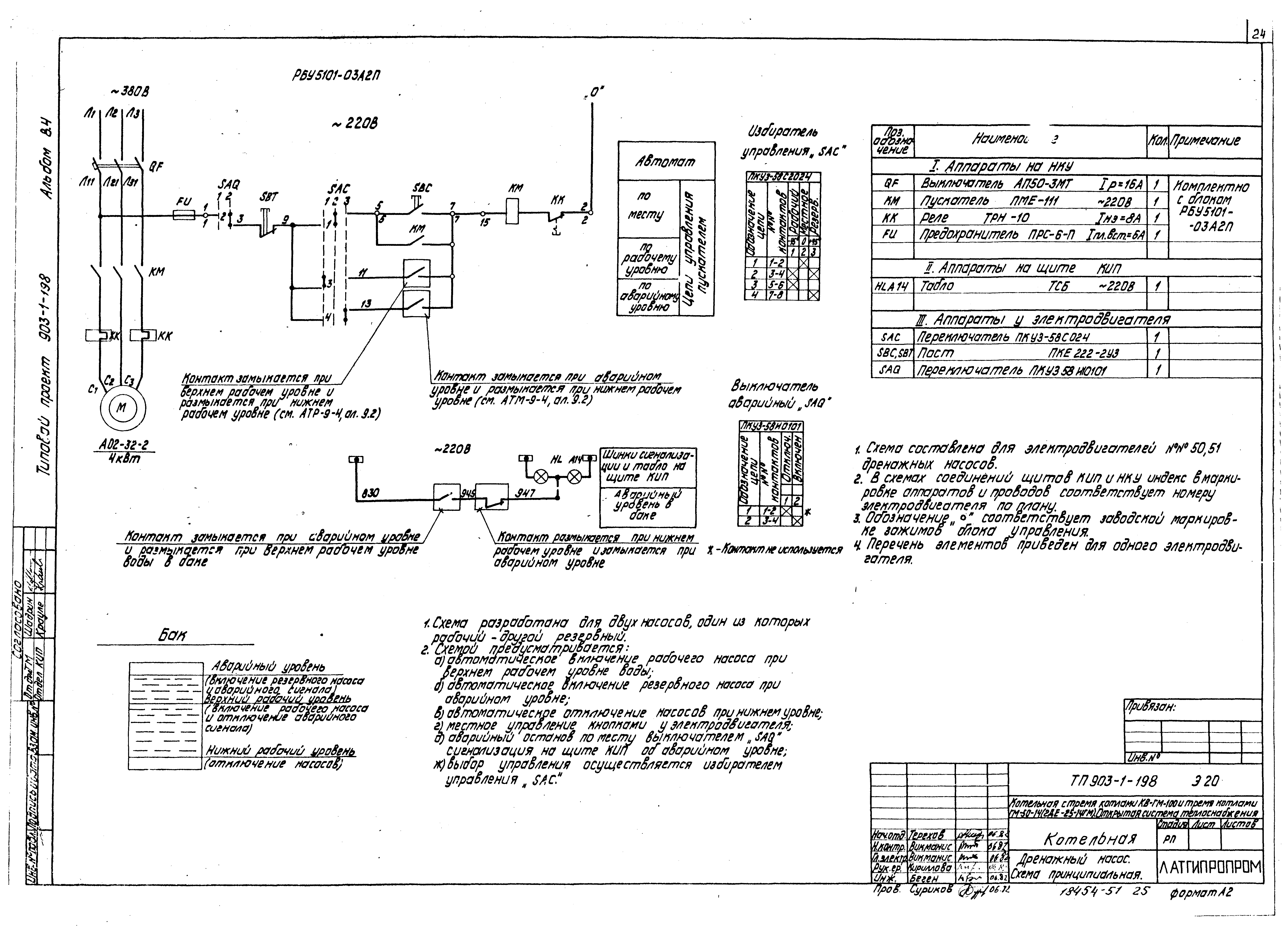

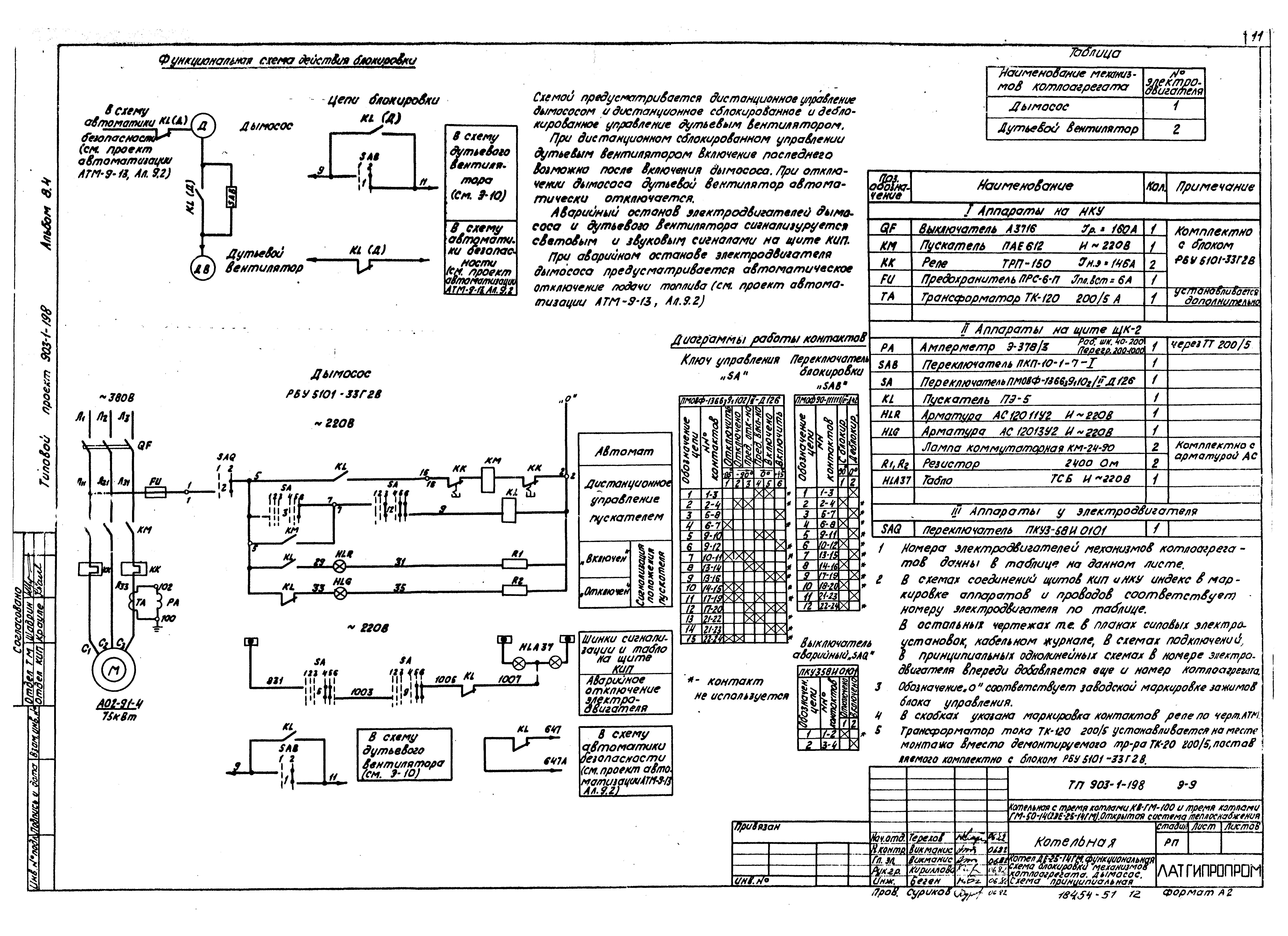

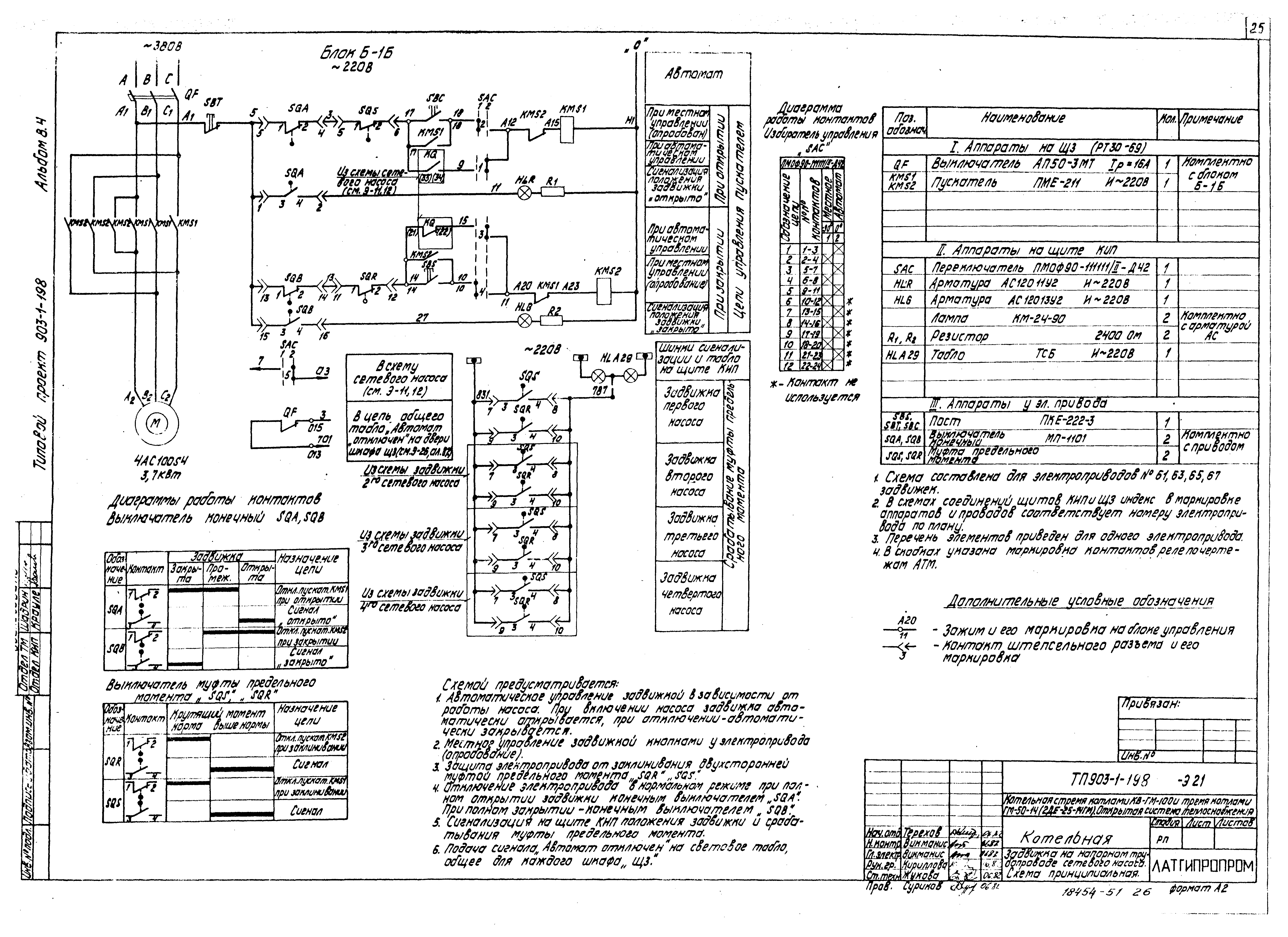

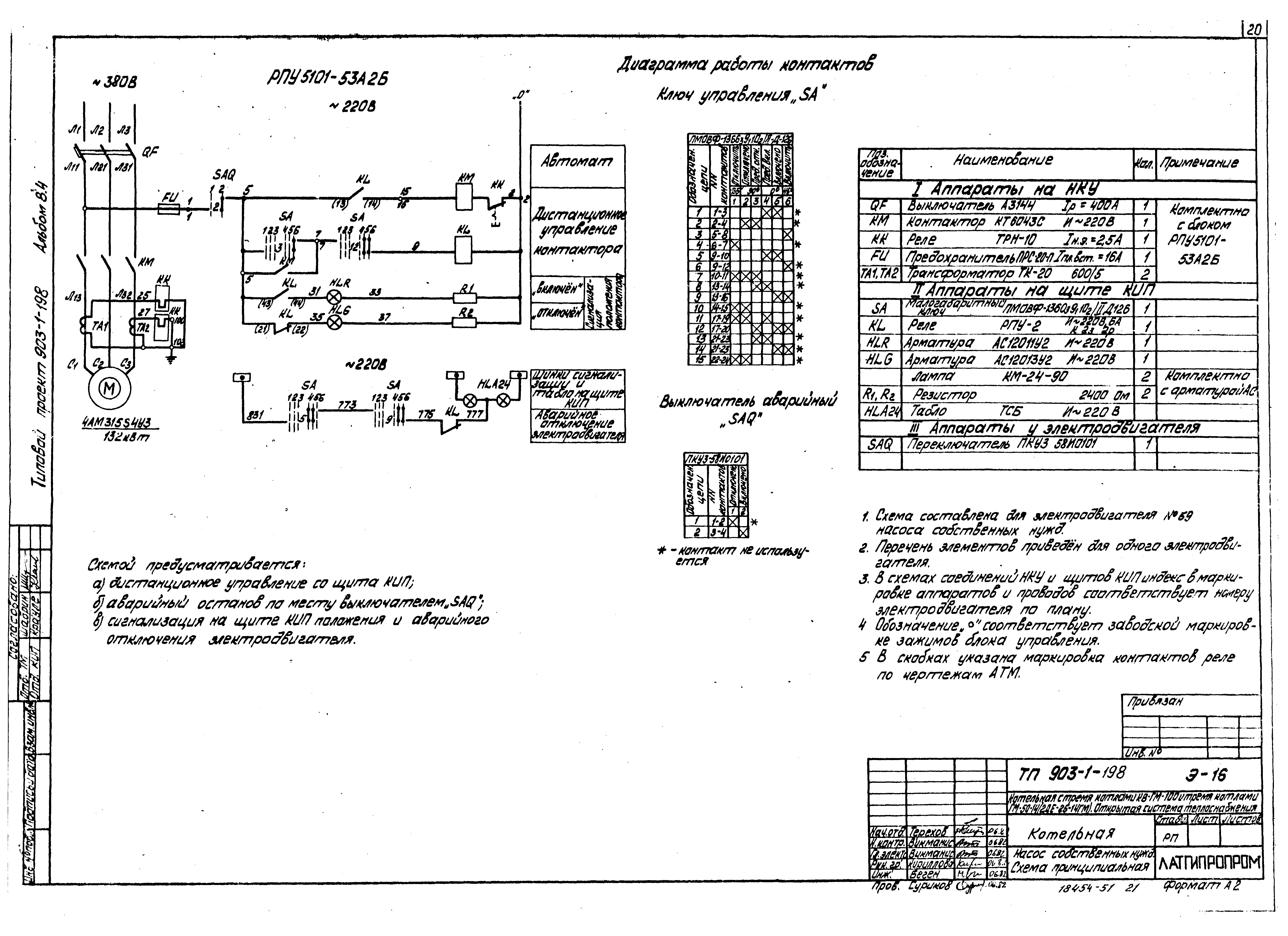

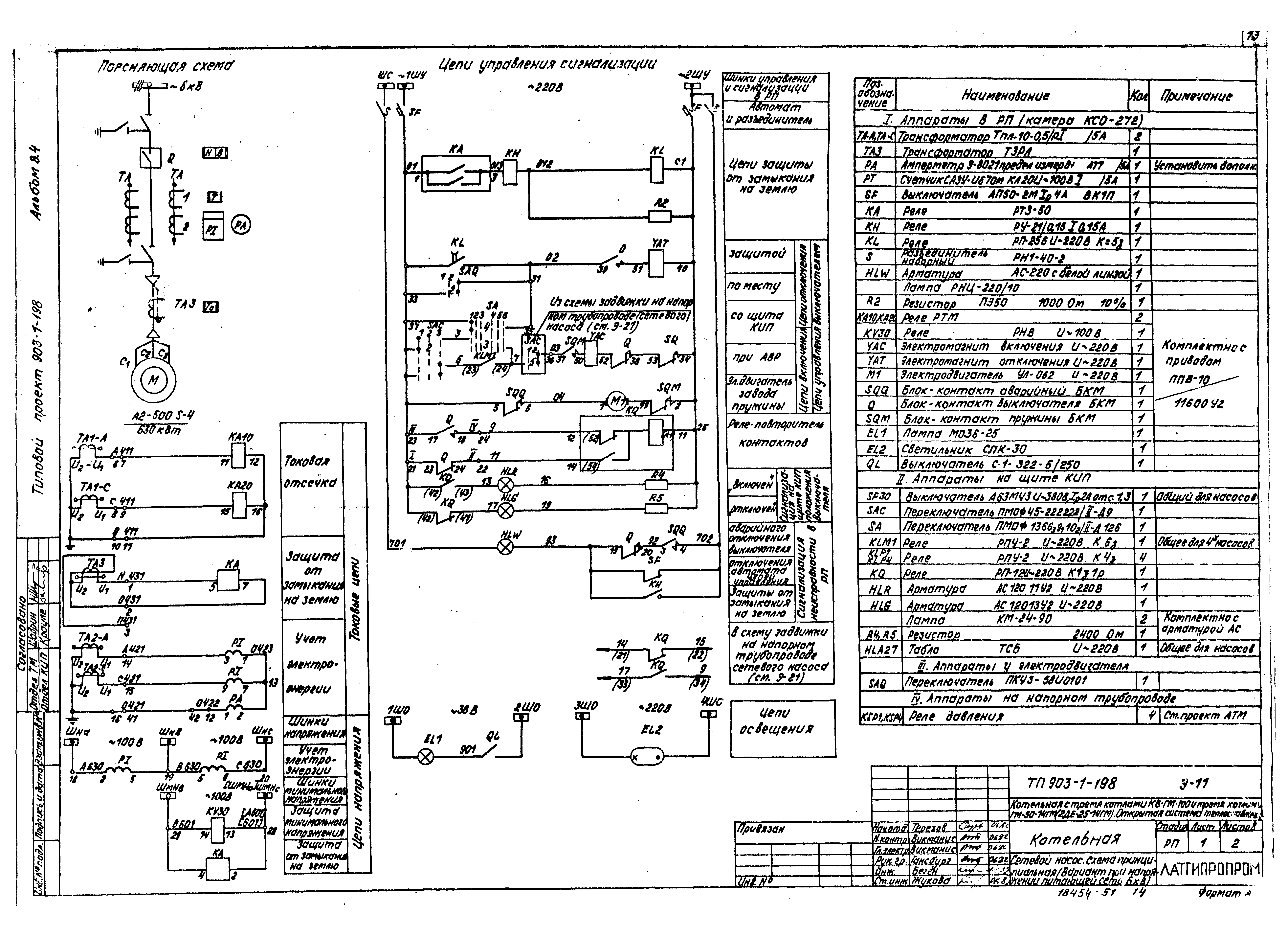

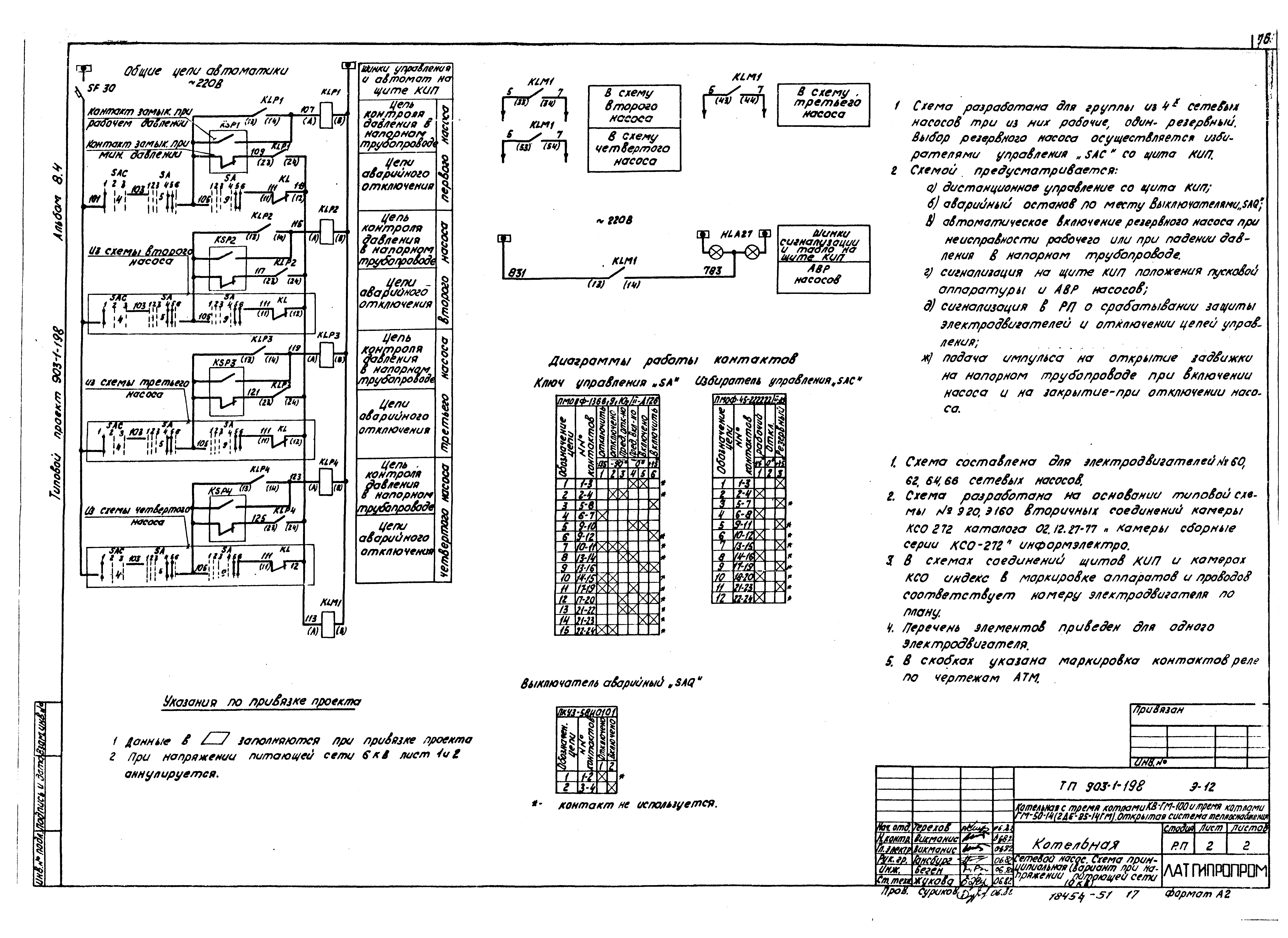

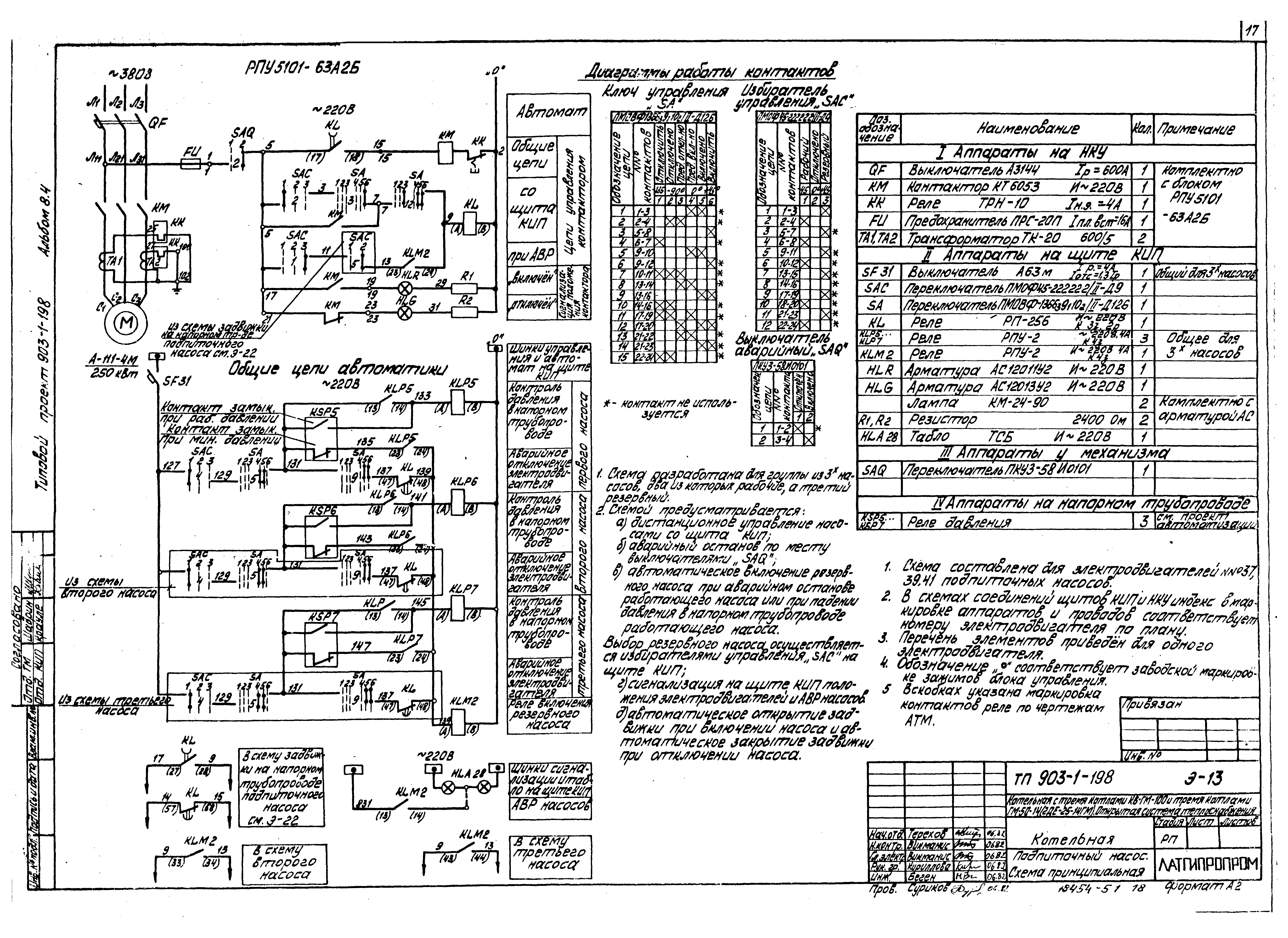

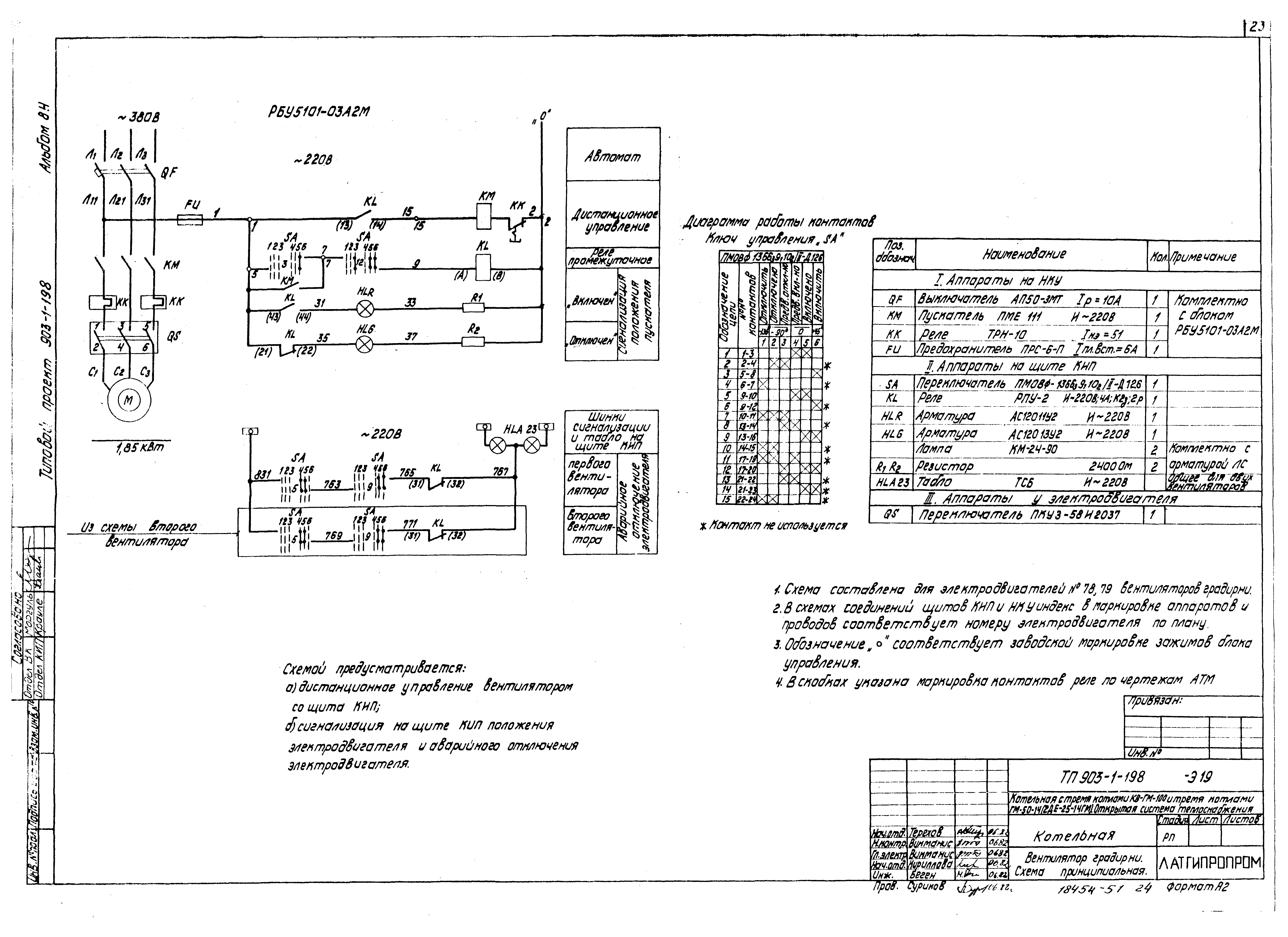

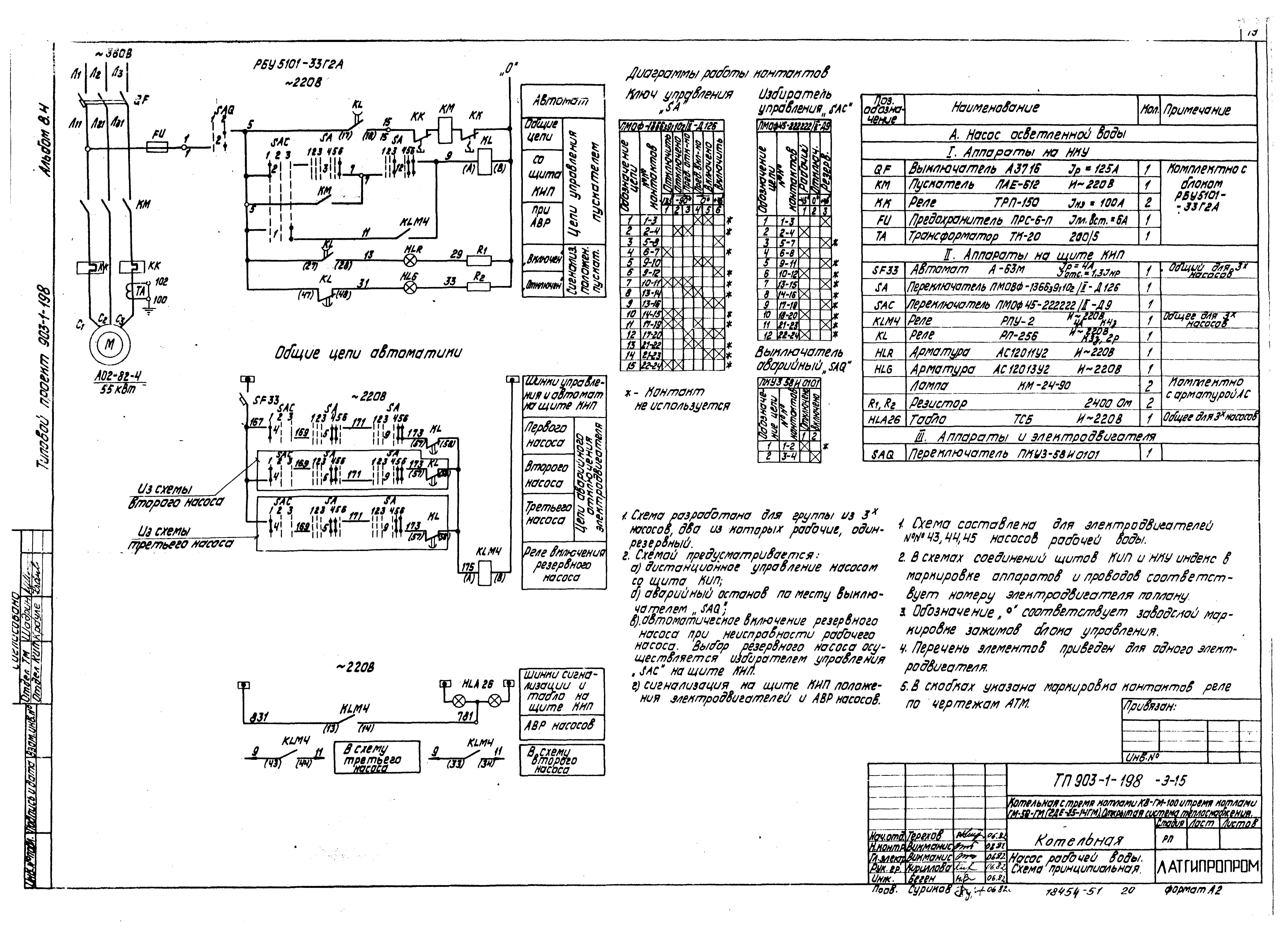

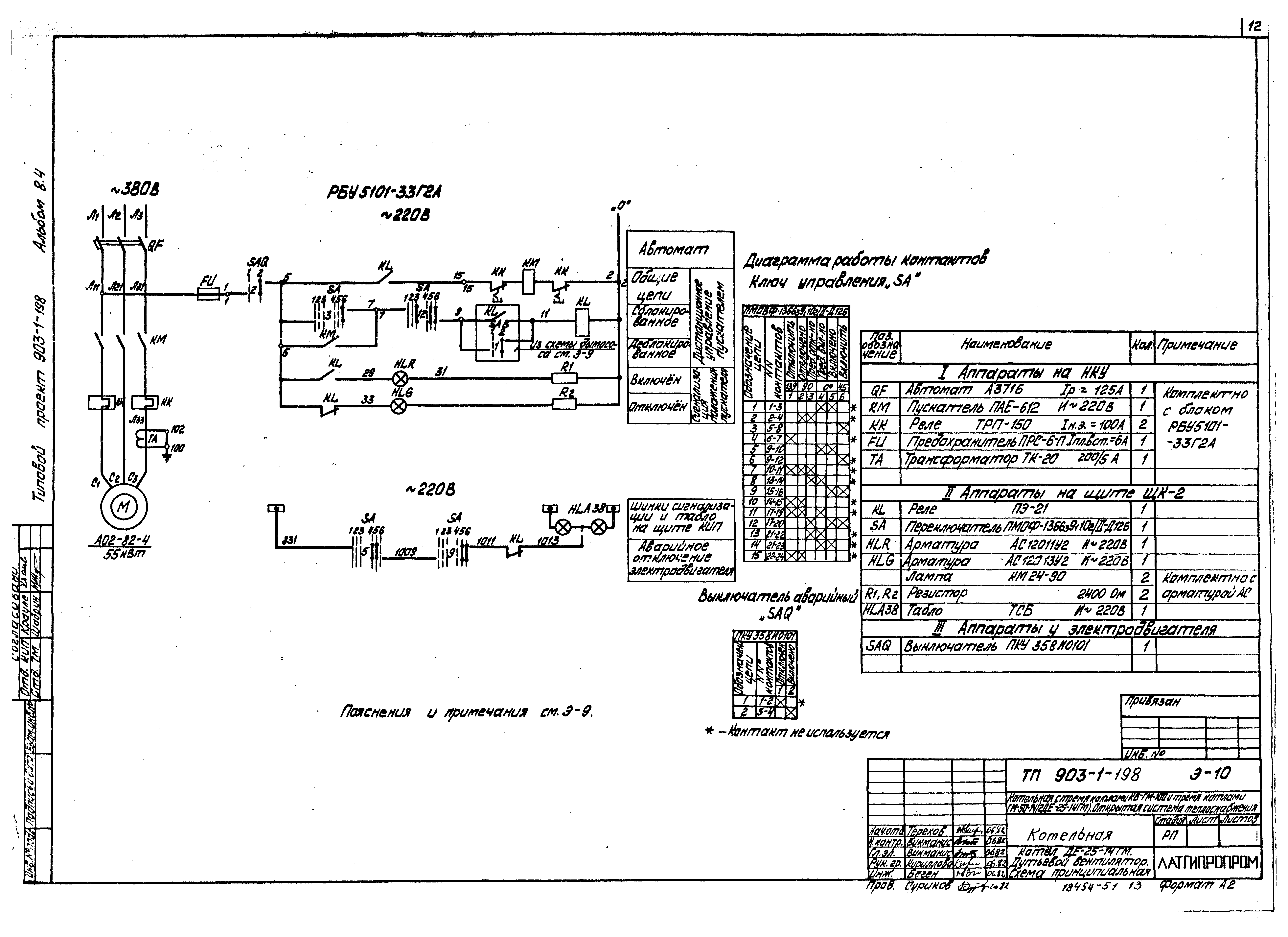

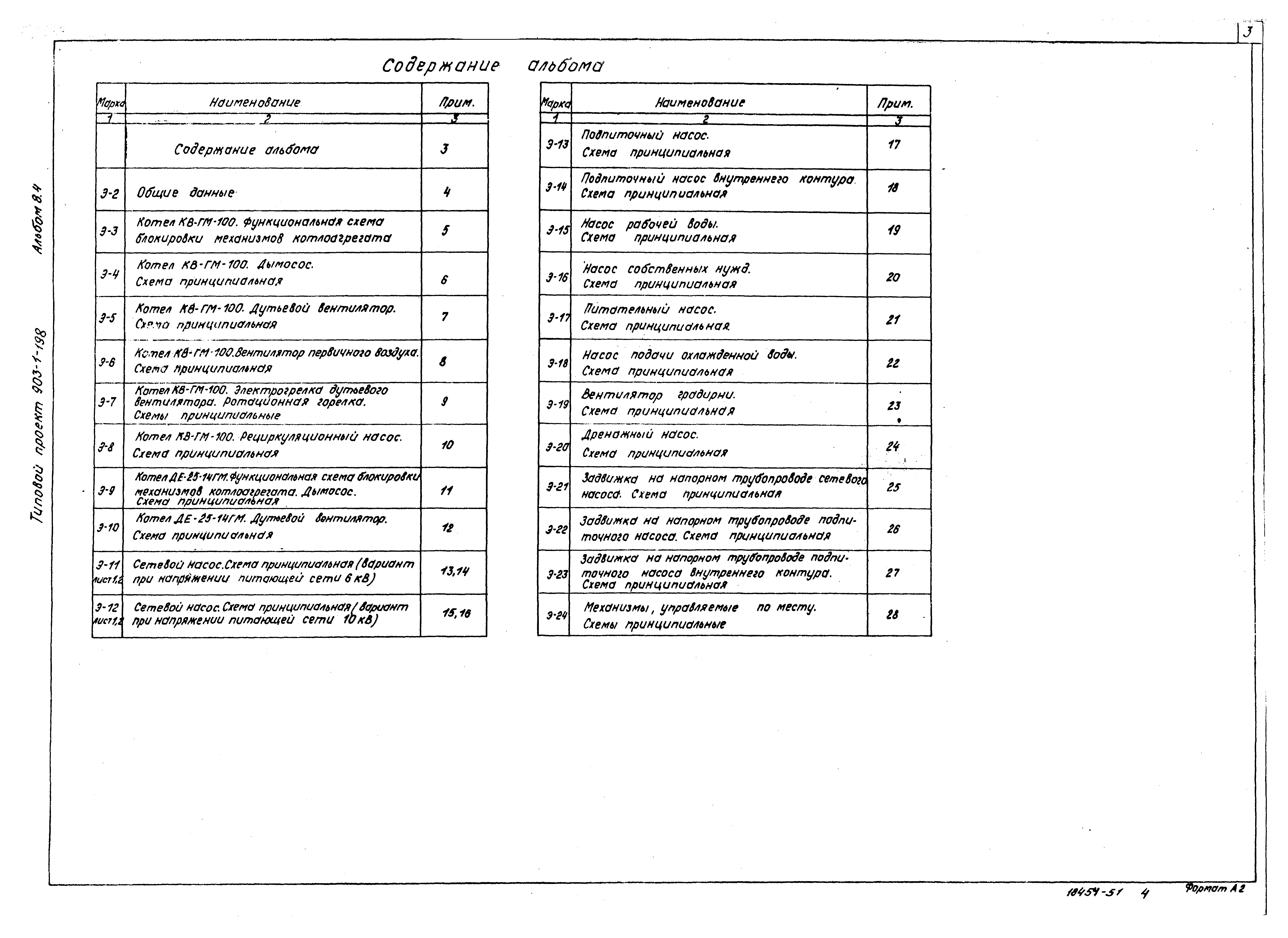

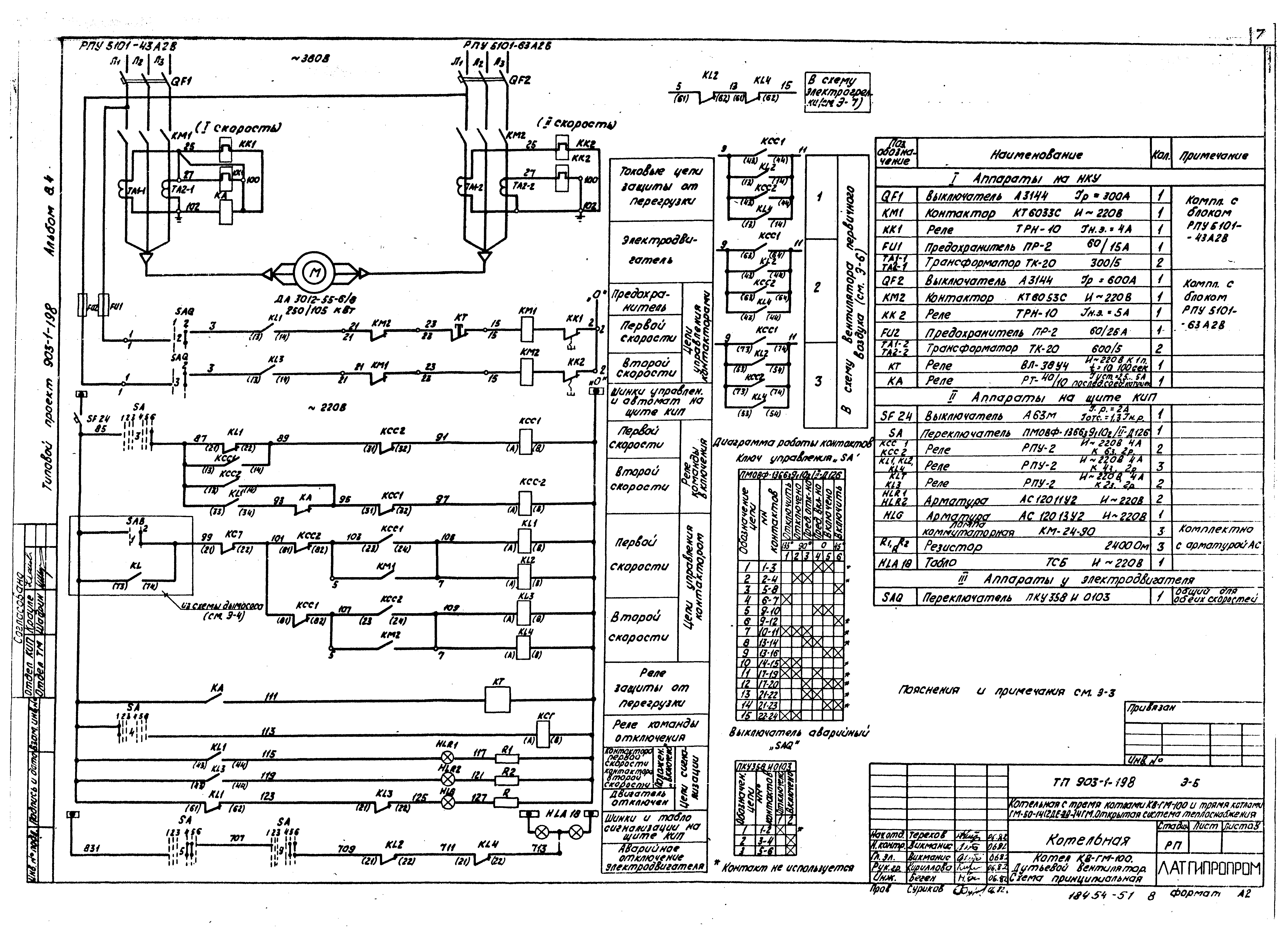

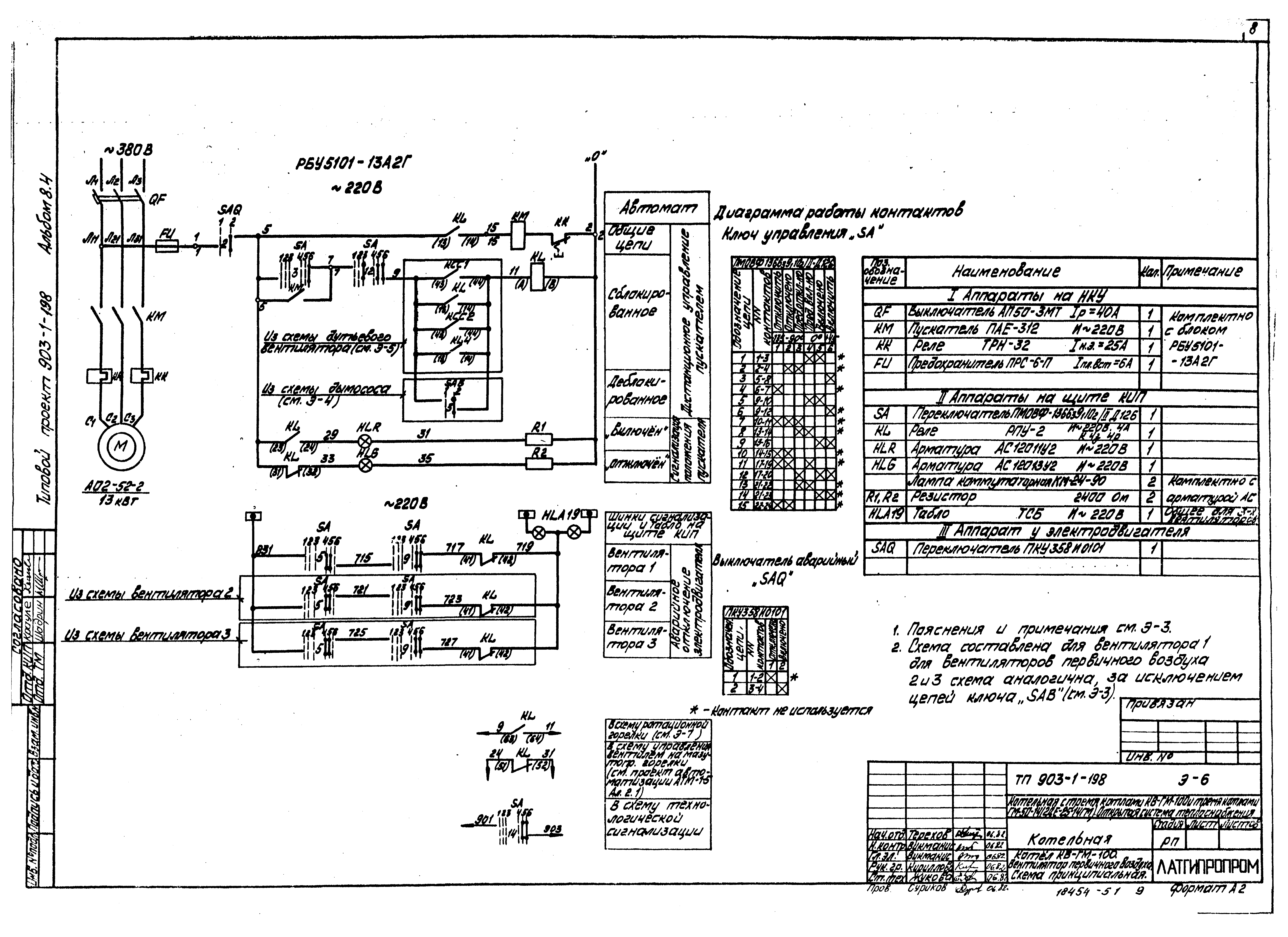

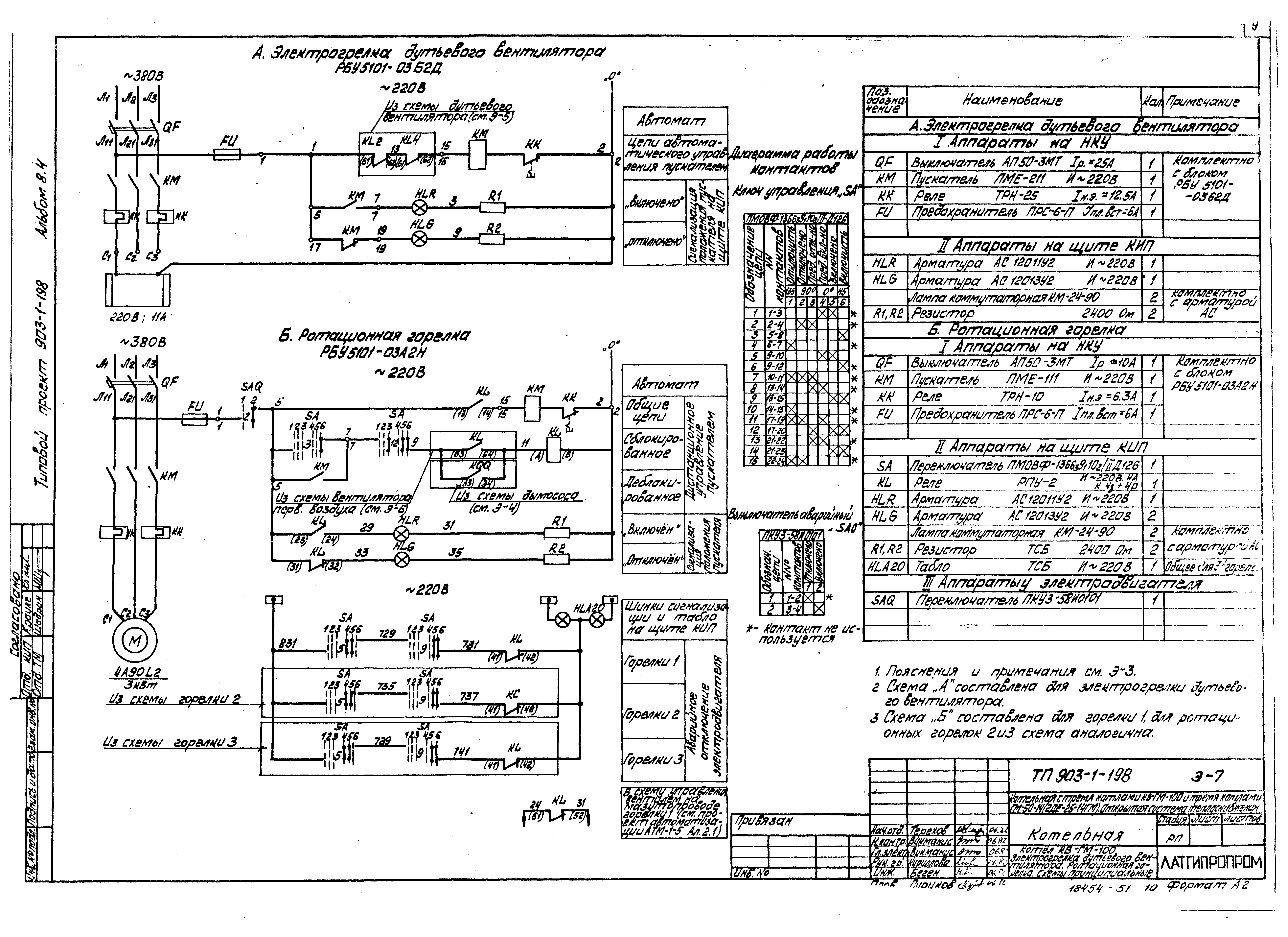

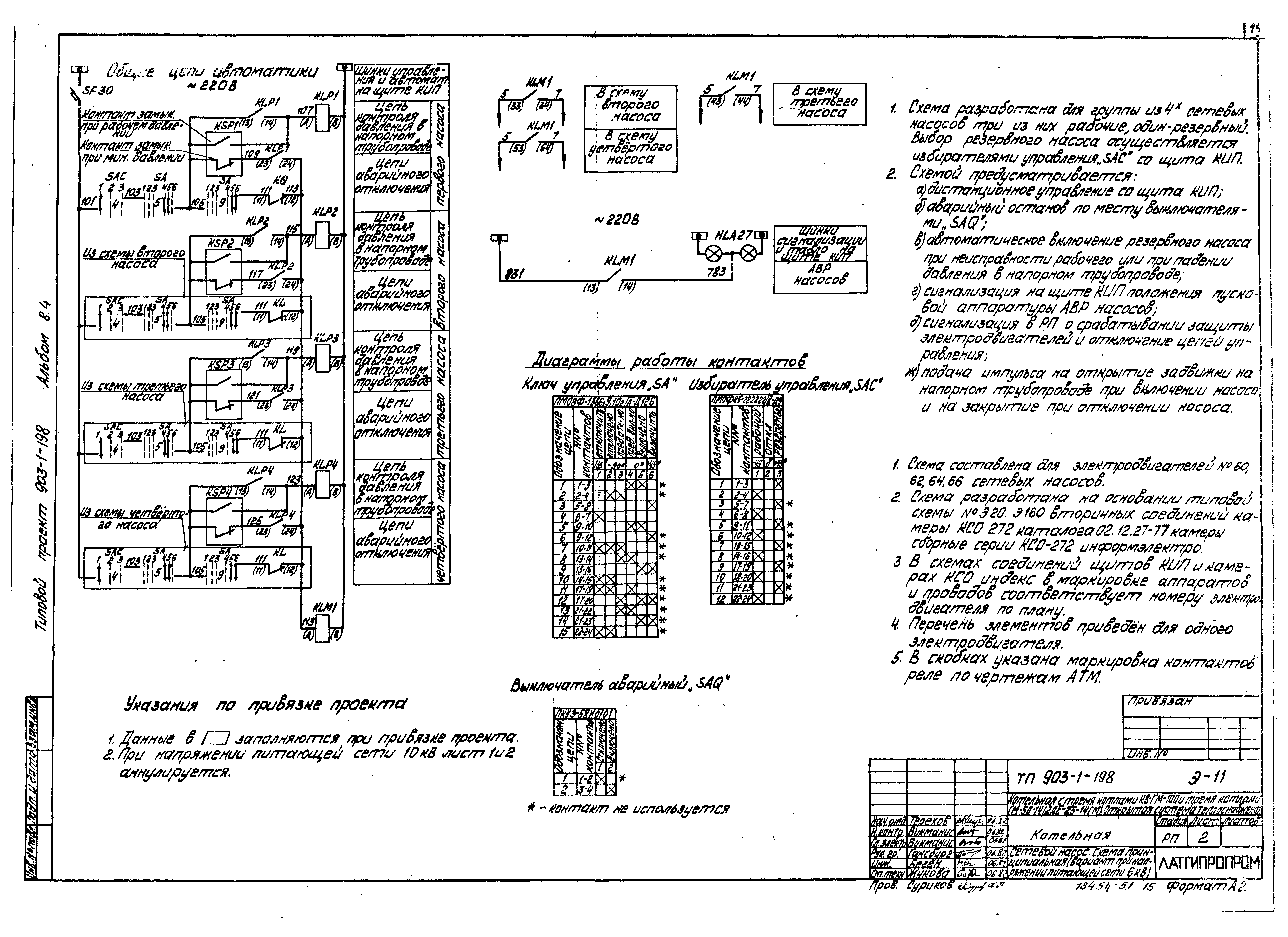

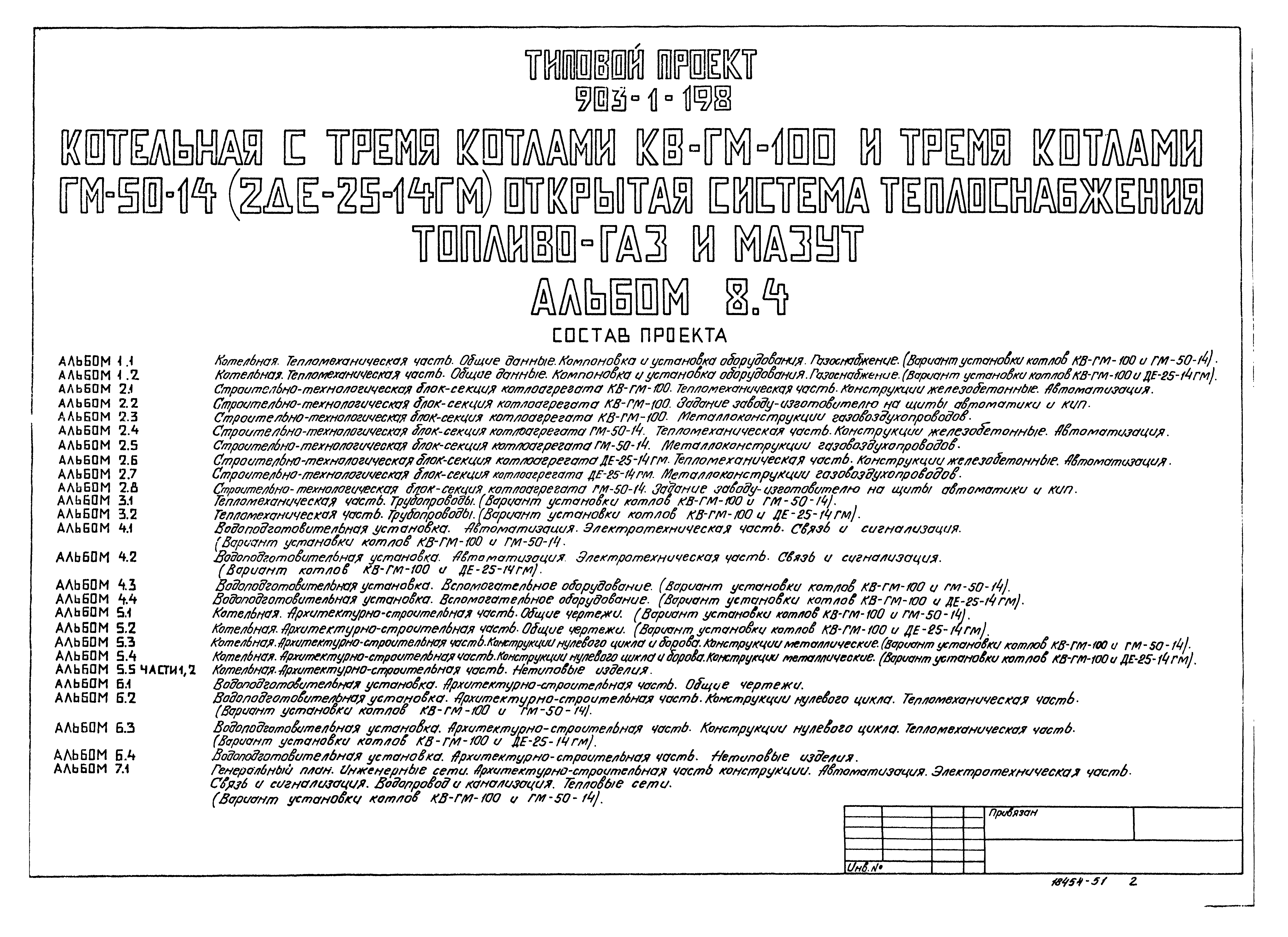

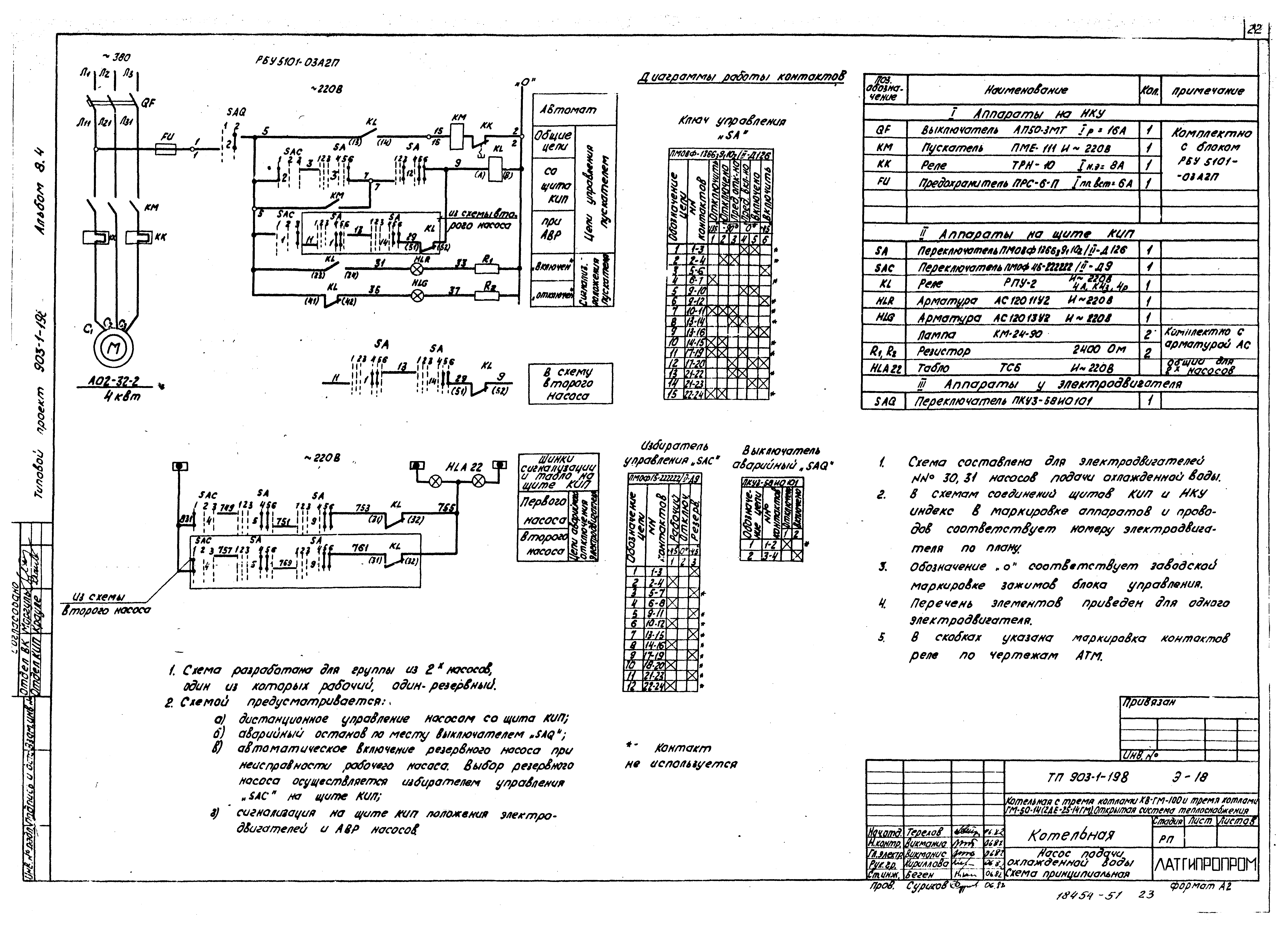

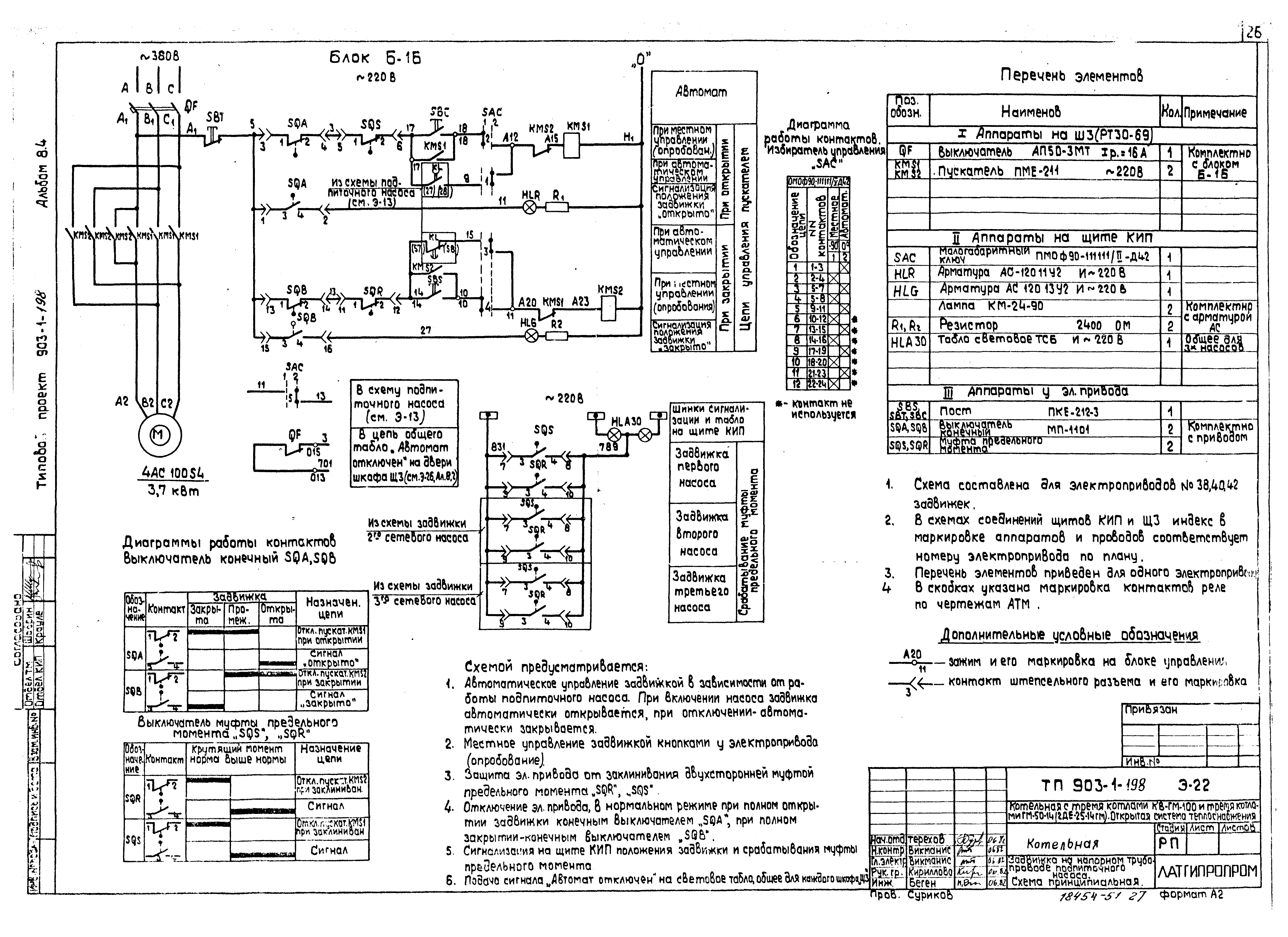

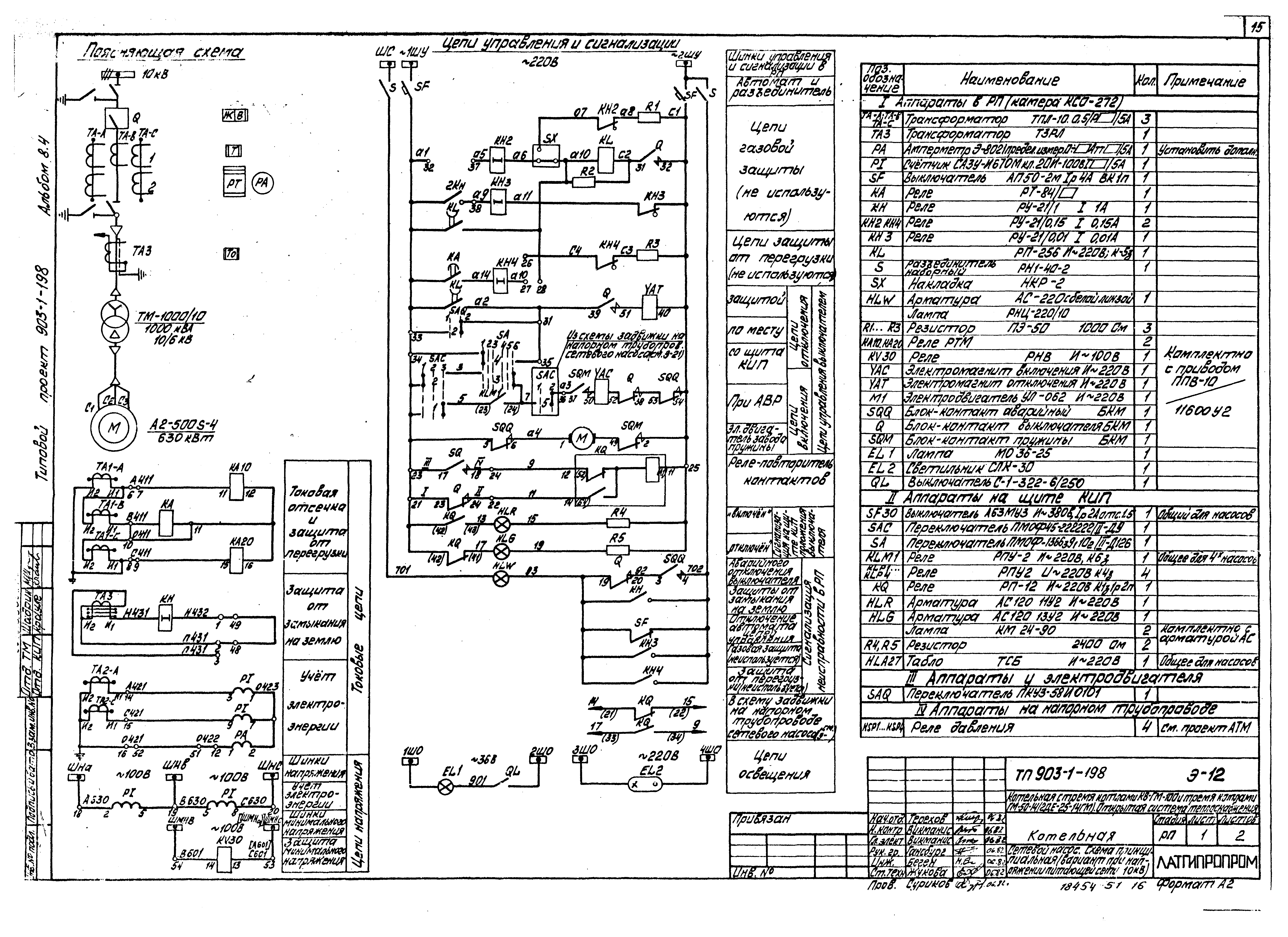

Оглавление:	Содержание альбома Общие данные Котел КВ-ГМ-100. Функциональная схема блокировки механизмов котлоагрегата Котел КВ-ГМ-100. Дымосос. Схема принципиальная Котел КВ-ГМ-100. Дутьевой вентилятор. Схема принципиальная Котел КВ-ГМ-100. Вентилятор первичного воздуха. Схема принципиальная Котел КВ-ГМ-100. Электрогрелка дутьевого вентилятора. Ротационная горелка. Схемы принципиальные Котел КВ-ГМ-100. Рециркуляционный насос. Схема принципиальная Котел ДЕ-25-14ГМ. Функциональная схема блокировки механизмов котлоагрегата. Дымосос. Схема принципиальная Котел ДЕ-25-14ГМ. Дутьевой вентилятор. Схема принципиальная Сетевой насос. Схема принципиальная (вариант при напряжении питающей сети 6 кВ) Сетевой насос. Схема принципиальная (вариант при напряжении питающей сети 10 кВ) Подпиточный насос. Схема принципиальная Подпиточный насос внутреннего контура. Схема принципиальная Насос рабочей воды. Схема принципиальная Насос собственных нужд. Схема принципиальная Питательный насос. Схема принципиальная Насос подачи охлажденной воды. Схема принципиальная Вентилятор градирни. Схема принципиальная Дренажный насос. Схема принципиальная Задвижка на напорном трубопроводе сетевого насоса. Схема принципиальная Задвижка на напорном трубопроводе подпиточного насоса. Схема принципиальная Задвижка на напорном трубопроводе подпиточного насоса внутреннего контура. Схема принципиальная Механизмы, управляемые по месту. Схемы принципиальные
Разработан:	Латгипропром
Утверждён:	14.05.1982 Латгипропром (101А)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Открытые системы теплоснабжения Топливо - газ и мазут
