Скачать Серия ПР-05-50/71 Выпуск 1. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия ПР-05-50/71

Выпуск 1. Рабочие чертежи

Обозначение:	Серия ПР-05-50/71
Обозначение англ:	Series ПР-05-50/71
Статус:	заменен
Название рус.:	Выпуск 1. Рабочие чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.09.1974

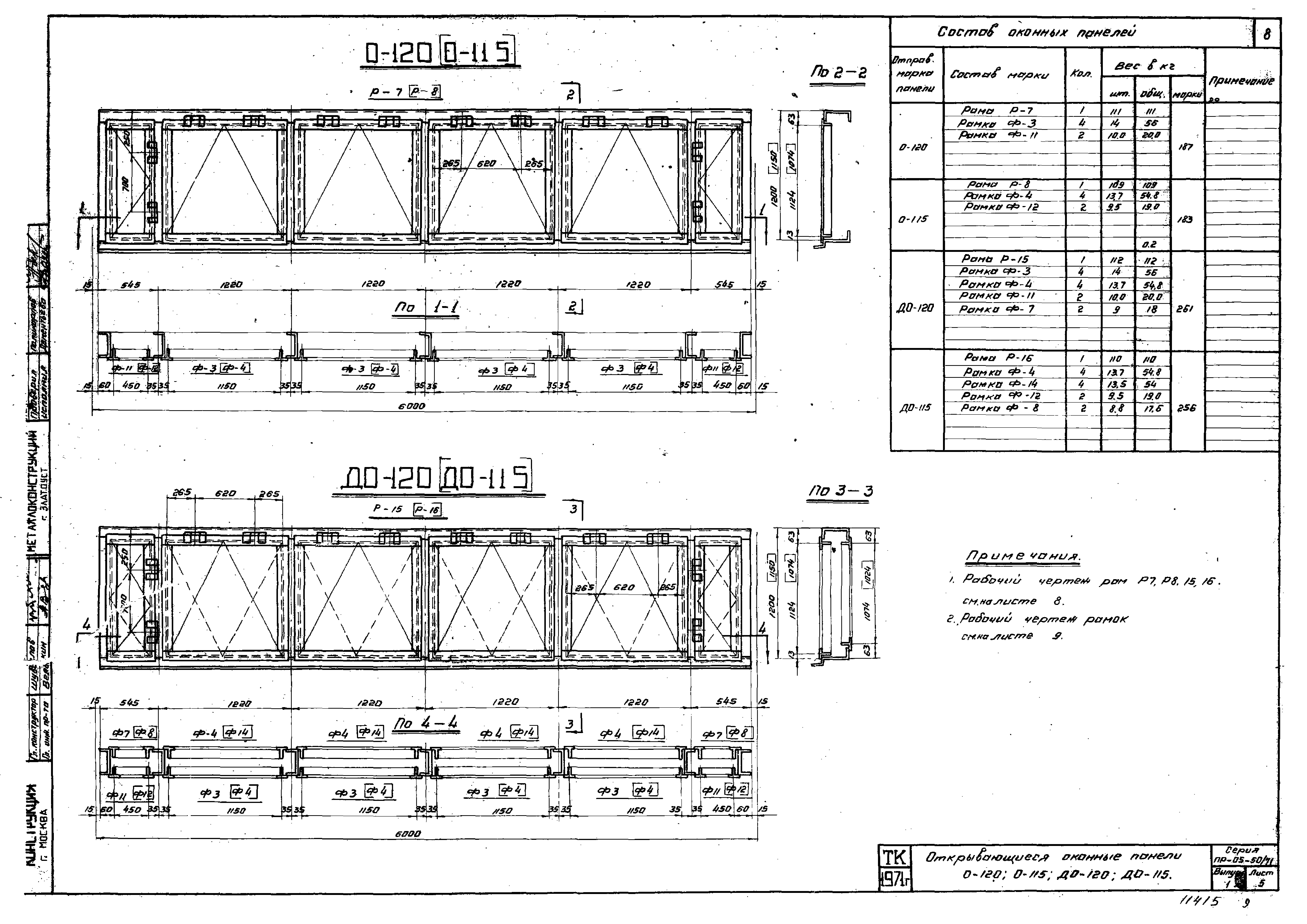

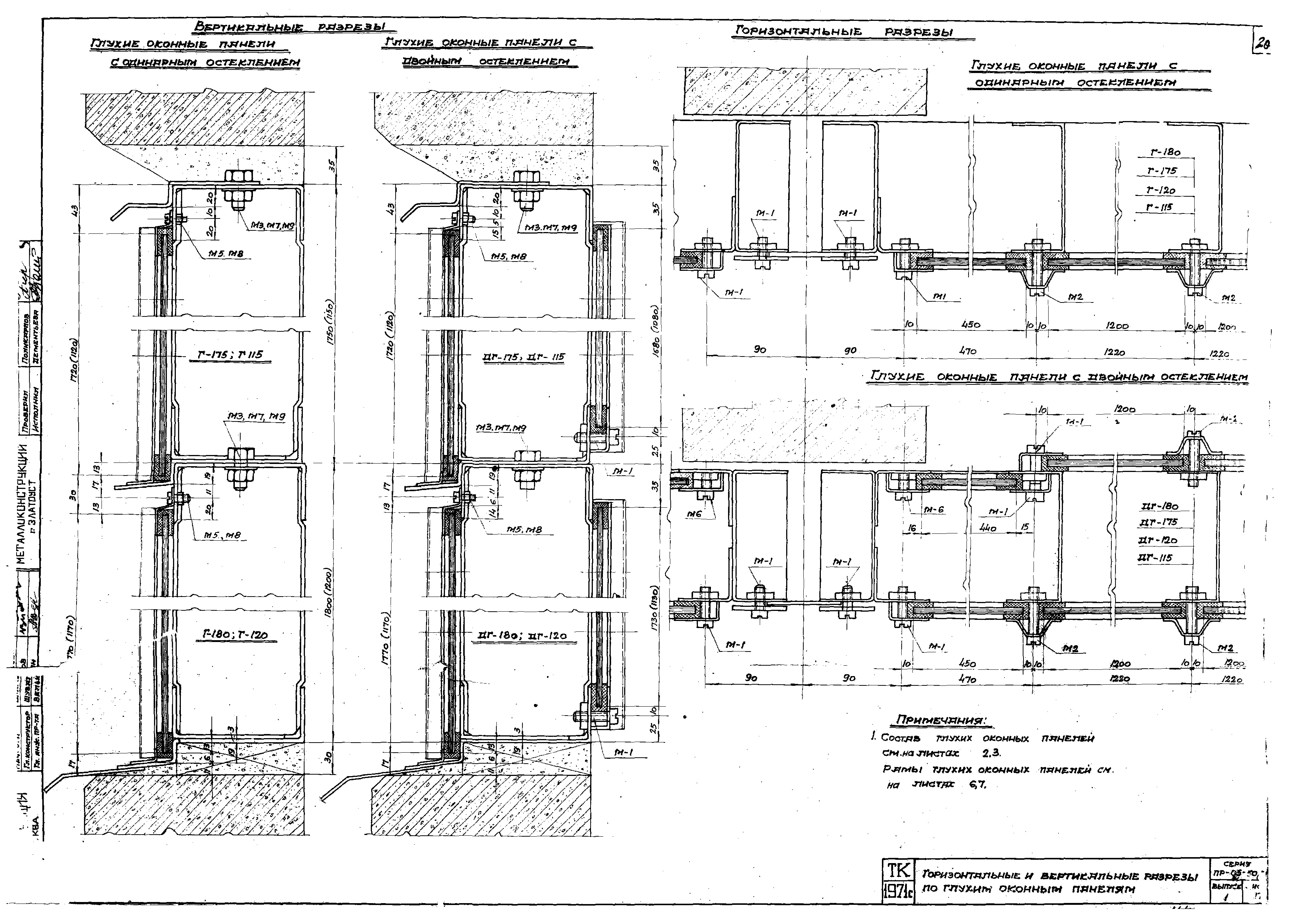

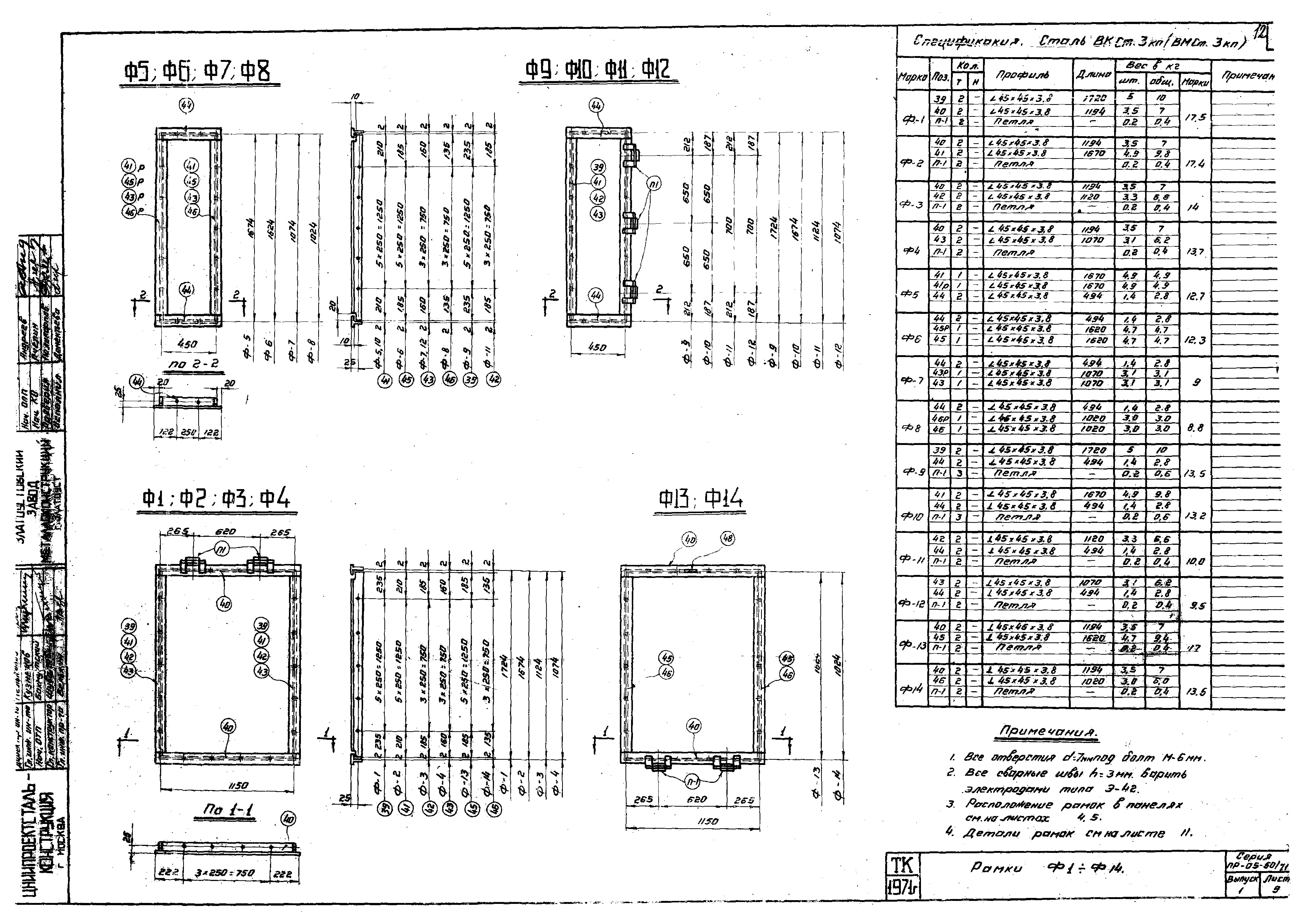

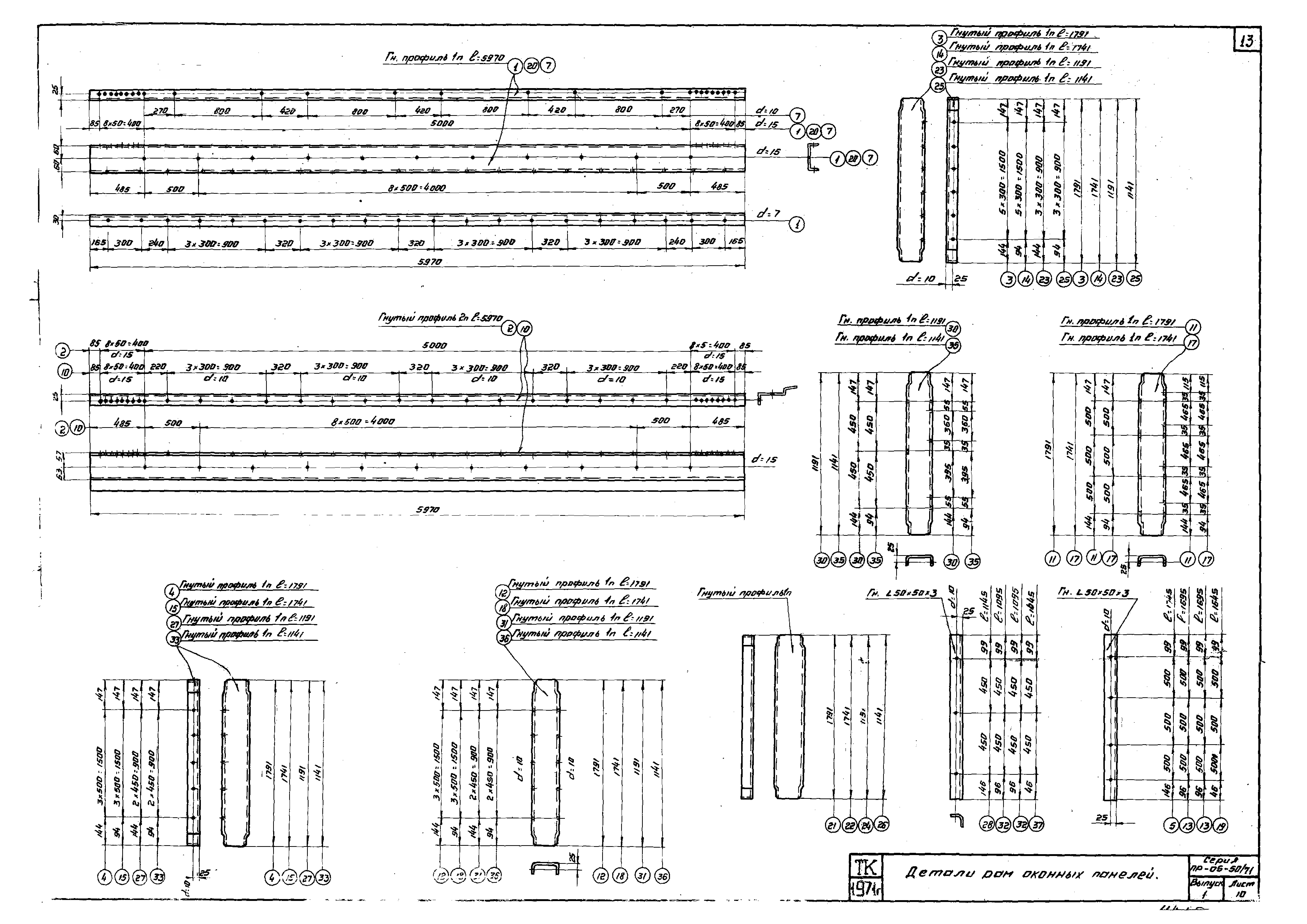

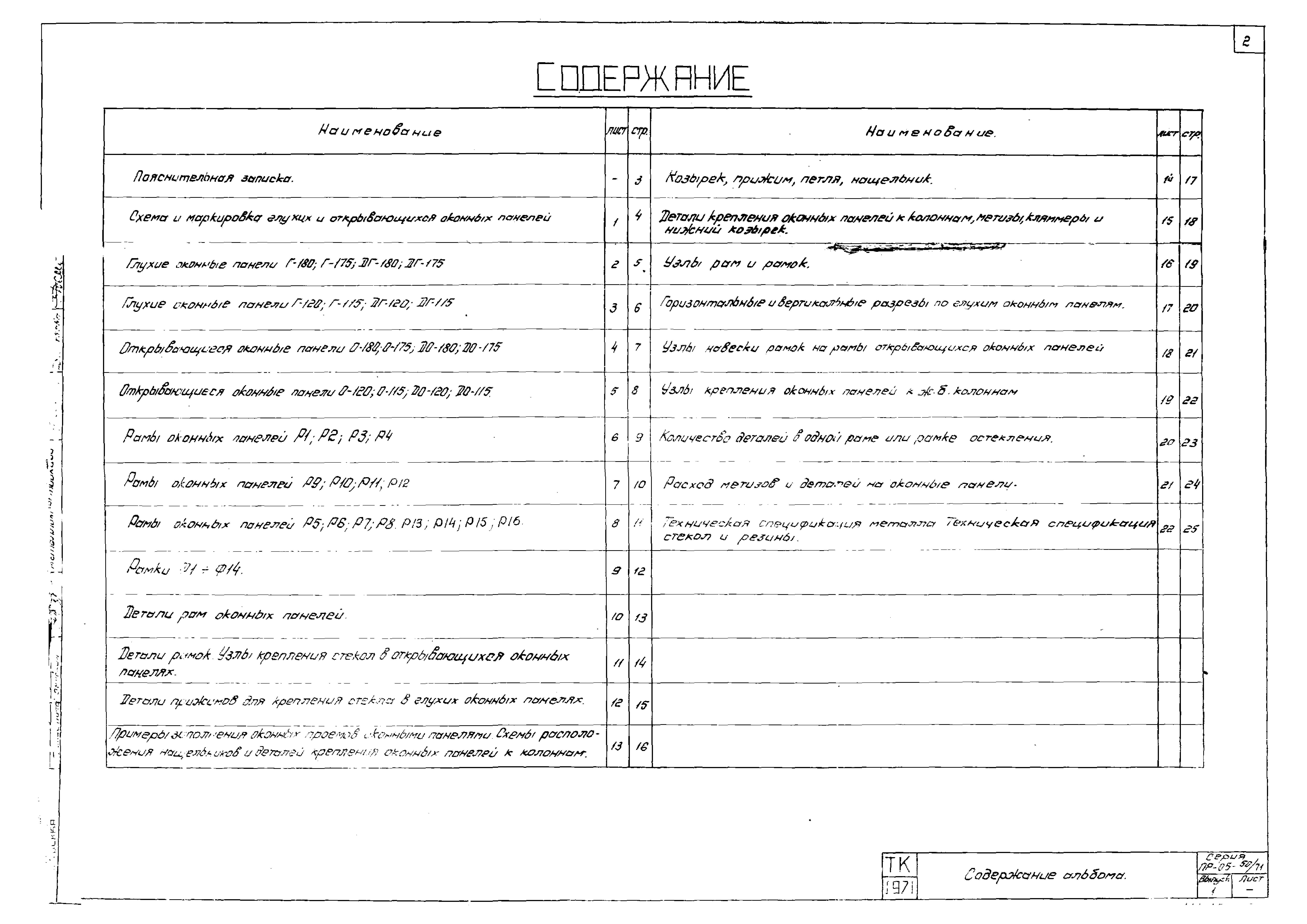

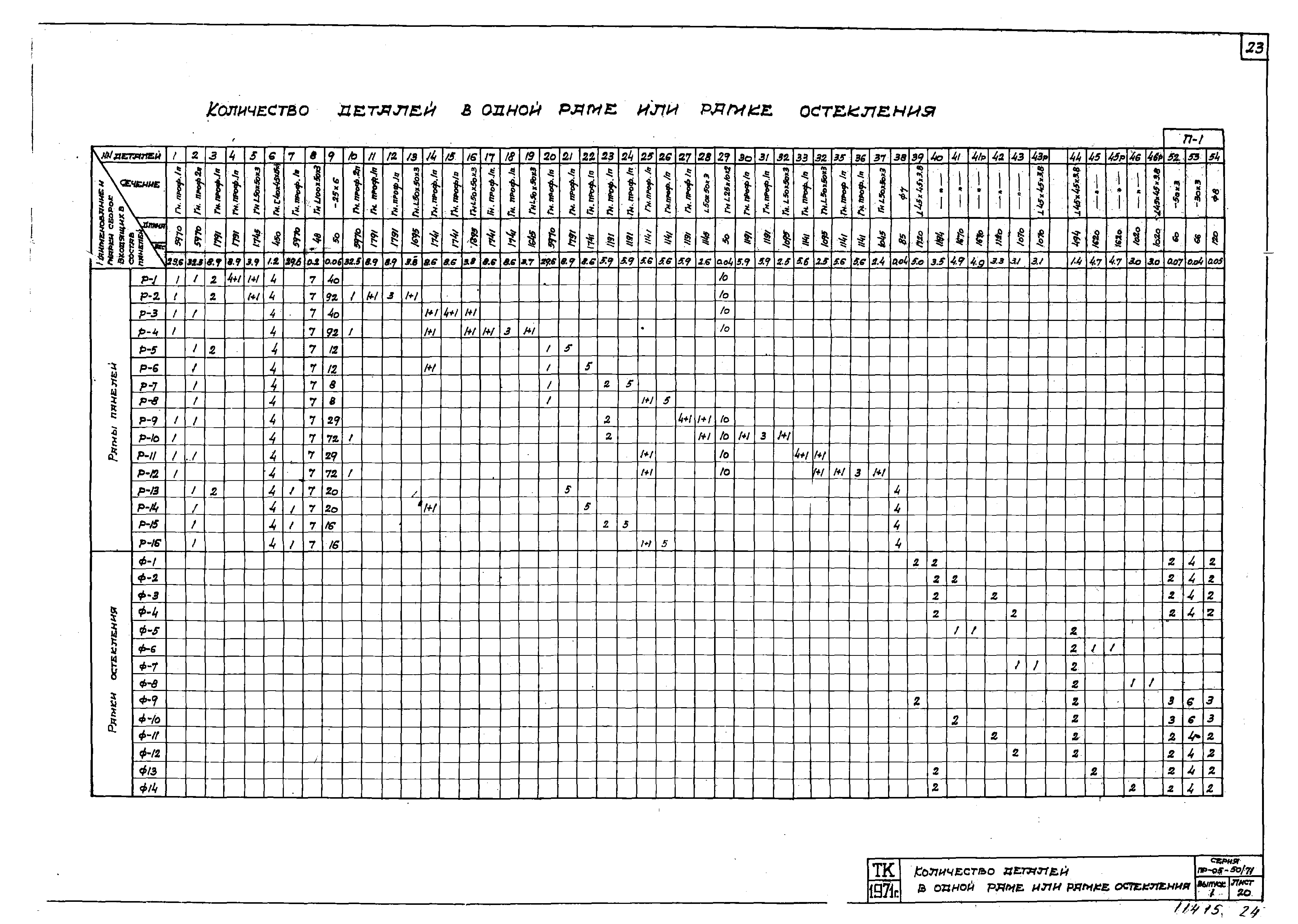

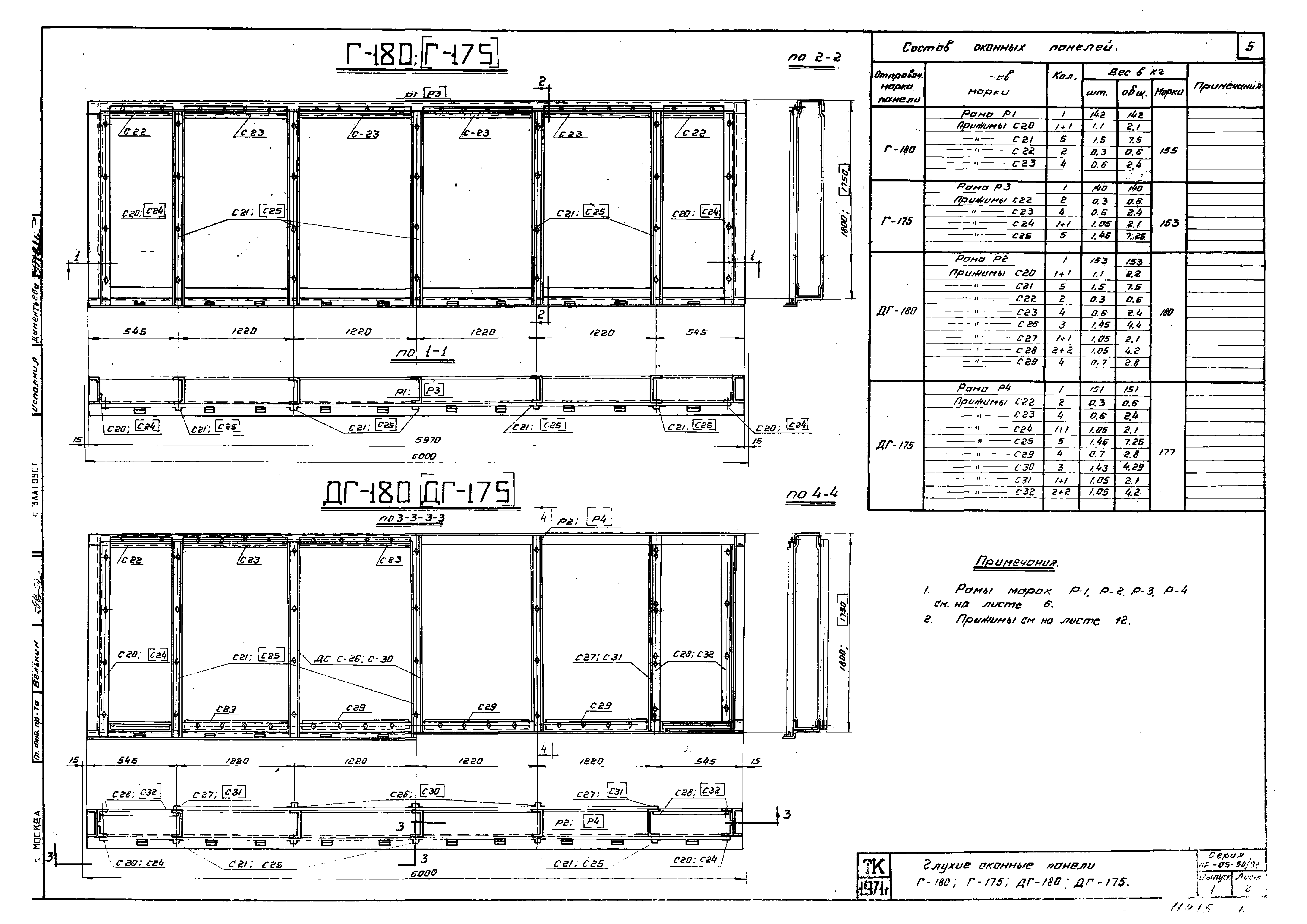

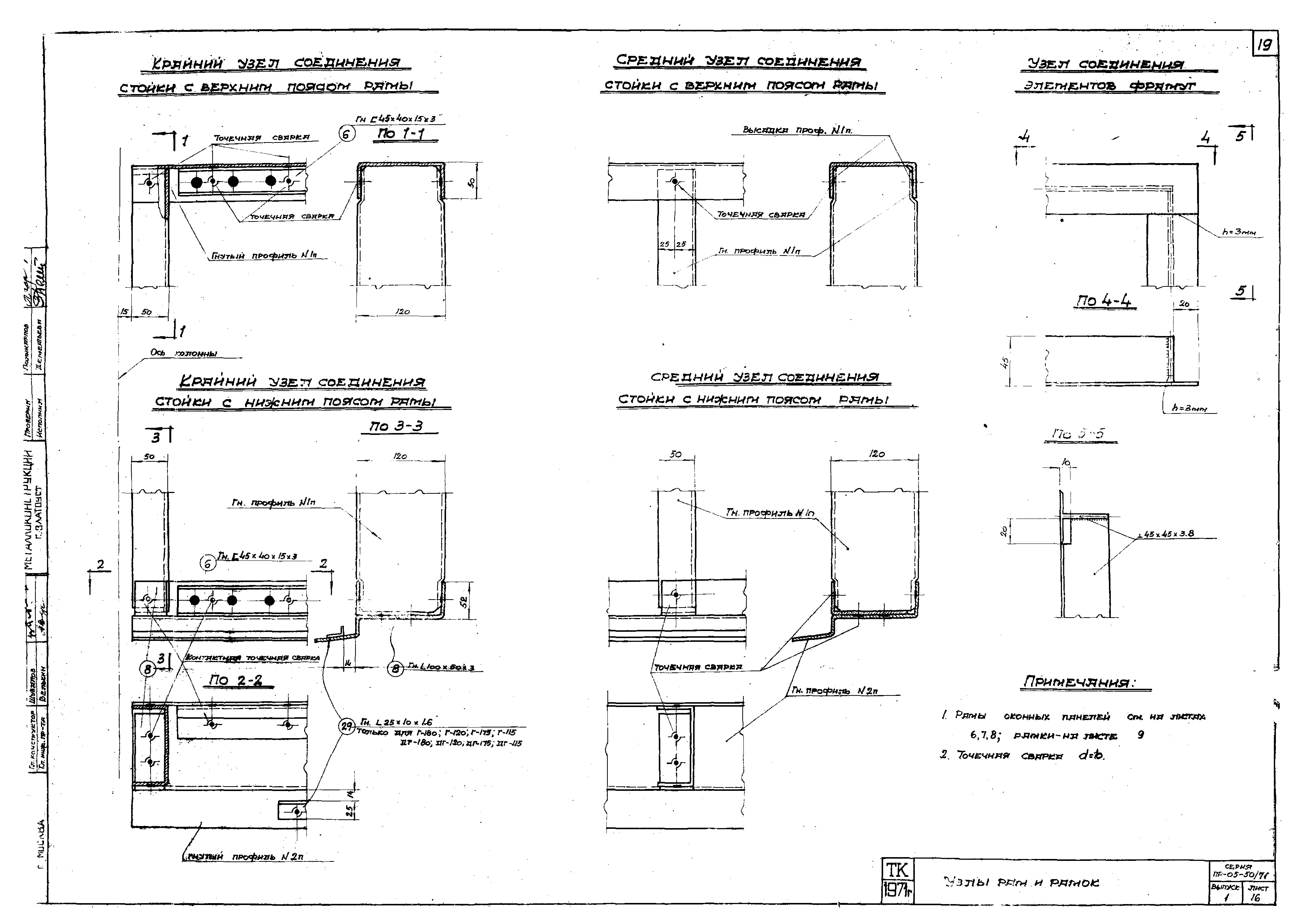

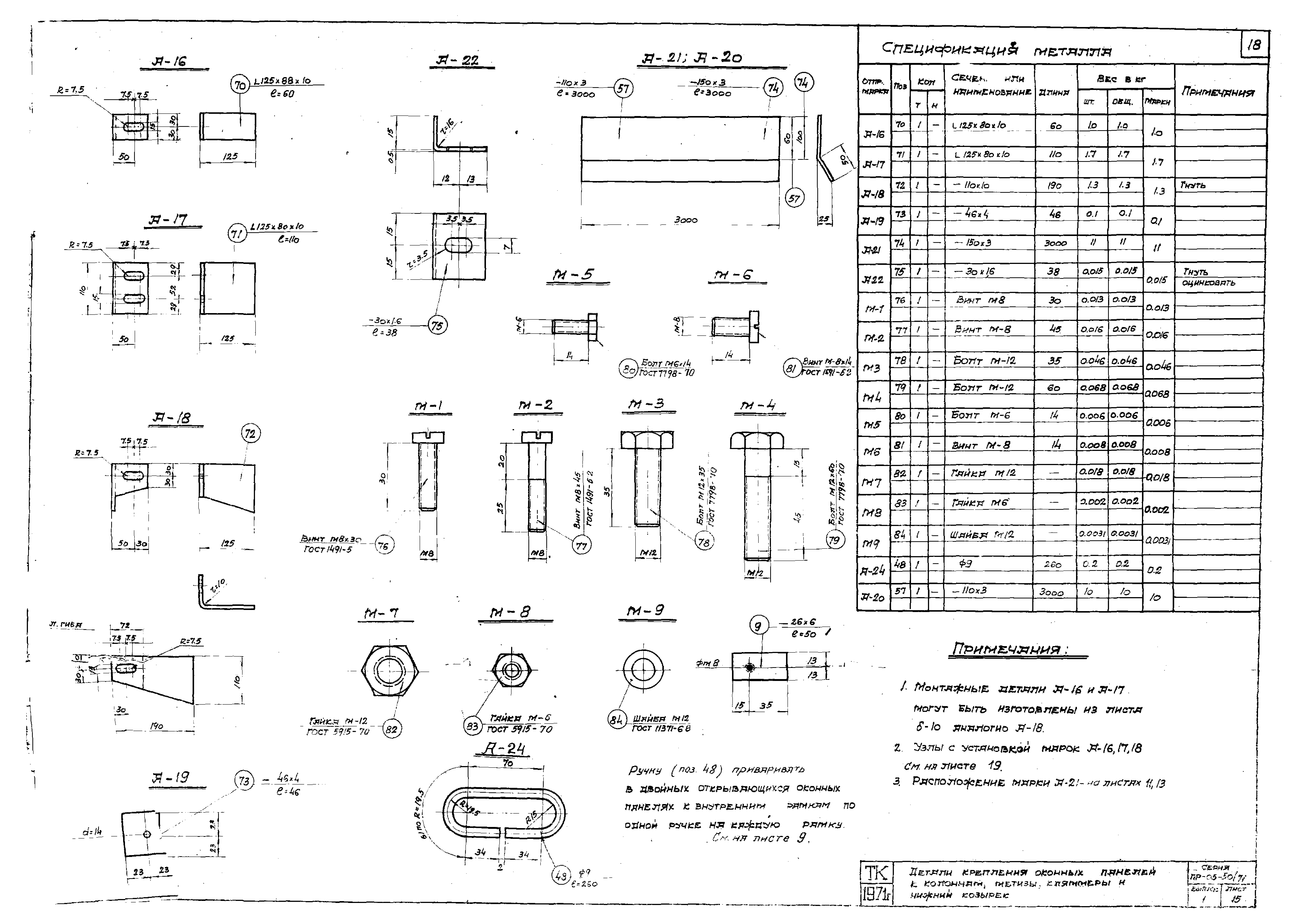

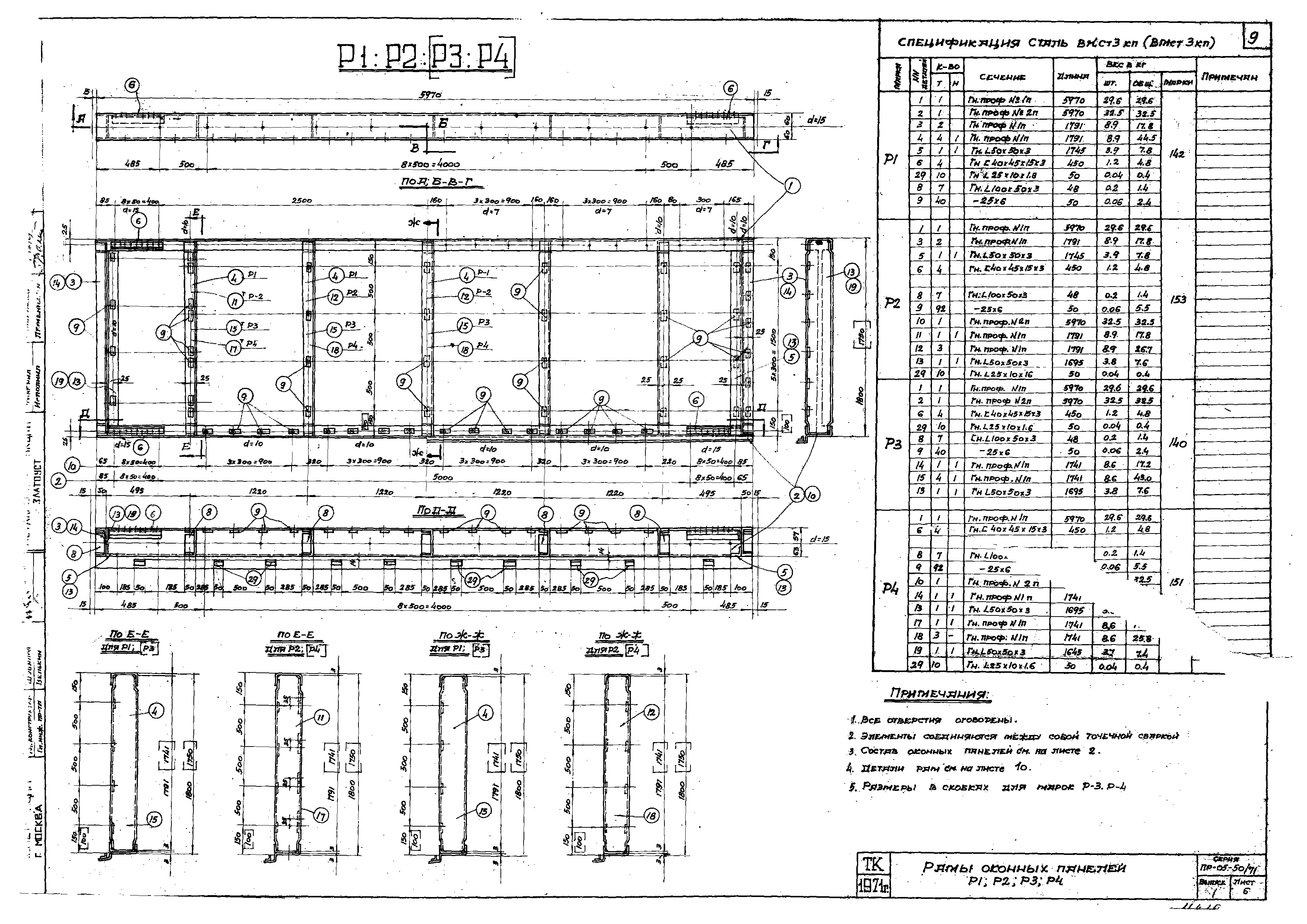

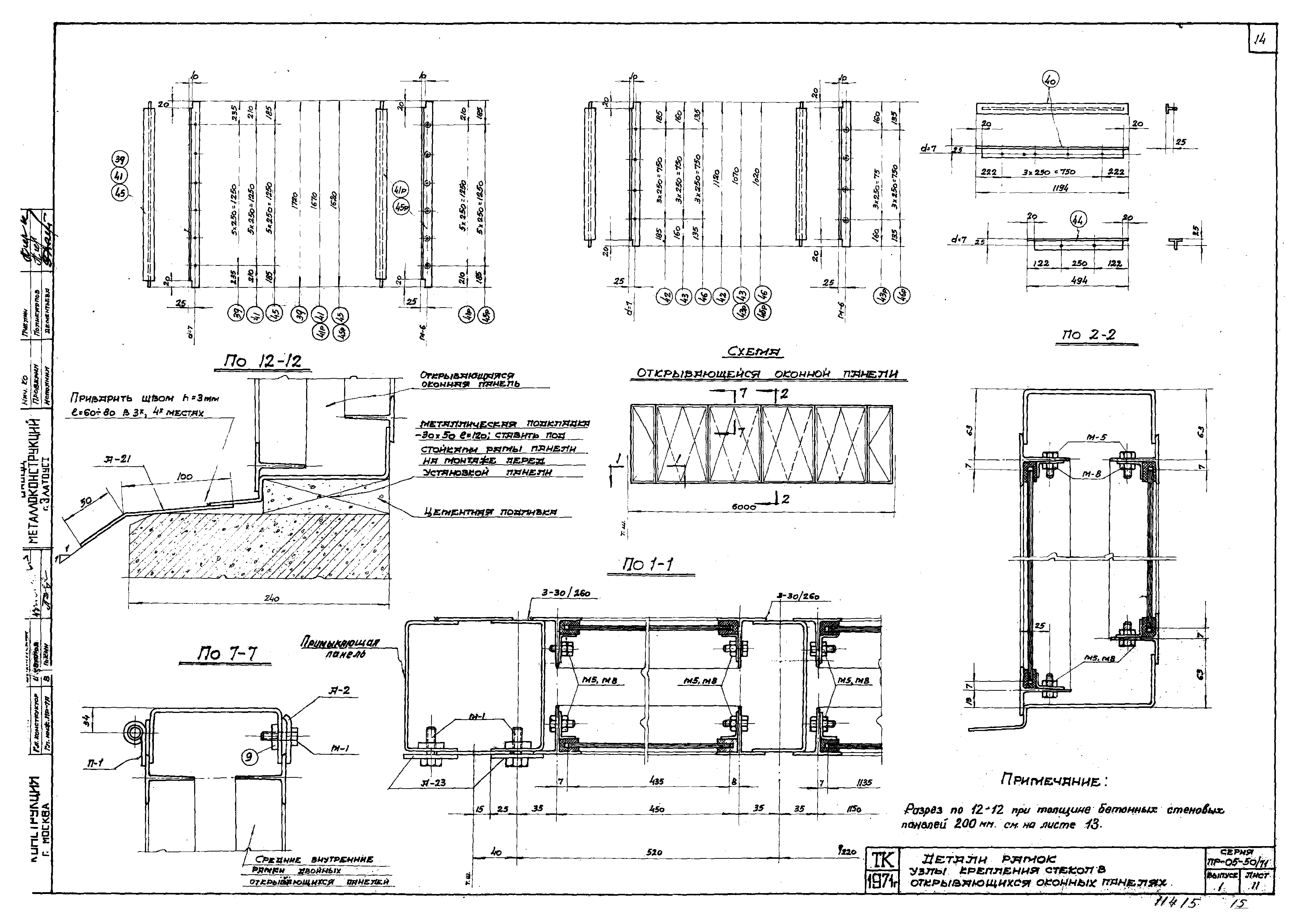

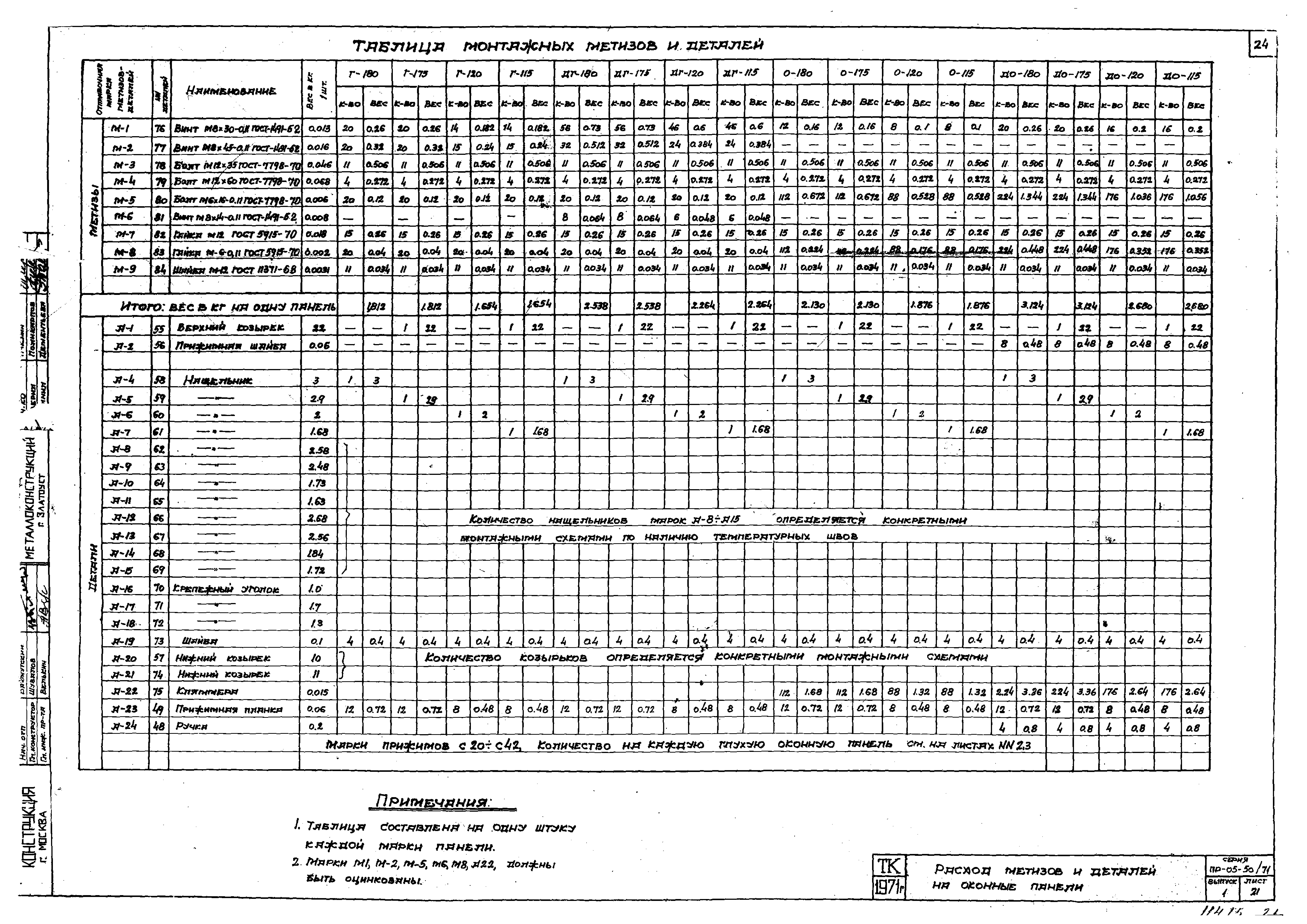

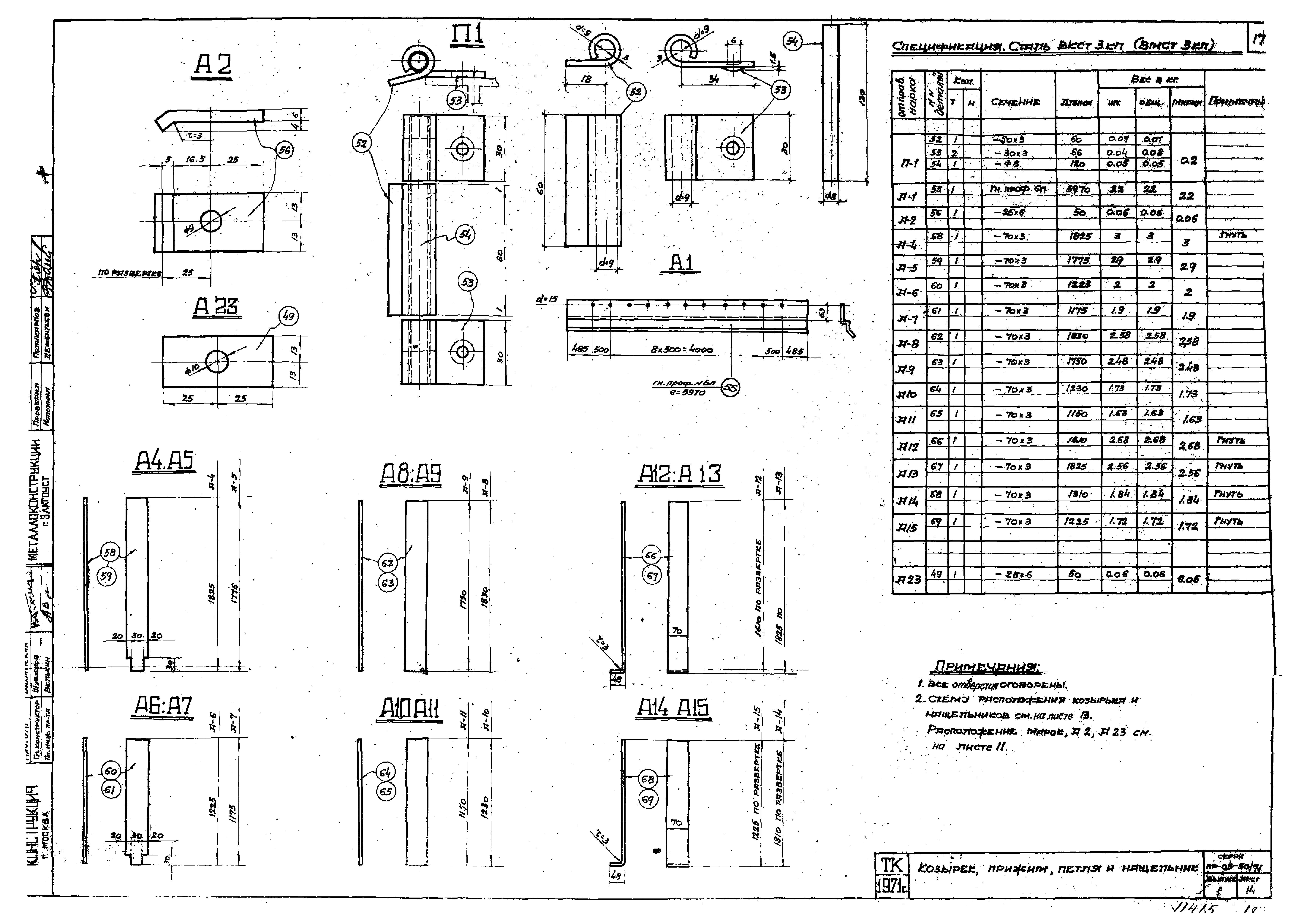

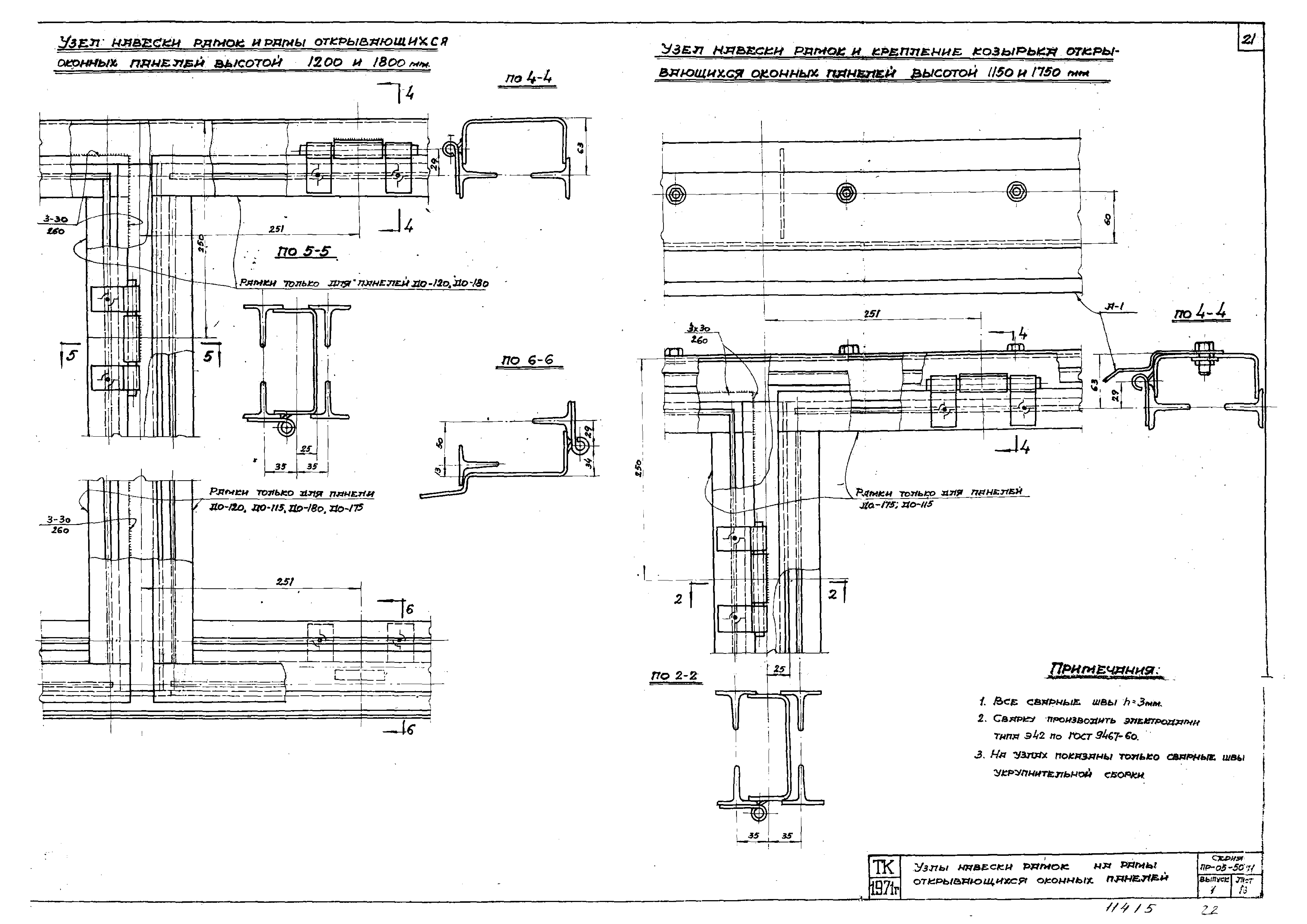

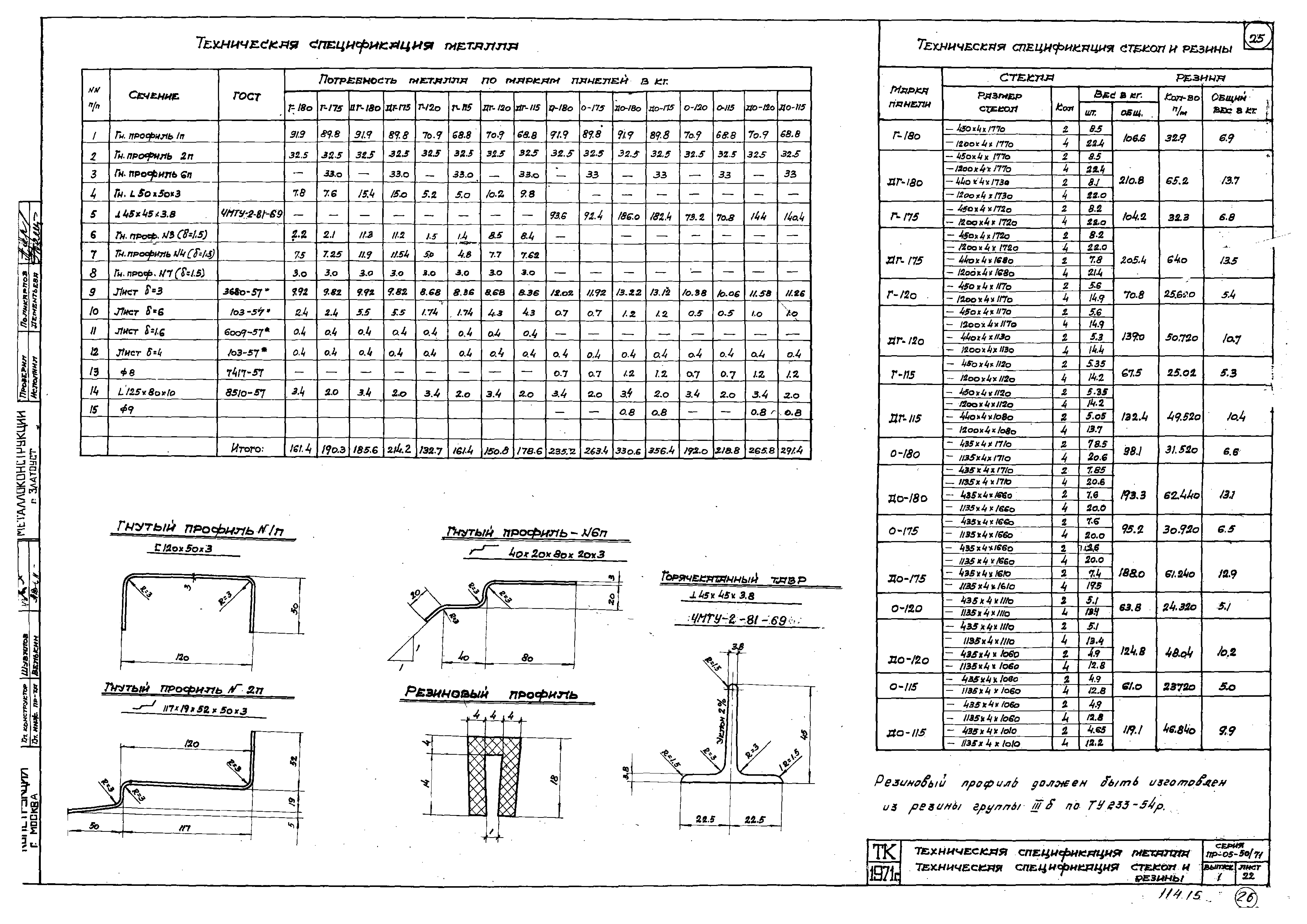

Оглавление:	Пояснительная записка Схема и маркировка глухих и открывающихся оконных панелей Глухие оконные панели Г-180, Г-175, ДГ-180, ДГ-175 Глухие оконные панели Г-120, Г-115, ДГ-120, ДГ-115 Открывающиеся оконные панели О-180, О-175, ДО-180, ДО-175 Открывающиеся оконные панели О-120, О-115, ДО-120, ДО-115 Рамы оконных панелей Р1, Р2, Р3, Р4 Рамы оконных панелей Р9, Р10, Р11, Р12 Рамы оконных панелей Р5, Р6, Р7, Р8, Р13, Р14, Р15, Р16 Рамки Ф1 - Ф14 Детали рам оконных панелей Детали рамок. Узлы крепления стекол в открывающихся оконных панелях Детали прижимов для крепления стекла в глухих оконных панелях Примеры заполнения оконных проемов оконными панелями. Схемы расположения нащельников и деталей крепления оконных панелей к колоннам Козырек, прижим, петля, нащельник Детали крепления оконных панелей к колоннам, метизы, кляммеры и нижний козырек Узлы рам и рамок Горизонтальные и вертикальные разрезы по глухим оконным панелям Узлы навески рамок на рамы открывающихся оконных панелей Узлы крепления оконных панелей к ж/б колоннам Количество деталей в одной раме или рамке остекления Расход метизов и деталей на оконные панели Техническая спецификация металла. Техническая спецификация стекол и резины
Разработан:	ЦНИИпроектстальконструкция Златоустовский завод металлоконструкций
Утверждён:	10.11.1971 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 180)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Окна и балконные двери
Заменяет собой:	Серия ПР-05-50/67 «Стальные оконные панели из горячекатаных и гнутых профилей для промышленных зданий»
Чем заменён:	Серия ПР-05-50/73 «Стальные оконные панели из горячекатаных и гнутых профилей для промышленных зданий»
