Типовой проект 707-2-30с.94

Альбом 6. Тепловая изоляция

Обозначение:	Типовой проект 707-2-30с.94
Обозначение англ:	707-2-30с.94
Статус:	не определен законодательством
Название рус.:	Альбом 6. Тепловая изоляция
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	16.12.1993

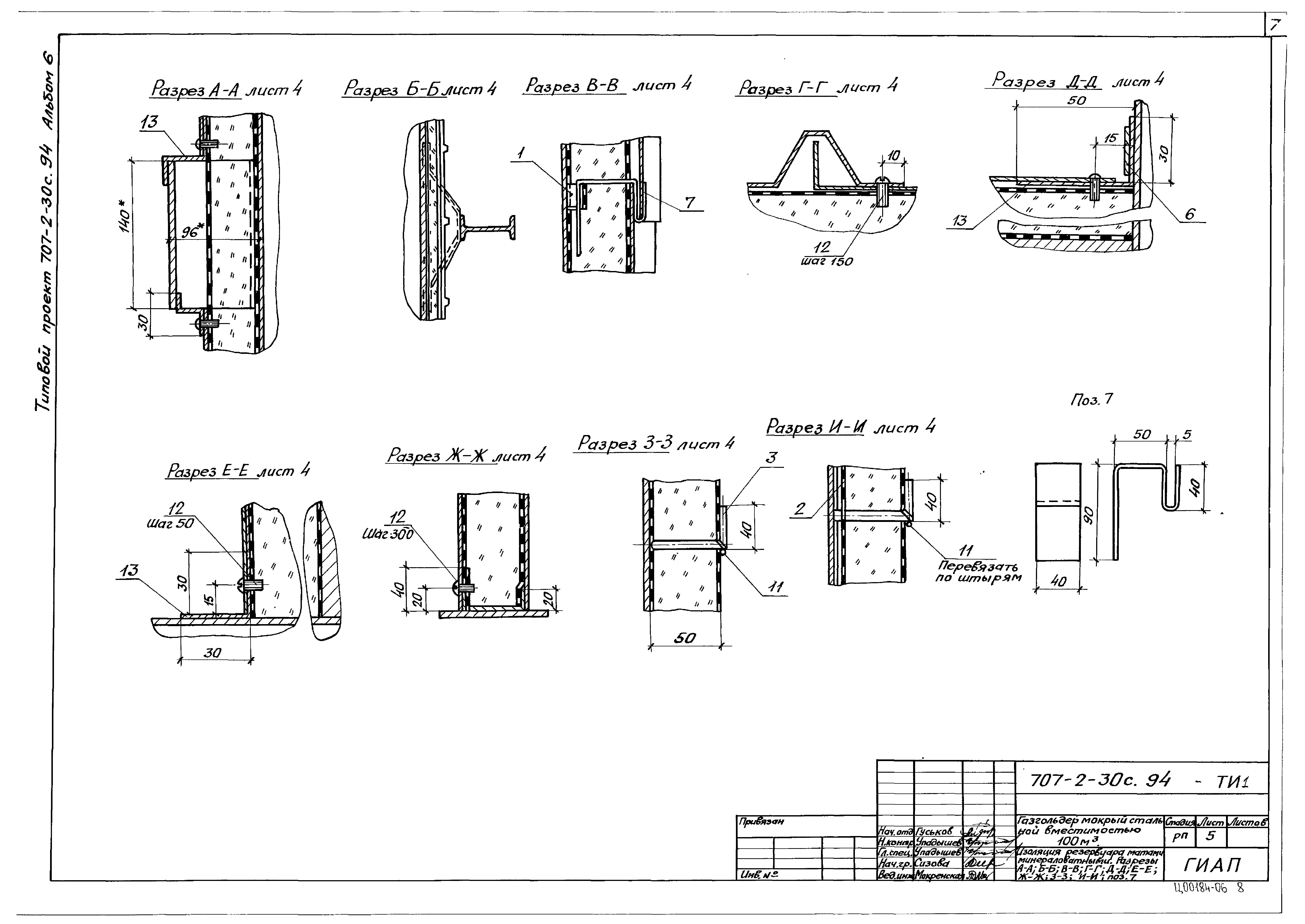

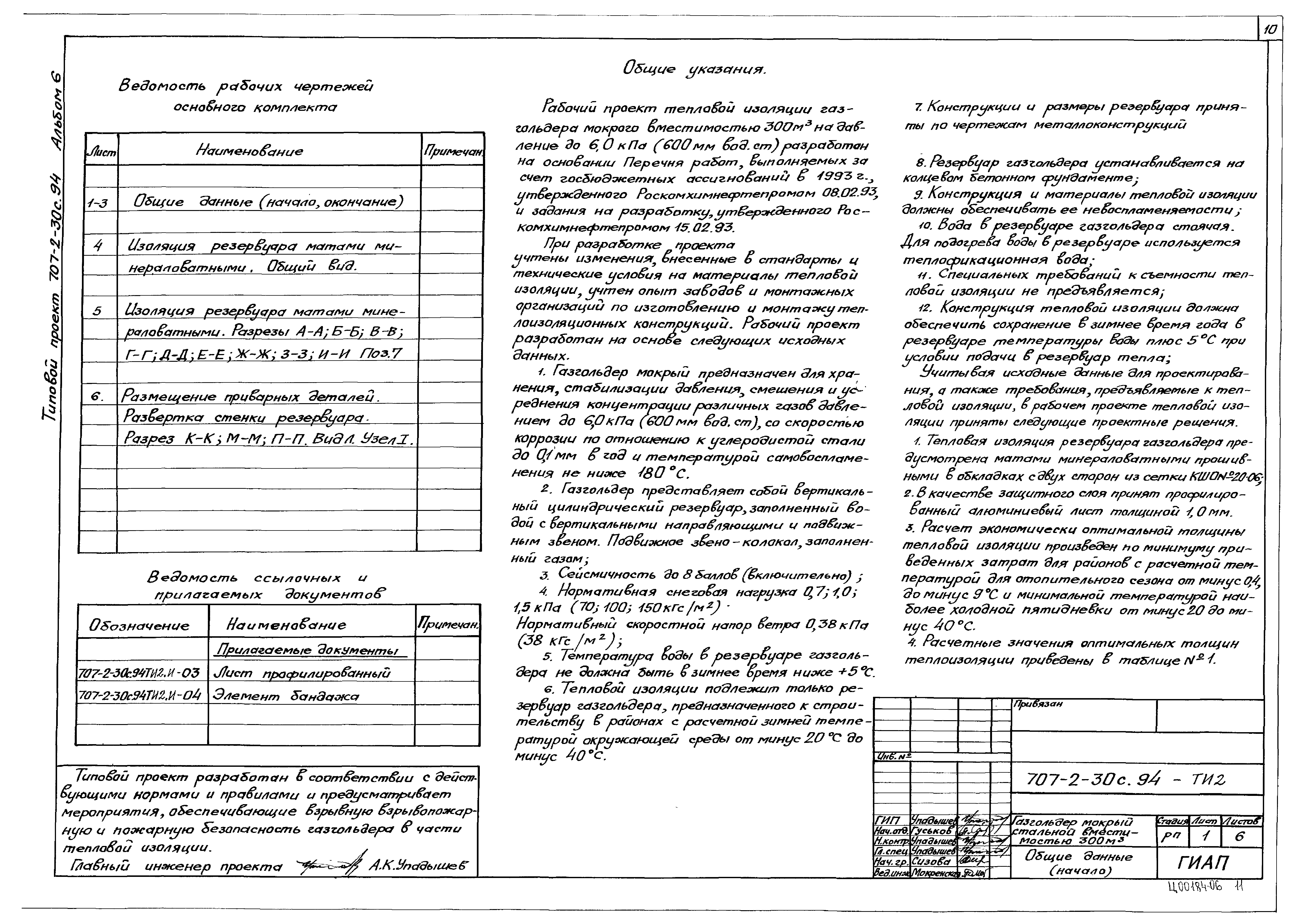

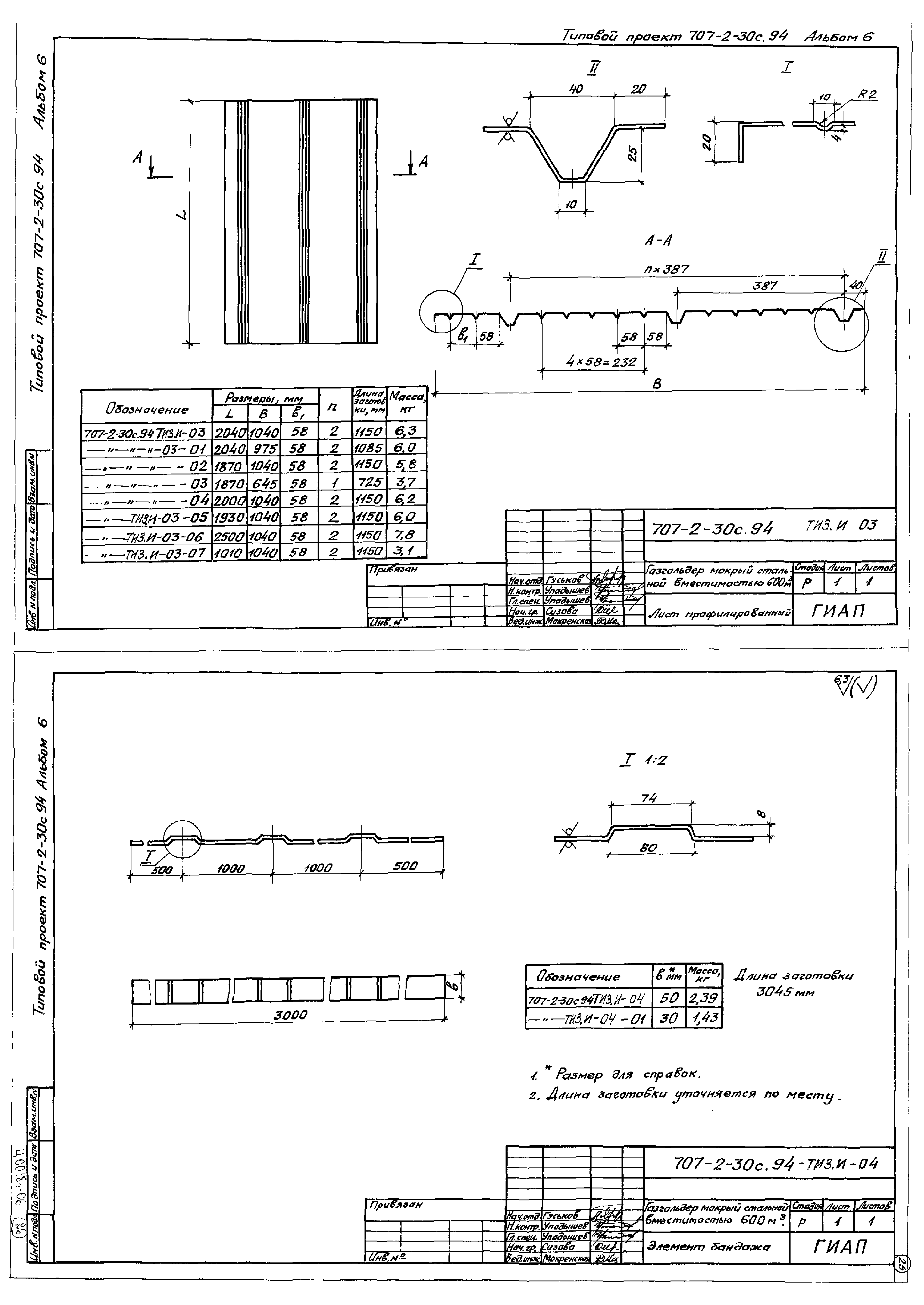

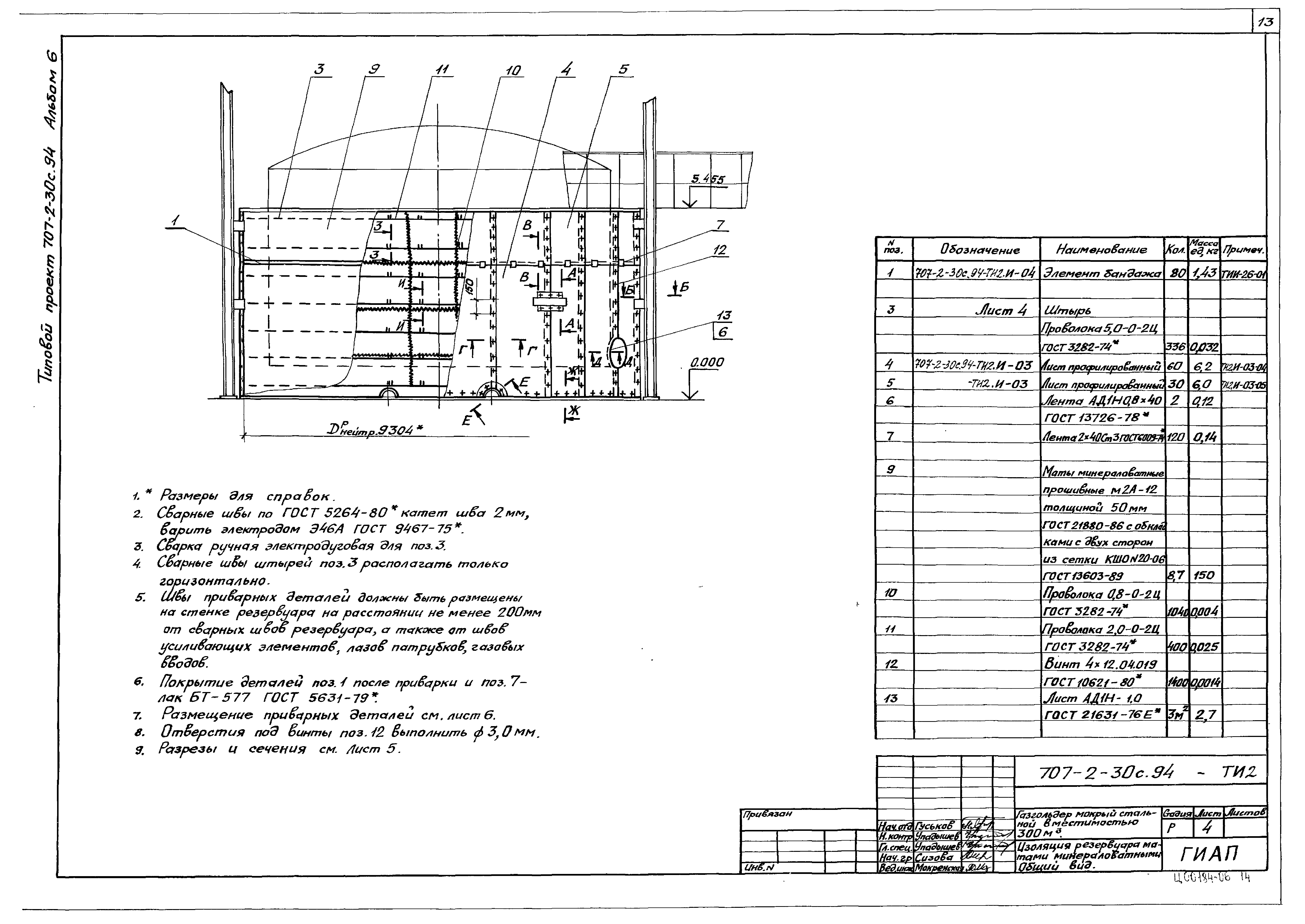

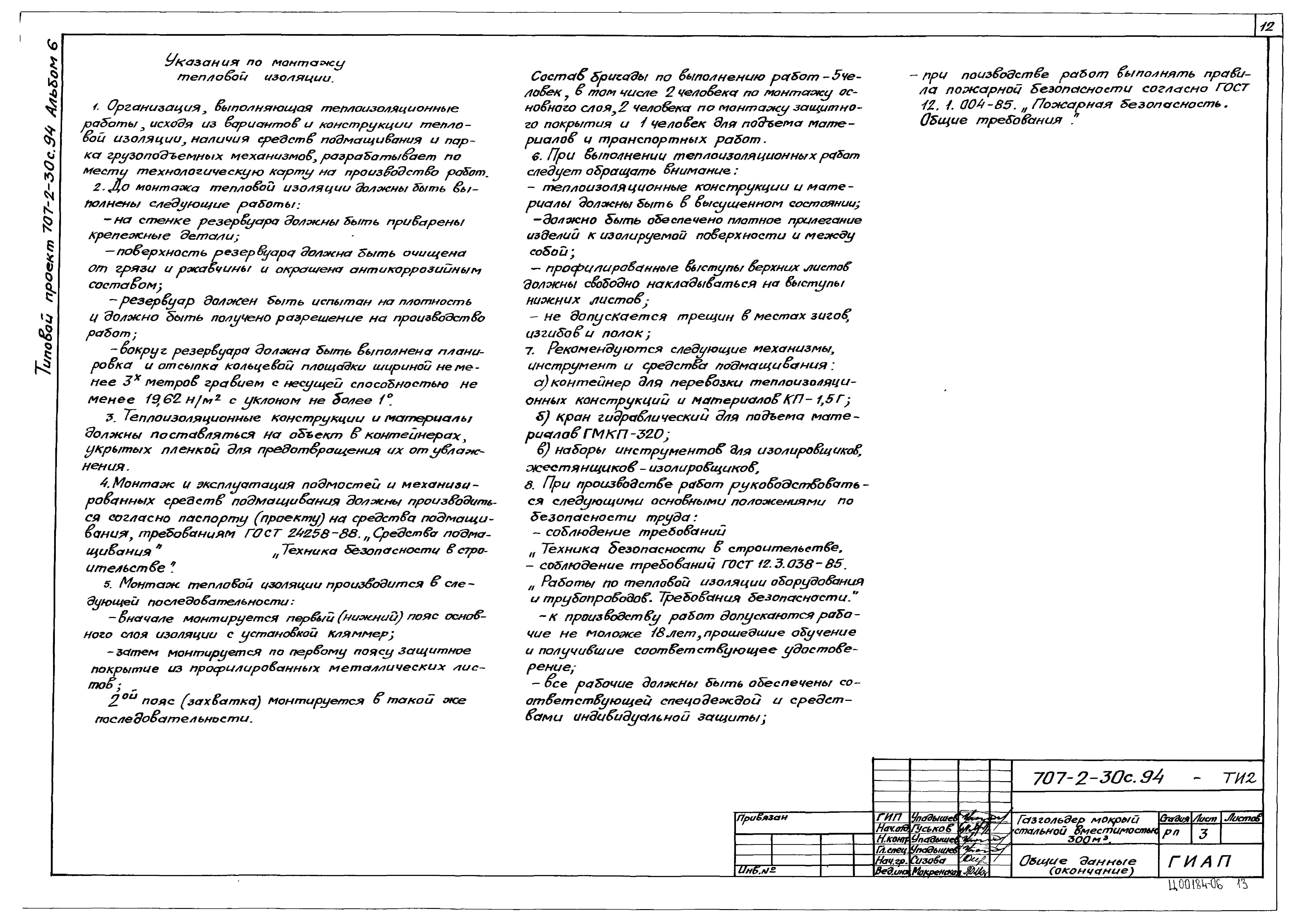

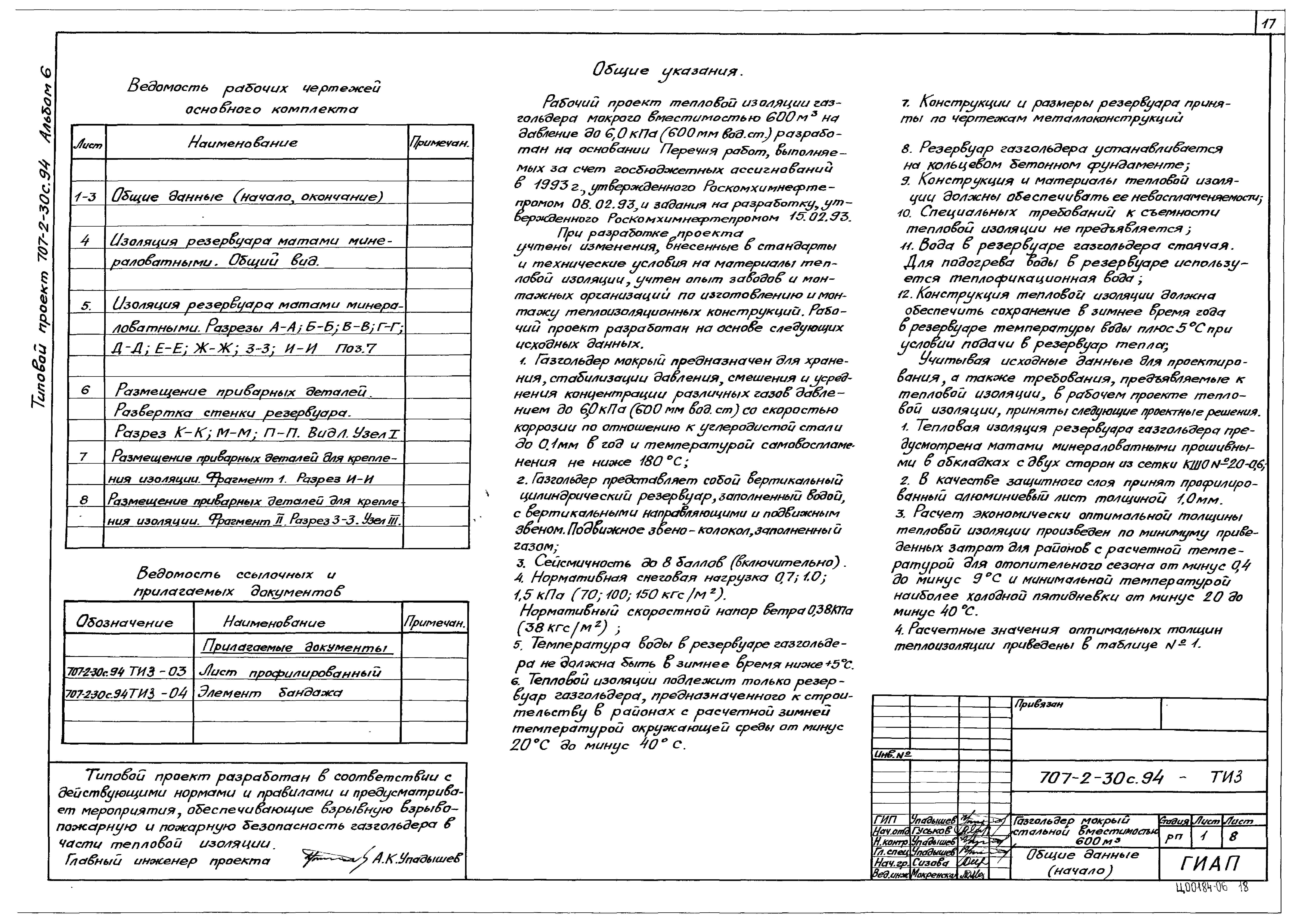

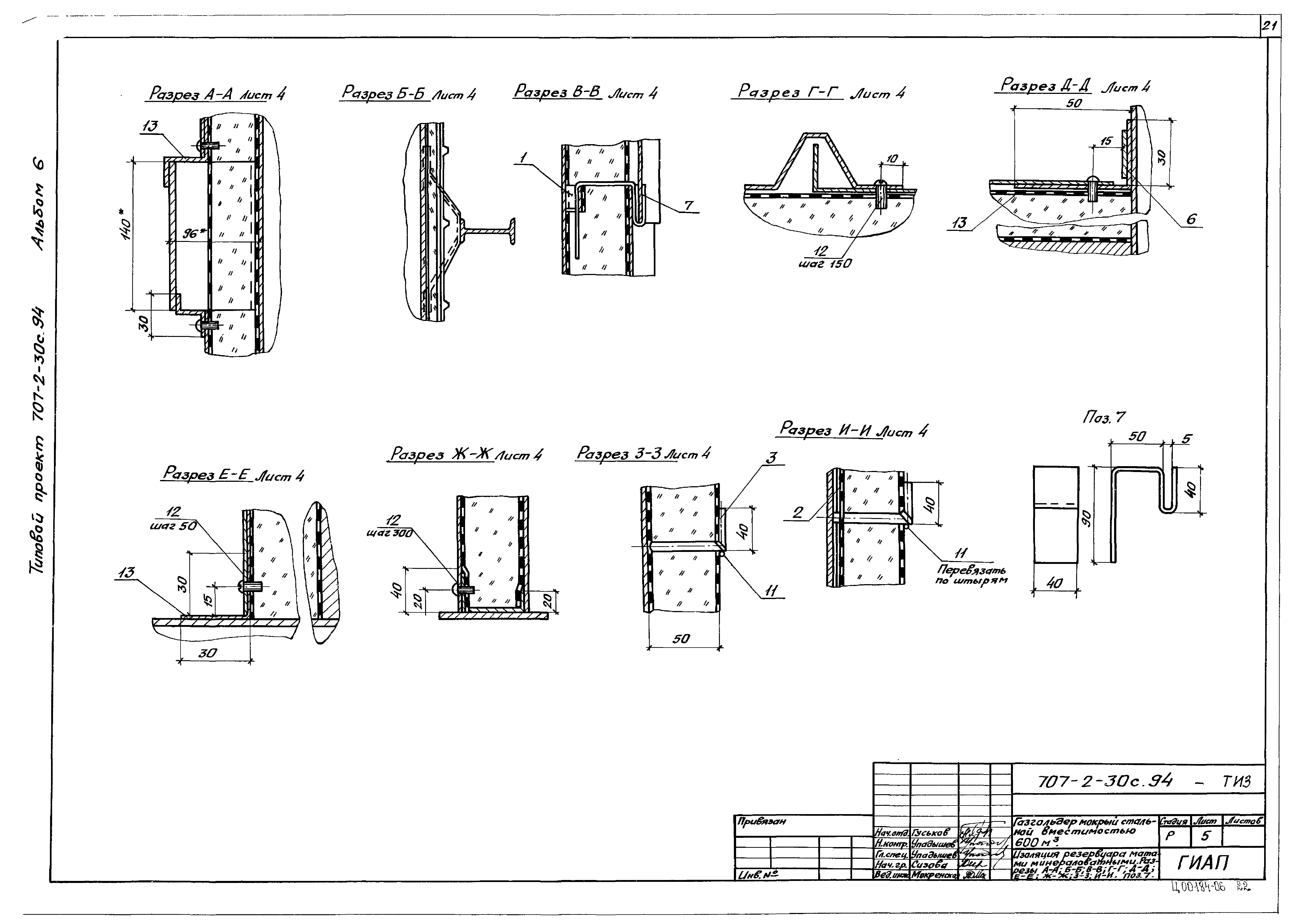

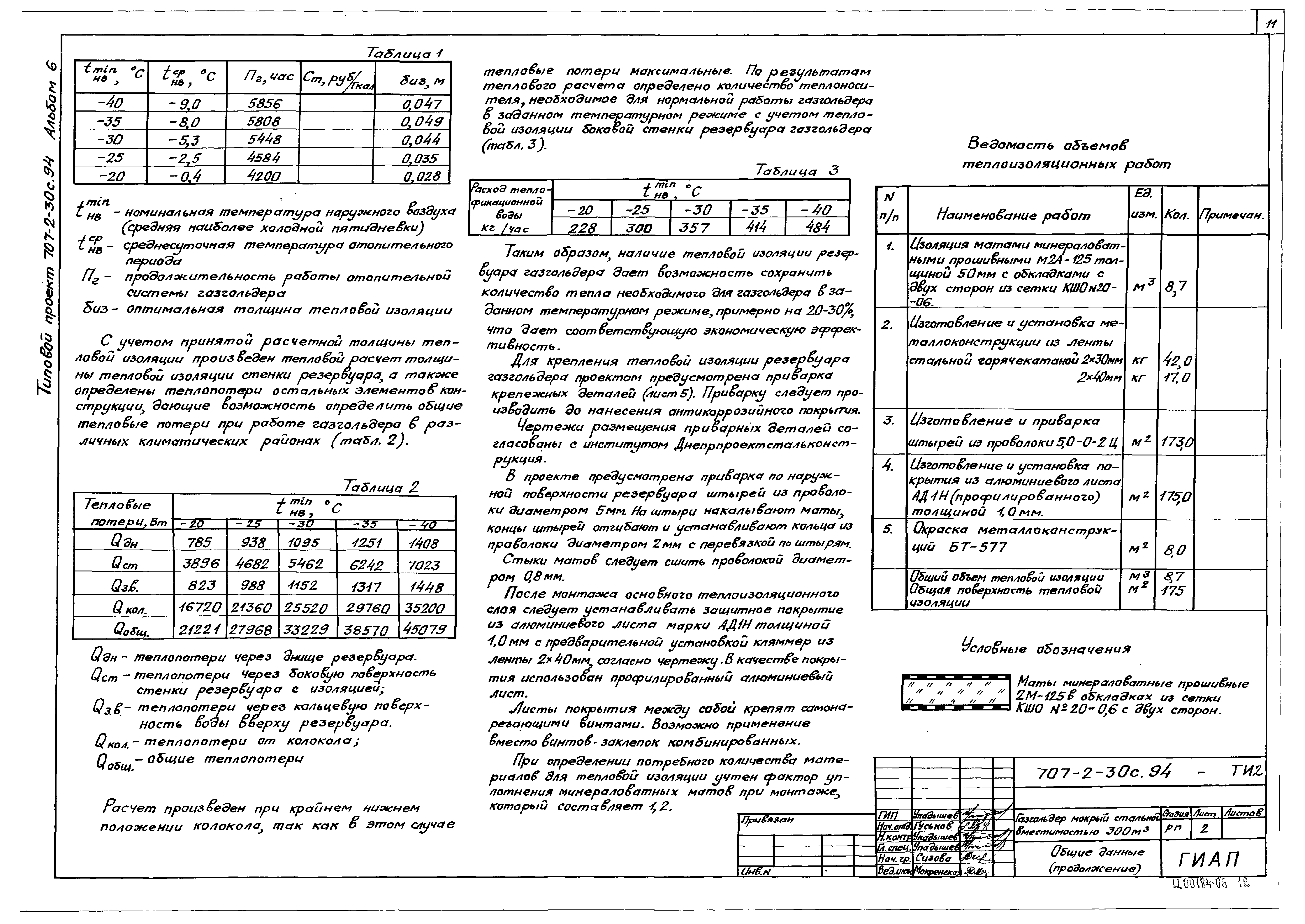

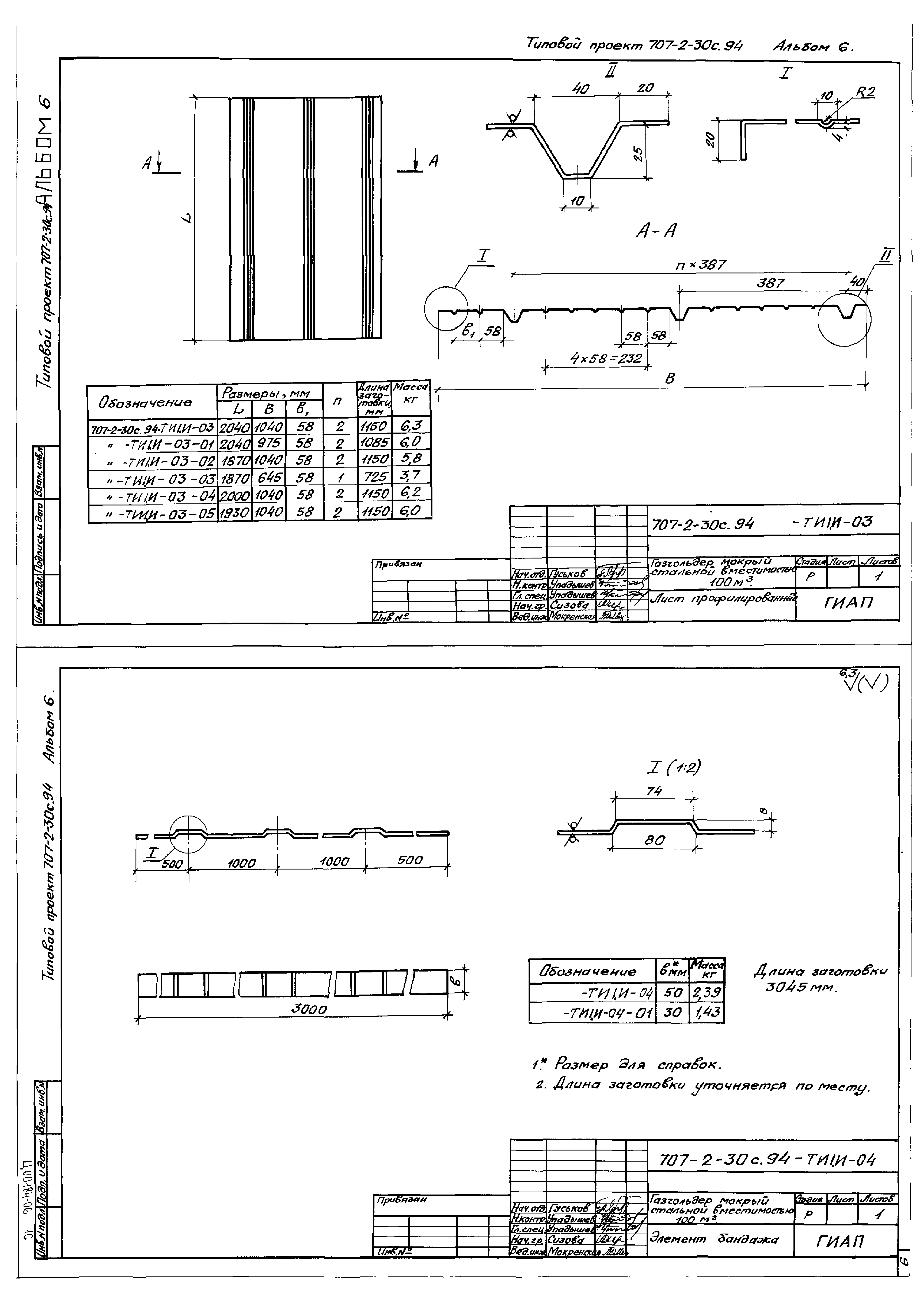

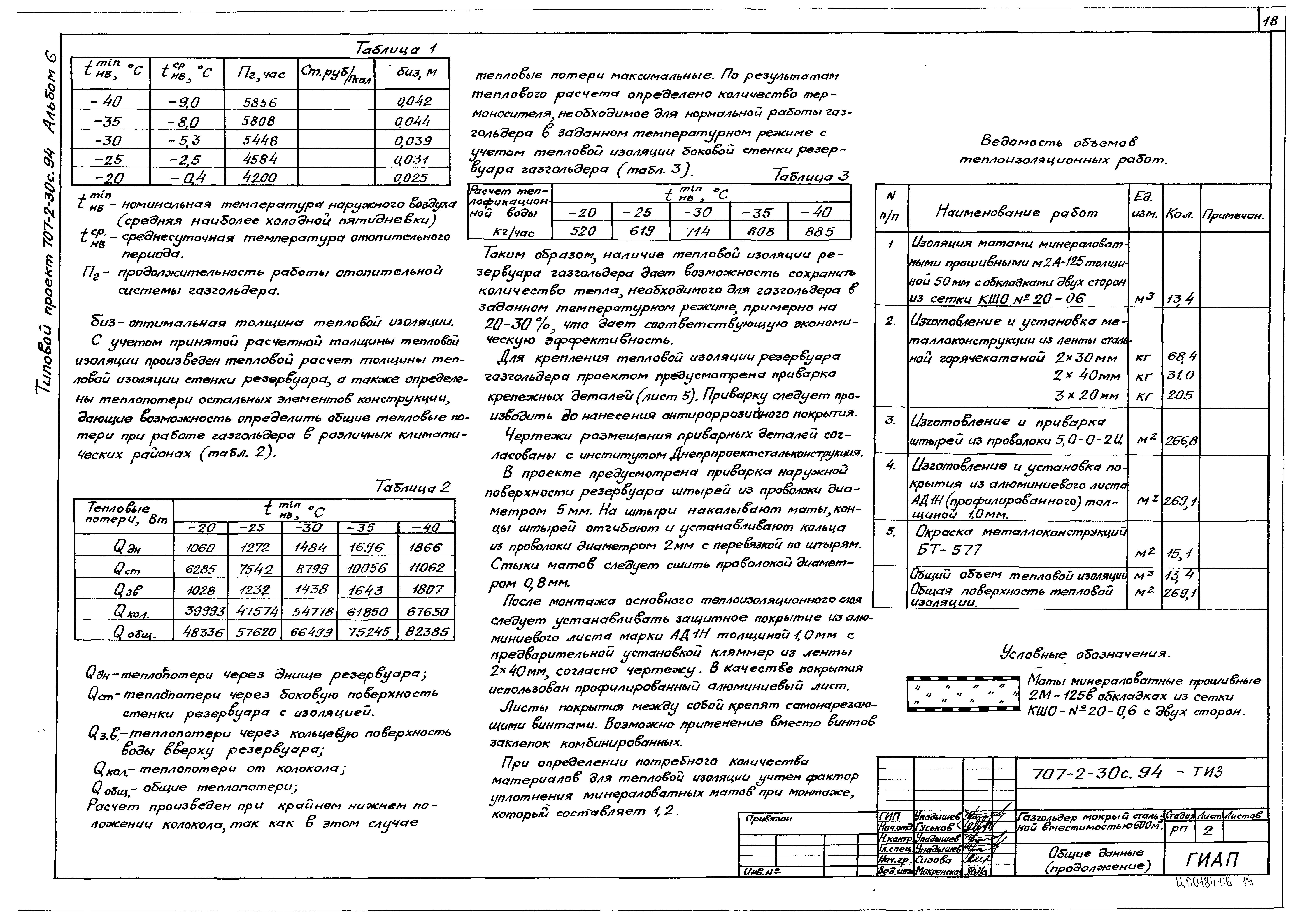

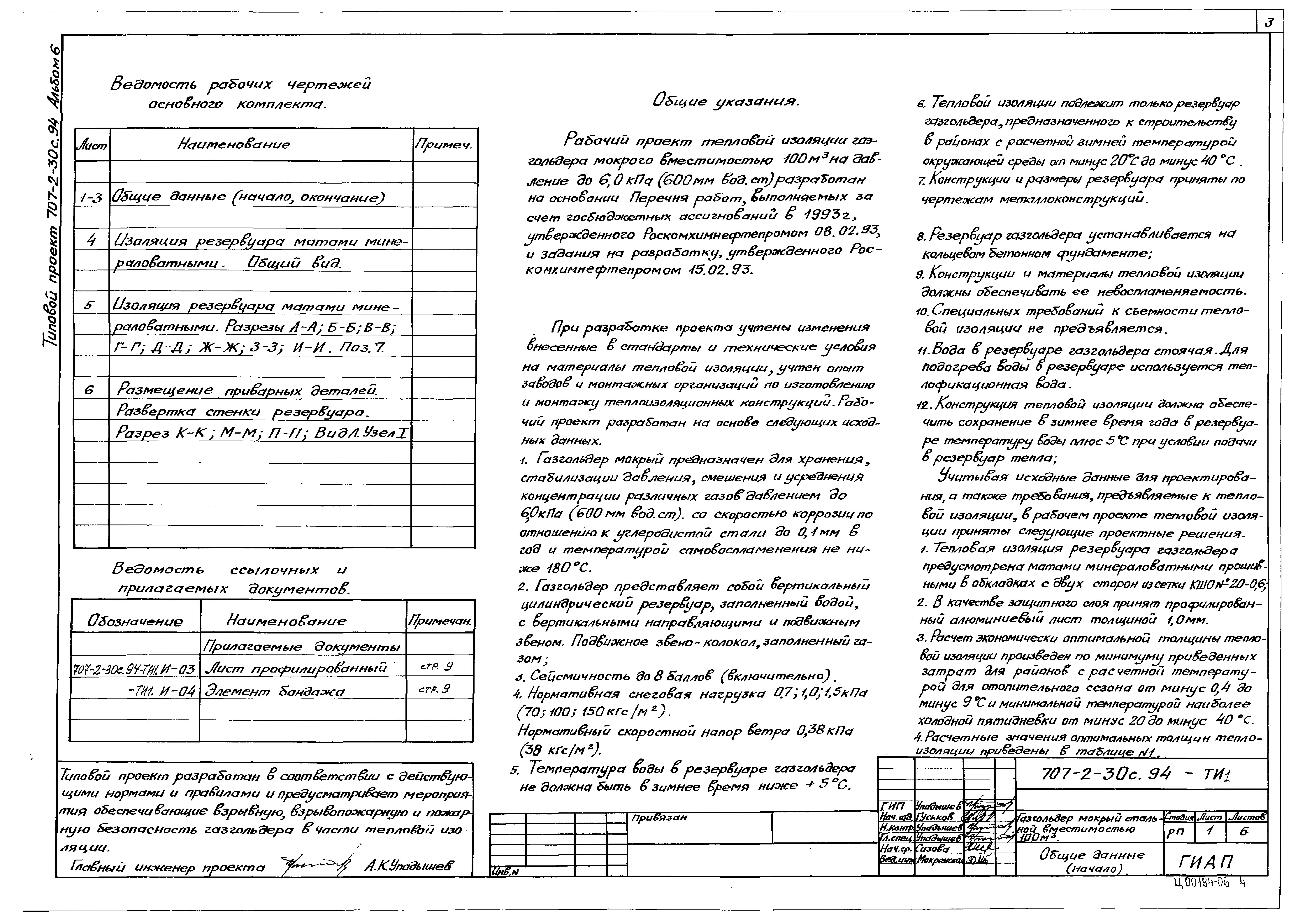

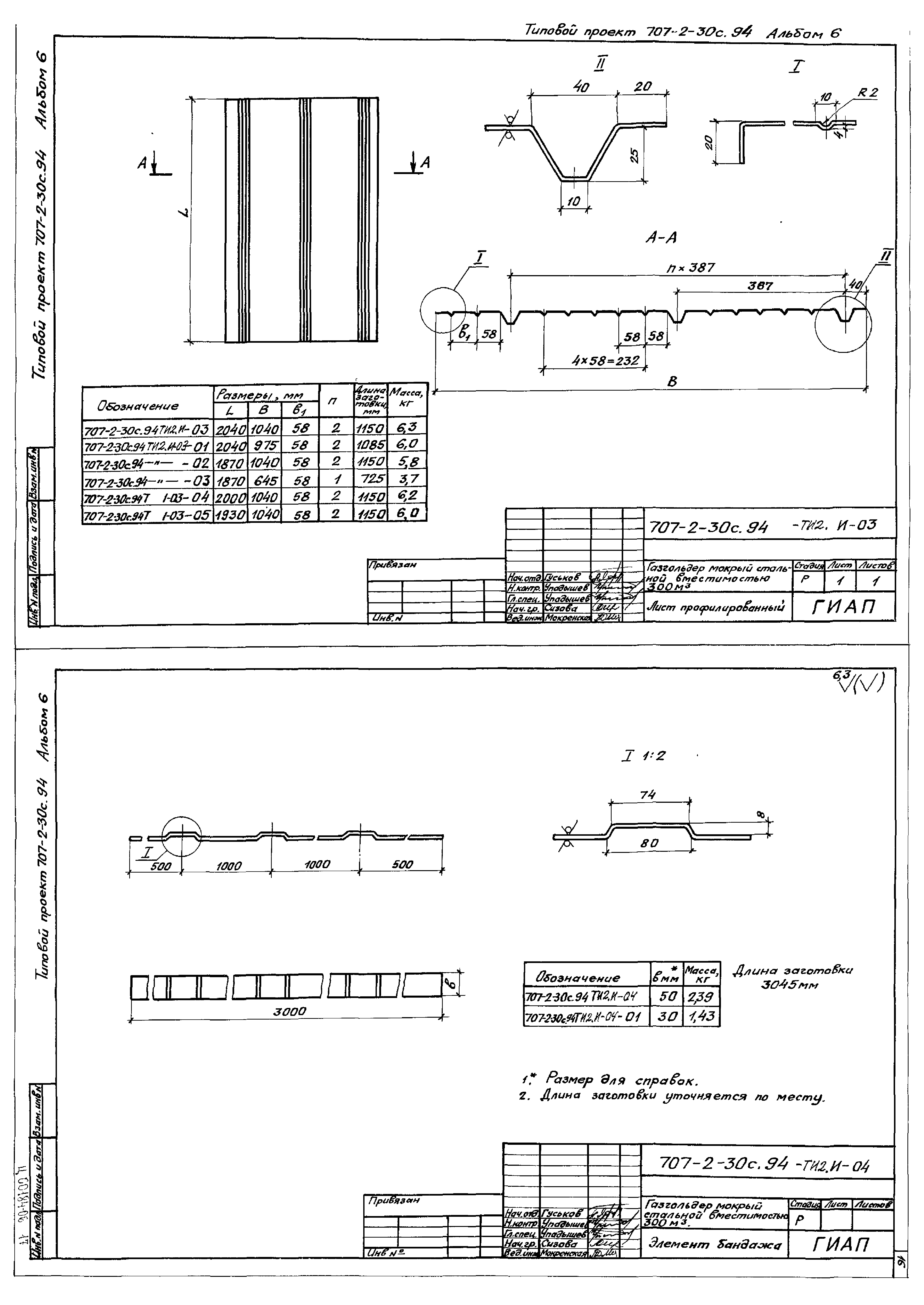

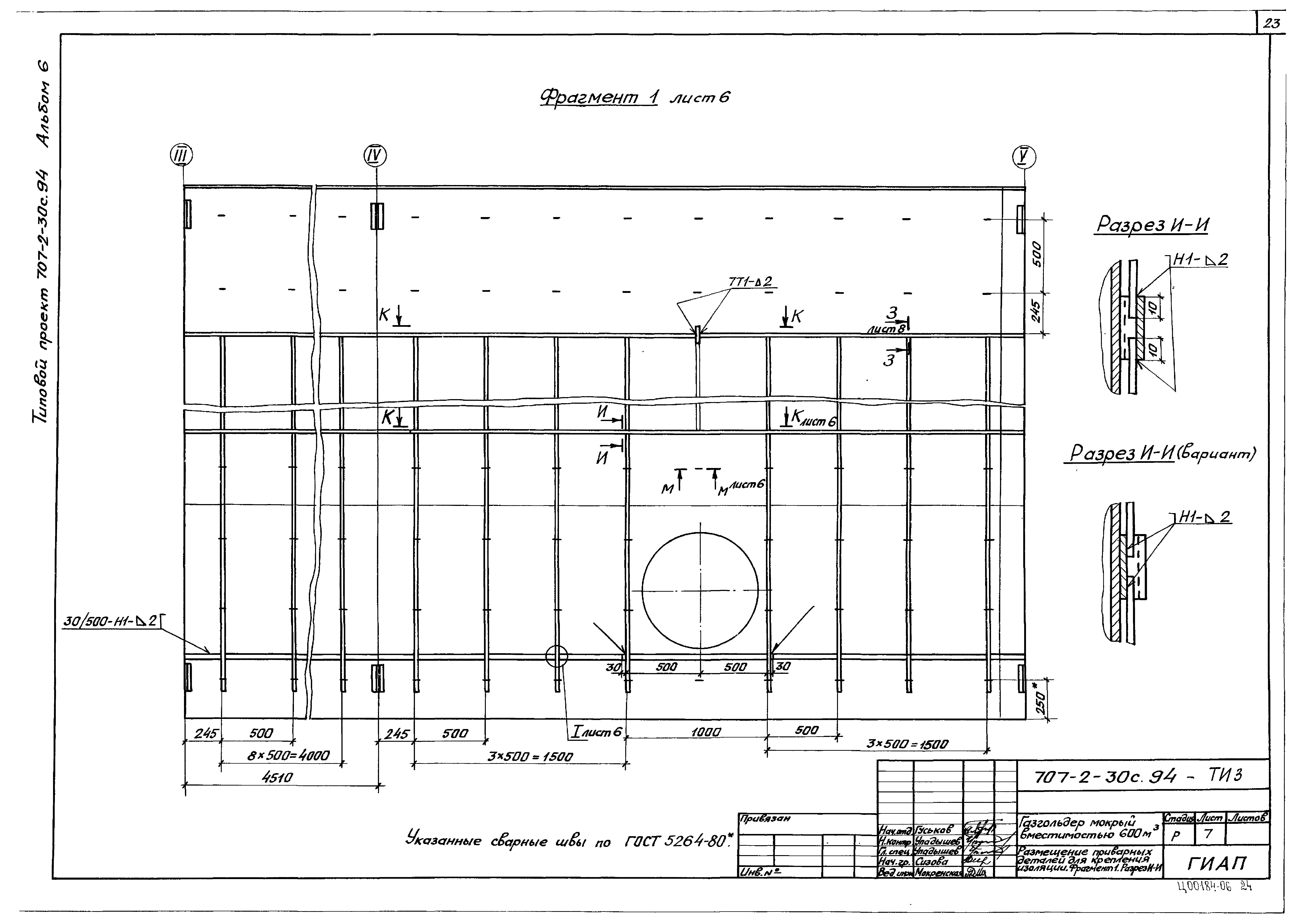

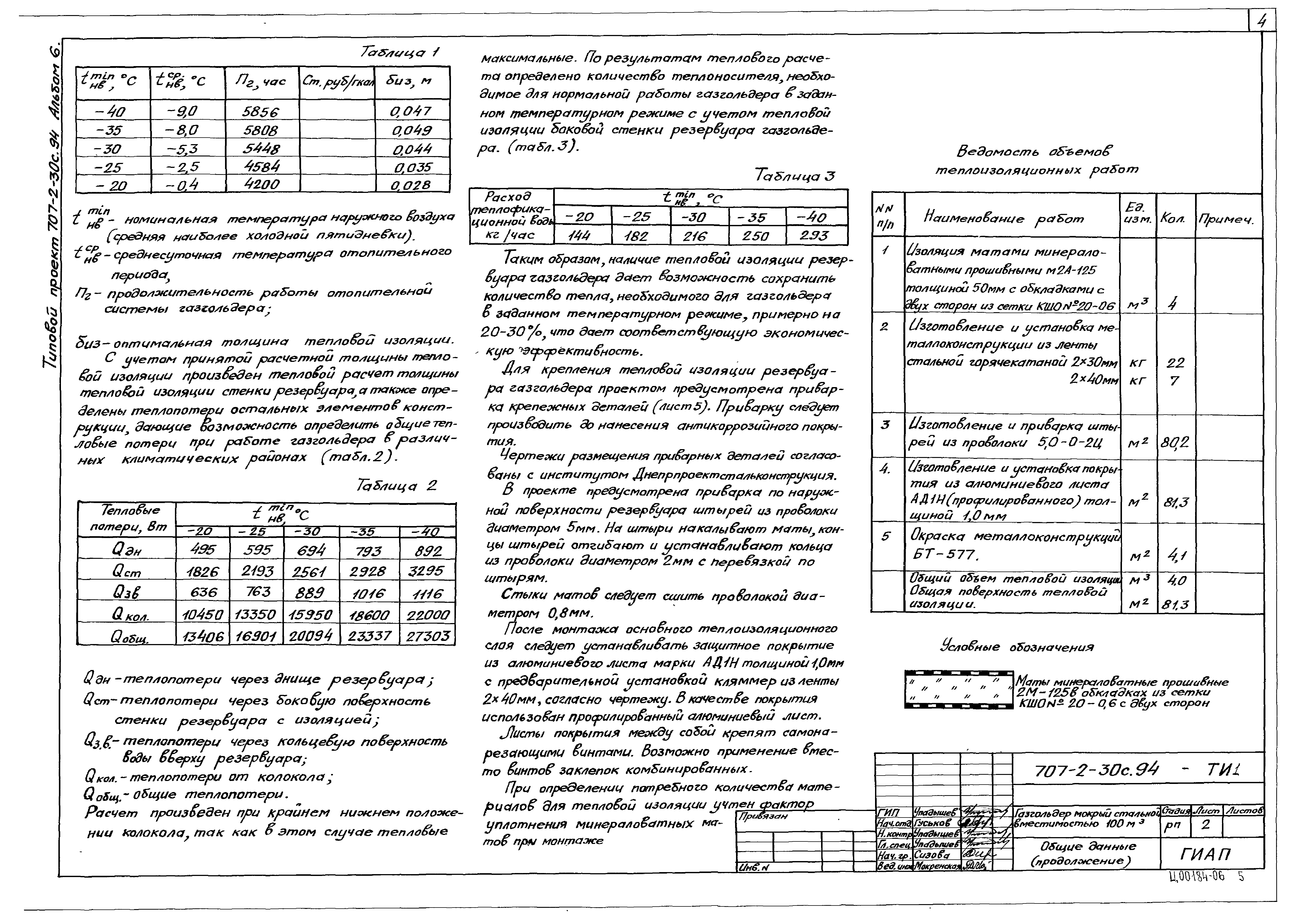

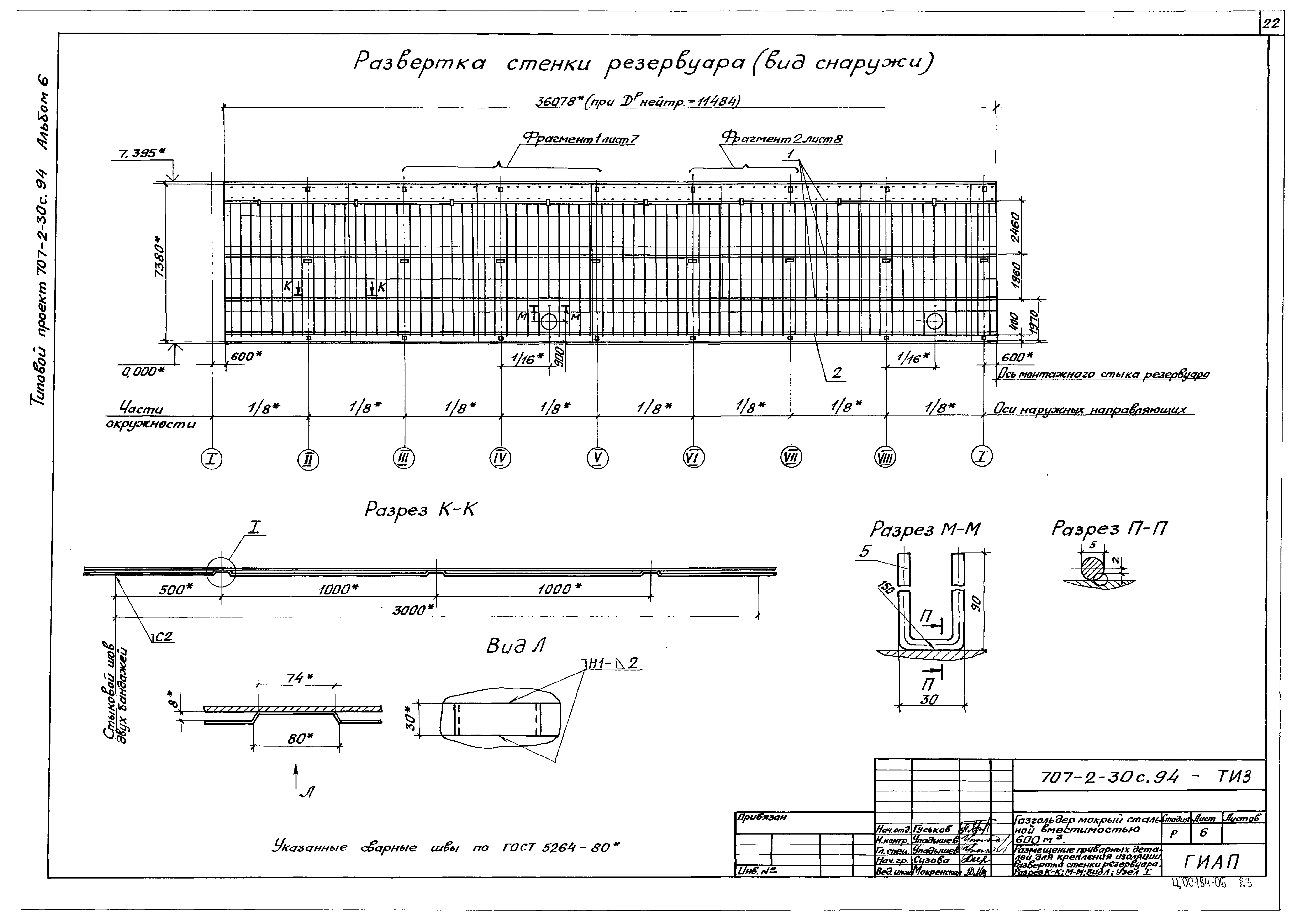

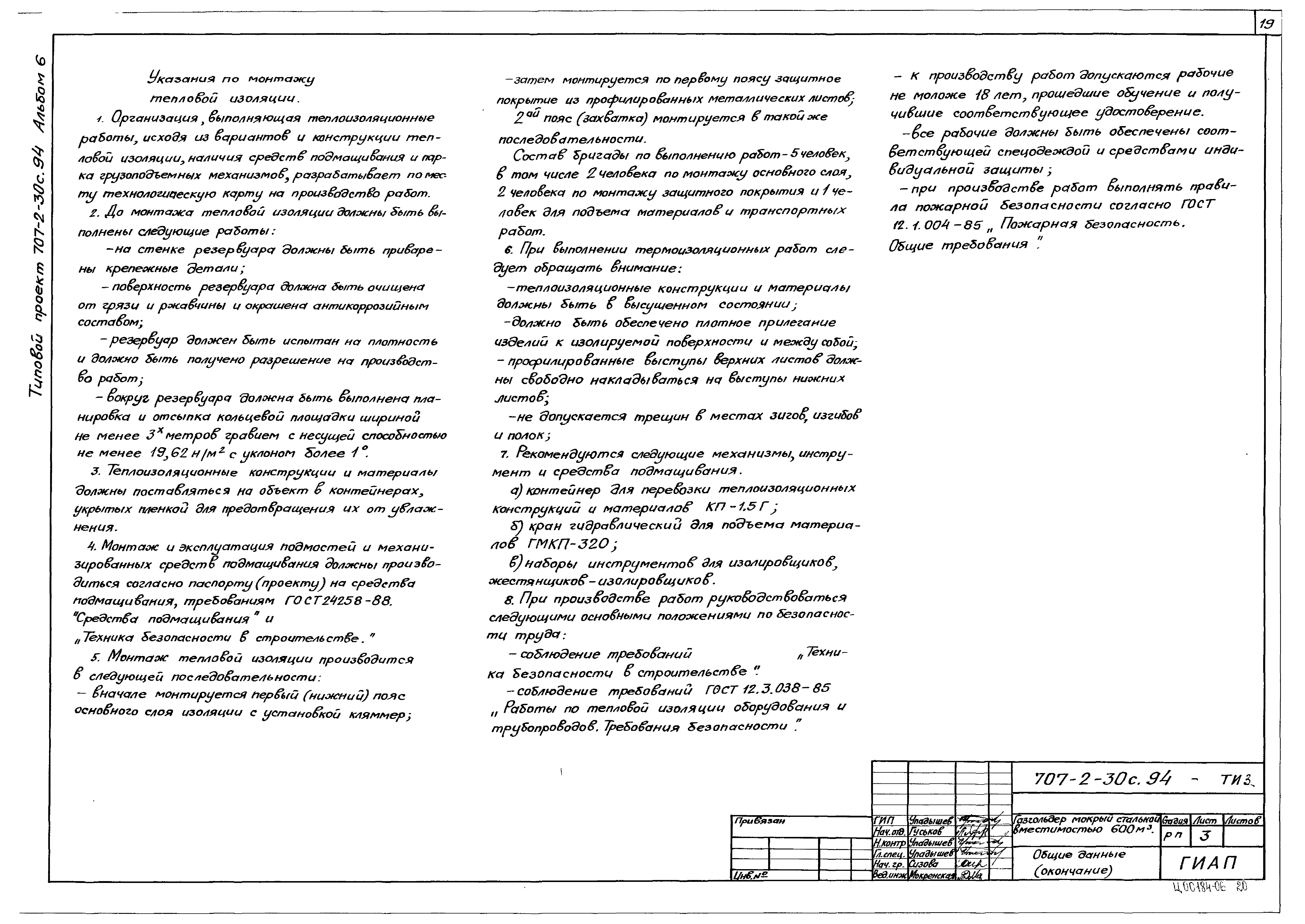

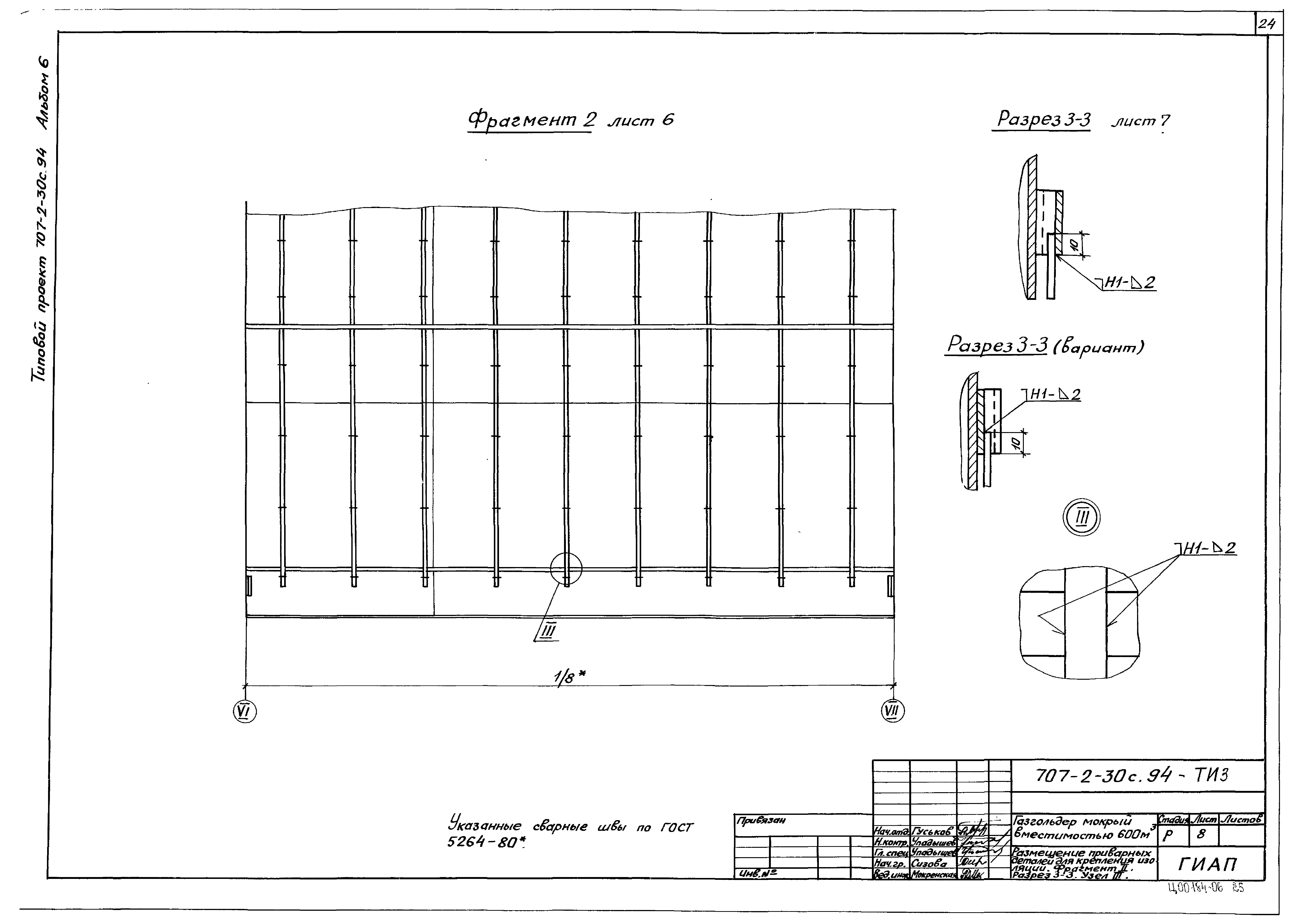

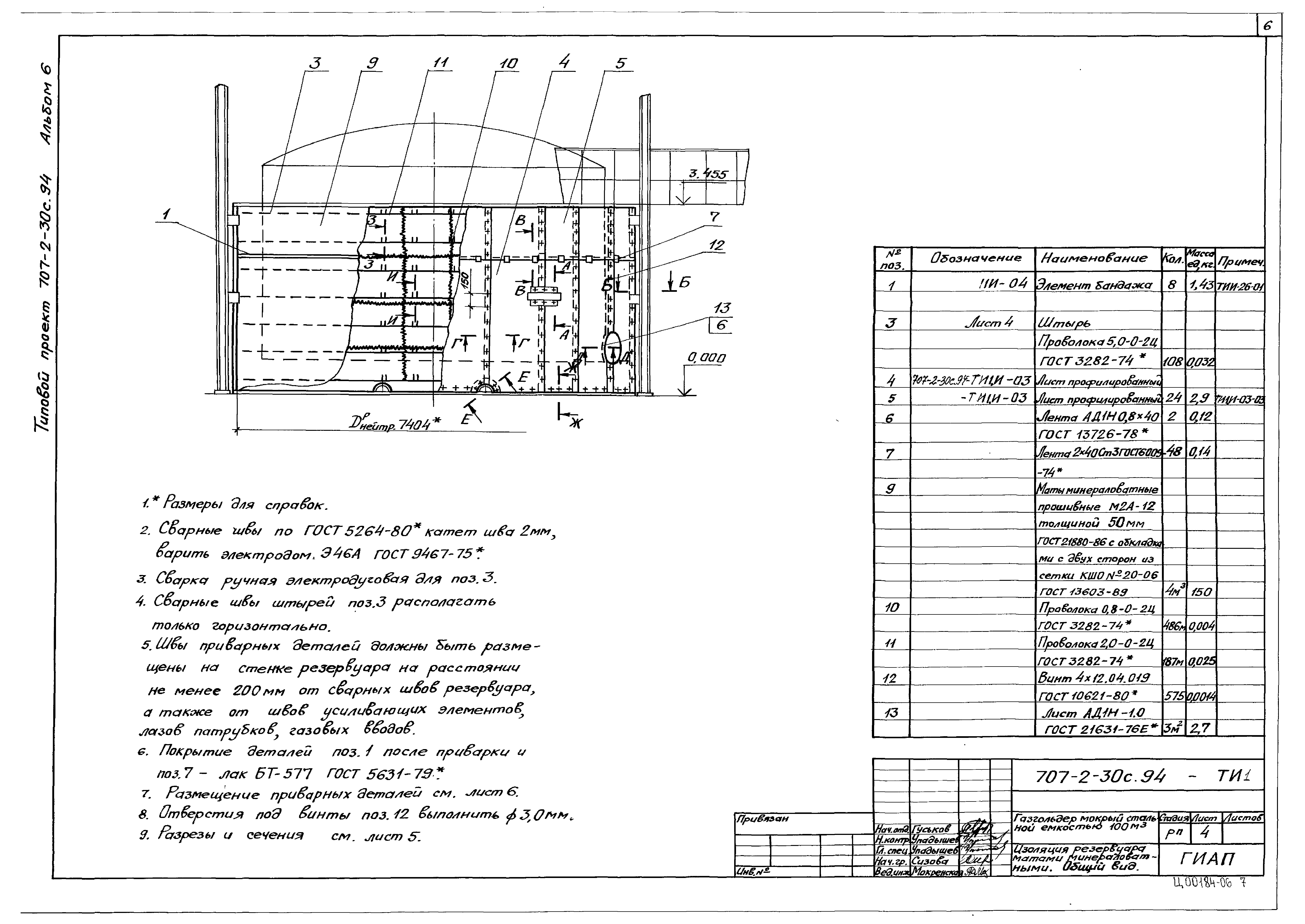

Оглавление:	Газгольдер мокрый вместимостью 100 куб. м    Общие данные    Изоляция резервуара матами минераловатными. Общий вид    Изоляция резервуара матами минераловатными. Разрезы А-А, Б-Б, В-В, Г-Г, Д-Д, Ж-Ж, З-З, И-И. Поз. 7    Размещение приварных деталей. Развертка стенки резервуара. Разрез К-К, М-М, П-П. Вид Л. Узел I    Лист профилированный    Элемент бандажа Газгольдер мокрый вместимостью 300 куб. м    Общие данные    Изоляция резервуара матами минераловатными. Общий вид    Изоляция резервуара матами минераловатными. Разрезы А-А, Б-Б, В-В, Г-Г, Д-Д, Ж-Ж, З-З, И-И. Поз. 7    Размещение приварных деталей. Развертка стенки резервуара. Разрез К-К, М-М, П-П. Вид Л. Узел I    Лист профилированный    Элемент бандажа Газгольдер мокрый вместимостью 600 куб. м    Общие данные    Изоляция резервуара матами минераловатными. Общий вид    Изоляция резервуара матами минераловатными. Разрезы А-А, Б-Б, В-В, Г-Г, Д-Д, Ж-Ж, З-З, И-И. Поз. 7    Размещение приварных деталей. Развертка стенки резервуара. Разрез К-К, М-М, П-П. Вид Л. Узел I    Размещение приварных деталей для крепления изоляции. Фрагмент I. Разрез И-И    Размещение приварных деталей для крепления изоляции. Фрагмент II. Разрез З-З. Узел III    Лист профилированный    Элемент бандажа
Разработан:	ГИАП
Утверждён:	16.12.1993 Роскомхимнефтепром (Roskomkhimnefteprom 09/1-1-14Б)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Газгольдеры
Заменяет собой:	Типовой проект 707-2-19с.85 «Газгольдер мокрый стальной вместимостью 300 куб. м с вертикальными направляющими и боковым вводом для хранения газов под давлением до 4000 Па (400 мм водяного столба)» Типовой проект 707-2-20с.85 «Газгольдер мокрый стальной вместимостью 600 куб. м с вертикальными направляющими и боковым вводом для хранения газов под давлением до 4000 Па (400 мм водяного столба)» Типовой проект 707-2-18с.85 «Газгольдер мокрый стальной вместимостью 100 куб. м с вертикальными направляющими и боковым вводом для хранения газов под давлением до 4000 Па (400 мм водяного столба)»
