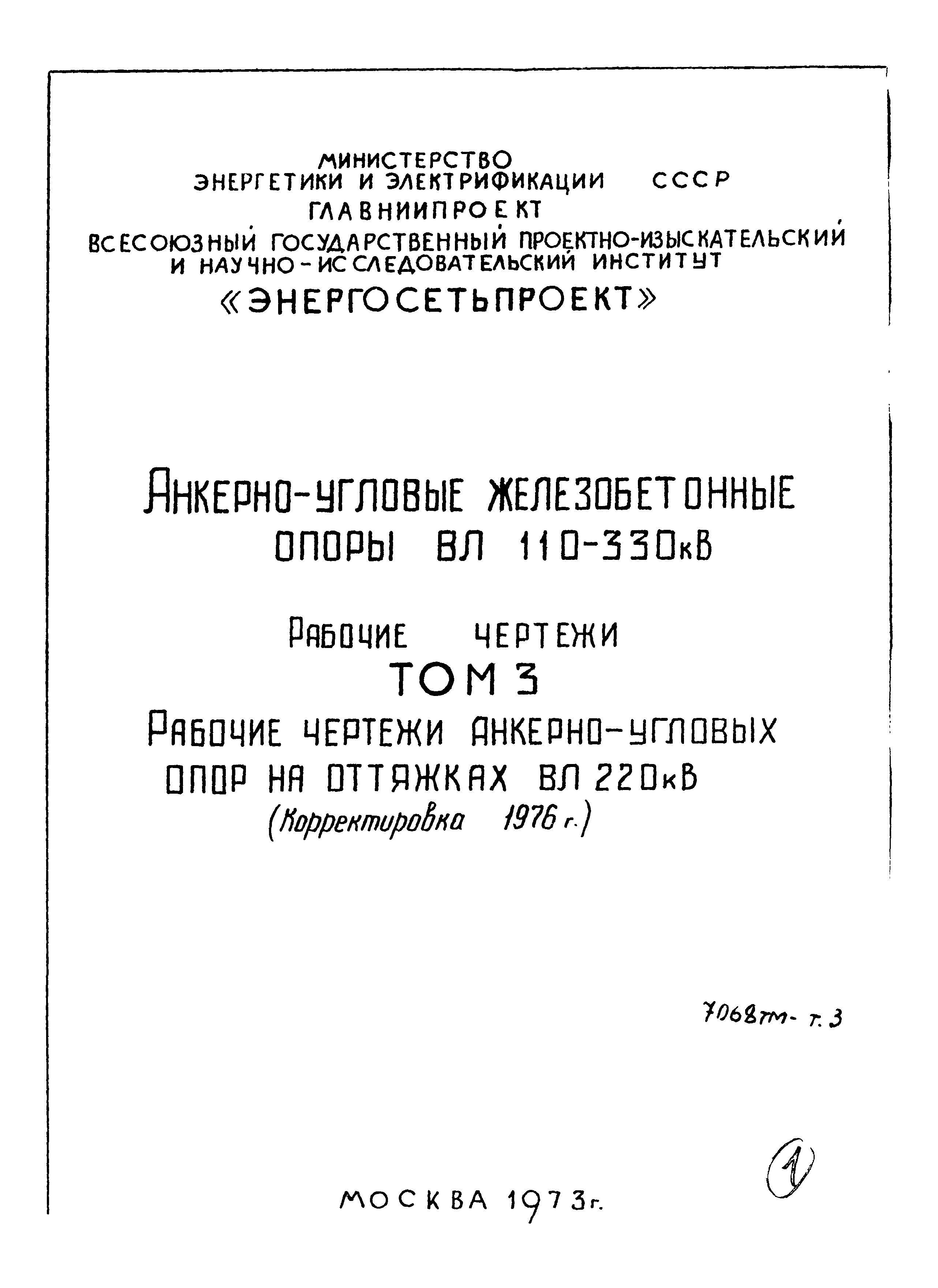

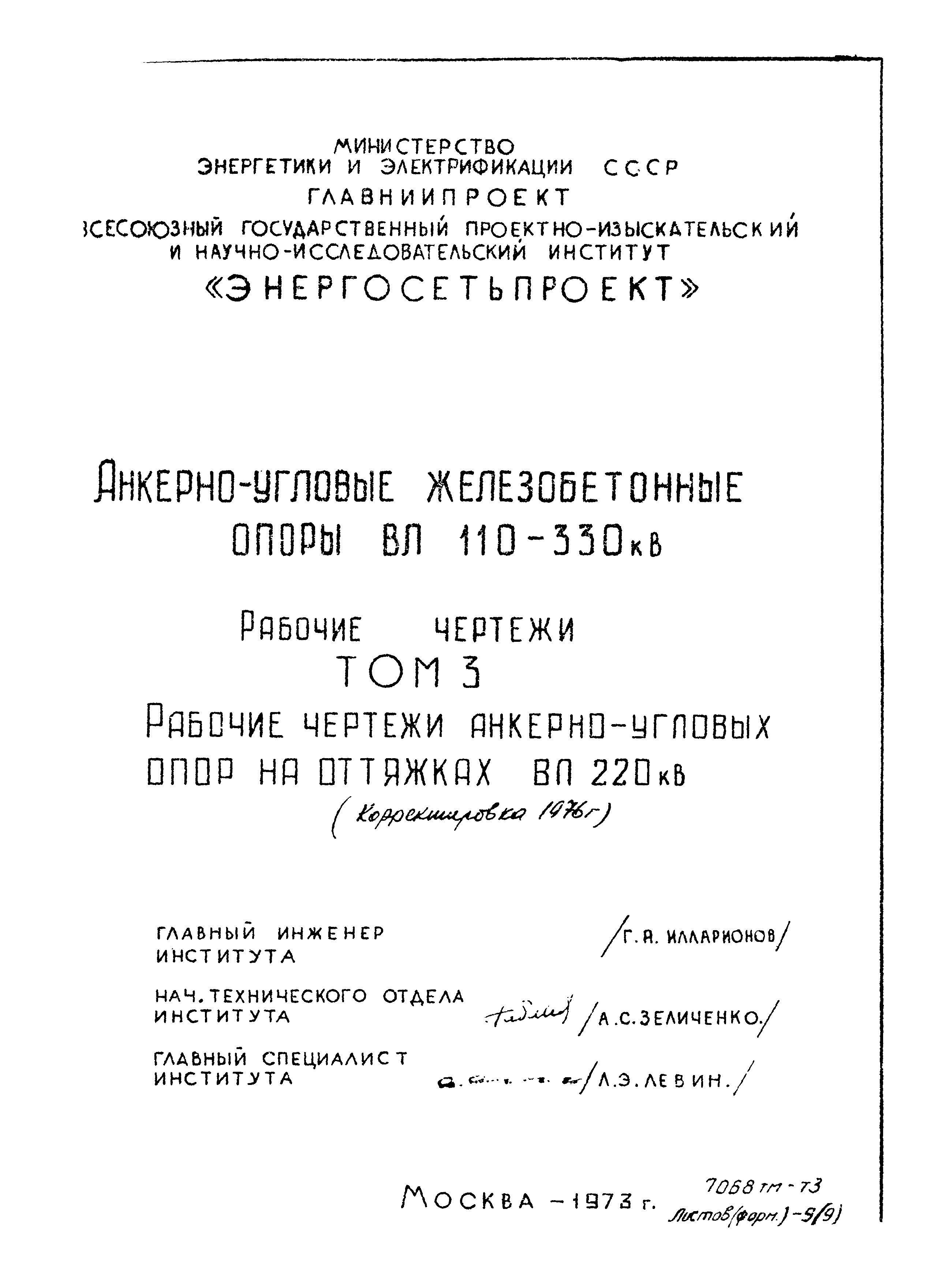

Скачать Типовые материалы для проектирования 7068тм Том 3. Рабочие чертежи анкерно-угловых опор на оттяжках ВЛ 220 кВДата актуализации: 10.08.2017 Типовые материалы для проектирования 7068тм

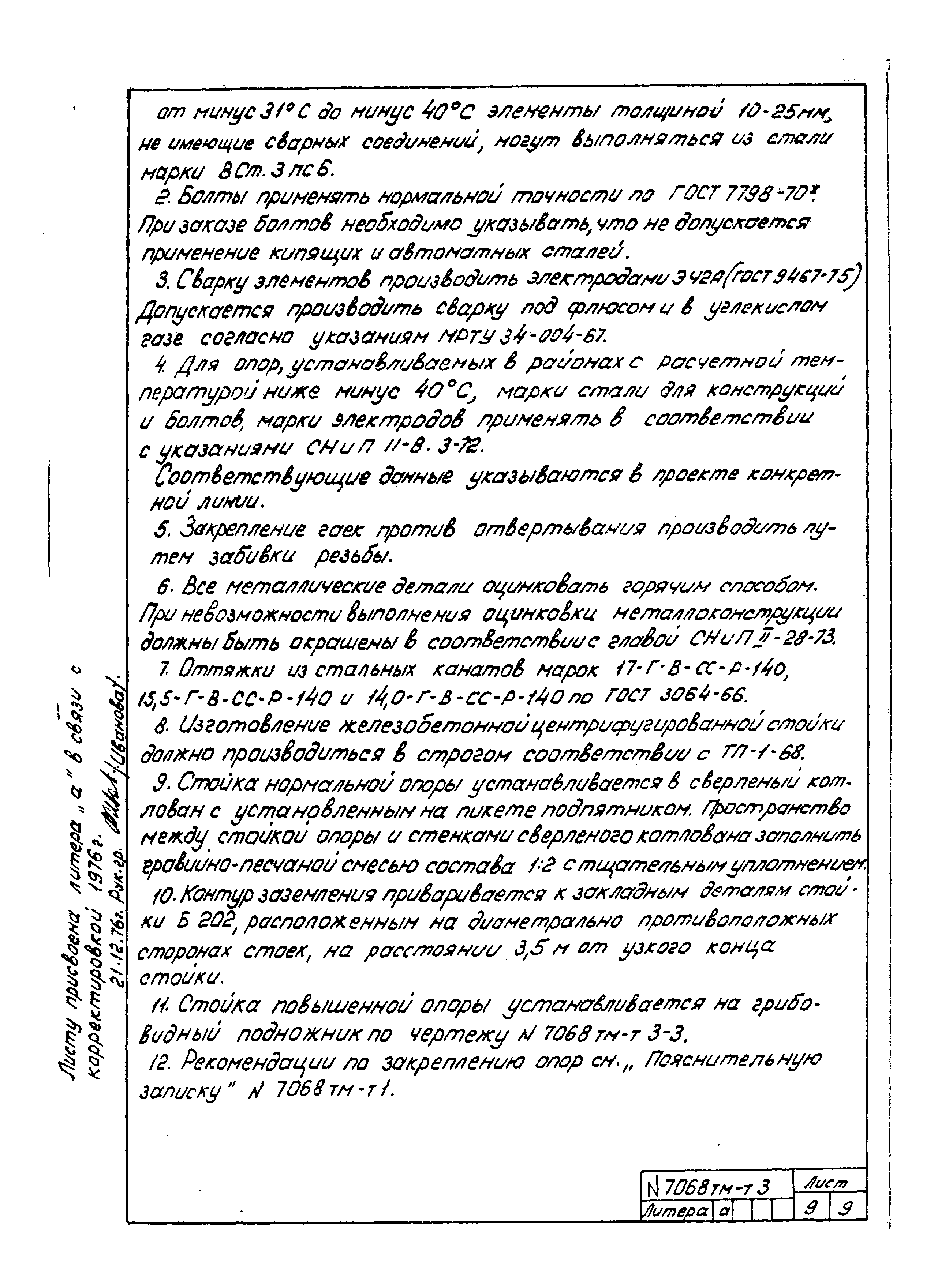

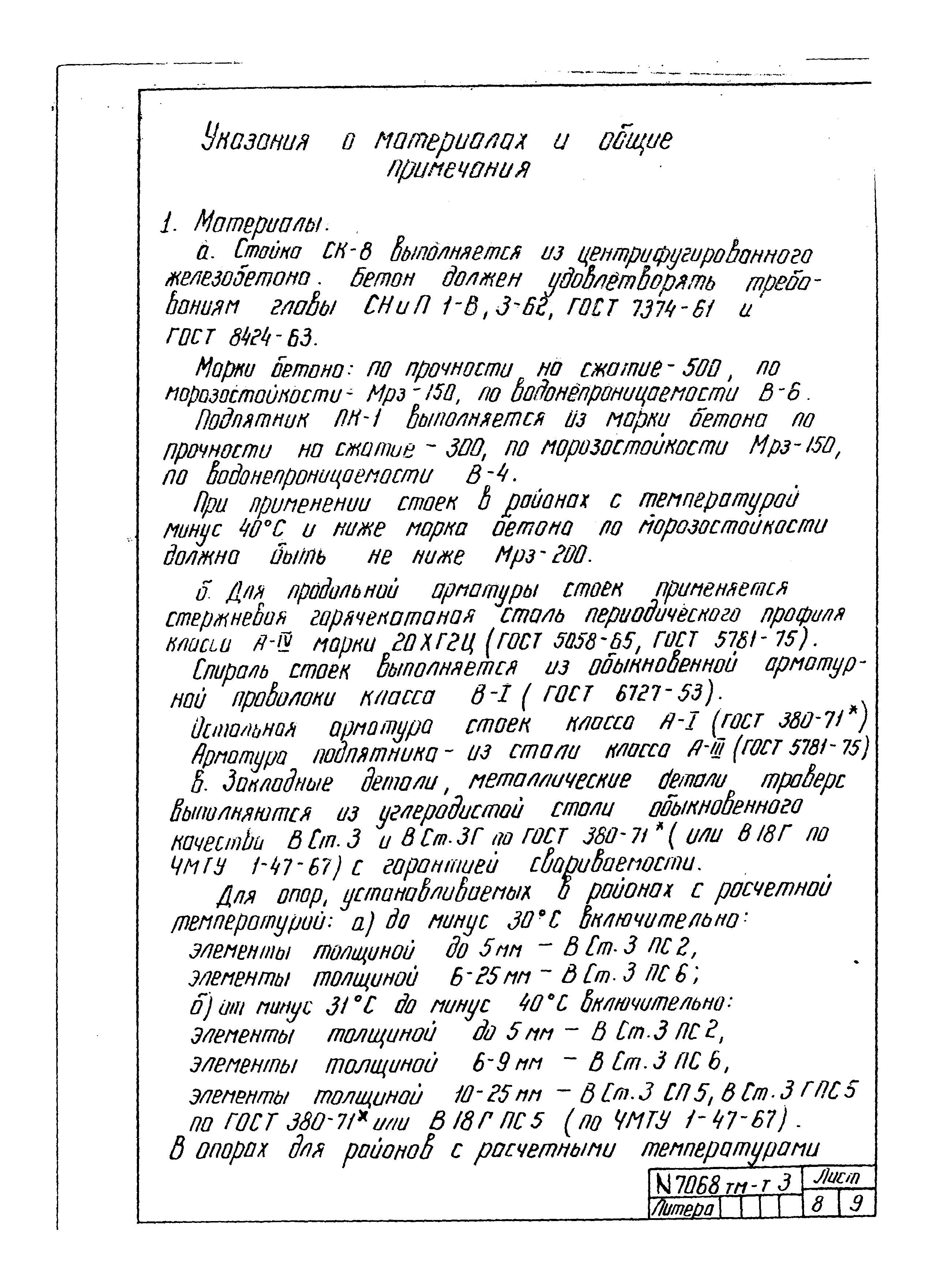

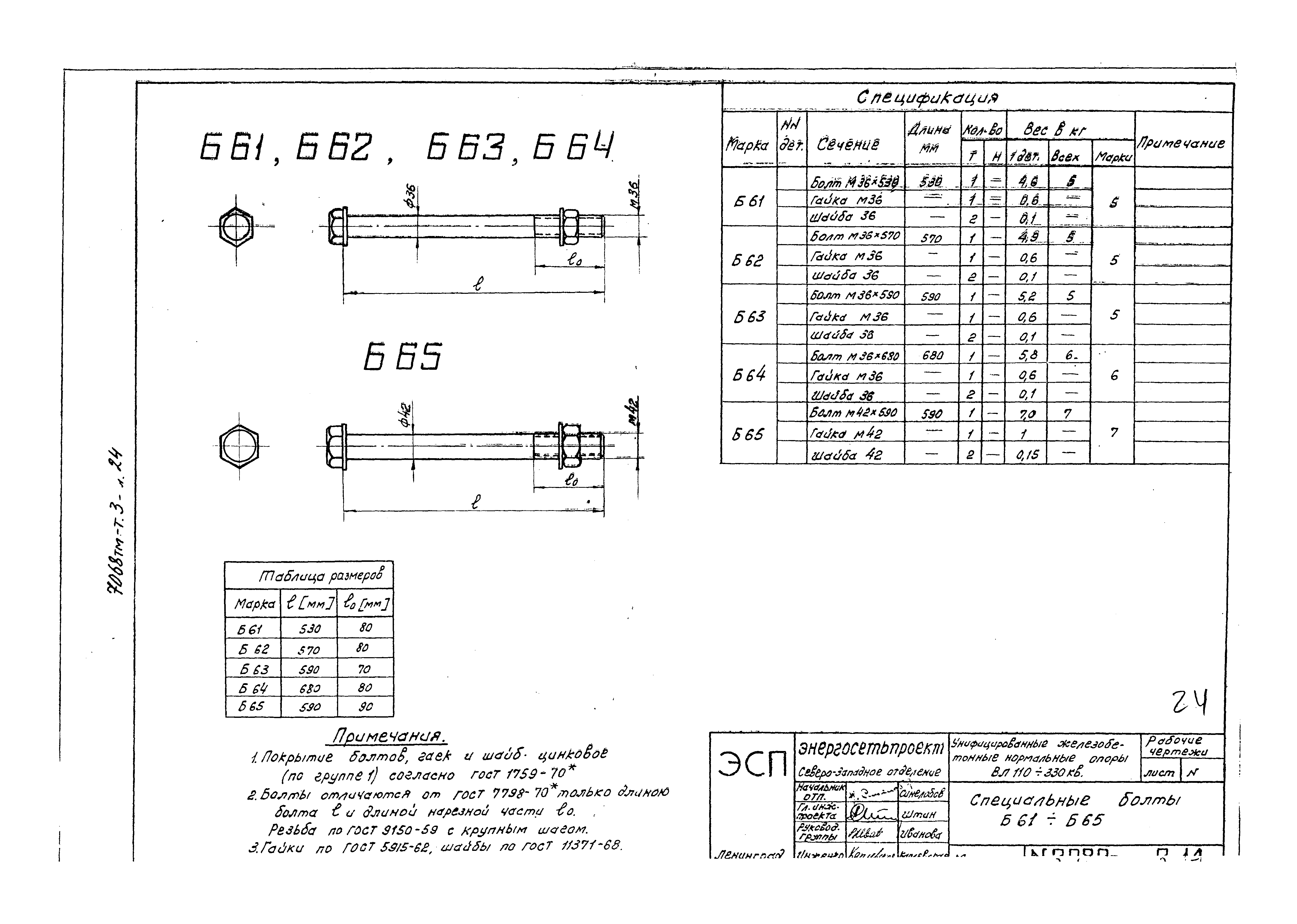

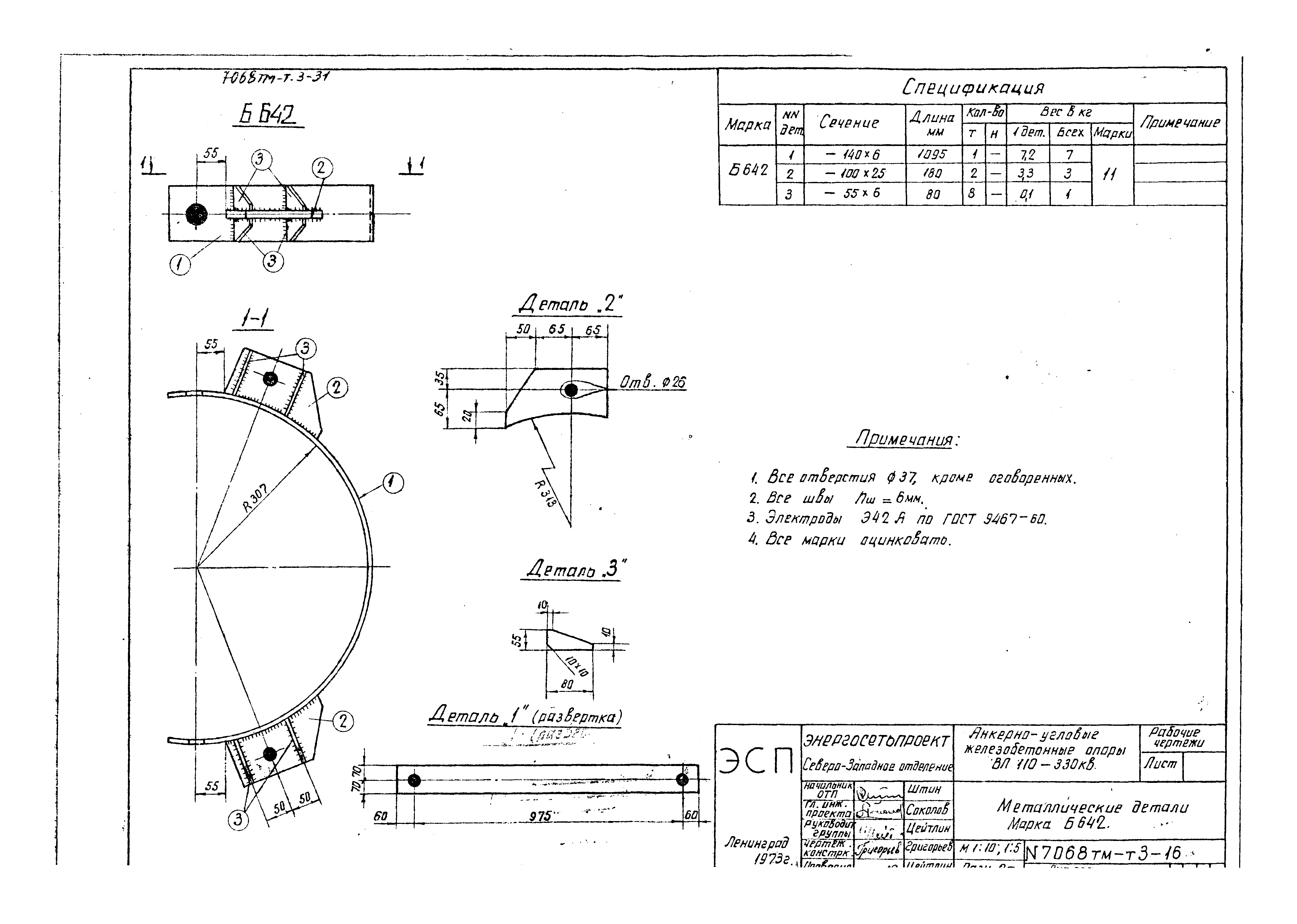

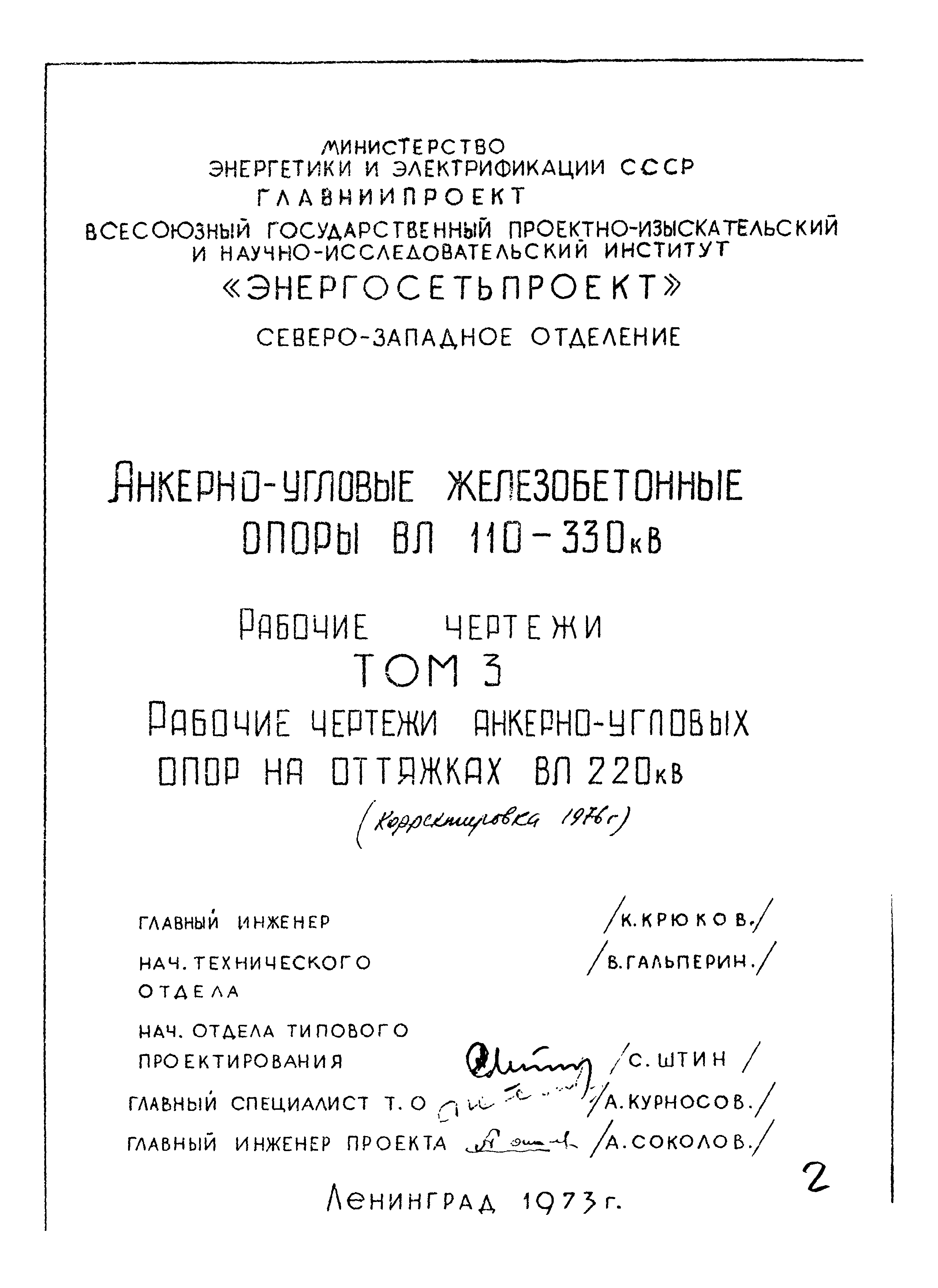

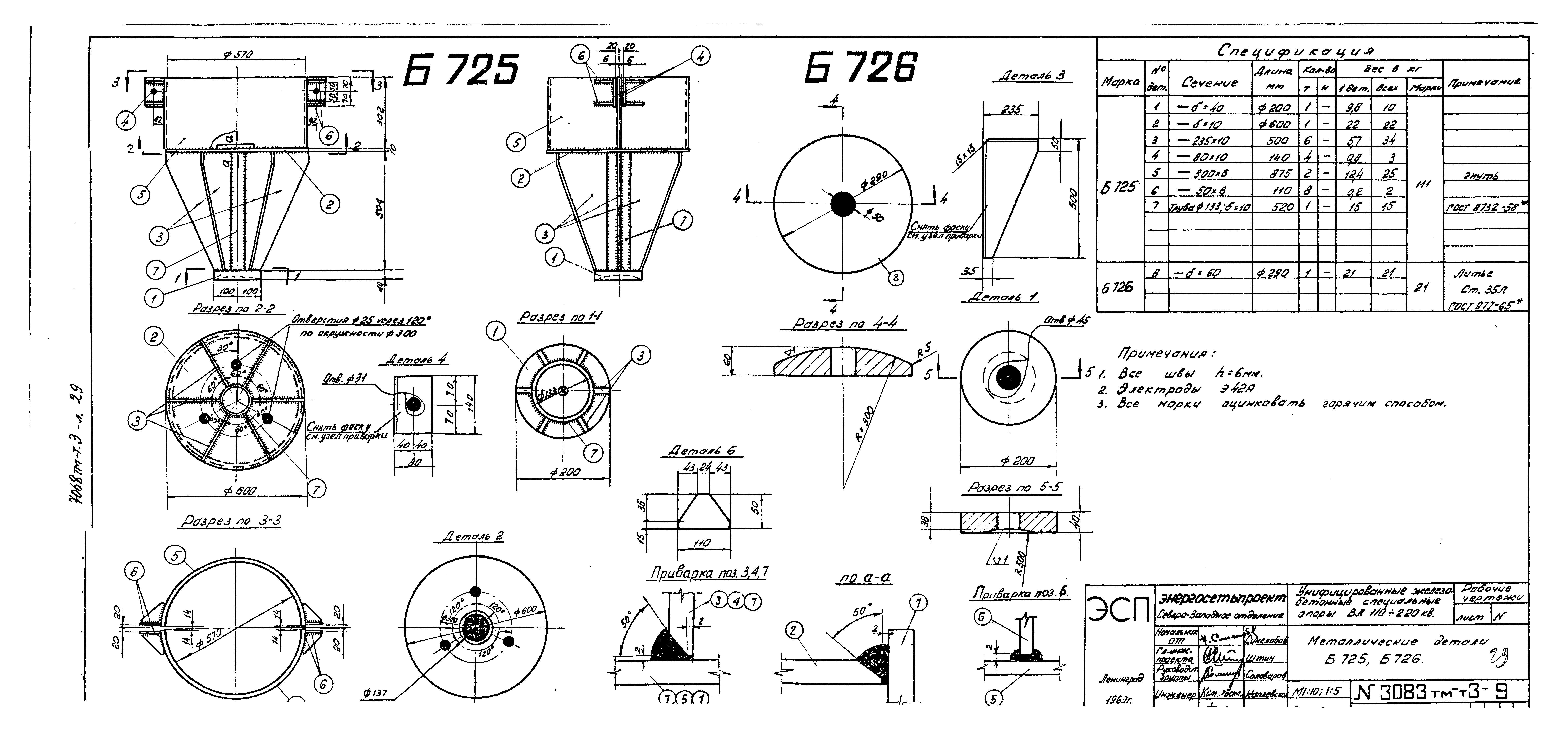

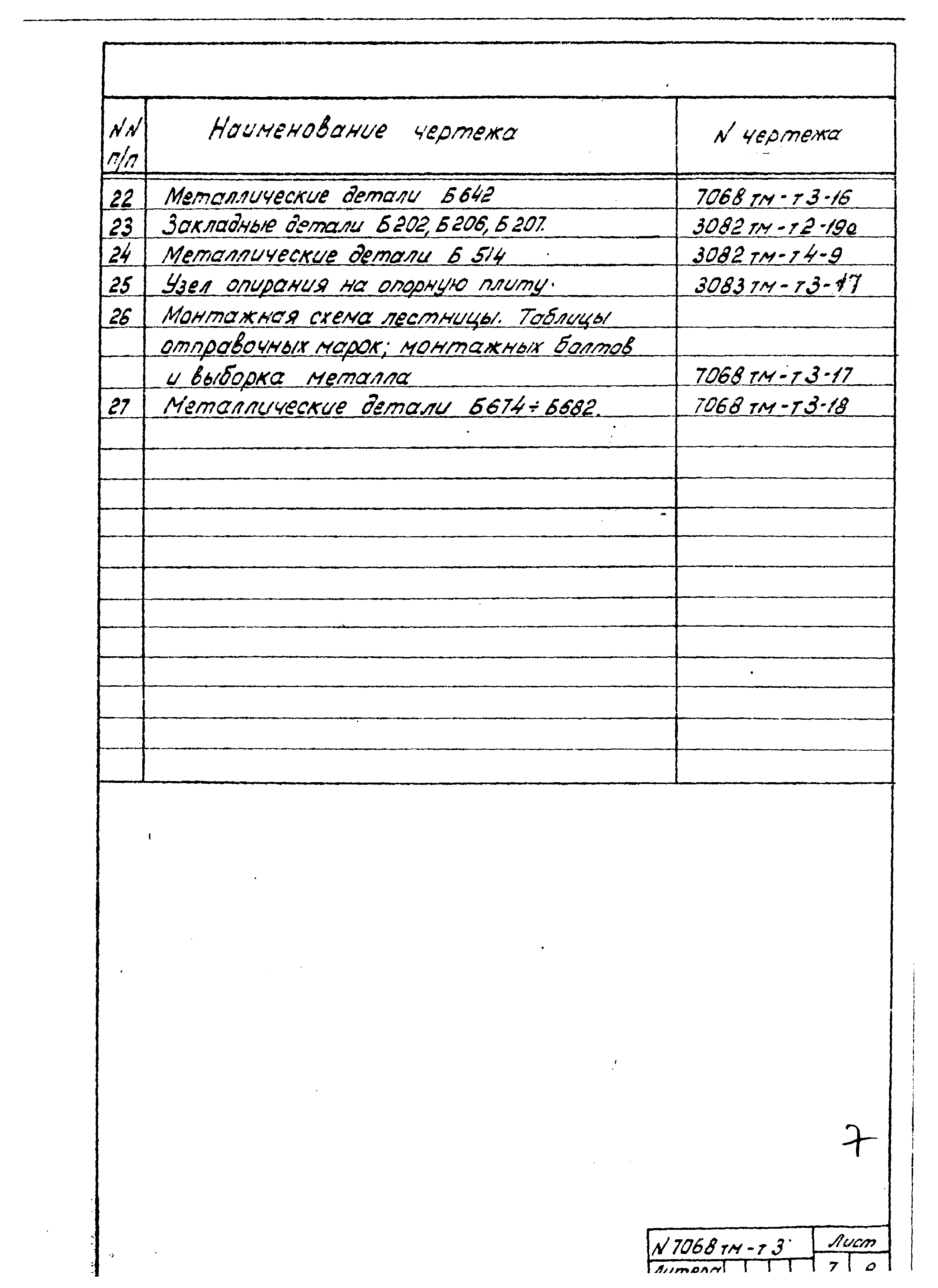

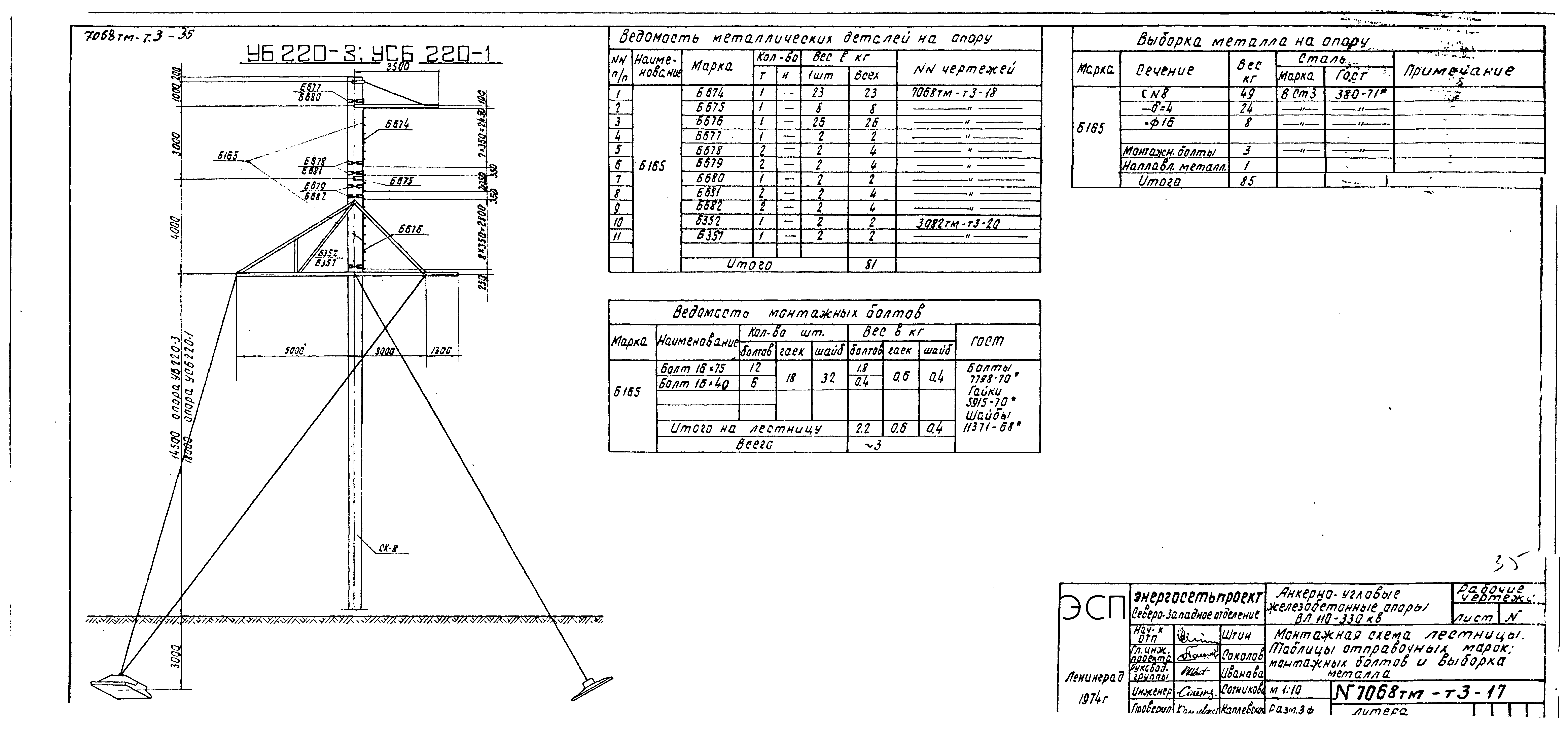

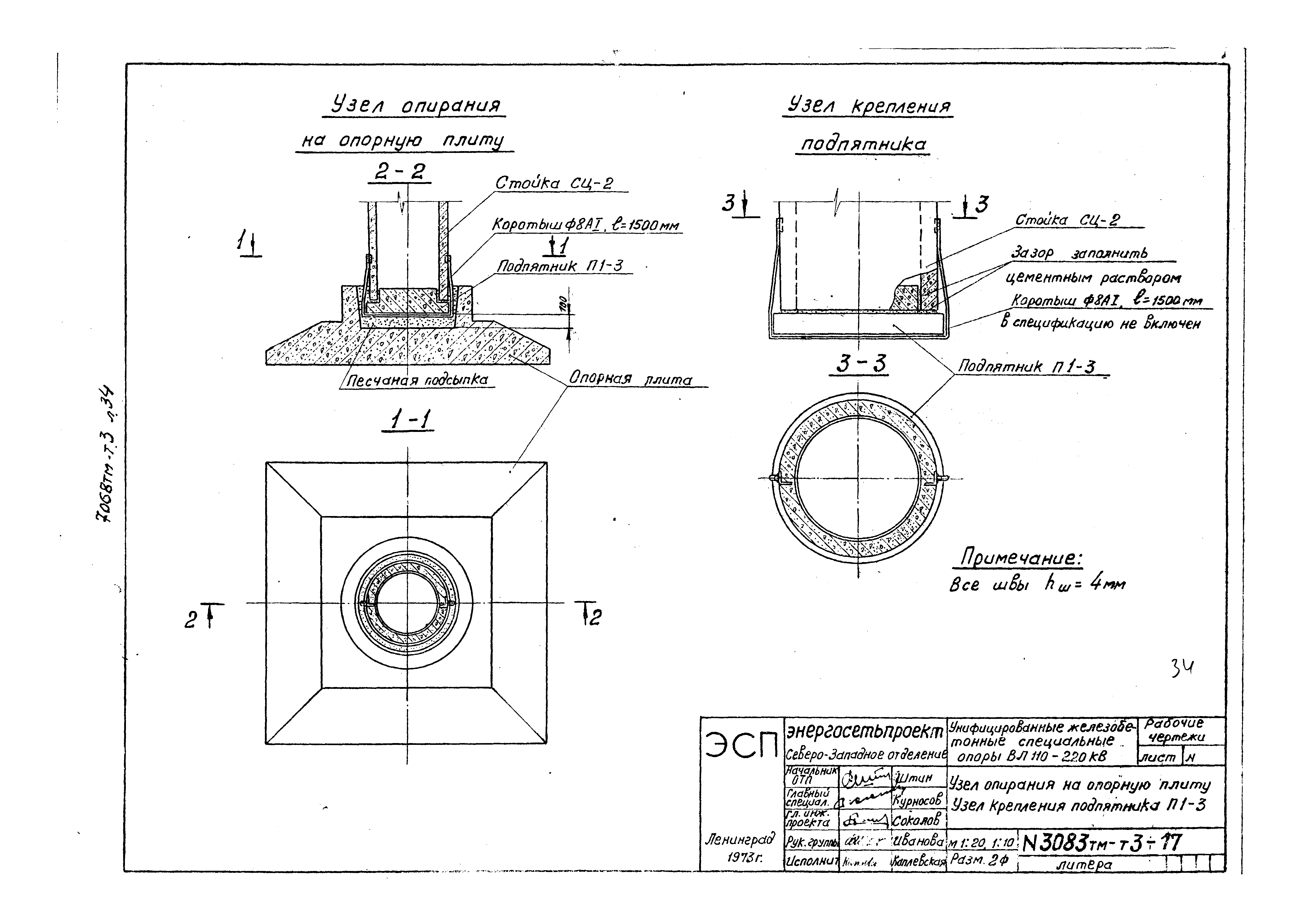

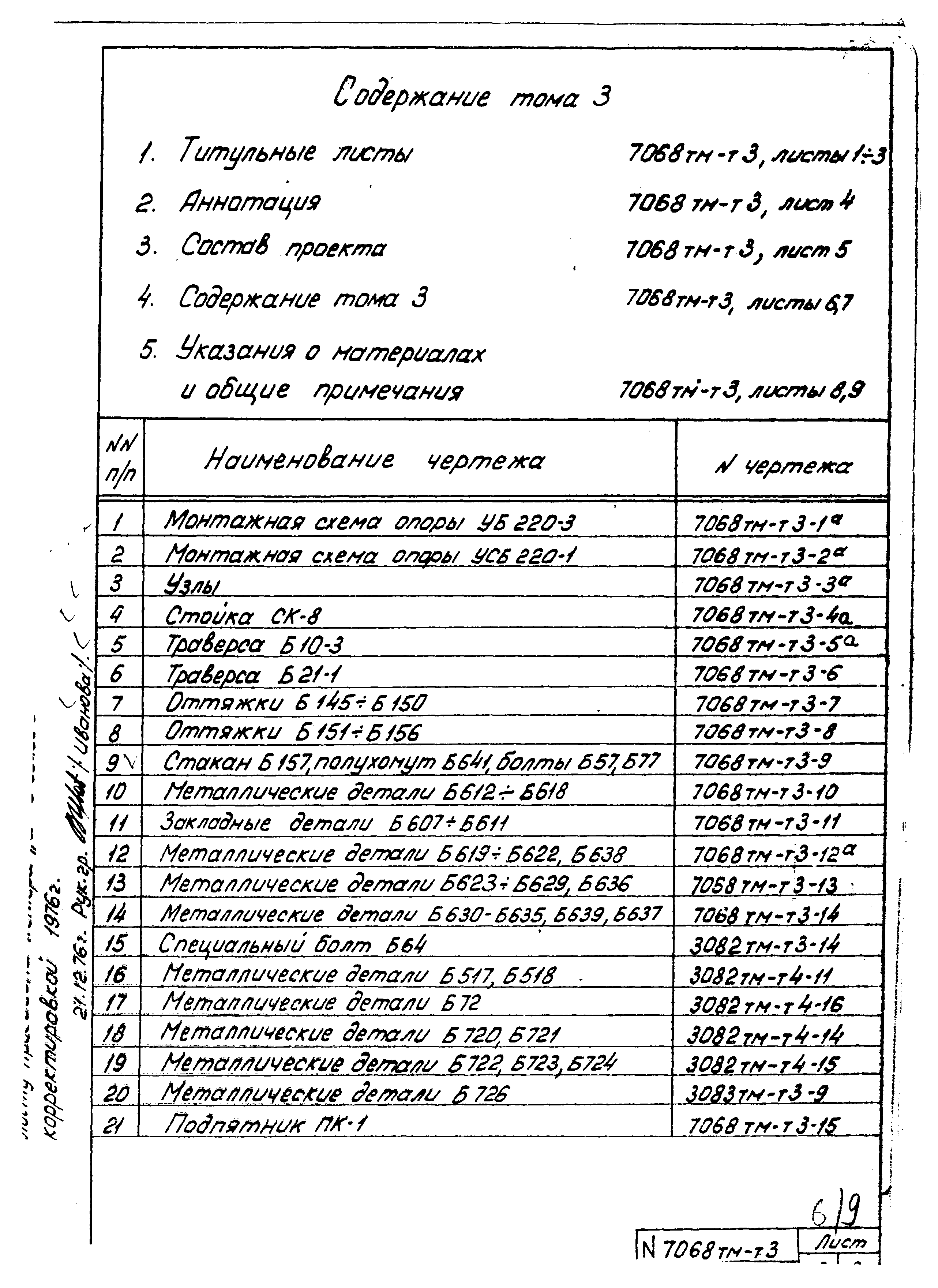

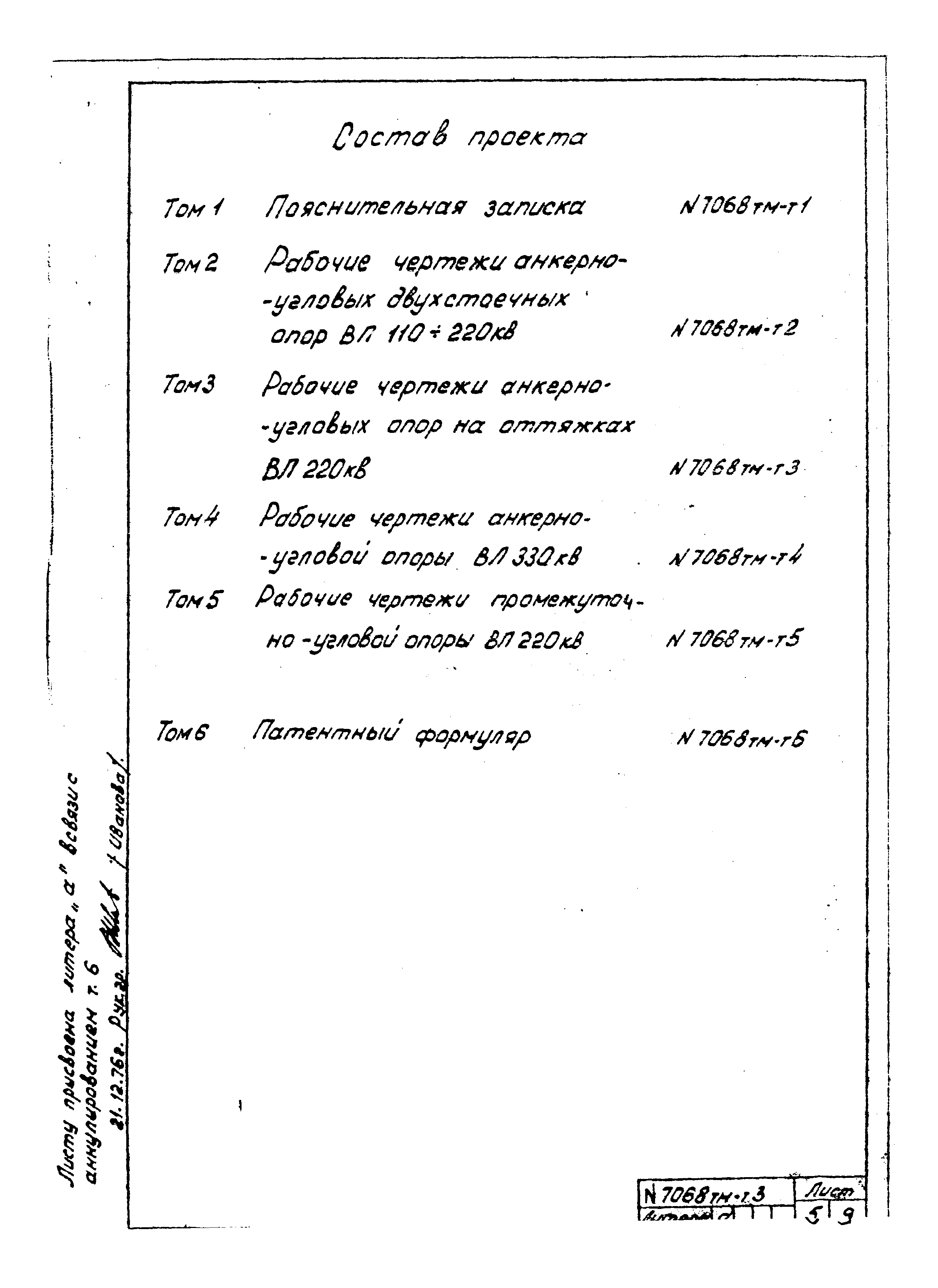

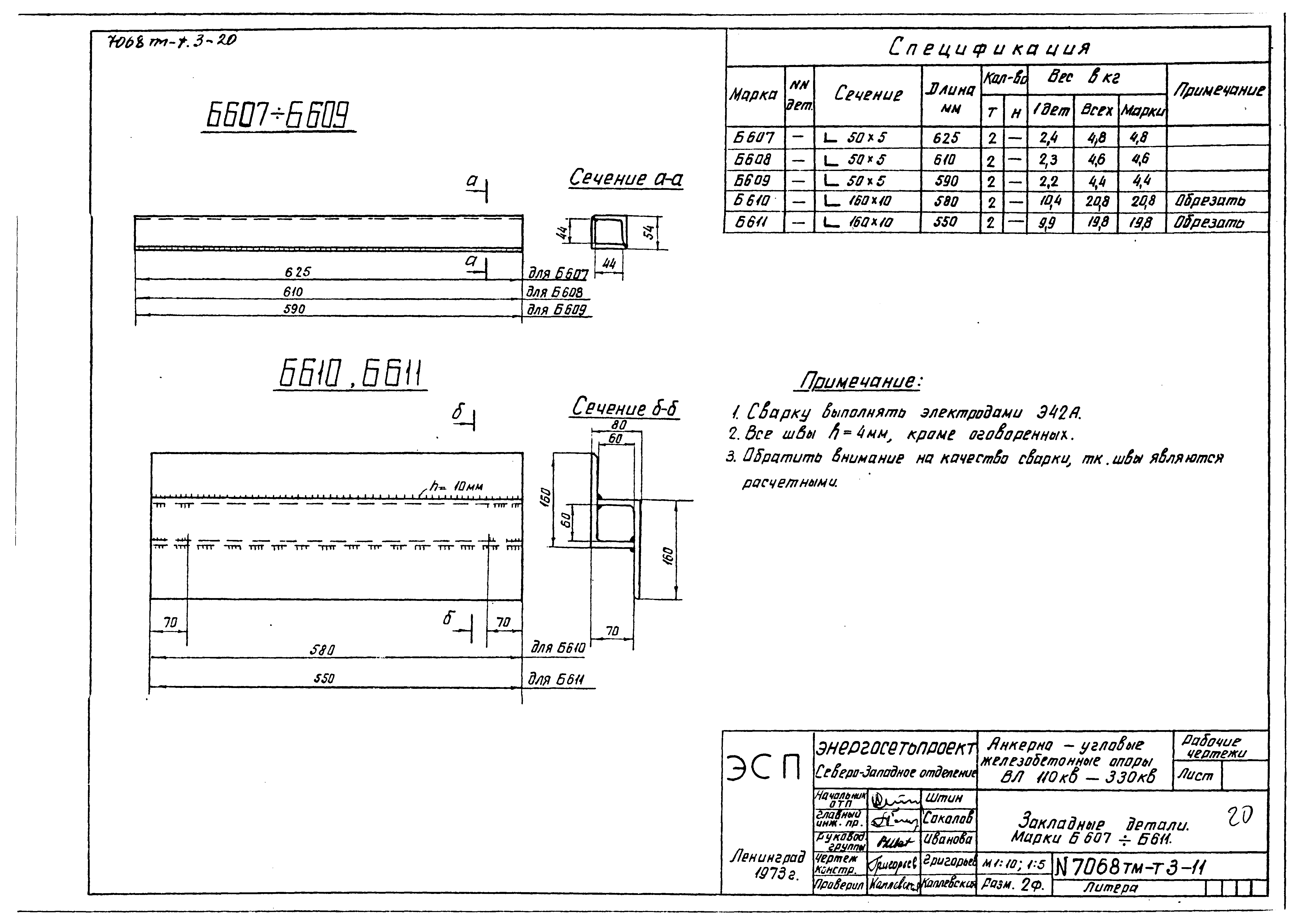

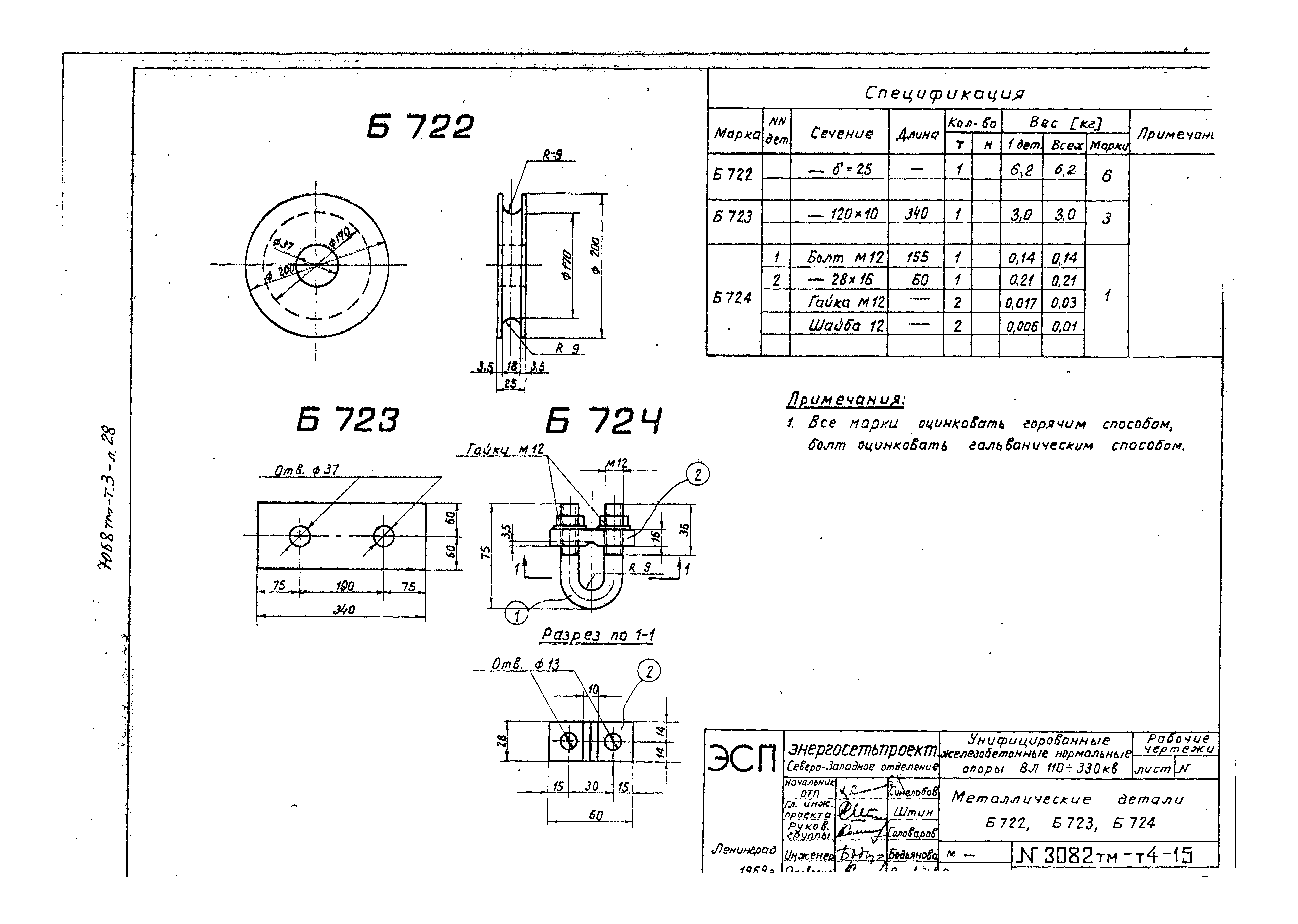

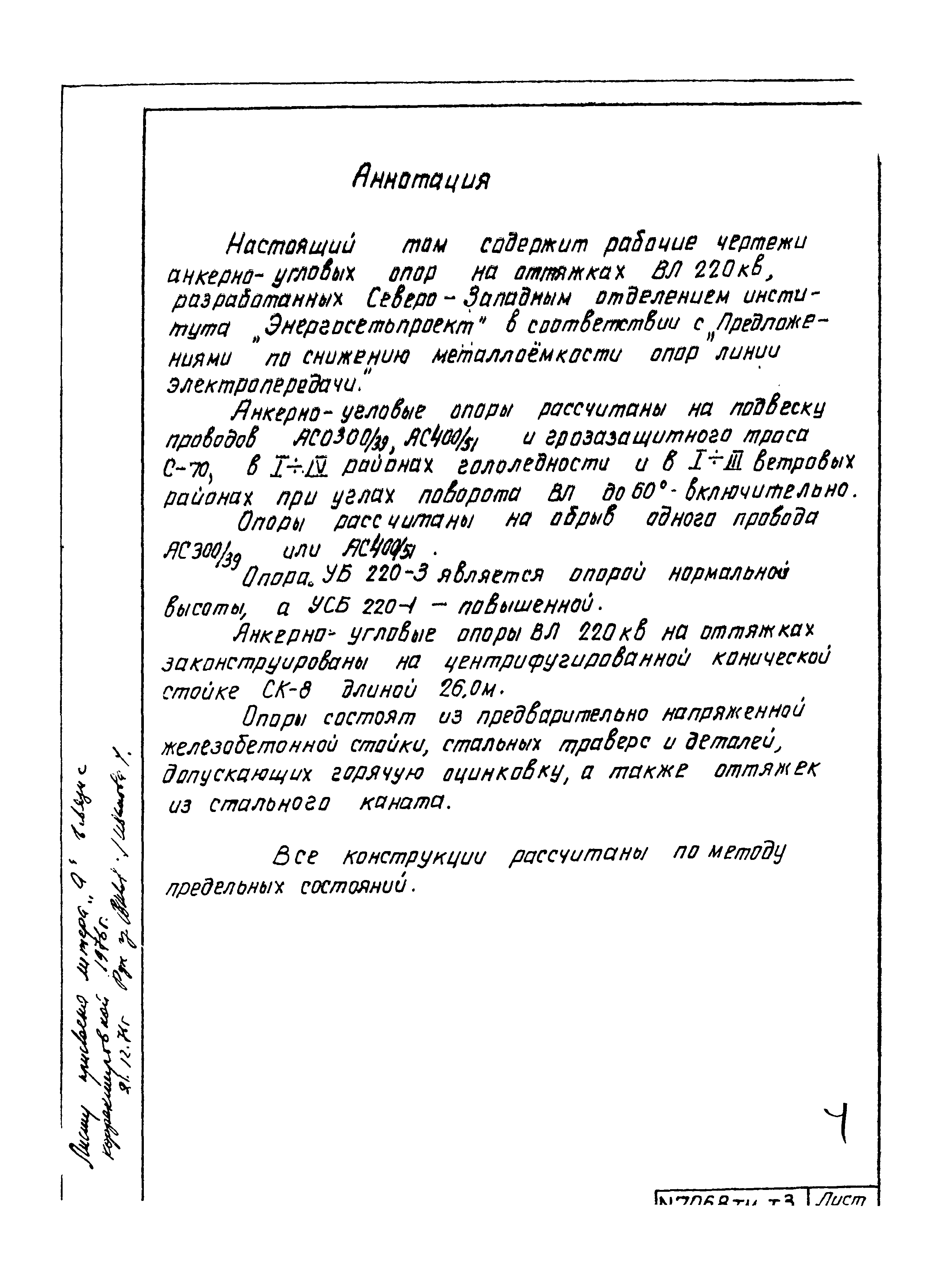

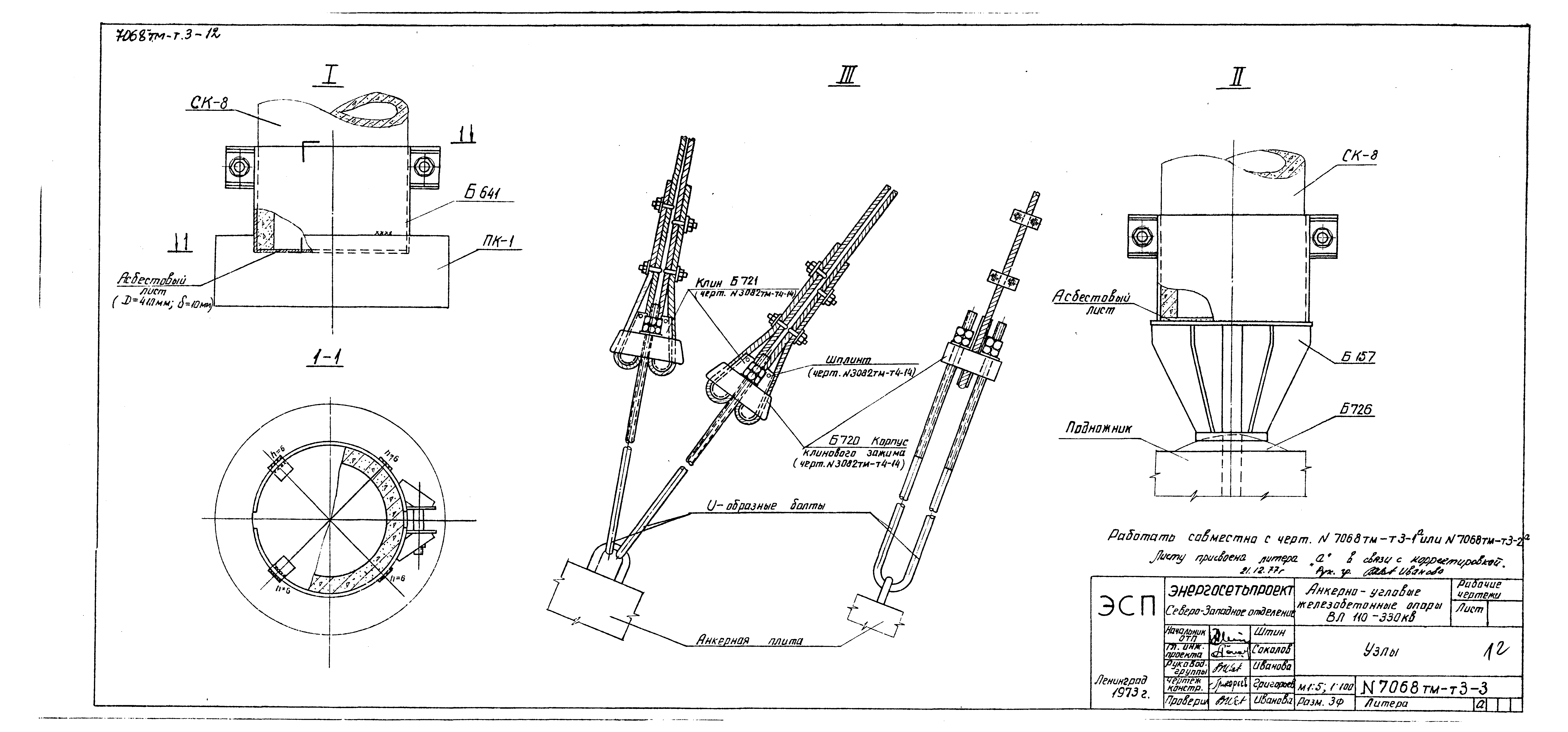

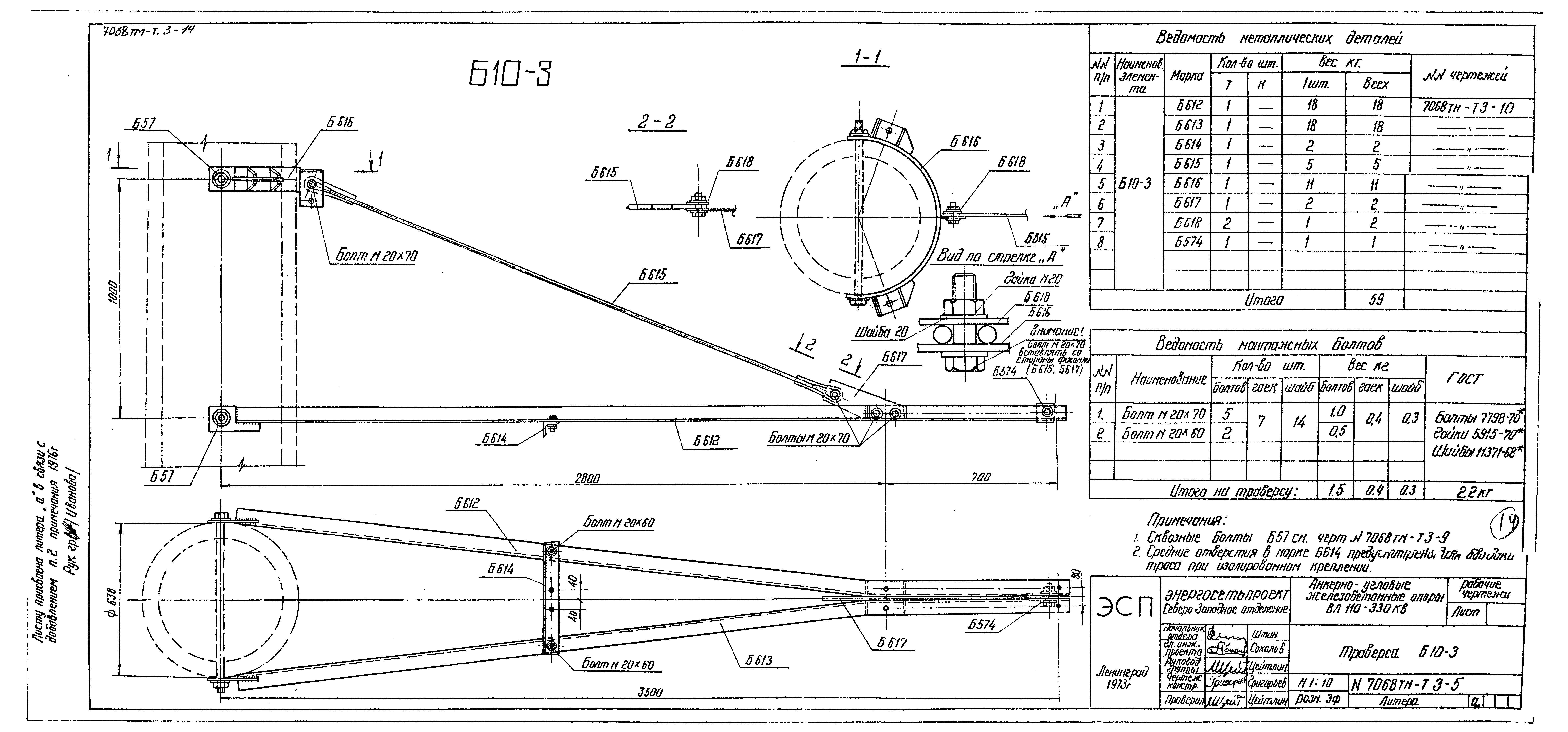

Том 3. Рабочие чертежи анкерно-угловых опор на оттяжках ВЛ 220 кВОбозначение: | Типовые материалы для проектирования 7068тм | Обозначение англ: | 7068тм | Статус: | cправочные материалы, мп, тпр | Название рус.: | Том 3. Рабочие чертежи анкерно-угловых опор на оттяжках ВЛ 220 кВ | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 17.12.1973 | Оглавление: | Титульные листы Аннотация Состав проекта Содержание тома 3 Указания о материалах и общие примечания Монтажная схема опоры УБ220-3 Монтажная схема опоры УСБ220-1 Узлы Стойка СК-8 Траверса Б10-3 Траверса Б21-1 Оттяжки Б145 - Б156 Стакан Б157, полухомут Б641, болты Б57, Б77 Металлические детали Б612 - Б618 Закладные детали Б607 - Б611 Металлические детали Б619 - Б635, Б636 - Б639 Специальный болт Б64 Металлические детали Б517, Б518, Б72, Б720 - Б724, Б726 Подпятник ПК-1 Металлические детали Б642 Закладные детали Б202, Б206, Б207 Металлические детали Б514 Узел опирания на опорную плиту Монтажная схема лестницы. Таблицы отправочных марок, монтажных болтов и выборка металла Металлические детали Б674 - Б682 | Разработан: | Энергосетьпроект
| Утверждён: | 17.12.1973 Министерство энергетики и электрификации СССР (USSR Ministry of Energy and Electrical Power )
| Расположен в: |
|
![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/0.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/1.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/2.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/3.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/4.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/5.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/6.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/7.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/8.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/9.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/10.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/11.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/12.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/13.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/14.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/15.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/16.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/17.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/18.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/19.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/20.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/21.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/22.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/23.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/24.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/25.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/26.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/27.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/28.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/29.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/30.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/31.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/32.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/33.gif) ![Типовые материалы для проектирования 7068тм](../../../Data2/1/4293784/4293784533.files/34.gif)
|
