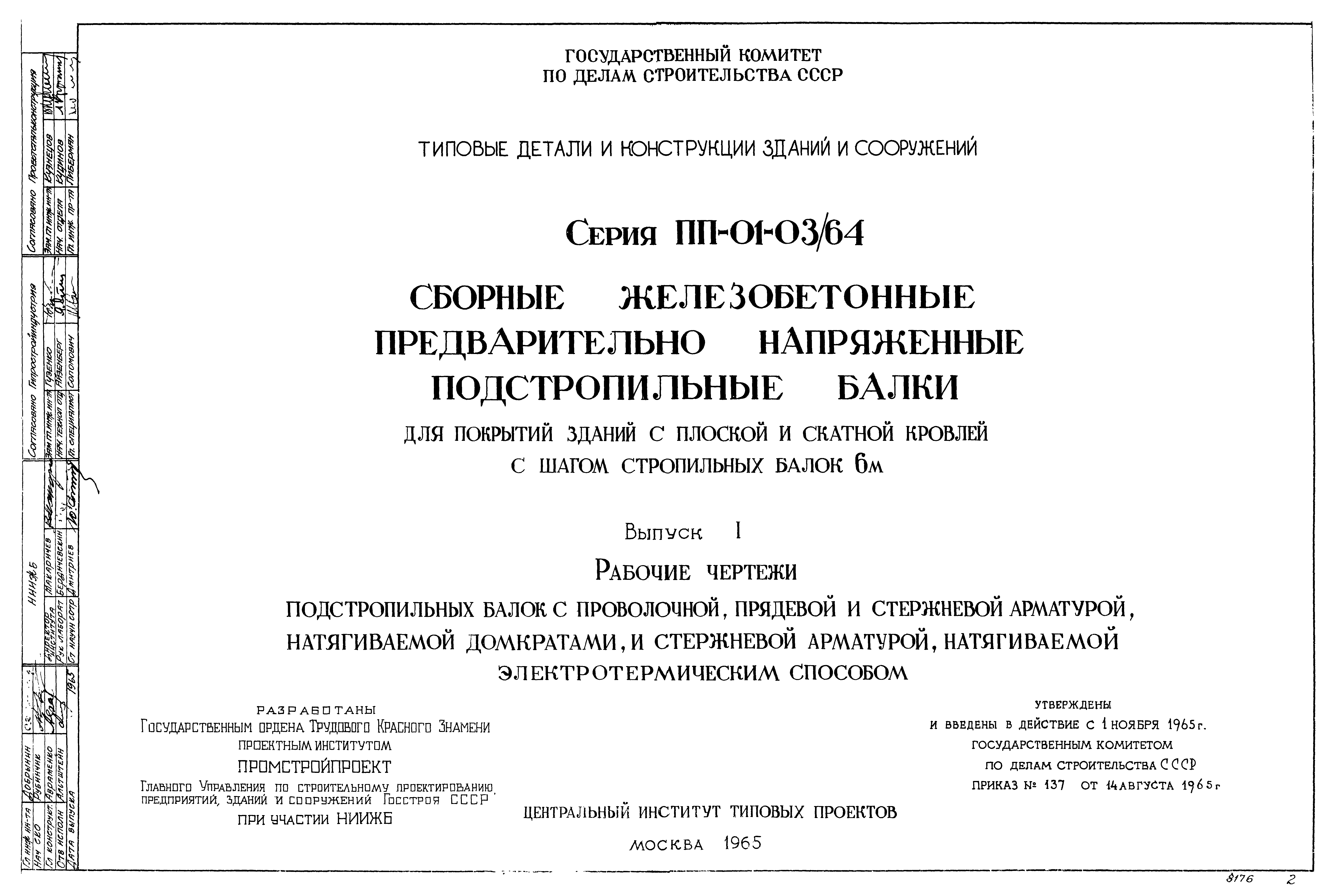

Скачать Серия ПП-01-03/64 Сборные железобетонные предварительно напряженные подстропильные балки для покрытий зданий с плоской и скатной кровлей с шагом стропильных балок 6 м. Выпуск I. Рабочие чертежи подстропильных балок с проволочной, прядевой и стержневой арматурой, натягиваемой домкратами, и стержневой арматурой, натягиваемой электротермическим способомДата актуализации: 10.08.2017 Серия ПП-01-03/64

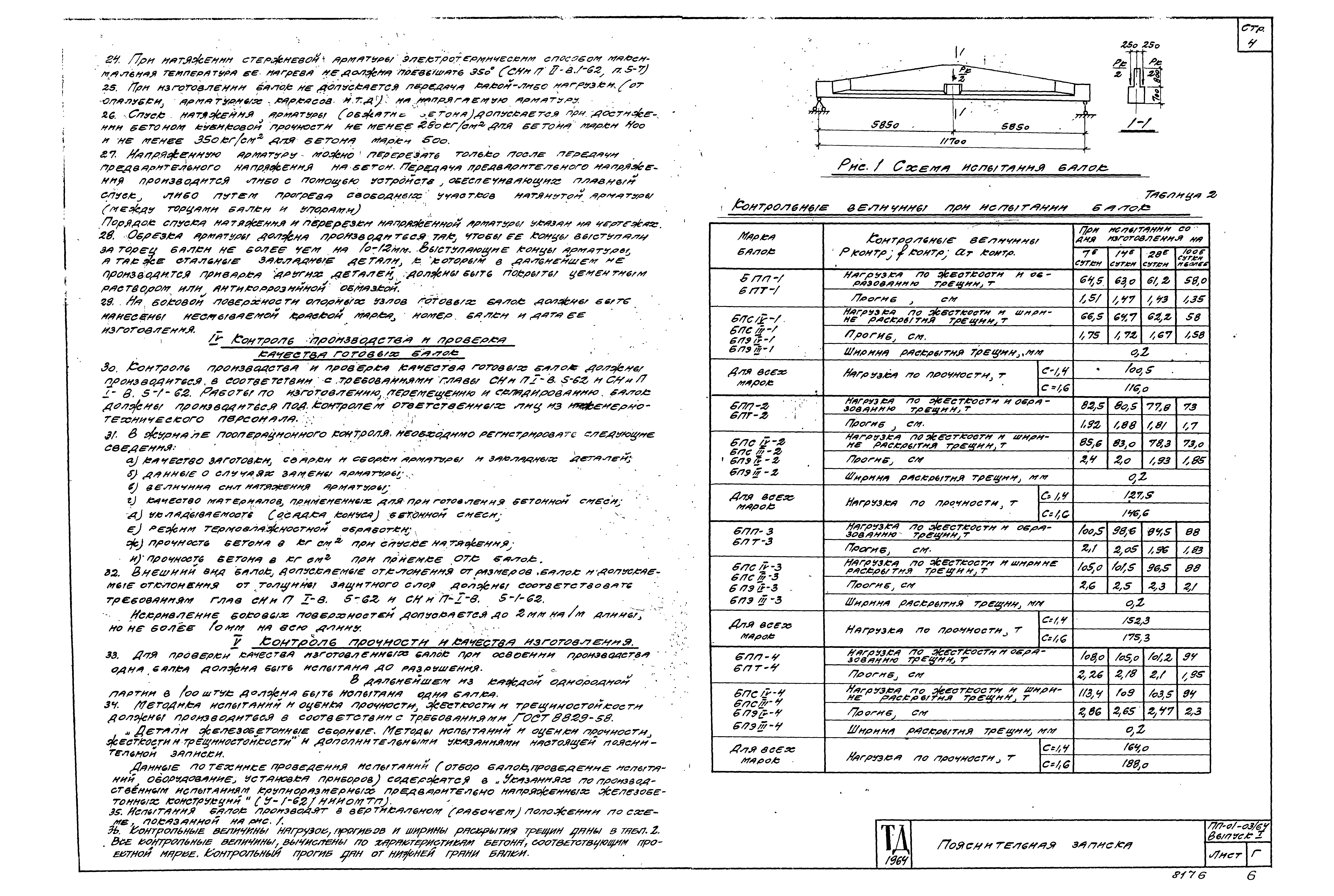

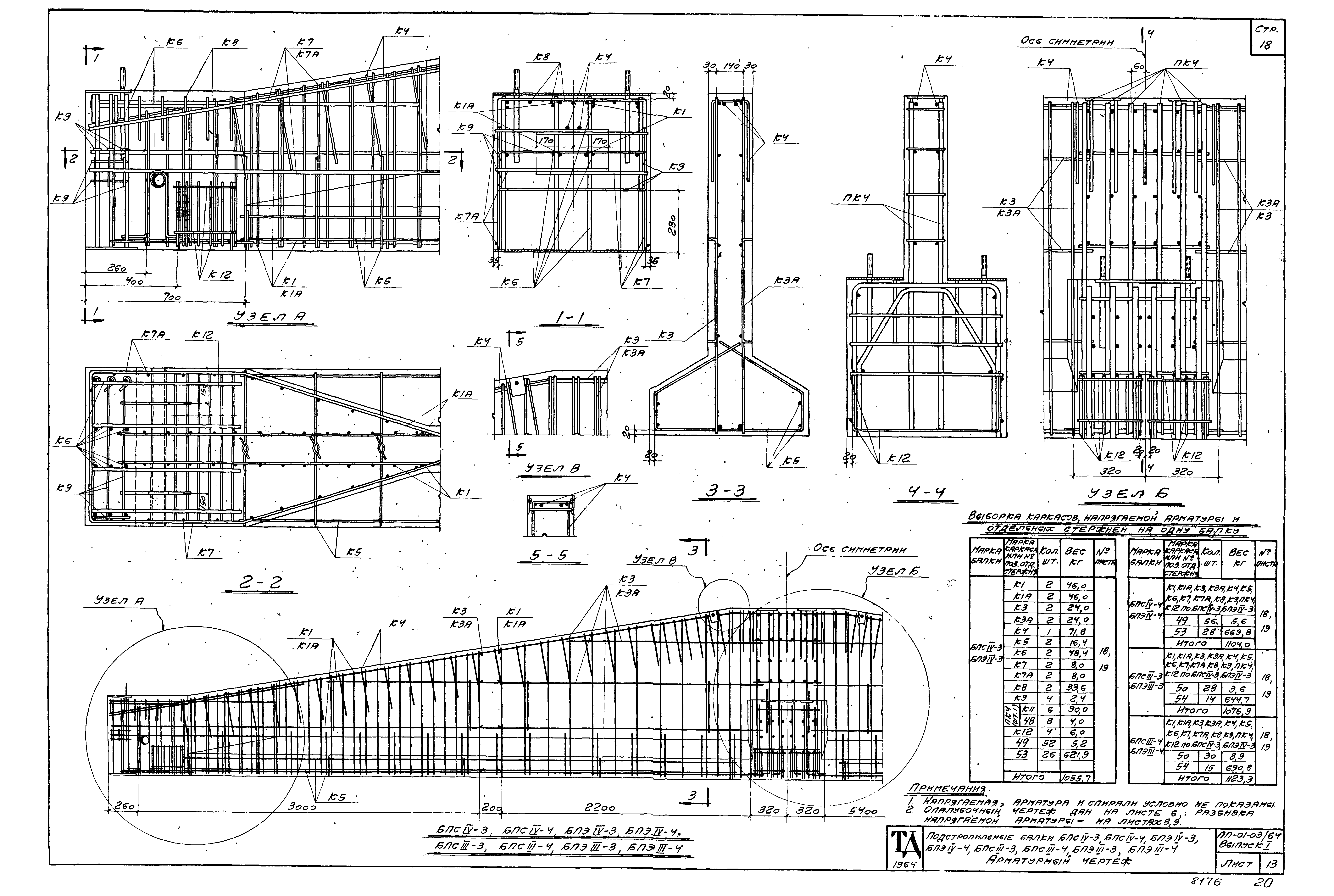

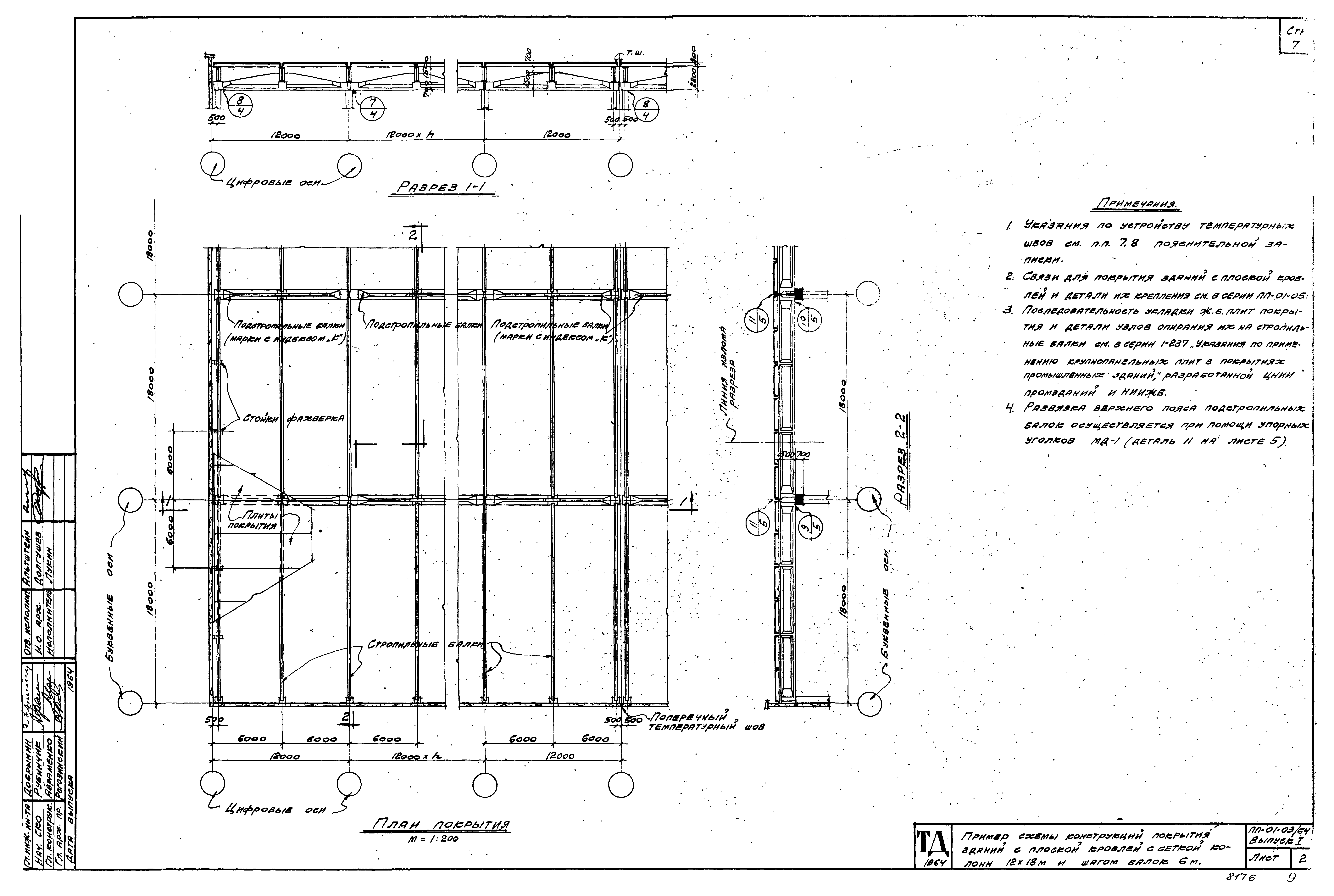

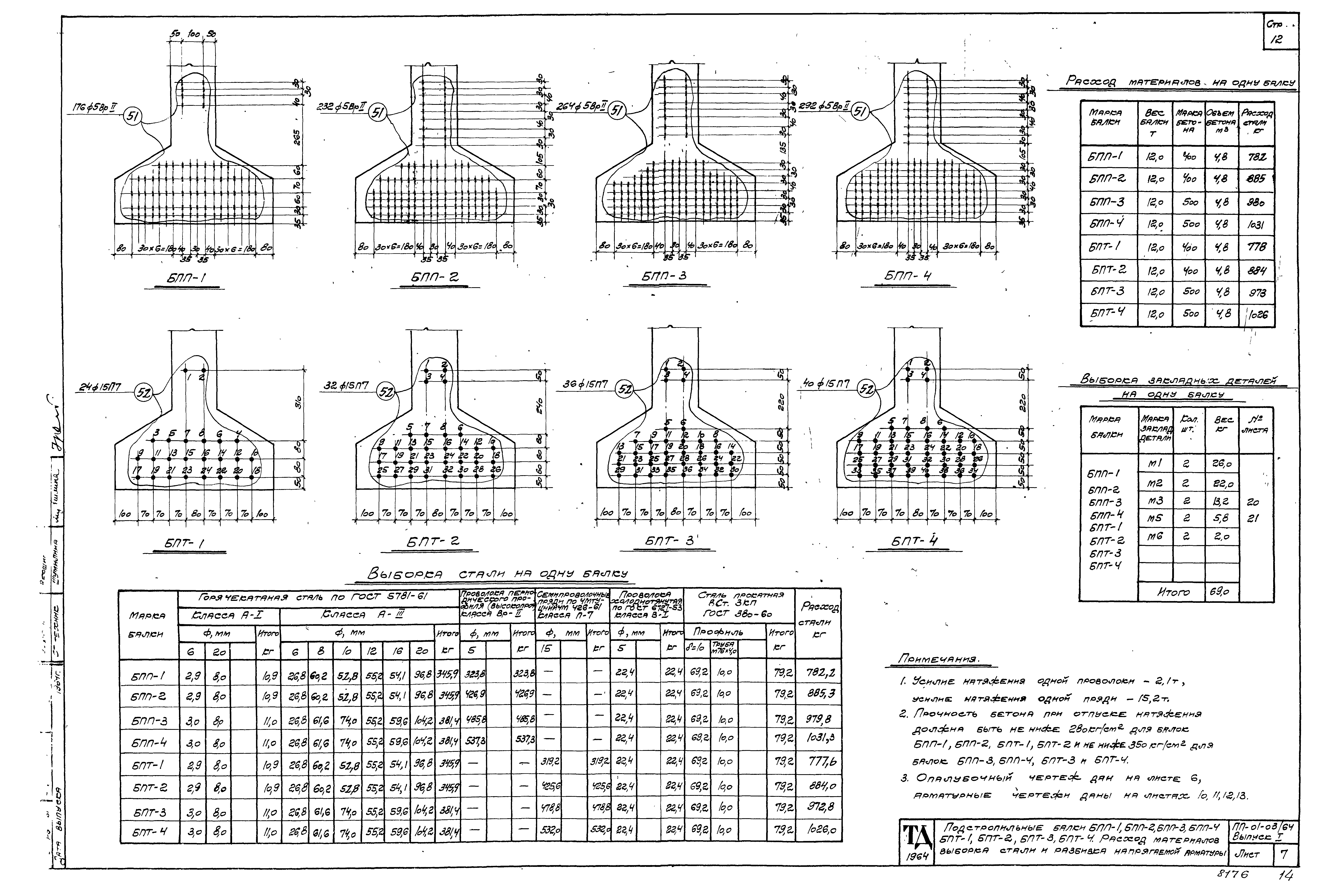

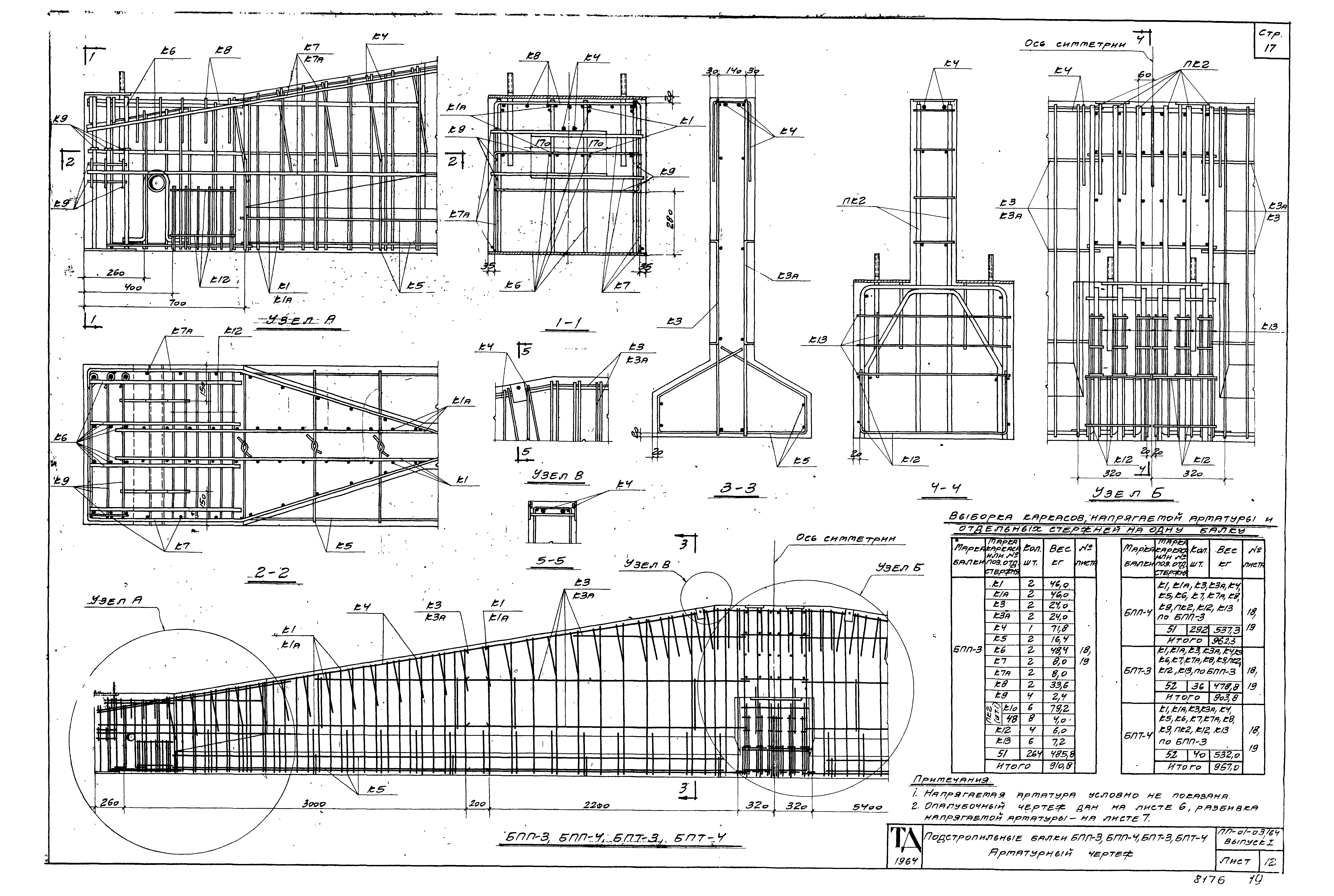

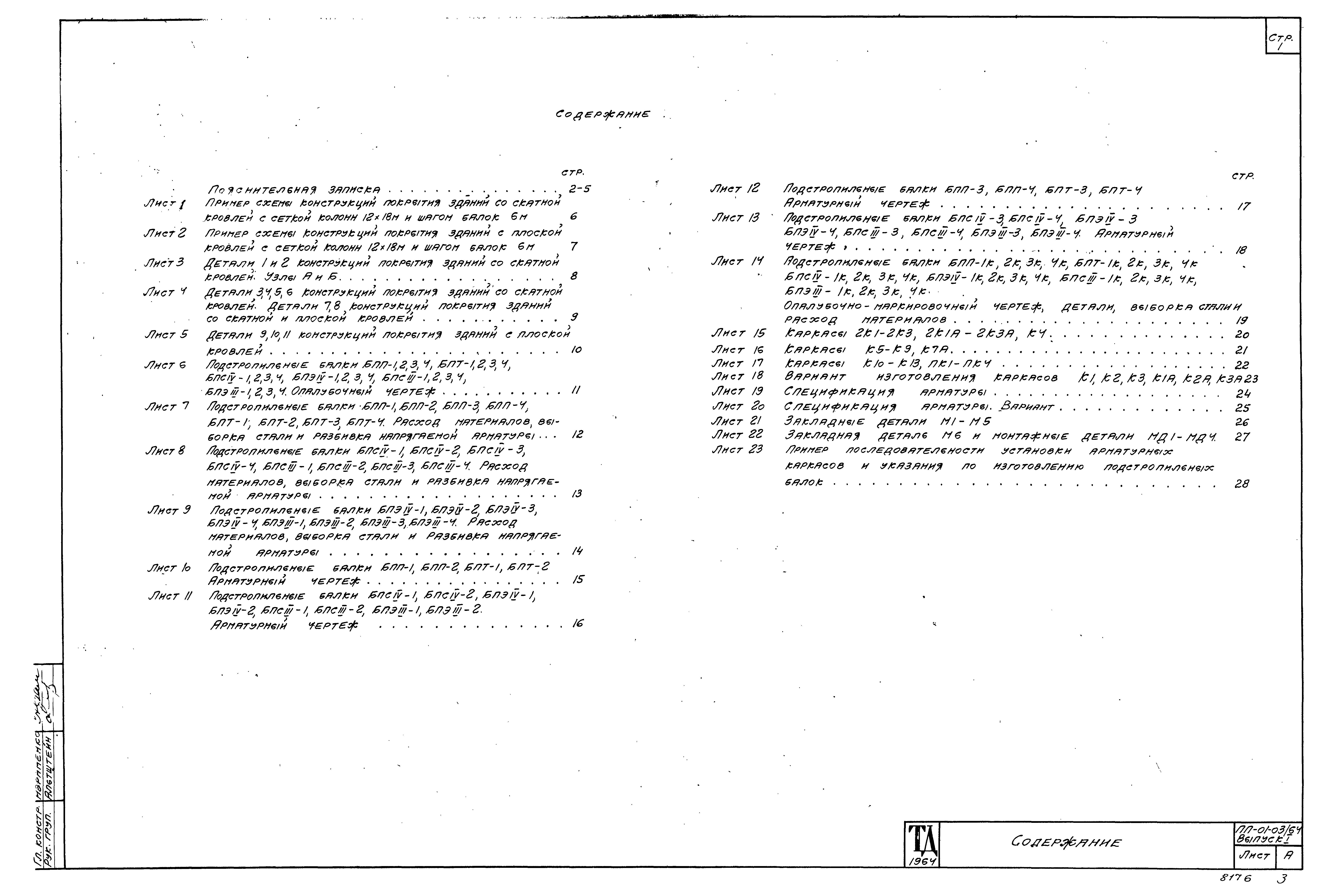

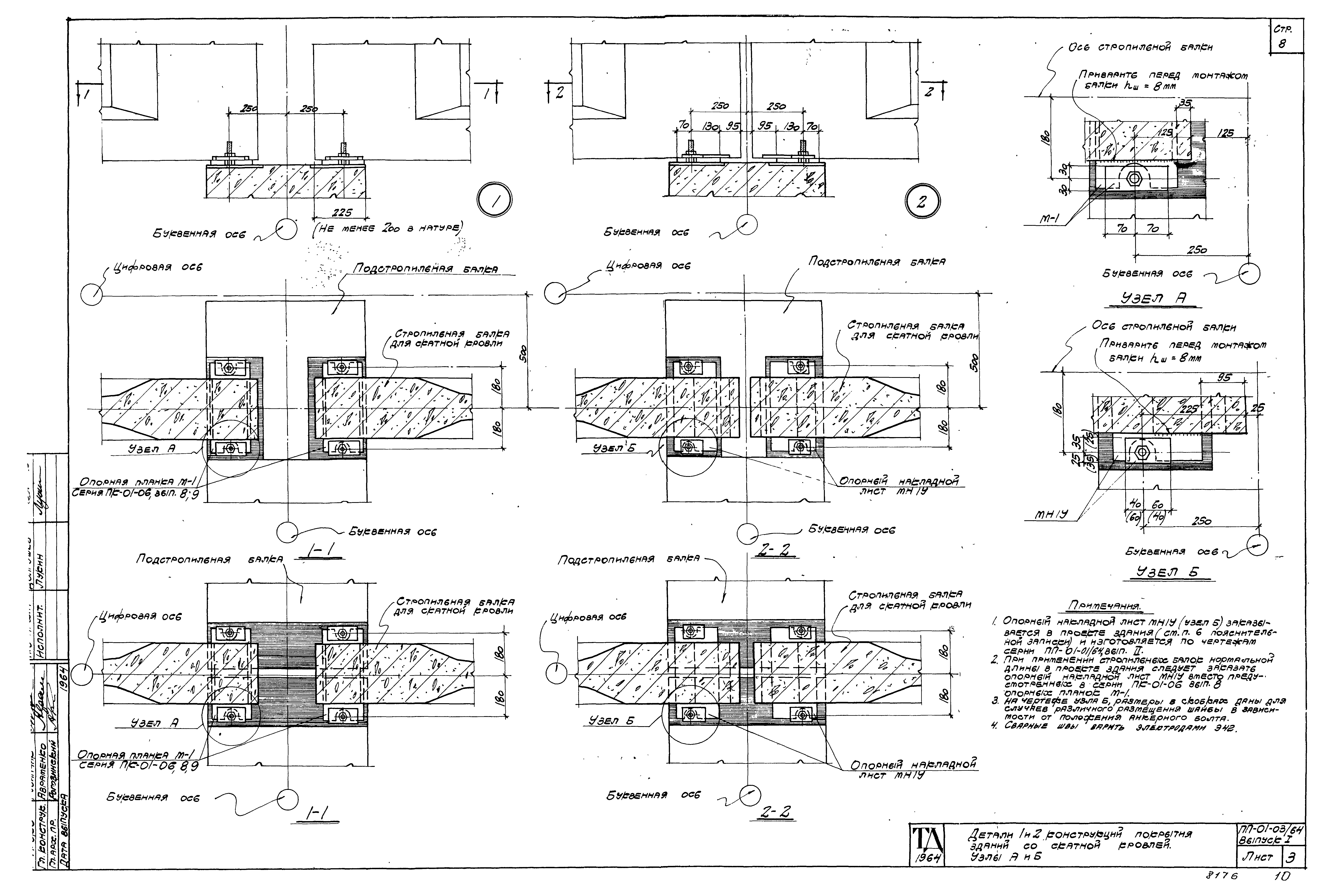

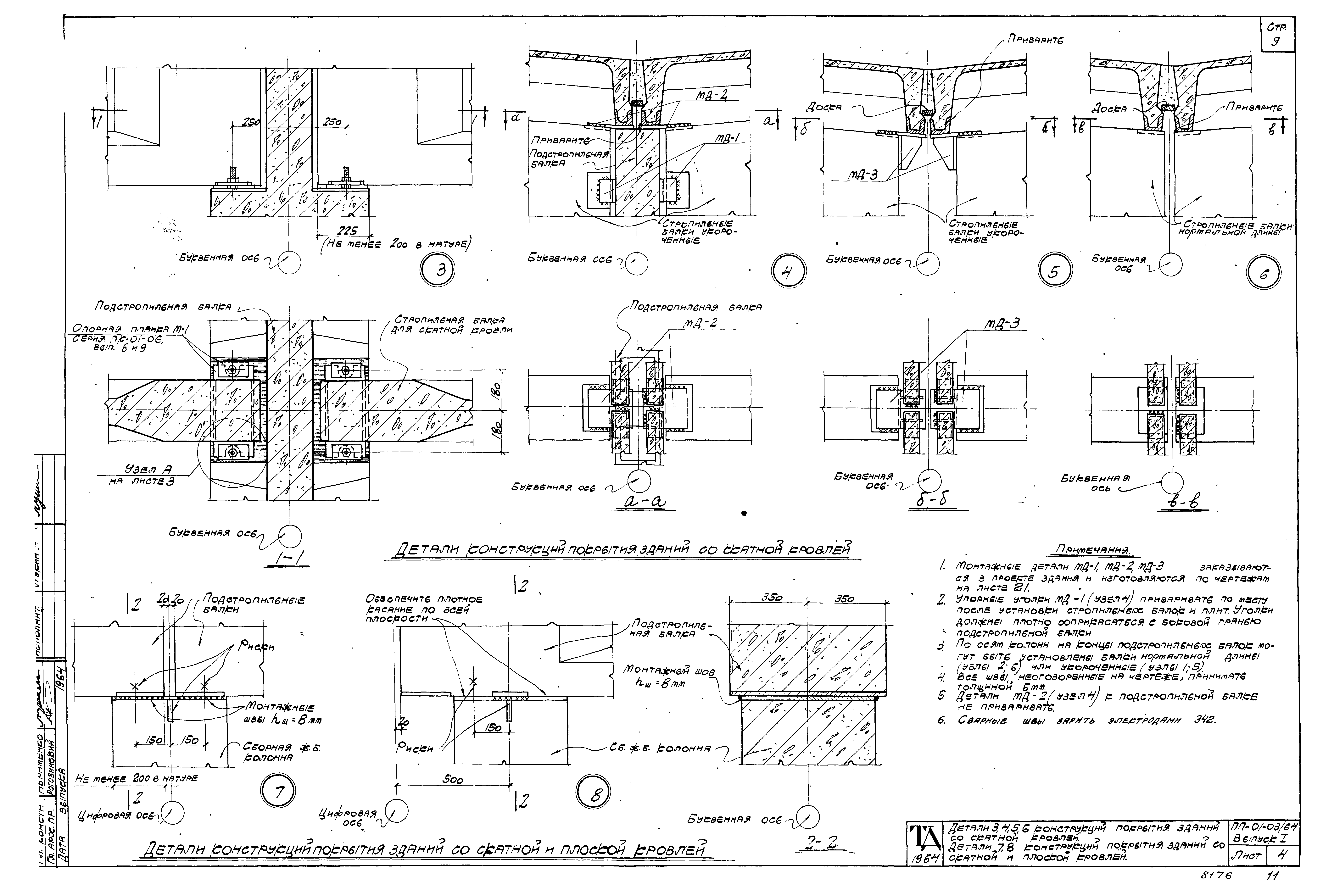

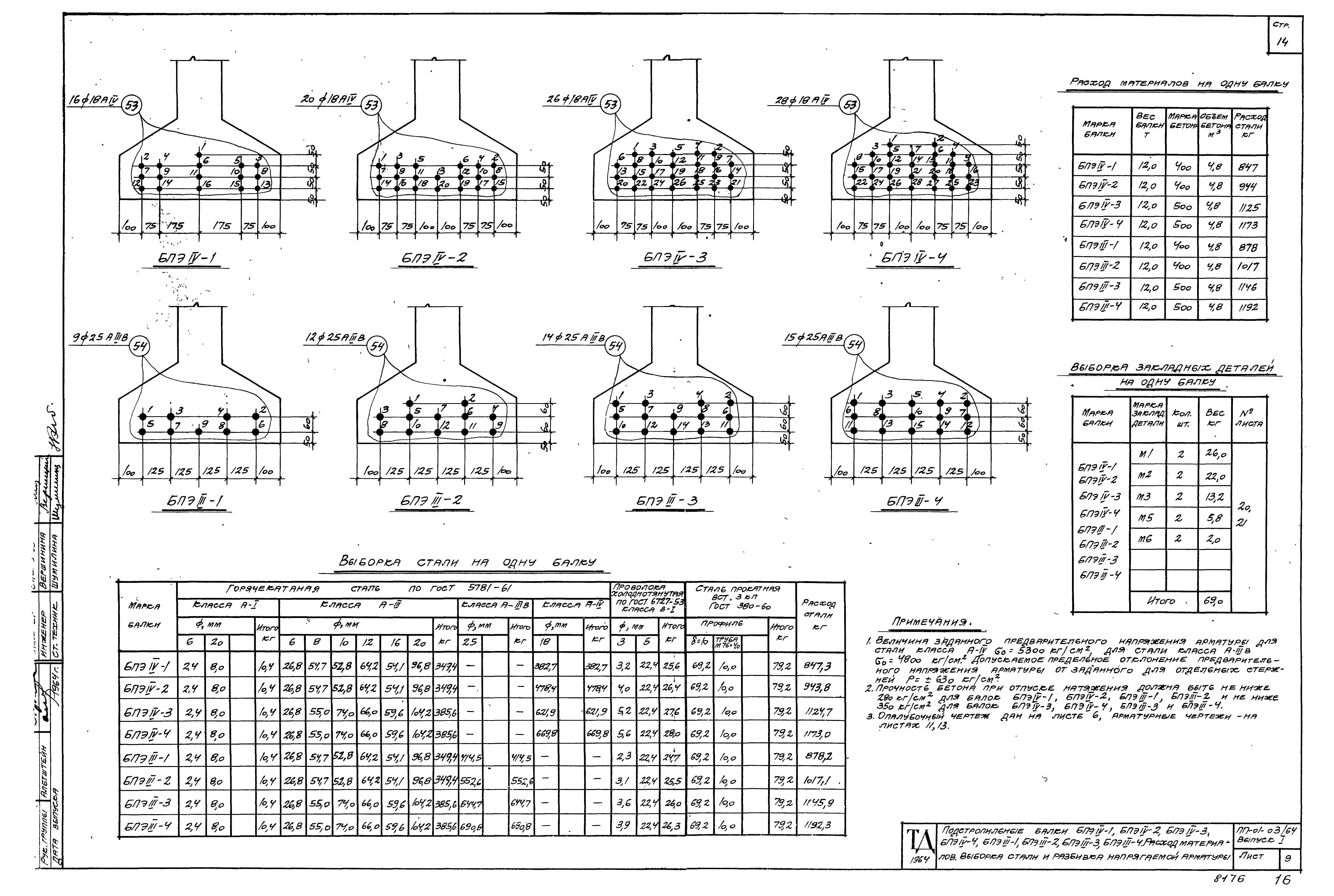

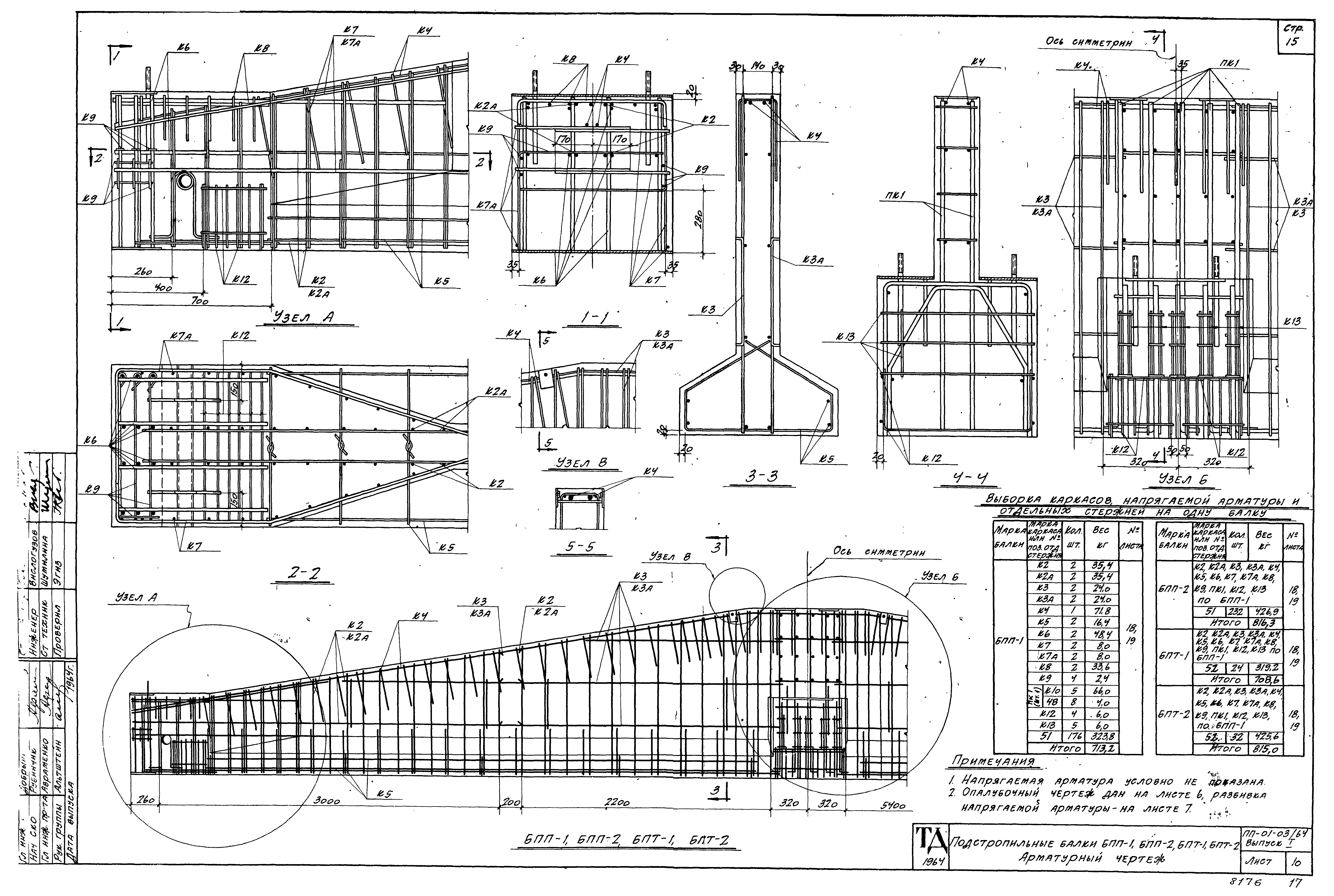

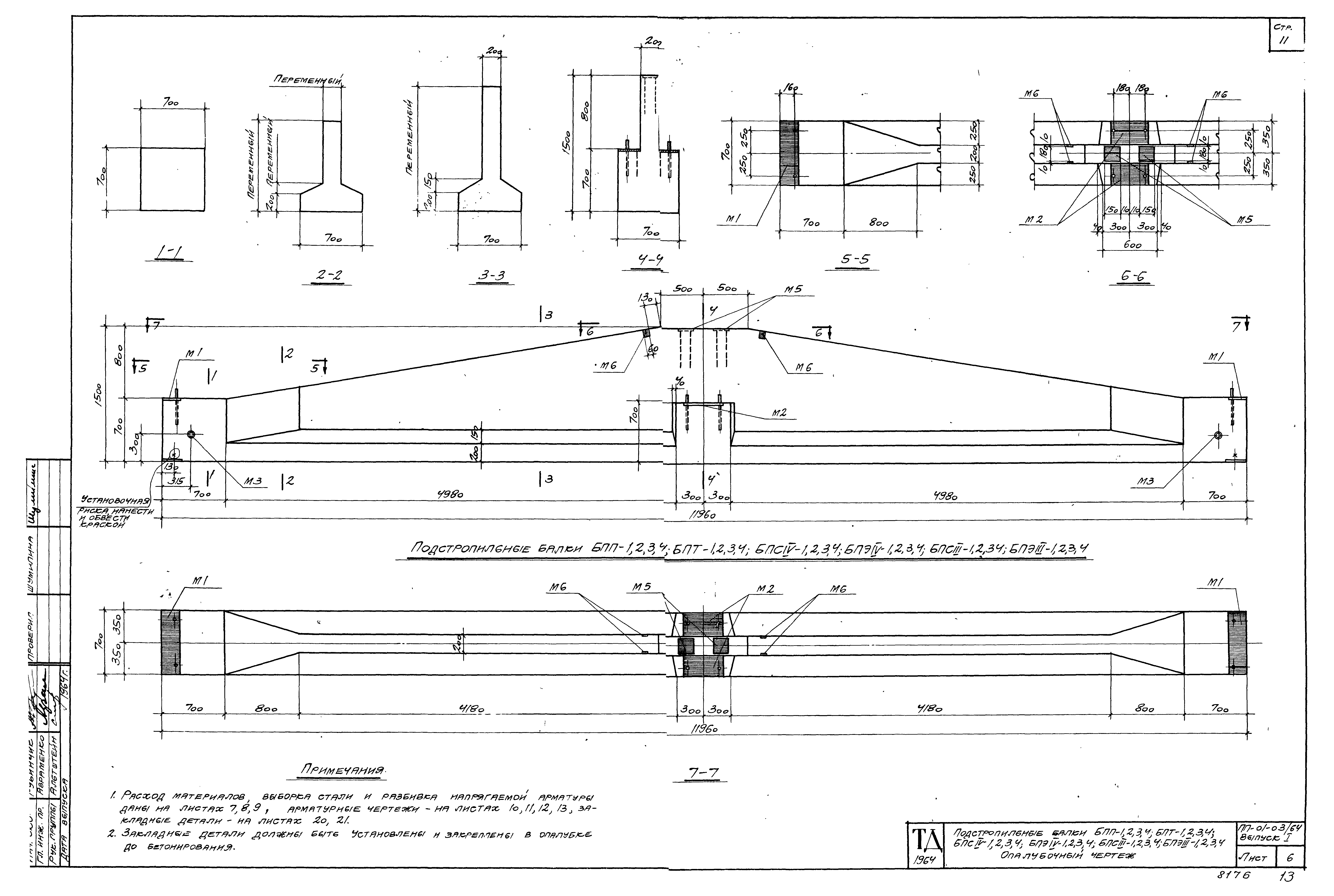

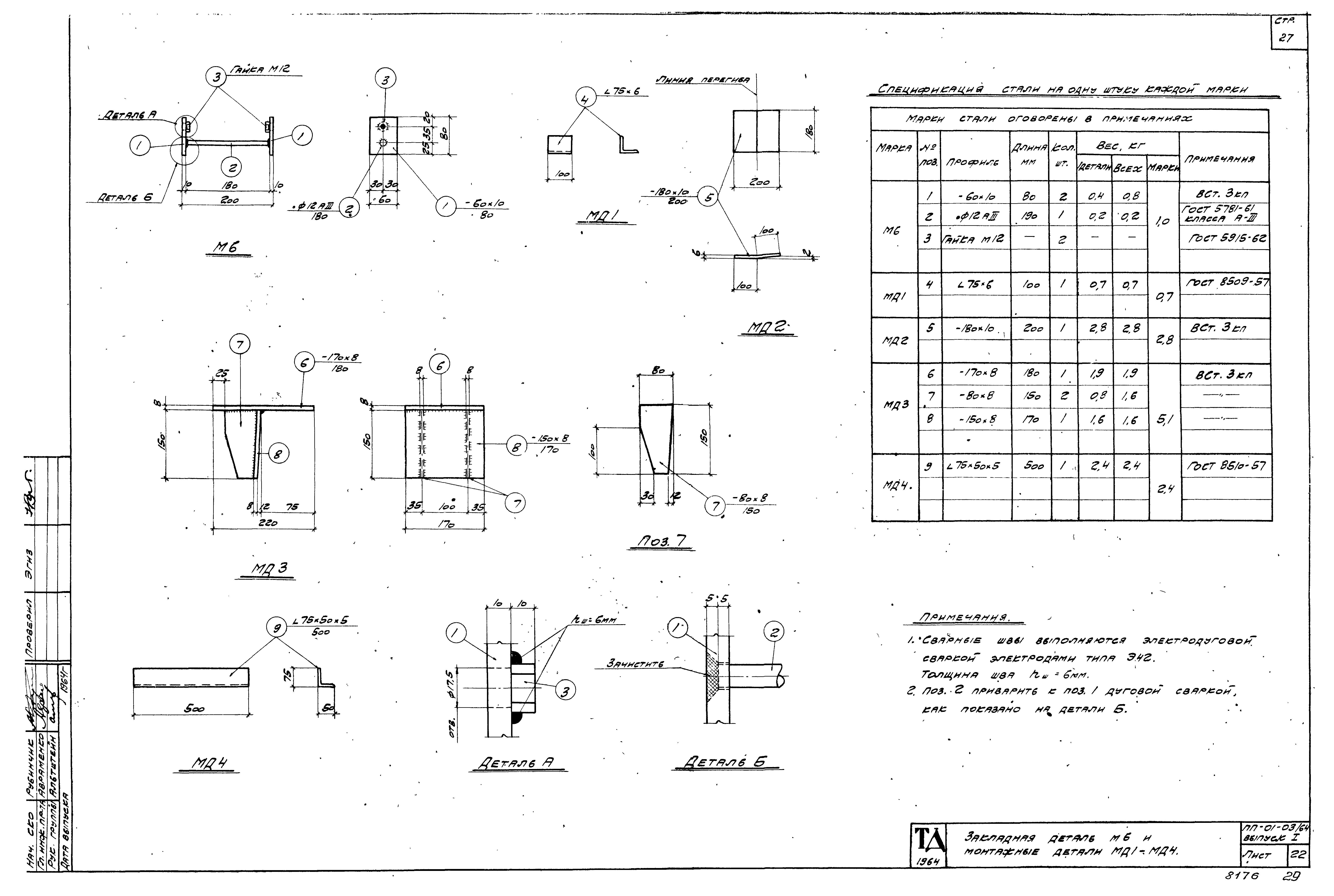

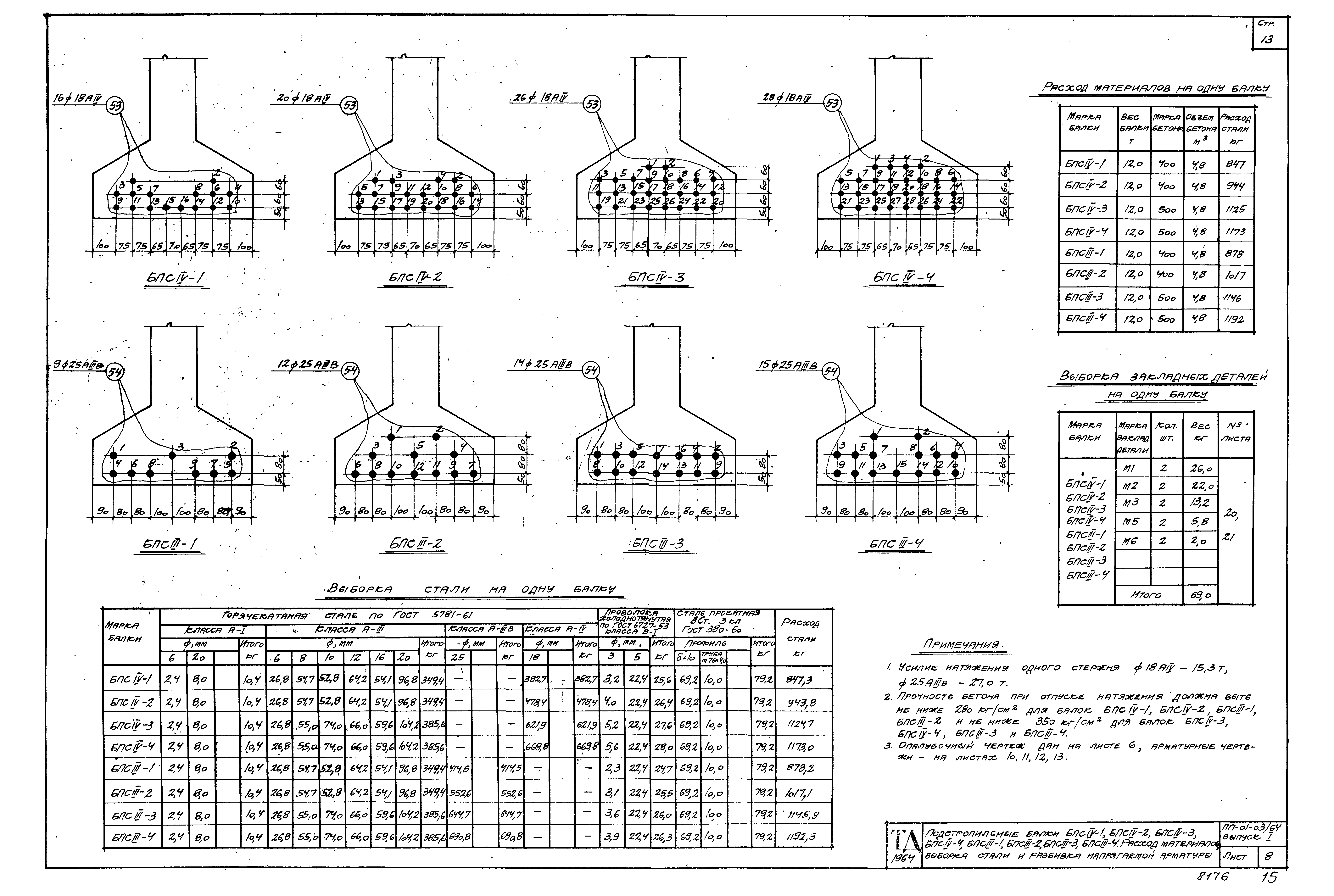

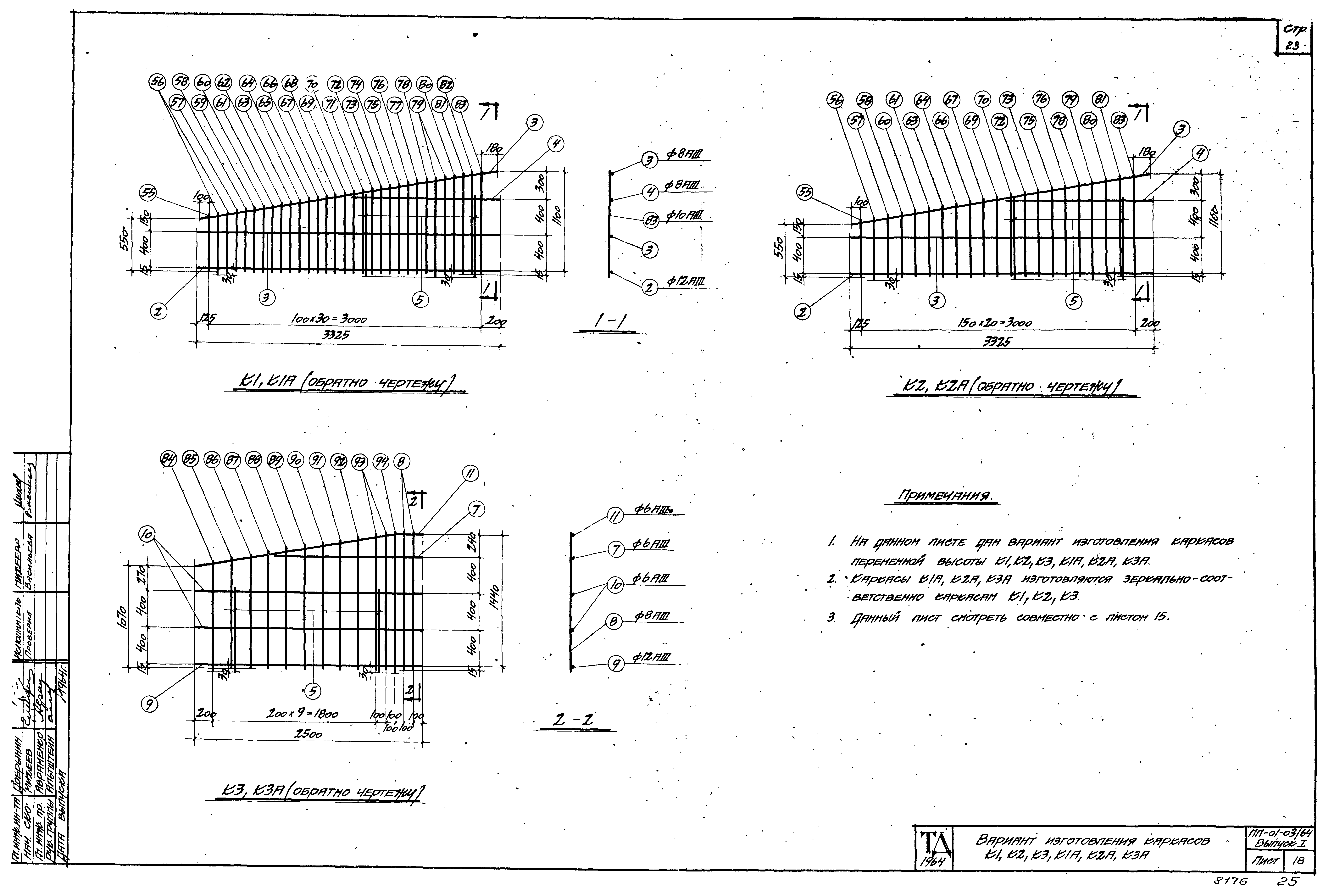

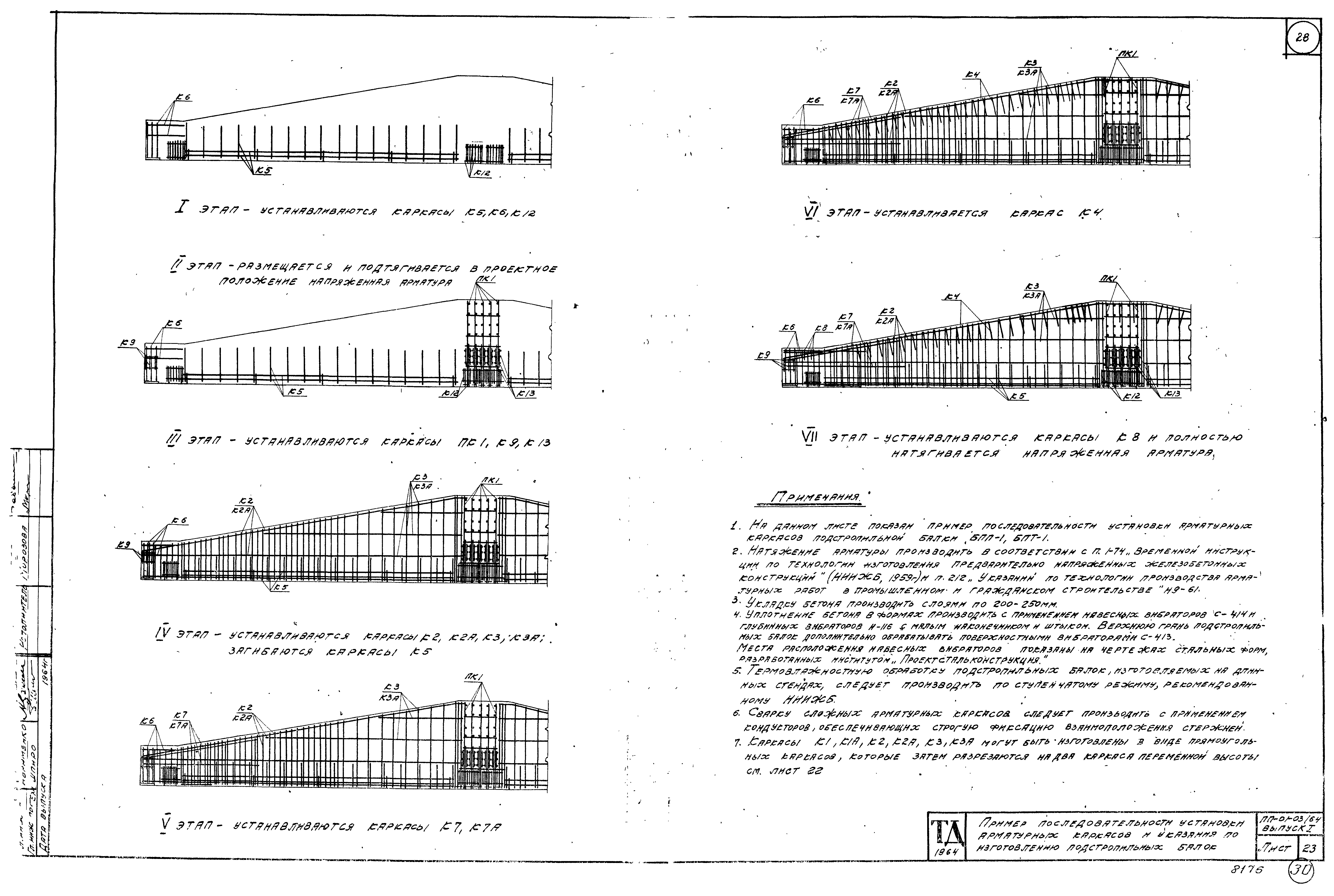

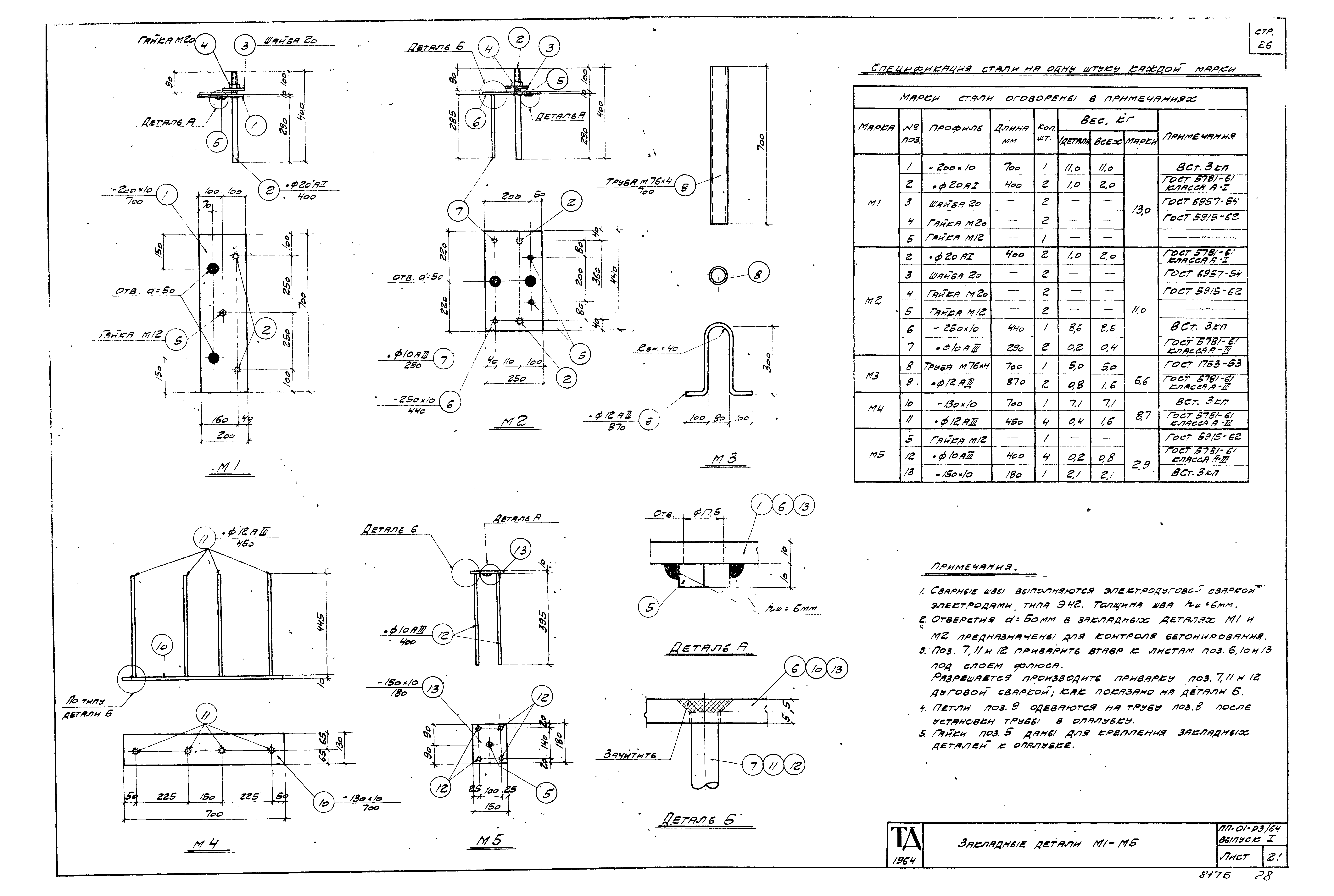

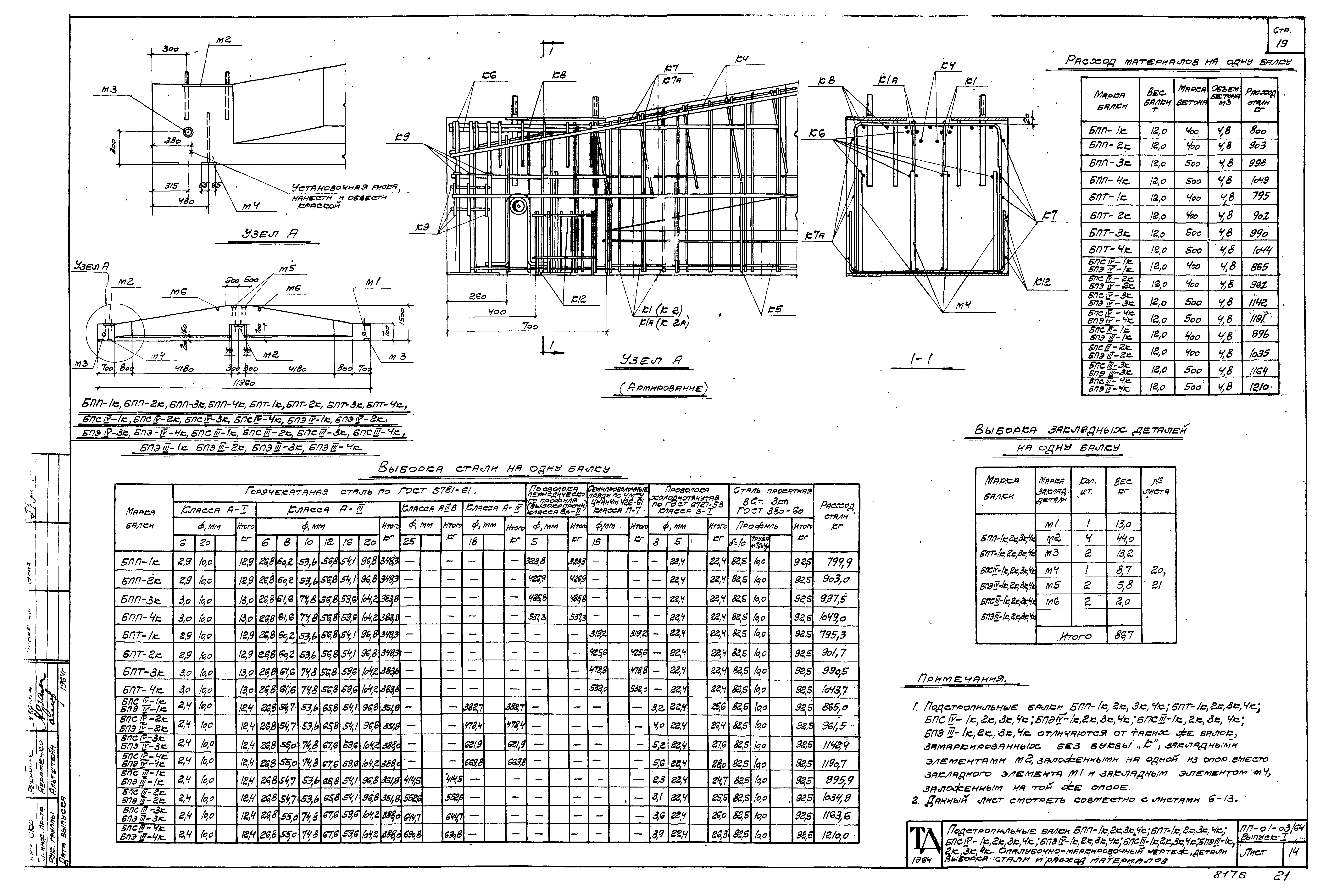

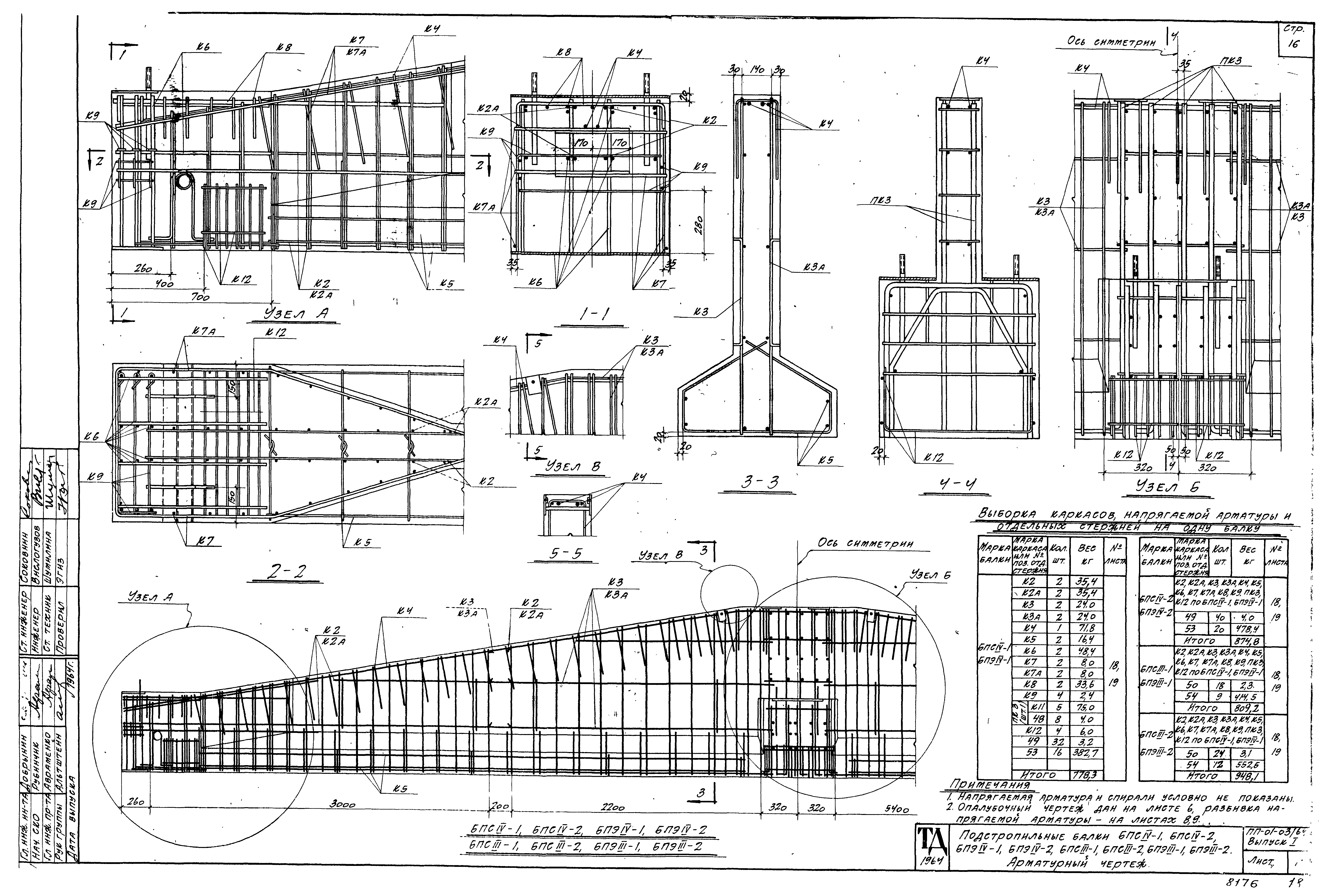

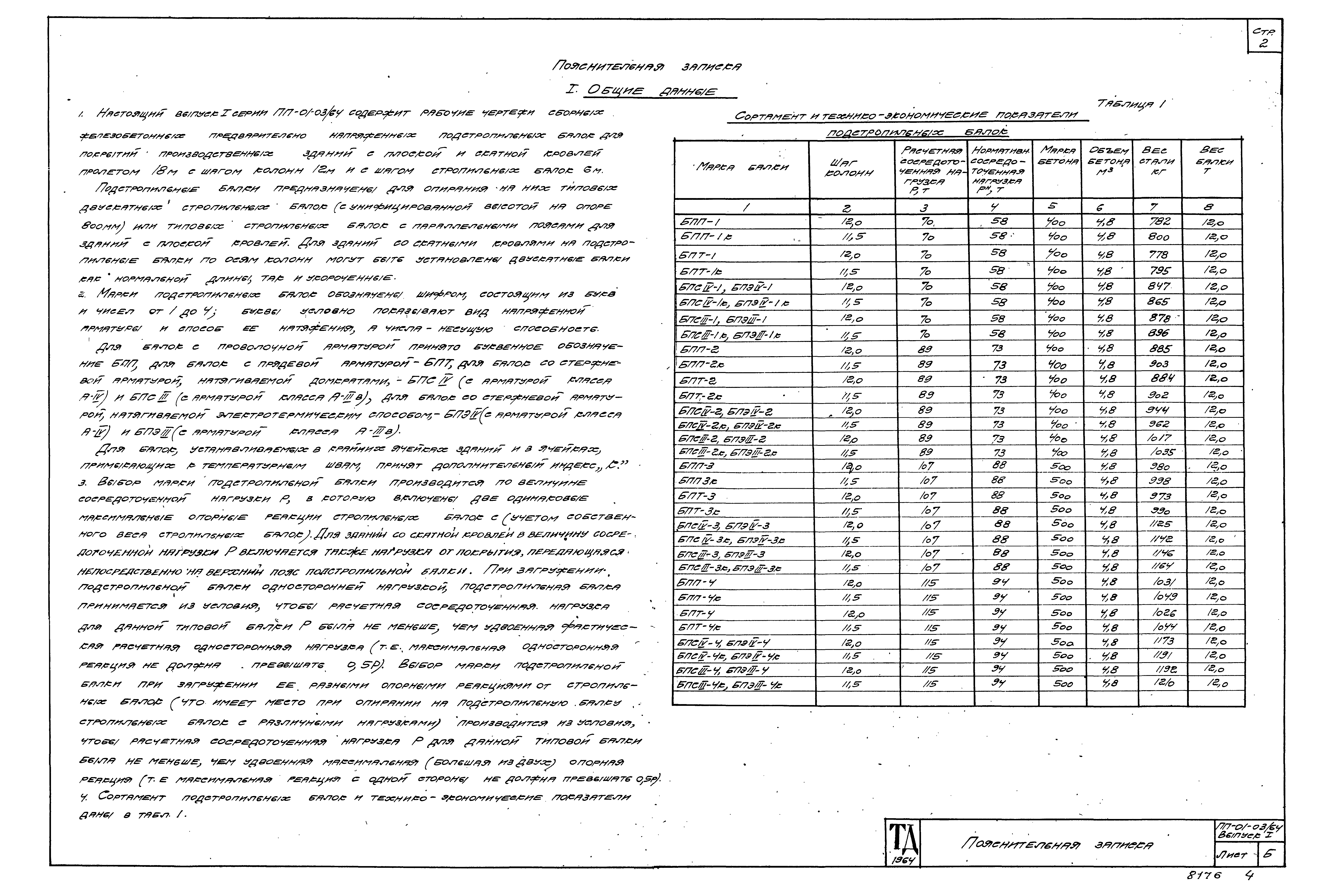

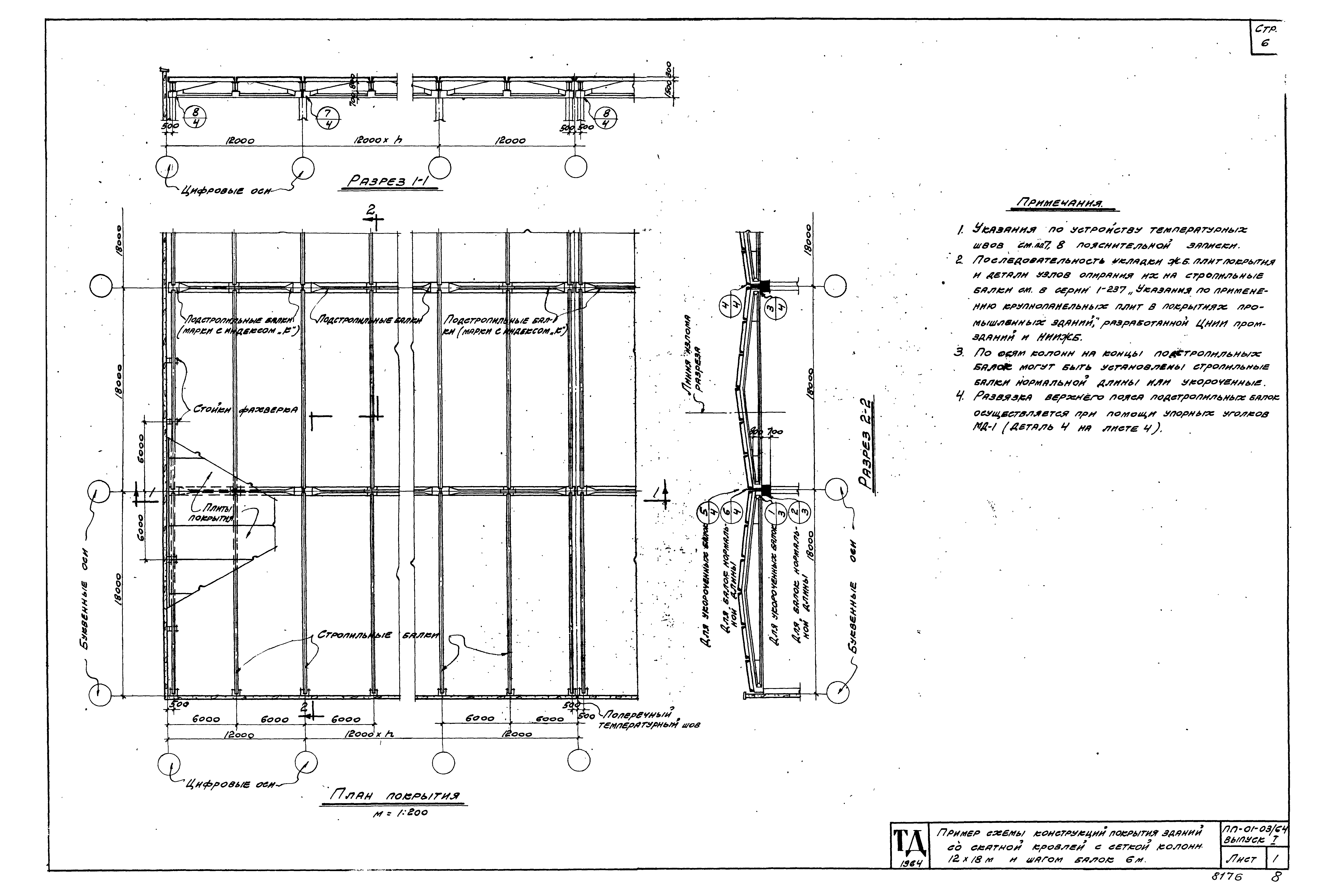

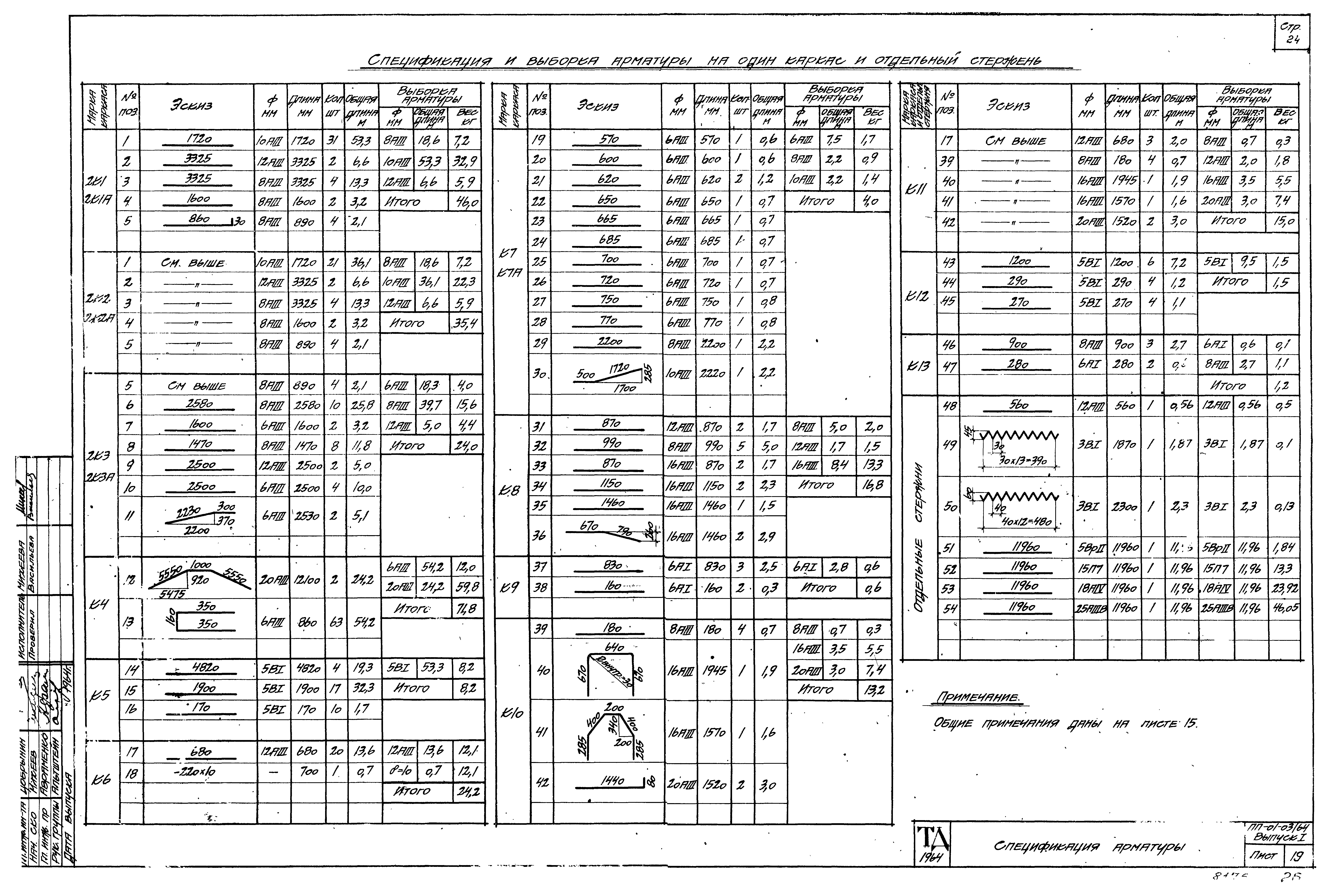

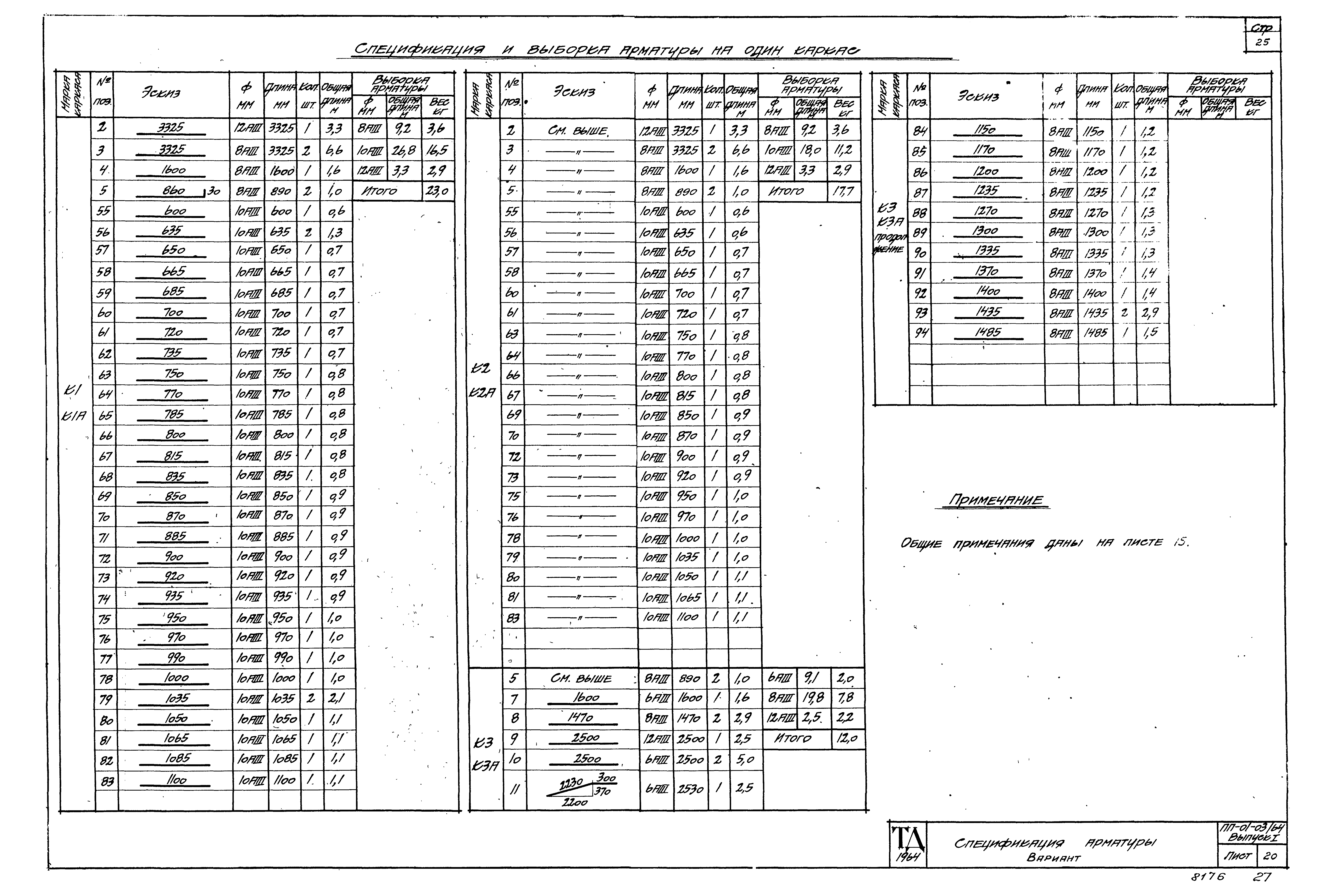

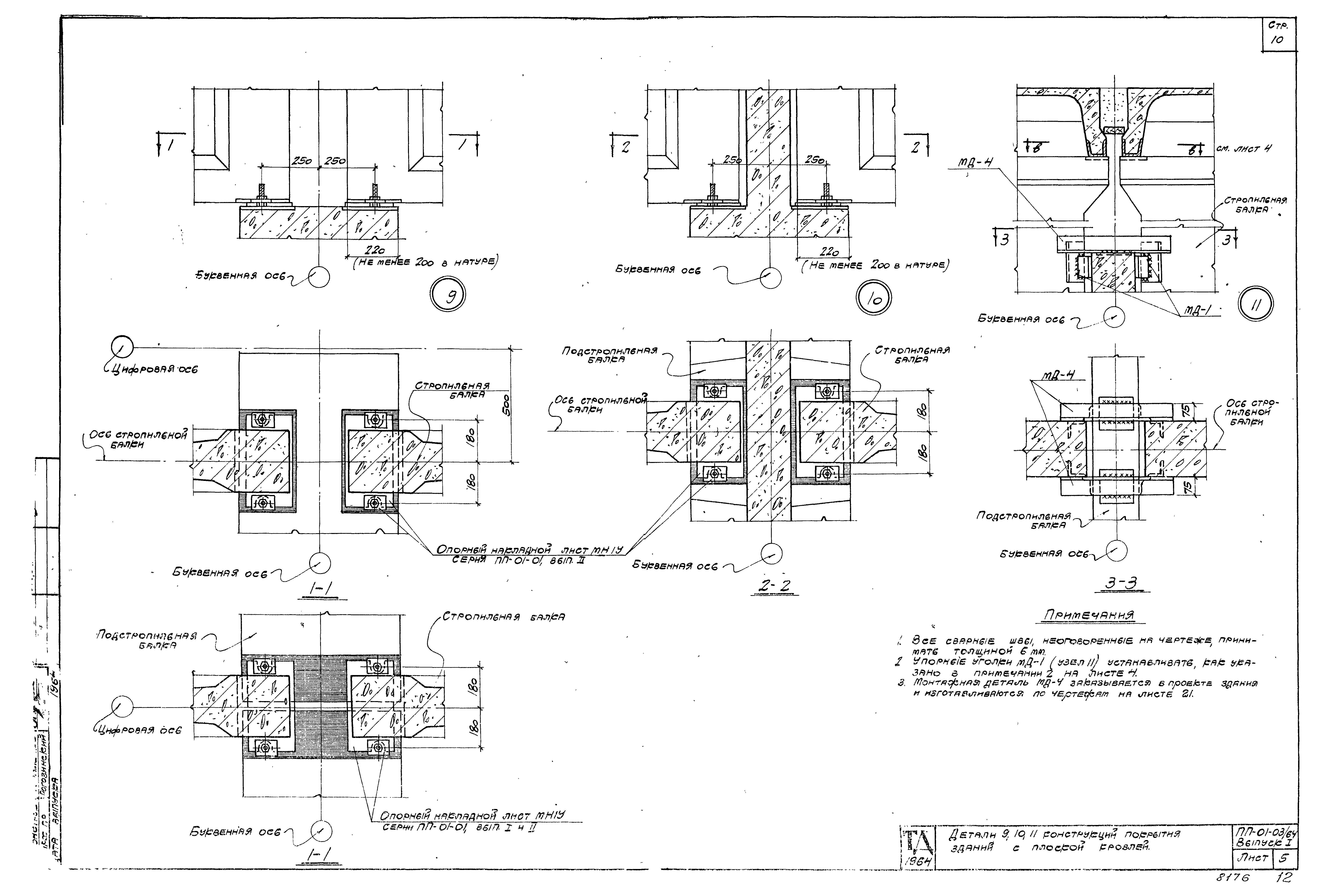

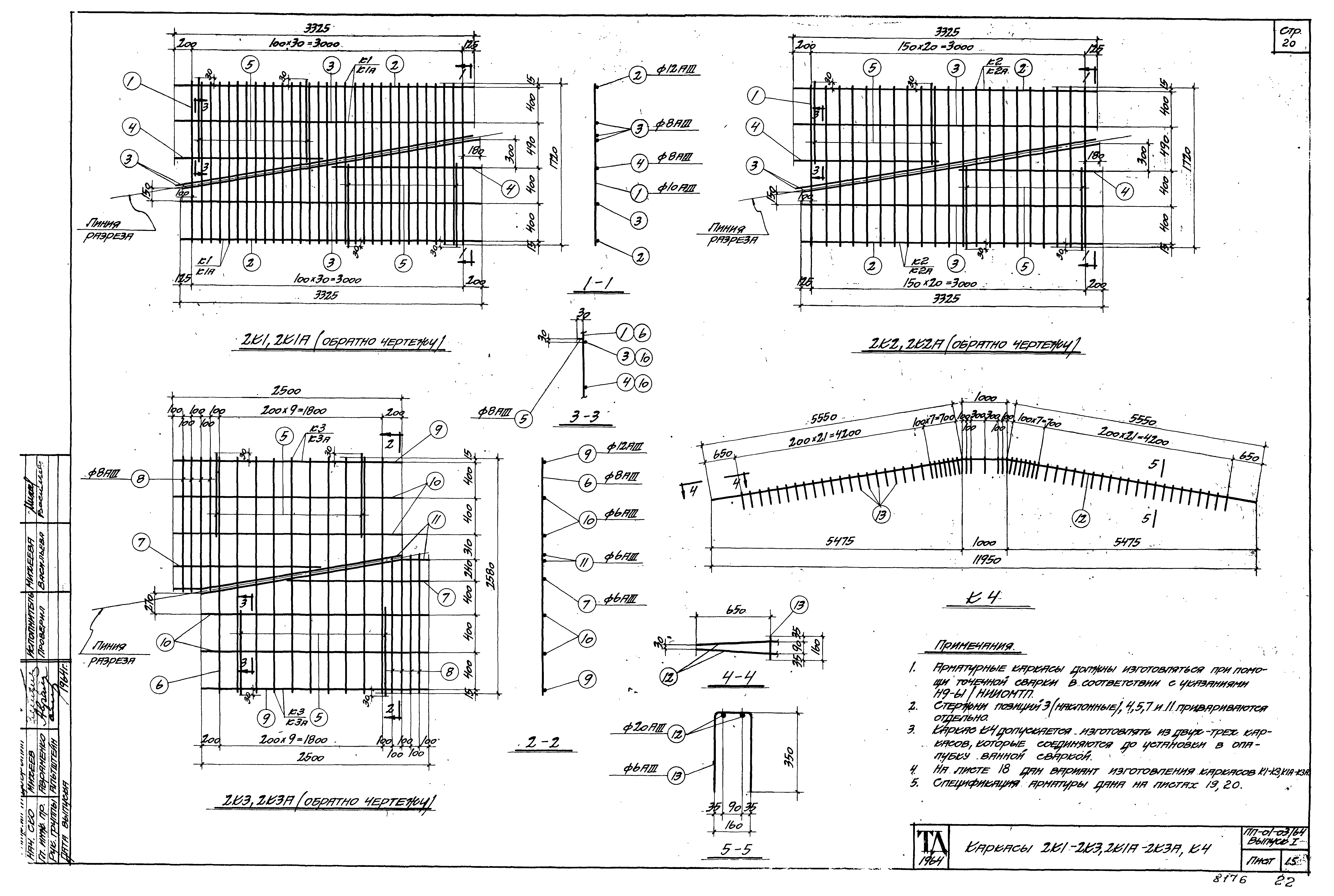

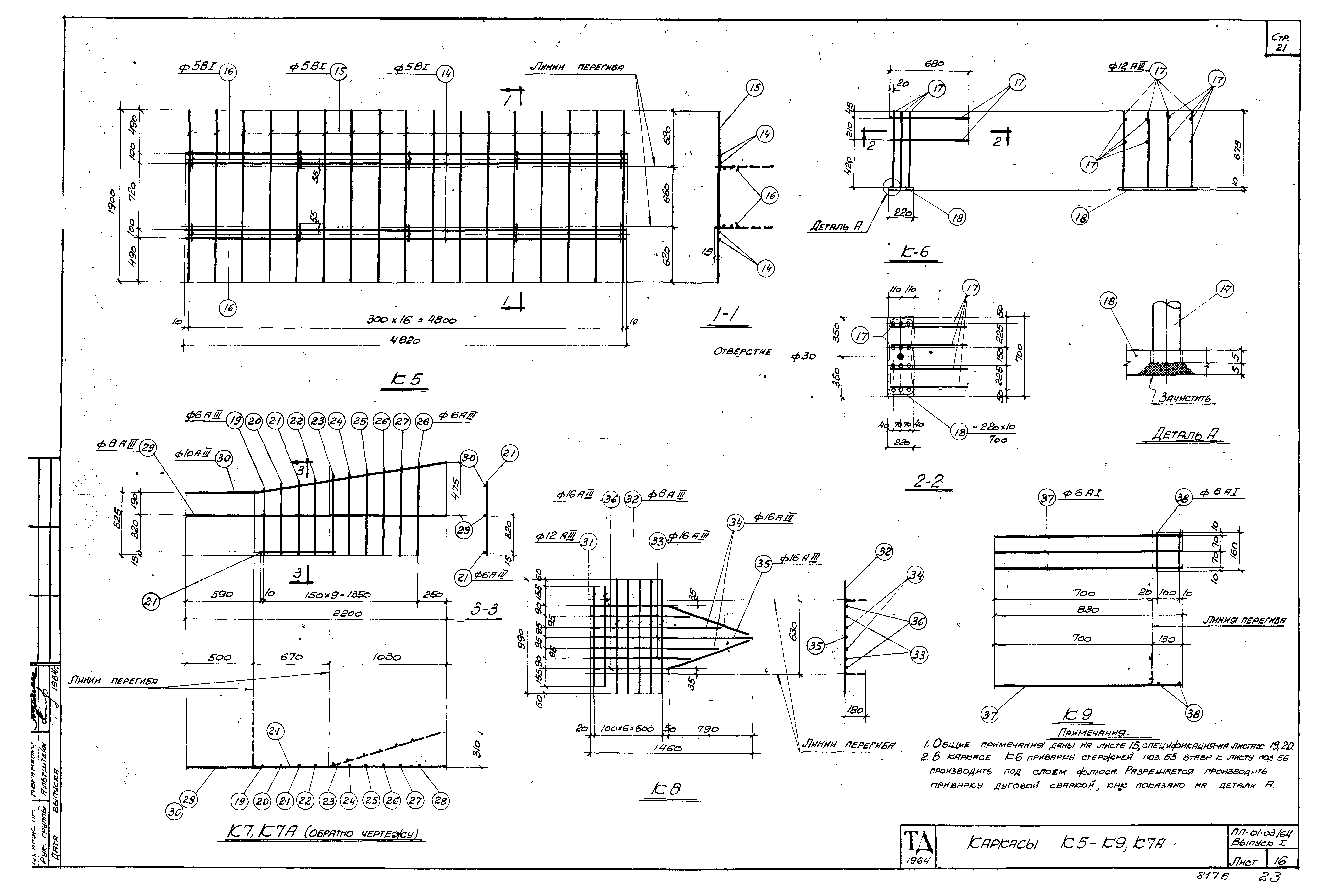

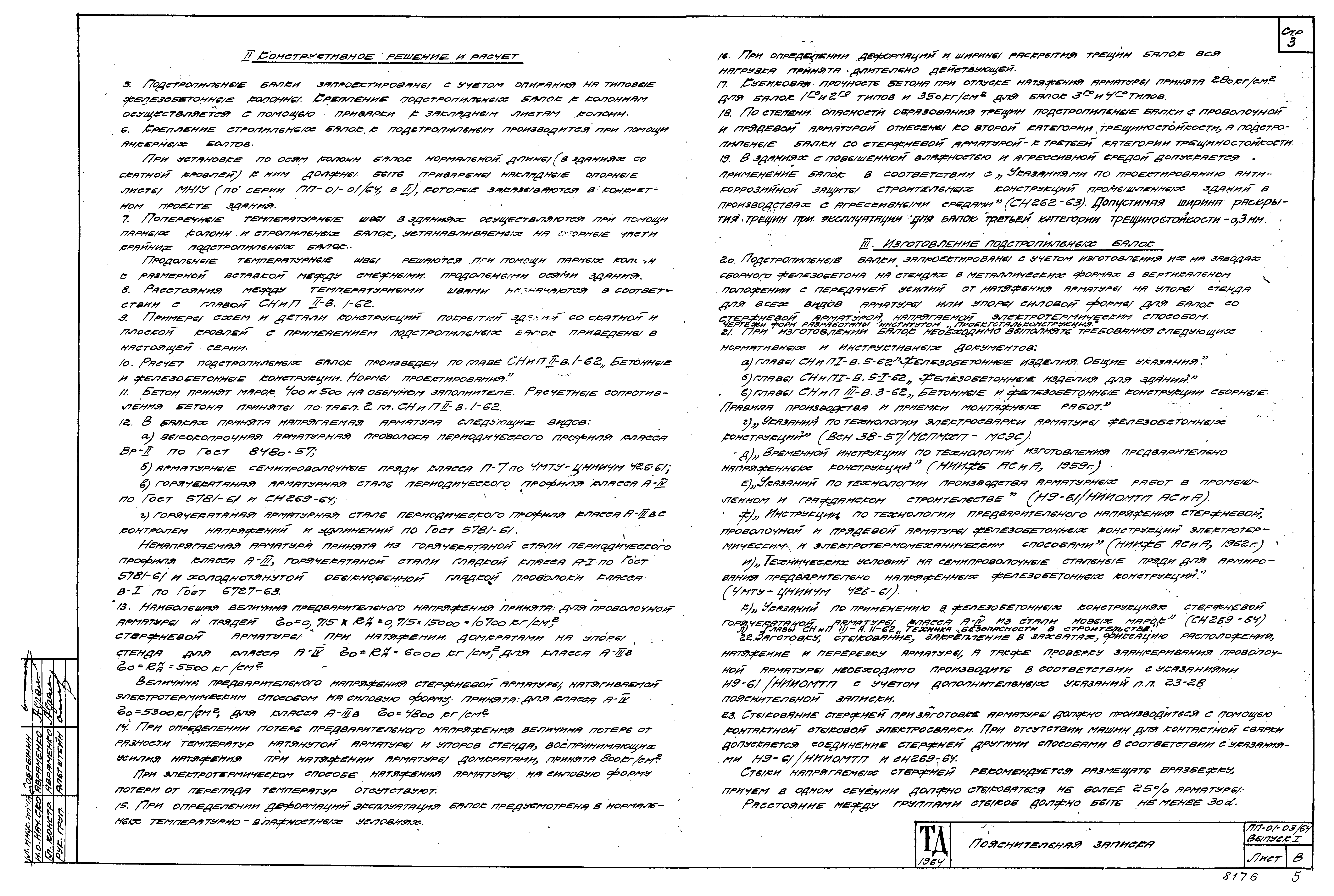

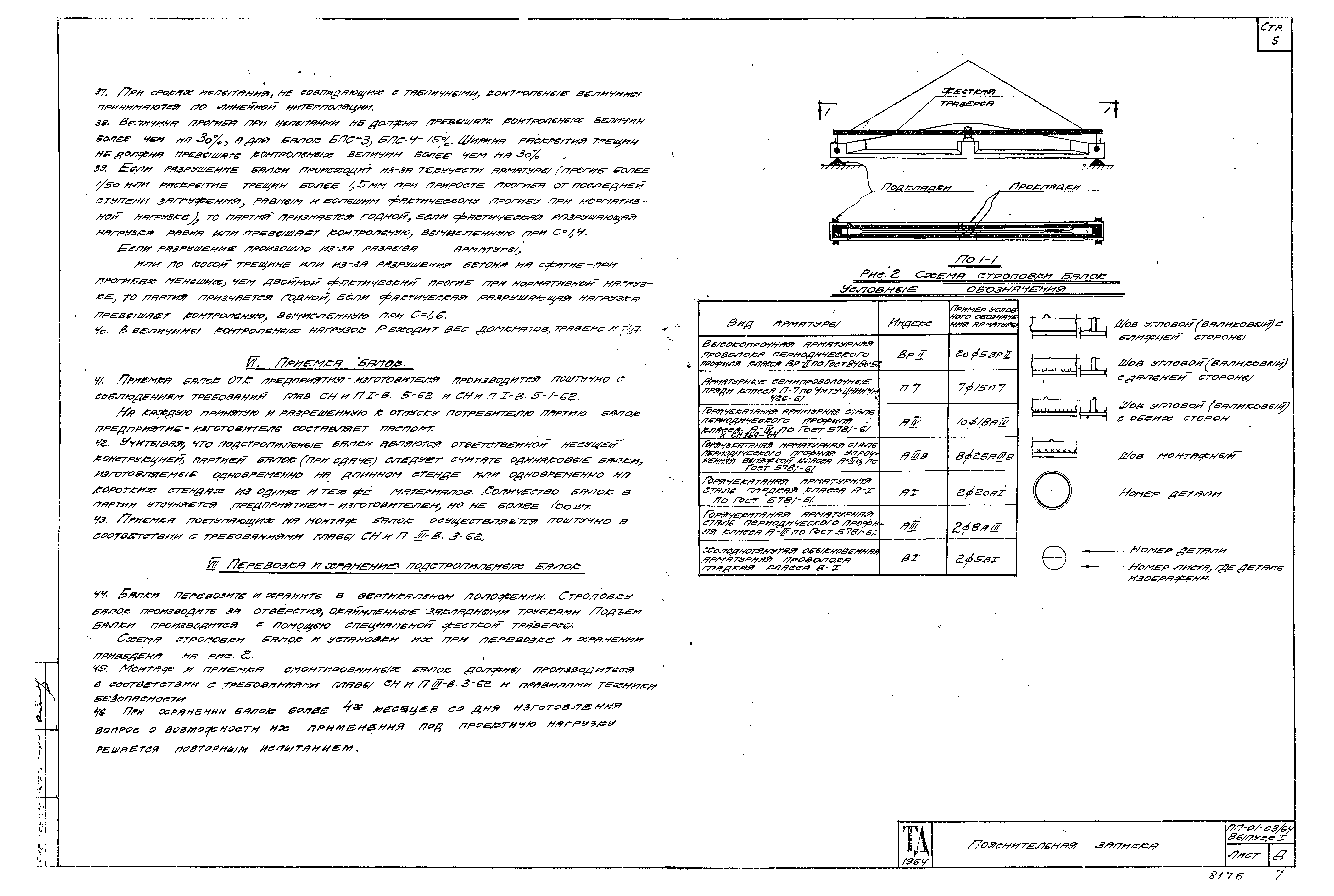

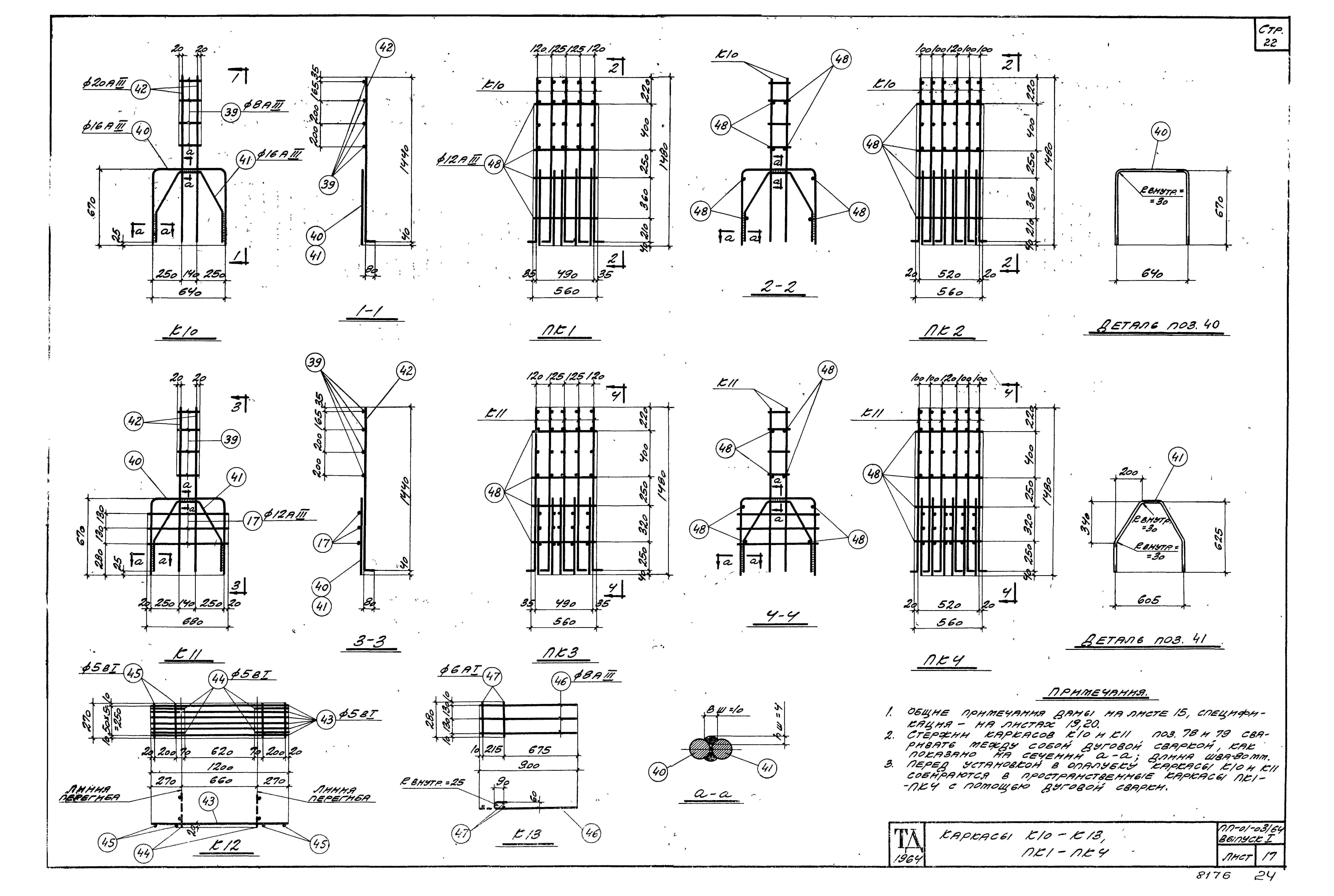

Сборные железобетонные предварительно напряженные подстропильные балки для покрытий зданий с плоской и скатной кровлей с шагом стропильных балок 6 м. Выпуск I. Рабочие чертежи подстропильных балок с проволочной, прядевой и стержневой арматурой, натягиваемой домкратами, и стержневой арматурой, натягиваемой электротермическим способомОбозначение: | Серия ПП-01-03/64 | Обозначение англ: | Series ПП-01-03/64 | Статус: | действует | Название рус.: | Сборные железобетонные предварительно напряженные подстропильные балки для покрытий зданий с плоской и скатной кровлей с шагом стропильных балок 6 м. Выпуск I. Рабочие чертежи подстропильных балок с проволочной, прядевой и стержневой арматурой, натягиваемой домкратами, и стержневой арматурой, натягиваемой электротермическим способом | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | Пояснительная записка Пример схемы конструкций покрытия зданий со скатной кровлей с сеткой колонн 12х18 м и шагом балок 6 м Пример схемы конструкций покрытия зданий с плоской кровлей с сеткой колонн 12х18 м и шагом балок 6 м Детали 1 и 2 конструкций покрытия зданий со скатной кровлей. Узлы А и Б Детали 3, 4, 5, 6 конструкций покрытия зданий со скатной кровлей. Детали 7, 8 конструкций покрытия зданий со скатной кровлей. Детали 9, 10, 11 конструкций покрытия зданий с плоской кровлей. Подстропильные балки БПП-1,2,3,4; БПТ-1,2,3,4; БПСIV-1,2,3,4; БПЭIV-1,2,3,4; БПСIII-1,2,3,4; БПЭIII-1,2,3,4. Опалубочный чертеж Подстропильные балки БПП-1, БПП-2, БПП-3, БПП-4, БПТ-1, БПТ-2, БПТ-3, БПТ-4. Расход материалов, выборка стали и разбивка напрягаемой арматуры Подстропильные балки БПСIV-1, БПСIV-2, БПСIV-3, БПСIV-4, БПСIII-1, БПСIII-2, БПСIII-3, БПСIII-4. Расход материалов, выборка стали и разбивка напрягаемой арматуры Подстропильные балки БПЭIV-1, БПЭIV-2, БПЭIV-3, БПЭIV-4, БПЭIII-1, БПЭIII-2, БПЭIII-3, БПЭIII-4. Расход материалов, выборка стали и разбивка напрягаемой арматуры Подстропильные балки БПП-1, БПП-2, БПТ-1, БПТ-2. Арматурный чертеж Подстропильные балки БПСIV-1, БПСIV-2, БПЭIV-1, БПЭIV-2, БПСIII-1, БПСIII-2, БПЭIII-1, БПЭIII-2. Арматурный чертеж Подстропильные балки БПП-3, БПП-4, БПТ-3, БПТ-4. Арматурный чертеж Подстропильные балки БПСIV-3, БПСIV-4, БПЭIV-3, БПЭIV-4, БПСIII-3, БПСIII-4, БПЭIII-3, БПЭIII-4. Арматурный чертеж Подстропильные балки БПП-1к,2к,3к,4к; БПТ-1к,2к,3к,4к; БПСIV-1к,2к,3к,4к; БПЭIV-1к,2к,3к,4к; БПСIII-1к,2к,3к,4к; БПЭIII-1к,2к,3к,4к. Опалубочно-маркировочный чертеж, детали, выборка стали и расход материалов Каркасы 2К1 - 2К3; 2К1А - 2К3А; К4 Каркасы К5 - К9; К7А Каркасы К10 - К13, ПК1 - ПК4 Вариант изготовления каркасов К1, К2, К3, К1А, К2А, К3А Спецификация арматуры Спецификация арматуры. Вариант Закладные детали М1 - М5 Закладная деталь М6 и монтажные детали МД1 - МД4 Пример последовательности установки арматурных каркасов и указания по изготовлению подстропильных балок | Разработан: | НИИЖБ Промстройпроект
| Утверждён: | 14.08.1965 Государственный комитет СССР по делам строительства (137)
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1965 г. )
| Расположен в: |
|
