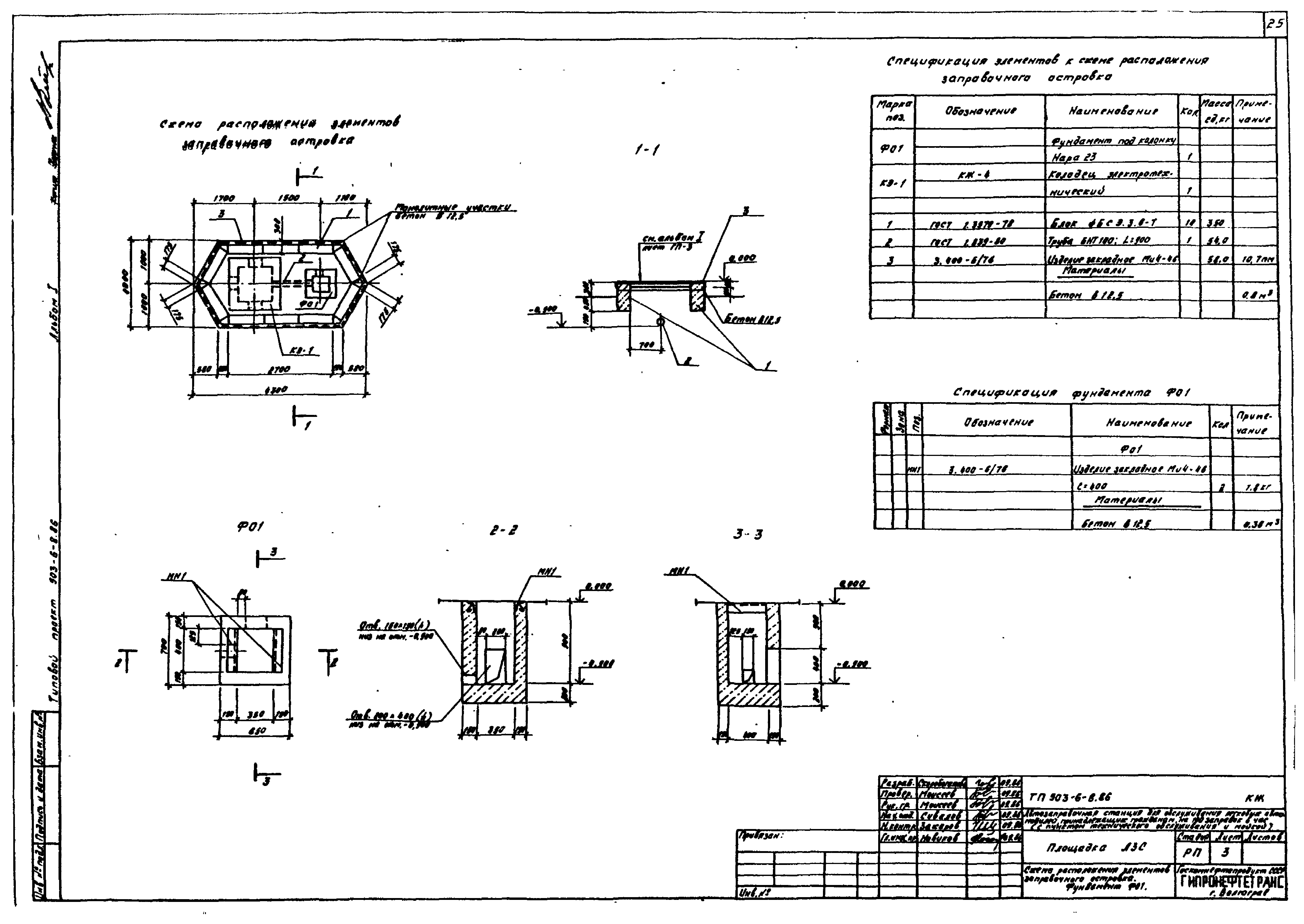

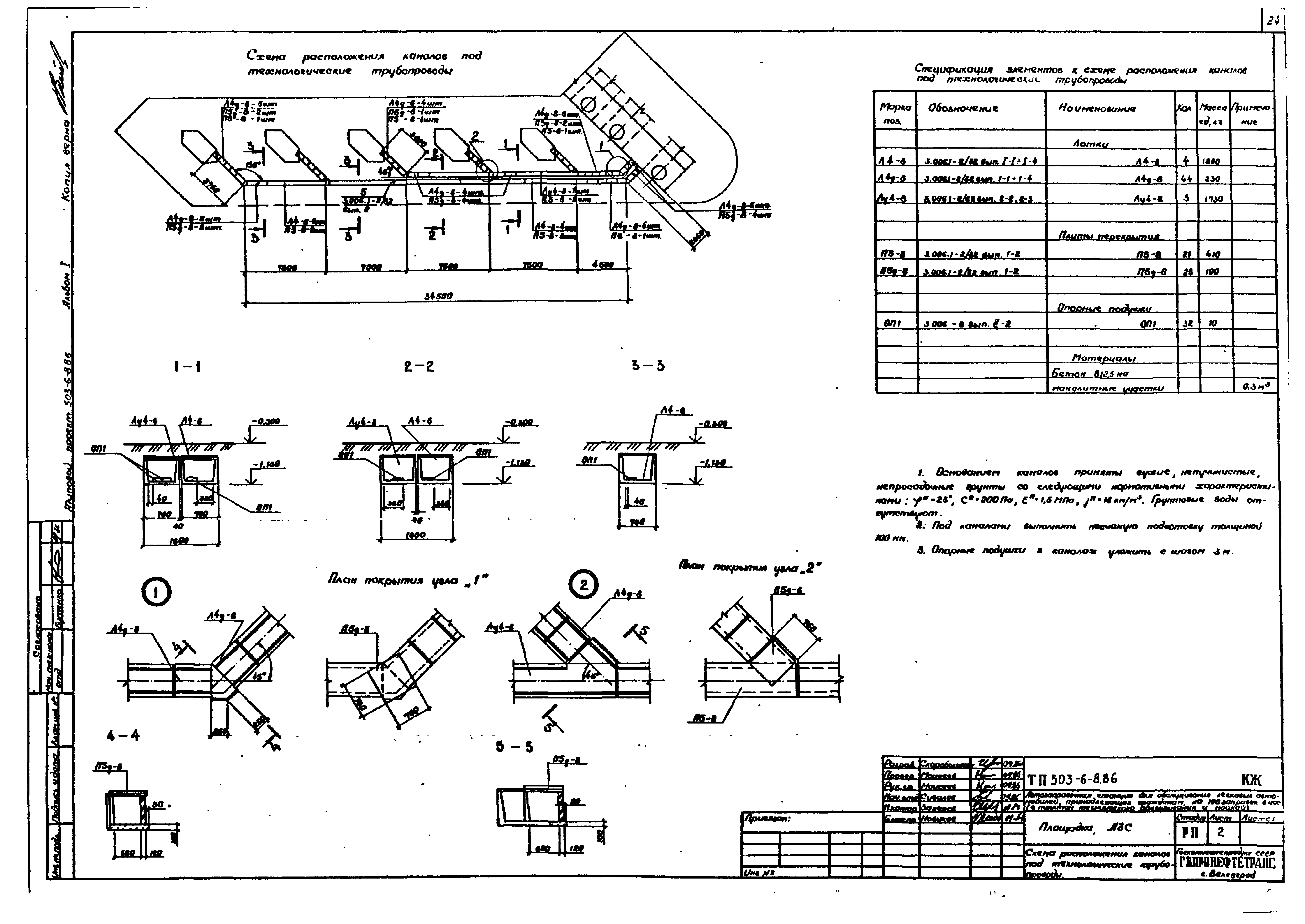

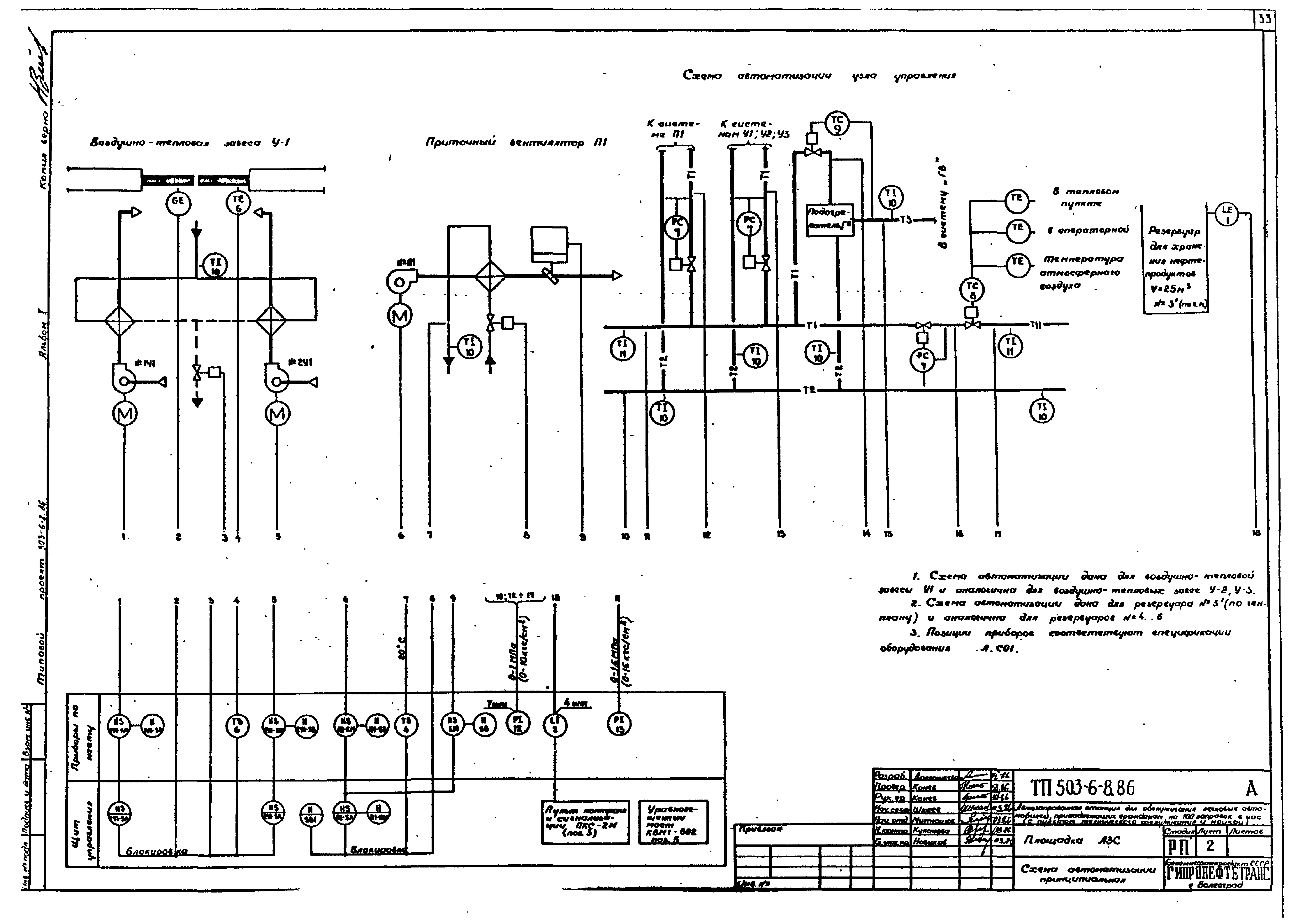

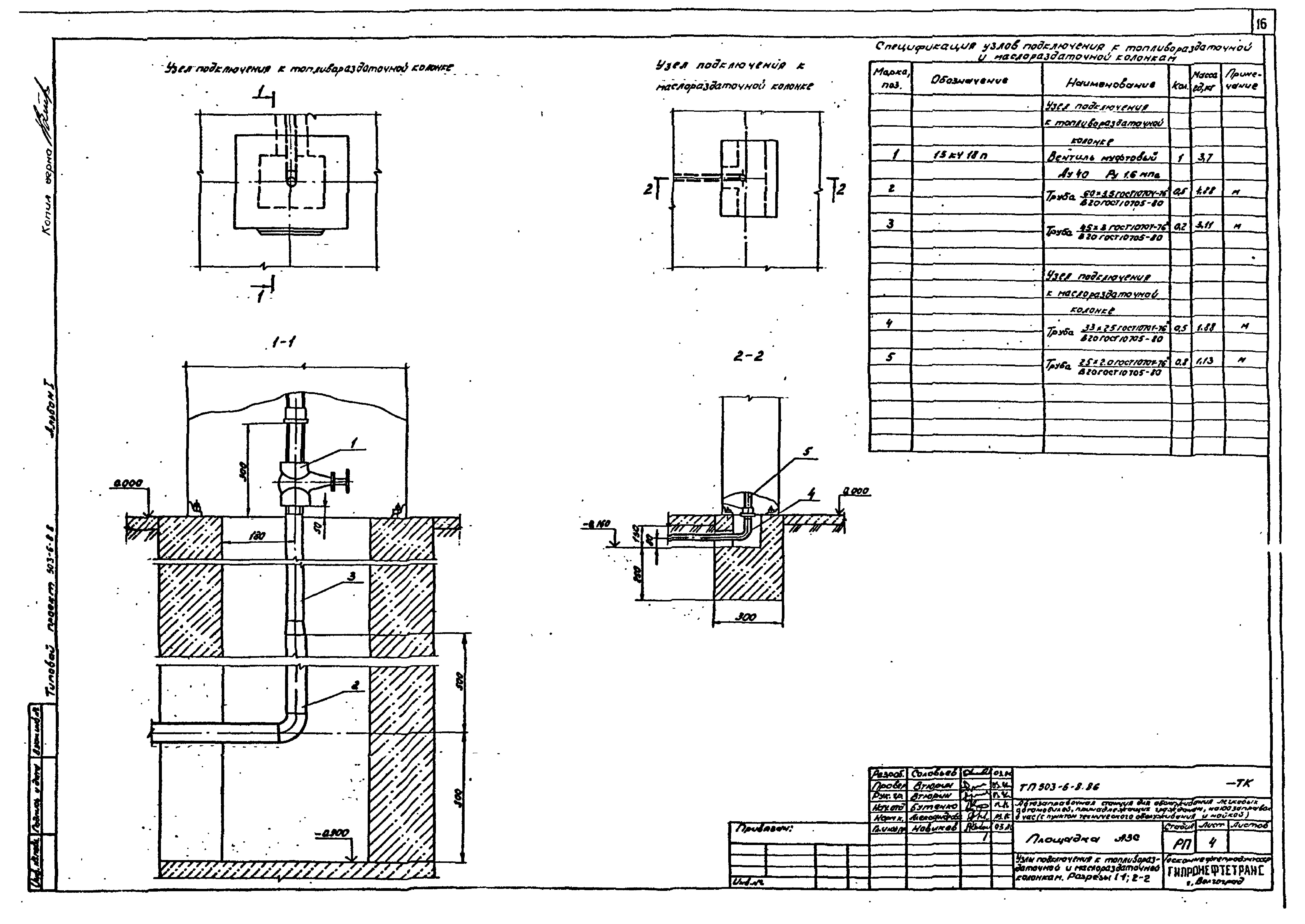

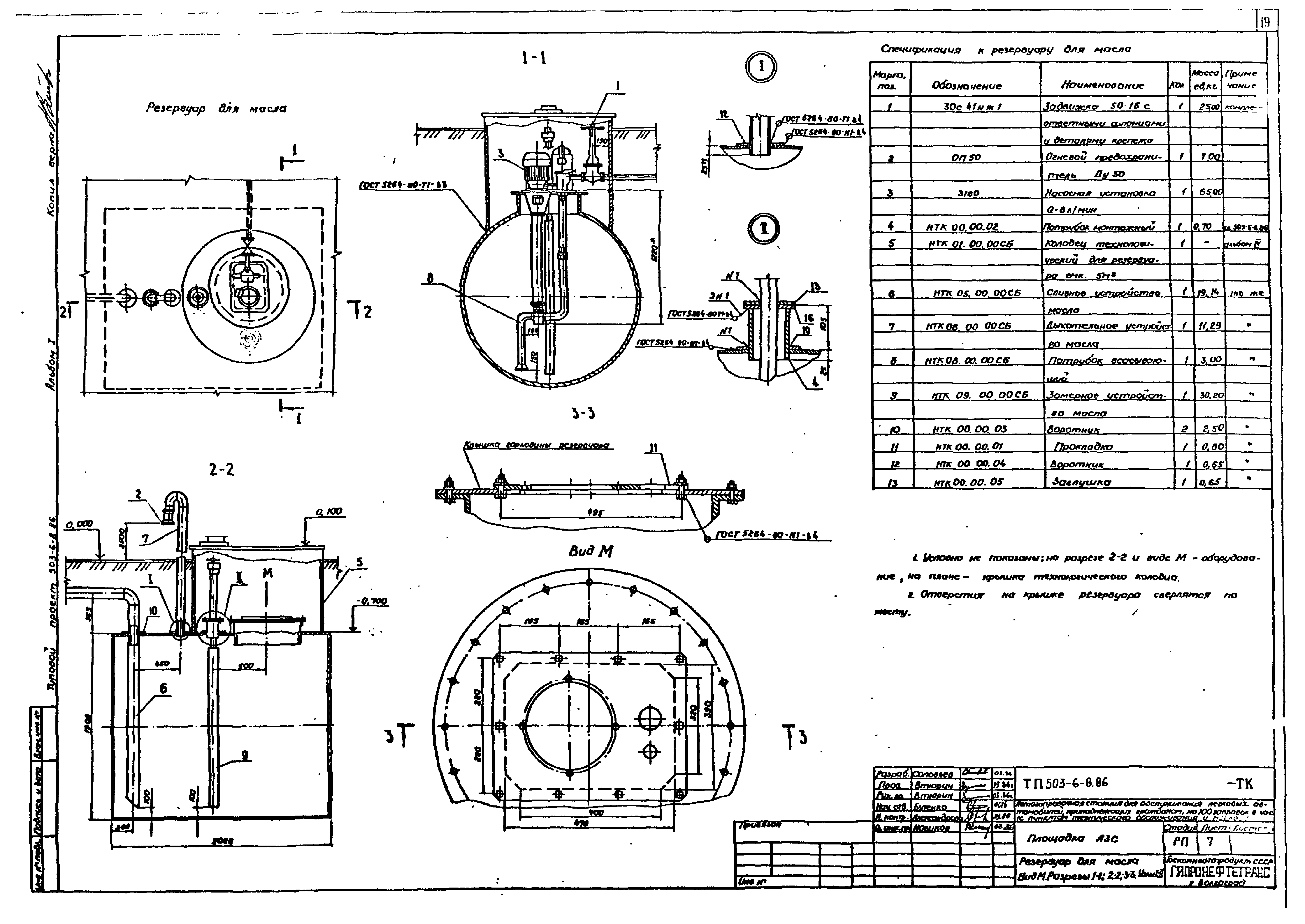

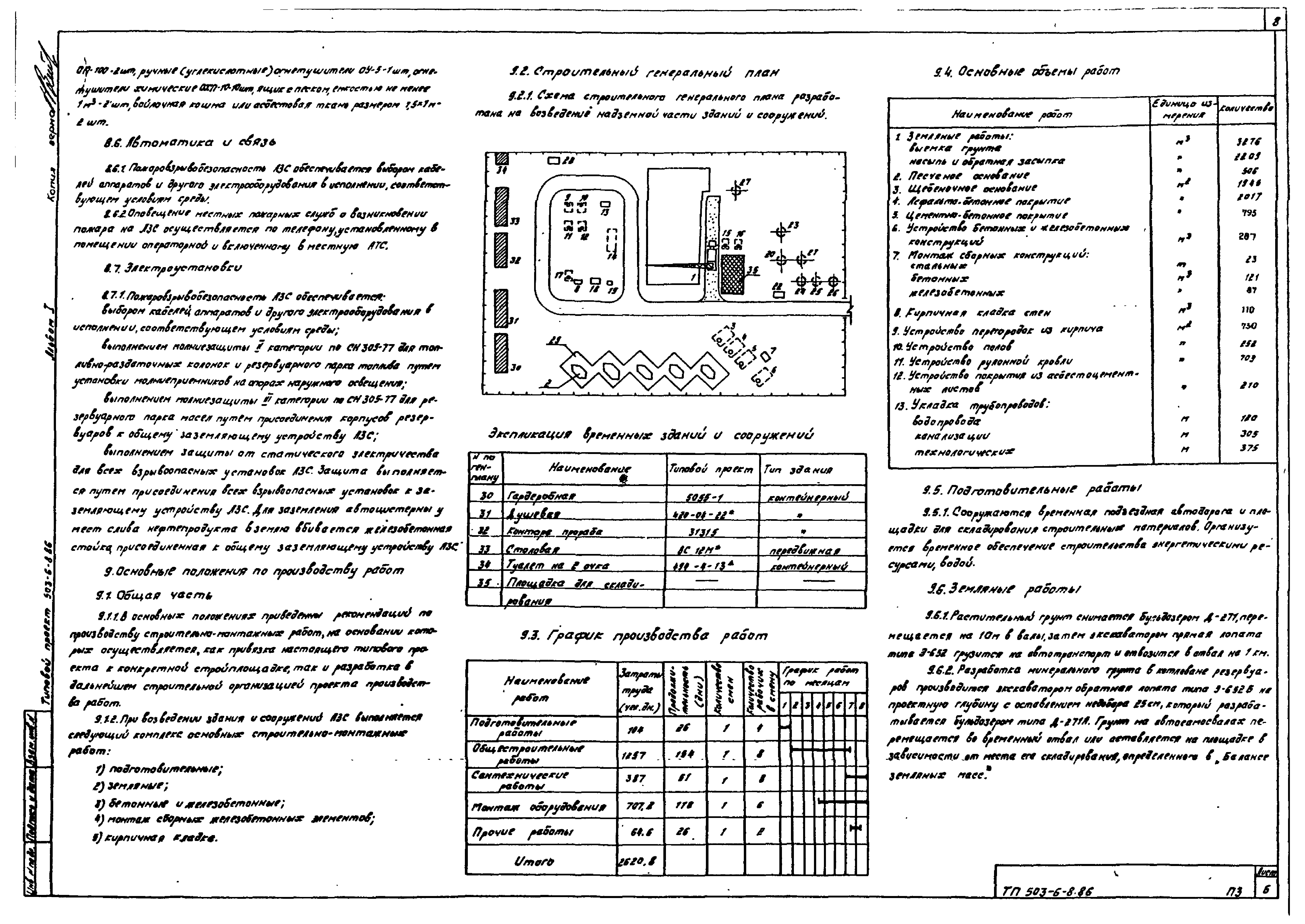

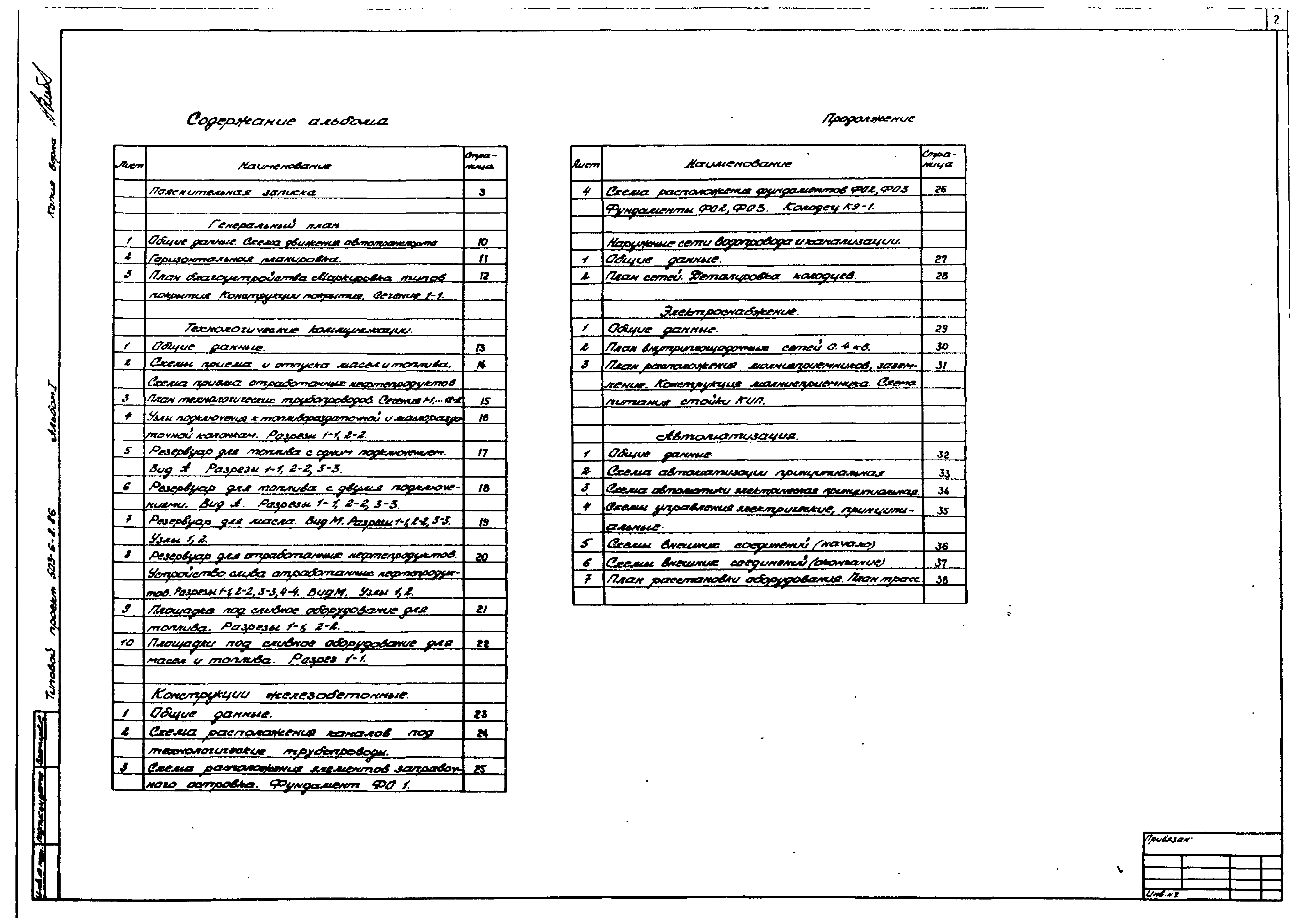

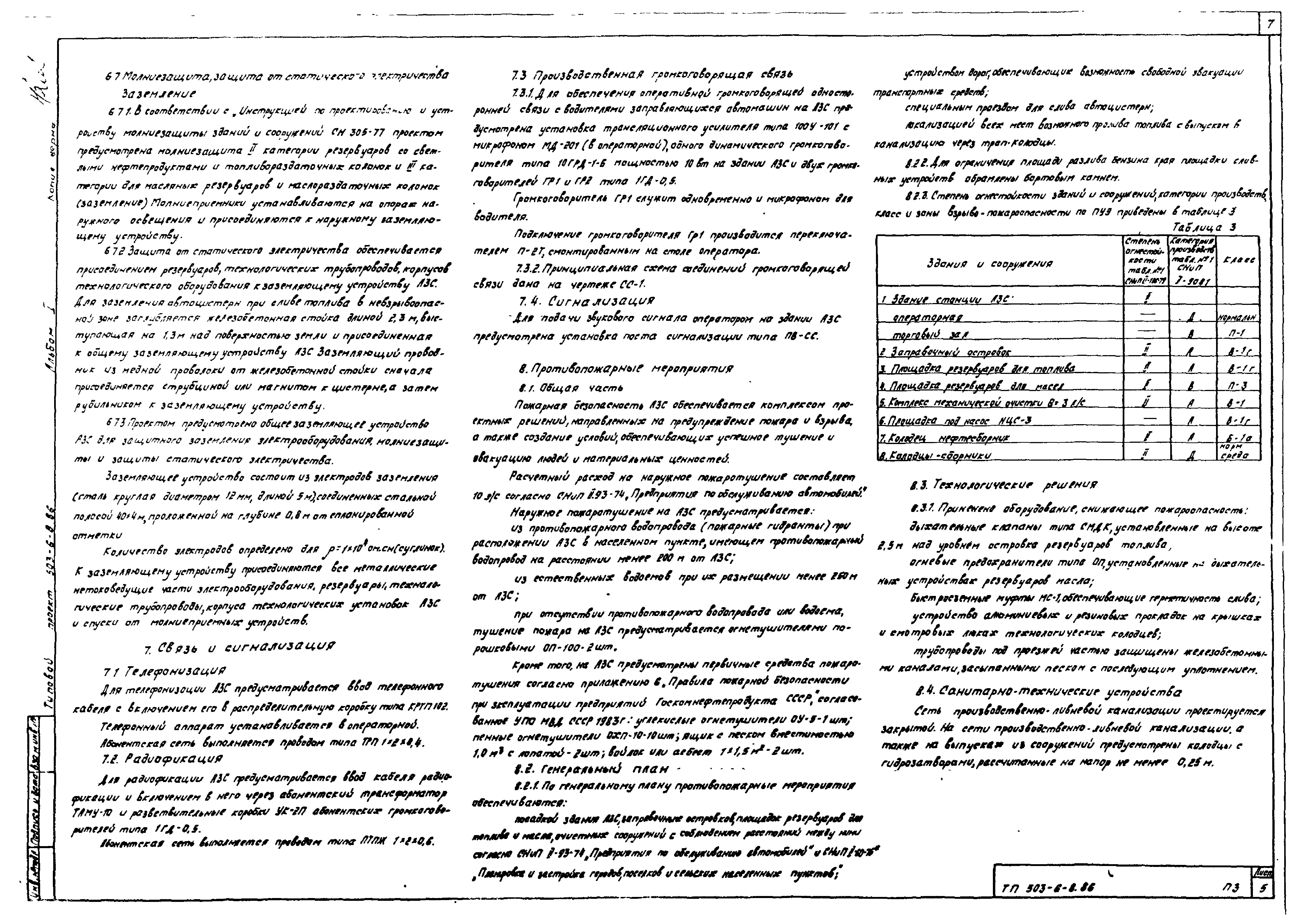

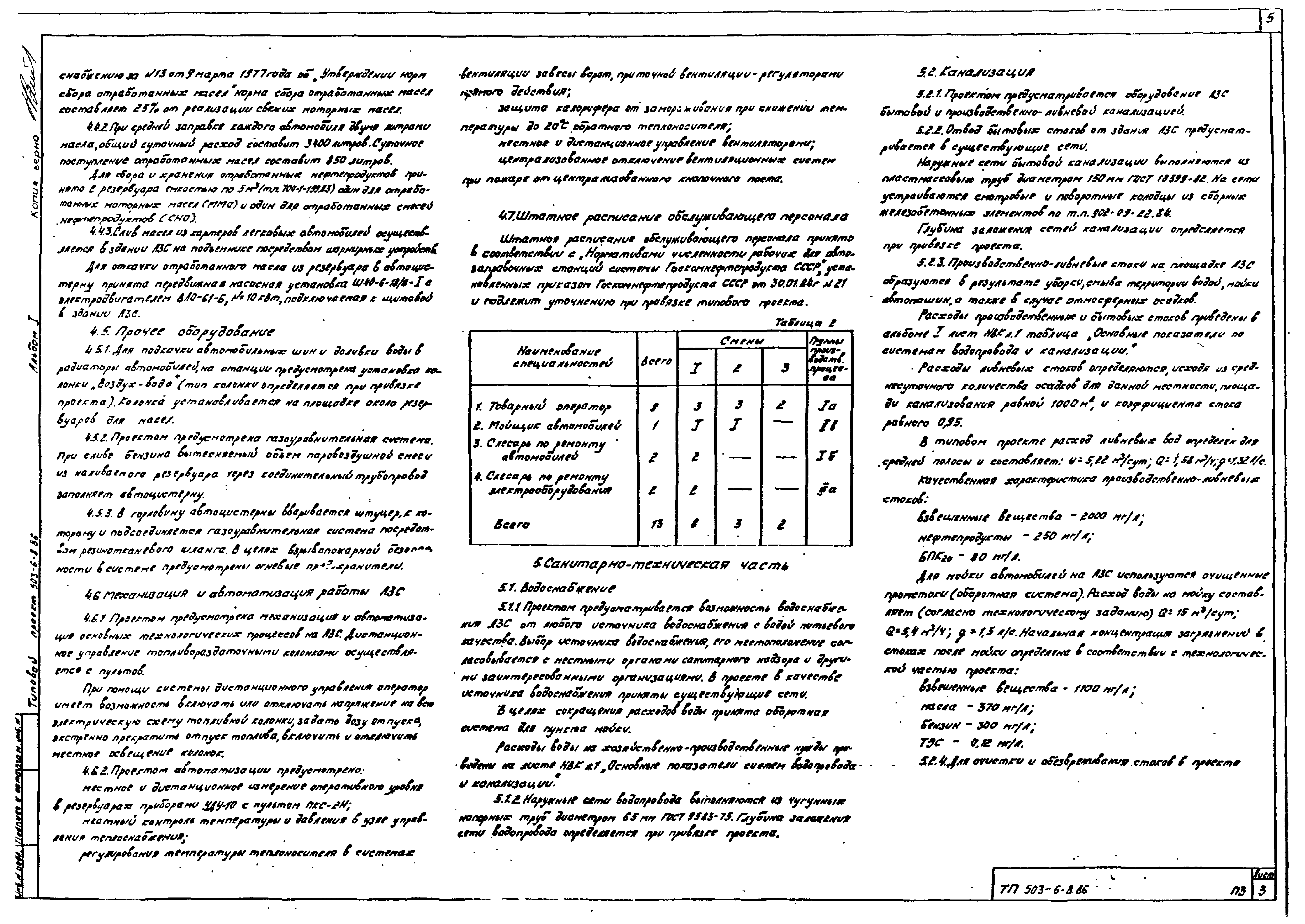

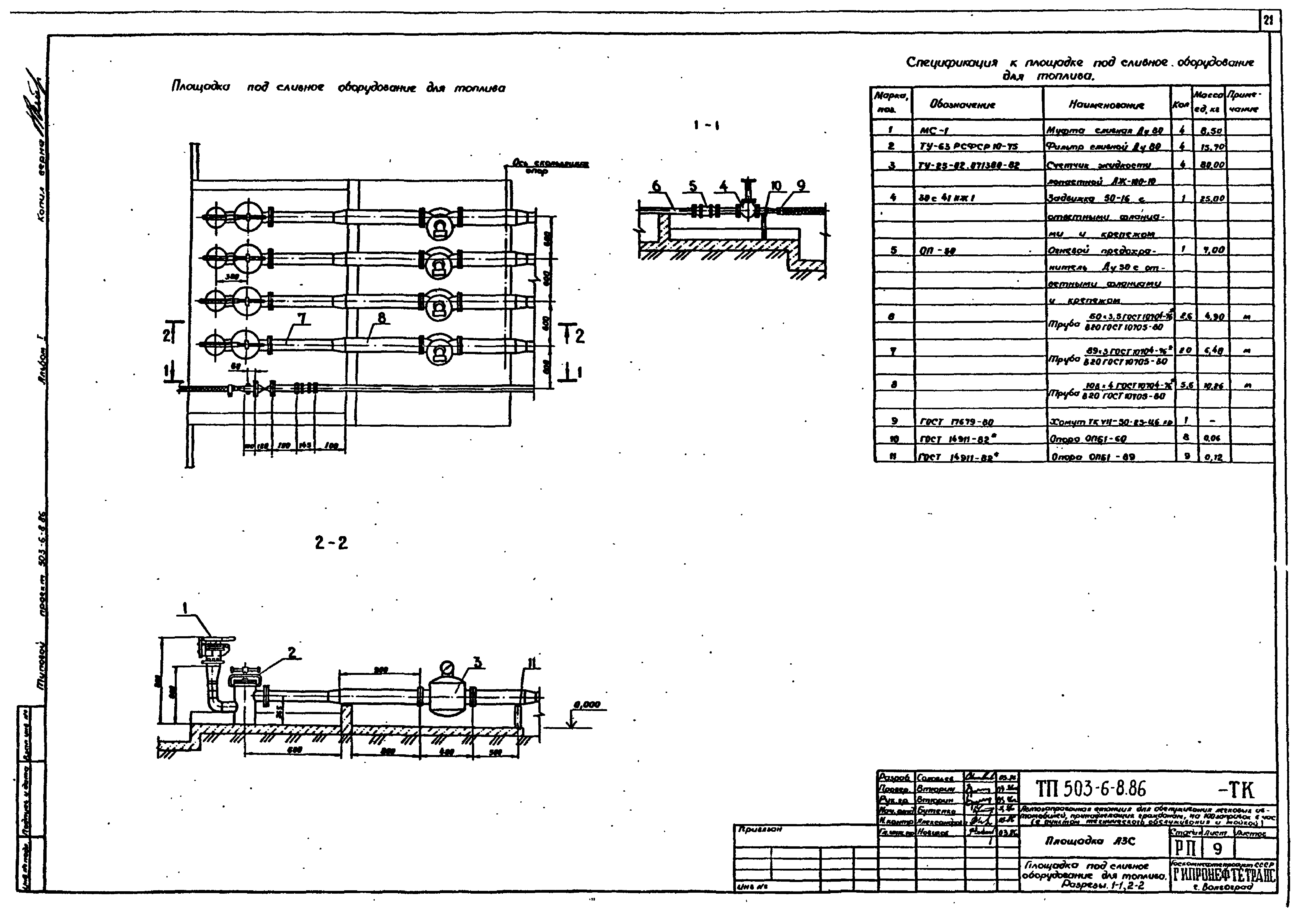

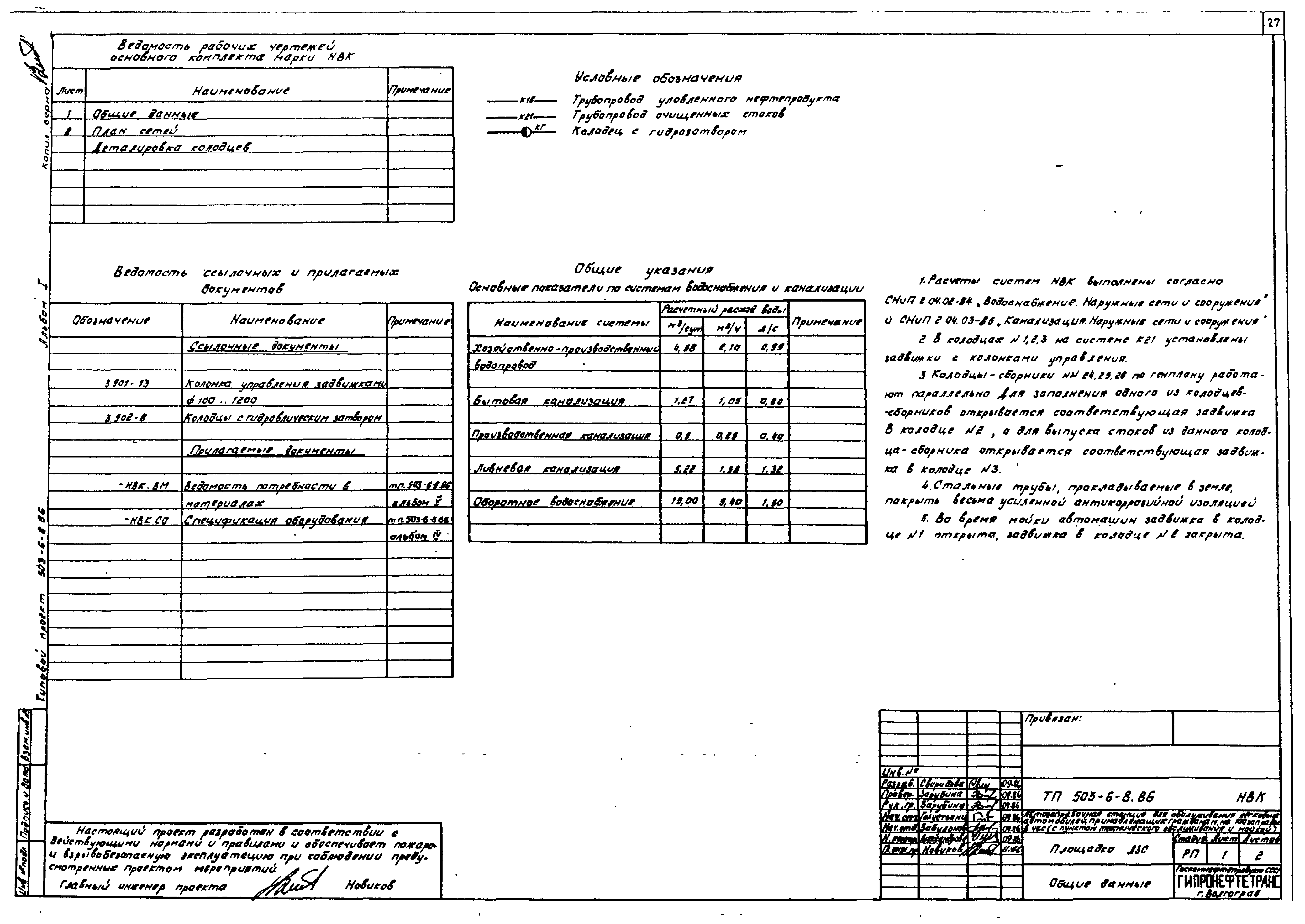

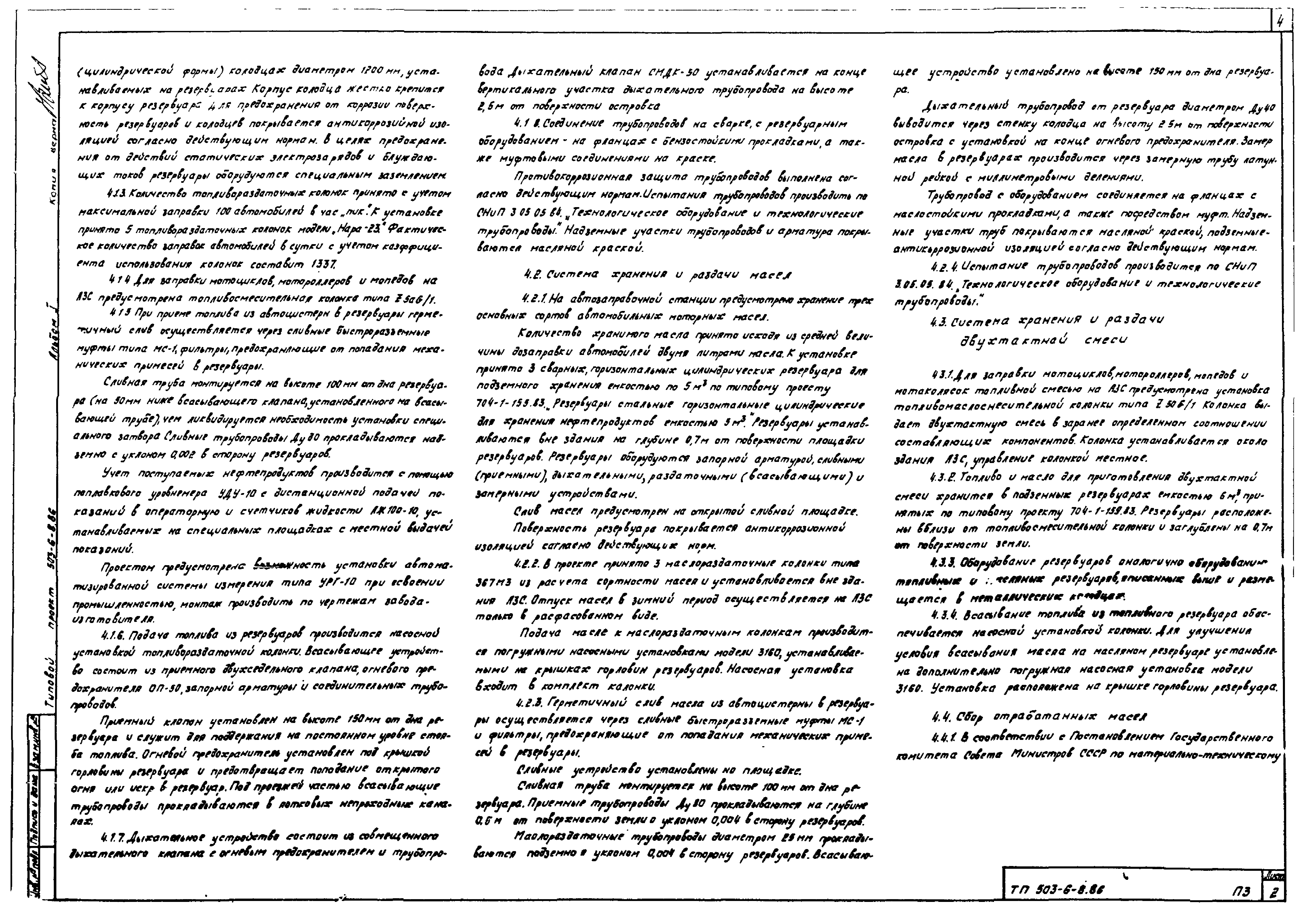

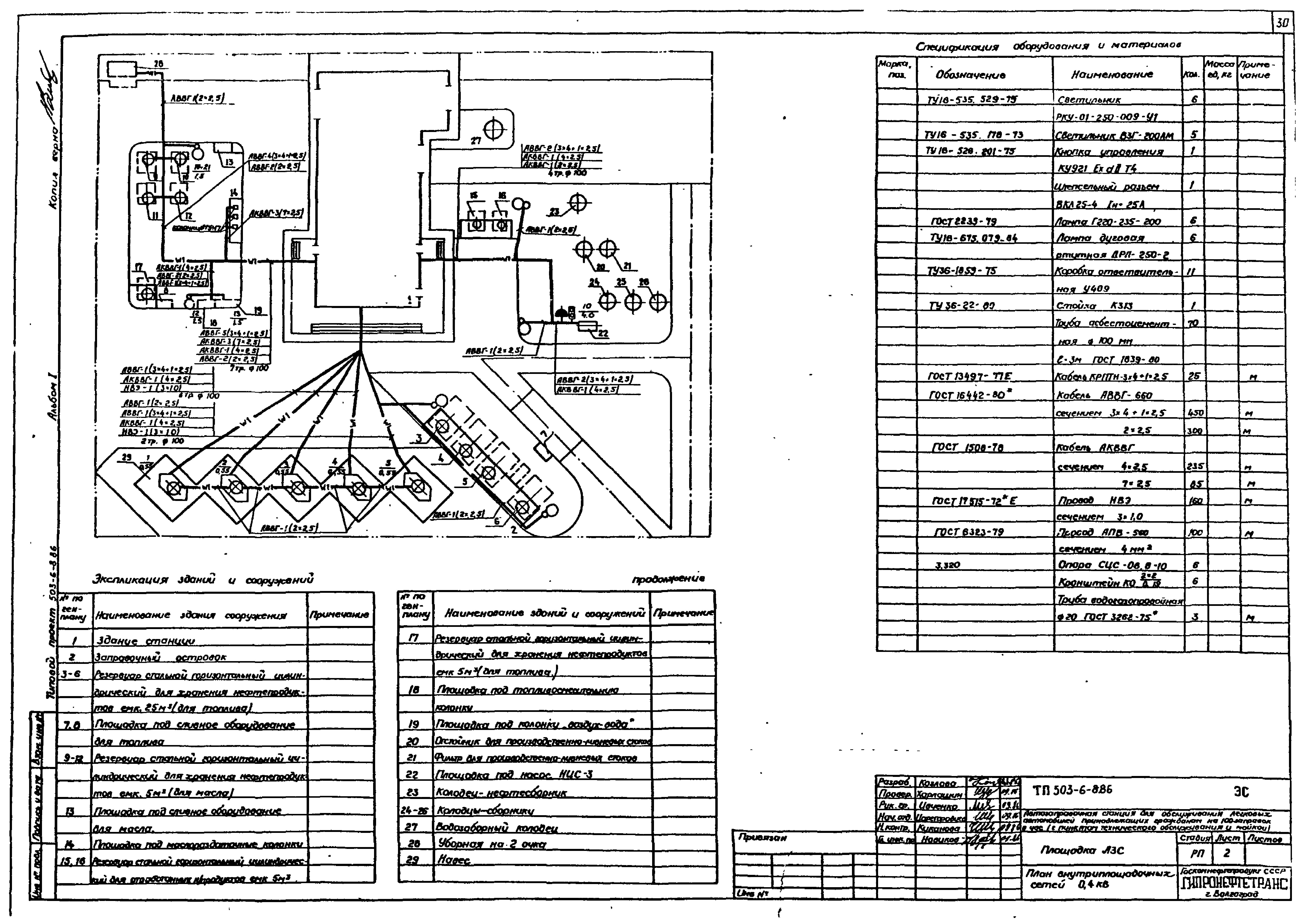

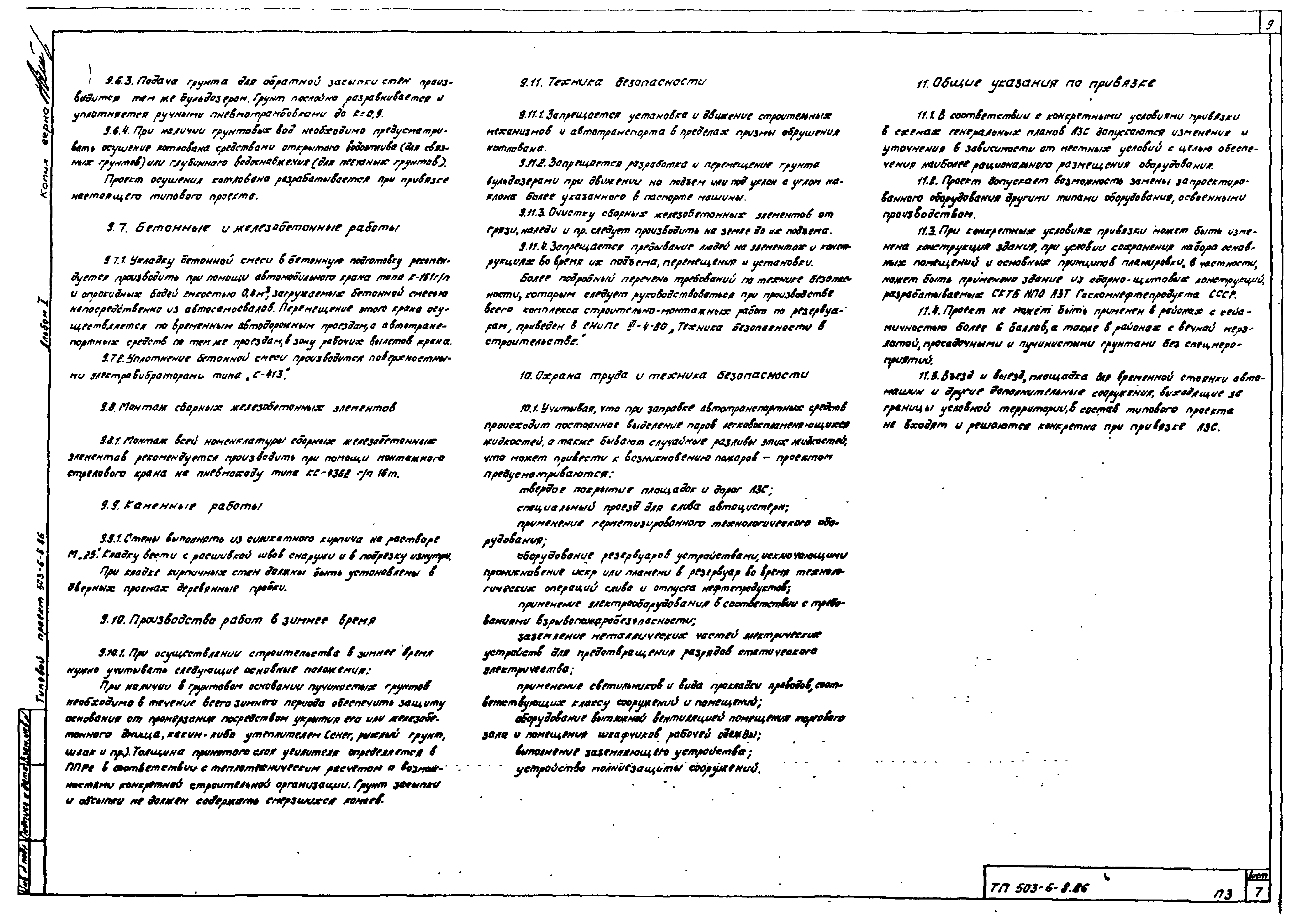

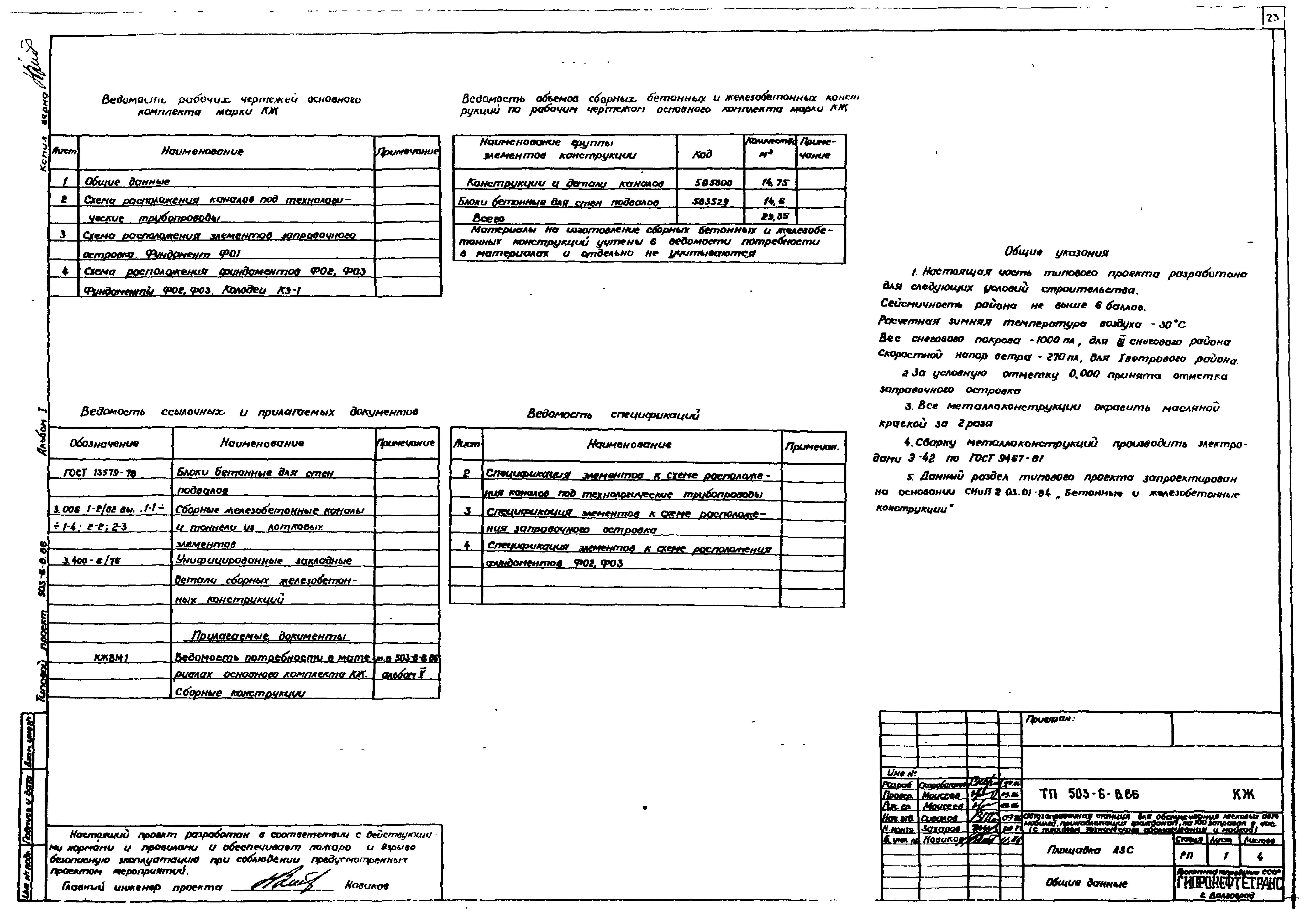

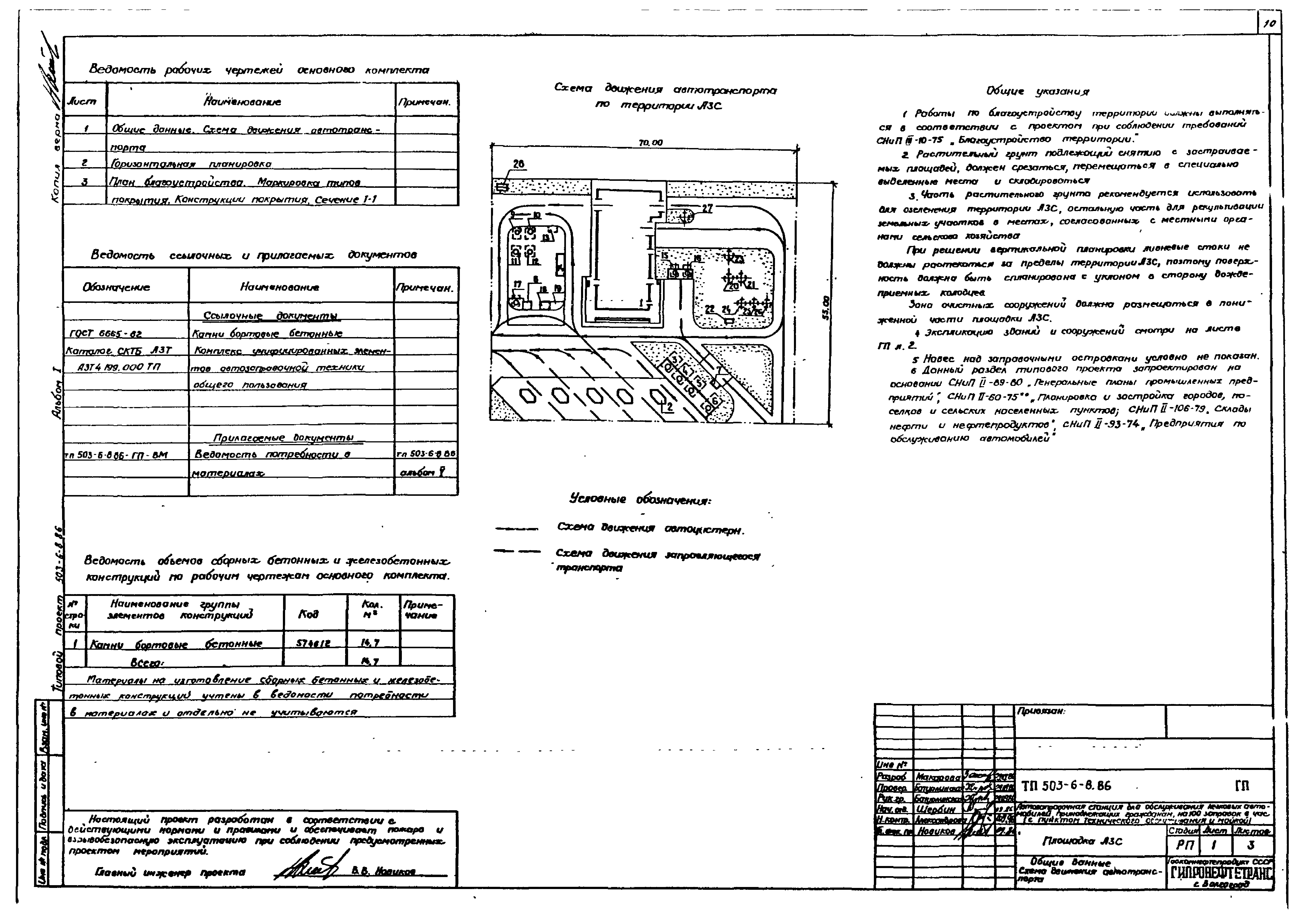

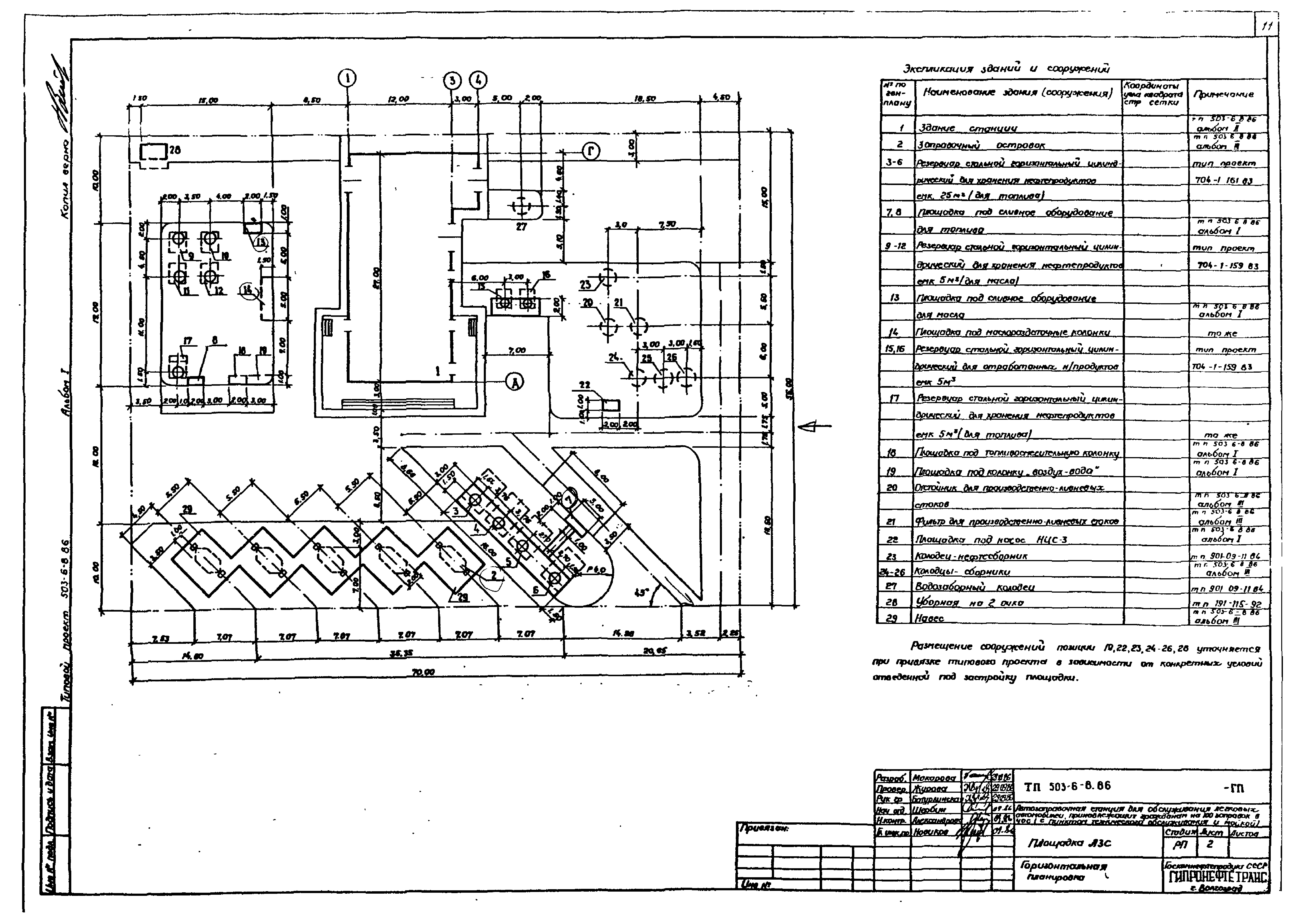

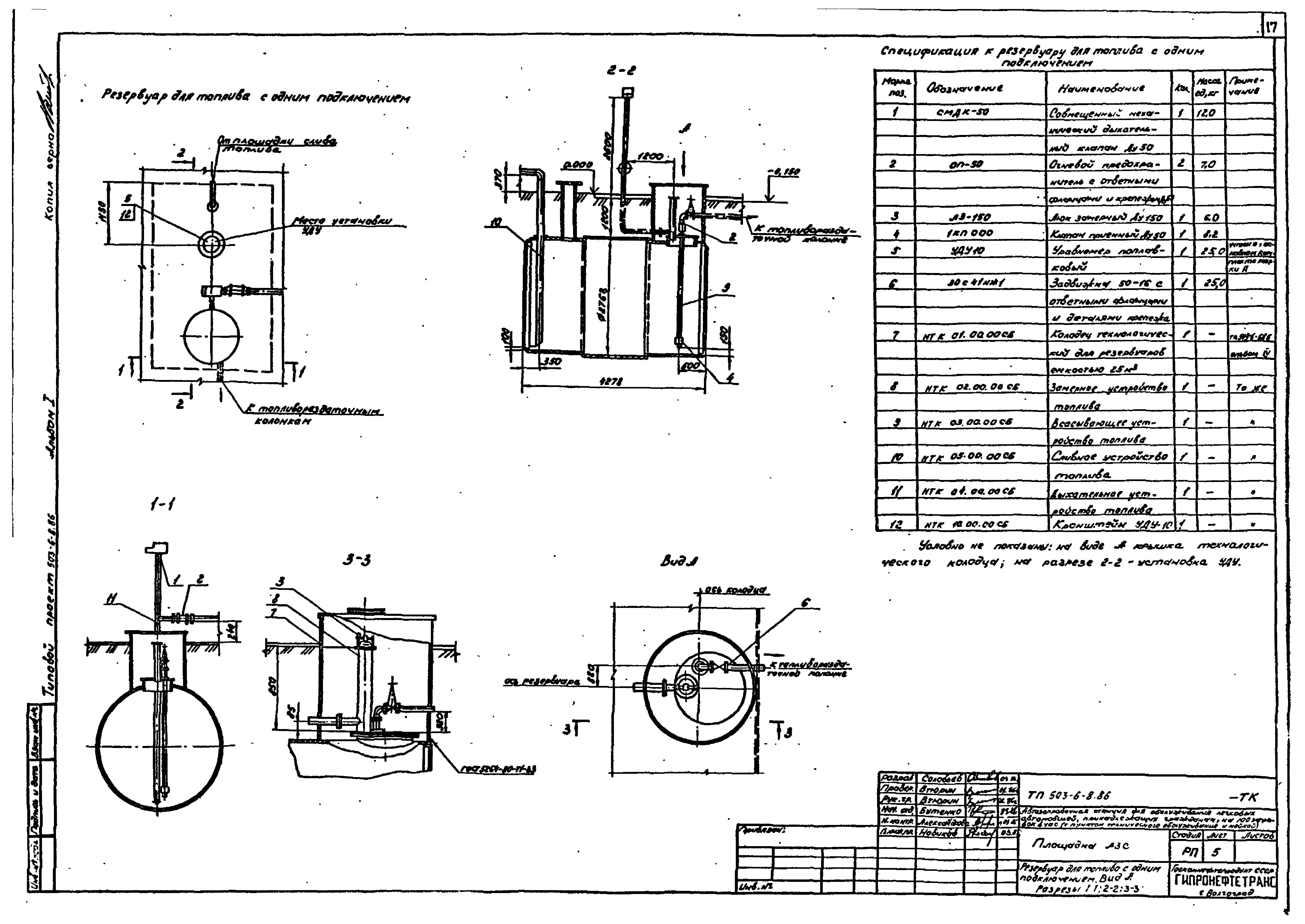

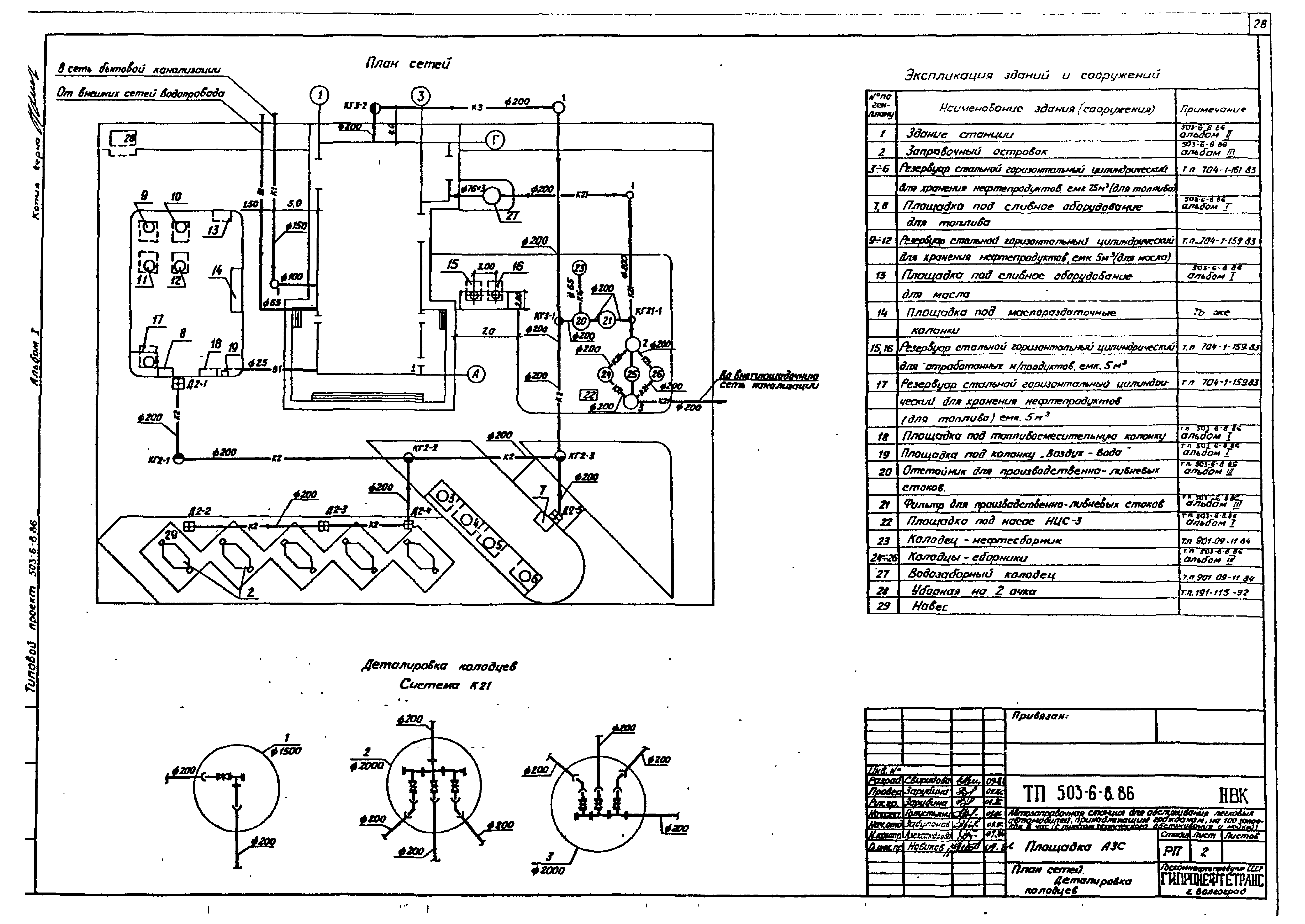

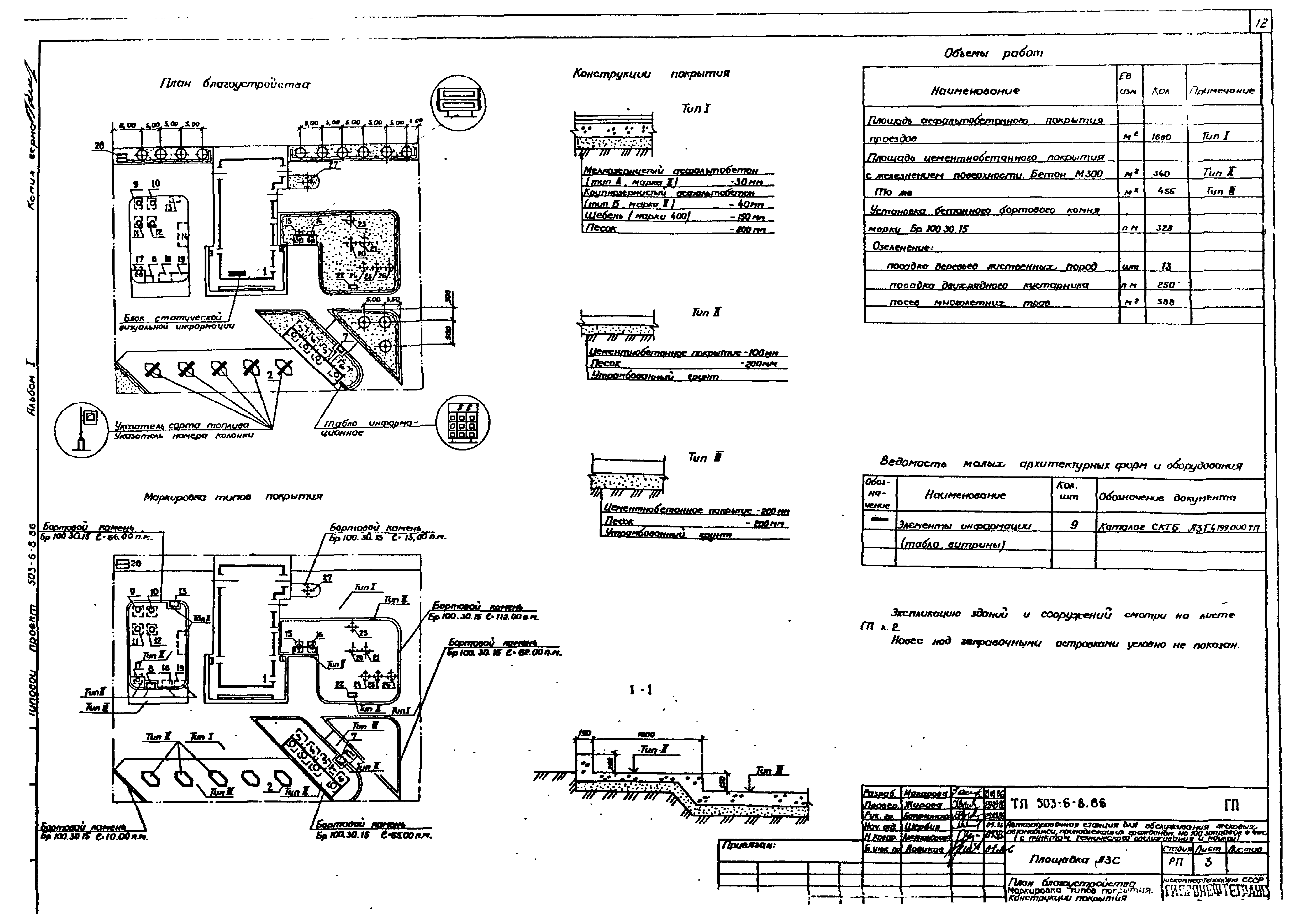

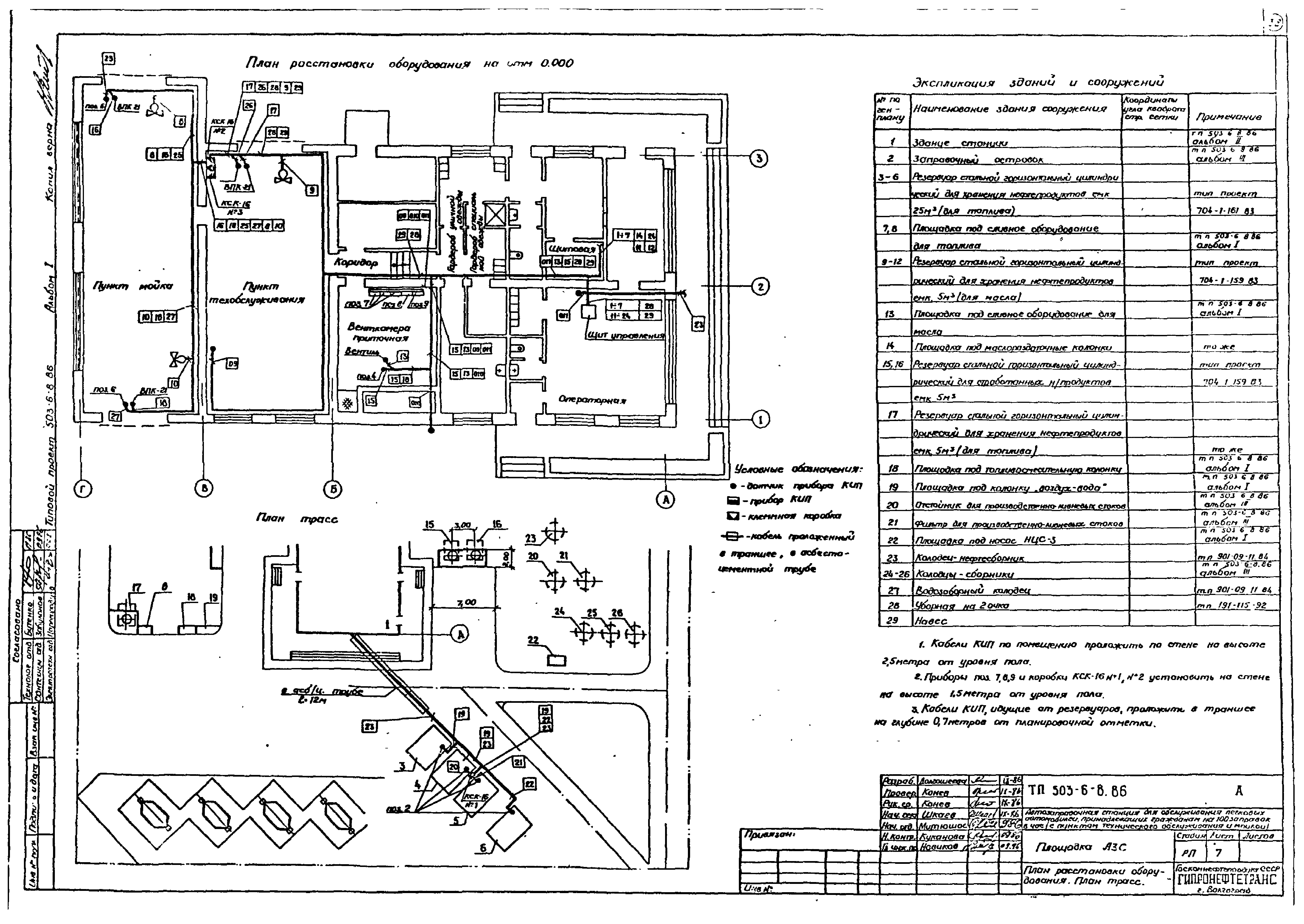

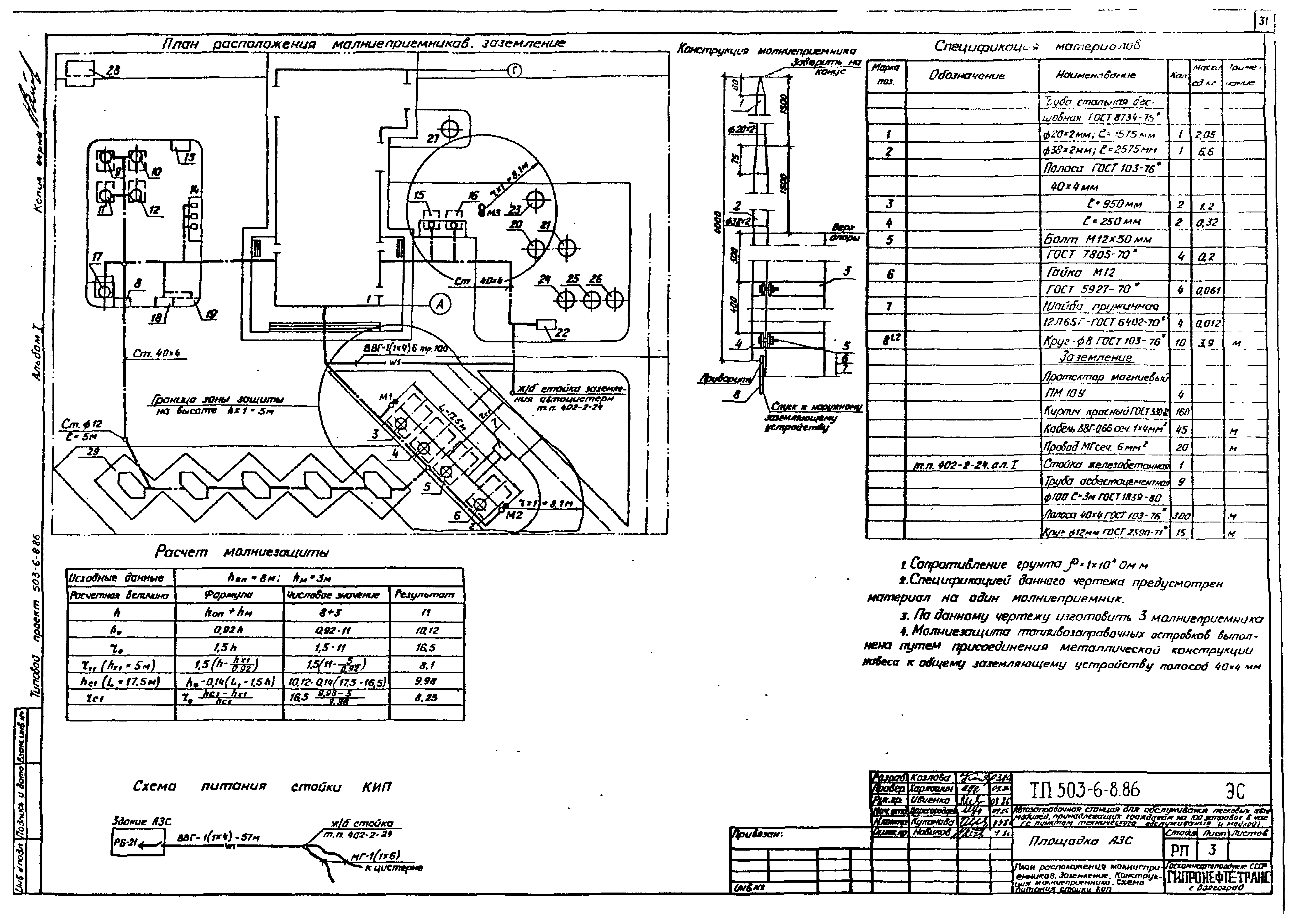

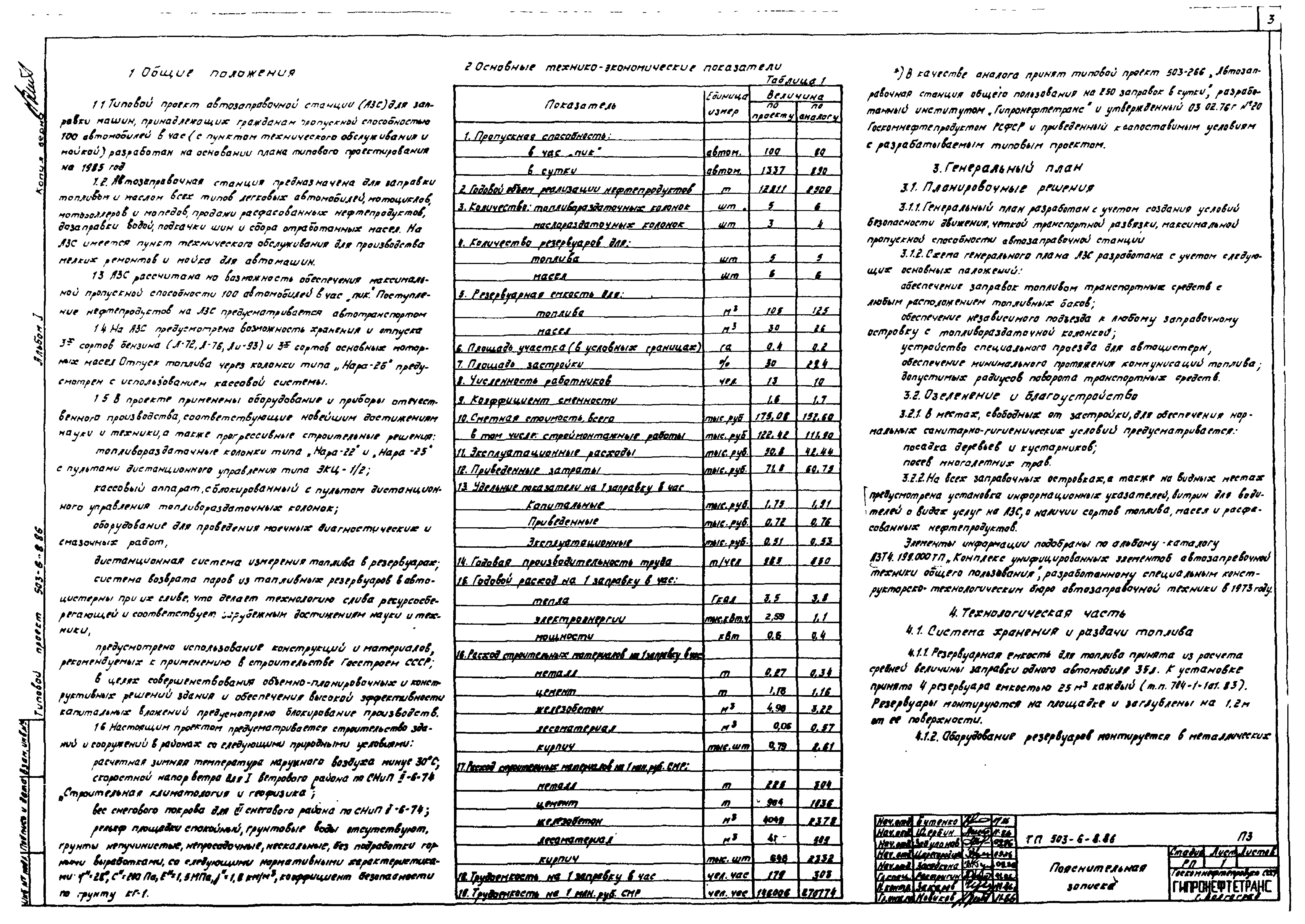

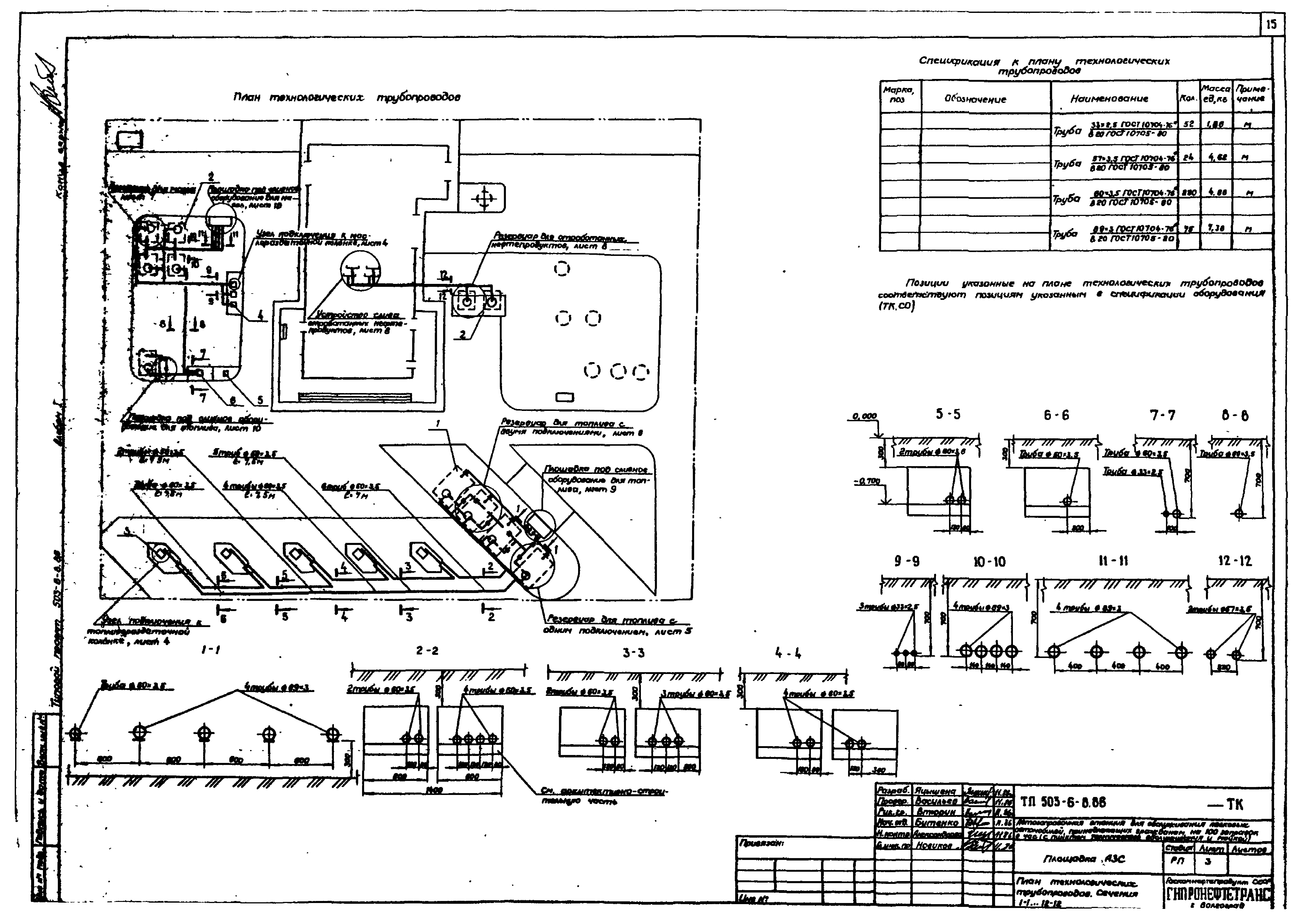

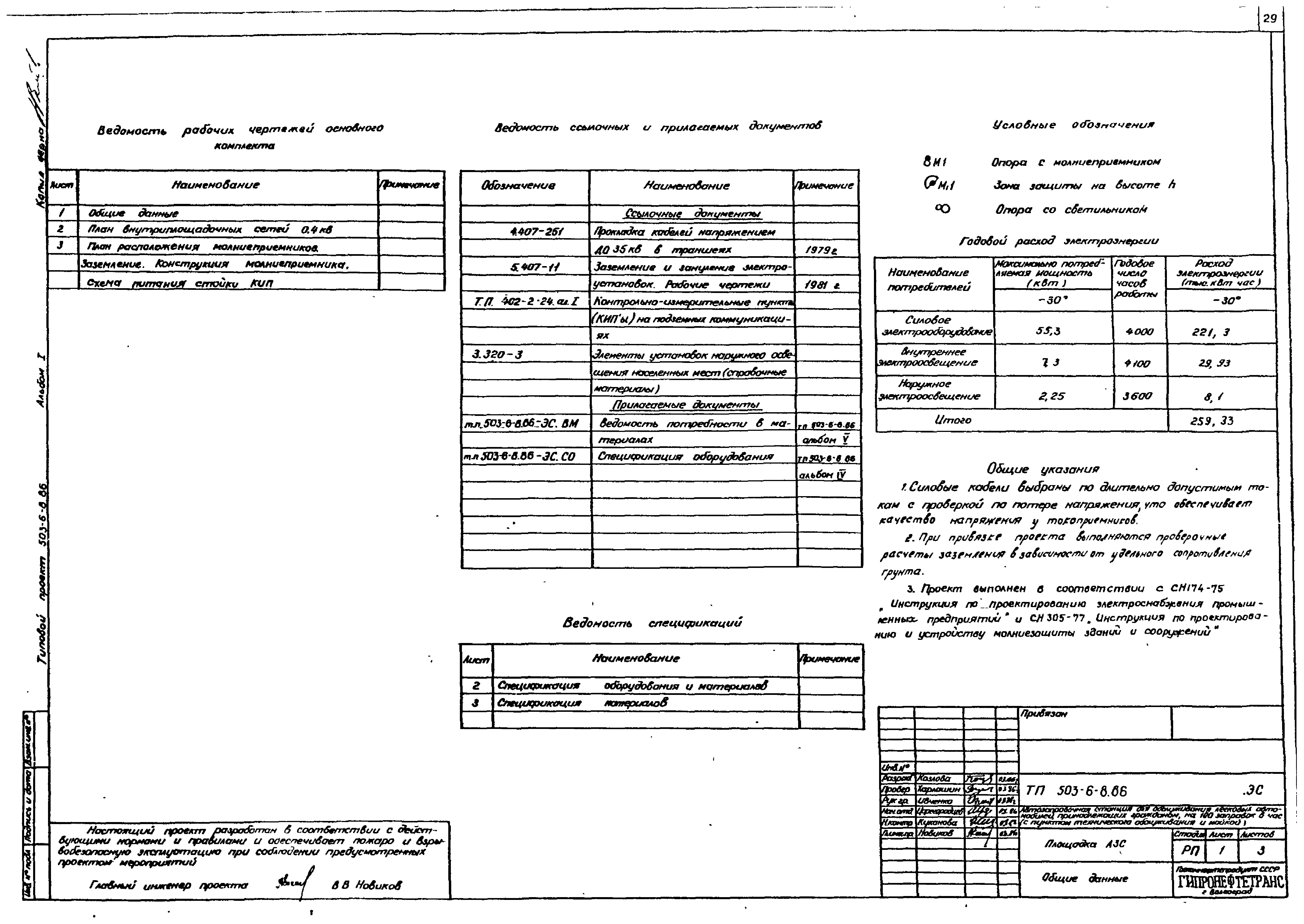

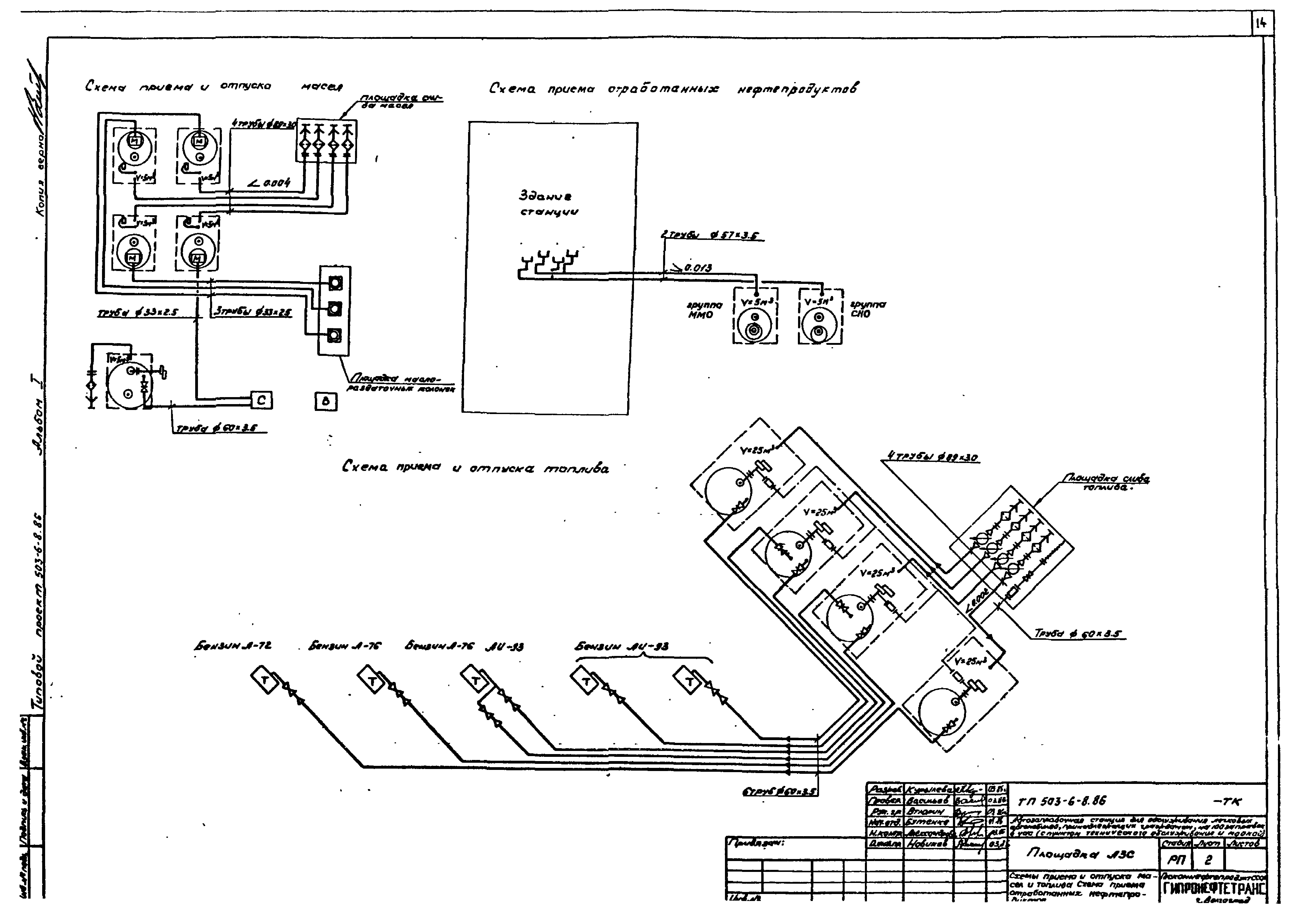

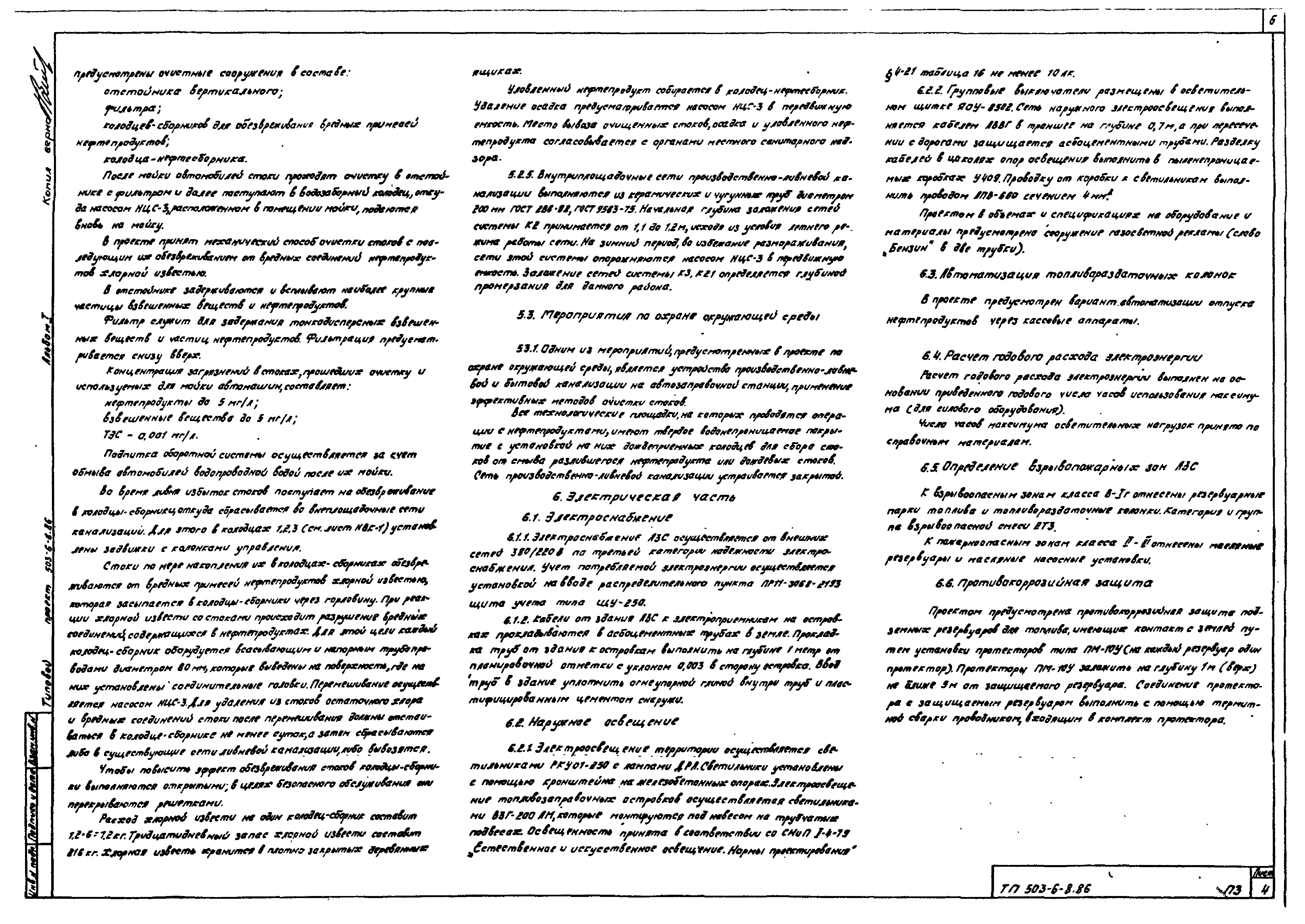

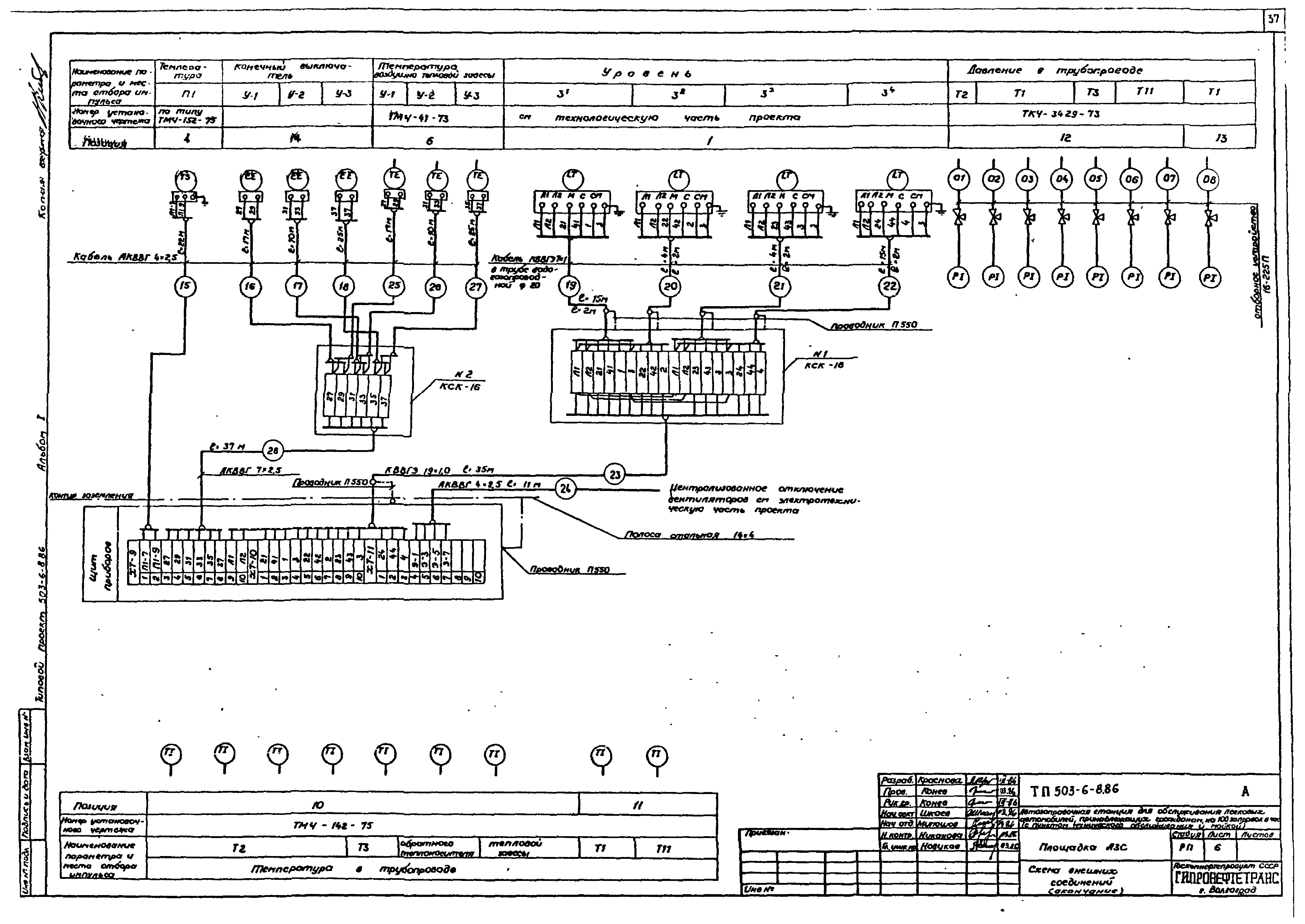

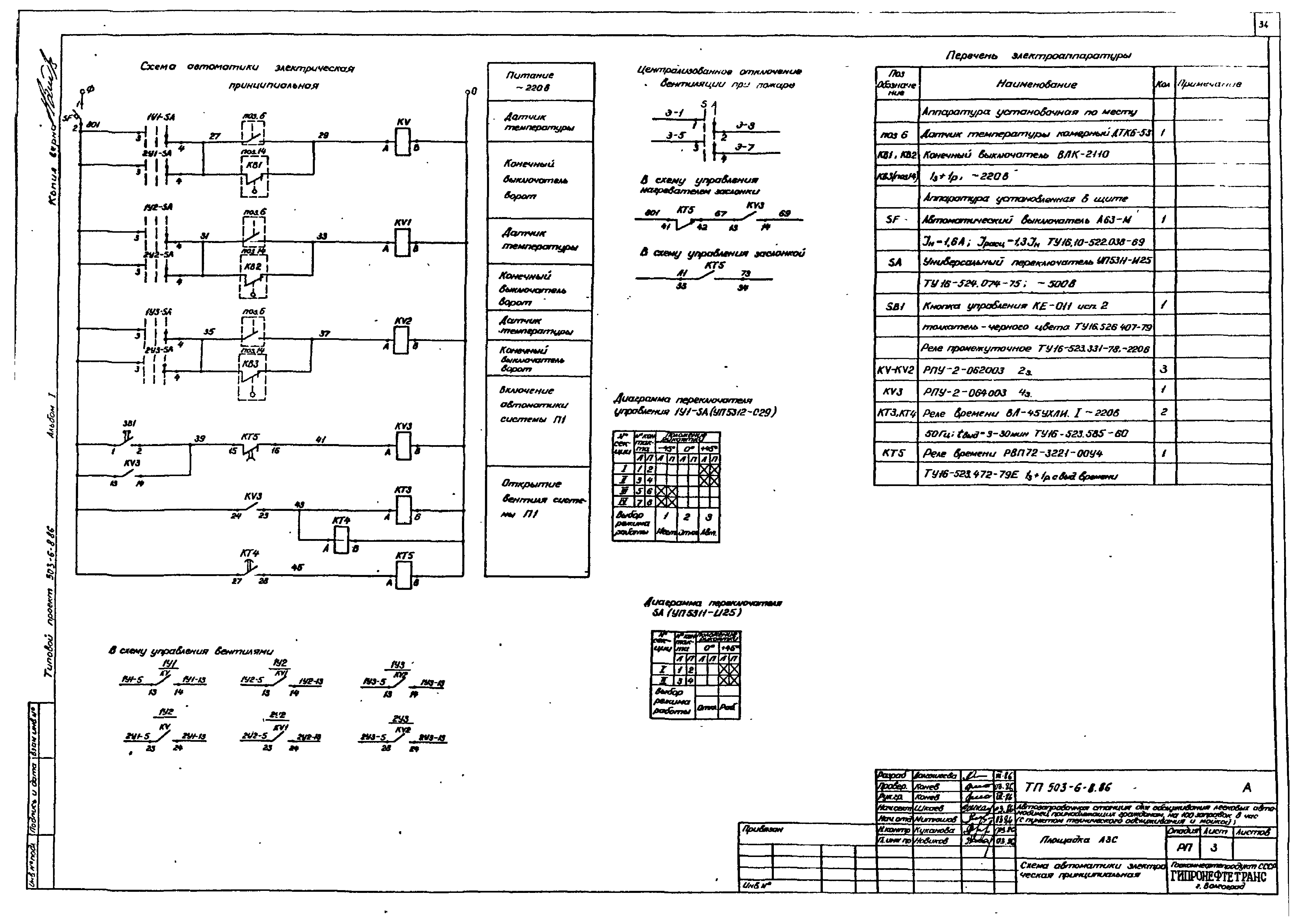

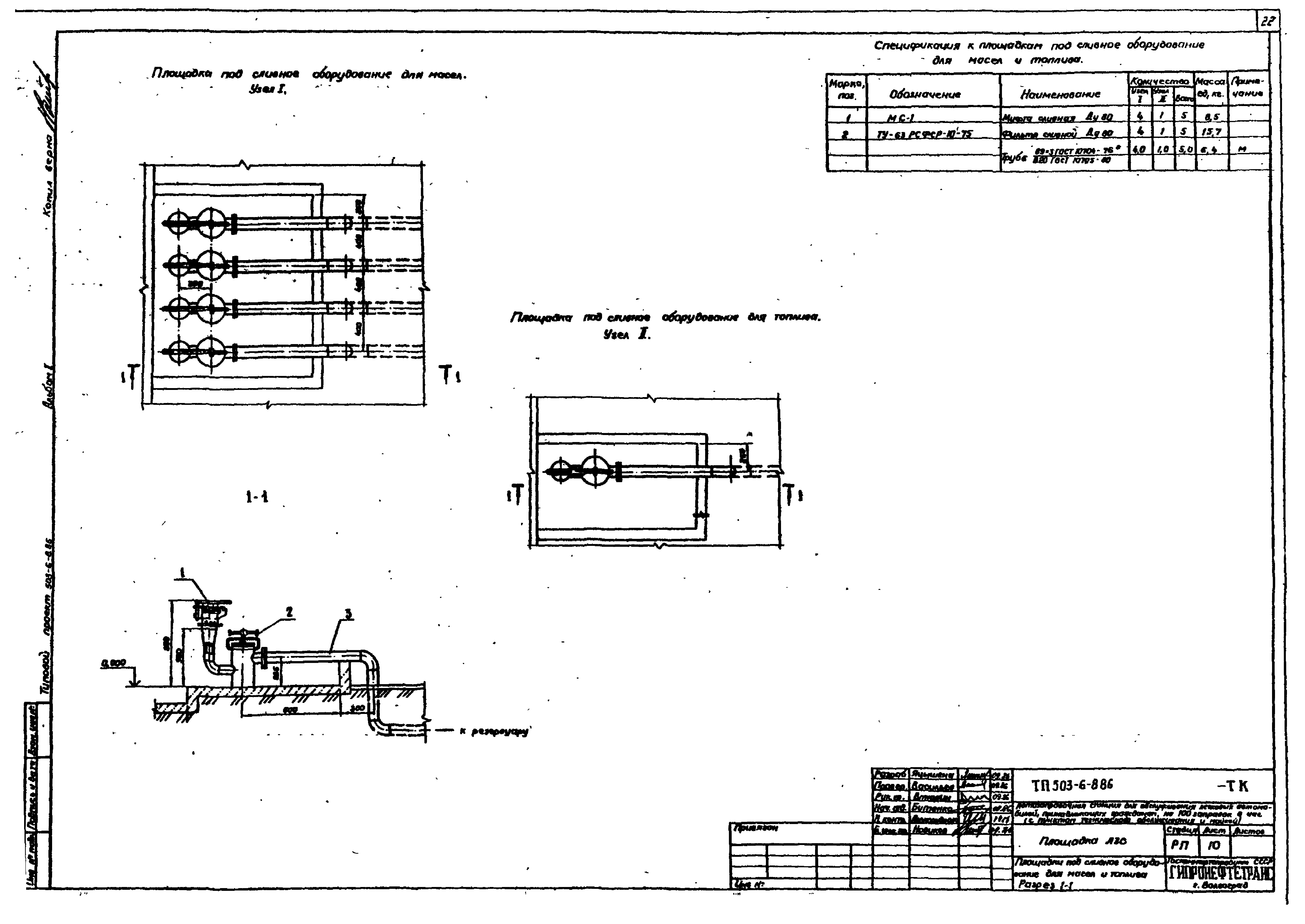

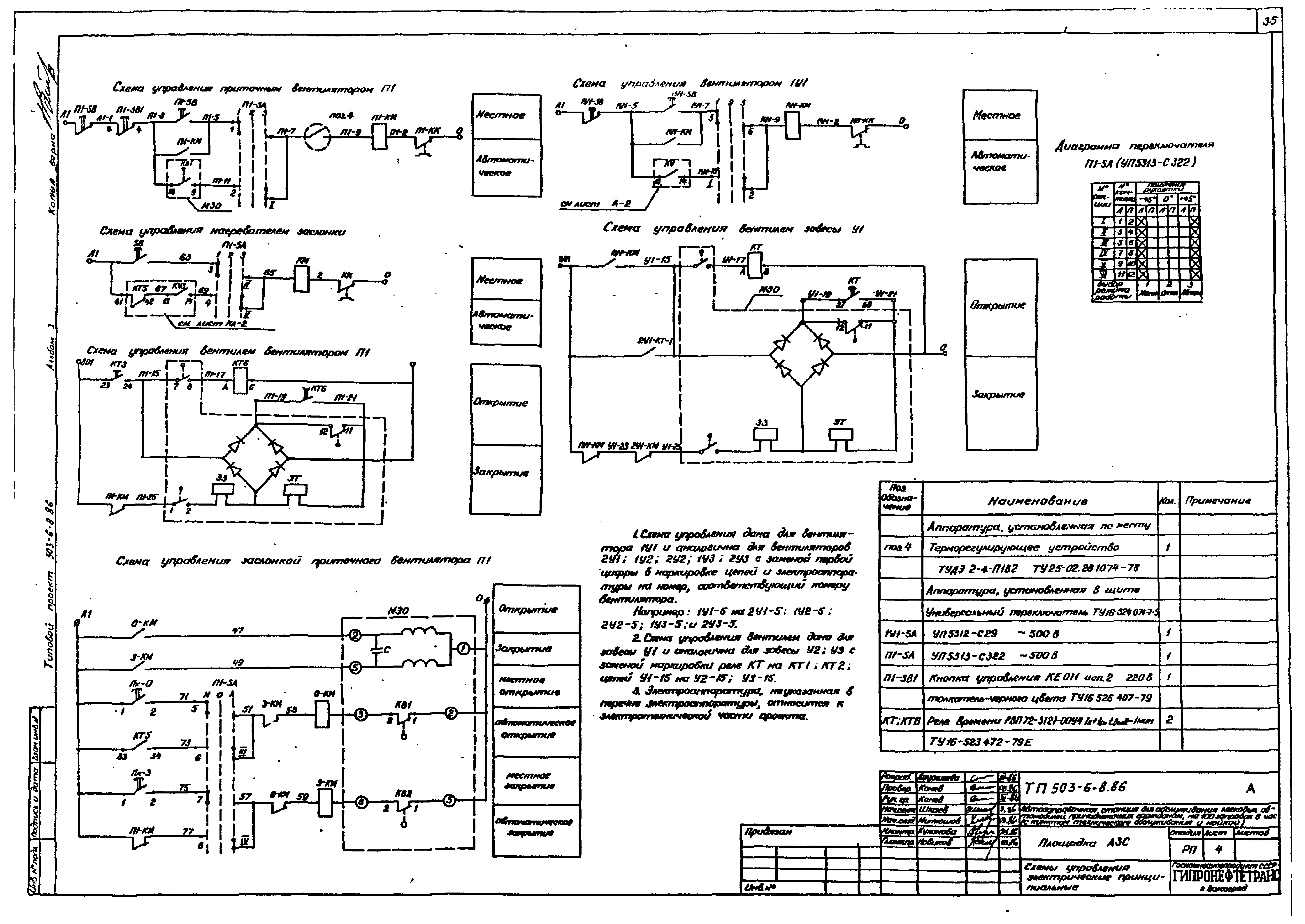

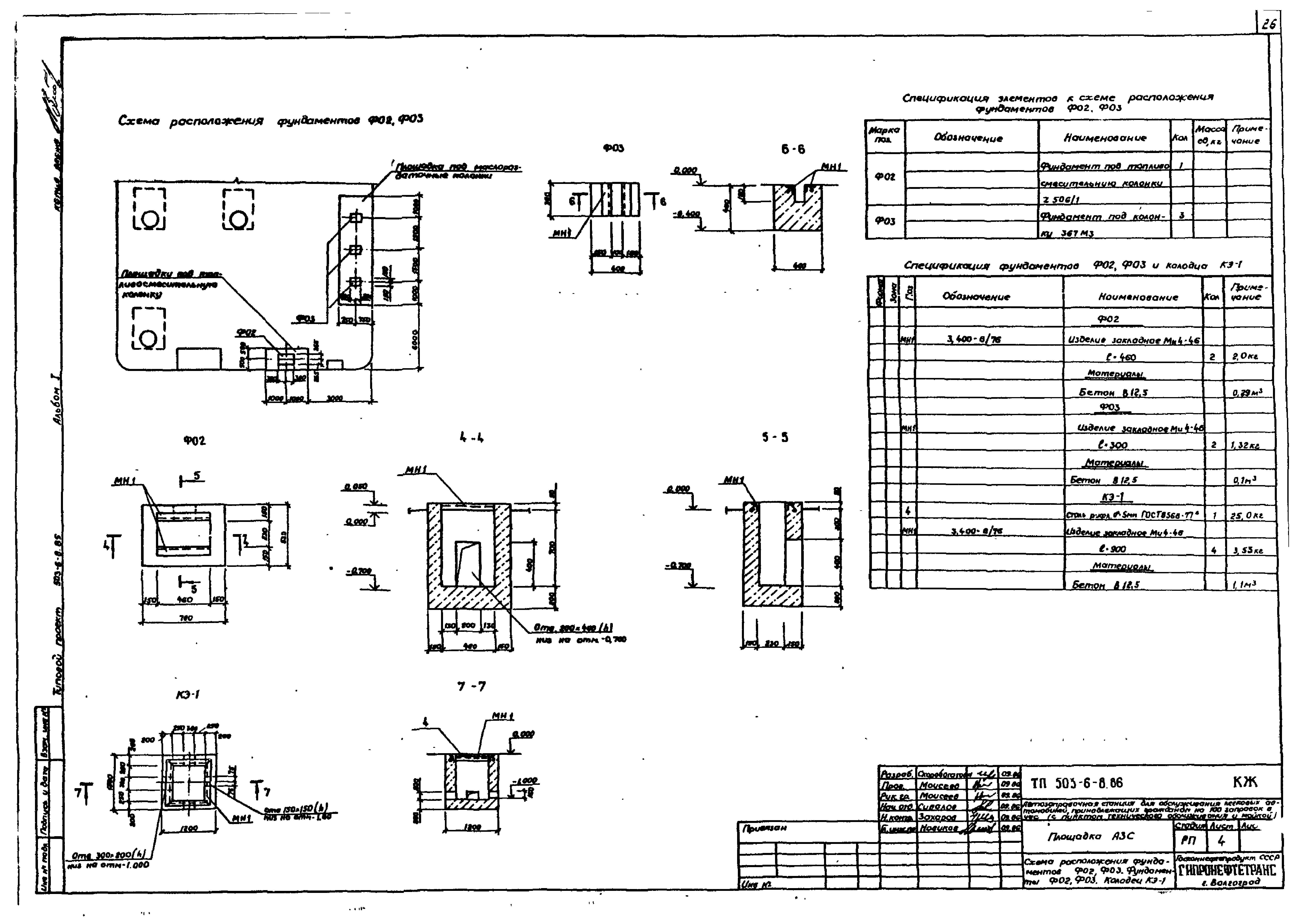

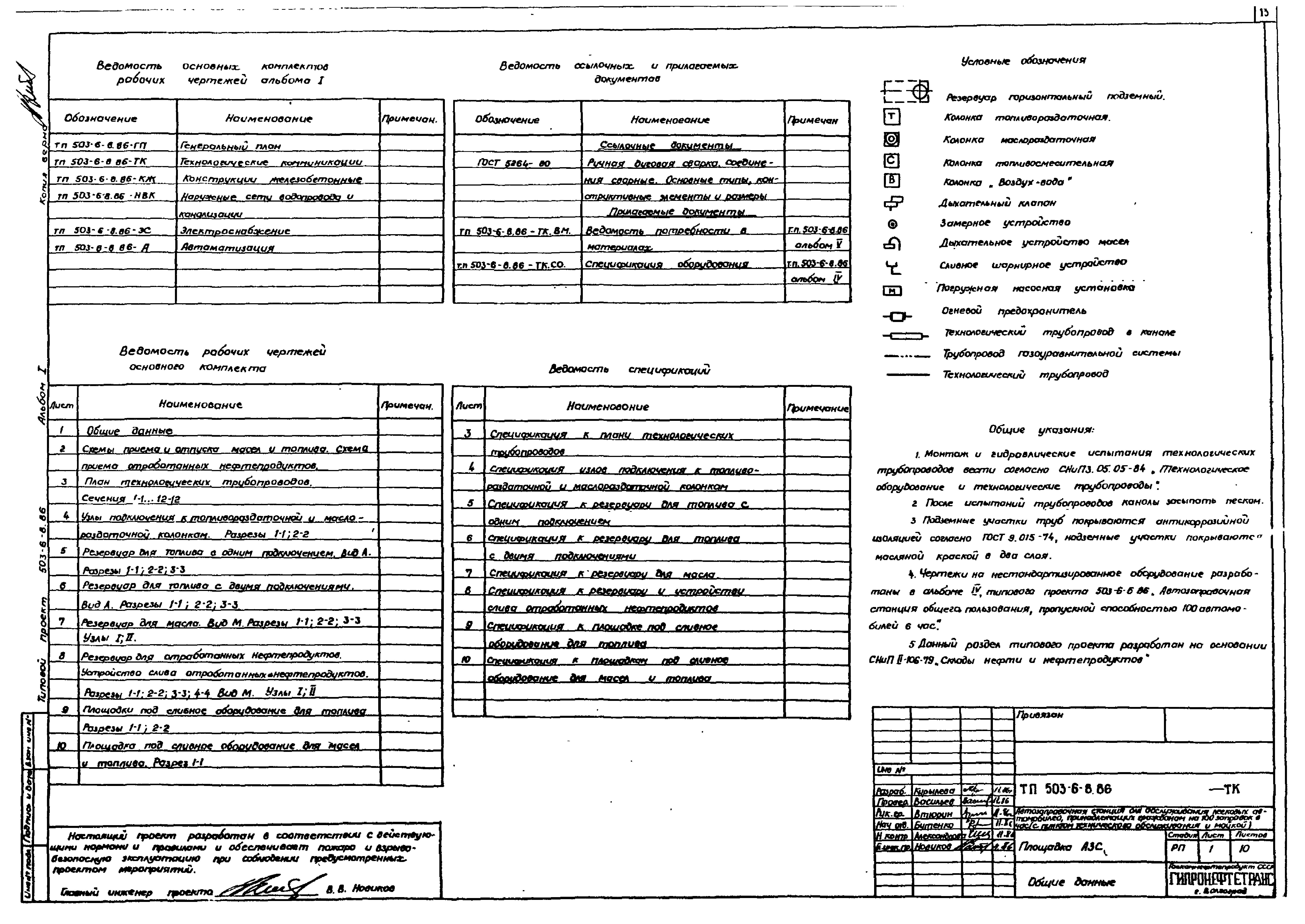

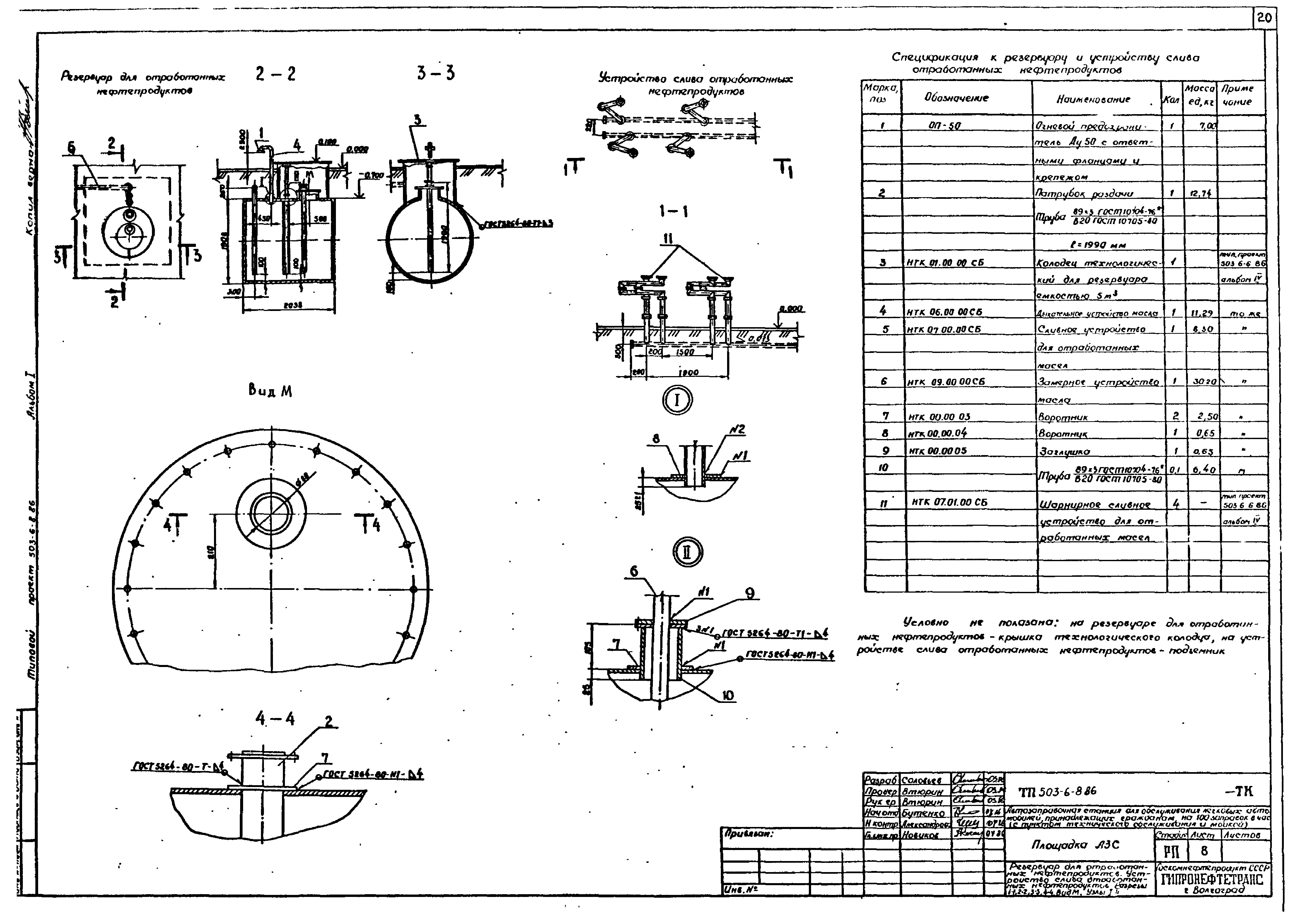

Скачать Типовой проект 503-6-8.86 Альбом I. Площадка АЗС. Пояснительная записка. Чертежи (генплан, технологические коммуникации, конструкции железобетонные, наружные сети водоснабжения и канализации, электроснабжение, автоматизация)Дата актуализации: 10.08.2017 Типовой проект 503-6-8.86Альбом I. Площадка АЗС. Пояснительная записка. Чертежи (генплан, технологические коммуникации, конструкции железобетонные, наружные сети водоснабжения и канализации, электроснабжение, автоматизация)Обозначение: | Типовой проект 503-6-8.86 | Обозначение англ: | 503-6-8.86 | Статус: | не определен законодательством | Название рус.: | Альбом I. Площадка АЗС. Пояснительная записка. Чертежи (генплан, технологические коммуникации, конструкции железобетонные, наружные сети водоснабжения и канализации, электроснабжение, автоматизация) | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1986 | Оглавление: | Пояснительная записка Генеральный план Общие данные. Схема движения автотранспорта Горизонтальная планировка План благоустройства. Маркировка типов покрытия. Конструкции покрытия. Сечение 1-1 Технологические коммуникации Общие данные Схемы приема и отпуска масел и топлива. Схема приема отработанных нефтепродуктов План технологических трубопроводов. Сечения 1-1…12-12 Узлы подключения к топливораздаточной и маслораздаточной колонкам. Разрезы 1-1, 2-2 Резервуар для топлива с одним подключением. Вид А. Разрезы 1-1, 2-2, 3-3 Резервуар для топлива с двумя подключениями. Вид А. Разрезы 1-1, 2-2, 3-3 Резервуар для масла. Вид М. Разрезы 1-1, 2-2, 3-3. Узлы 1, 2 Резервуар для отработанных нефтепродуктов. Устройство слива отработанных нефтепродуктов. Разрезы 1-1, 2-2, 3-3, 4-4. Вид М. Узлы 1, 2 Площадка под сливное оборудование для топлива. Разрезы 1-1, 2-2 Площадки под сливное оборудование для масел и топлива. Разрез 1-1 Конструкции железобетонные Общие данные Схема расположения каналов под технологические трубопроводы Схема расположения элементов заправочного островка. Фундамент ФО1 Схема расположения фундаментов ФО2, ФО3. Фундаменты ФО2, ФО3. Колодец КЭ-1 Наружные сети водопровода и канализации Общие данные План сетей. Деталировка колодцев Электроснабжение Общие данные План внутриплощадочных сетей 0,4 кВ План расположения молниеприемников, заземление. Конструкция молниеприемника. Схема питания стойки КИП Автоматизация Общие данные Схема автоматизации принципиальная Схема автоматики электрическая принципиальная Схемы управления электрические принципиальные Схемы внешних соединений План расстановки оборудования. План трасс | Разработан: | Гипронефтетранс
| Утверждён: | 01.01.1986 Госкомнефтепродукт СССР
| Расположен в: |
|
|
