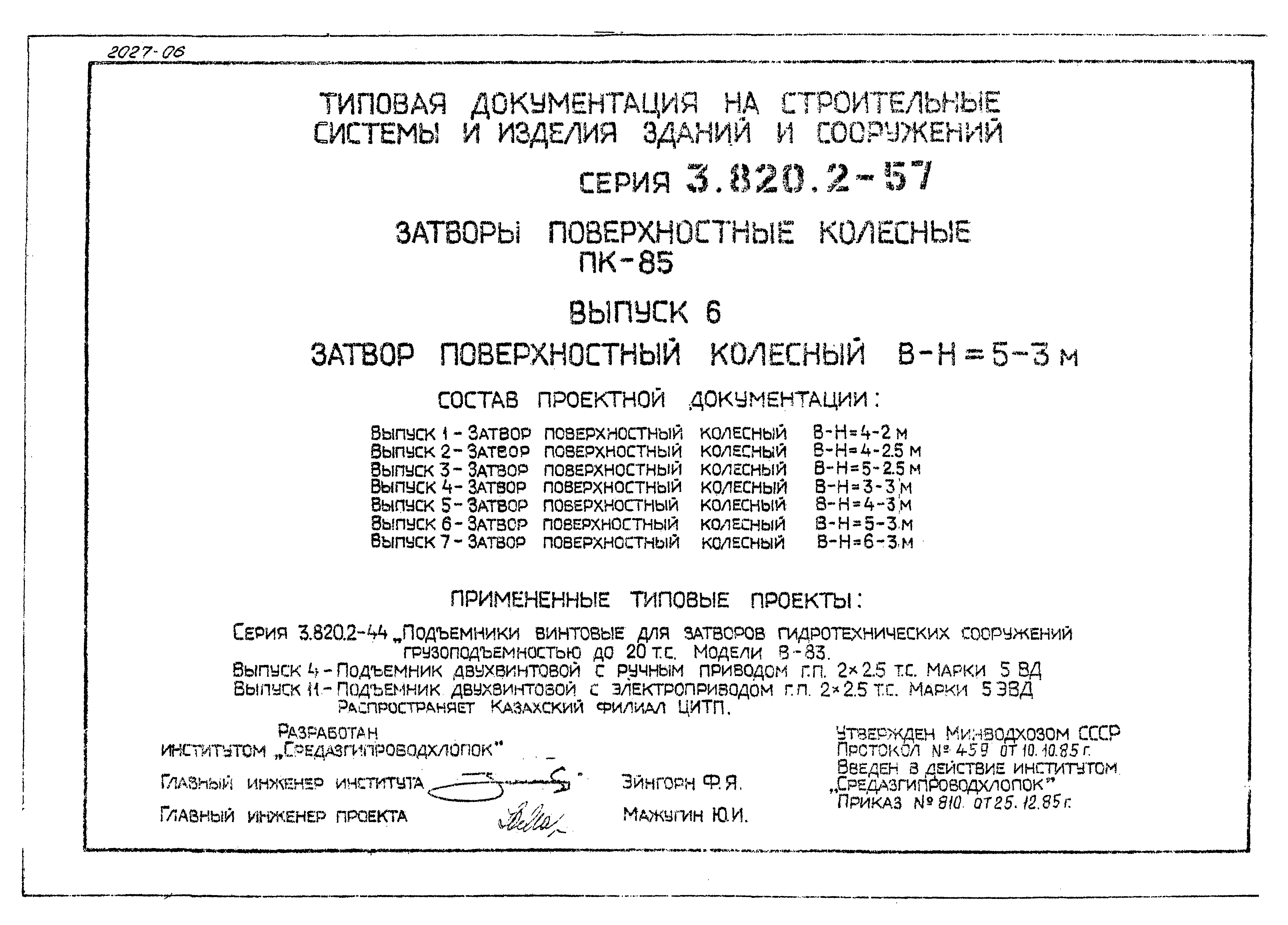

Скачать Серия 3.820.2-57 Выпуск 6. Затвор поверхностный колесный В-Н=5-3м

Дата актуализации: 10.08.2017

Серия 3.820.2-57

Выпуск 6. Затвор поверхностный колесный В-Н=5-3м

Обозначение:	Серия 3.820.2-57
Обозначение англ:	Series 3.820.2-57
Статус:	действует
Название рус.:	Выпуск 6. Затвор поверхностный колесный В-Н=5-3м
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

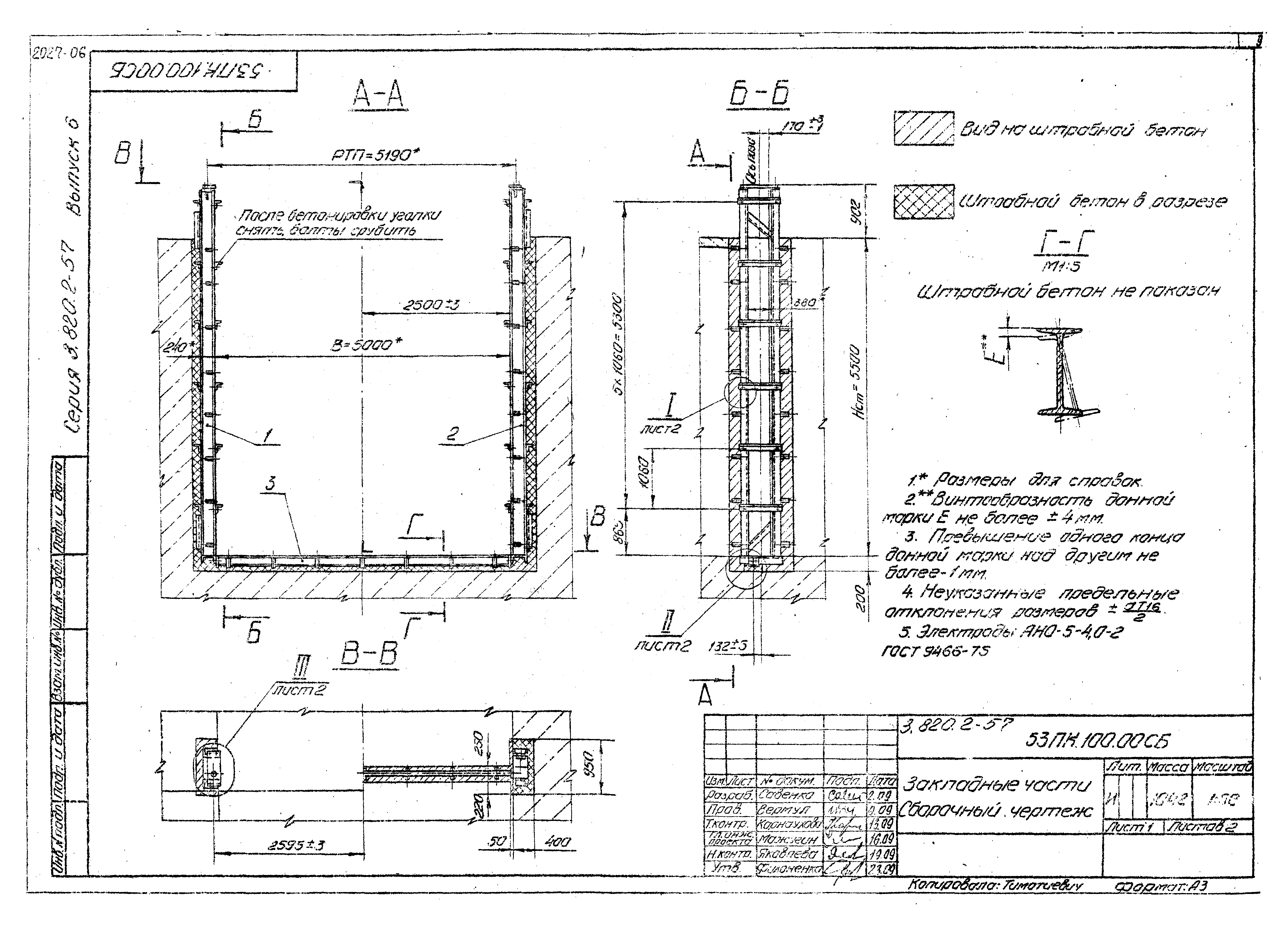

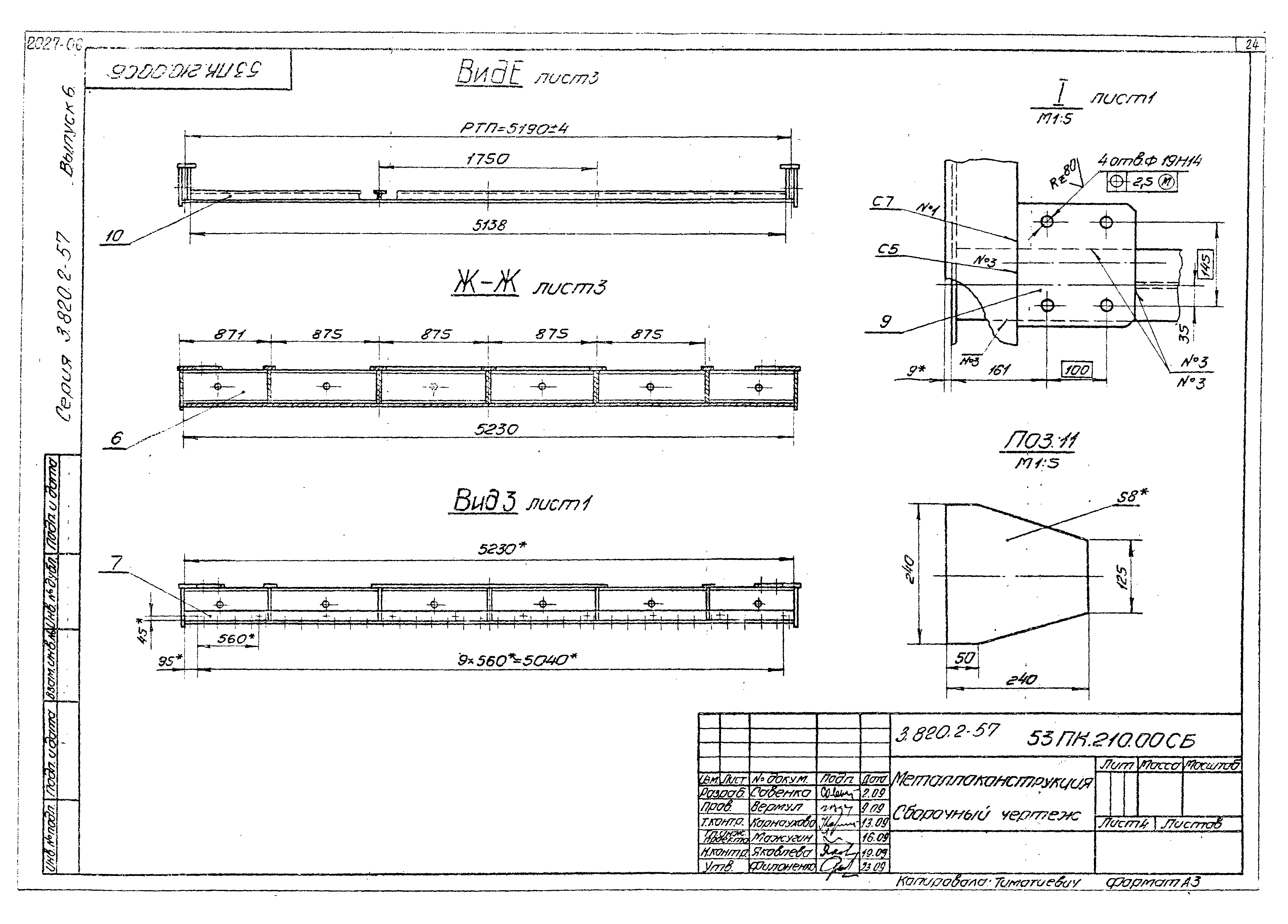

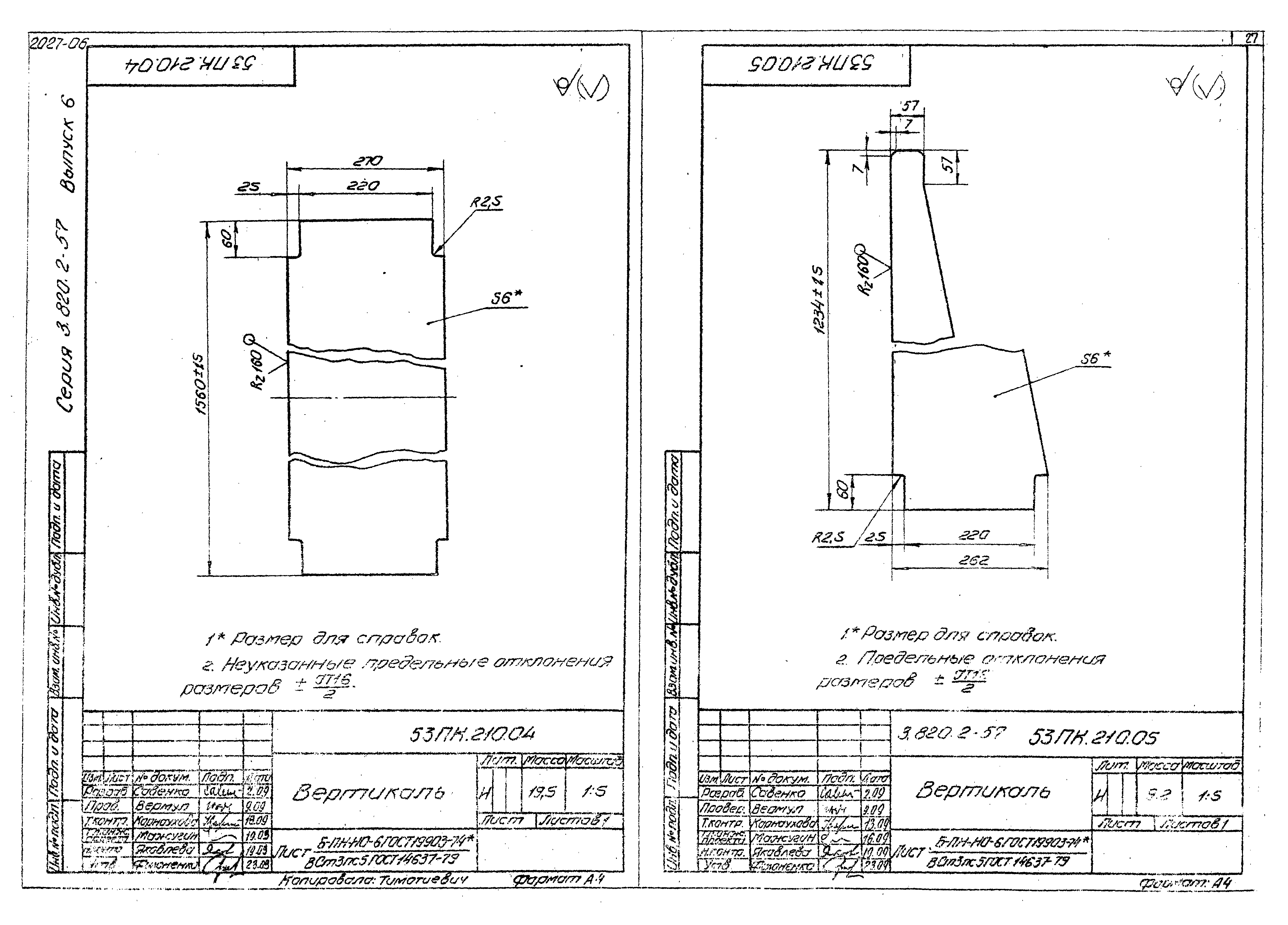

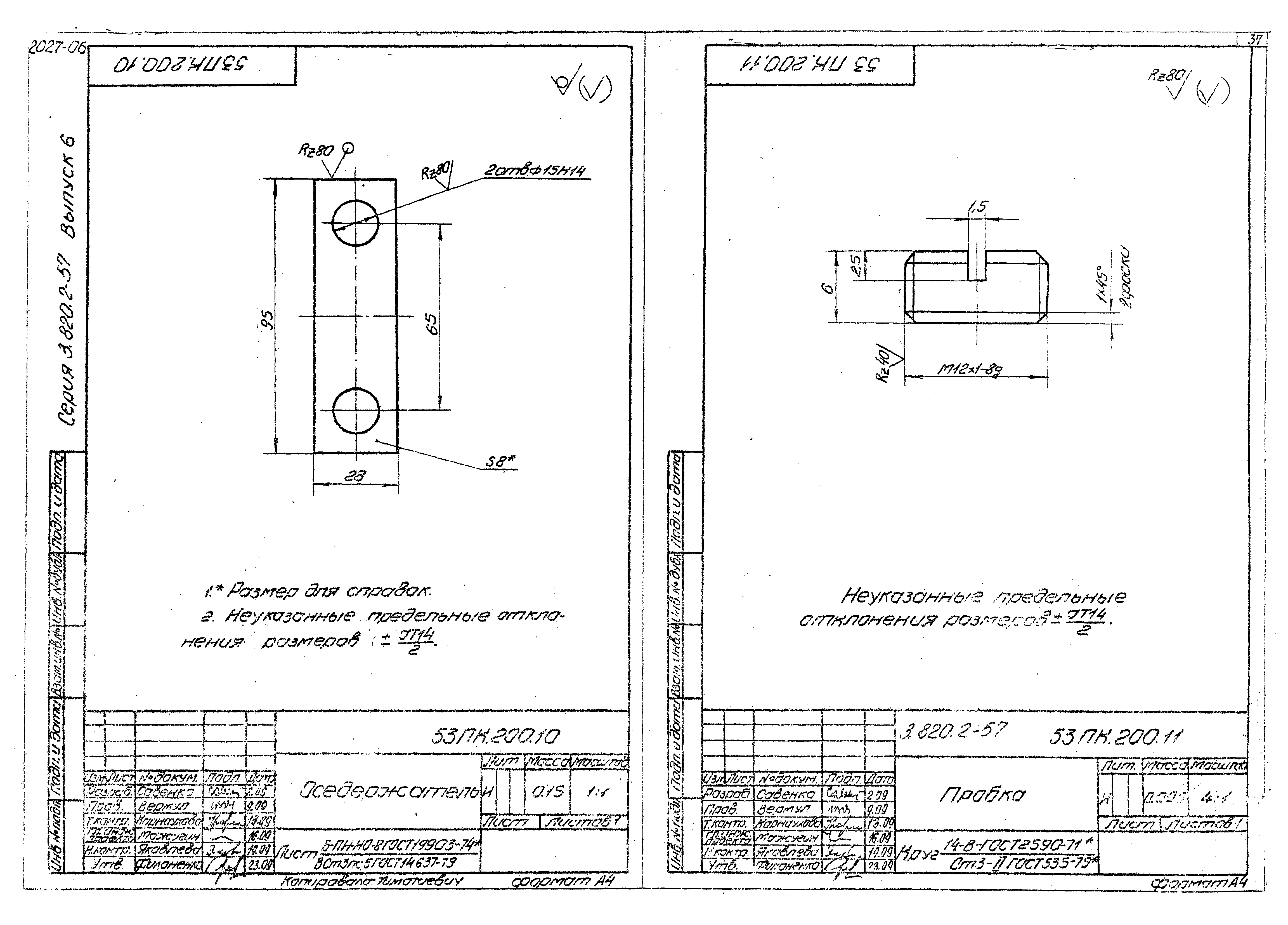

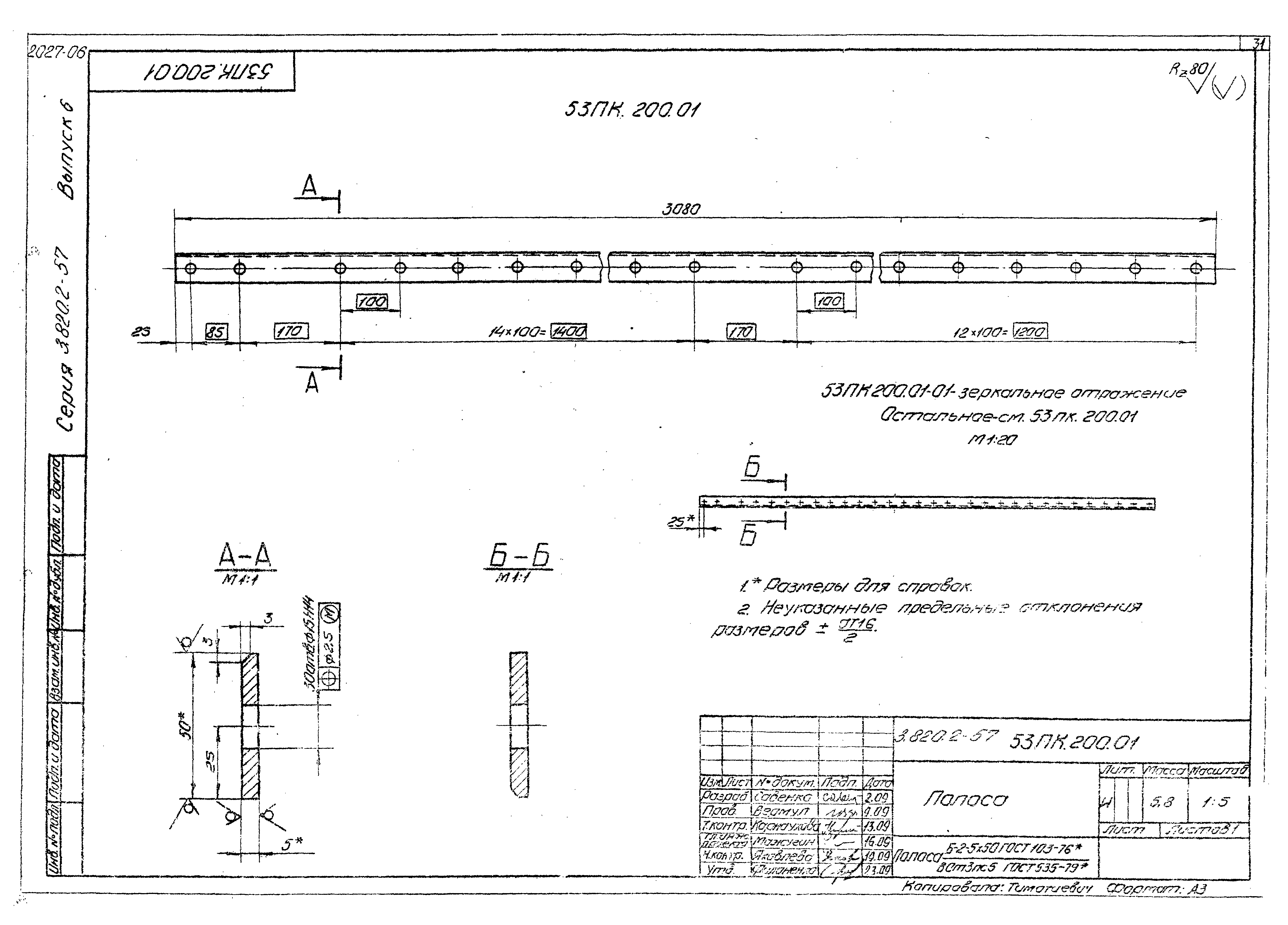

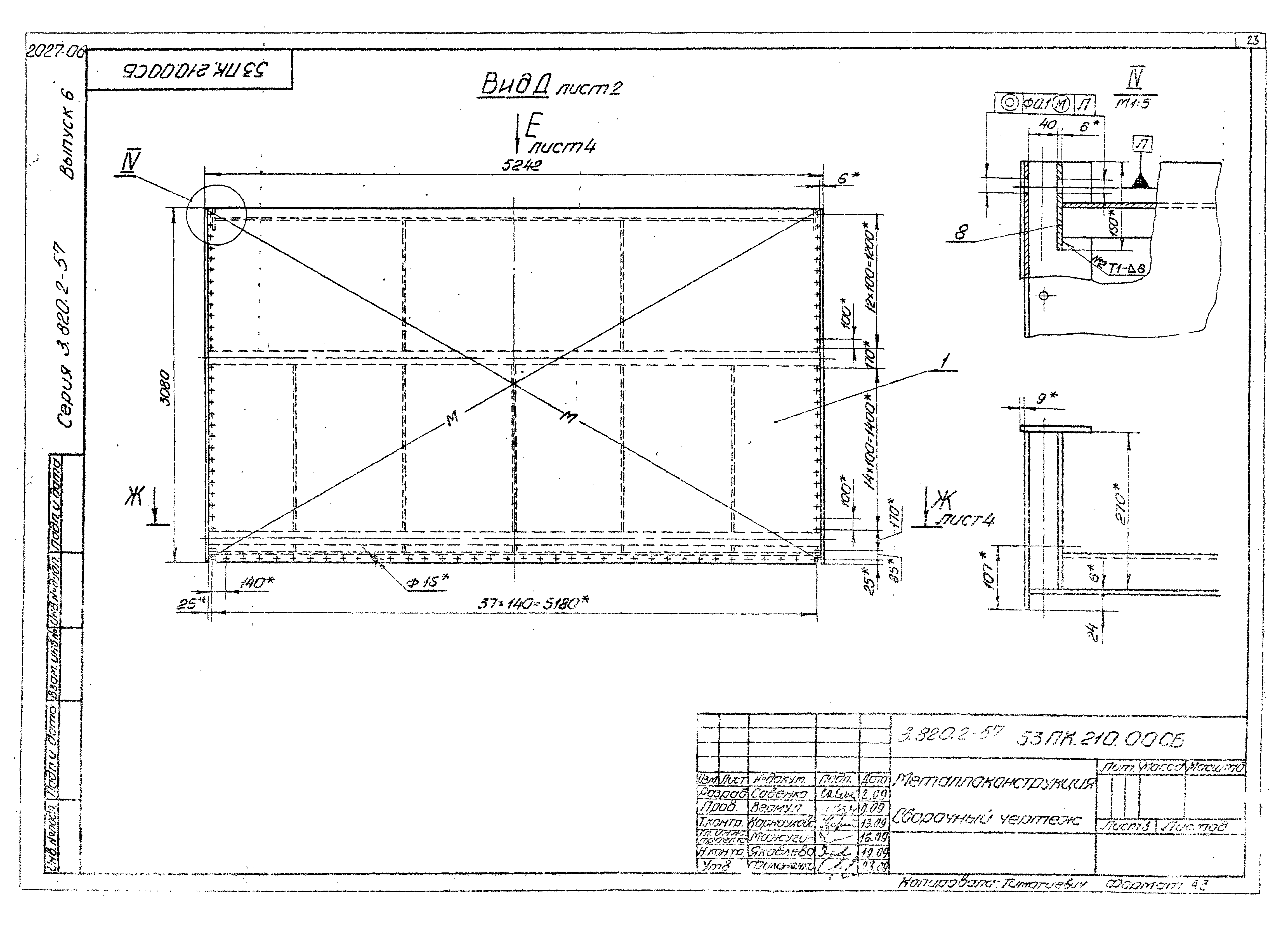

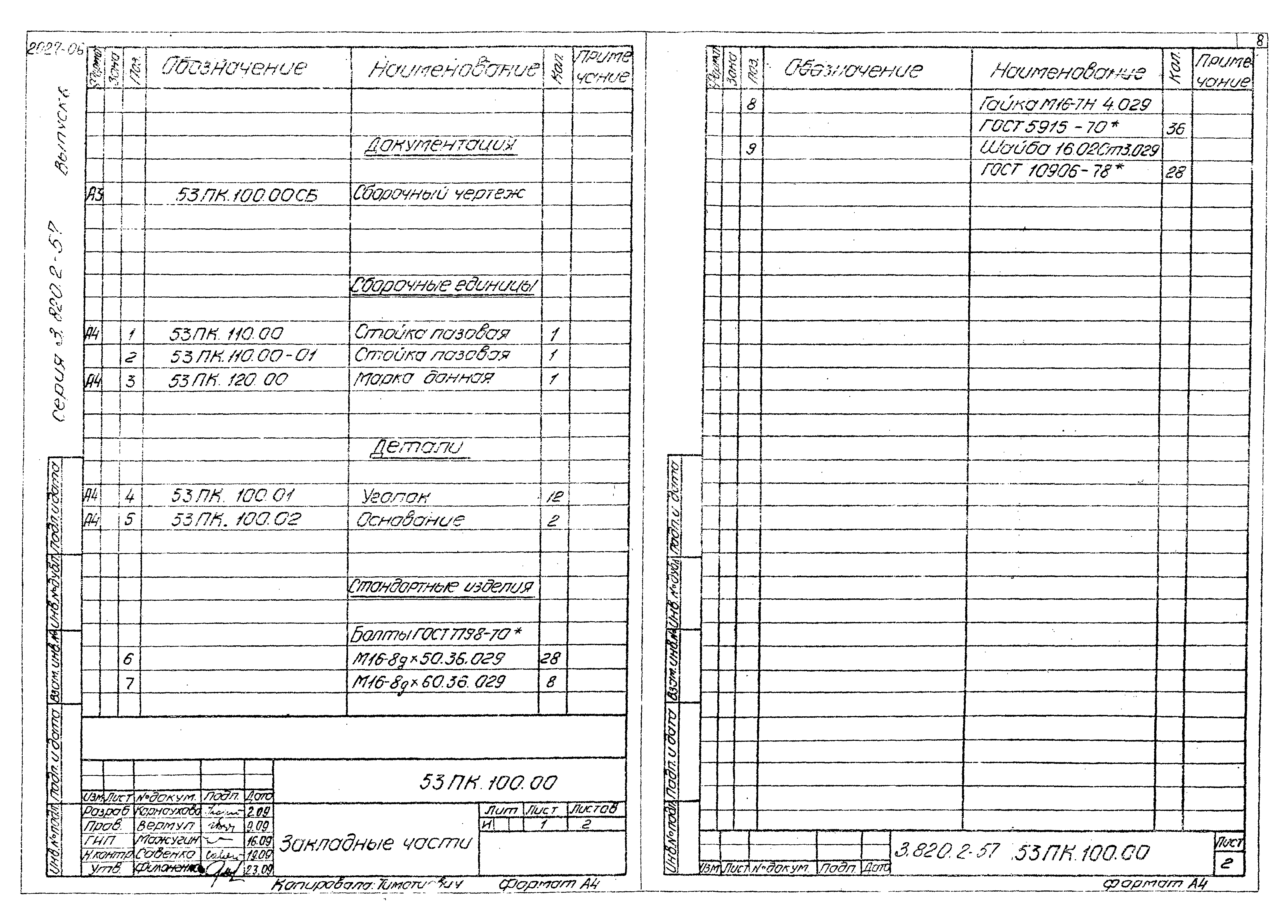

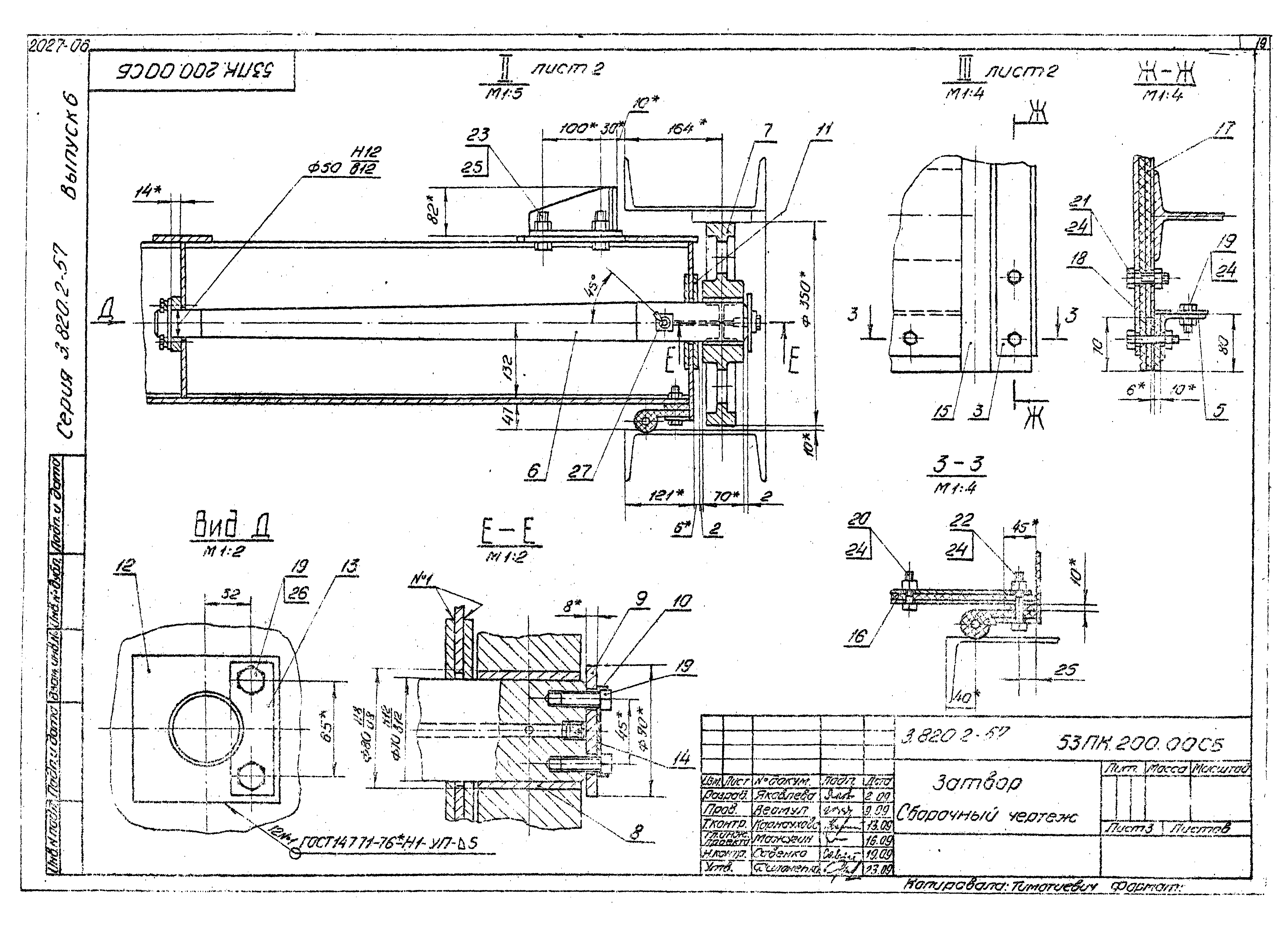

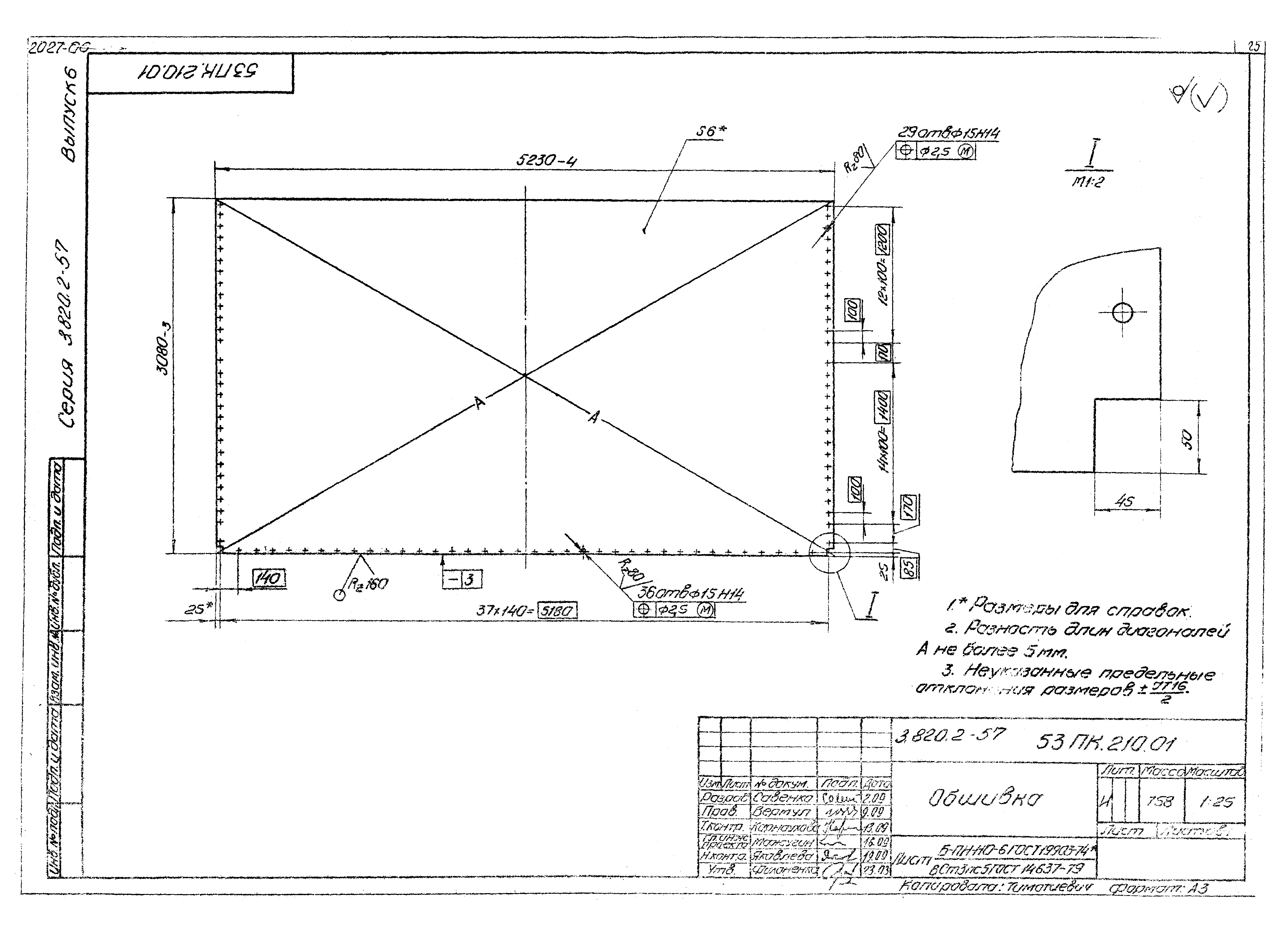

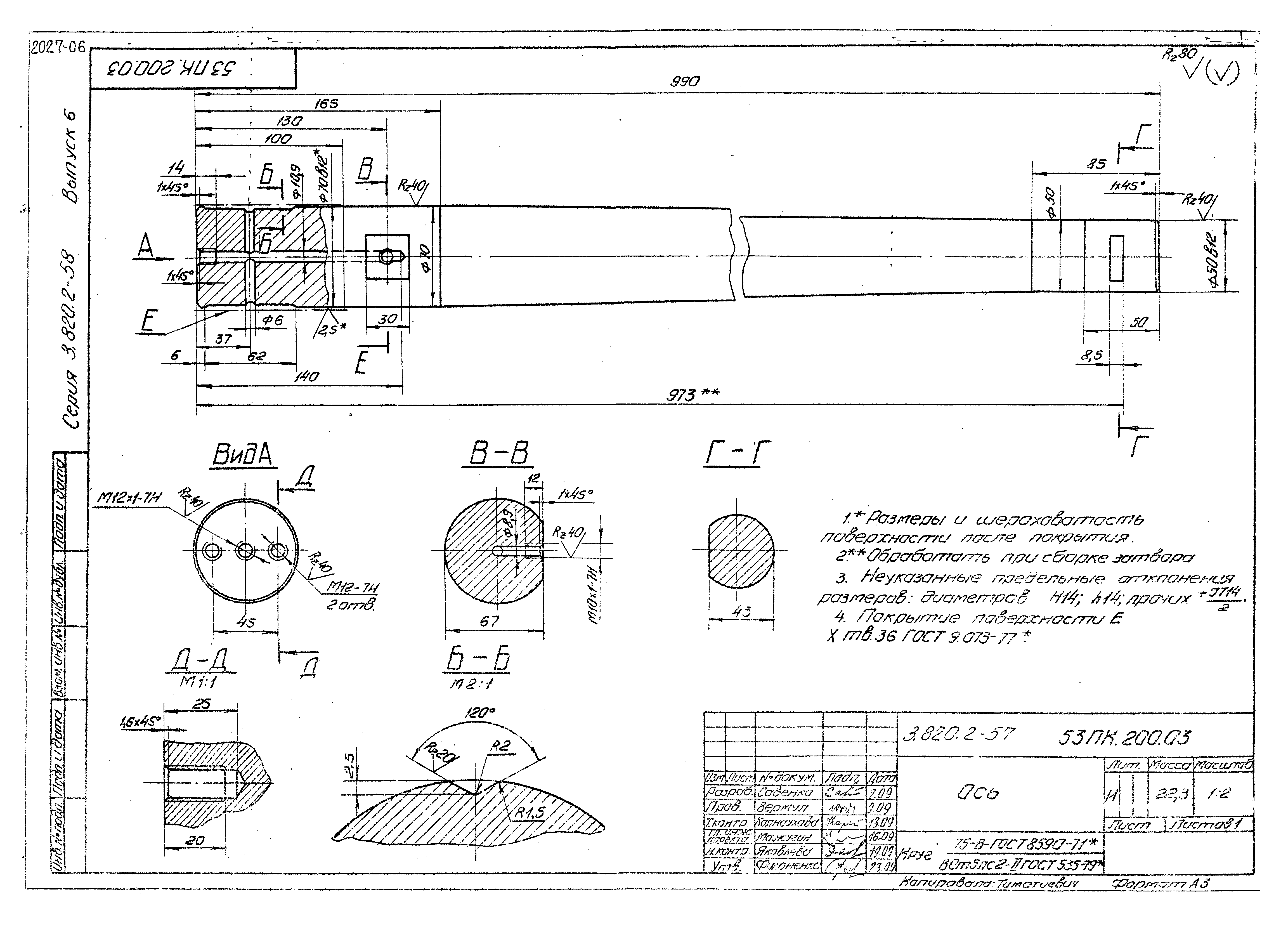

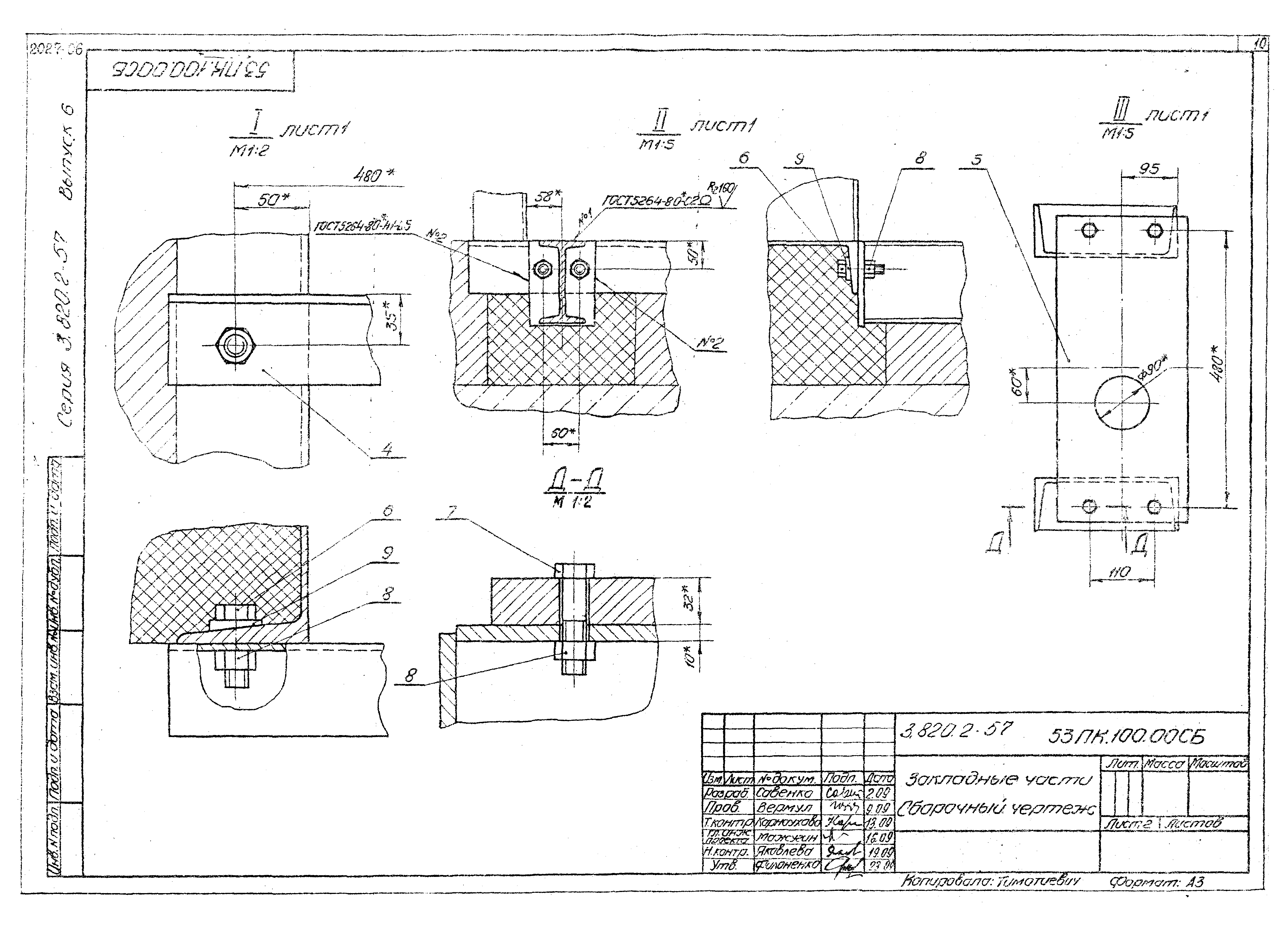

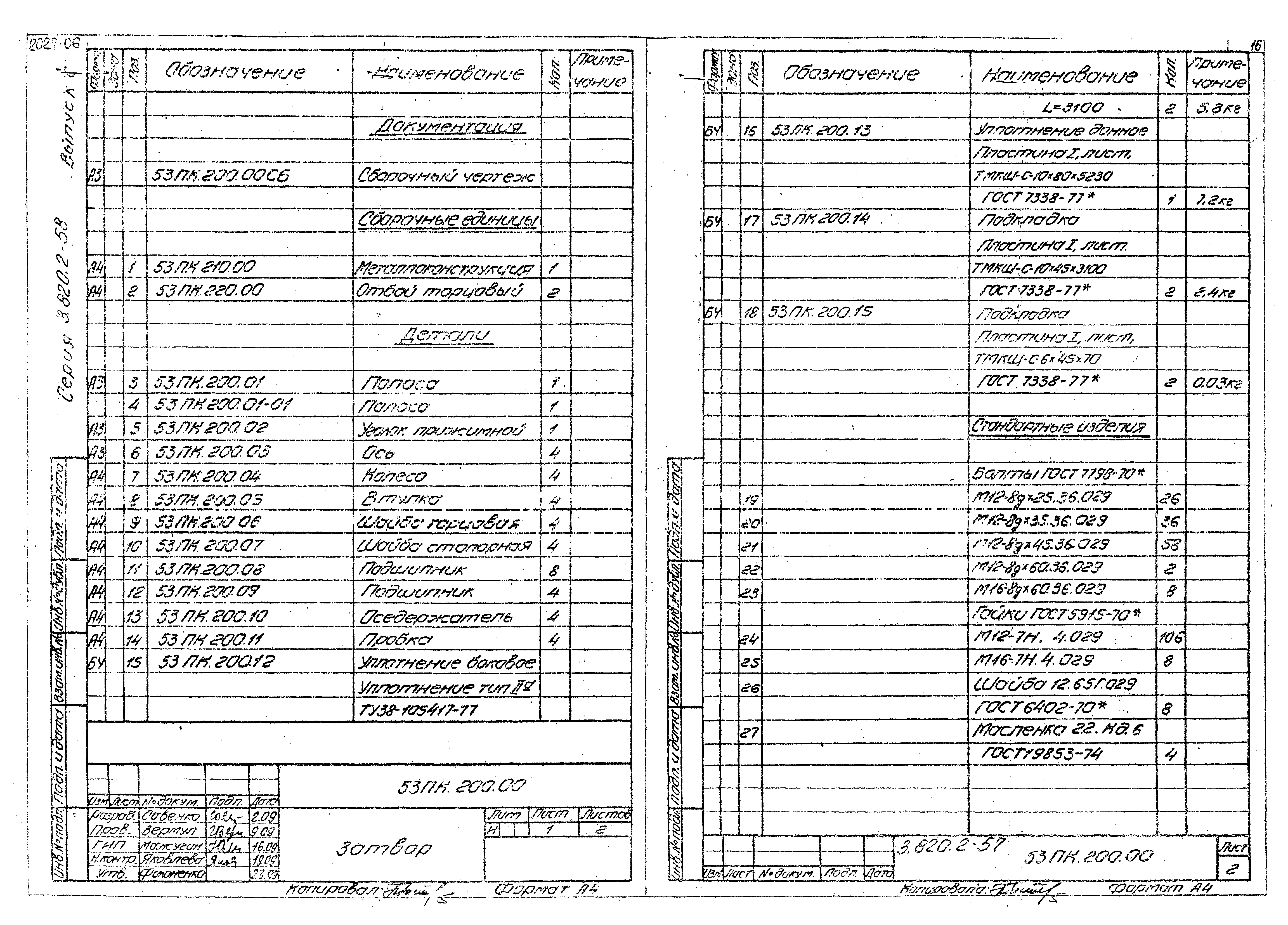

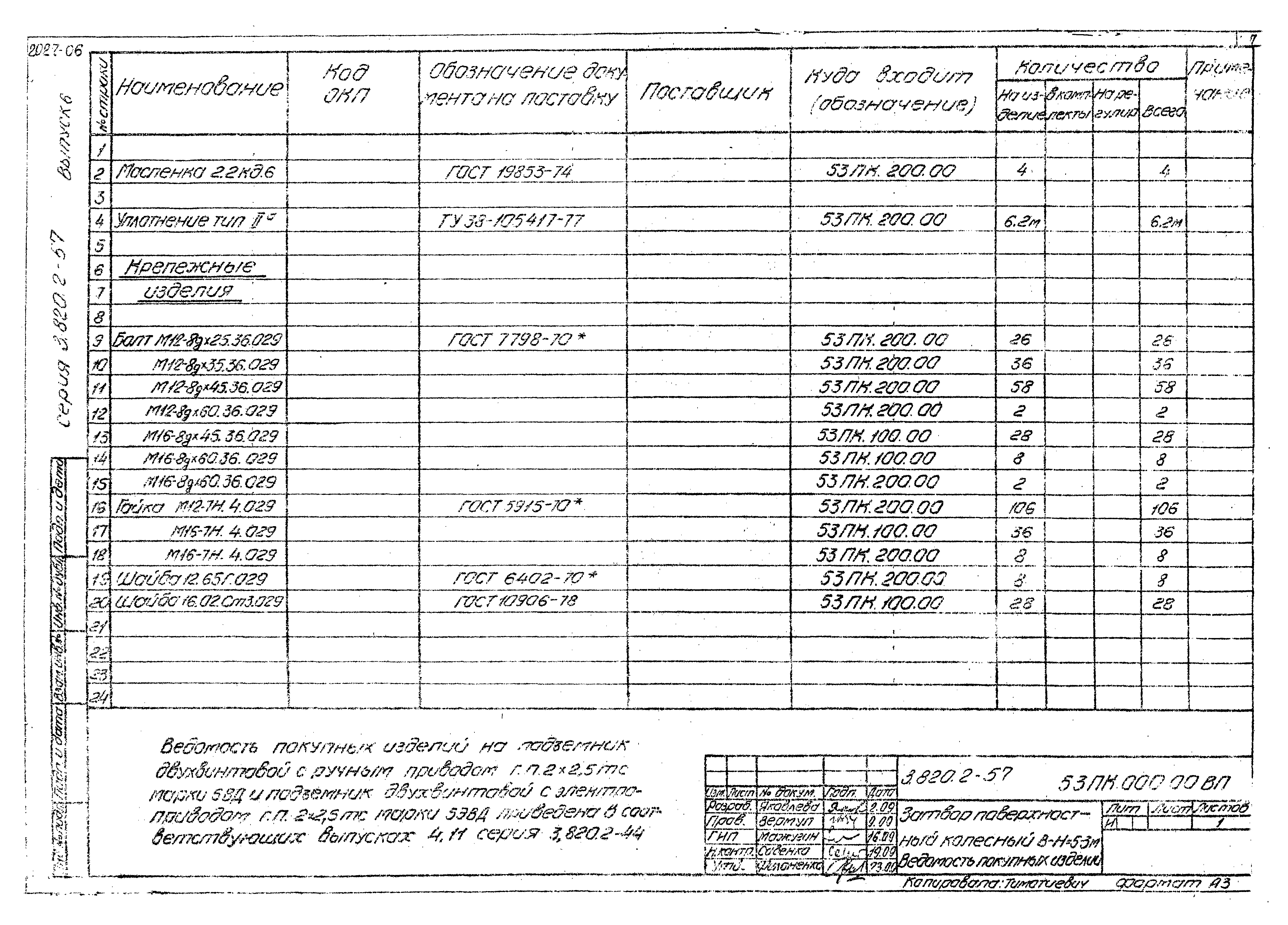

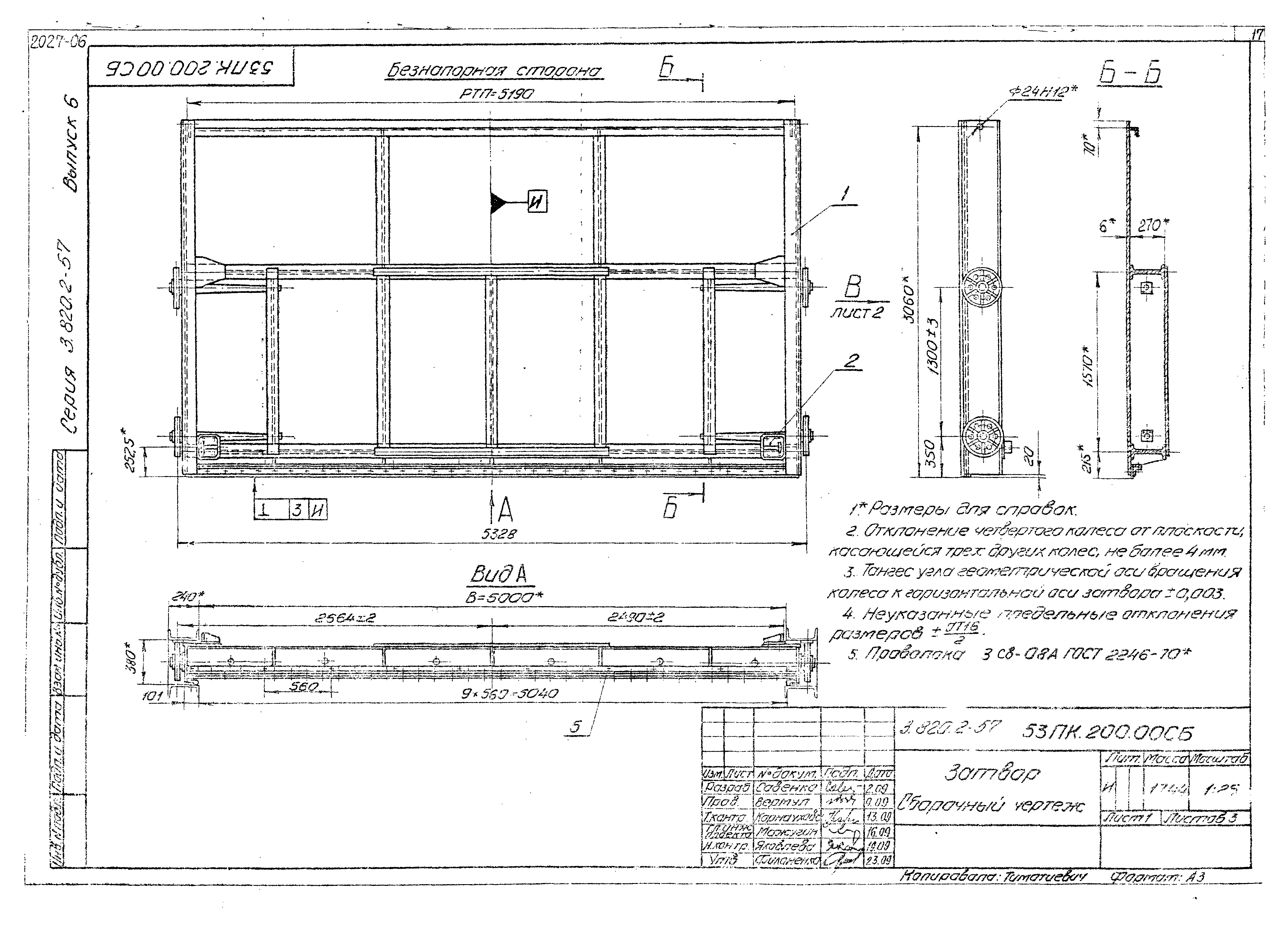

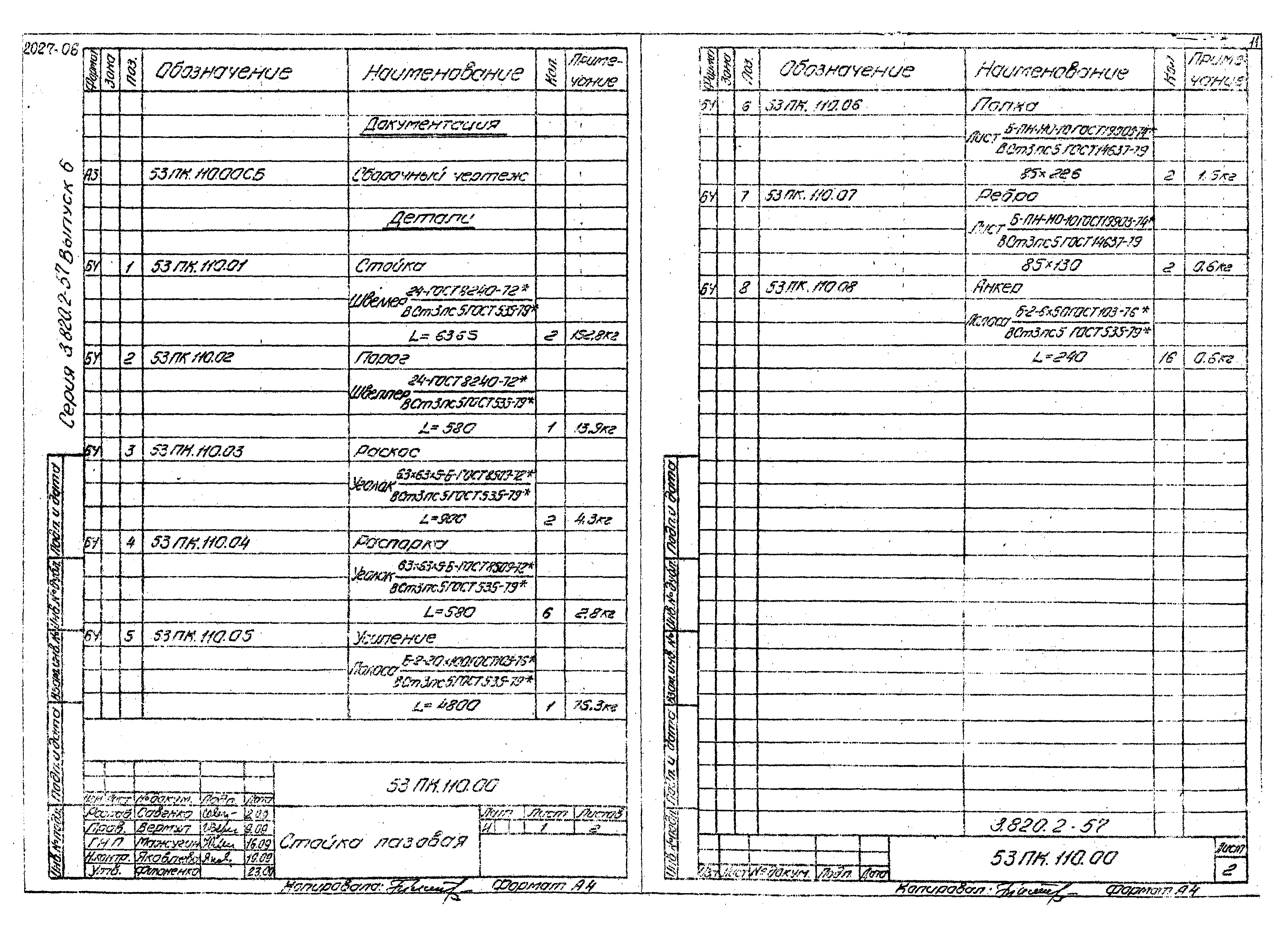

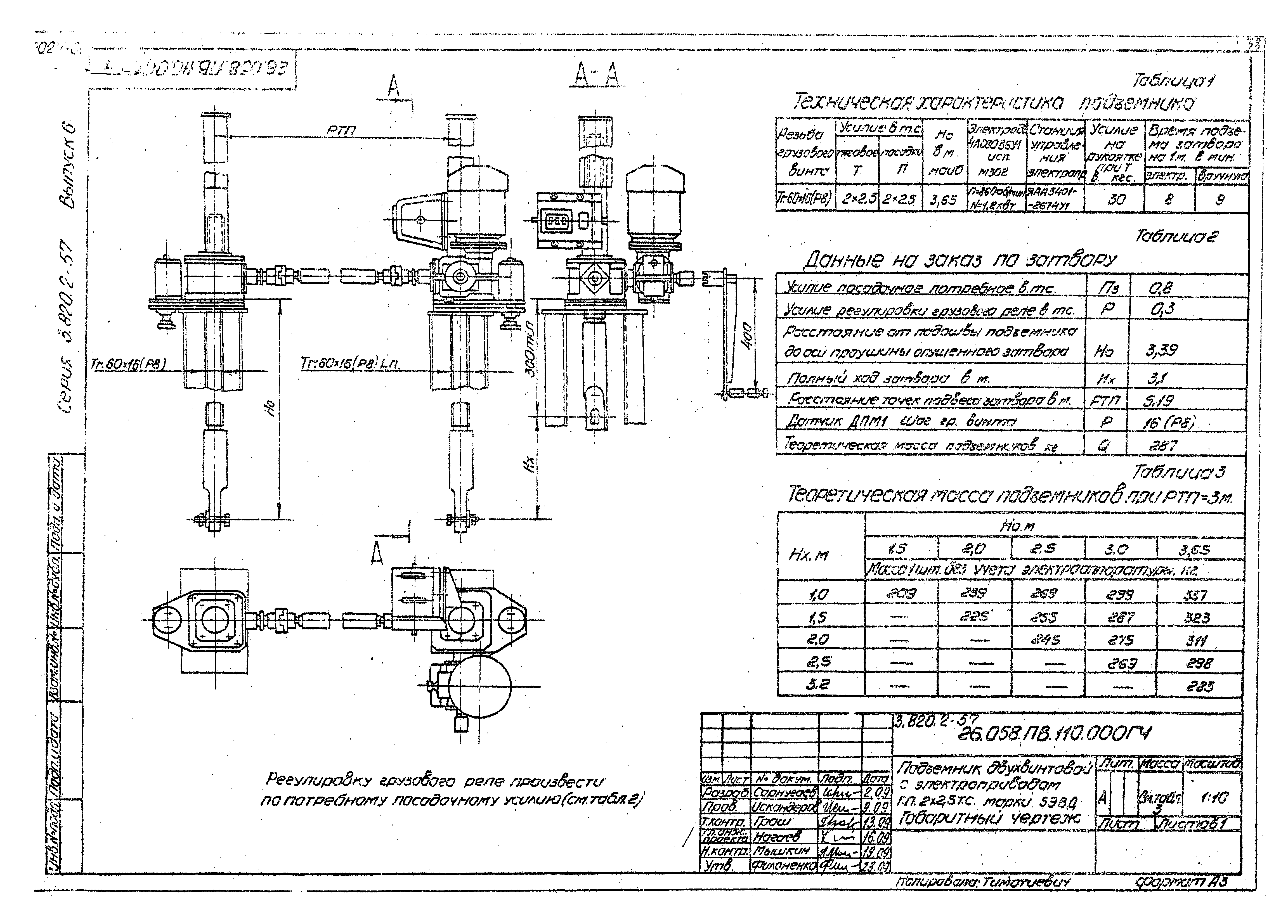

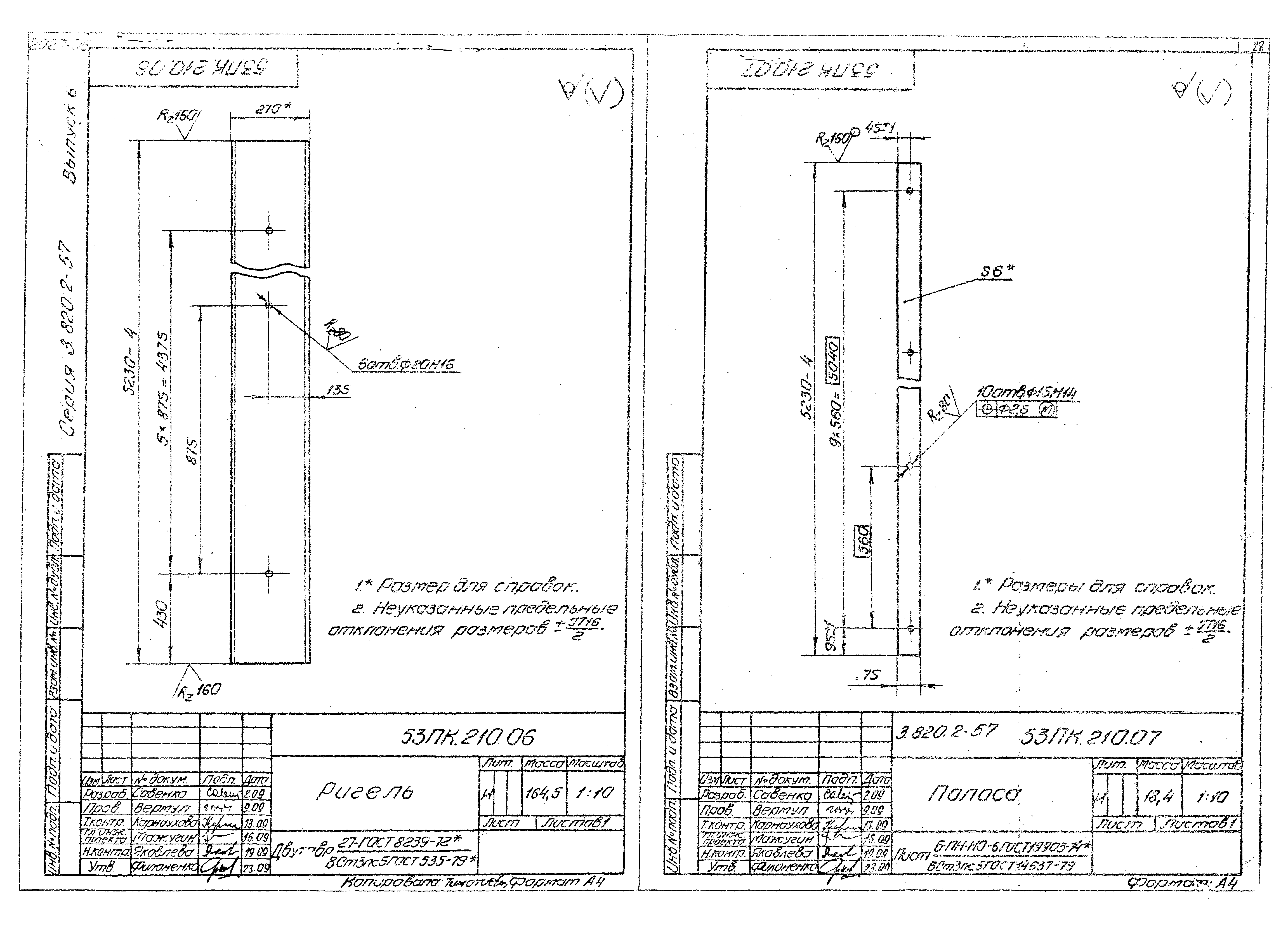

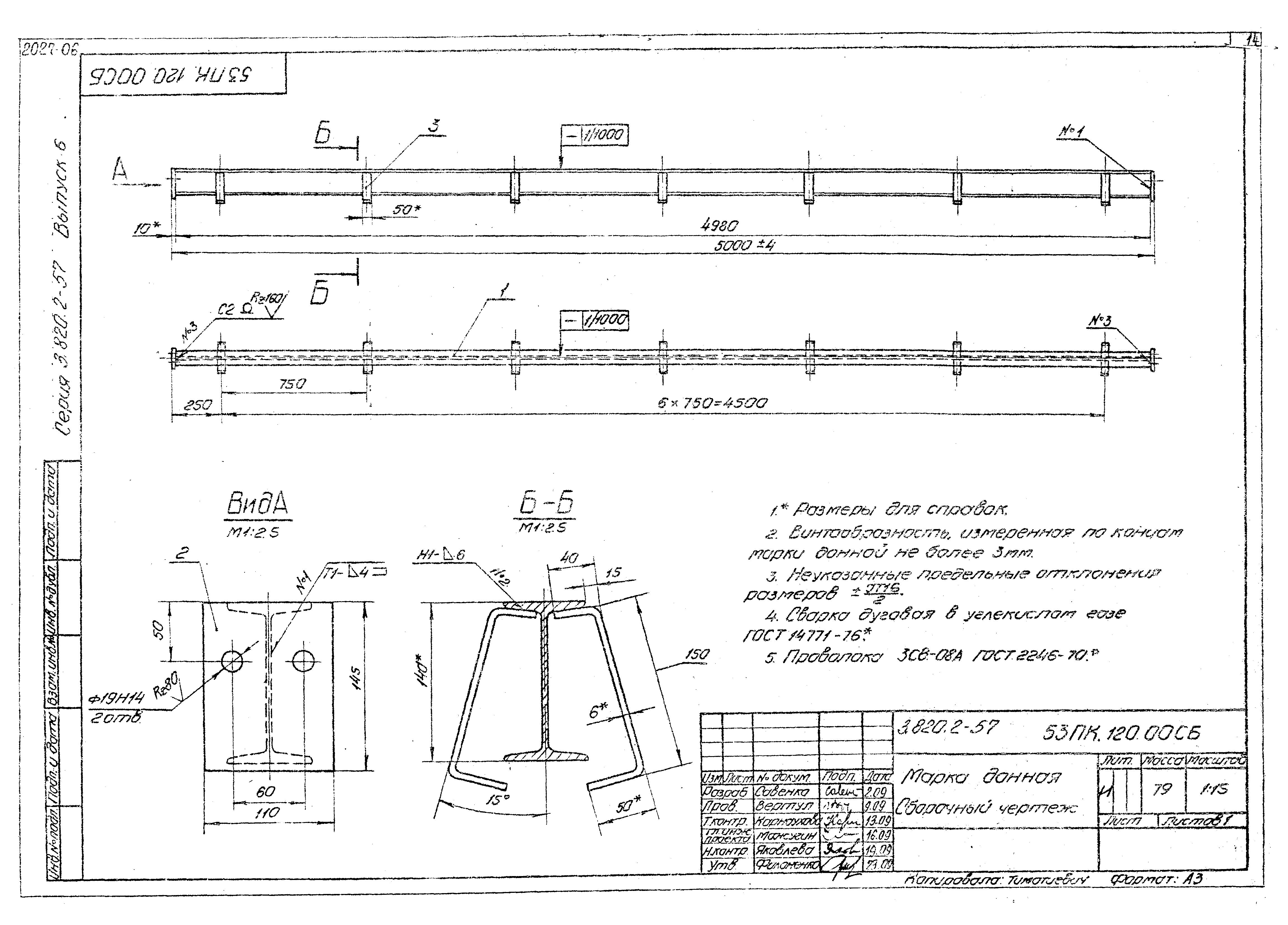

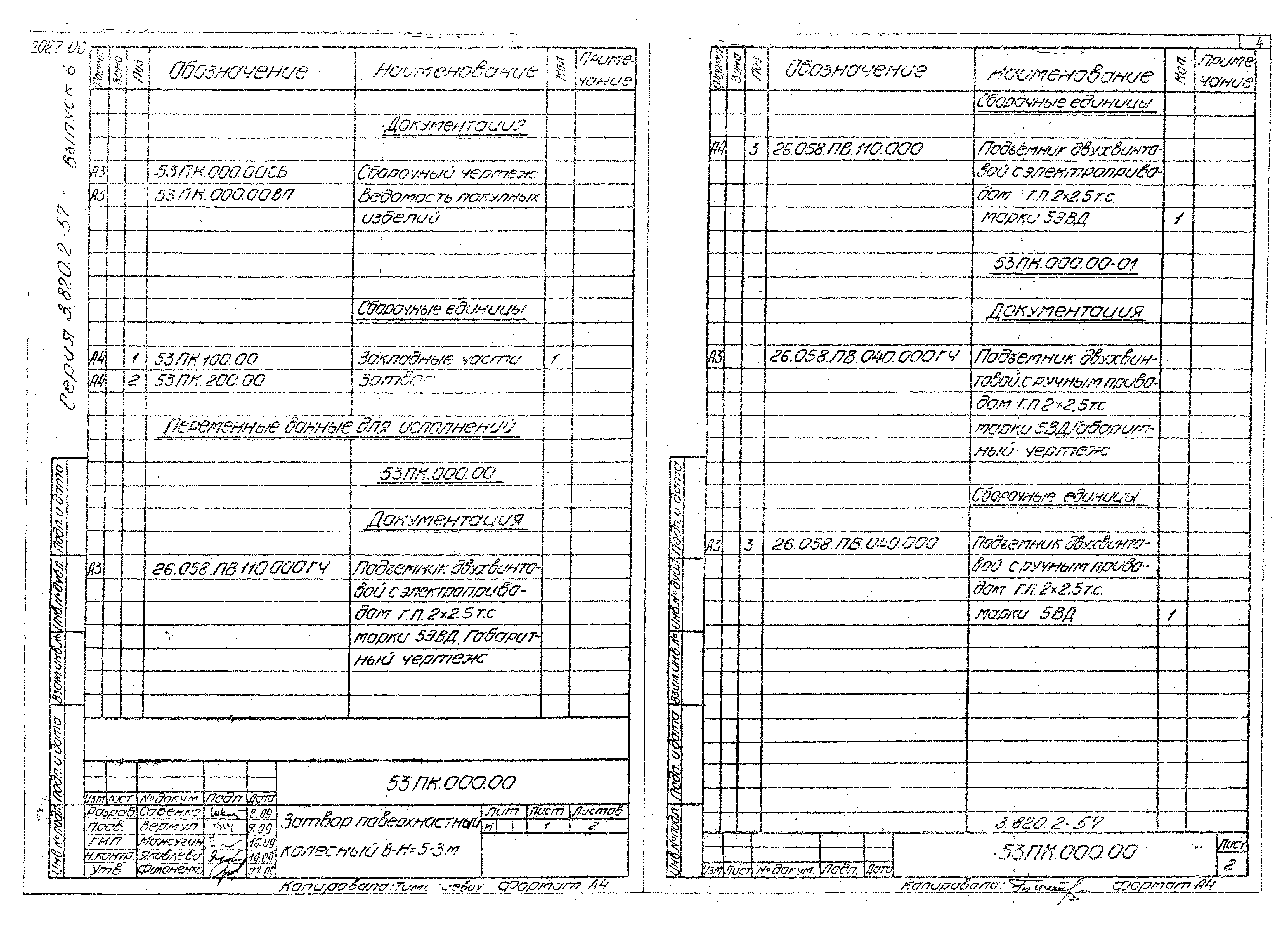

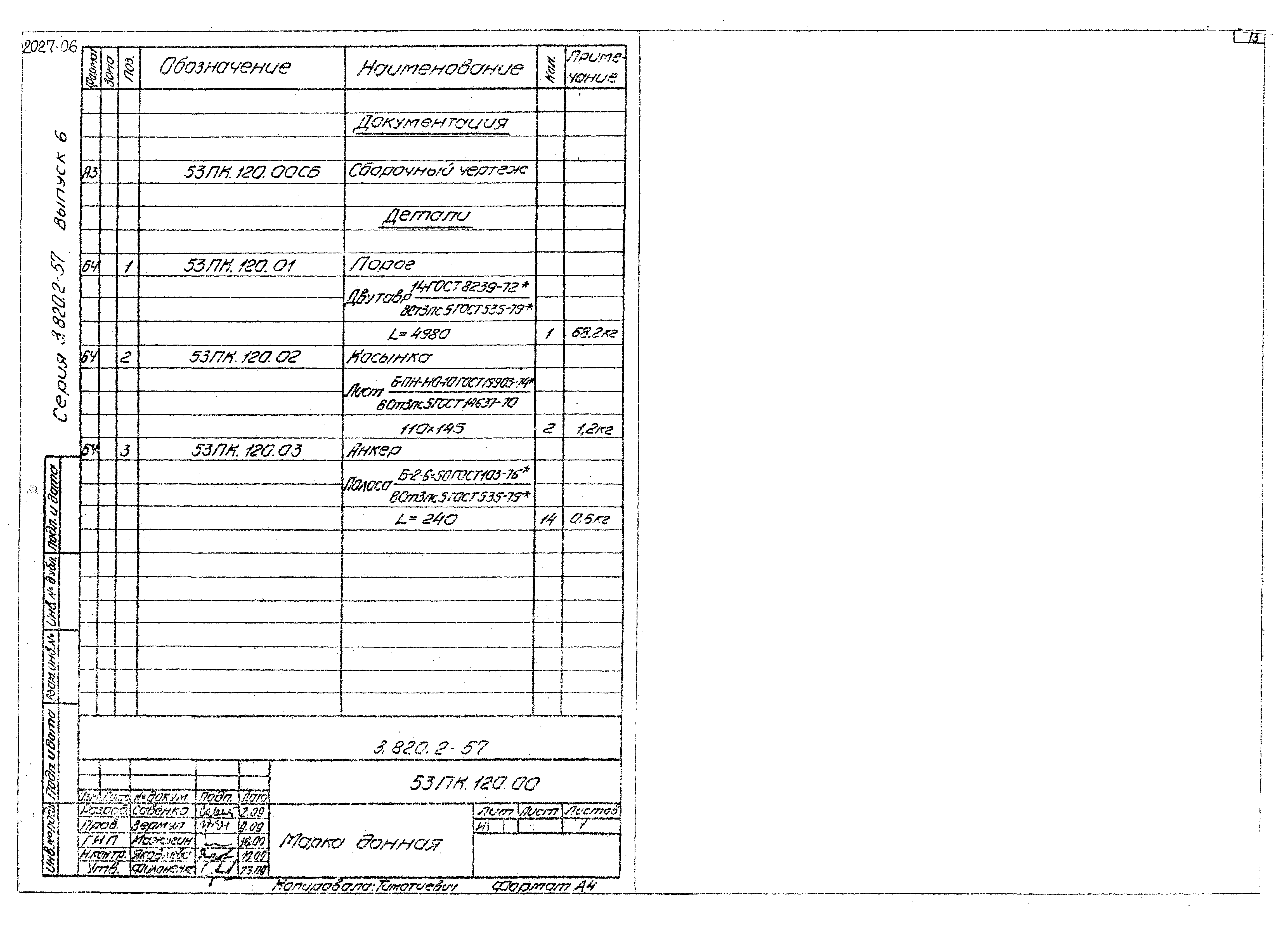

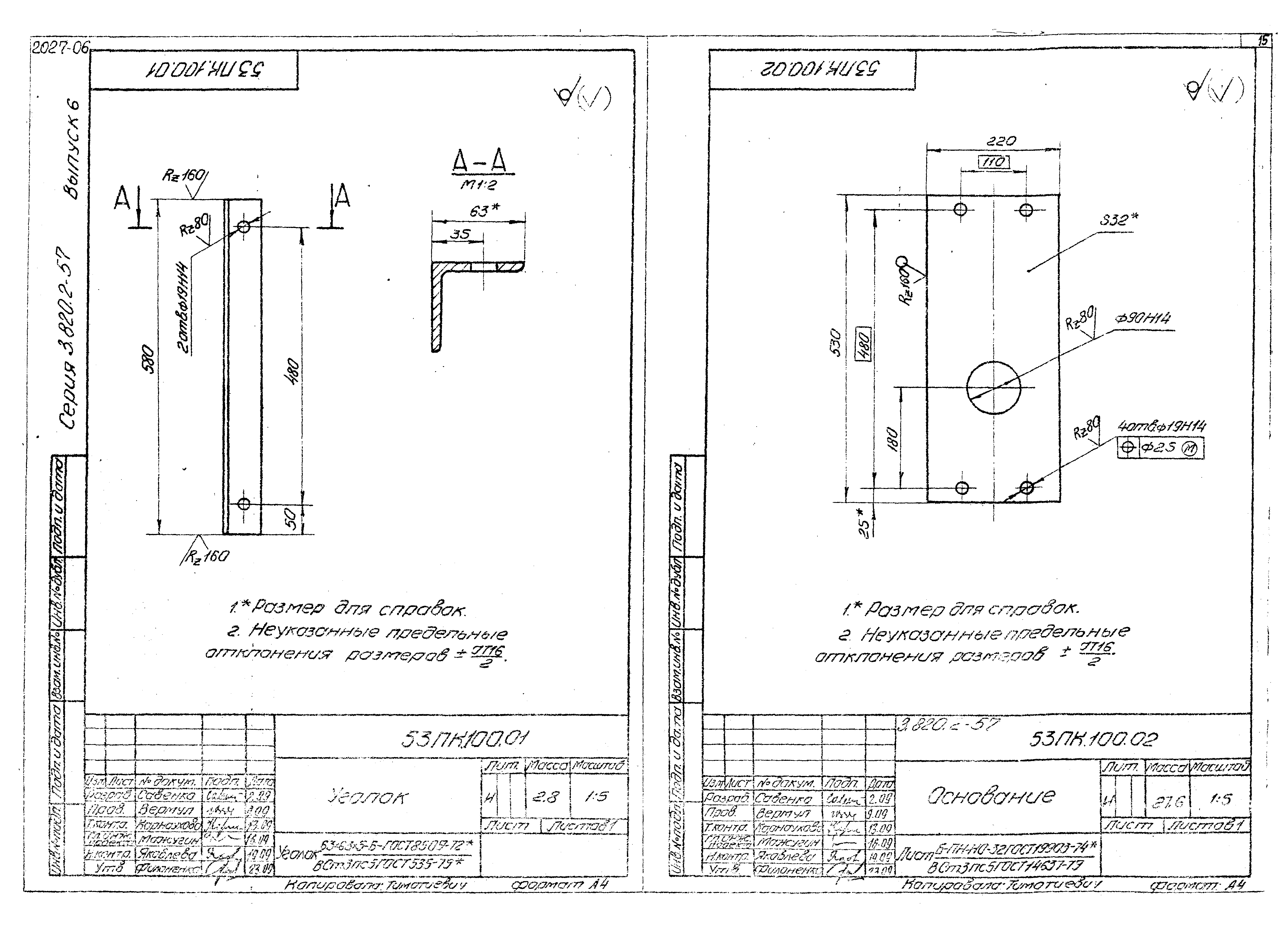

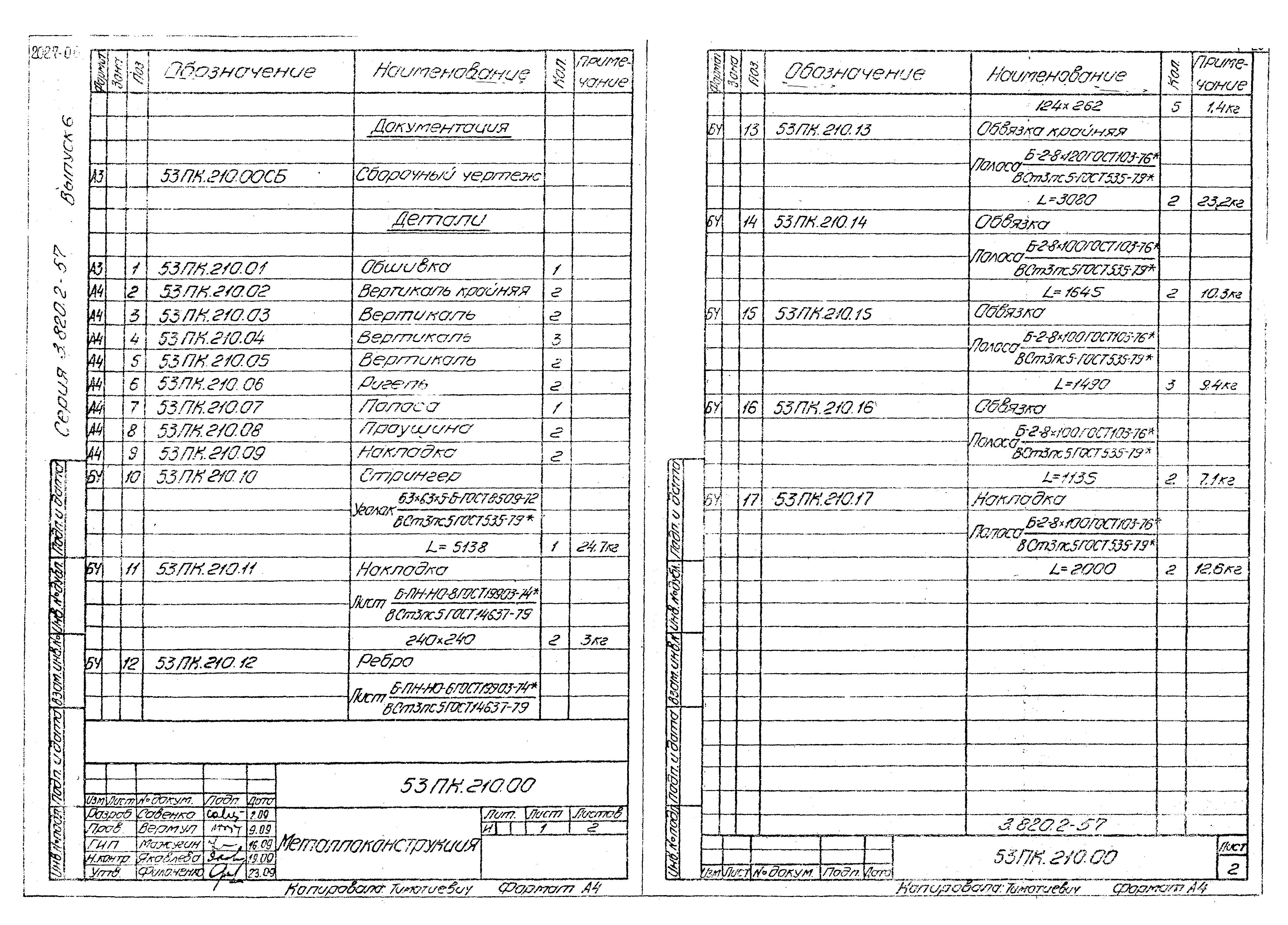

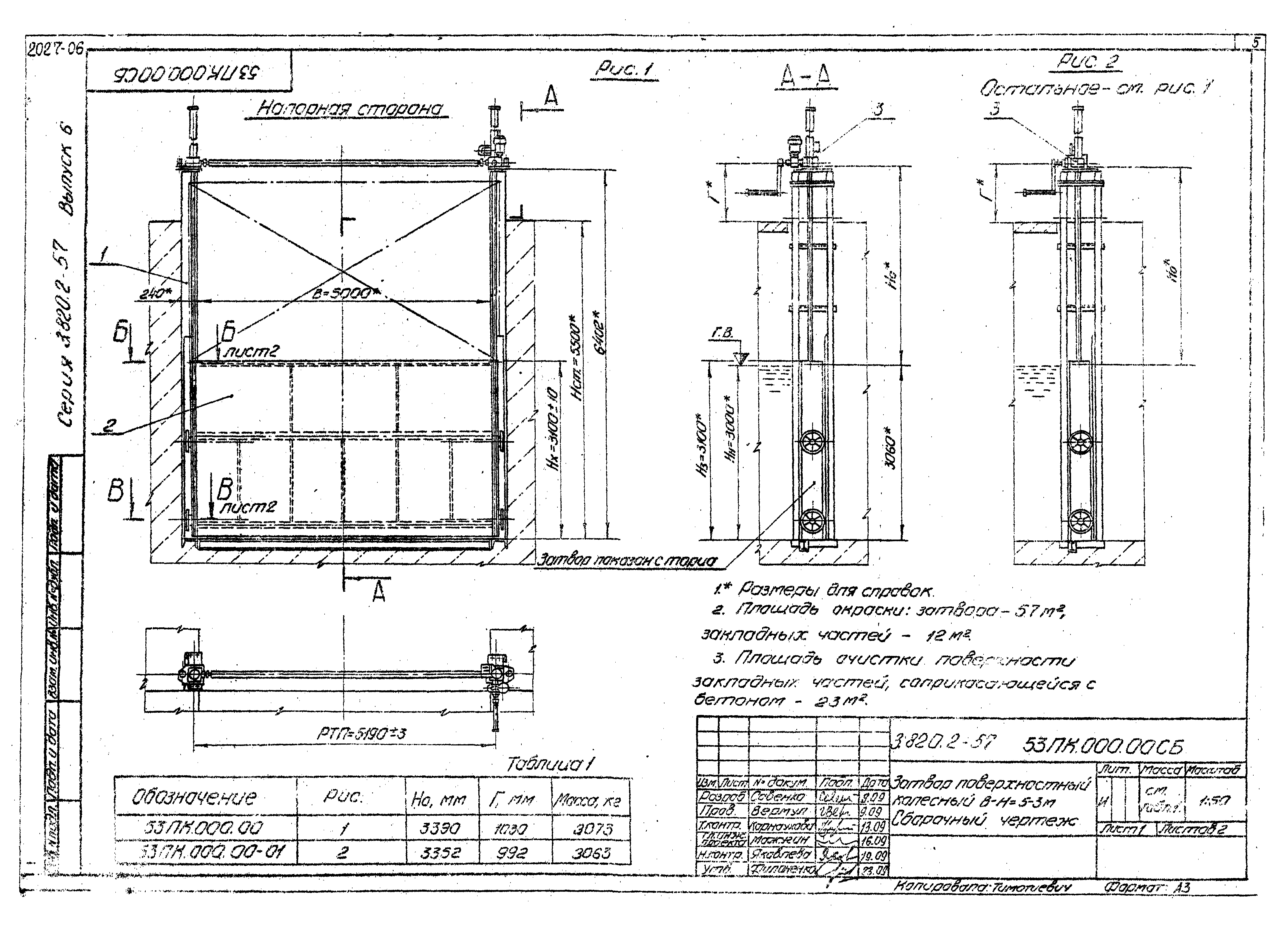

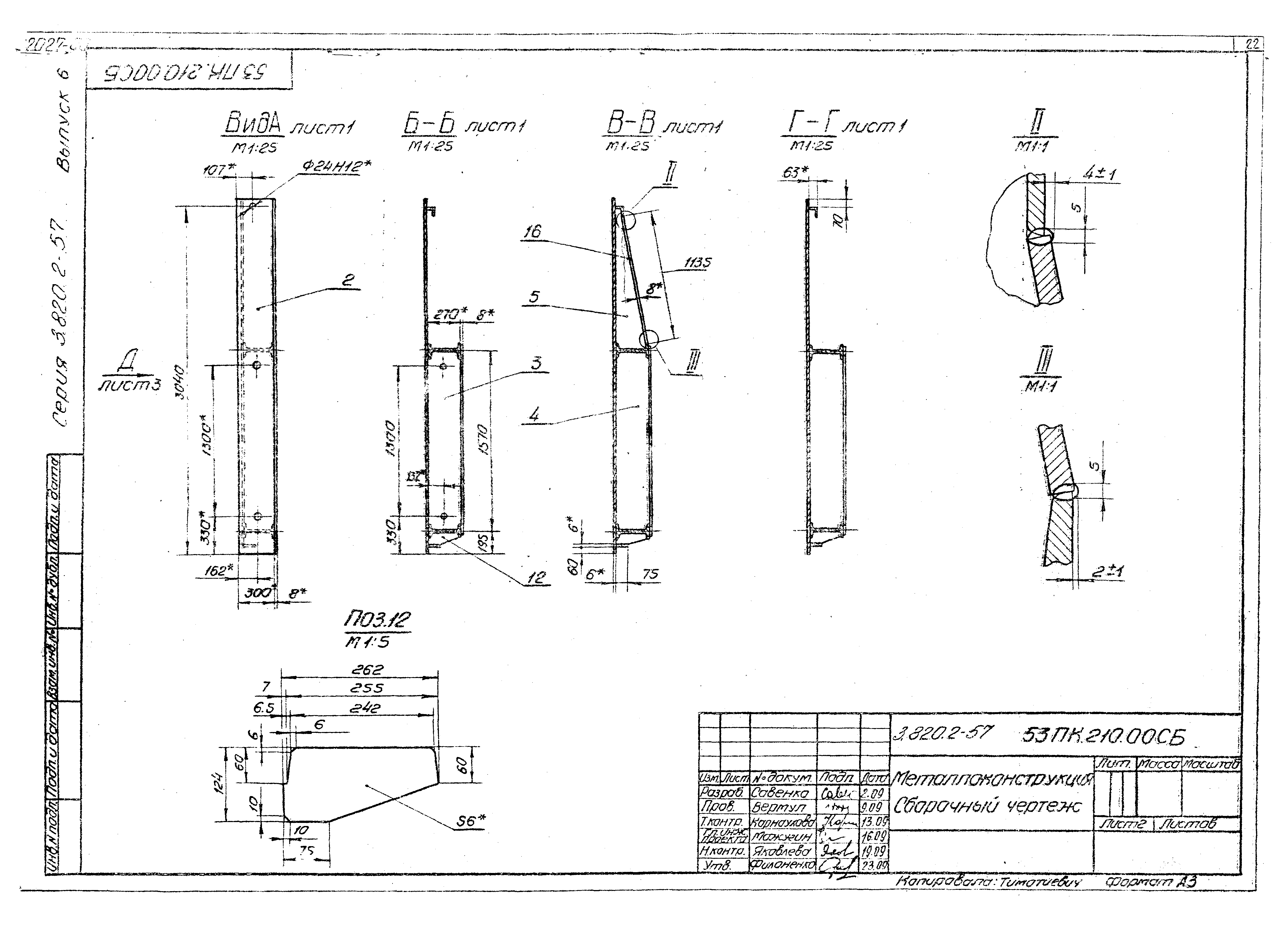

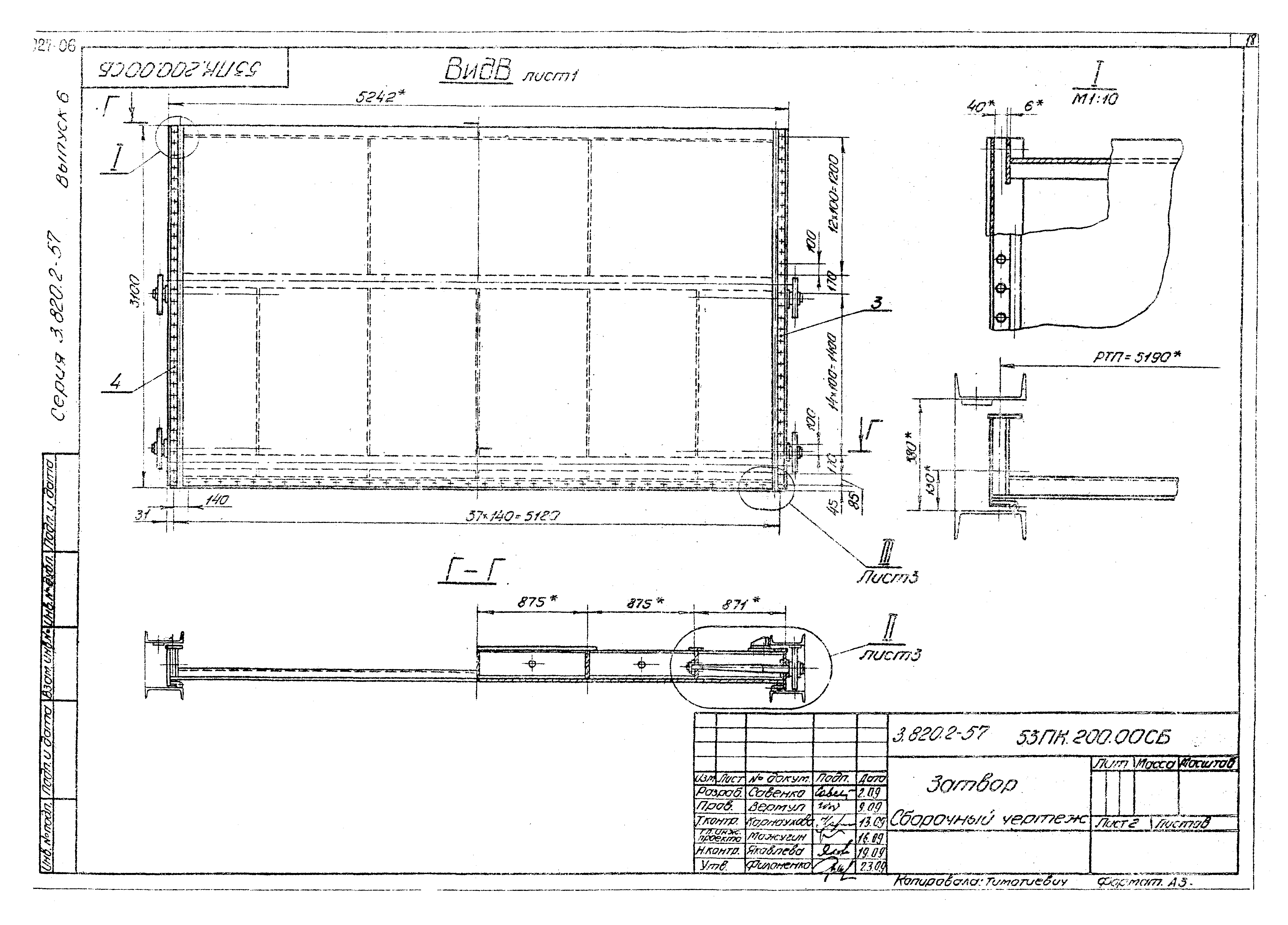

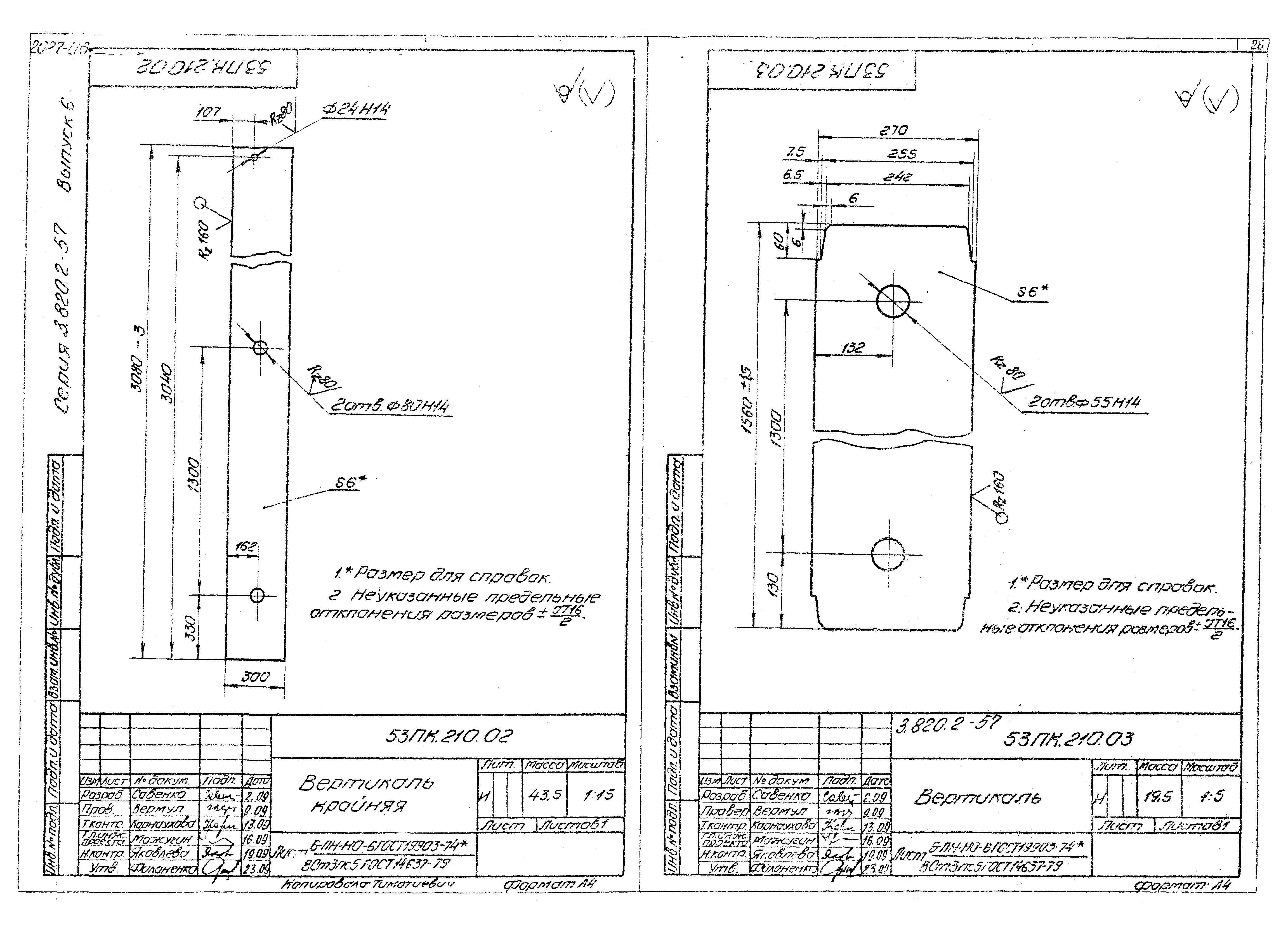

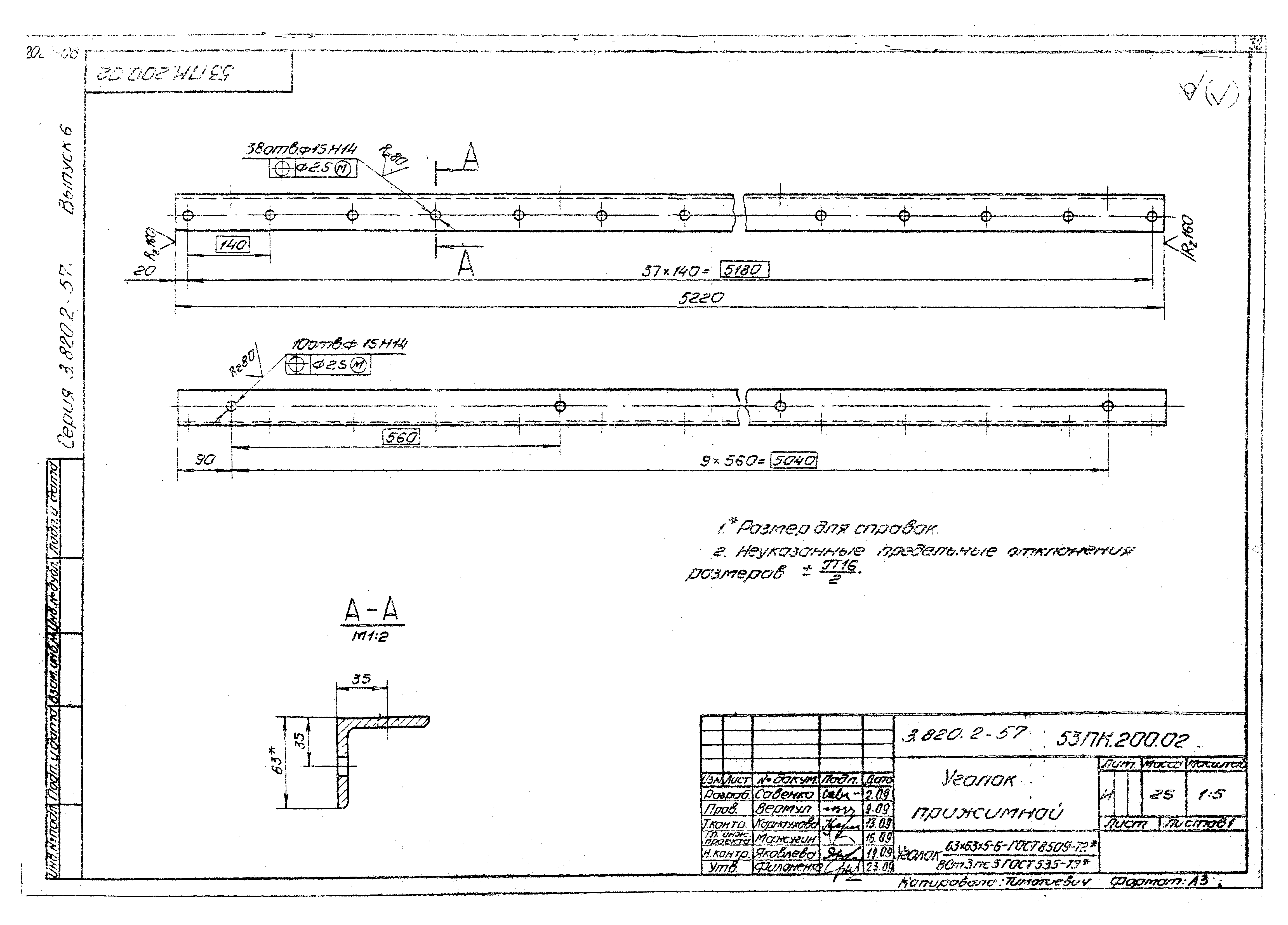

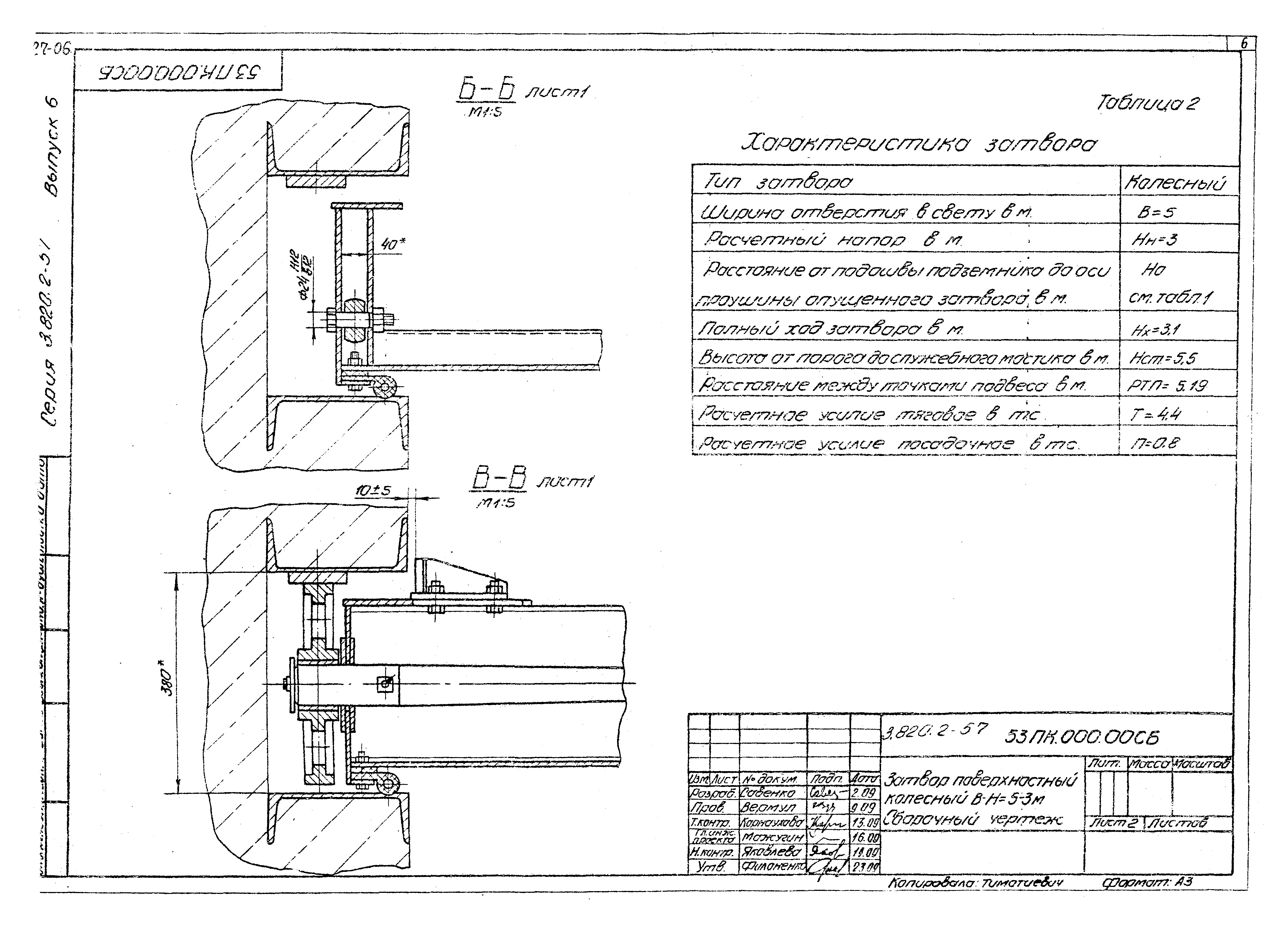

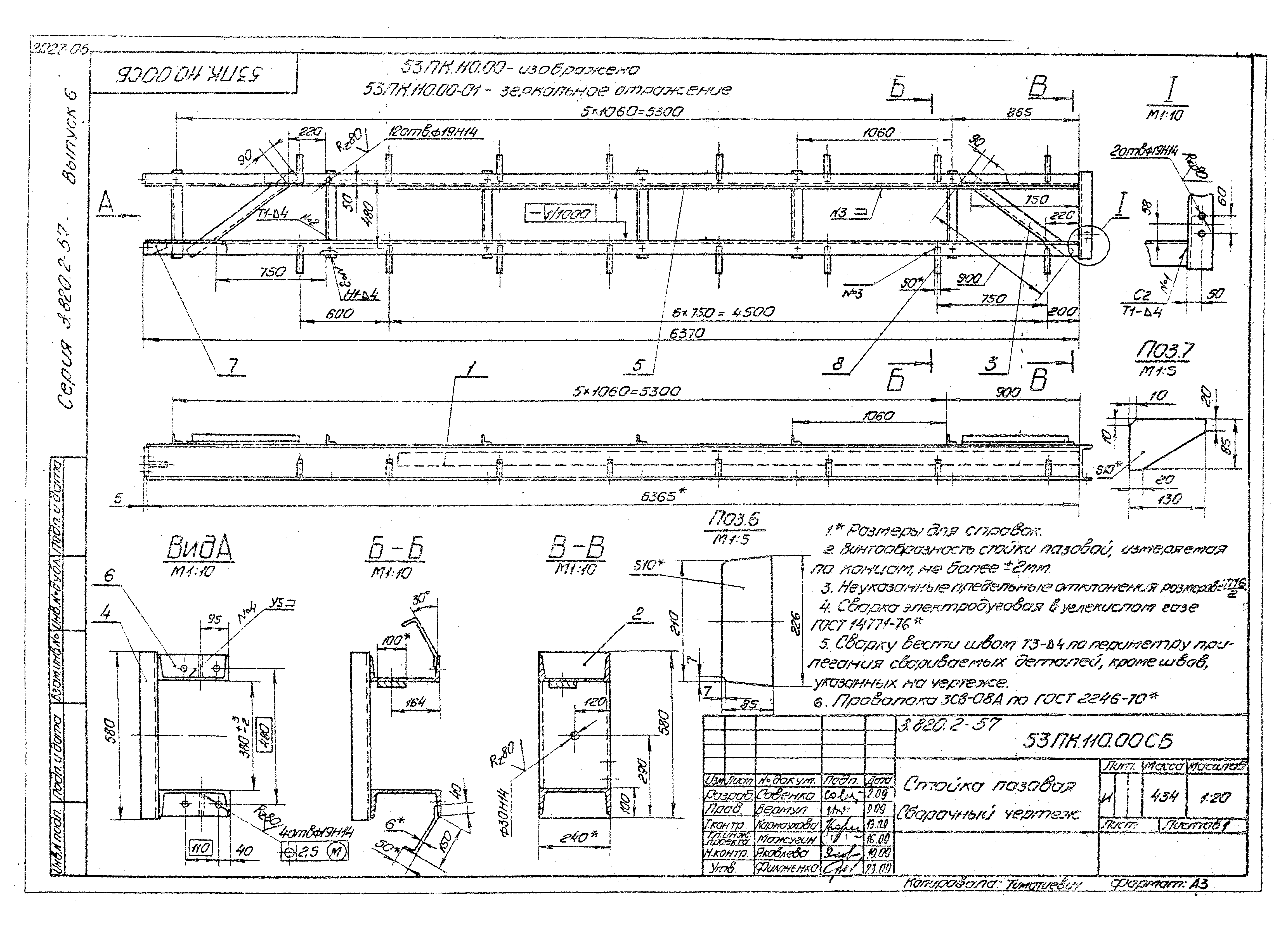

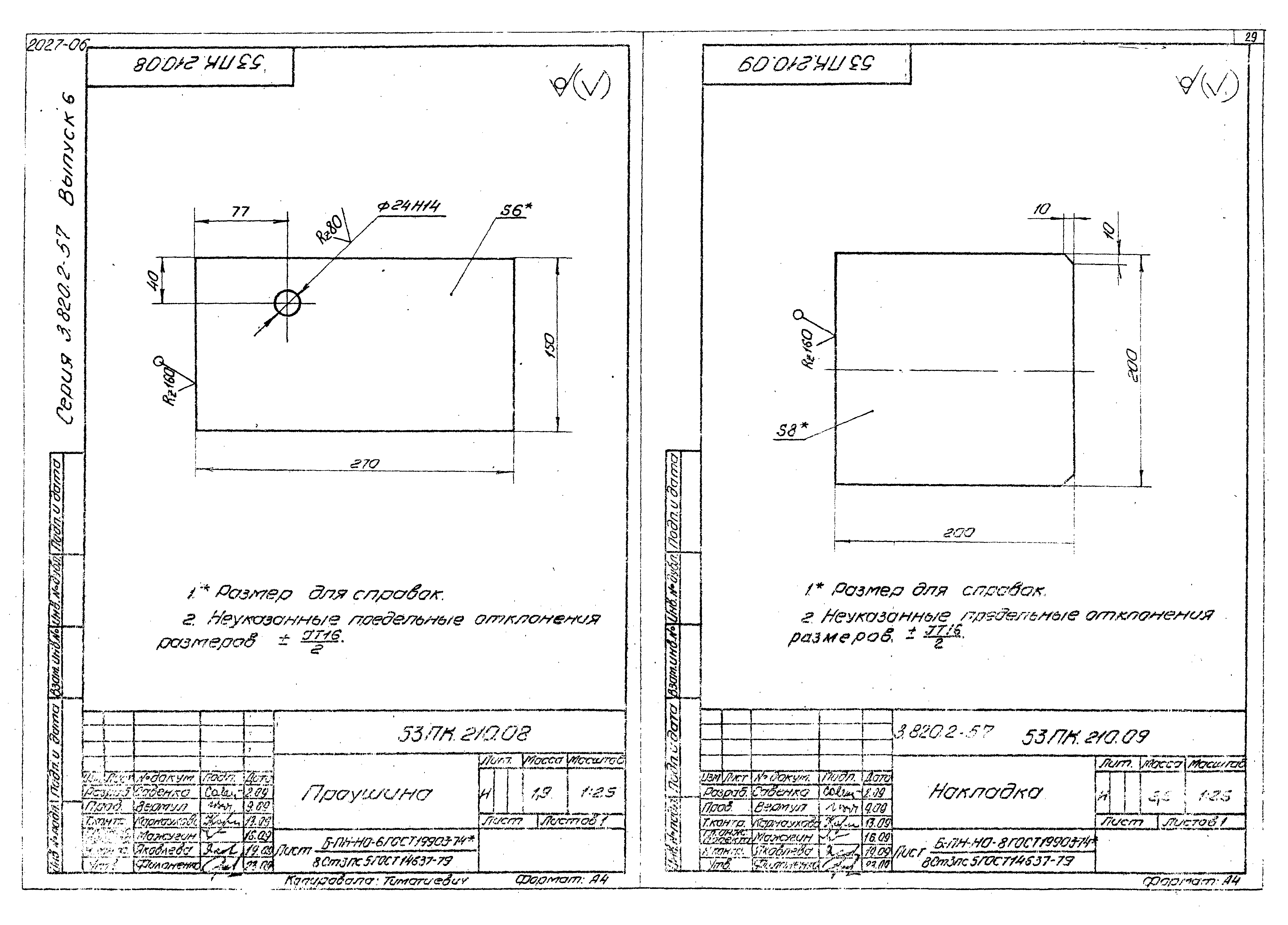

Оглавление:	53ПК.000.00 Затвор поверхностный колесный В-Н=5-3 м 53ПК.000.00СБ Затвор поверхностный колесный В-Н=5-3 м. Сборочный чертеж 53ПК.000.00ВП Затвор поверхностный колесный В-Н=5-3 м. Ведомость покупных изделий 53ПК.100.00 Закладные части 53ПК.100.00СБ Закладные части. Сборочный чертеж 53ПК.110.00 Стойка пазовая 53ПК.110.00СБ Стойка пазовая. Сборочный чертеж 53ПК.120.00 Марка донная 53ПК.120.00СБ Марка донная. Сборочный чертеж 53ПК.100.01 Уголок 53ПК.100.02 Основание 53ПК.200.00 Затвор 53ПК.200.00СБ Затвор. Сборочный чертеж 53ПК.210.00 Металлоконструкция 53ПК.210.00СБ Металлоконструкция. Сборочный чертеж 53ПК.210.01 Обшивка 53ПК.210.02 Вертикаль крайняя 53ПК.210.03 Вертикаль 53ПК.210.04 Вертикаль 53ПК.210.05 Вертикаль 53ПК.210.06 Ригель 53ПК.210.07 Полоса 53ПК.210.08 Проушина 53ПК.210.09 Накладка 53ПК.220.00 Отбой торцовый 53ПК.220.00СБ Отбой торцовый. Сборочный чертеж 53ПК.200.01 Полоса 53ПК.200.02 Уголок прижимной 53ПК.200.03 Ось 53ПК.200.04 Колесо 53ПК.200.05 Втулка 53ПК.200.06 Шайба торцовая 53ПК.200.07 Шайба стопорная 53ПК.200.08 Подшипник 53ПК.200.09 Подшипник 53ПК.200.10 Оседержатель 53ПК.200.11 Пробка 26.058.ПВ.110.000ГЧ Подъемник двухвинтовой с электроприводом ГП2х2,5мс марки 5ЭВД. Габаритный чертеж 26.058.ПВ.040.000ГЧ Подъемник двухвинтовой с ручным приводом ГП2х2,5мс марки 5ВД. Габаритный чертеж
Разработан:	Средазгипроводхлопок Минводхоза СССР
Утверждён:	10.10.1985 Минводхоз СССР (USSR Minvodkhoz 459)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1986 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции водохозяйственных сооружений и систем мелиорации
