Скачать Раздел 8 Технологическая часть

Дата актуализации: 10.08.2017

Раздел 8

Технологическая часть

Обозначение:	Раздел 8
Обозначение англ:	Раздел 8
Статус:	действует
Название рус.:	Технологическая часть
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Инструкция устанавливает состав и правила оформления рабочих чертежей технологической части проектов общественных зданий и сооружений, а также встроенно-пристроенных в жилые здания предприятий общественного обслуживания

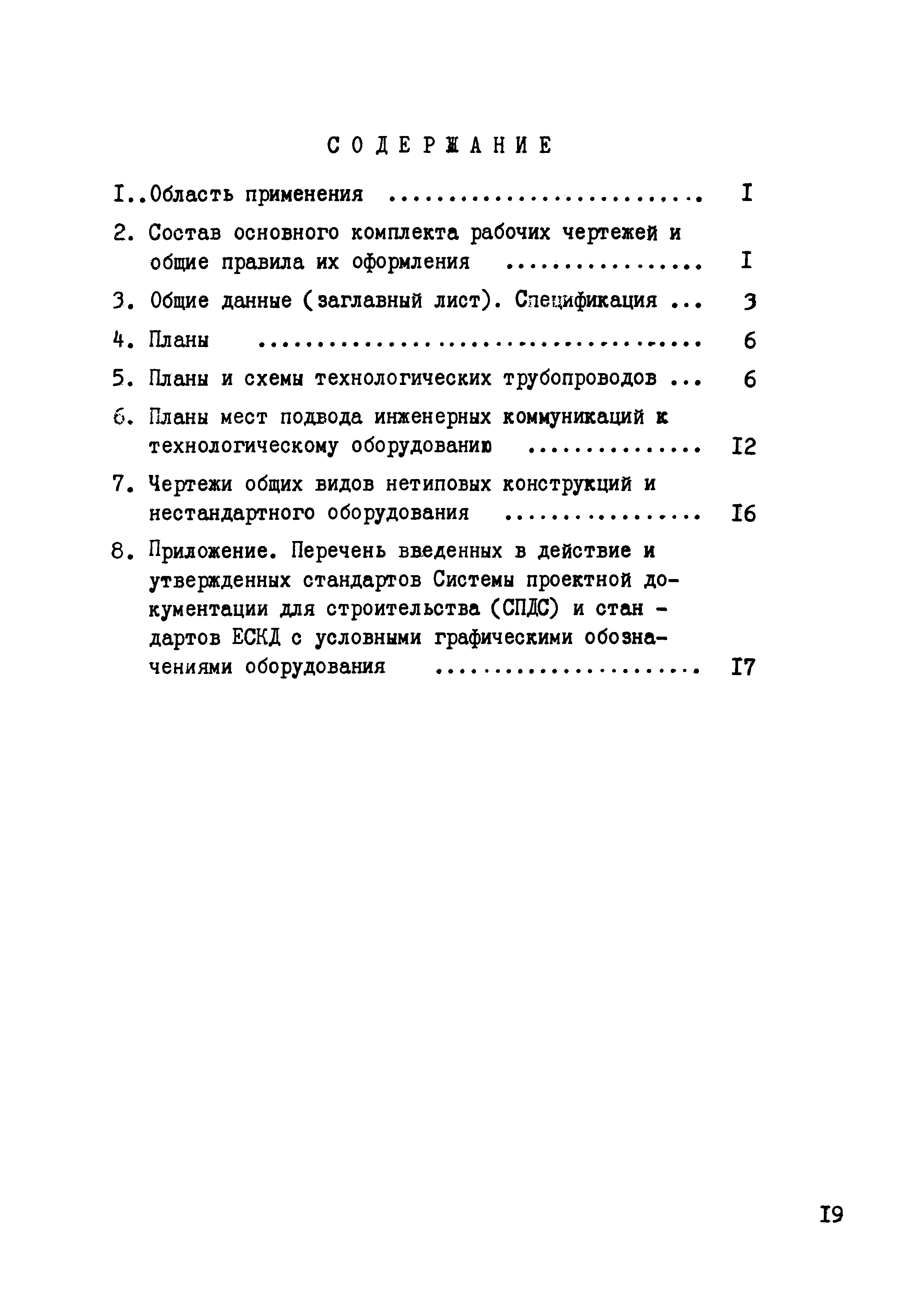

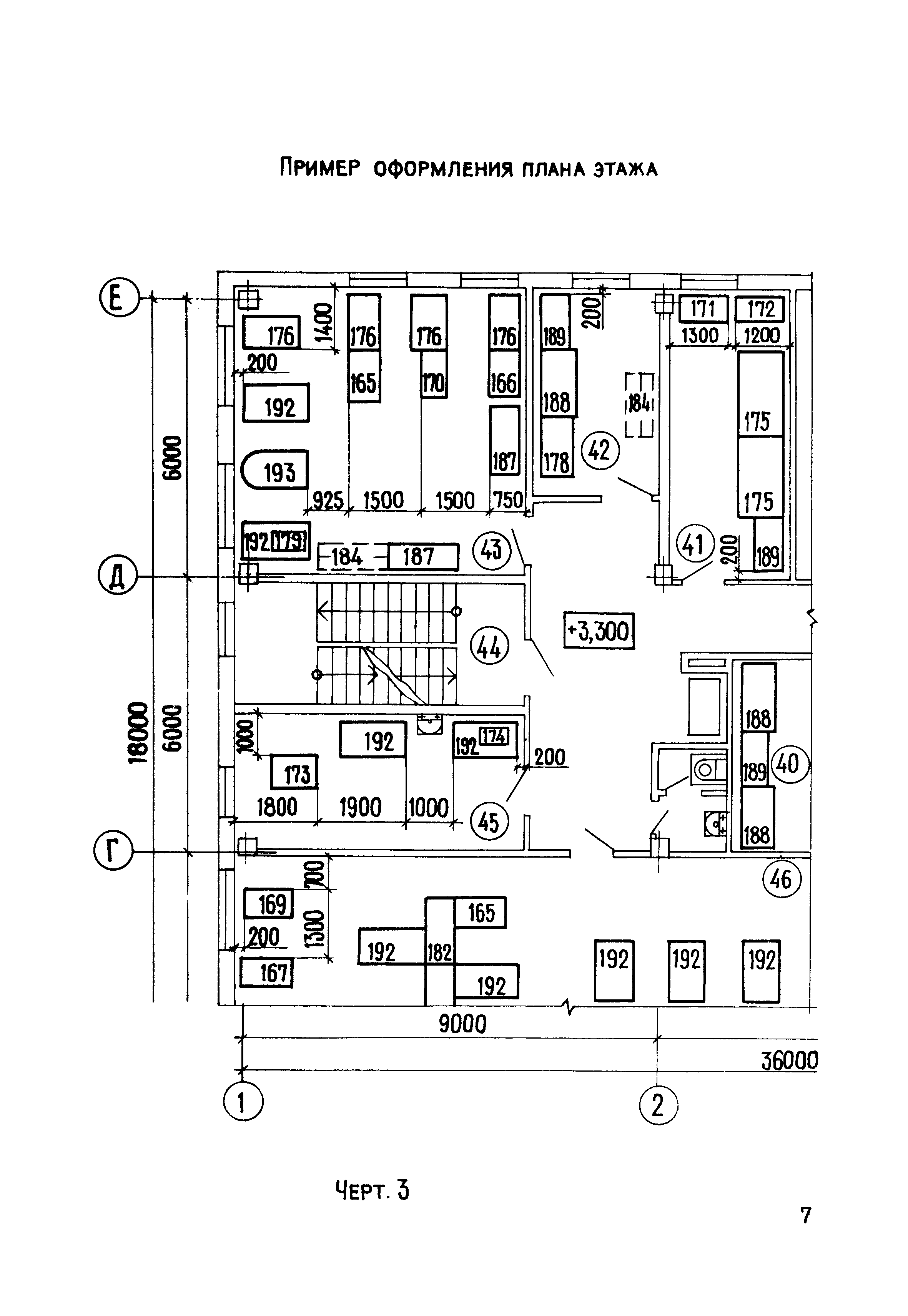

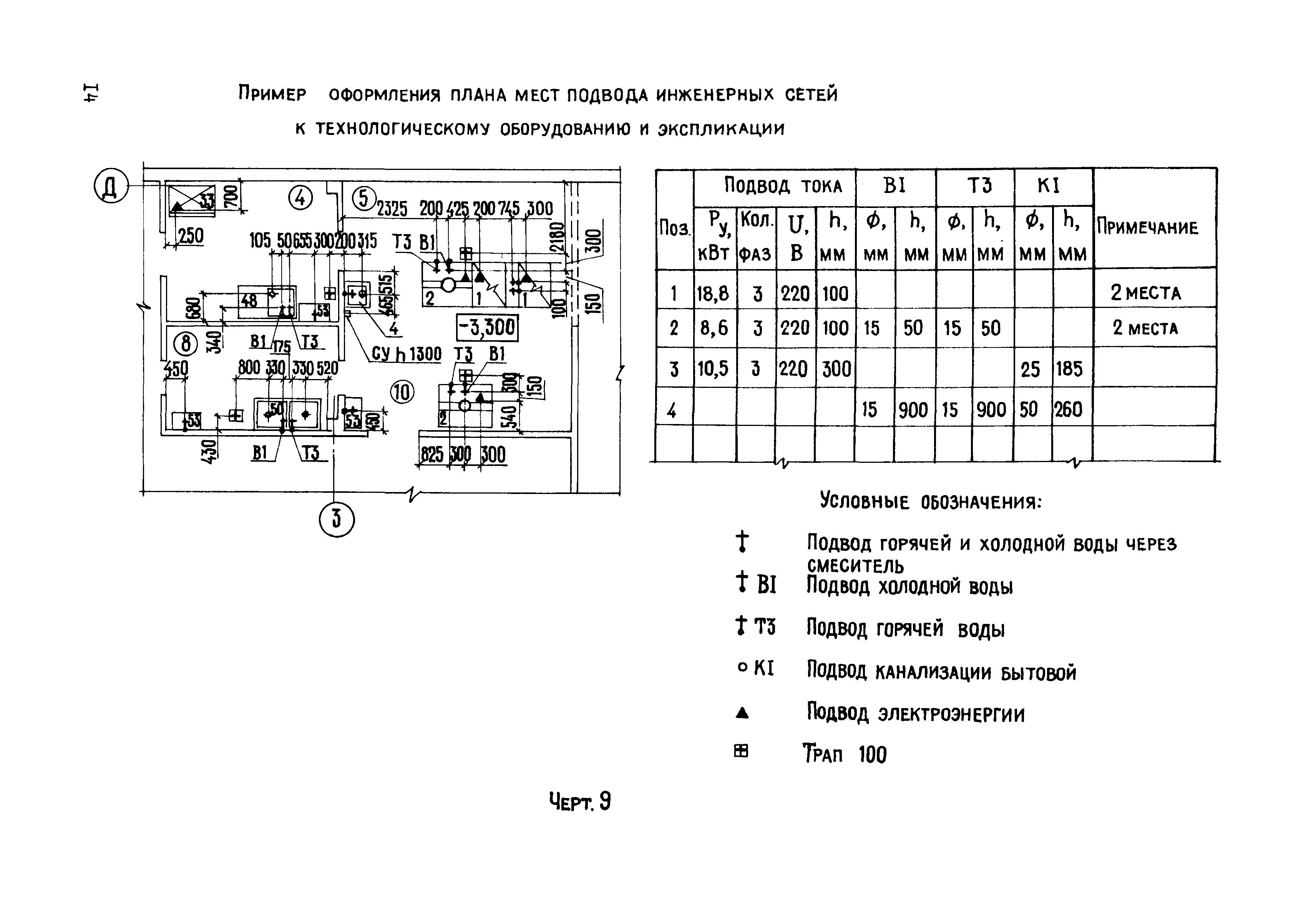

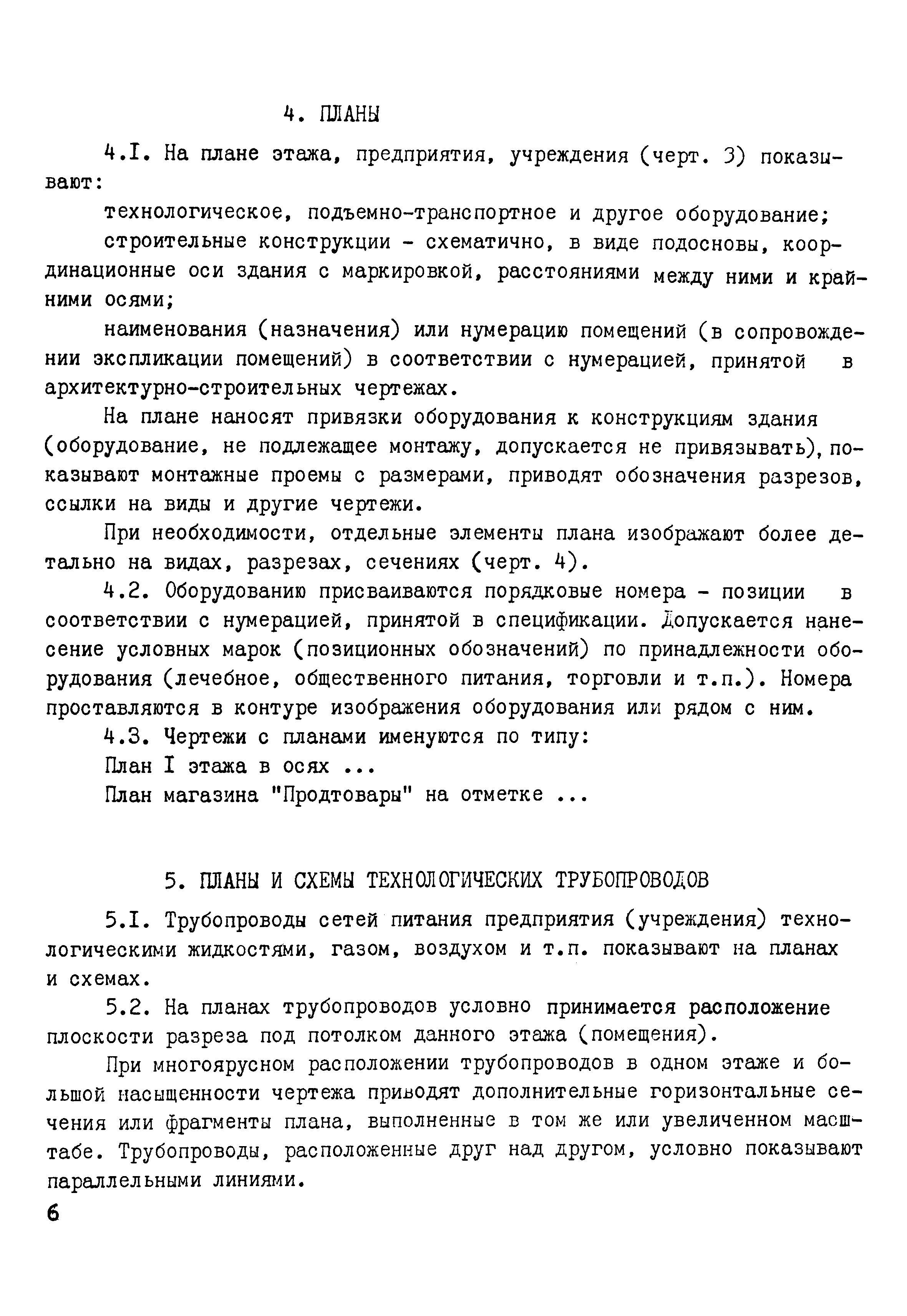

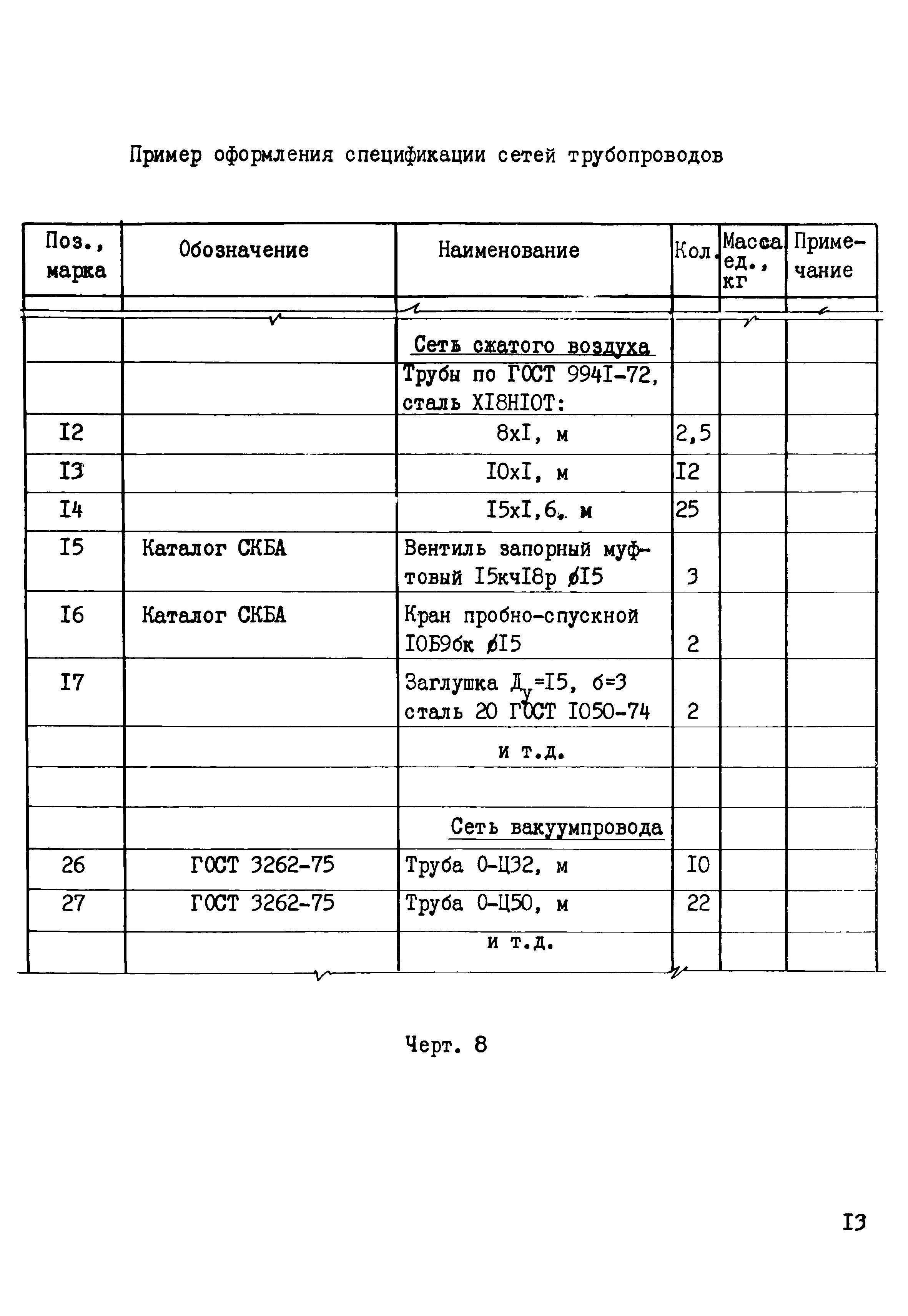

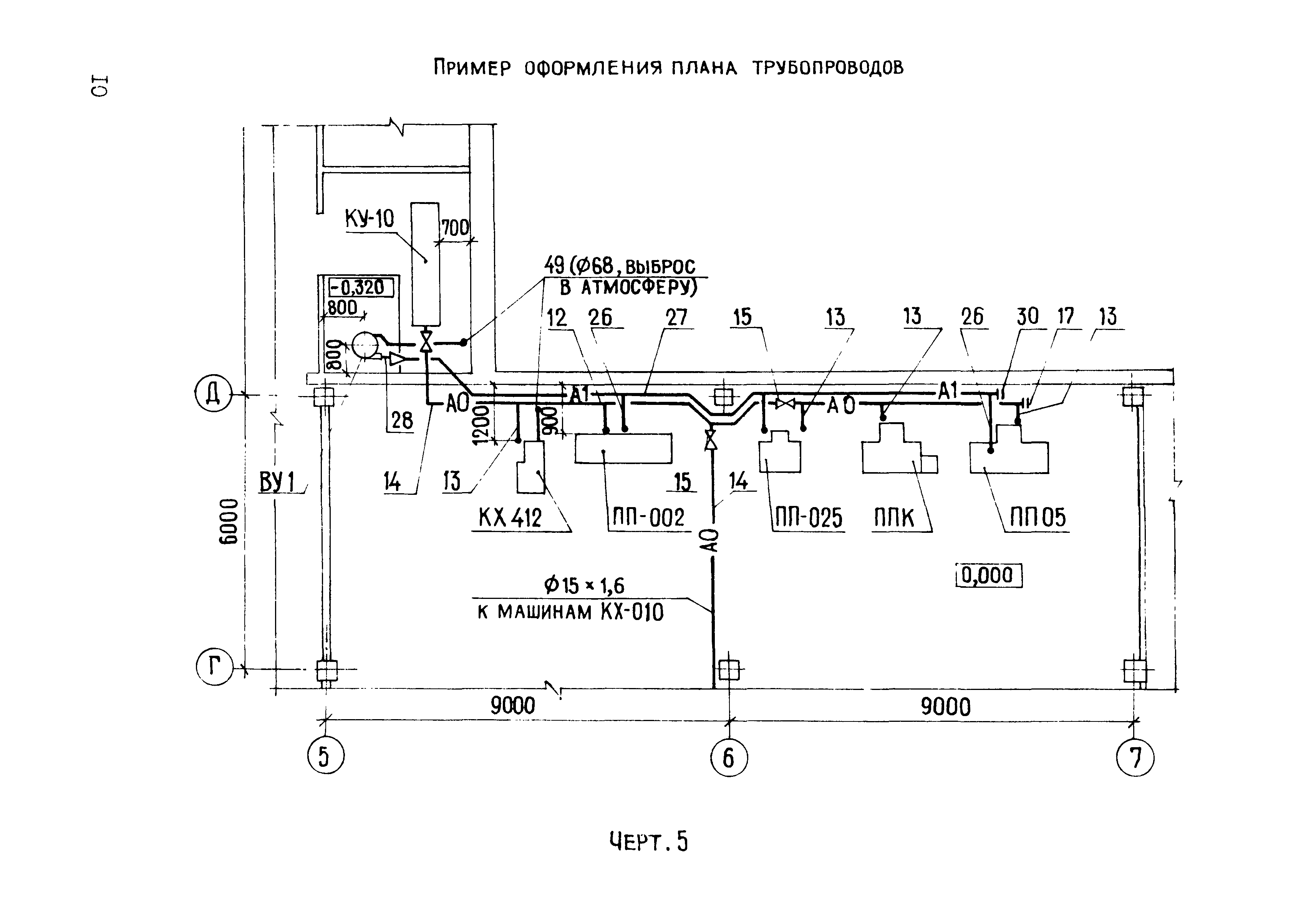

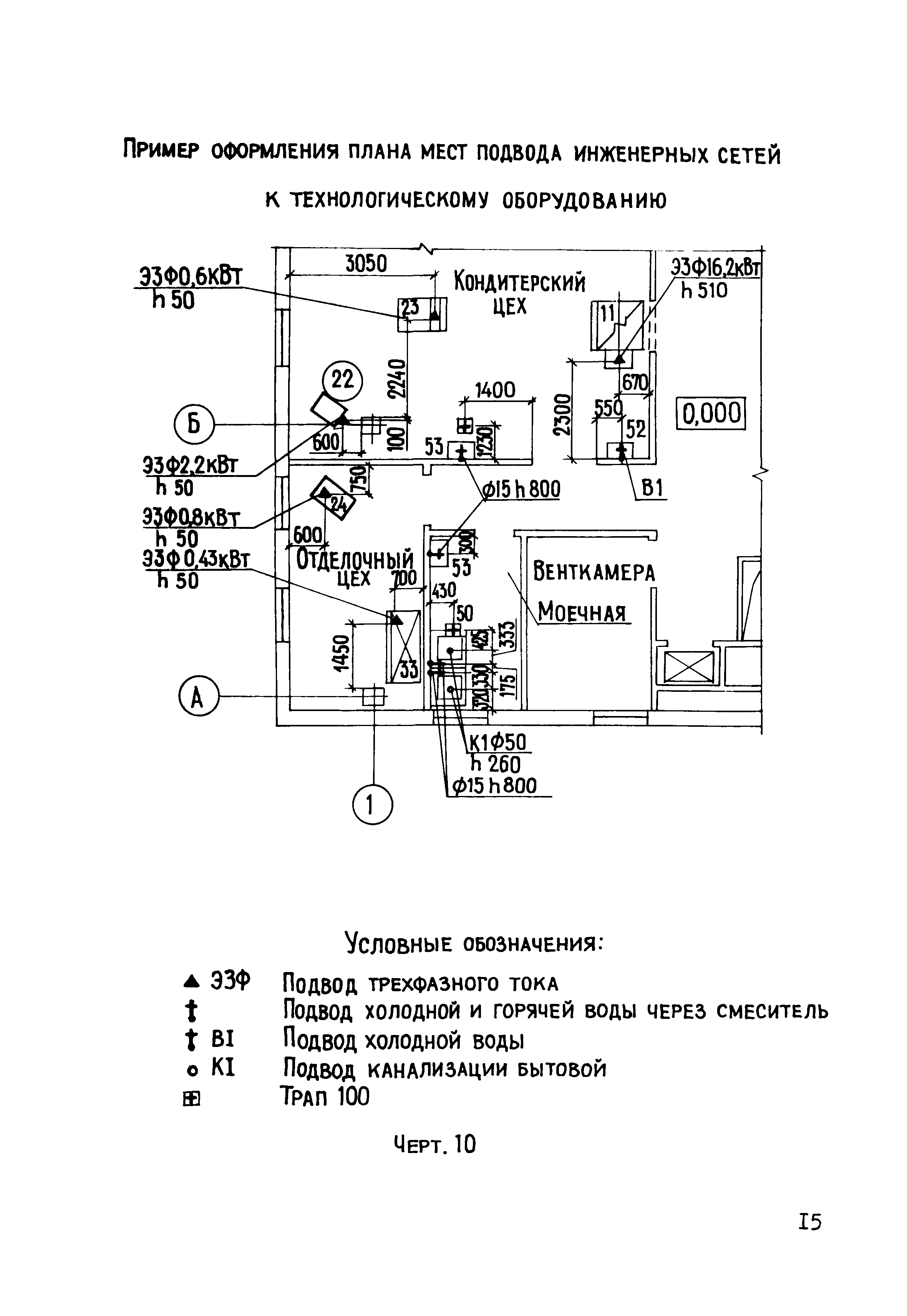

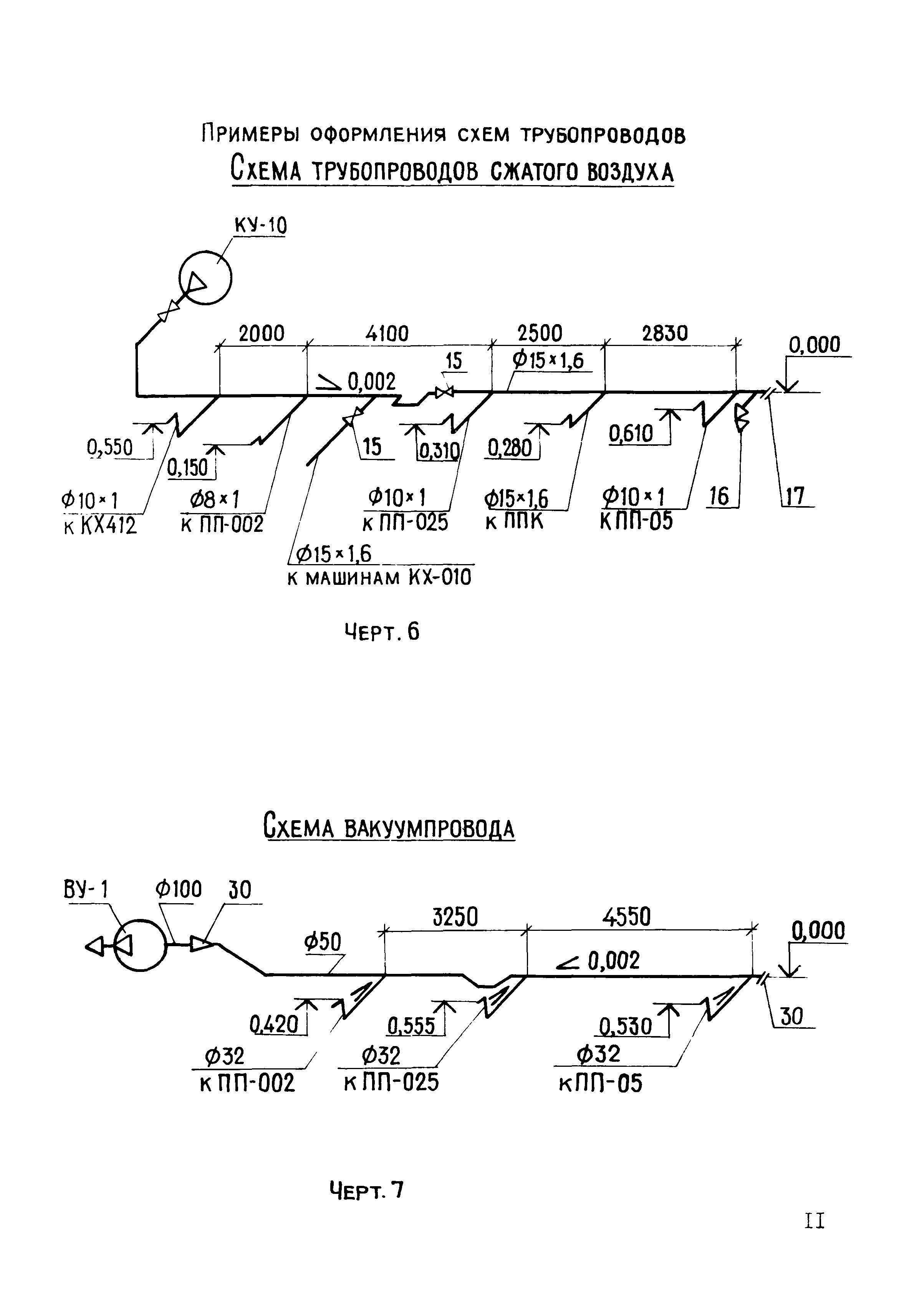

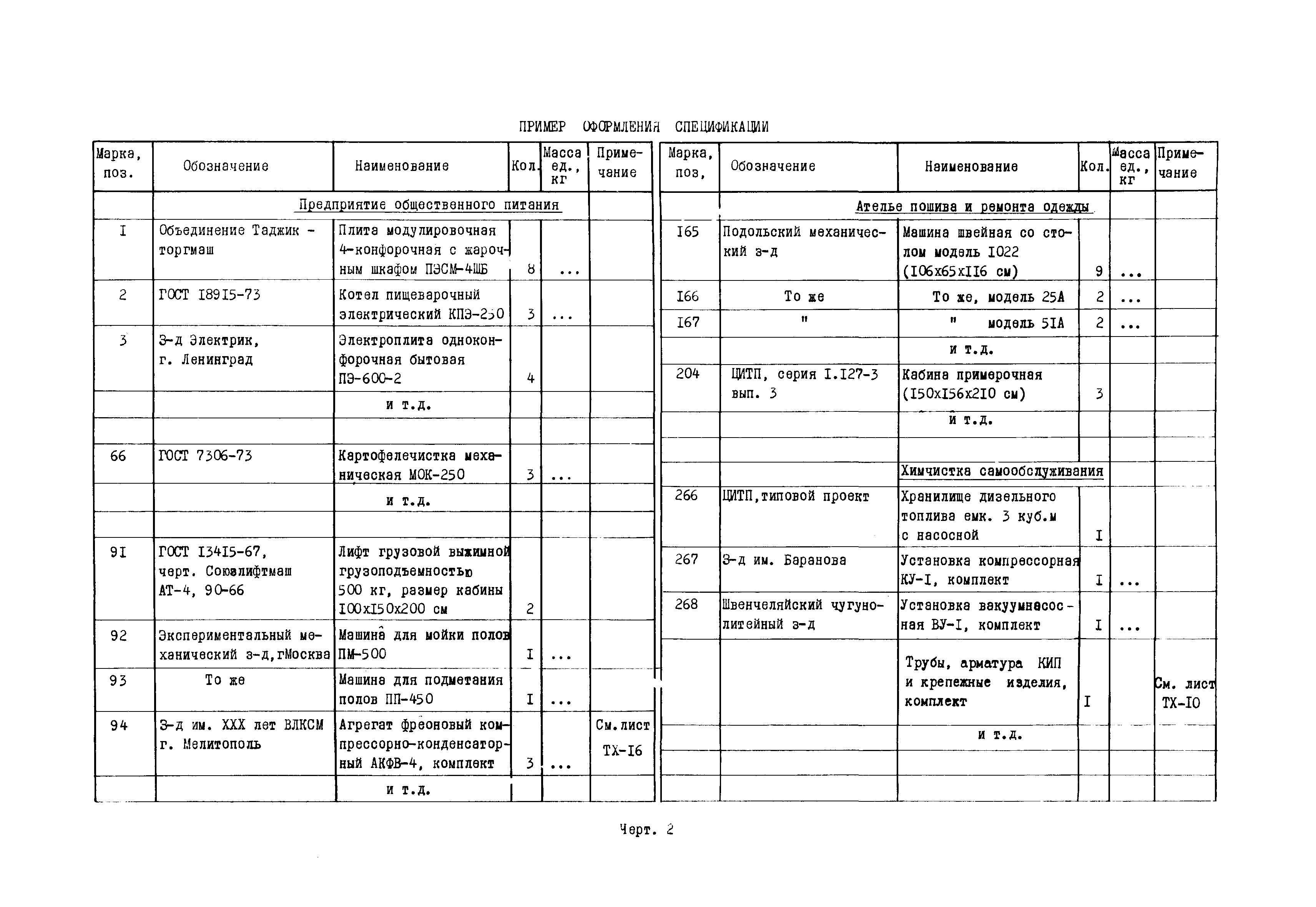

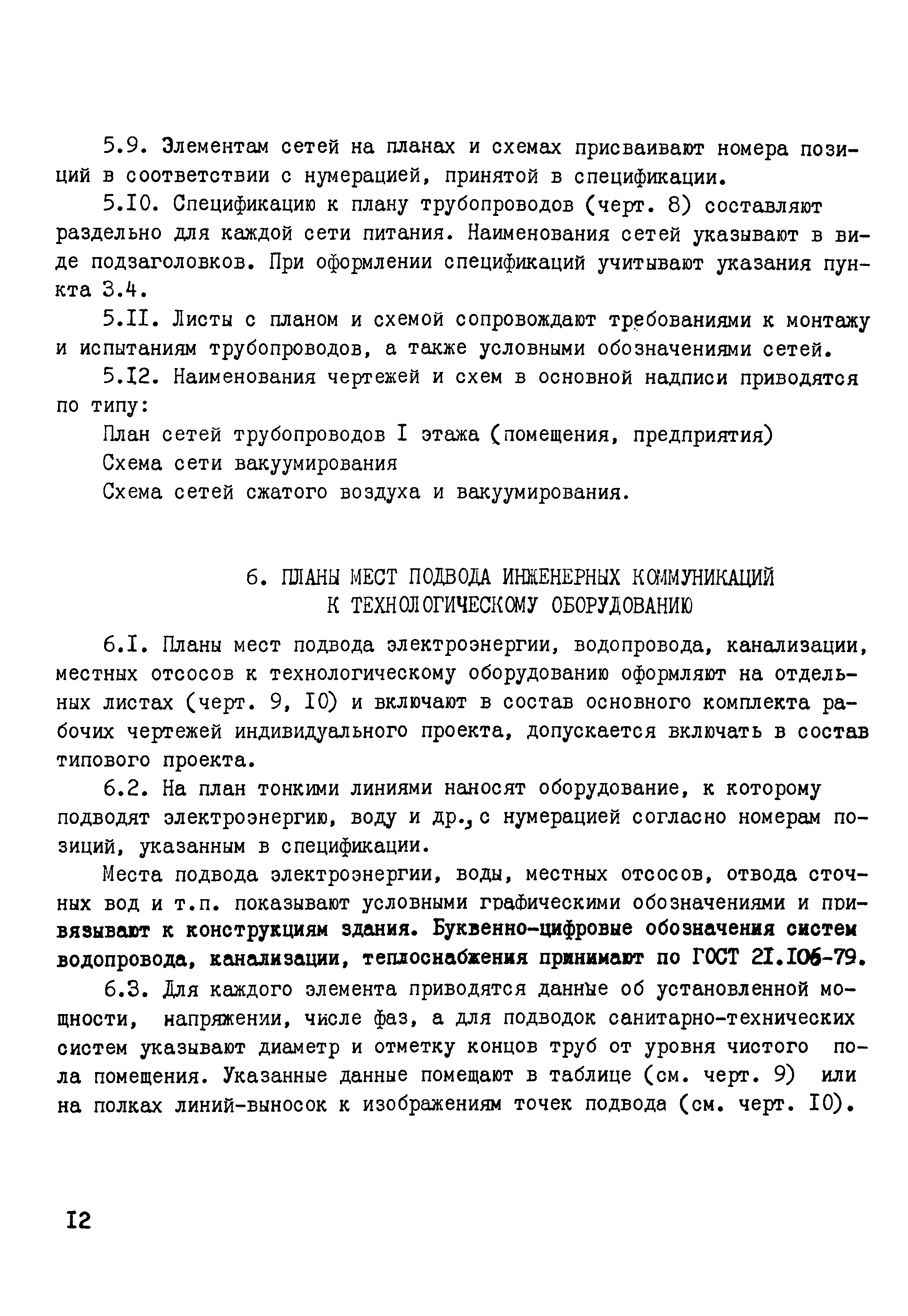

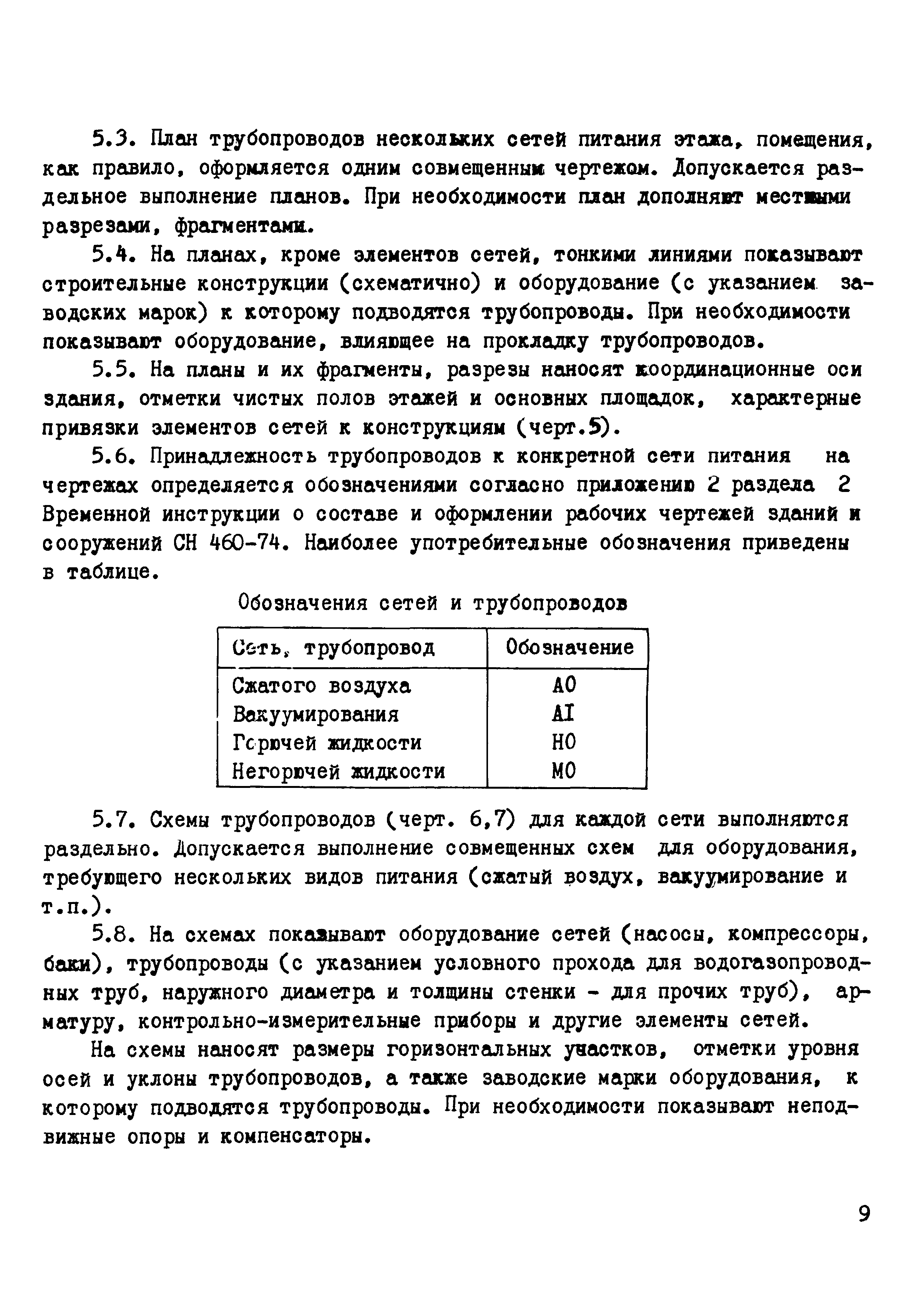

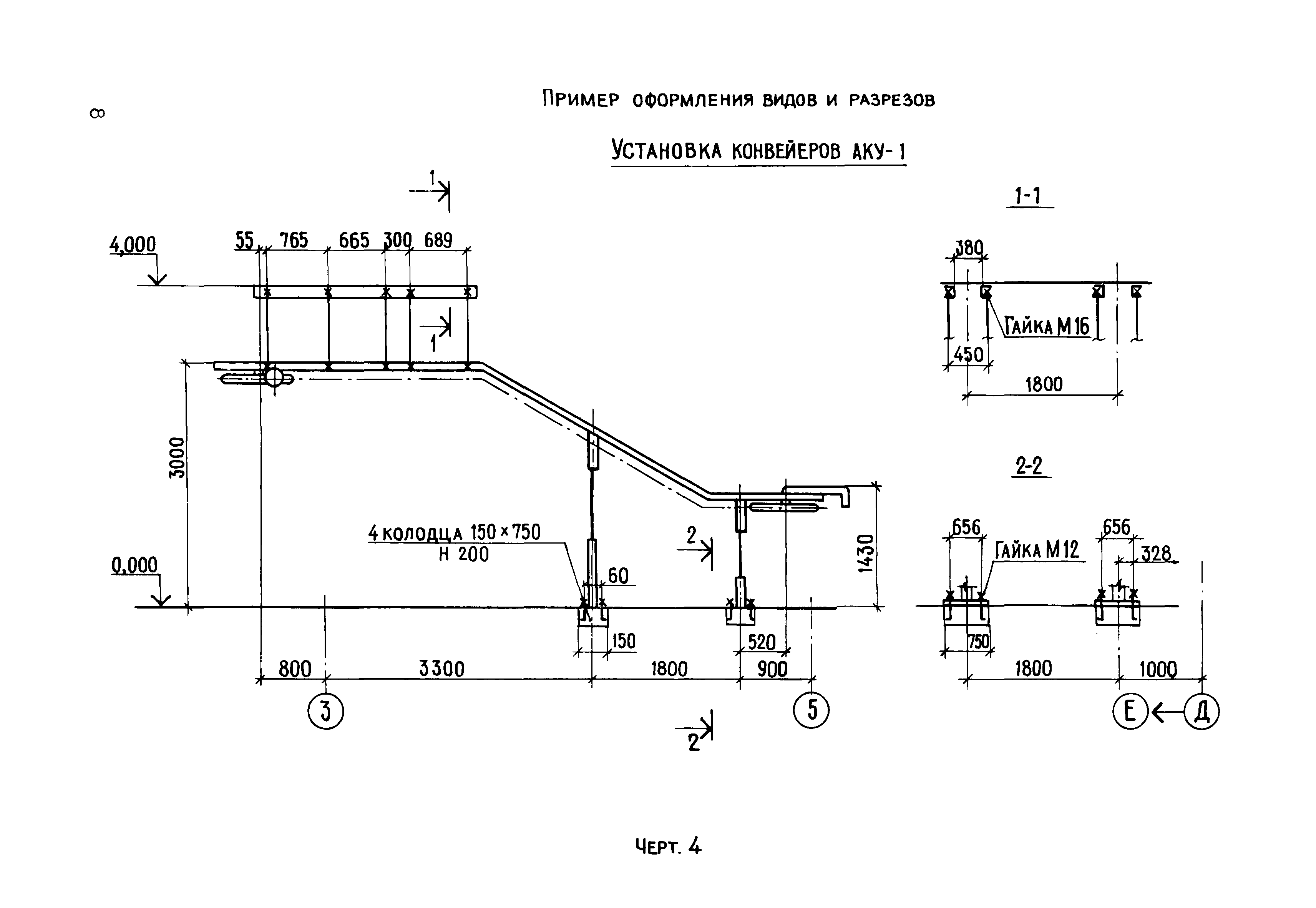

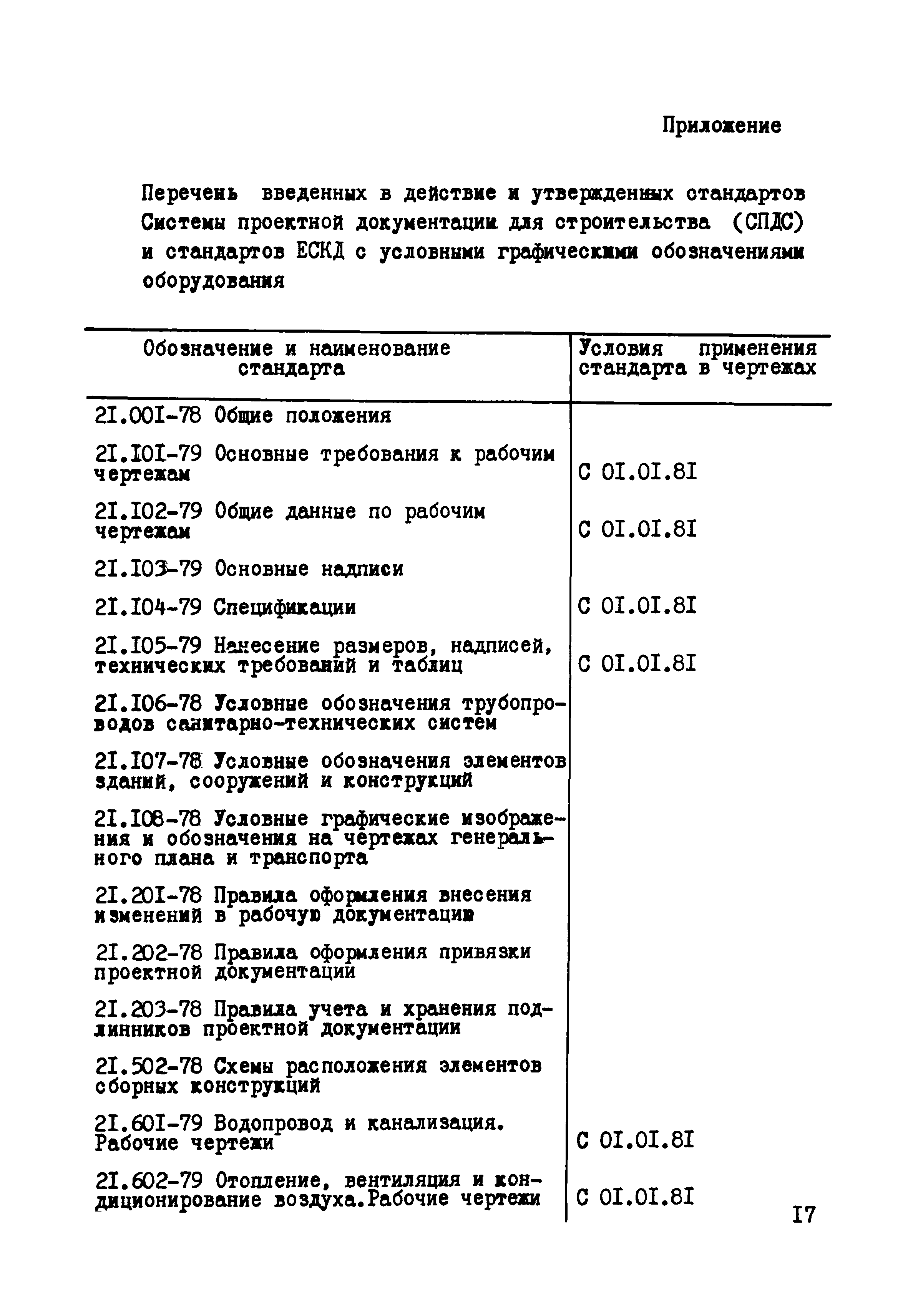

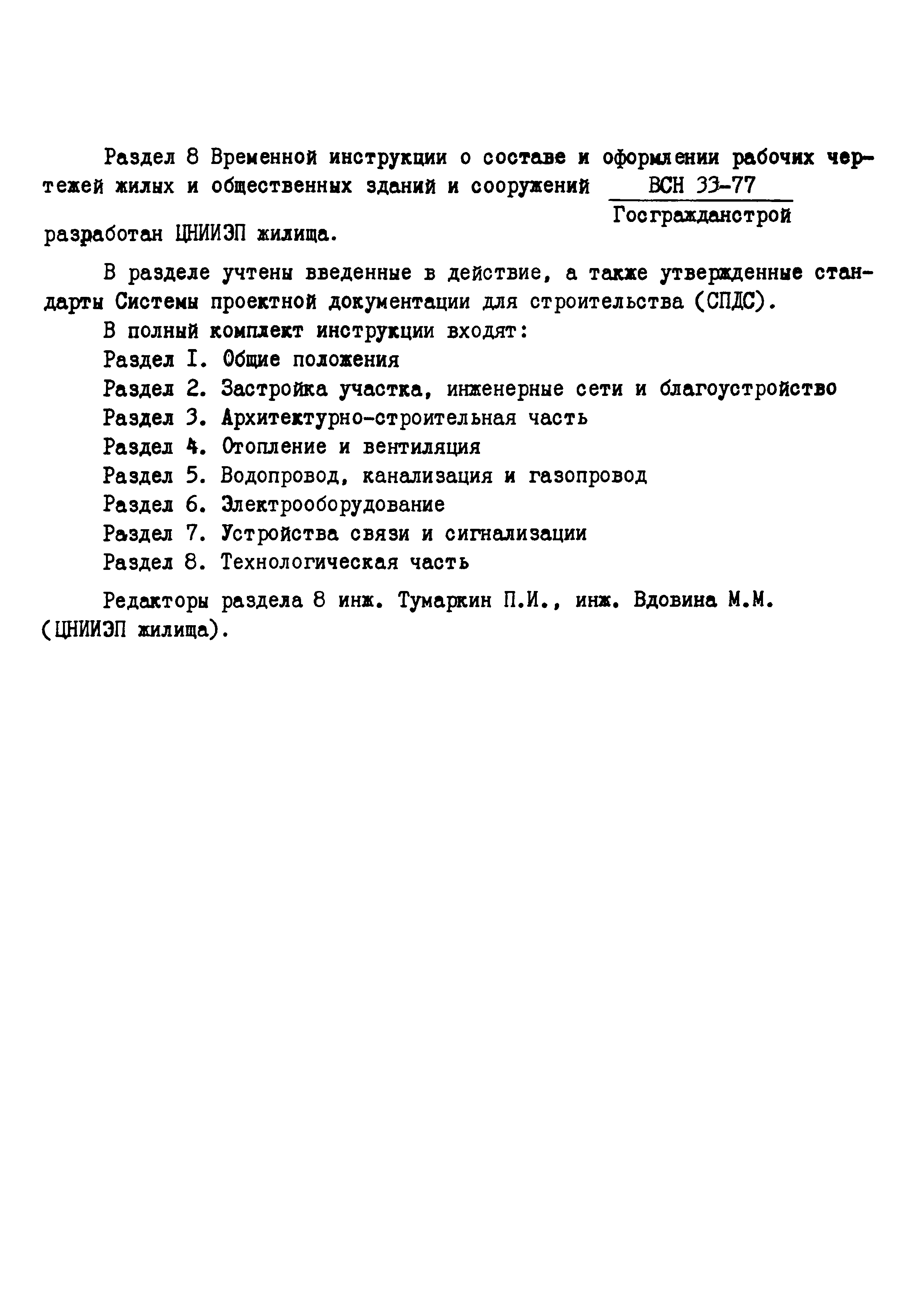

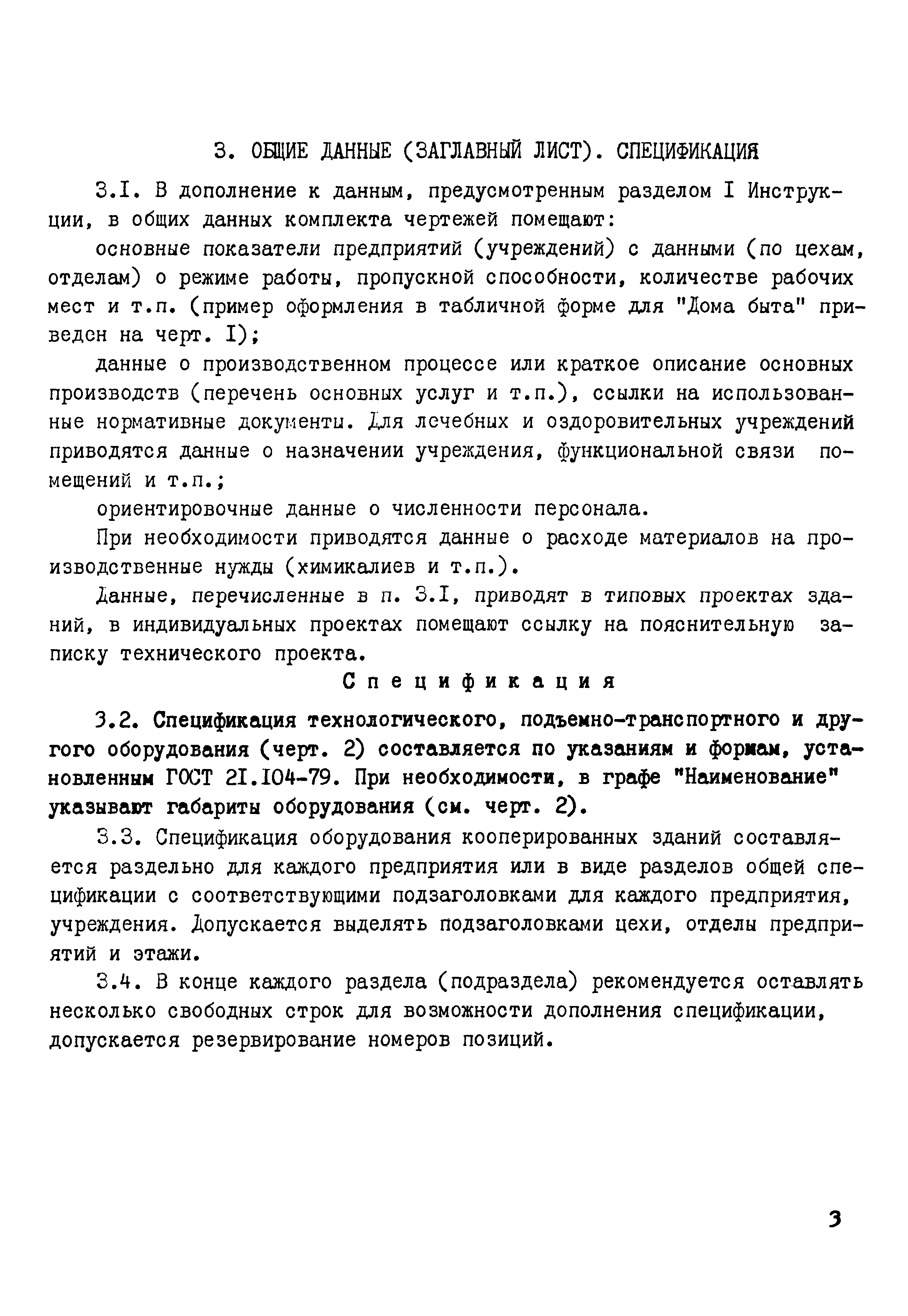

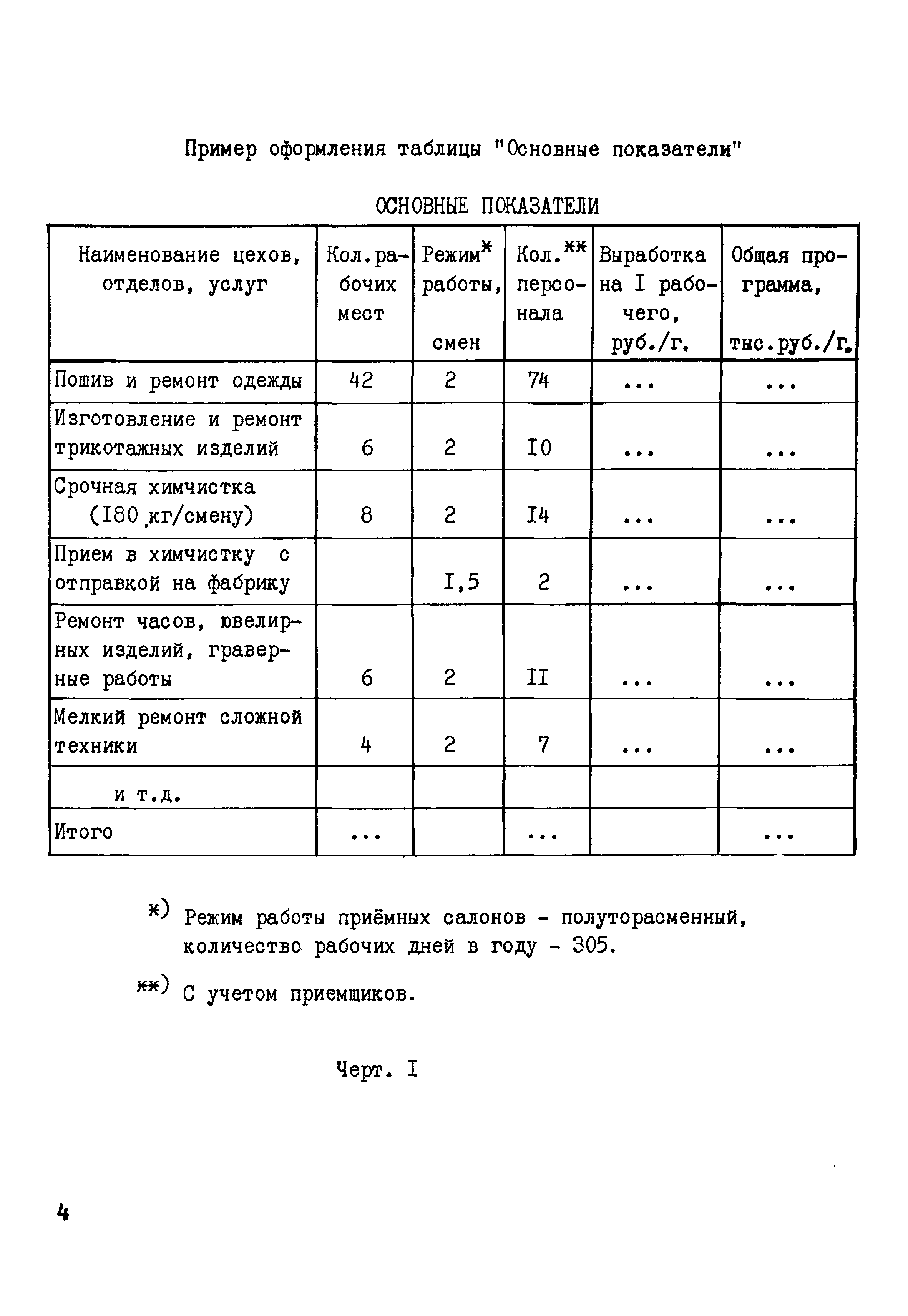

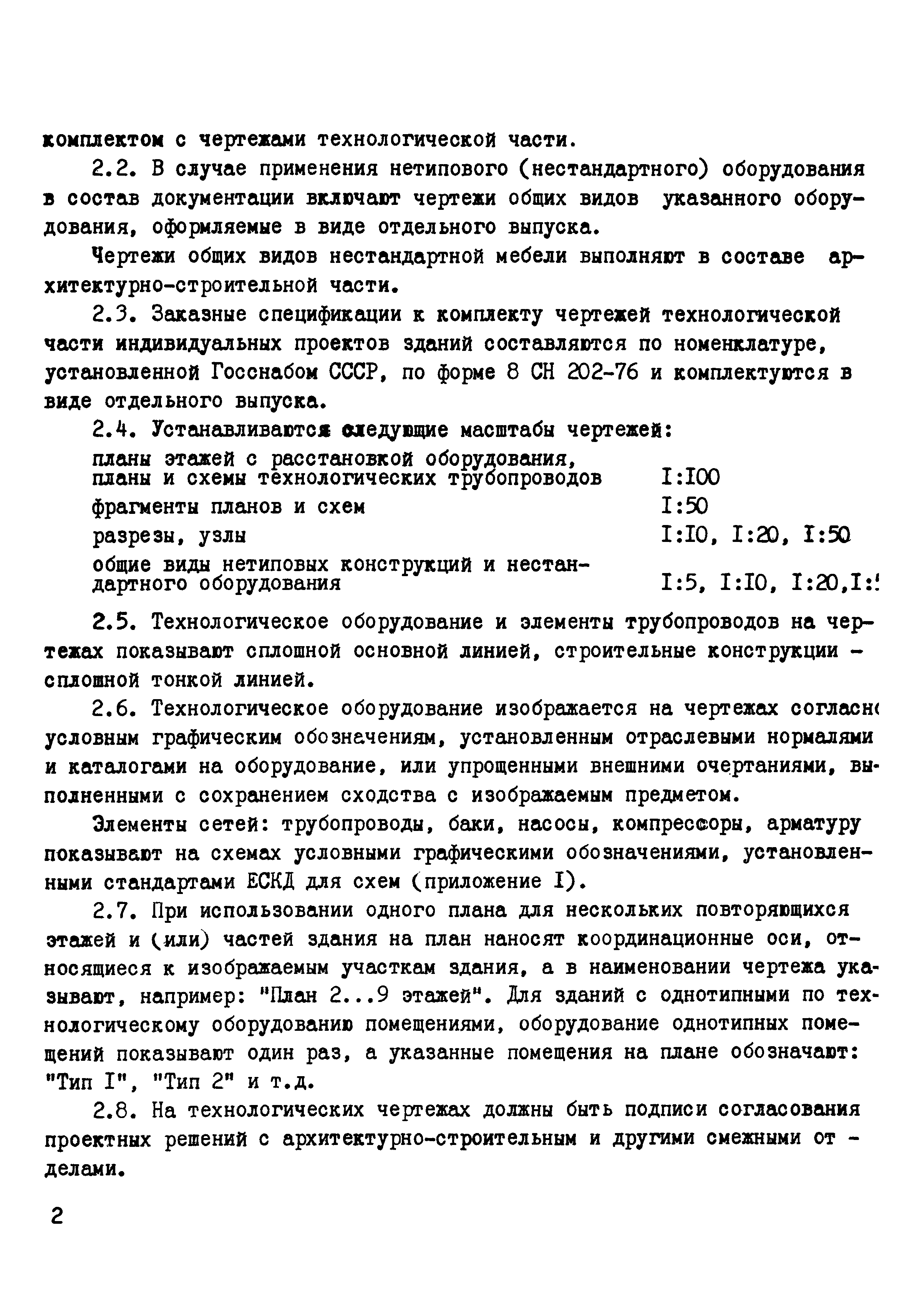

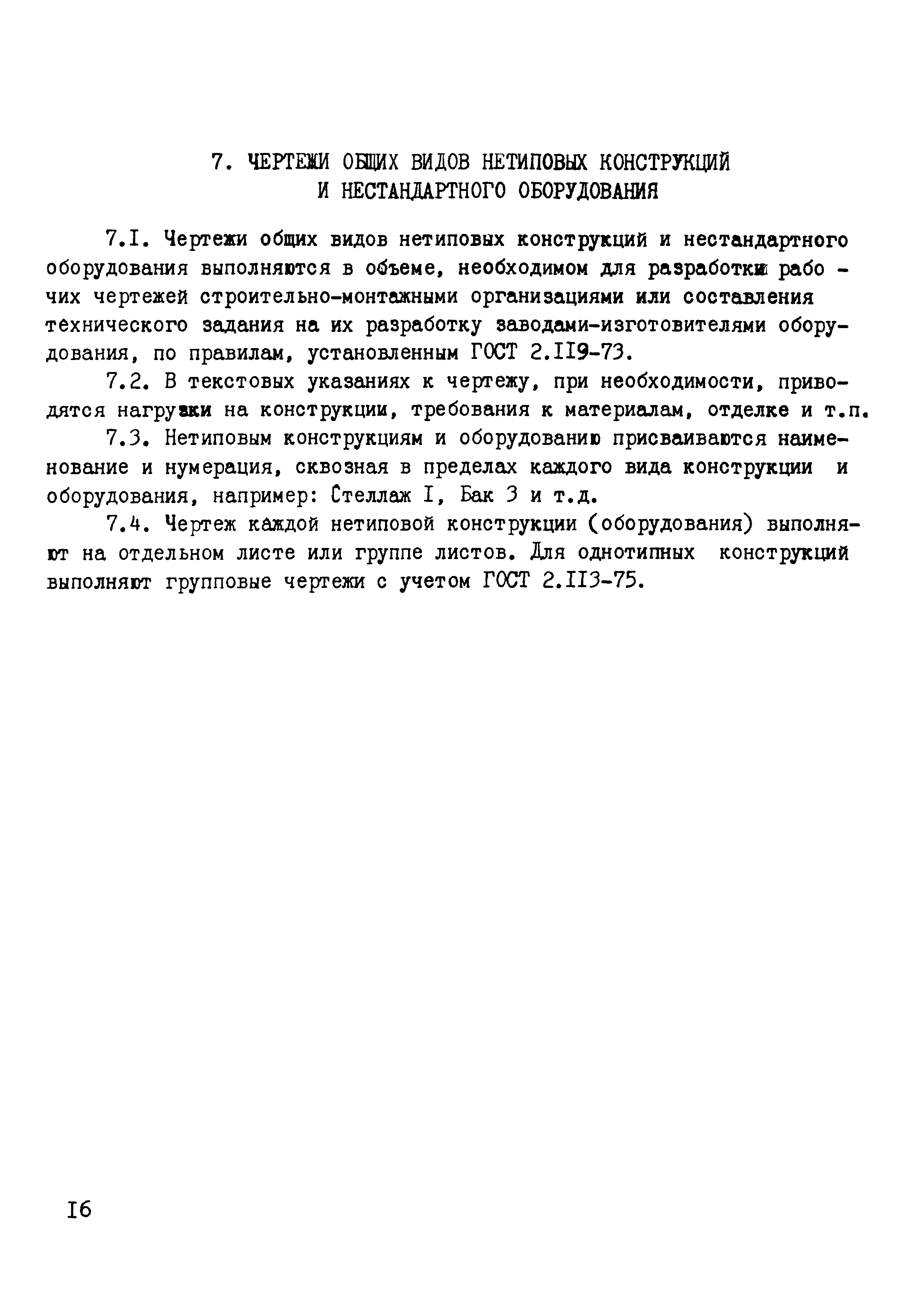

Оглавление:	1. Область применения 2. Состав основного комплекта рабочих чертежей и общие правила их оформления 3. Общие данные (заглавный лист). Спецификация 4. Планы 5. Планы и схемы технологических трубопроводов 6. Планы мест подвода инженерных коммуникаций к технологическому оборудованию 7. Чертежи общих видов нетиповых конструкций и нестандартного оборудования Приложение 1. Перечень введенных в действие и утвержденных стандартов Системы проектной документации для строительства (CGLC) и стандартов ЕСКД с условными графическими обозначениями электрооборудования
Разработан:	ЦНИИЭП жилища
Утверждён:	08.08.1979 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (171)
Принят:	23.05.1979 Отдел типового проектирования и организации проектно-изыскательских работ Госстроя СССР (2/2-194)
Расположен в:	Техническая документация Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование

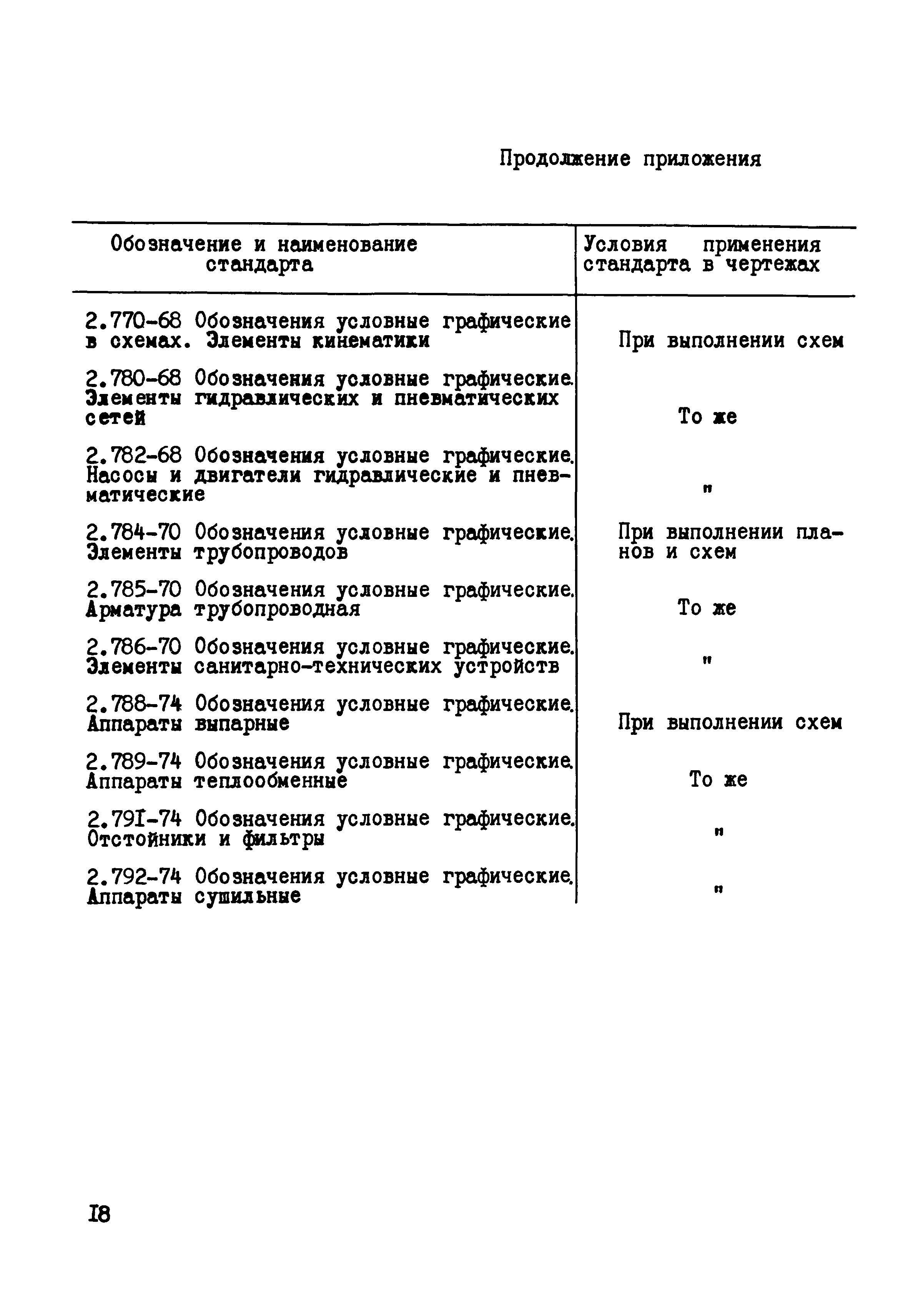

Нормативные ссылки:	ГОСТ 21.601-79 «Система проектной документации для строительства. Водопровод и канализация. Рабочие чертежи» ГОСТ 21.602-79 «Система проектной документации для строительства. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2.113-75 «Единая система конструкторской документации. Групповые и базовые конструкторские документы» ГОСТ 2.119-73 «Единая система конструкторской документации. Эскизный проект» СН 202-76 «Инструкция по разработке проектов и смет для промышленного строительства» ГОСТ 21.104-79 «Система проектной документации для строительства. Спецификации» ГОСТ 9941-72 «Трубы бесшовные холодно- и теплодеформированные из коррозионностойкой стали» СН 460-74 «Раздел 2. Генеральный план и транспорт» ГОСТ 21.106-78 «Система проектной документации для строительства. Условные обозначения трубопроводов санитарно-технических систем»
