Типовые проектные решения 403-3-075.86

Альбом V. Камера осмотра подвижного состава

Обозначение: Типовые проектные решения 403-3-075.86
Обозначение англ: 403-3-075.86
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом V. Камера осмотра подвижного состава
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Оглавление:Содержание альбома
I. Горностроительные решения

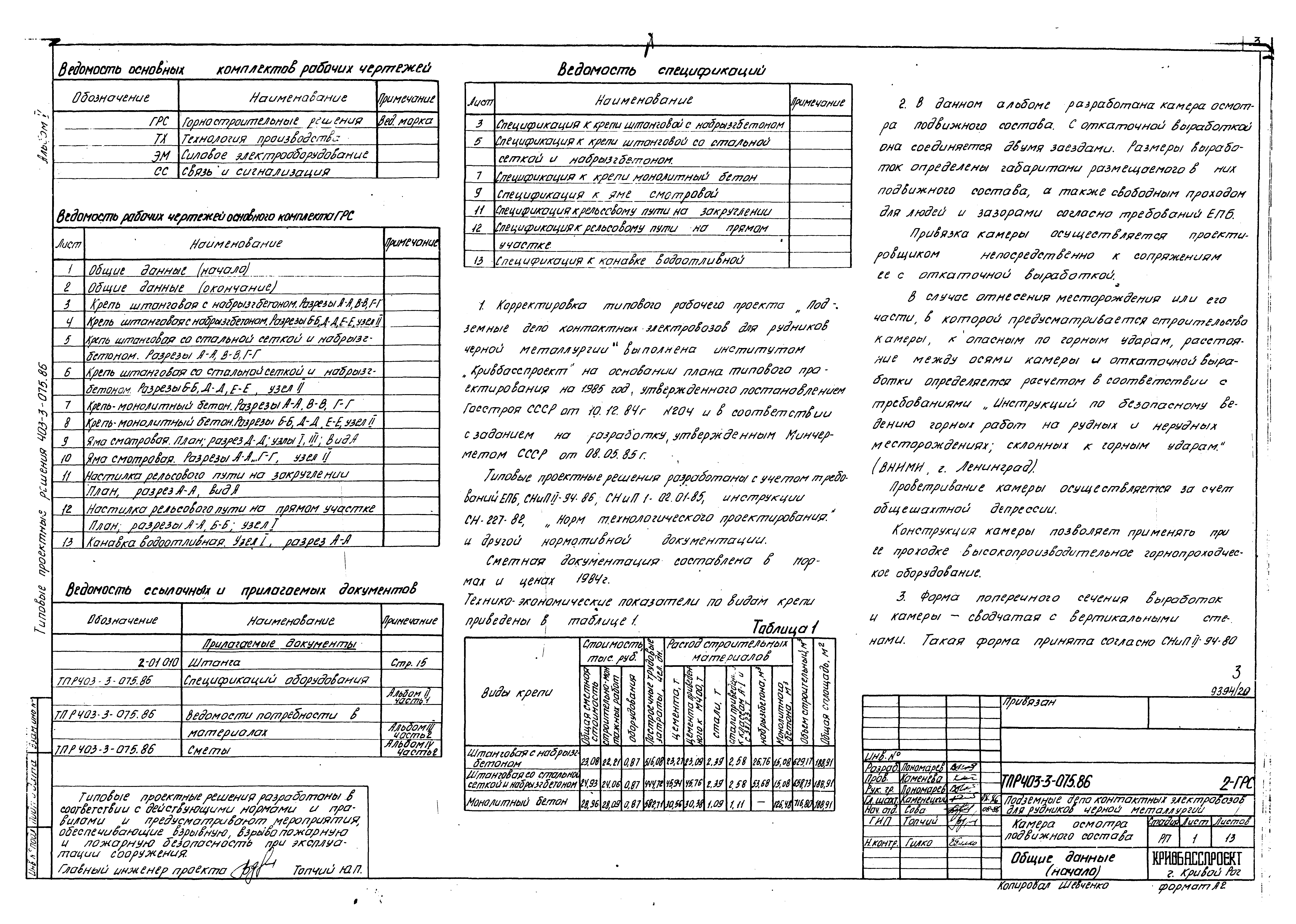

   Общие данные

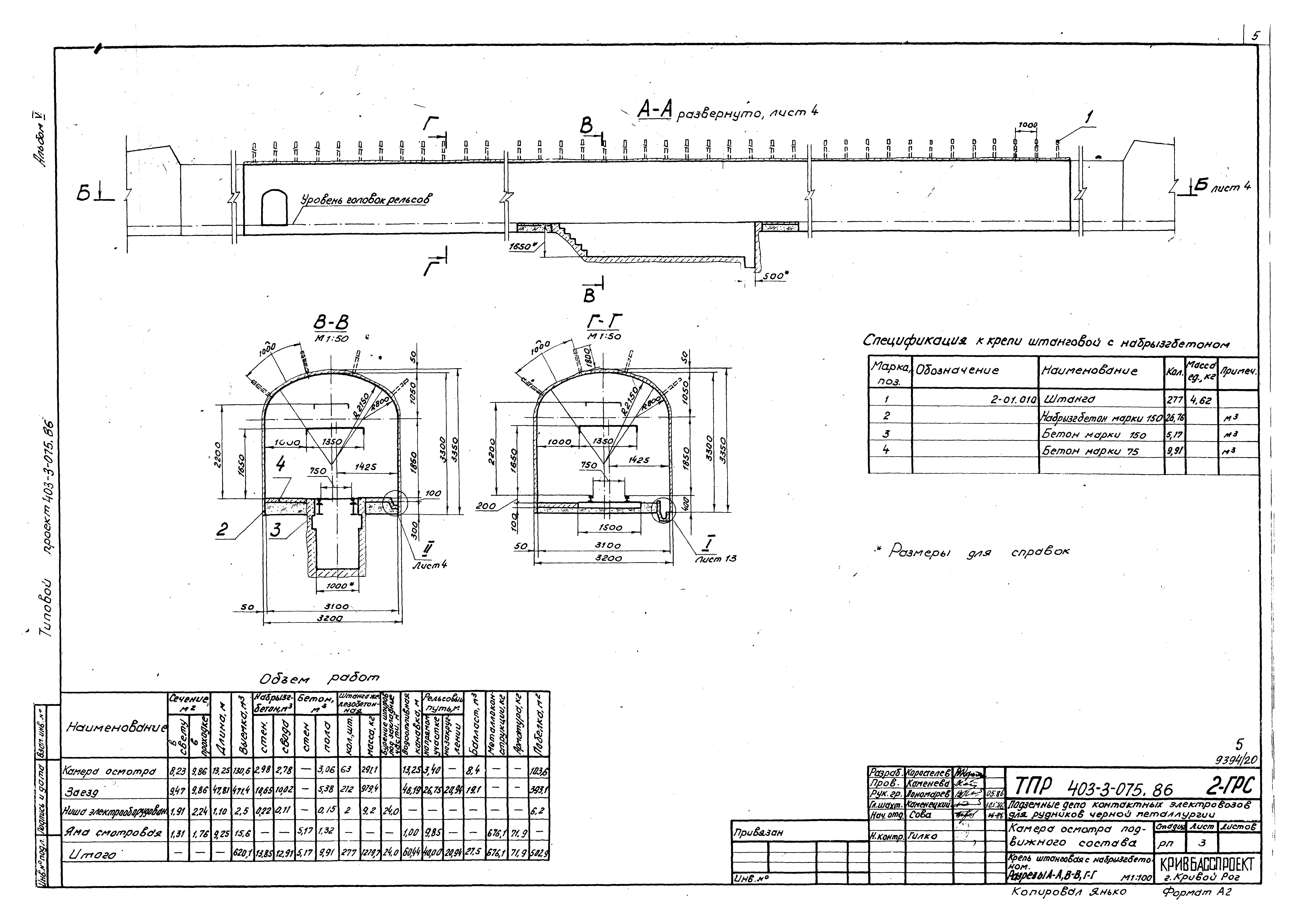

   Крепь штанговая с набрызгбетоном. Разрезы А-А, В-В, Г-Г
   Крепь штанговая с набрызгбетоном. Разрезы Б-Б, Д-Д, Е-Е. Узел II
   Крепь штанговая со стальной сеткой и набрызгбетоном. Разрезы А-А, В-В, Г-Г

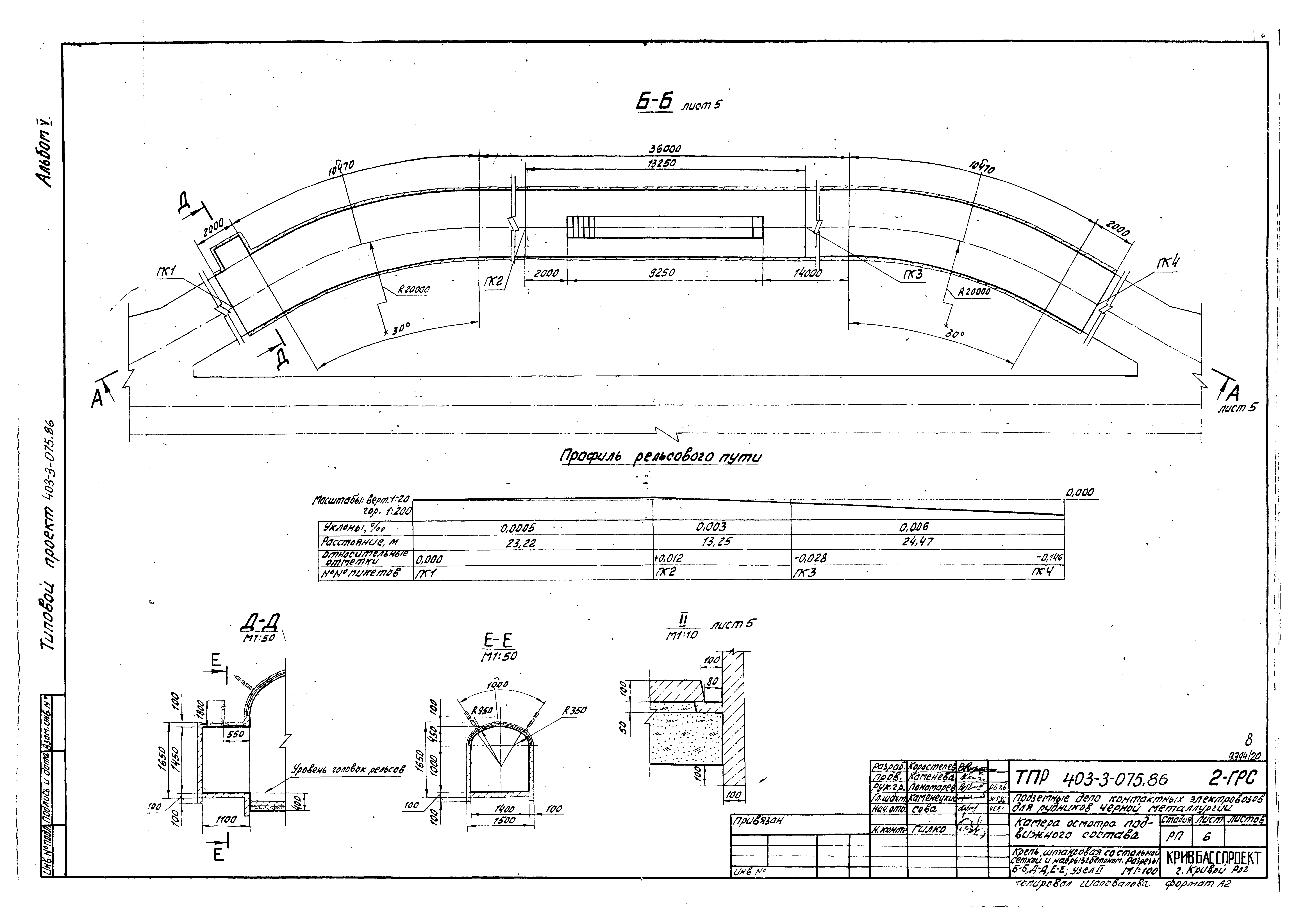

   Крепь штанговая со стальной сеткой и набрызгбетоном. Разрезы Б-Б, Д-Д, Е-Е. Узел II
   Крепь - монолитный бетон Разрезы А-А, В-В, Г-Г

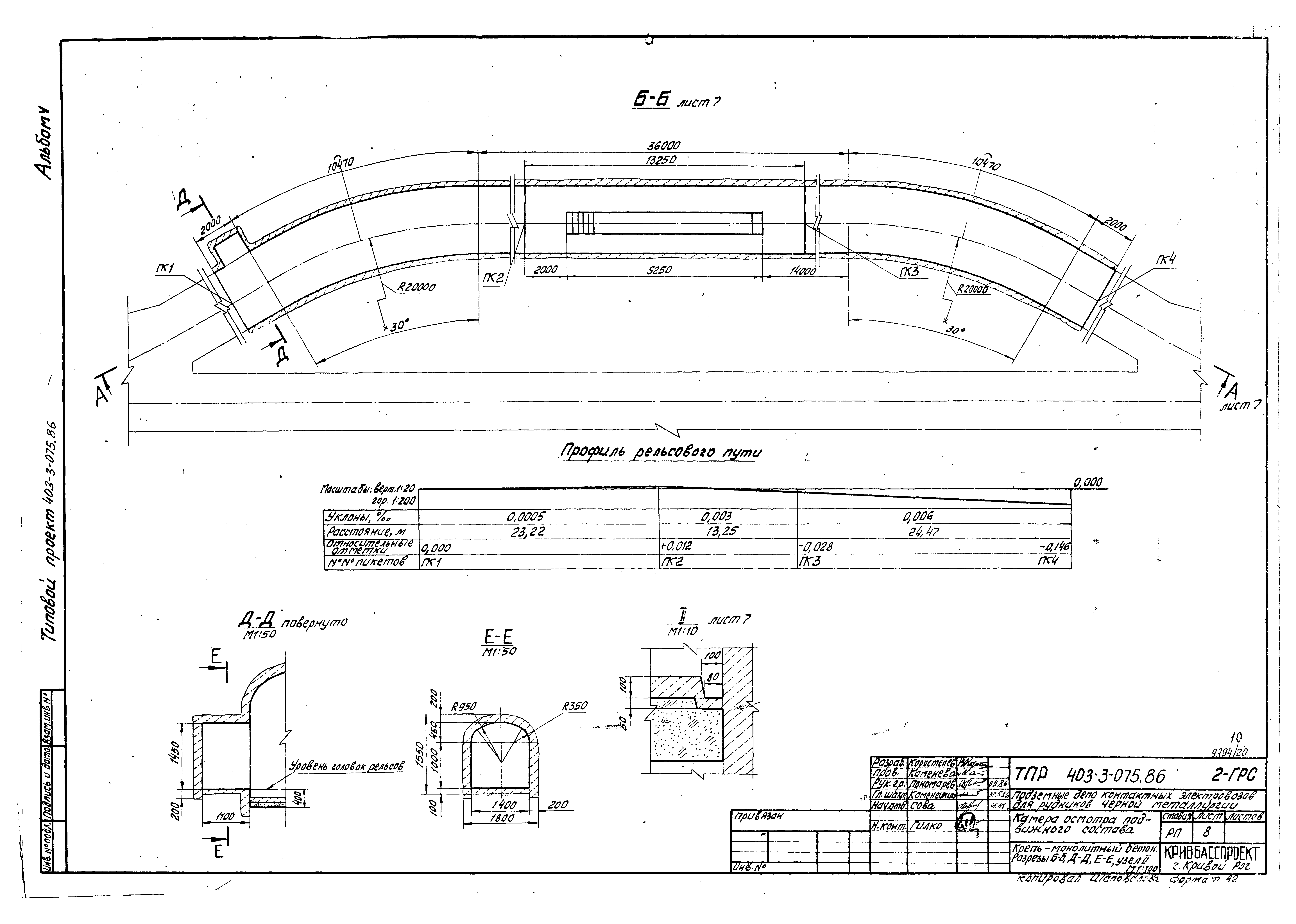

   Крепь - монолитный бетон Разрезы Б-Б, Д-Д, Е-Е. Узел II
   Яма смотровая. План, разрез Д-Д, вид А, узлы I, III

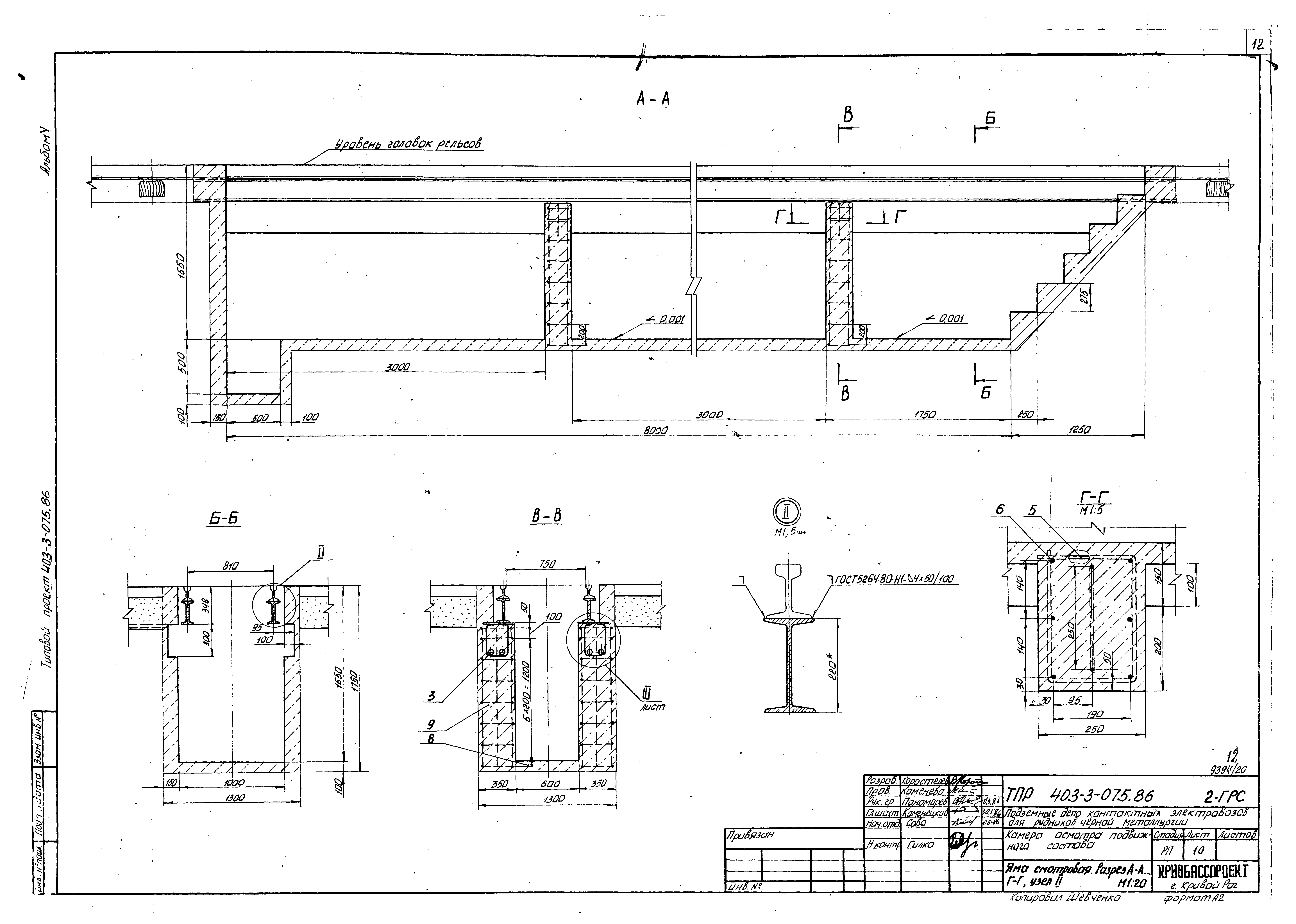

   Яма смотровая. Разрез А-А…Г-Г. Узел II
   Настилка рельсового пути на закруглении. План, разрез А-А, вид А
   Настилка рельсового пути на прямом участке. План, разрезы А-А, Б-Б, узел I
   Канавка водоотливная. Узел I. Разрез А-А

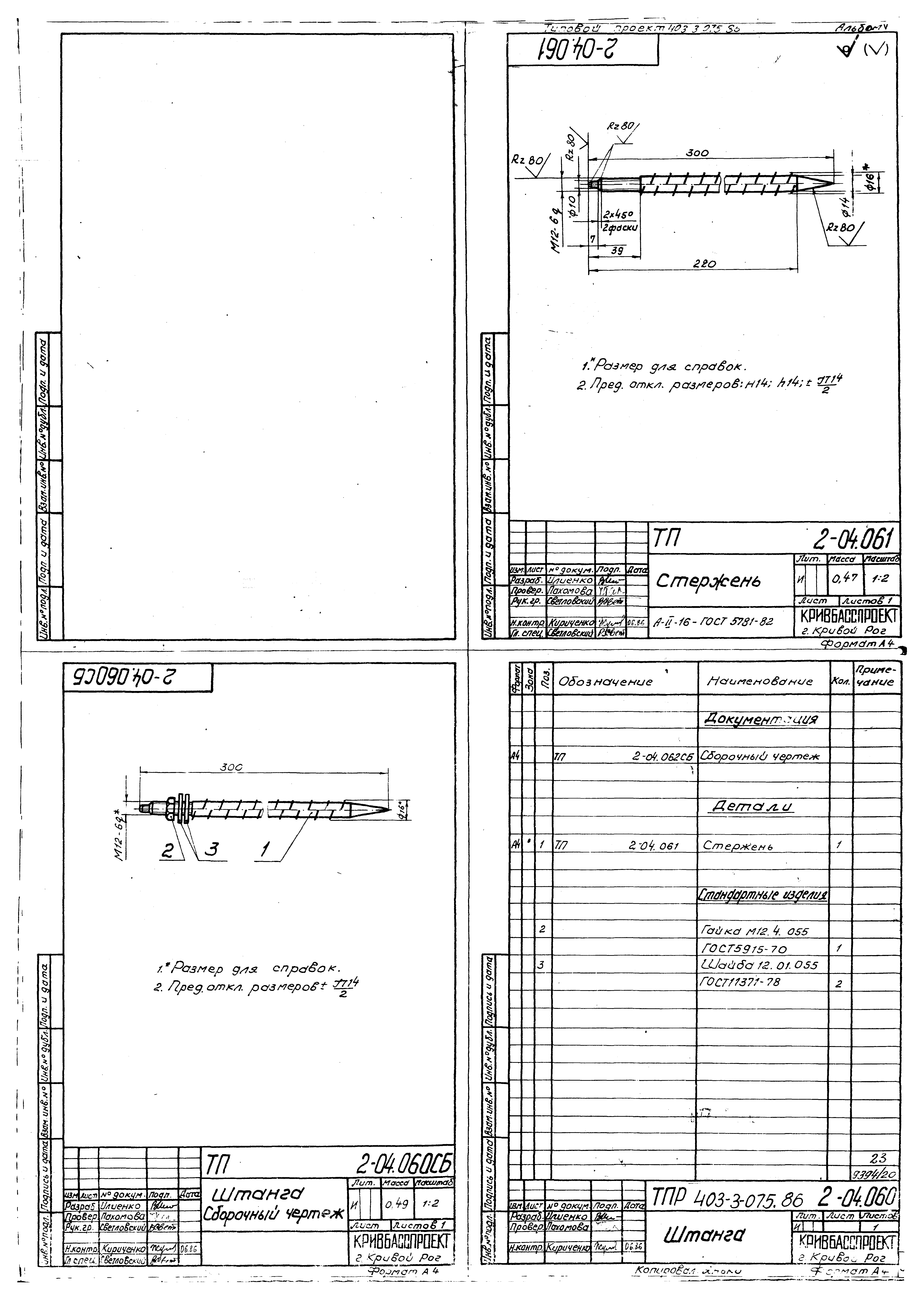

   Штанга
   Штанга. Сборочный чертеж
   Стержень
   Плита опорная
II. Технология производства
   Общие данные. Установка турбонасоса. План. Разрезы А-А, Б-Б, узел I
III. Силовое электрооборудование
   Общие данные

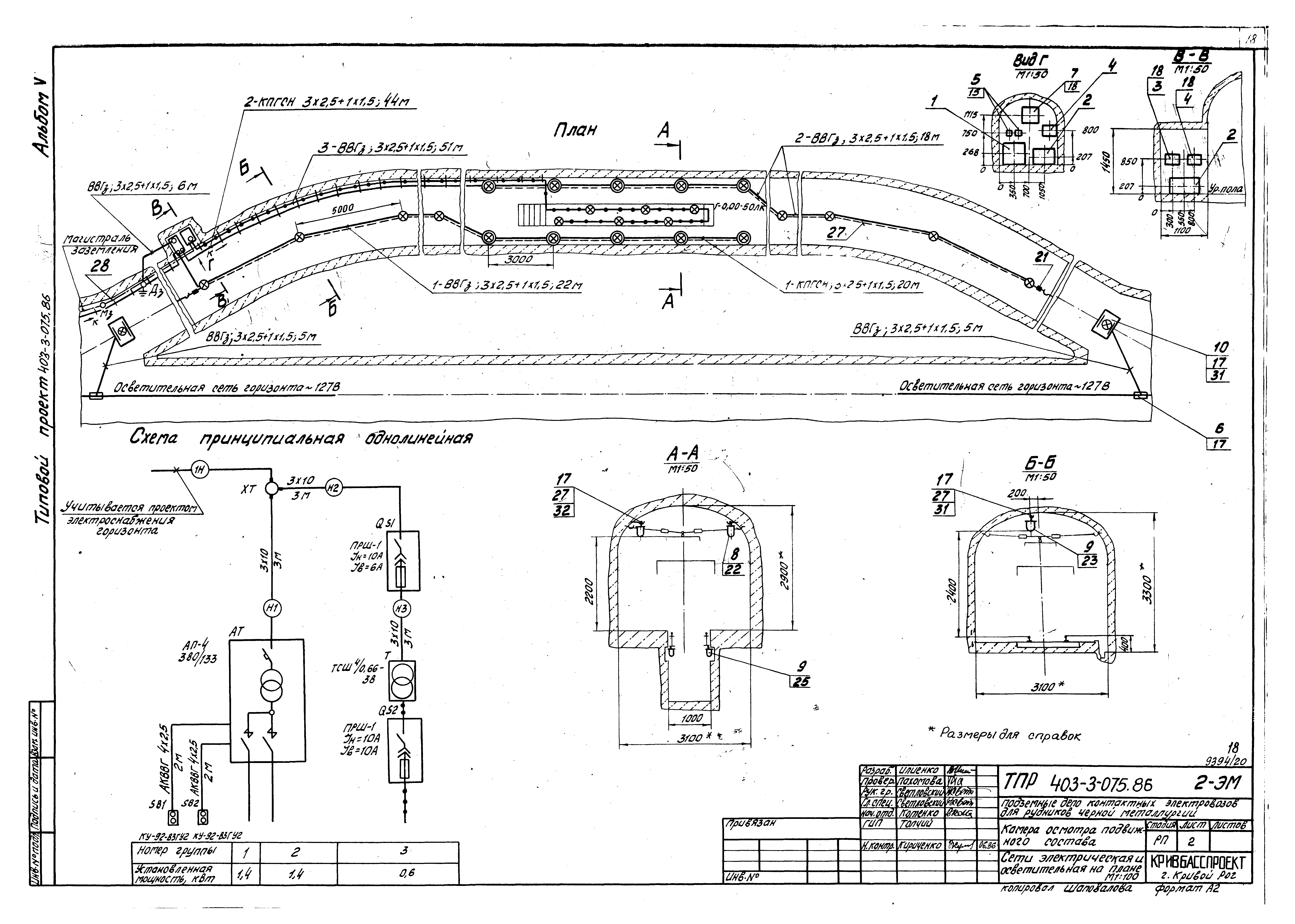

   Сети электрическая и осветительная на плане
   Спецификация
   Электрод заземления
   Электрод заземления. Сборочный чертеж
   Заземлитель
   Скоба

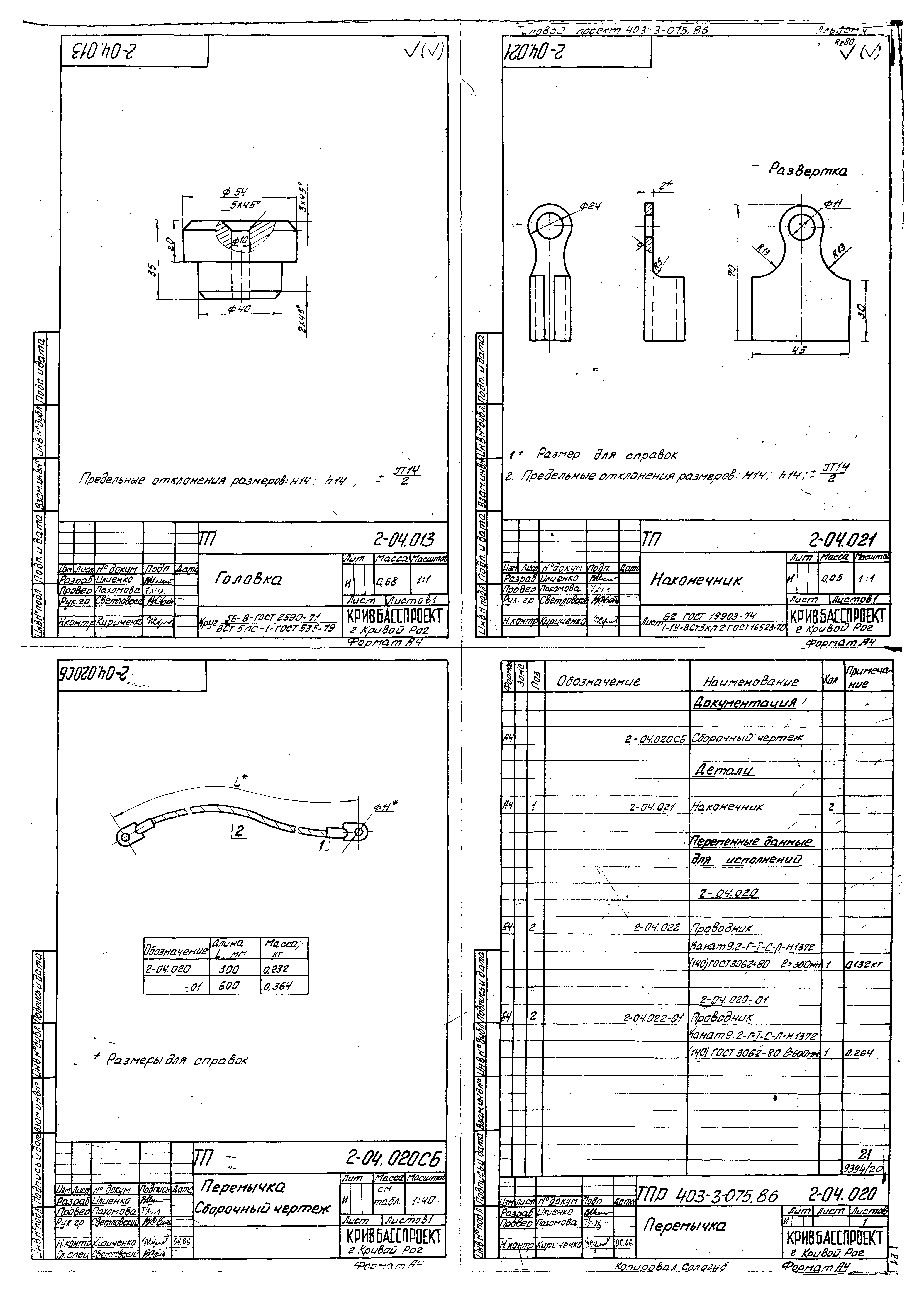

   Головка
   Перемычка
   Перемычка. Сборочный чертеж
   Наконечник
   Кабельные подвески КП2, КП4-4, КП6-4
   Кабельные подвески КП2, КП4-4, КП6-4. Сборочный чертеж
   Скоба
   Штанга
   Штанга. Сборочный чертеж
   Стержень

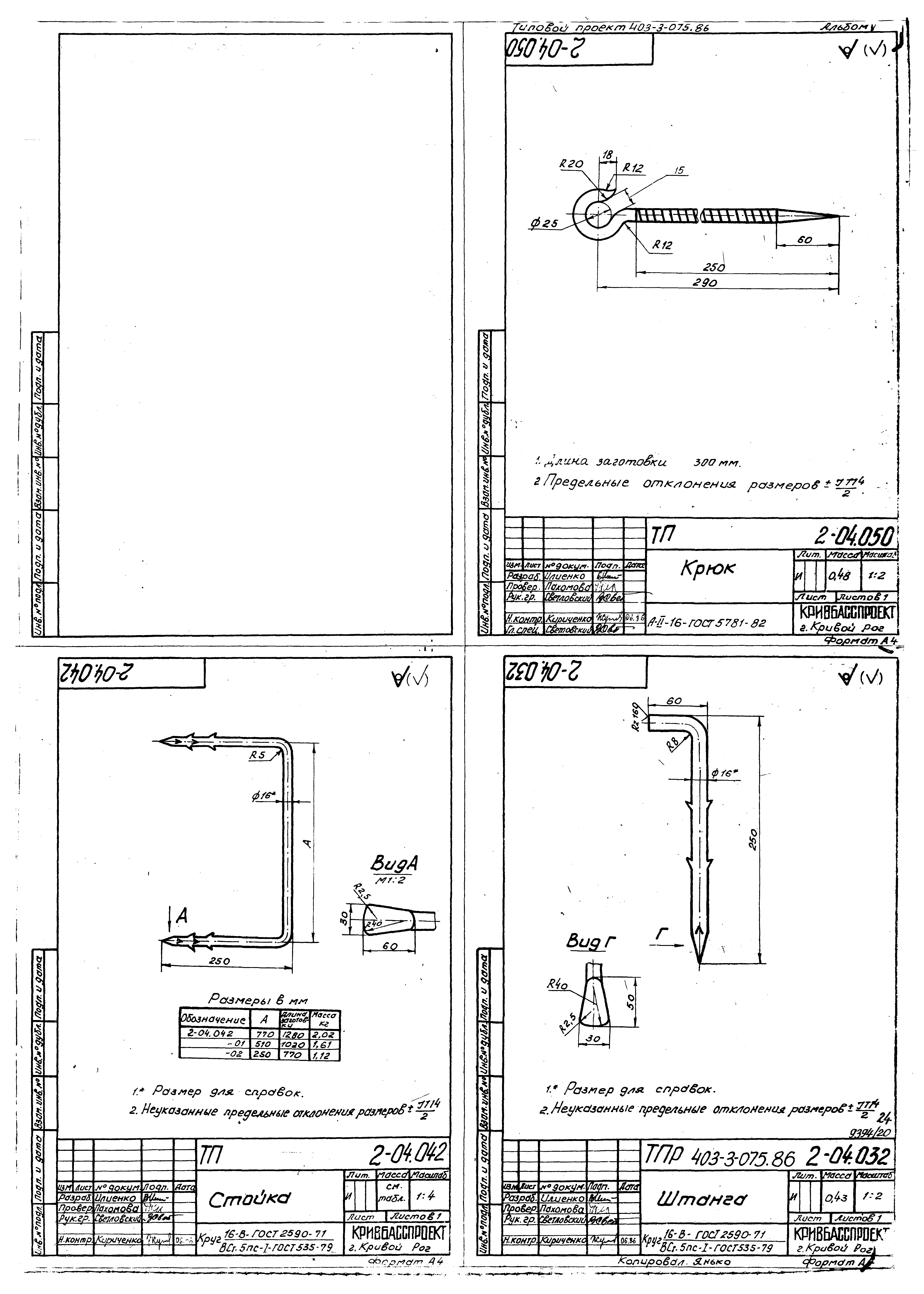

   Стойка
   Крюк
   Штанга
   Заземляющий проводник
   Заземляющий проводник. Сборочный чертеж
   Хомут
IV. Связь и сигнализация

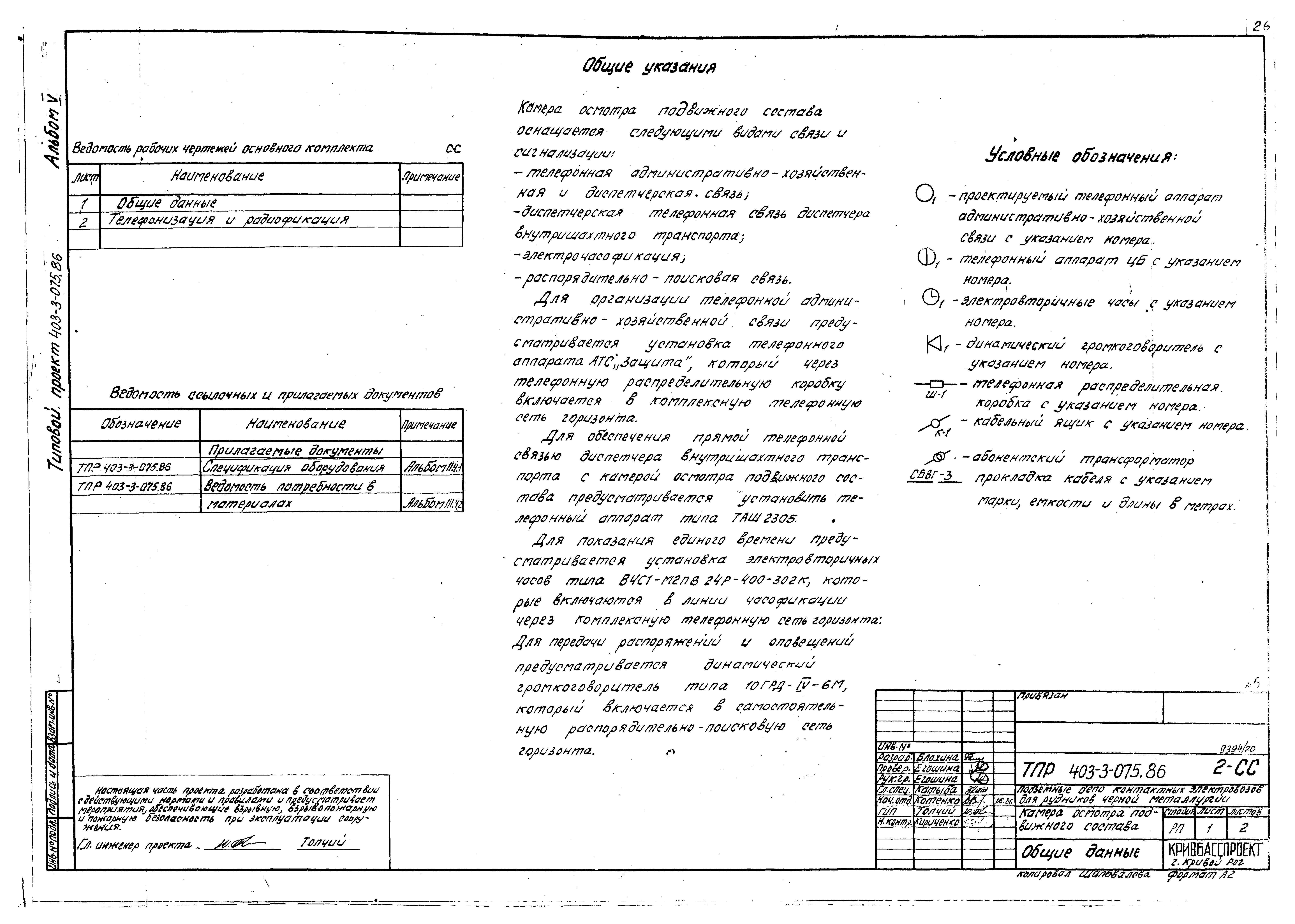

   Общие данные

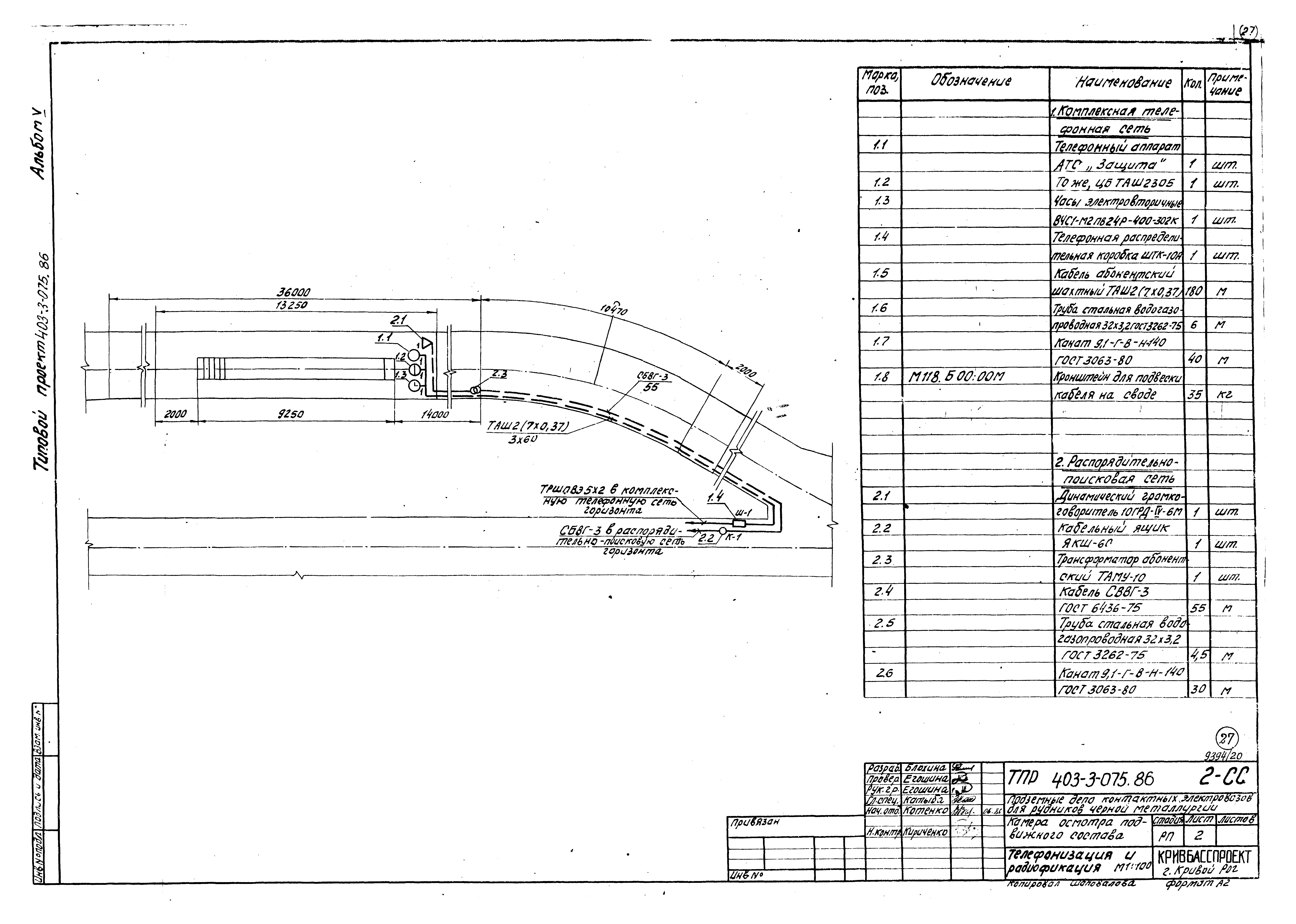

   Телефонизация и радиофикация
Разработан: Кривбасспроект Минчермета СССР
Утверждён:19.06.1986 Минчермет СССР (USSR Minchermet 762)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Промышленность металлургическая Черная металлургия
