Скачать СП 101.13330.2012 Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооруженияДата актуализации: 10.08.2017 СП 101.13330.2012
Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооруженияОбозначение: | СП 101.13330.2012 | Обозначение англ: | SP 101.13330.2012 | Статус: | действует | Название рус.: | Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения | Название англ.: | Retaining walls, navigation locks, fish passing and fish protection facilities | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2013 | Область применения: | Свод правил распространяется на проектирование вновь строящихся и реконструируемых гидротехнических сооружений: подпорных стен, судоходных шлюзов, рыбопропускных и рыбозащитных сооружений. Проектирование сооружений, предназначенных для строительства на приморских окончаниях внутренних водных путей, следует осуществлять с учетом требований, отражающих специфические условия моря, в том числе гидрологический режим и агрессивность морской воды. В проектах сооружений, предназначенных для строительства в сейсмических районах, в районах распространения вечномерзлых, просадочных, набухающих грунтов, в условиях образования карста, оползней и селей, должны соблюдаться дополнительные требования, предъявляемые к таким сооружениям. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения 5 Общие положения 6 Подпорные стены 7 Судоходные шлюзы 7.1 Общие положения 7.2 Реконструкция шлюзов 7.3 Обеспечение безопасности сооружений судоходного шлюза 7.4 Охрана окружающей среды 8 Рыбопропускные сооружения 9 Рыбозащитные сооружения 10 Основные расчетные положения Приложение А (справочное) Основные буквенные обозначения Приложение Б (обязательное) Определение класса, категории водного пути и класса сооружений судоходных шлюзов Приложение В (рекомендуемое) Основные положения по определению грузооборота, судооборота и пропускной способности шлюзов Приложение Г (рекомендуемое) Определение габаритов шлюзов Приложение д (рекомендуемое) Требования к компоновке шлюзов в гидроузлах и на судоходных каналах Приложение Е (рекомендуемое) Требования к габаритам и компоновке подходов к шлюзам Приложение Ж (рекомендуемое) Требования к системам питания шлюзов Приложение И (рекомендуемое) Определение размеров причальных и направляющих сооружений Приложение К (рекомендуемое) Предшлюзовые рейды и аванпорты Приложение Л (обязательное) Нагрузки от судов на судоходные шлюзы Приложение М (рекомендуемое) Определение бокового давления грунта Приложение Н (рекомендуемое) Типы рыбопропускных сооружений Приложение П (рекомендуемое) Искусственные рифы Приложение Р (рекомендуемое) Конструктивно-функциональные требования к рыбозащитным сооружениям Библиография | Разработан: | ОАО Гипроречтранс ФГУП ВНИРО ОАО Институт Гидропроект ОАО ВНИИГ им. Б.Е. Веденеева
| Утверждён: | 30.06.2012 Министерство регионального развития Российской Федерации (267)
| Издан: | Минрегион России (2012 г. )
| Расположен в: |
| Нормативные ссылки: | |

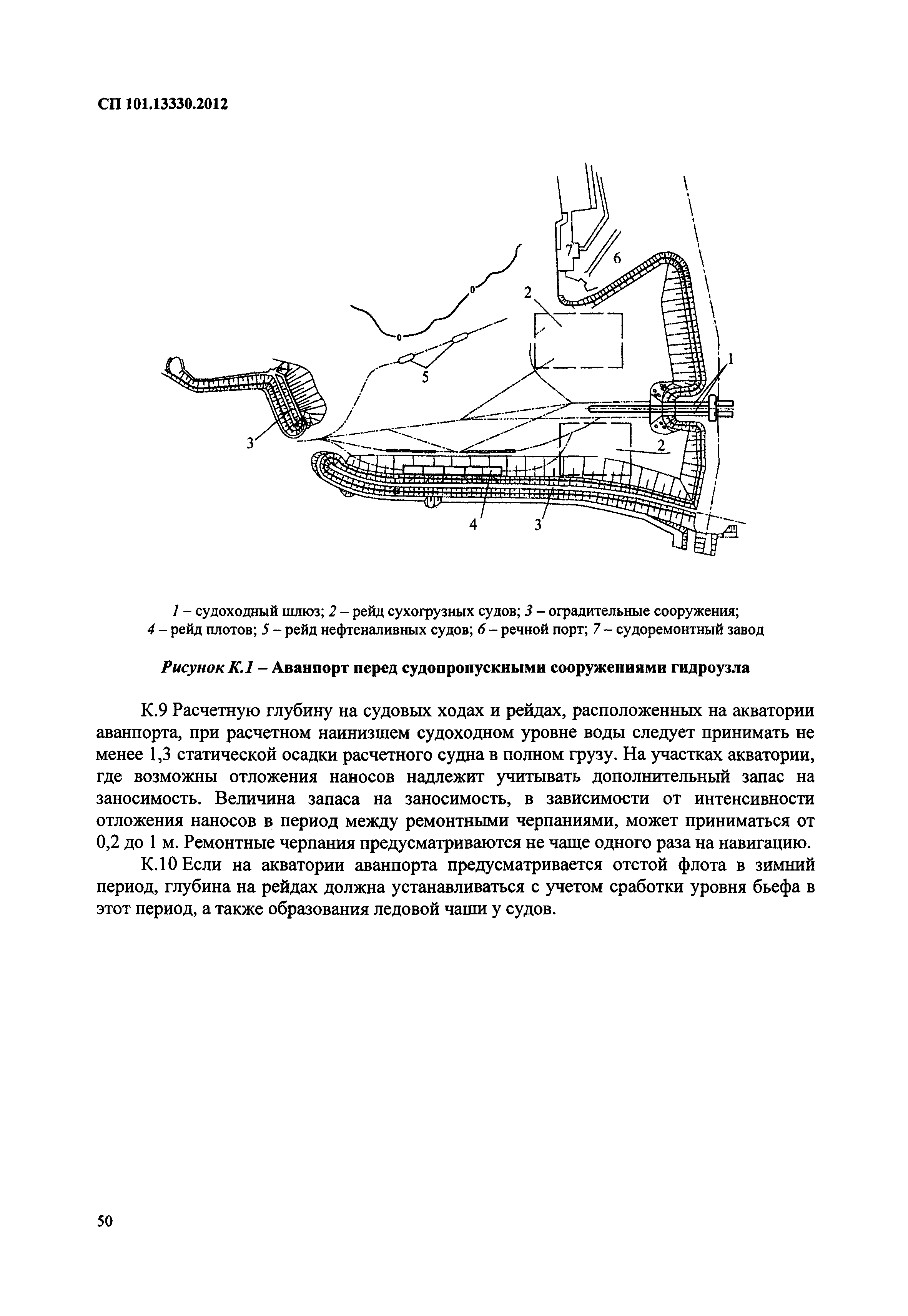

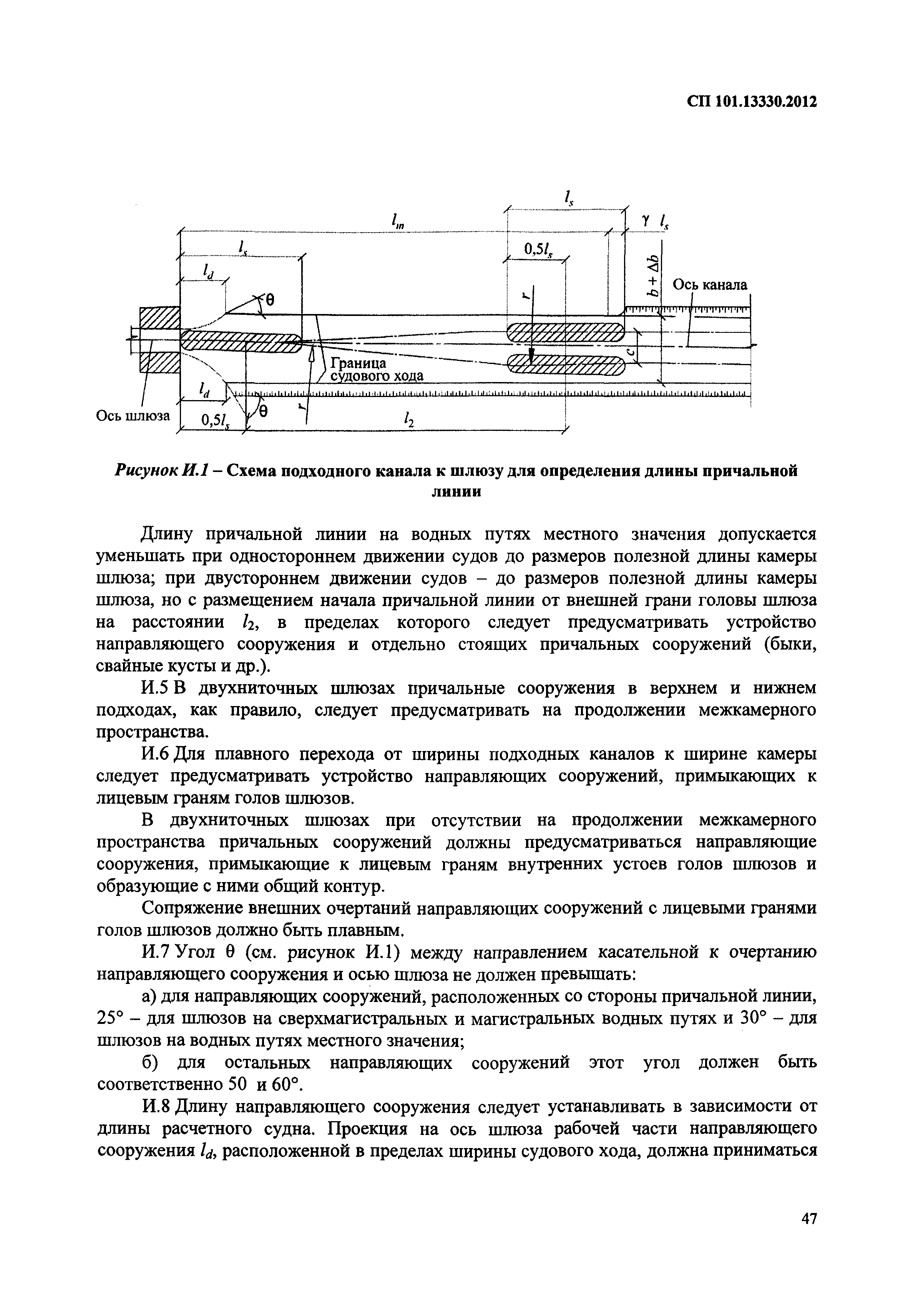

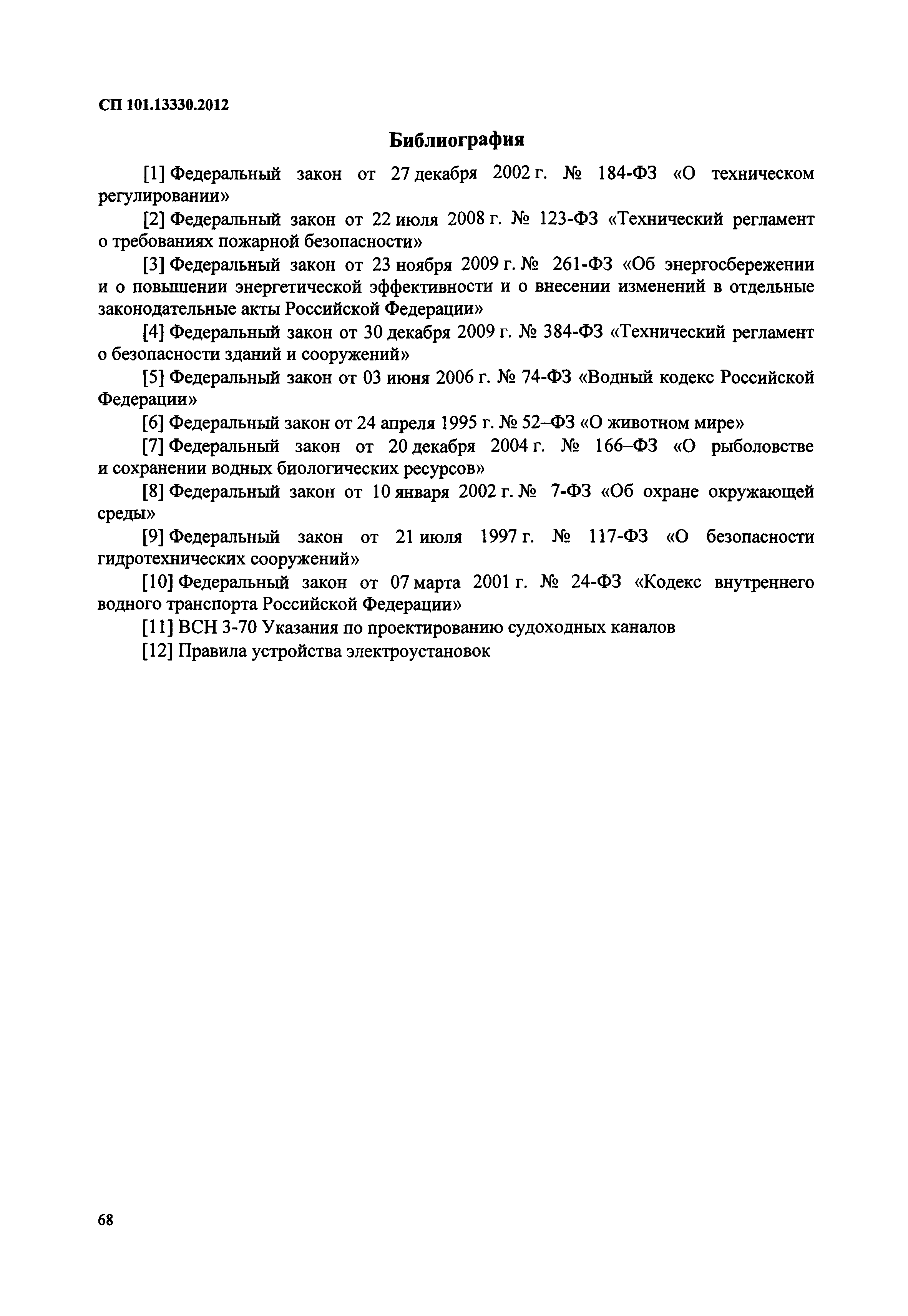

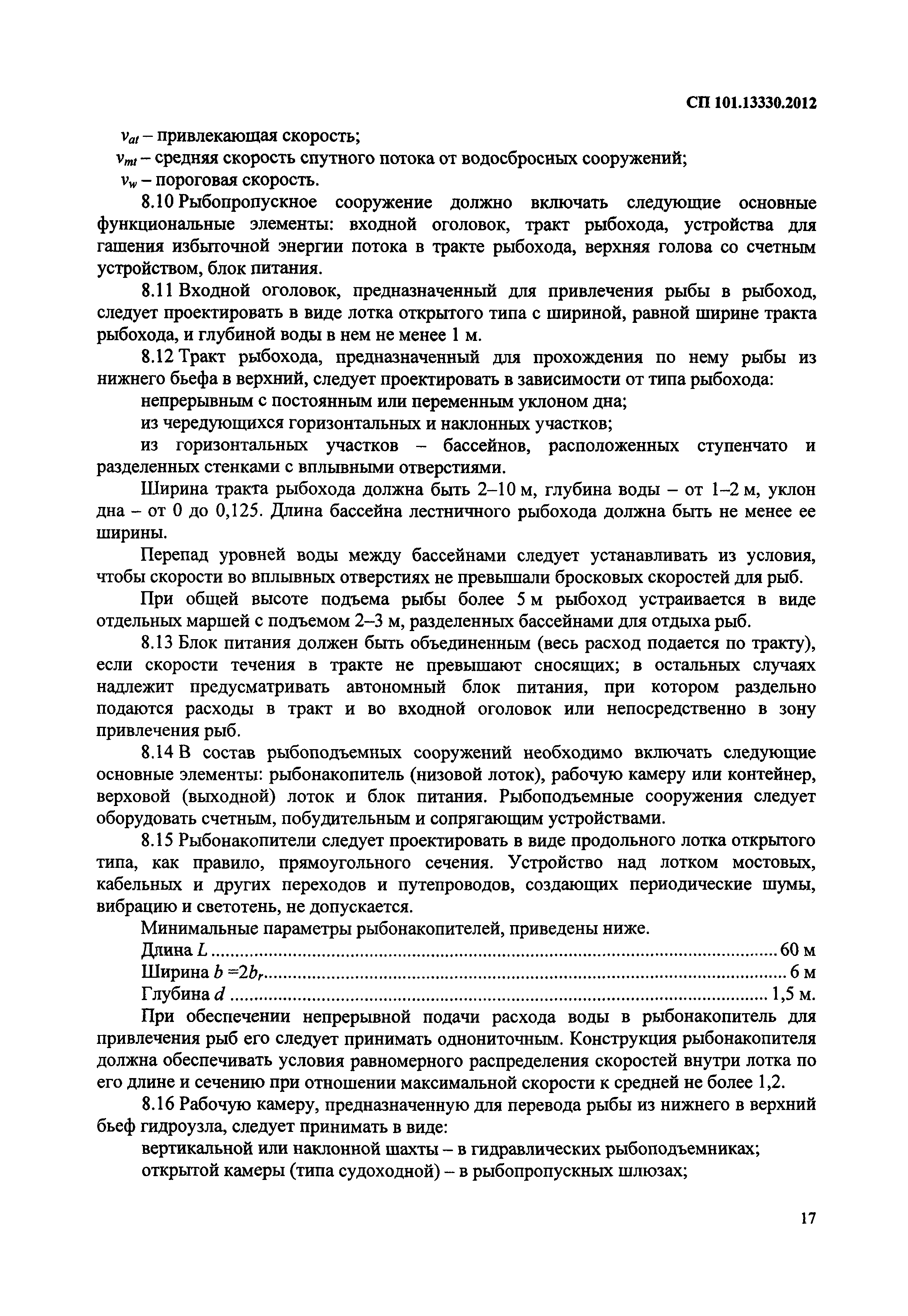

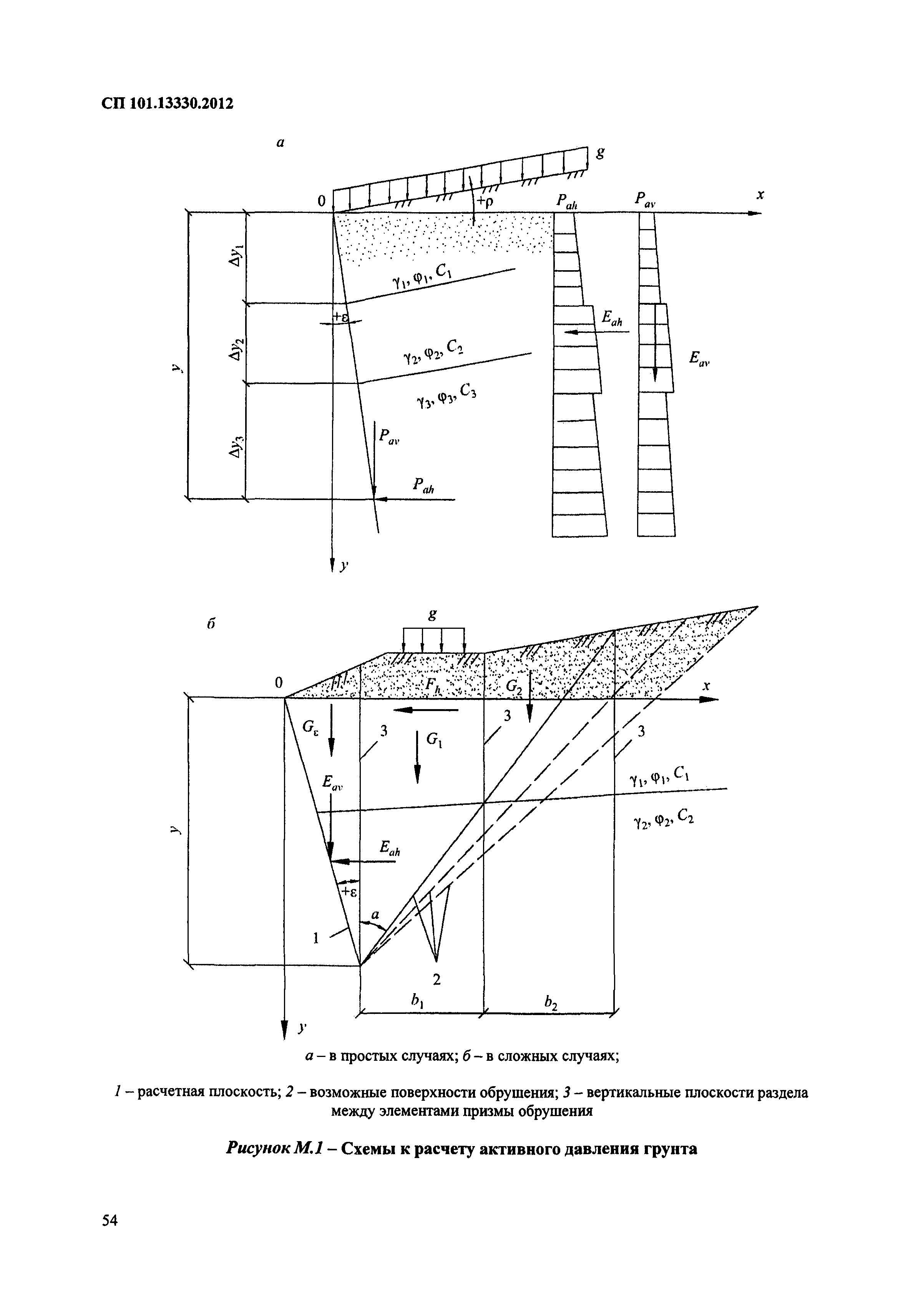

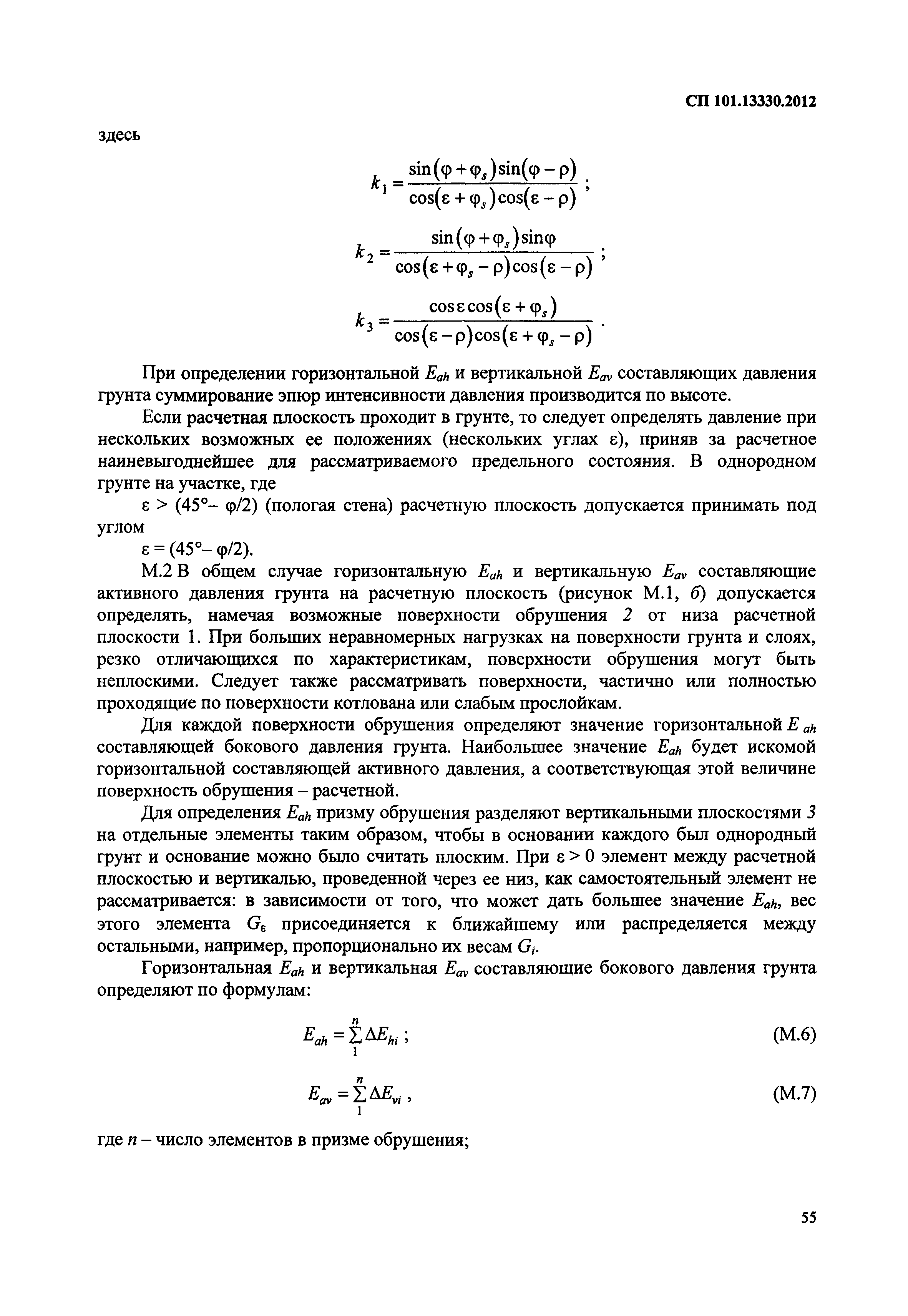

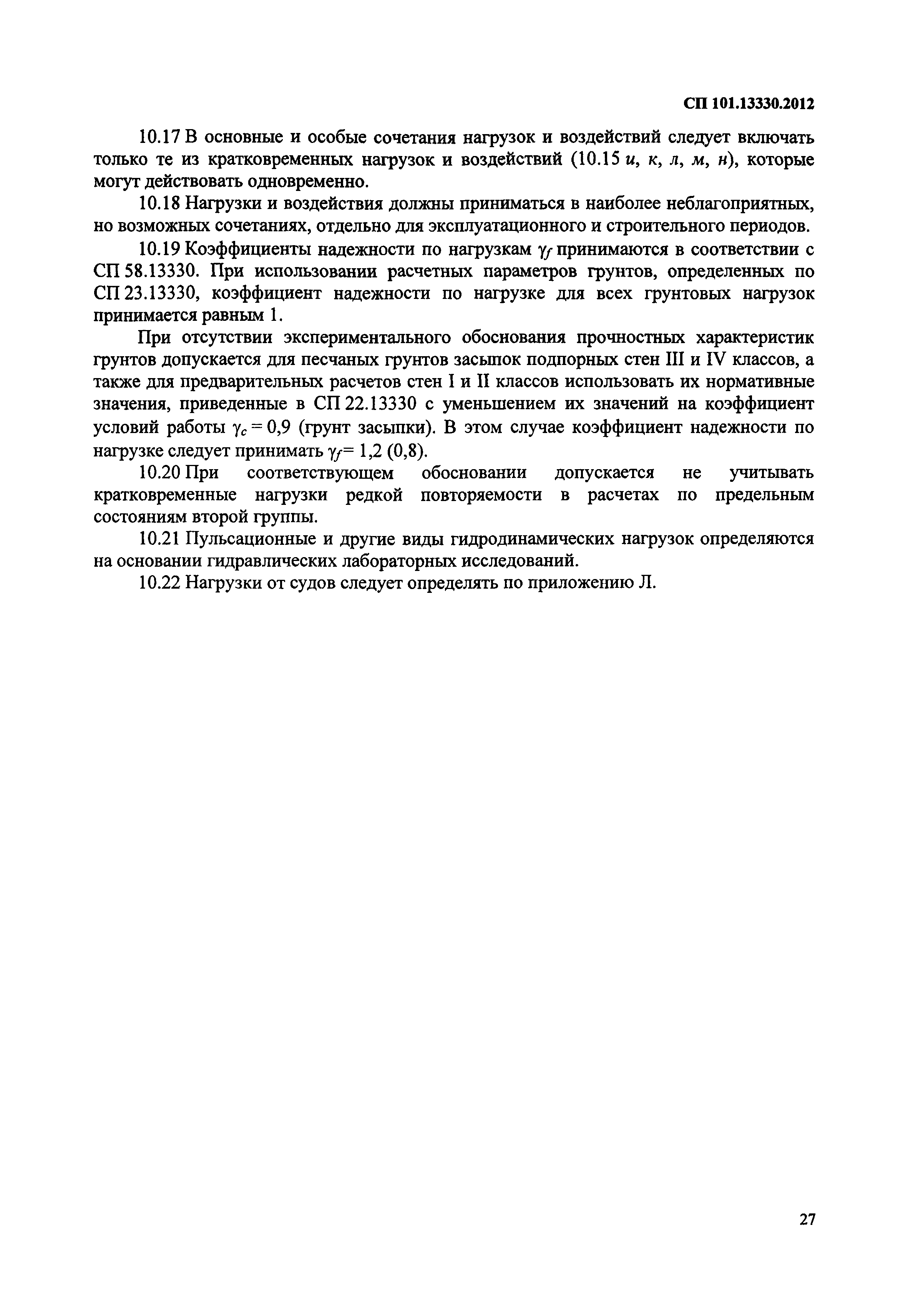

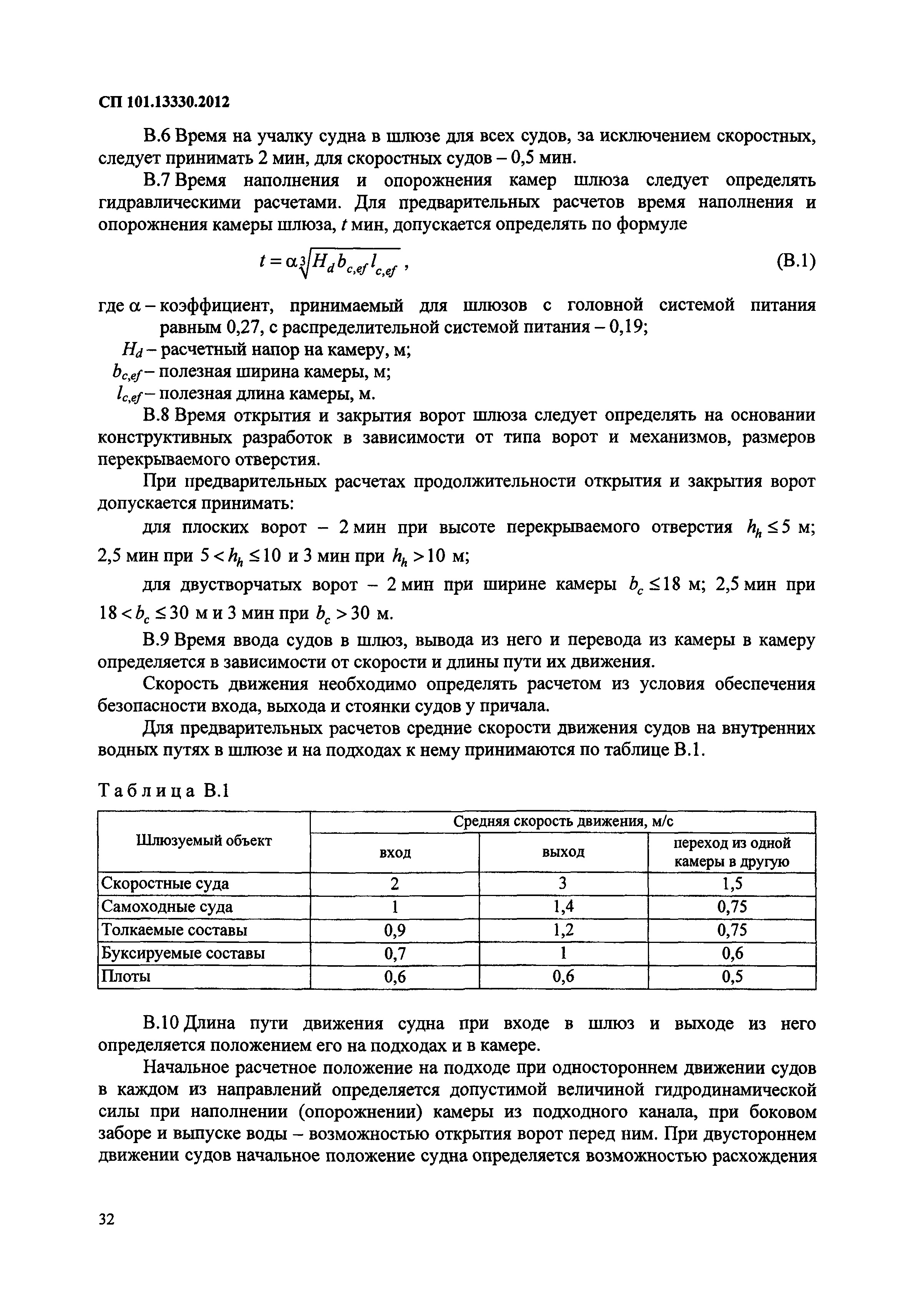

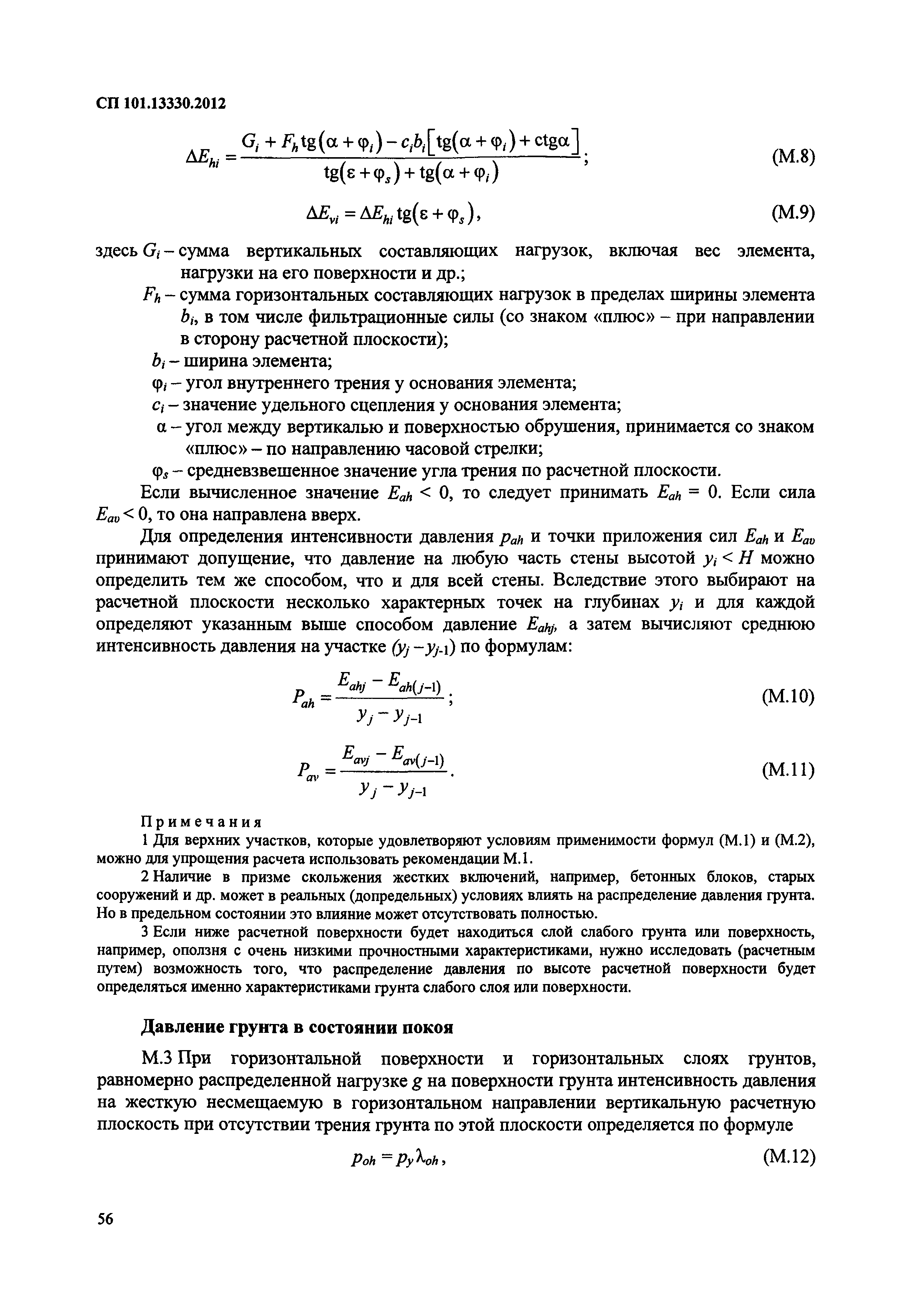

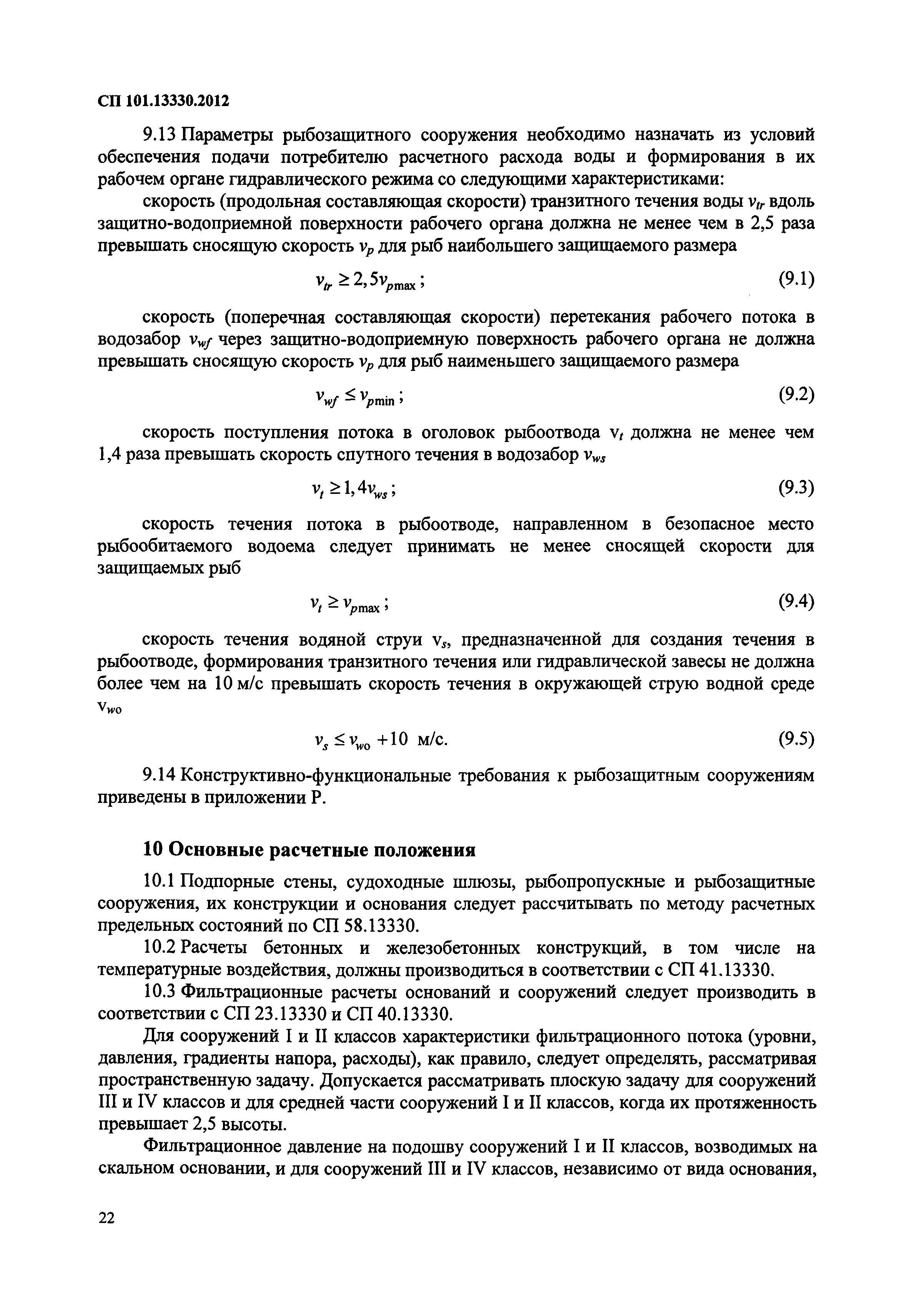

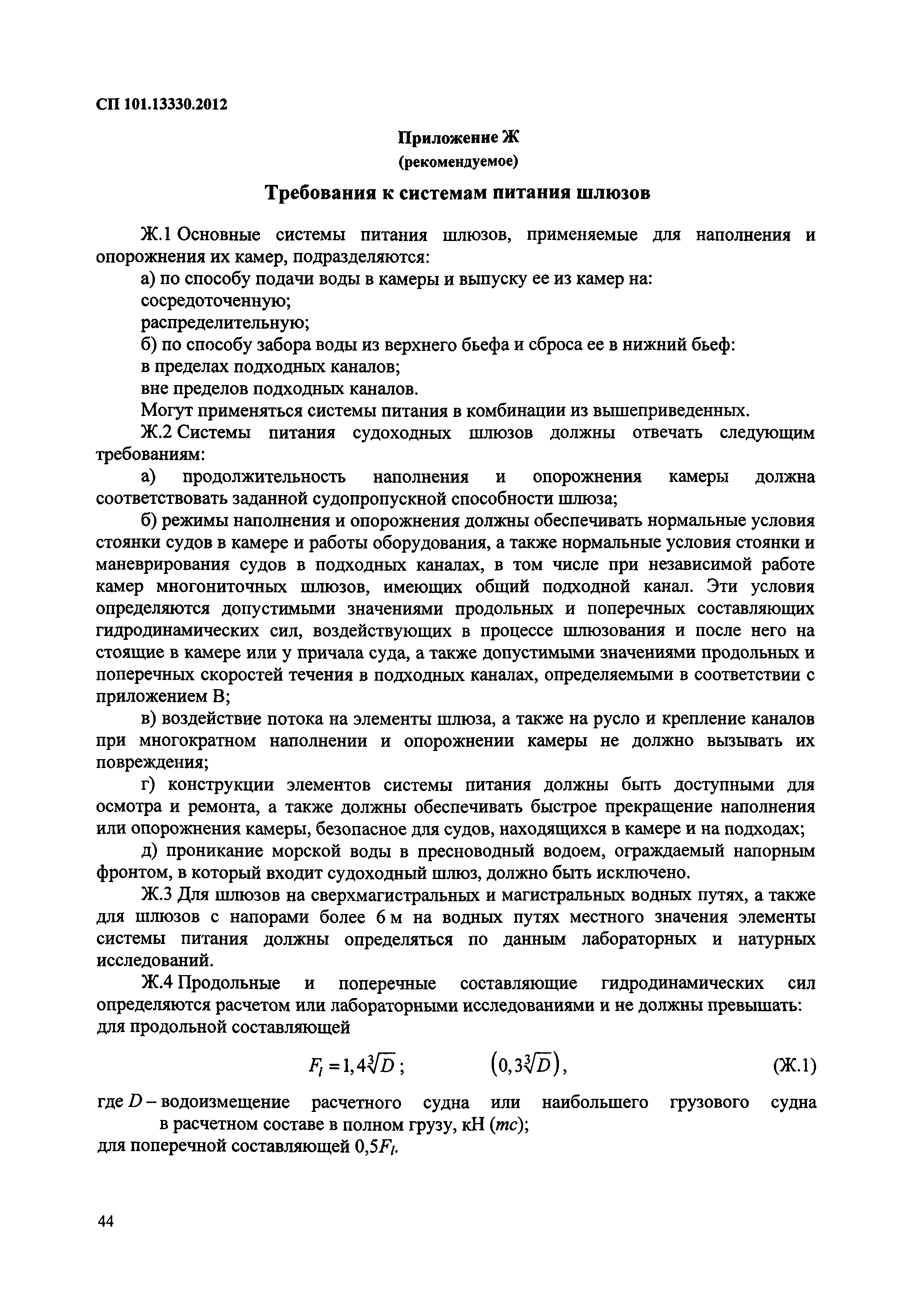

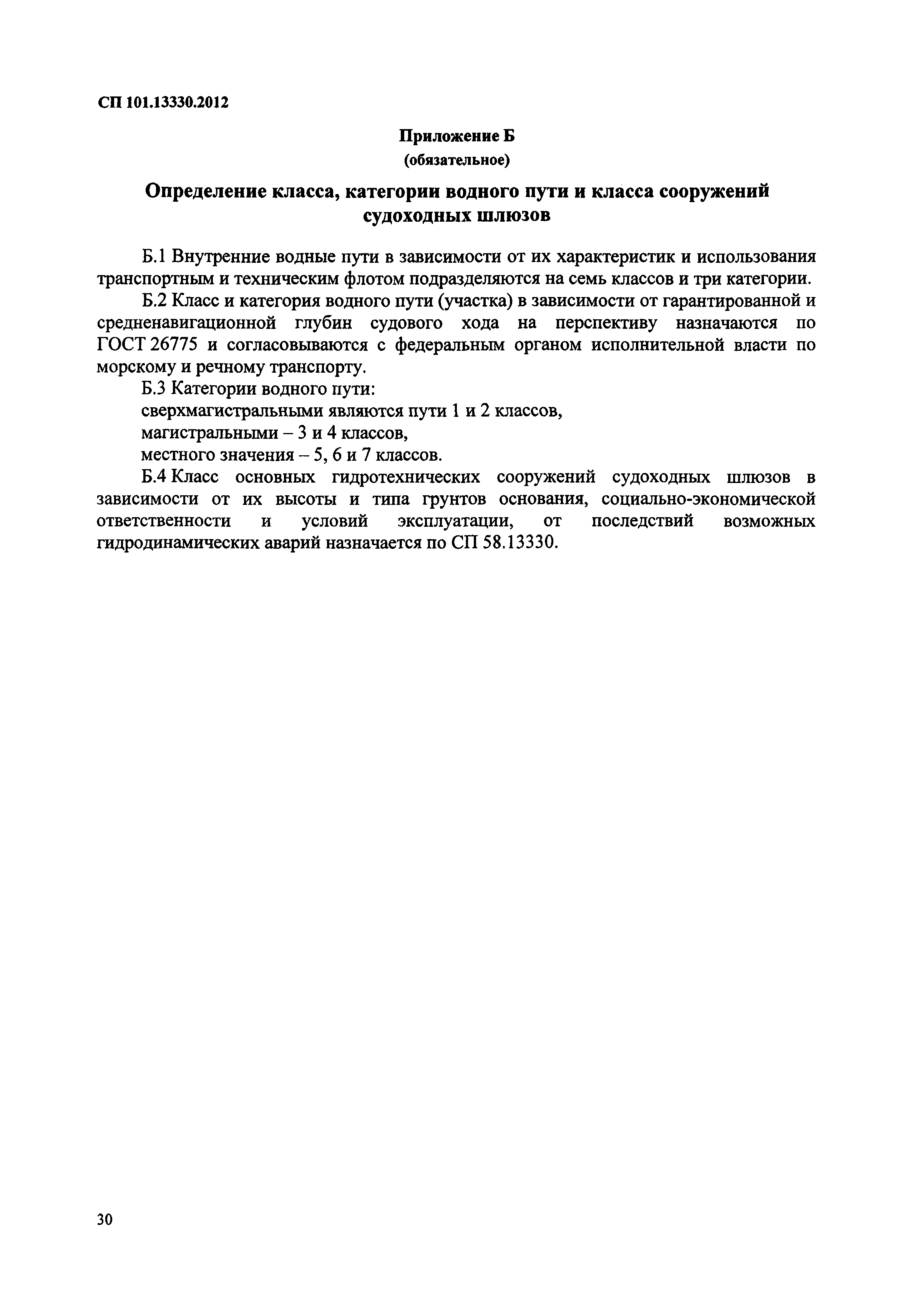

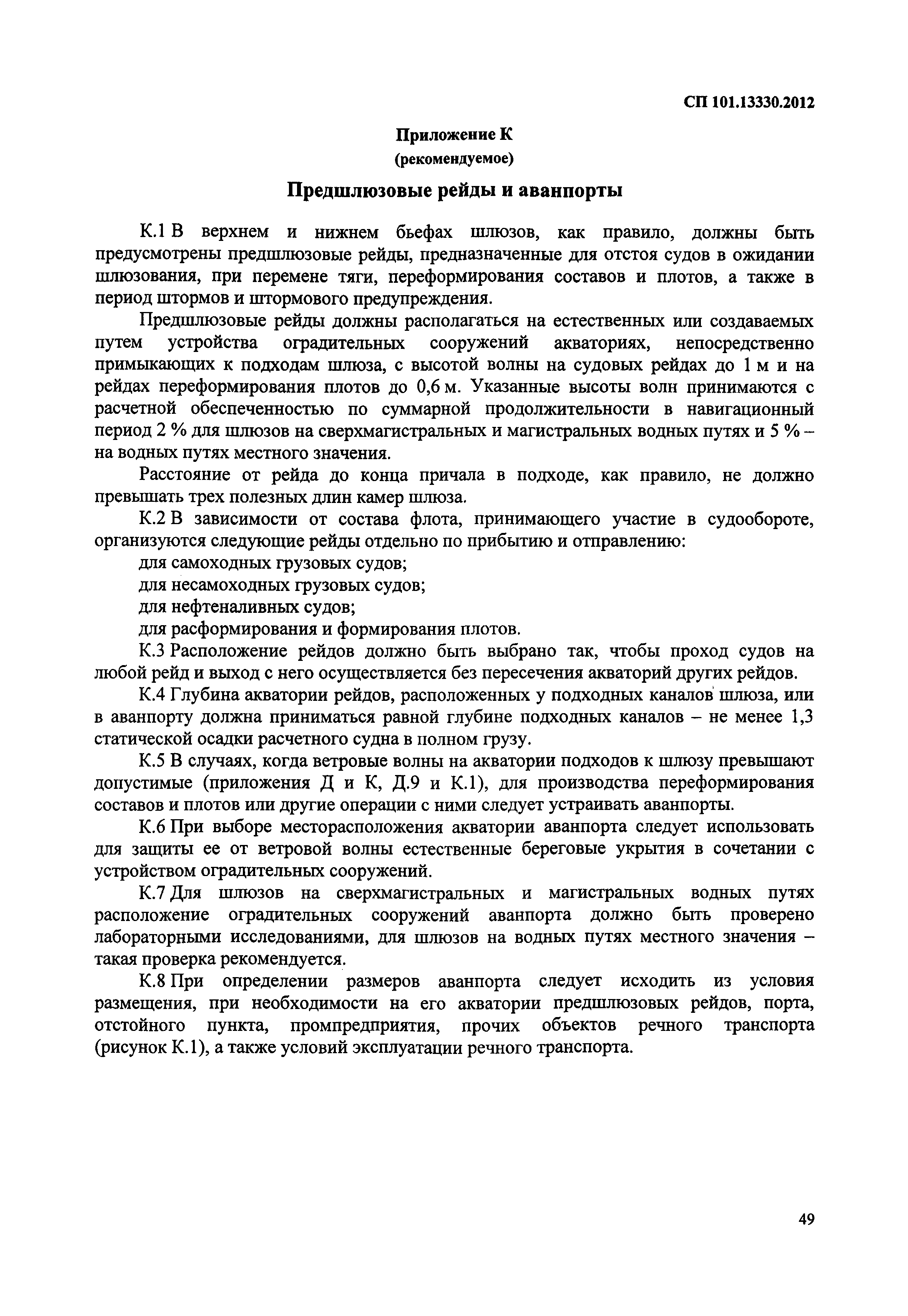

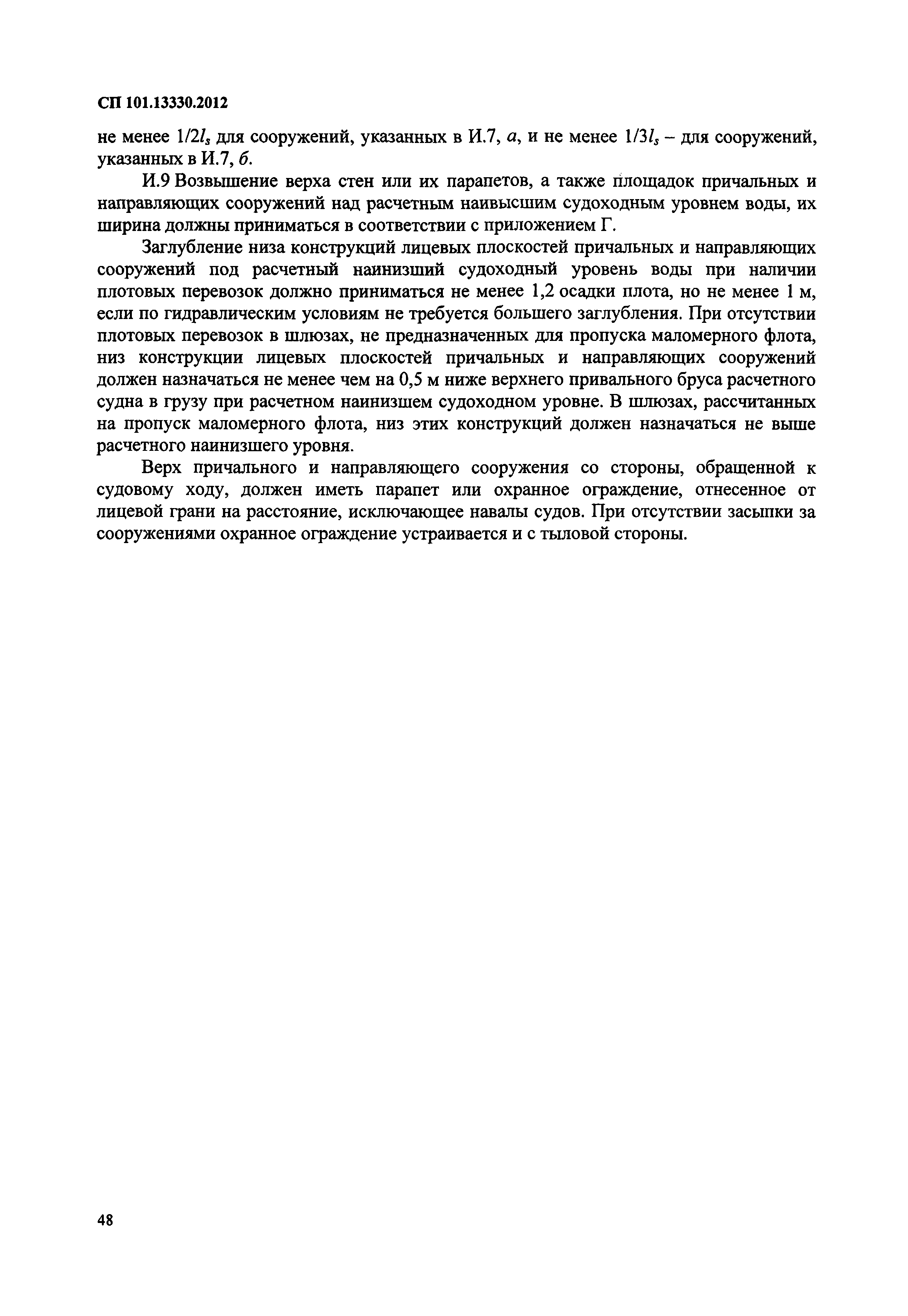

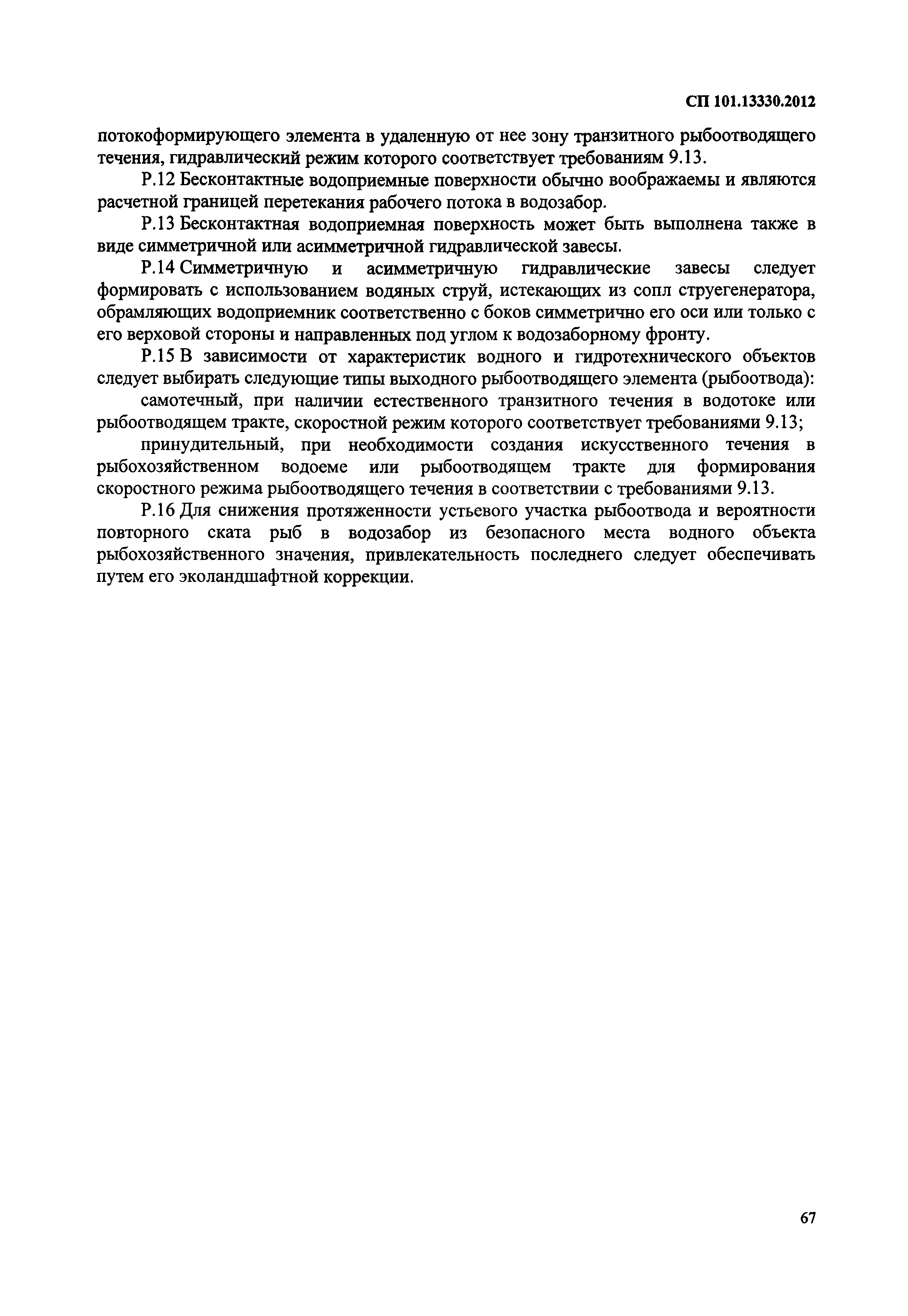

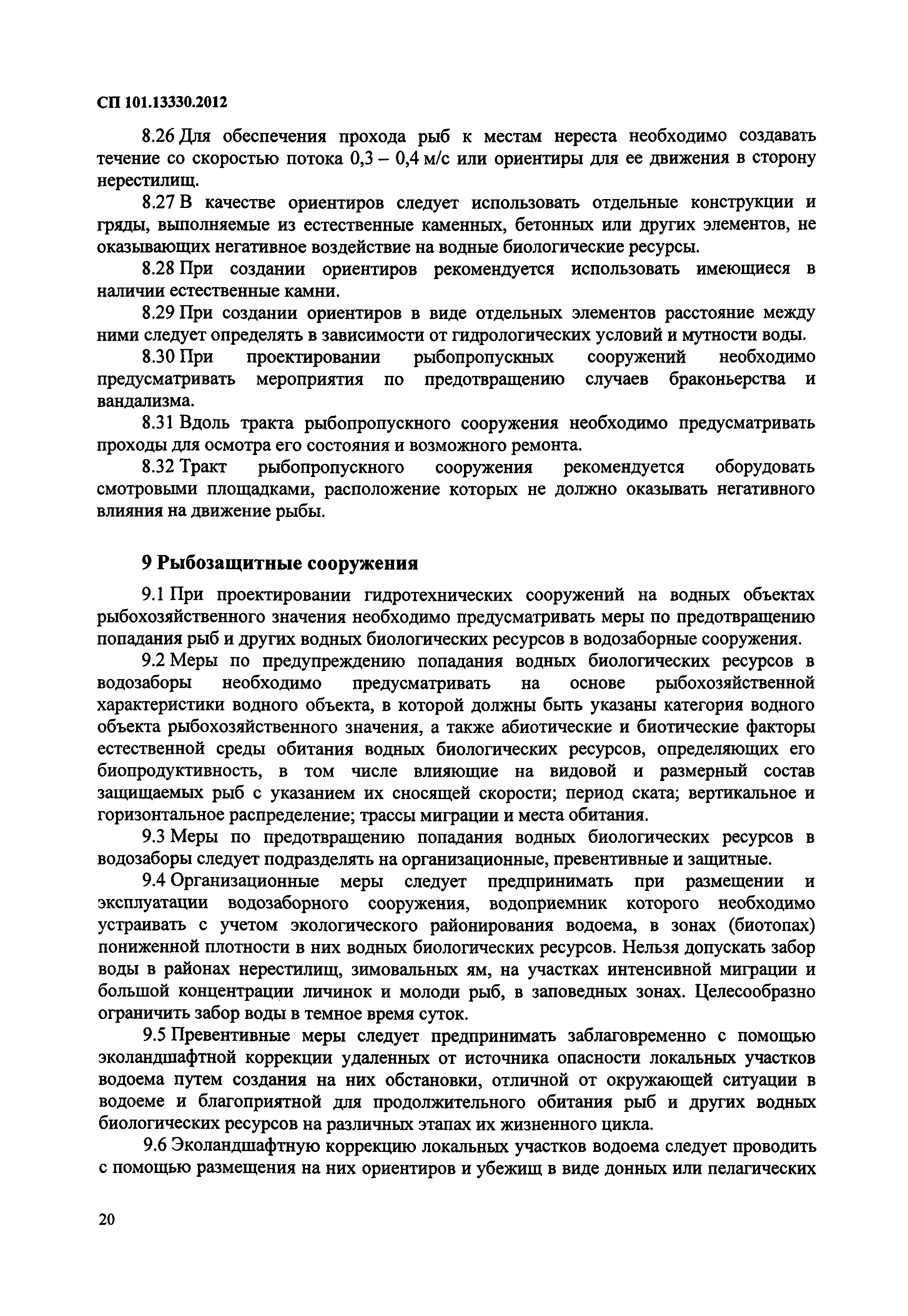

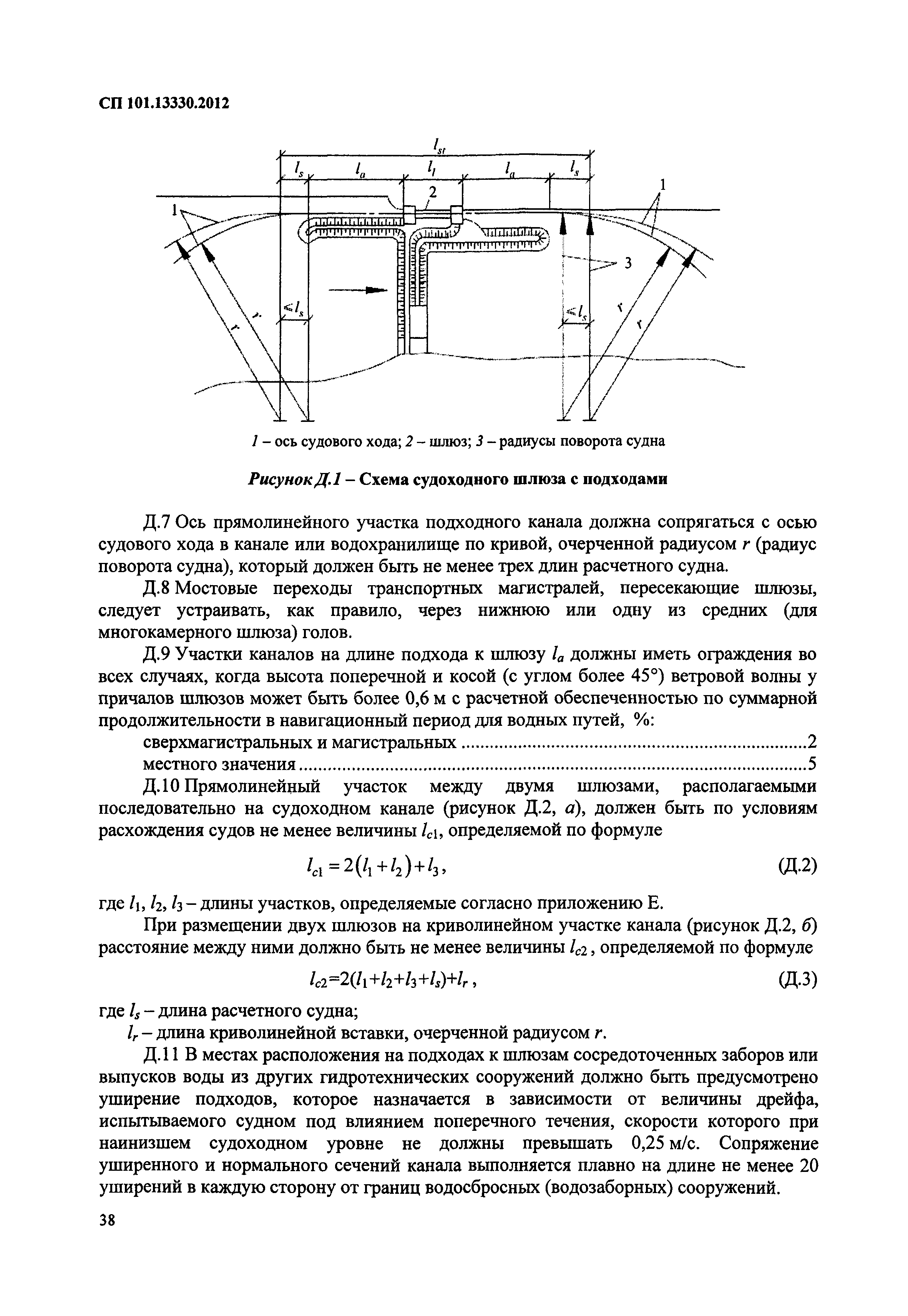

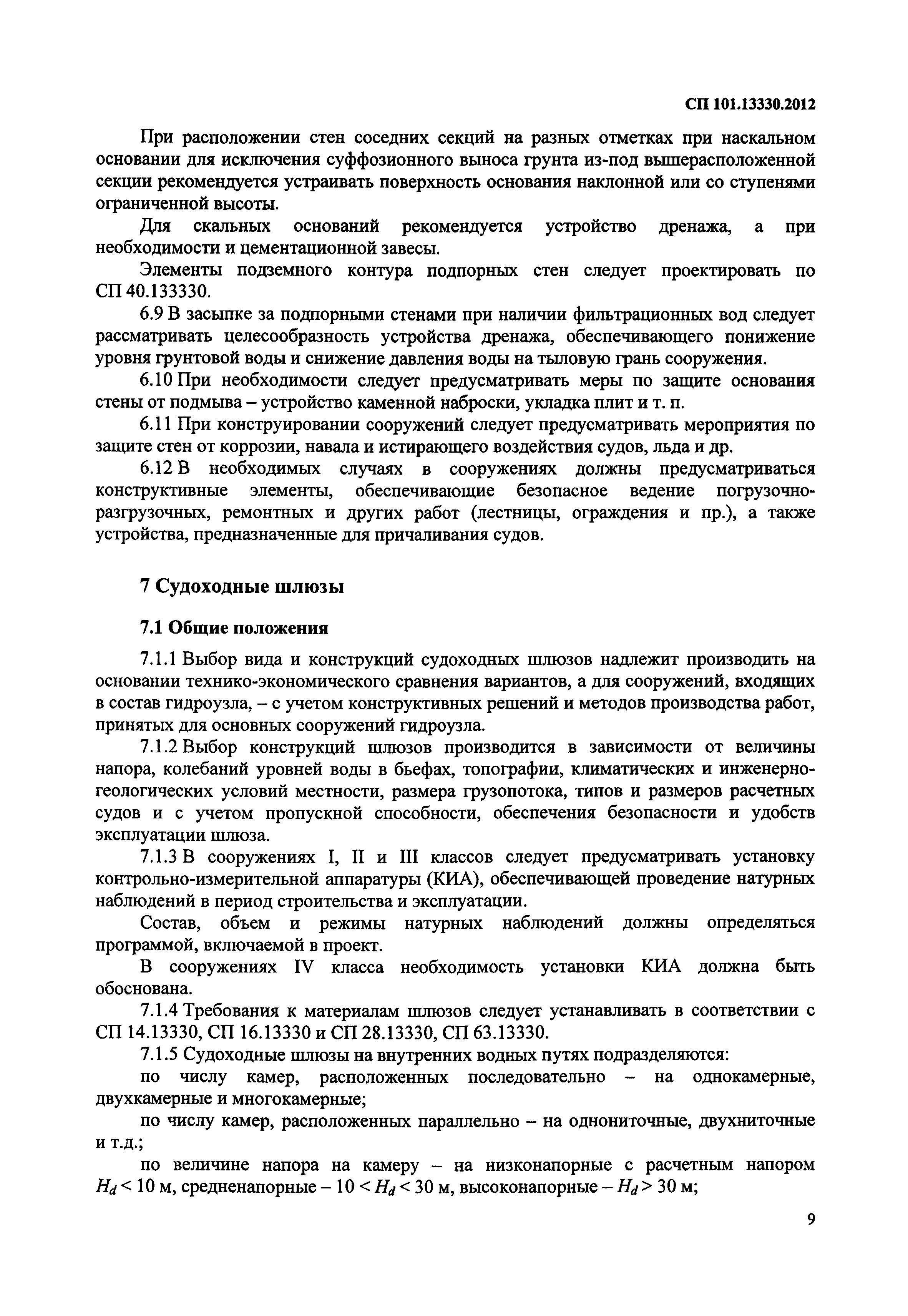

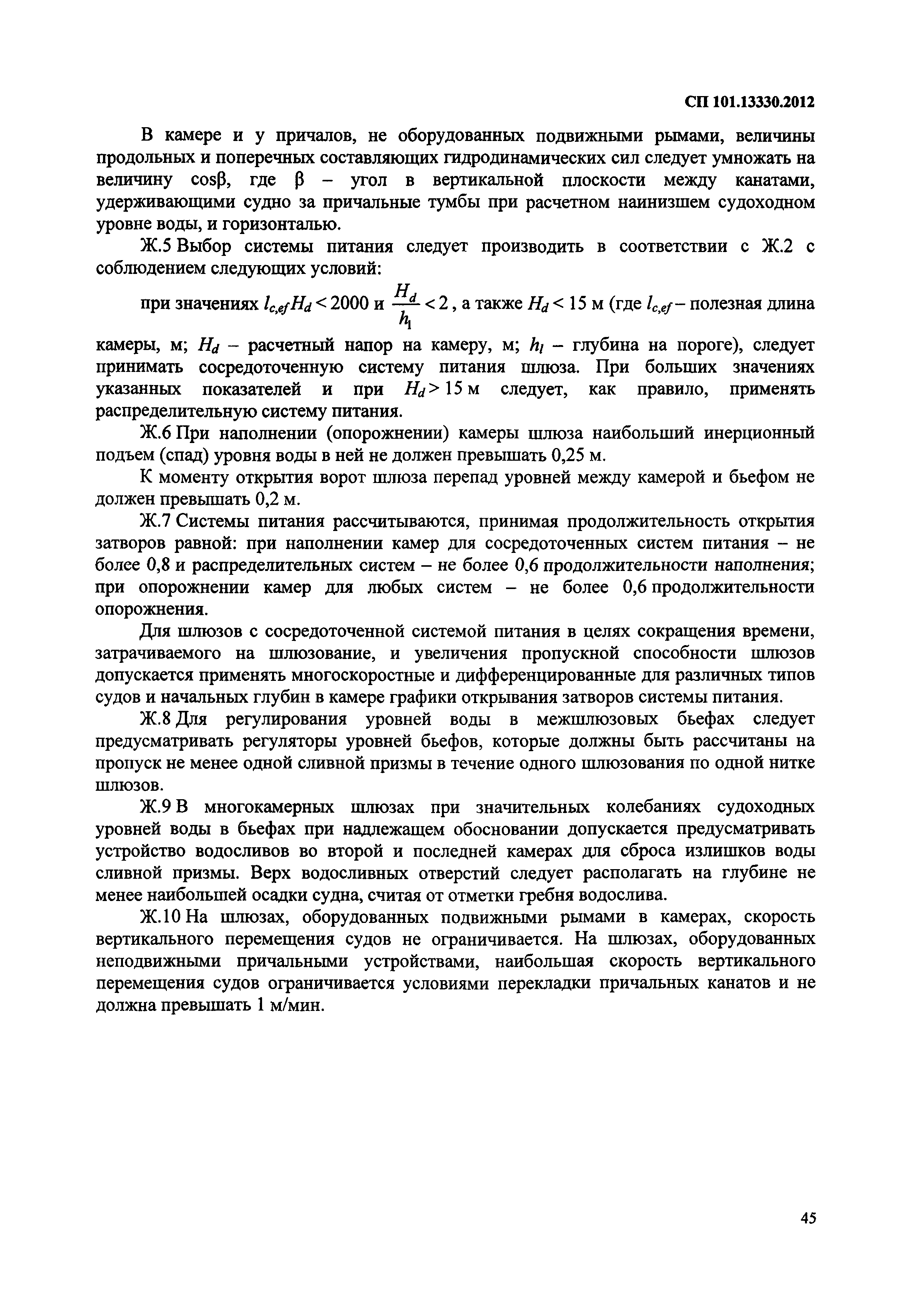

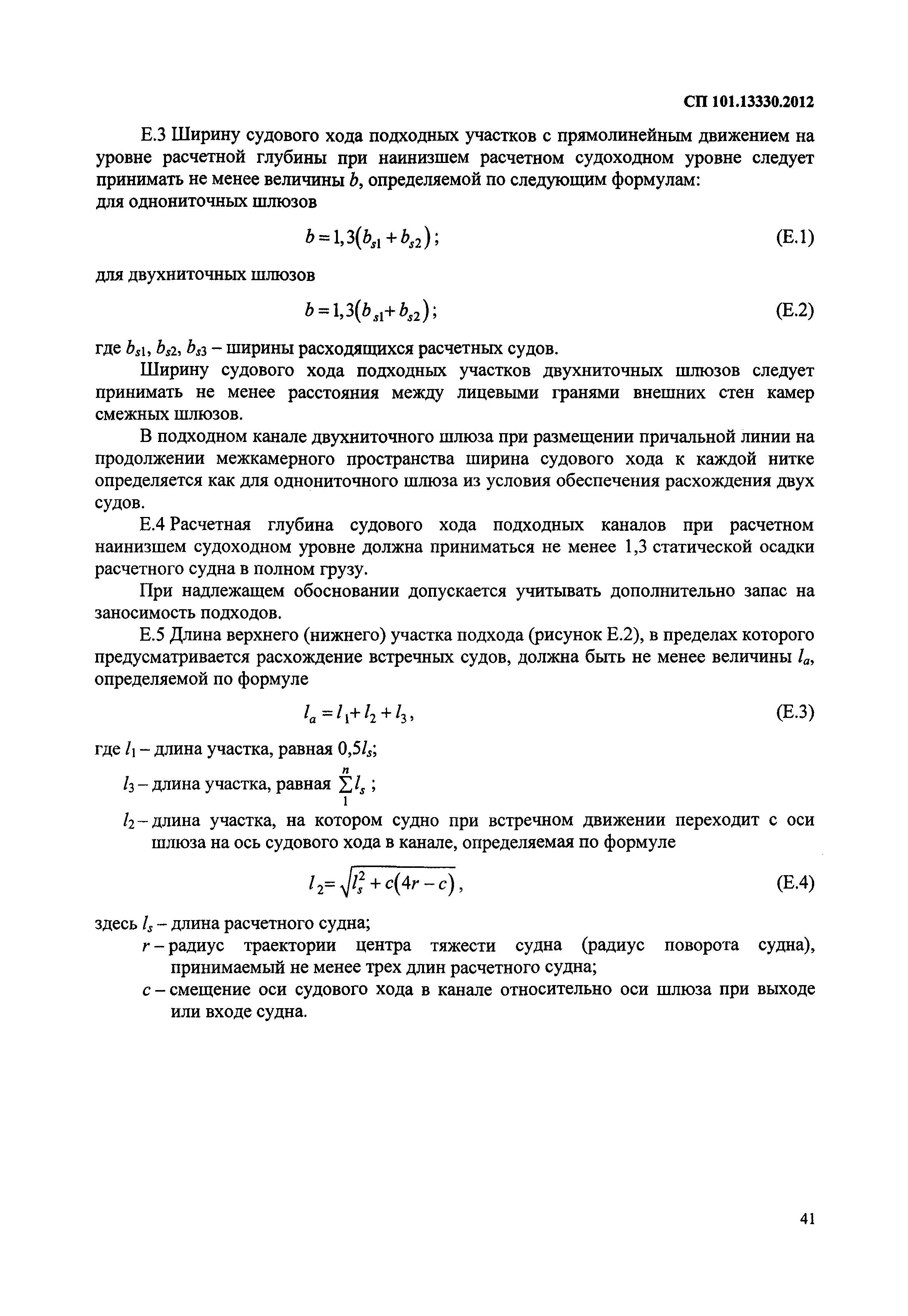

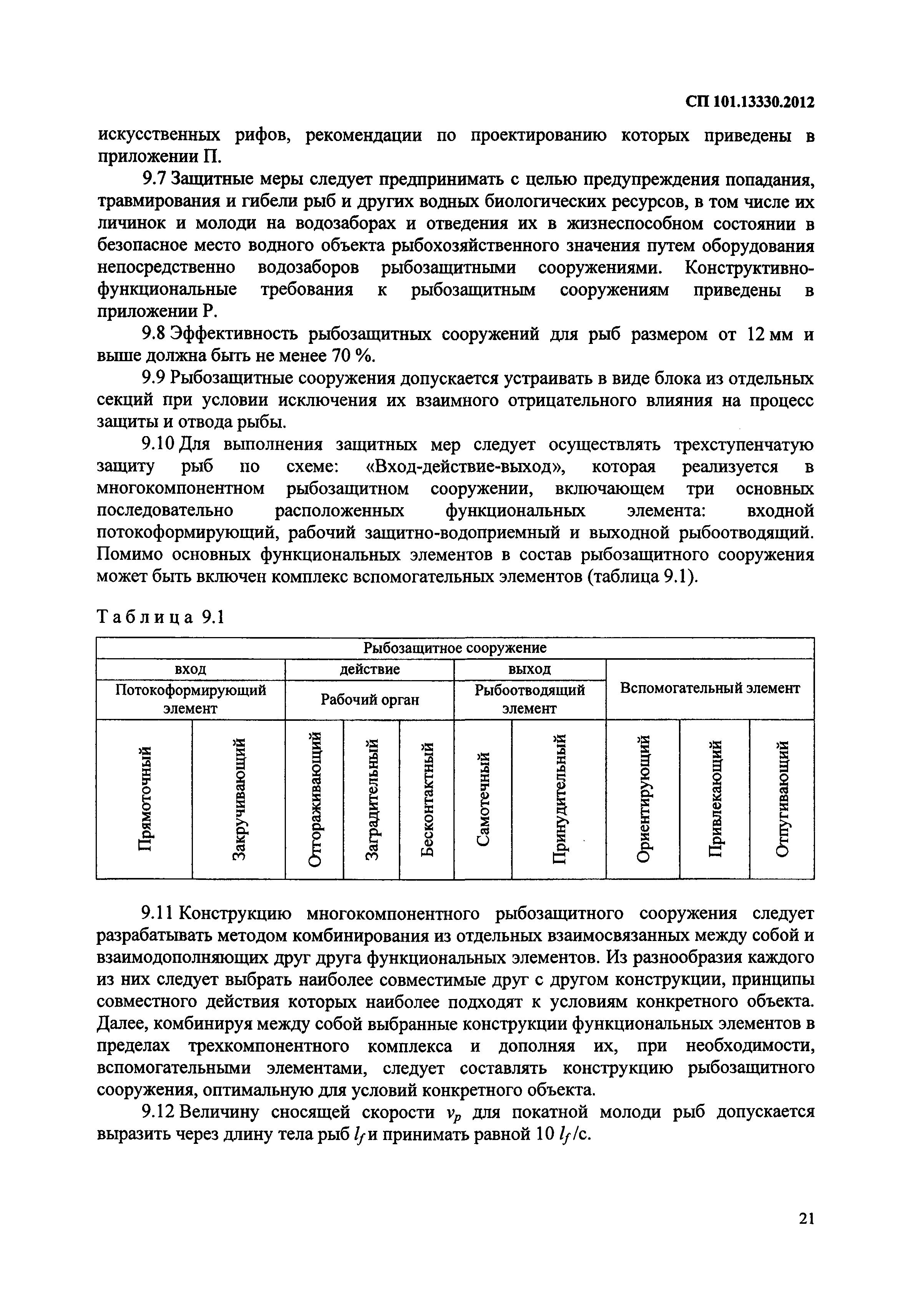

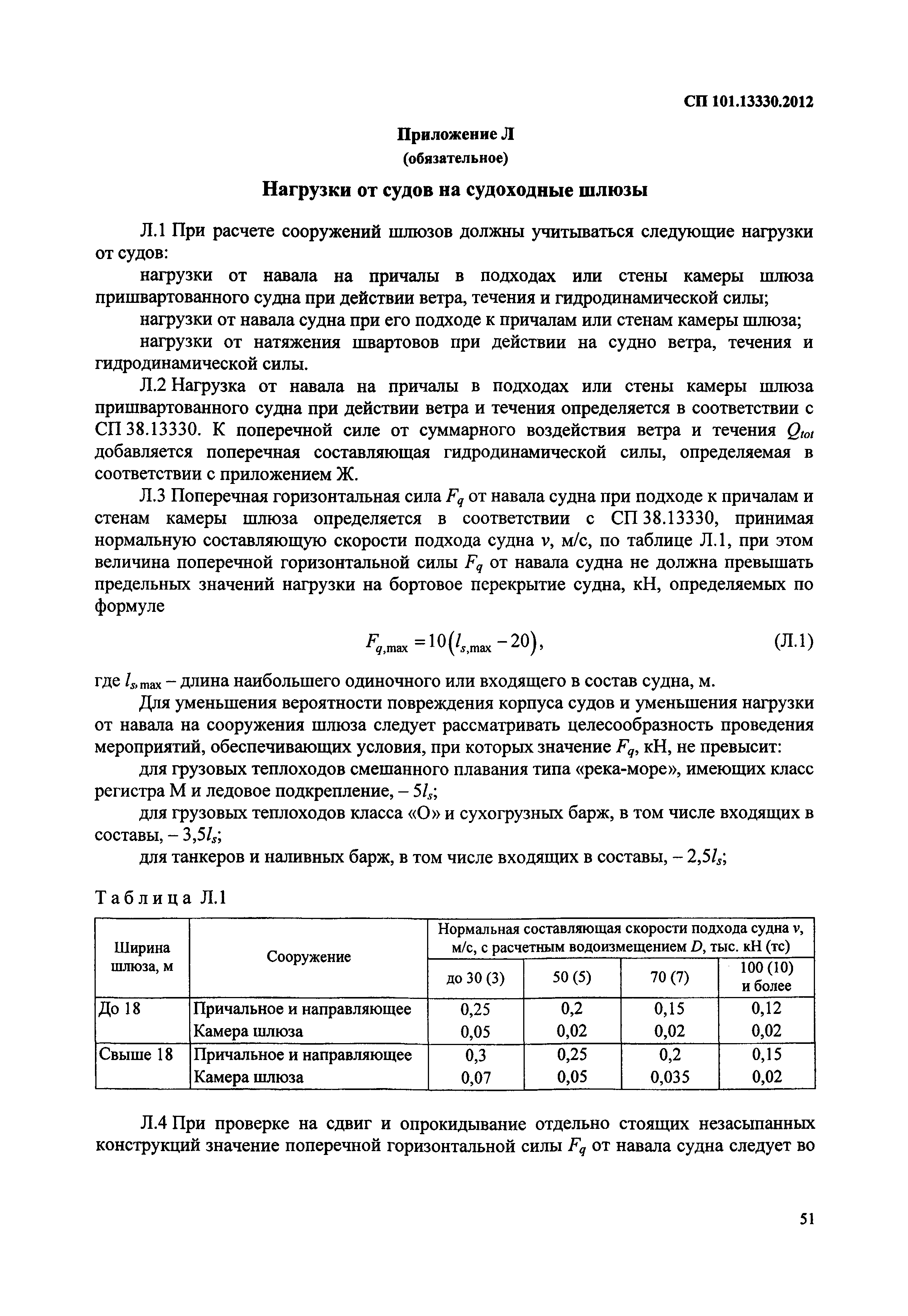

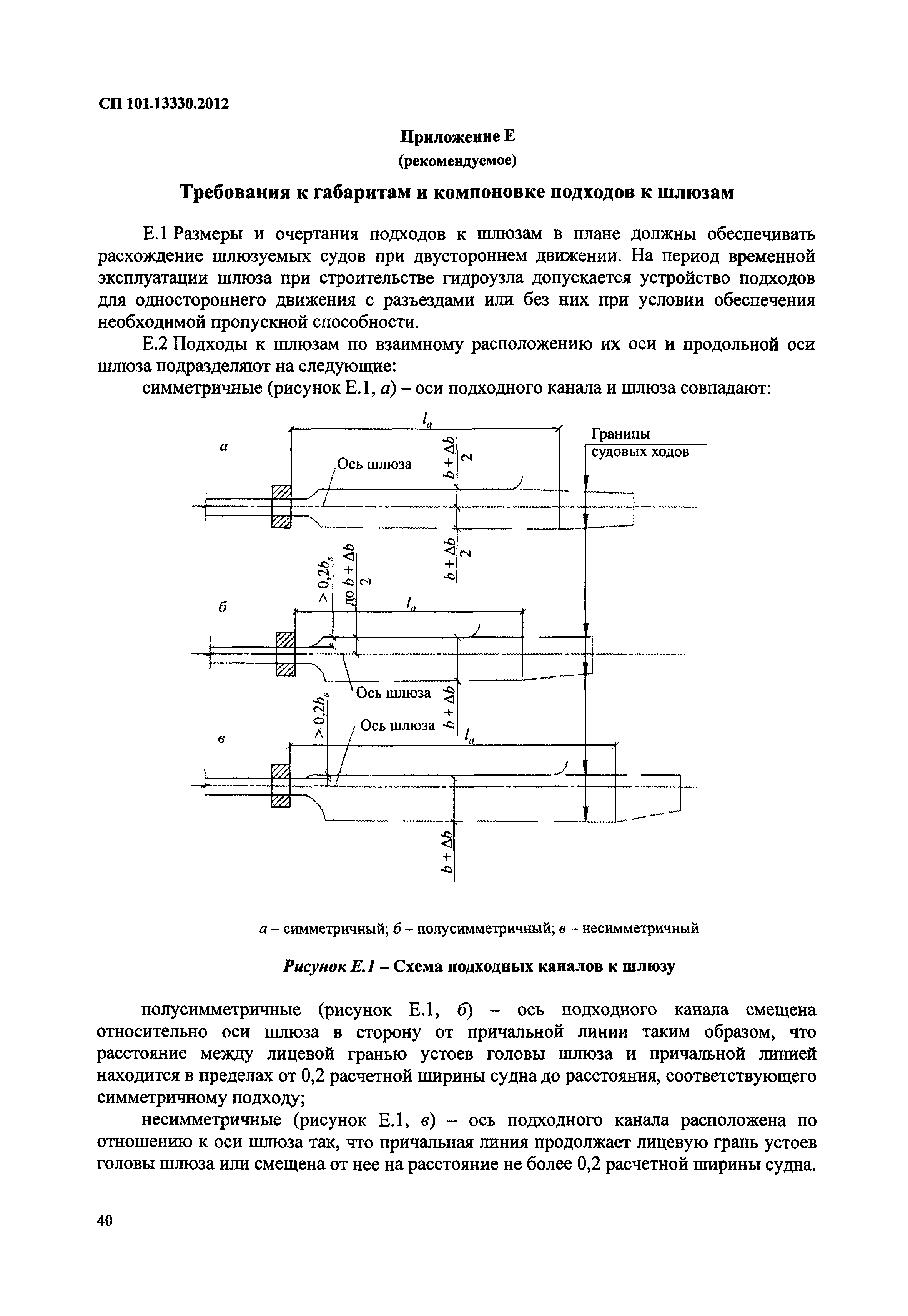

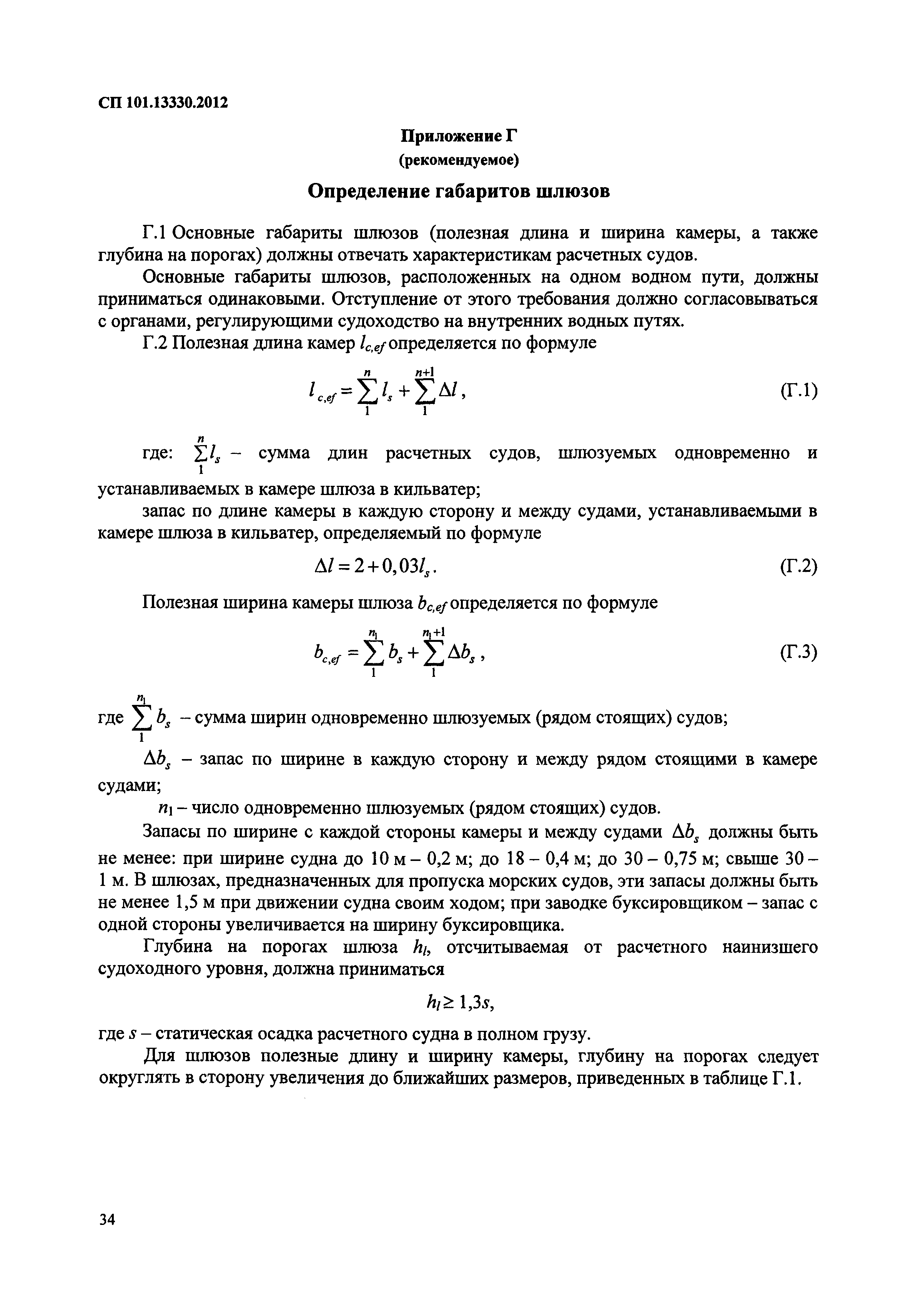

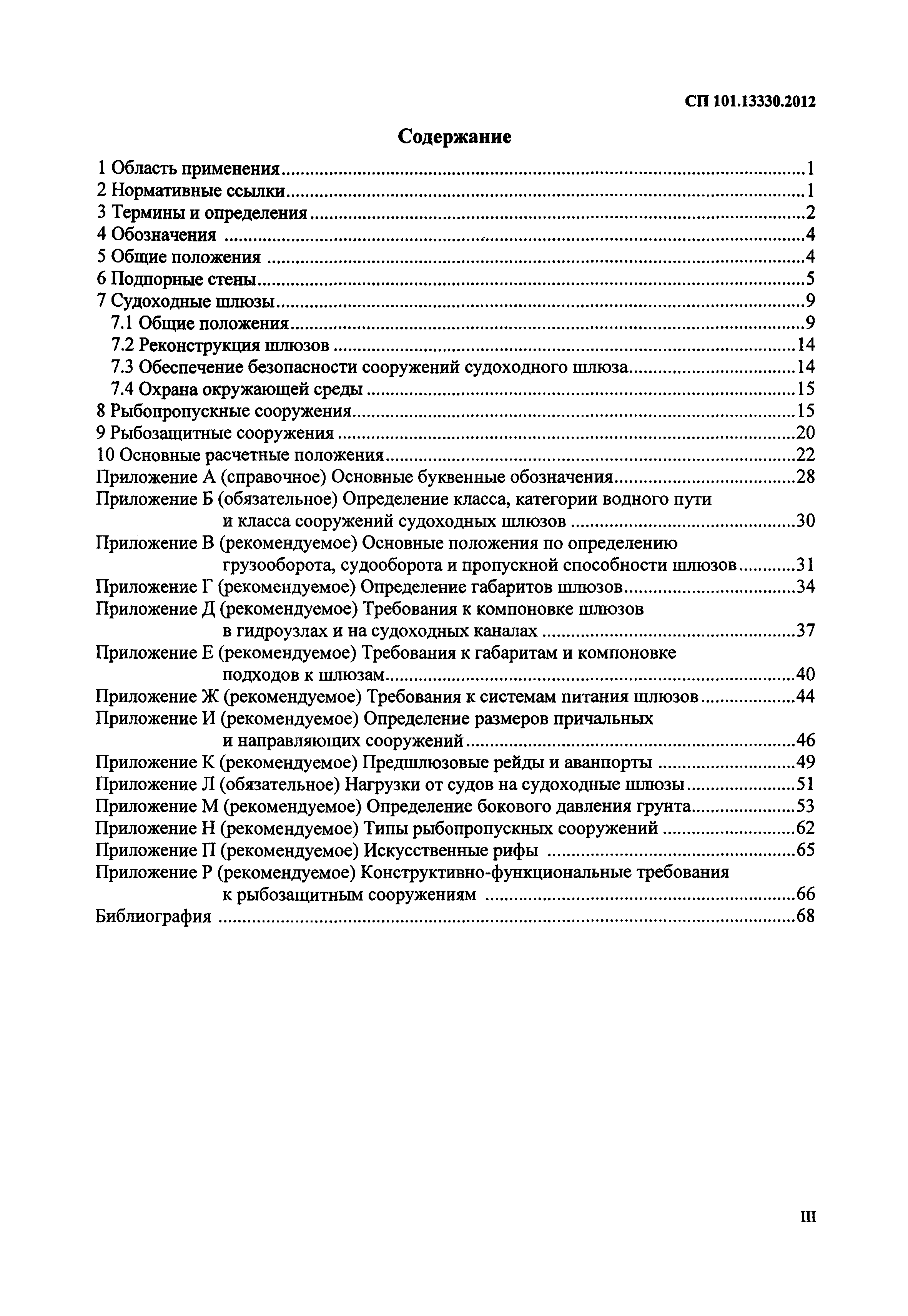

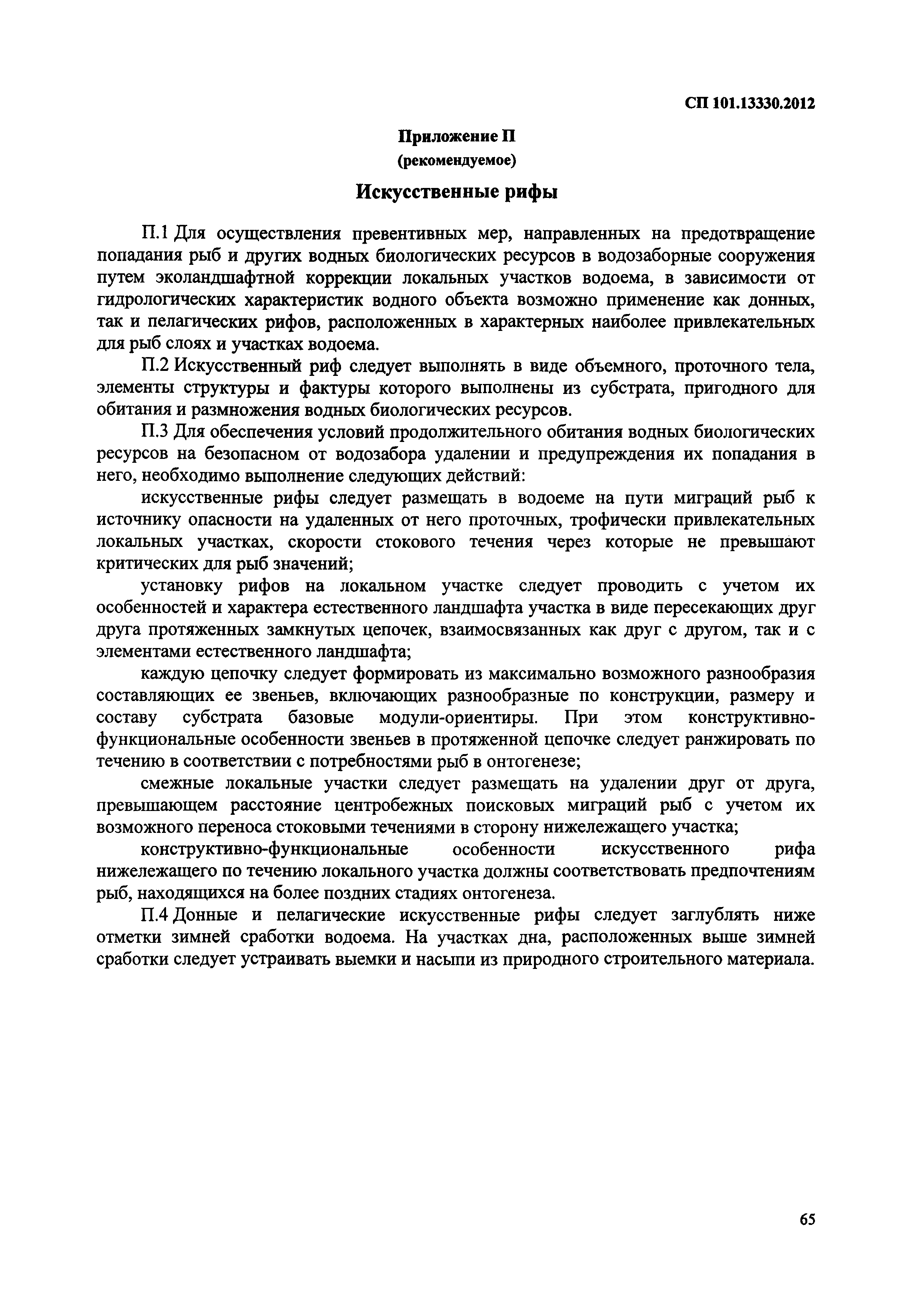

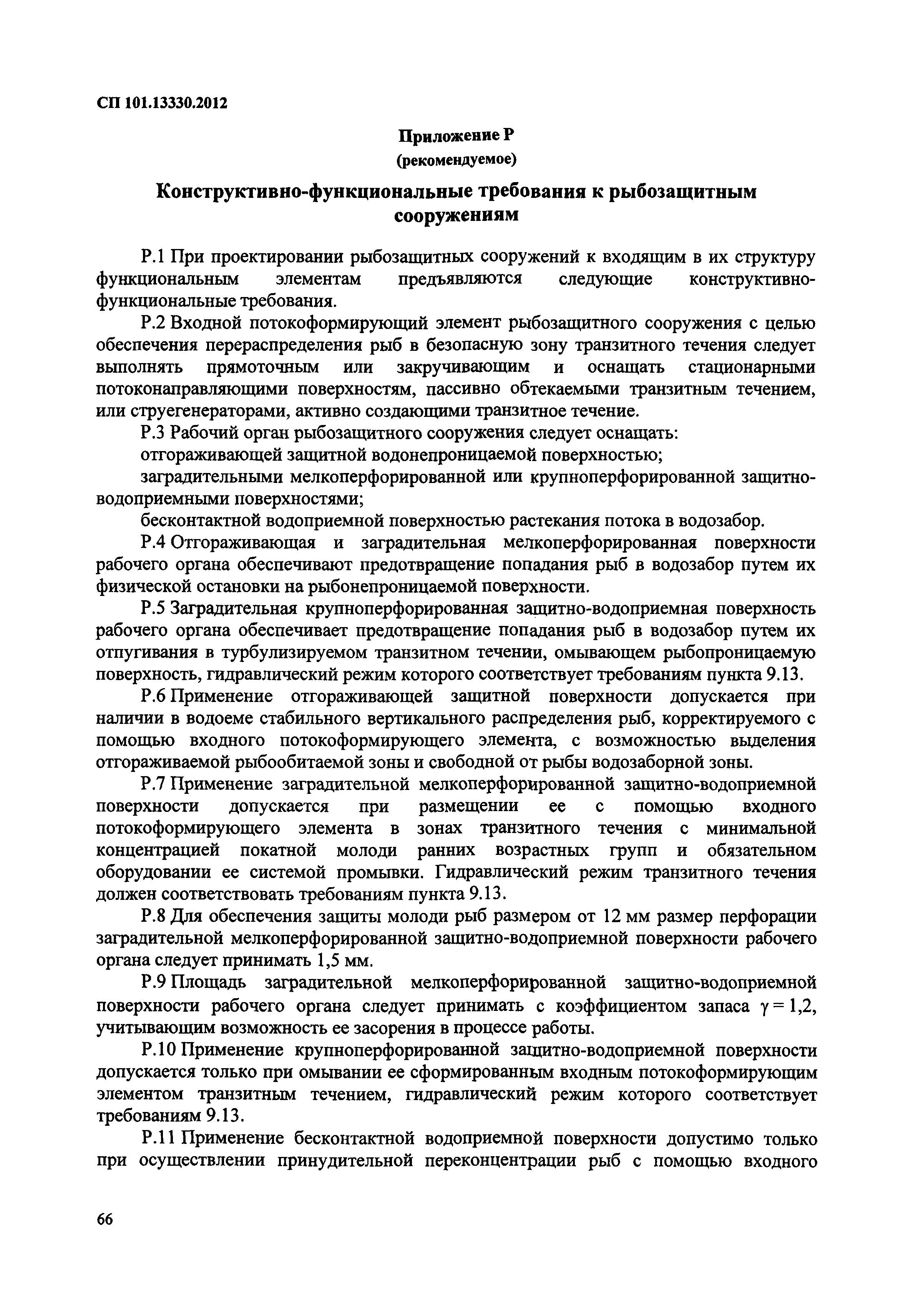

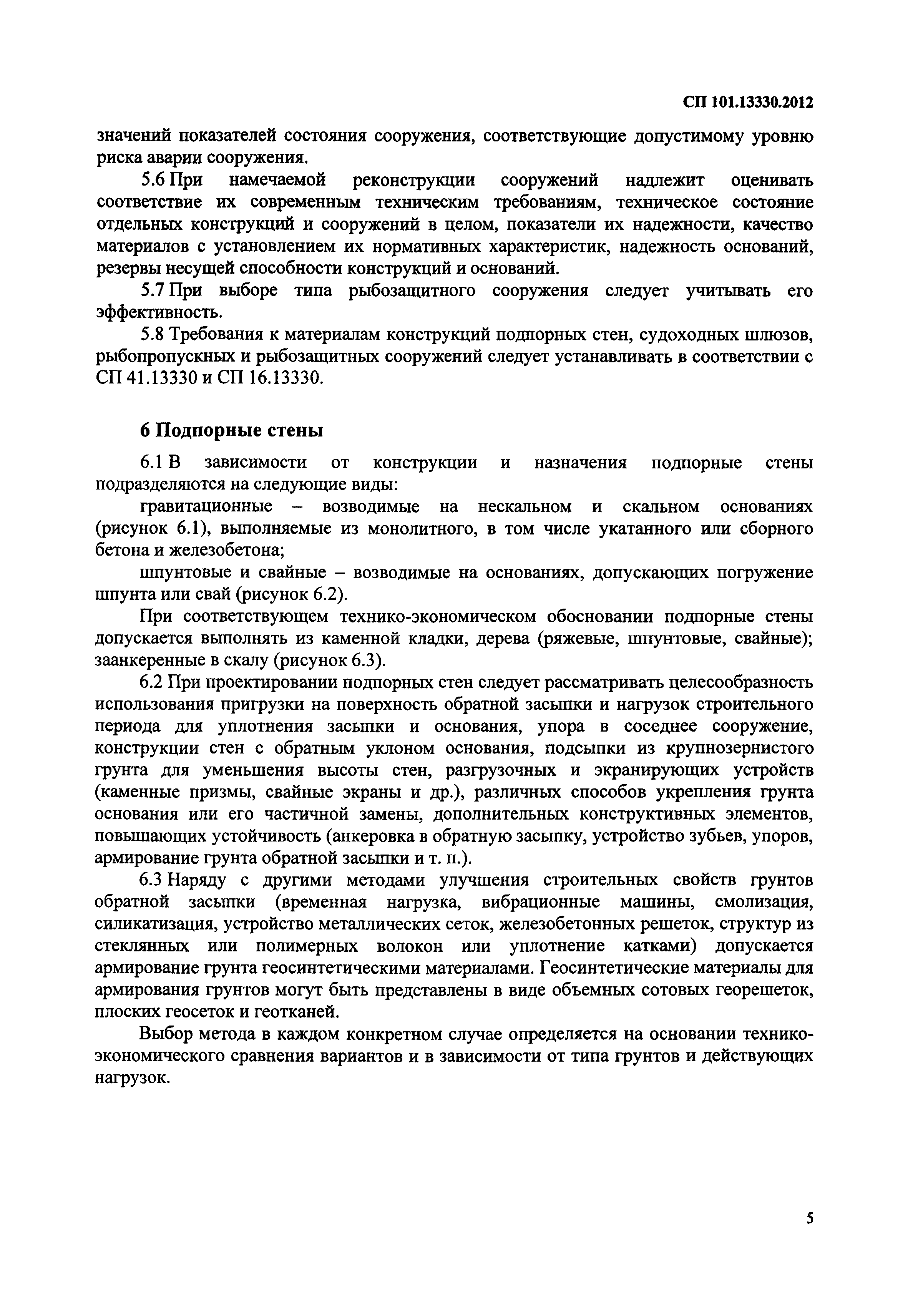

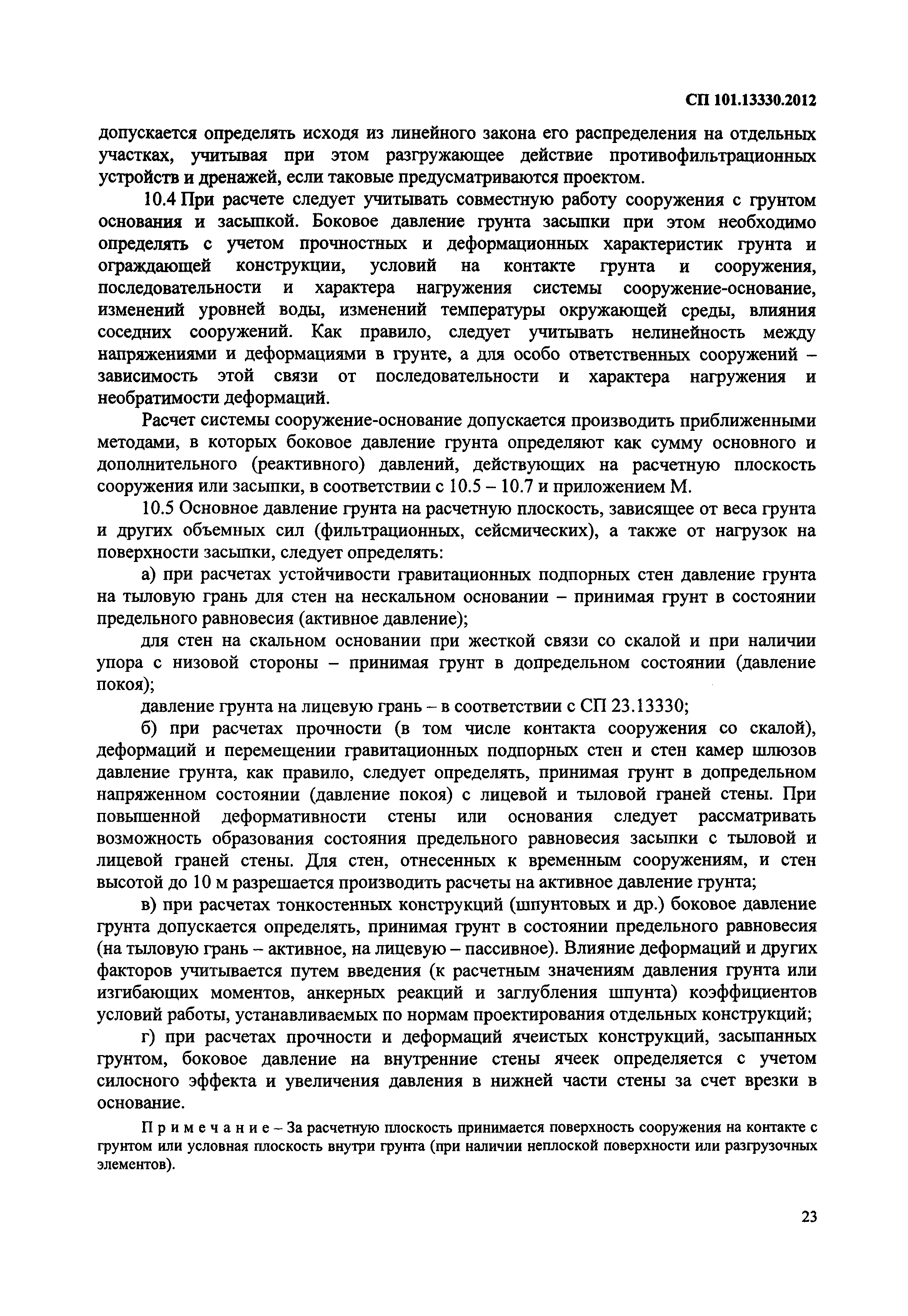

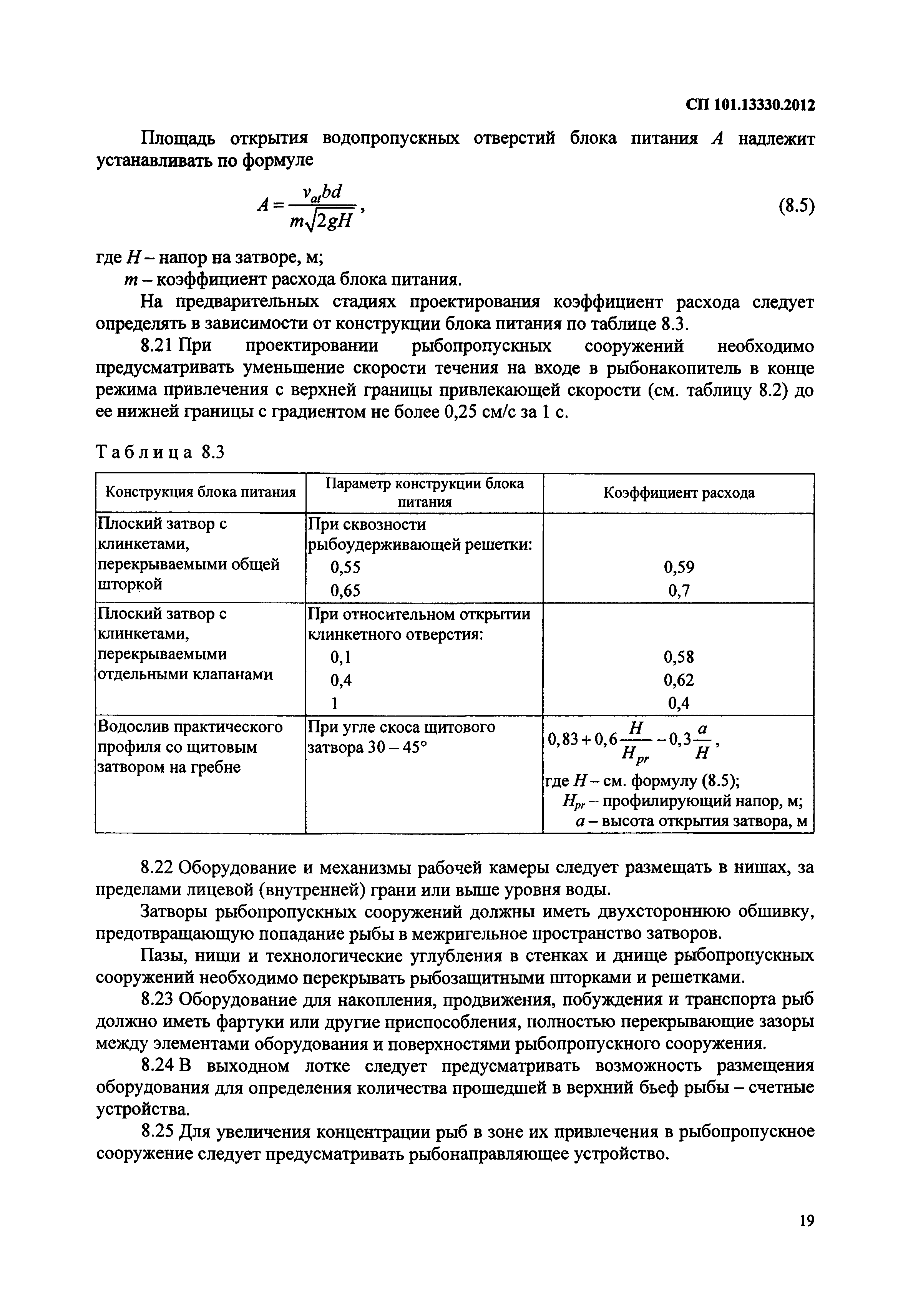

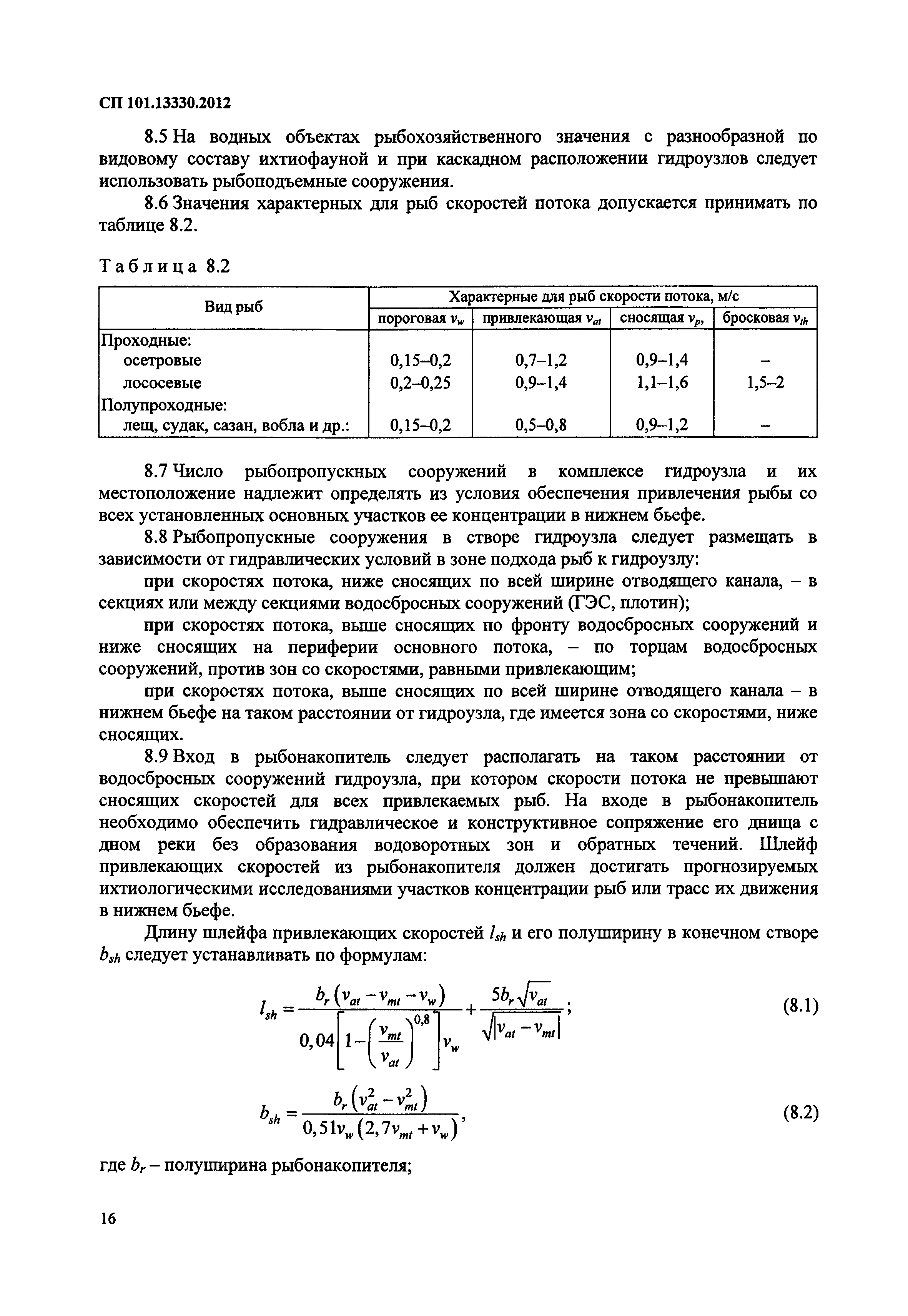

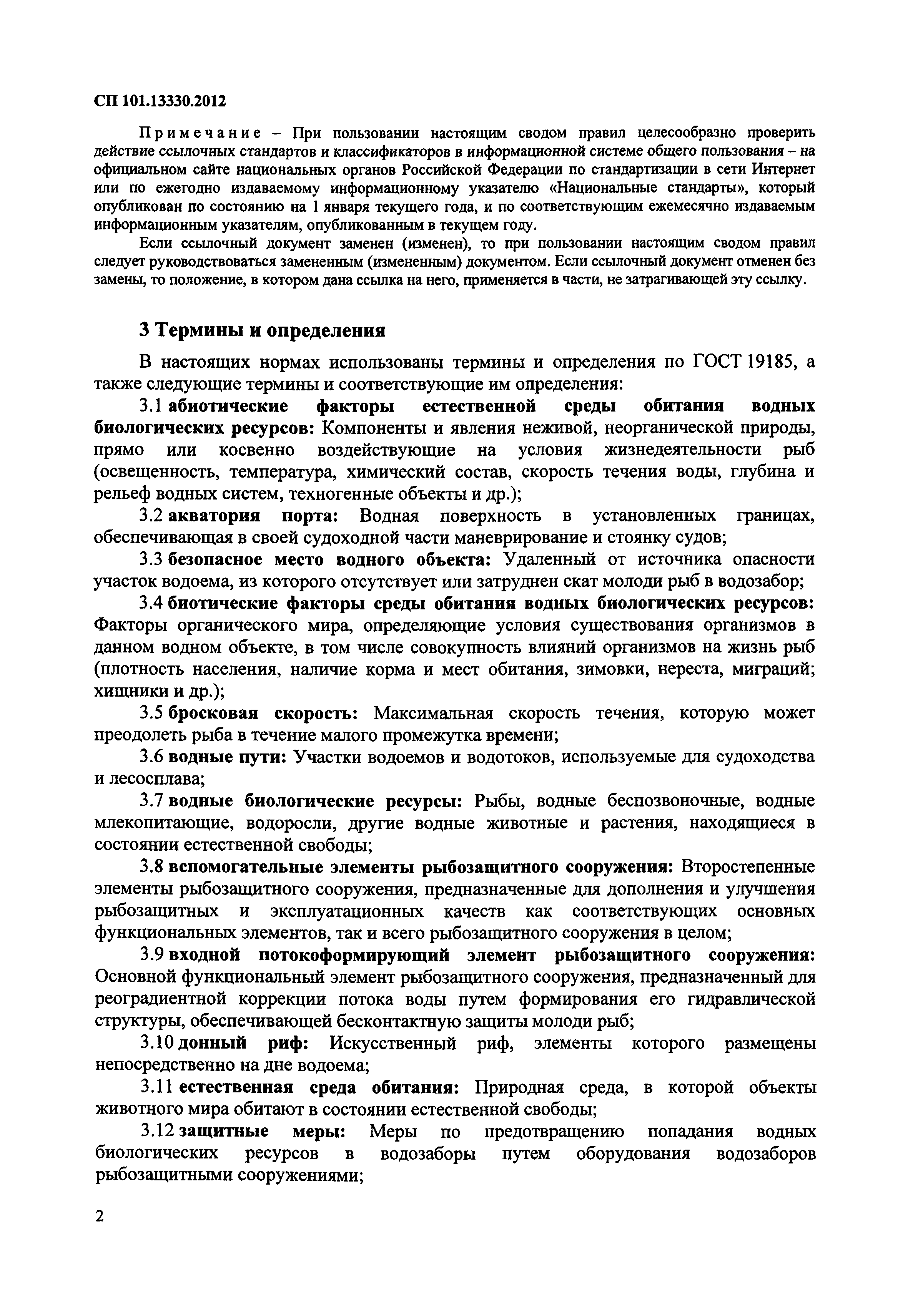

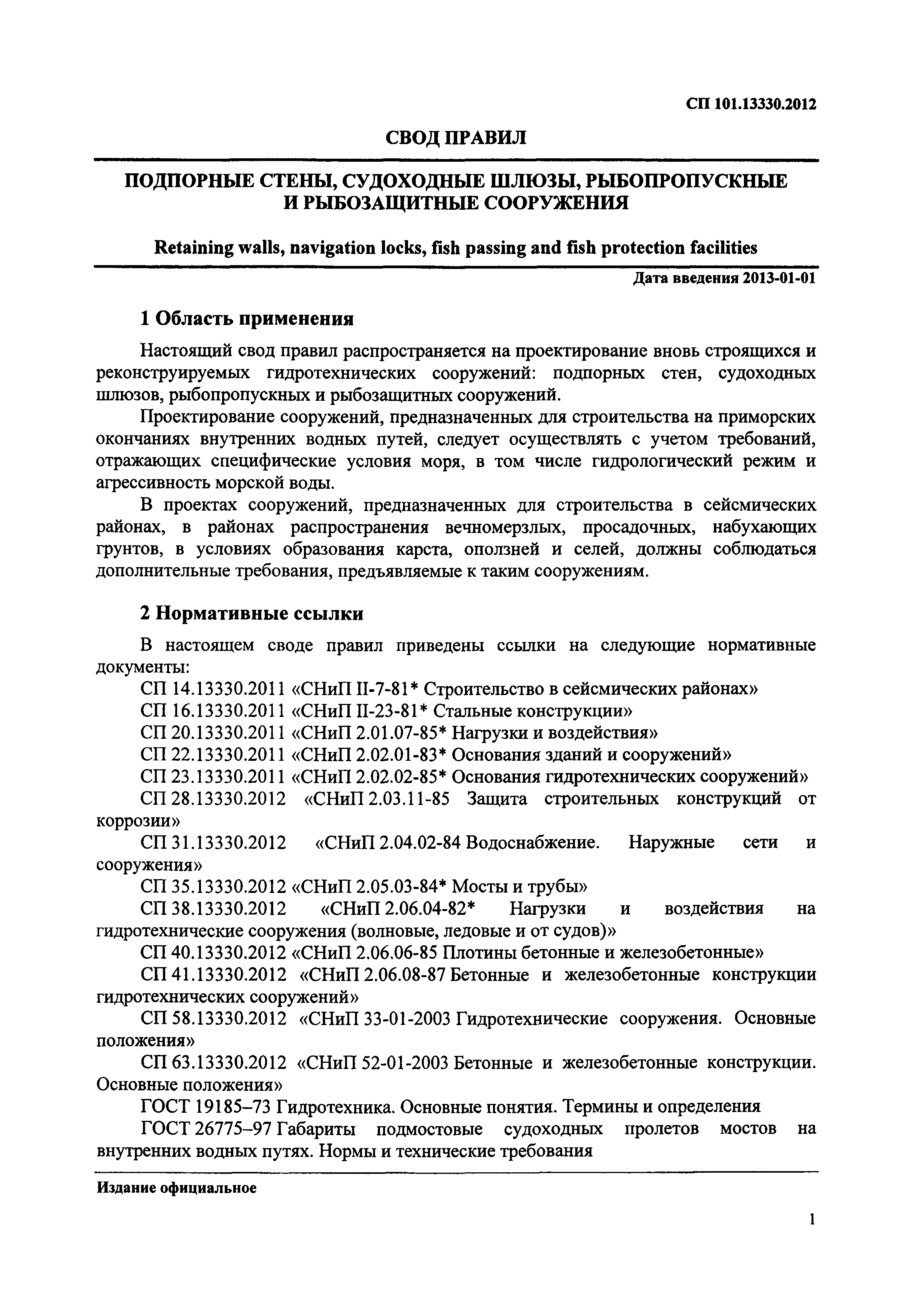

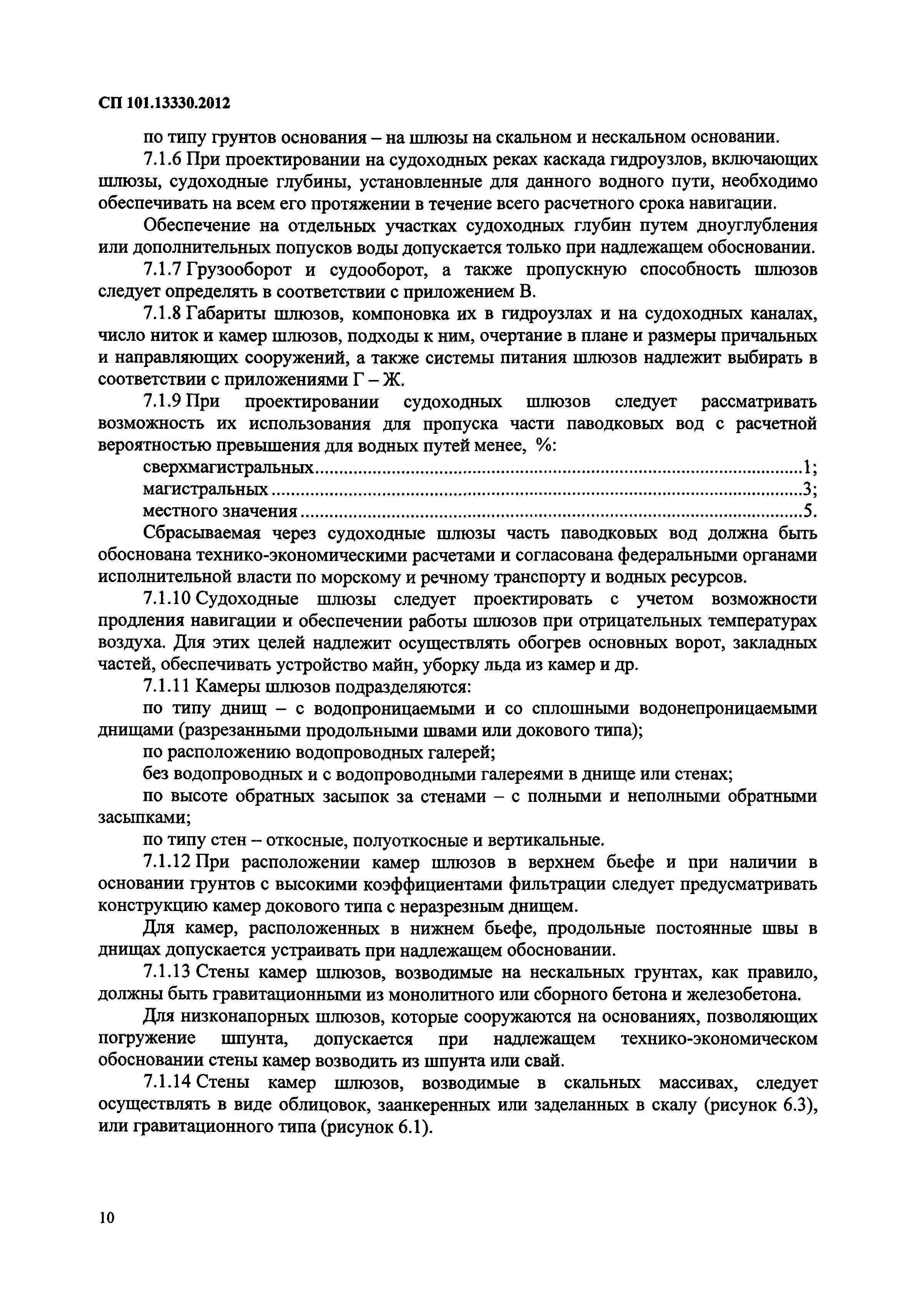

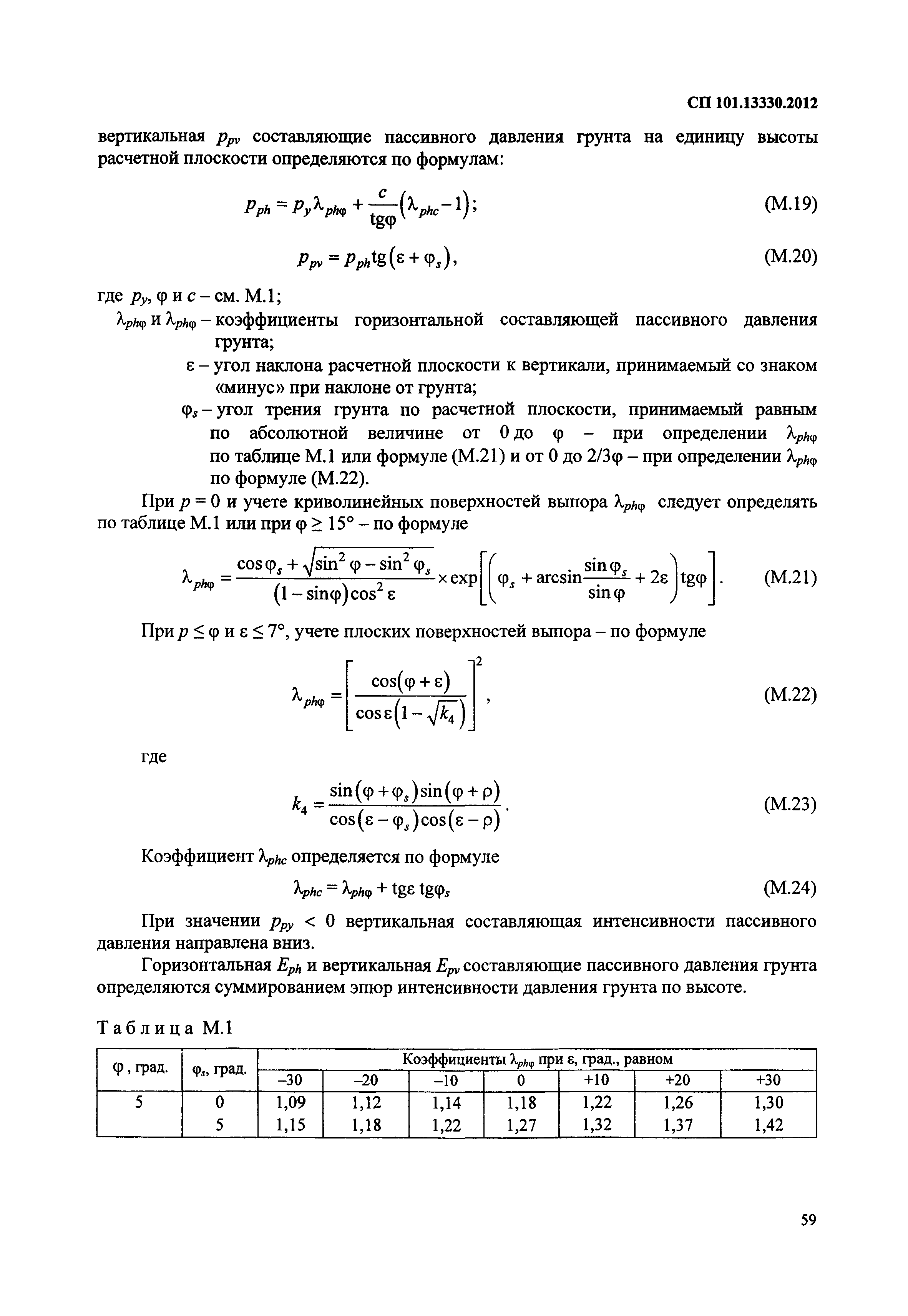

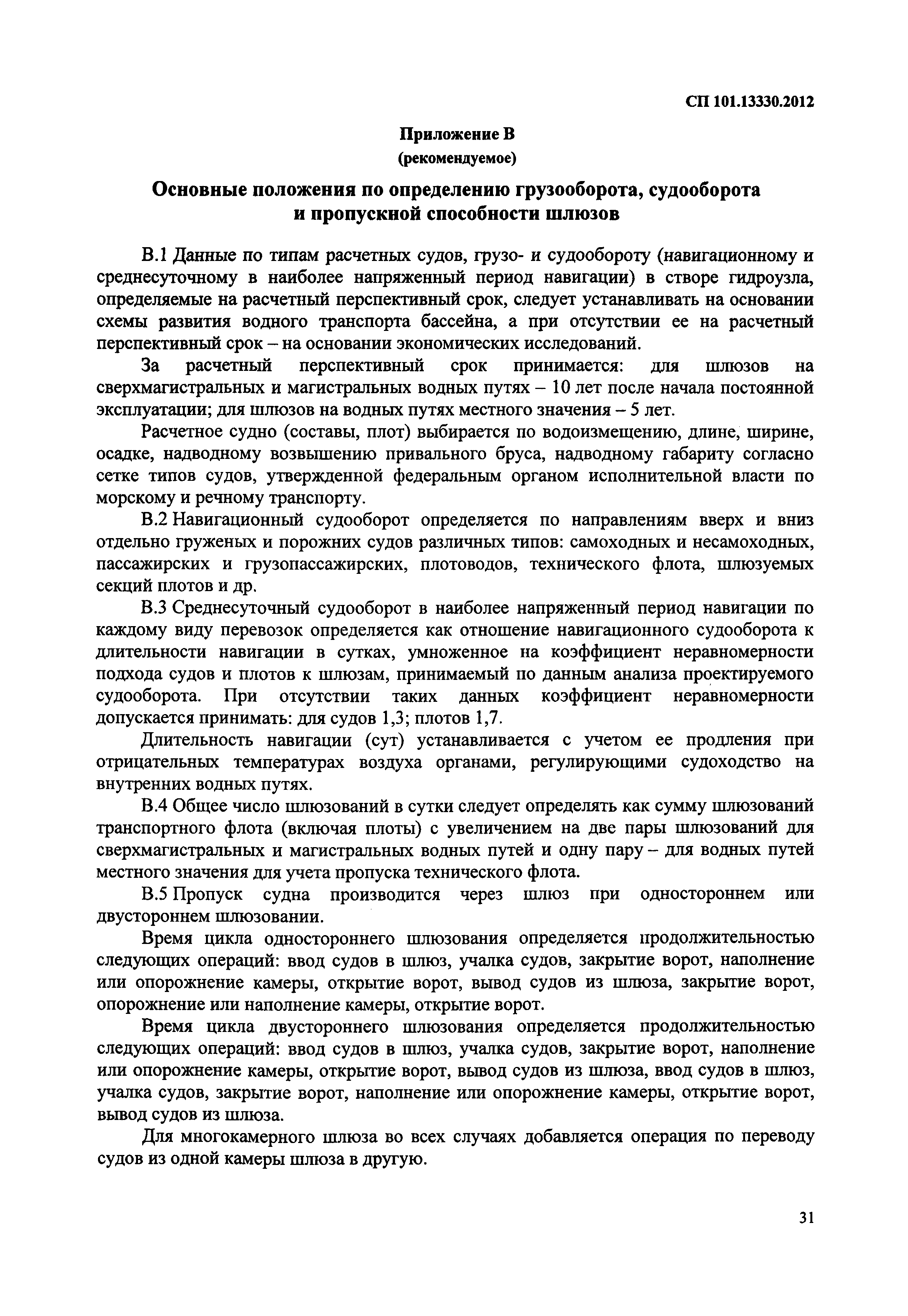

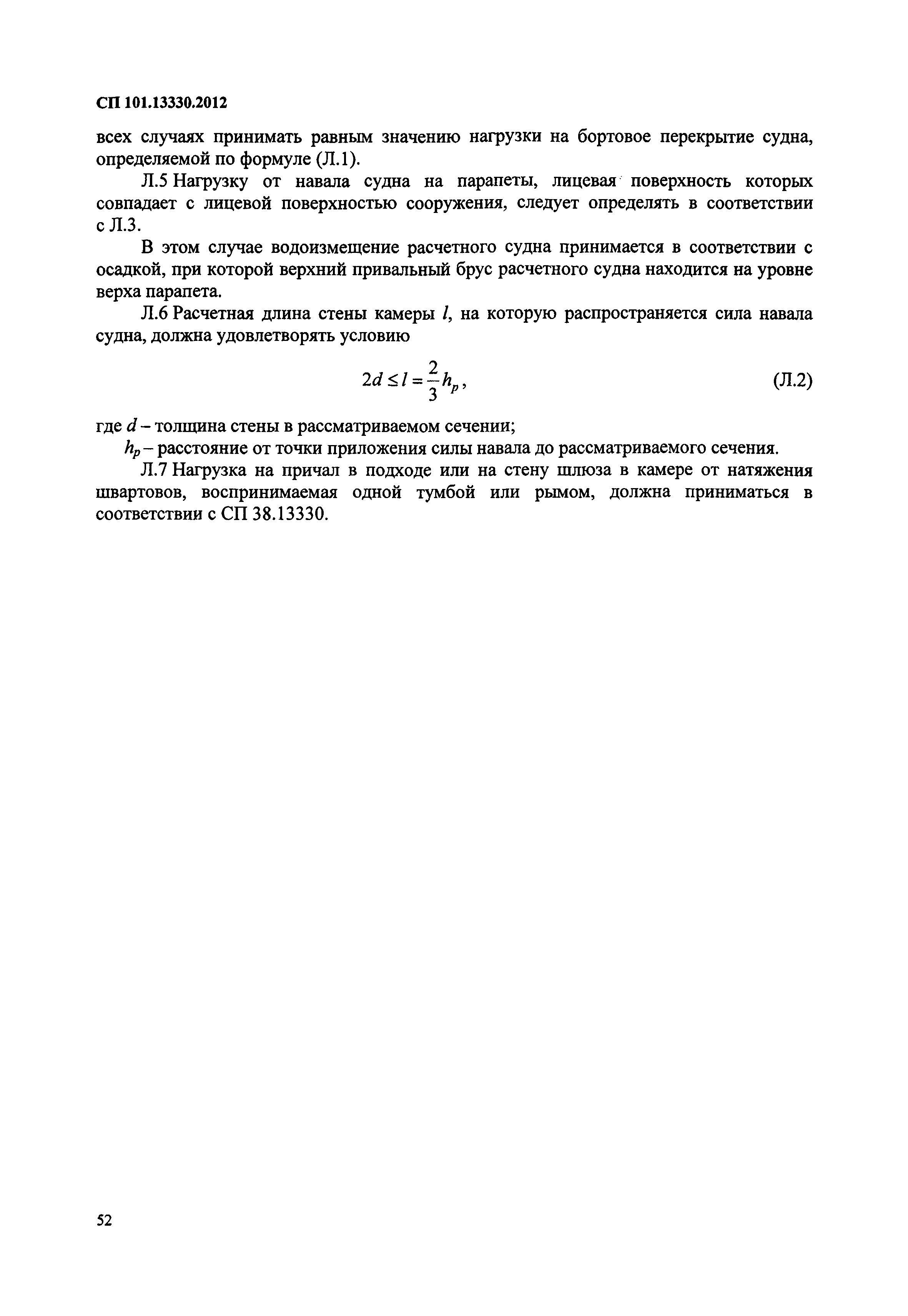

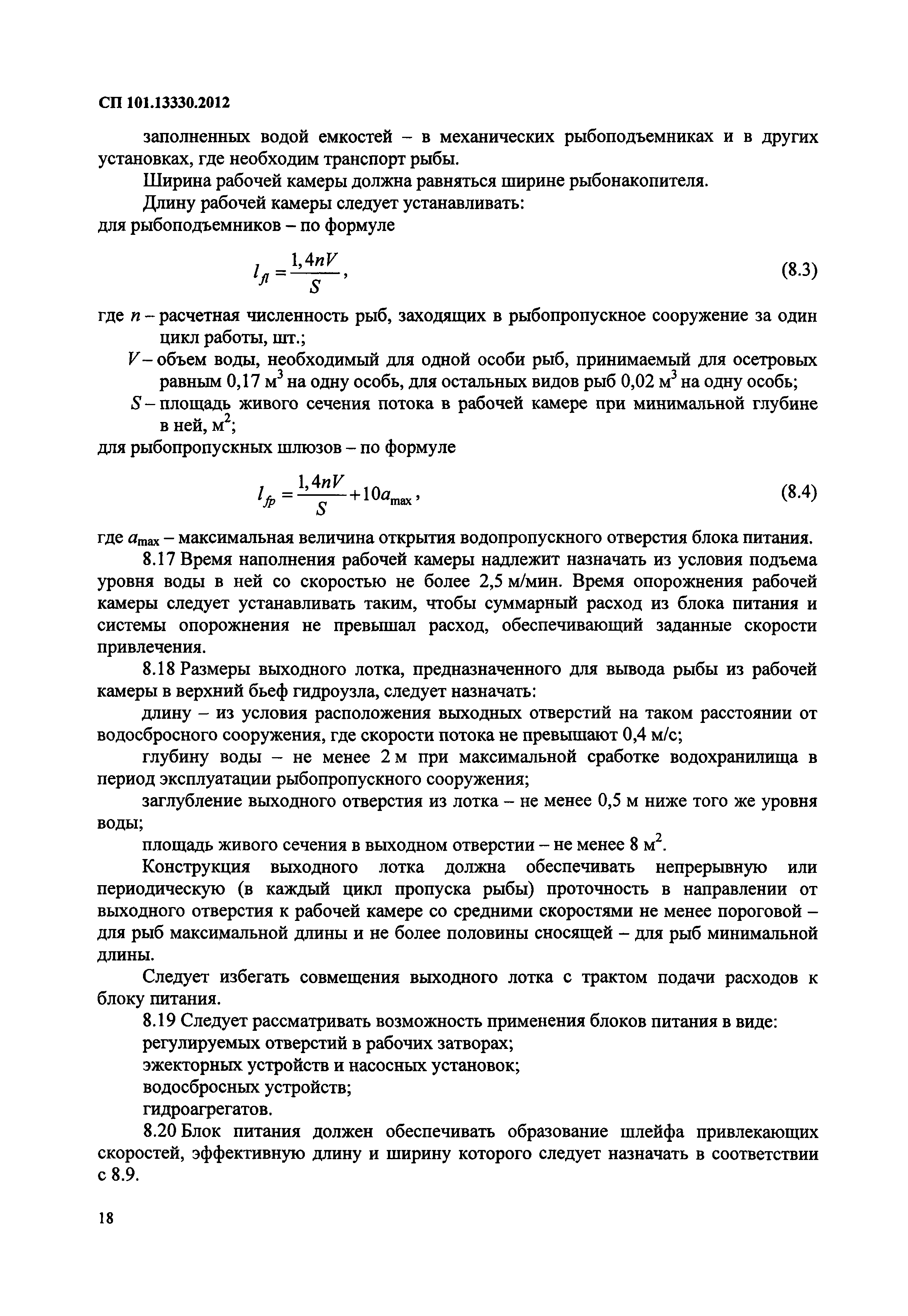

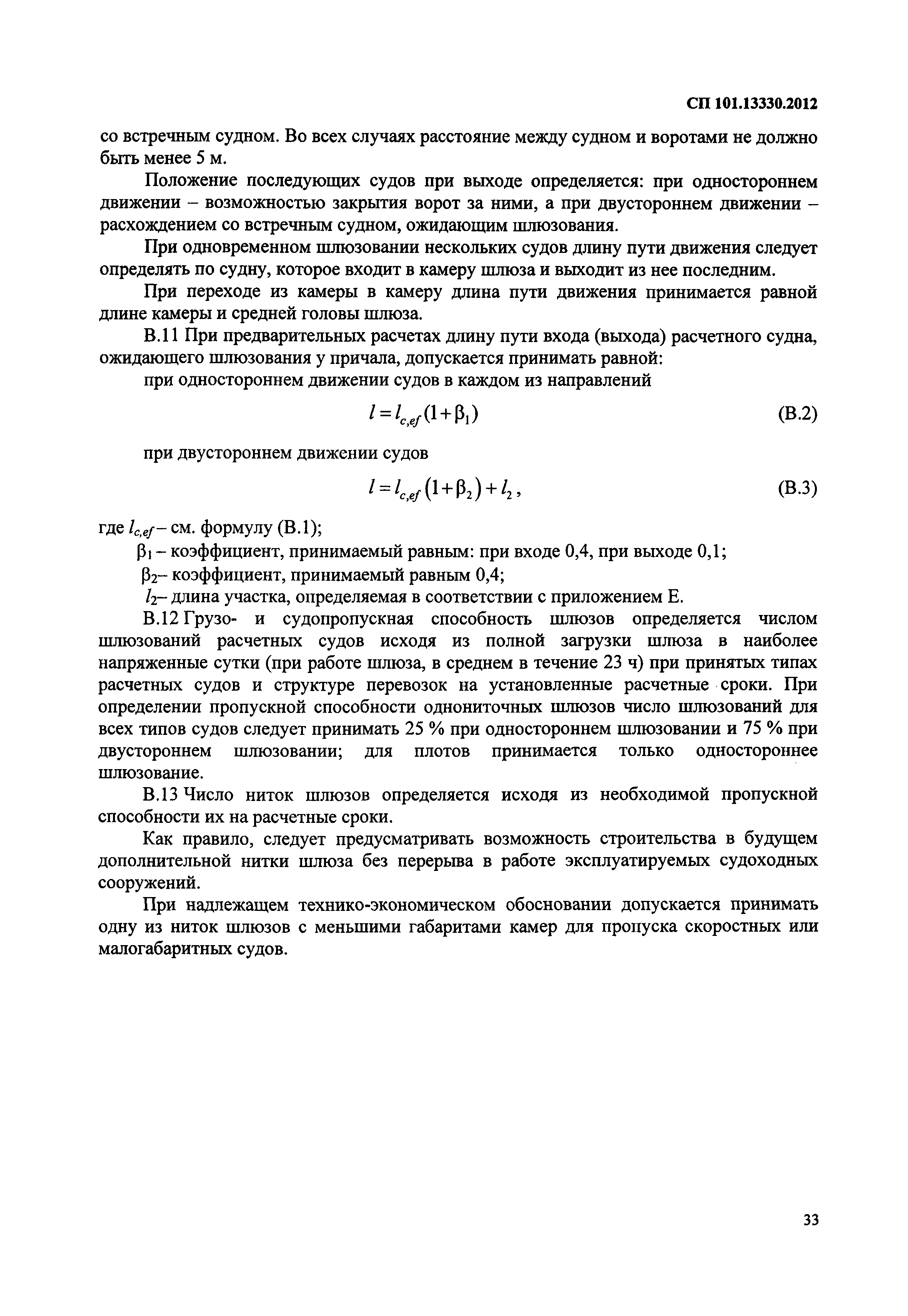

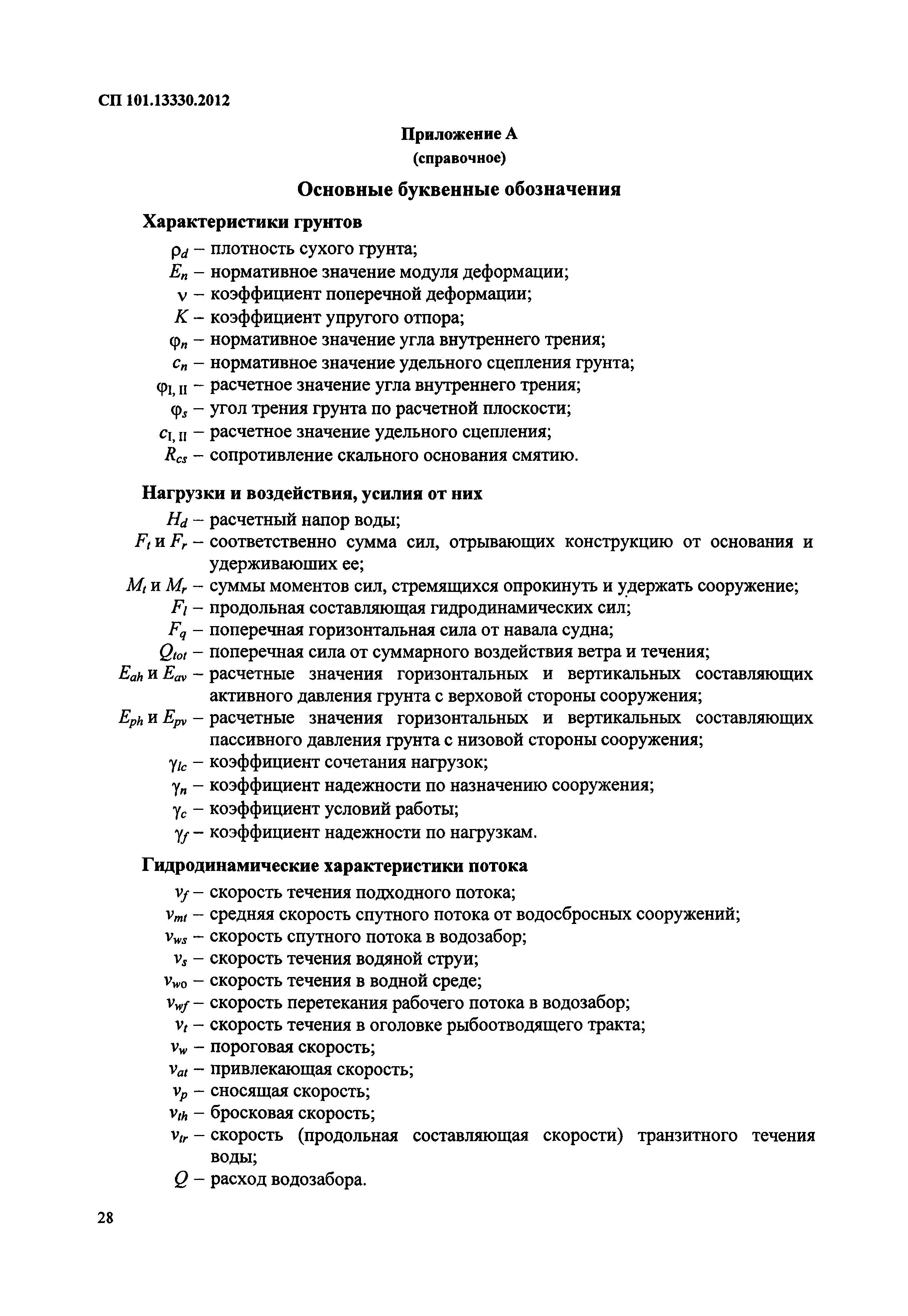

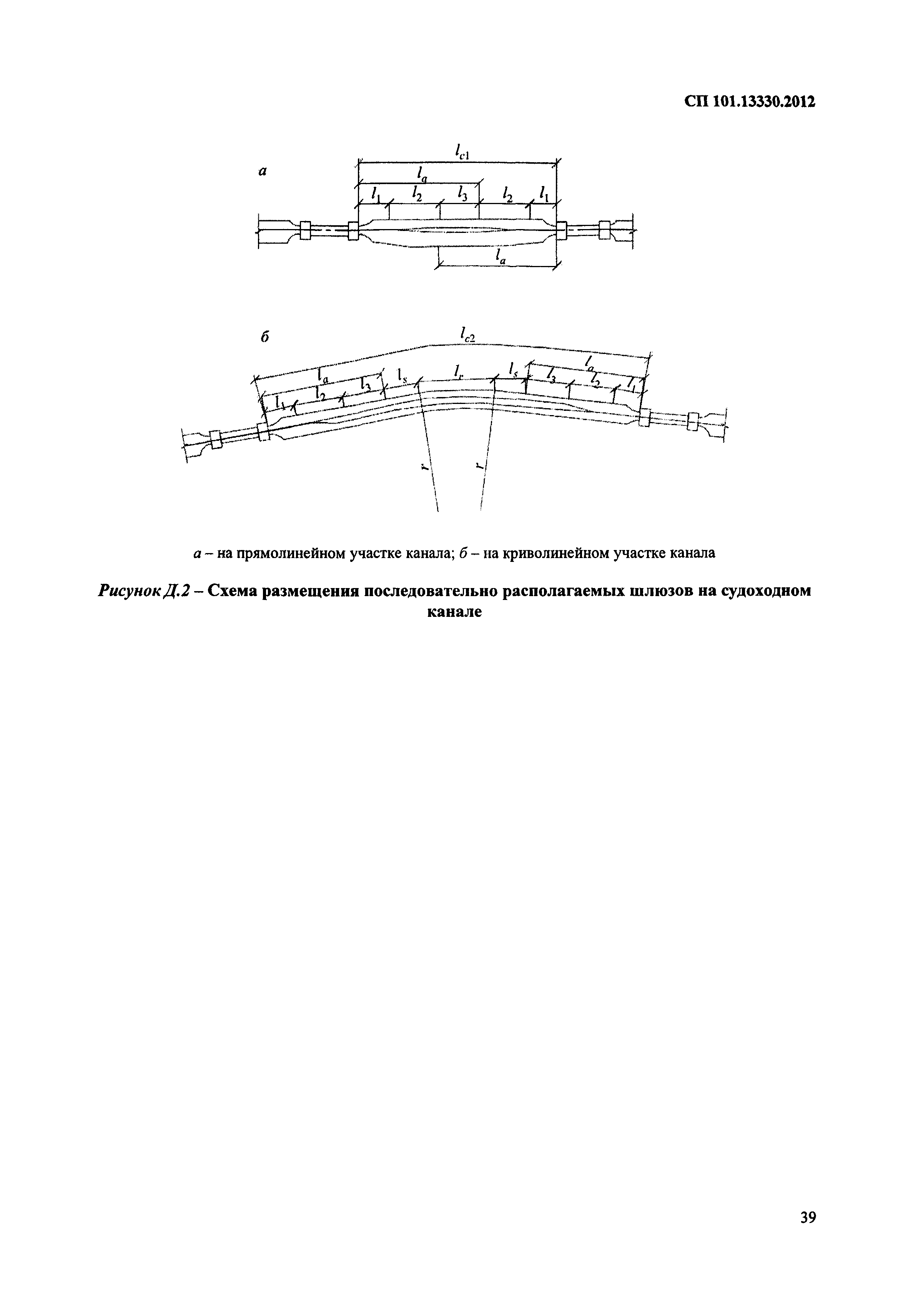

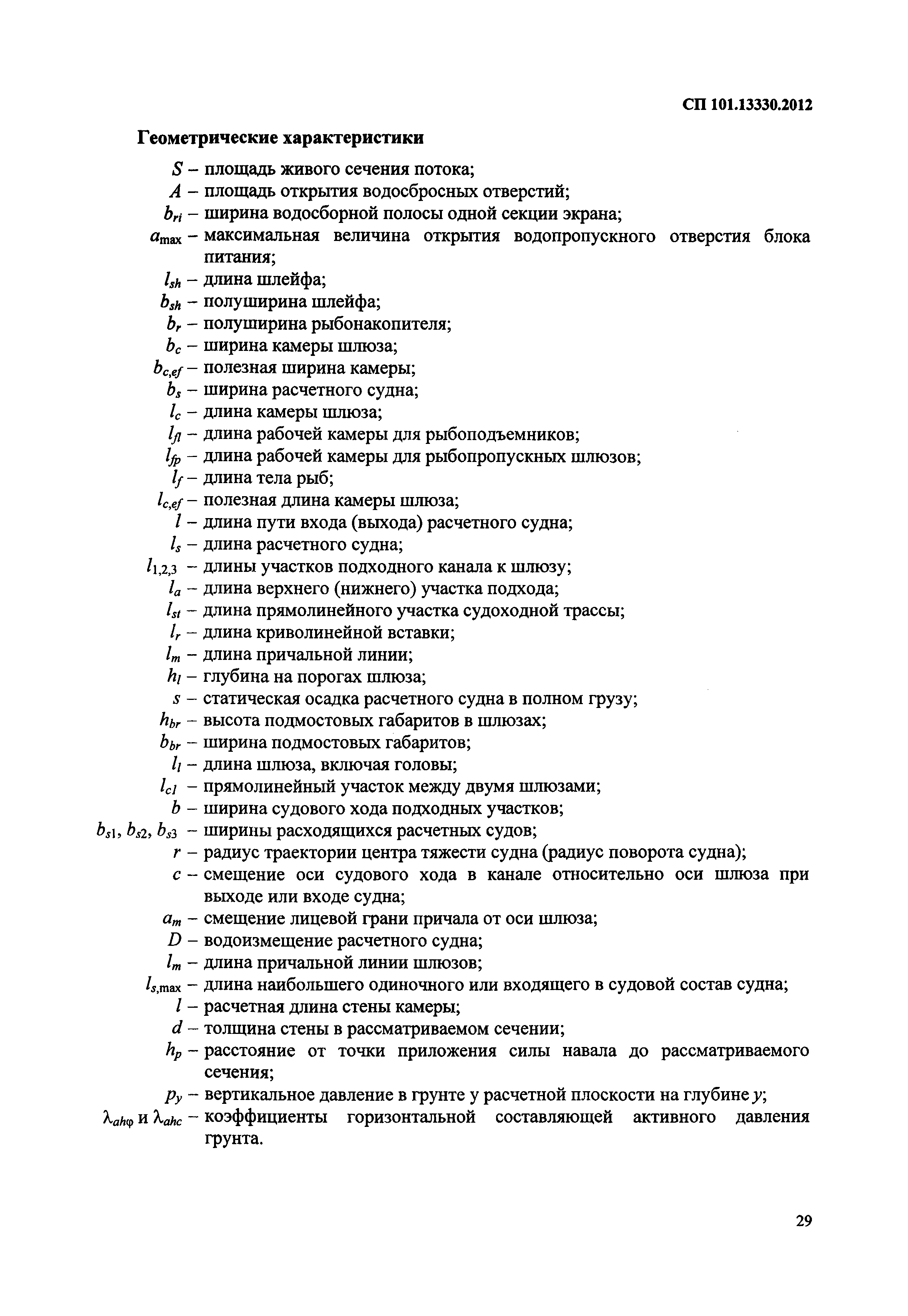

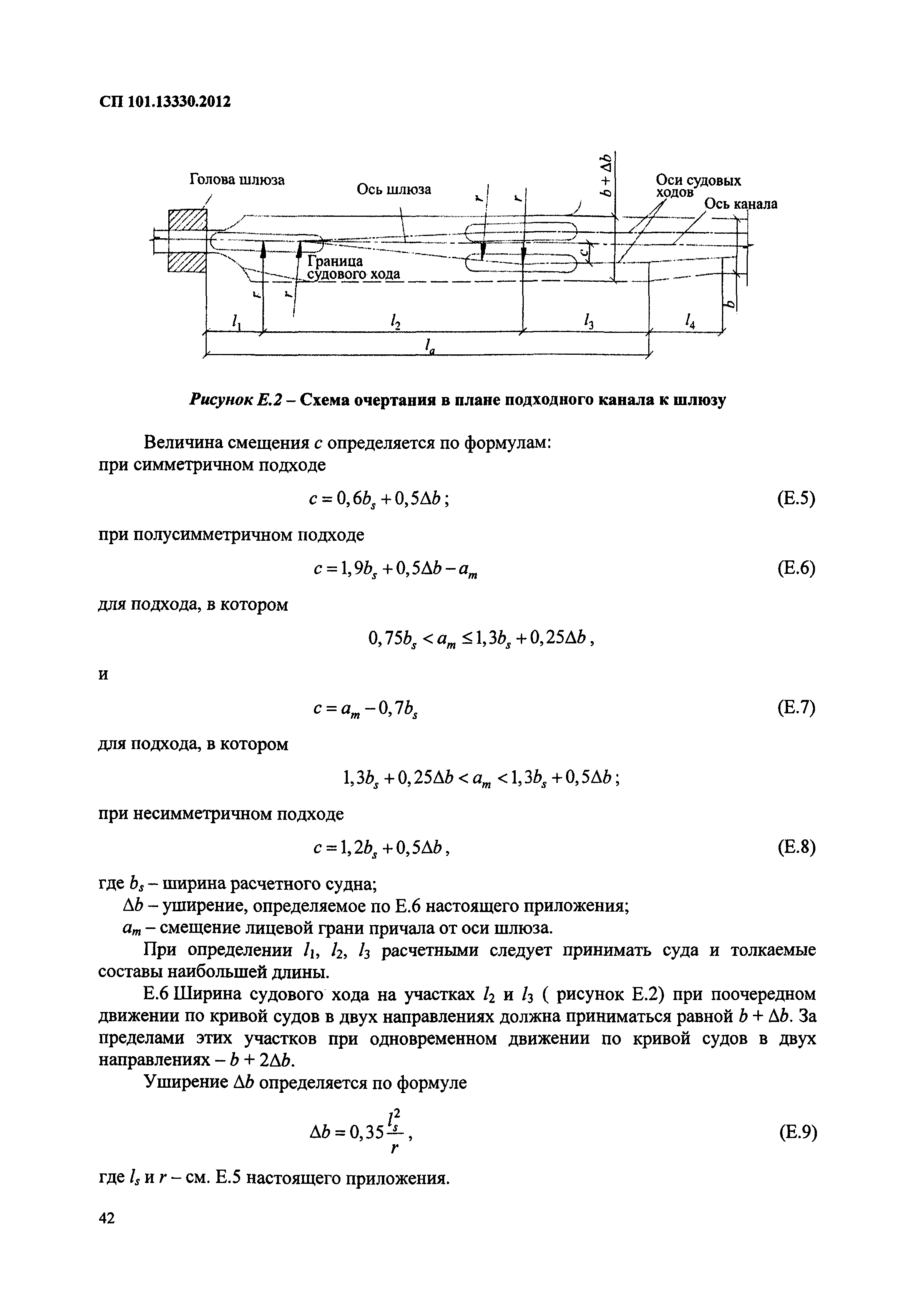

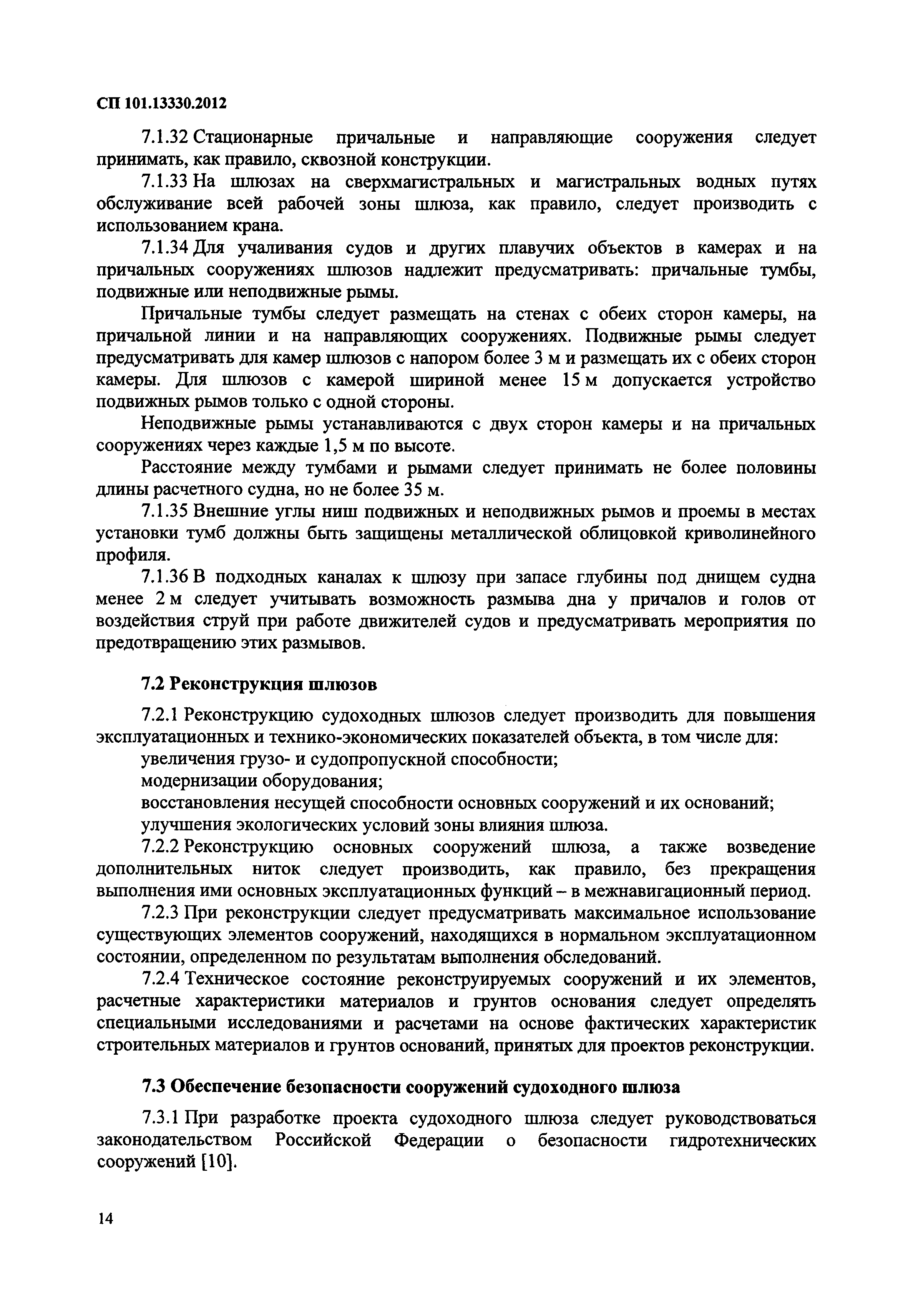

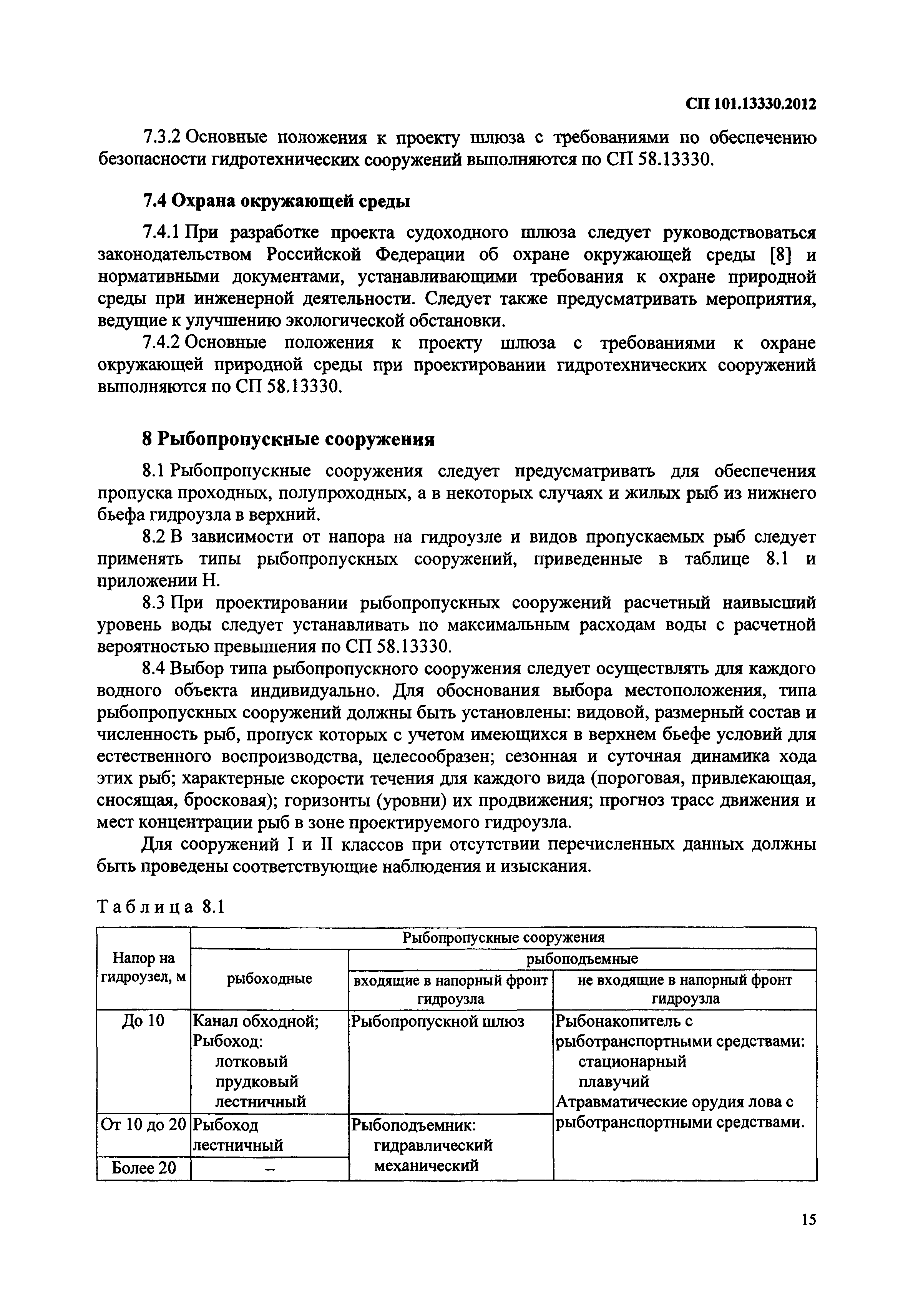

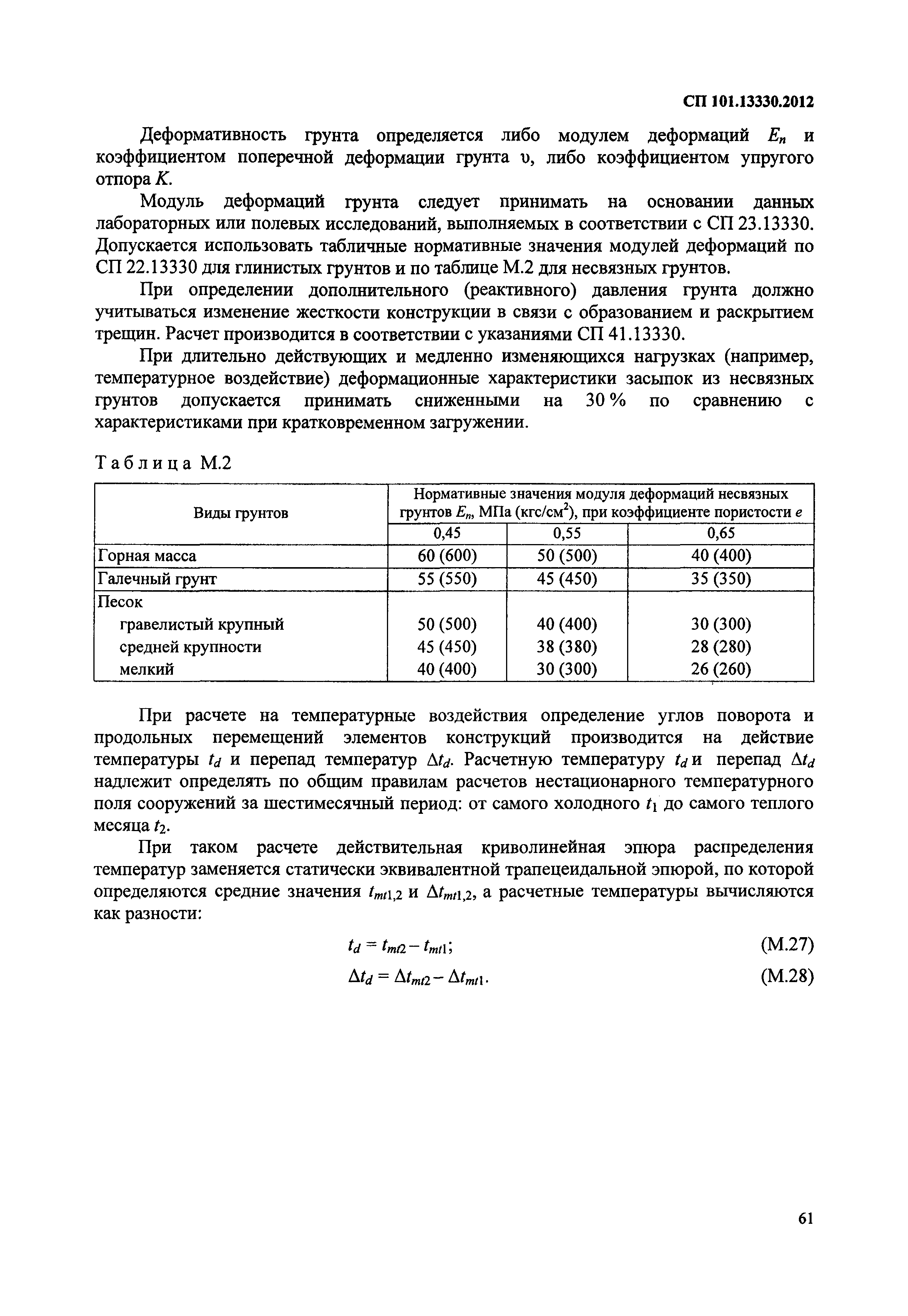

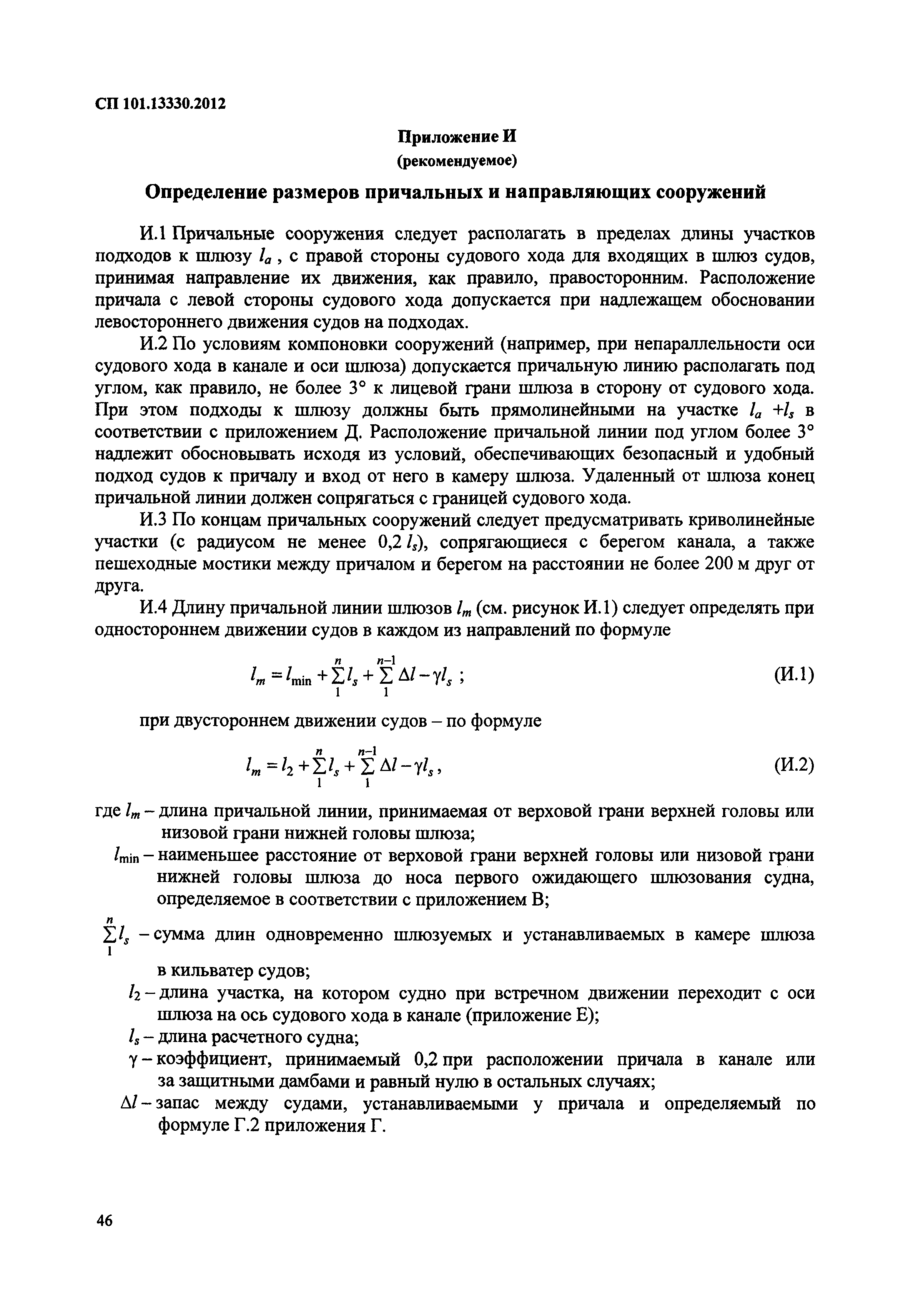

![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/0.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/1.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/2.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/3.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/4.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/5.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/6.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/7.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/8.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/9.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/10.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/11.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/12.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/13.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/14.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/15.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/16.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/17.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/18.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/19.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/20.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/21.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/22.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/23.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/24.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/25.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/26.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/27.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/28.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/29.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/30.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/31.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/32.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/33.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/34.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/35.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/36.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/37.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/38.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/39.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/40.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/41.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/42.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/43.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/44.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/45.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/46.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/47.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/48.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/49.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/50.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/51.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/52.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/53.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/54.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/55.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/56.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/57.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/58.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/59.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/60.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/61.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/62.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/63.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/64.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/65.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/66.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/67.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/68.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/69.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/70.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/71.gif) ![СП 101.13330.2012](../../../Data2/1/4293788/4293788795.files/72.gif)
|
