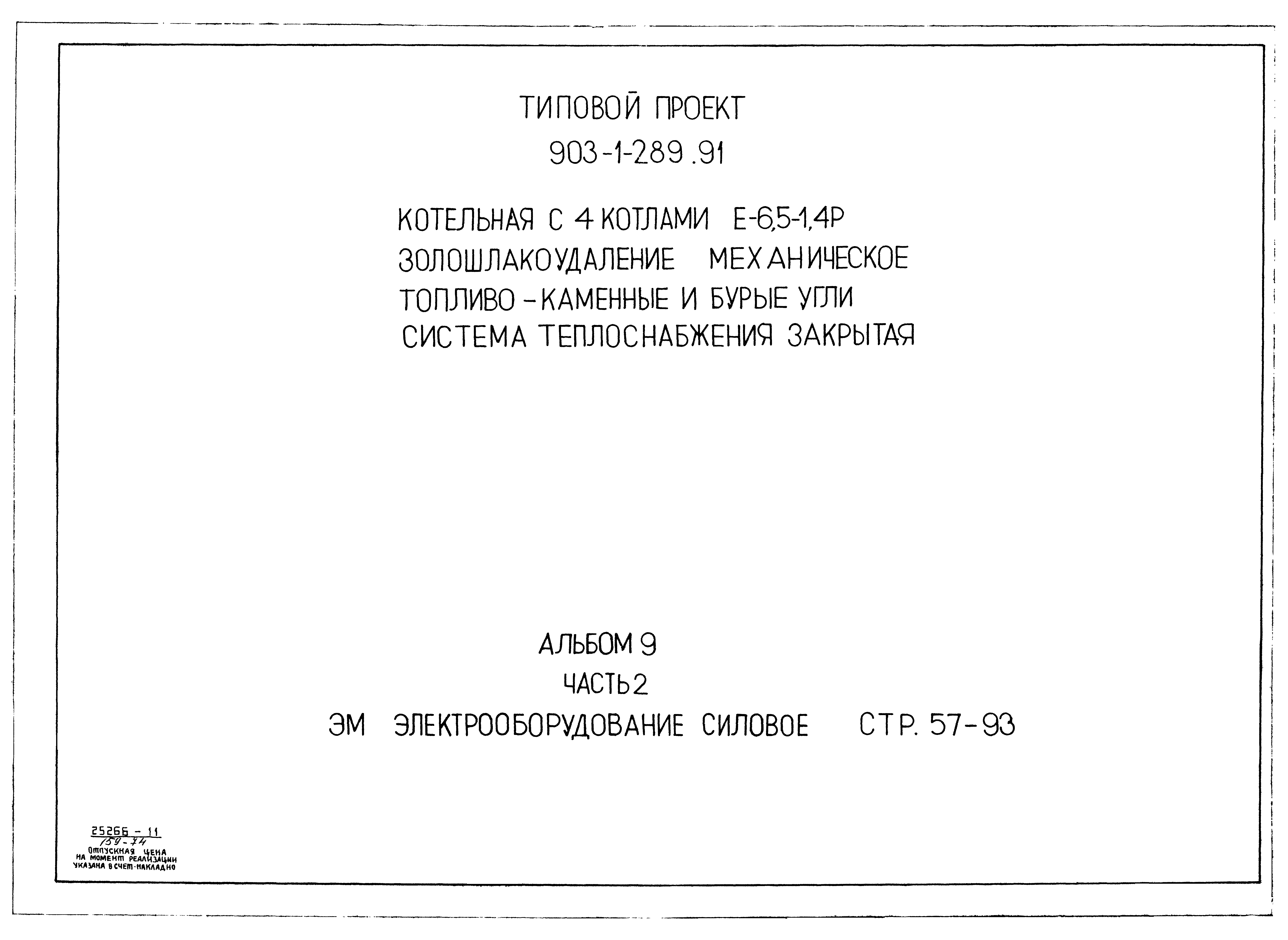

Скачать Типовой проект 903-1-289.91 Альбом 9. Часть 2. Электрооборудование силовое

Дата актуализации: 10.08.2017

Типовой проект 903-1-289.91

Альбом 9. Часть 2. Электрооборудование силовое

Обозначение:	Типовой проект 903-1-289.91
Обозначение англ:	903-1-289.91
Статус:	не определен законодательством
Название рус.:	Альбом 9. Часть 2. Электрооборудование силовое
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	22.08.1991

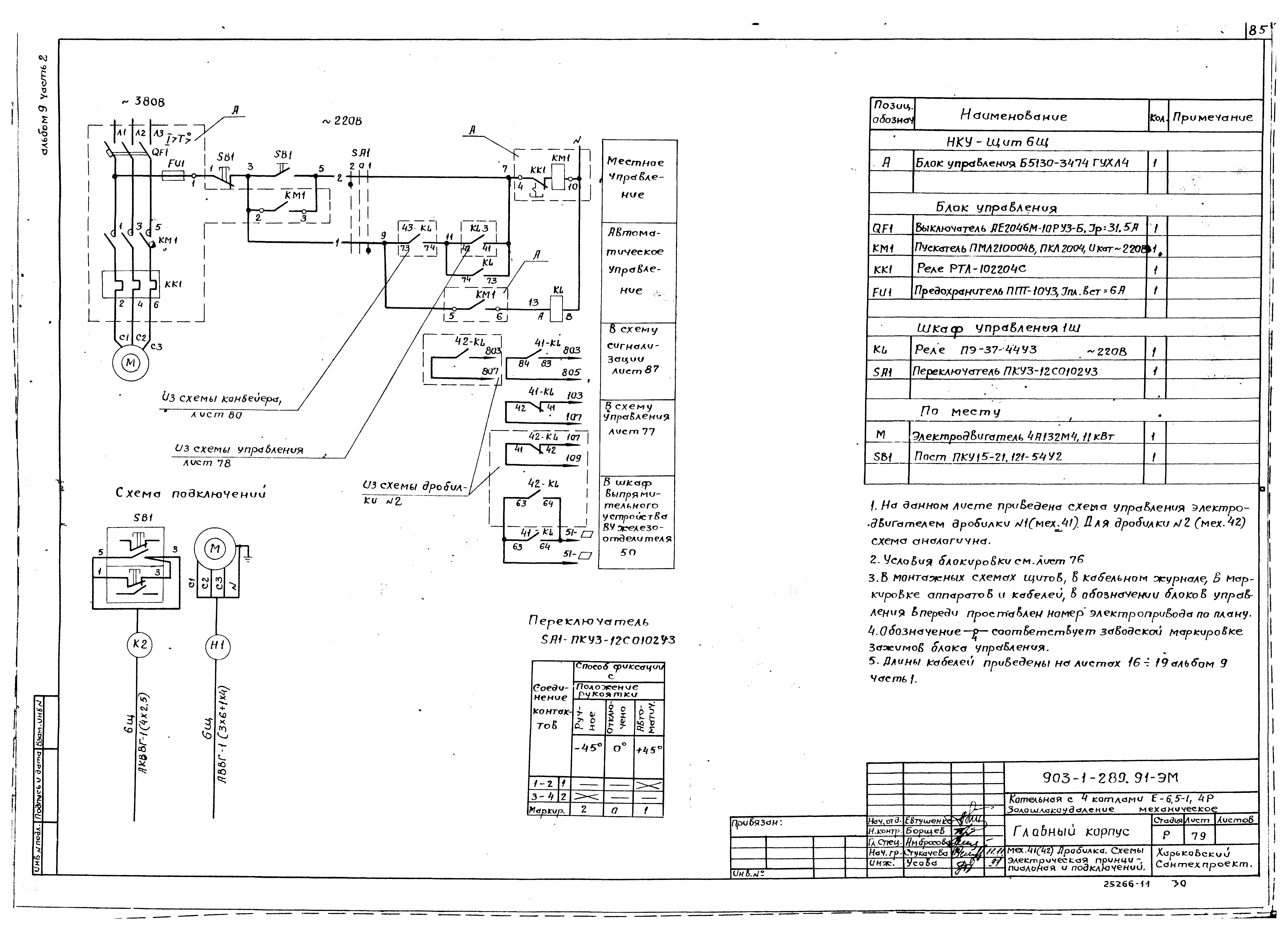

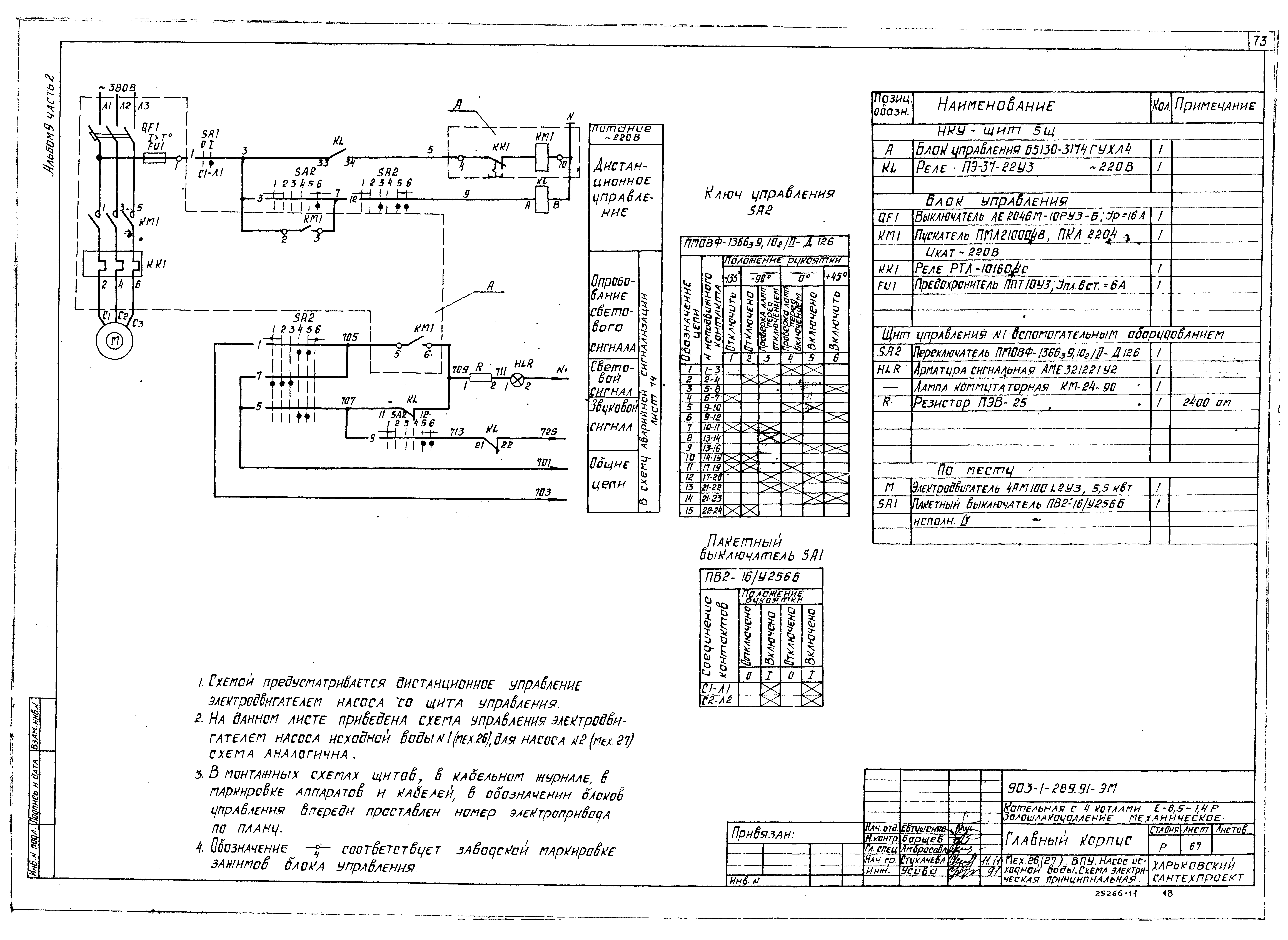

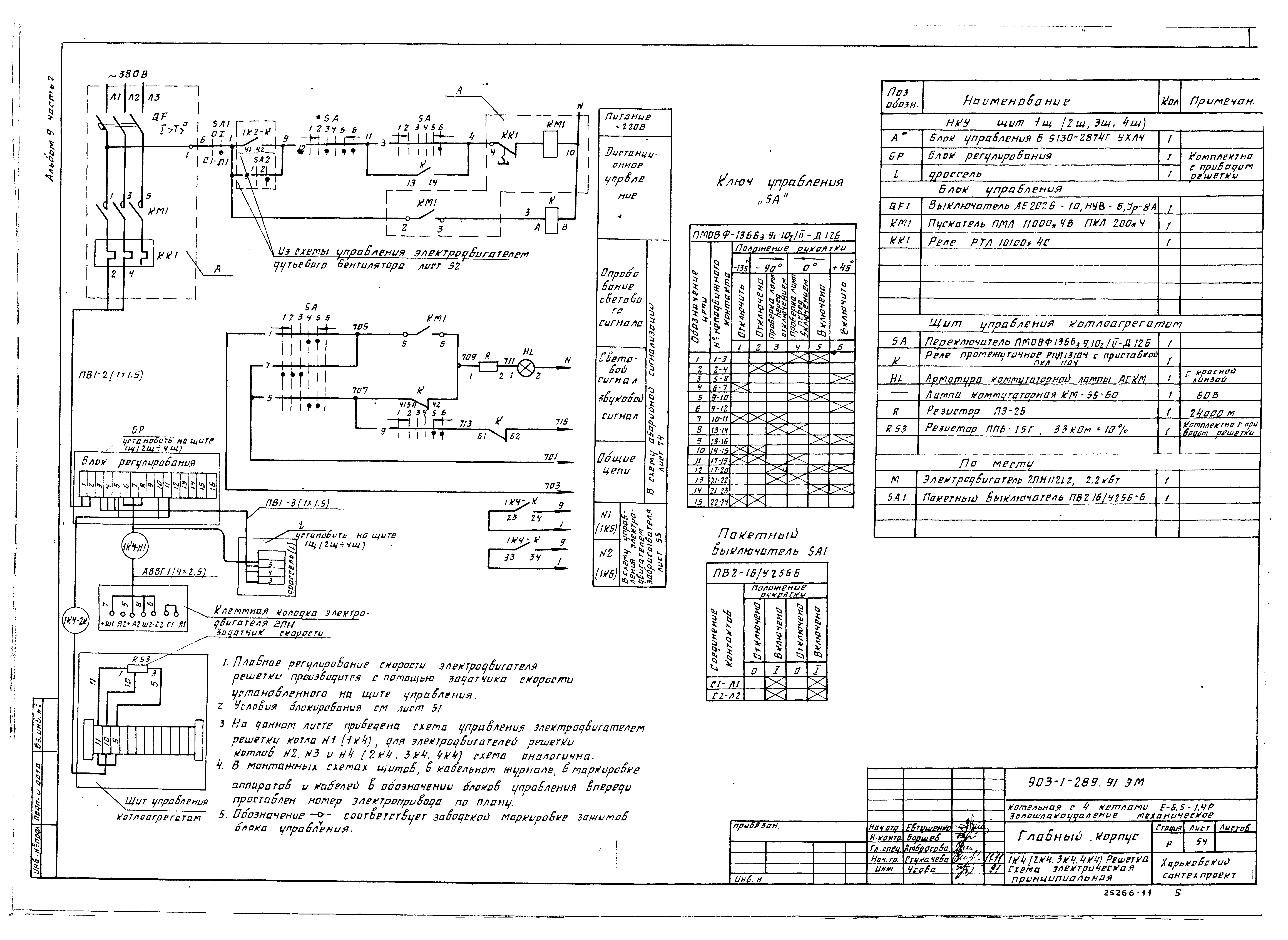

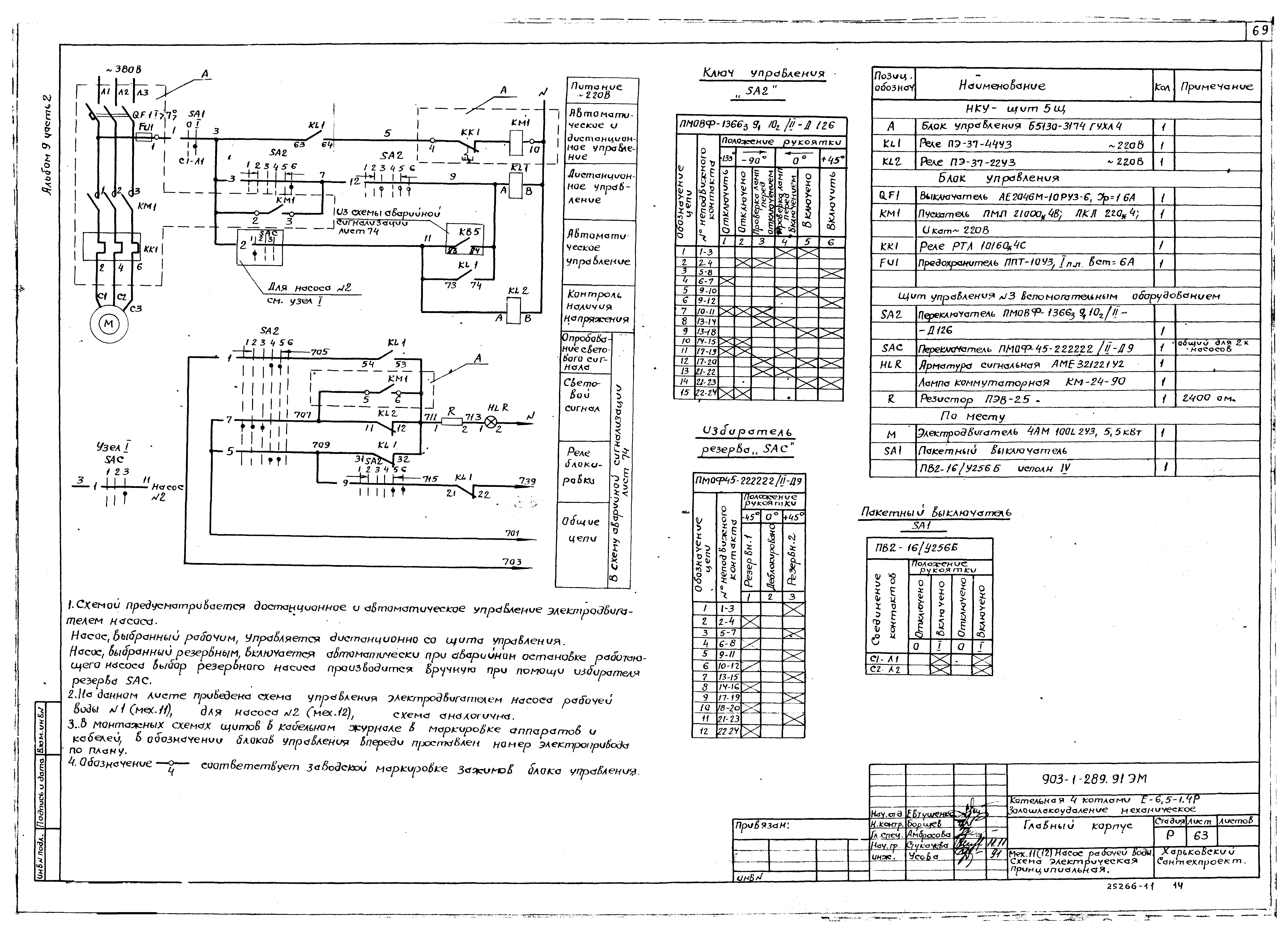

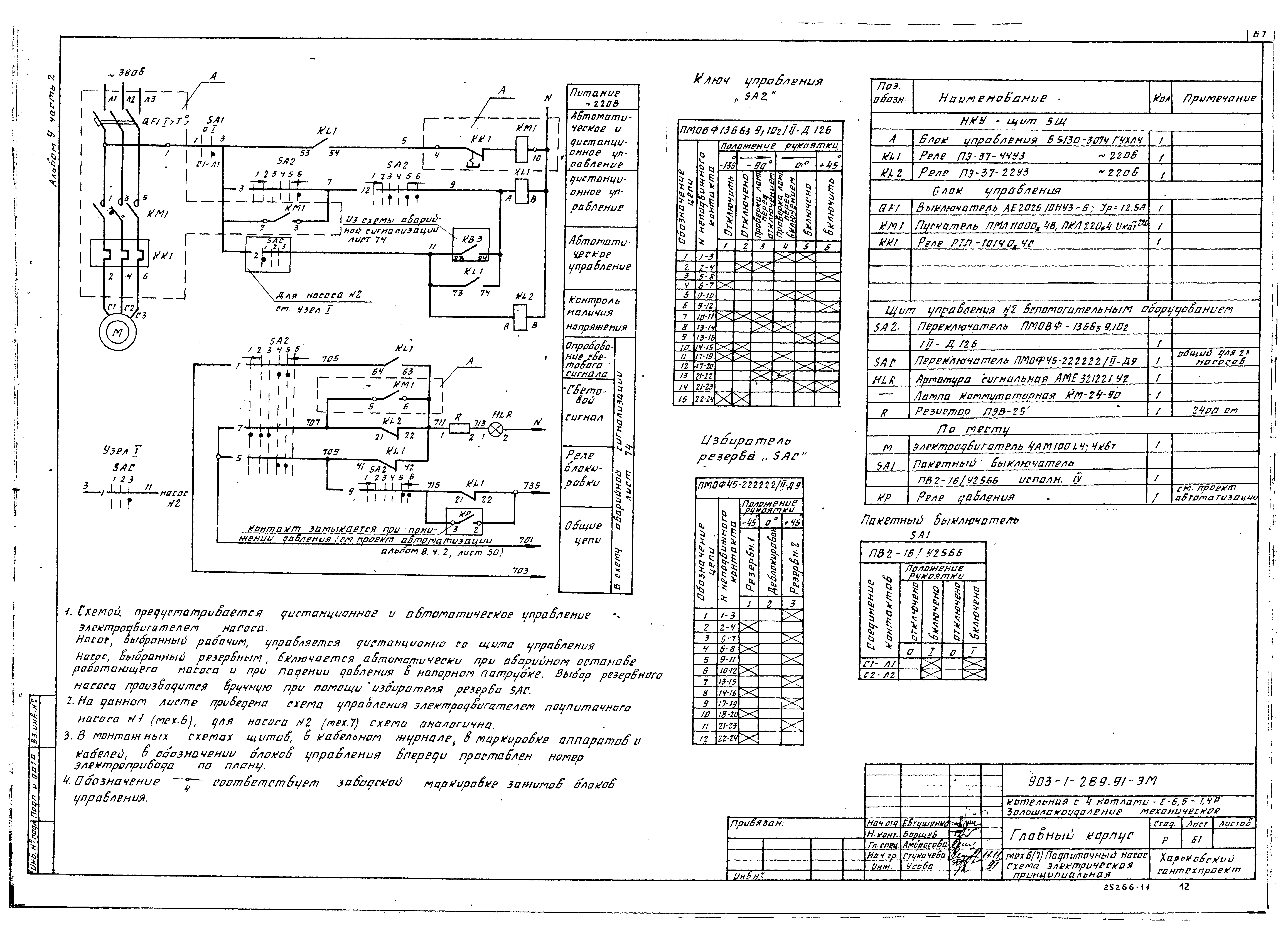

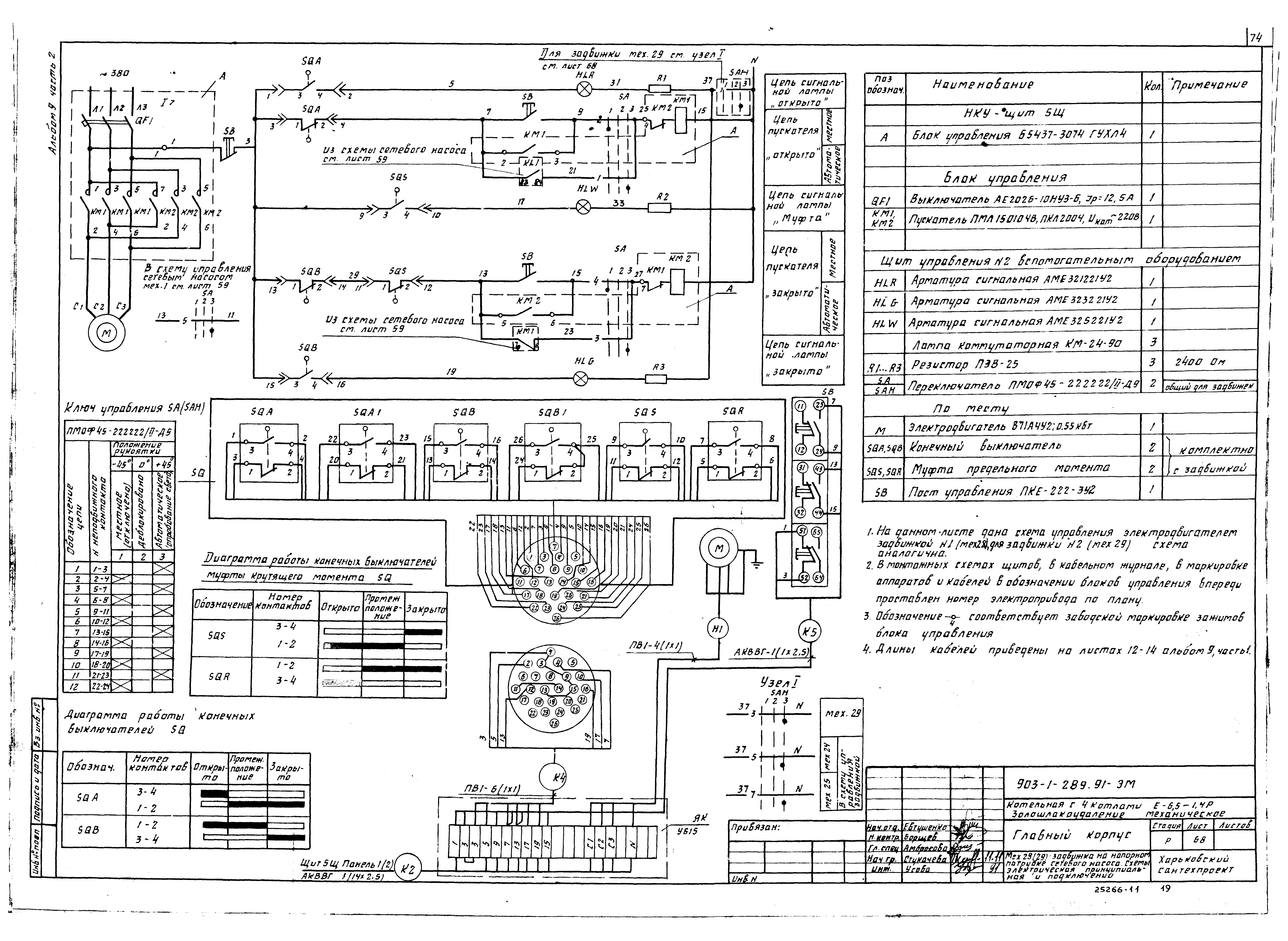

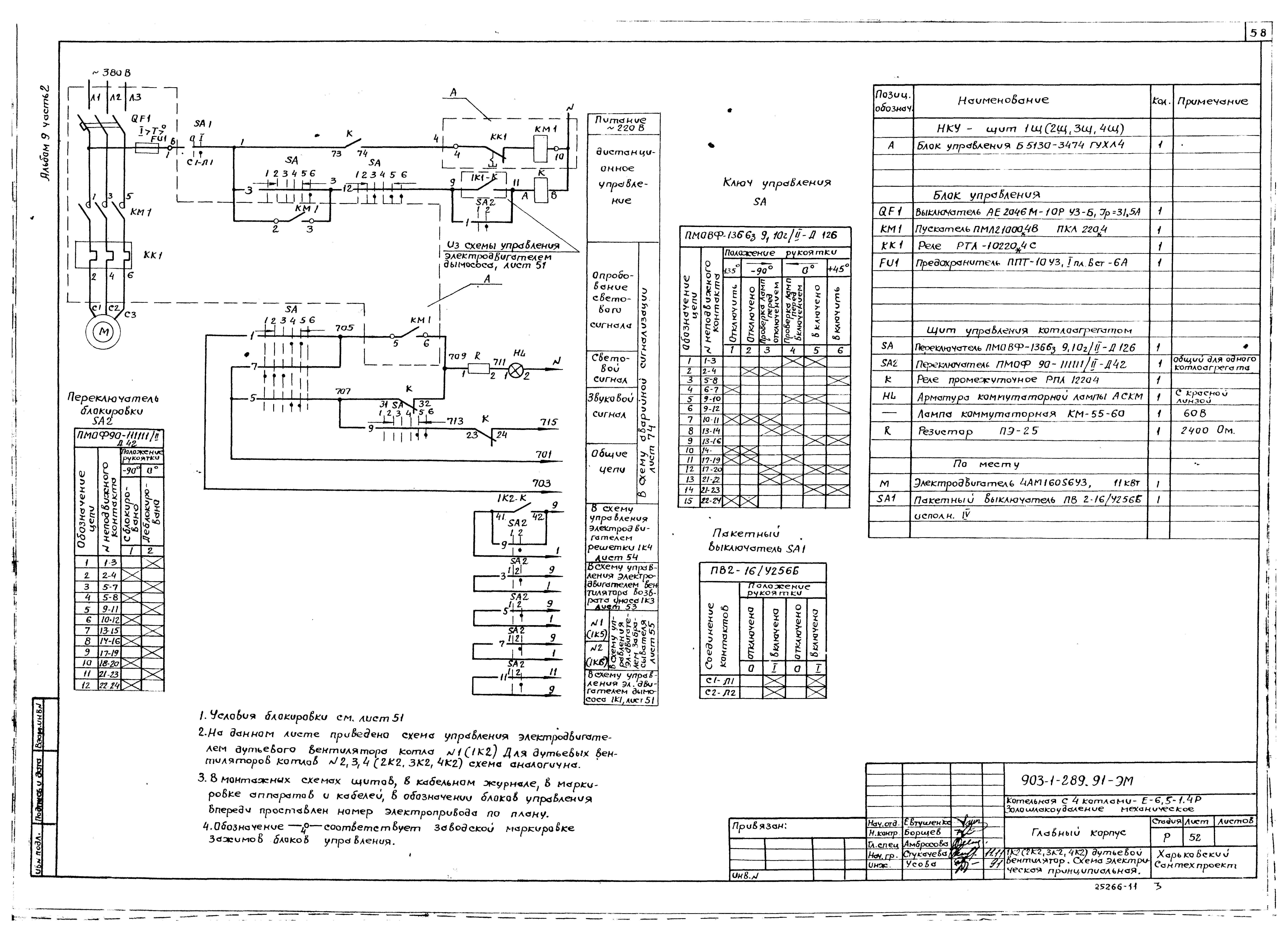

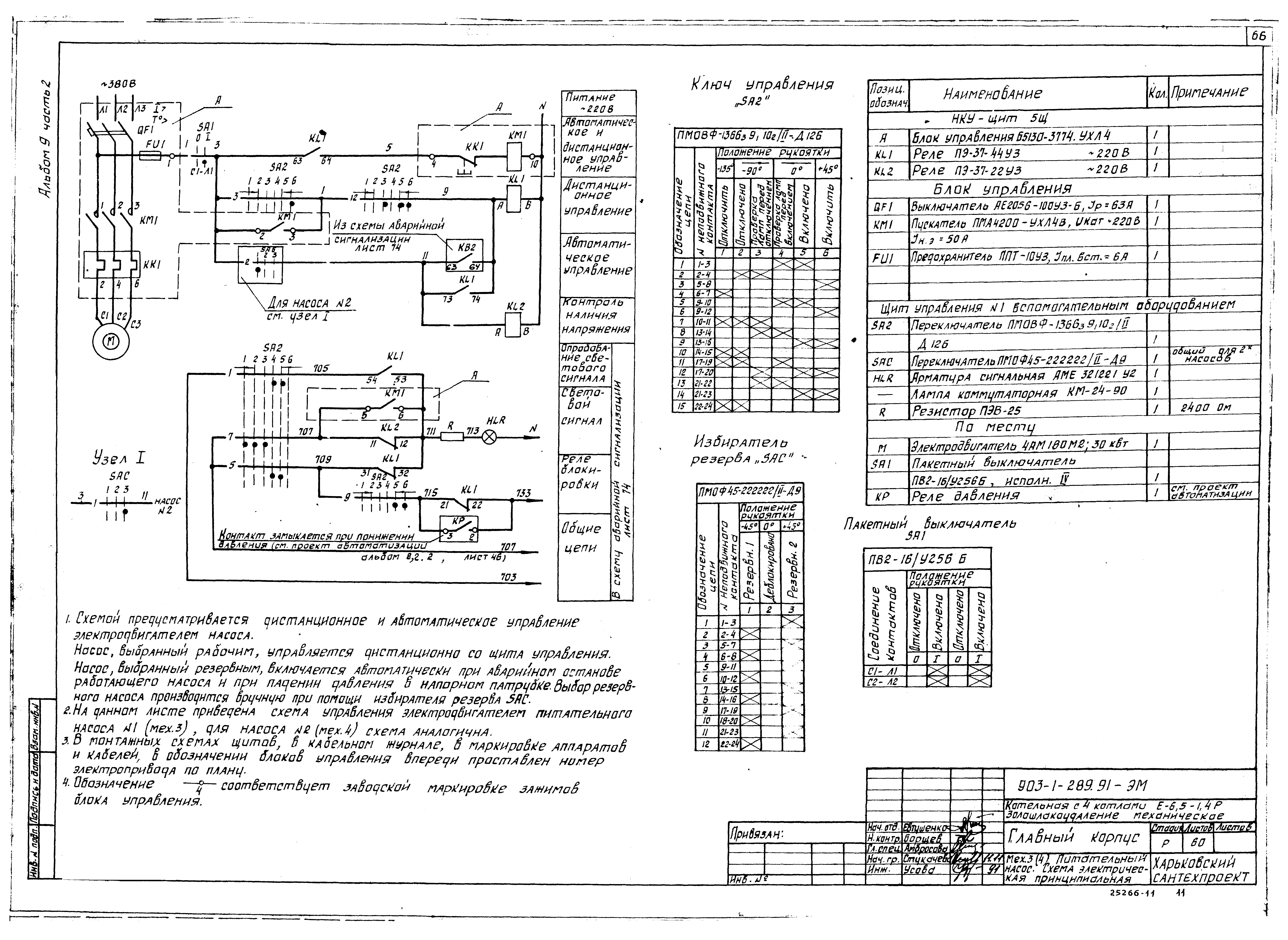

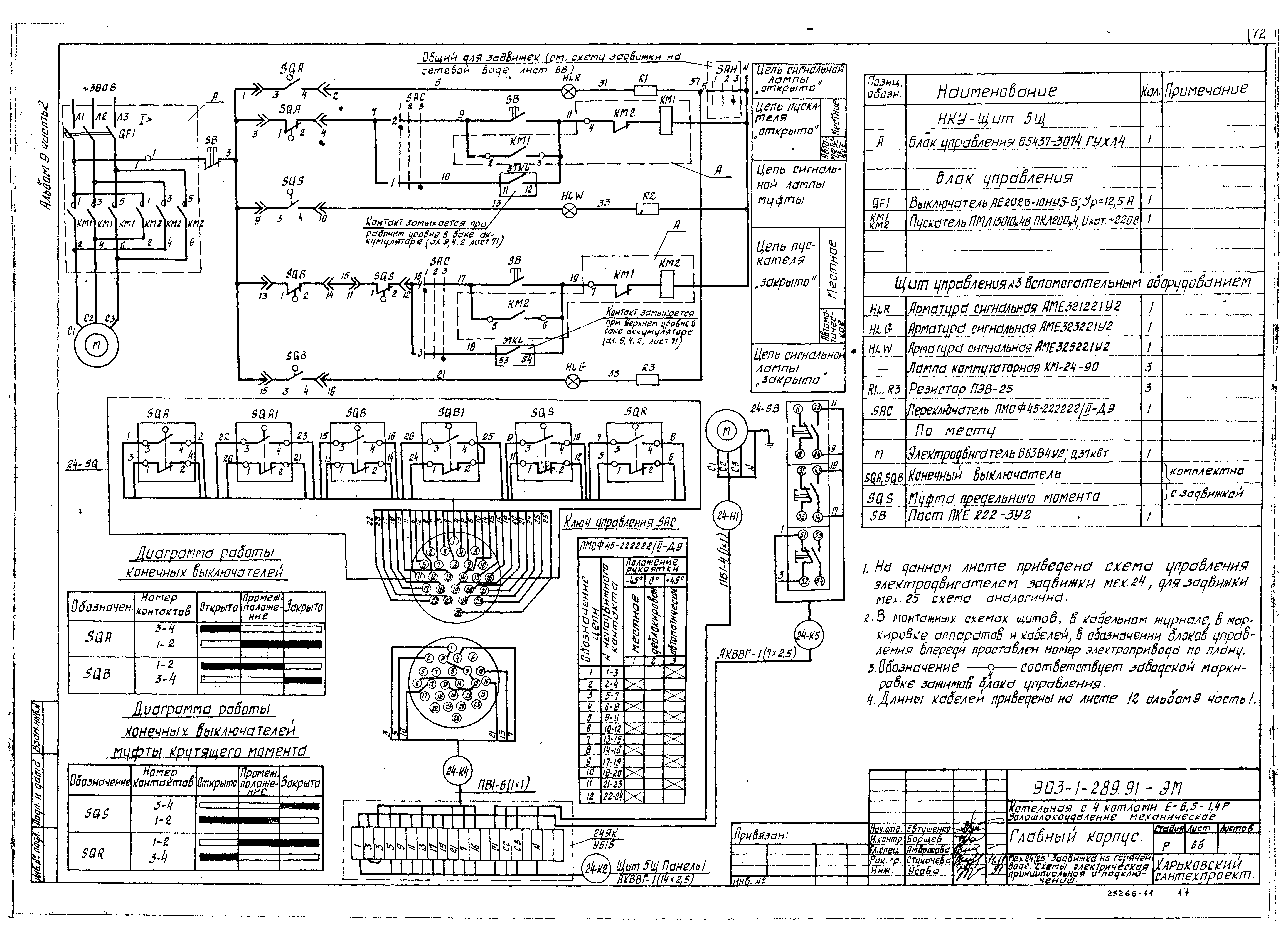

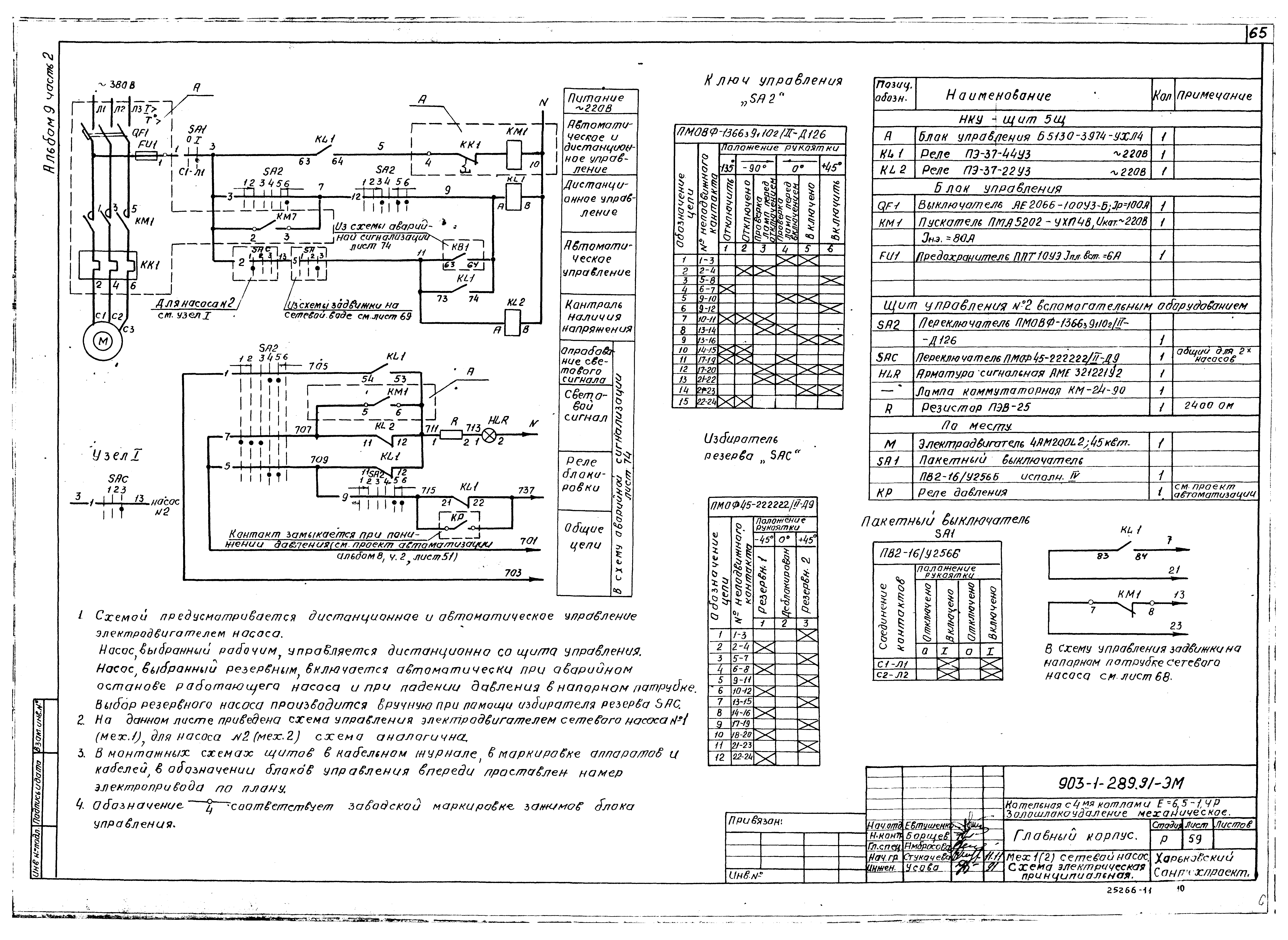

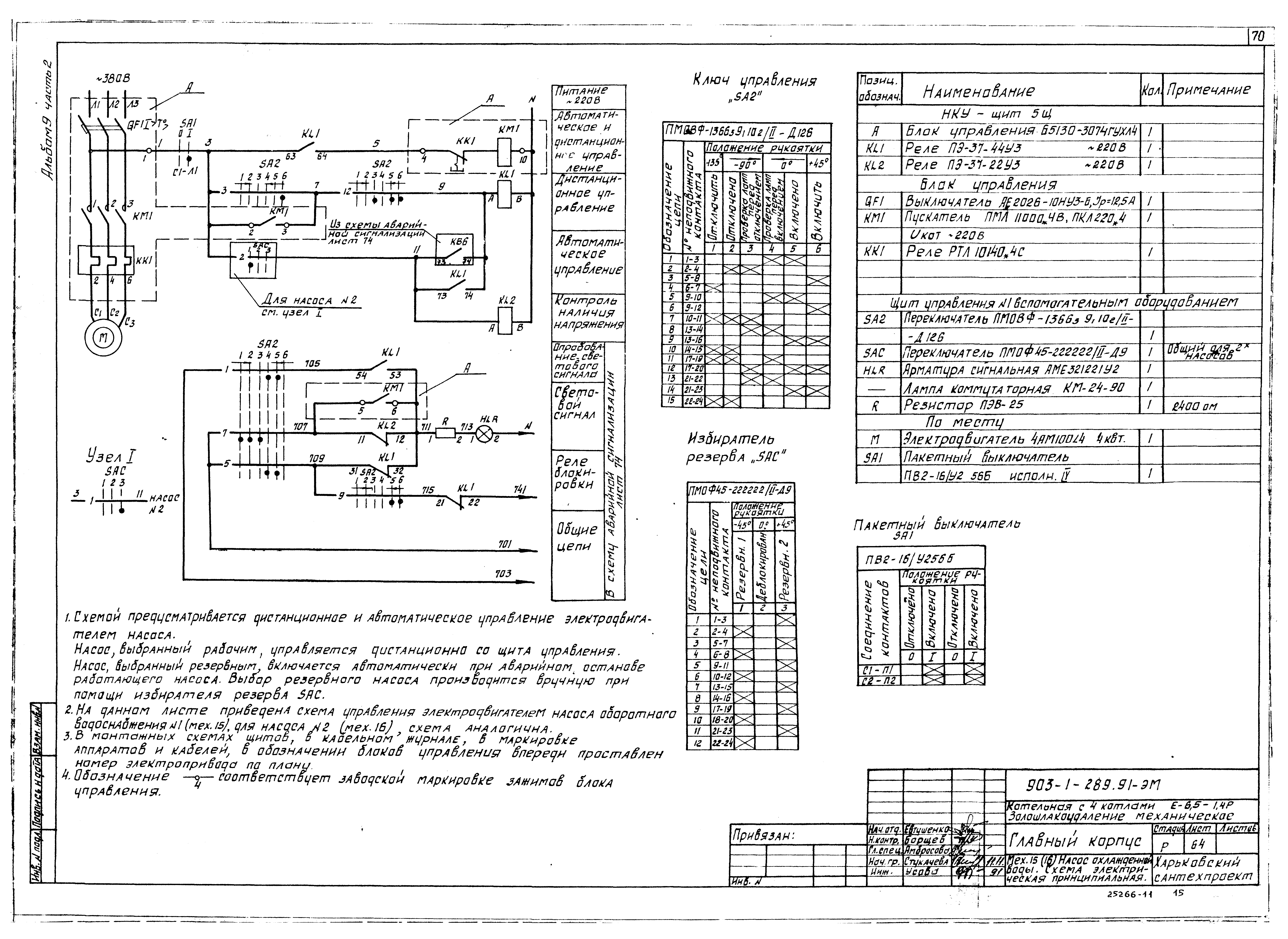

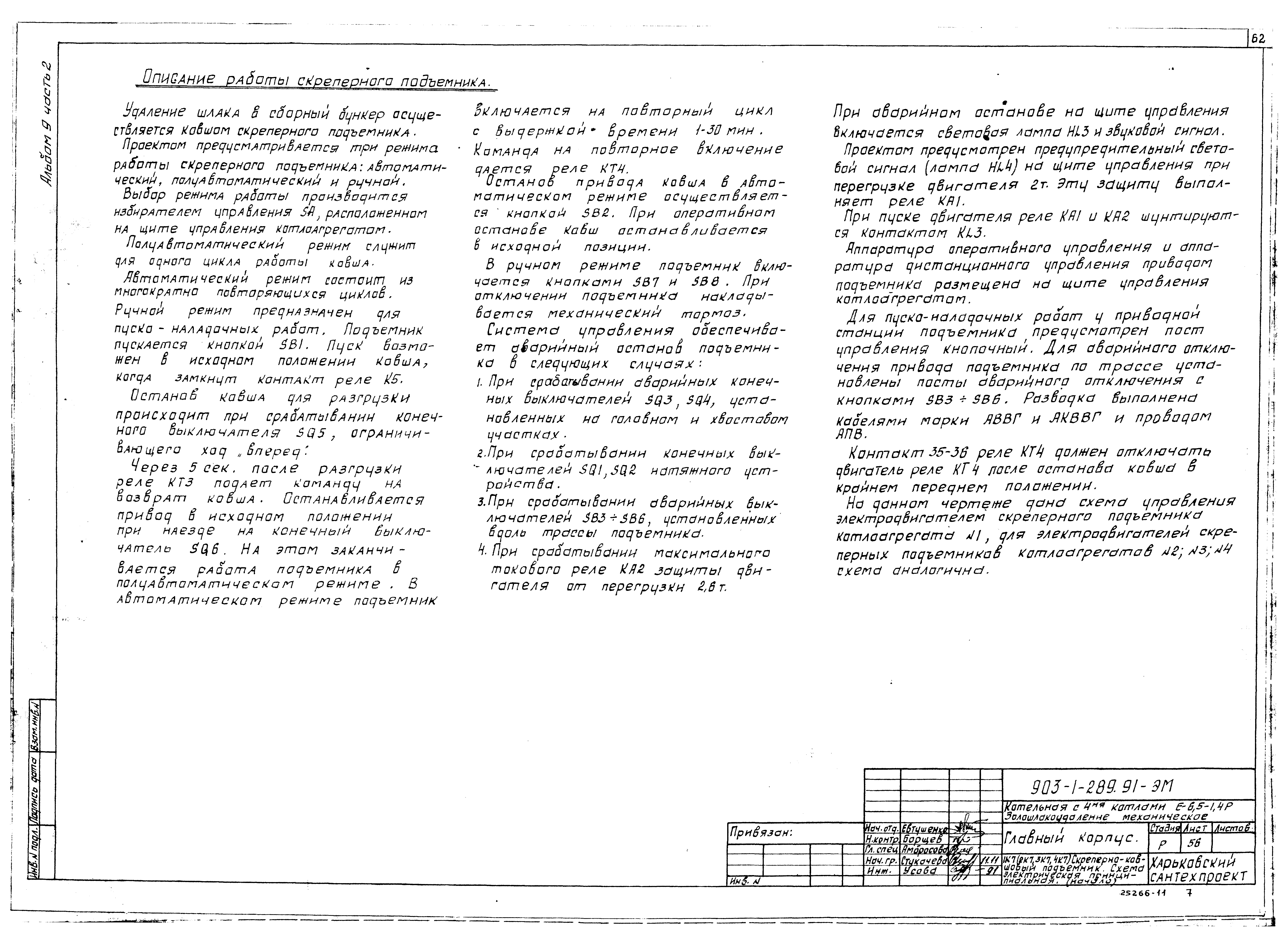

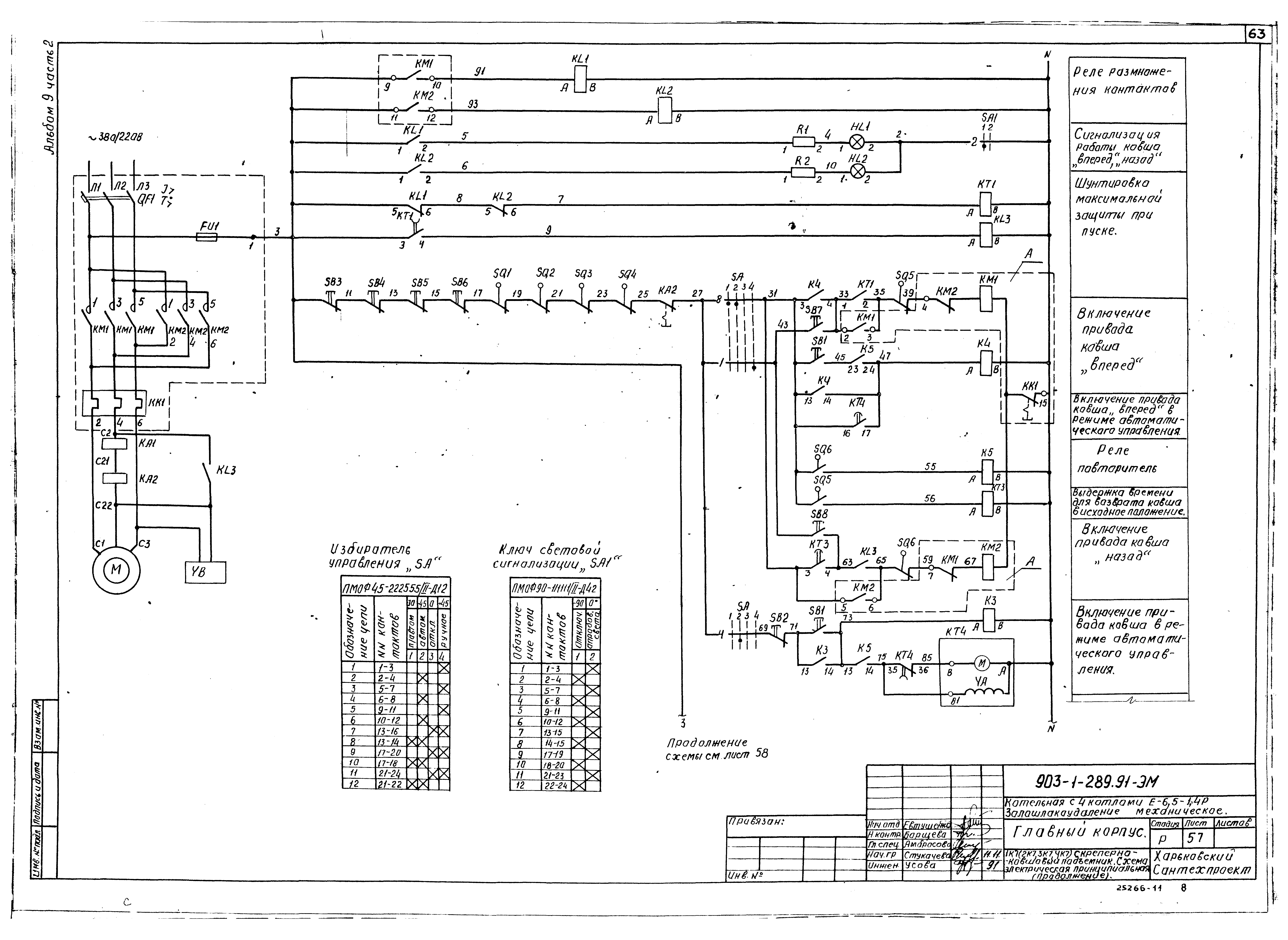

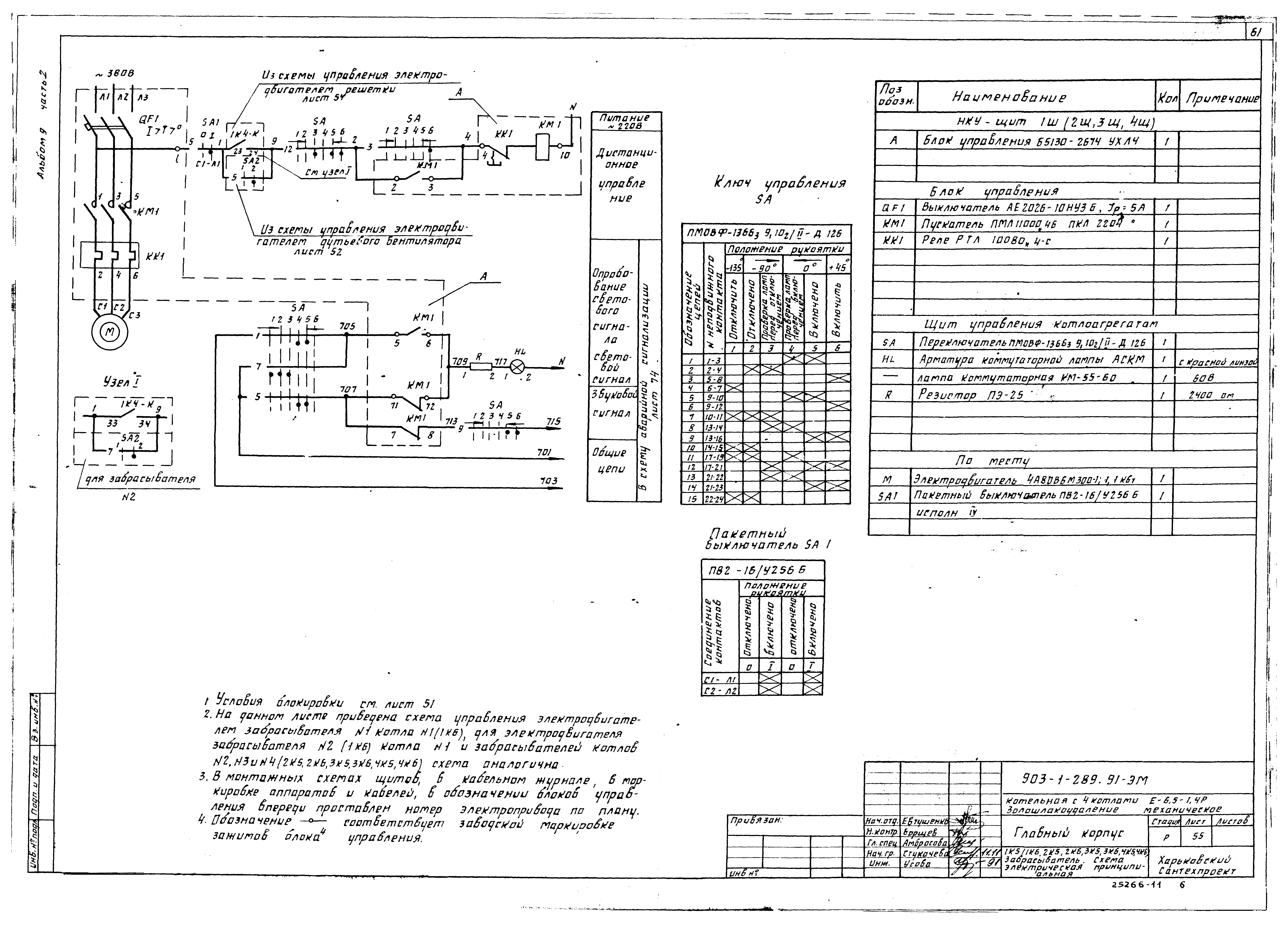

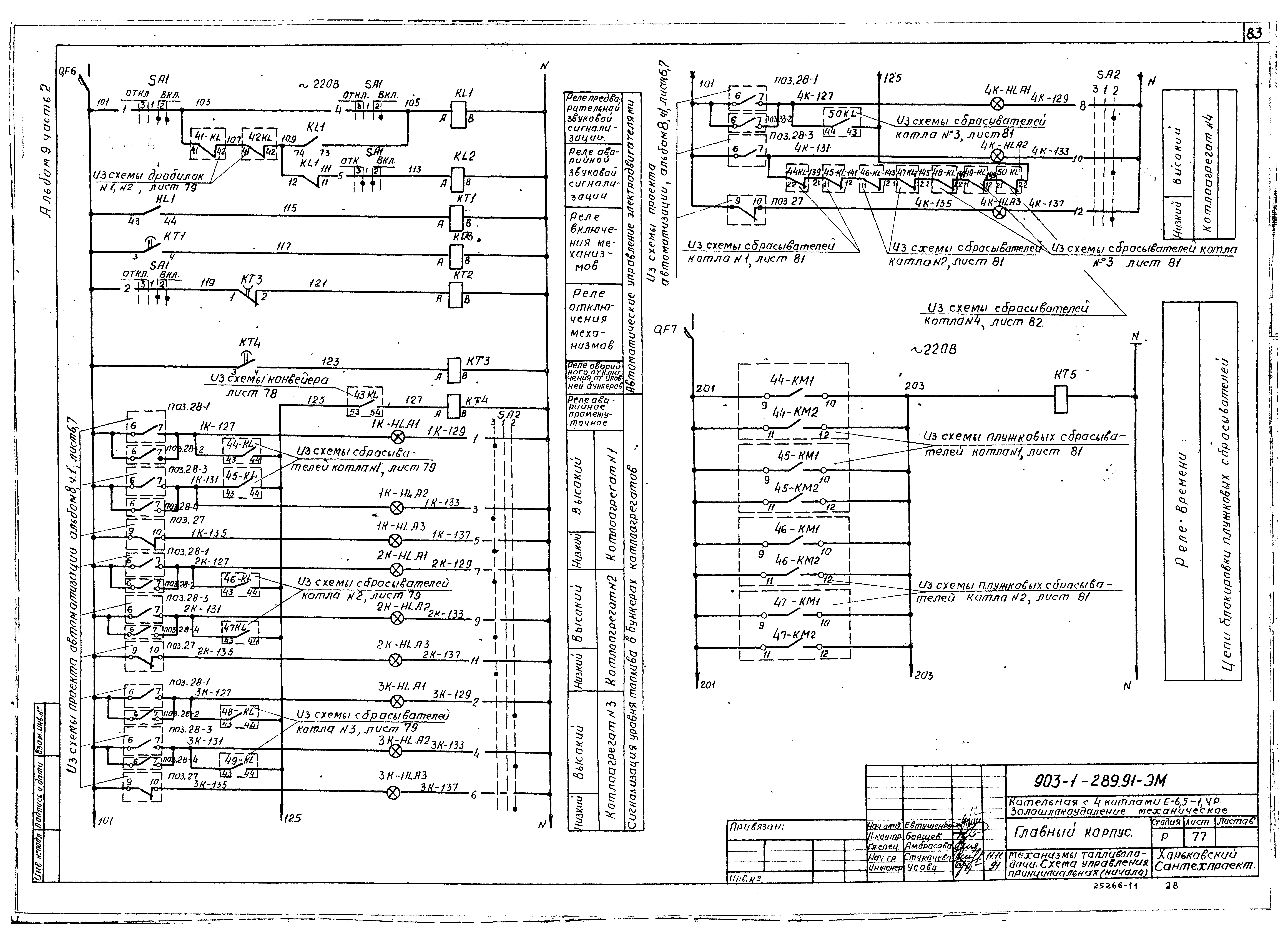

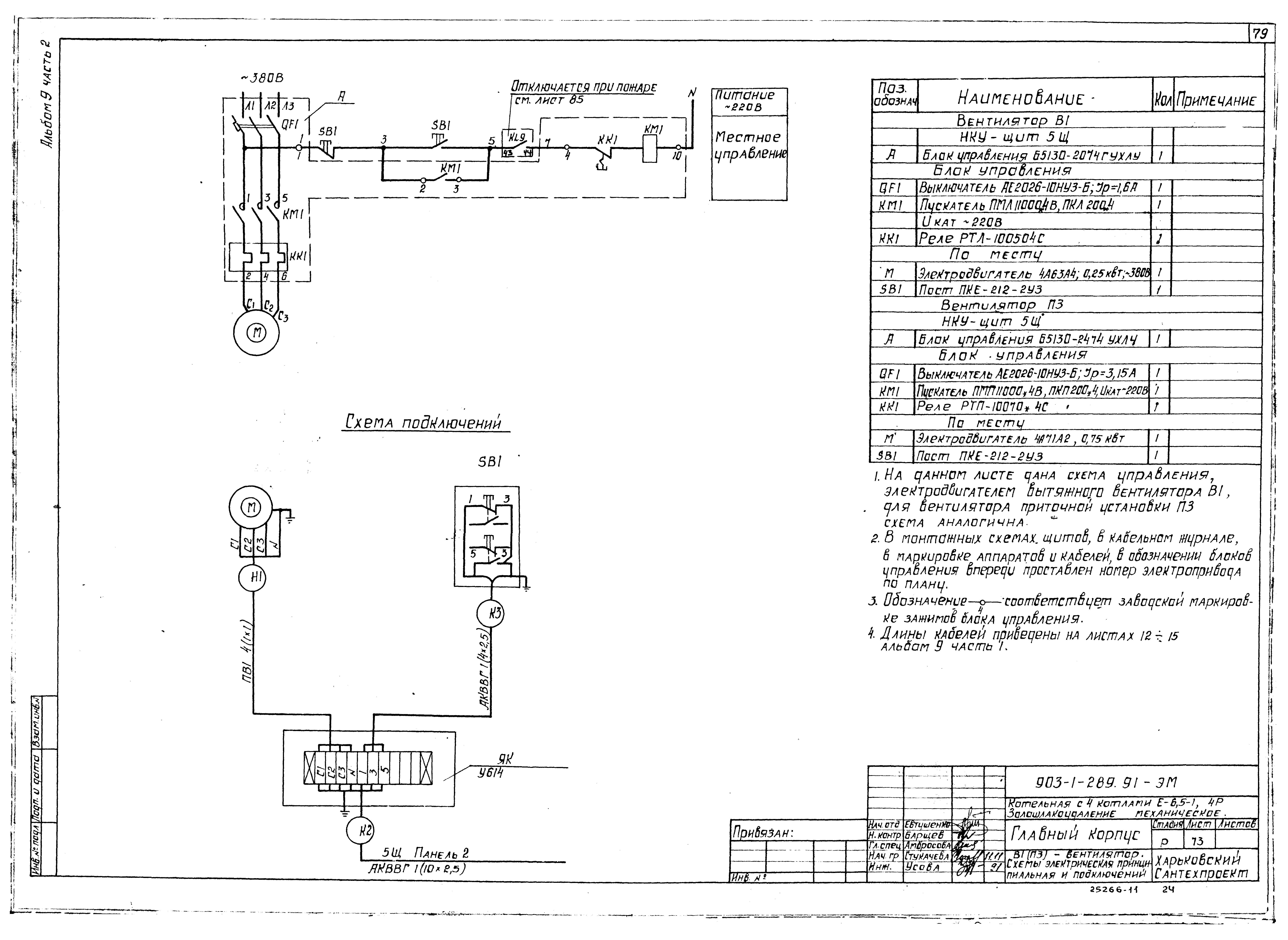

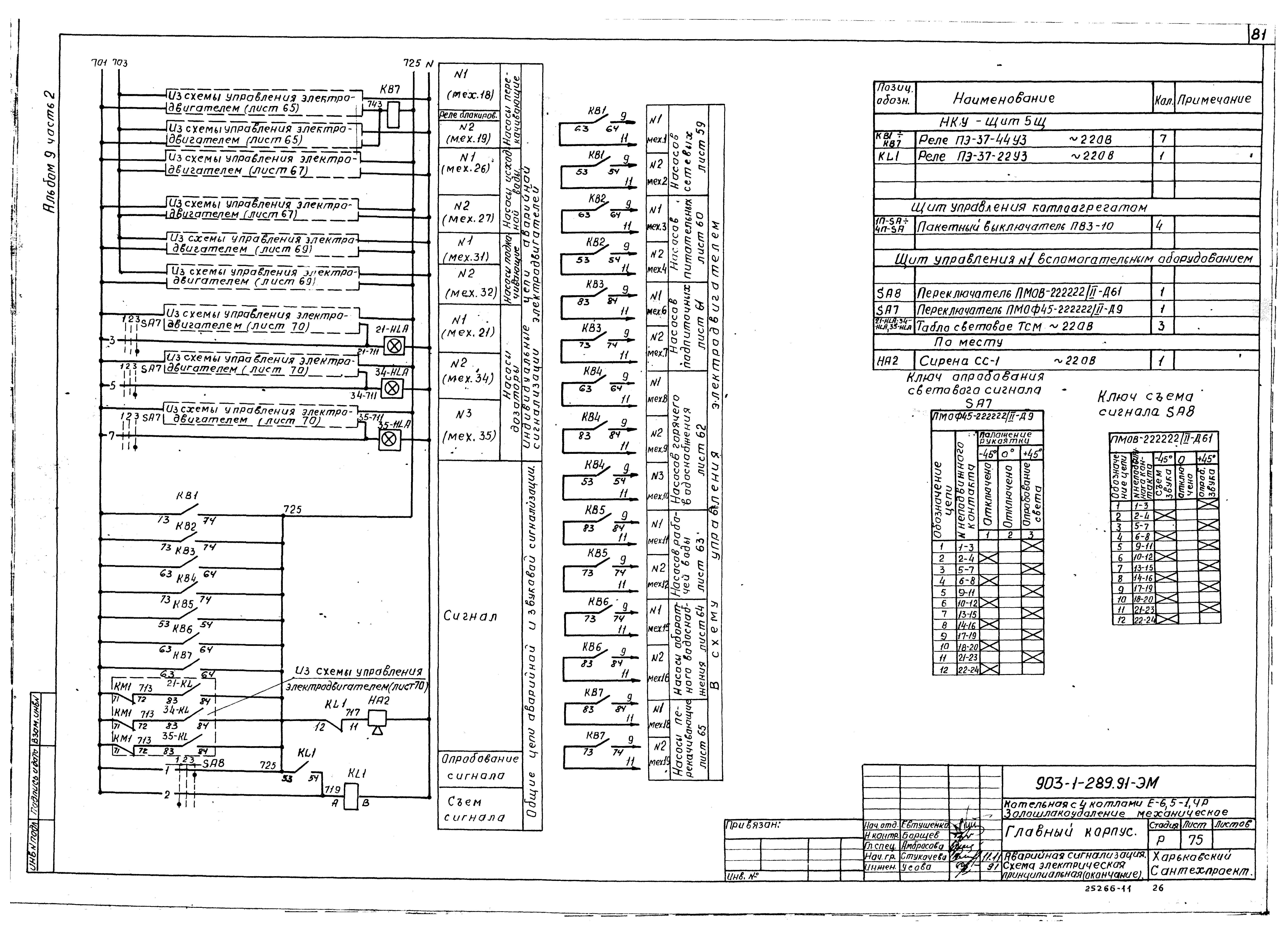

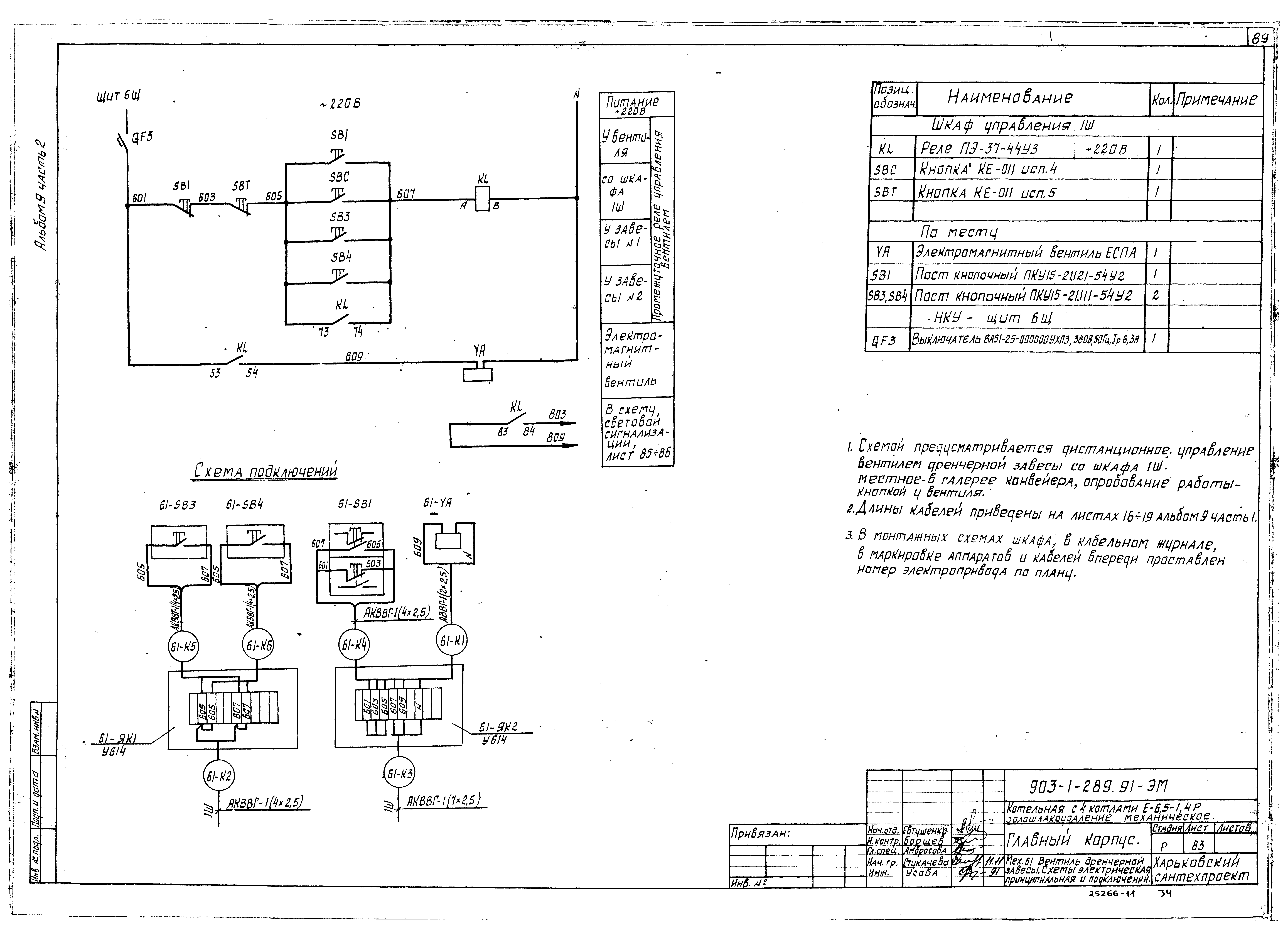

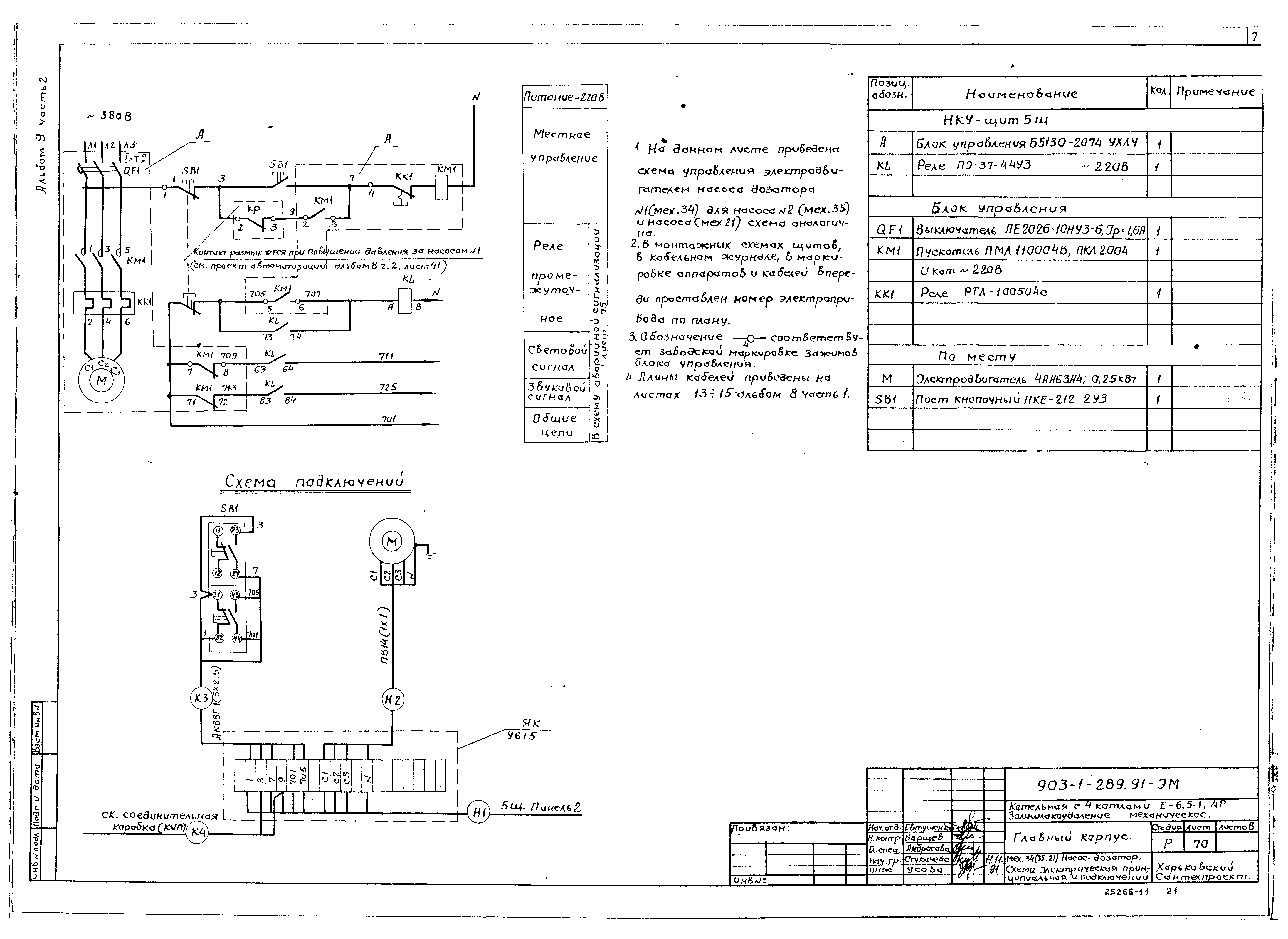

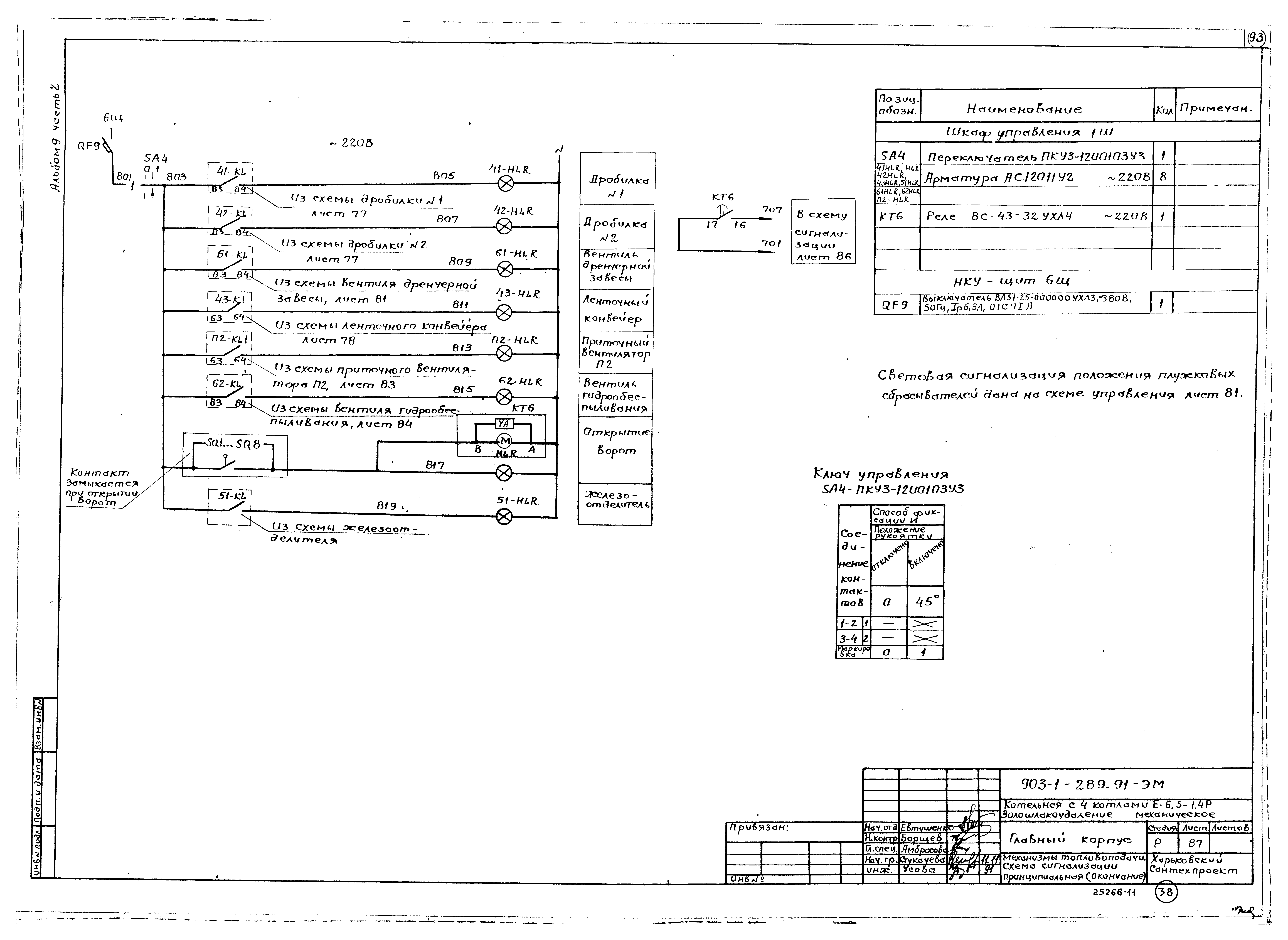

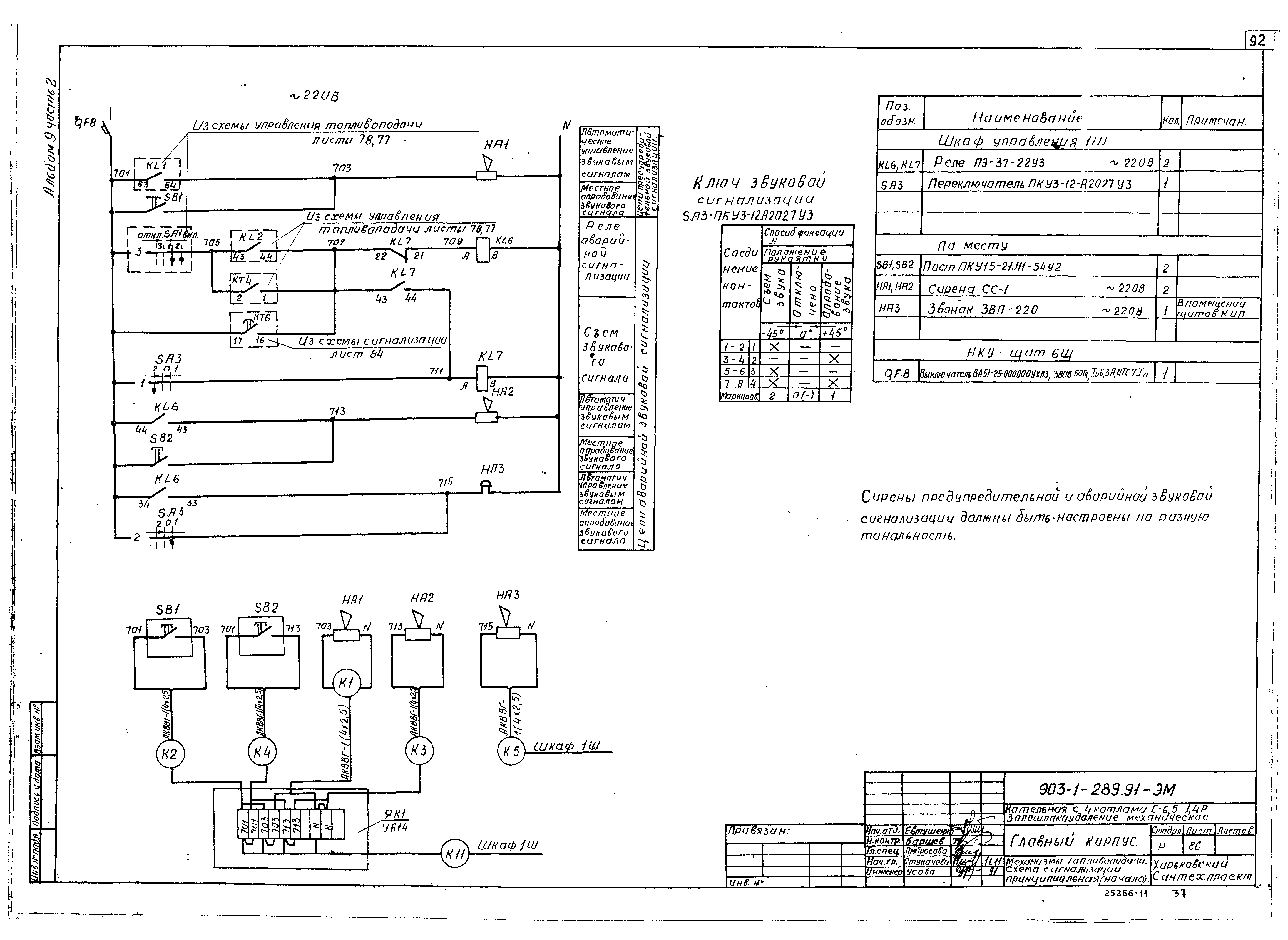

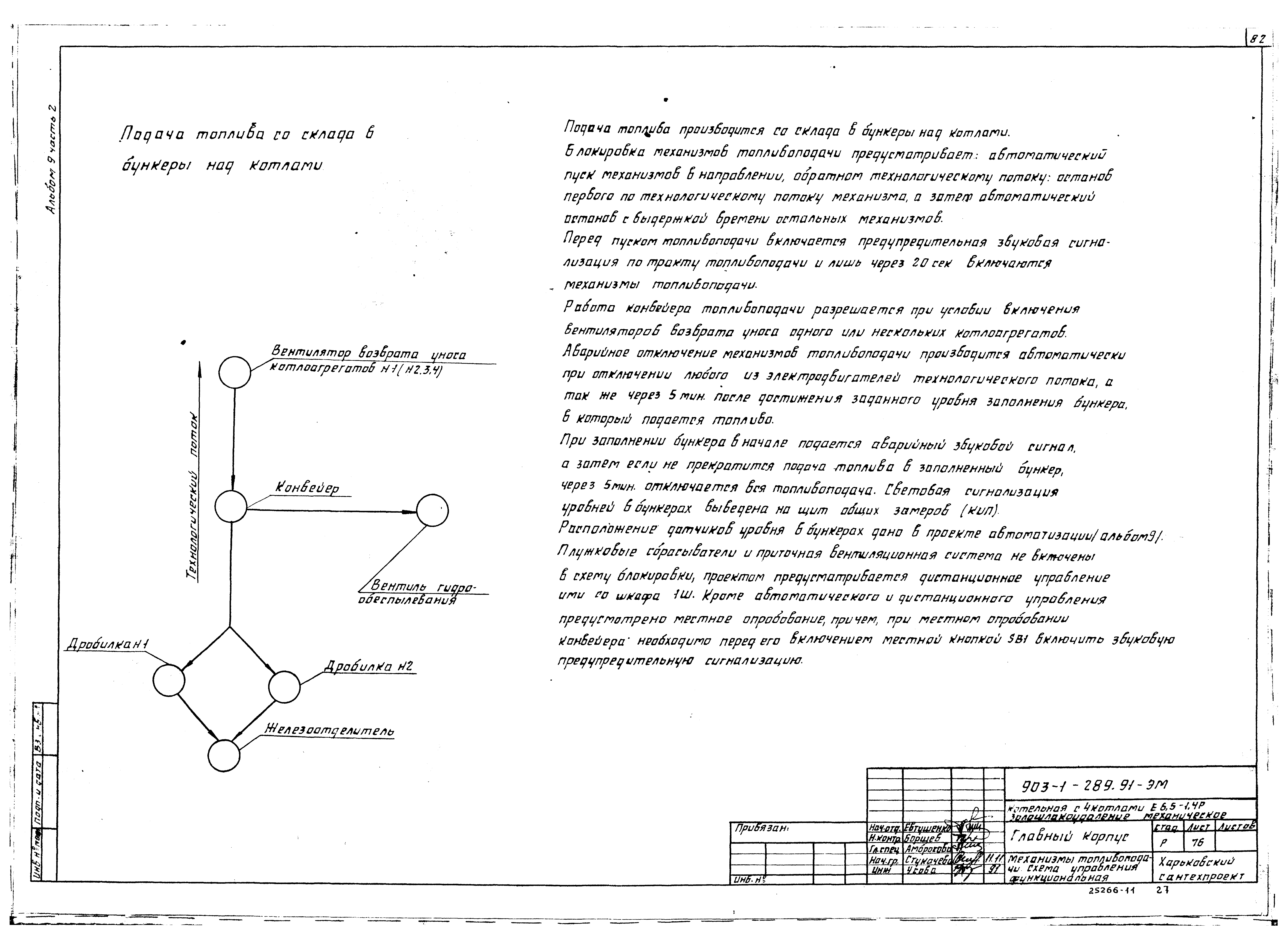

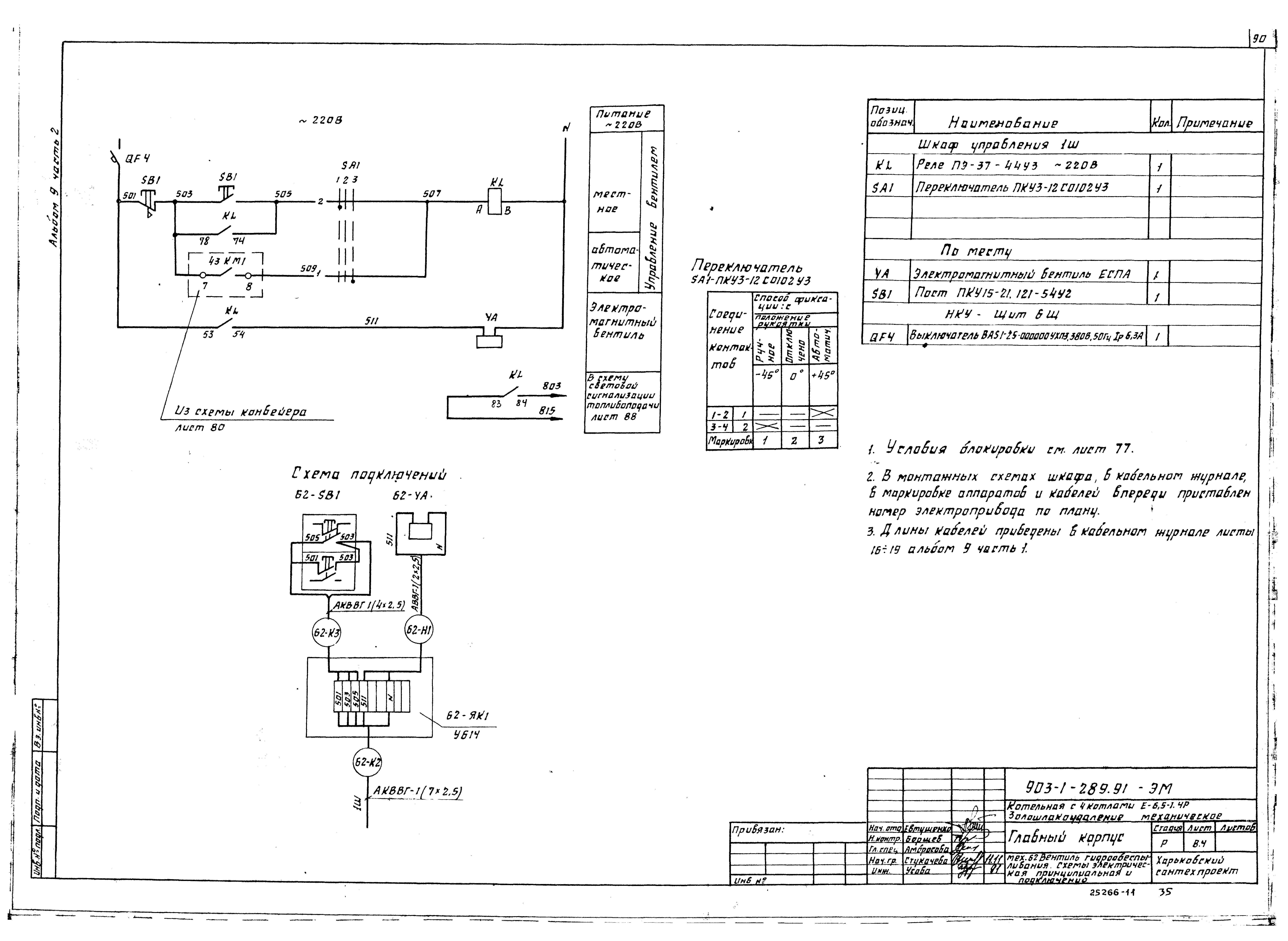

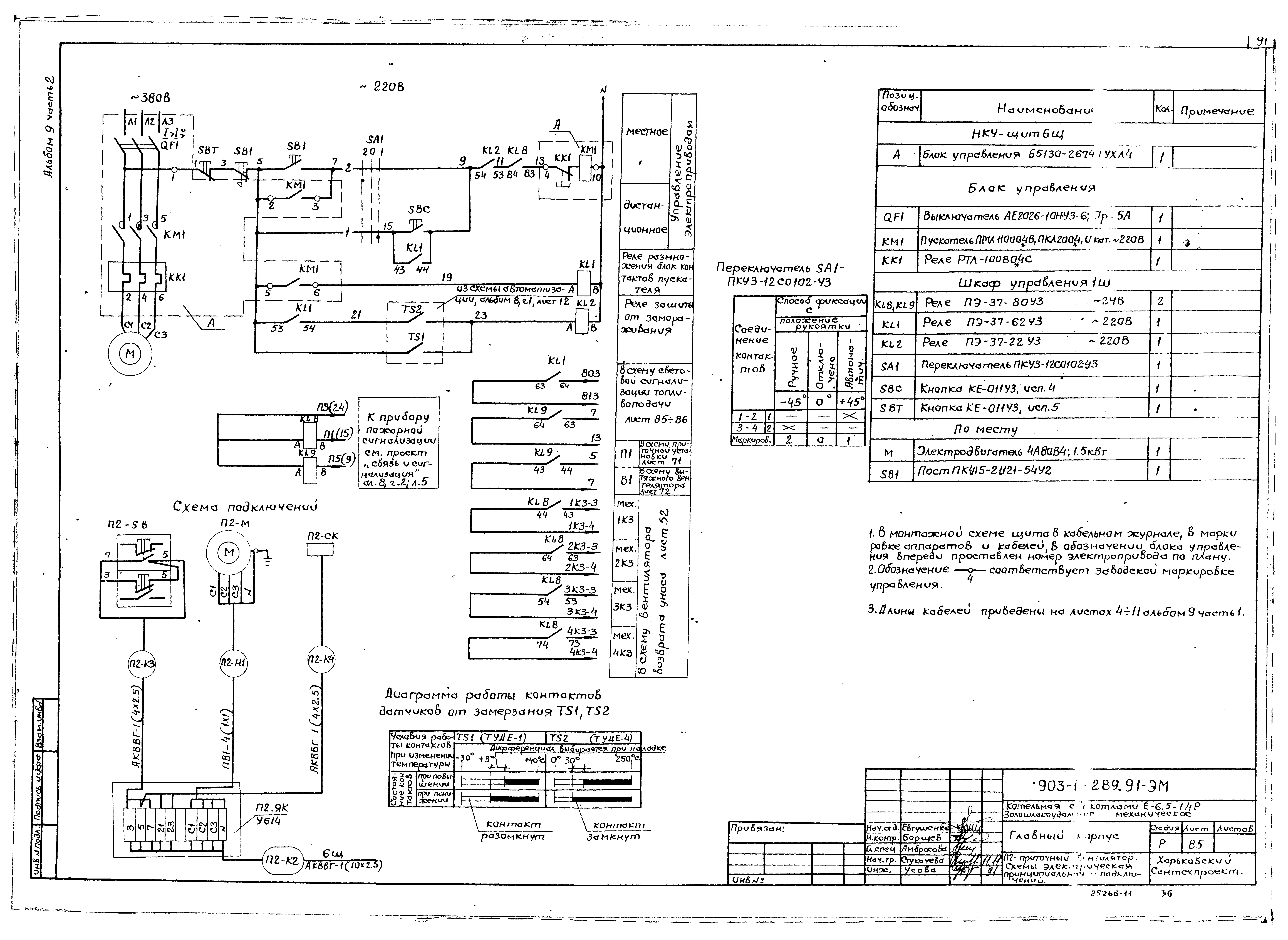

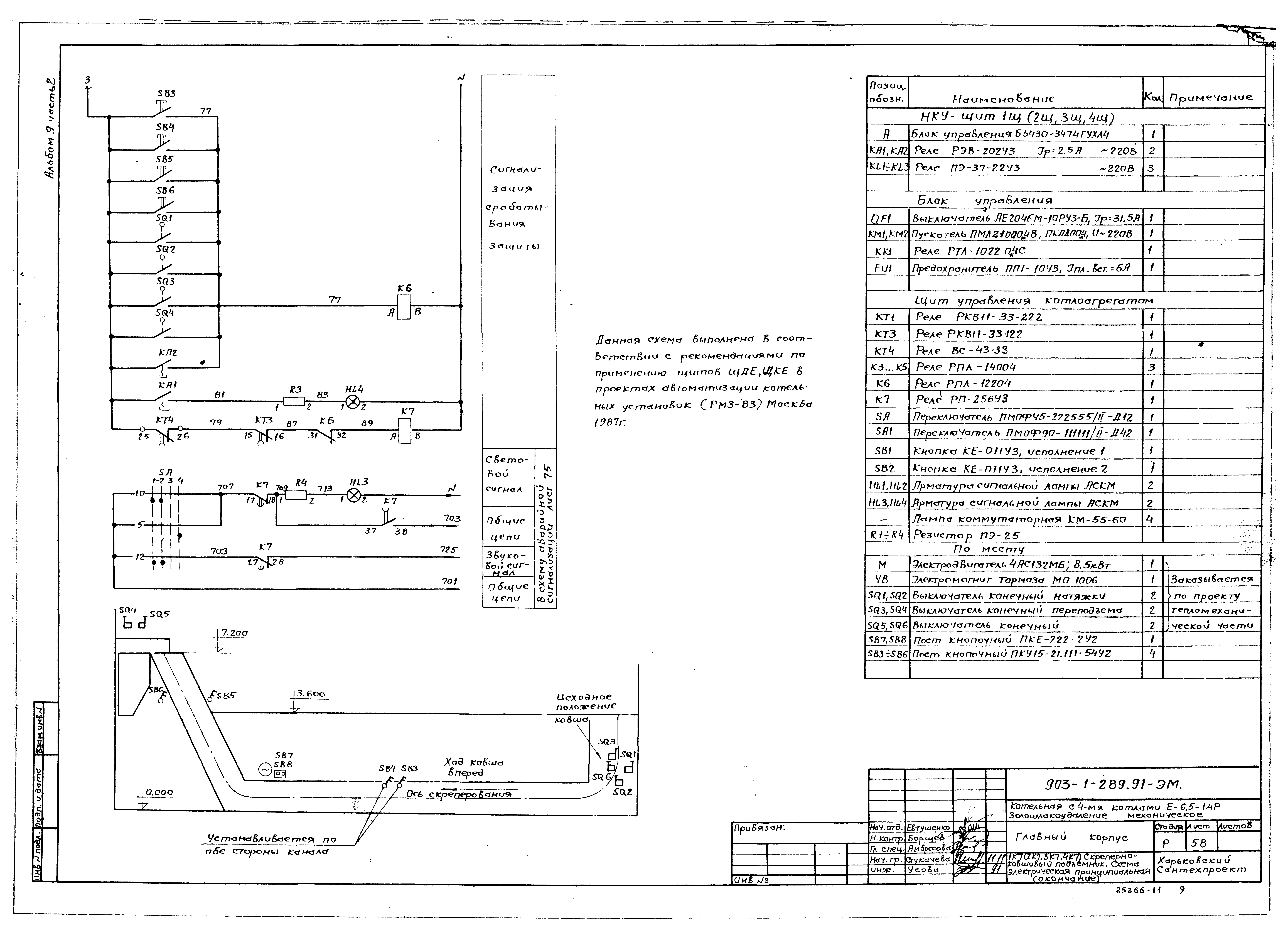

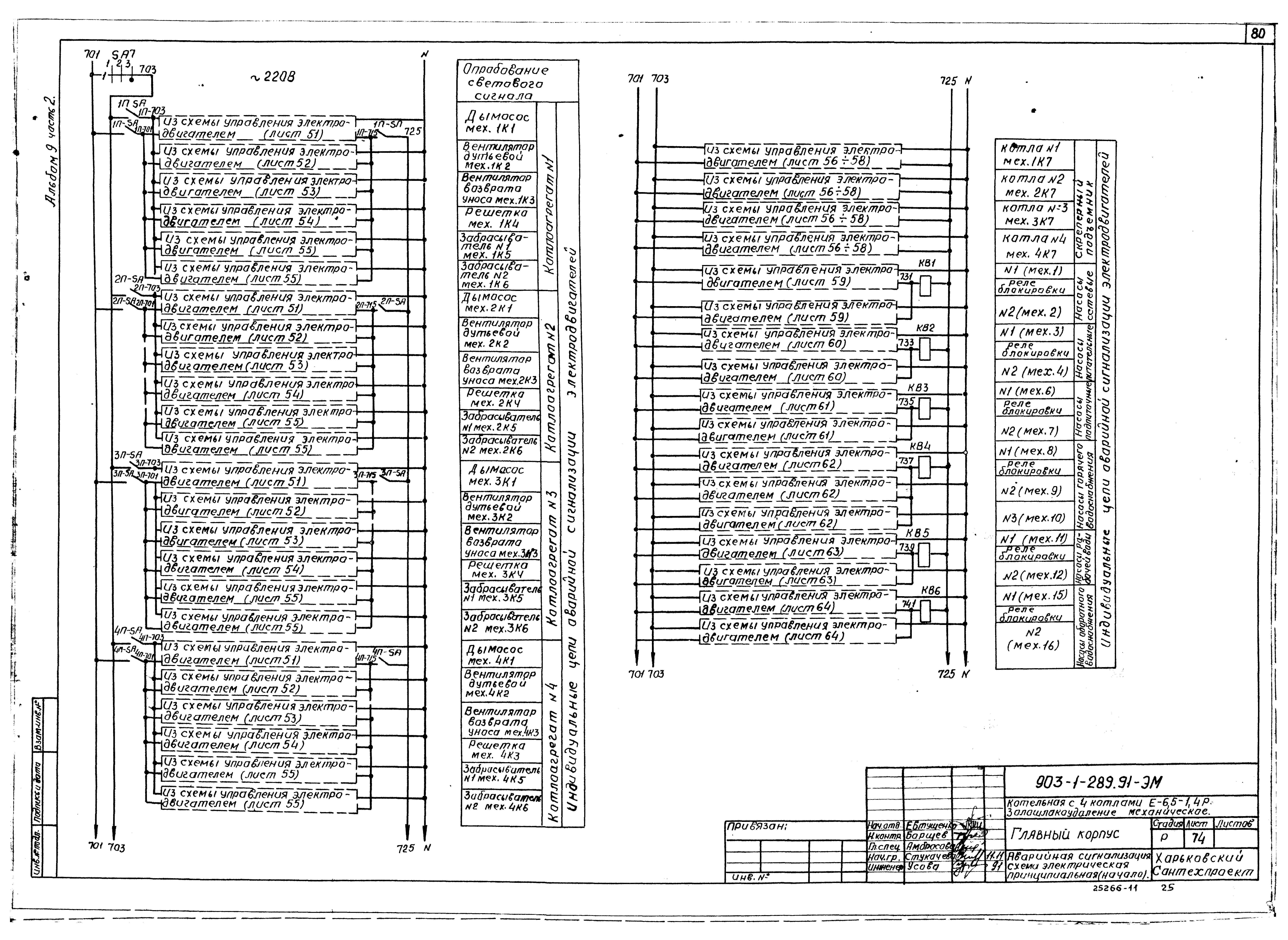

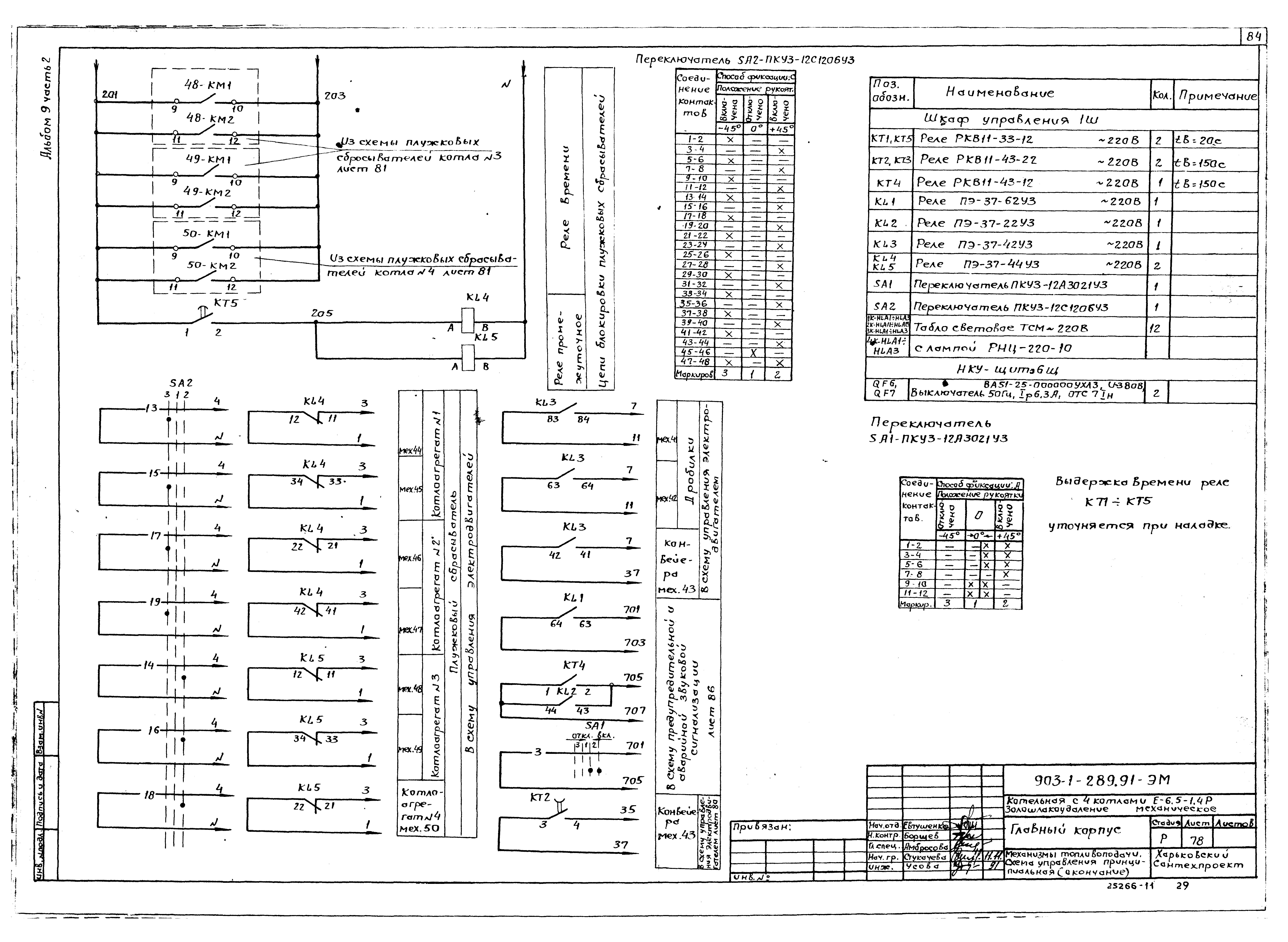

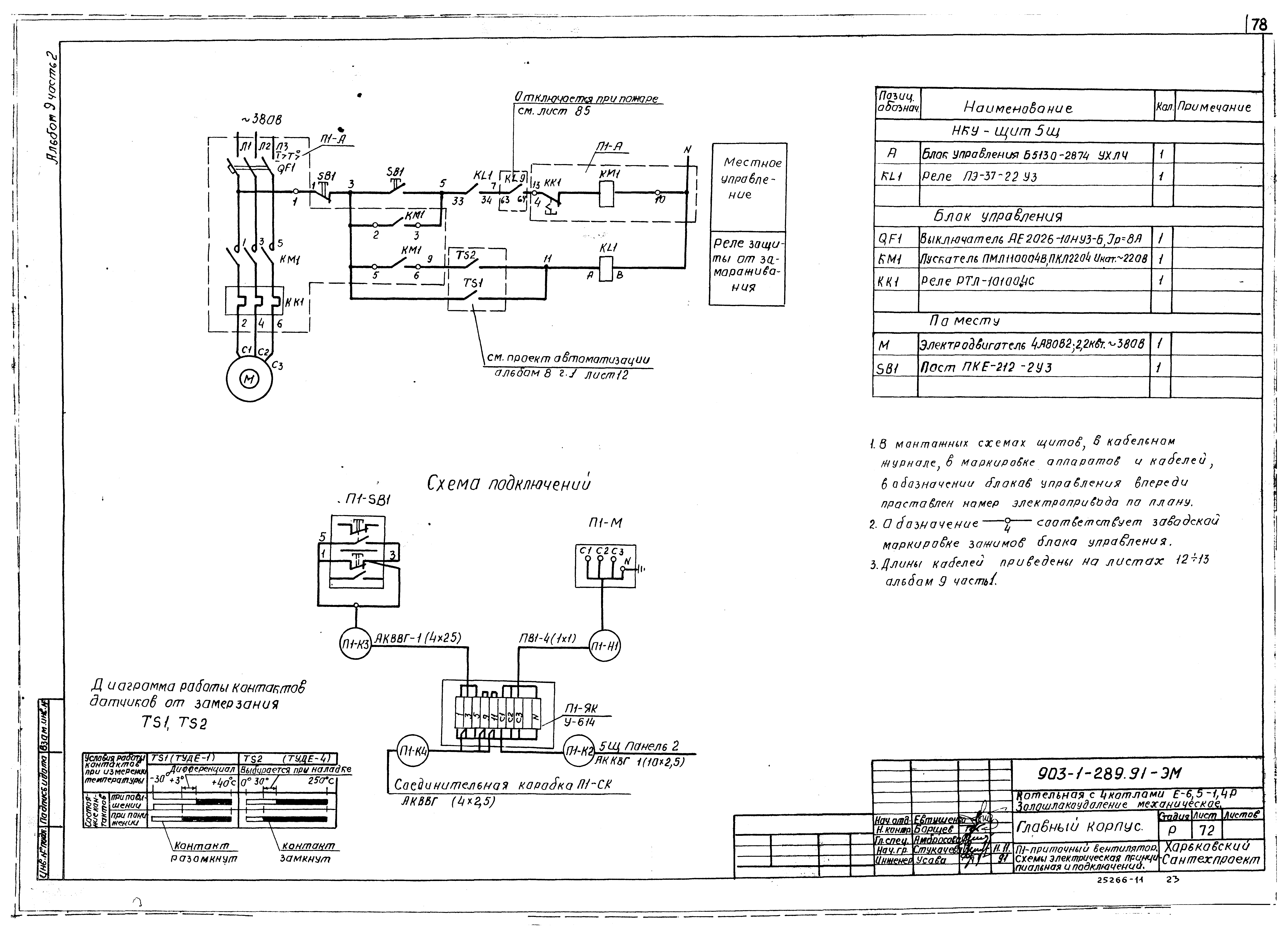

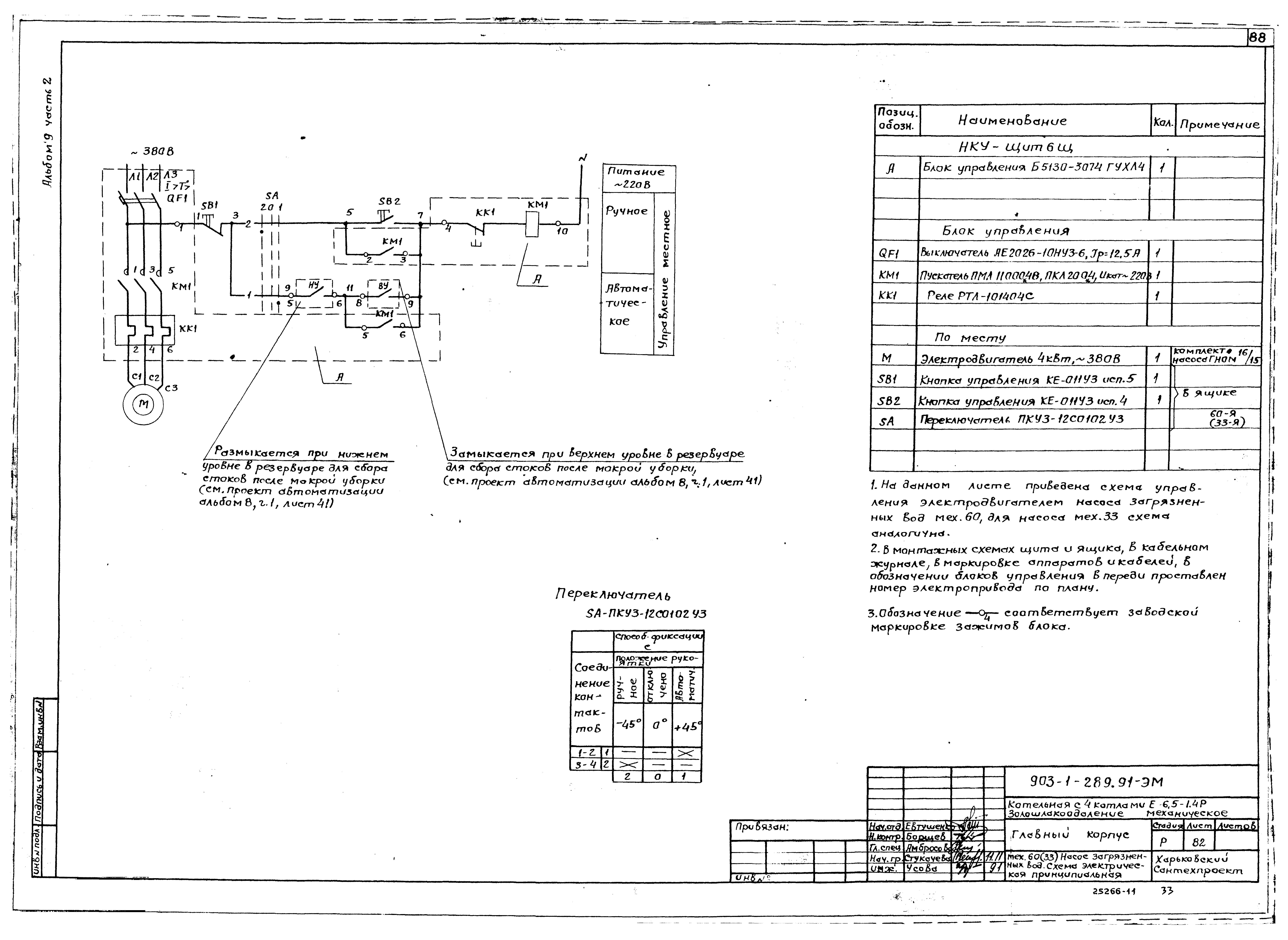

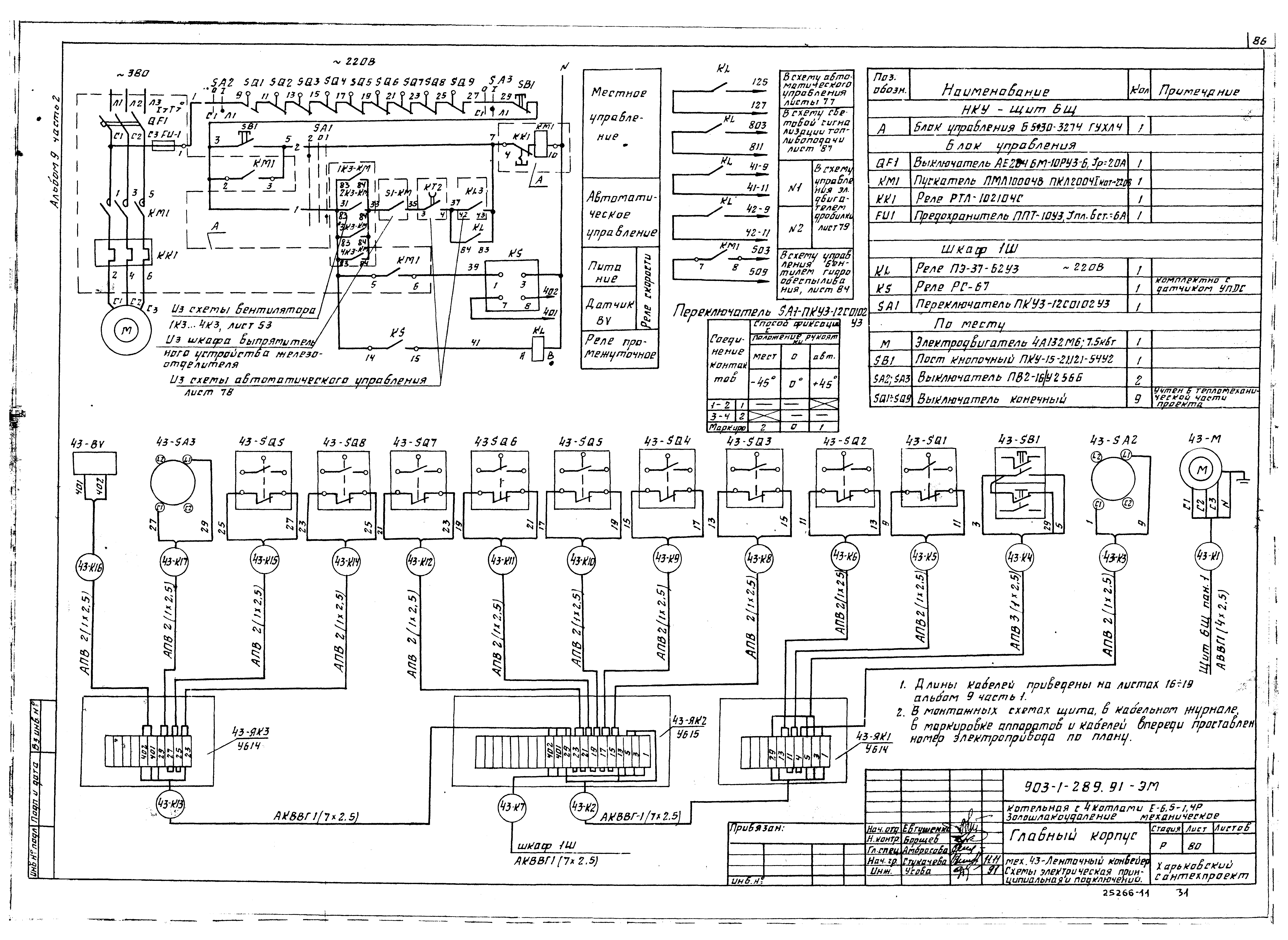

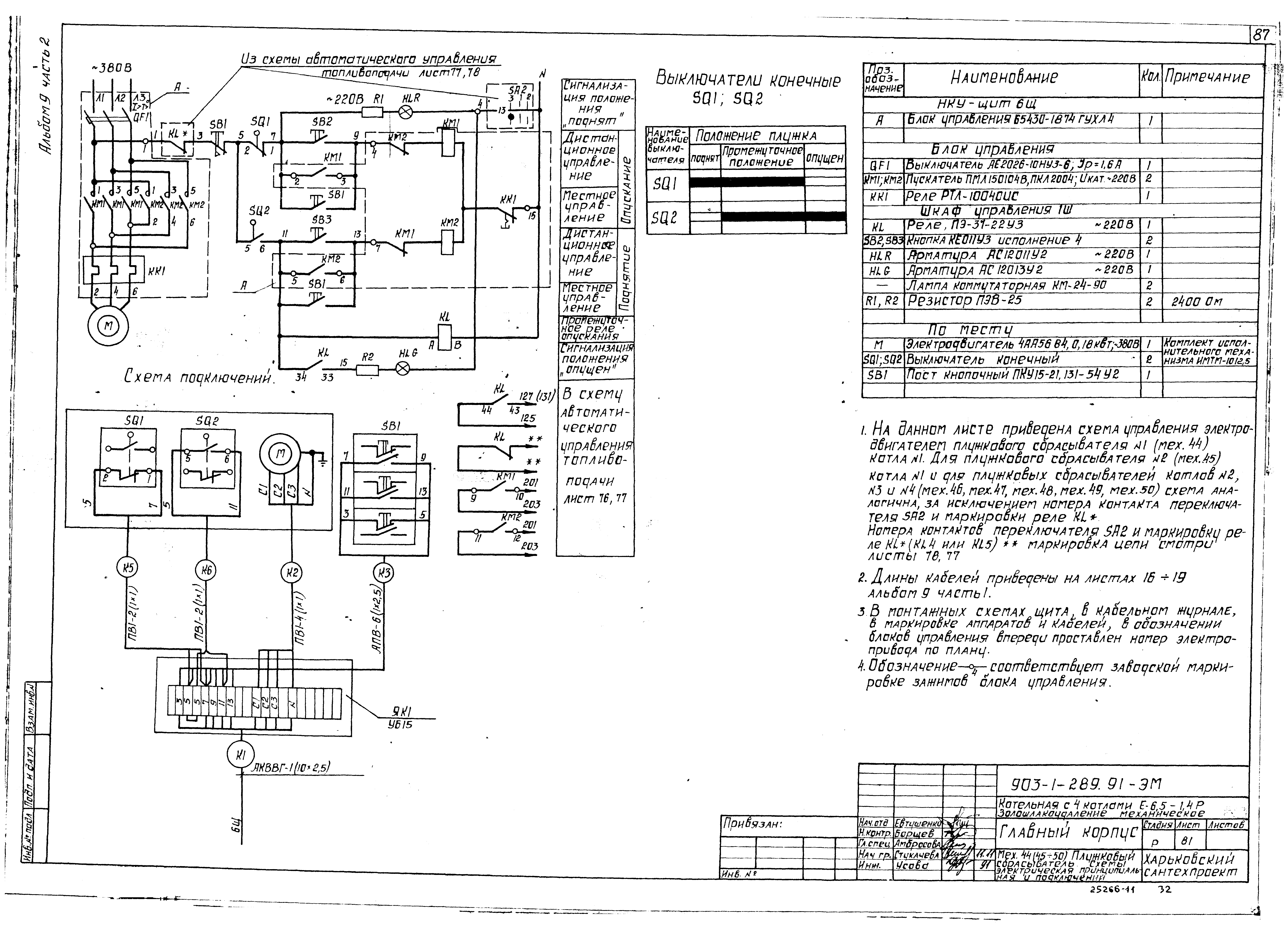

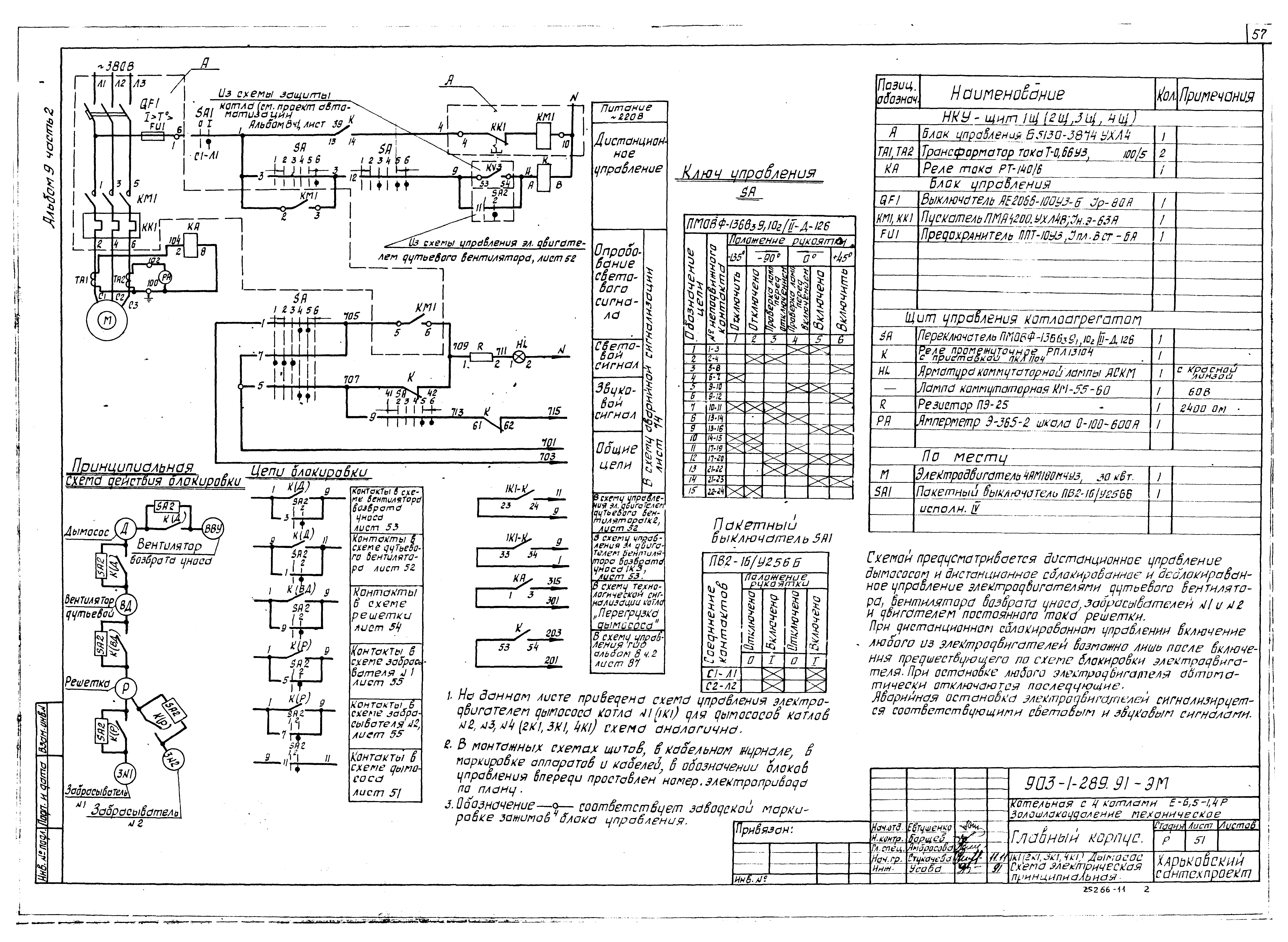

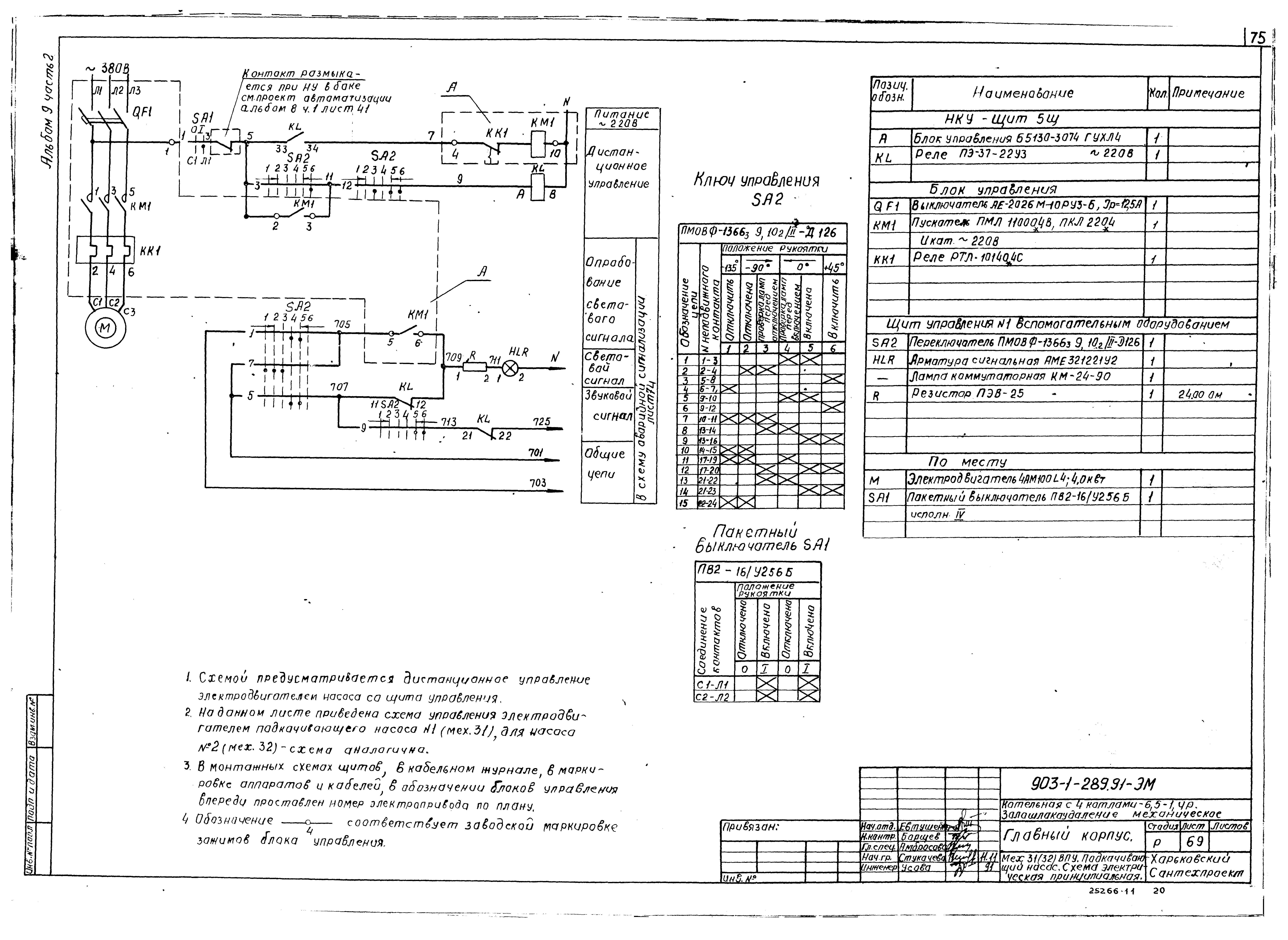

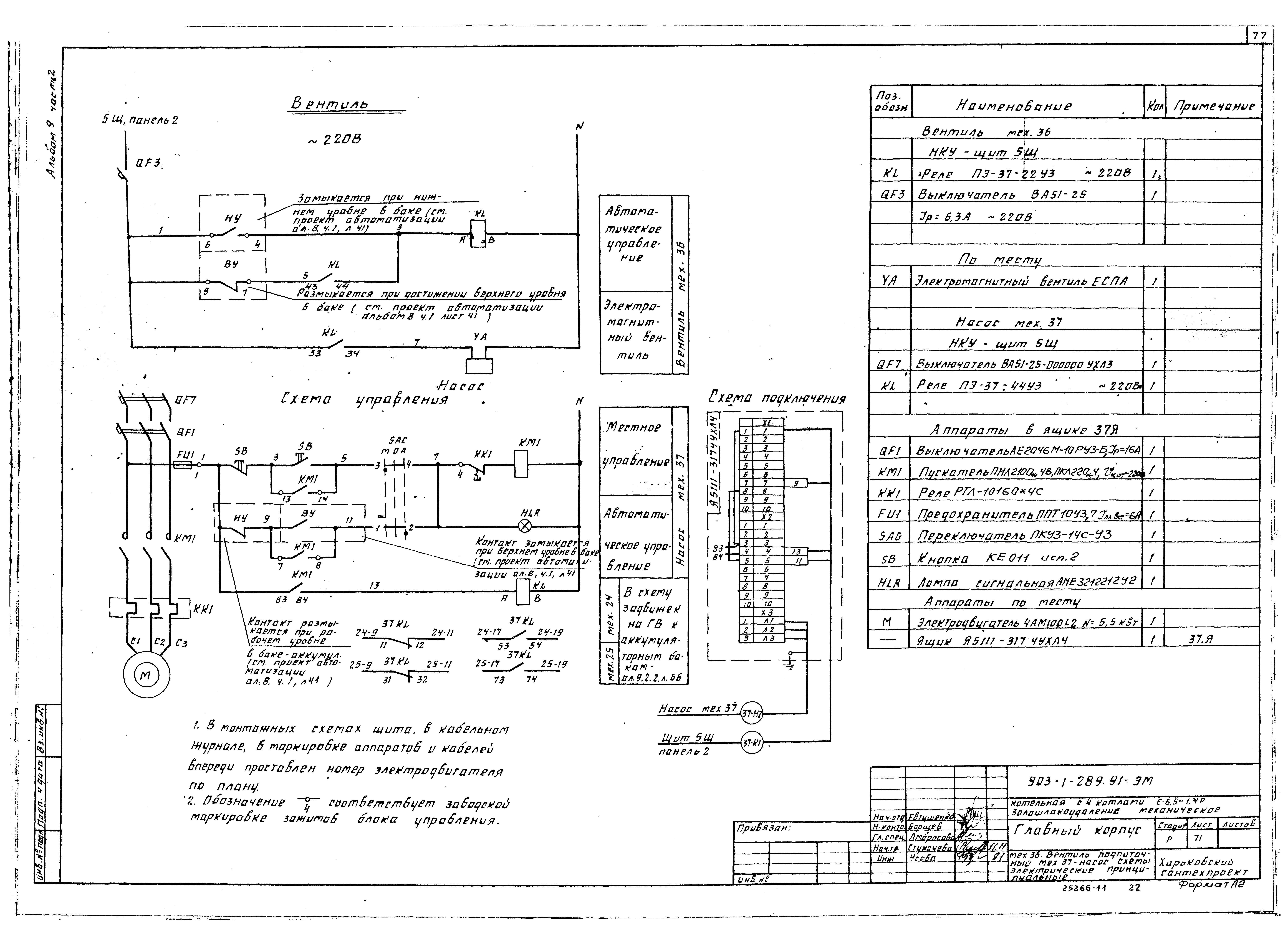

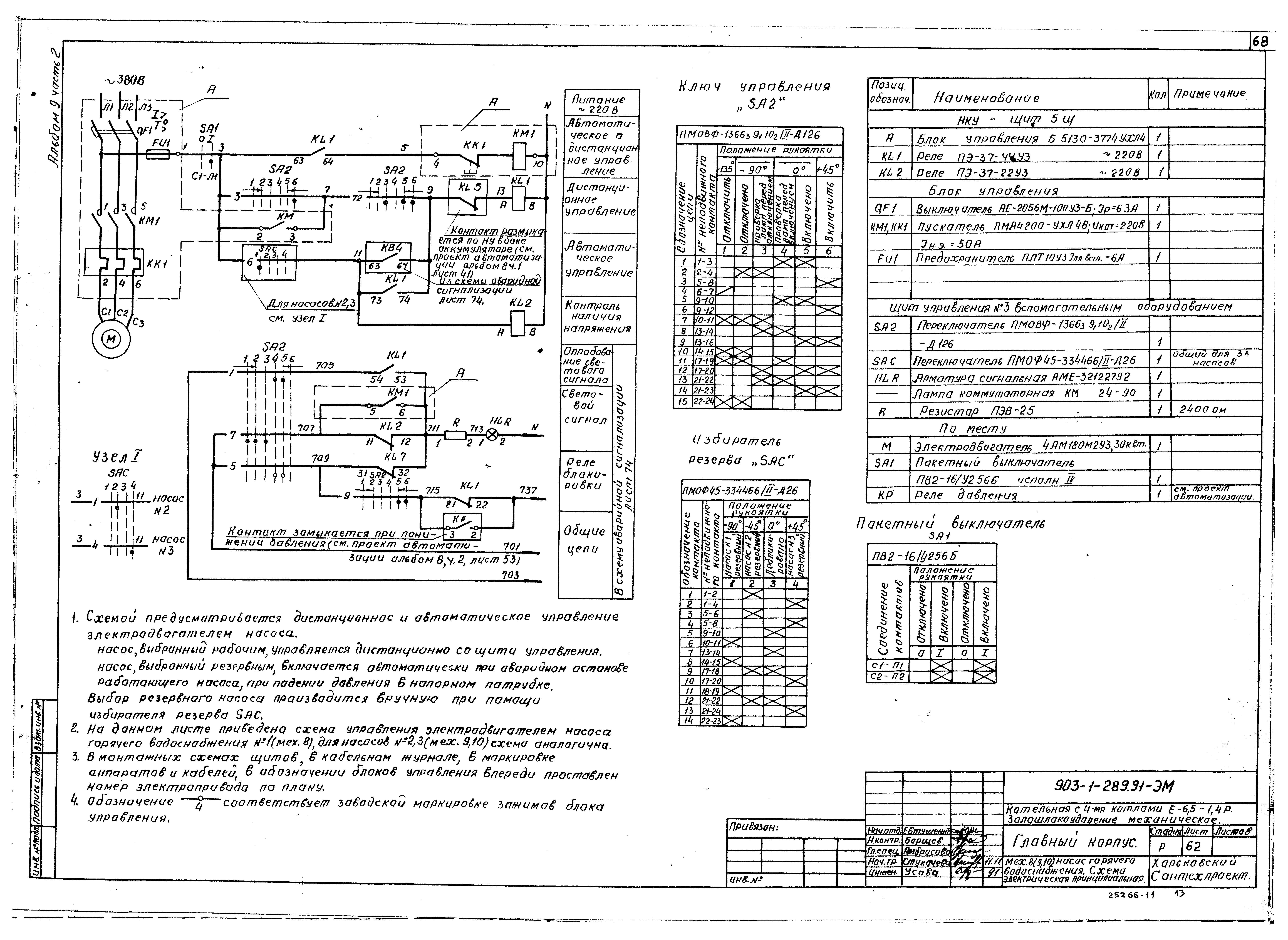

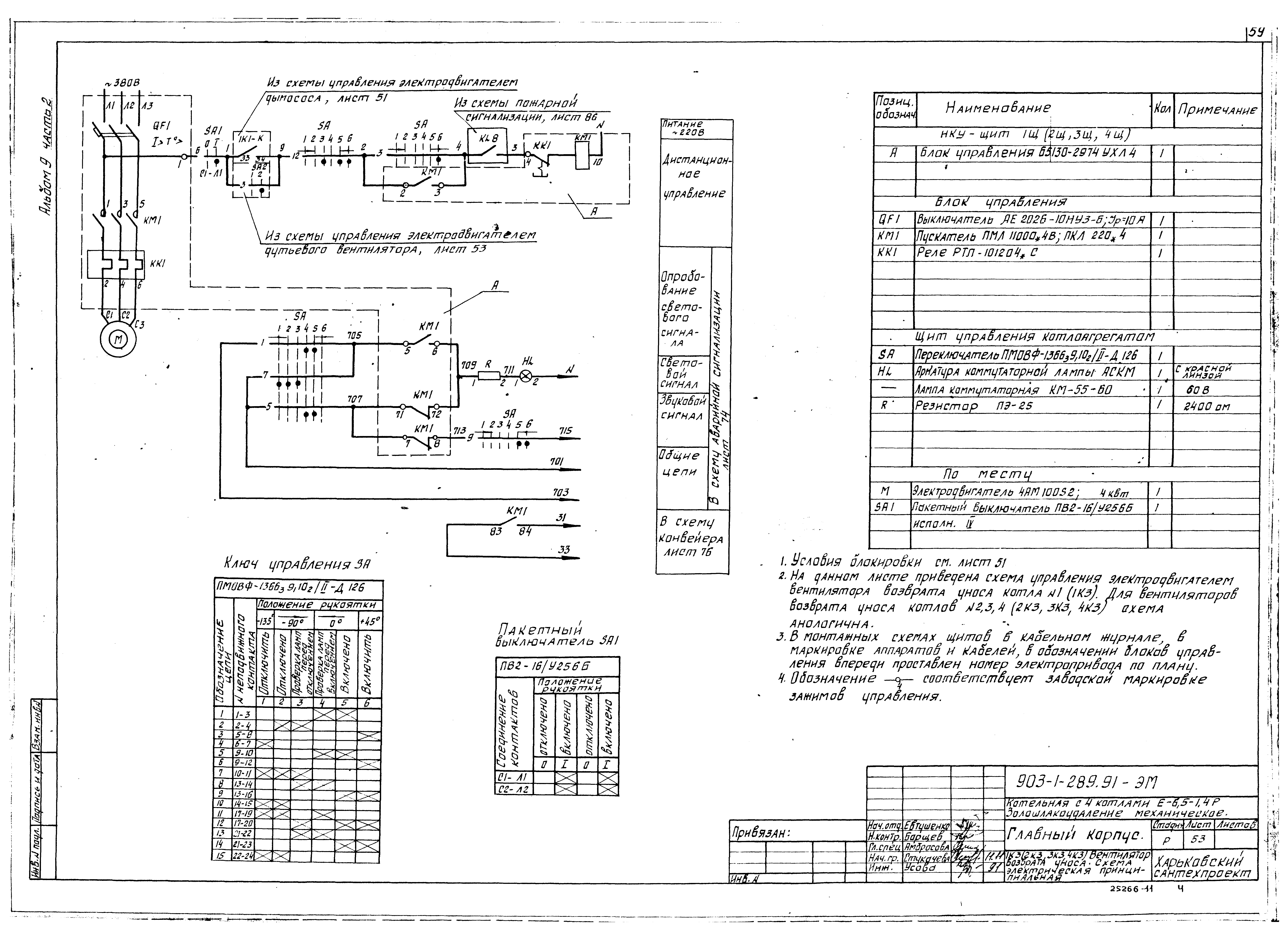

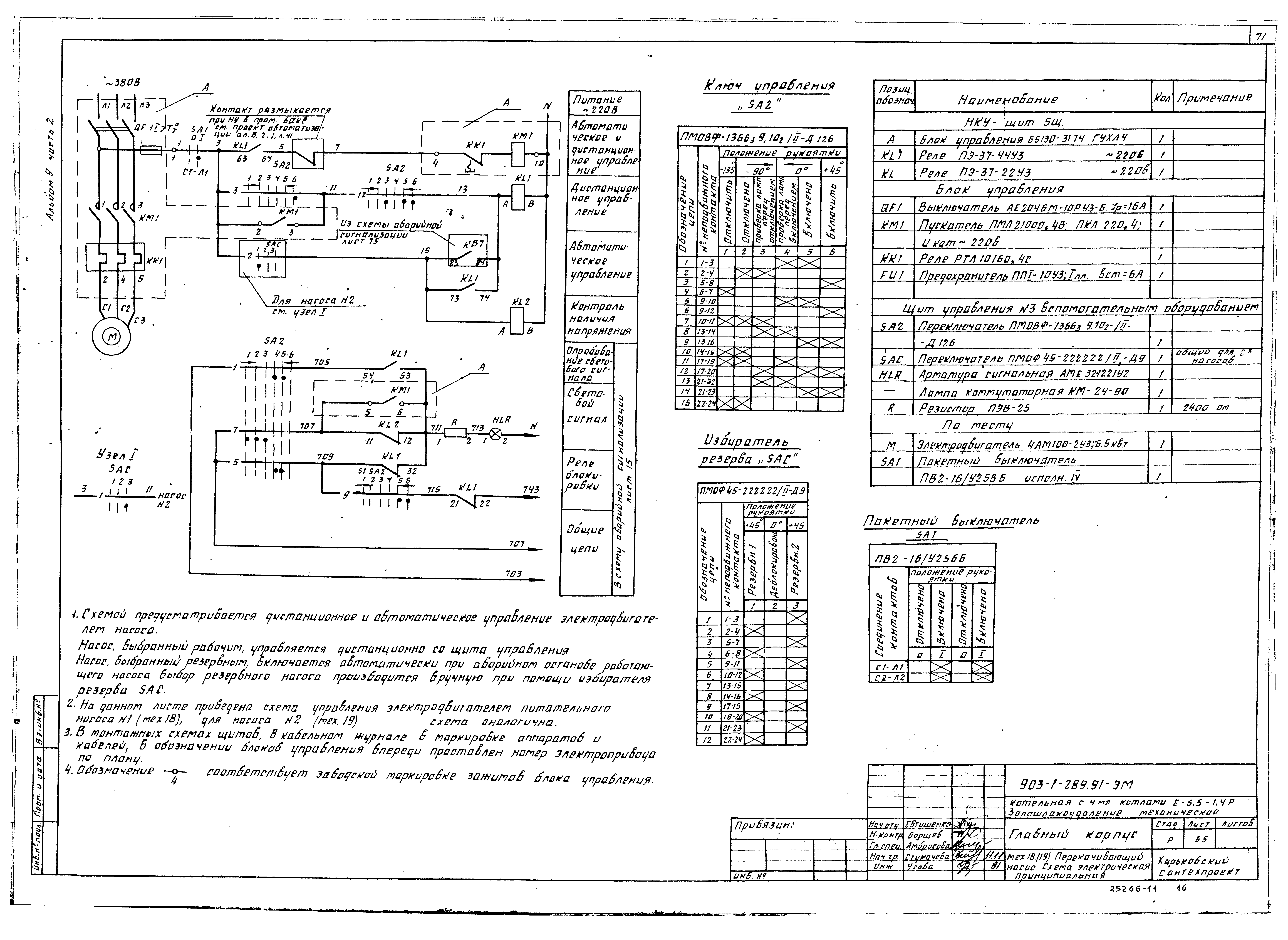

Оглавление:	Силовое электрооборудование - ЭМ    1К1 (2К1, 3К1, 4К1) - Дымосос. Схема электрическая принципиальная    1К2 (2К2, 3К2, 4К2) - Дутьевой вентилятор. Схема электрическая принципиальная    1К3 (2К3, 3К3, 4К3) - Вентилятор возврата уноса. Схема электрическая принципиальная    1К4 (2К4, 3К4, 4К4) - Решетка. Схема электрическая принципиальная    1К5 (1К6, 2К5, 2К6, 3К5, 3К6, 4К5, 4К6) - Забрасыватель. Схема электрическая принципиальная    1К7 (2К7, 3К7, 4К7) - Скреперно-ковшовый подъемник. Схема электрическая принципиальная    Мех. 1 (2) - Сетевой насос. Схема электрическая принципиальная    Мех. 3 (4) - Питательный насос. Схема электрическая принципиальная    Мех. 6 (7) - Подпиточный насос. Схема электрическая принципиальная    Мех. 8 (9, 10) - Насос горячего водоснабжения. Схема электрическая принципиальная    Мех. 11 (12) - Насос рабочей воды. Схема электрическая принципиальная    Мех. 15 (16) - Насос охлажденной воды. Схема электрическая принципиальная    Мех. 18 (19) - Перекачивающий насос. Схема электрическая принципиальная    Мех. 24 (25) - Задвижка на горячей воде. Схема электрическая принципиальная и подключений    Мех. 26 (27) - ВПУ. Насос исходной воды. Схема электрическая принципиальная    Мех. 28 (29) - Задвижка на напорном патрубке сетевого насоса. Схема электрическая принципиальная и подключений    Мех. 31 (32) - ВПУ. Подкачивающий насос. Схема электрическая принципиальная    Мех. 34 (35, 21) - Насос-дозатор. Схема электрическая принципиальная и подключений    Мех. 36 - Вентиль подпиточный. Мех. 37 - Насос. Схемы электрические принципиальные    П-1 - Приточный вентилятор. Схема электрическая принципиальная и подключений    А1 (П3) - Вентилятор. Схема электрическая принципиальная и подключений    Аварийная сигнализация. Схема электрическая принципиальная    Механизмы топливоподачи. Схема управления функциональная    Механизмы топливоподачи. Схема управления принципиальная    Мех. 41 (42) - Дробилка. Схема электрическая принципиальная и подключений    Мех. 43 - Ленточный конвейер. Схема электрическая принципиальная и подключений    Мех. 44 (45…50) - Плужковый сбрасыватель. Схема электрическая принципиальная и подключений    Мех. 60 (33) - Насос загрязненных вод. Схема электрическая принципиальная    Мех. 61 - Вентиль дренчерной завесы. Схема электрическая принципиальная и подключений    Мех. 62 - Вентиль гидрообеспыливания. Схема электрическая принципиальная и подключений    П2 - Приточный вентилятор. Схема электрическая принципиальная и подключений    Механизмы топливоподачи. Схема сигнализации принципиальная
Разработан:	Харьковский Сантехпроект
Утверждён:	22.08.1991 Сантехниипроект (25)
Издан:	АПП ЦИТП (1992 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Закрытые системы теплоснабжения Топливо - каменные и бурые угли
Заменяет собой:	Типовой проект 903-1-241.87 «Котельная с 4 котлами КЕ-6,5-14С. Топливо - каменные и бурые угли»
