Обозначение: | Типовой проект 903-1-289.91 |
Обозначение англ: | 903-1-289.91 |
Статус: | не определен законодательством |

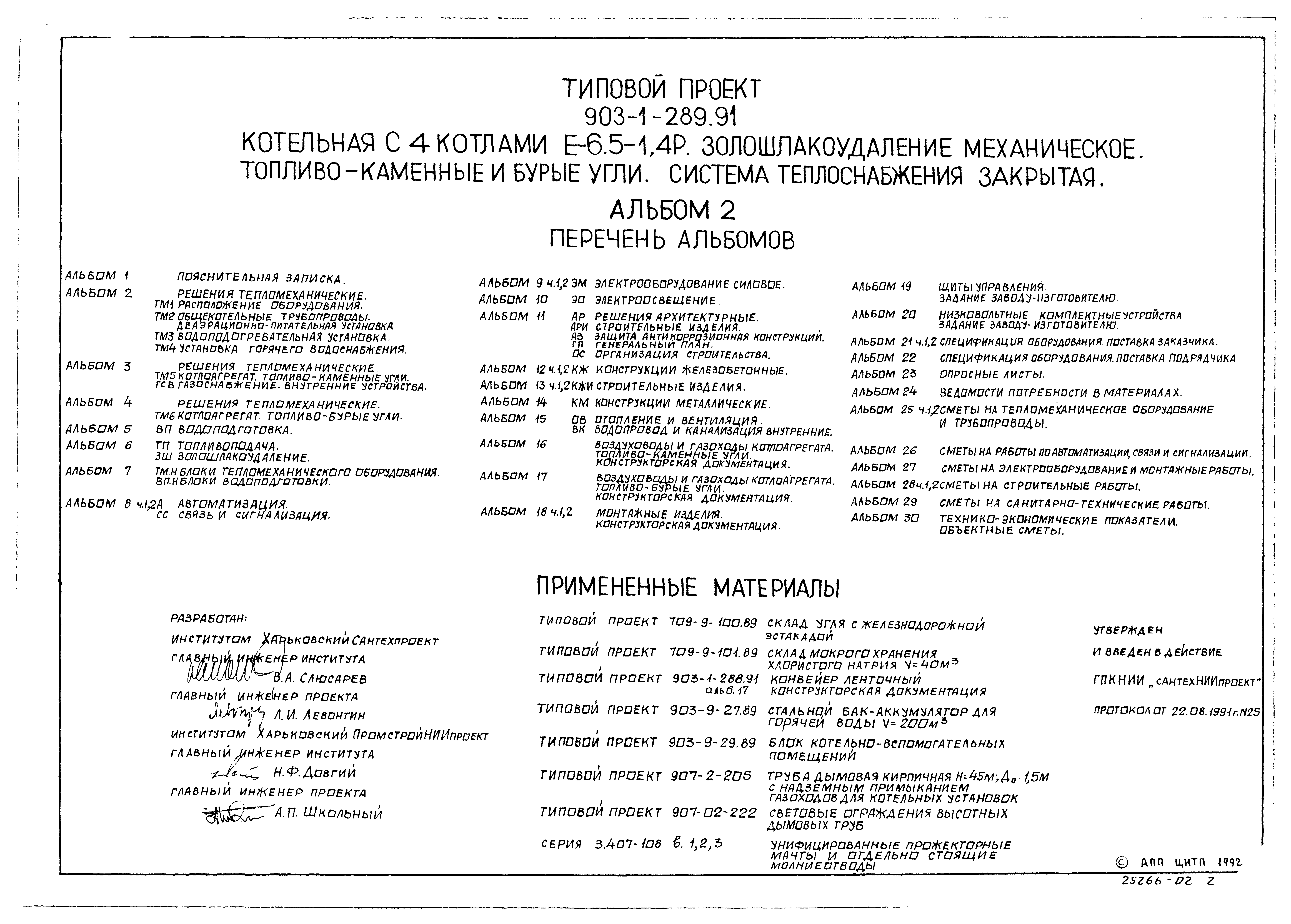

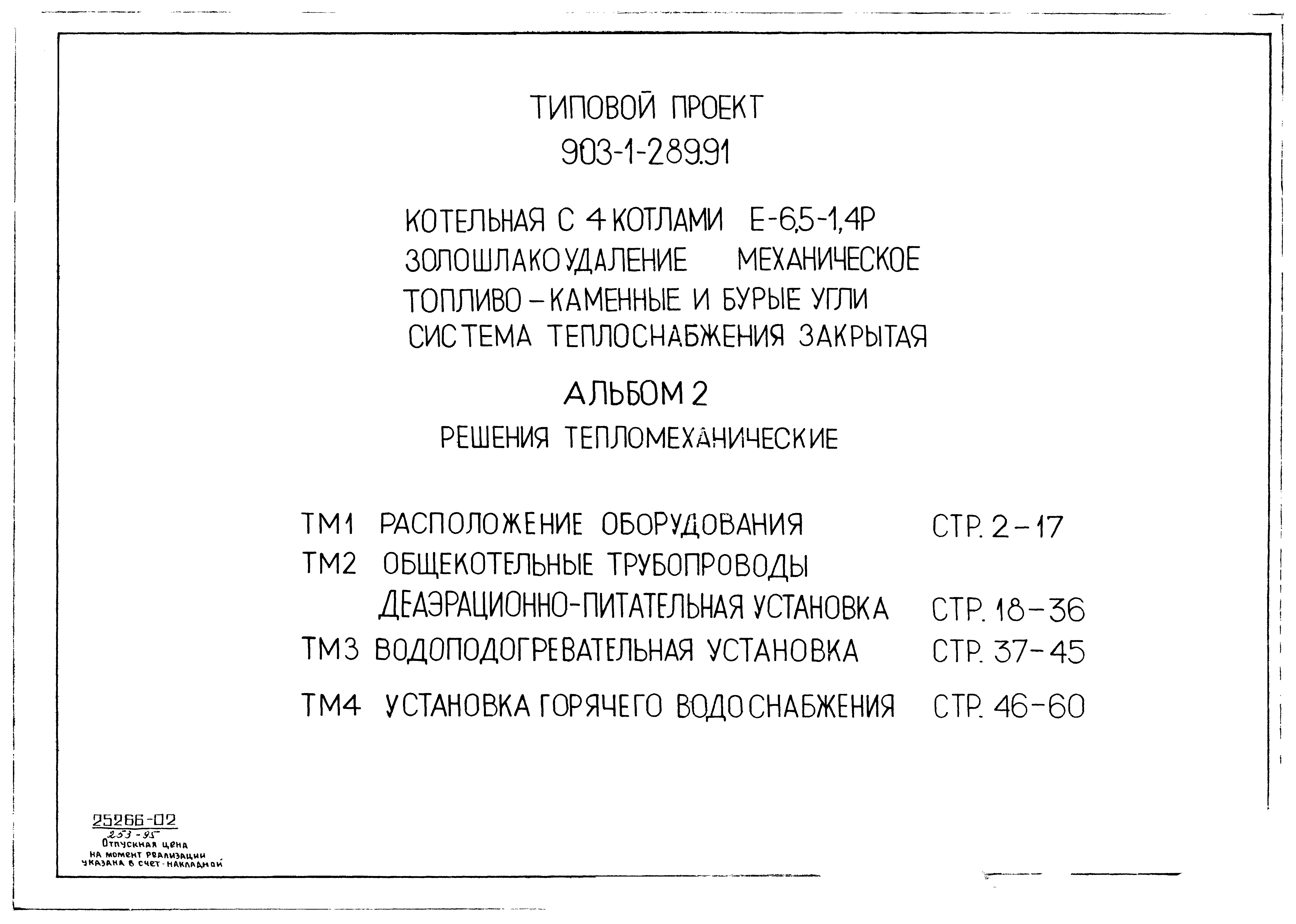

Название рус.: | Альбом 2. Решения тепломеханические. Расположение оборудования. Общекотельные трубопроводы. Деаэрационно-питательная установка. Водоподогревательная установка. Установка горячего водоснабжения |
Дата добавления в базу: | 01.09.2013 |
Дата актуализации: | 05.05.2017 |
Дата введения: | 22.08.1991 |

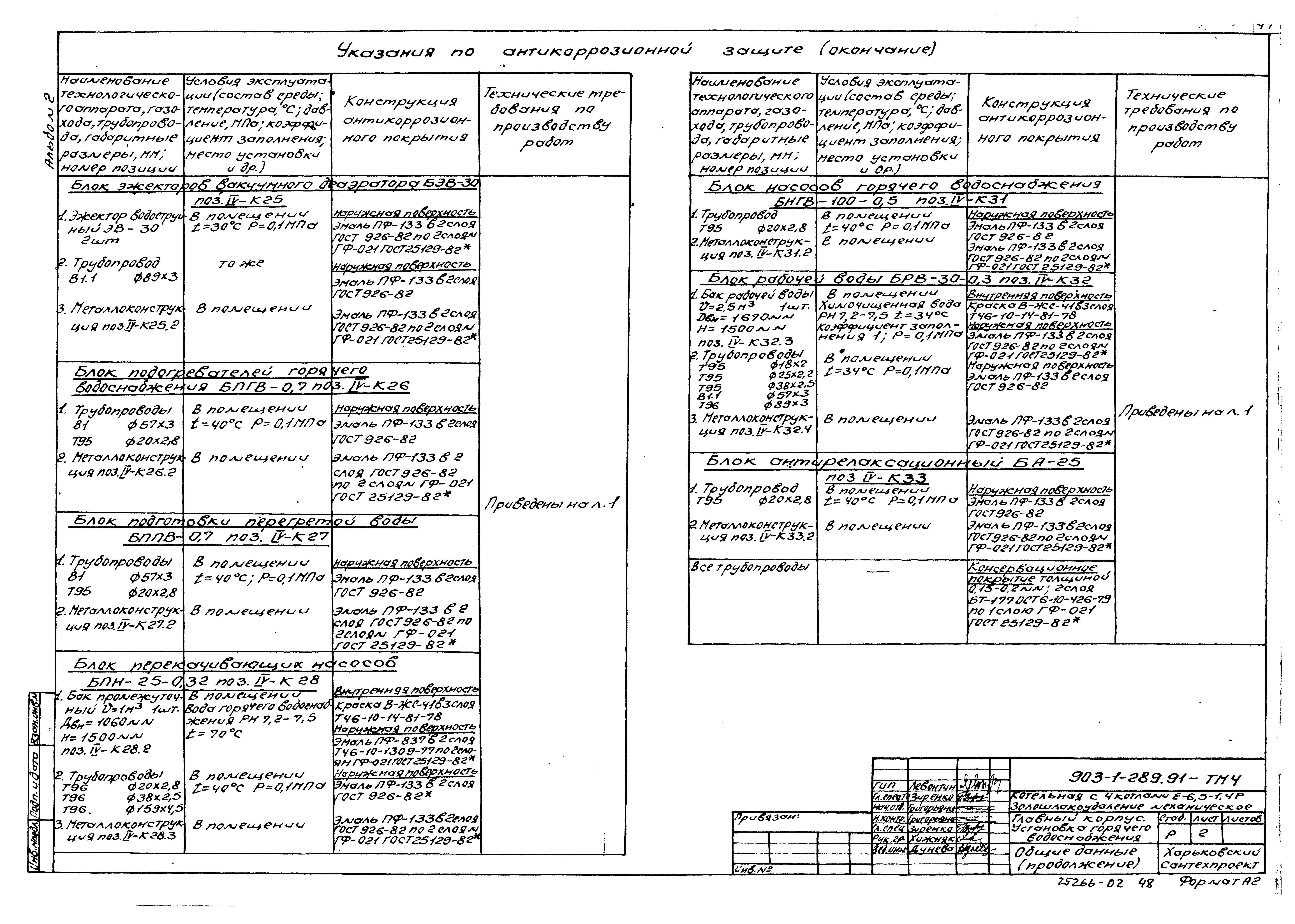

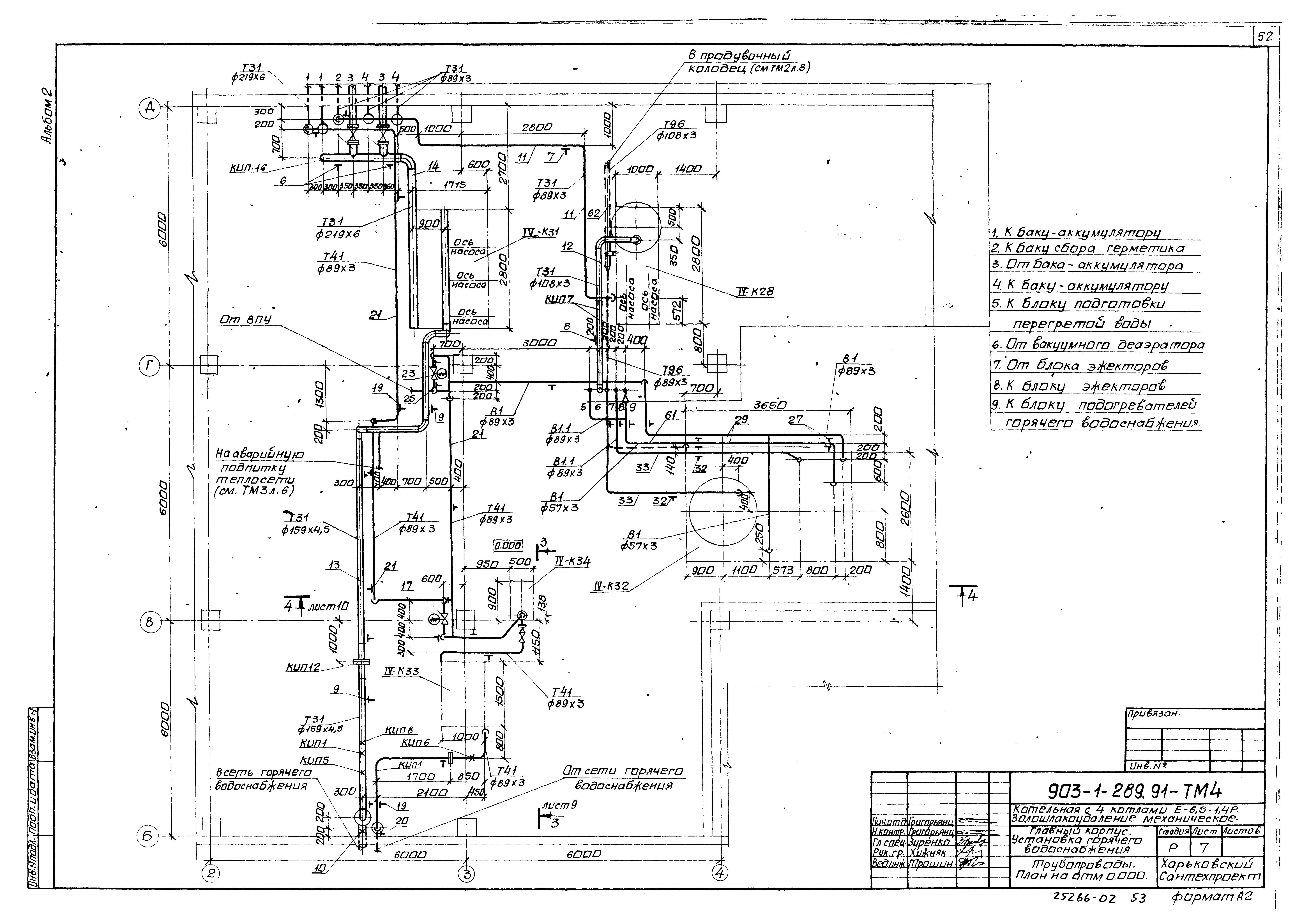

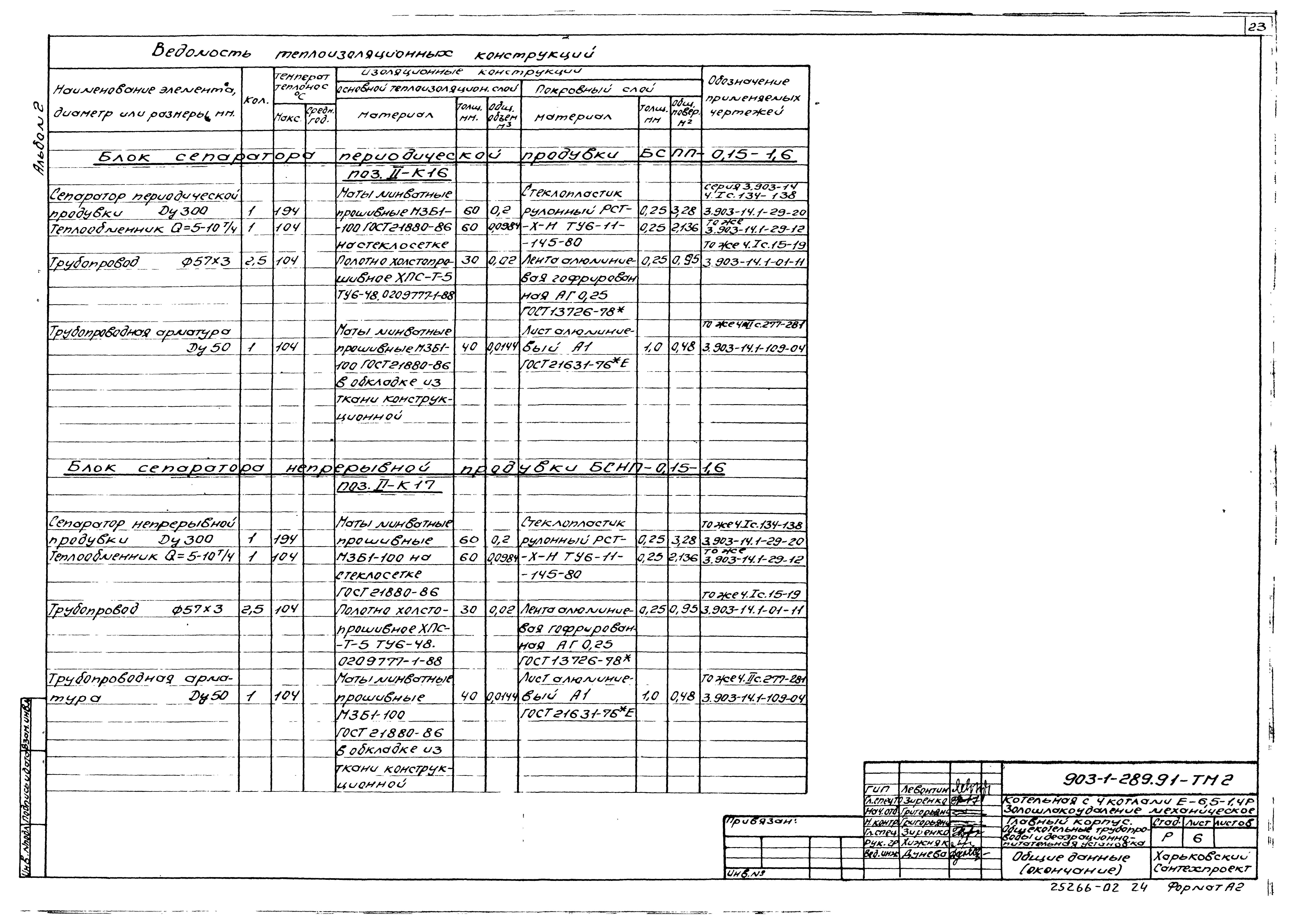

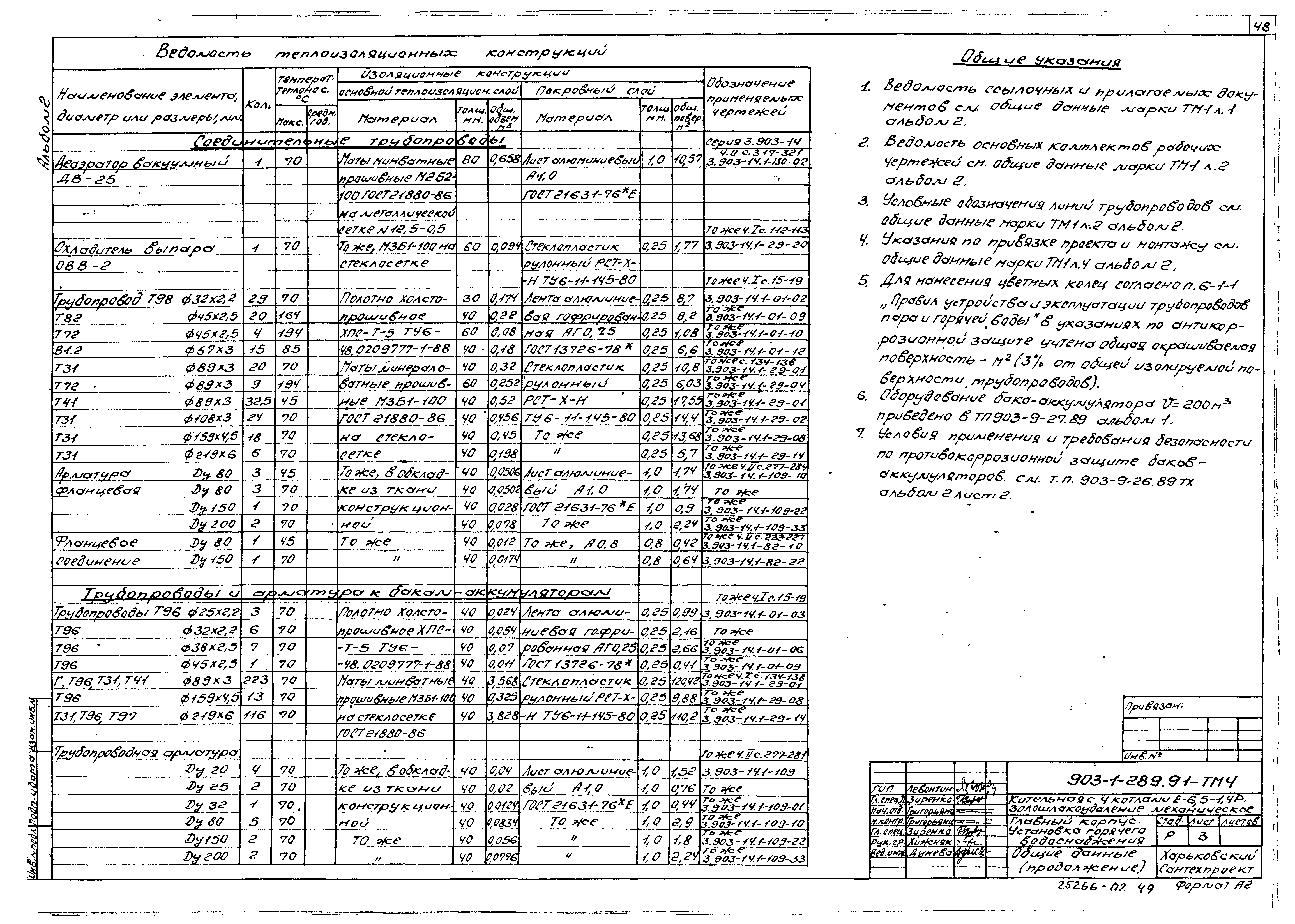

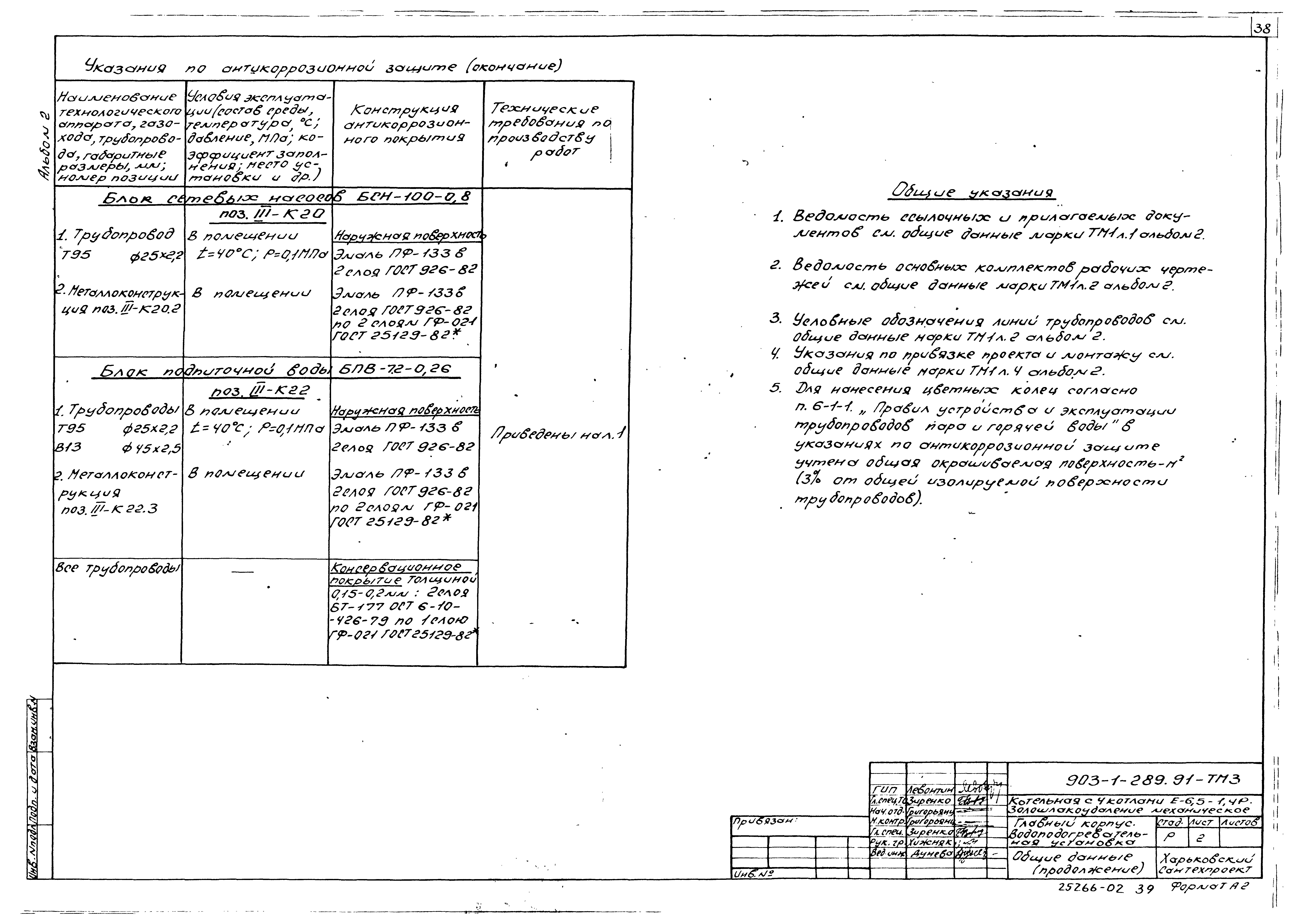

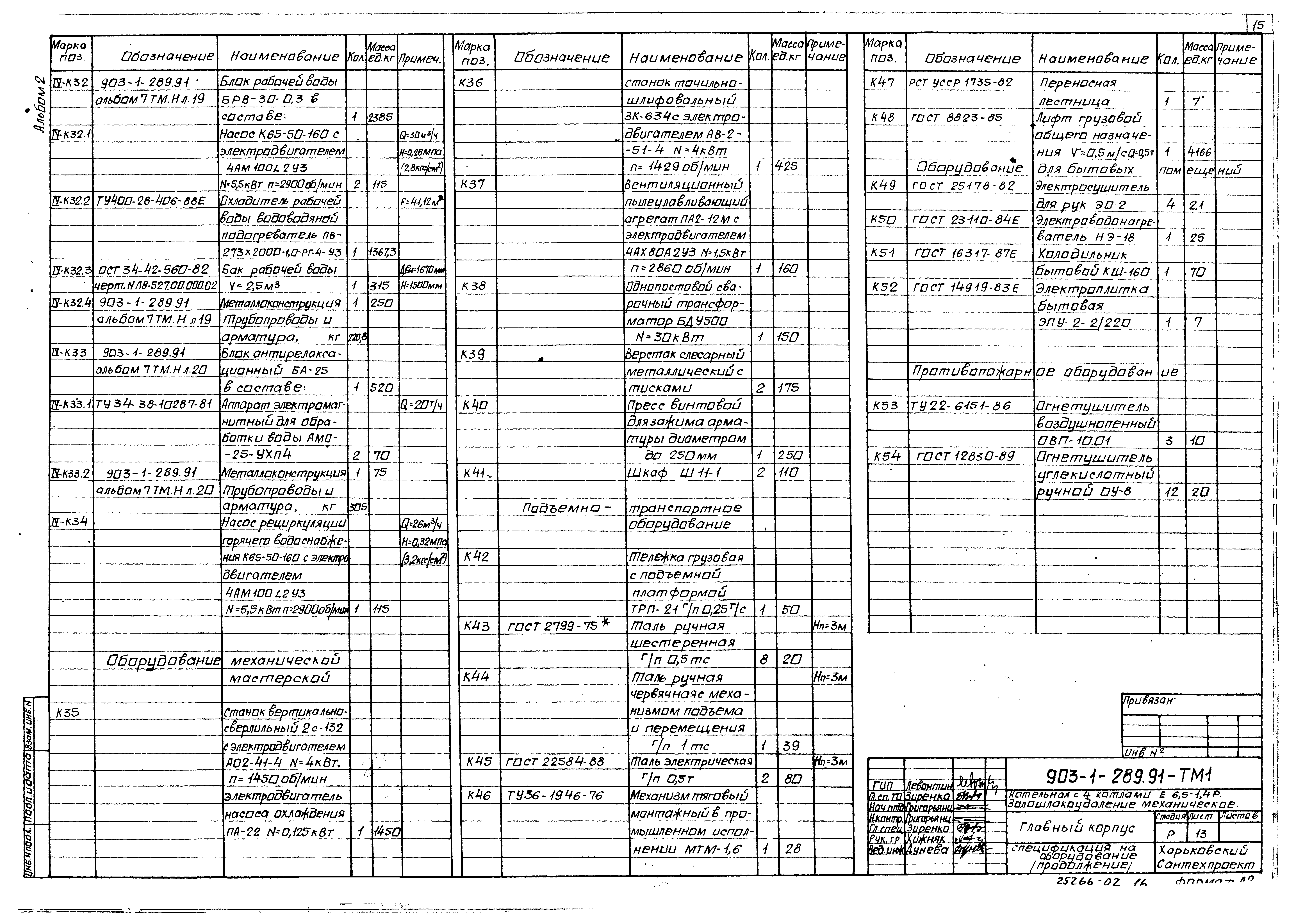

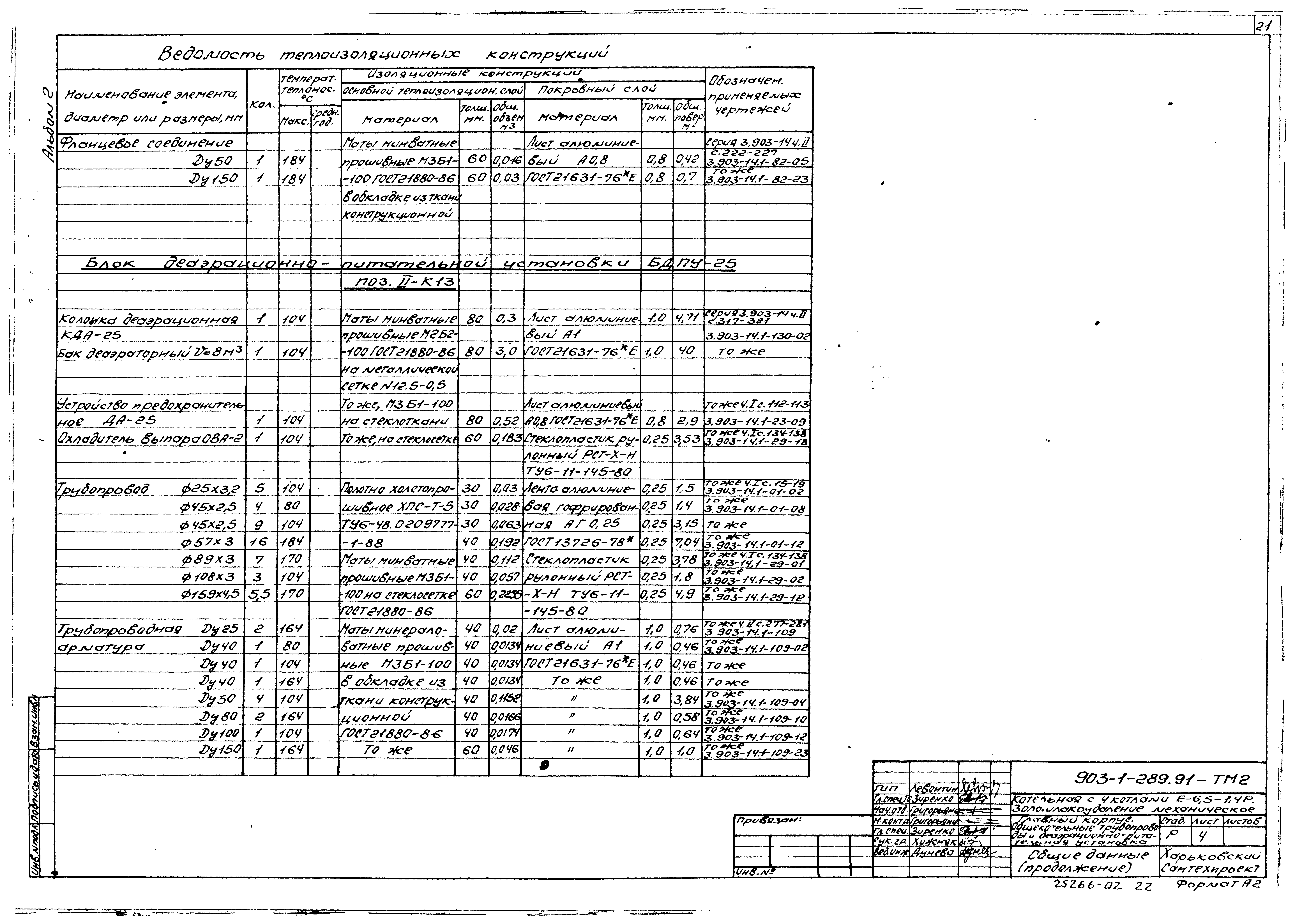

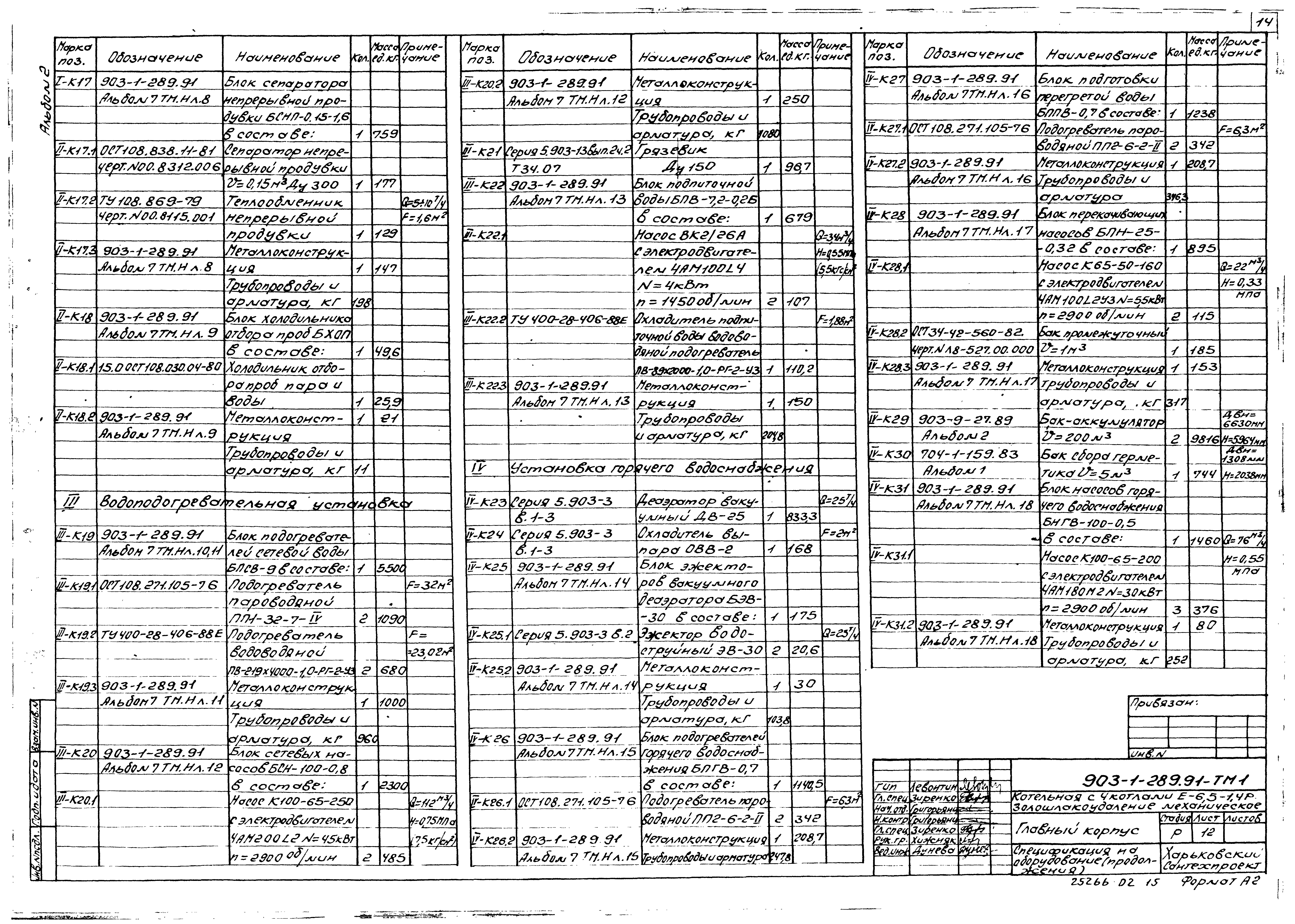

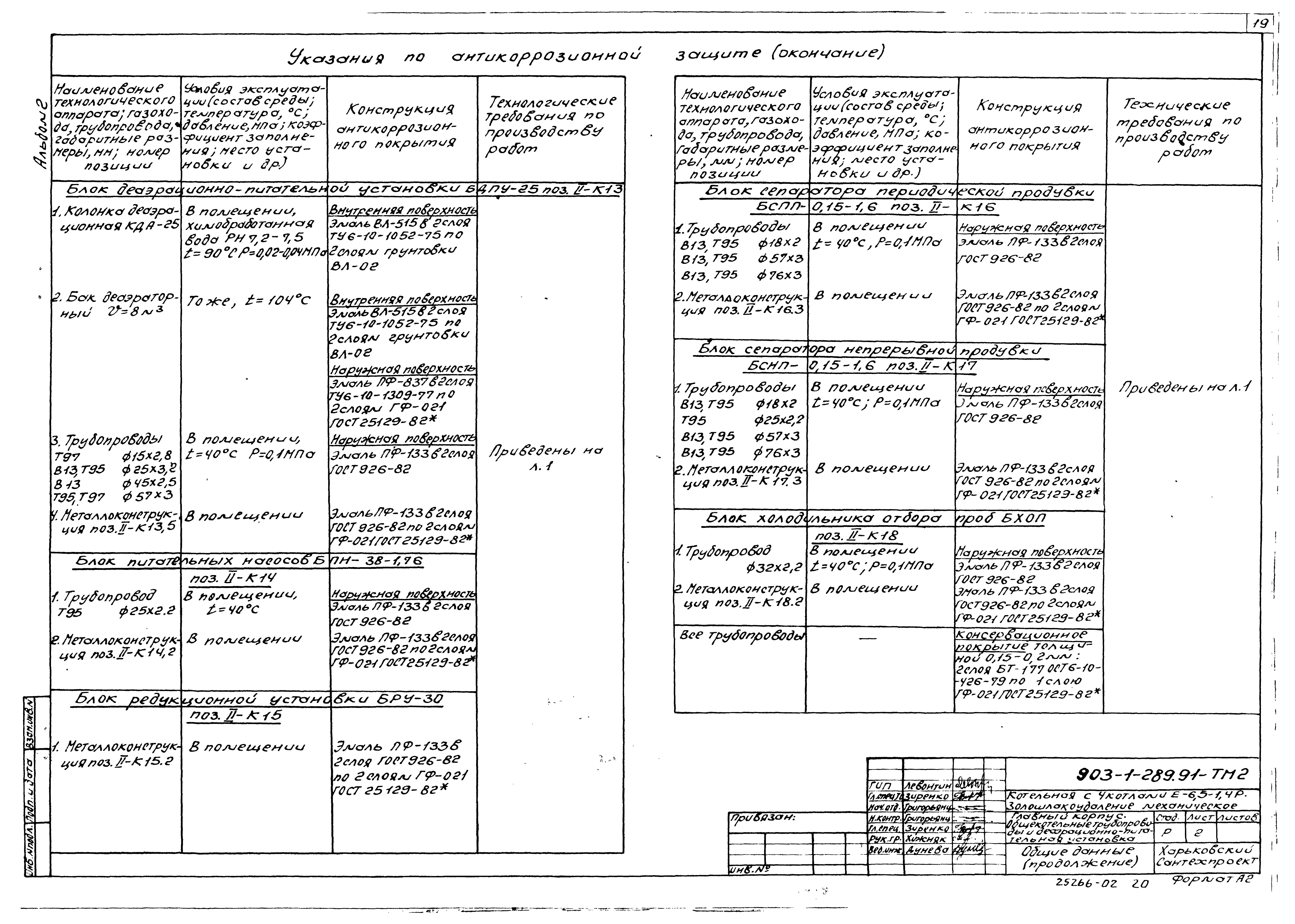

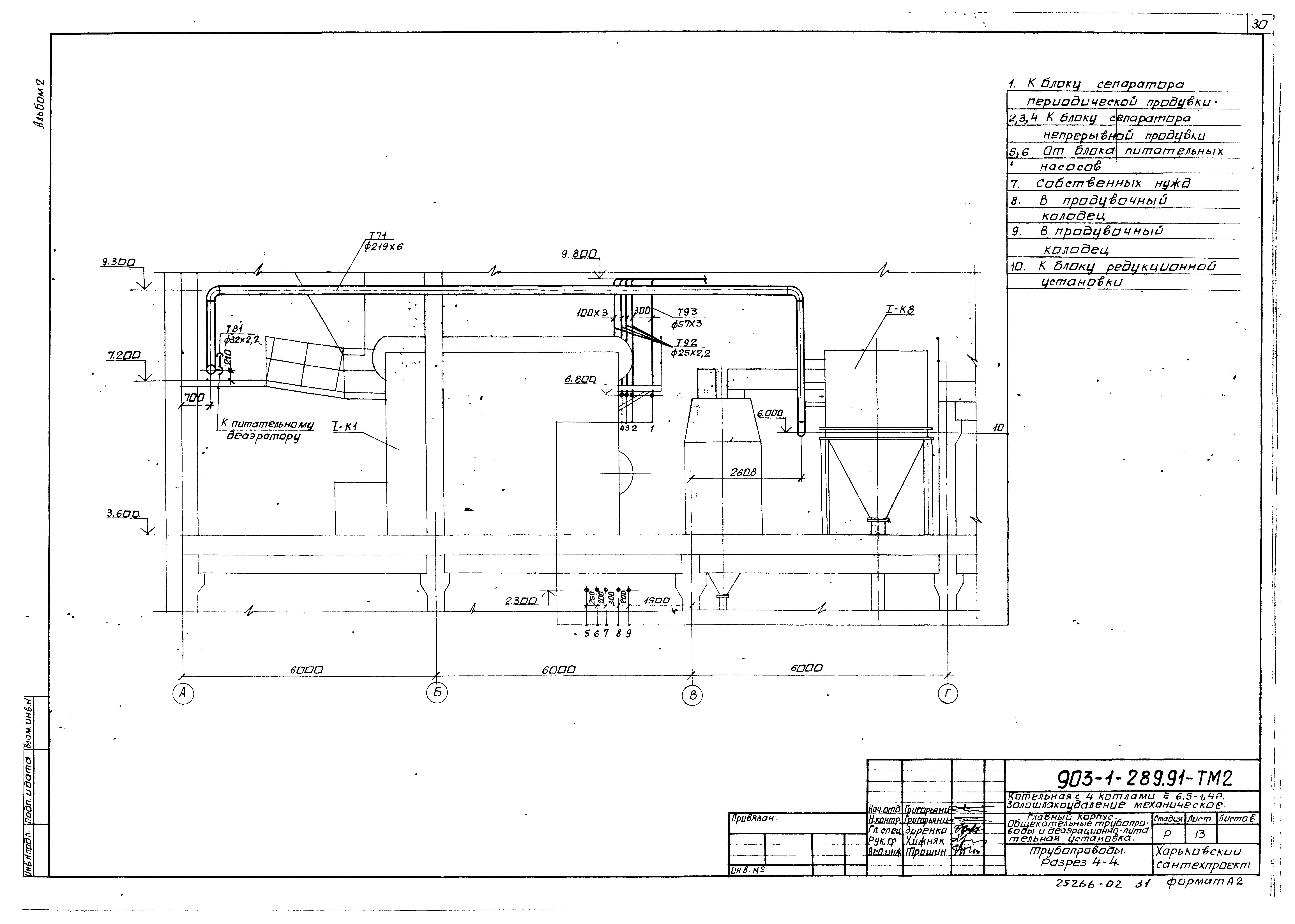

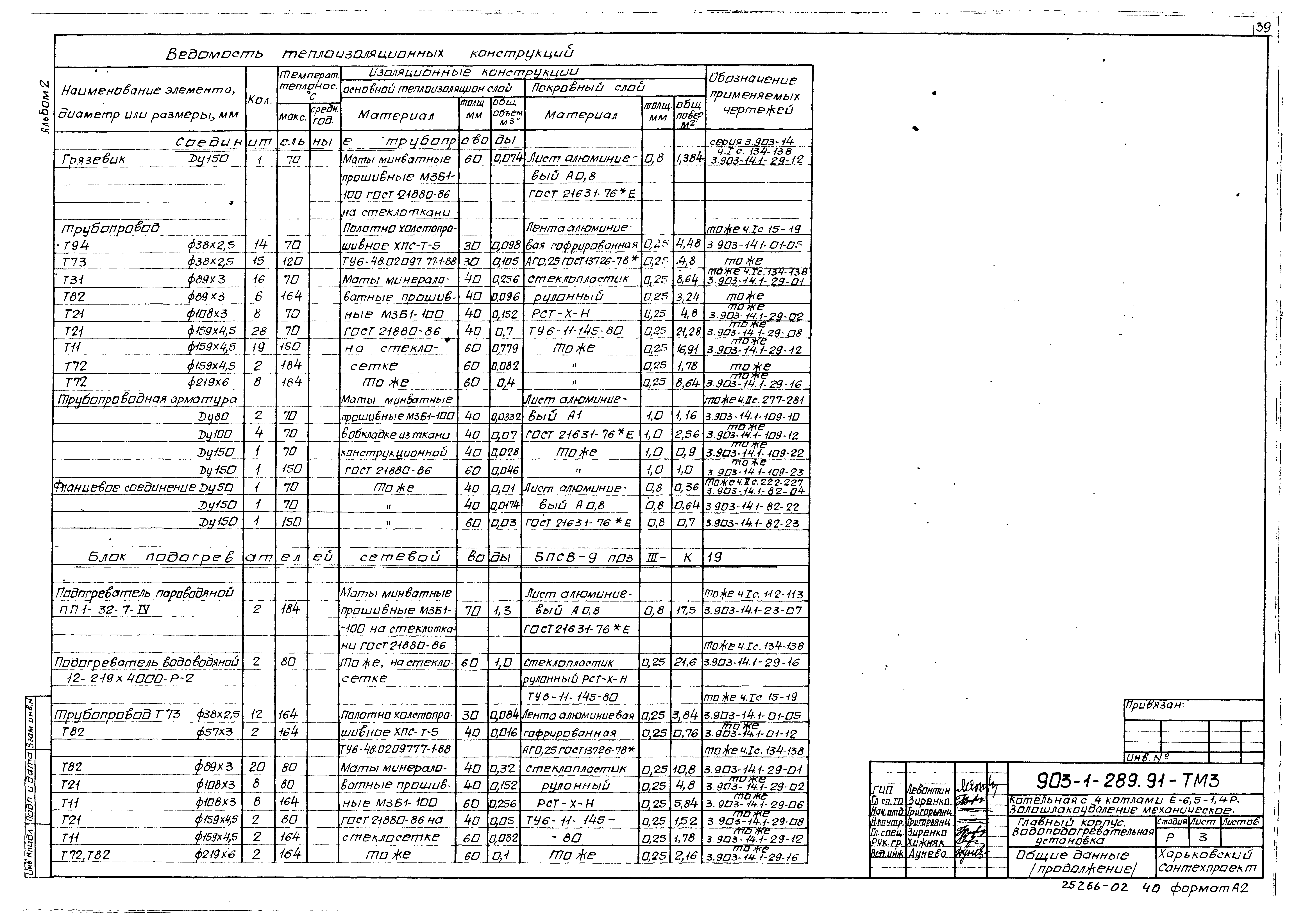

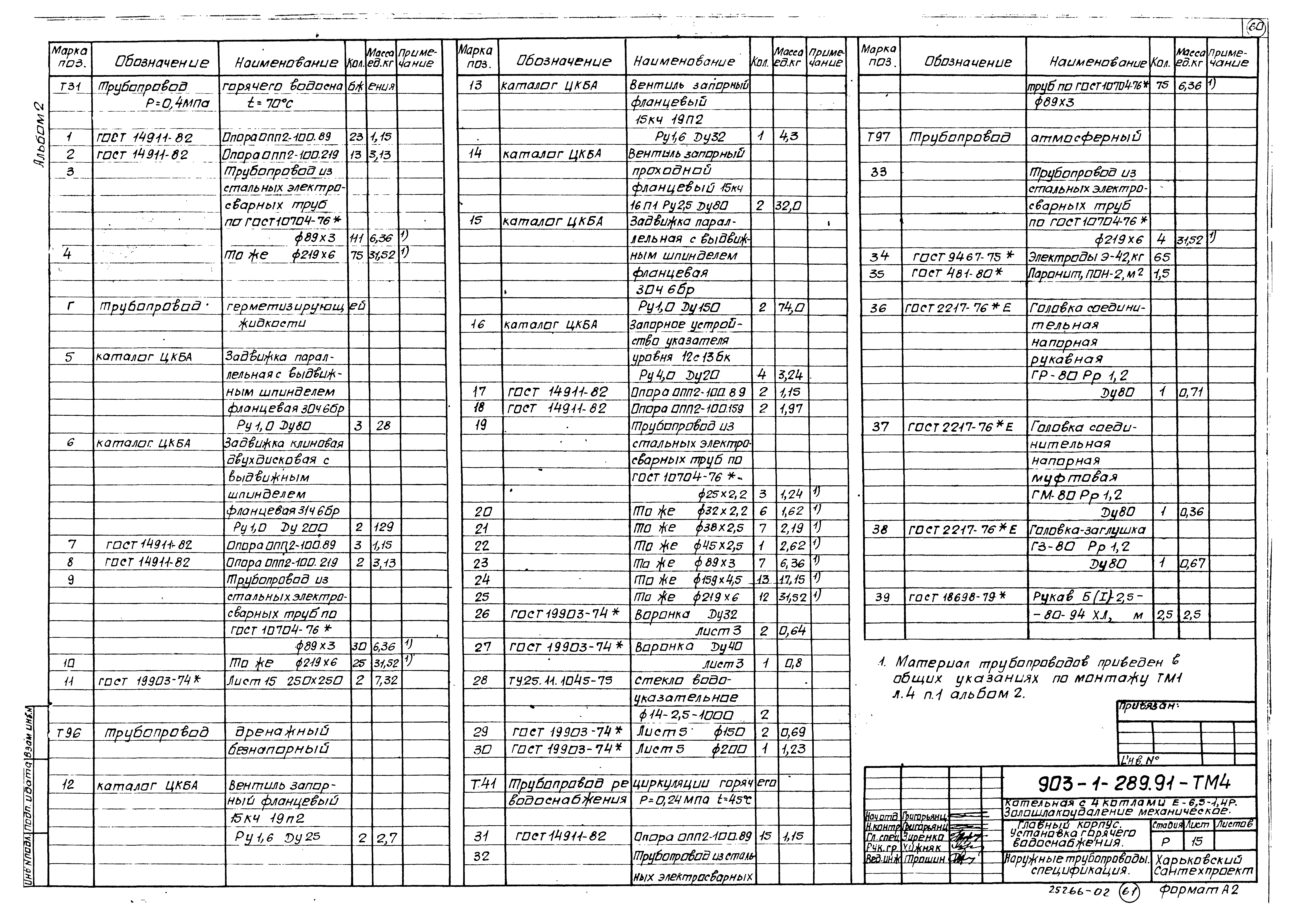

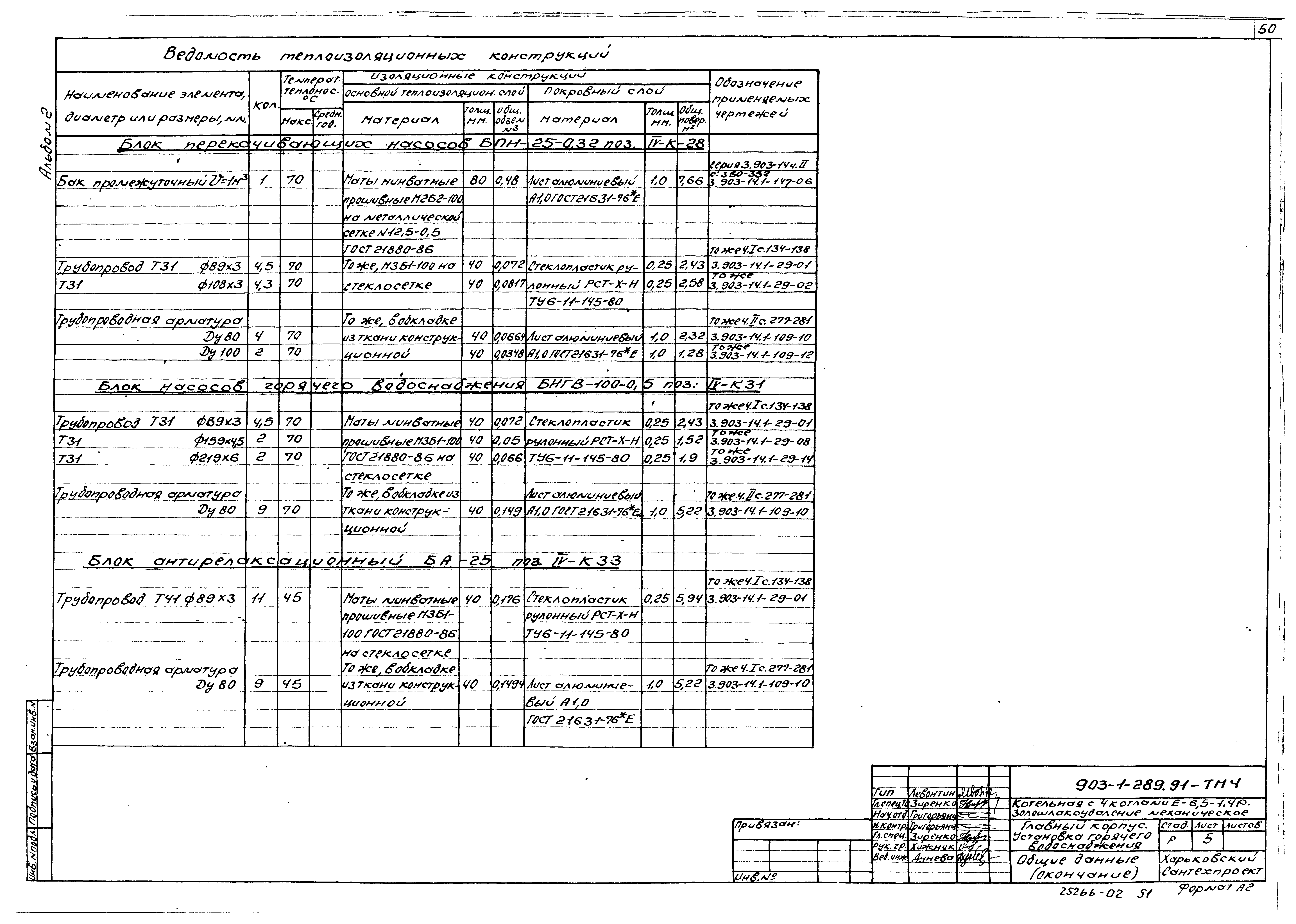

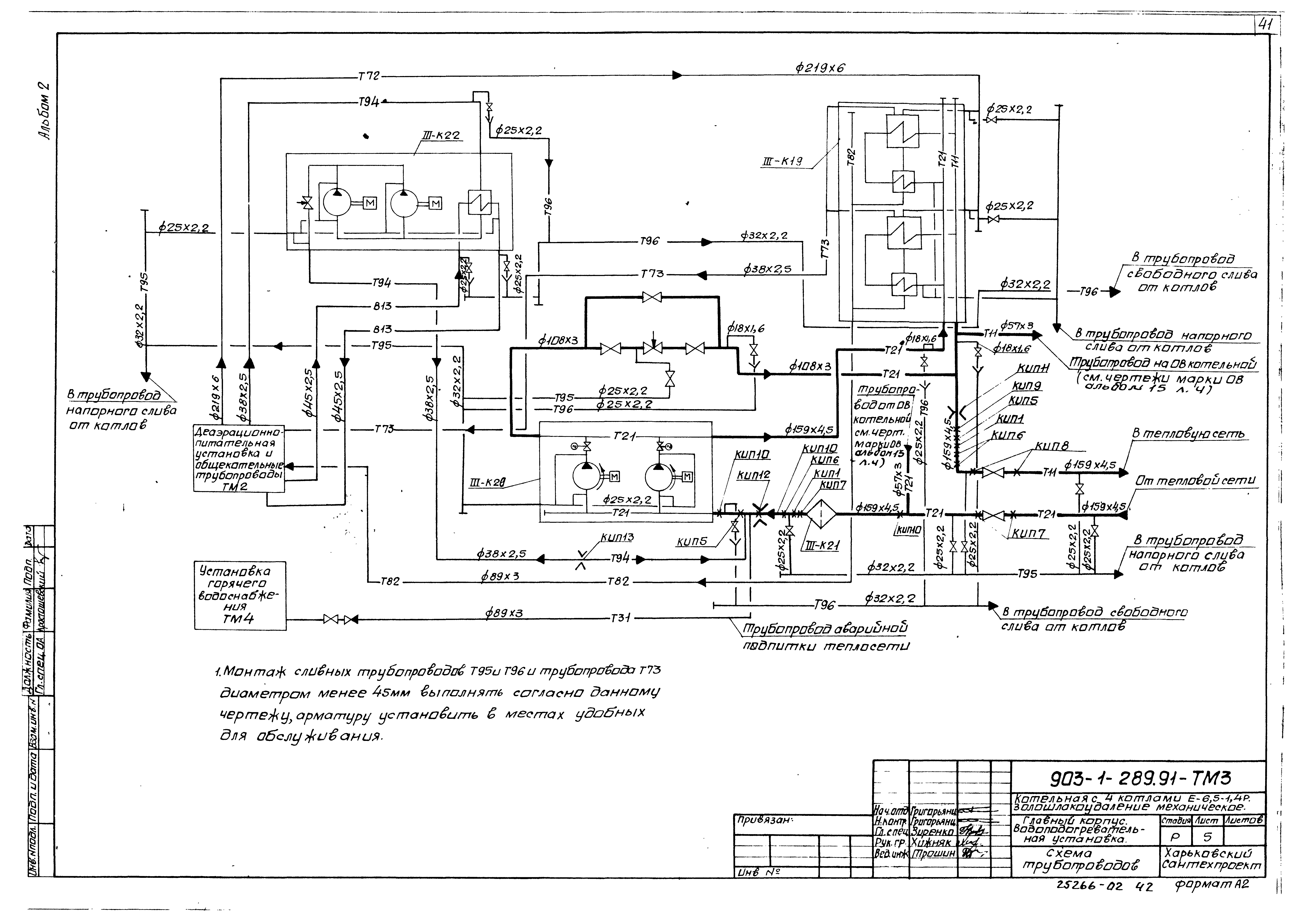

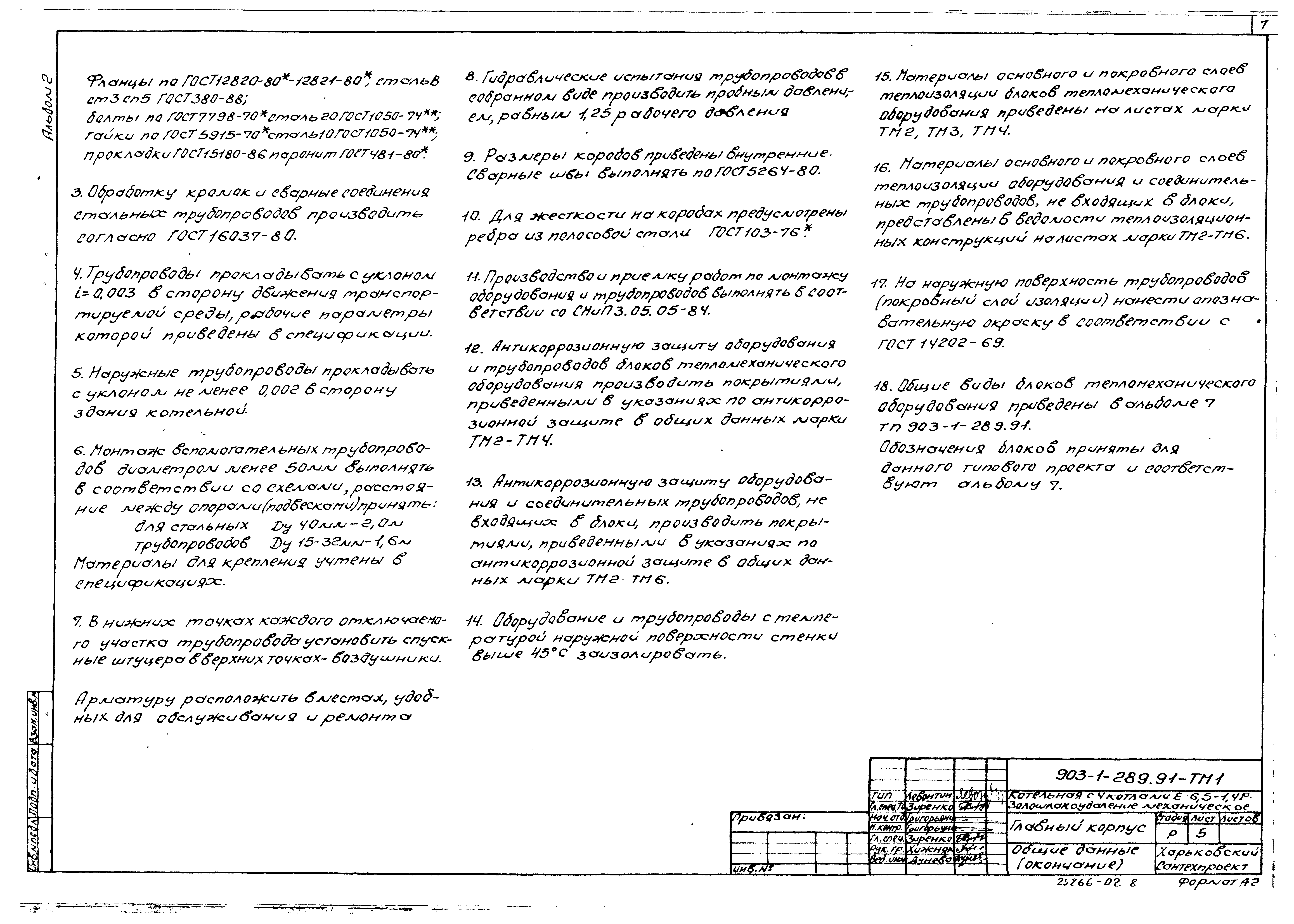

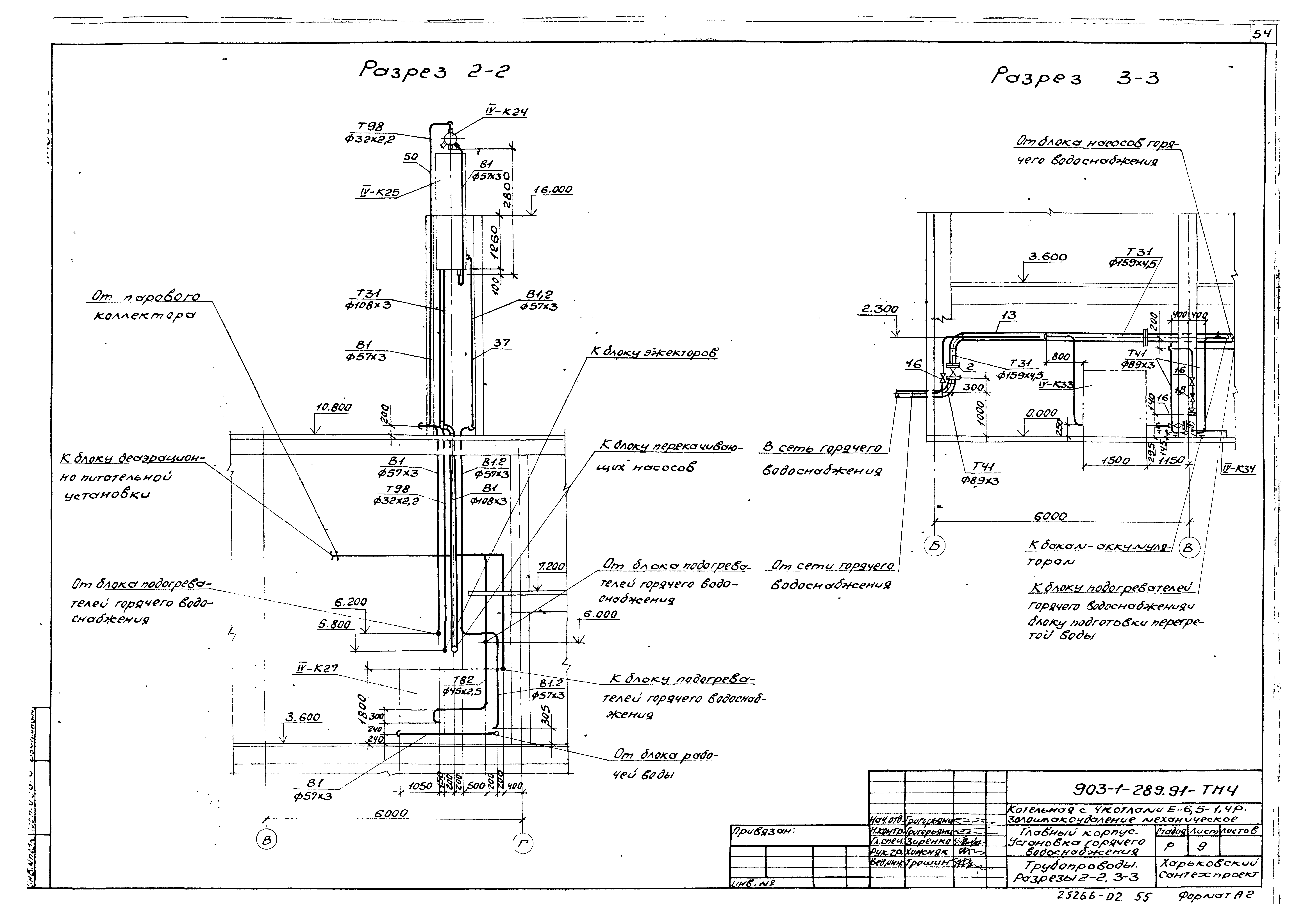

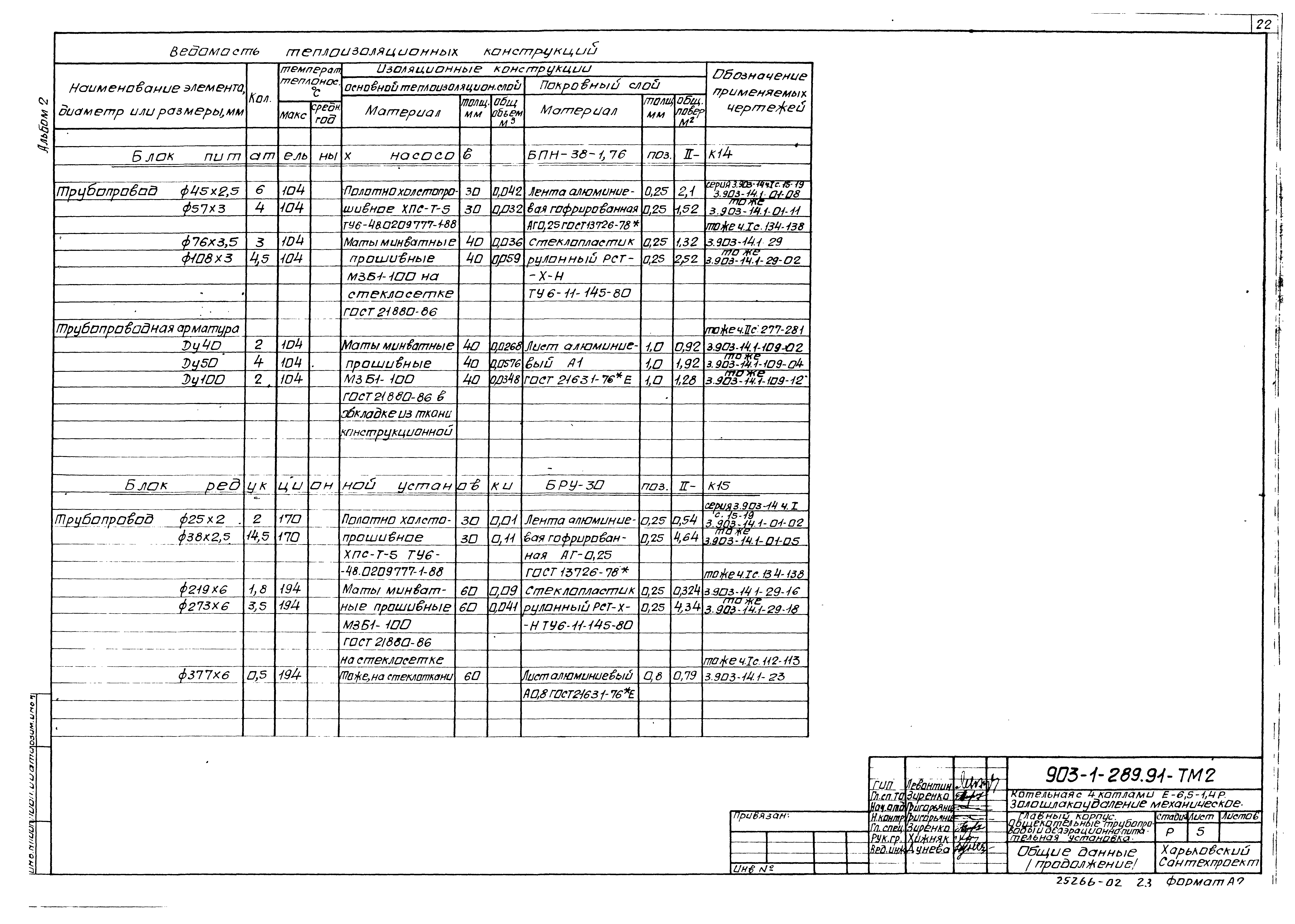

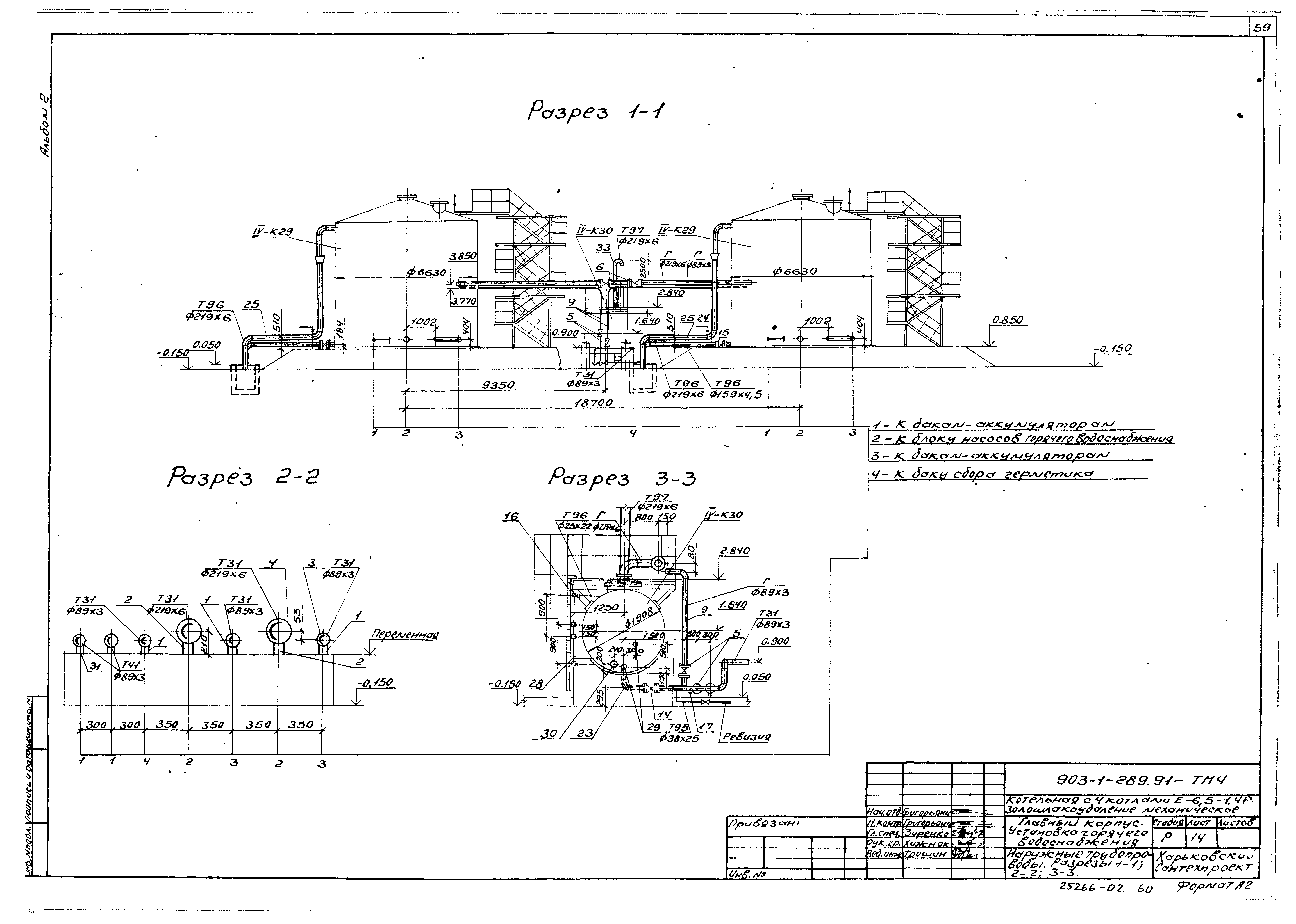

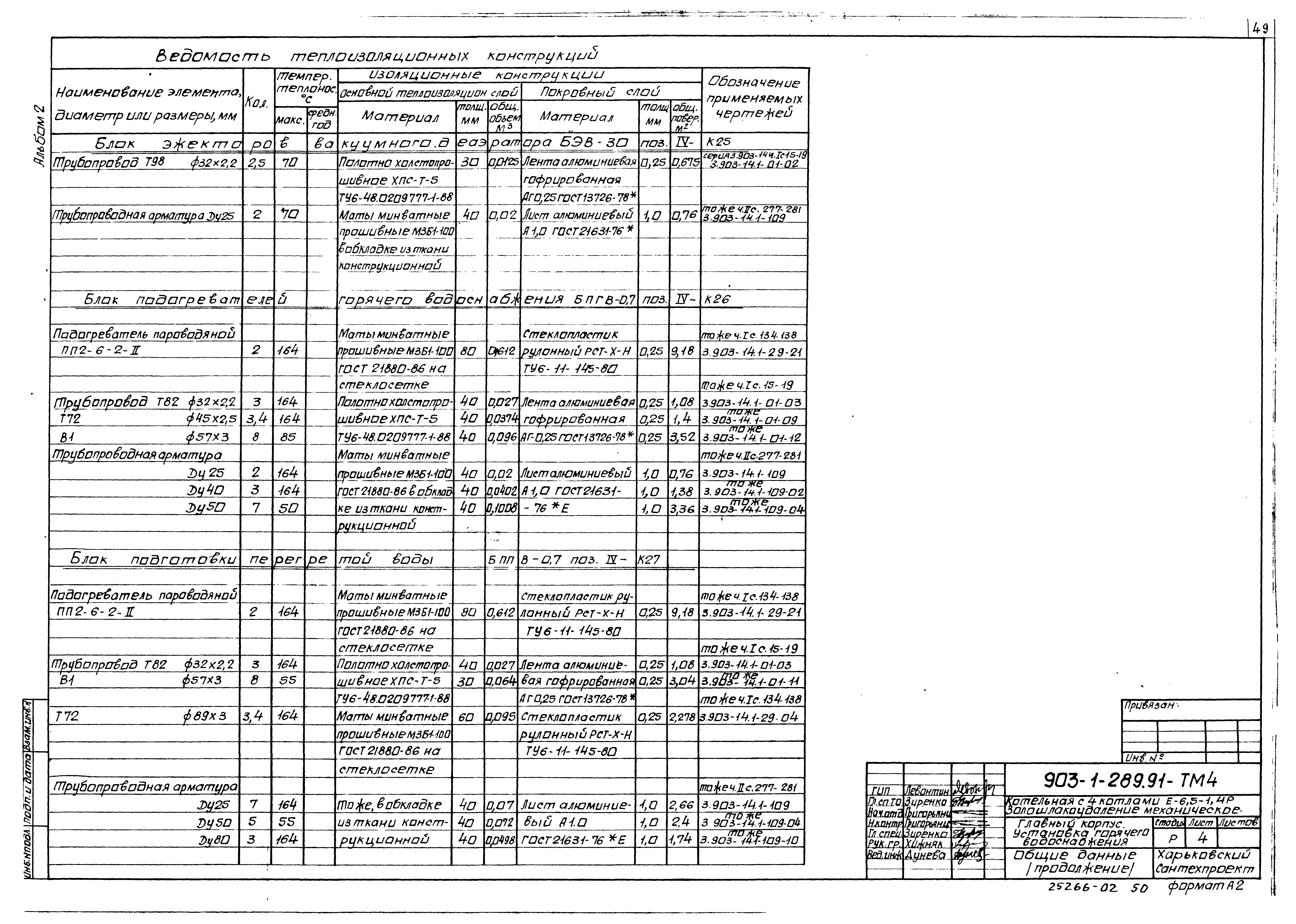

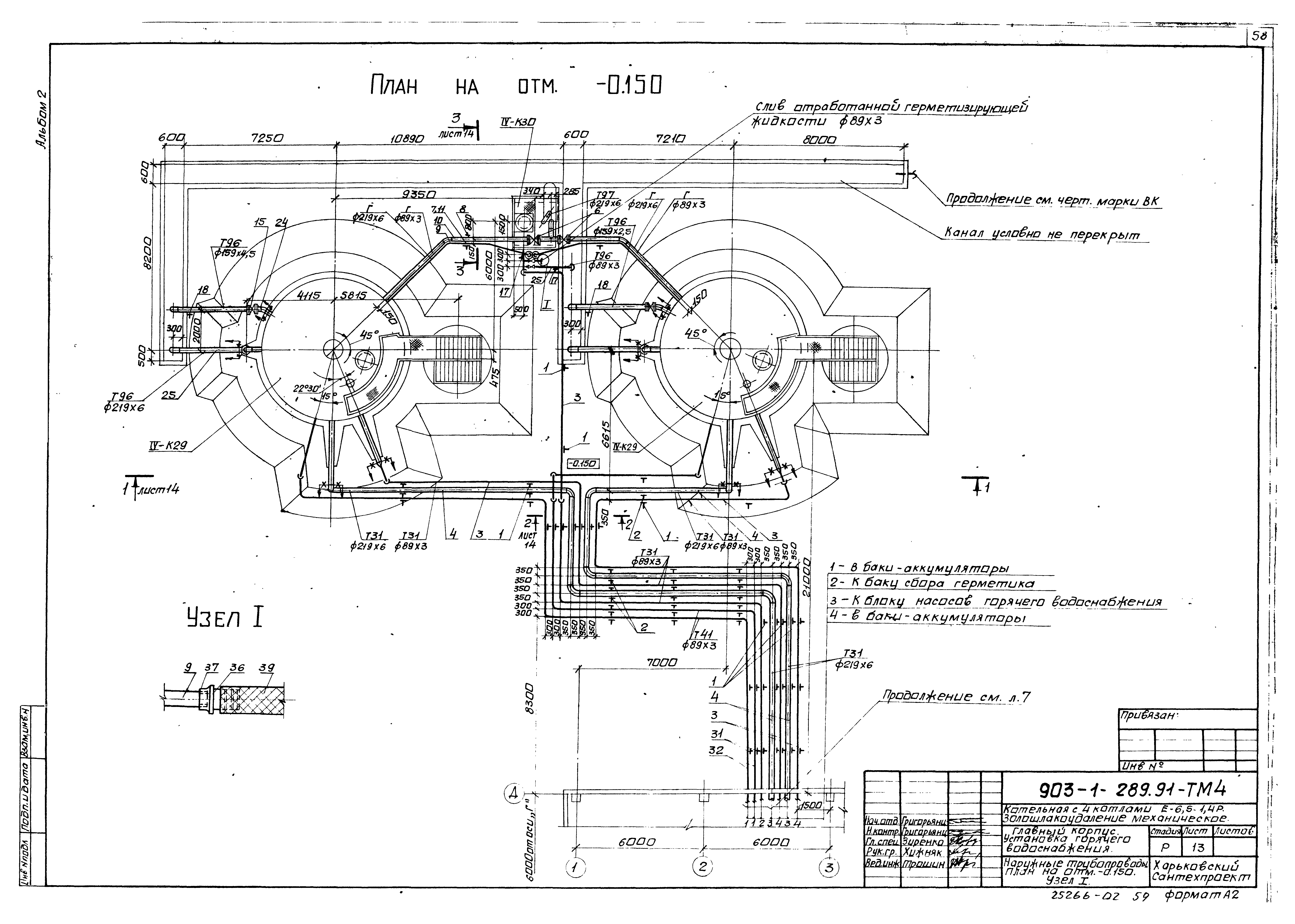

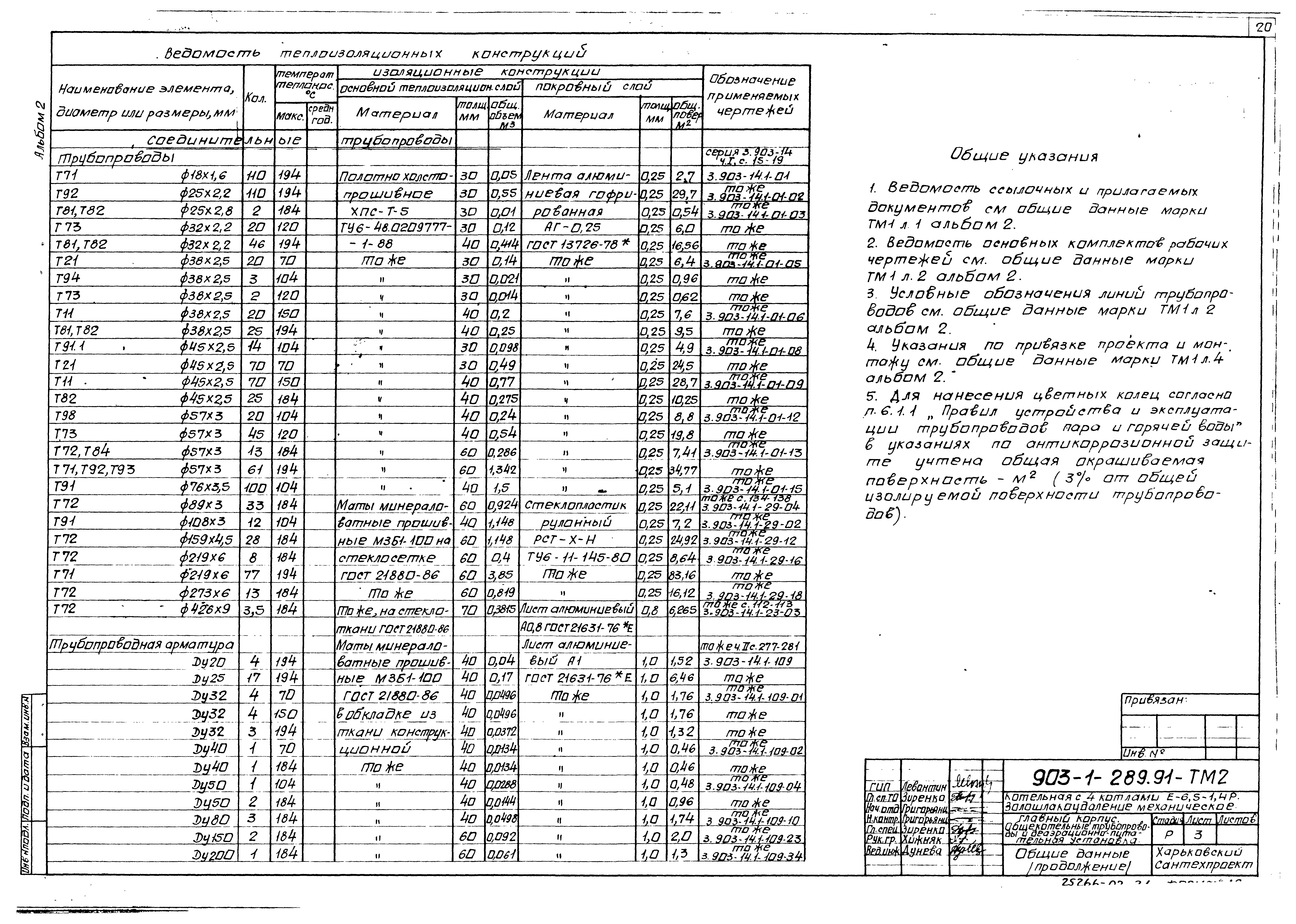

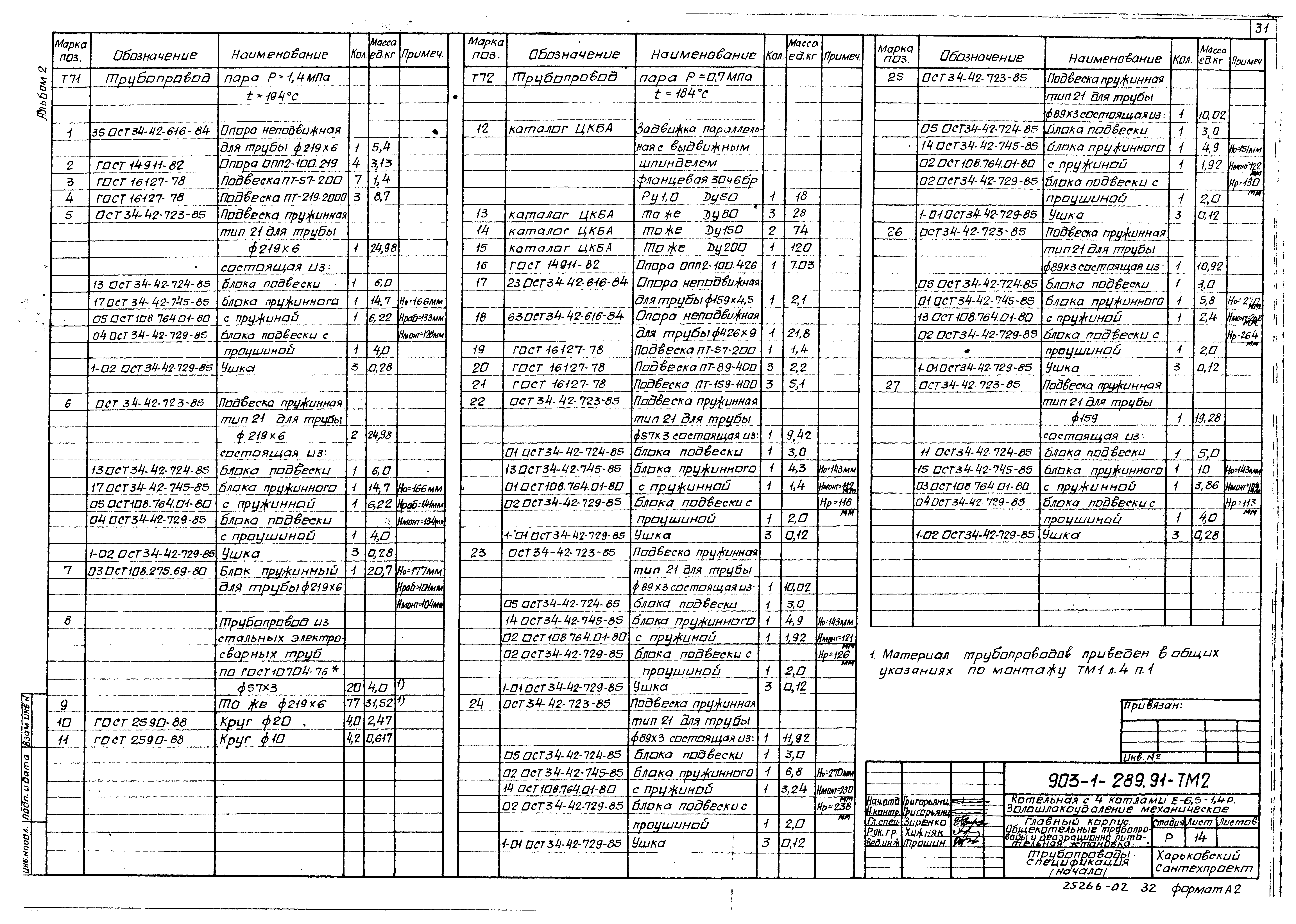

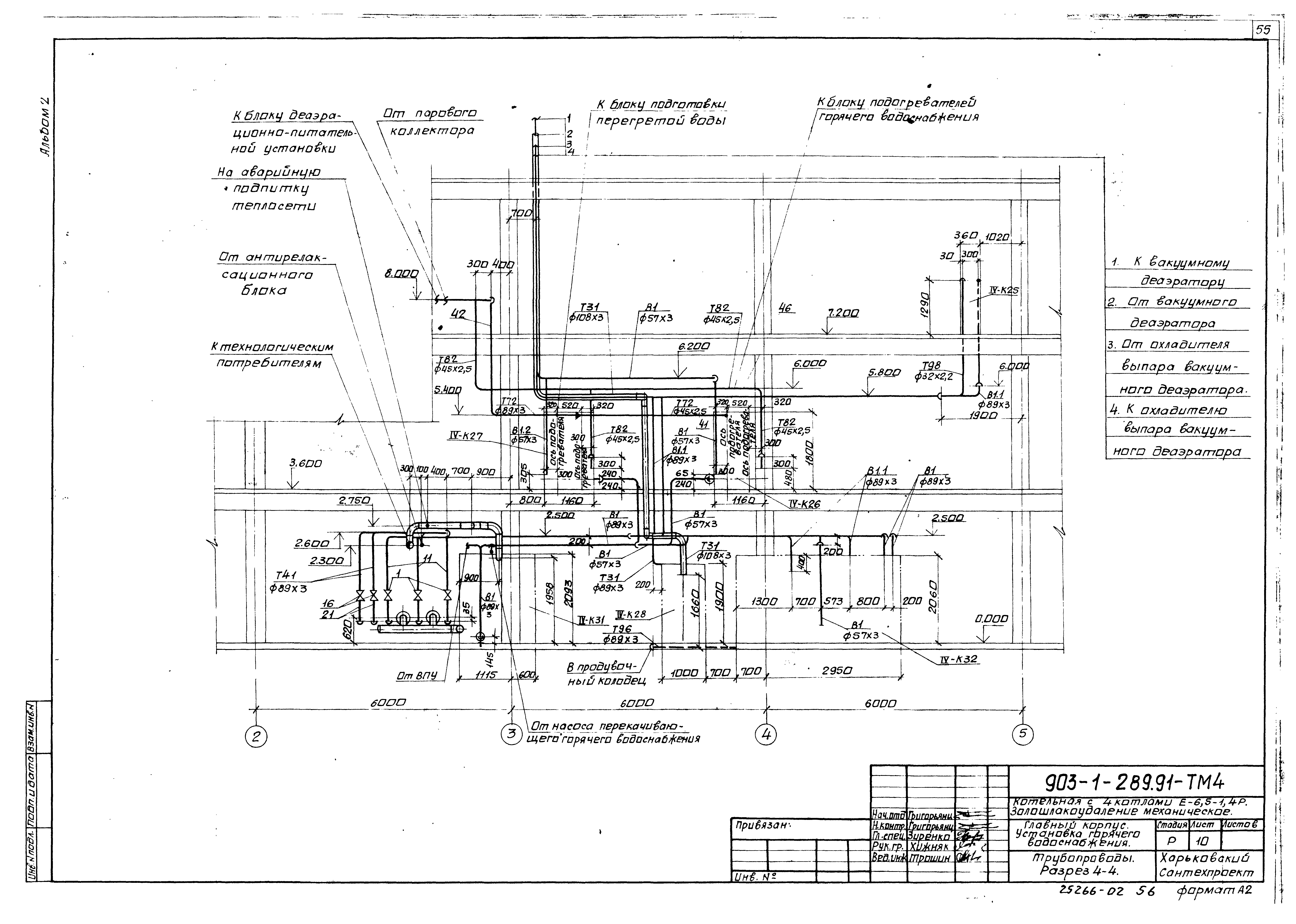

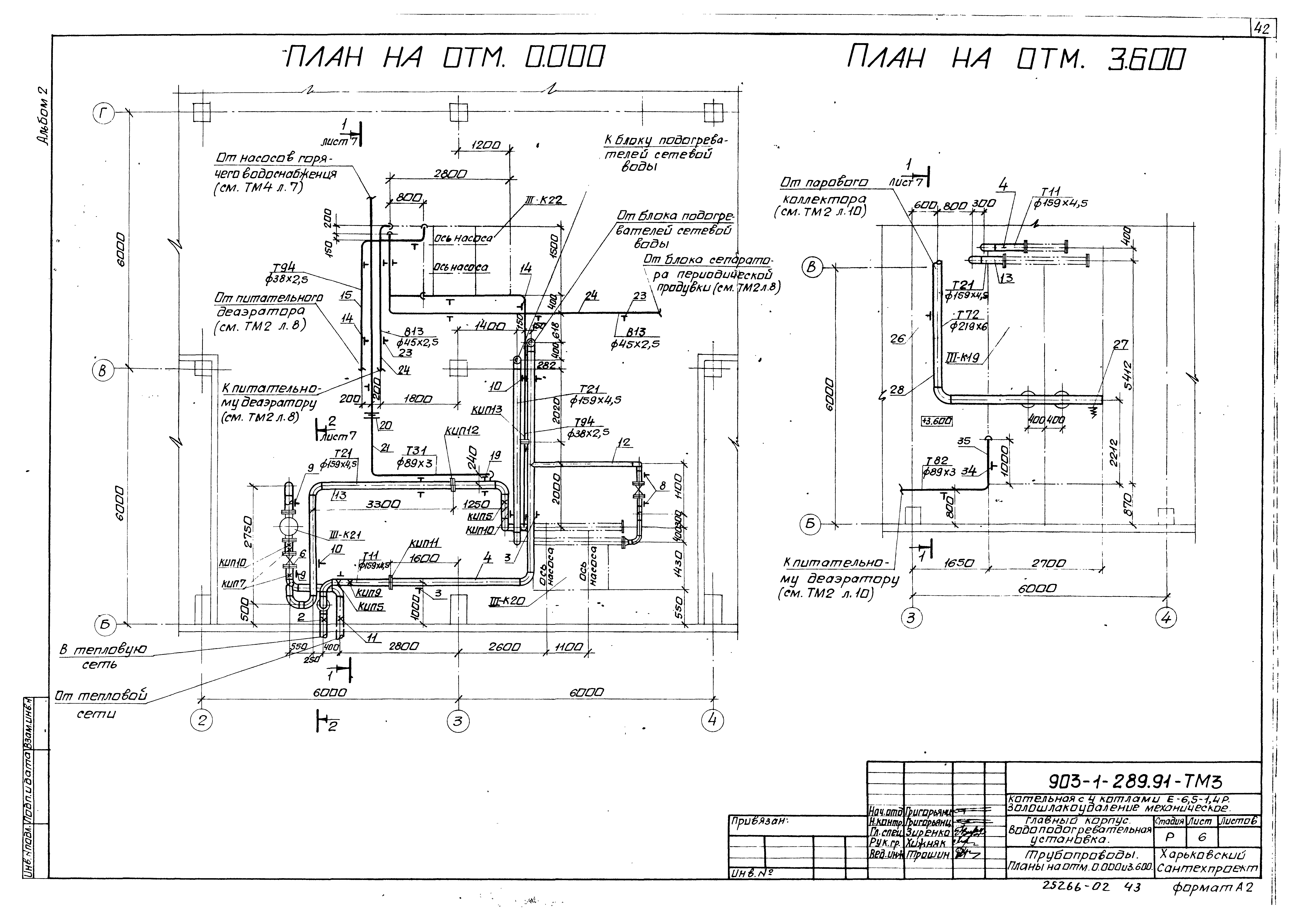

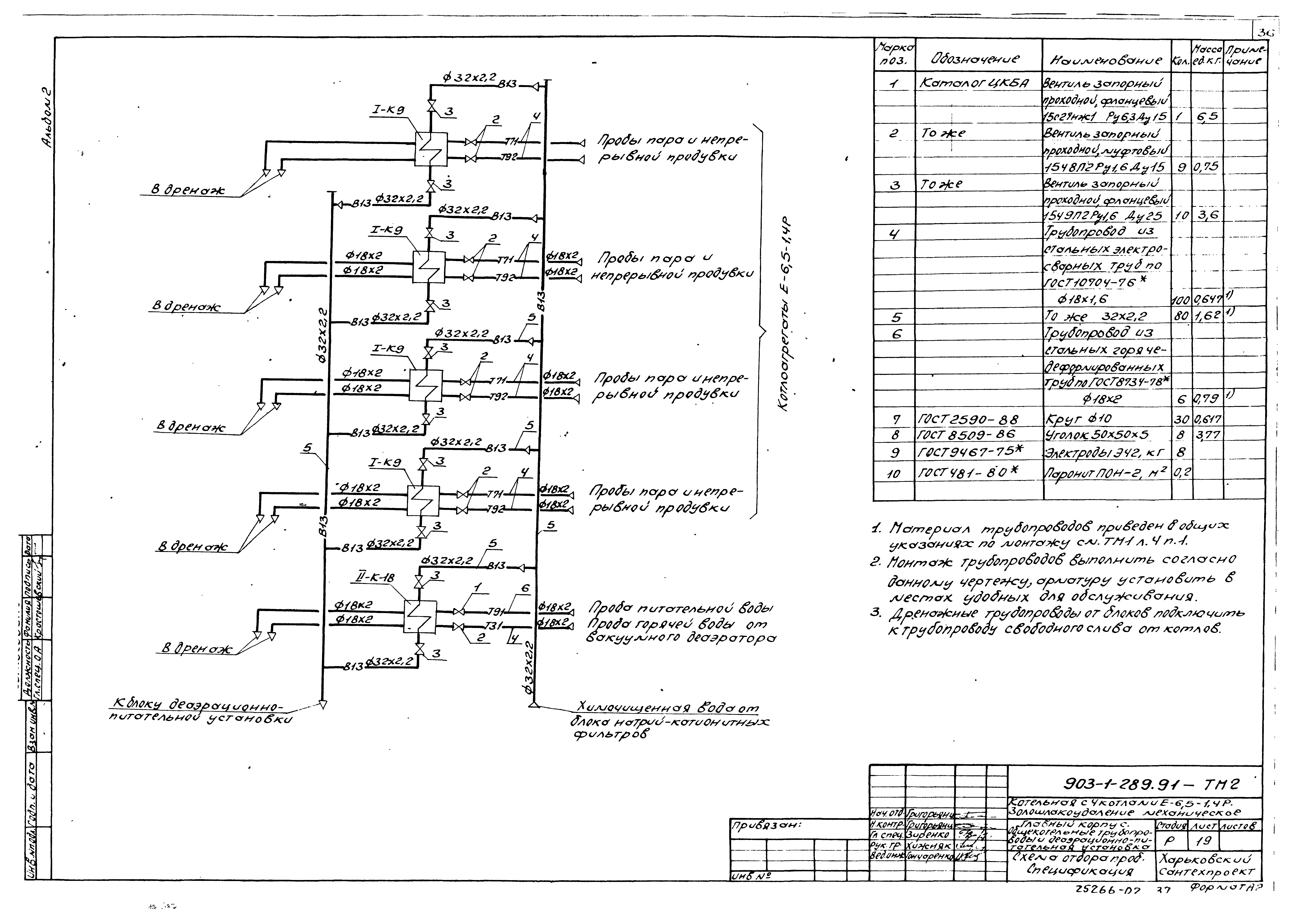

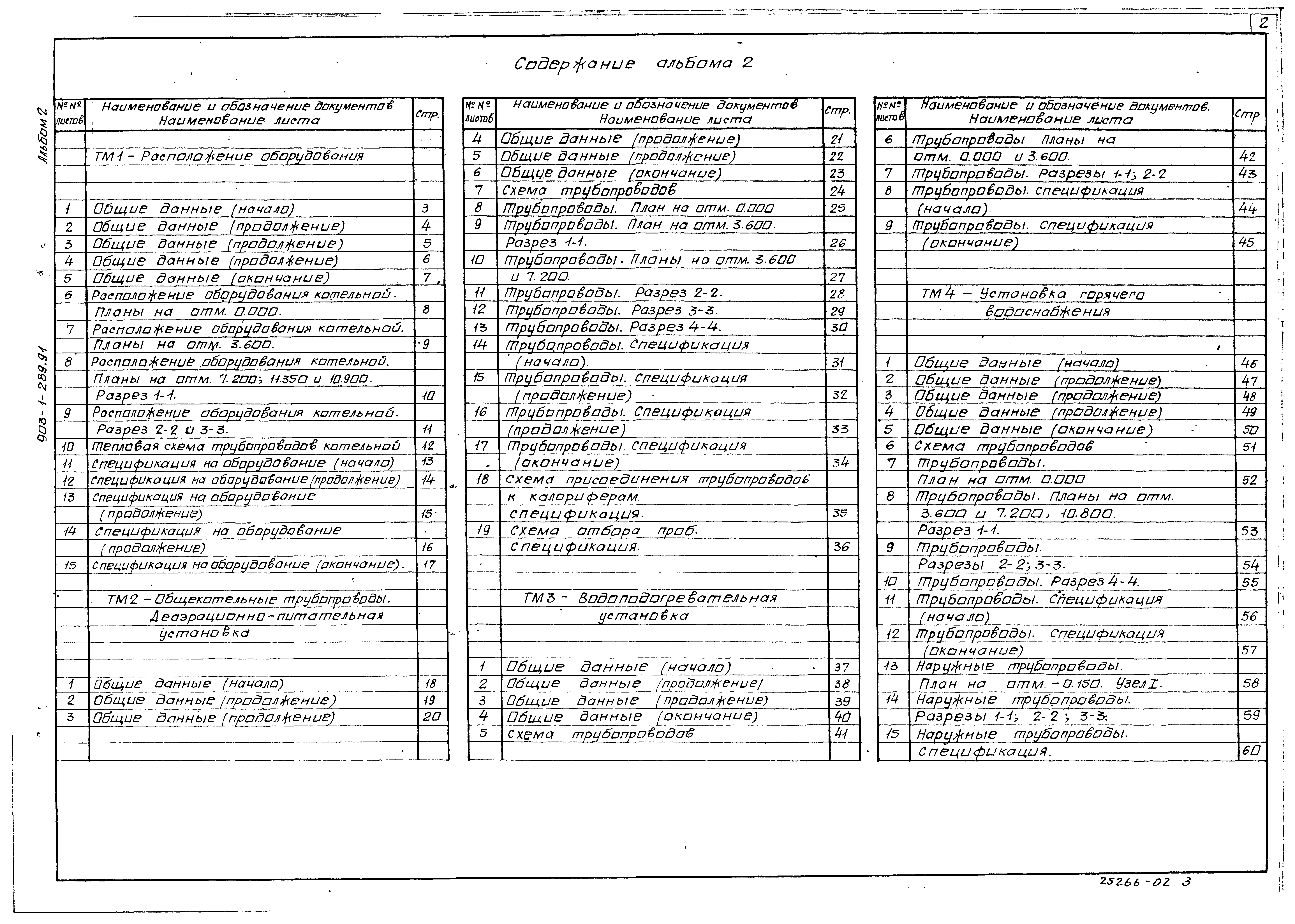

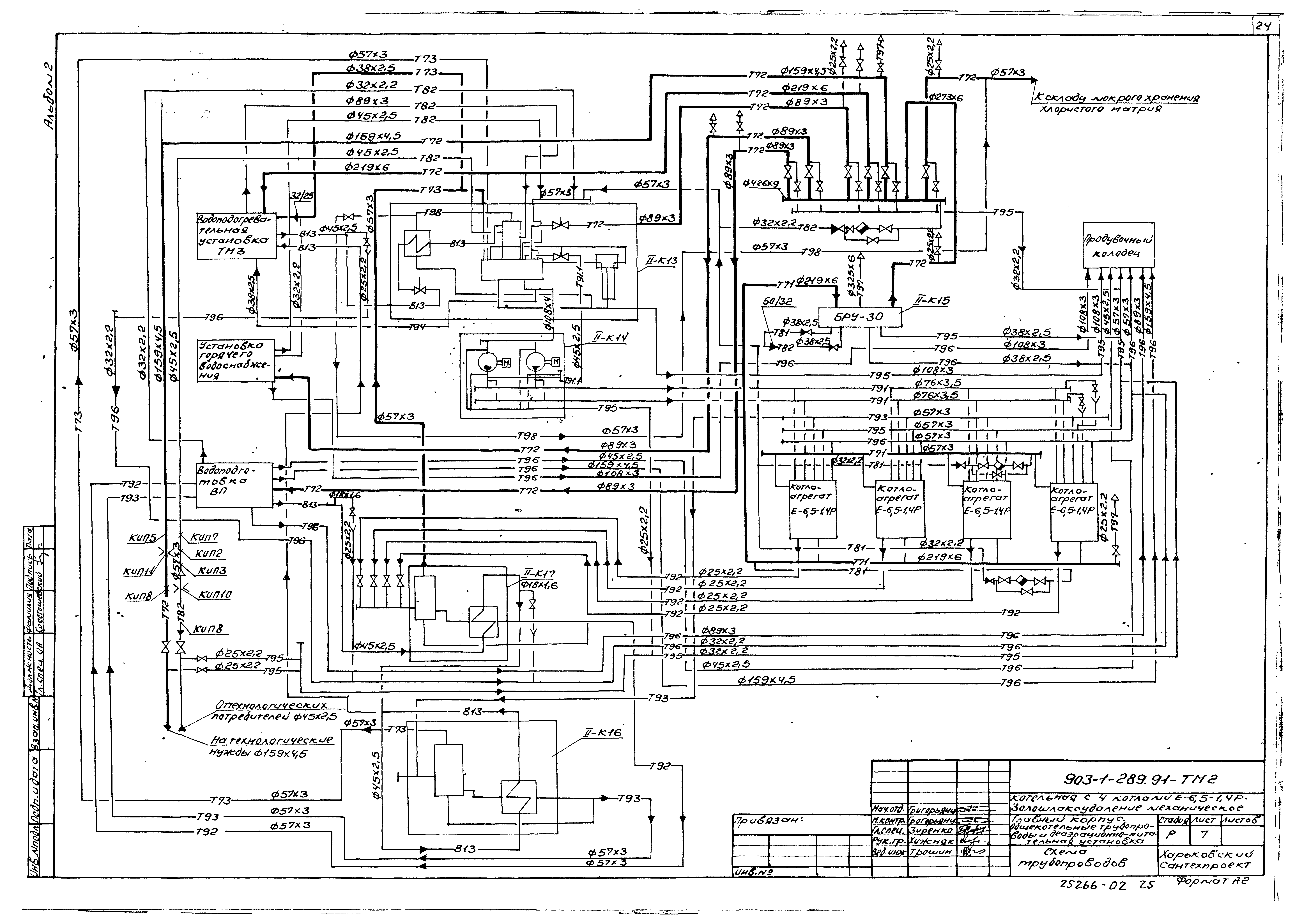

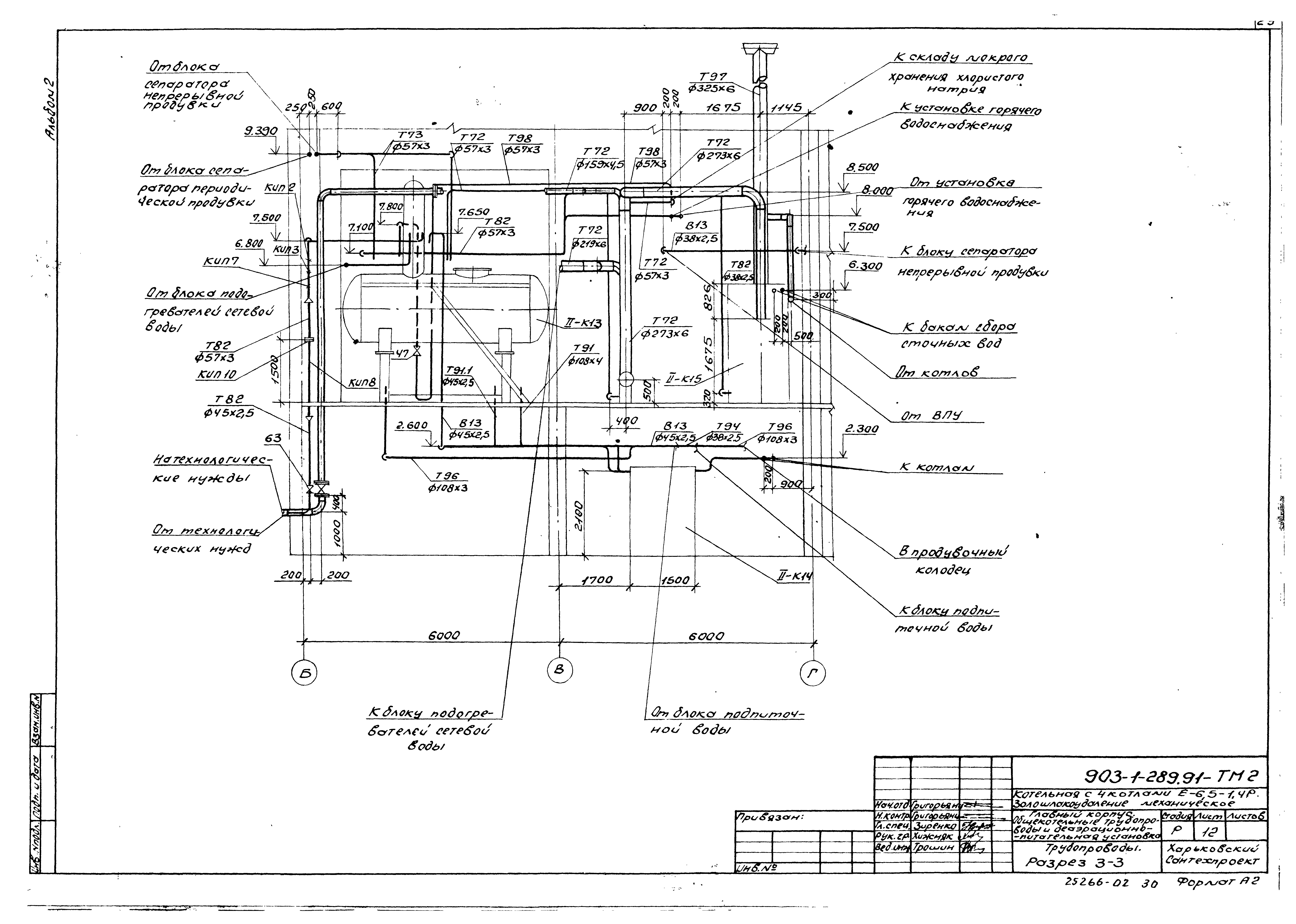

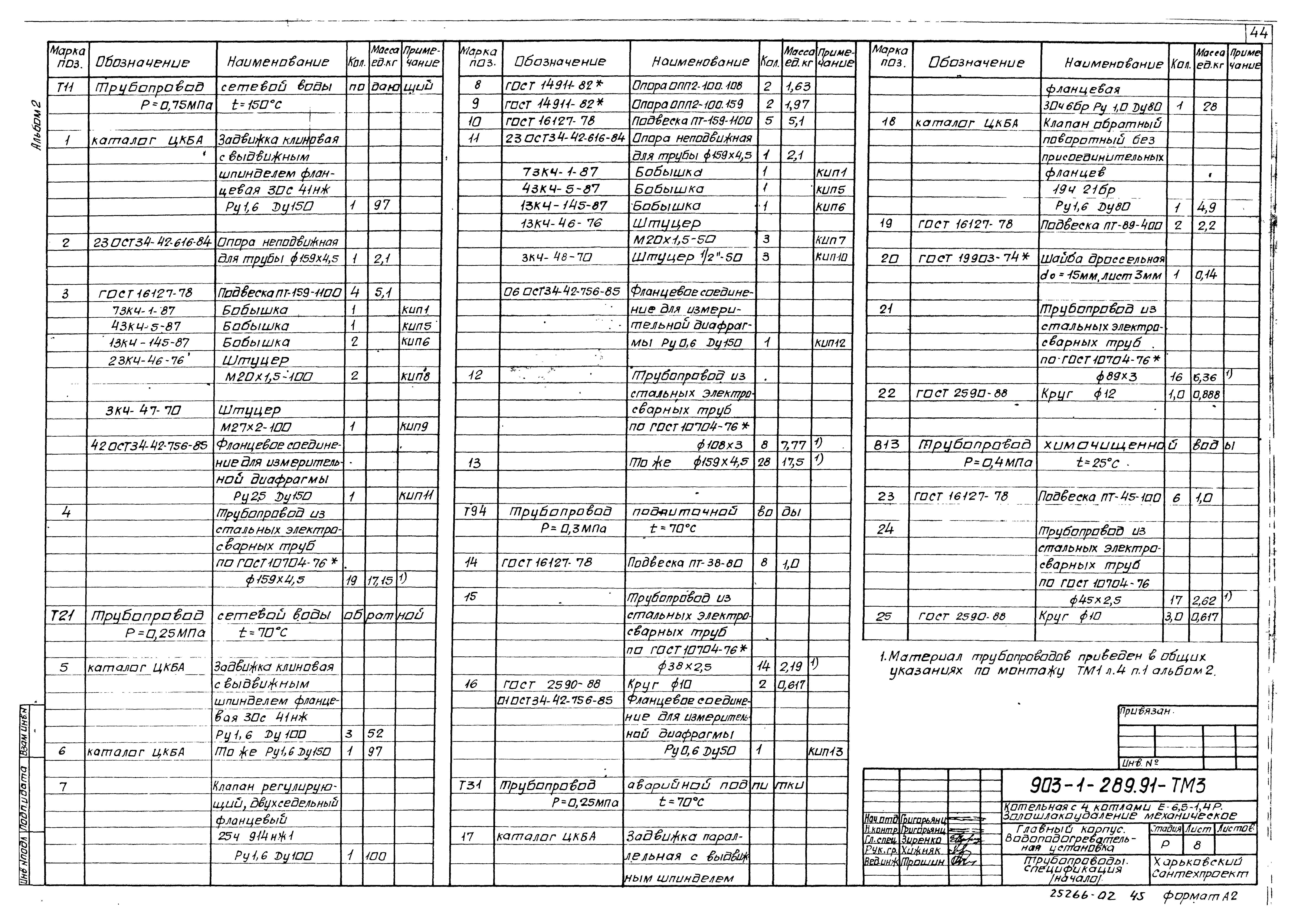

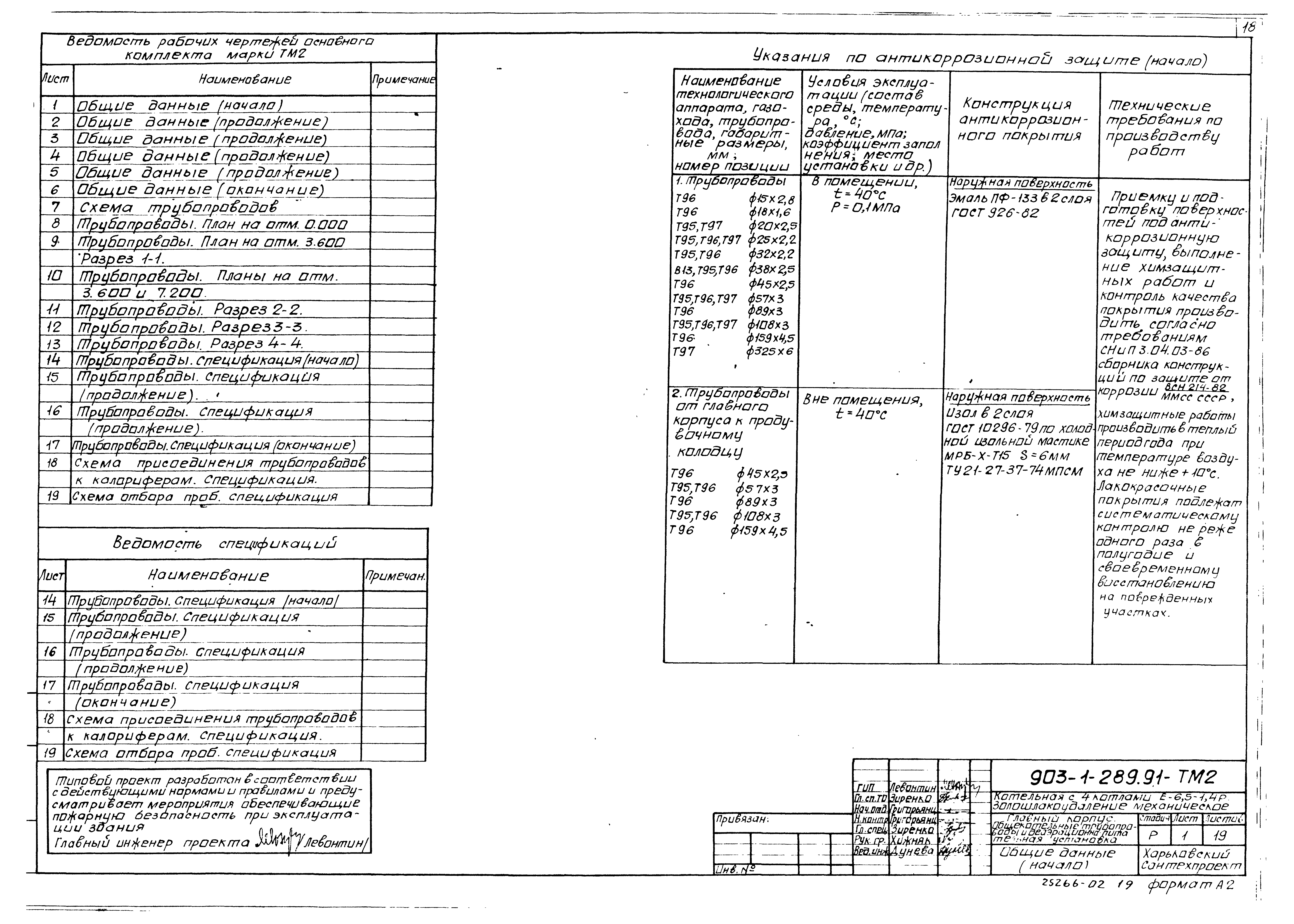

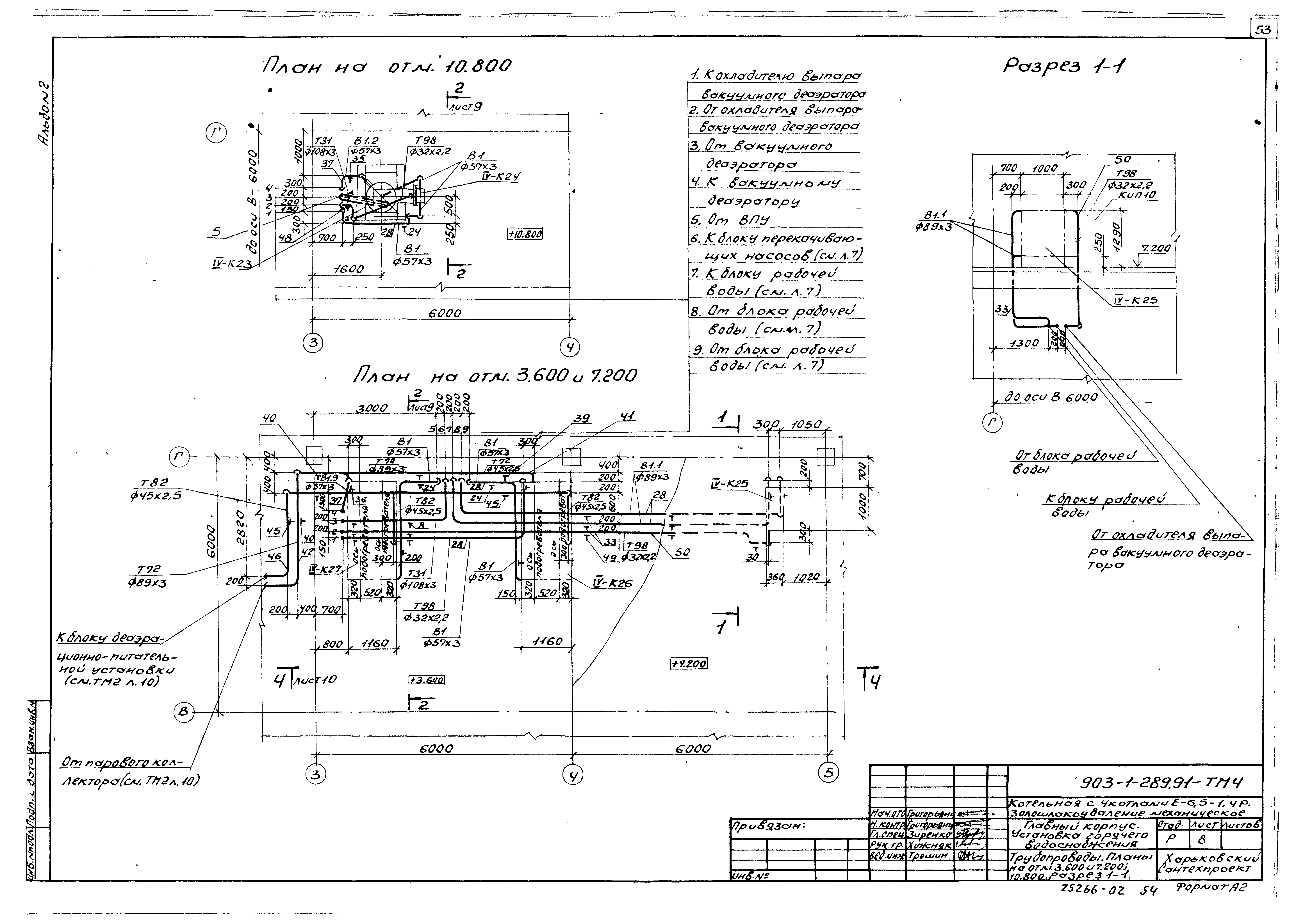

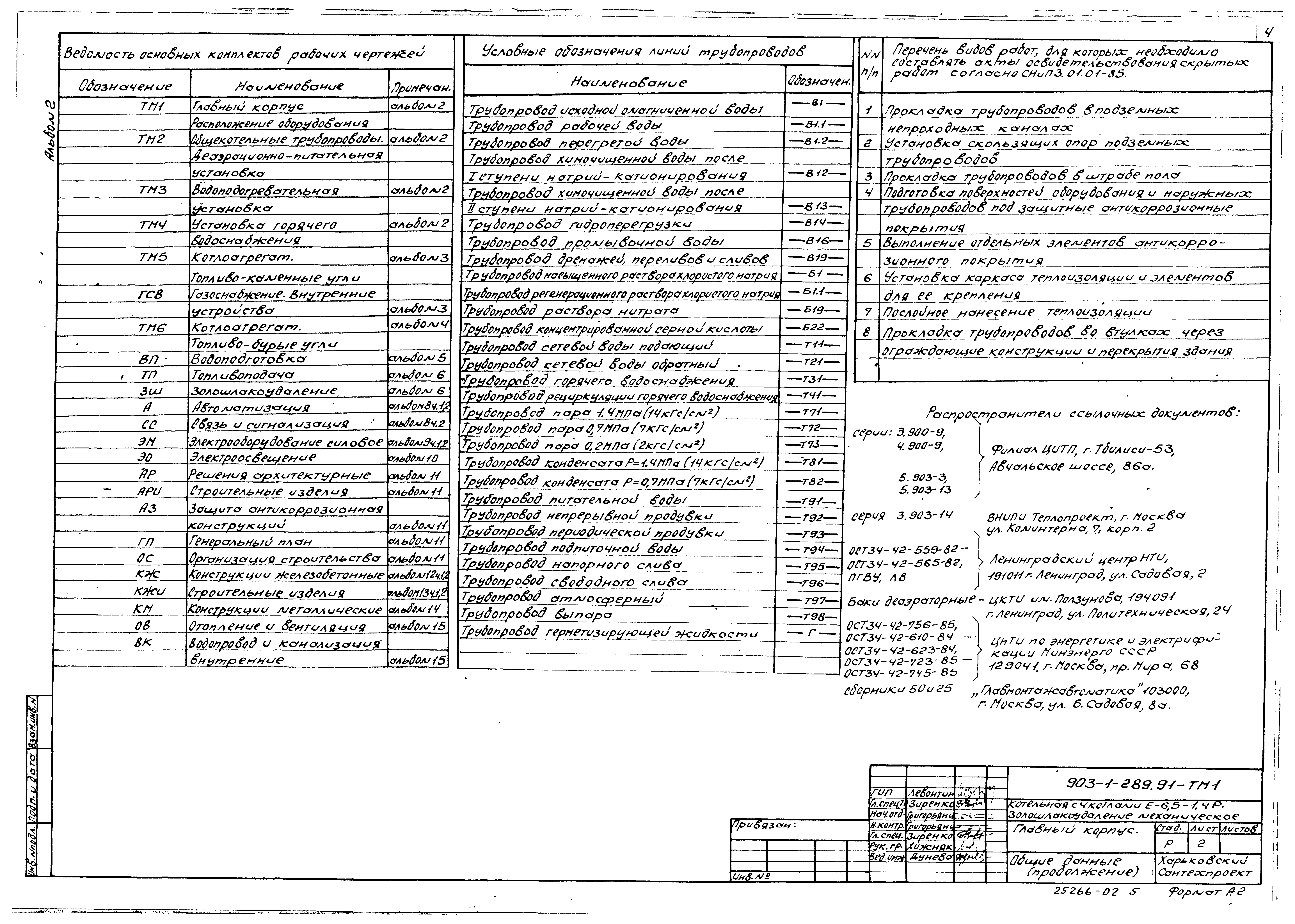

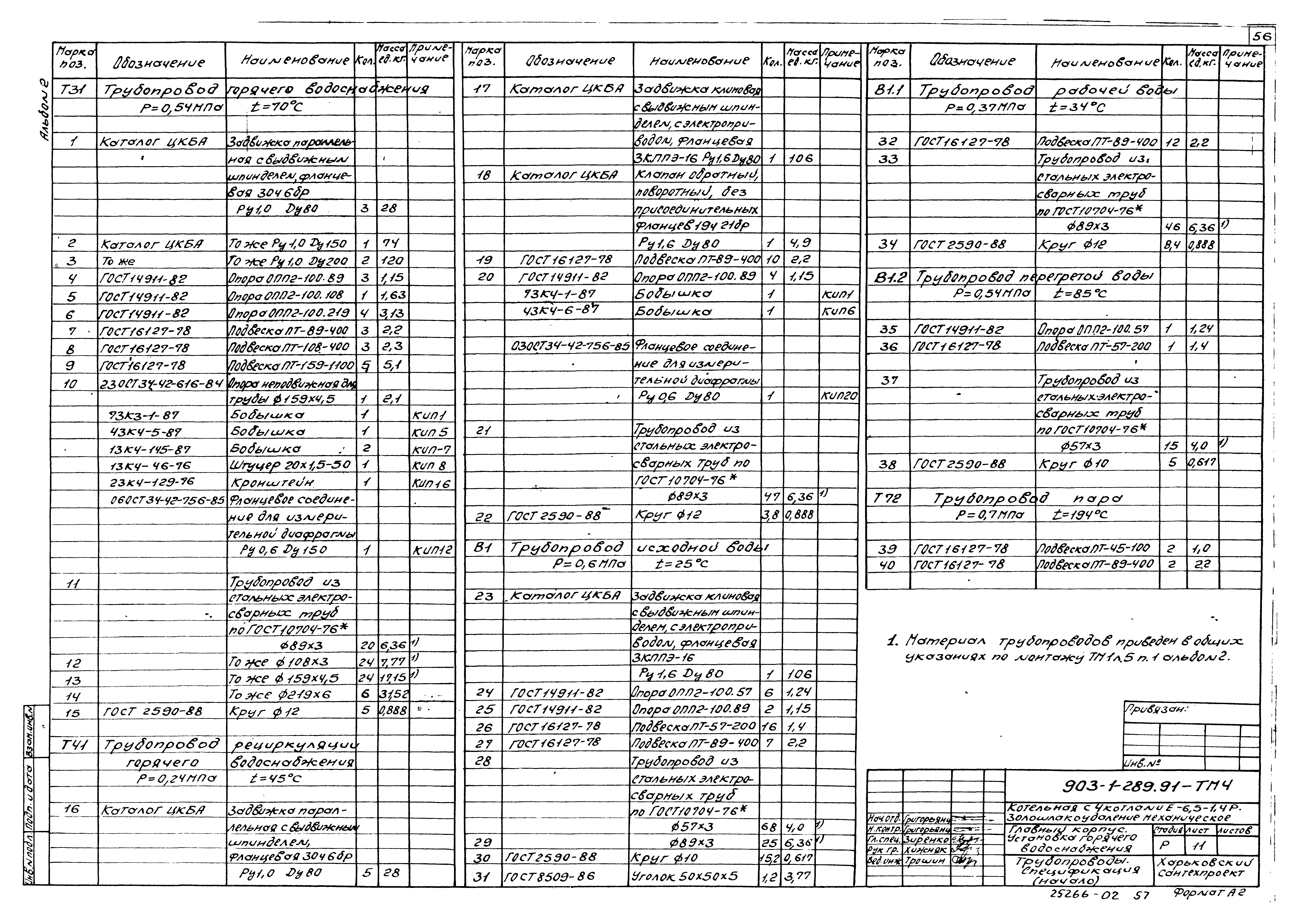

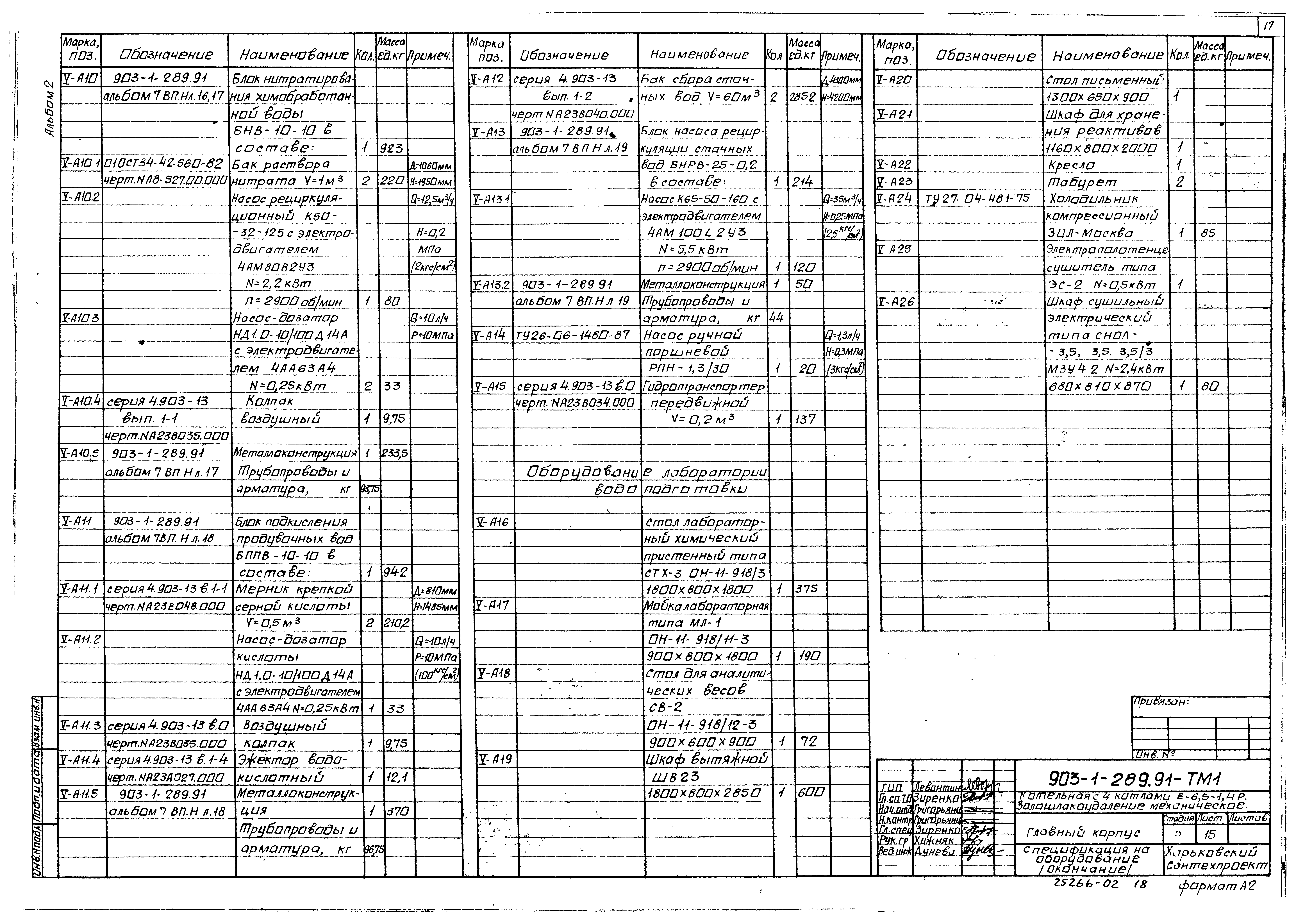

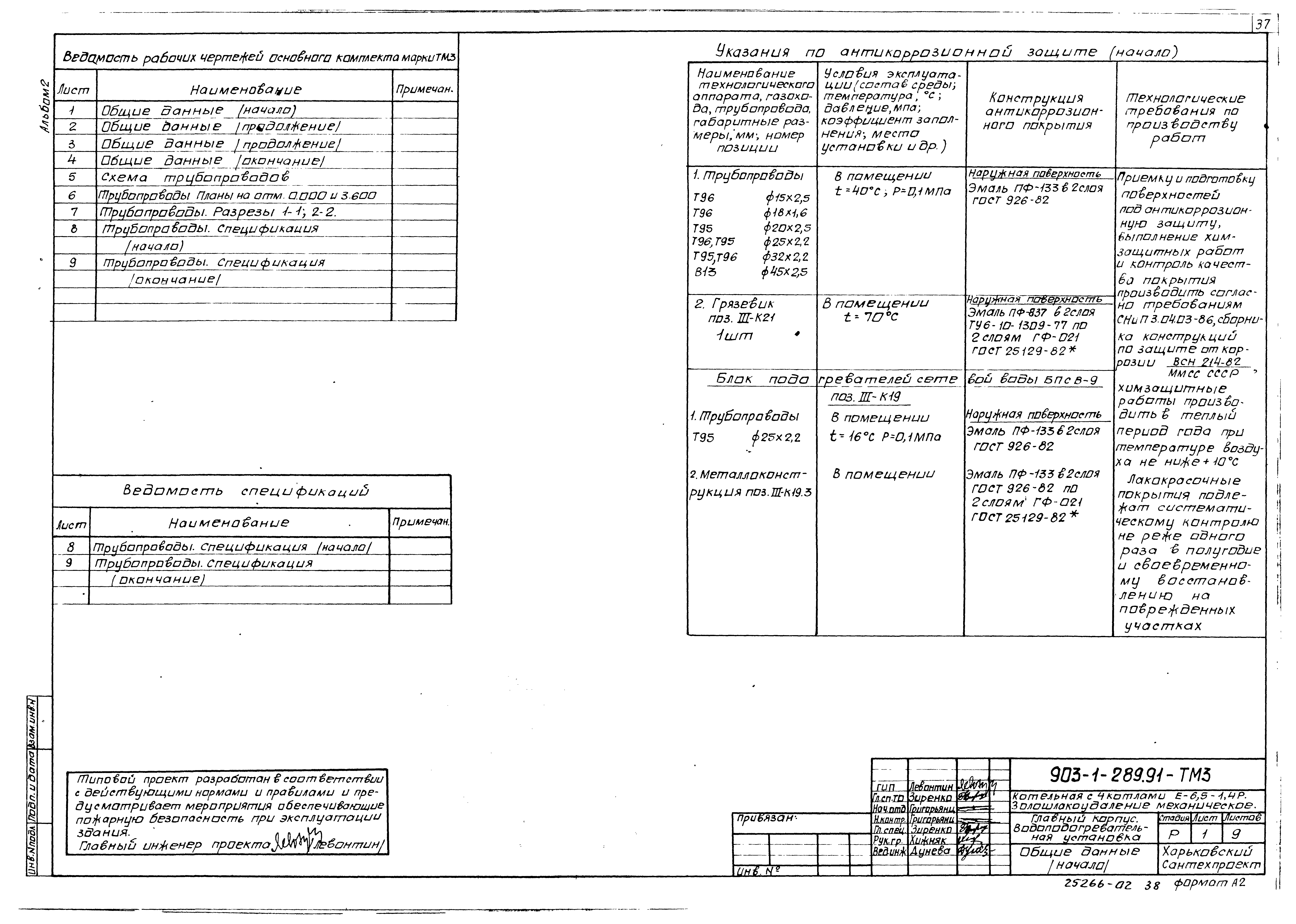

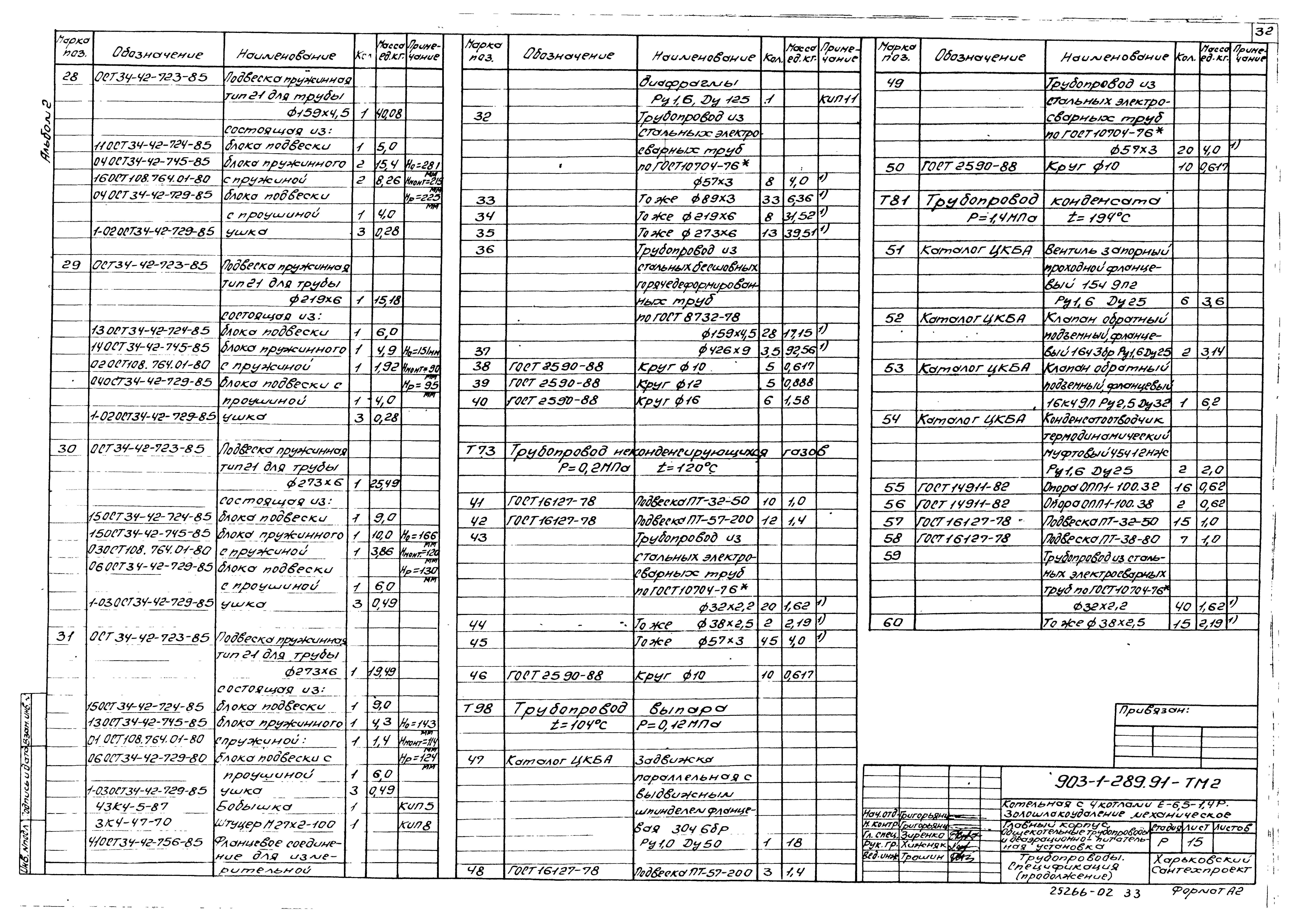

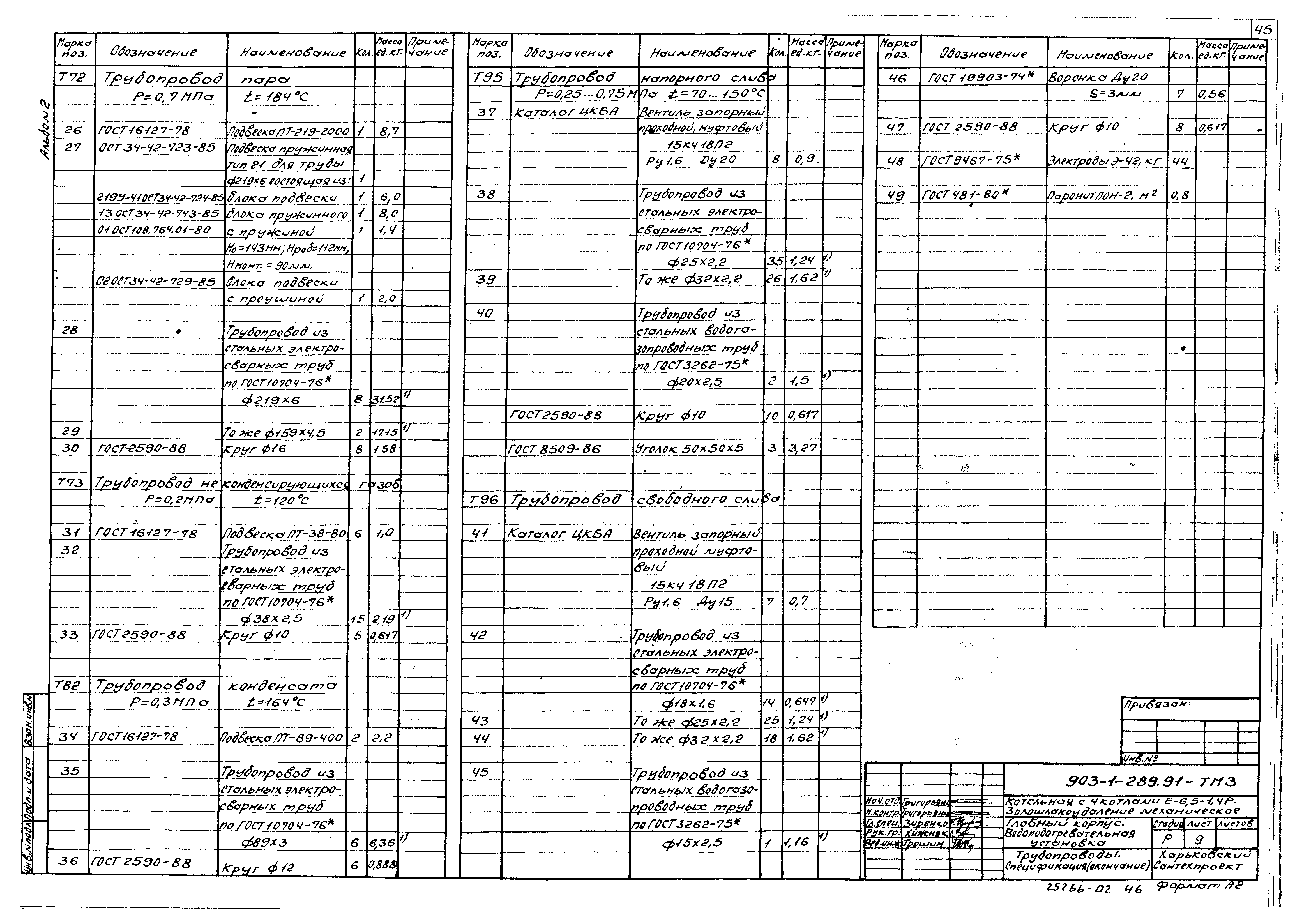

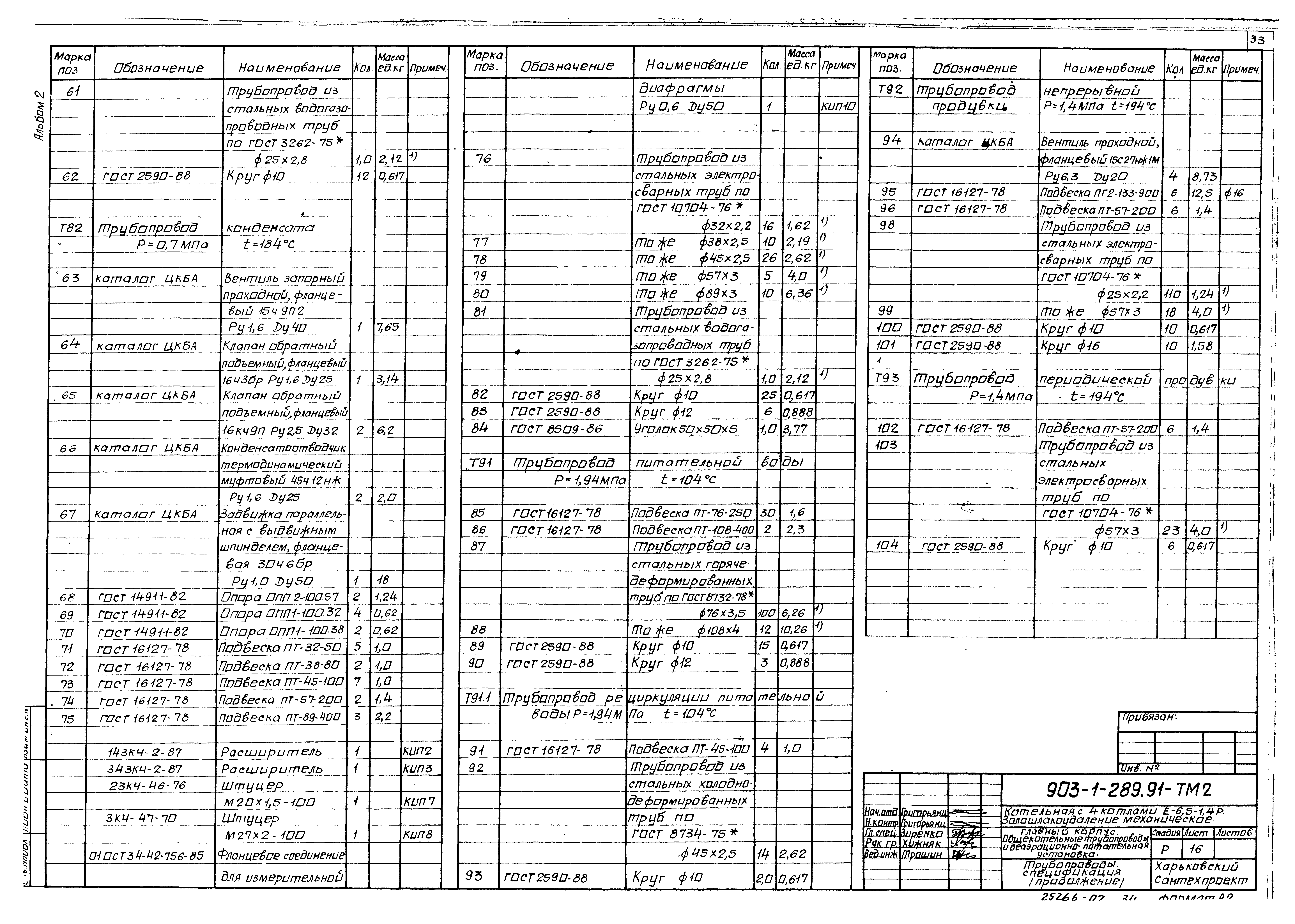

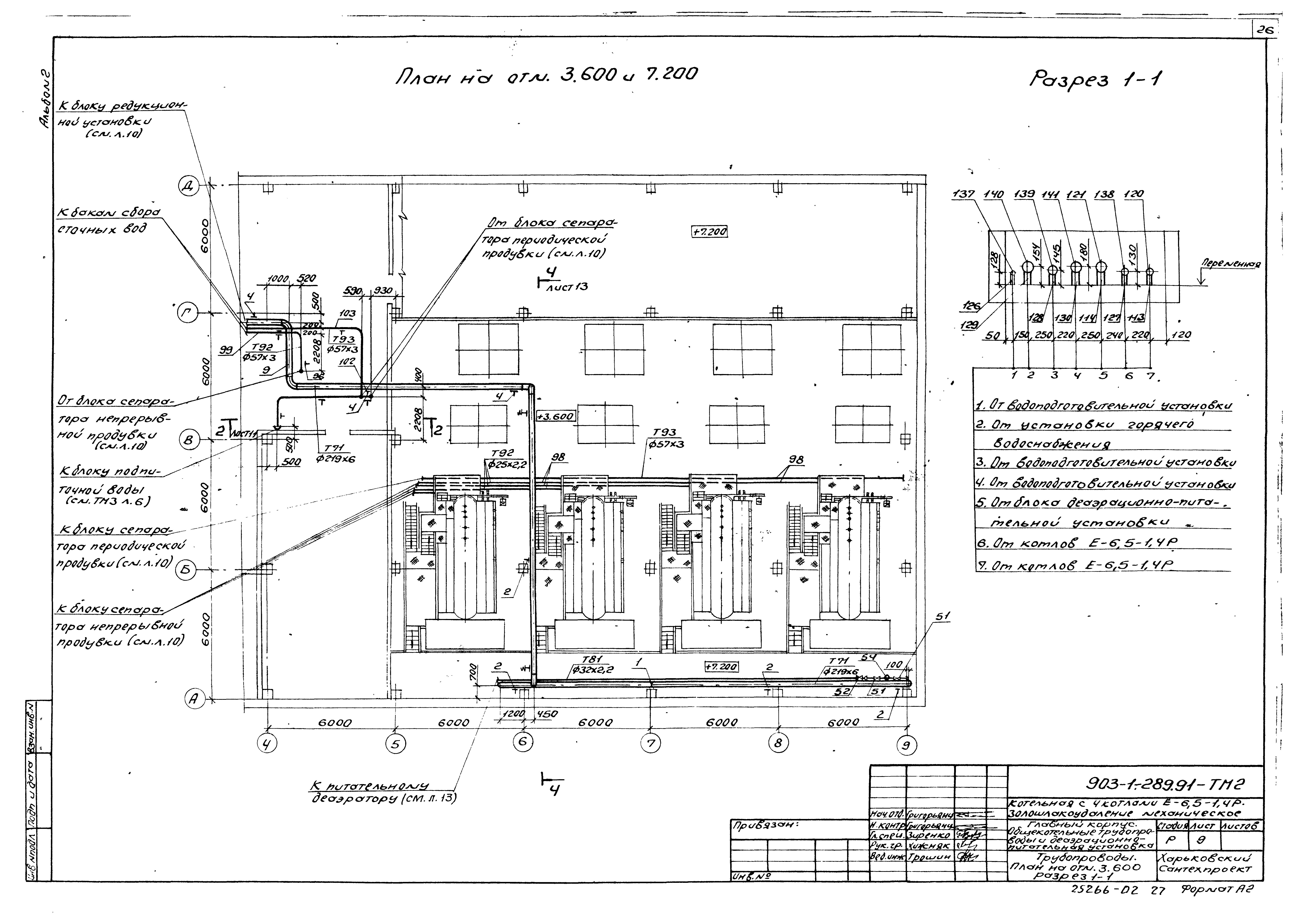

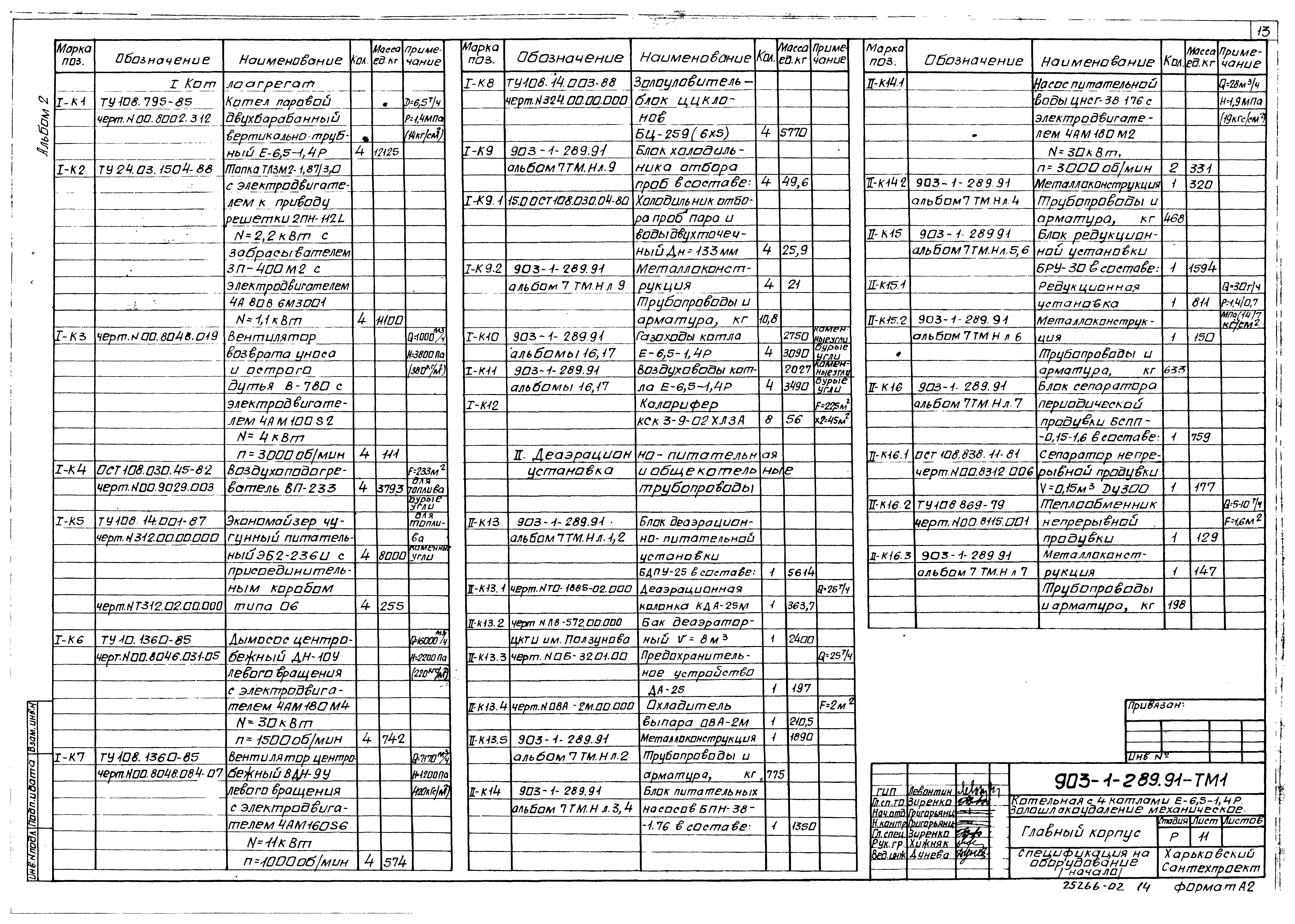

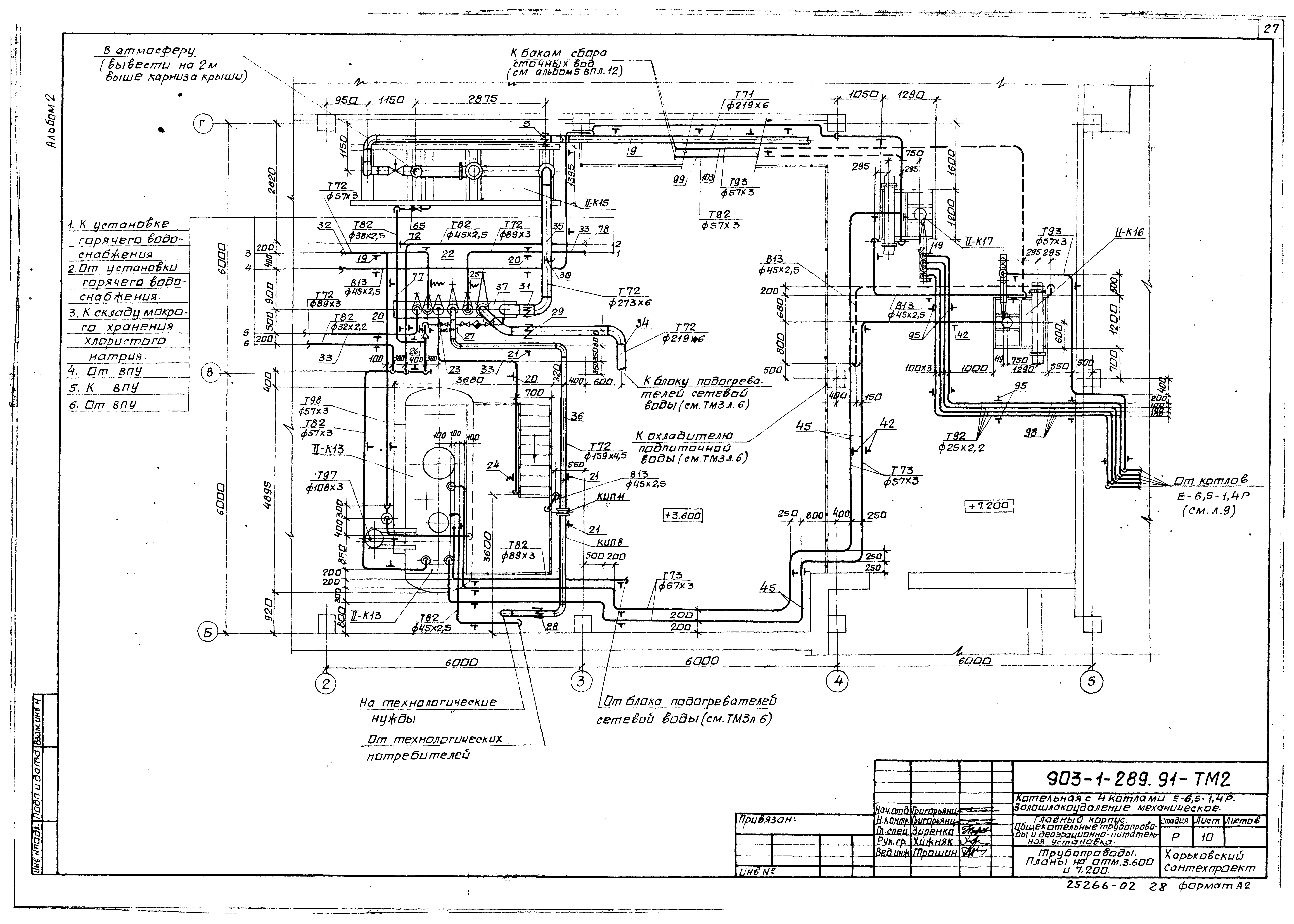

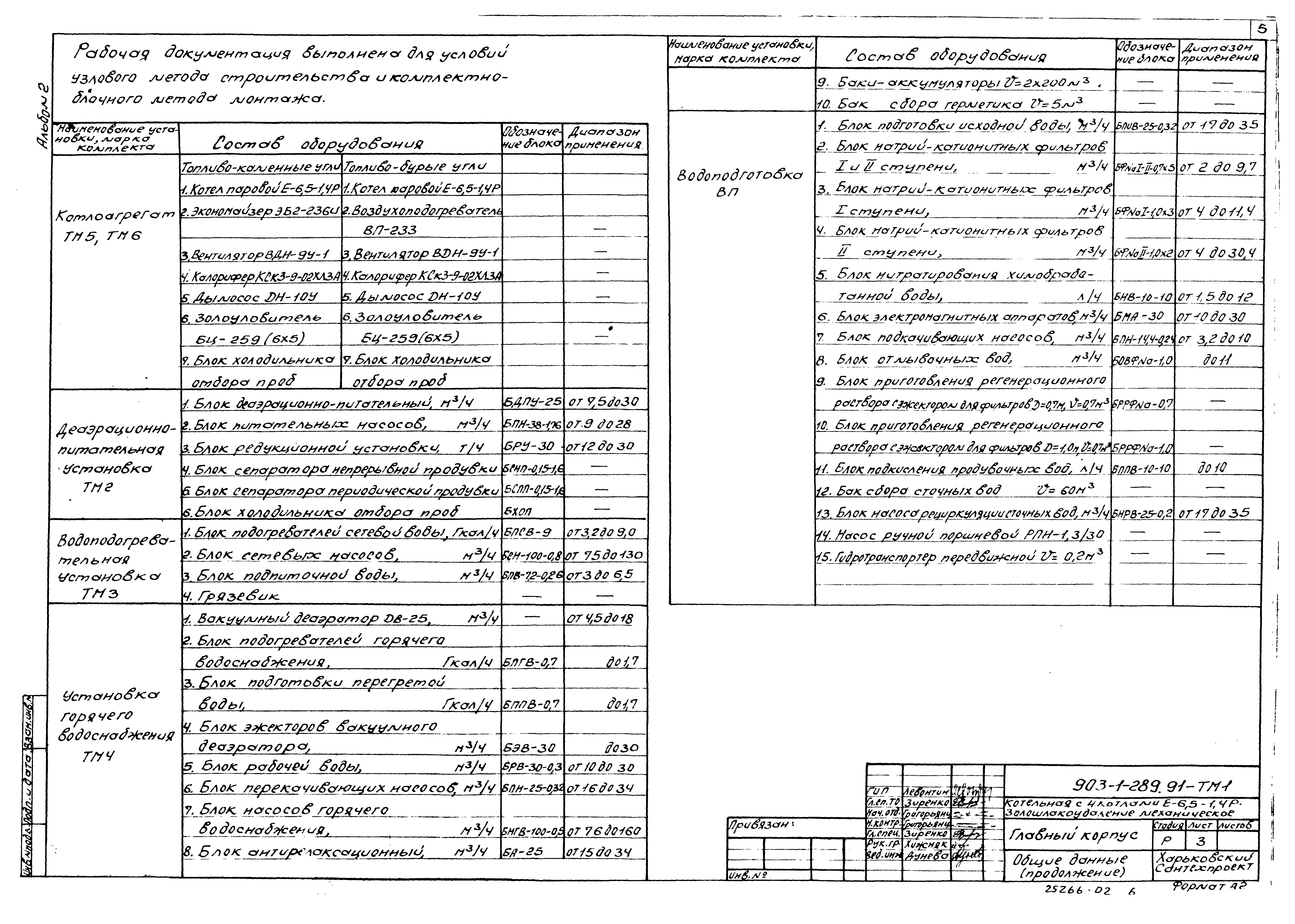

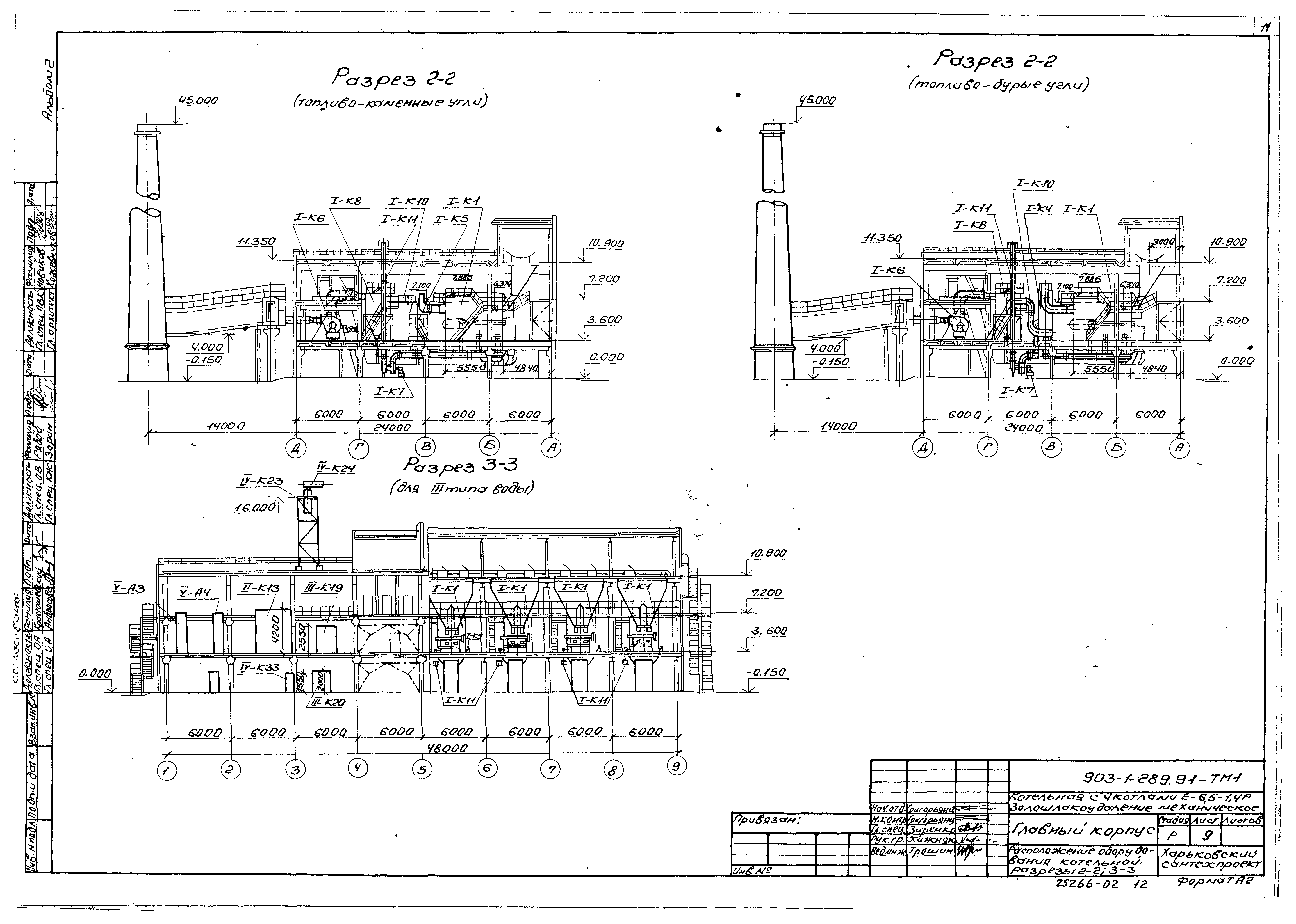

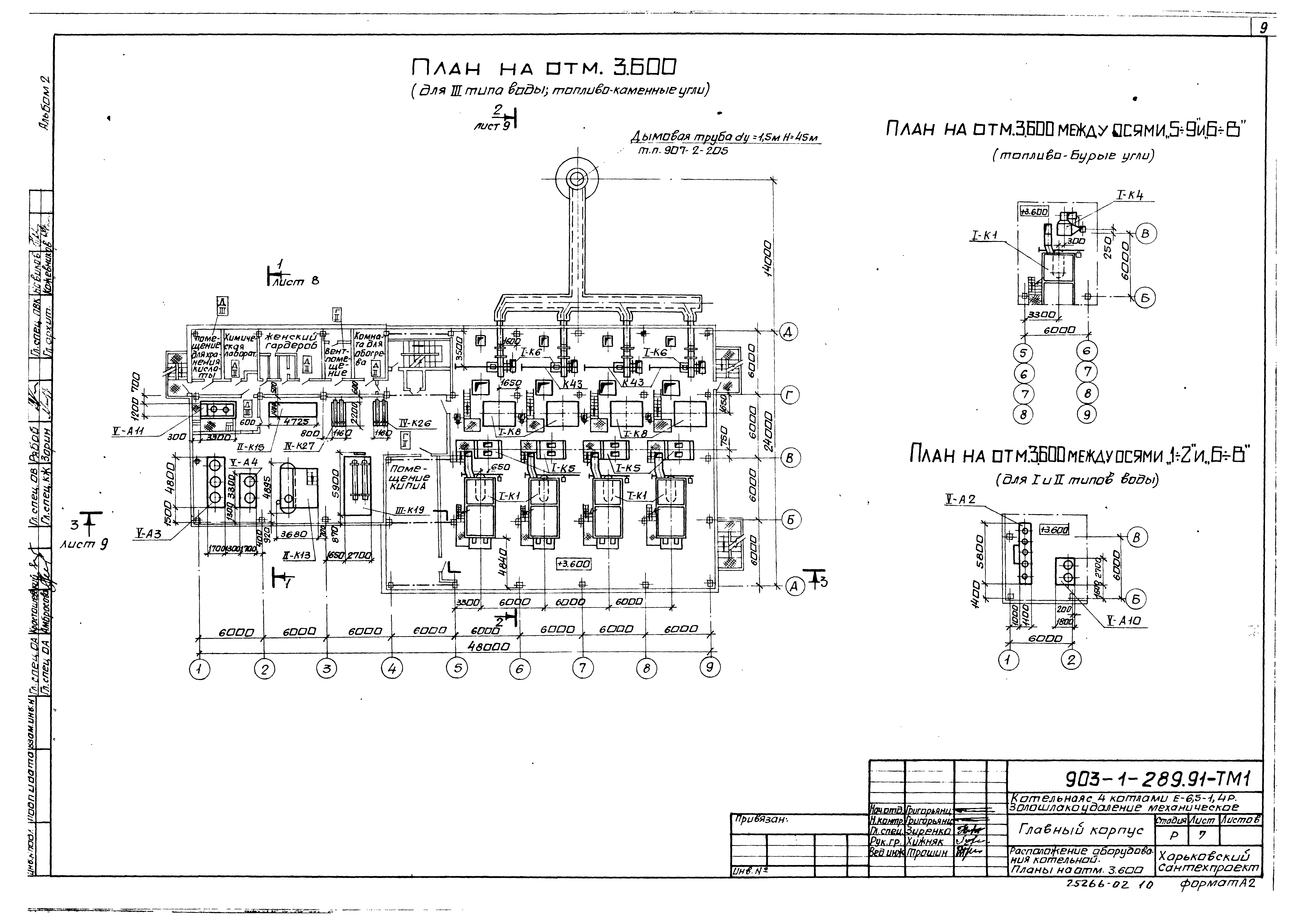

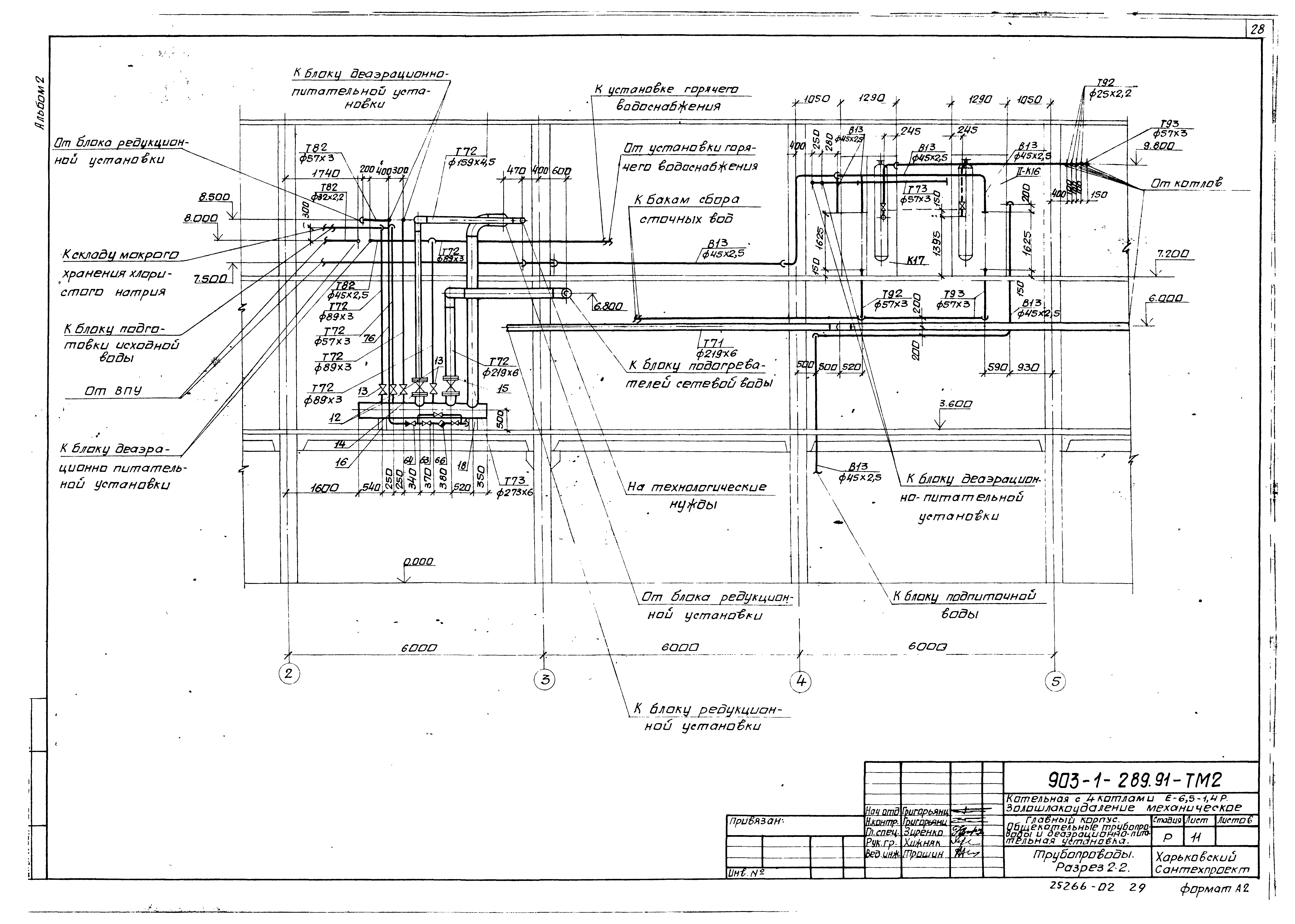

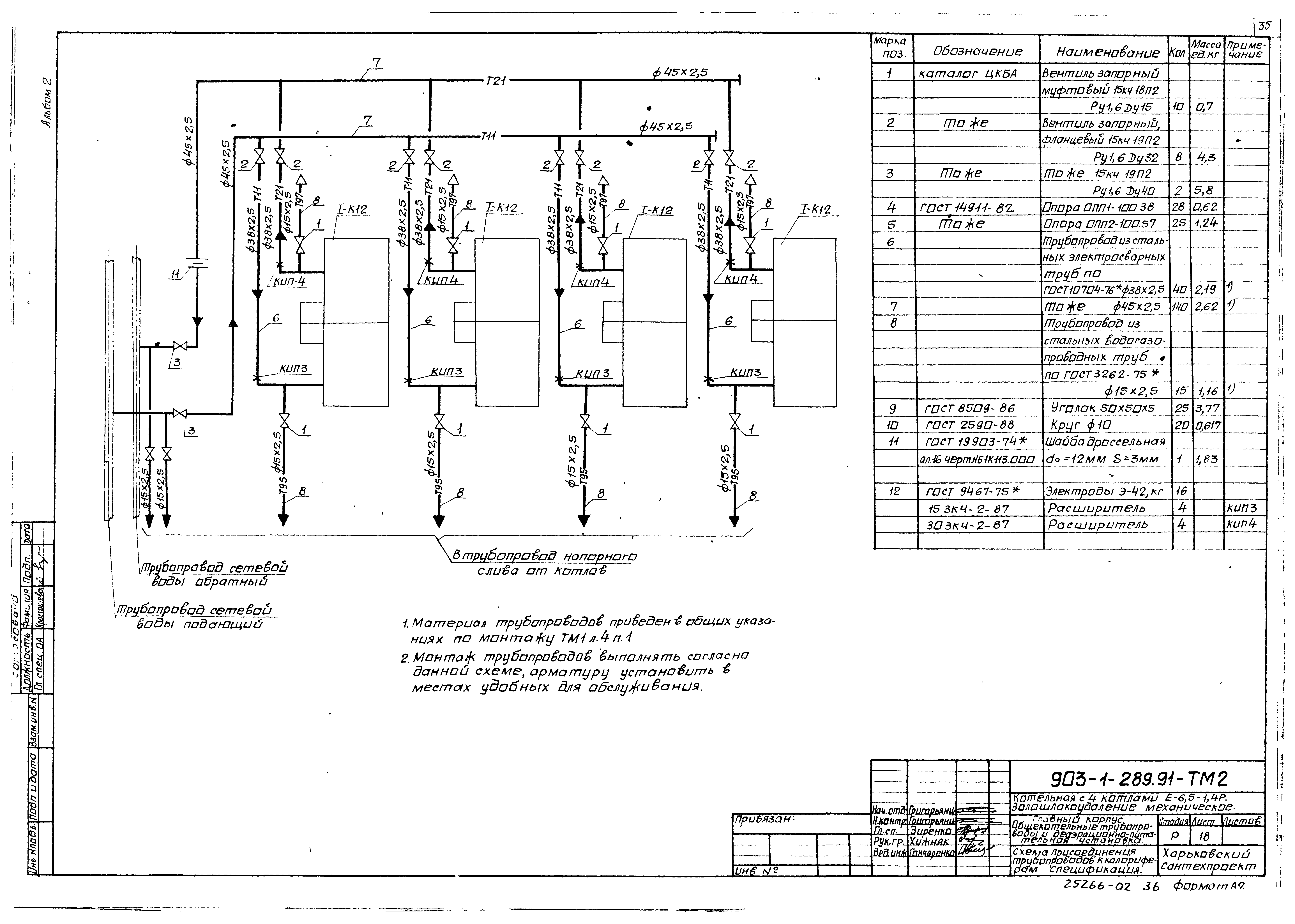

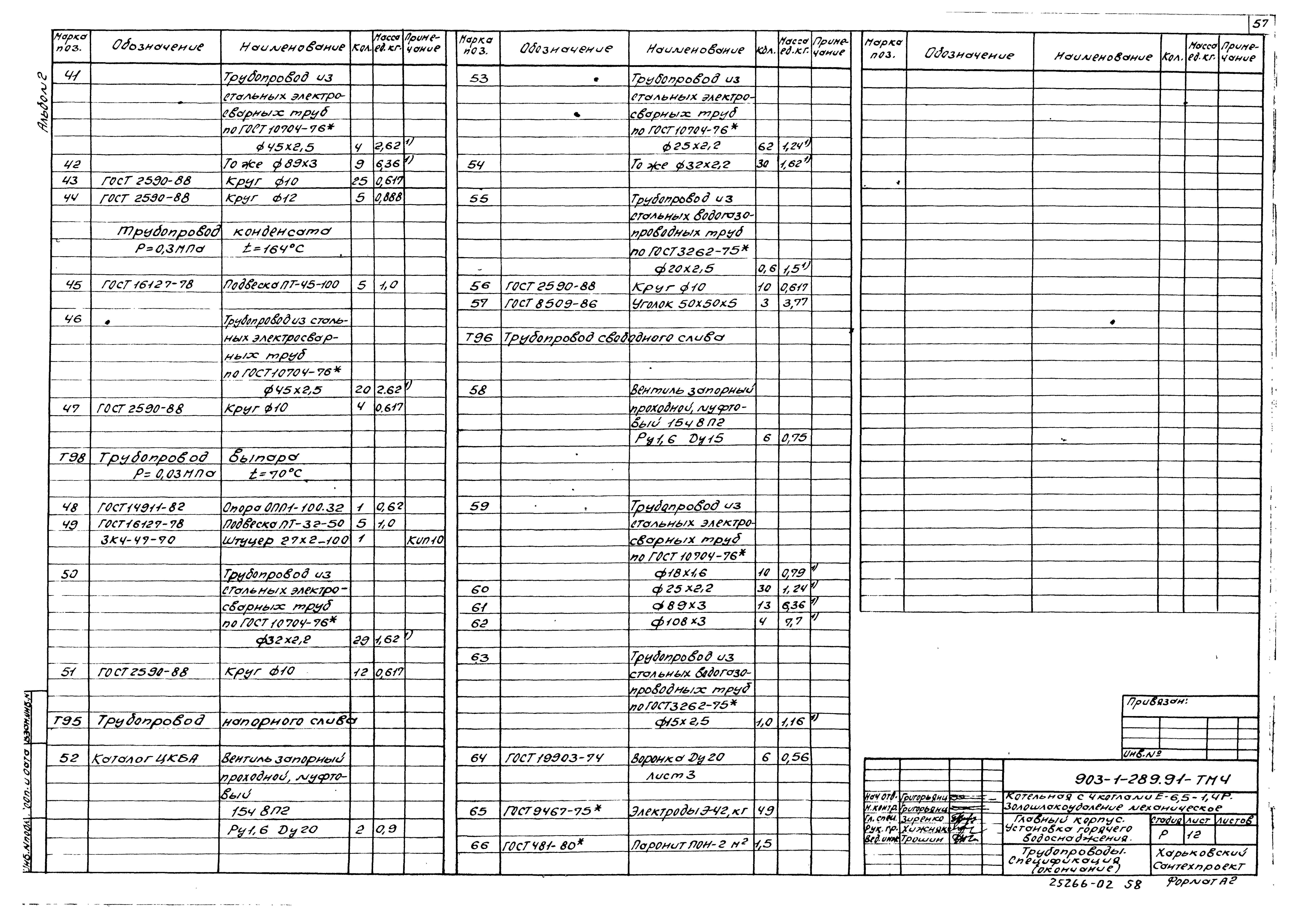

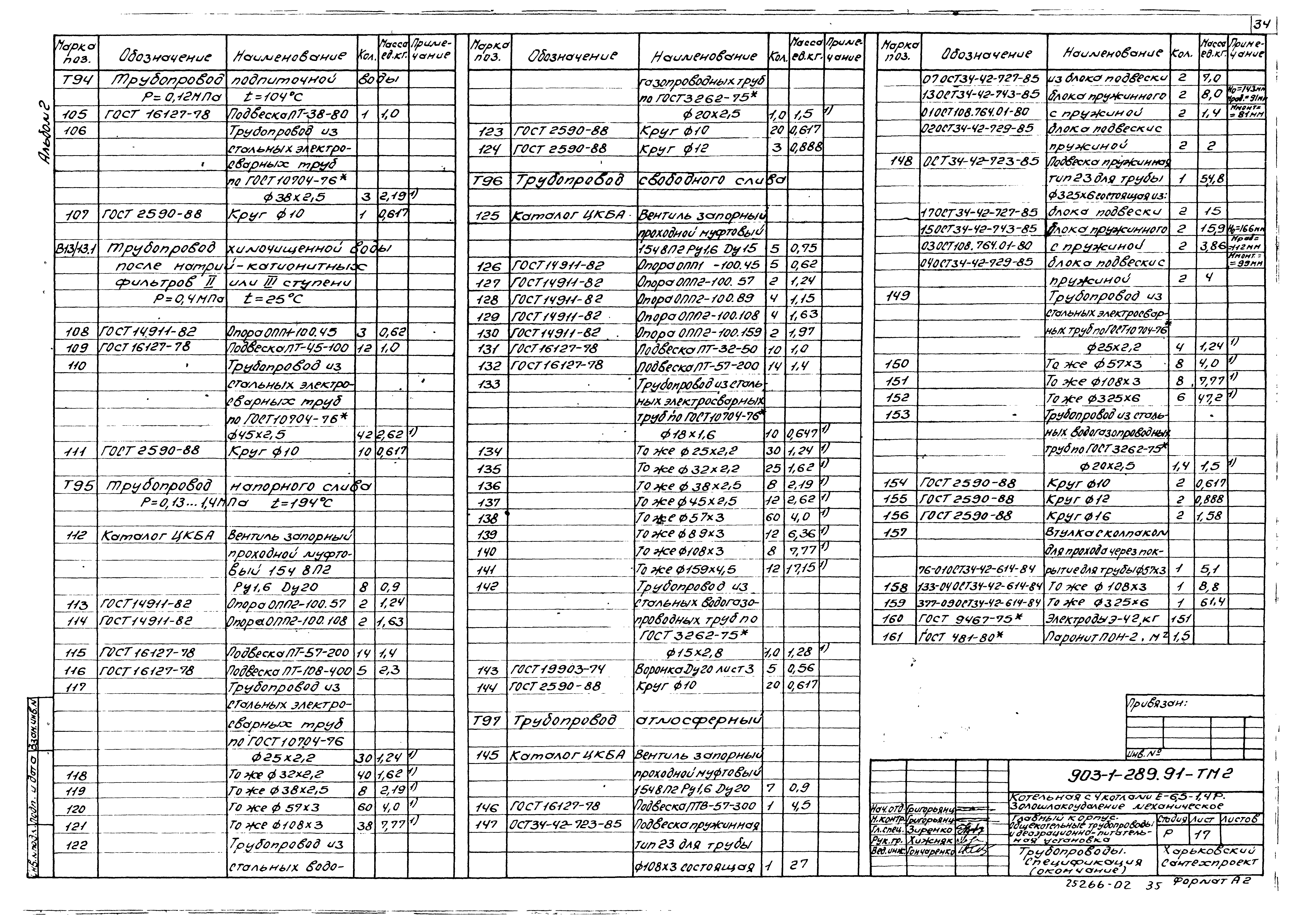

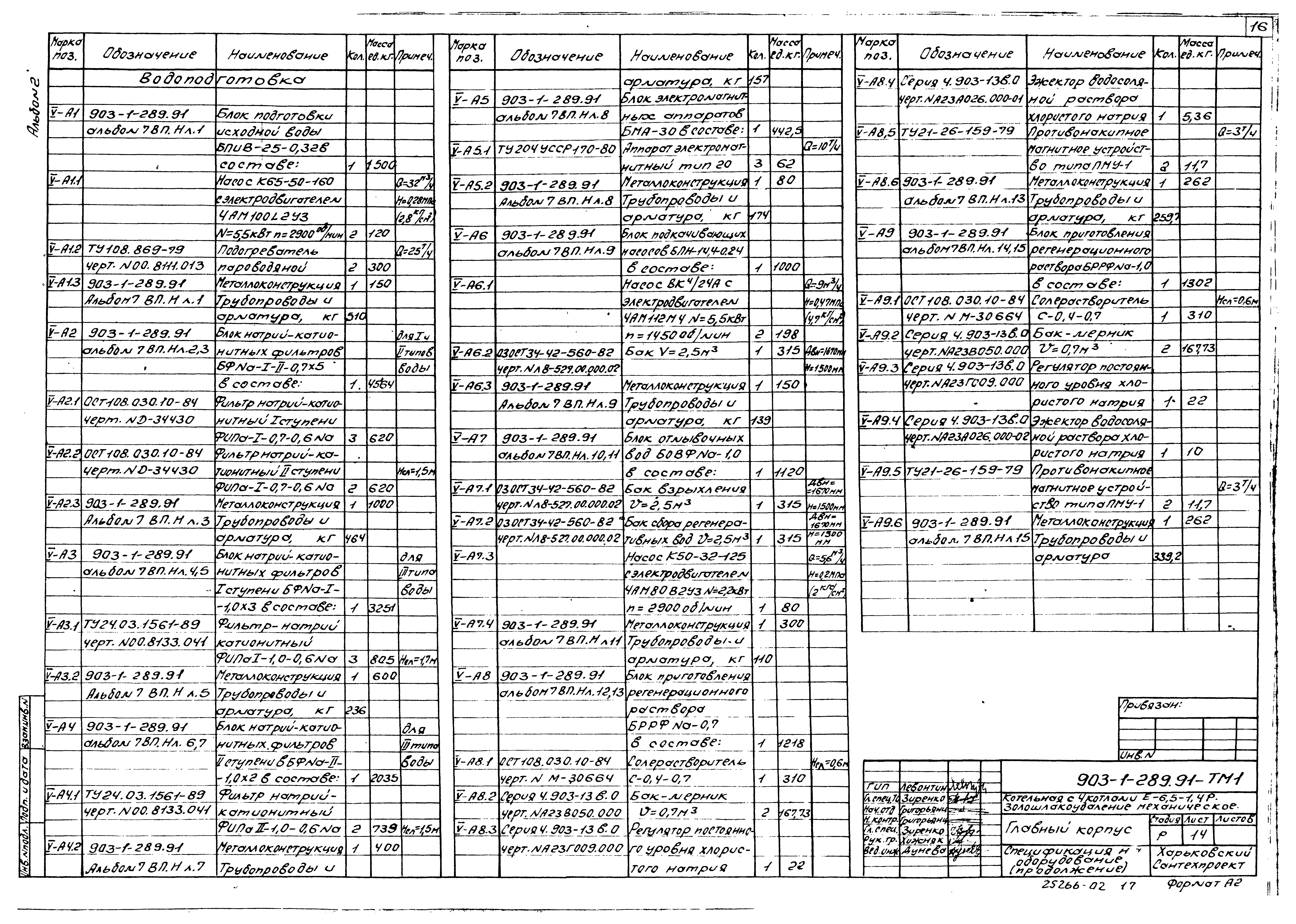

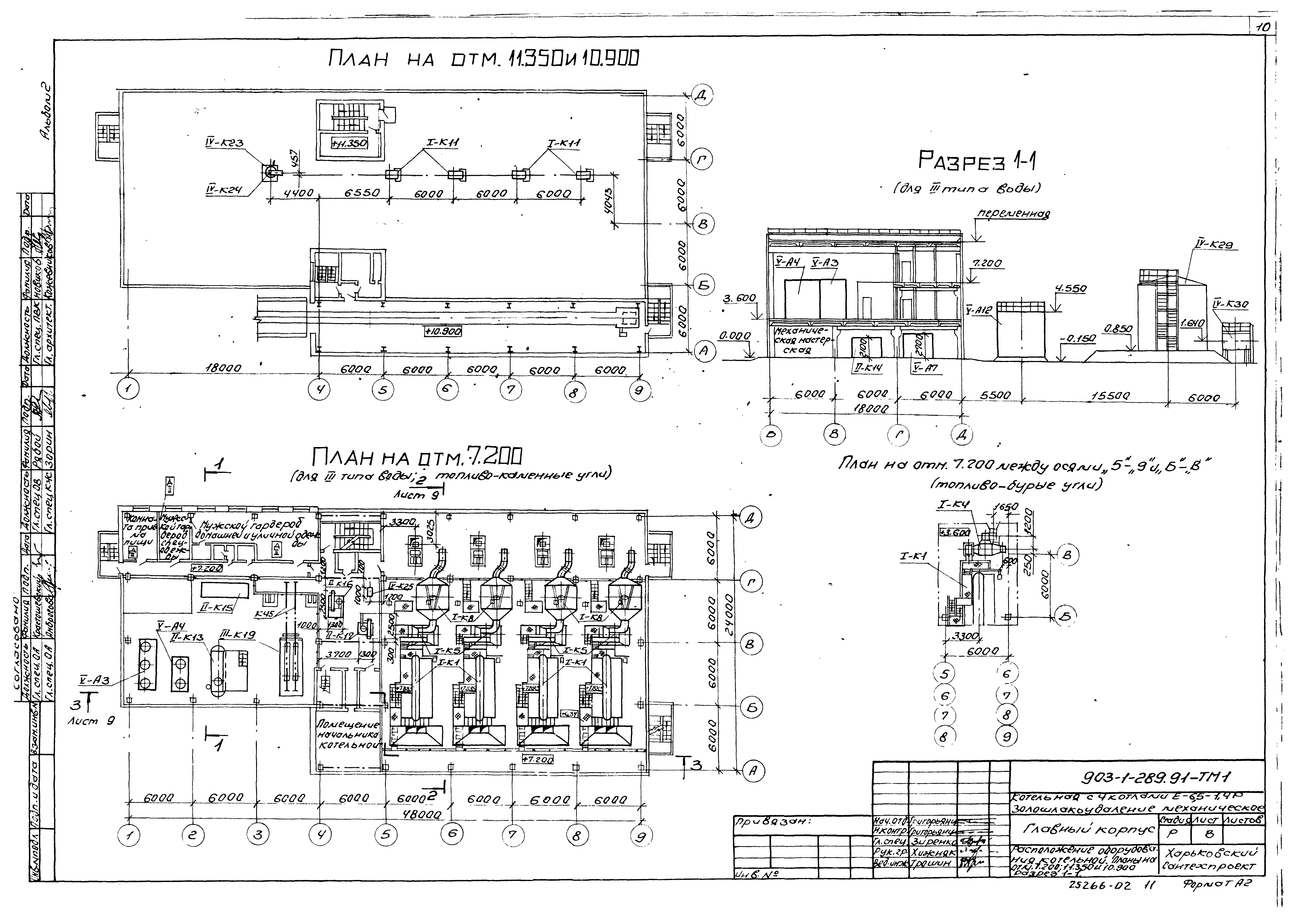

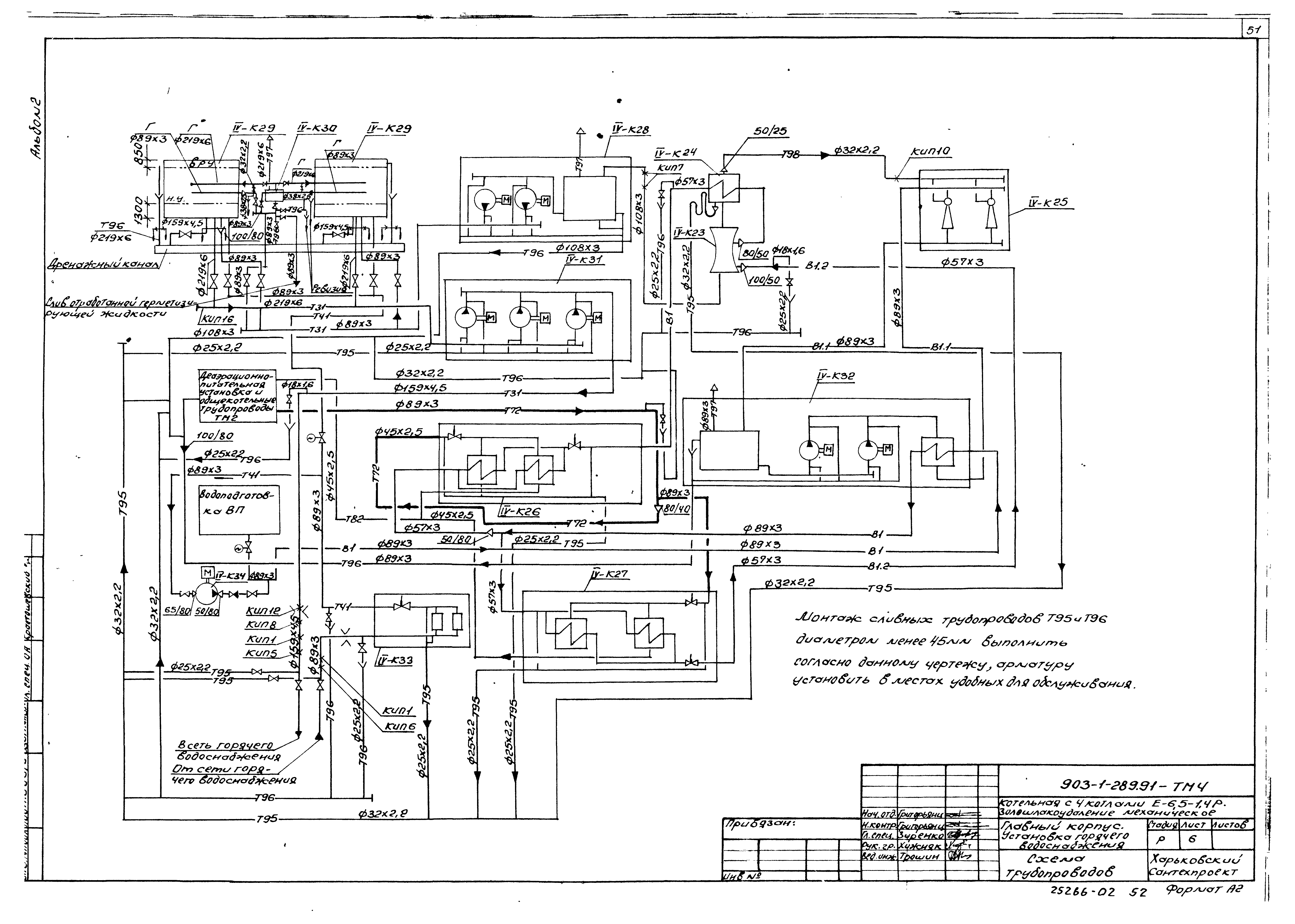

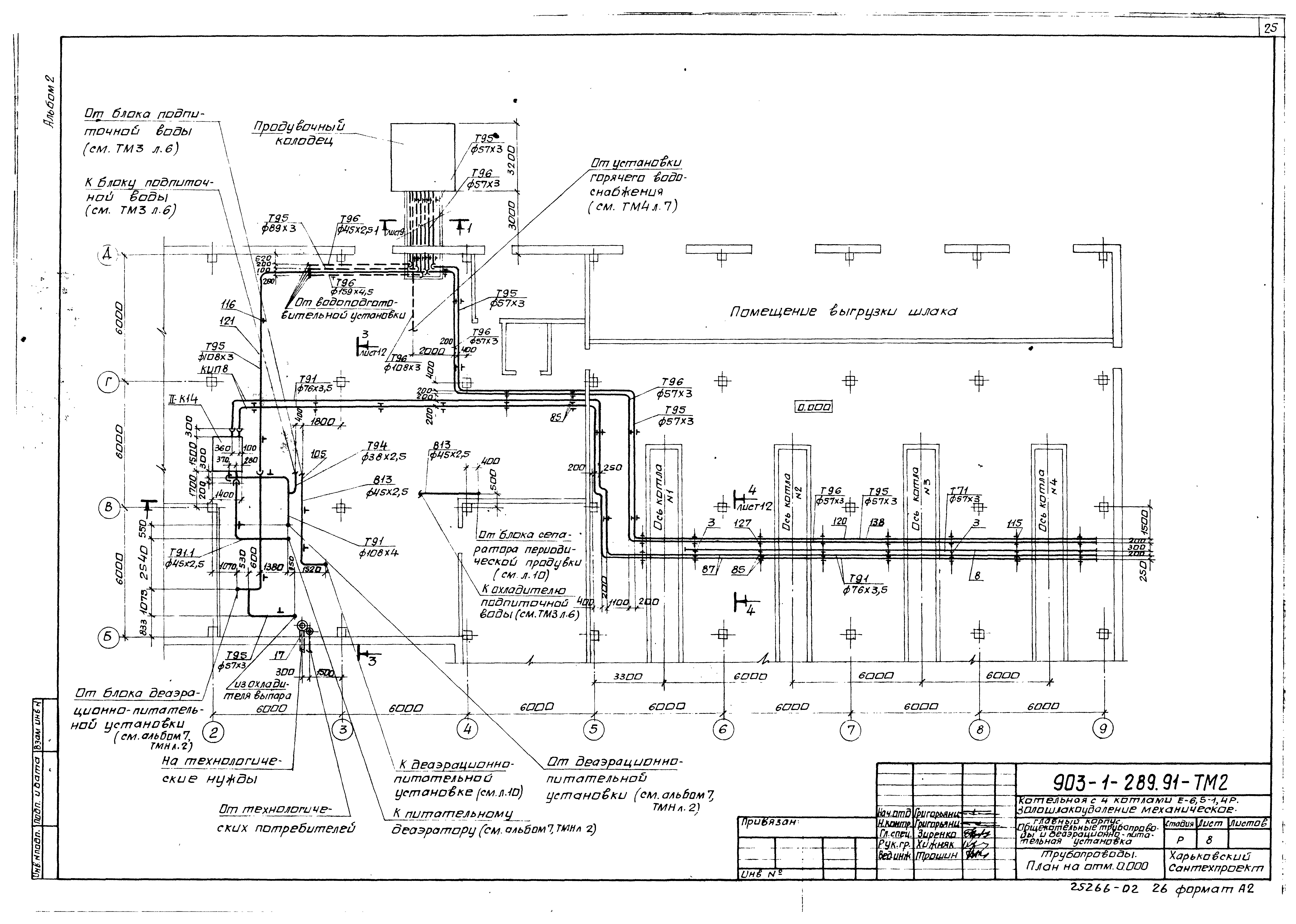

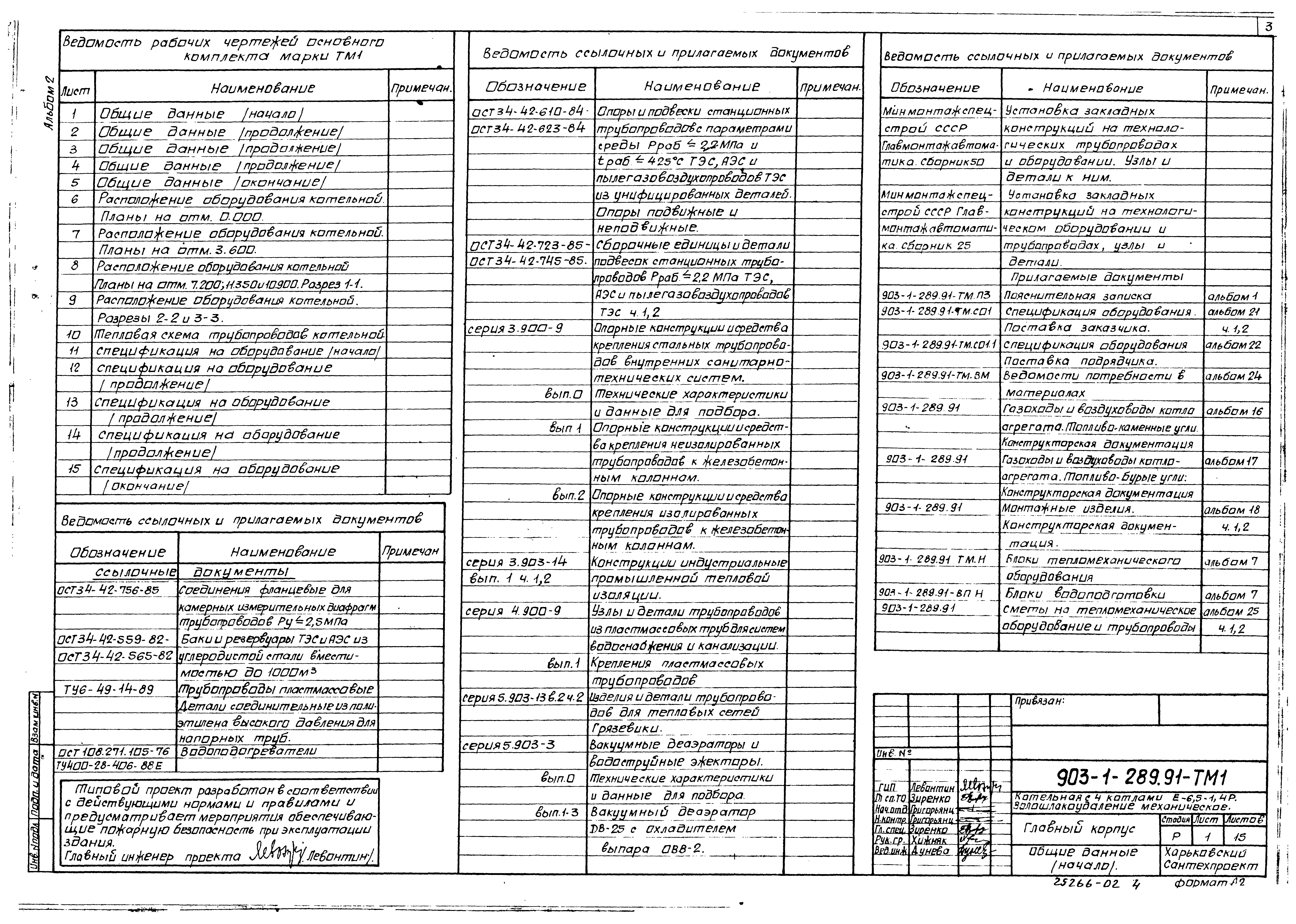

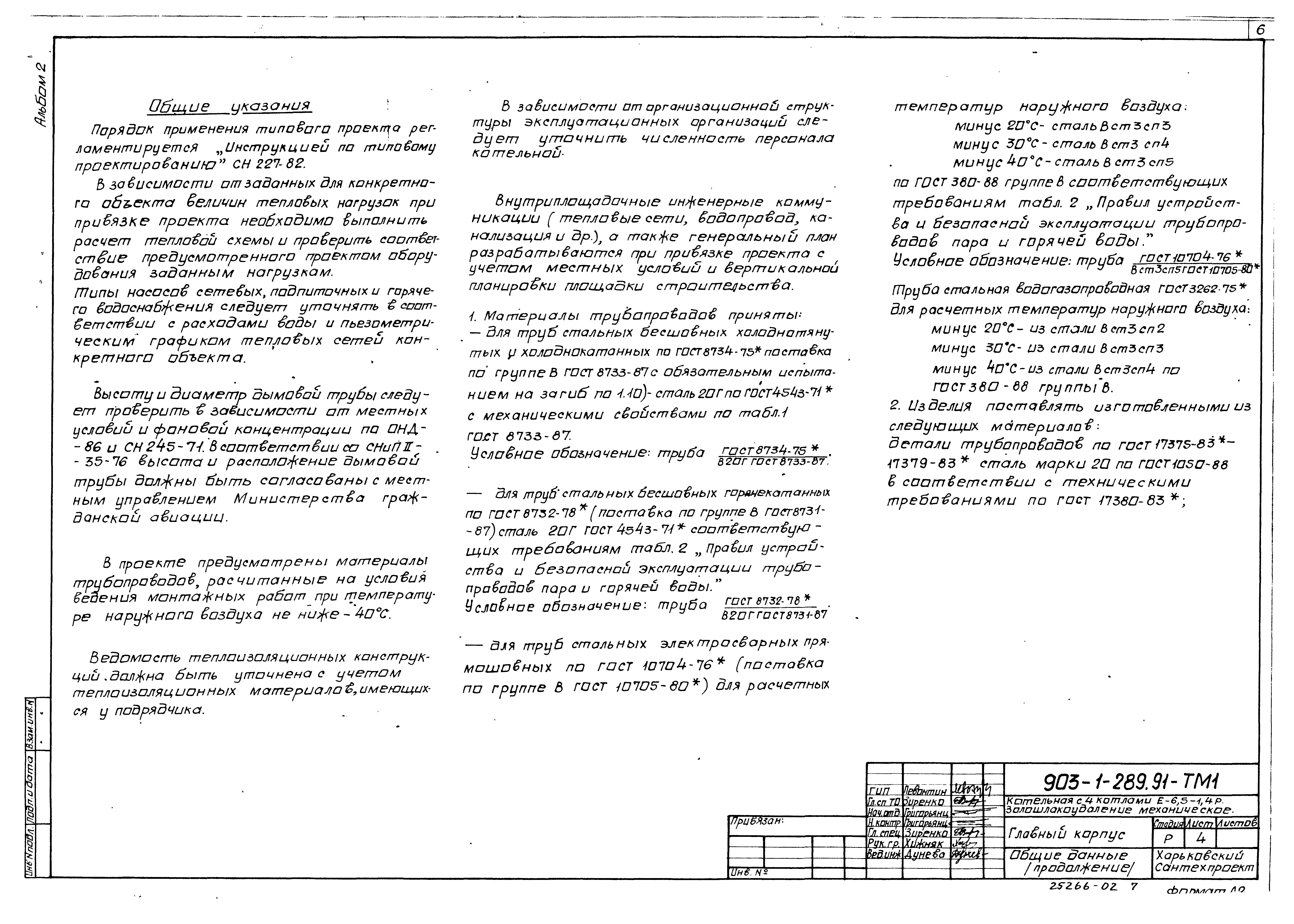

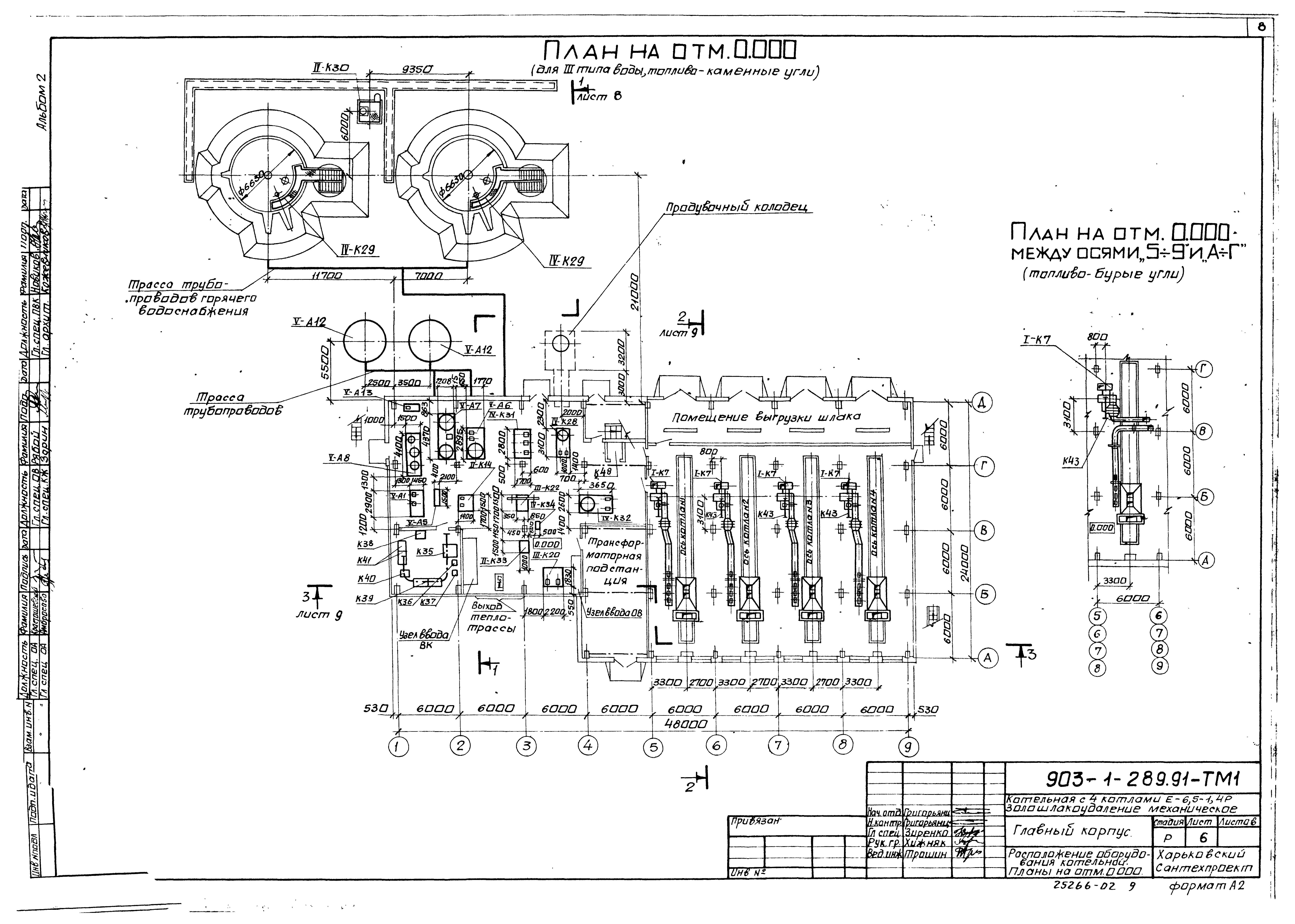

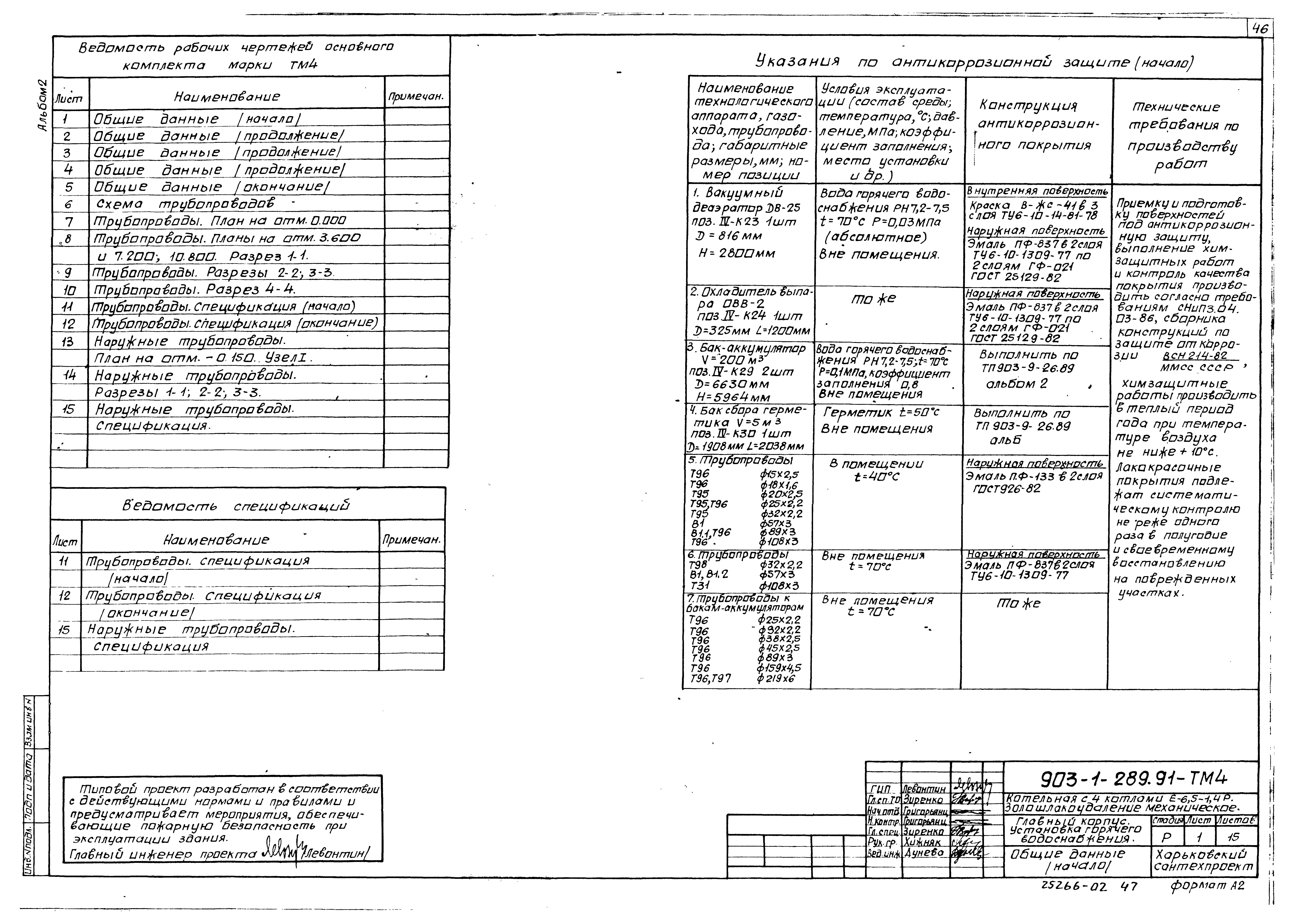

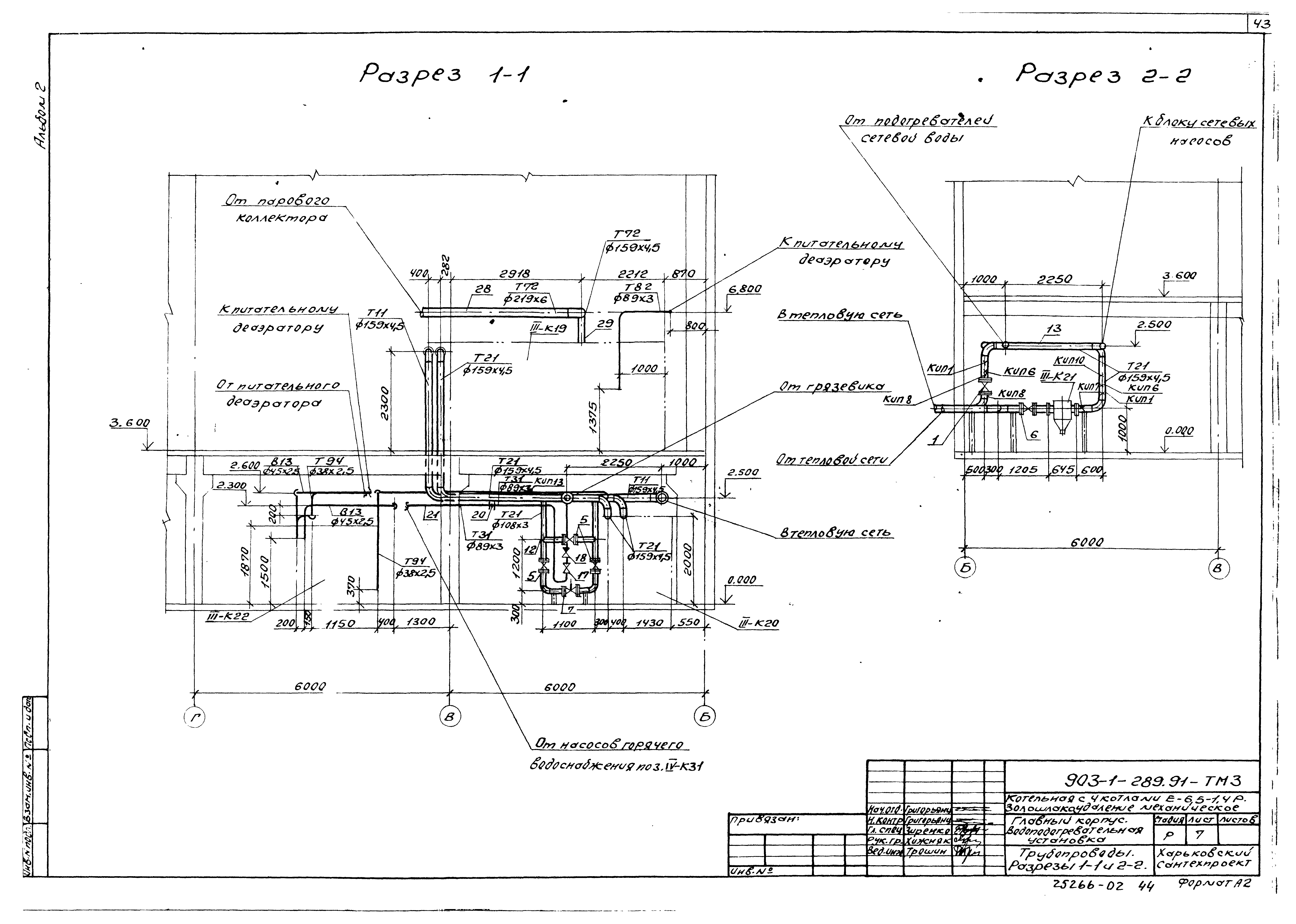

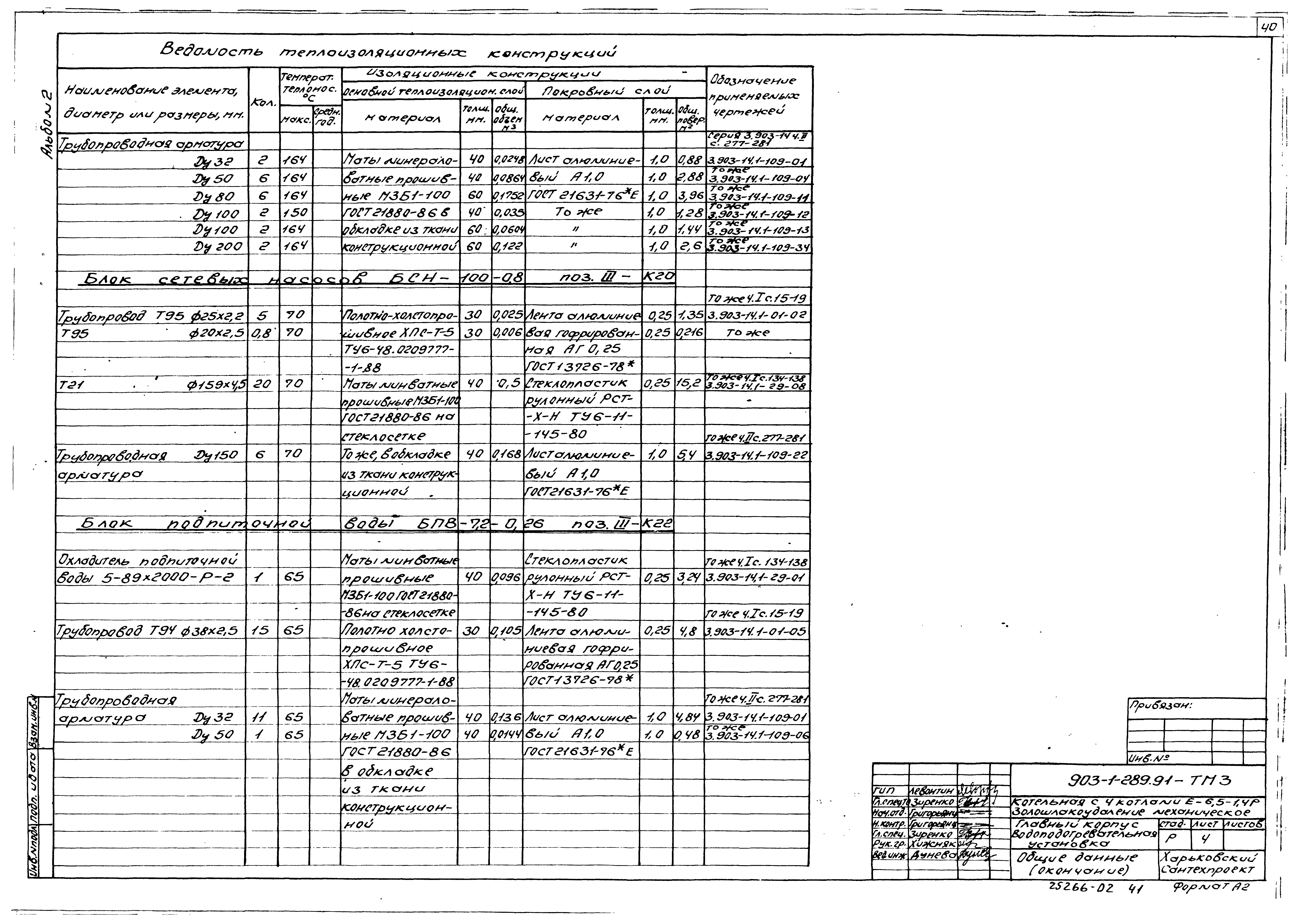

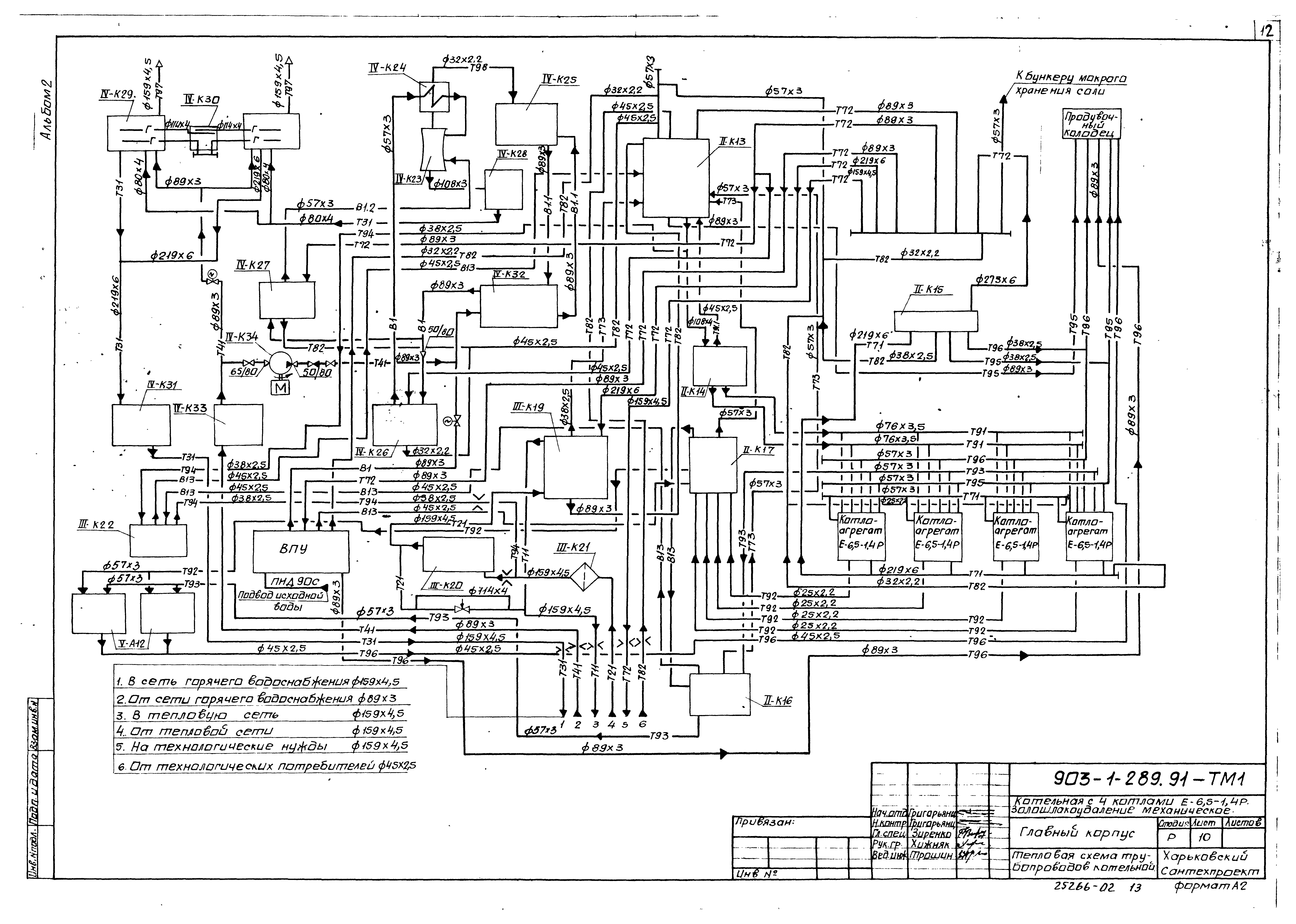

Оглавление: | Расположение оборудования - ТМ1 Общие данные Расположение оборудования котельной. Планы на отм. 0.000 Расположение оборудования котельной. Планы на отм. 3.600 Расположение оборудования котельной. Планы на отм. 7.200; 11.350 и 10.900. Разрез 1-1 Расположение оборудования котельной. Разрез 2-2 и 3-3 Тепловая схема трубопроводов котельной Спецификация на оборудование Общекотельные трубопроводы. Деаэрационно-питательная установка - ТМ2 Общие данные Схема трубопроводов Трубопроводы. План на отм. 0.000 Трубопроводы. План на отм. 3.600. Разрез 1-1 Трубопроводы. Планы на отм. 3.600 и 7.200 Трубопроводы. Разрез 2-2 Трубопроводы. Разрез 3-3 Трубопроводы. Разрез 4-4 Трубопроводы. Спецификация Схема присоединения трубопроводов к калориферам. Спецификация Схема отбора проб. Спецификация Водоподогревательная установка - ТМ3 Общие данные Схема трубопроводов Трубопроводы. Планы на отм. 0.000 и 3.600 Трубопроводы. Разрезы 1-1, 2-2 Трубопроводы. Спецификация Установка горячего водоснабжения - ТМ4 Общие данные Схема трубопроводов Трубопроводы. План на отм. 0.000 Трубопроводы. Планы на отм. 3.600 и 7.200; 10.800. Разрез 1-1 Трубопроводы. Разрезы 2-2, 3-3 Трубопроводы. Разрез 4-4 Трубопроводы. Спецификация Наружные трубопроводы. План на отм. - 0.150. Узел I Наружные трубопроводы. Разрезы 1-1, 2-2, 3-3 Наружные трубопроводы. Спецификация |
Разработан: | Харьковский Сантехпроект
|
Утверждён: | 22.08.1991 Сантехниипроект (25)
|
Издан: | АПП ЦИТП (1992 г. )
|
Расположен в: |
|
Заменяет собой: | |
