Скачать Типовой проект 409-23-56.87 Альбом 6. Конструкции металлические

Дата актуализации: 10.08.2017

Типовой проект 409-23-56.87

Альбом 6. Конструкции металлические

Обозначение: Типовой проект 409-23-56.87
Обозначение англ: 409-23-56.87
Статус:не определен законодательством
Название рус.:Альбом 6. Конструкции металлические
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:04.12.1985

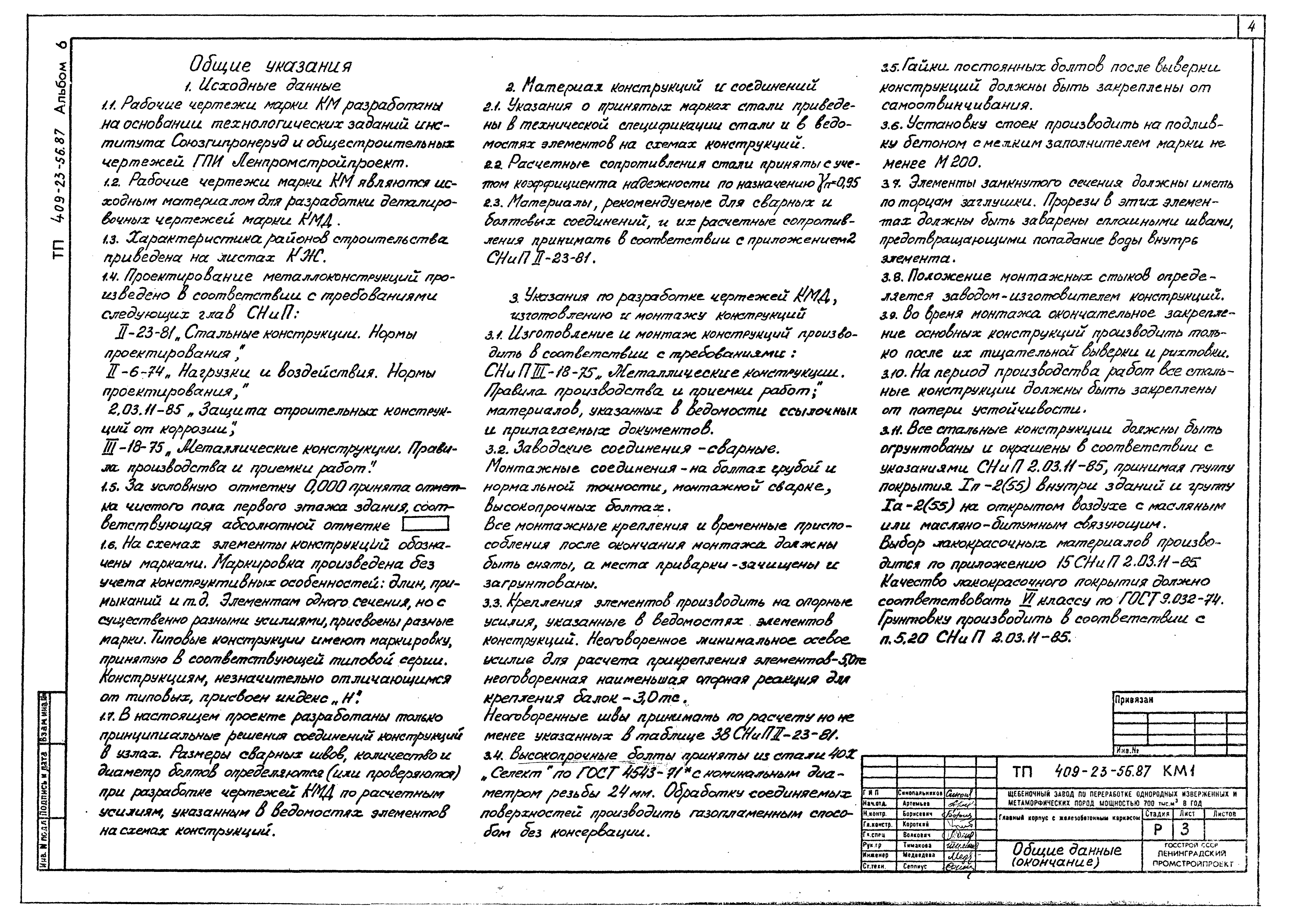

Оглавление:Общие данные

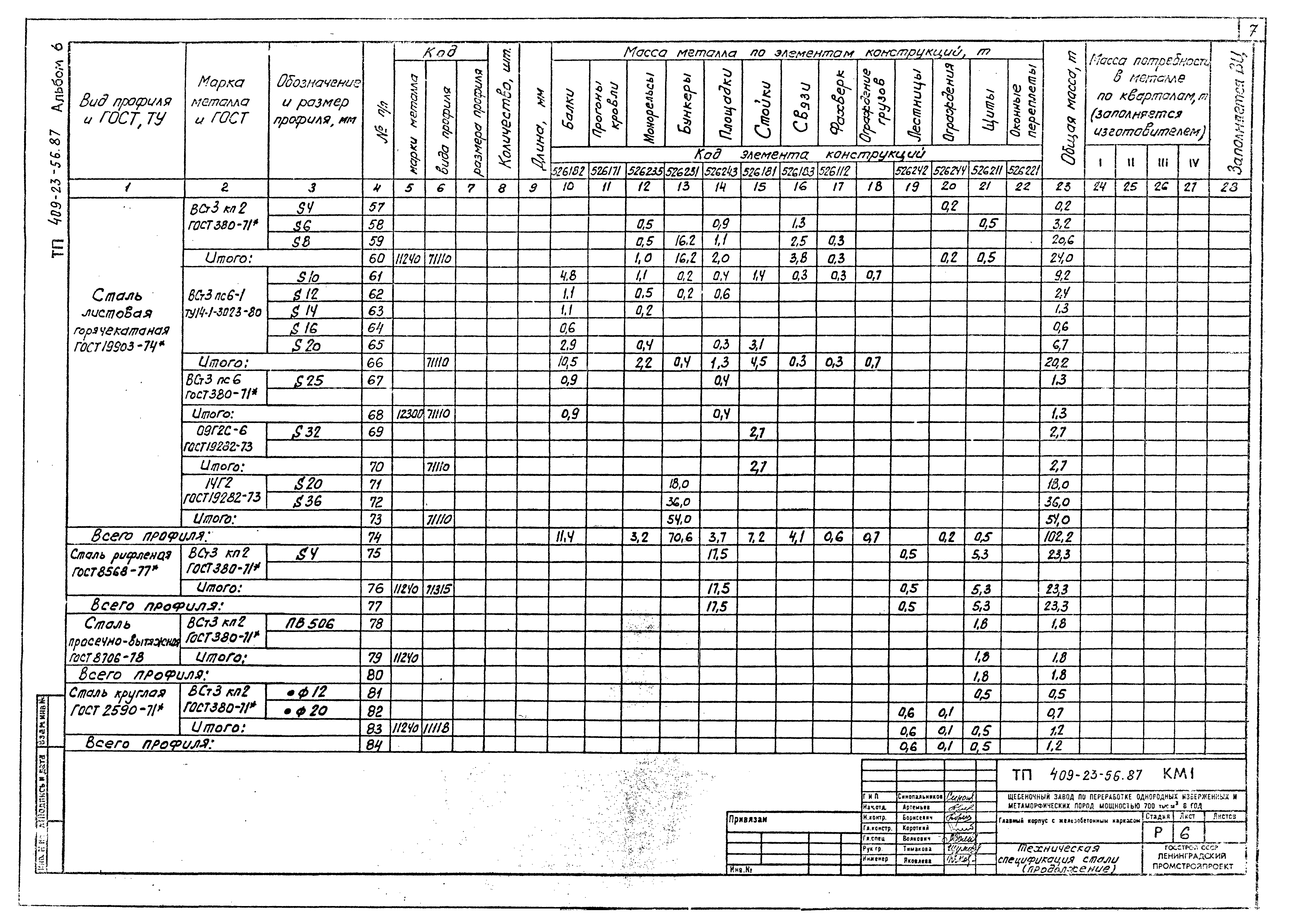

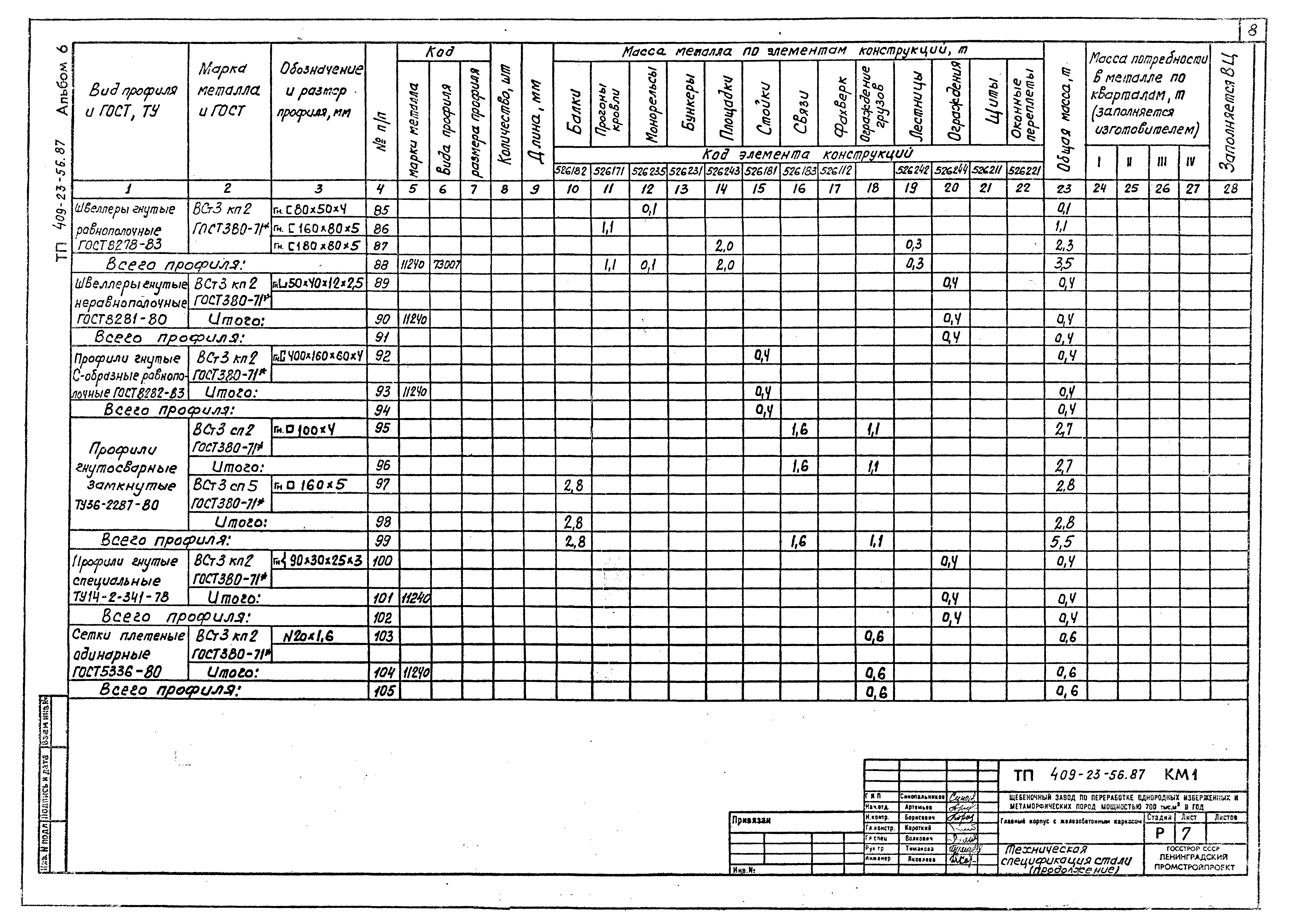

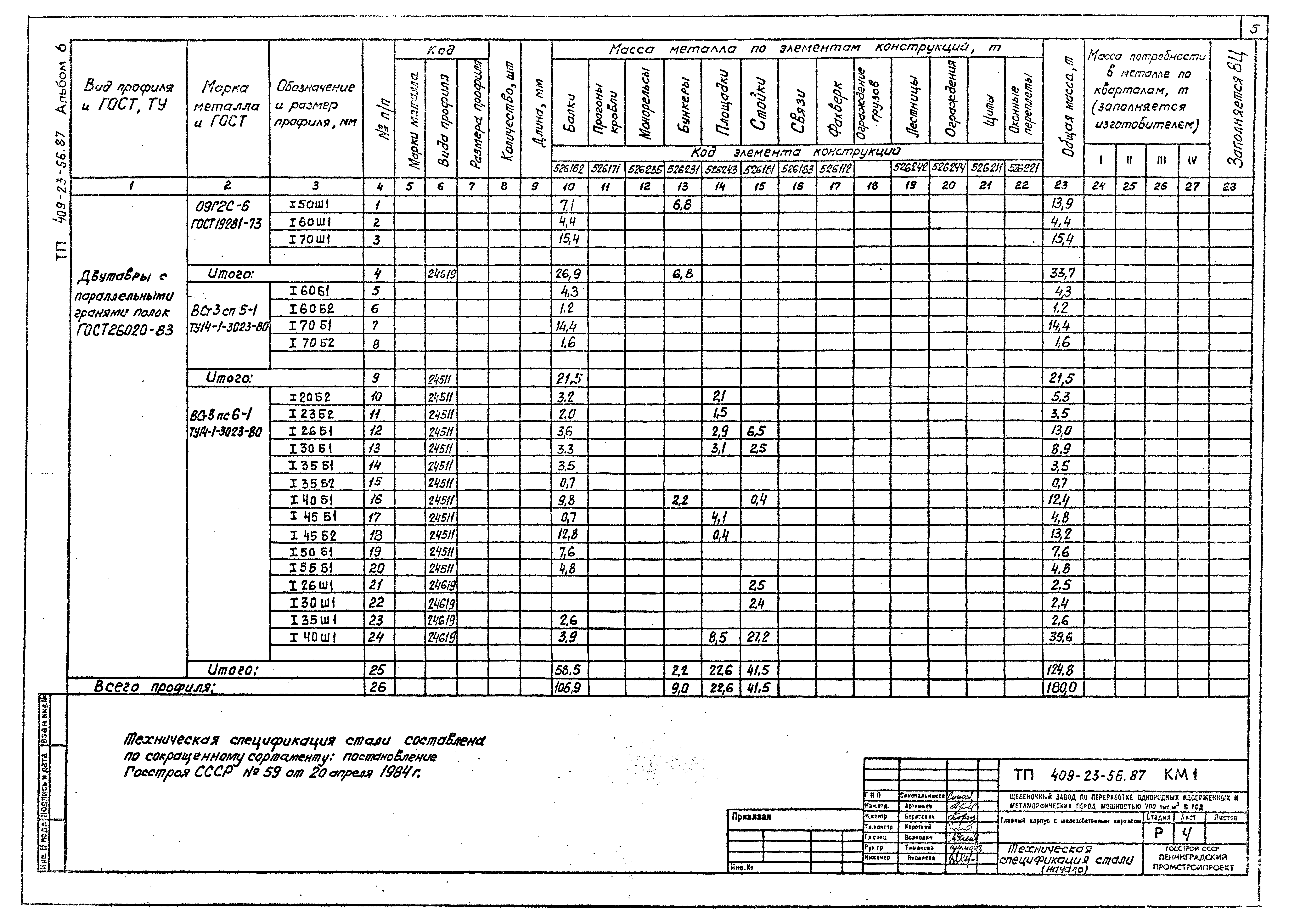

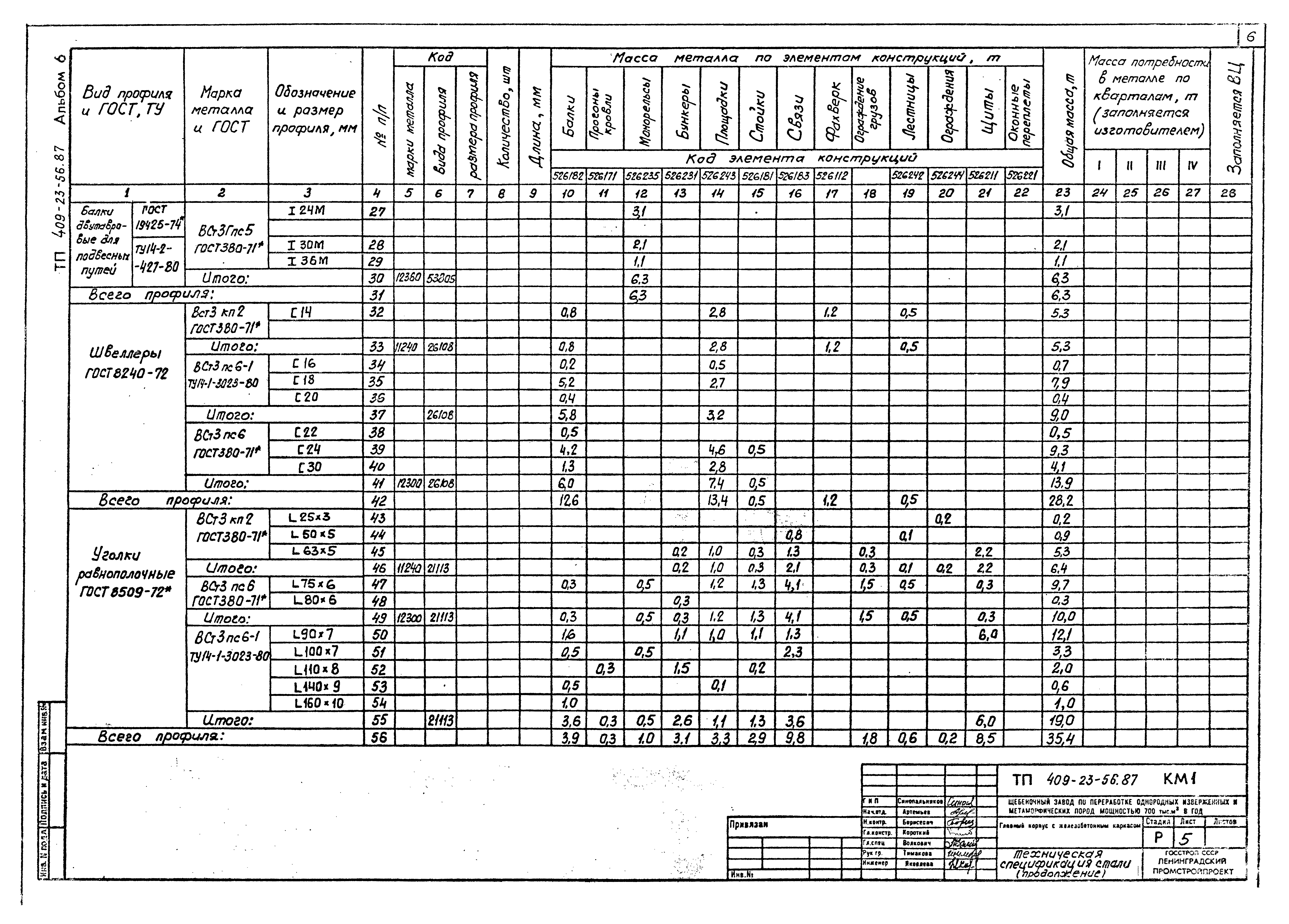

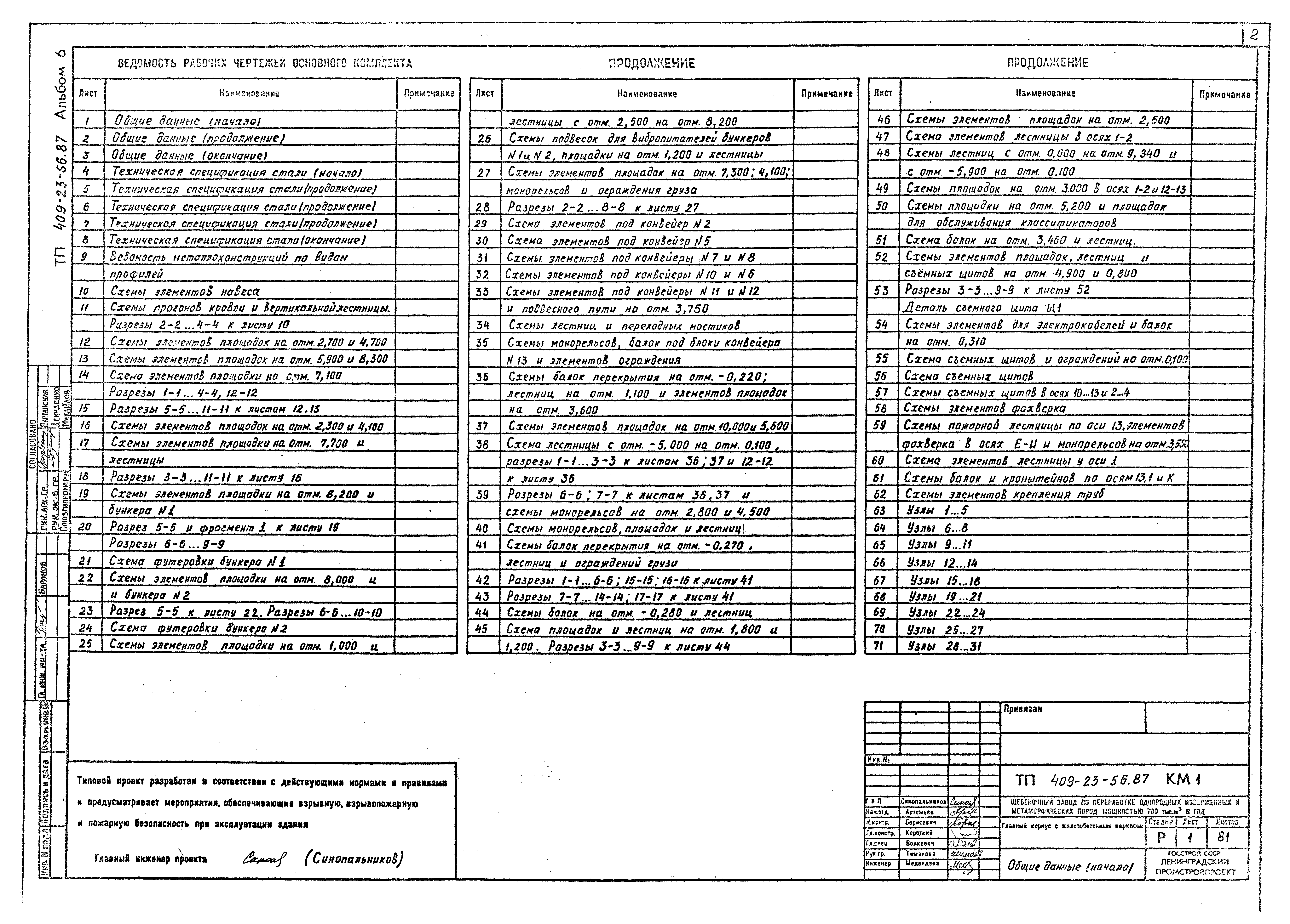

Техническая спецификация стали

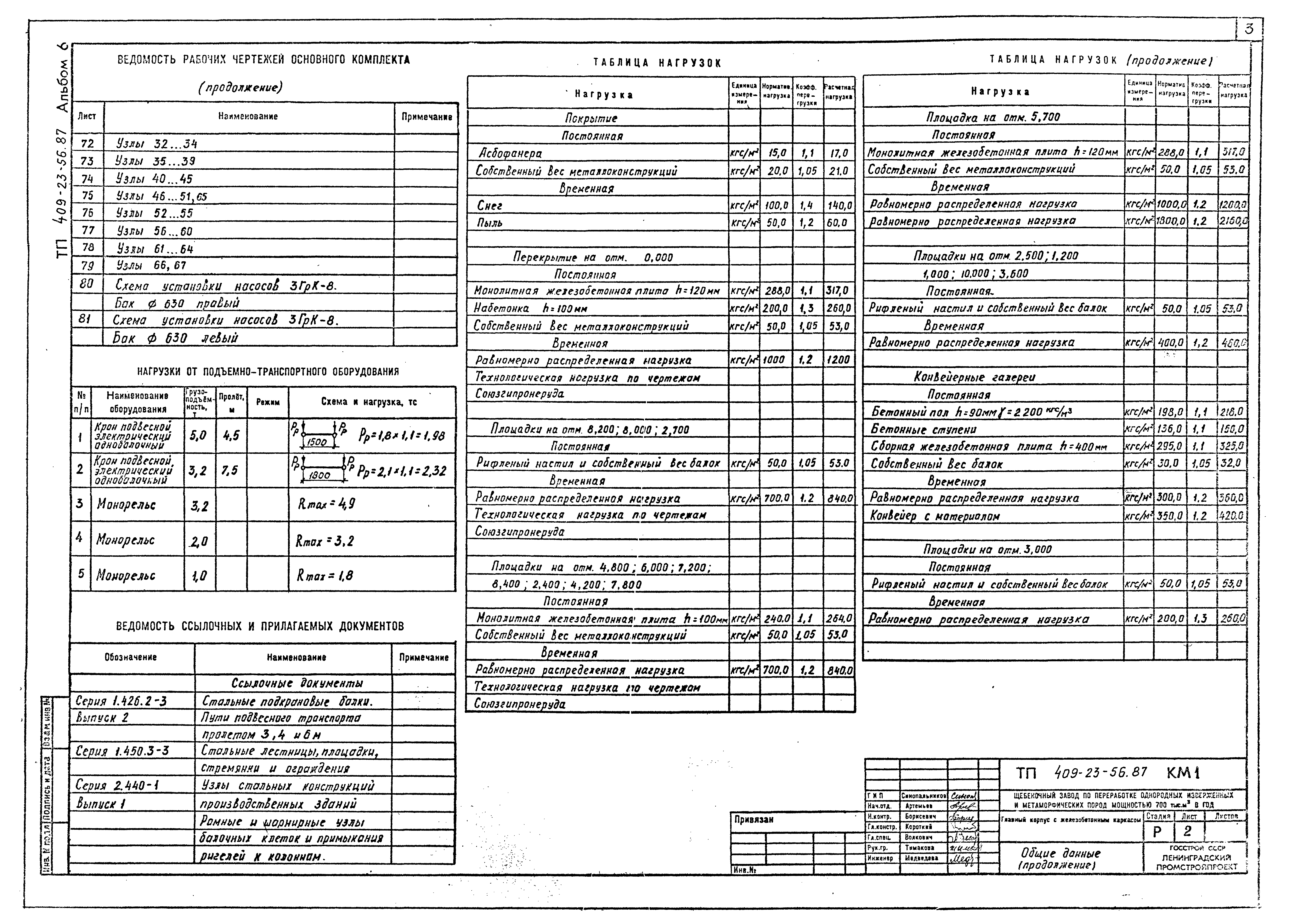

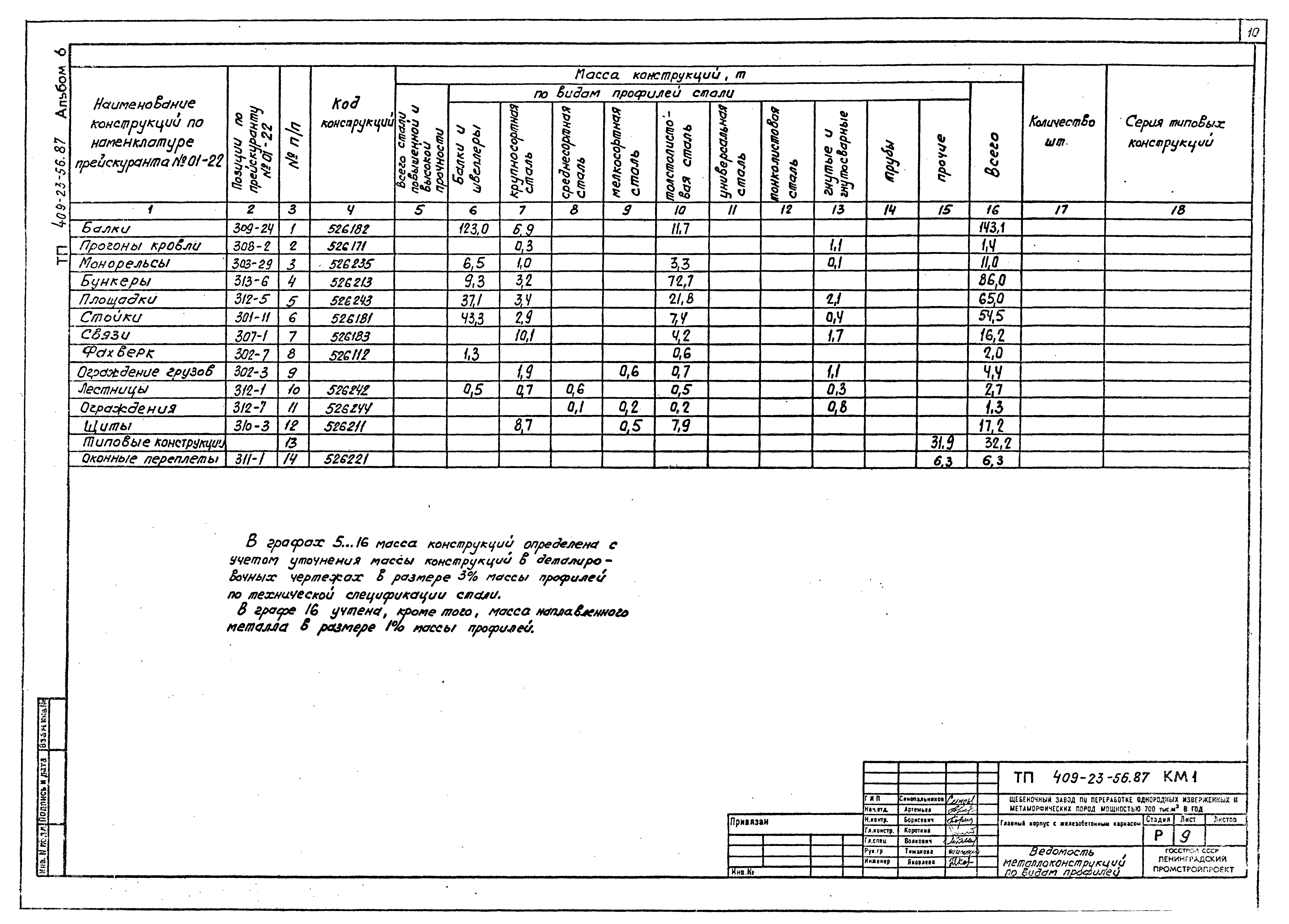

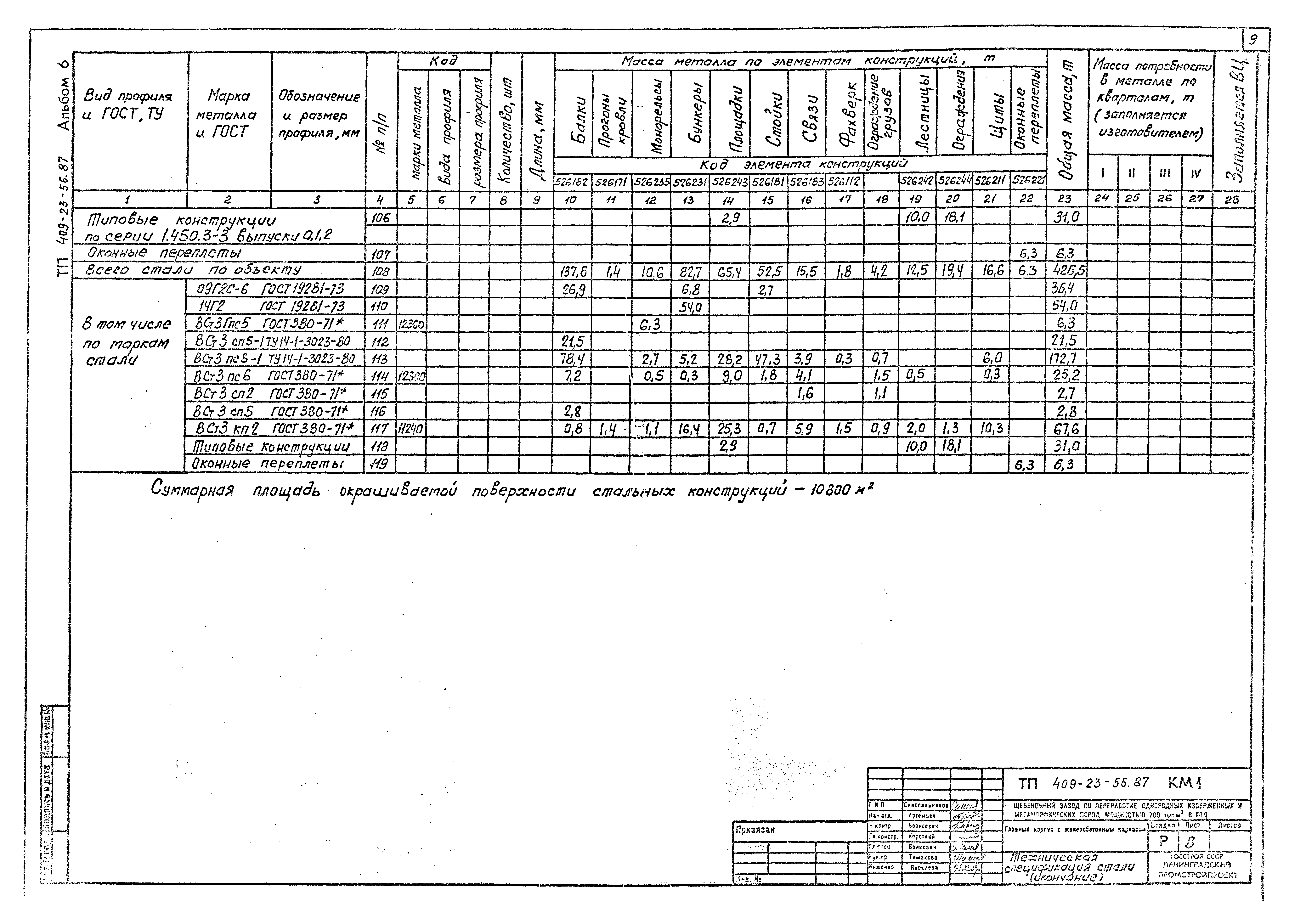

Ведомость металлоконструкций по видам профилей

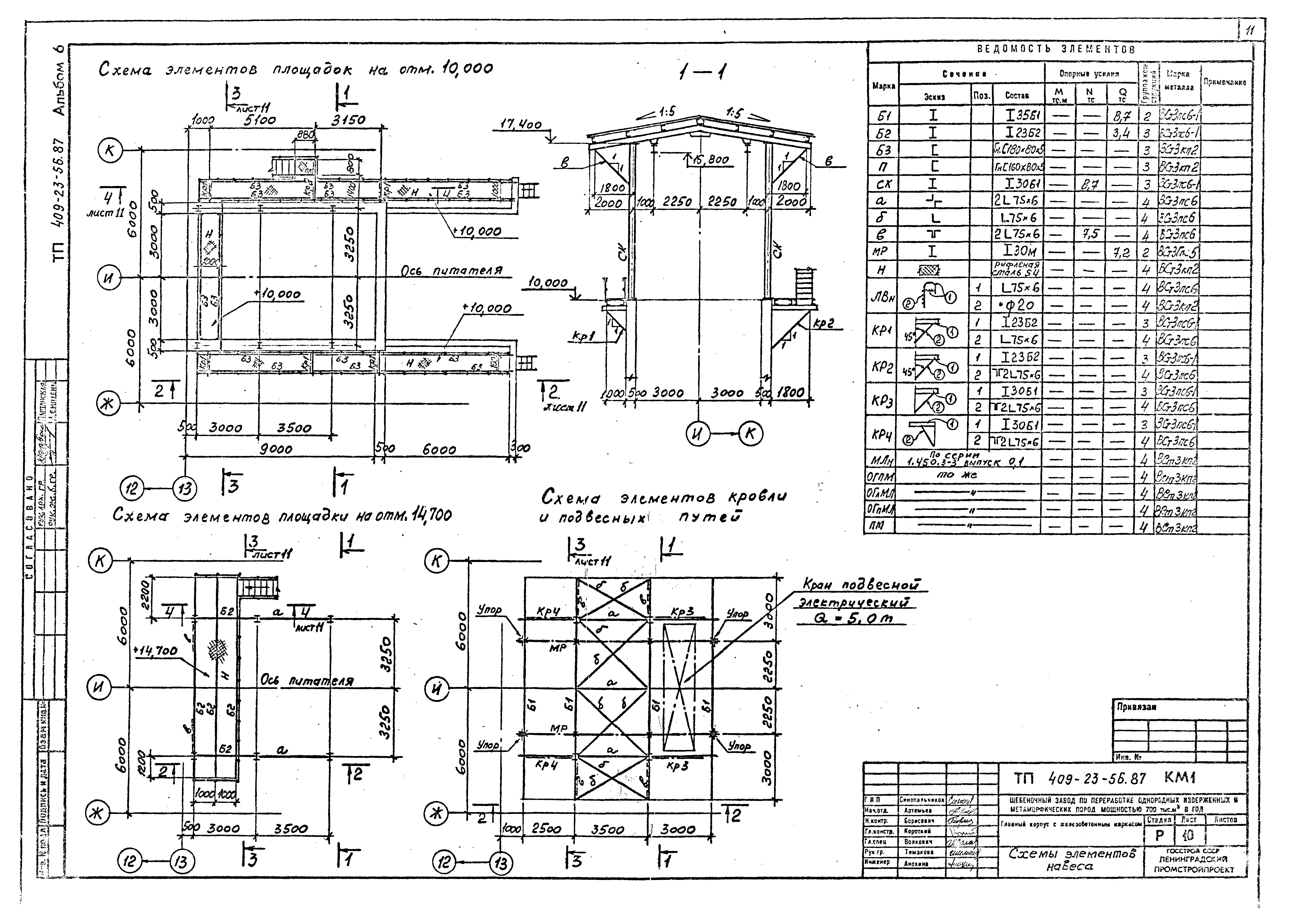

Схемы элементов навеса

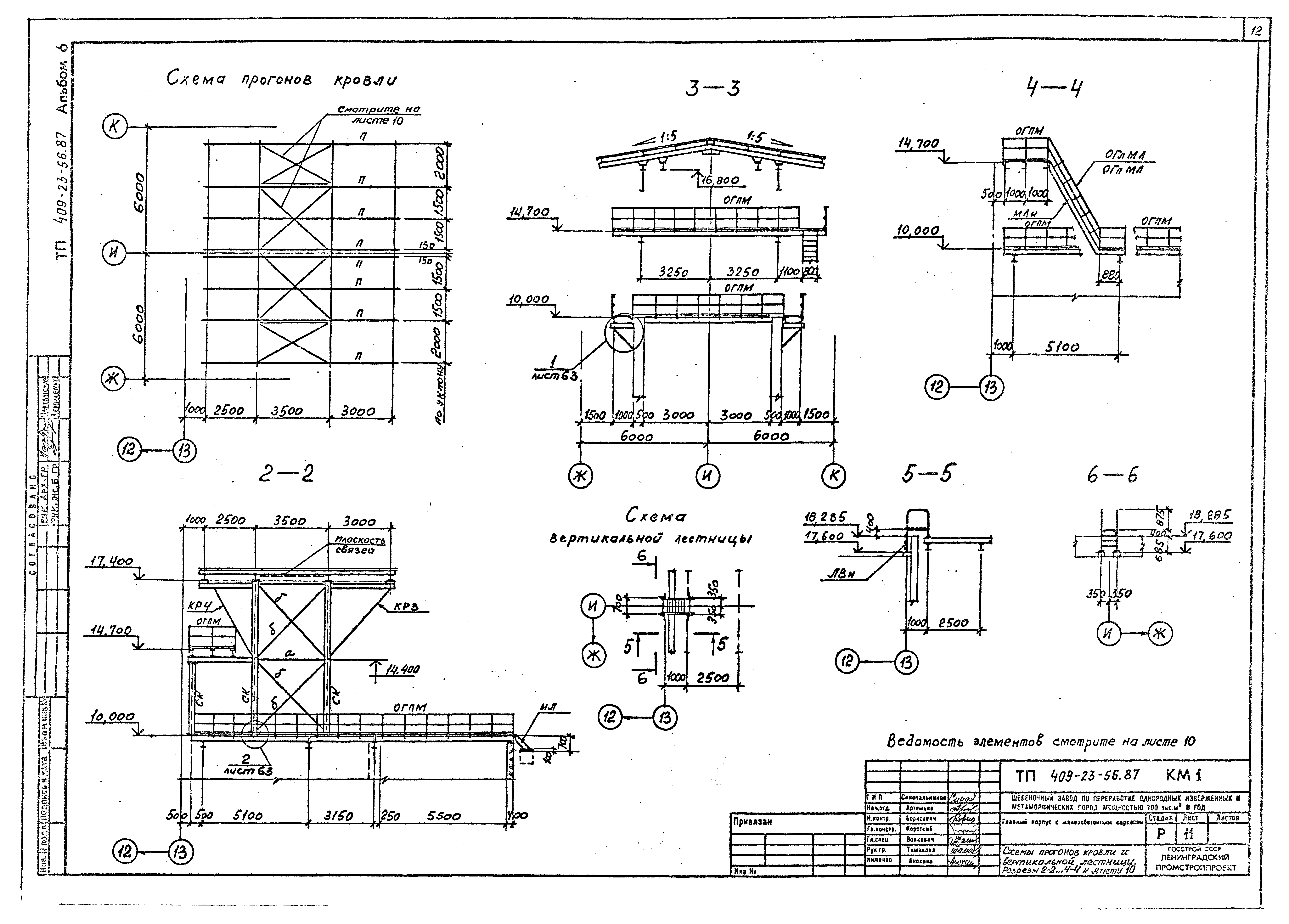

Схемы прогонов кровли и вертикальной лестницы. Разрезы 2-2…4-4 к листу 10

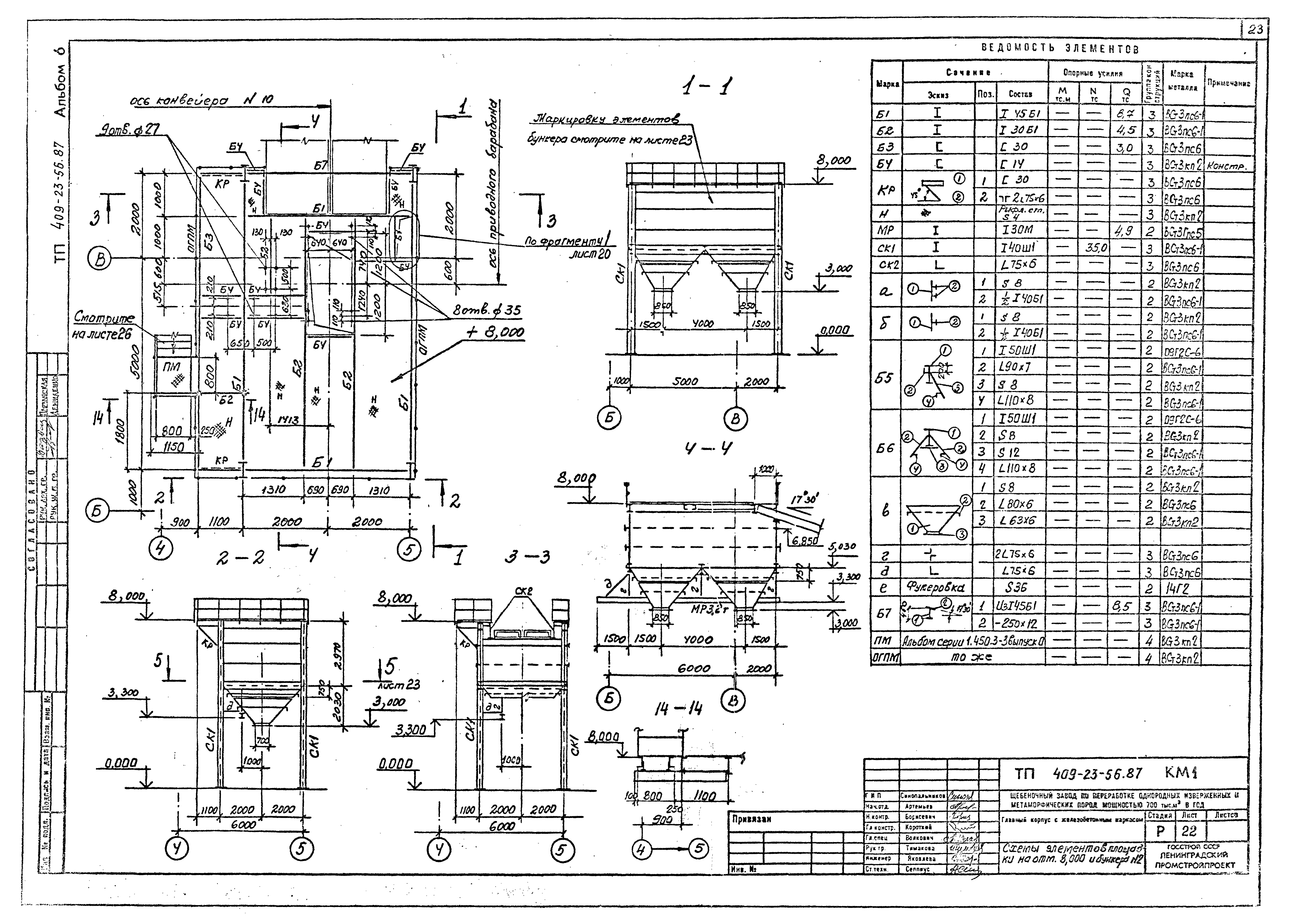

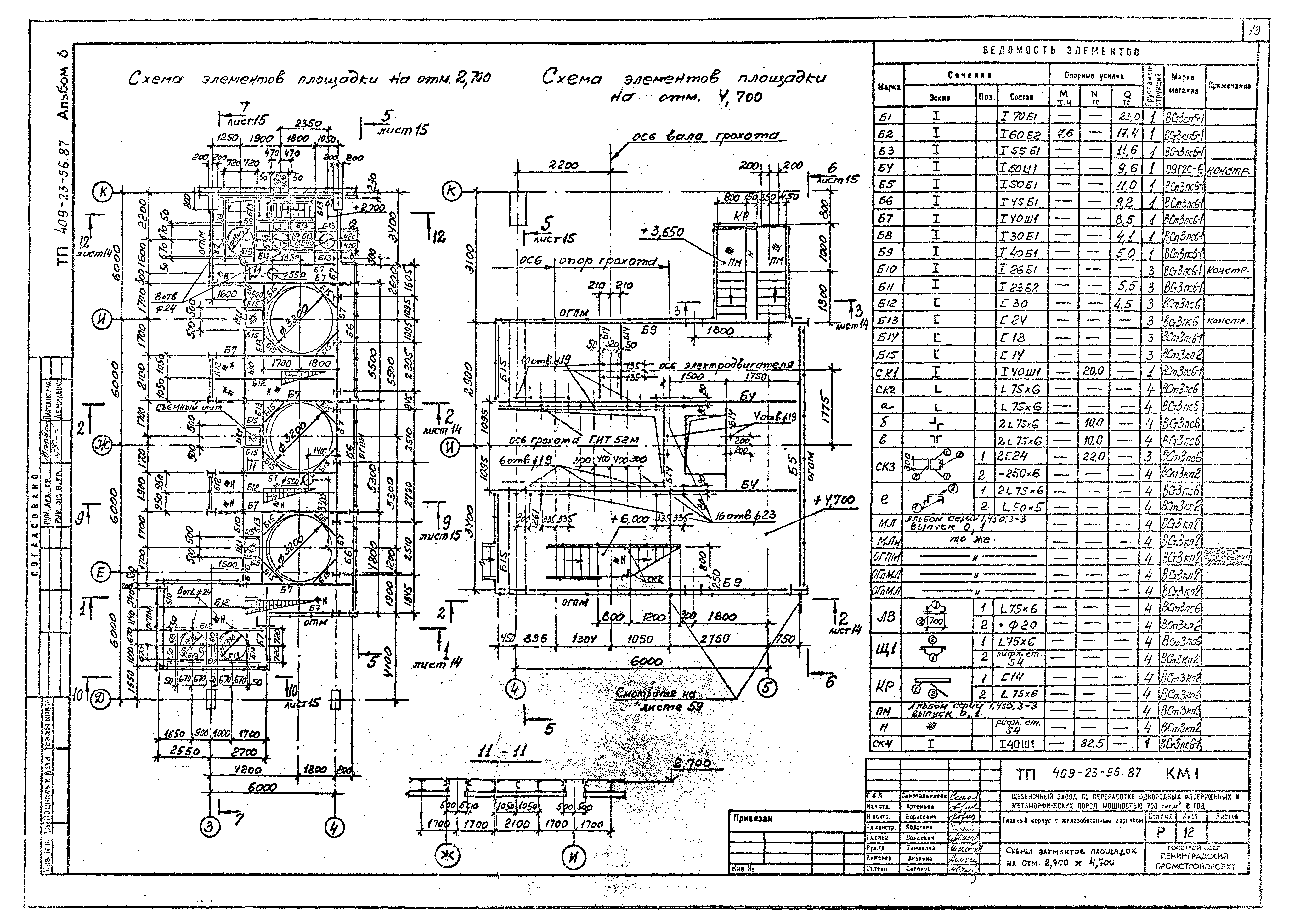

Схемы элементов площадок на отм. 2.700 и 4.700

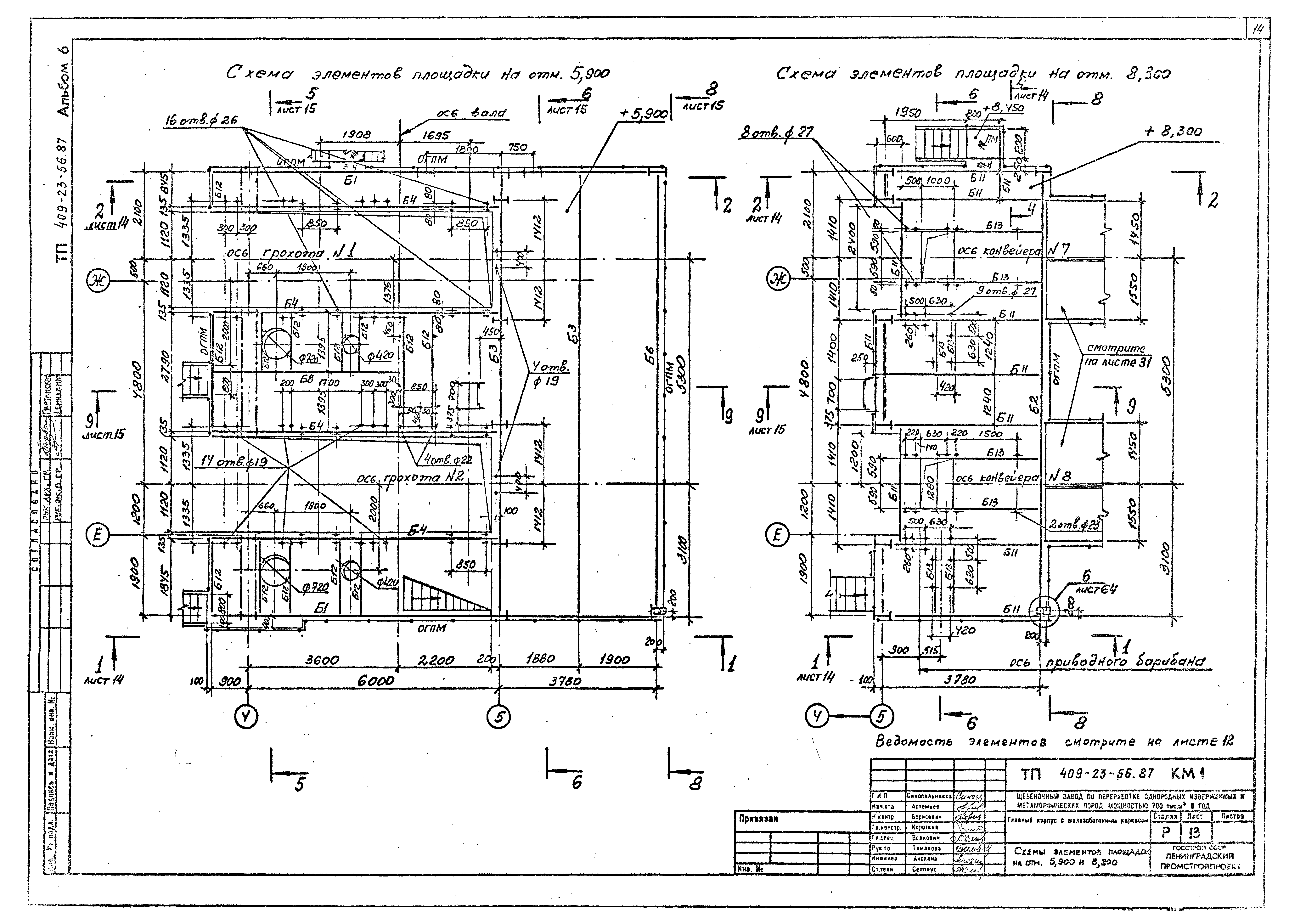

Схемы элементов площадок на отм. 5.900 и 8.300

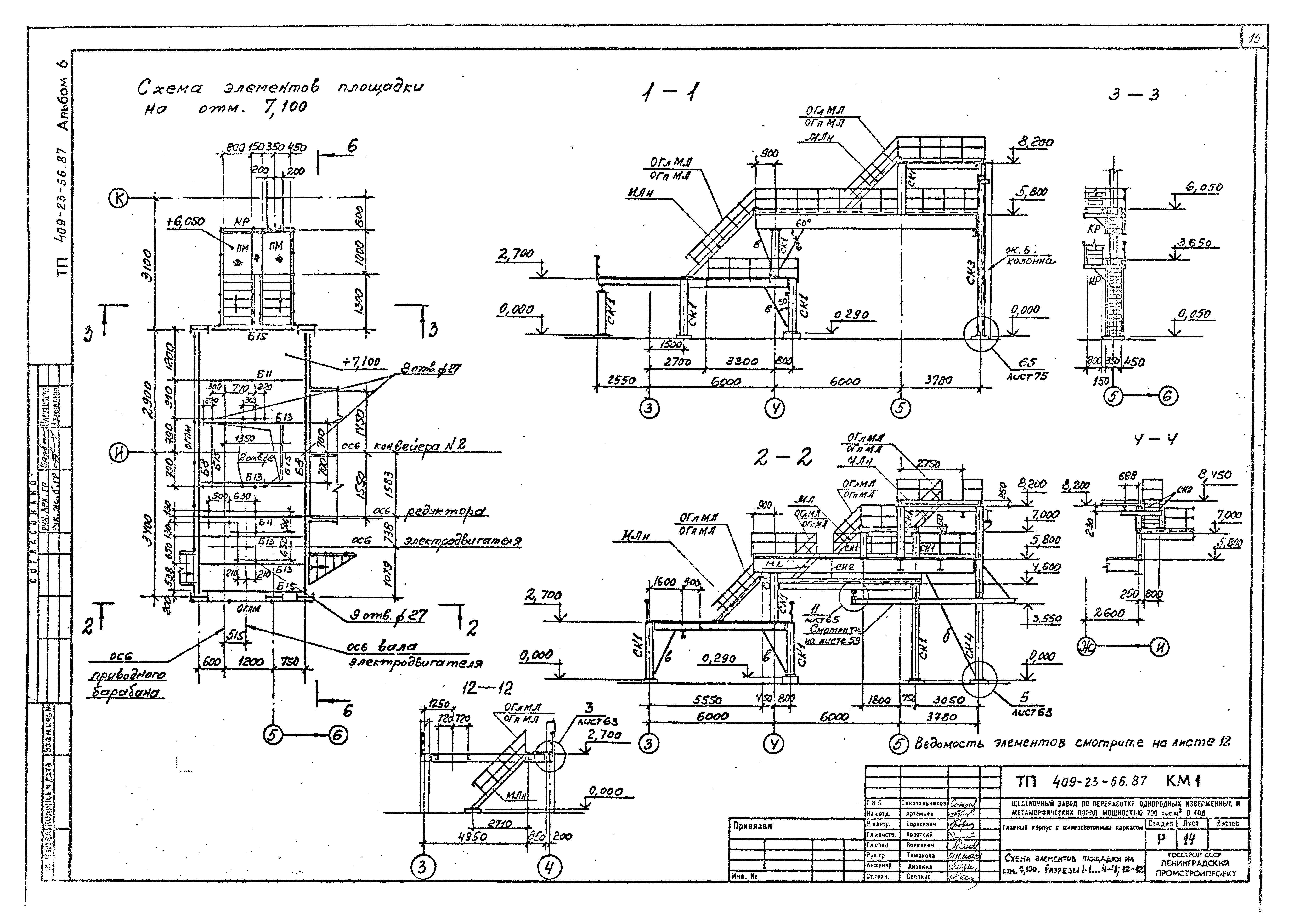

Схема элементов площадки на отм. 7.100. Разрезы 1-1…4-4; 12-12

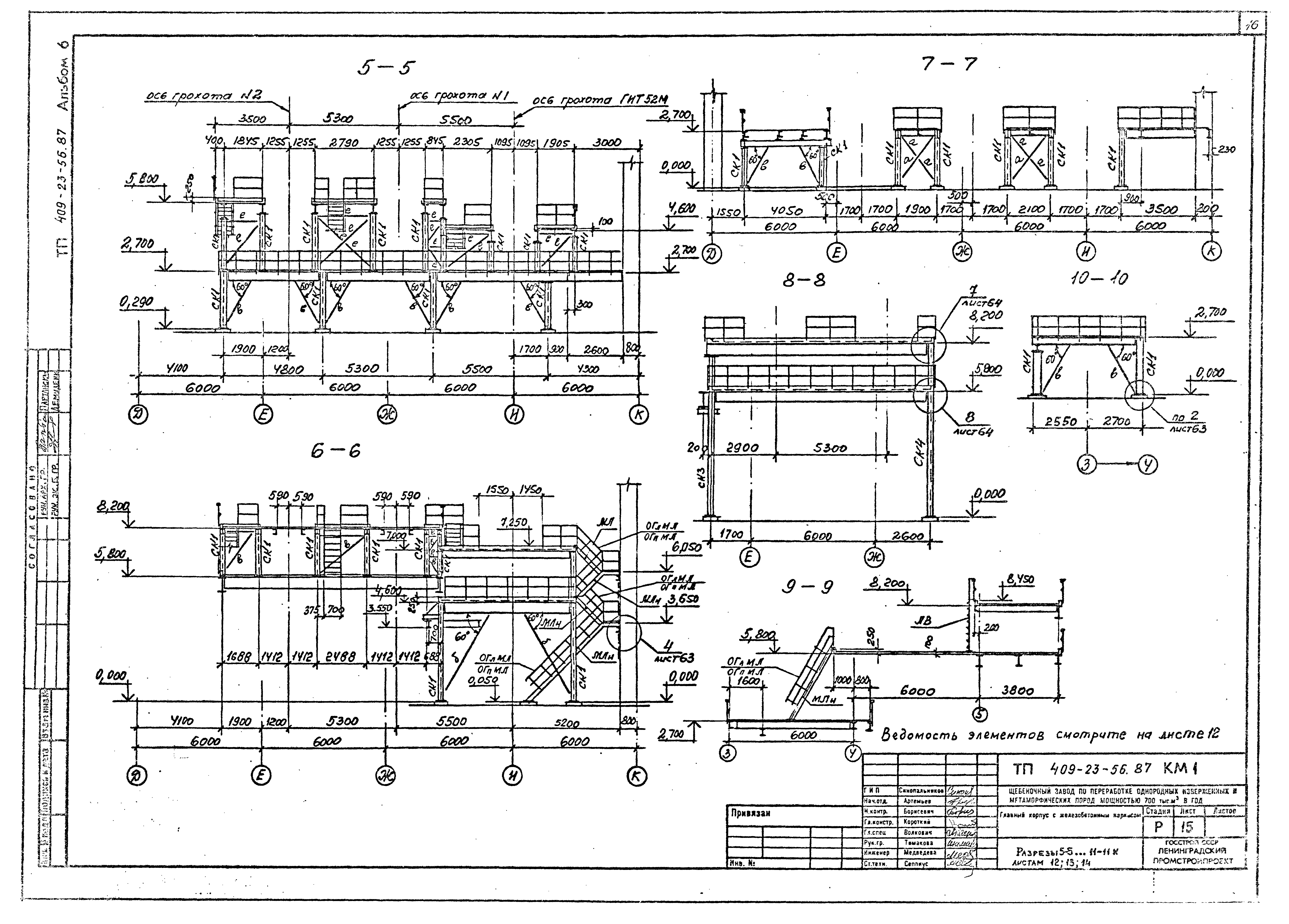

Разрезы 5-5…11-11 к листам 12, 13

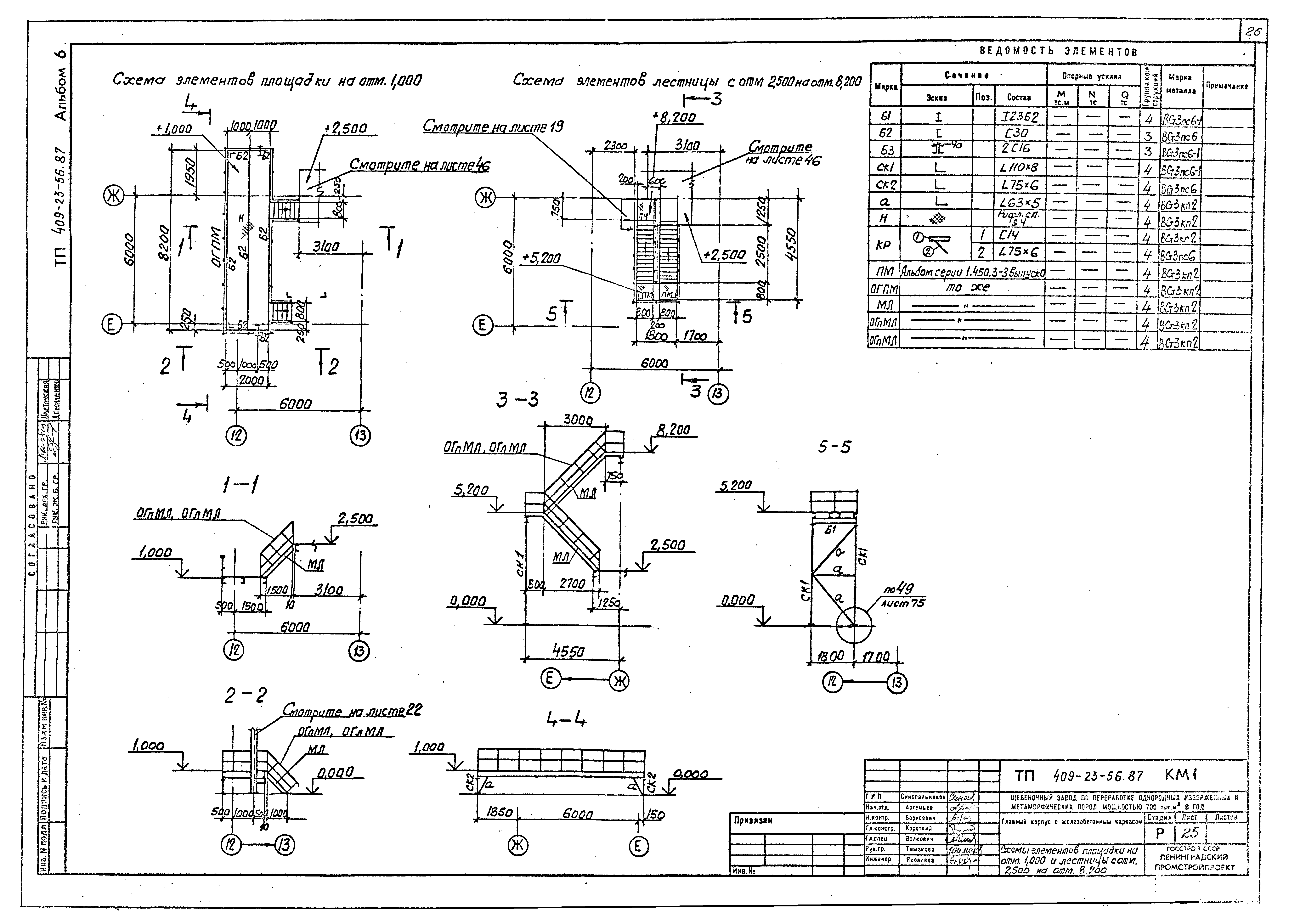

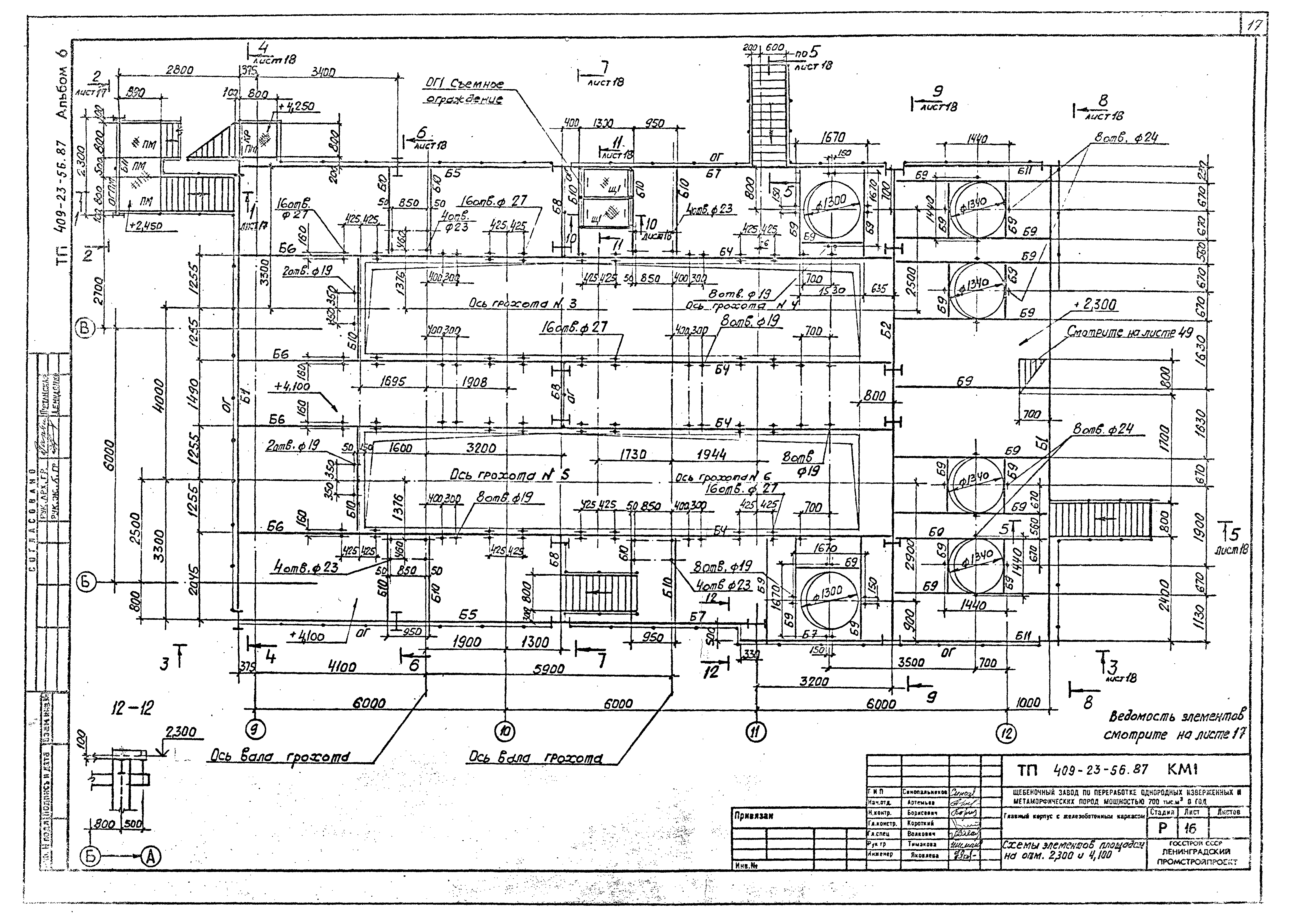

Схемы элементов площадок на отм. 2.300 и 4.100
Схема элементов площадки на отм. 7.700 и лестницы

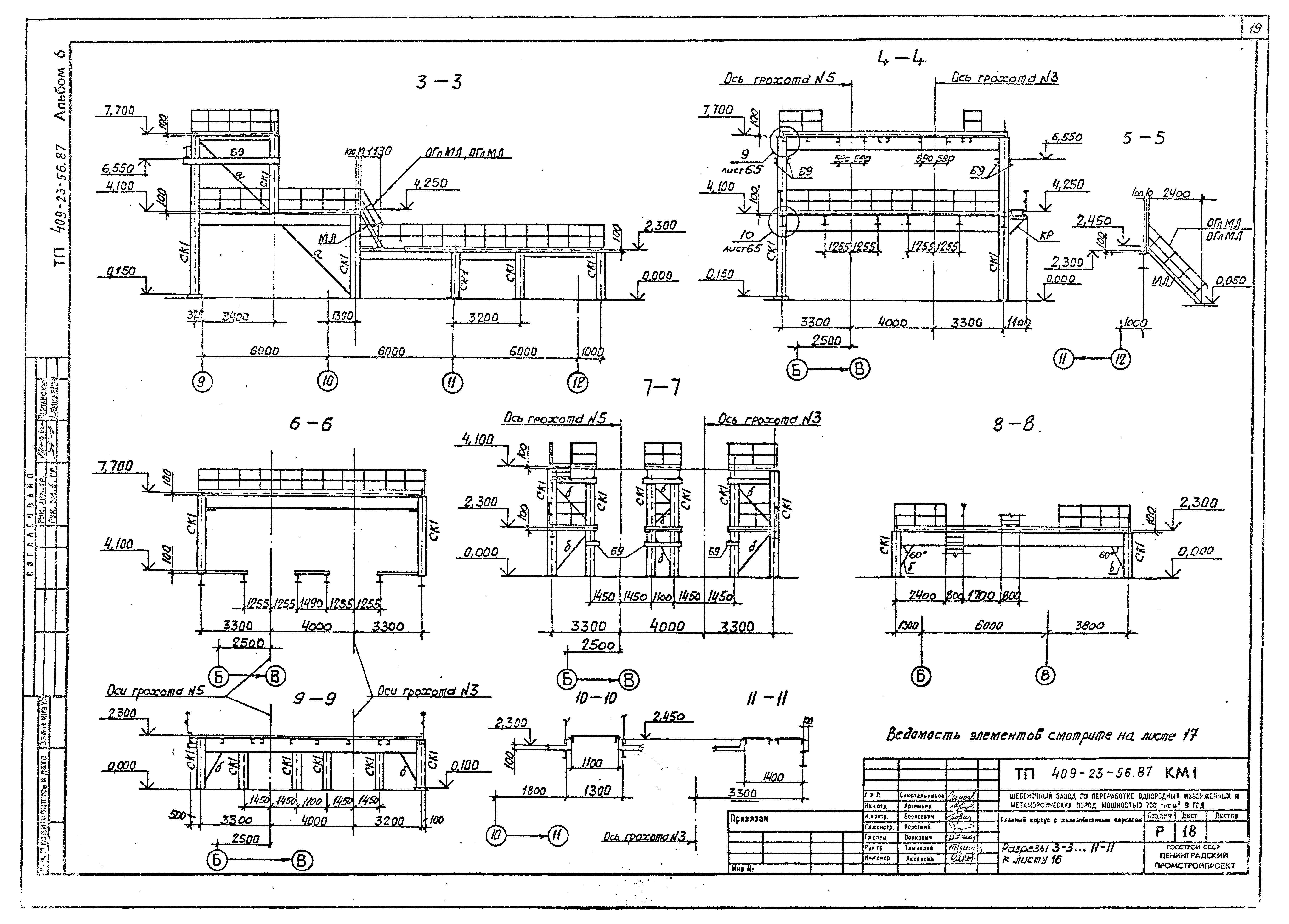

Разрезы 3-3…11-11 к листу 16

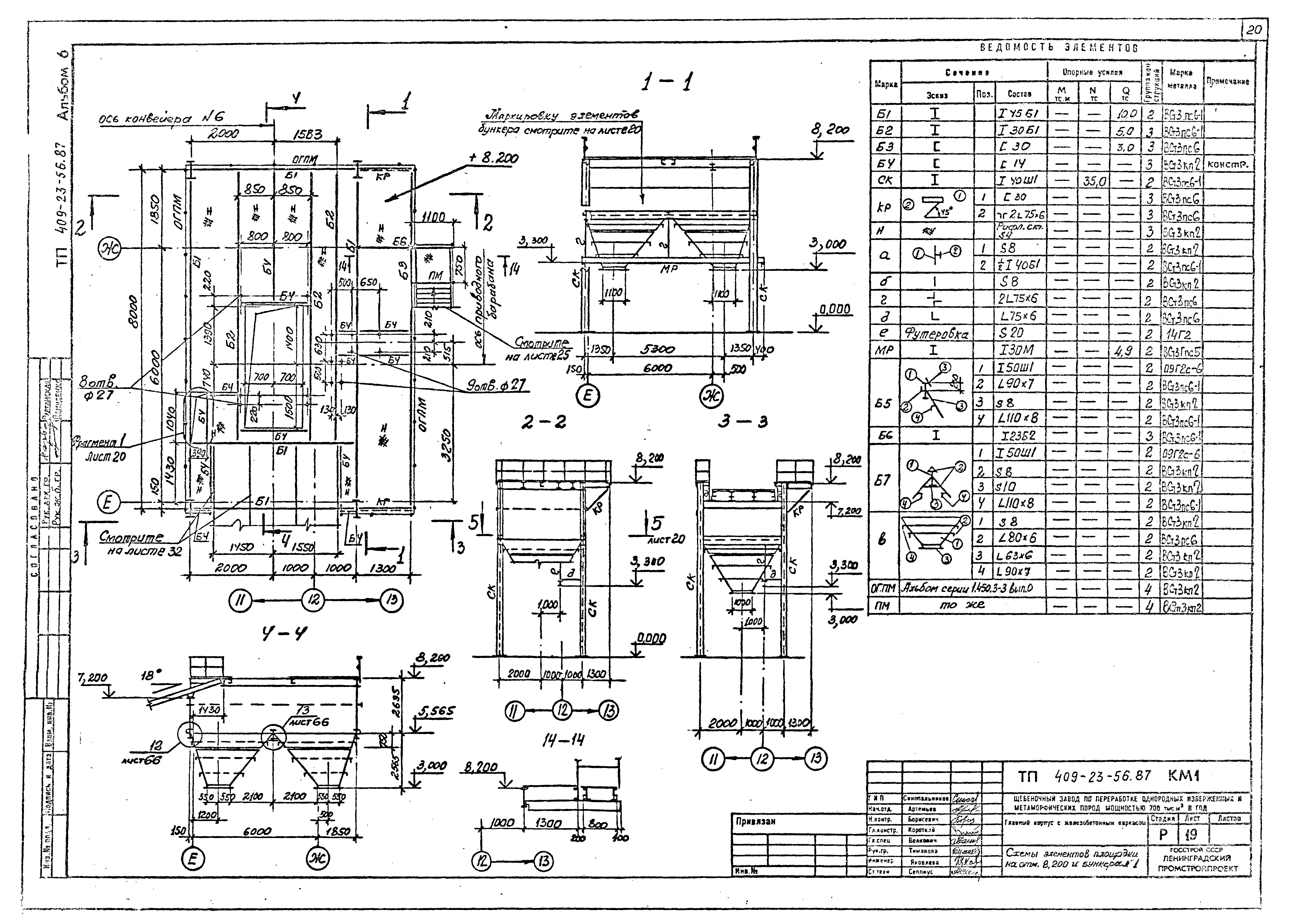

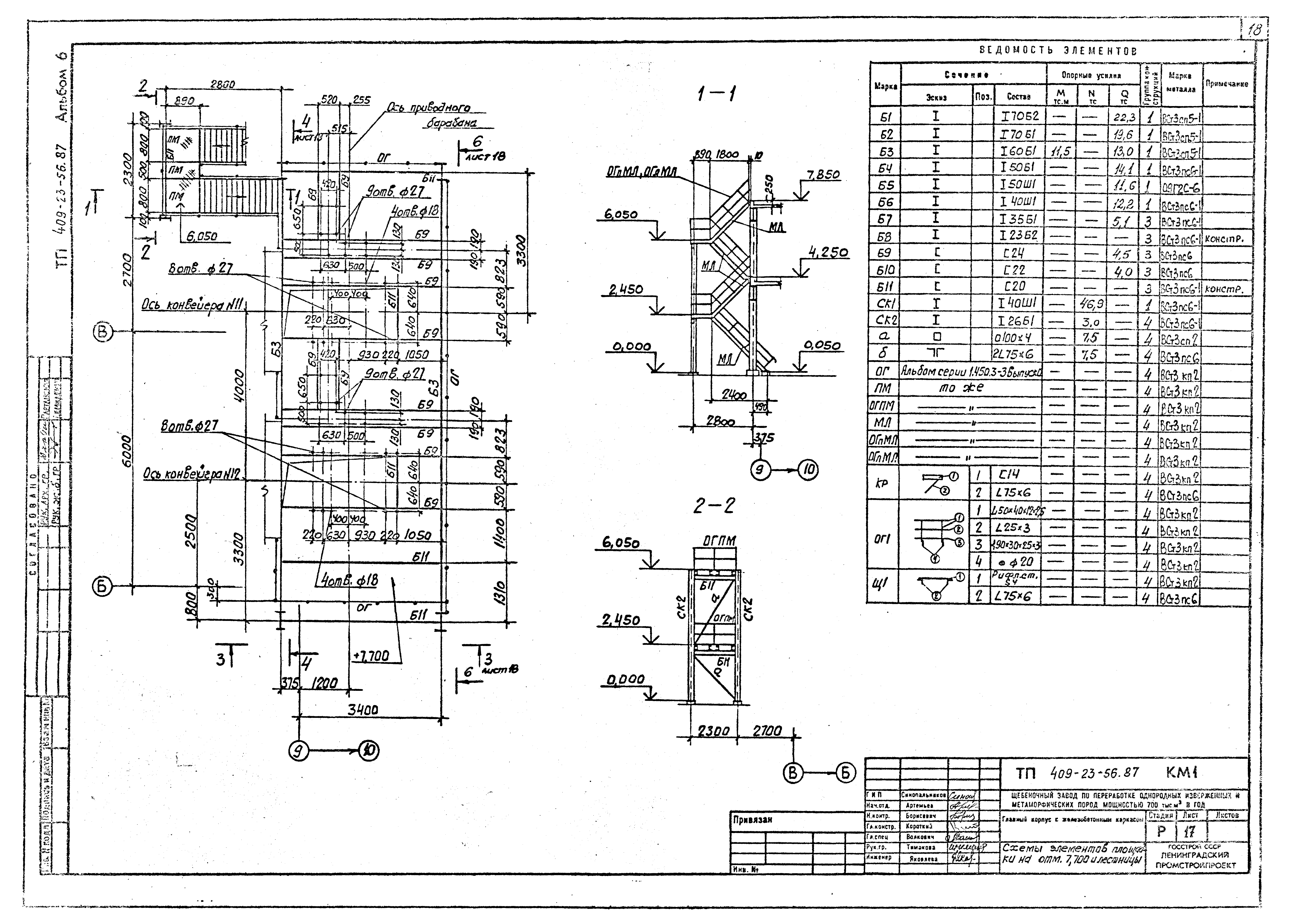

Схема элементов площадки на отм. 8.200 и бункера №1

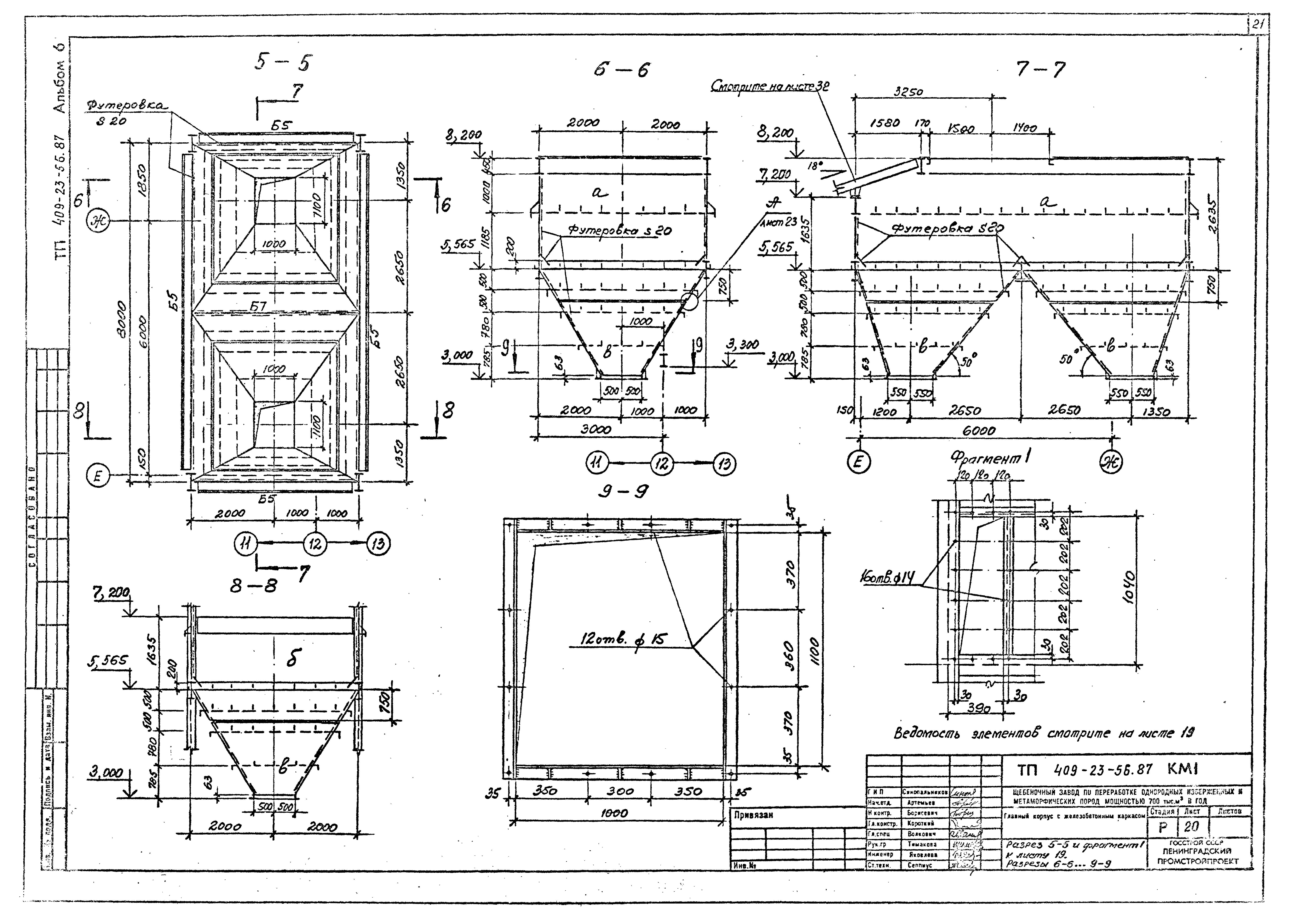

Разрез 5-5 и фрагмент 1 к листу 19. Разрезы 6-6…9-9

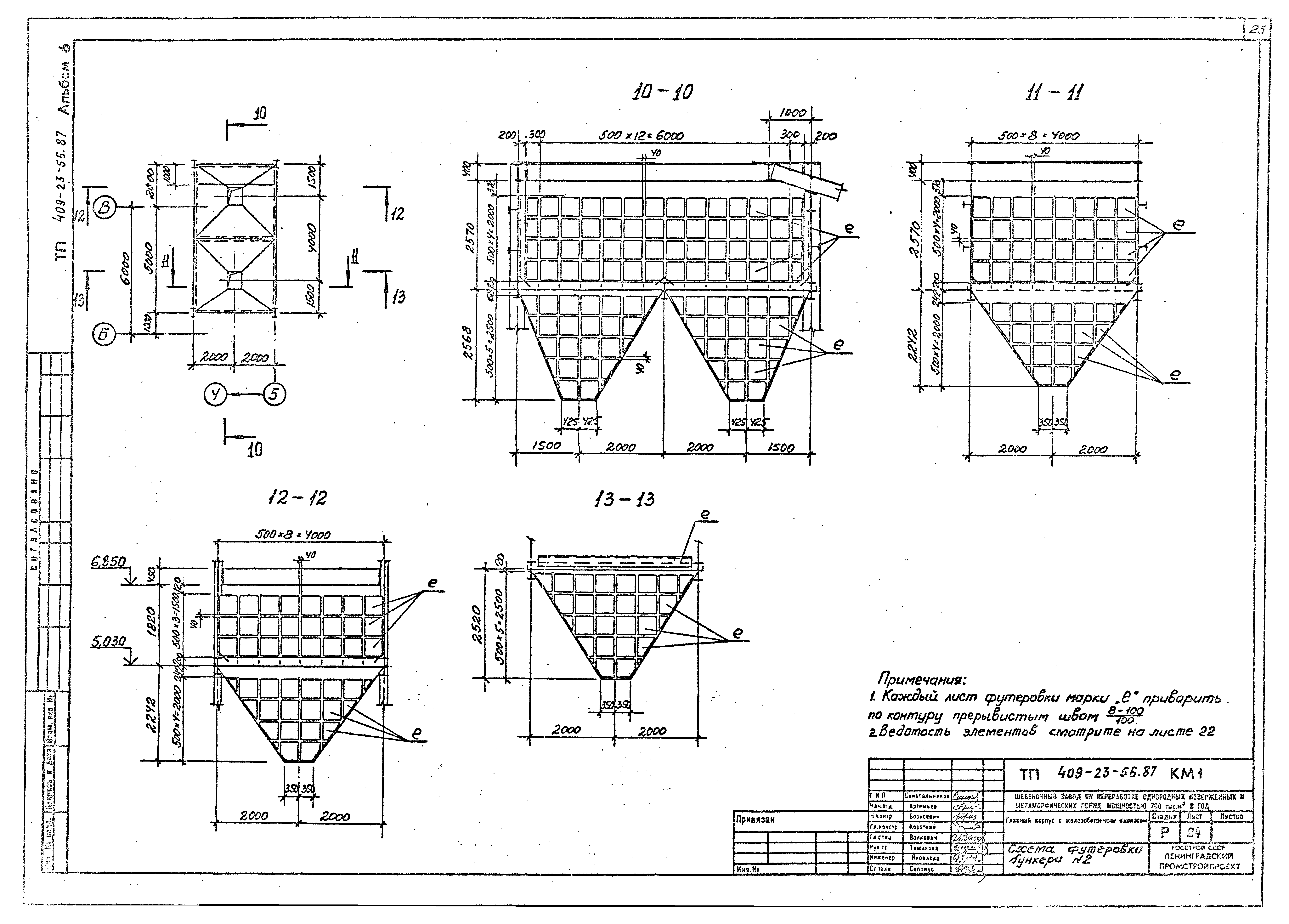

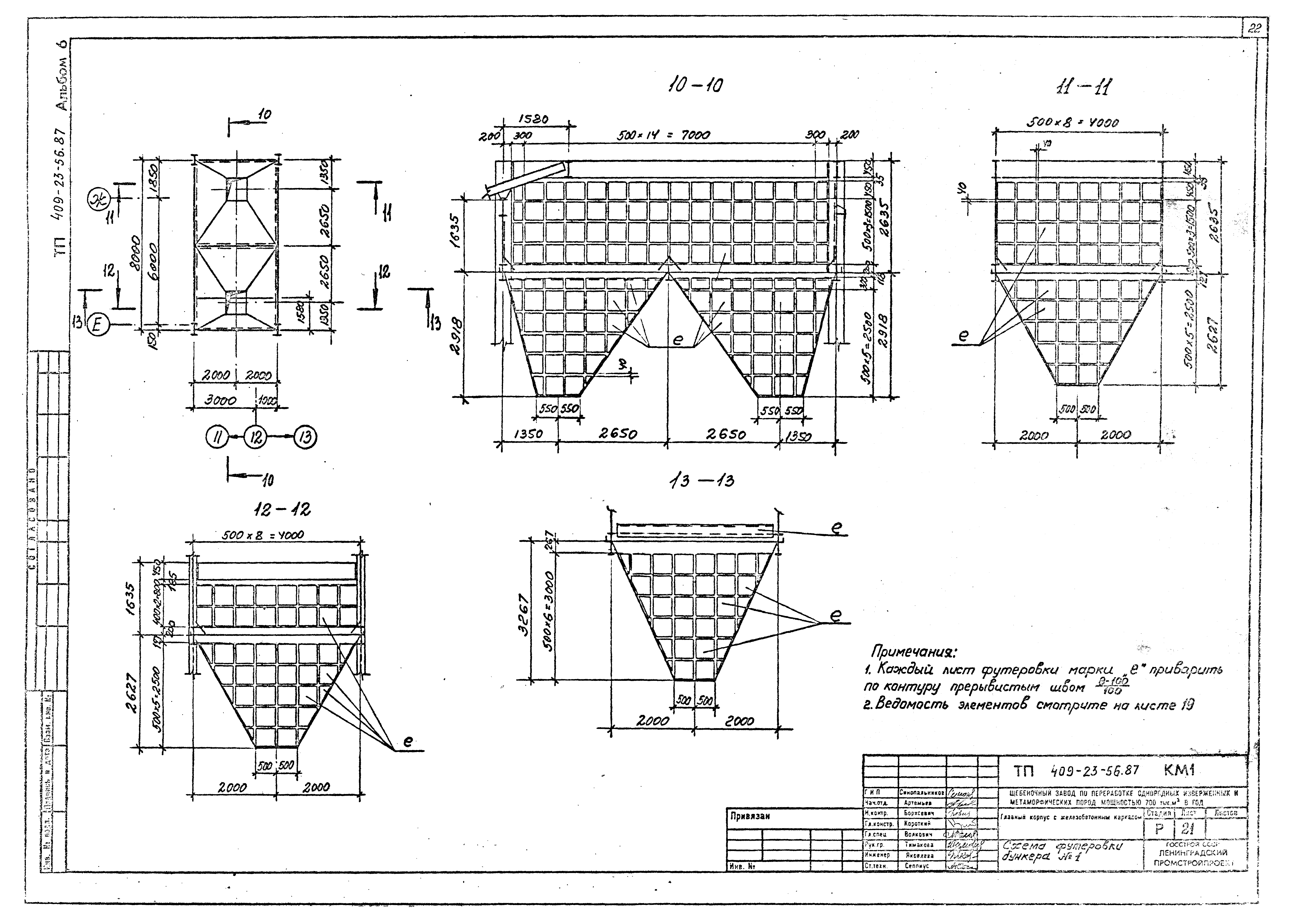

Схема футеровки бункера №1
Схема элементов площадки на отм. 8.000 и бункера №2

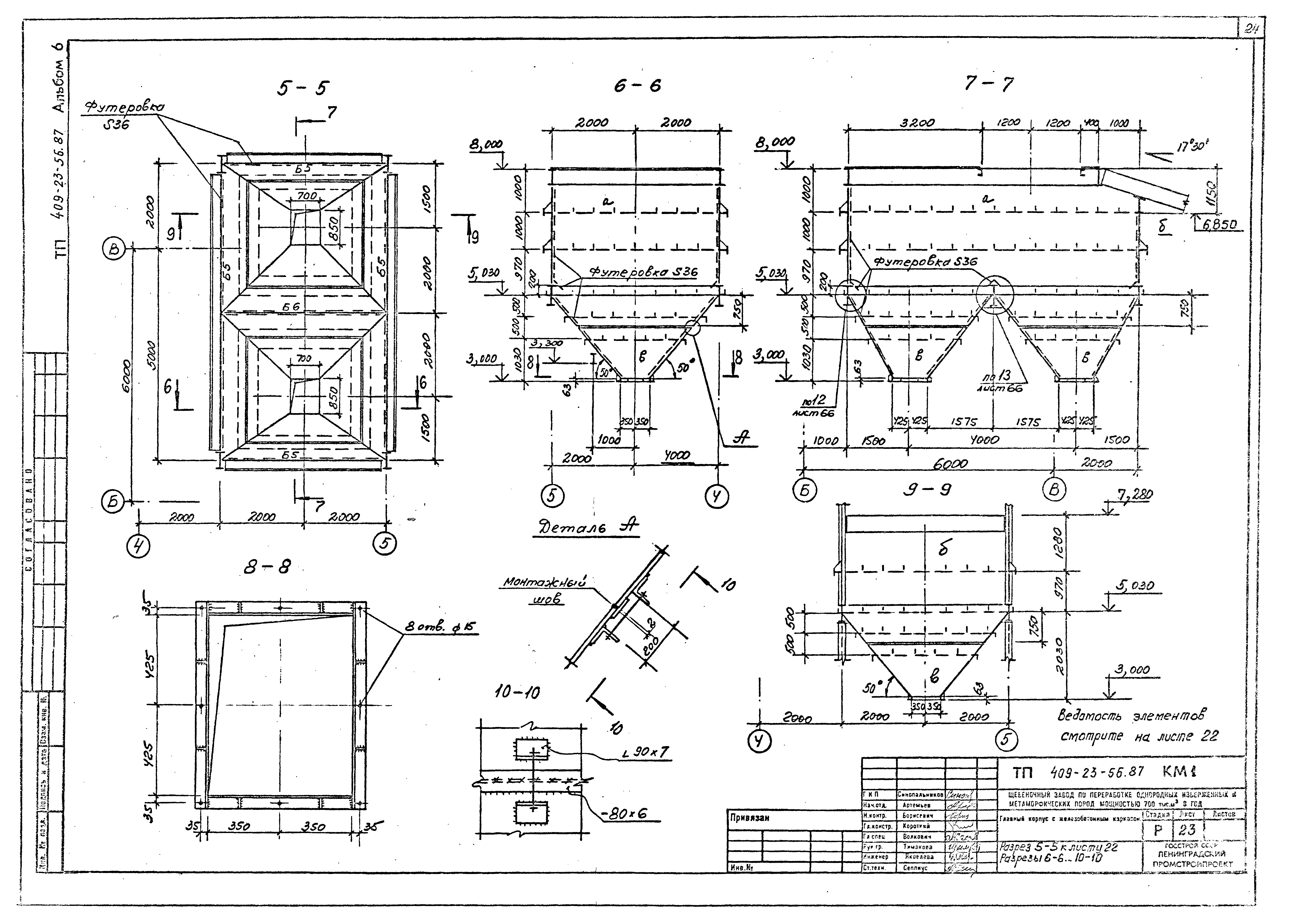

Разрез 5-5 к листу 22. Разрезы 6-6…10-10
Схема футеровки бункера №2
Схемы элементов площадки на отм. 1.000 и лестницы с отм. 2.500 на отм. 8.200

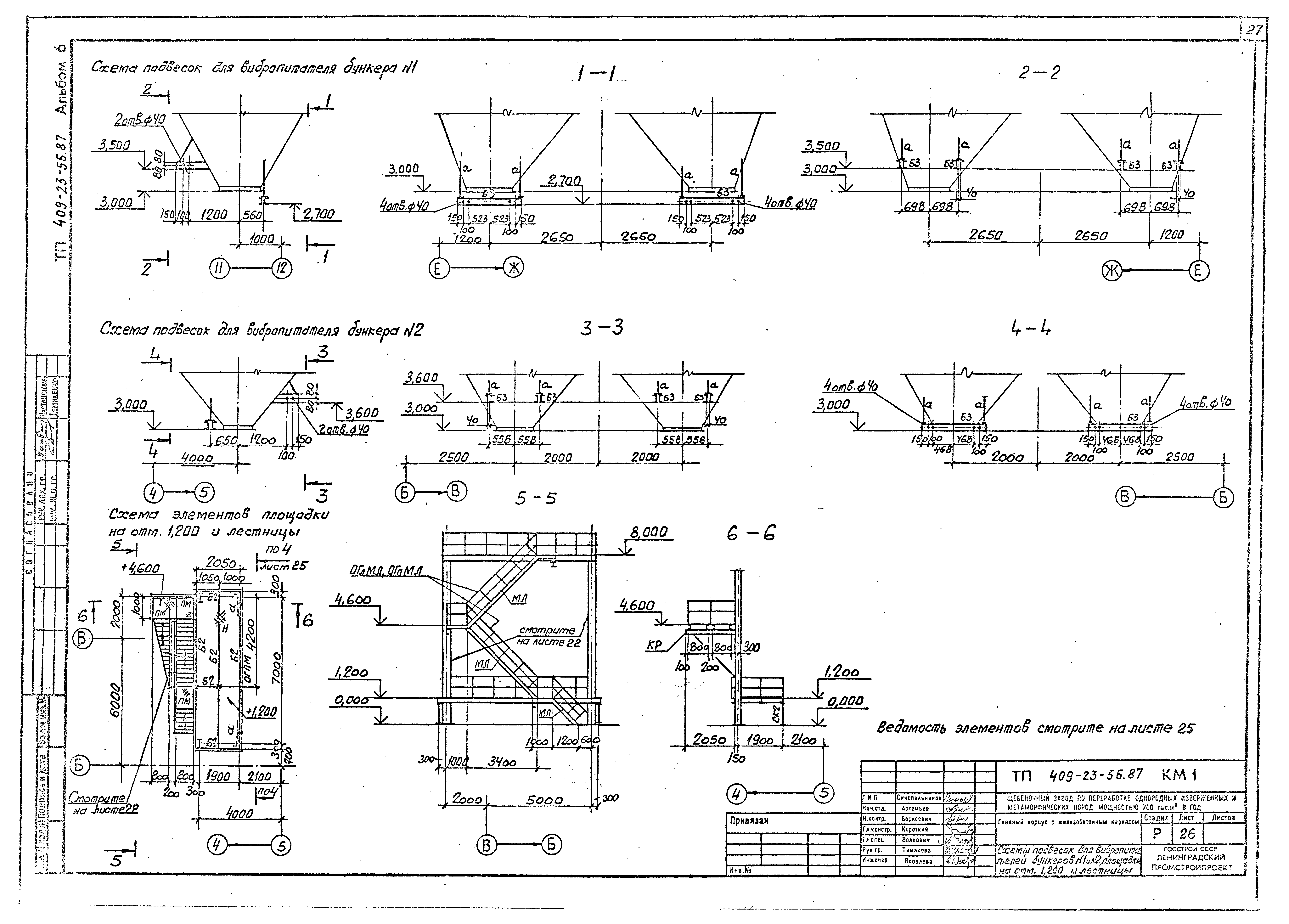

Схемы подвесок для вибропитателей бункеров №1 и №2, площадки на отм. 1.200 и лестницы

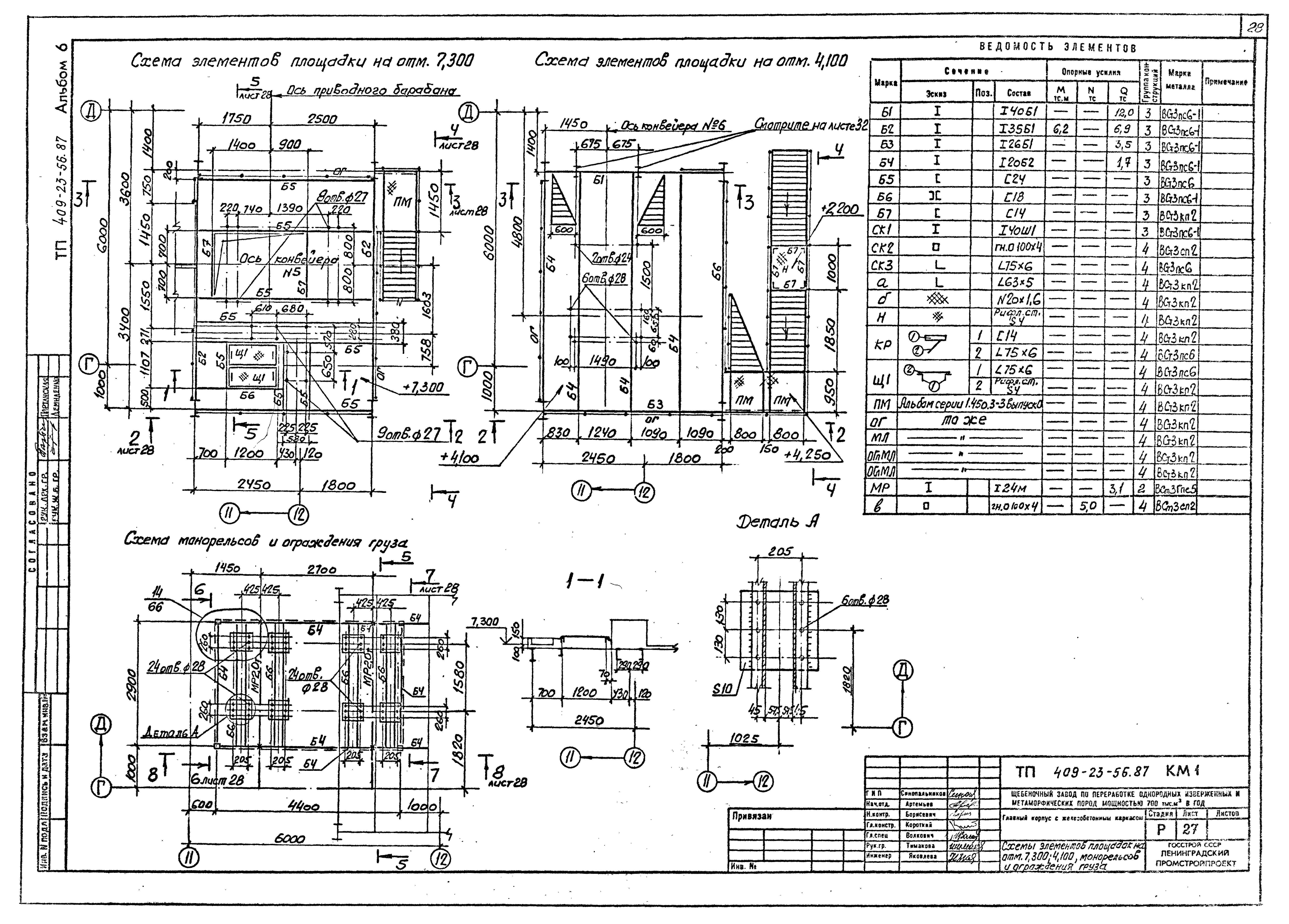

Схемы элементов площадок на отм. 7.300; 4.100, монорельсов и ограждения груза

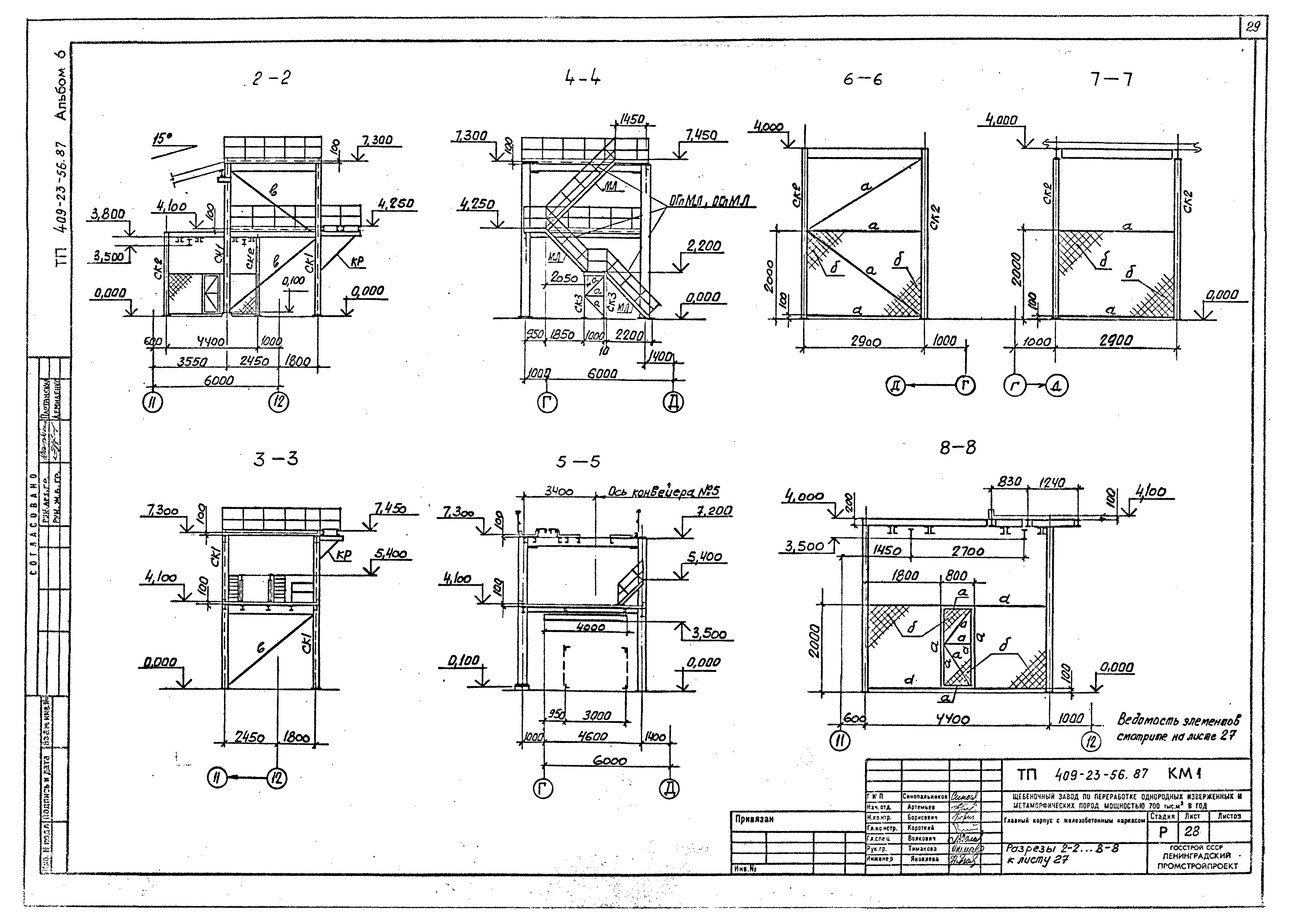

Разрезы 2-2…8-8 к листу 27

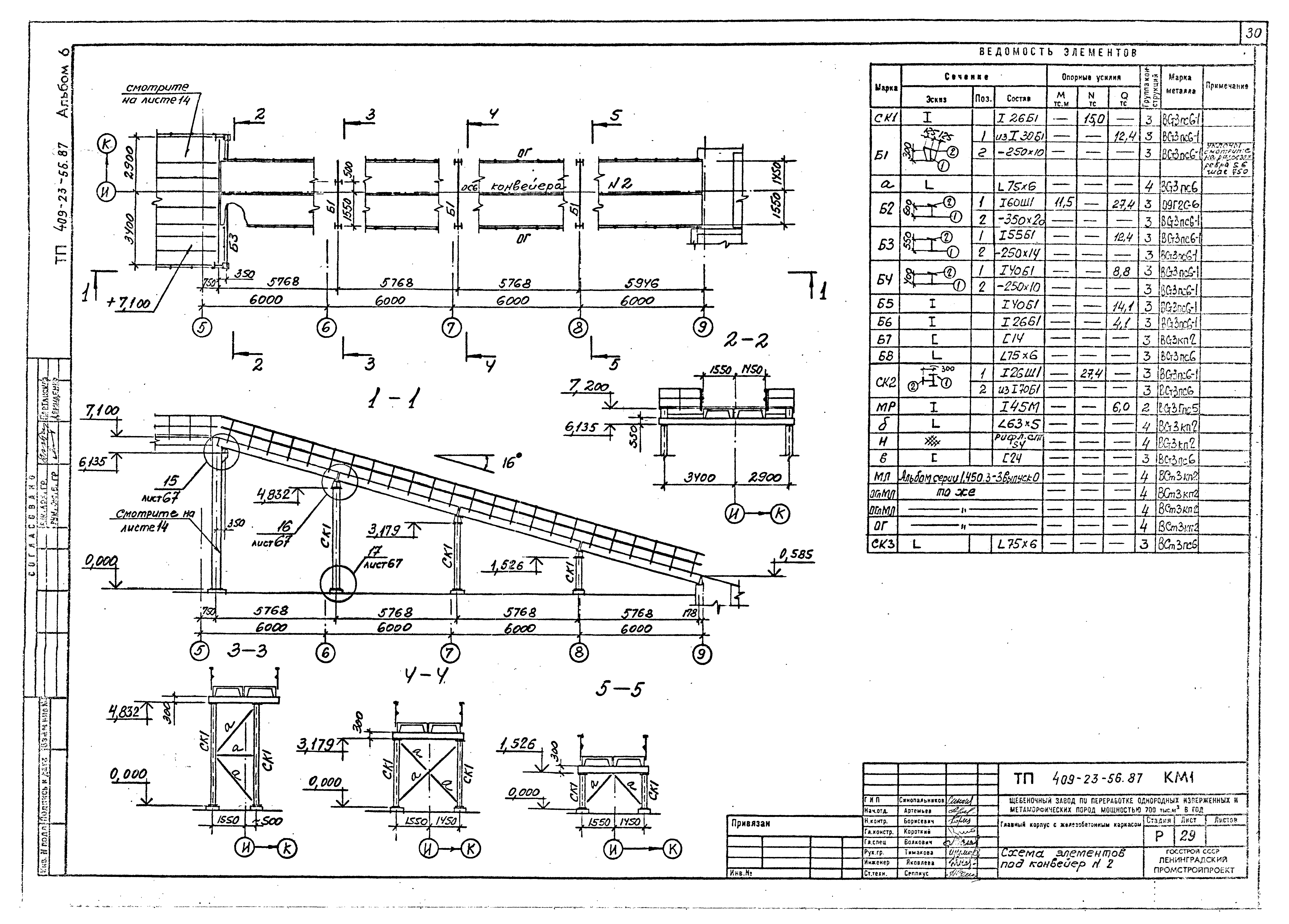

Схема элементов под конвейер №2

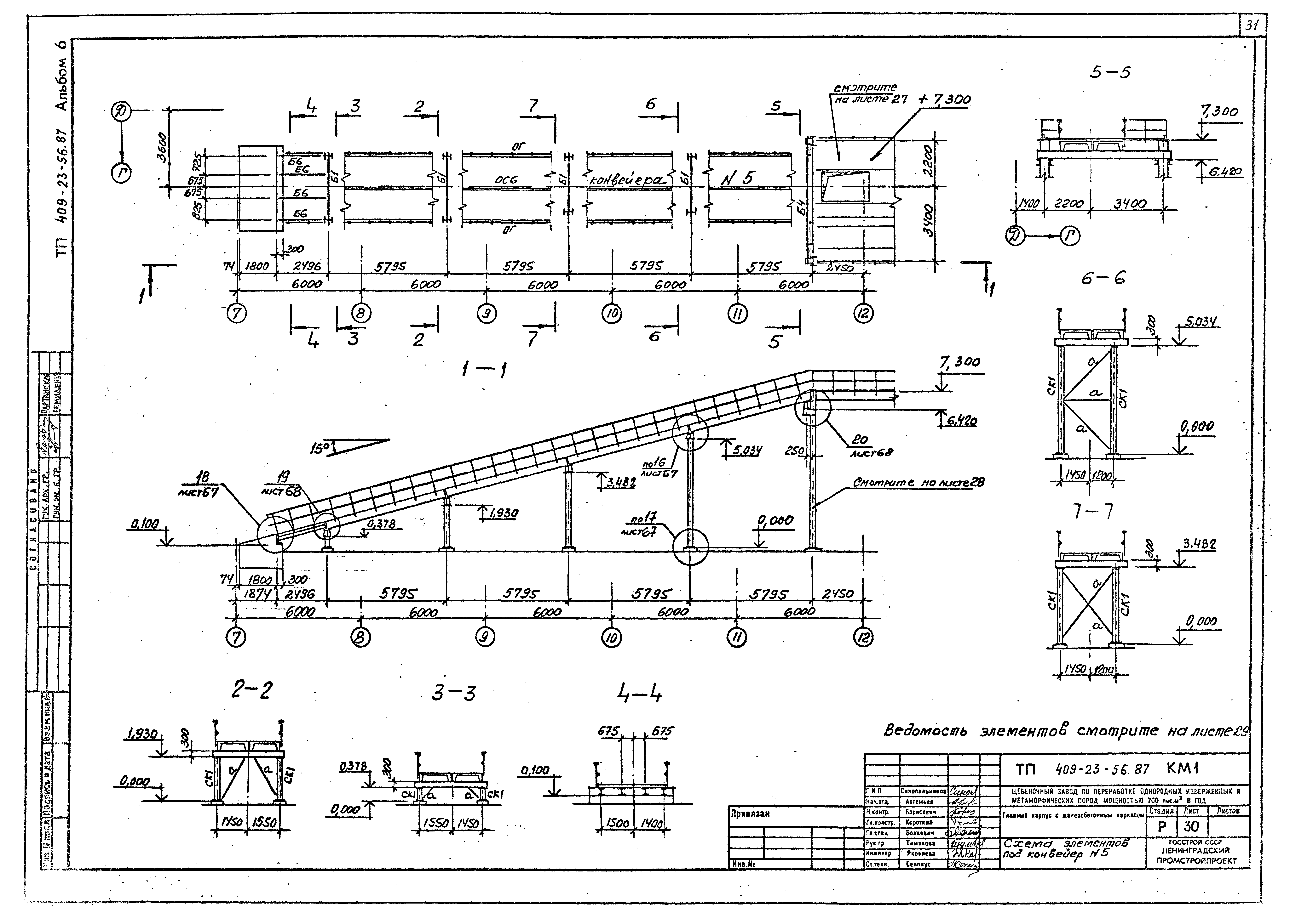

Схема элементов под конвейер №5

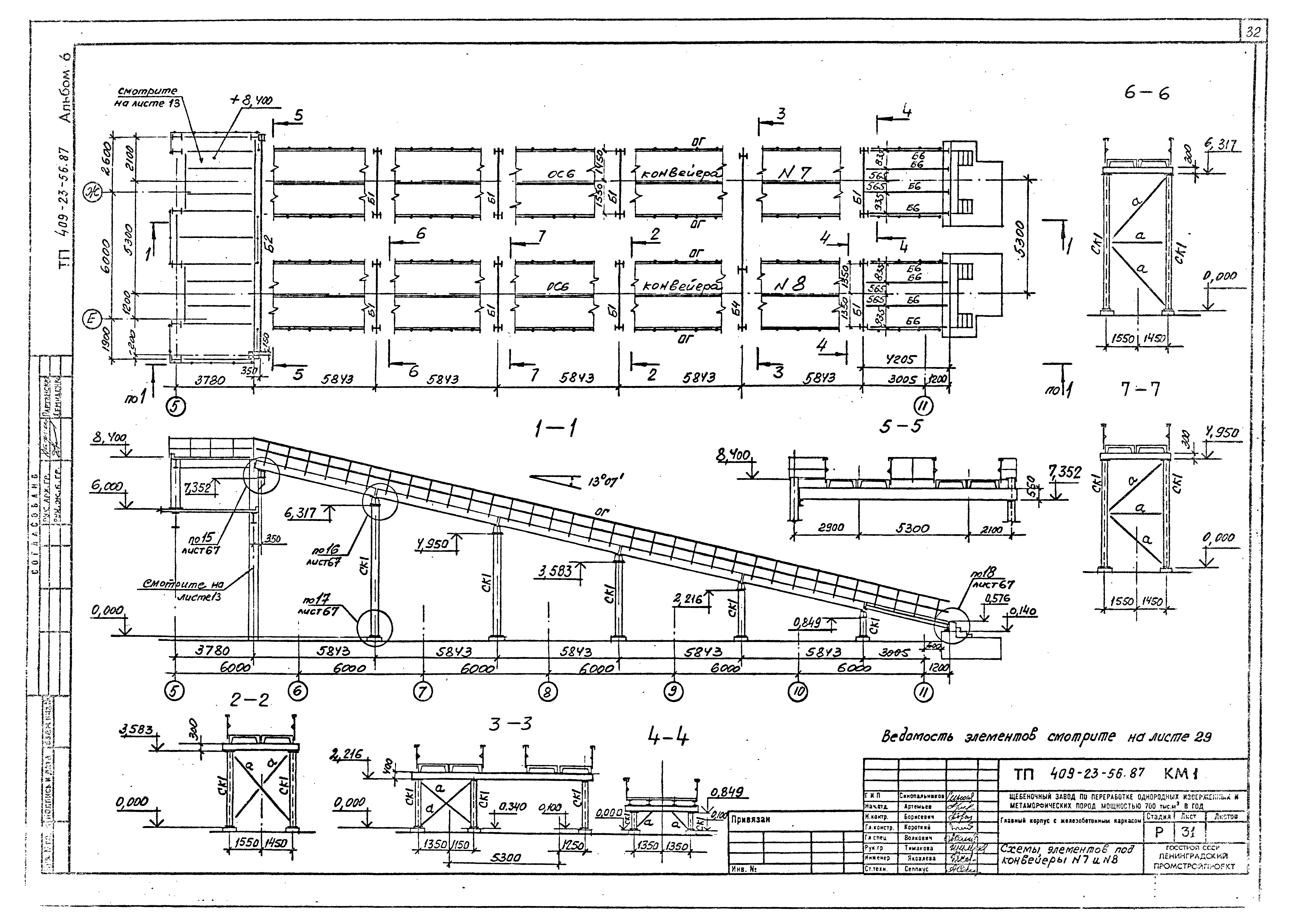

Схемы элементов под конвейеры №7 и №8

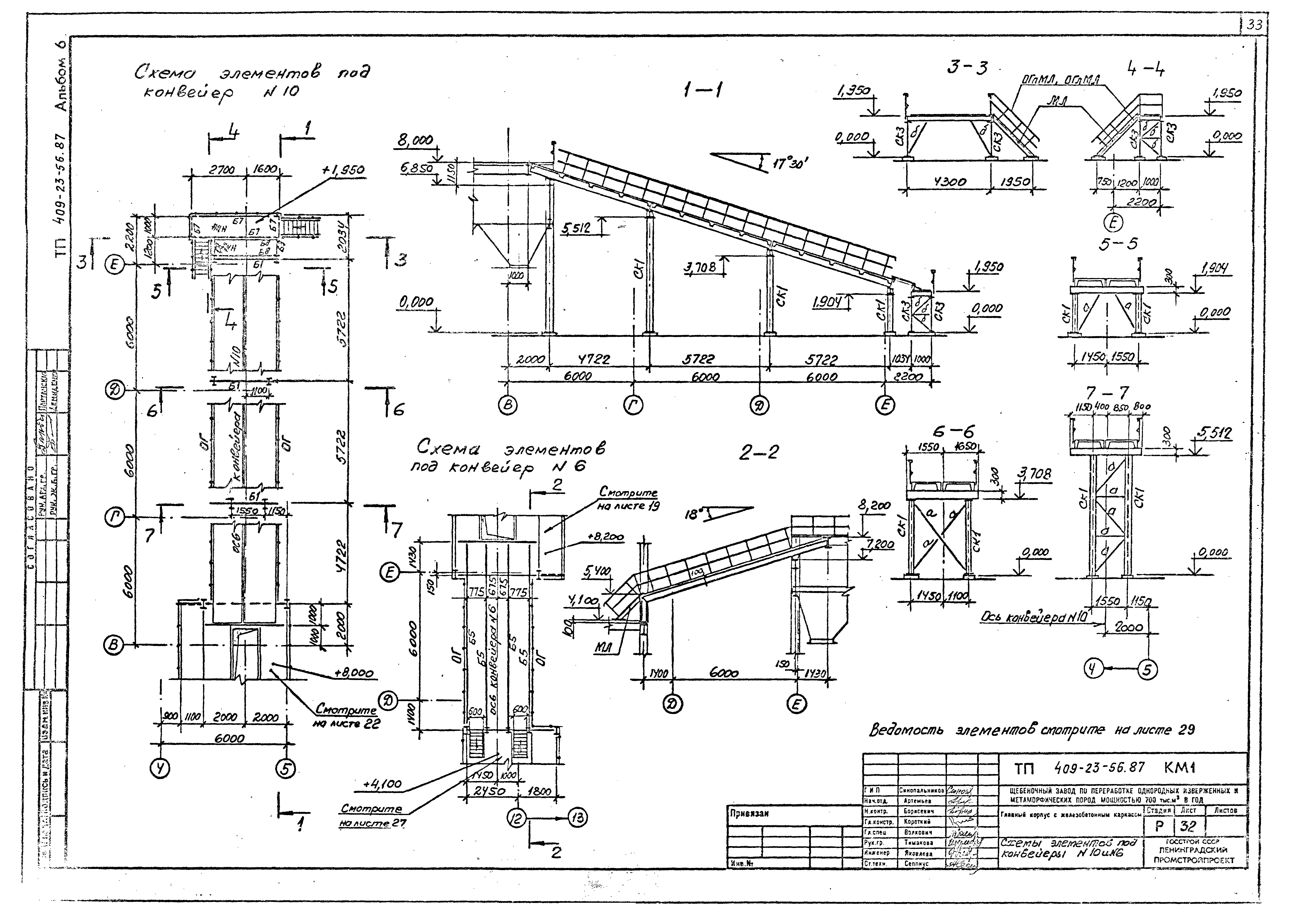

Схемы элементов под конвейеры №10 и №6

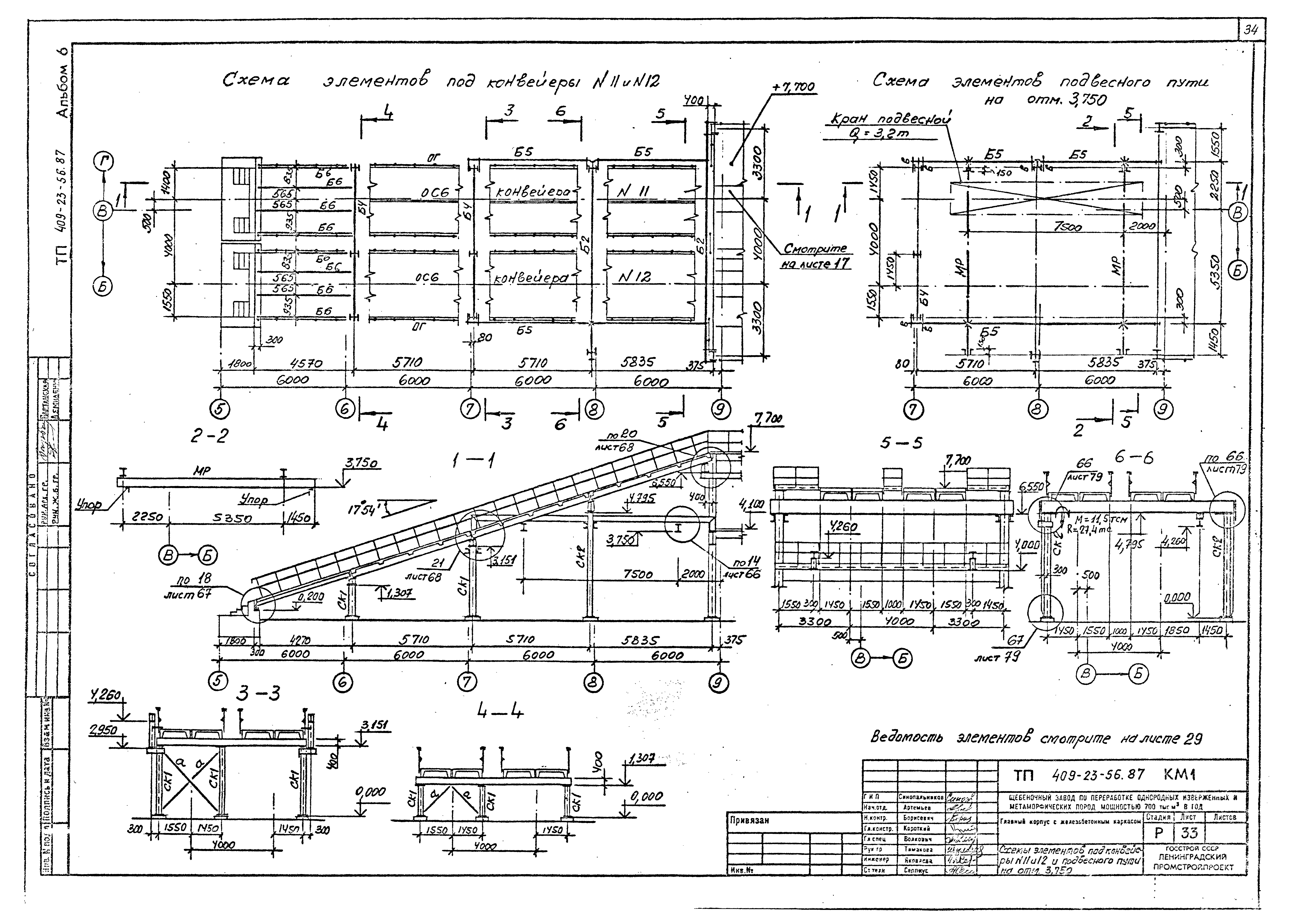

Схемы элементов под конвейеры №11 и №12 и подвесного пути на отм. 3.750

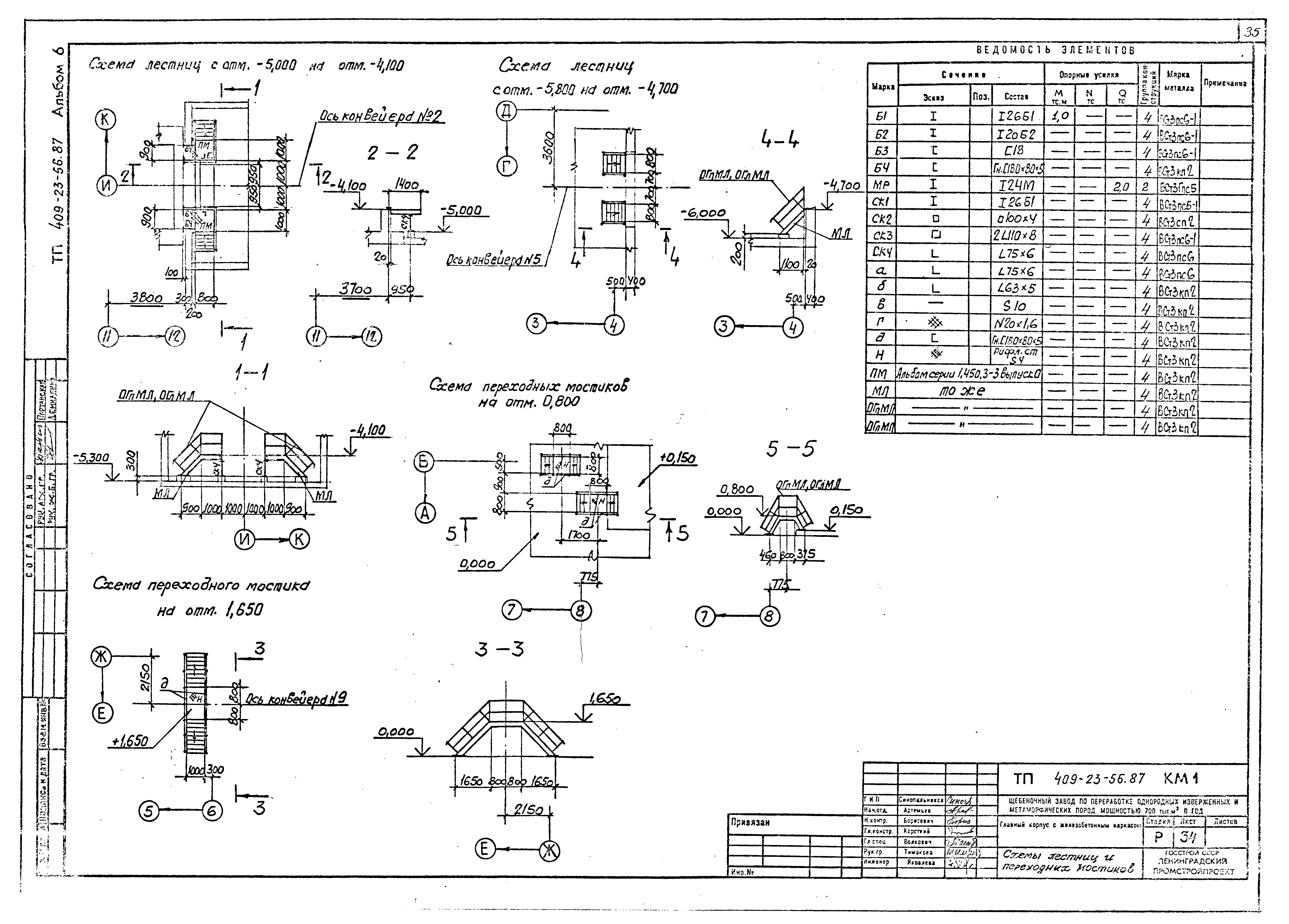

Схемы лестниц и переходных мостиков

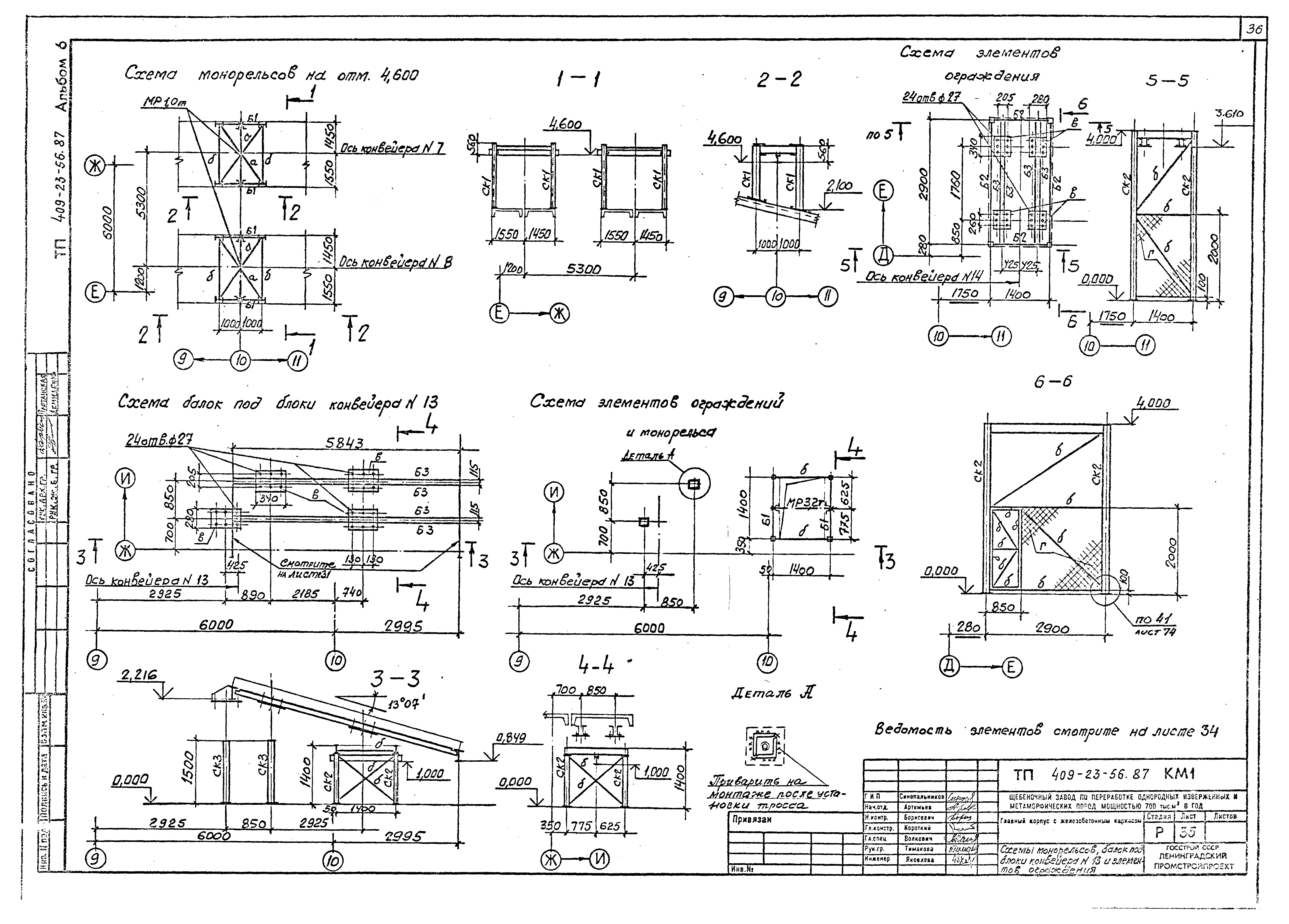

Схемы монорельсов, балок под блоки конвейера №13 и элементов ограждения

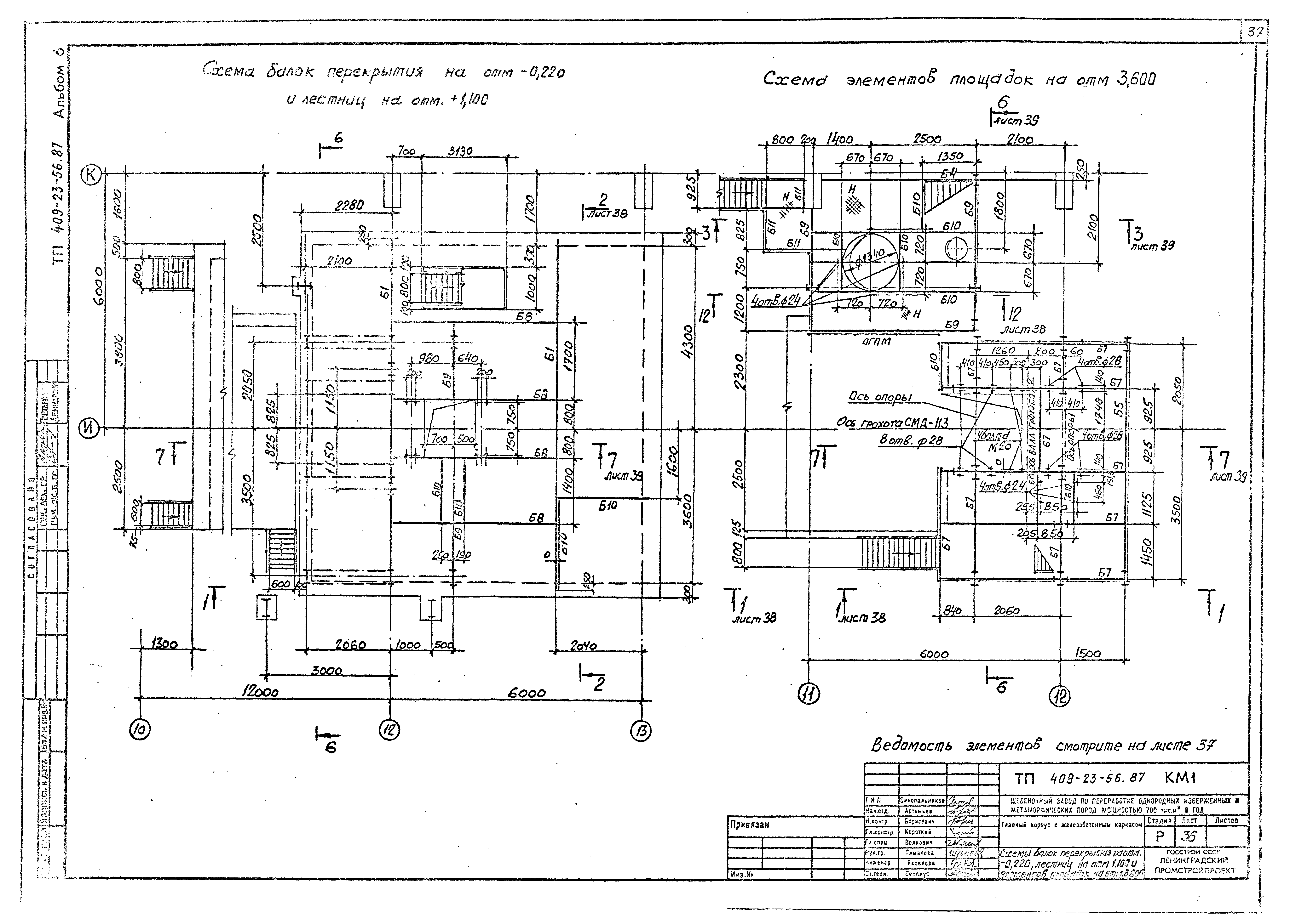

Схемы балок перекрытия на отм. - 0.220; лестниц на отм. 1.100 и элементов площадок на отм. 3.600

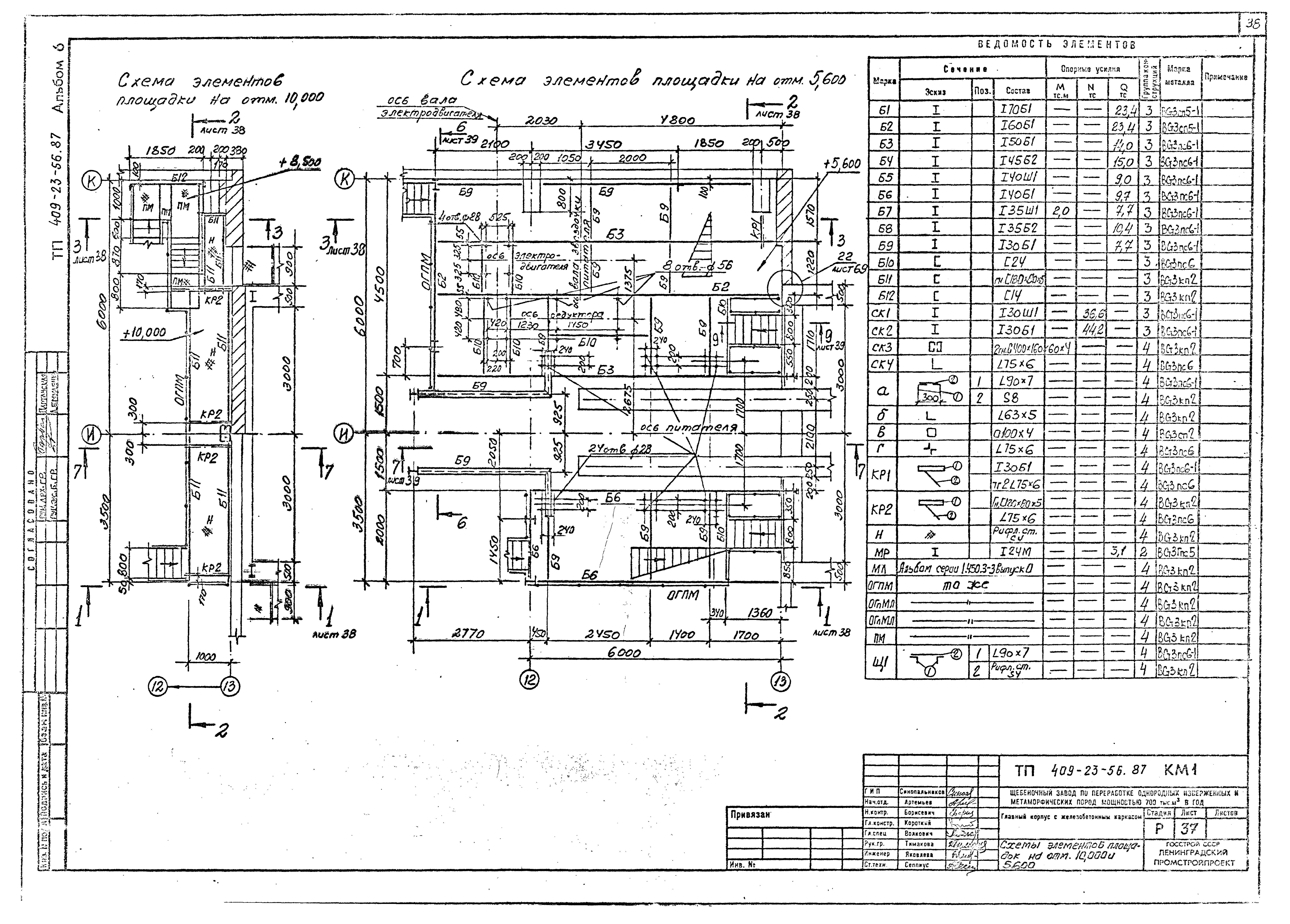

Схемы элементов площадок на отм. 10.000 и 5.600

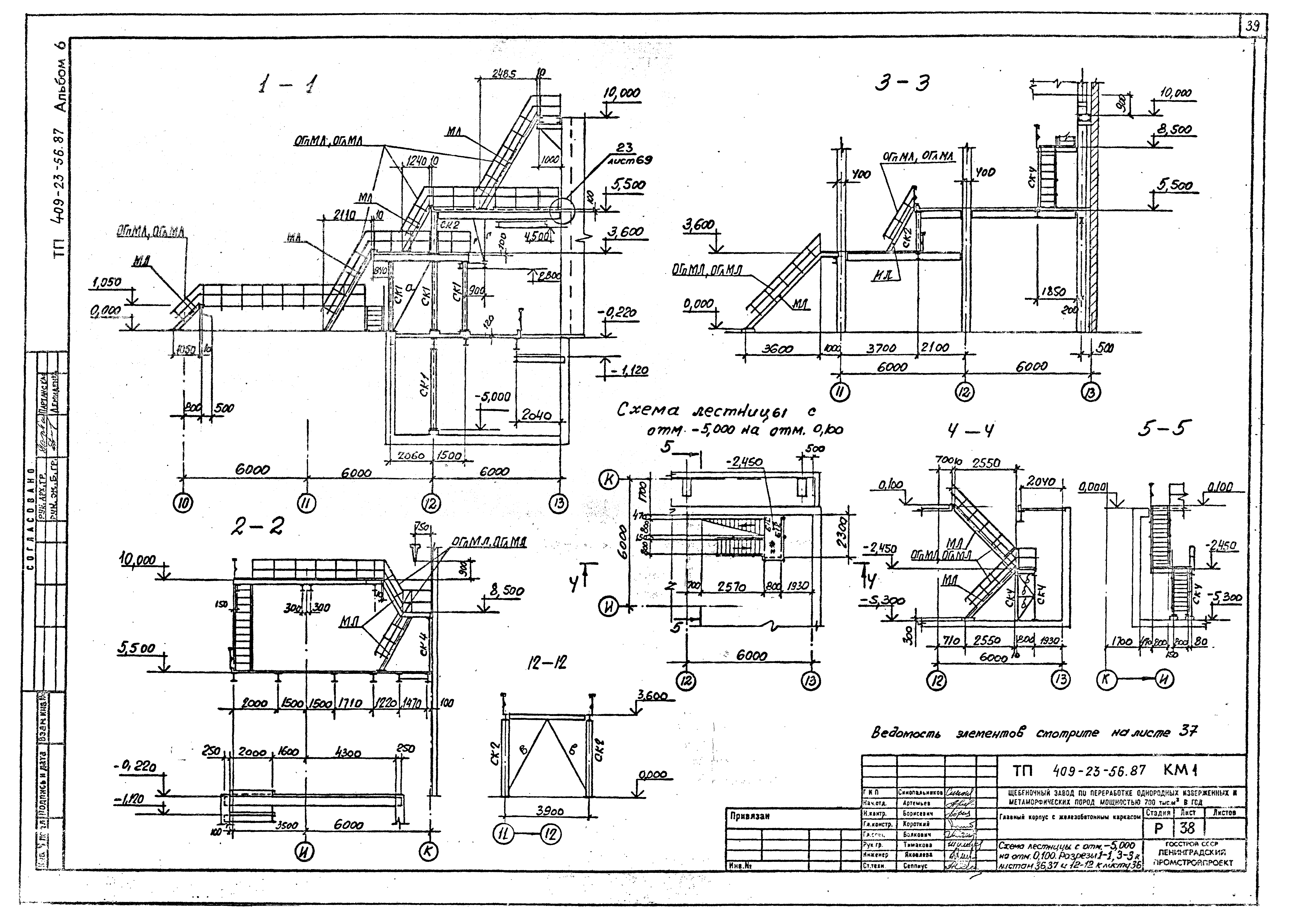

Схема лестницы с отм. - 5.000 на отм. 0.100, разрезы 1-1…3-3 к листам 36, 37 и 12-12 к листу 36

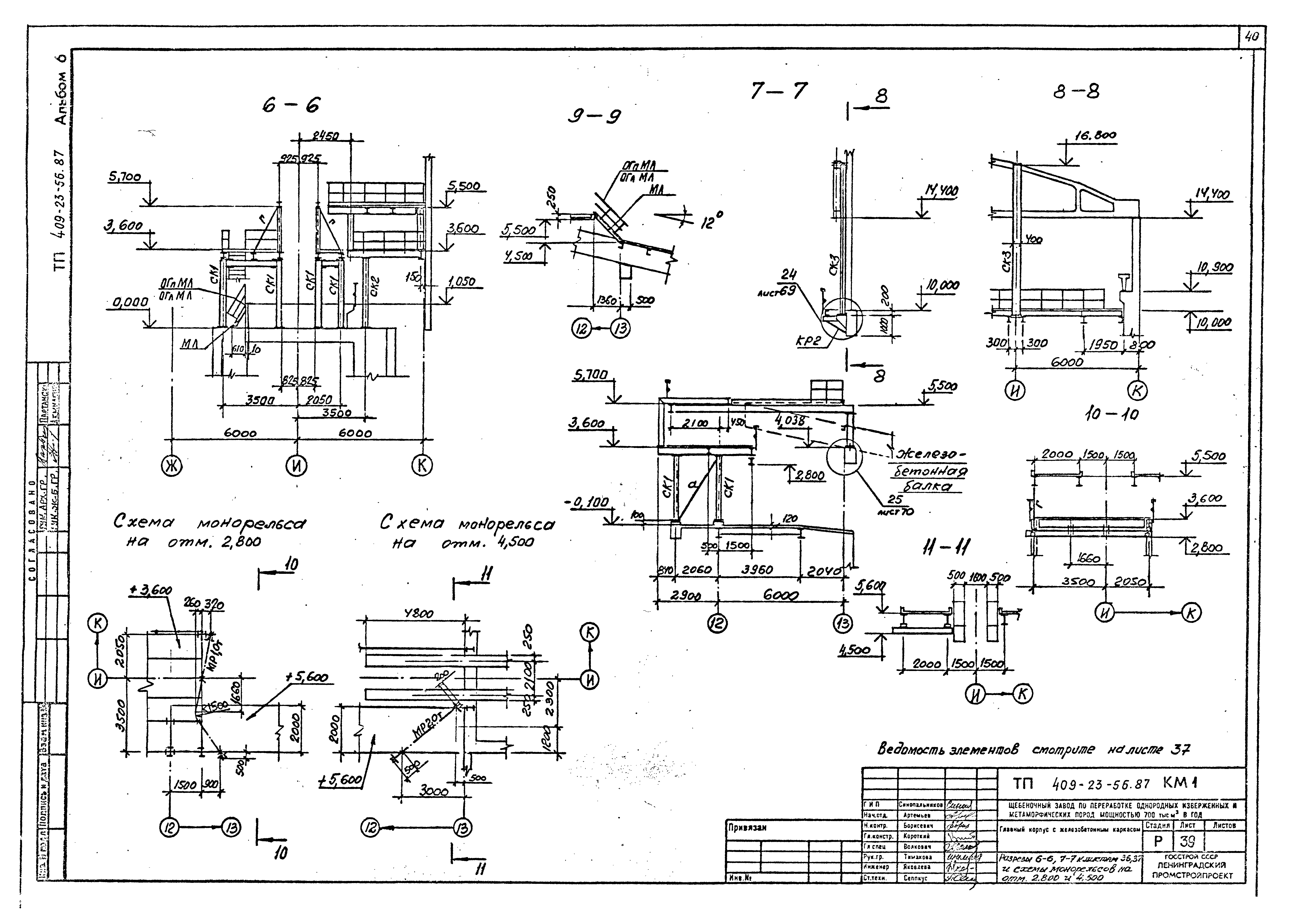

Разрезы 6-6, 7-7 к листам 36, 37 и схемы монорельсов на отм. 2.800 и 4.500

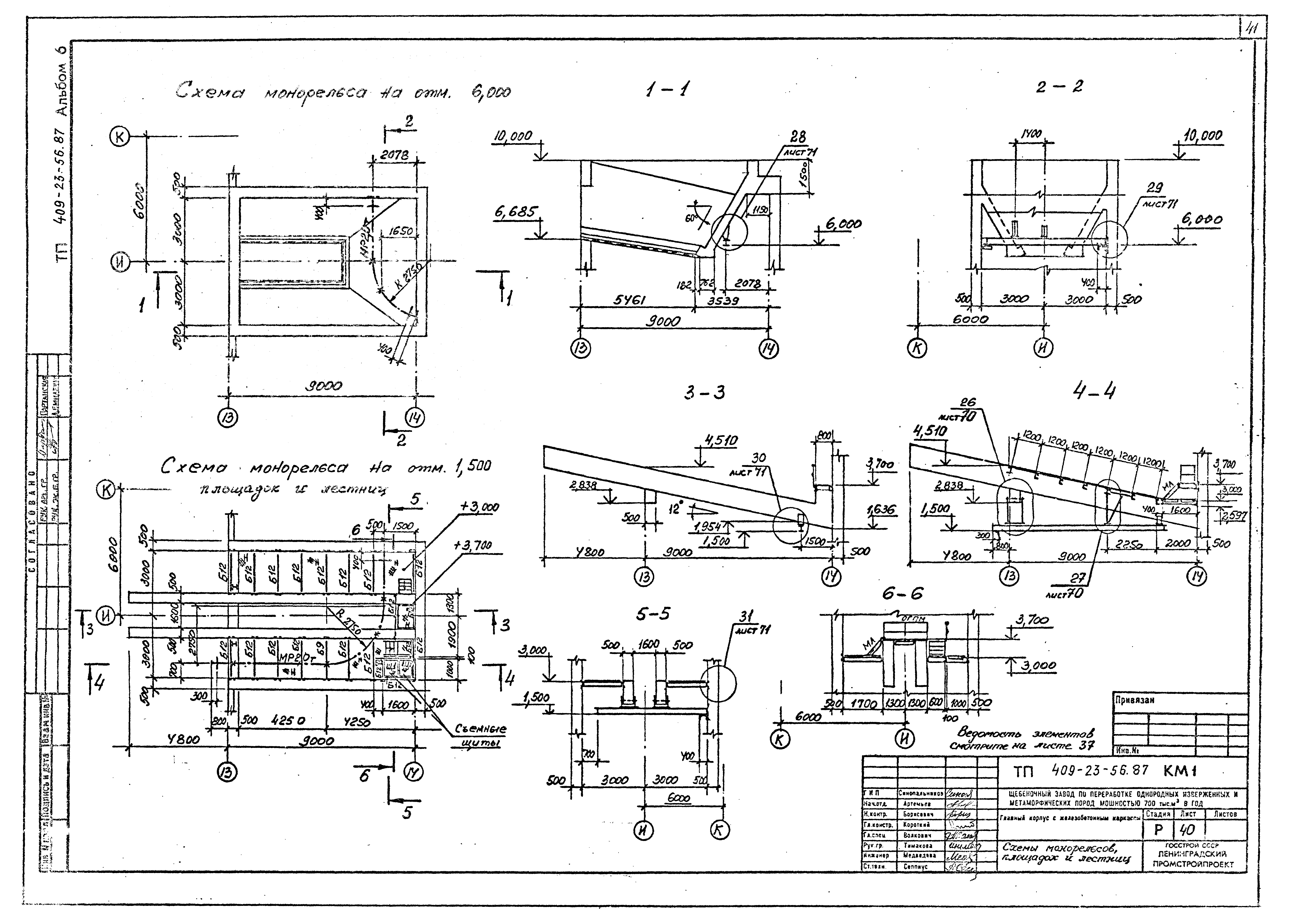

Схемы монорельсов, площадок и лестниц

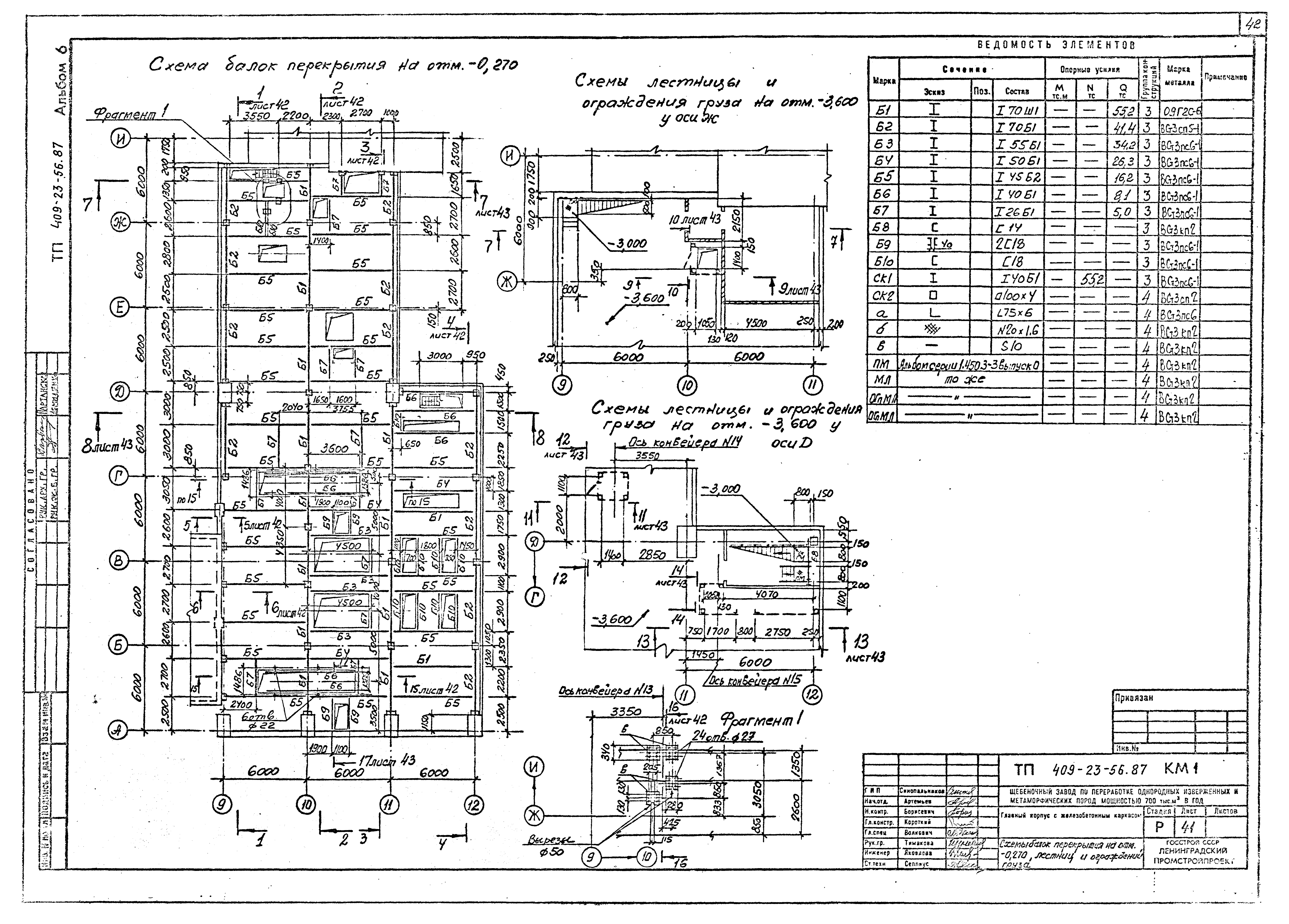

Схемы балок перекрытия на отм. - 0.270, лестниц и ограждений груза

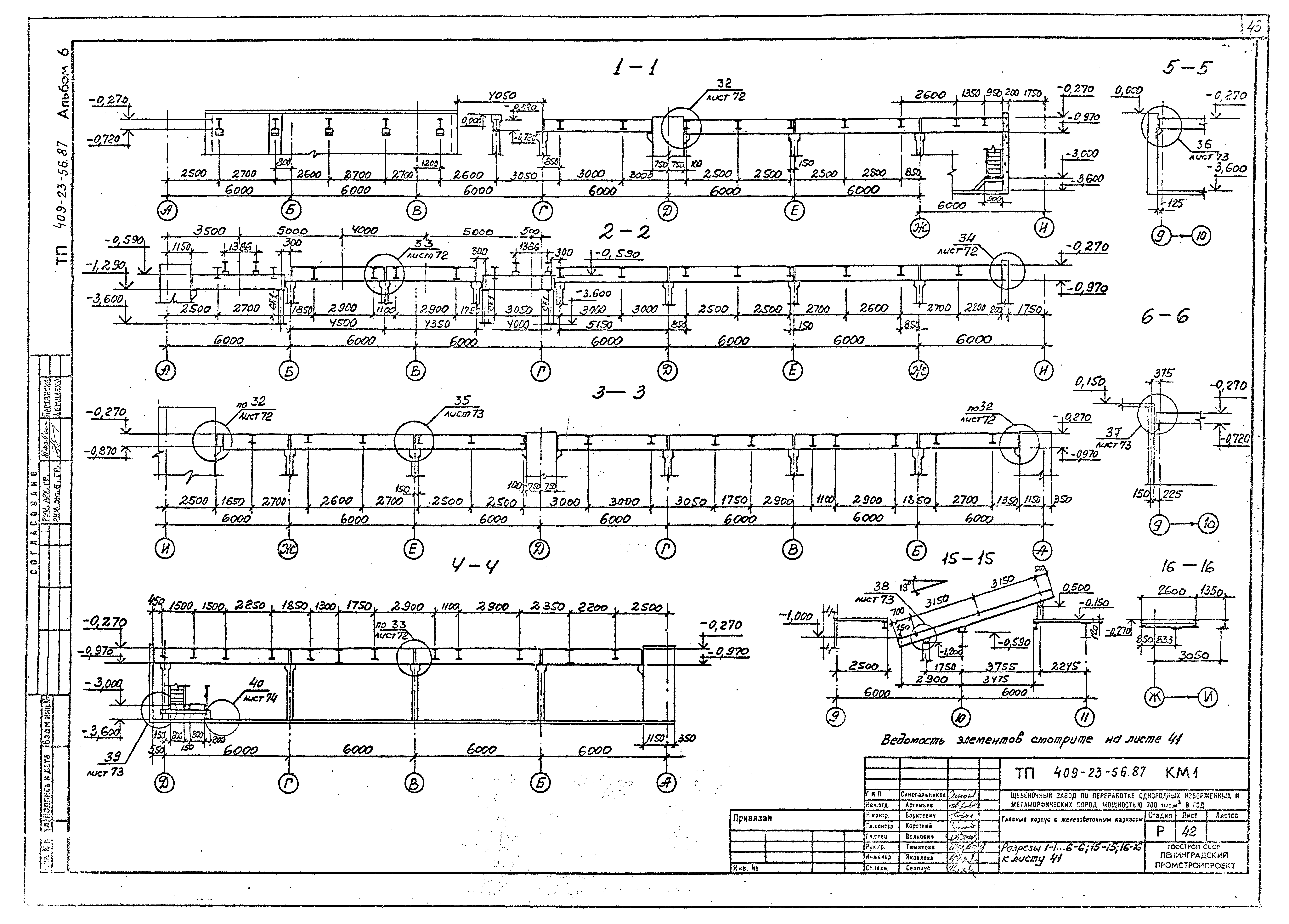

Разрезы 1-1…6-6; 15-15; 16-16 к листу 41

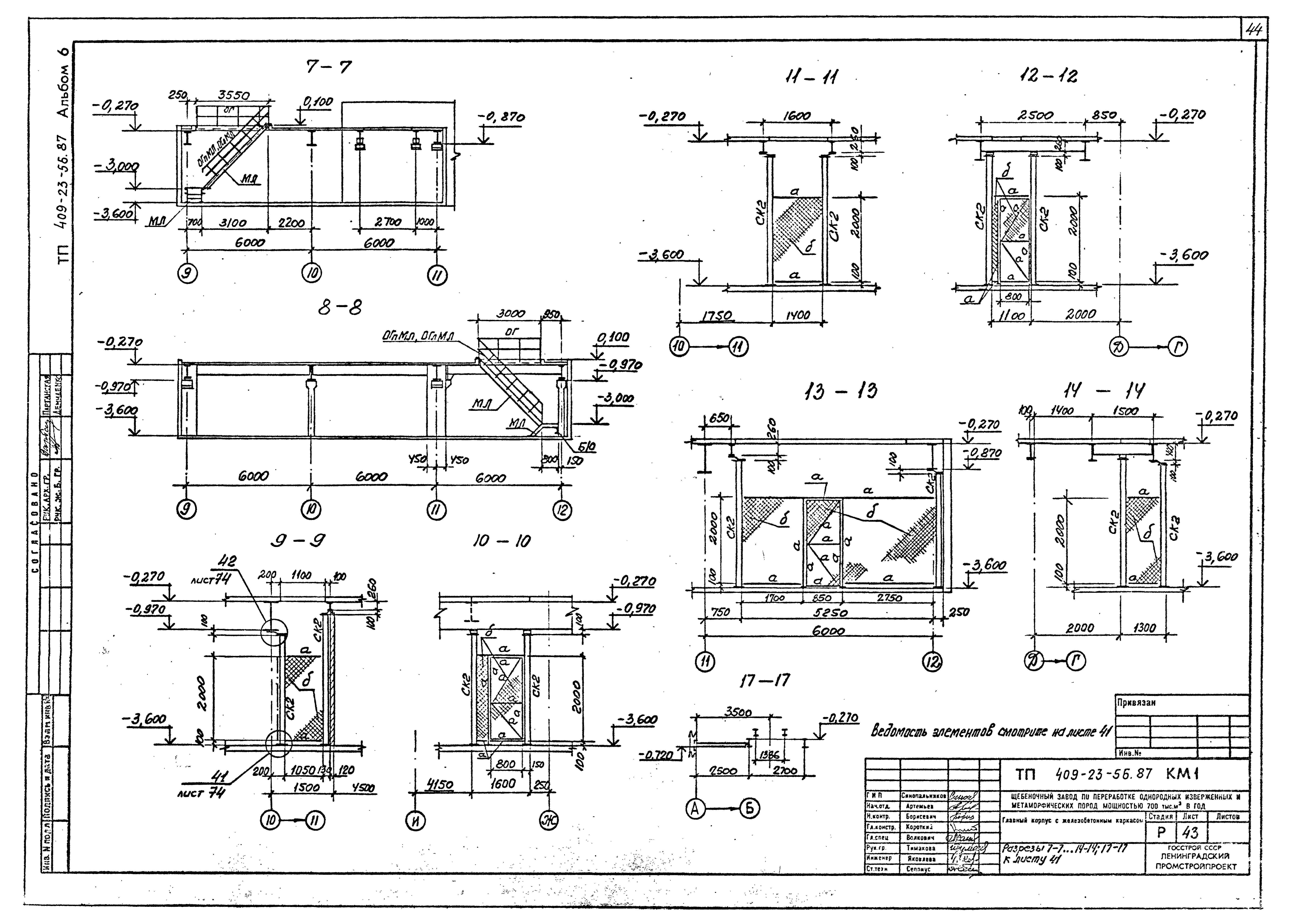

Разрезы 7-7…14-14; 17-17 к листу 41

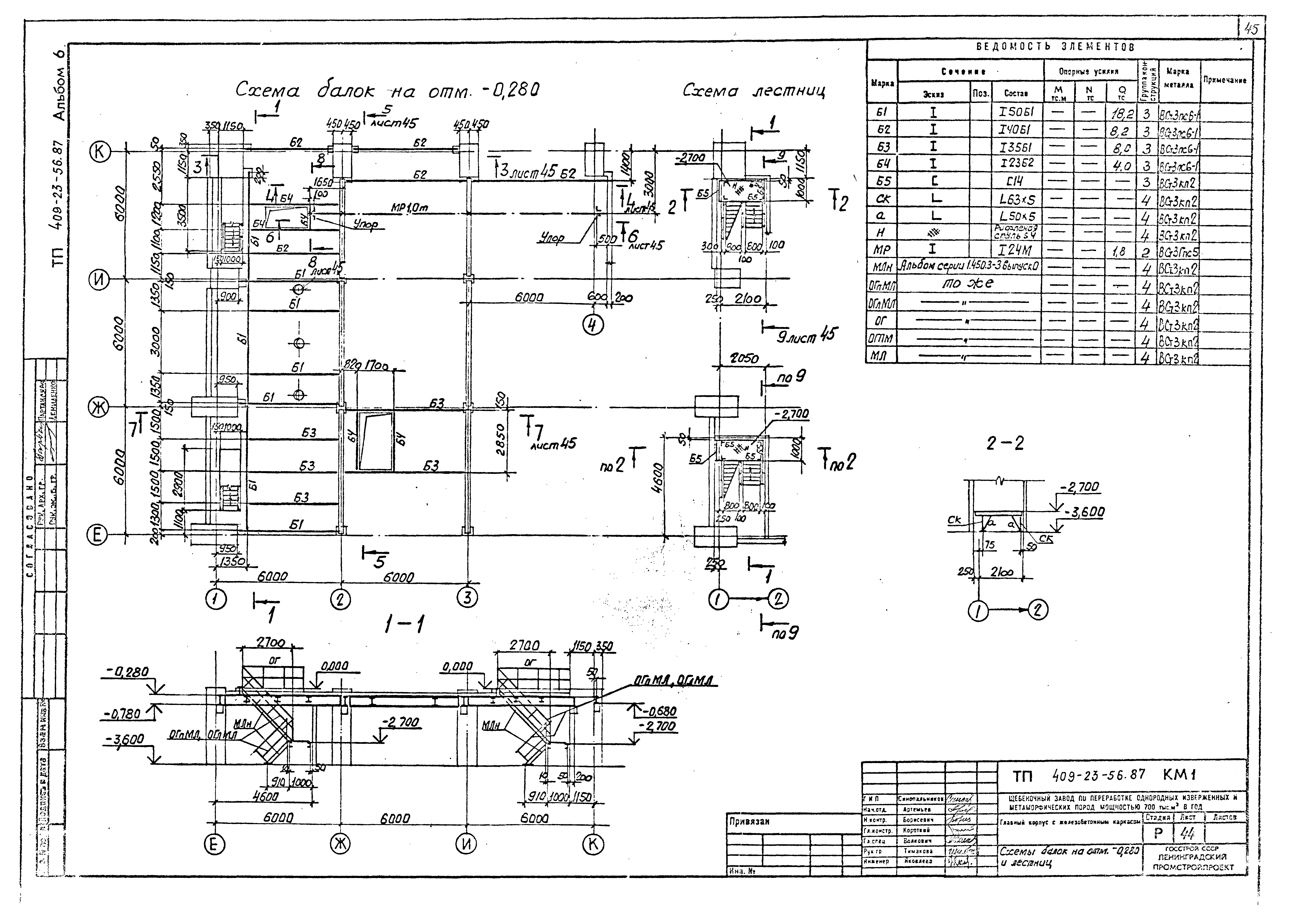

Схемы балок на отм. - 0.280 и лестниц

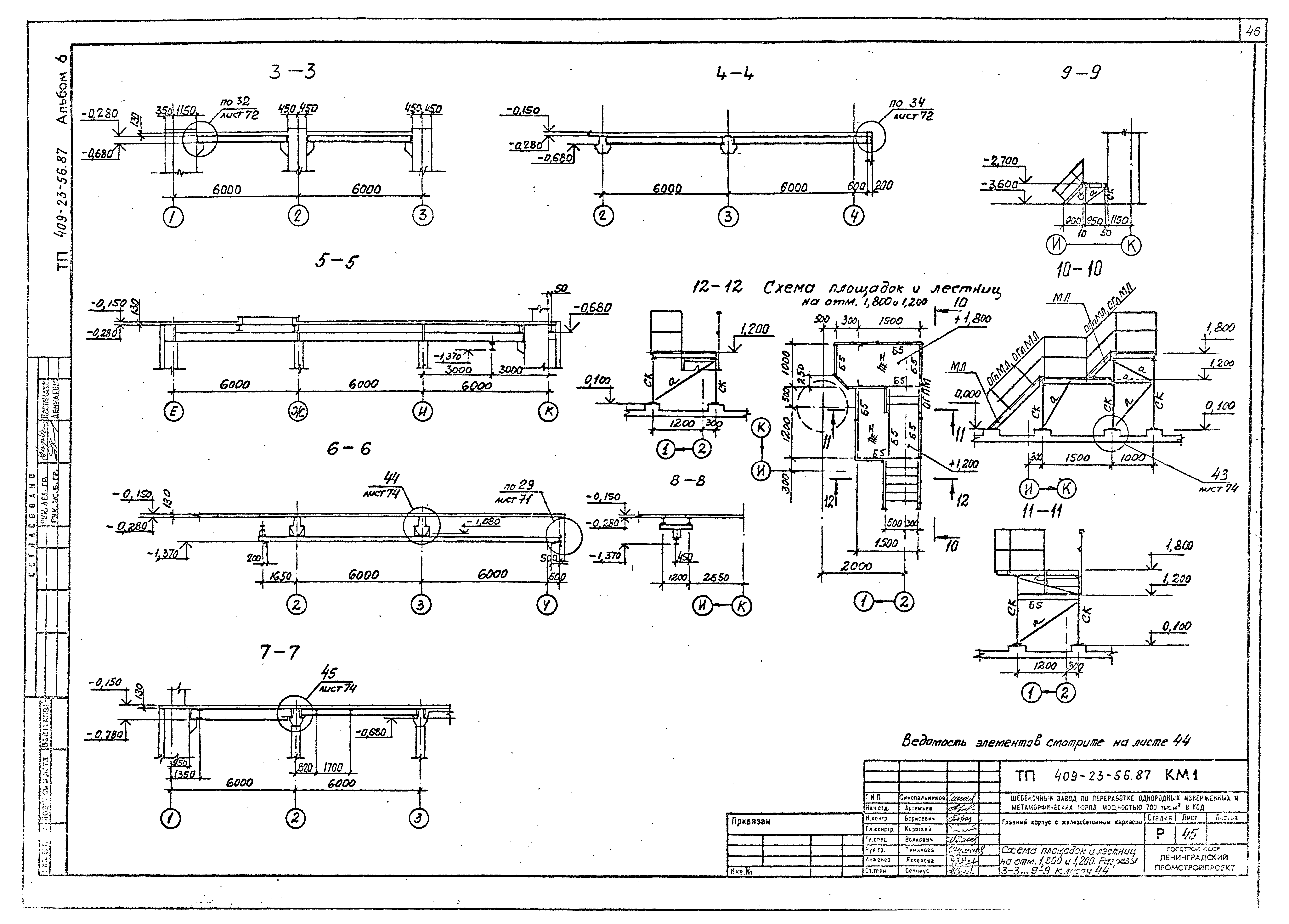

Схема площадок и лестниц на отм. 1.800 и 1.200. Разрезы 3-3…9-9 к листу 44

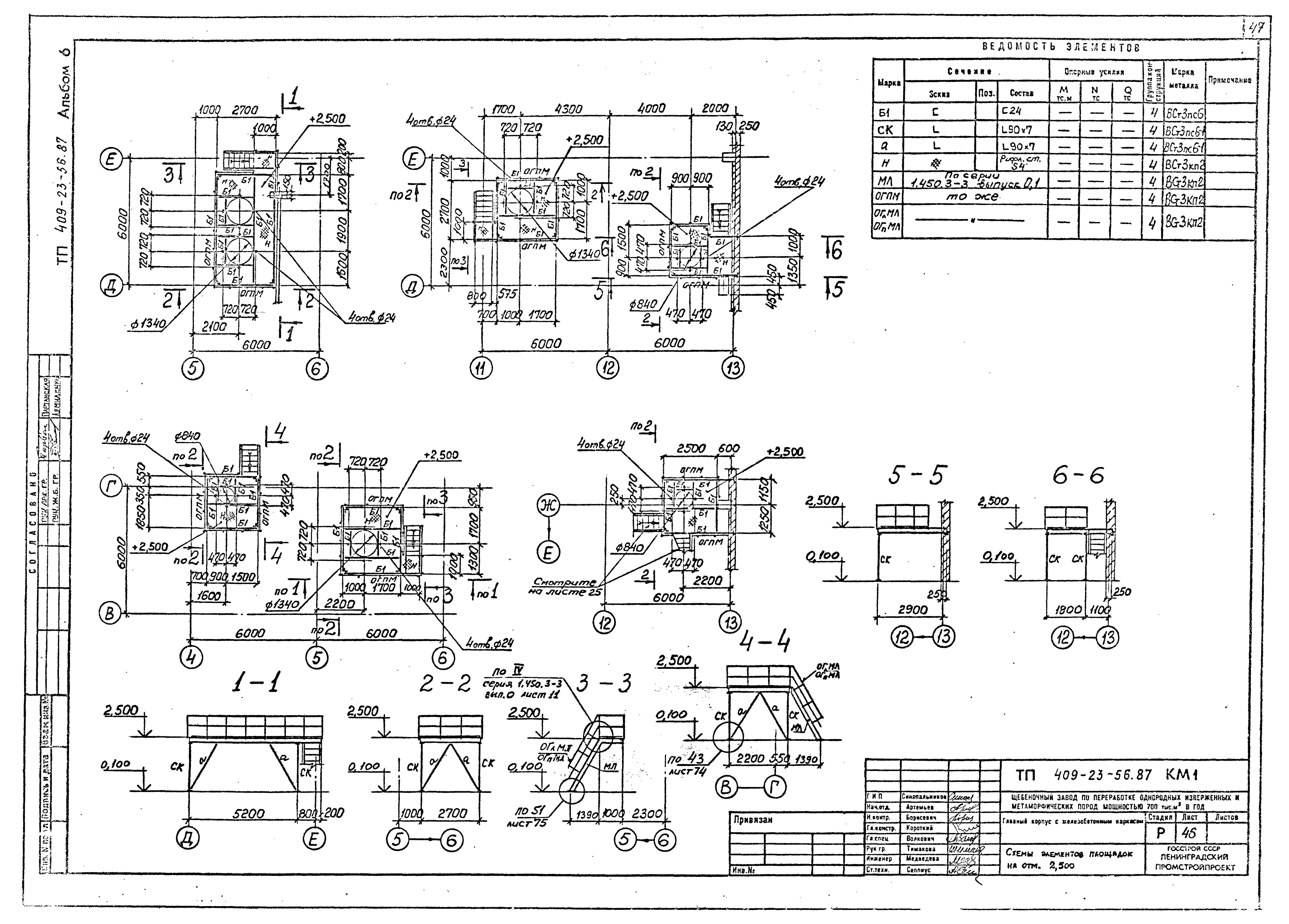

Схемы элементов площадок на отм. 2.500

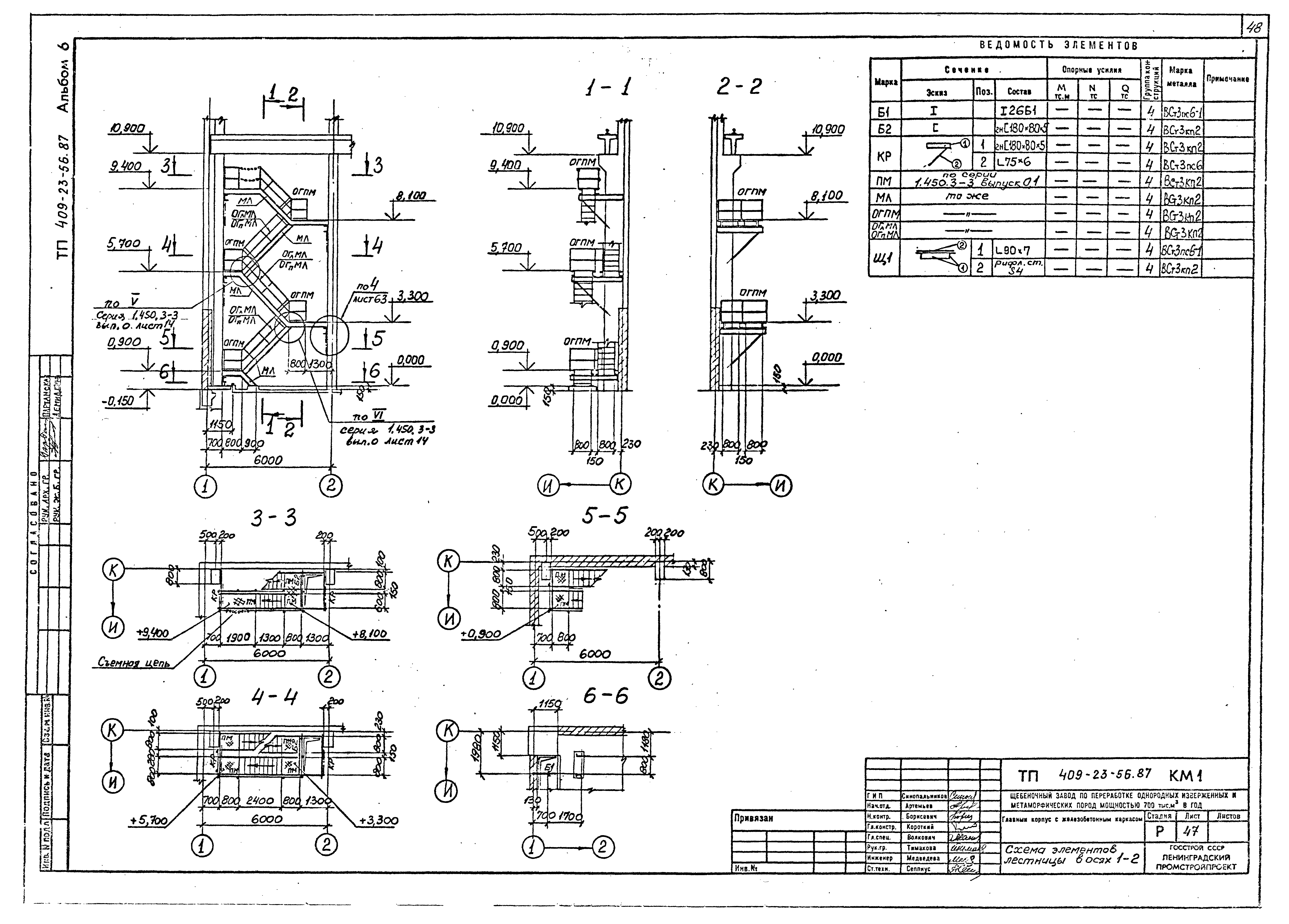

Схемы элементов лестницы в осях 1-2

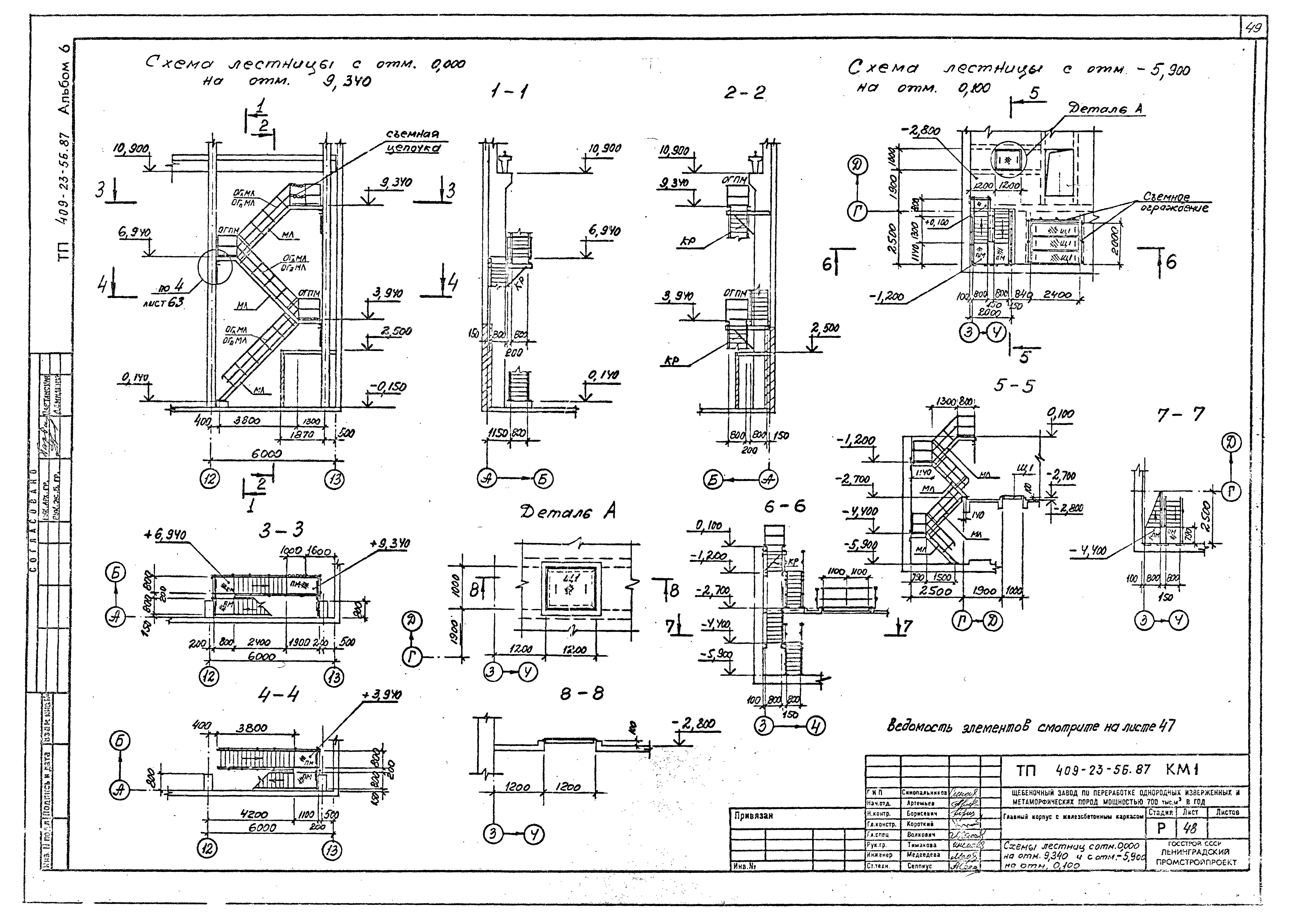

Схемы лестниц с отм. 0.000 на отм. 9.340 и с отм. - 5.900 на отм. 0.100

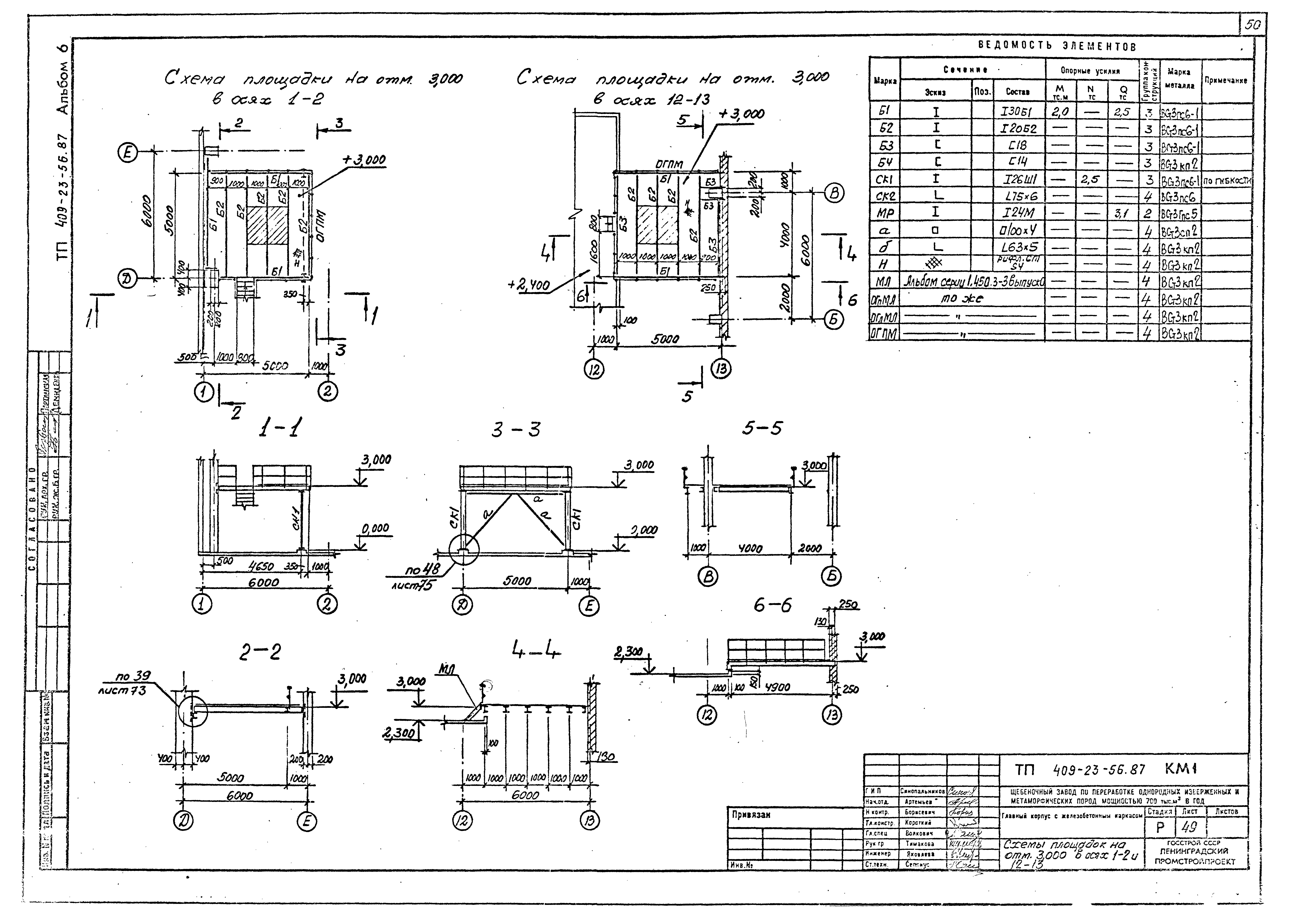

Схемы площадок на отм. 3.000 в осях 1 - 2 и 12 - 13

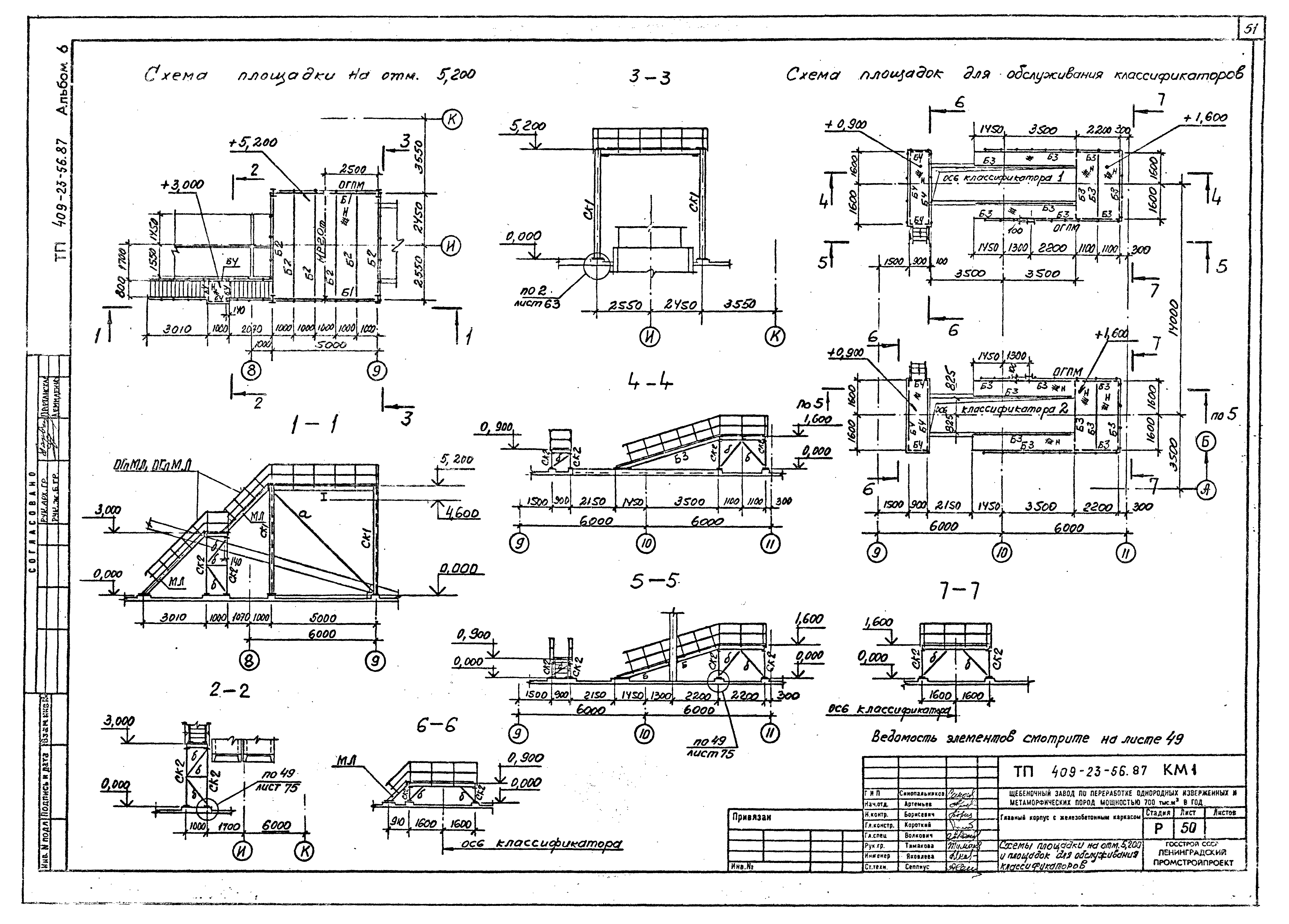

Схемы площадки на отм. 5.200 и площадок для обслуживания классификаторов

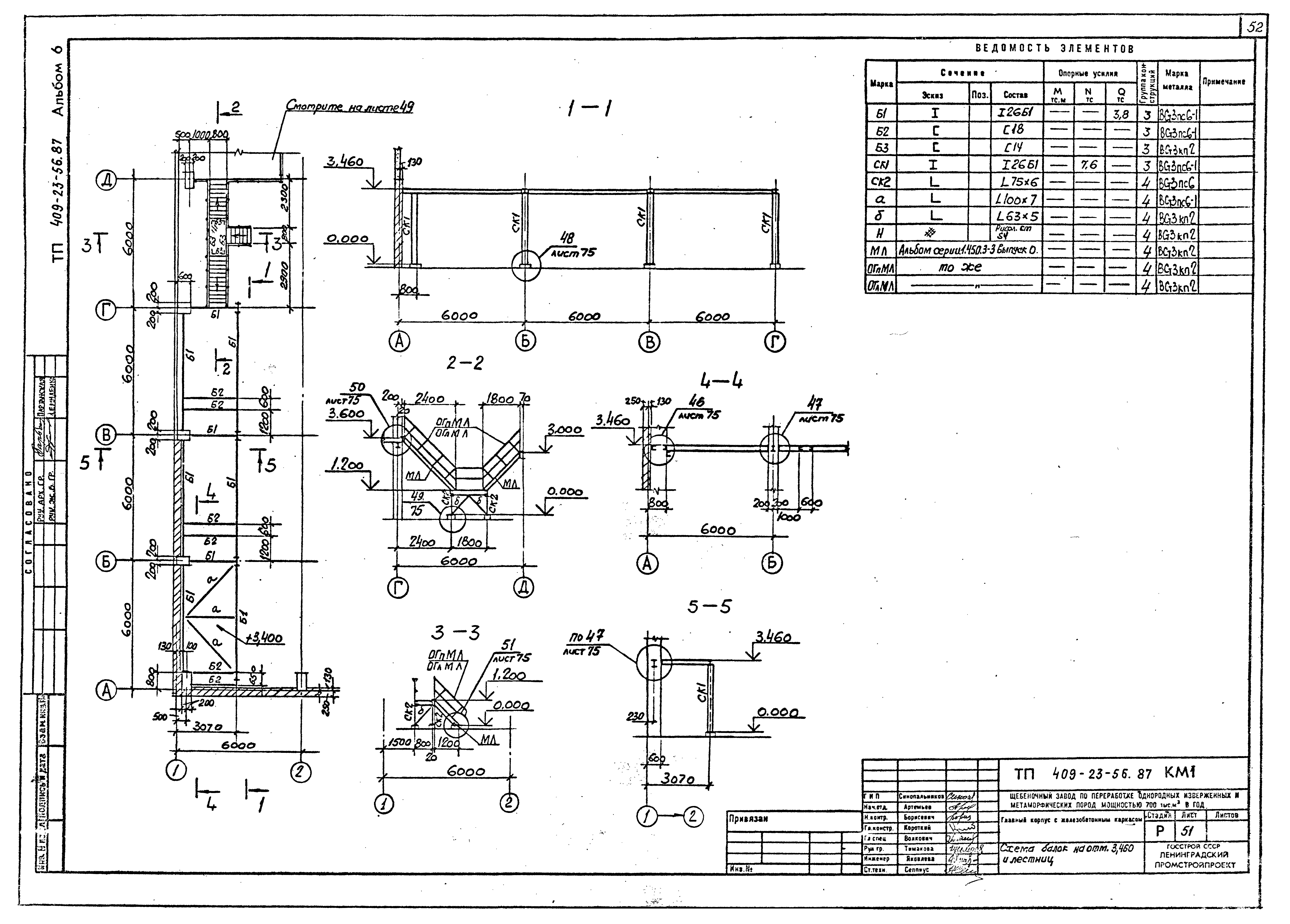

Схема балок на отм. 3.460 и лестниц

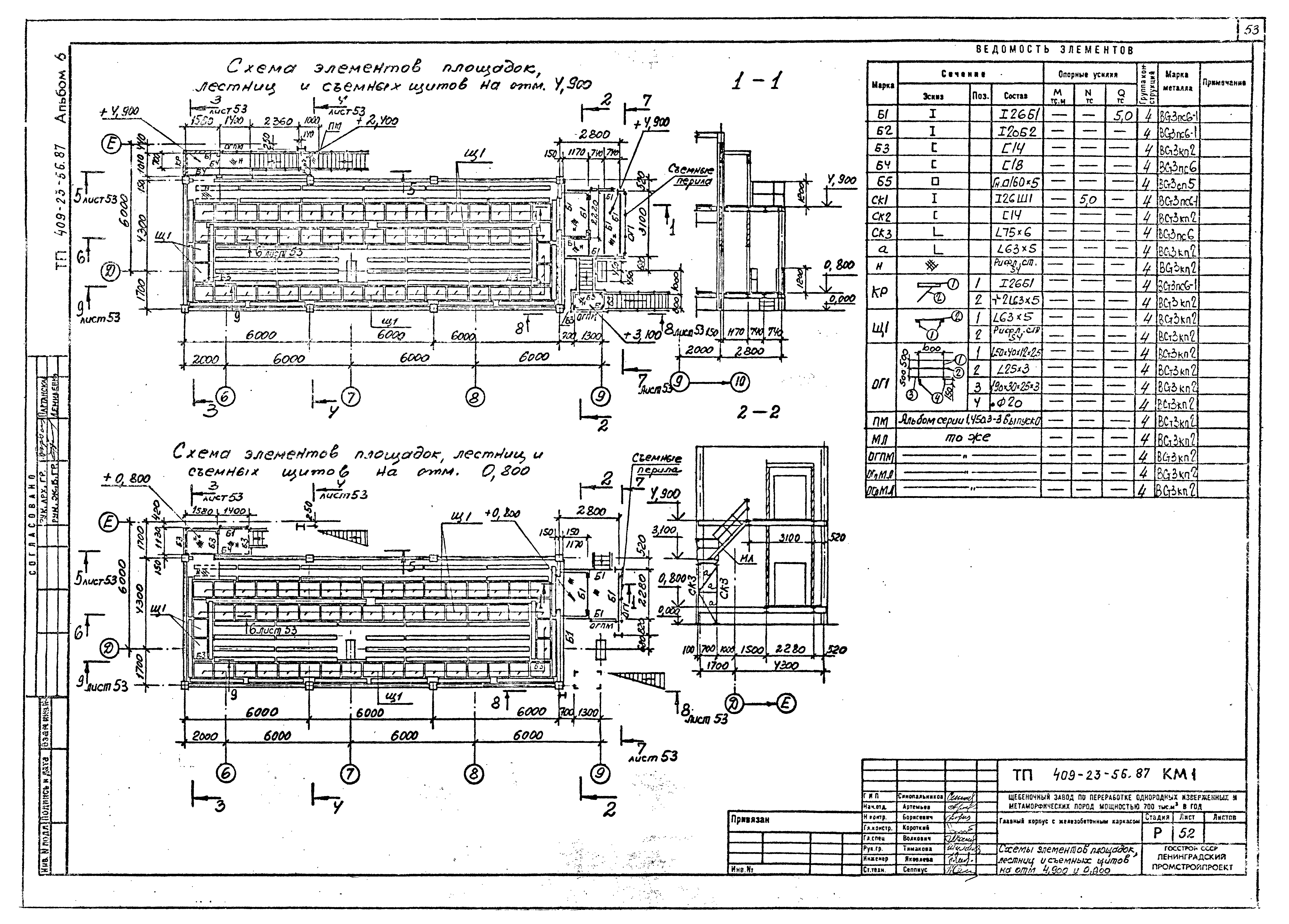

Схемы элементов площадок, лестниц и съемных щитов на отм. 4.900 и 0.800

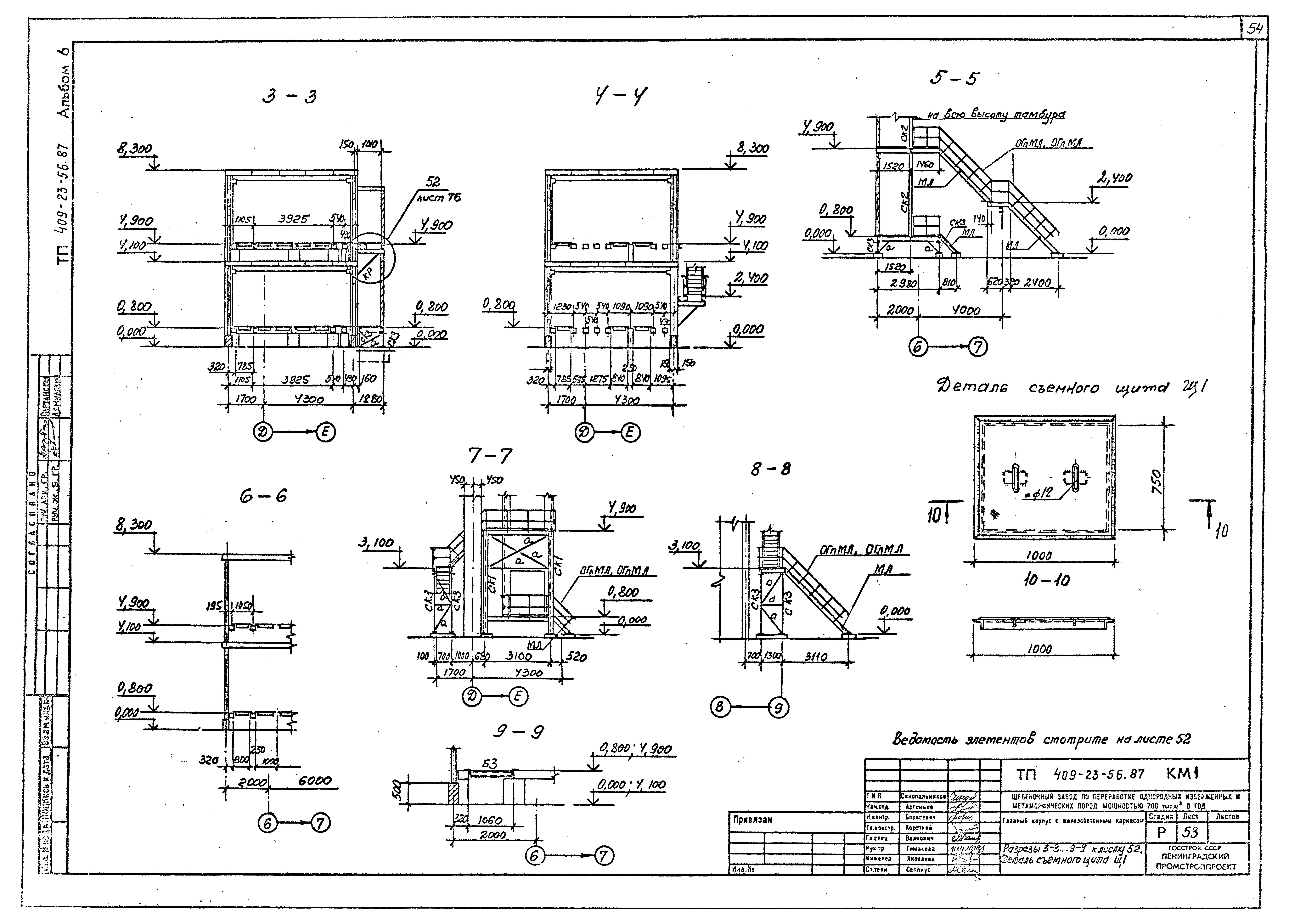

Разрезы 3-3…9-9 к листу 52. Деталь съемного щита Щ1

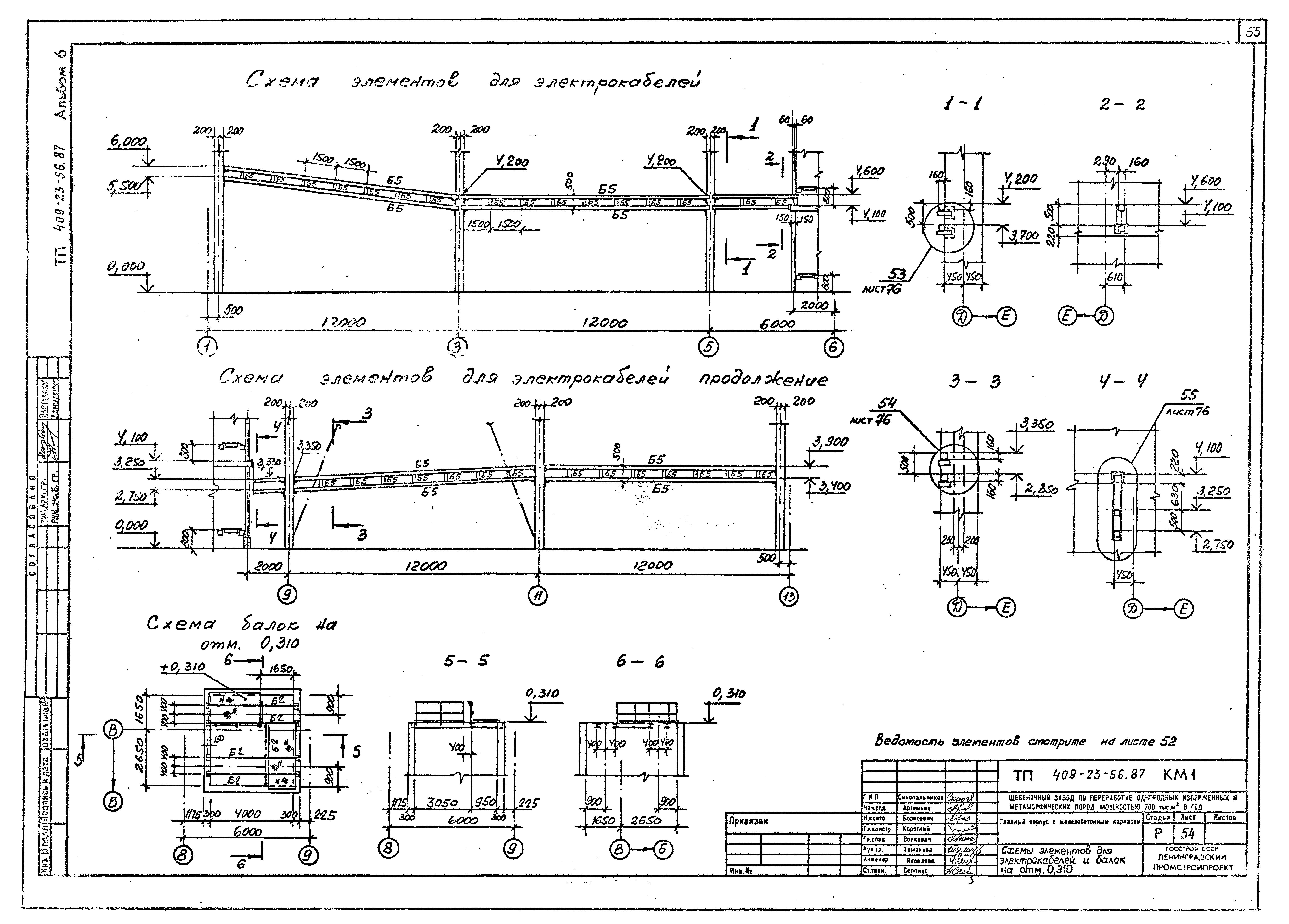

Схемы элементов для электрокабелей и балок на отм. 0.310

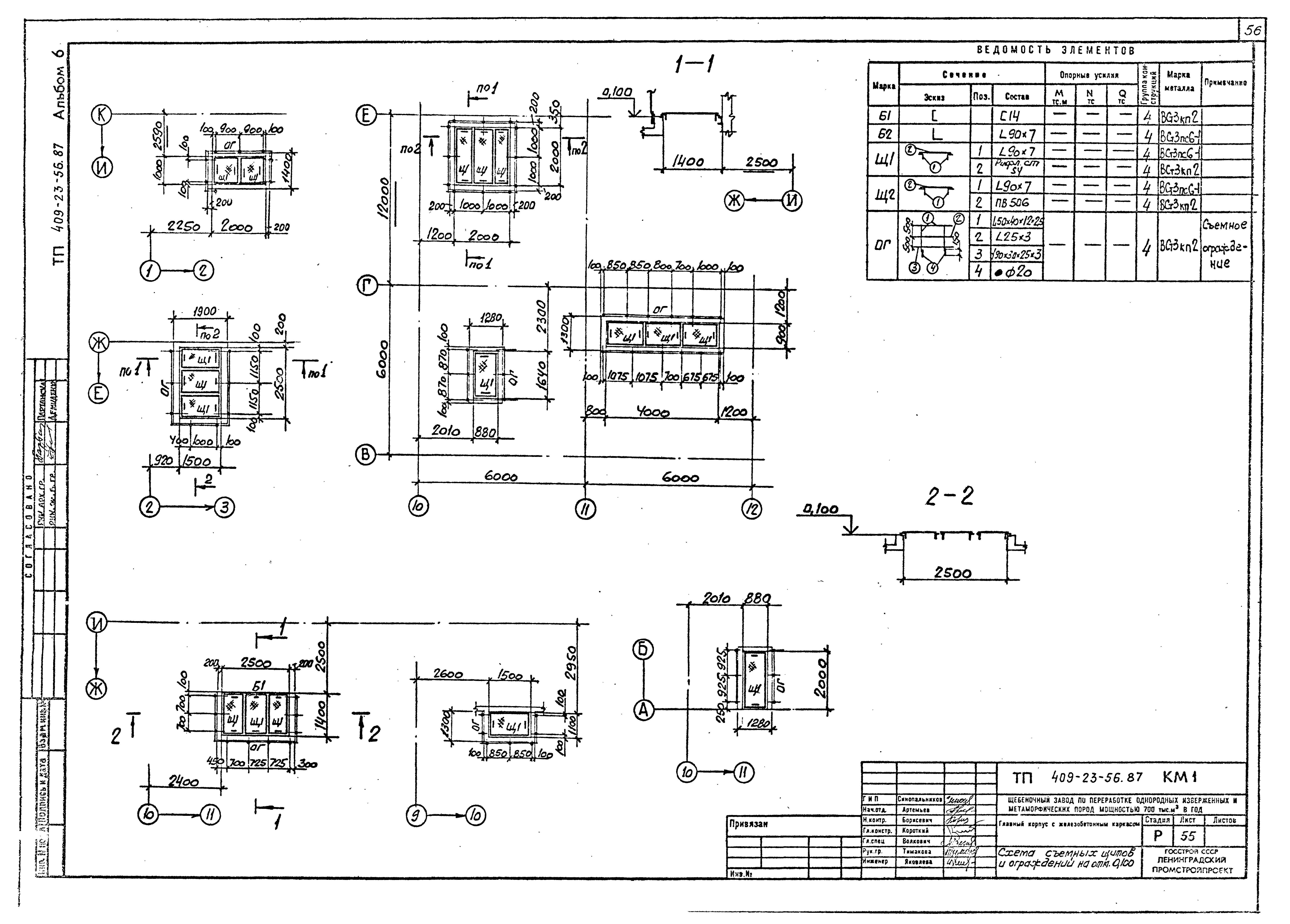

Схема съемных щитов и ограждений на отм. 0.100

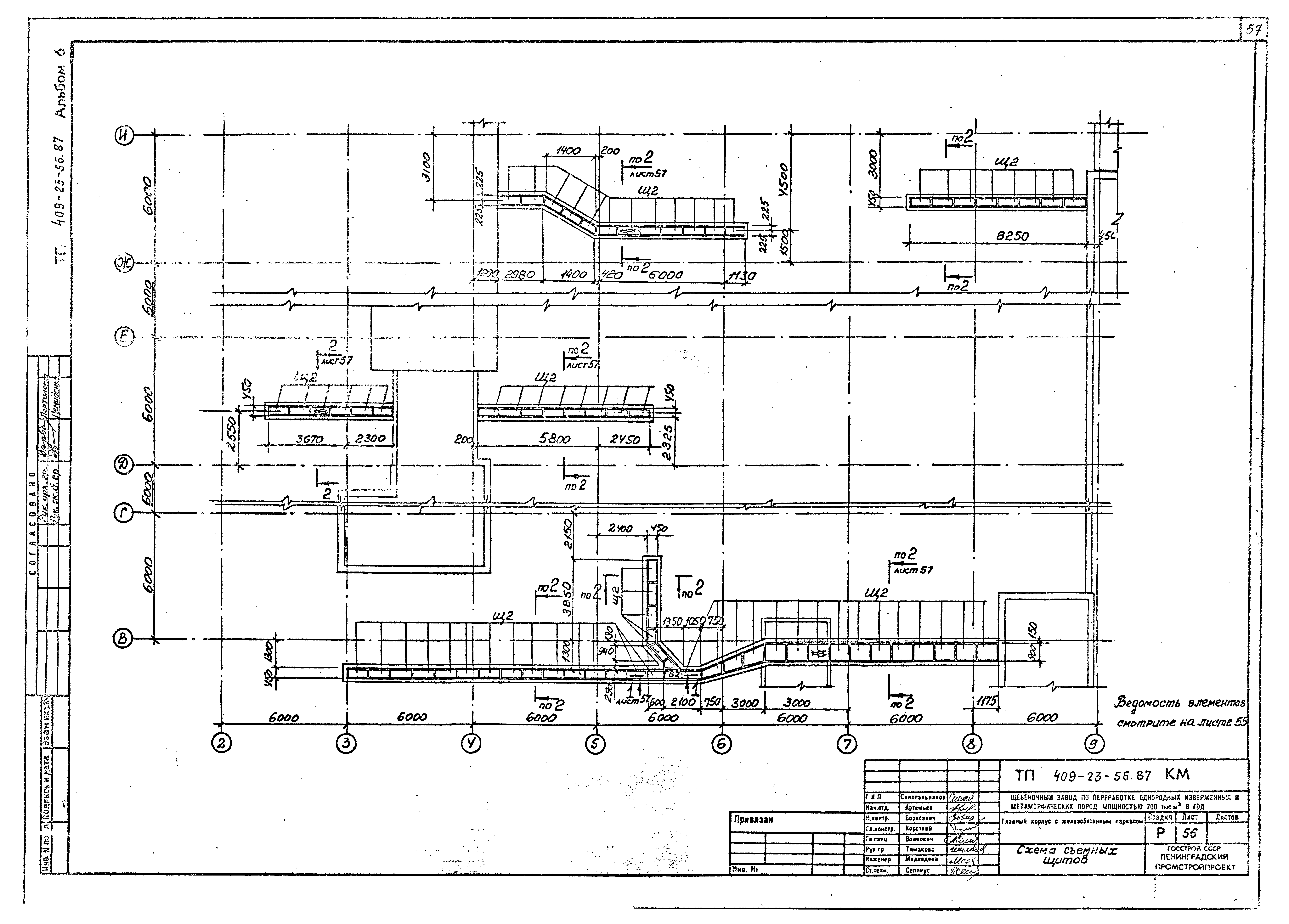

Схема съемных щитов

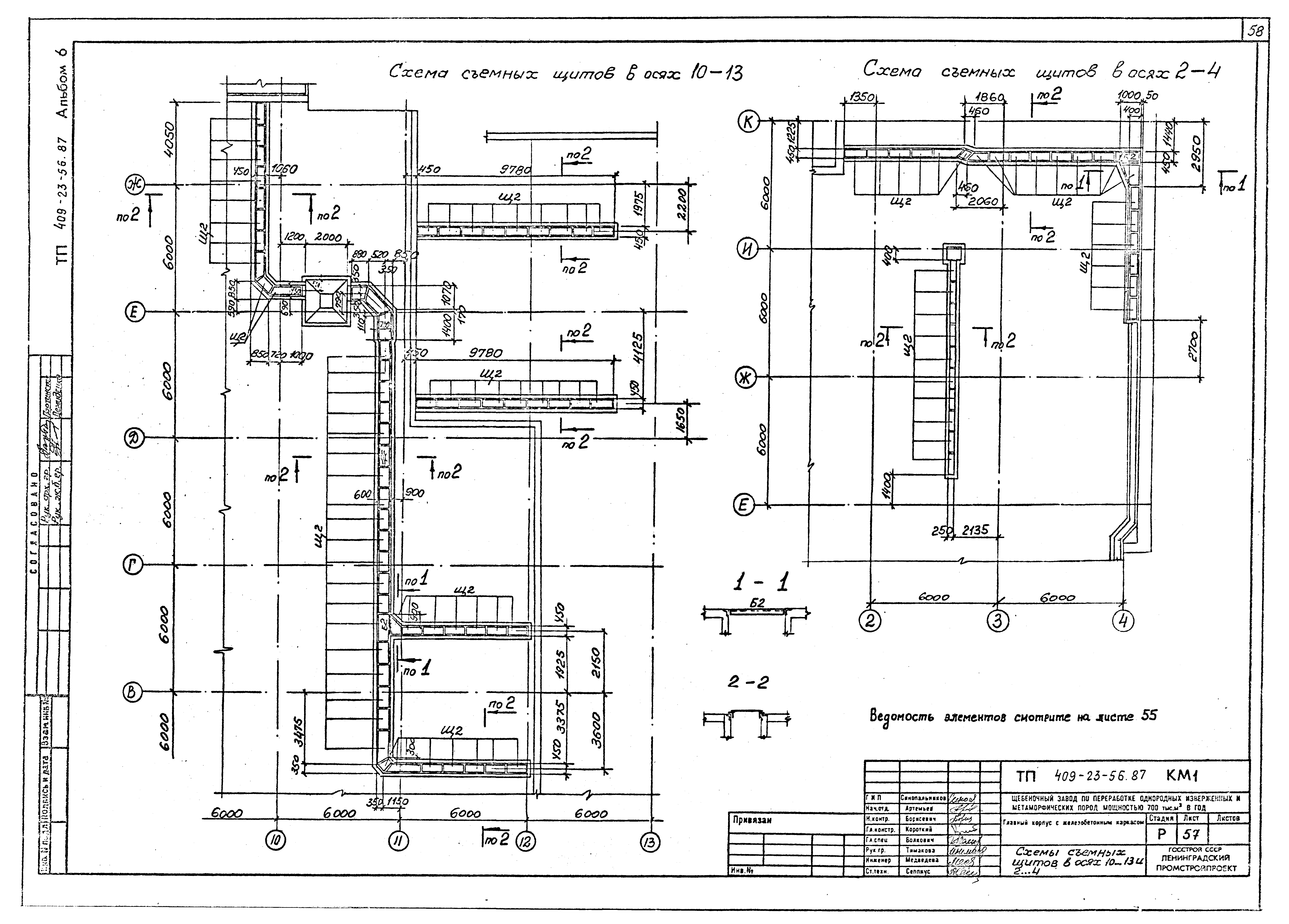

Схема съемных щитов в осях 10…13 и 2…4

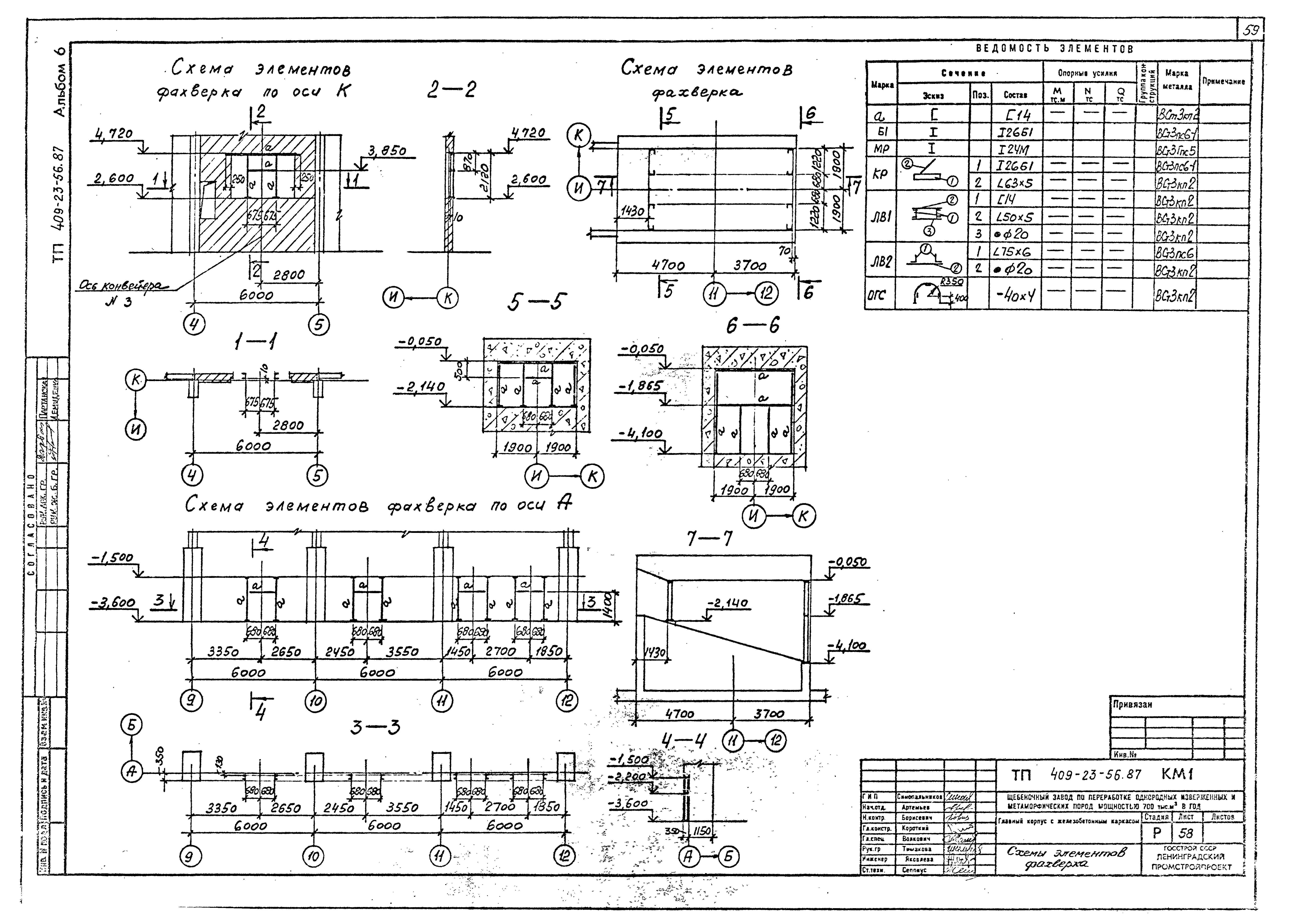

Схемы элементов фахверка

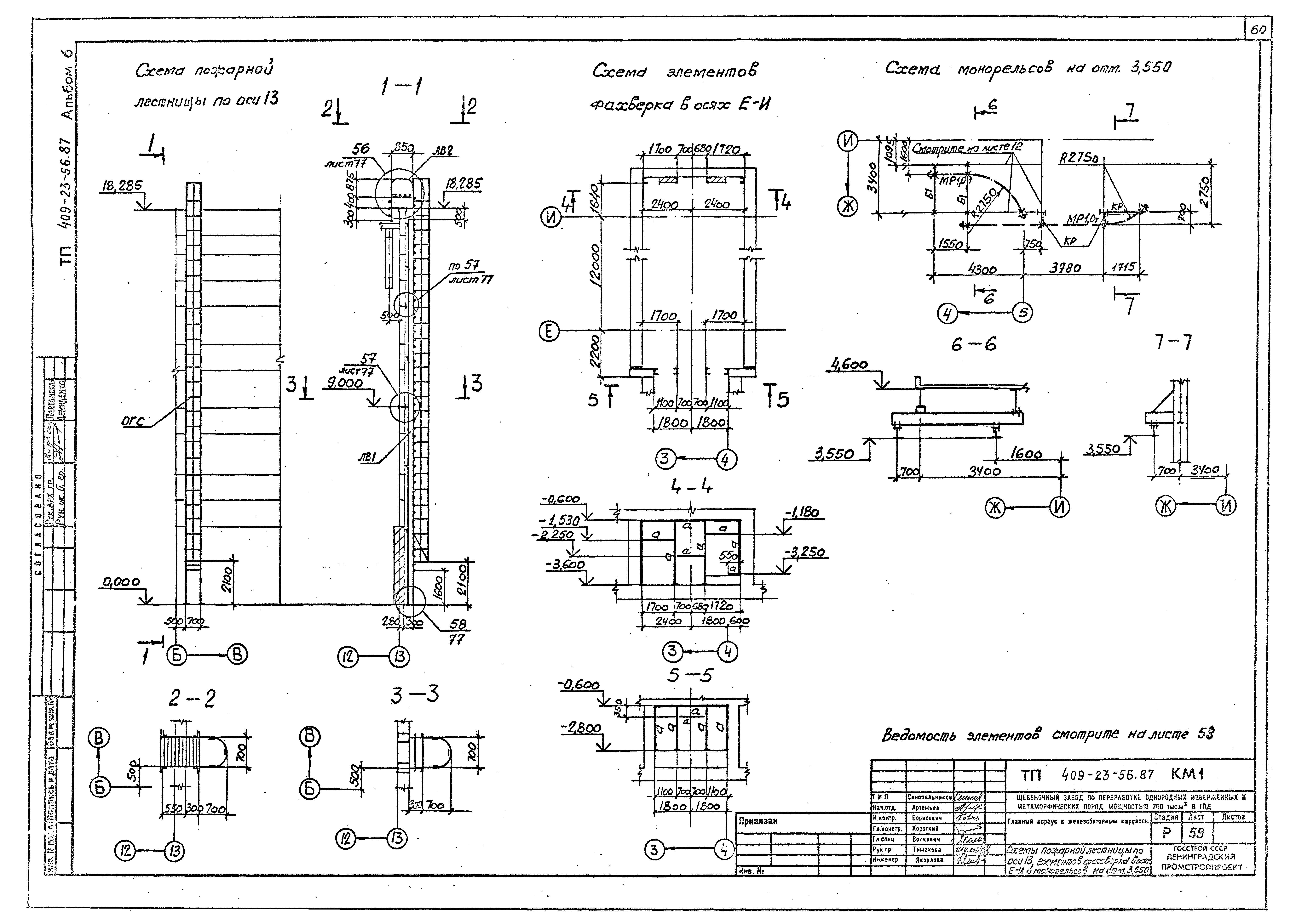

Схемы пожарной лестницы по оси 13, элементов фахверка в осях Е - И и монорельсов на отм. 3.550

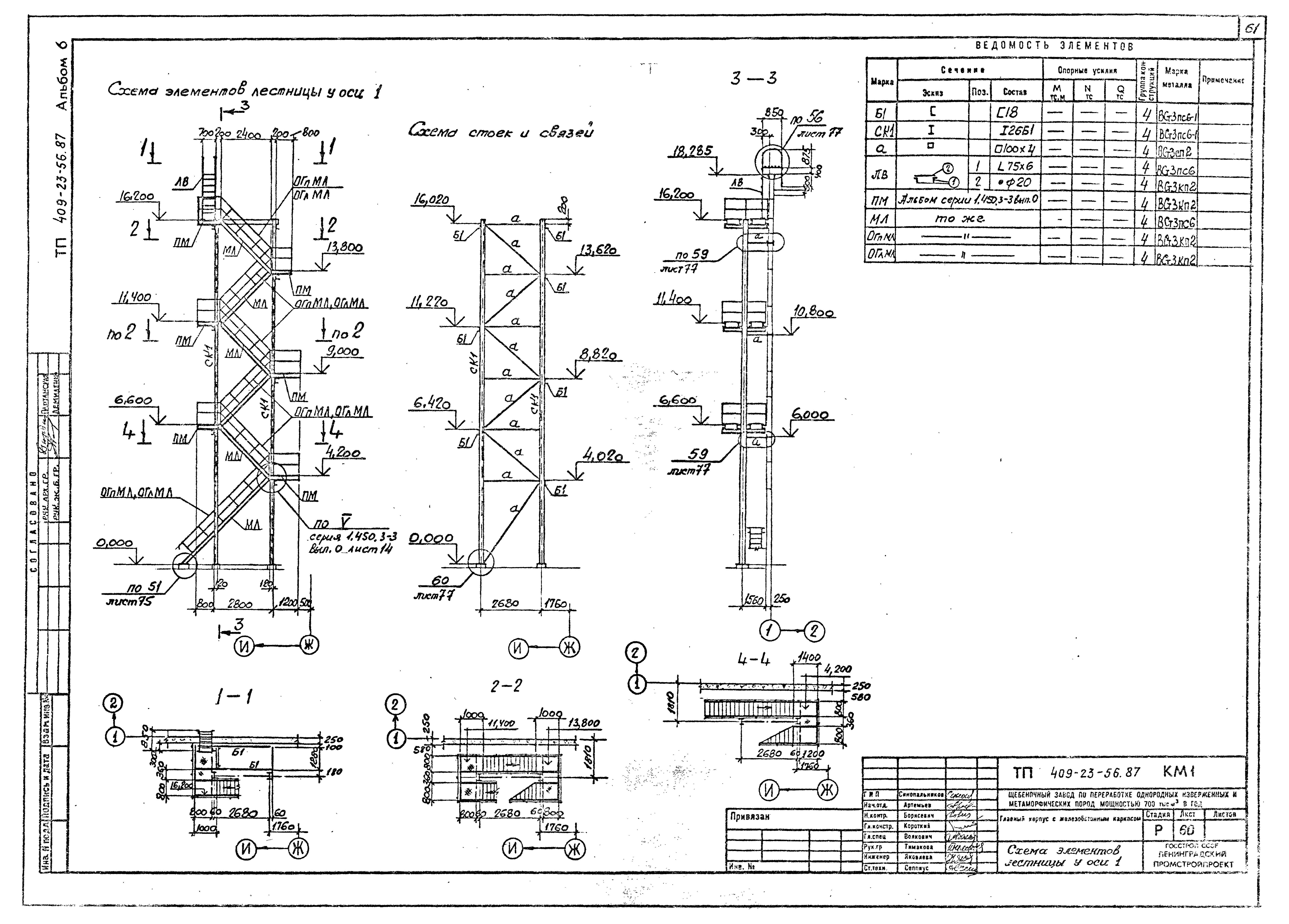

Схема элементов лестницы у оси 1

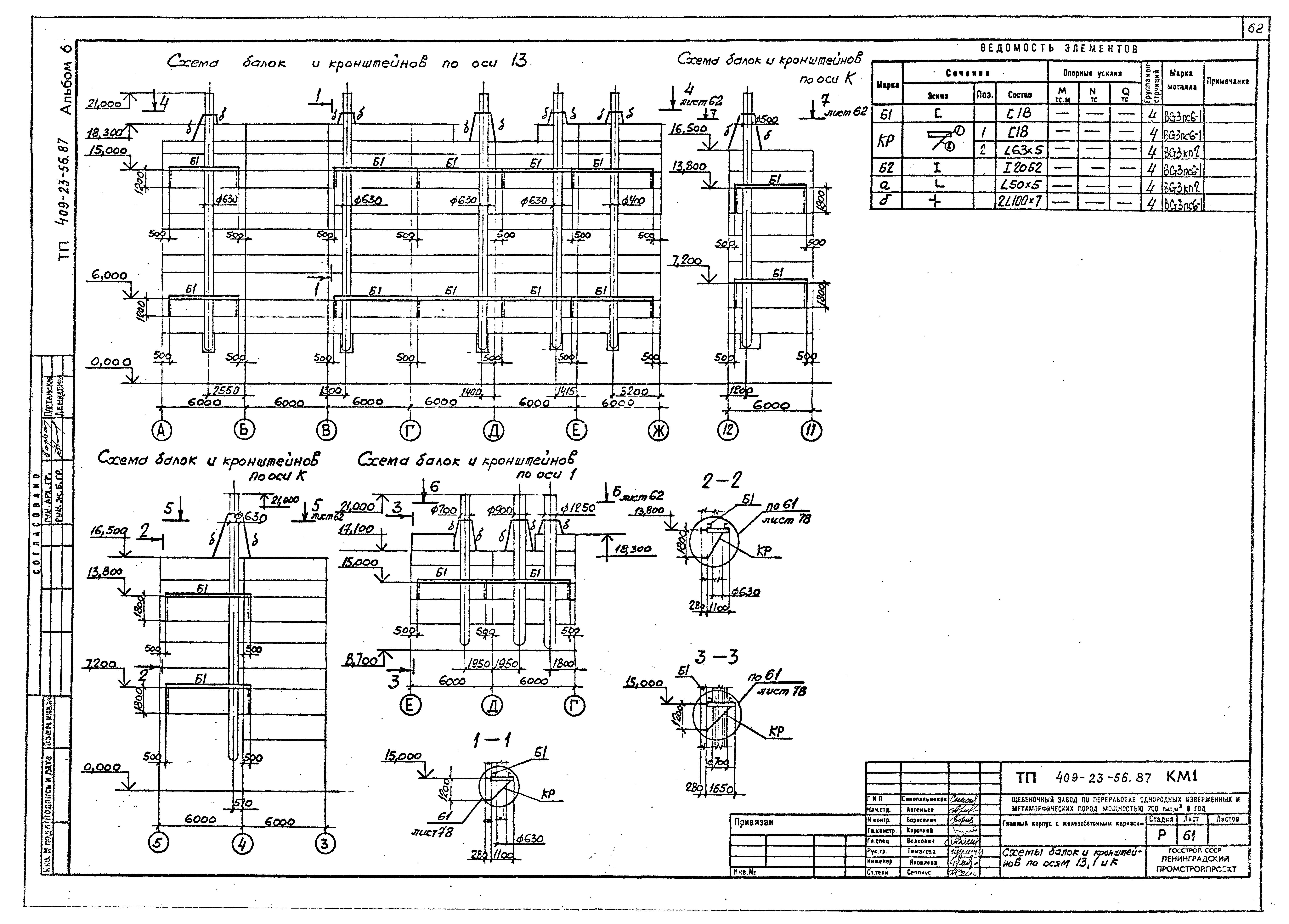

Схемы балок и кронштейнов по осям 13, 1 и К

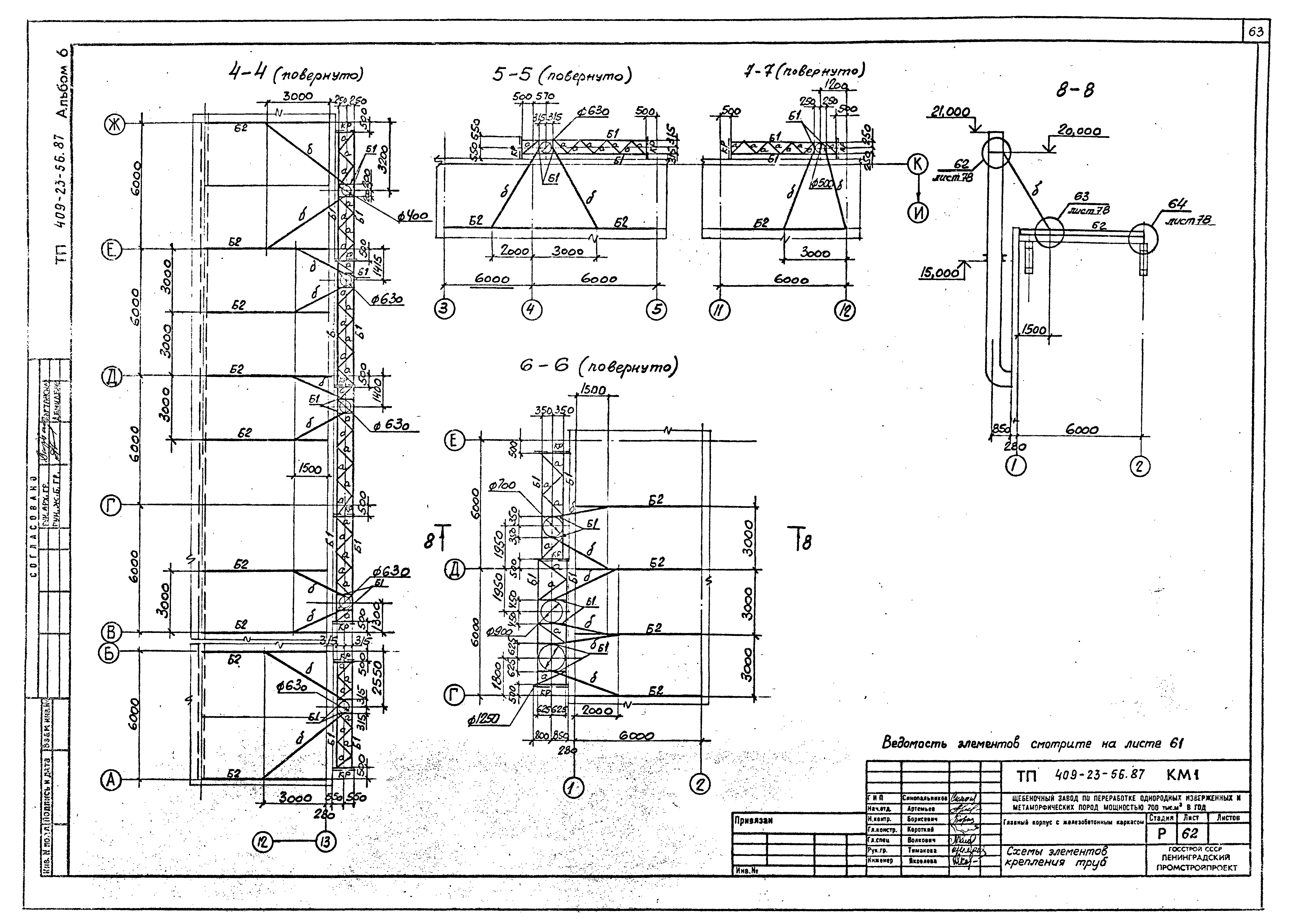

Схемы элементов крепления труб

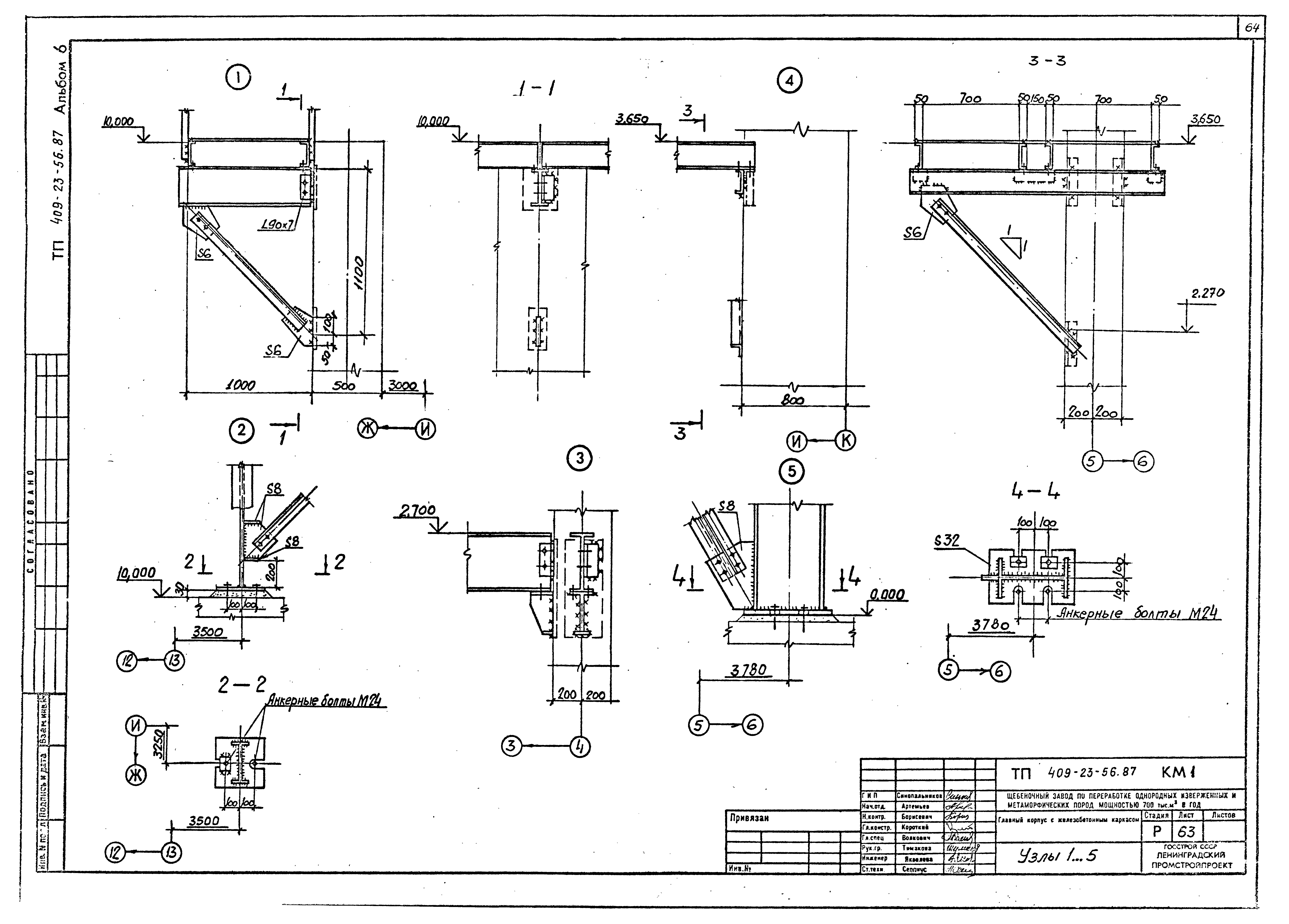

Узлы 1…5

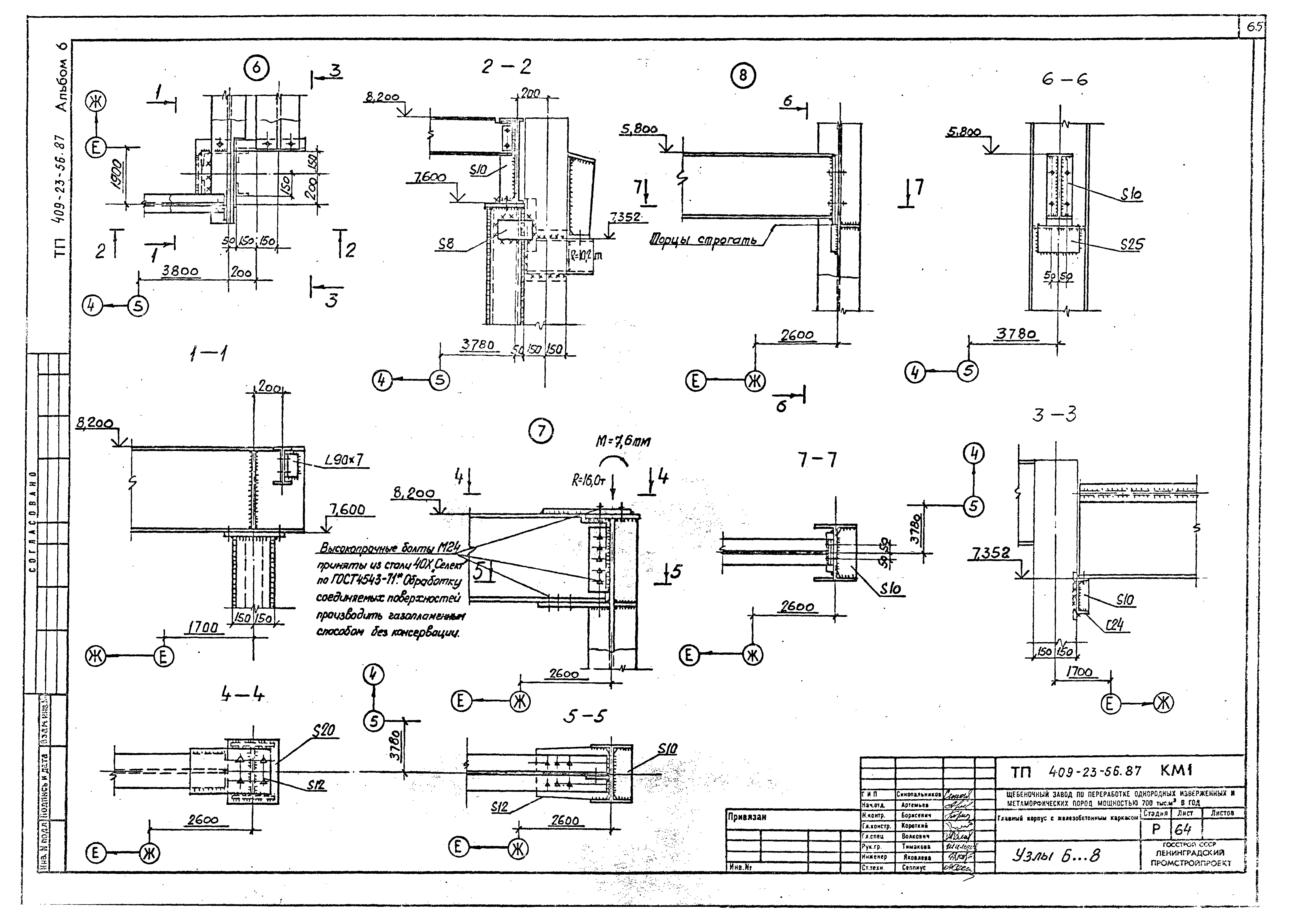

Узлы 6…8

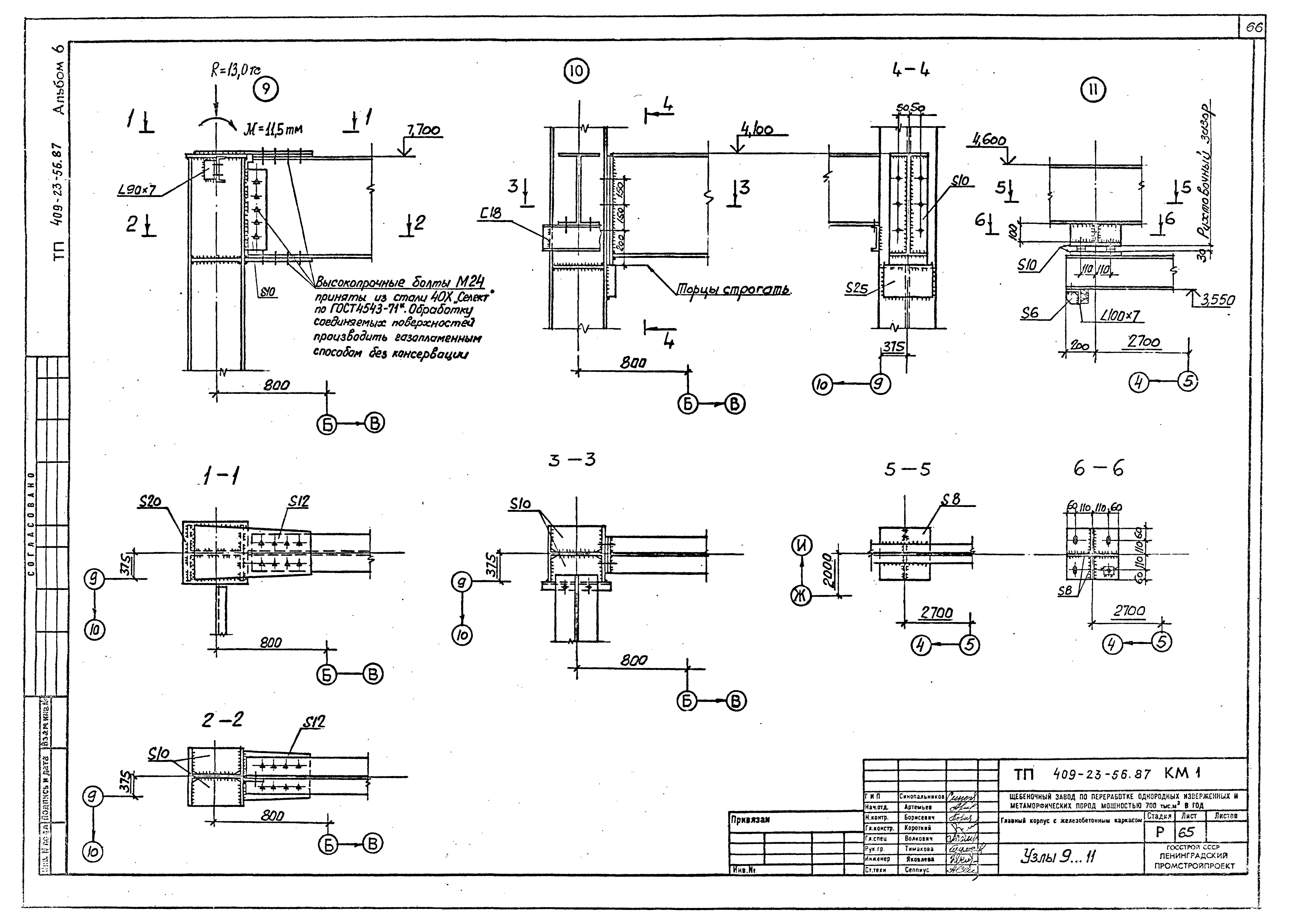

Узлы 9…11

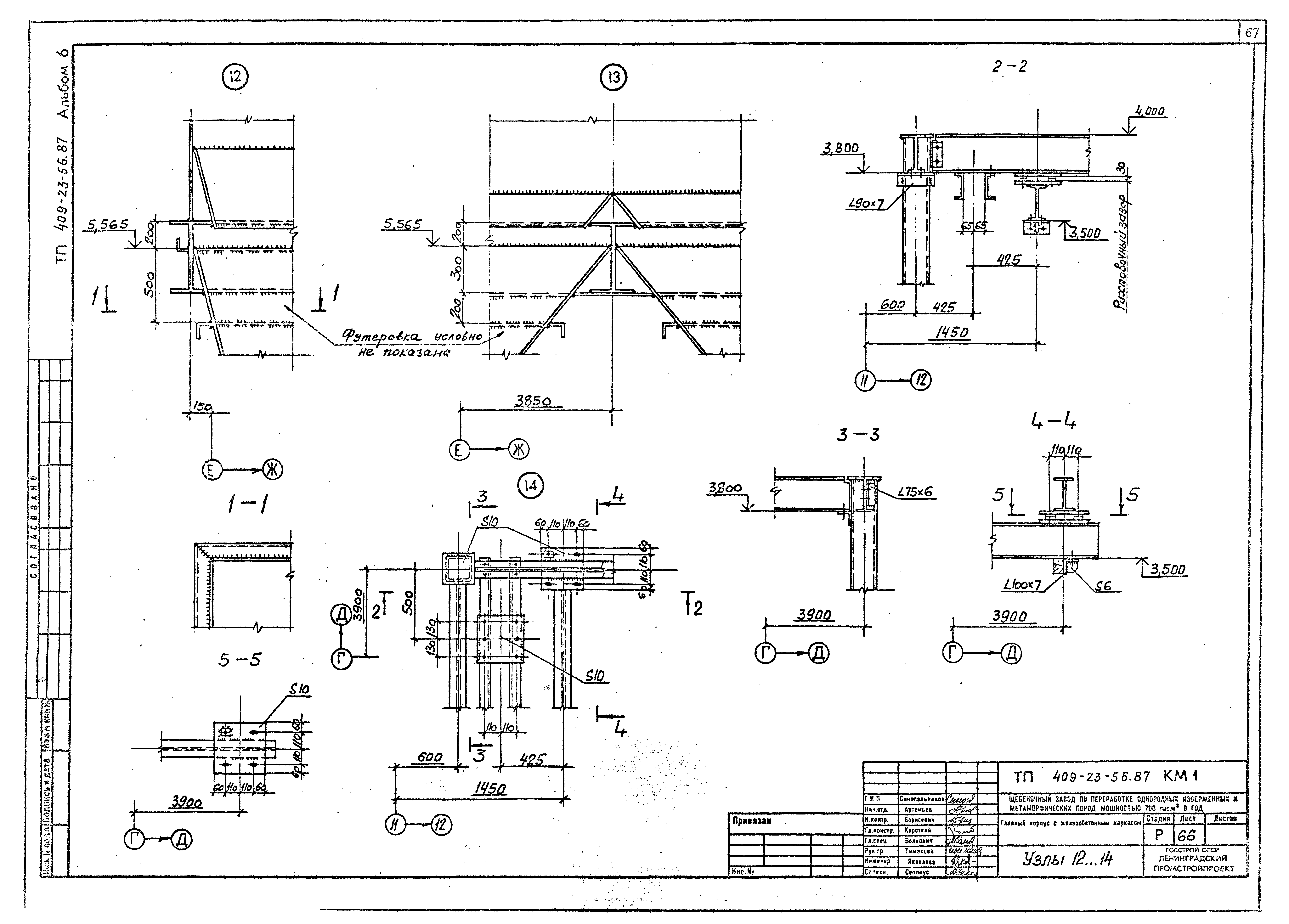

Узлы 12…14

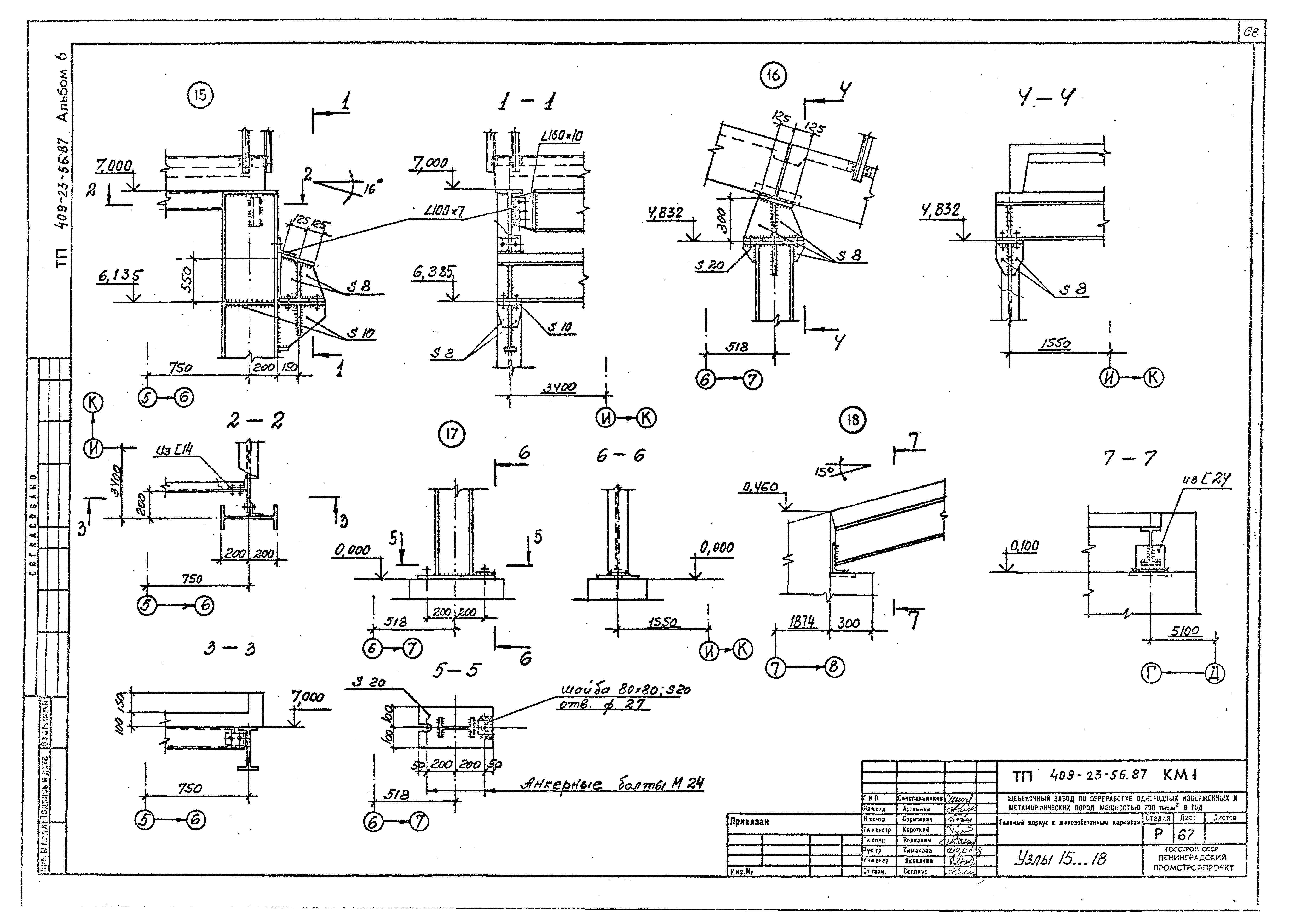

Узлы 15…18

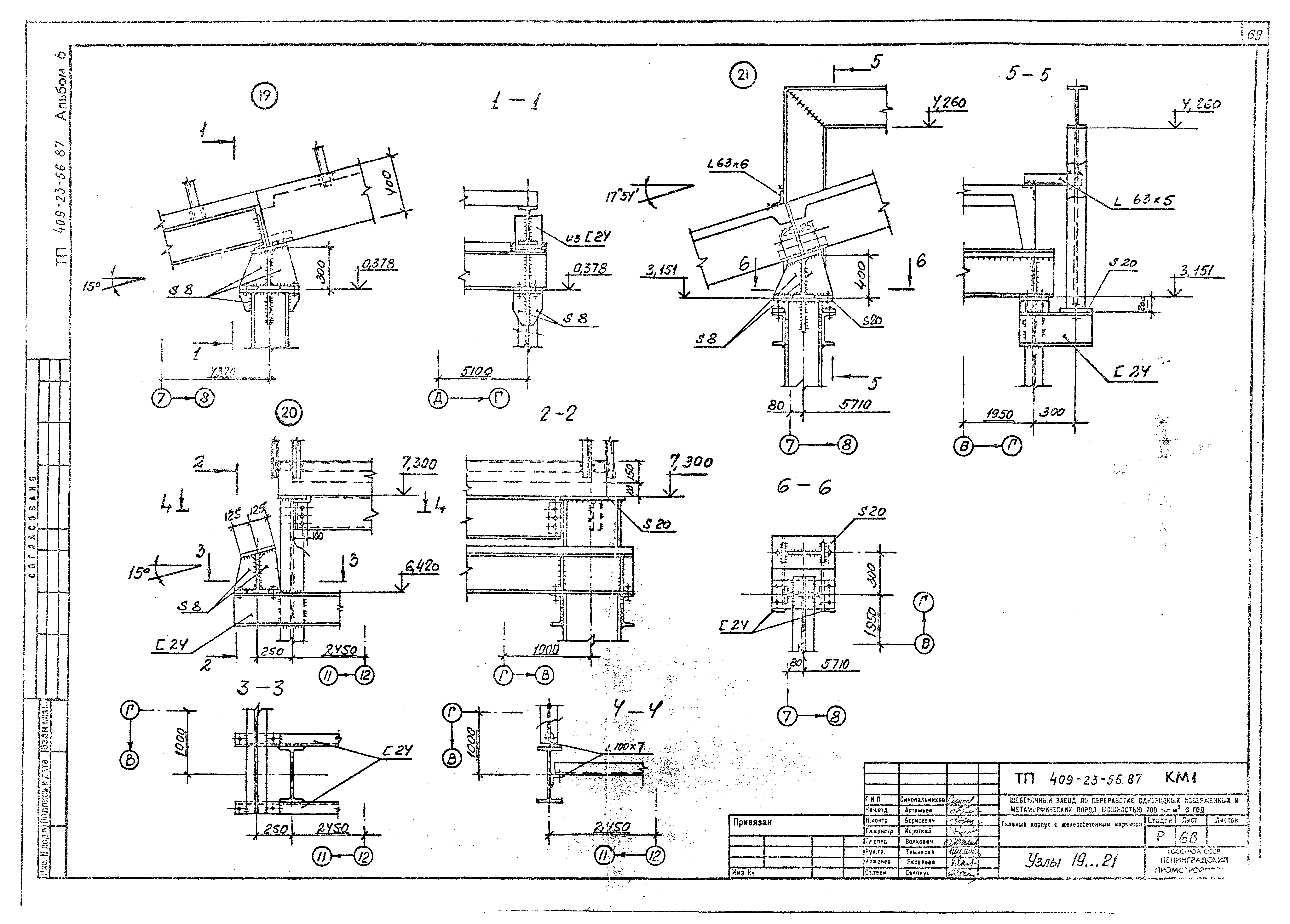

Узлы 19…21

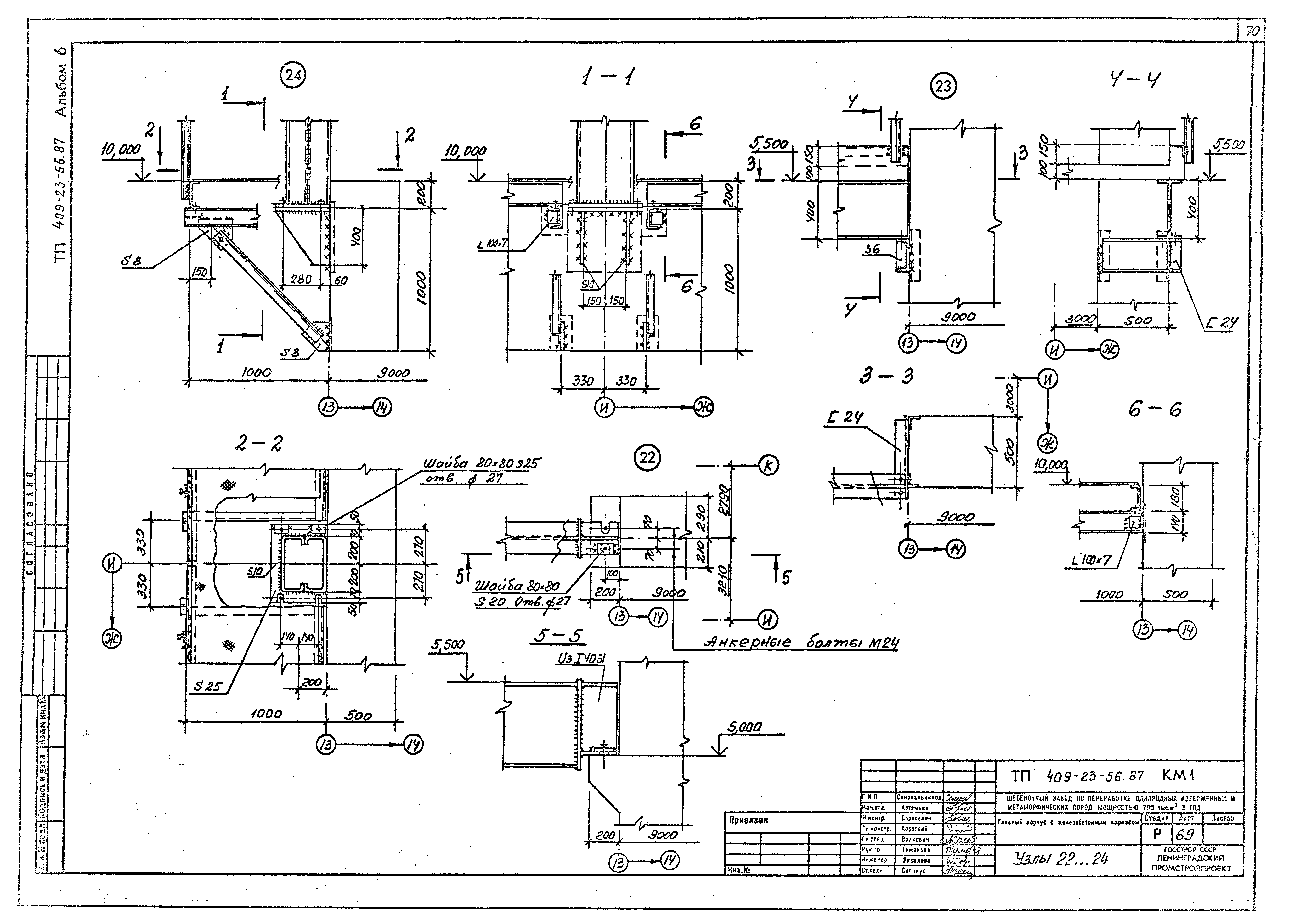

Узлы 22…24

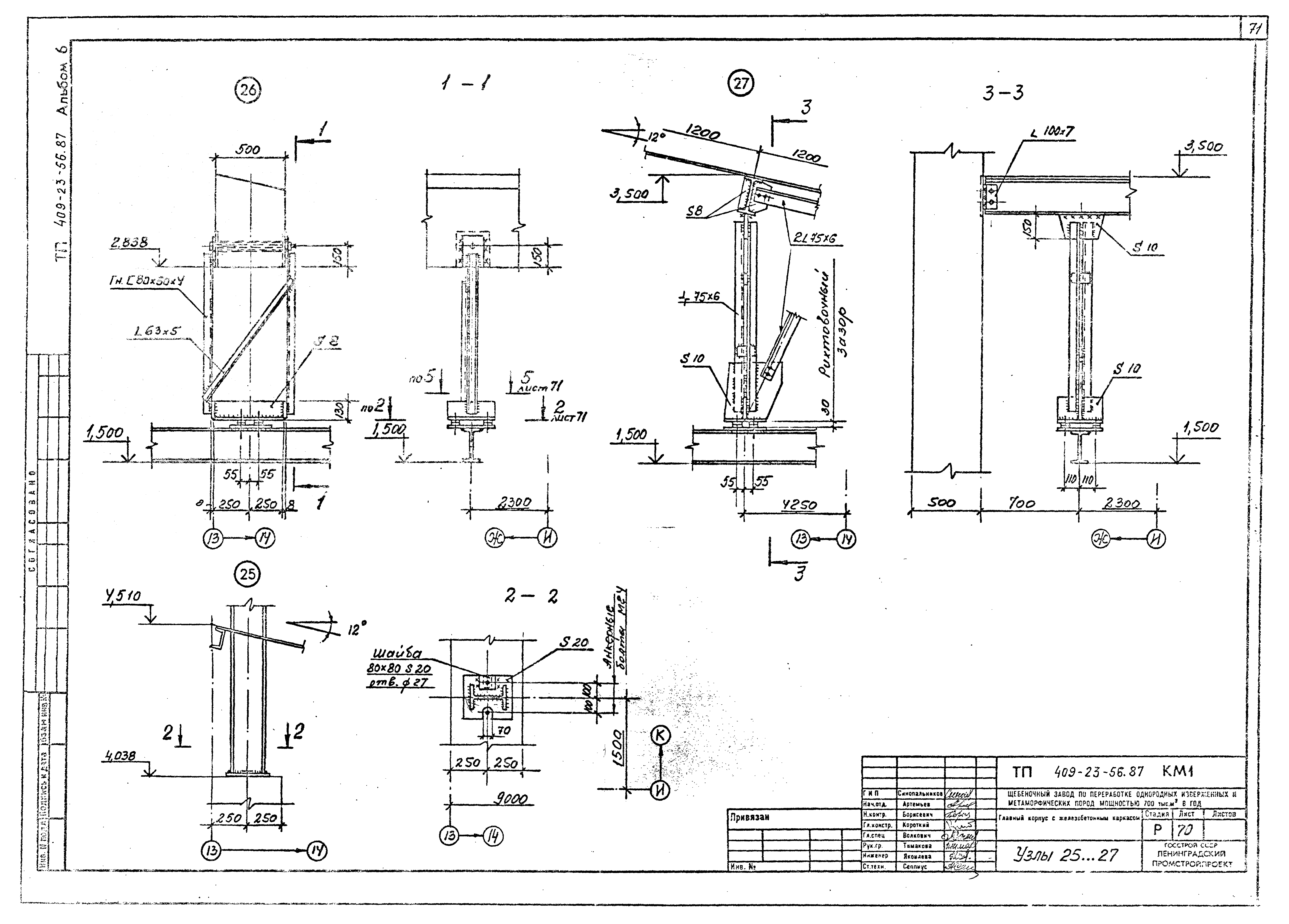

Узлы 25…27

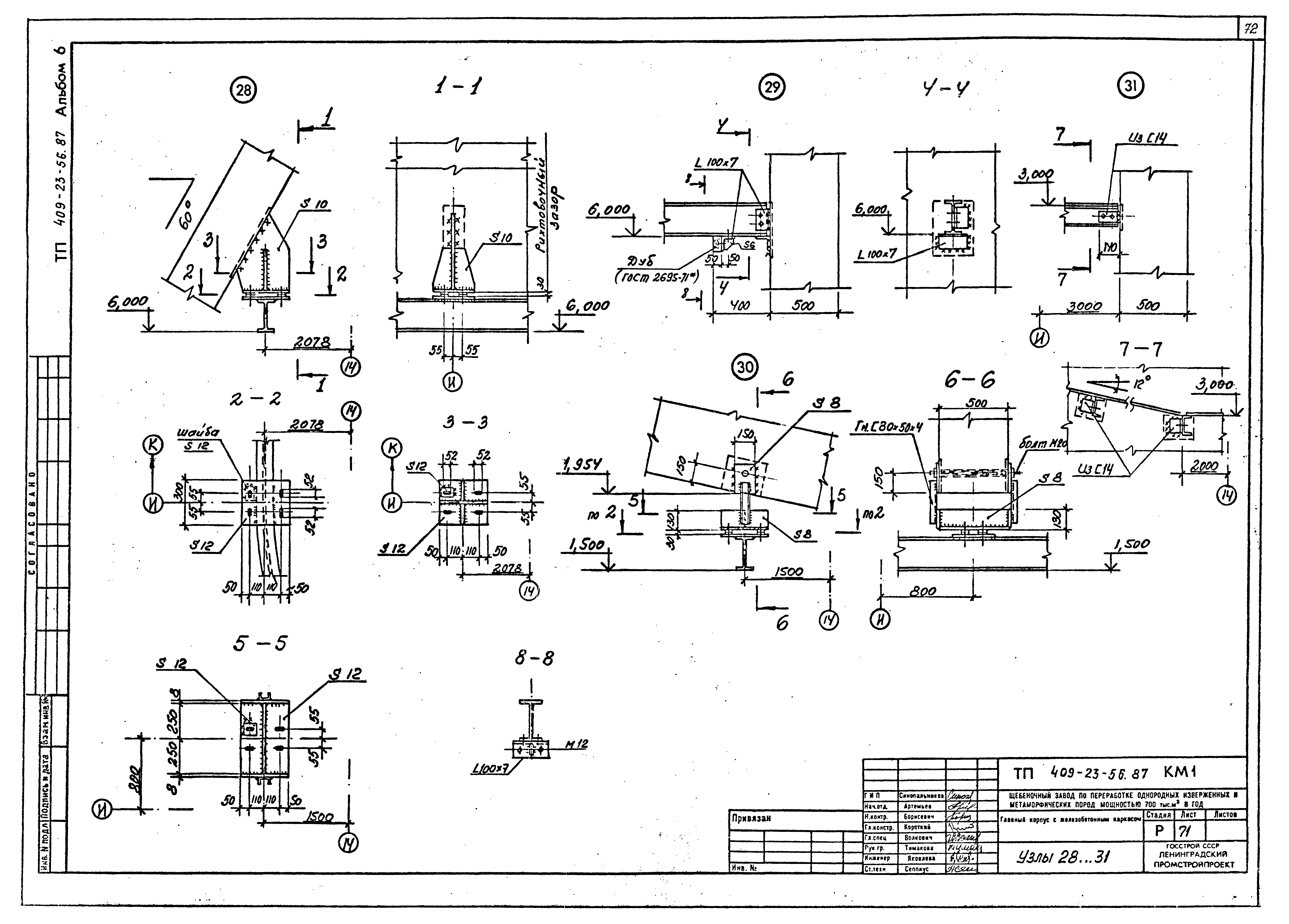

Узлы 28…31
Узлы 32…34

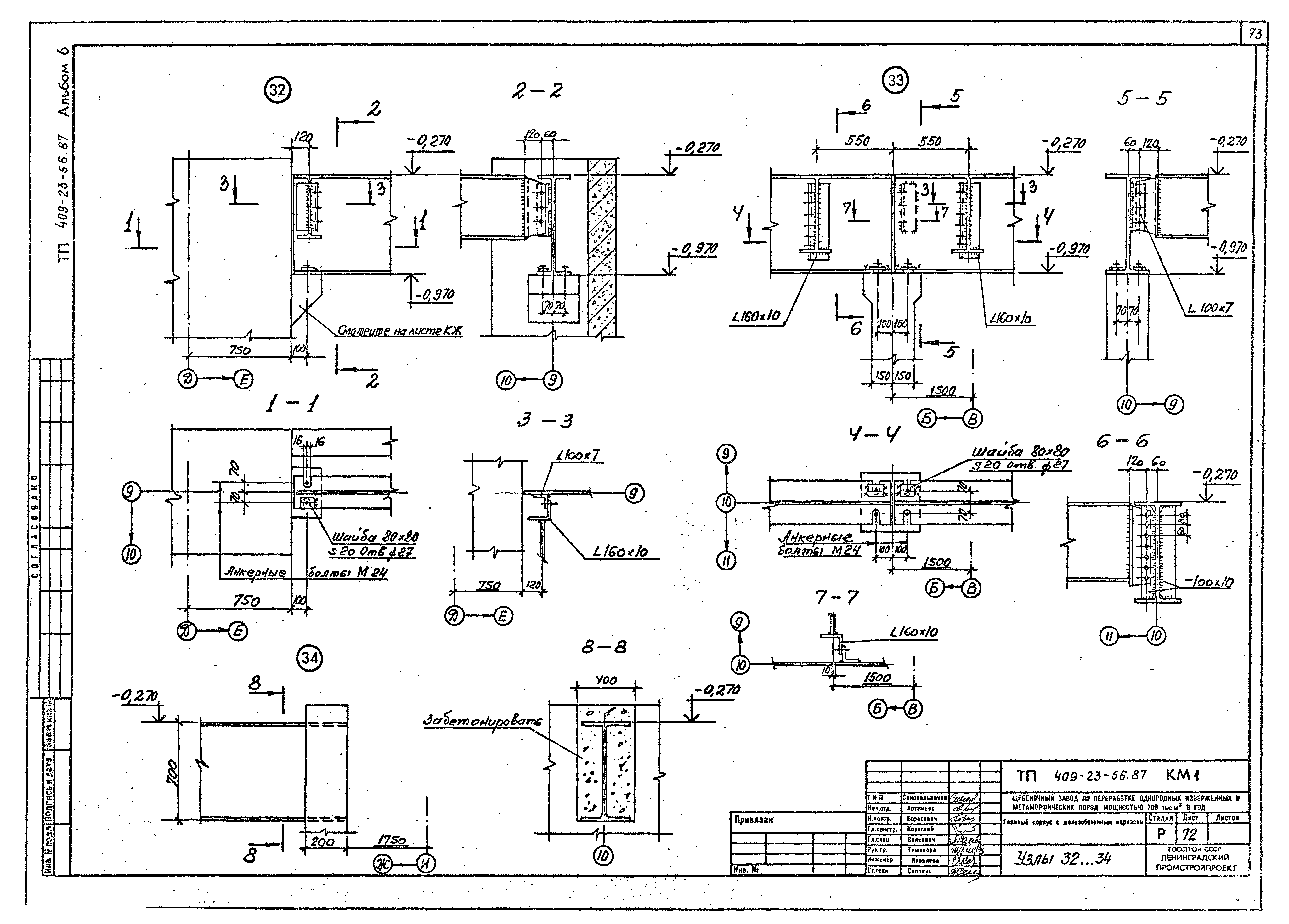

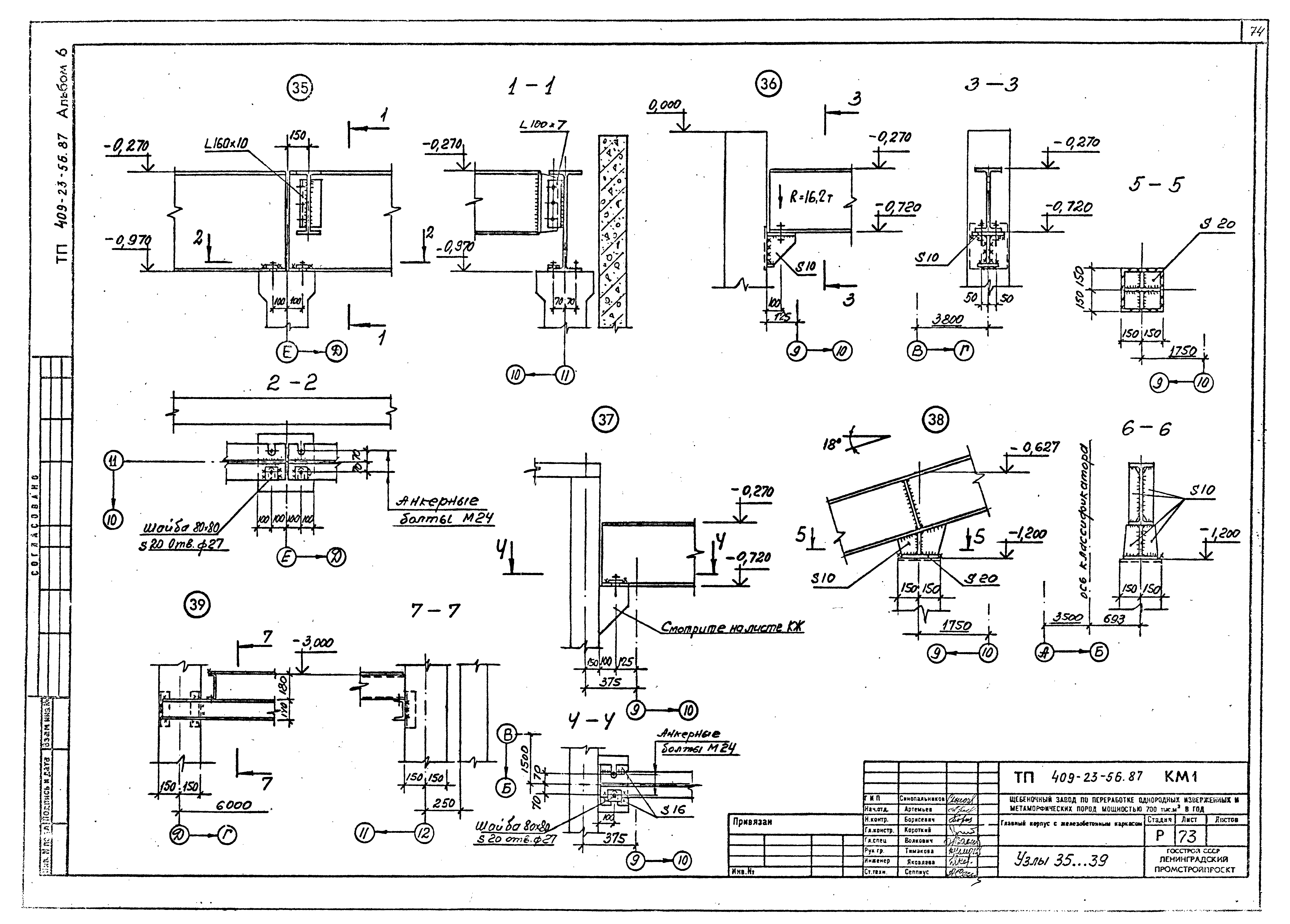

Узлы 35…39

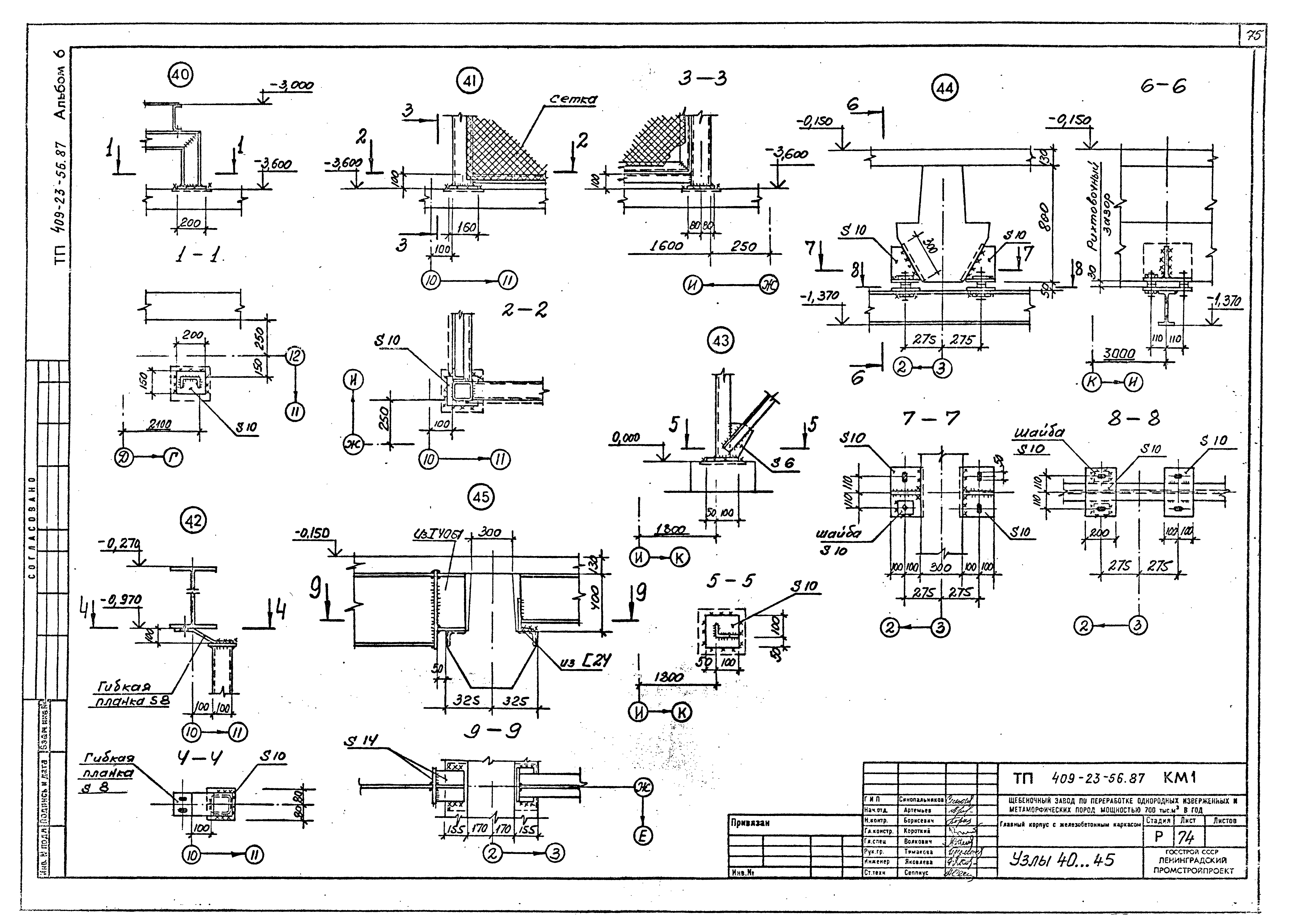

Узлы 40…45

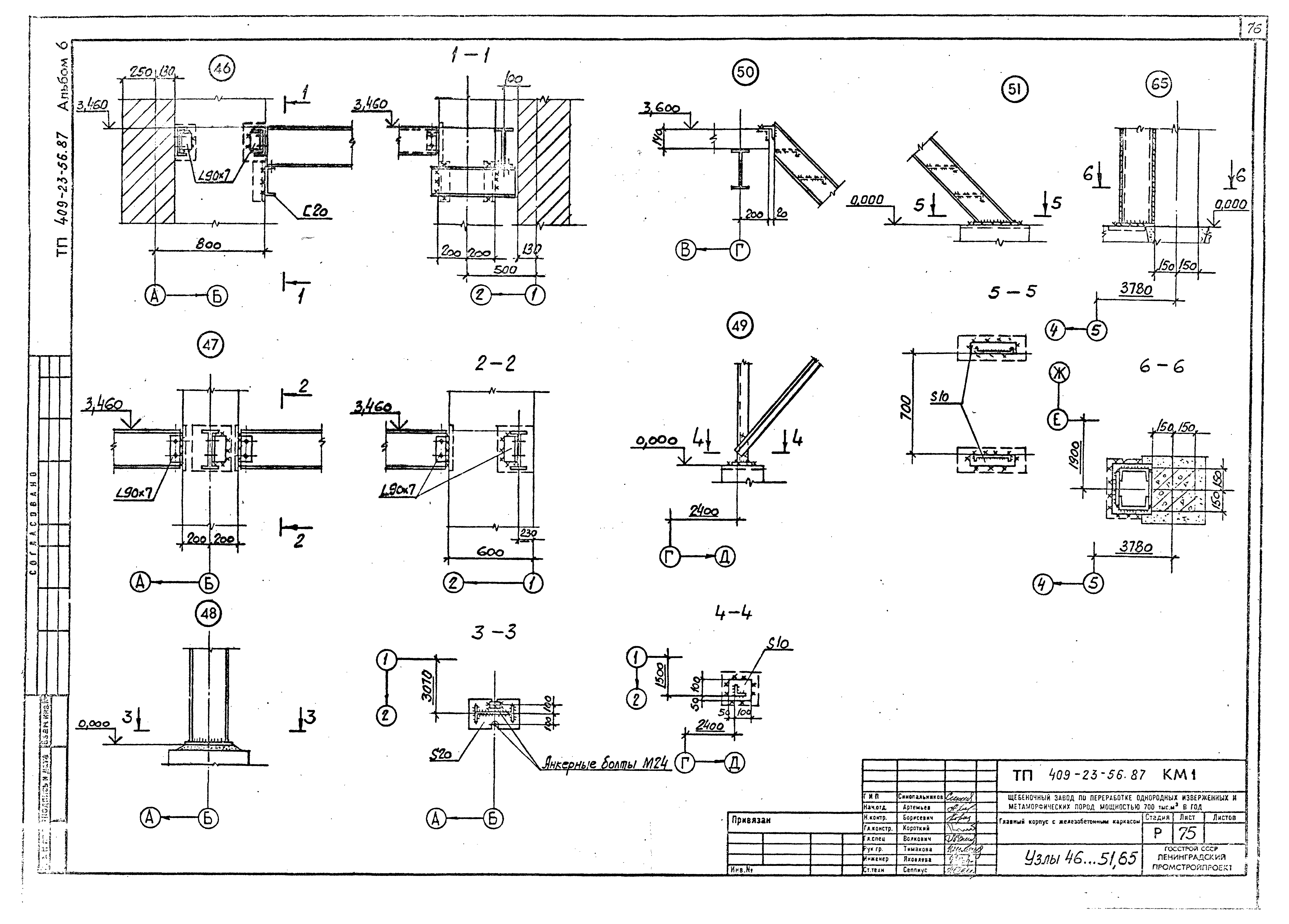

Узлы 46…51, 65

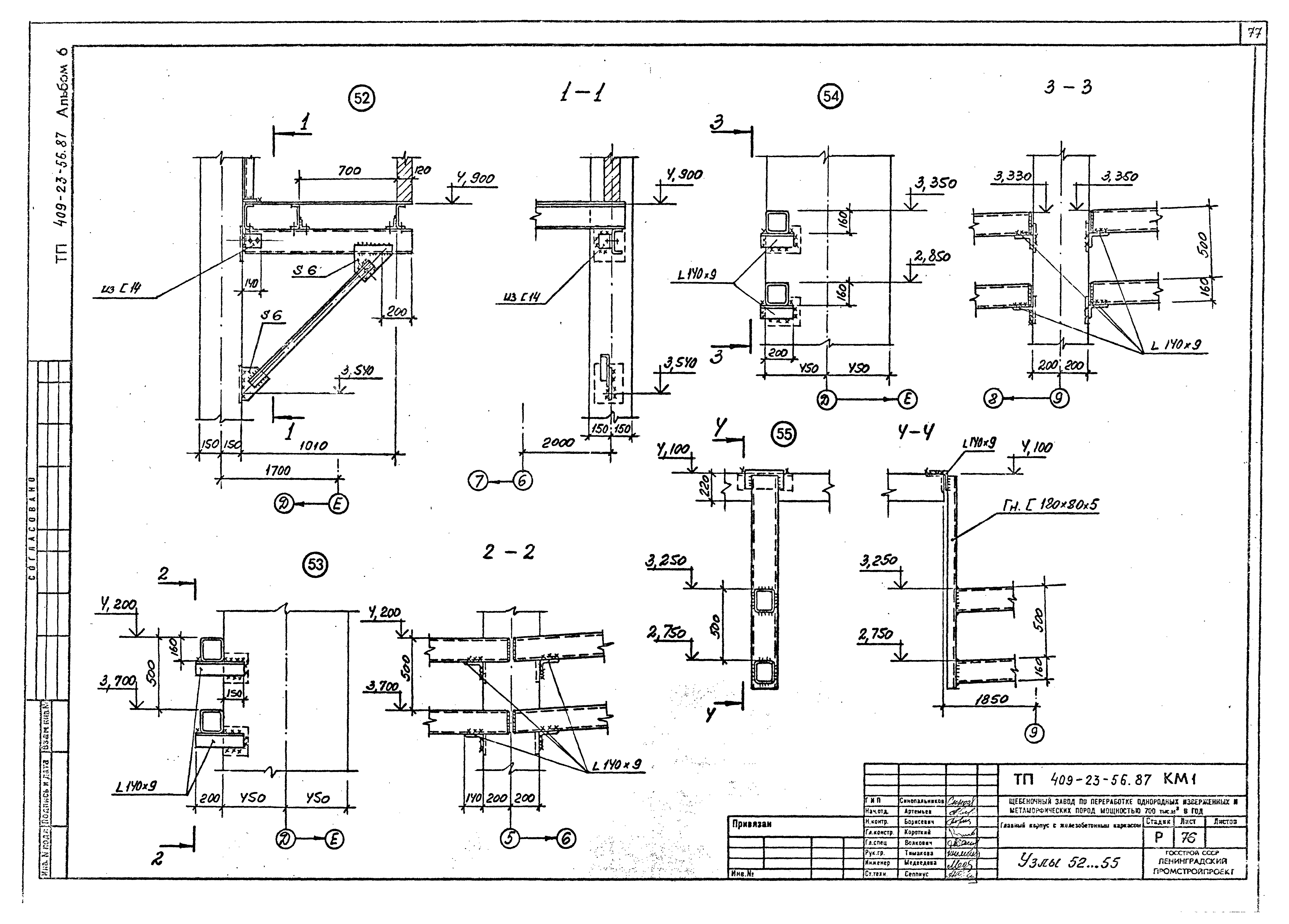

Узлы 52…55

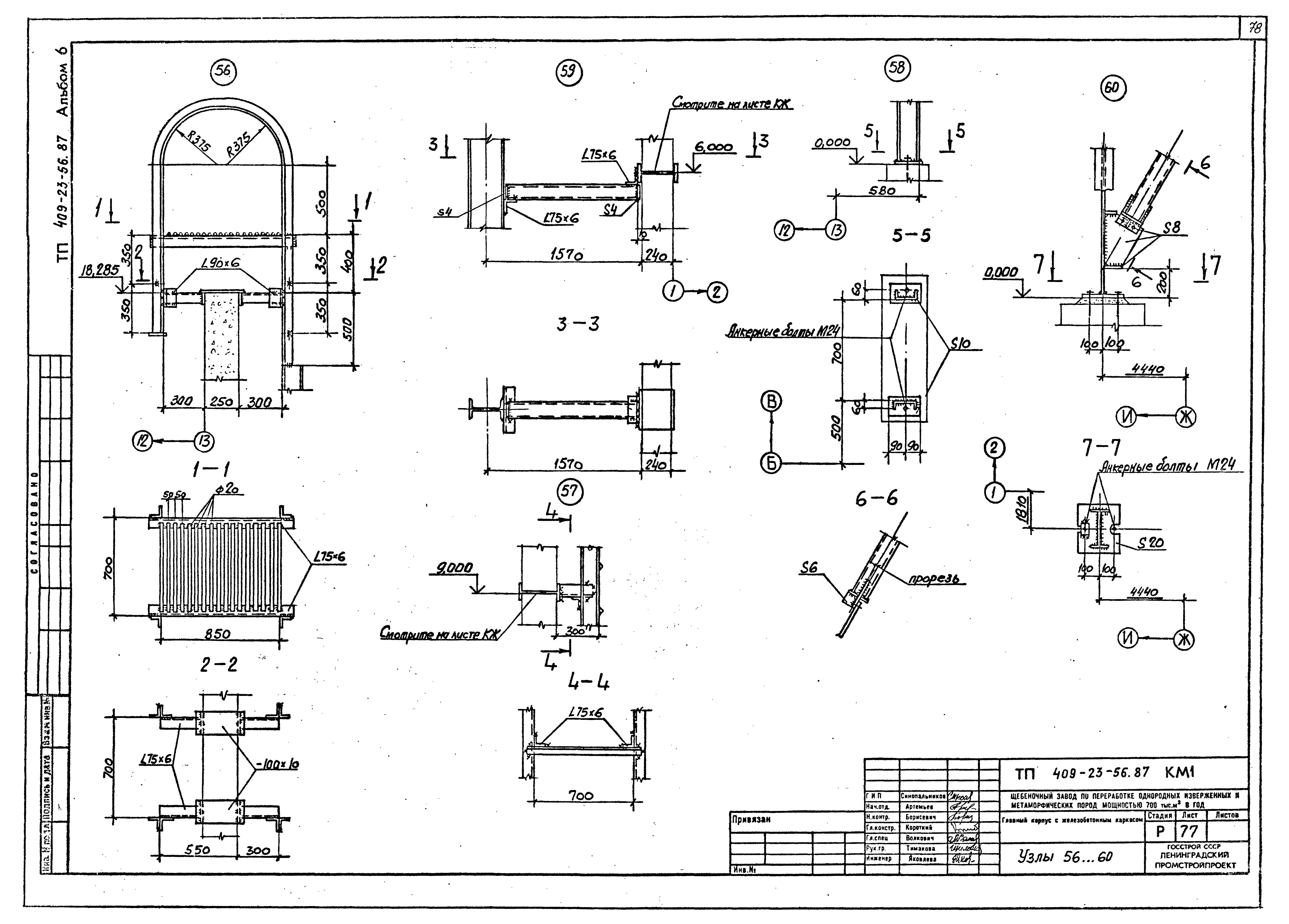

Узлы 56…60

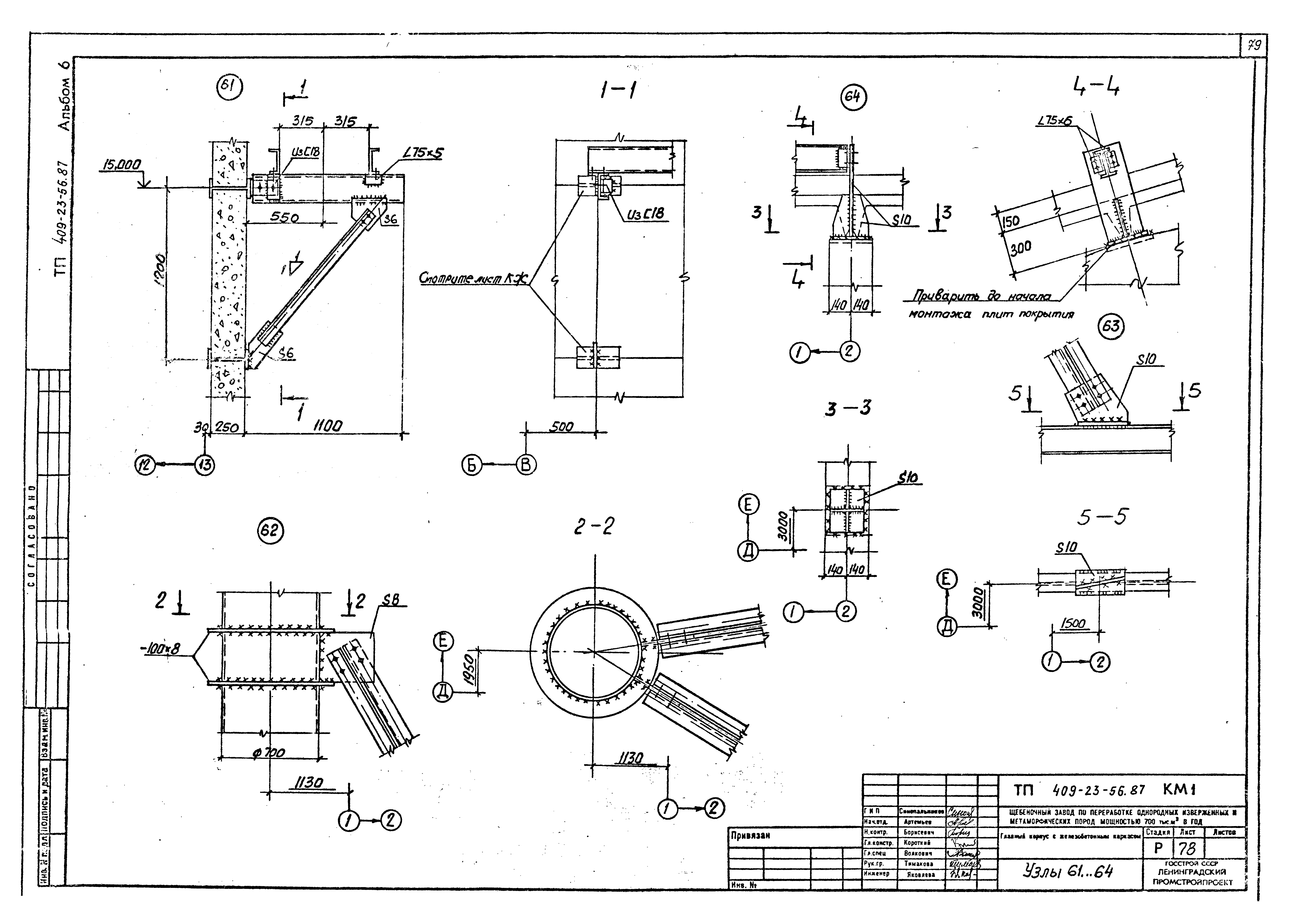

Узлы 61…64

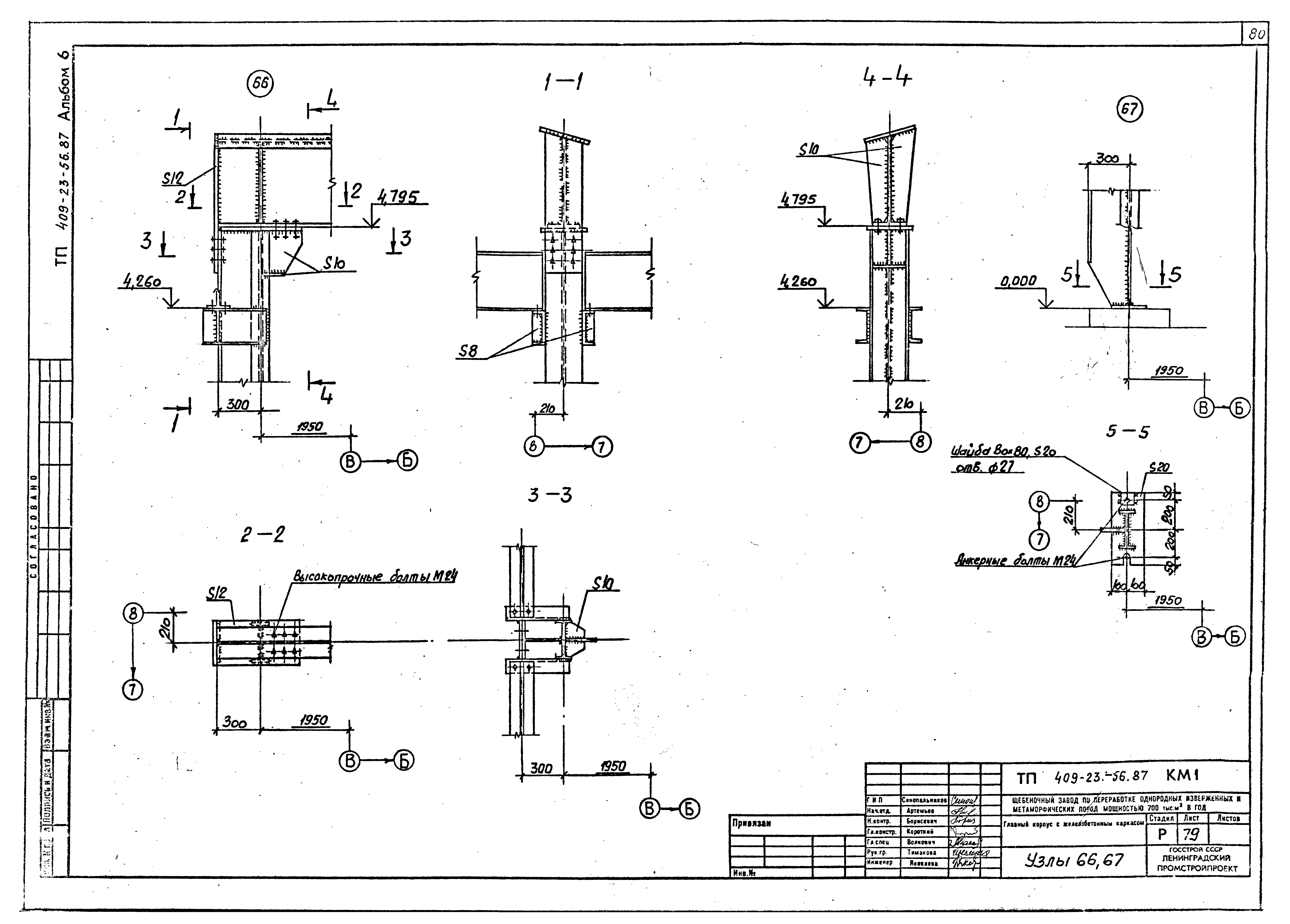

Узлы 66, 67

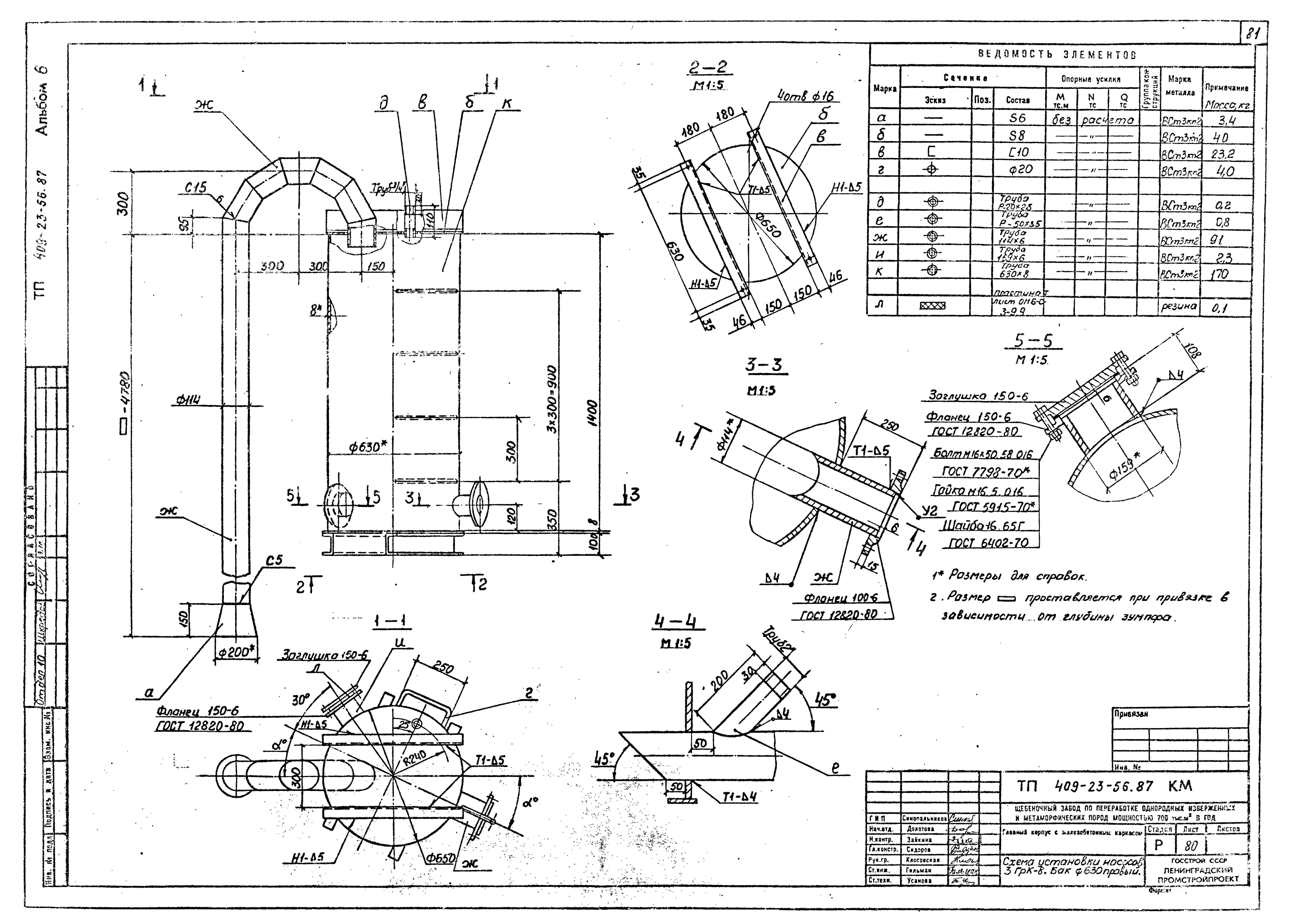

Схема установки насосов 3ГрК-8. Бак Ф 630 правый

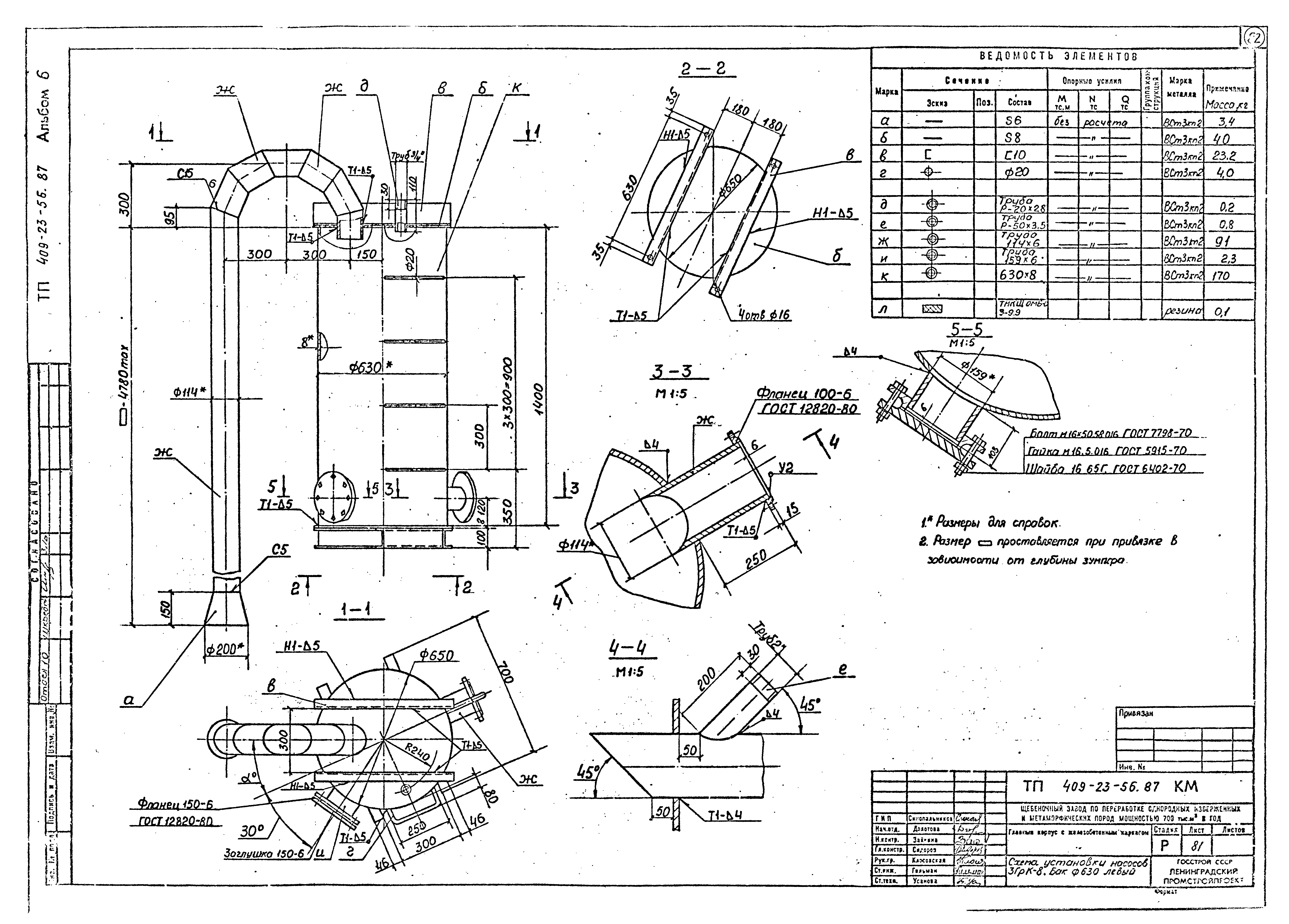

Схема установки насосов 3ГрК-8. Бак Ф 630 левый
Разработан: Союзгипронеруд
Утверждён:19.07.1982 Минстройматериалов СССР (USSR Minstroymaterialov 28-154/81)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Строительная индустрия и промышленность строительных материалов Производство строительных материалов и изделий Производство тяжелых заполнителей
