Скачать Серия ПК-01-133 Дополнение IV. Конструкции покрытий для зданий с подвесными кранами. Рабочие чертежи КМ

Дата актуализации: 10.08.2017

Серия ПК-01-133

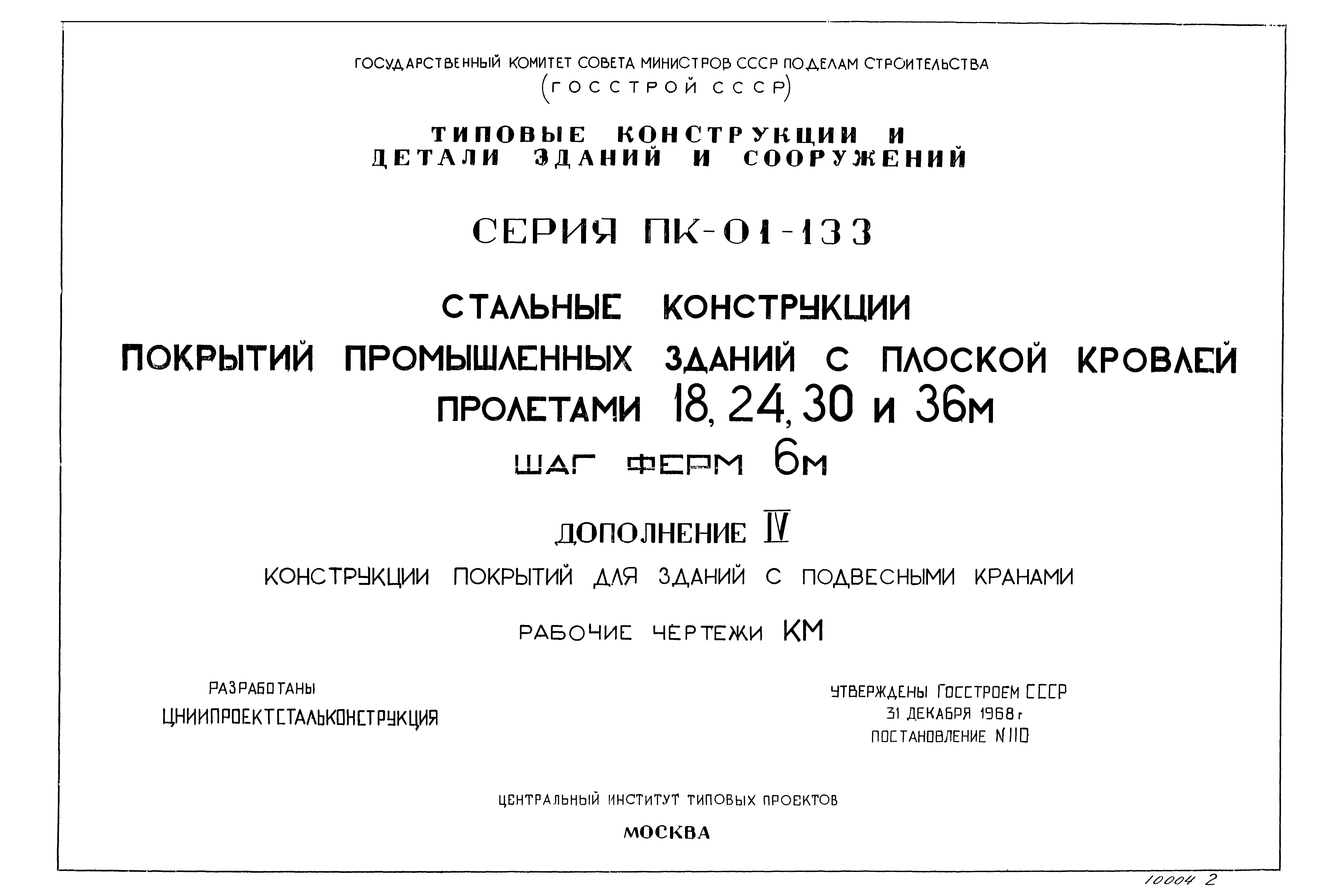

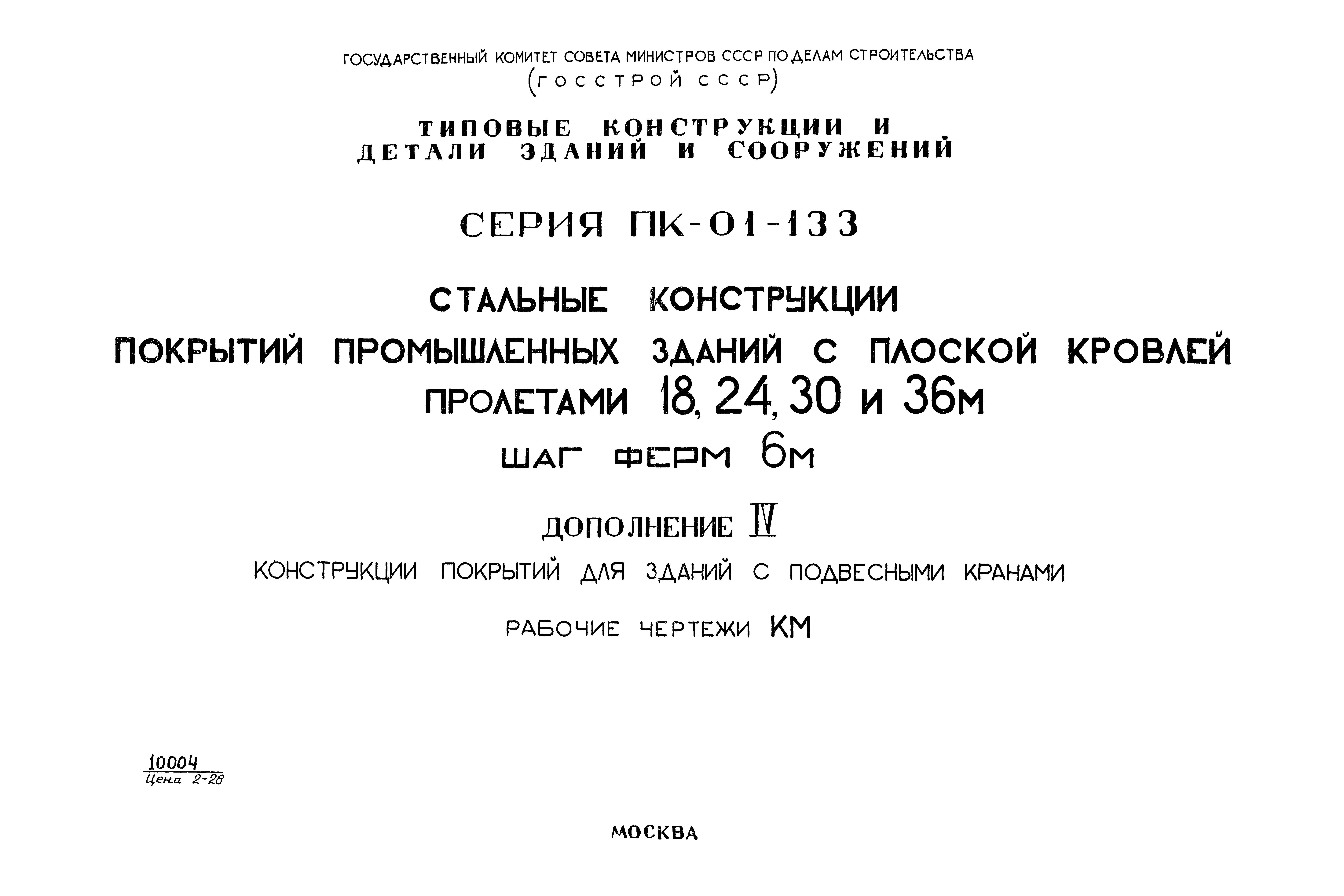

Дополнение IV. Конструкции покрытий для зданий с подвесными кранами. Рабочие чертежи КМ

Обозначение: Серия ПК-01-133
Обозначение англ: Series ПК-01-133
Статус:действует
Название рус.:Дополнение IV. Конструкции покрытий для зданий с подвесными кранами. Рабочие чертежи КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

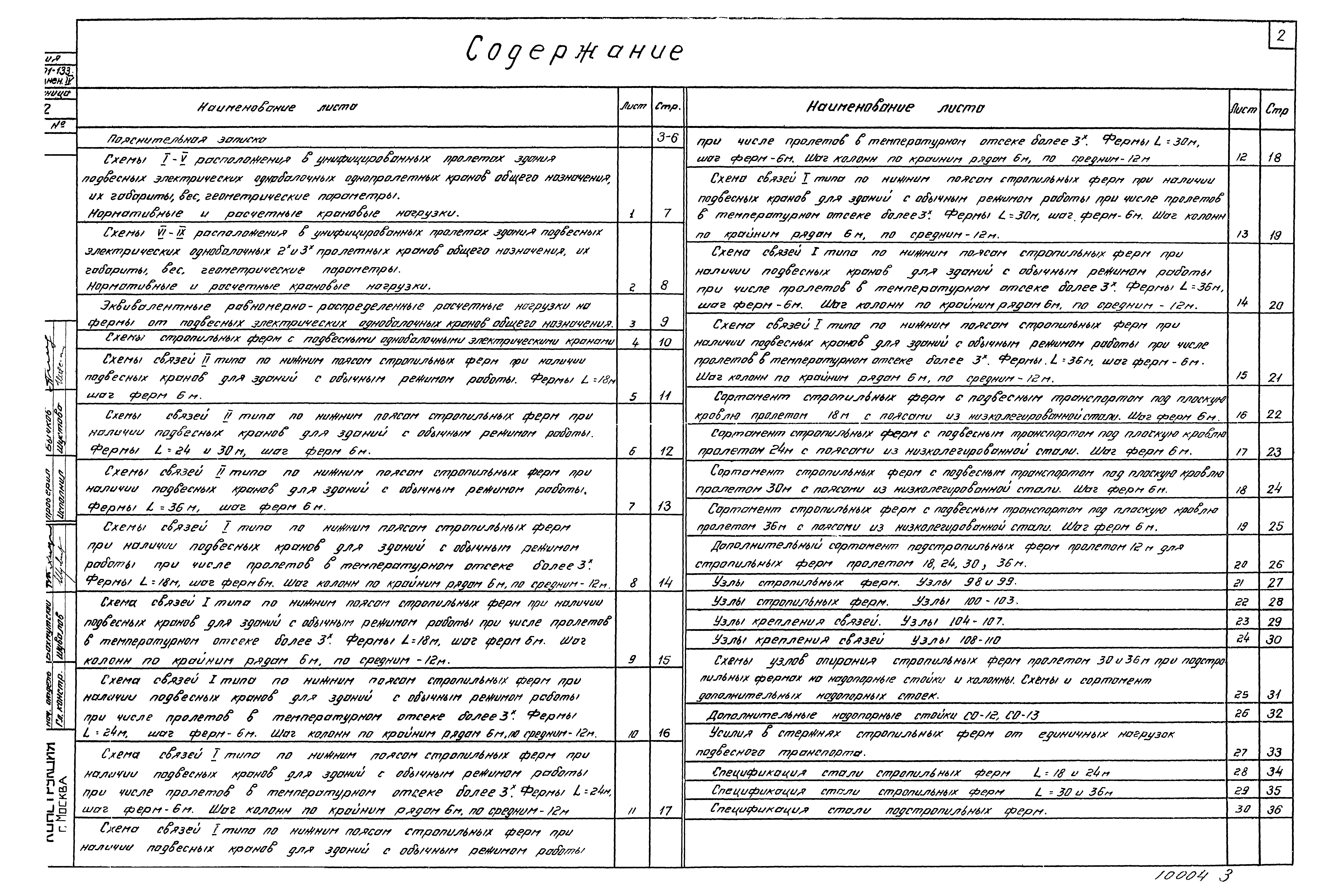

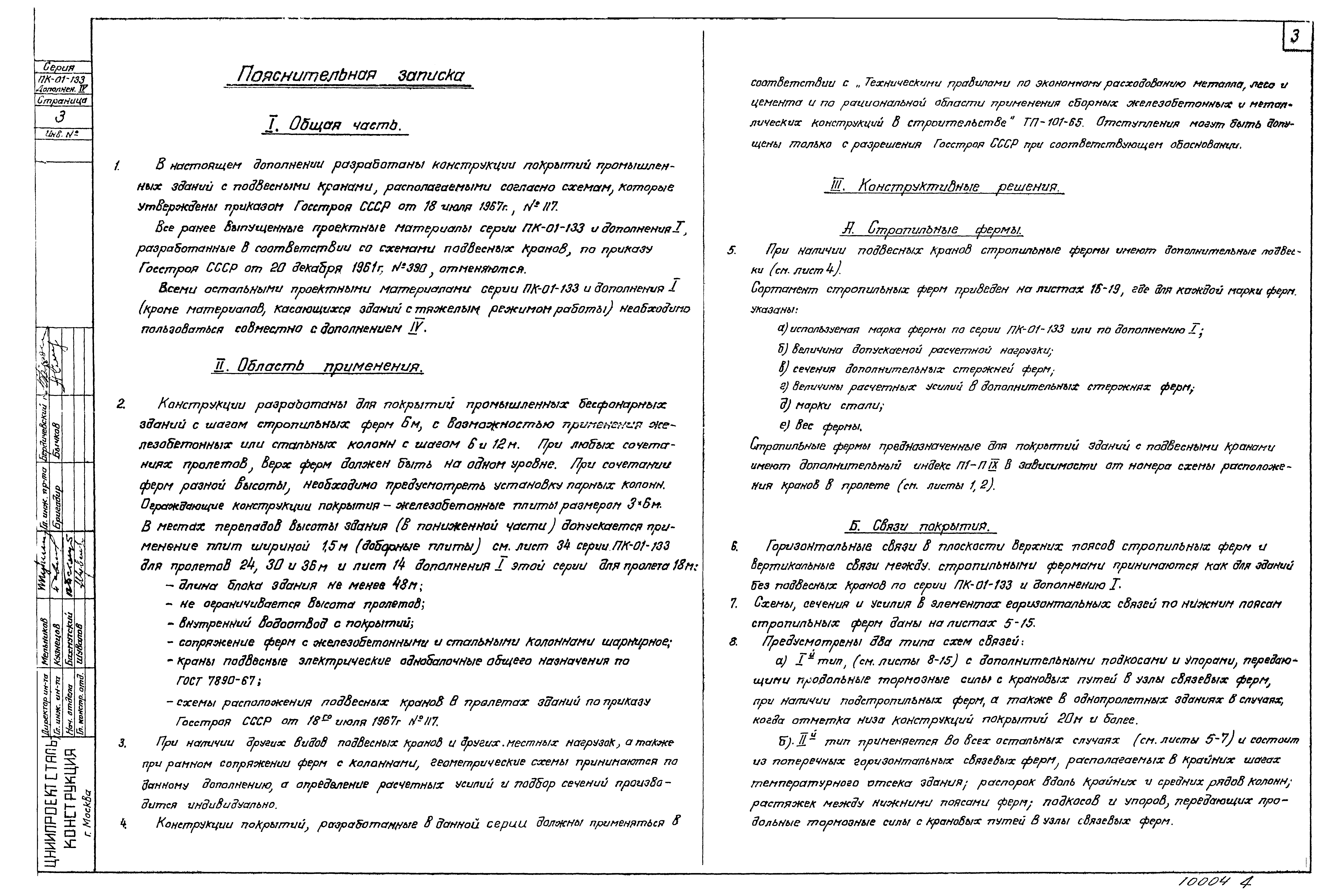

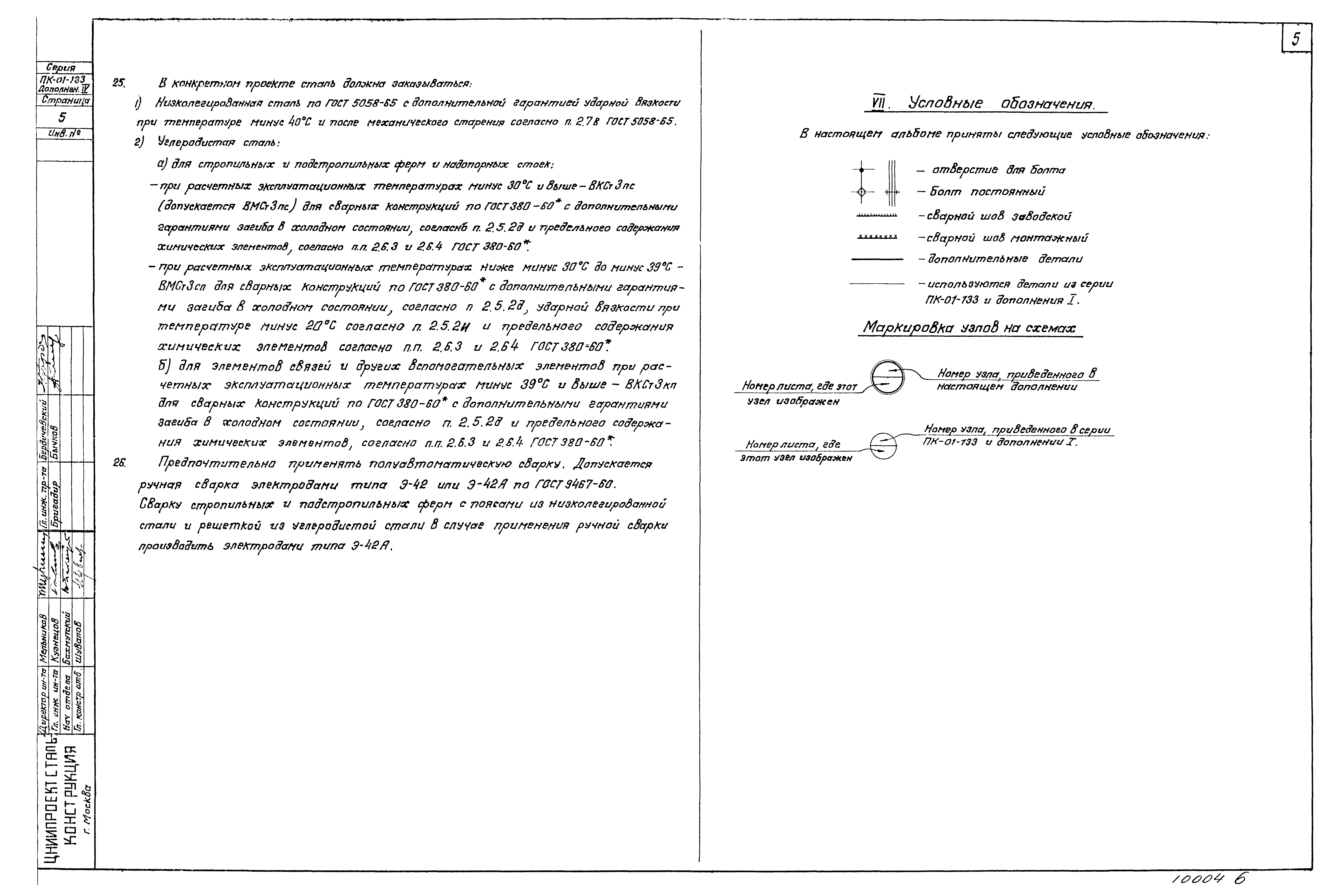

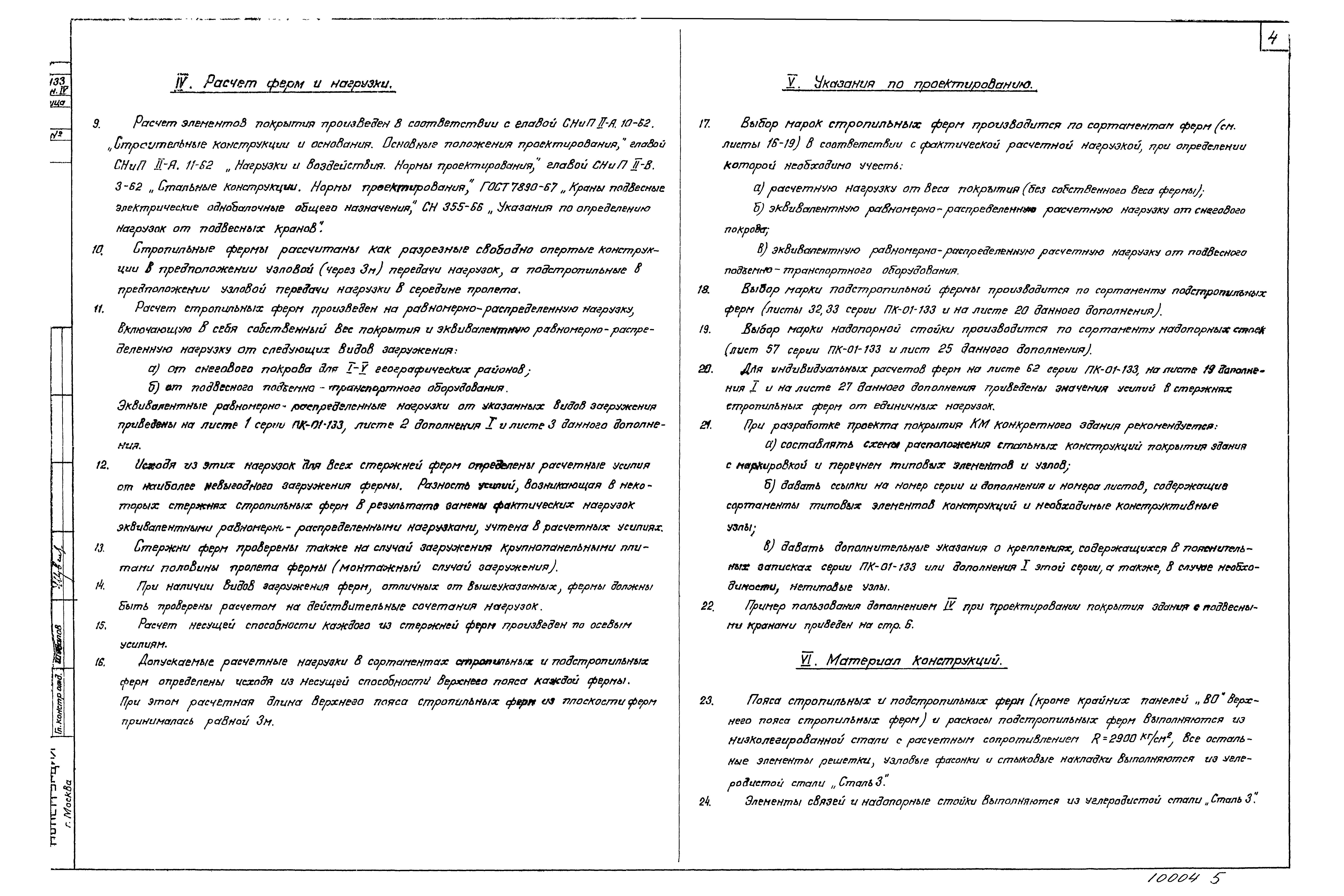

Оглавление:Пояснительная записка

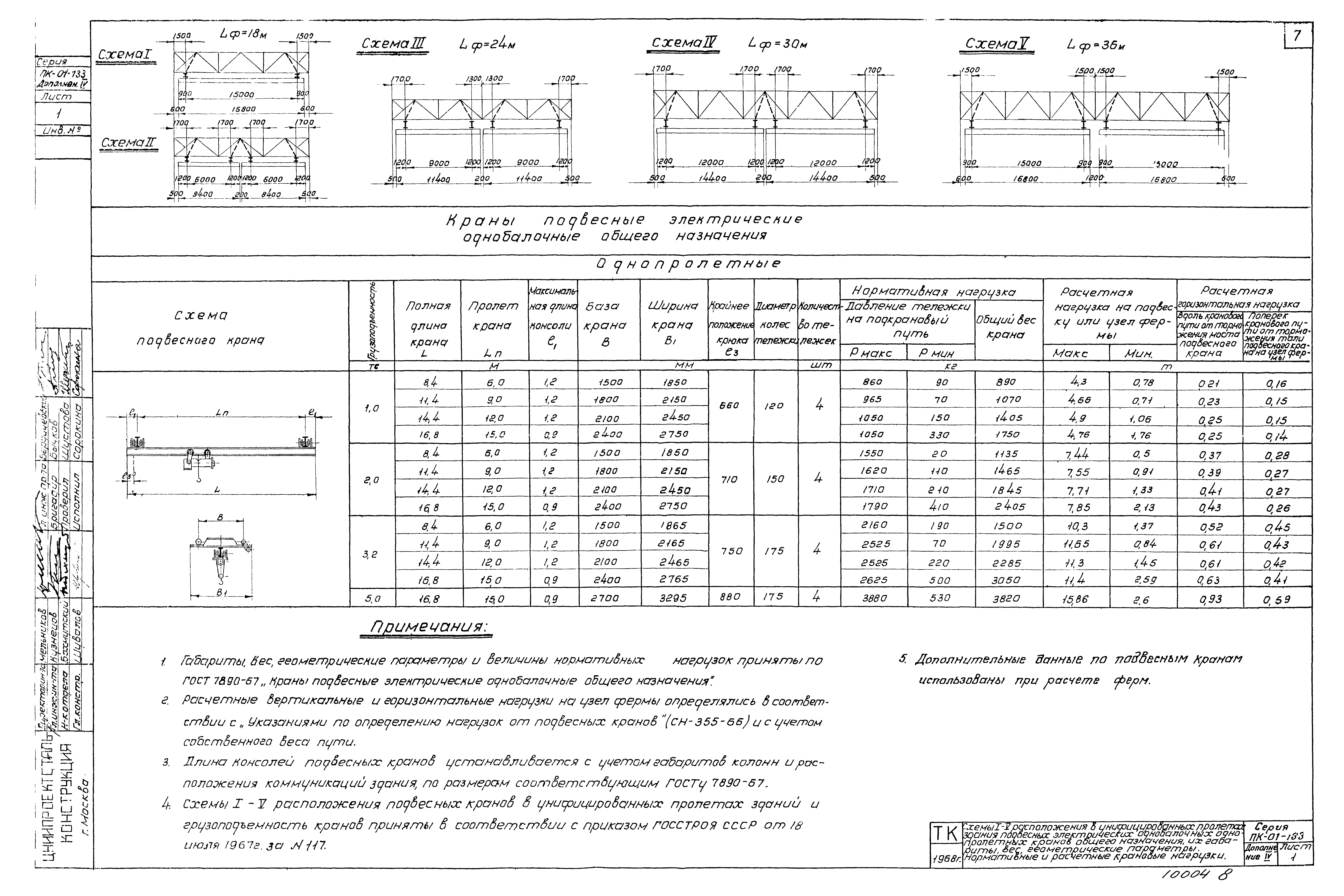

Схемы I - V расположения в унифицированных пролетах здания подвесных электрических однобалочных однопролетных кранов общего назначения, их габариты, вес, геометрические параметры. Нормативные и расчетные крановые нагрузки

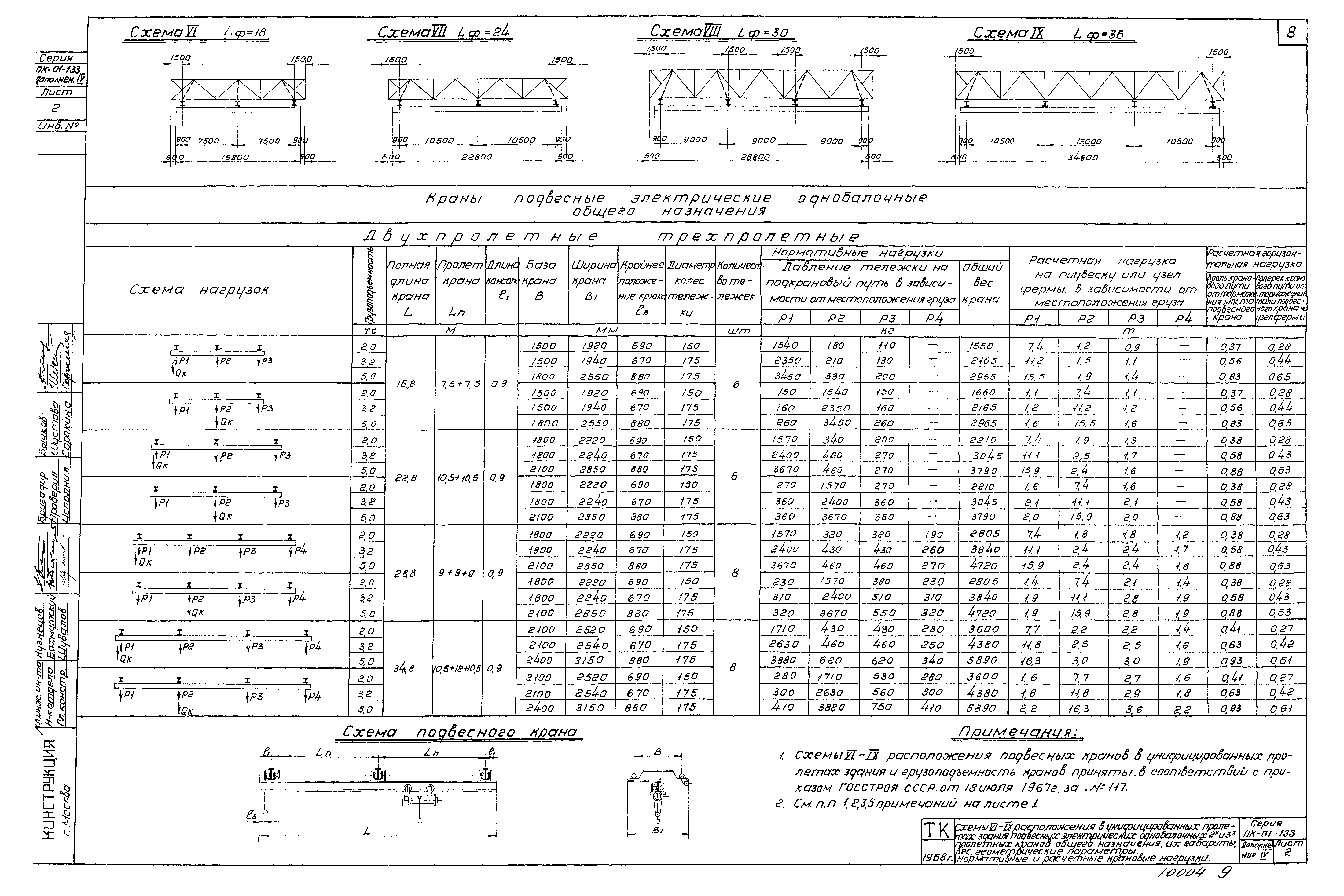

Схемы VI - IX расположения в унифицированных пролетах здания подвесных электрических однобалочных 2-х и 3-х пролетных кранов общего назначения, их габариты, вес, геометрические параметры. Нормативные и расчетные крановые нагрузки

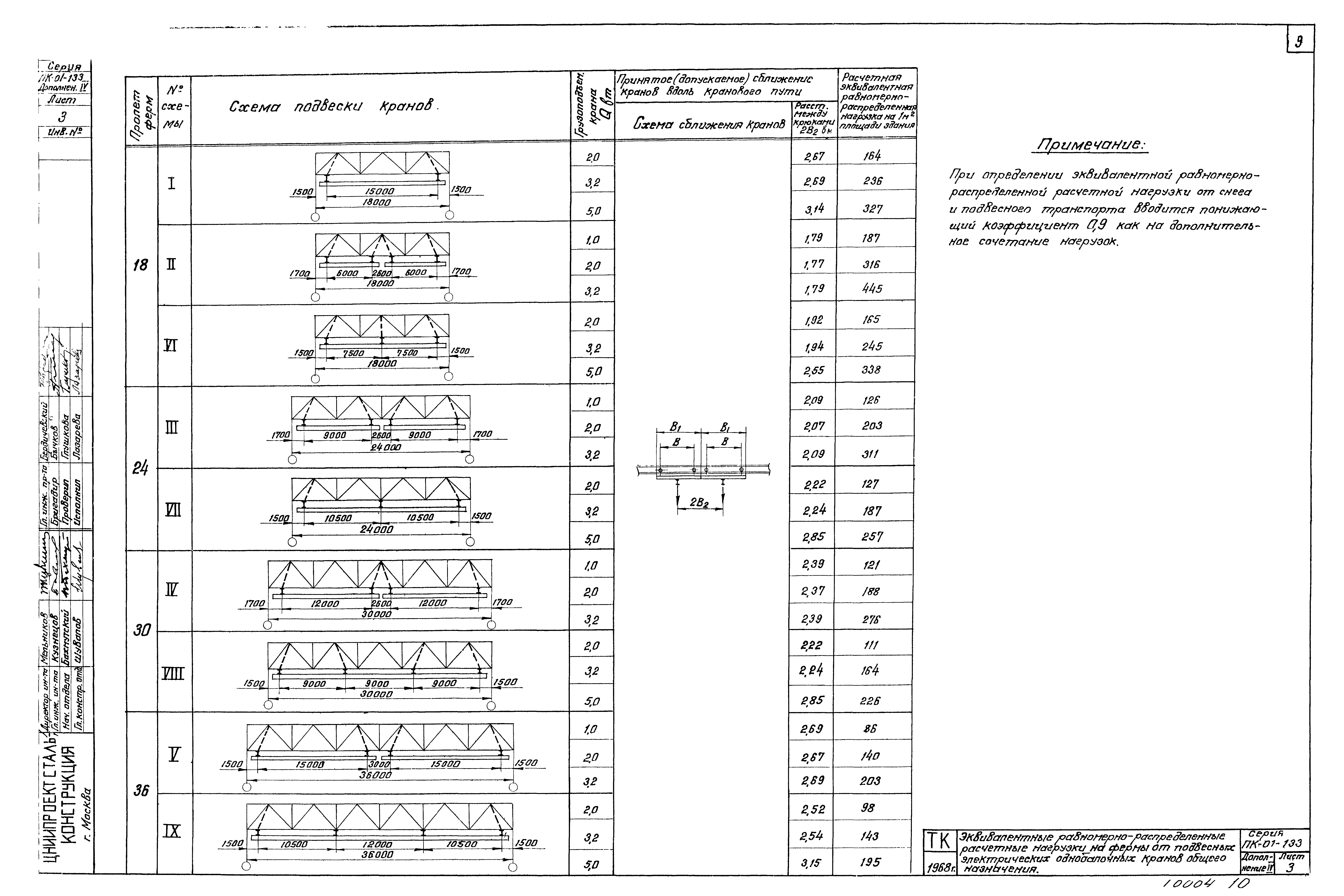

Эквивалентные равномерно-распределенные расчетные нагрузки на фермы от подвесных электрических однобалочных кранов общего назначения

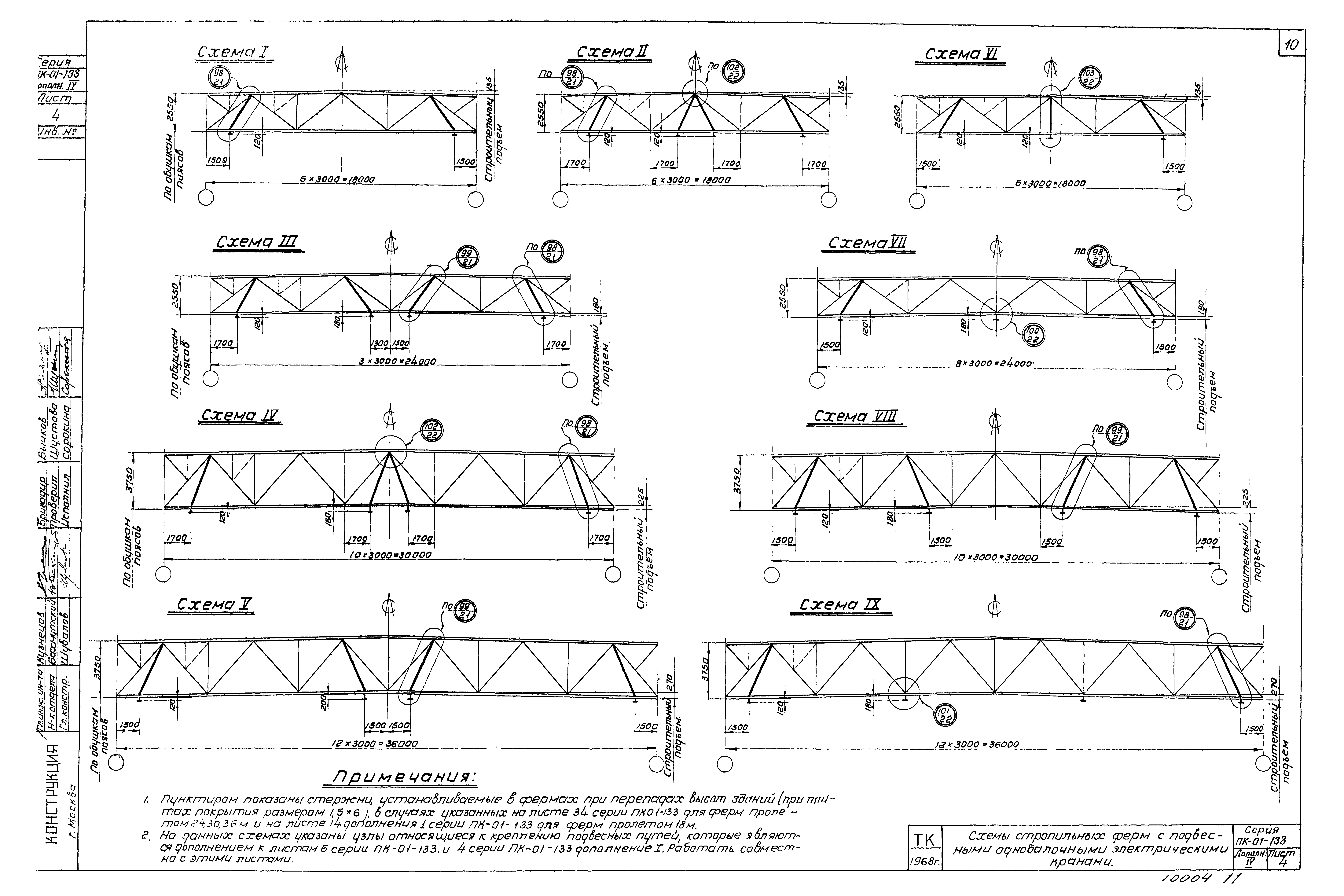

Схемы стропильных ферм с подвесными однобалочными электрическими кранами

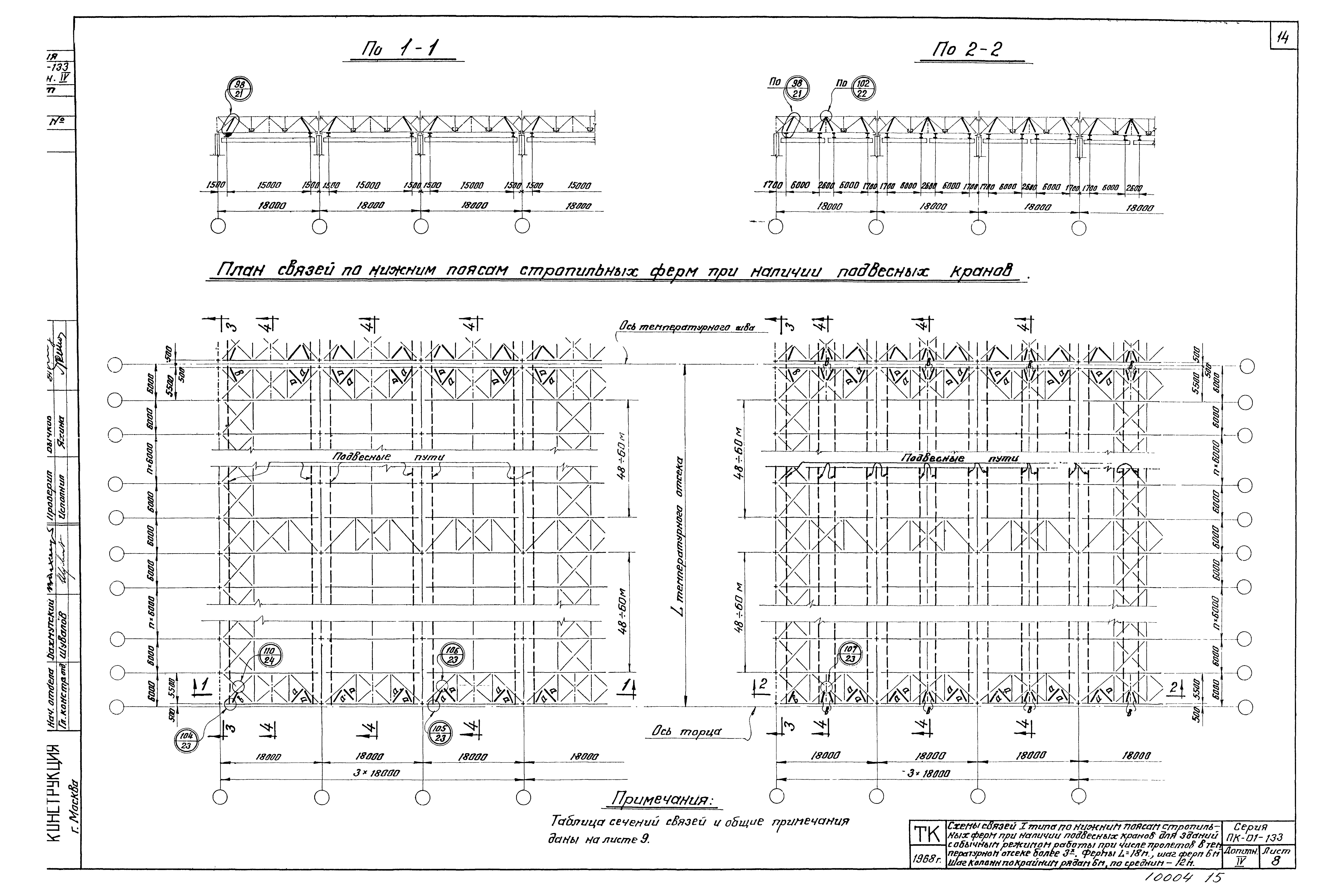

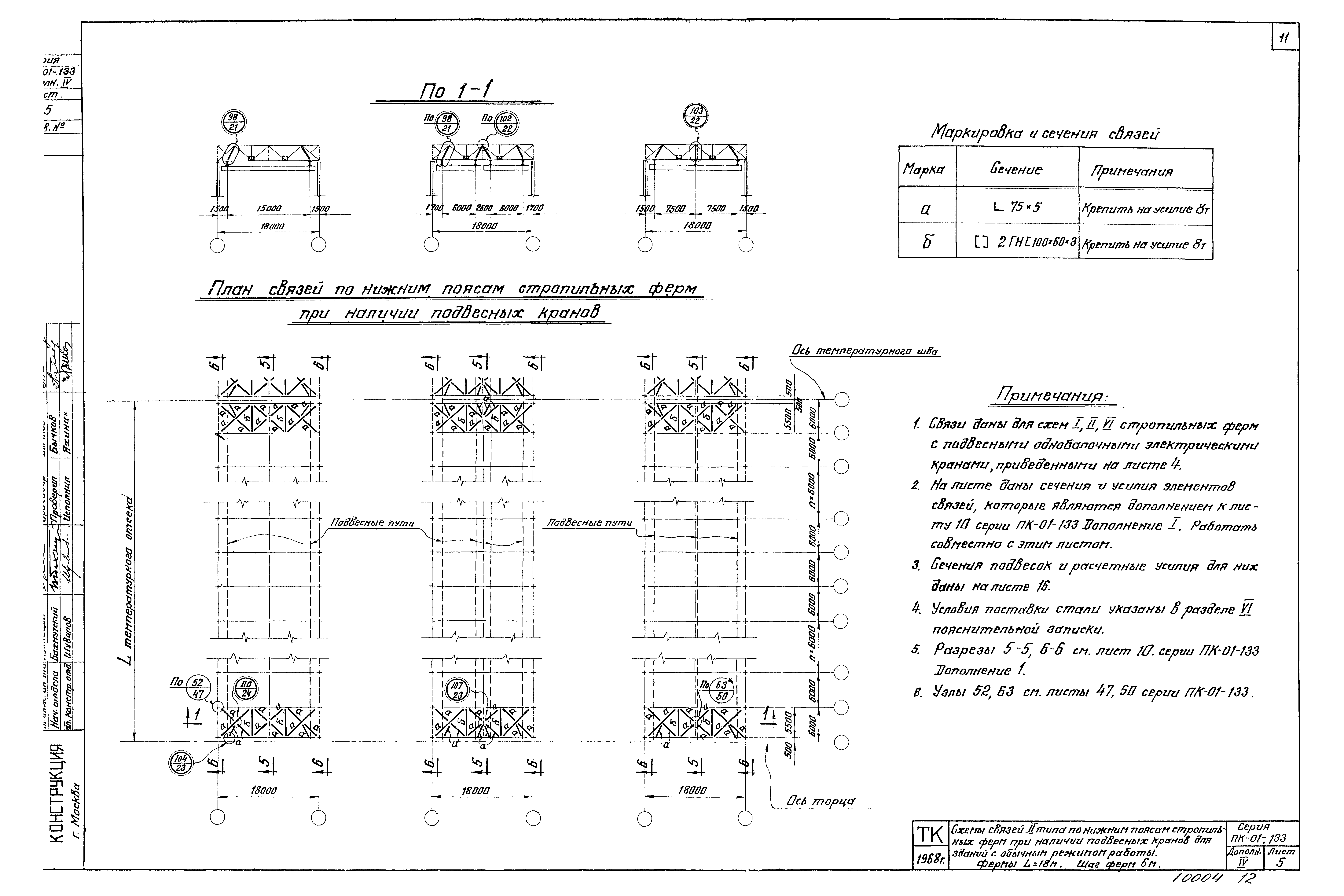

Схемы связей II типа по нижним поясам стропильных ферм при наличии подвесных кранов для зданий с обычным режимом работы. Фермы L = 18 м, шаг ферм 6 м

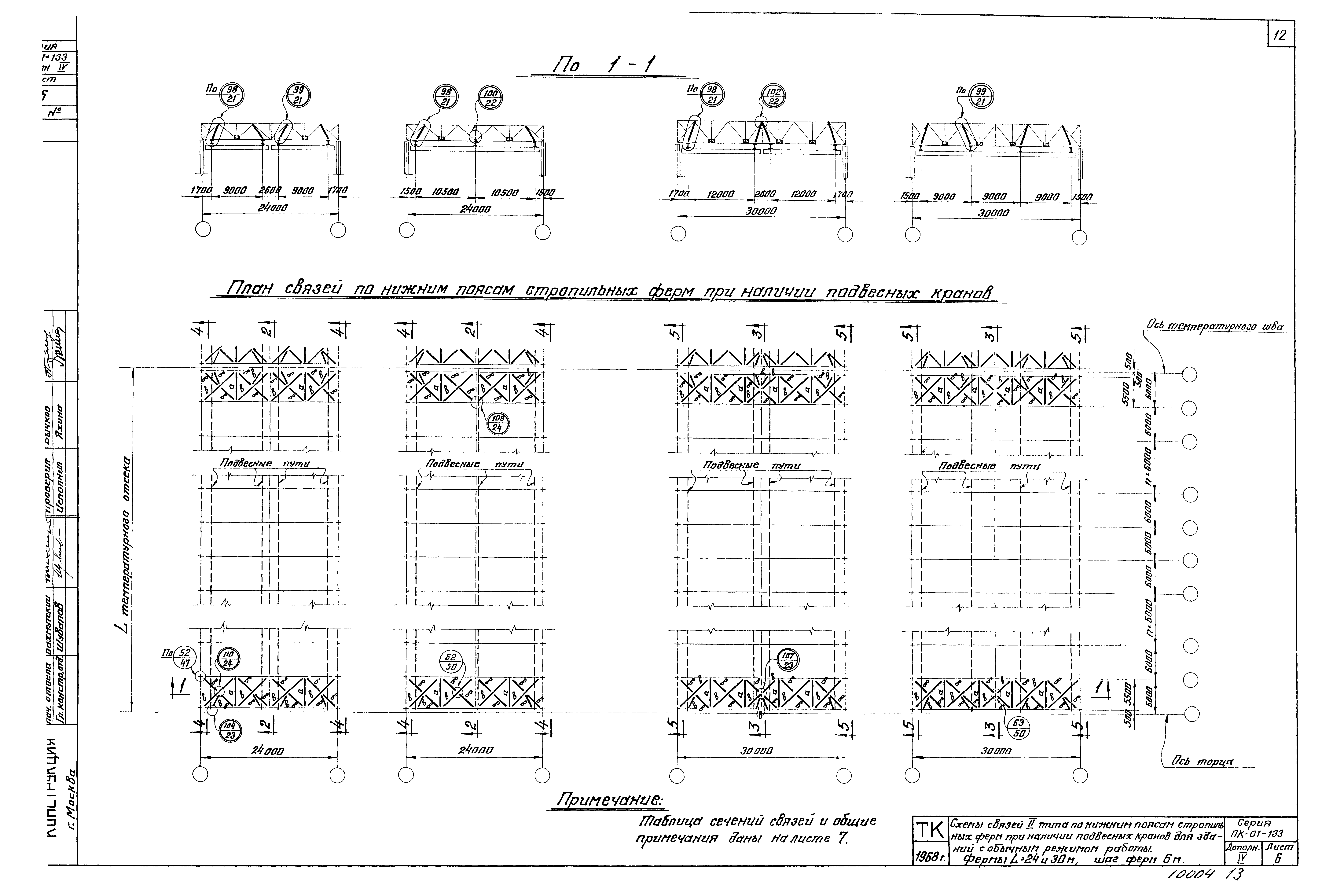

Схемы связей II типа по нижним поясам стропильных ферм при наличии подвесных кранов для зданий с обычным режимом работы. Фермы L = 24 и 30 м, шаг ферм 6 м

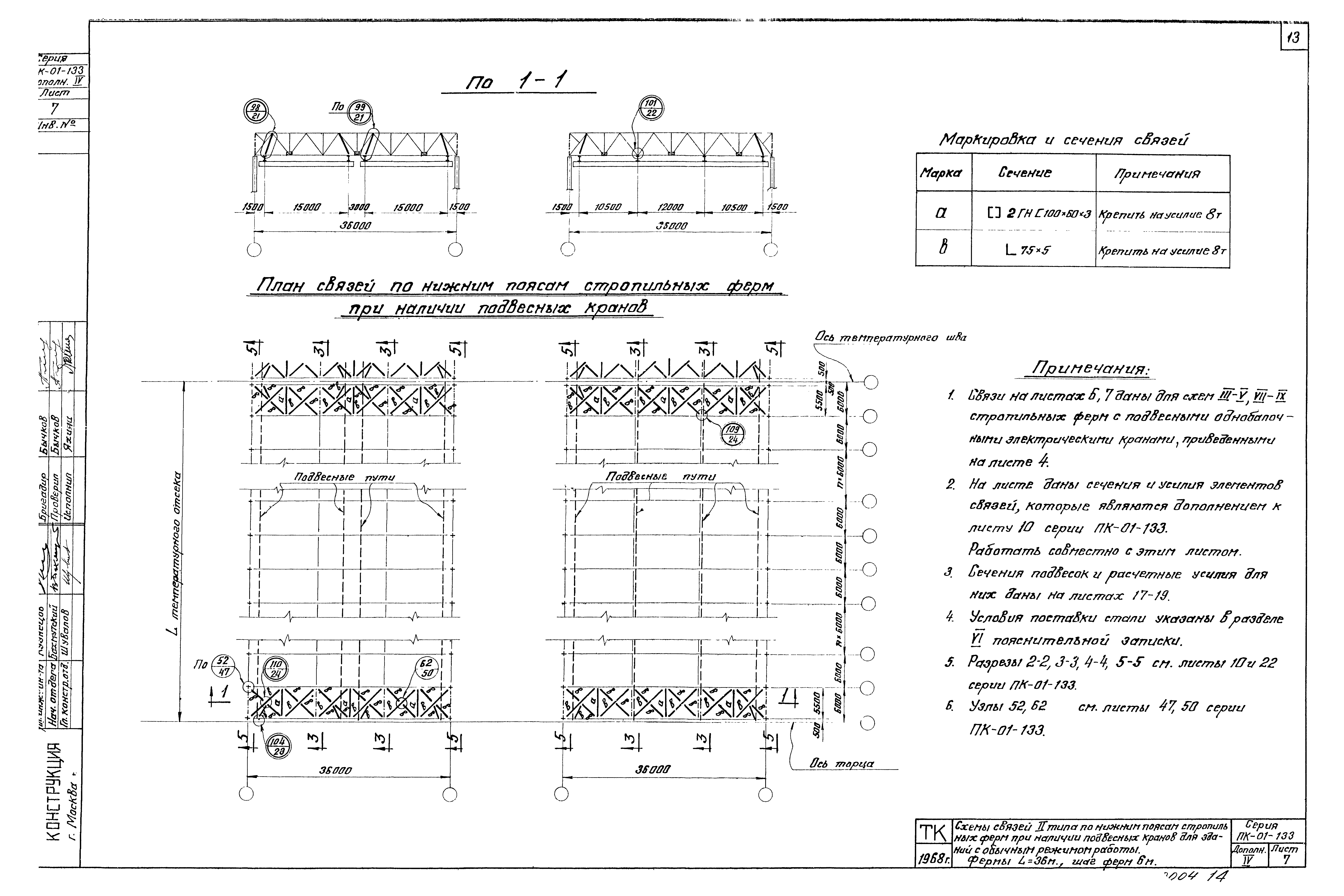

Схемы связей II типа по нижним поясам стропильных ферм при наличии подвесных кранов для зданий с обычным режимом работы. Фермы L = 36 м, шаг ферм 6 м

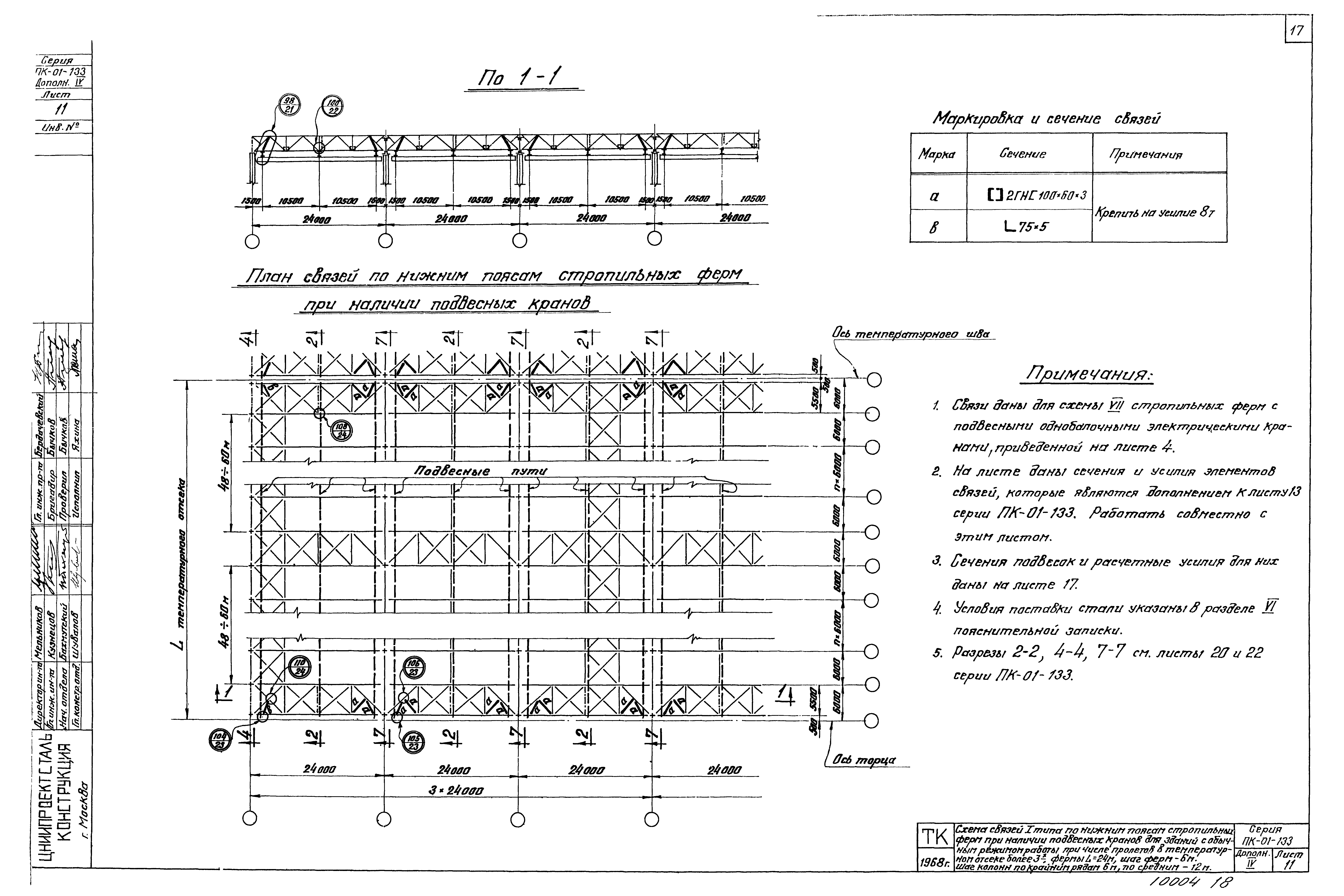

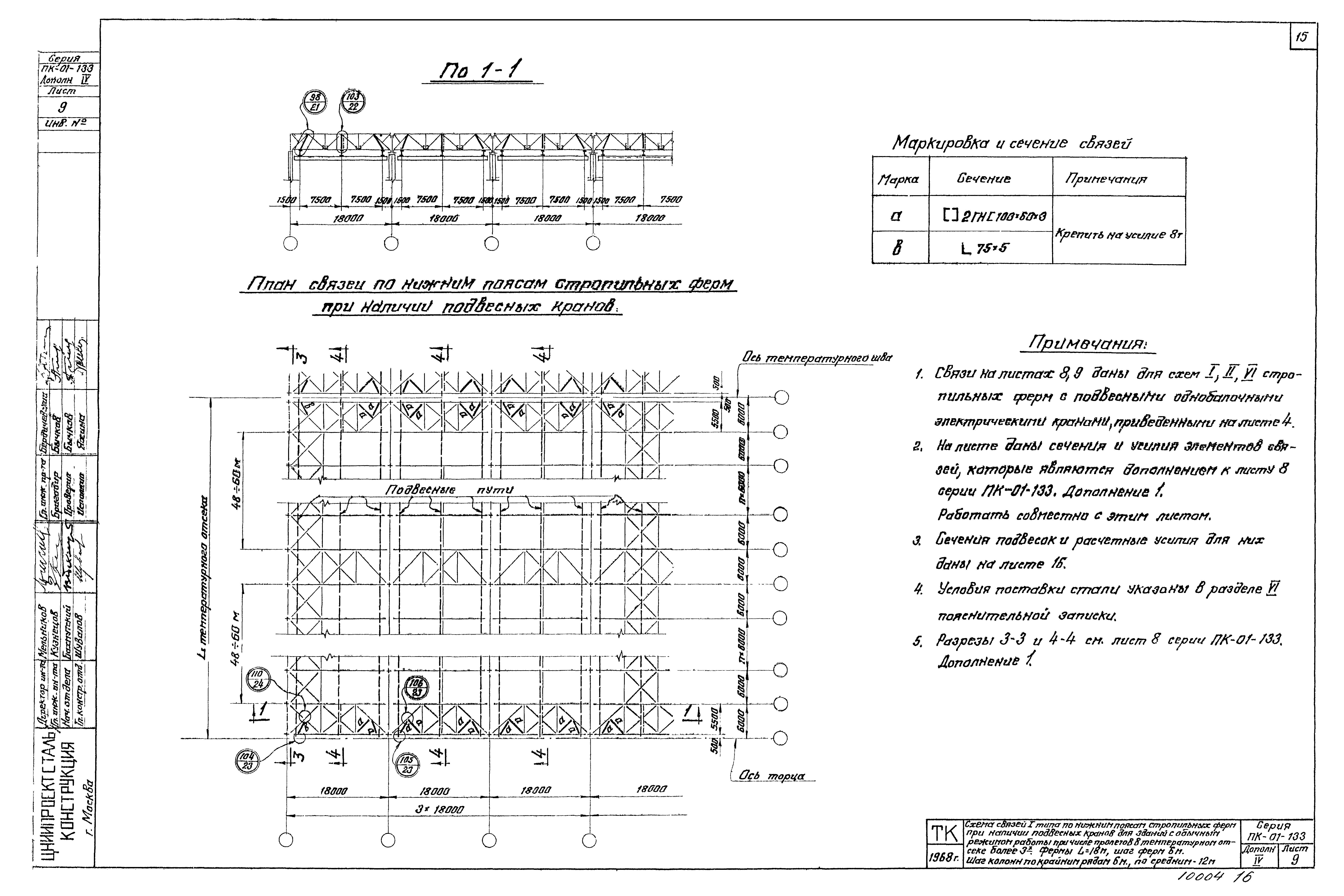

Схемы связей I типа по нижним поясам стропильных ферм при наличии подвесных кранов для зданий с обычным режимом работы при числе пролетов в температурном отсеке более 3-х. Фермы L = 18 м, шаг ферм 6 м. Шаг колонн по крайним рядам 6 м, по средним - 12 м

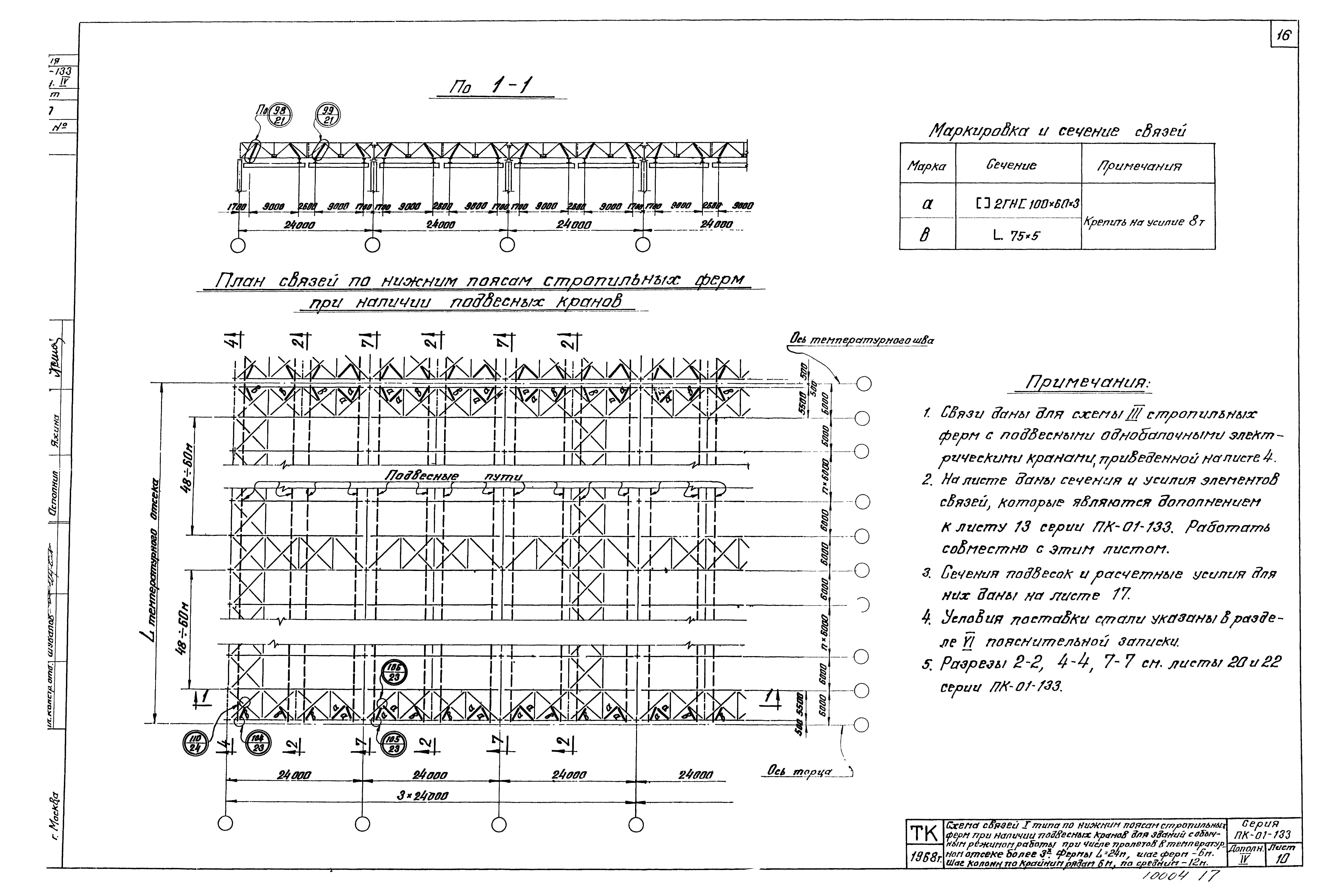

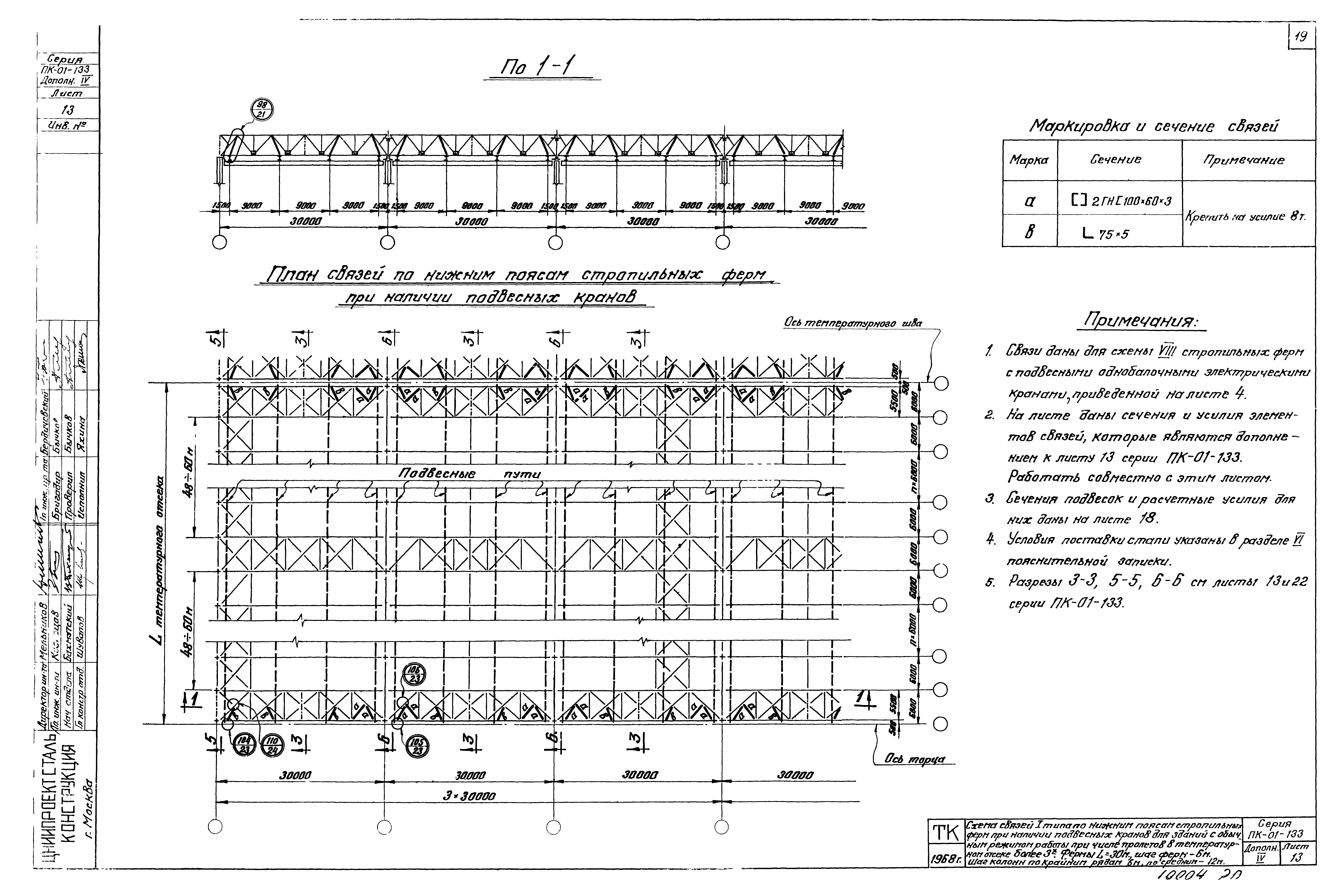

Схемы связей I типа по нижним поясам стропильных ферм при наличии подвесных кранов для зданий с обычным режимом работы при числе пролетов в температурном отсеке более 3-х. Фермы L = 24 м, шаг ферм 6 м. Шаг колонн по крайним рядам 6 м, по средним - 12 м

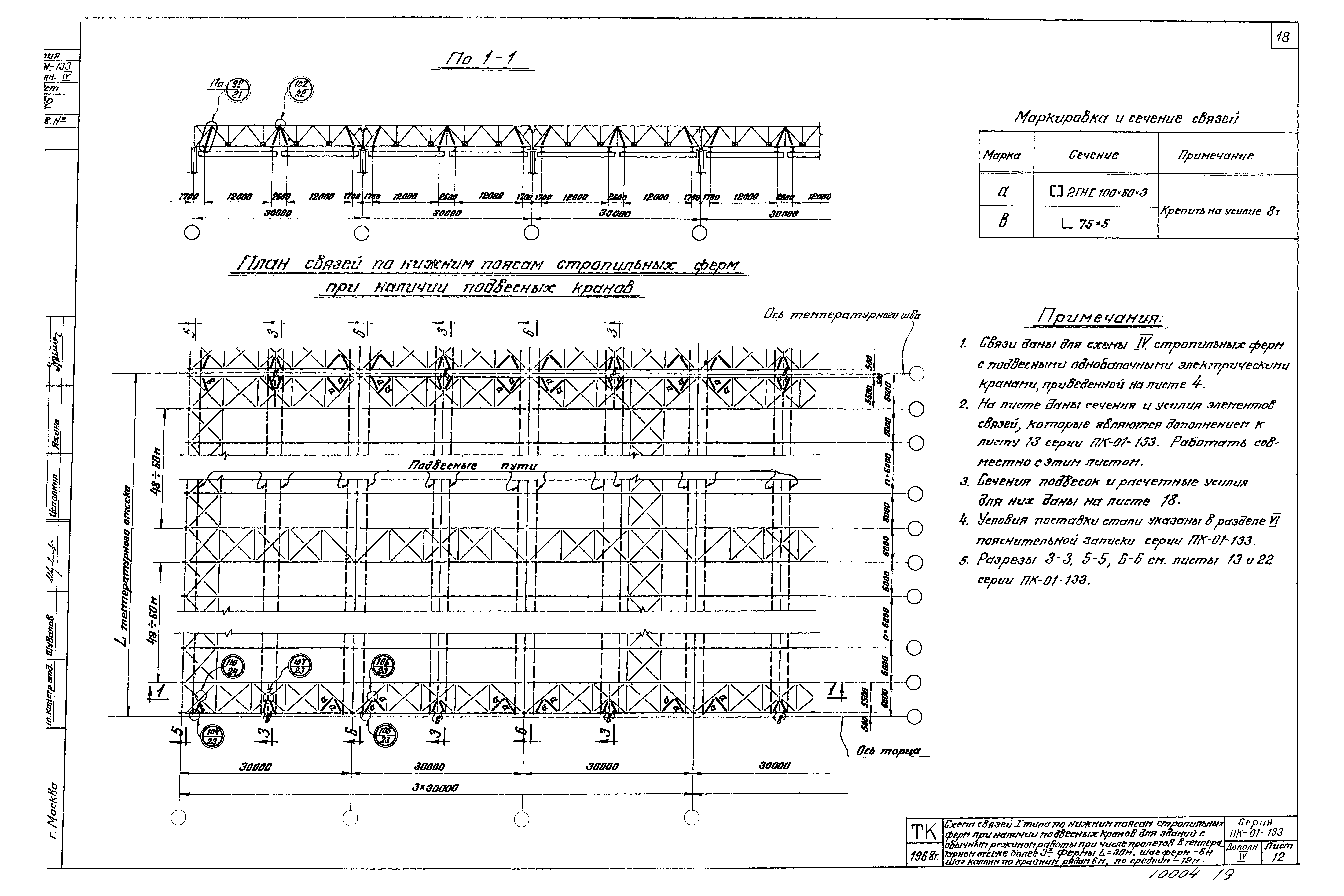

Схемы связей I типа по нижним поясам стропильных ферм при наличии подвесных кранов для зданий с обычным режимом работы при числе пролетов в температурном отсеке более 3-х. Фермы L = 30 м, шаг ферм 6 м. Шаг колонн по крайним рядам 6 м, по средним - 12 м

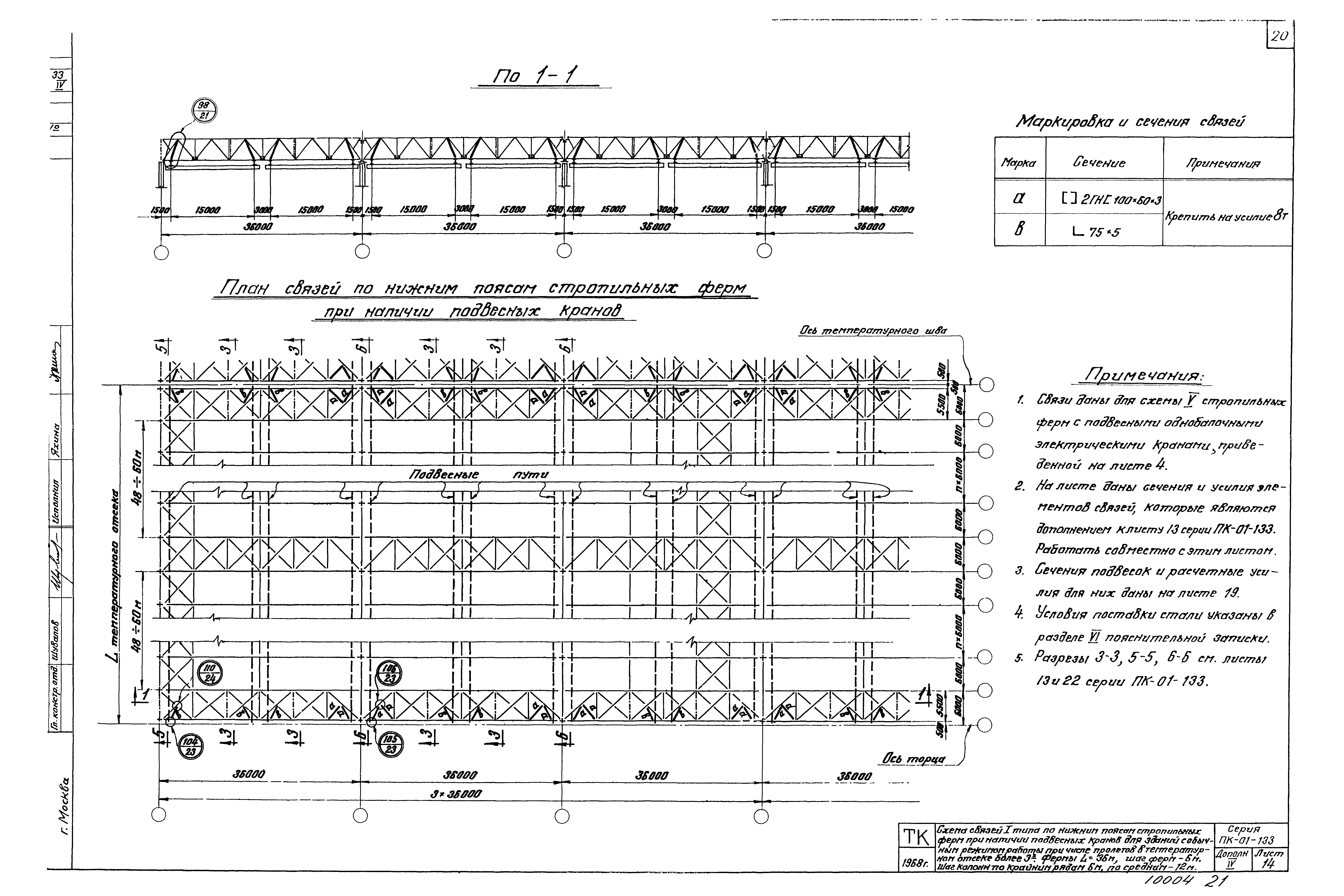

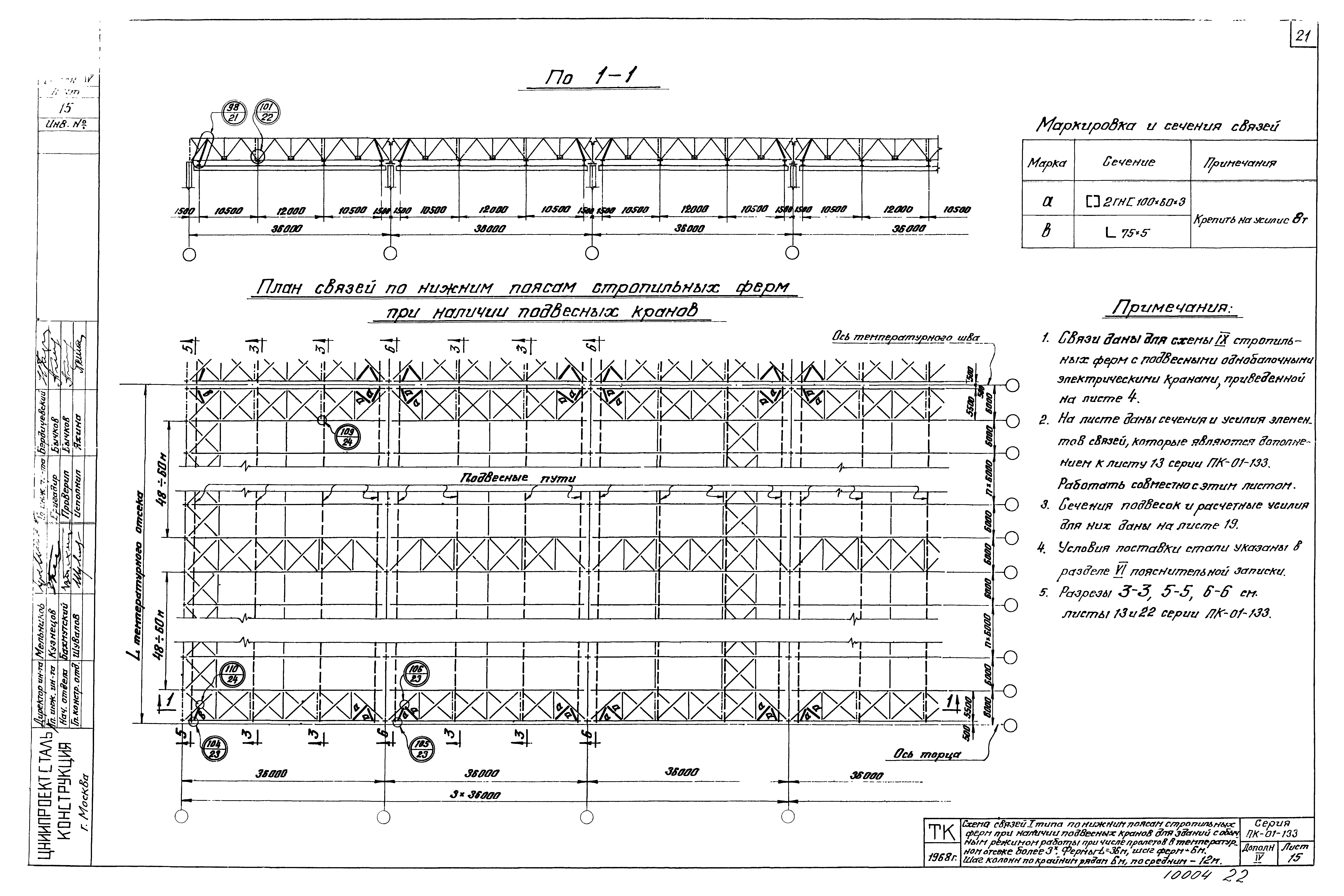

Схемы связей I типа по нижним поясам стропильных ферм при наличии подвесных кранов для зданий с обычным режимом работы при числе пролетов в температурном отсеке более 3-х. Фермы L = 36 м, шаг ферм 6 м. Шаг колонн по крайним рядам 6 м, по средним - 12 м

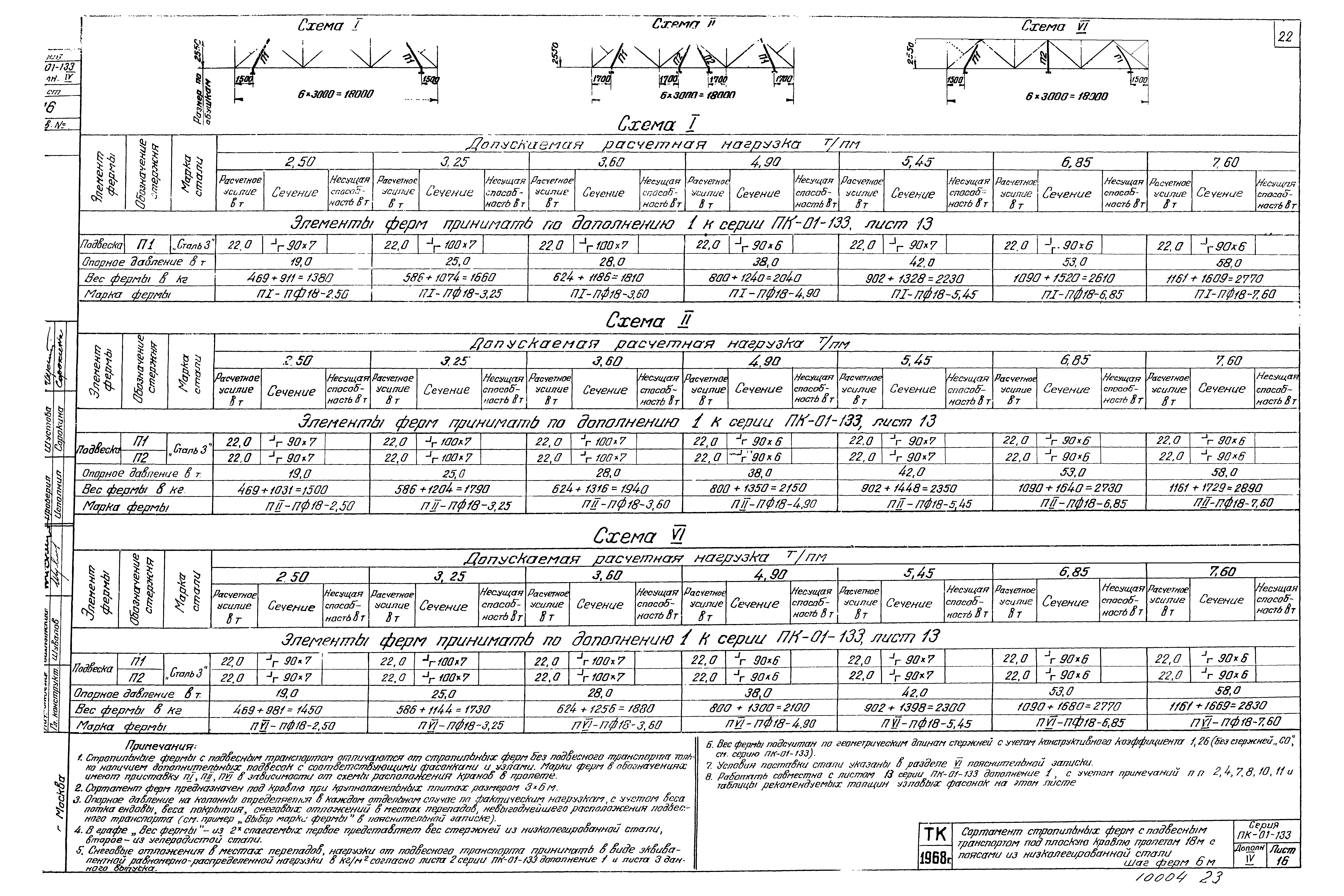

Сортамент стропильных ферм с подвесным транспортом под плоскую кровлю пролетом 18 м с поясами из низколегированной стали. Шаг ферм 6 м

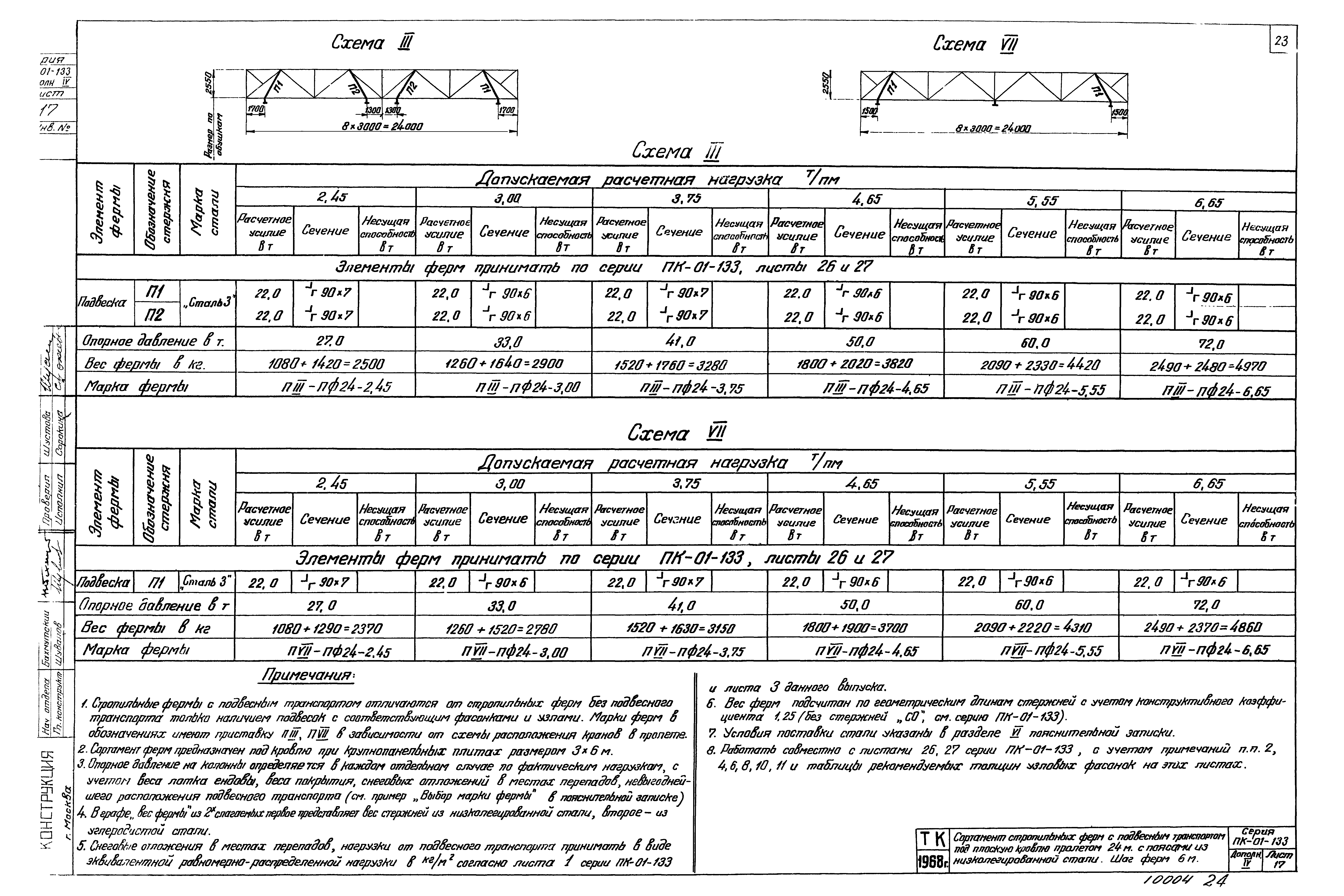

Сортамент стропильных ферм с подвесным транспортом под плоскую кровлю пролетом 24 м с поясами из низколегированной стали. Шаг ферм 6 м
Сортамент стропильных ферм с подвесным транспортом под плоскую кровлю пролетом 30 м с поясами из низколегированной стали. Шаг ферм 6 м

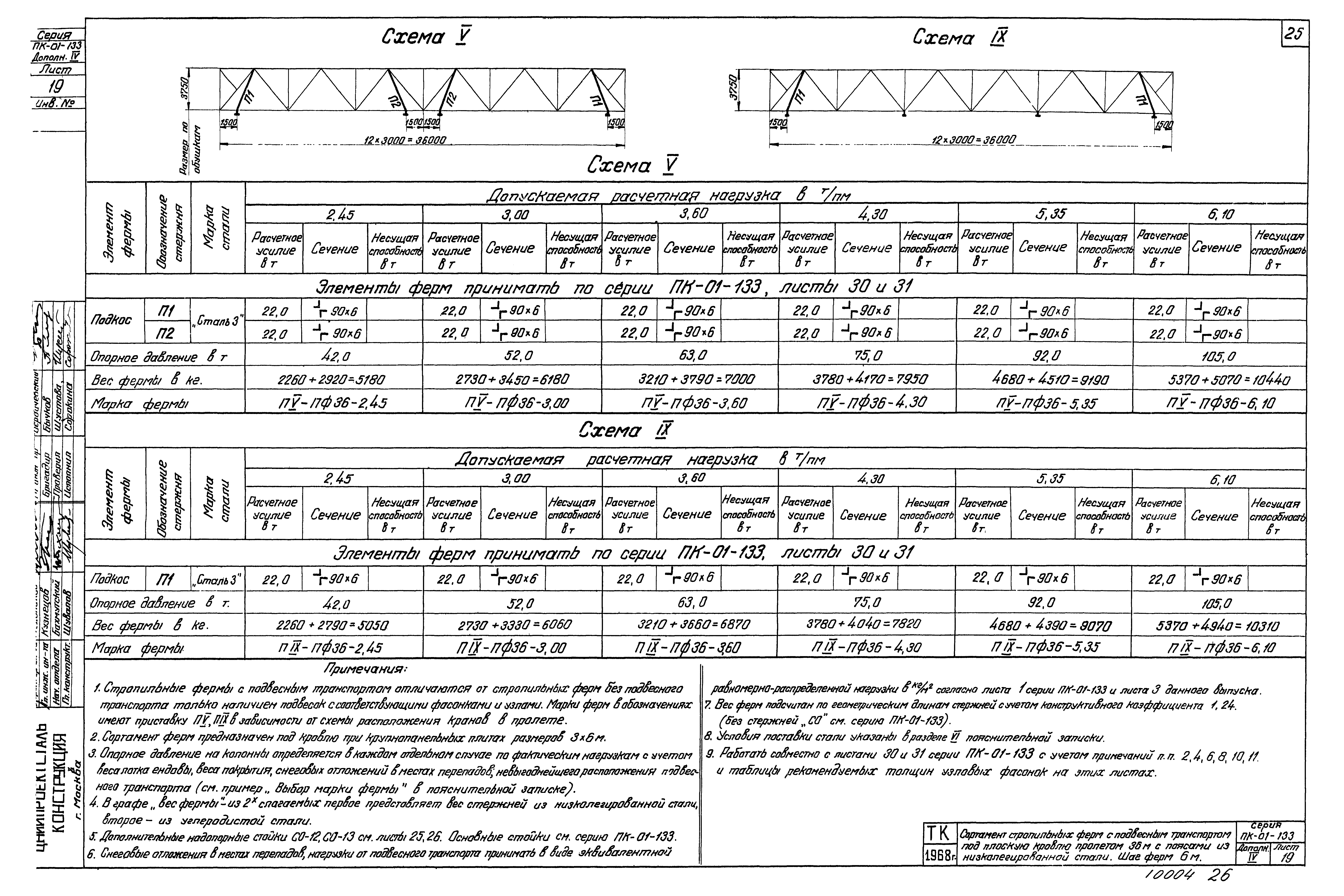

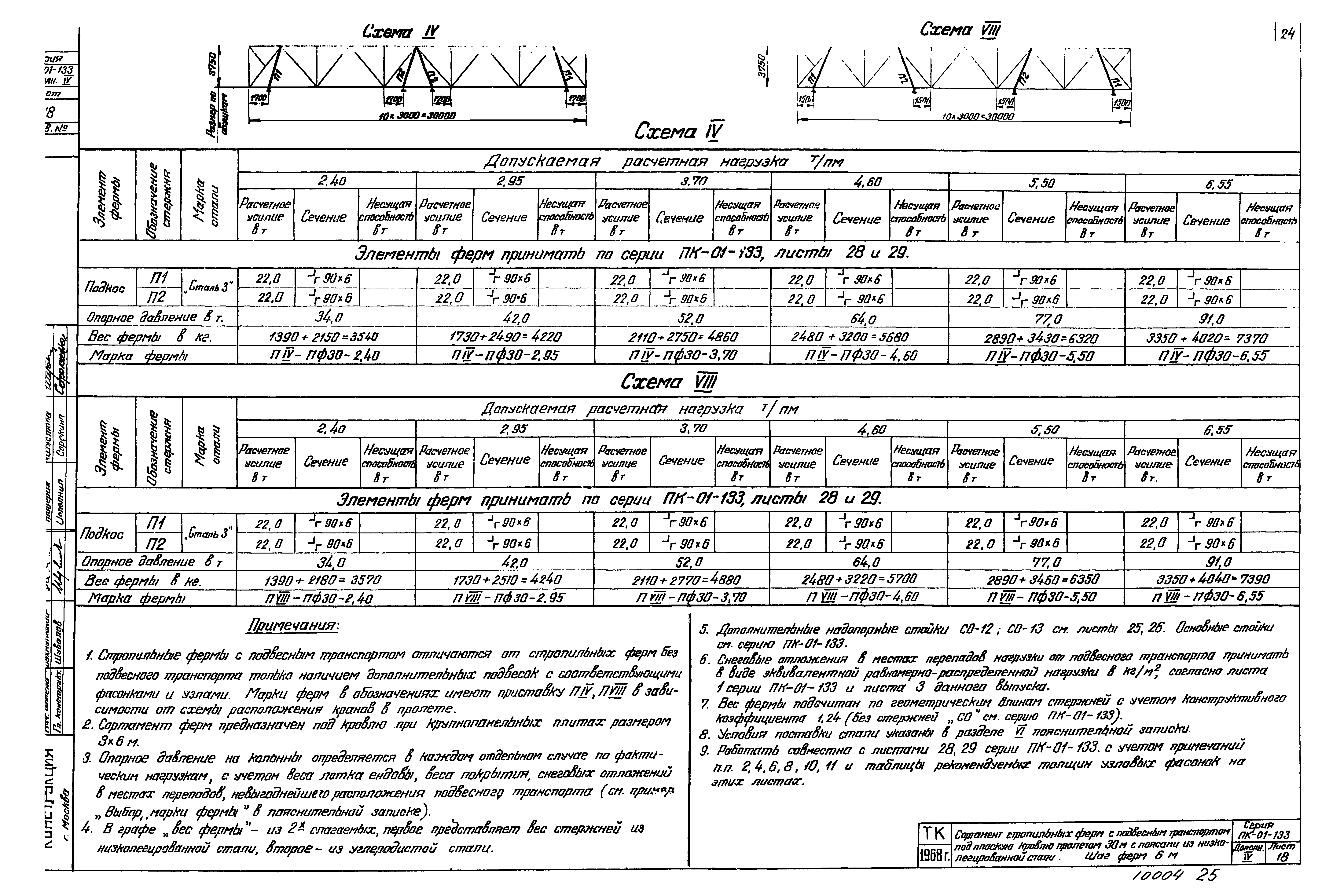

Сортамент стропильных ферм с подвесным транспортом под плоскую кровлю пролетом 36 м с поясами из низколегированной стали. Шаг ферм 6 м

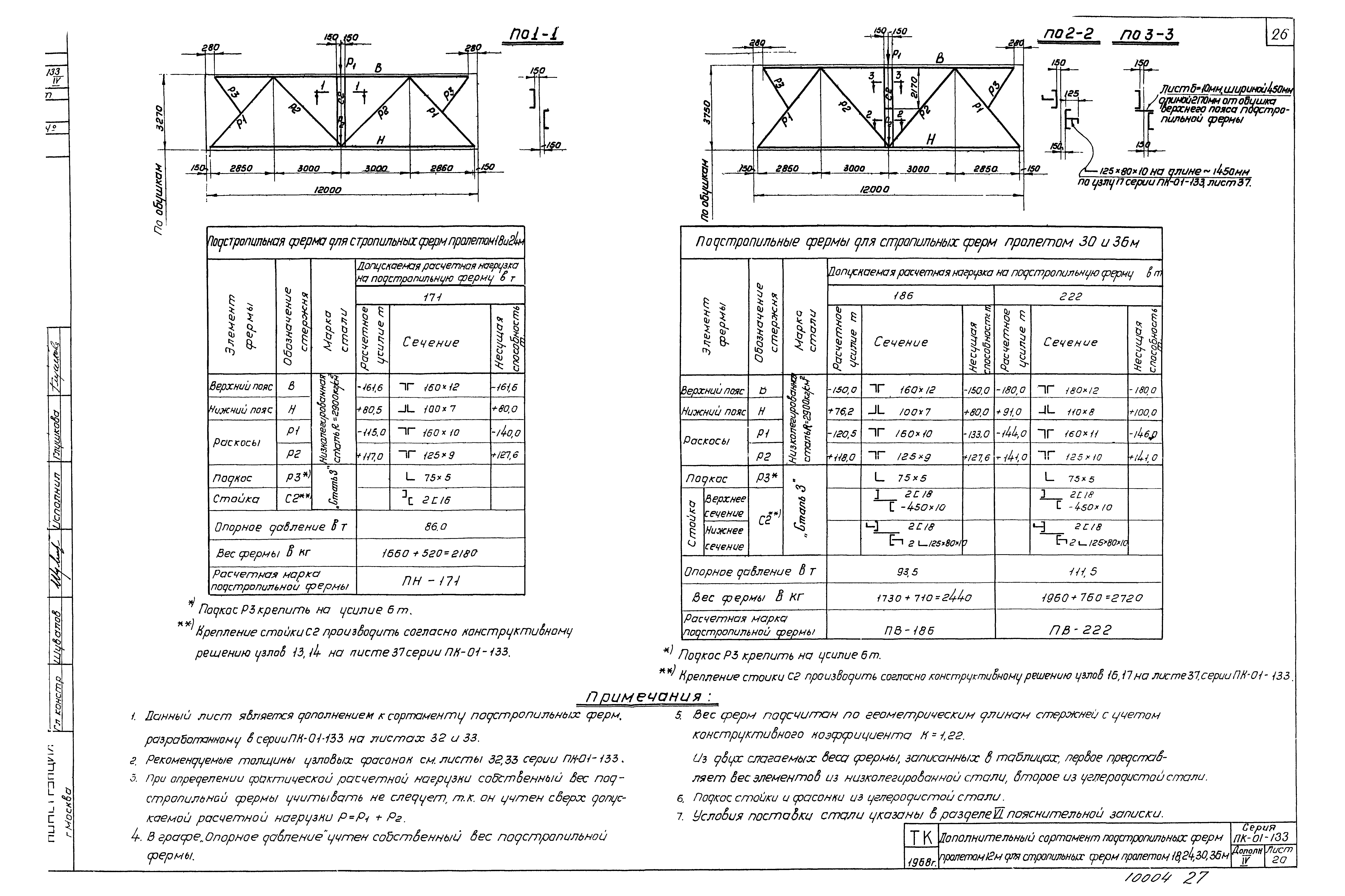

Дополнительный сортамент подстропильных ферм пролетом 12 м для стропильных ферм пролетом 18, 24, 30, 36 м

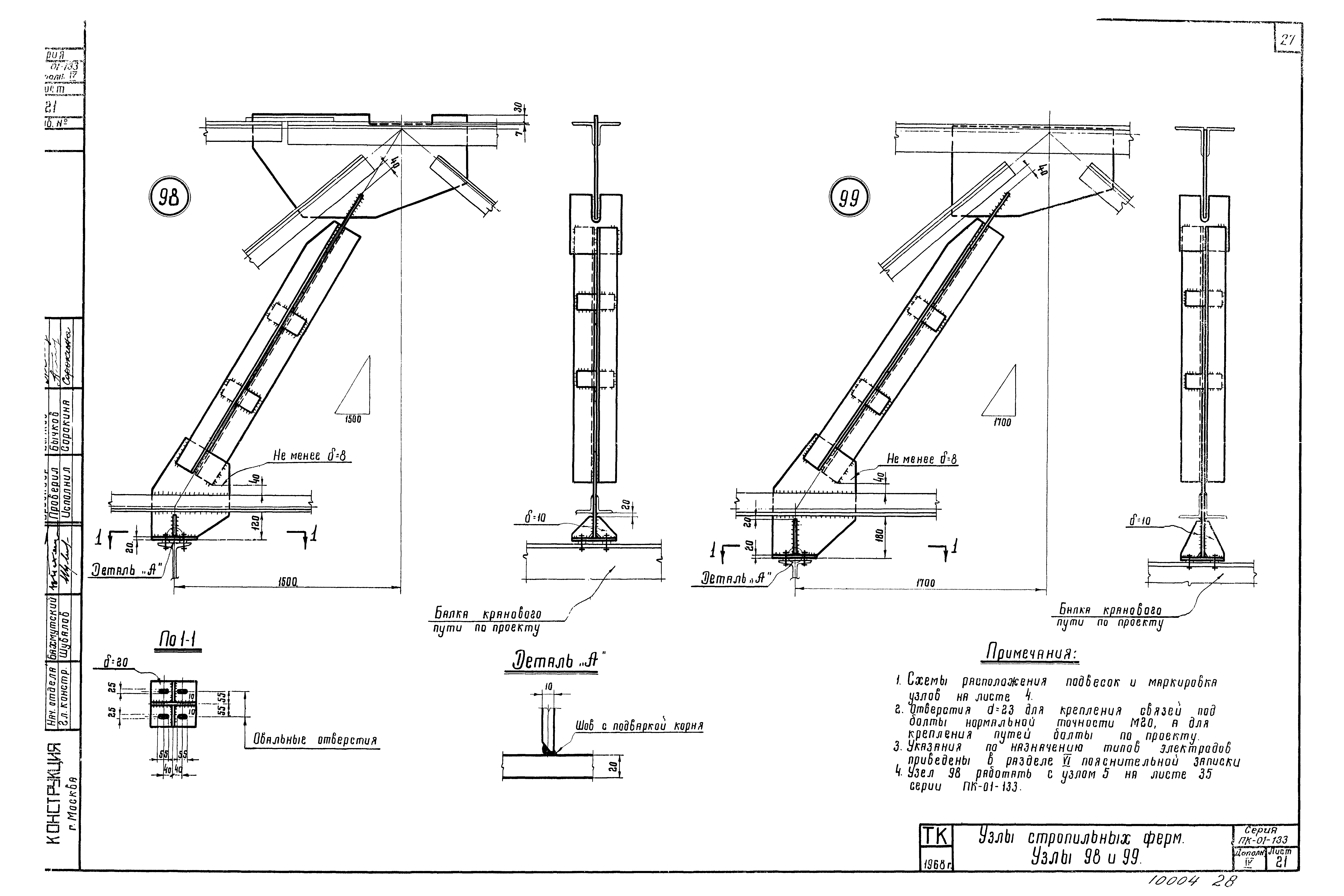

Узлы стропильных ферм. Узлы 98 и 99

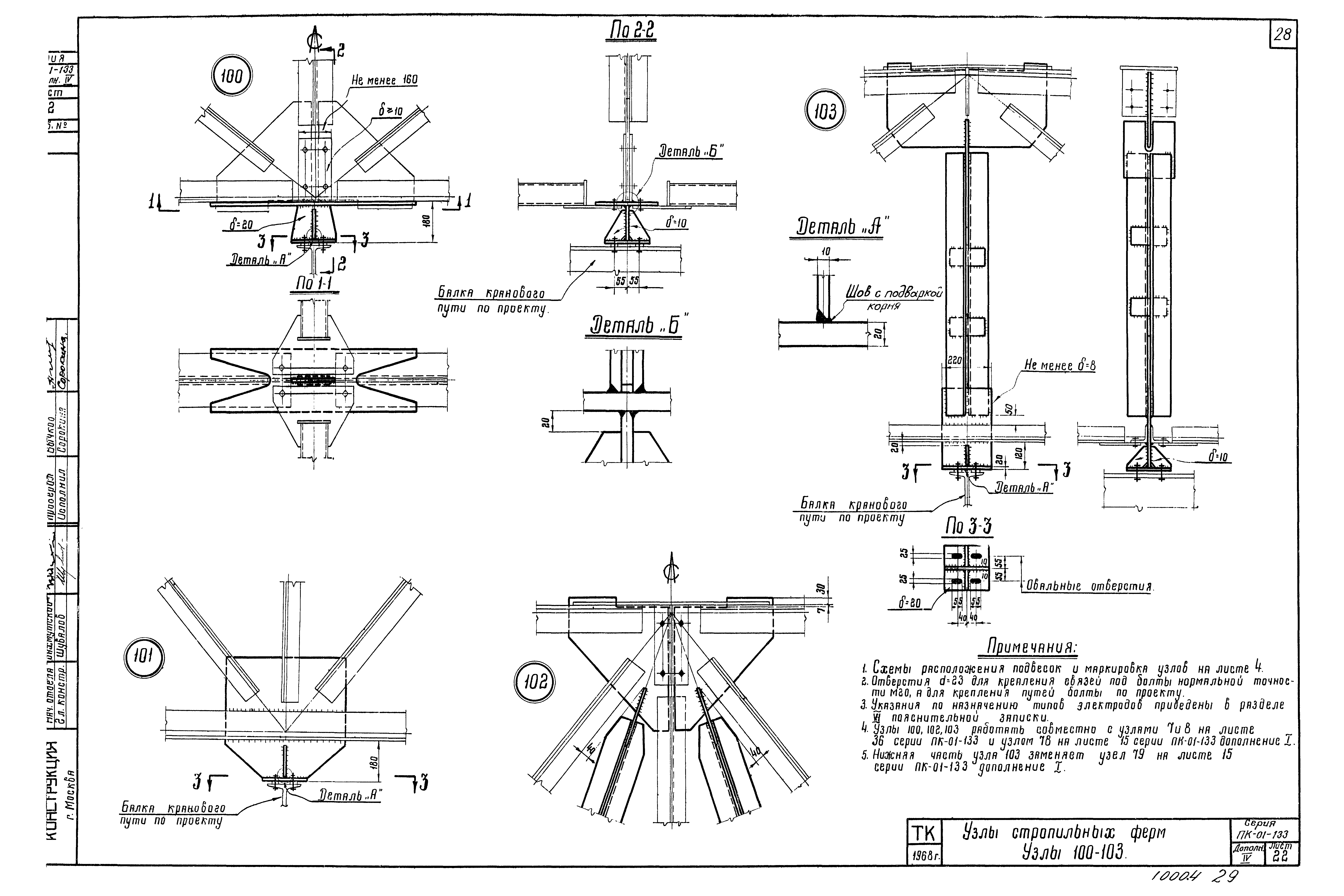

Узлы стропильных ферм. Узлы 100 - 103

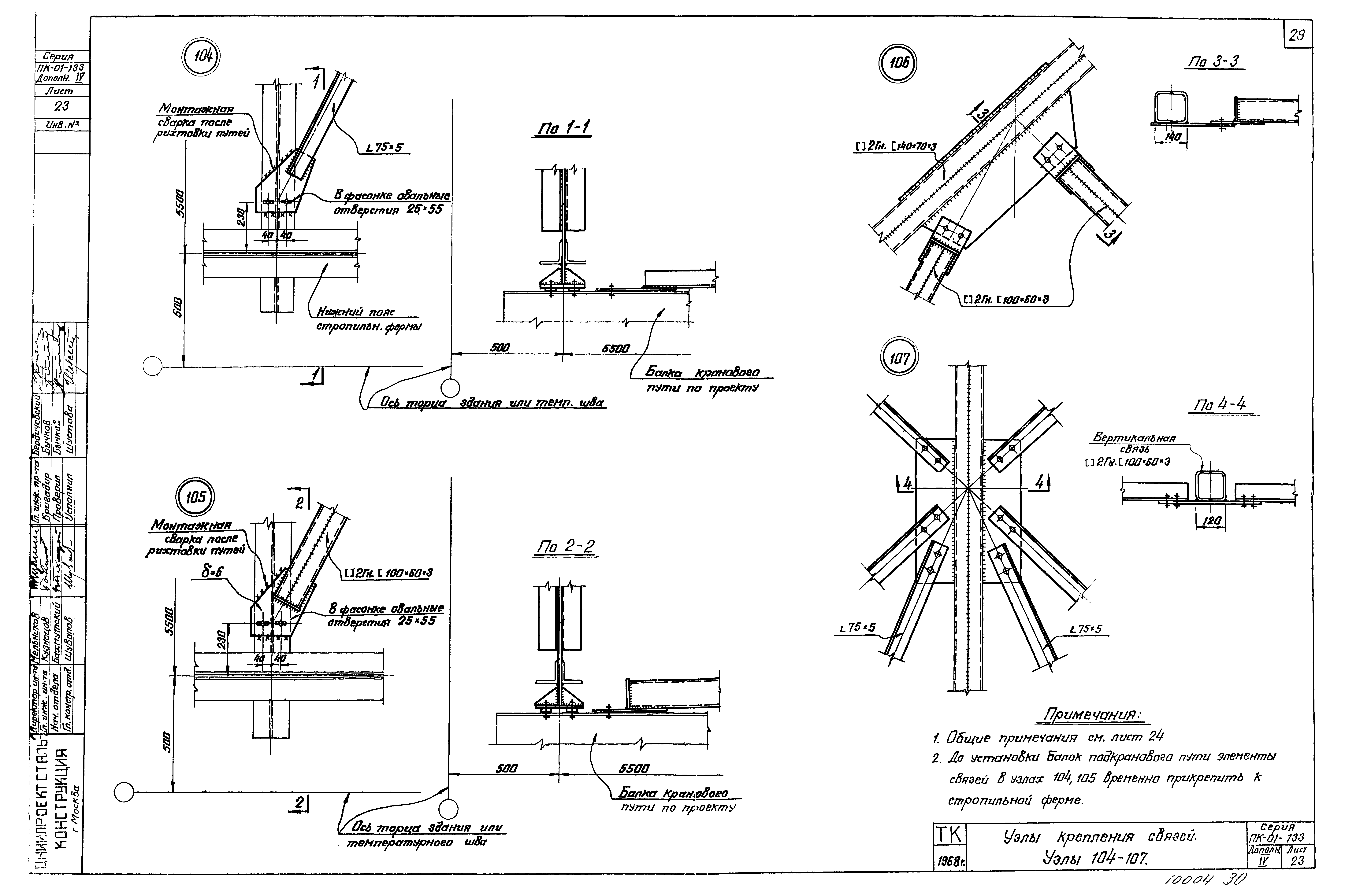

Узлы стропильных ферм. Узлы 104 - 107

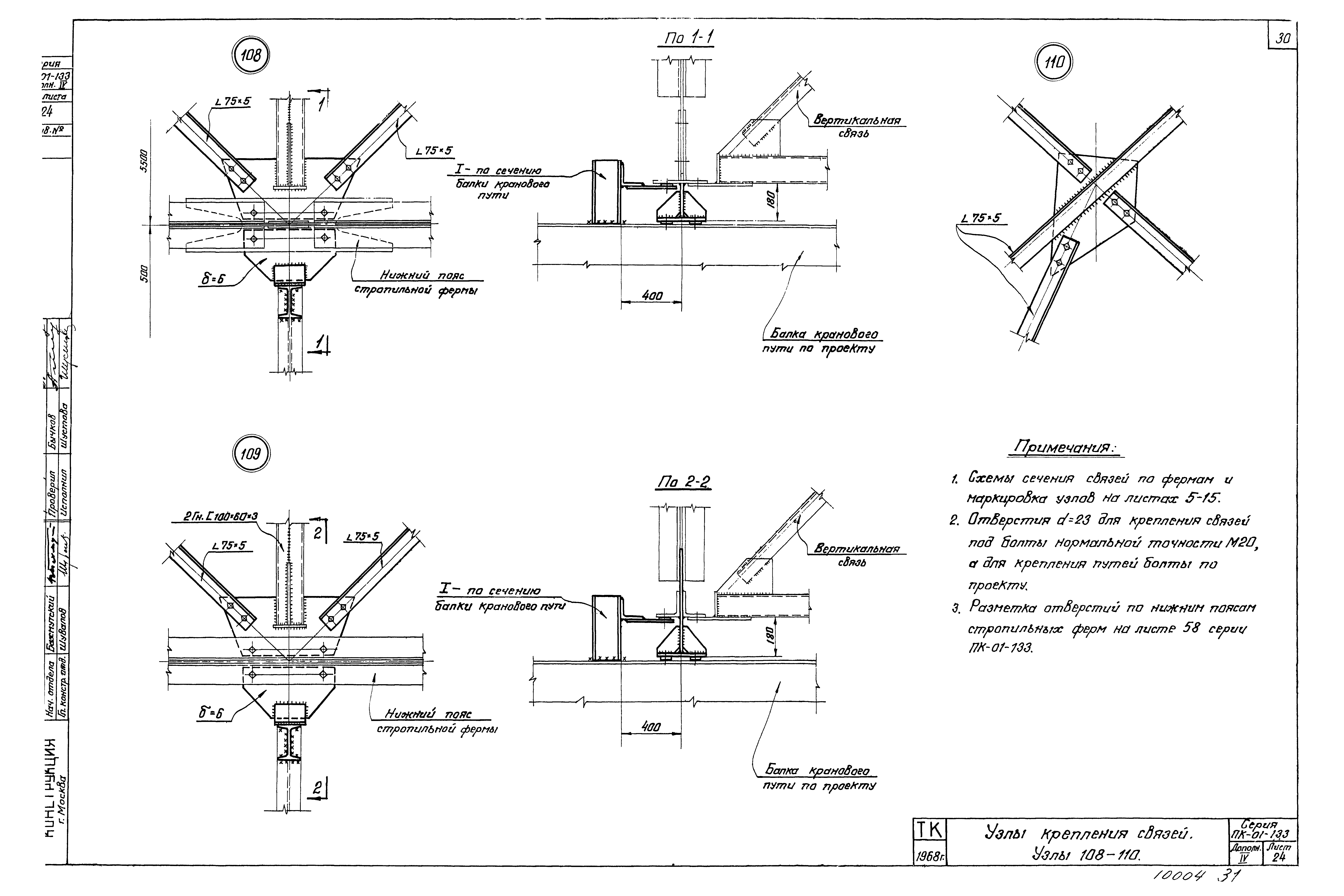

Узлы стропильных ферм. Узлы 108 - 110
Схемы узлов опирания стропильных ферм пролетом 30 и 36 м при подстропильных фермах на надопорные стойки и колонны. Схемы и сортамент дополнительных надопорных стоек

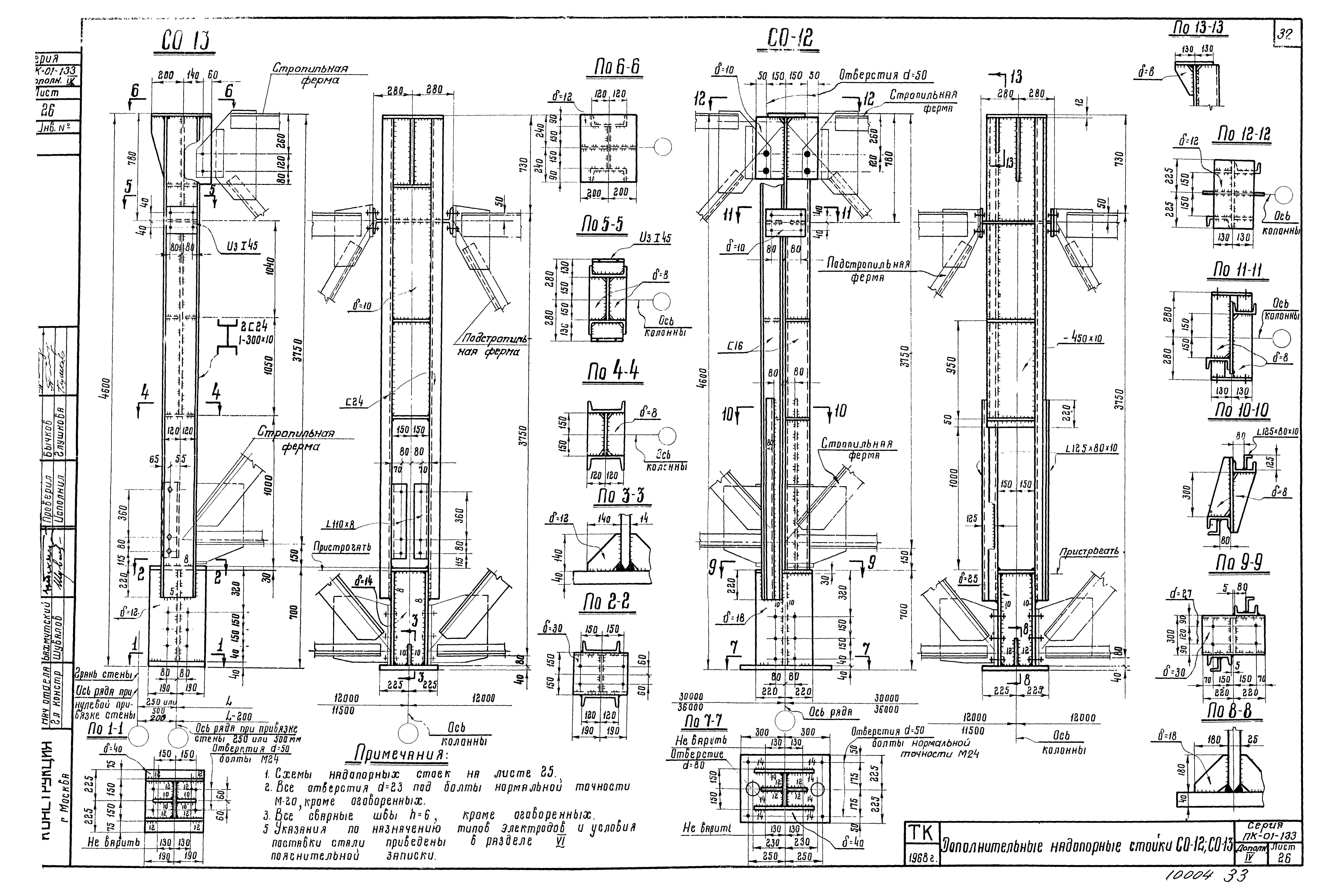

Дополнительные надопорные стойки СО-12, СО-13

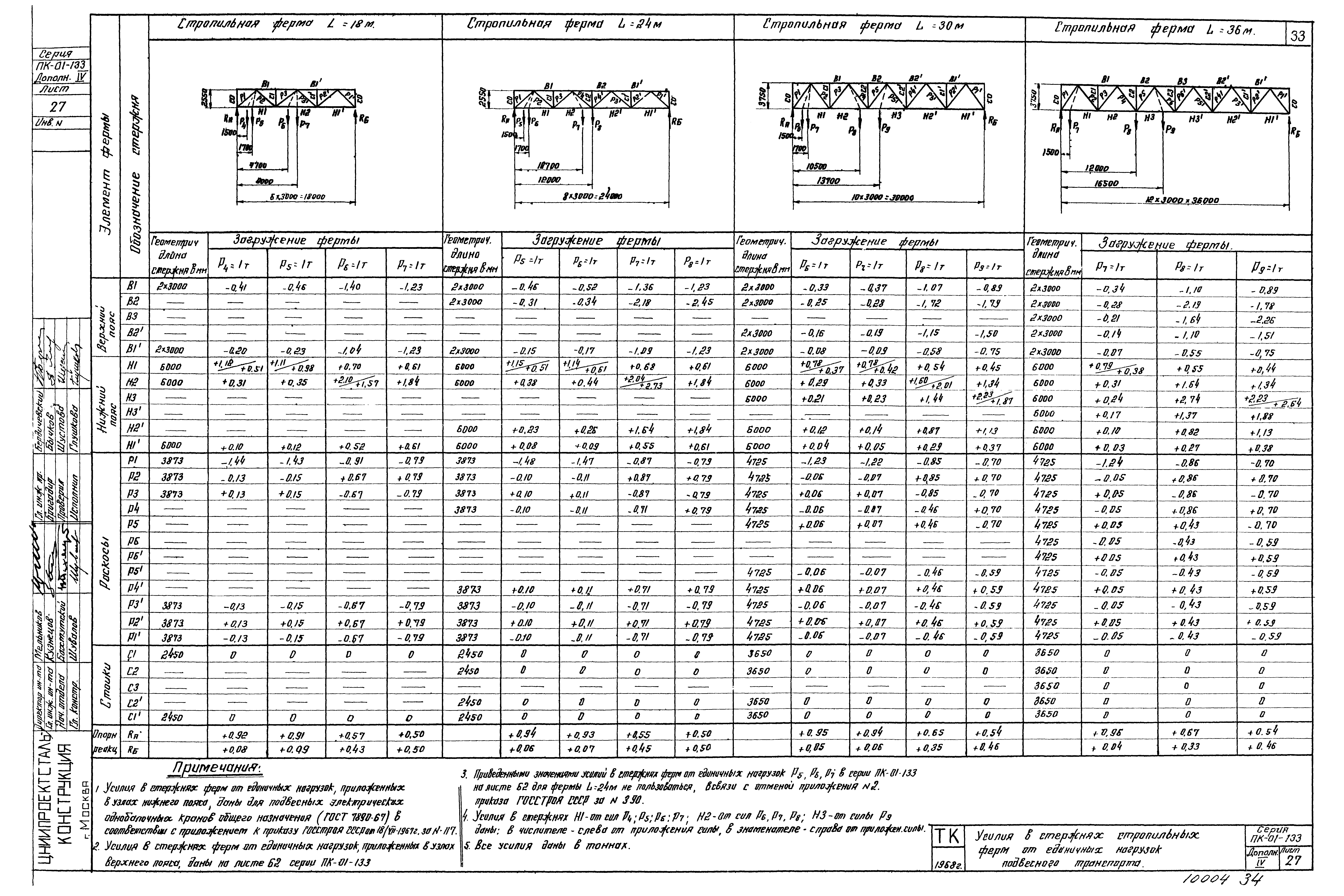

Усилия в стержнях стропильных ферм от единичных нагрузок подвесного транспорта

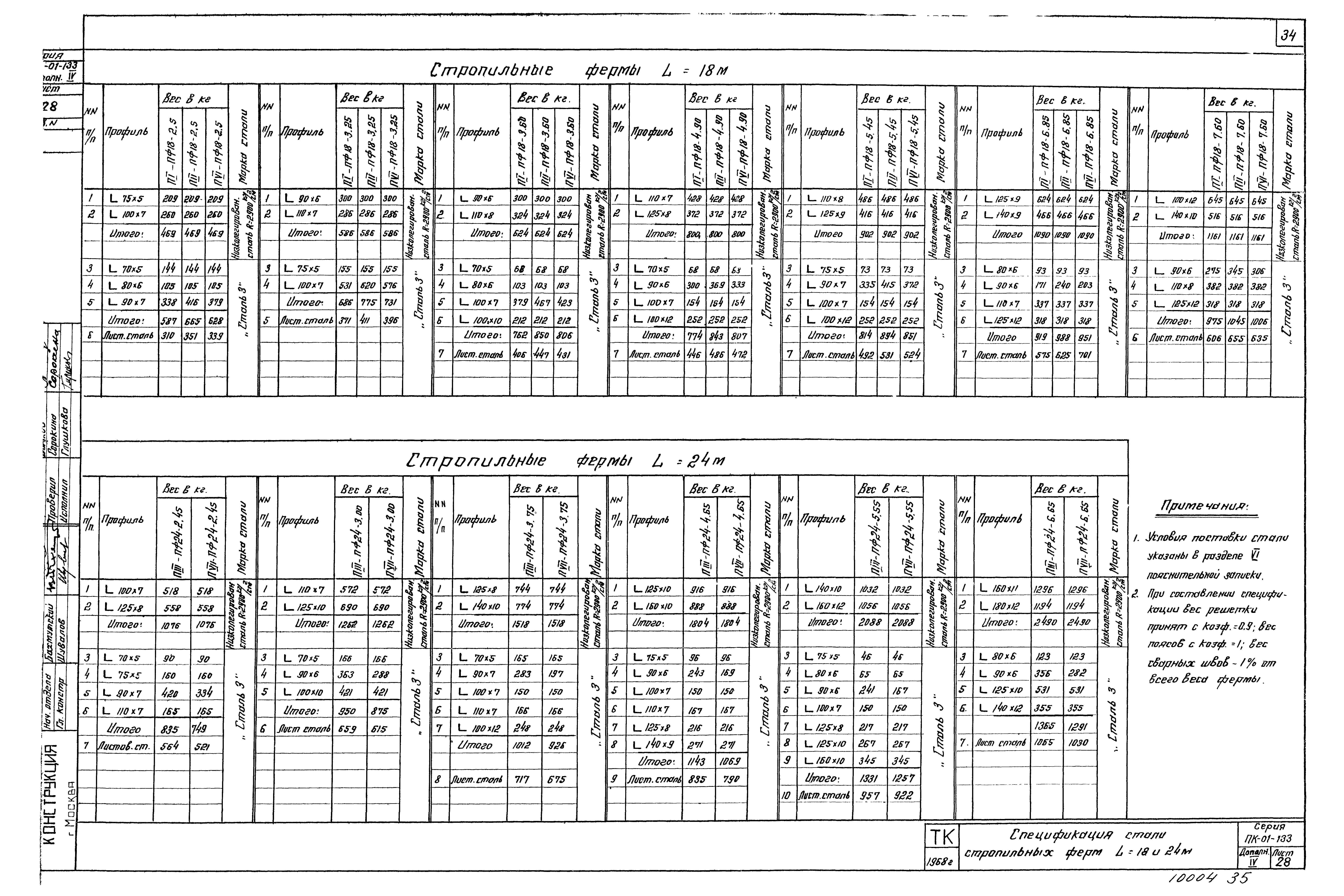

Спецификация стали стропильных ферм L = 18 и 24 м

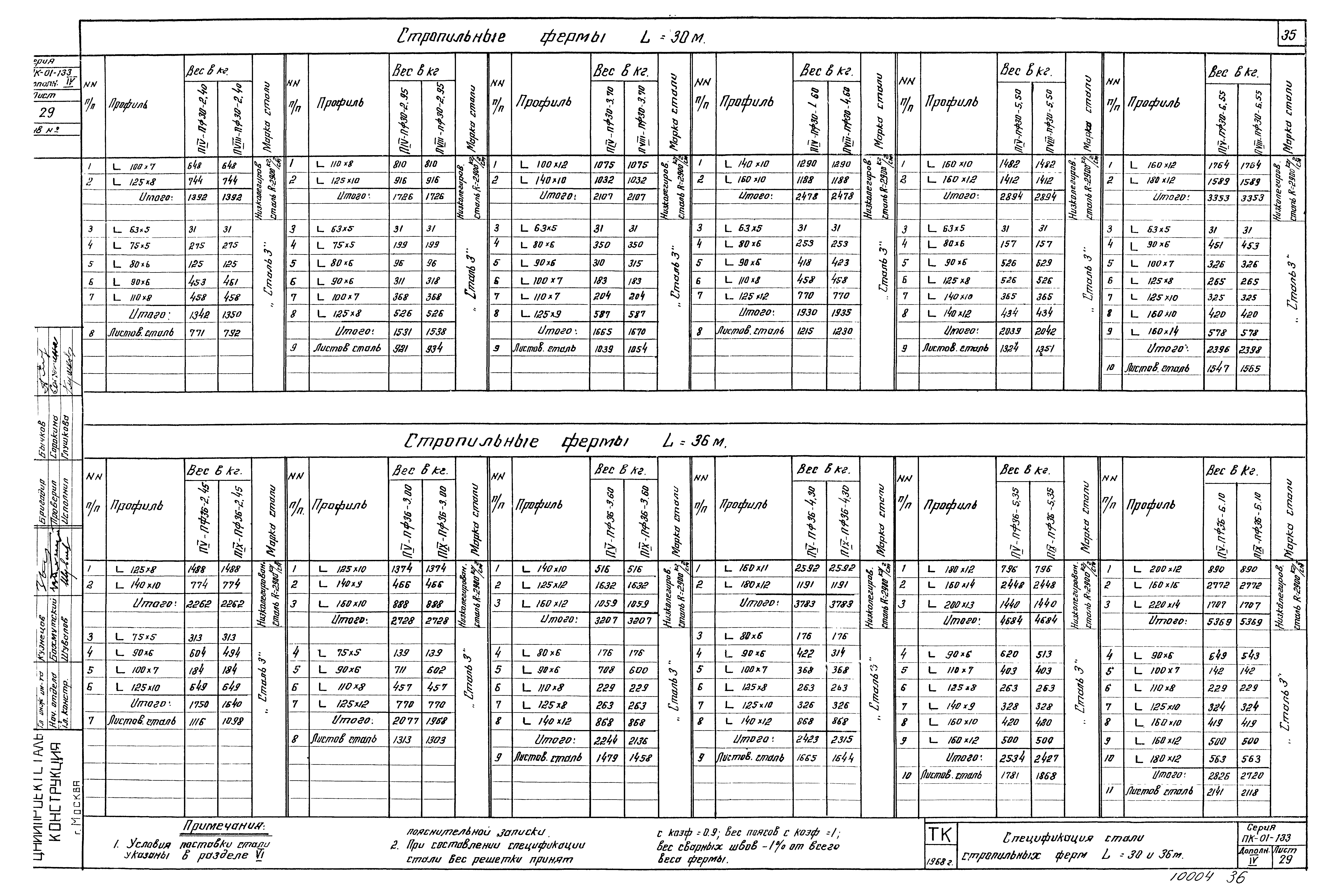

Спецификация стали стропильных ферм L = 30 и 36 м

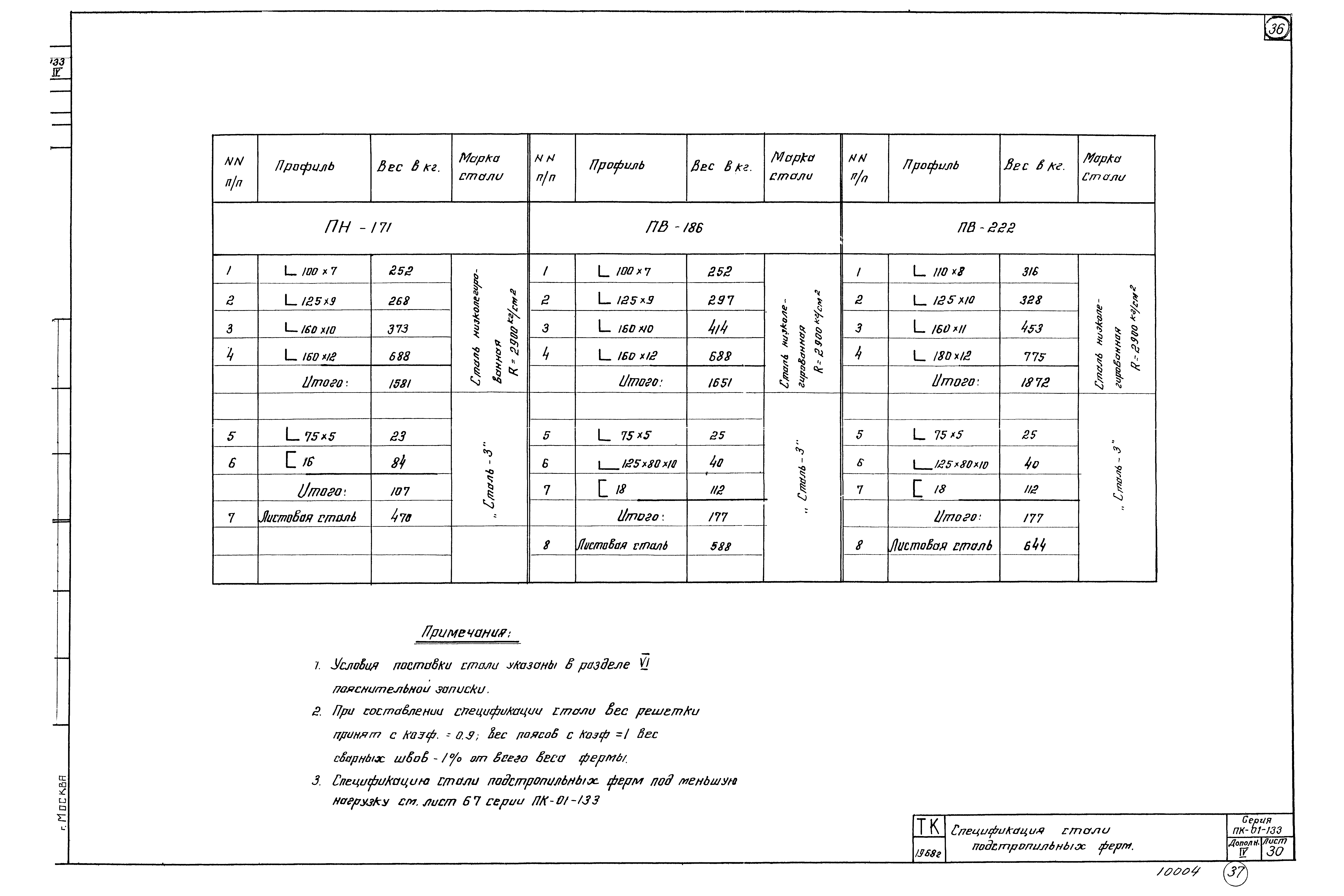

Спецификация стали подстропильных ферм
Разработан: ЦНИИпроектстальконструкция
Утверждён:31.12.1968 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 110)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Стальные и металлодеревянные
