Скачать Серия ПК-01-133 Дополнение III. Конструкции покрытий для районов с расчетной сейсмичностью 7 и 8 баллов. Рабочие чертежи КМ

Дата актуализации: 10.08.2017

Серия ПК-01-133

Дополнение III. Конструкции покрытий для районов с расчетной сейсмичностью 7 и 8 баллов. Рабочие чертежи КМ

Обозначение: Серия ПК-01-133
Обозначение англ: Series ПК-01-133
Статус:действует
Название рус.:Дополнение III. Конструкции покрытий для районов с расчетной сейсмичностью 7 и 8 баллов. Рабочие чертежи КМ
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

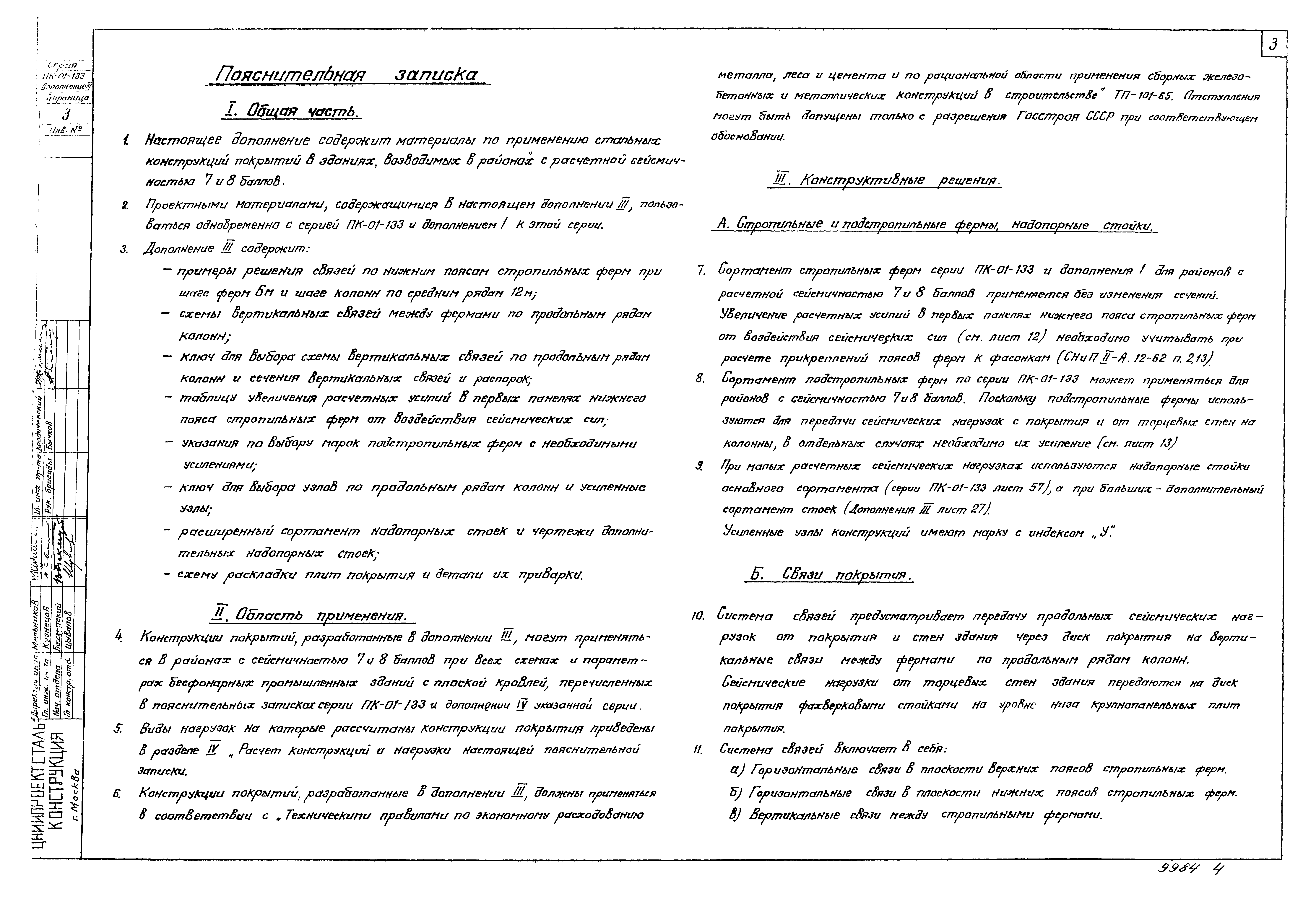

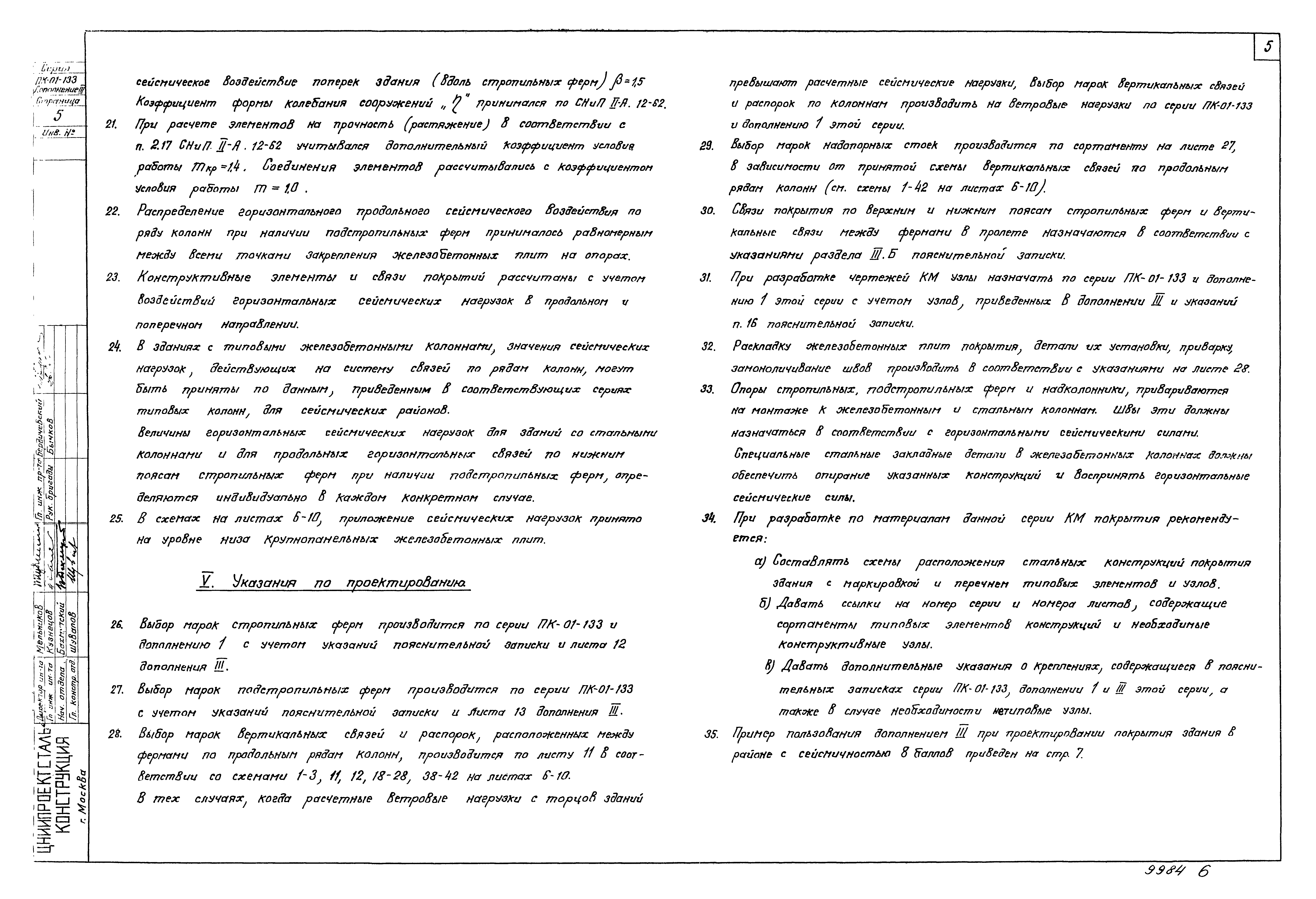

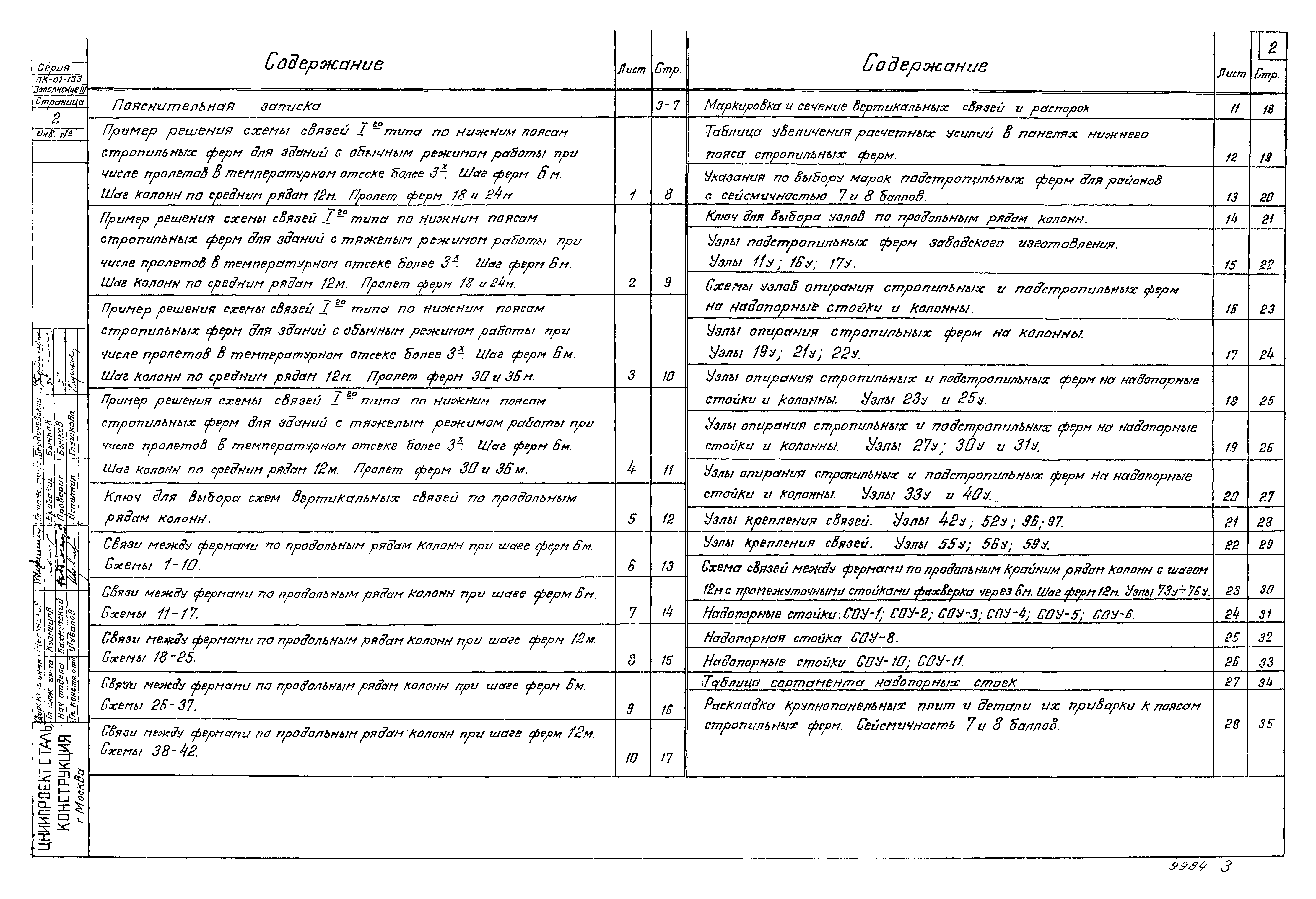

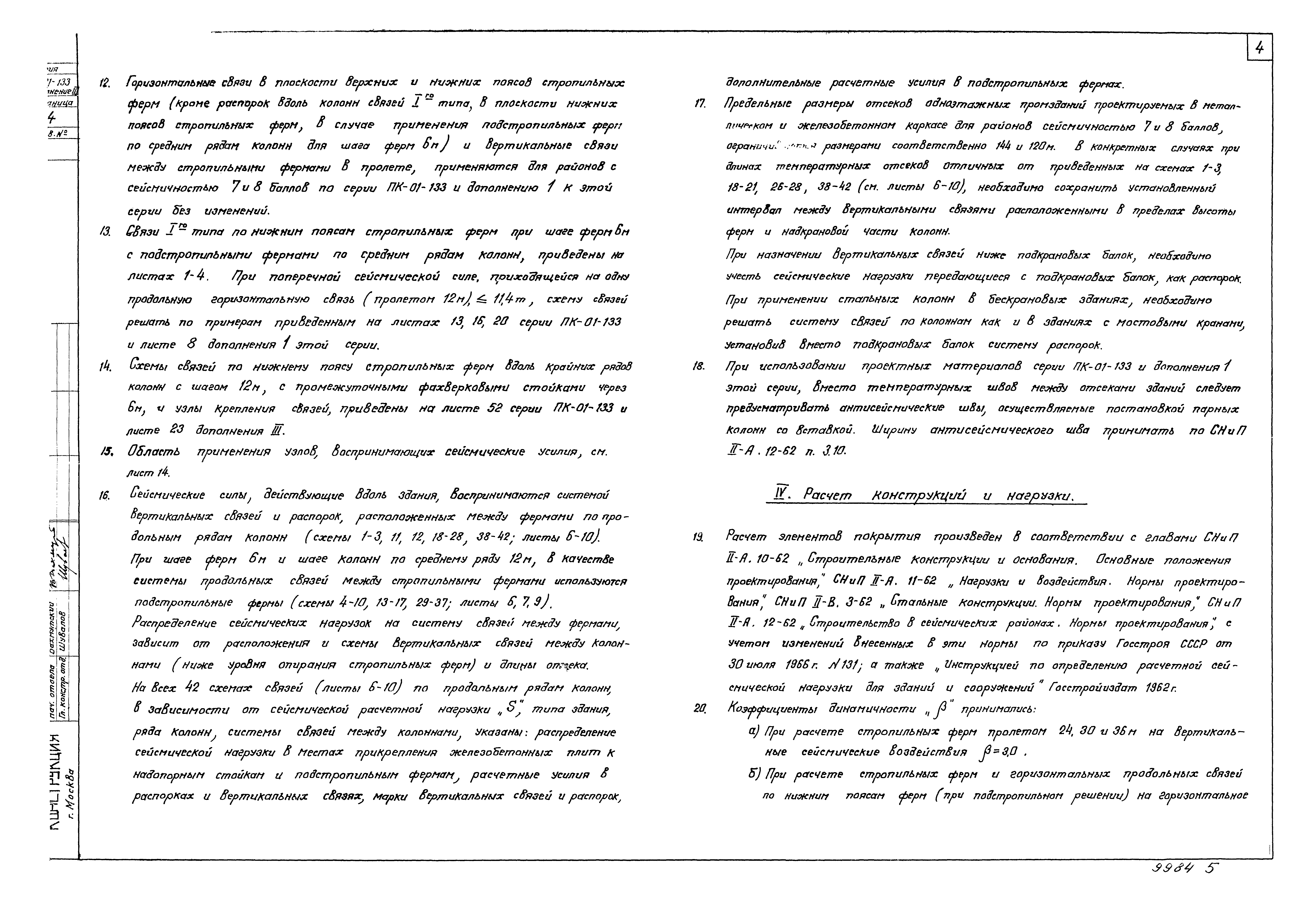

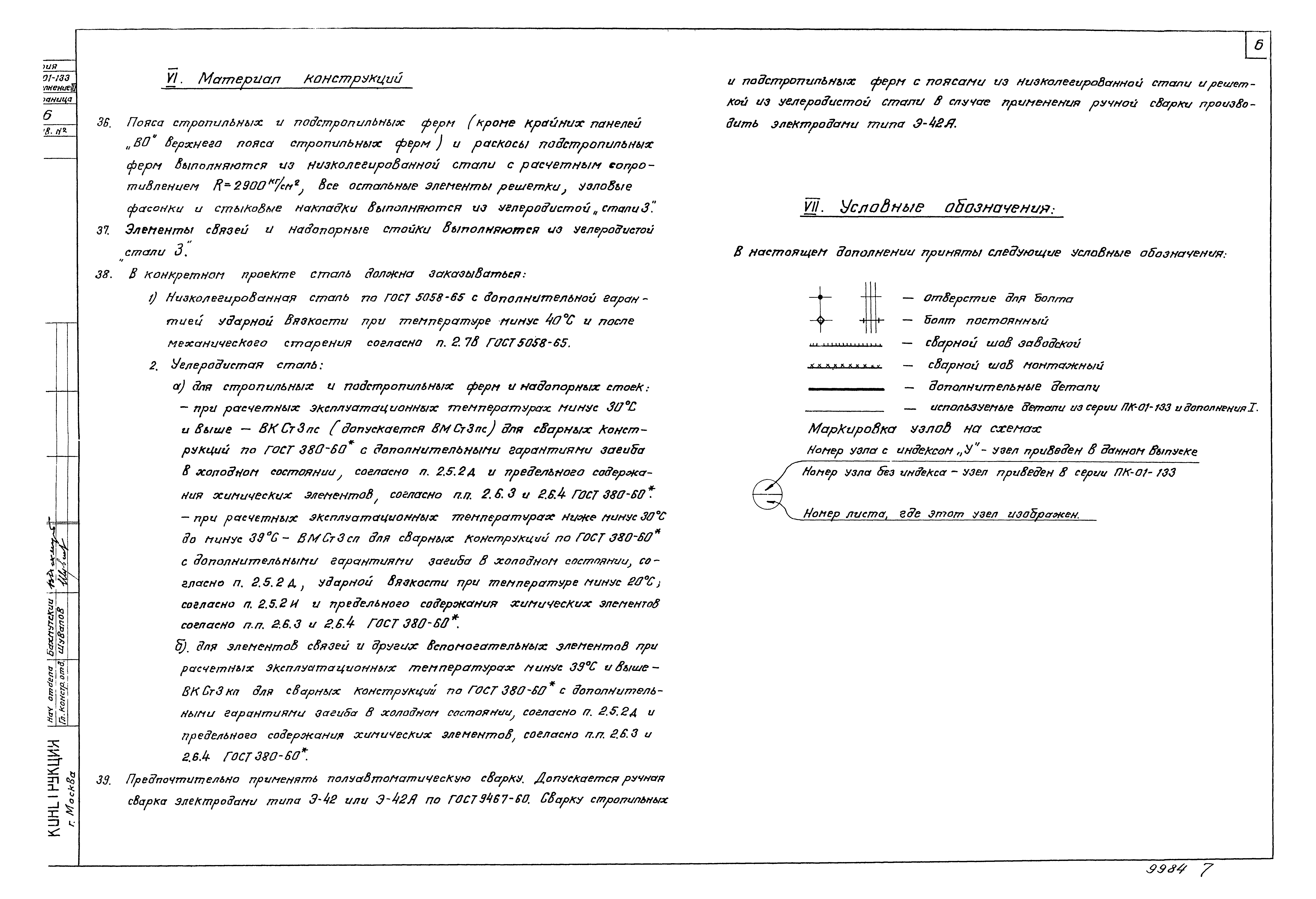

Оглавление:Пояснительная записка

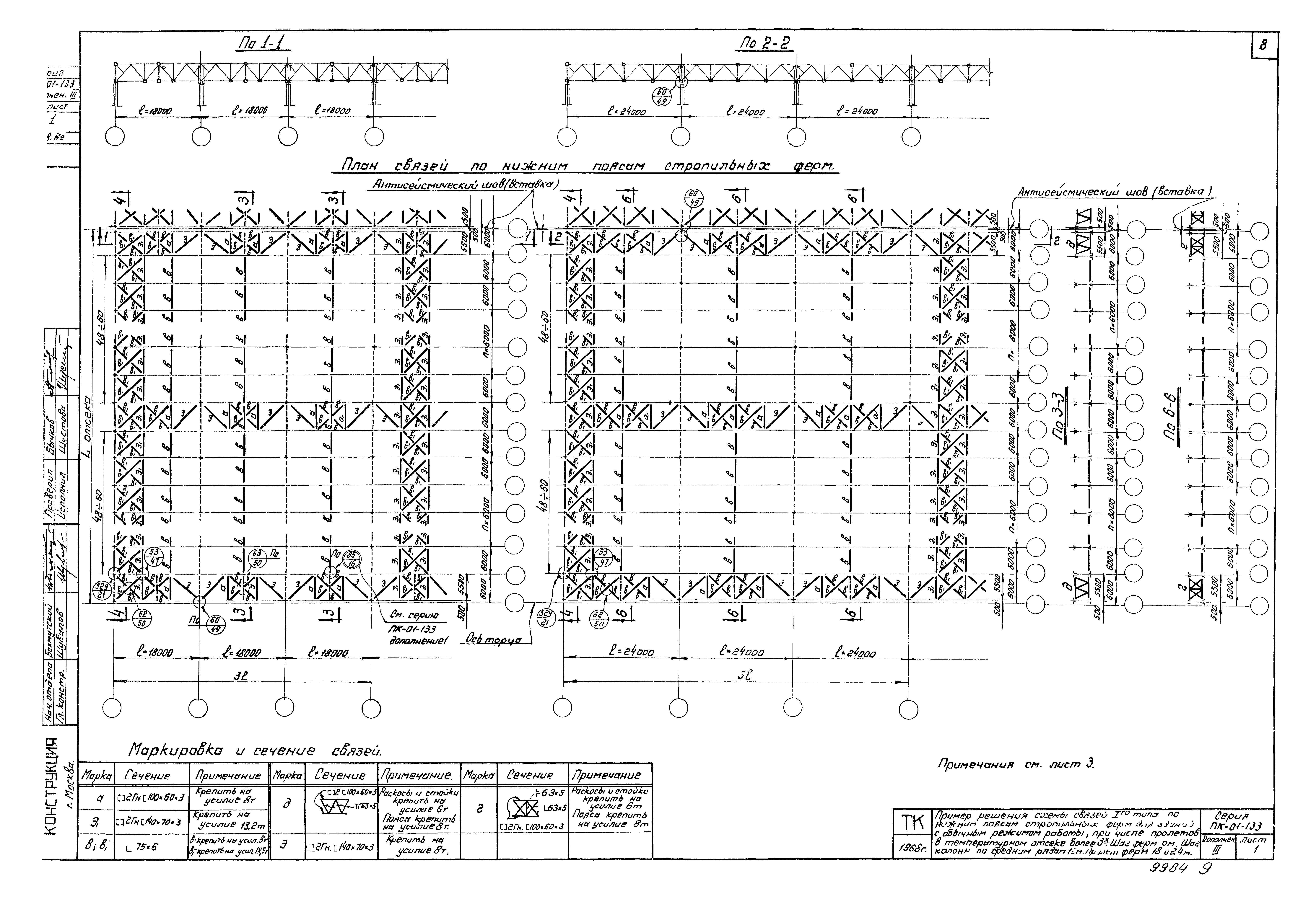

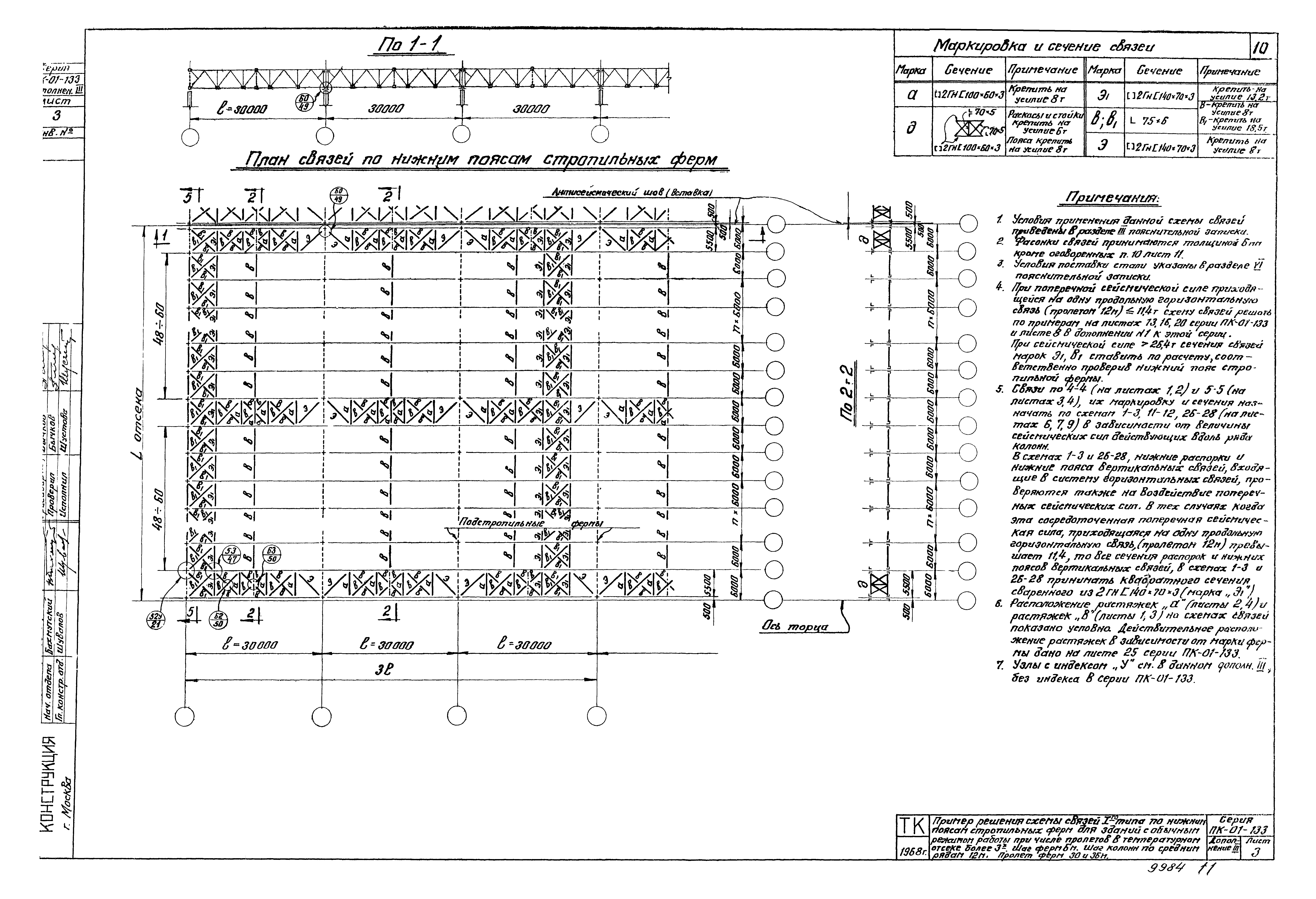

Пример решения схемы связей I-го типа по нижним поясам стропильных ферм для зданий с обычным режимом работы при числе пролетов в температурном отсеке более 3-х. Шаг ферм 6 м. Шаг колонн по средним рядам 12 м. Пролет ферм 18 и 24 м

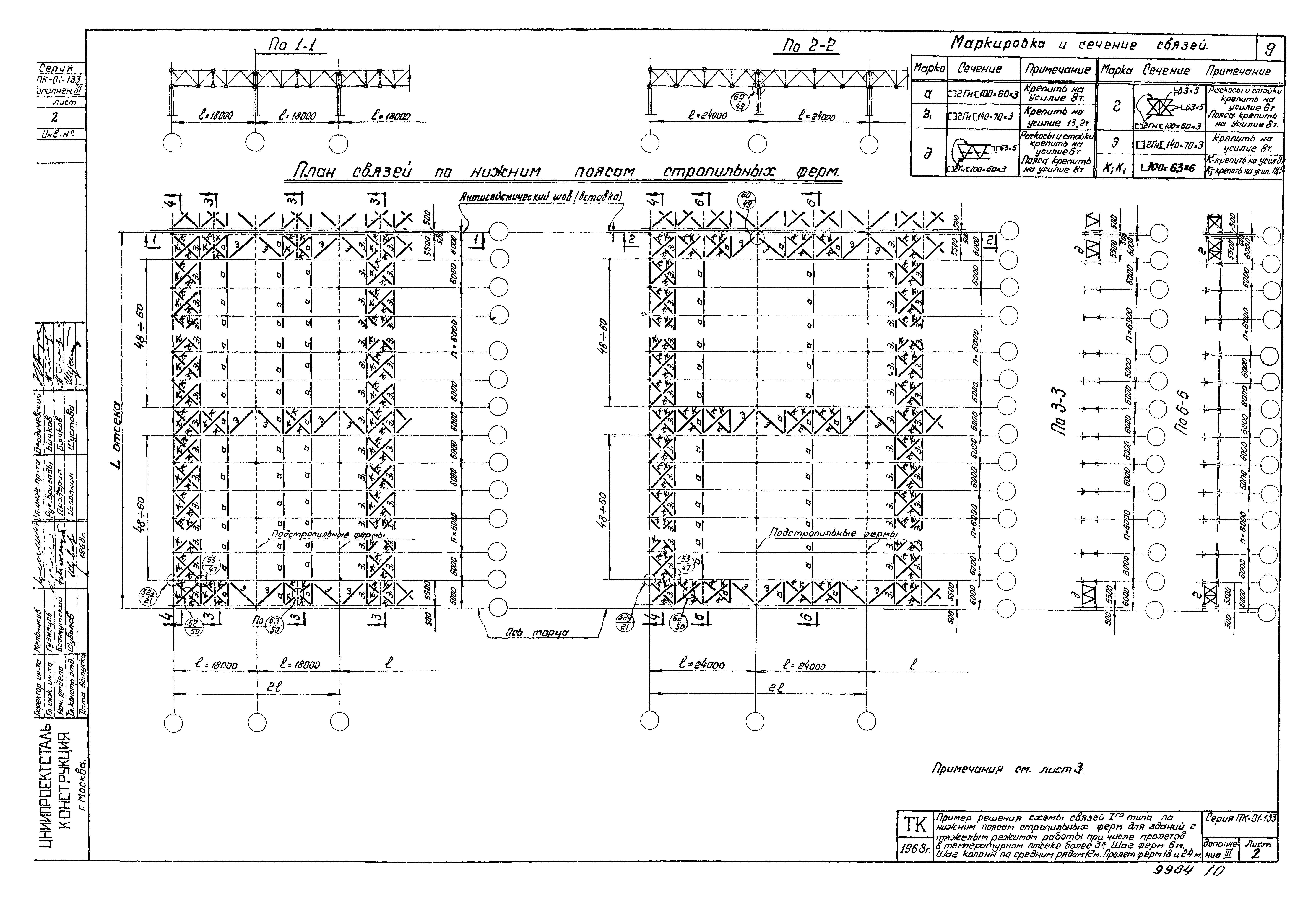

Пример решения схемы связей I-го типа по нижним поясам стропильных ферм для зданий с тяжелым режимом работы при числе пролетов в температурном отсеке более 3-х. Шаг ферм 6 м. Шаг колонн по средним рядам 12 м. Пролет ферм 18 и 24 м

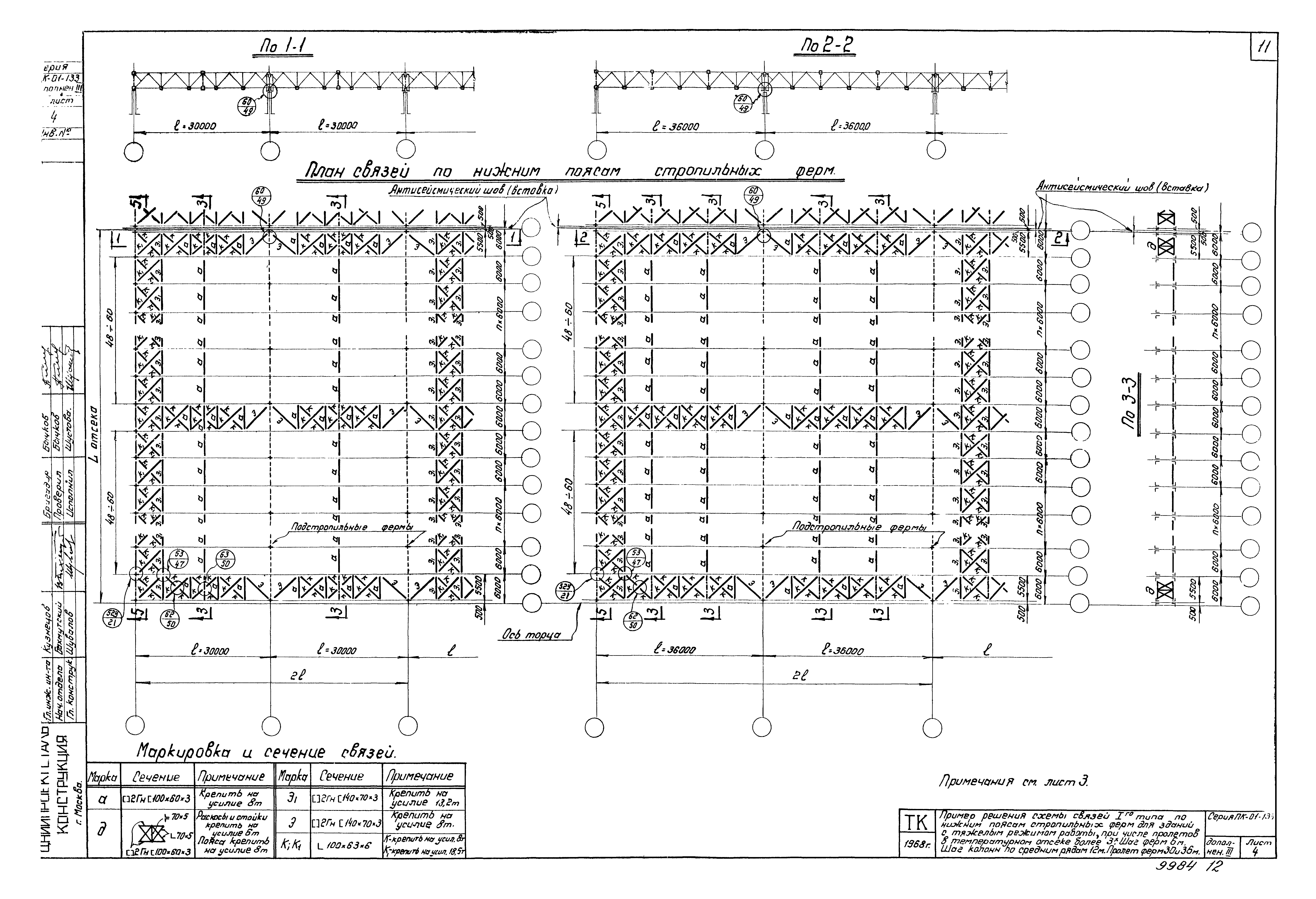

Пример решения схемы связей I-го типа по нижним поясам стропильных ферм для зданий с обычным режимом работы при числе пролетов в температурном отсеке более 3-х. Шаг ферм 6 м. Шаг колонн по средним рядам 12 м. Пролет ферм 30 и 36 м
Пример решения схемы связей I-го типа по нижним поясам стропильных ферм для зданий с тяжелым режимом работы при числе пролетов в температурном отсеке более 3-х. Шаг ферм 6 м. Шаг колонн по средним рядам 12 м. Пролет ферм 30 и 36 м
Ключ для выбора схем вертикальных связей по продольным рядам колонн

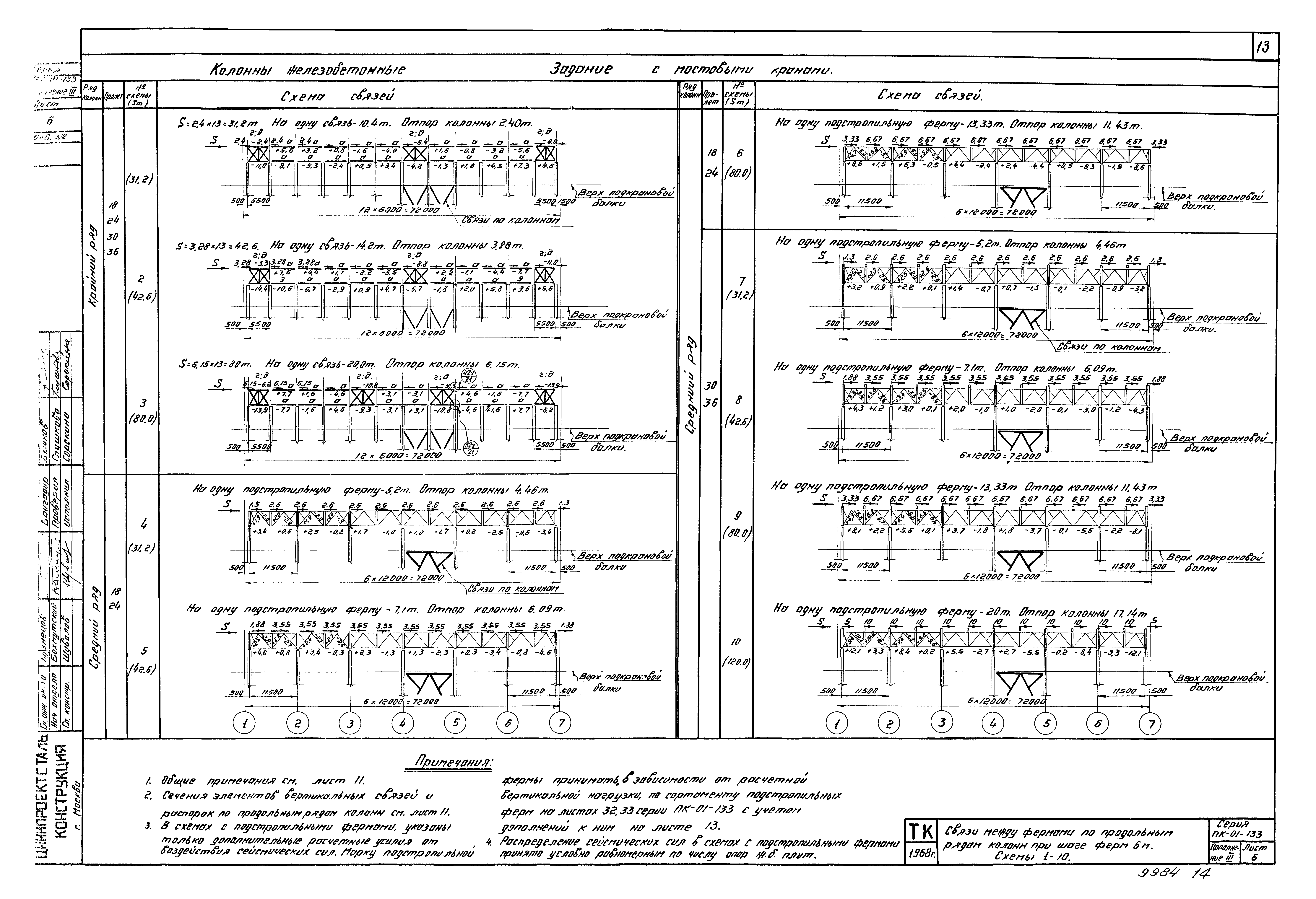

Связи между фермами по продольным рядам колонн при шаге ферм 6 м. Схемы 1 - 10

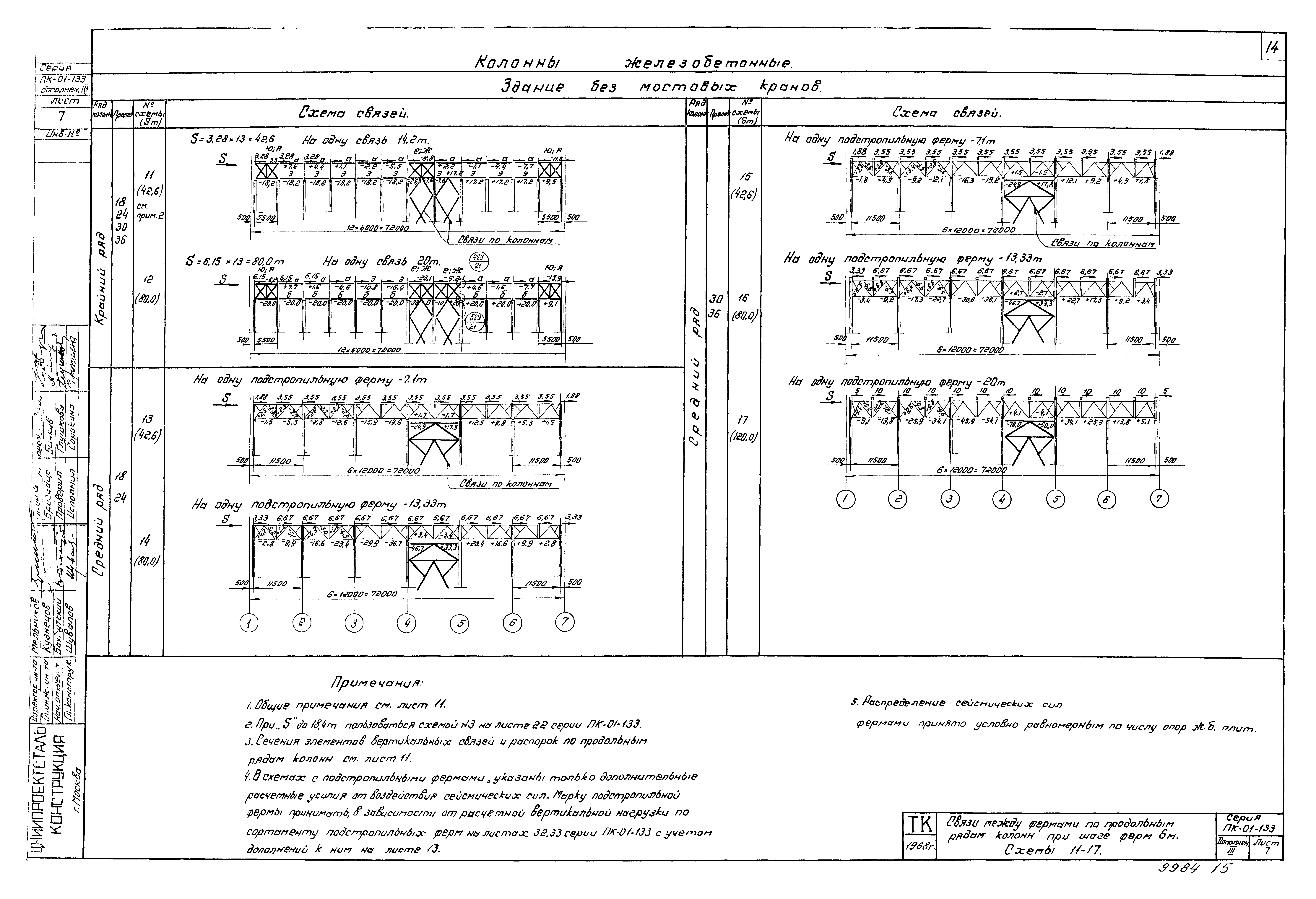

Связи между фермами по продольным рядам колонн при шаге ферм 6 м. Схемы 11 - 17

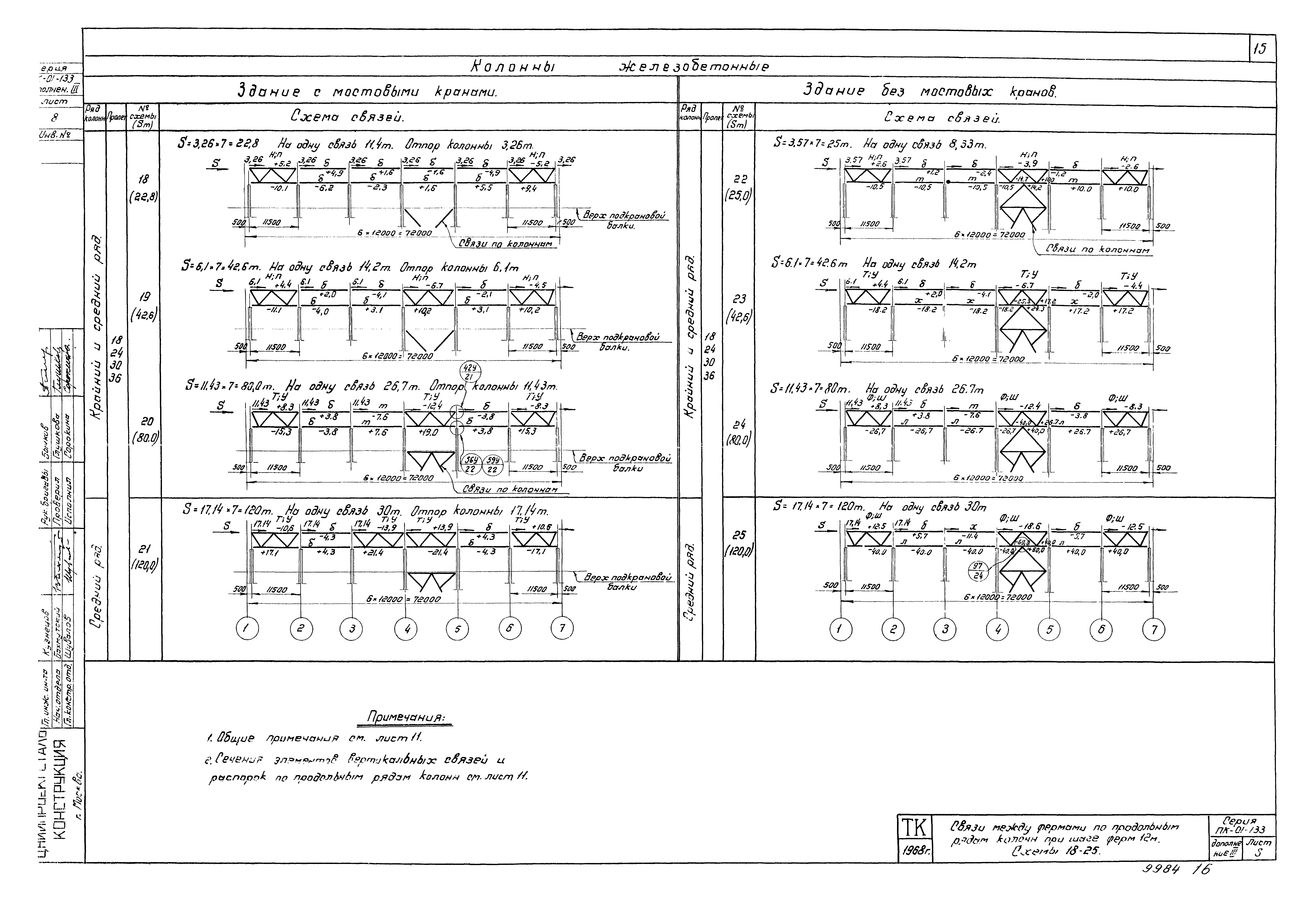

Связи между фермами по продольным рядам колонн при шаге ферм 12 м. Схемы 18 - 25

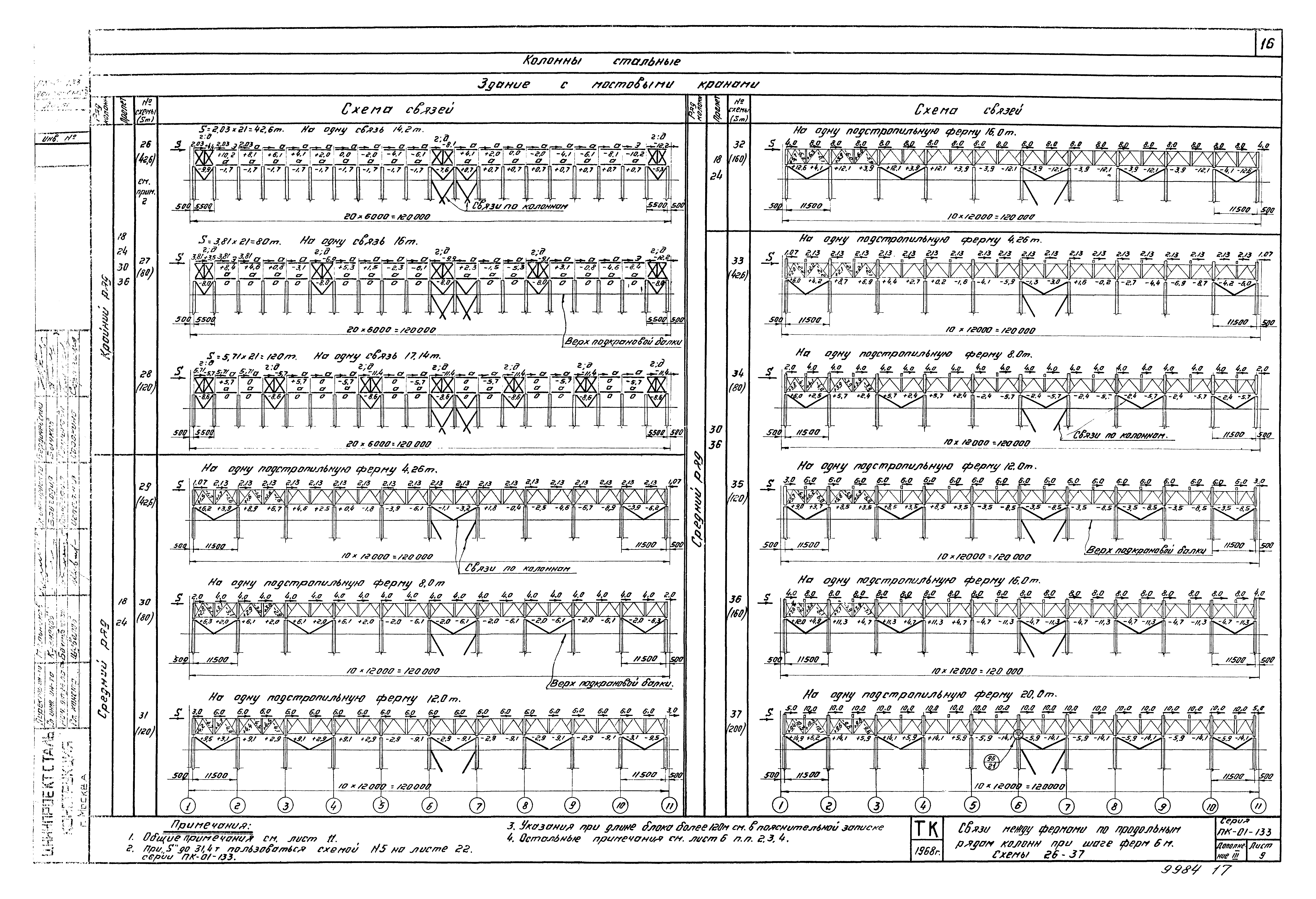

Связи между фермами по продольным рядам колонн при шаге ферм 6 м. Схемы 26 - 37

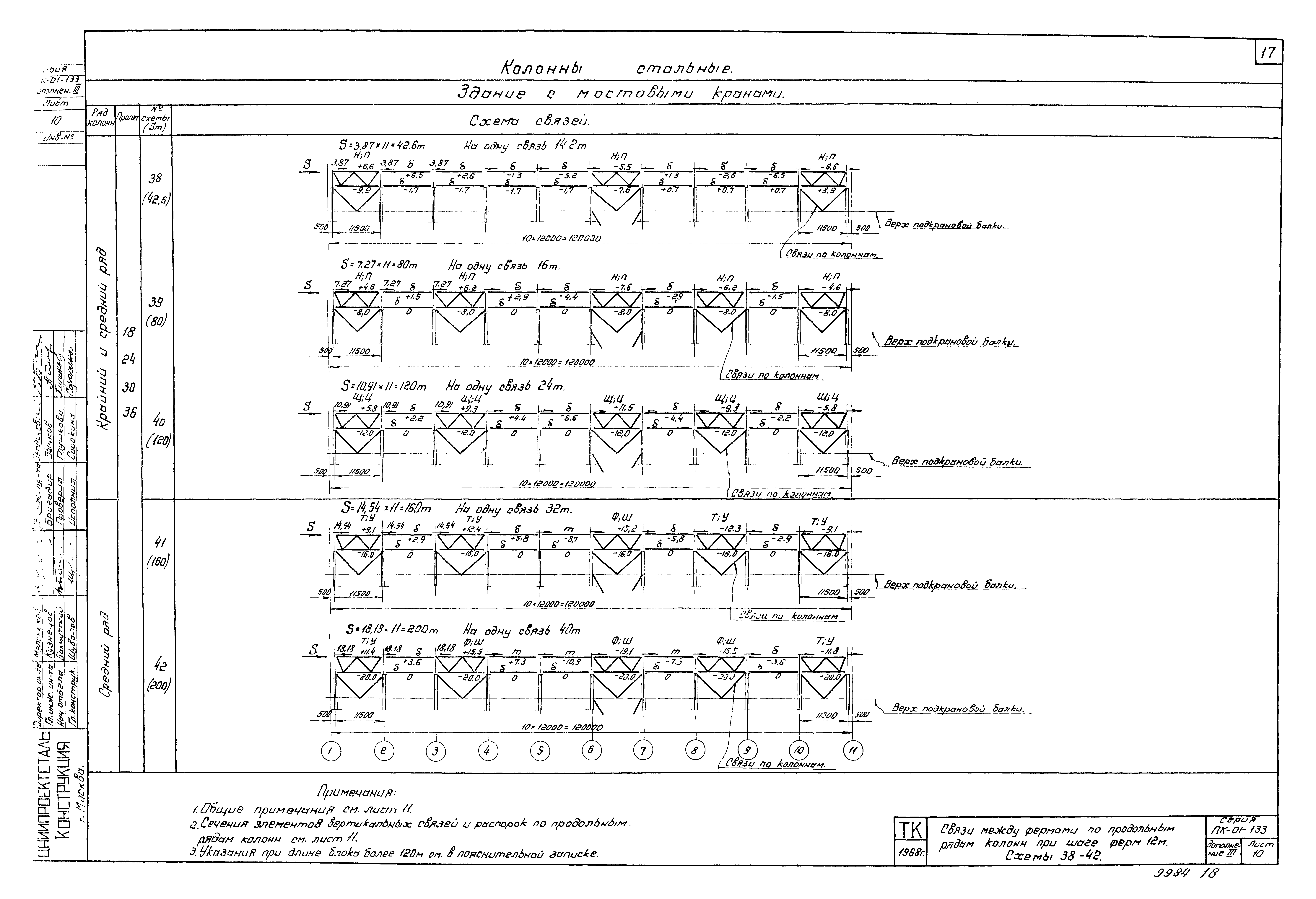

Связи между фермами по продольным рядам колонн при шаге ферм 12 м. Схемы 38 - 42

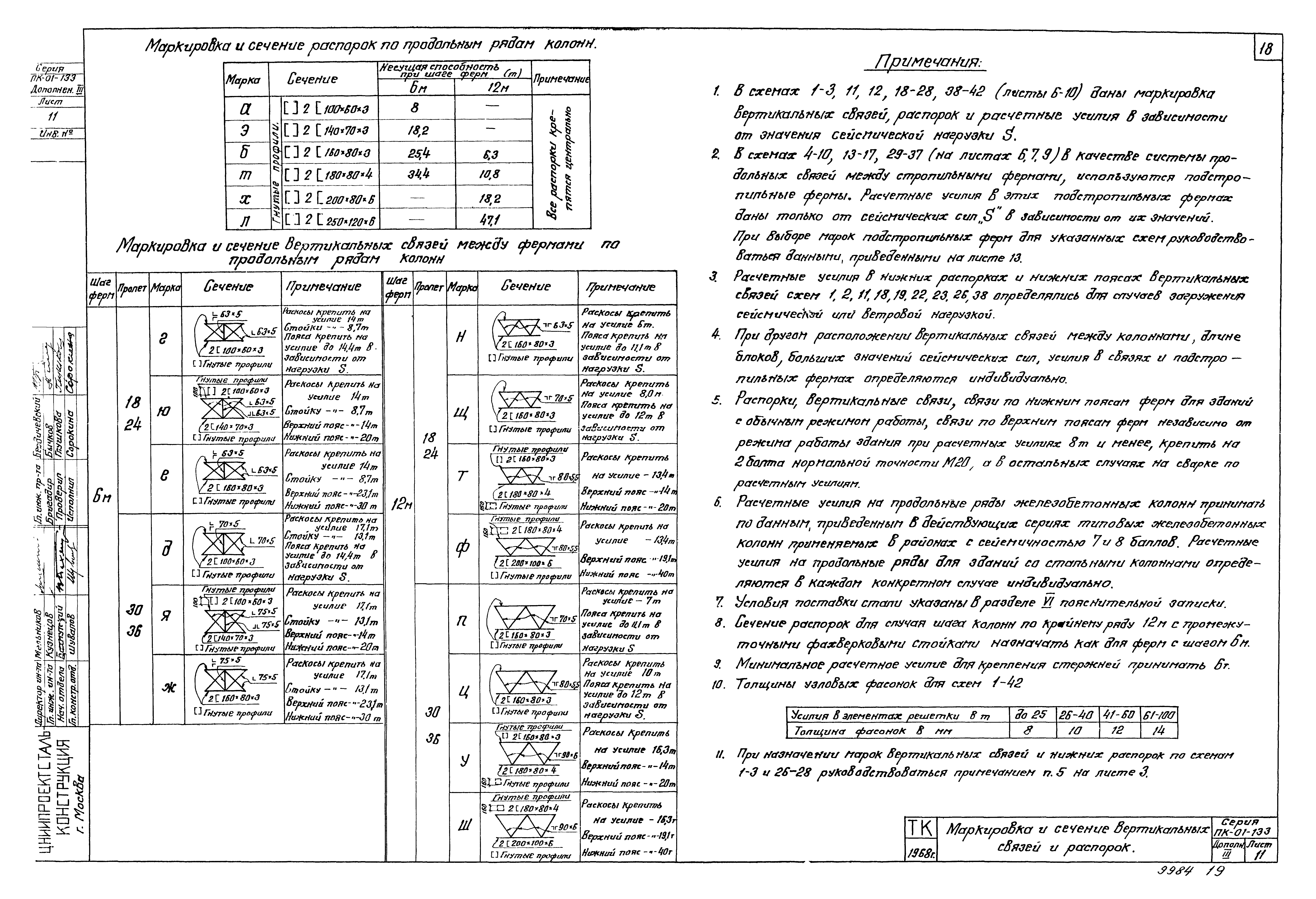

Маркировка и сечение вертикальных связей и распорок

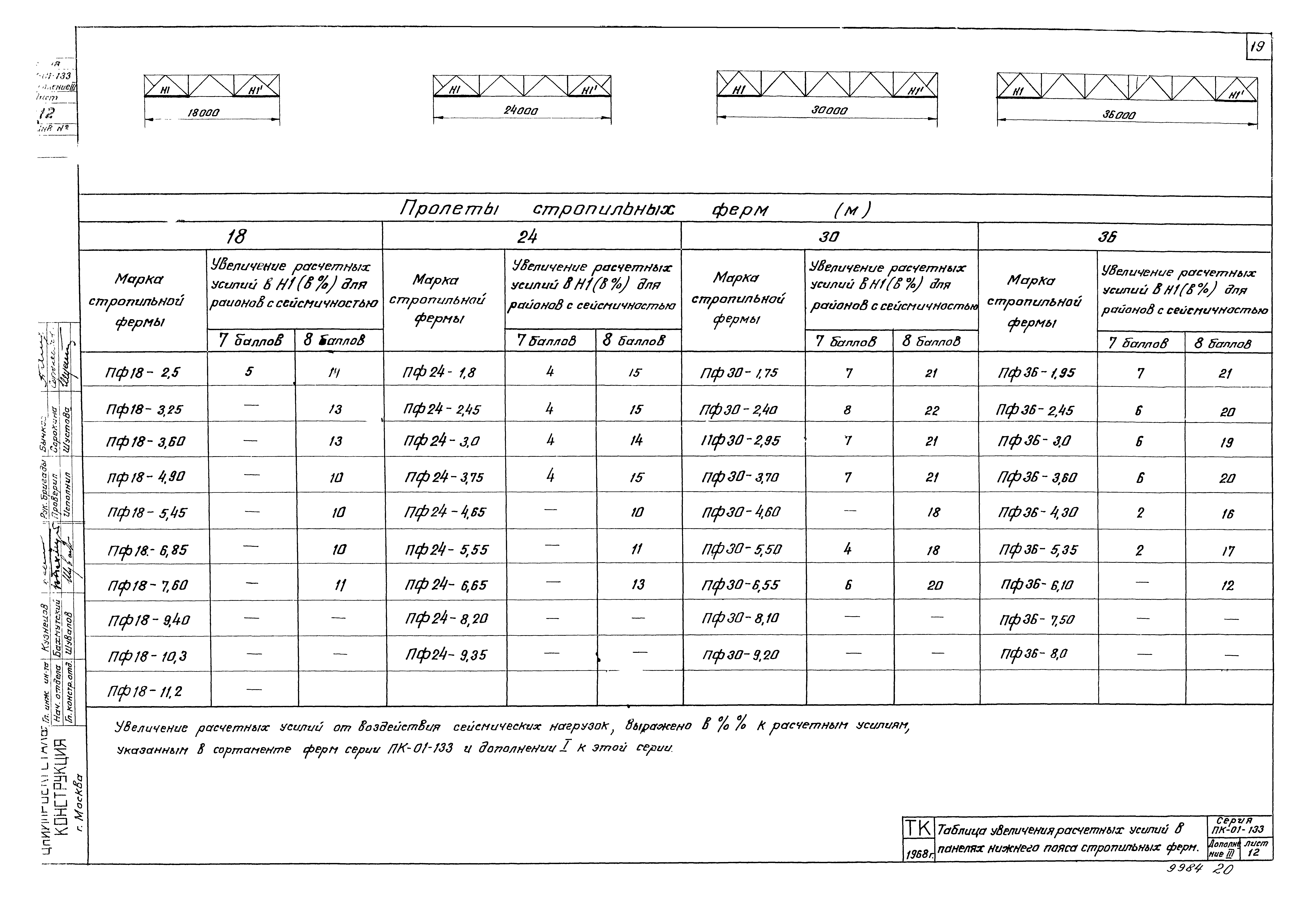

Таблица увеличения расчетных усилий в панелях нижнего пояса стропильных ферм

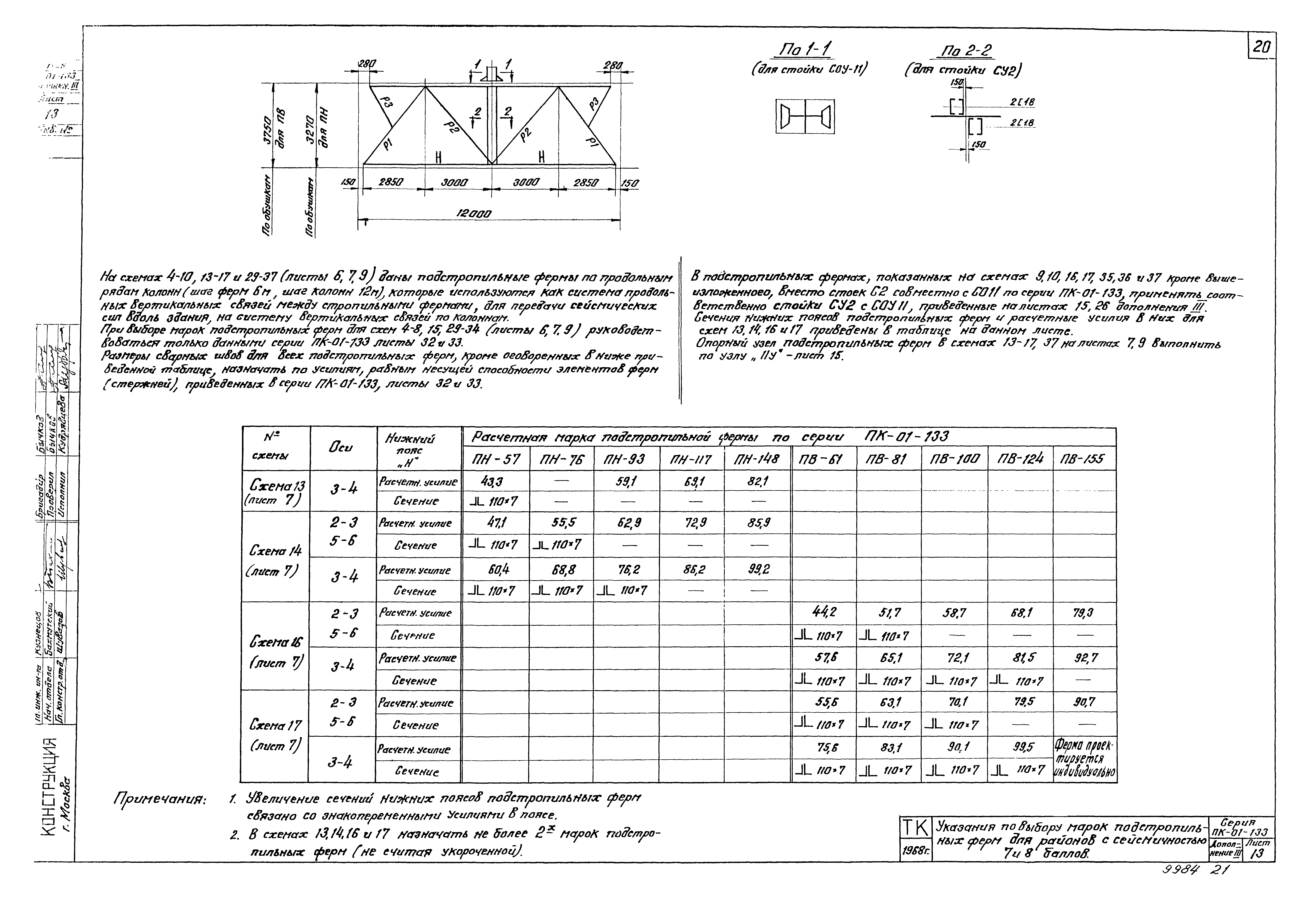

Указания по выбору марок подстропильных ферм для районов с сейсмичностью 7 и 8 баллов

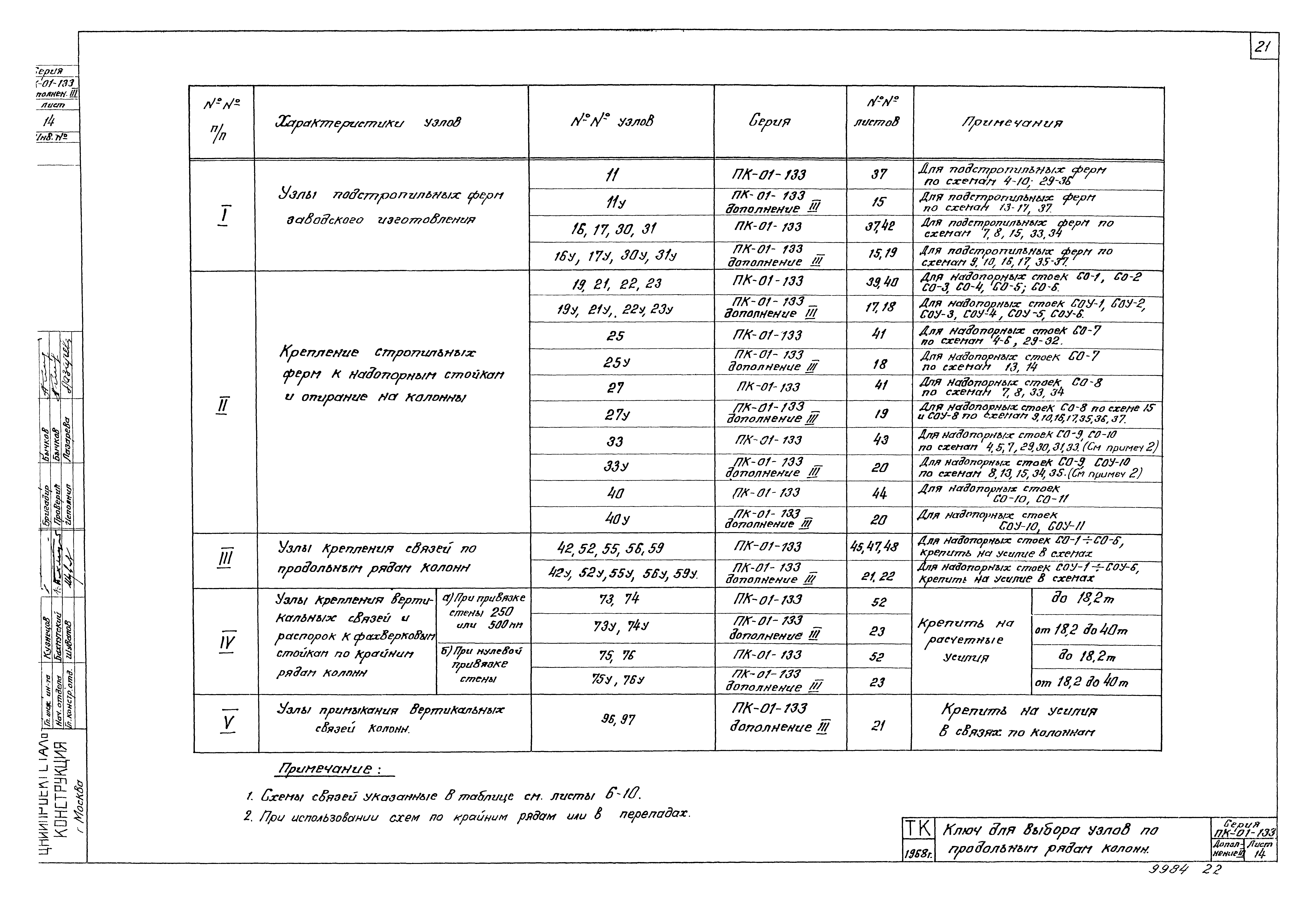

Ключ для выбора узлов по продольным рядам колонн

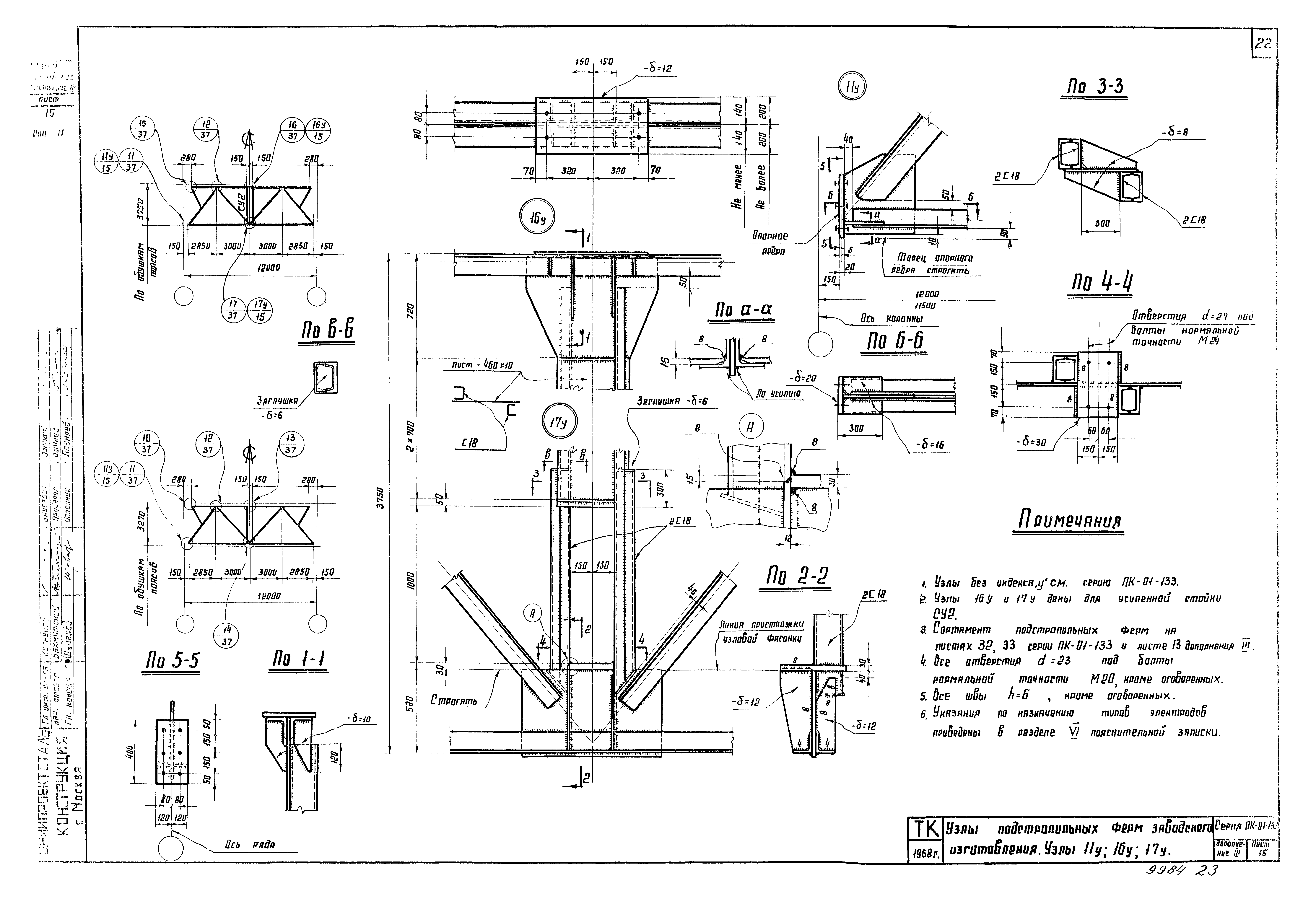

Узлы подстропильных ферм заводского изготовления. Узлы 11у, 16у, 17у

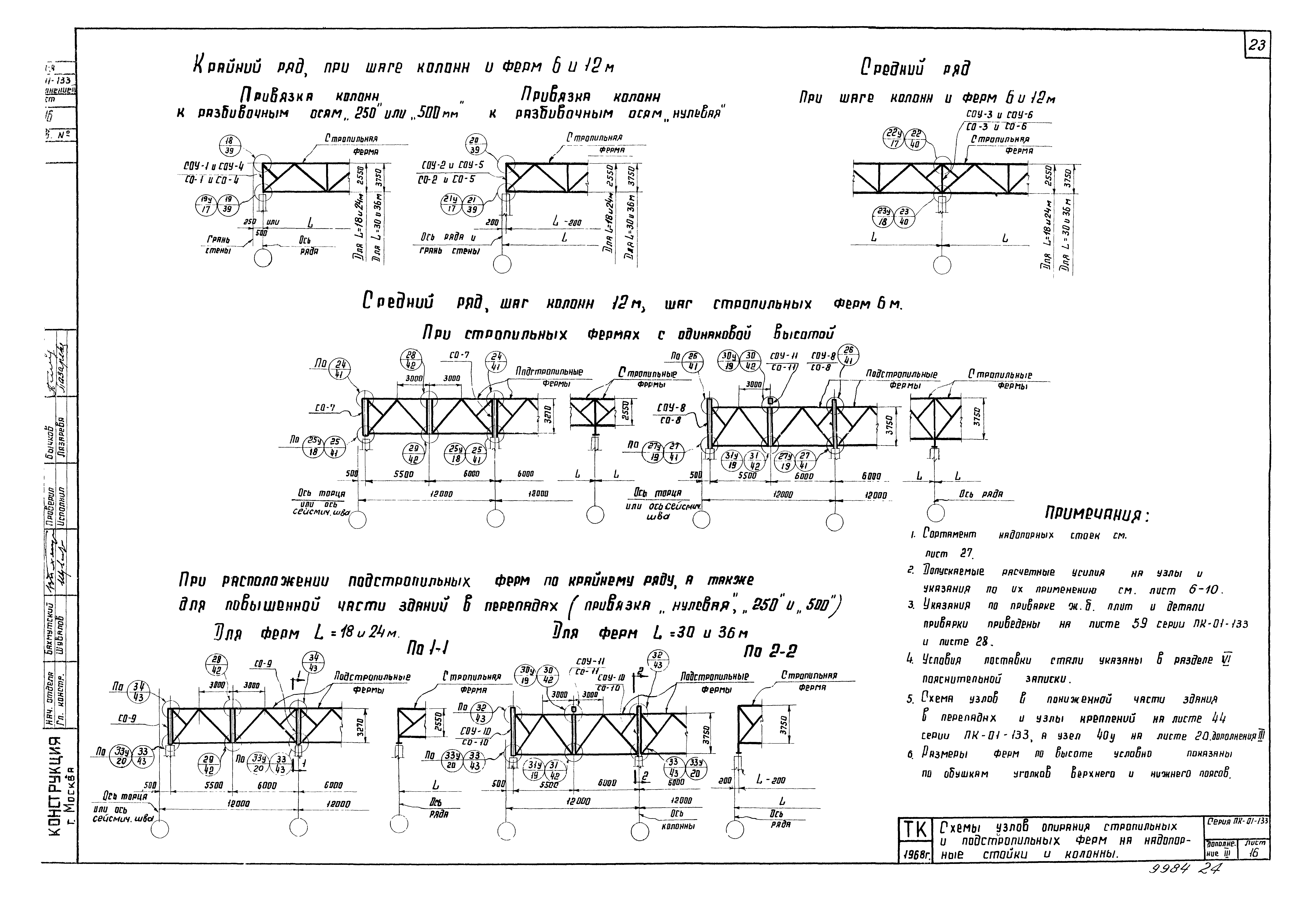

Схемы узлов опирания стропильных и подстропильных ферм на надопорные стойки и колонны

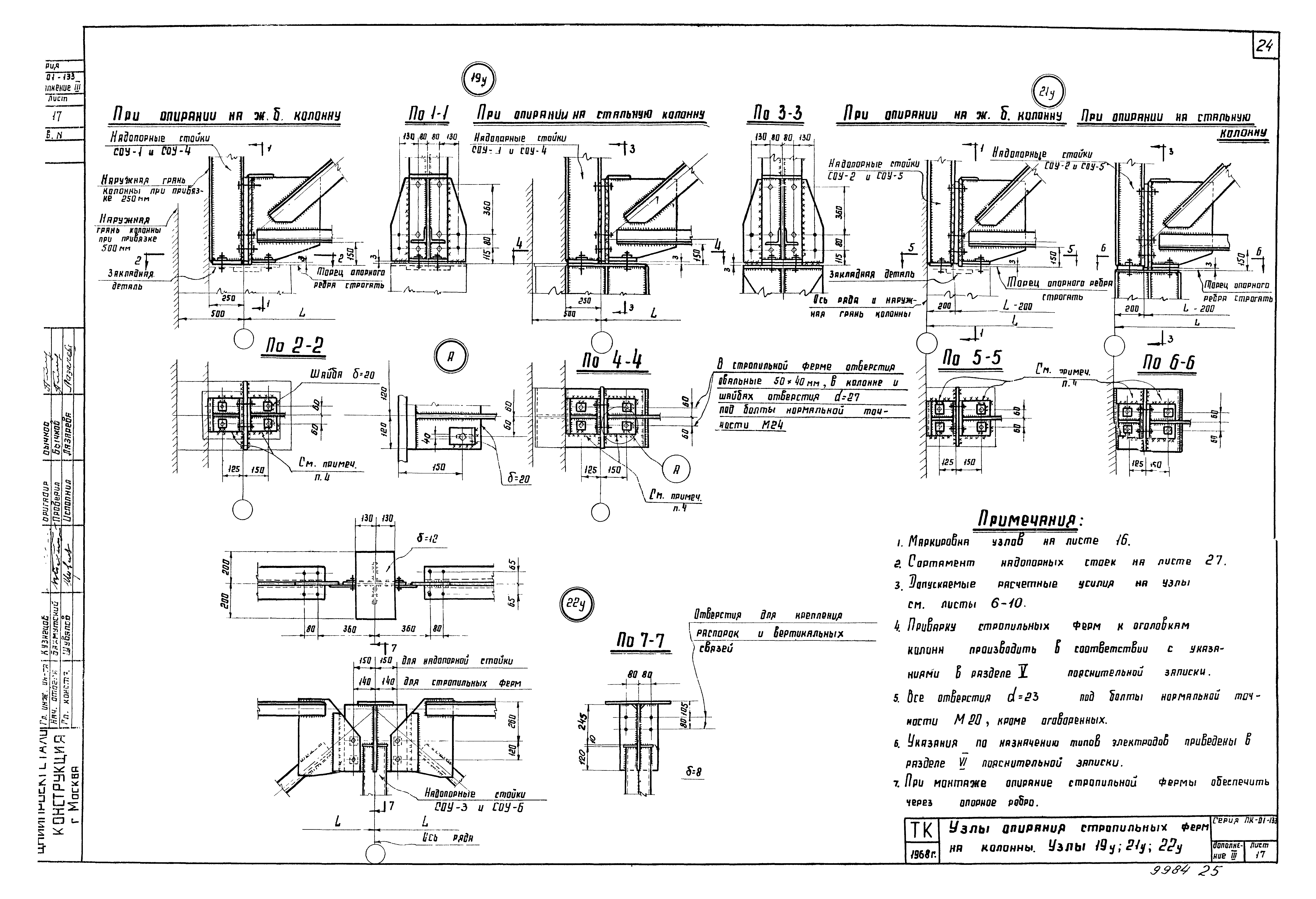

Узлы опирания стропильных ферм на колонны. Узлы 19у, 21у, 22у

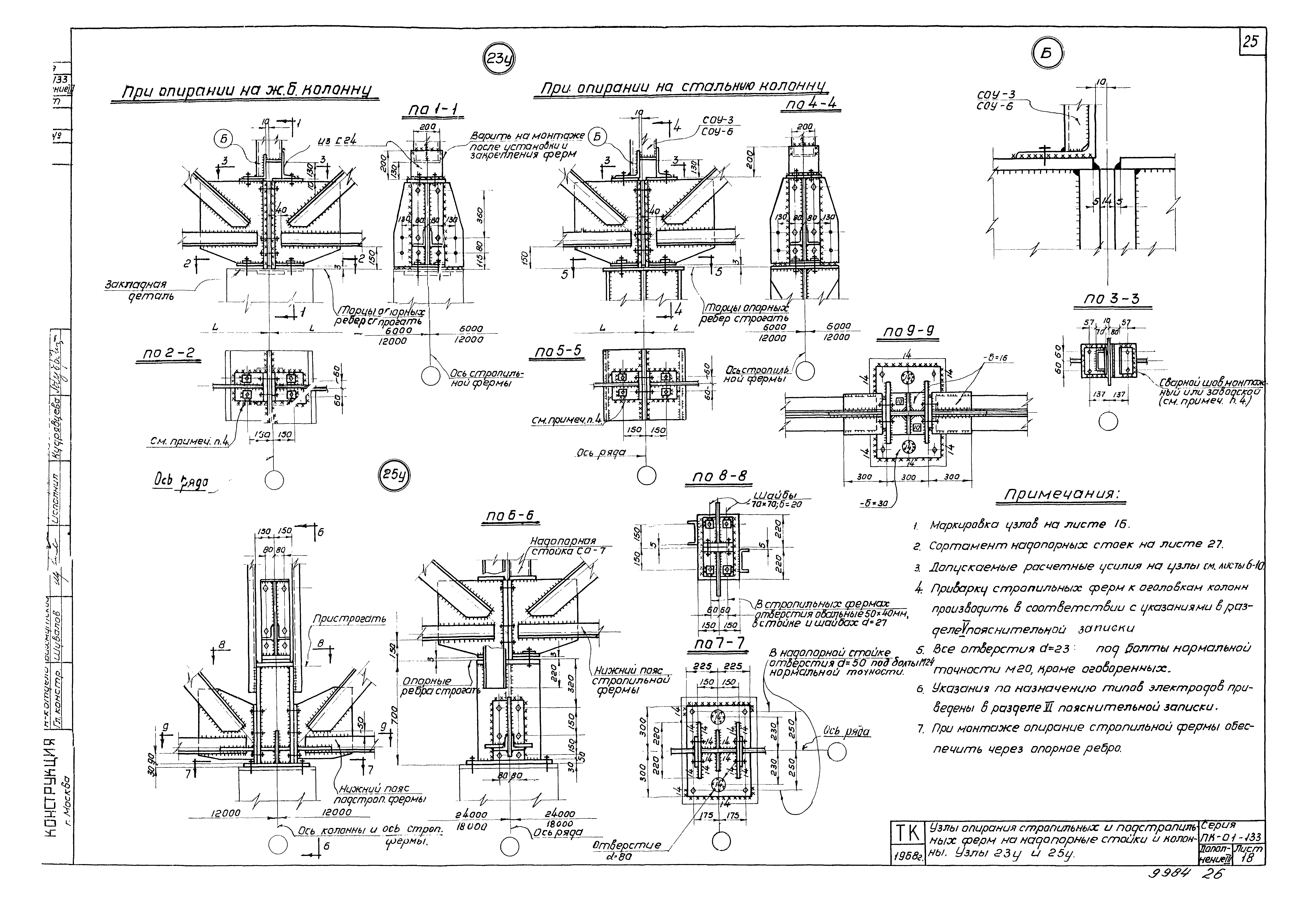

Узлы опирания стропильных и подстропильных ферм на надопорные стойки и колонны. Узлы 23у и 25у
Узлы опирания стропильных и подстропильных ферм на надопорные стойки и колонны. Узлы 27у, 30у и 31у
Узлы опирания стропильных и подстропильных ферм на надопорные стойки и колонны. Узлы 33у и 40у

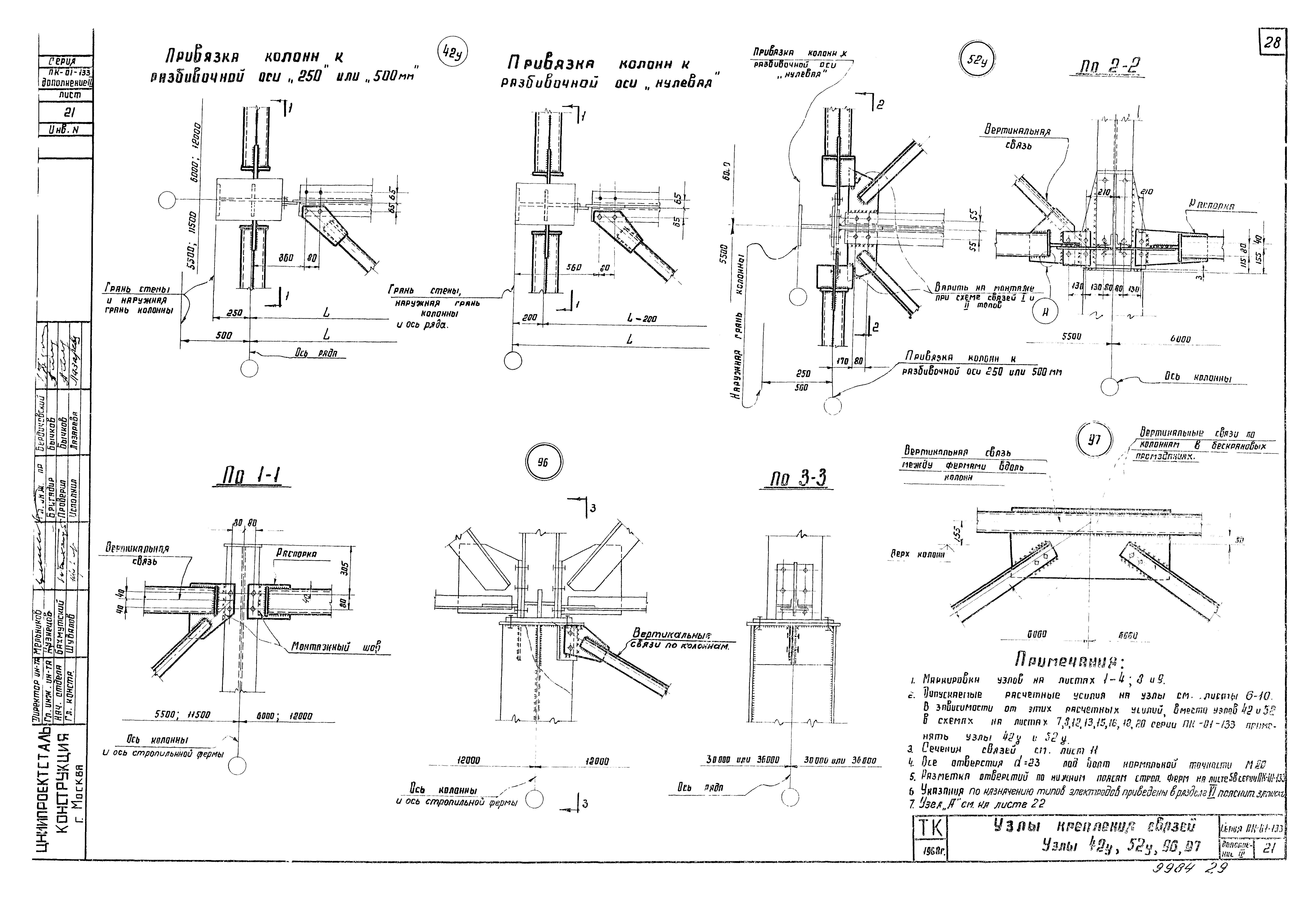

Узлы крепления связей. Узлы 42у, 52у, 96, 97

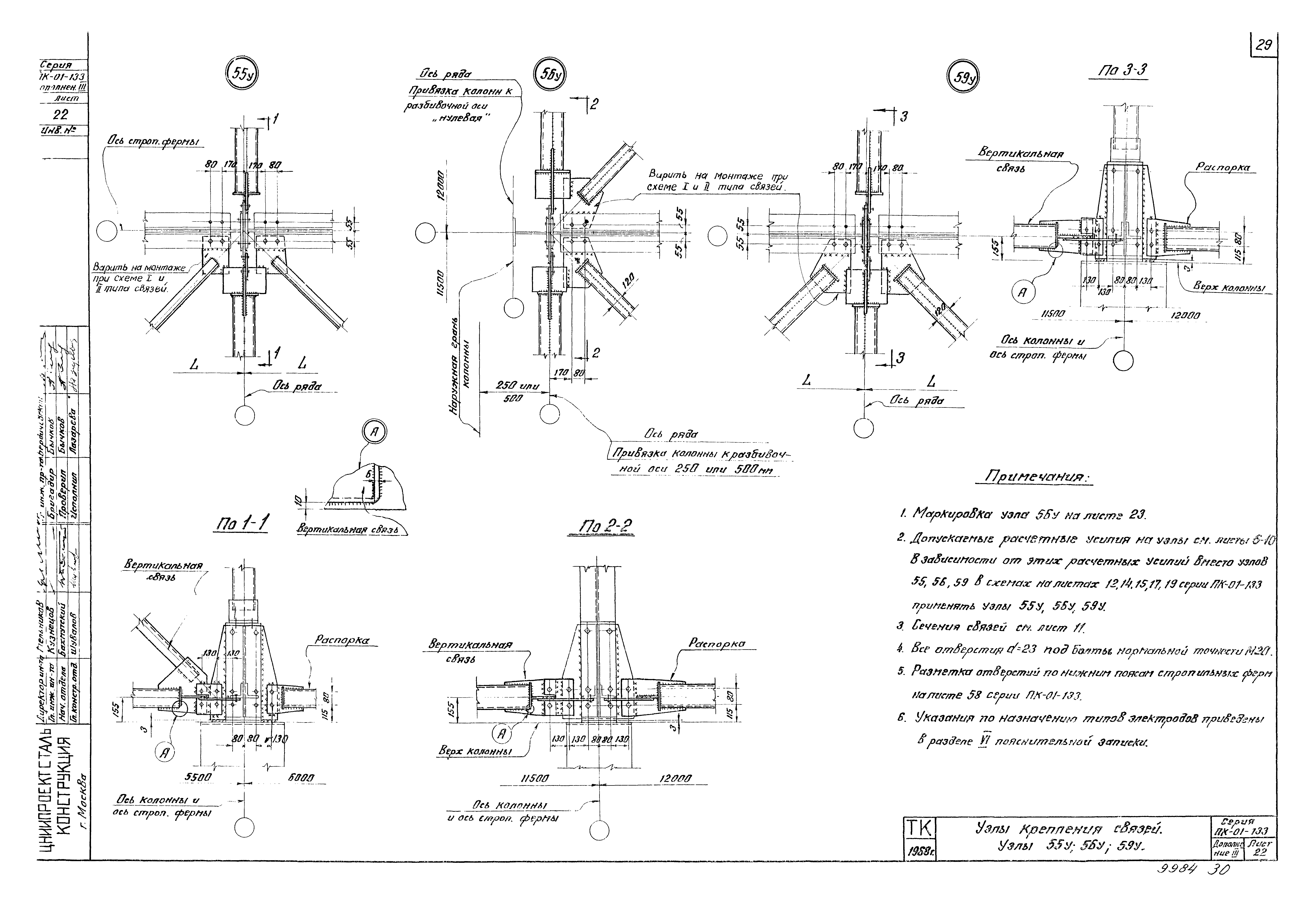

Узлы крепления связей. Узлы 55у, 56у, 59у

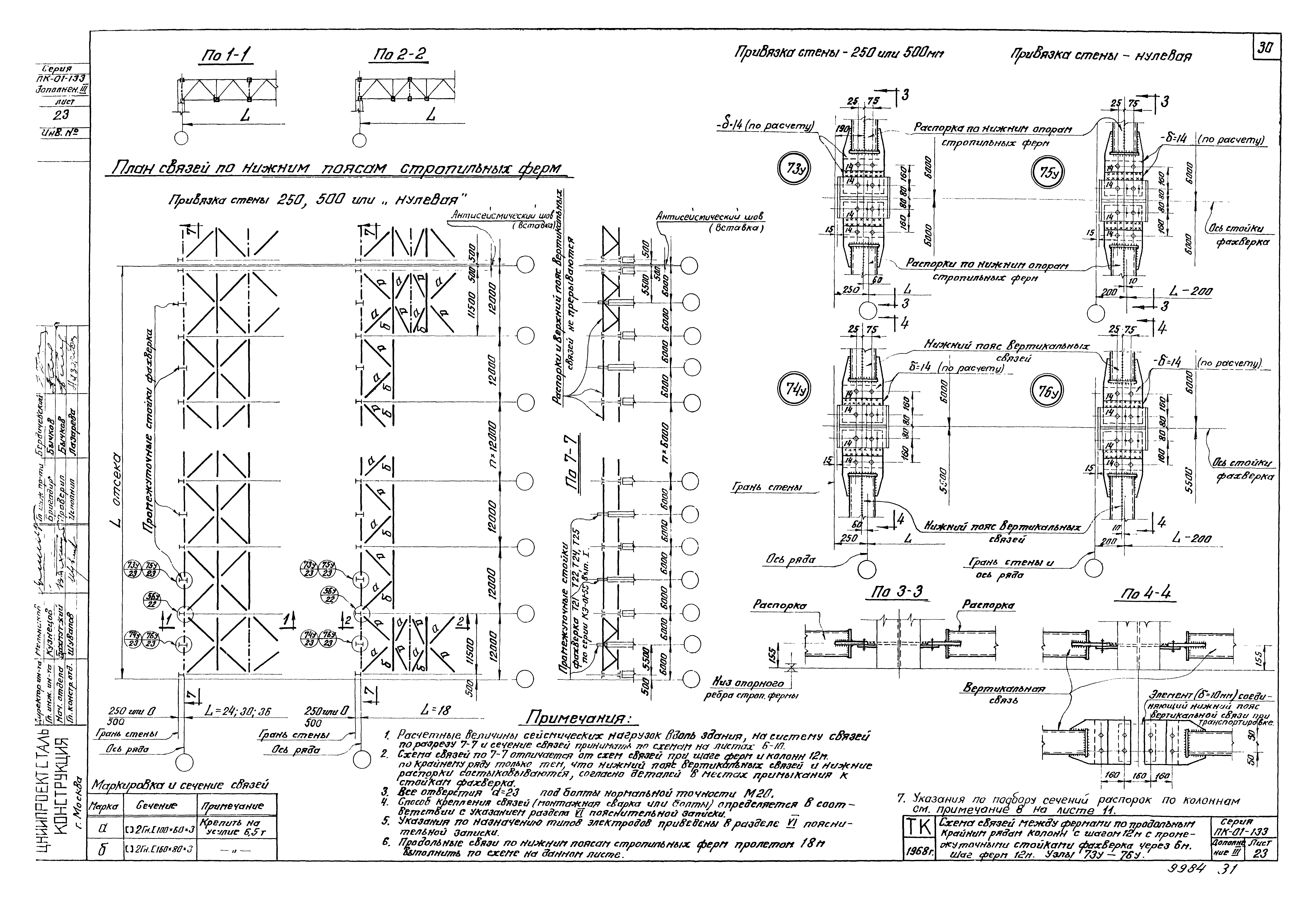

Схема связей между фермами по продольным крайним рядам колонн с шагом 12 м с промежуточными стойками фахверка через 6 м. Шаг ферм 12 м. Узлы 73у - 76у

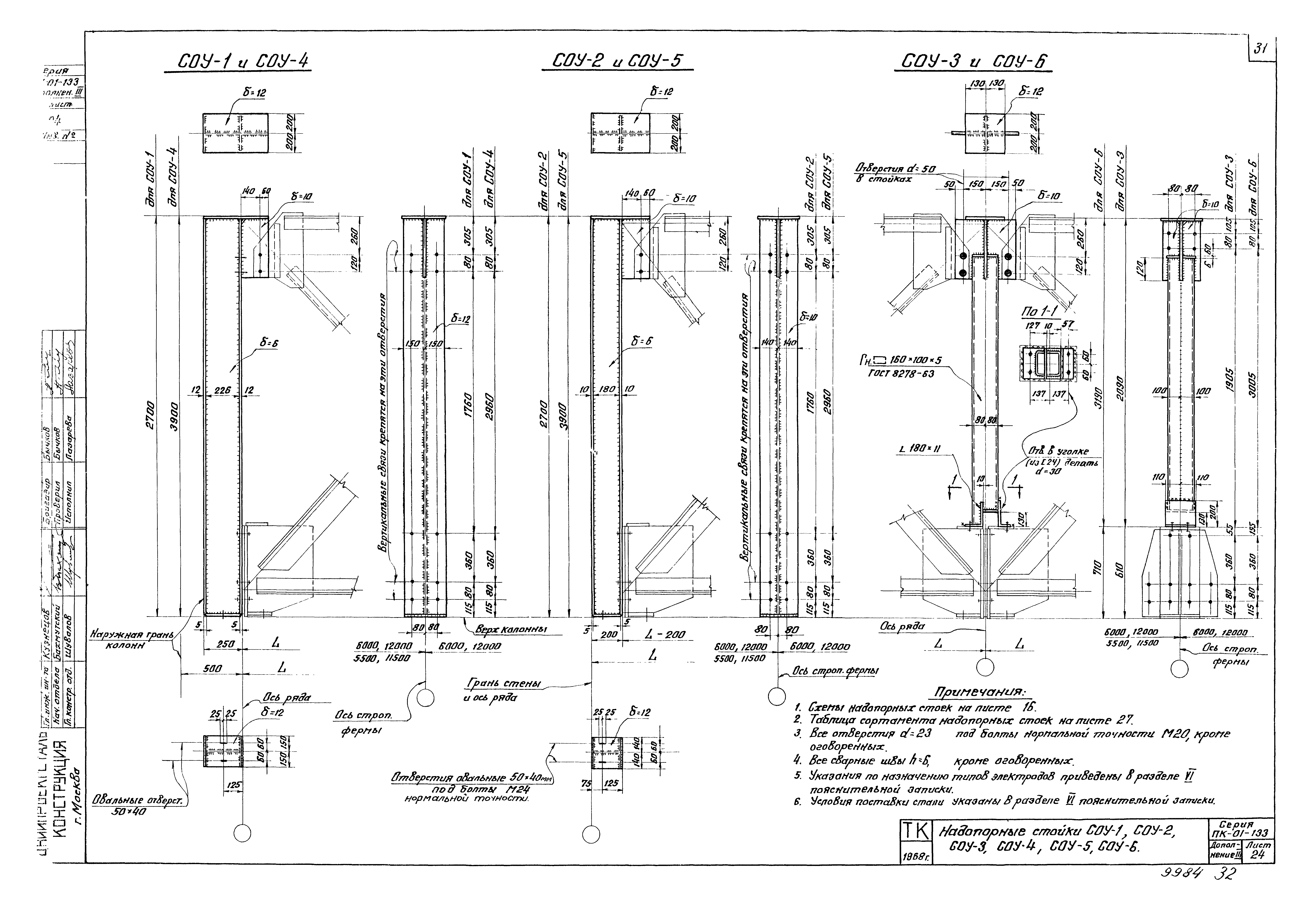

Надопорные стойки СОУ-1, СОУ-2, СОУ-3, СОУ-4, СОУ-5, СОУ-6

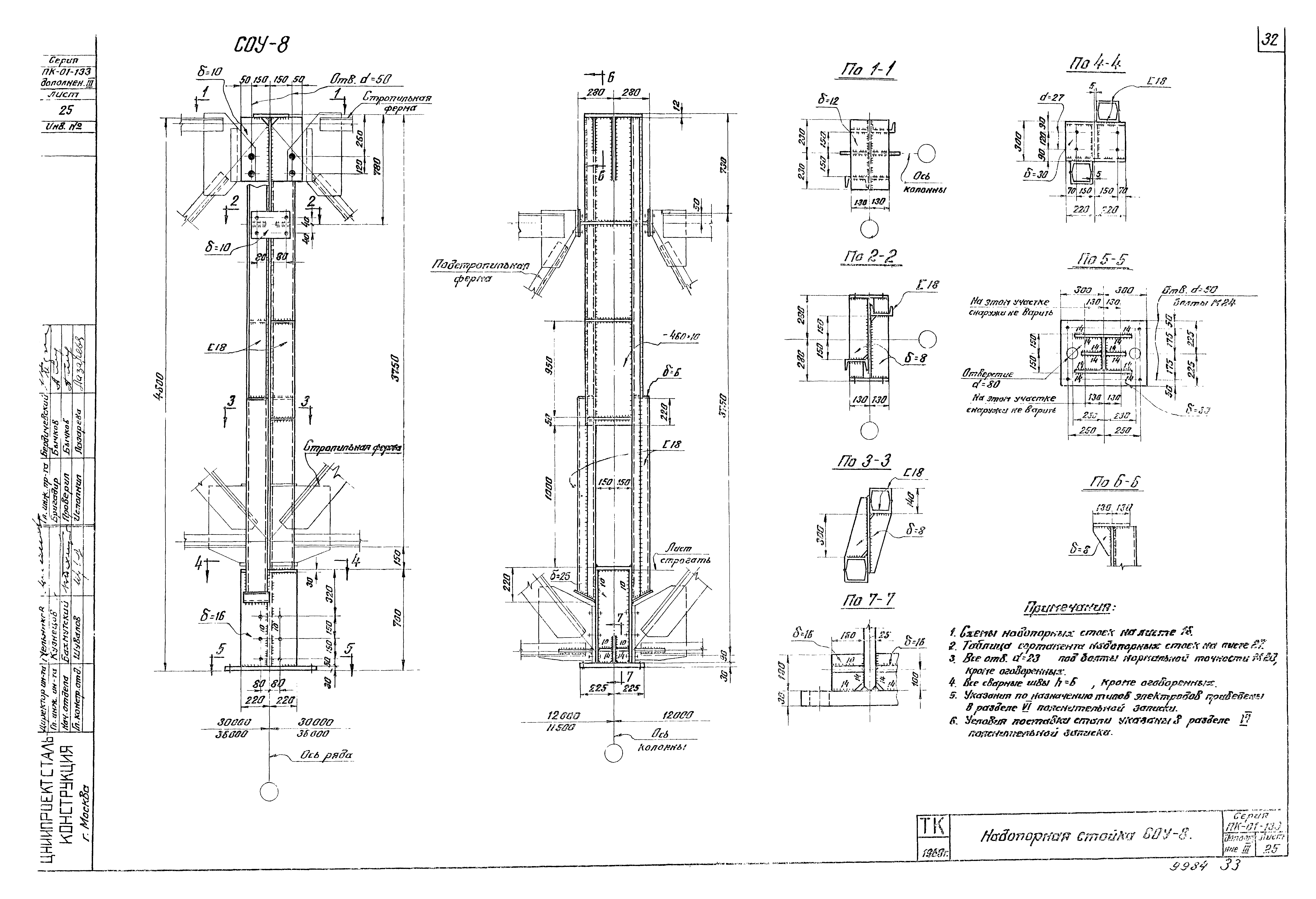

Надопорная стойка СОУ-8

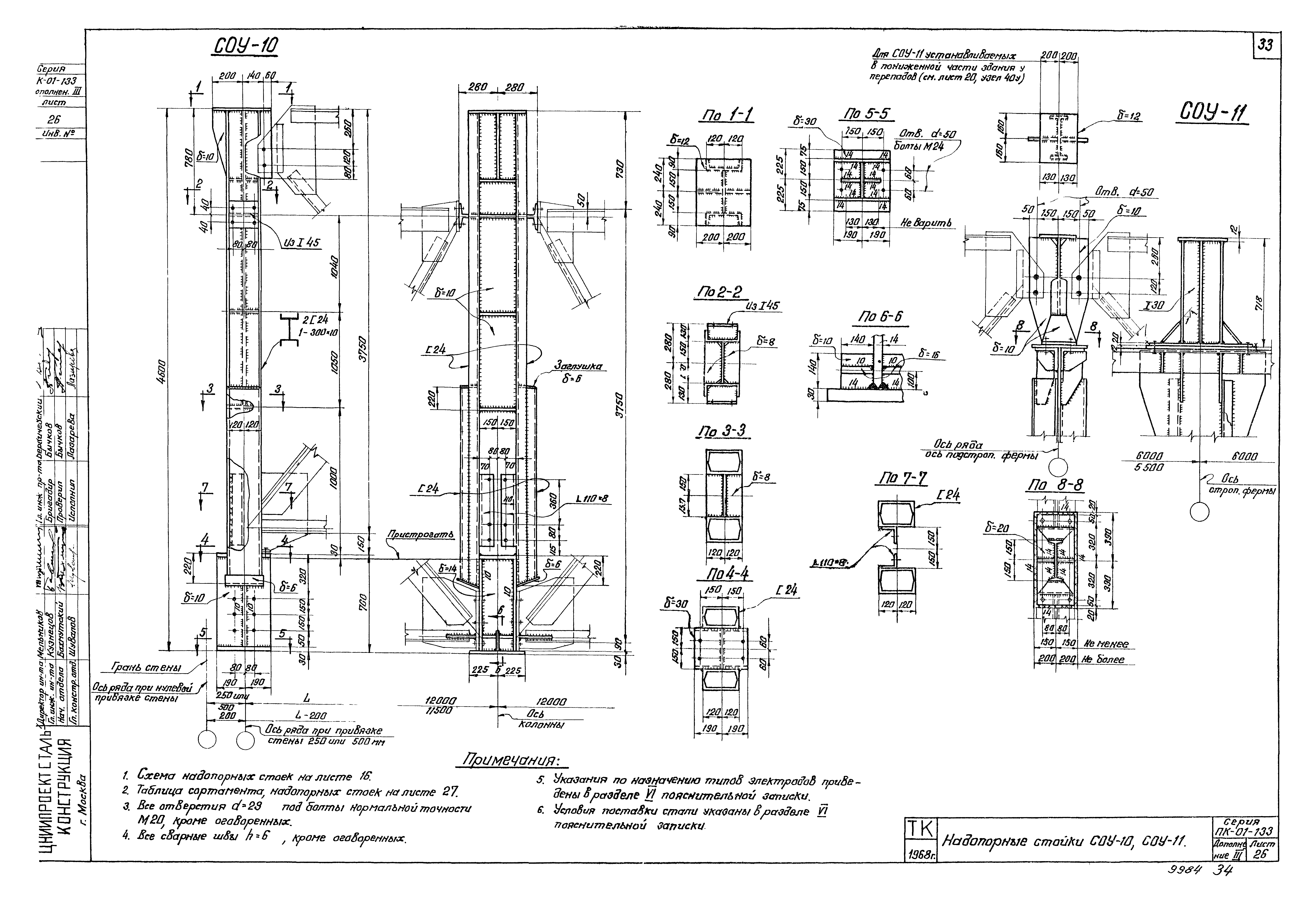

Надопорные стойки СОУ-10, СОУ-11

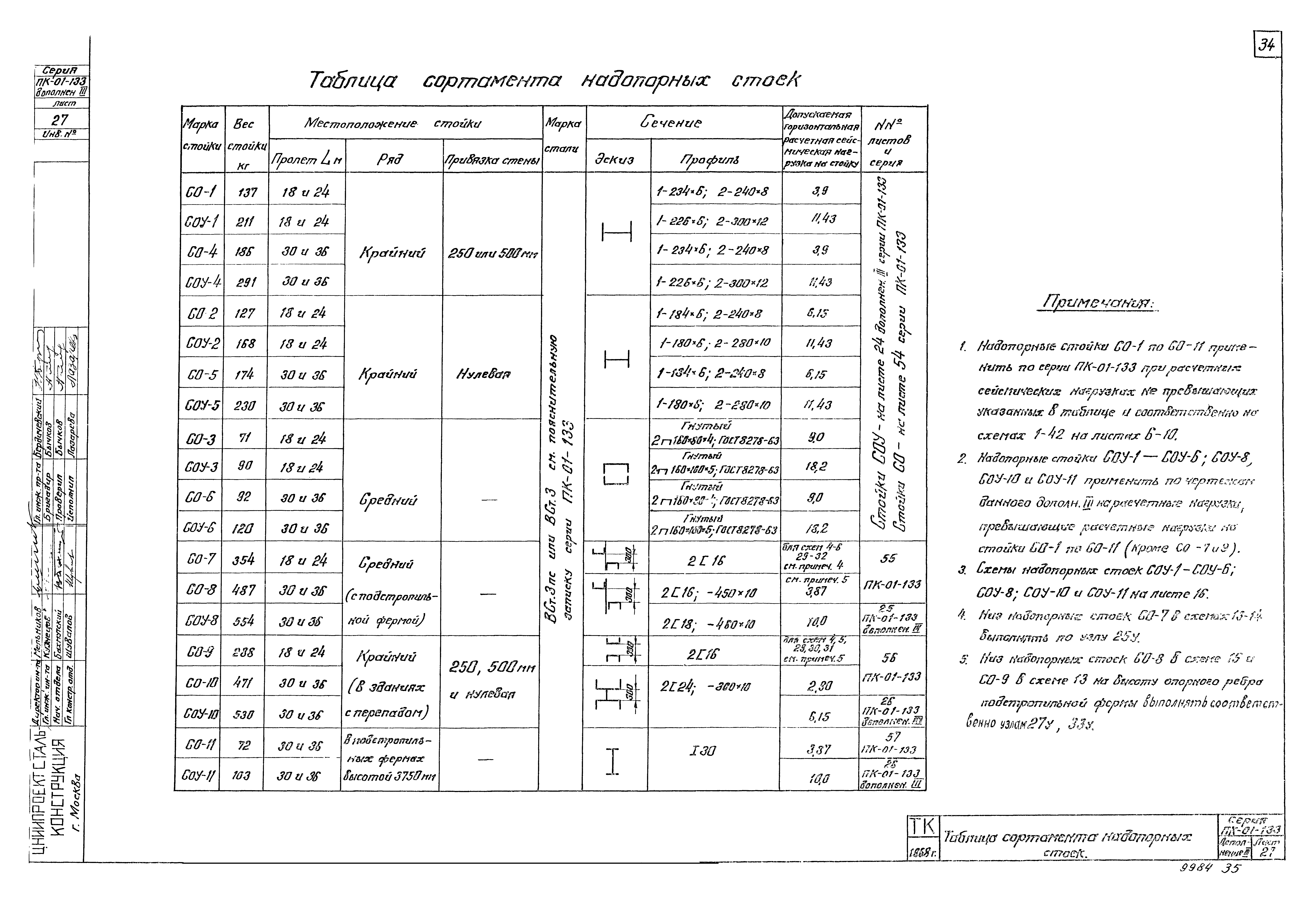

Таблица сортамента надопорных стоек

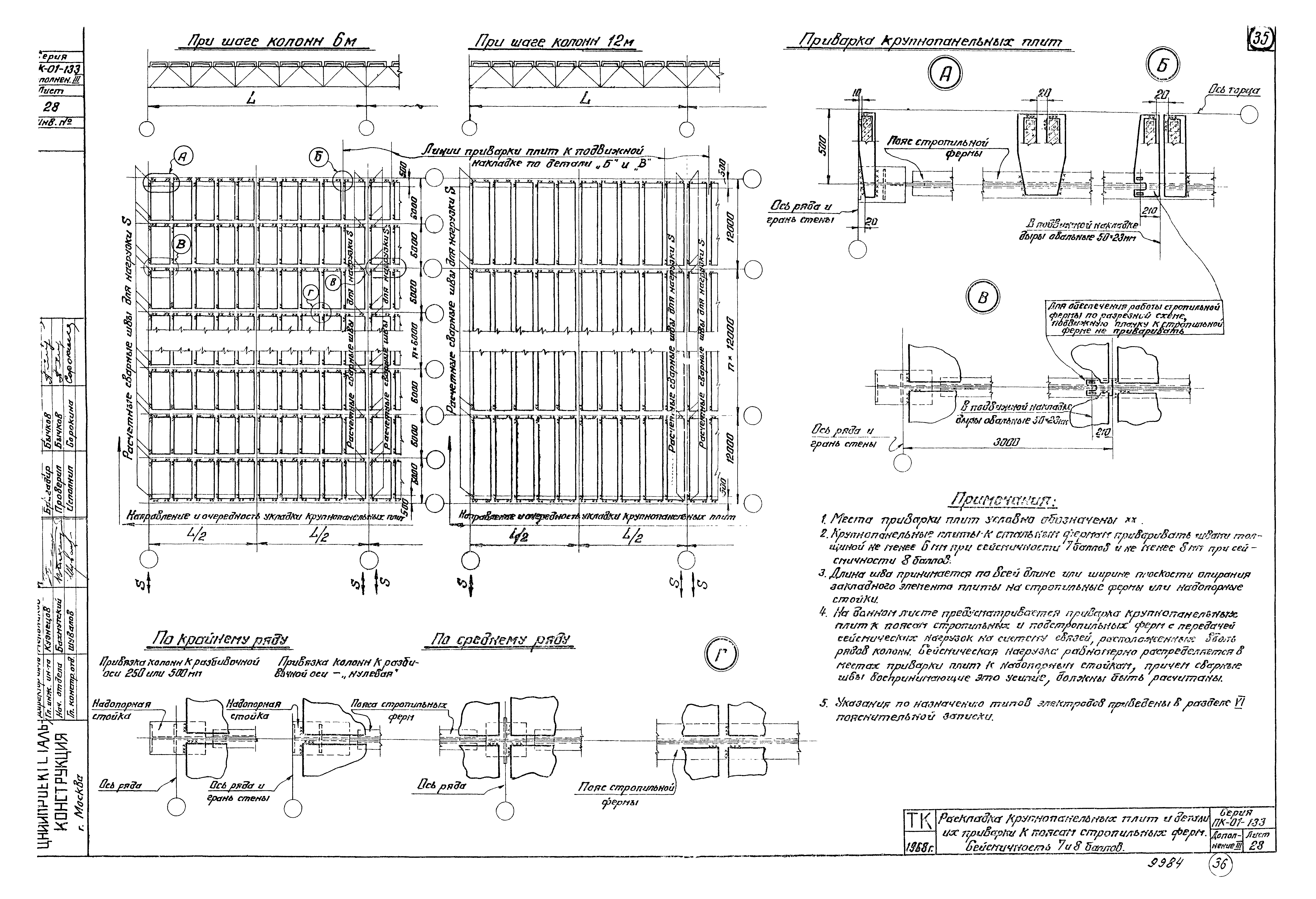

Раскладка крупнопанельных плит и детали их приварки к поясам стропильных ферм. Сейсмичность 7 и 8 баллов
Разработан: ЦНИИпроектстальконструкция
Утверждён:31.12.1968 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 110)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Стальные и металлодеревянные
