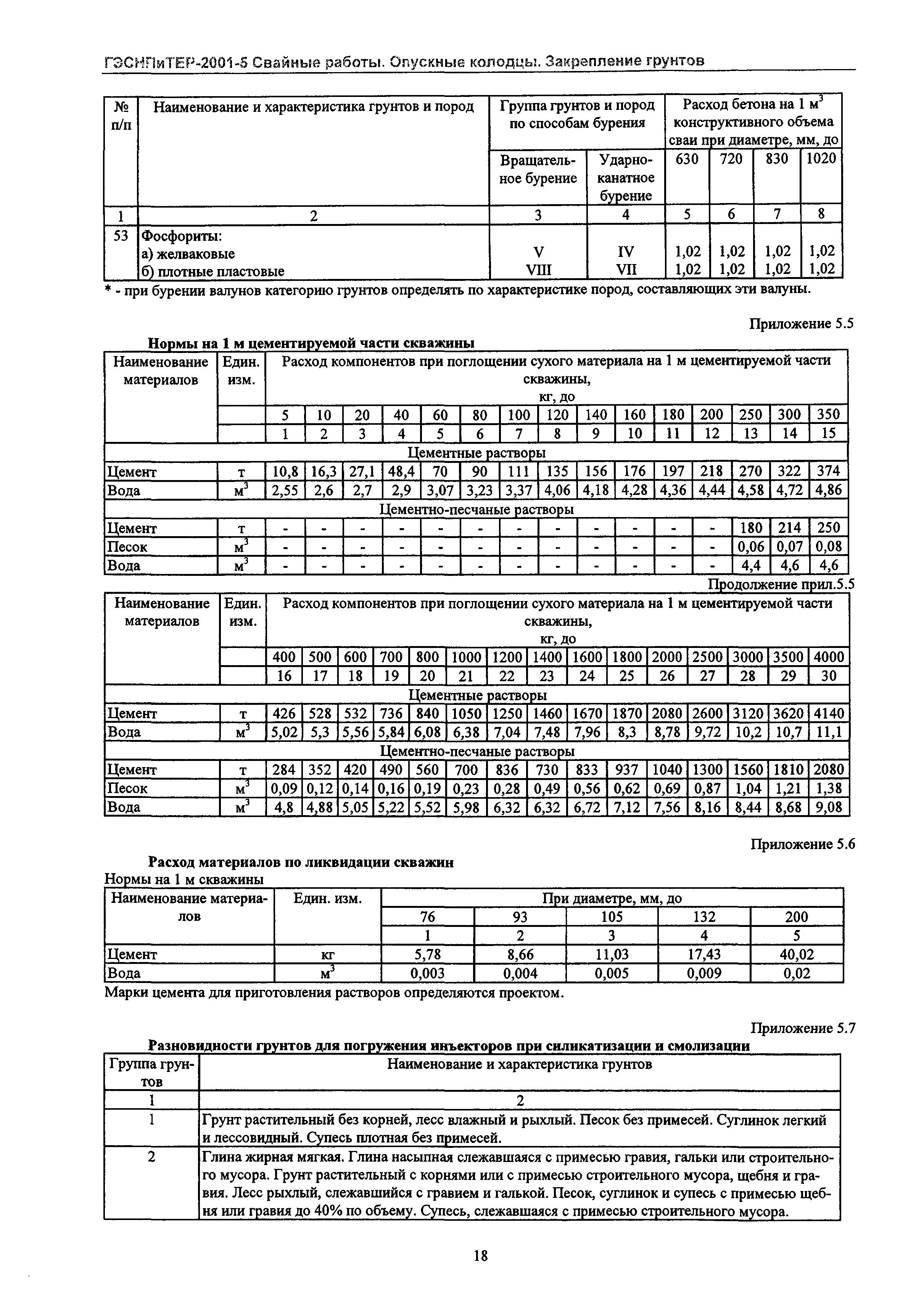

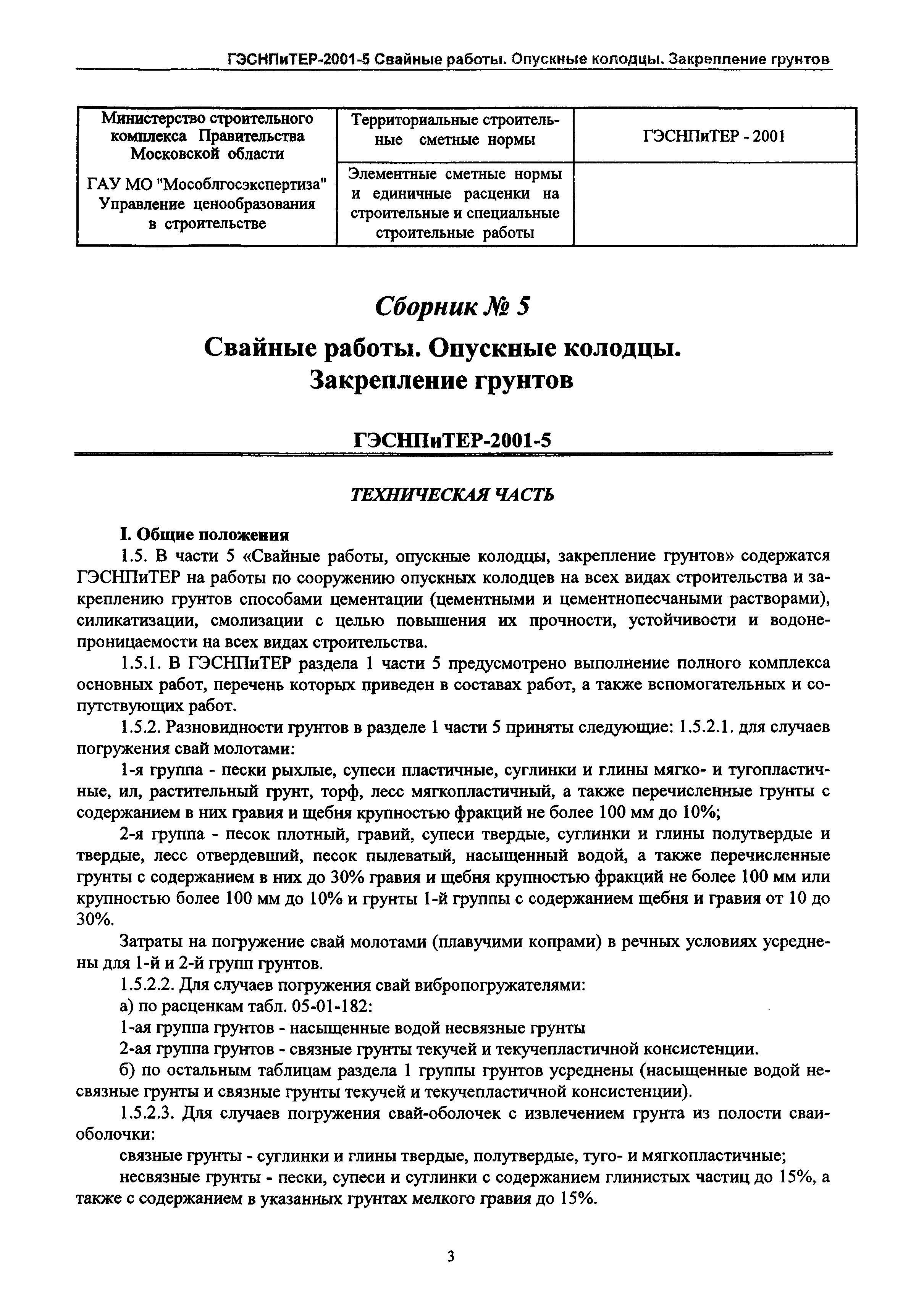

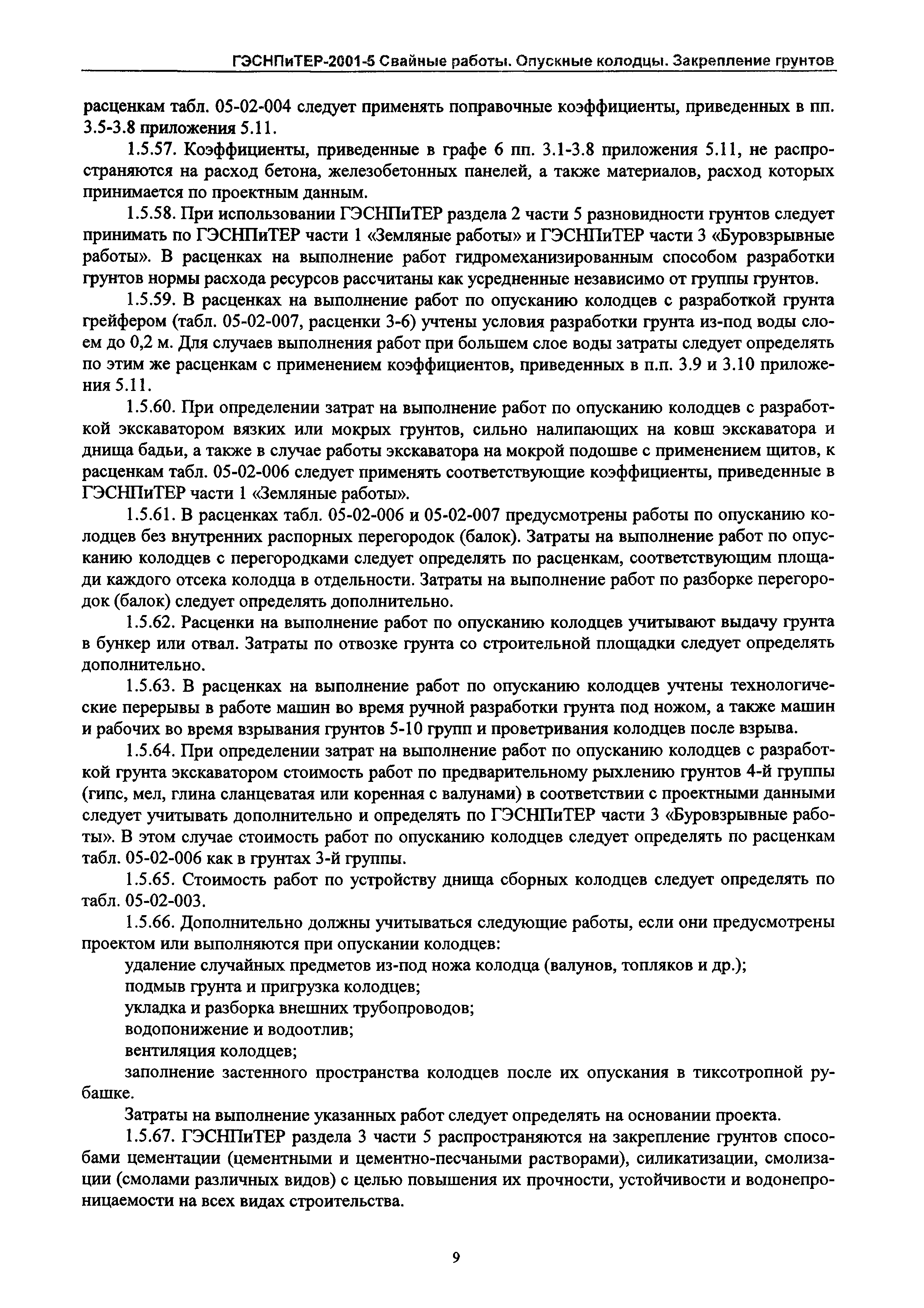

Обозначение: | ГЭСНПиТЕР 2001-5 Московской области |
Обозначение англ: | 2001-5 Московской области |
Статус: | действует |
Название рус.: | Сборник № 5. Свайные работы. Опускные колодцы. Закрепление грунтов. Пособие для сметчиков к ТЕР 81-02-05-2001 |
Дата добавления в базу: | 01.09.2013 |
Дата актуализации: | 05.05.2017 |
Область применения: | В части 5 "Свайные работы, опускные колодцы, закрепление грунтов" содержатся ГЭСНПиТЕР на работы по сооружению опускных колодцев на всех видах строительства и закреплению грунтов способами цементации (цементными и цементнопесчаными растворами), силикатизации, смолизации с целью повышения их прочности, устойчивости и водонепроницаемости на всех видах строительства. |

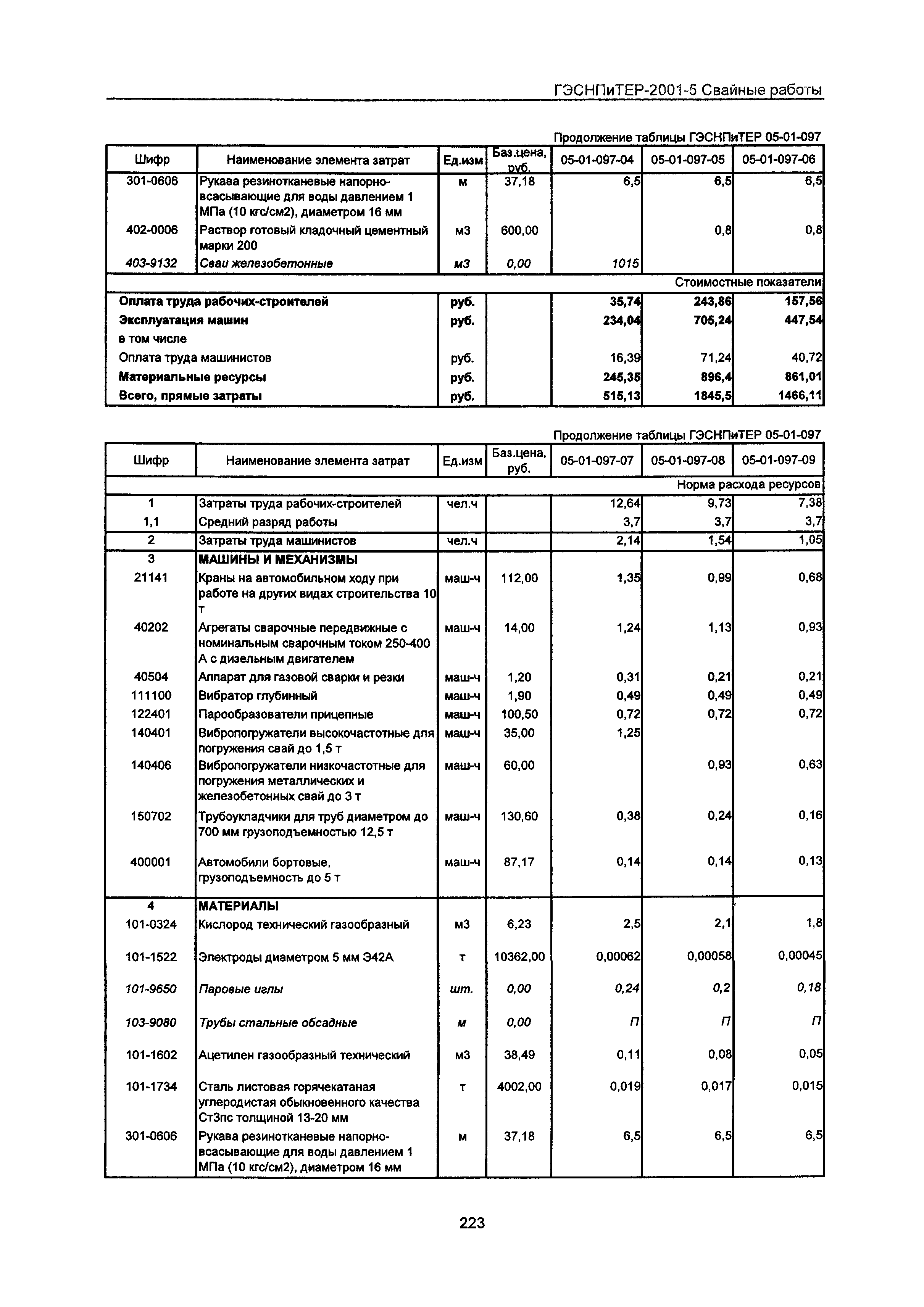

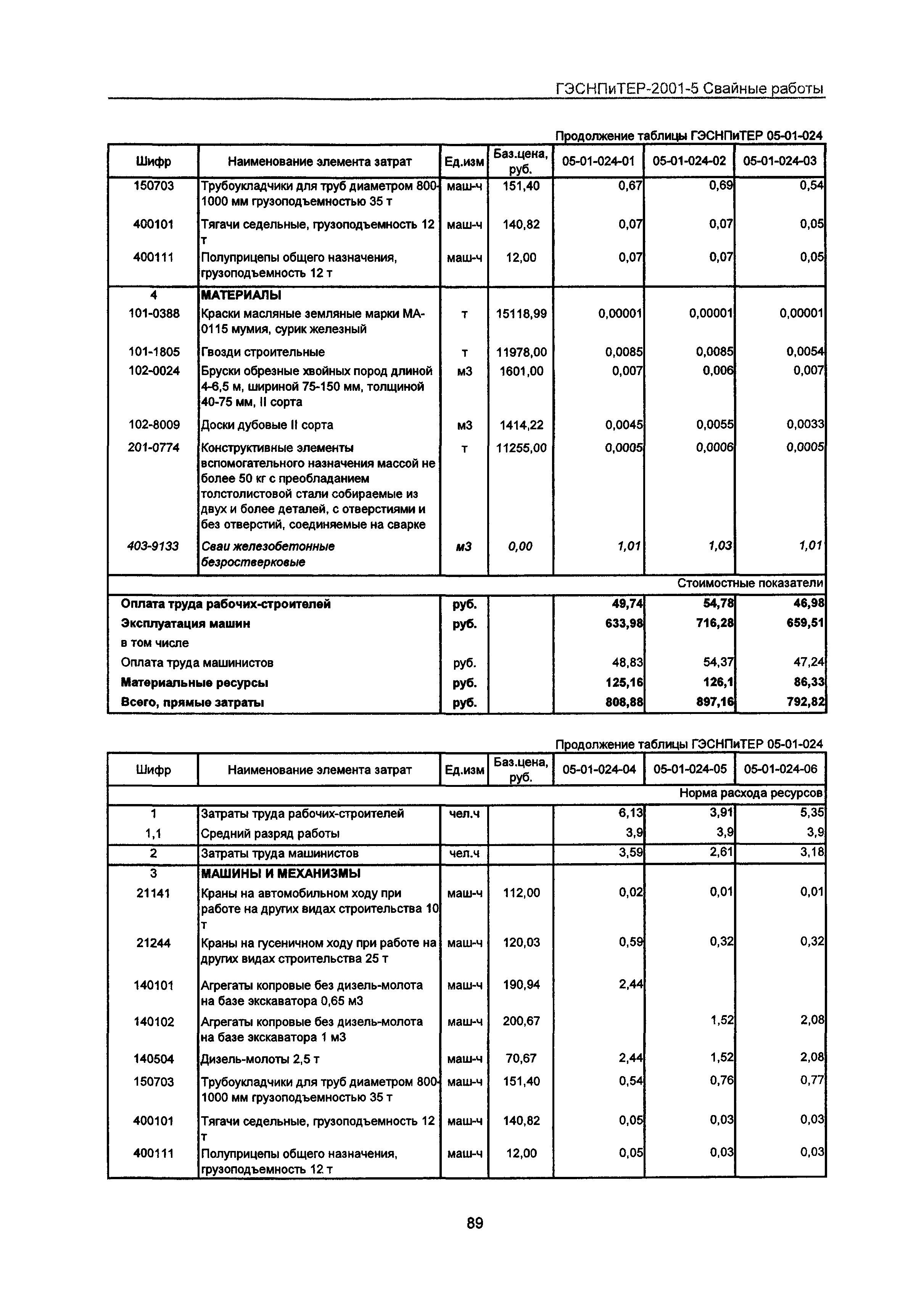

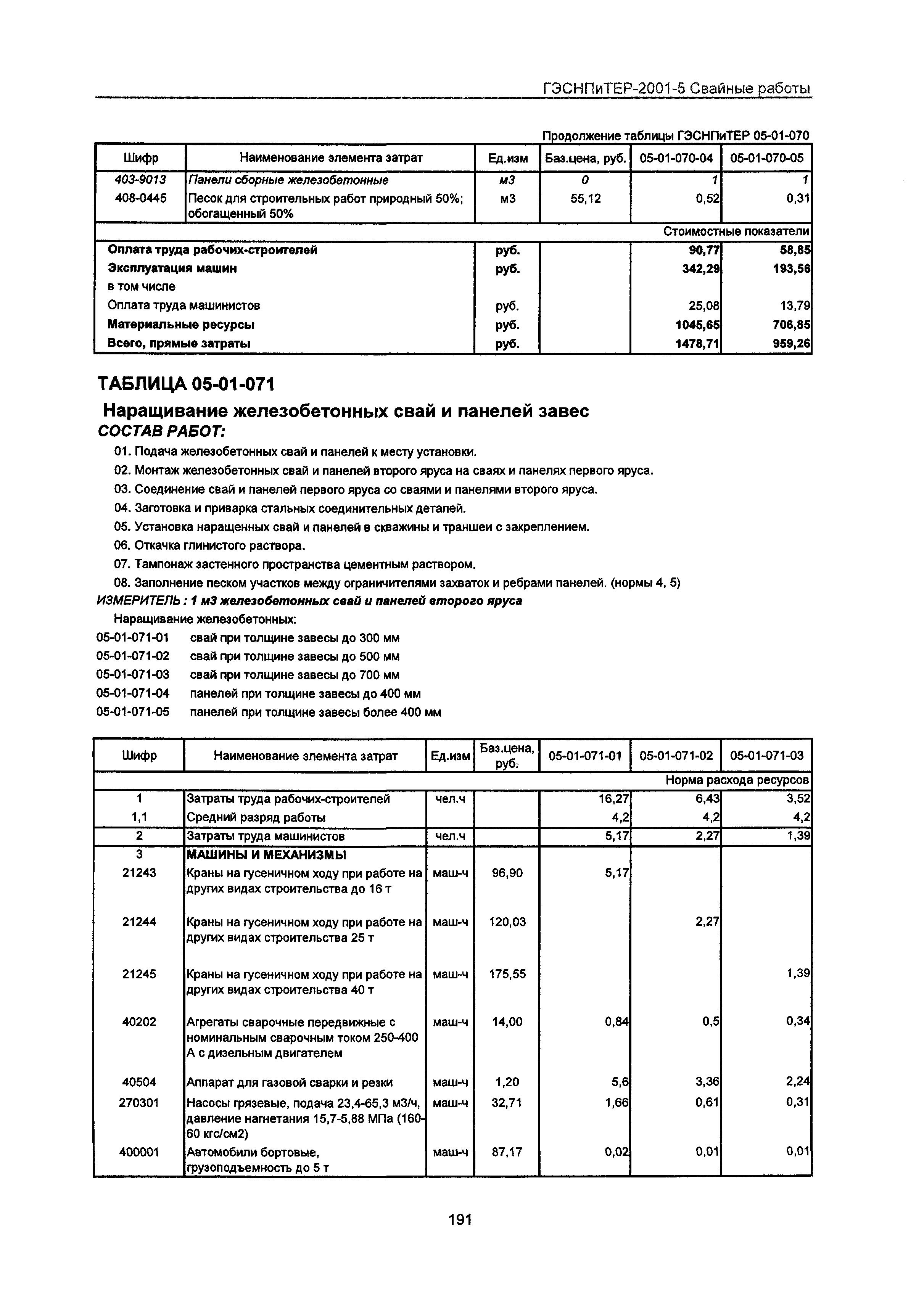

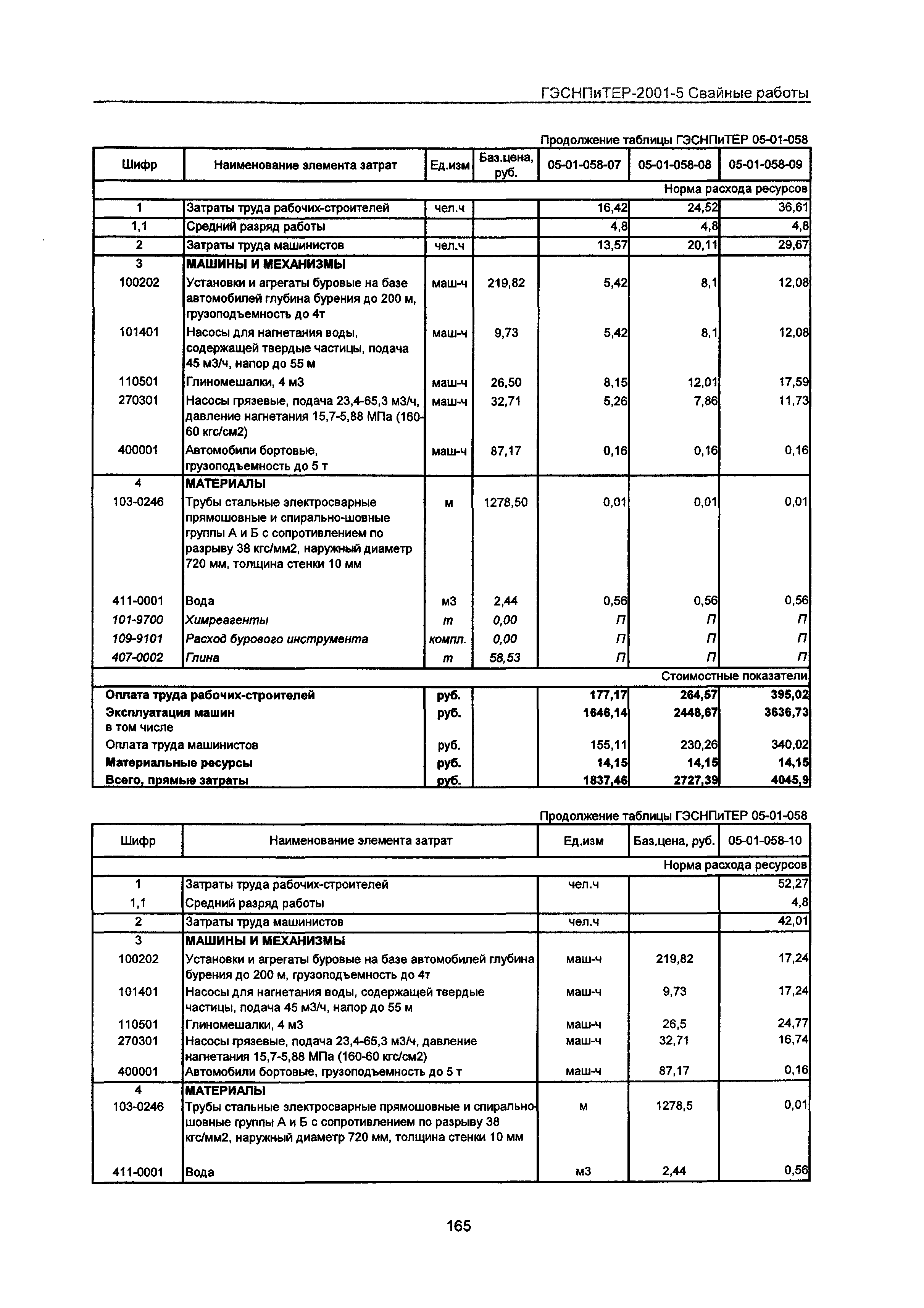

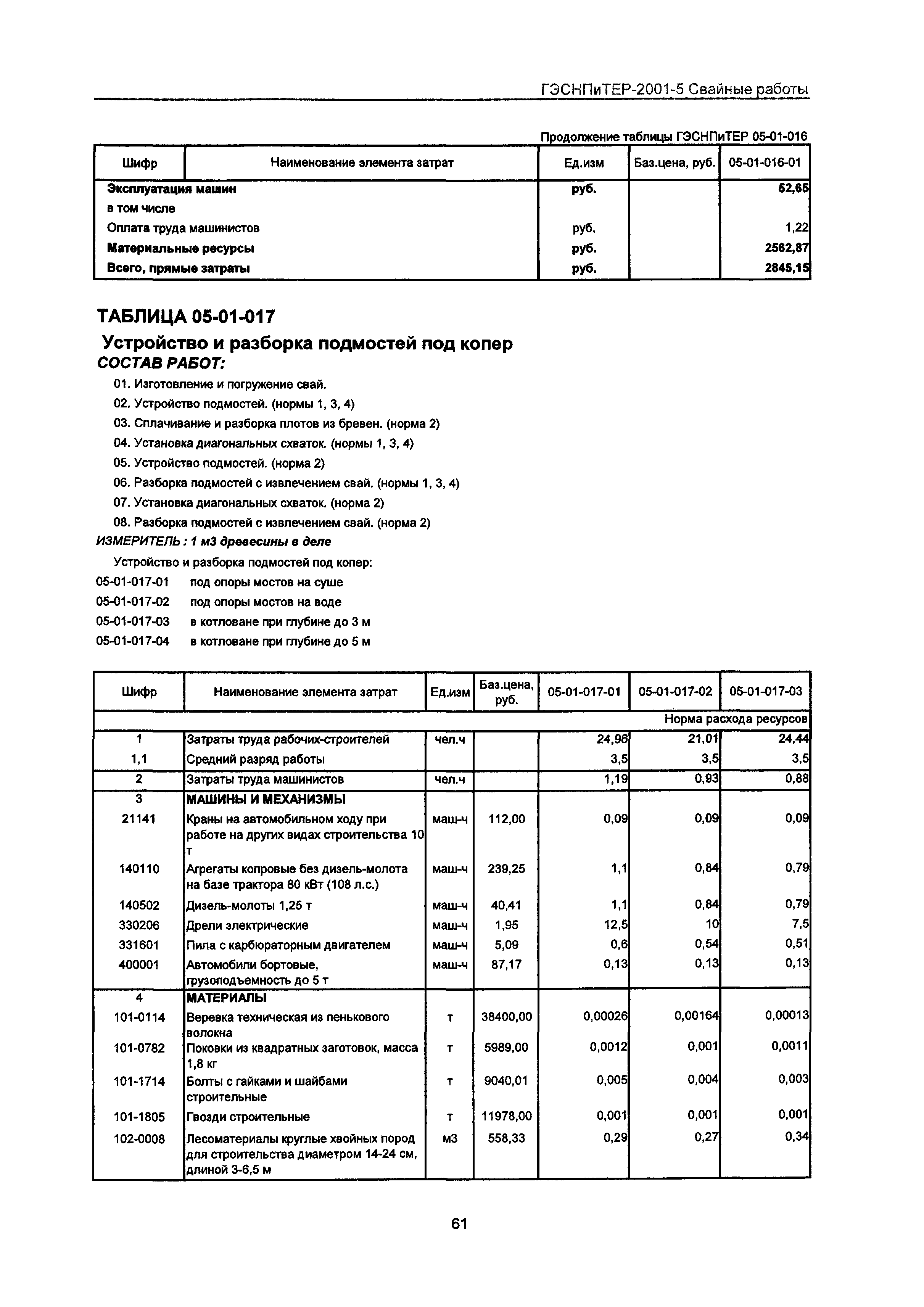

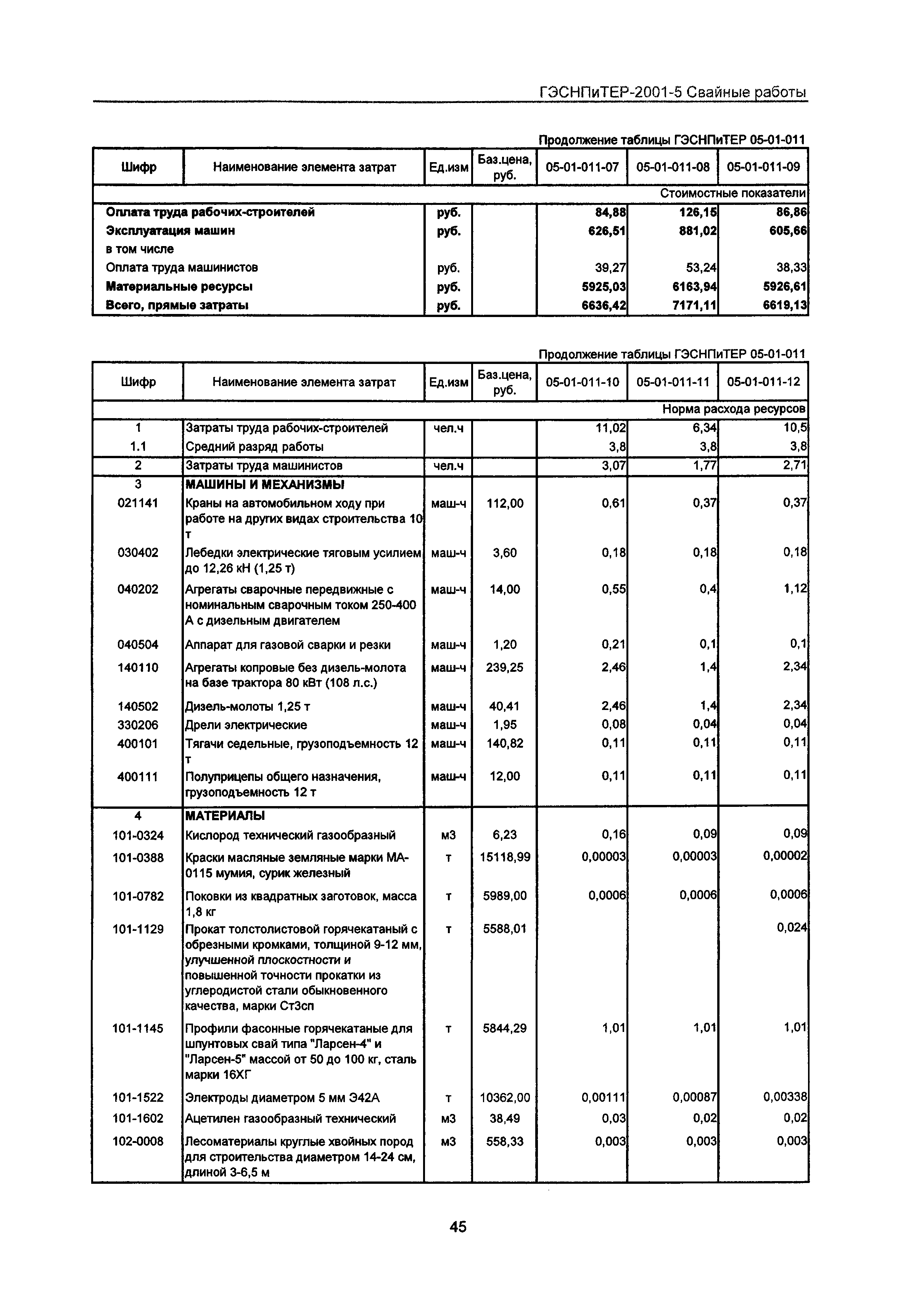

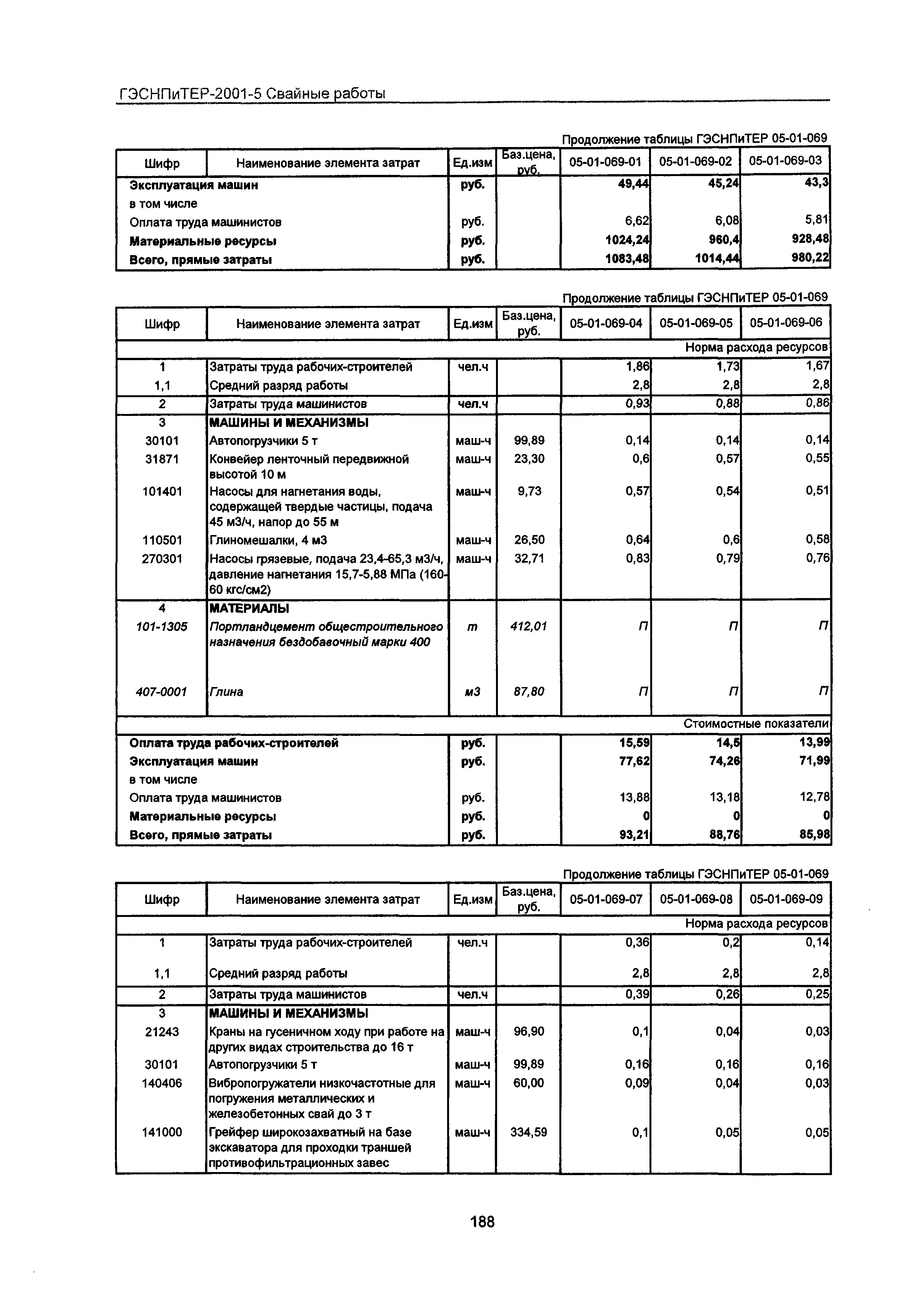

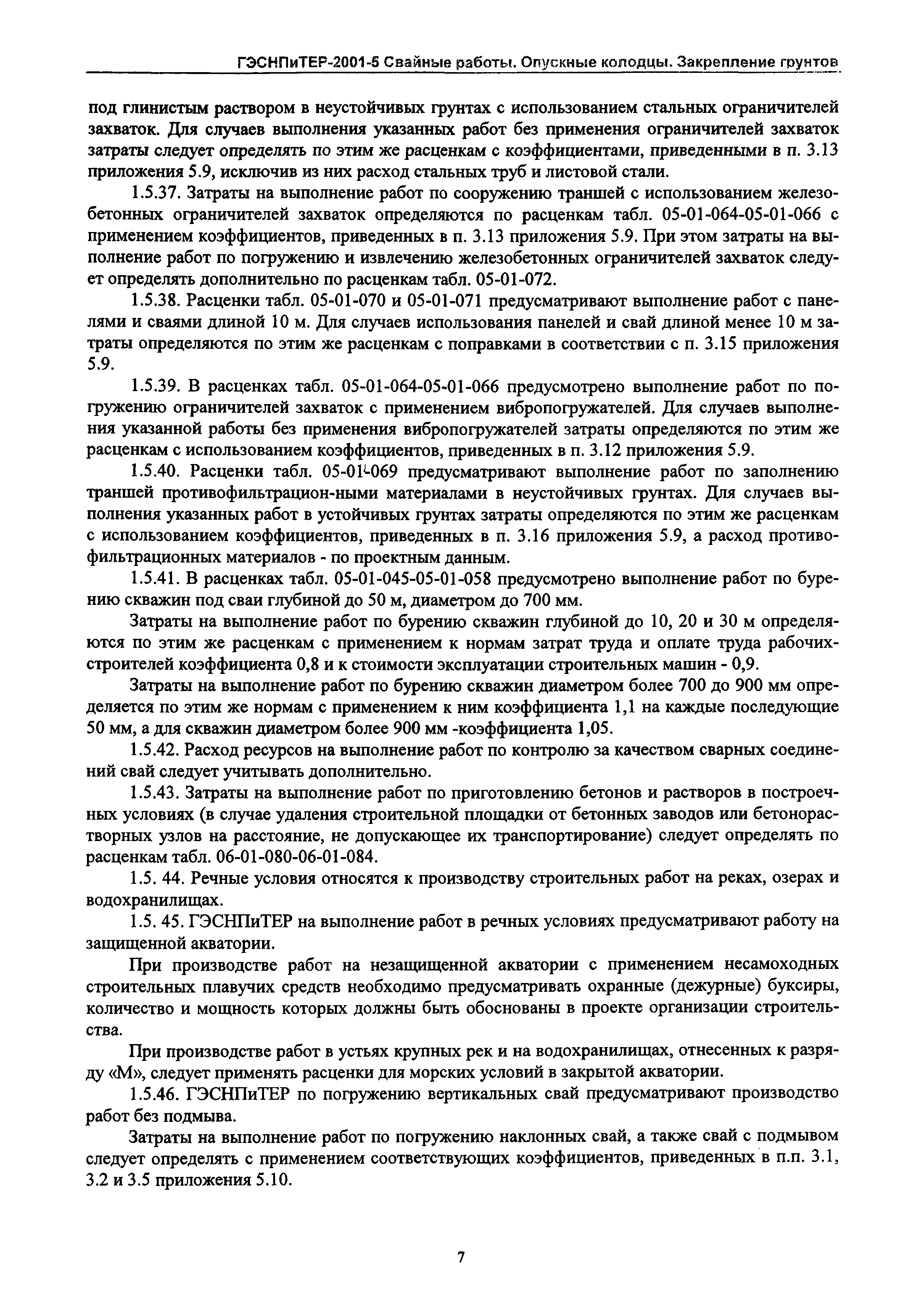

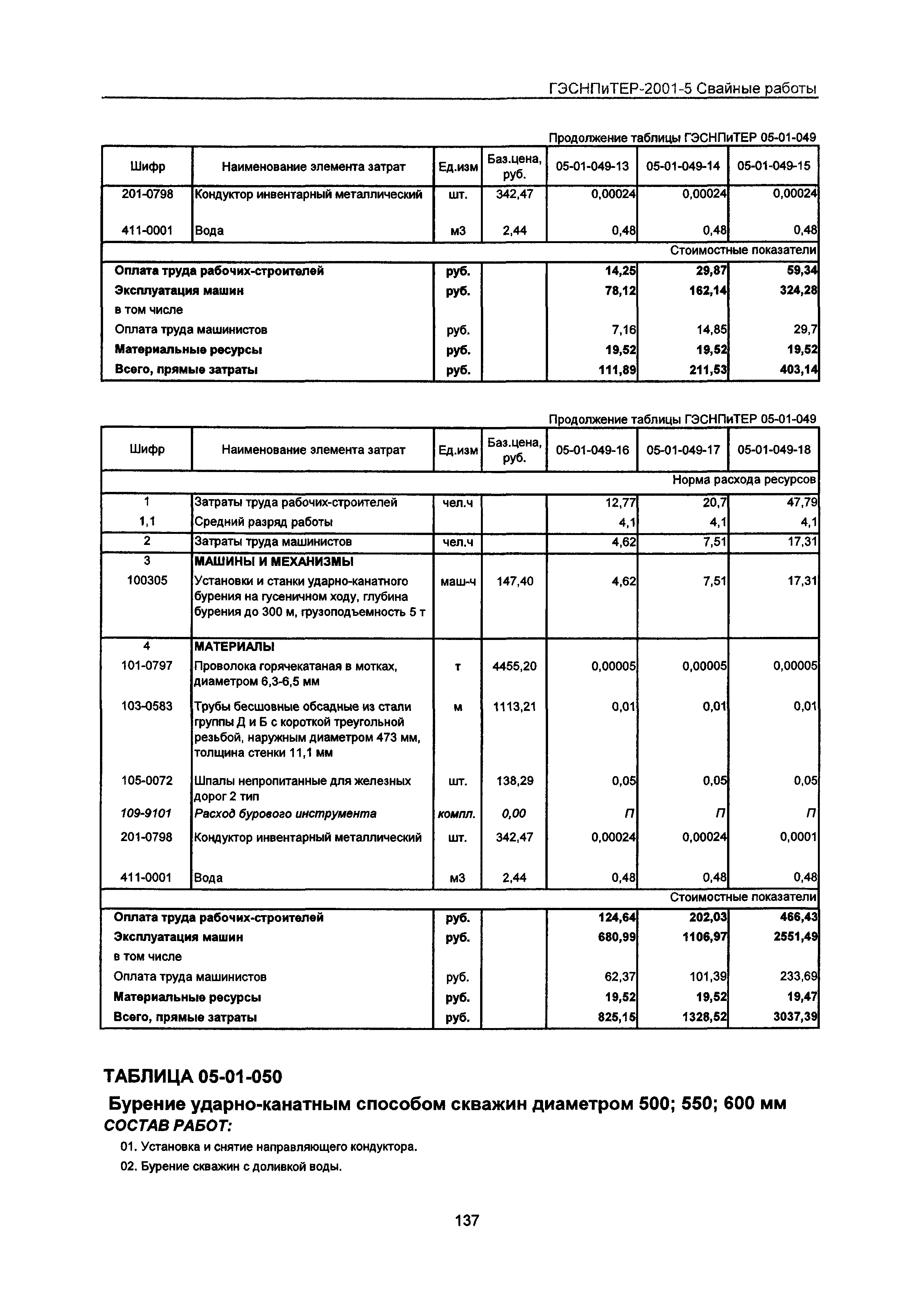

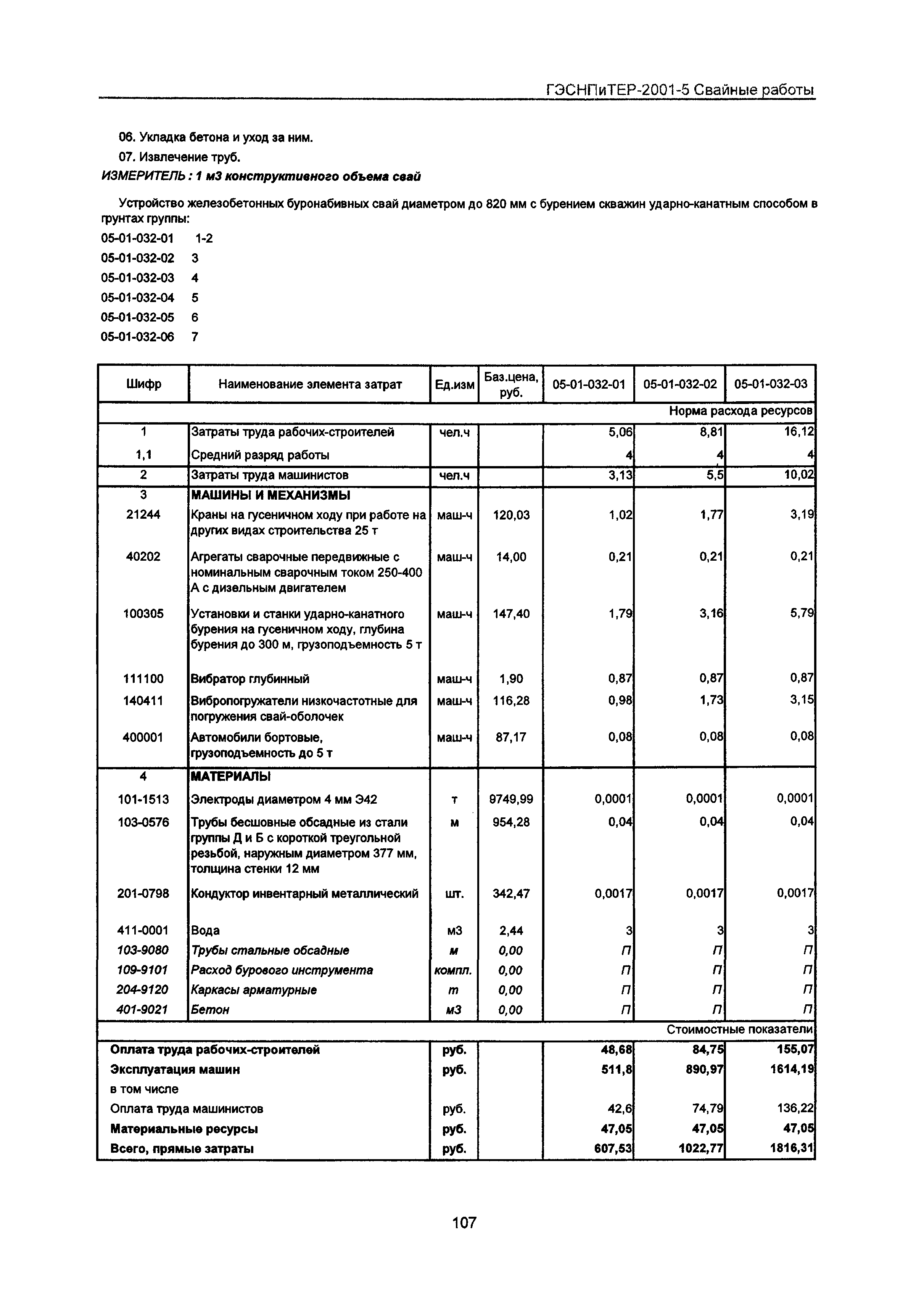

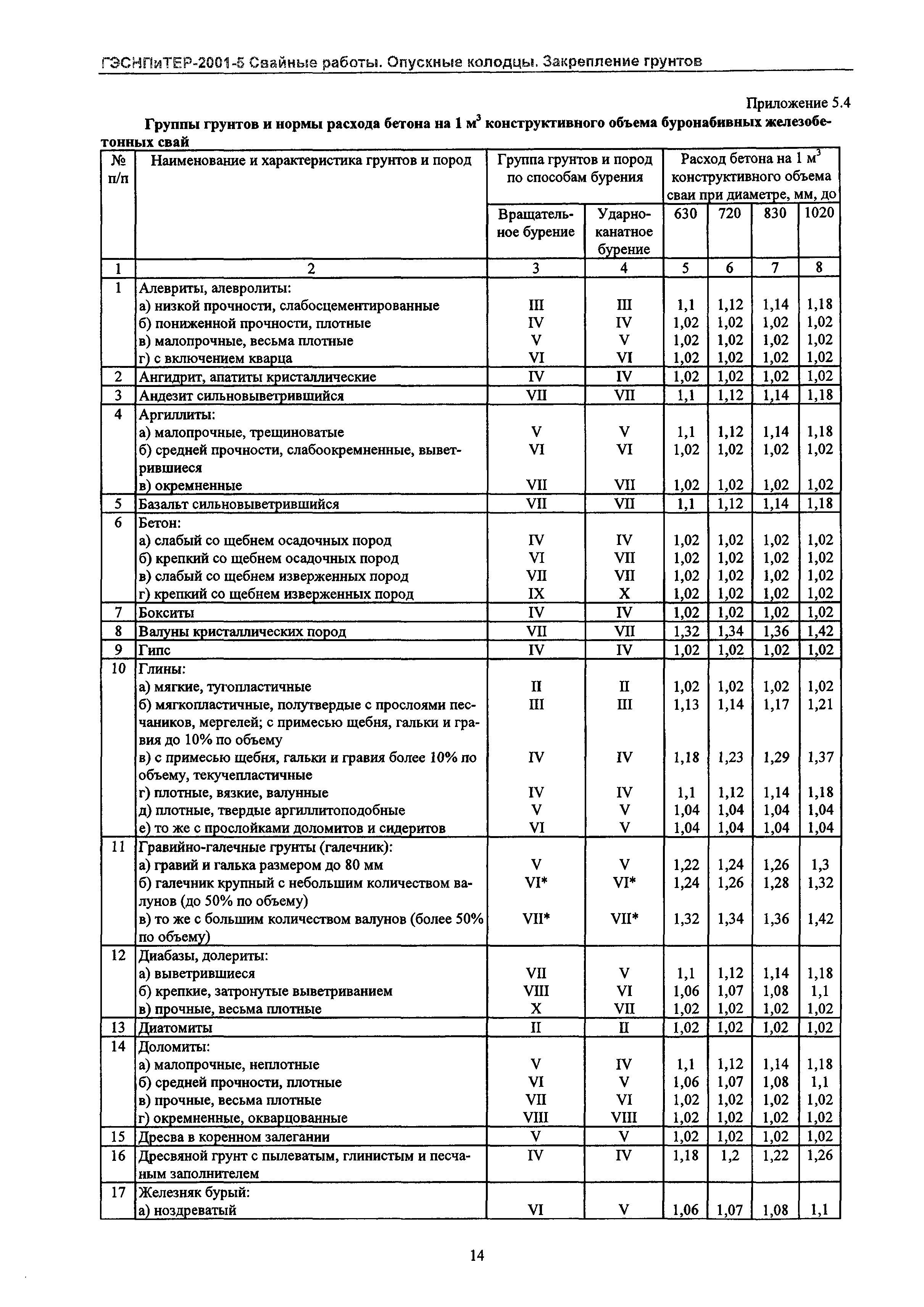

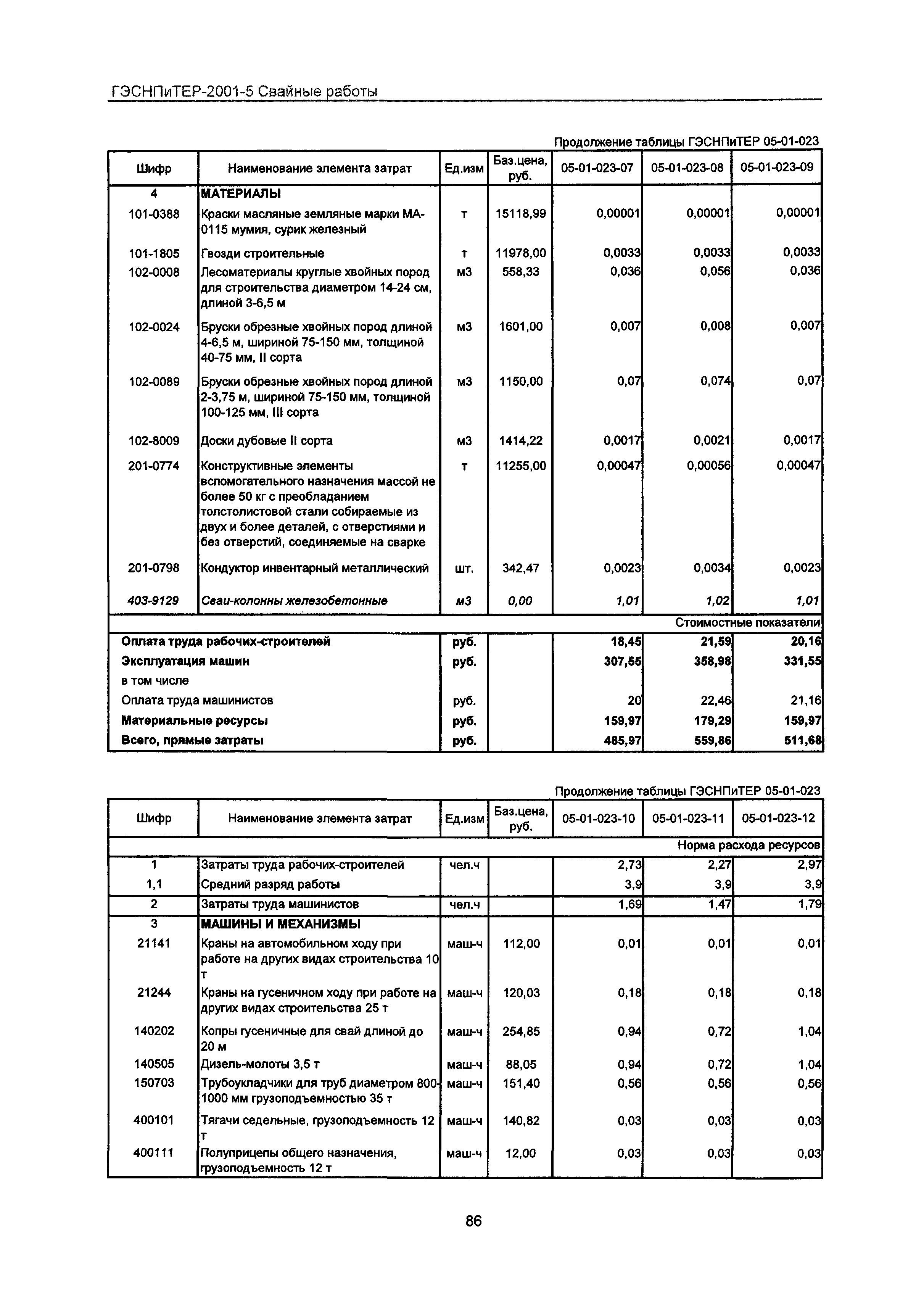

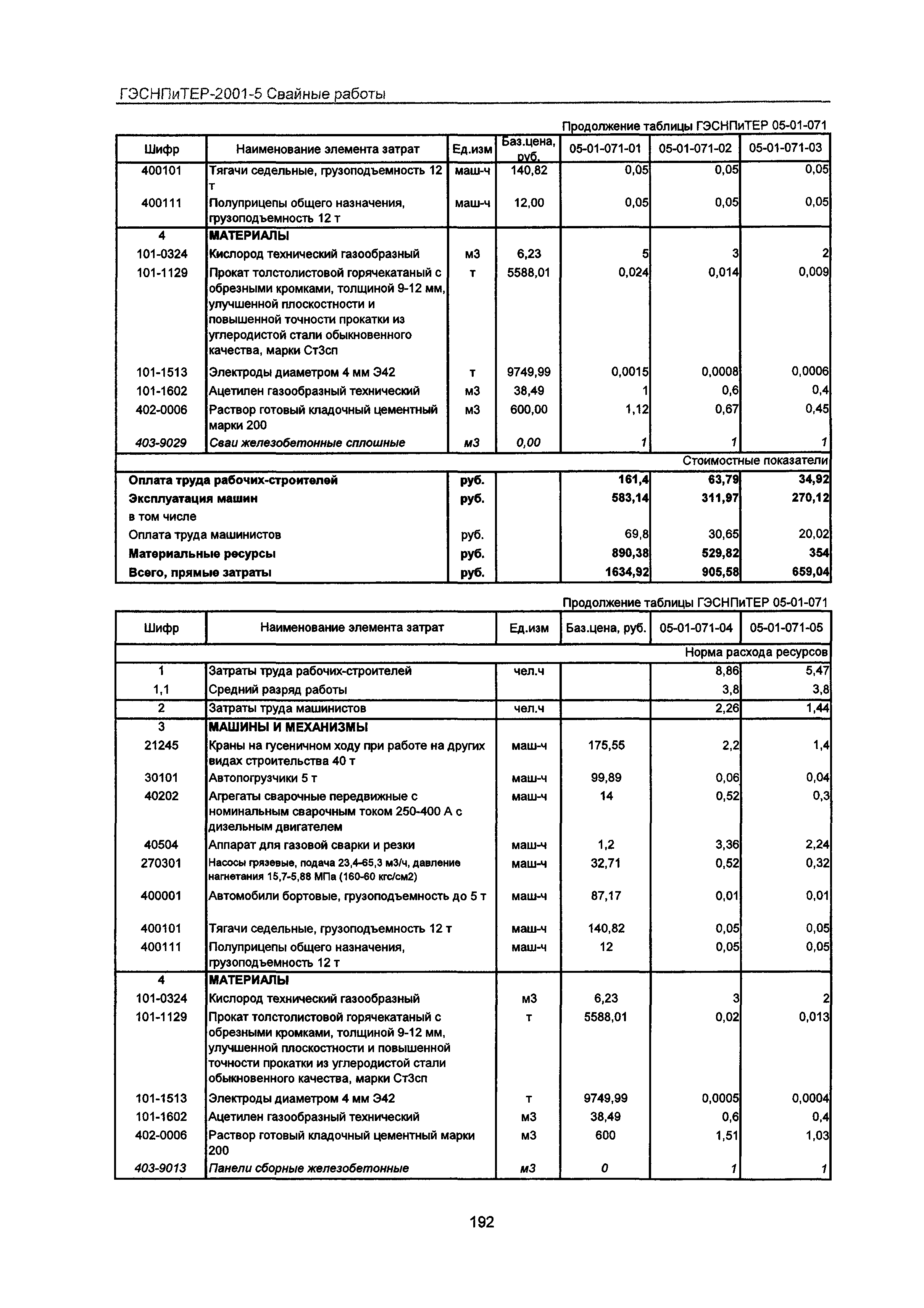

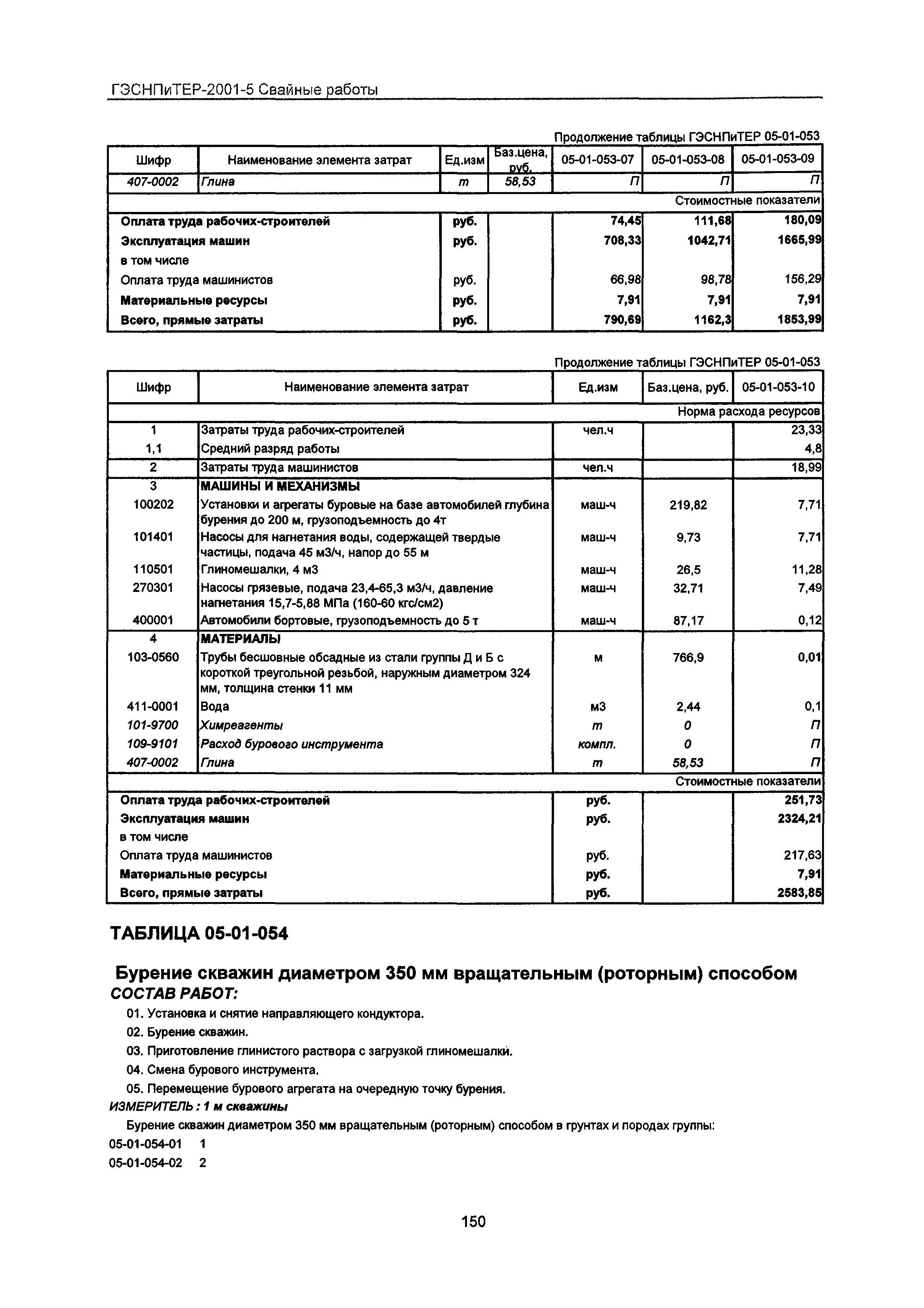

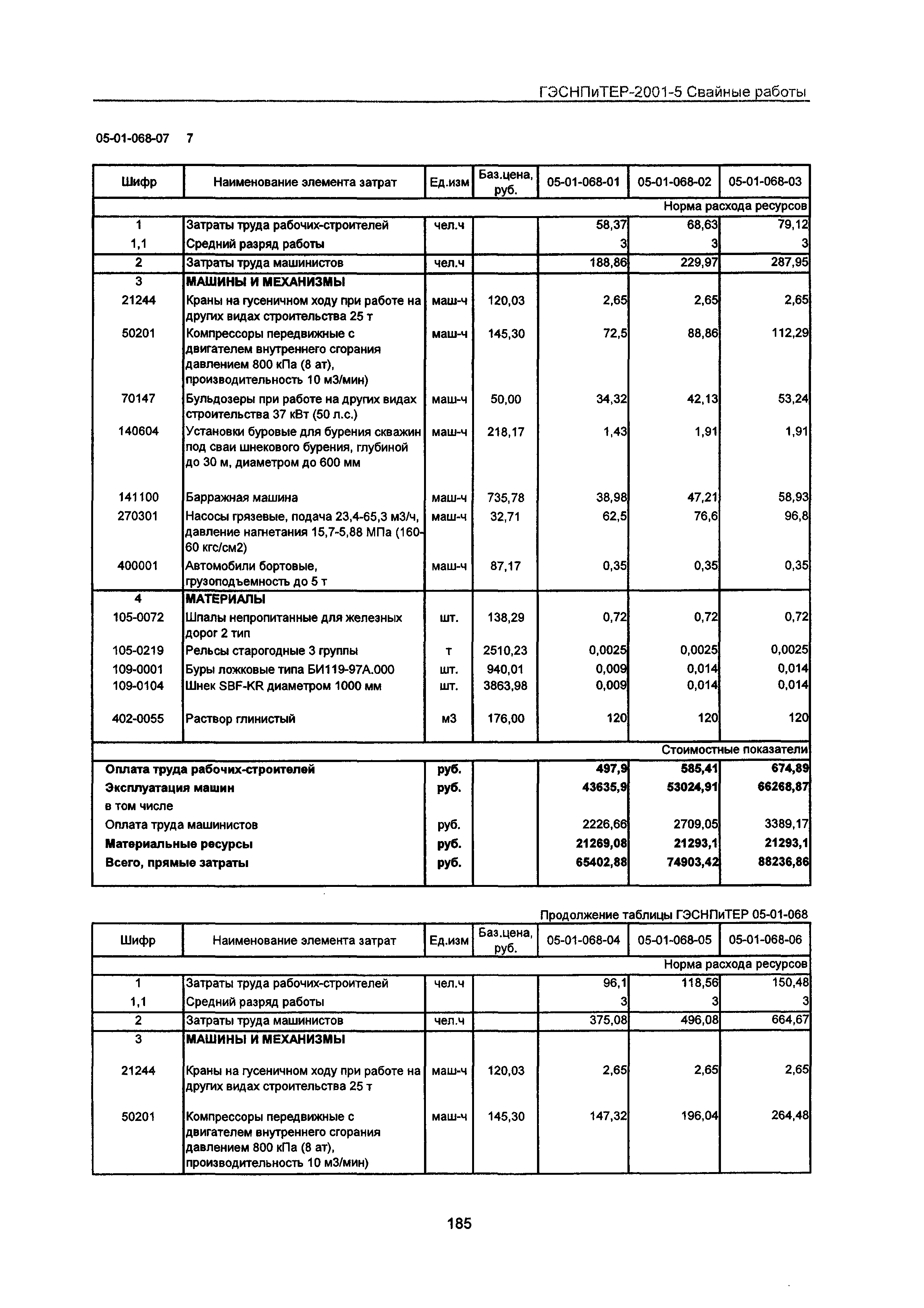

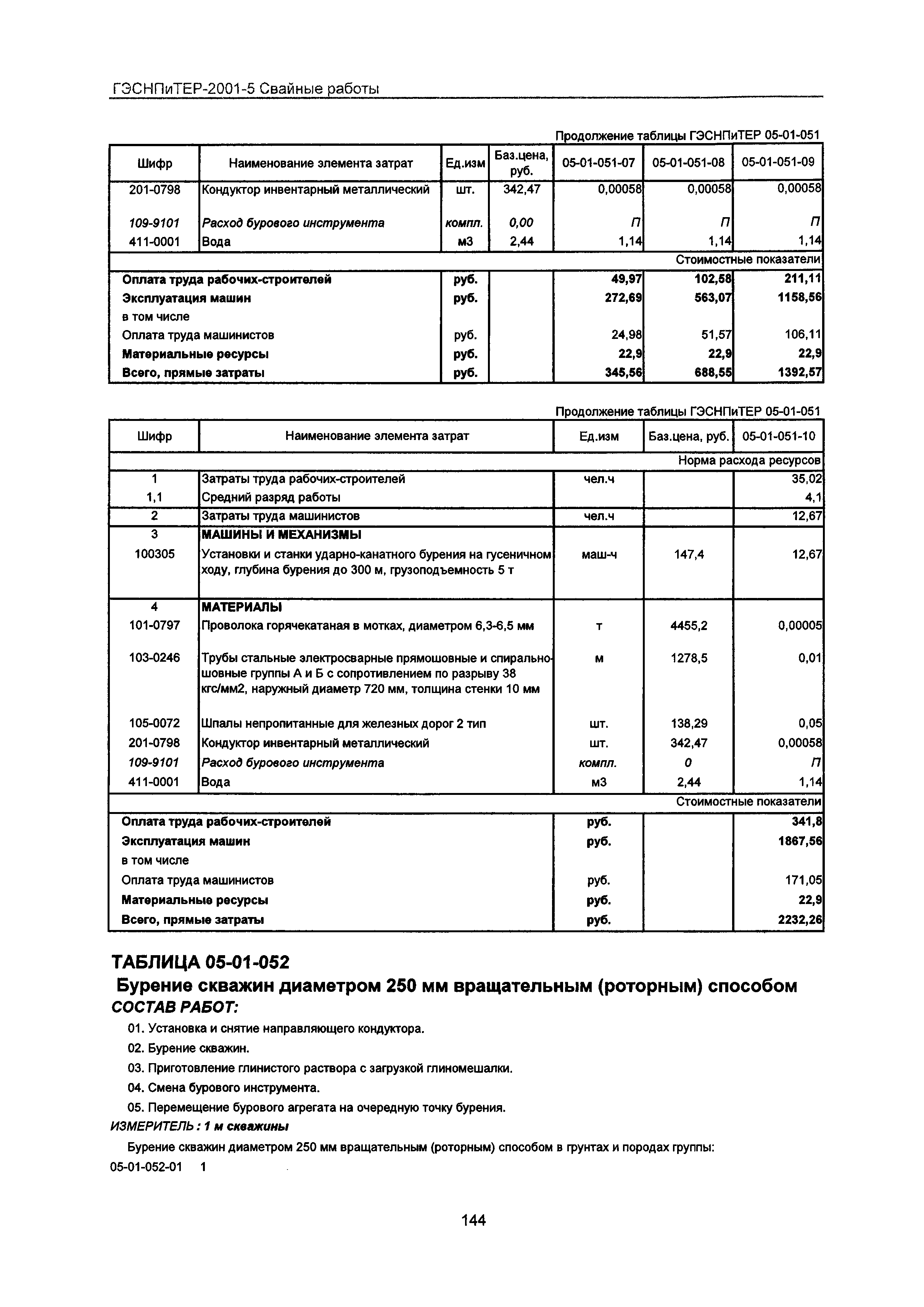

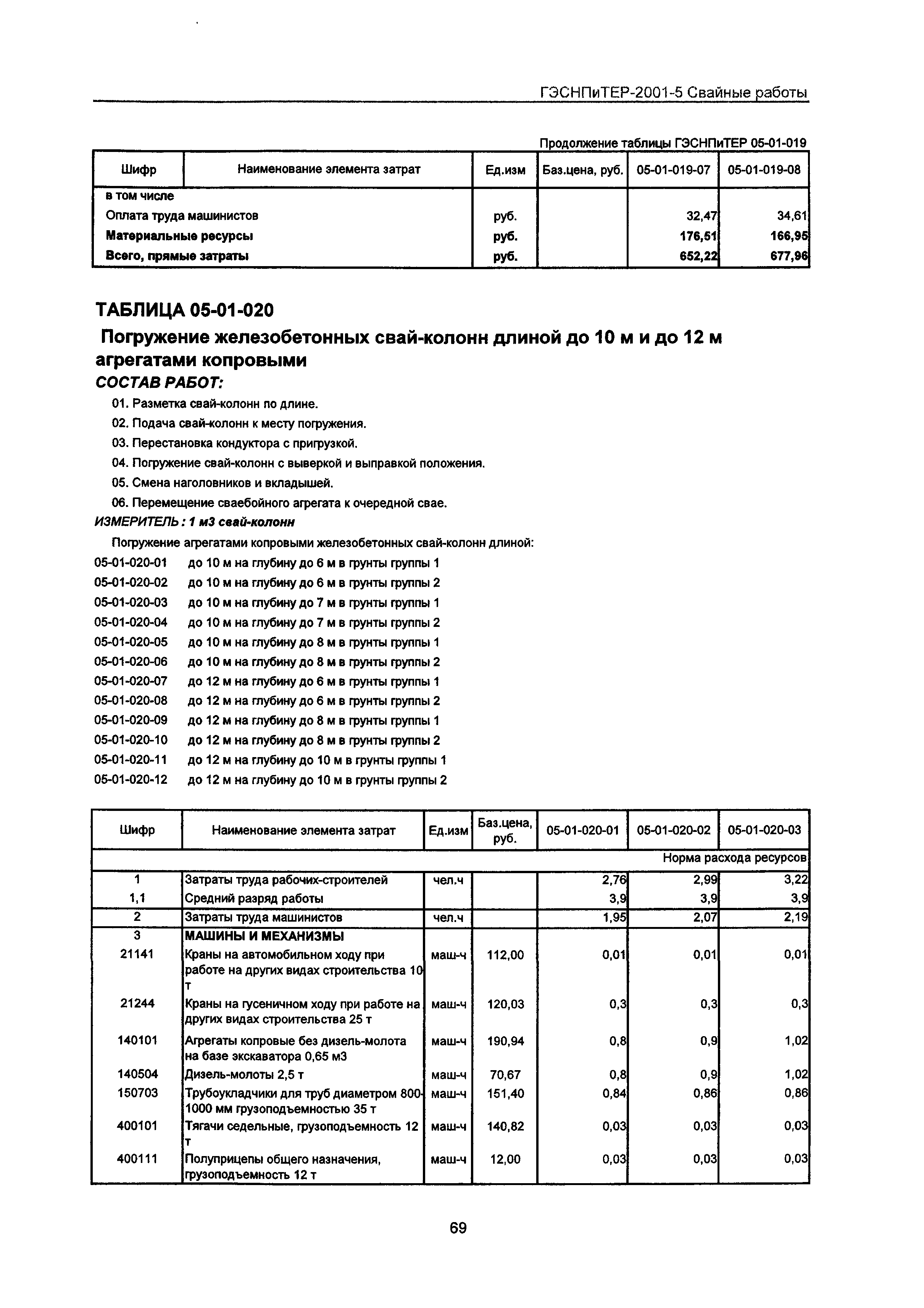

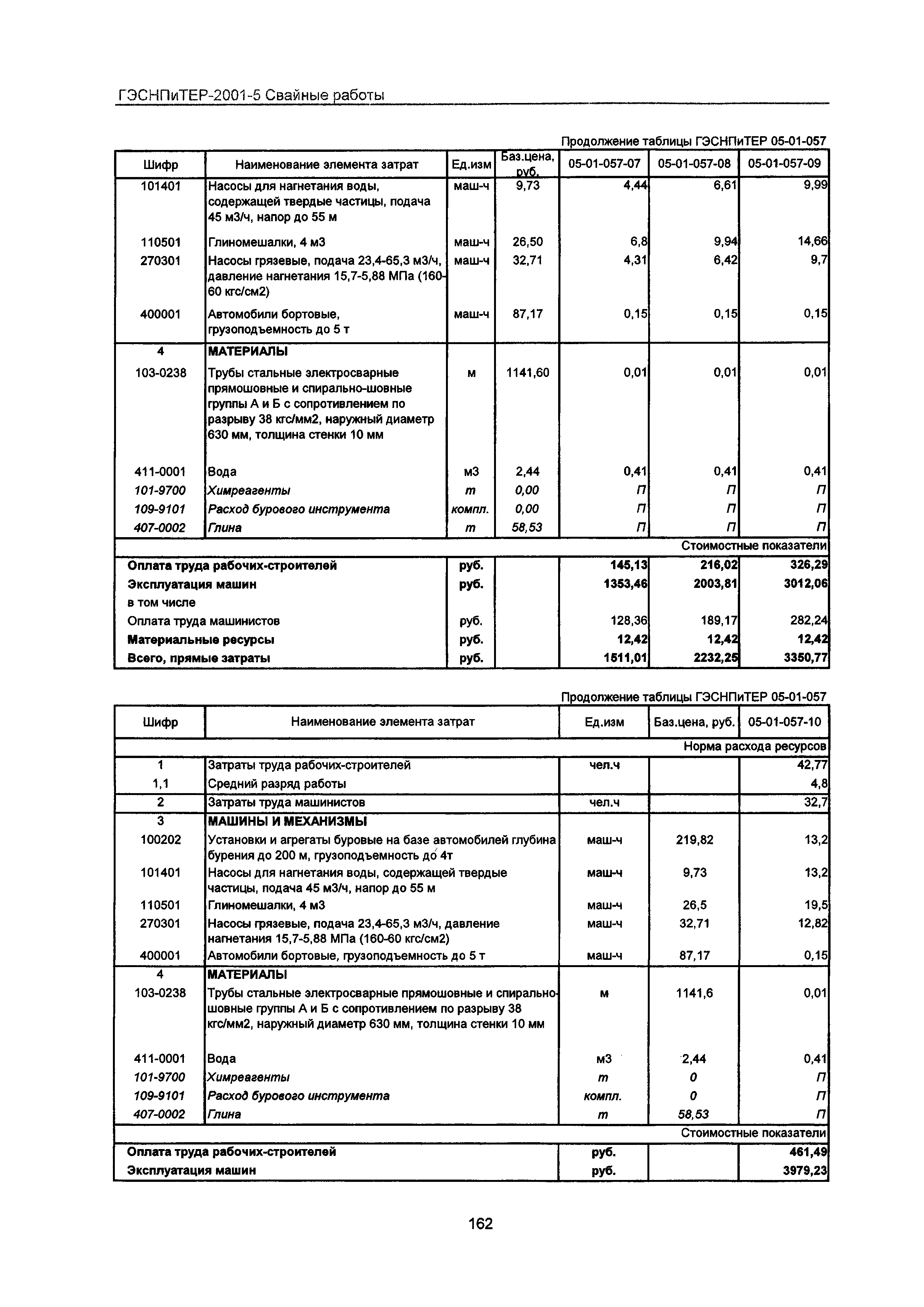

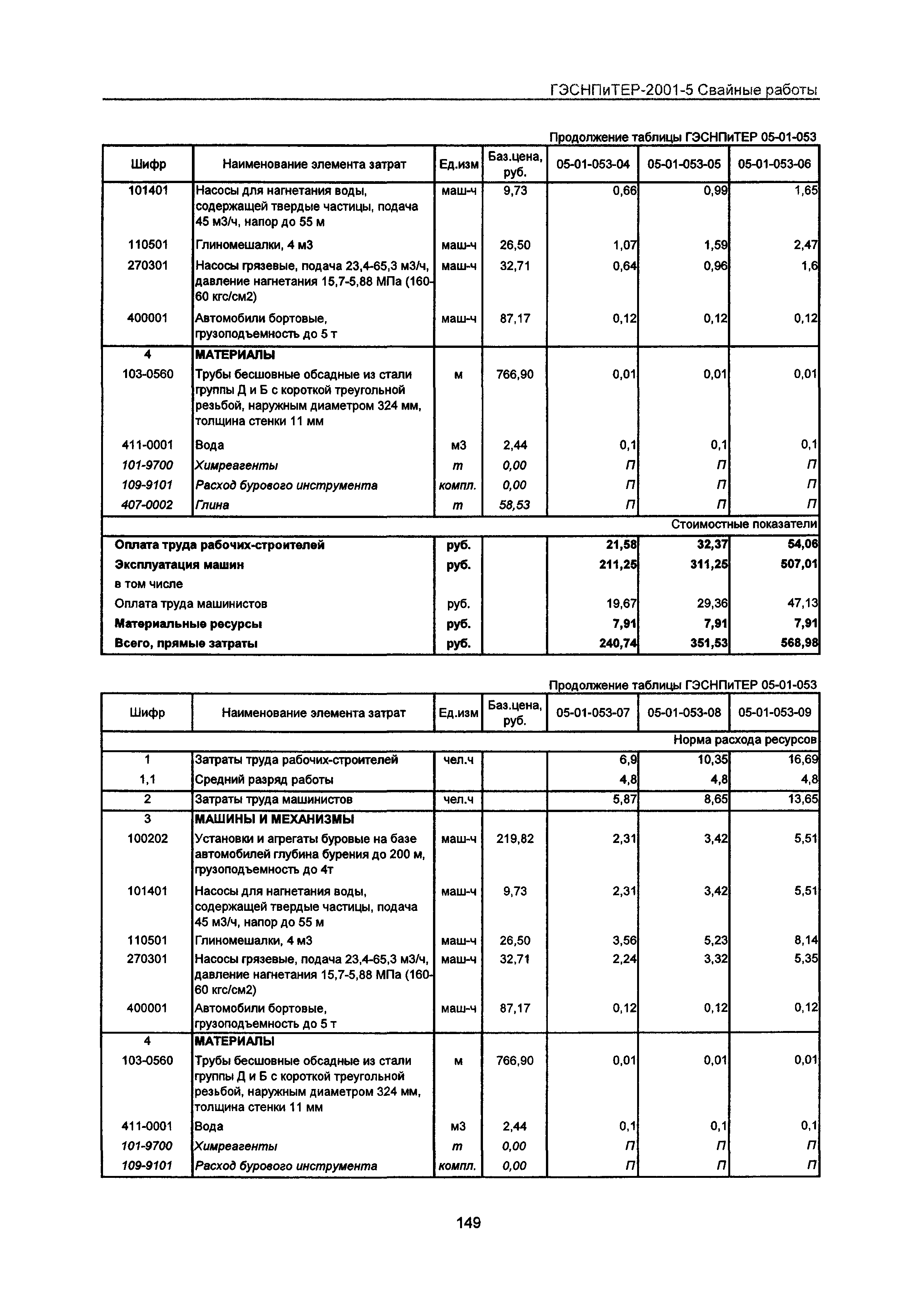

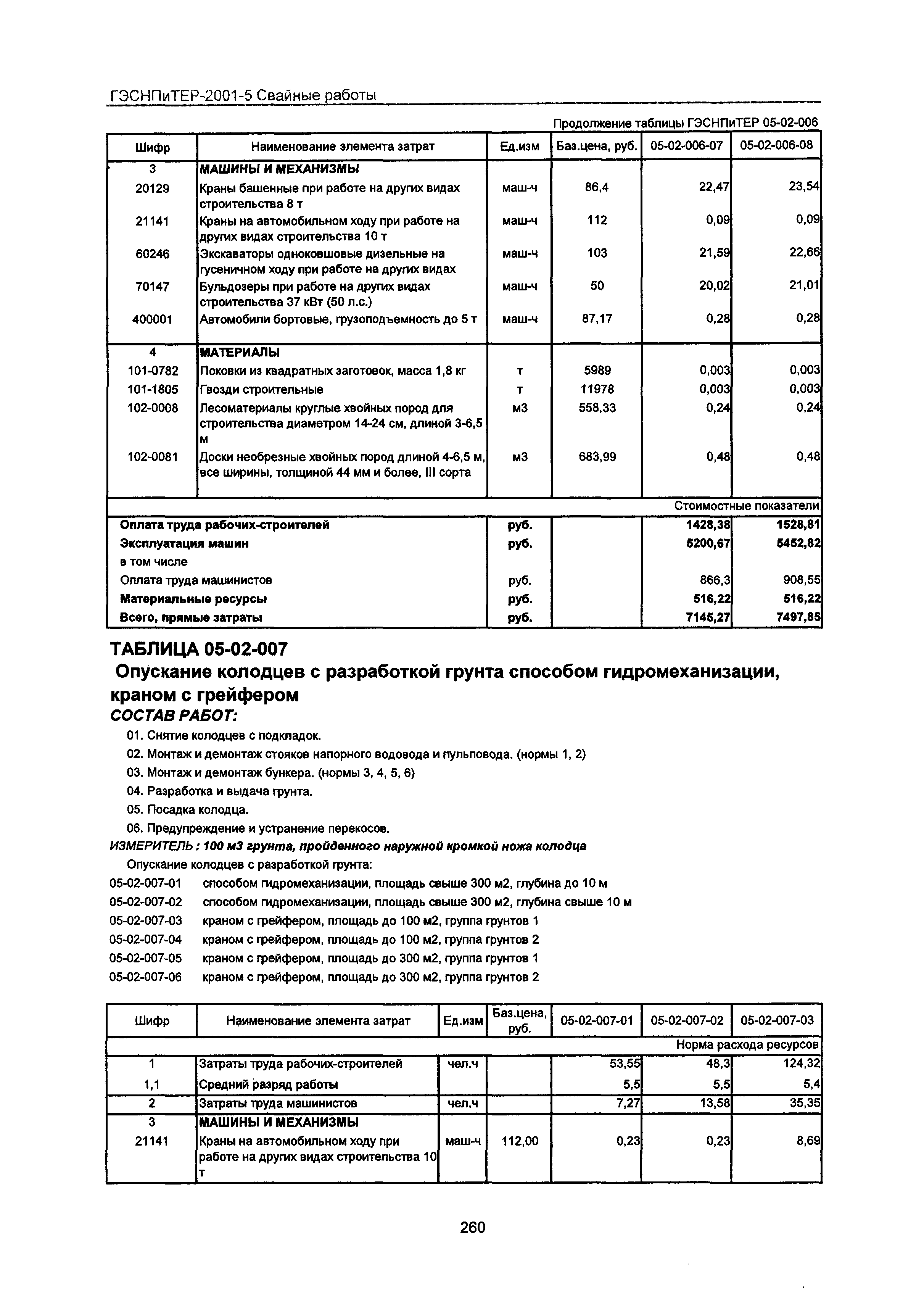

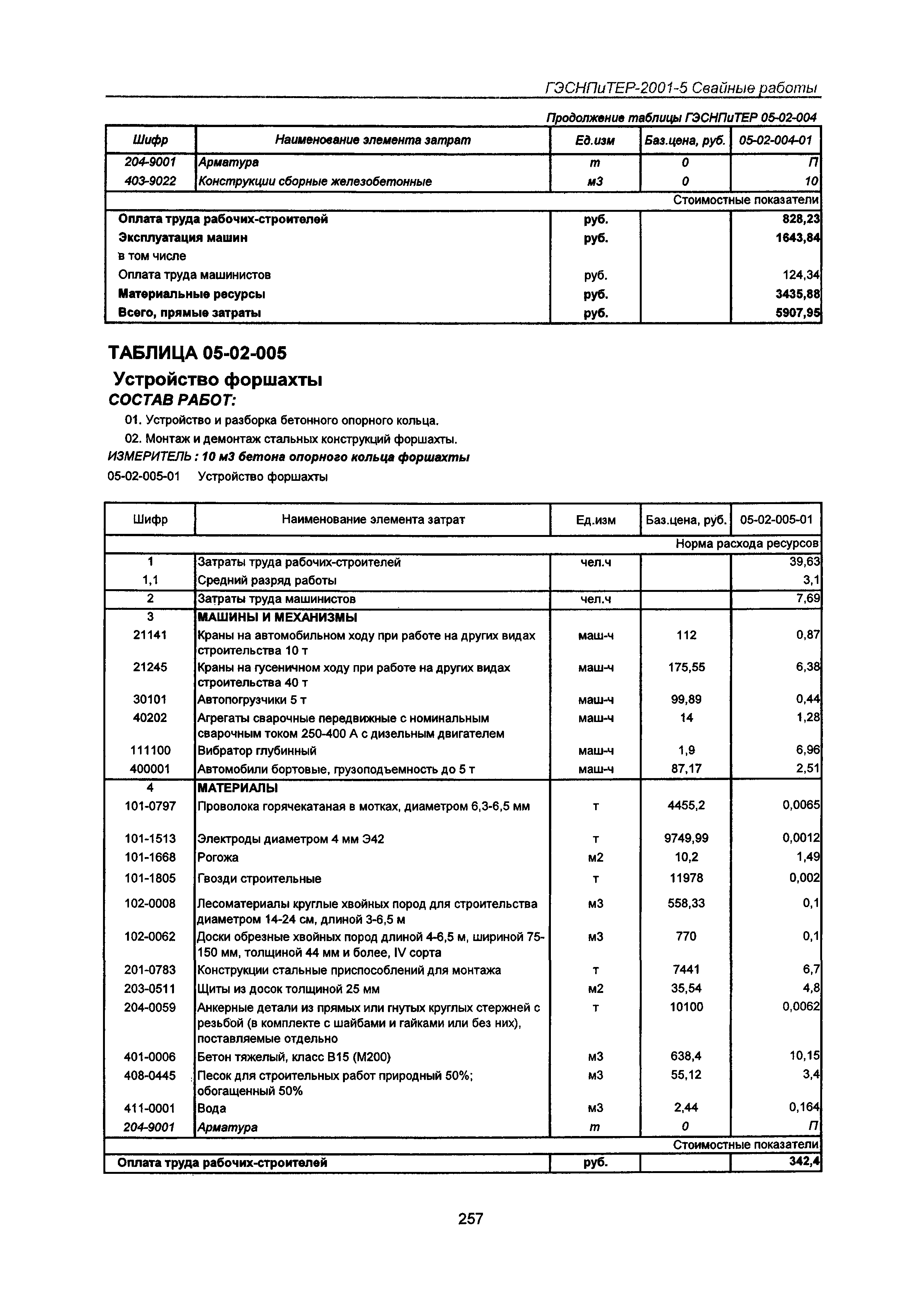

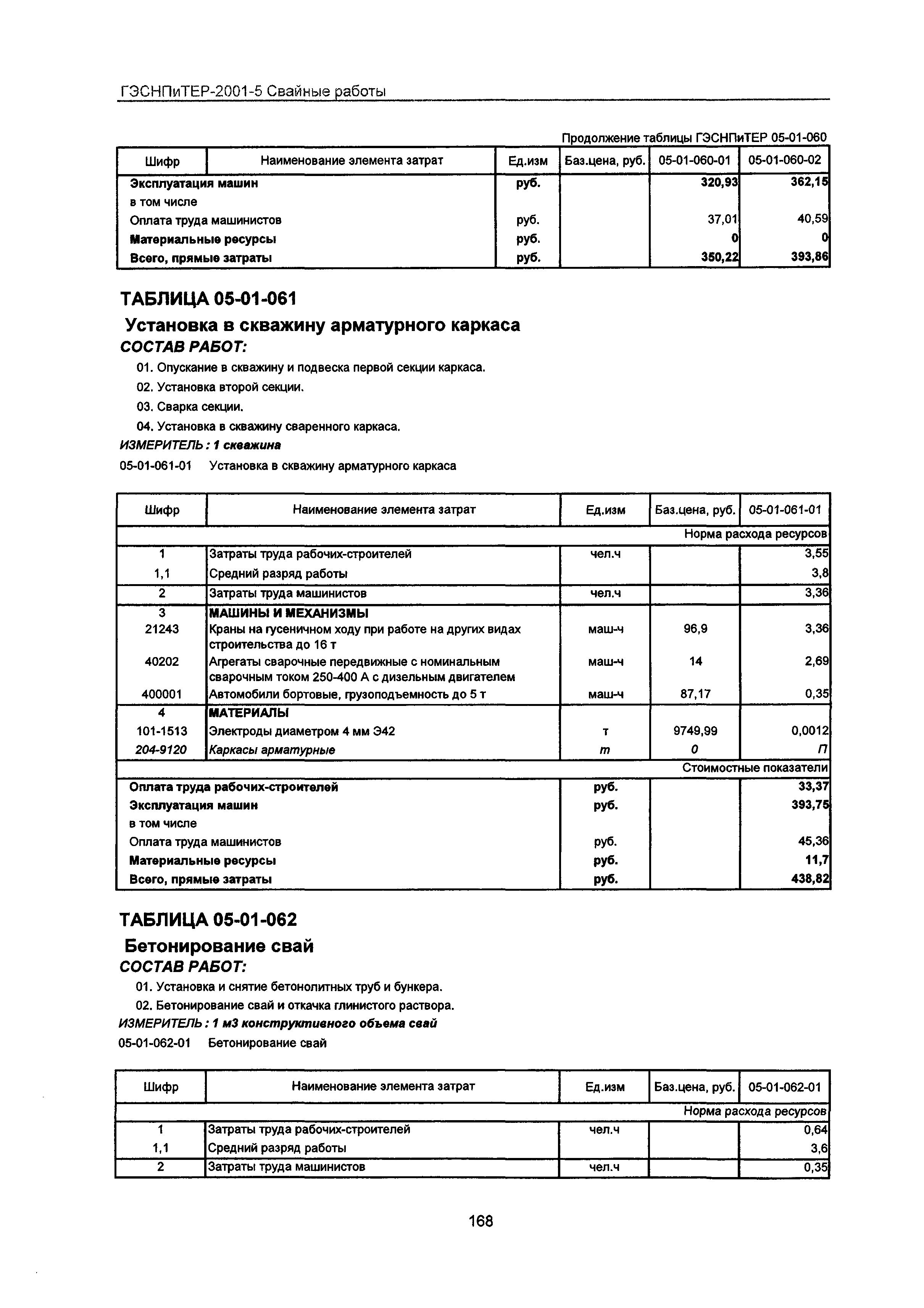

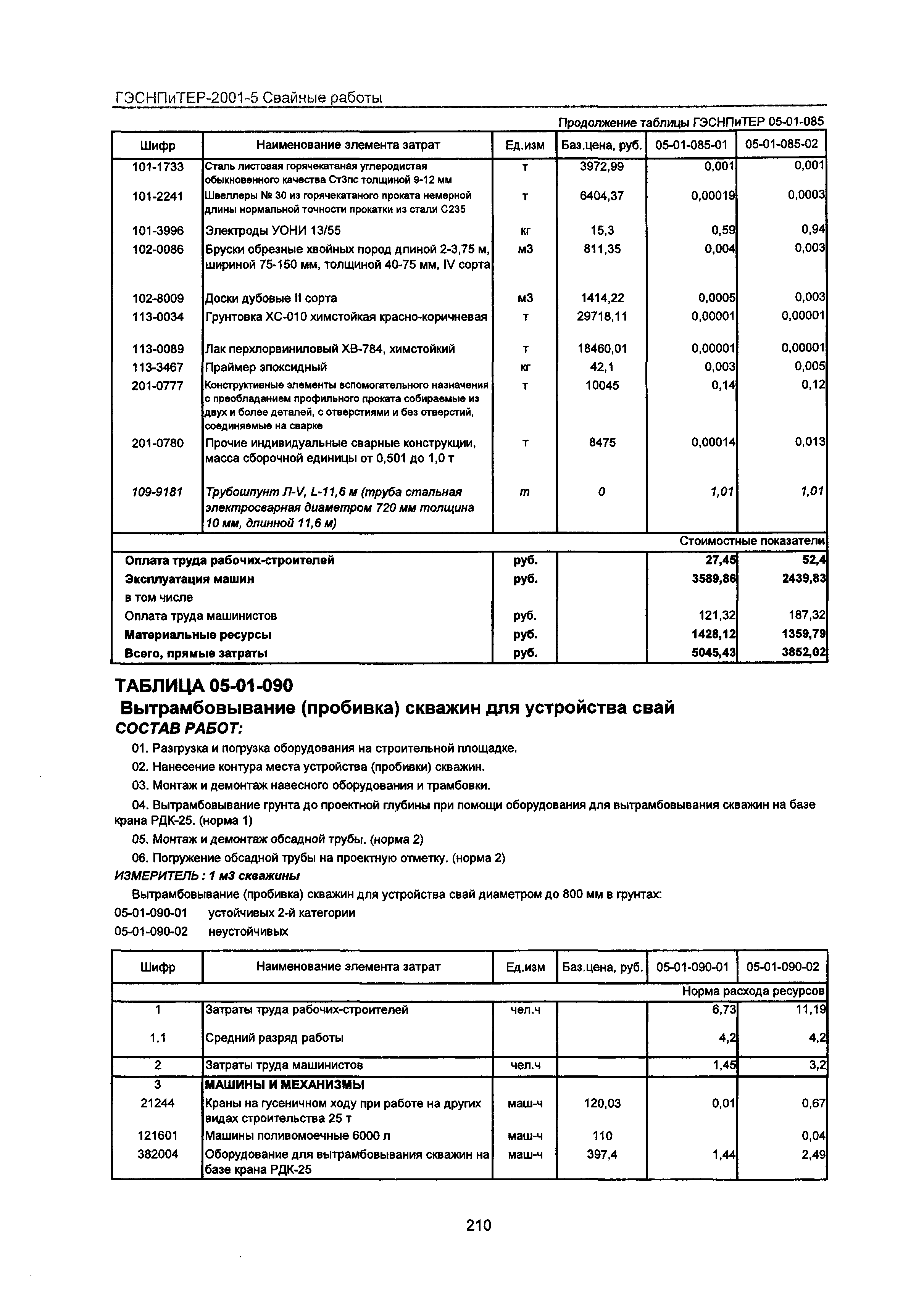

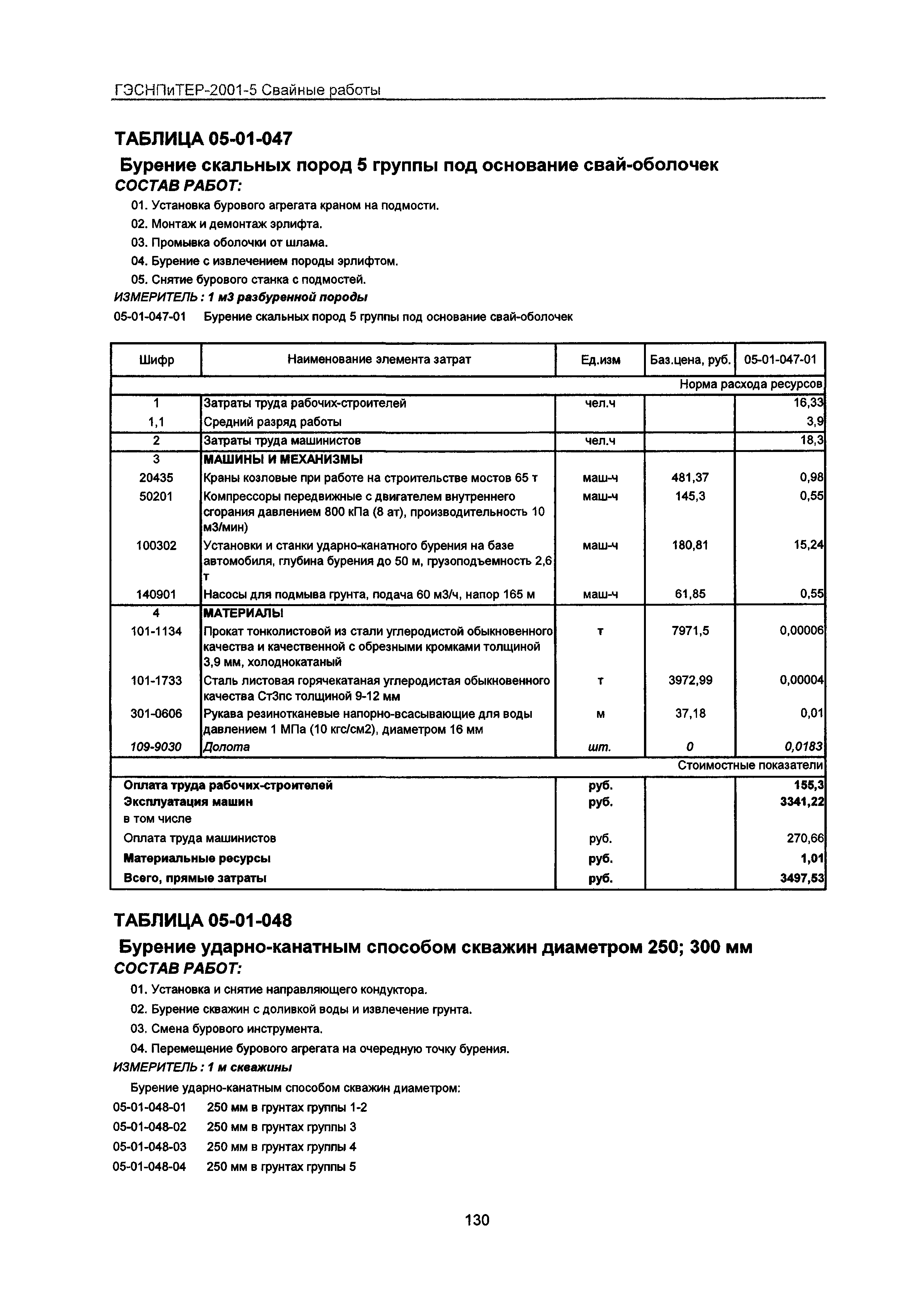

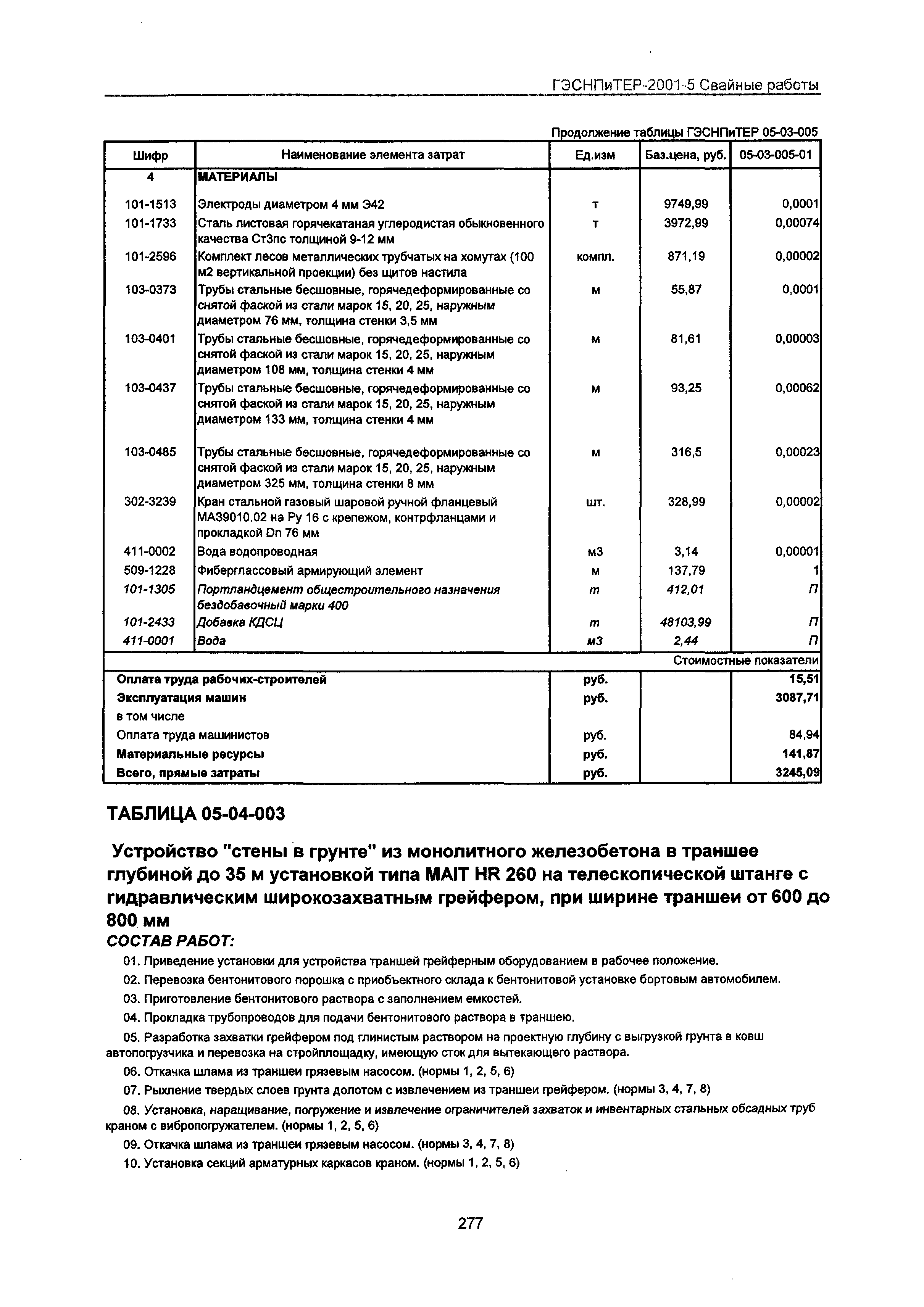

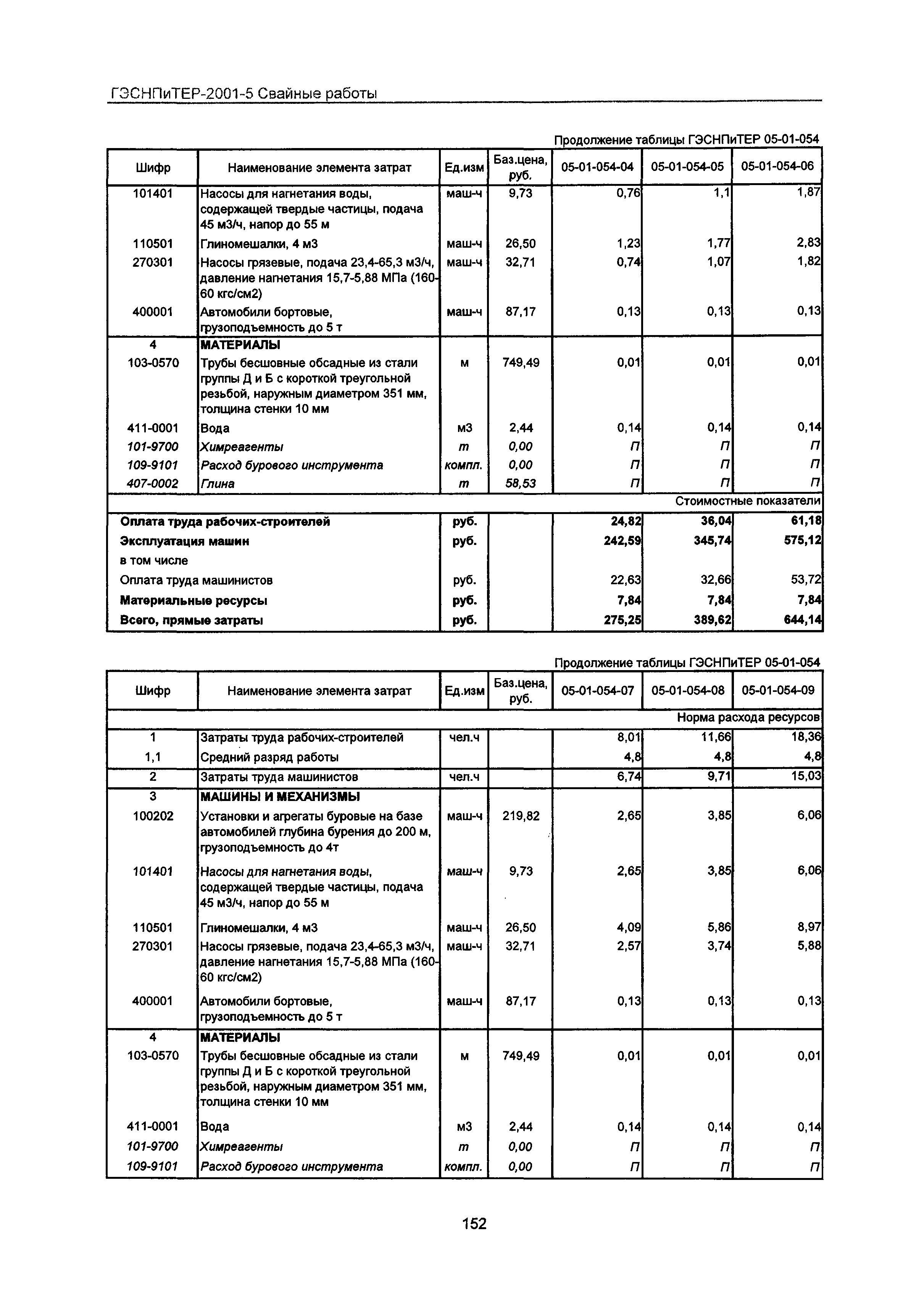

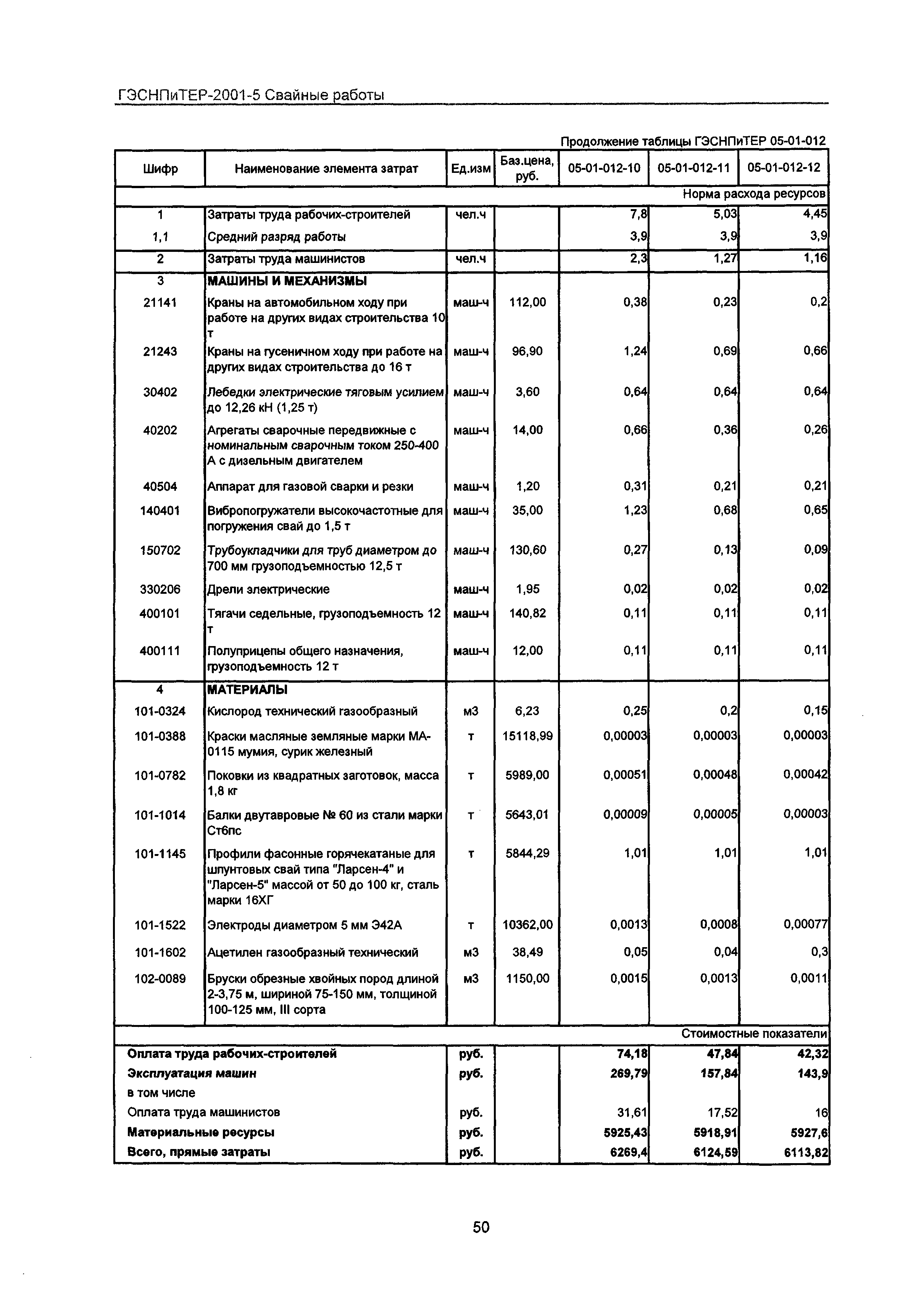

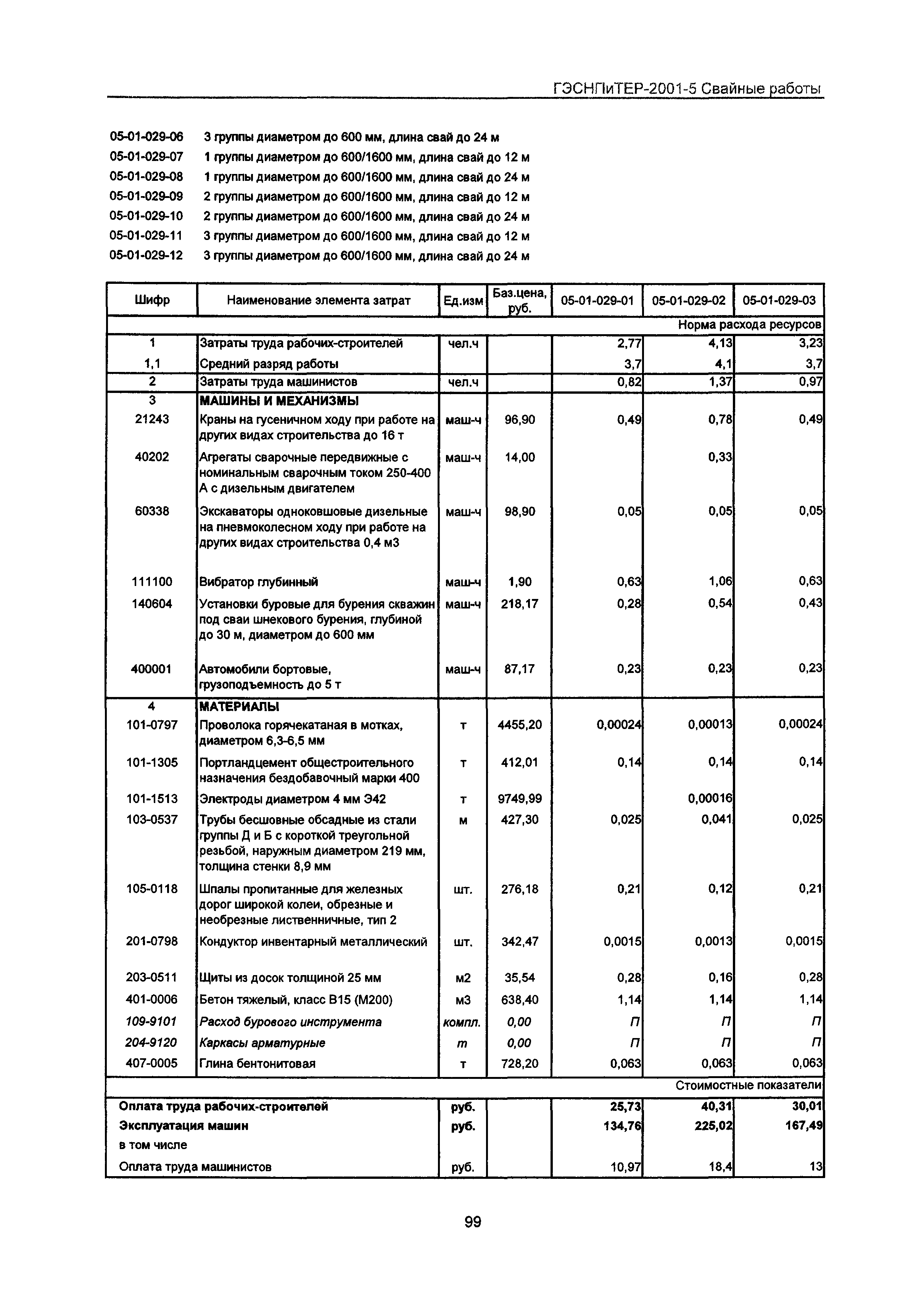

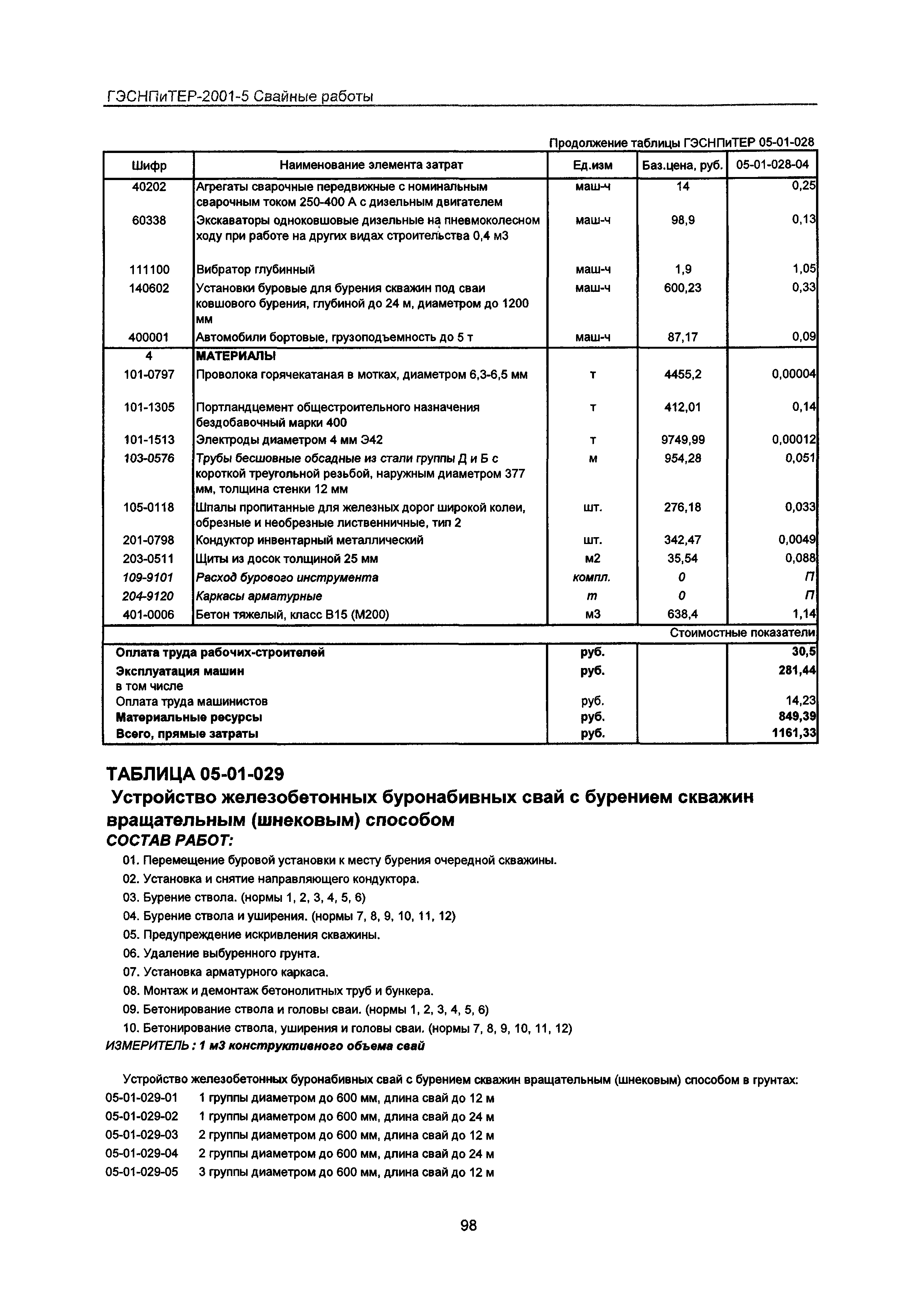

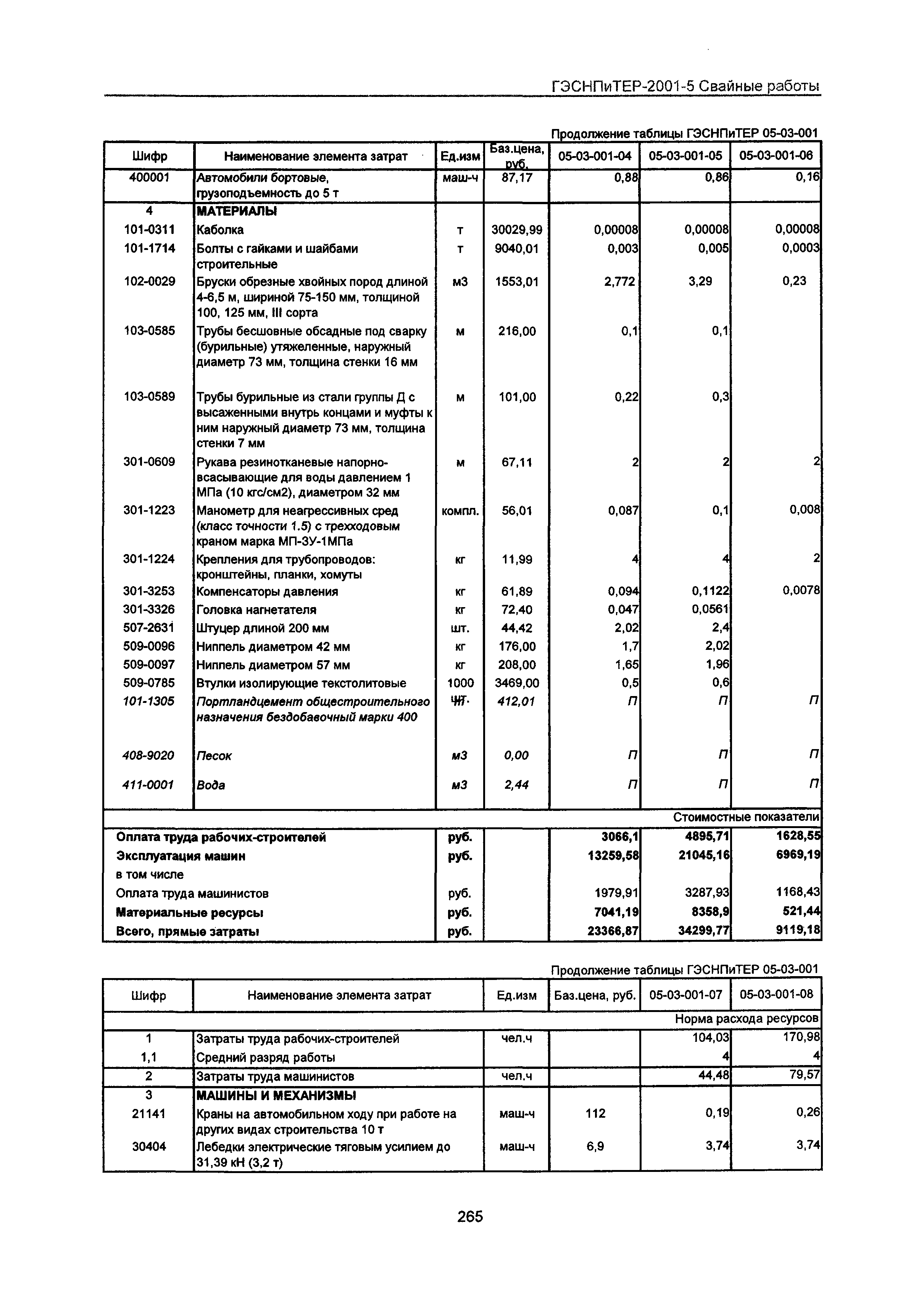

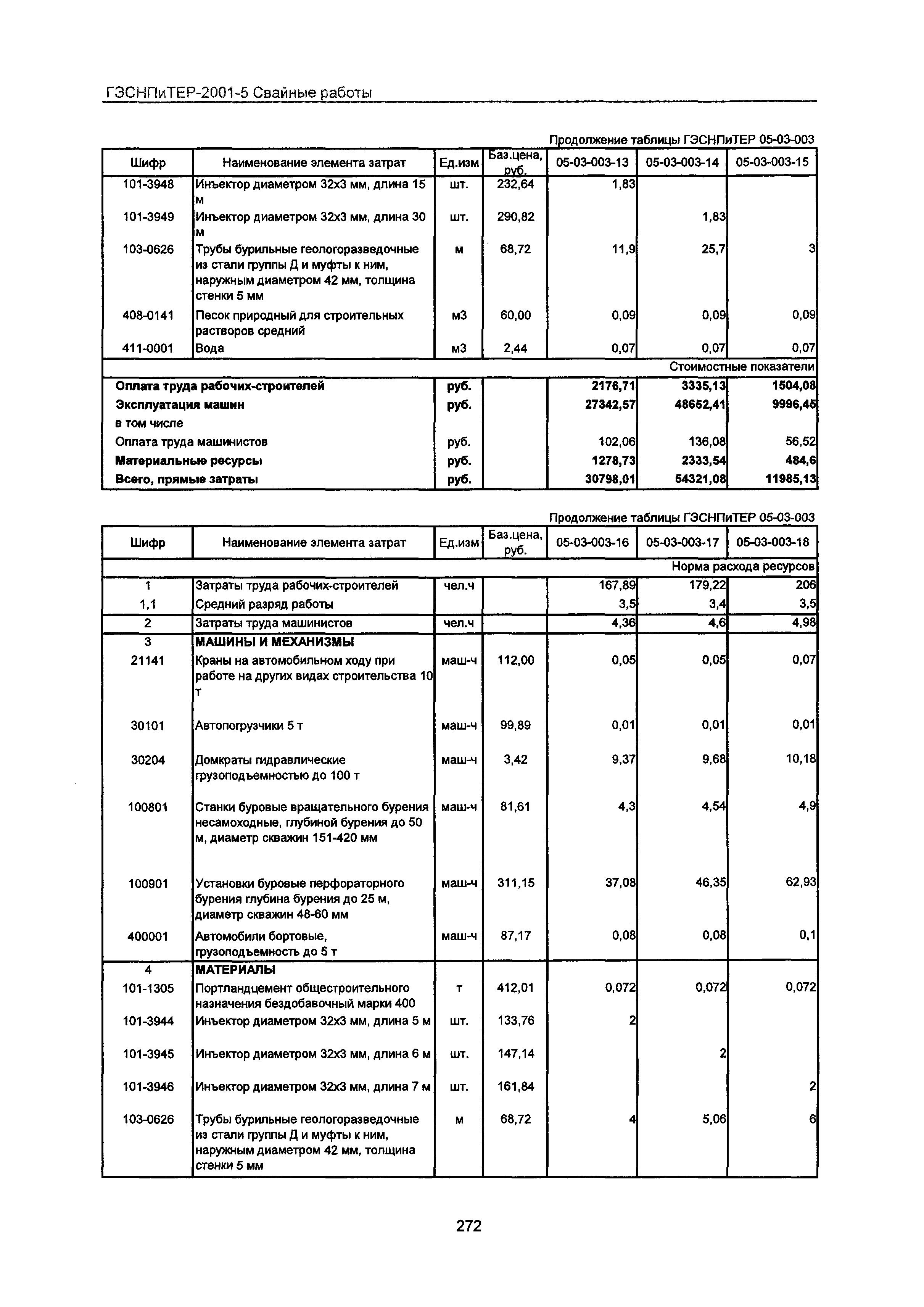

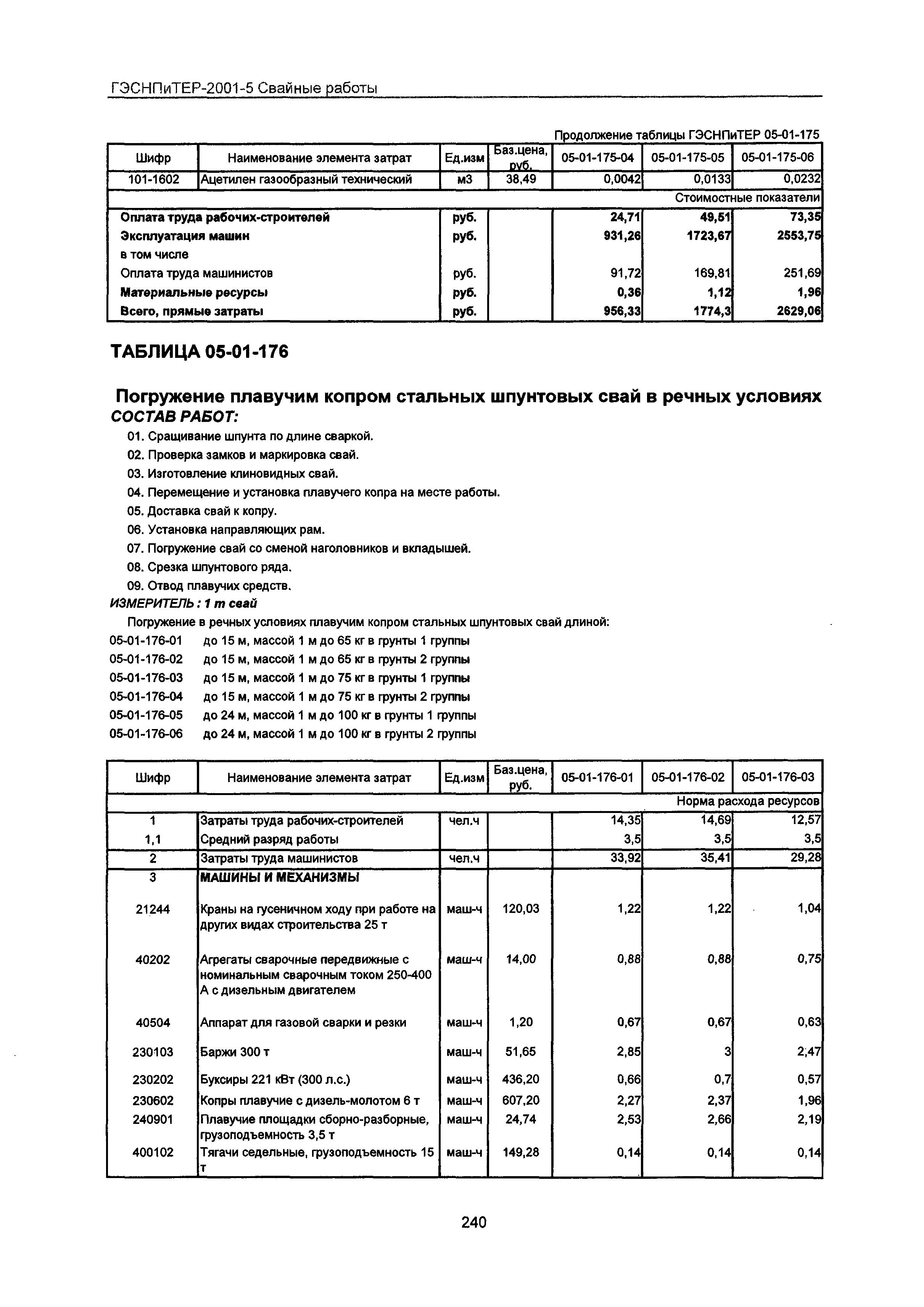

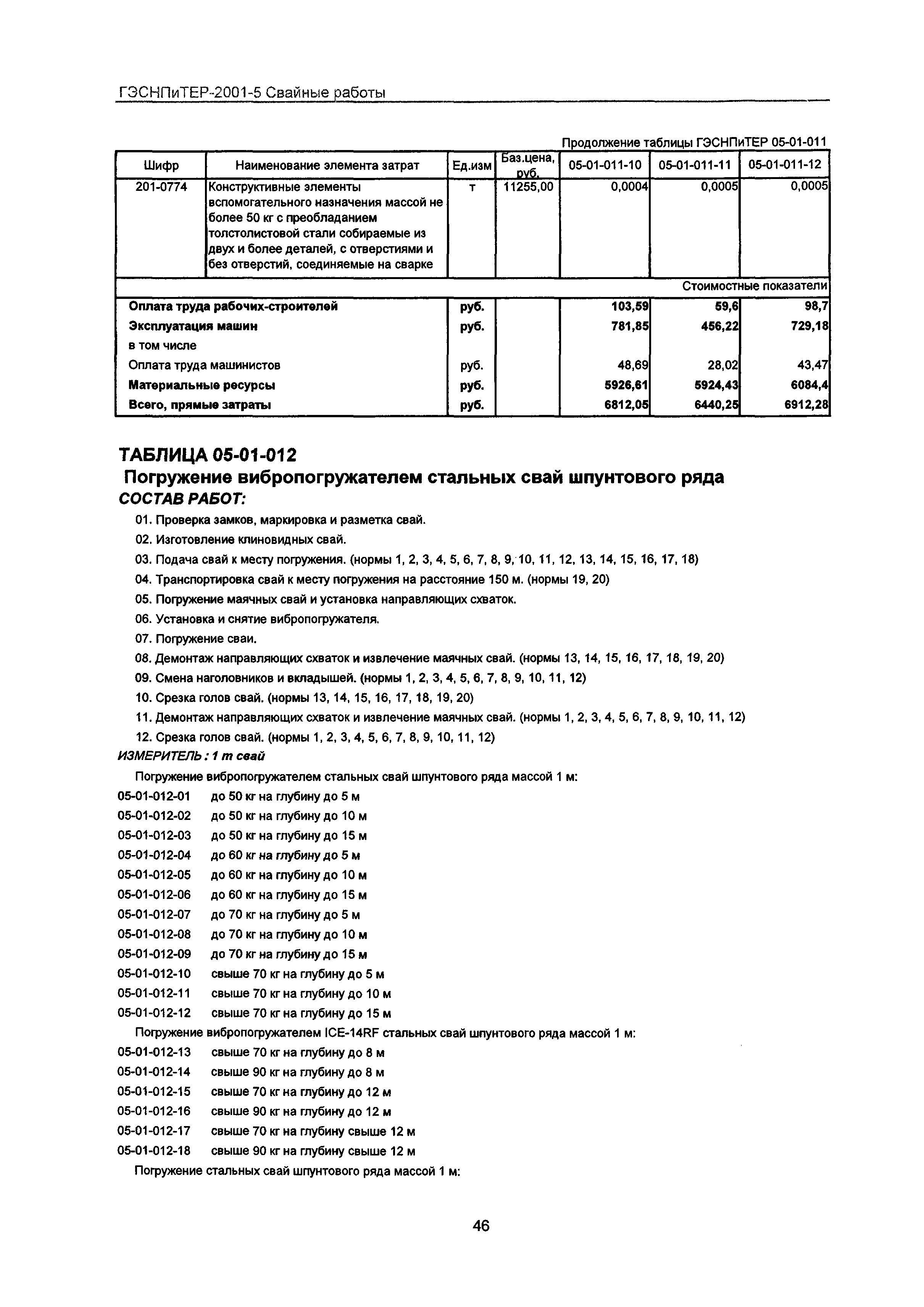

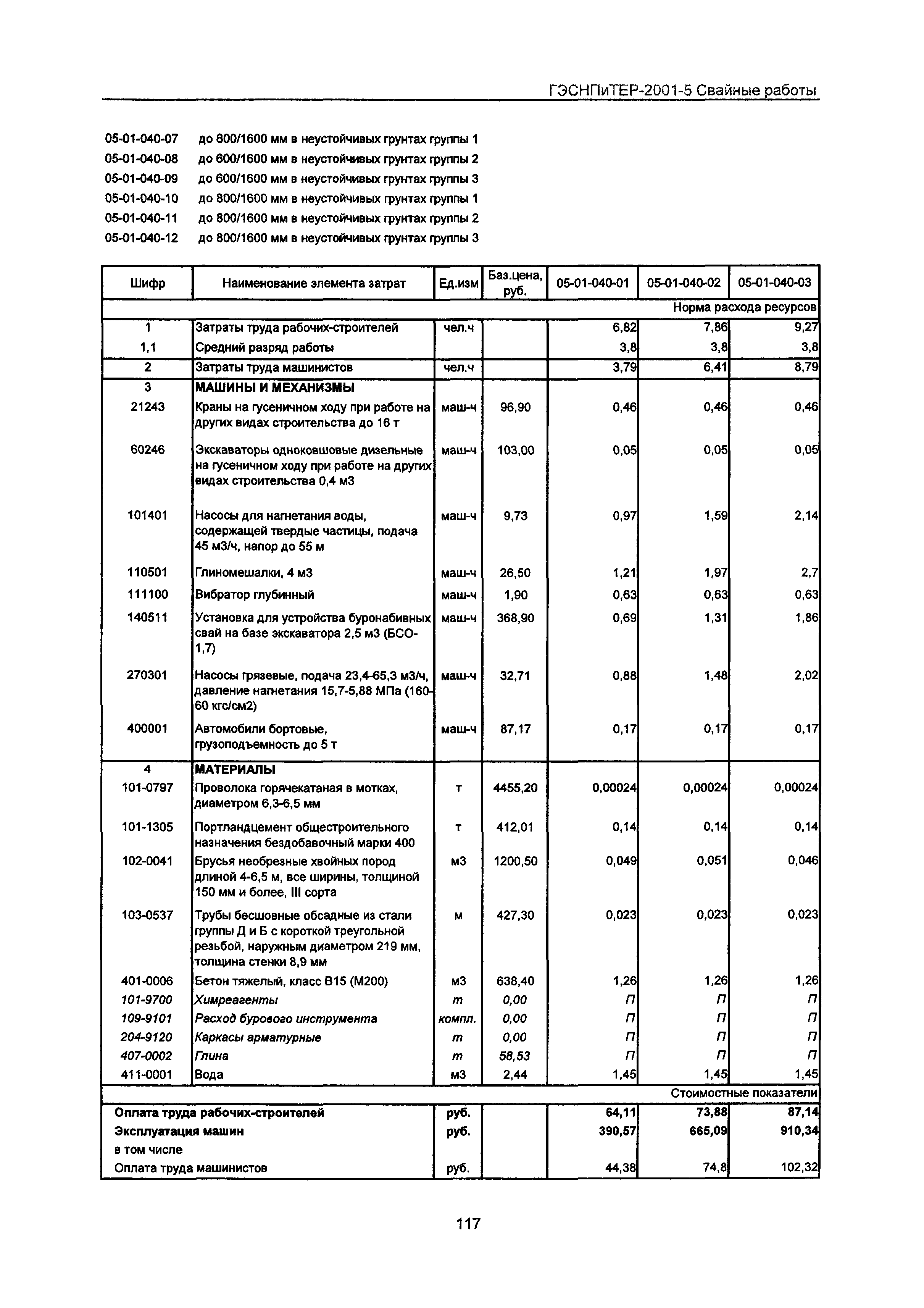

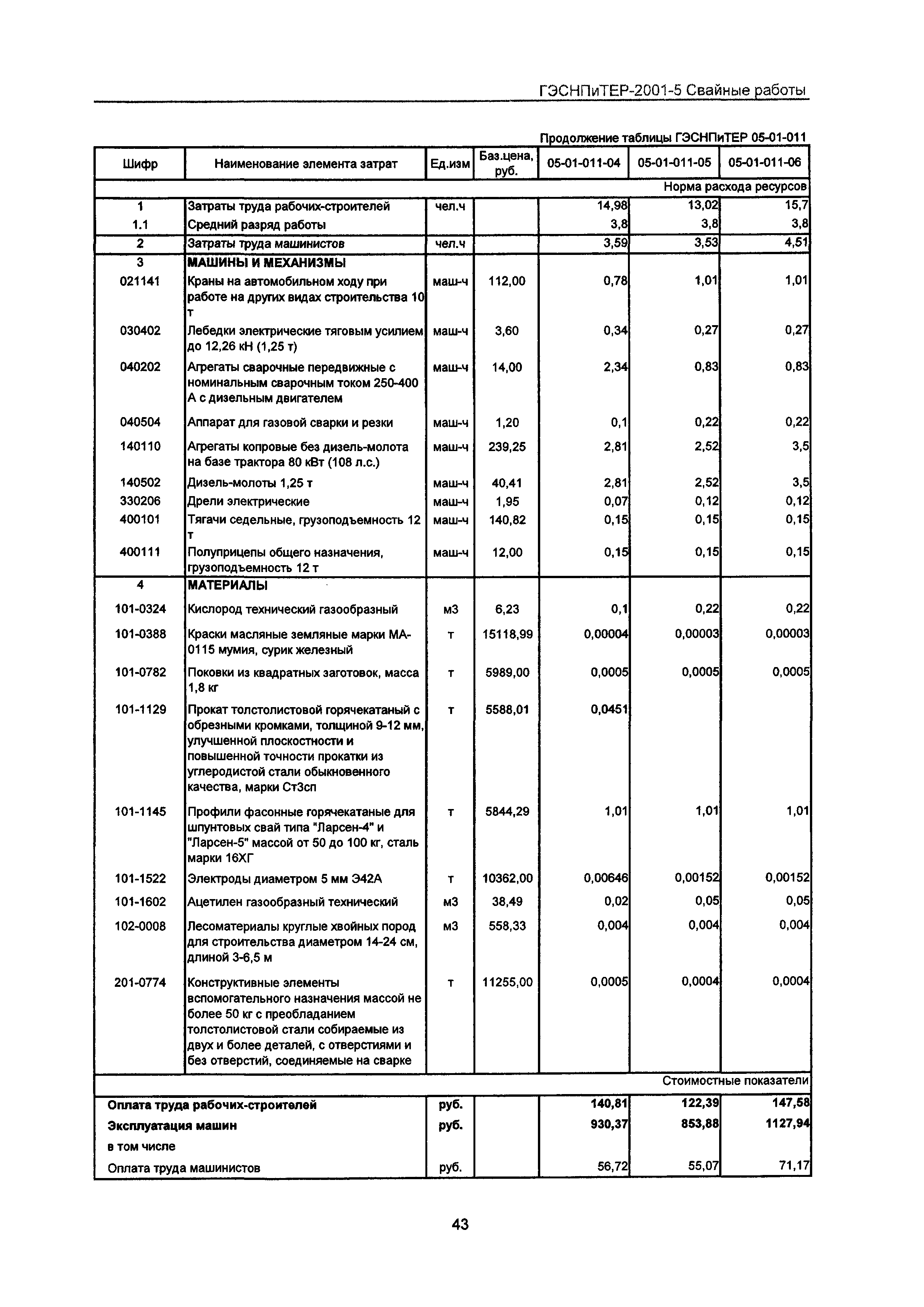

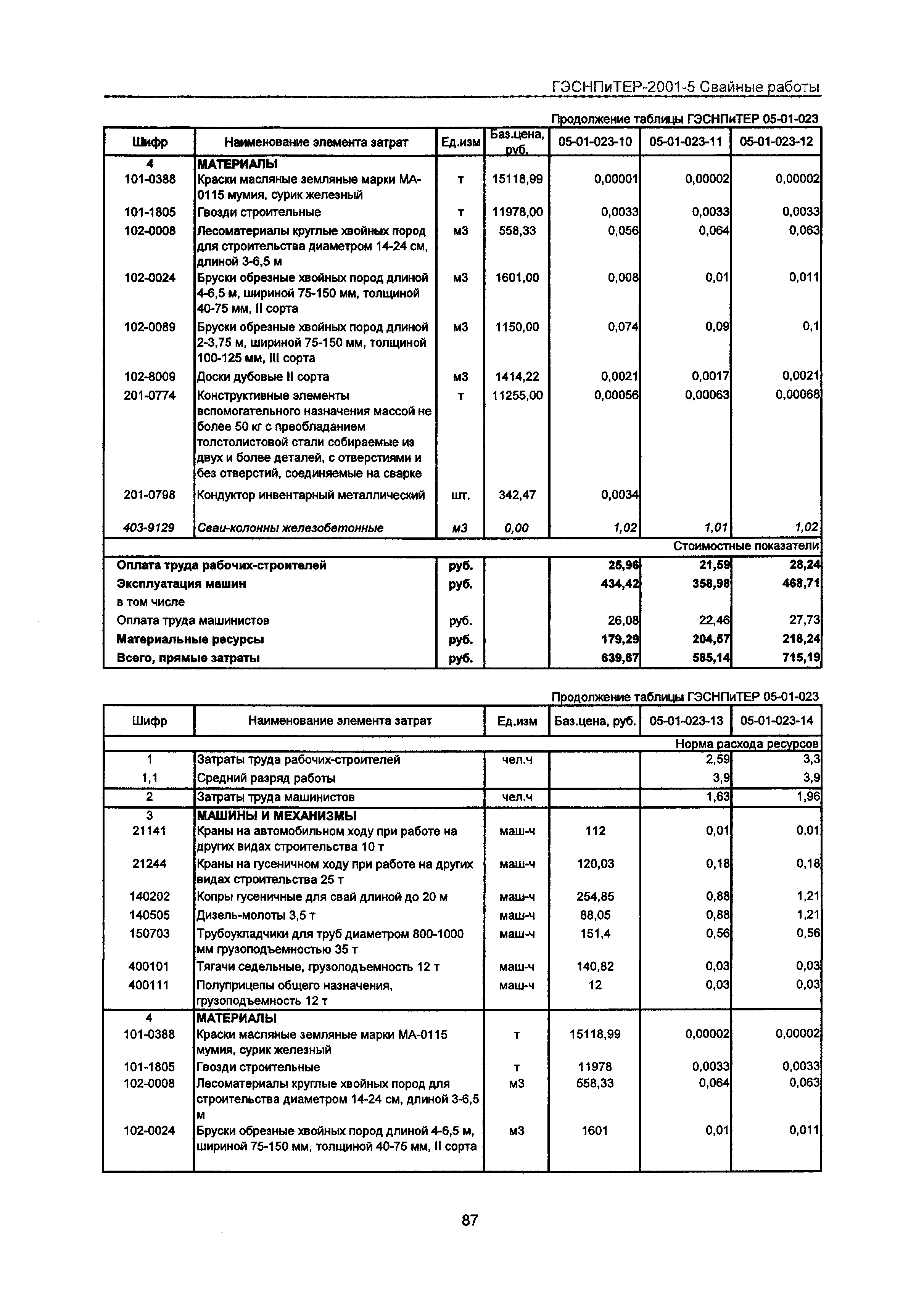

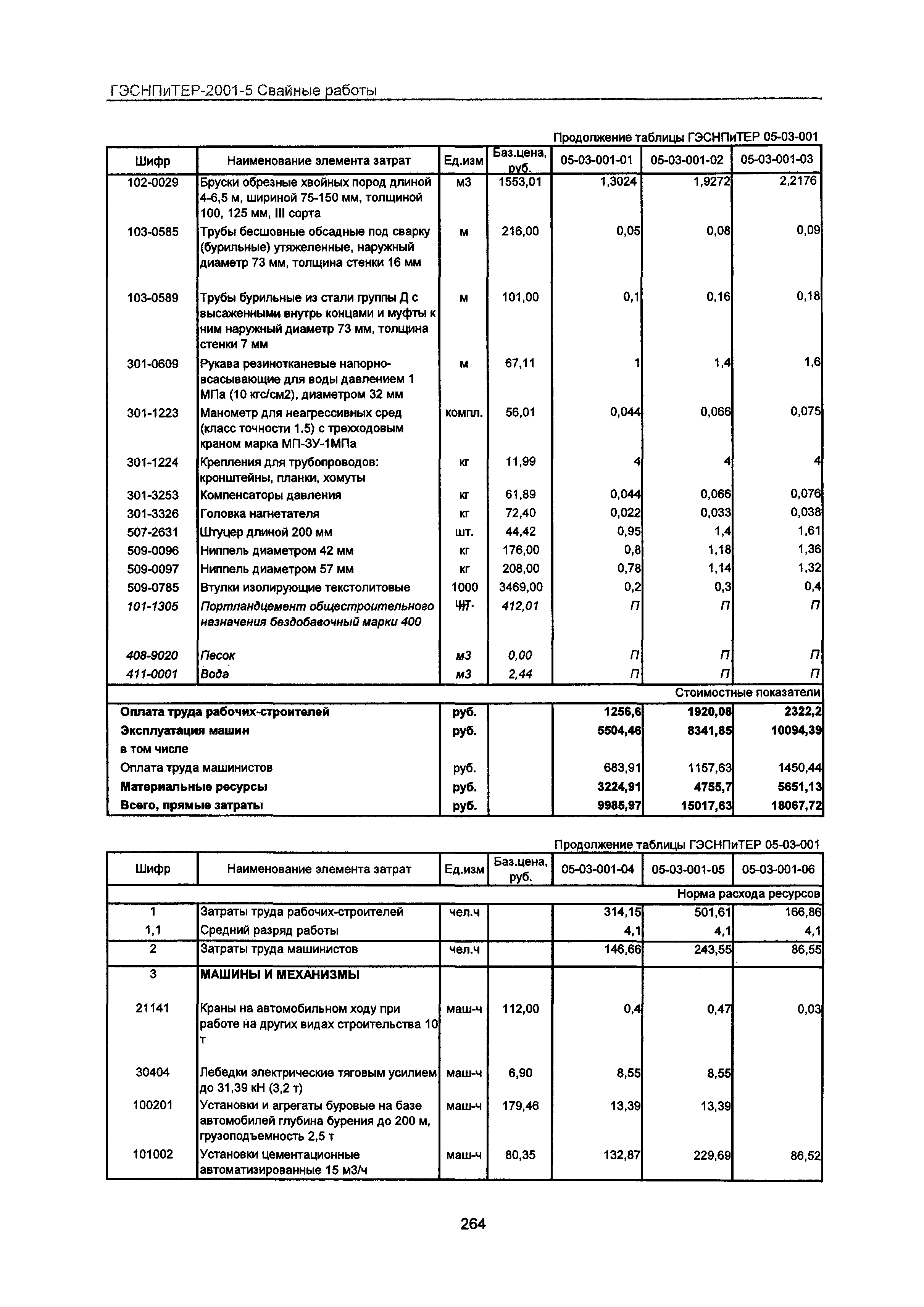

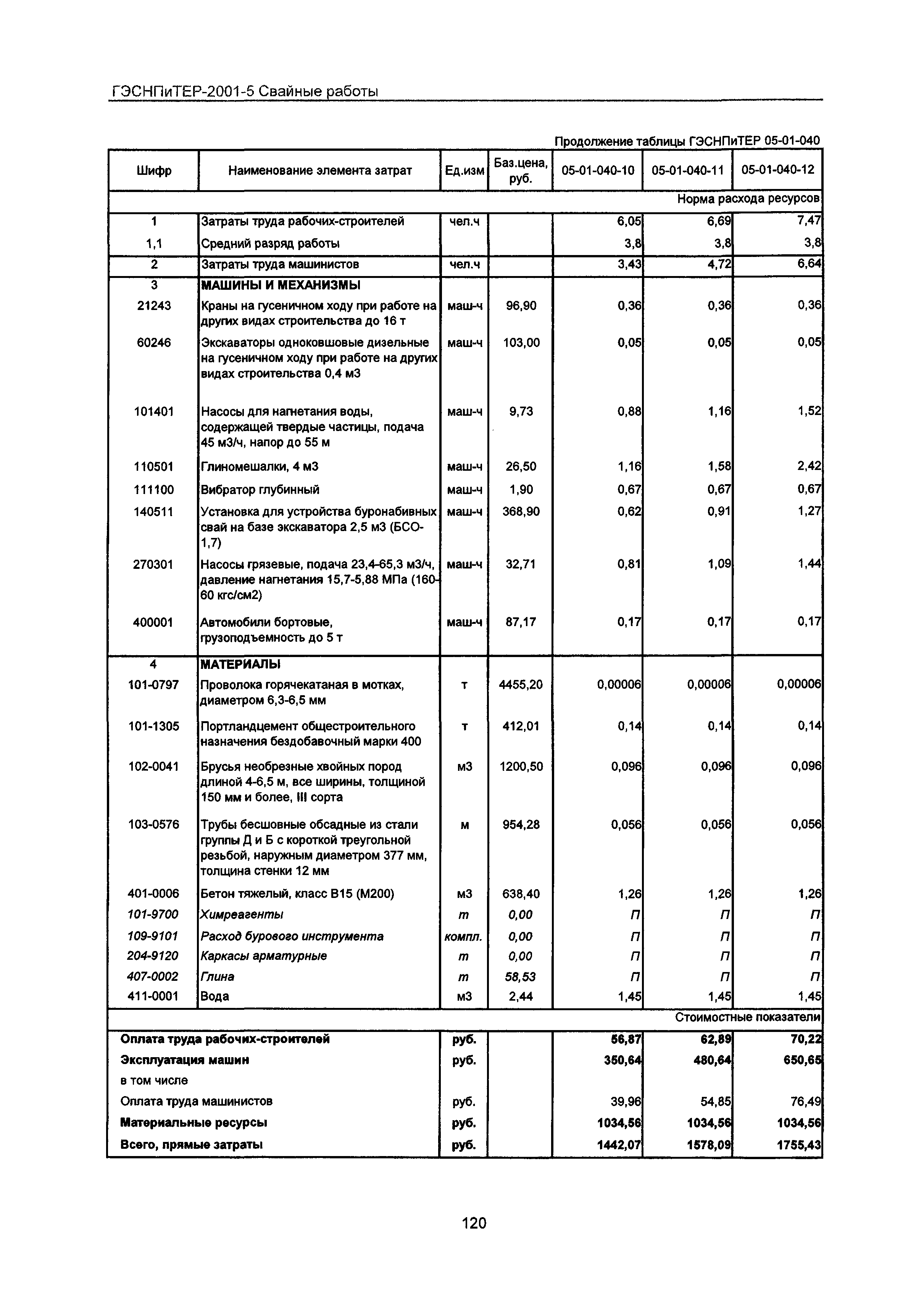

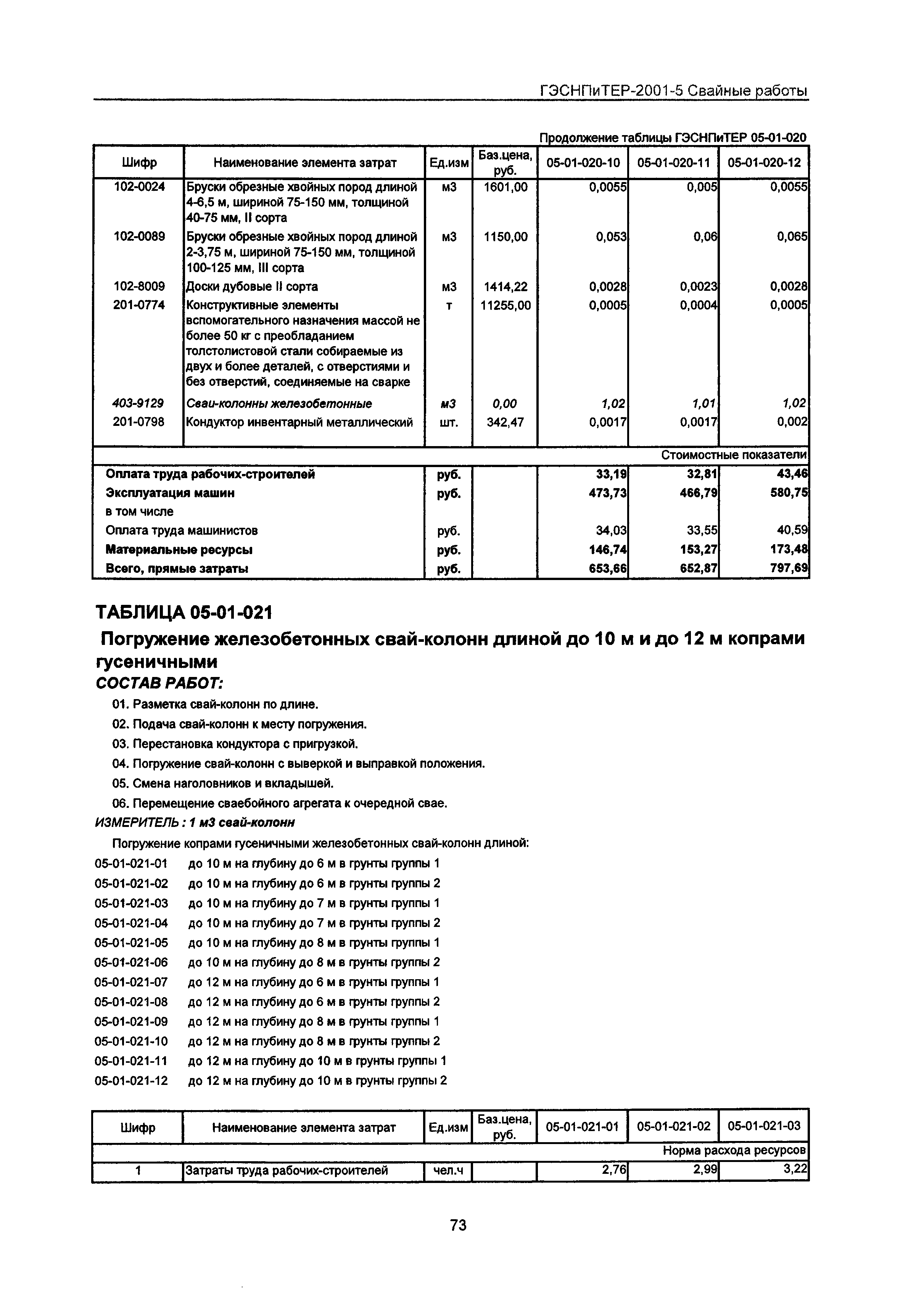

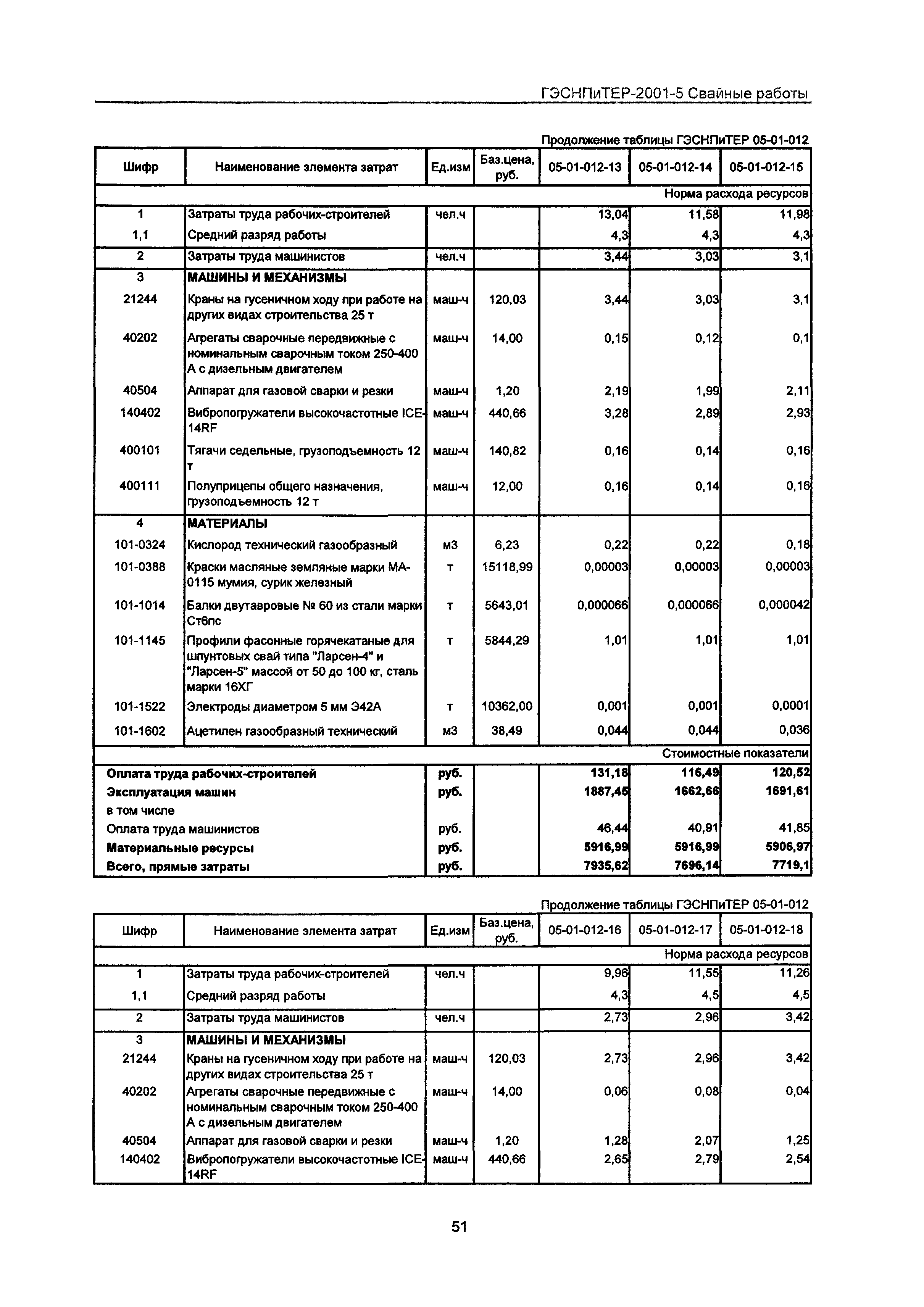

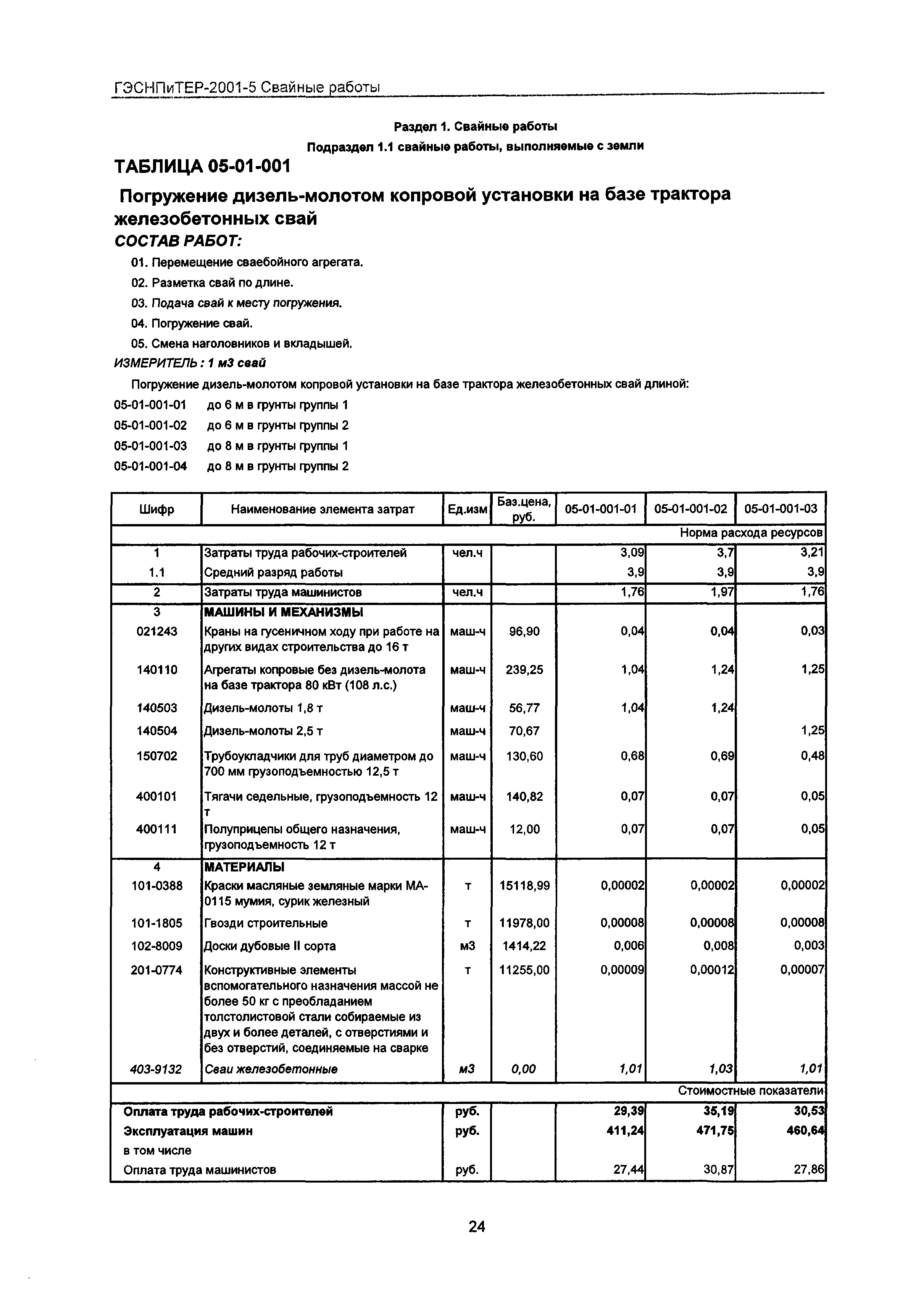

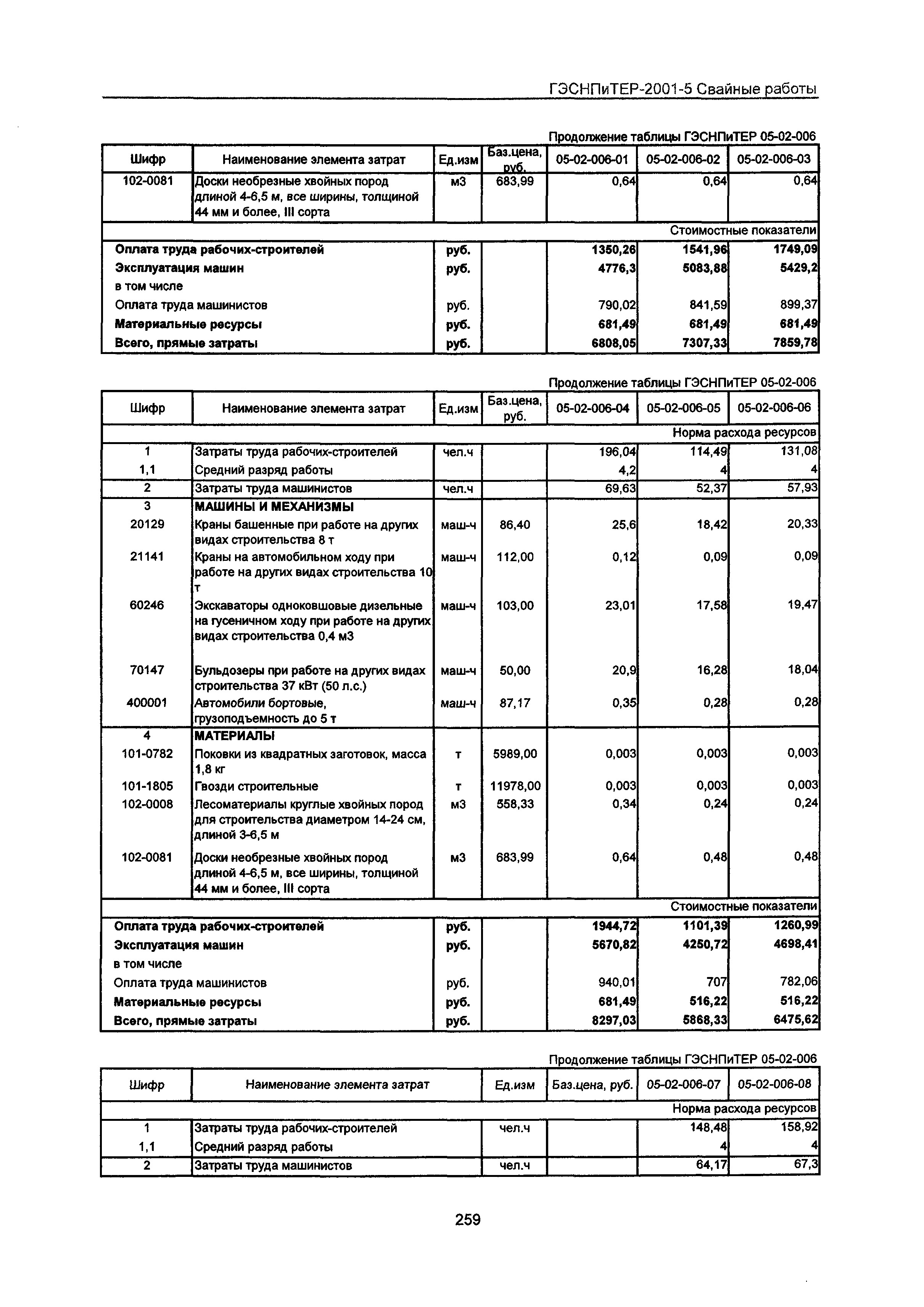

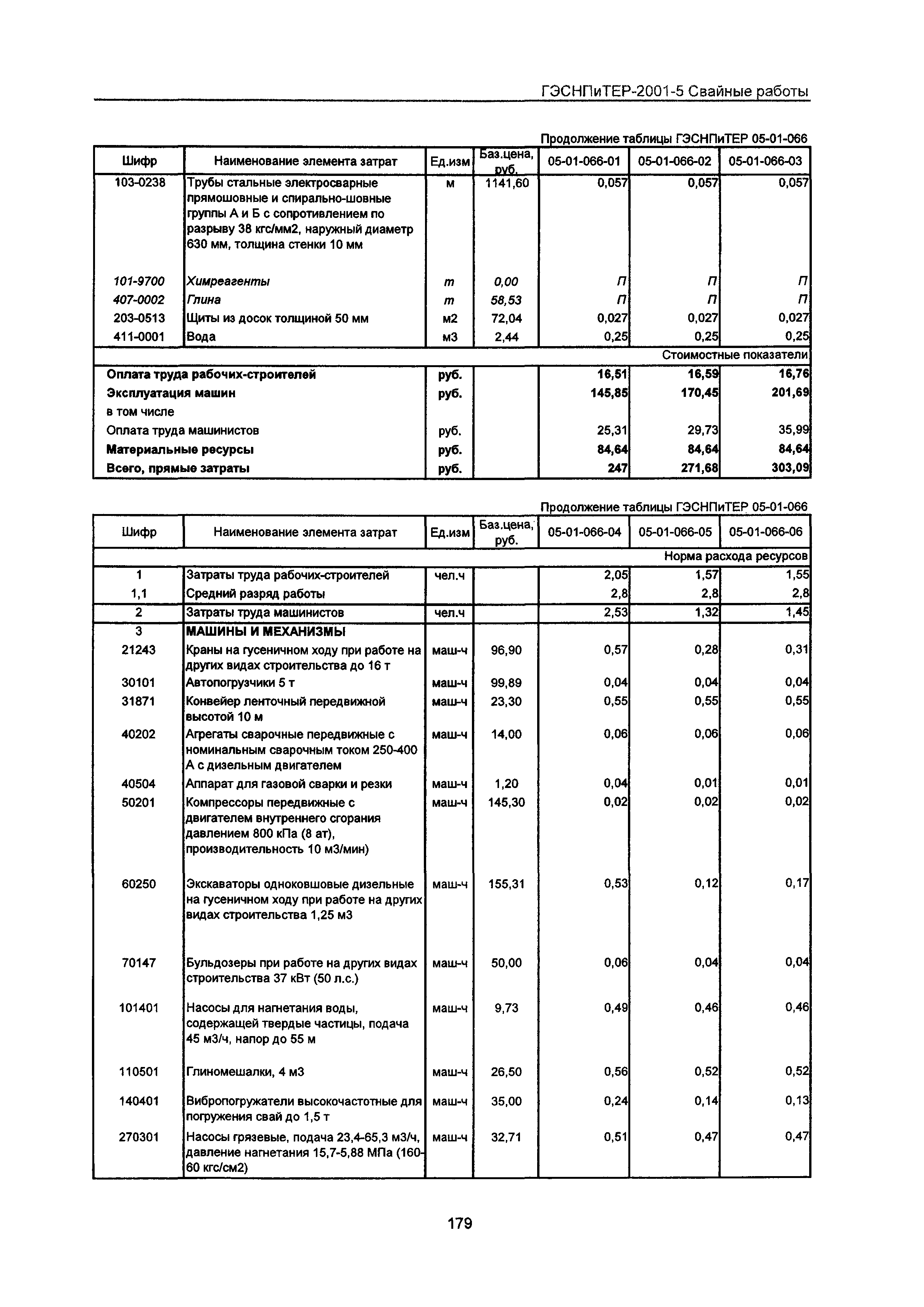

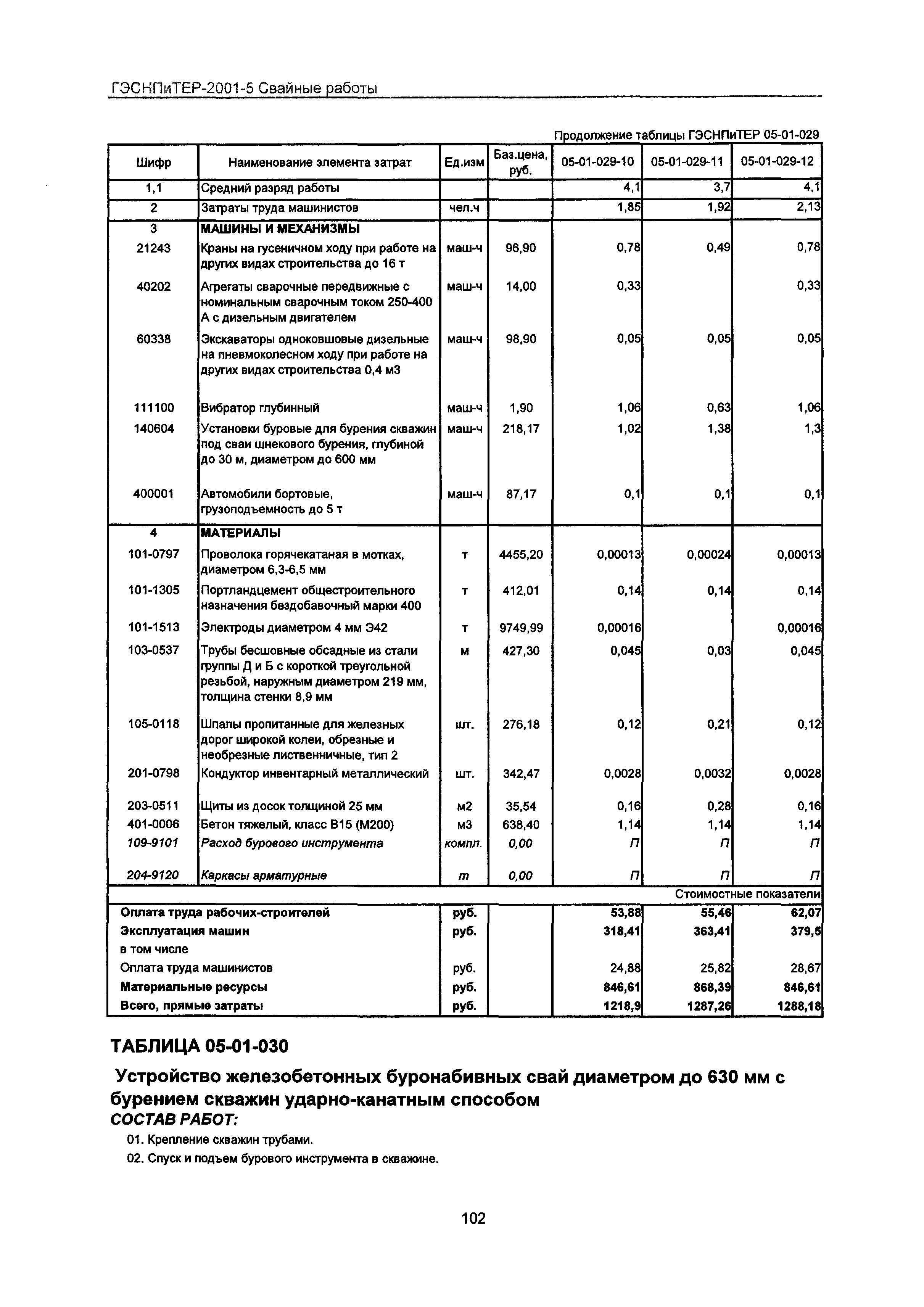

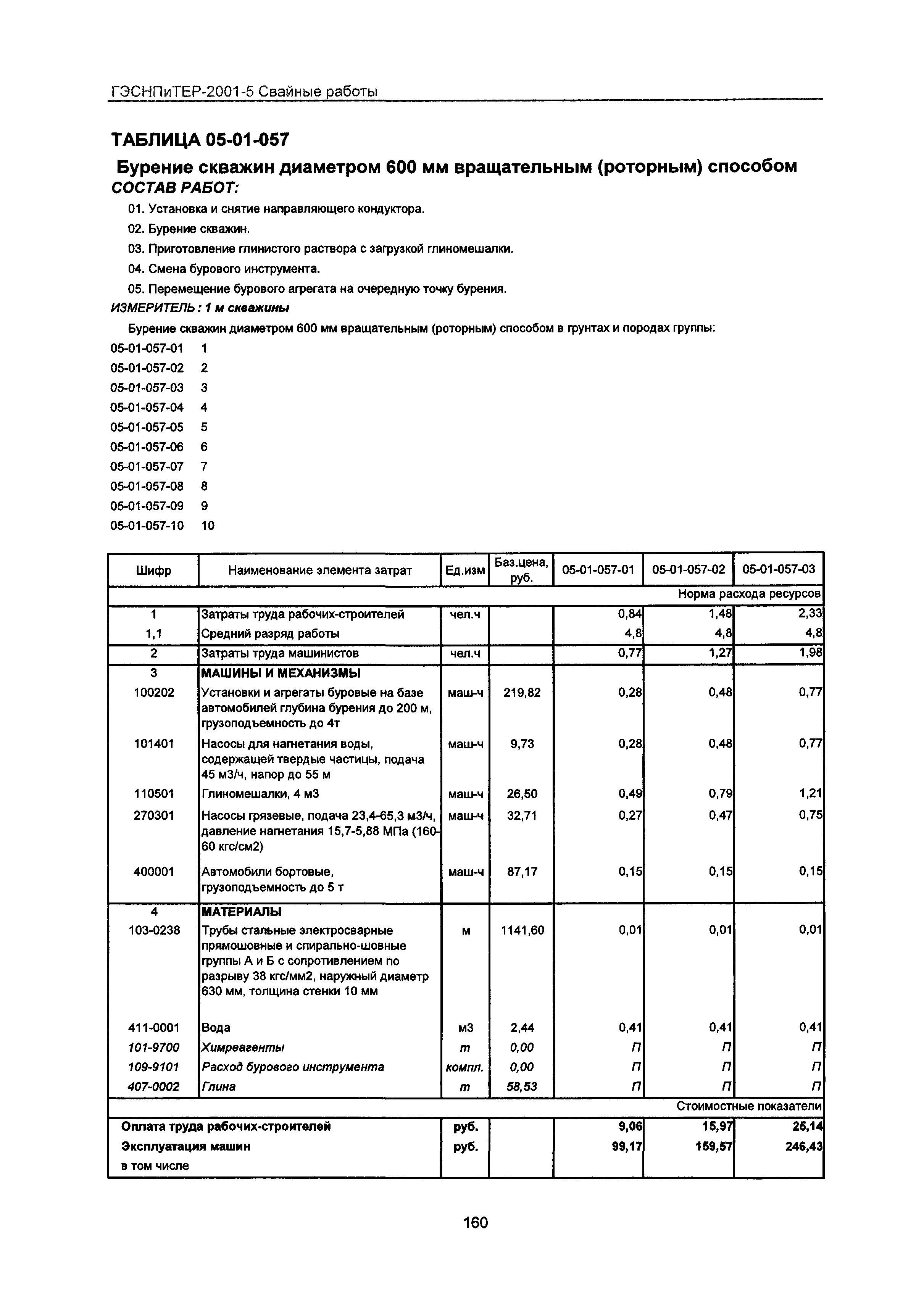

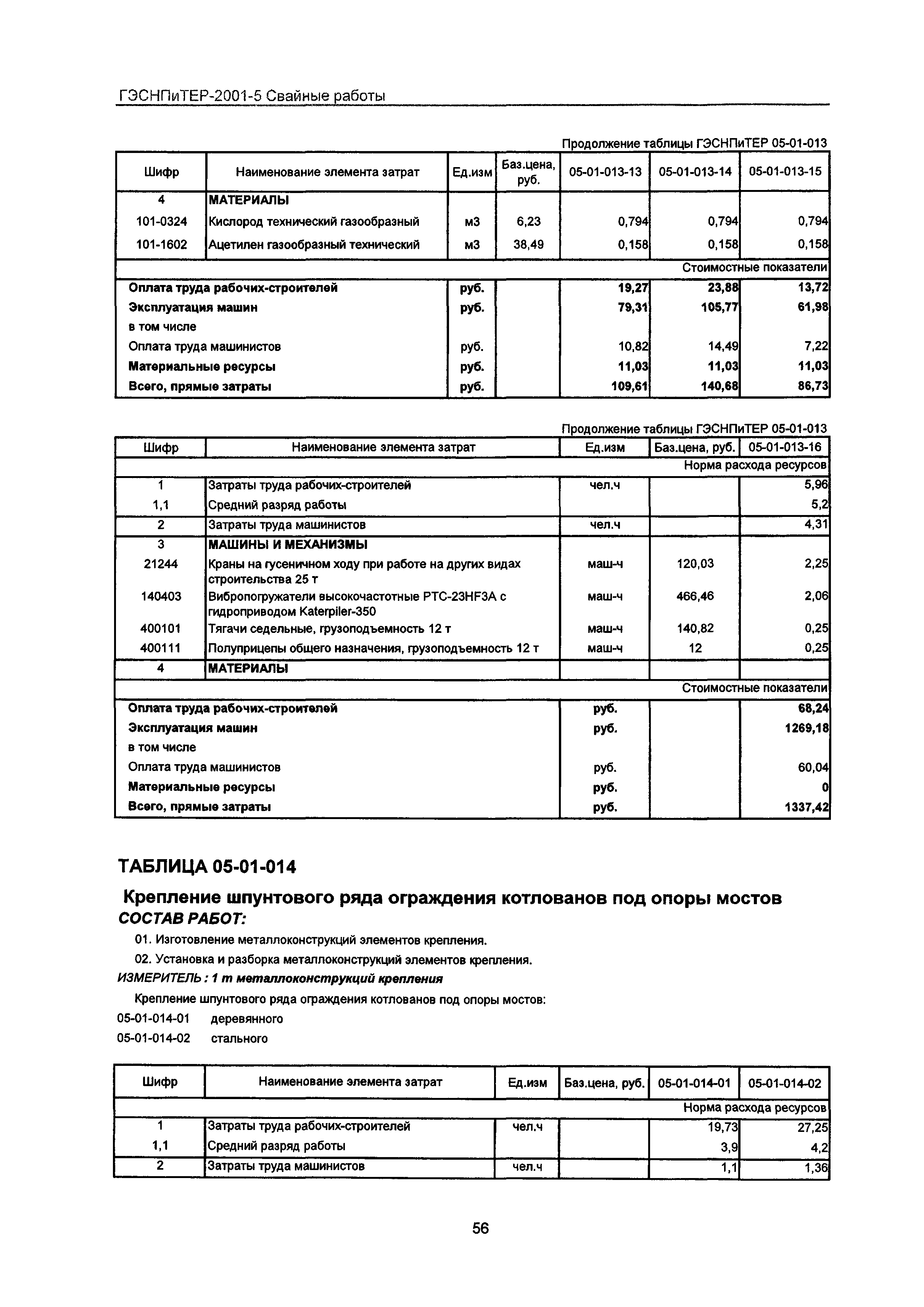

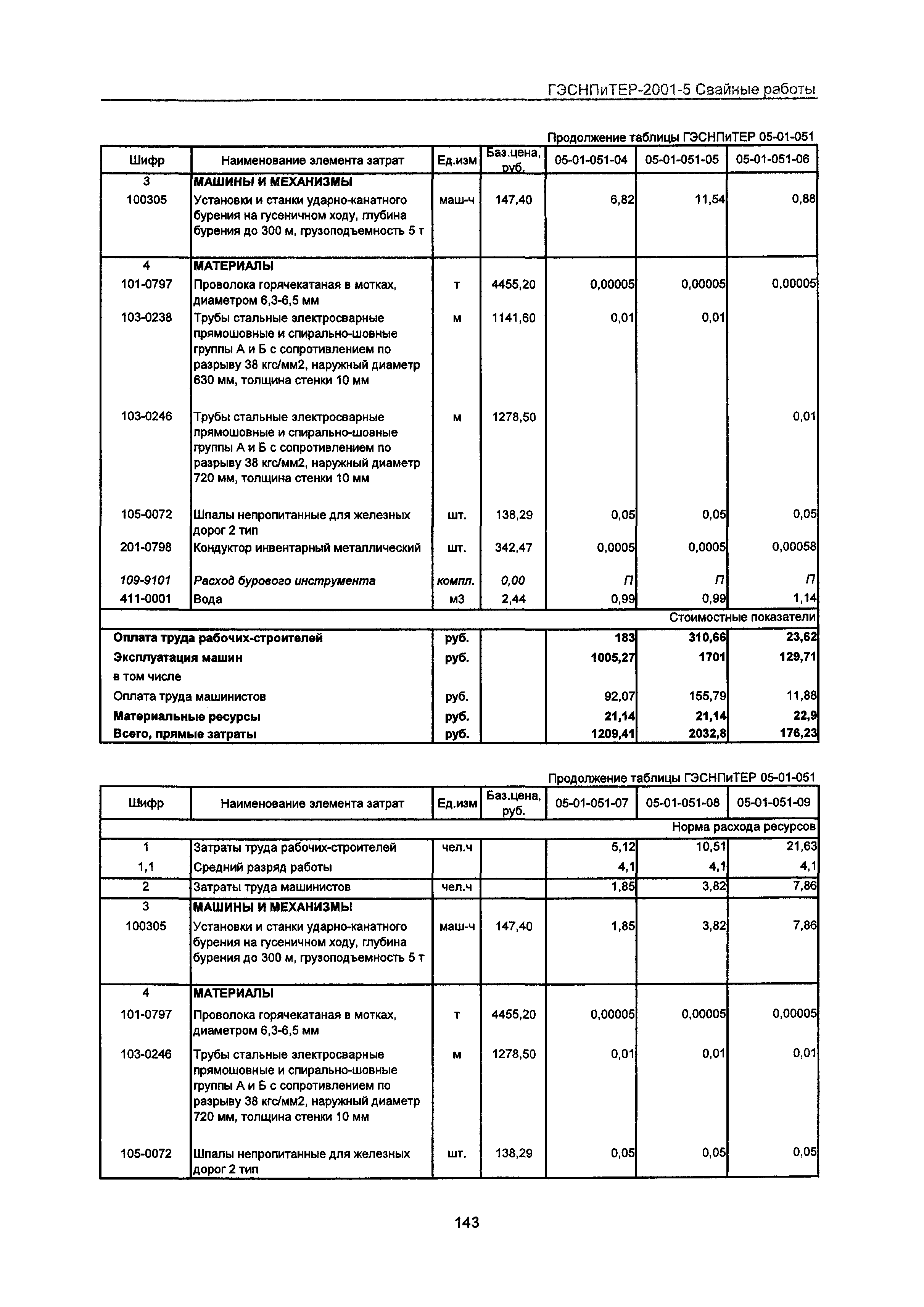

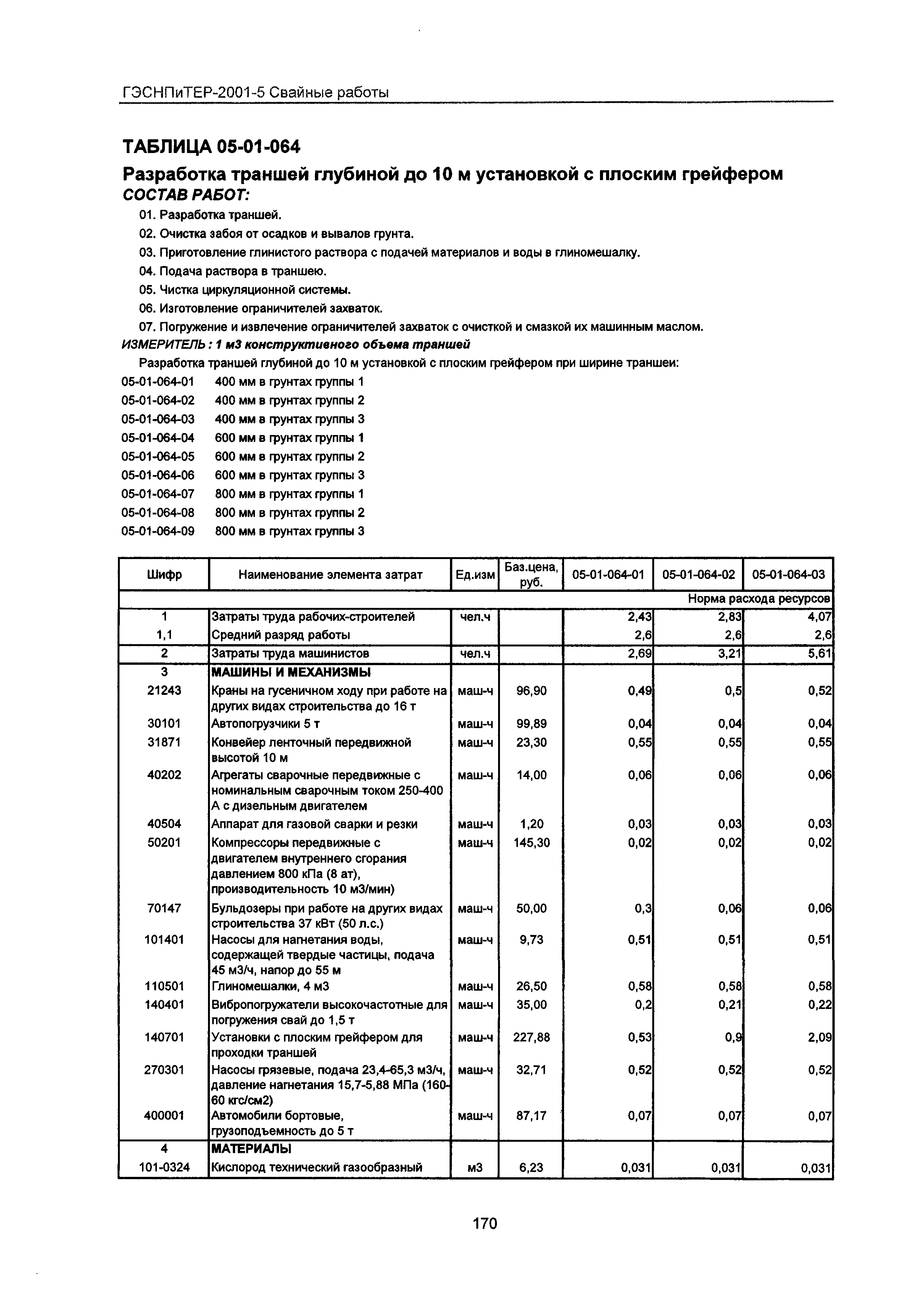

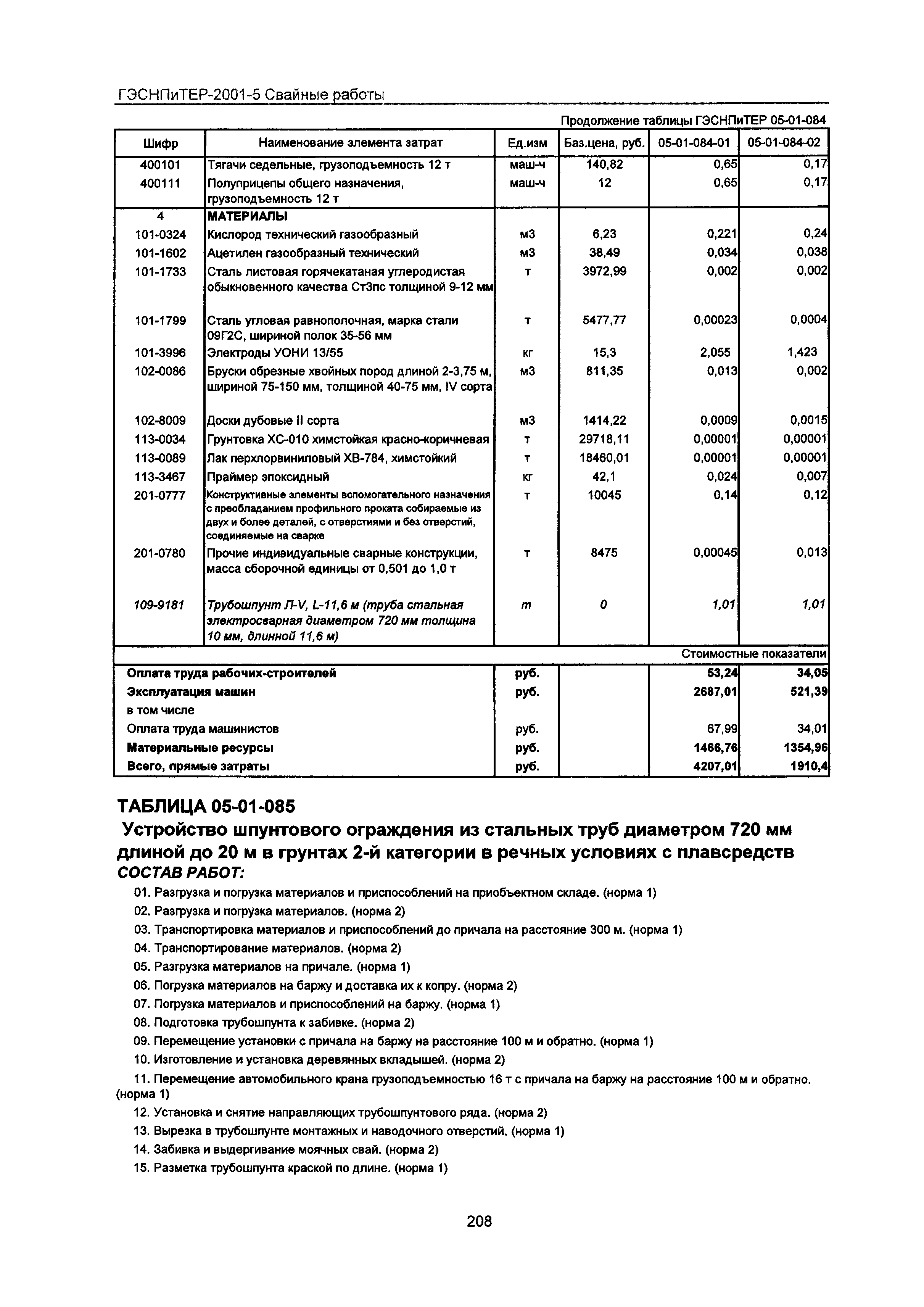

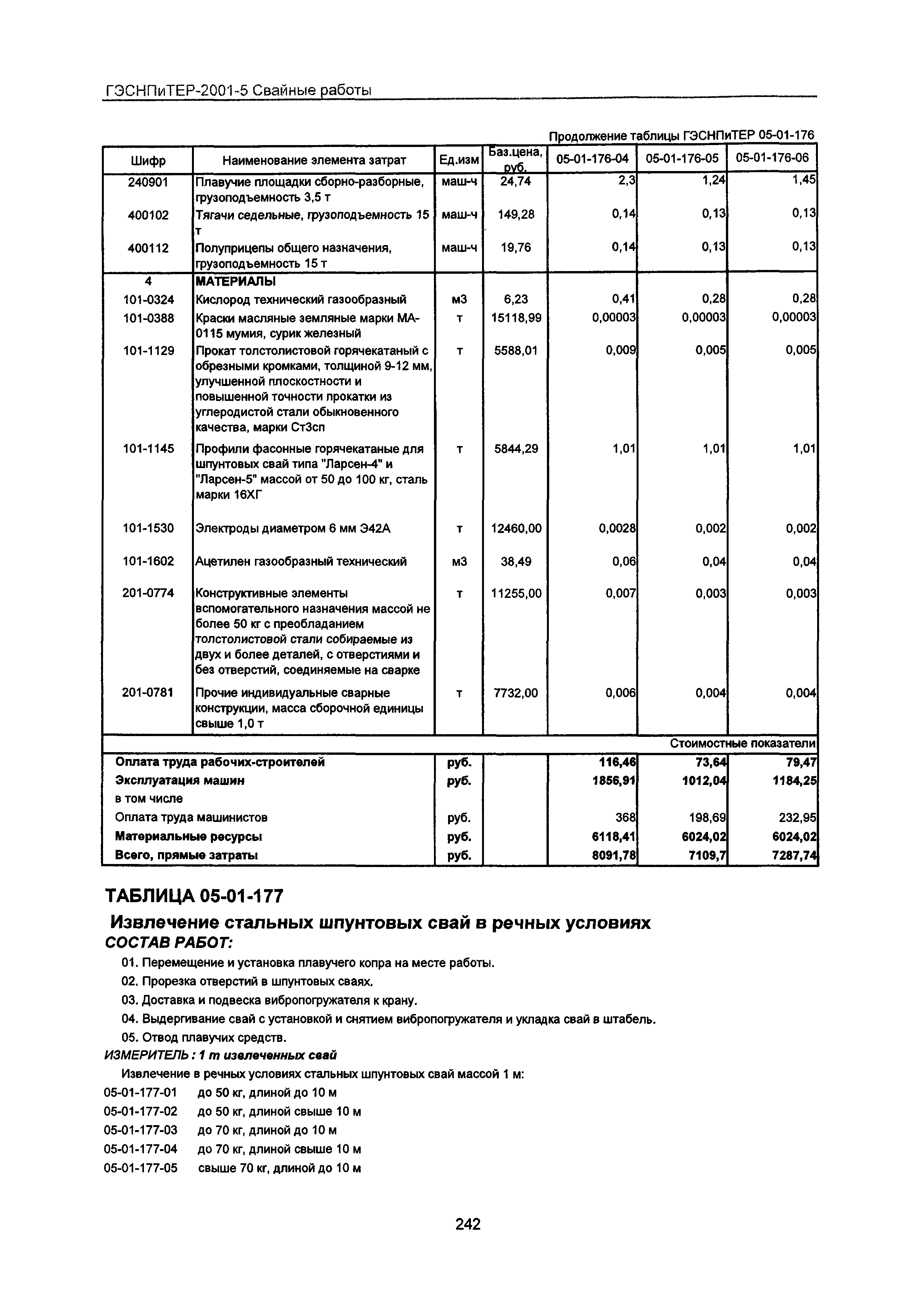

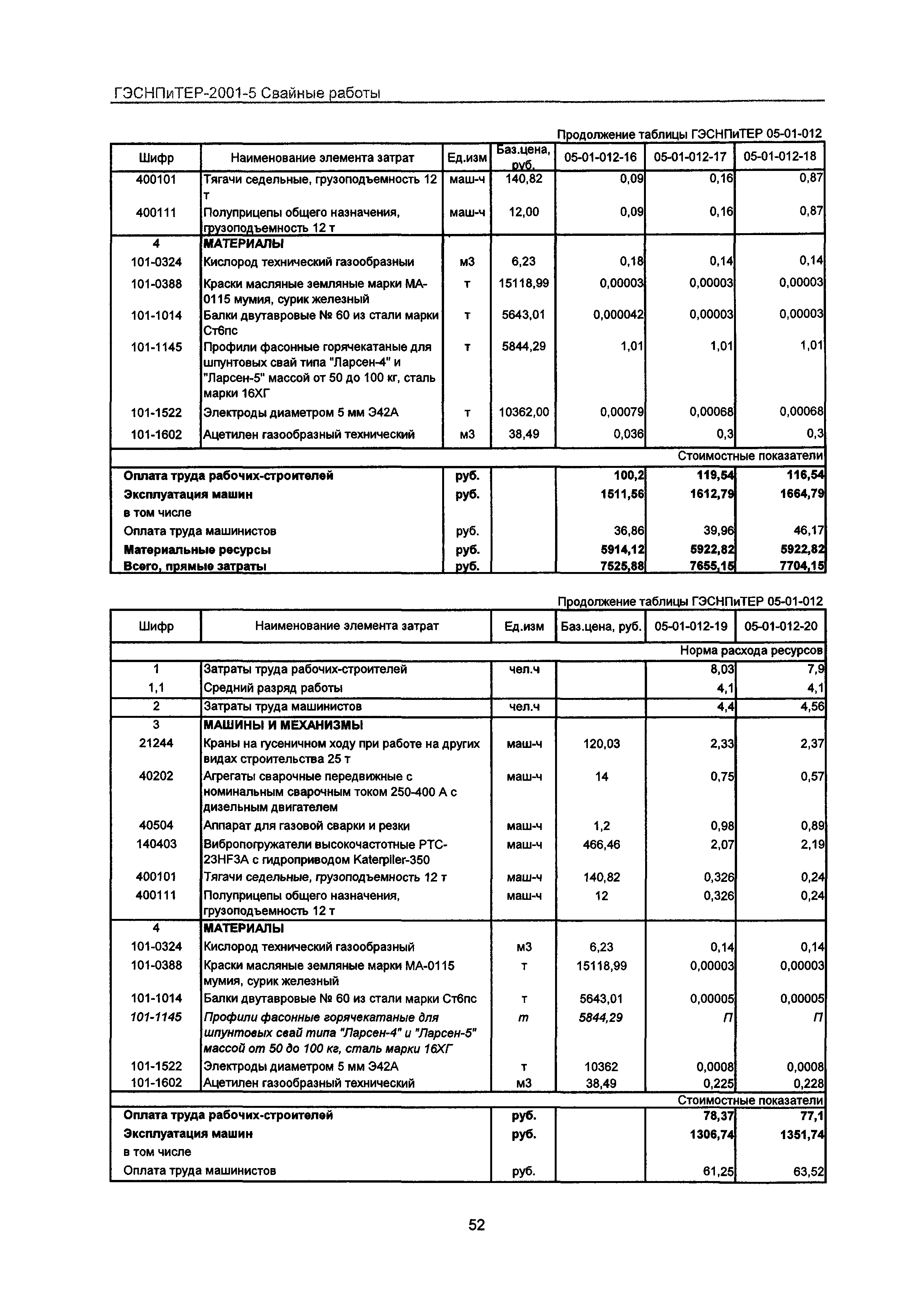

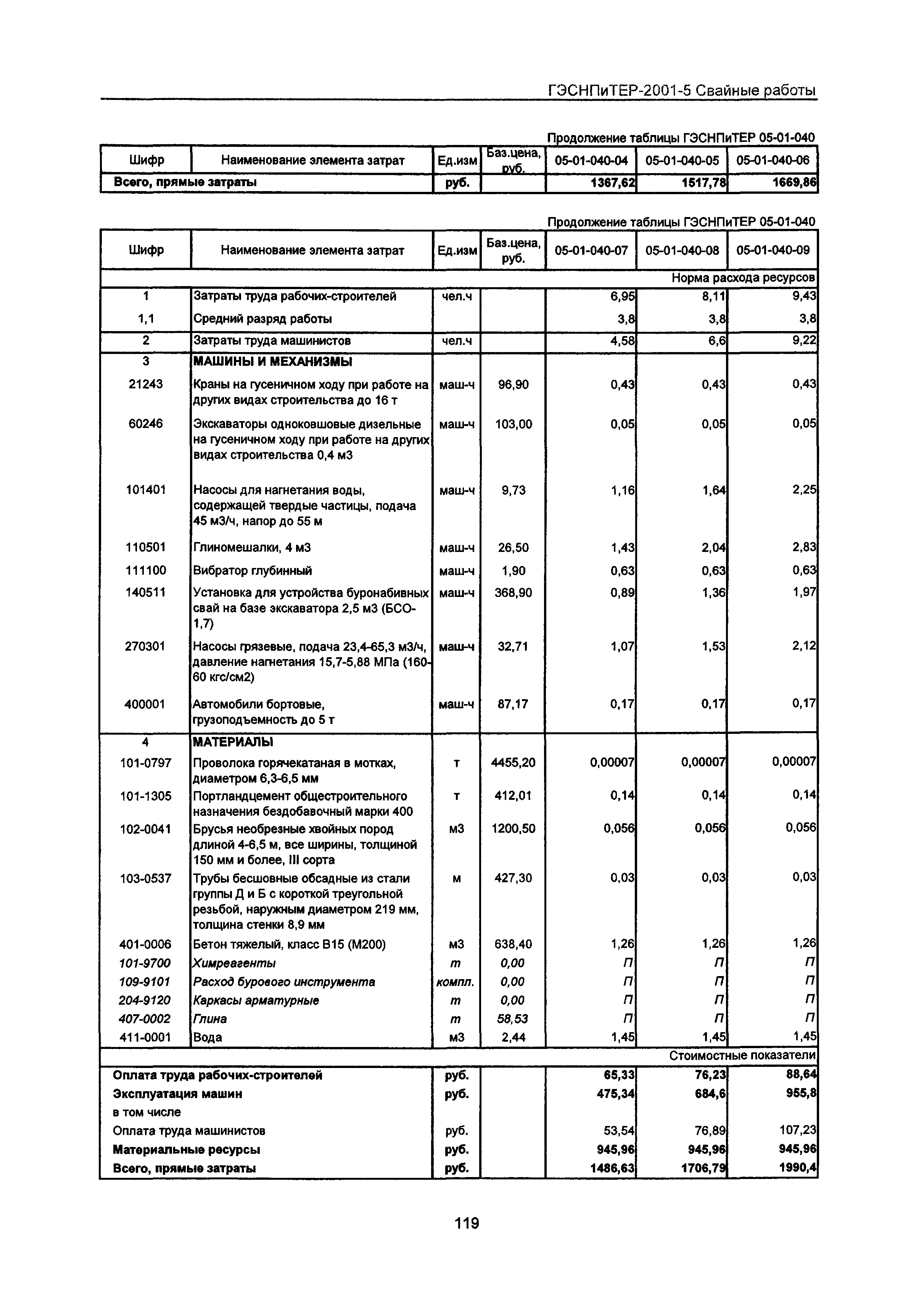

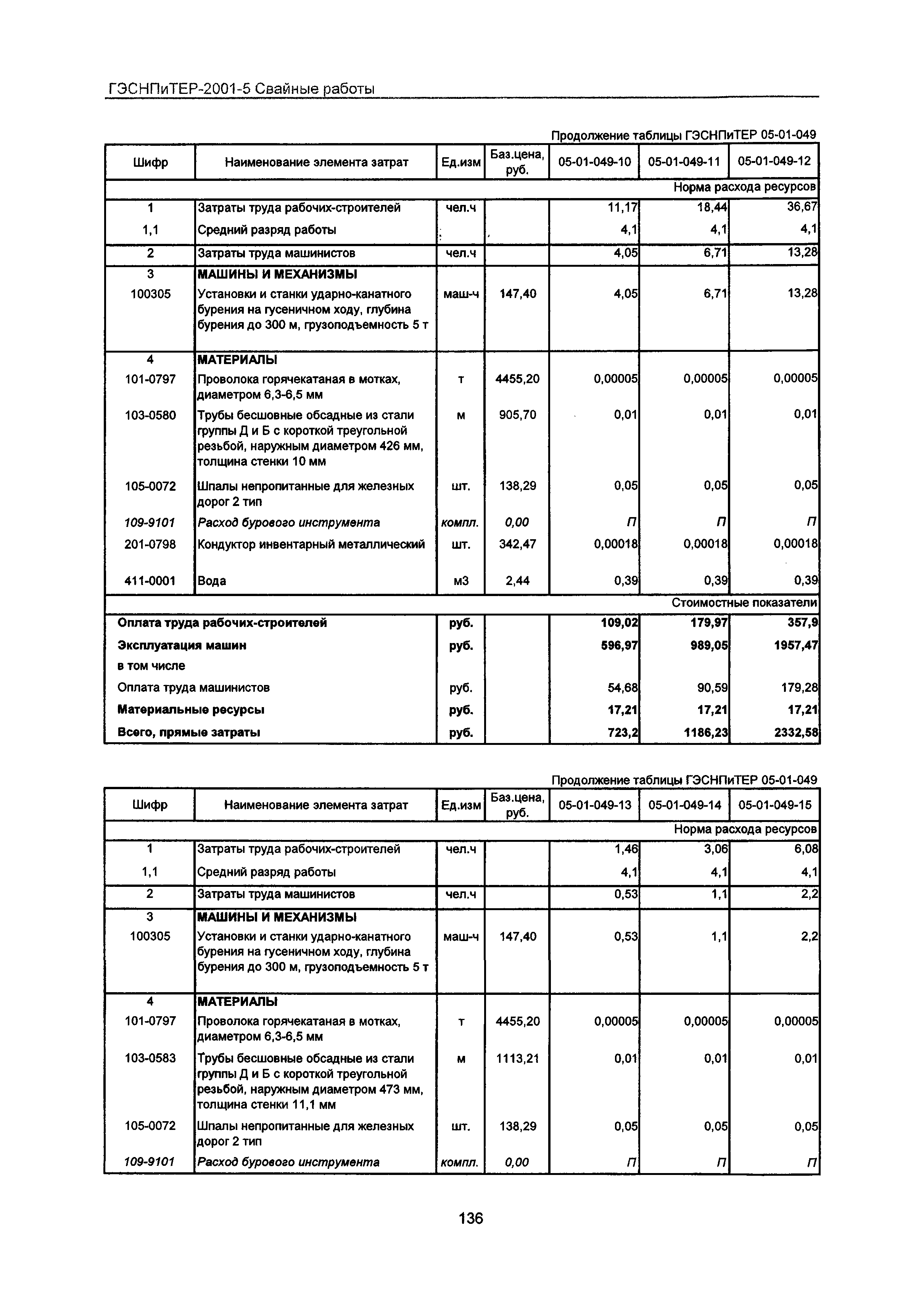

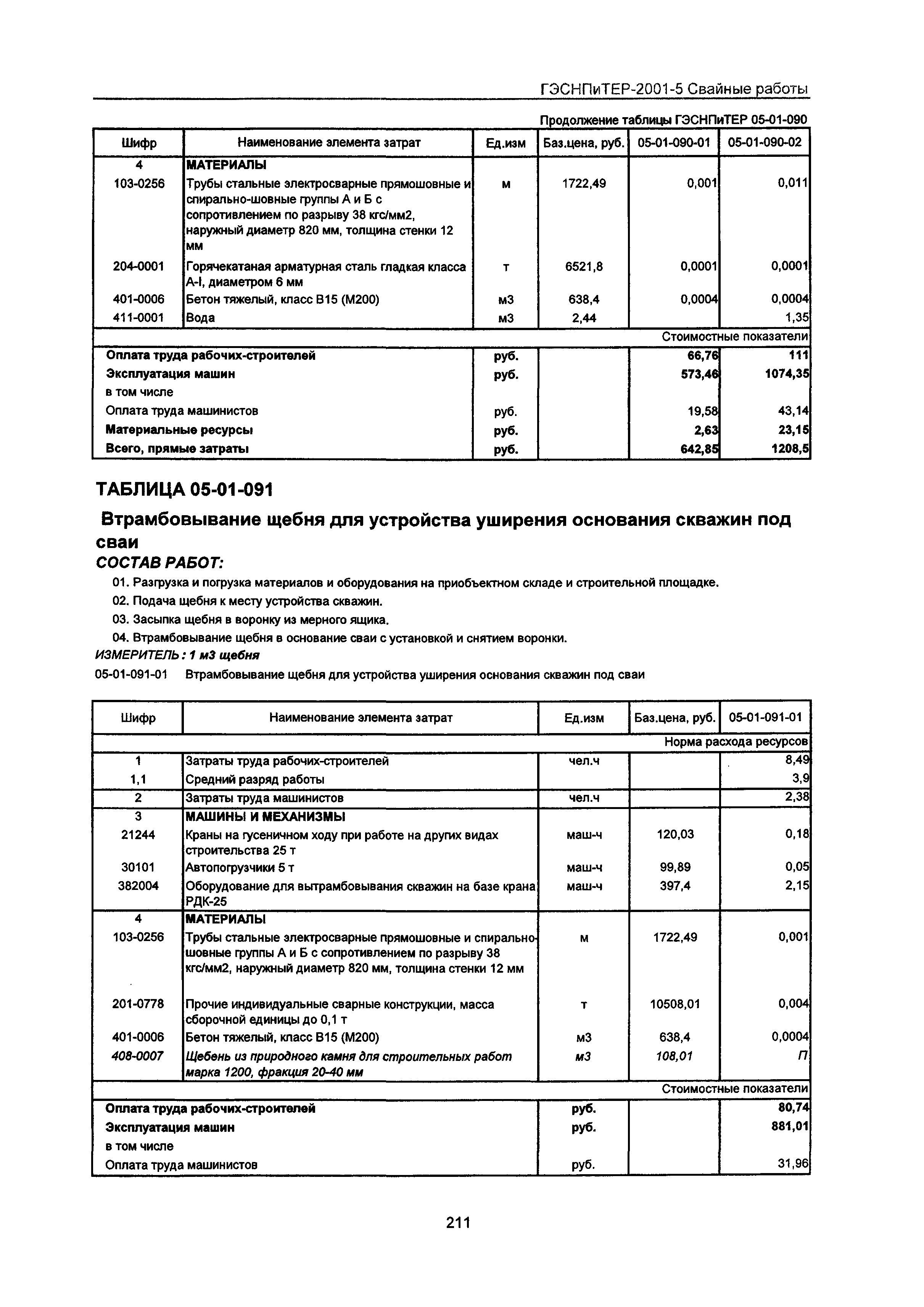

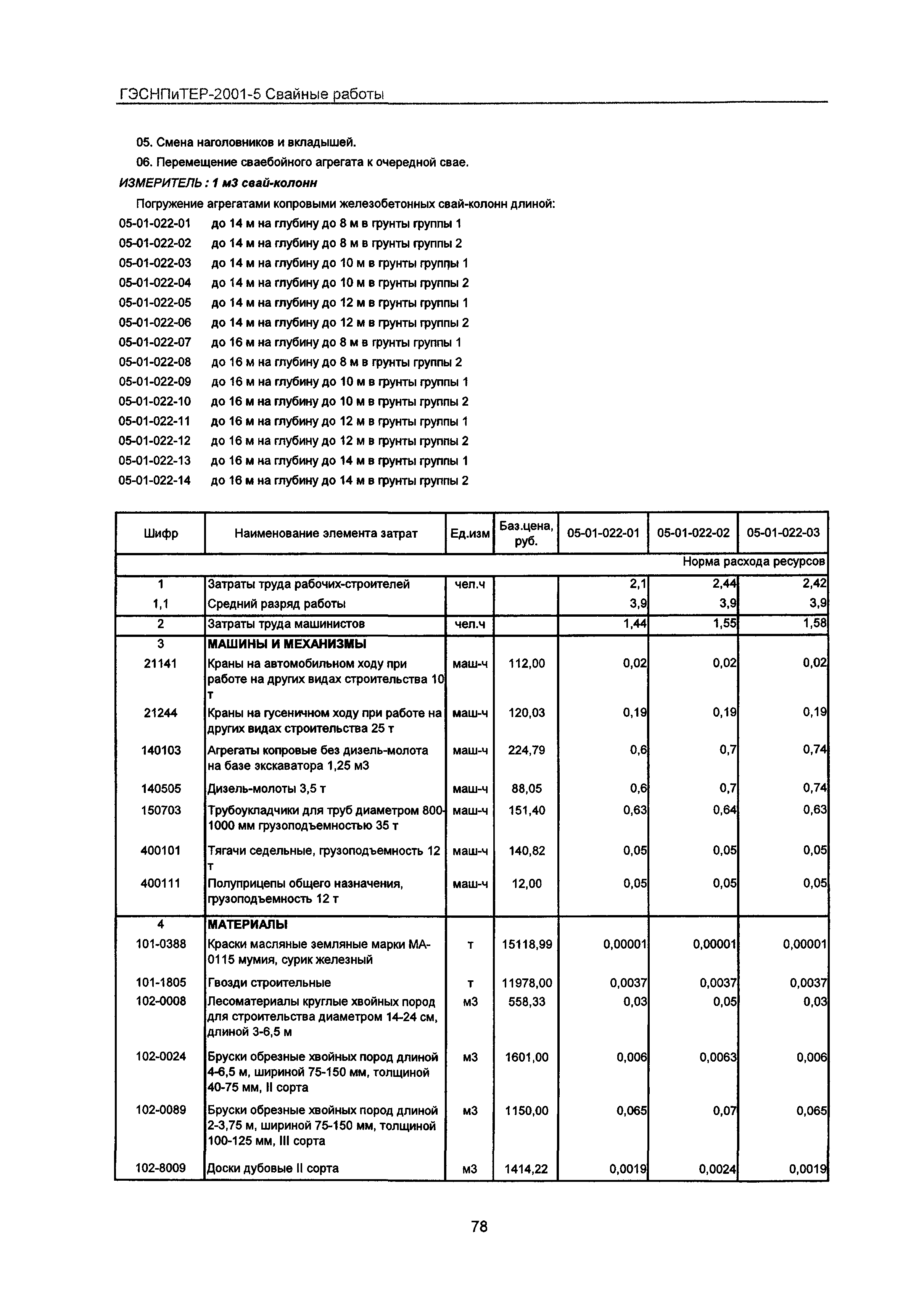

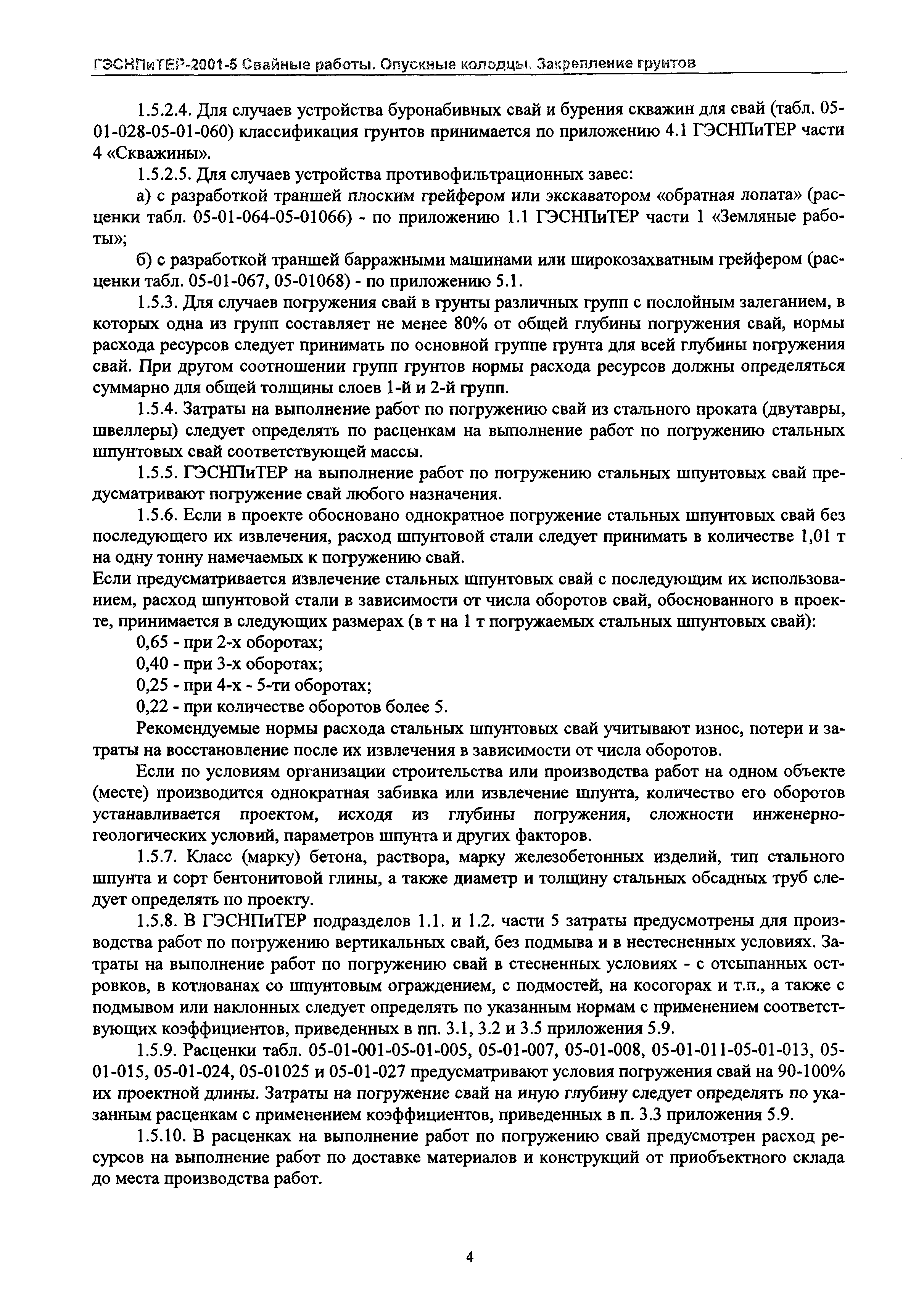

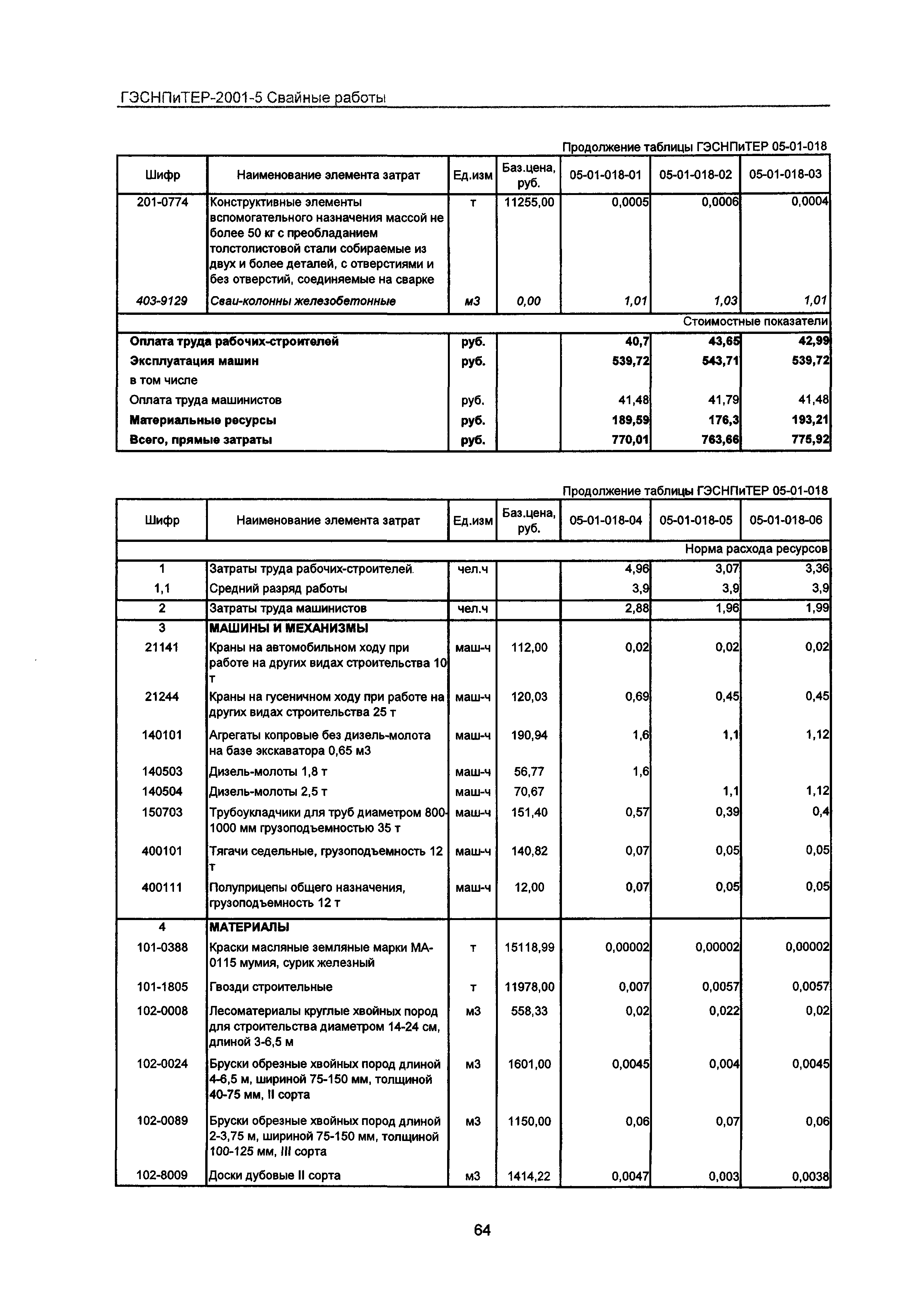

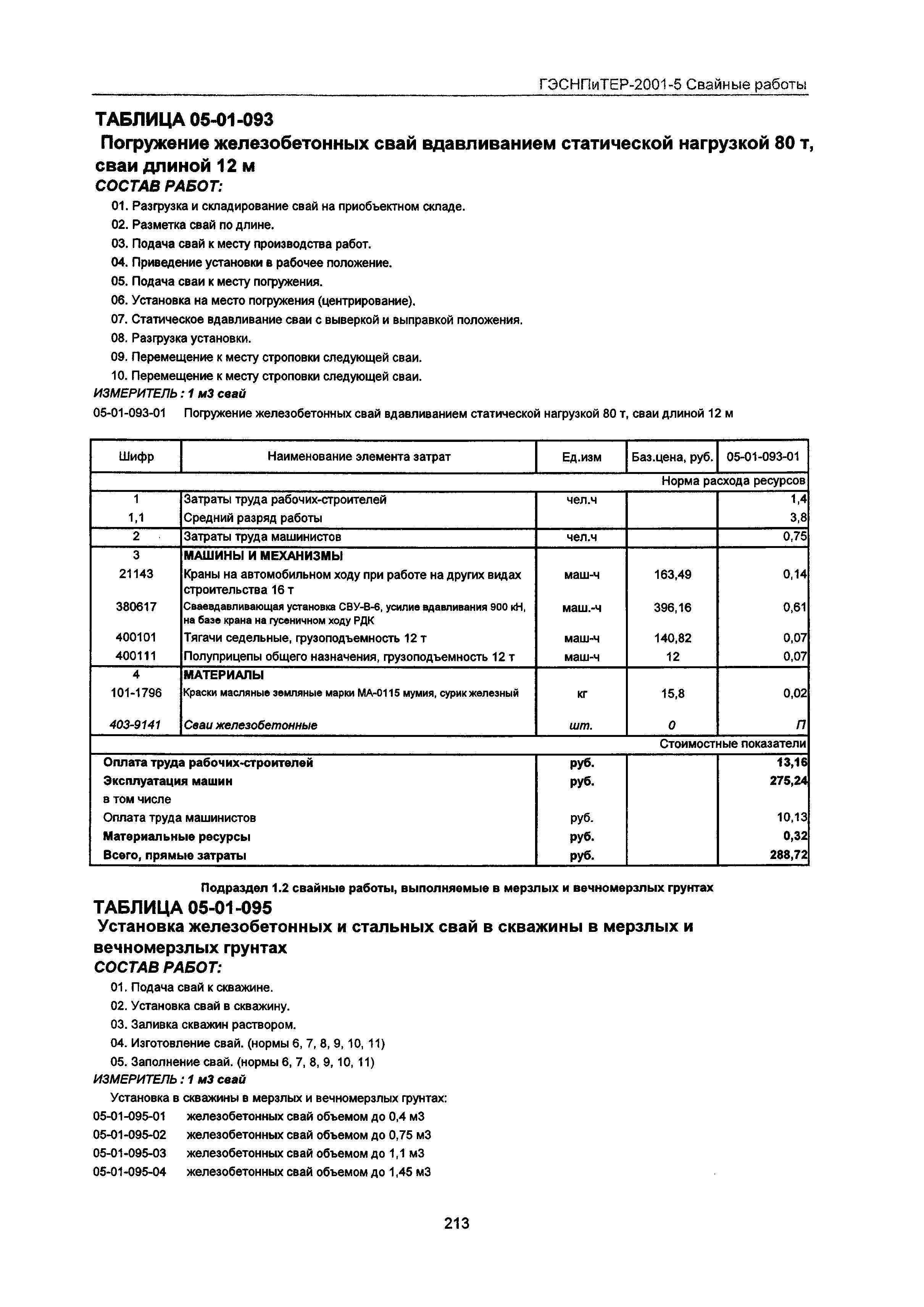

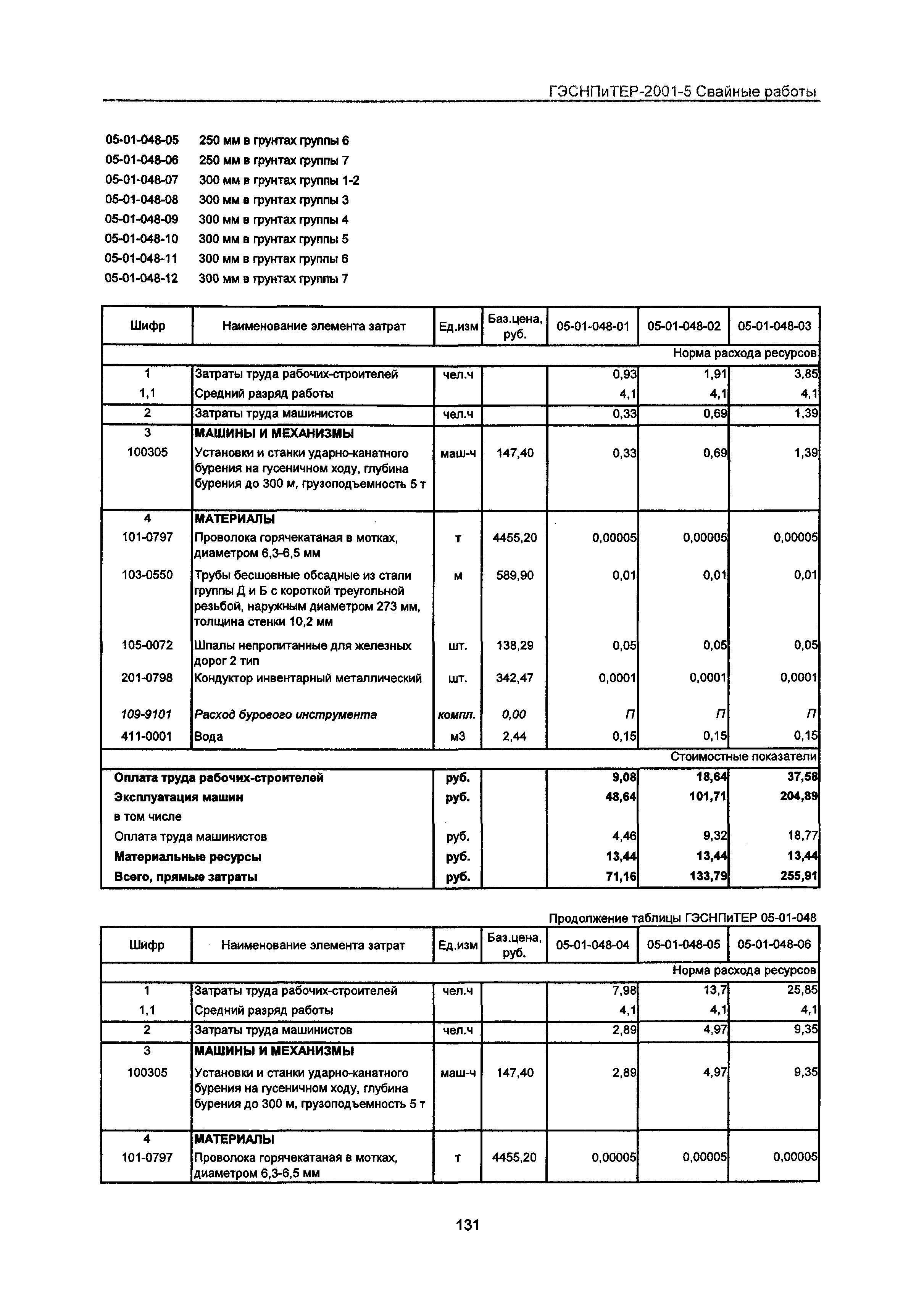

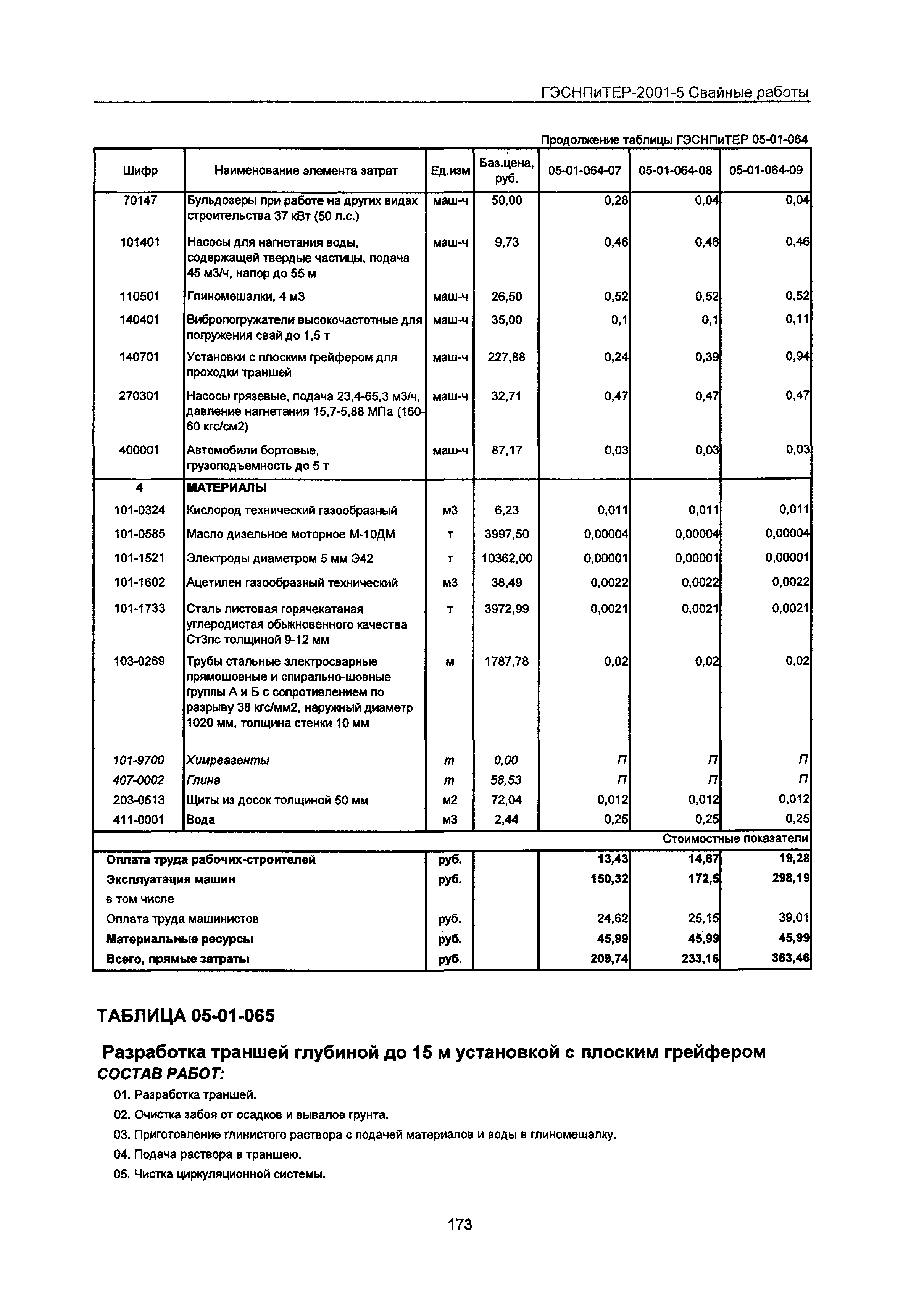

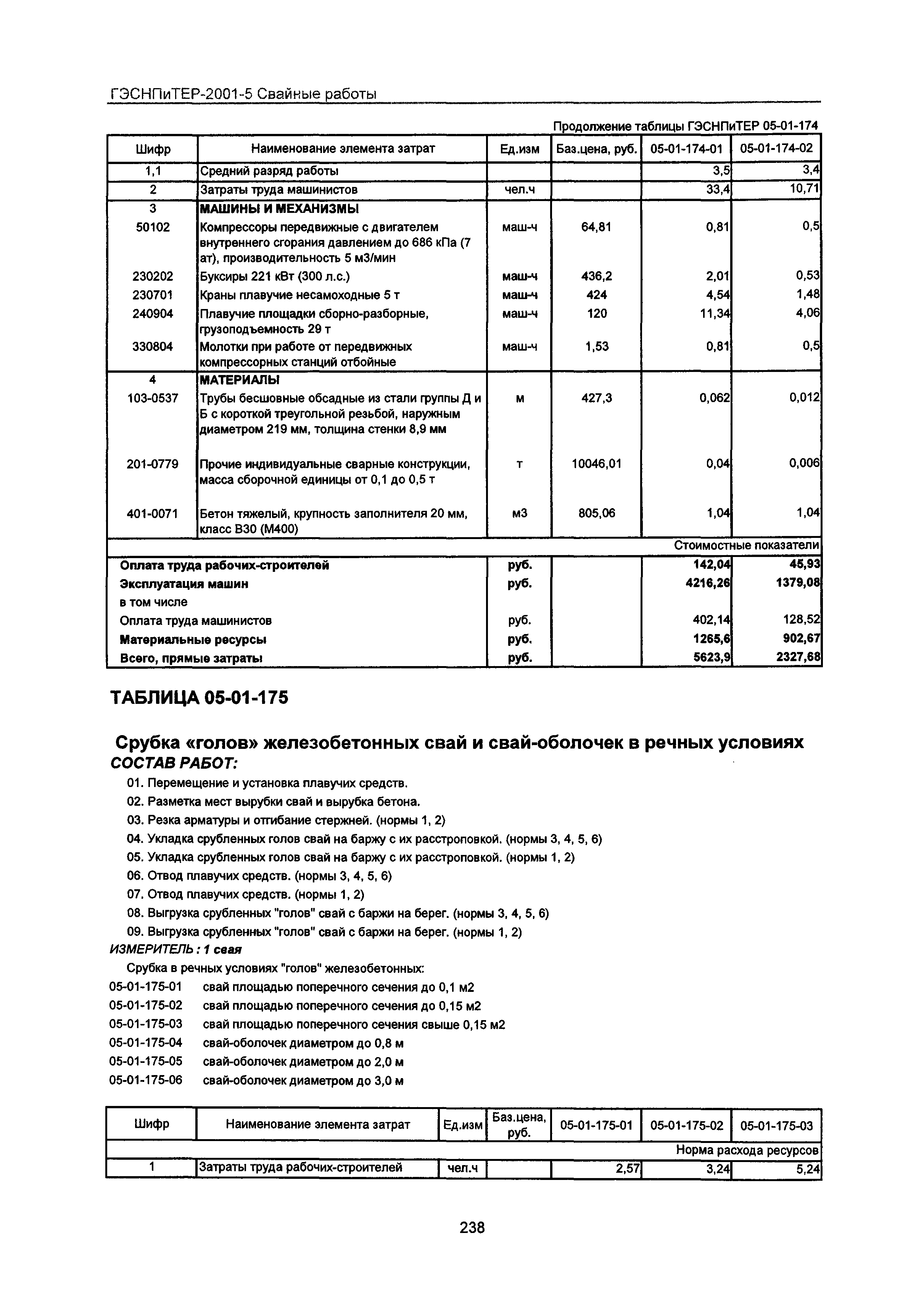

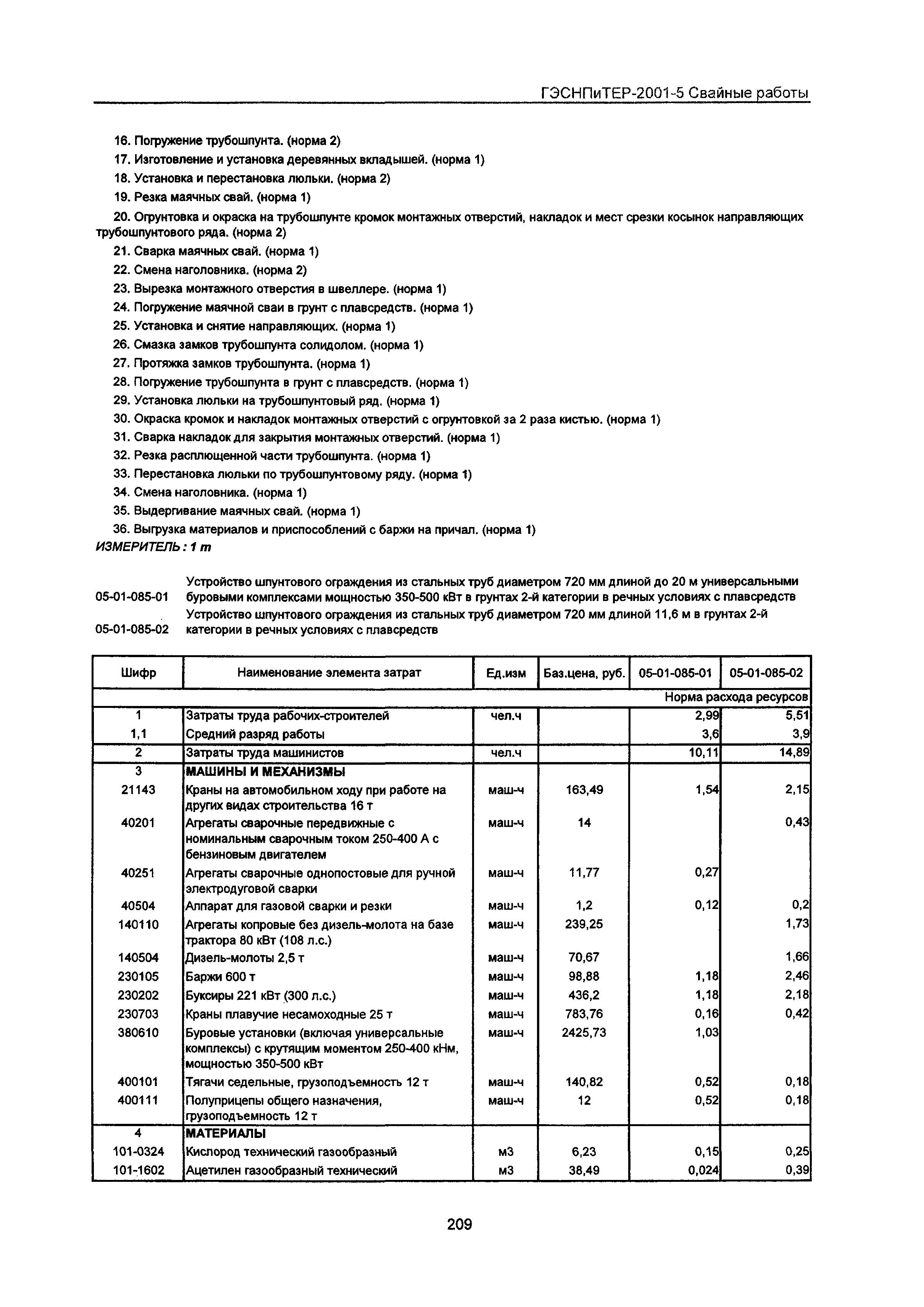

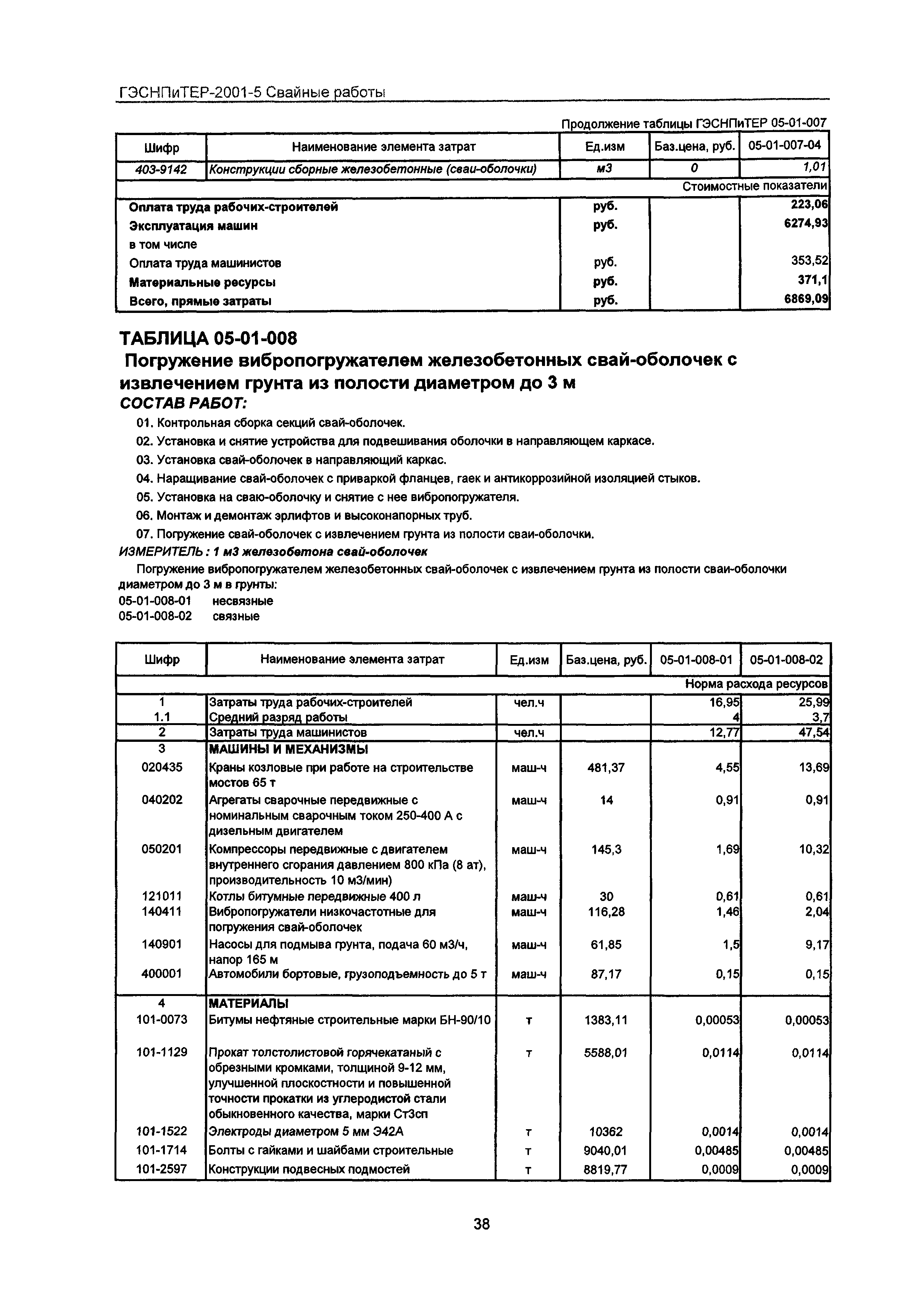

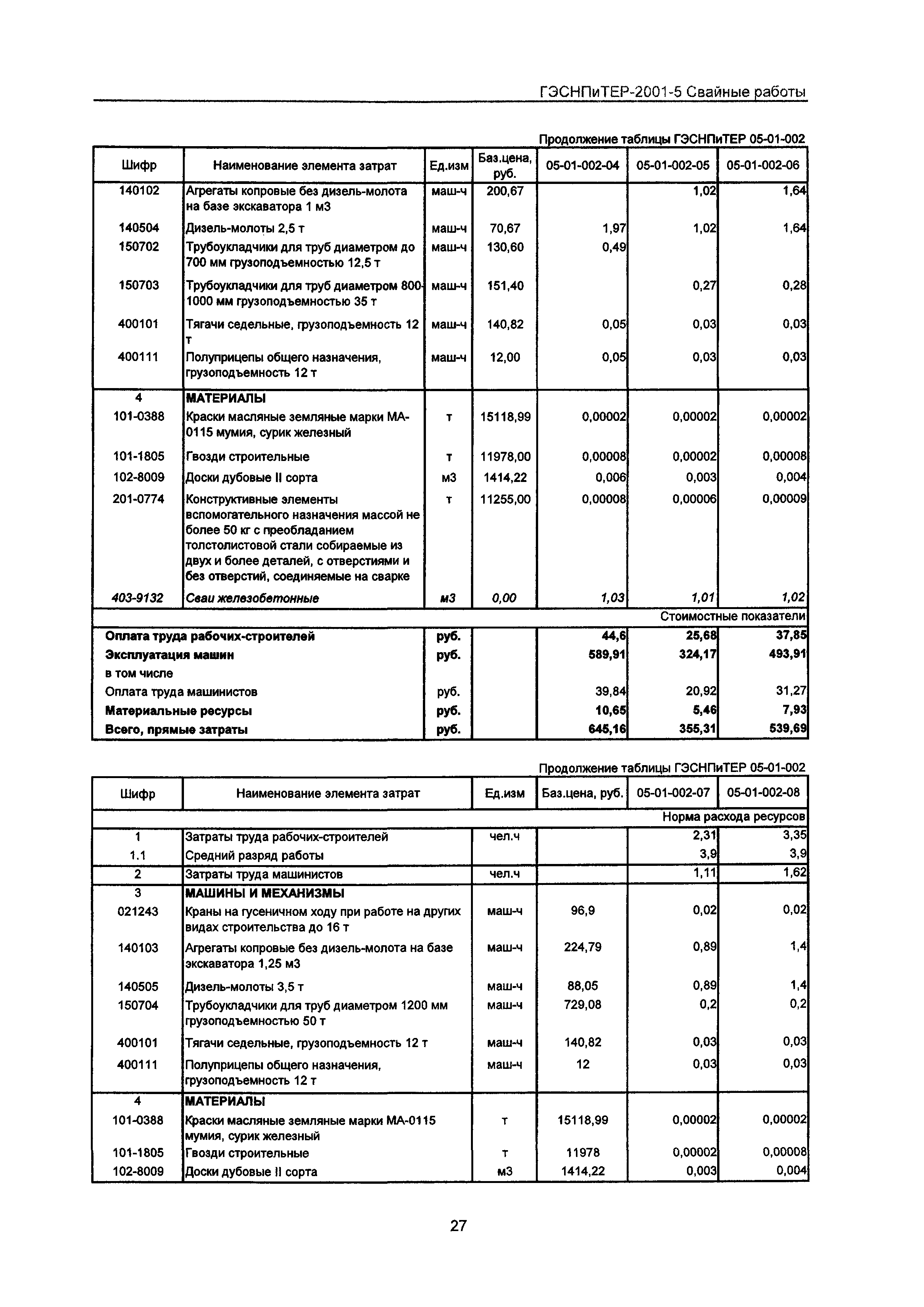

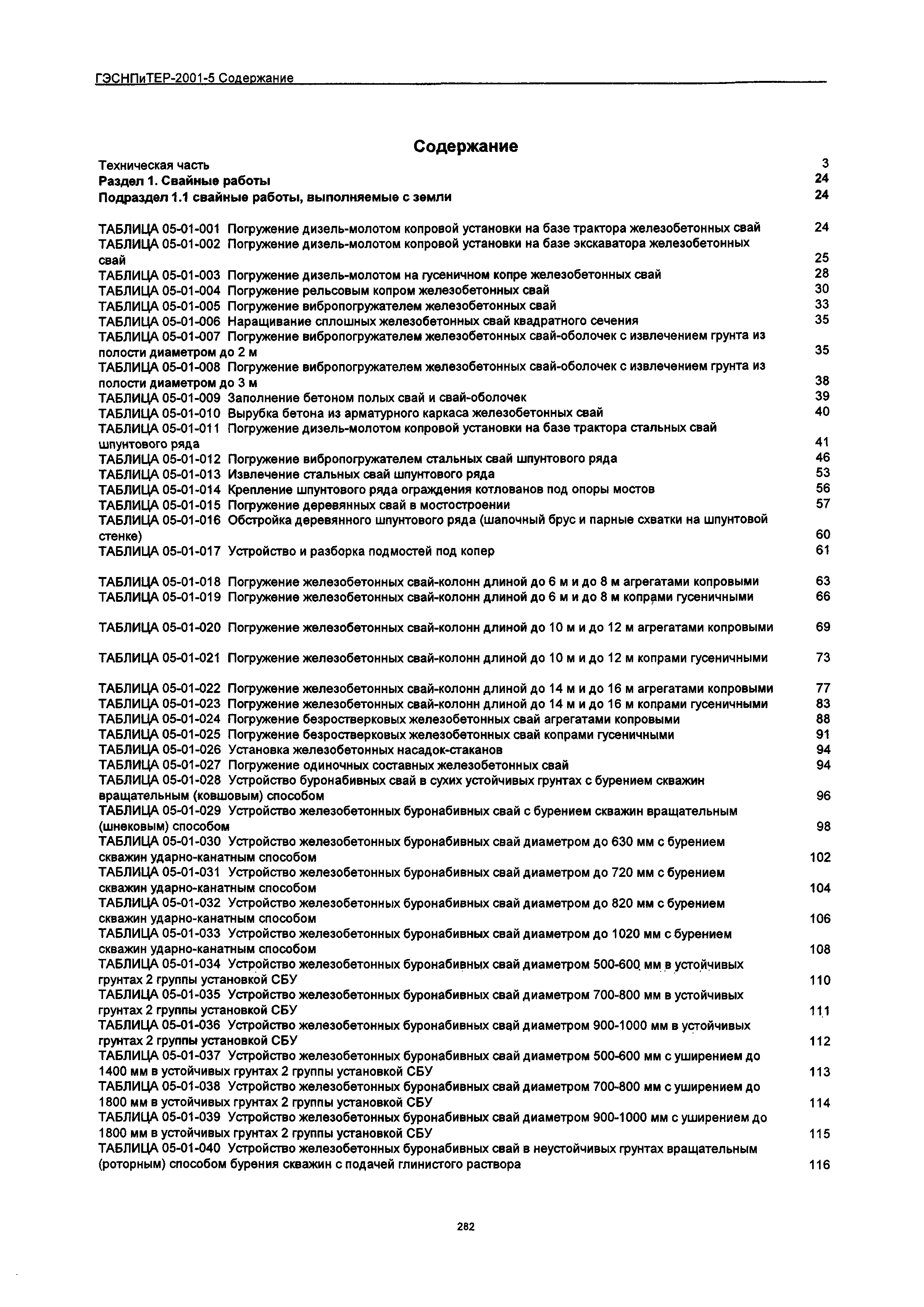

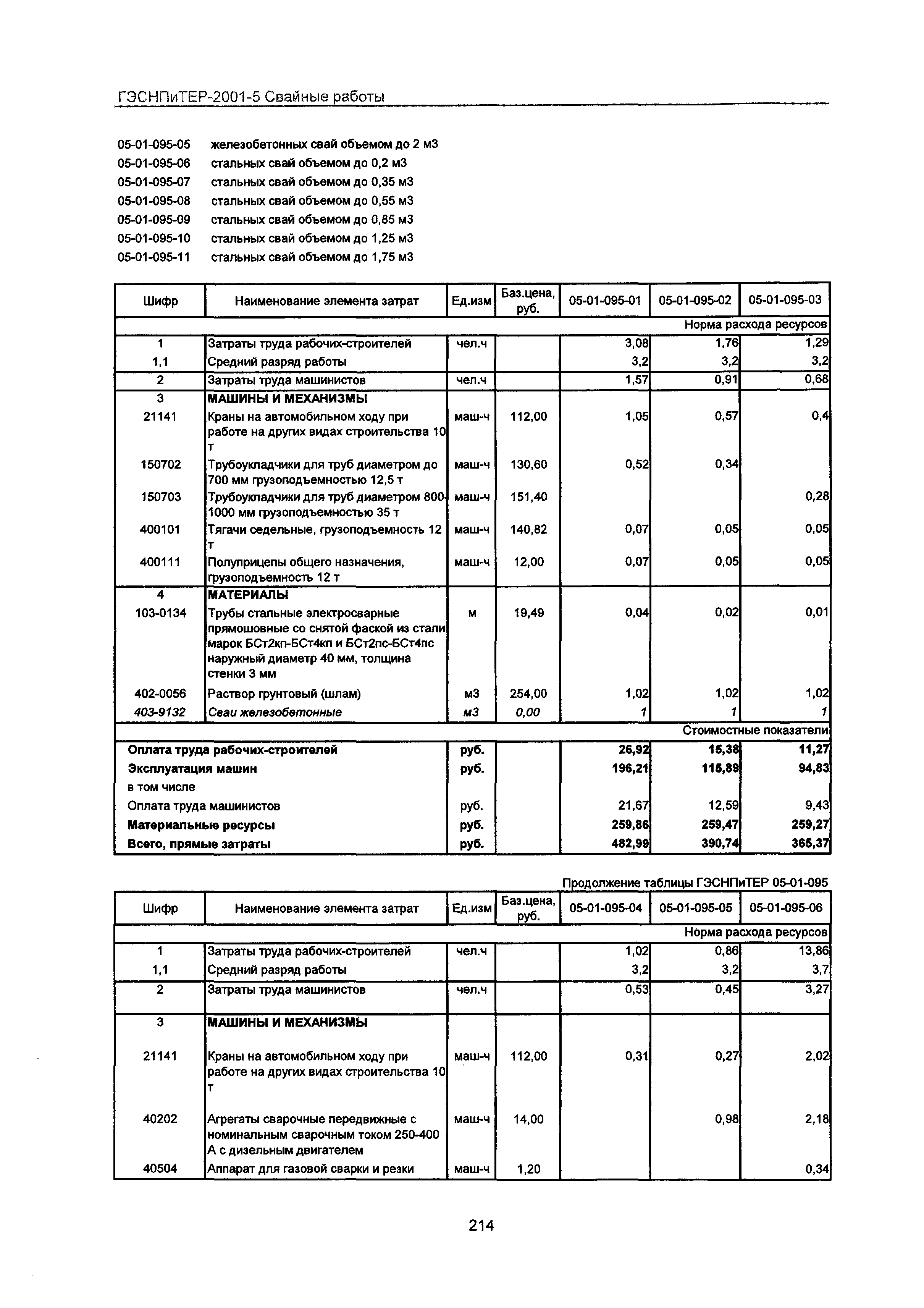

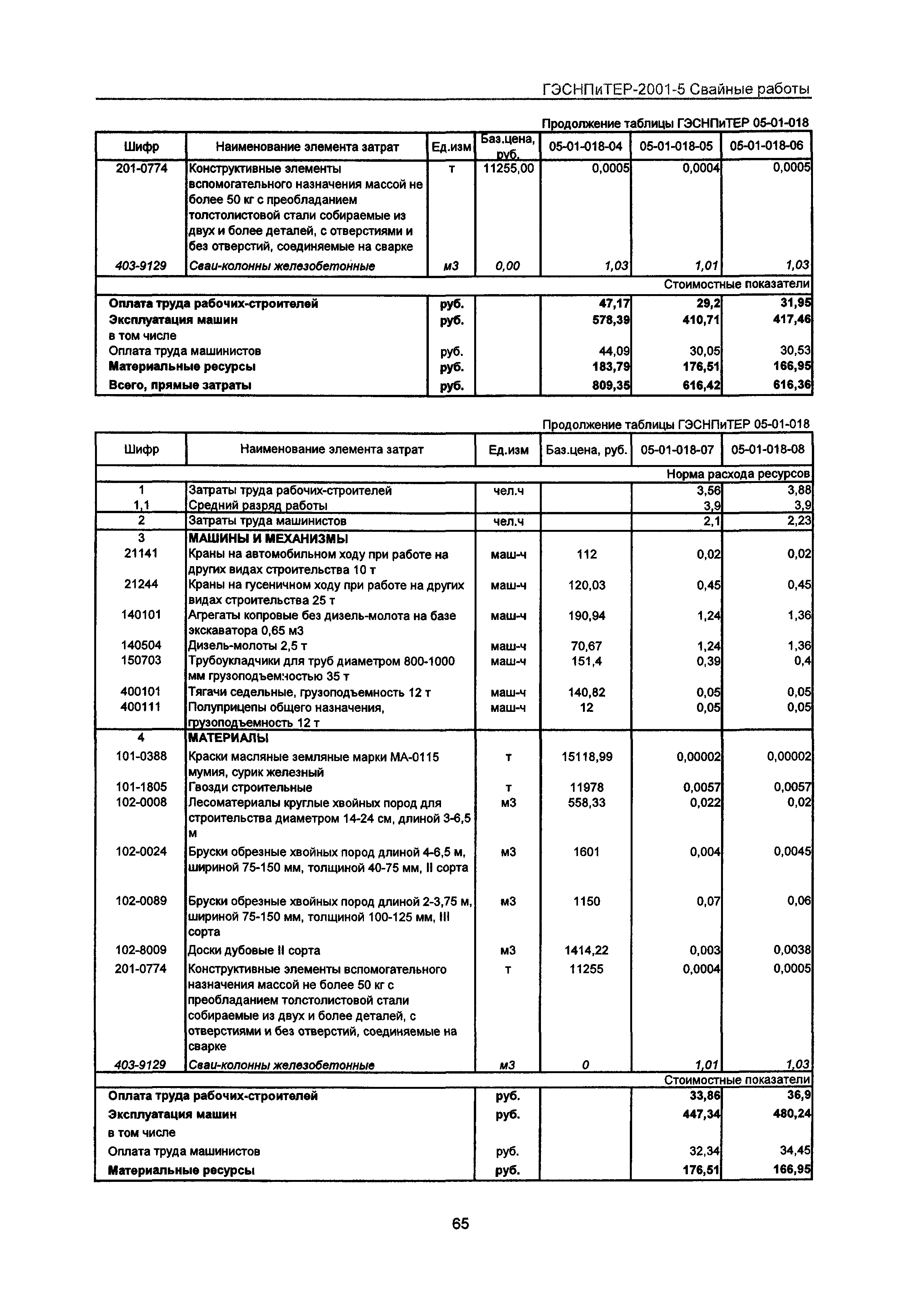

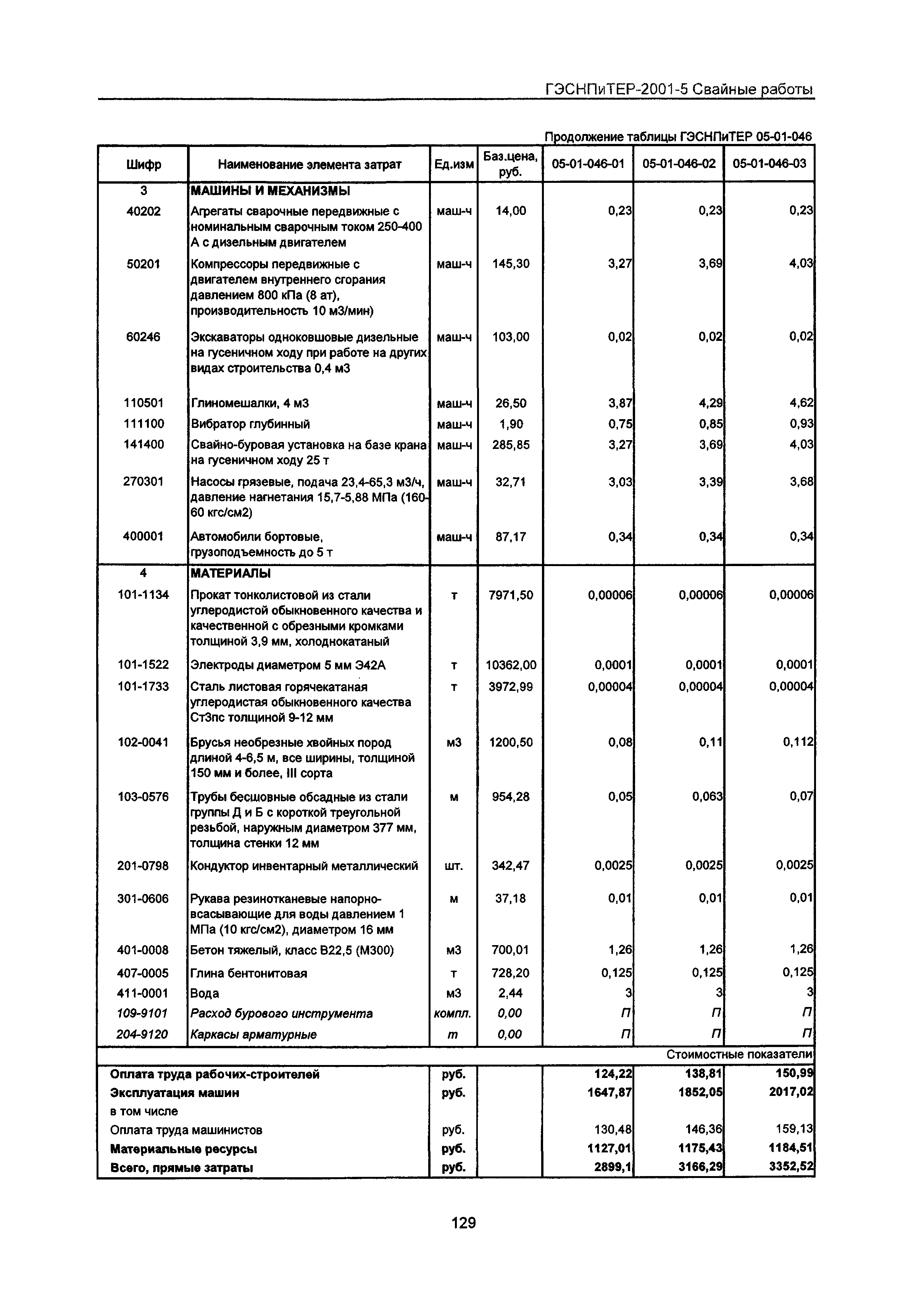

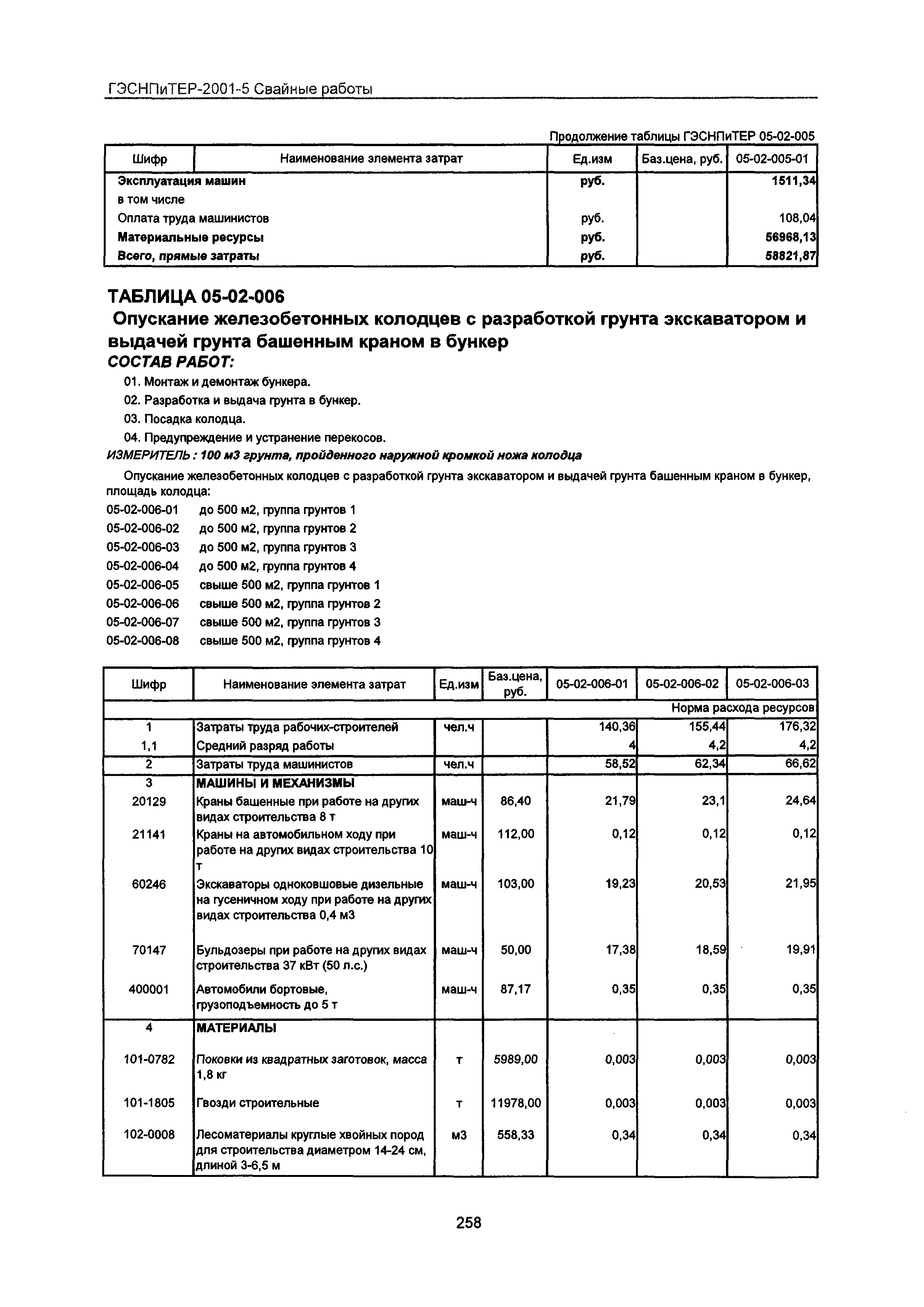

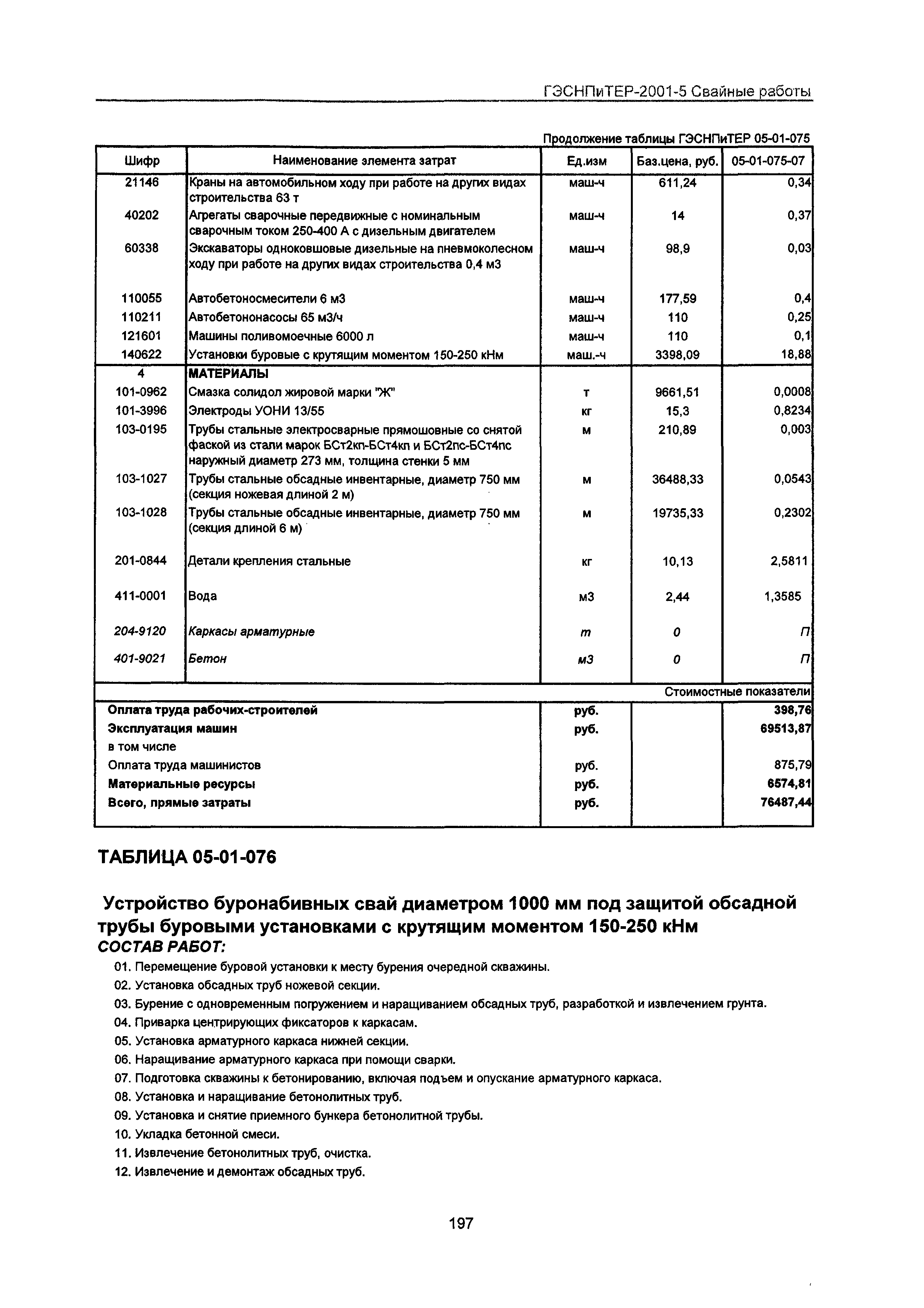

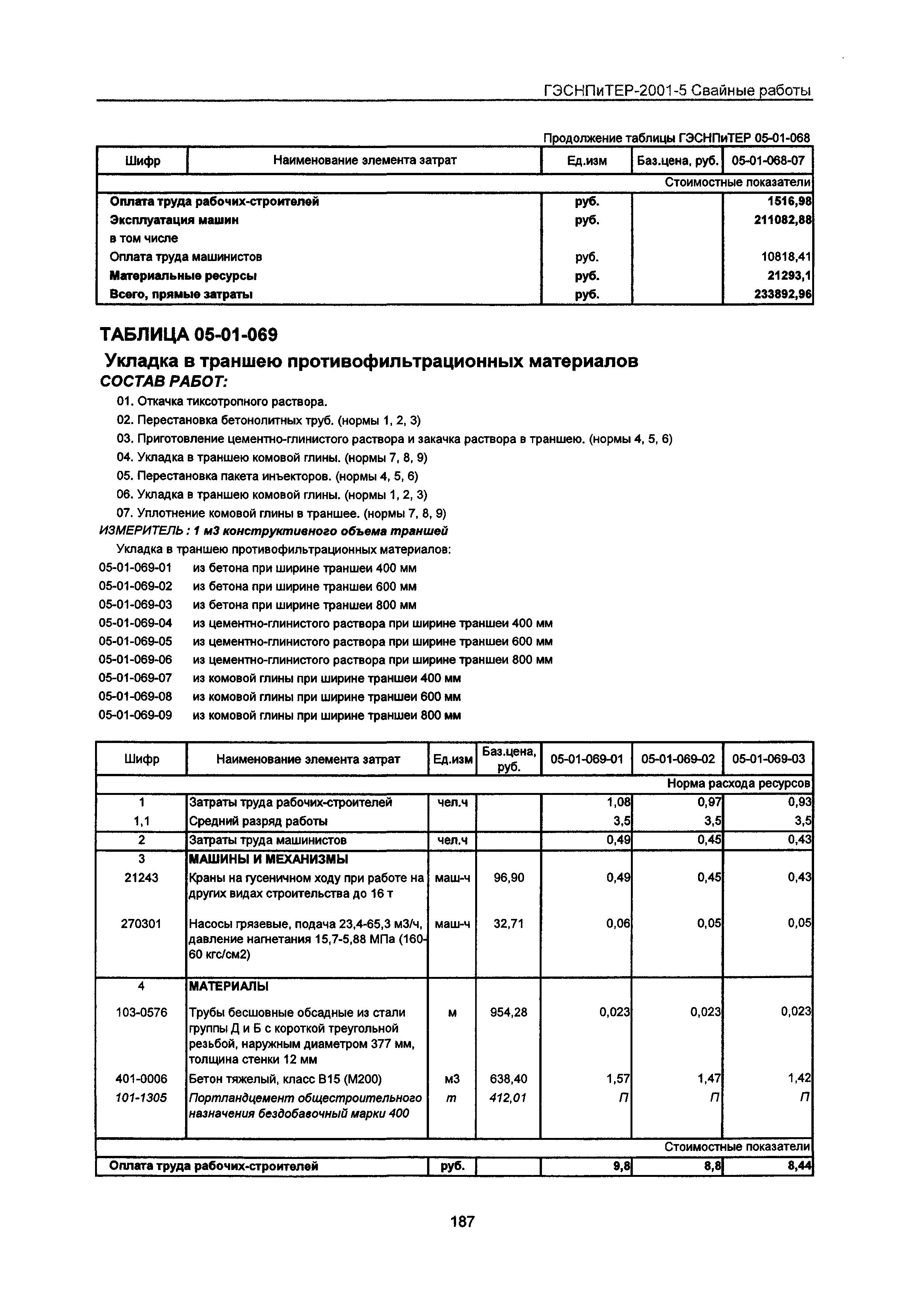

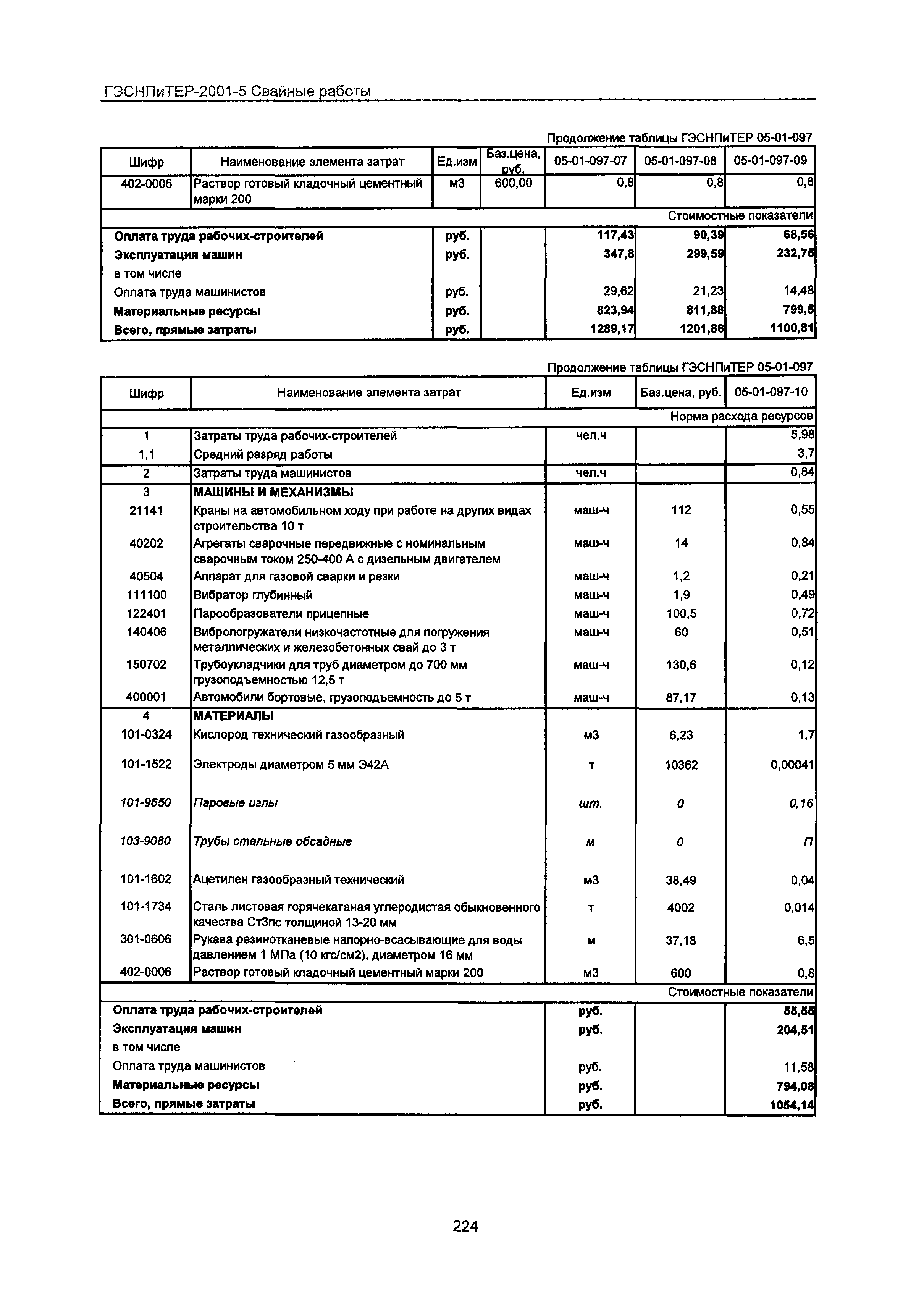

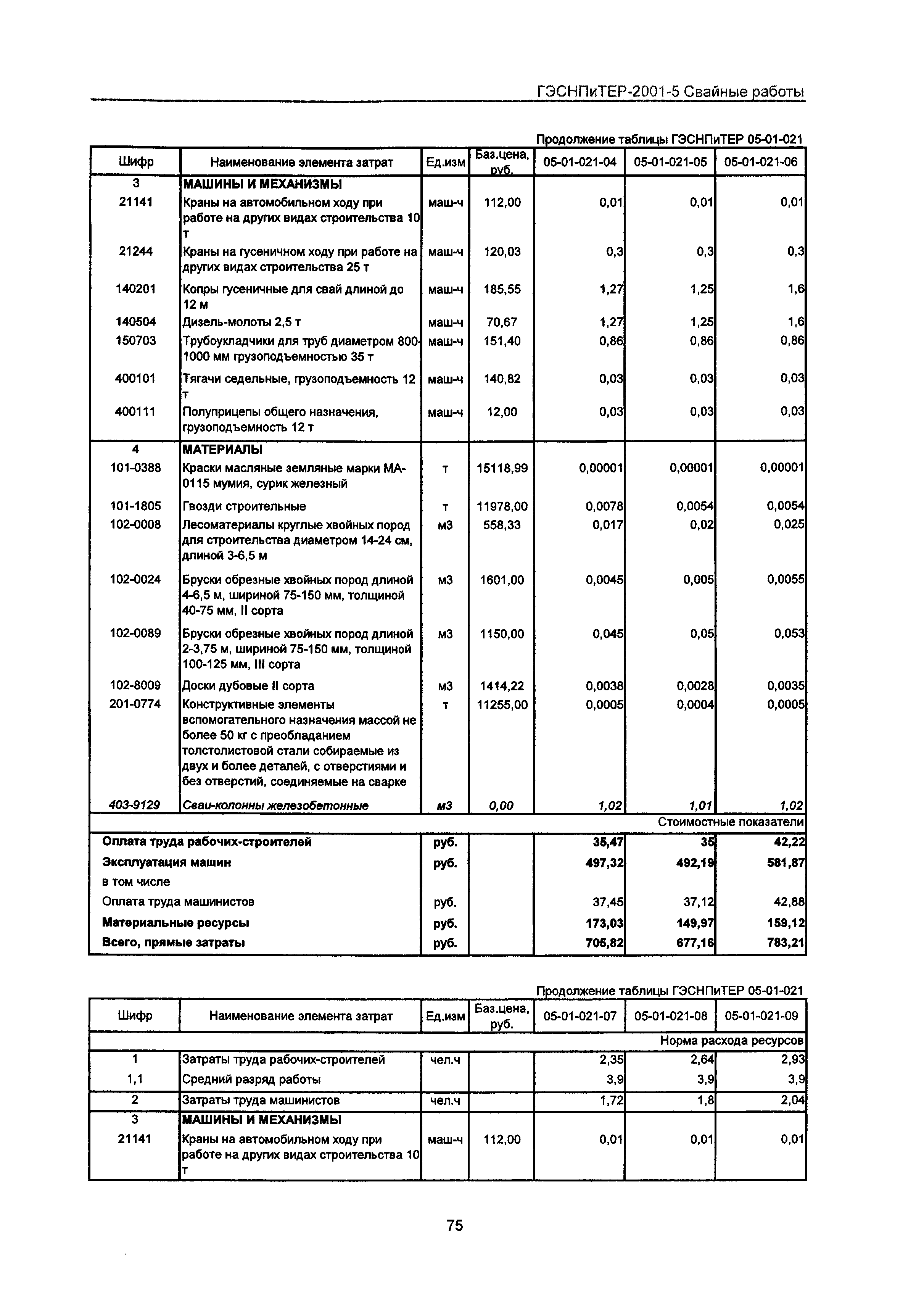

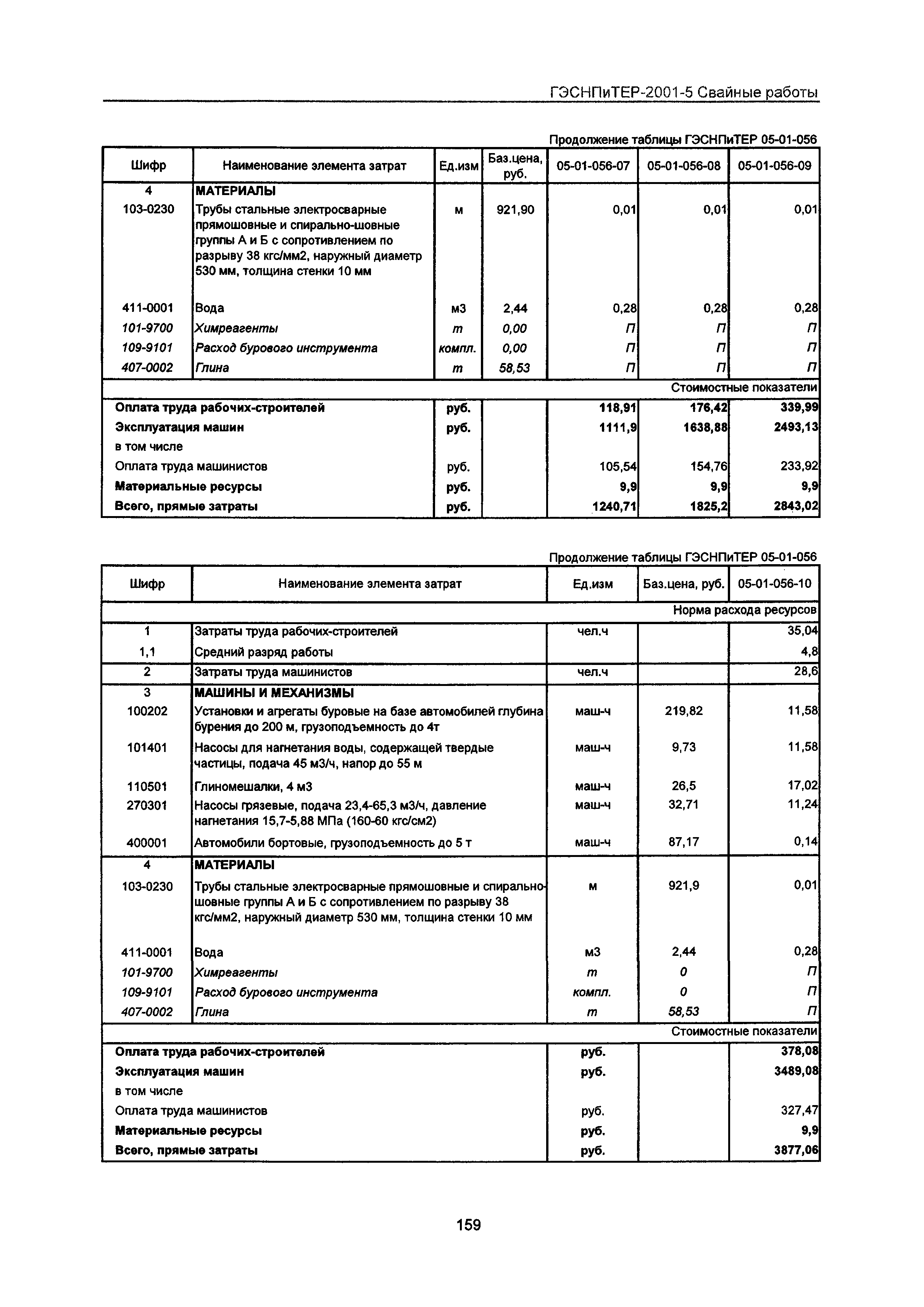

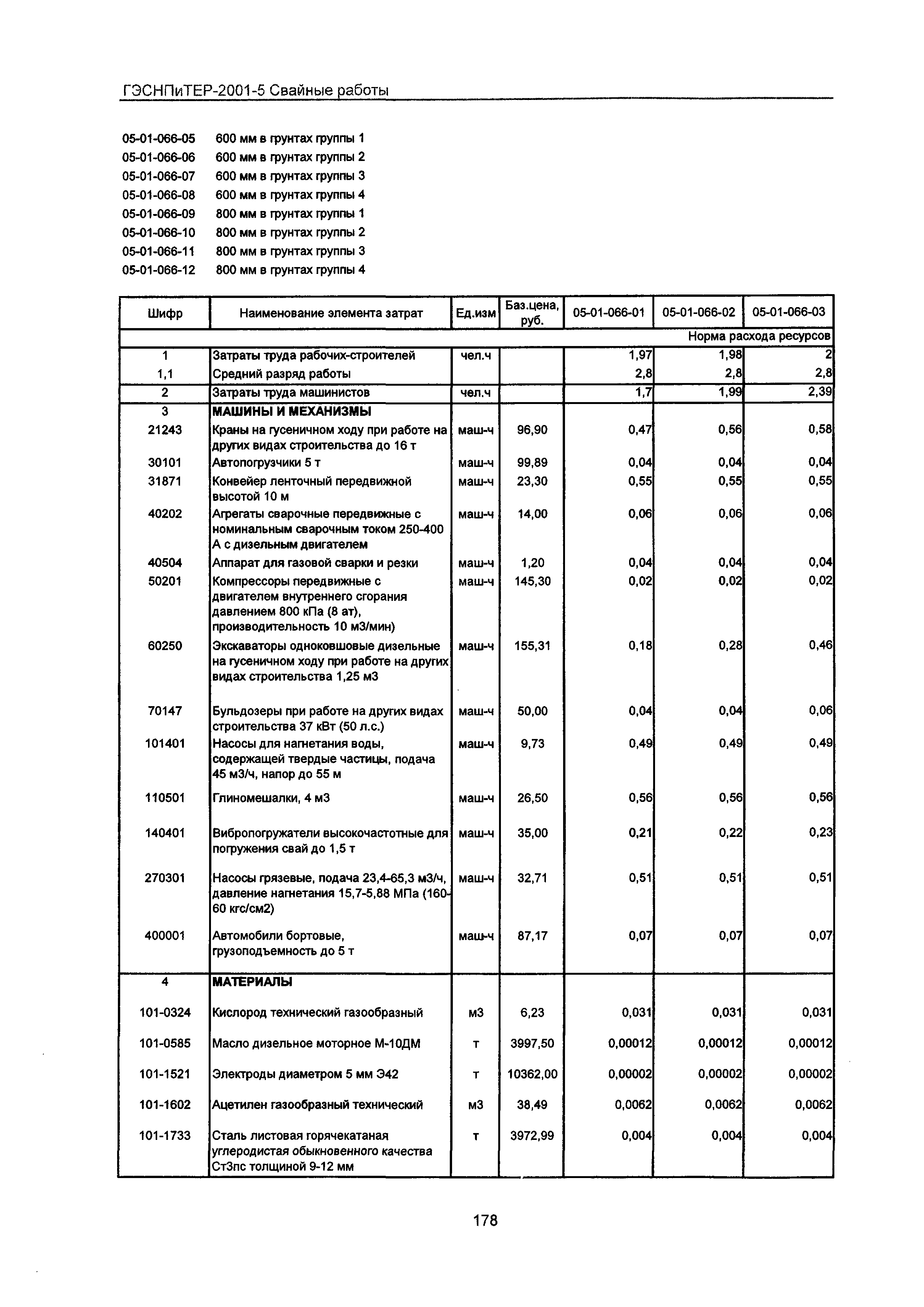

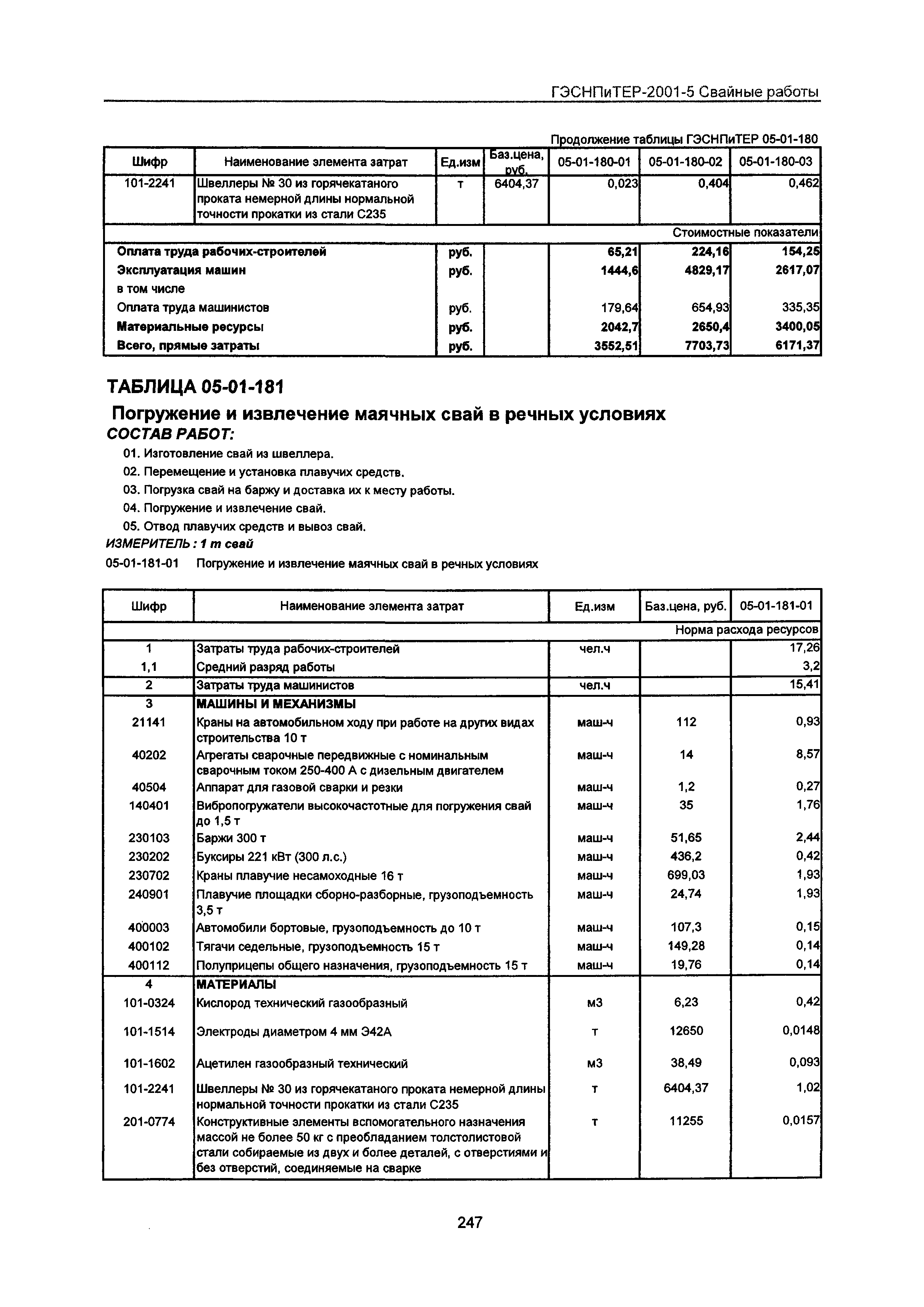

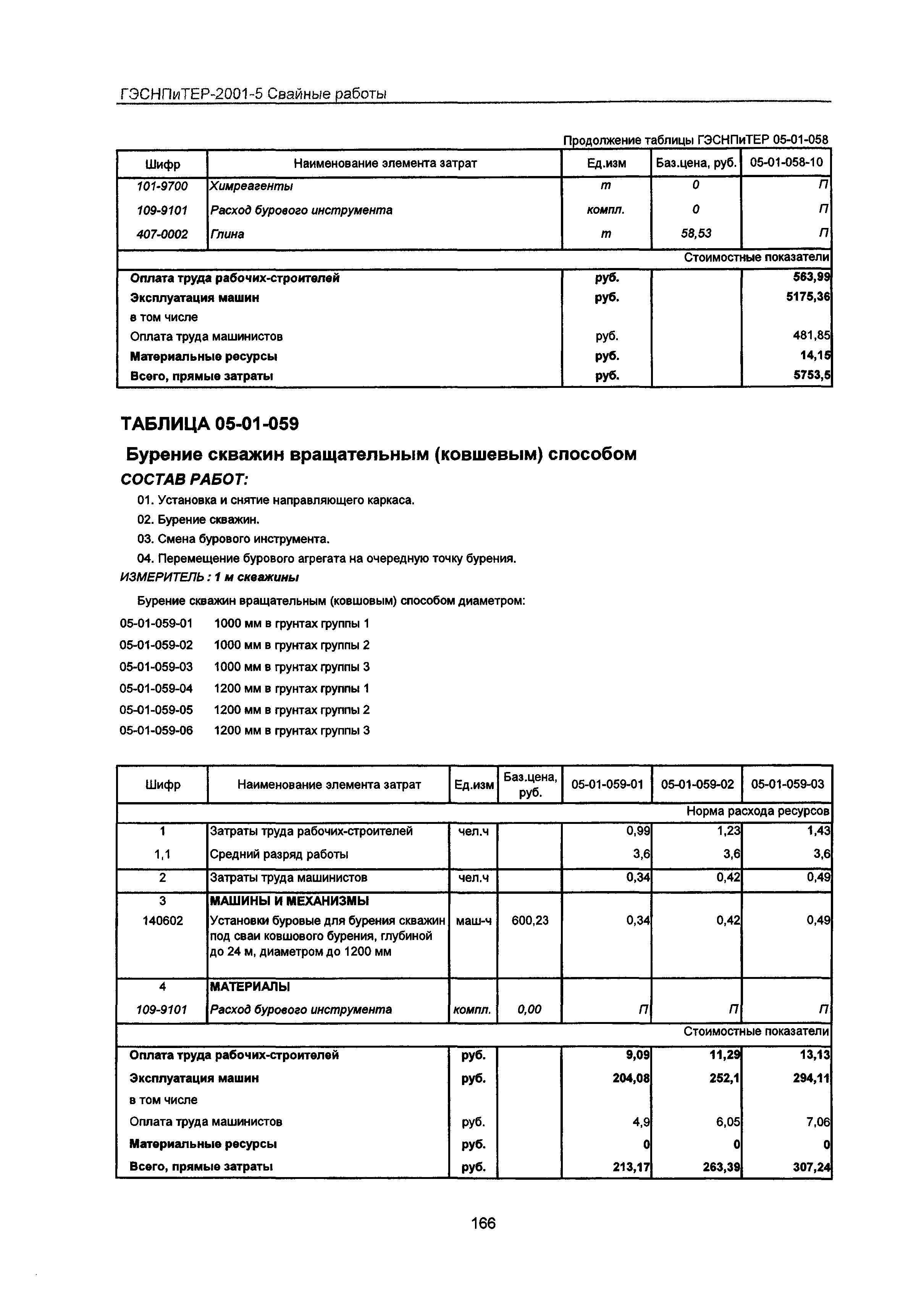

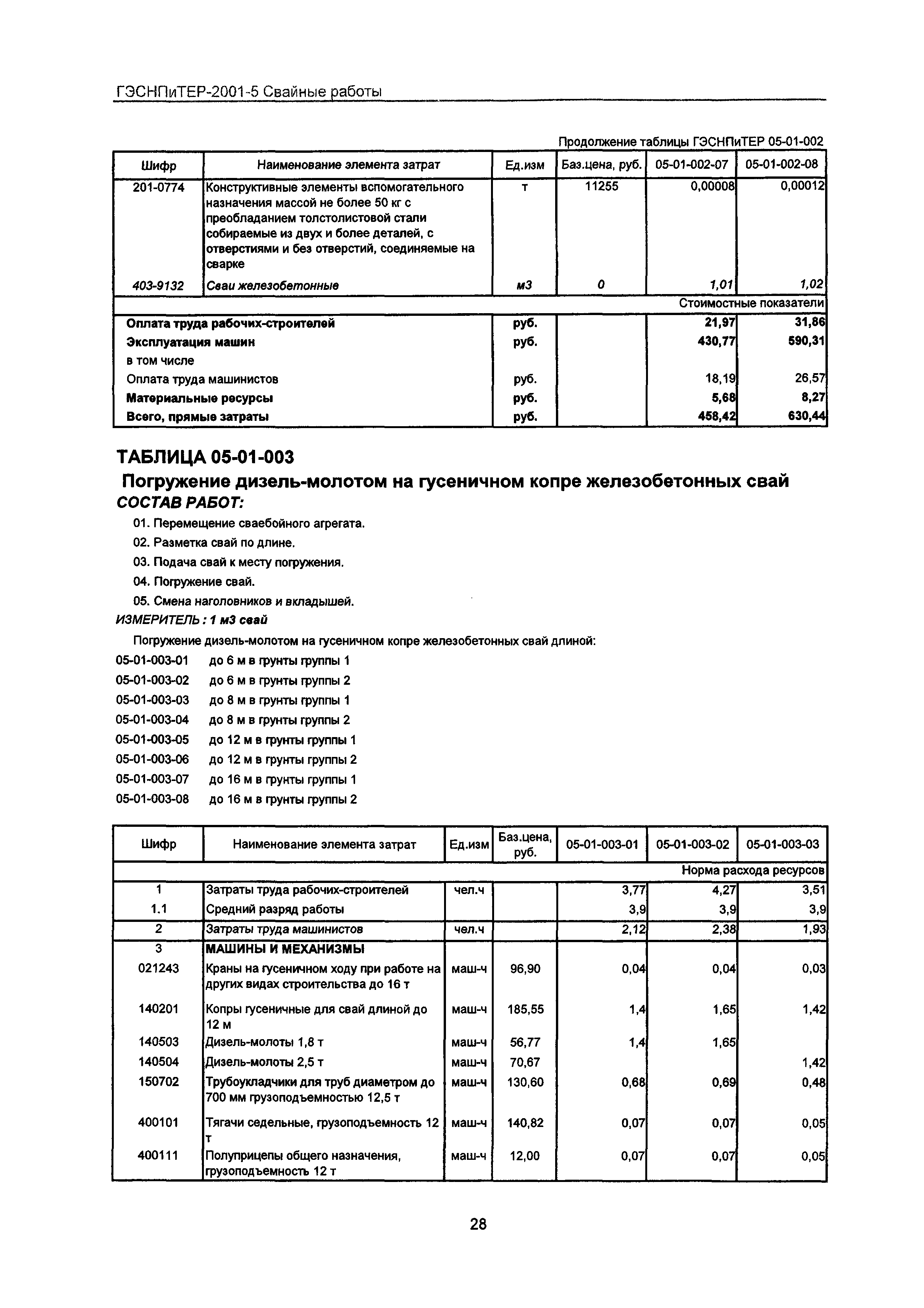

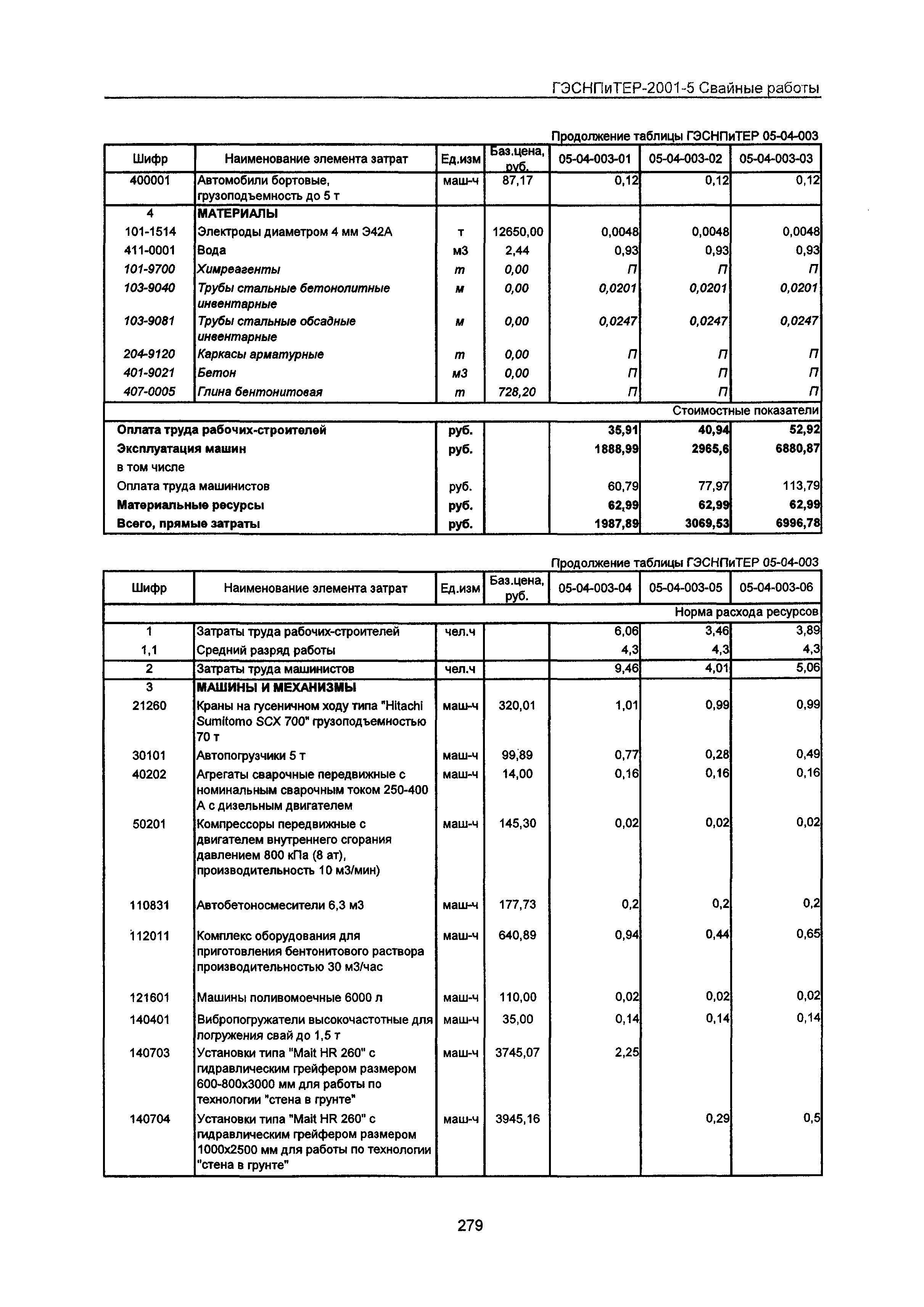

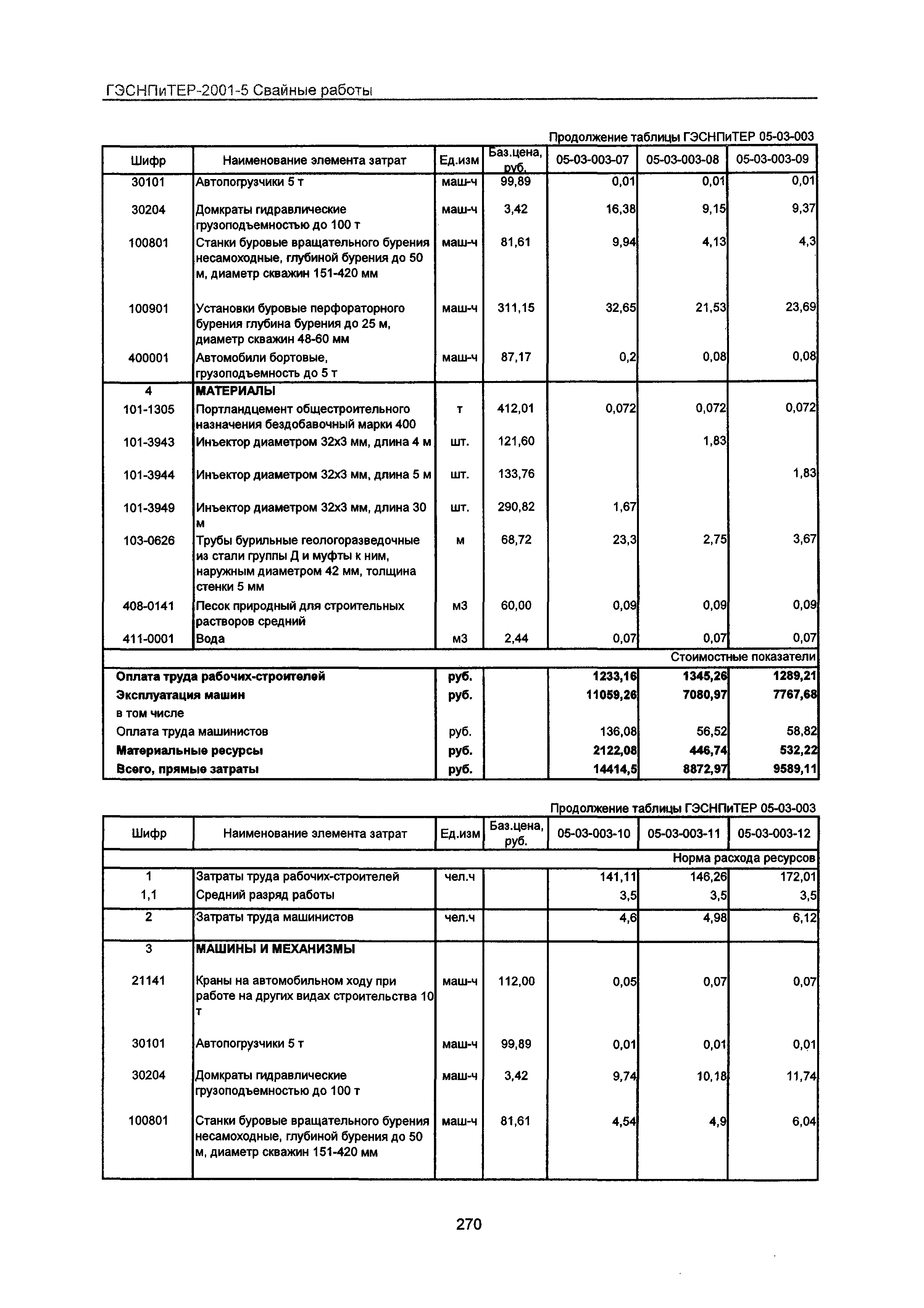

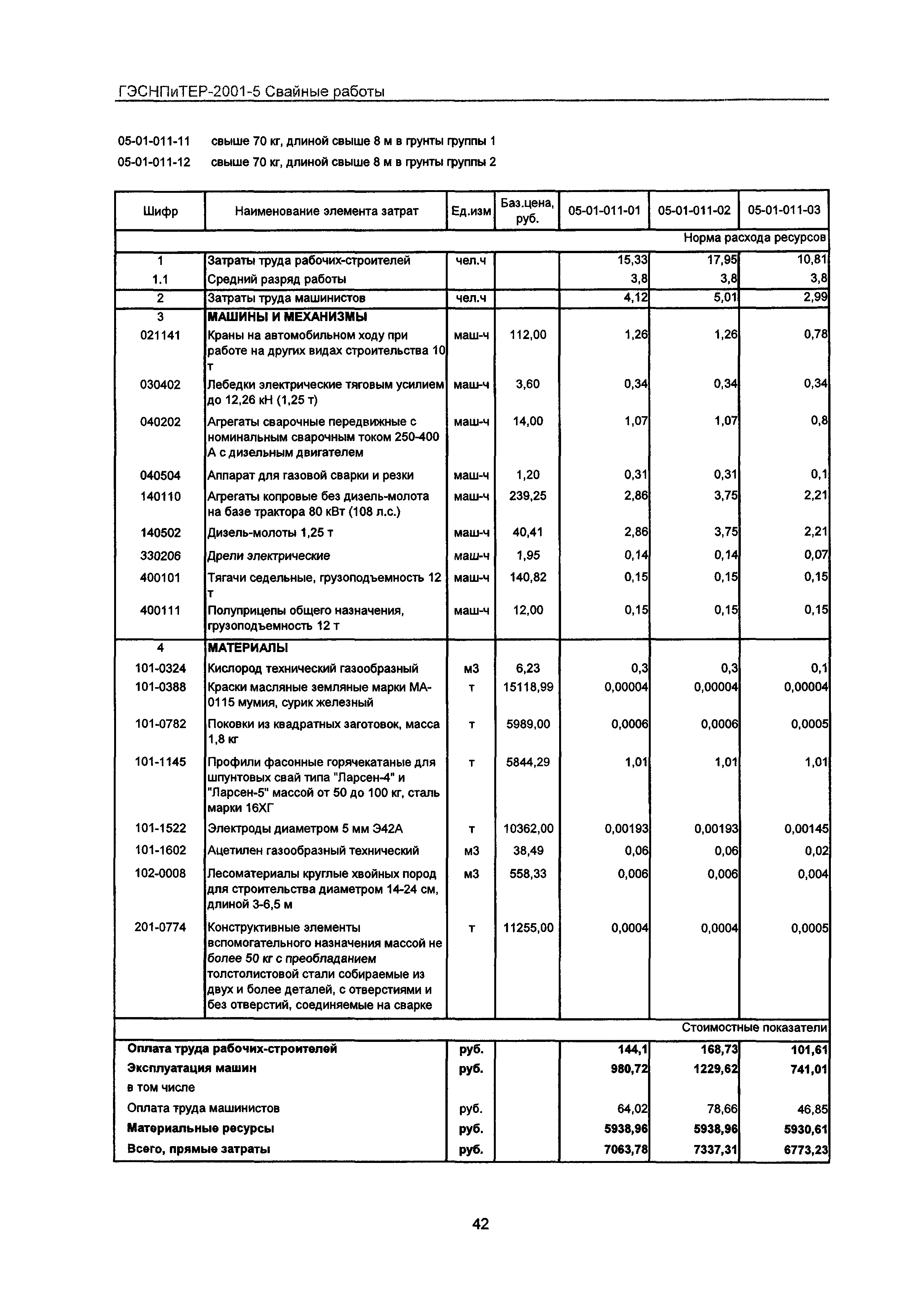

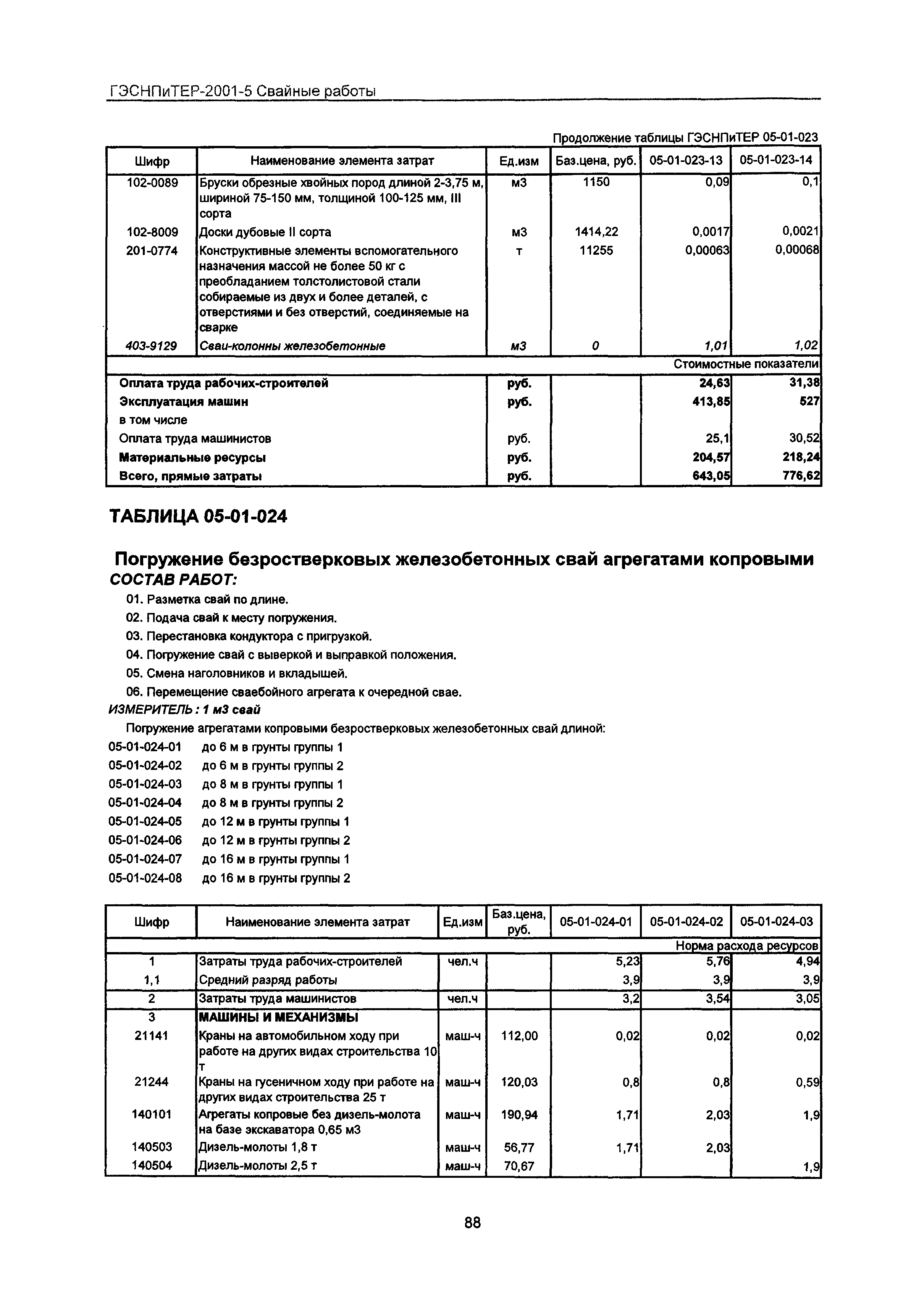

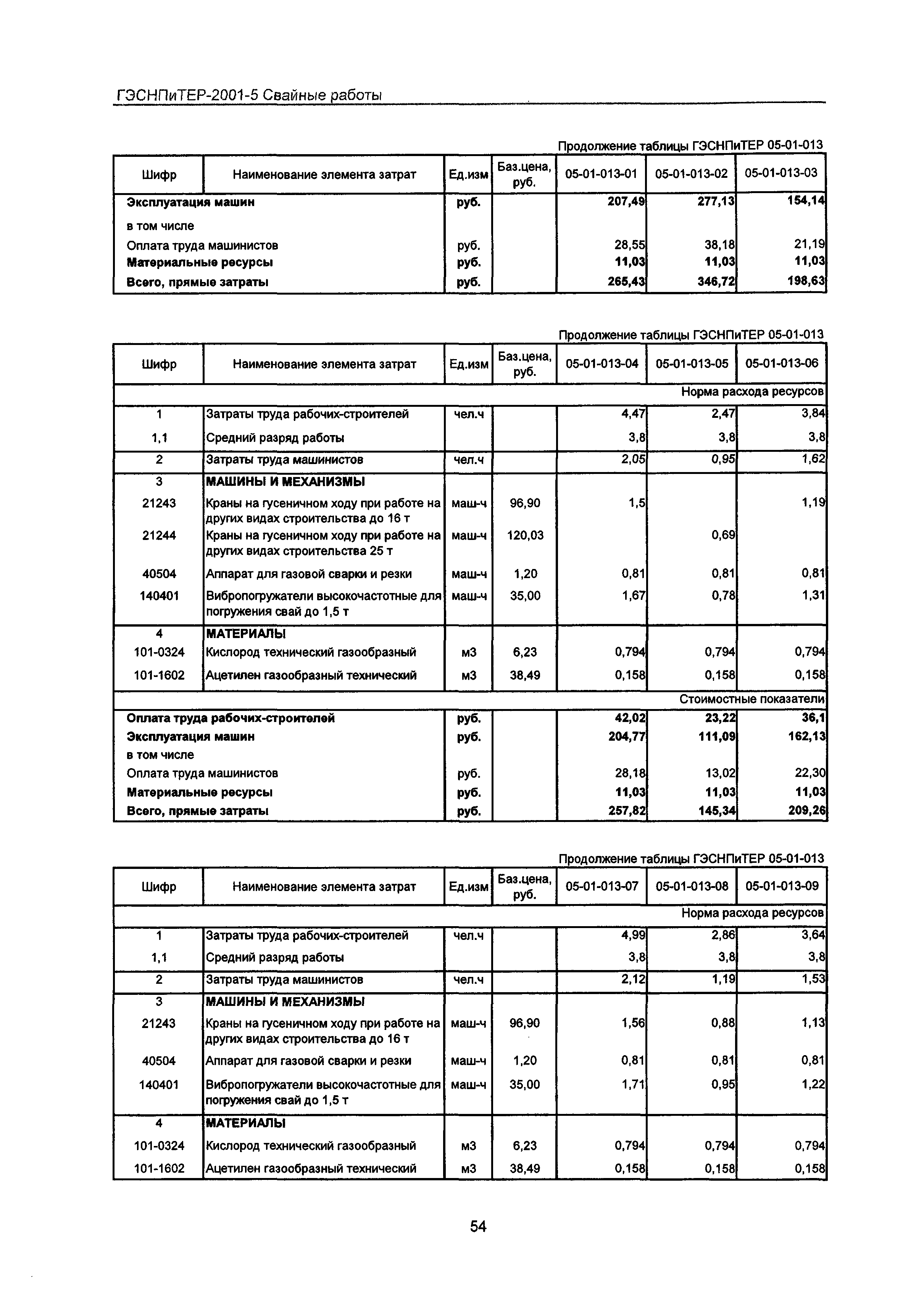

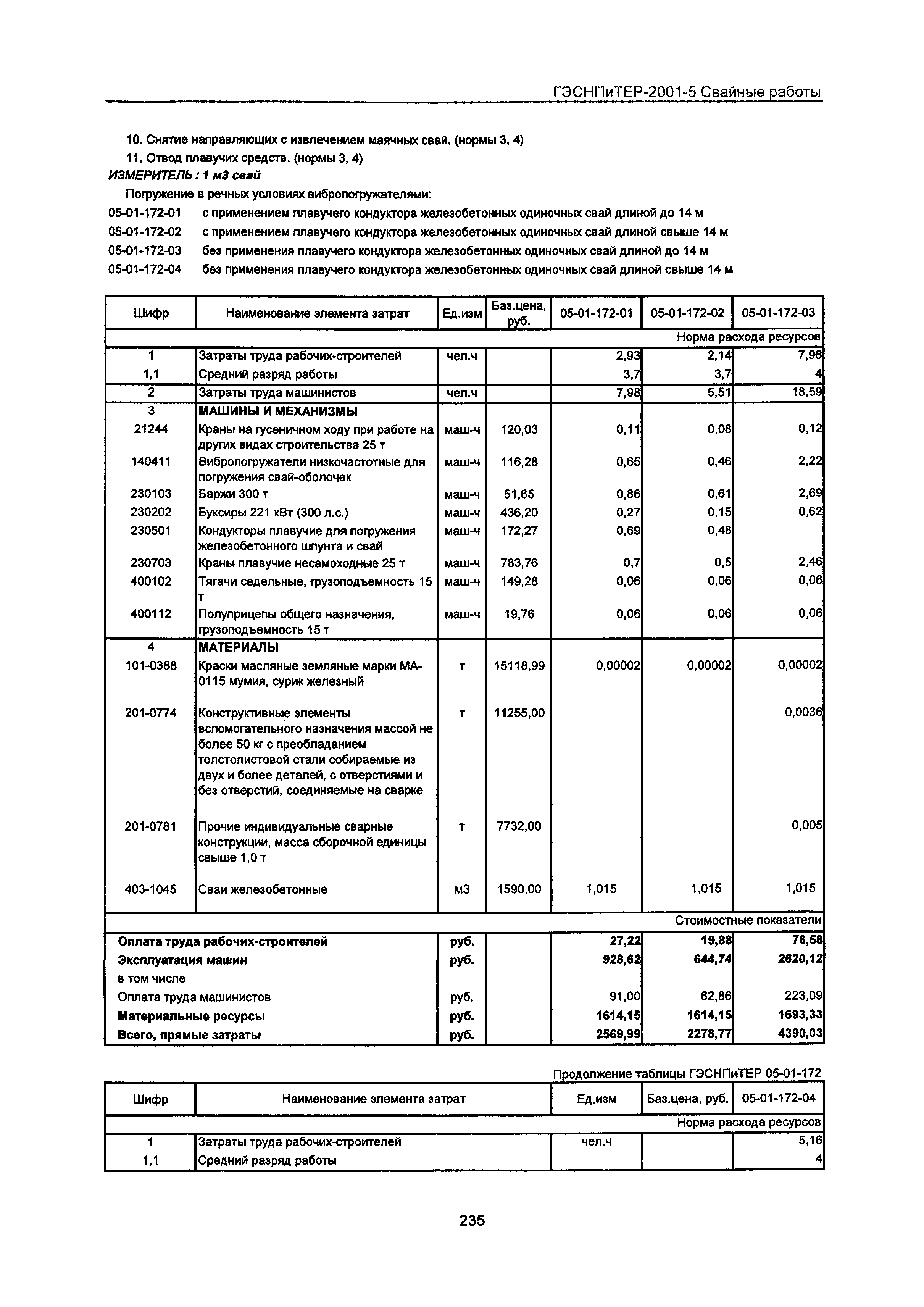

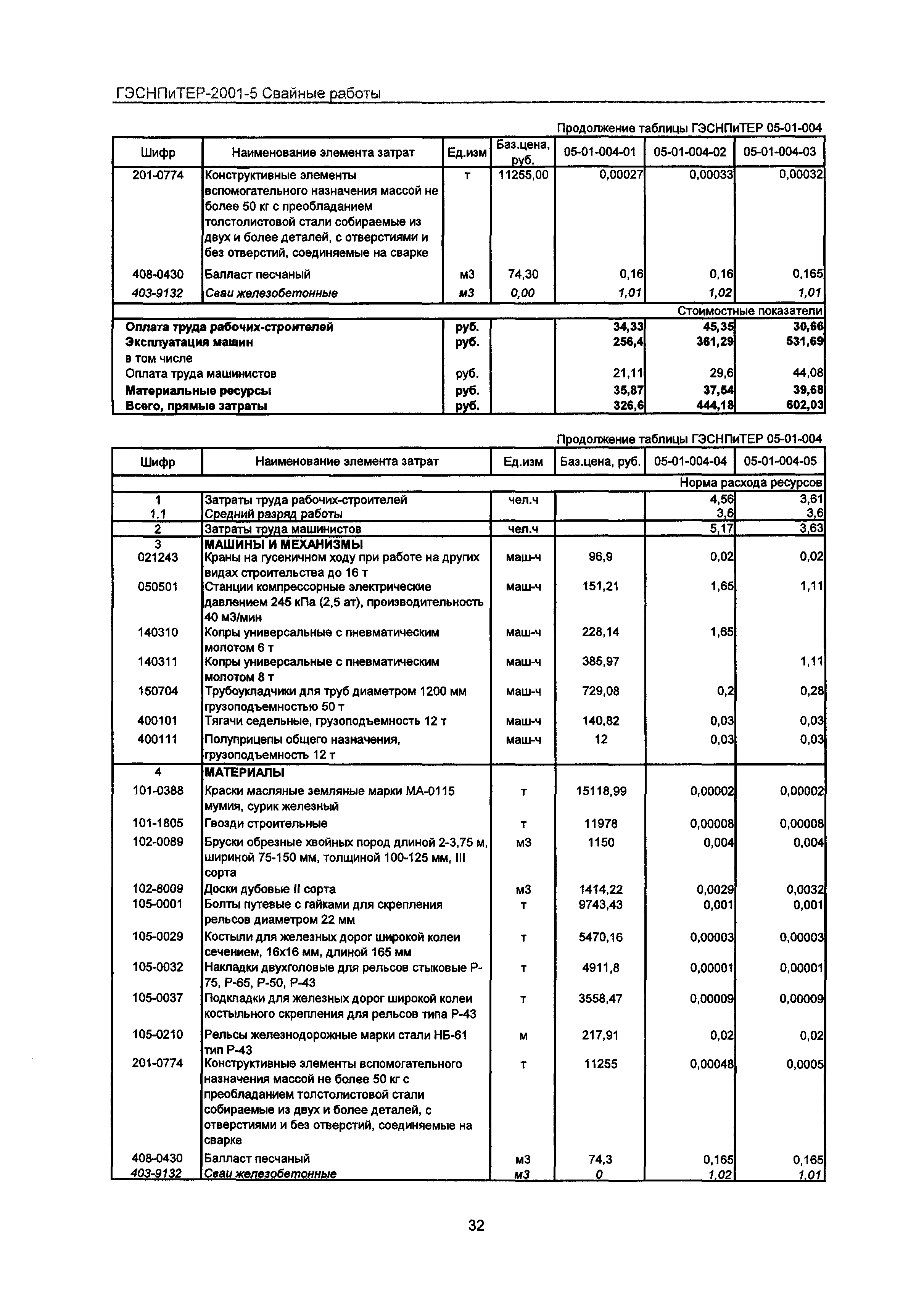

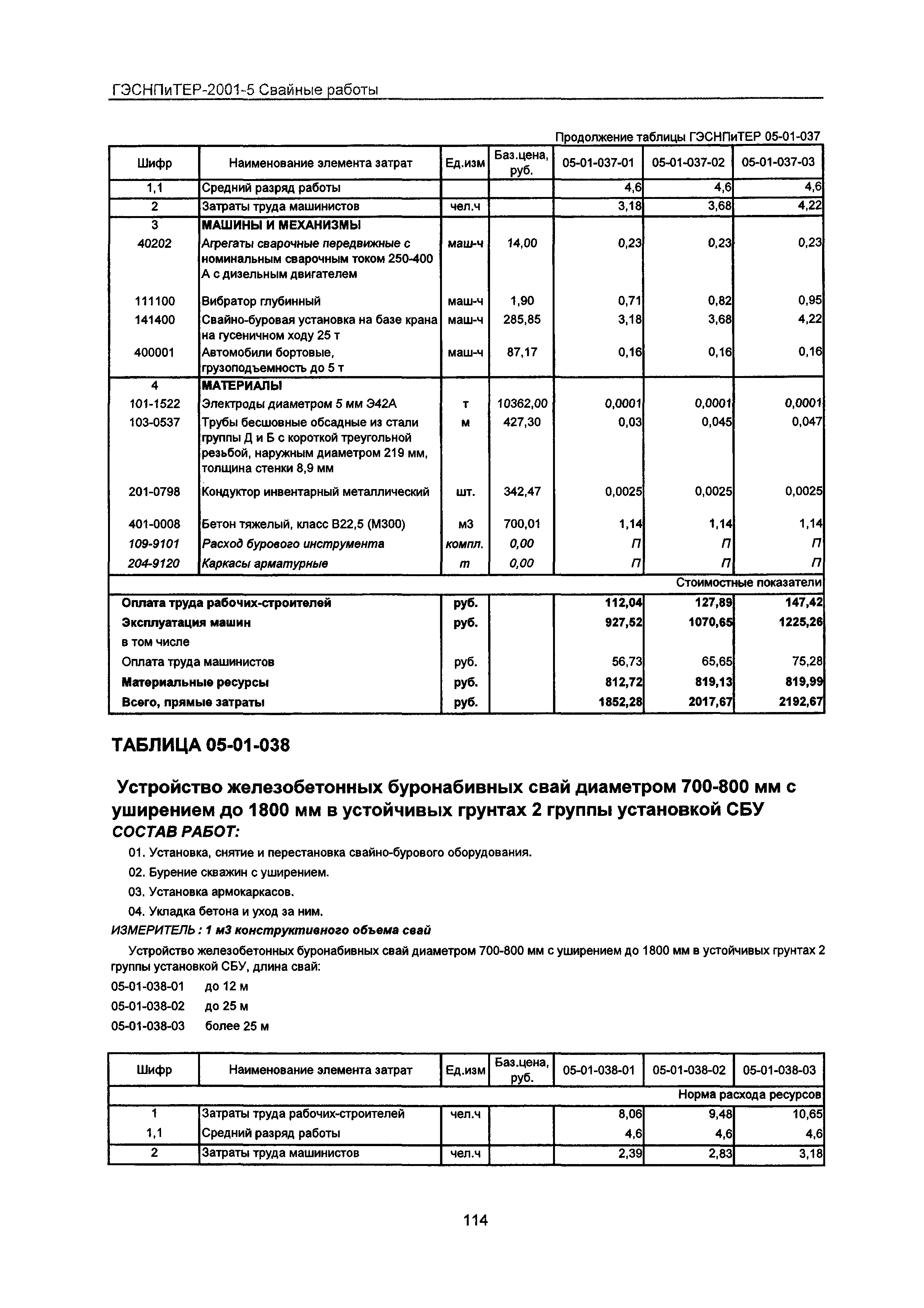

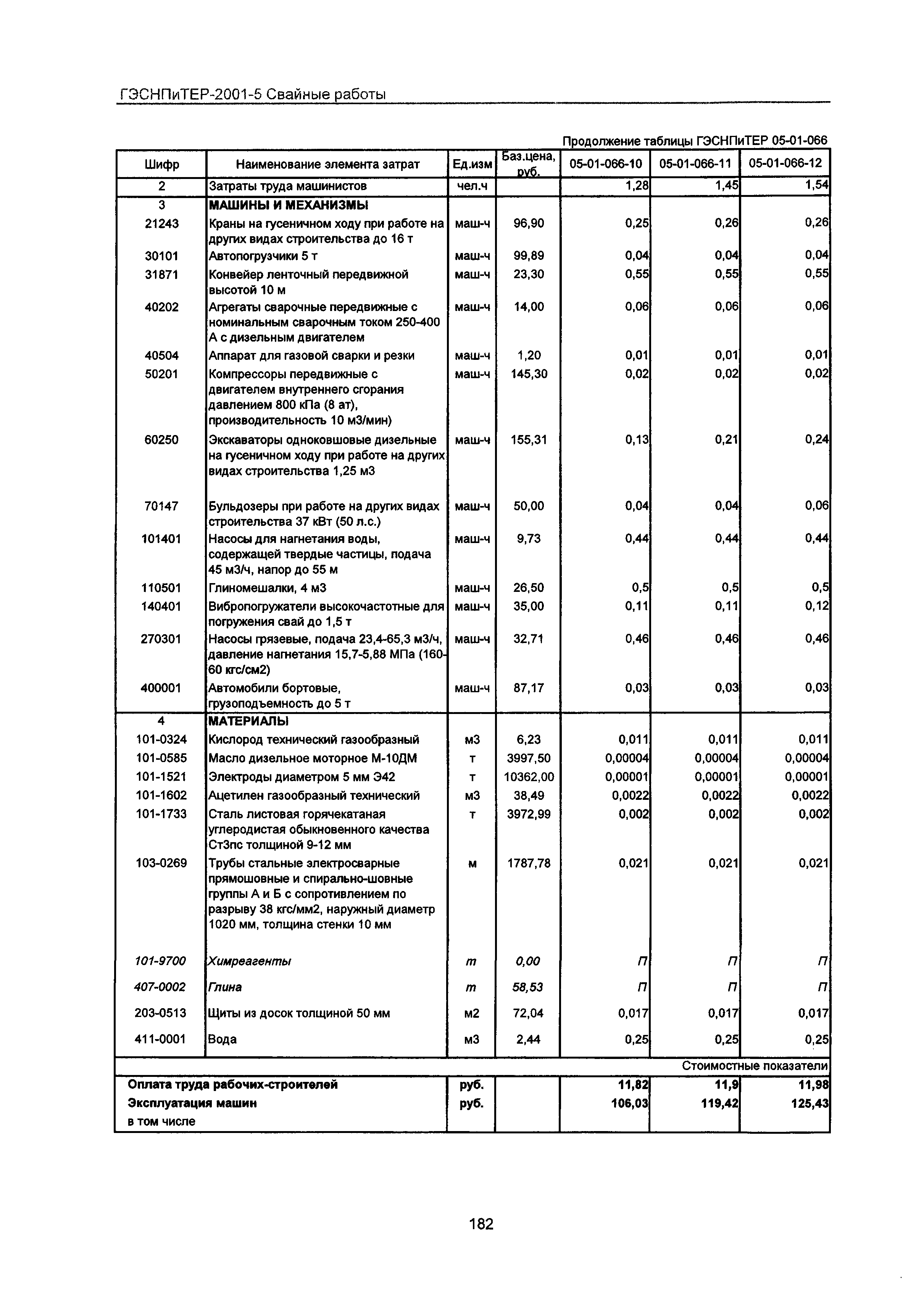

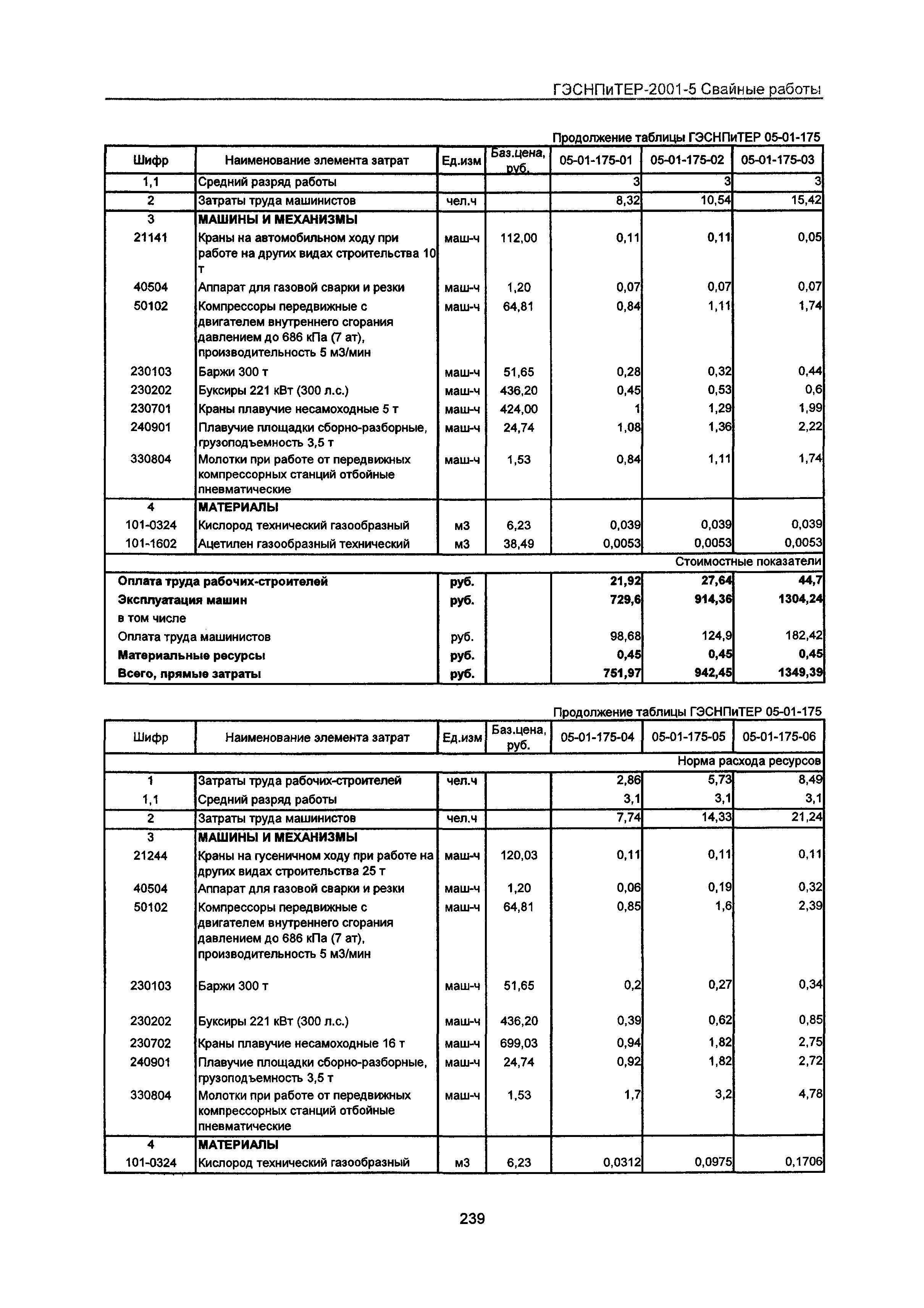

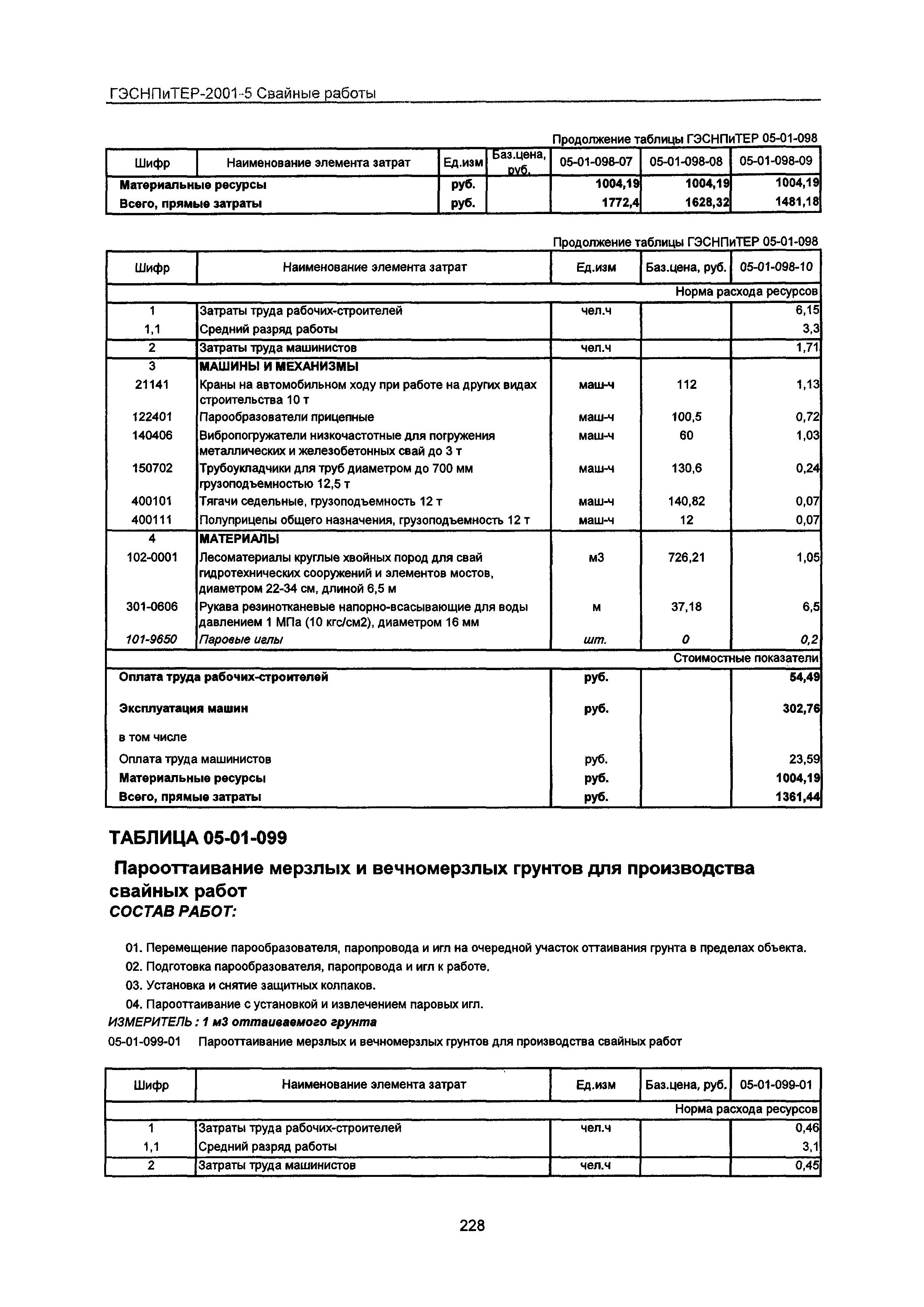

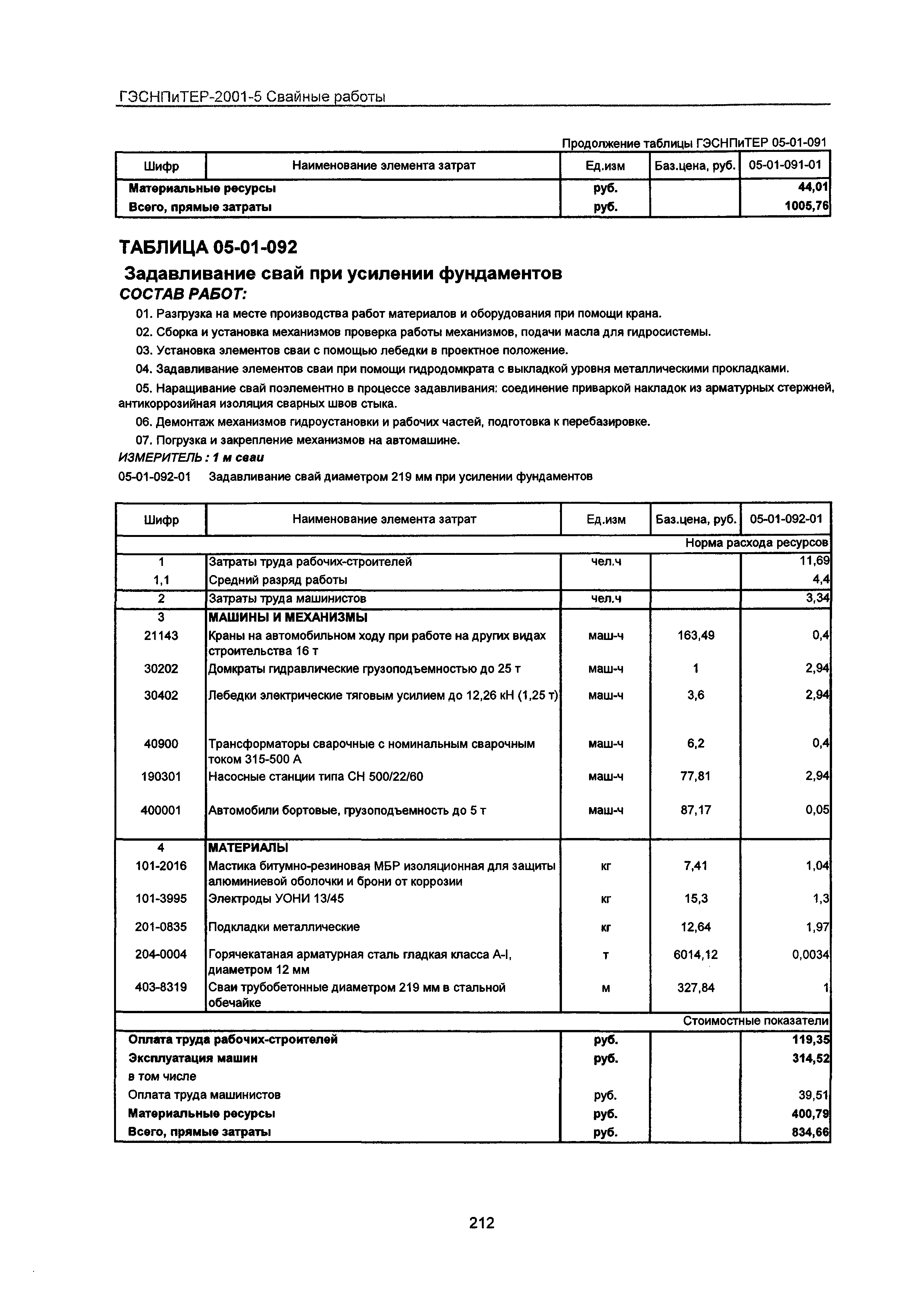

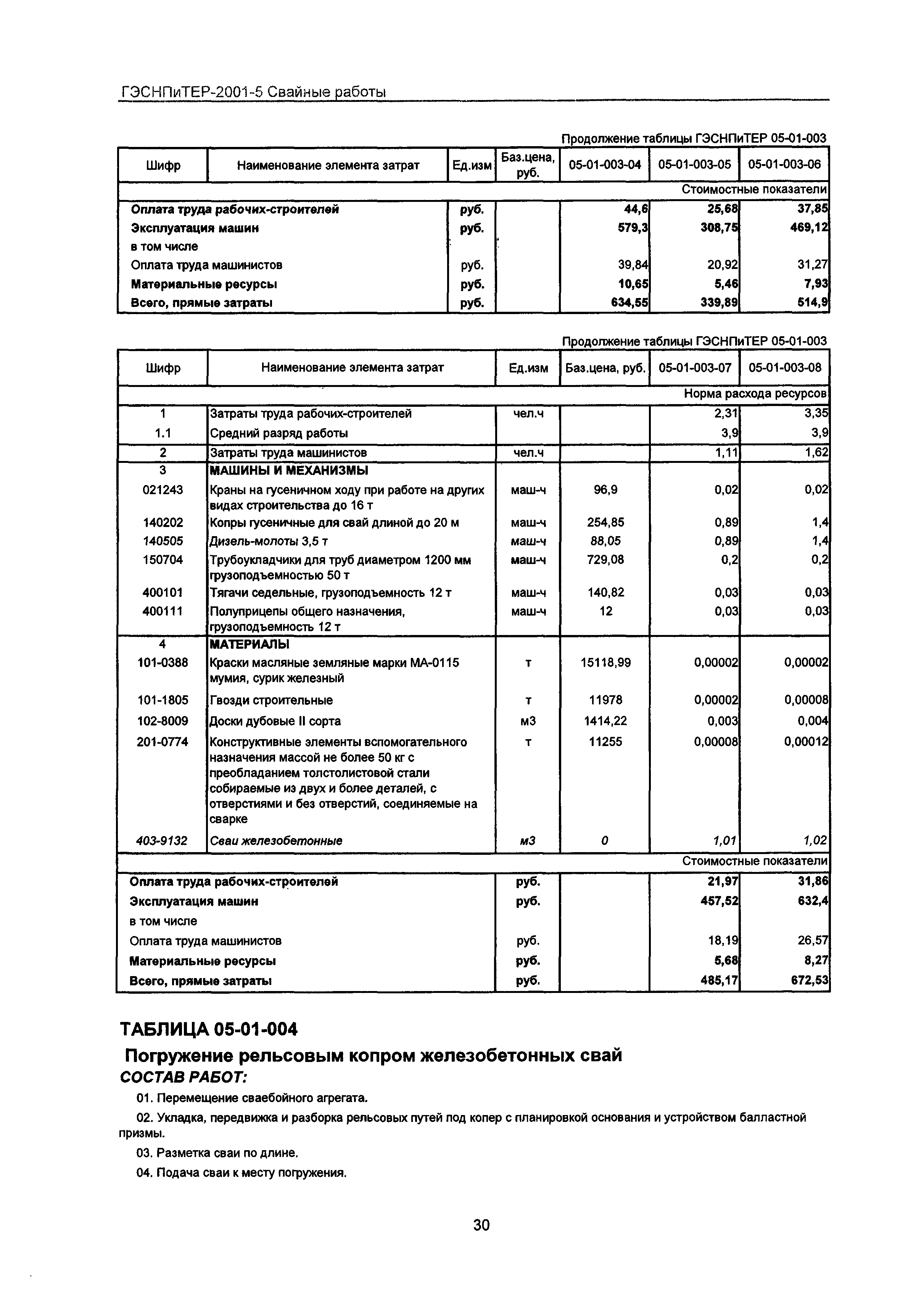

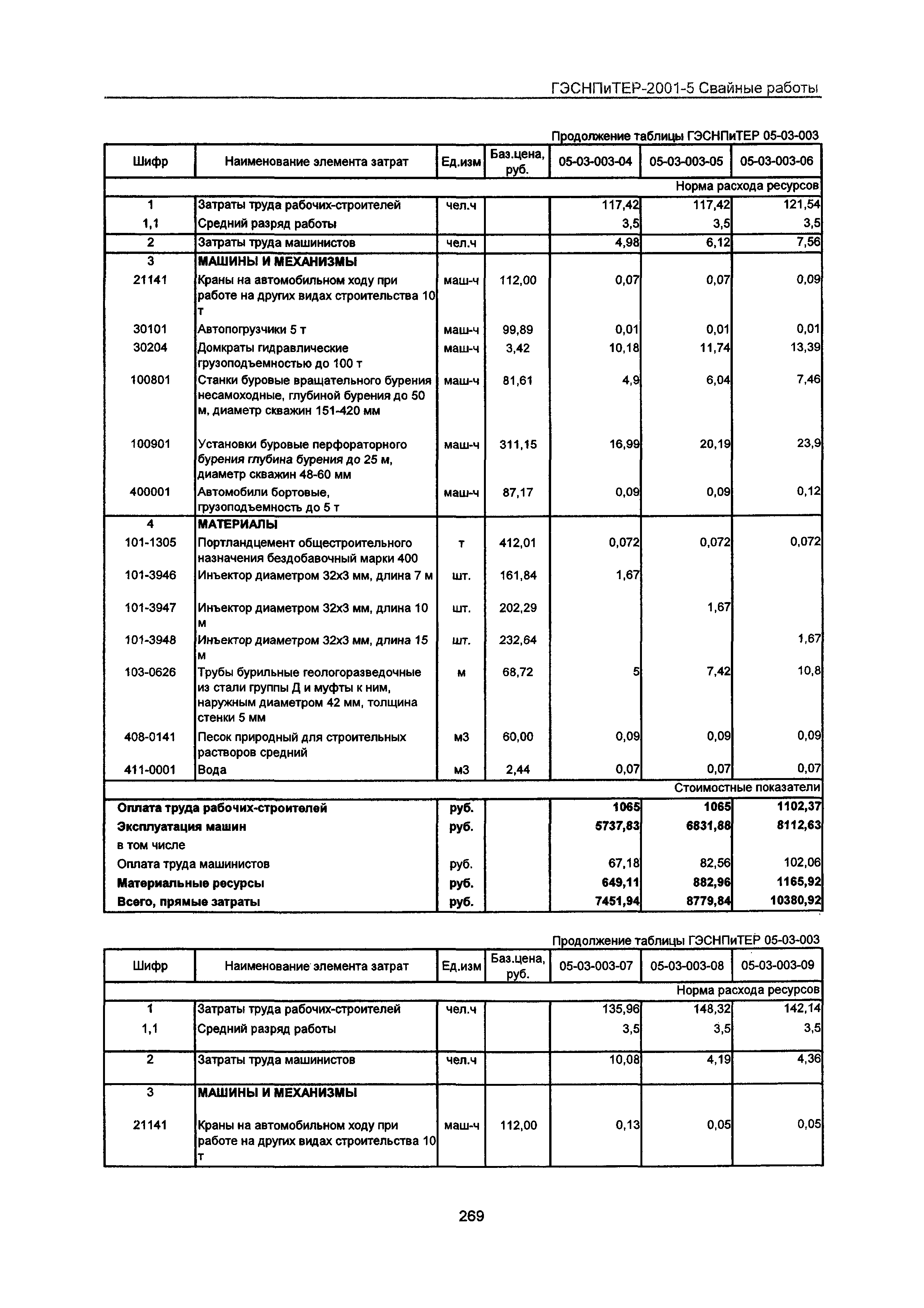

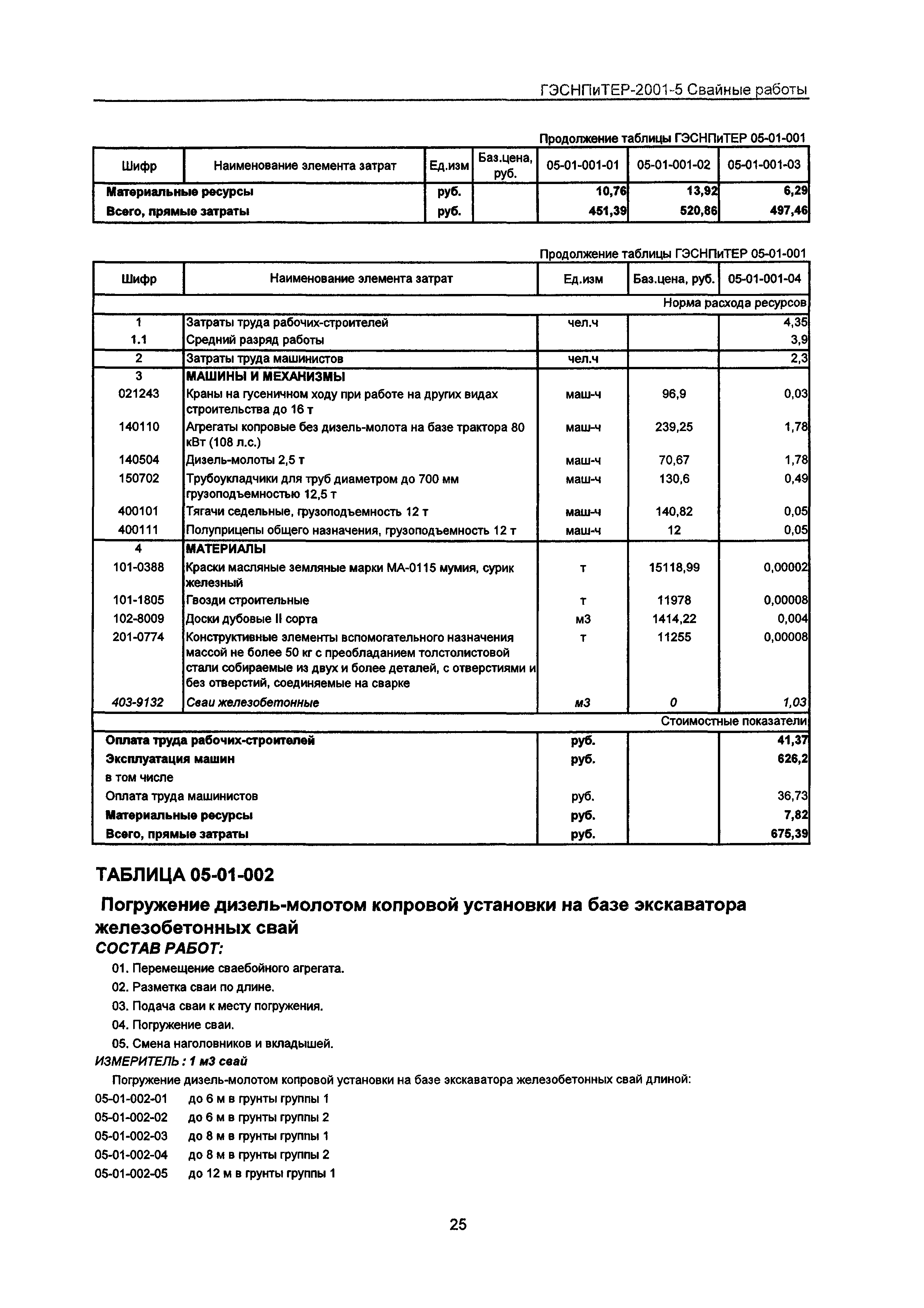

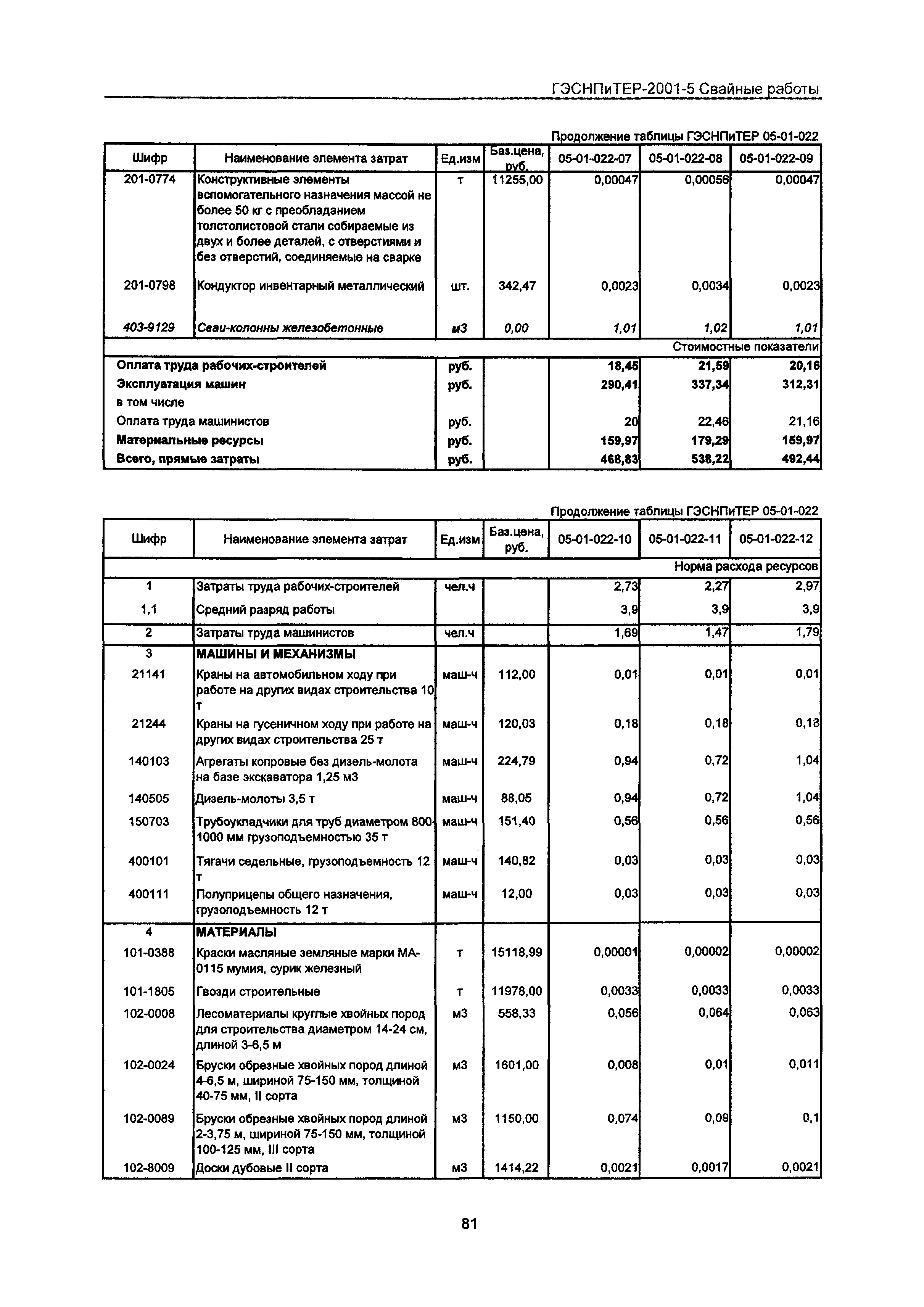

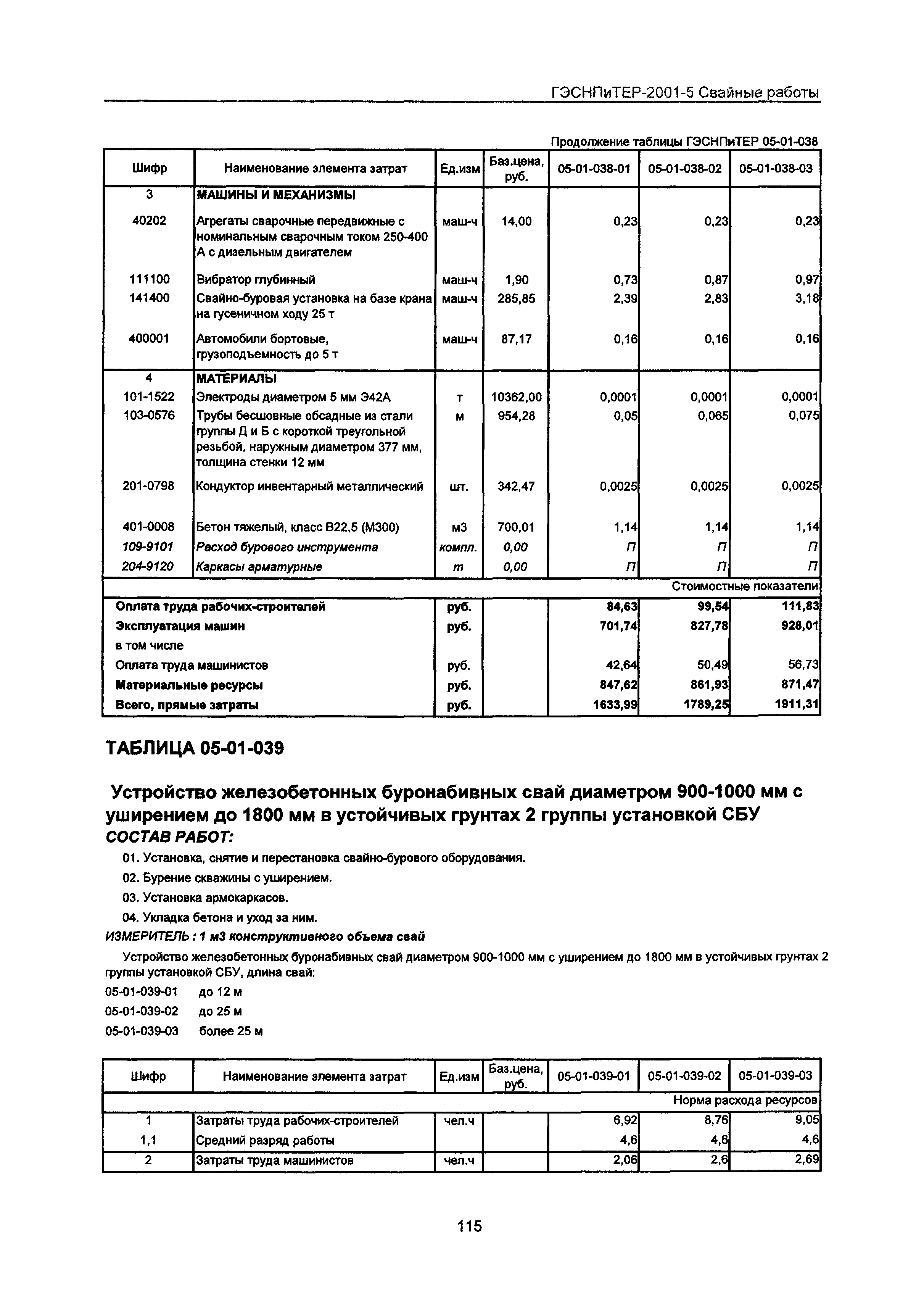

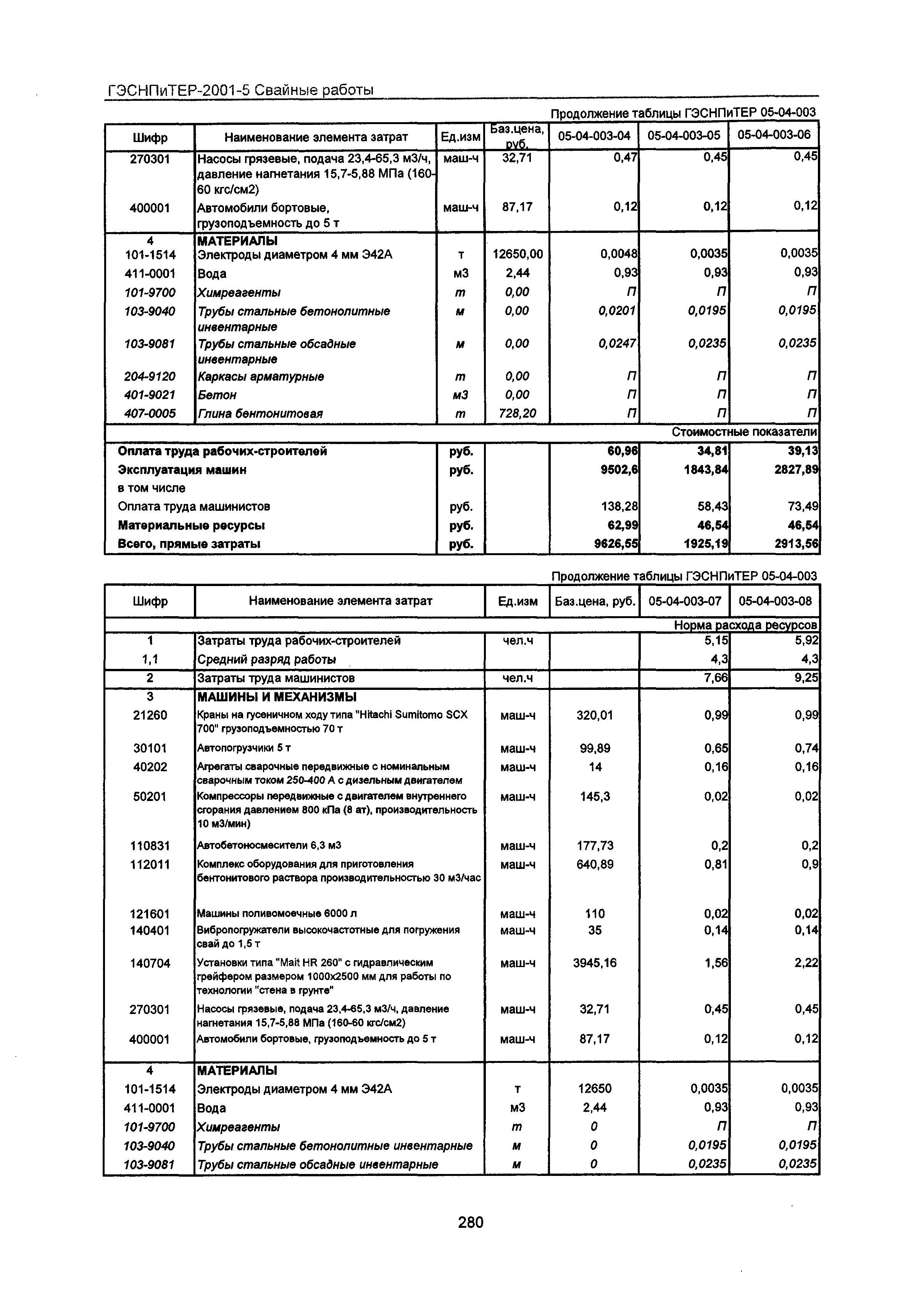

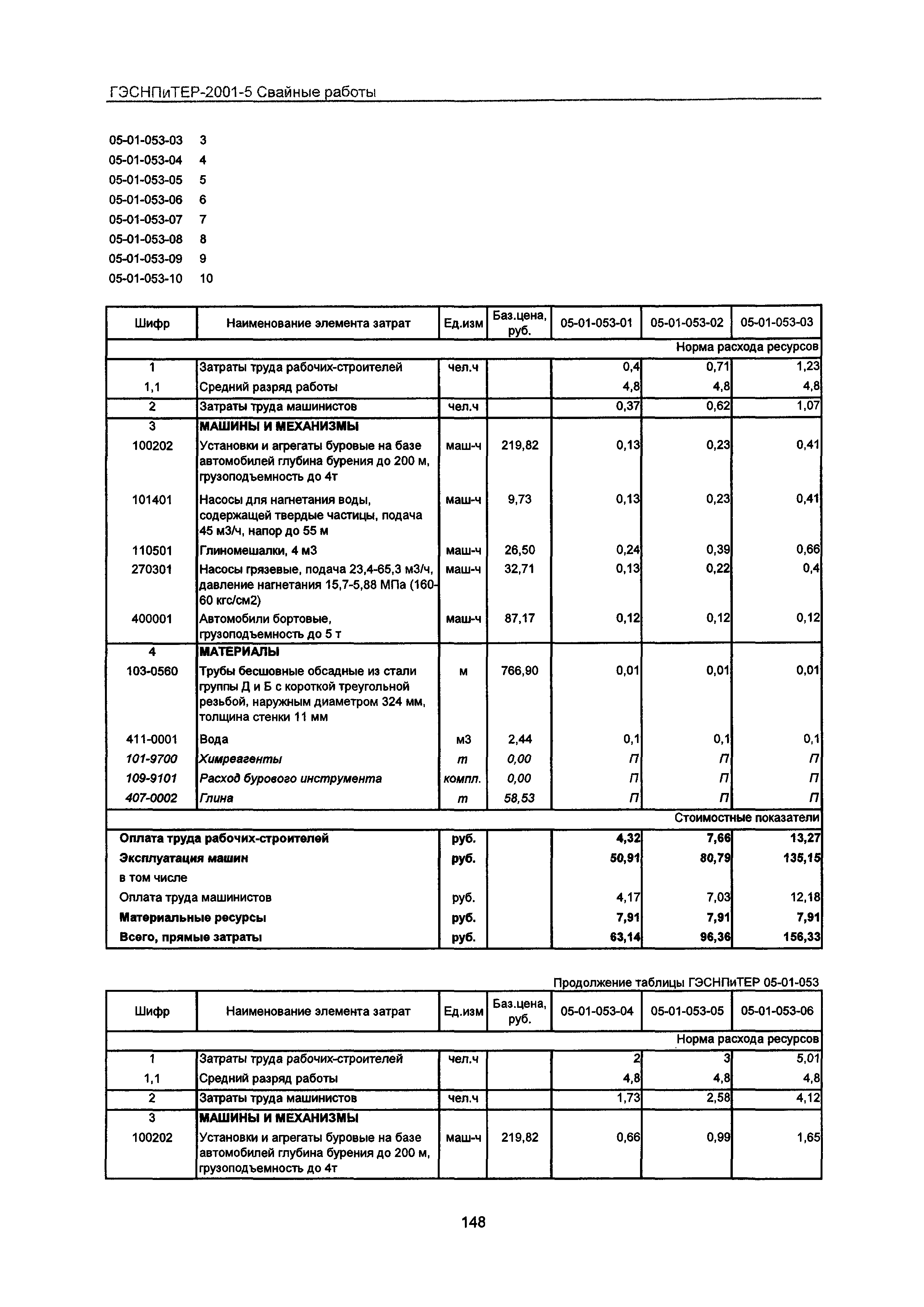

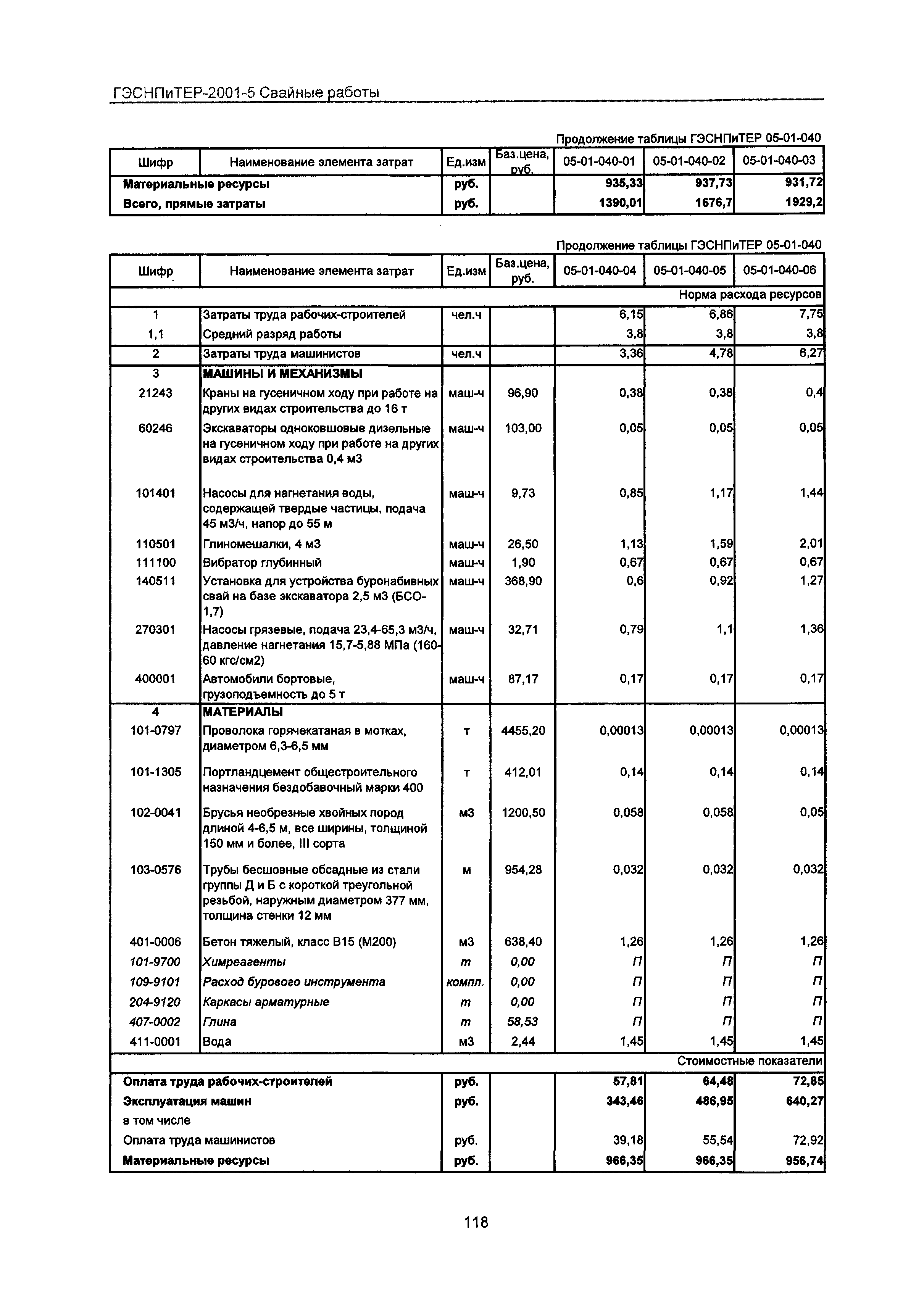

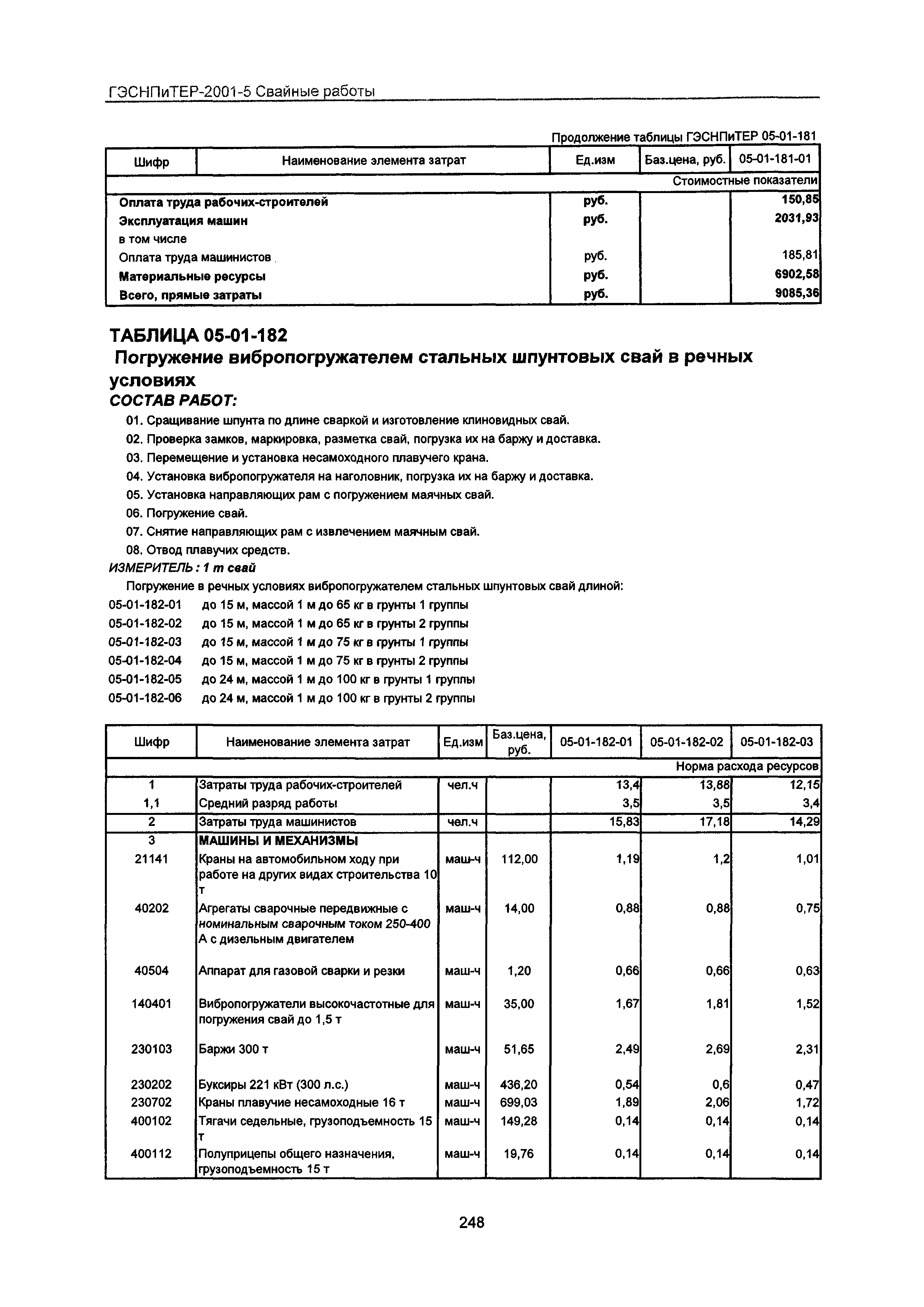

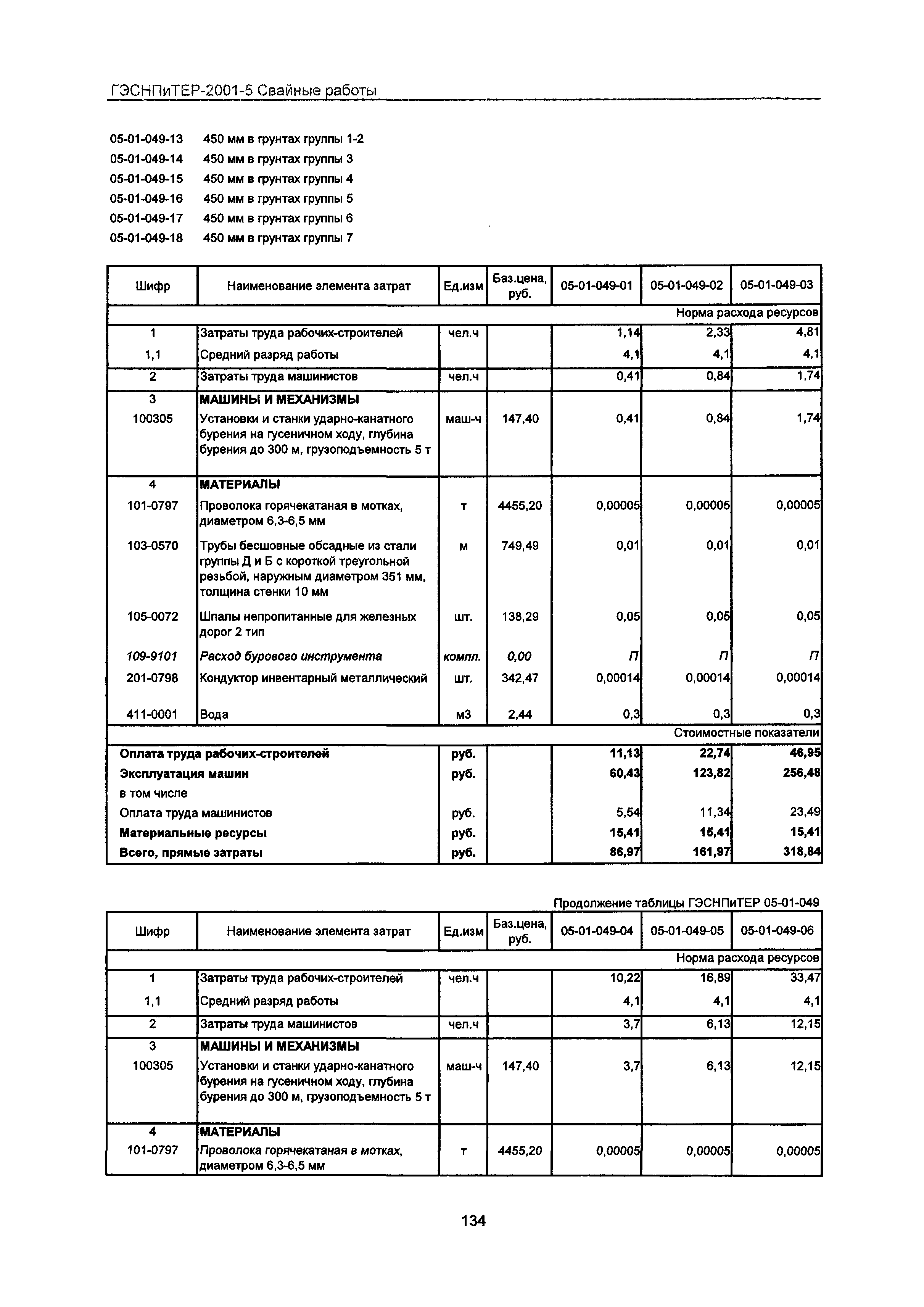

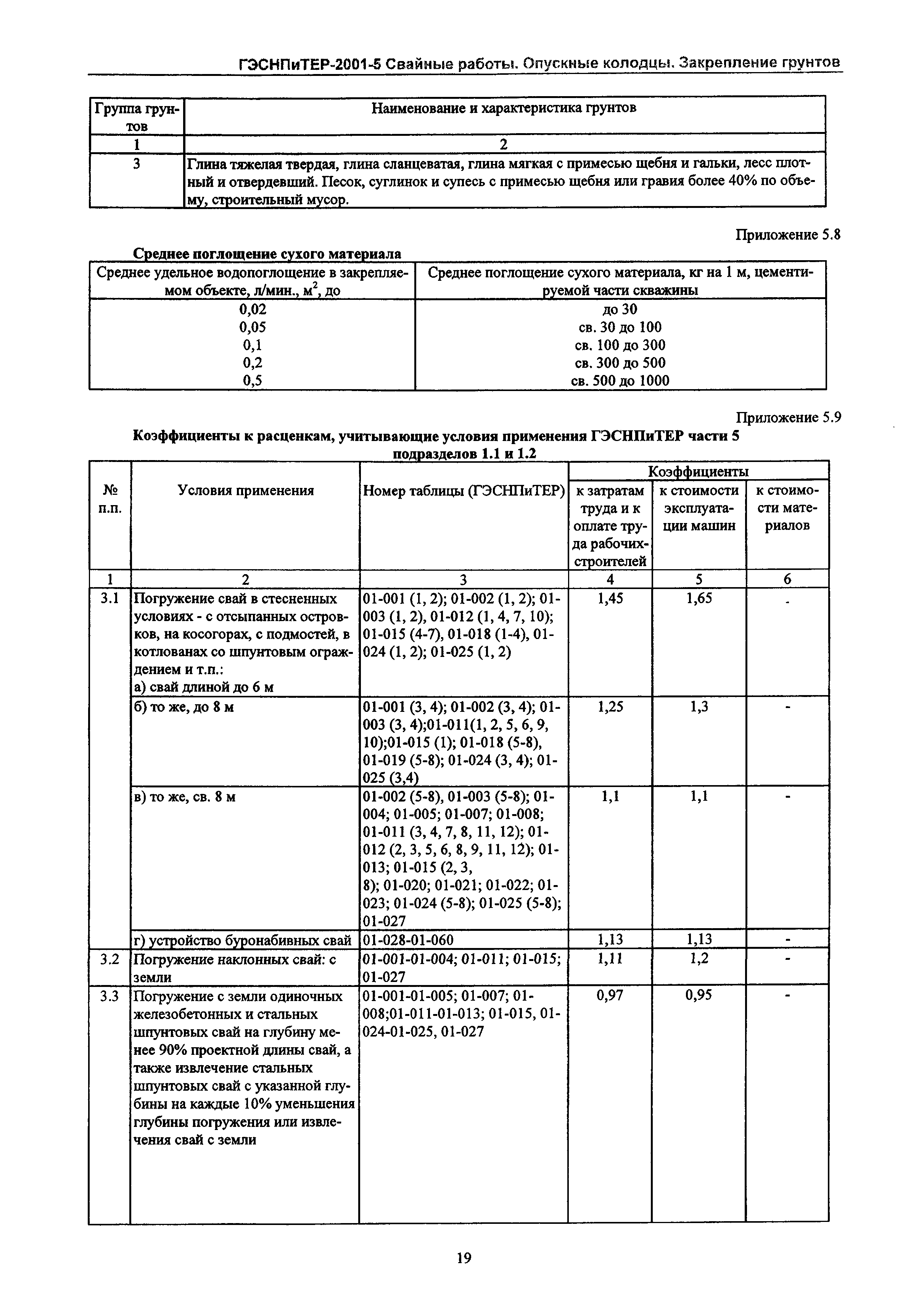

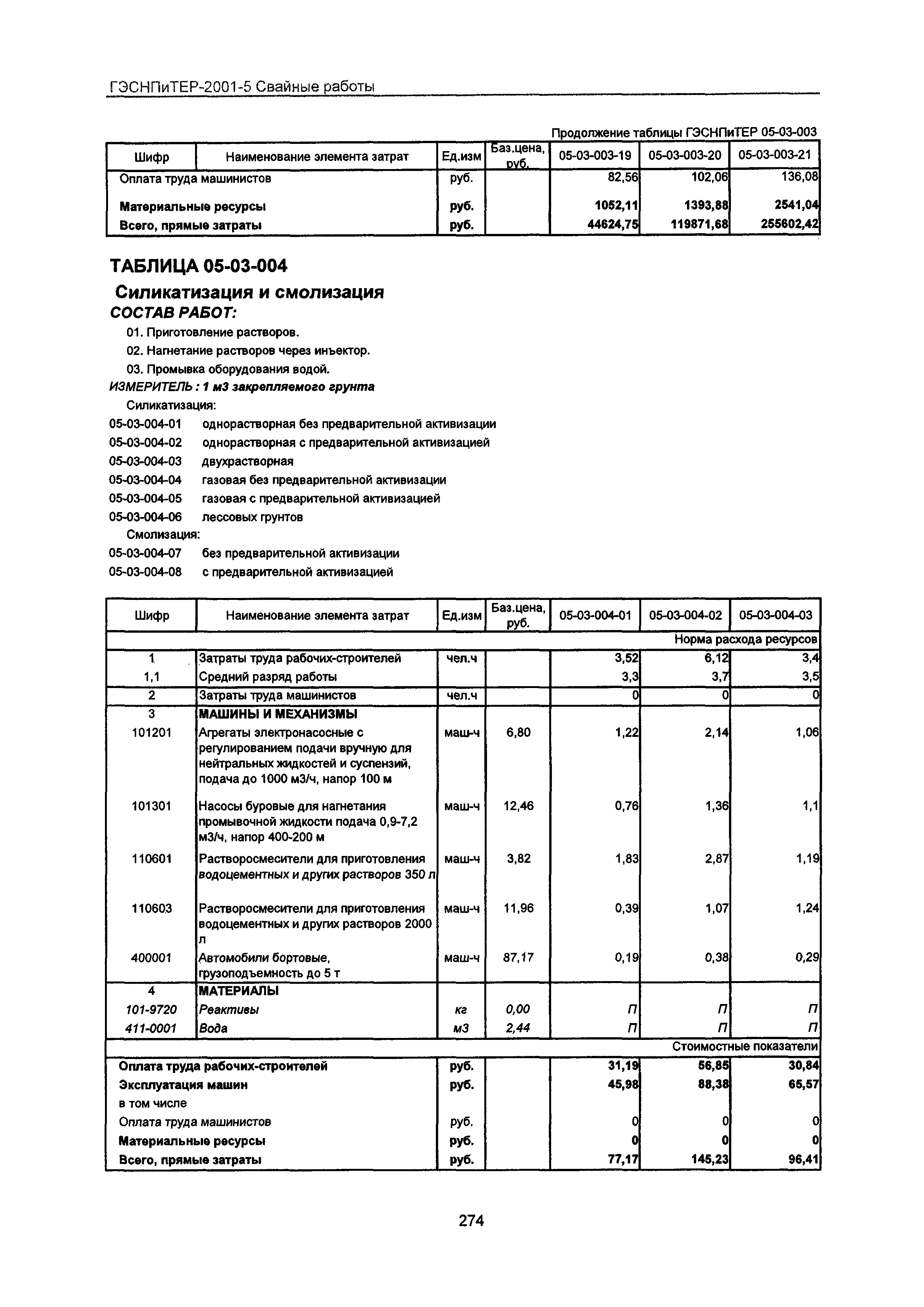

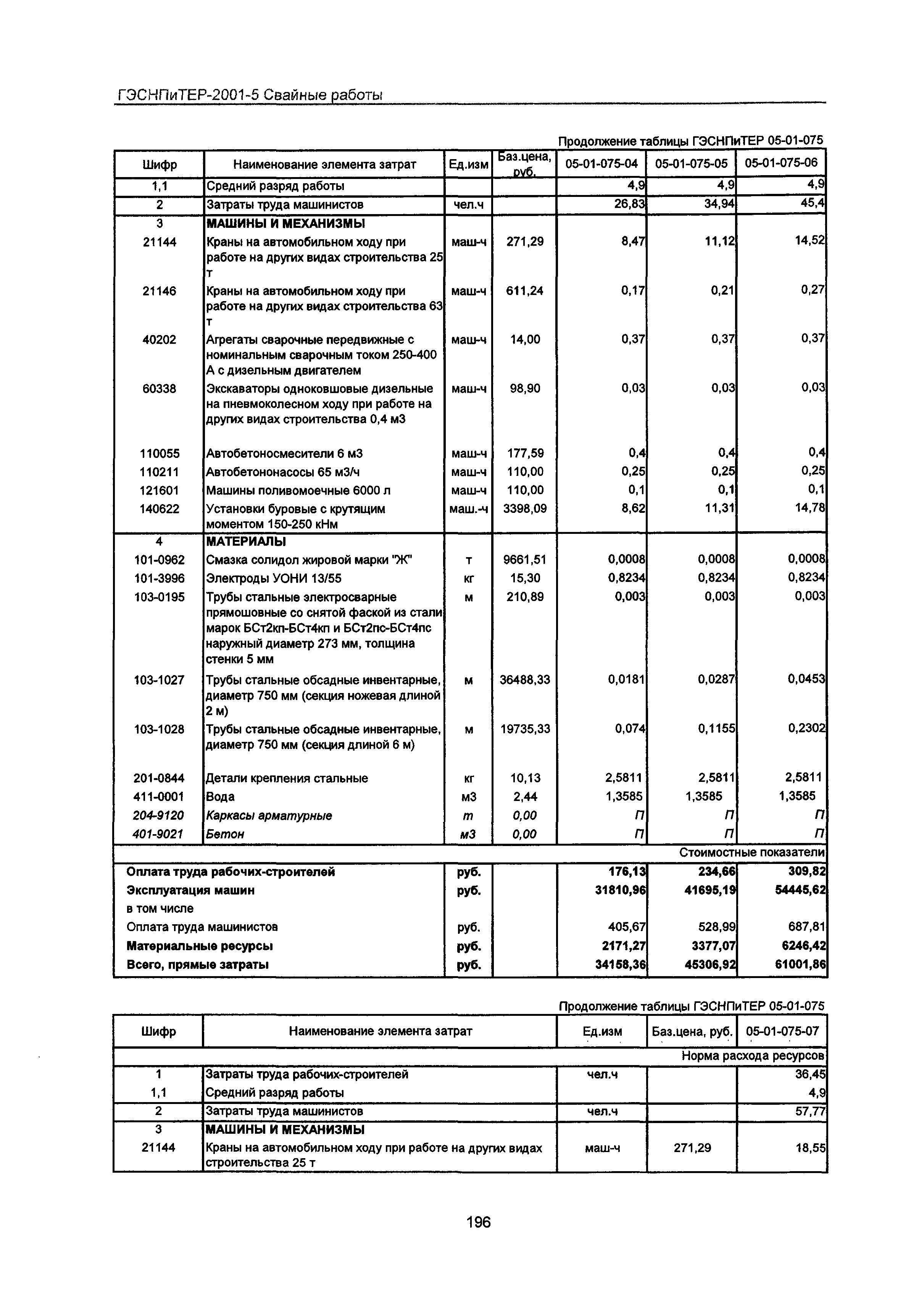

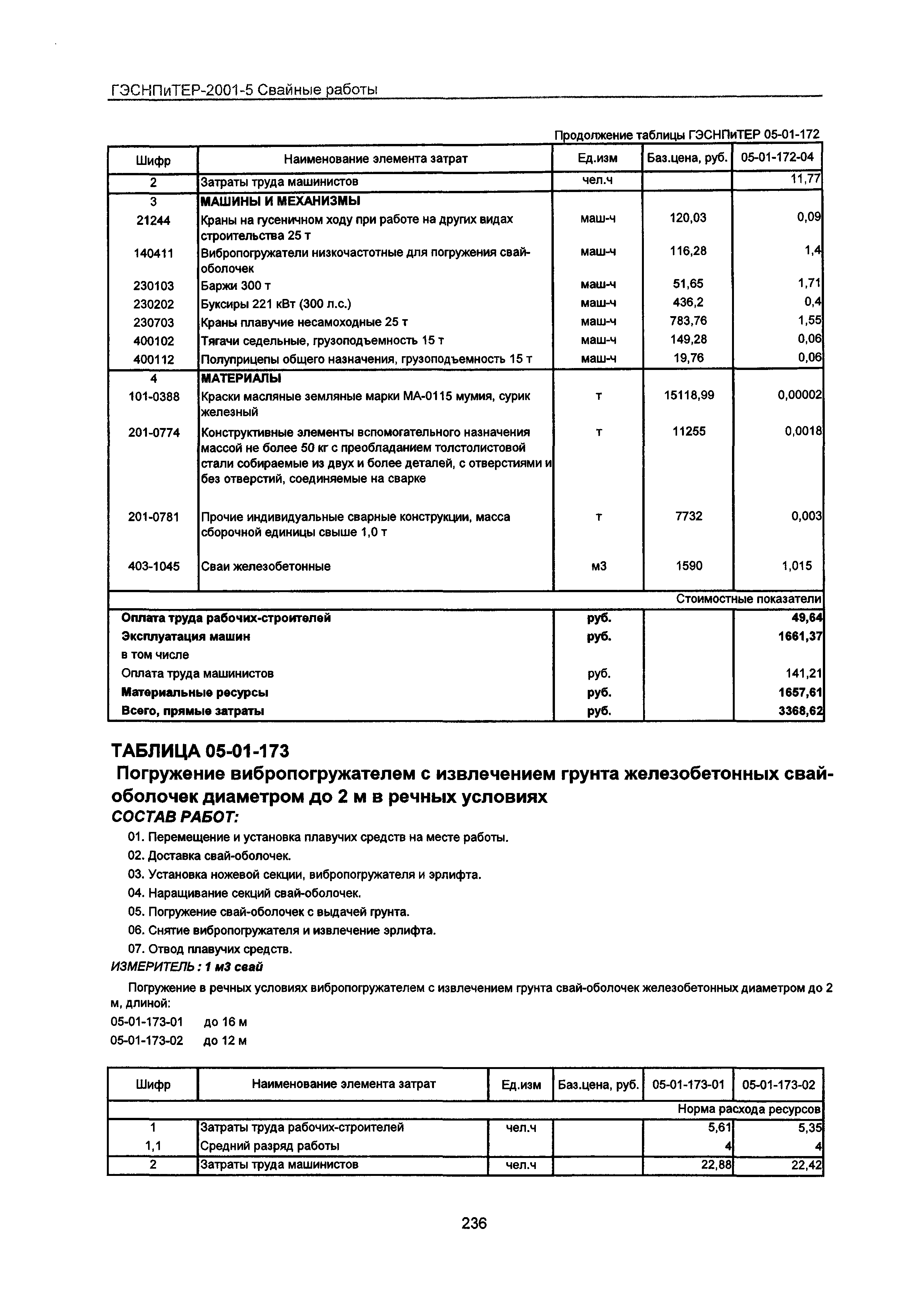

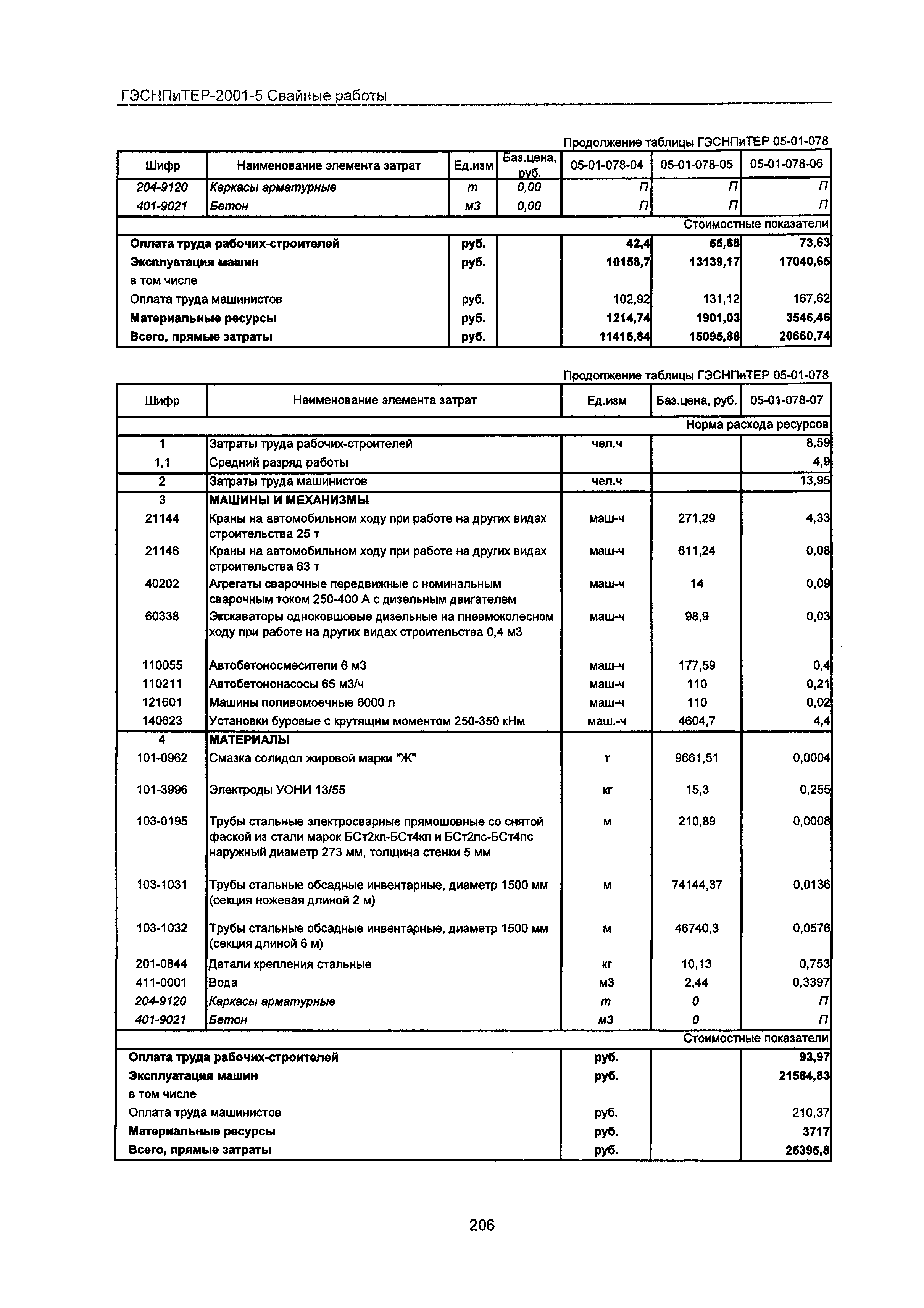

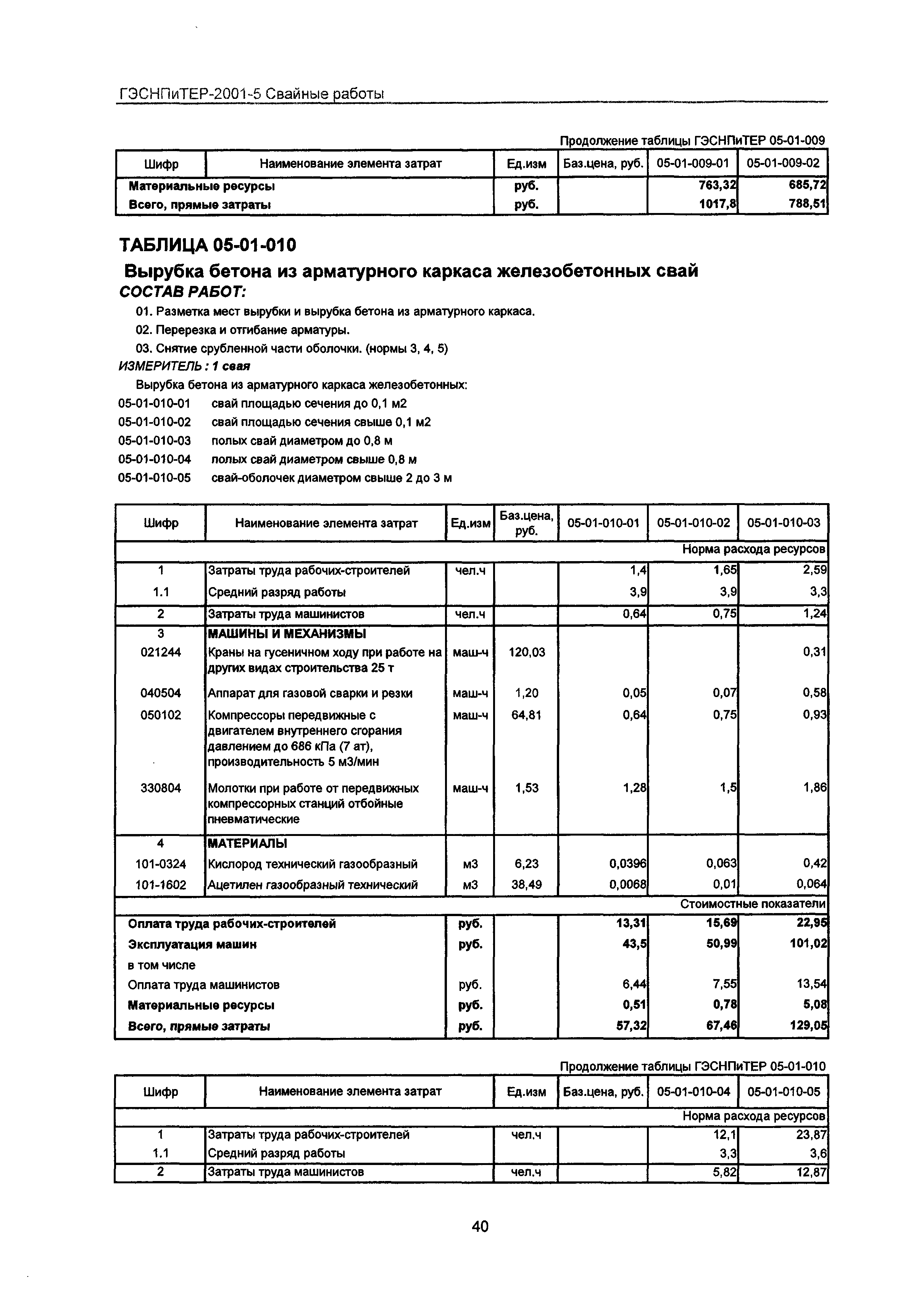

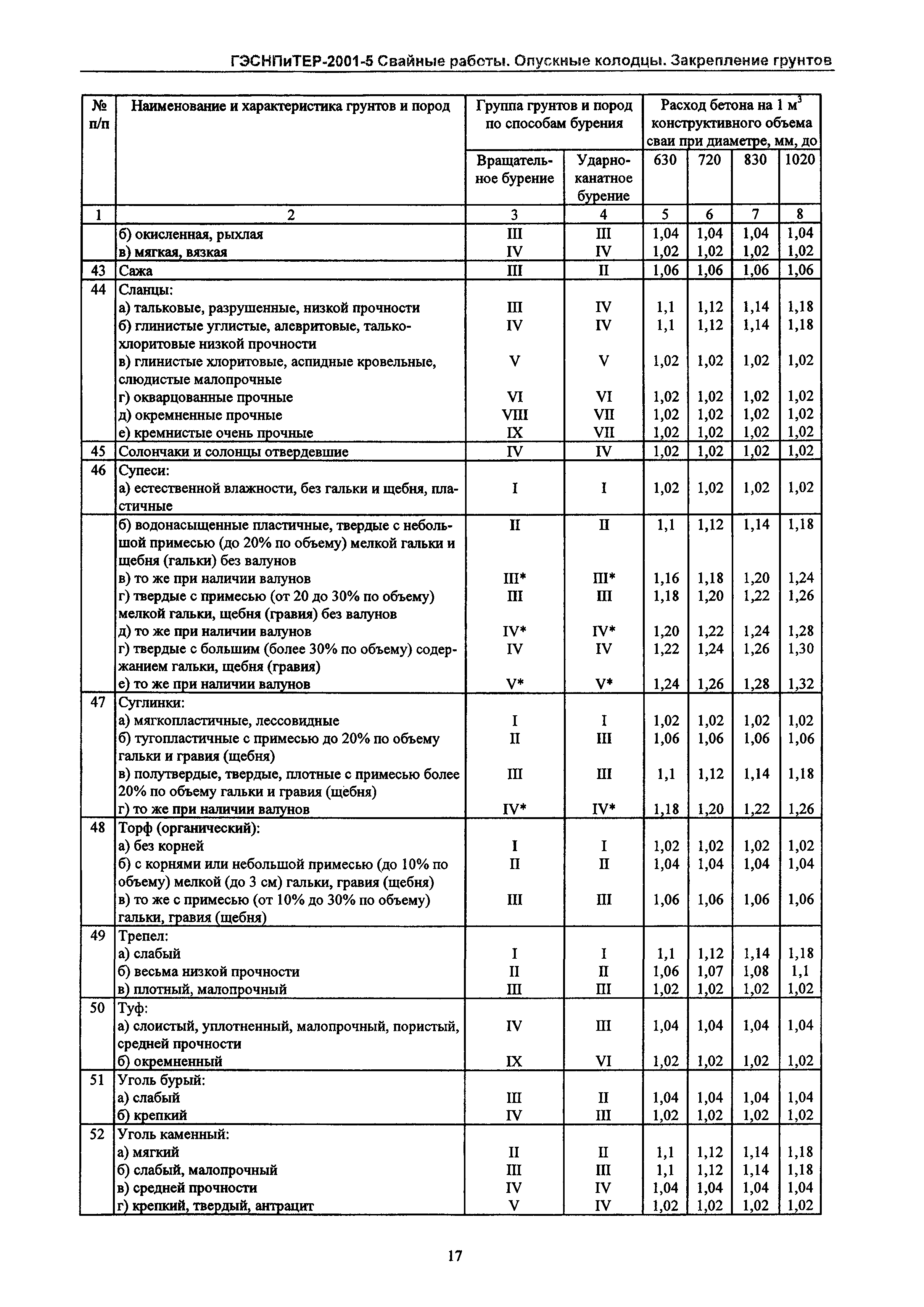

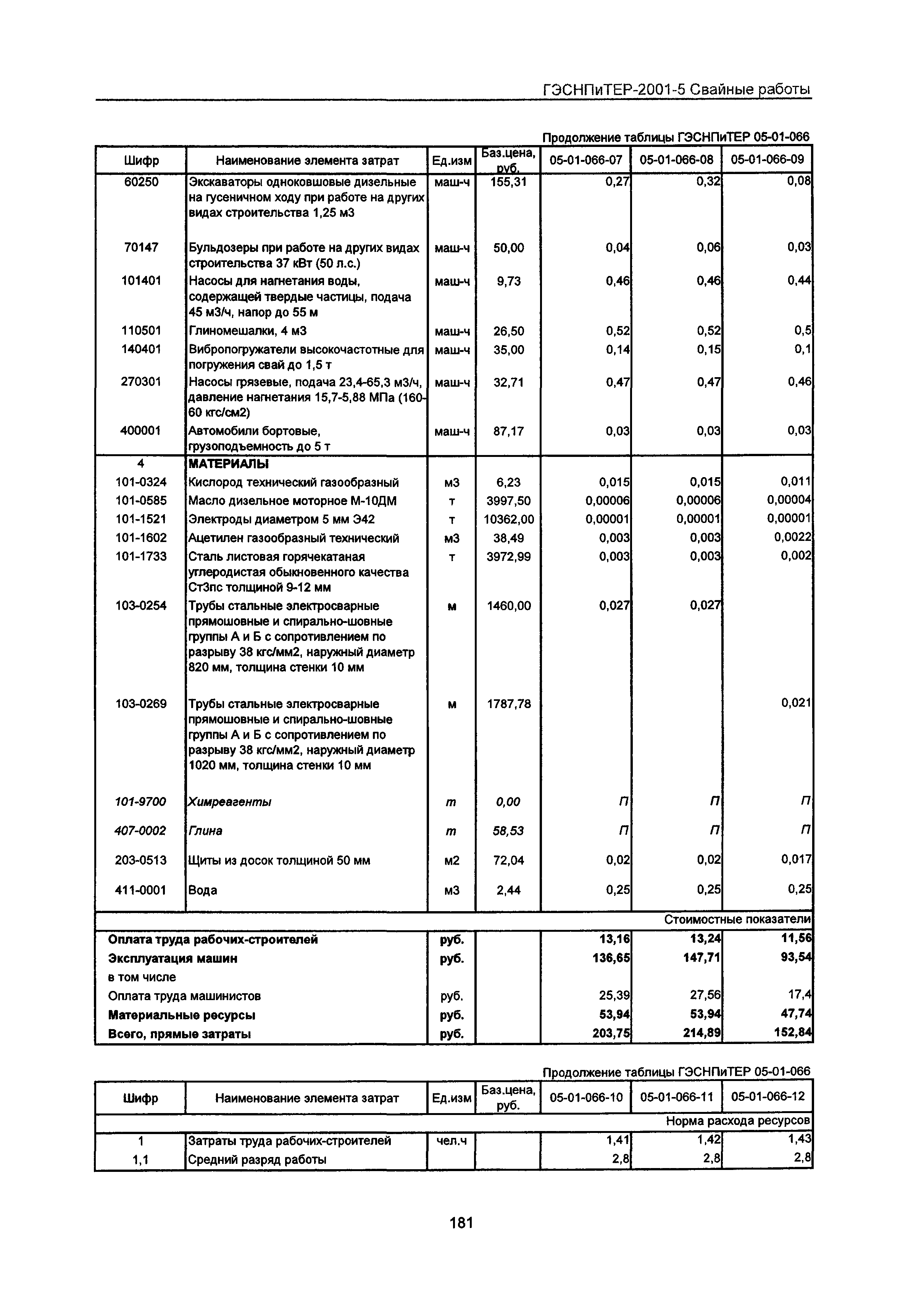

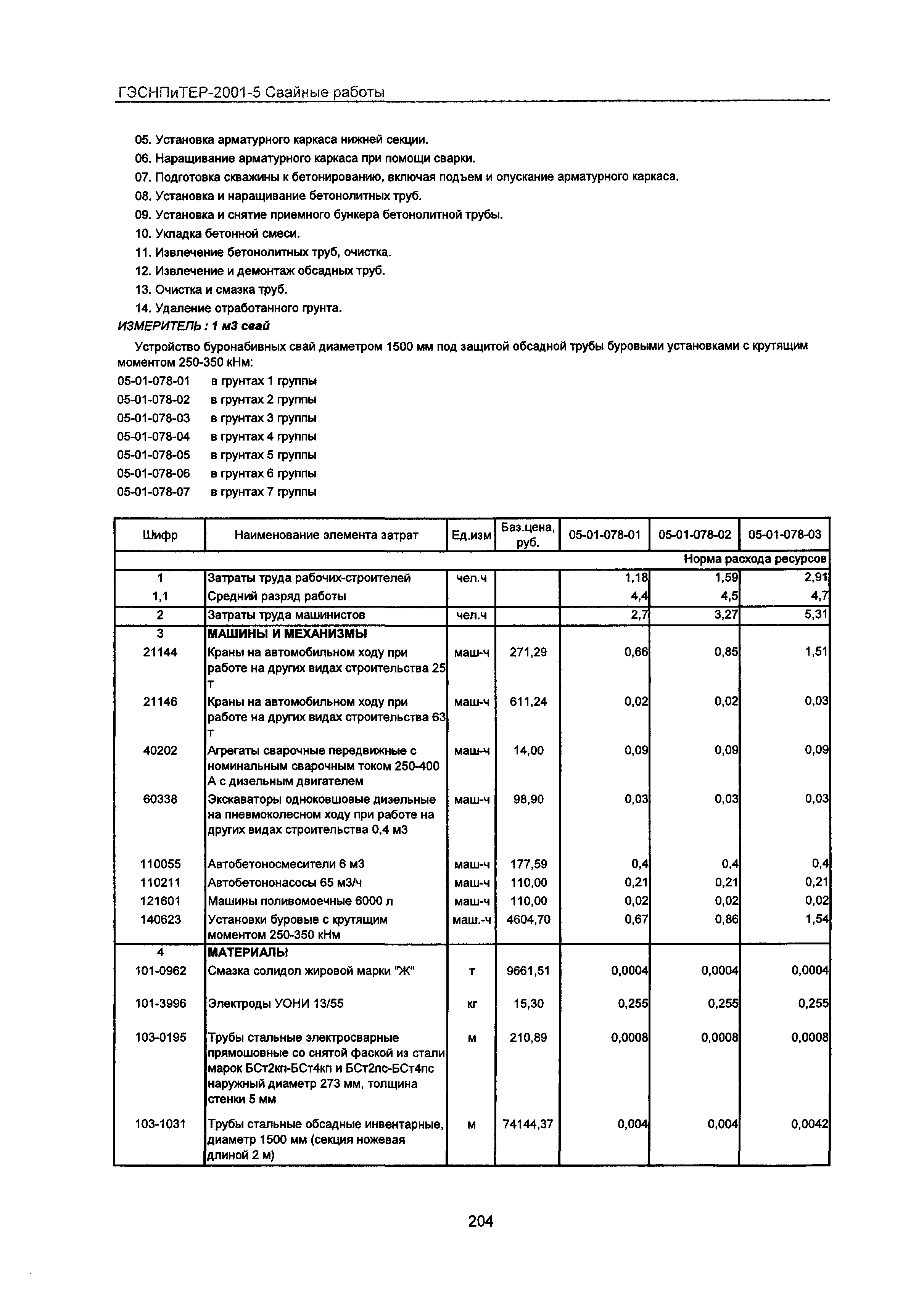

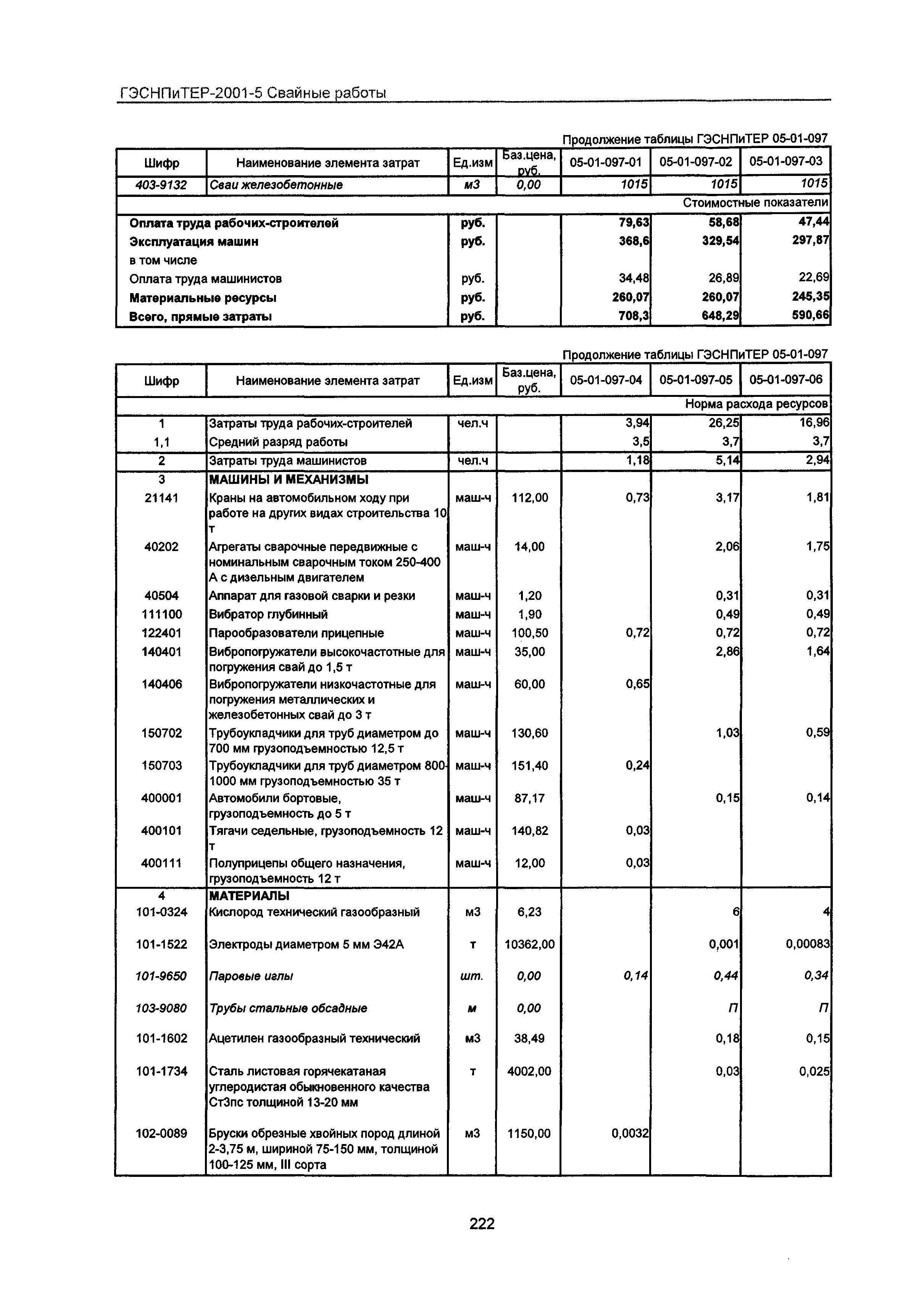

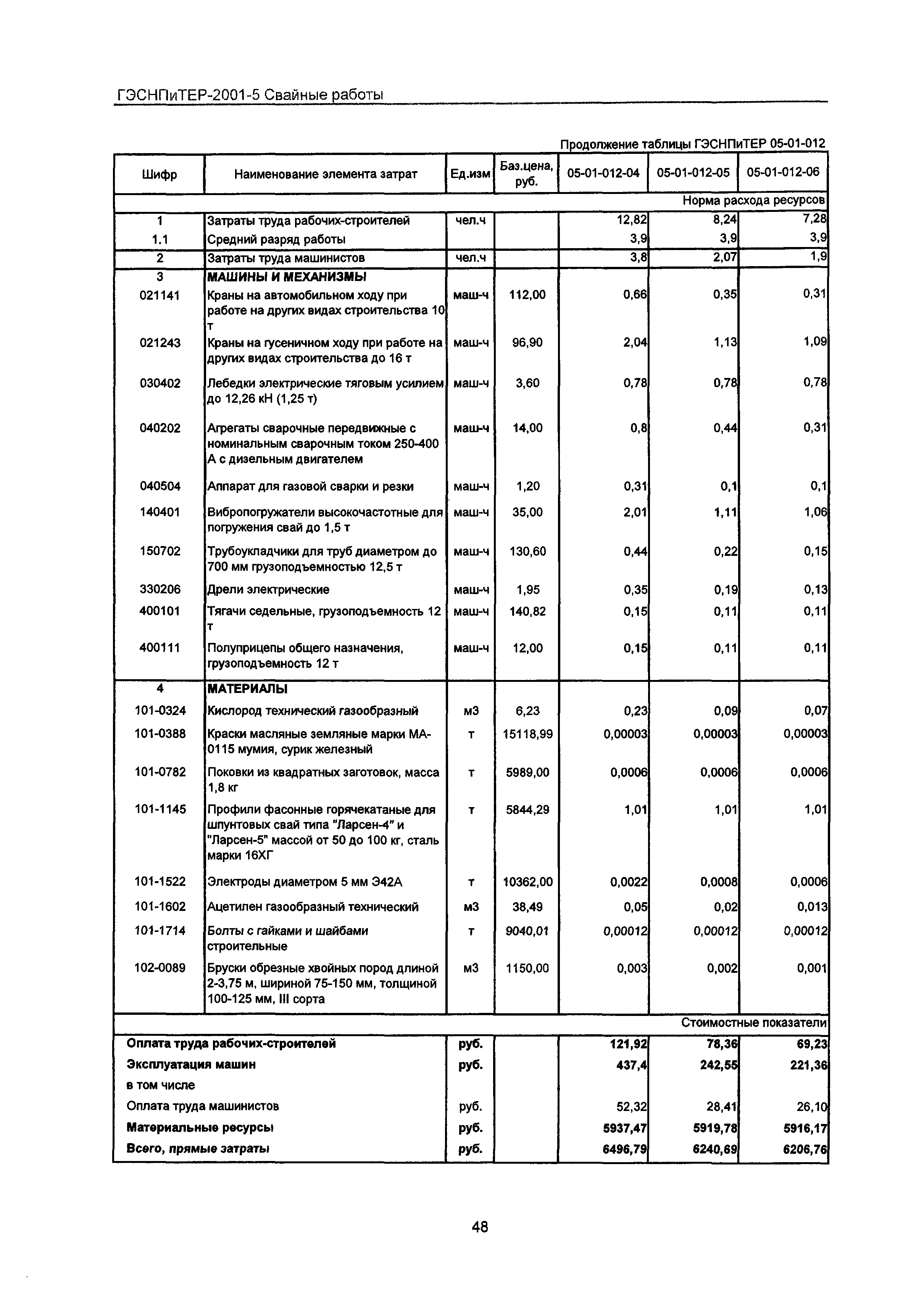

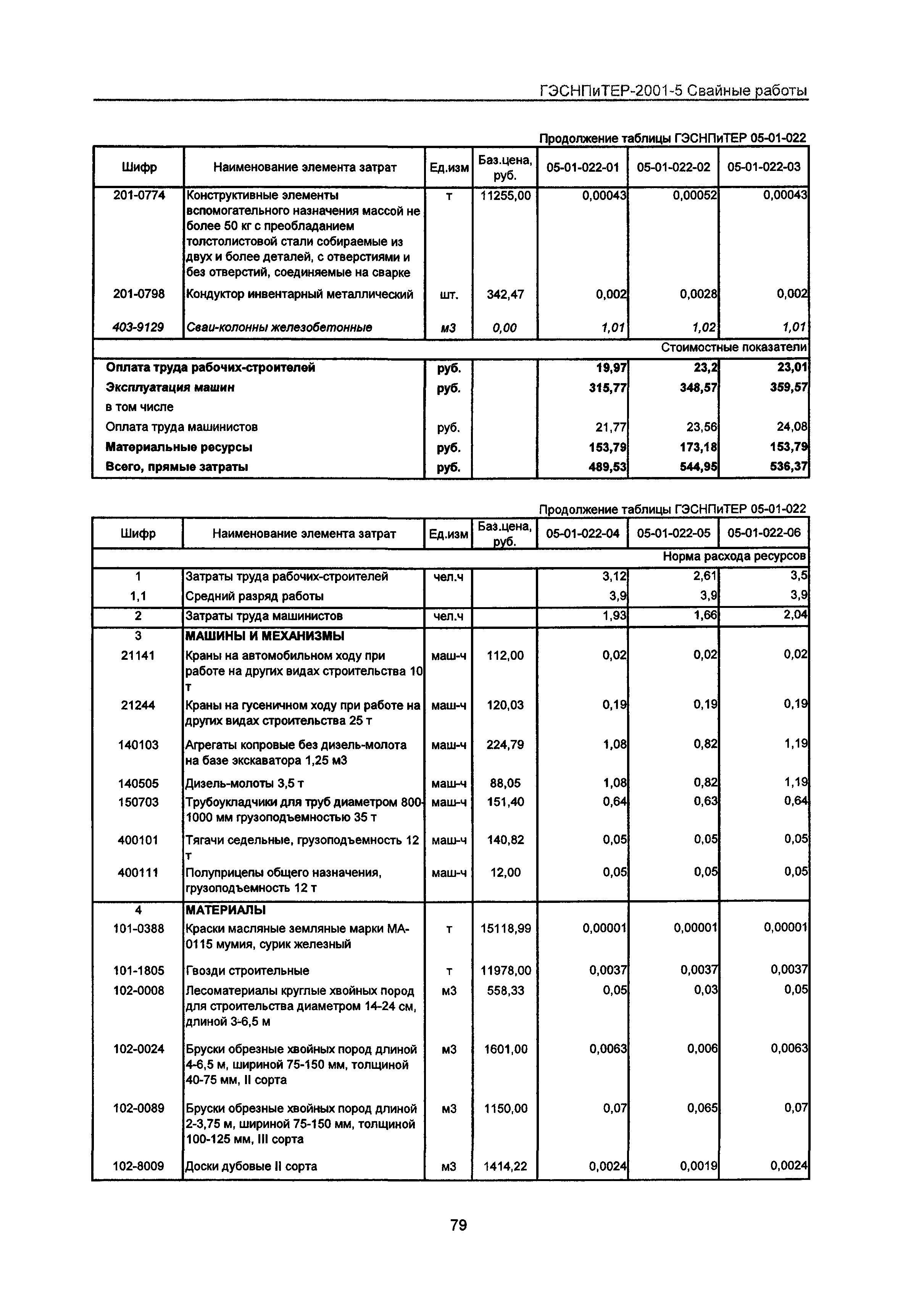

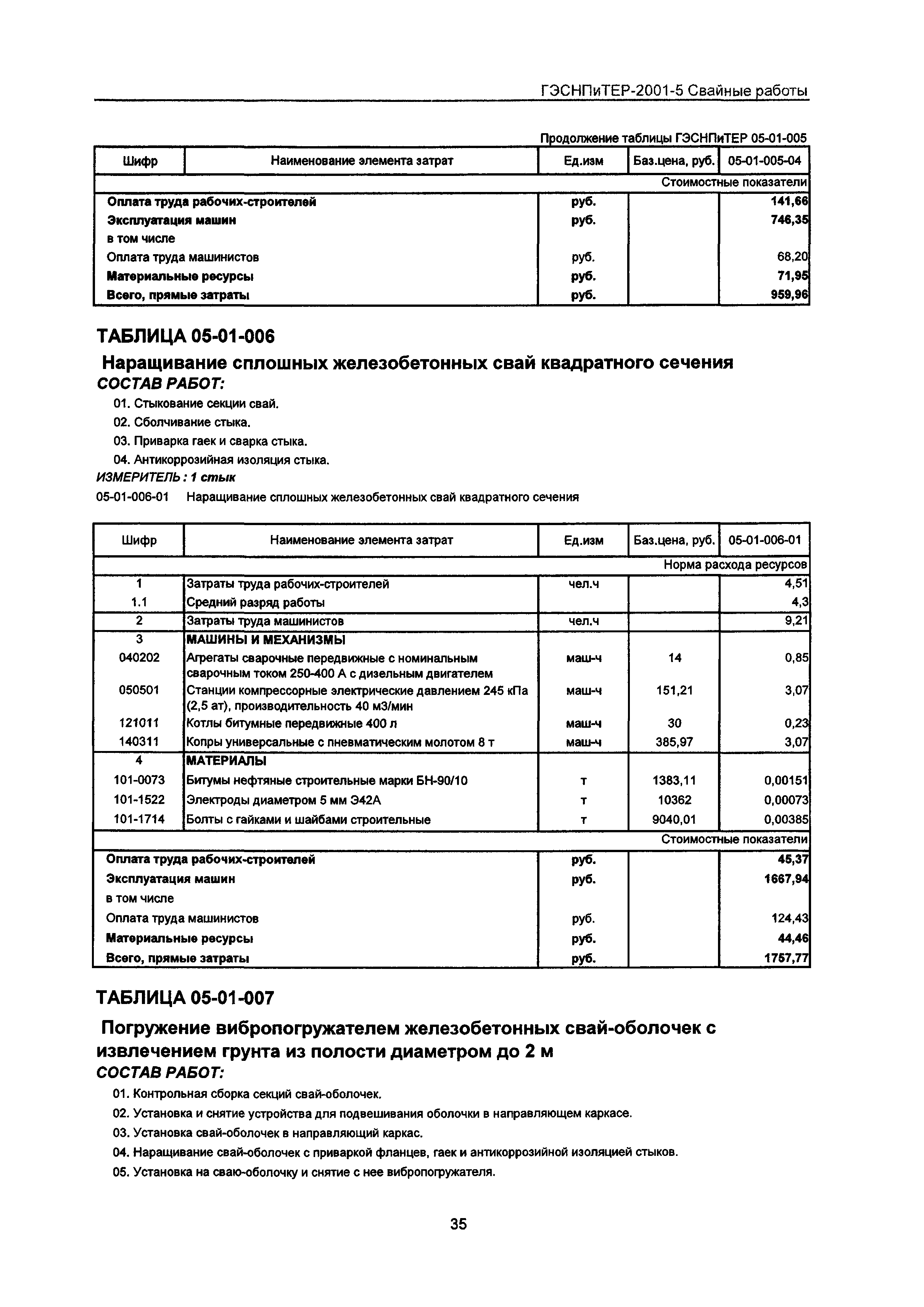

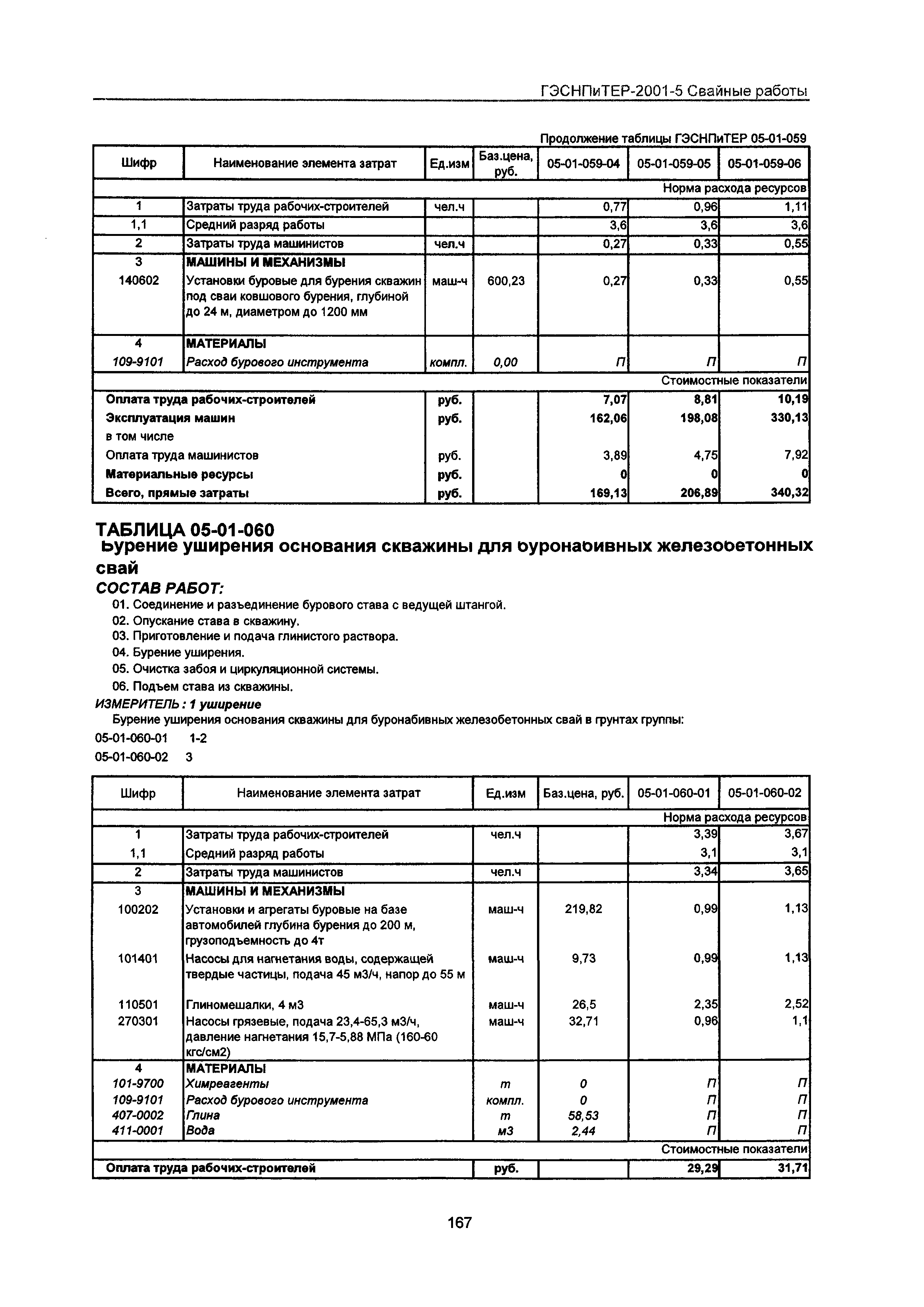

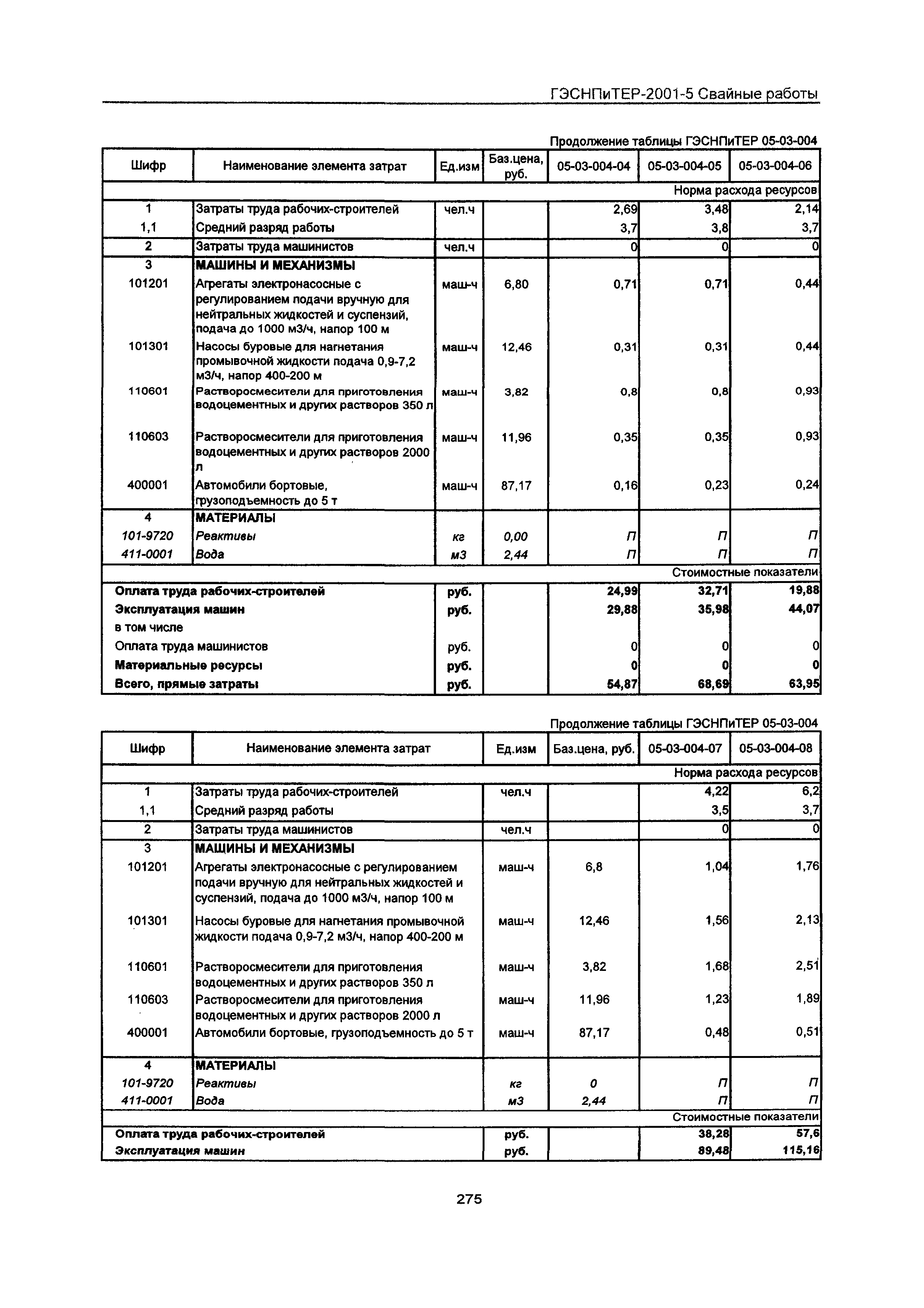

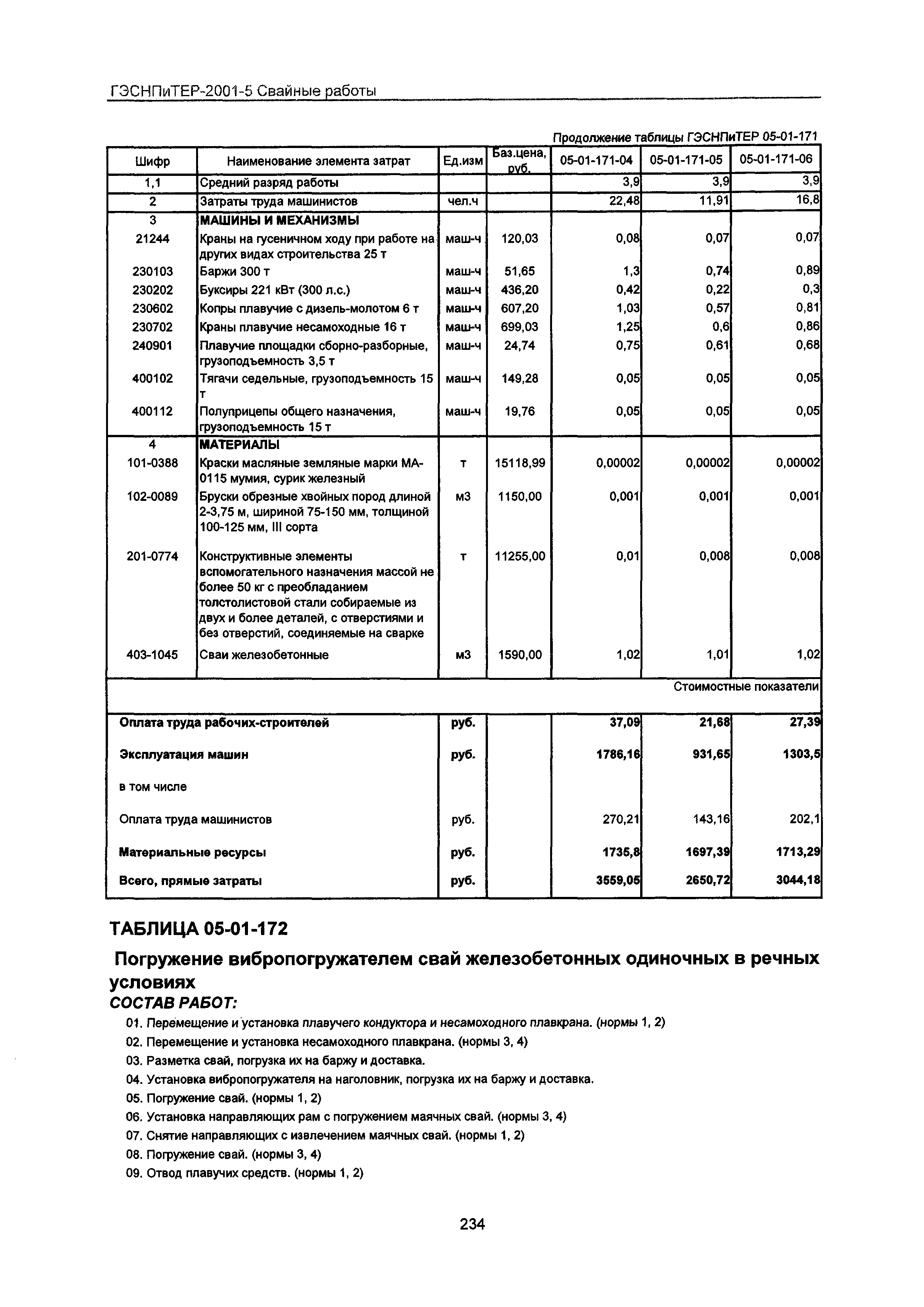

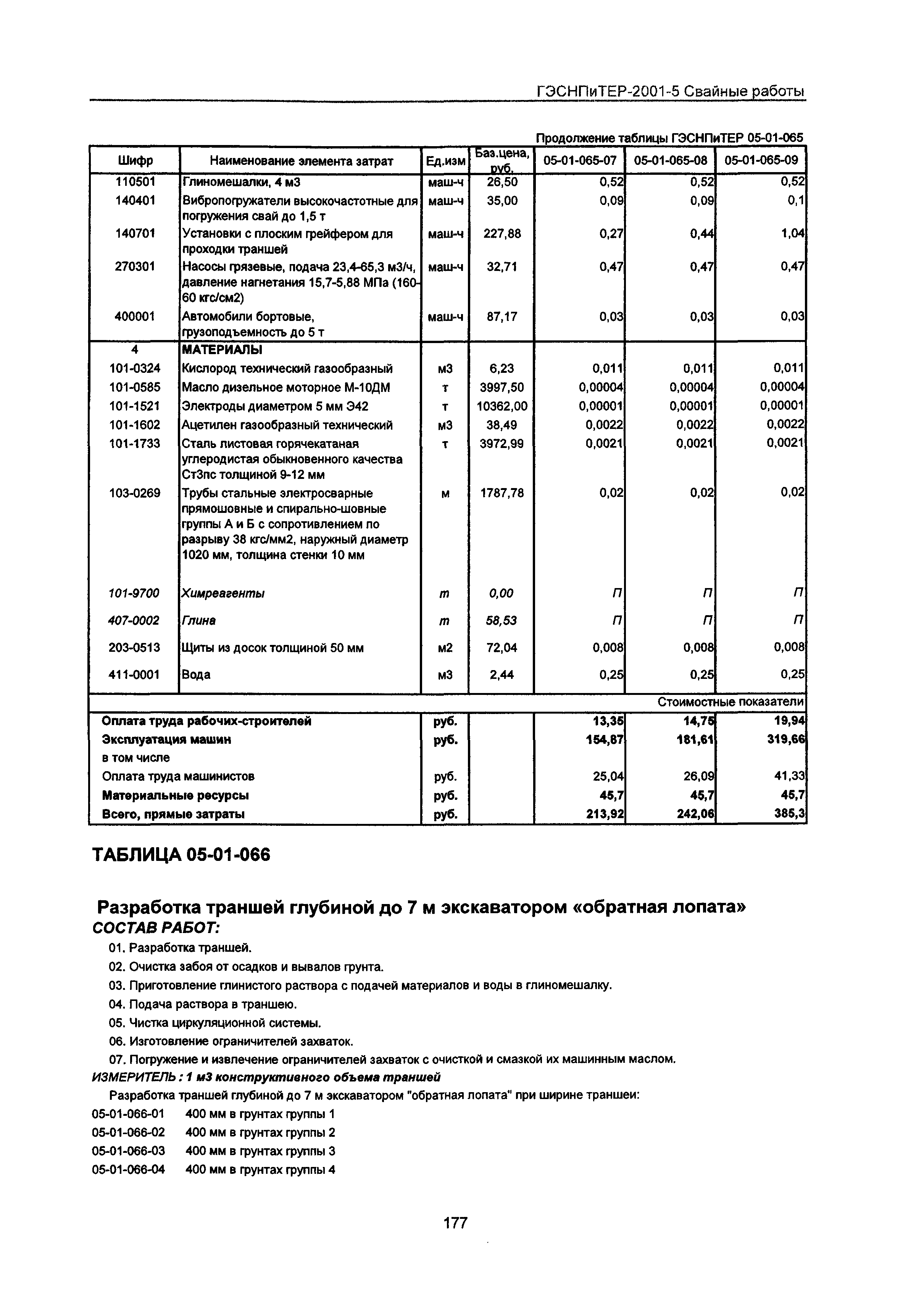

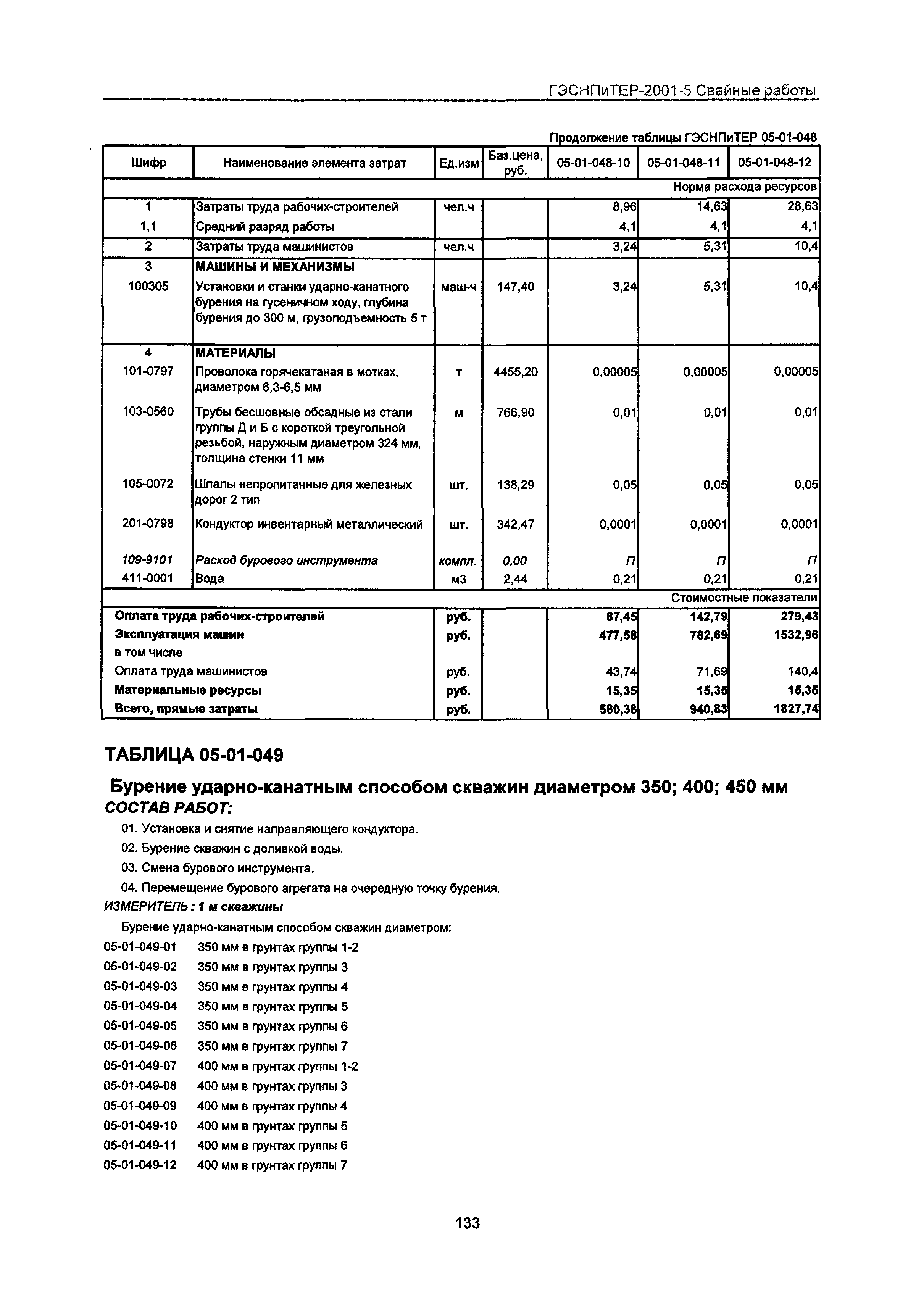

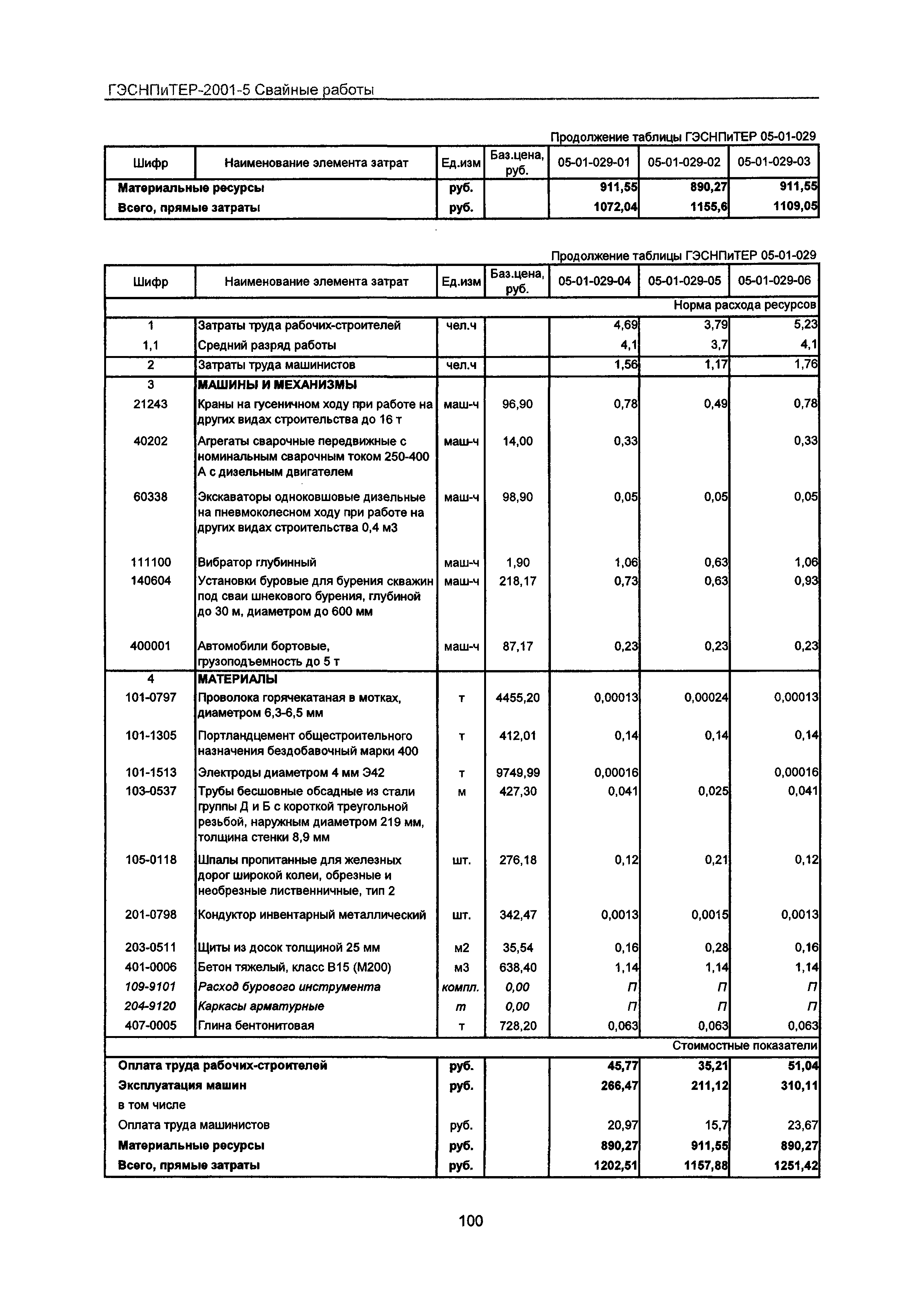

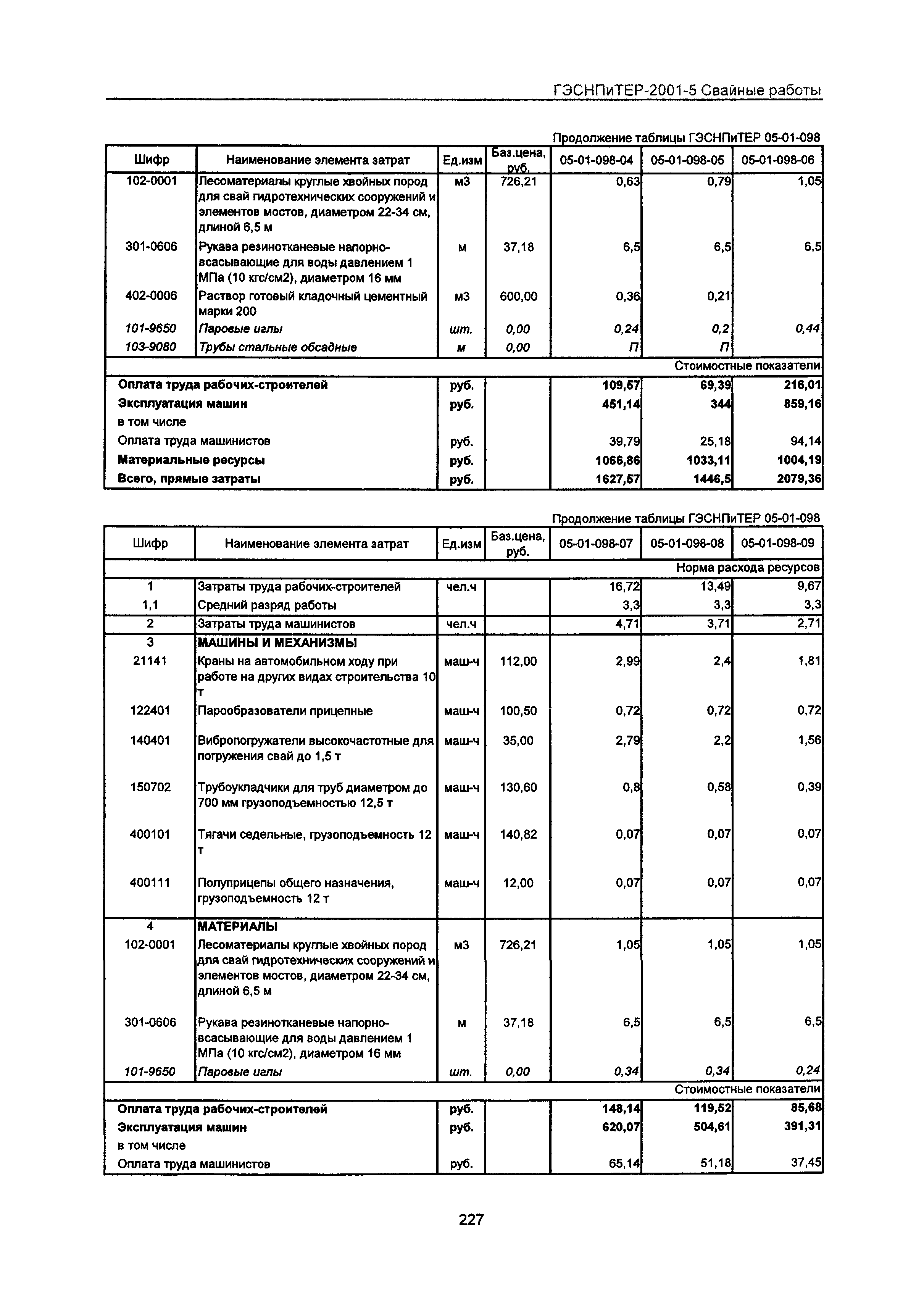

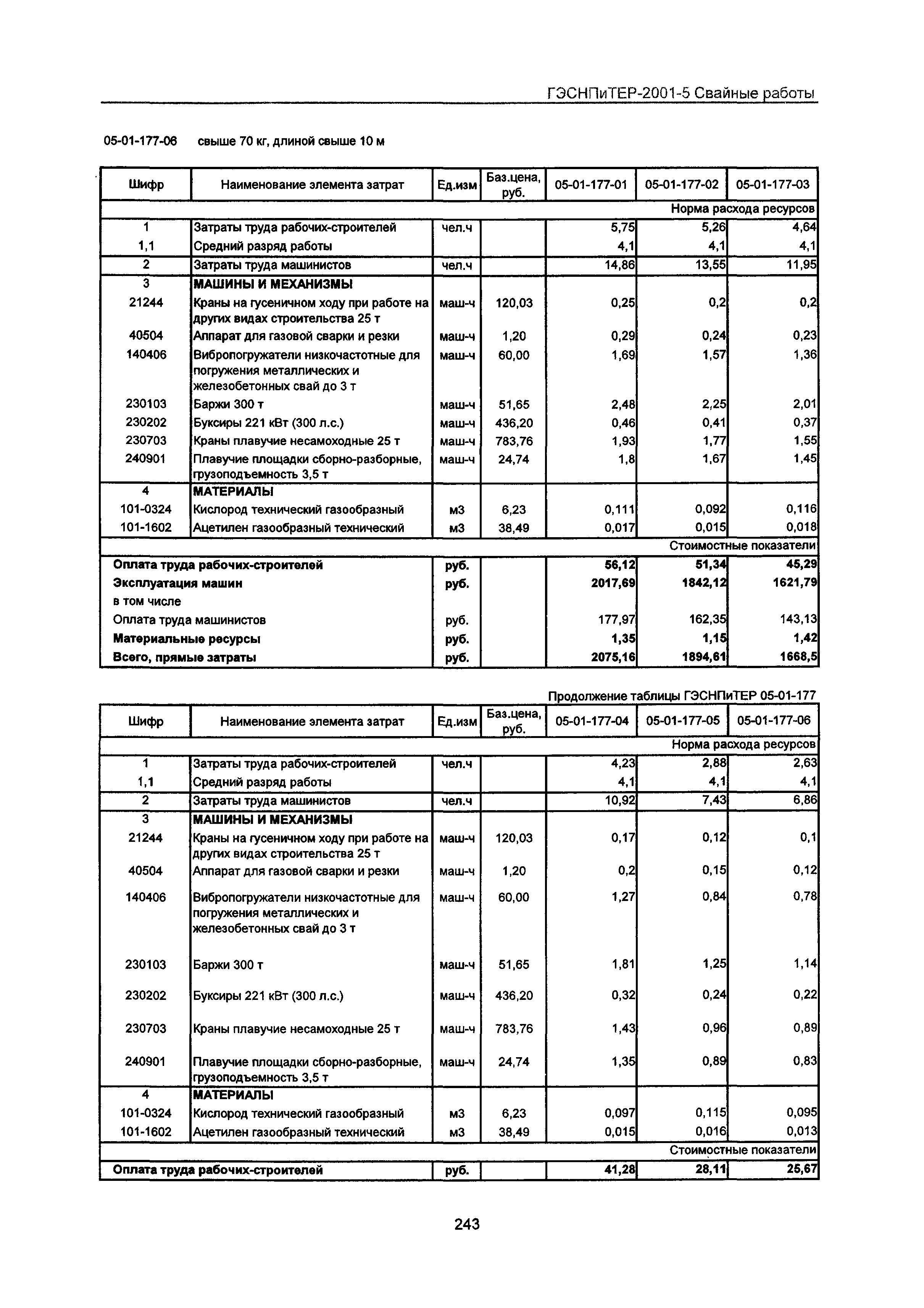

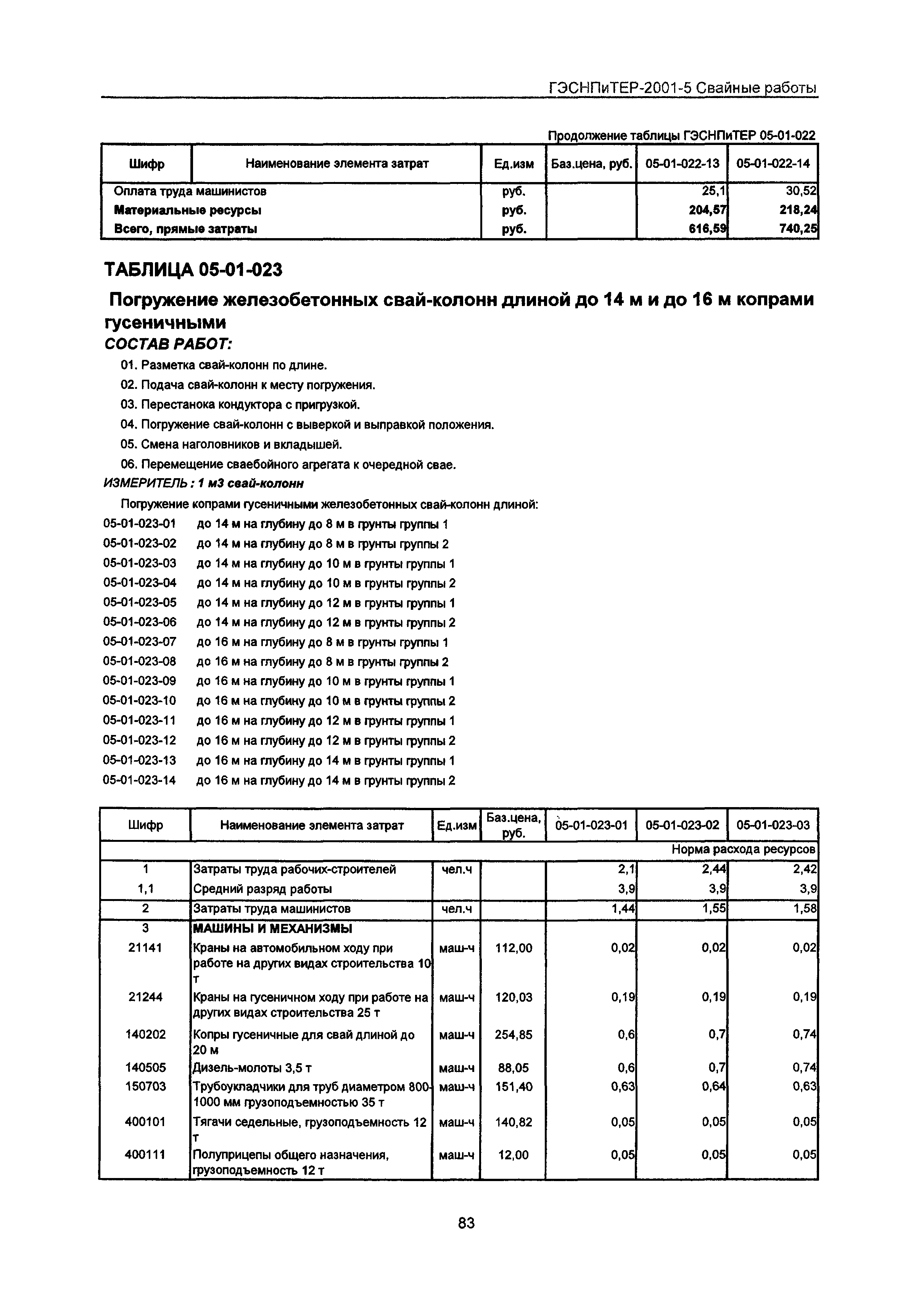

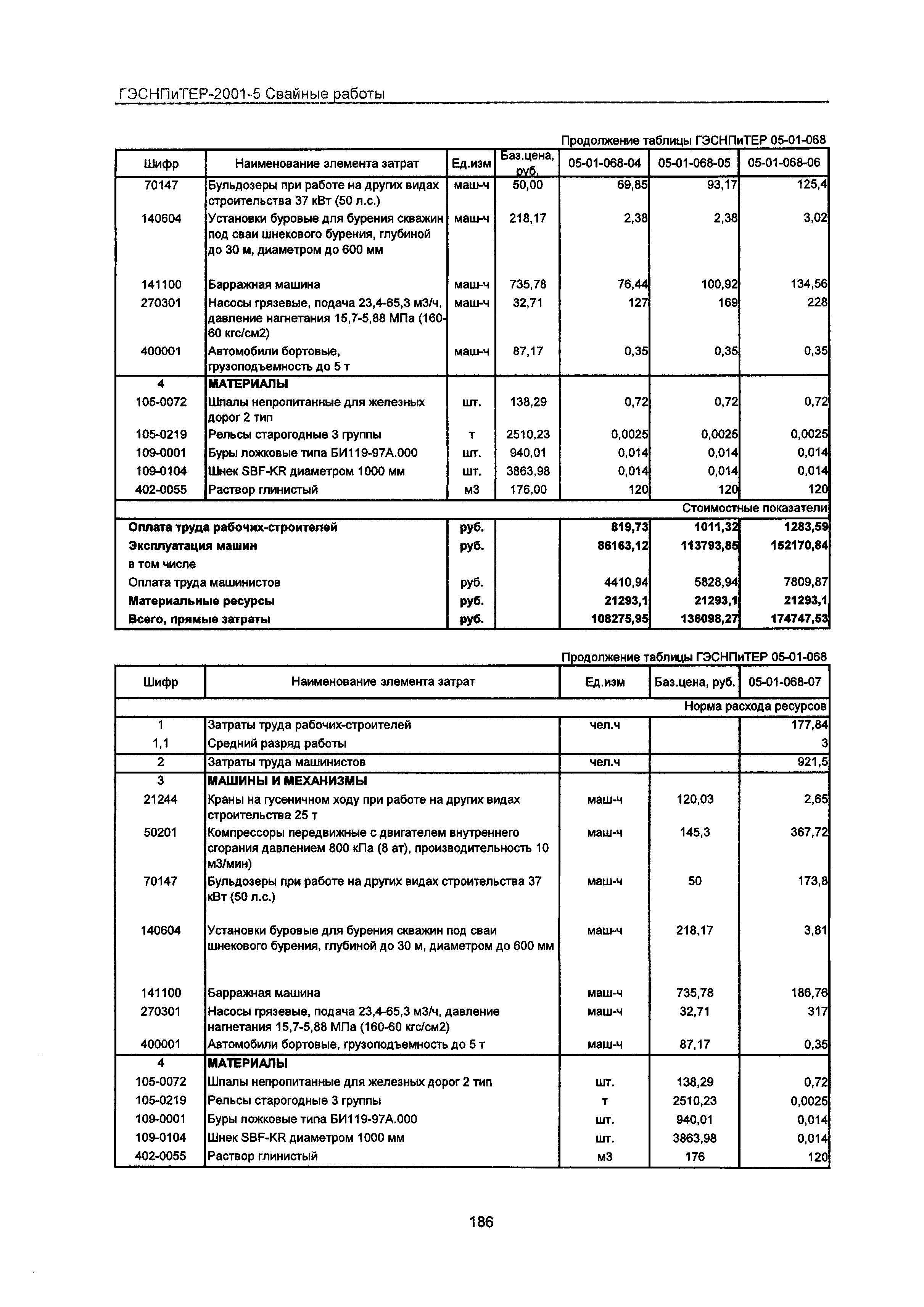

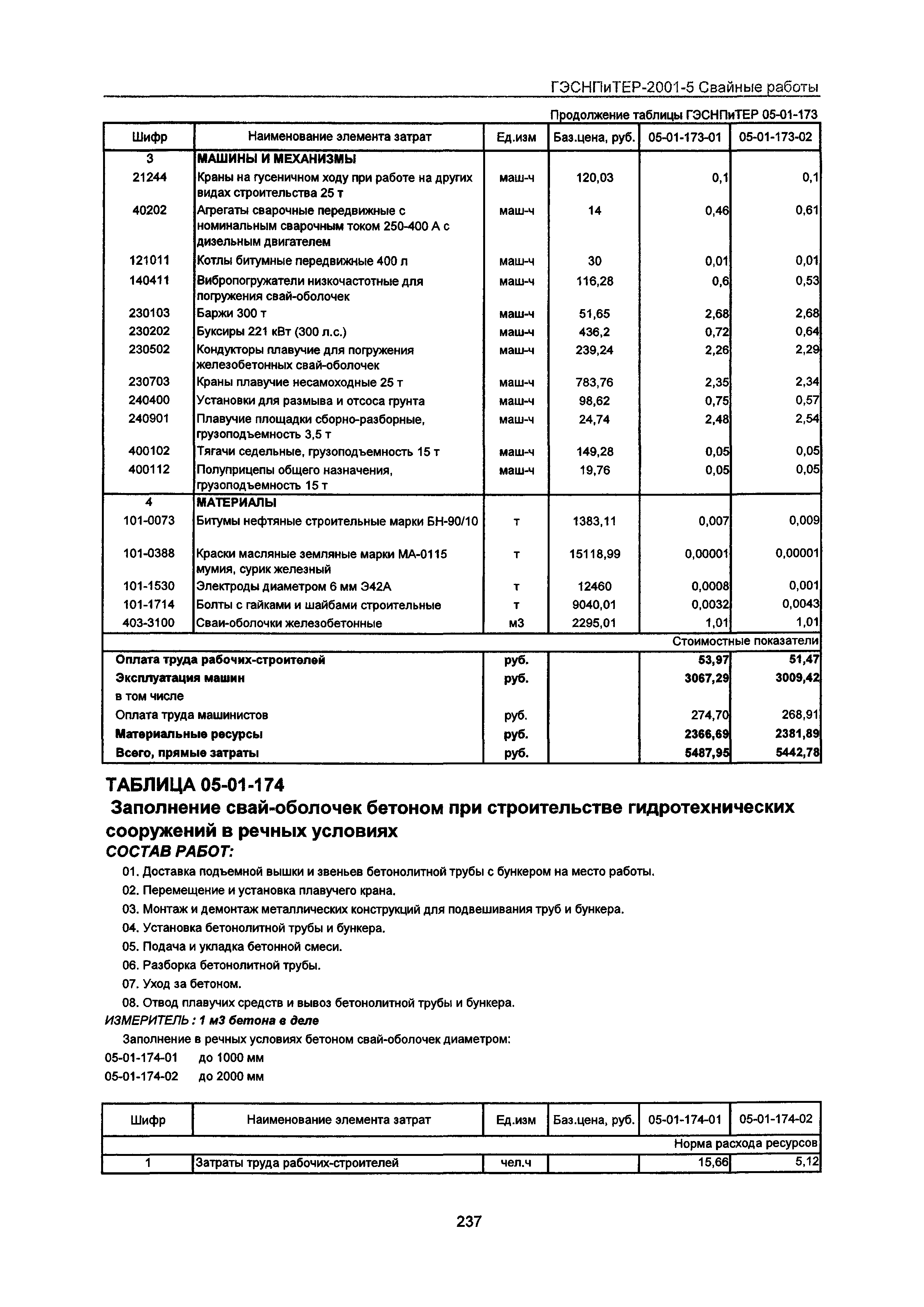

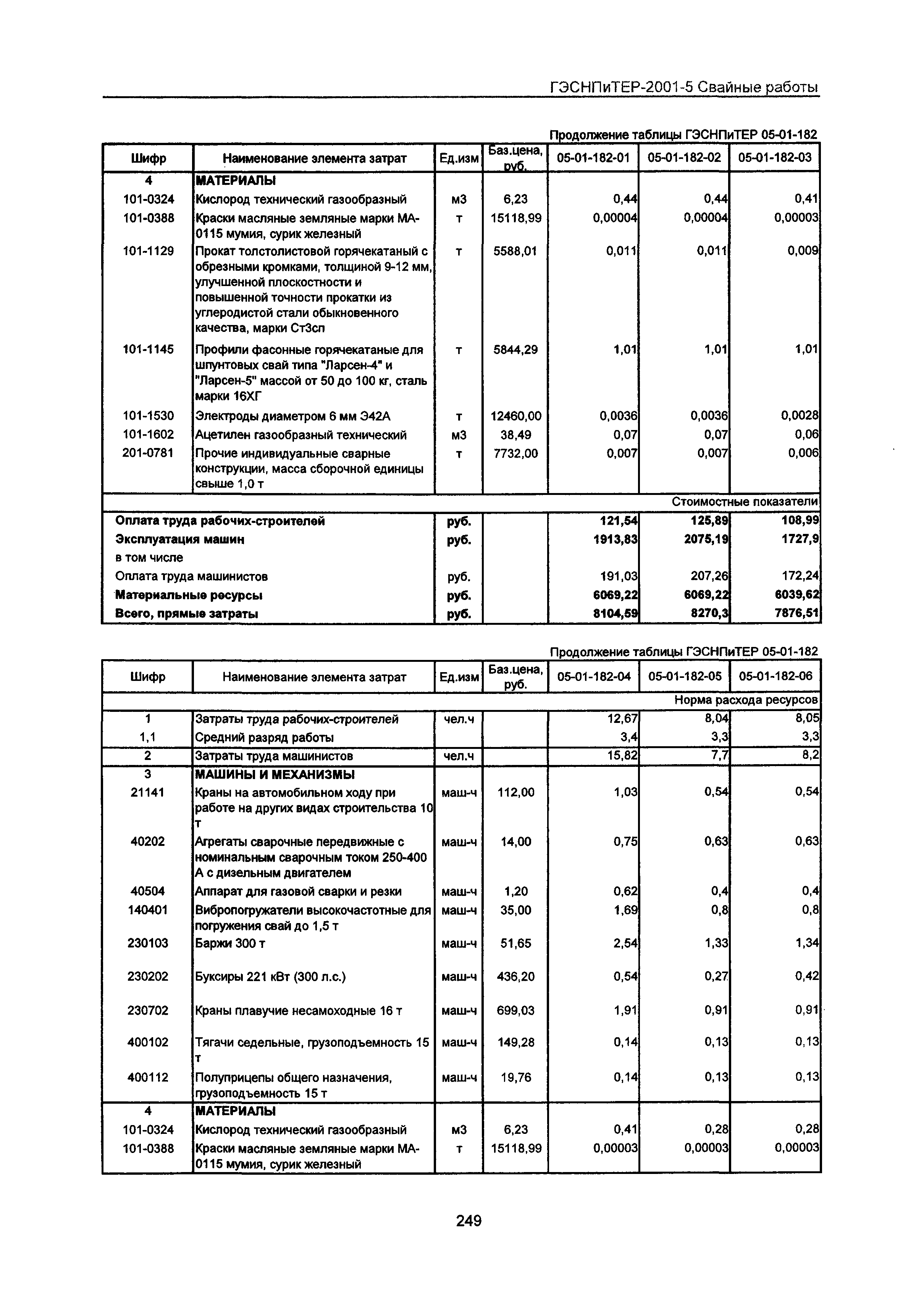

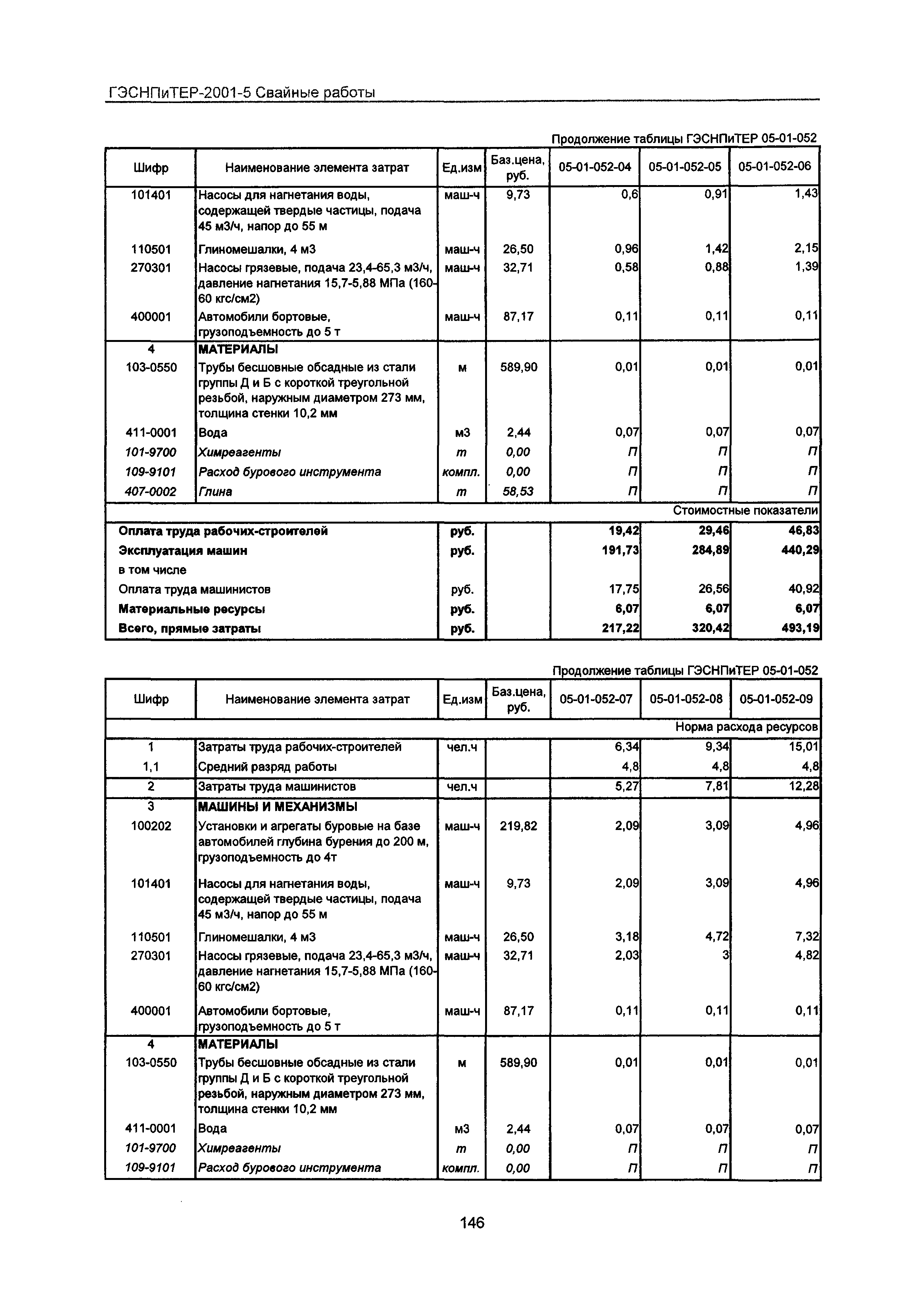

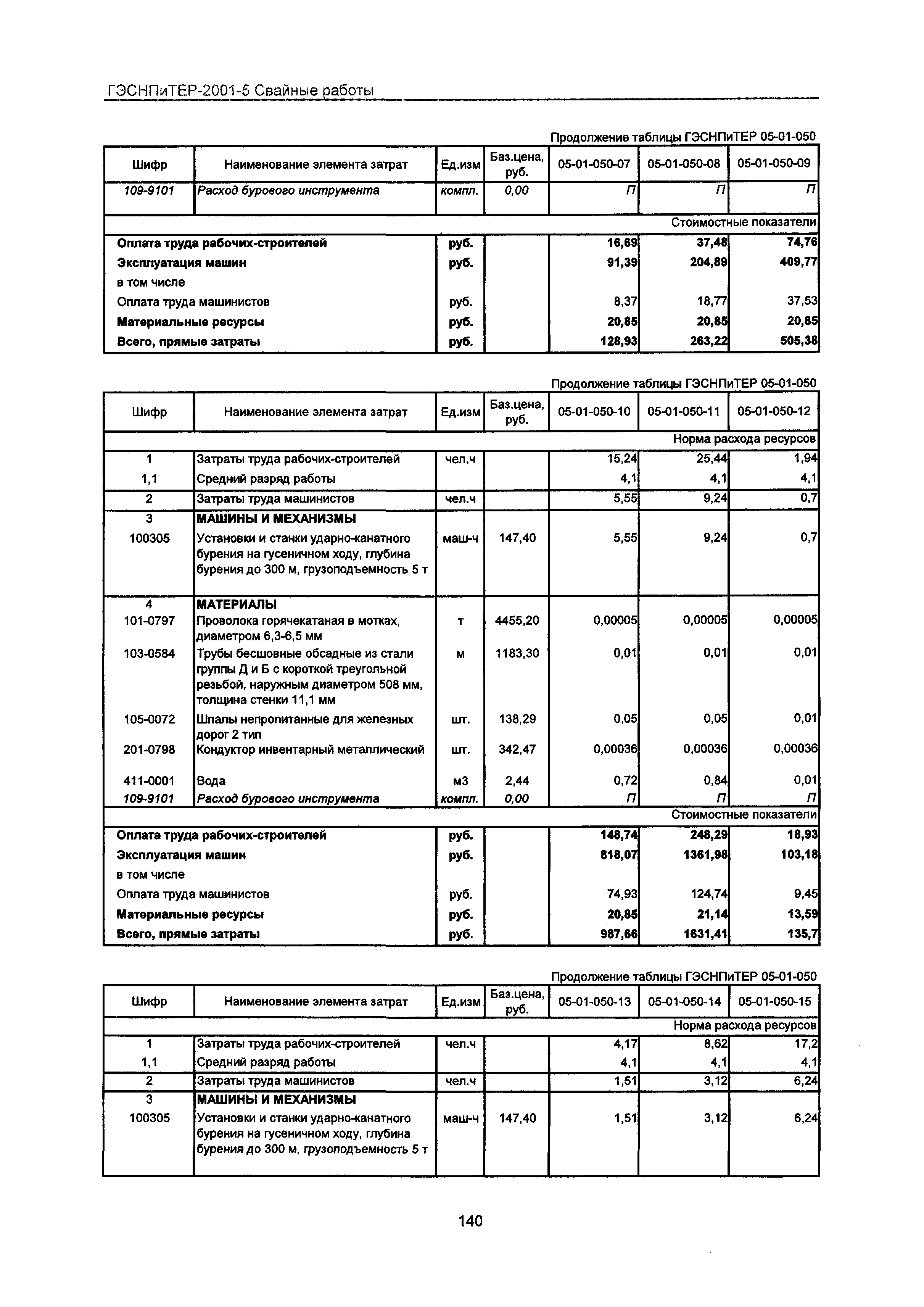

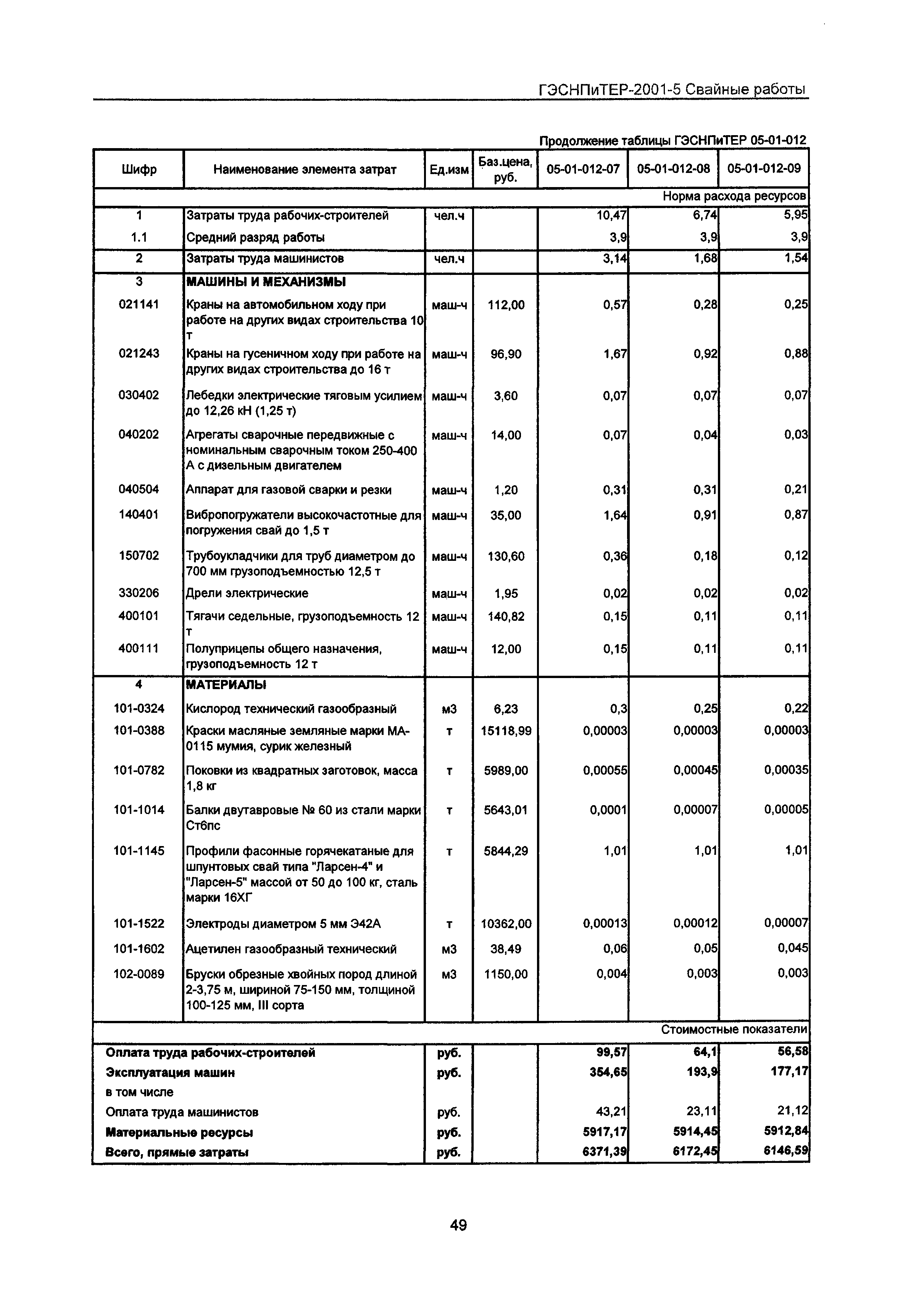

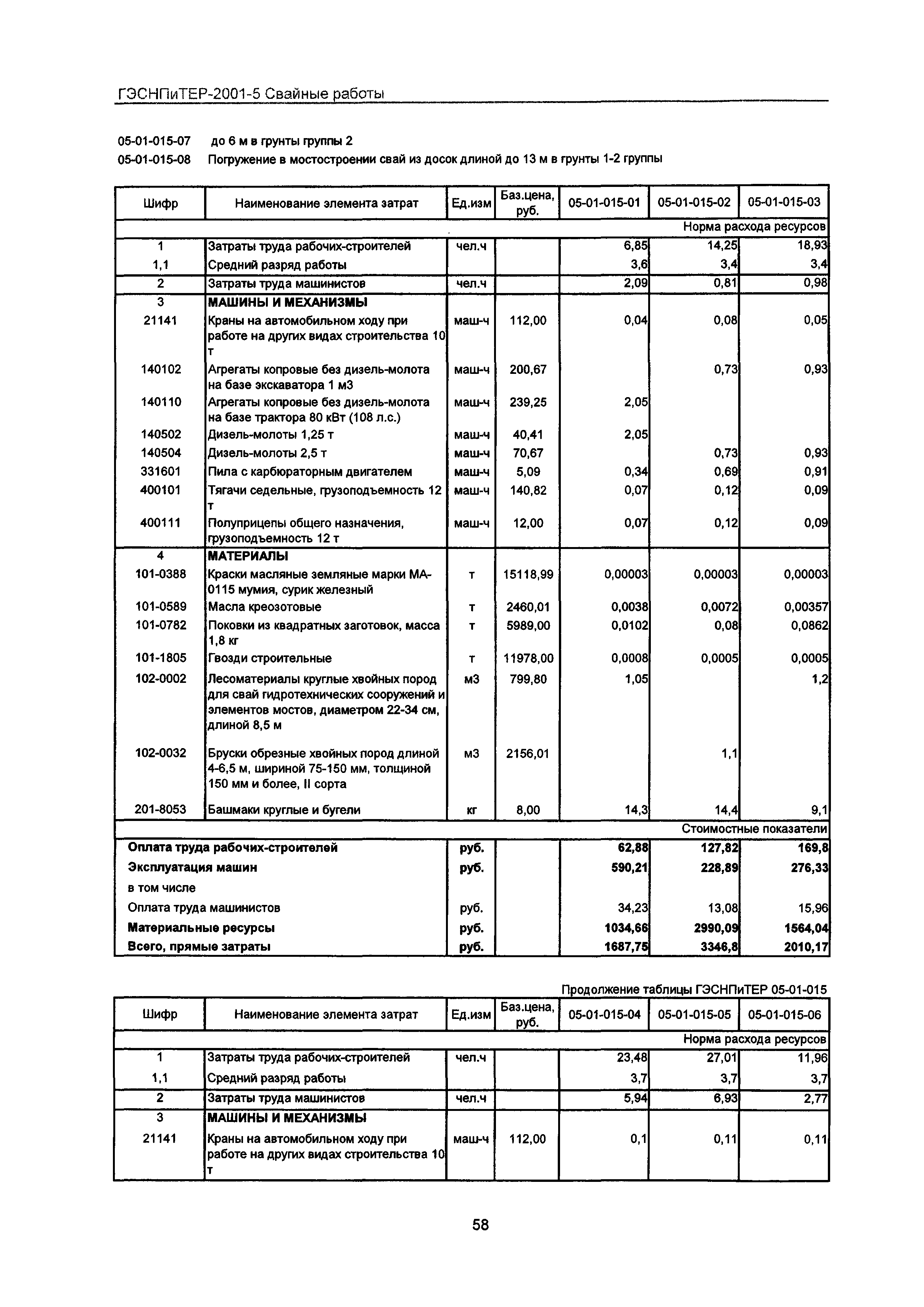

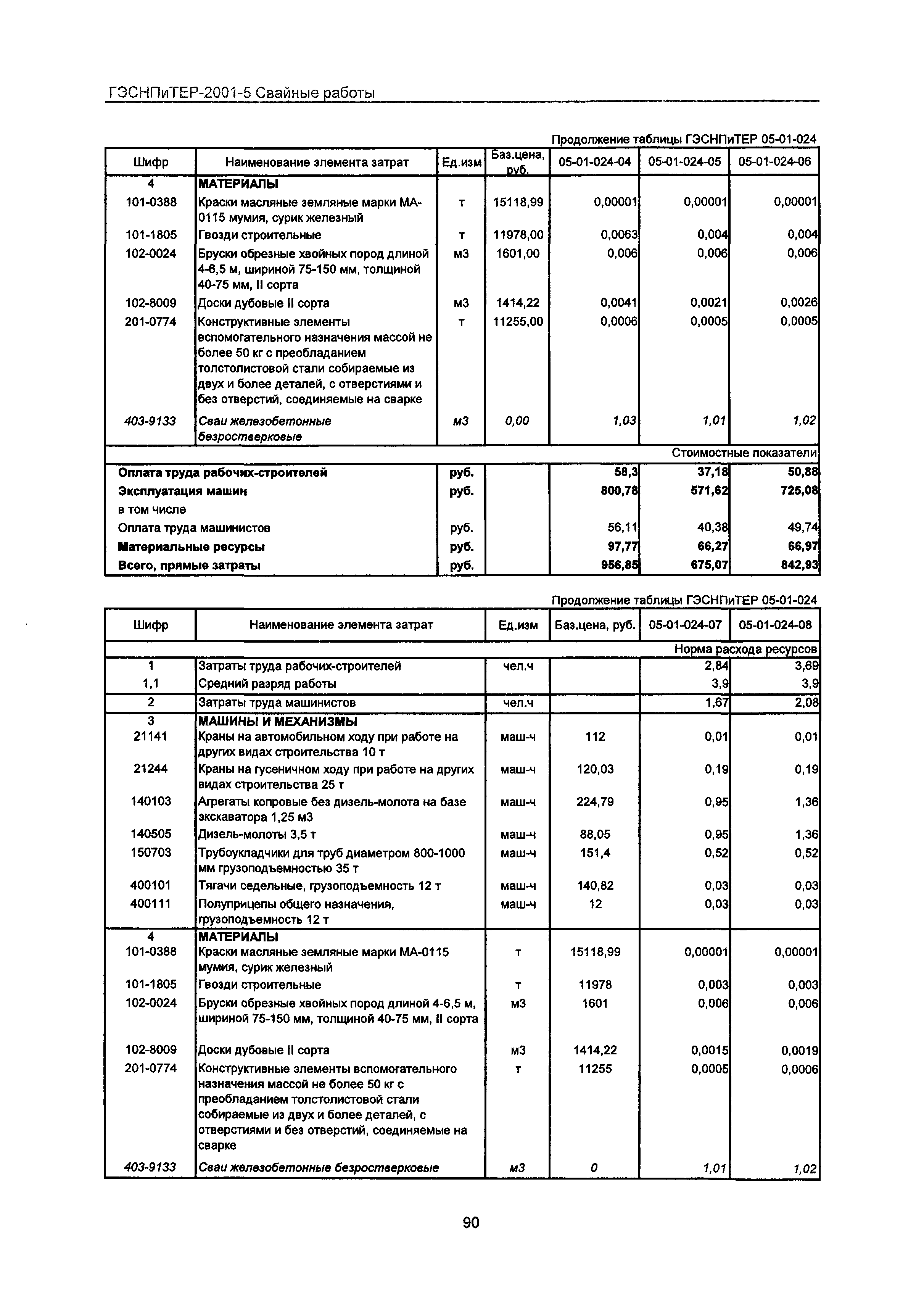

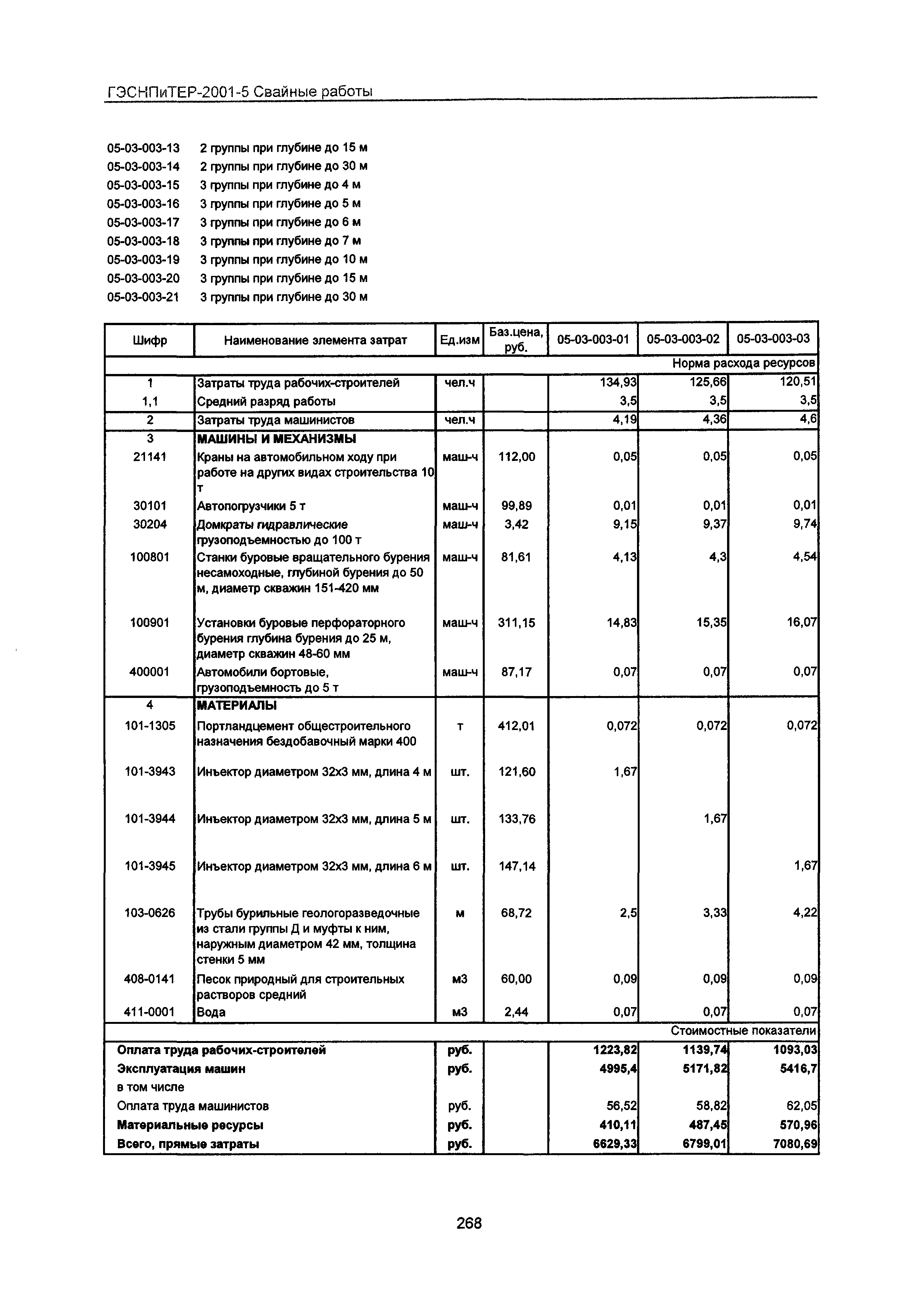

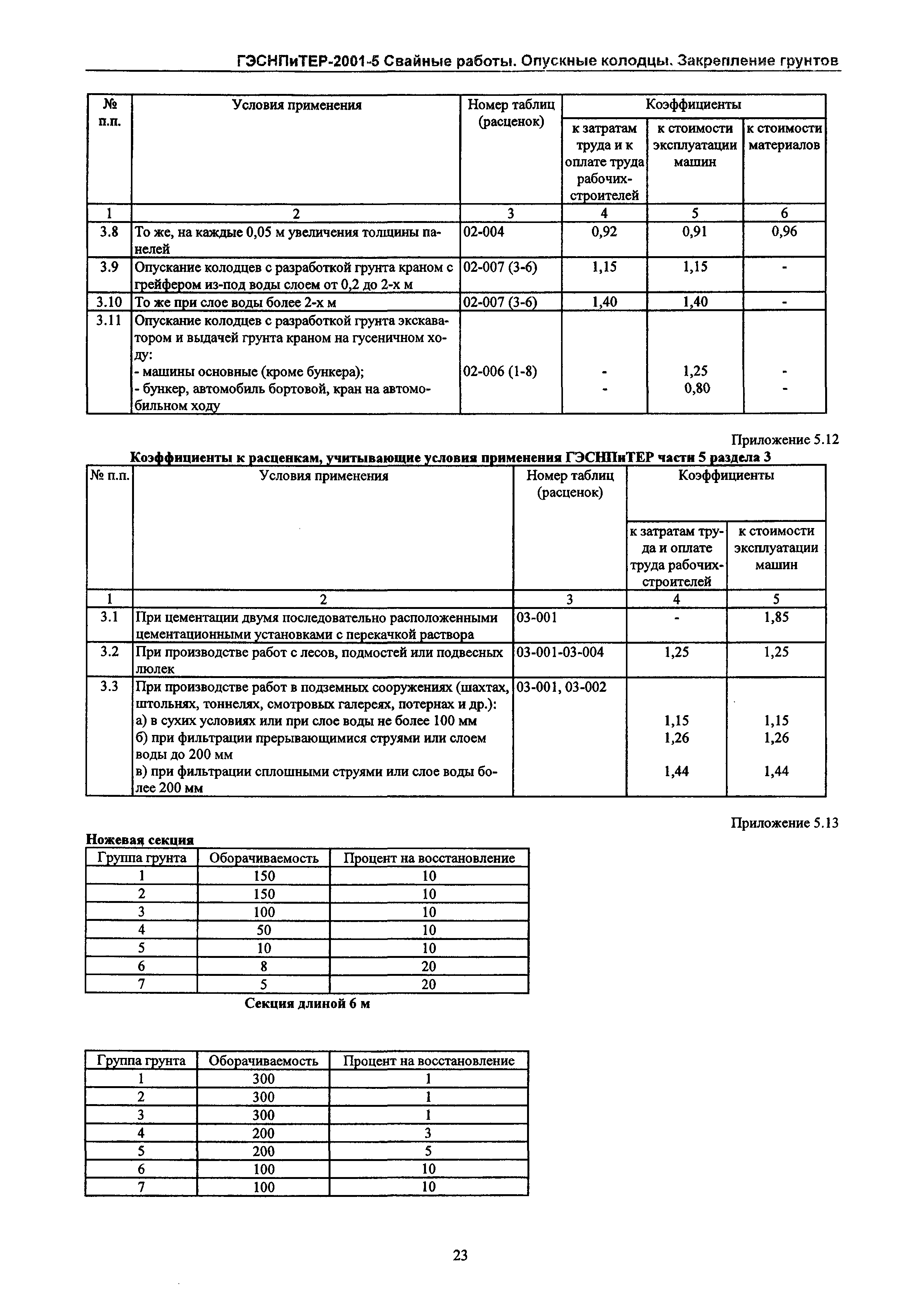

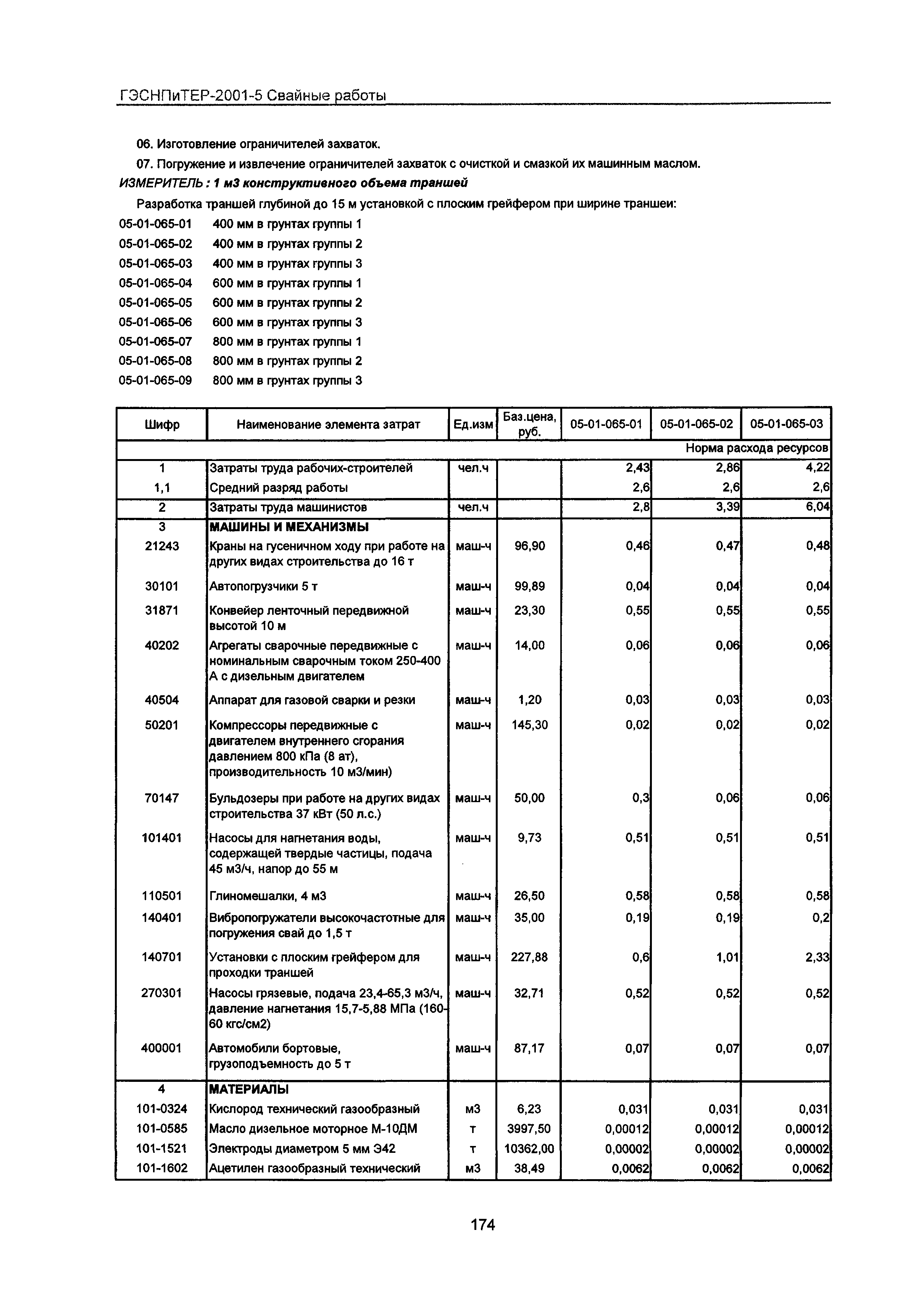

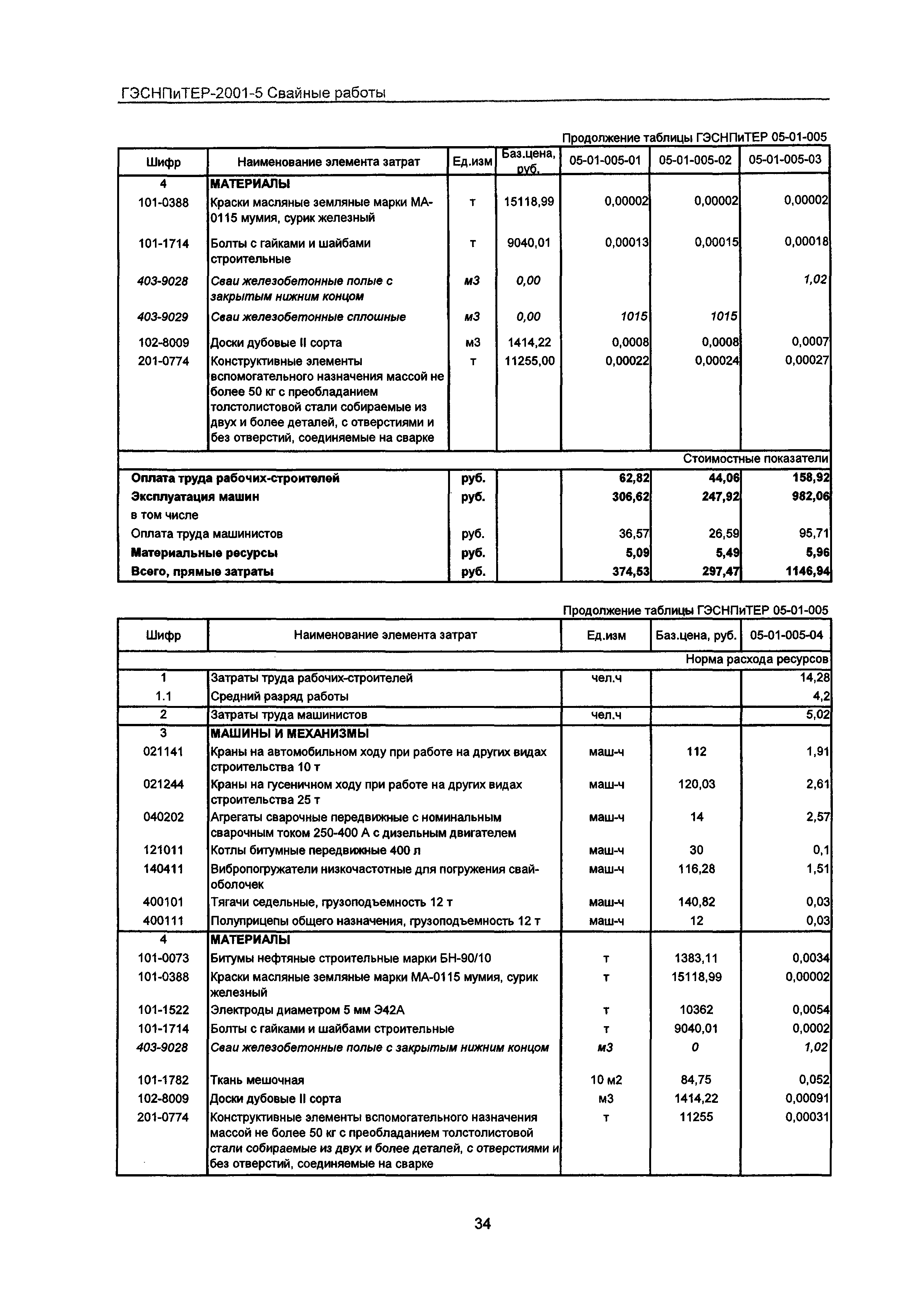

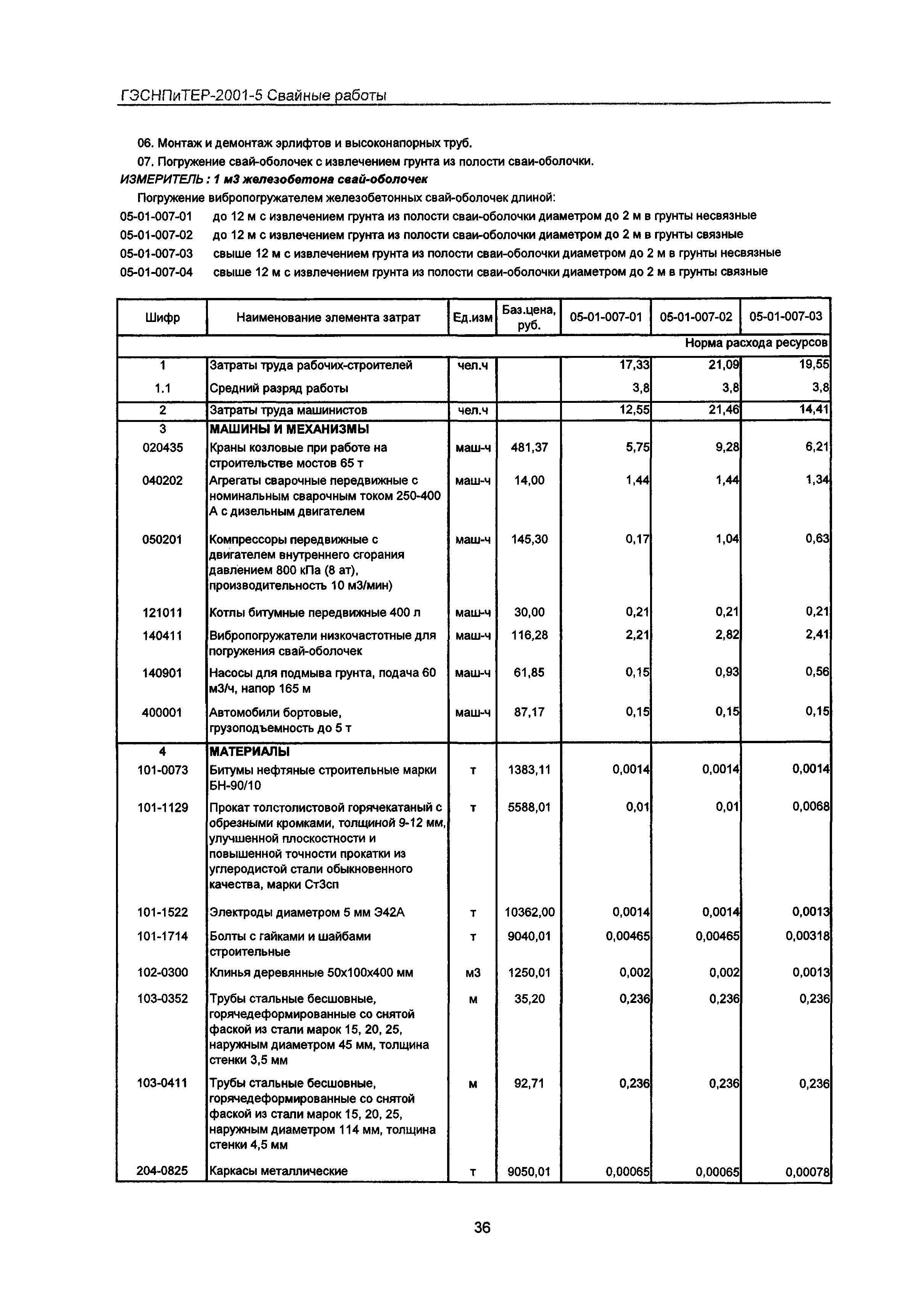

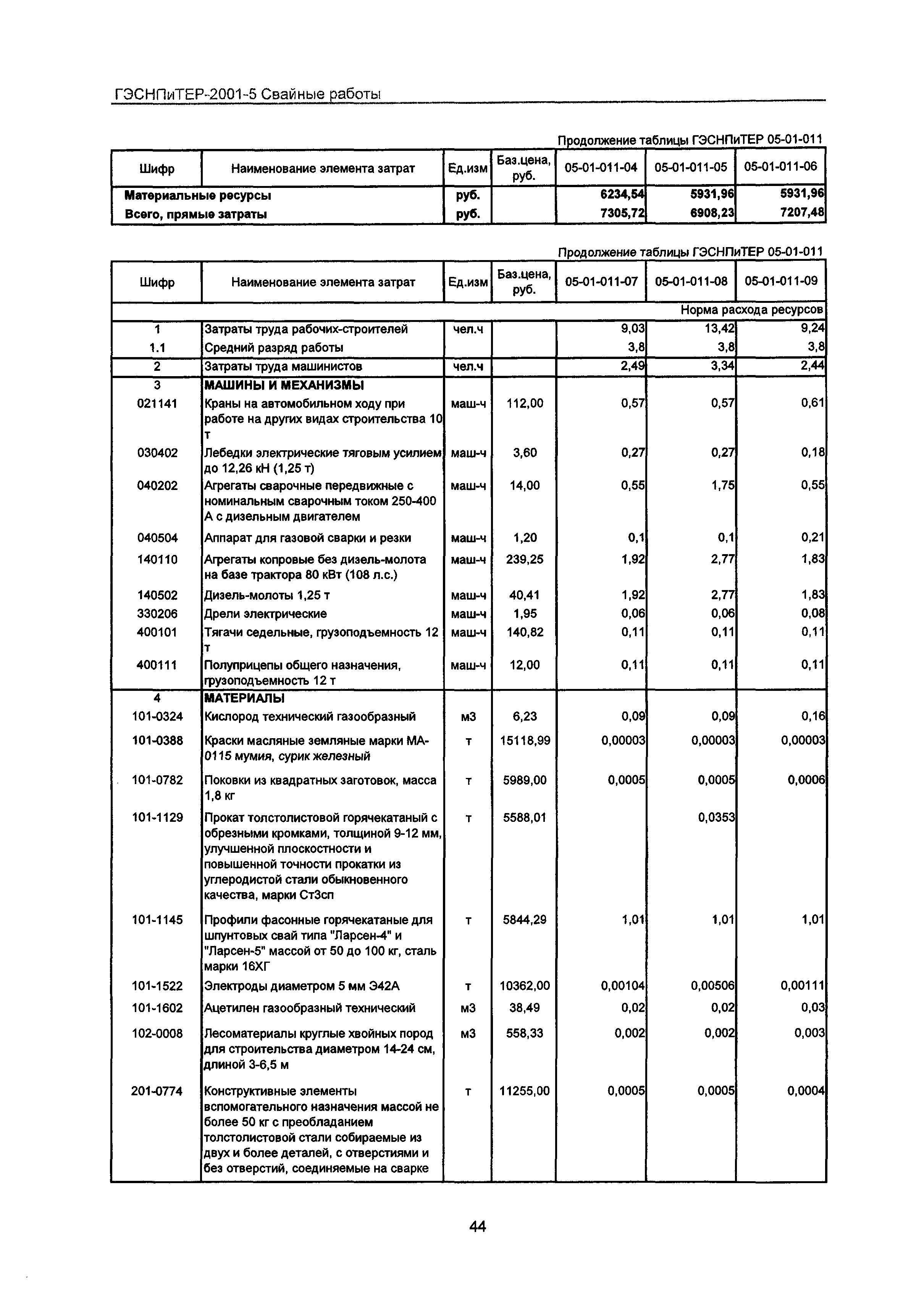

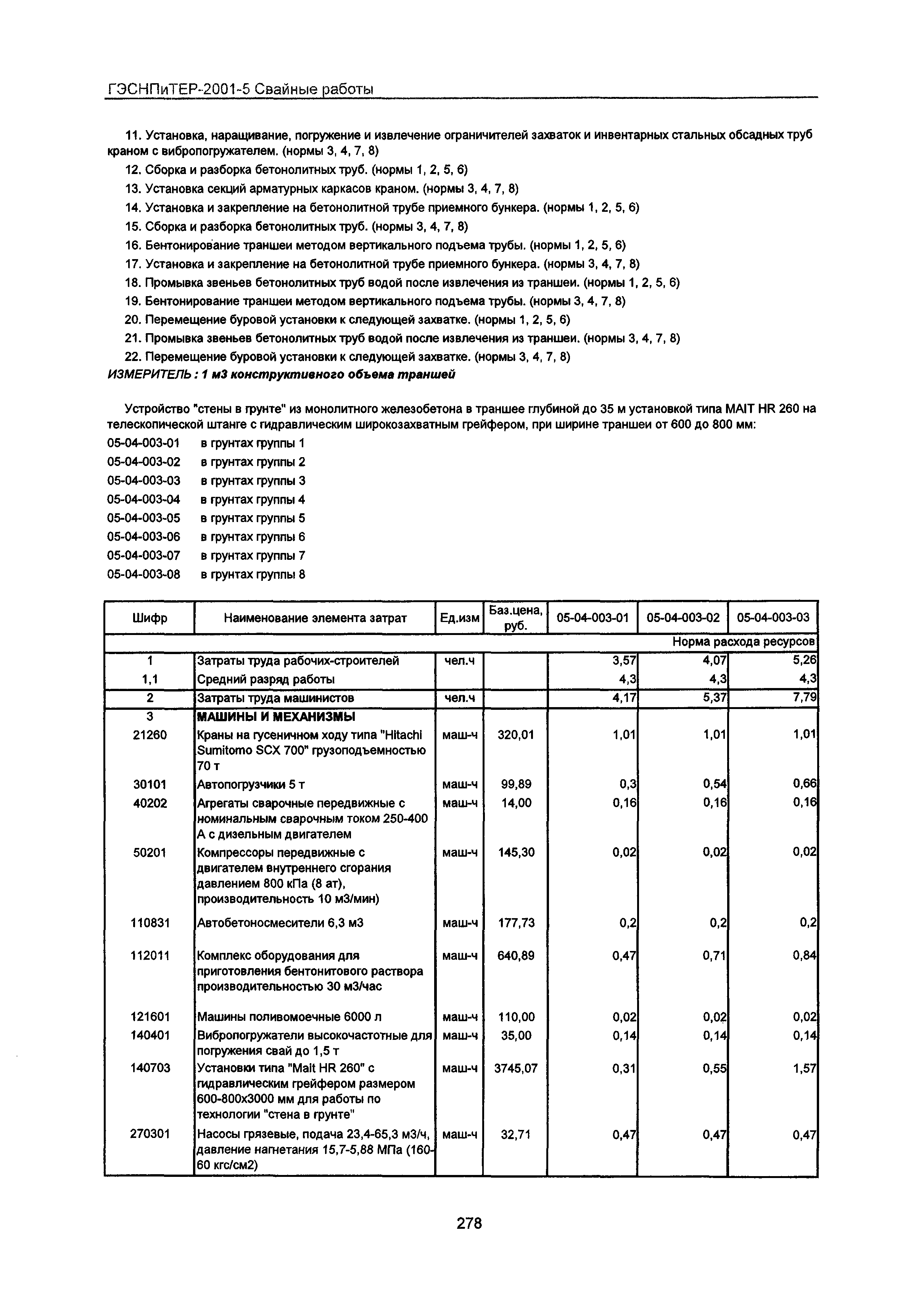

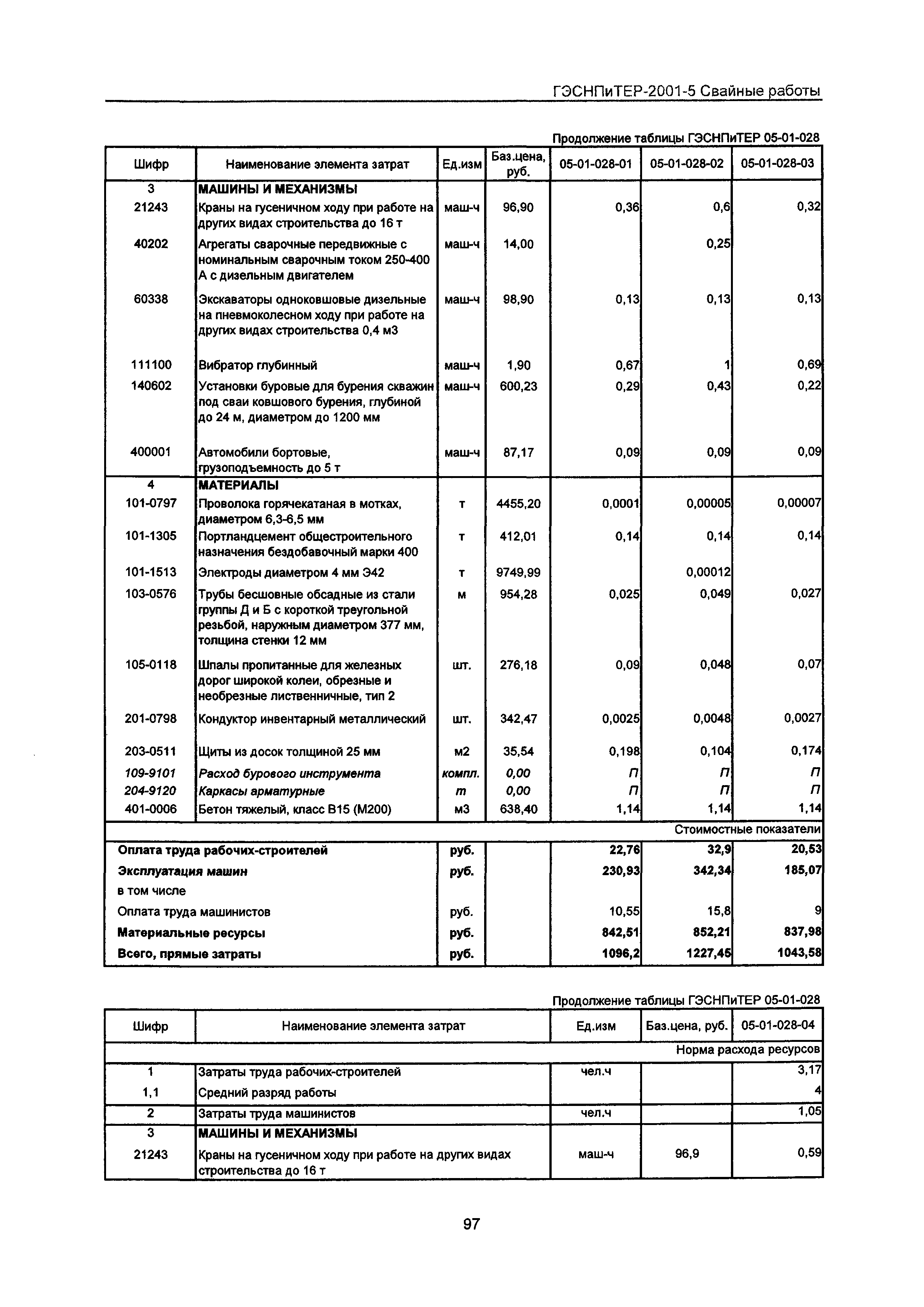

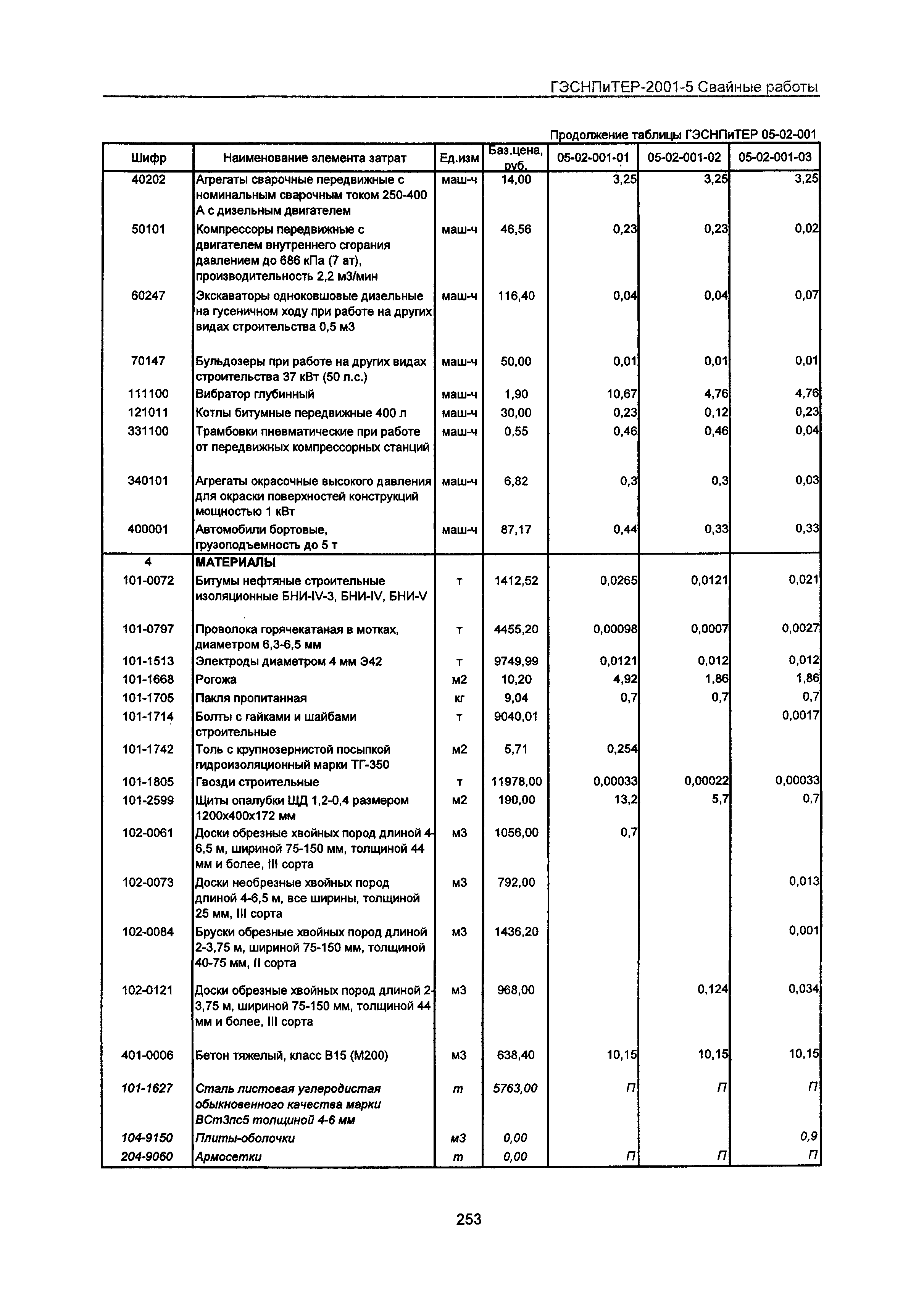

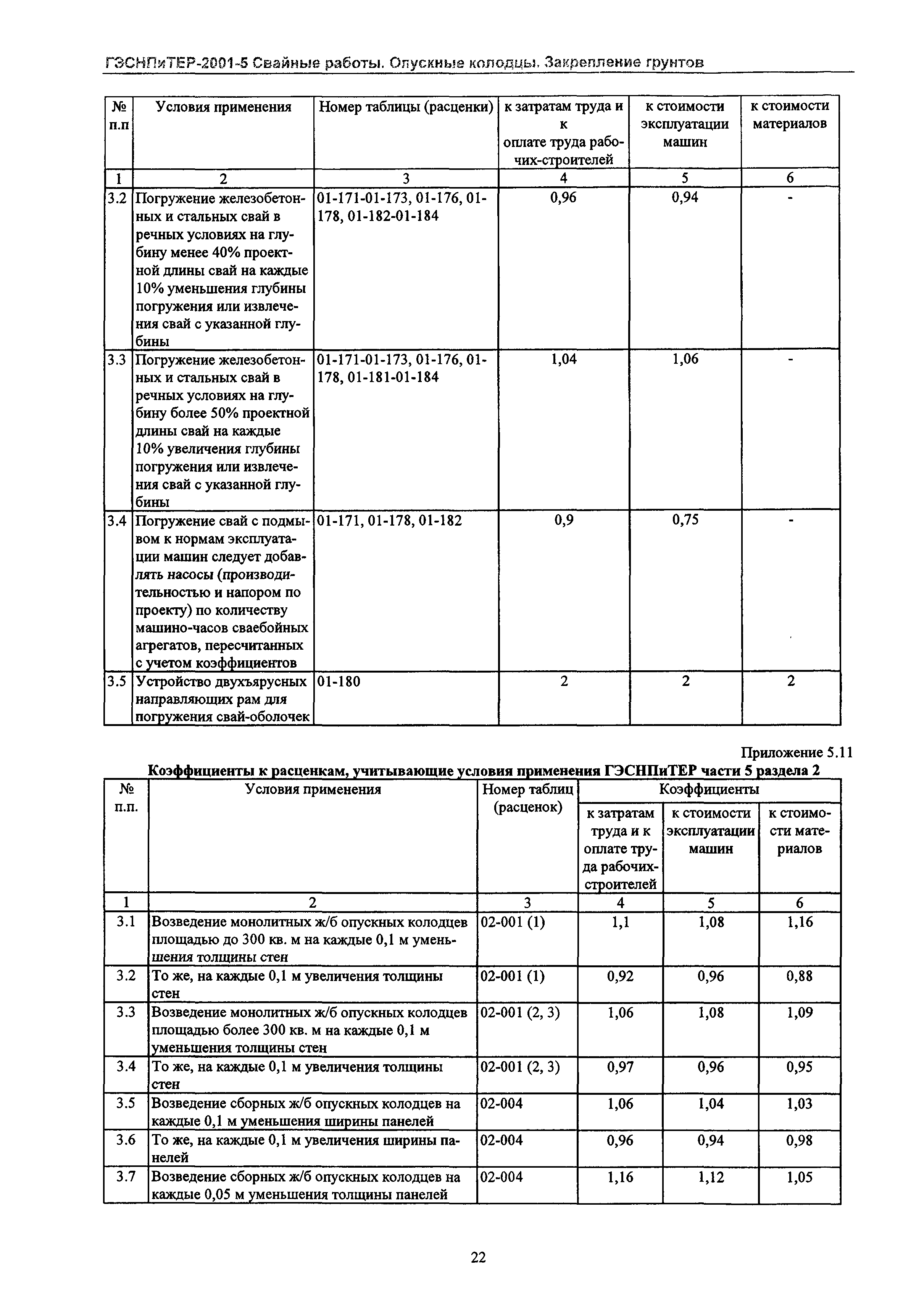

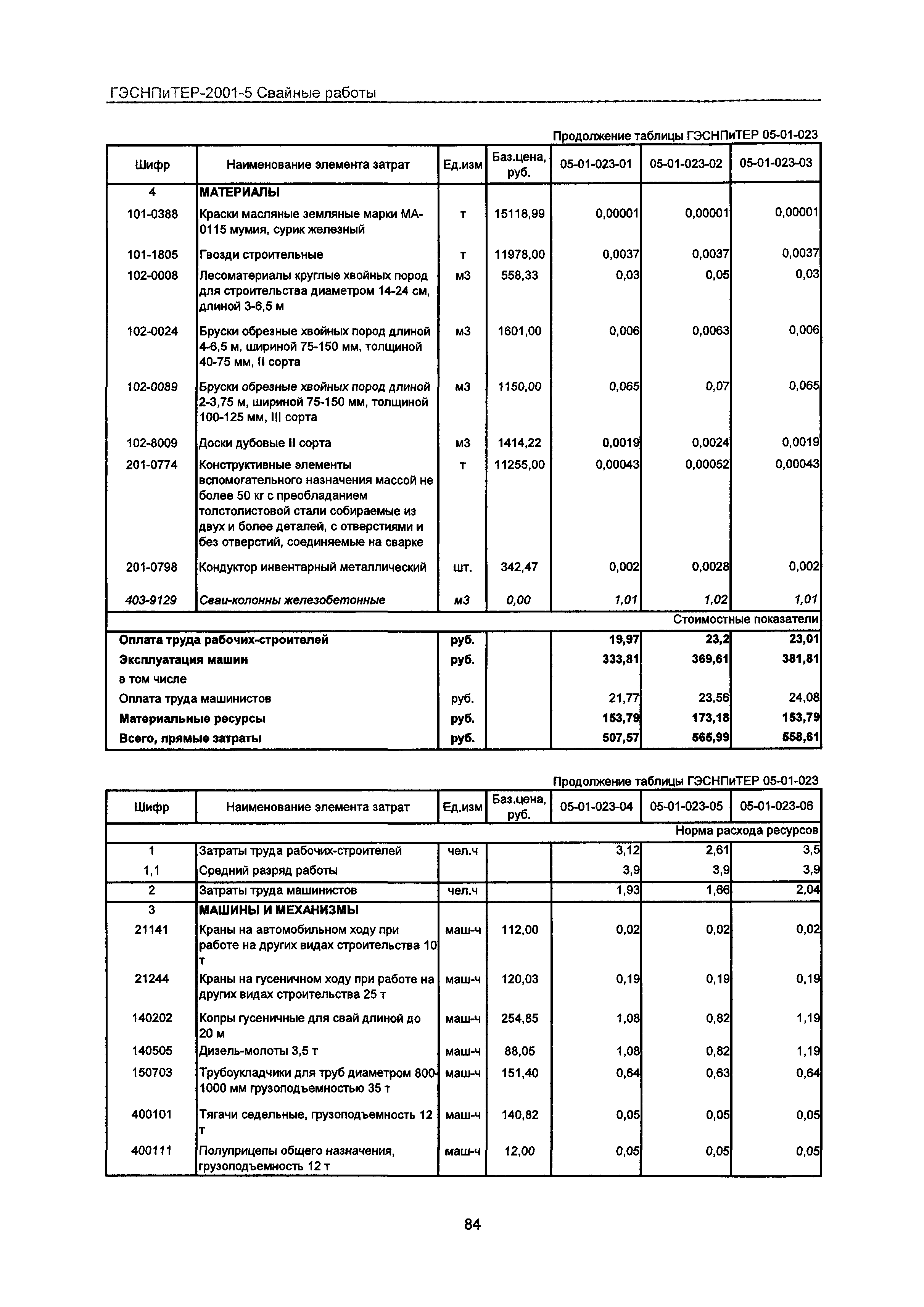

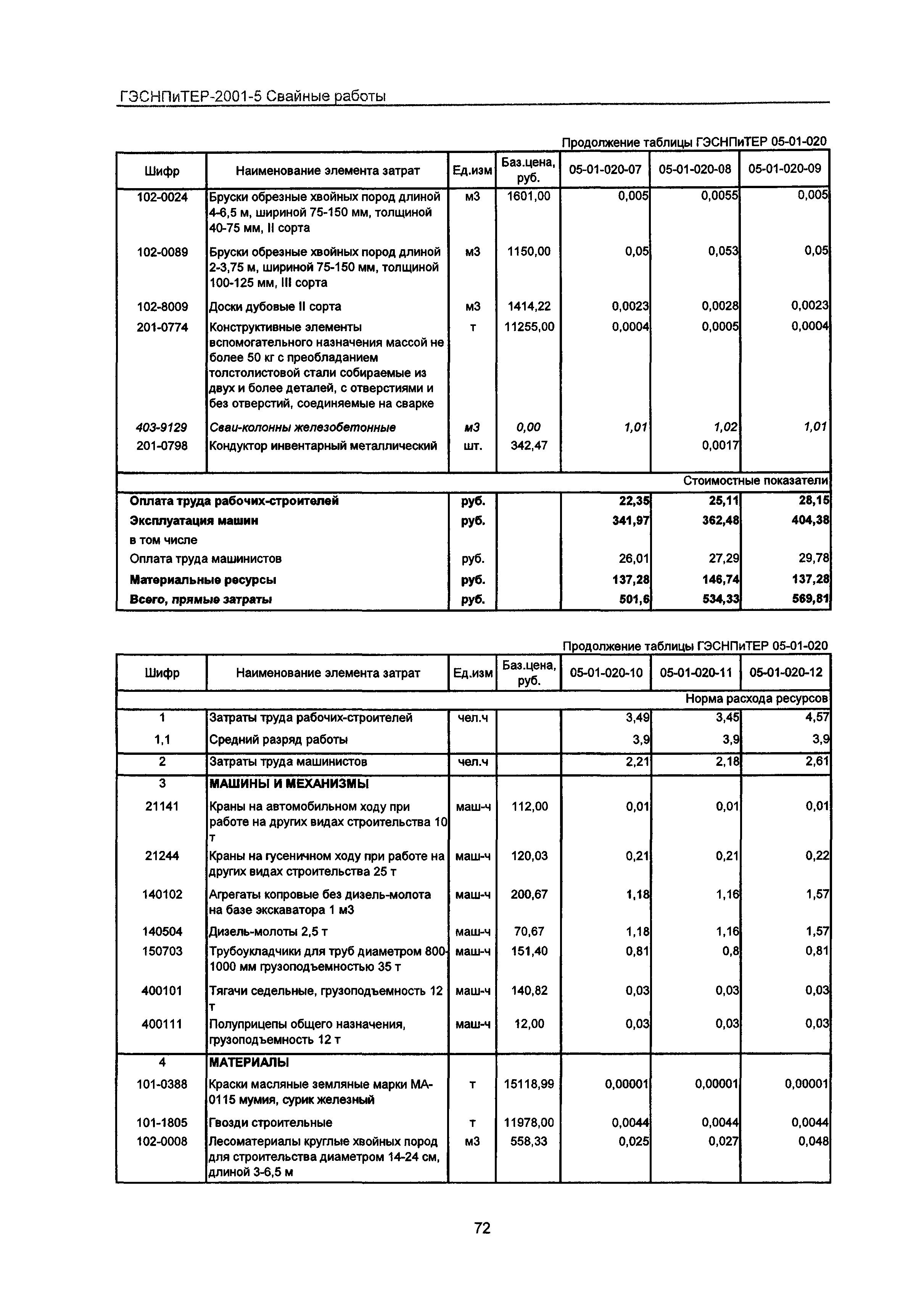

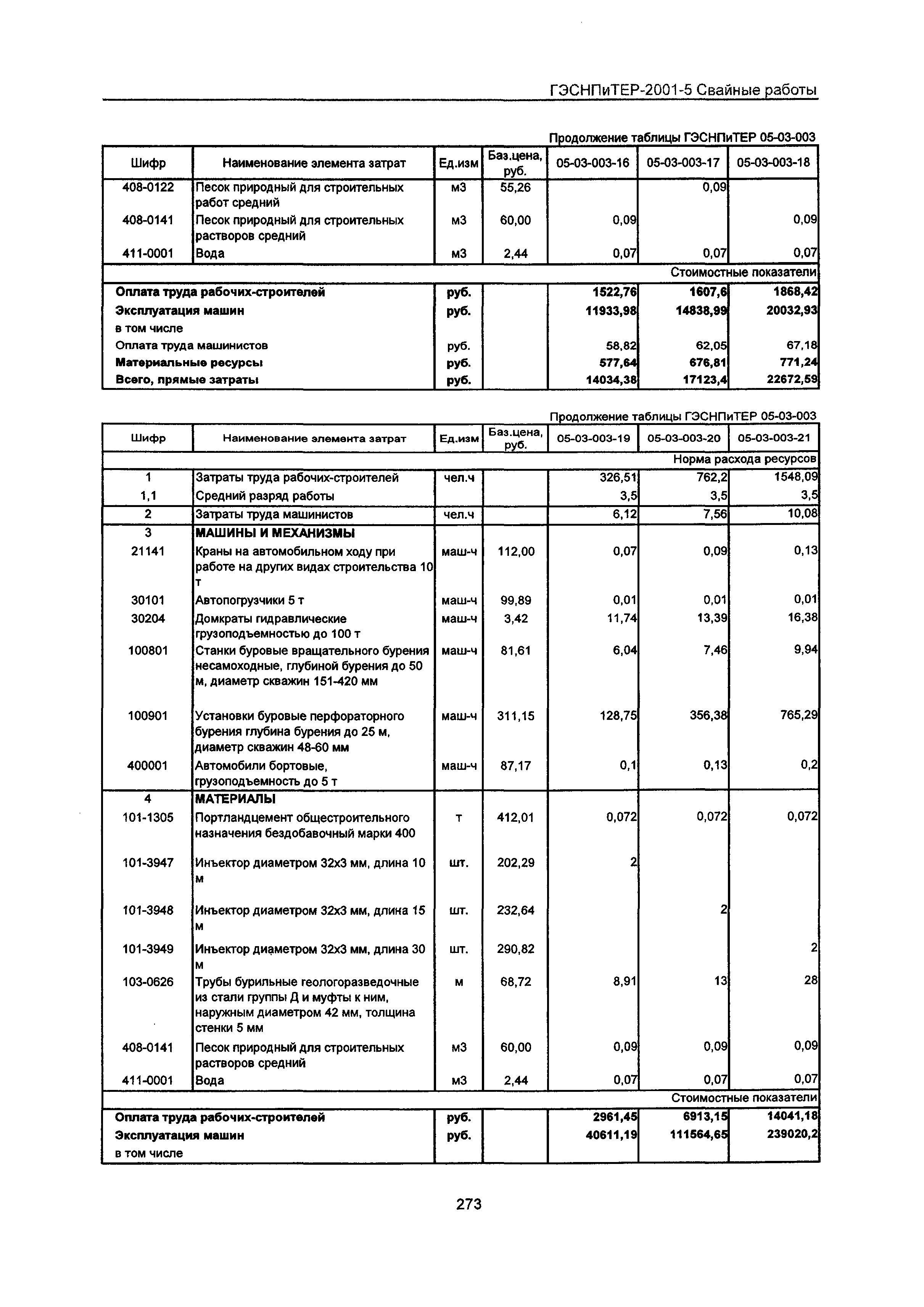

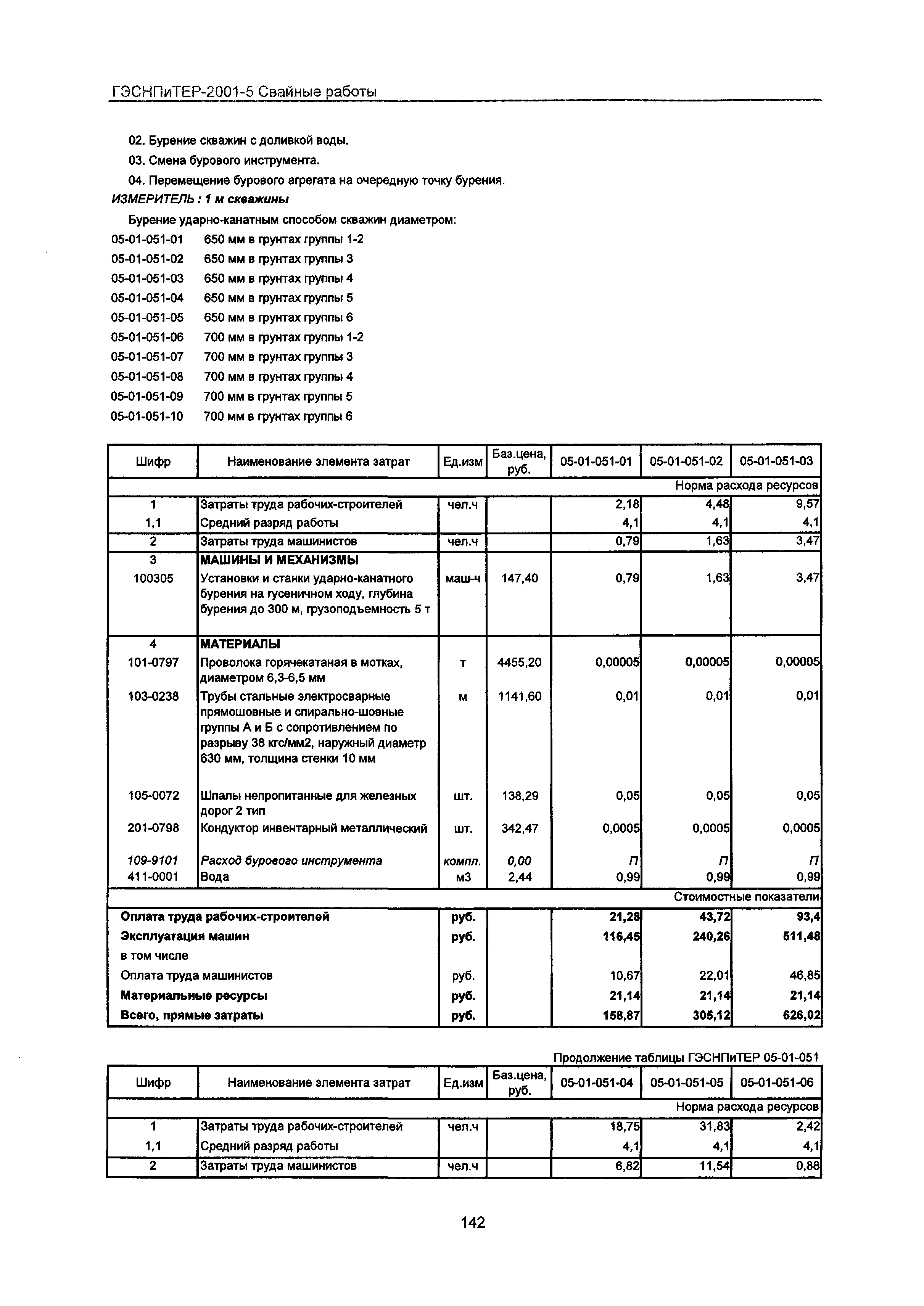

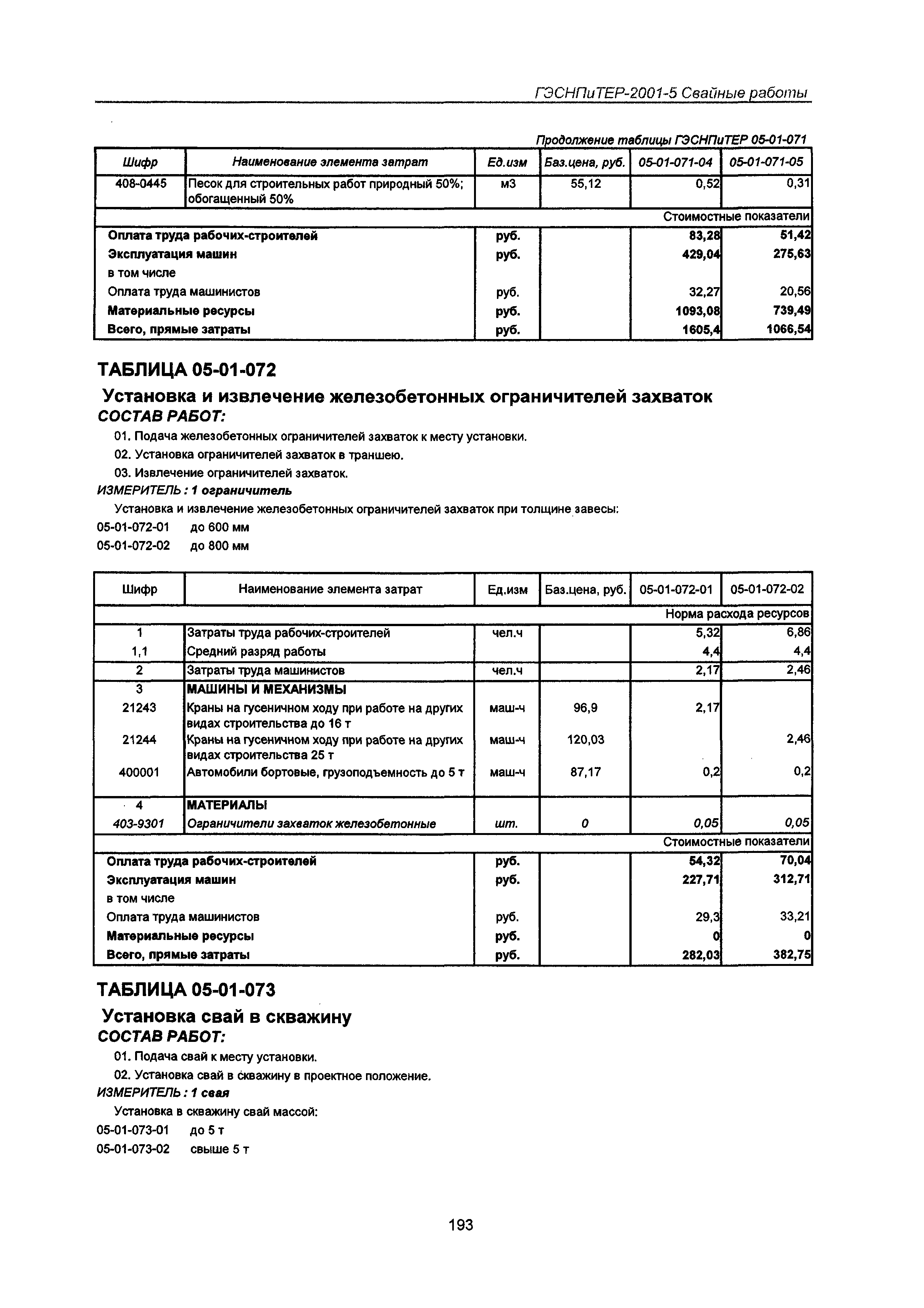

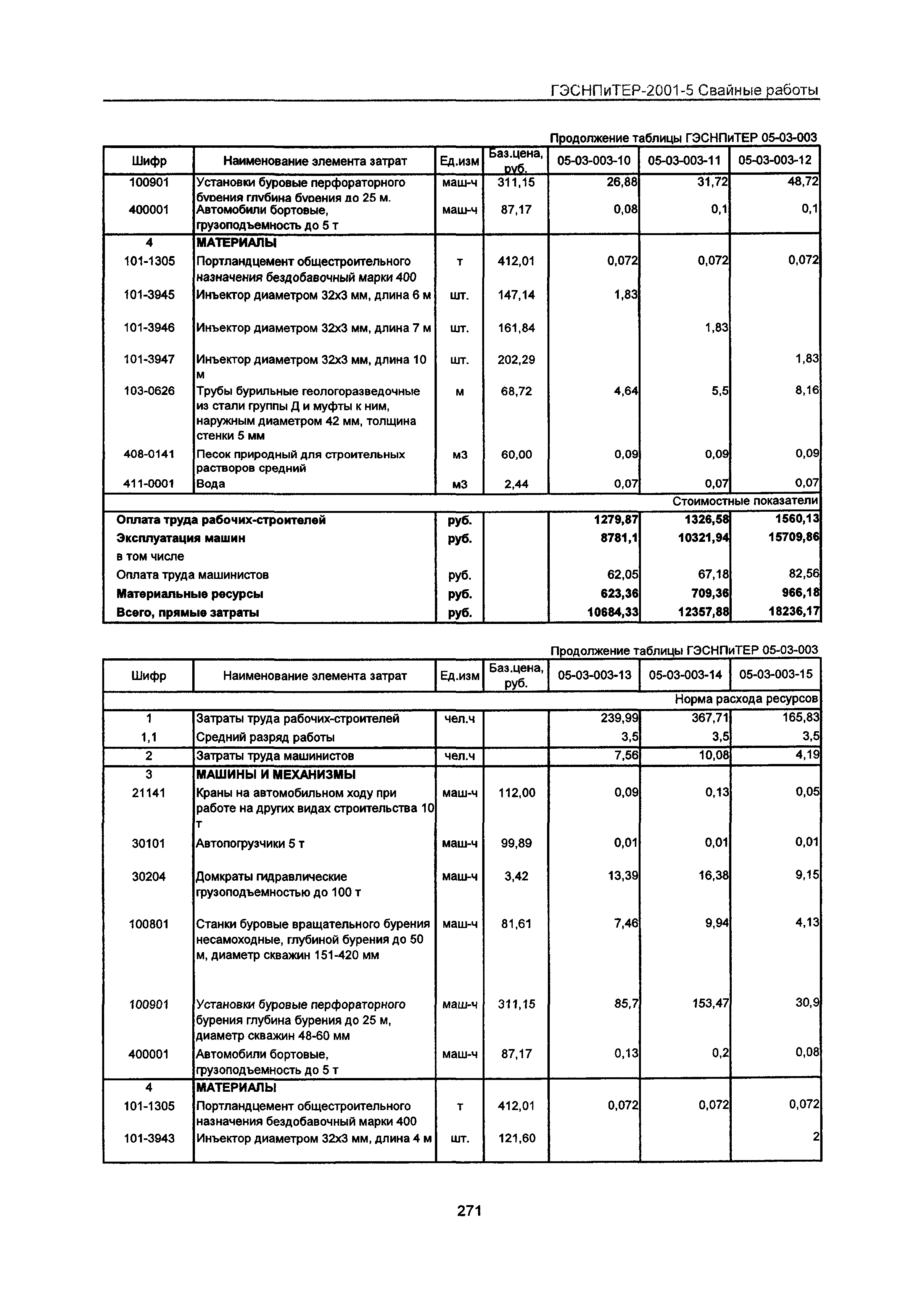

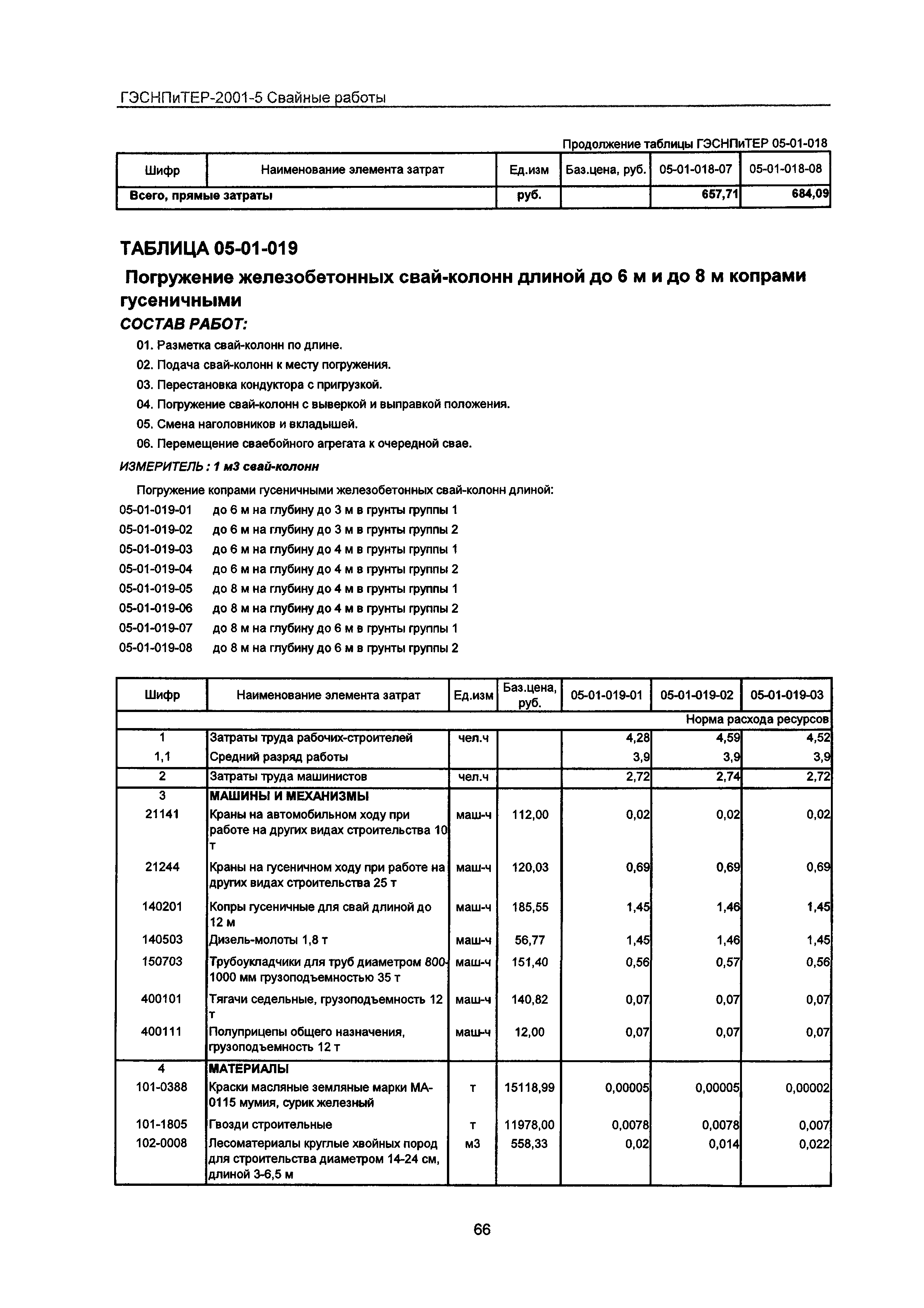

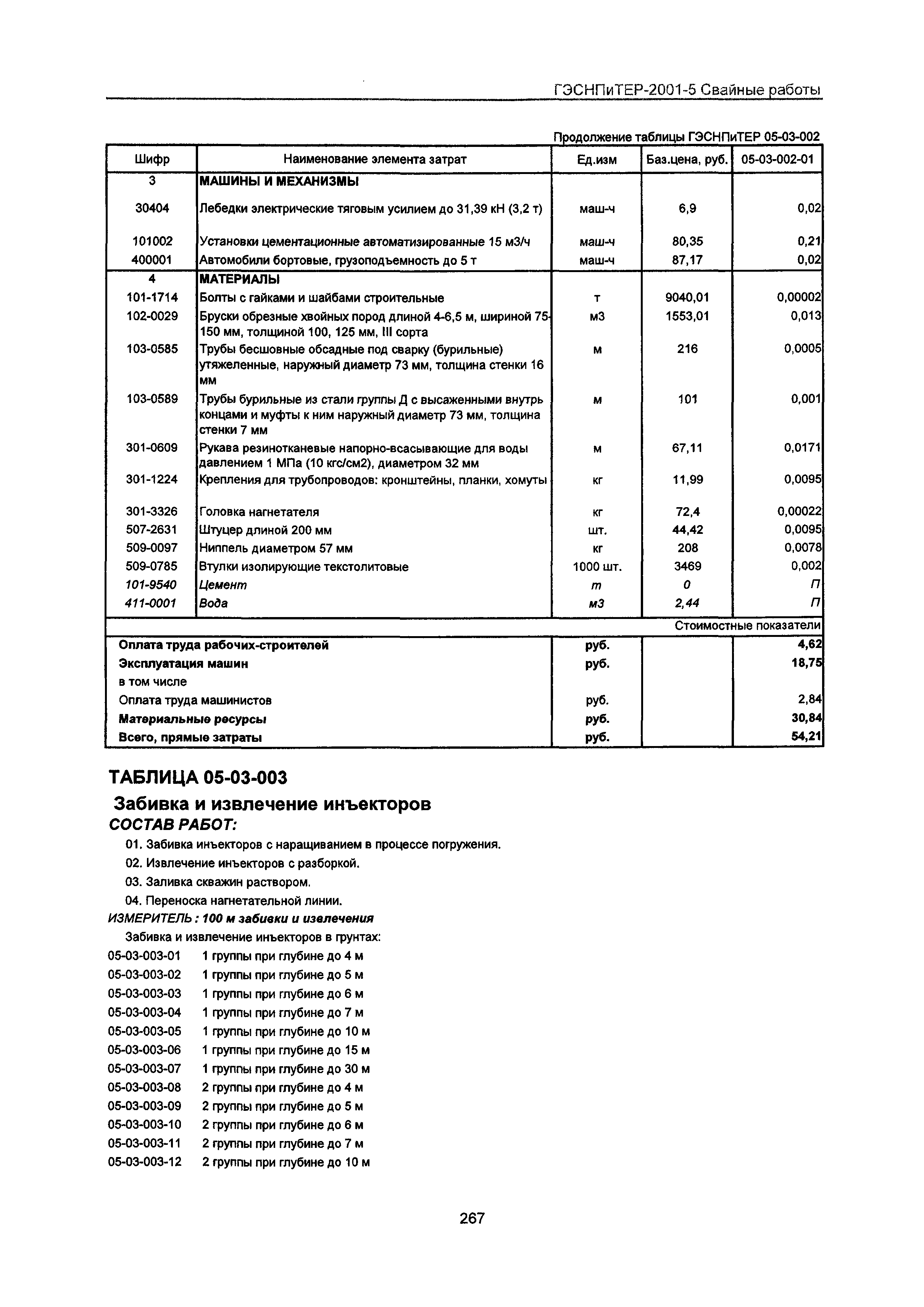

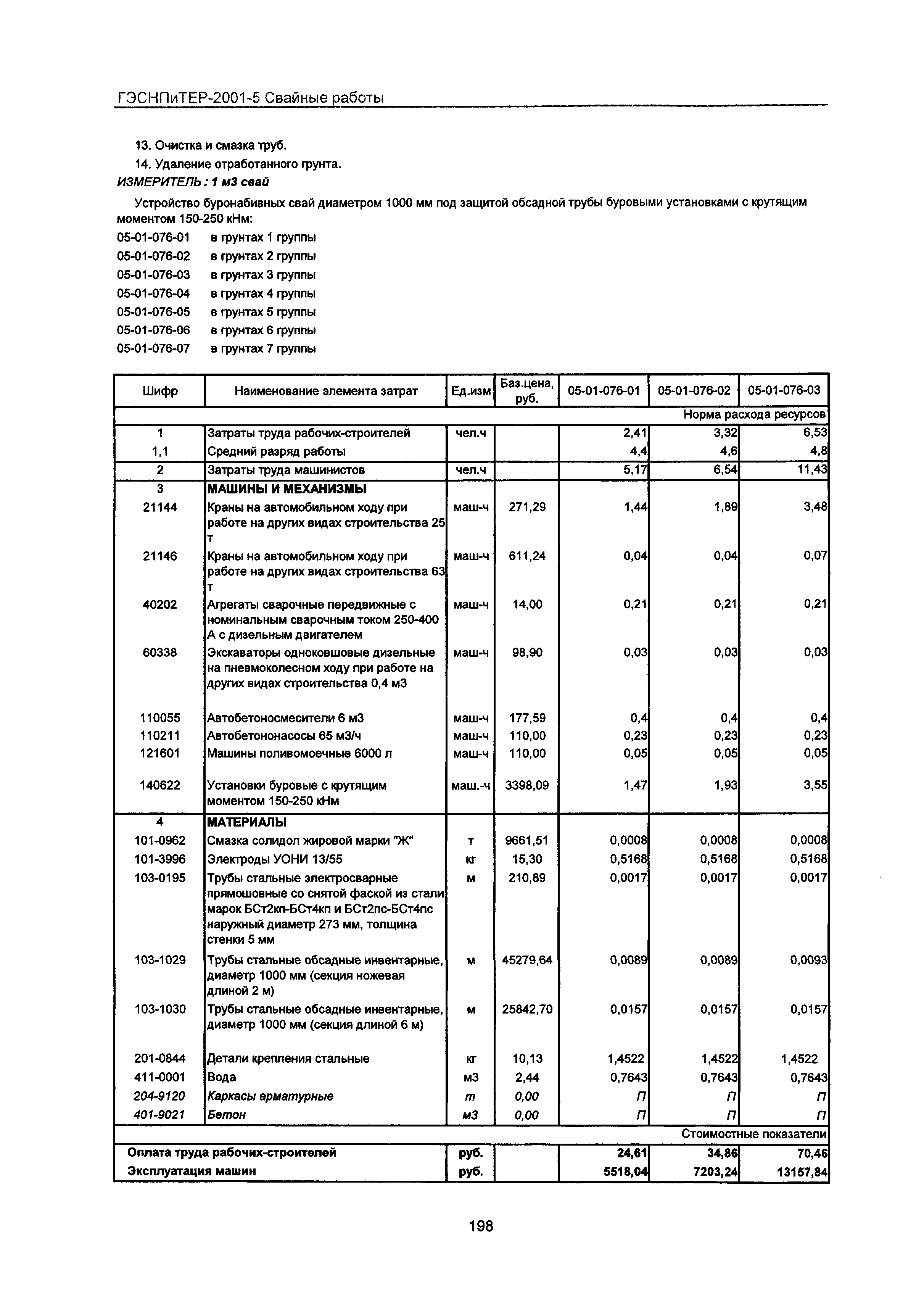

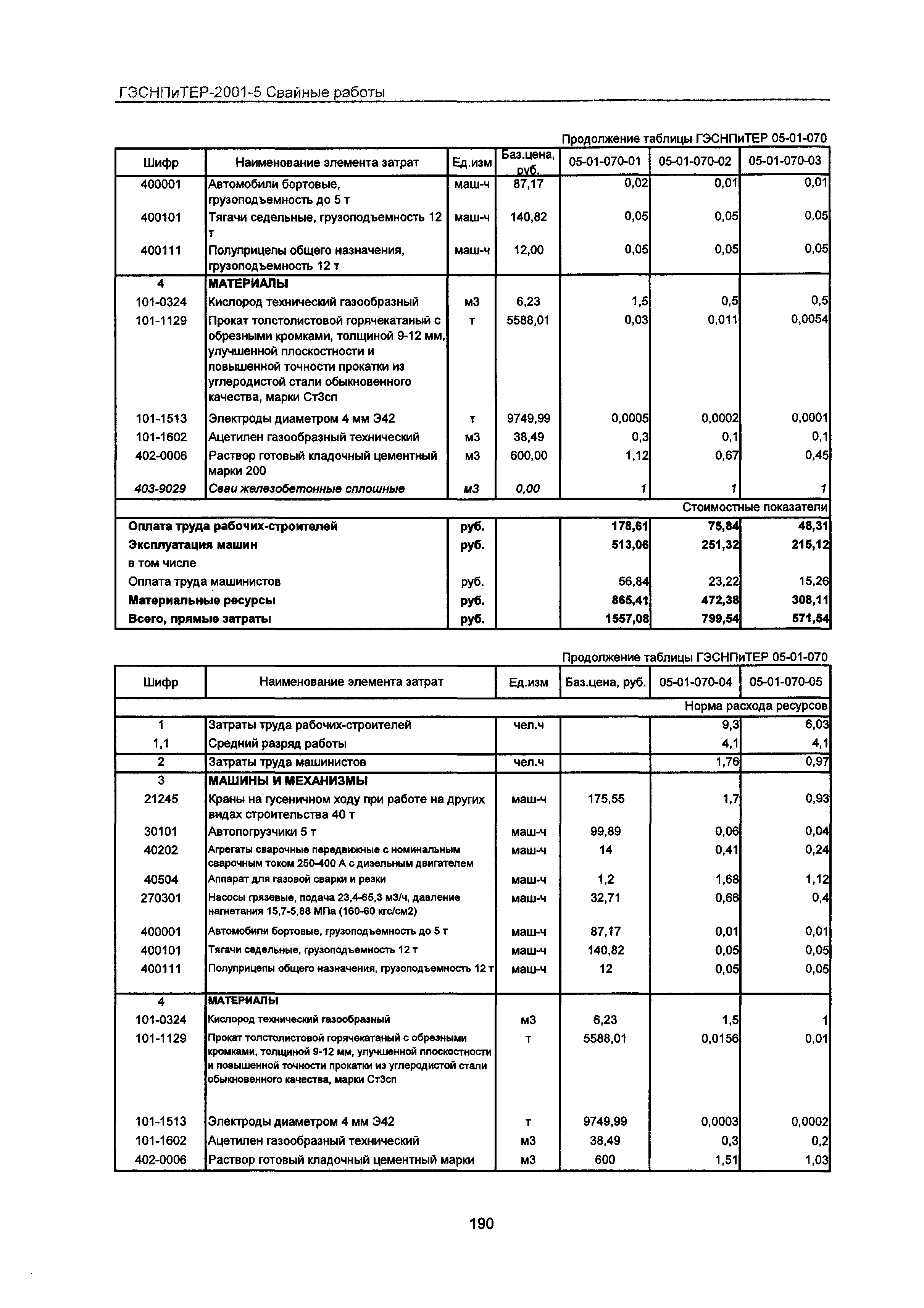

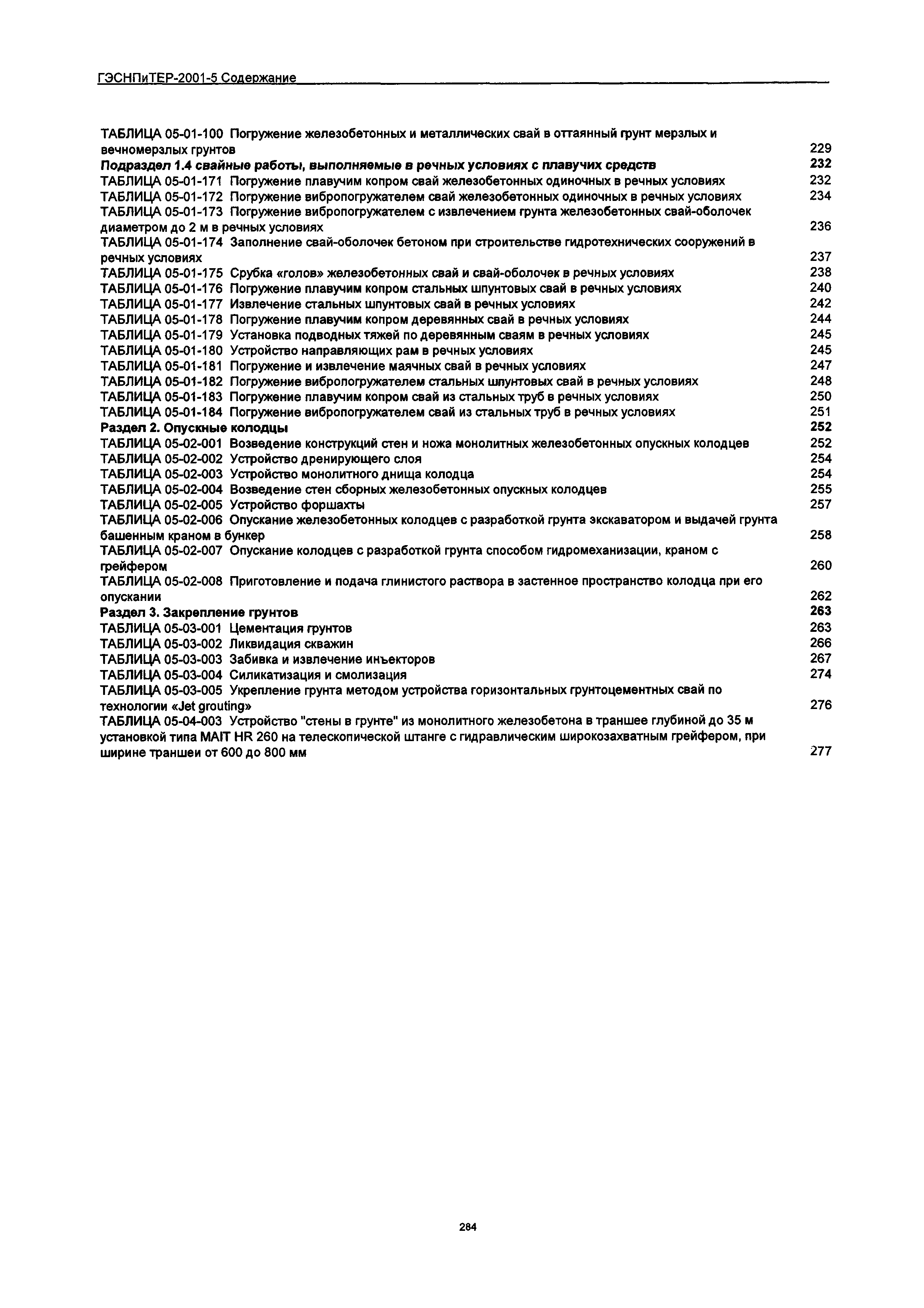

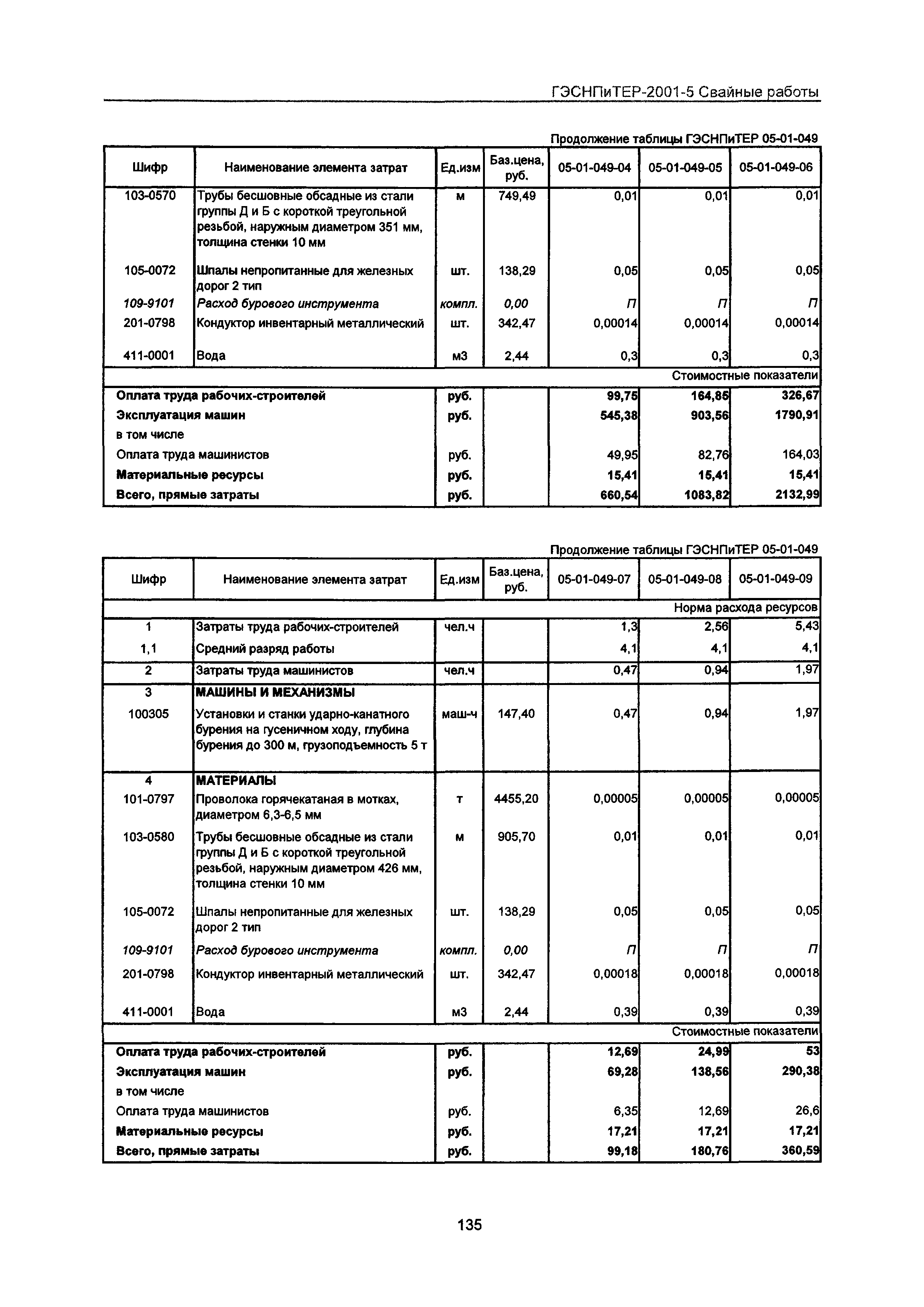

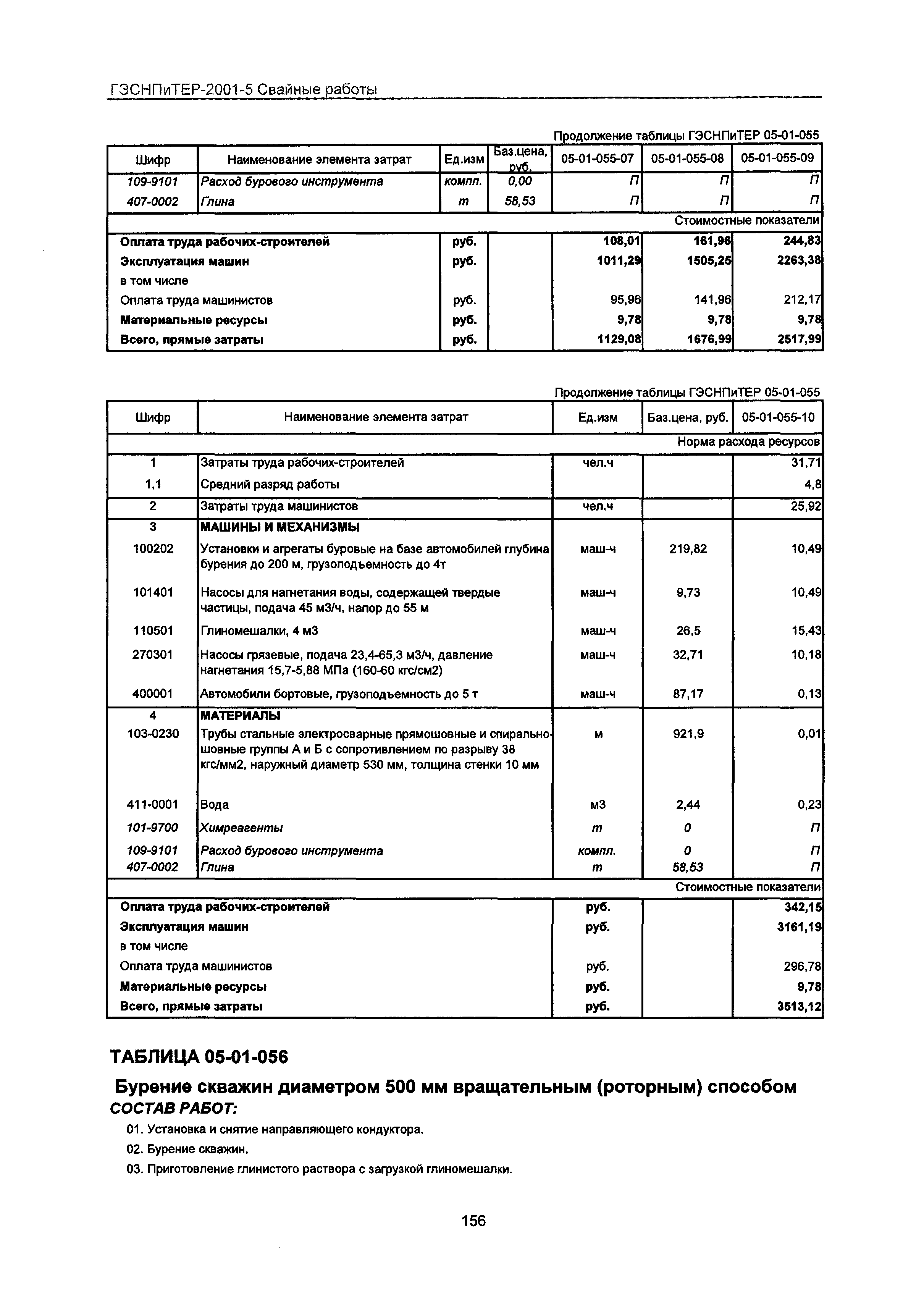

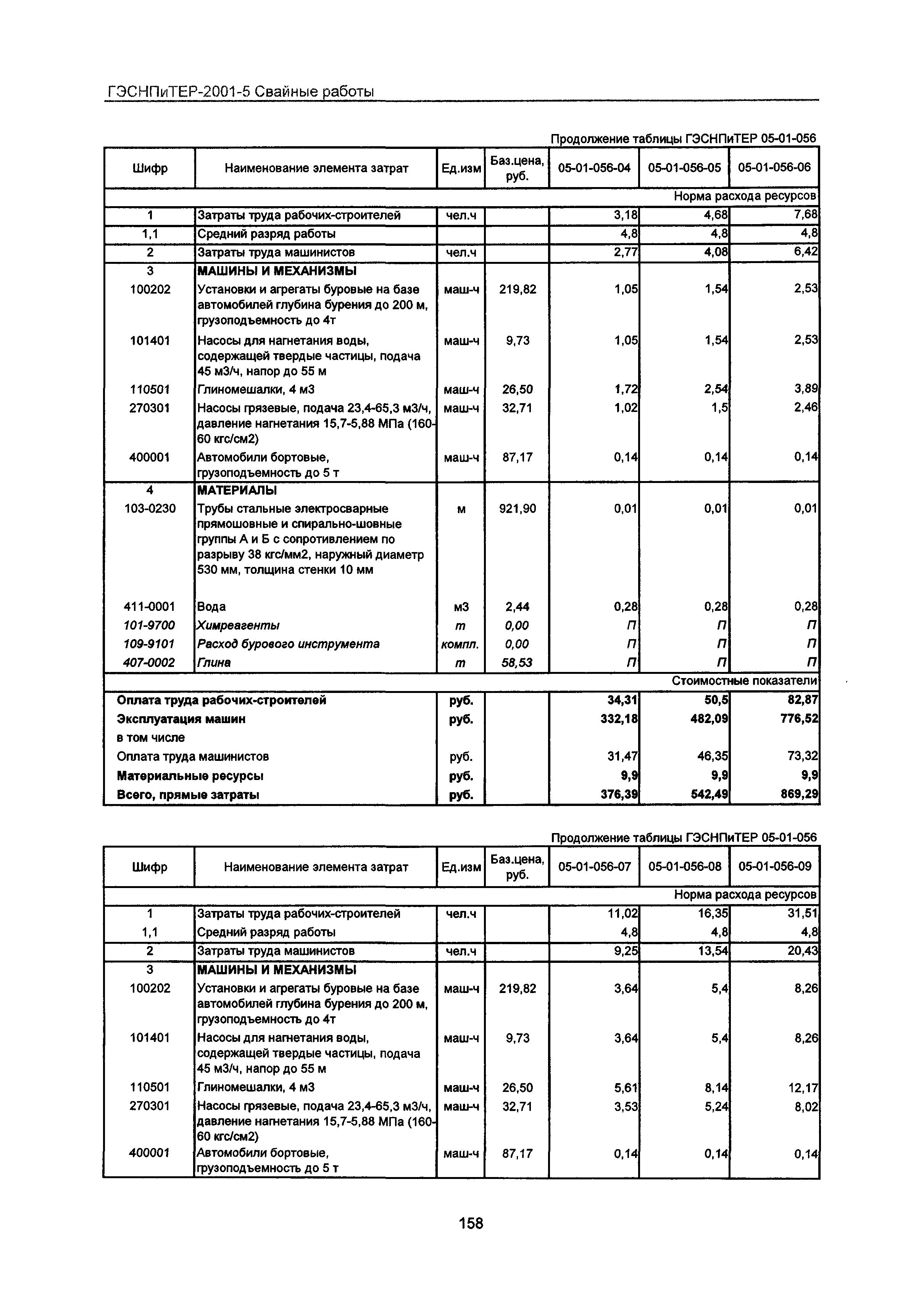

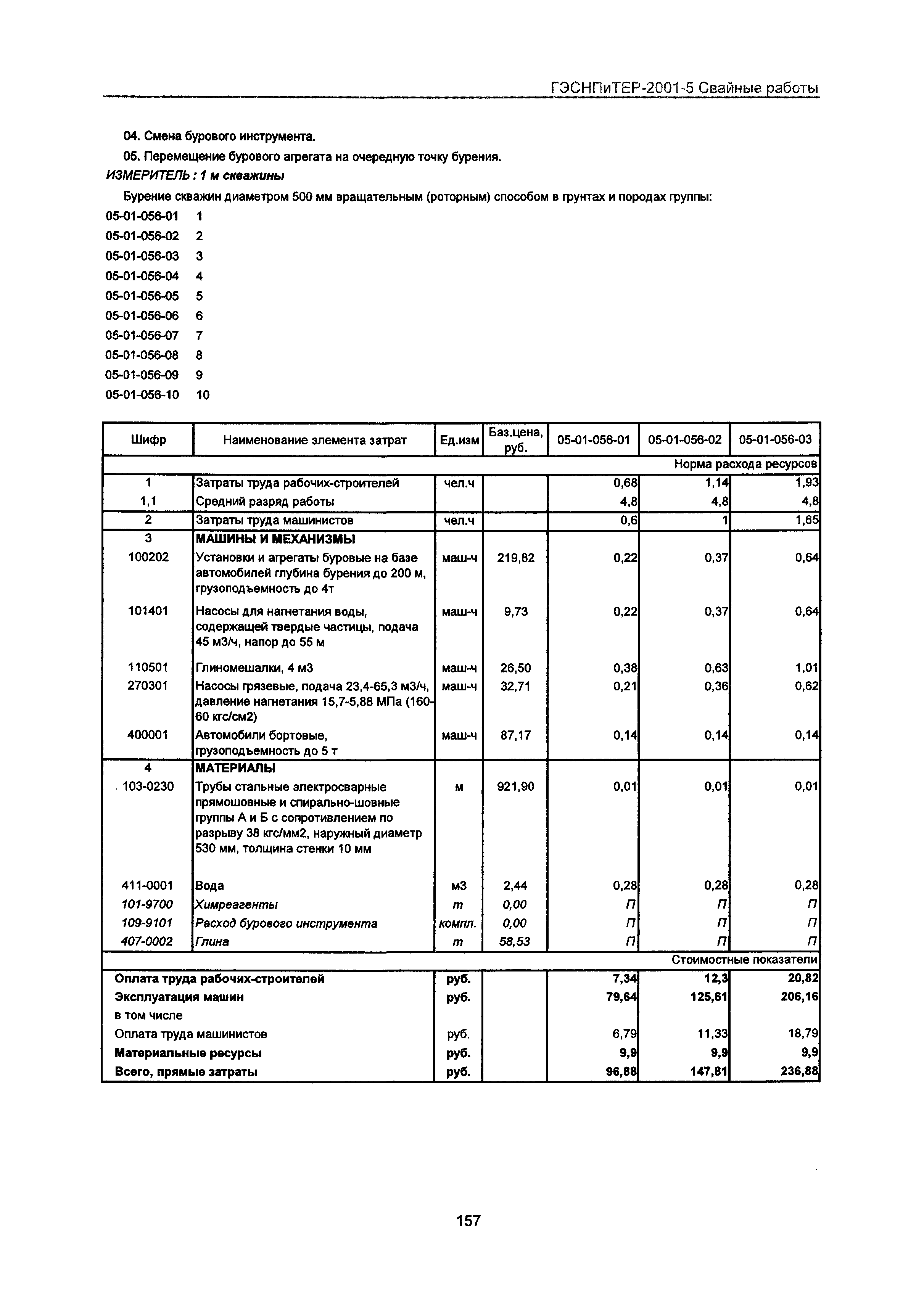

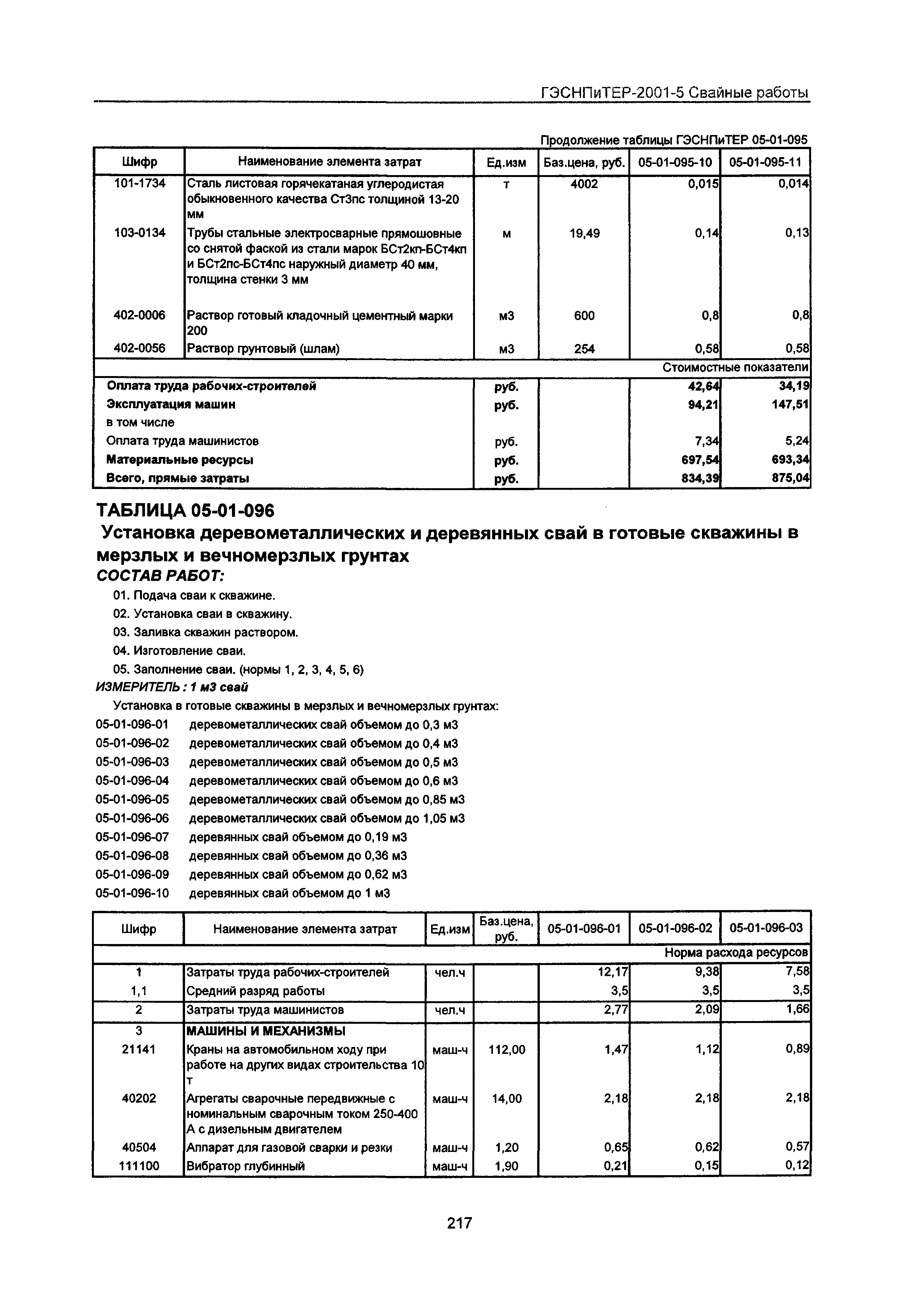

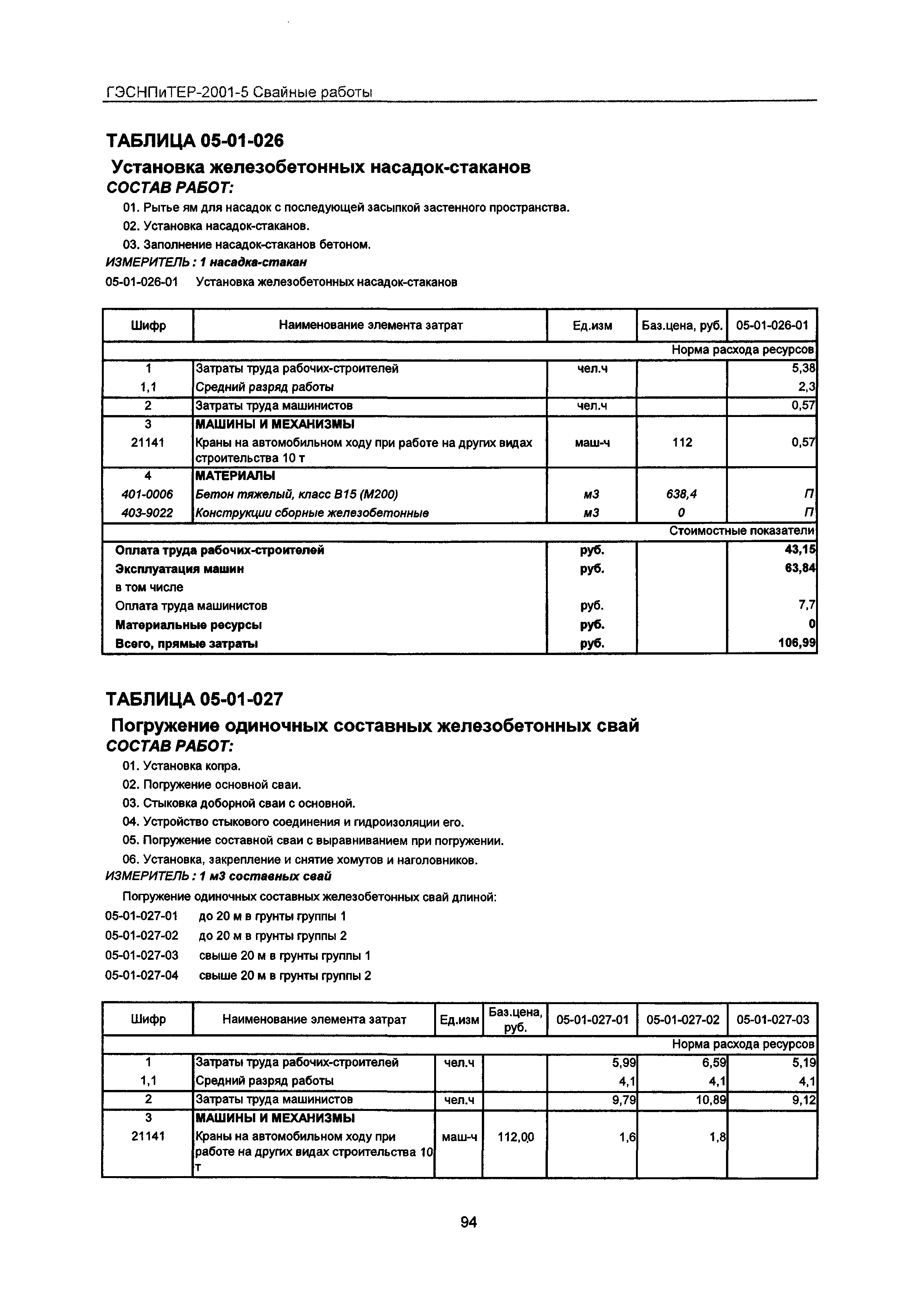

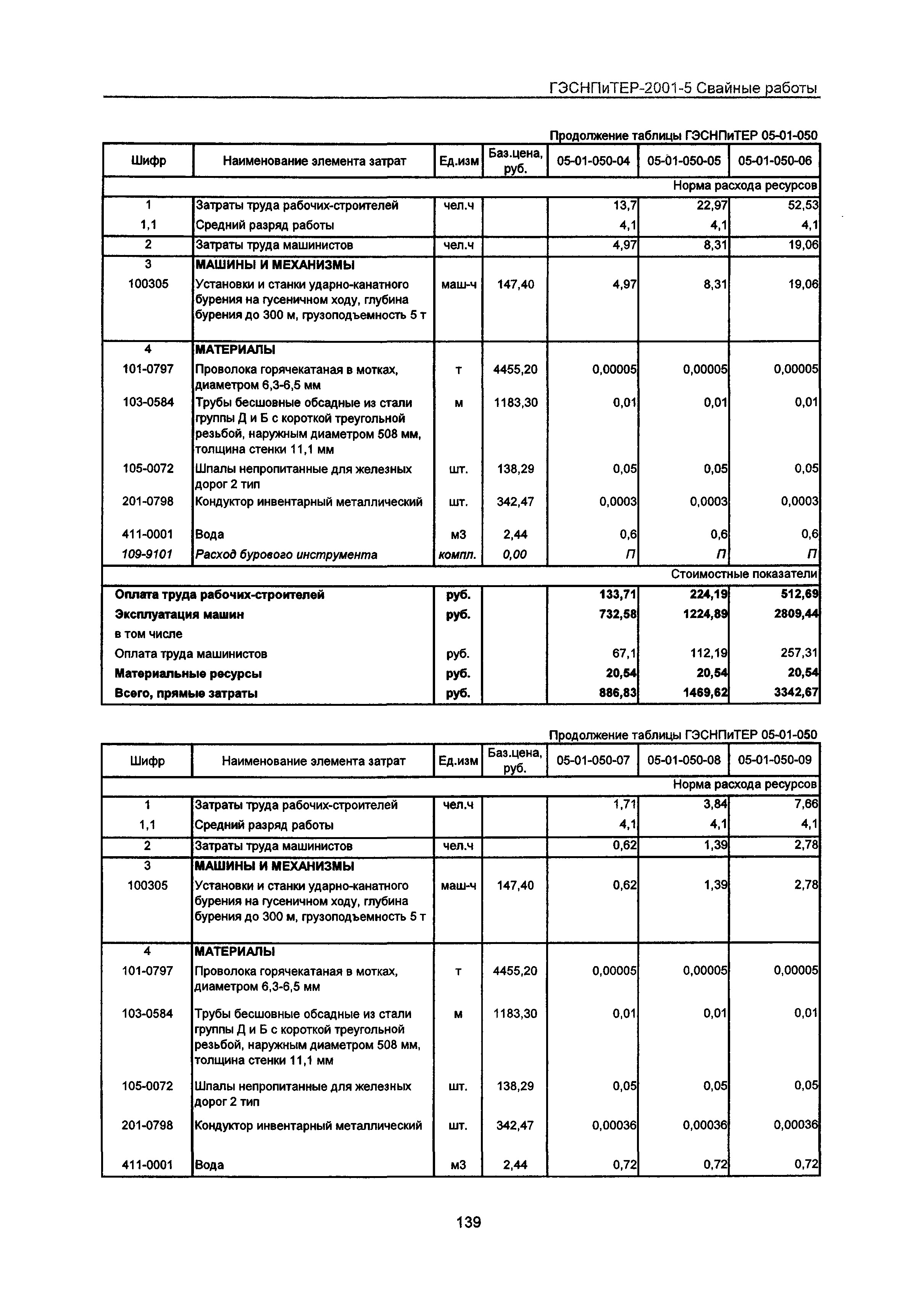

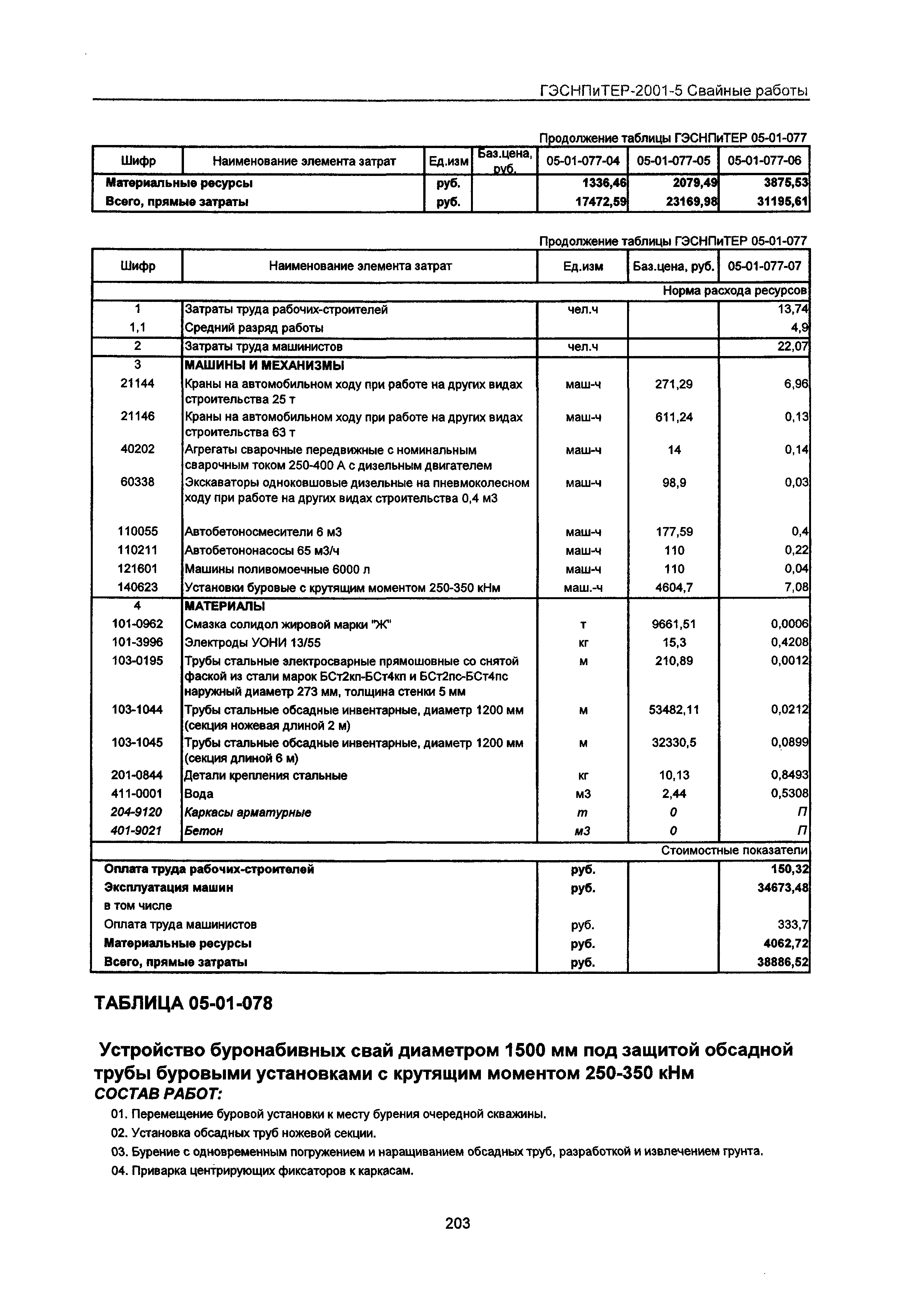

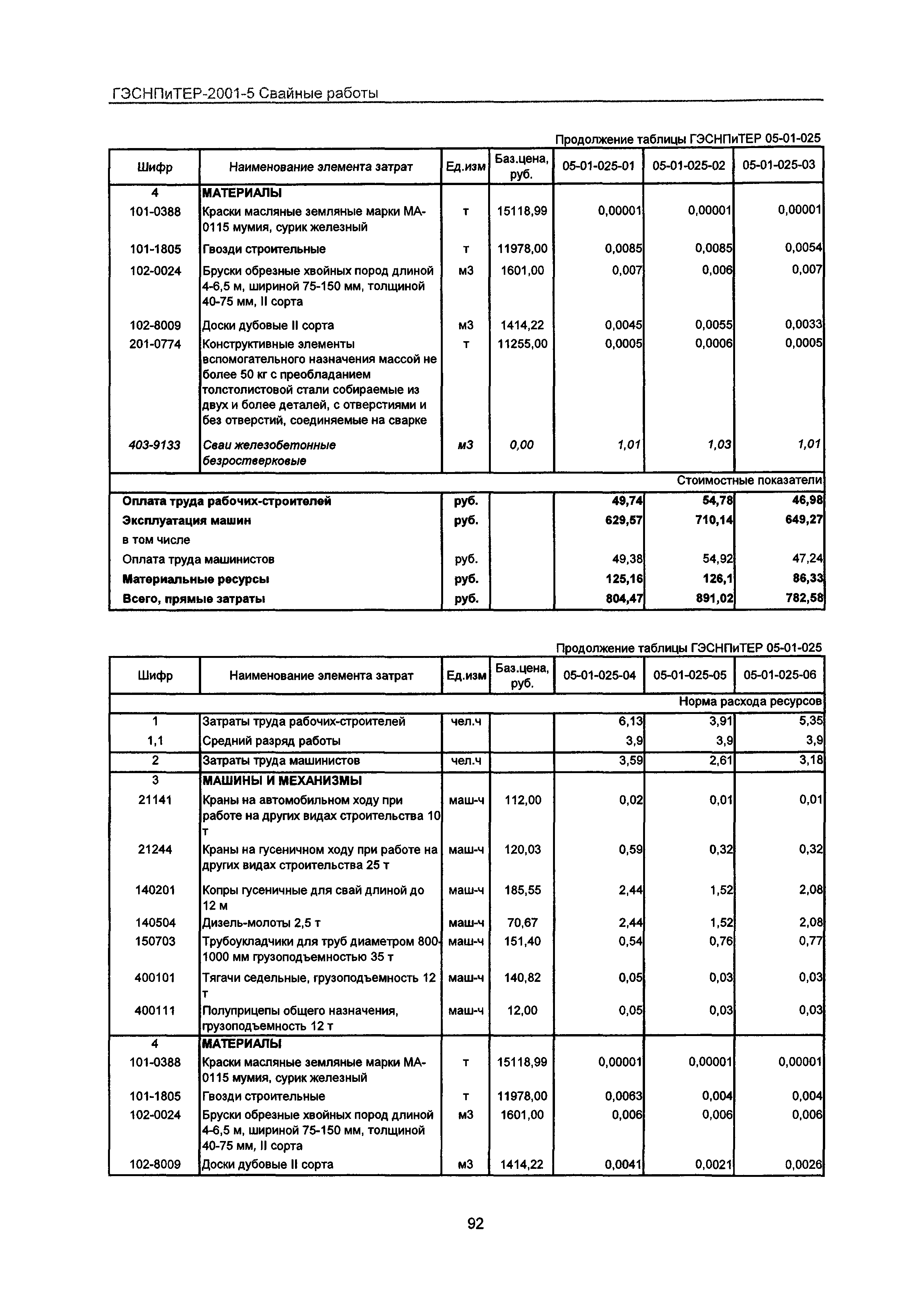

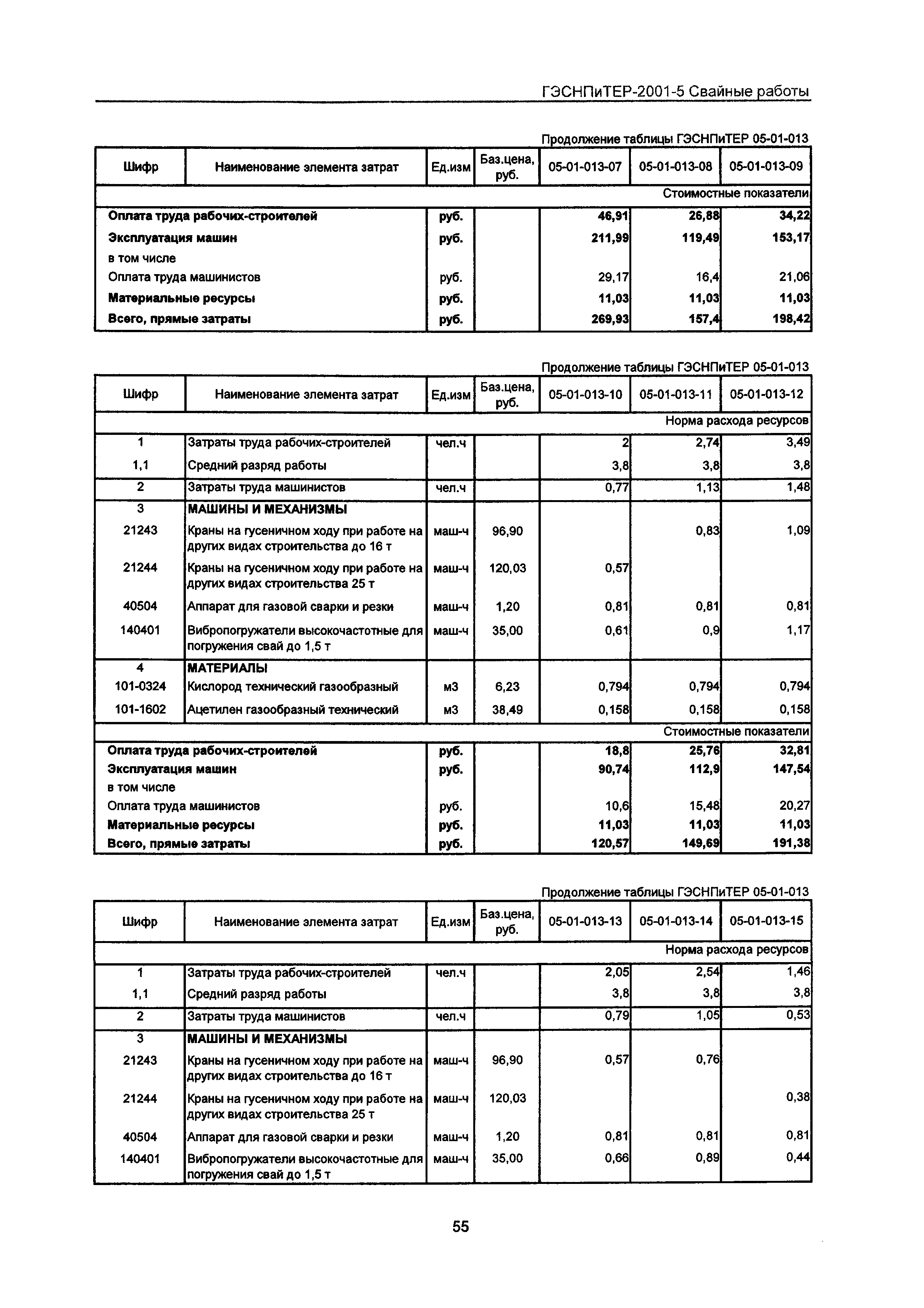

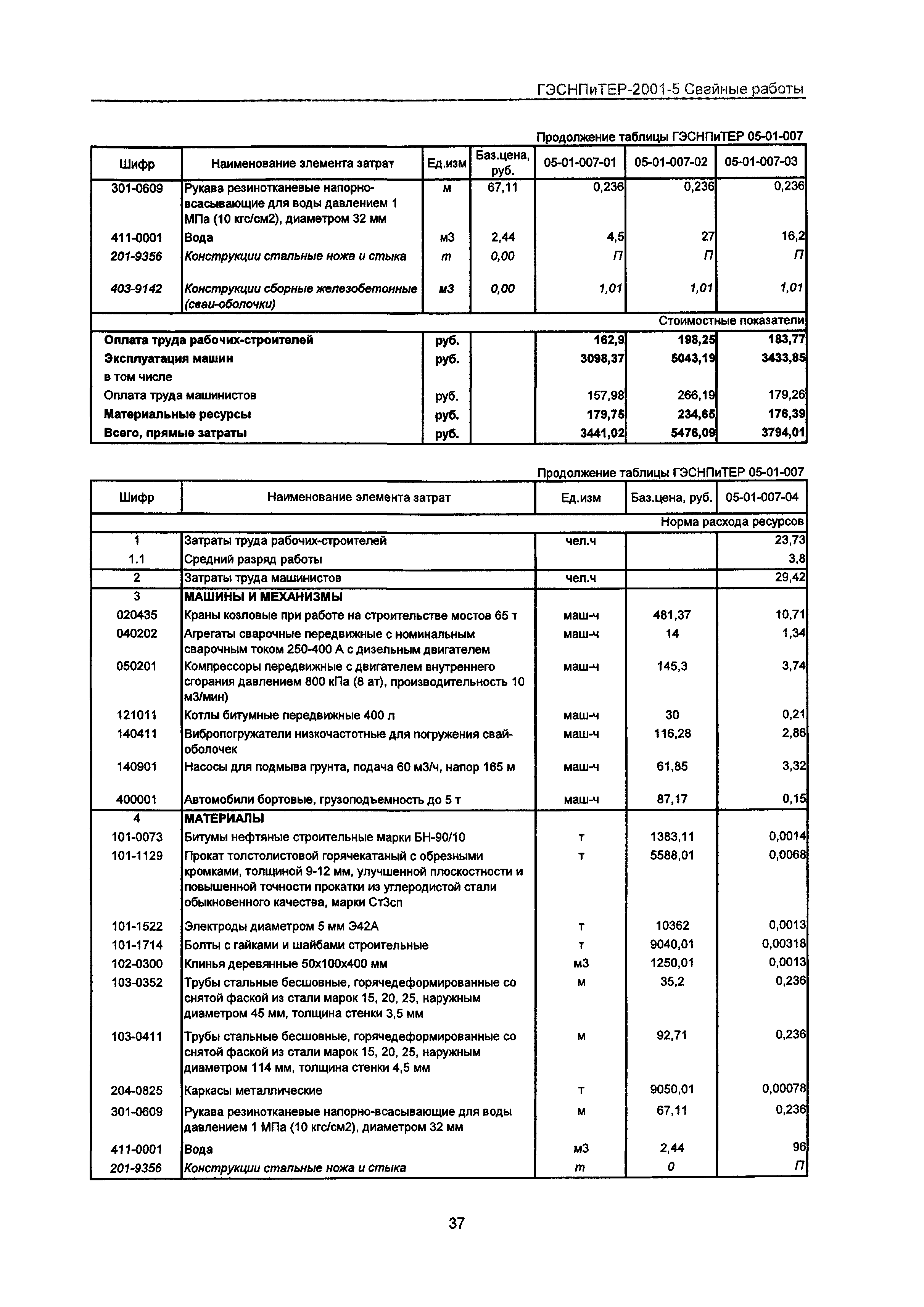

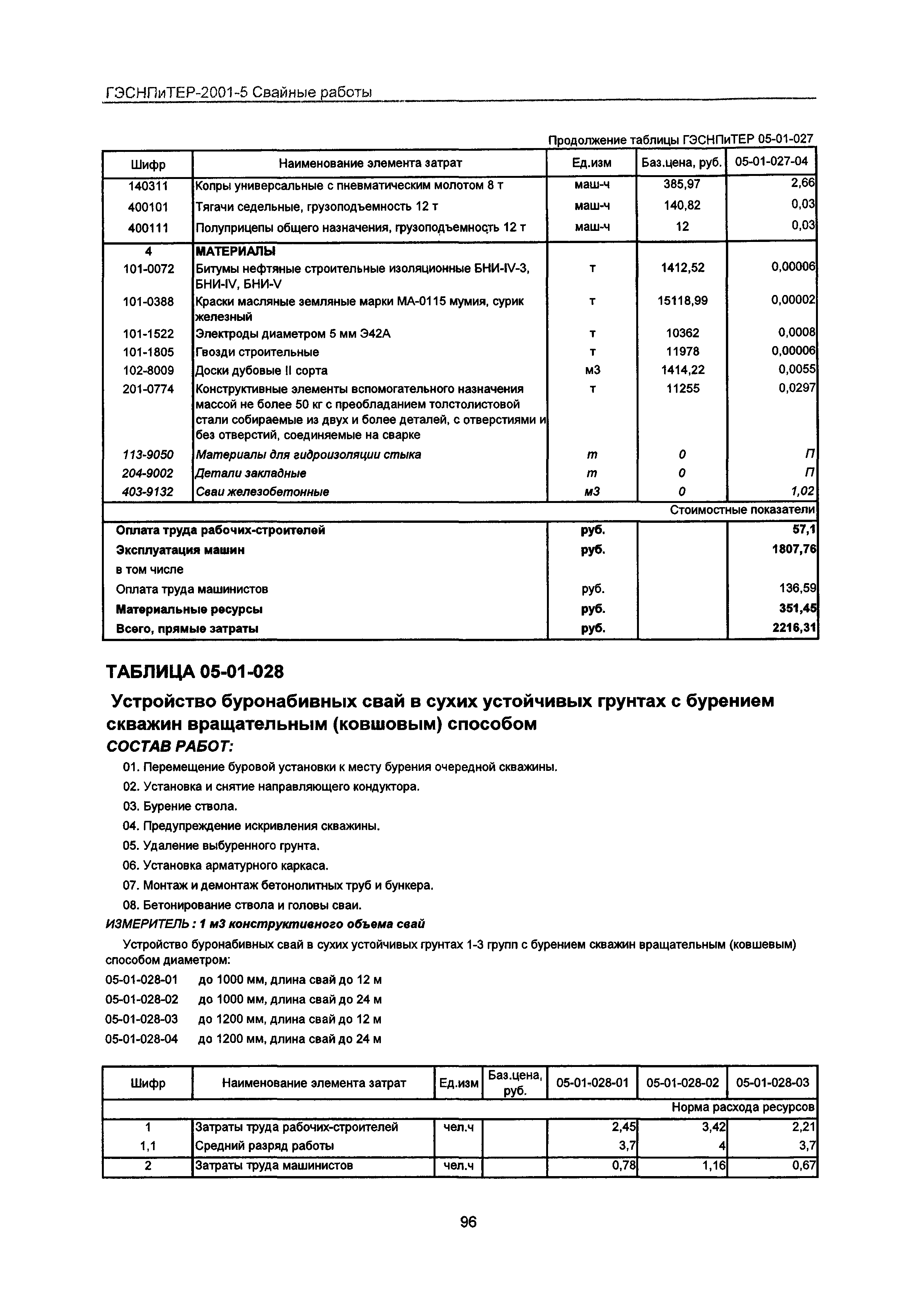

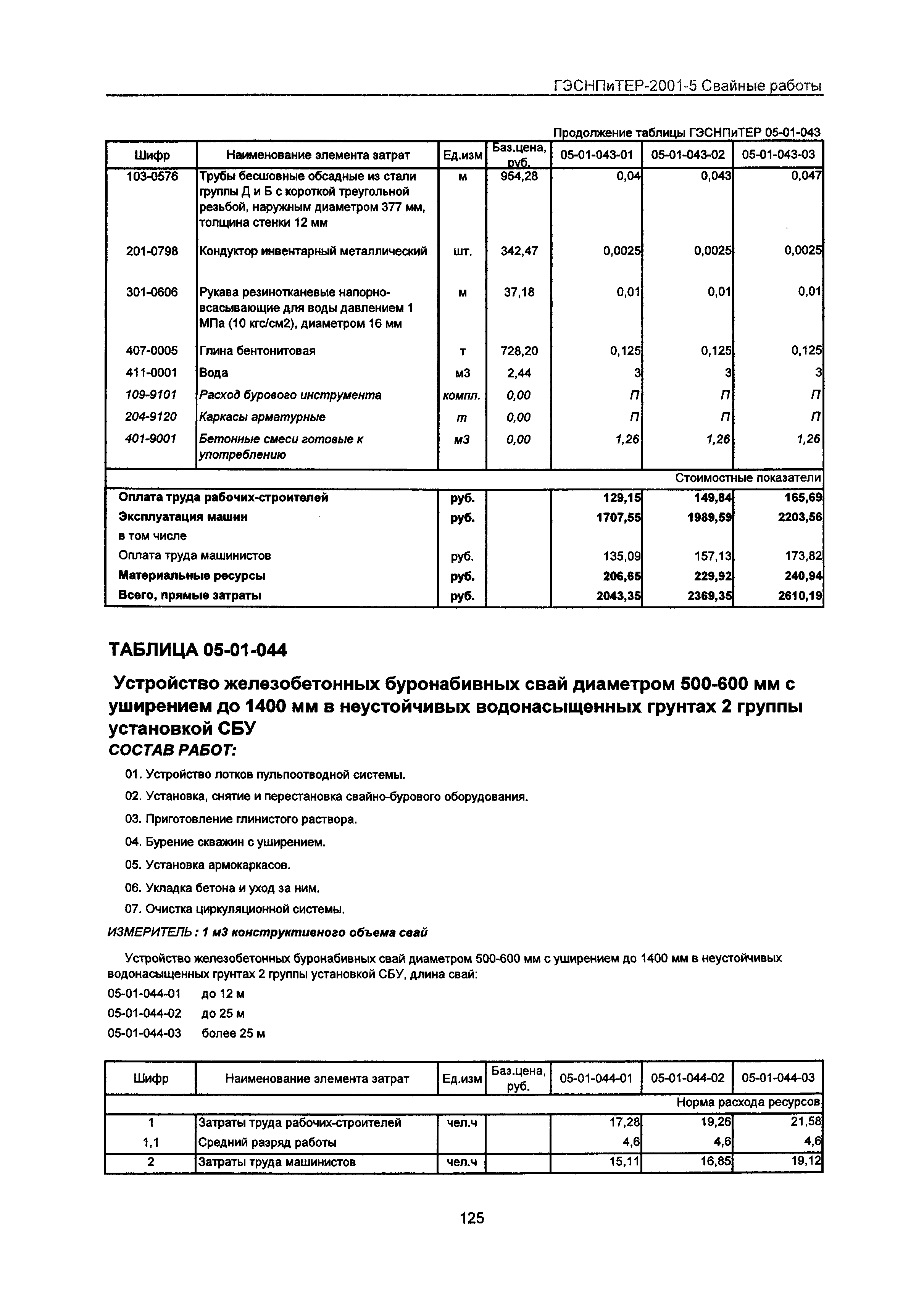

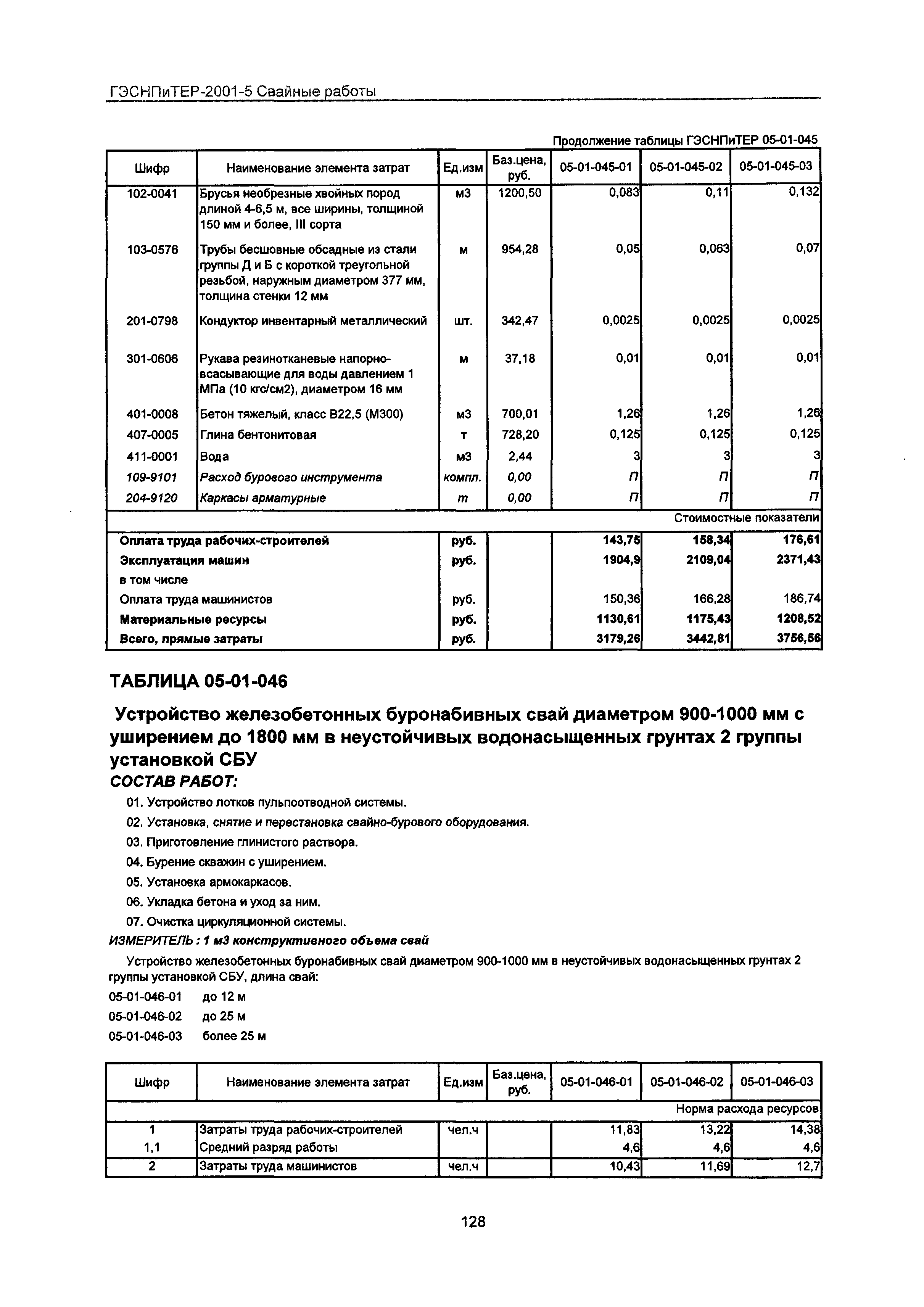

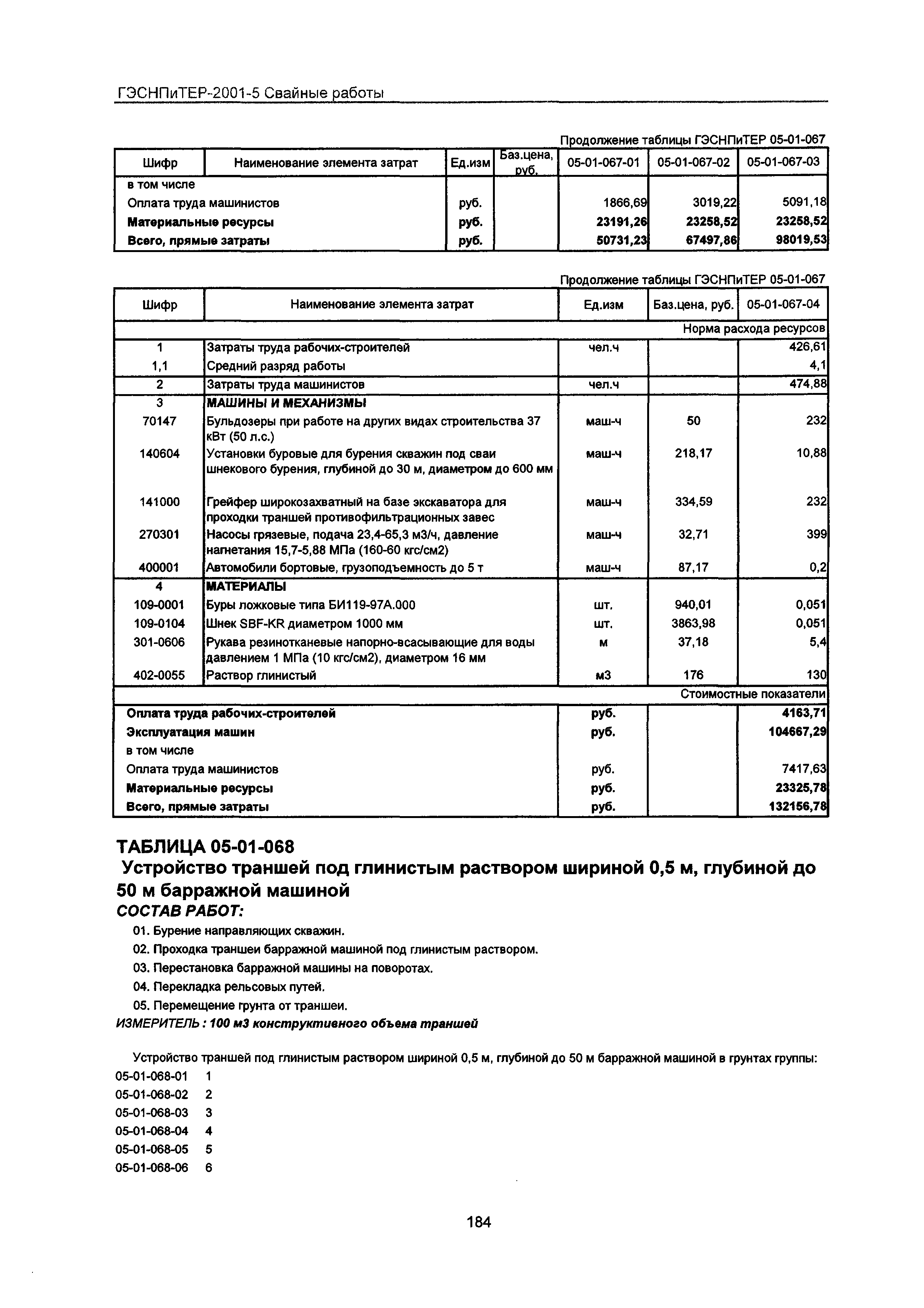

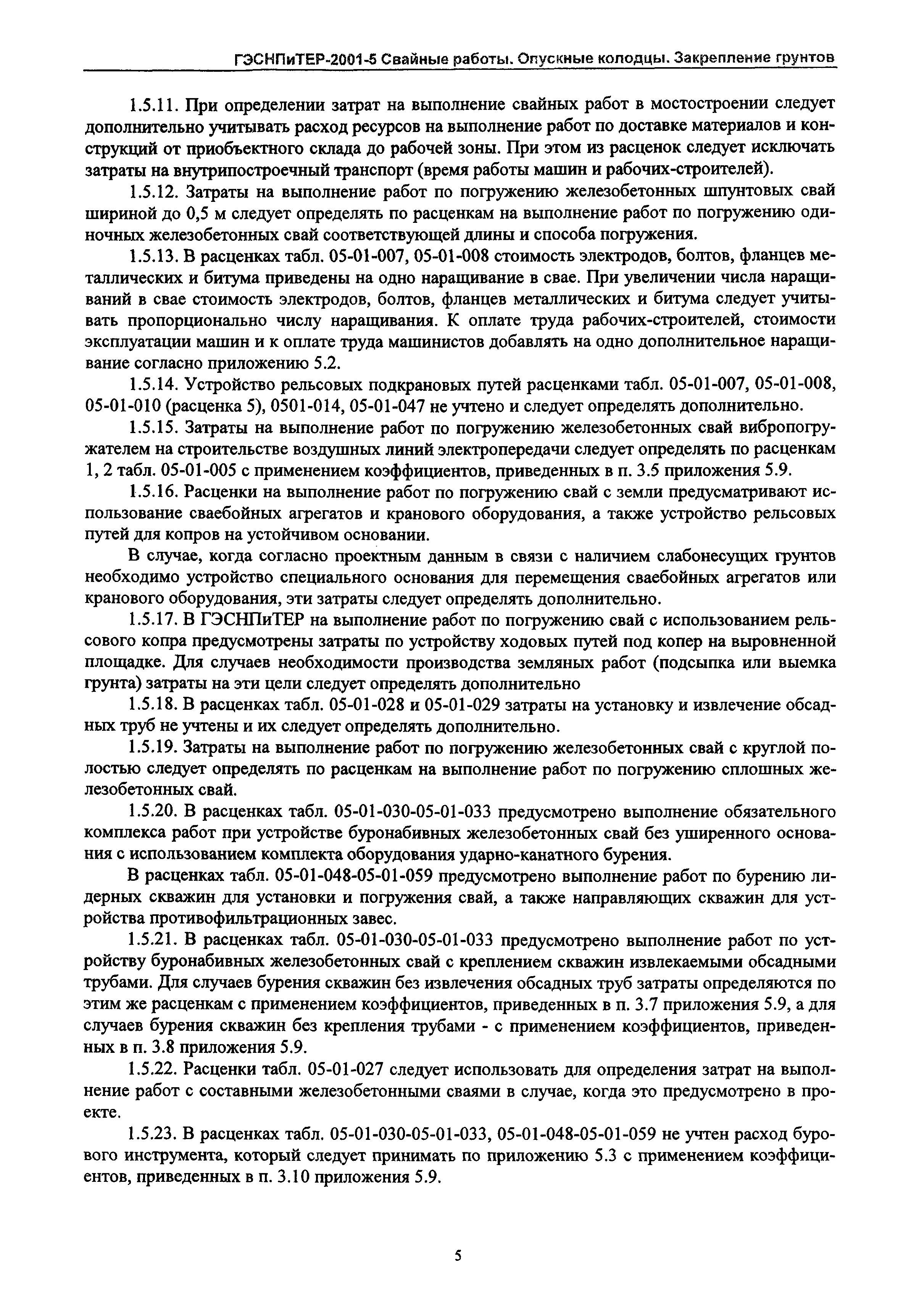

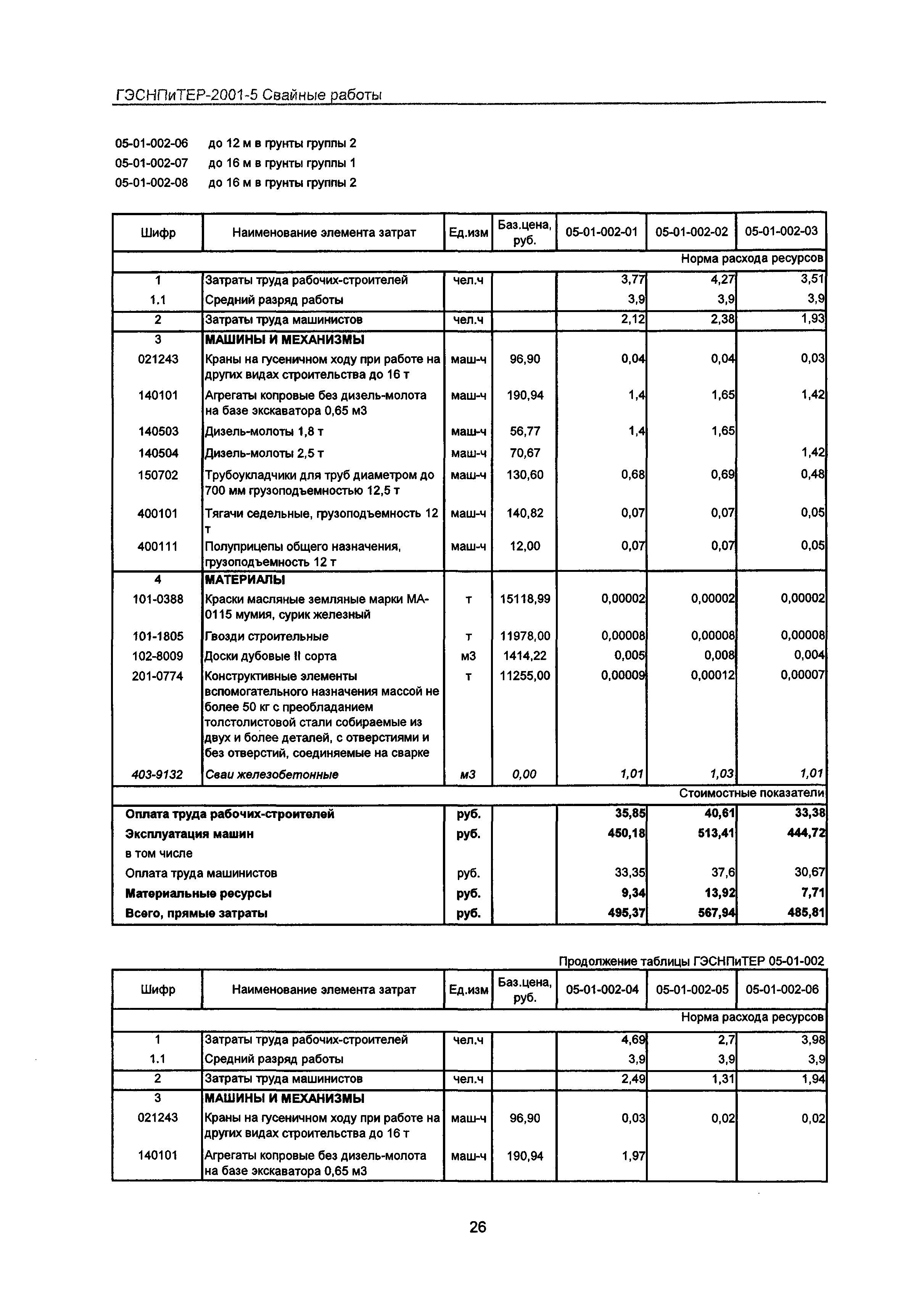

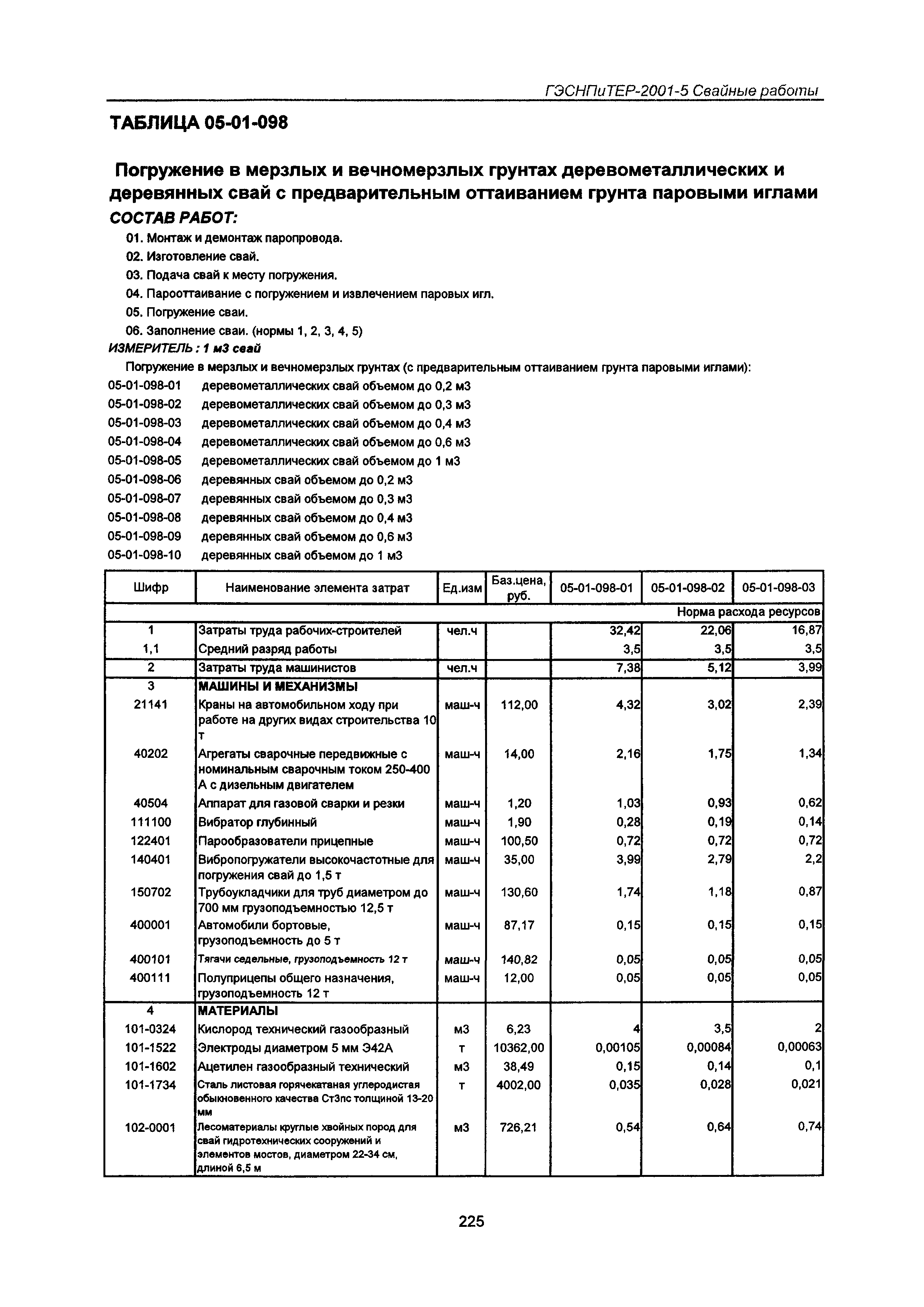

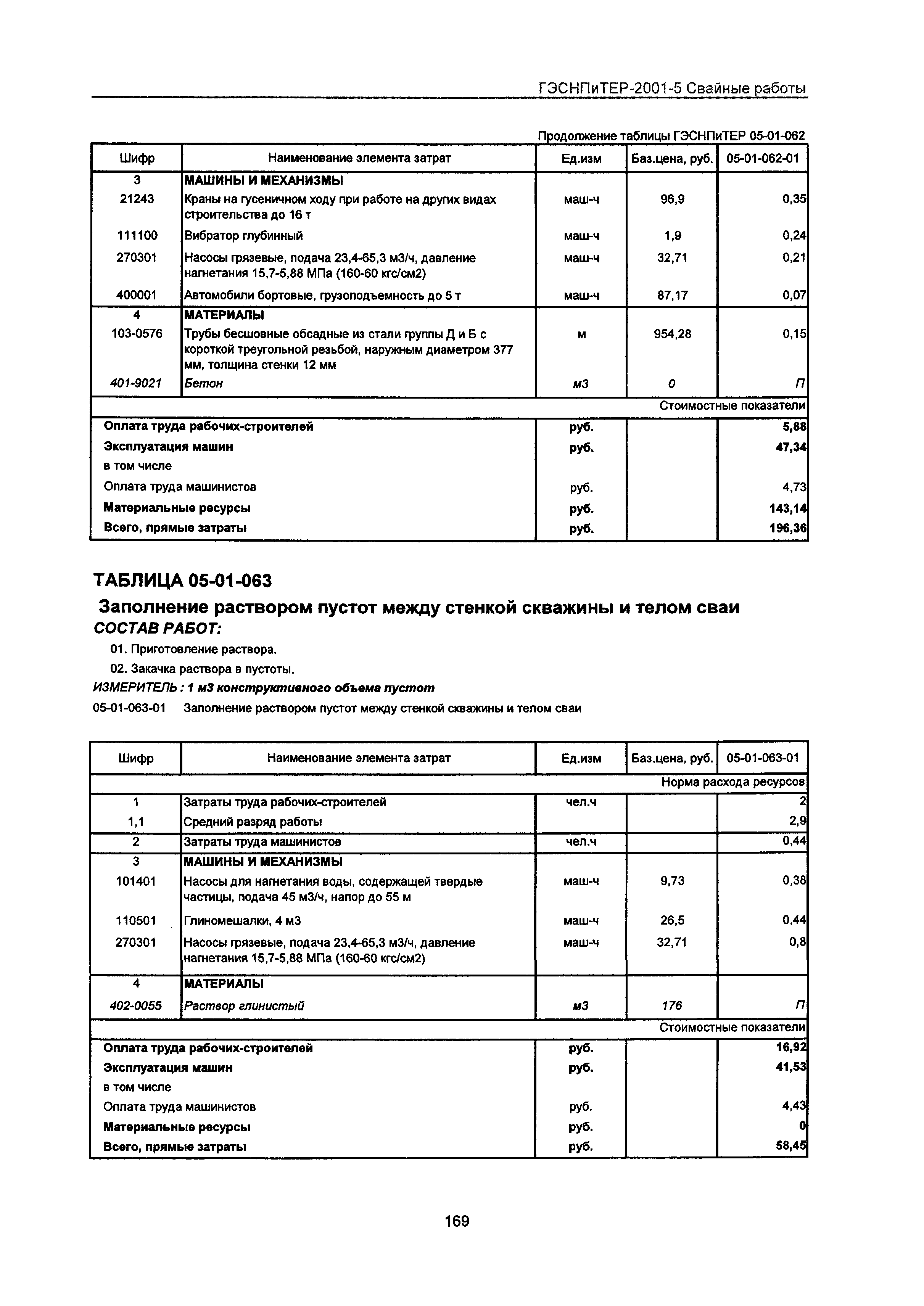

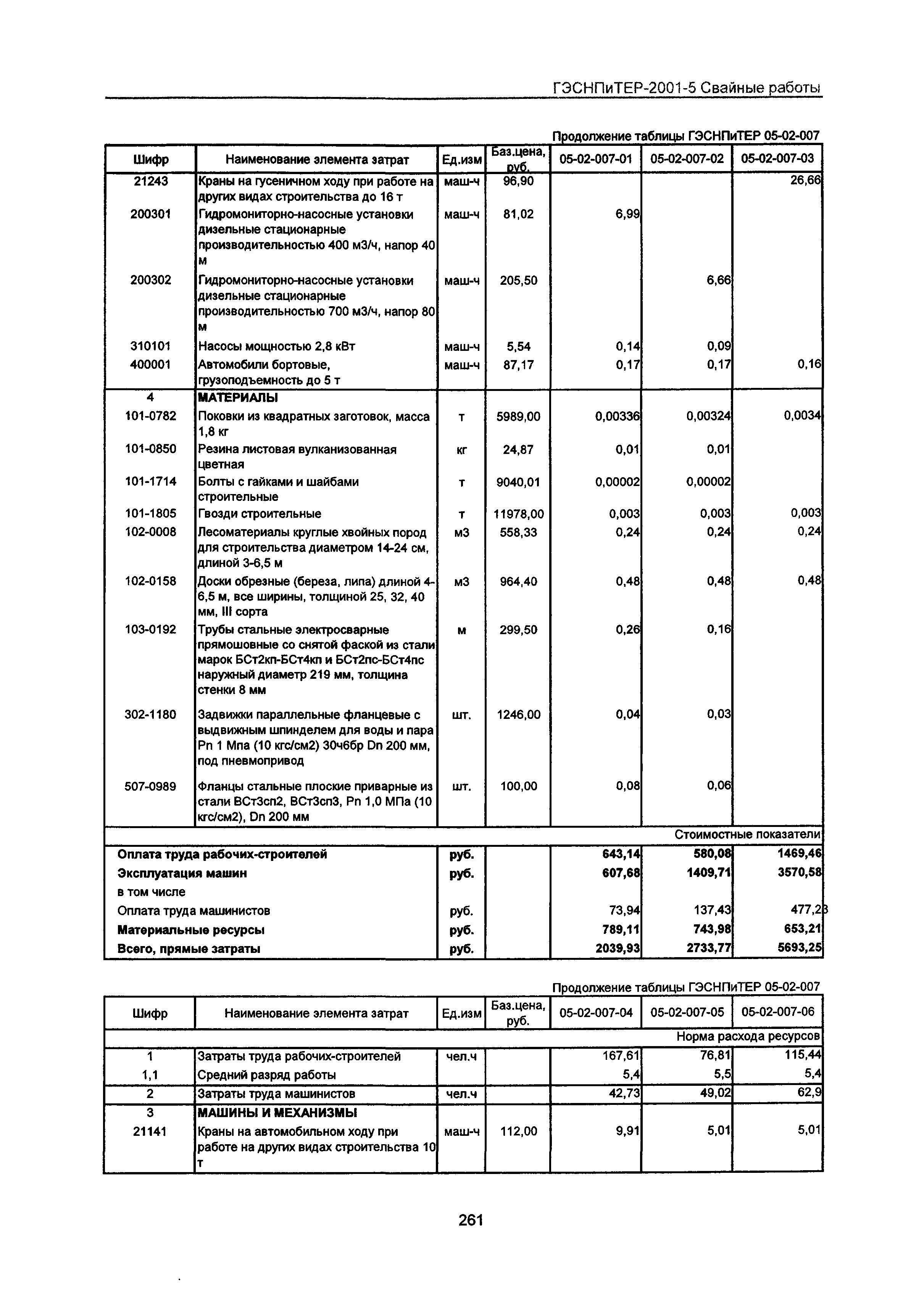

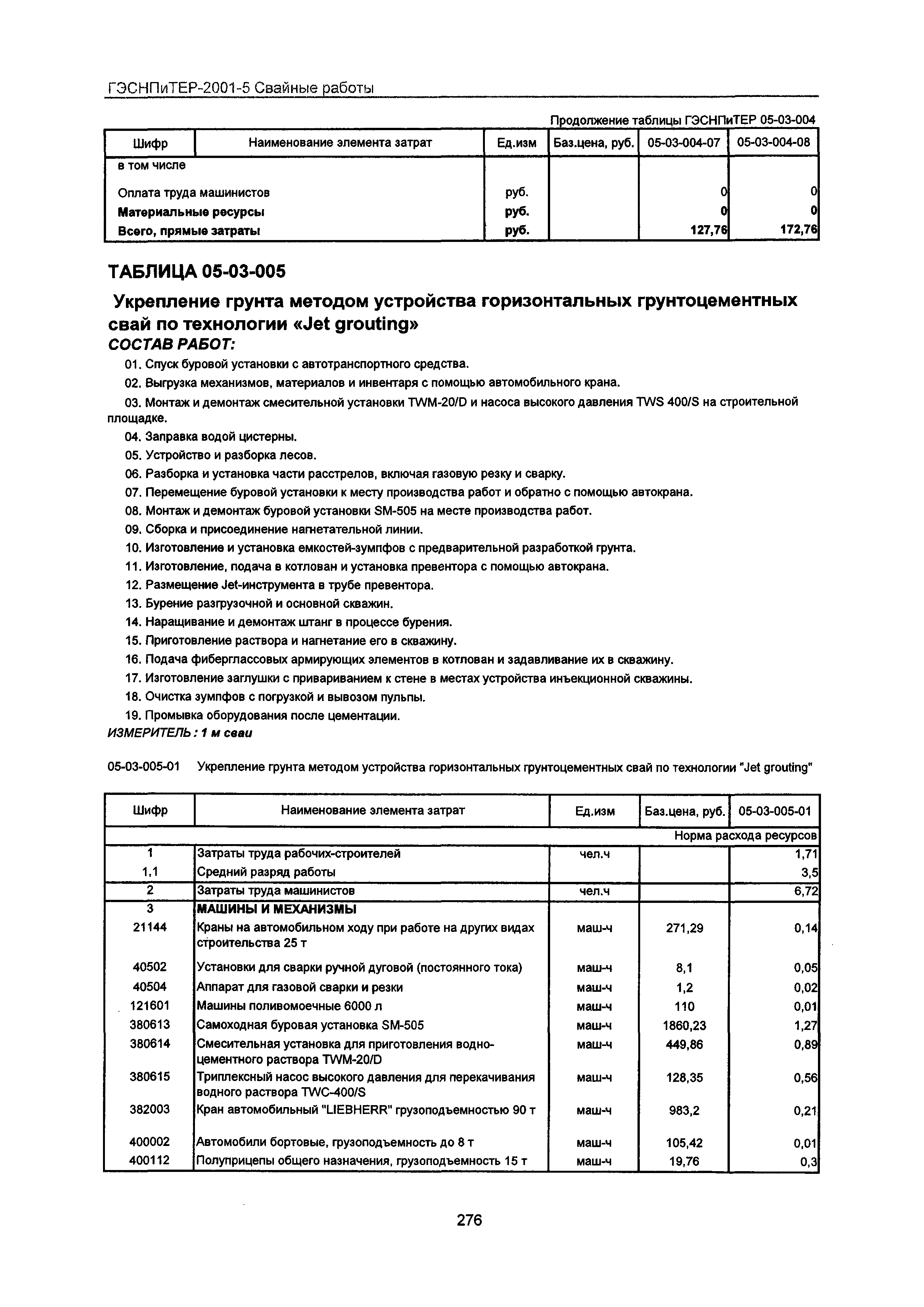

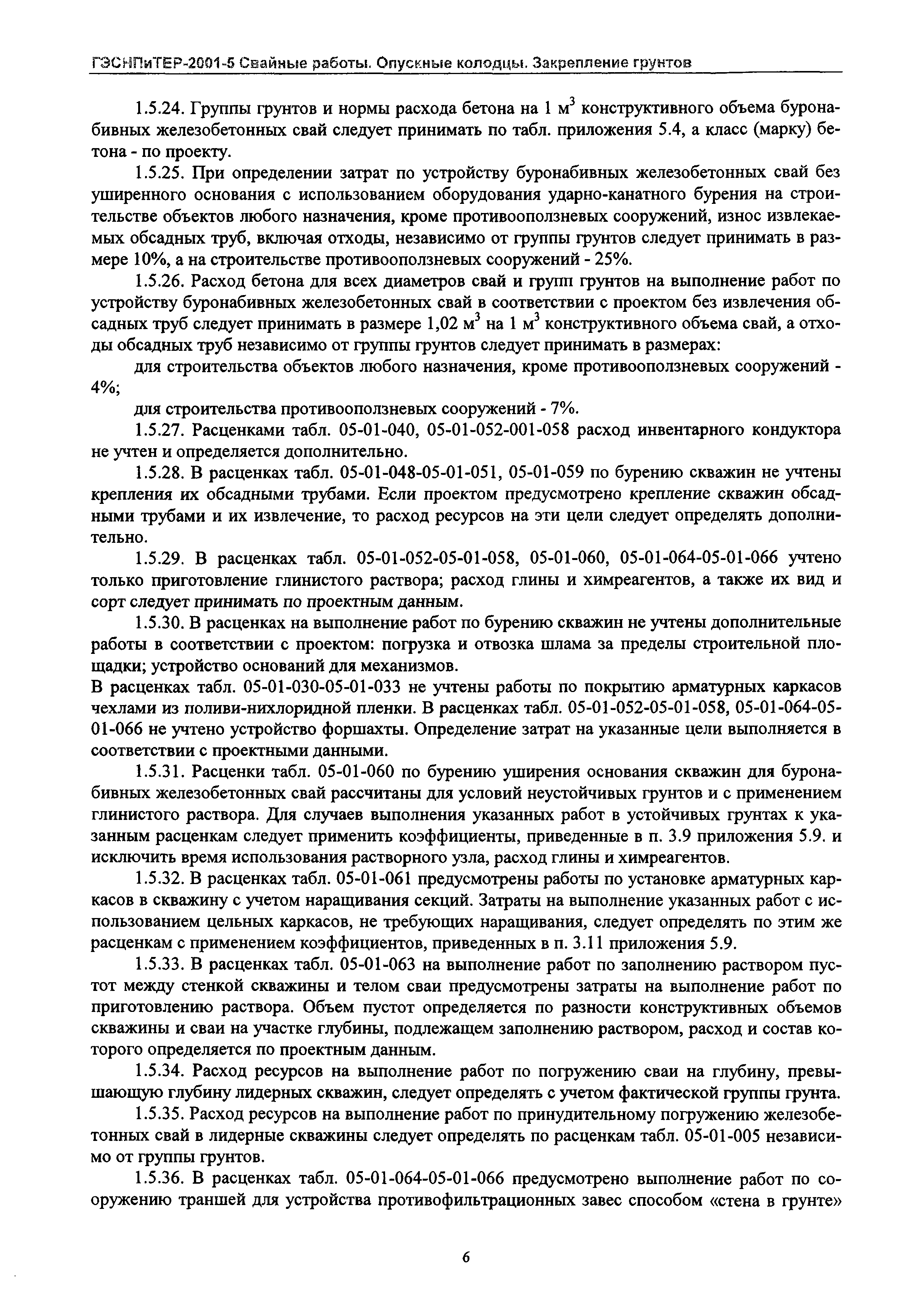

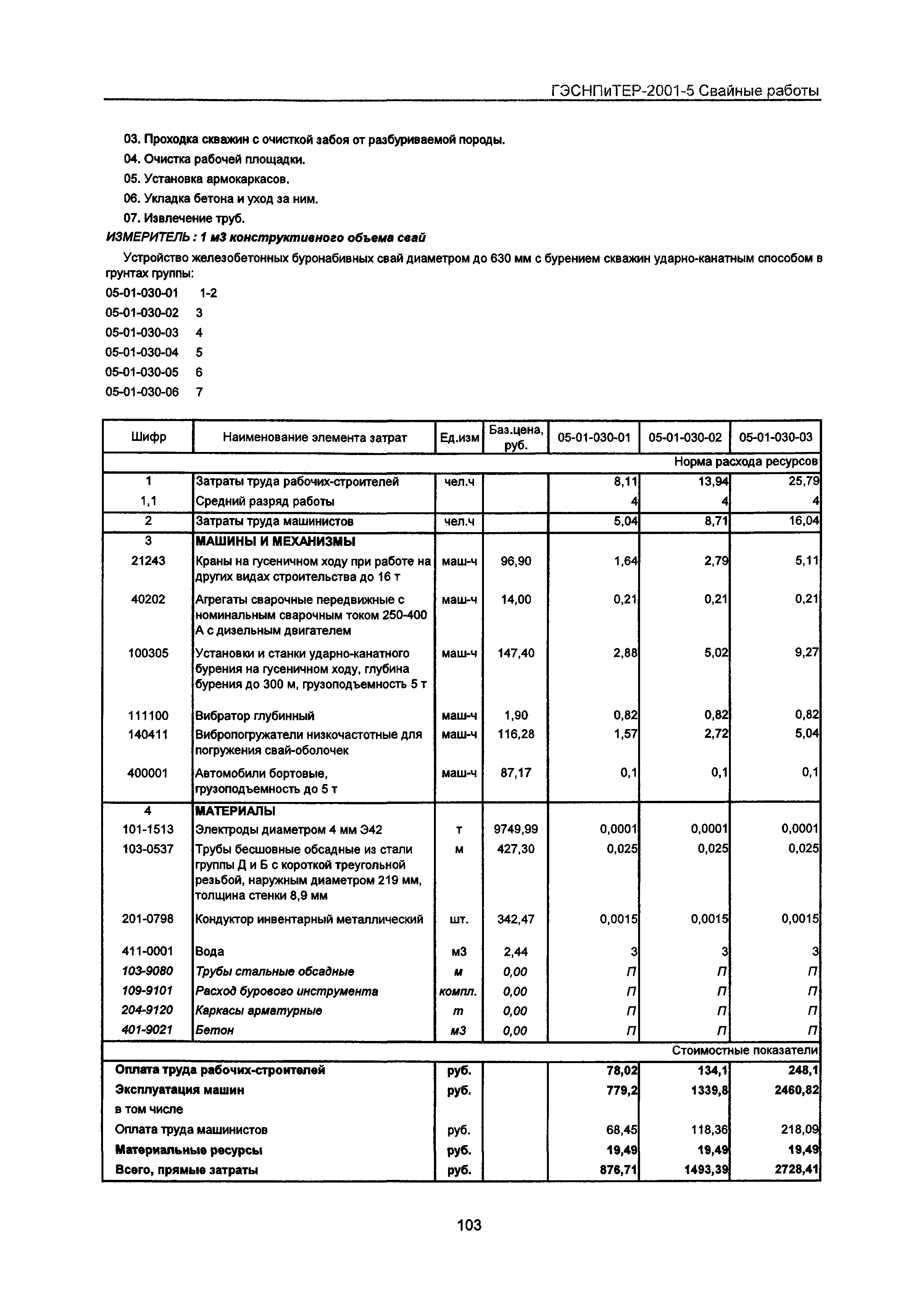

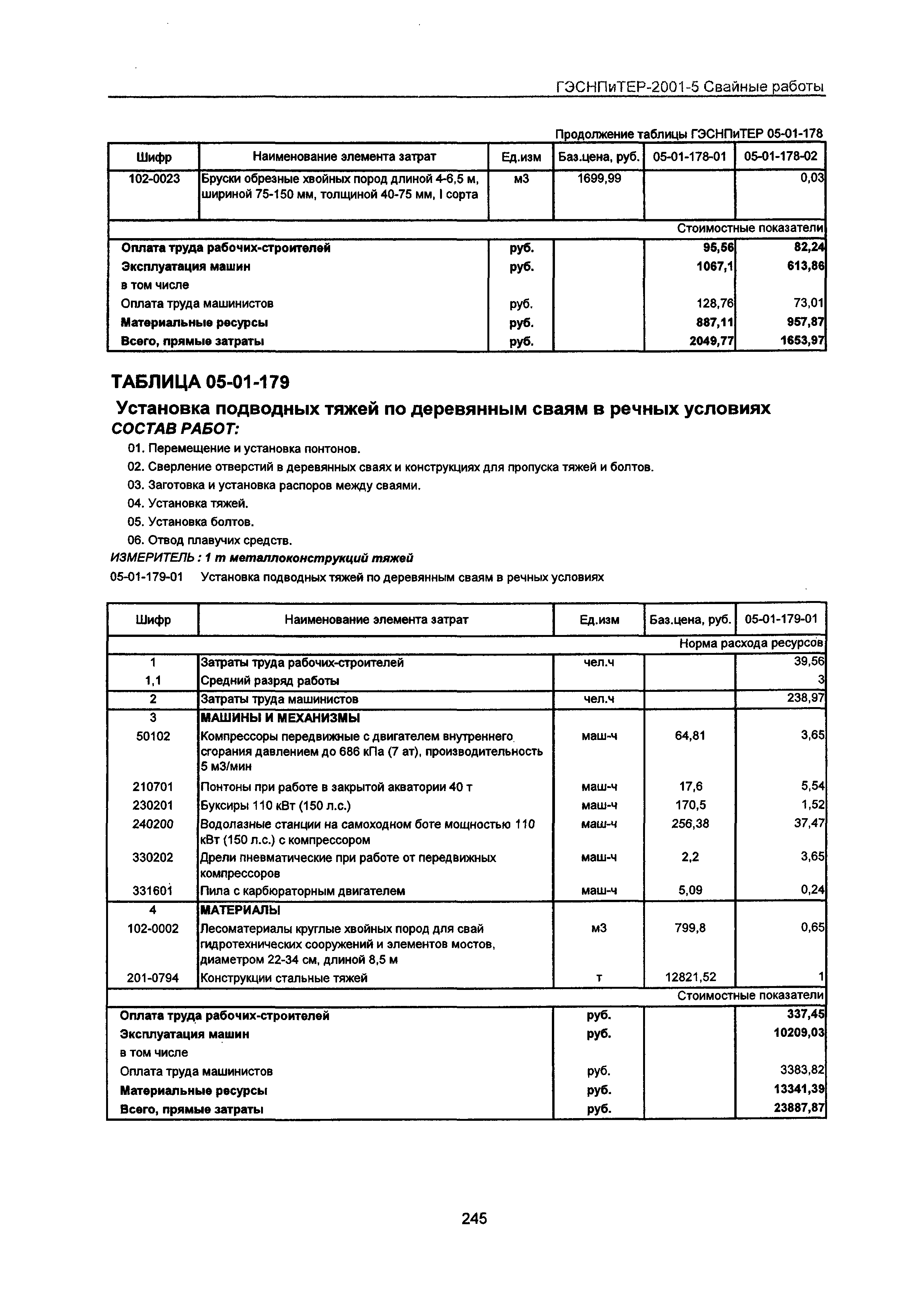

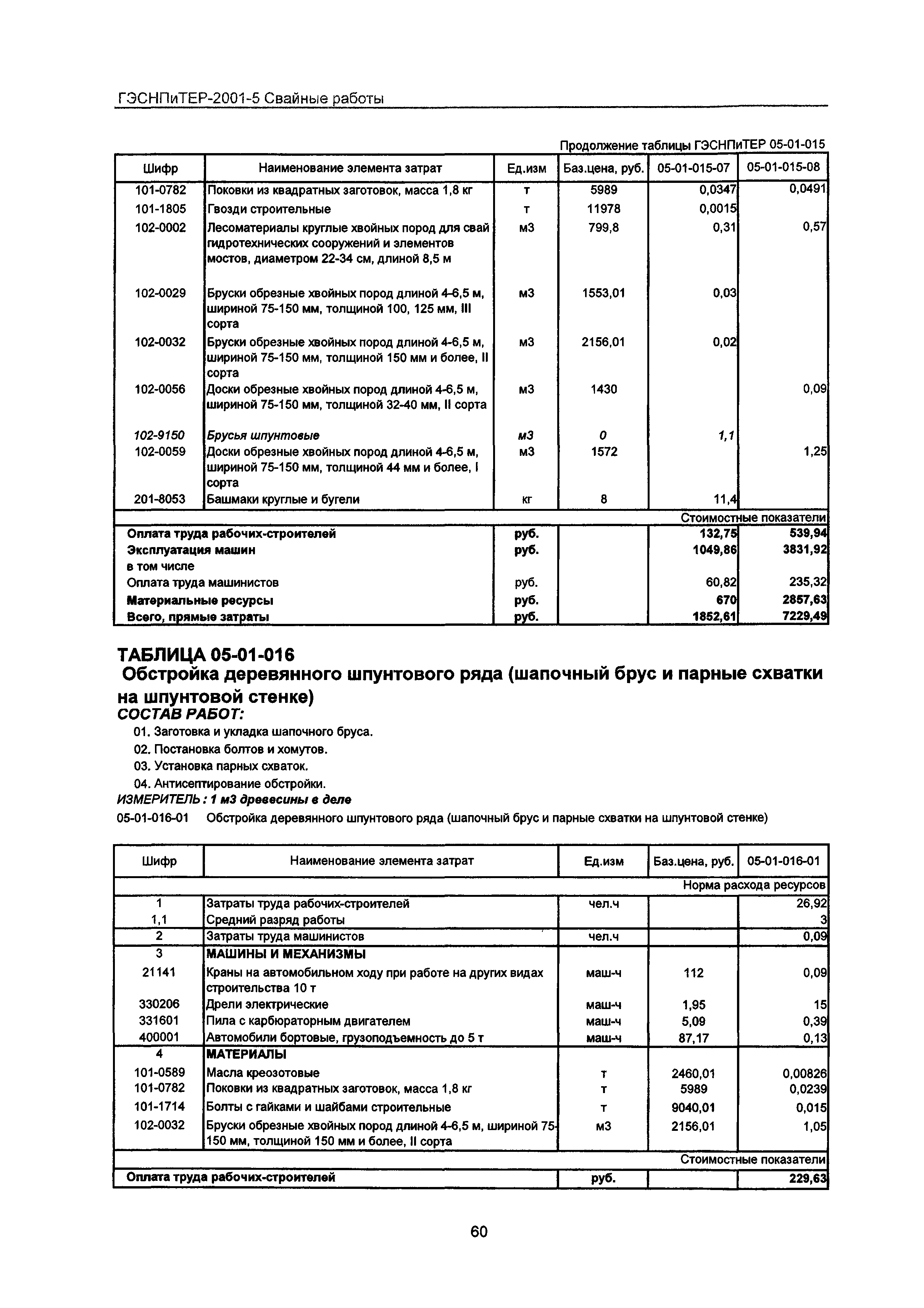

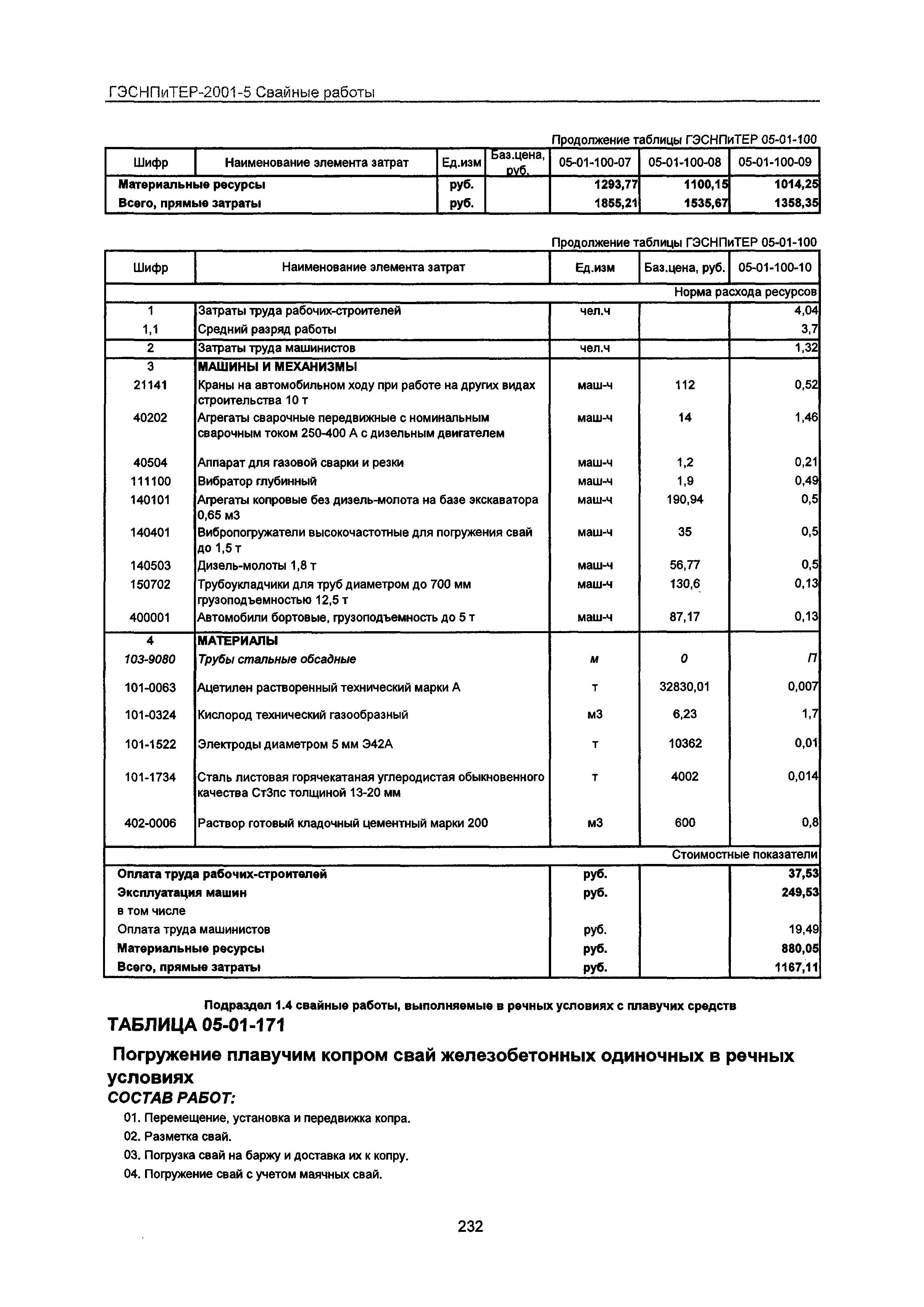

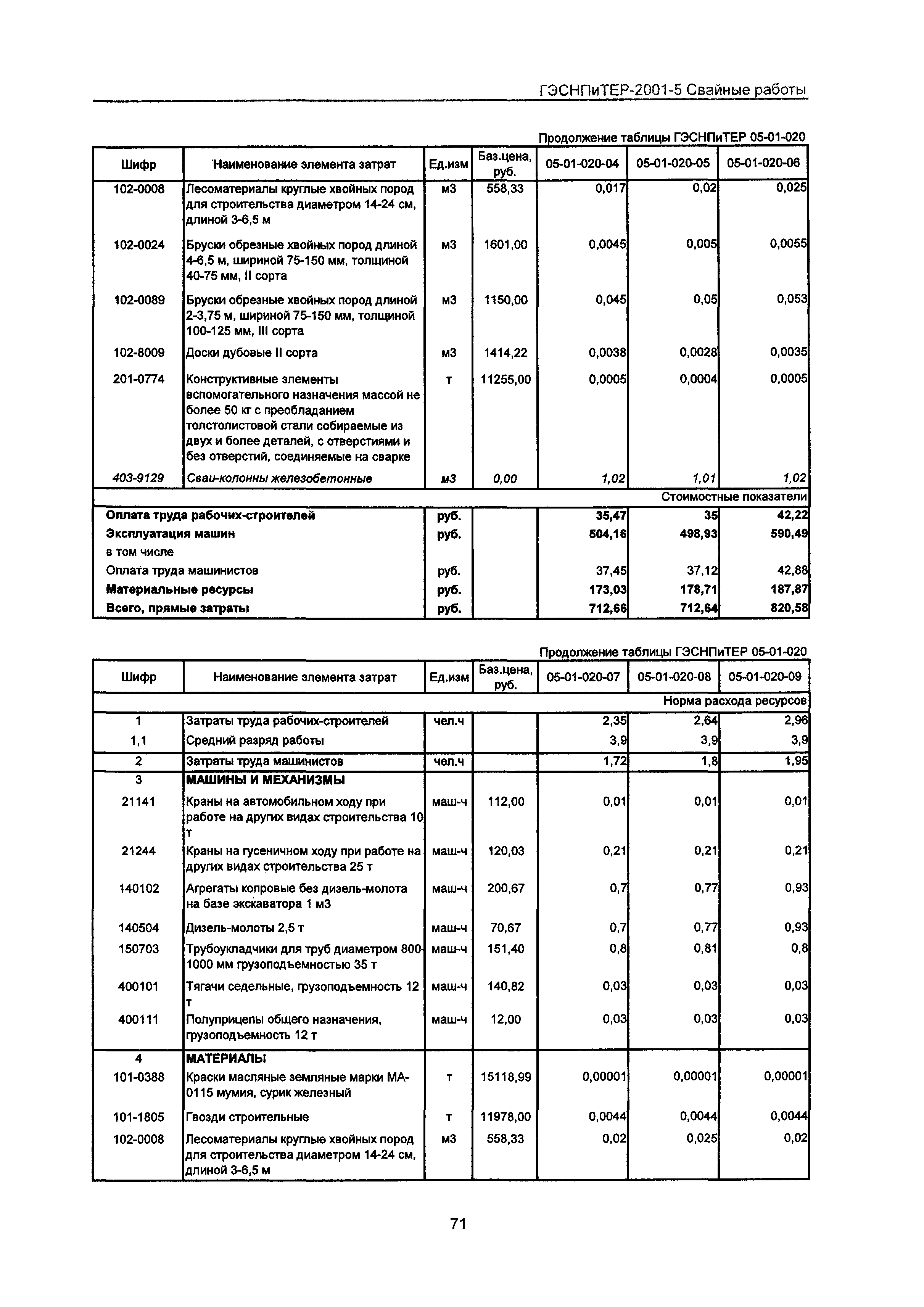

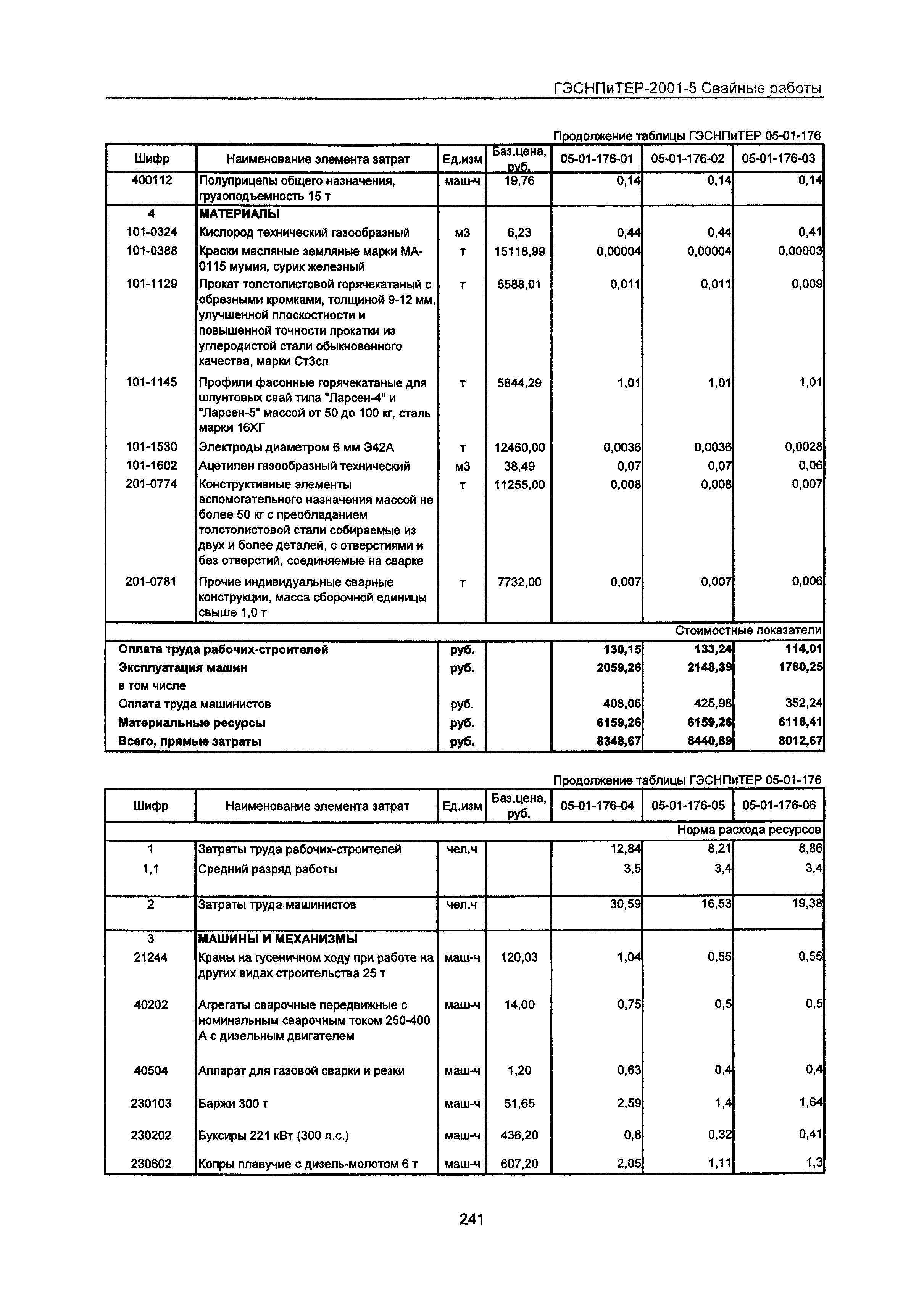

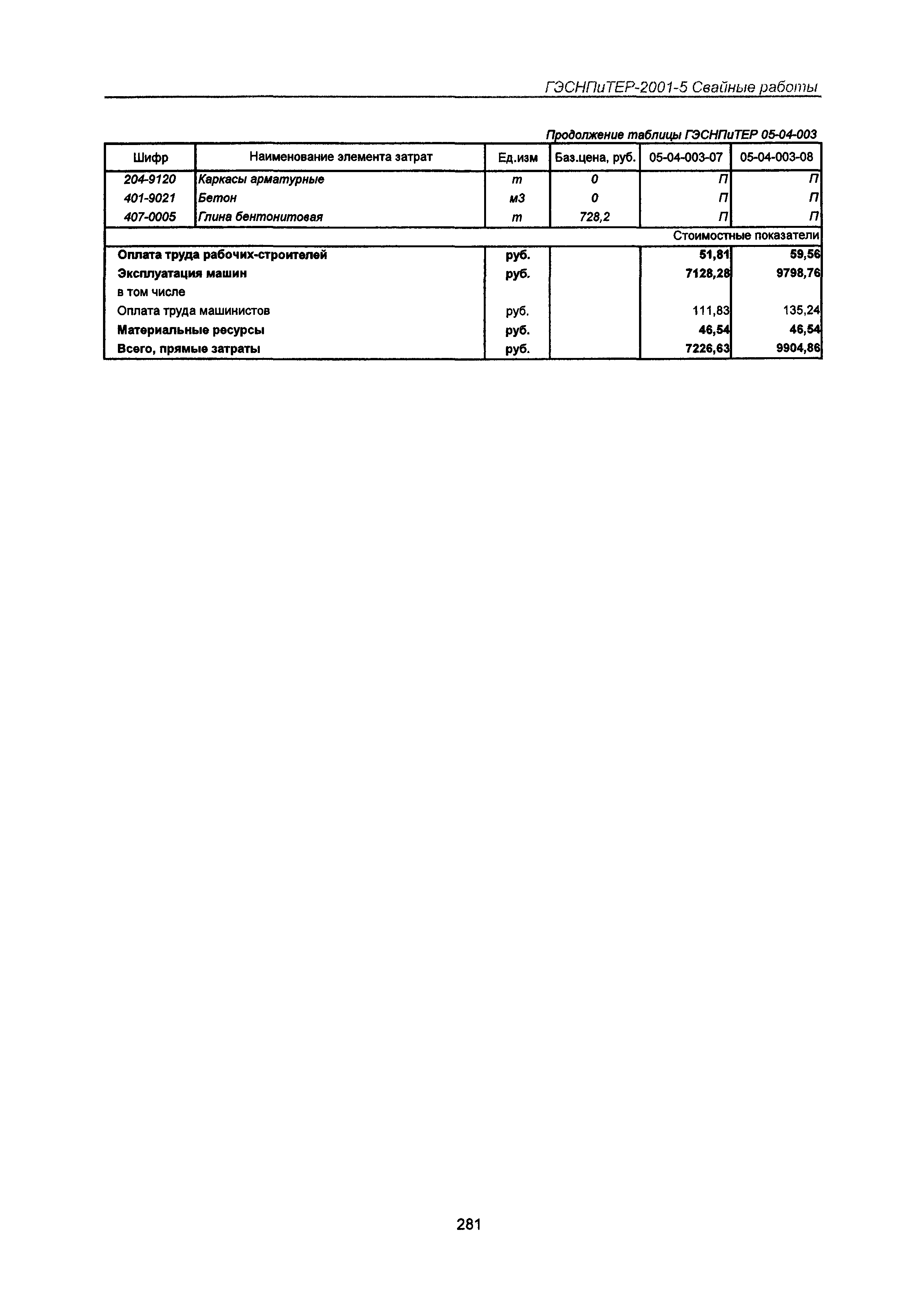

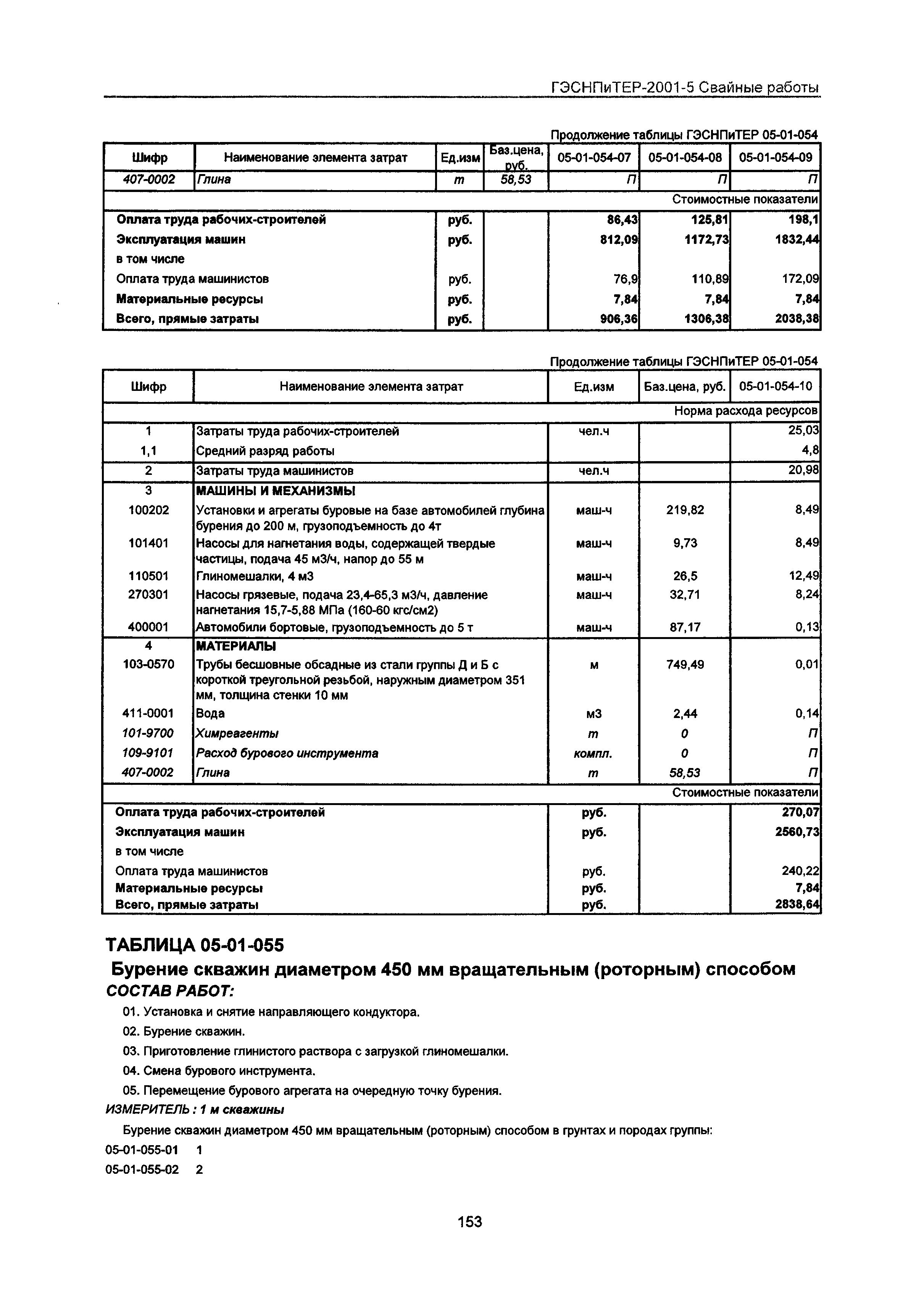

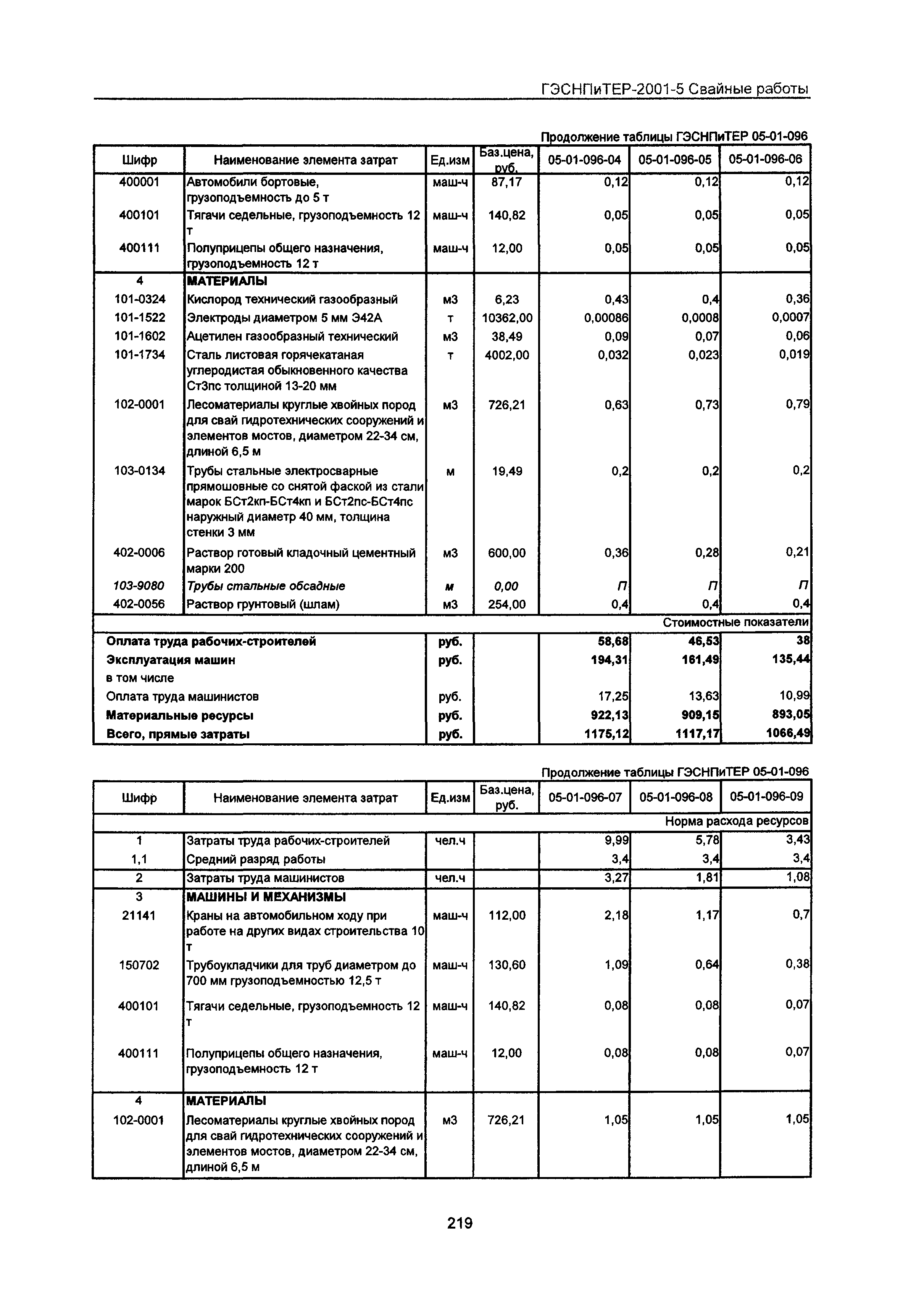

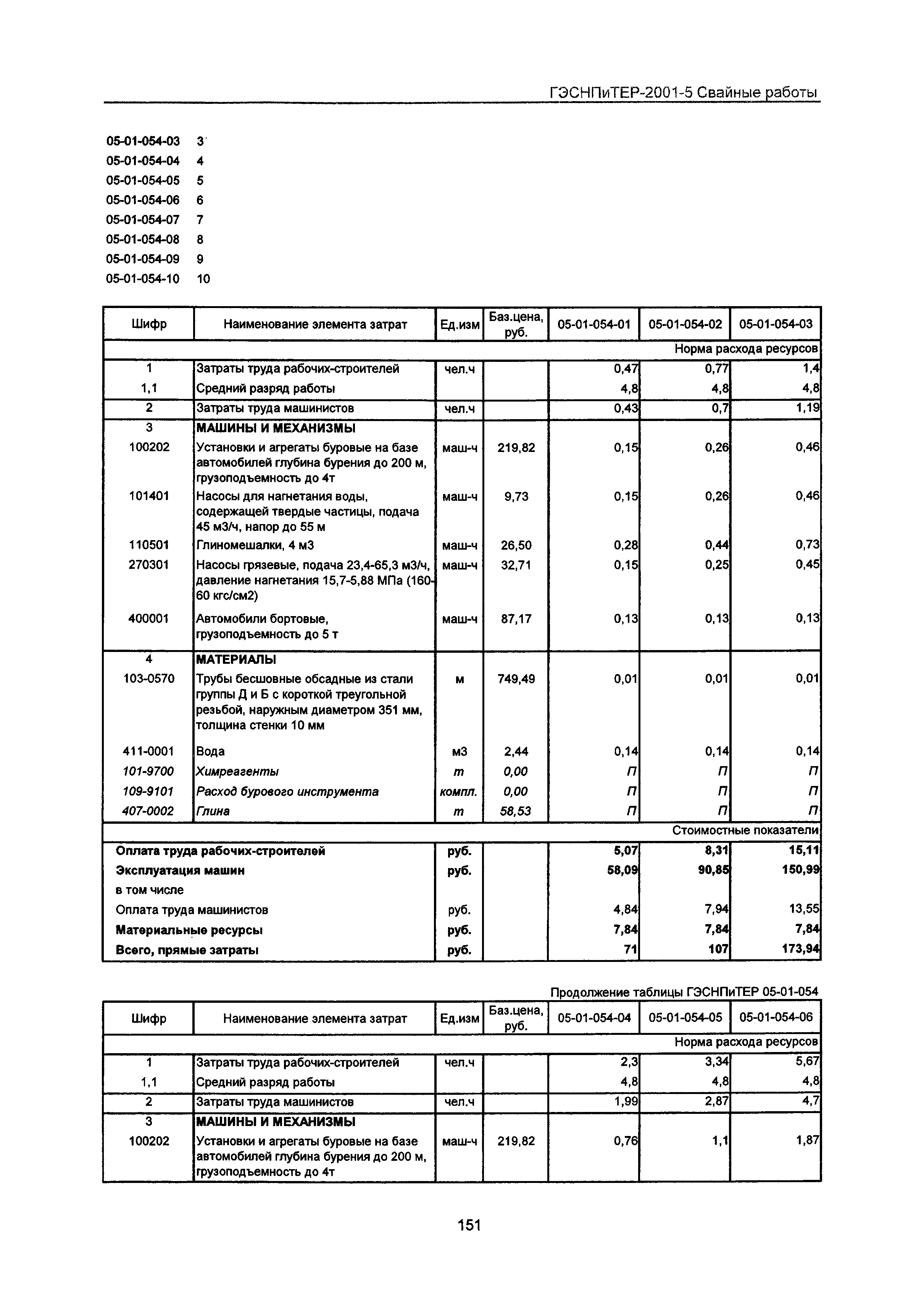

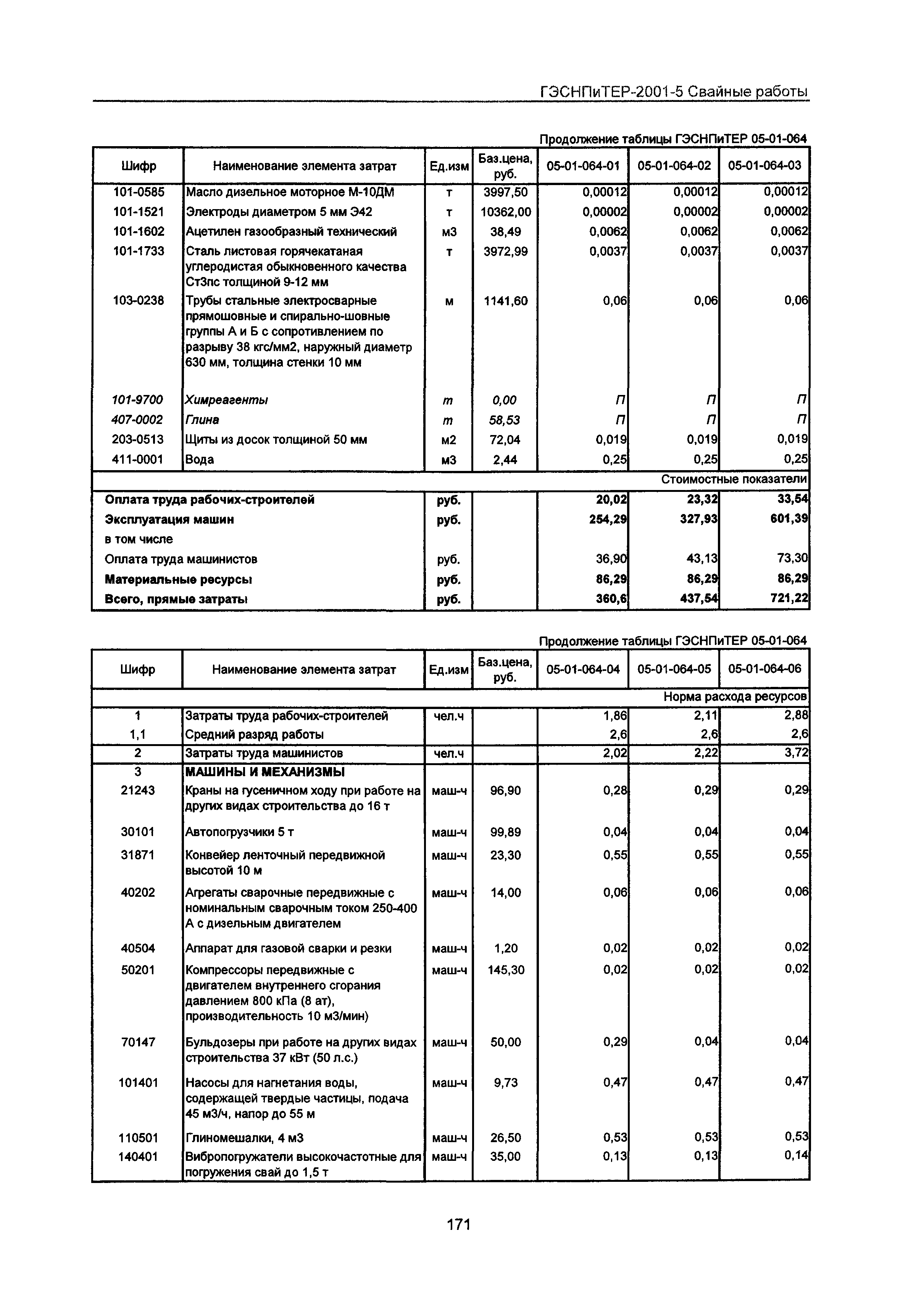

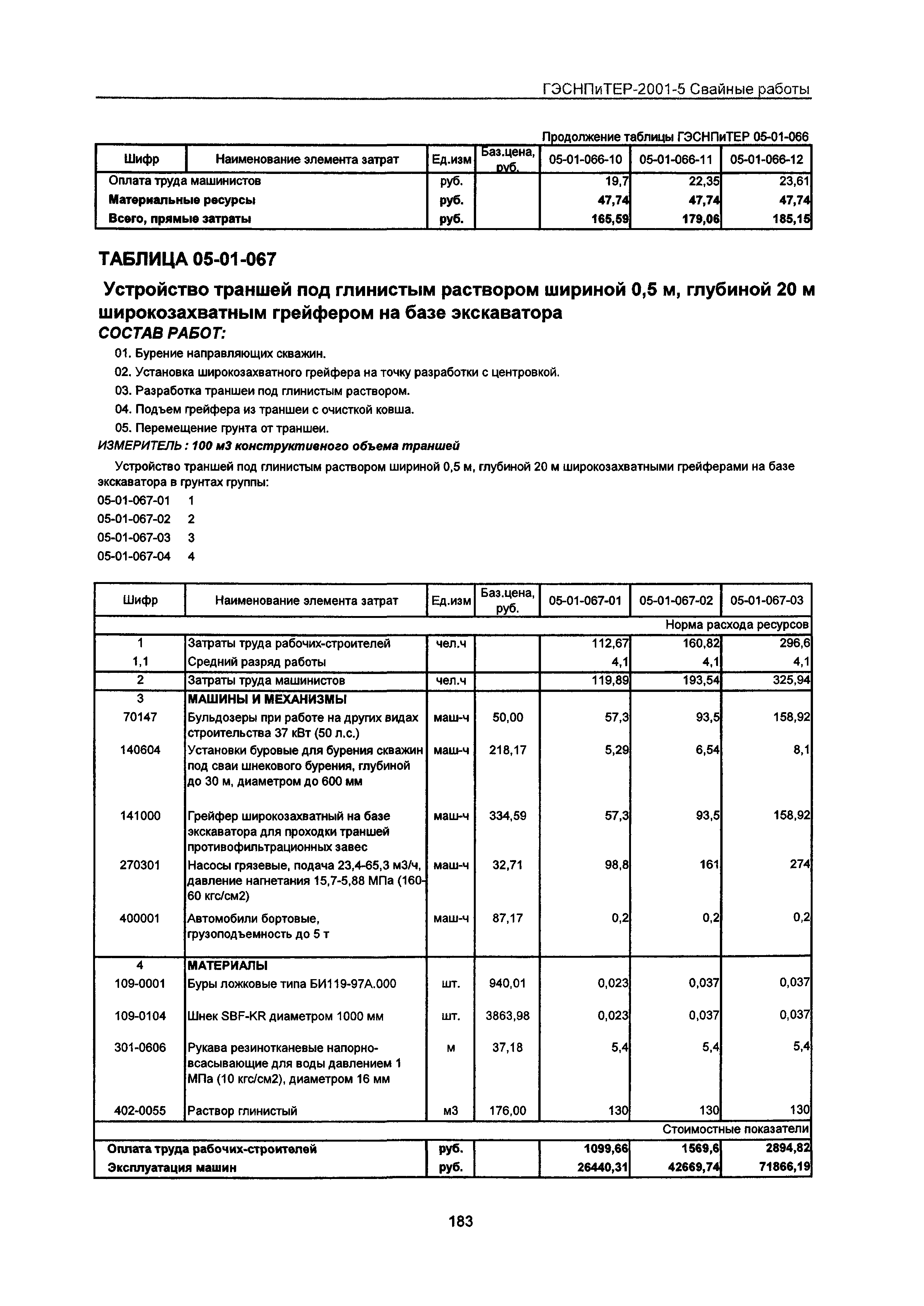

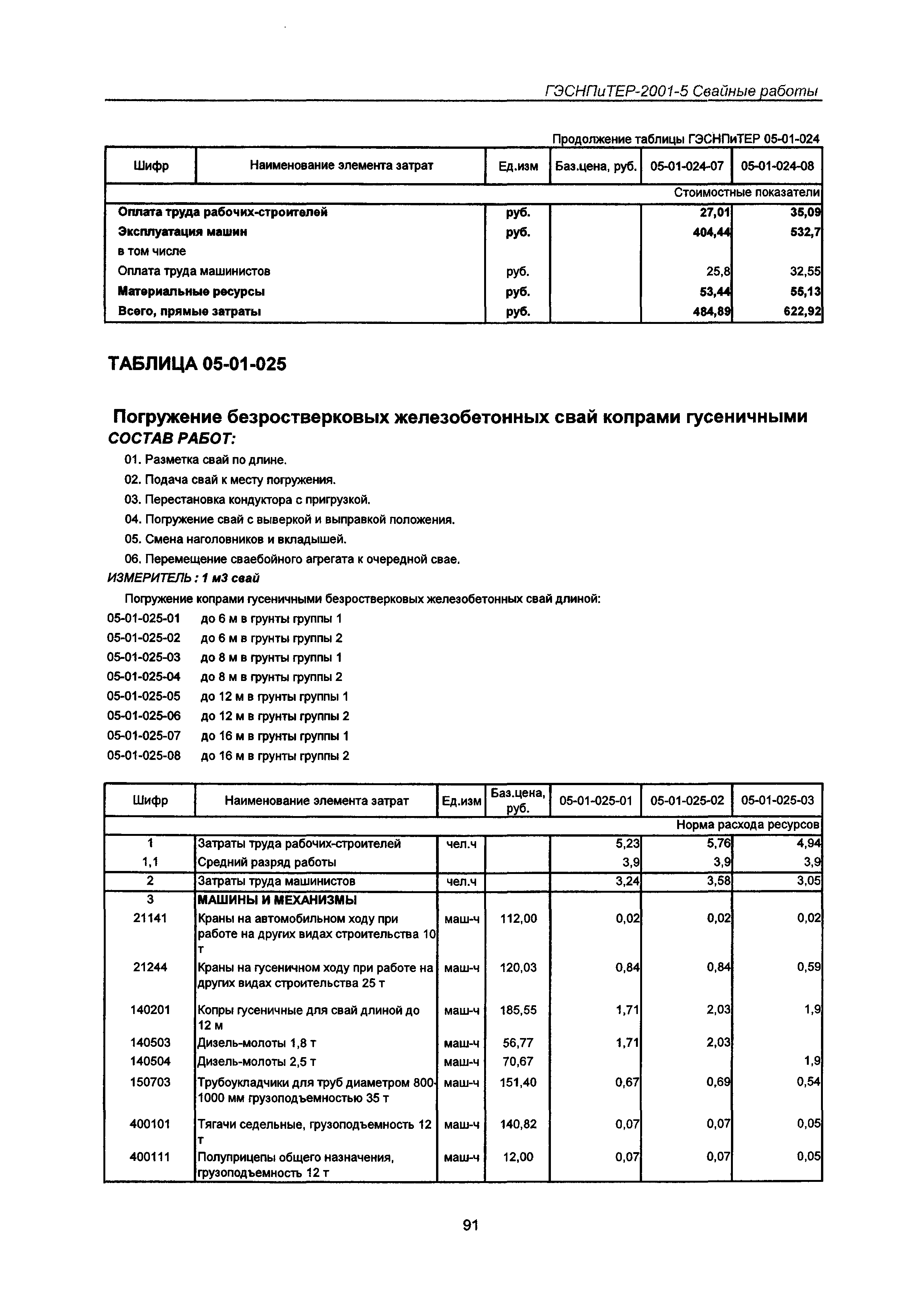

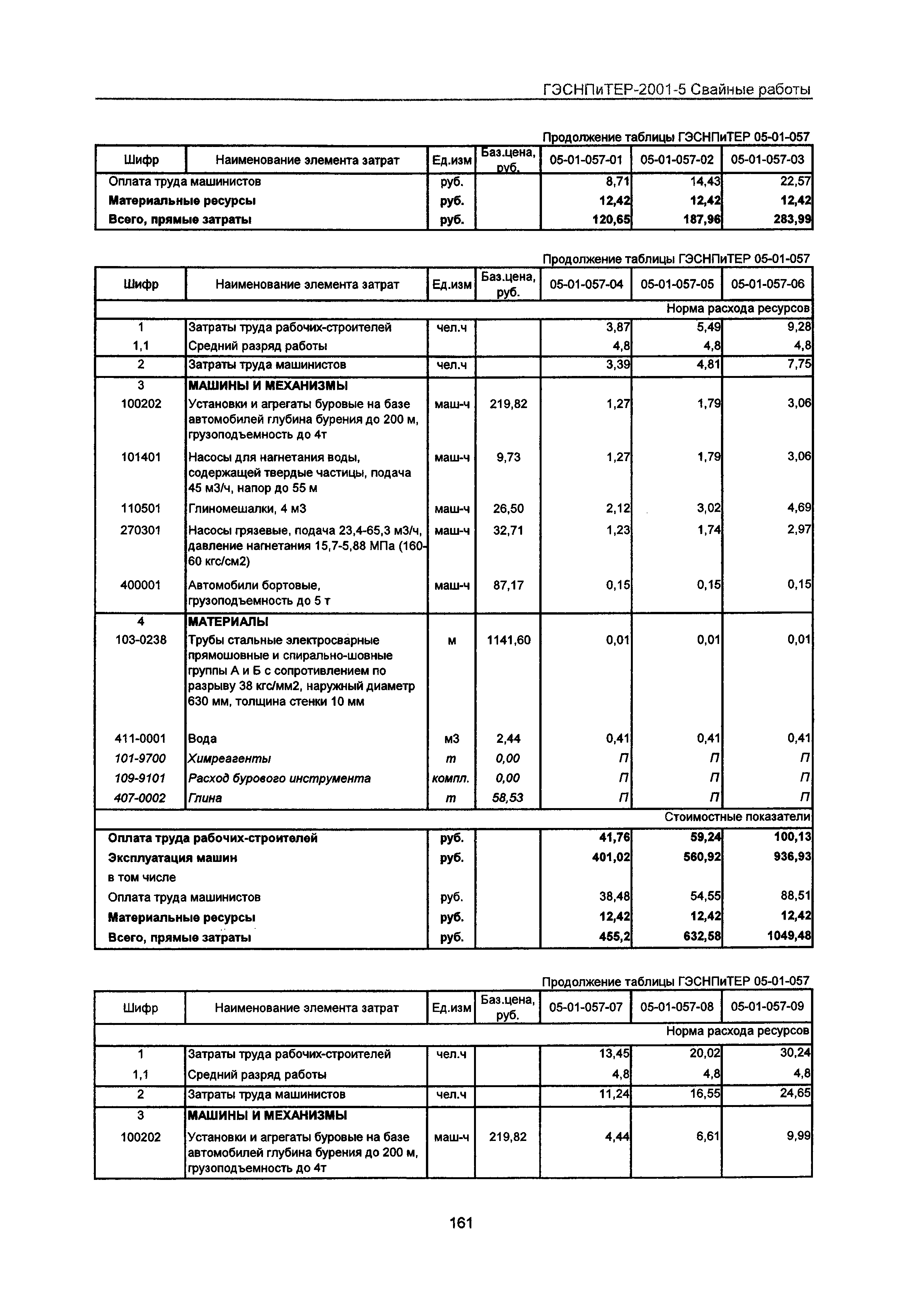

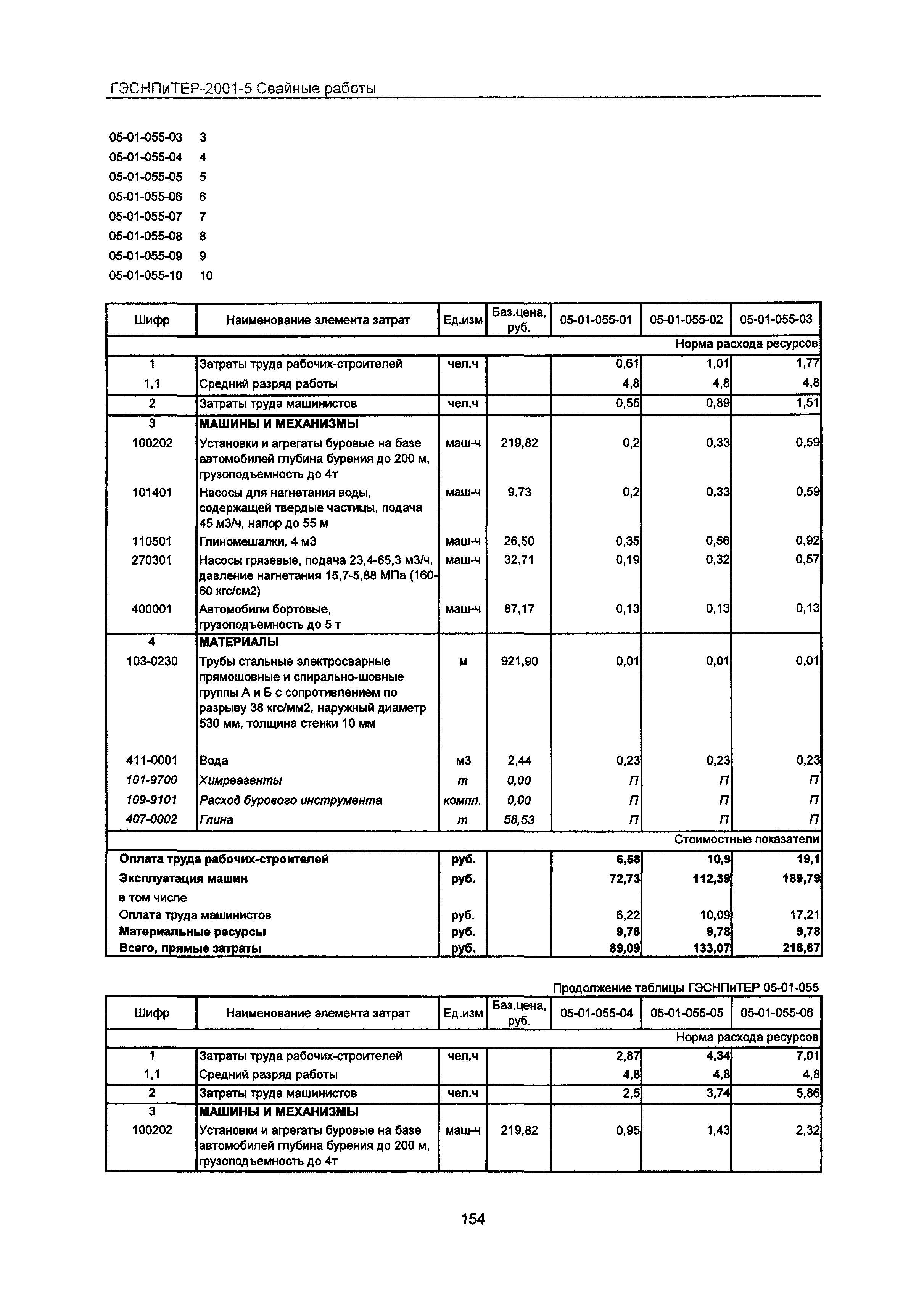

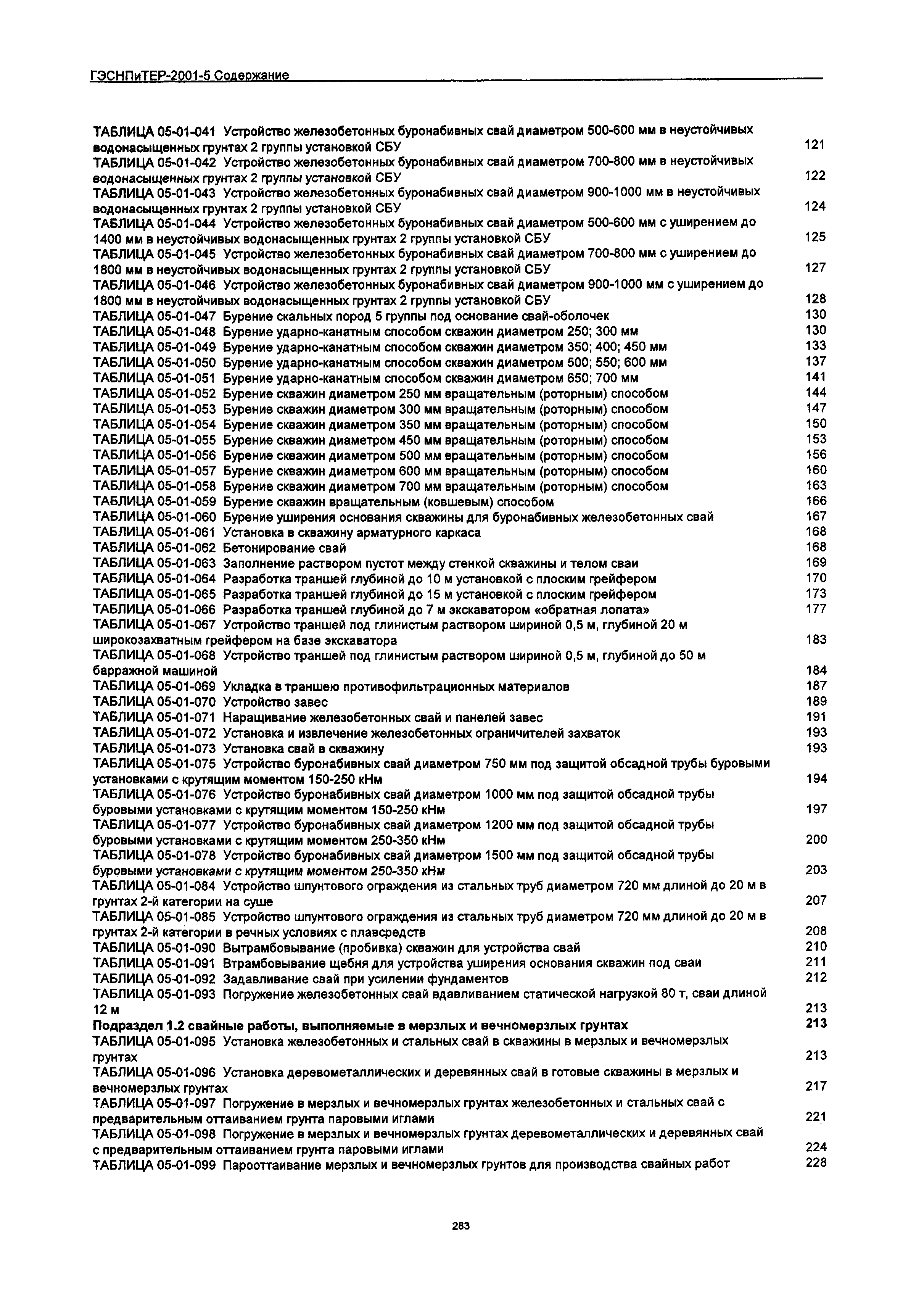

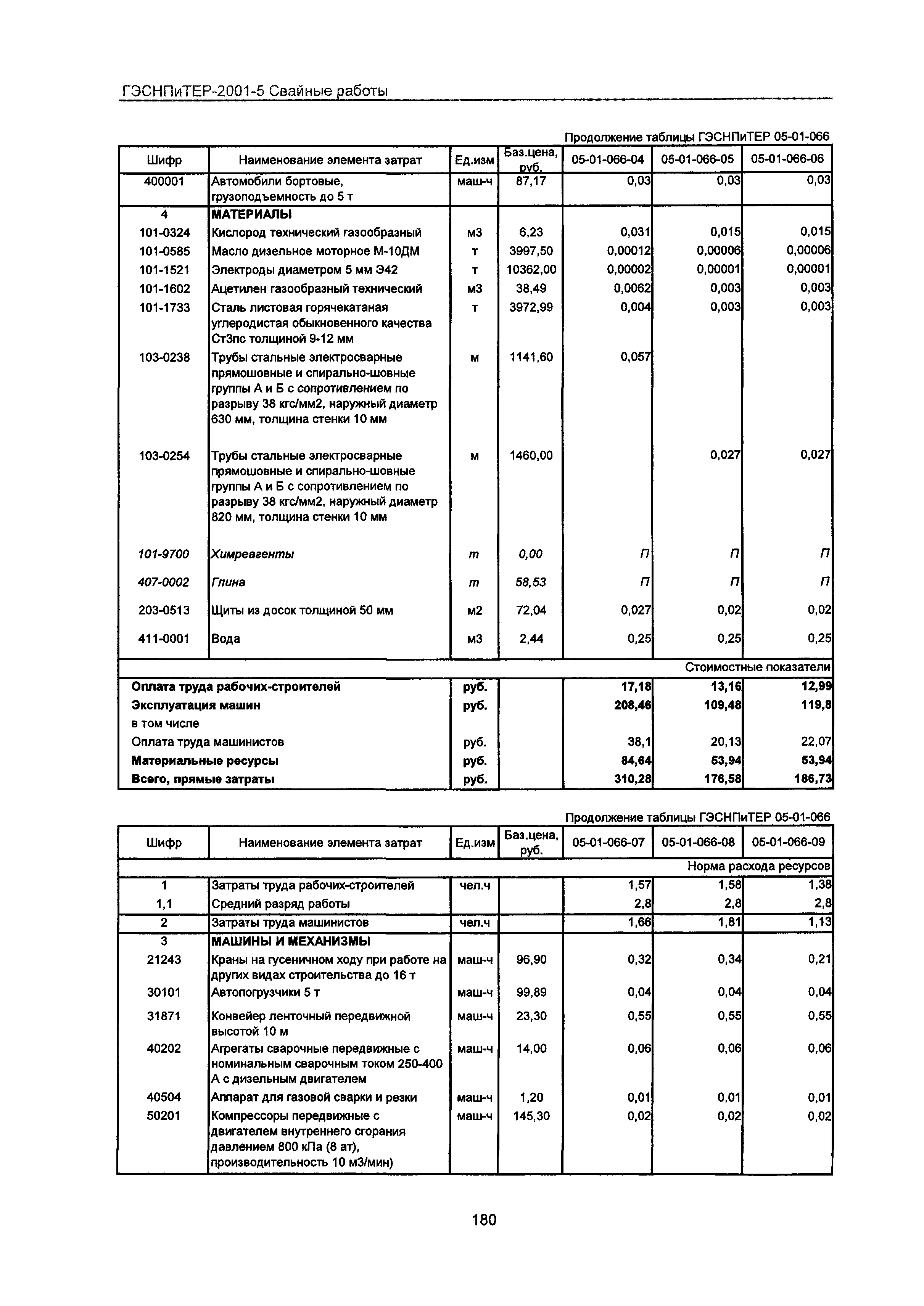

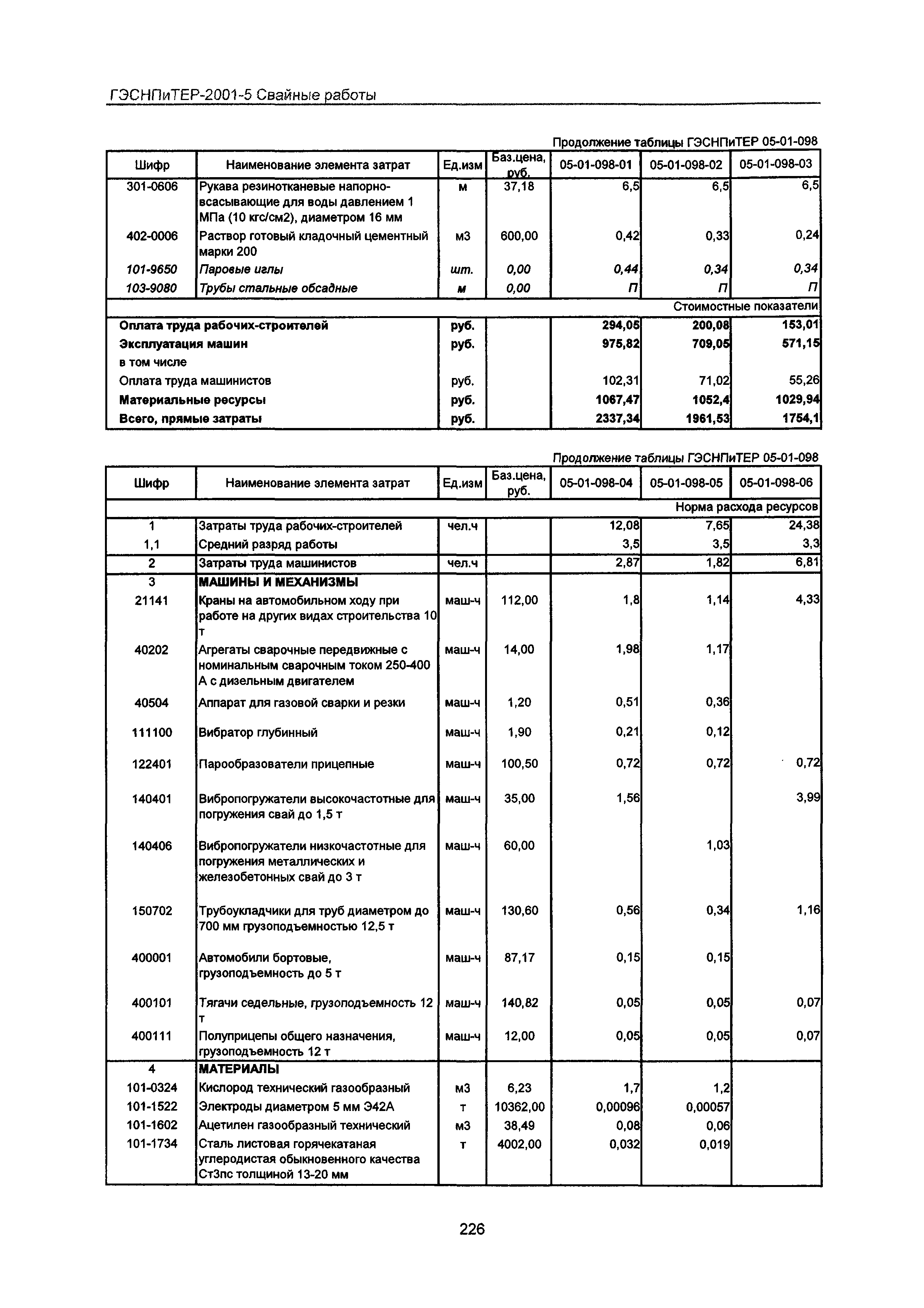

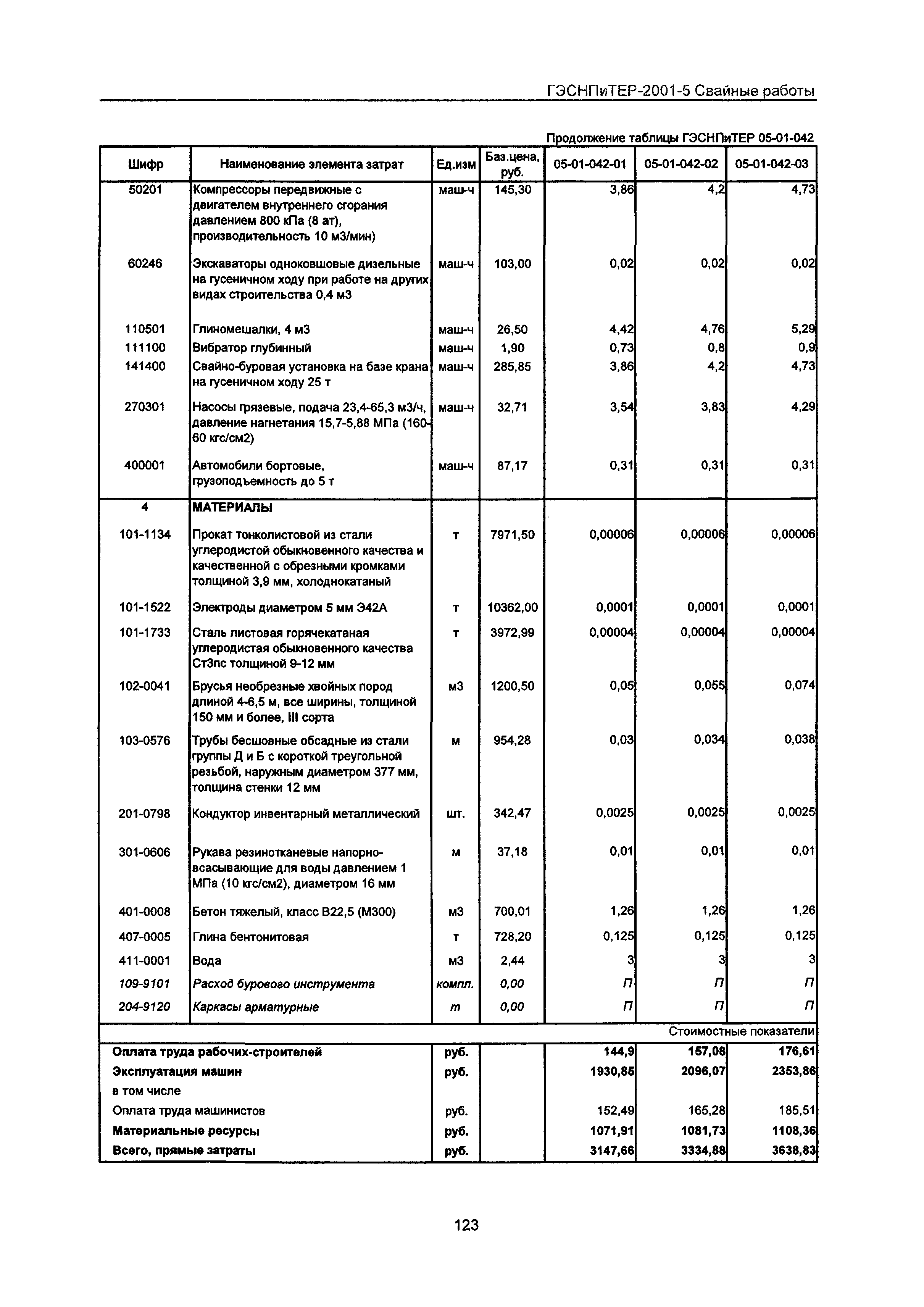

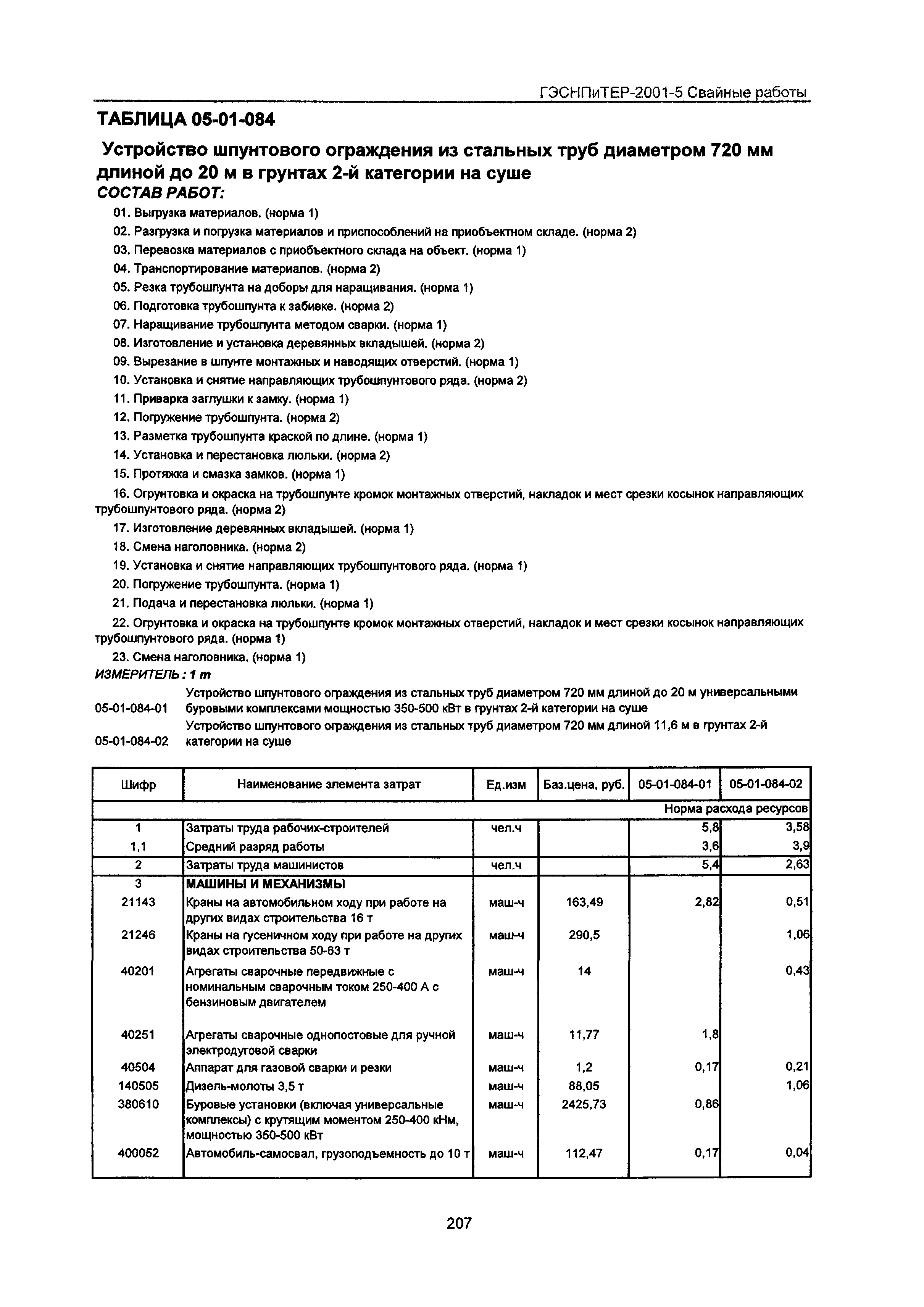

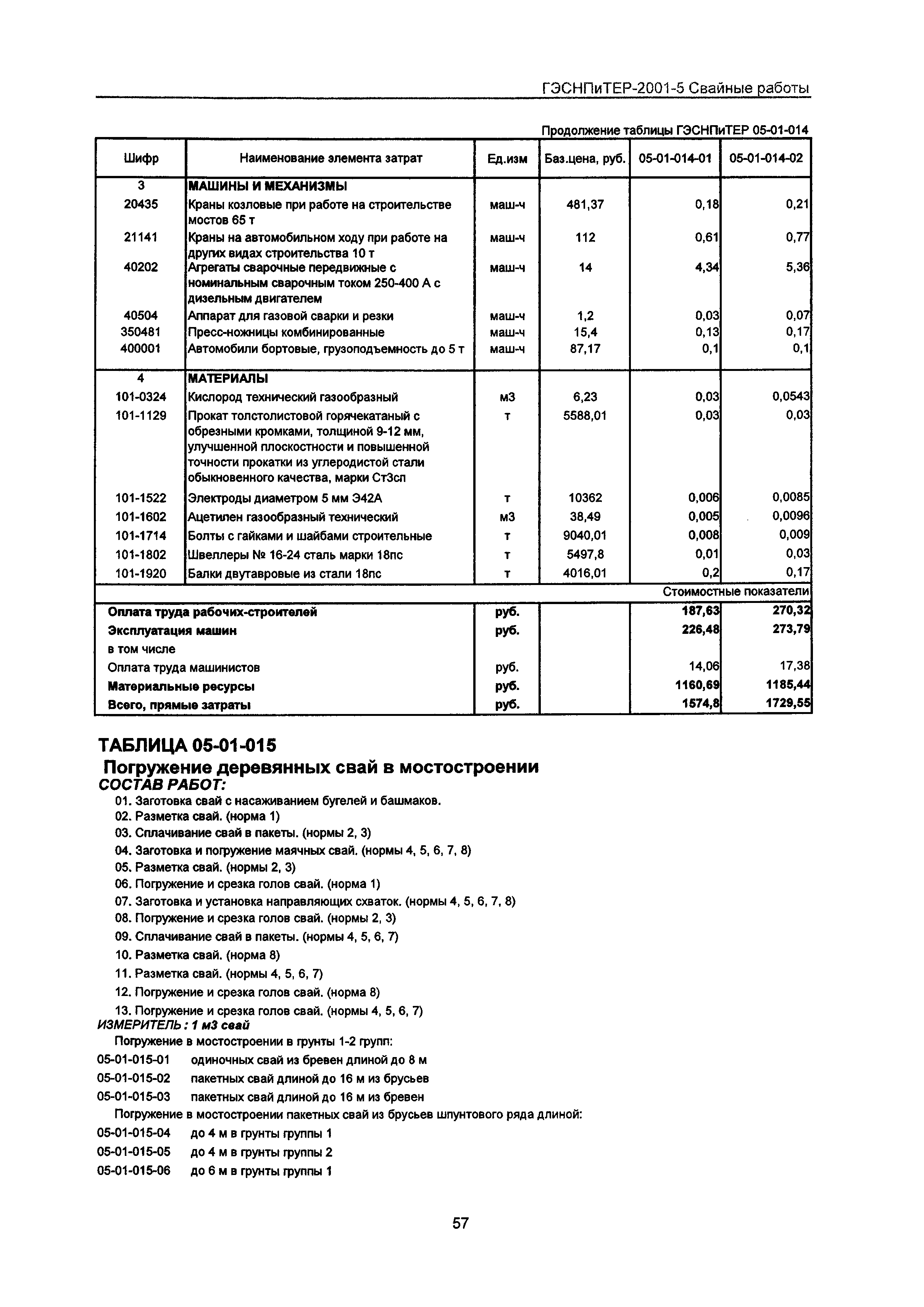

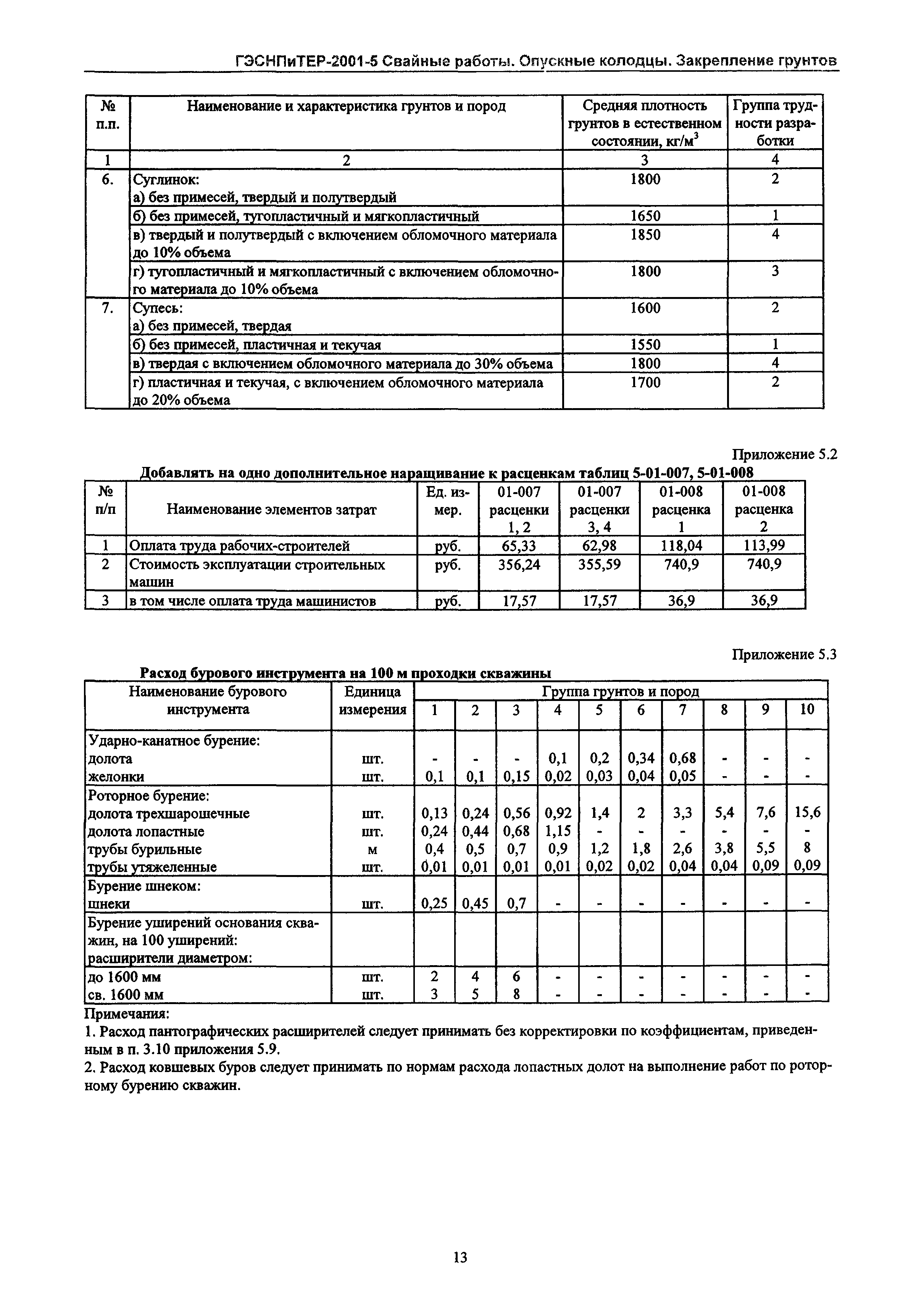

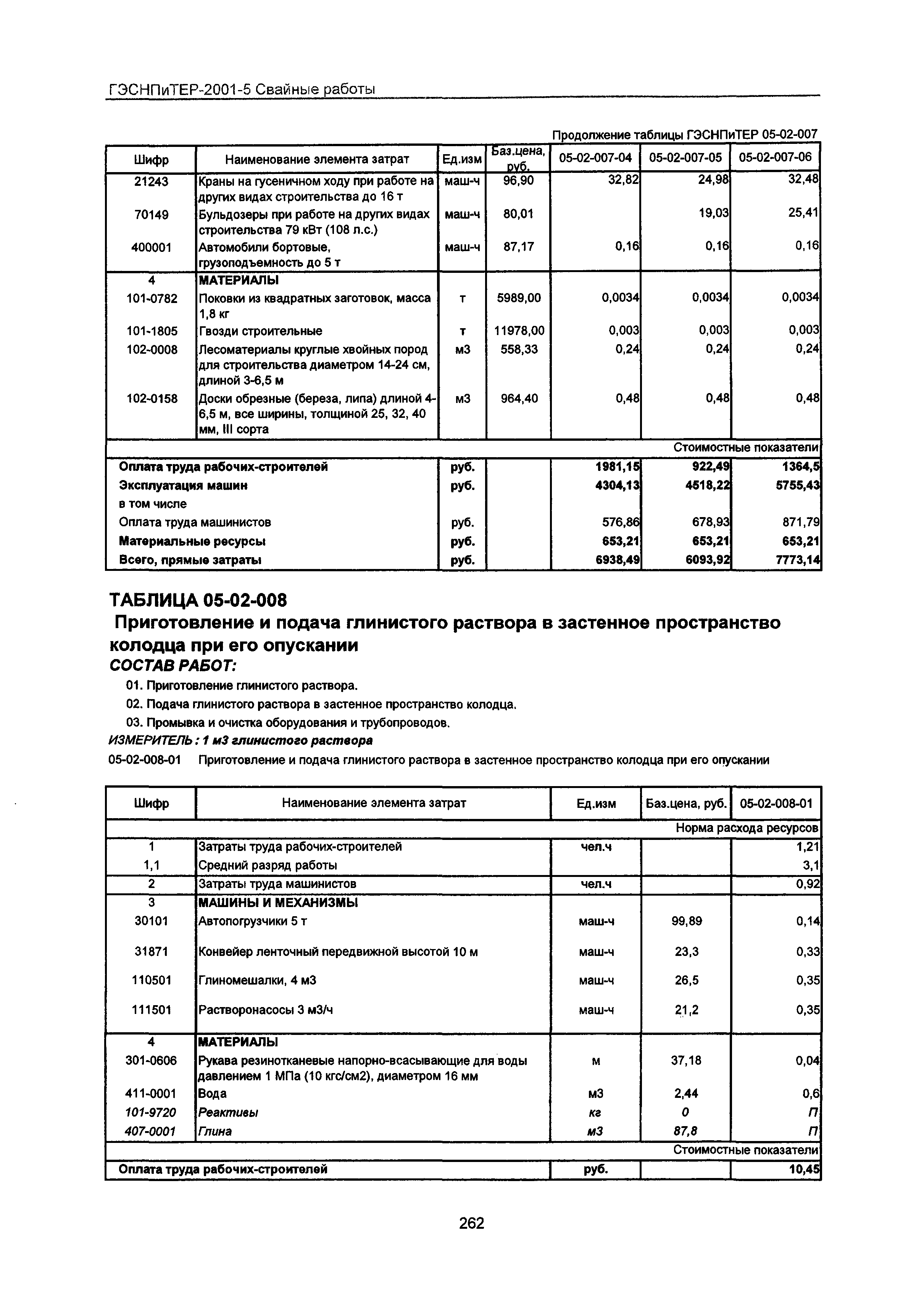

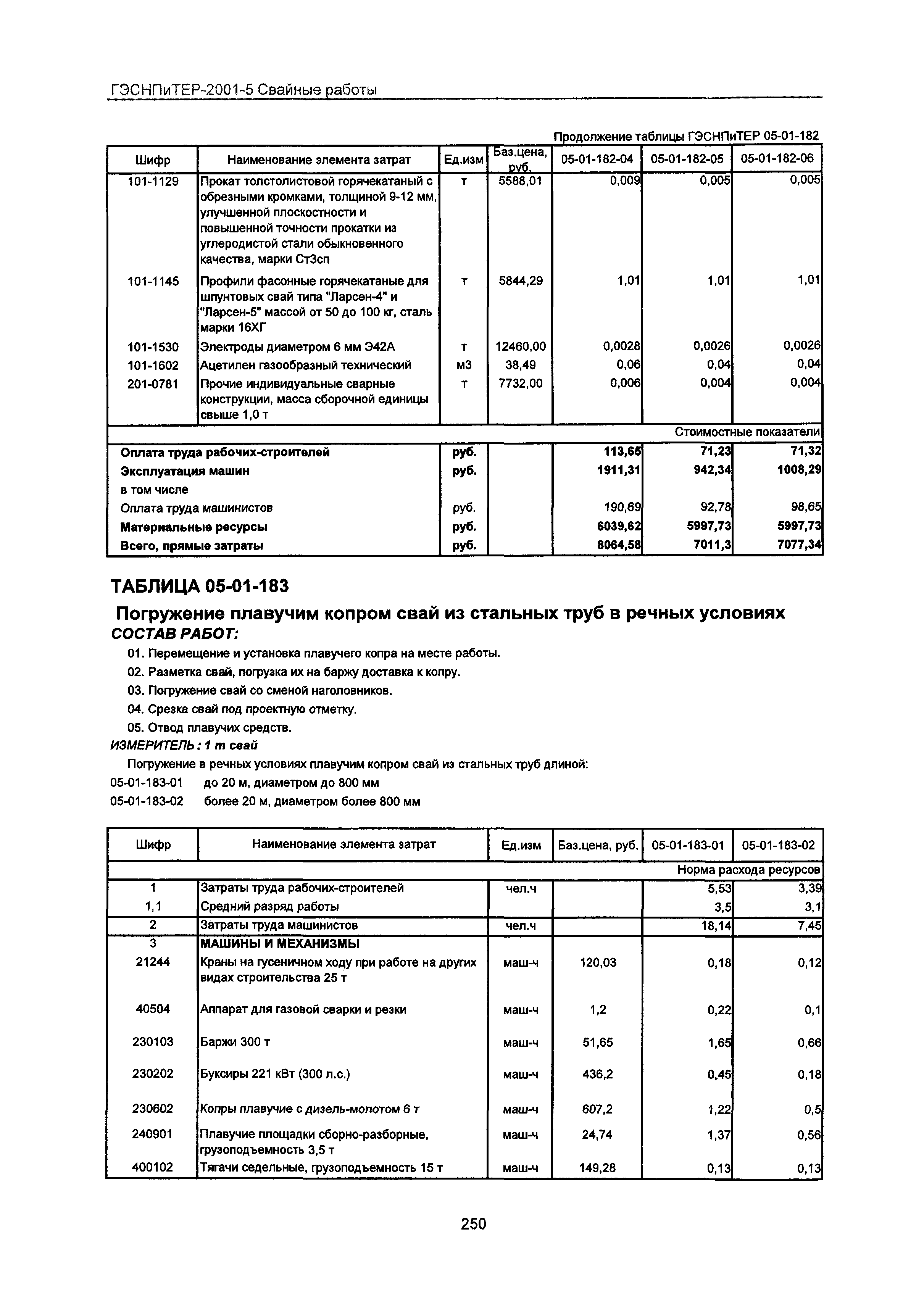

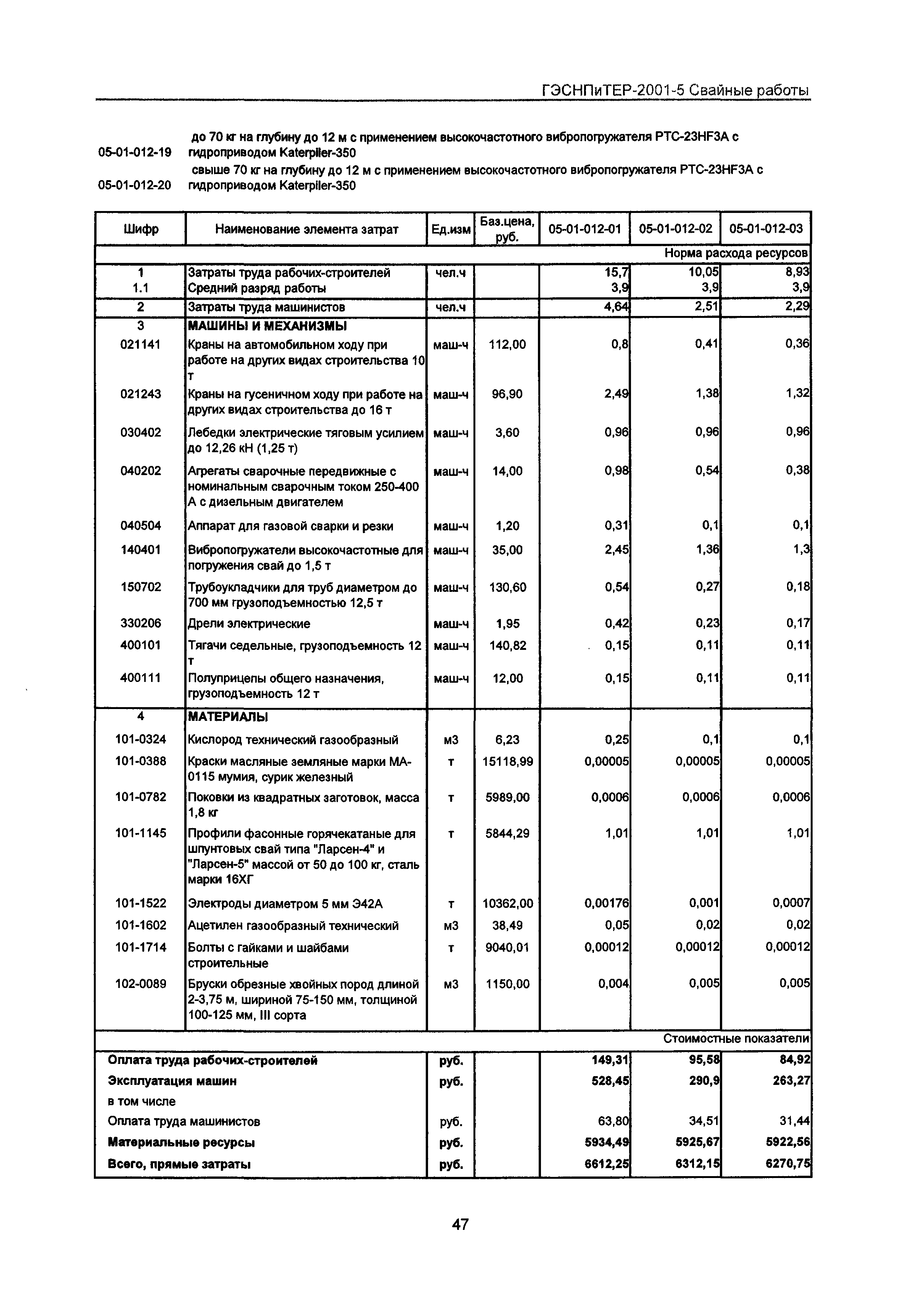

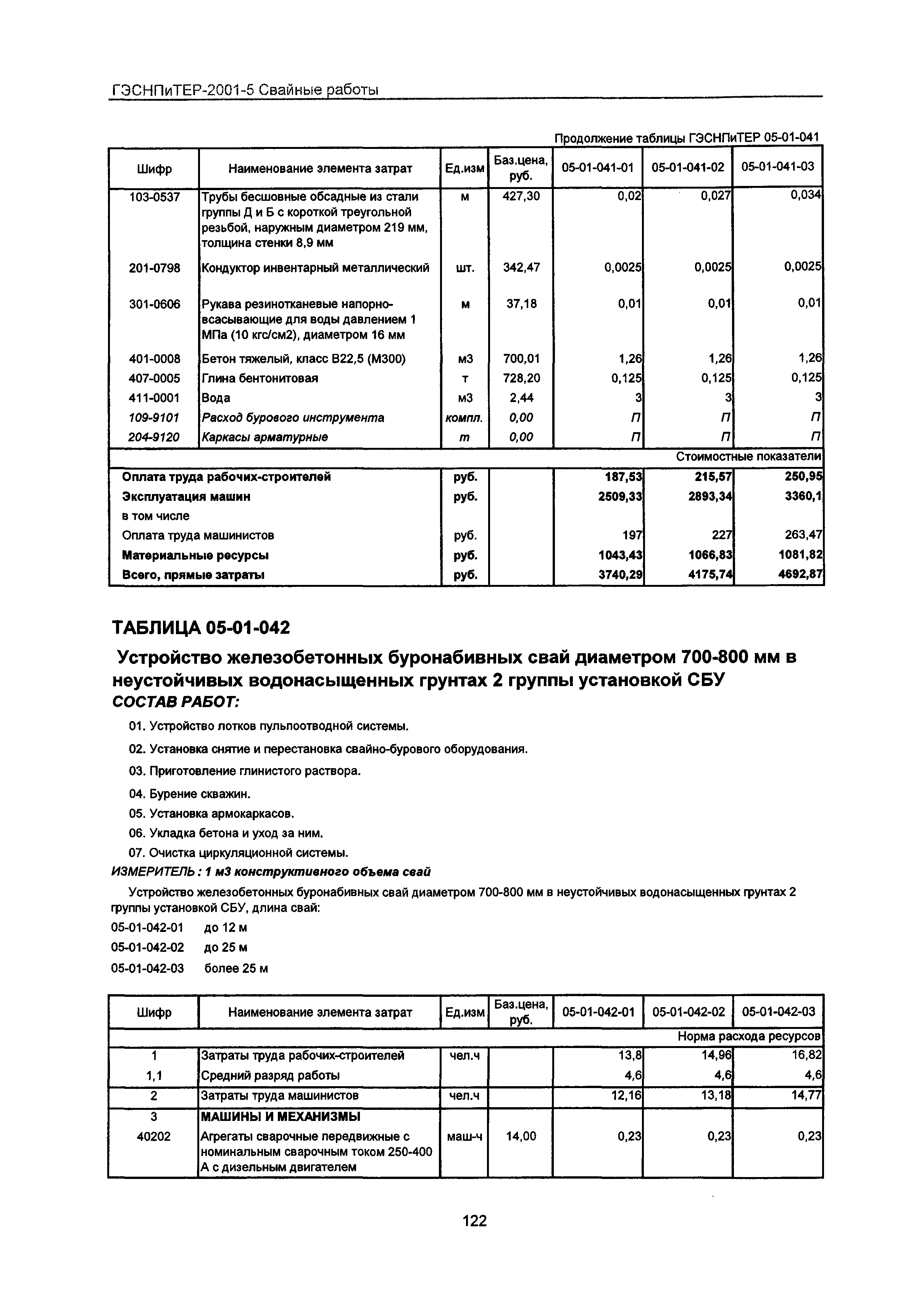

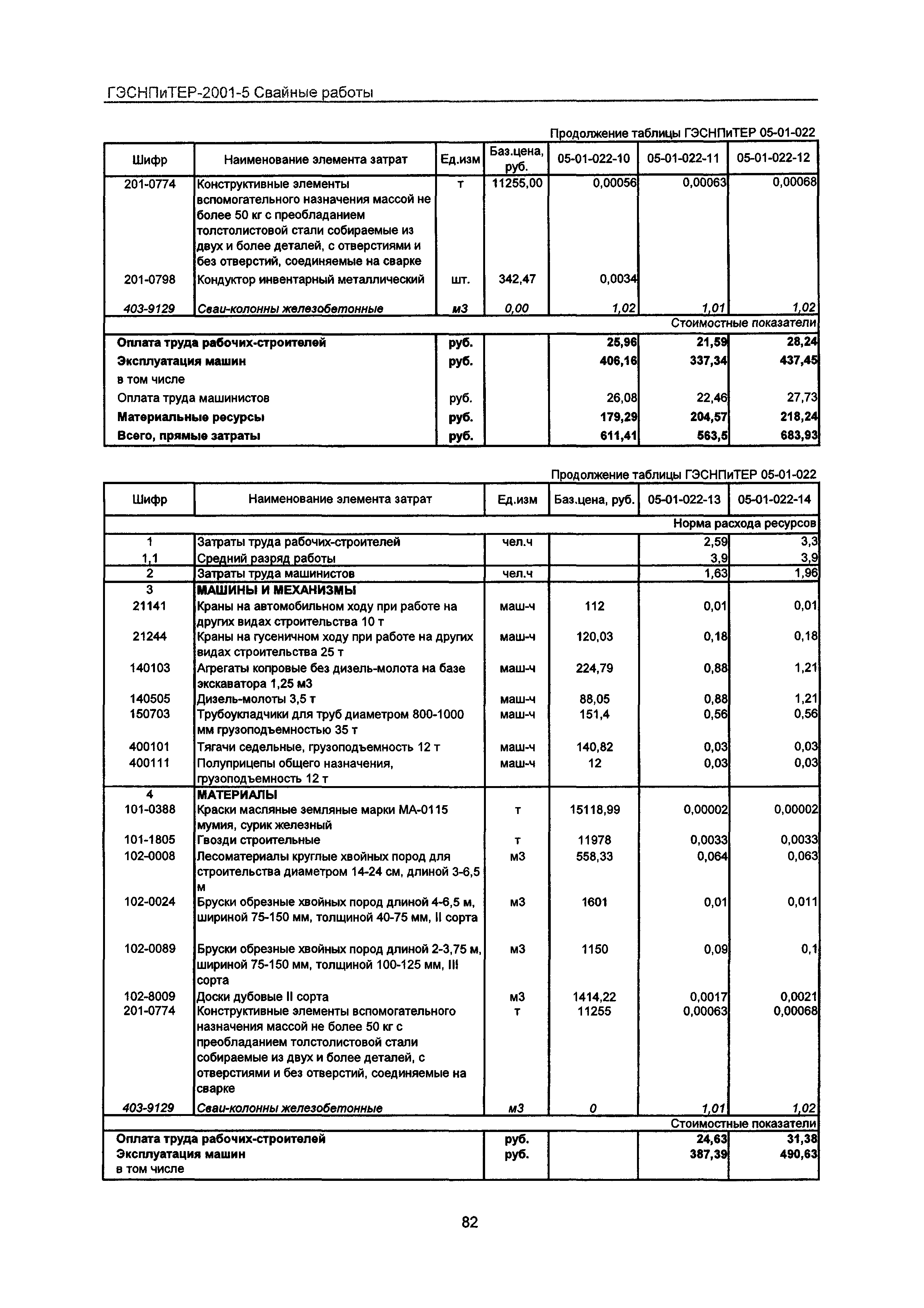

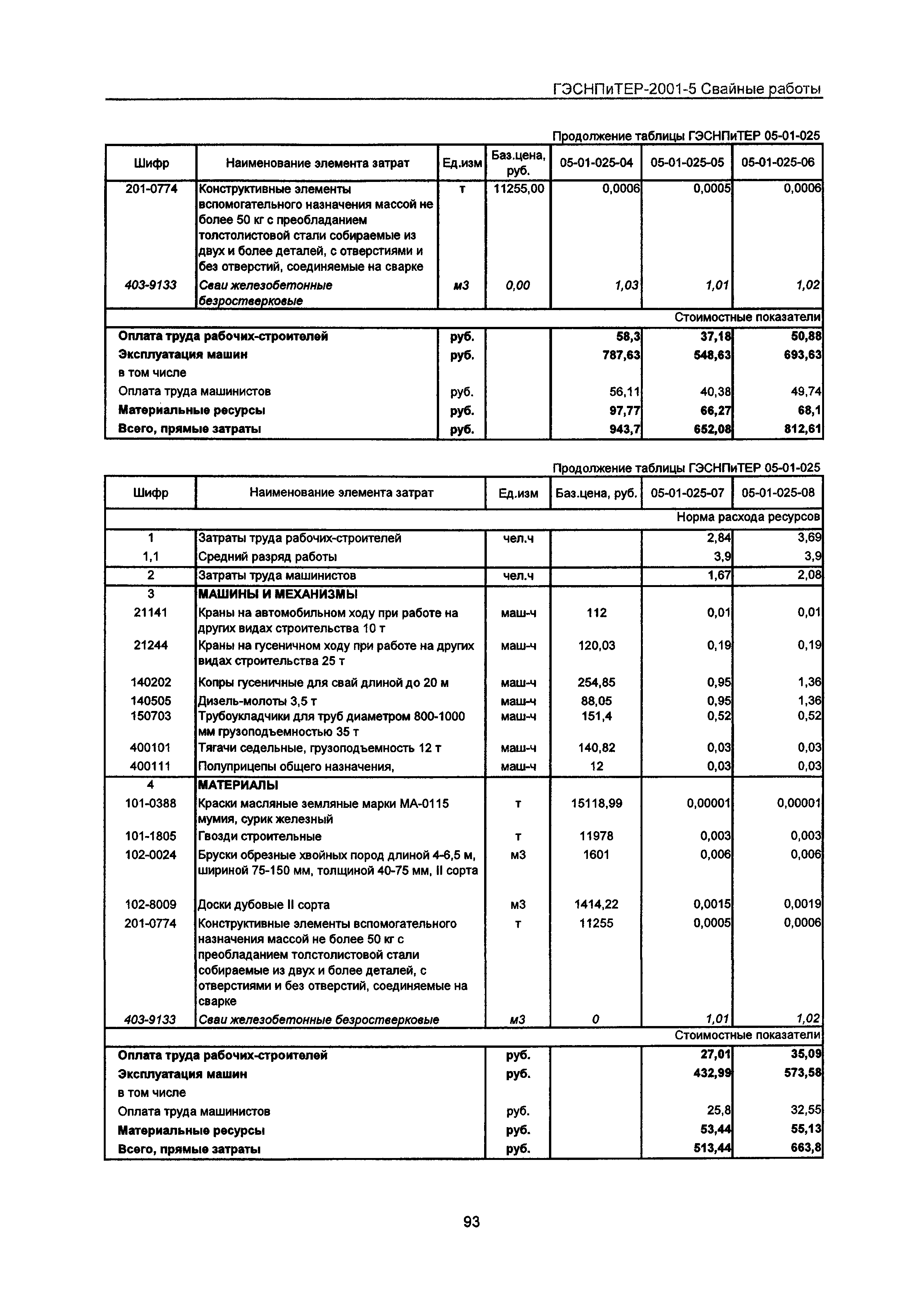

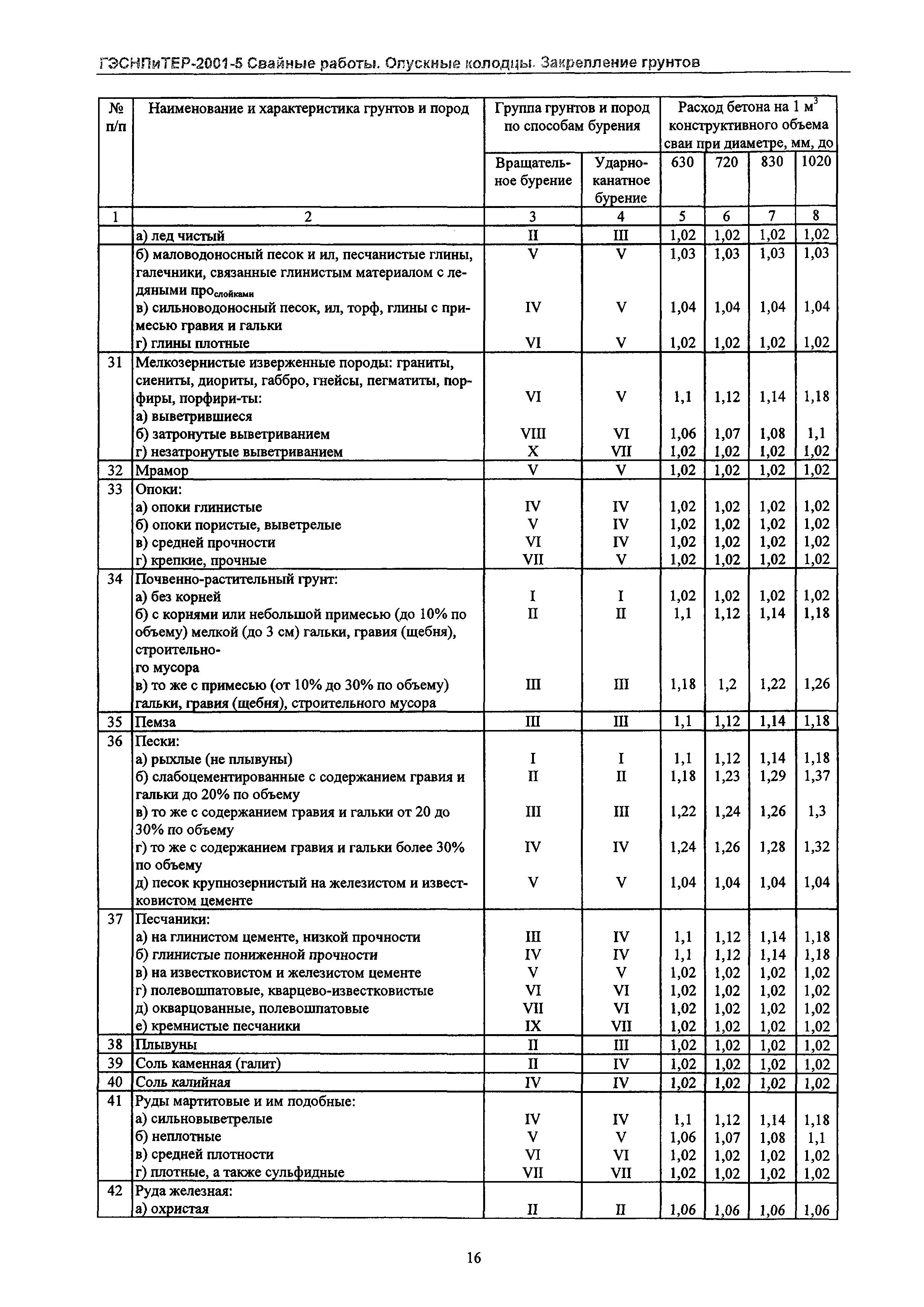

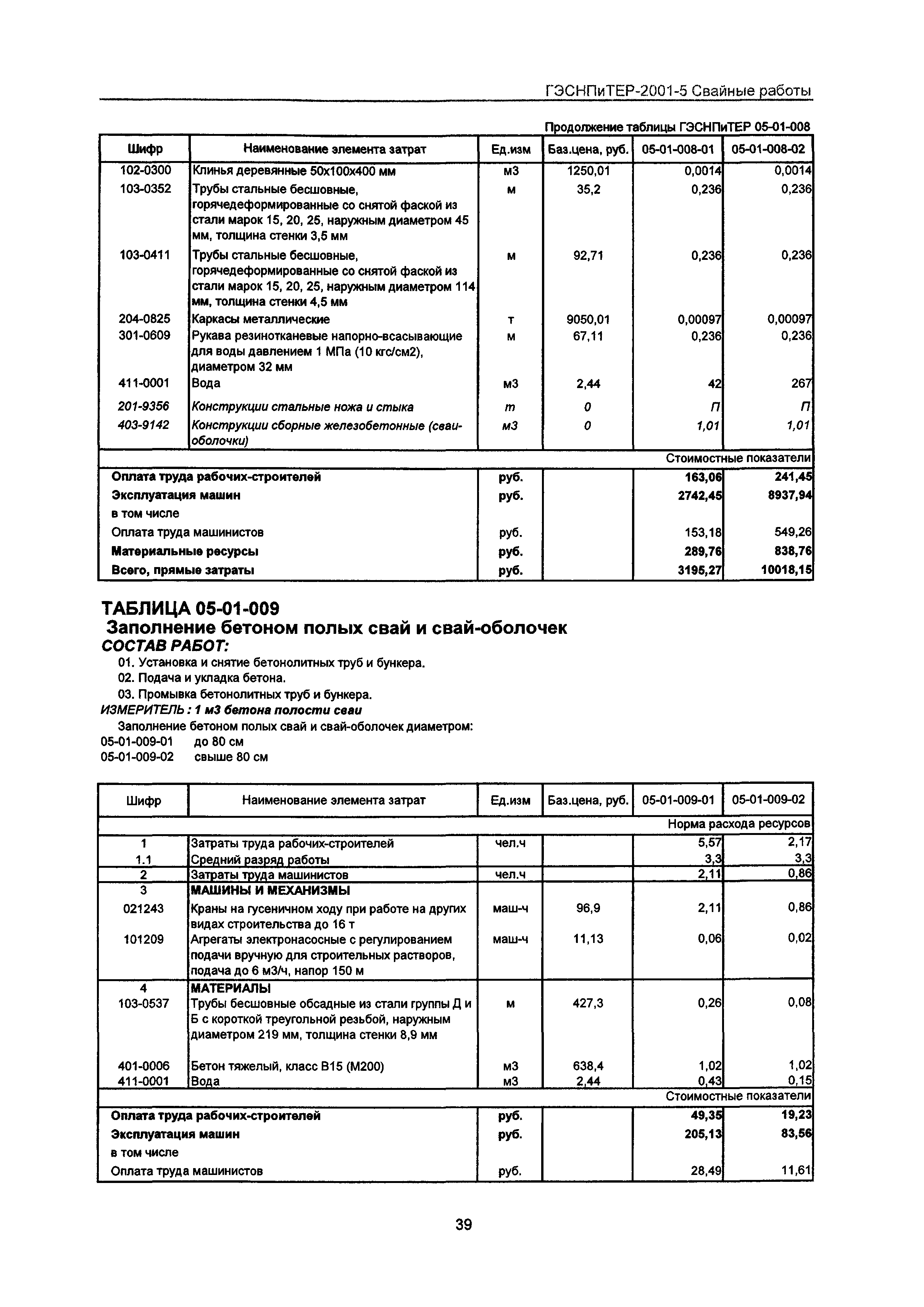

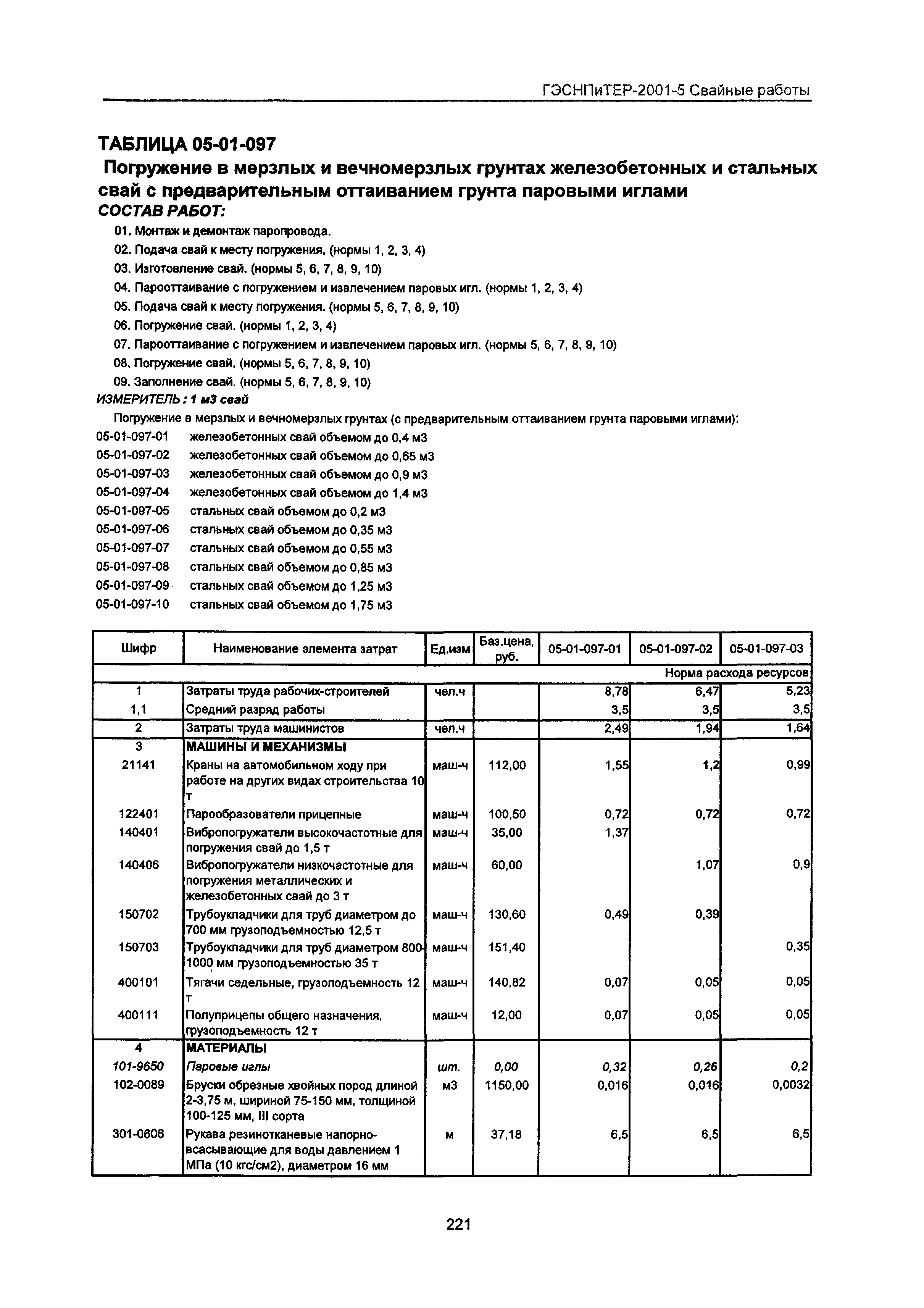

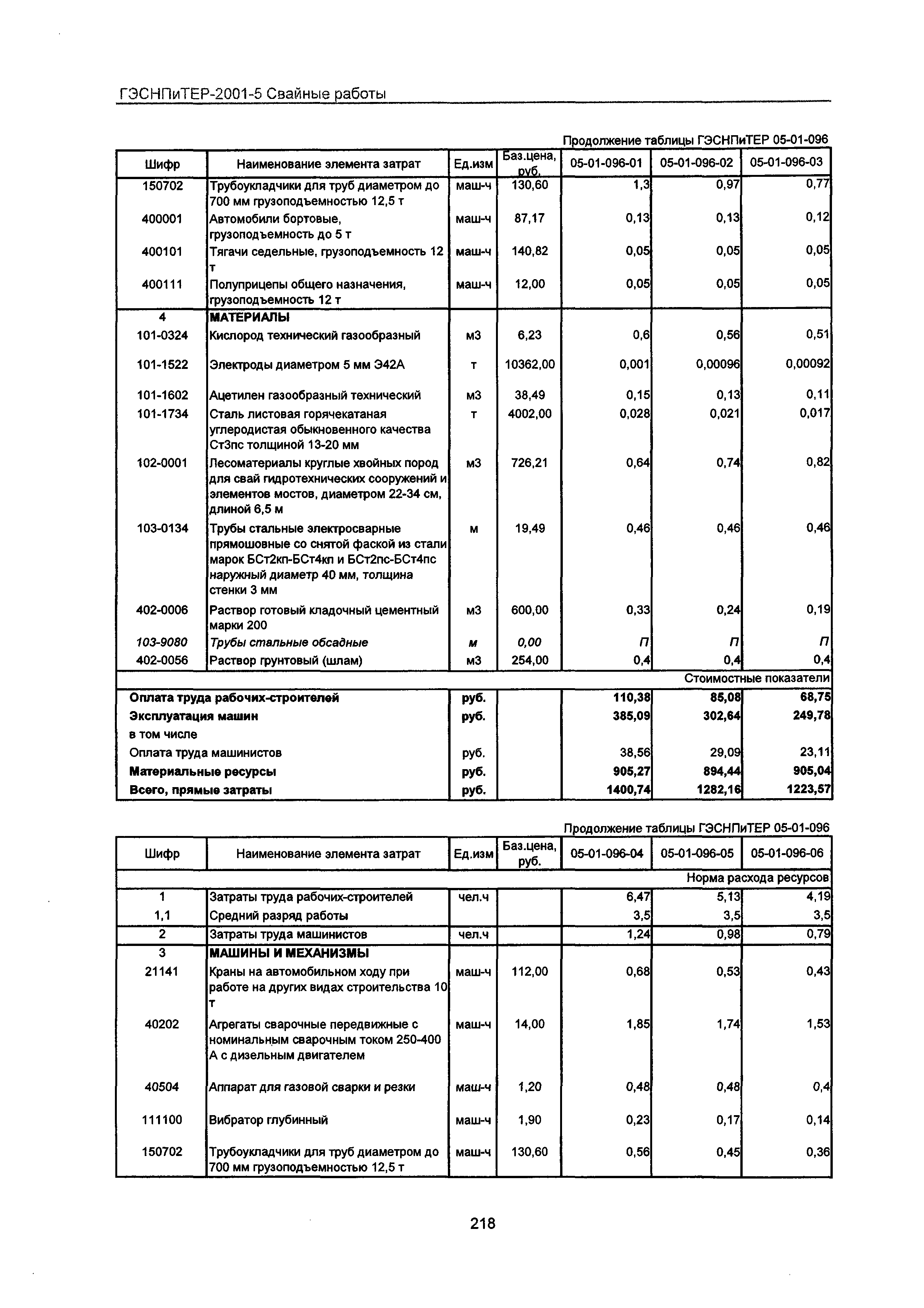

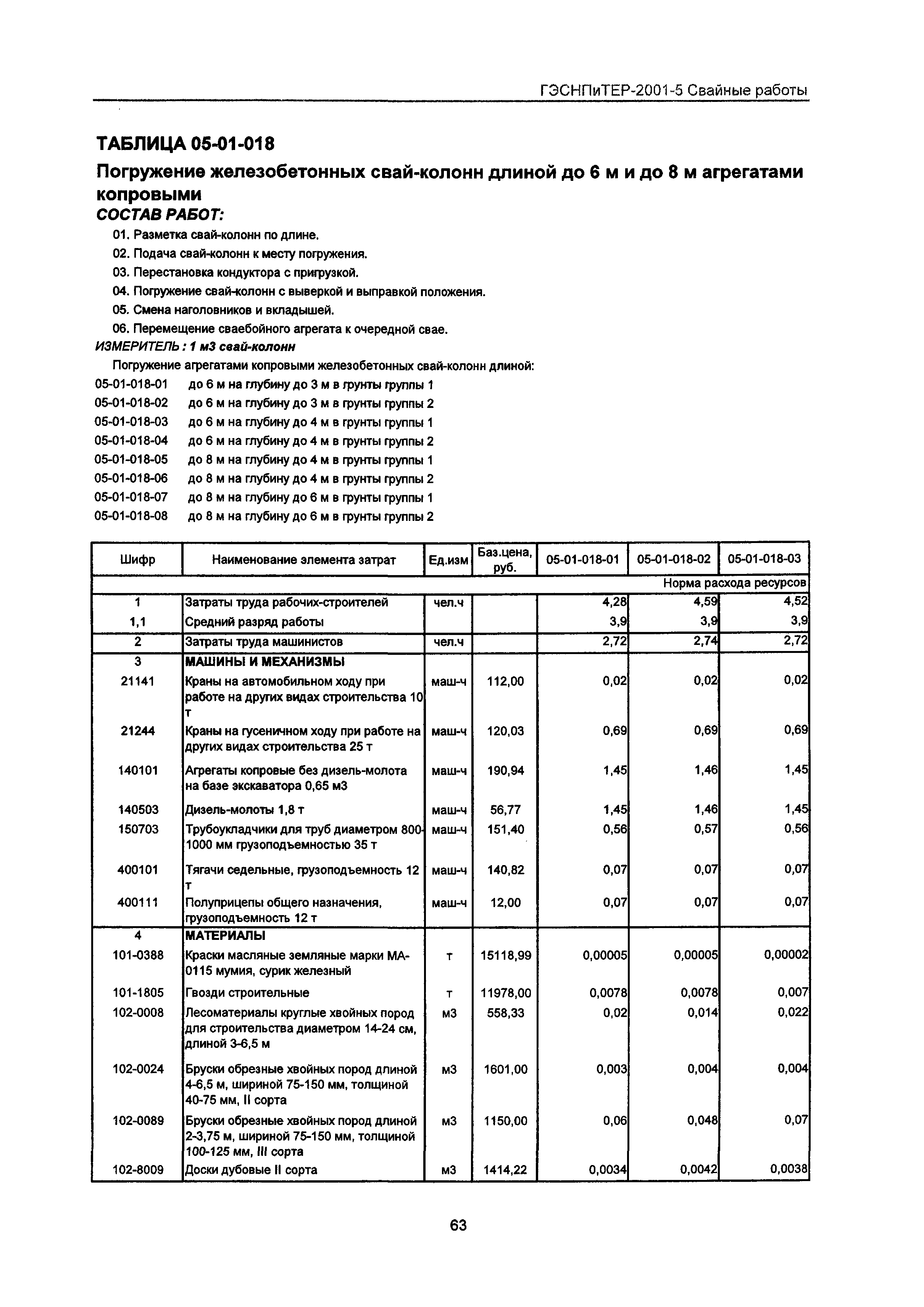

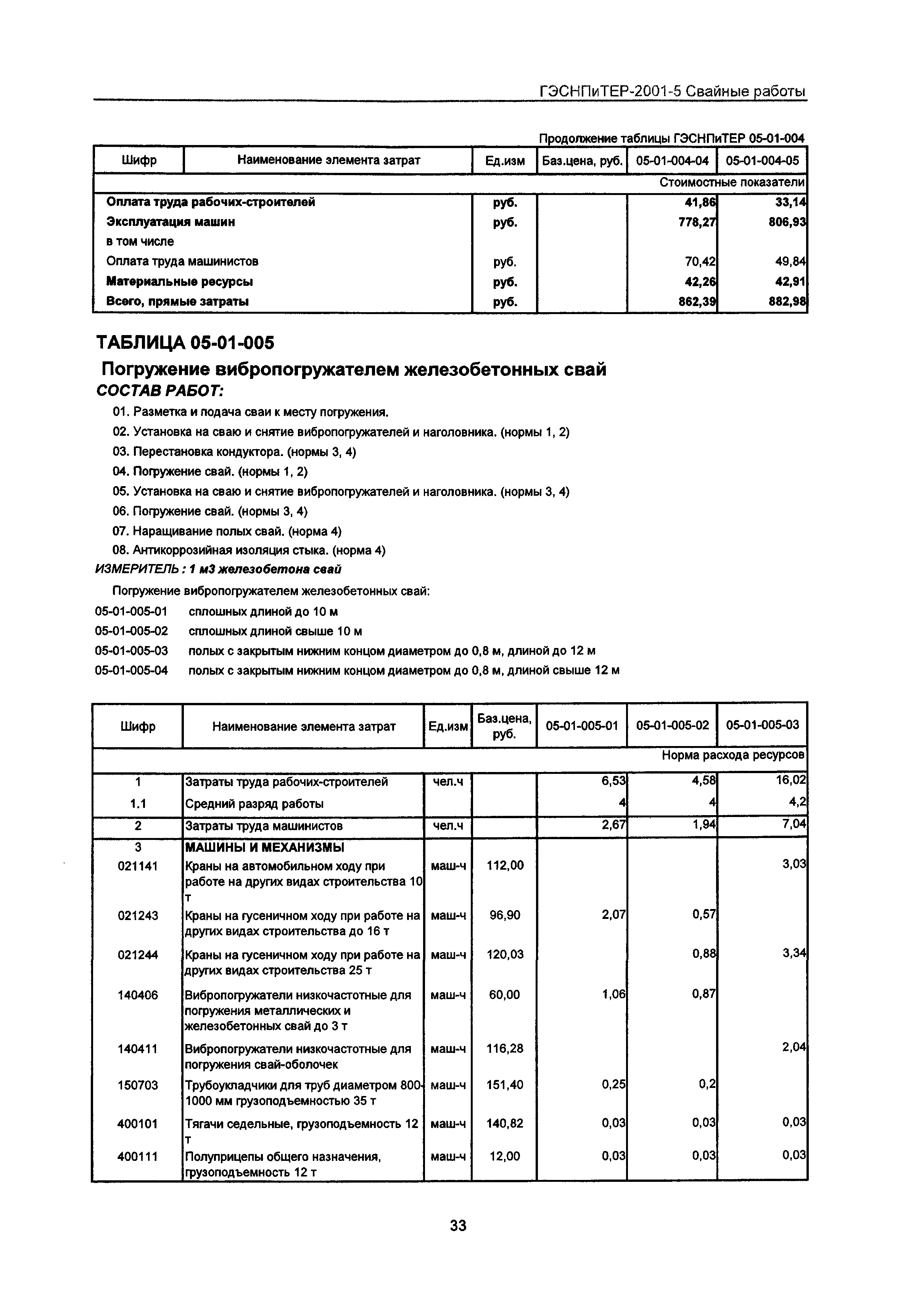

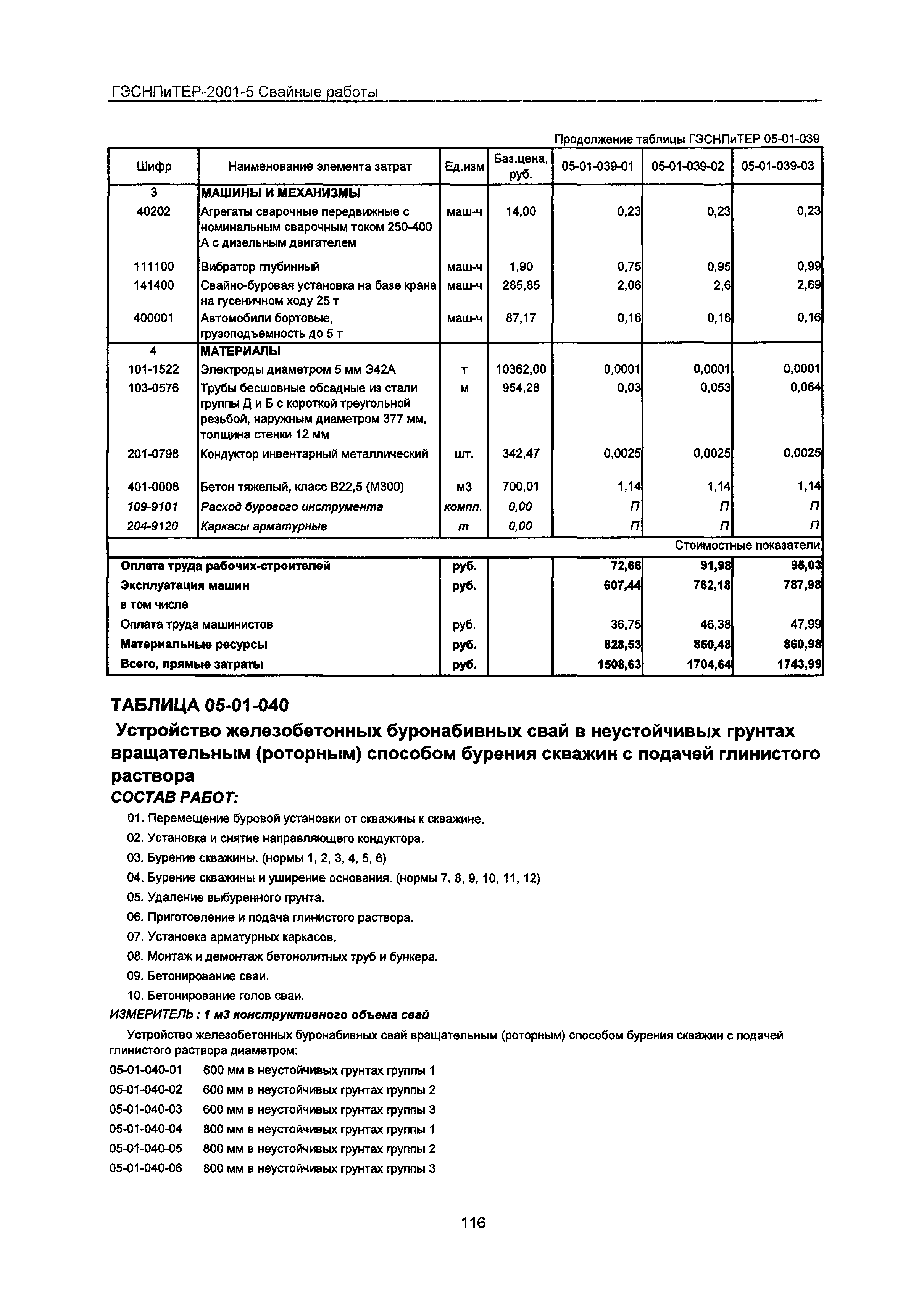

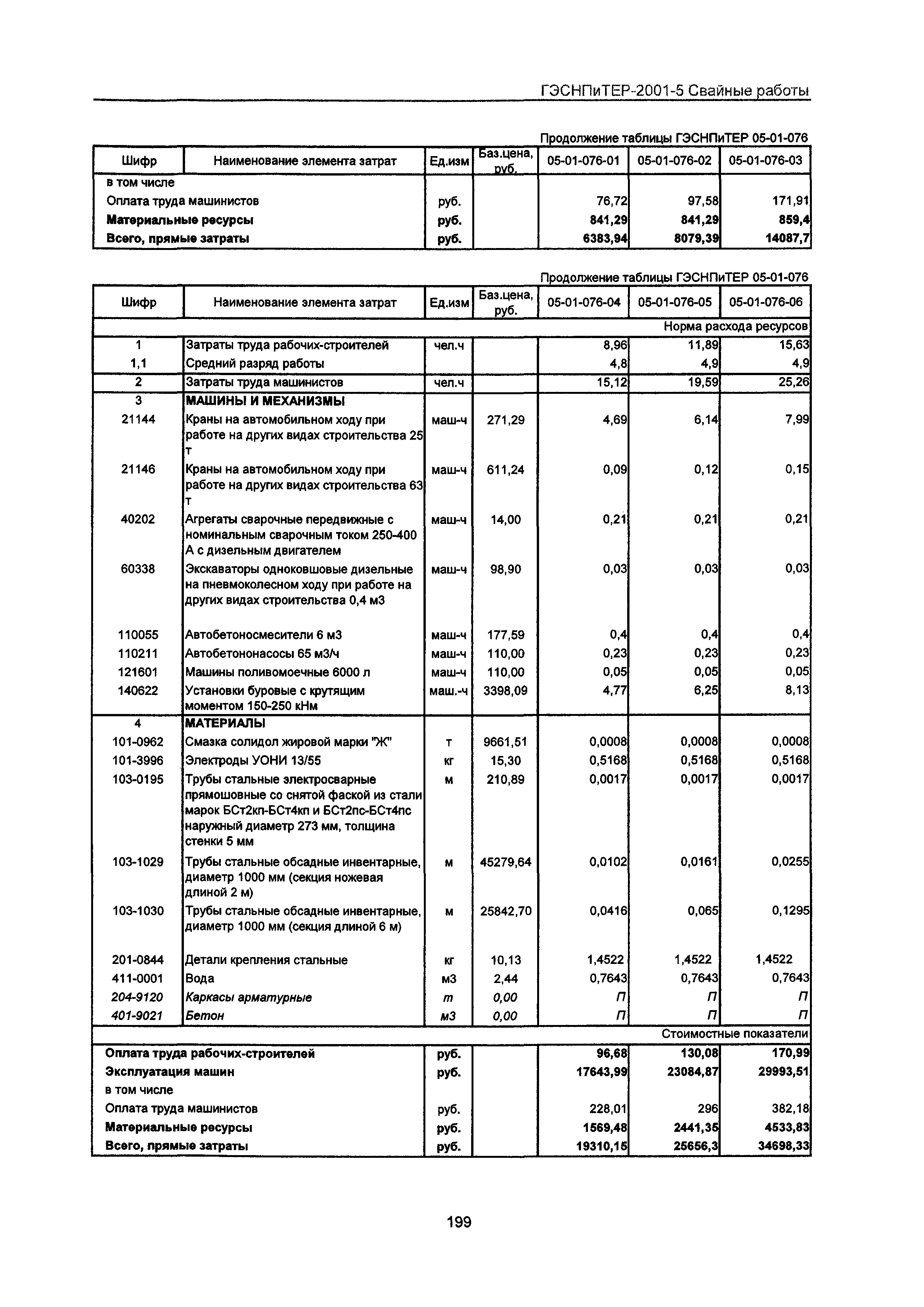

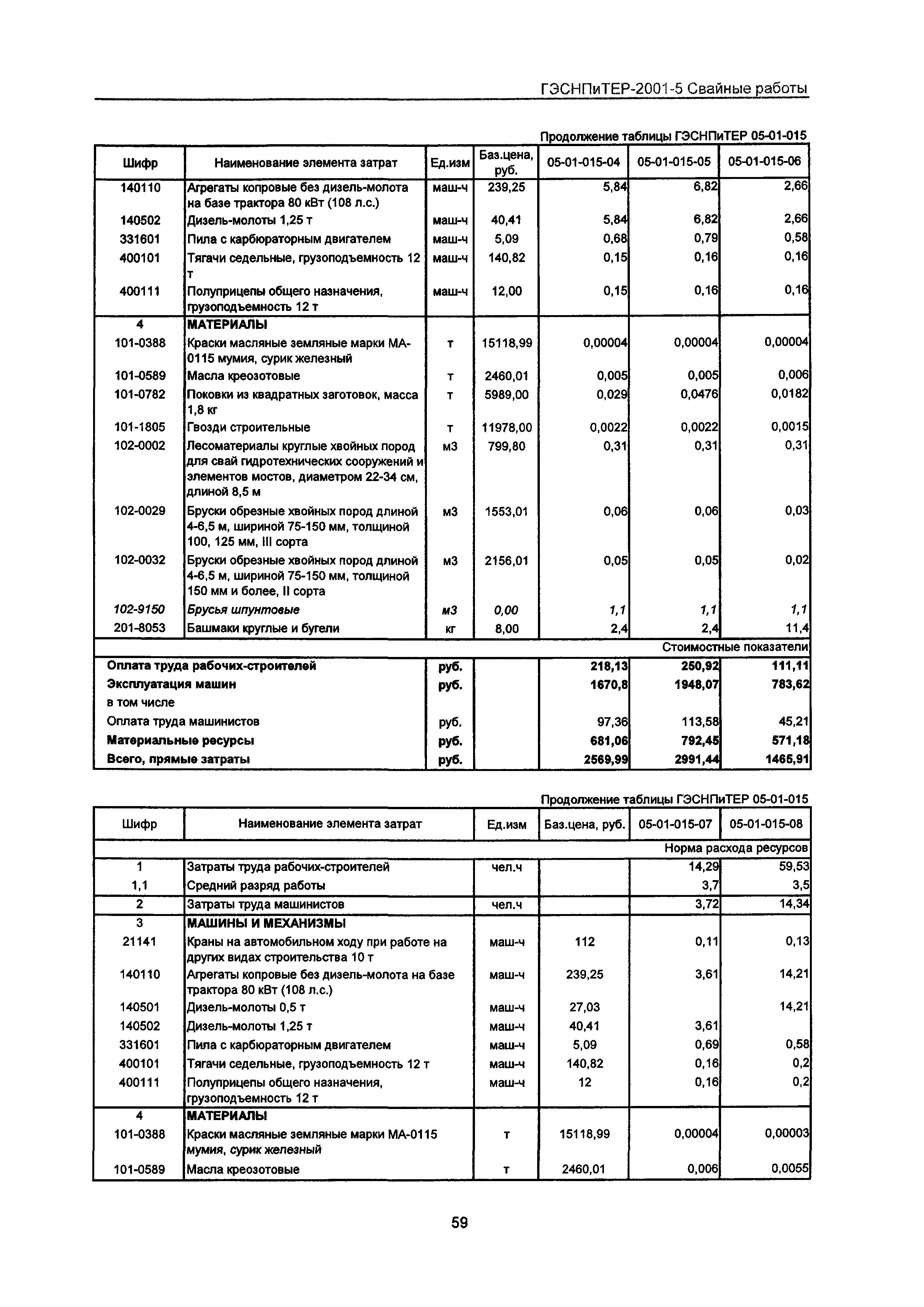

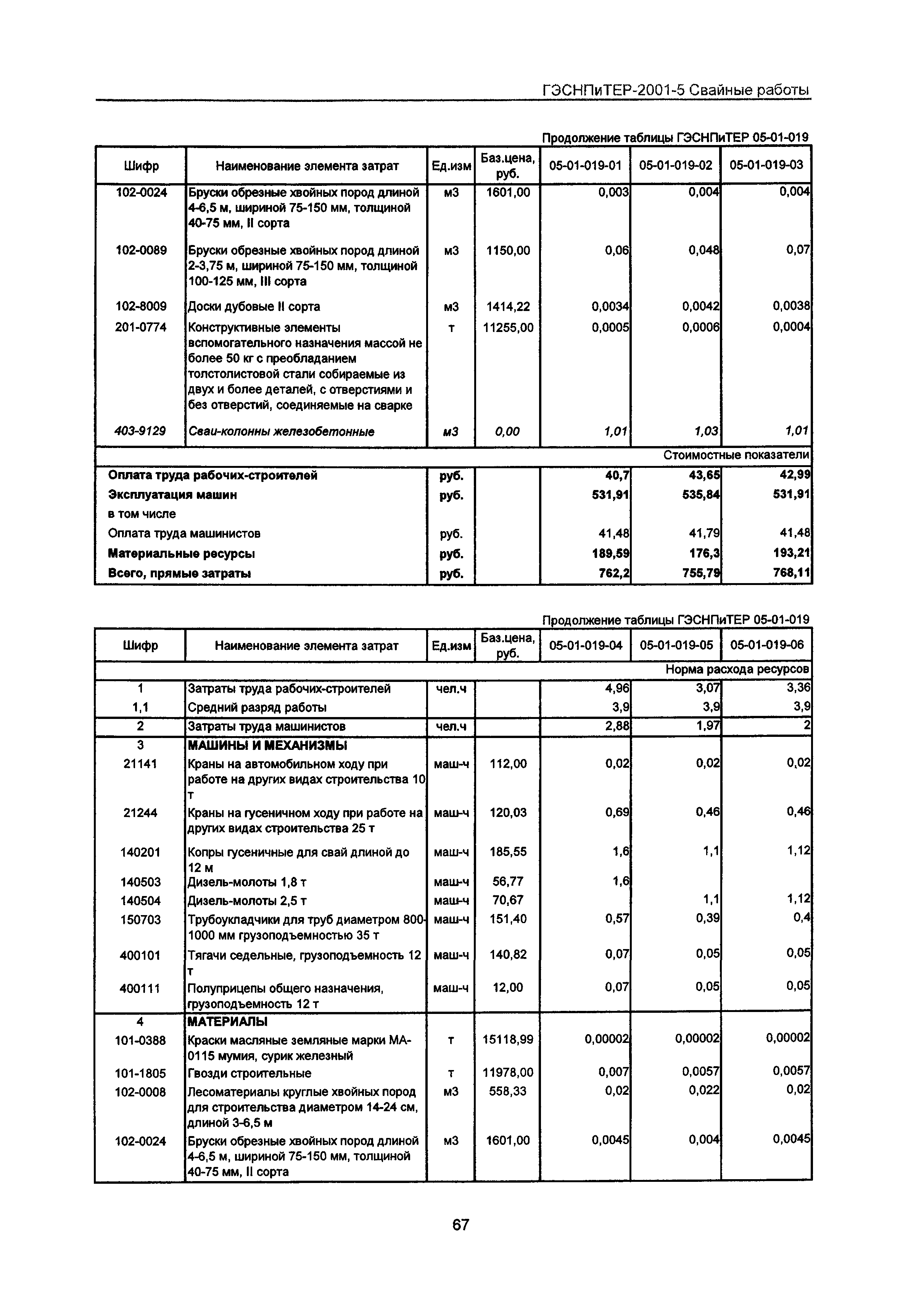

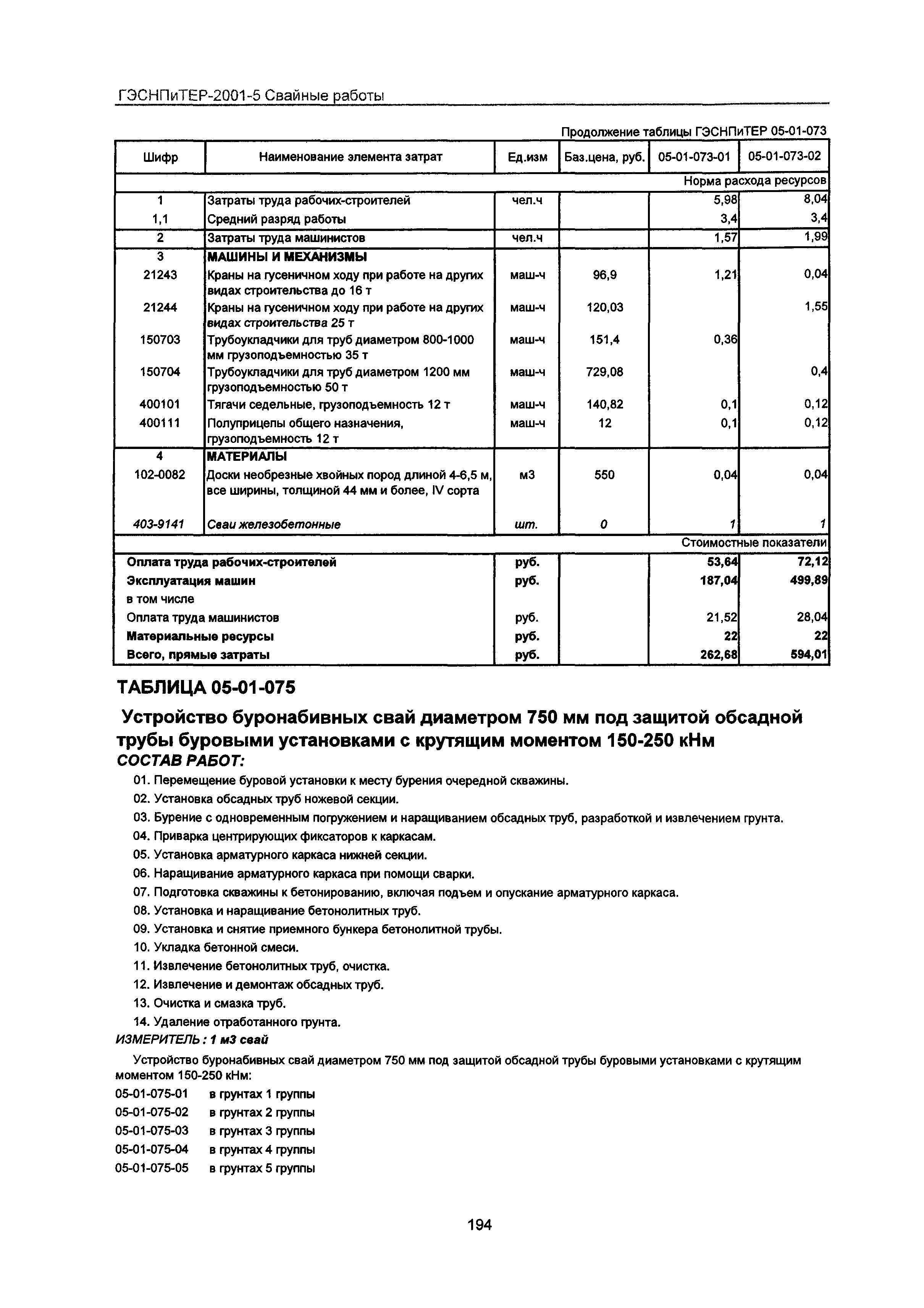

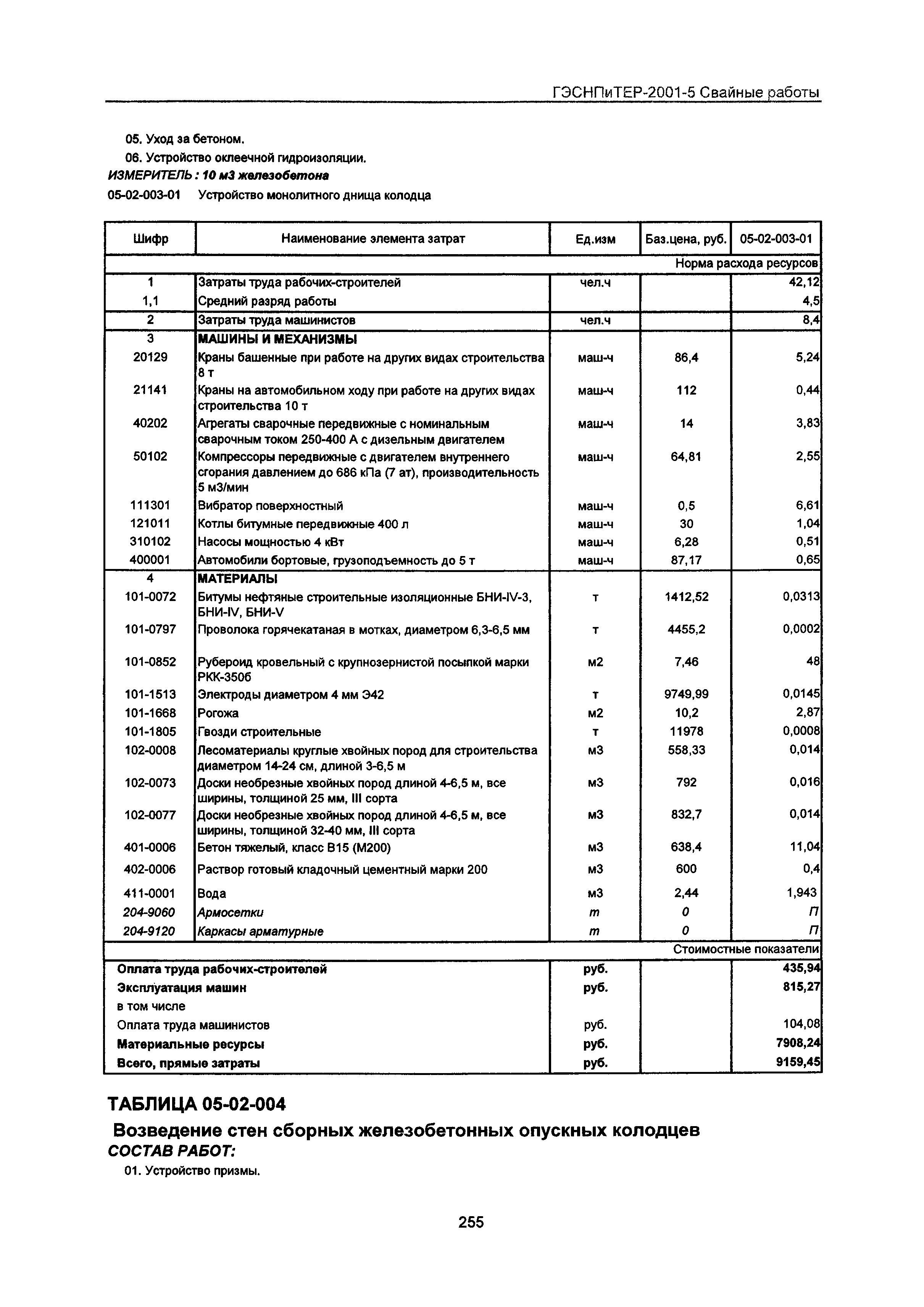

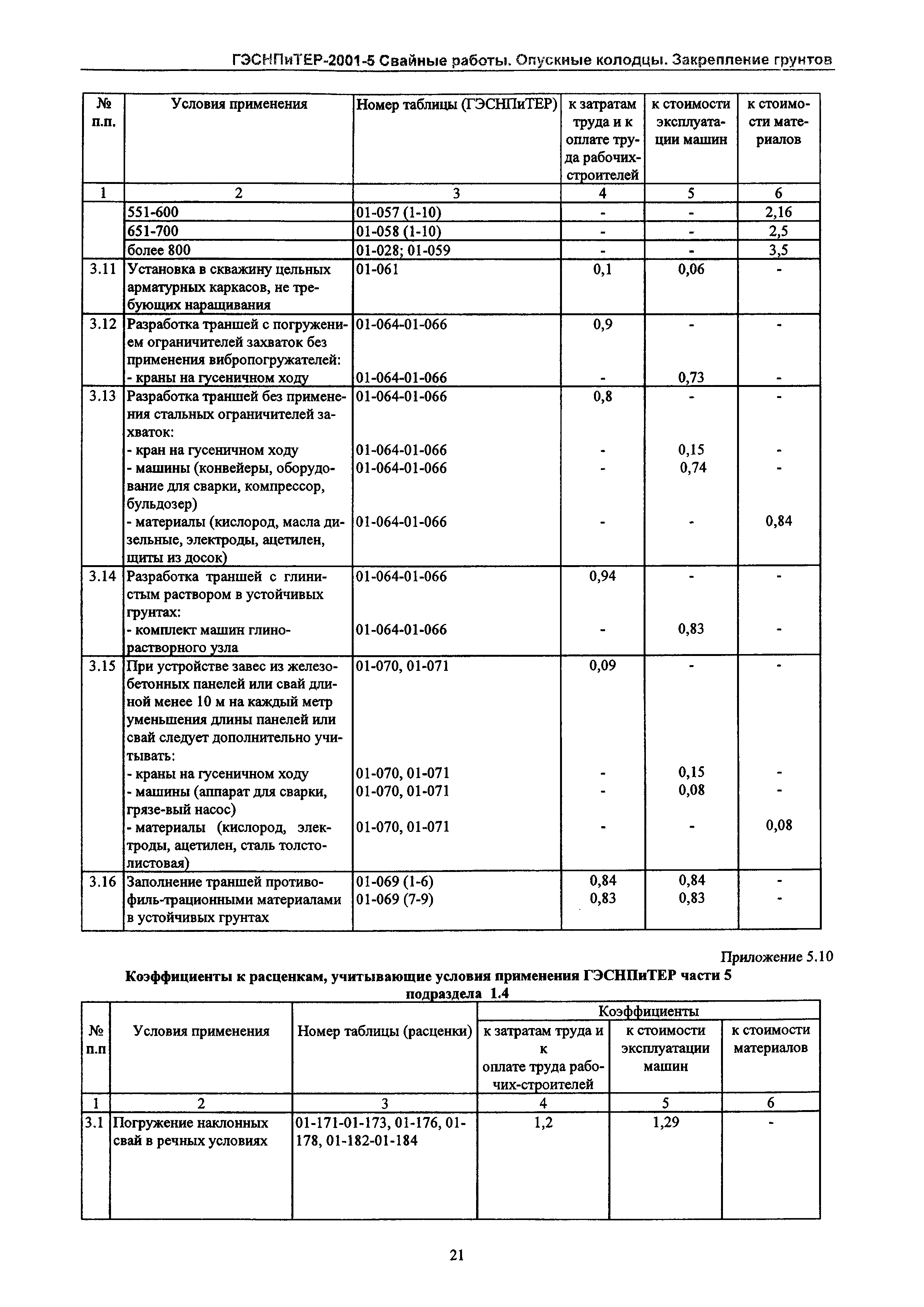

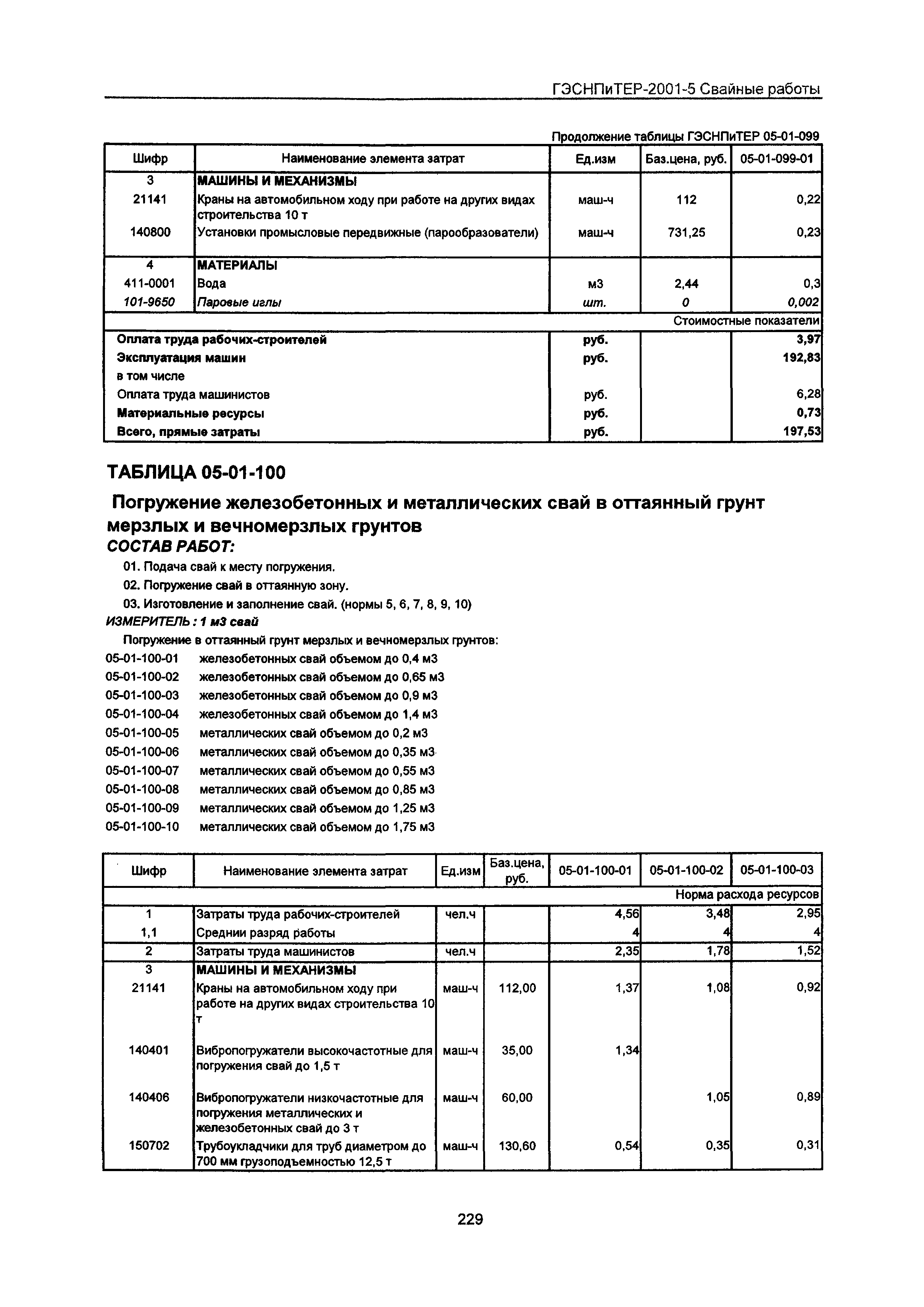

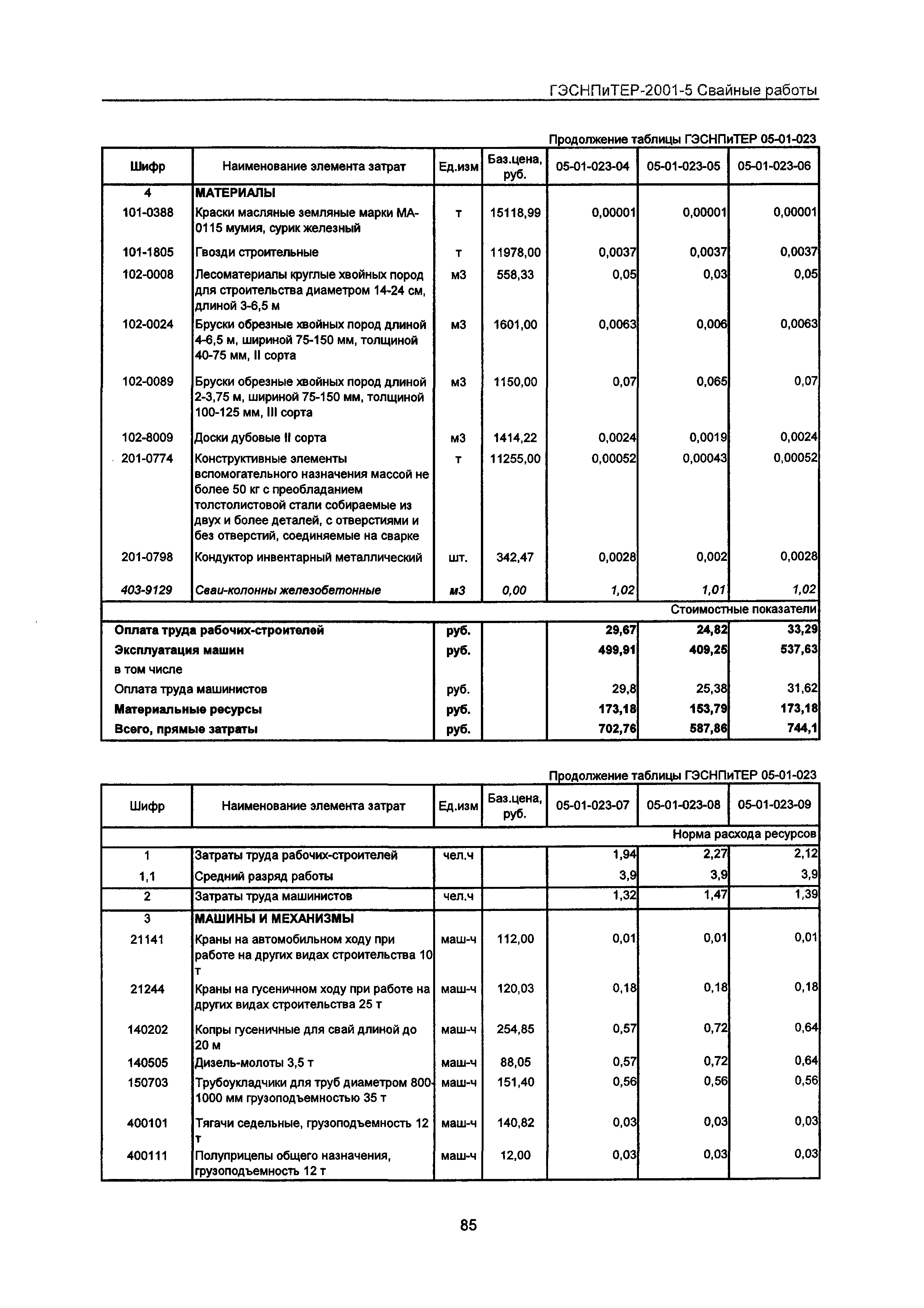

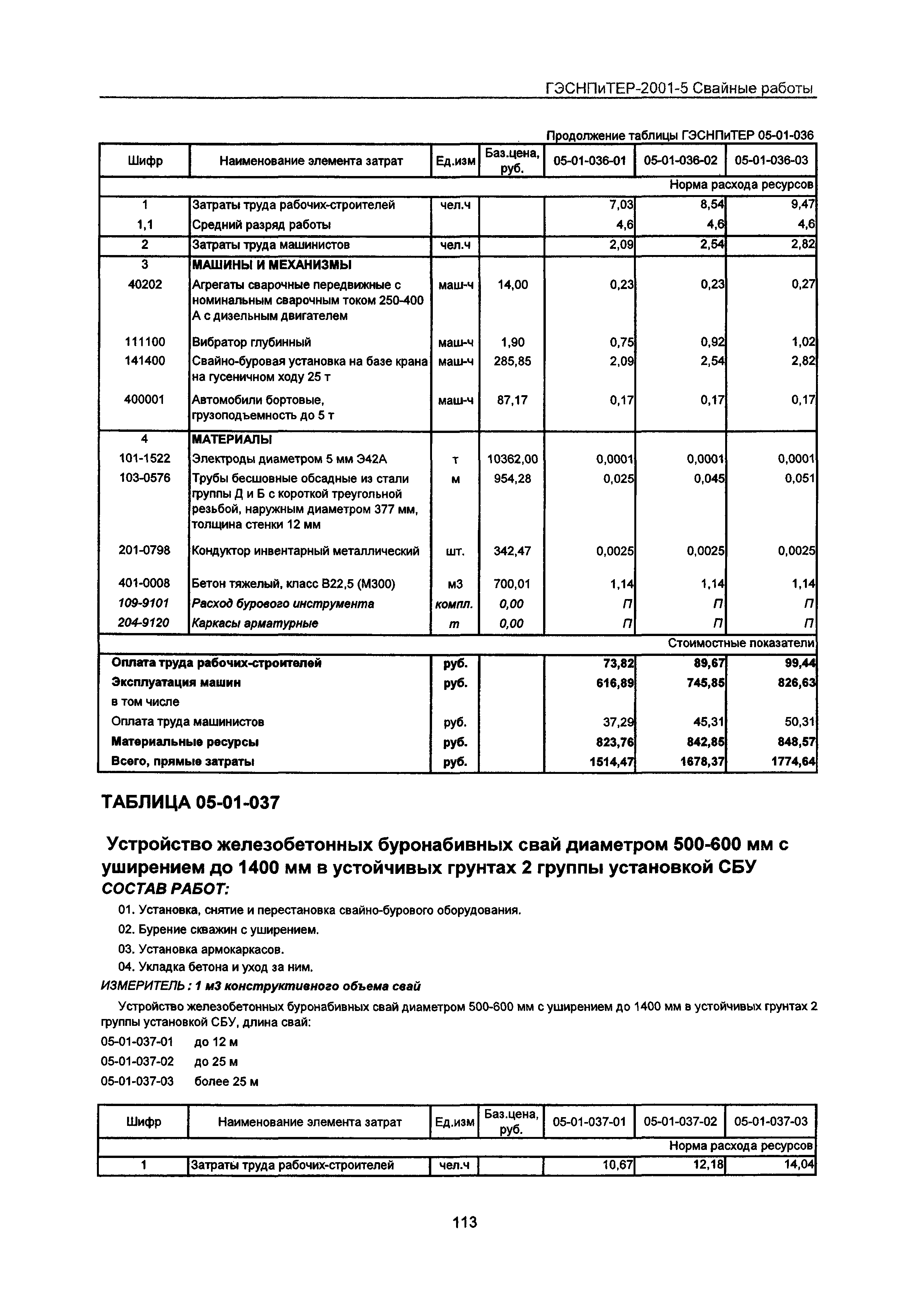

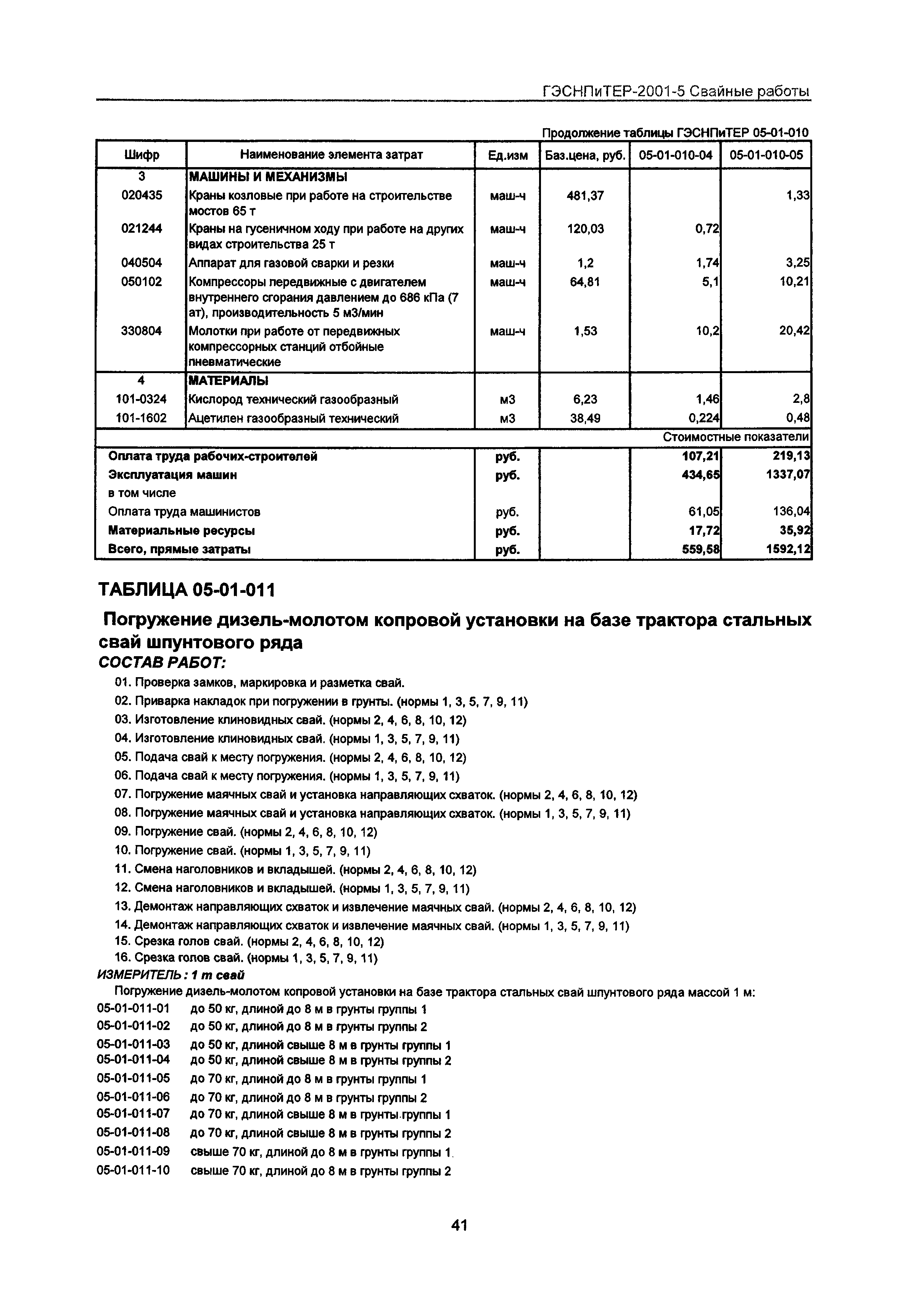

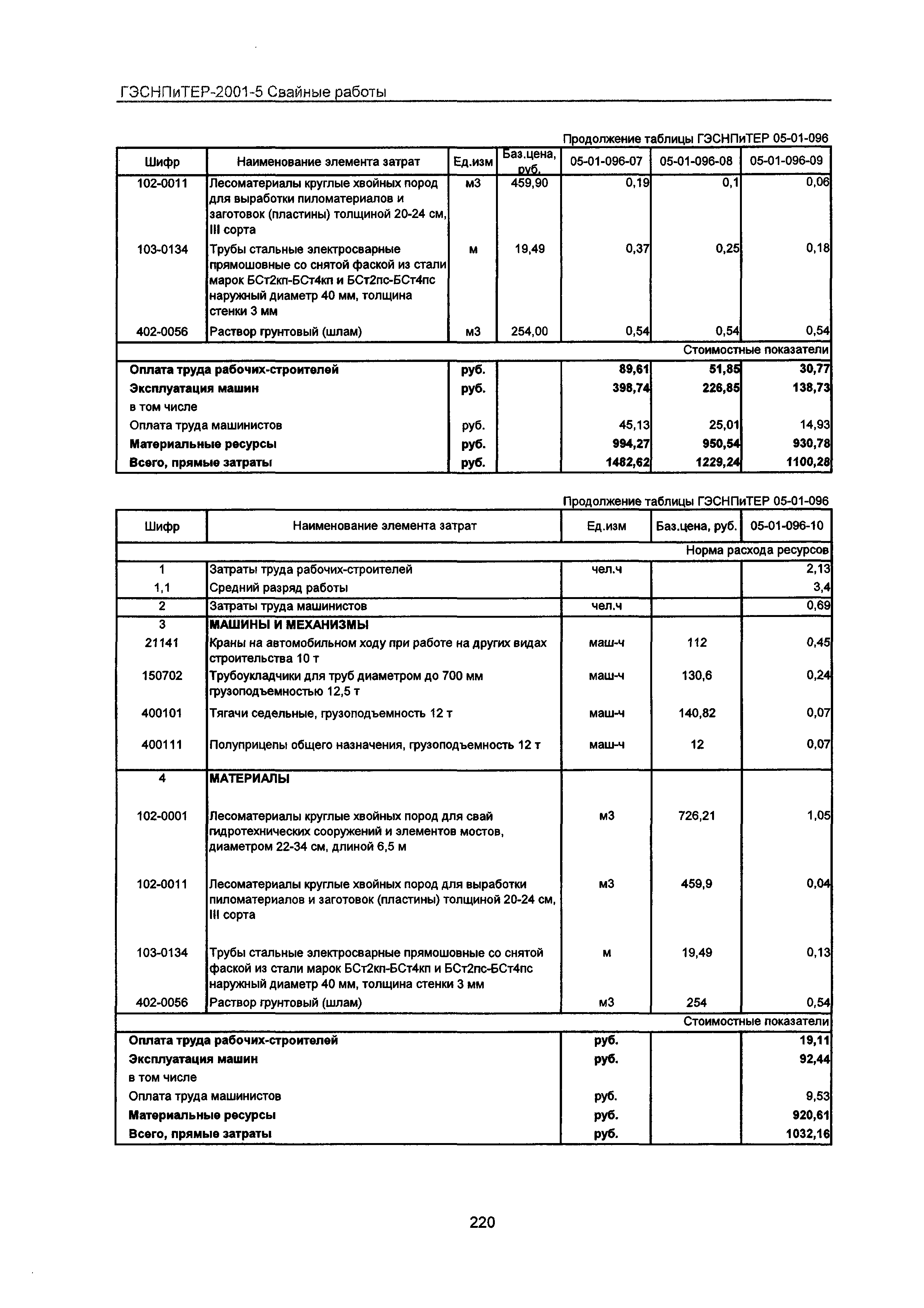

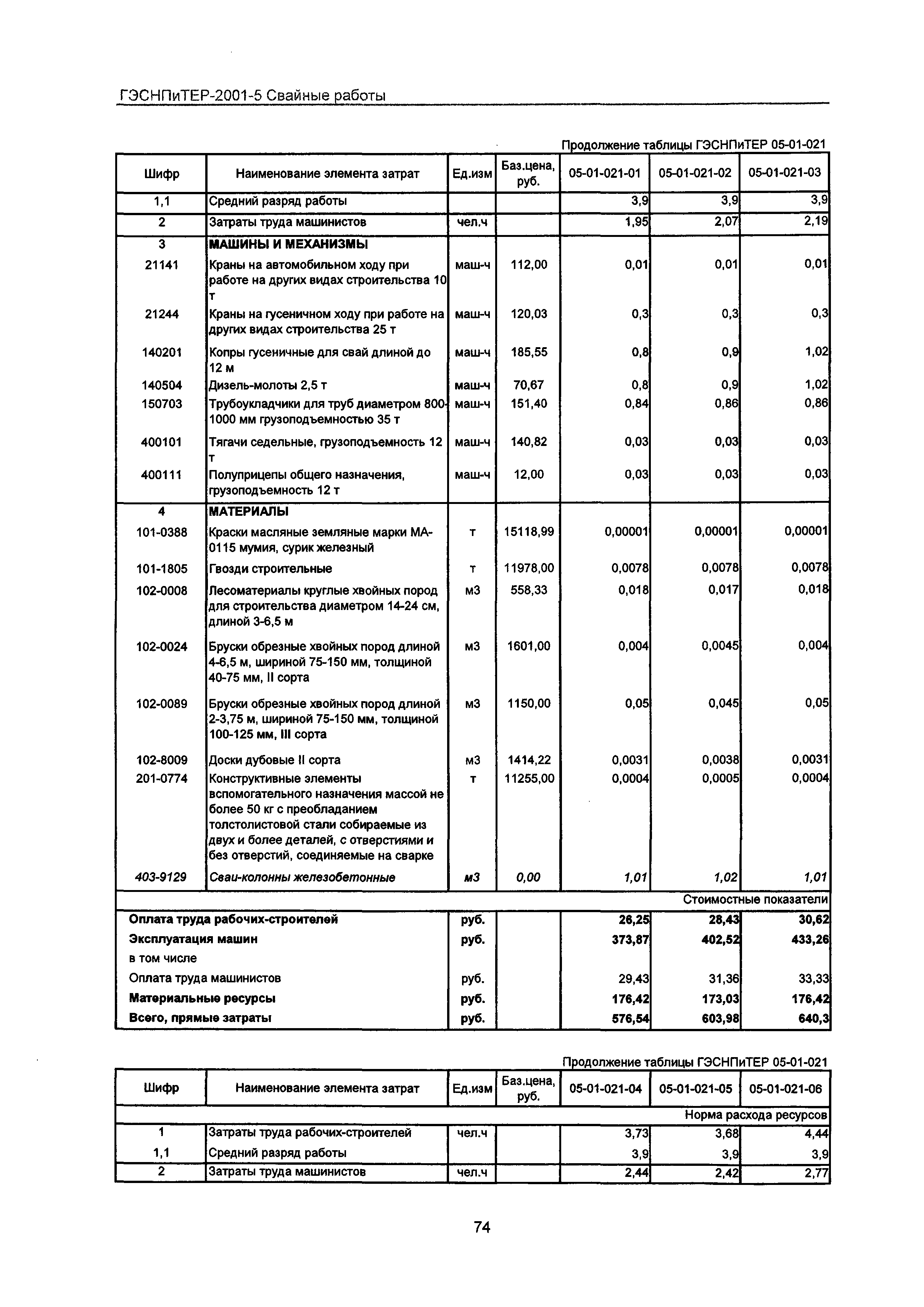

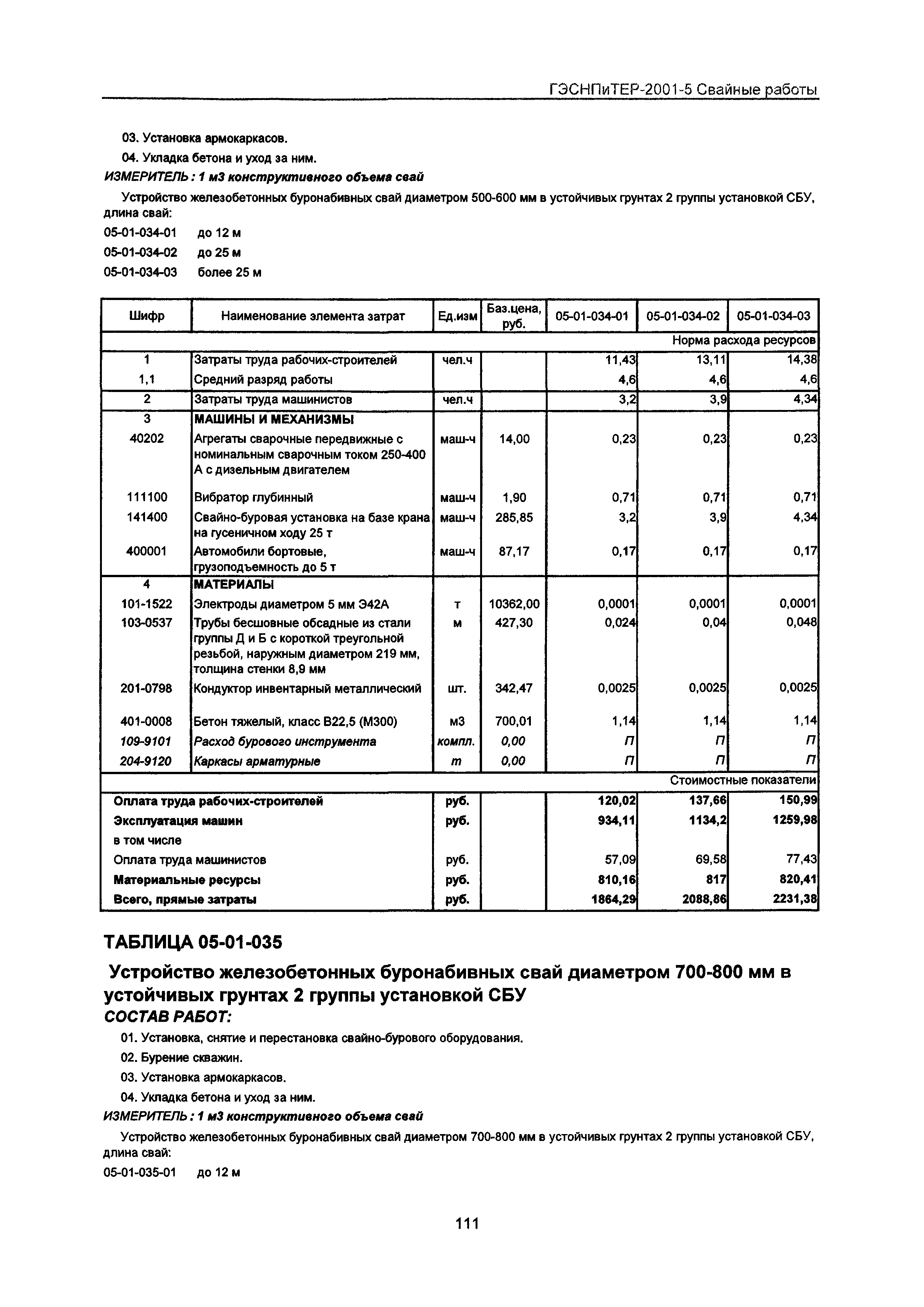

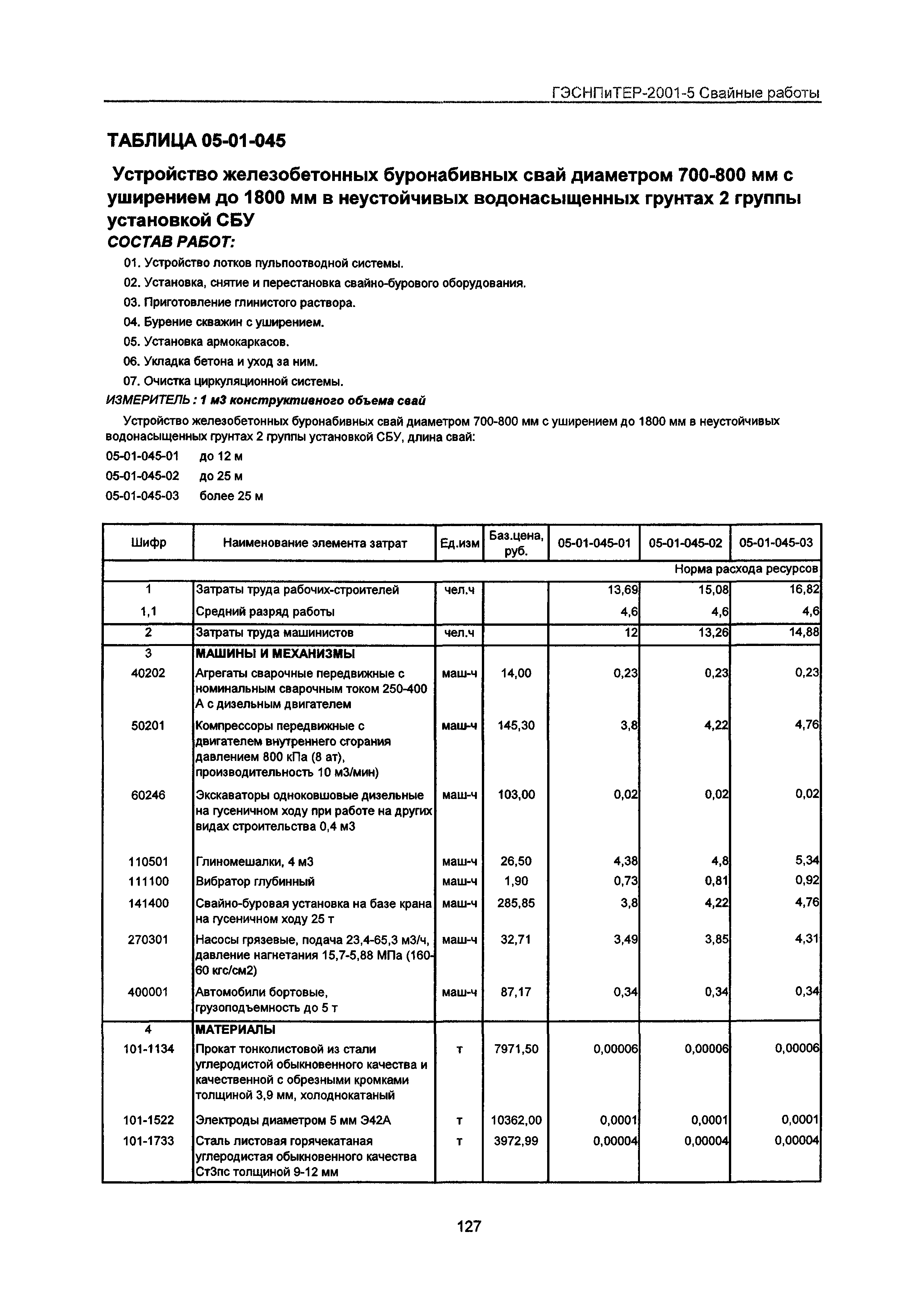

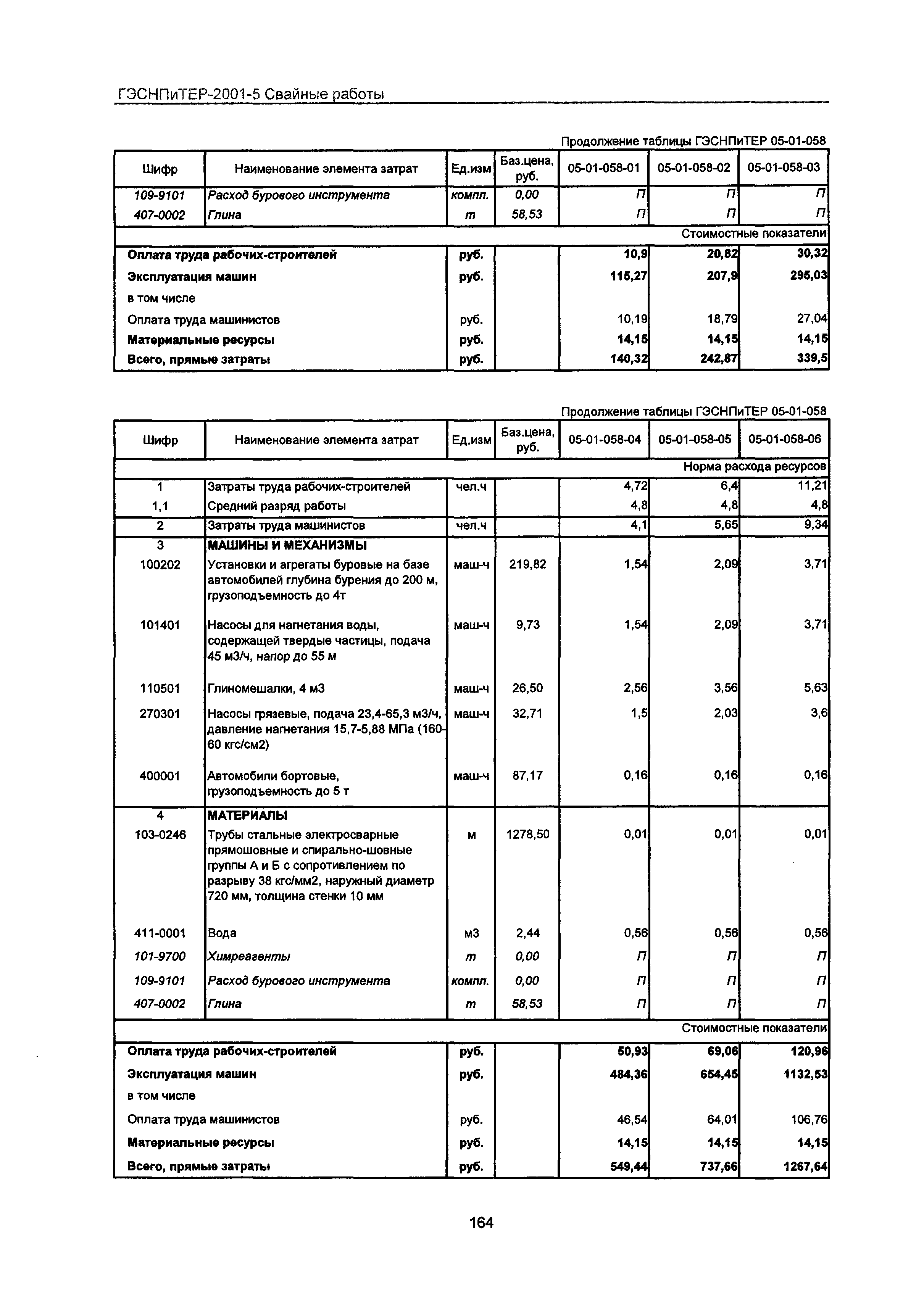

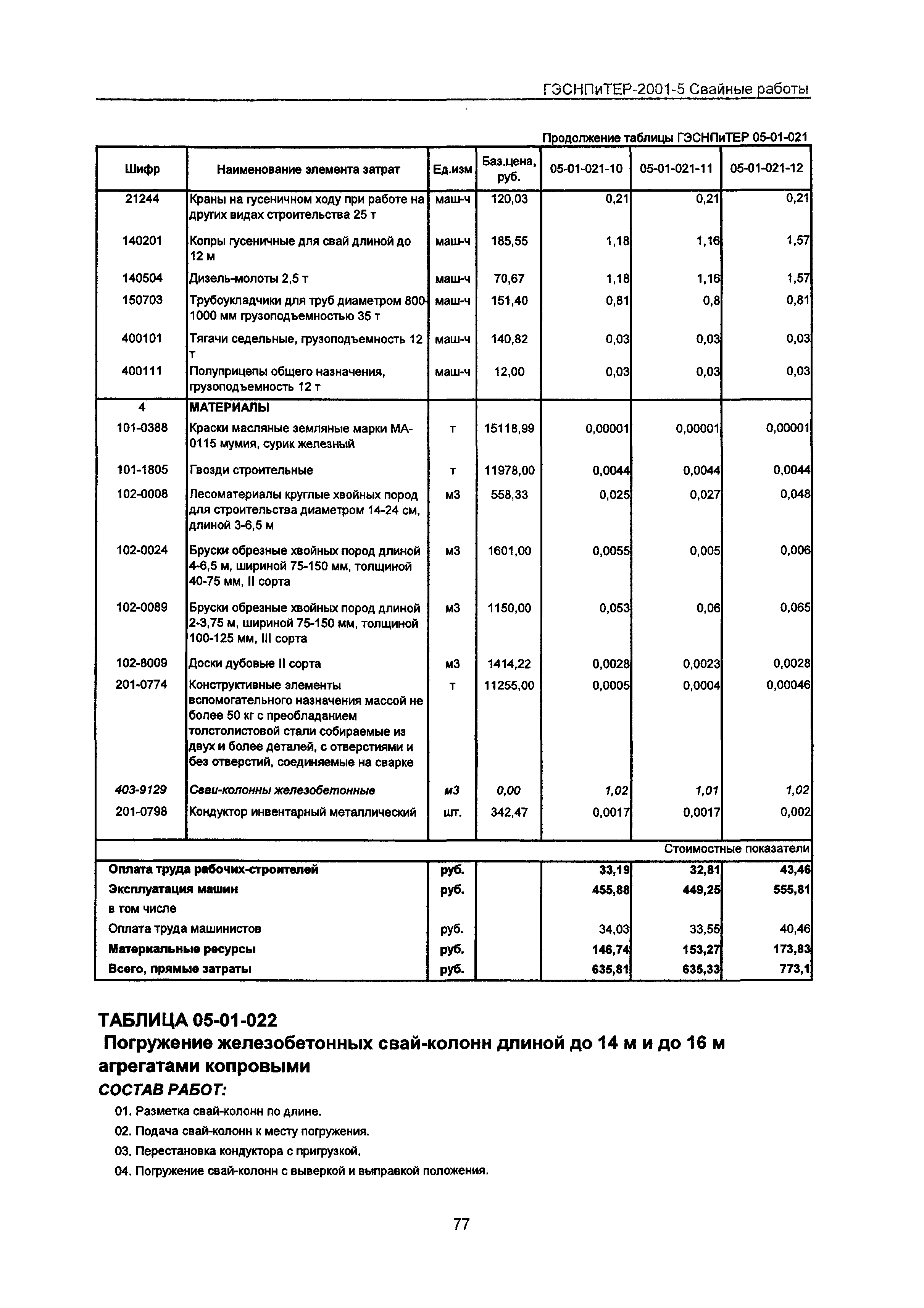

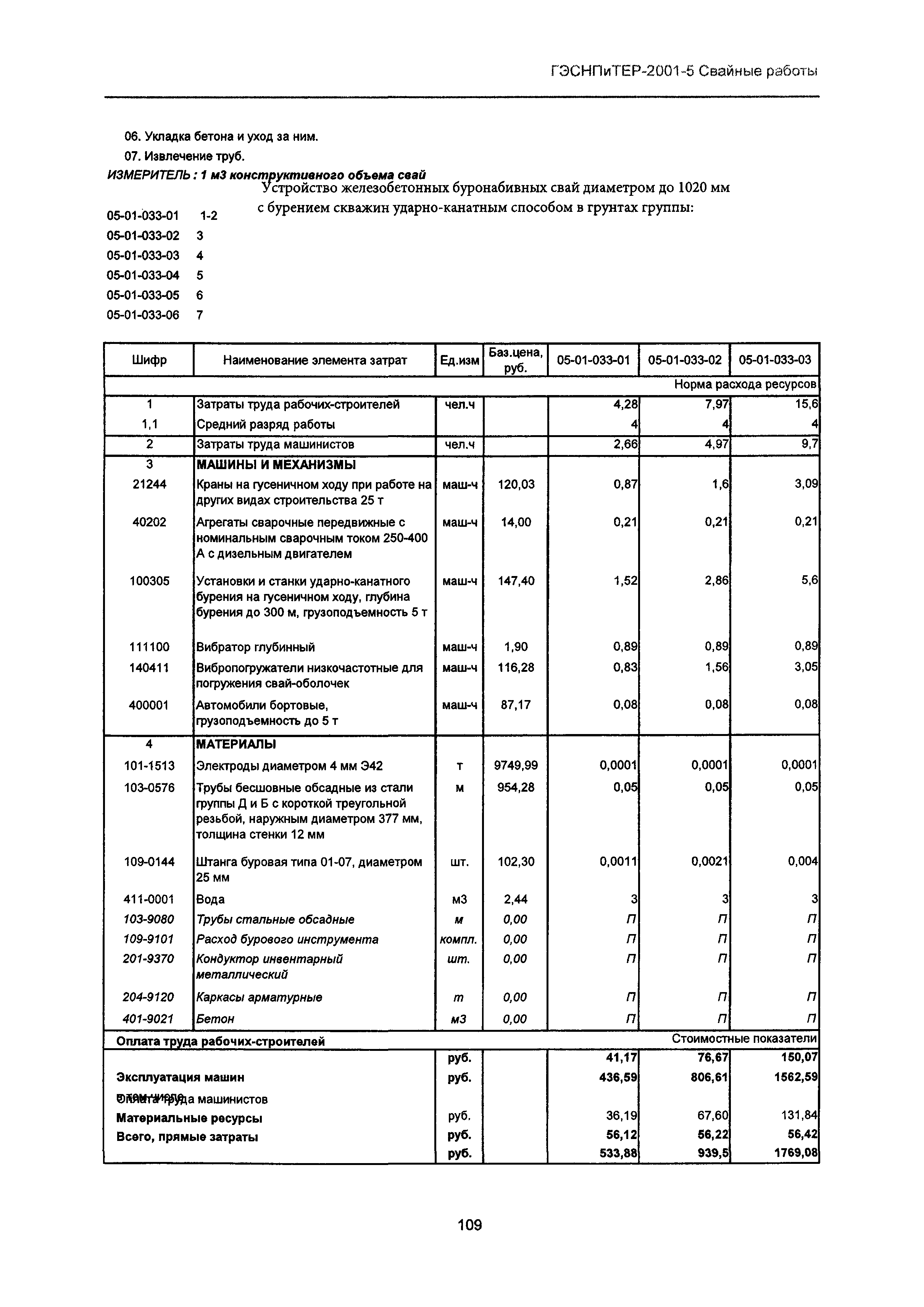

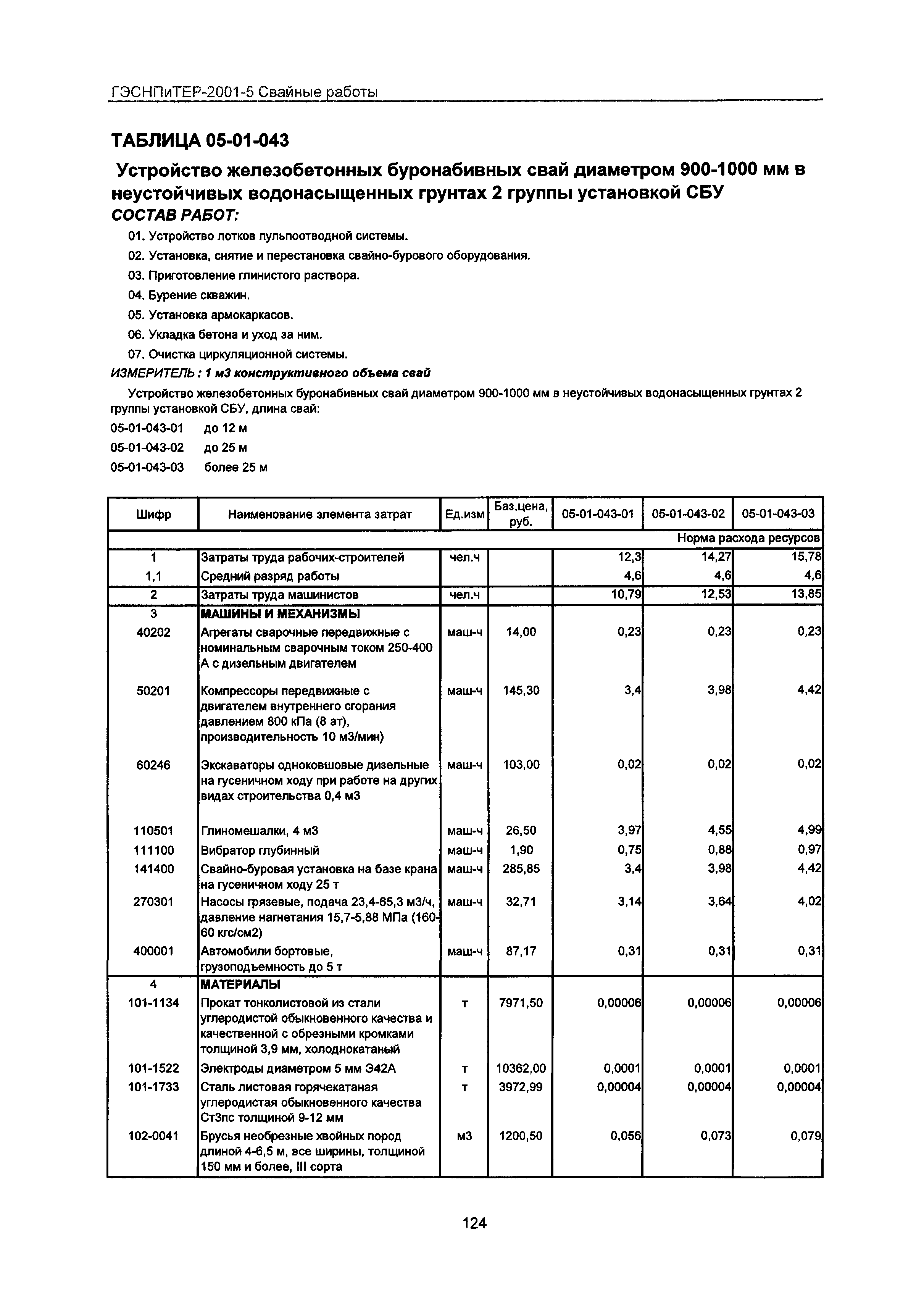

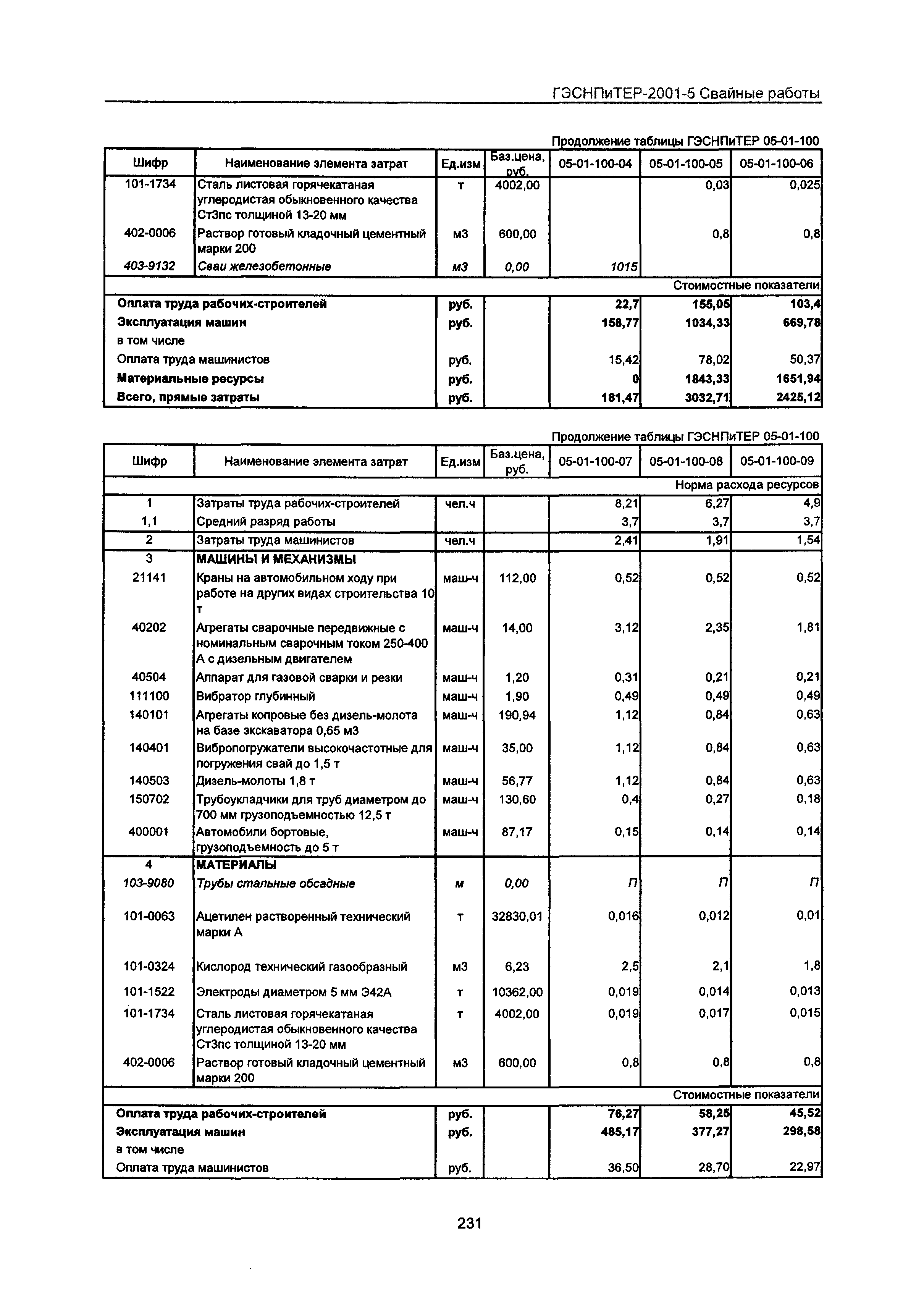

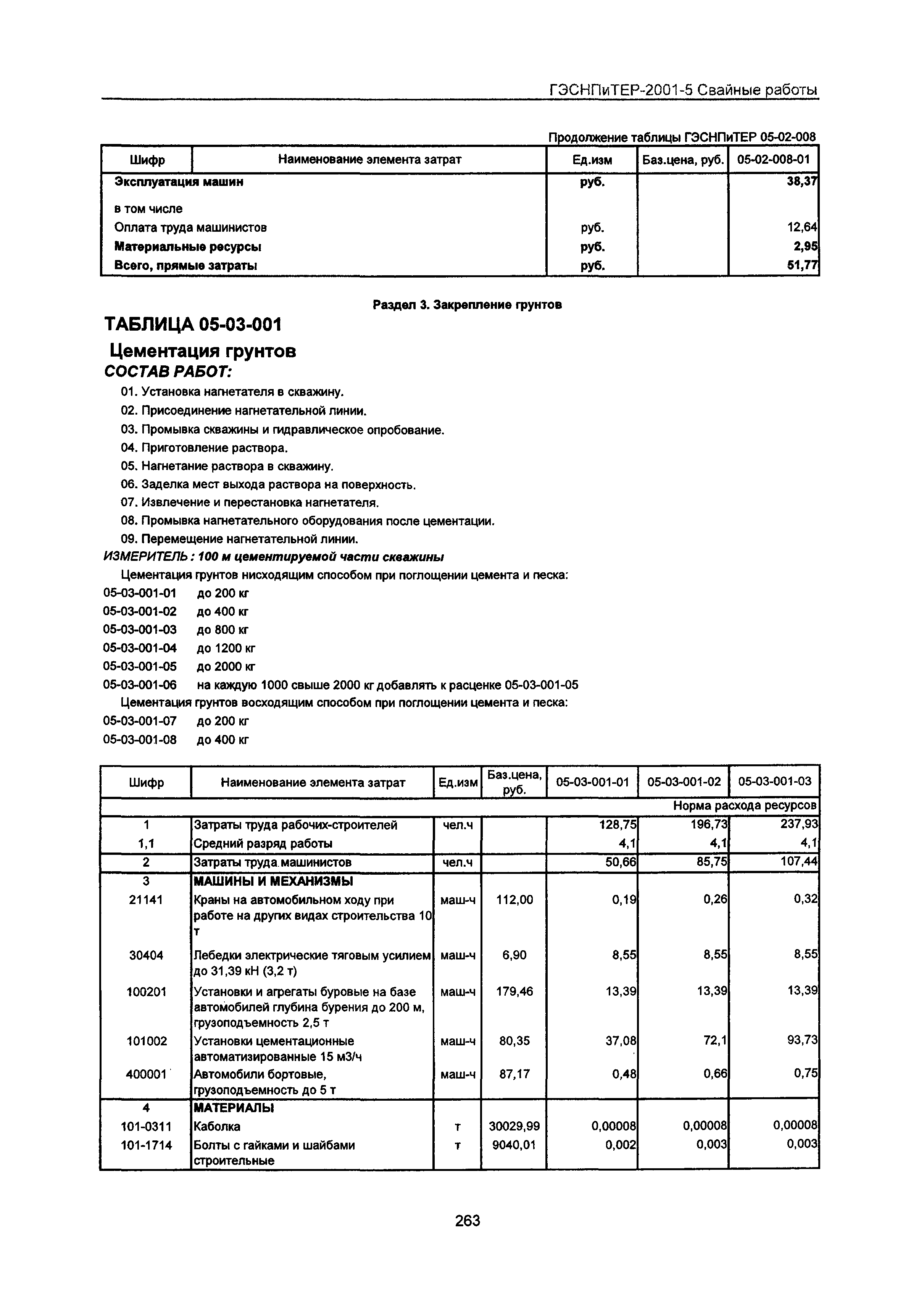

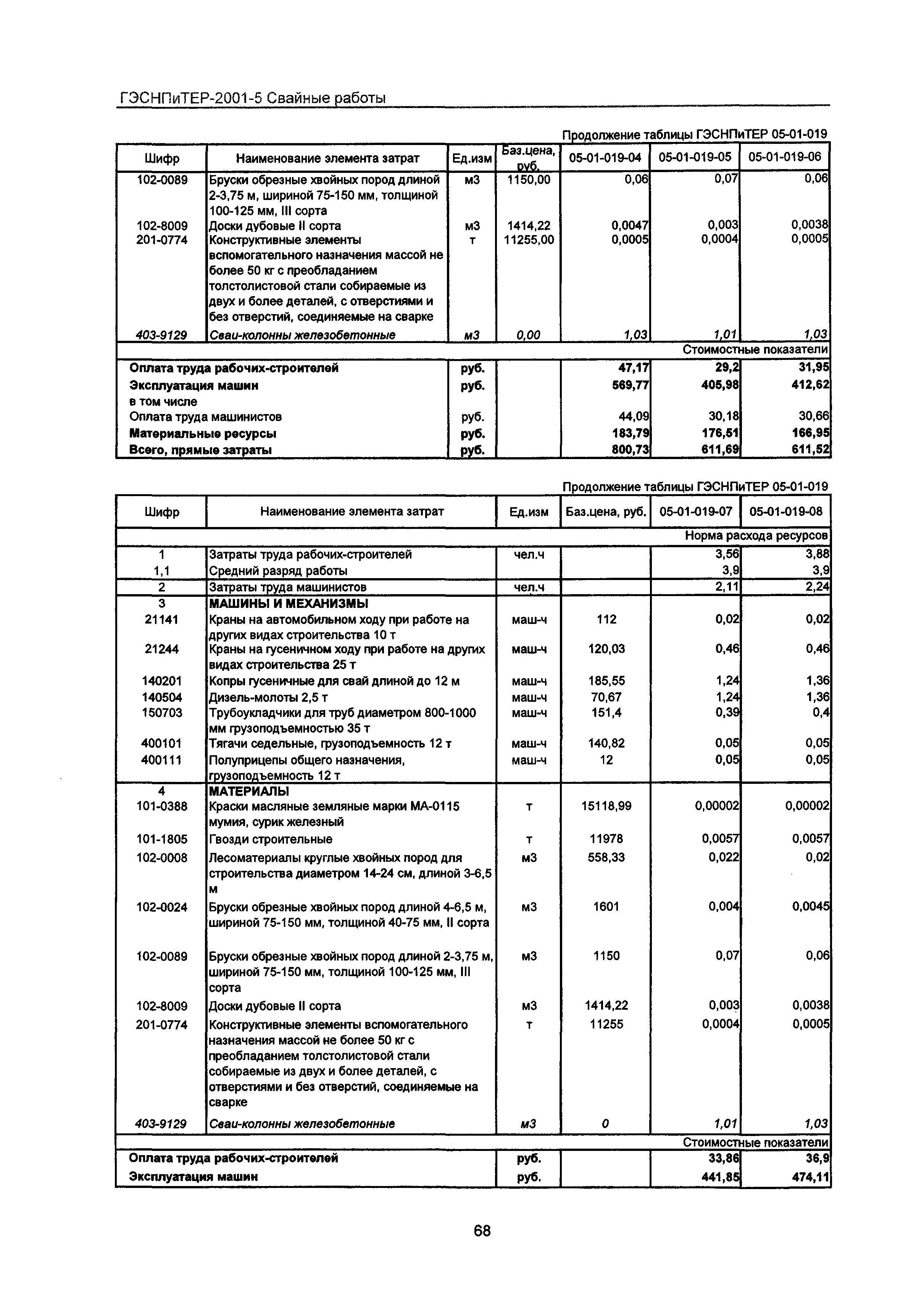

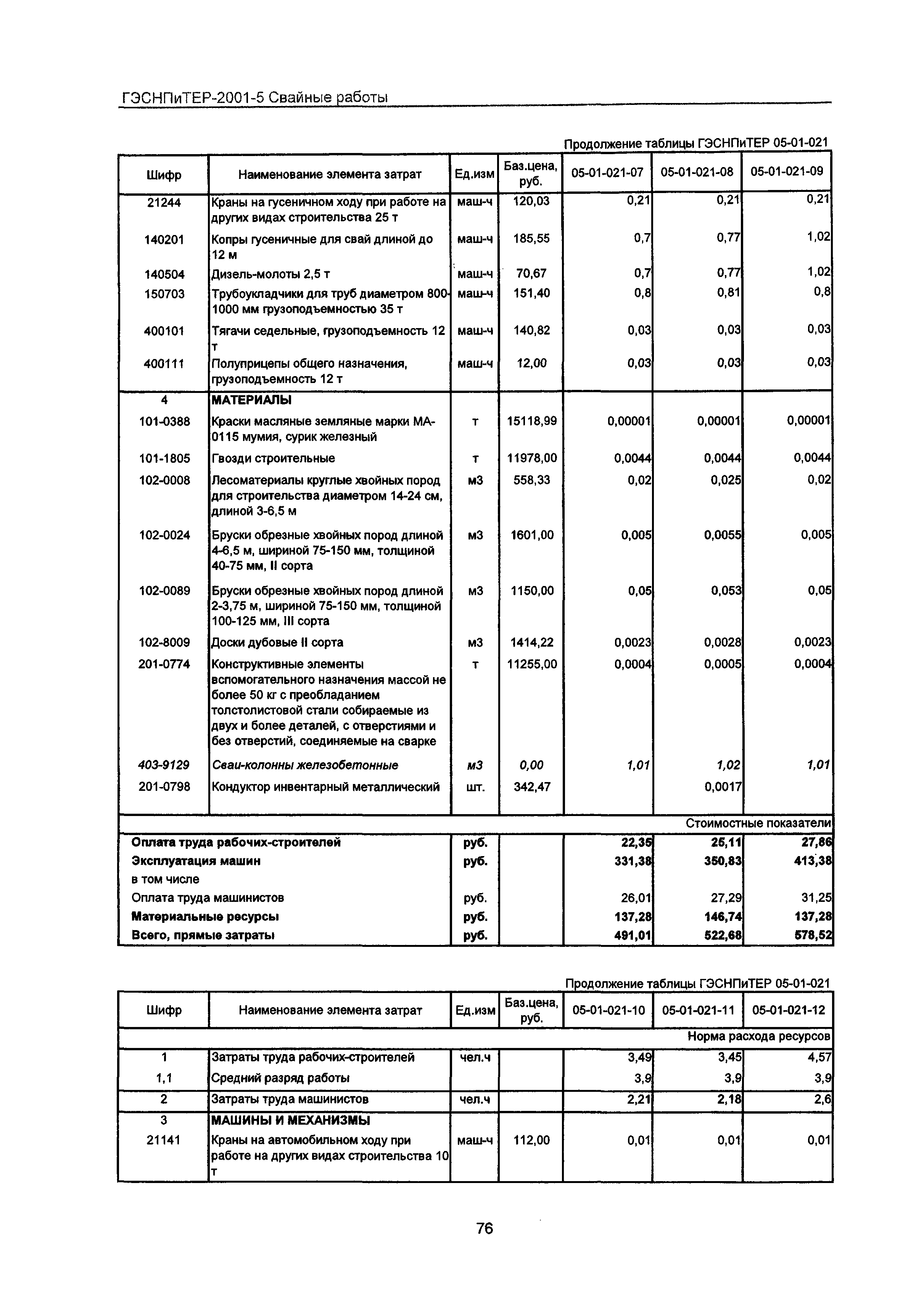

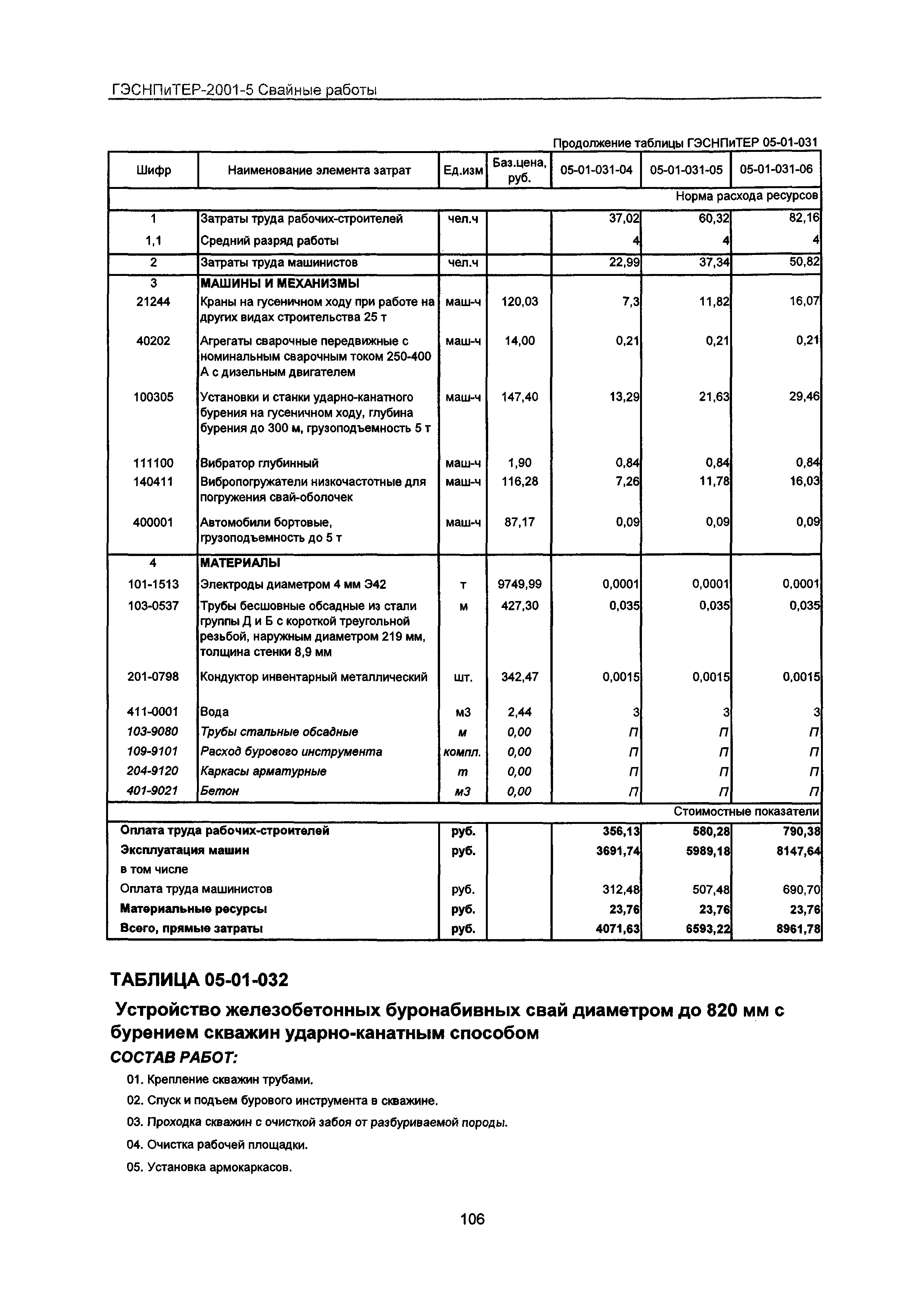

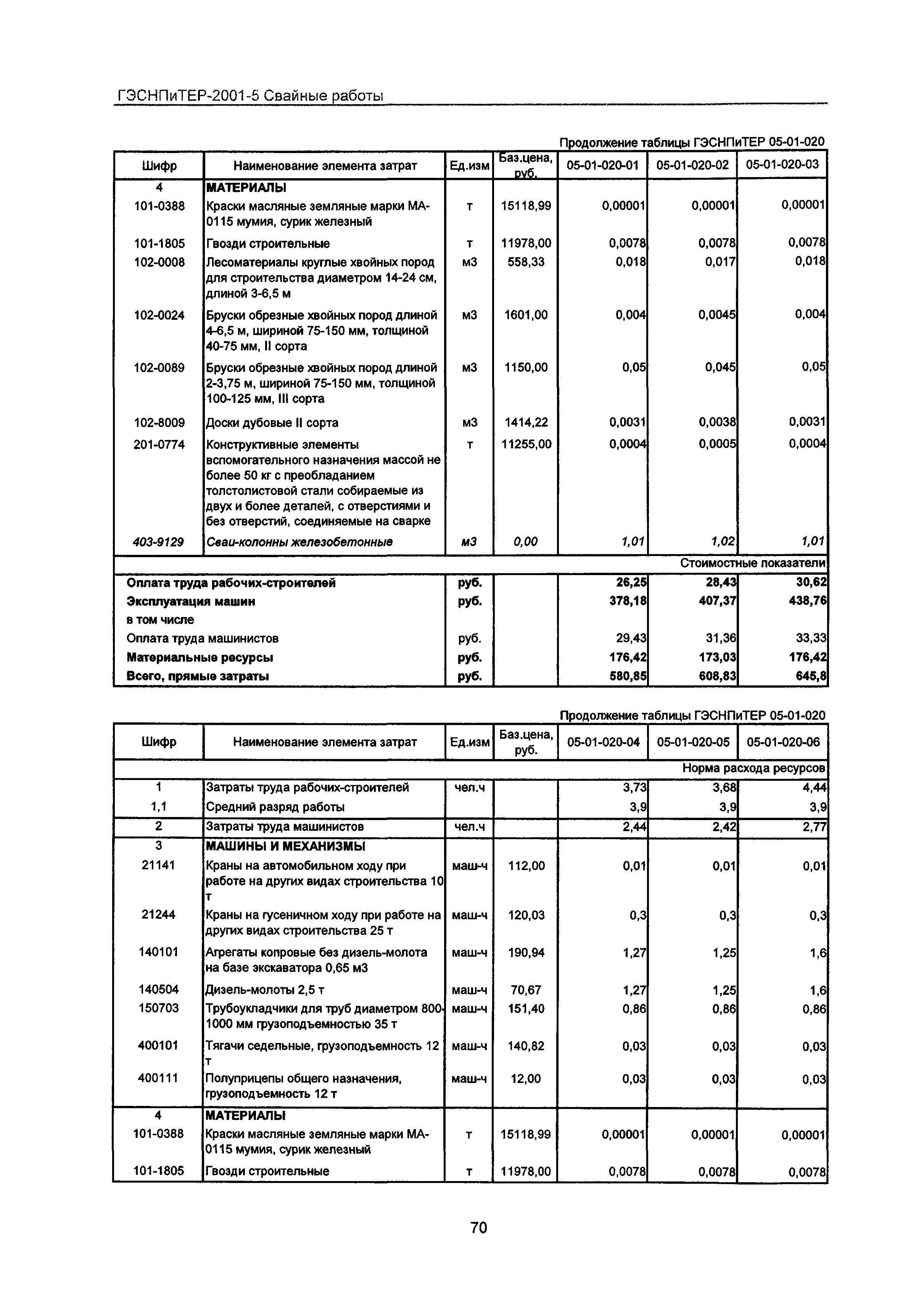

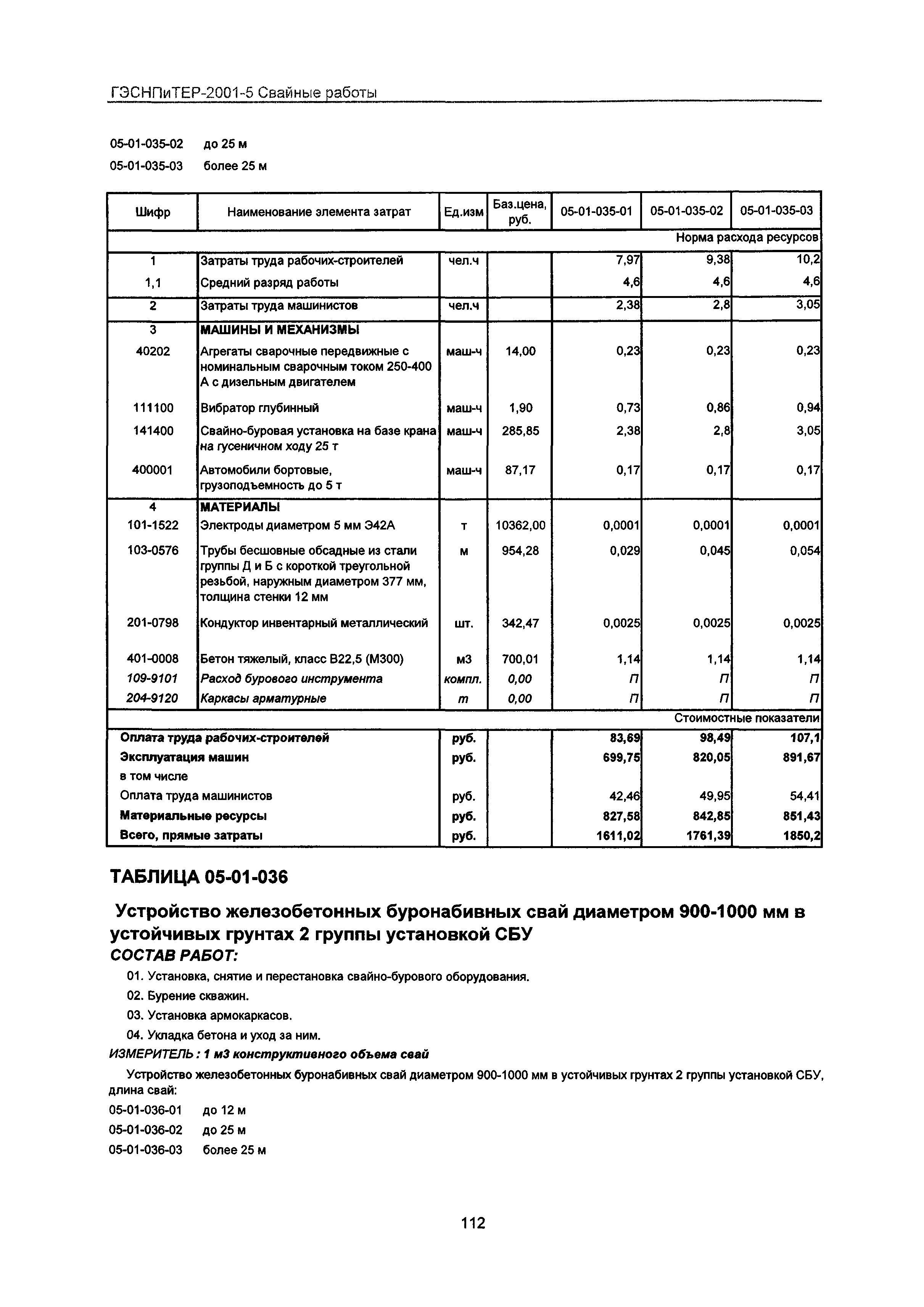

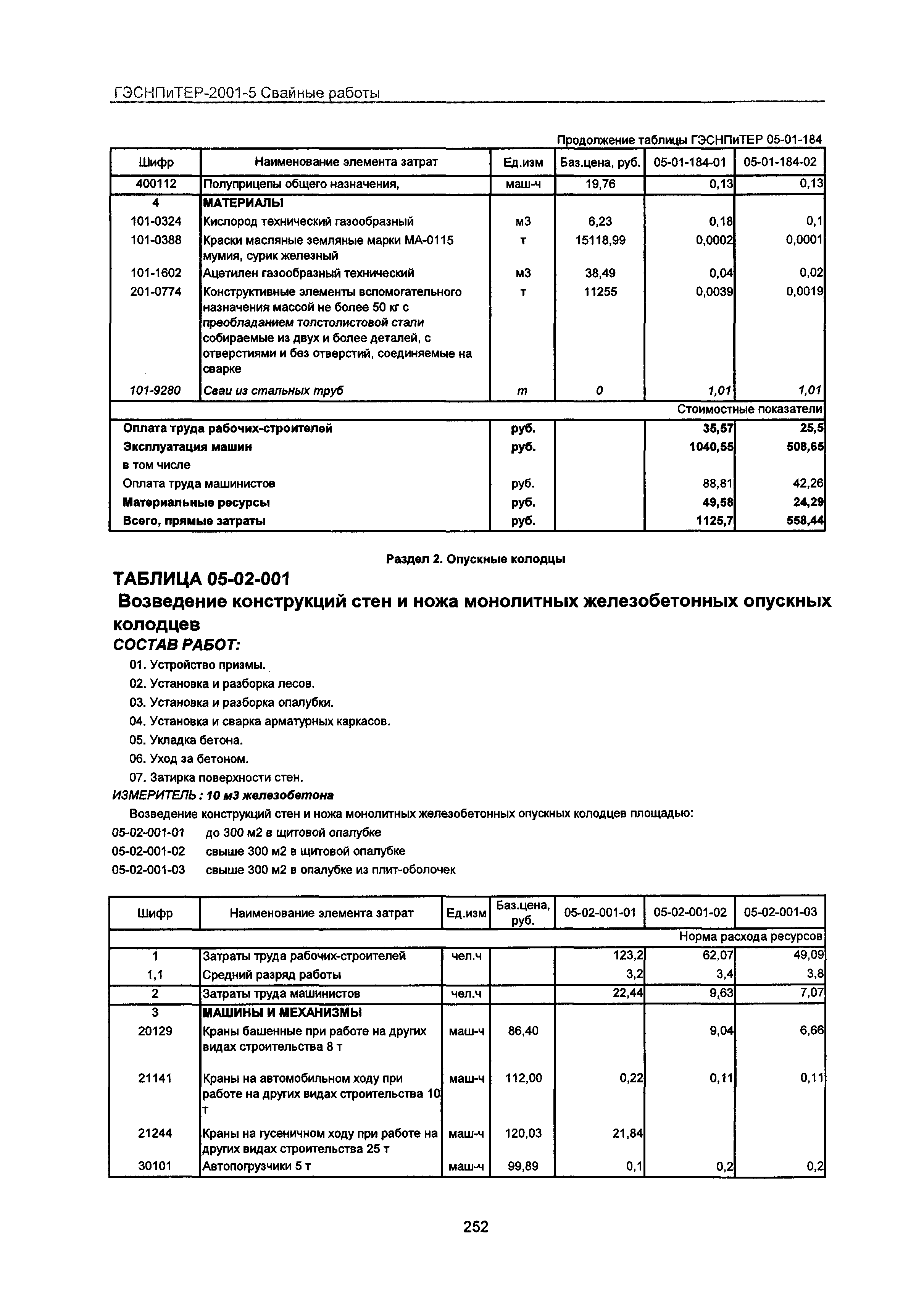

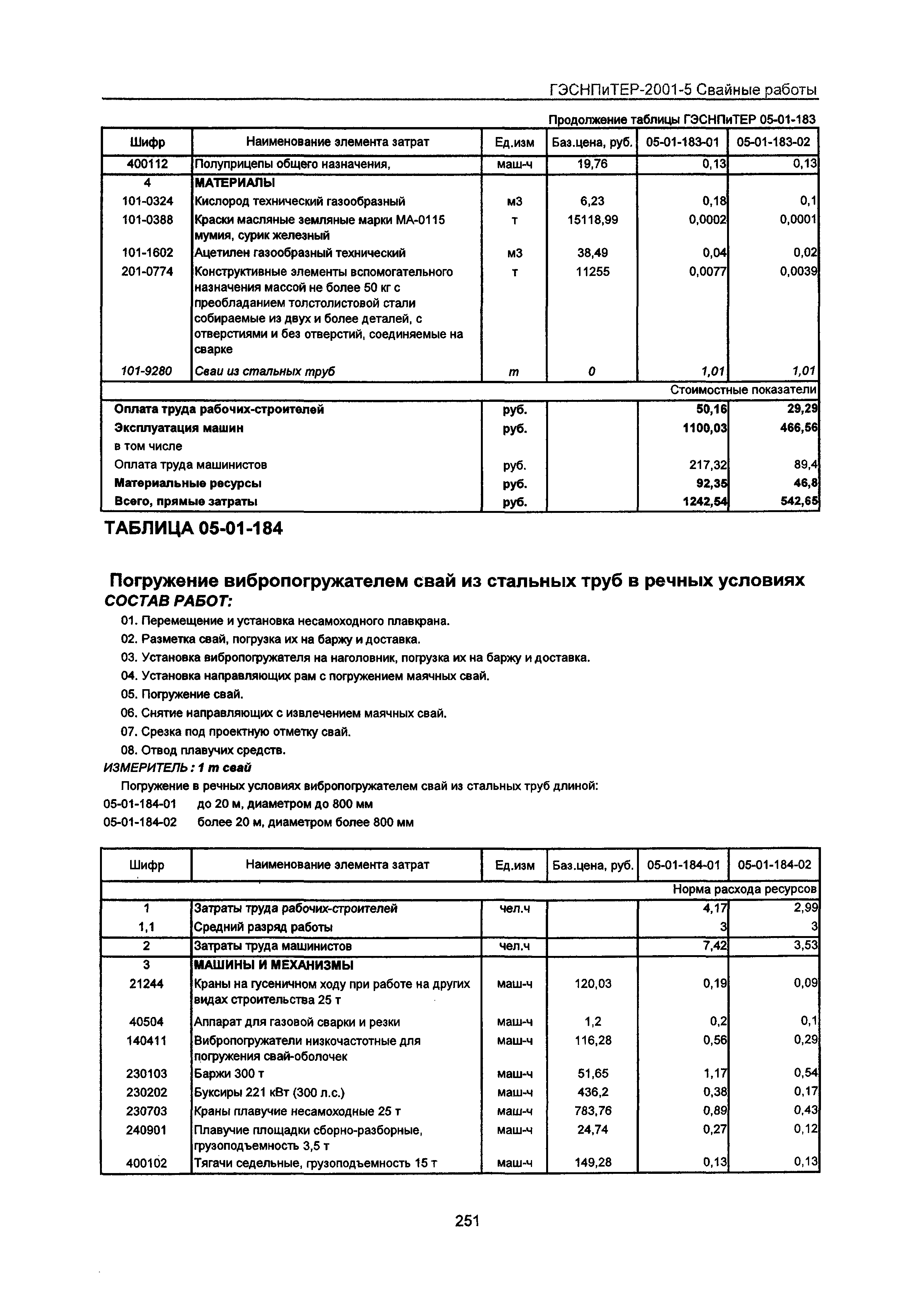

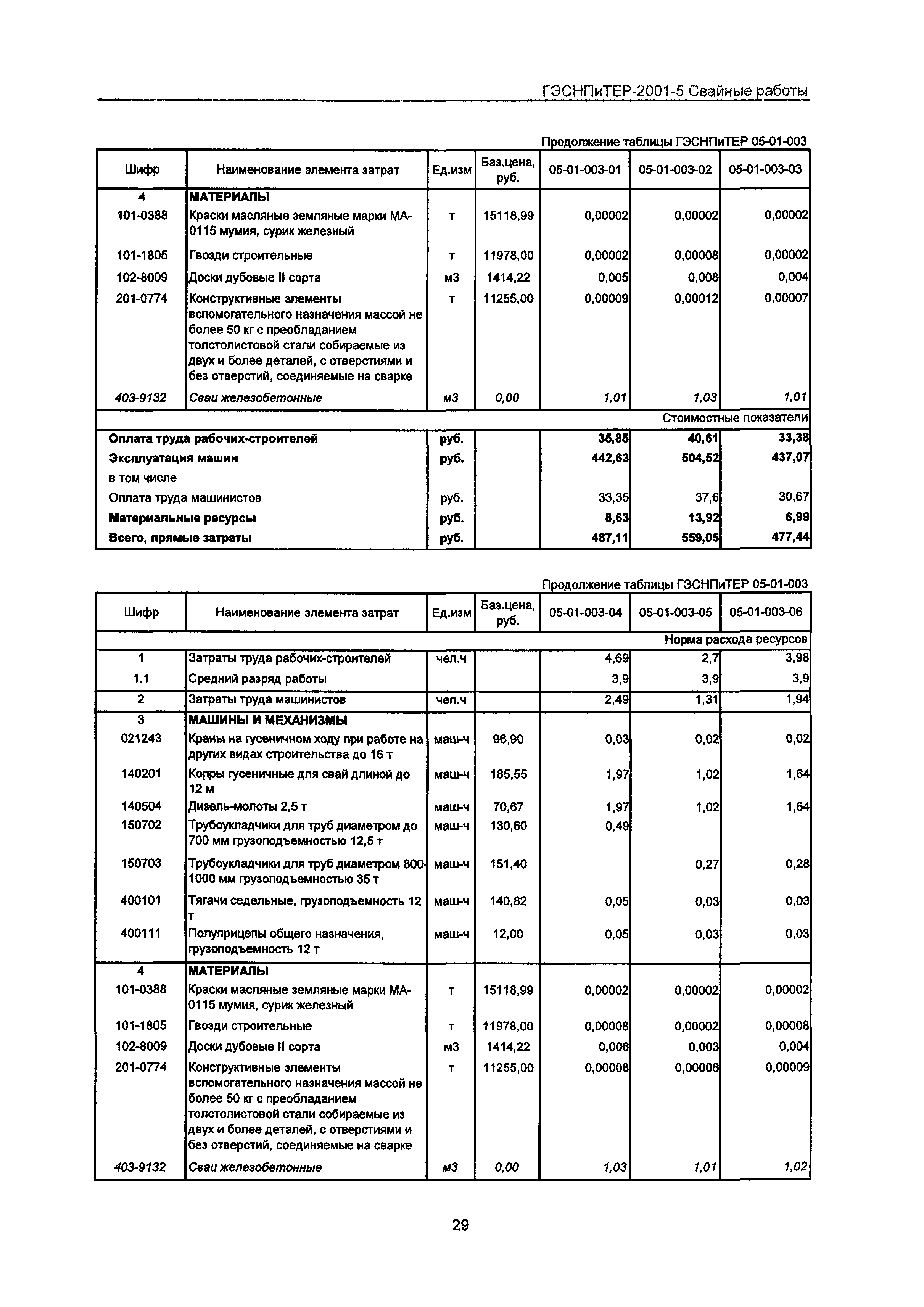

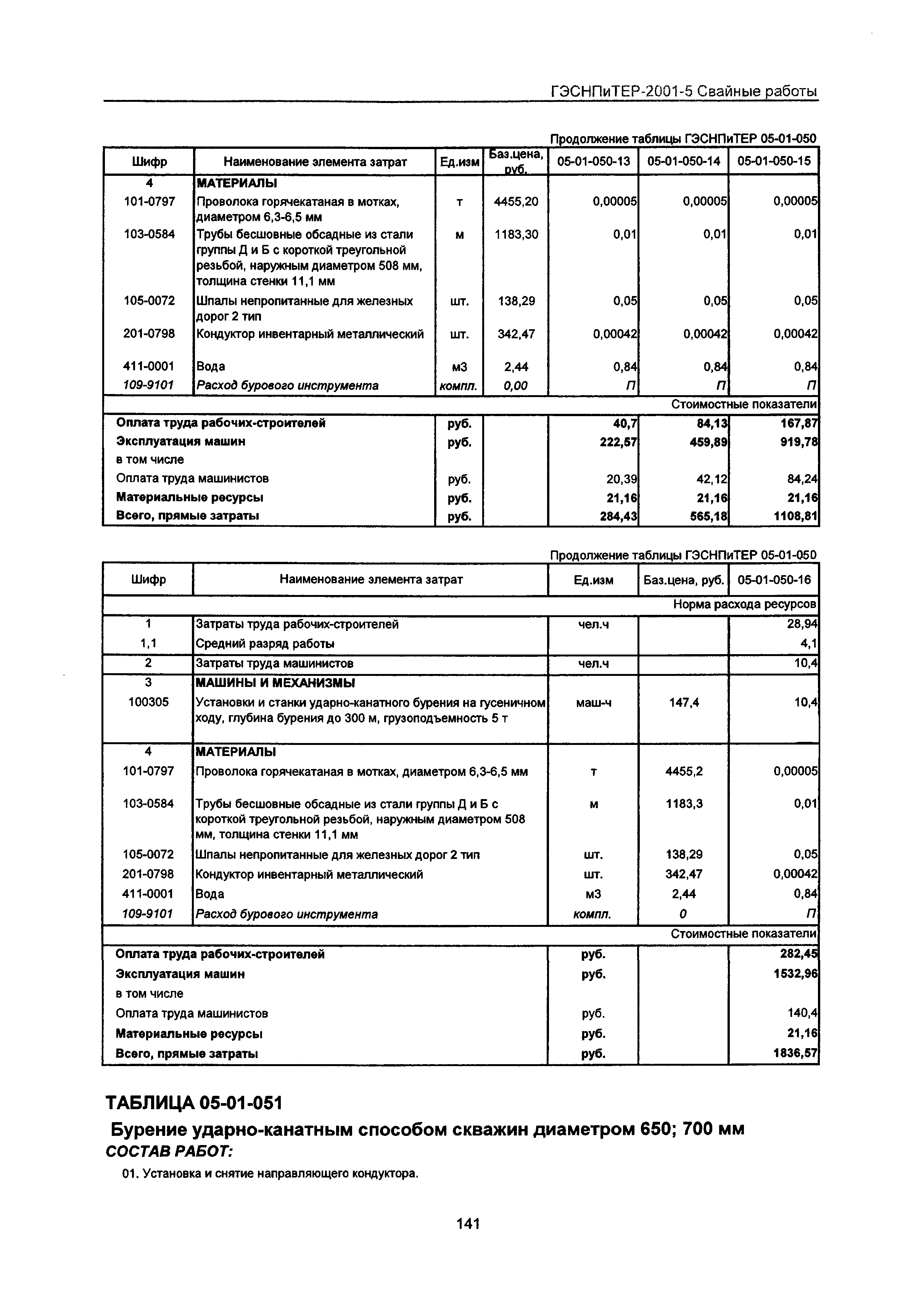

Оглавление: | Техническая часть Раздел 1 Свайные работы Подраздел 1.1 Свайные работы, выполняемые с земли Таблица 05-01-001 Погружение дизель-молотом копровой установки на базе трактора железобетонных свай Таблица 05-01-002 Погружение дизель-молотом копровой установки на базе экскаватора железобетонных свай Таблица 05-01-003 Погружение дизель-молотом на гусеничном копре железобетонных свай Таблица 05-01-004 Погружение рельсовым копром железобетонных свай Таблица 05-01-005 Погружение вибропогружателем железобетонных свай Таблица 05-01-006 Наращивание сплошных железобетонных свай квадратного сечения Таблица 05-01-007 Погружение вибропогружателем железобетонных свай-оболочек с извлечением грунта из полости диаметром до 2 м Таблица 05-01-008 Погружение вибропогружателем железобетонных свай-оболочек с извлечением грунта из полости диаметром до 3 м Таблица 05-01-009 Заполнение бетоном полых свай и свай-оболочек Таблица 05-01-010 Вырубка бетона из арматурного каркаса железобетонных свай Таблица 05-01-011 Погружение дизель-молотом копровой установки на базе трактора стальных свай шпунтового ряда шпунтового ряда Таблица 05-01-012 Погружение вибропогружателем стальных свай шпунтового ряда Таблица 05-01-013 Извлечение стальных свай шпунтового ряда Таблица 05-01-014 Крепление шпунтового ряда ограждения котлованов под опоры мостов Таблица 05-01-015 Погружение деревянных свай в мостостроении Таблица 05-01-016 Обстройка деревянного шпунтового ряда (шапочный брус и парные схватки на шпунтовой стенке) Таблица 05-01-017 Устройство и разборка подмостей под копер Таблица 05-01-018 Погружение железобетонных свай-колонн длиной до 6 м и до 8 м агрегатами копровыми Таблица 05-01-019 Погружение железобетонных свай-колонн длиной до 6 м и до 8 м копрами гусеничными Таблица 05-01-020 Погружение железобетонных свай-колонн длиной до 10 м и до 12 м агрегатами копровыми Таблица 05-01-021 Погружение железобетонных свай-колонн длиной до 10 м и до 12 м копрами гусеничными Таблица 05-01-022 Погружение железобетонных свай-колонн длиной до 14 м и до 16 м агрегатами копровыми Таблица 05-01-023 Погружение железобетонных свай-колонн длиной до 14 м и до 16 м копрами гусеничными Таблица 05-01-024 Погружение безростверковых железобетонных свай агрегатами копровыми Таблица 05-01-025 Погружение безростверковых железобетонных свай копрами гусеничными Таблица 05-01-026 Установка железобетонных насадок-стаканов Таблица 05-01-027 Погружение одиночных составных железобетонных свай Таблица 05-01-028 Устройство буронабивных свай в сухих устойчивых грунтах с бурением скважин вращательным (ковшовым) способом Таблица 05-01-029 Устройство железобетонных буронабивных свай с бурением скважин вращательным (шнековым) способом Таблица 05-01-030 Устройство железобетонных буронабивных свай диаметром до 630 мм с бурением скважин ударно-канатным способом Таблица 05-01-031 Устройство железобетонных буронабивных свай диаметром до 720 мм с бурением скважин ударно-канатным способом Таблица 05-01-032 Устройство железобетонных буронабивных свай диаметром до 820 мм с бурением скважин ударно-канатным способом Таблица 05-01-033 Устройство железобетонных буронабивных свай диаметром до 1020 мм с бурением скважин ударно-канатным способом Таблица 05-01-034 Устройство железобетонных буронабивных свай диаметром 500-600. мм в устойчивых грунтах 2 группы установкой СБУ Таблица 05-01-035 Устройство железобетонных буронабивных свай диаметром 700-800 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 05-01-036 Устройство железобетонных буронабивных свай диаметром 900-1000 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 05-01-037 Устройство железобетонных буронабивных свай диаметром 500-600 мм с уширением до 1400 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 05-01-038 Устройство железобетонных буронабивных свай диаметром 700-800 мм с уширением до 1800 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 05-01-039 Устройство железобетонных буронабивных свай диаметром 900-1000 мм с уширением до 1800 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 05-01-040 Устройство железобетонных буронабивных свай в неустойчивых грунтах вращательным (роторным) способом бурения скважин с подачей глинистого раствора Таблица 05-01-041 Устройство железобетонных буронабивных свай диаметром 500-600 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 05-01-042 Устройство железобетонных буронабивных свай диаметром 700-800 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 05-01-043 Устройство железобетонных буронабивных свай диаметром 900-1000 мм в неустойчивых водонасыщенных грунтах 2 группы установкой ОБУ Таблица 05-01-044 Устройство железобетонных буронабивных свай диаметром 500-600 мм с уширением до 1400 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 05-01-045 Устройство железобетонных буронабивных свай диаметром 700-800 мм с уширением до 1800 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 05-01-046 Устройство железобетонных буронабивных свай диаметром 900-1000 мм с уширением до 1800 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 05-01-047 Бурение скальных пород 5 группы под основание свой-оболочек Таблица 05-01-048 Бурение ударно-канатным способом скважин диаметром 250; 300 мм Таблица 05-01-049 Бурение ударно-канатным способом скважин диаметром 350; 400; 450 мм Таблица 05-01-050 Бурение ударно-канатным способом скважин диаметром 500; 550; 600 мм Таблица 05-01-051 Бурение ударно-канатным способом скважин диаметром 650; 700 мм Таблица 05-01-052 Бурение скважин диаметром 250 мм вращательным (роторным) способом Таблица 05-01-053 Бурение скважин диаметром 300 мм вращательным (роторным) способом Таблица 05-01-054 Бурение скважин диаметром 350 мм вращательным (роторным) способом Таблица 05-01-055 Бурение скважин диаметром 450 мм вращательным (роторным) способом Таблица 05-01-056 Бурение скважин диаметром 500 мм вращательным (роторным) способом Таблица 05-01-057 Бурение скважин диаметром 600 мм вращательным (роторным) способом Таблица 05-01-058 Бурение скважин диаметром 700 мм вращательным (роторным) способом Таблица 05-01-059 Бурение скважин вращательным (ковшевым) способом Таблица 05-01-060 Бурение уширения основания скважины для буронабивных железобетонных свай Таблица 05-01-061 Установка в скважину арматурного каркаса Таблица 05-01-062 Бетонирование свай Таблица 05-01-063 Заполнение раствором пустот между стенкой скважины и телом сваи Таблица 05-01-064 Разработка траншей глубиной до 10 м установкой с плоским грейфером Таблица 05-01-065 Разработка траншей глубиной до 15 м установкой с плоским грейфером Таблица 05-01-066 Разработка траншей глубиной до 7 м экскаватором "обратная лопата" Таблица 05-01-067 Устройство траншей под глинистым раствором шириной 0,5 м, глубиной 20 м широкозахватным грейфером на базе экскаватора Таблица 05-01-068 Устройство траншей под глинистым раствором шириной 0,5 м, глубиной о 50 м барражной машиной Таблица 05-01-069 Укладка в траншею противофильтрационных материалов Таблица 05-01-070 Устройство завес Таблица 05-01-071 Наращивание железобетонных свай и панелей завес Таблица 05-01-072 Установка и извлечение железобетонных ограничителей захваток Таблица 05-01-073 Установка свай в скважину Таблица 05-01-075 Устройство буронабивных свай диаметром 750 мм под защитой обсадной трубы буровыми установками с крутящим моментом 150-250 кНм Таблица 05-01-076 Устройство буронабивных свай диаметром 1000 мм под защитой обсадной трубы буровыми установками с крутящим моментом 150-250 кНм Таблица 05-01-077 Устройство буронабивных свай диаметром 1200 мм под защитой обсадной трубы буровыми установками с крутящим моментом 250-350 кНм Таблица 05-01-078 Устройство буронабивных свай диаметром 1500 мм под защитой обсадной трубы Таблица 05-01-084 Устройство шпунтового ограждения из стальных труб диаметром 720 мм длиной до 20 м в грунтах 2-й категории на суше Таблица 05-01-085 Устройство шпунтового ограждения из стальных труб диаметром 720 мм длиной до 20 м в грунтах 2-й категории в речных условиях с плавсредств Таблица 05-01-090 Вытрамбовывание (пробивка) скважин для устройства свай Таблица 05-01-091 Втрамбовывание щебня для устройства уширения основания скважин под сваи Таблица 05-01-092 Задавливание свай при усилении фундаментов Таблица 05-01-093 Погружение железобетонных свай вдавливанием статической нагрузкой 80 т, сваи длиной 12 м Подраздел 12 Свайные работы, выполняемые в мерзлых и вечномерзлых грунтах Таблица 05-01-095 Установка железобетонных и стальных свай в скважины в мерзлых и вечномерзлых грунтах Таблица 05-01-096 Установка деревометаллических и деревянных свай в готовые скважины в мерзлых и вечномерзлых грунтах Таблица 05-01-097 Погружение в мерзлых и вечномёрзлых грунтах железобетонных и стальных свай с предварительным оттаиванием грунта паровыми иглами Таблица 05-01-098 Погружение в мерзлых и вечномерзлых грунтах деревометаллических и деревянных свай с предварительным оттаиванием грунта паровыми иглами Таблица 05-01-099 Парооттаивание мерзлых и вечномерзлых грунтов для производства свайных работ Таблица 05-01-100 Погружение железобетонных и металлических свай в оттаянный грунт мерзлых и вечномерзлых грунтов Подраздел 14 Свайные работы, выполняемые в речных условиях с плавучих средств Таблица 05-01-171 Погружение плавучим копром свай железобетонных одиночных в речных условиях Таблица 05-01-172 Погружение вибропогружателем свай железобетонных одиночных в речных условиях Таблица 05-01-173 Погружение вибропогружателем с извлечением грунта железобетонных свай-оболочек диаметром до 2 м в речных условиях Таблица 05-01-174 Заполнение свай-оболочек бетоном при строительстве гидротехнических сооружений в речных условиях Таблица 05-01-175 Срубка "голов" железобетонных свай и свай-оболочек в речных условиях Таблица 05-01-176 Погружение плавучим копром стальных шпунтовых свай в речных условиях Таблица 05-01-177 Извлечение стальных шпунтовых свай в речных условиях Таблица 05-01-178 Погружение плавучим копром деревянных свай в речных условиях Таблица 05-01-179 Установка подводных тяжей по деревянным сваям в речных условиях Таблица 05-01-180 Устройство направляющих рам в речных условиях Таблица 05-01-181 Погружение и извлечение маячных свай в речных условиях Таблица 05-01-182 Погружение вибропогружателем стальных шпунтовых свай в речных условиях Таблица 05-01-183 Погружение плавучим копром свай из стальных труб в речных условиях Таблица 05-01-184 Погружение вибропогружателем свай из стальных труб в речных условиях Раздел 2. Опускные колодцы Таблица 05-02-001 Возведение конструкций стен и ножа монолитных железобетонных опускных колодцев Таблица 05-02-002 Устройство дренирующего слоя Таблица 05-02-003 Устройство монолитного днища колодца Таблица 05-02-004 Возведение стен сборных железобетонных опускных колодцев Таблица 05-02-005 Устройство форшахты Таблица 05-02-006 Опускание железобетонных колодцев с разработкой грунта экскаватором и выдачей грунта башенным краном в бункер Таблица 05-02-007 Опускание колодцев с разработкой грунта способом гидромеханизации, краном с грейфером Таблица 05-02-008 Приготовление и подача глинистого раствора в застенное пространство колодца при его опускании Раздел 3. Закрепление грунтов Таблица 05-03-001 Цементация грунтов Таблица 05-03-002 Ликвидация скважин Таблица 05-03-003 Забивка и извлечение инъекторов Таблица 05-03-004 Силикатизация и смолизация Таблица 05-03-005 Укрепление грунта методом устройства горизонтальных грунтоцементных свай по технологии "Jet grouting" Таблица 05-04-003 Устройство "стены в грунте" из монолитного железобетона в траншее глубиной до 35 м установкой типа МАIТ НR 260 на телескопической штанге с гидравлическим широкозахватным грейфером, при ширине траншеи от 600 до 800 мм |
Разработан: | ГАУ МО Мособлгосэкспертиза
|
Утверждён: | 06.09.2011 Министерство строительного комплекса Московской области (Ministry of the Moscow Region Construction Complex 52)
|
Издан: | ГАУ МО Мособлгосэкспертиза (2011 г. )
|
Расположен в: |
|
Нормативные ссылки: | |
