Скачать Типовой проект 901-3-237.87 Альбом IV. Электротехнические решения

Дата актуализации: 10.08.2017

Типовой проект 901-3-237.87

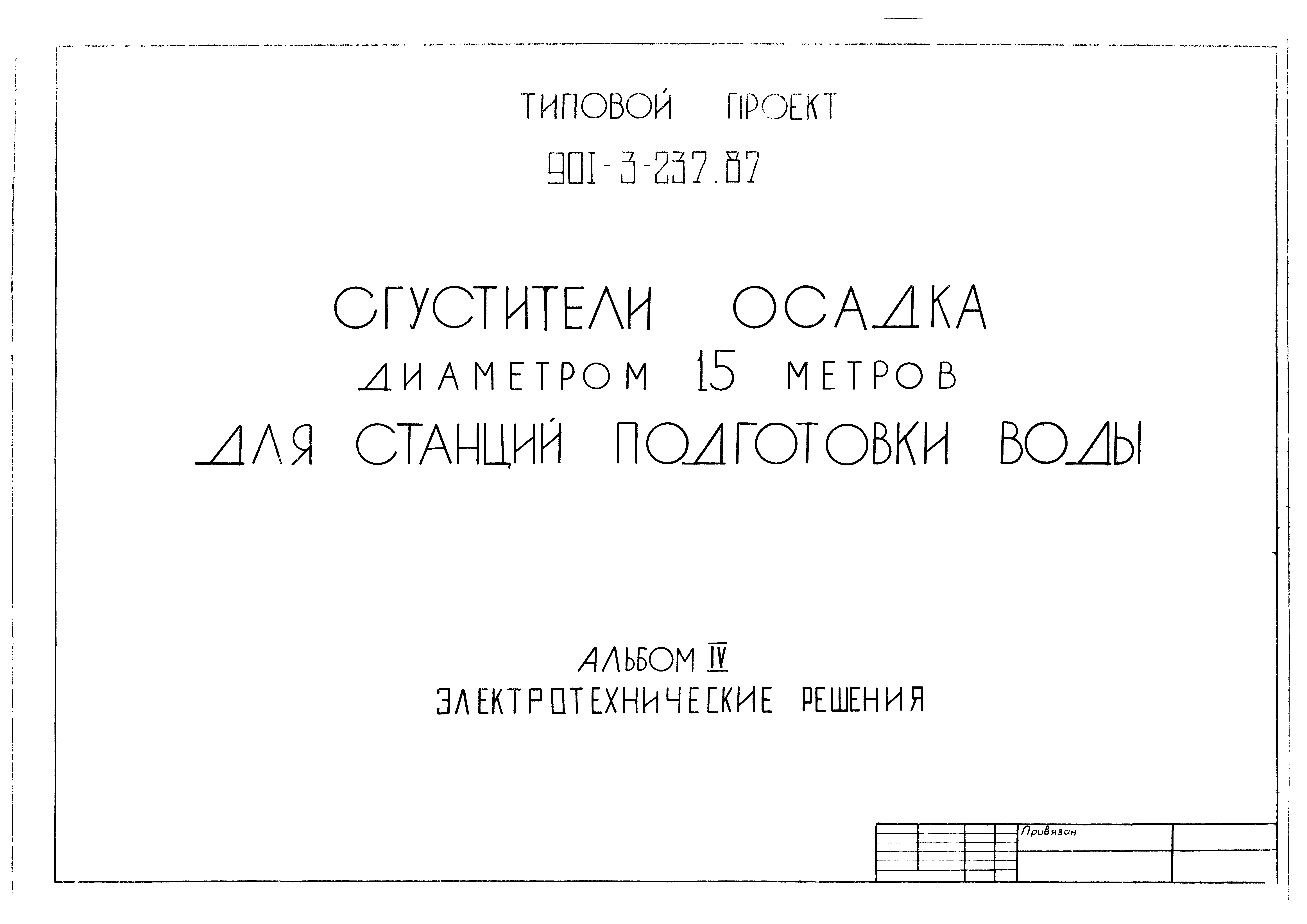

Альбом IV. Электротехнические решения

Обозначение:	Типовой проект 901-3-237.87
Обозначение англ:	901-3-237.87
Статус:	не определен законодательством
Название рус.:	Альбом IV. Электротехнические решения
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	27.04.1987

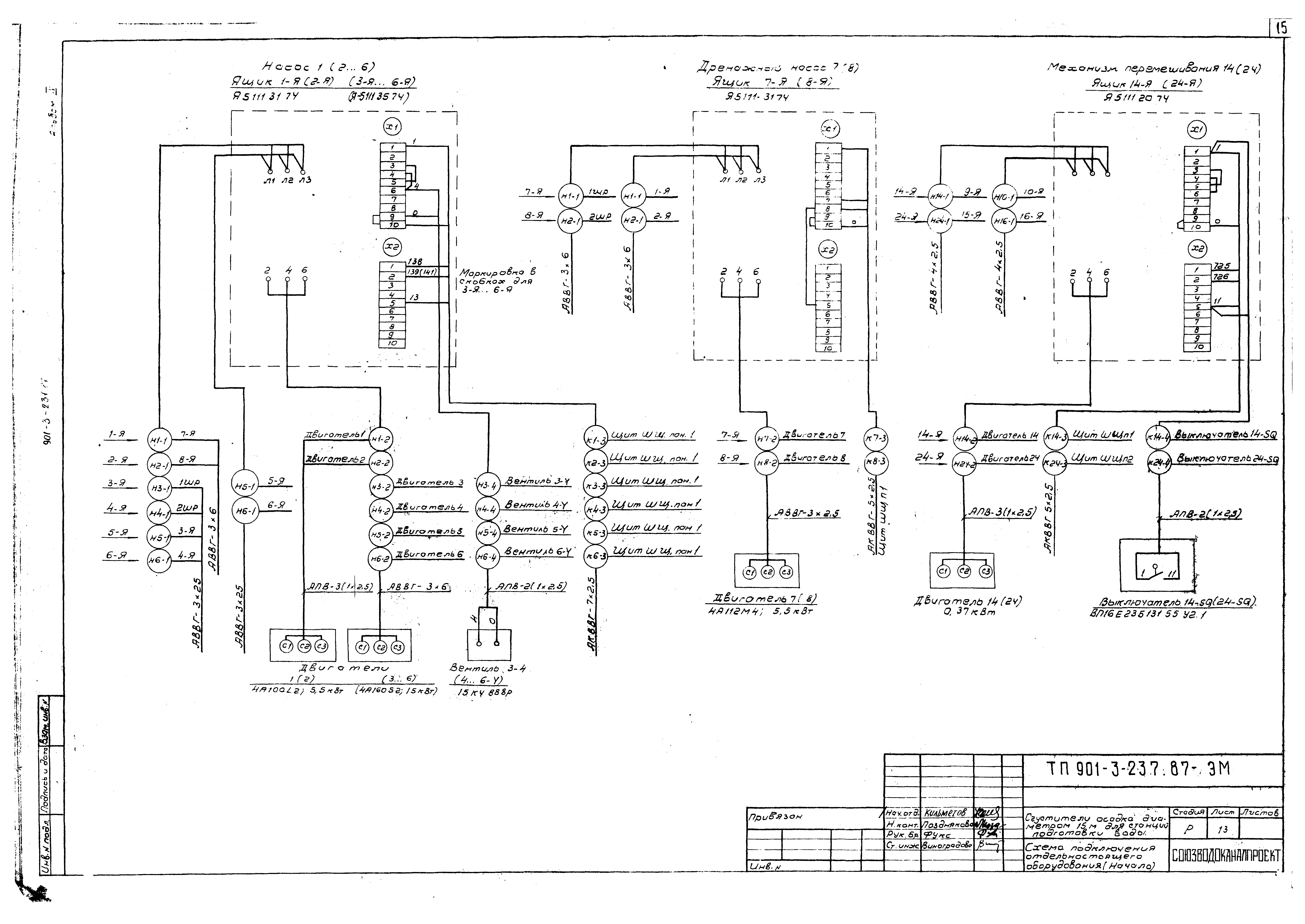

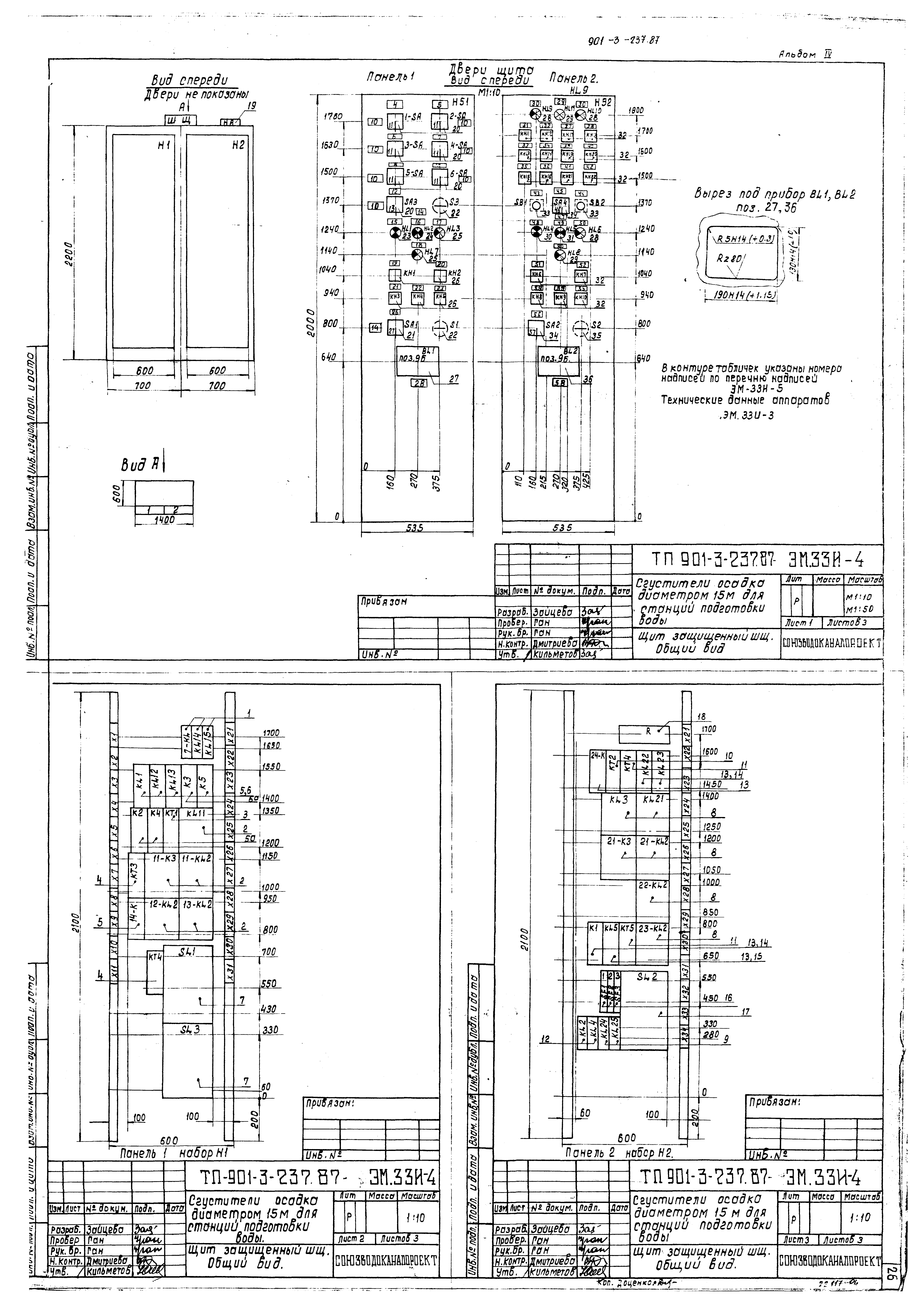

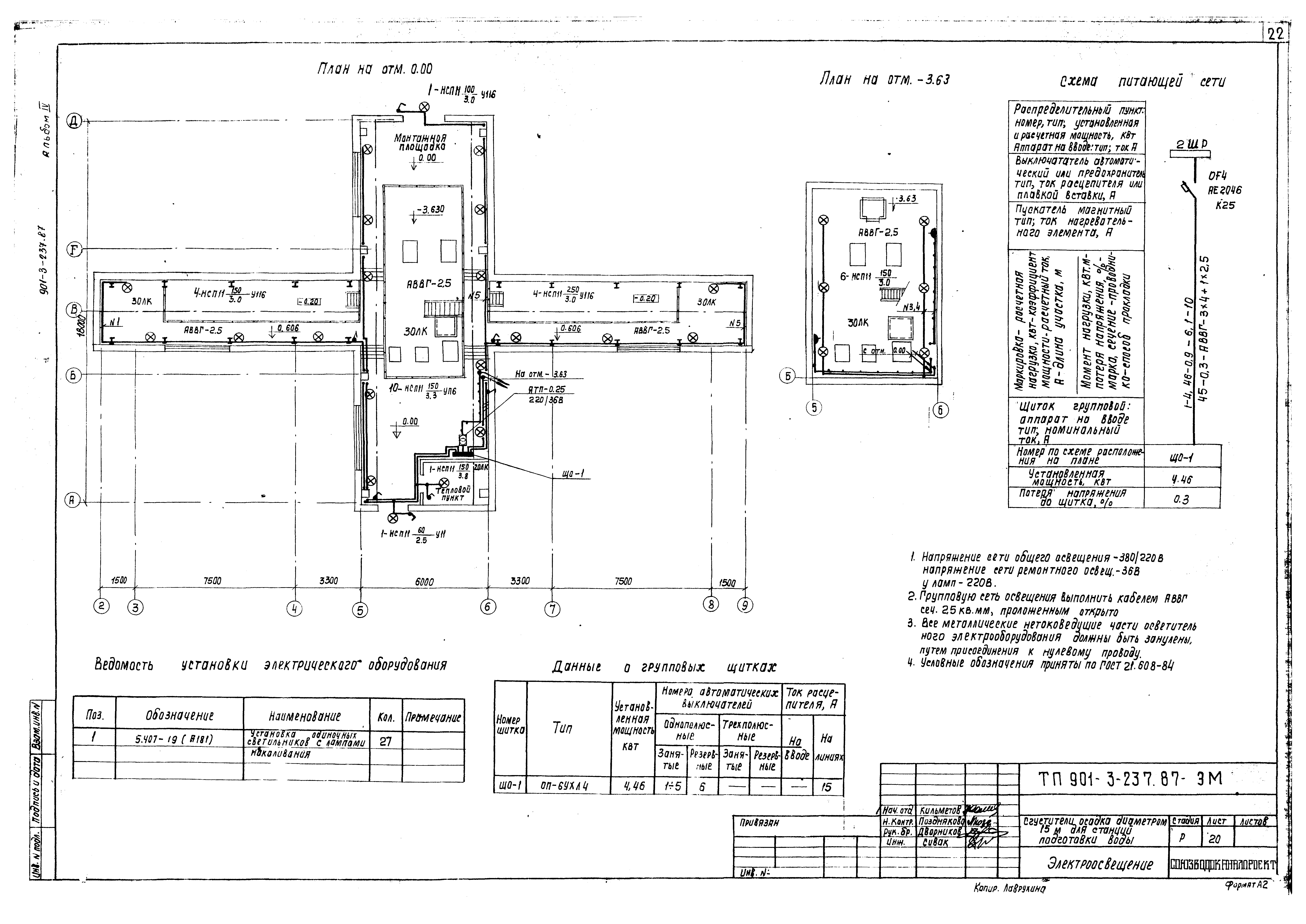

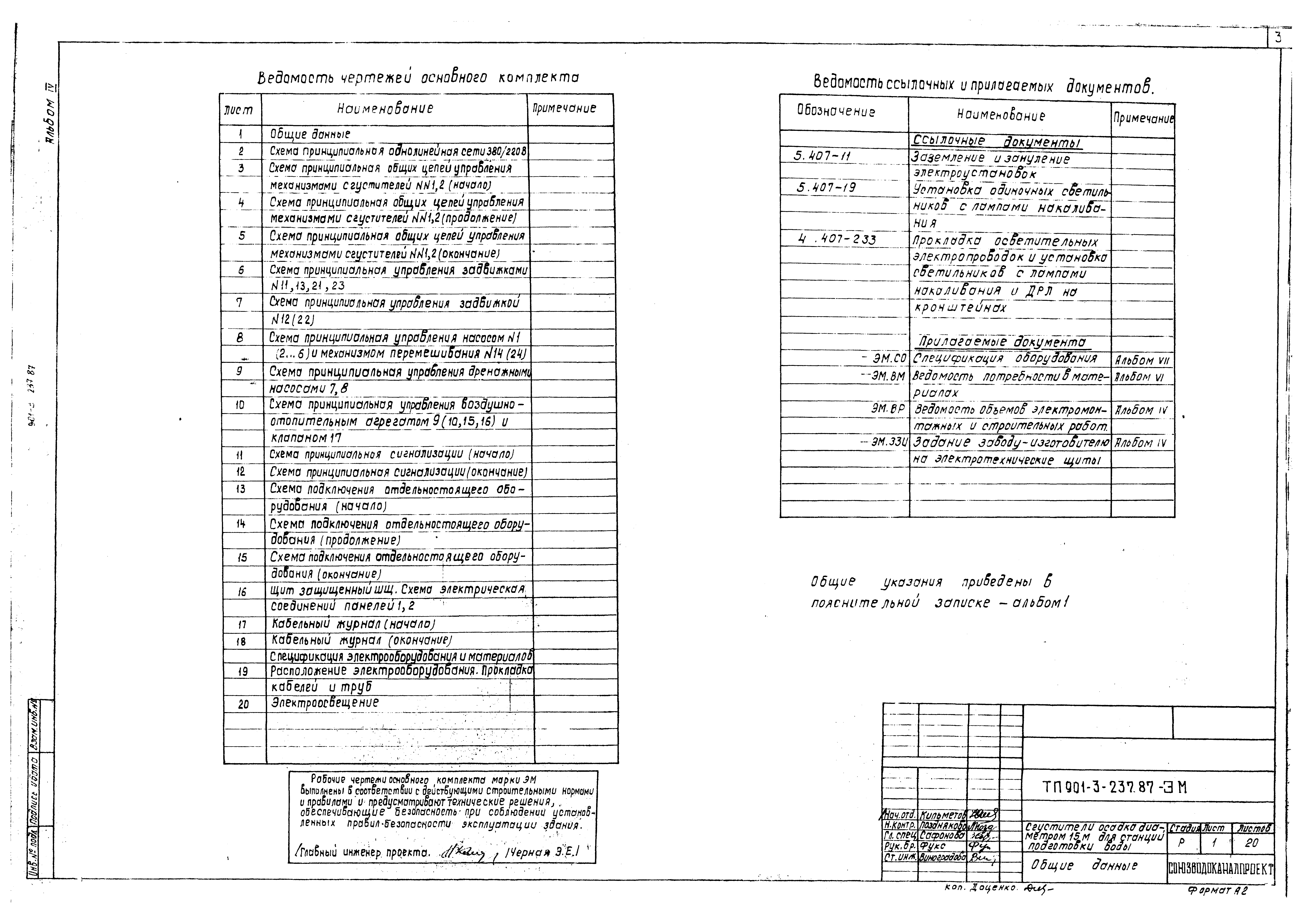

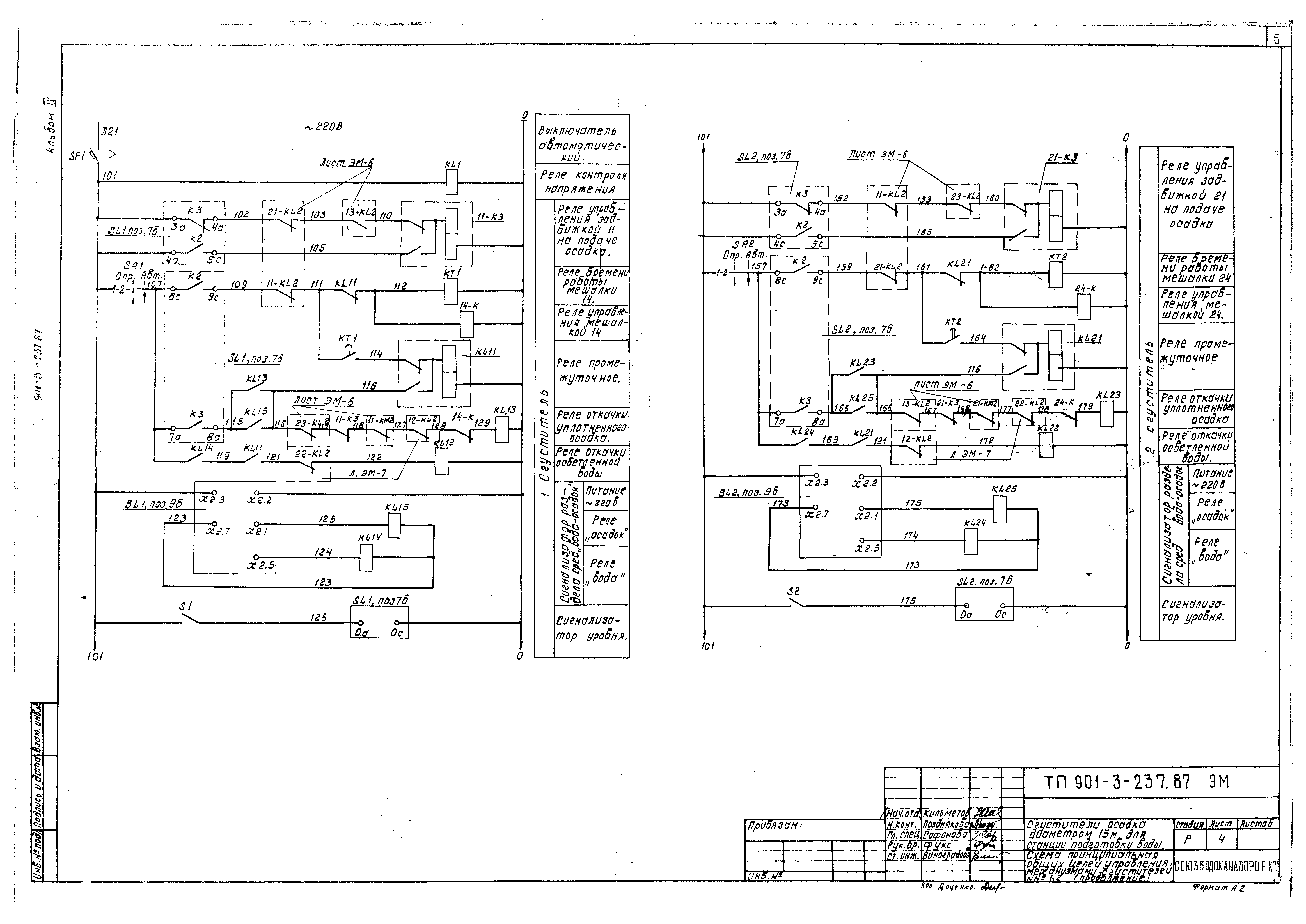

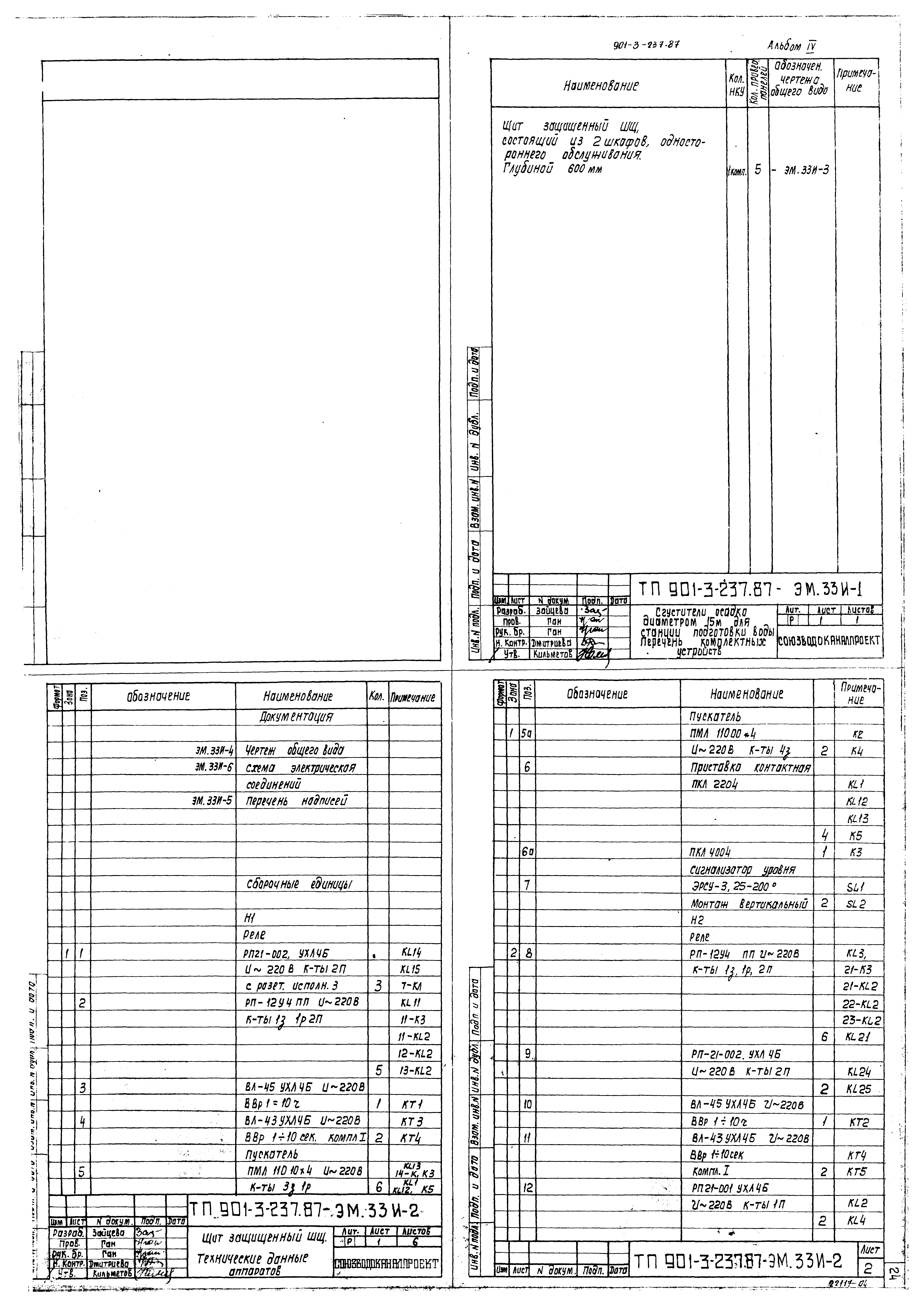

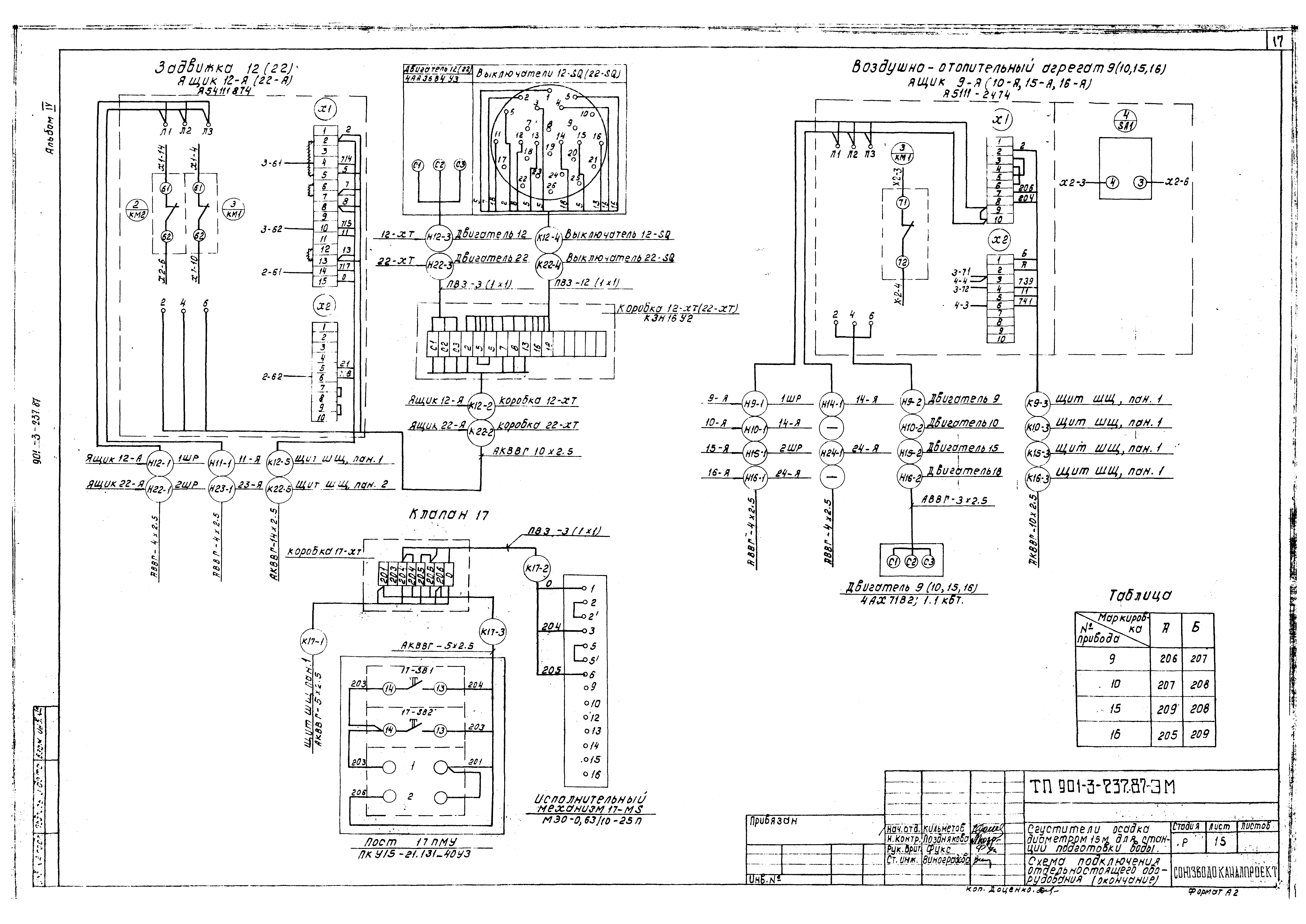

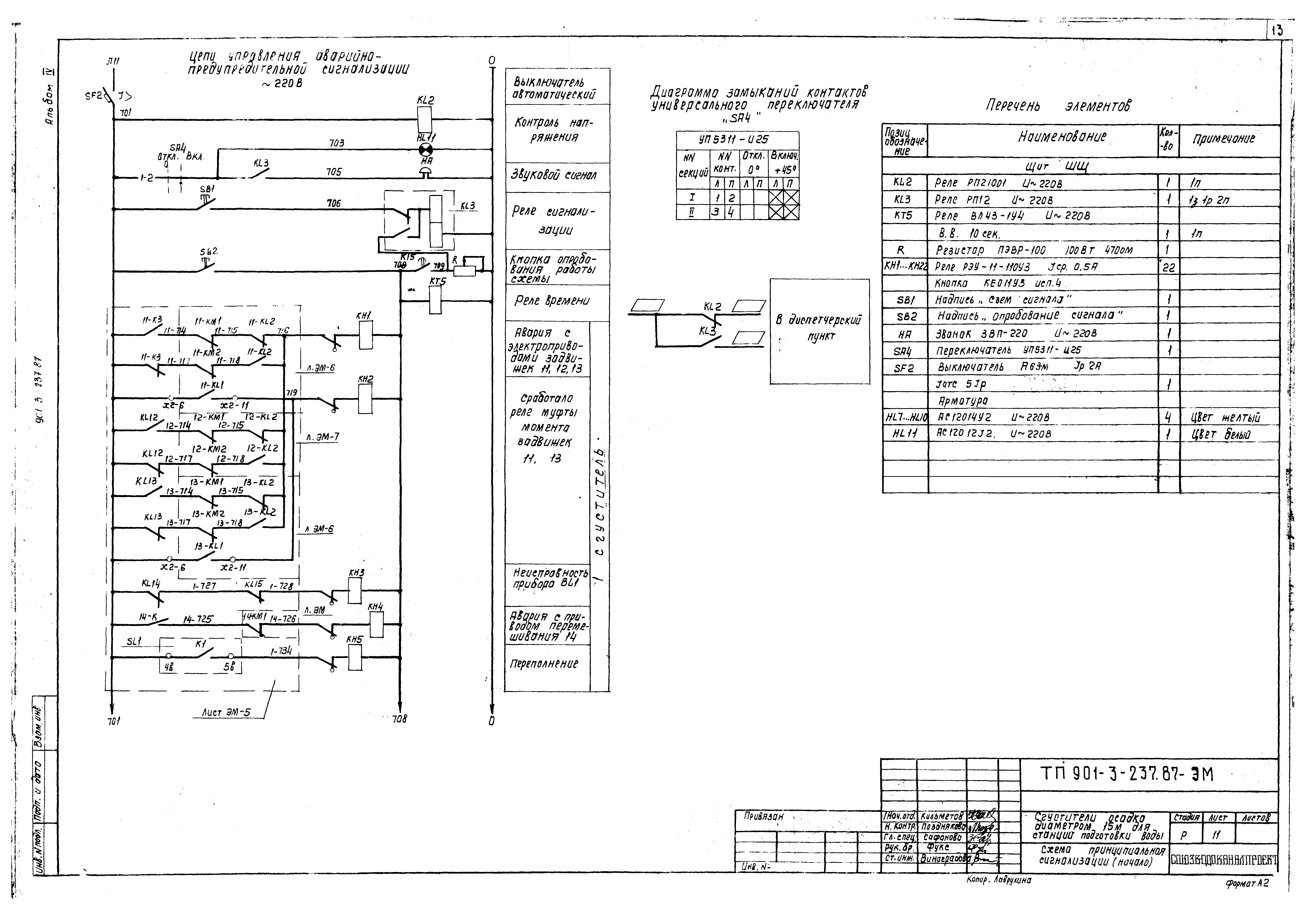

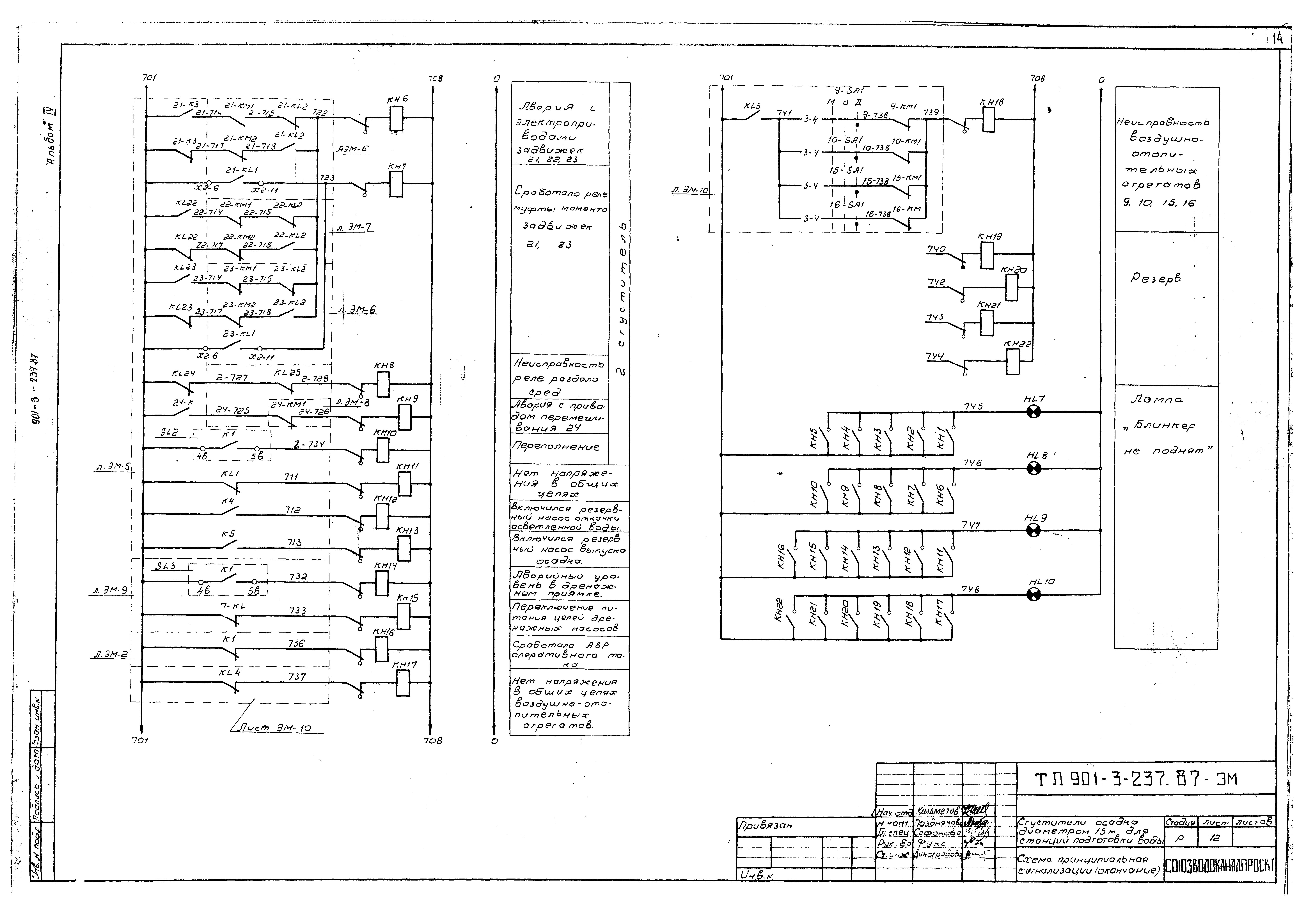

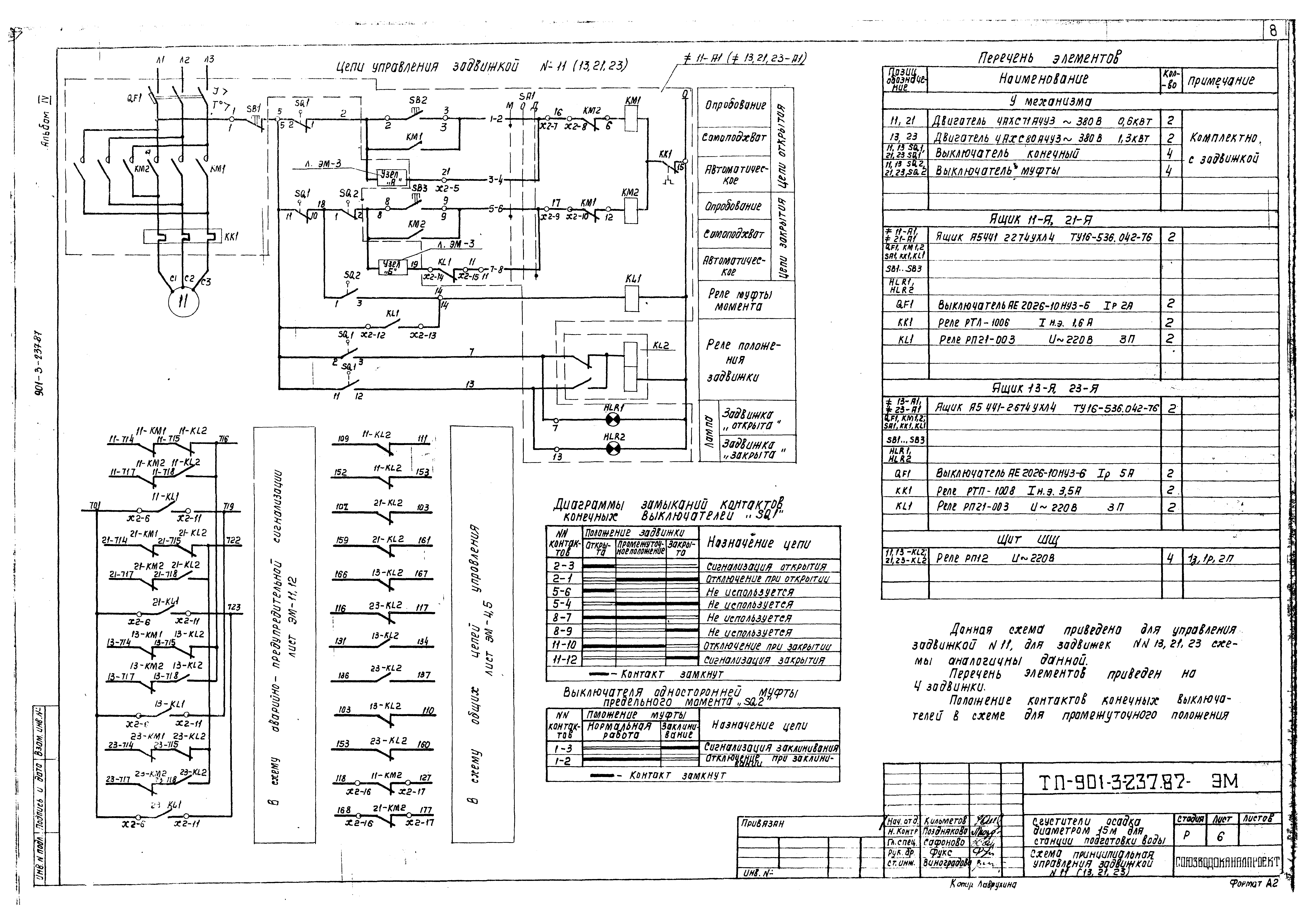

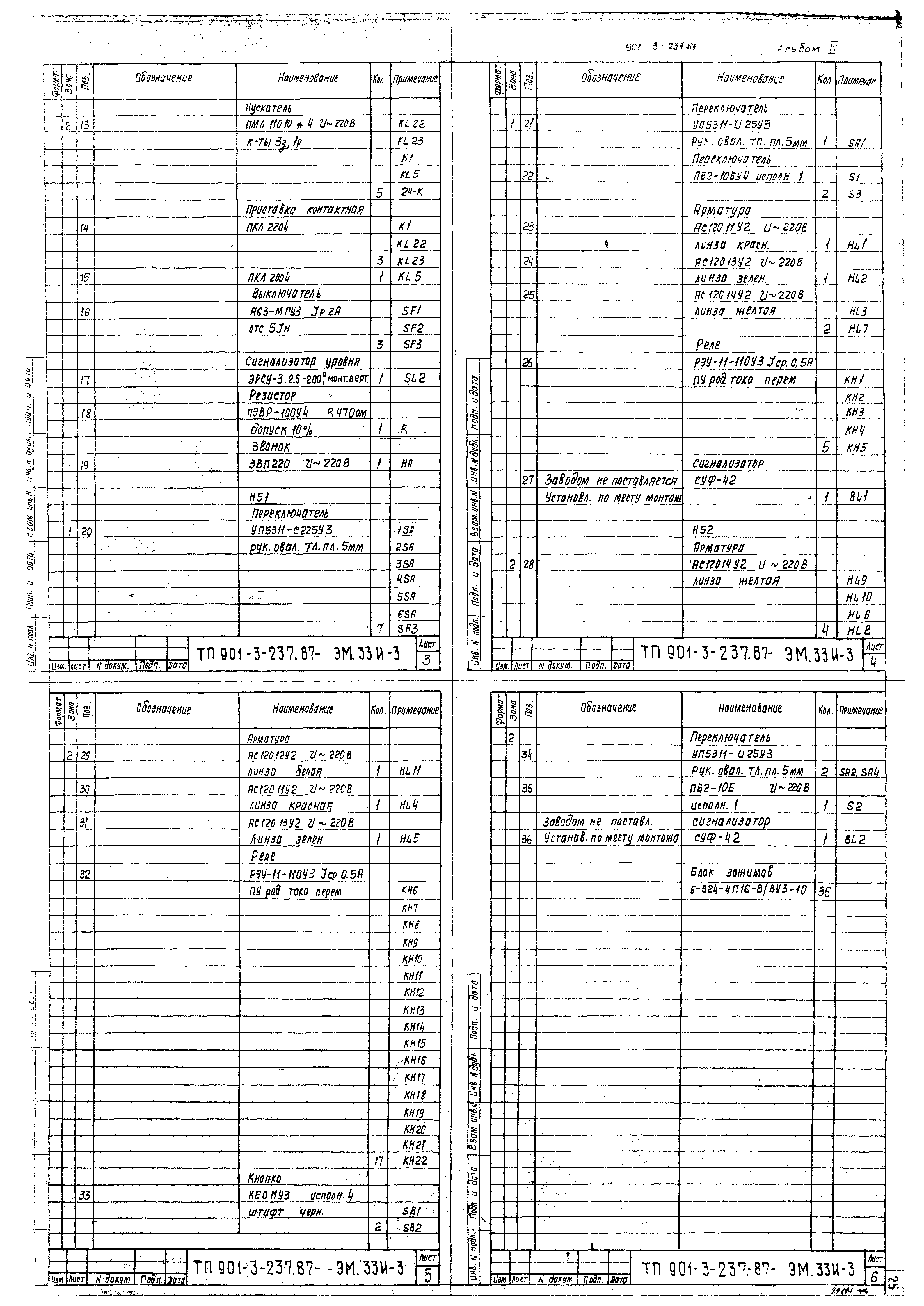

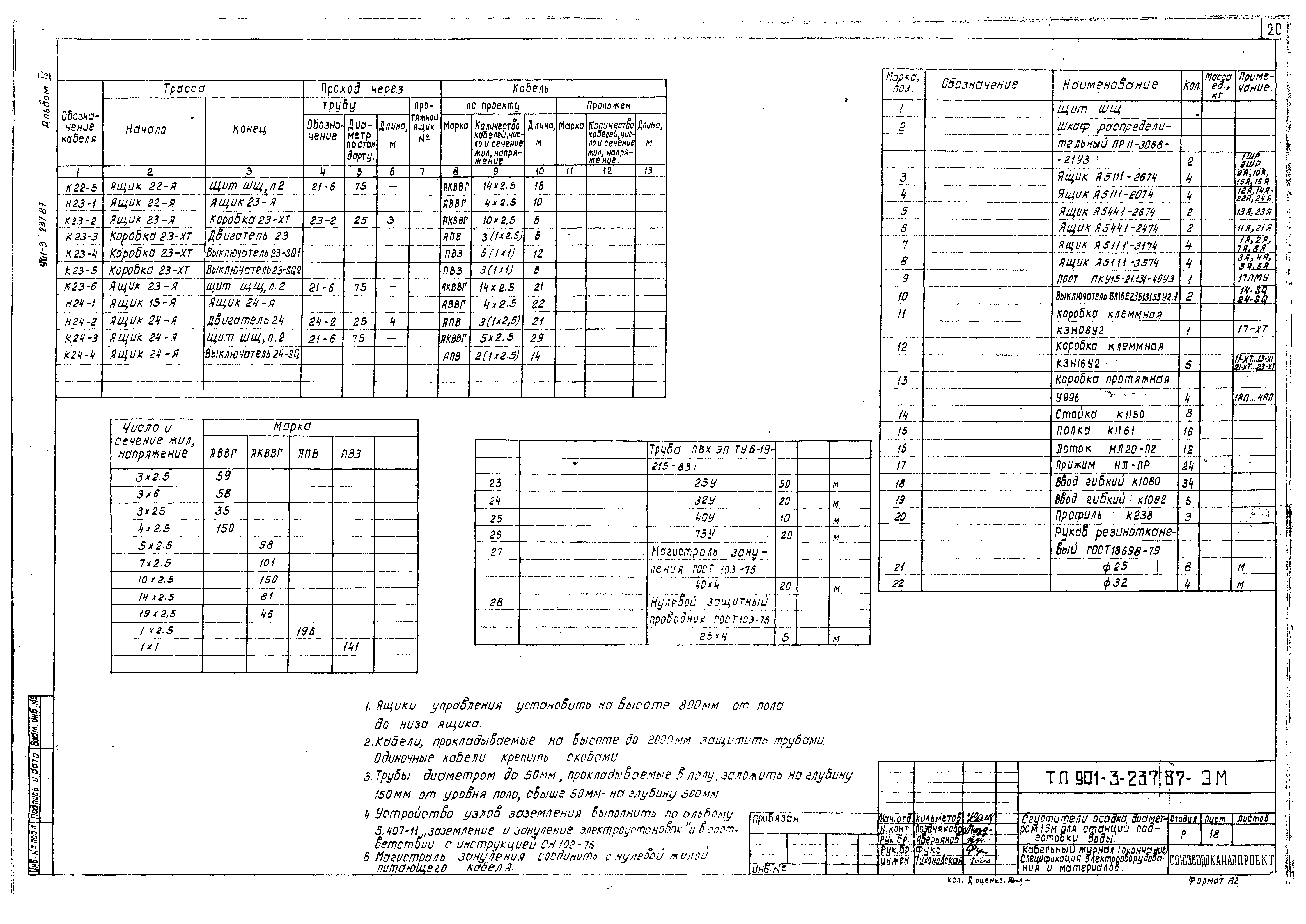

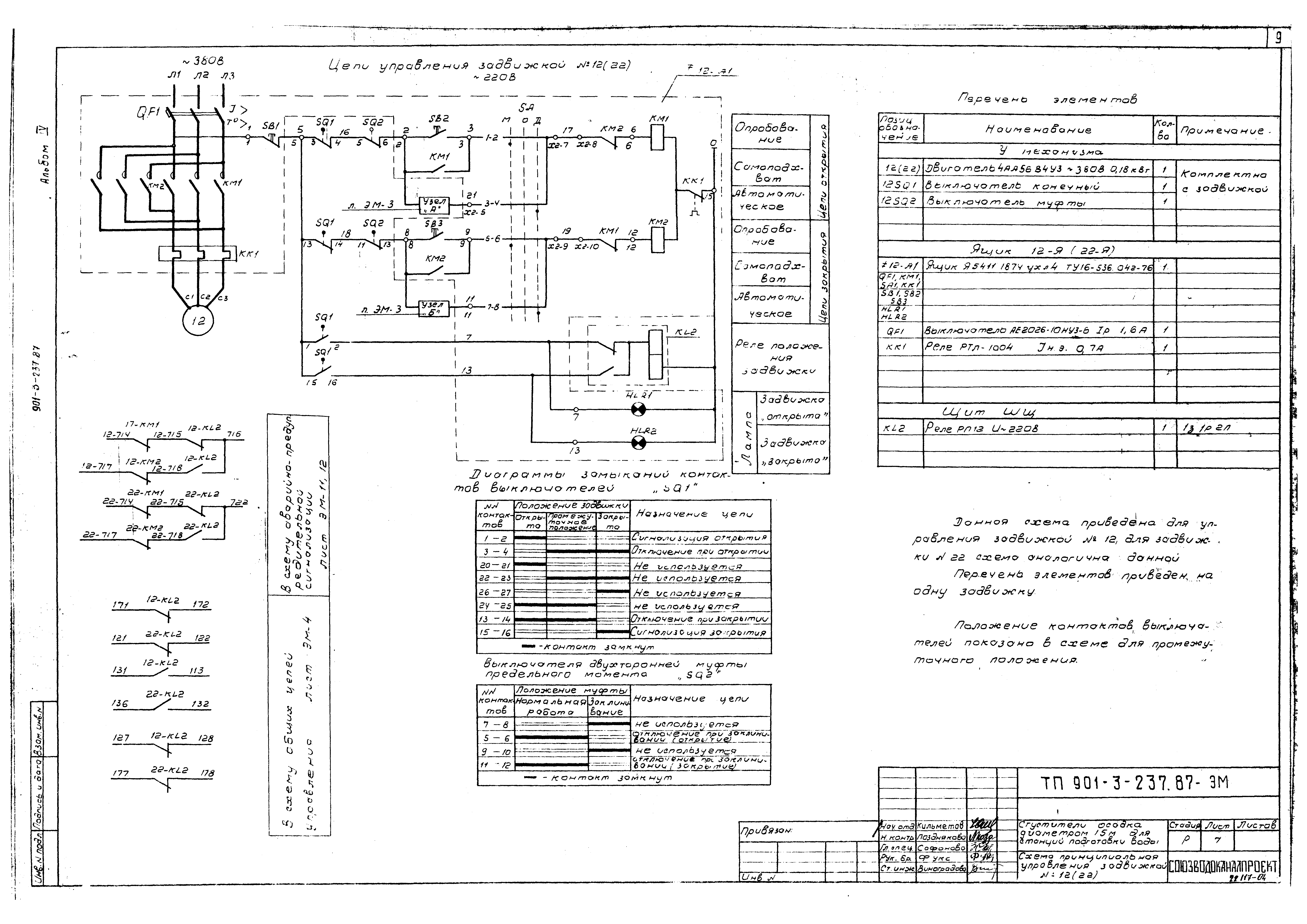

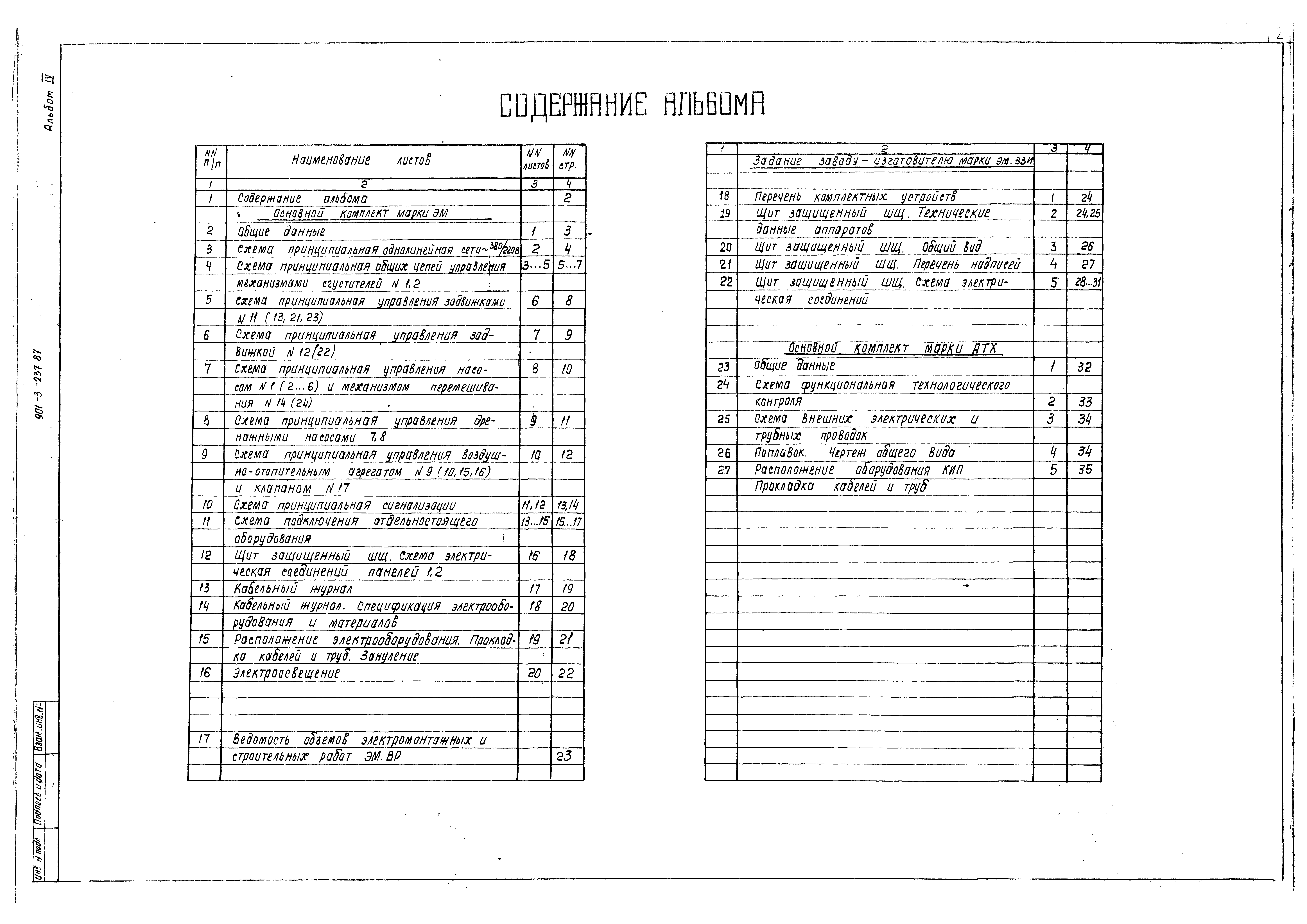

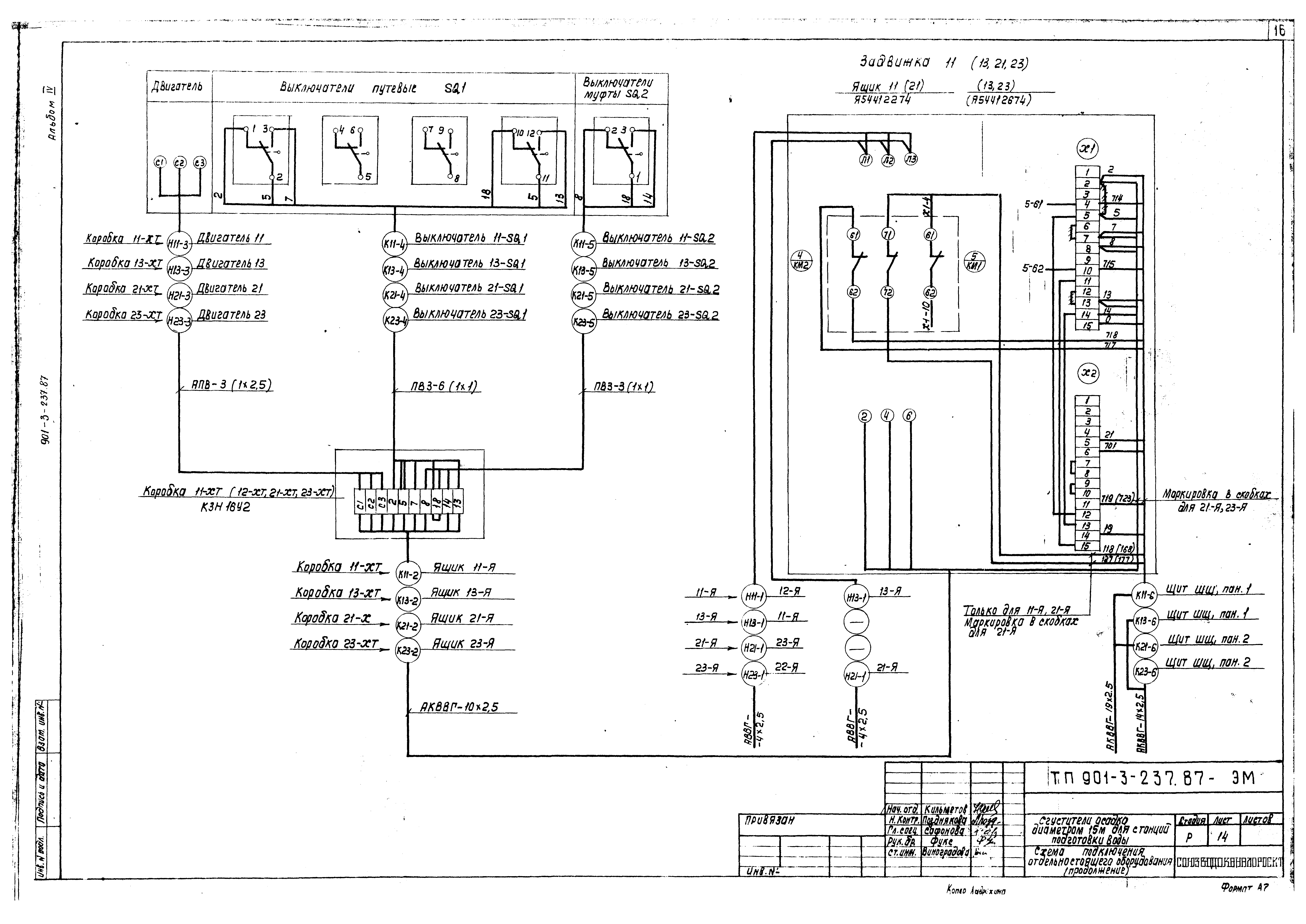

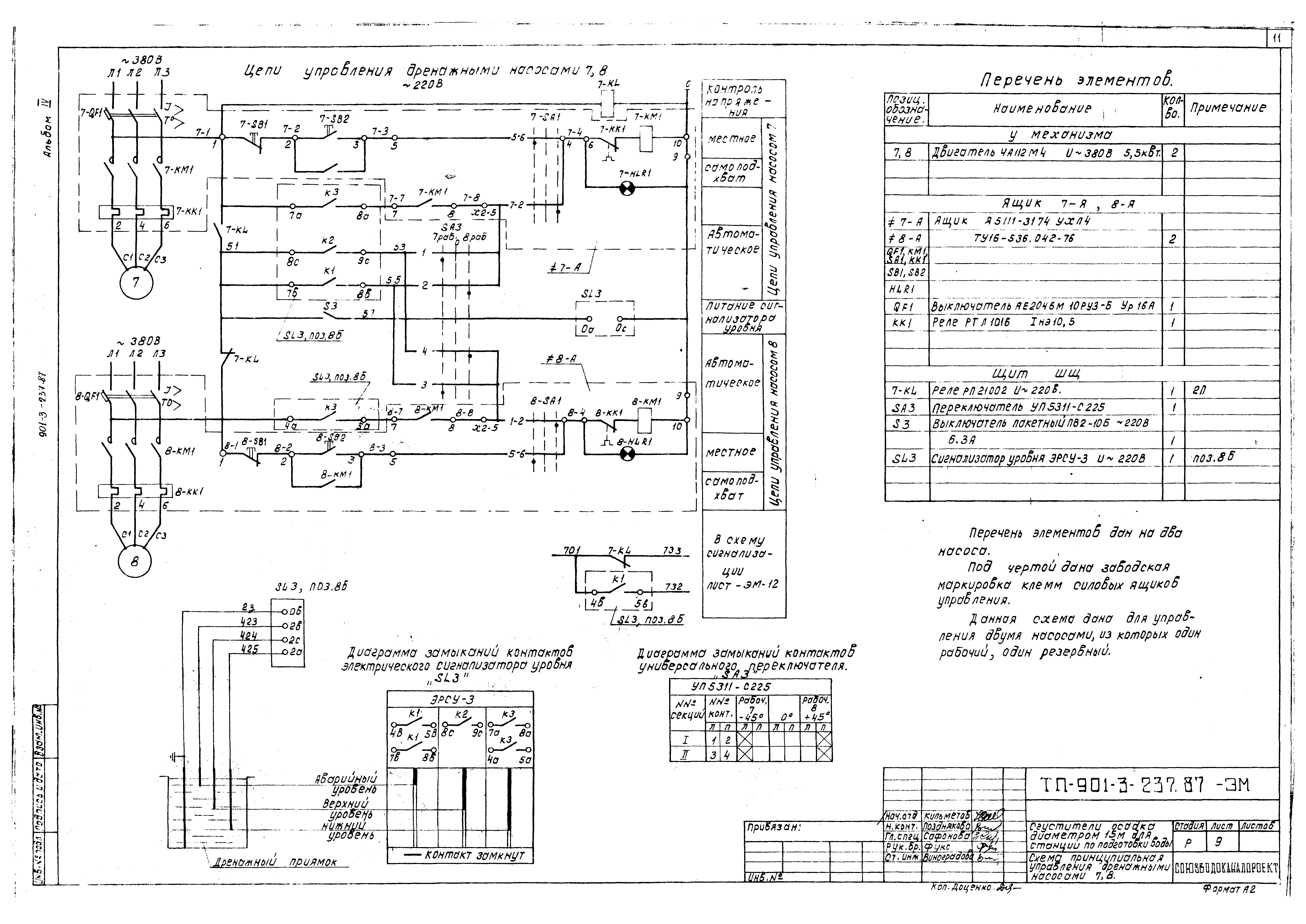

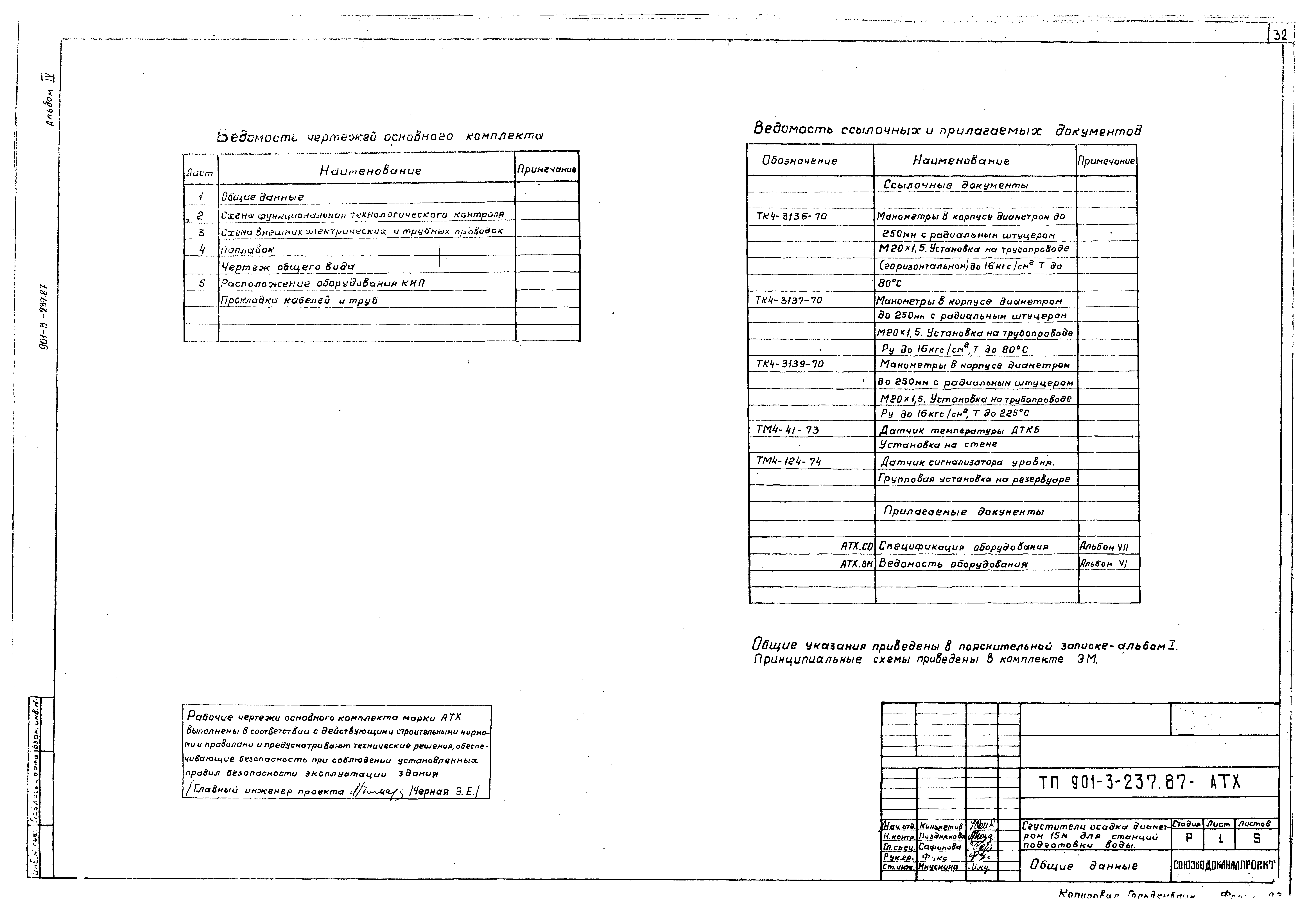

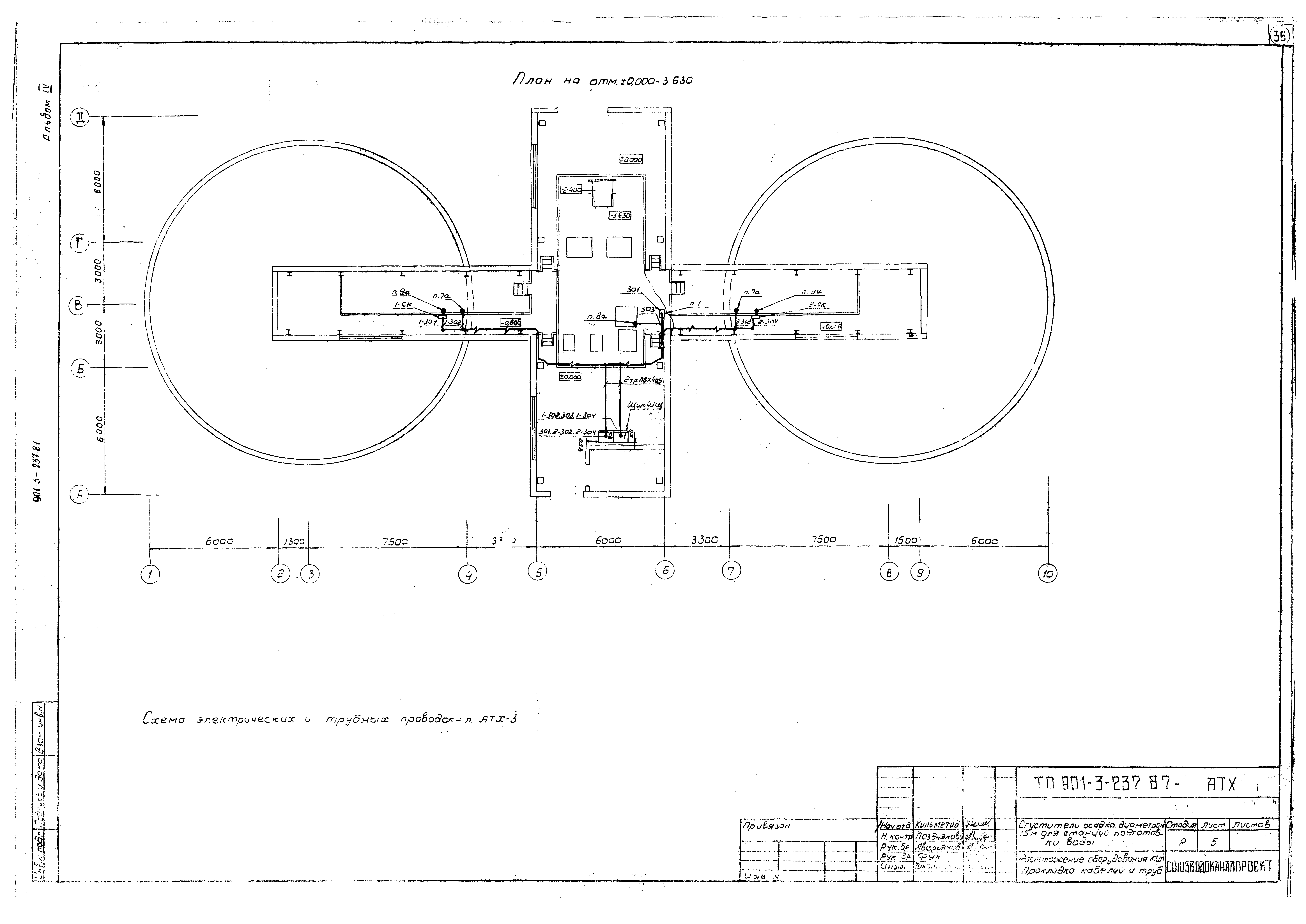

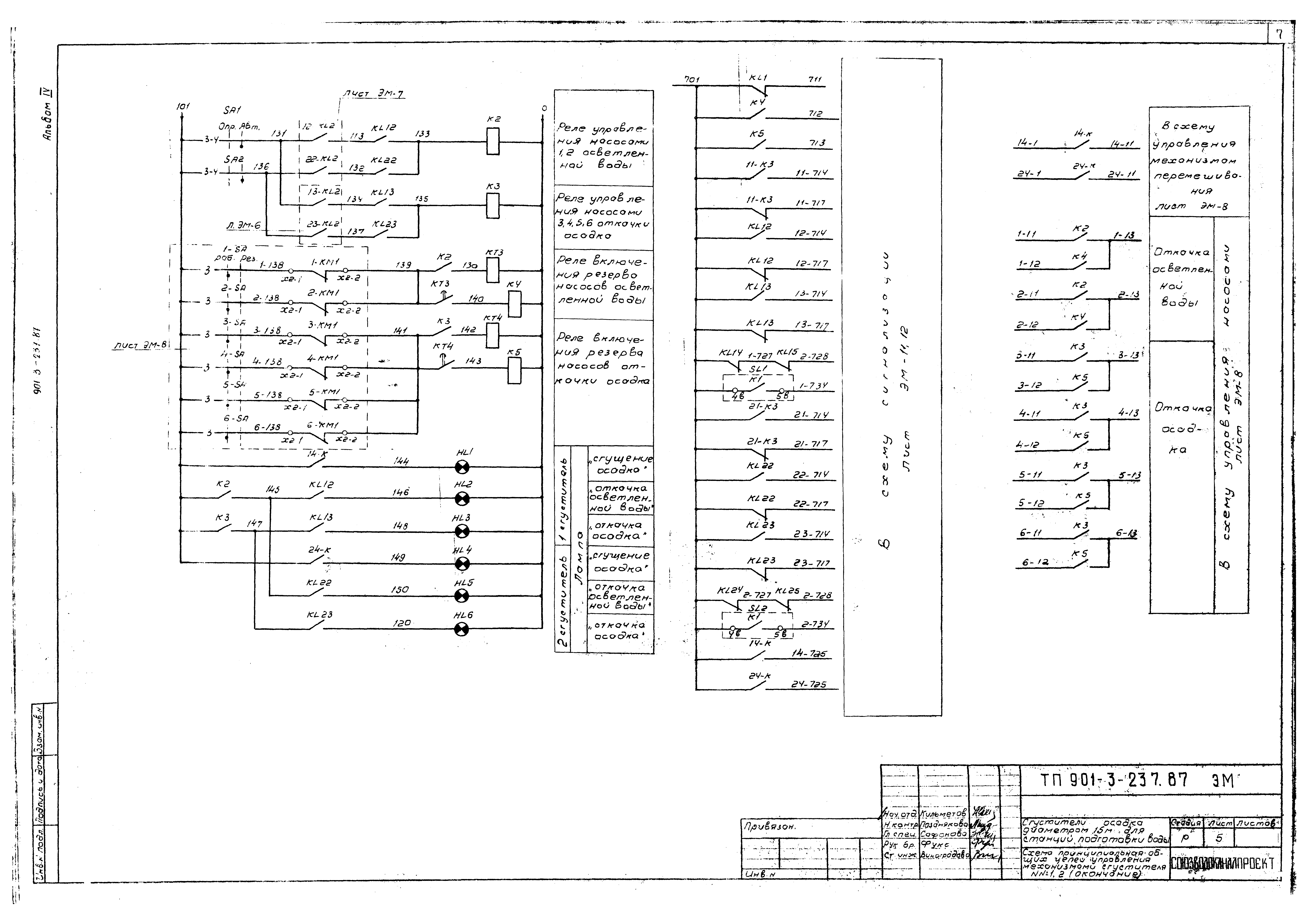

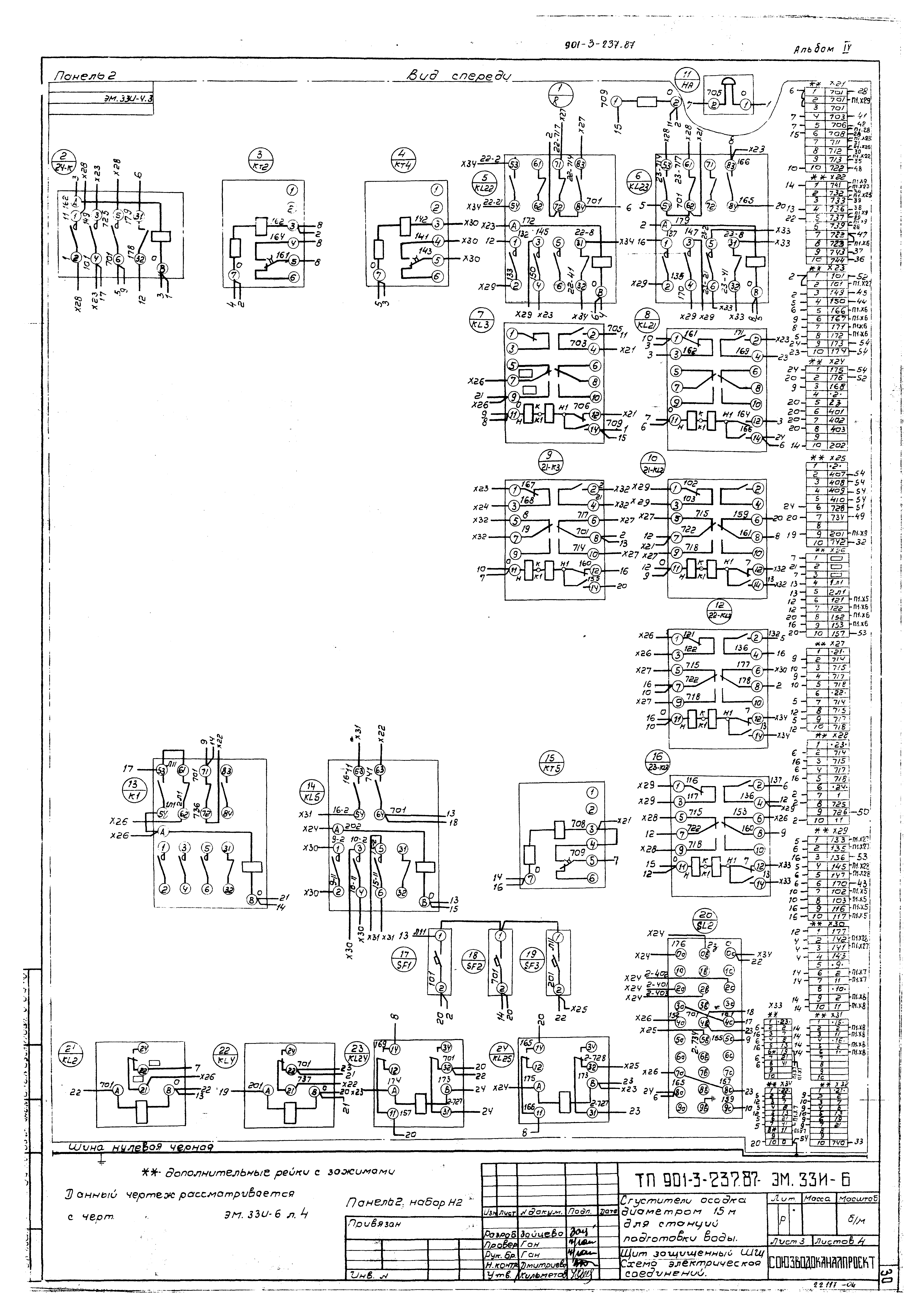

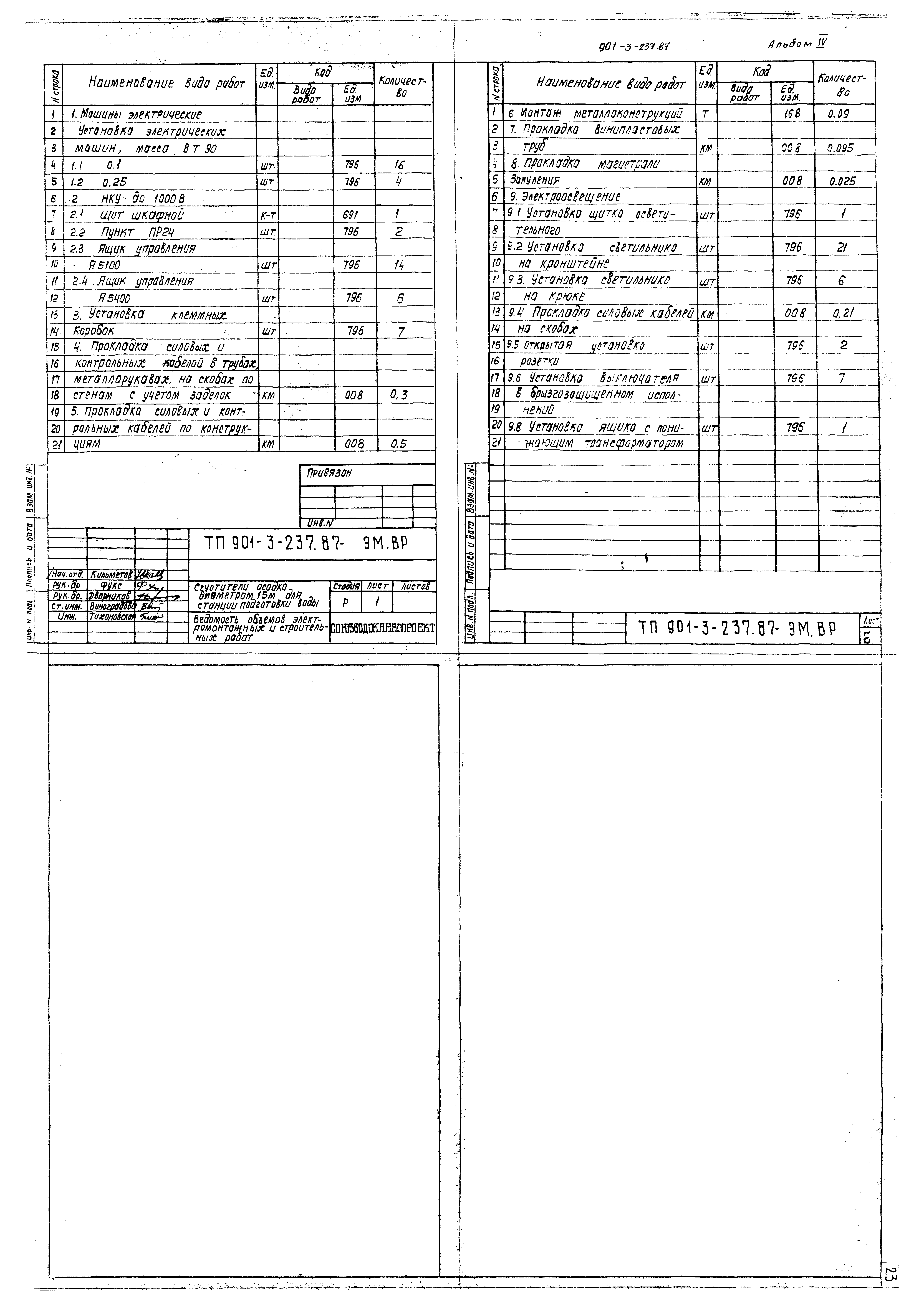

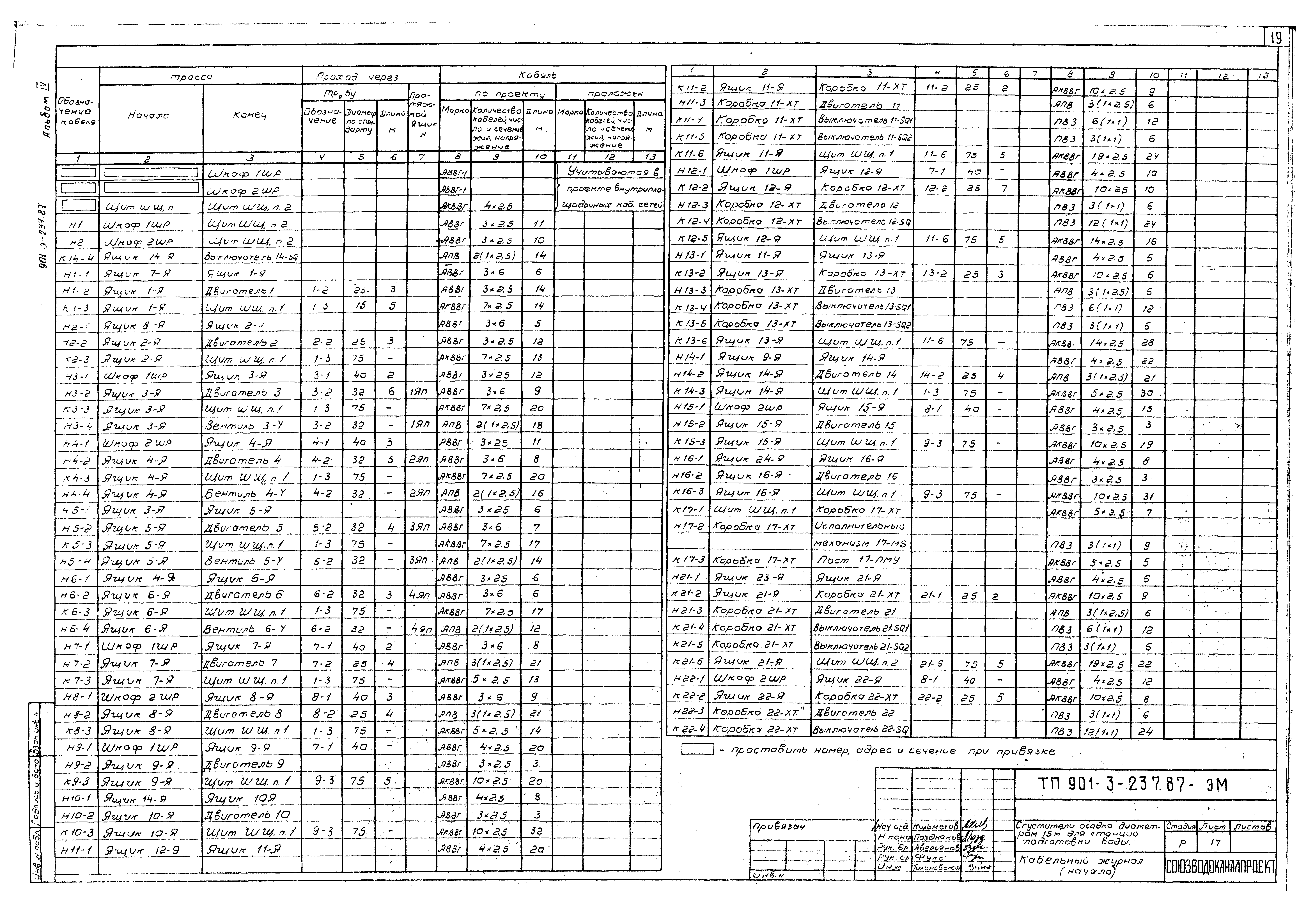

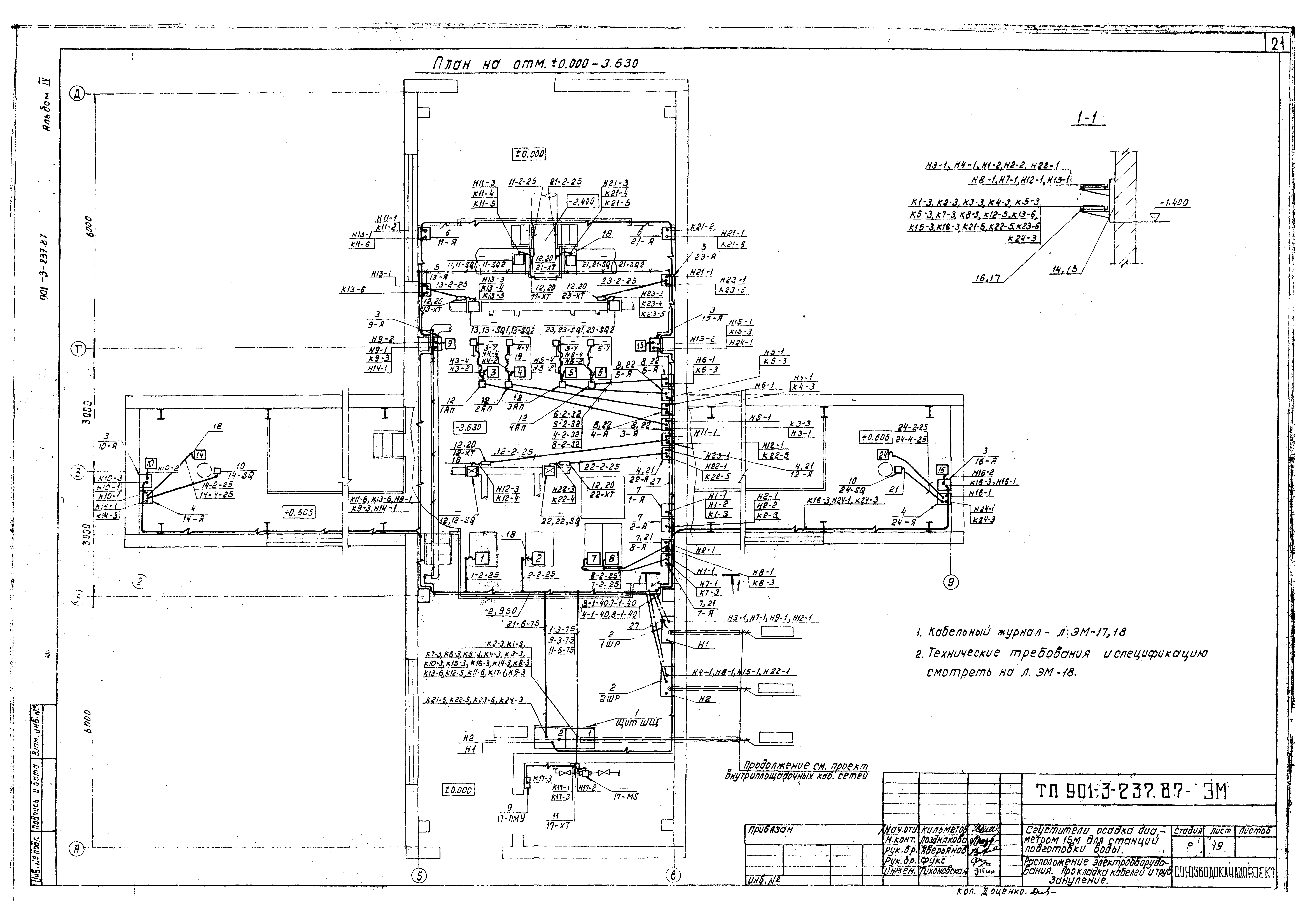

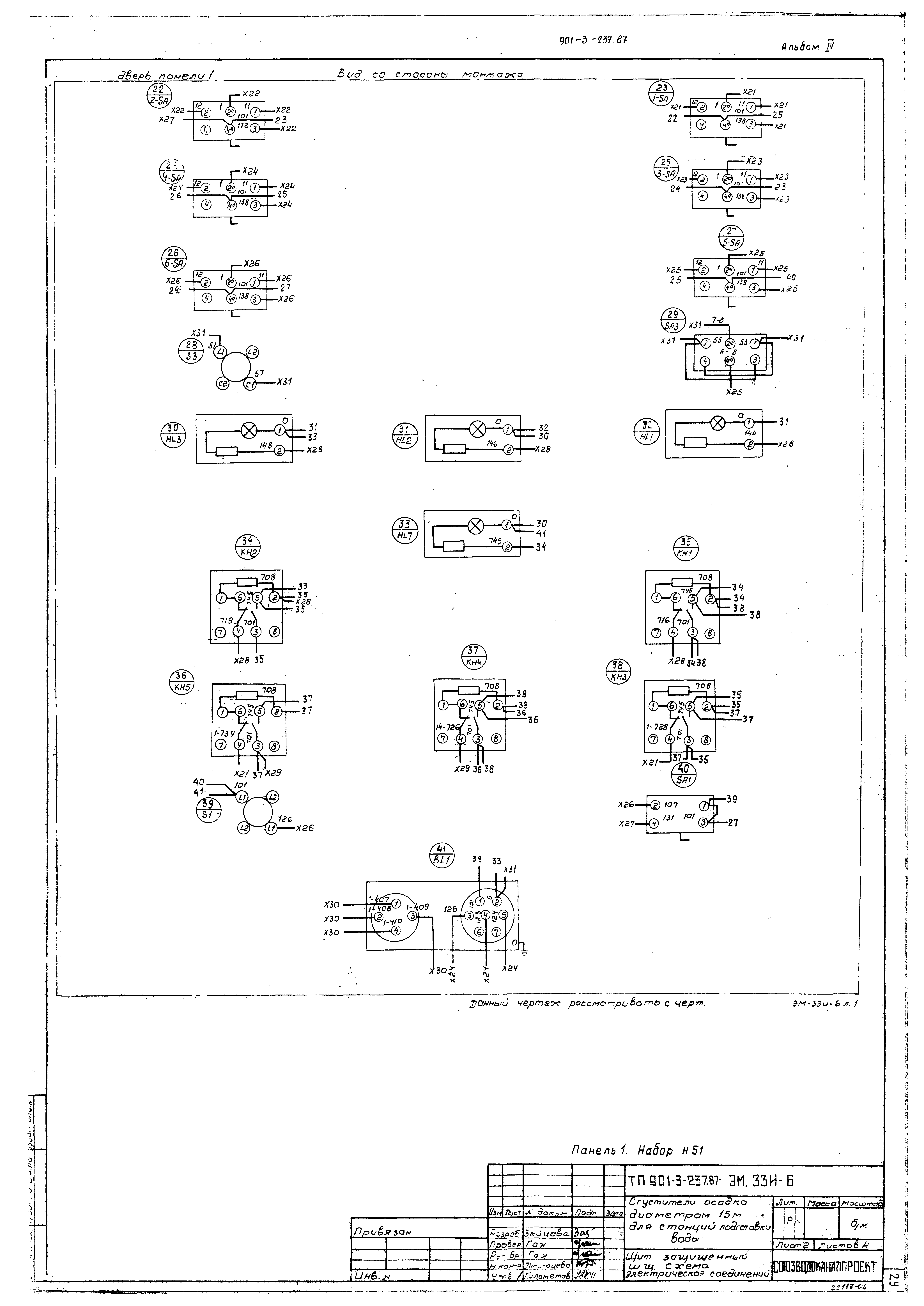

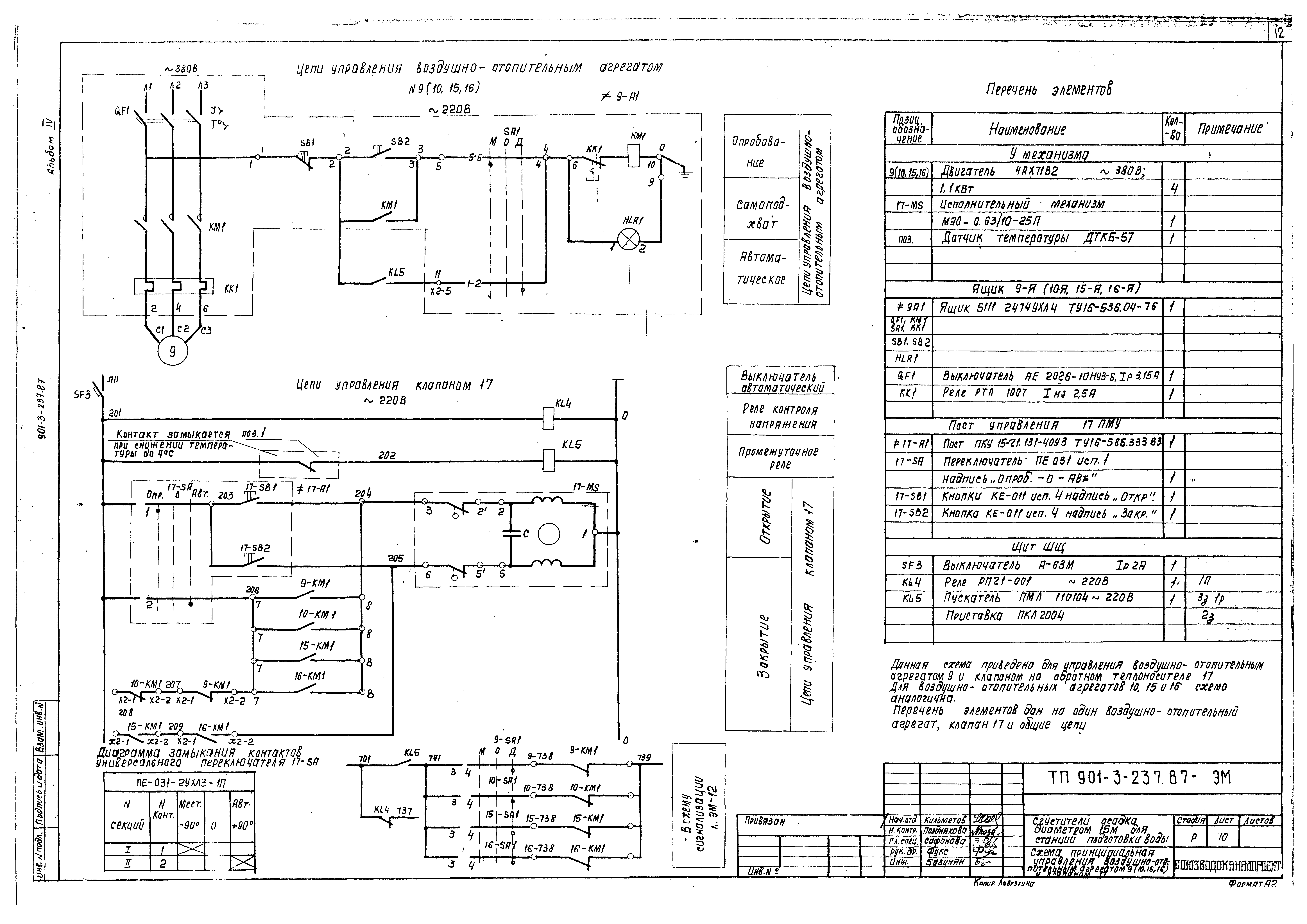

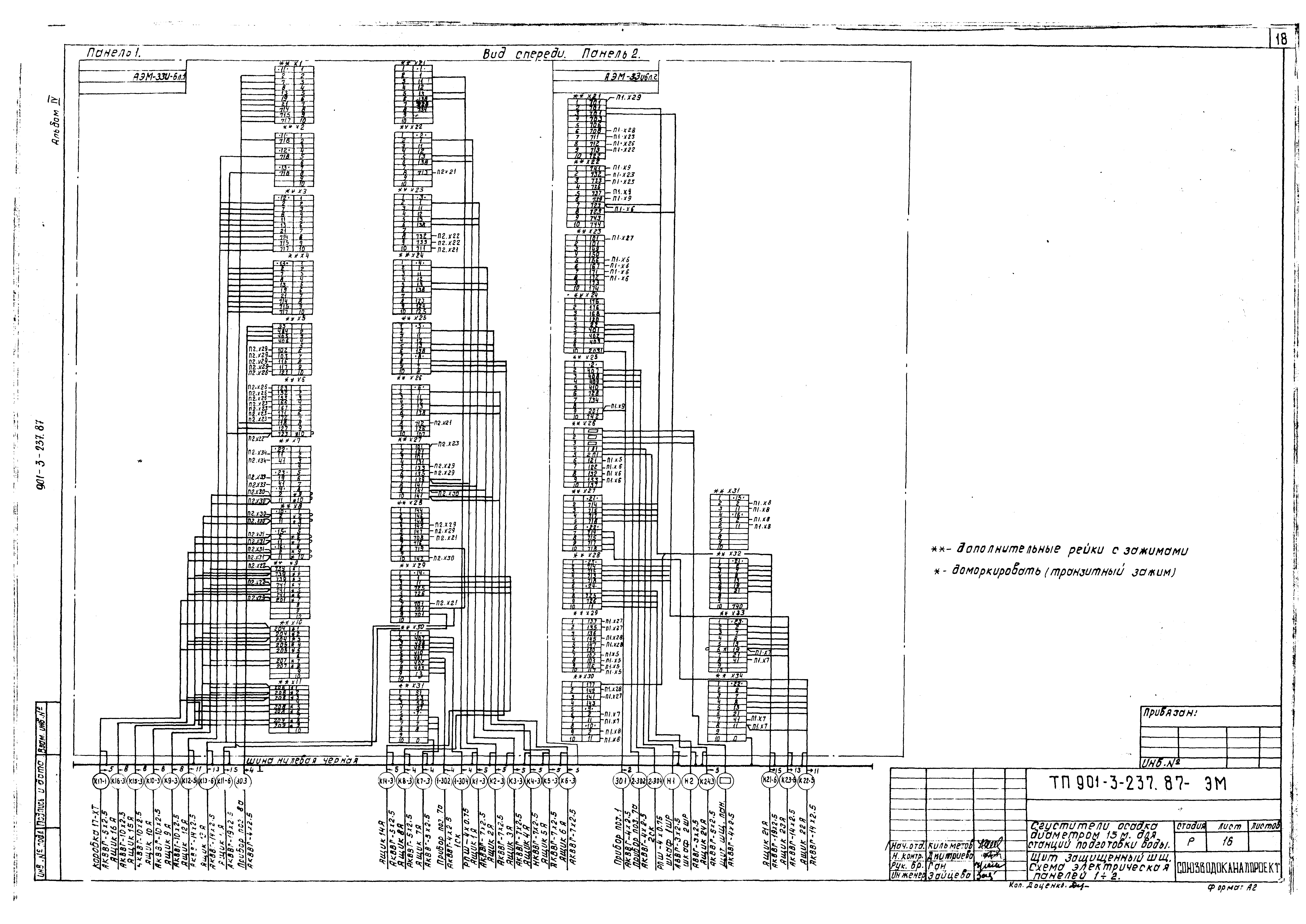

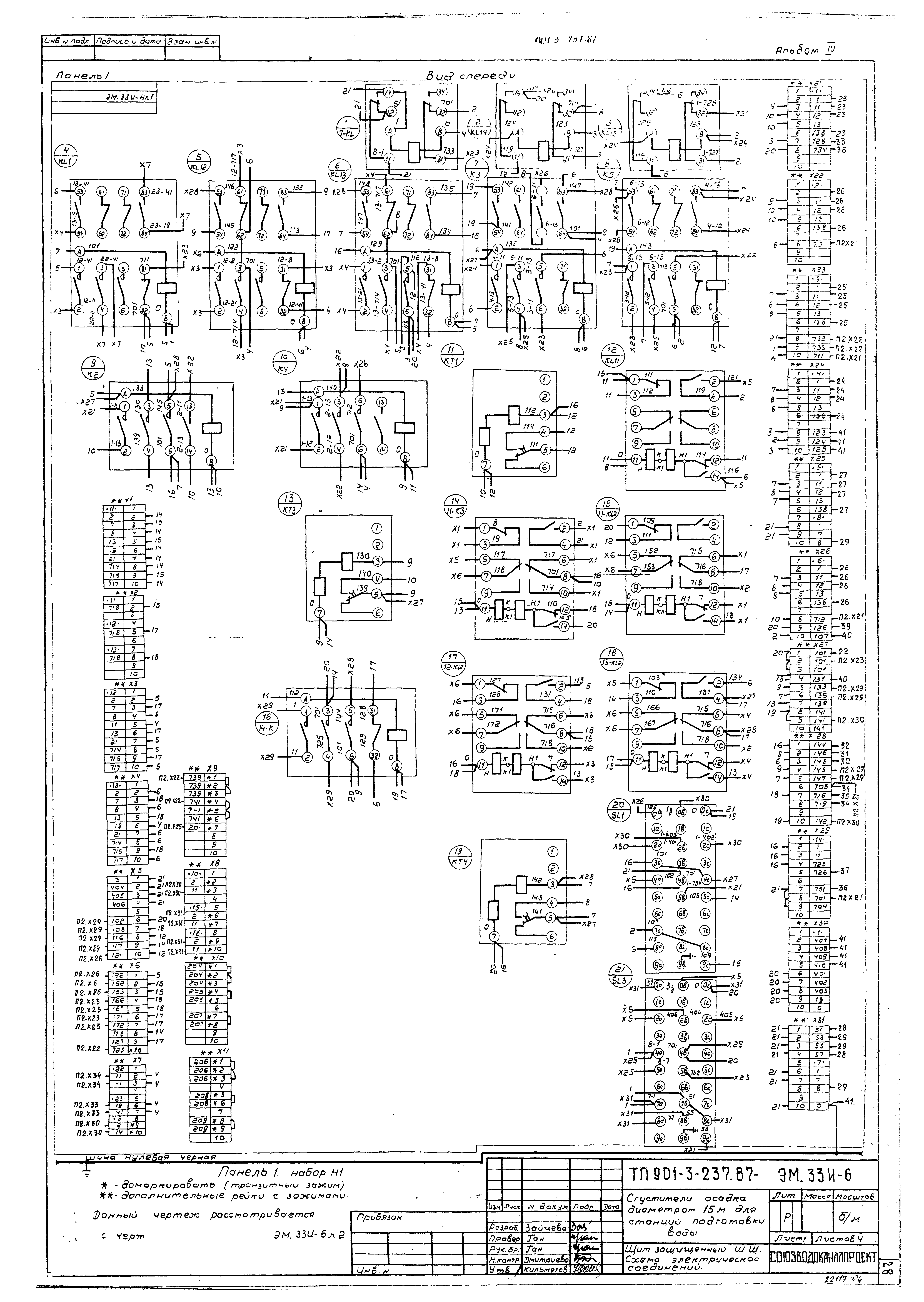

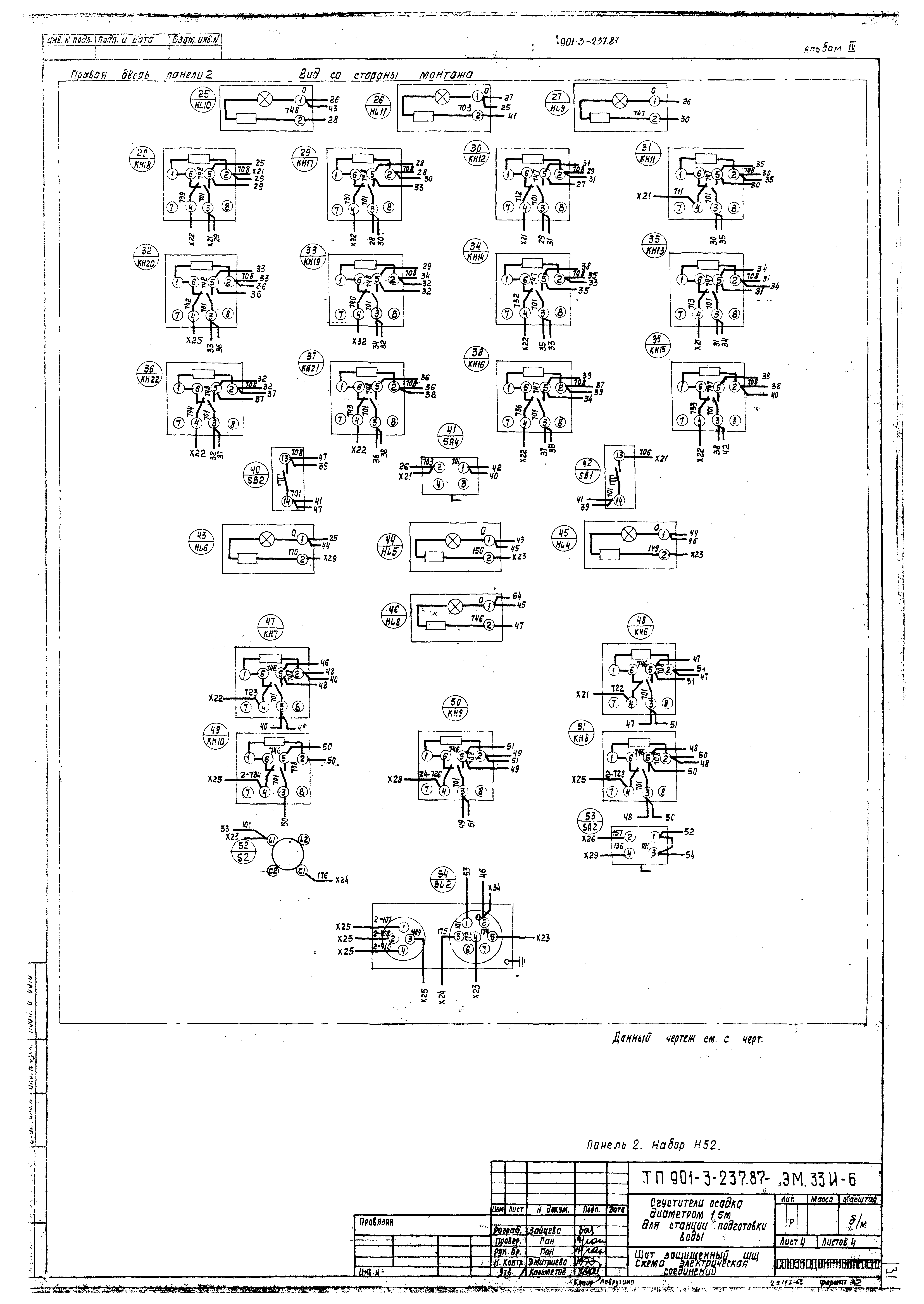

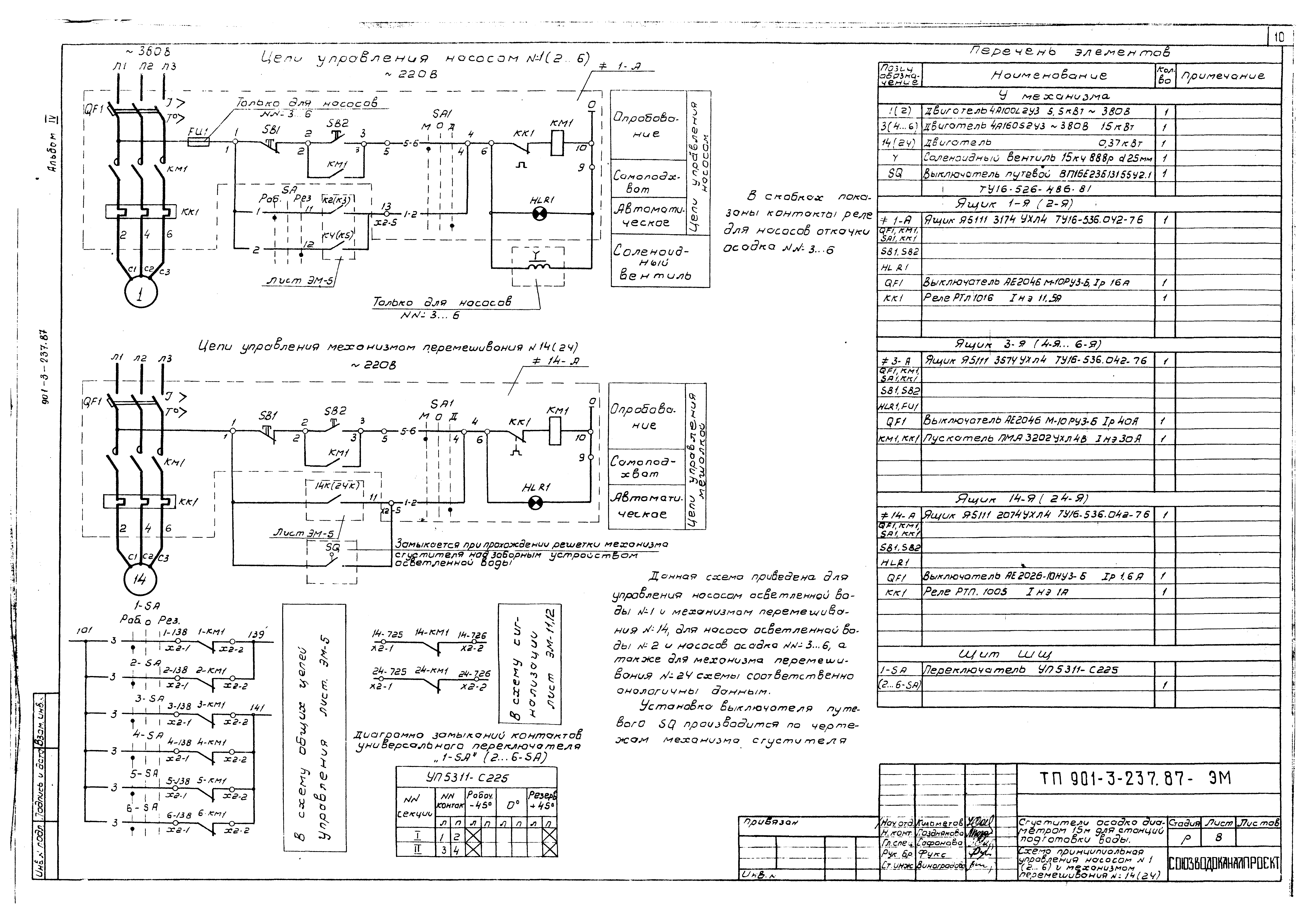

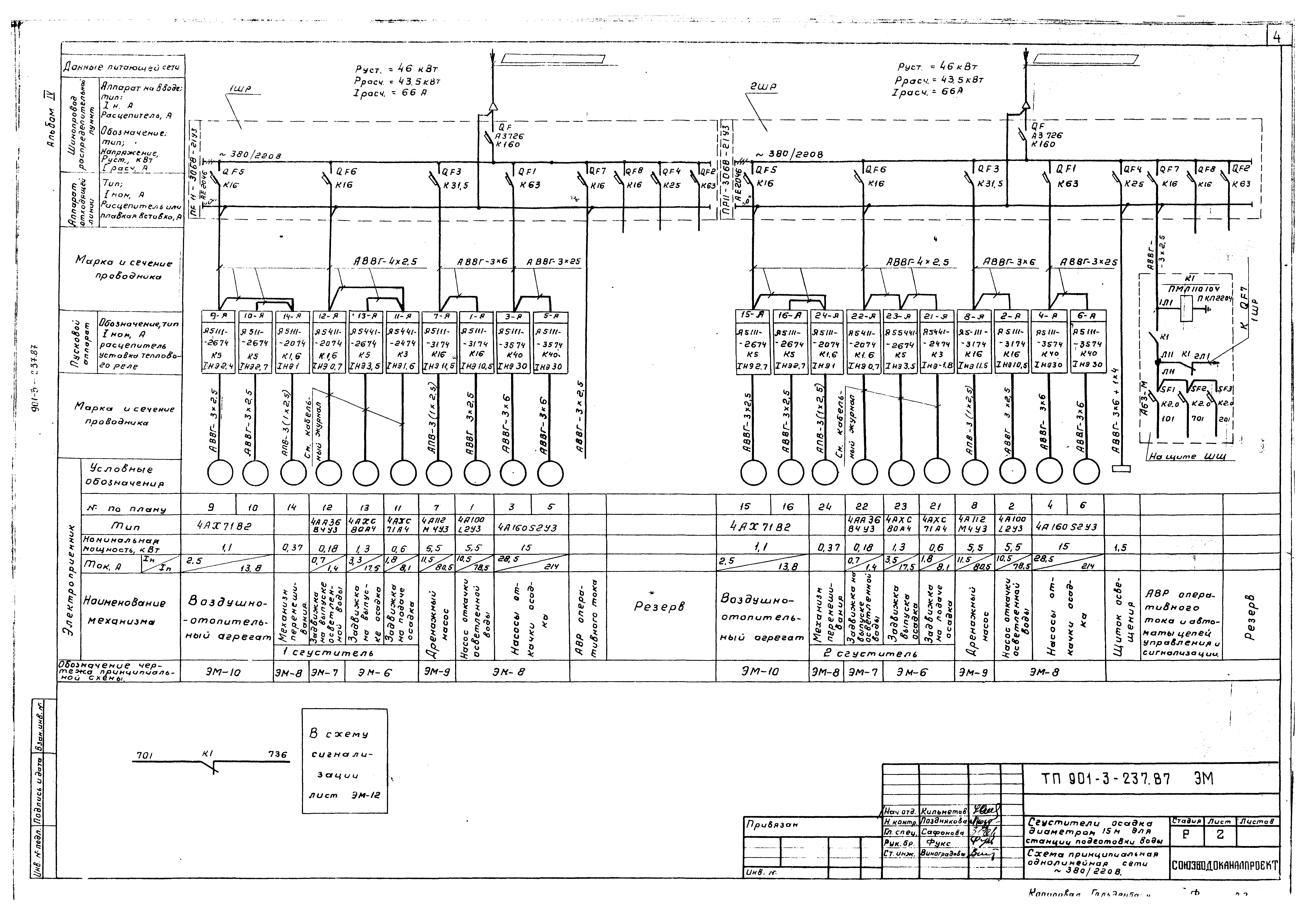

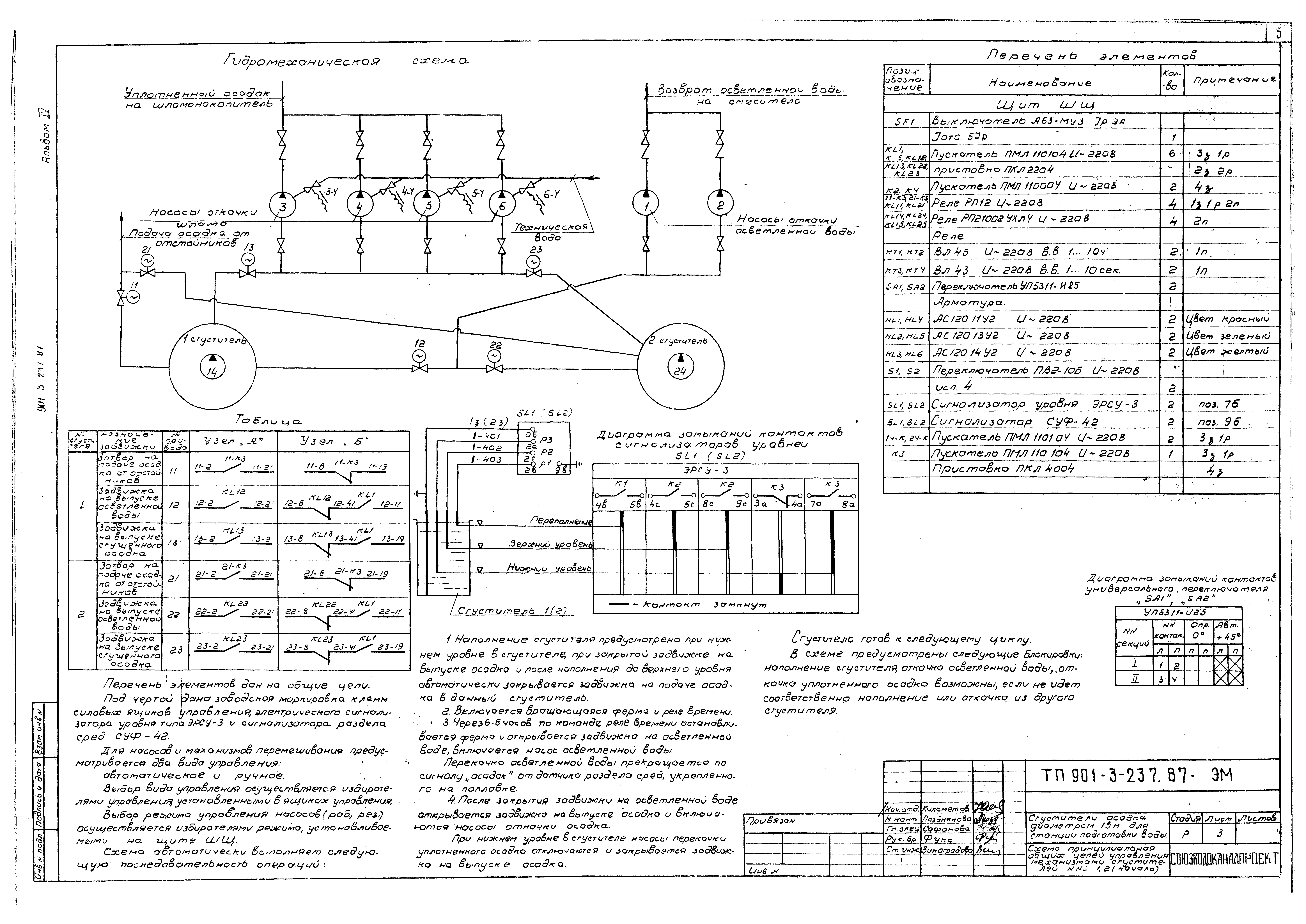

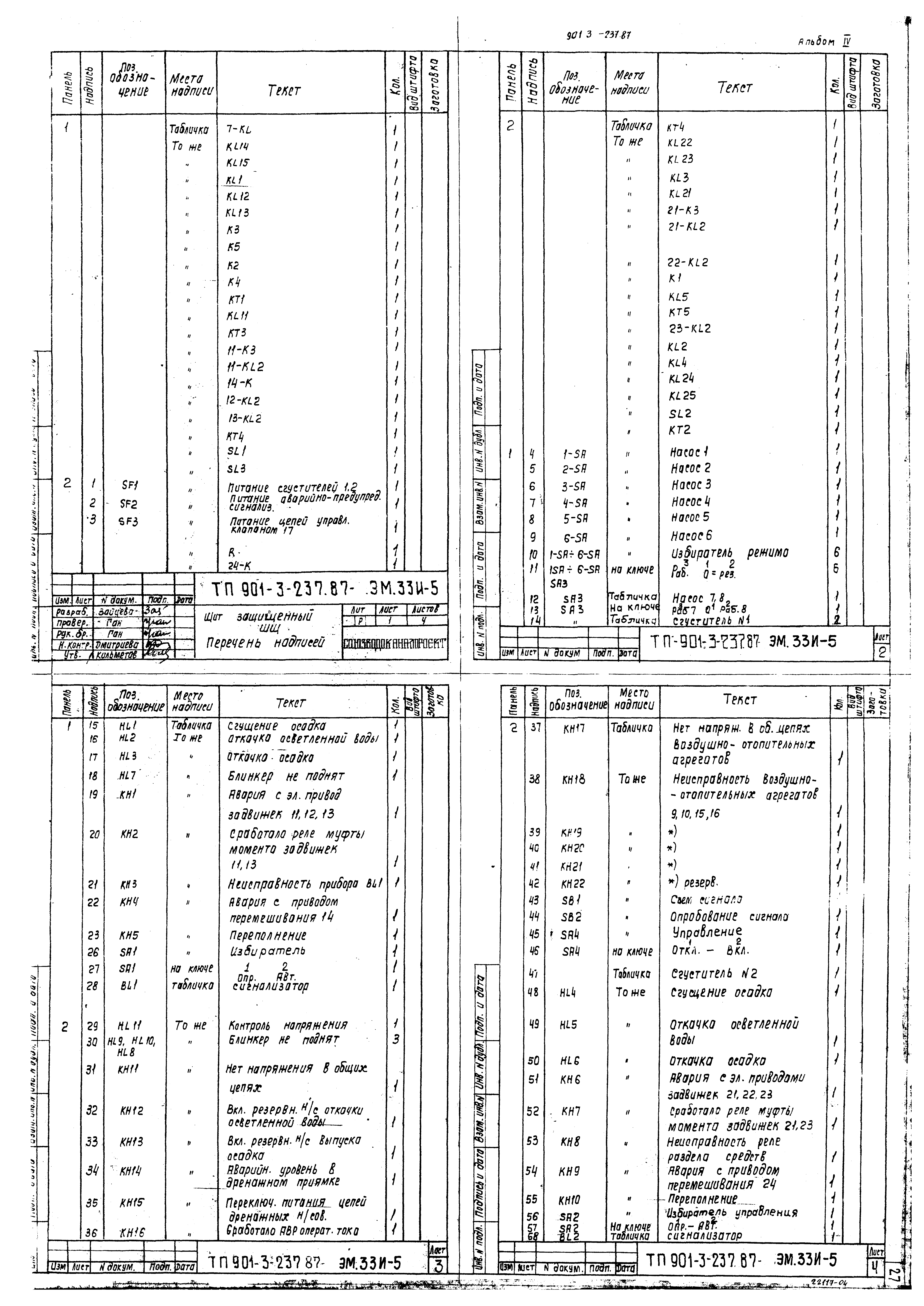

Оглавление:	Содержание альбома Основной комплект марки ЭМ    Общие данные    Схема принципиальная однолинейная сети 380/220 В    Схема принципиальная общих цепей управления механизмами сгустителей №1, 2    Схема принципиальная управления задвижками №11 (13, 21, 23)    Схема принципиальная управления задвижками №12 (22)    Схема принципиальная управления насосом №1 (2…6) и механизмом перемешивания №14 (24)    Схема принципиальная управления дренажными насосами 7, 8    Схема принципиальная управления воздушно-отопительным агрегатом №9 (10, 15, 16) и клапаном №17    Схема принципиальная сигнализации    Схема подключения отдельностоящего оборудования    Щит защищенный ШЩ. Схема электрическая соединений панелей 1, 2    Кабельный журнал    Кабельный журнал. Спецификация электрооборудования и материалов    Расположение электрооборудования. Прокладка кабелей и труб. Зануление    Электроосвещение    Ведомость объемов электромонтажных и строительных работ Задание заводу-изготовителю марки ЭМ.ЗЗИ    Перечень комплектных устройств    Щит защищенный ШЩ. Технические данные аппаратов    Щит защищенный ШЩ. Общий вид    Щит защищенный ШЩ. Перечень надписей    Щит защищенный ШЩ. Схема электрическая соединений Основной комплект марки АТХ    Общие данные    Схема функциональная технологического контроля    Схема внешних электрических и трубных проводок    Поплавок. Чертеж общего вида    Расположение оборудования КИП. Прокладка кабелей и труб
Разработан:	Союзводоканалпроект
Утверждён:	25.12.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy АЧ-95)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Сооружения и установки по обеззараживанию воды Сооружения для обработки осадка
