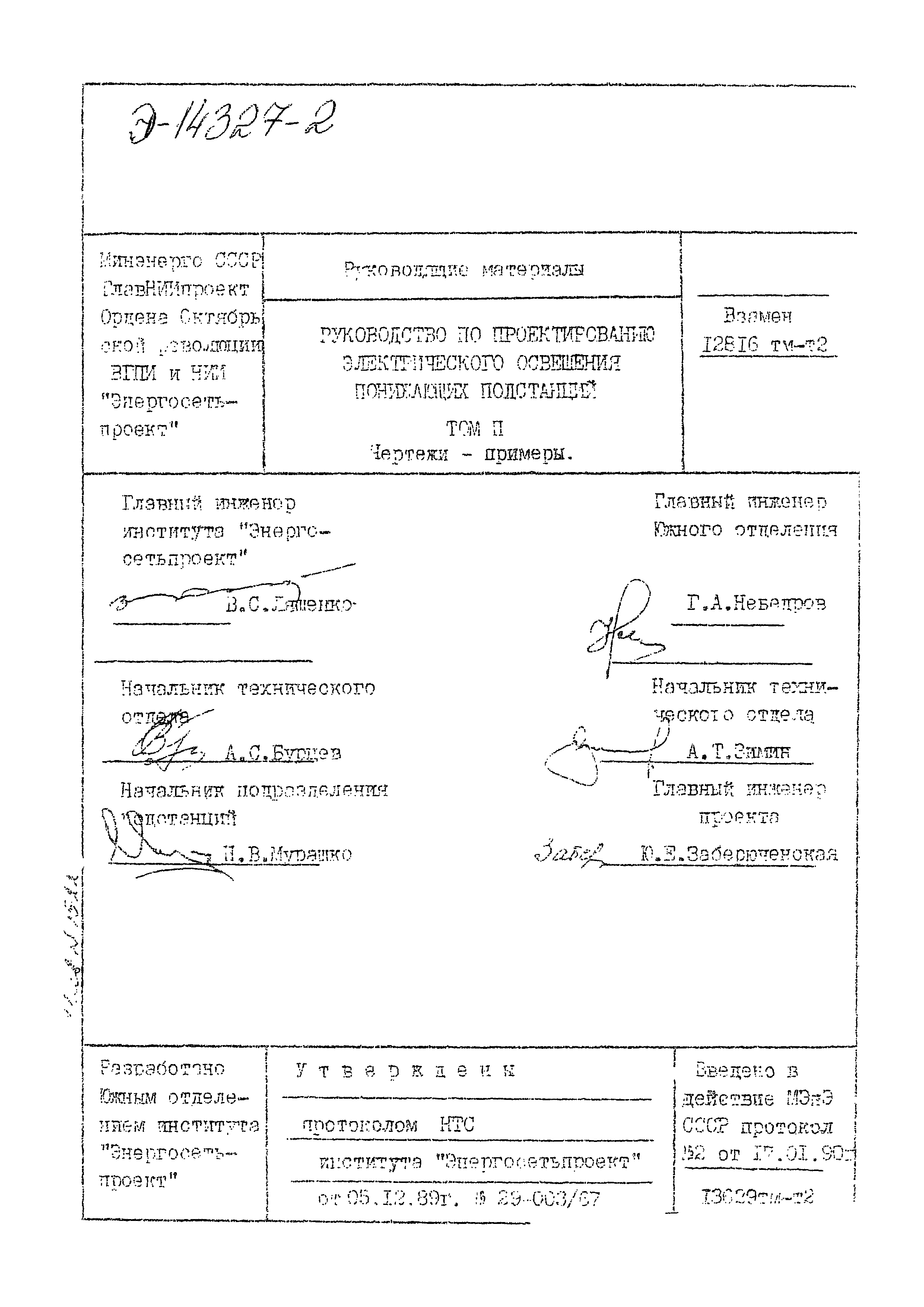

Руководство по проектированию электрического освещения понижающих подстанций. Том II. Чертежи - примеры

Обозначение:	13629 тм-т2
Обозначение англ:	13629 тм-т2
Статус:	действует
Название рус.:	Руководство по проектированию электрического освещения понижающих подстанций. Том II. Чертежи - примеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

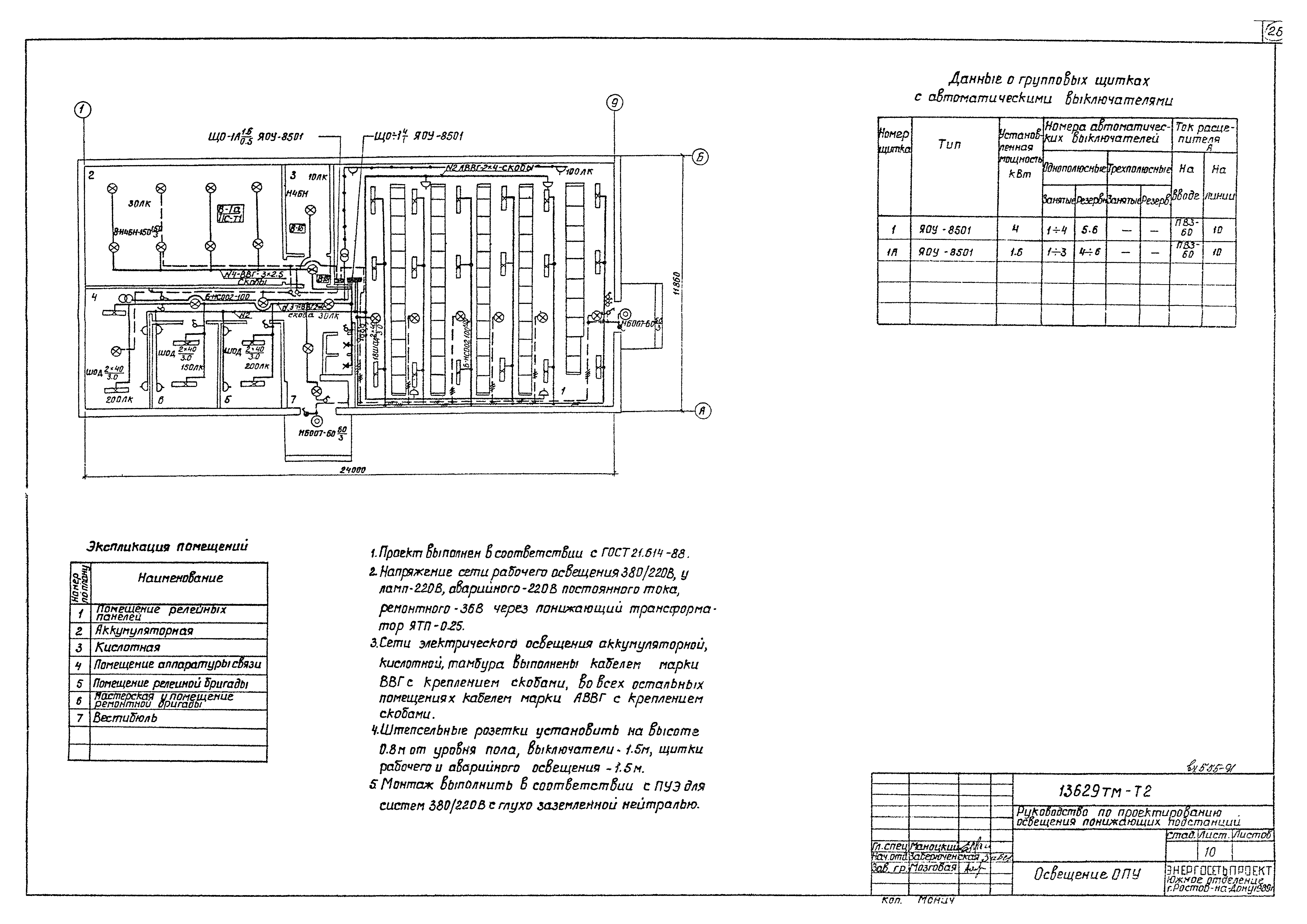

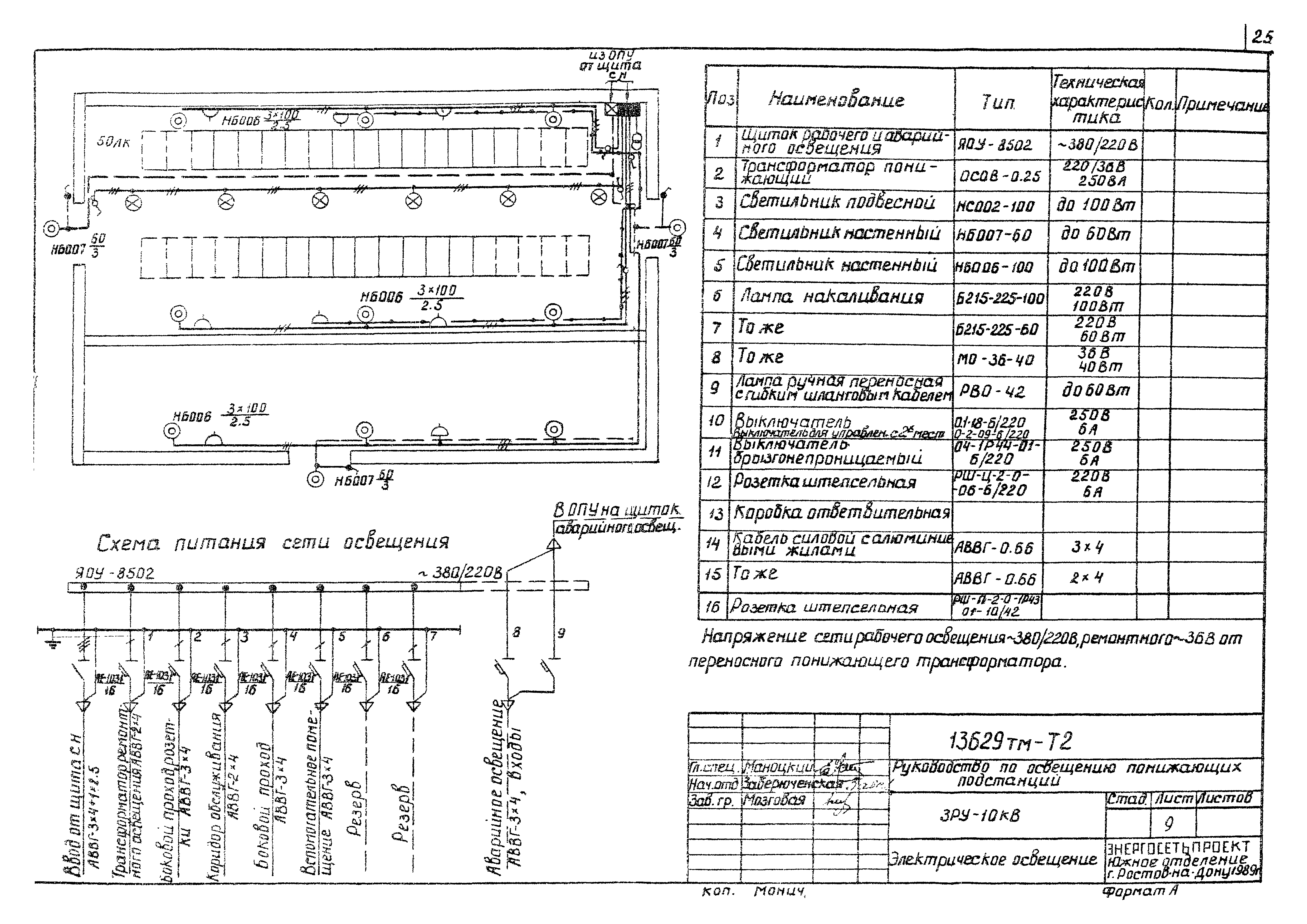

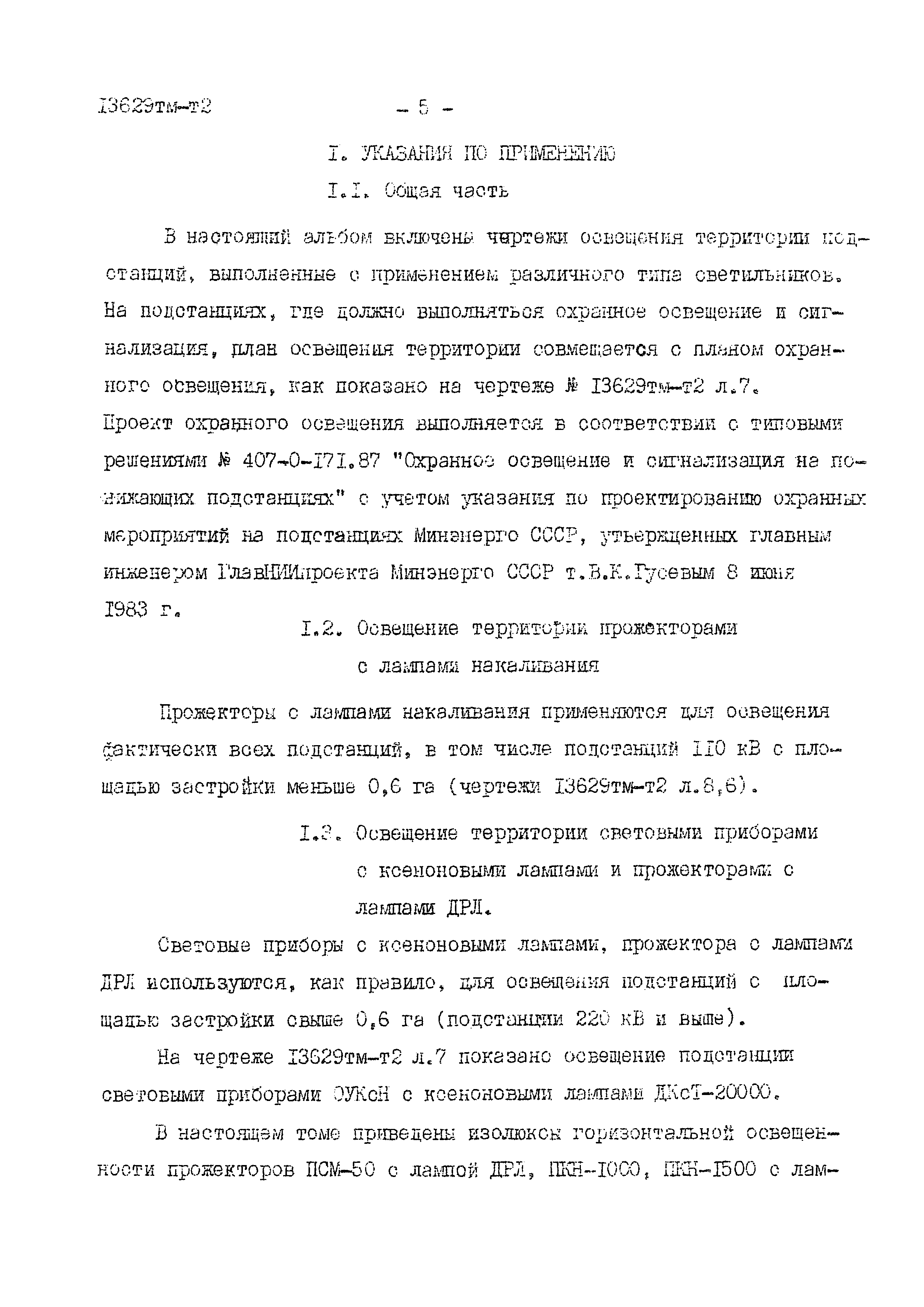

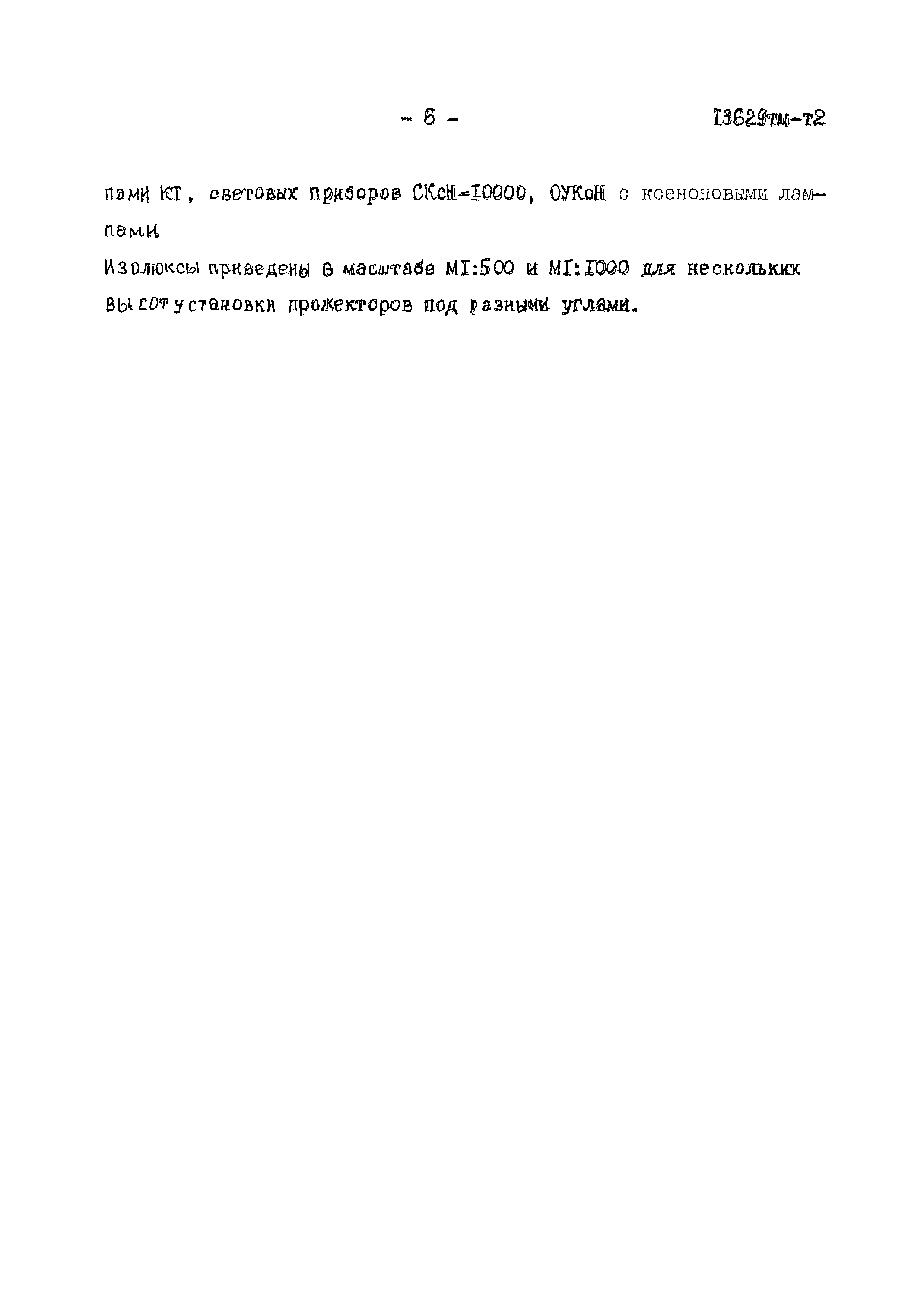

Область применения:	В альбом включены чертежи освещения территории подстанций, выполненные с применением различного типа светильников.

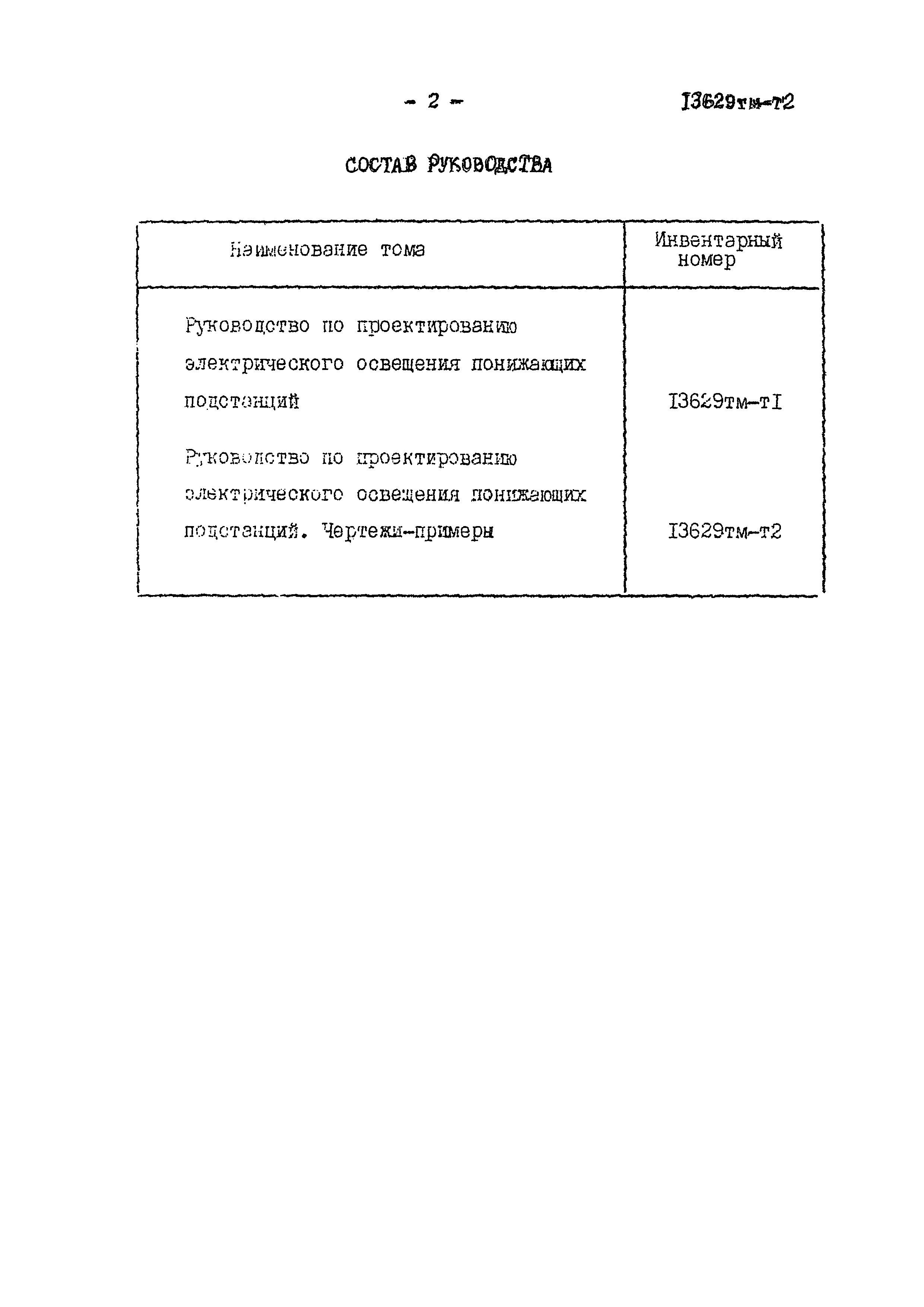

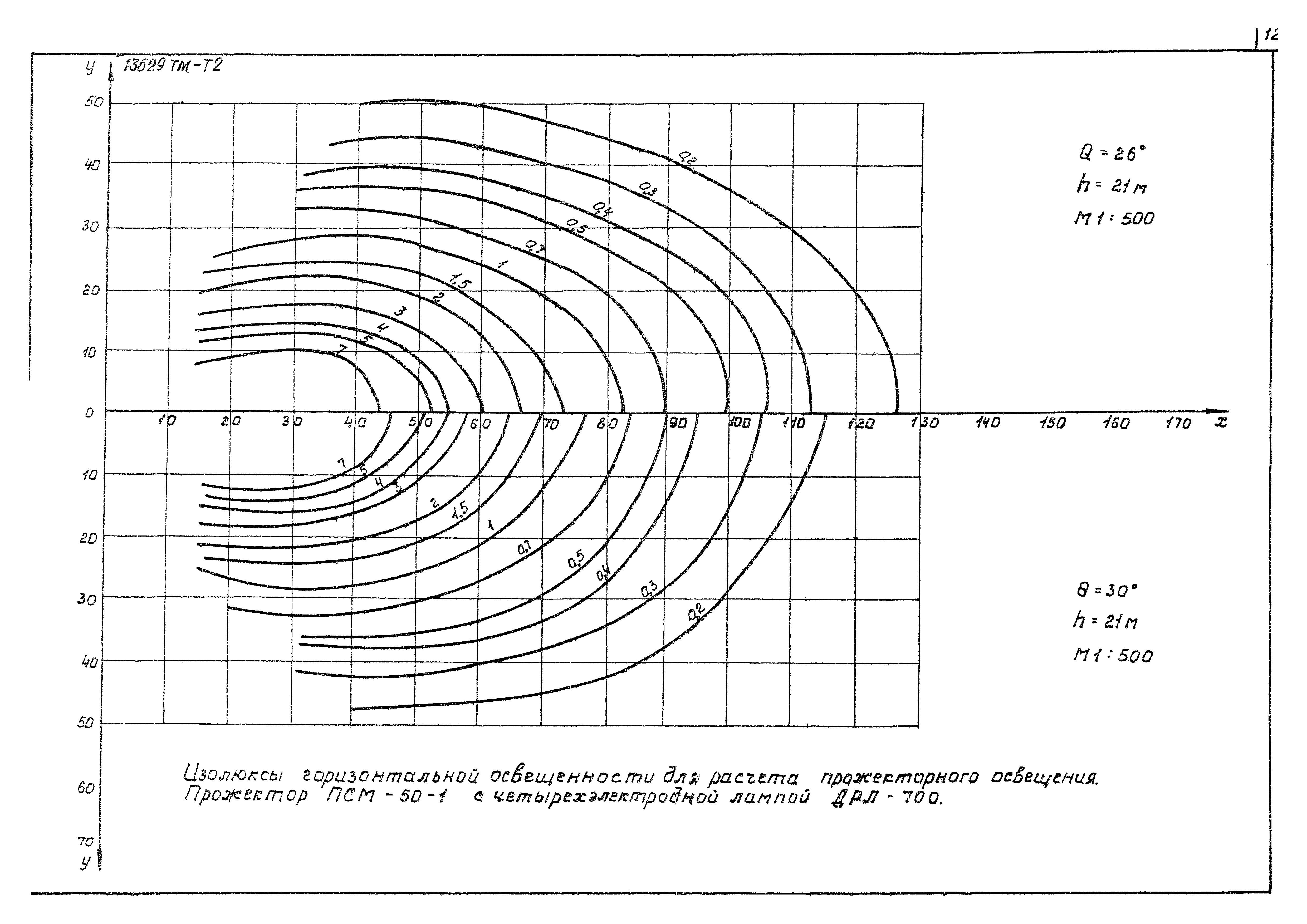

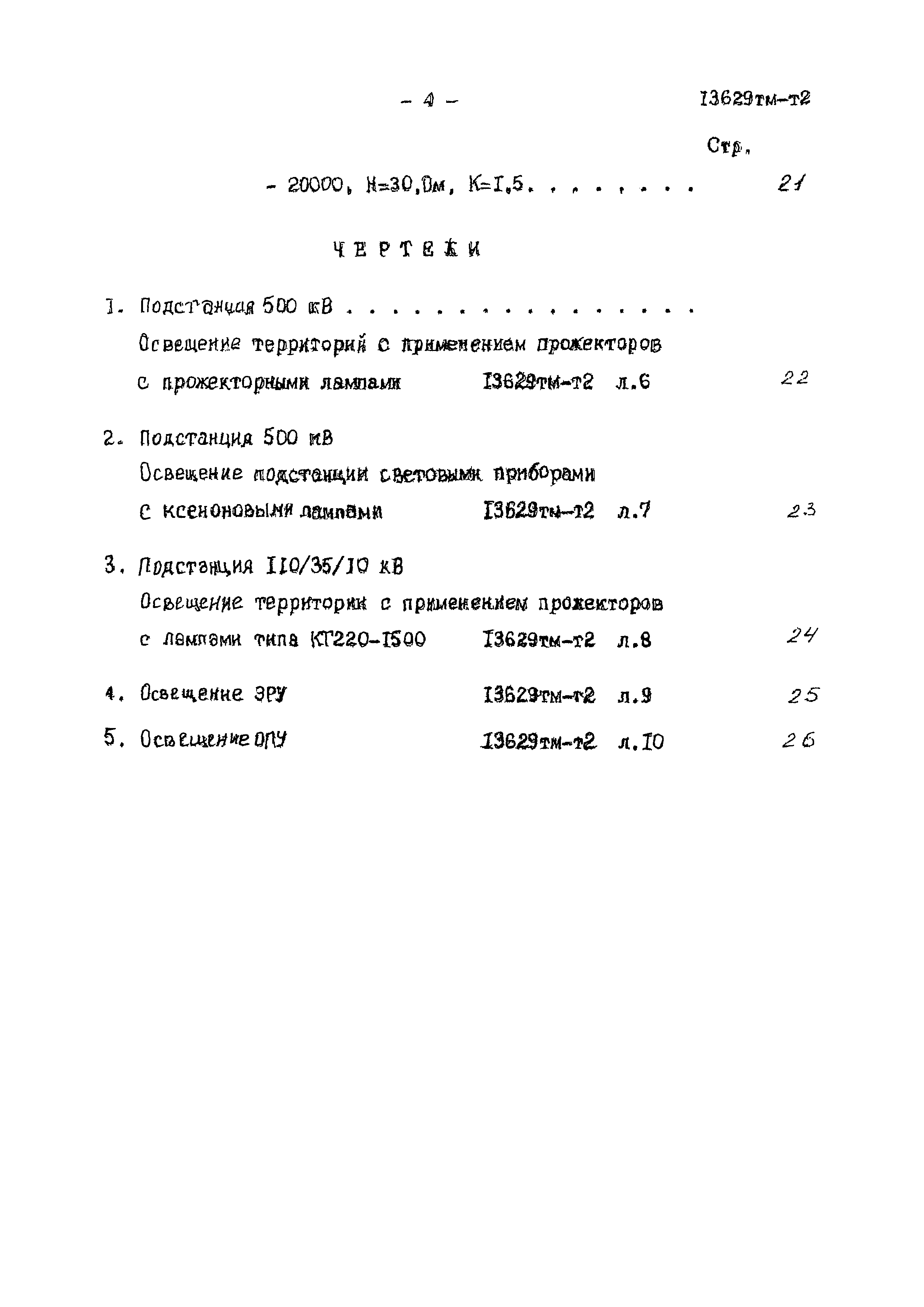

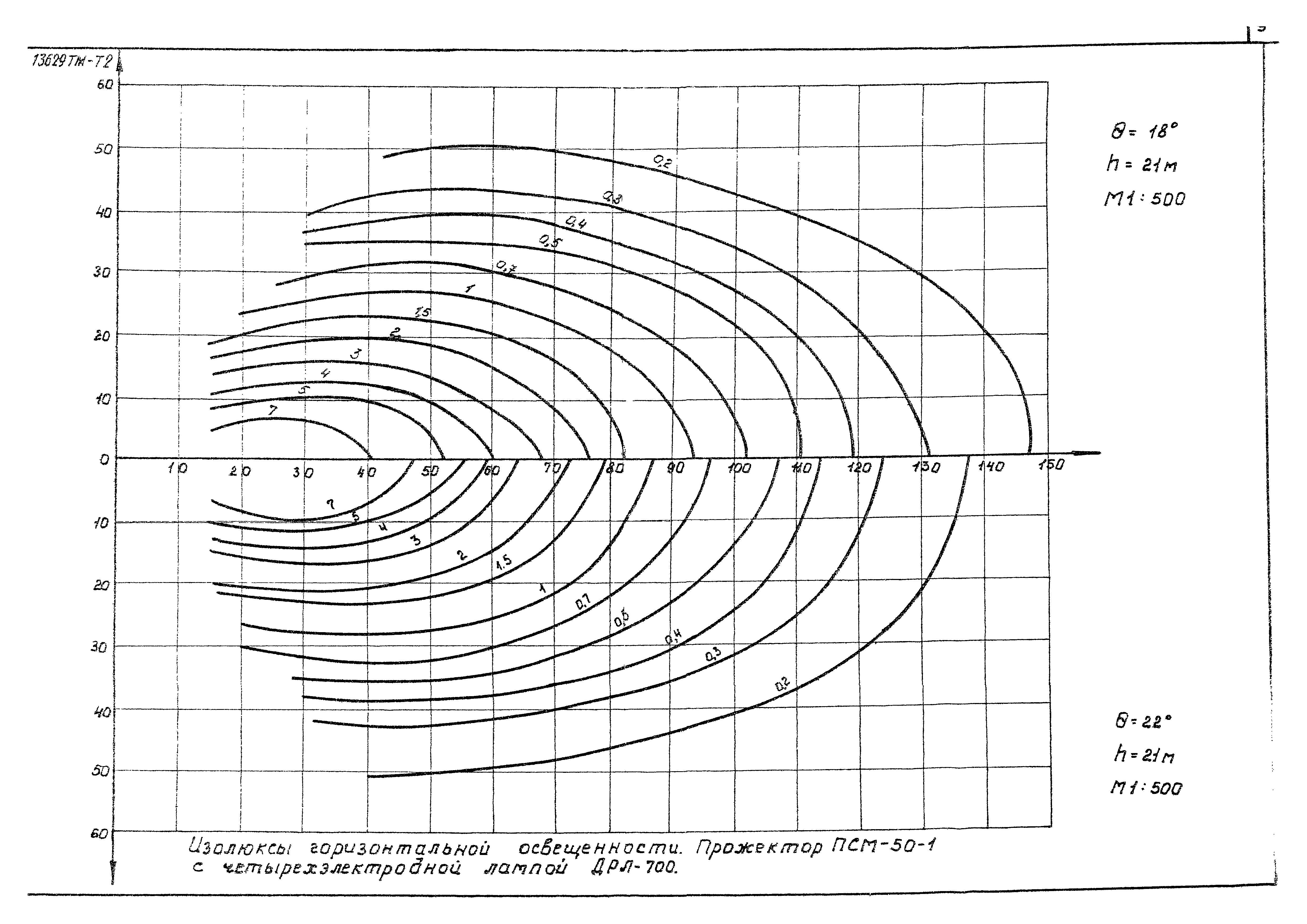

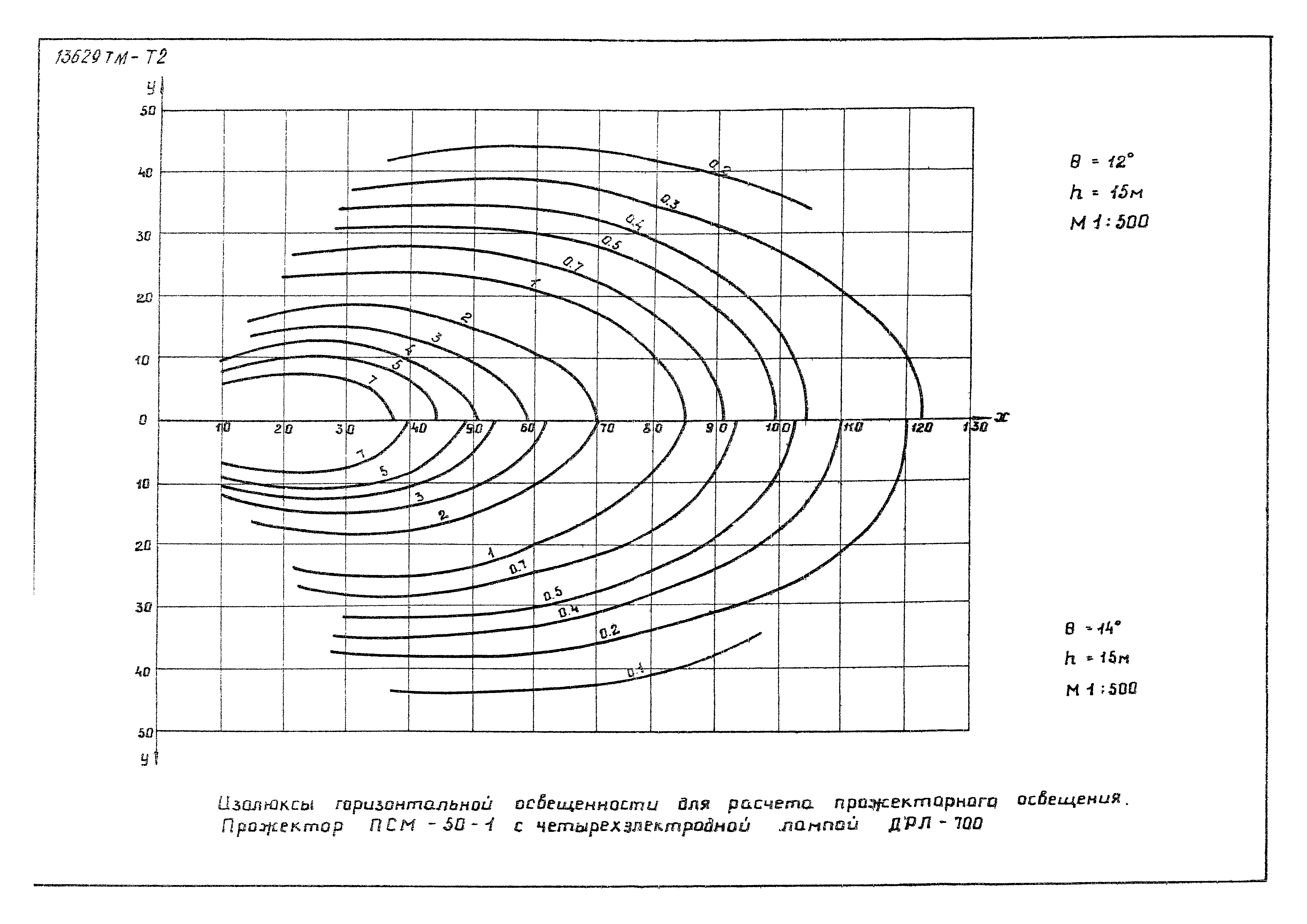

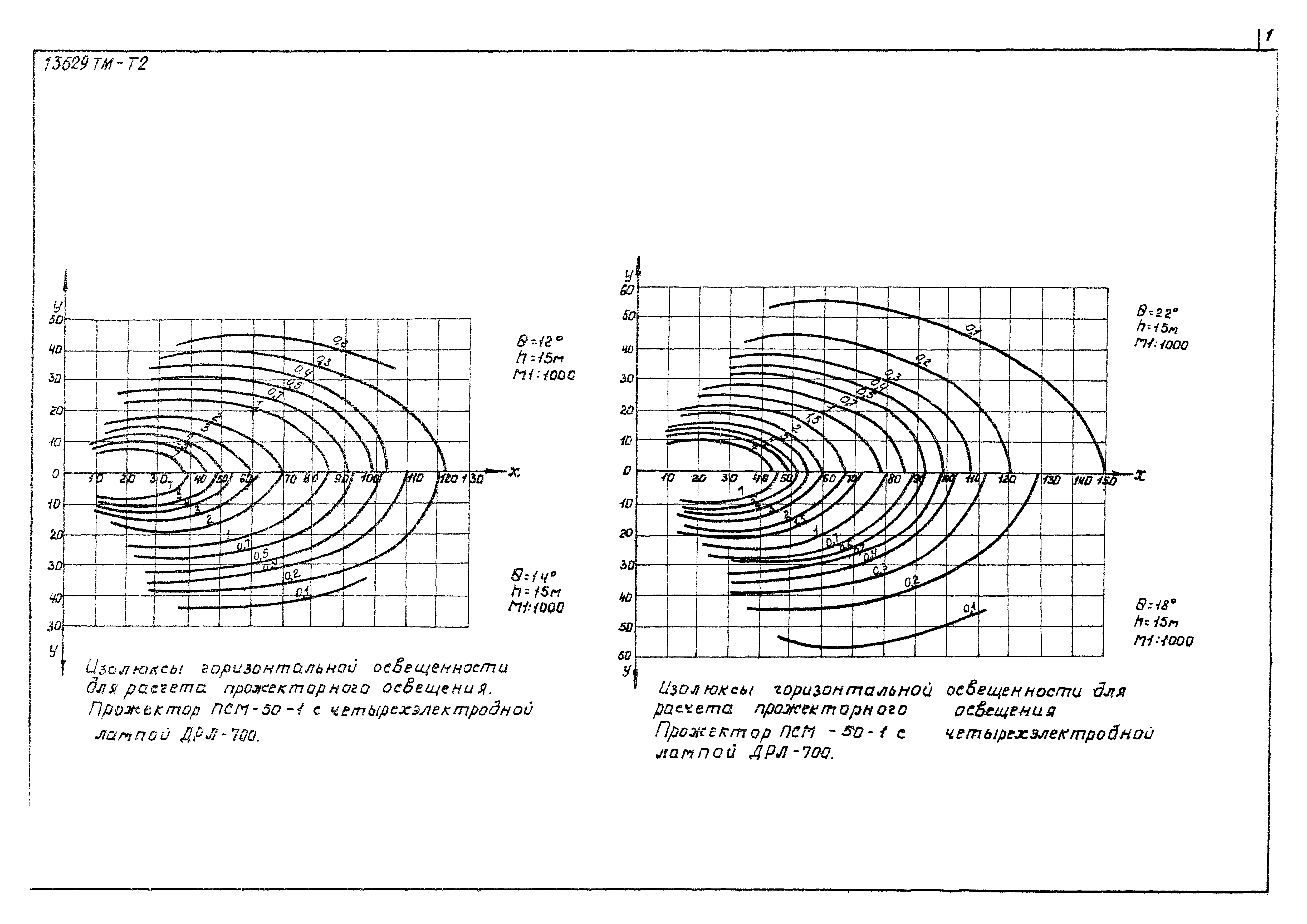

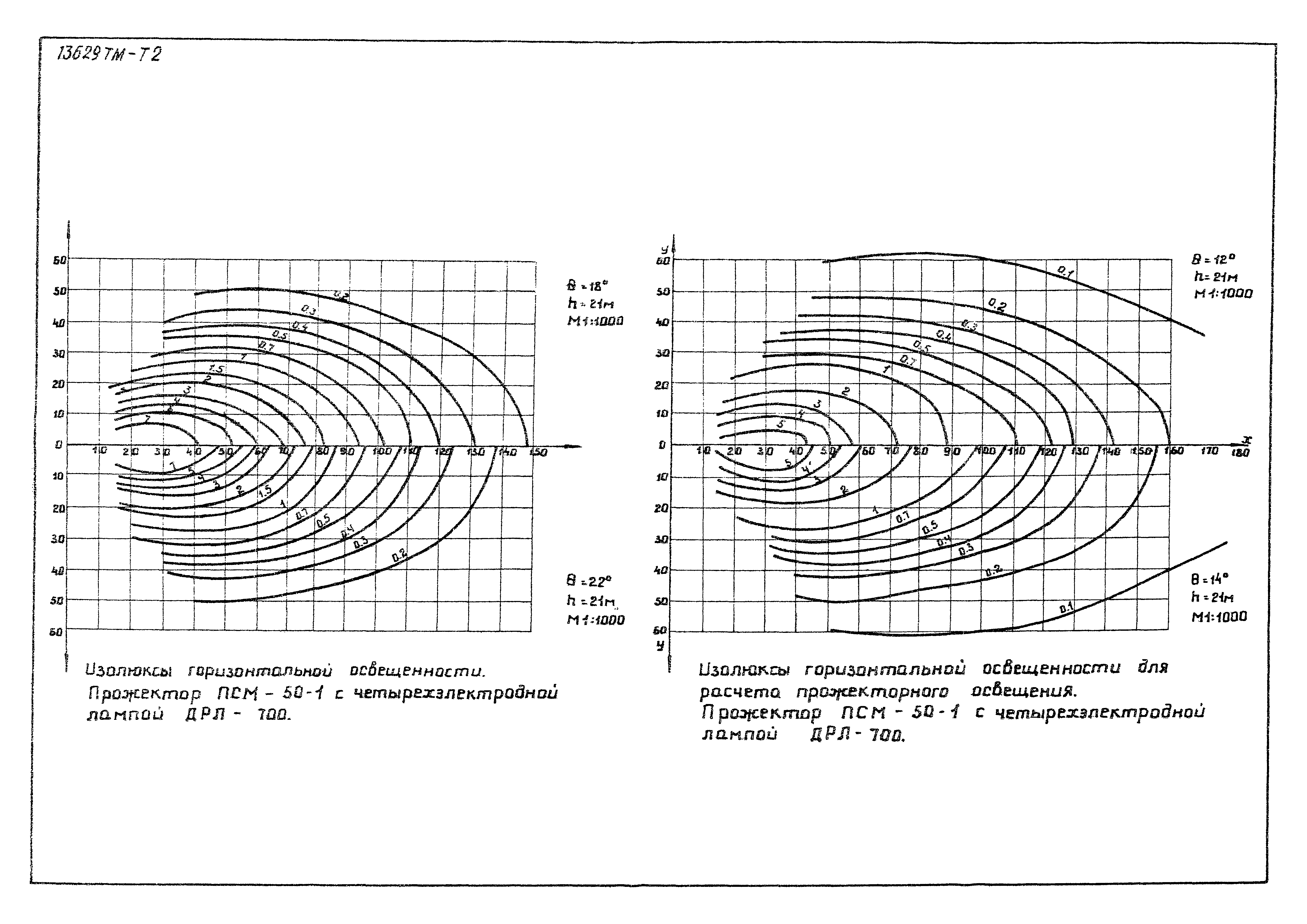

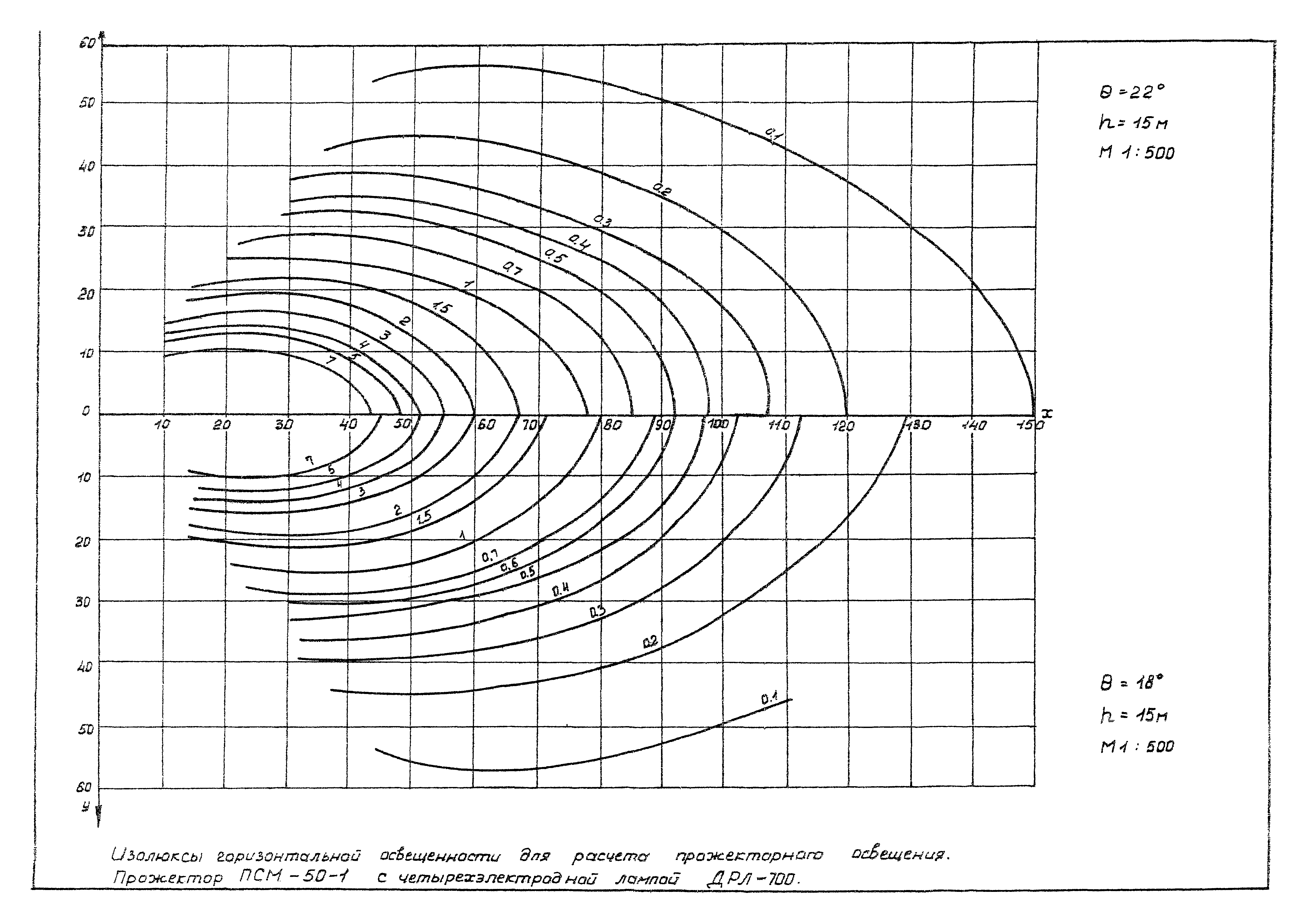

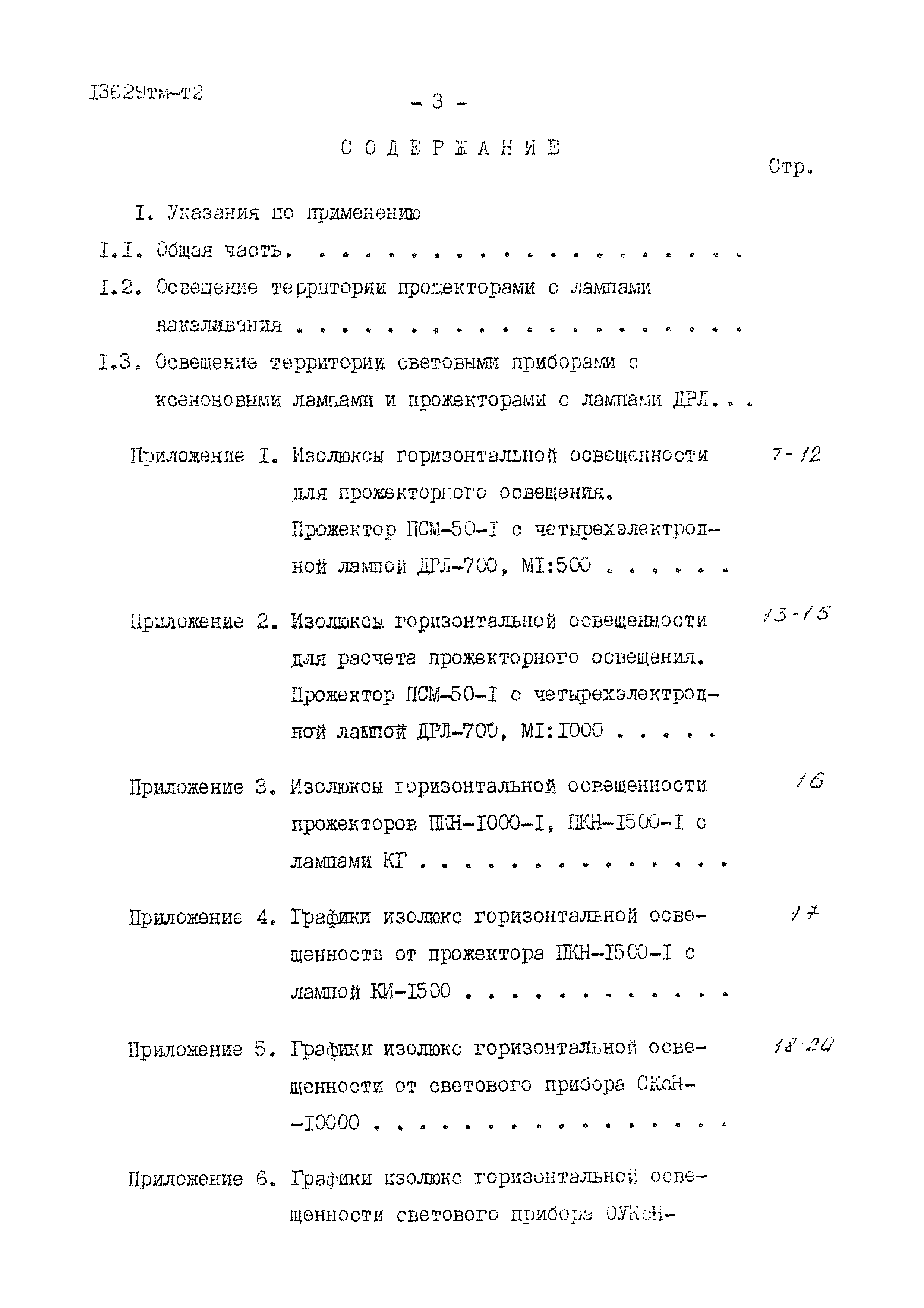

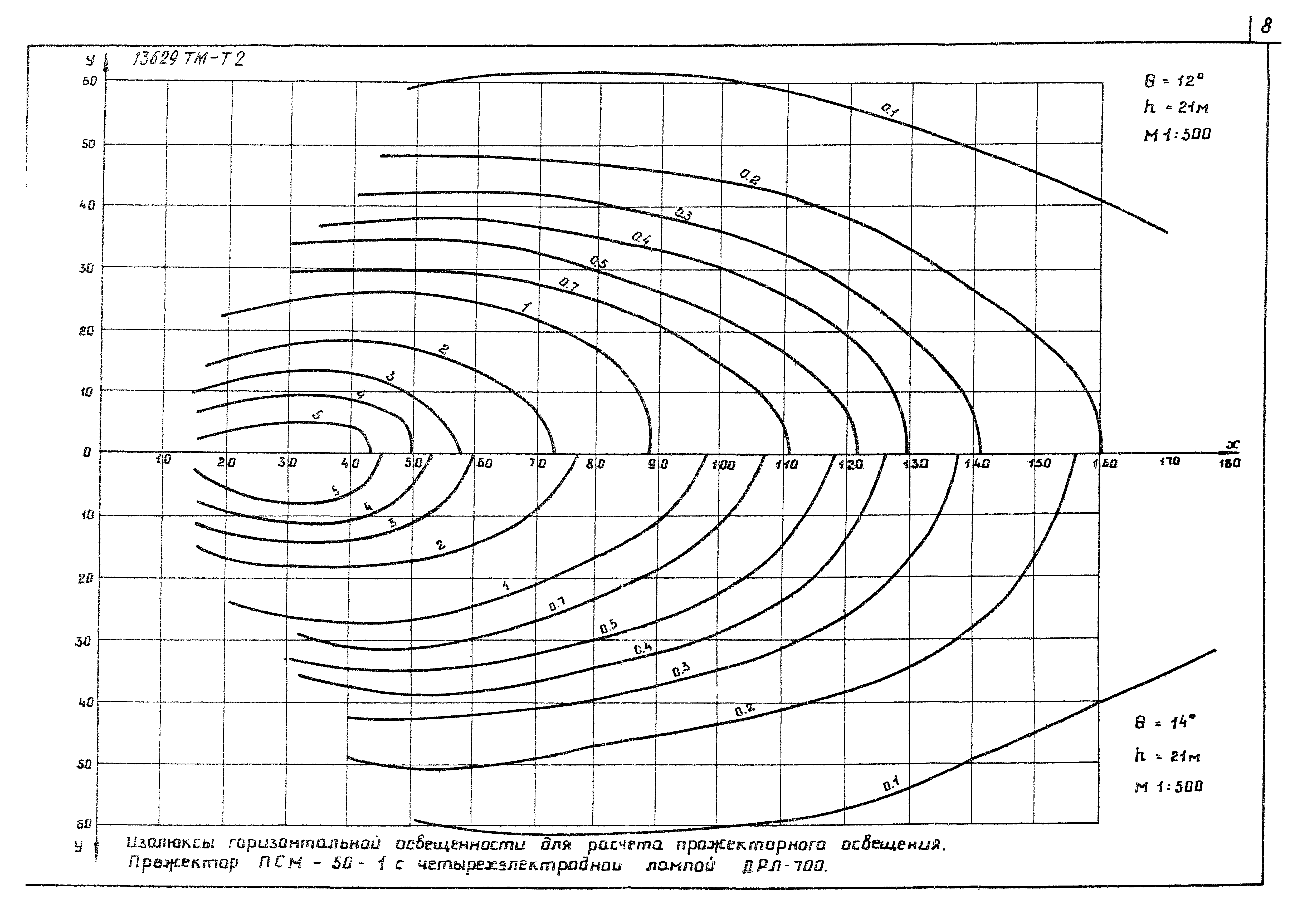

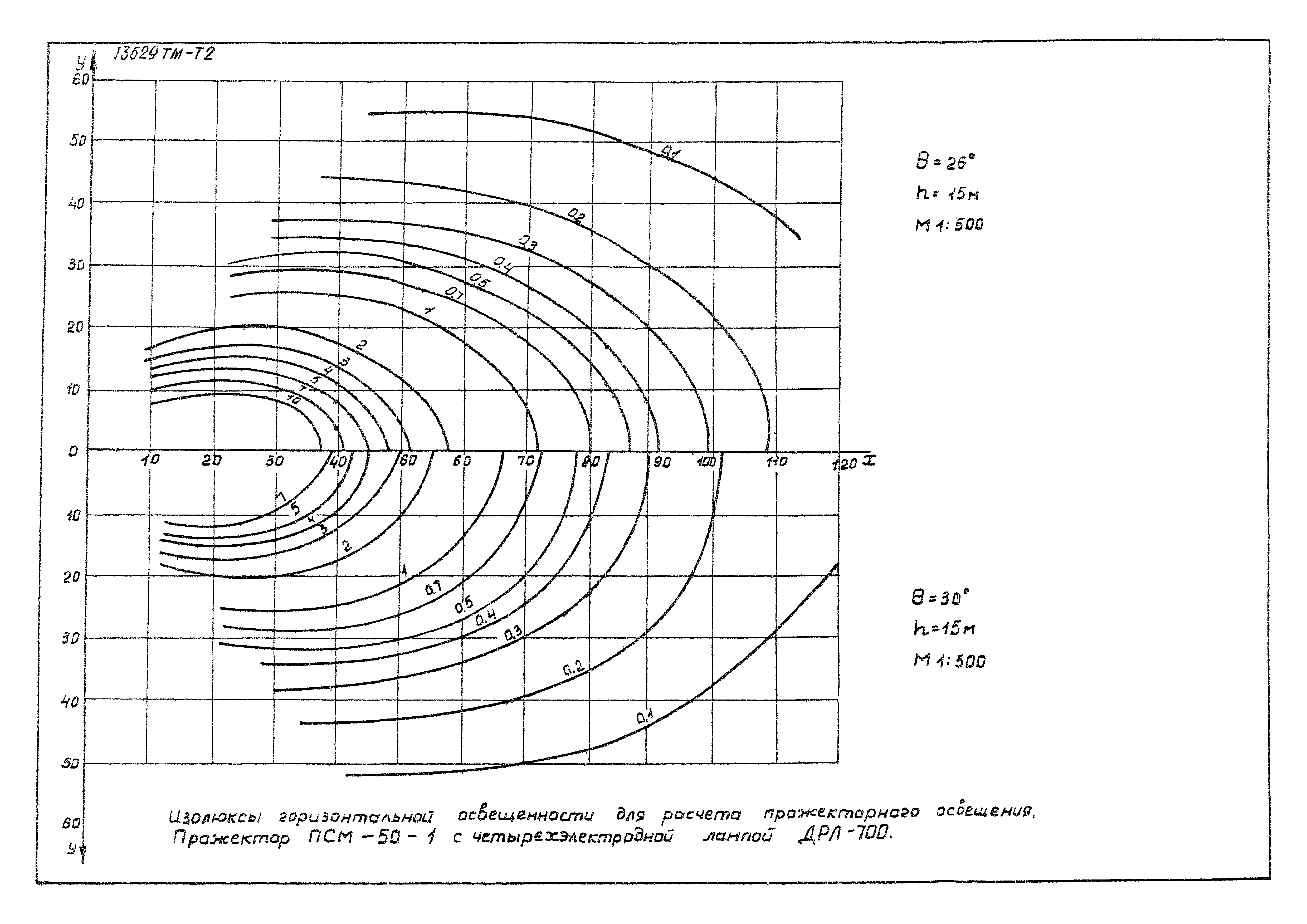

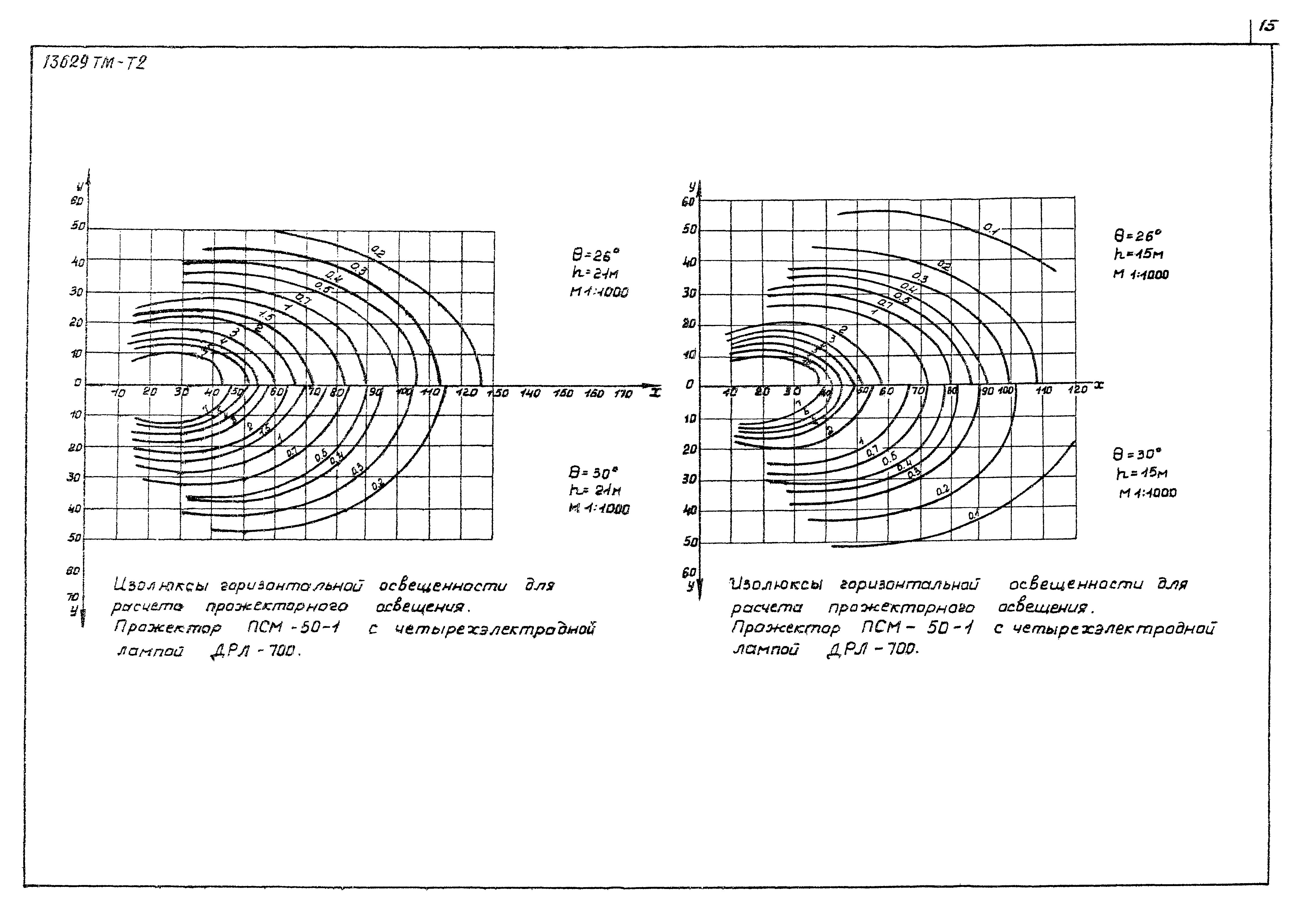

Оглавление:	1. Указания по применению    1.1 Общая часть    1.2 Освещение территории прожекторами с лампами накаливания    1.3 Освещение территории световыми приборами с ксеноновыми лампами и прожекторами с лампами ДРЛ Приложение 1. Изолюксы горизонтальной освещенности для прожекторного освещения. Прожектор ПСМ-50-1 с четырехэлектродной лампой ДРЛ-700, М 1:500 Приложение 2. Изолюксы горизонтальной освещенности для прожекторного освещения. Прожектор ПСМ-50-1 с четырехэлектродной лампой ДРЛ-700, М 1:1000 Приложение 3. Изолюксы горизонтальной освещенности прожекторов ПКН-1000-1, ПКН-1500-1 с лампами КГ Приложение 4. Графики изолюкс горизонтальной освещенности от прожектора ПКН-1500-1 с лампой КИ-1500 Приложение 5. Графики изолюкс горизонтальной освещенности от светового прибора СКсН-10000 Приложение 6. Графики изолюкс горизонтальной освещенности светового прибора ОУКсН Чертежи:    1. Подстанция 500 кВ. Освещение территорий с применением прожекторов с прожекторными лампами    2. Подстанция 500 кВ. Освещение подстанции световыми приборами с ксеноновыми лампами    3. Подстанция 110/35/10 кВ. Освещение территории с применением прожекторов с лампами типа КТ220-1500    4. Освещение ЭРУ    5. Освещение ОПУ
Разработан:	Южное отделение Энергосетьпроекта
Утверждён:	05.12.1989 Институт Энергосетьпроект (29-003/67)
Расположен в:	Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Нормативные ссылки:	ГОСТ 21.614-88 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах» ГОСТ 1839-80 «Трубы и муфты асбестоцементные для безнапорных трубопроводов. Технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия»
