Скачать Типовые материалы для проектирования 407-03-563.90 Альбом 1. Пояснительная записка. Электротехнические чертежи

Дата актуализации: 10.08.2017

Типовые материалы для проектирования 407-03-563.90

Альбом 1. Пояснительная записка. Электротехнические чертежи

Обозначение: Типовые материалы для проектирования 407-03-563.90
Обозначение англ: 407-03-563.90
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 1. Пояснительная записка. Электротехнические чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:20.07.1990

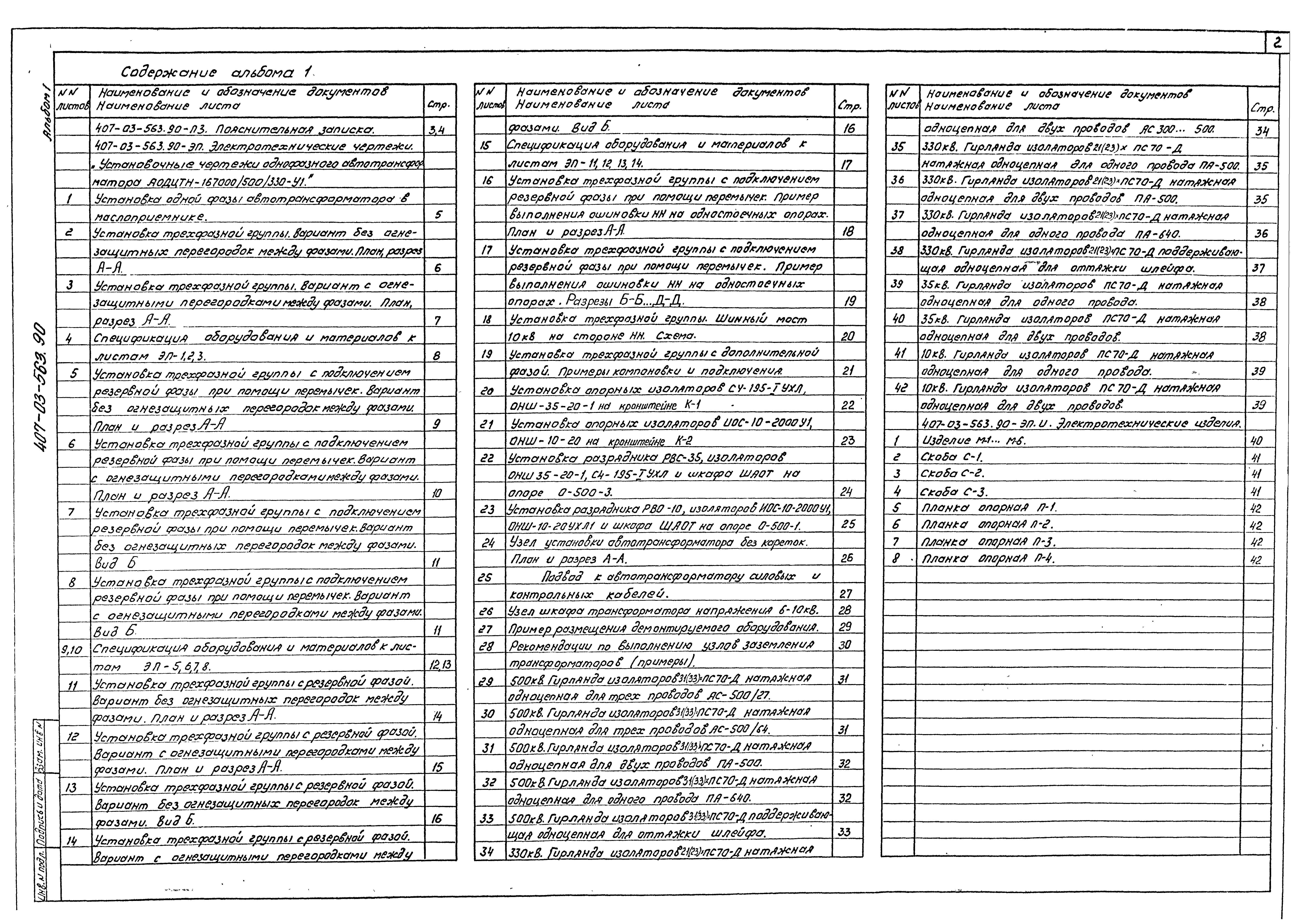

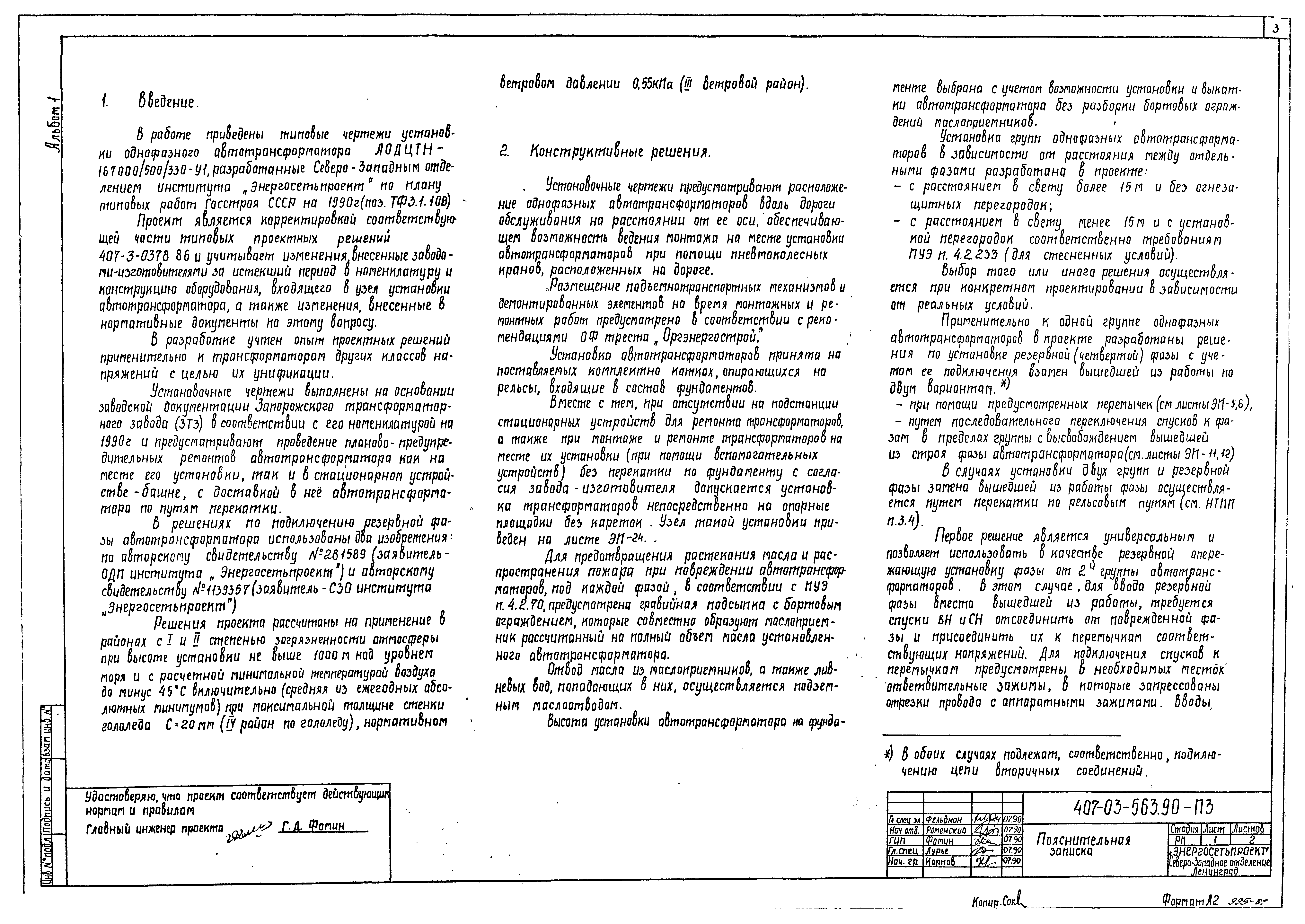

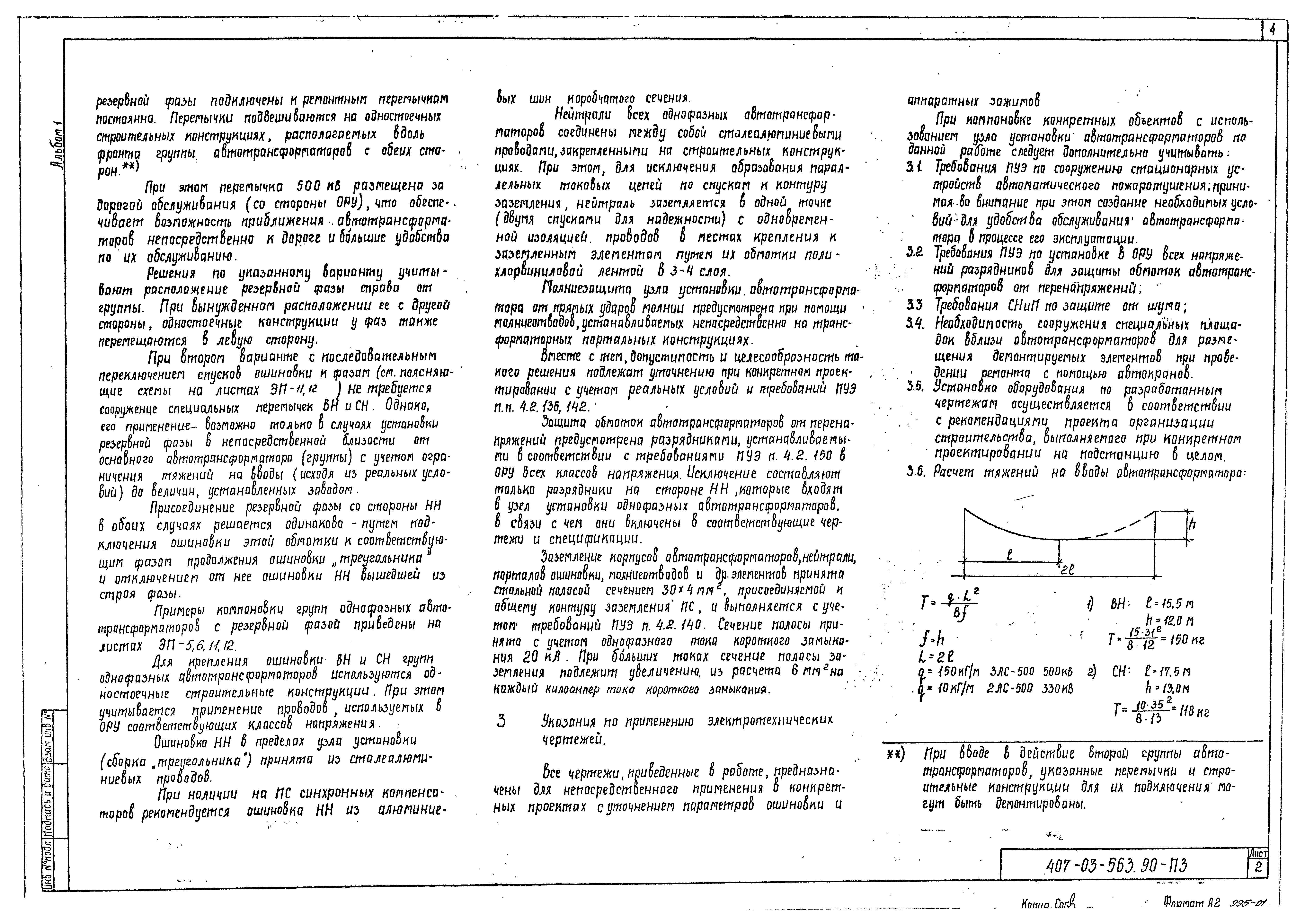

Оглавление:Пояснительная записка
Установка одной фазы автотрансформатора в маслоприемнике

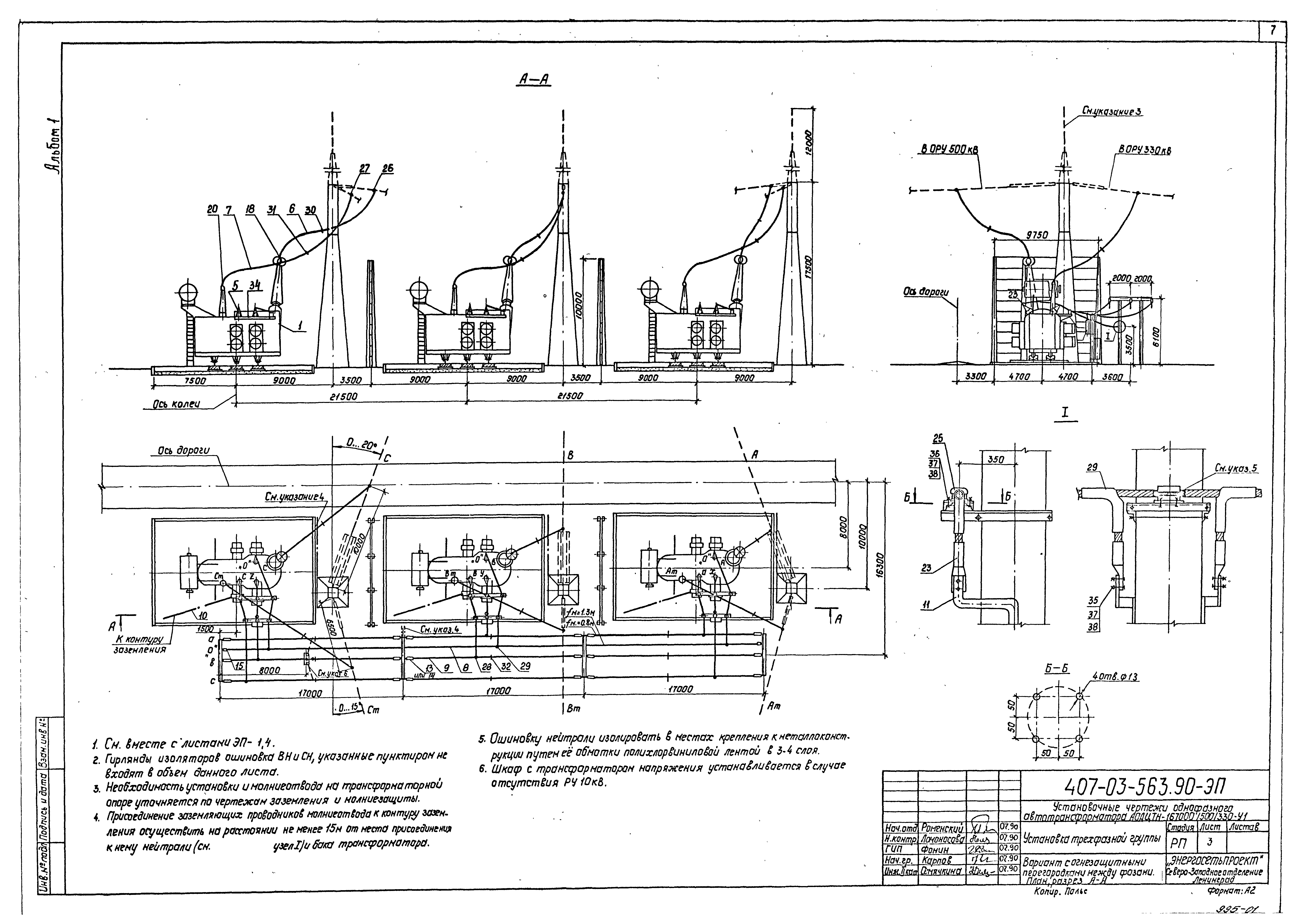

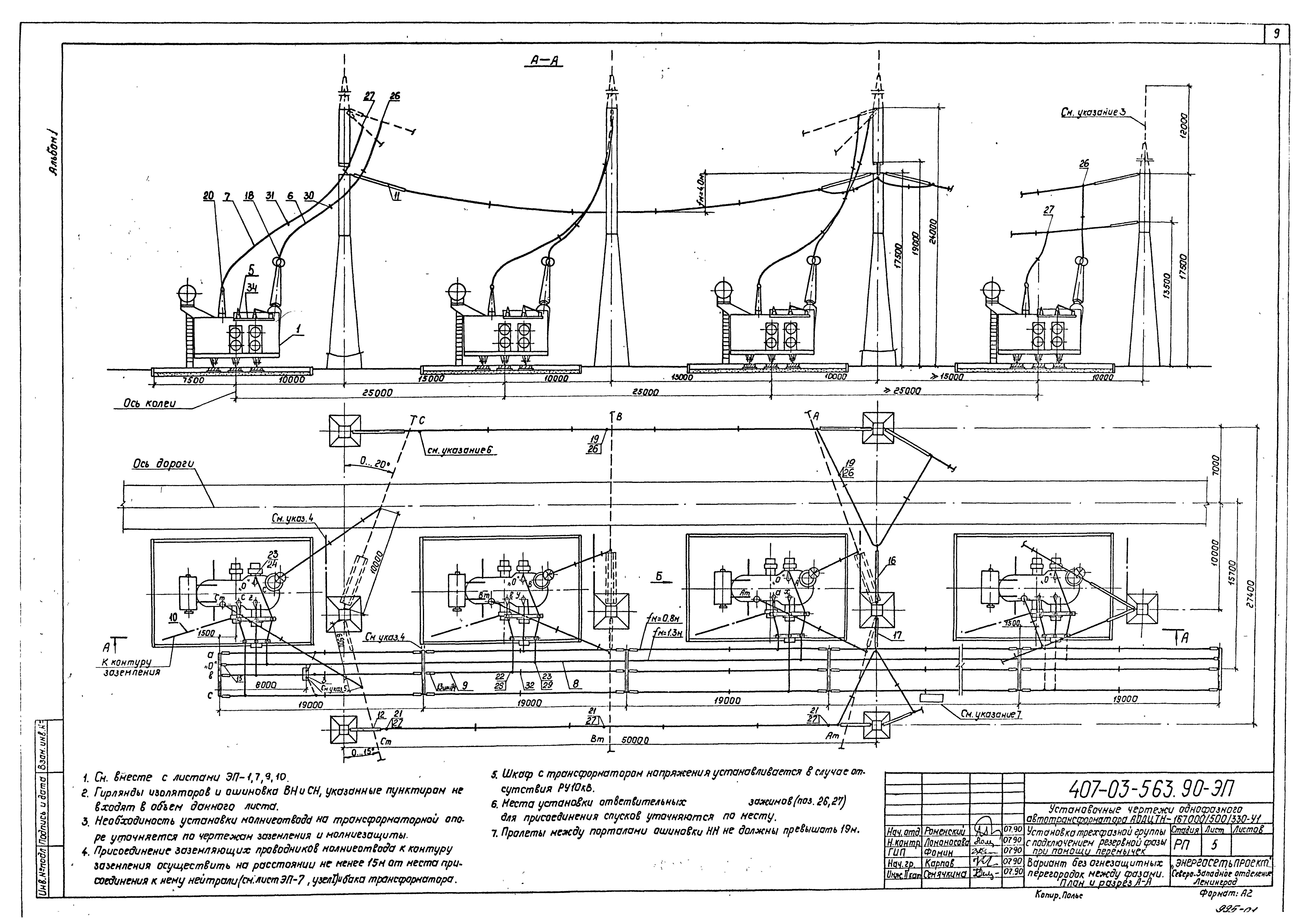

Установка трехфазной группы. Вариант без огнезащитных перегородок между фазами. План, разрез А-А
Установка трехфазной группы. Вариант с огнезащитными перегородками между фазами. План, разрез А-А

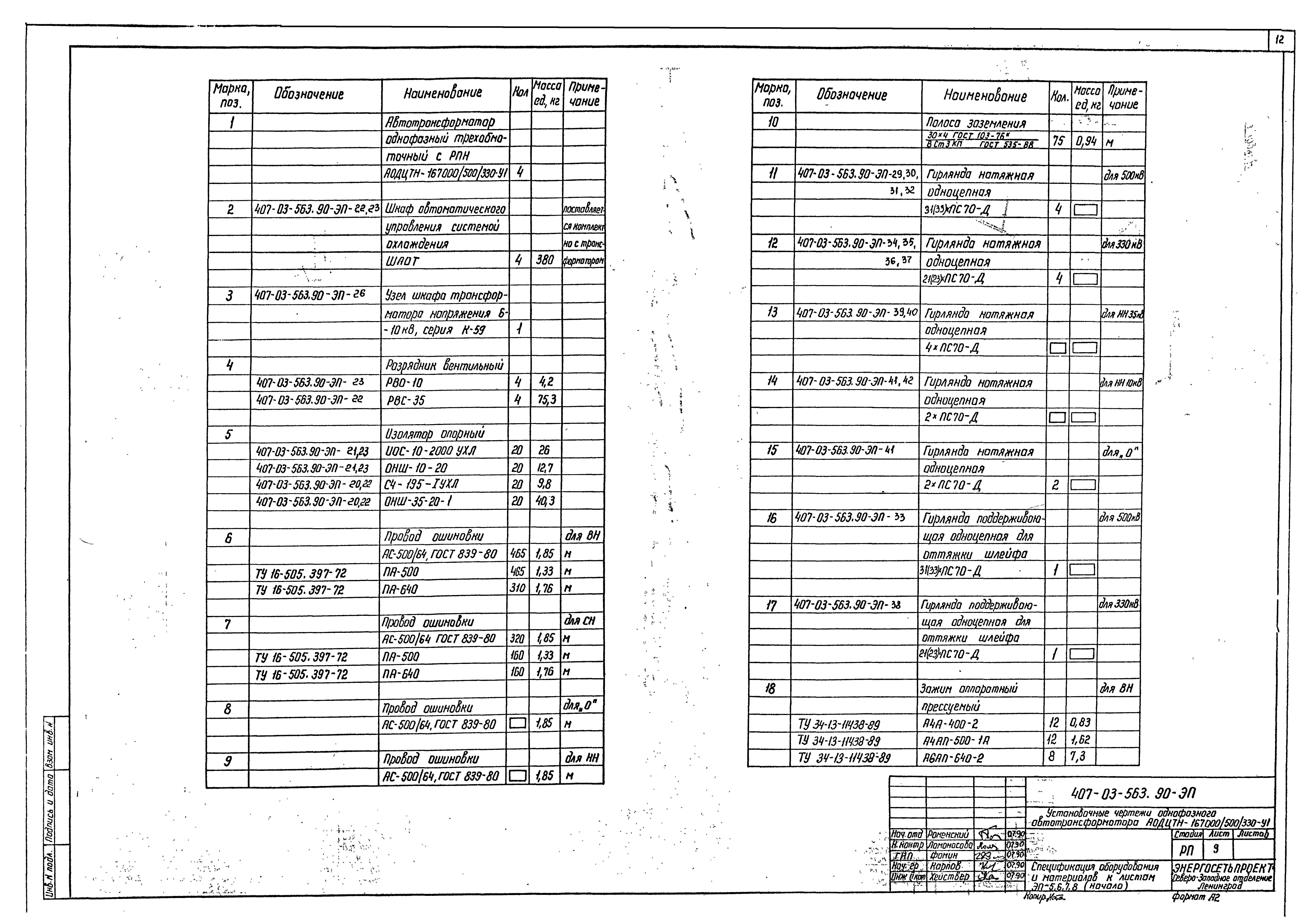

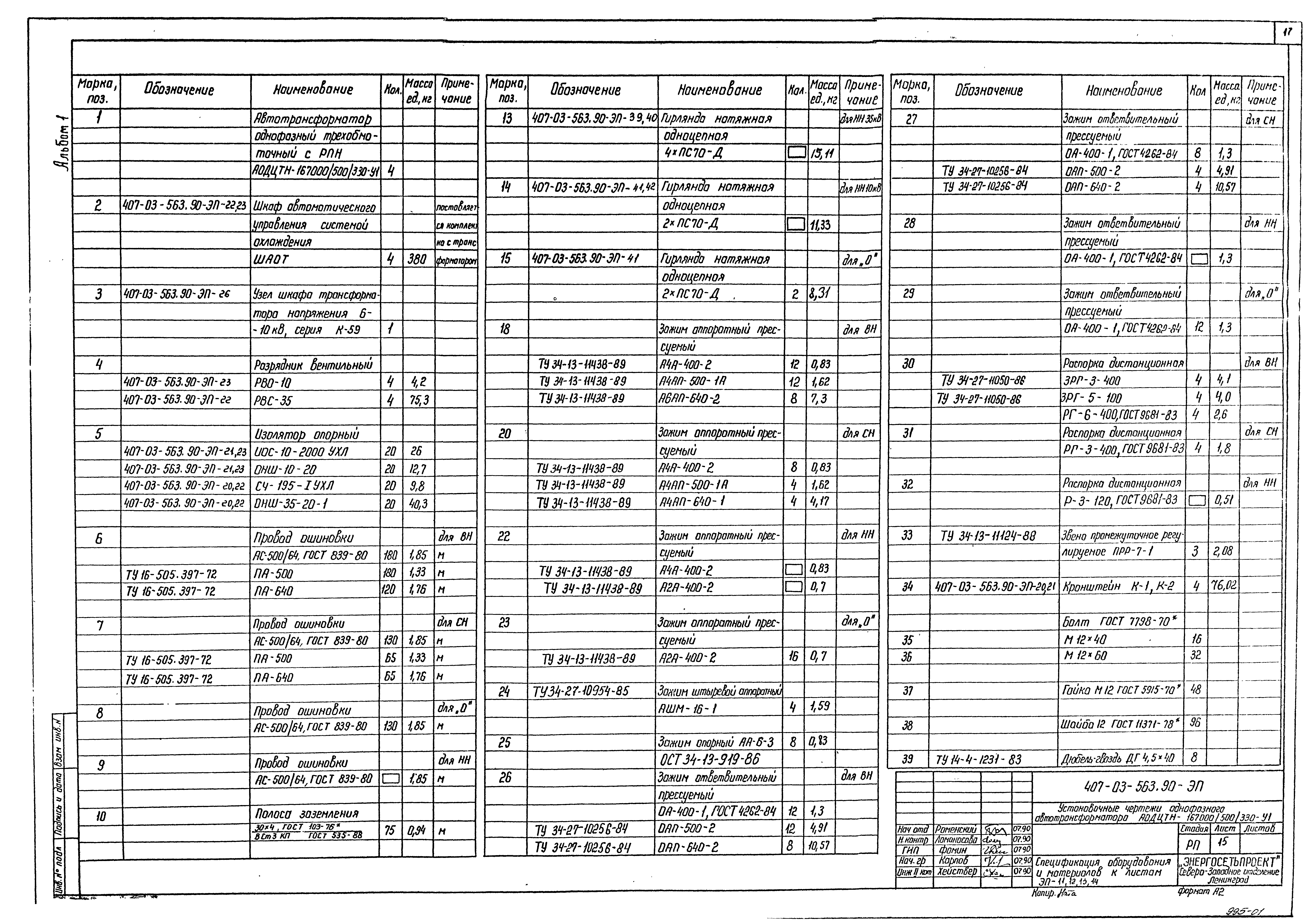

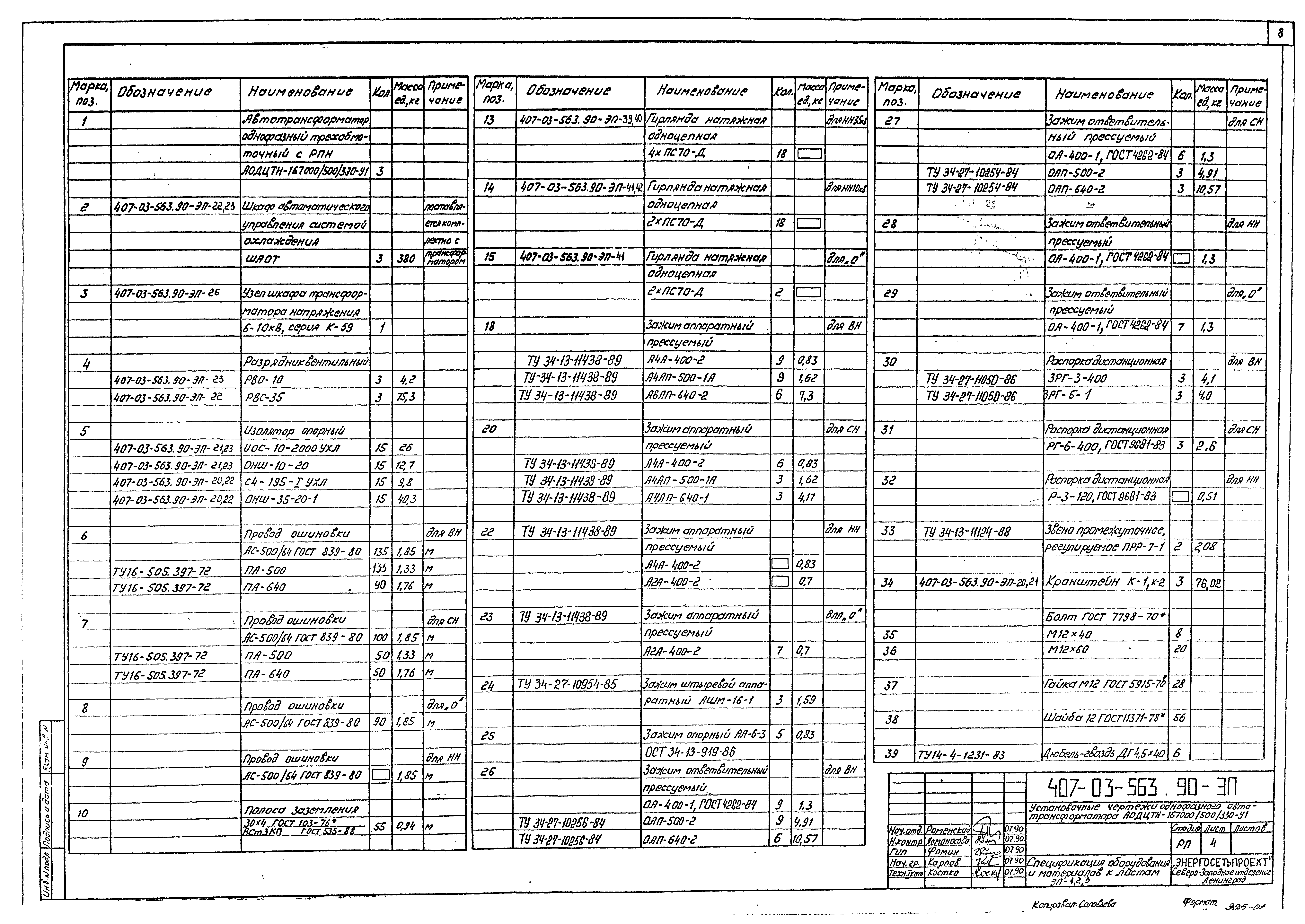

Спецификация оборудования и материалов к листам ЭП-1, 2, 3

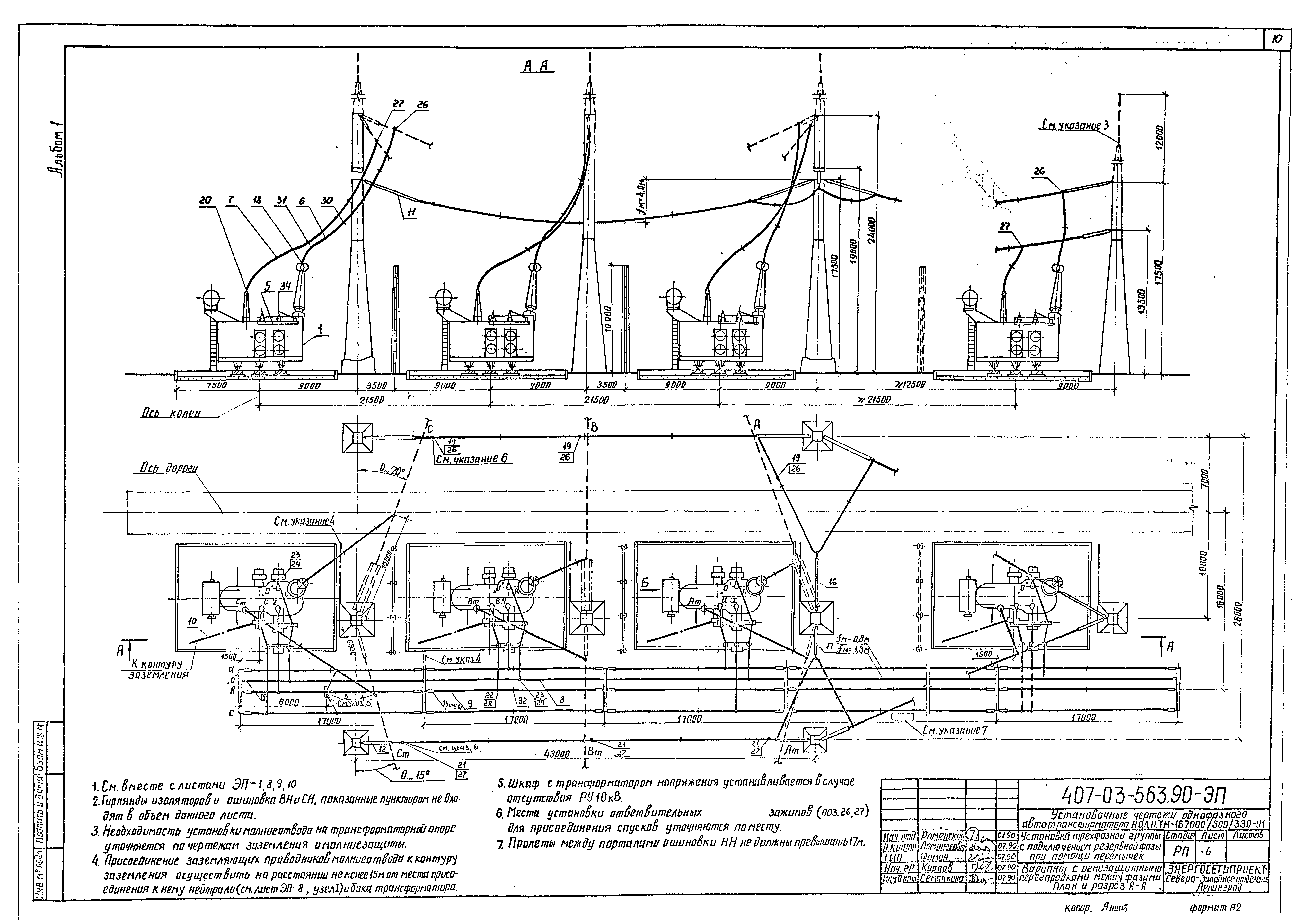

Установка трехфазной группы с подключением резервной фазы при помощи перемычек. Вариант без огнезащитных перегородок между фазами. План, разрез А-А
Установка трехфазной группы с подключением резервной фазы при помощи перемычек. Вариант с огнезащитными перегородками между фазами. План, разрез А-А
Установка трехфазной группы с подключением резервной фазы при помощи перемычек. Вариант без огнезащитных перегородок между фазами. Вид Б
Установка трехфазной группы с подключением резервной фазы при помощи перемычек. Вариант с огнезащитными перегородками между фазами. Вид Б
Спецификация оборудования и материалов к листам ЭП-5, 6, 7, 8

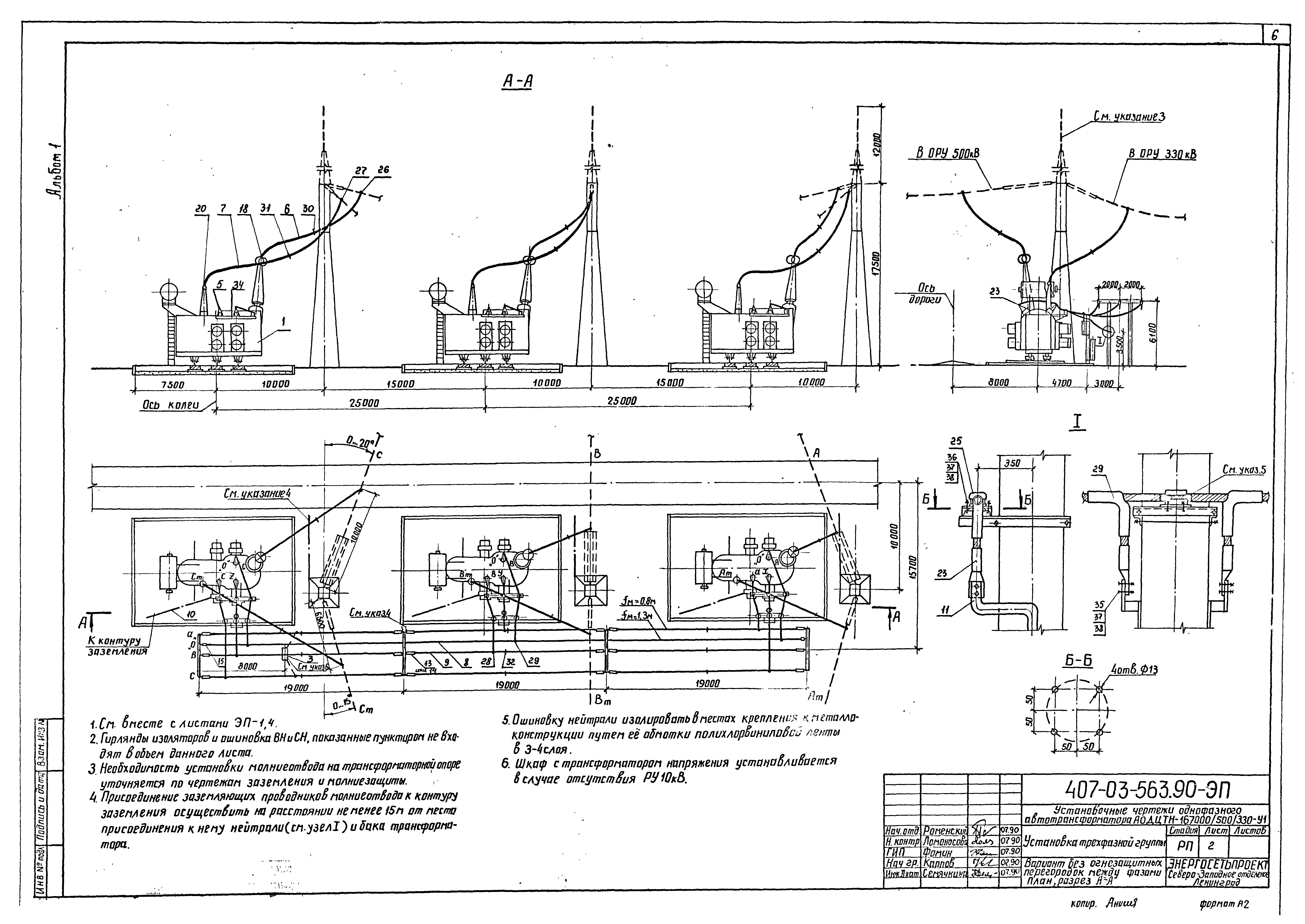

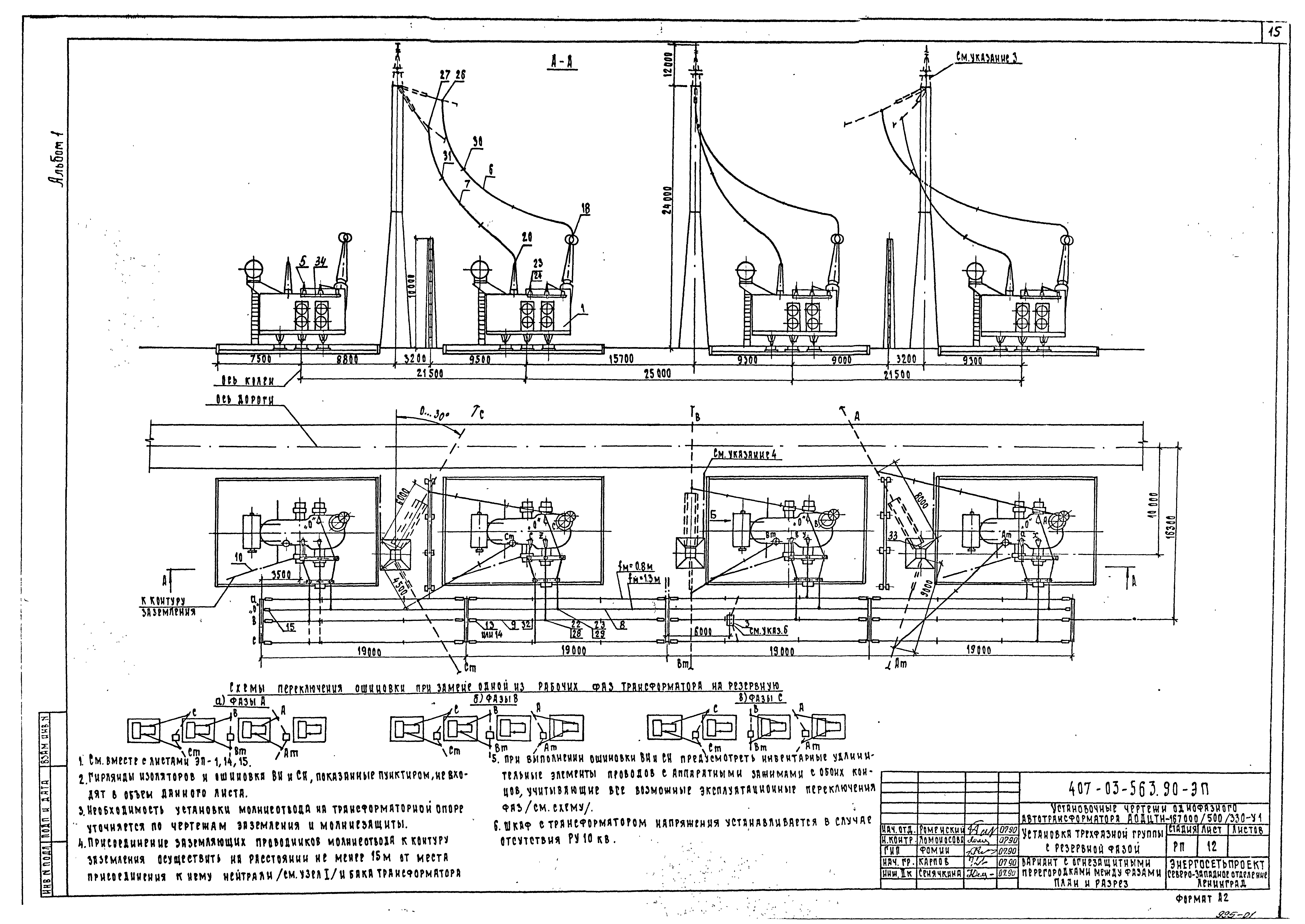

Установка трехфазной группы с резервной фазой. Вариант без огнезащитных перегородок между фазами. План, разрез А-А
Установка трехфазной группы с резервной фазой. Вариант с огнезащитными перегородками между фазами. План, разрез А-А

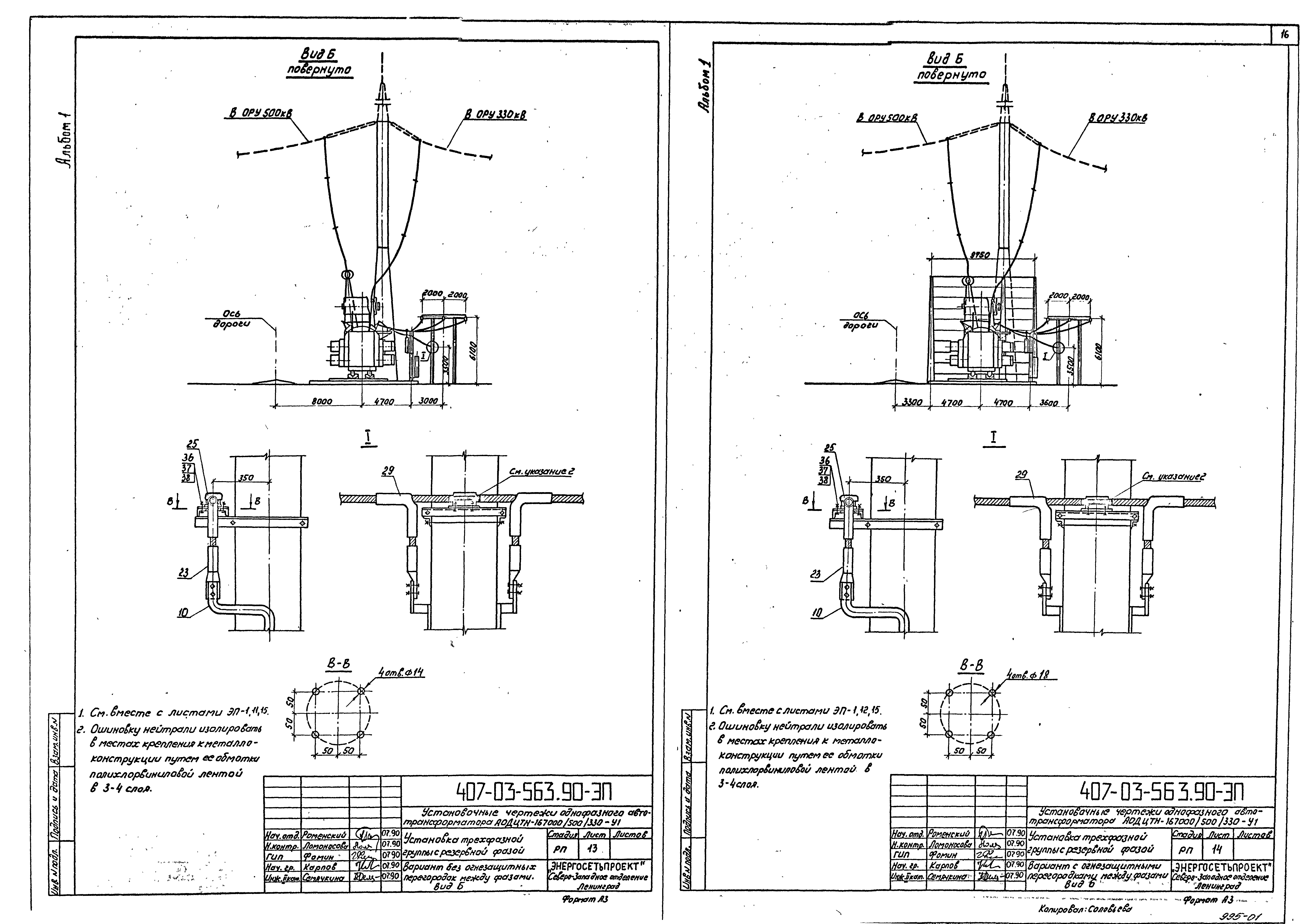

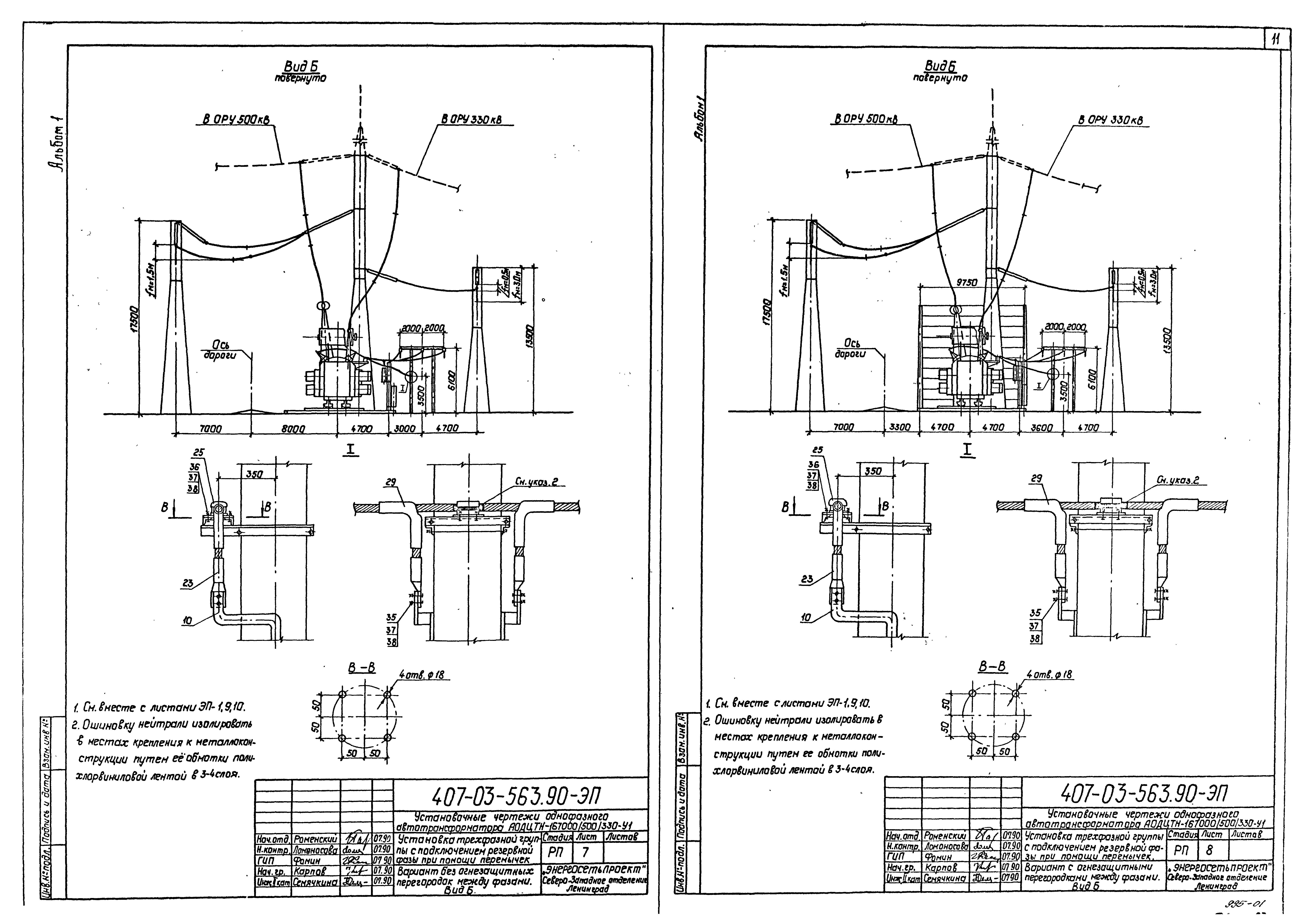

Установка трехфазной группы с резервной фазой. Вариант без огнезащитных перегородок между фазами. Вид Б
Установка трехфазной группы с резервной фазой. Вариант с огнезащитными перегородками между фазами. Вид Б

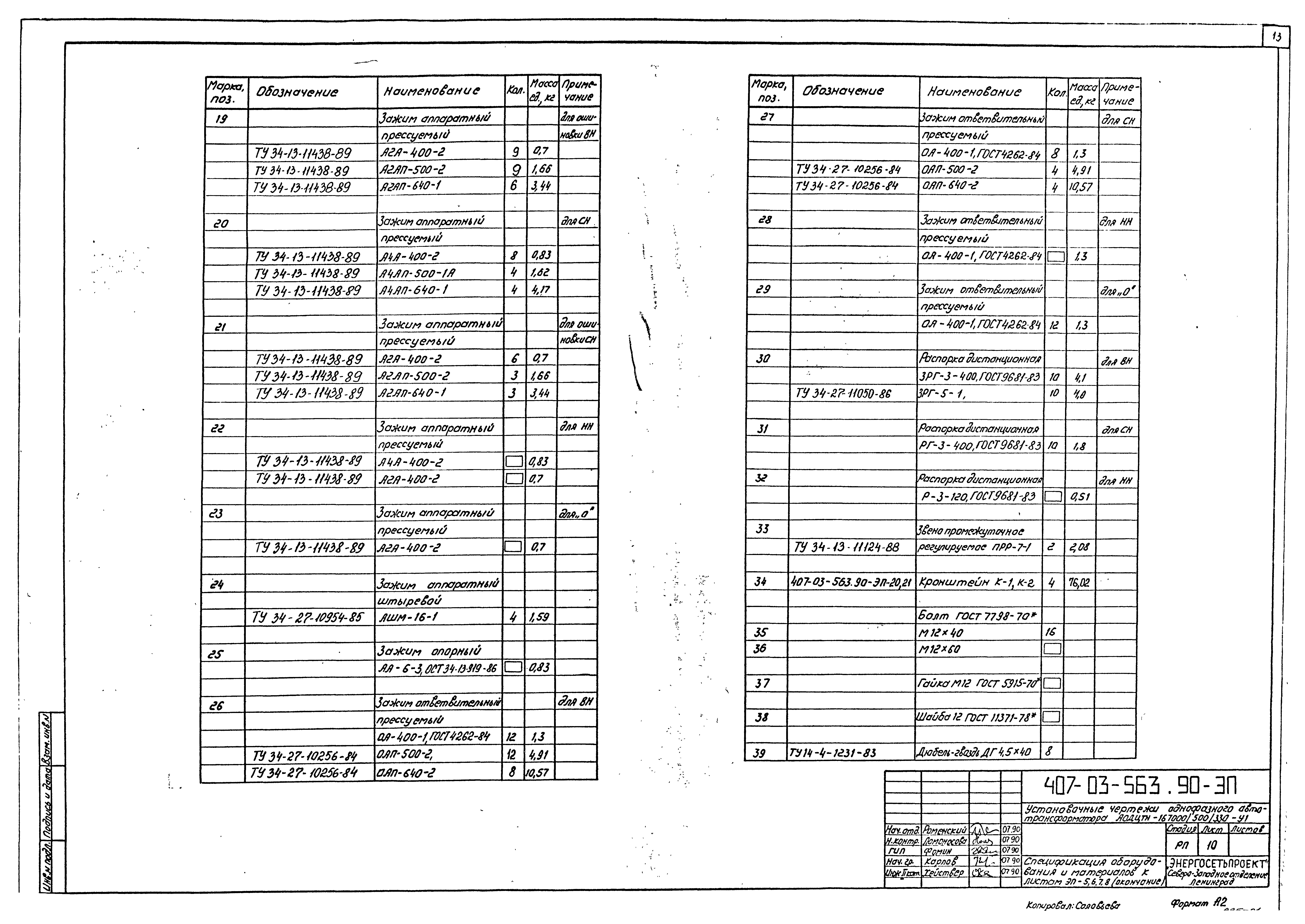

Спецификация оборудования и материалов к листам ЭП-11, 12, 13, 14
Установка трехфазной группы с подключением резервной фазы при помощи перемычек. Пример выполнения ошиновки НН на одностоечных опорах. План и разрез А-А

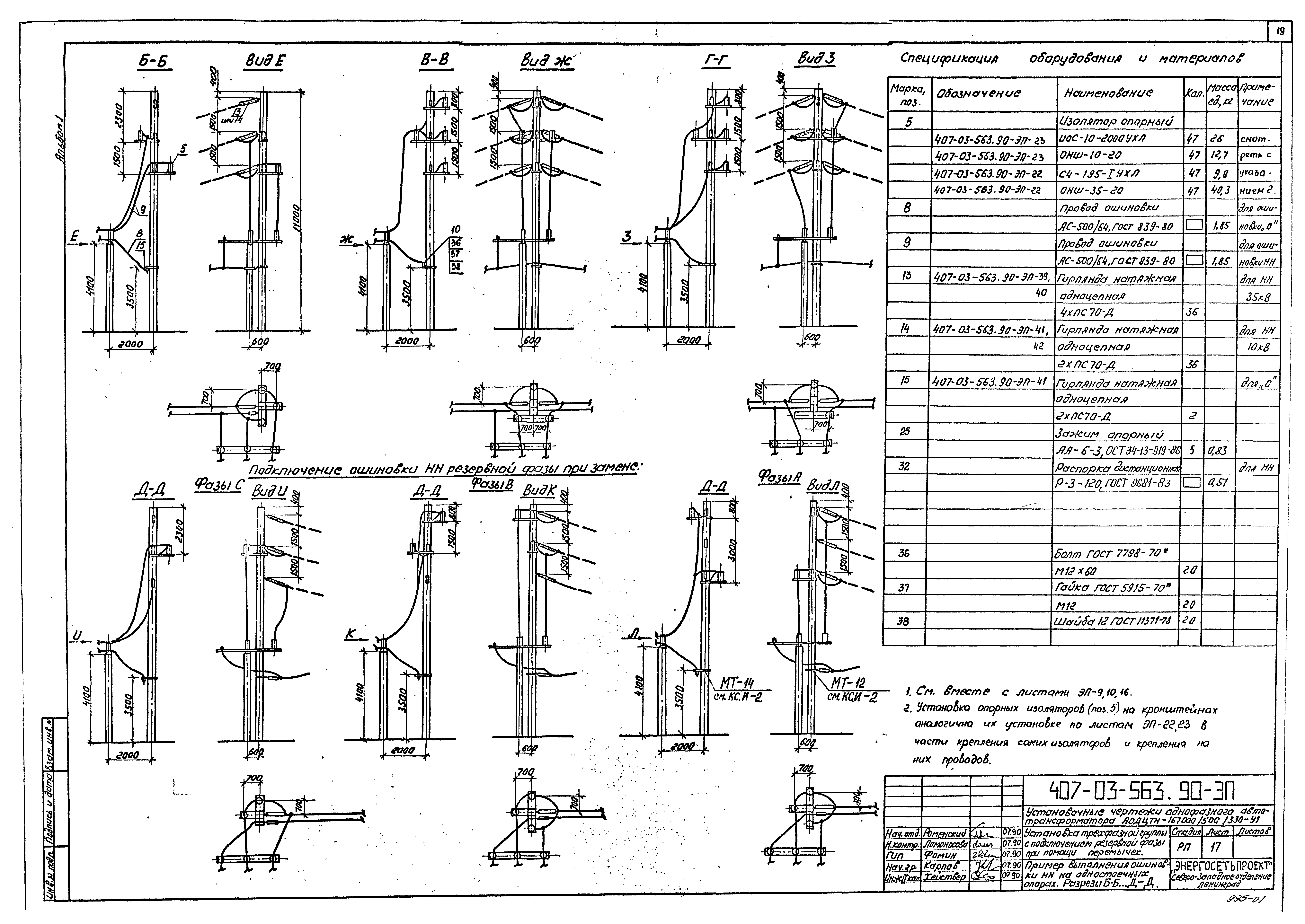

Установка трехфазной группы с подключением резервной фазы при помощи перемычек. Пример выполнения ошиновки НН на одностоечных опорах. Разрезы Б-Б…Д-Д

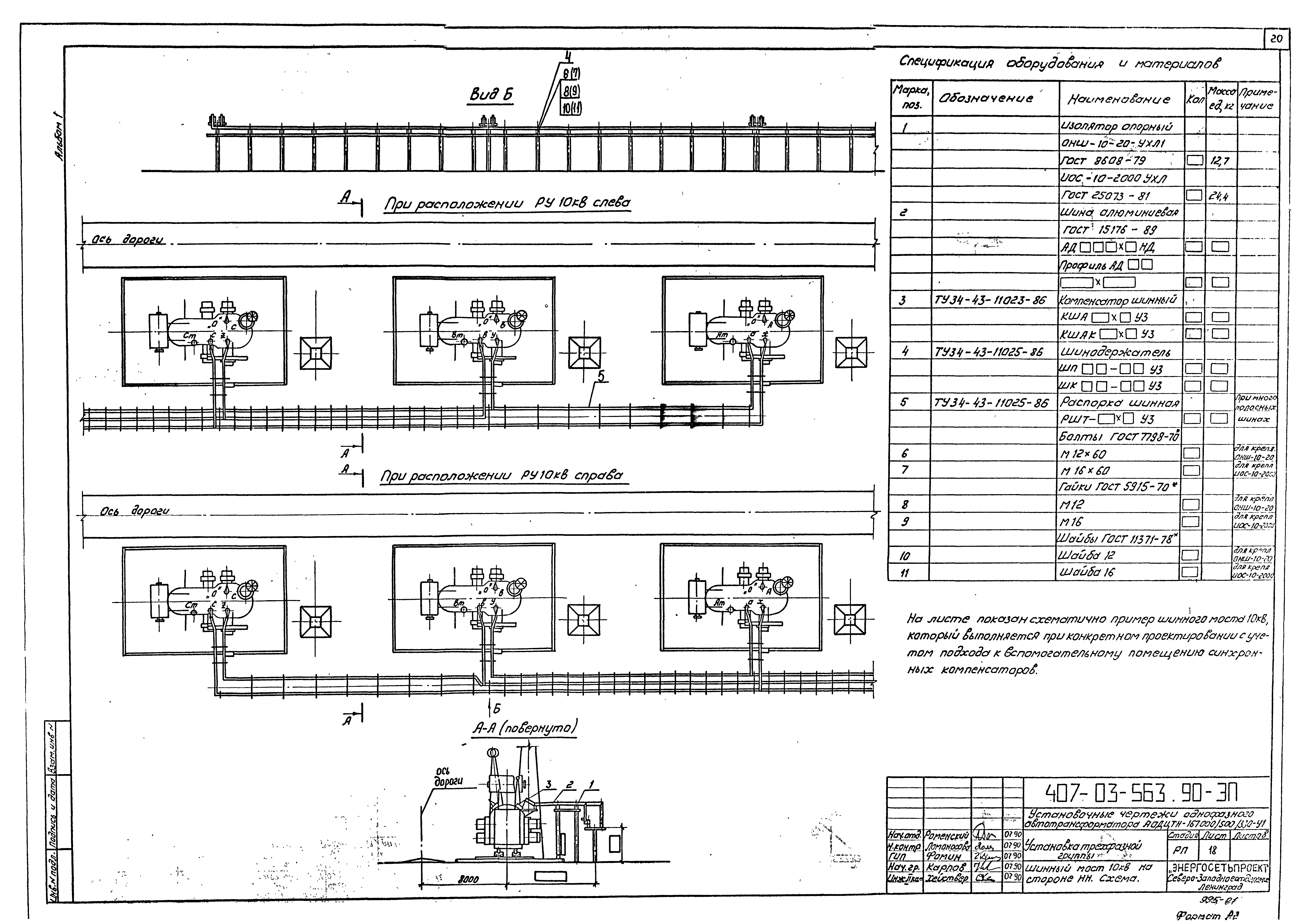

Установка трехфазной группы. Шинный мост 10 кВ на стороне НН. Схема

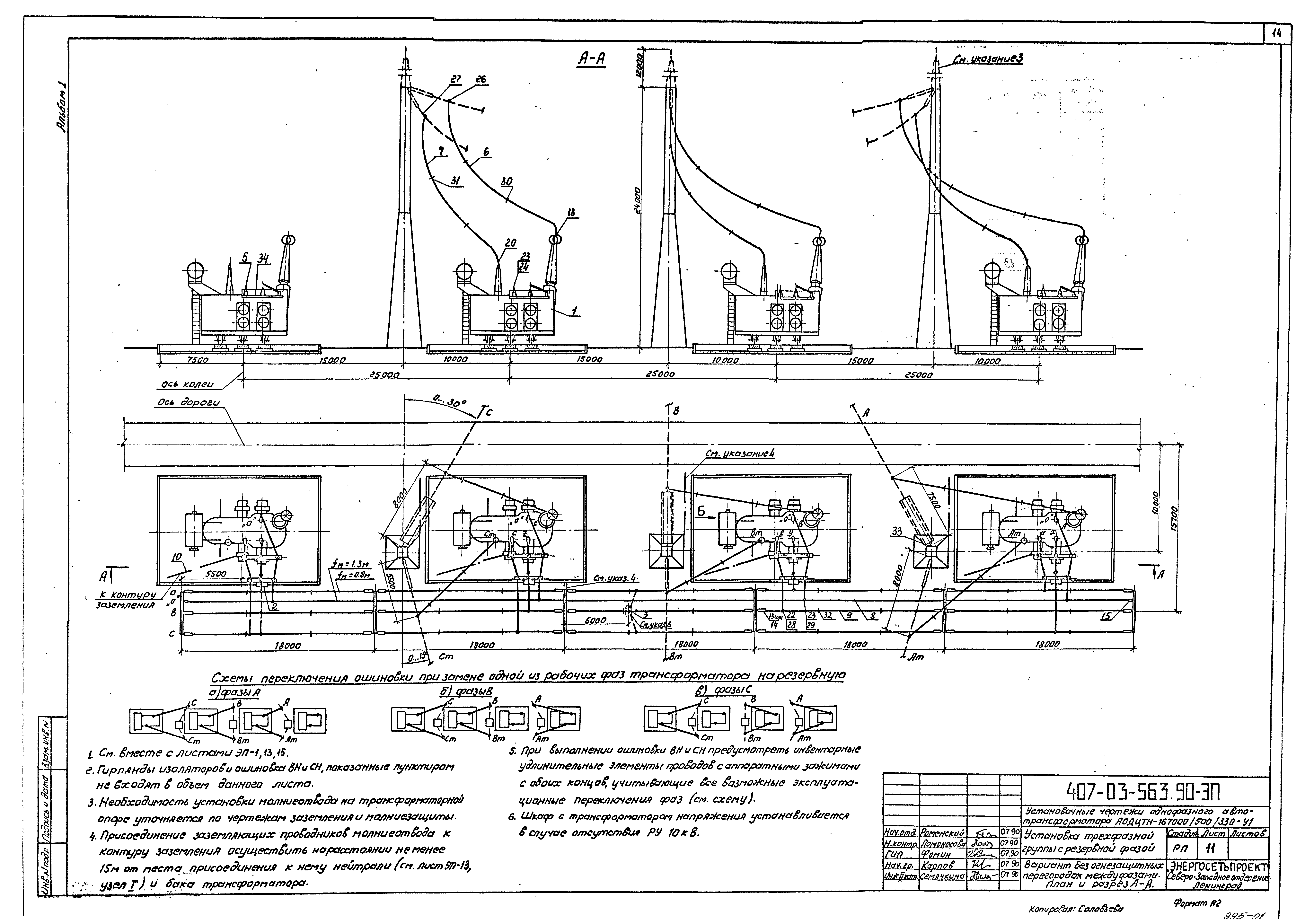

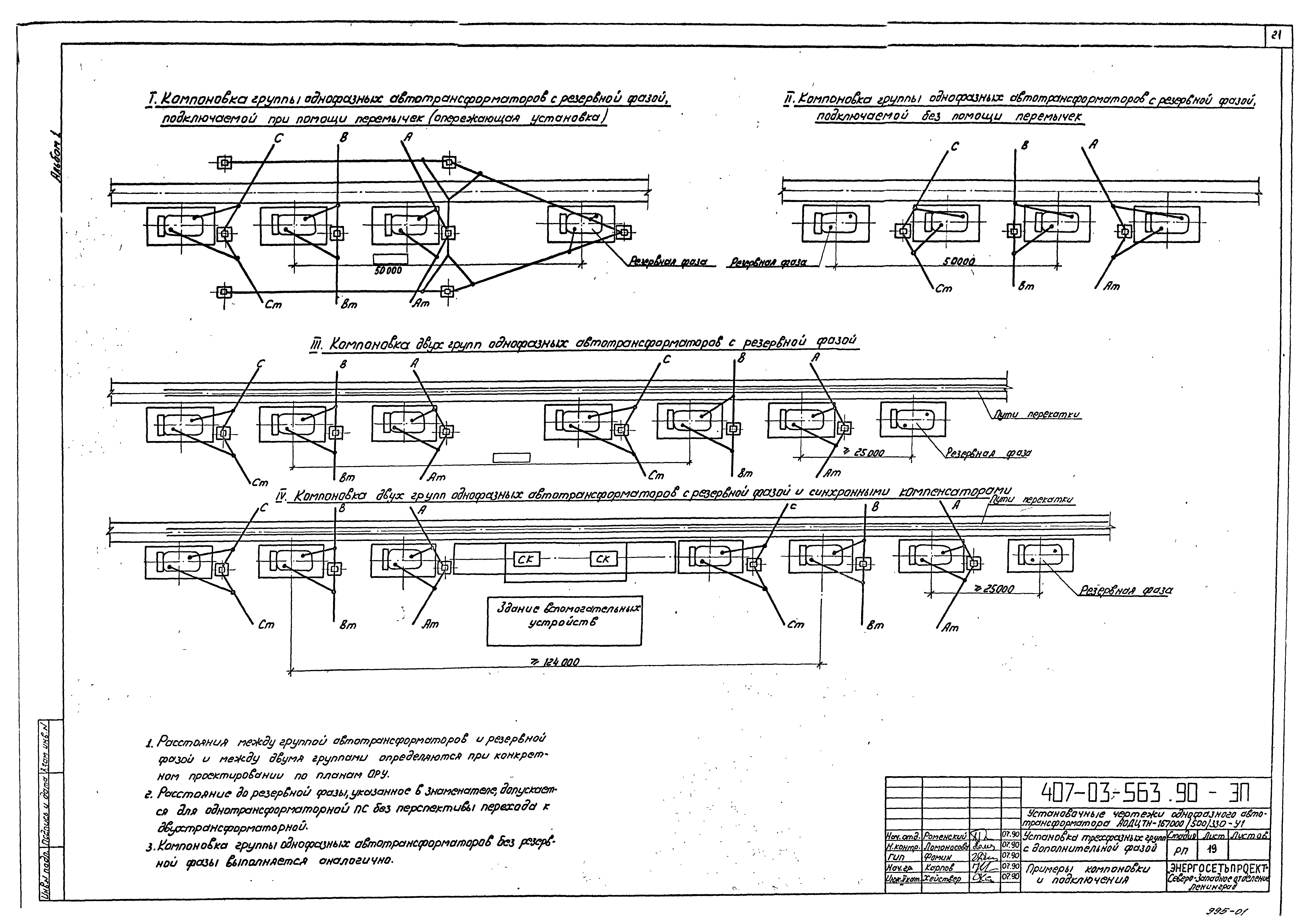

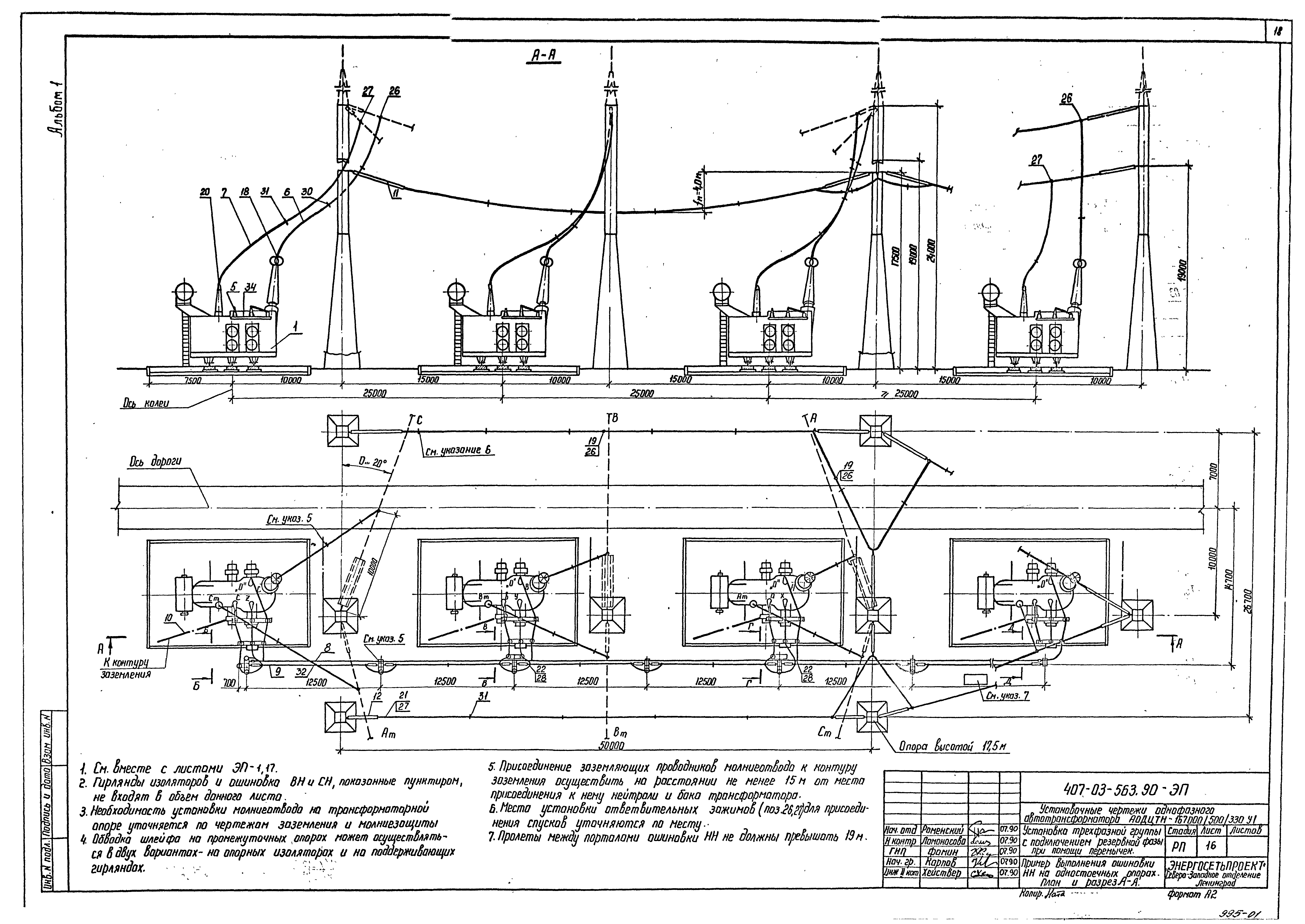

Установка трехфазной группы с дополнительной фазой. Примеры компоновки и подключения

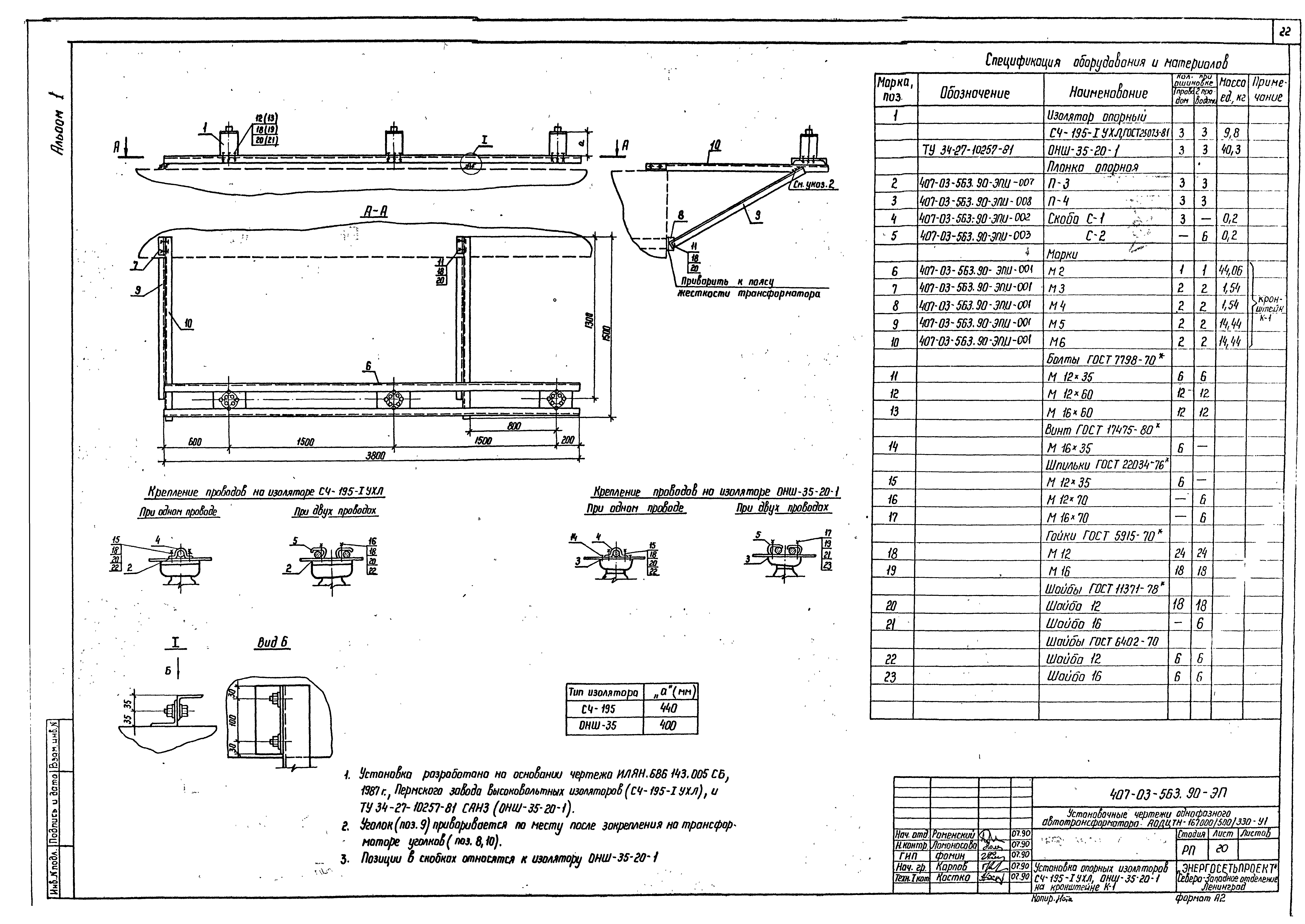

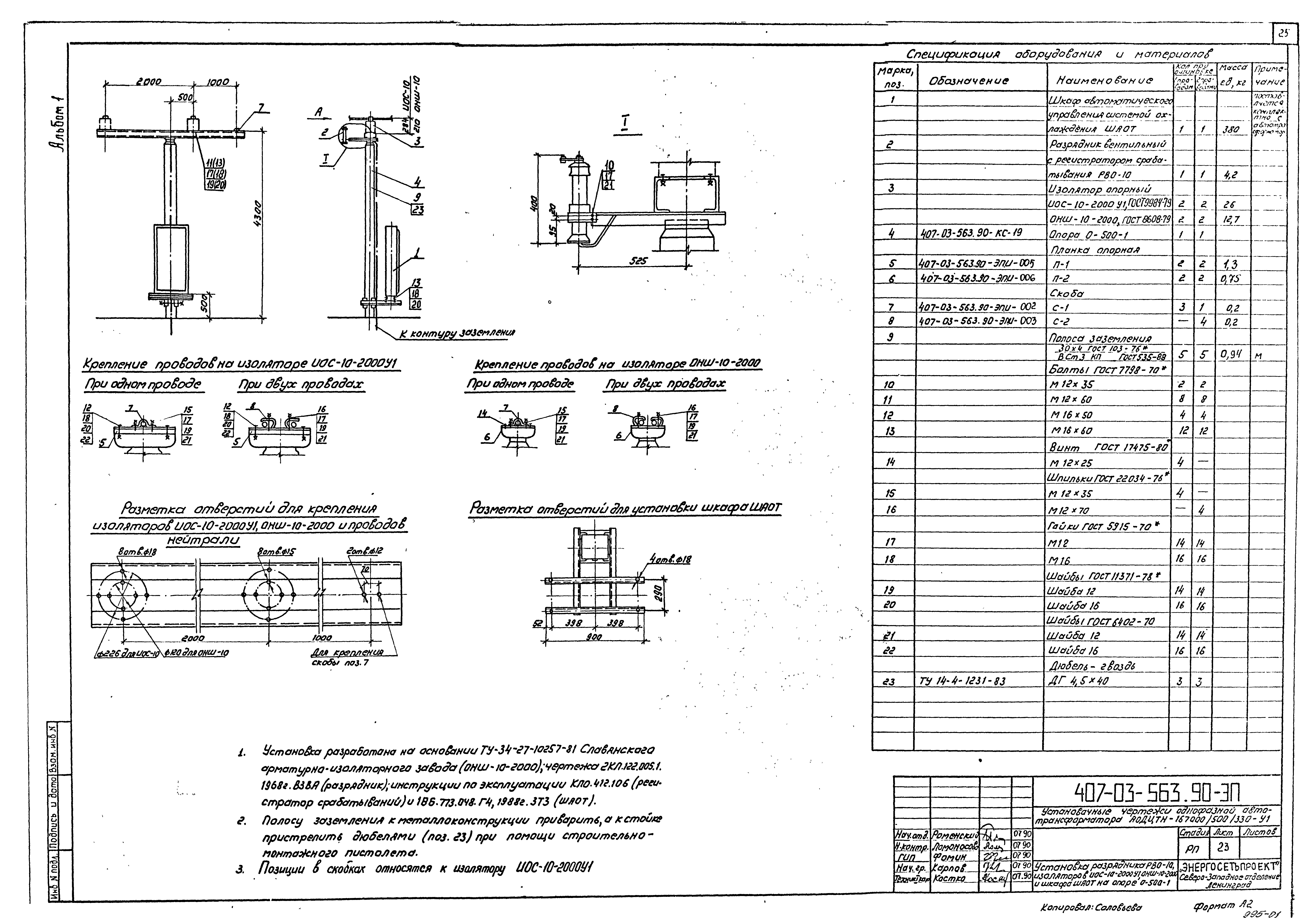

Установка опорных изоляторов СУ-195-IУХЛ, ОНШ-35-20-1 на кронштейне К-1

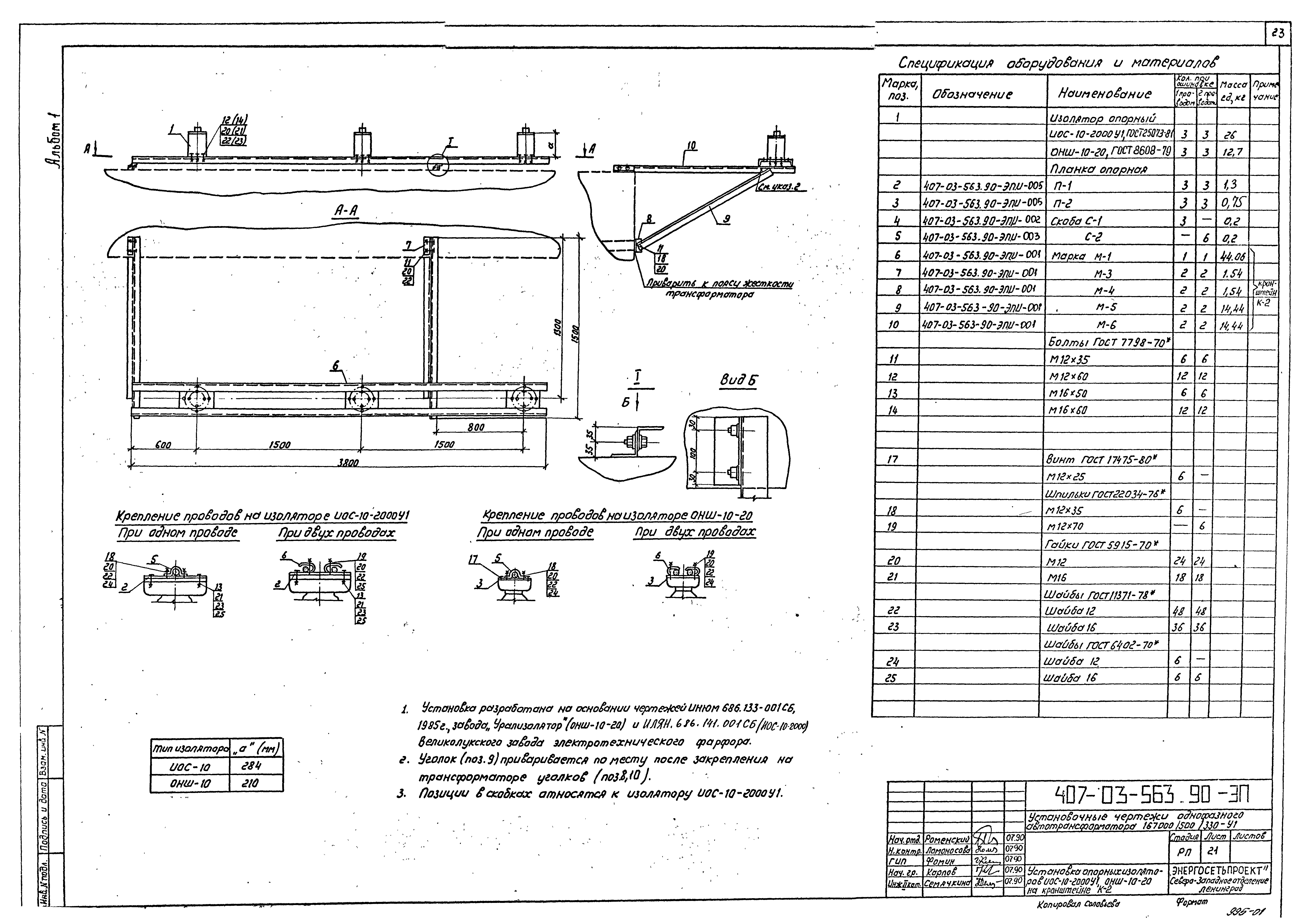

Установка опорных изоляторов ИОС-10-2000У1, ОНШ-10-20 на кронштейне К-2

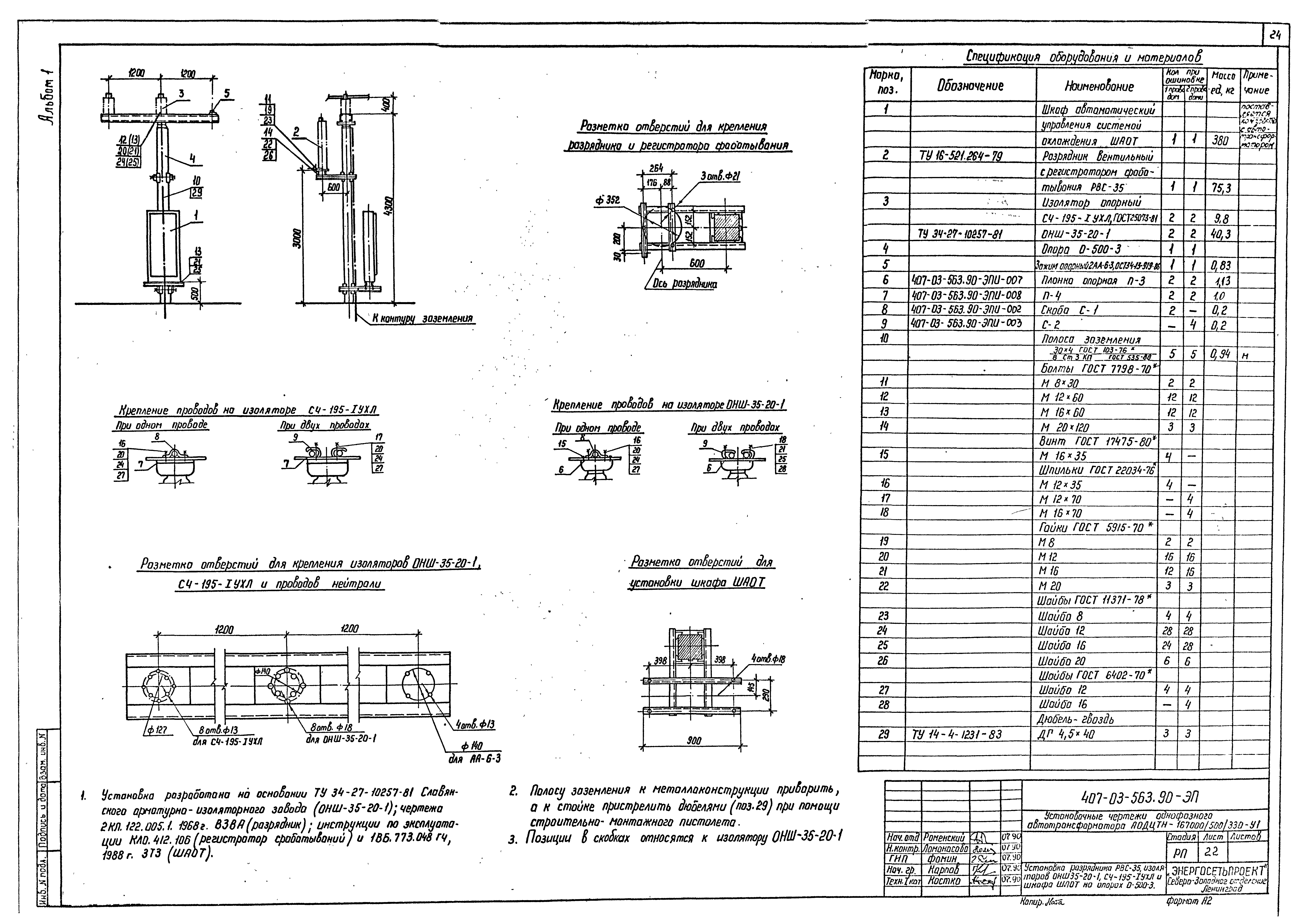

Установка разрядника РВС-35, изоляторов ОНШ-35-20-1, С4-195-IУХЛ и шкафа ШАОТ на опоре 0-500-3
Установка разрядника РВО-10, изоляторов ИОС-10-2000У1, ОНШ-10-20УХЛ1 и шкафа ШАОТ на опоре 0-500-1

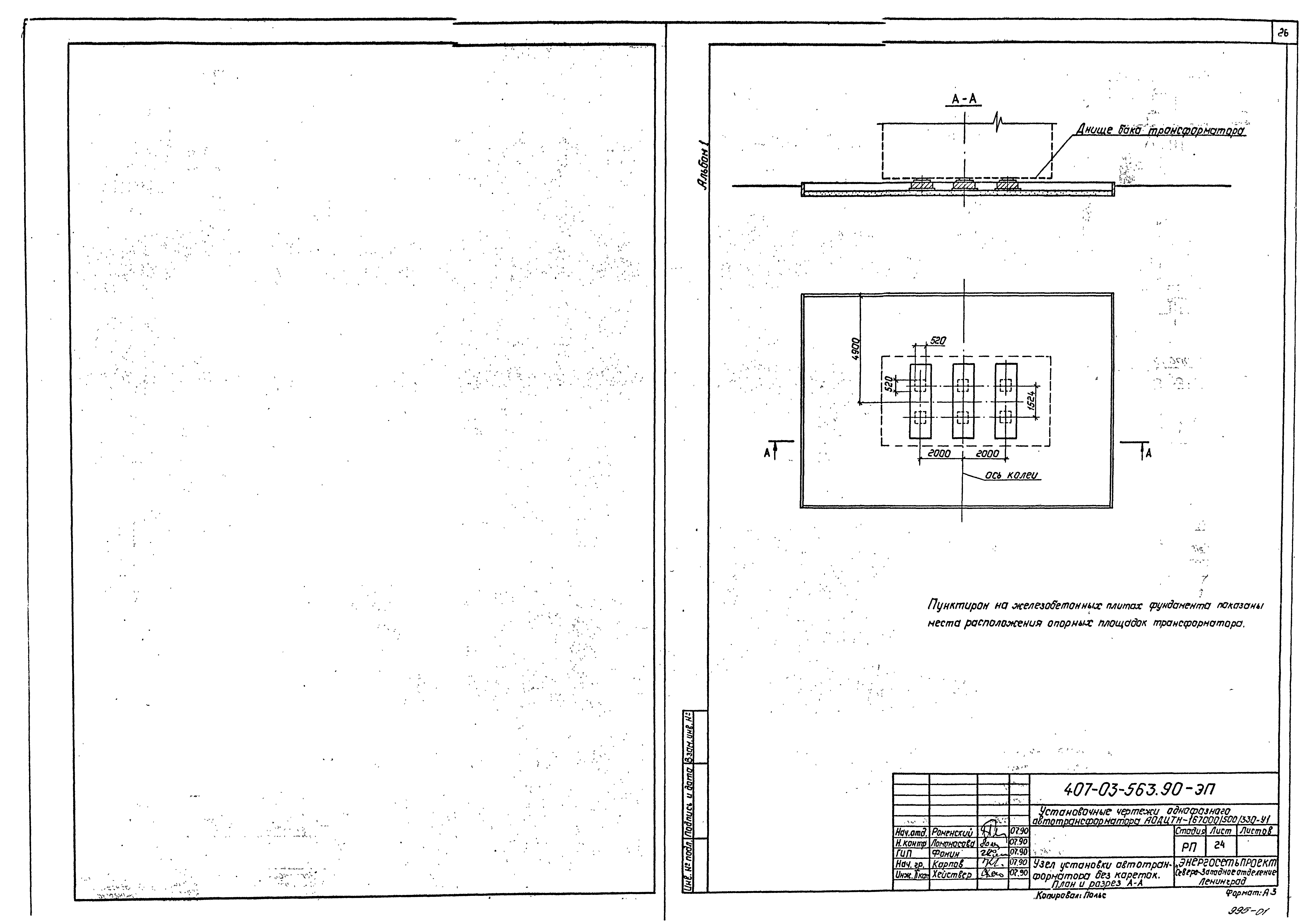

Узел установки автотрансформатора без кареток. План и разрез А-А
Подвод к автотрансформатору силовых и контрольных кабелей

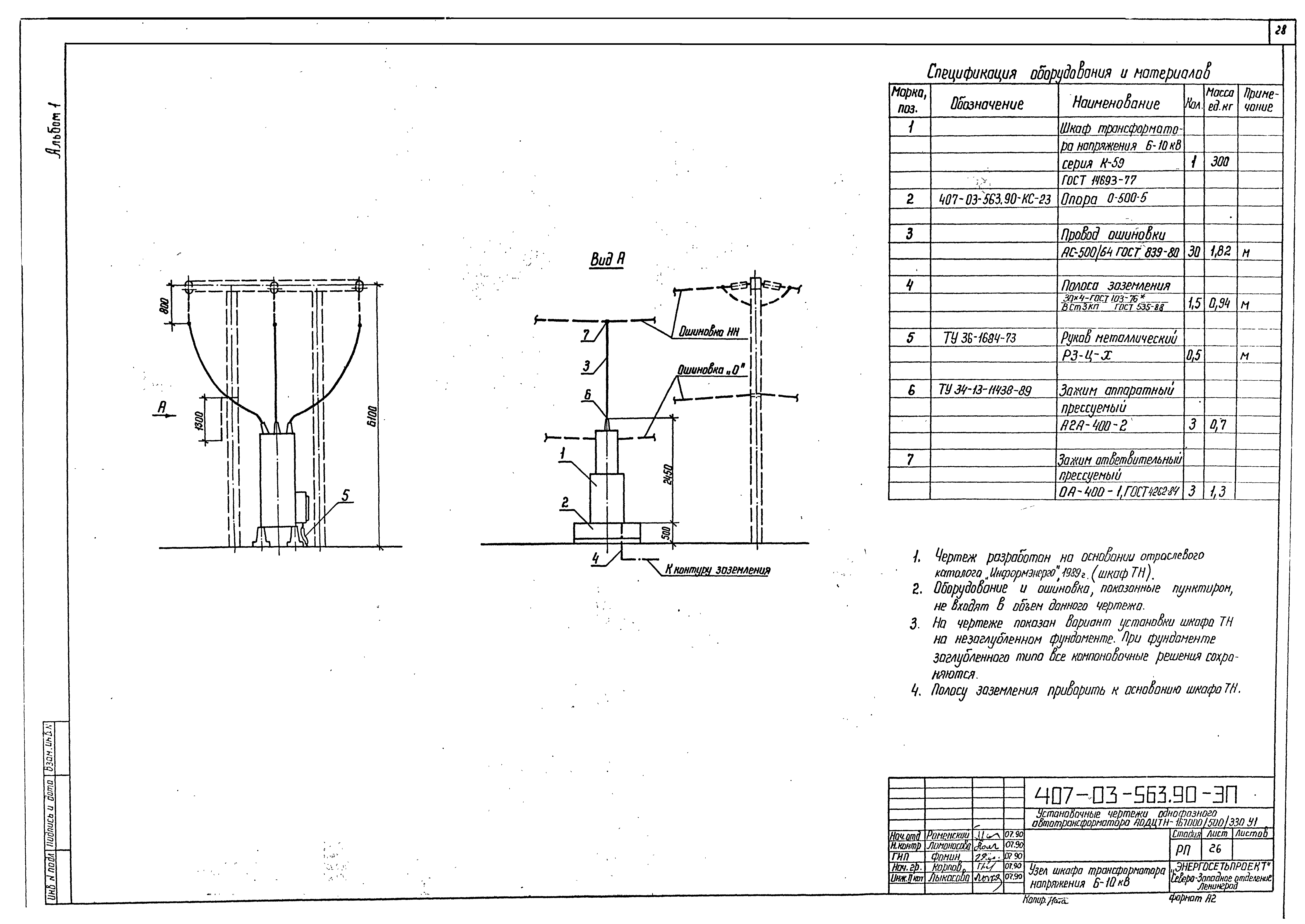

Узел шкафа трансформатора напряжения 6 - 10 кВ

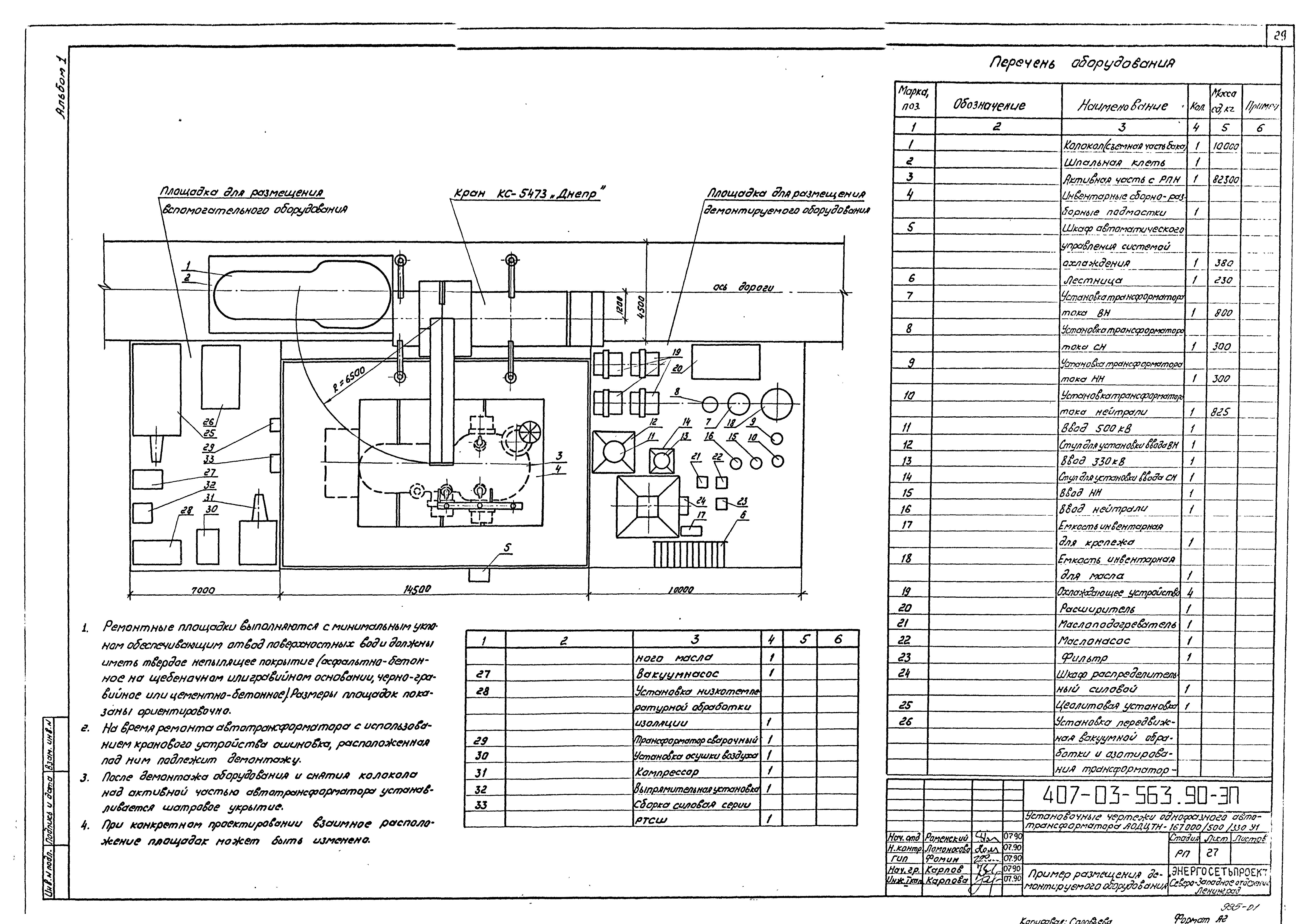

Пример размещения демонтирующего оборудования

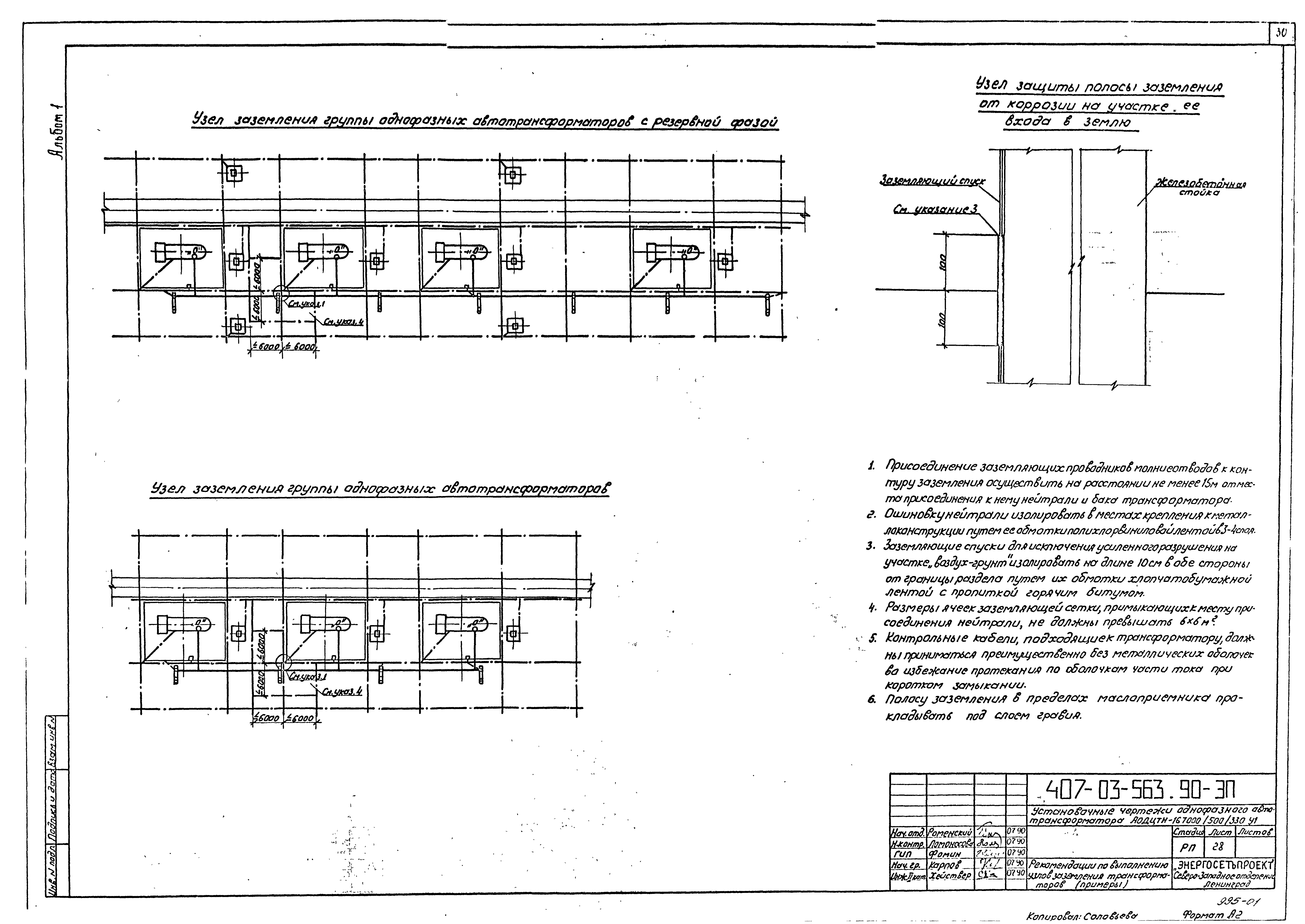

Рекомендации по выполнению узлов заземления трансформаторов (примеры)

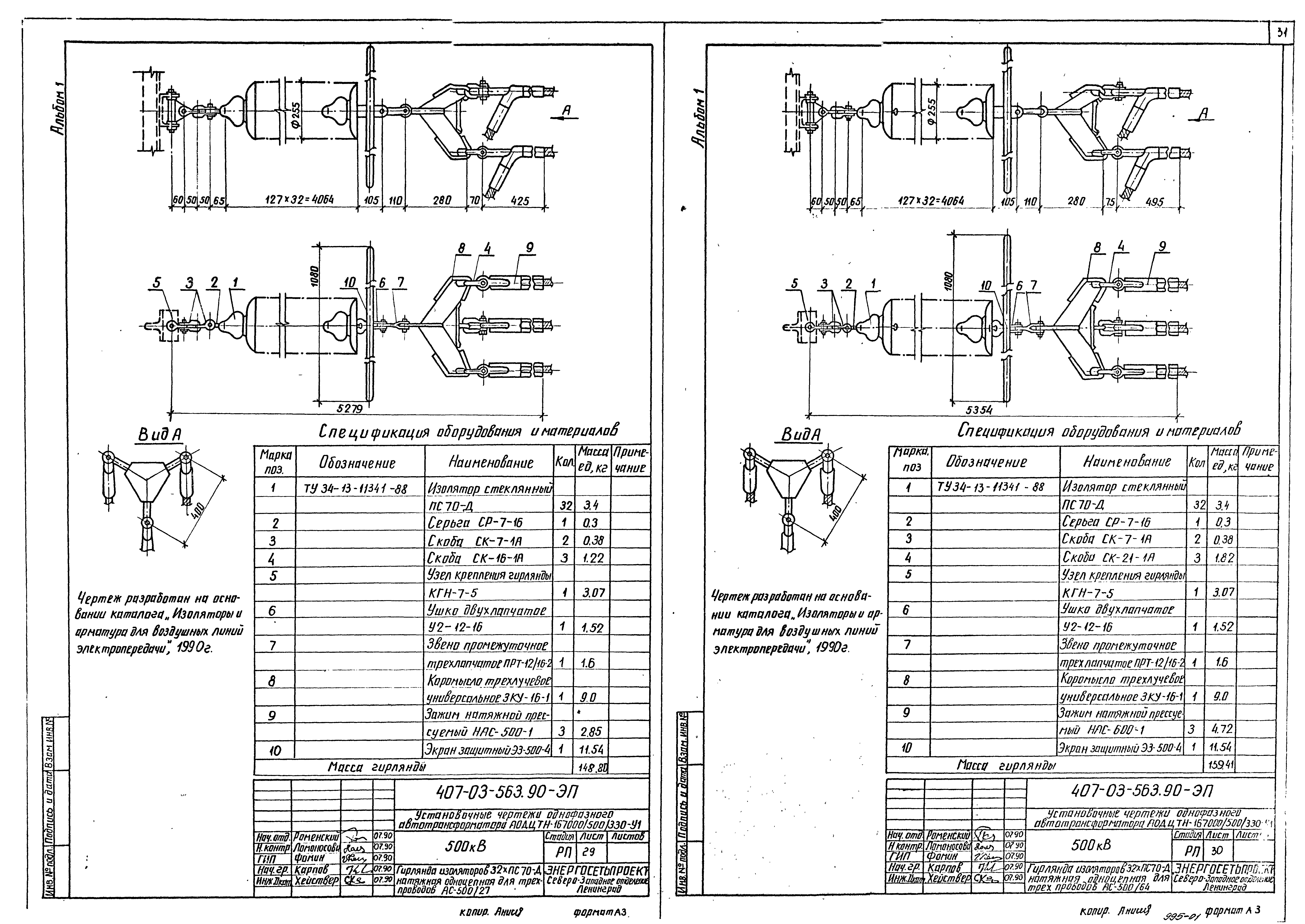

500 кВ. Гирлянда изоляторов 31(33)хПС70-Д натяжная одноцепная для трех проводов АС-500/27
500 кВ. Гирлянда изоляторов 31(33)хПС70-Д натяжная одноцепная для трех проводов АС-500/64

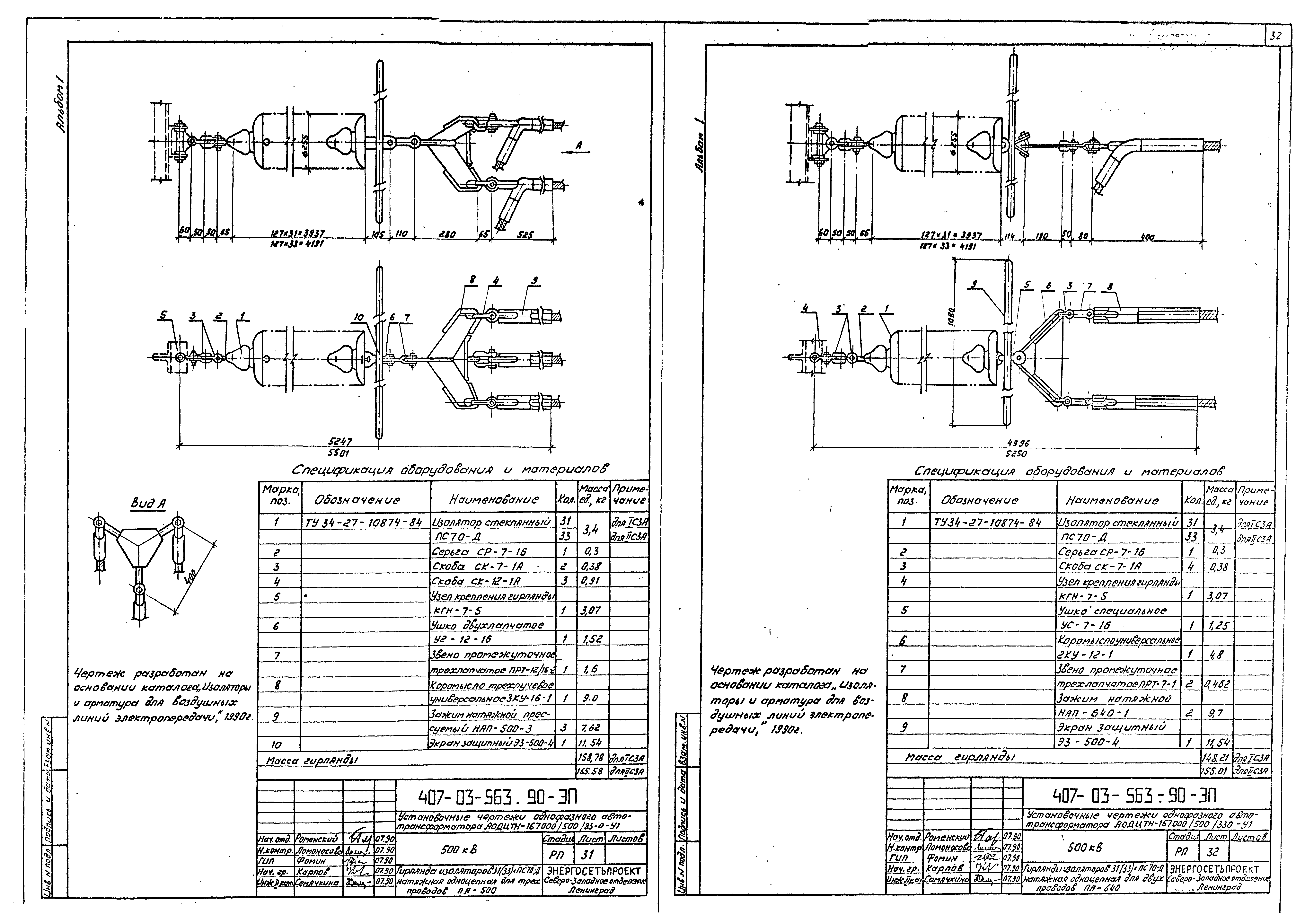

500 кВ. Гирлянда изоляторов 31(33)хПС70-Д натяжная одноцепная для двух проводов ПА-500
500 кВ. Гирлянда изоляторов 31(33)хПС70-Д натяжная одноцепная для одного провода ПА-640

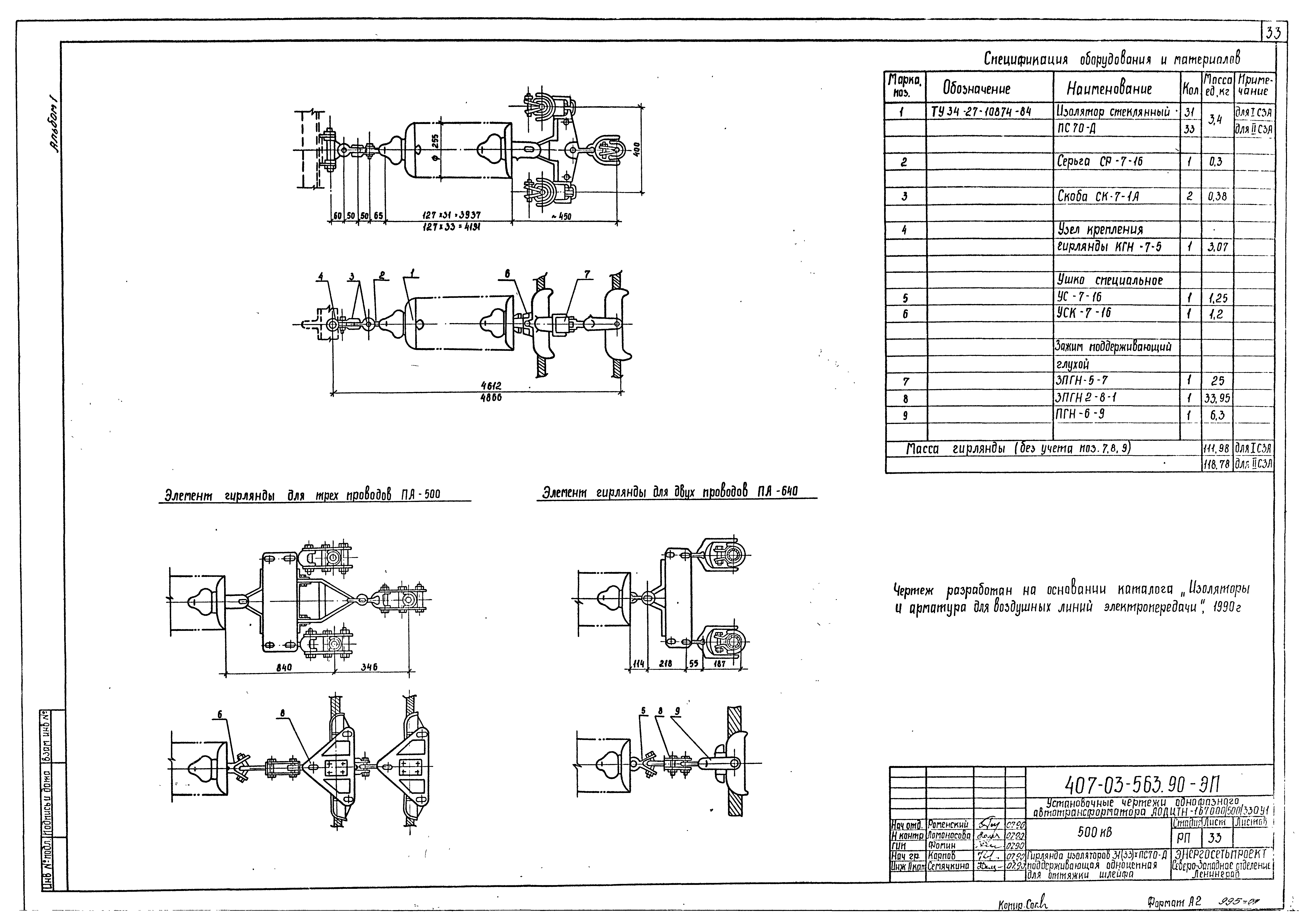

500 кВ. Гирлянда изоляторов 31(33)хПС70-Д поддерживающая одноцепная для оттяжки шлейфа

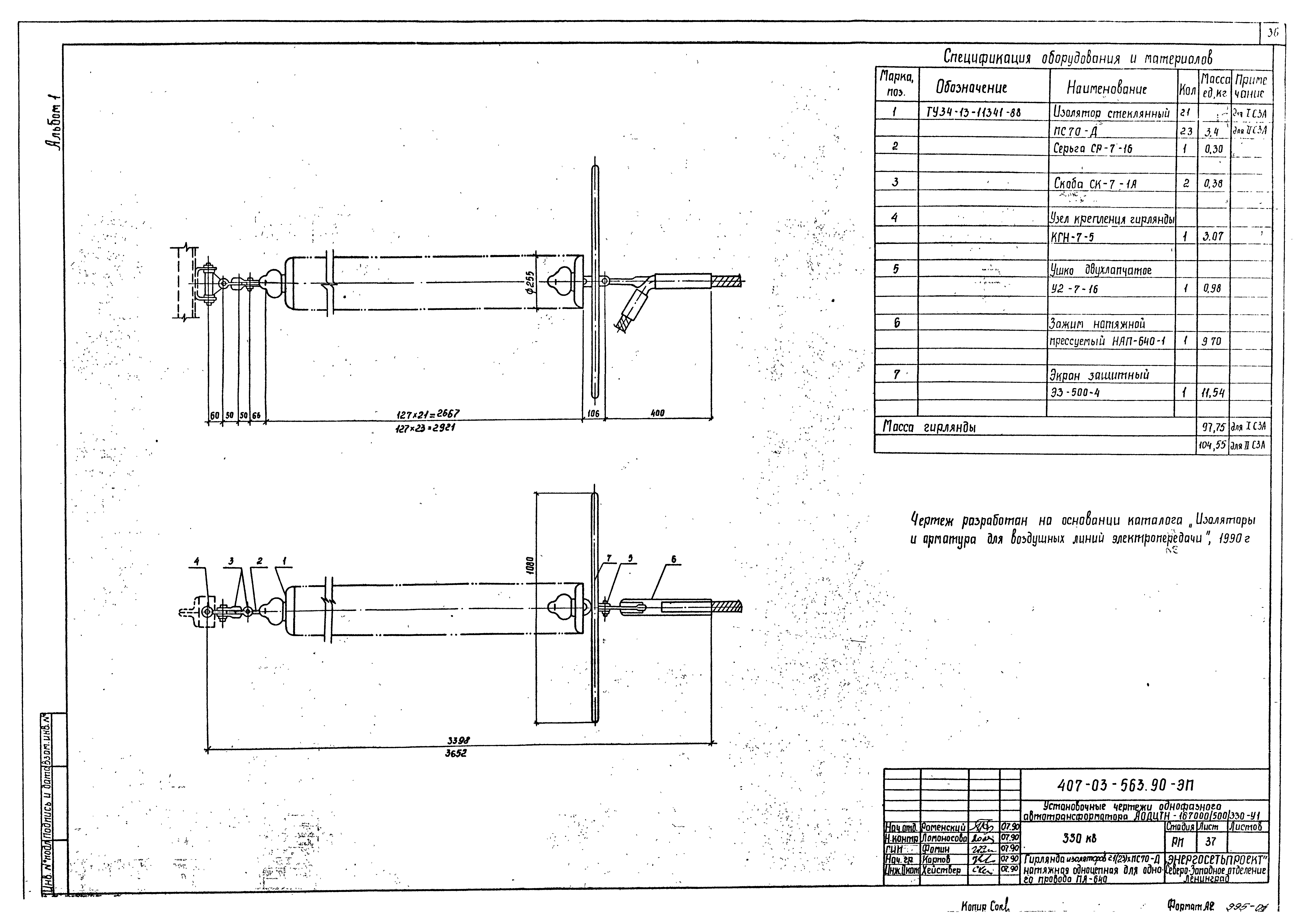

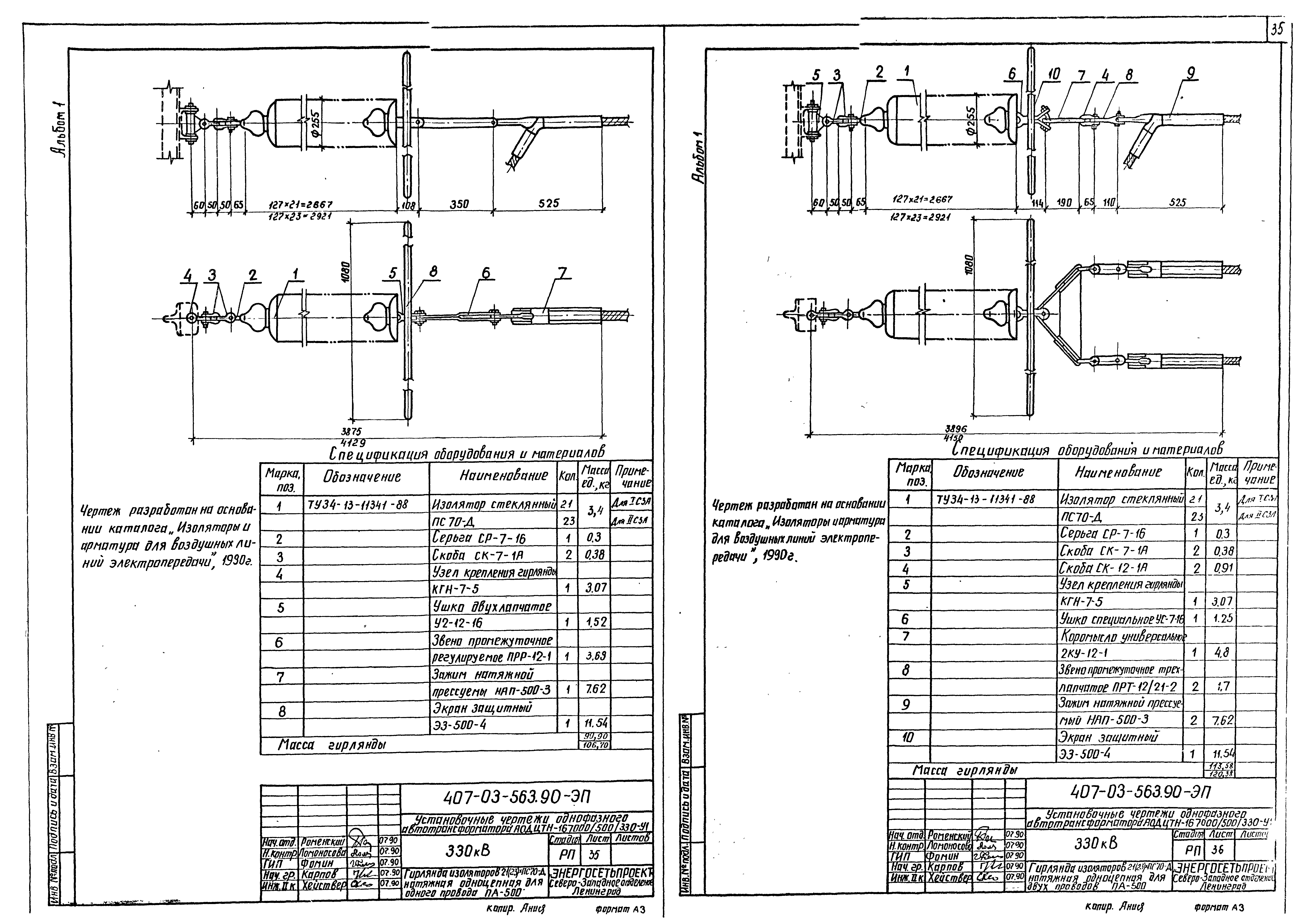

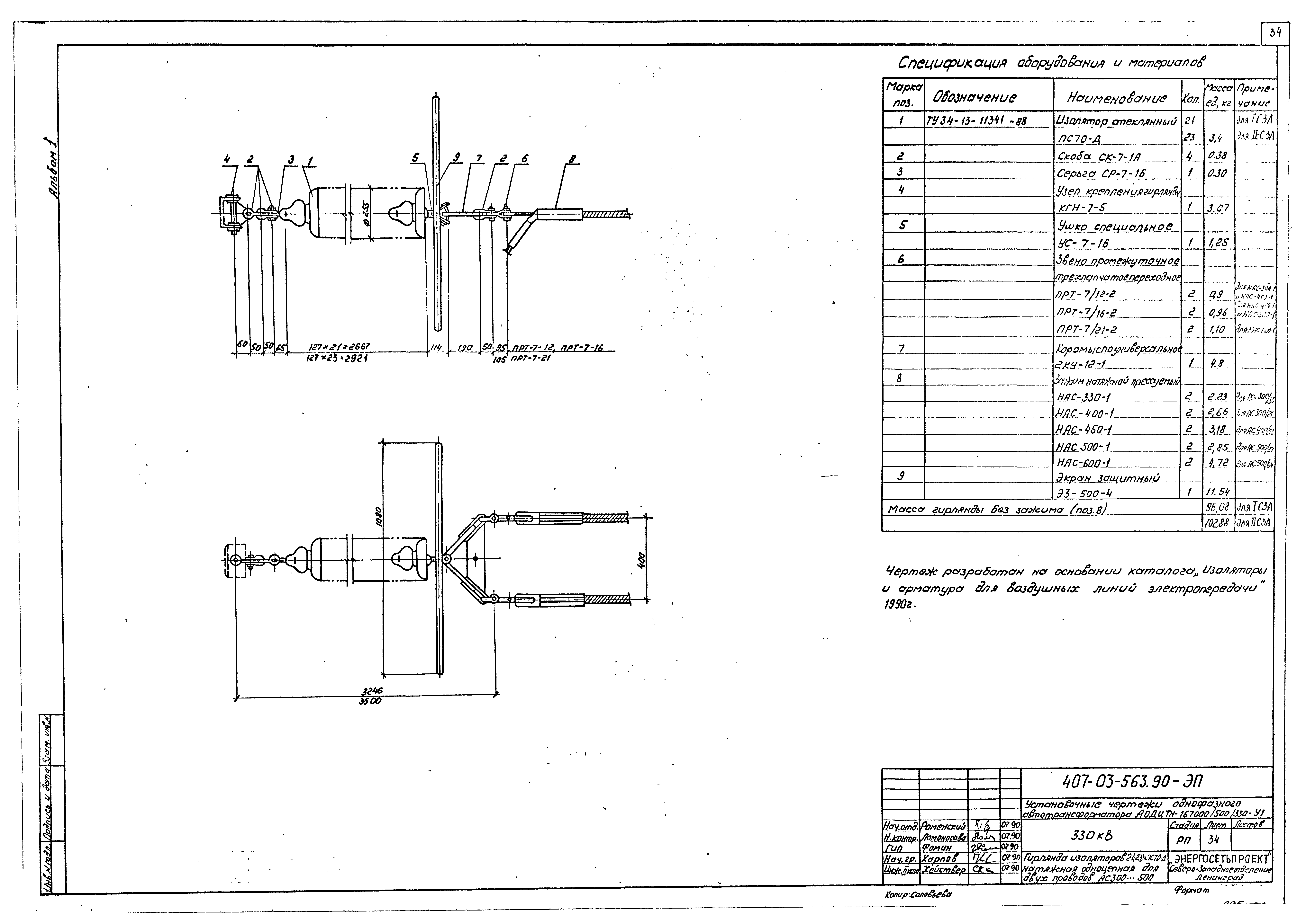

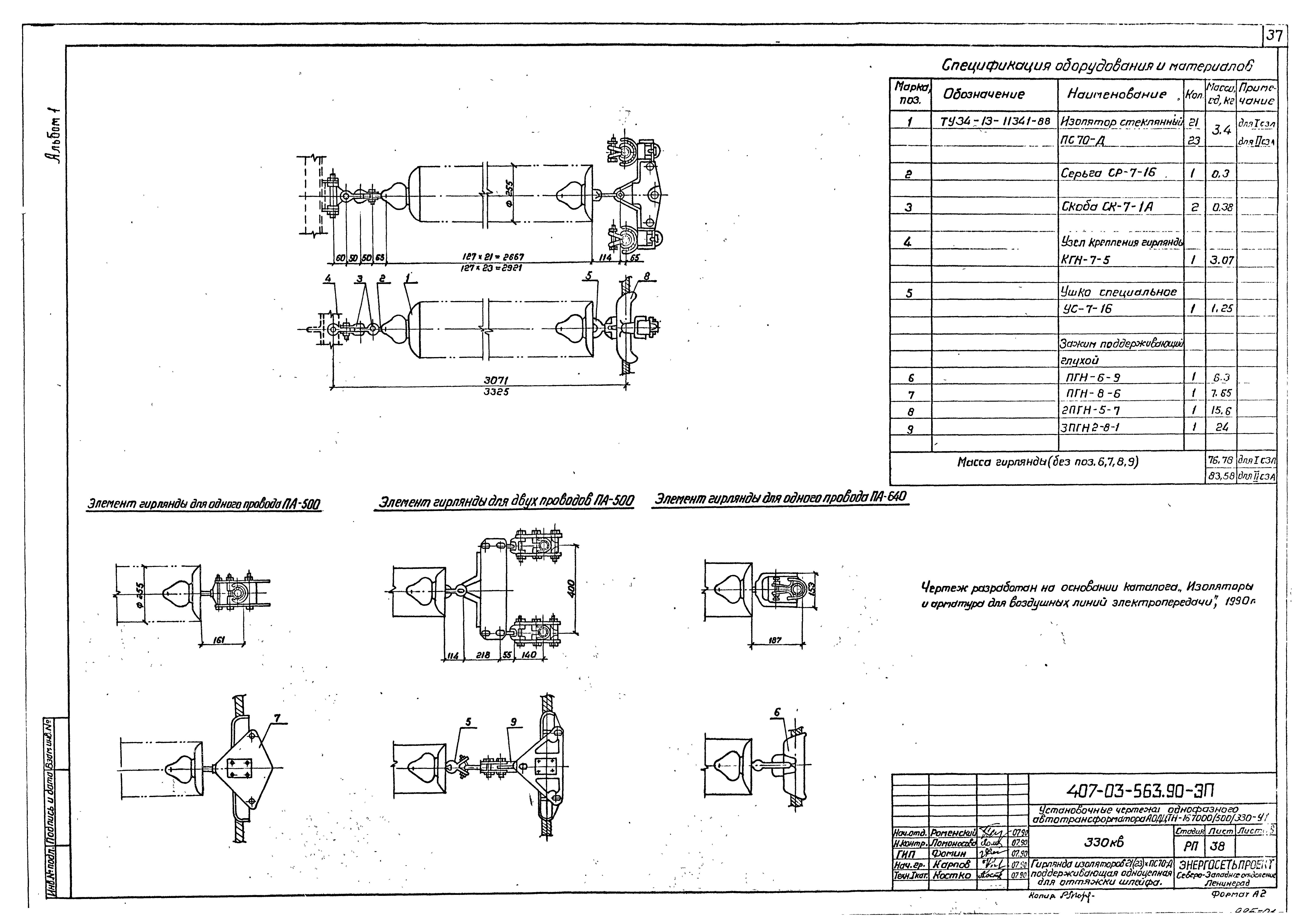

330 кВ. Гирлянда изоляторов 21(23)хПС70-Д натяжная одноцепная для двух проводов АС300…500
330 кВ. Гирлянда изоляторов 21(23)хПС70-Д натяжная одноцепная для одного провода ПА-500
330 кВ. Гирлянда изоляторов 21(23)хПС70-Д натяжная одноцепная для двух проводов ПА-500
330 кВ. Гирлянда изоляторов 21(23)хПС70-Д натяжная одноцепная для одного провода ПА-640
330 кВ. Гирлянда изоляторов 21(23)хПС70-Д поддерживающая одноцепная для оттяжки шлейфа
35 кВ. Гирлянда изоляторов ПС70-Д натяжная одноцепная для одного провода

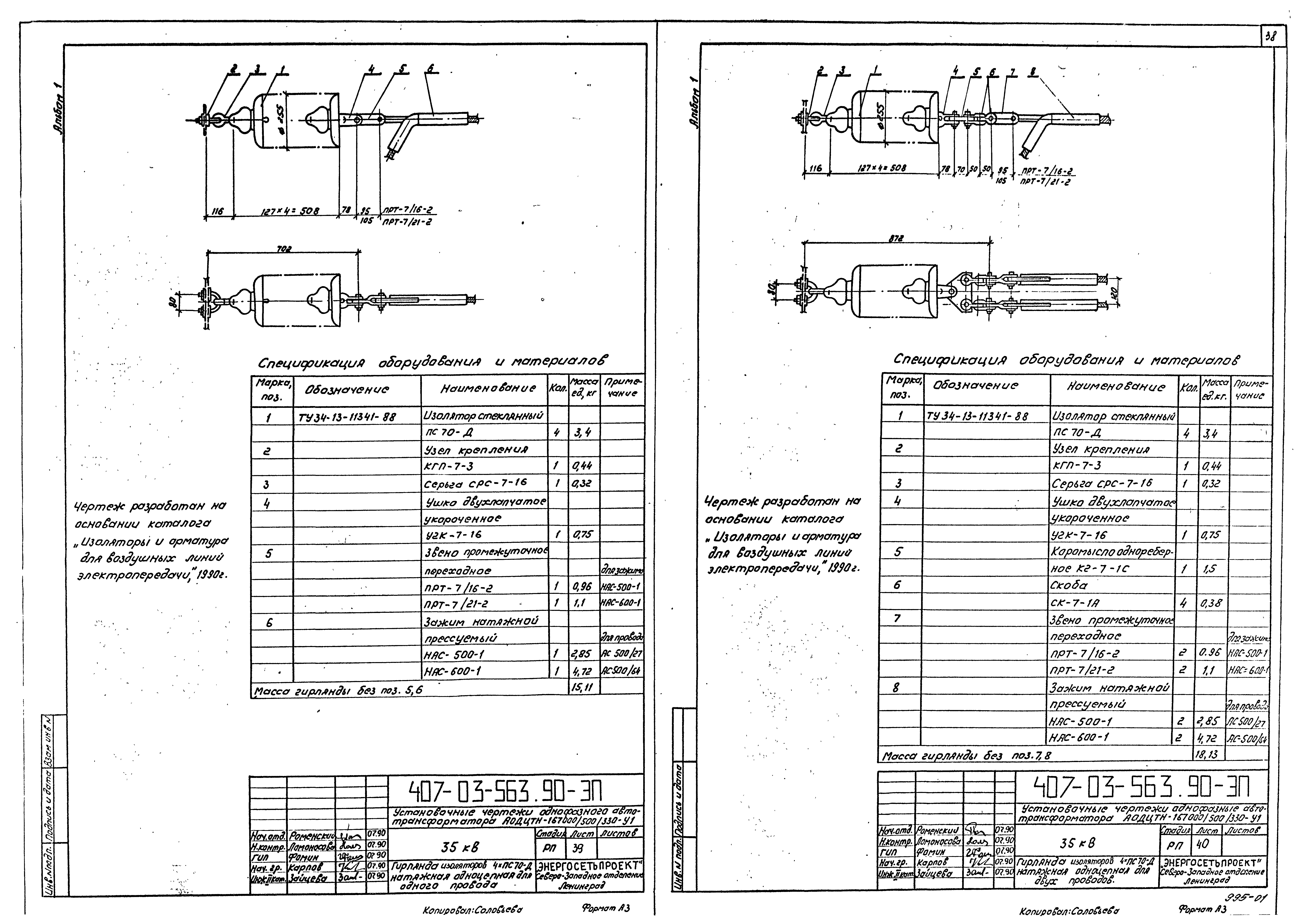

35 кВ. Гирлянда изоляторов ПС70-Д натяжная одноцепная для двух проводов

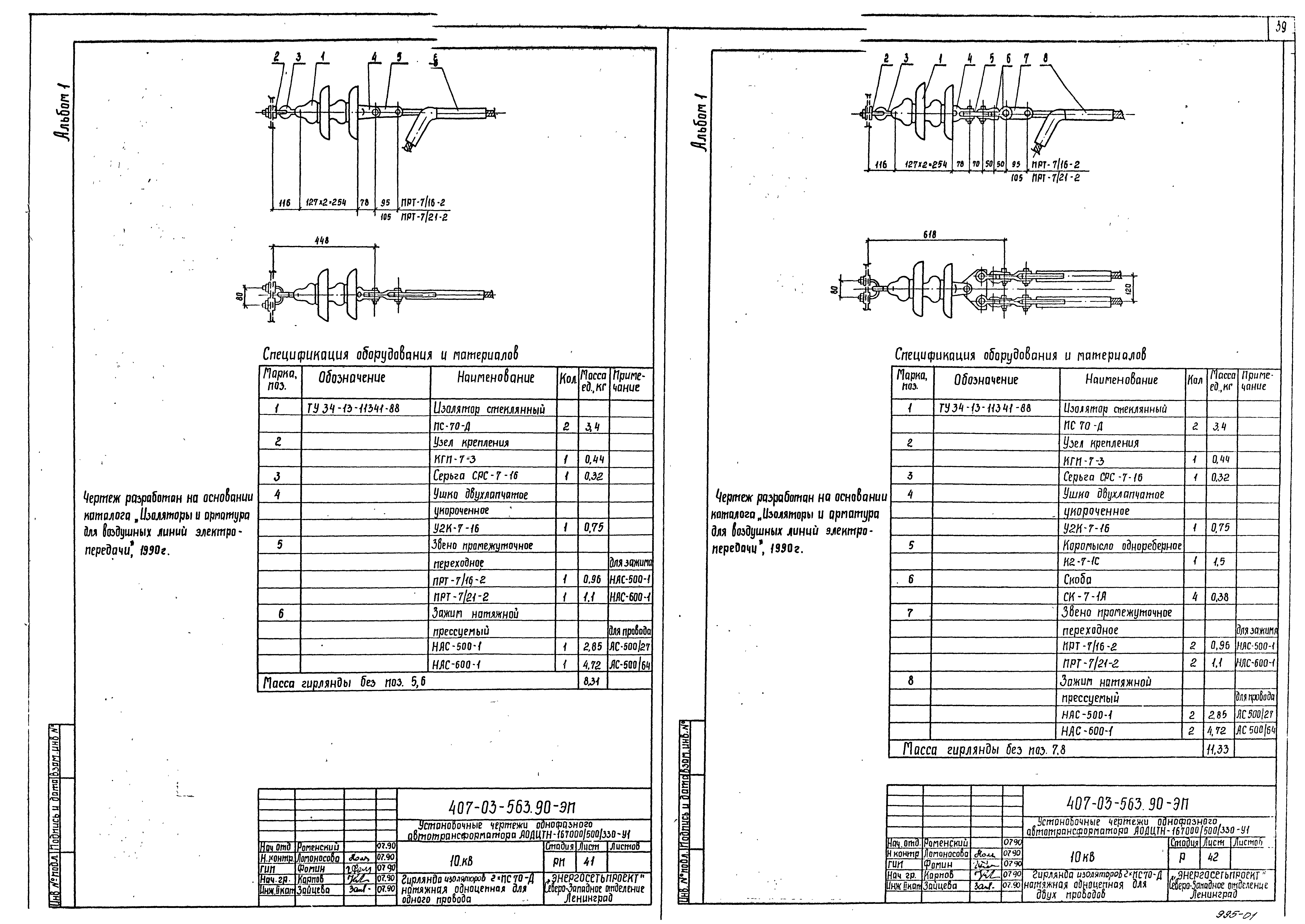

10 кВ. Гирлянда изоляторов ПС70-Д натяжная одноцепная для одного провода
10 кВ. Гирлянда изоляторов ПС70-Д натяжная одноцепная для двух проводов

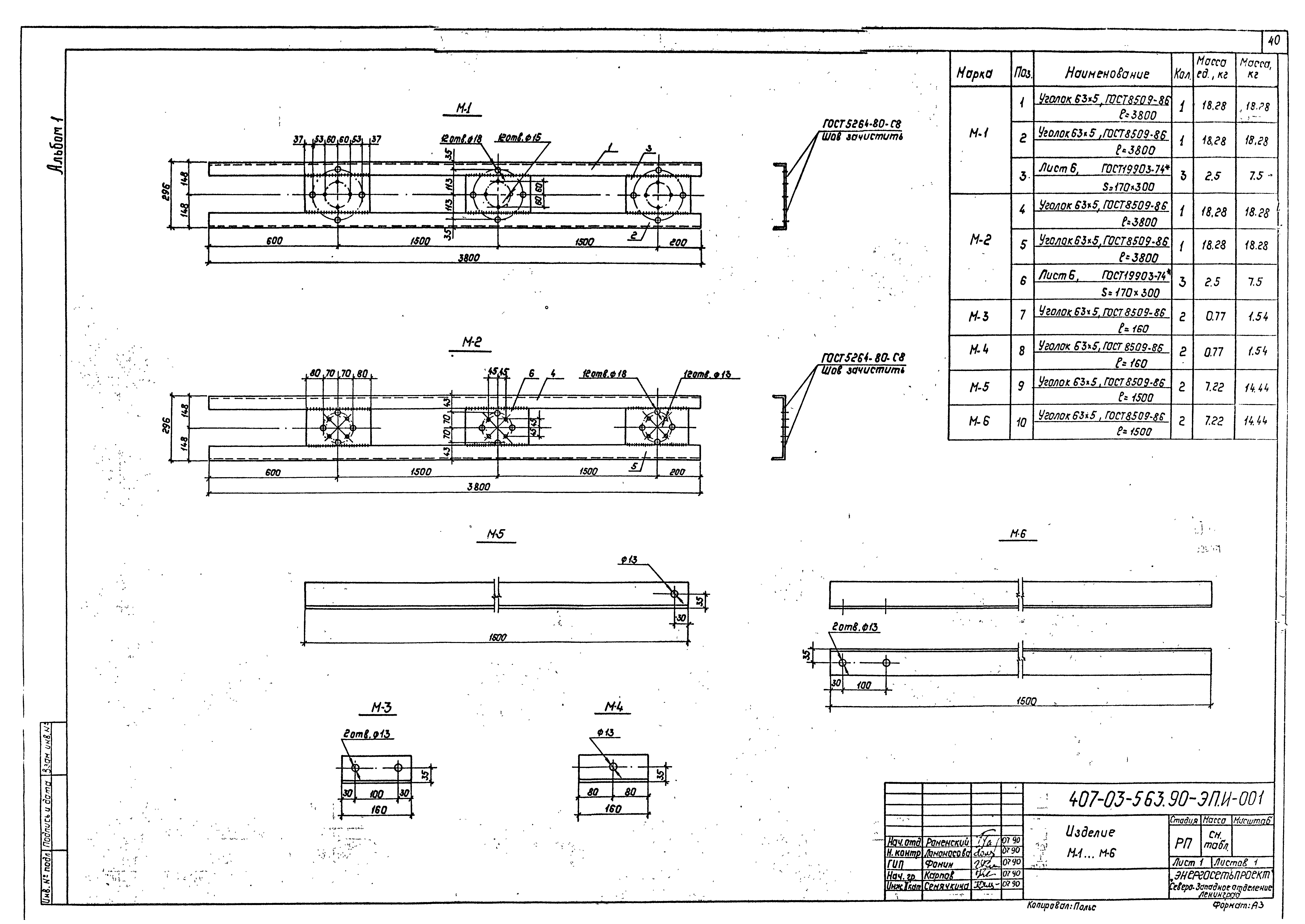

Изделие М-1…М-6

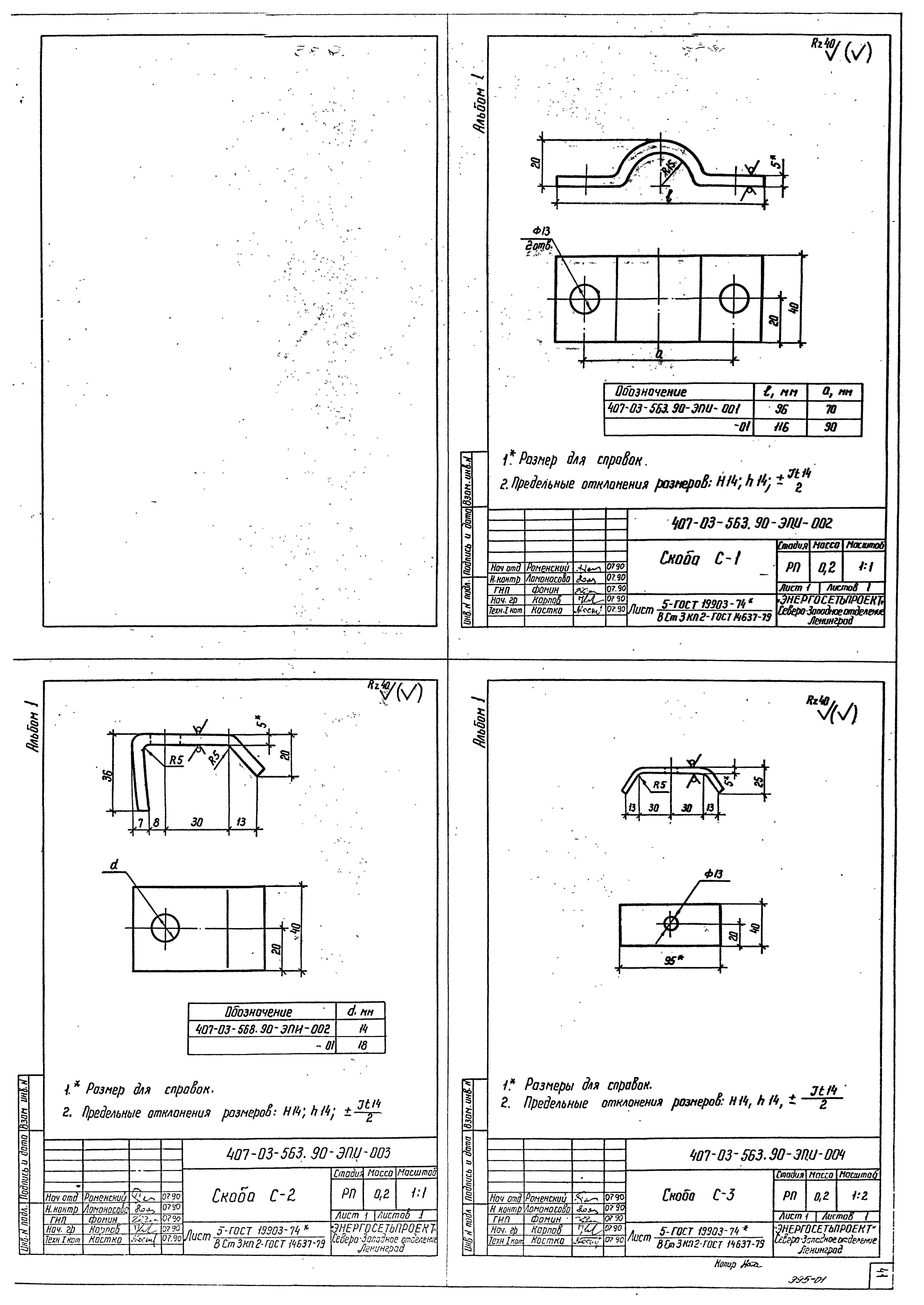

Скоба С-1
Скоба С-2
Скоба С-3

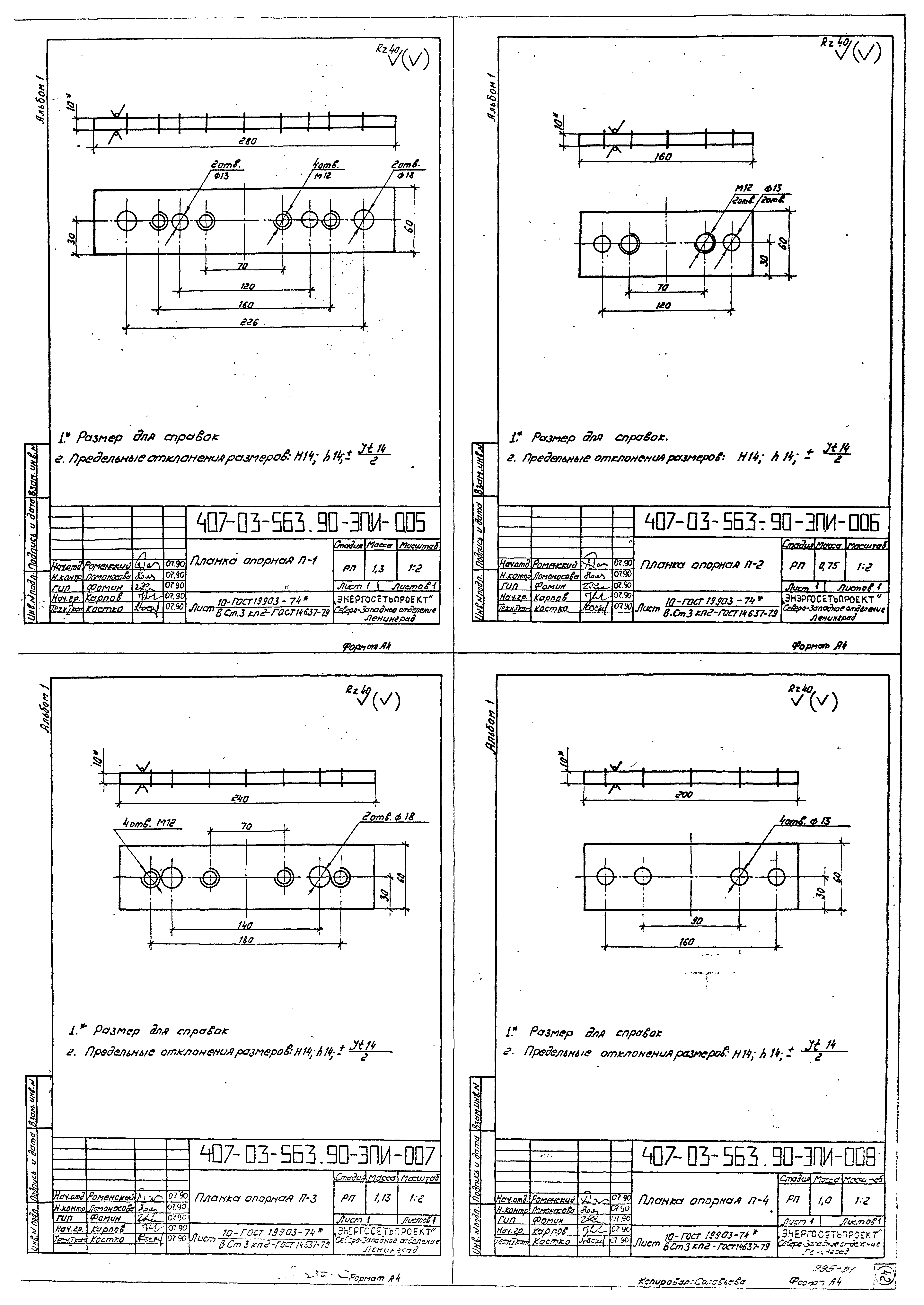

Планка опорная П-1
Планка опорная П-2
Планка опорная П-3
Планка опорная П-4
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:20.07.1990 Минэнерго СССР (USSR Minenergo 42)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Установочные чертежи для трансформаторных подстанций
