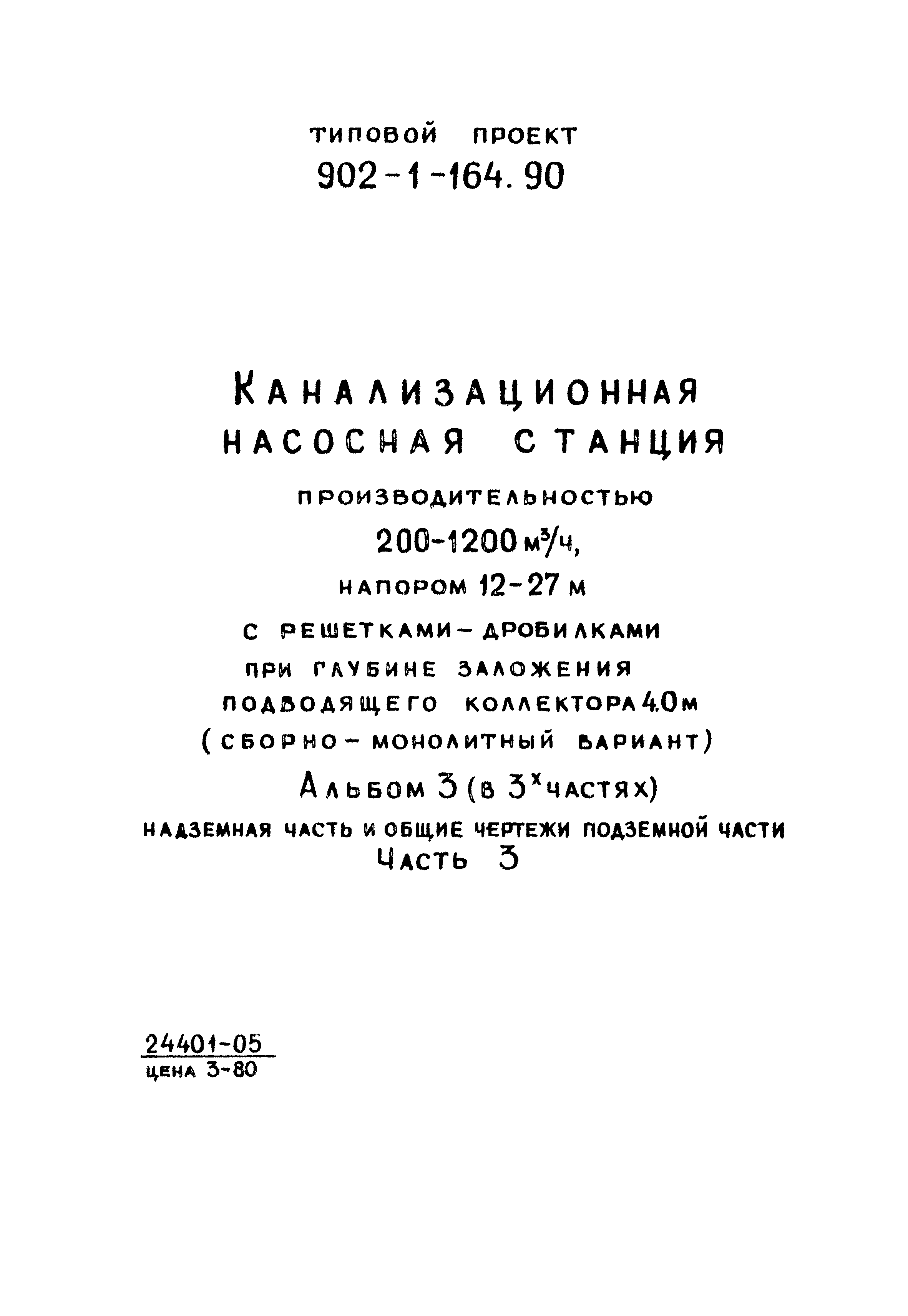

Скачать Типовой проект 902-1-164.90 Альбом 3. Часть 3. Надземная часть и общие чертежи подземной части. Перекрытие в помещении решеток-дробилок РД-600. Конструкции железобетонные

Дата актуализации: 10.08.2017

Типовой проект 902-1-164.90

Альбом 3. Часть 3. Надземная часть и общие чертежи подземной части. Перекрытие в помещении решеток-дробилок РД-600. Конструкции железобетонные

Обозначение:	Типовой проект 902-1-164.90
Обозначение англ:	902-1-164.90
Статус:	не определен законодательством
Название рус.:	Альбом 3. Часть 3. Надземная часть и общие чертежи подземной части. Перекрытие в помещении решеток-дробилок РД-600. Конструкции железобетонные
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.05.1990

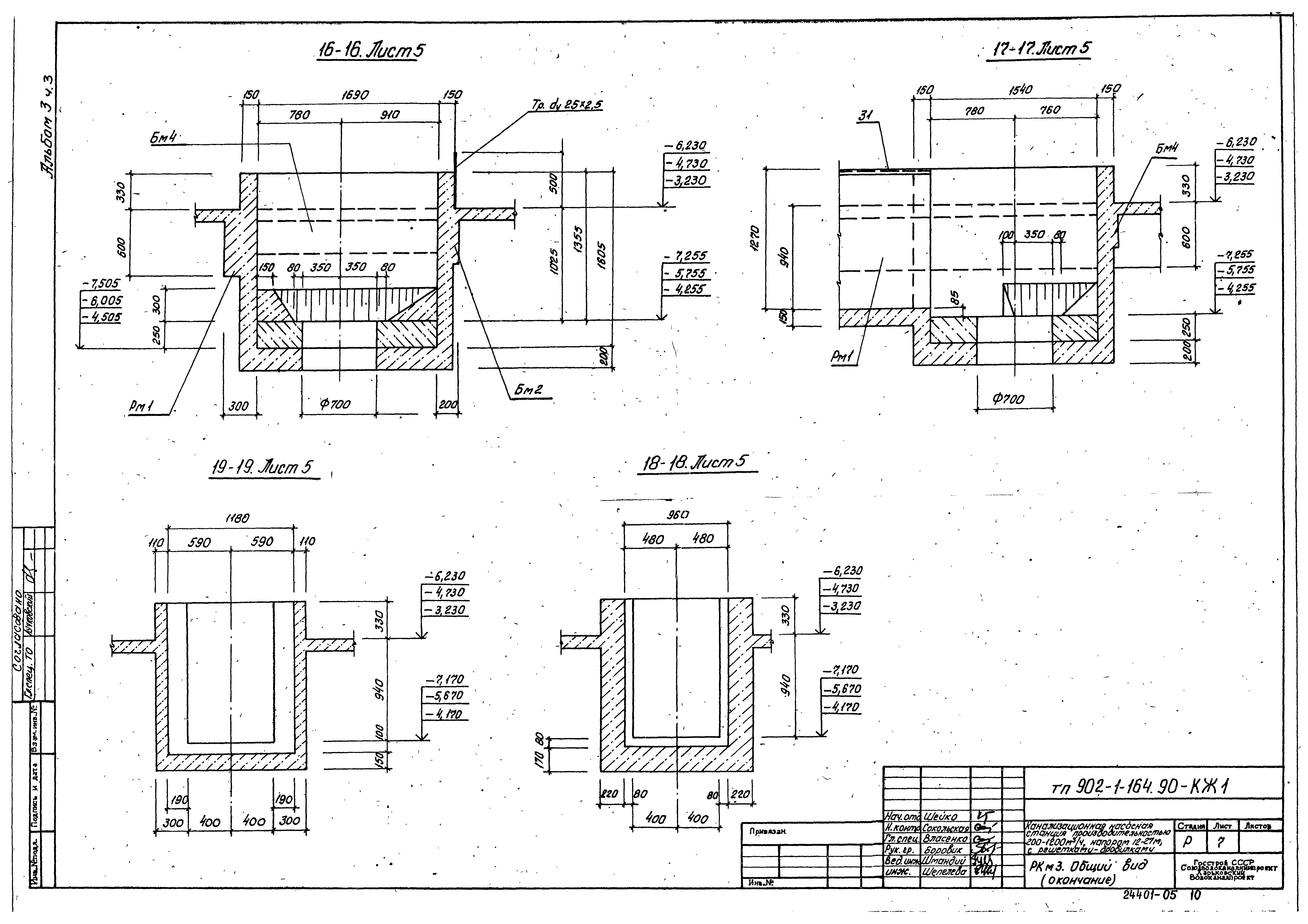

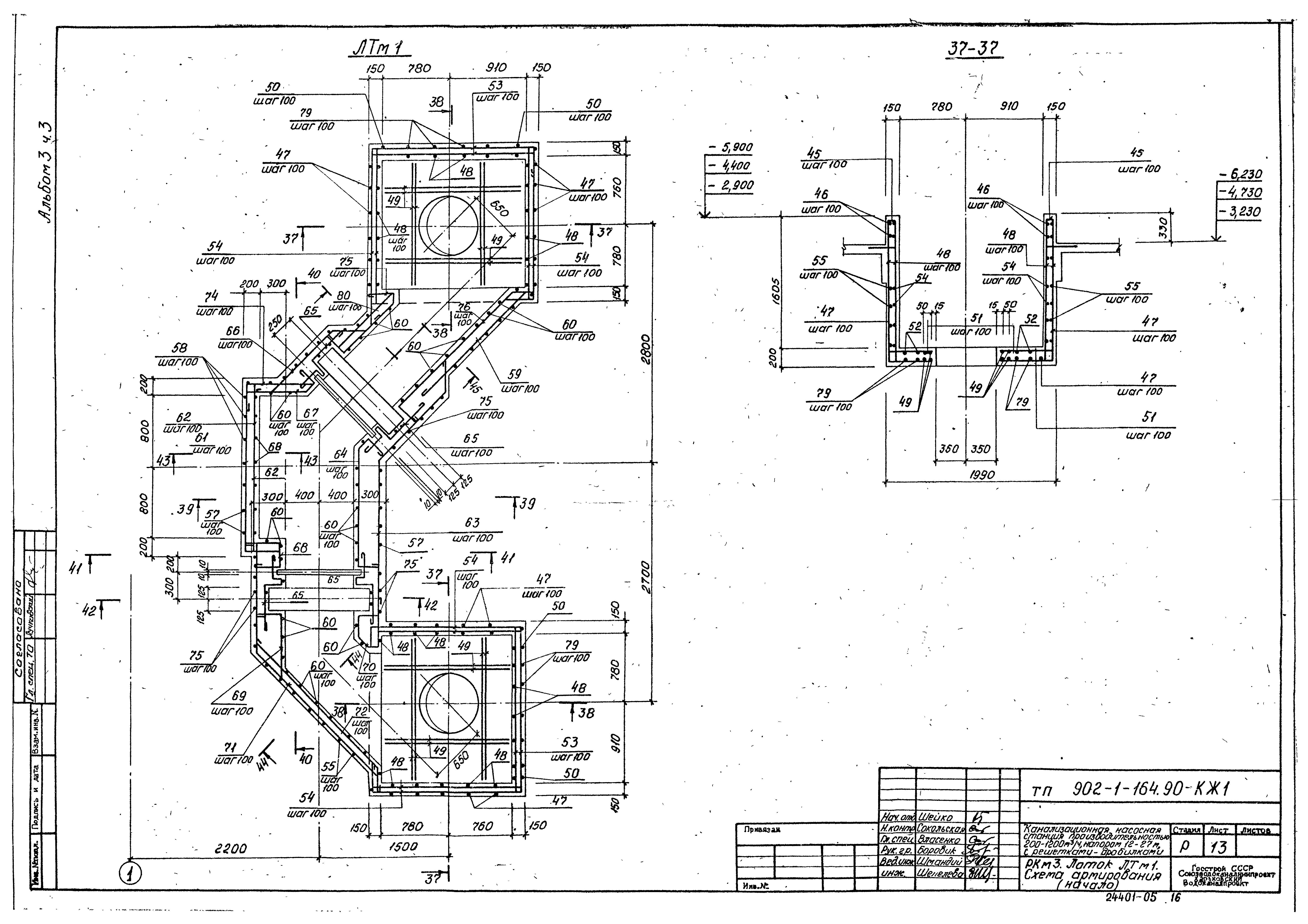

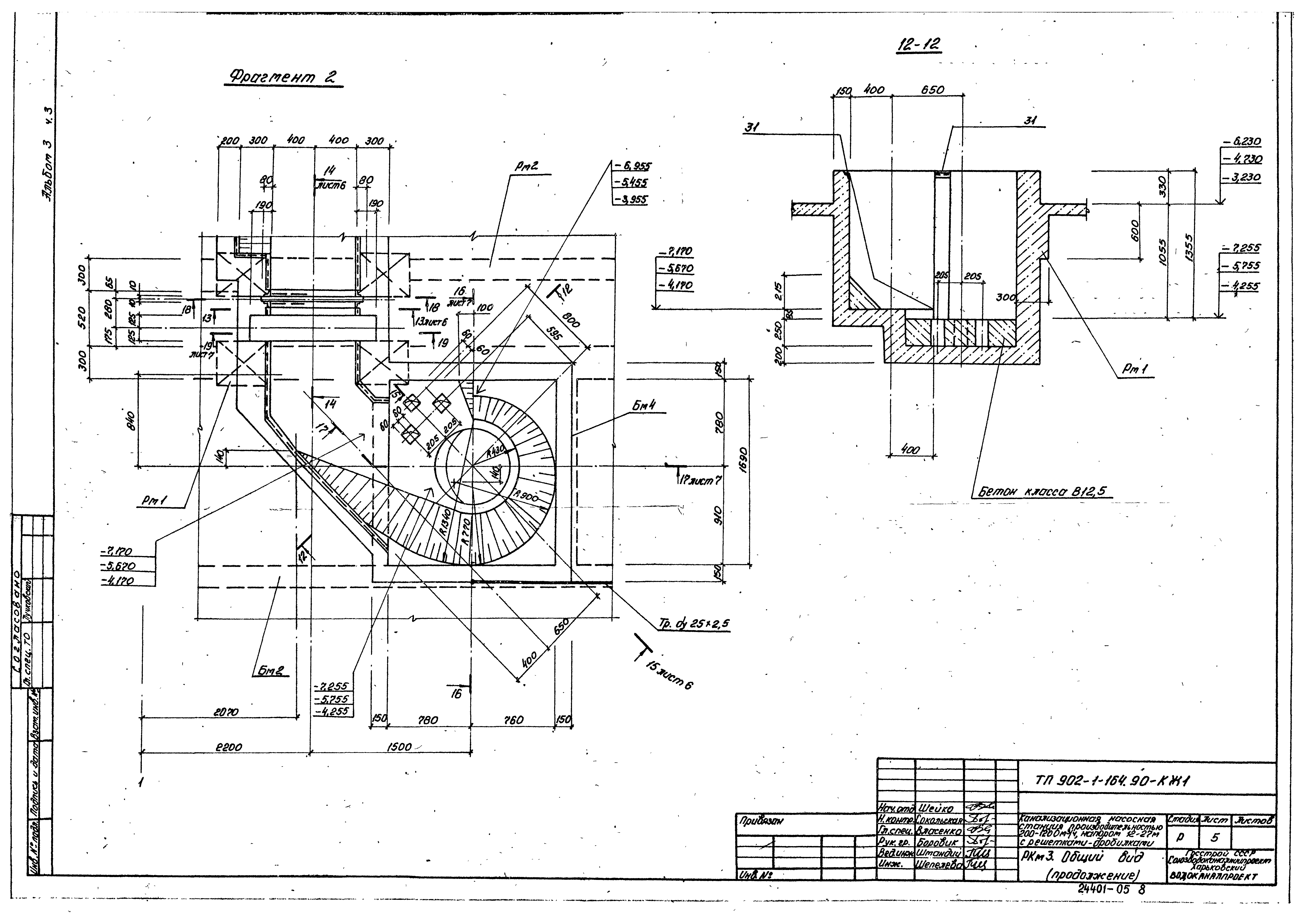

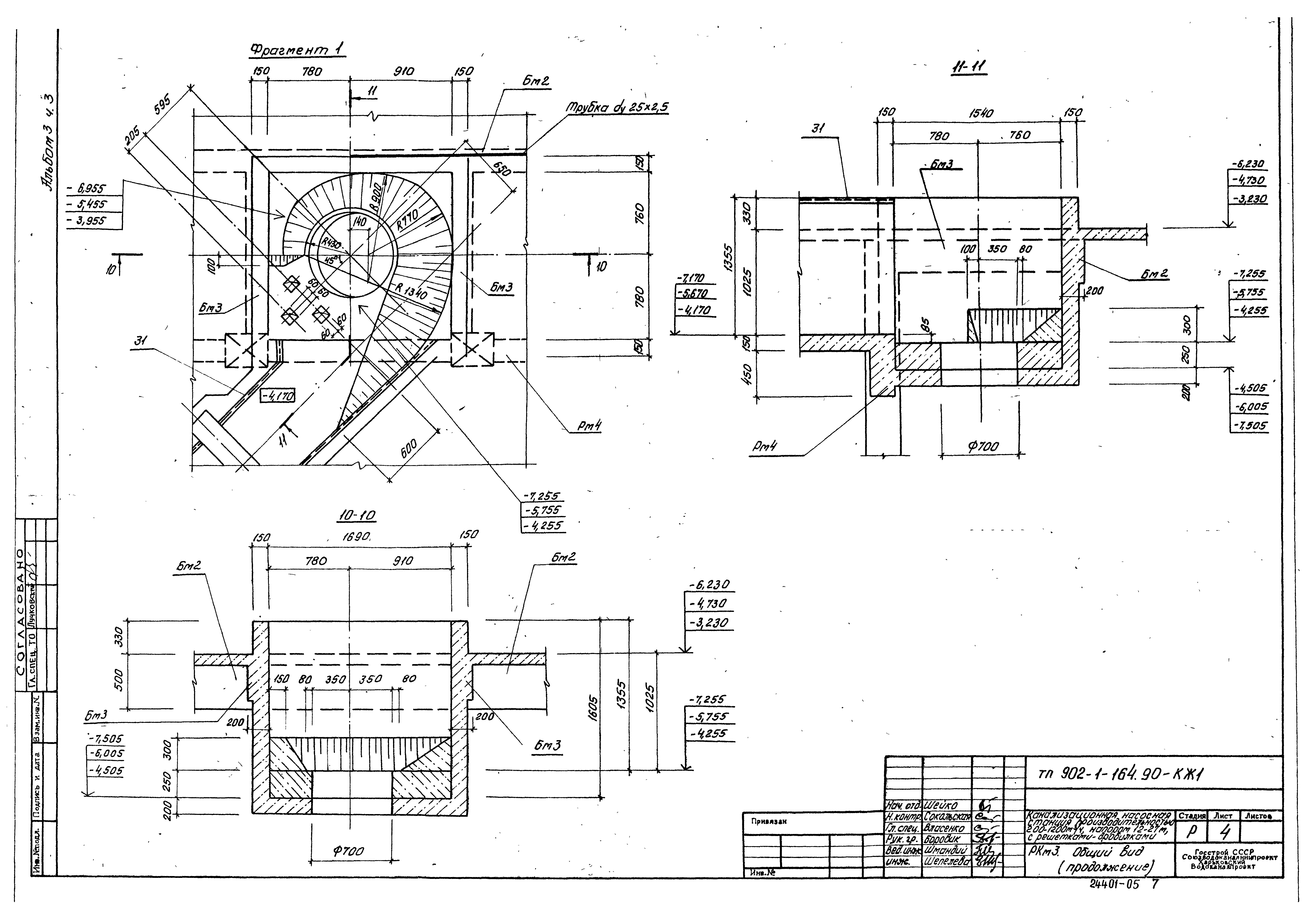

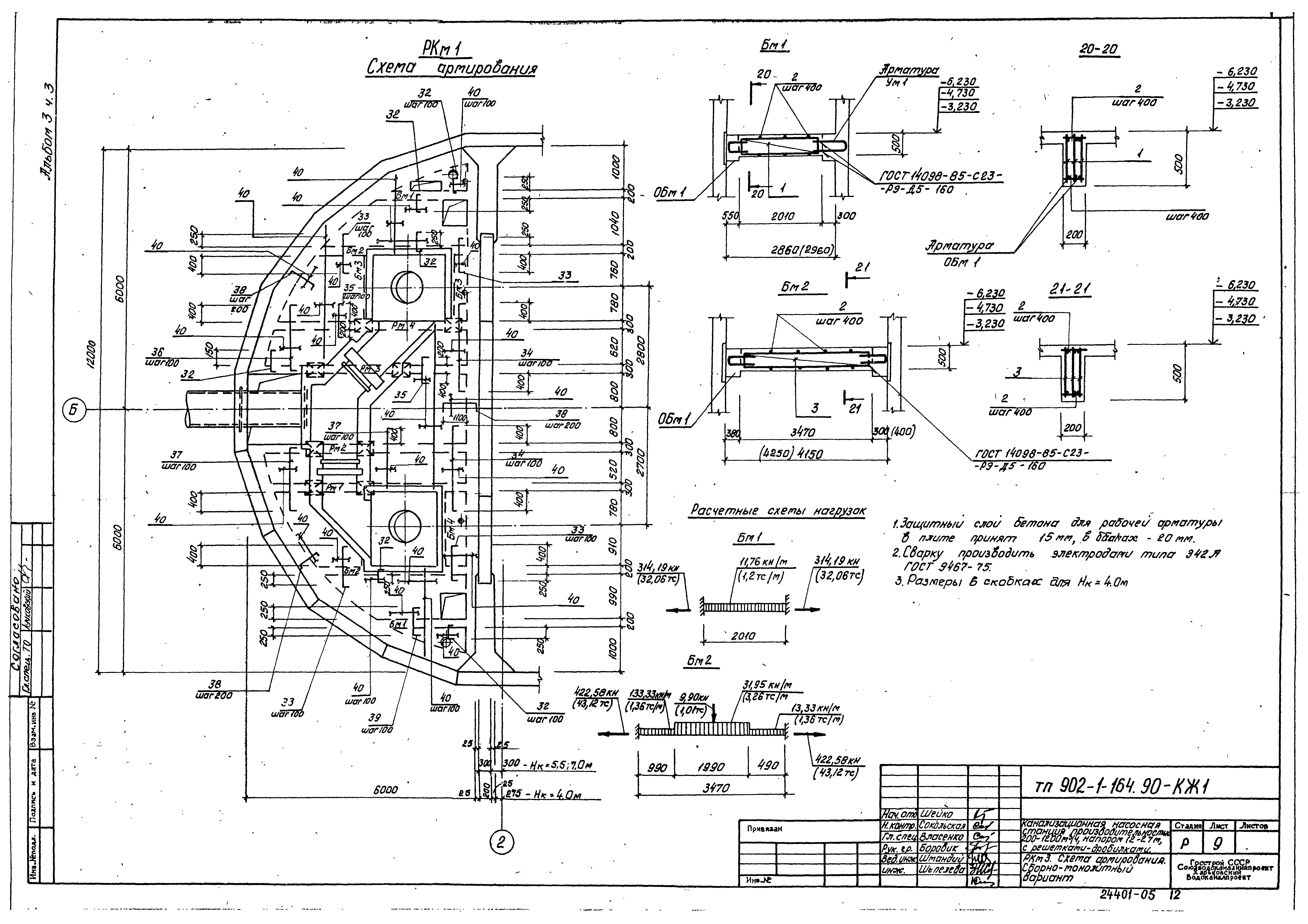

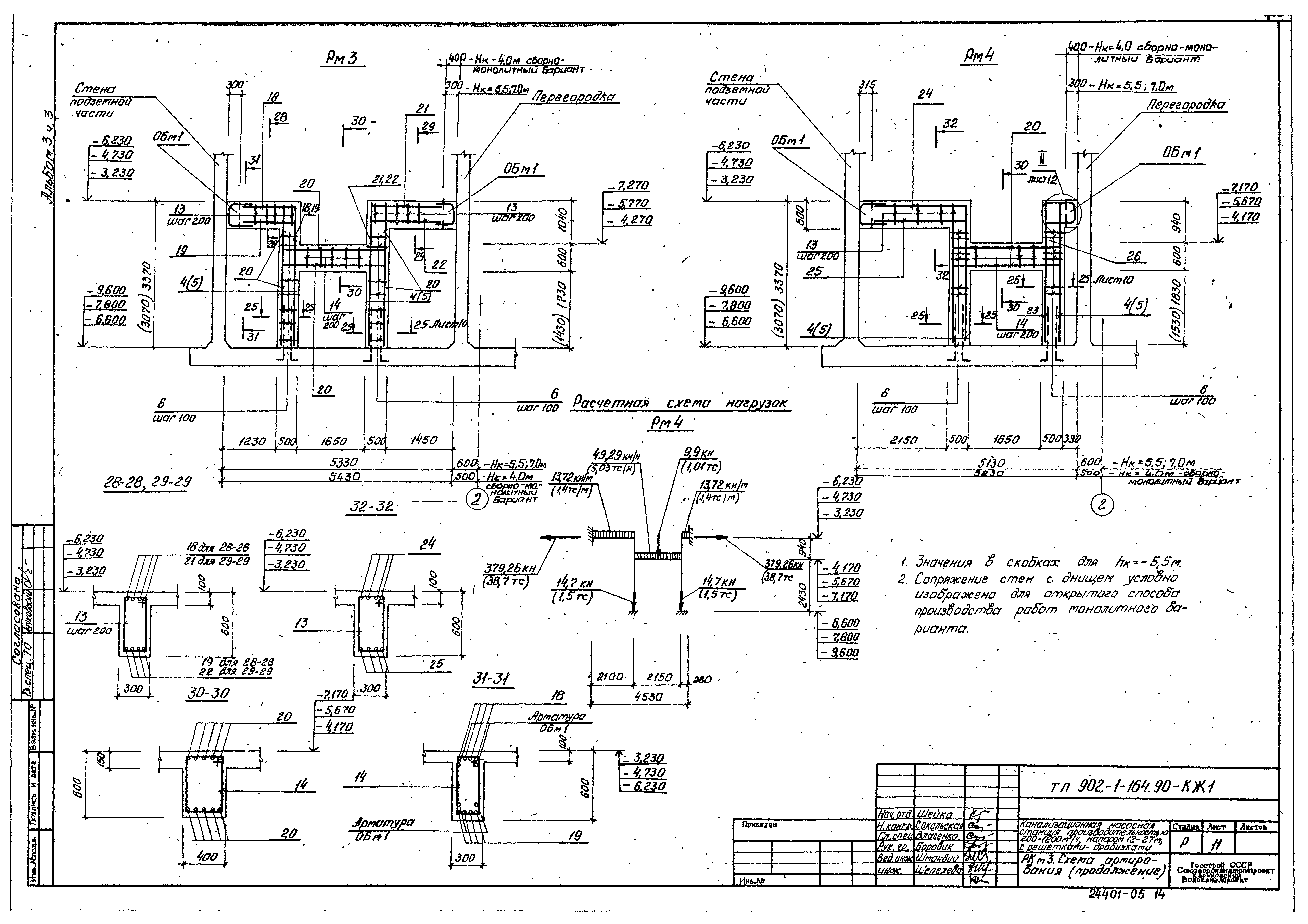

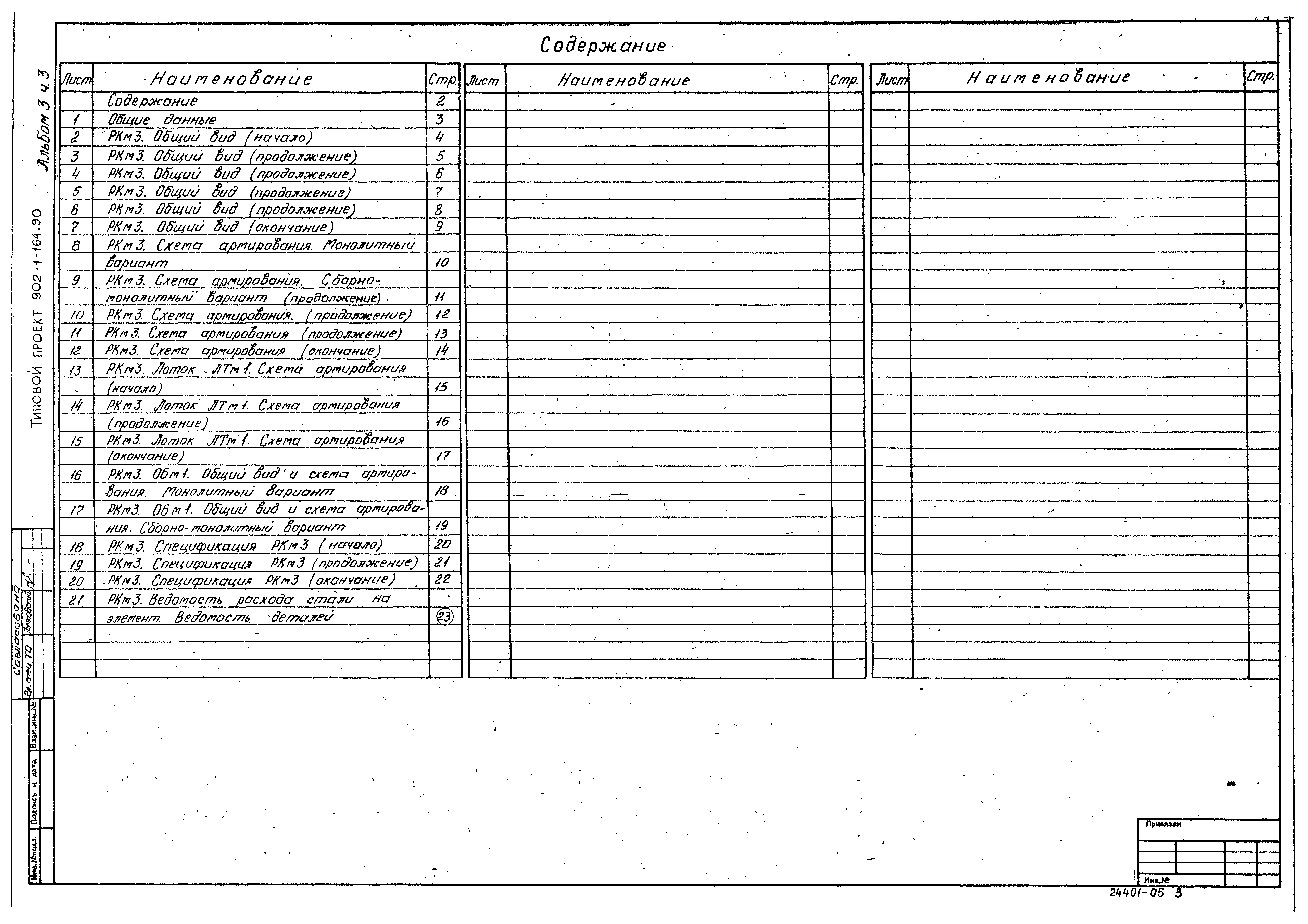

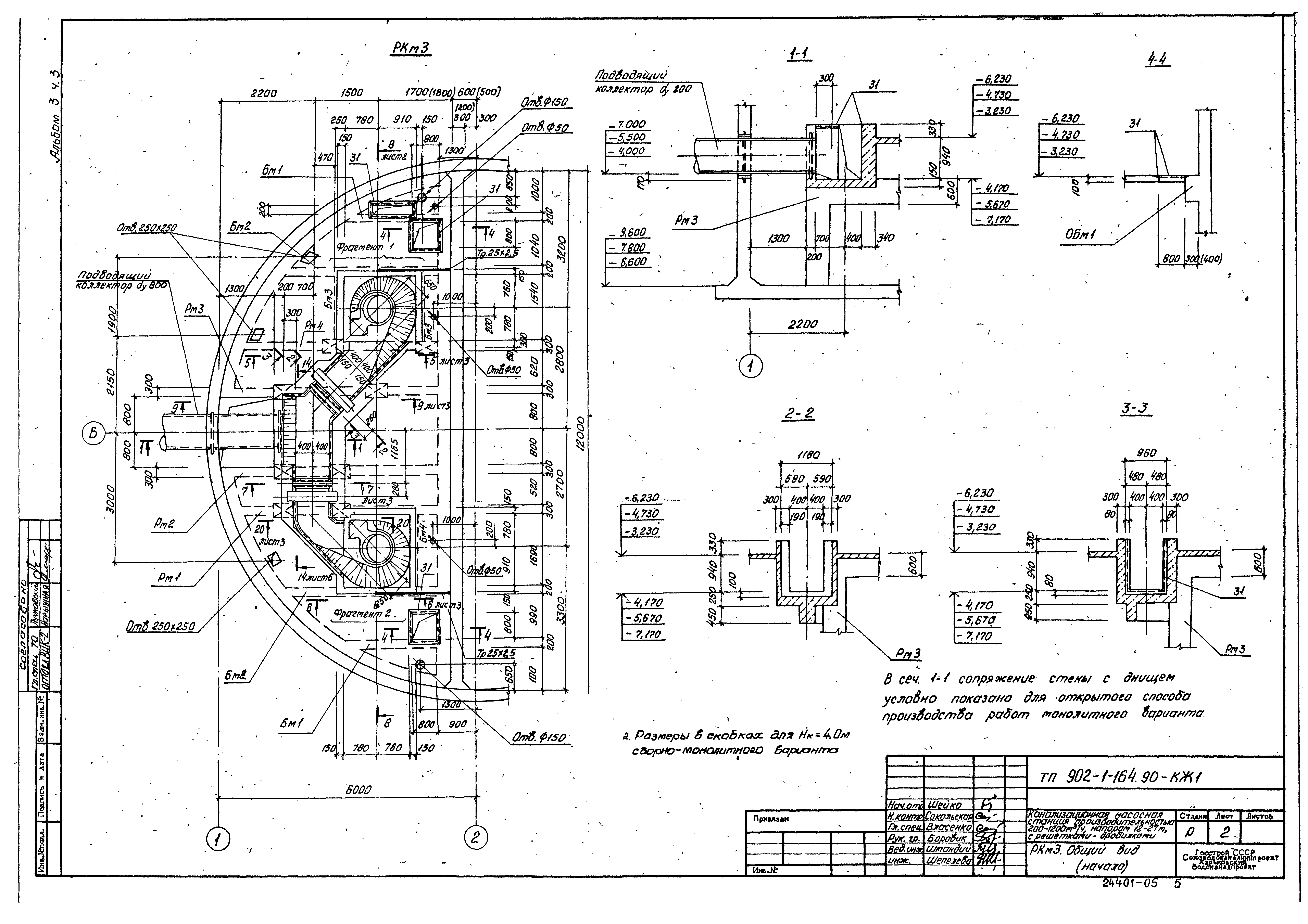

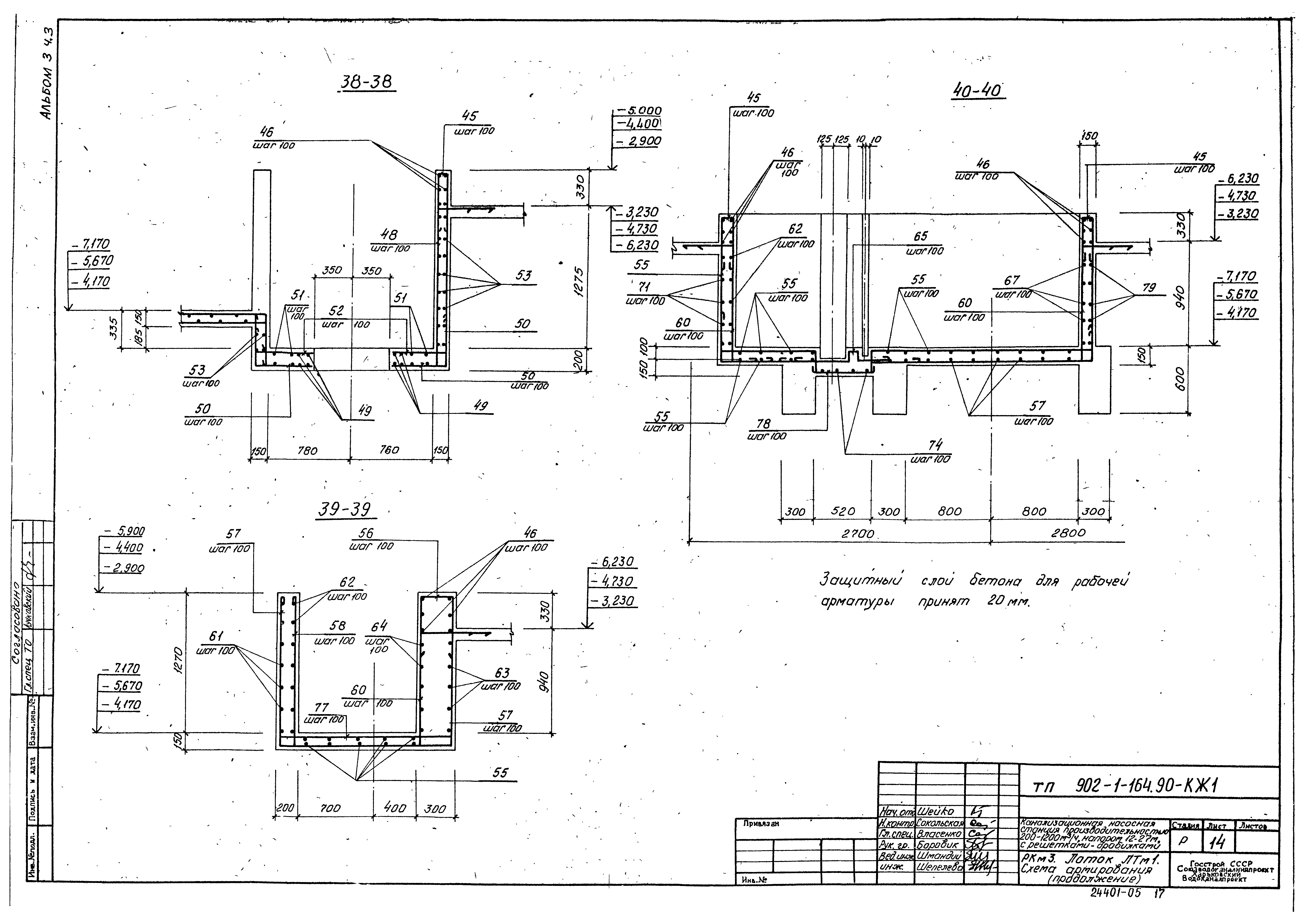

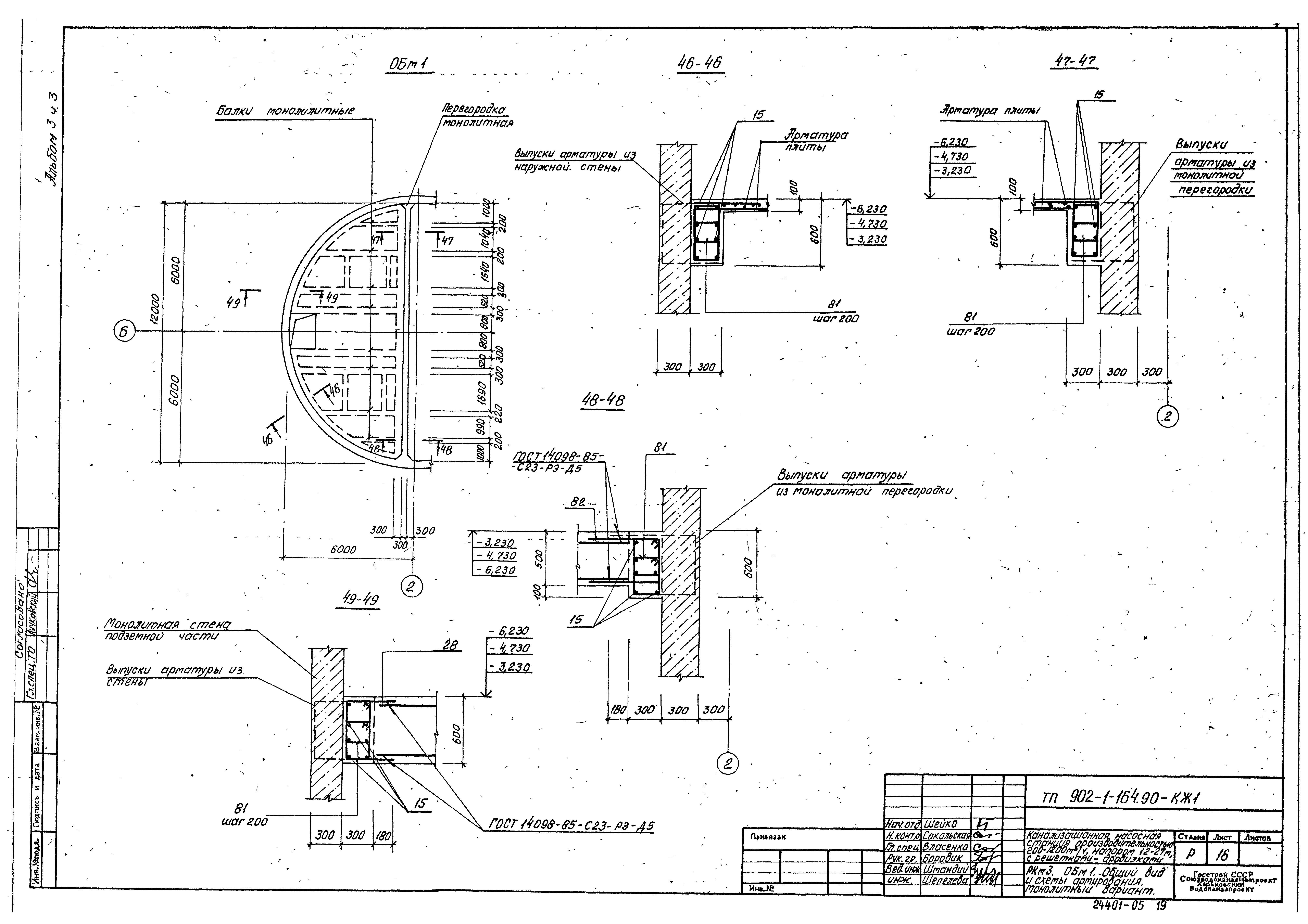

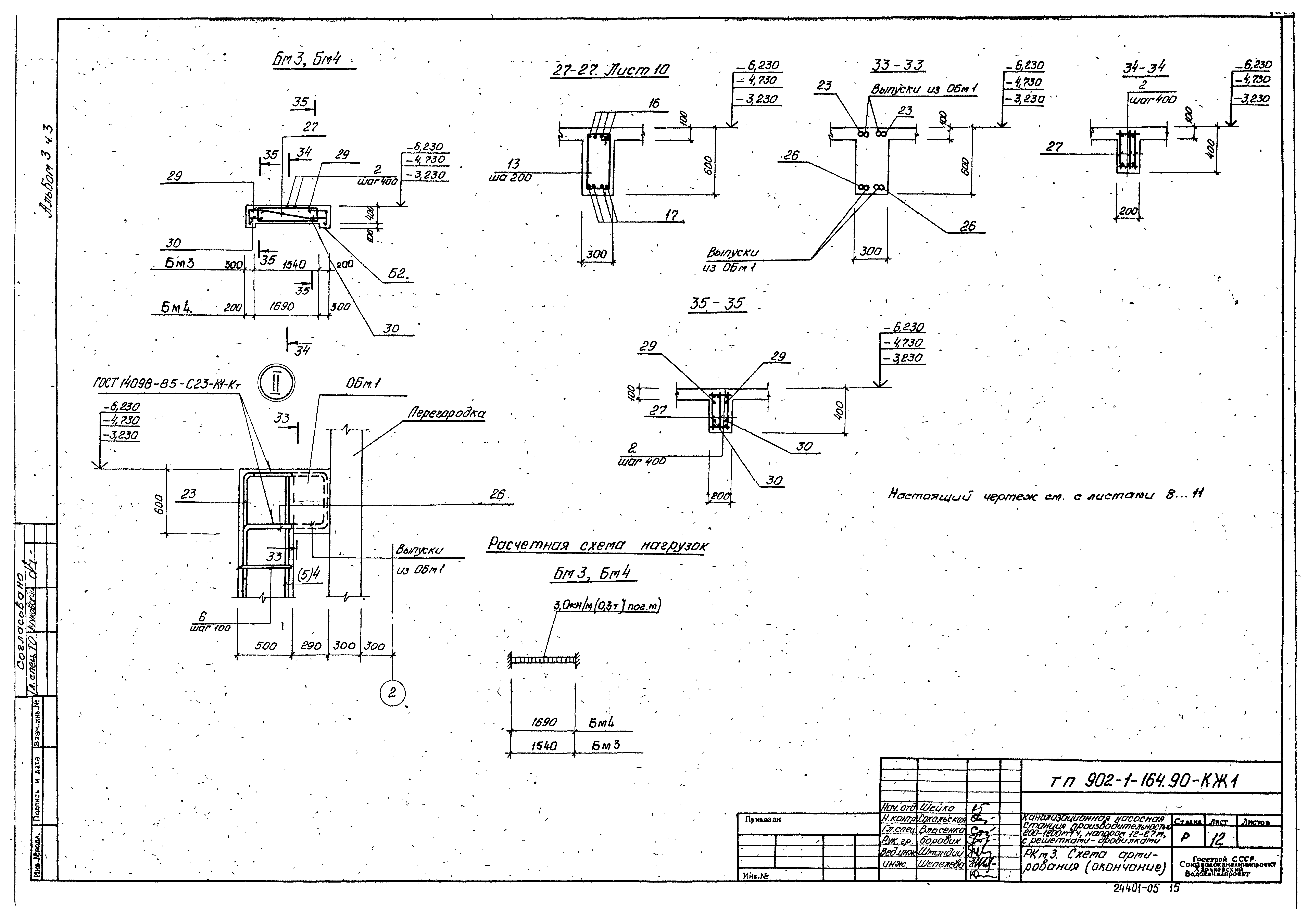

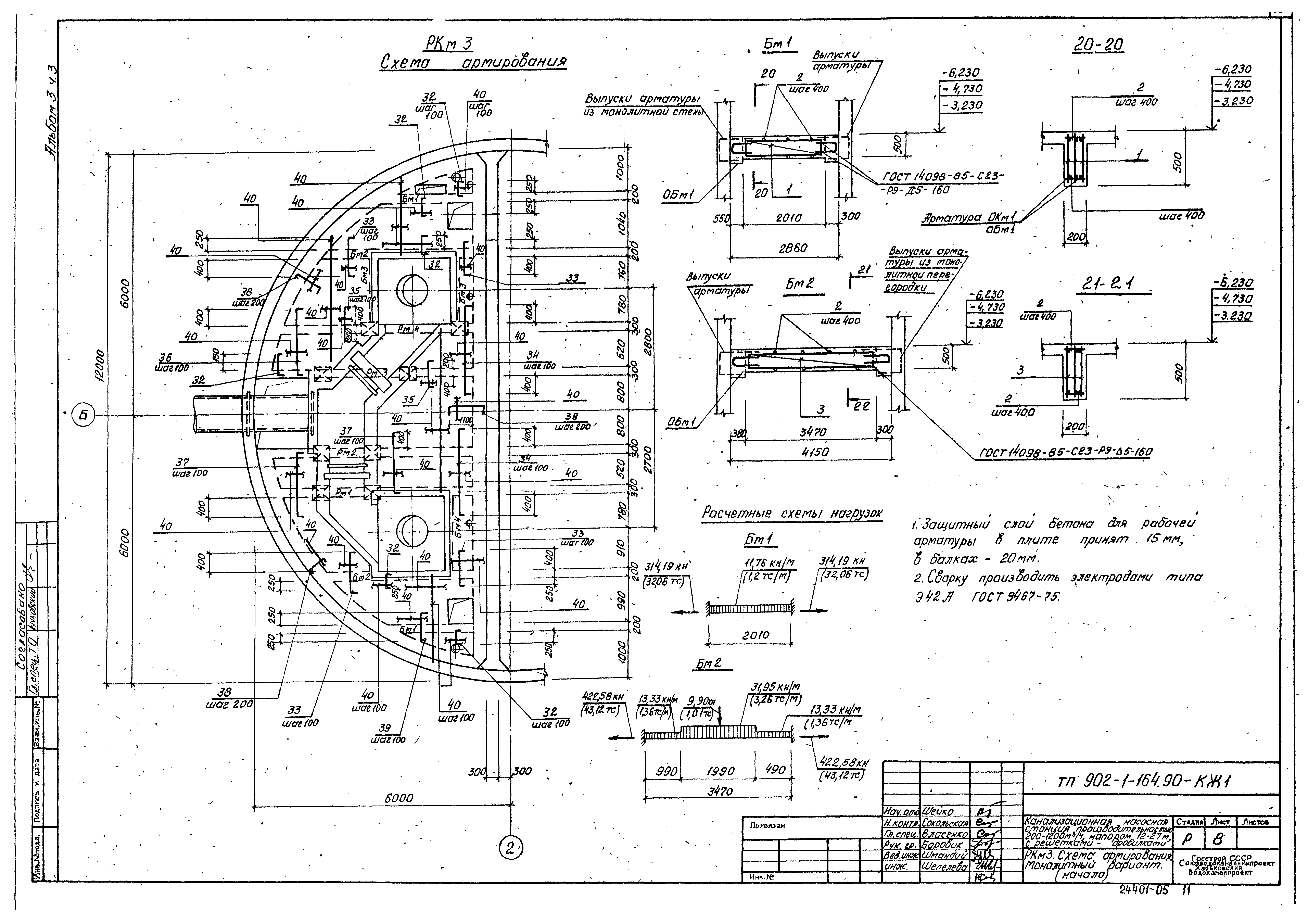

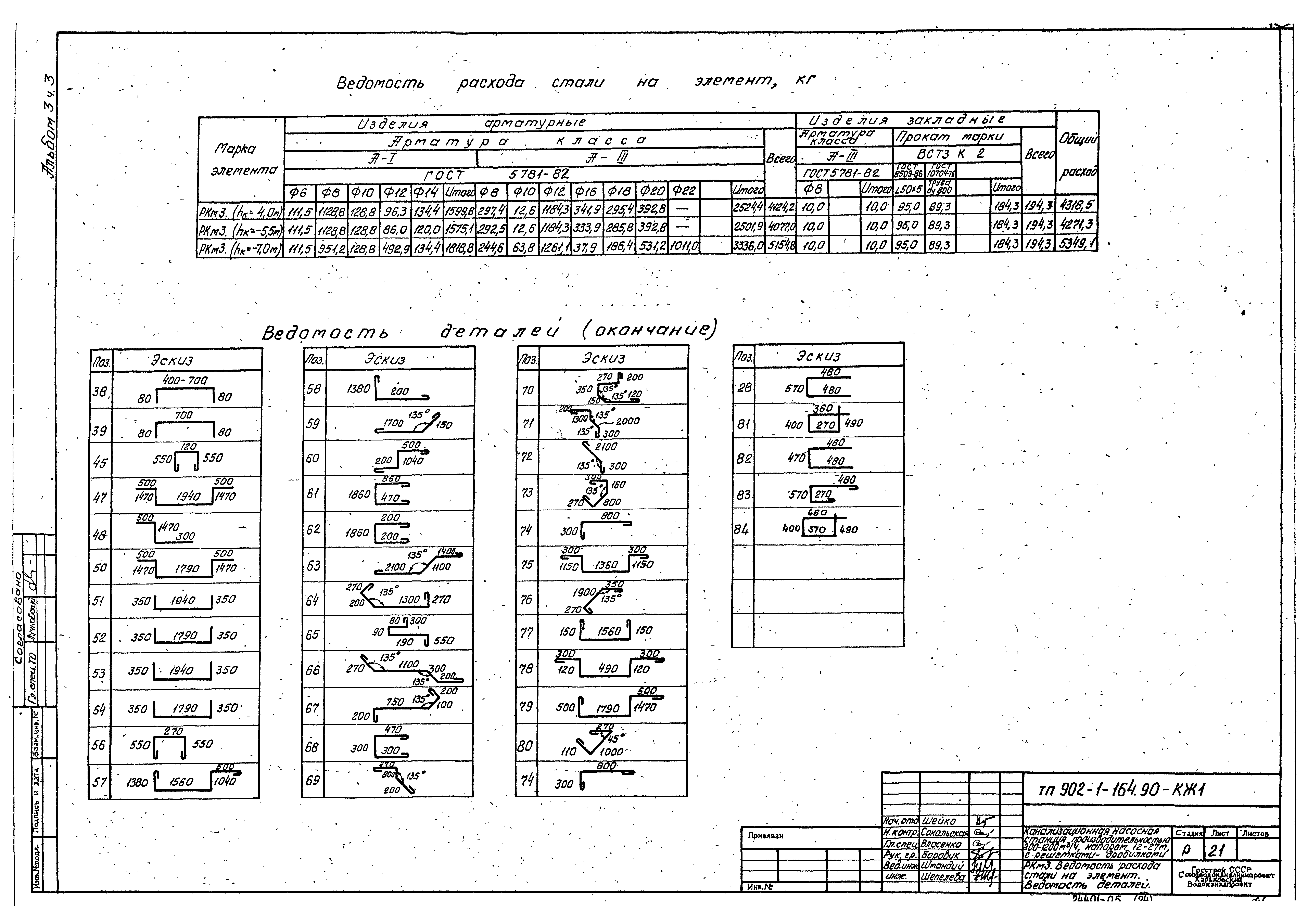

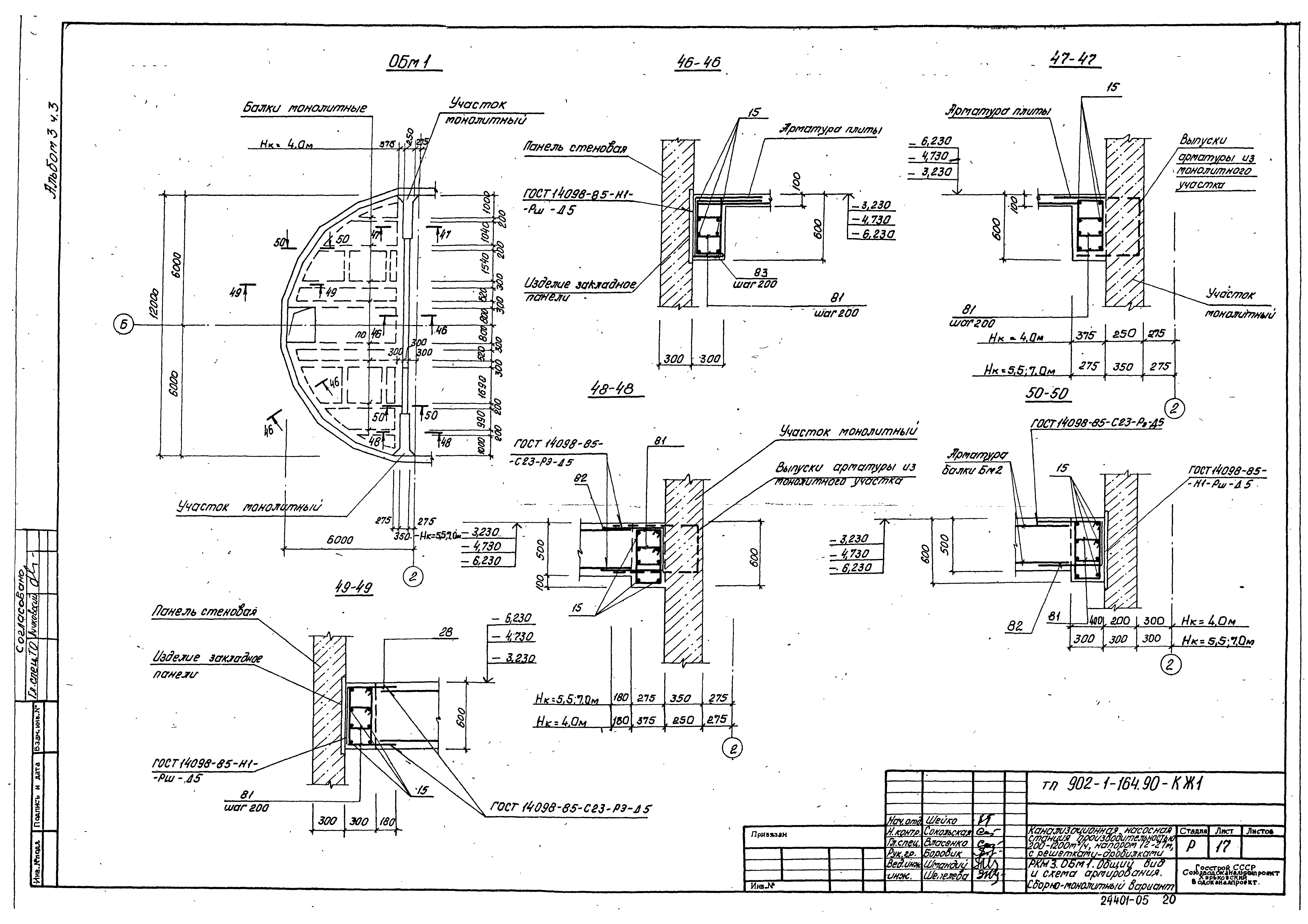

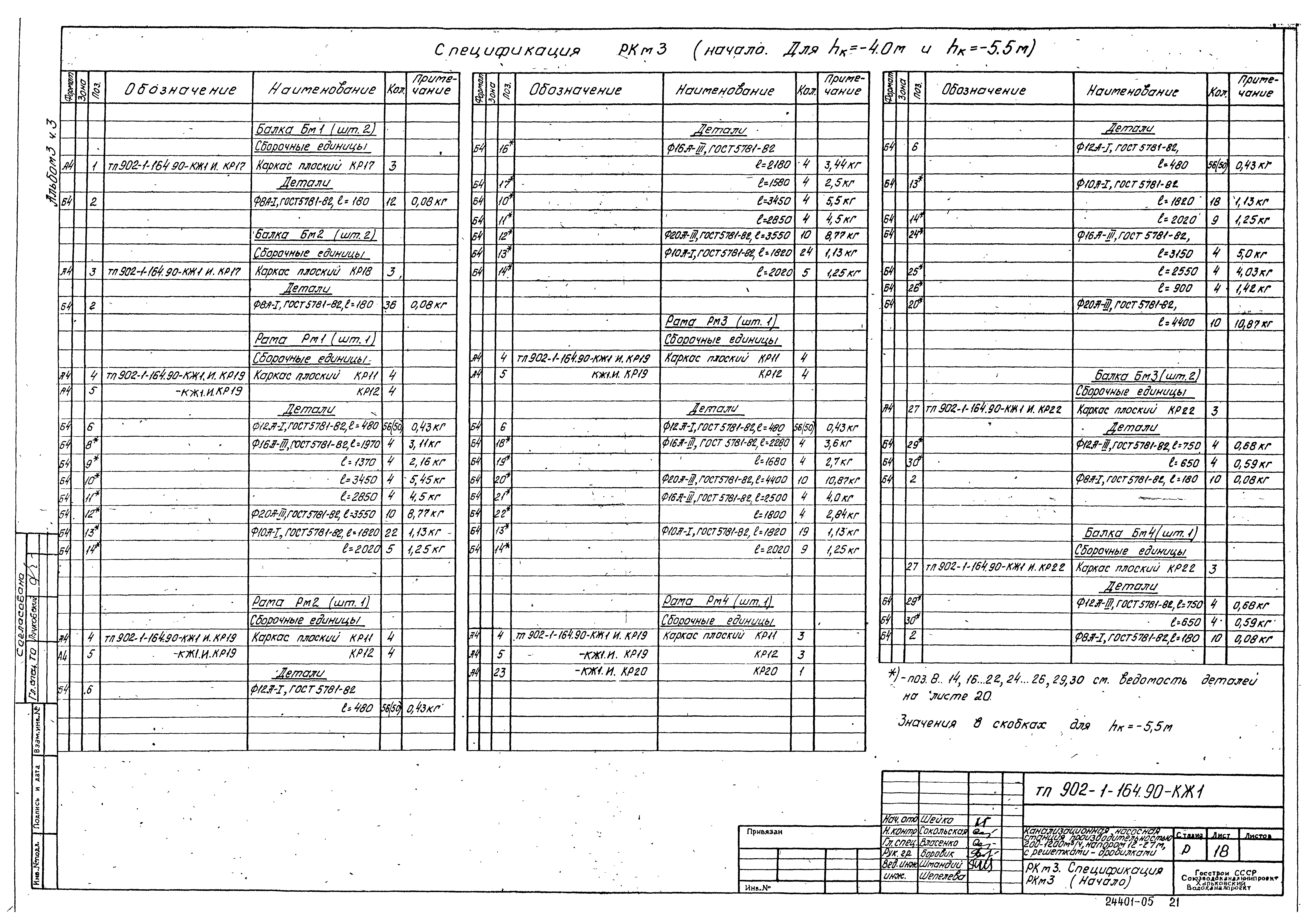

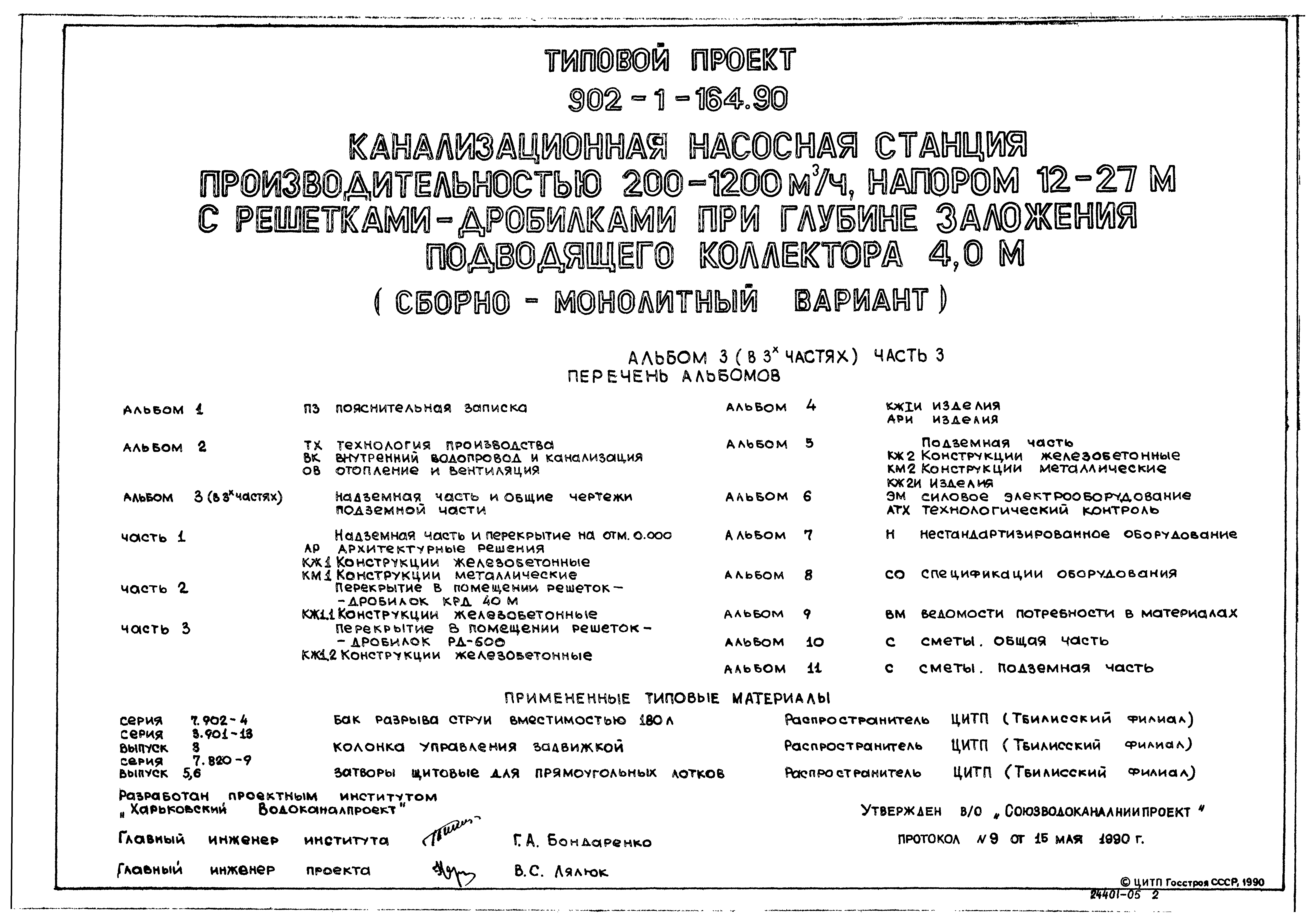

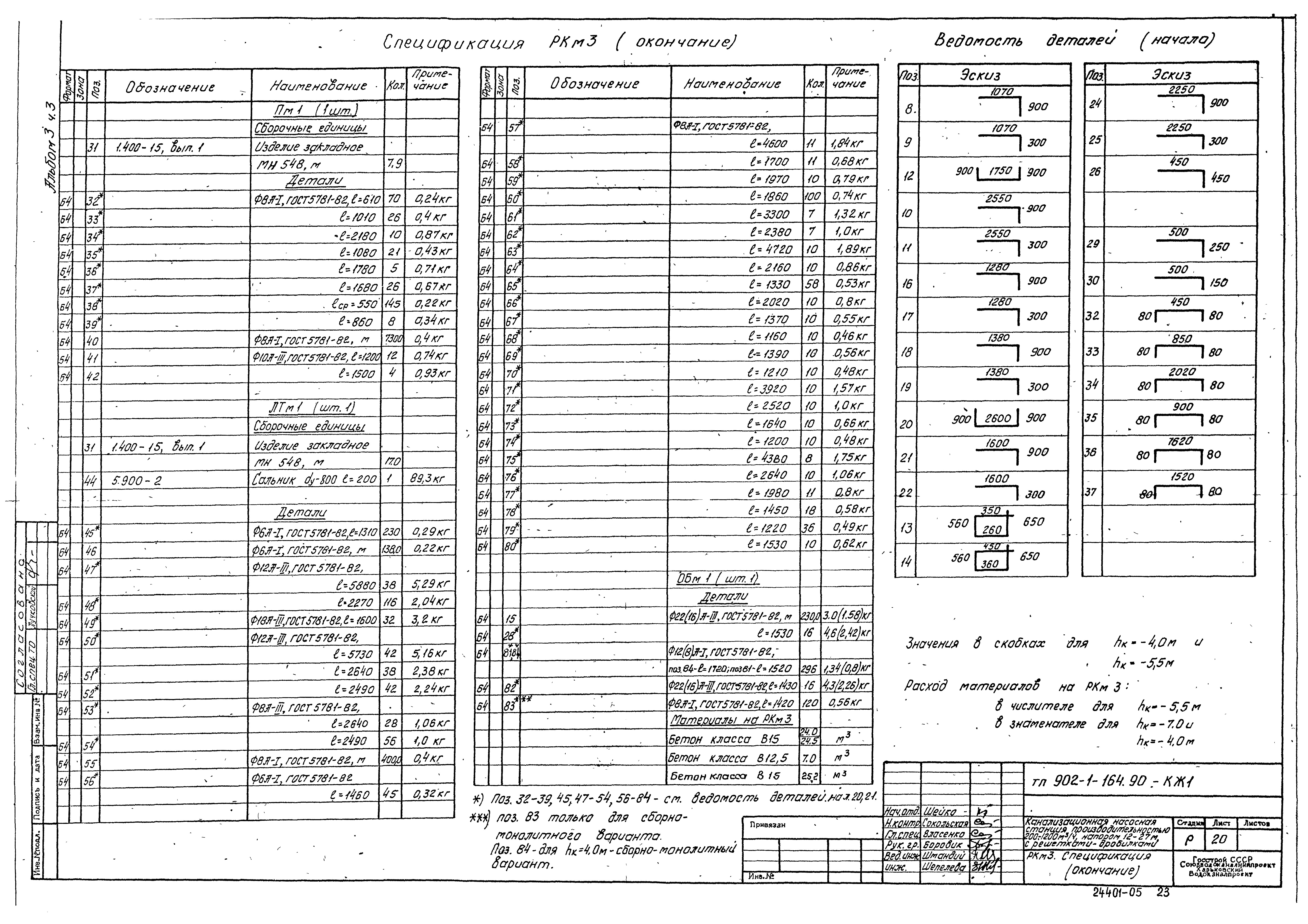

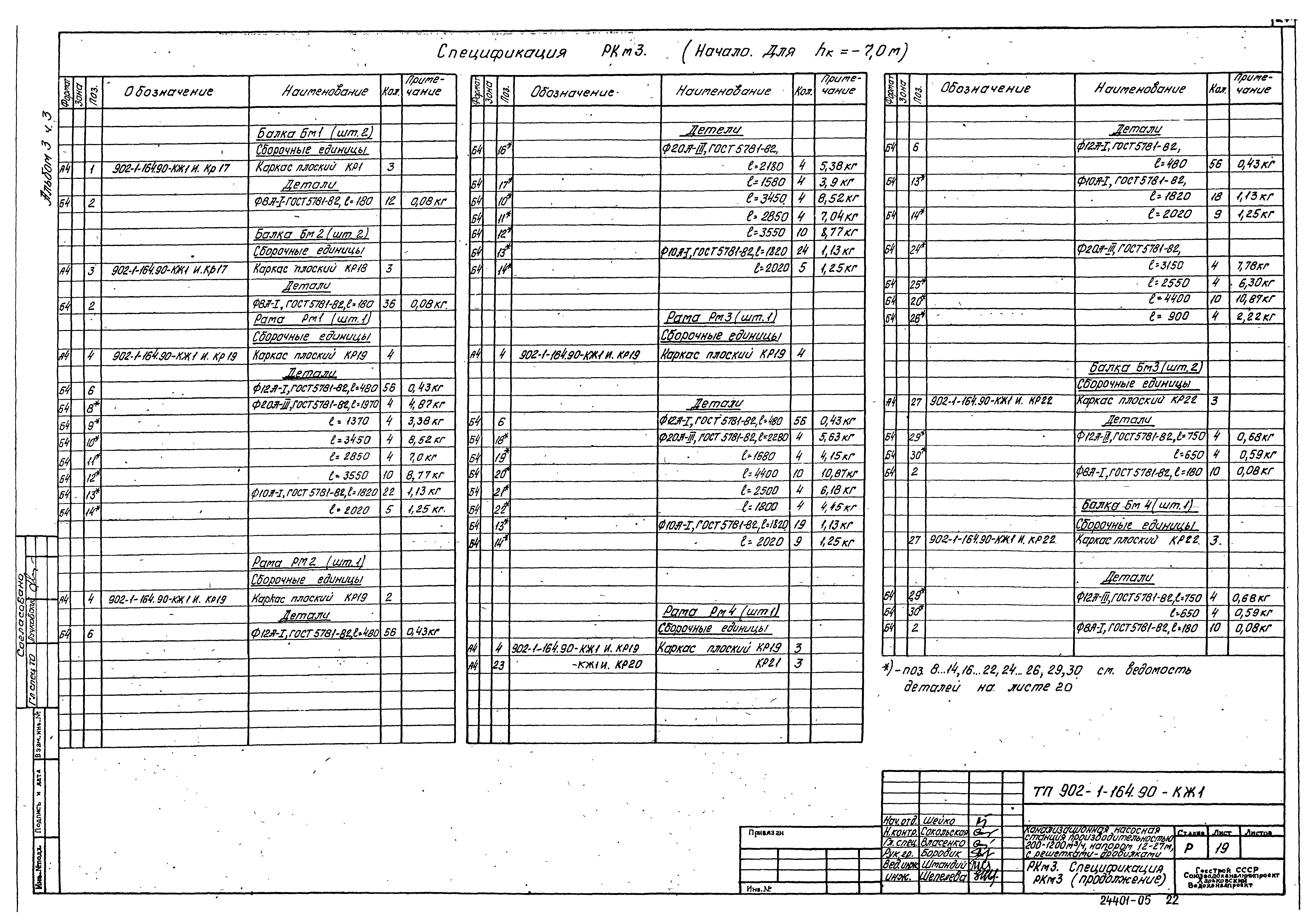

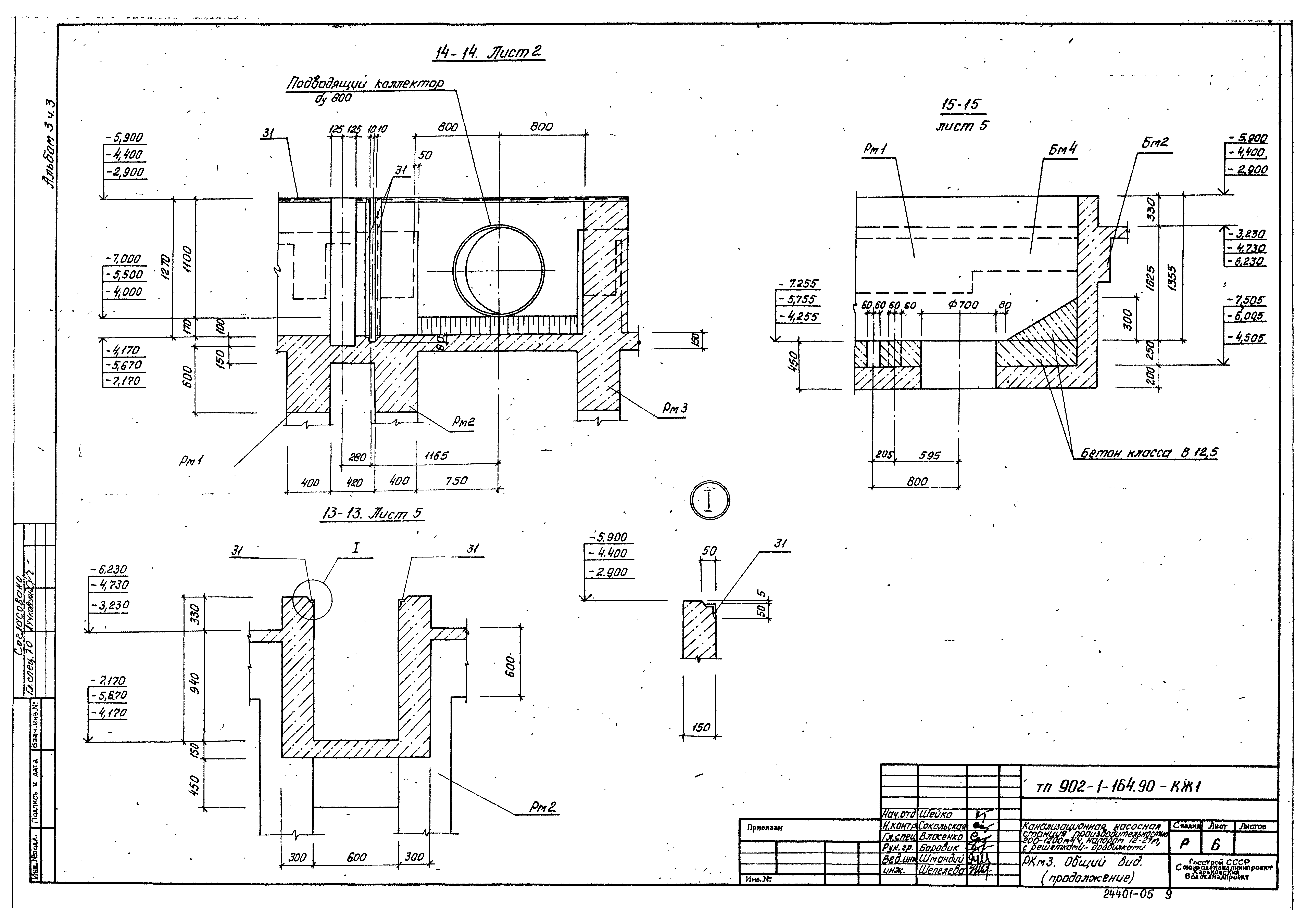

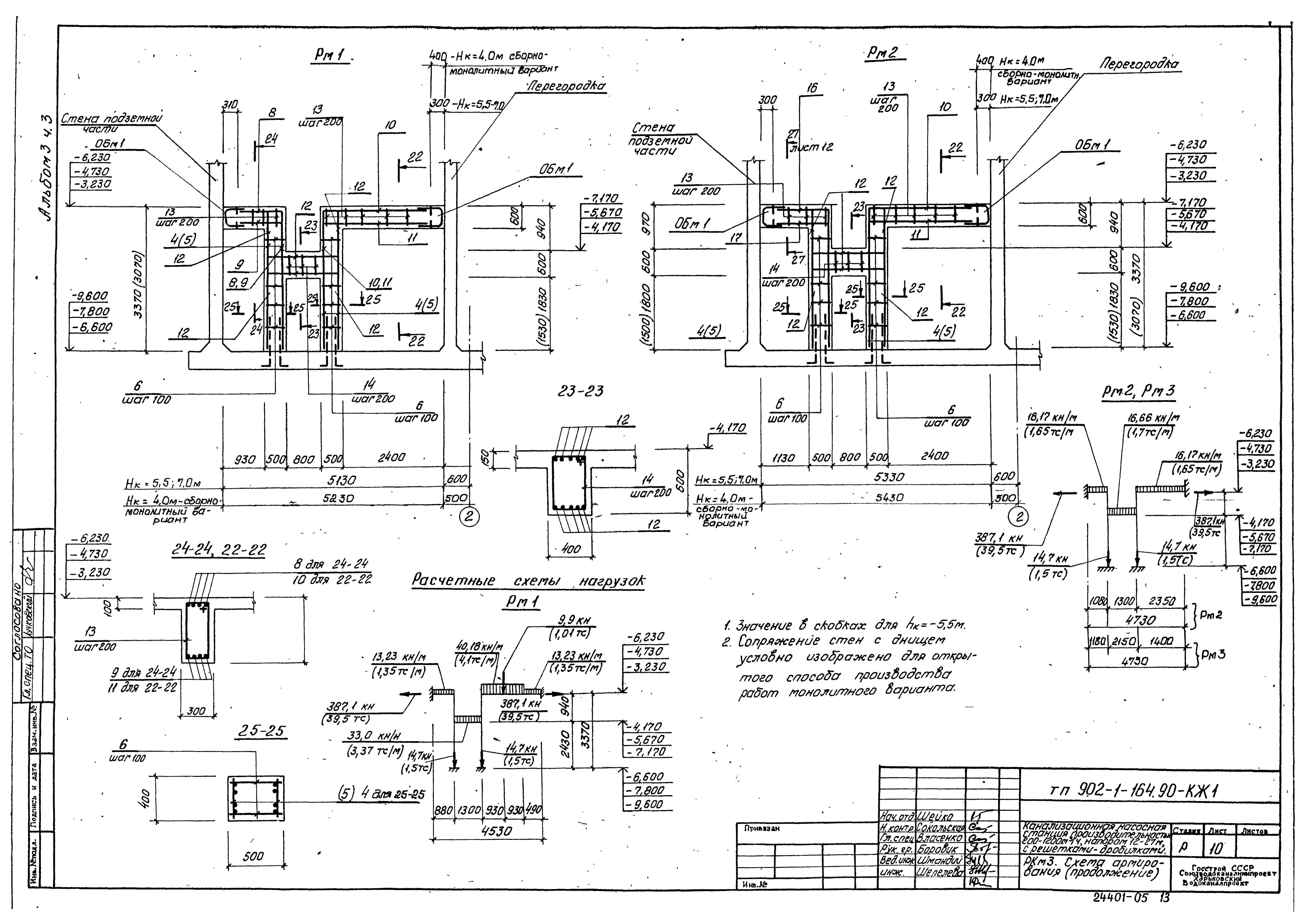

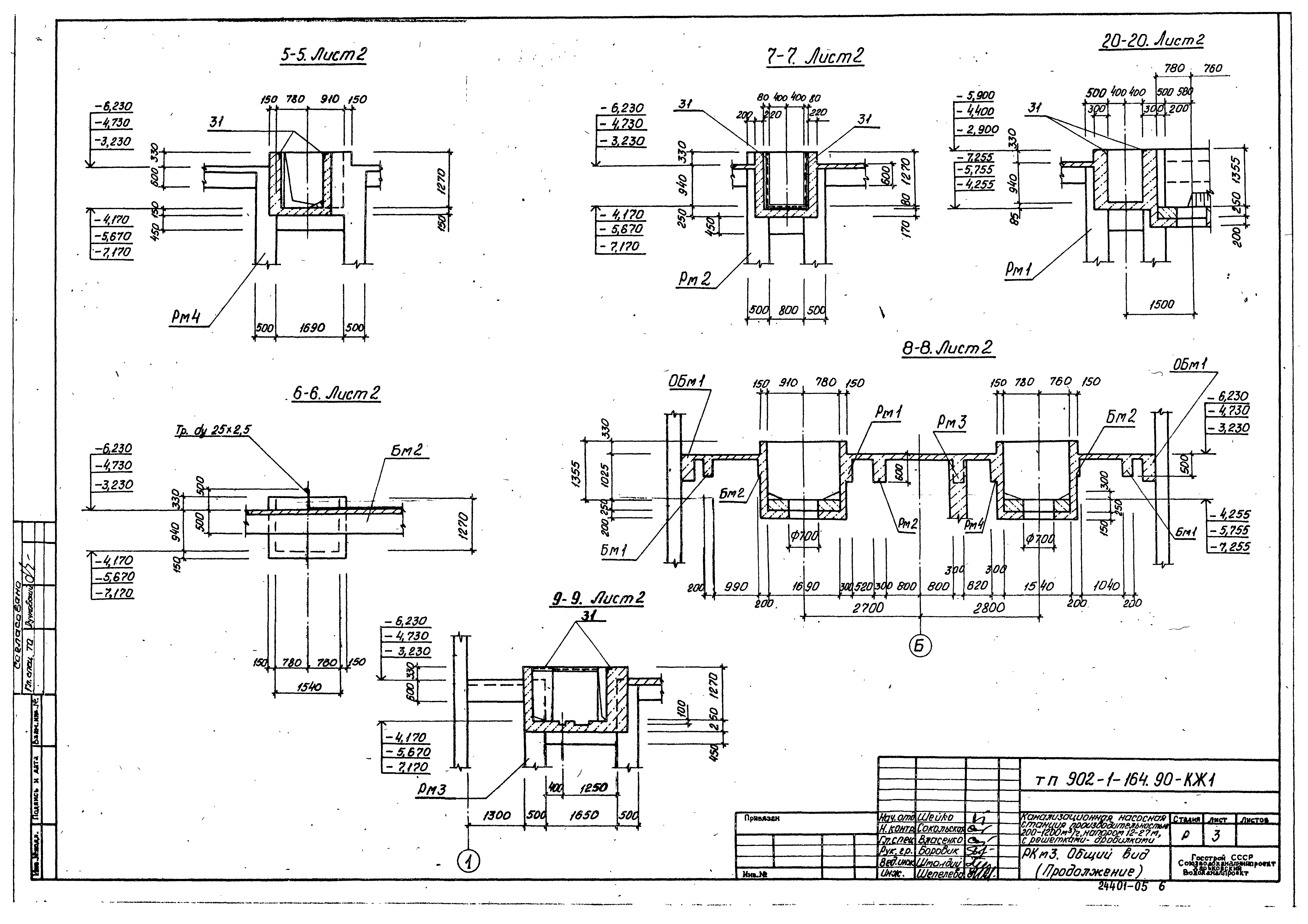

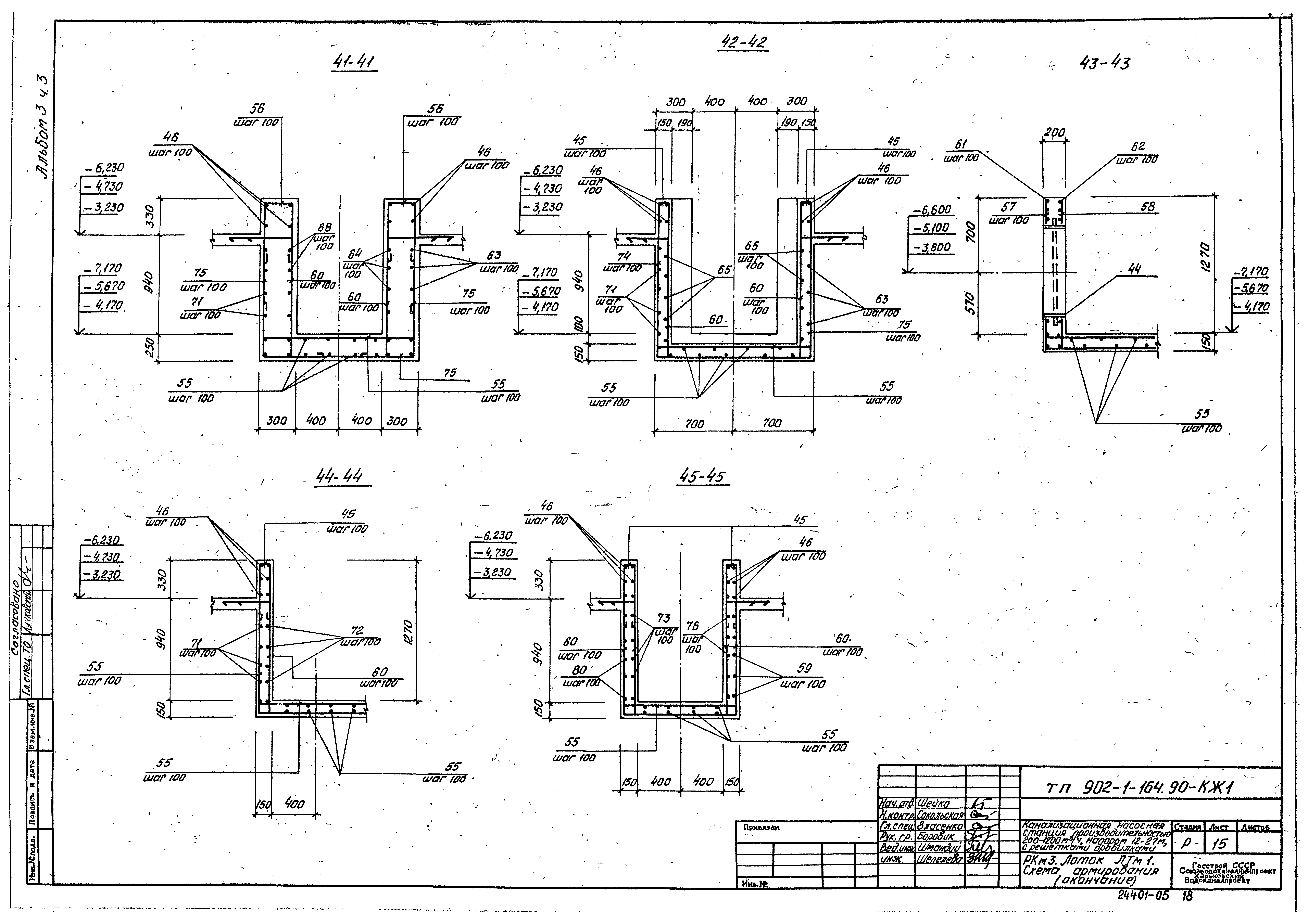

Оглавление:	Содержание Общие данные РКм3. Общий вид РКм3. Схема армирования. Монолитный вариант РКм3. Схема армирования. Сборно-монолитный вариант РКм3. Лоток ЛТм1. Схема армирования РКм3. ОБм1. Общий вид и схема армирования. Монолитный вариант РКм3. ОБм1. Общий вид и схема армирования. Сборно-монолитный вариант РКм3. Спецификация РКм3 РКм3. Ведомость расхода стали на элемент. Ведомость деталей
Разработан:	Харьковский Водоканалпроект
Утверждён:	15.05.1990 СоюзводоканалНИИпроект (SoyuzvodokanalNIIproject 9)

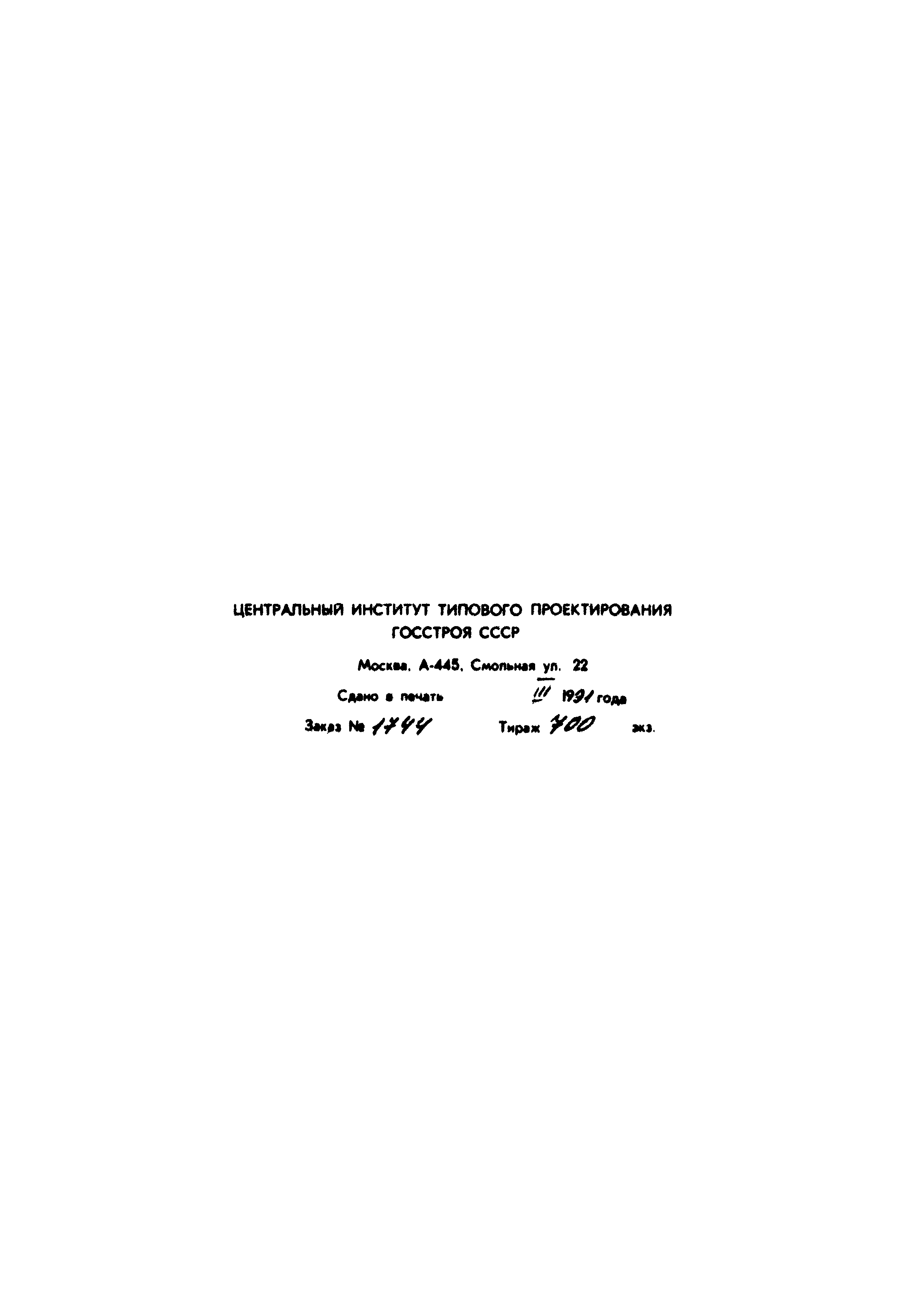

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1990 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Станции насосные Станции насосные для перекачки бытовых сточных вод
Заменяет собой:	Типовой проект 902-1-71.83 «Канализационная насосная станция производительностью 200 - 1200 куб. м/ч, напором 12 - 27 м с решетками-дробилками при глубине заложения подводящего коллектора 4,0 м (сборно-монолитный вариант)»
