Скачать ГОСТ Р 54790-2011 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки

Дата актуализации: 10.08.2017

ГОСТ Р 54790-2011

Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки

Обозначение:	ГОСТ Р 54790-2011
Обозначение англ:	GOST R 54790-2011
Статус:	действует
Название рус.:	Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки
Название англ.:	Destructive tests on welds in metallic materials. Hot cracking tests for weldments. Arc welding processes. Part 3. Externally loaded tests
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2013

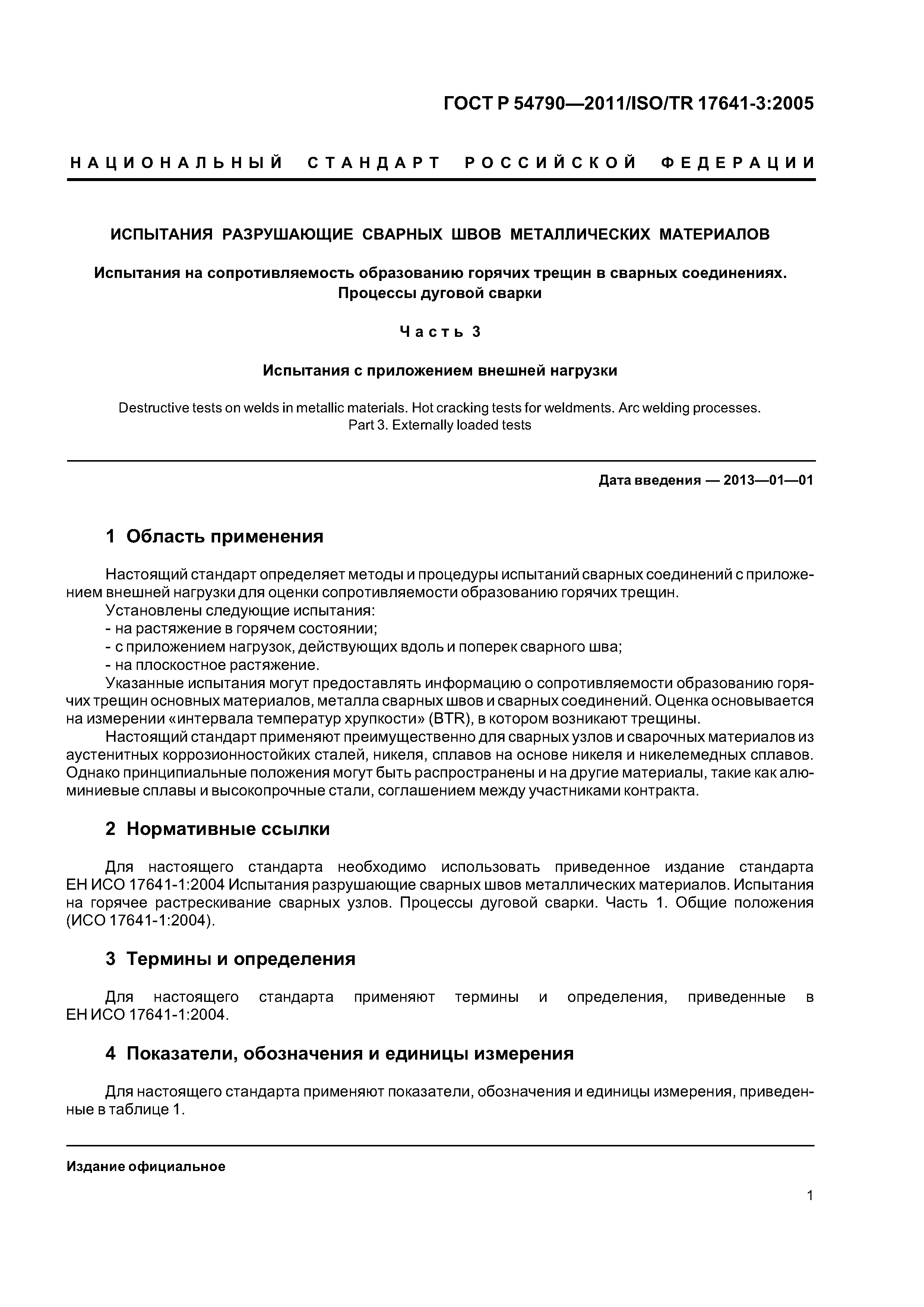

Область применения:	Стандарт определяет методы и процедуры испытаний сварных соединений с приложением внешней нагрузки для оценки сопротивляемости образованию горячих трещин. Установлены следующие испытания: - на растяжение в горячем состоянии; - с приложением нагрузок, действующих вдоль и поперек сварного шва; - на плоскостное растяжение. Указанные испытания могут предоставлять информацию о сопротивляемости образованию горячих трещин основных материалов, металла сварных швов и сварных соединений. Оценка основывается на измерении «интервала температур хрупкости» (BTR), в котором возникают трещины.

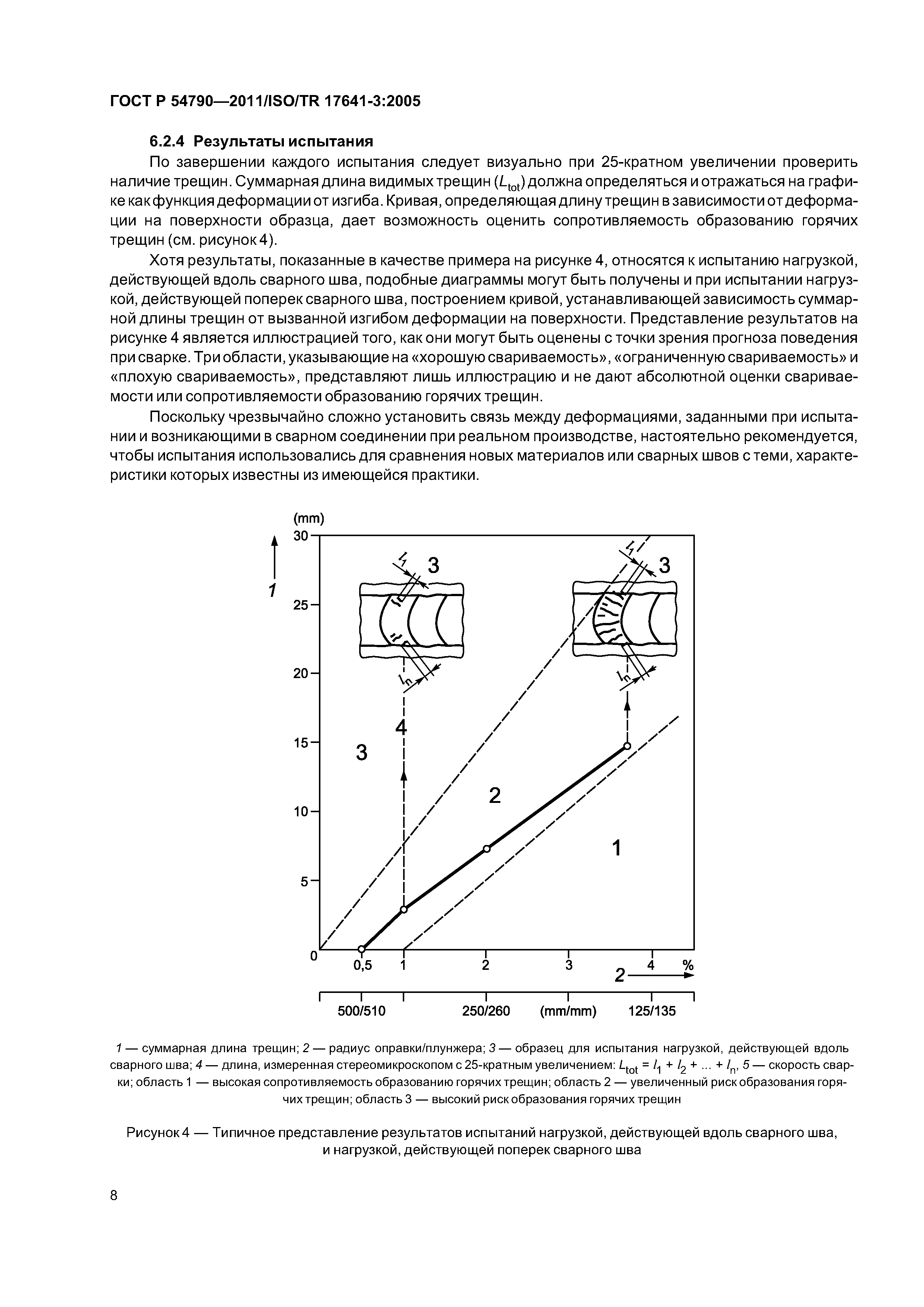

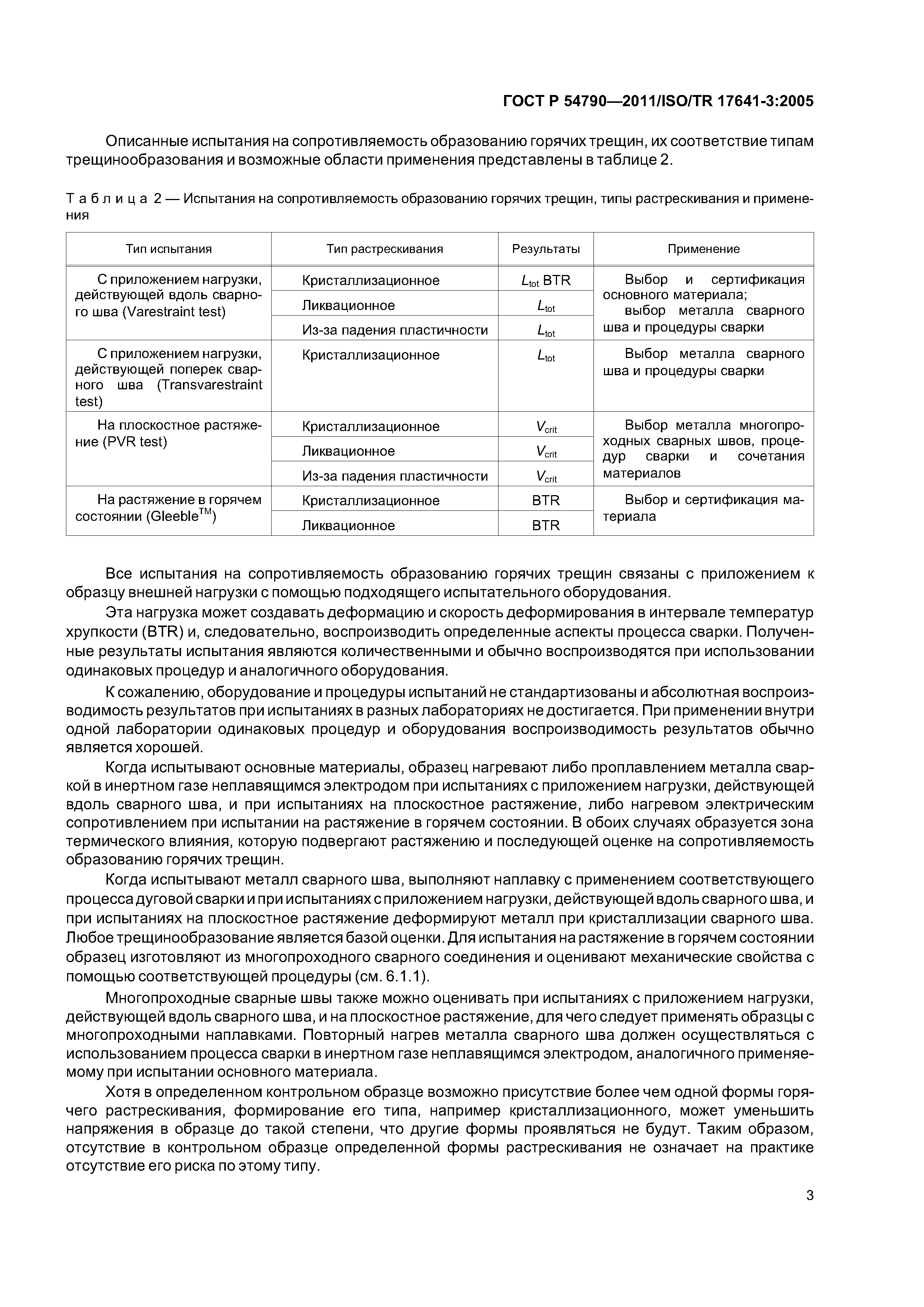

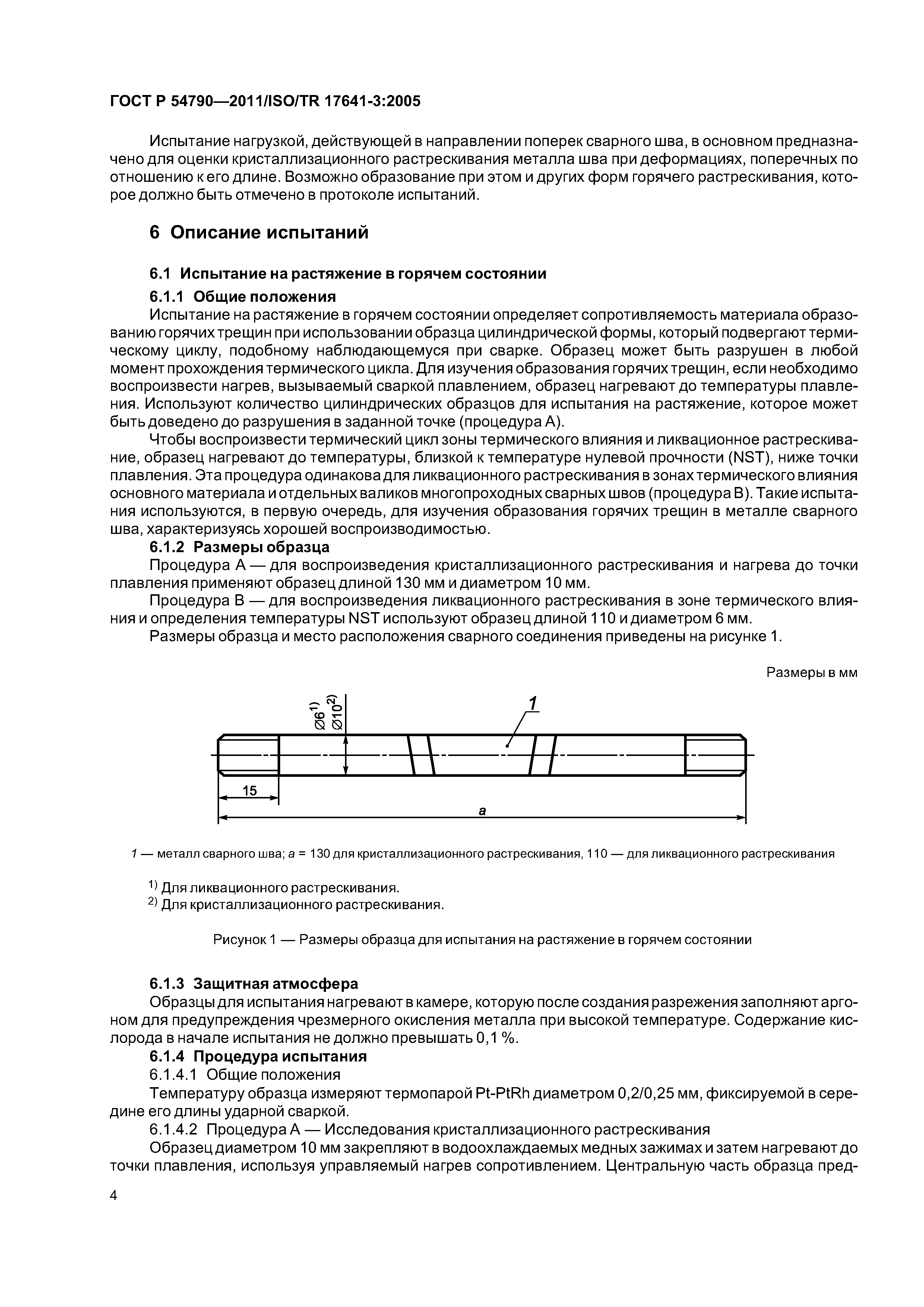

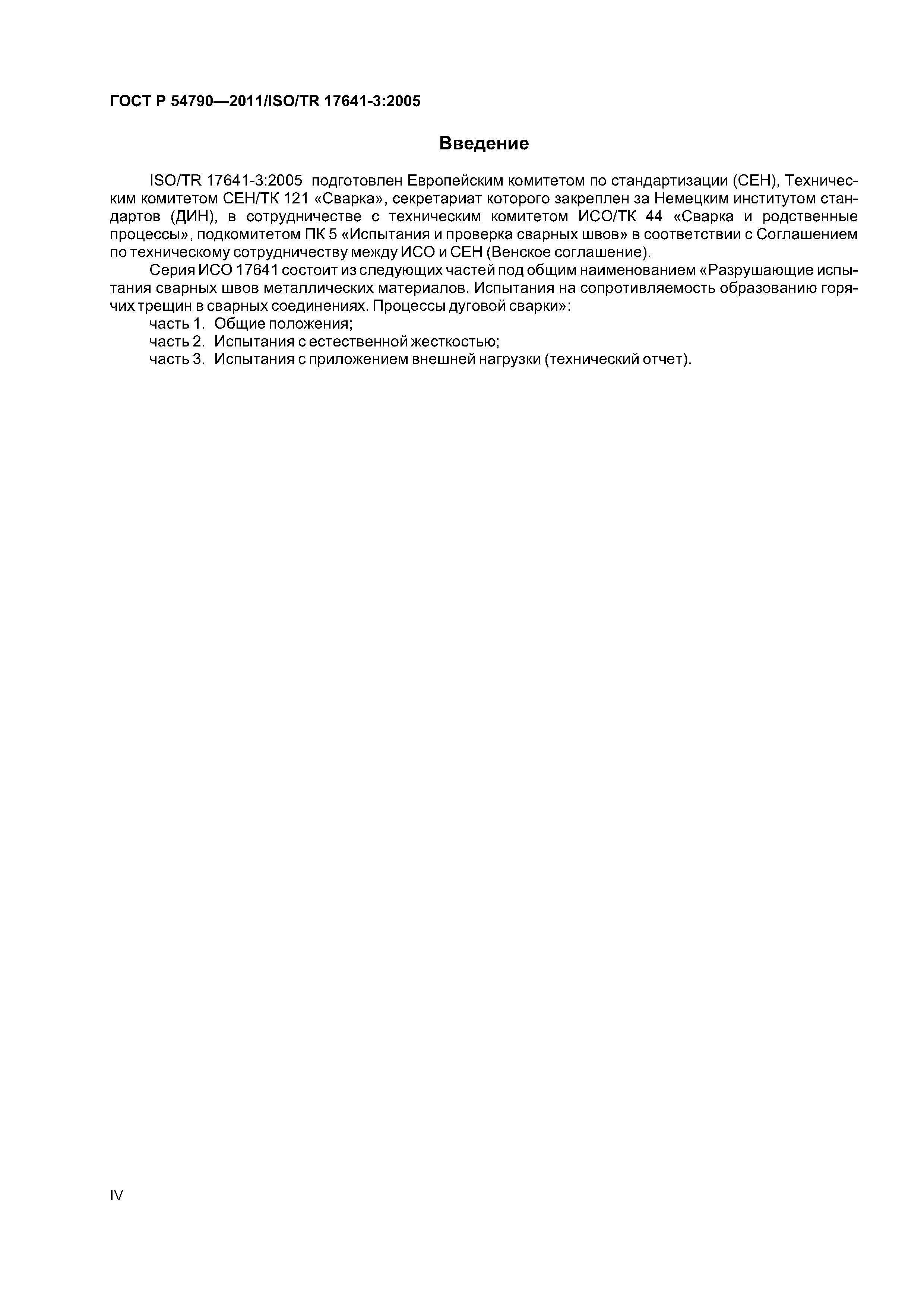

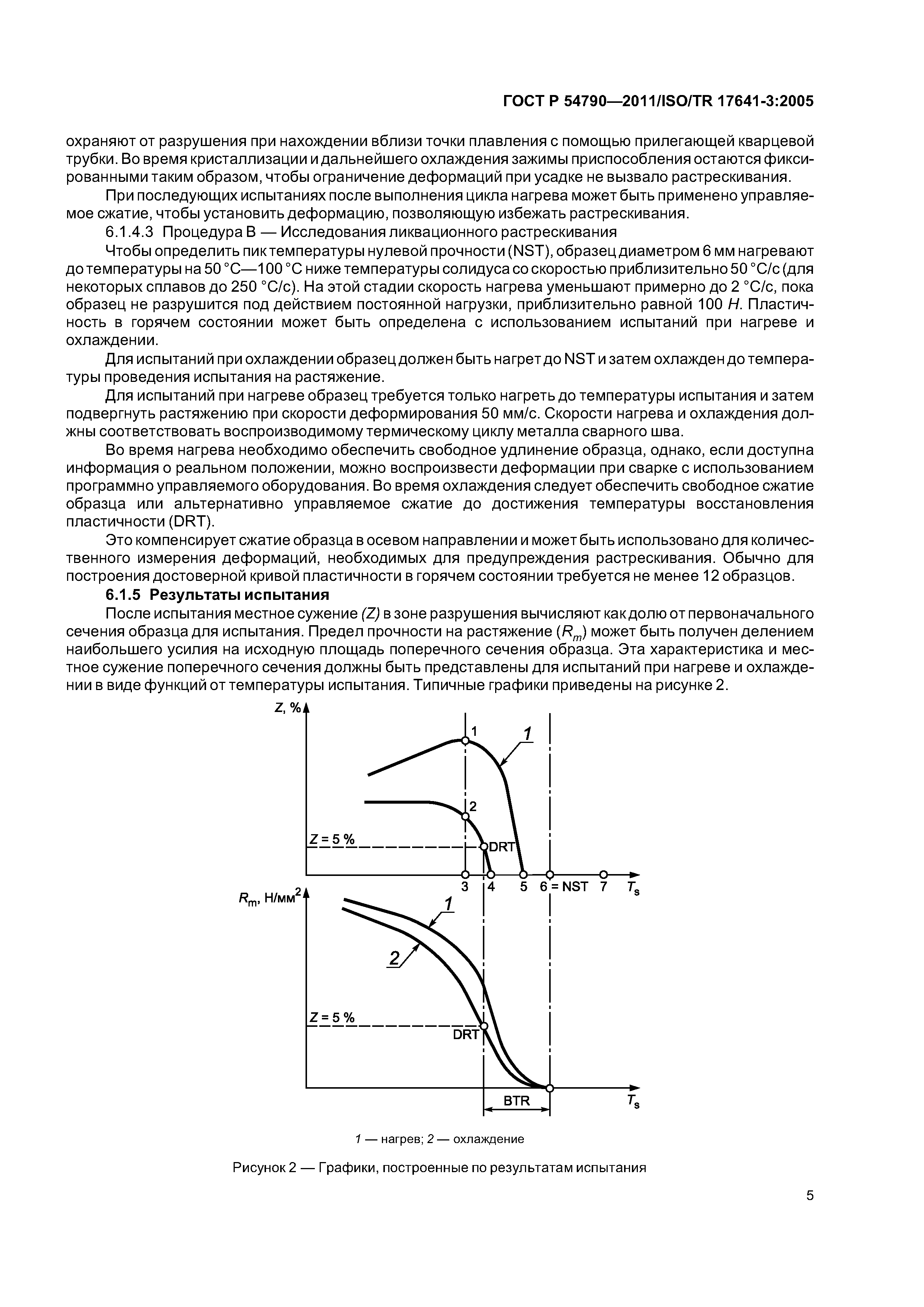

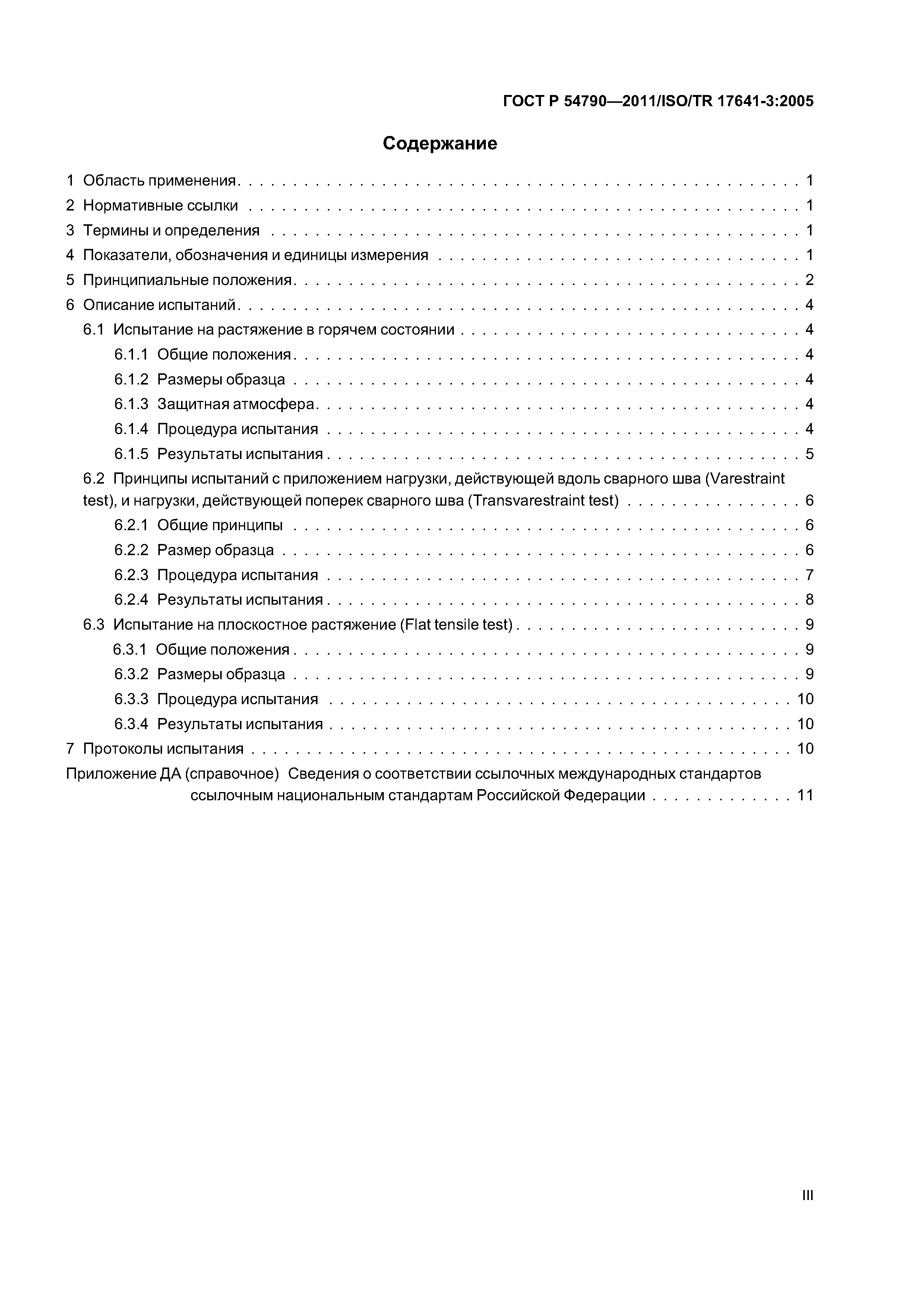

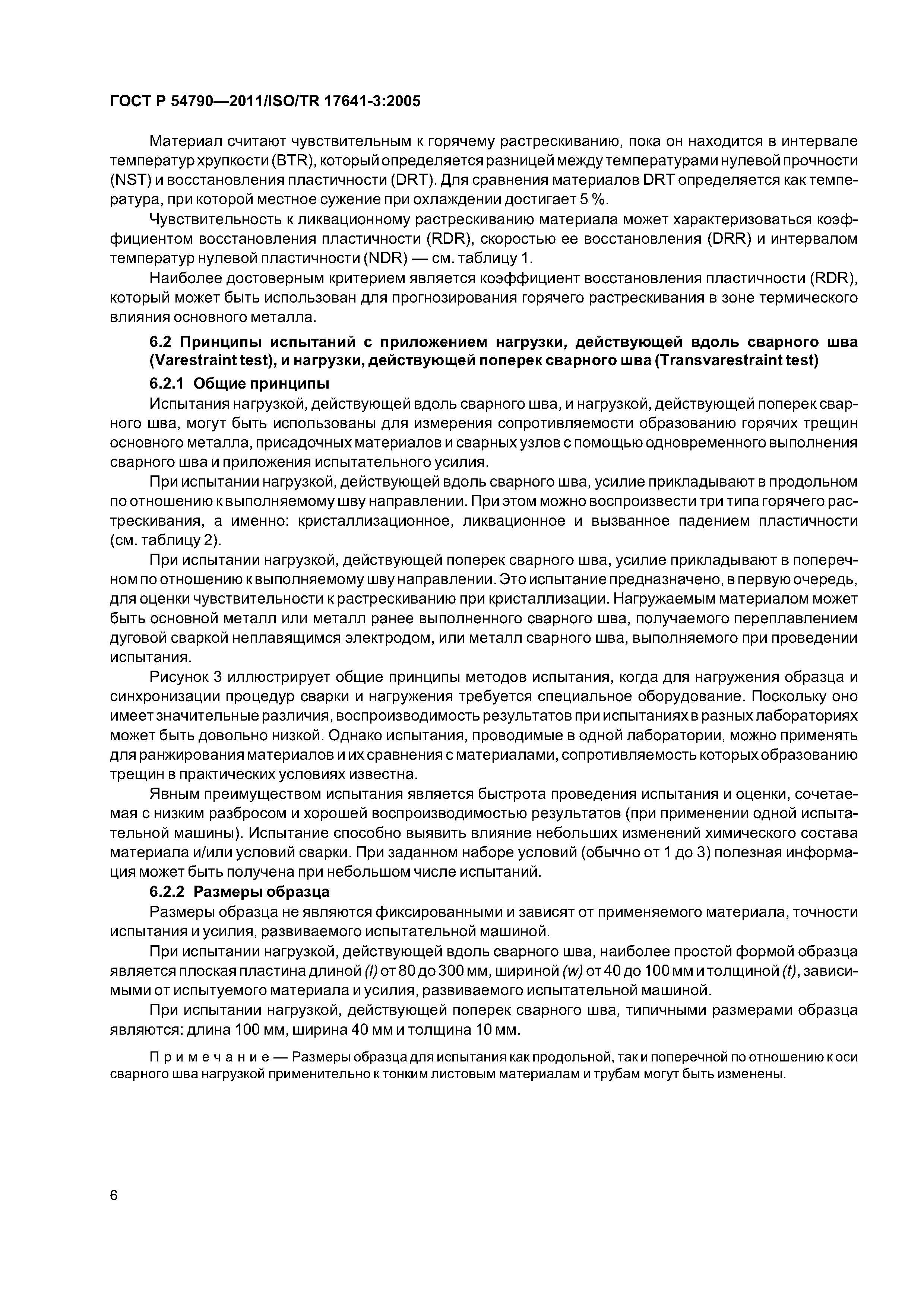

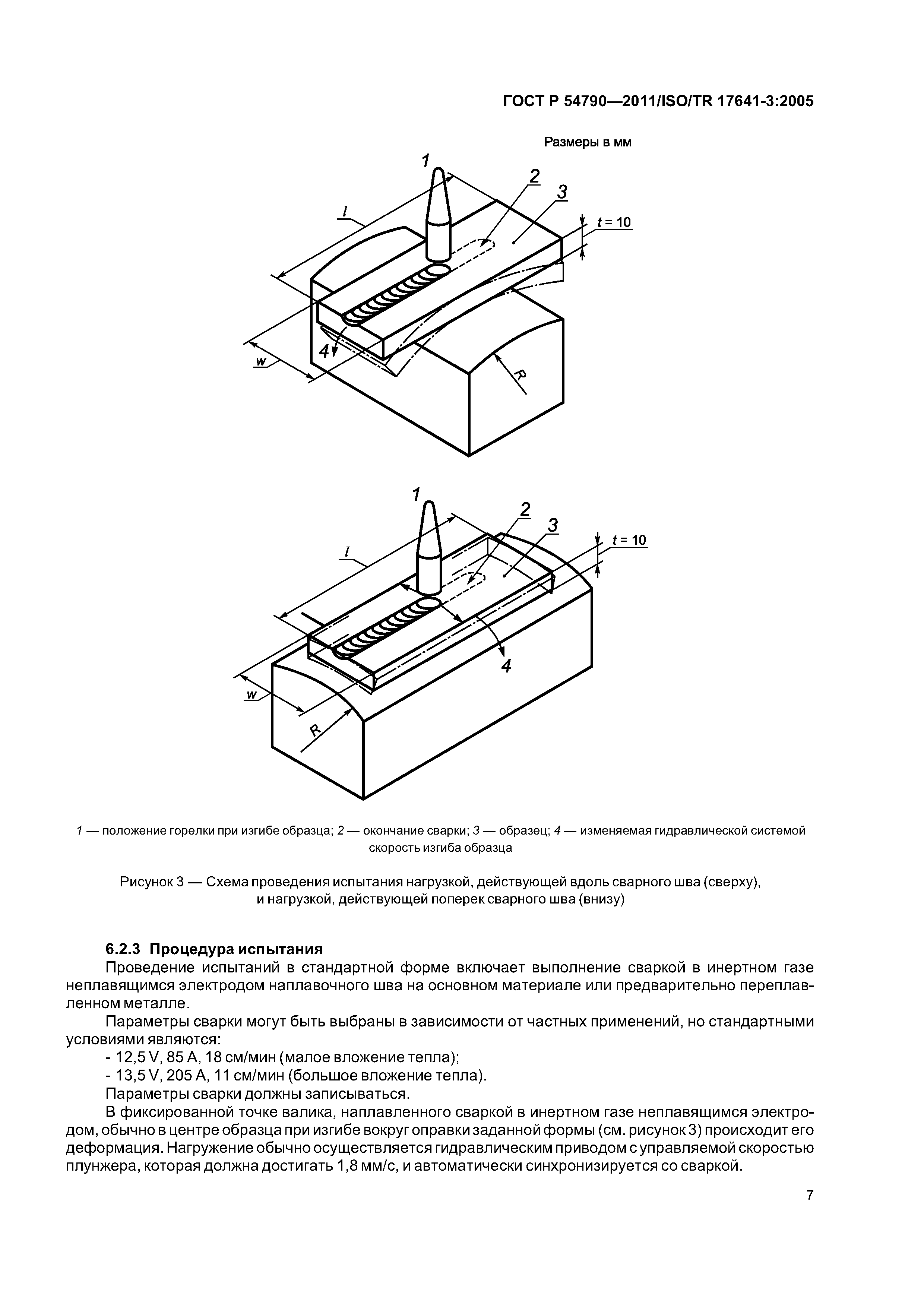

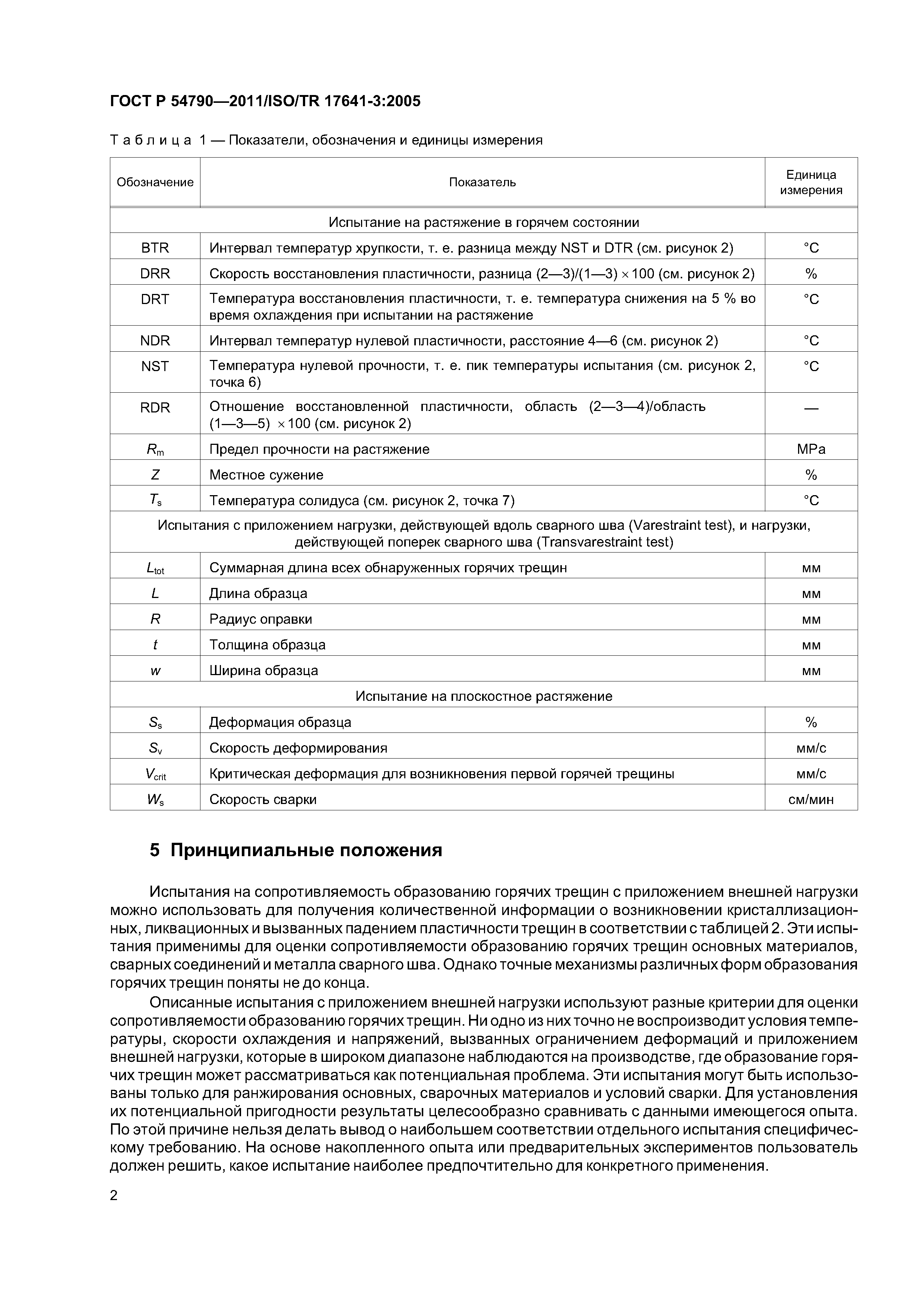

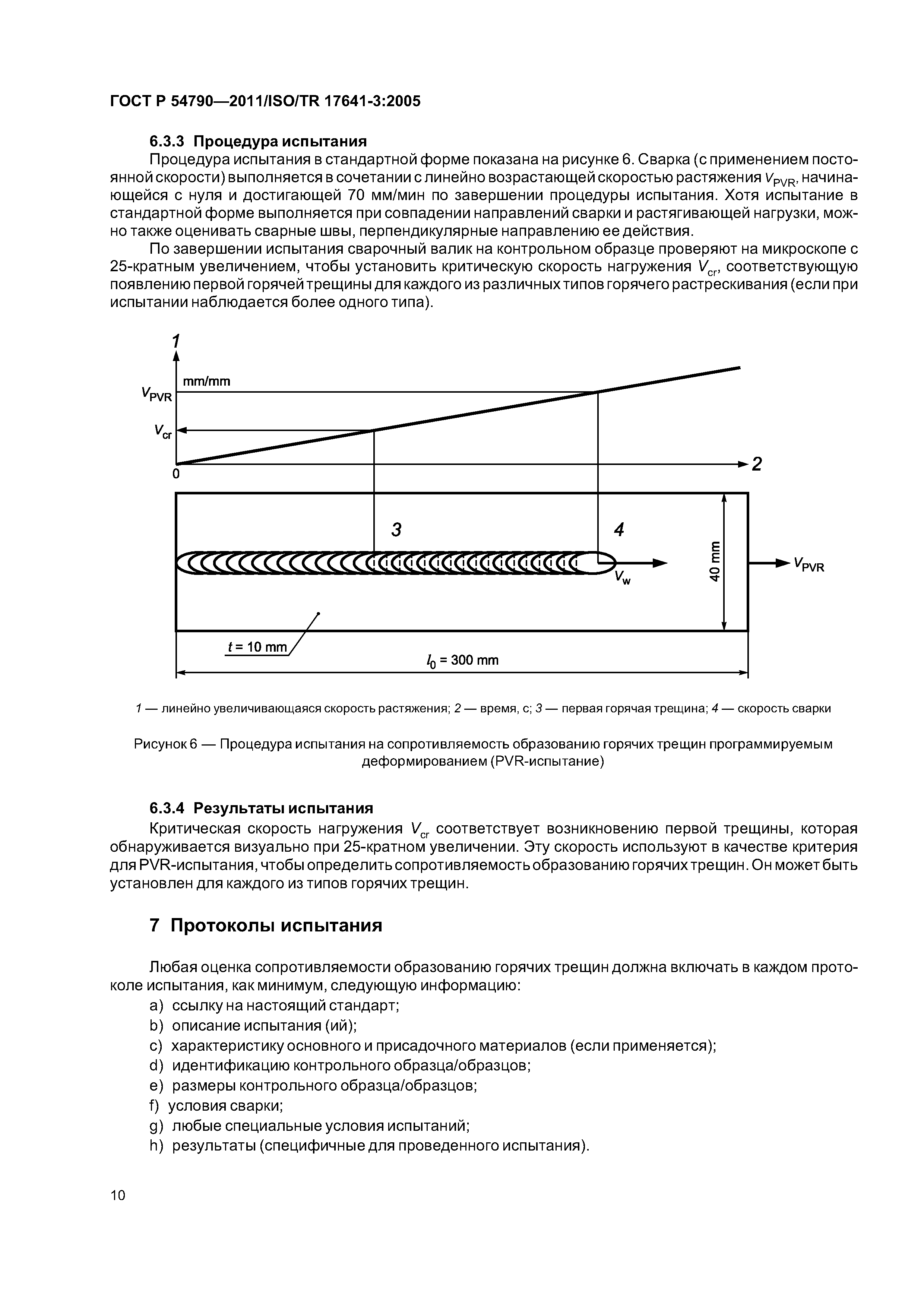

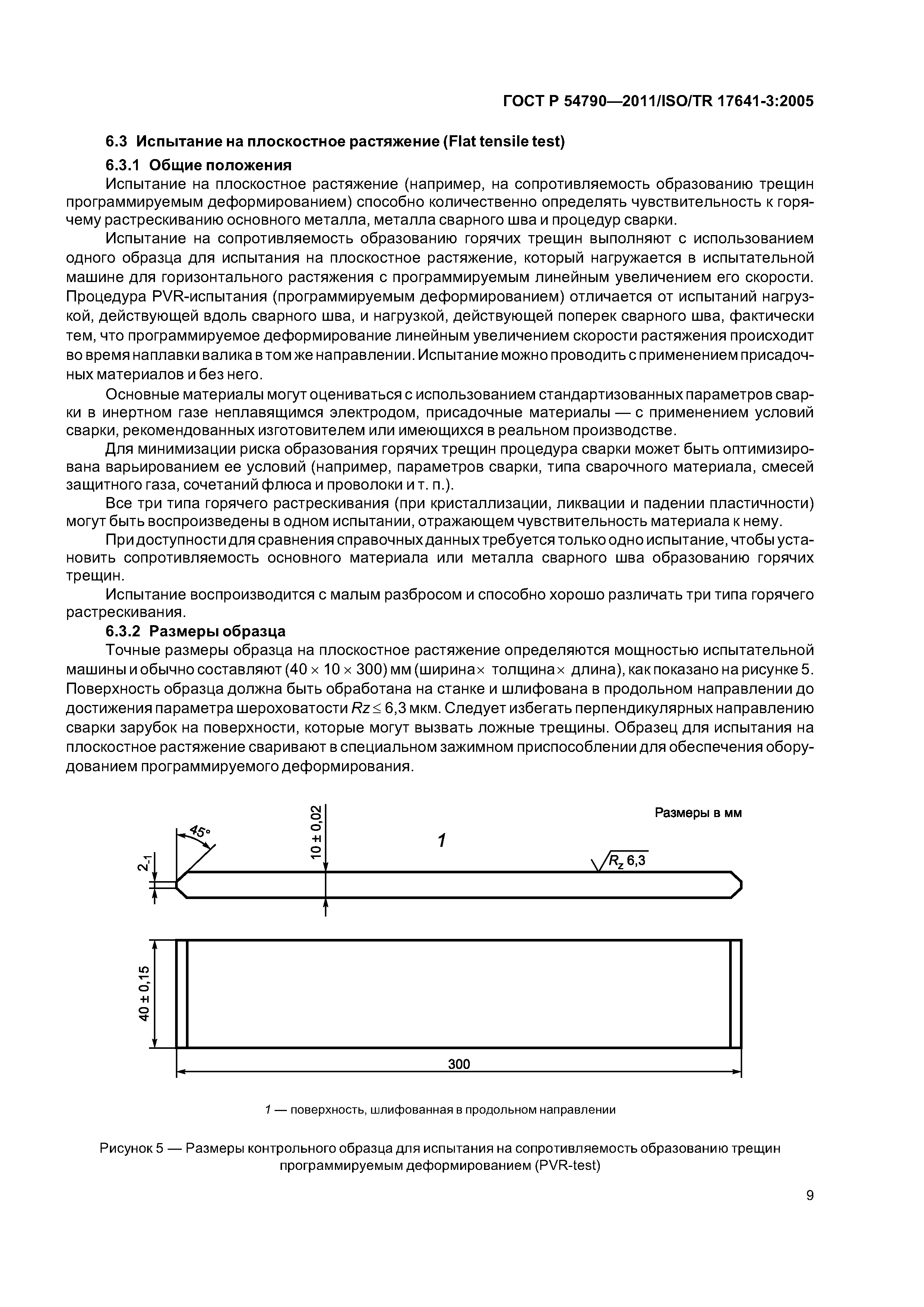

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Показатели, обозначения и единицы измерения 5 Принципиальные положения 6 Описание испытаний    6.1 Испытание на растяжение горячем состоянии       6.1.1 Общие положения       6.1.2 Размеры образца       6.1.3 Защитная атмосфера       6.1.4 Процедура испытания       6.1.5 результаты испытания    6.2 Принципы испытаний с приложением нагрузки, действующей вдоль сварного шва (Varestraint test), и нагрузки, действующей поперек сварного шва (Transvarestraint test)       6.2.1 Общие принципы       6.2.2 Размер образца       6.2.3 Процедура испытания       6.2.4 Результаты испытания    6.3 Испытание на плоскостное растяжение (Flat tensile test)       6.3.1 Общие положения       6.3.2 Размеры образца       6.3.3 Процедура испытания       6.3.4 Результаты испытания 7 Протоколы испытания Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации

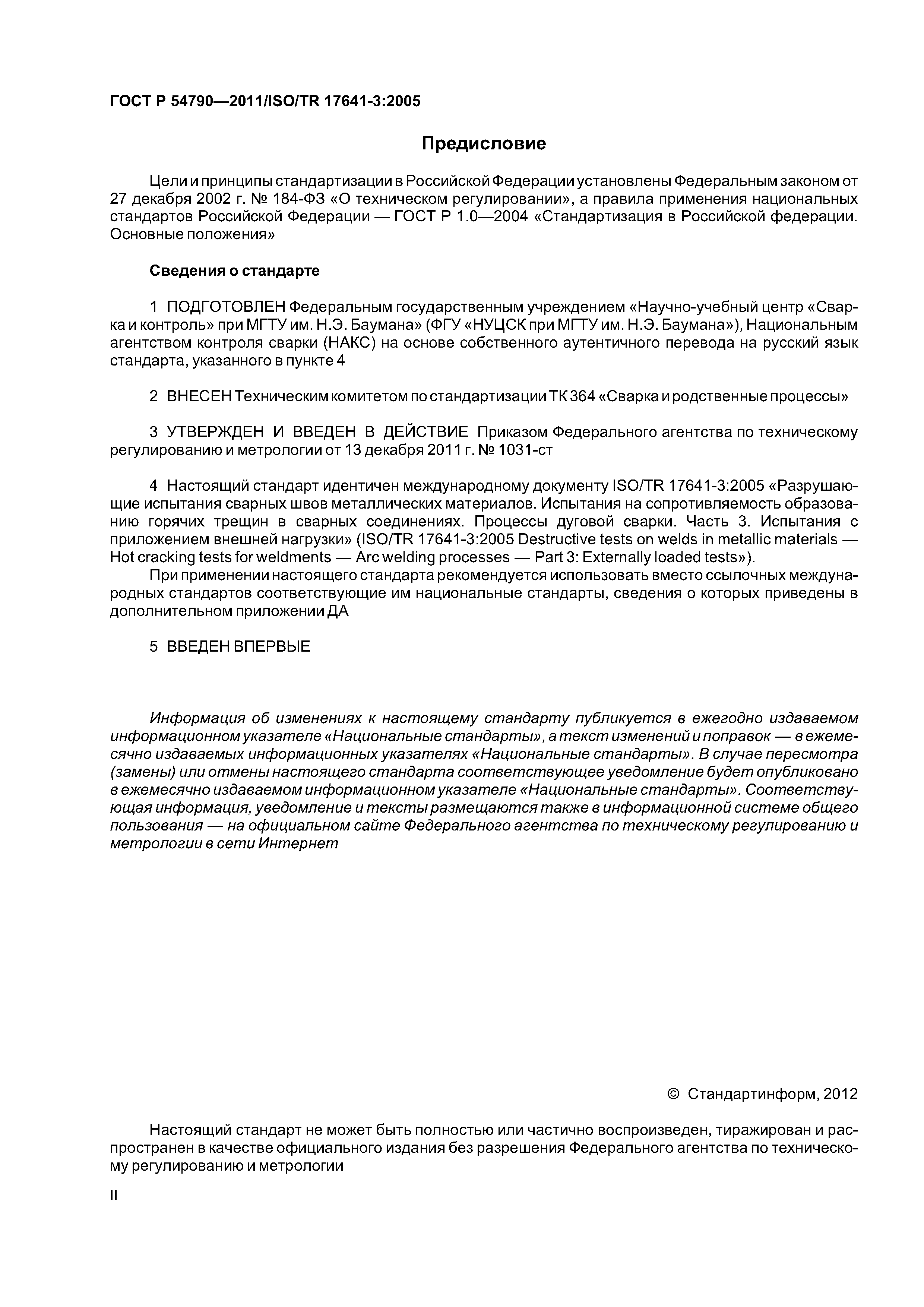

Разработан:	НАКС ФГУ НУЦСК при МГТУ им. Н.Э. Баумана
Утверждён:	13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1031-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение

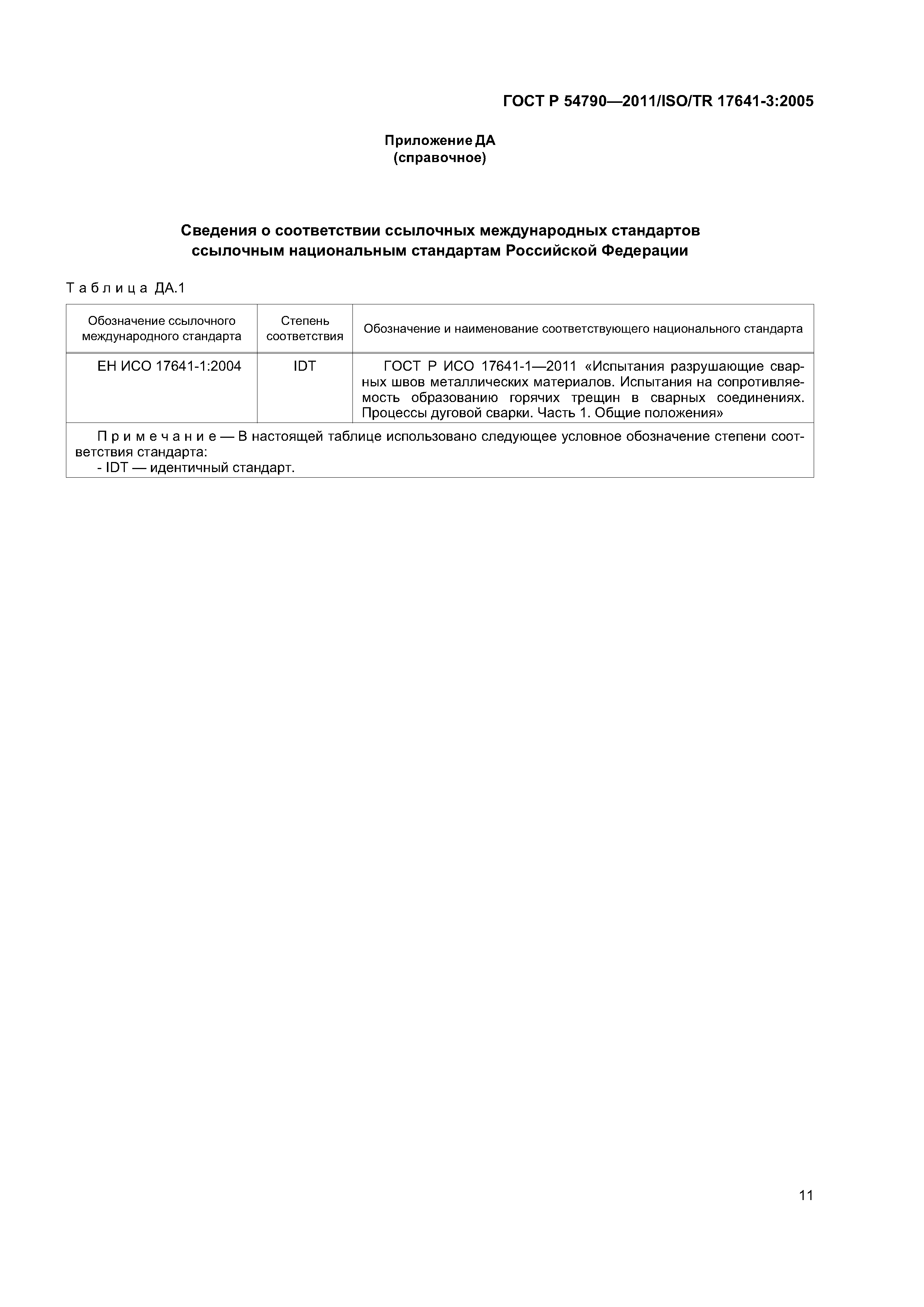

Нормативные ссылки:	ГОСТ Р ИСО 17641-1-2011 «Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
