Типовой проект 407-3-454.87

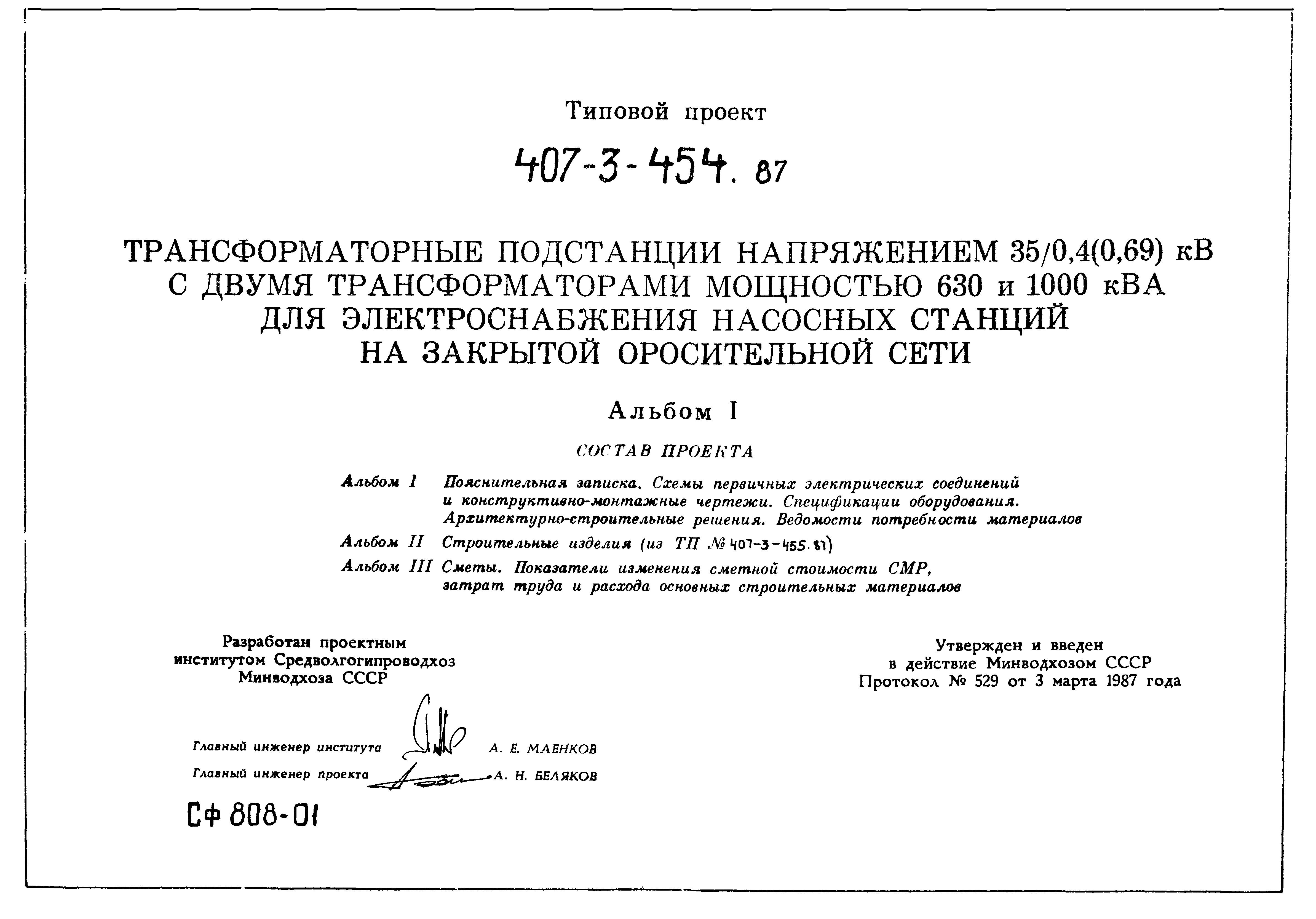

Альбом 1. Пояснительная записка. Схемы первичных электрических соединений и конструктивно-монтажные чертежи. Спецификации оборудования. Архитектурно-строительные решения. Ведомости потребности материалов

Обозначение: Типовой проект 407-3-454.87
Обозначение англ: 407-3-454.87
Статус:не определен законодательством
Название рус.:Альбом 1. Пояснительная записка. Схемы первичных электрических соединений и конструктивно-монтажные чертежи. Спецификации оборудования. Архитектурно-строительные решения. Ведомости потребности материалов
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:03.03.1987

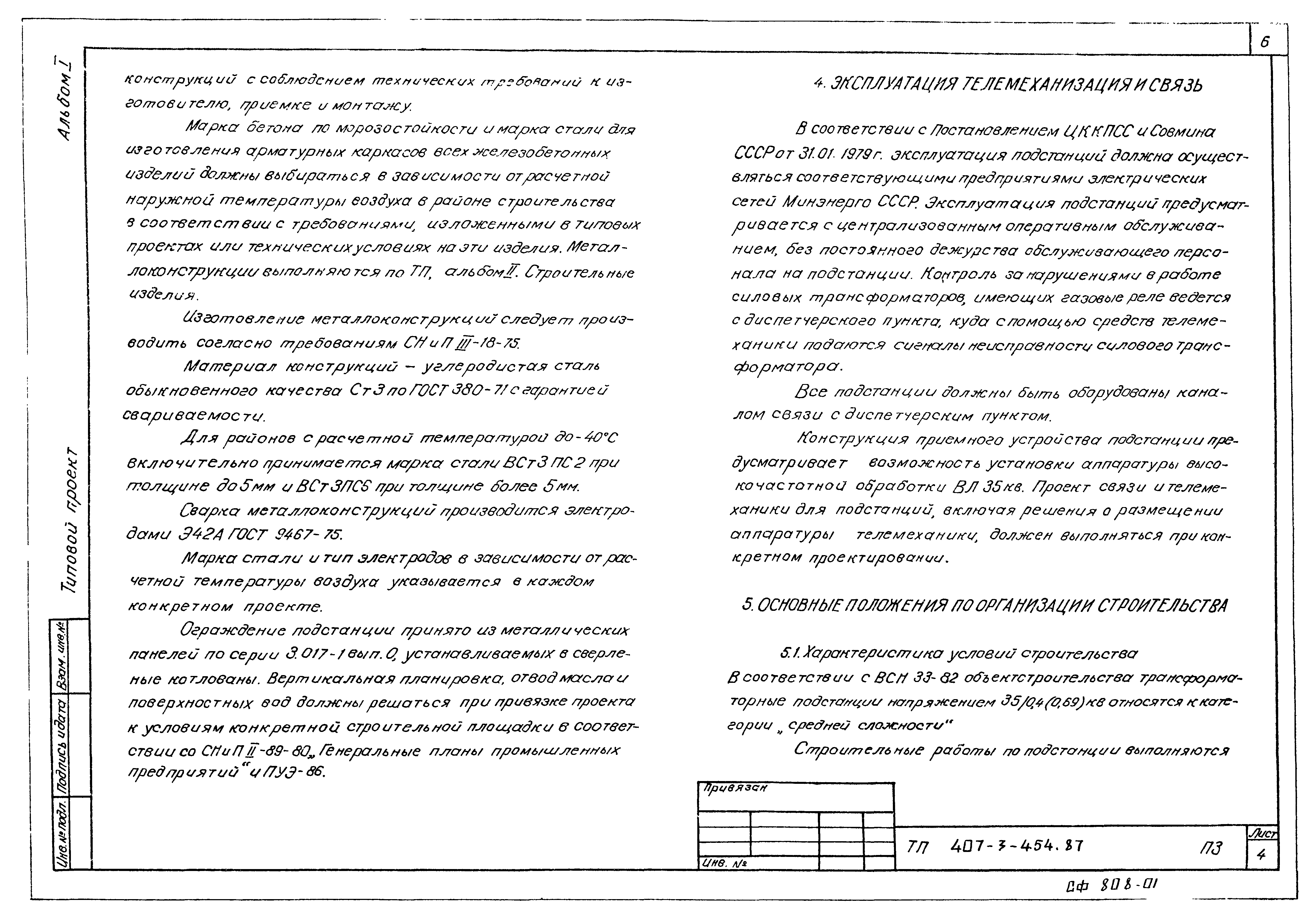

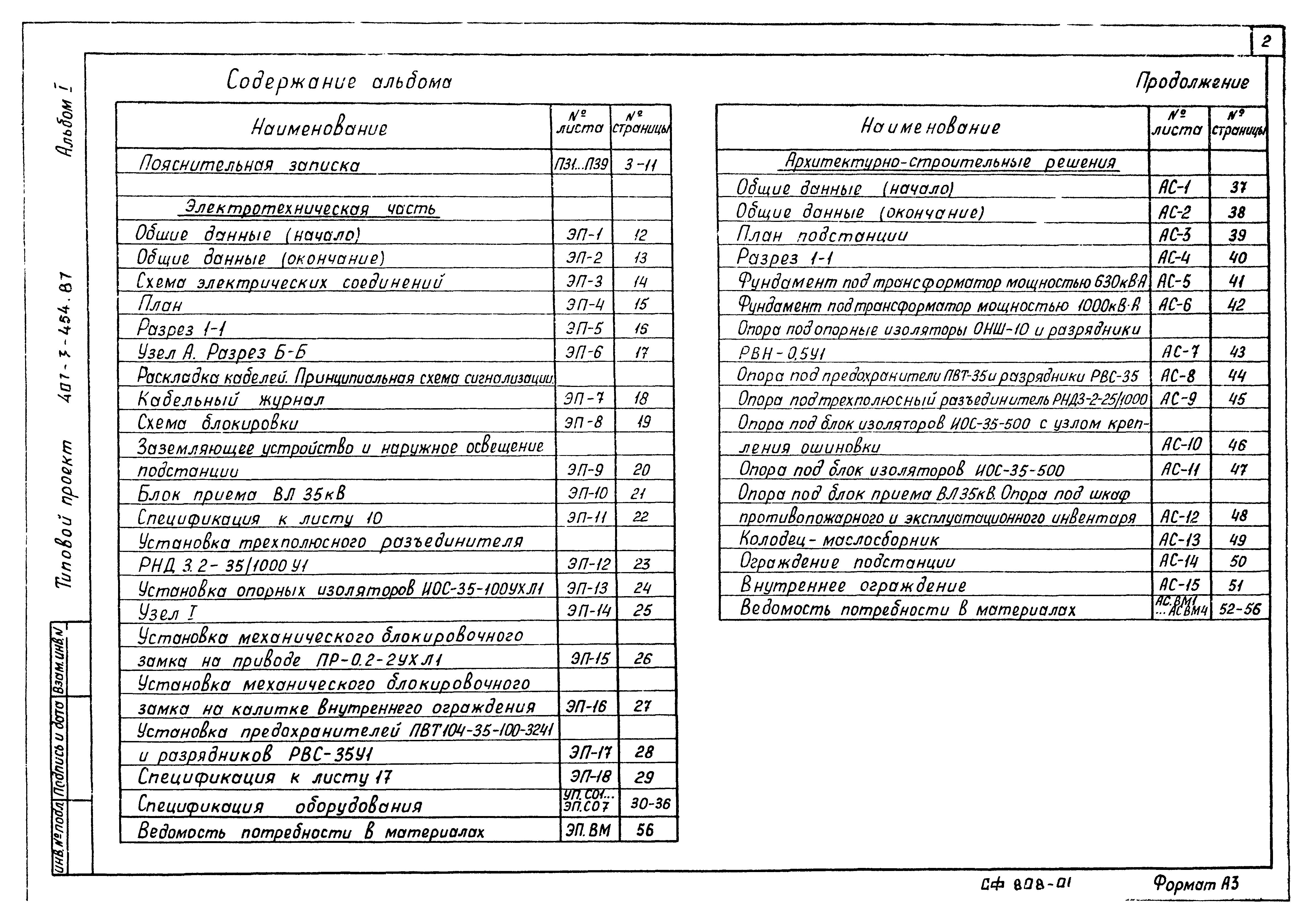

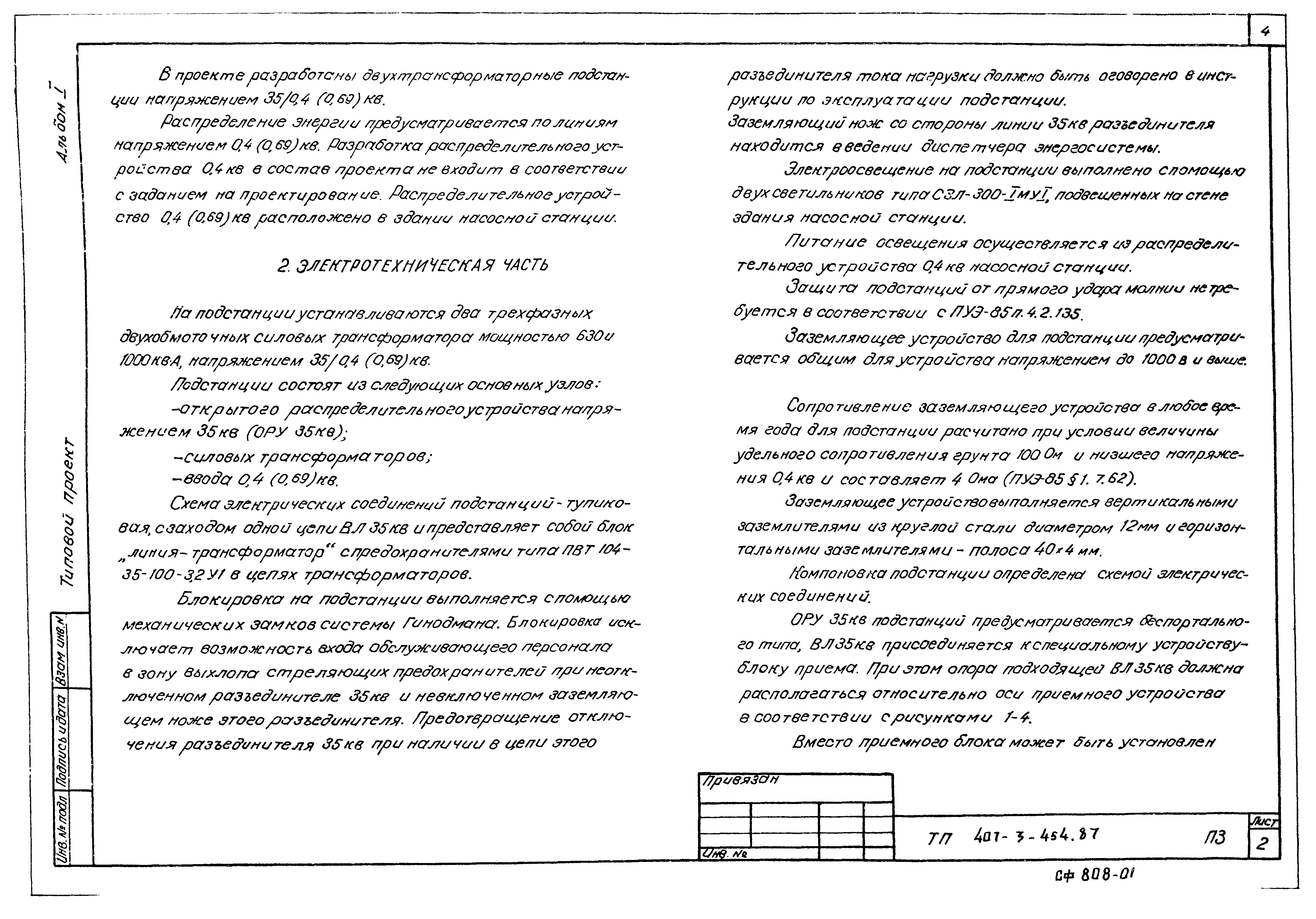

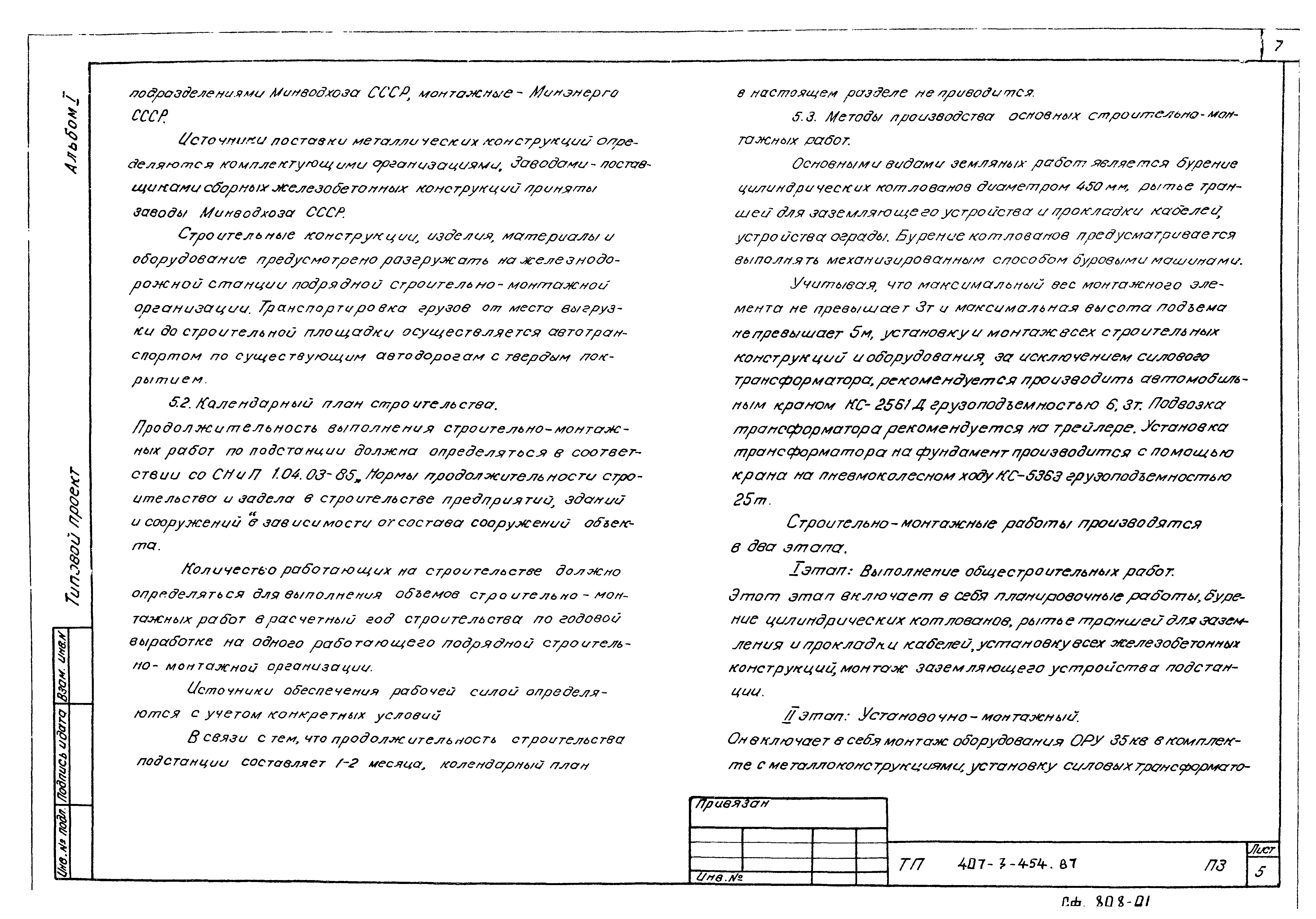

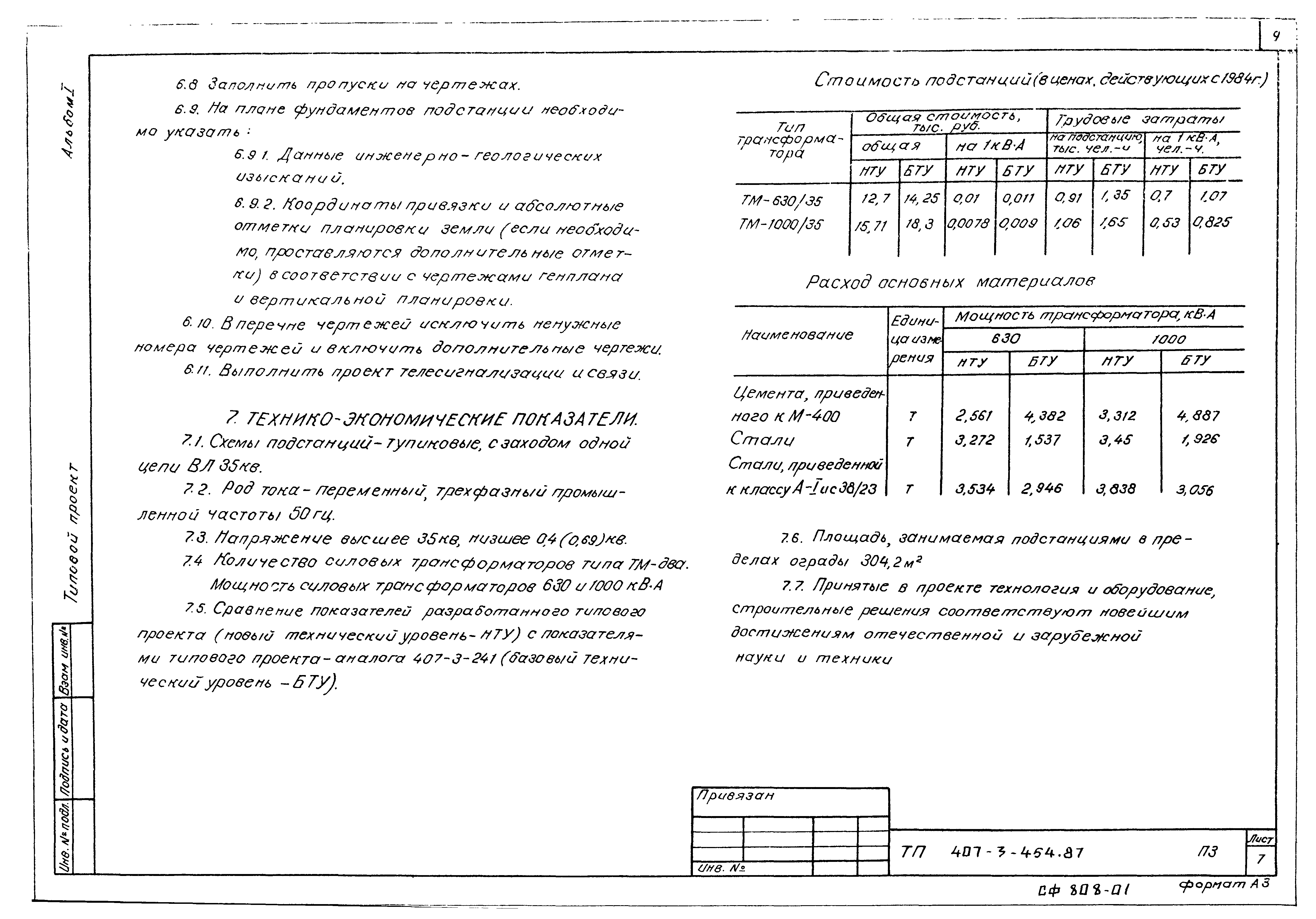

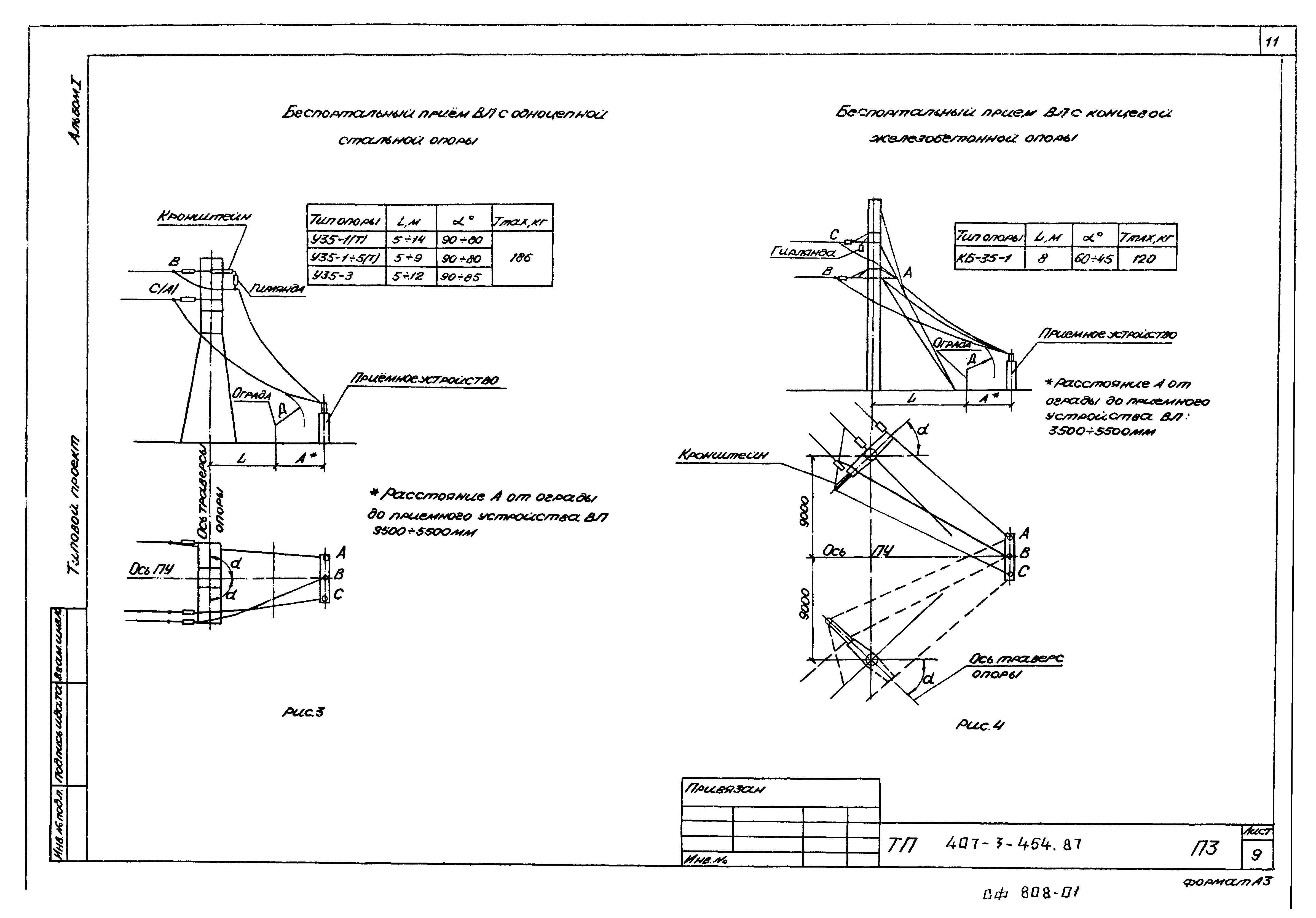

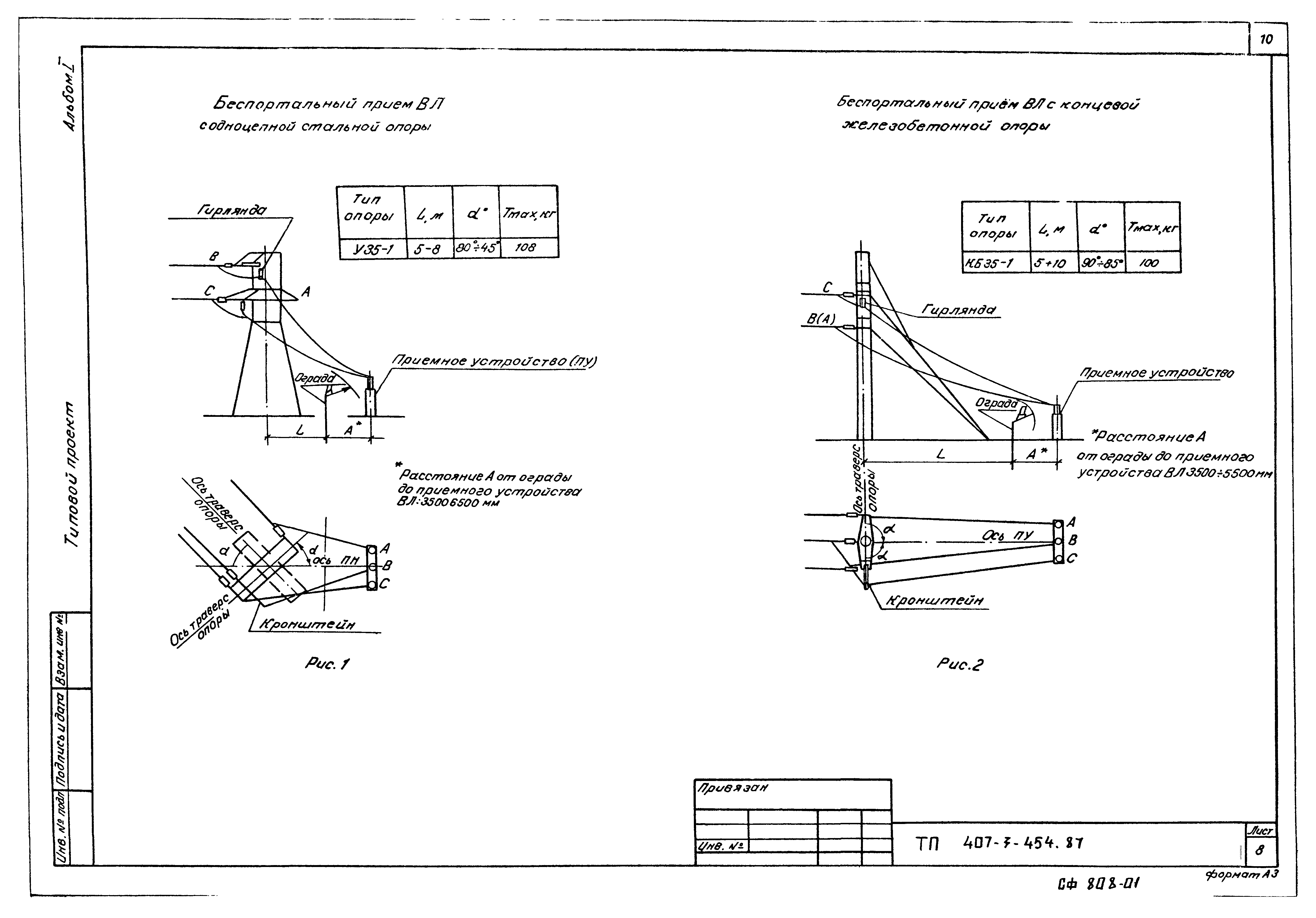

Оглавление:Пояснительная записка

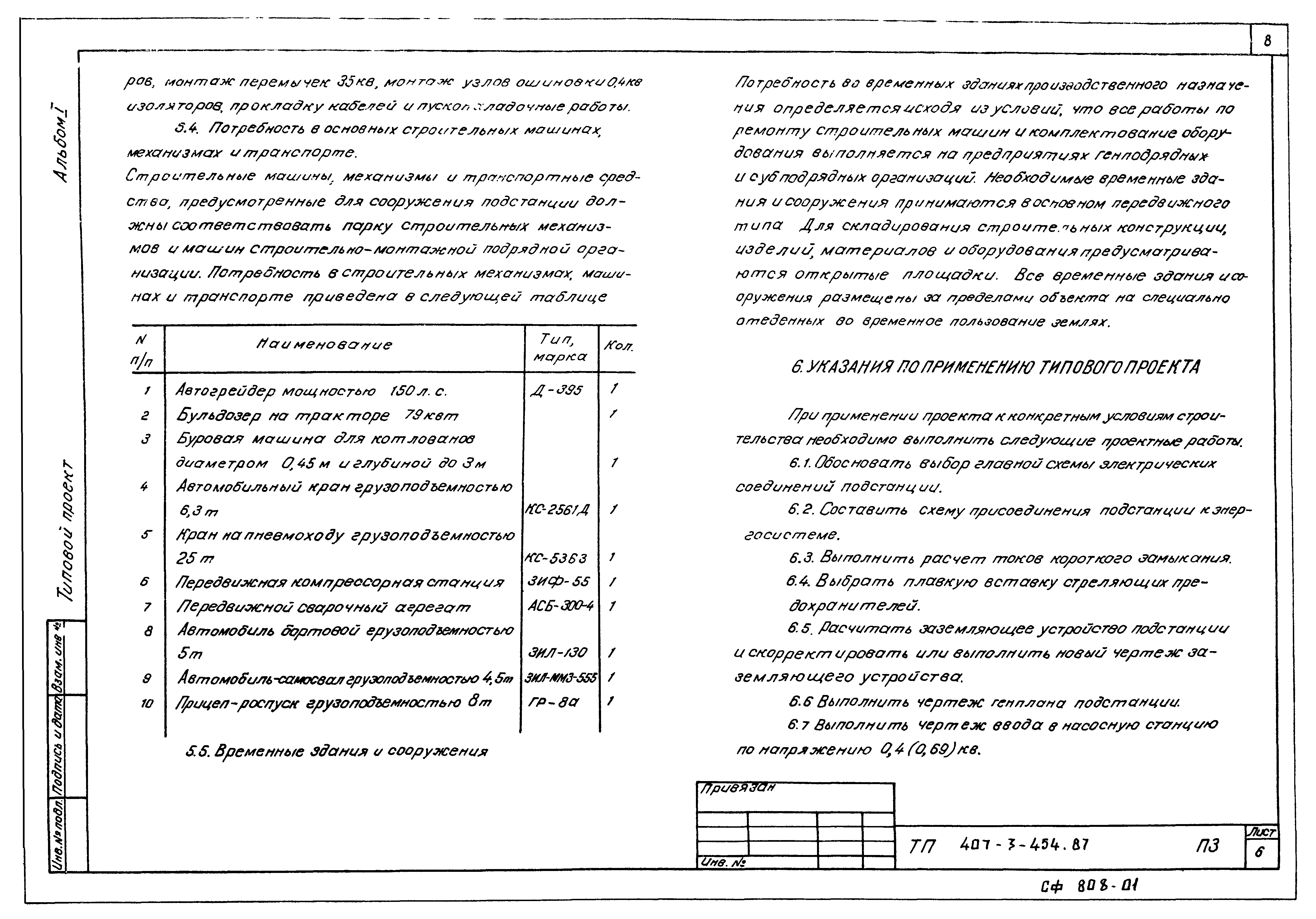

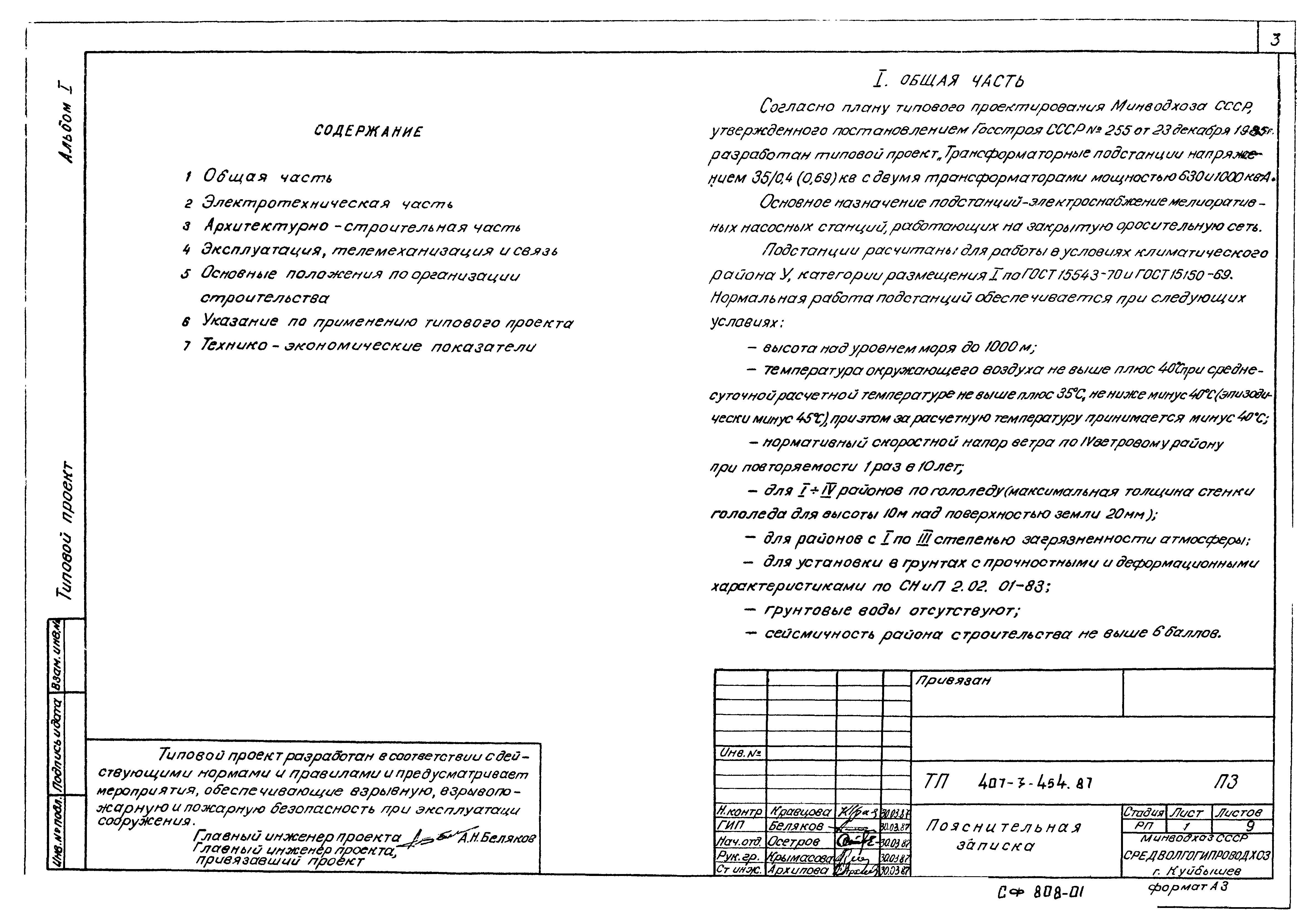

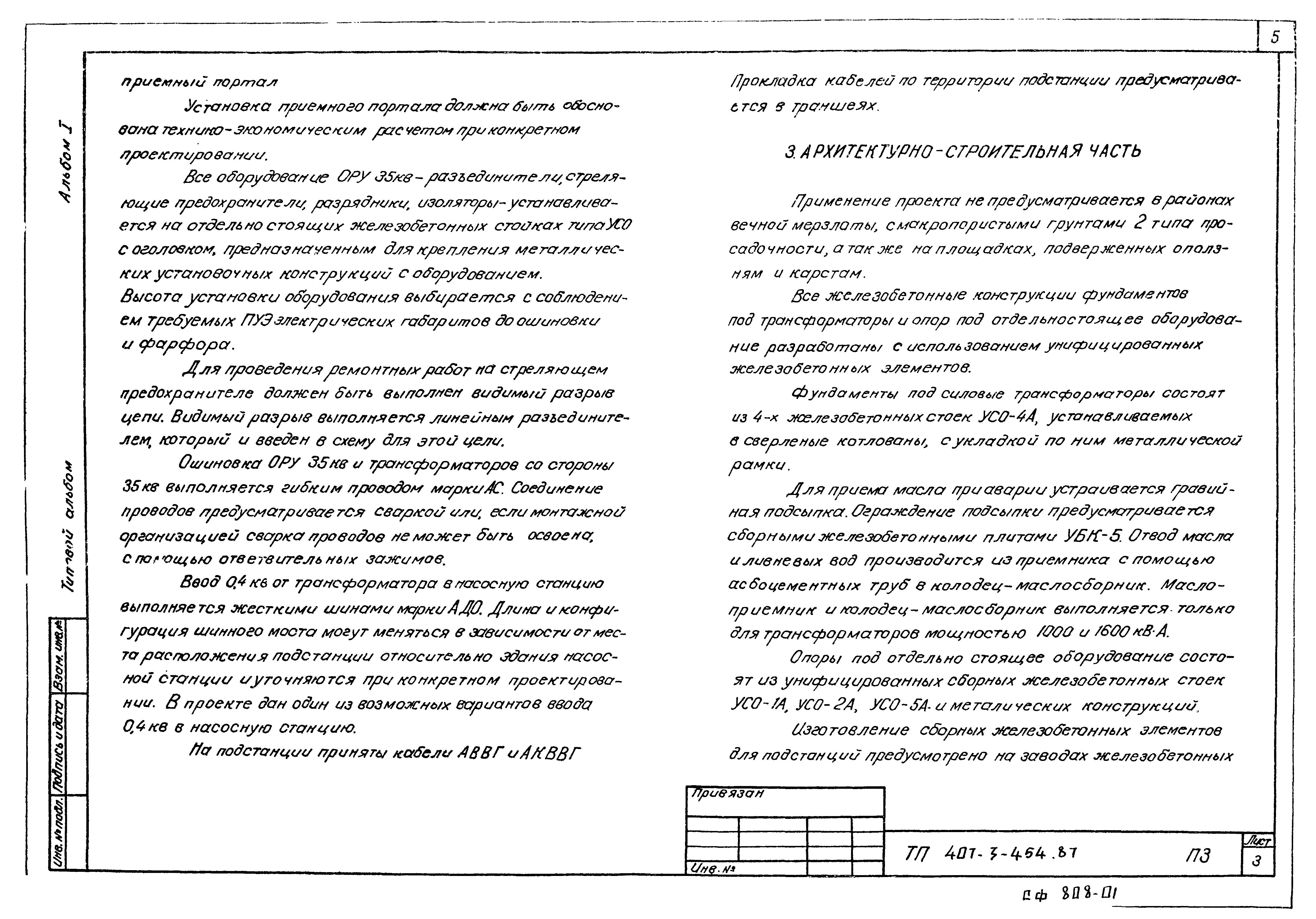

Электротехническая часть

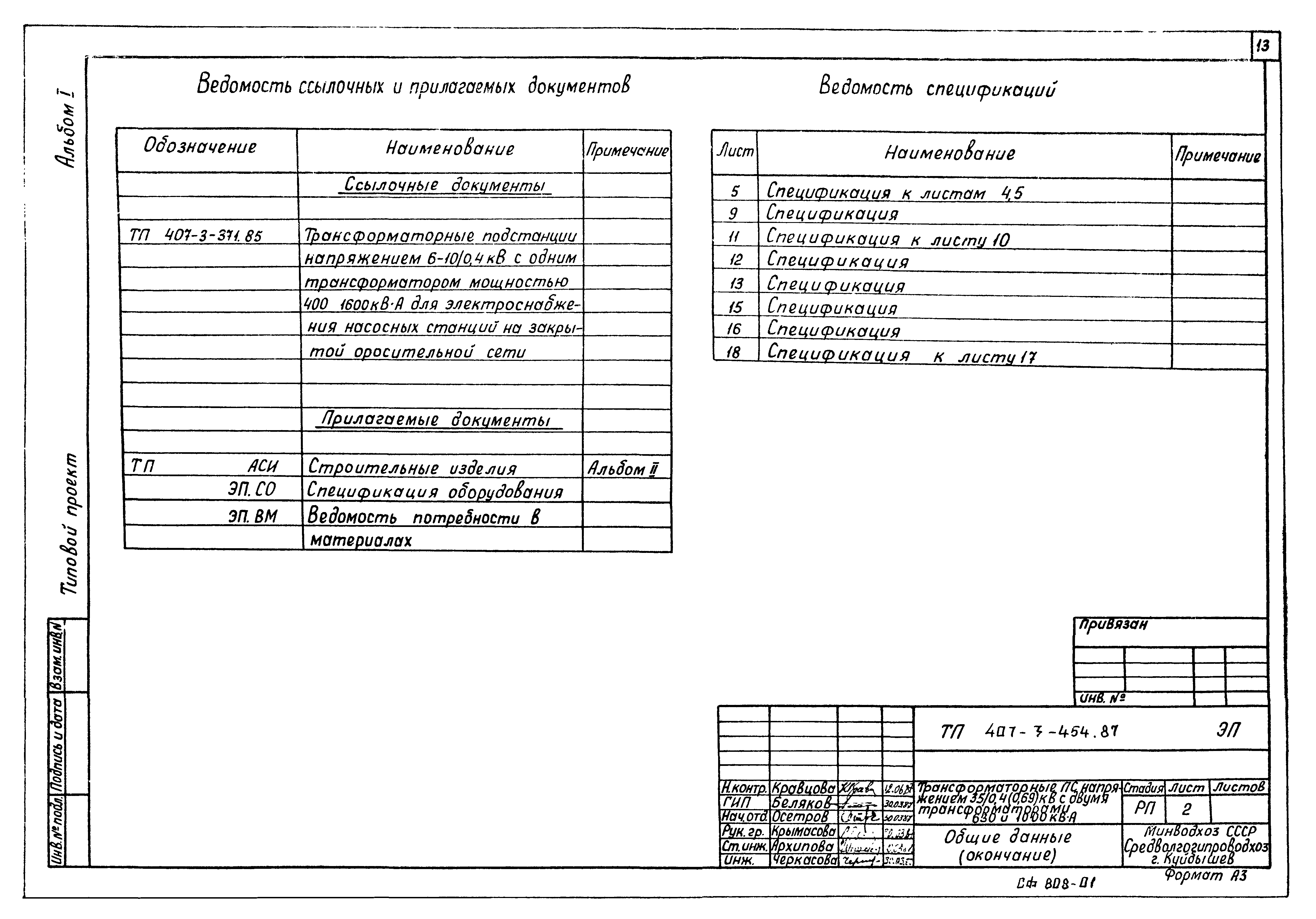

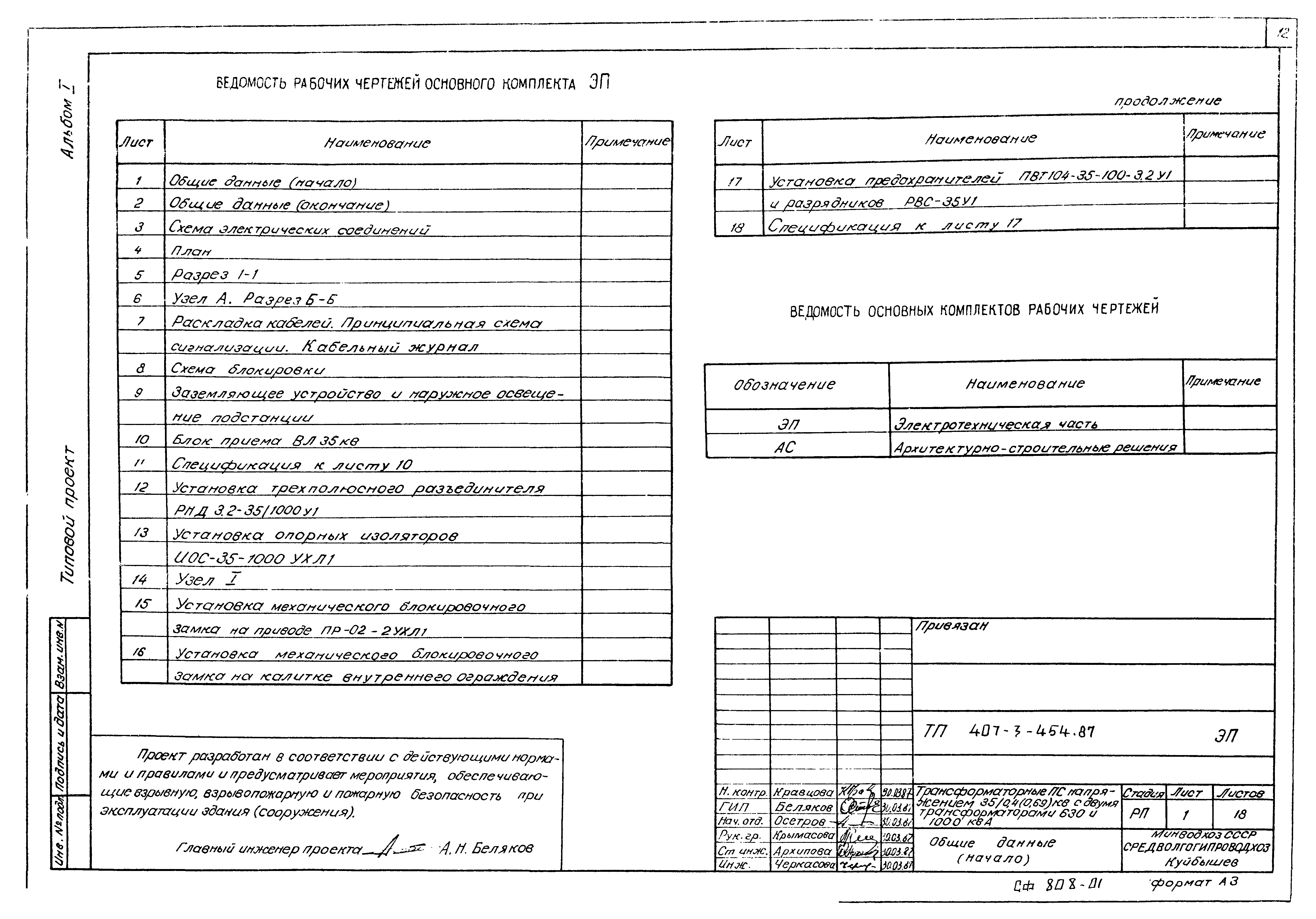

   Общие данные

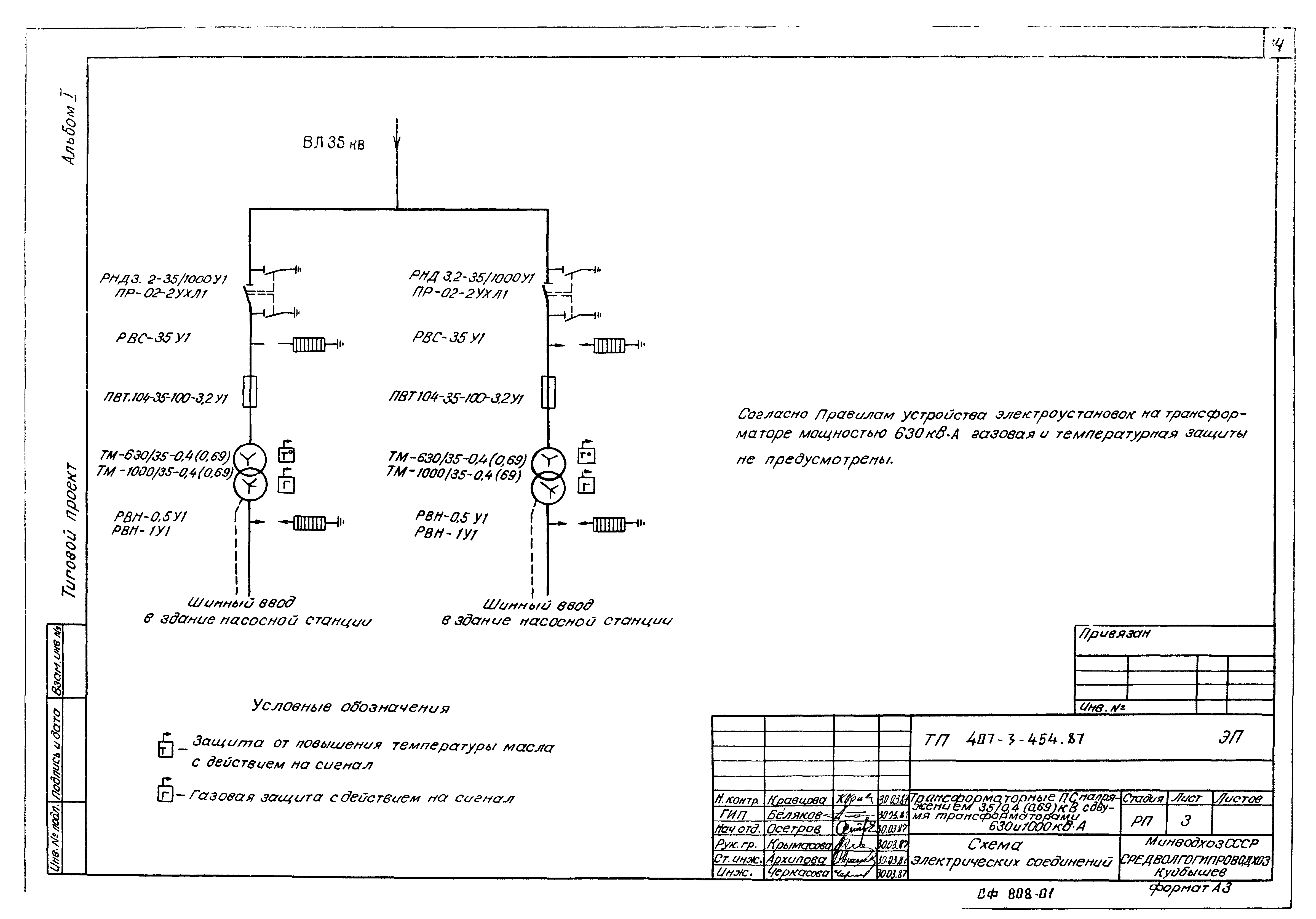

   Схема электрических соединений
   План

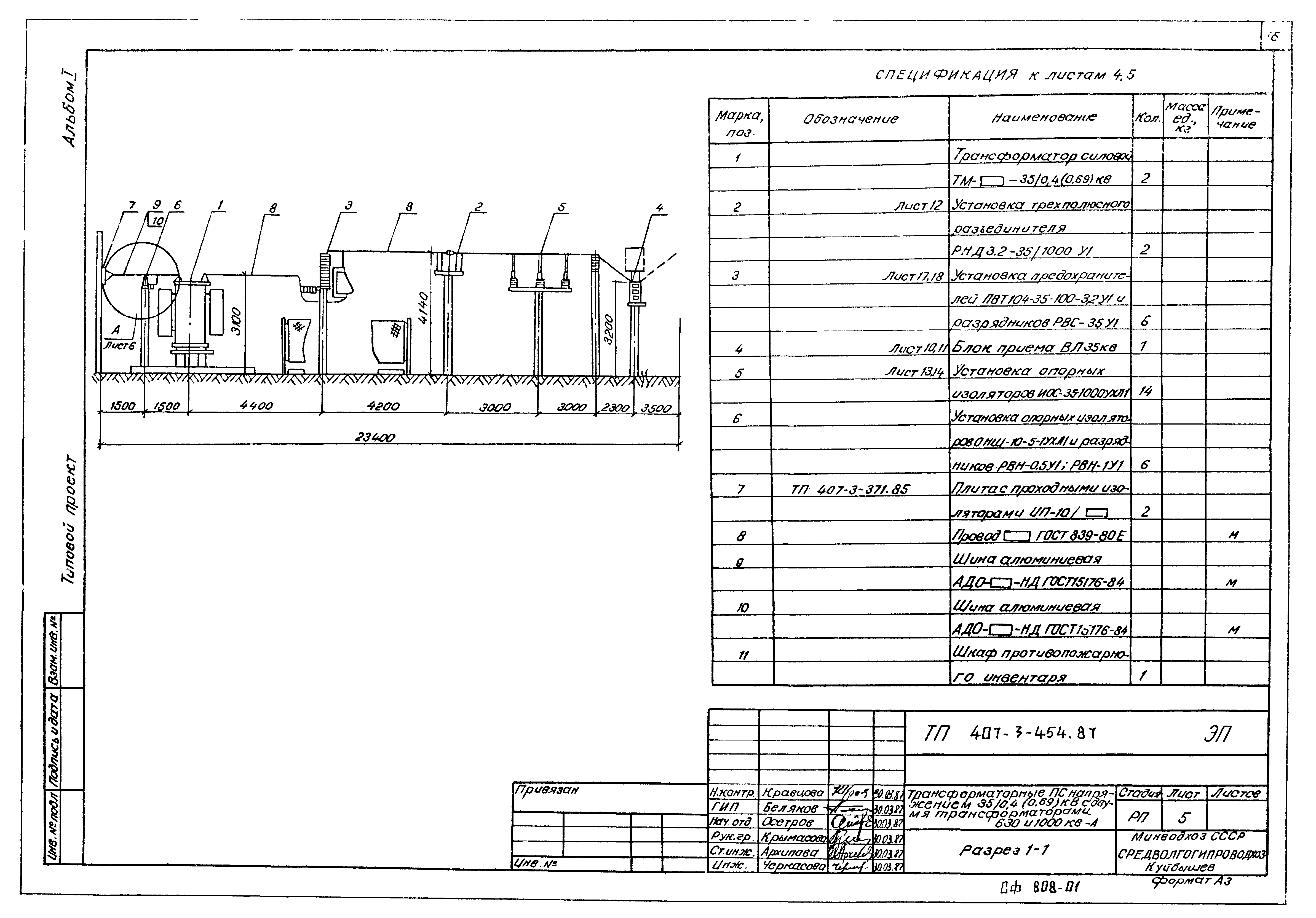

   Разрез 1-1

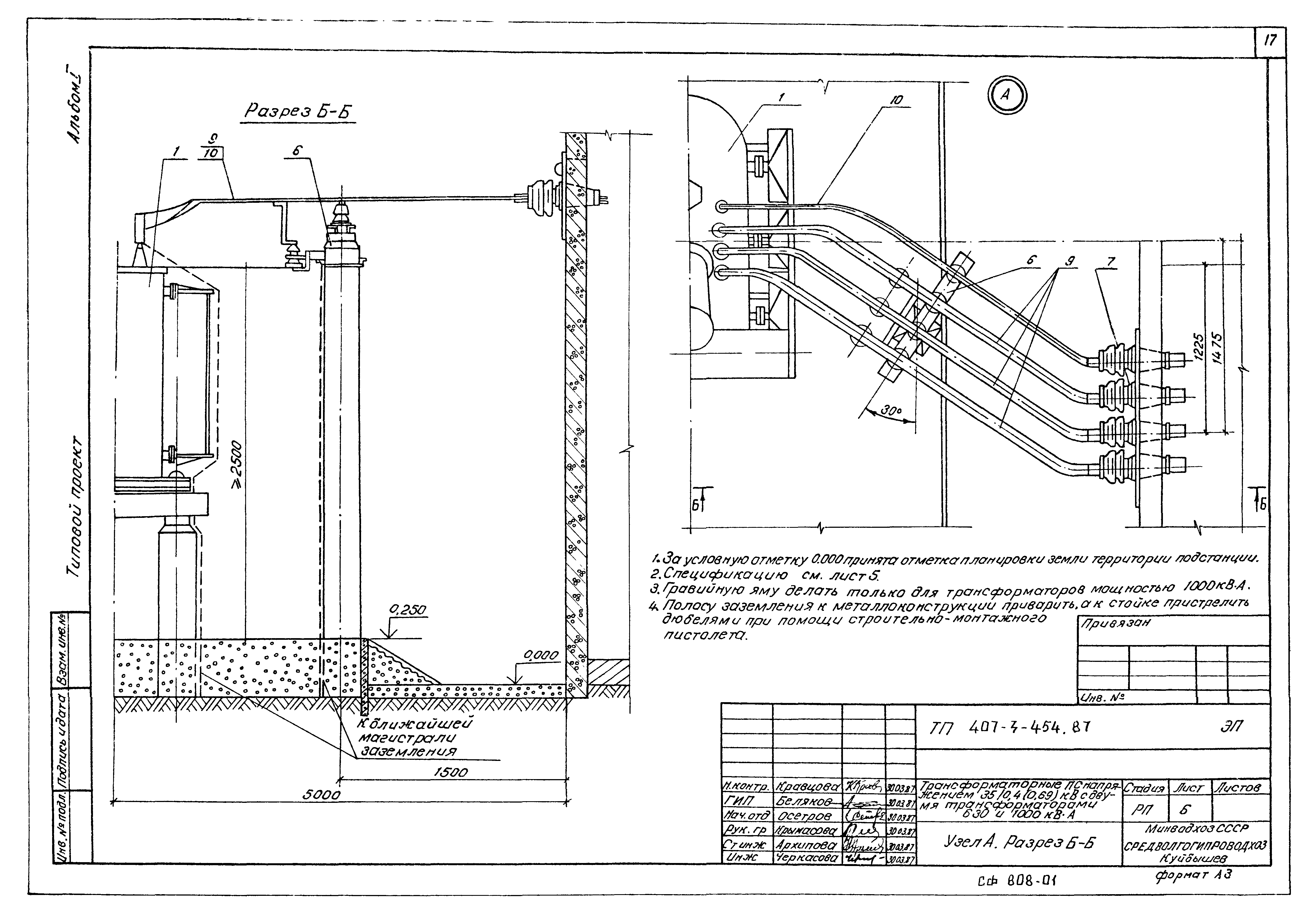

   Узел А. Разрез Б-Б

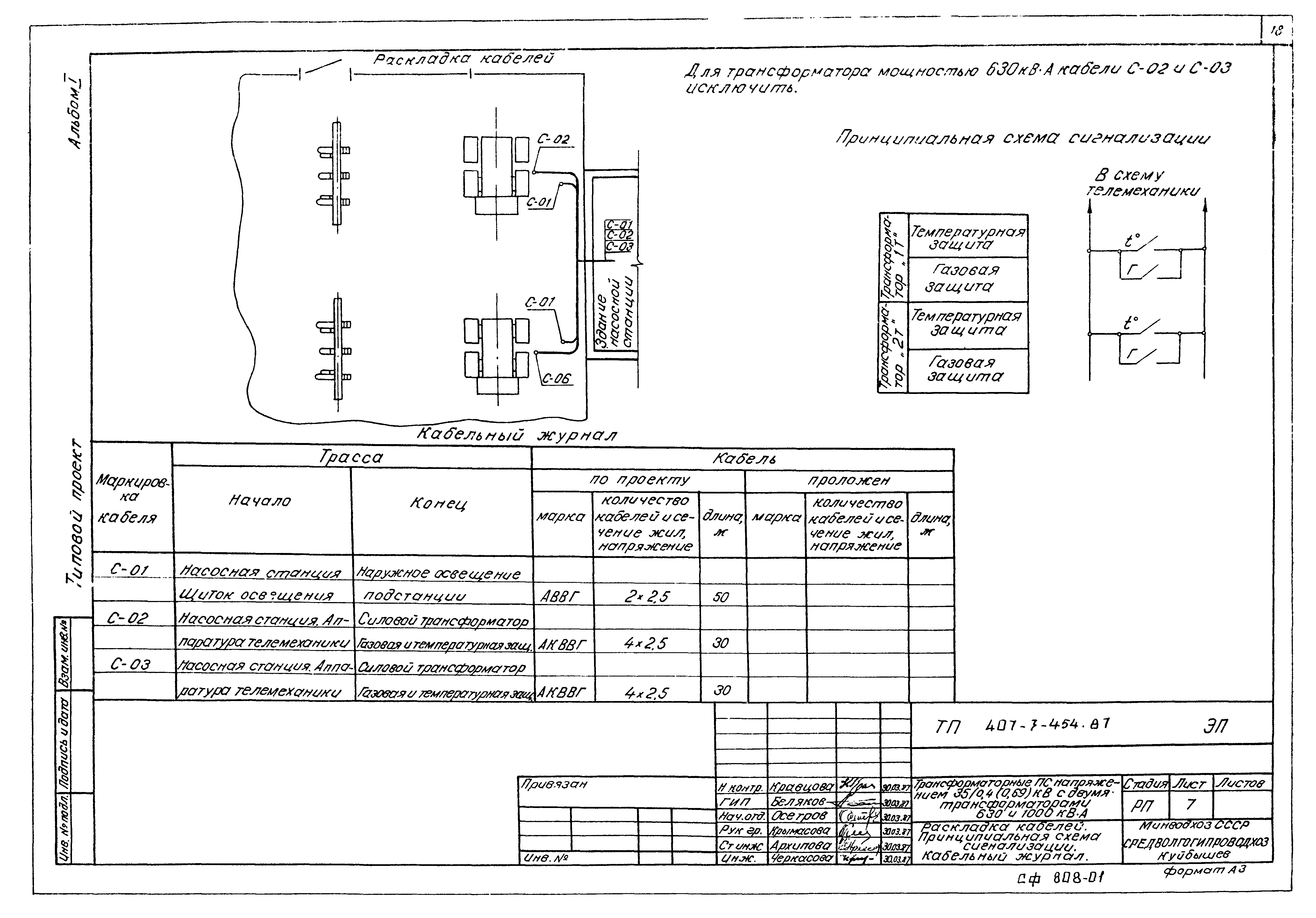

   Раскладка кабелей. Принципиальная схема сигнализации. Кабельный журнал

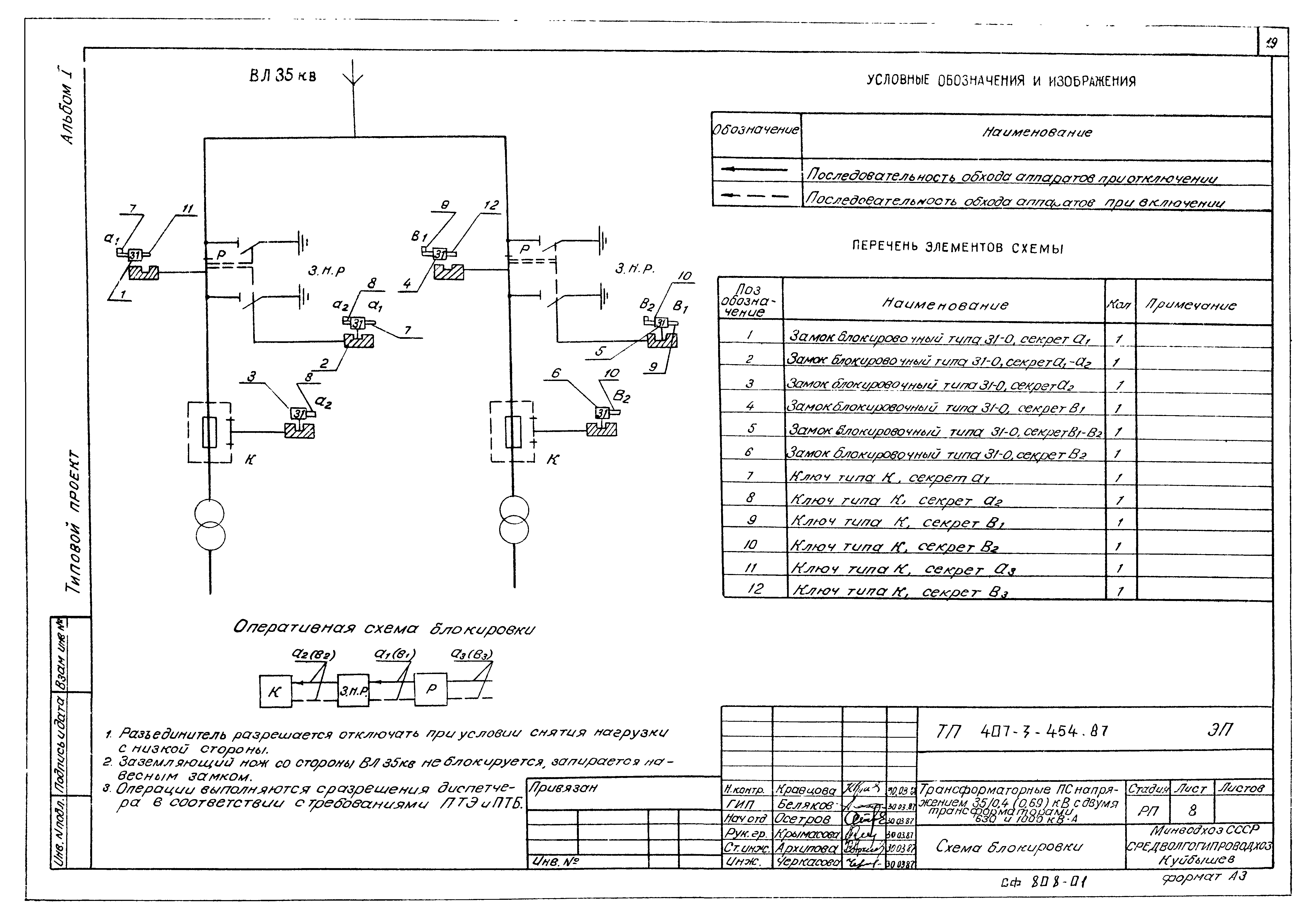

   Схема блокировки

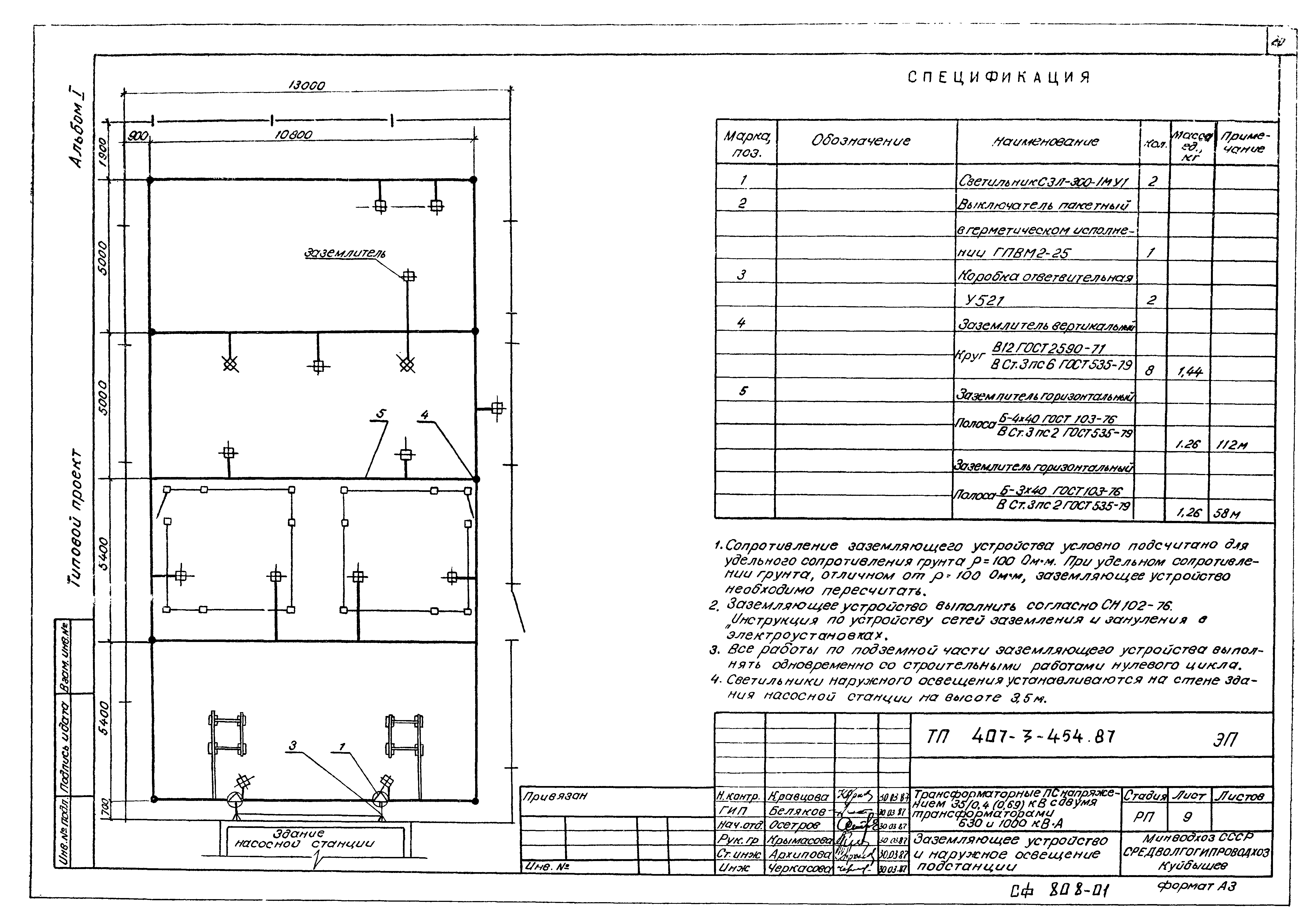

   Заземляющее устройство и наружное освещение подстанции

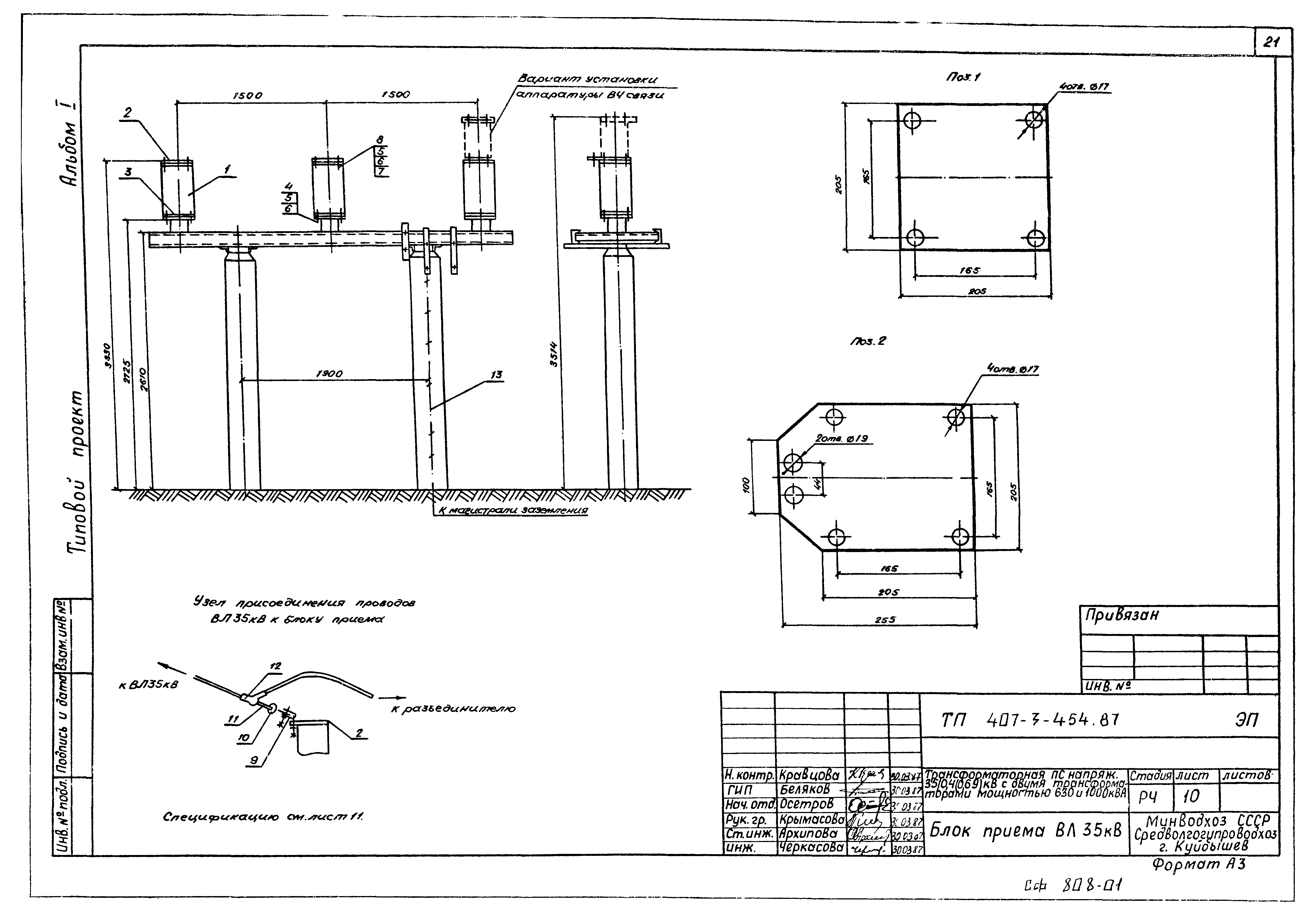

   Блок приема ВЛ 35 кВ

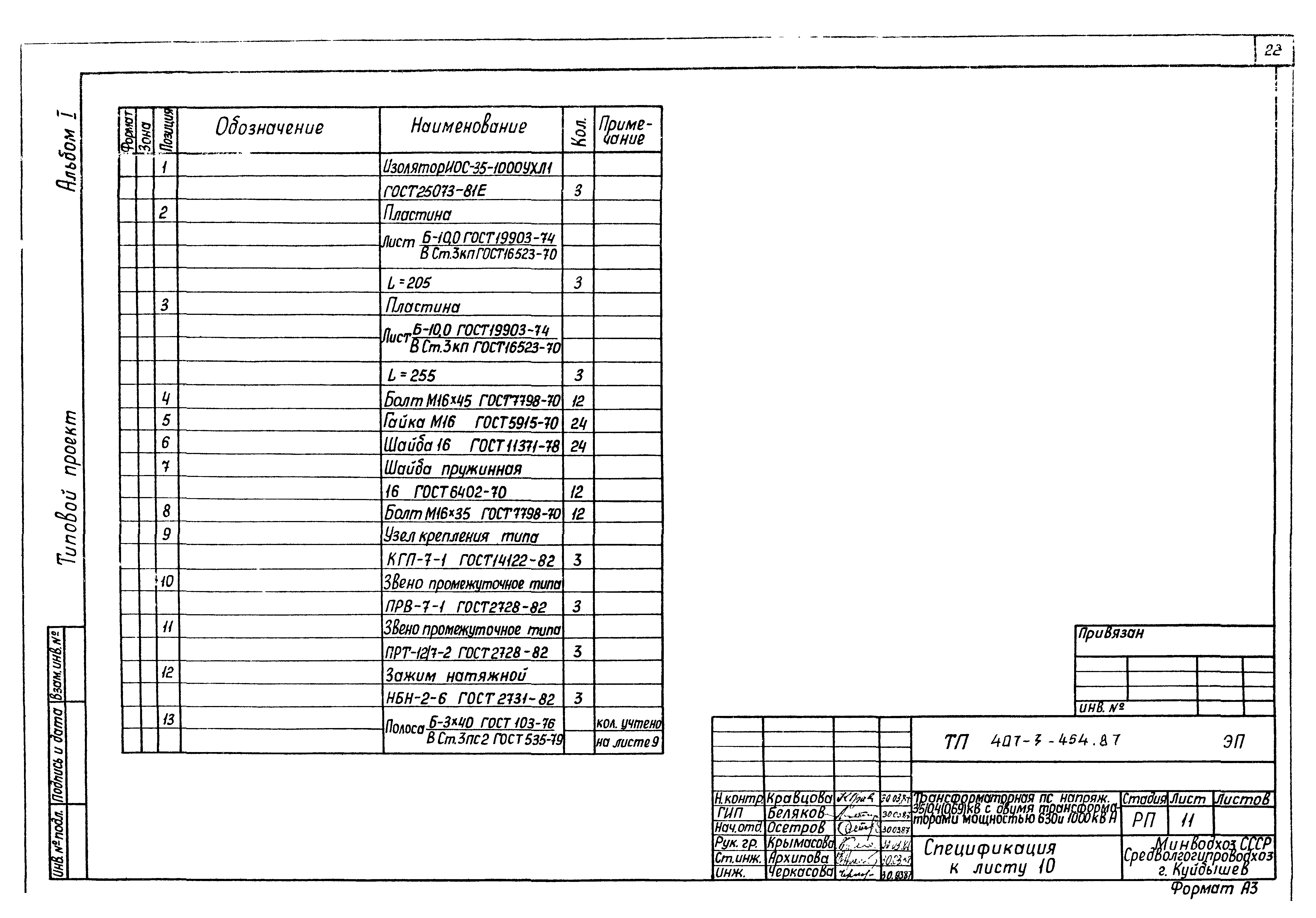

   Спецификация к листу 10

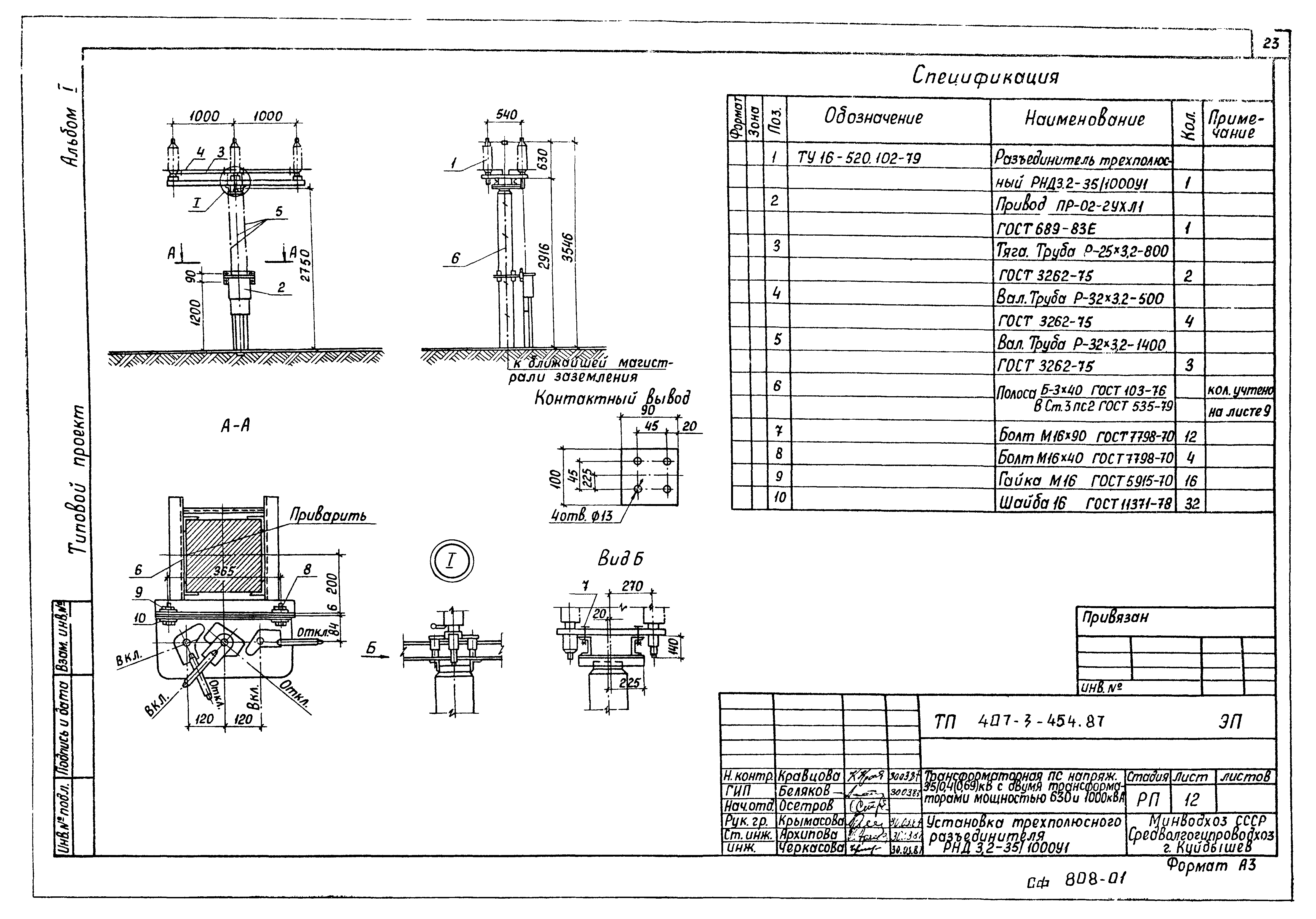

   Установка трехполюсного разъединителя РНД3.2-35/1000У1

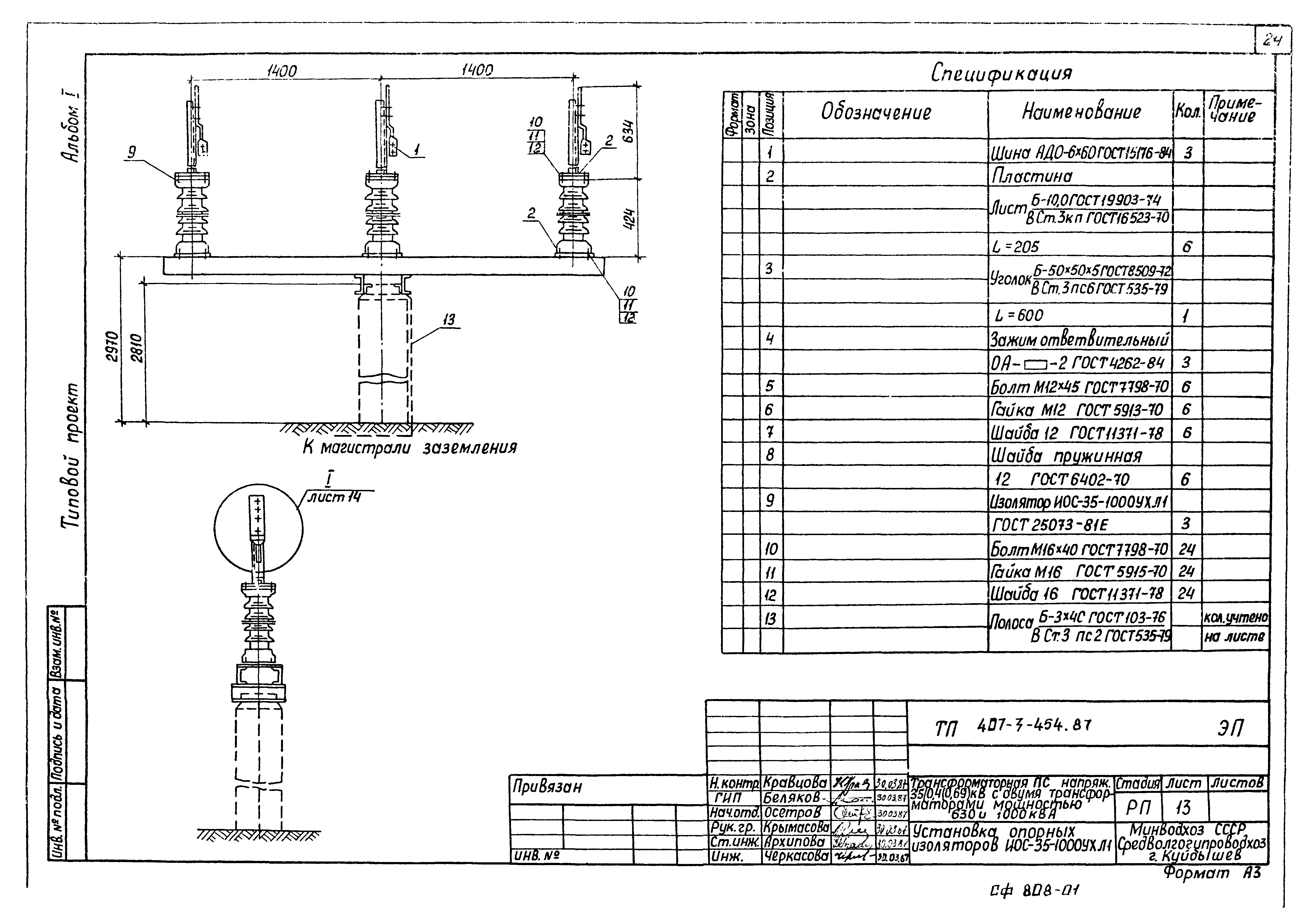

   Установка опорных изоляторов ИОС-35-100УХЛ1

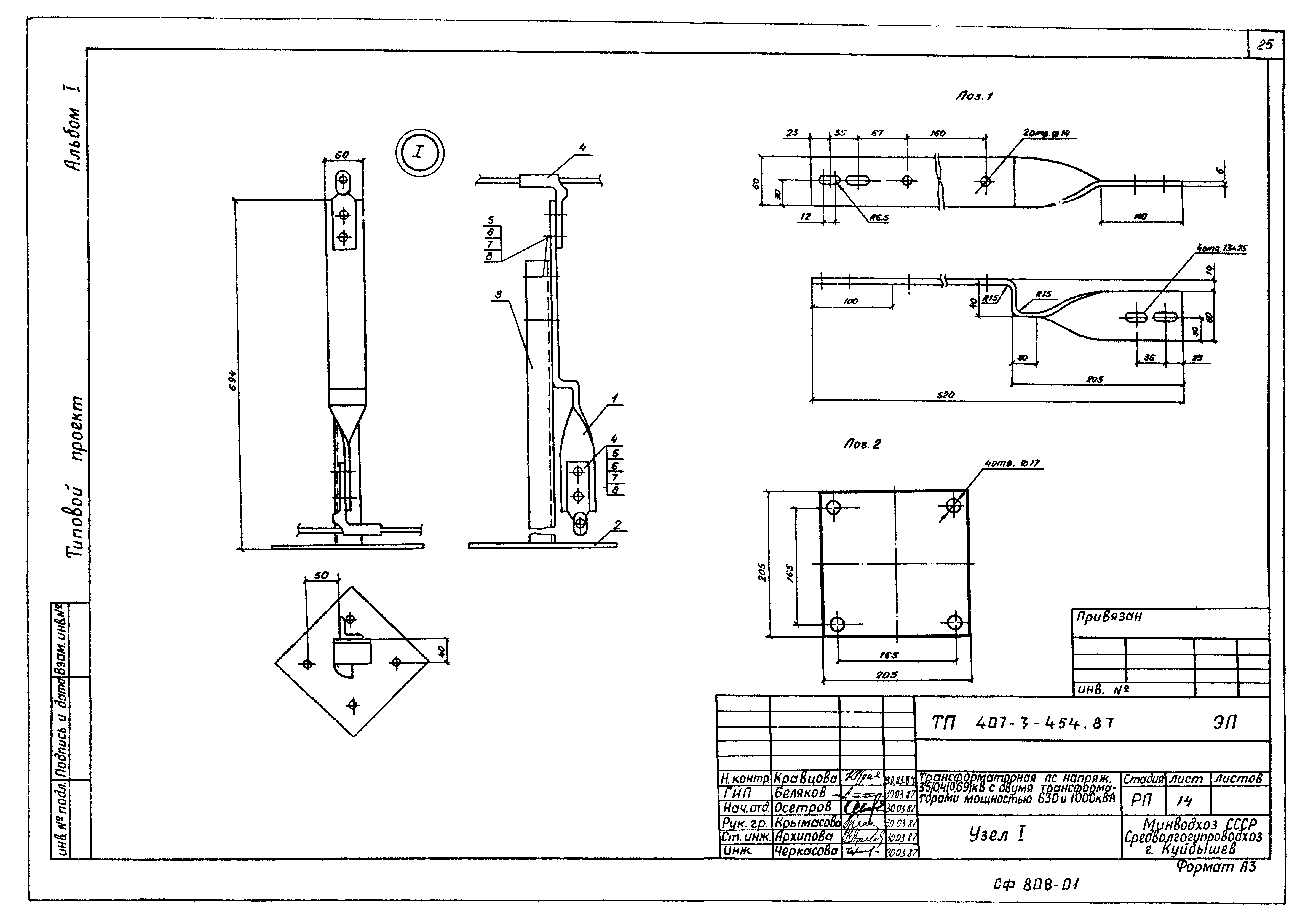

   Узел I

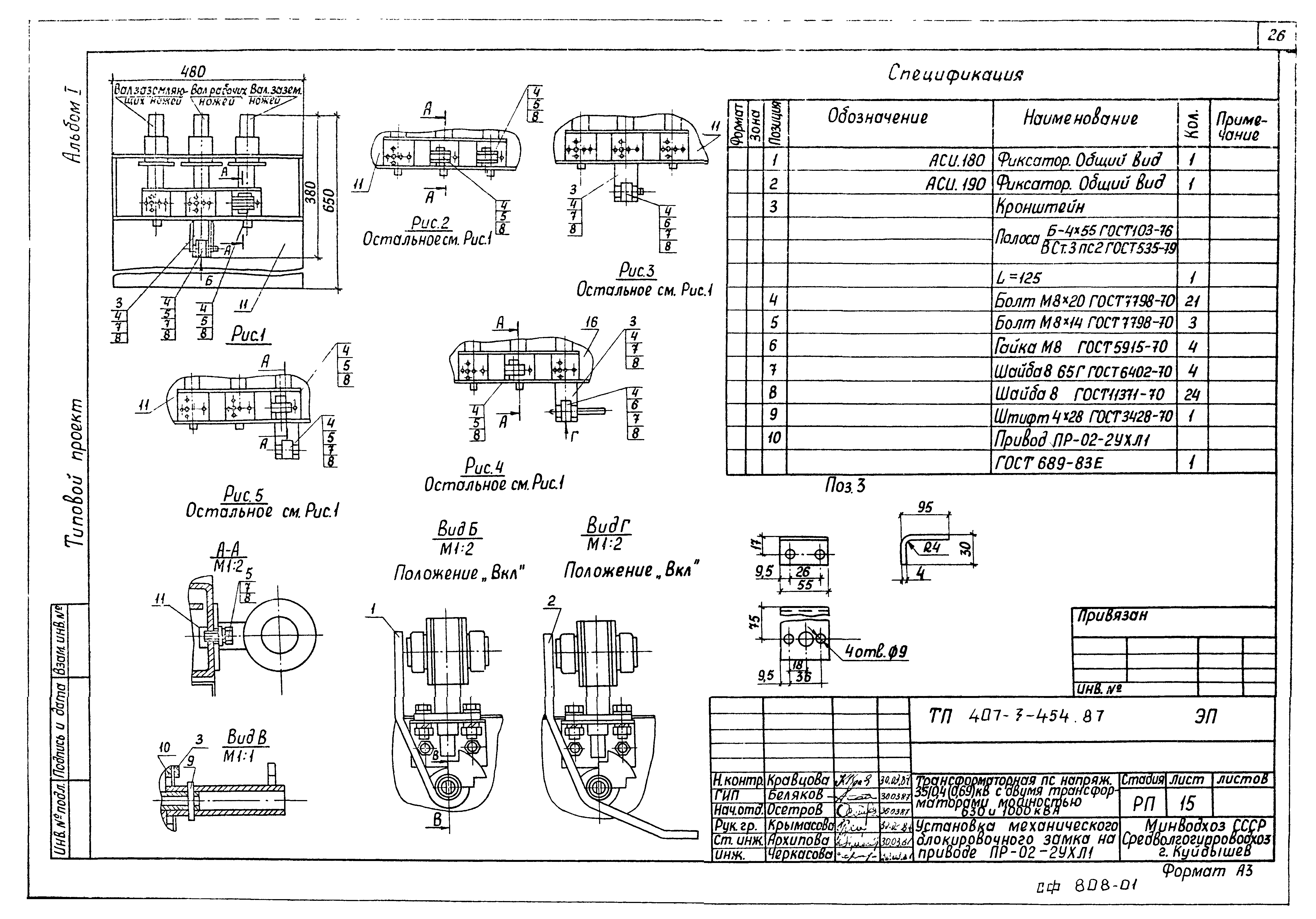

   Установка механического блокировочного замка на приводе ПР-0,2-2УХЛ1

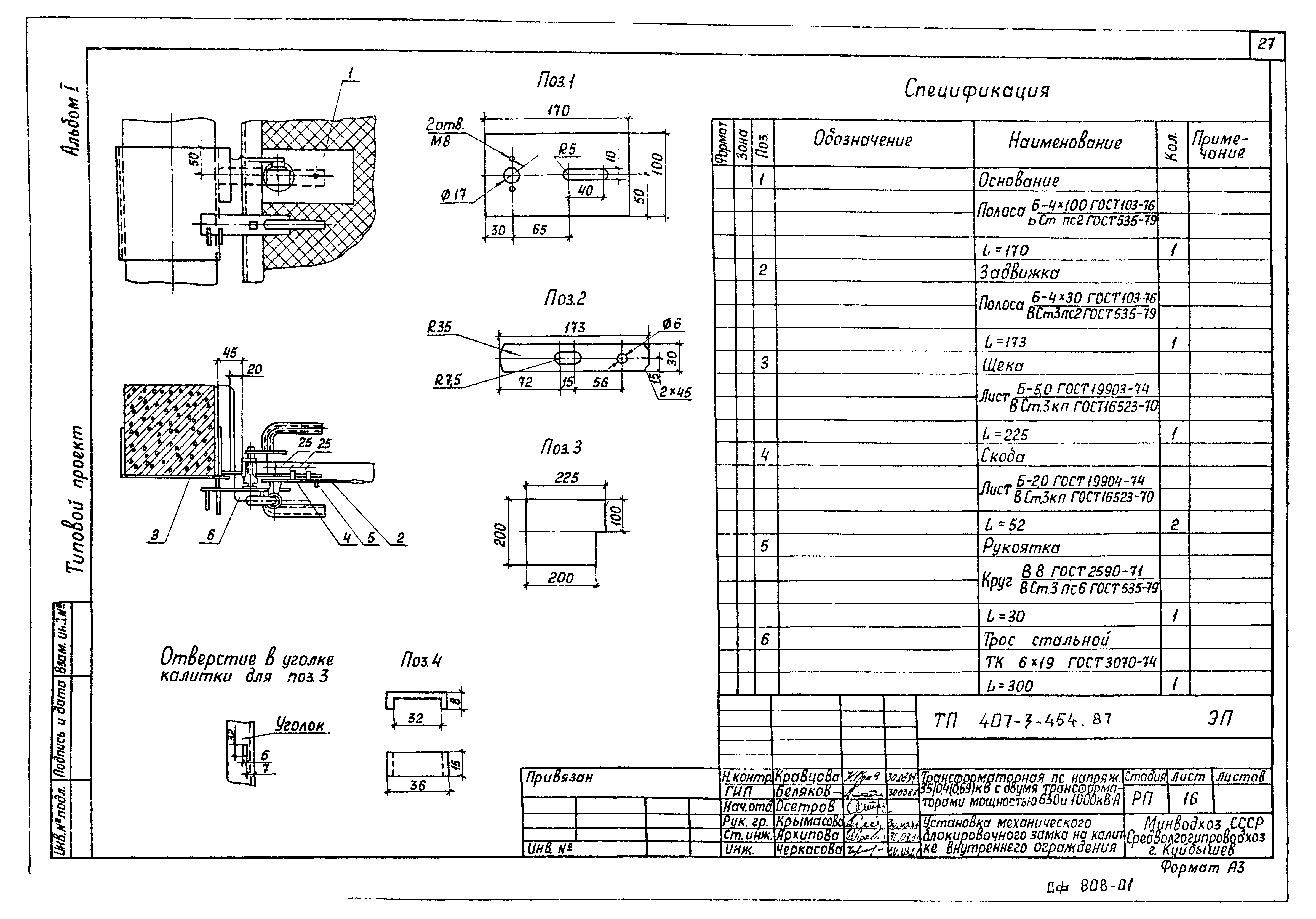

   Установка механического блокировочного замка на калитке внутреннего ограждения

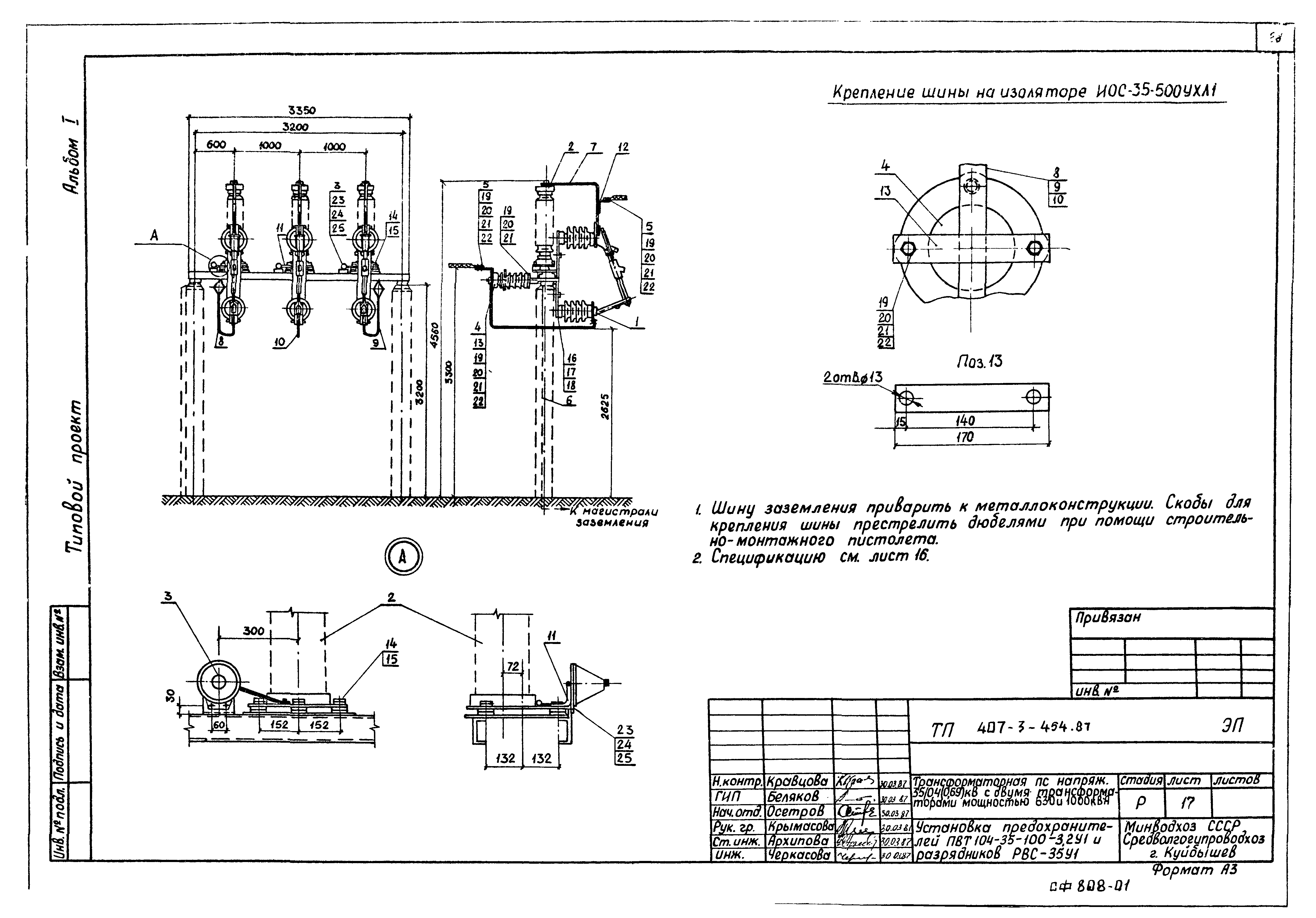

   Установка предохранителей ПВТ104-35-100-3241 и разрядников РВС-35У1

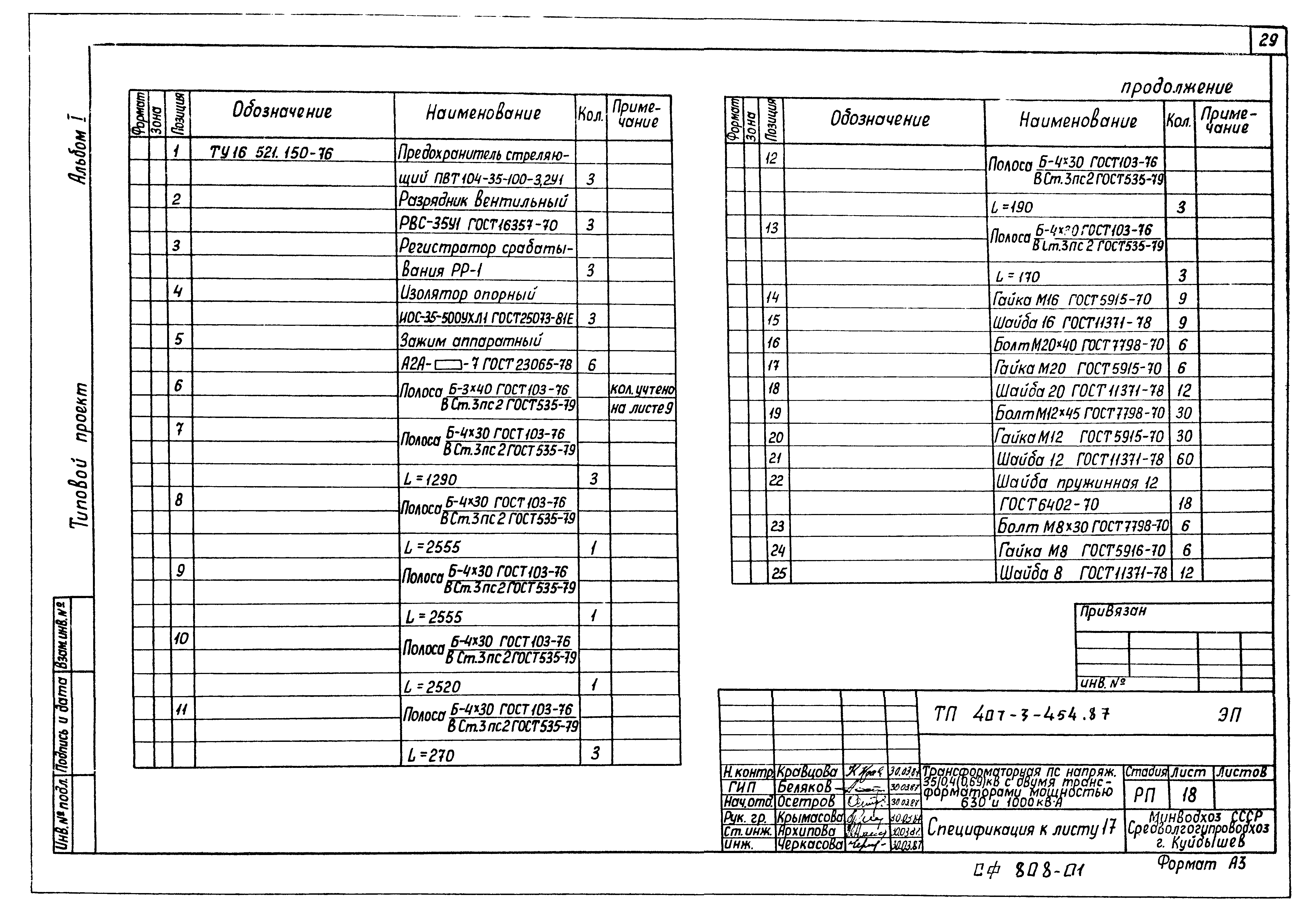

   Спецификация к листу 17

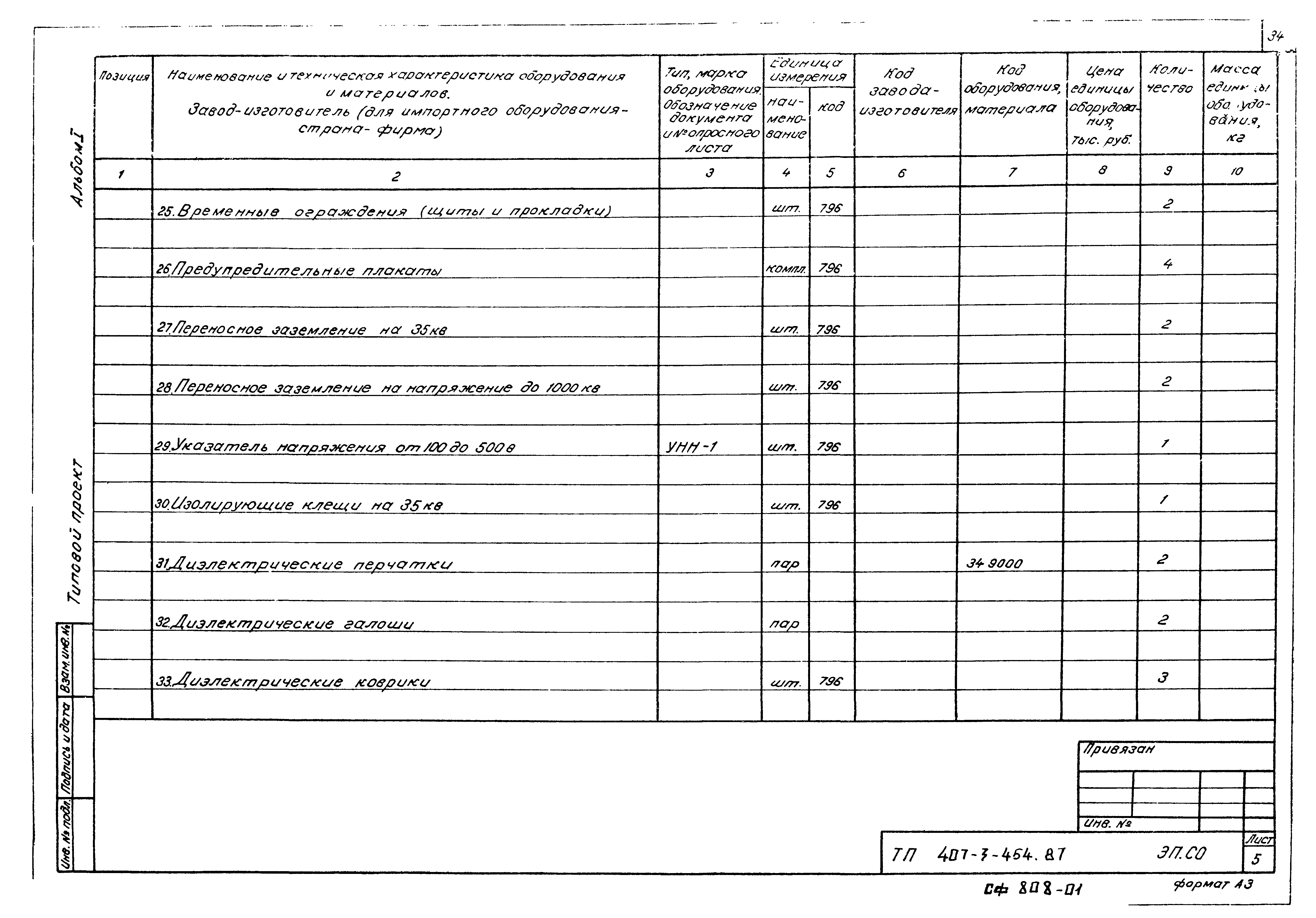

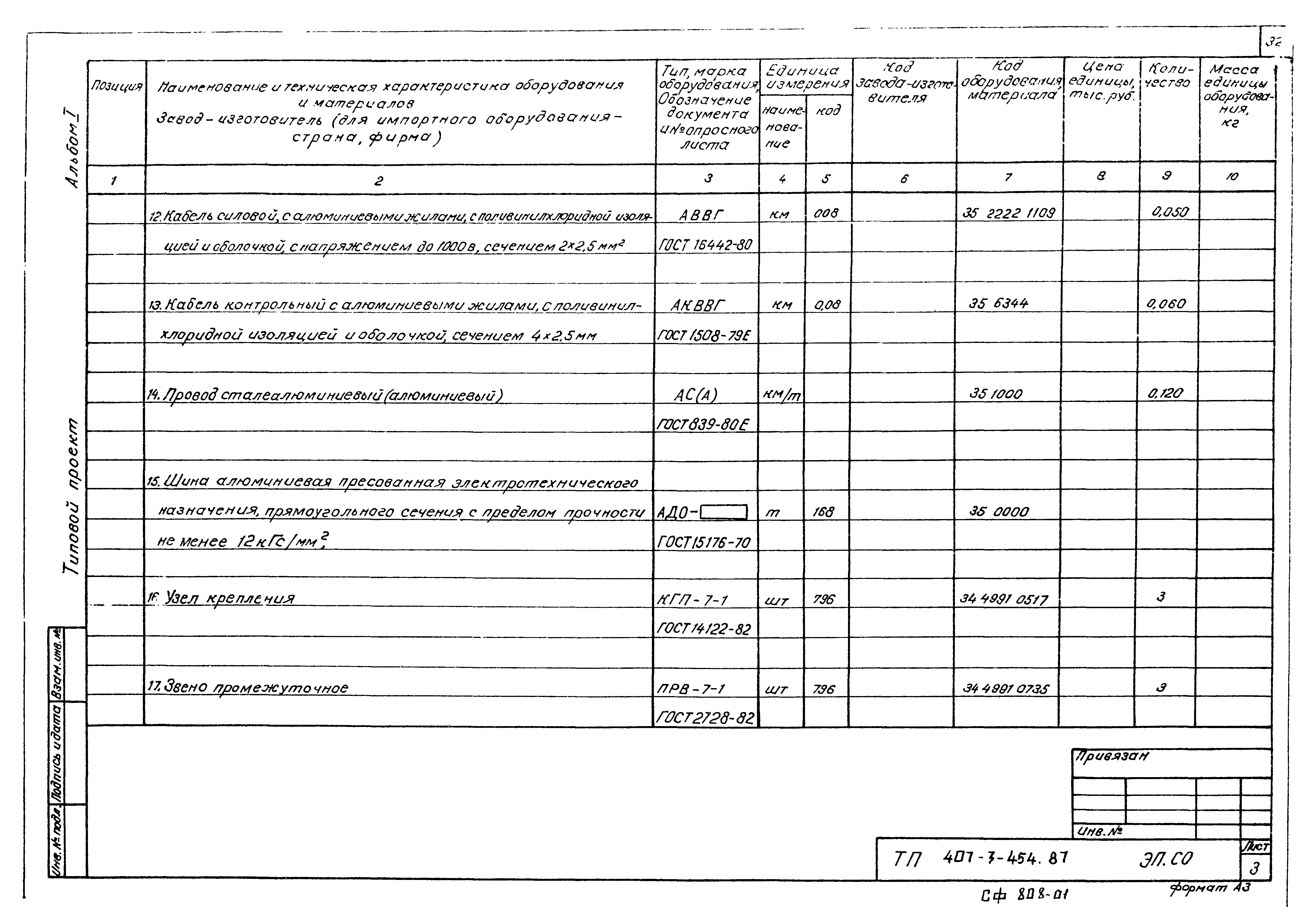

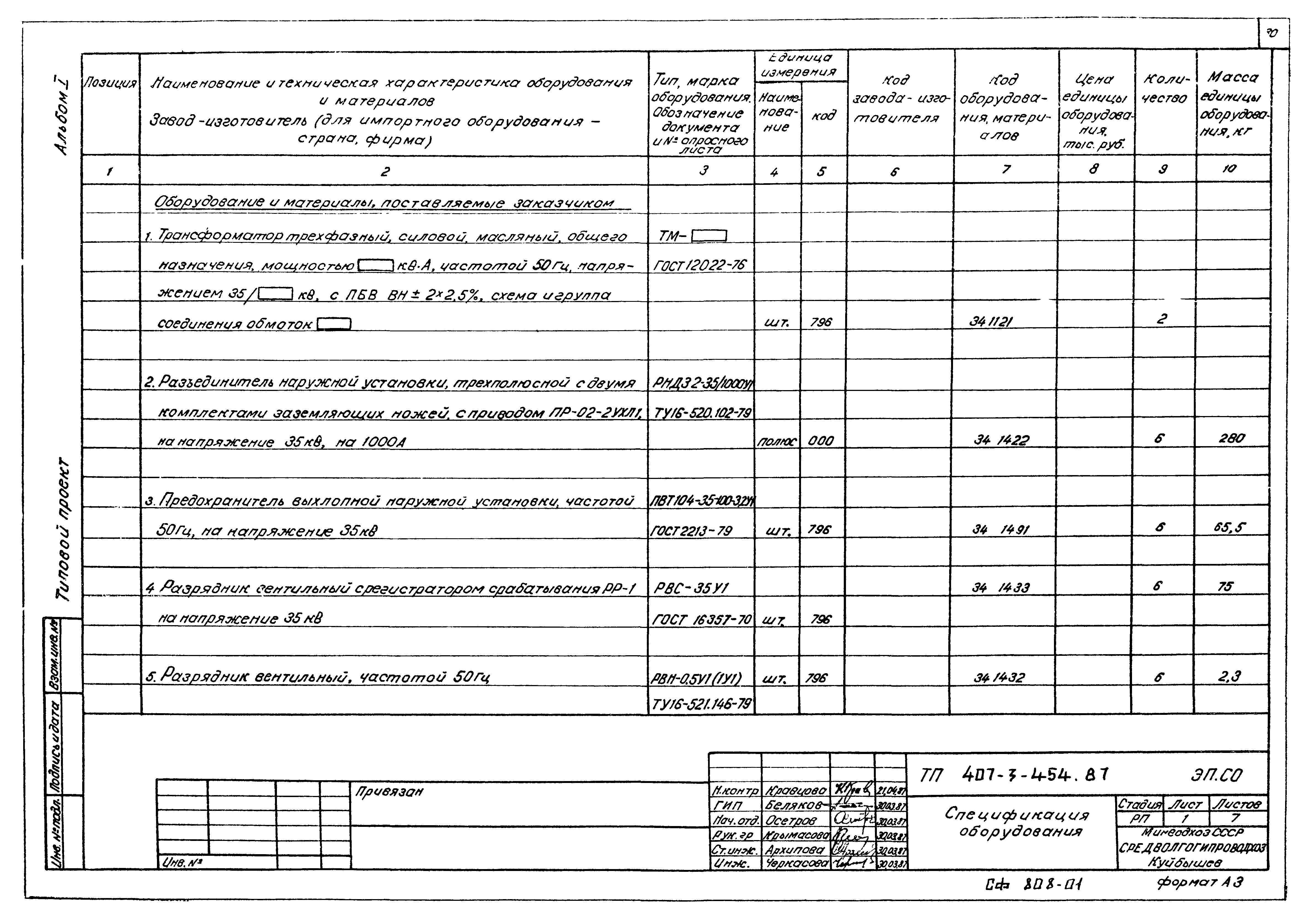

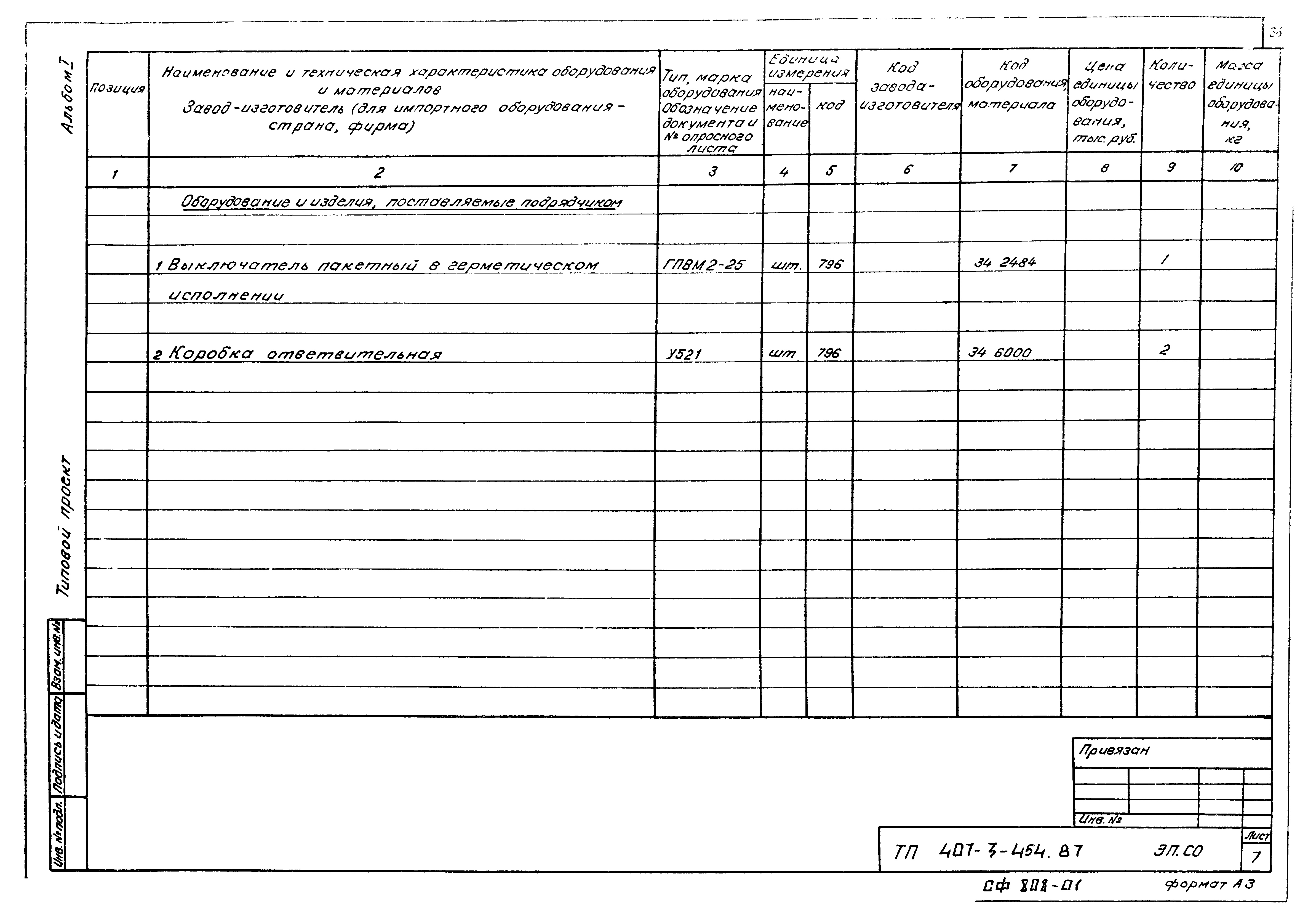

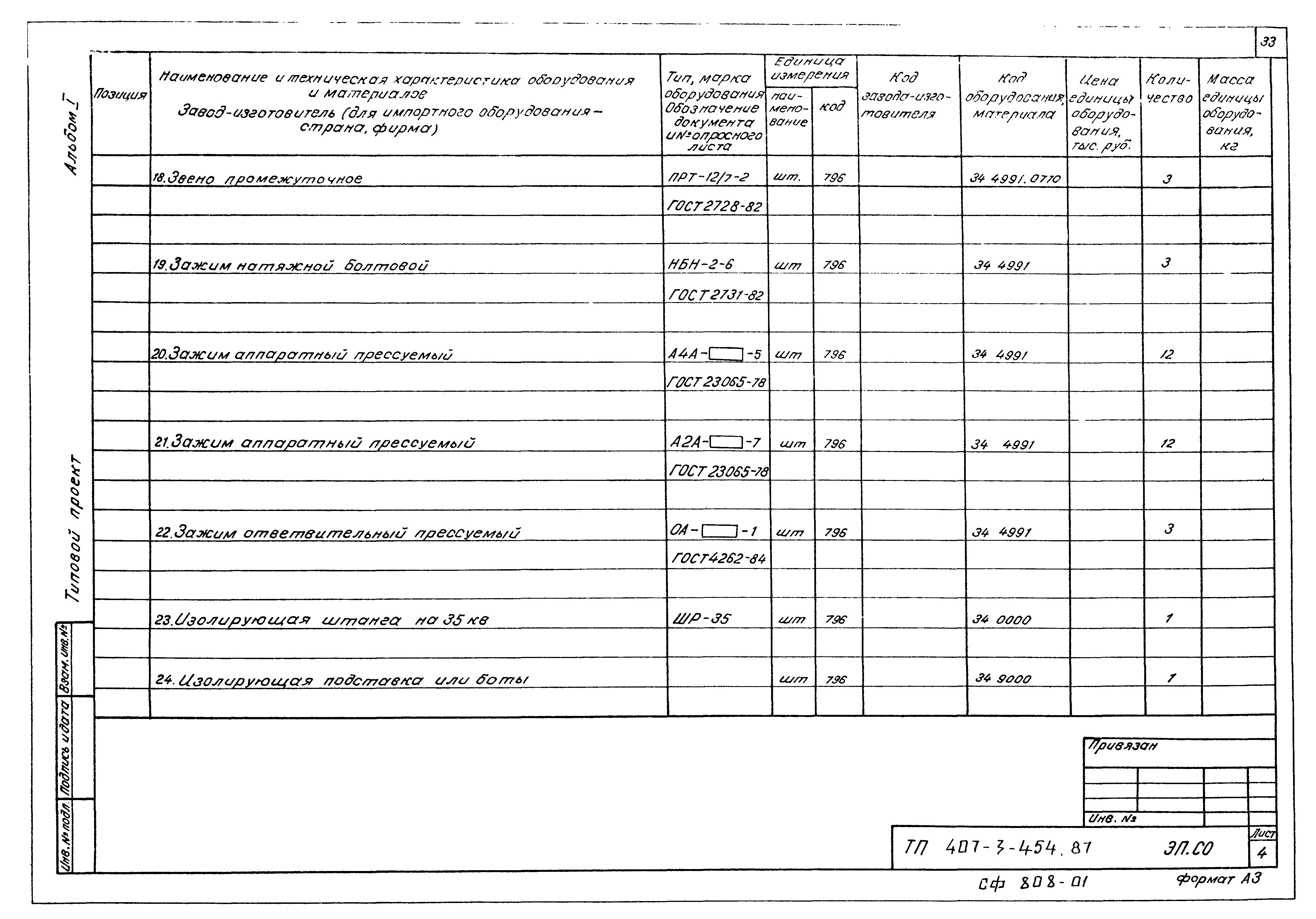

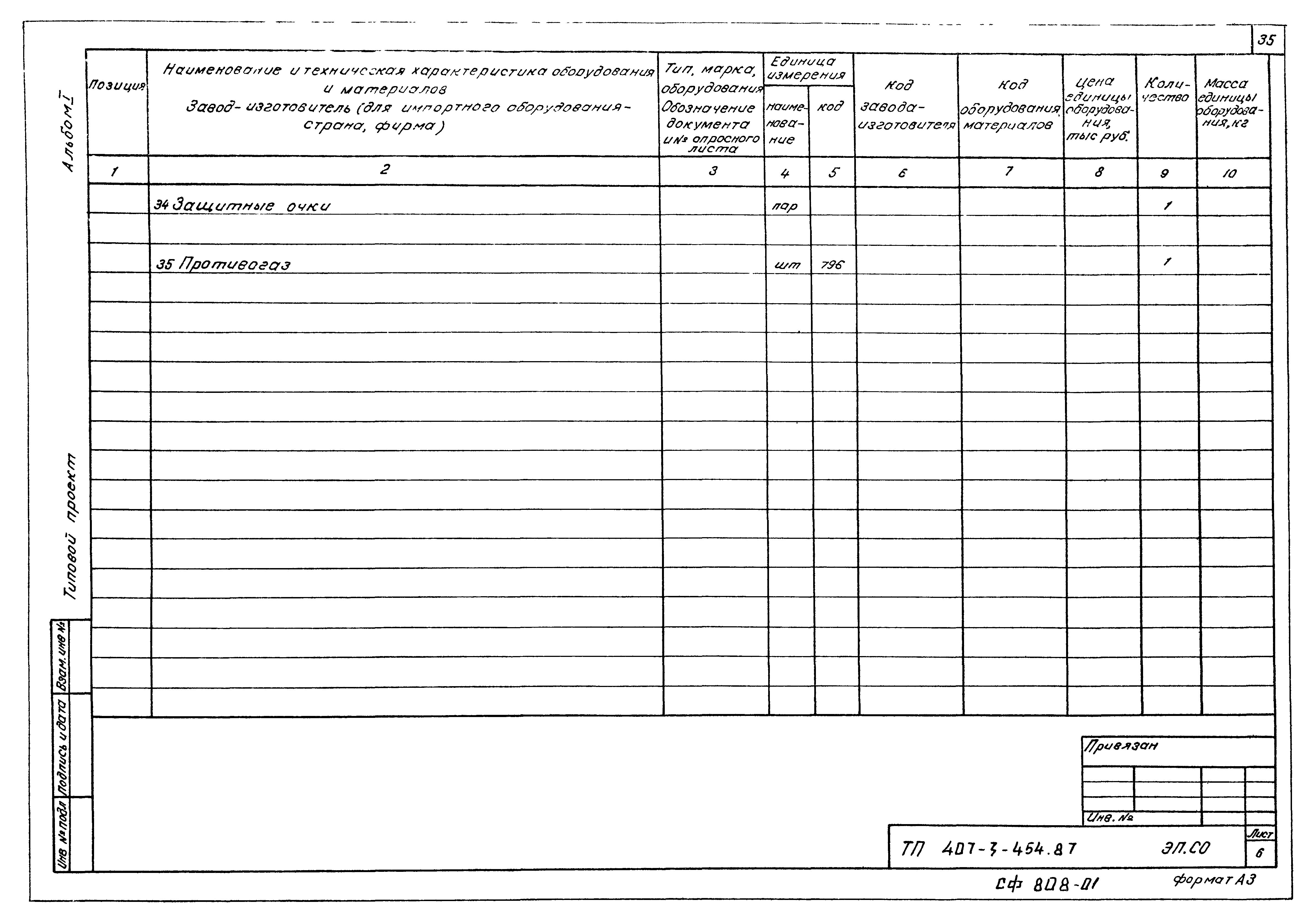

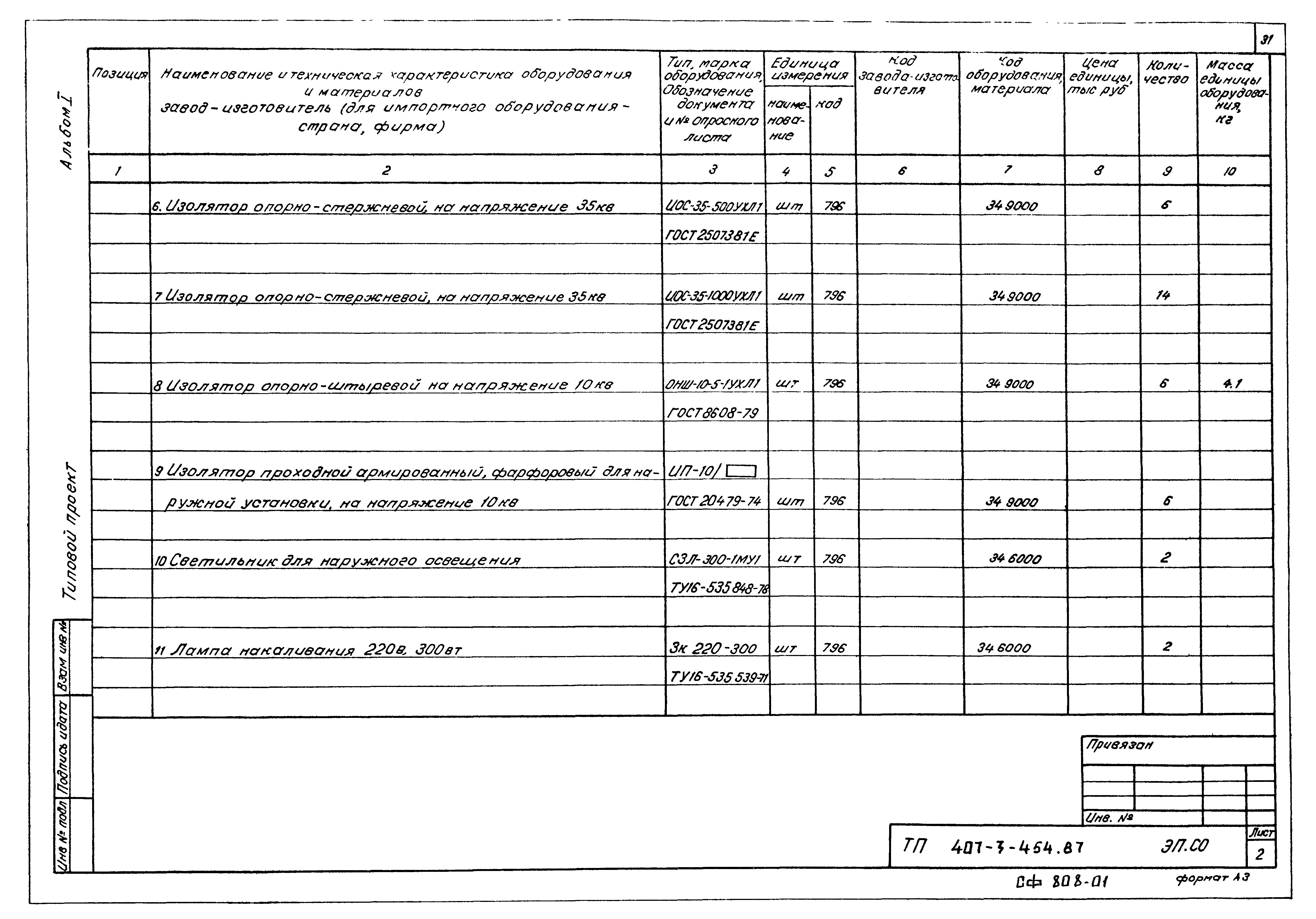

   Спецификация оборудования
   Ведомость потребности в материалах
Архитектурно-строительные решения

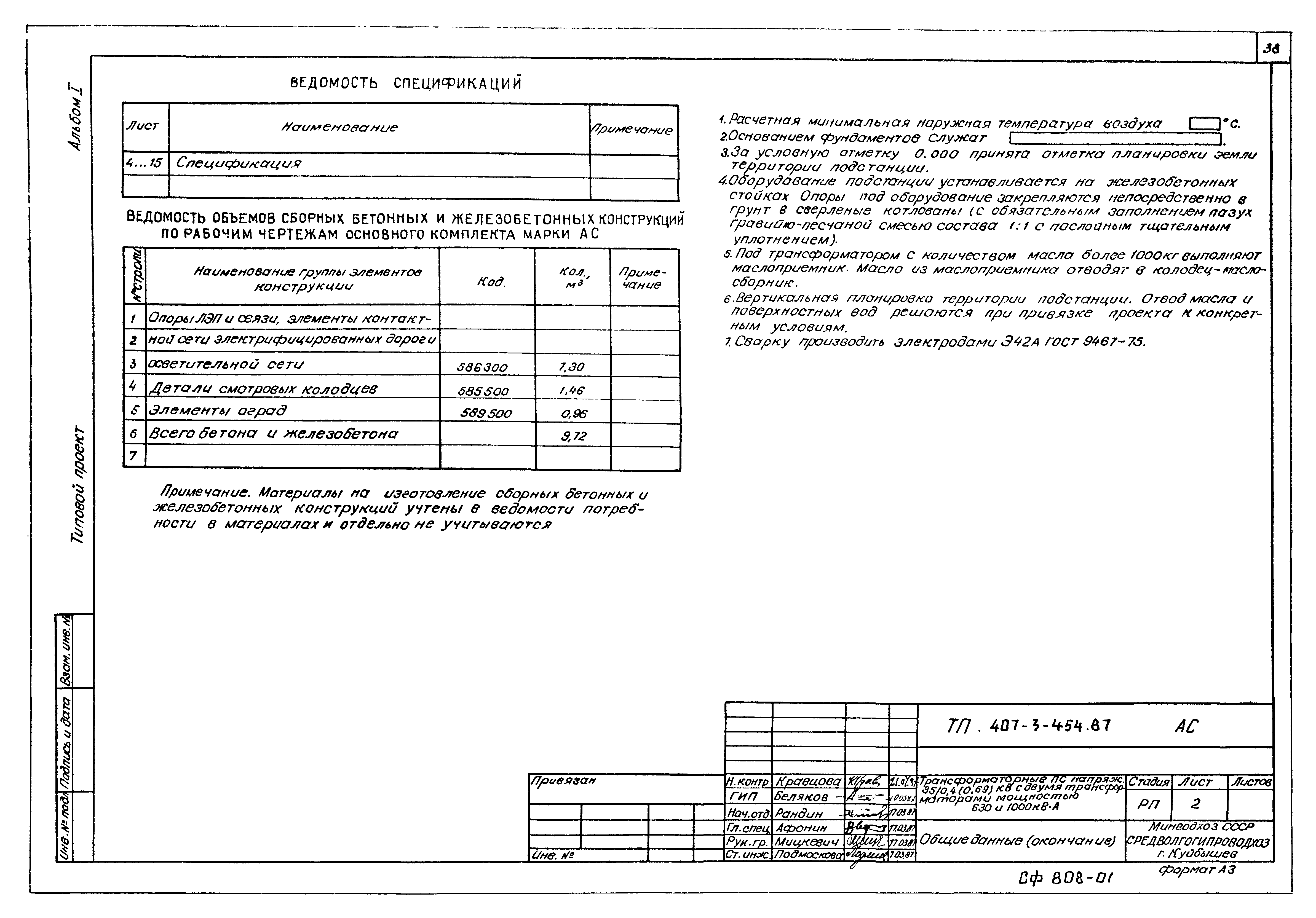

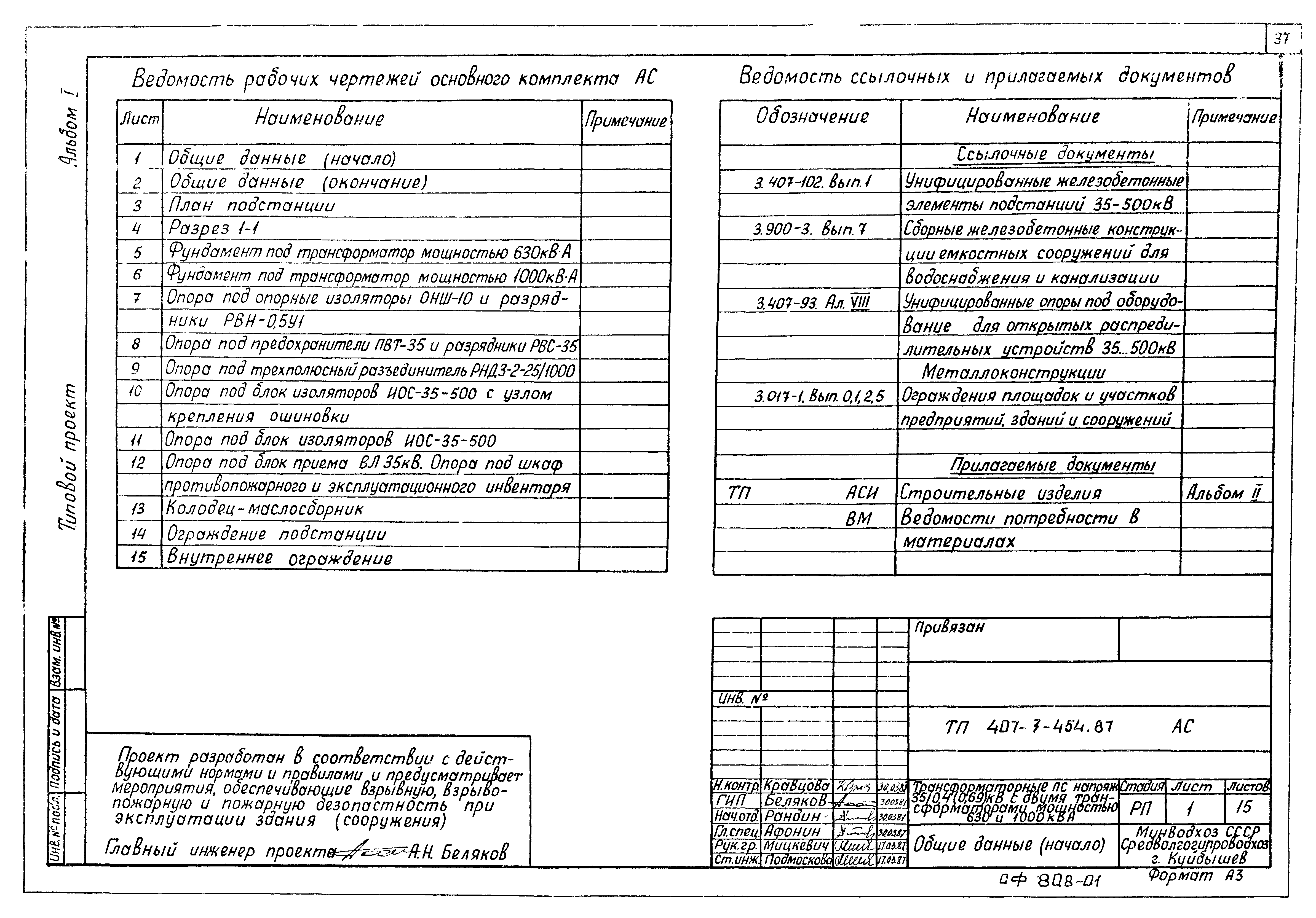

   Общие данные

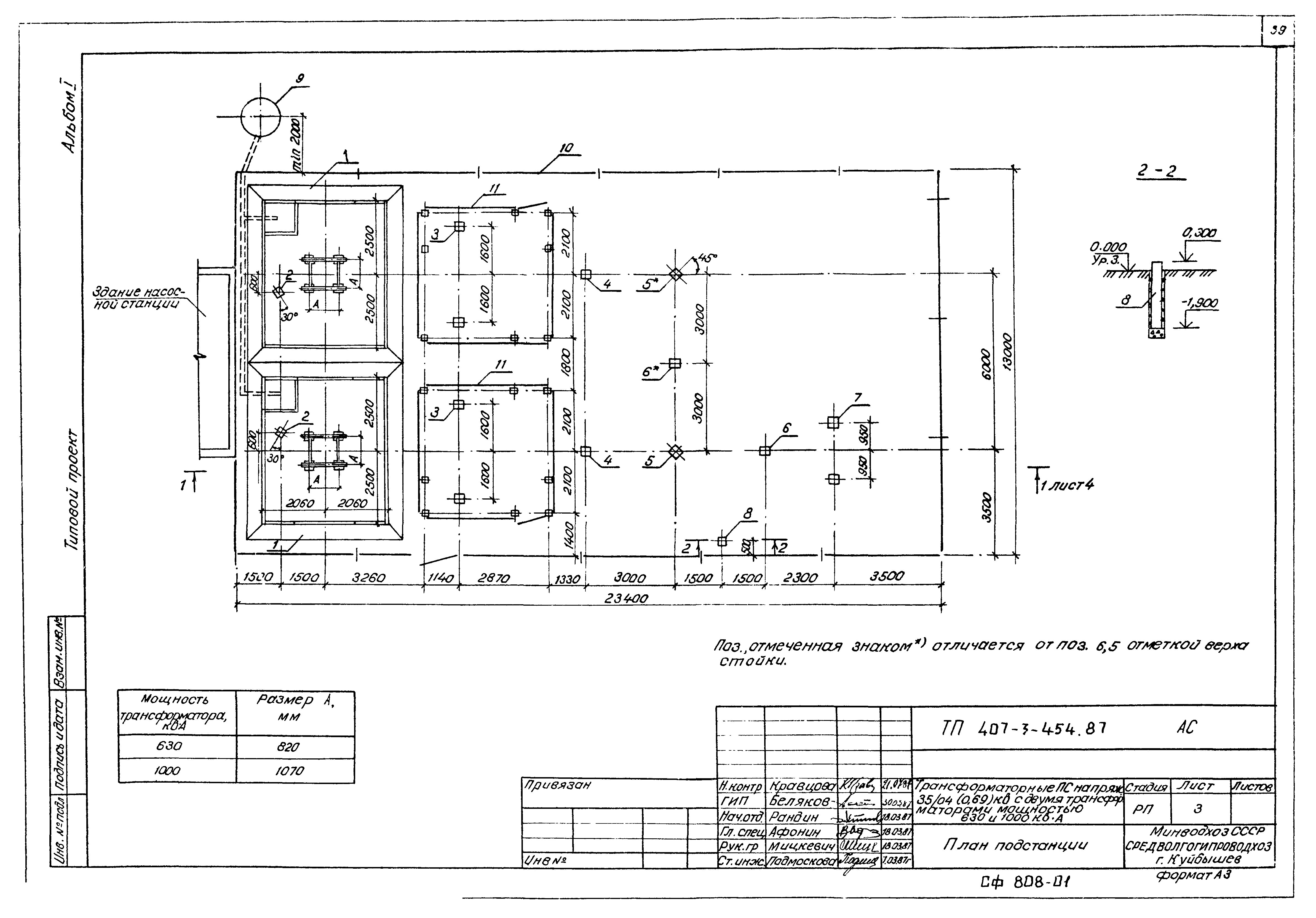

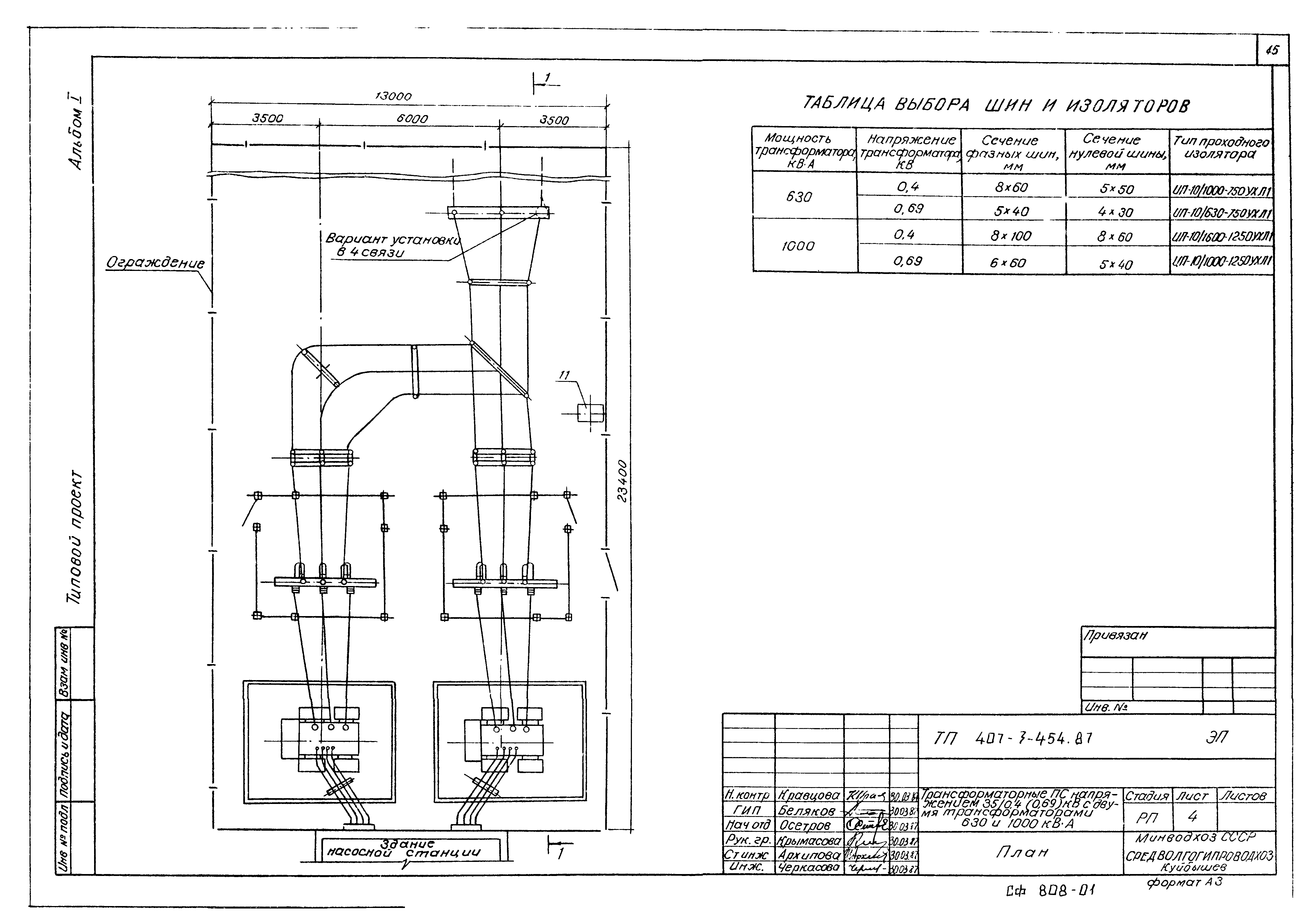

   План подстанции

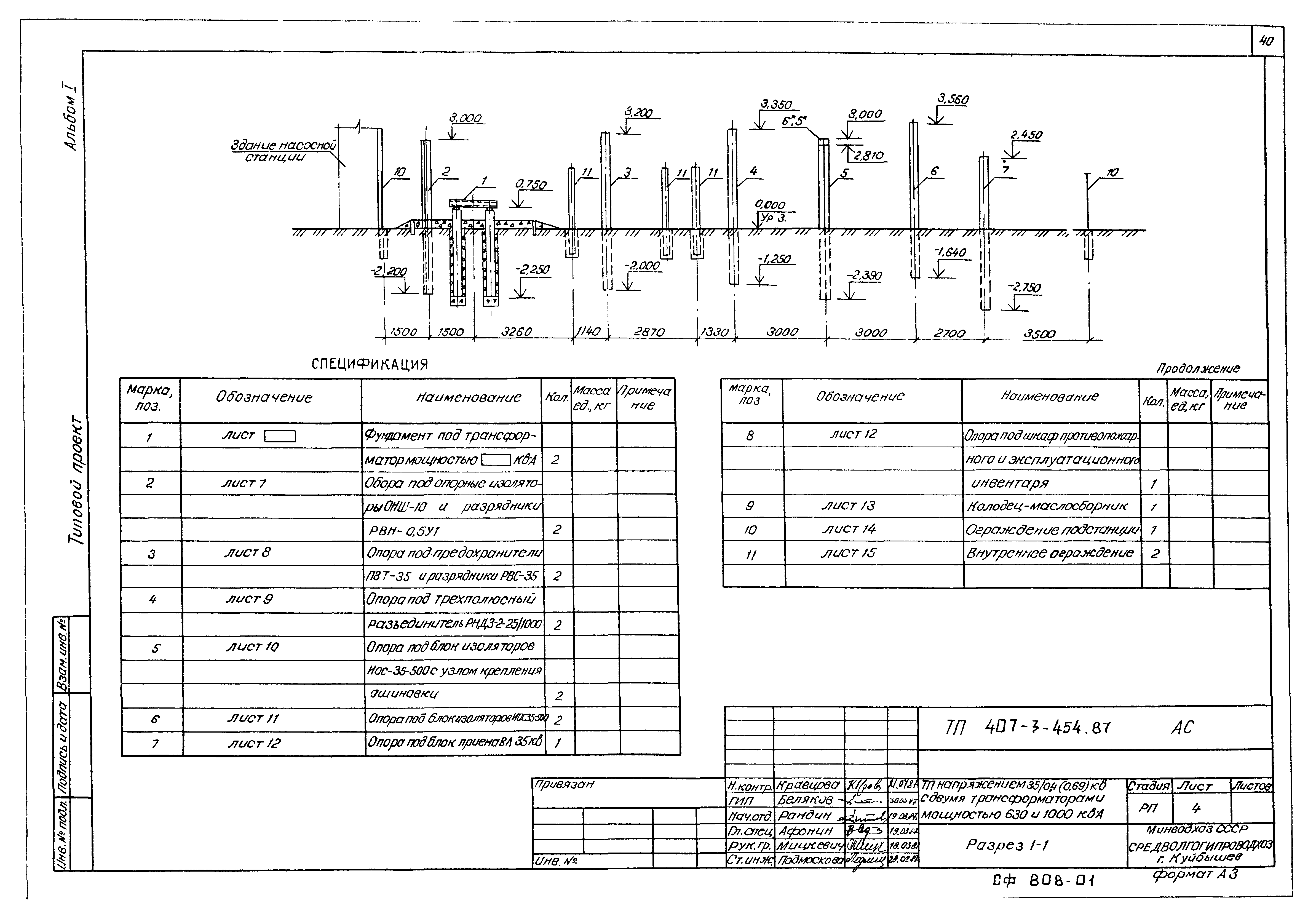

   Разрез 1-1

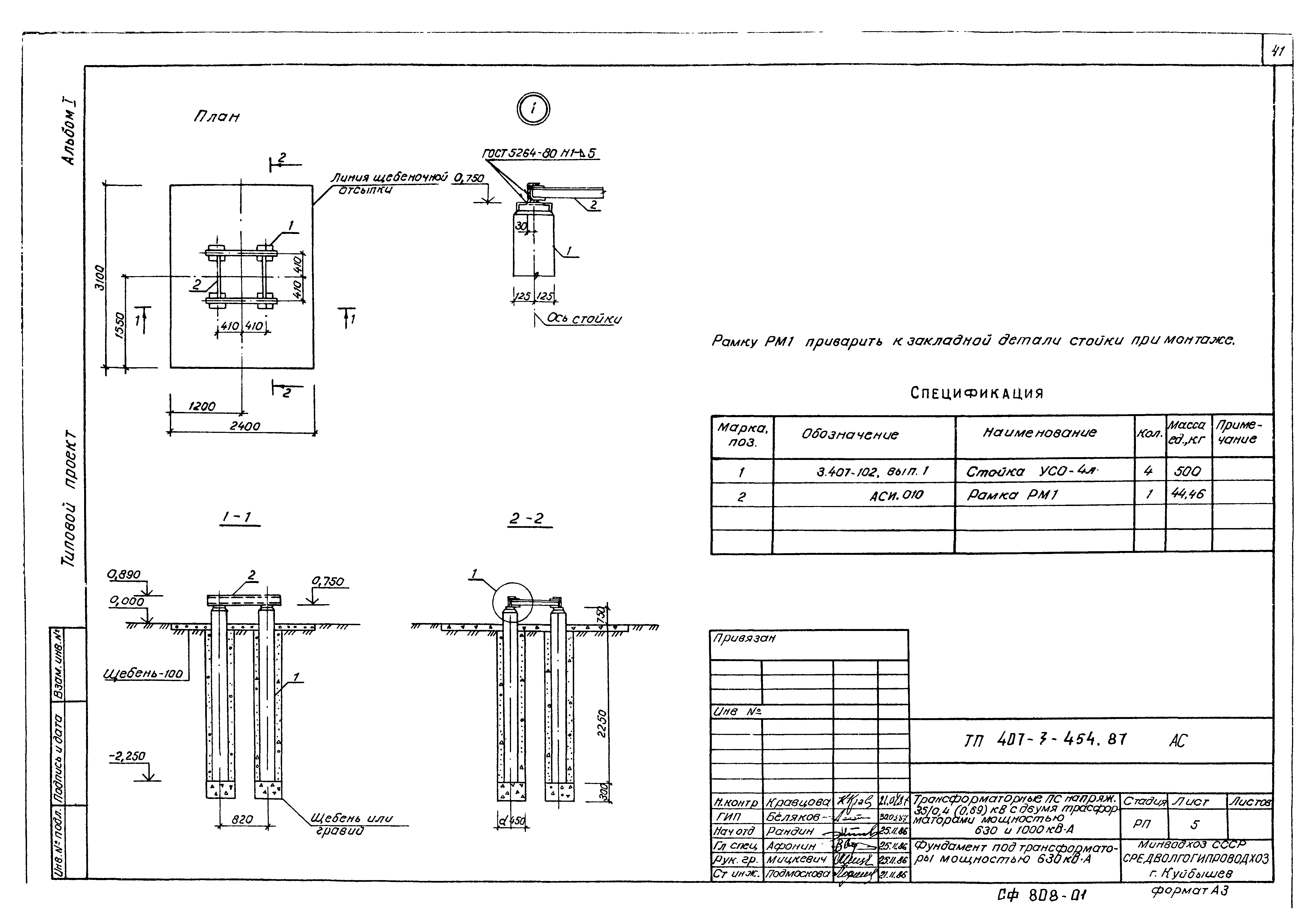

   Фундамент под трансформатор мощностью 630 кВА

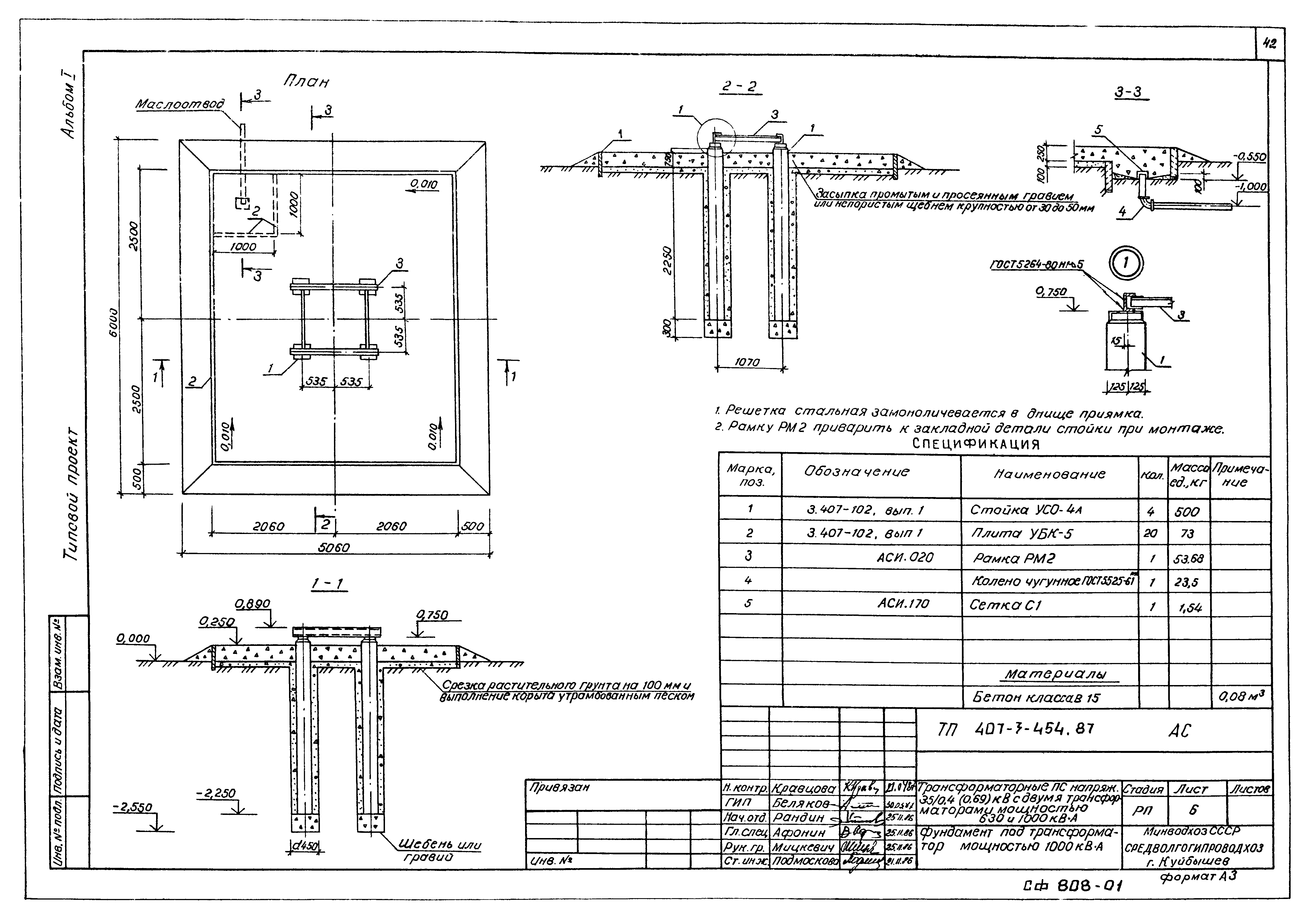

   Фундамент под трансформатор мощностью 1000 кВА

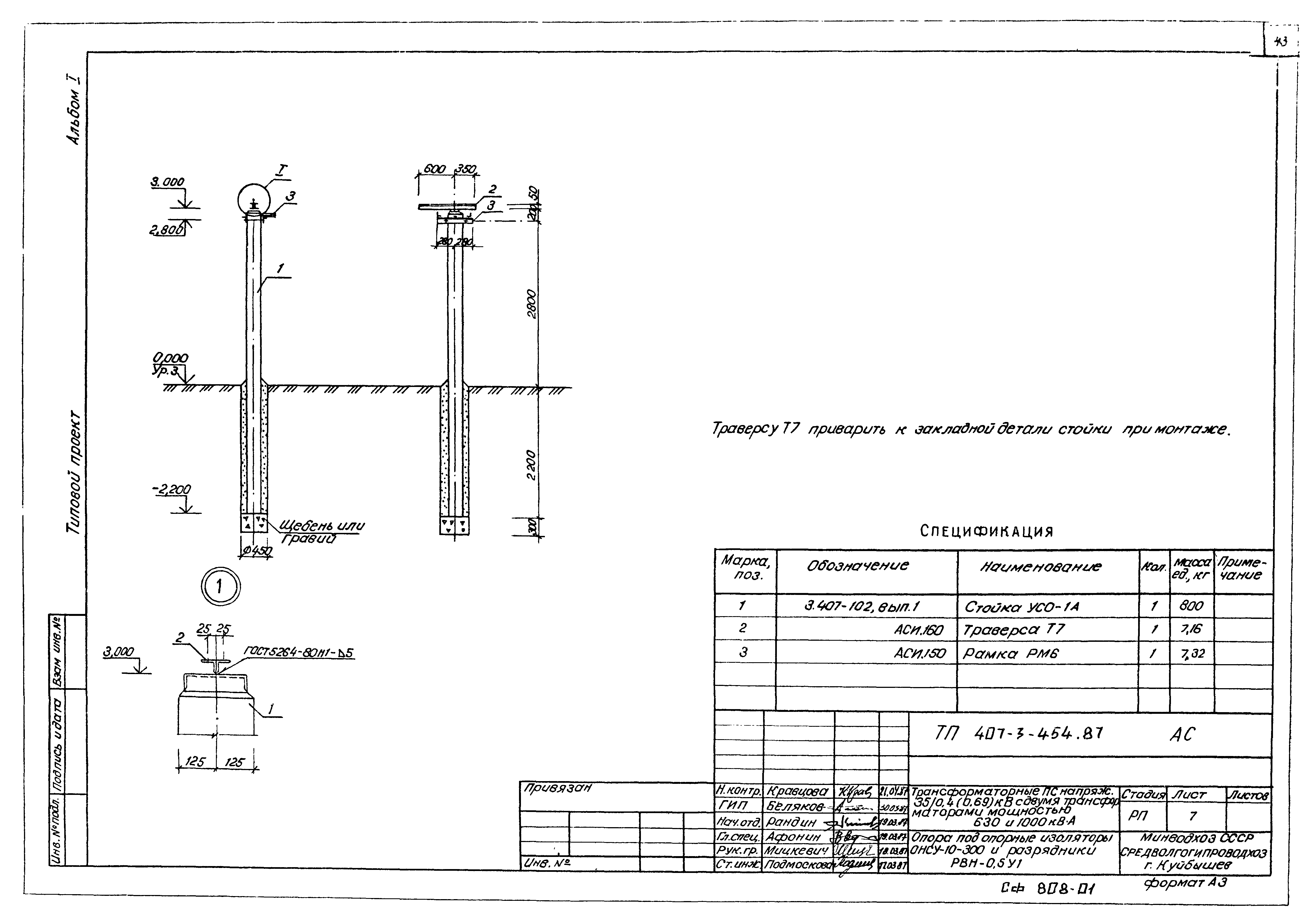

   Опора под опорные изоляторы ОНШ-10 и разрядники РВН-0,5У1

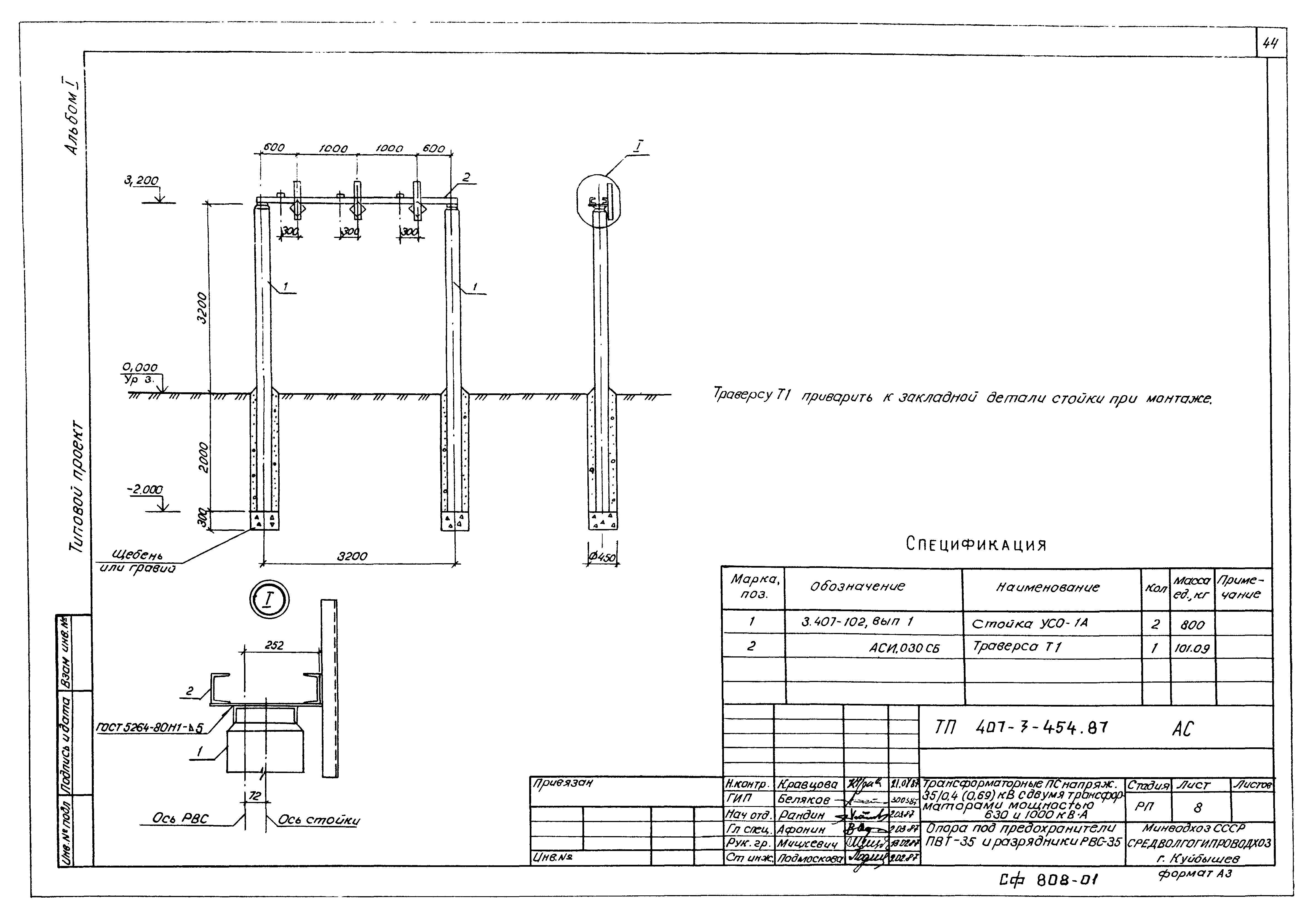

   Опора под предохранители ПВТ-35 и разрядники РВС-35

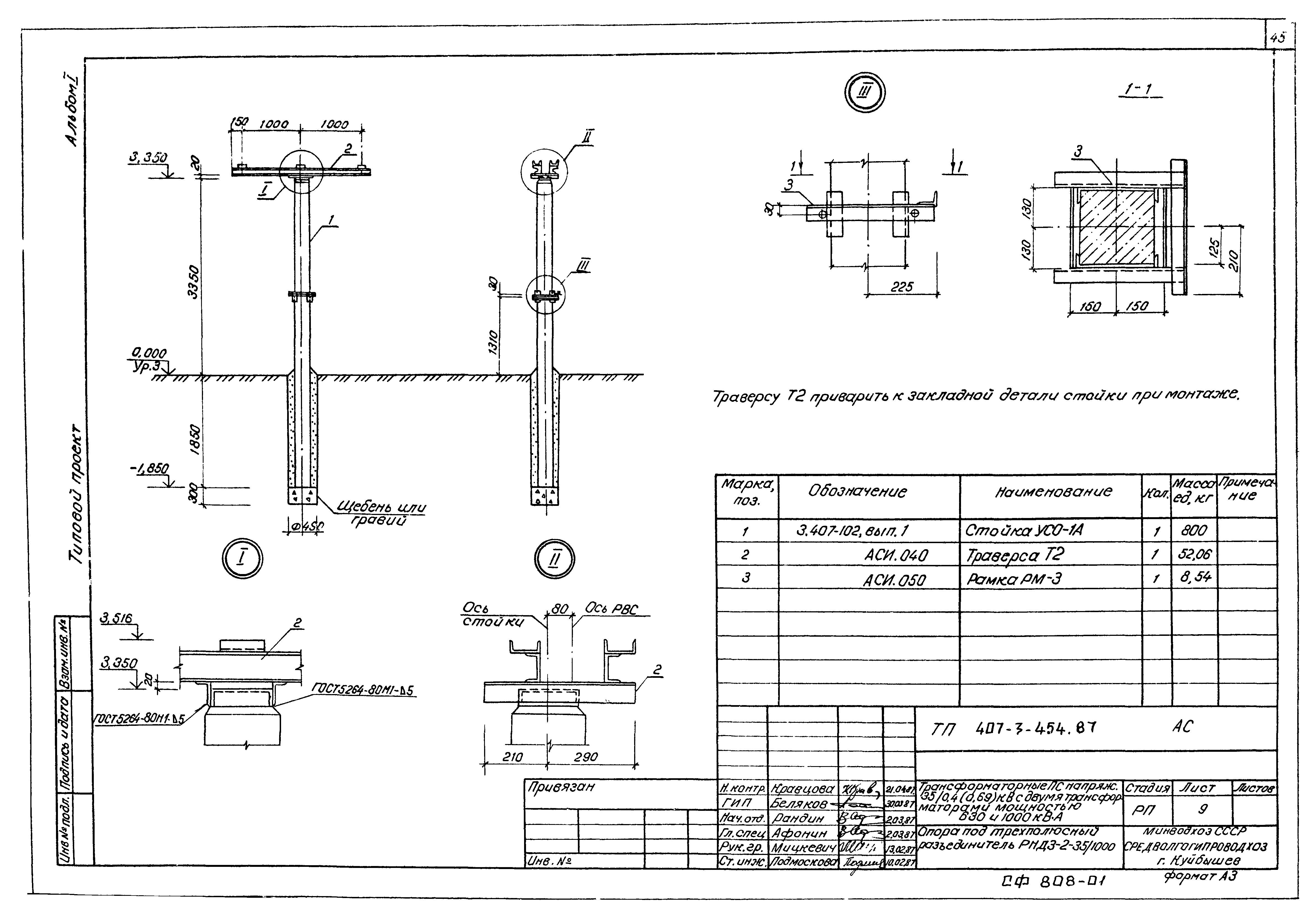

   Опора под трехполюсный разъединитель РНДЗ-2-25/1000

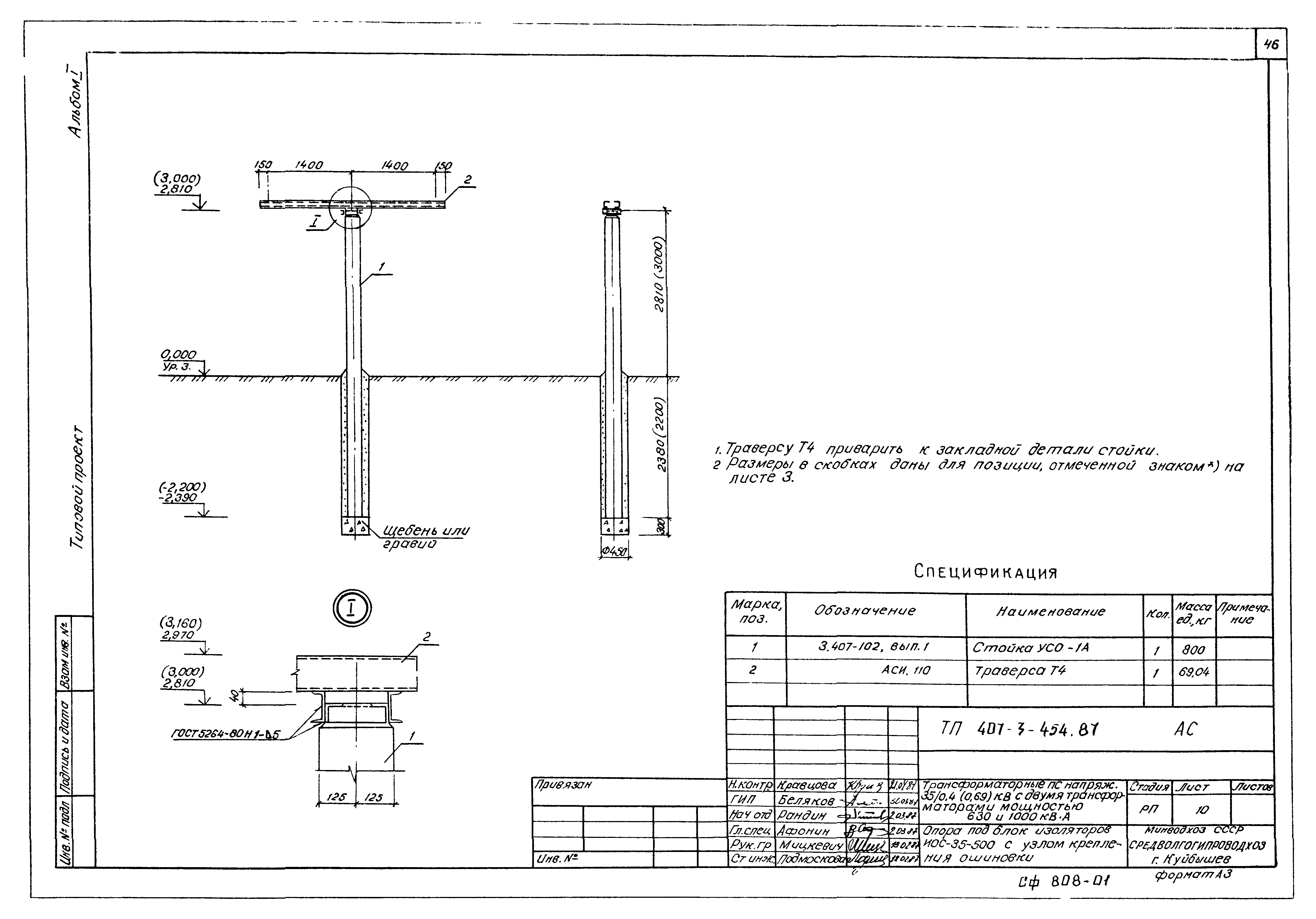

   Опора под блок изоляторов ИОС-35-500 с узлом крепления ошиновки

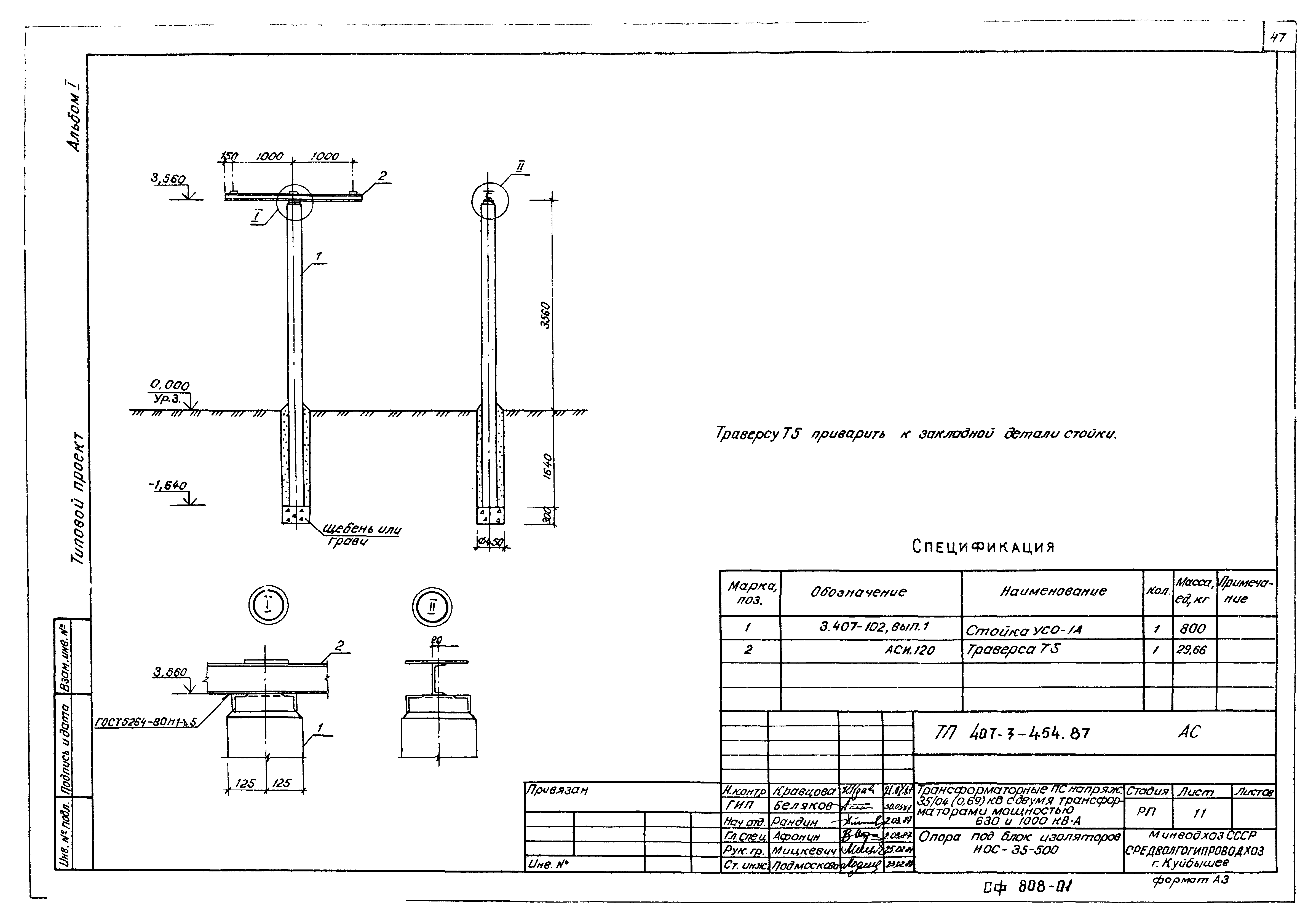

   Опора под блок изоляторов ИОС-35-500

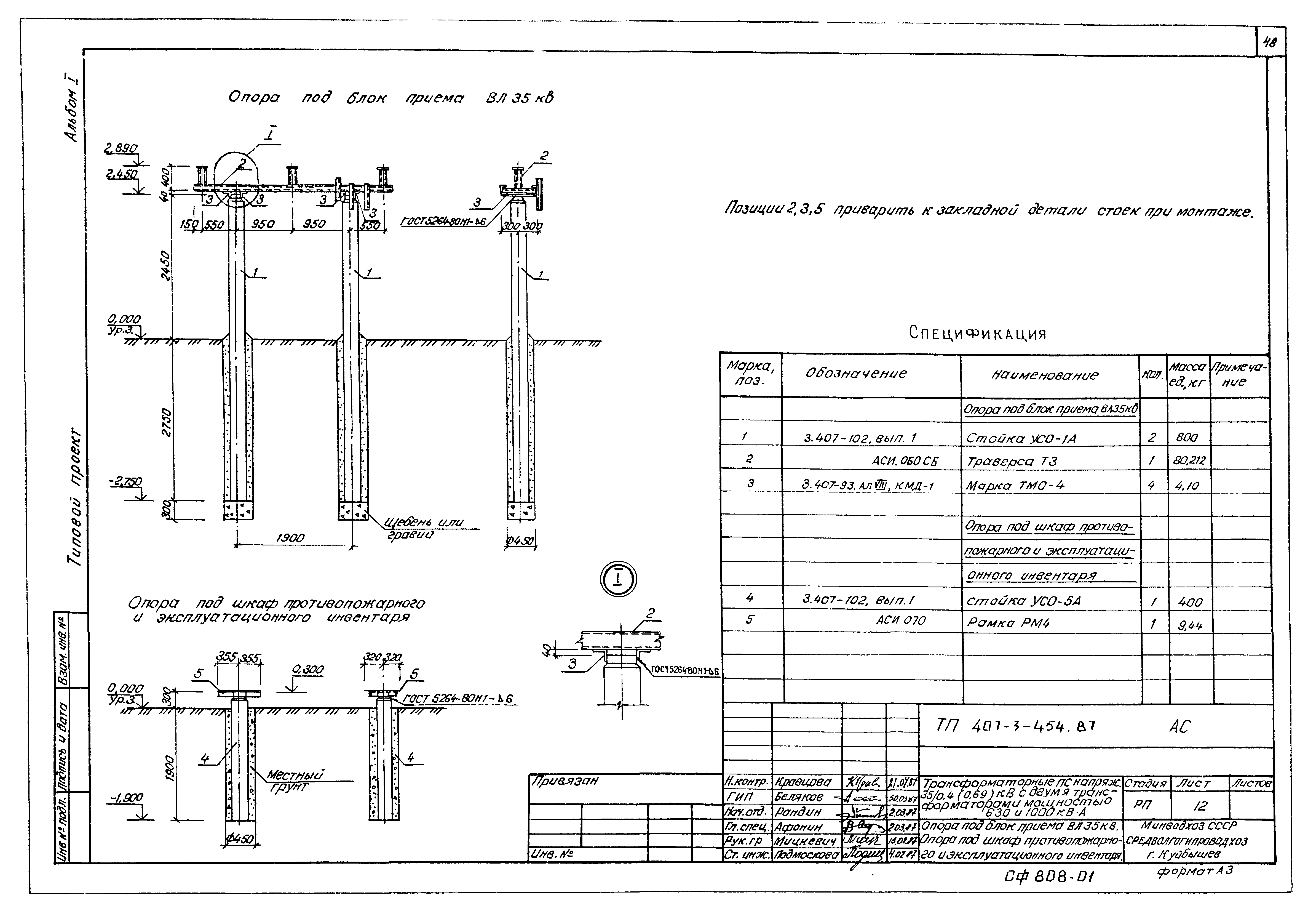

   Опора под блок приема ВЛ 35 кВ. Опора под шкаф противопожарного и эксплуатационного инвентаря

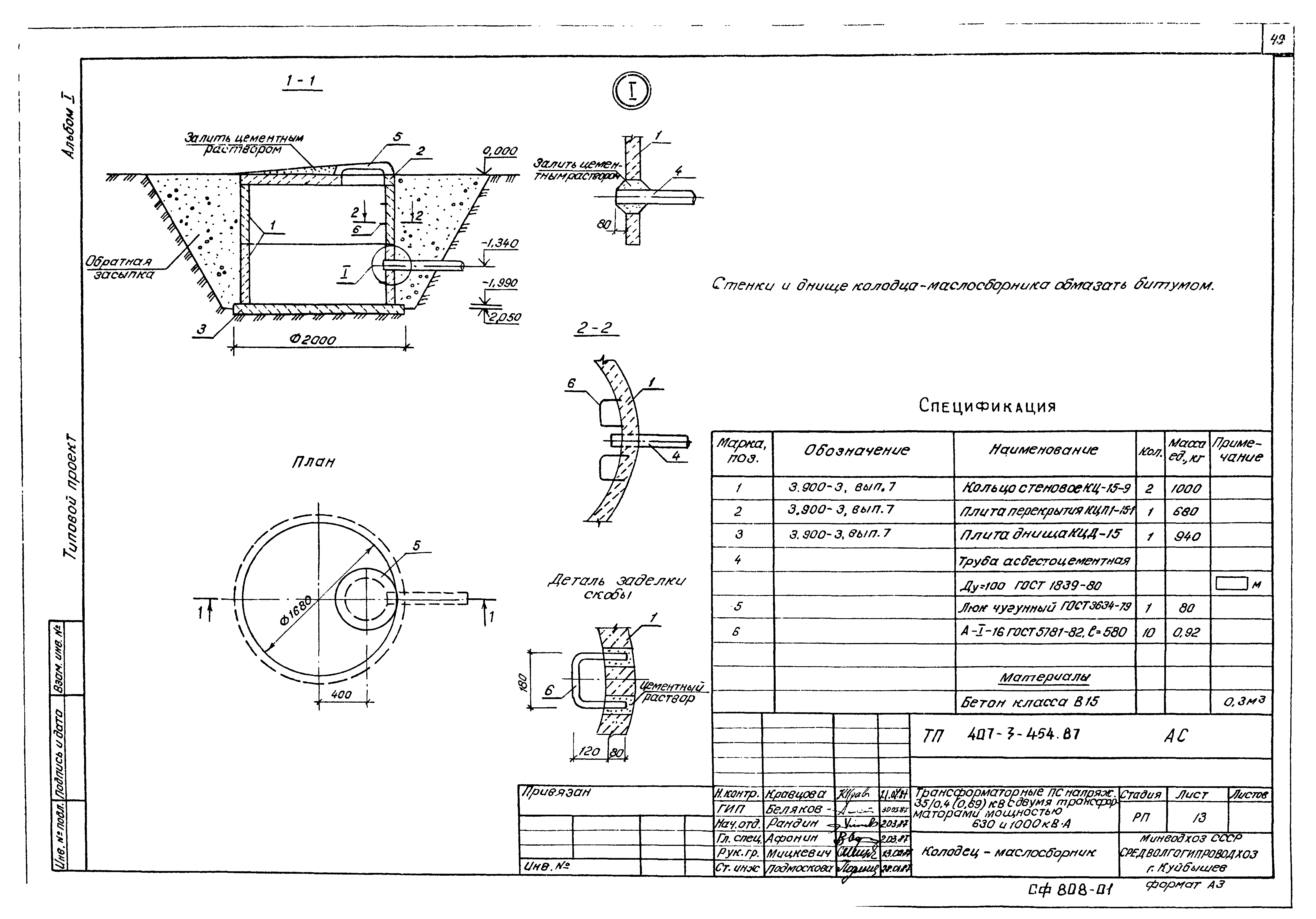

   Колодец-маслосборник

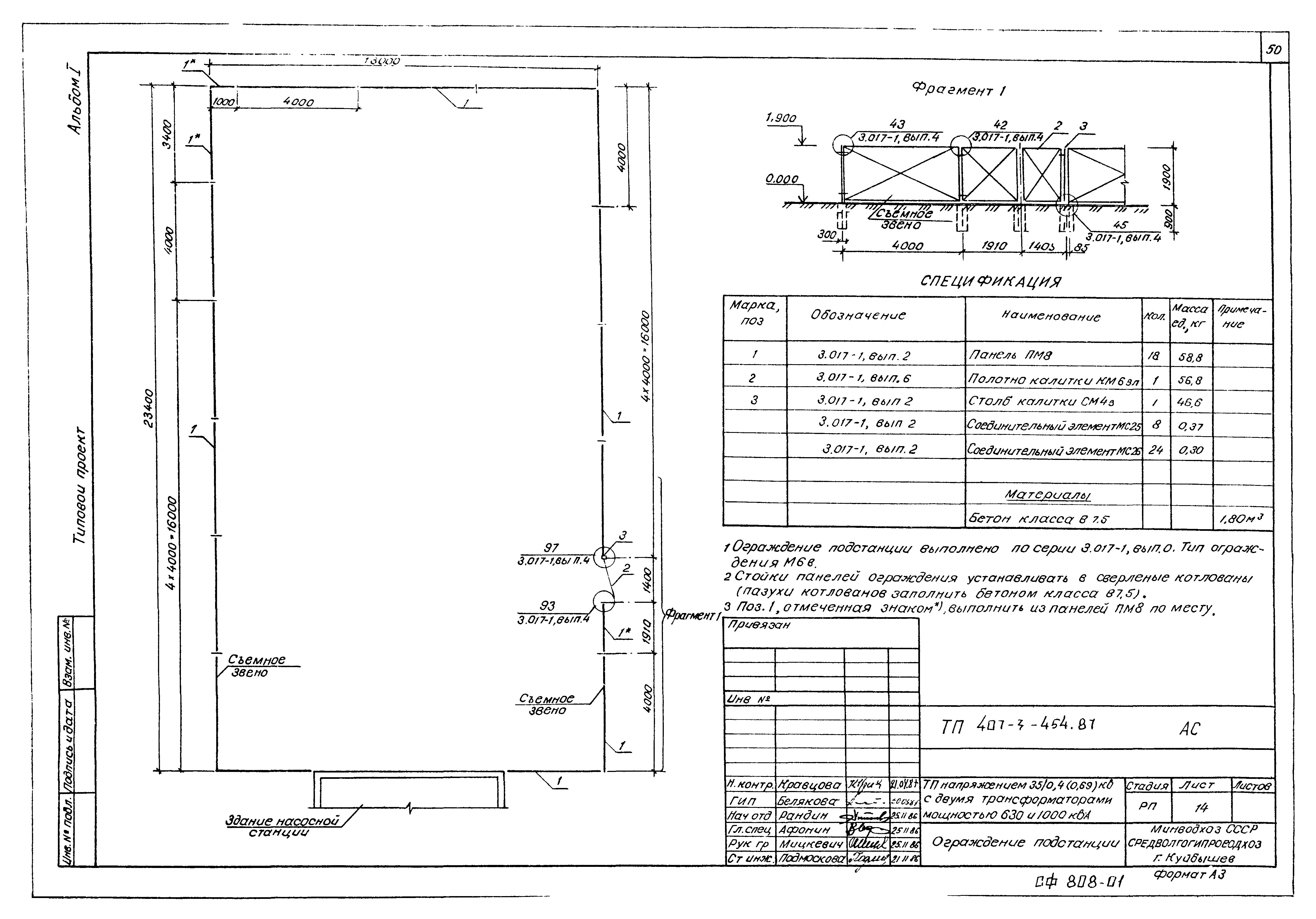

   Ограждение подстанции

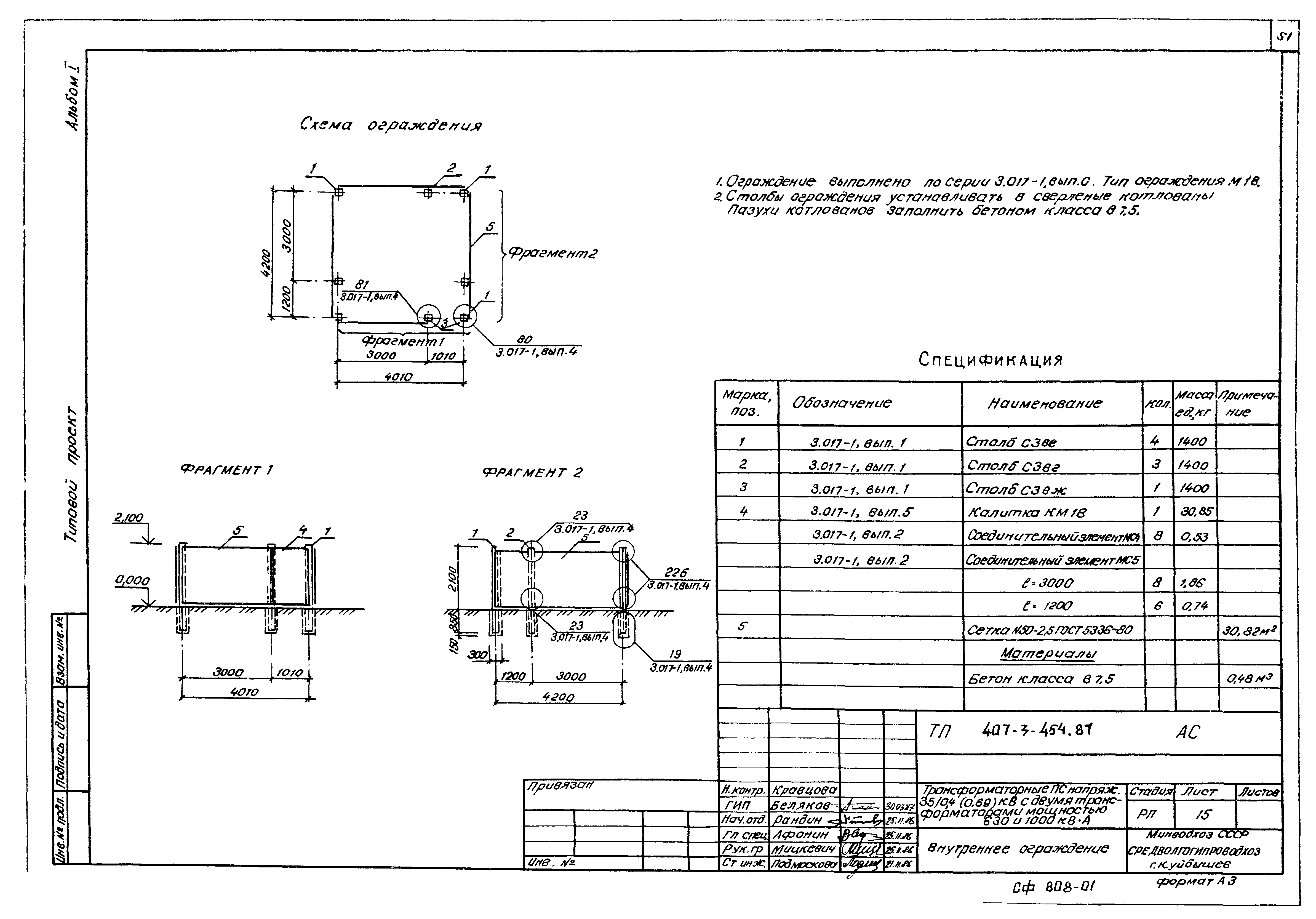

   Внутреннее ограждение

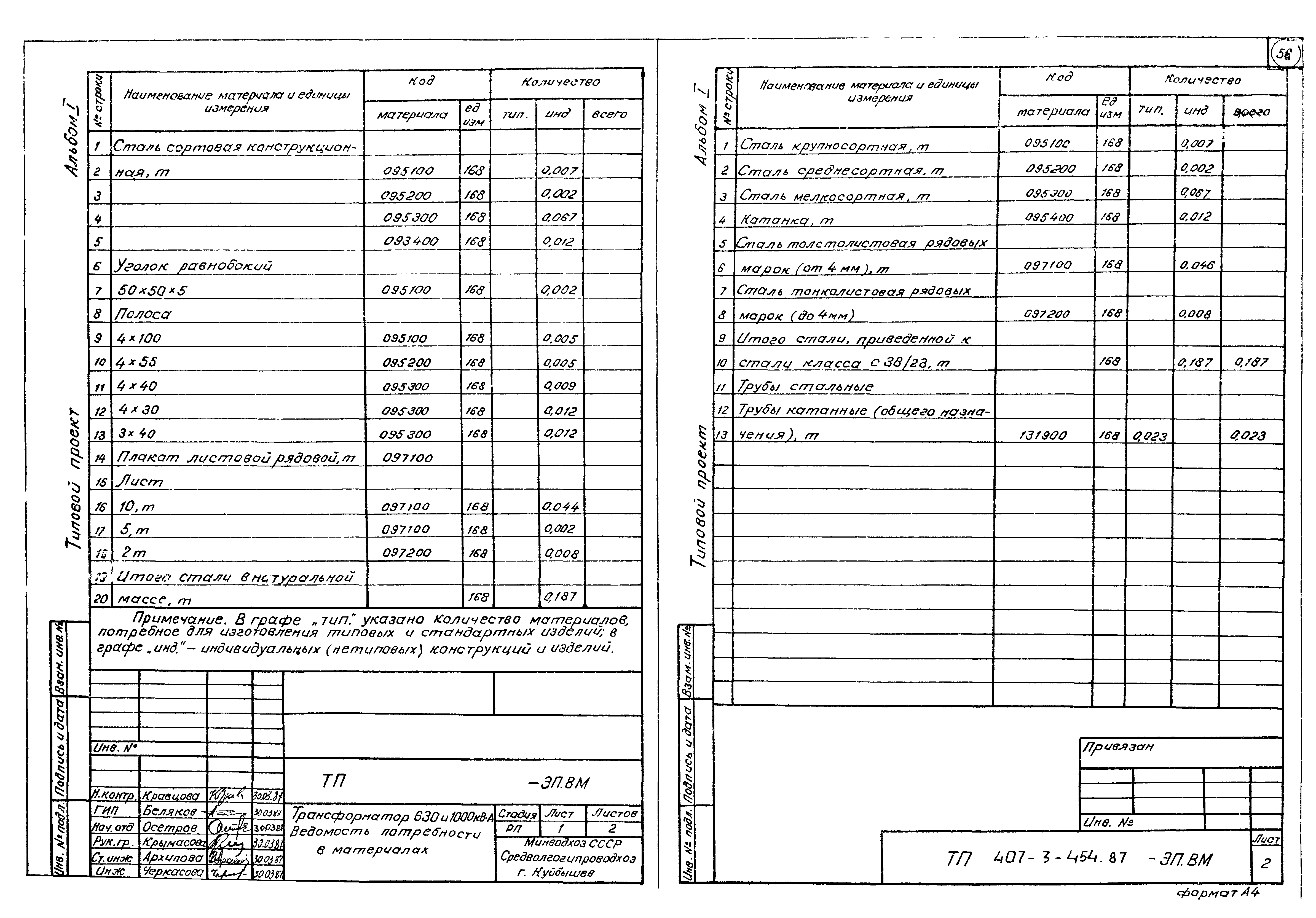

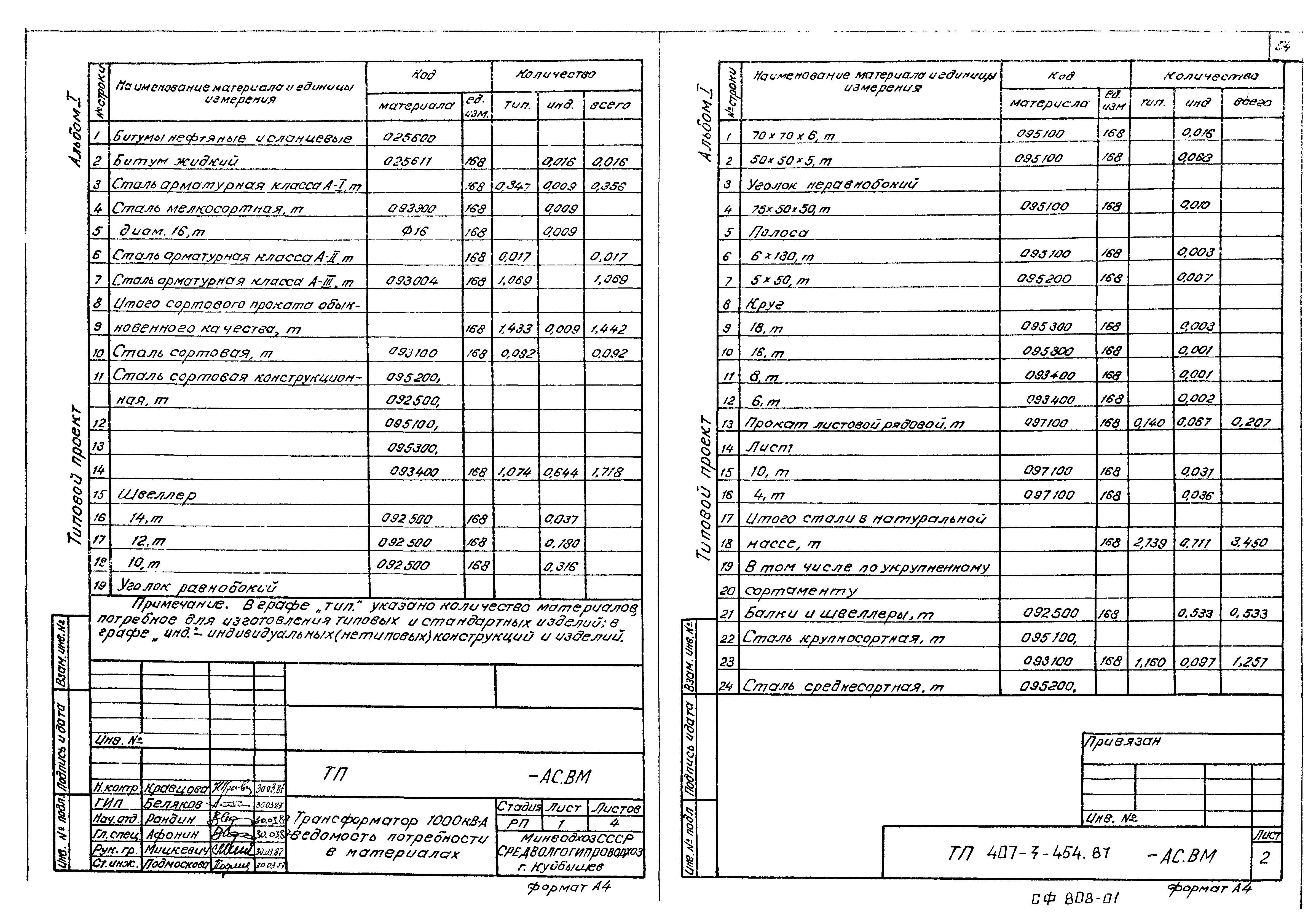

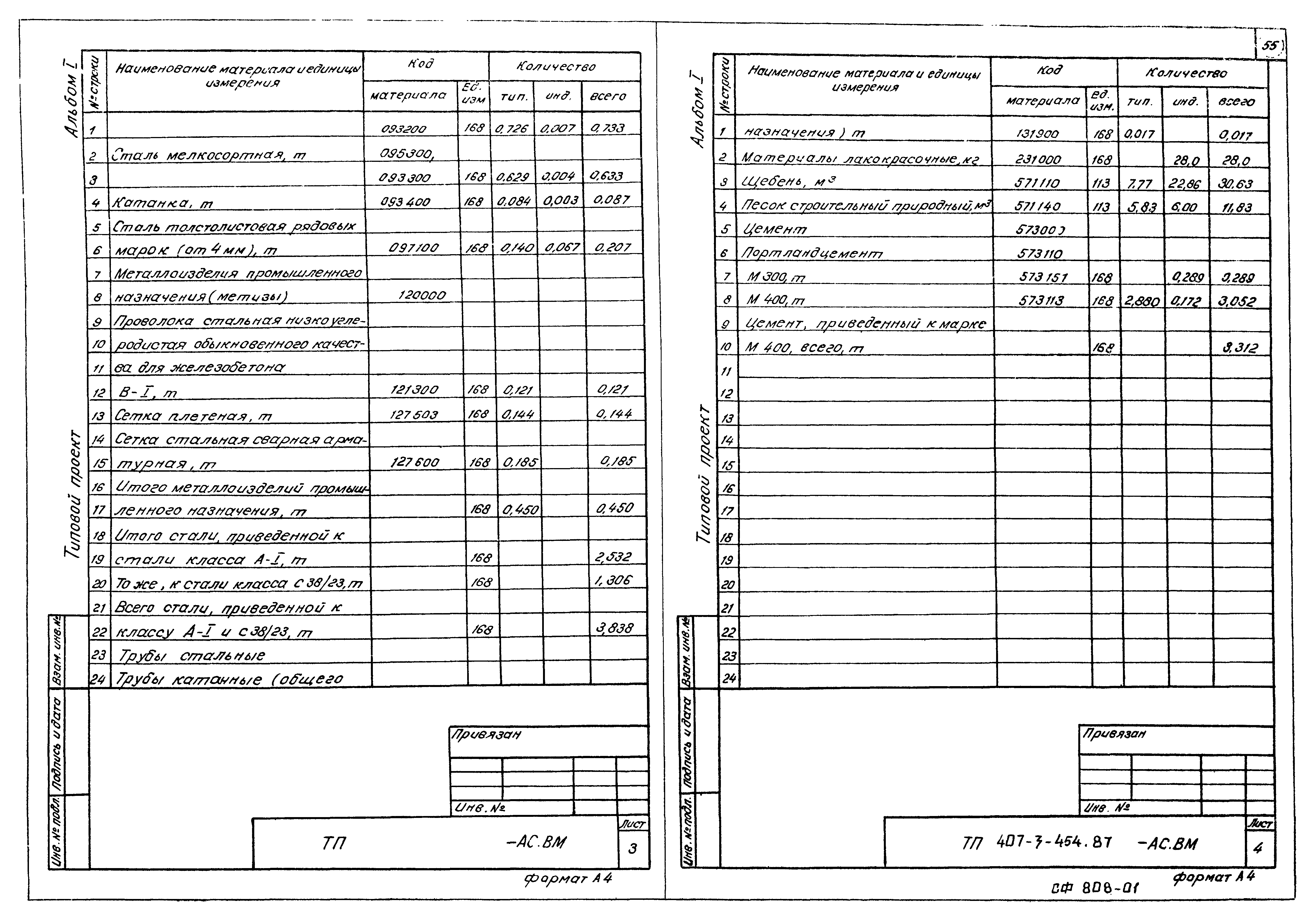

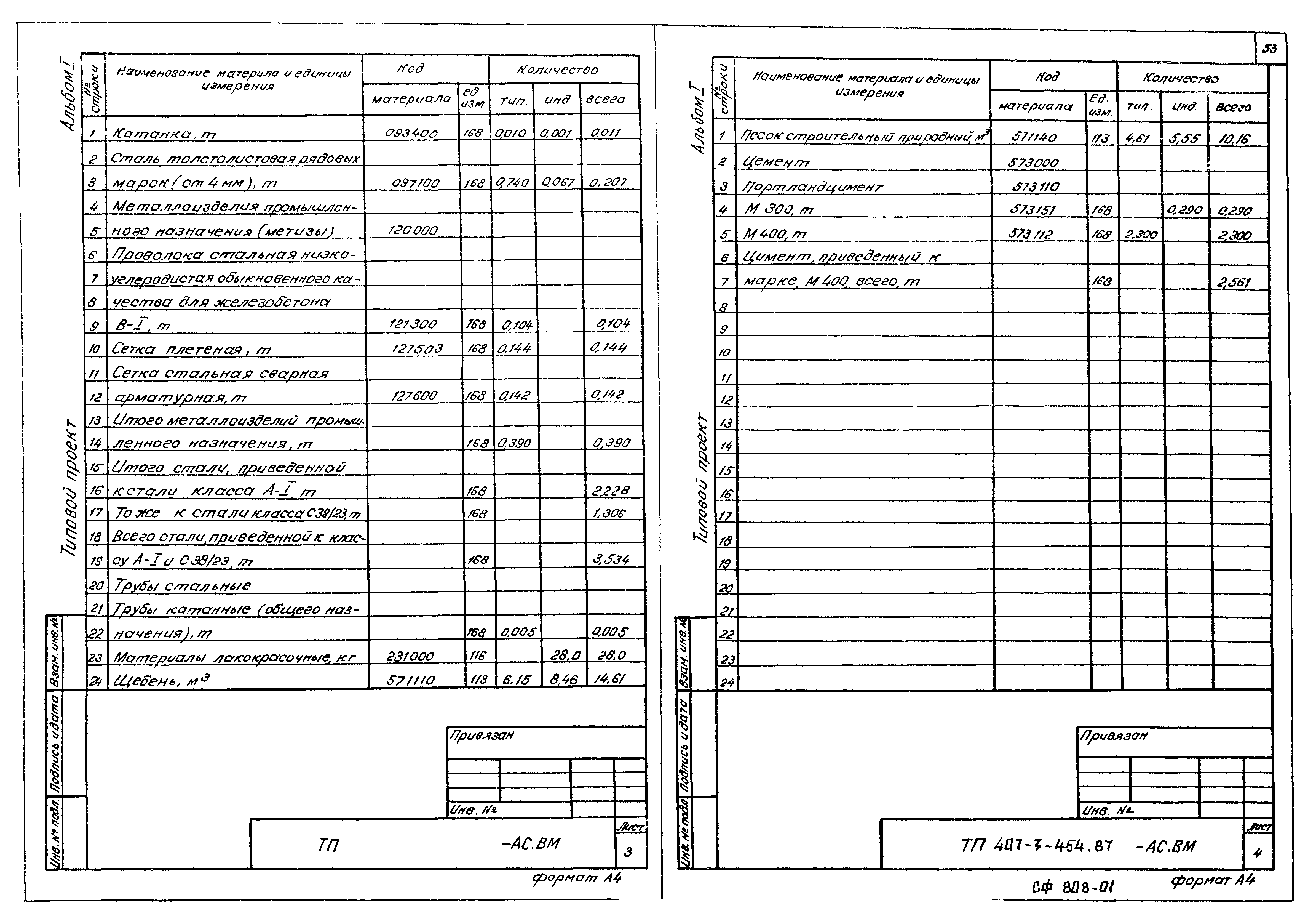

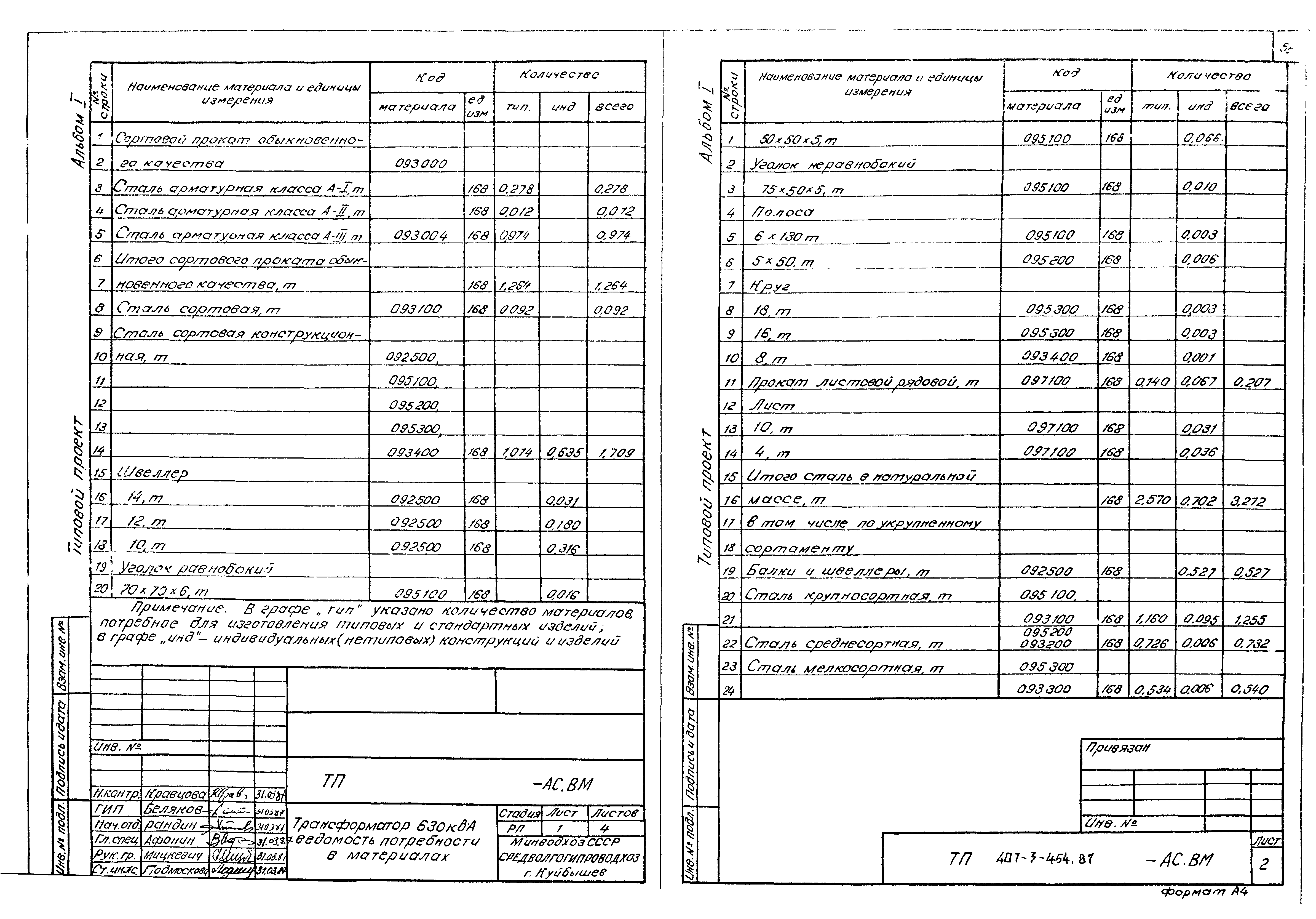

   Ведомость потребности в материалах
Разработан: Институт Средволгогипроводхоз
Утверждён:03.03.1987 Минводхоз СССР (USSR Minvodkhoz 529)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
