Типовые проектные решения 407-03-363.84

Альбом II. Чертежи

Обозначение:	Типовые проектные решения 407-03-363.84
Обозначение англ:	407-03-363.84
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом II. Чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

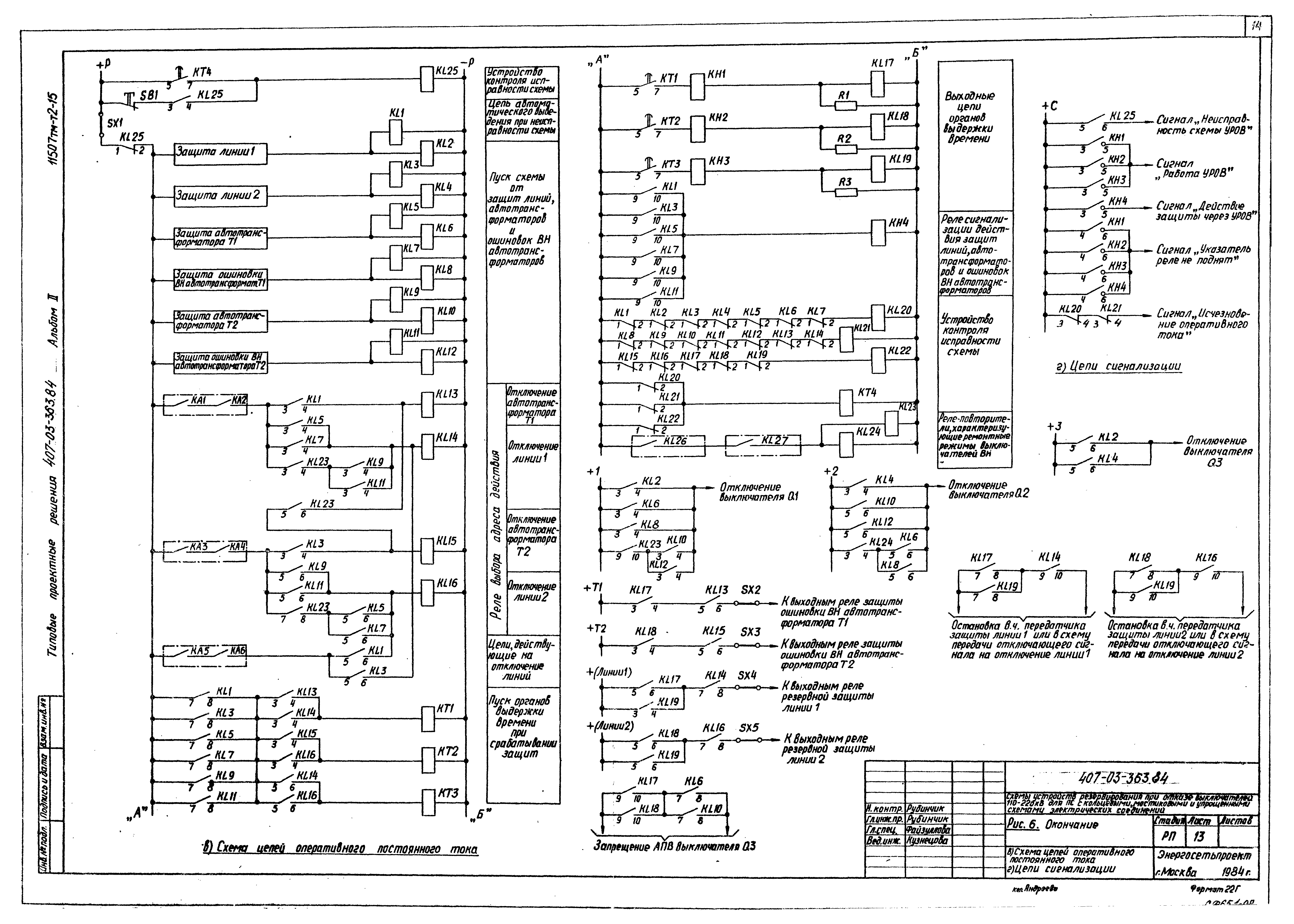

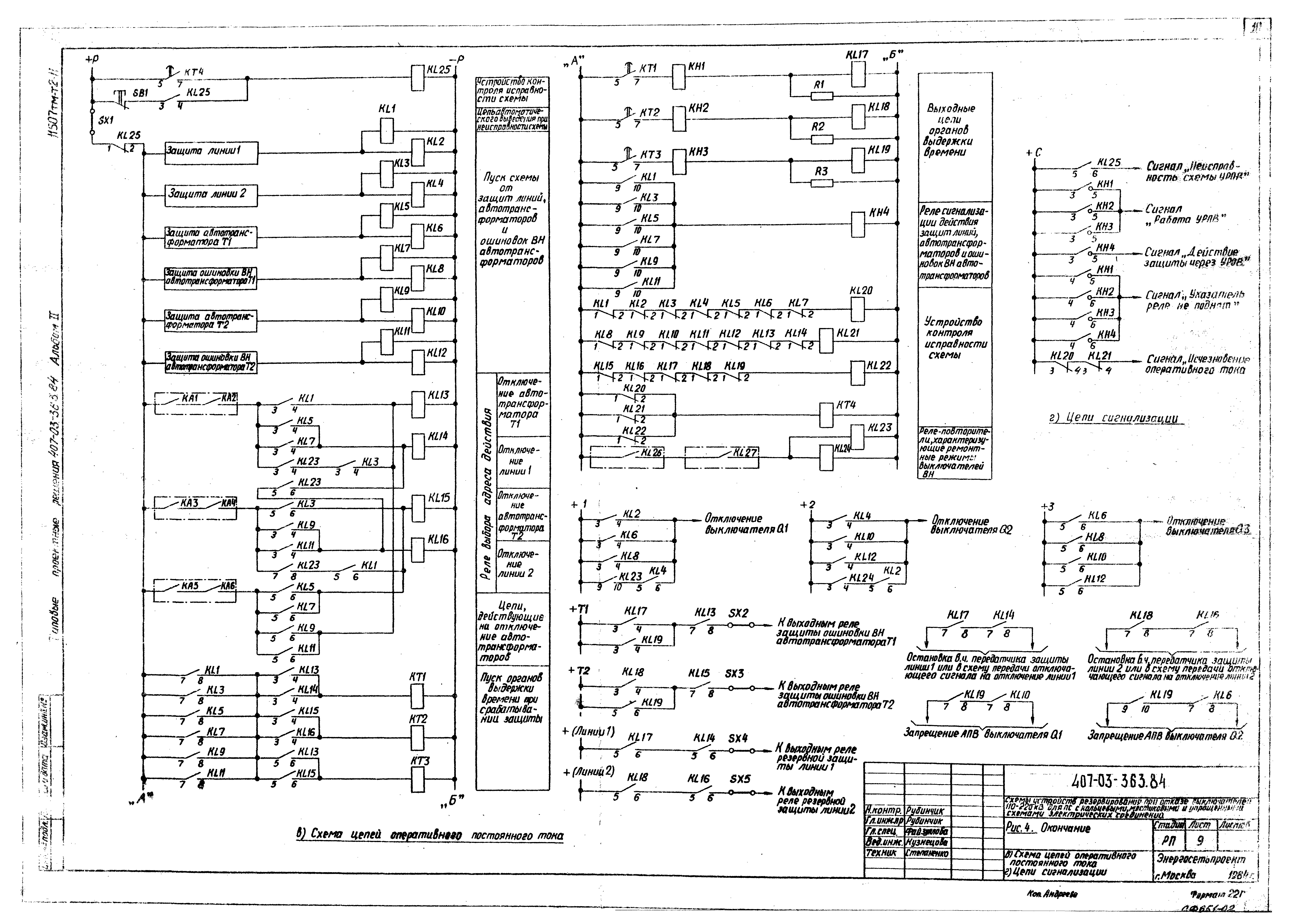

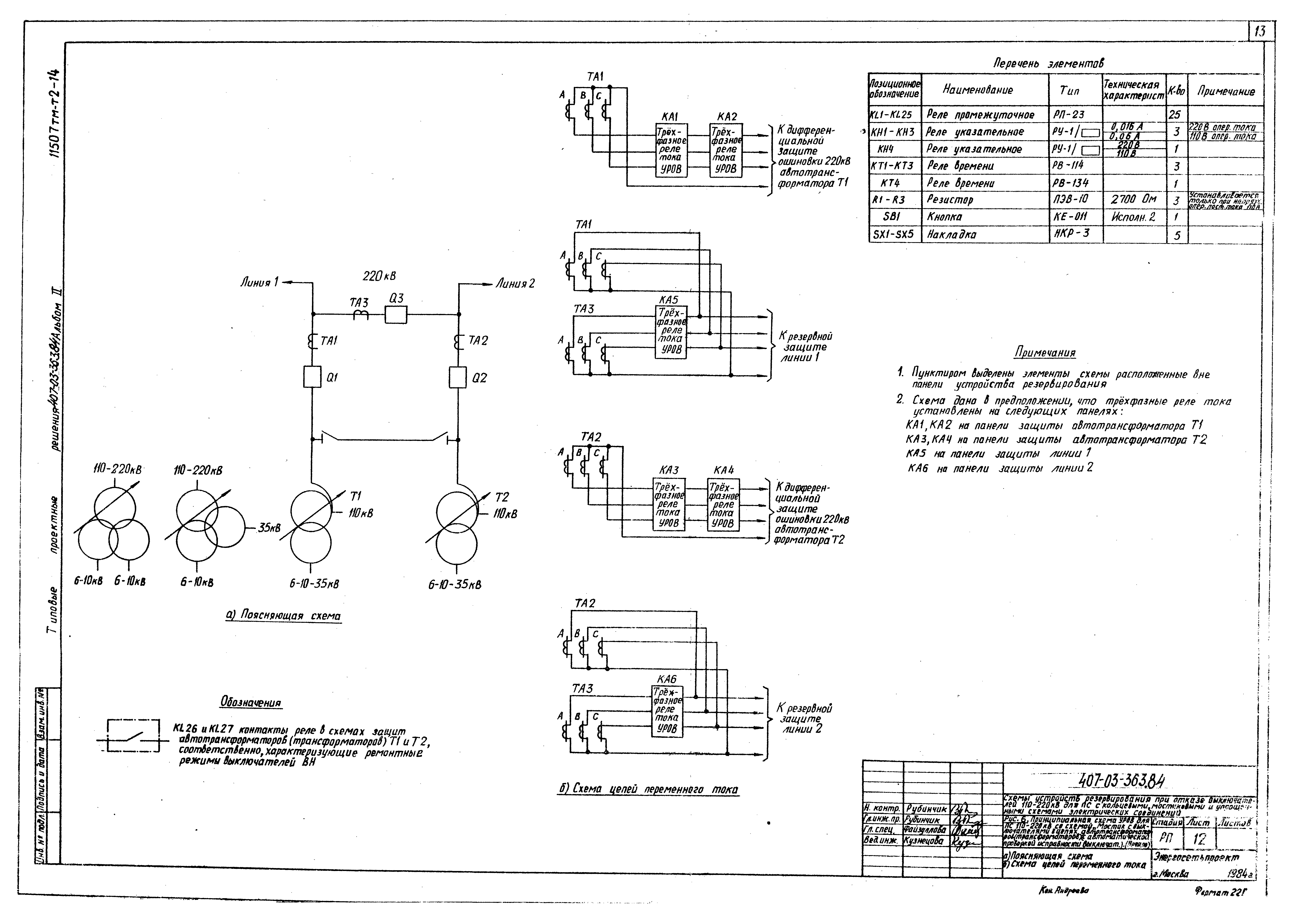

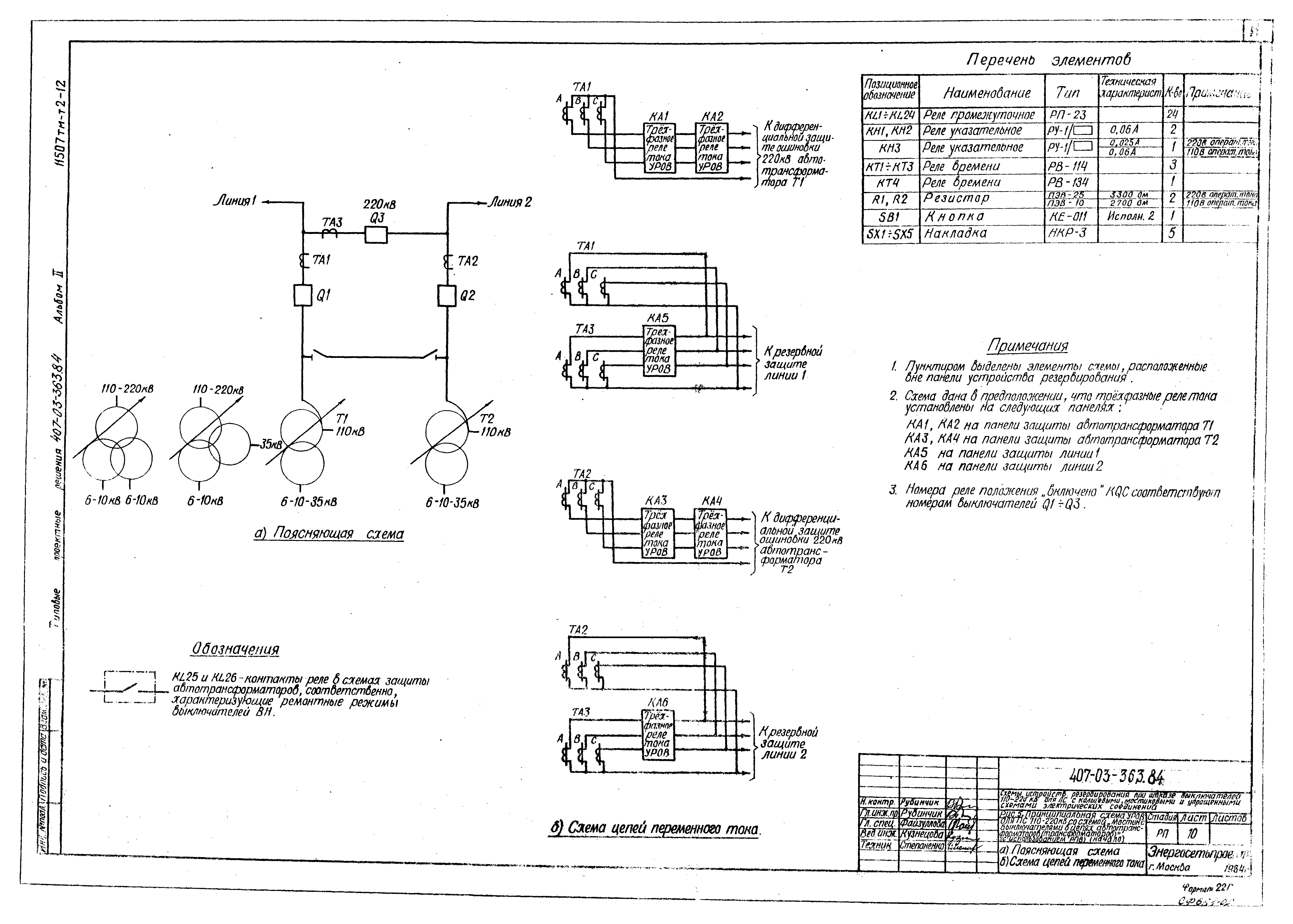

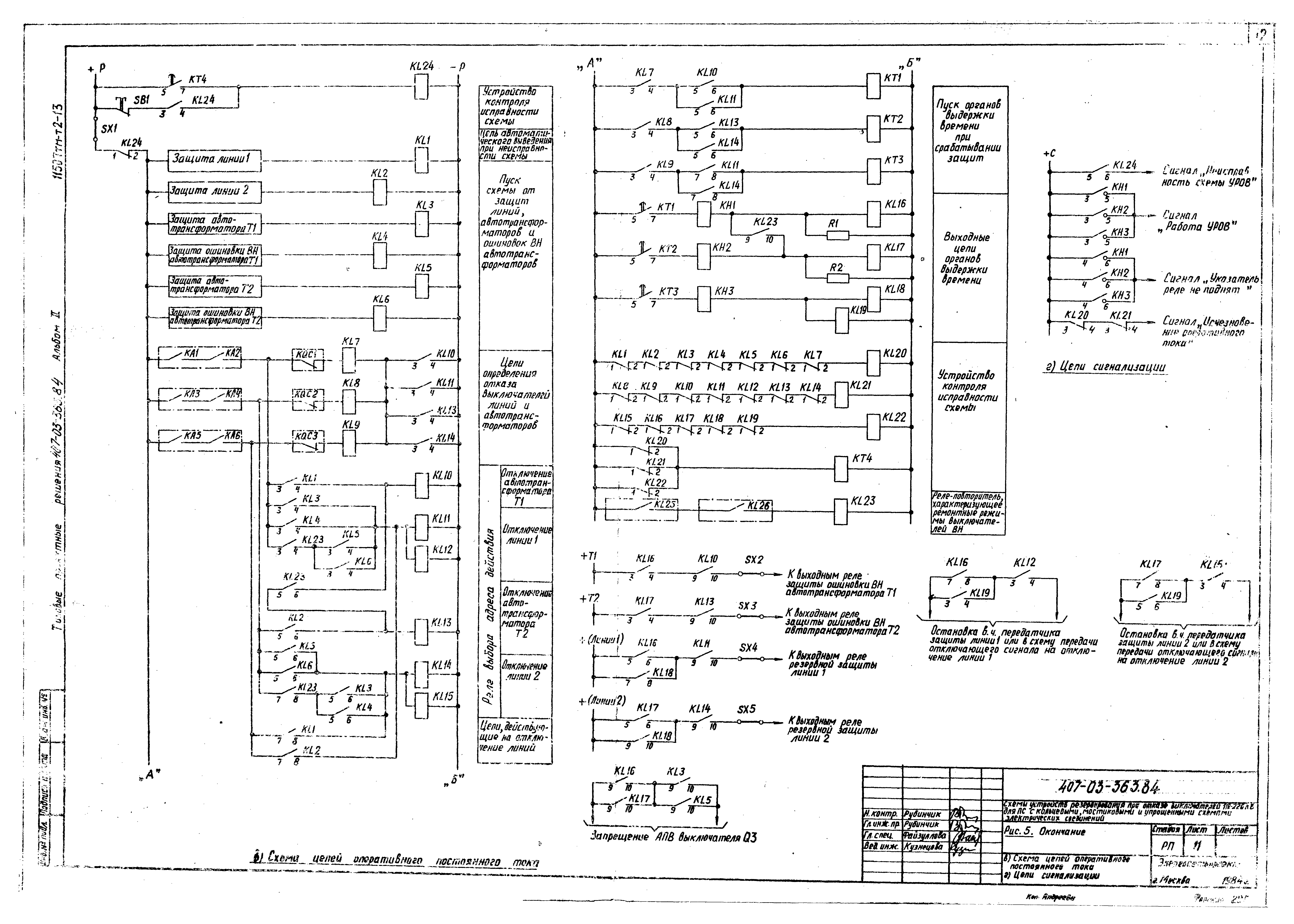

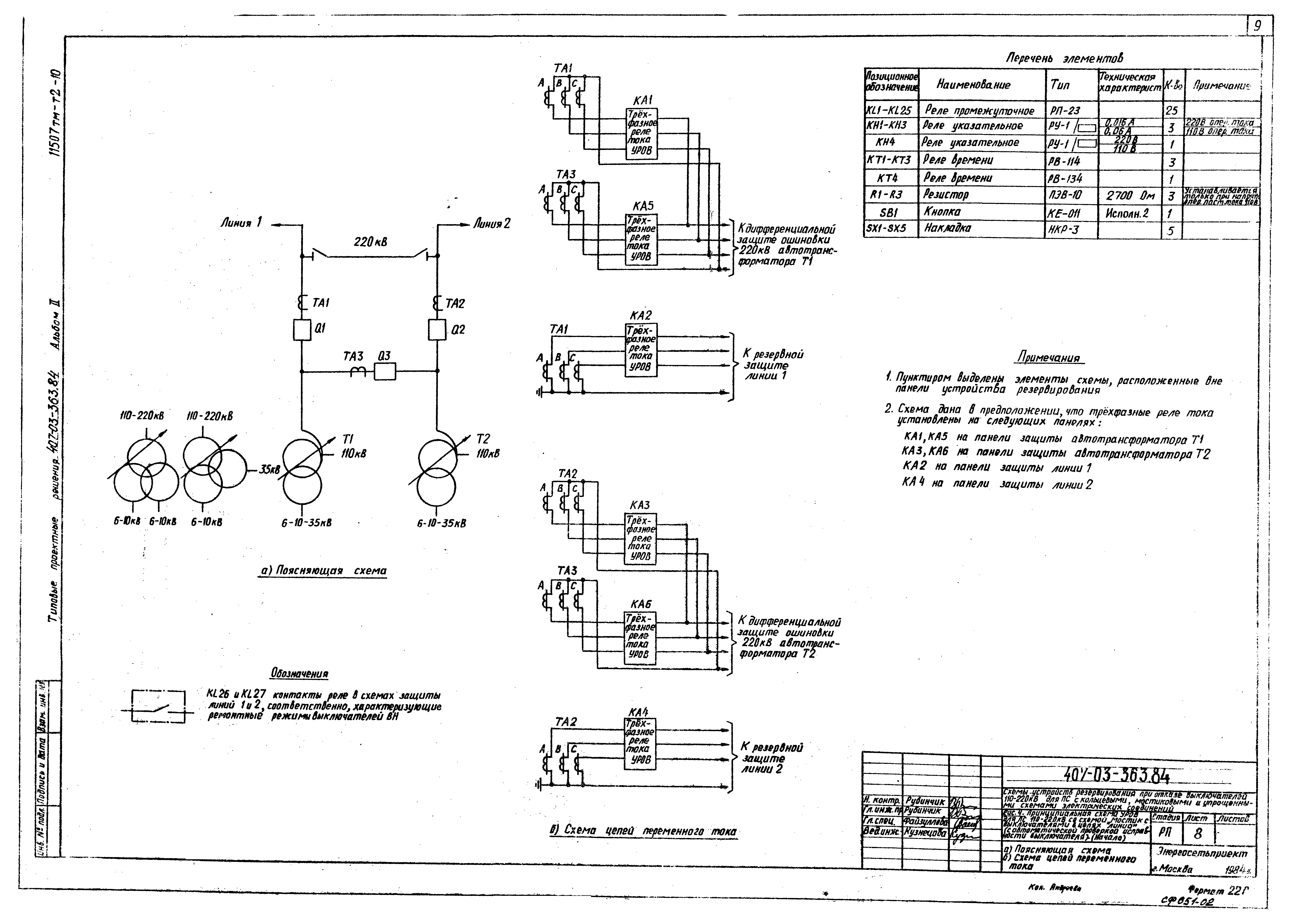

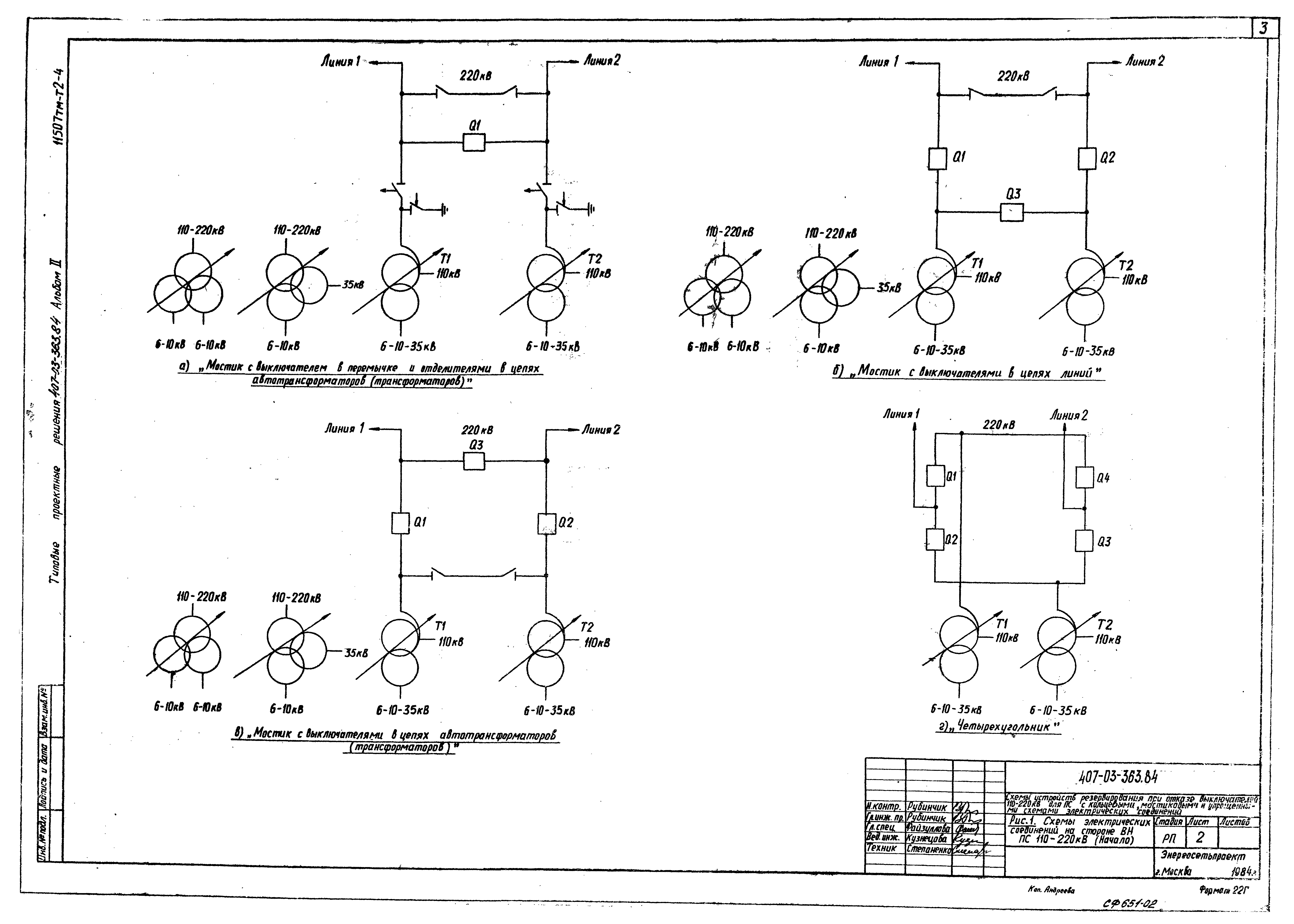

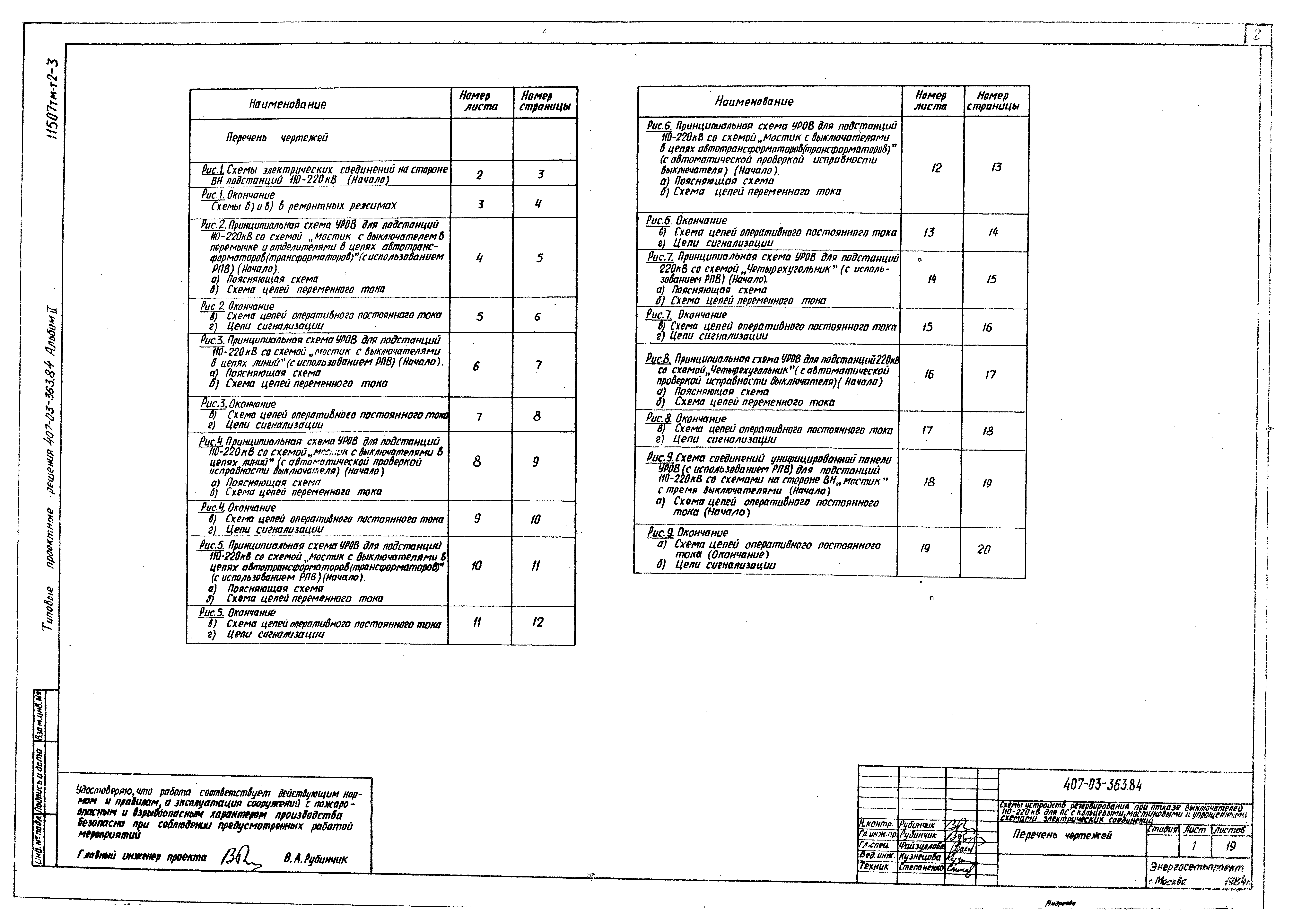

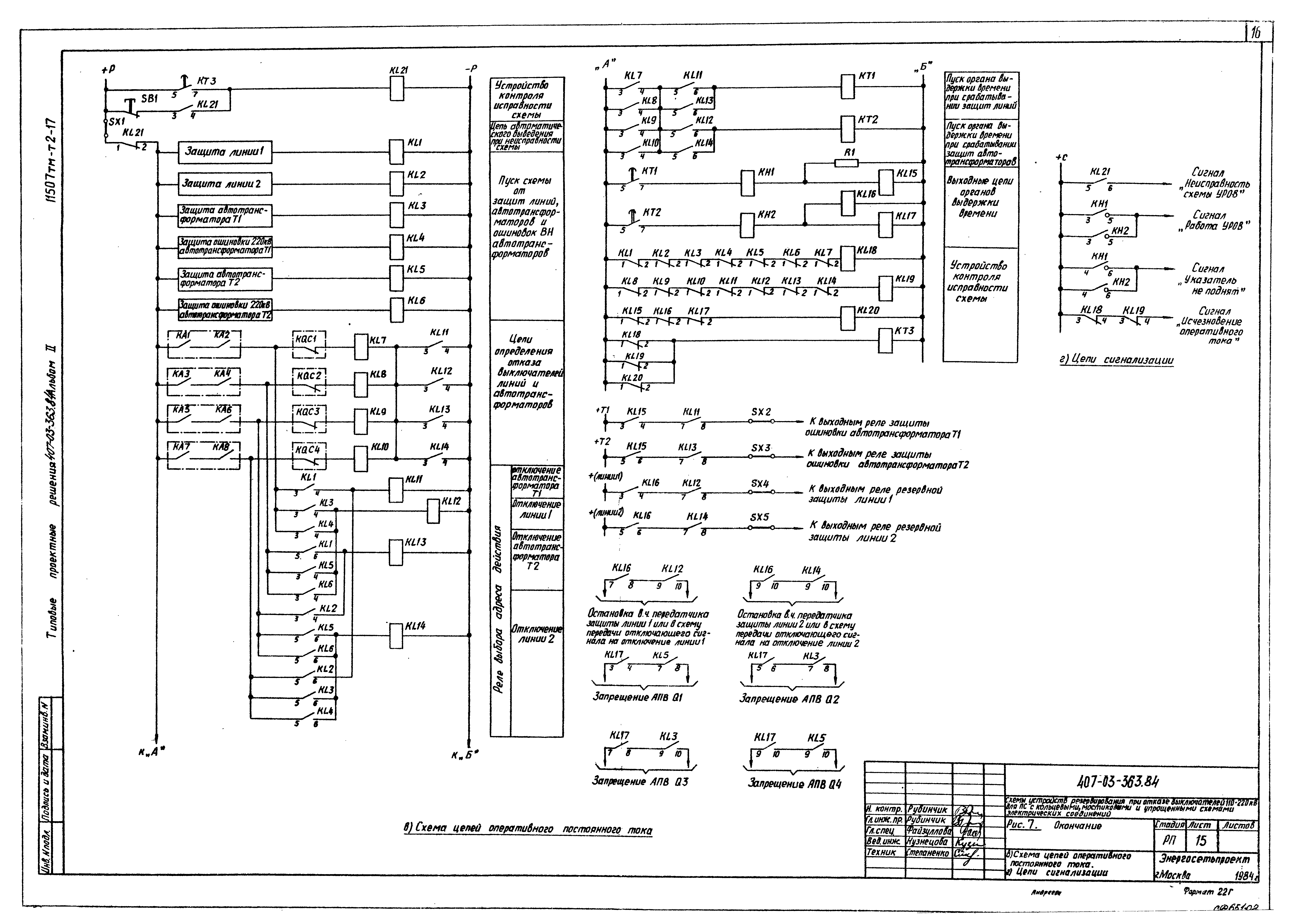

Оглавление:	Перечень чертежей Рис. 1. Схемы электрических соединений на стороне ВН подстанций 110 - 220 кВ    Схемы б) и в) в ремонтных режимах Рис. 2. Принципиальная схема УРОВ для подстанций 110 - 220 кВ со схемой "Мостик с выключателем в перемычке и отделителями в цепях автотрансформаторов (трансформаторов)" (с использованием РПВ)    а) Поясняющая схема    б) Схема цепей переменного тока    в) Схема цепей оперативного постоянного тока    г) Цепи сигнализации Рис. 3. Принципиальная схема УРОВ для подстанций 110 - 220 кВ со схемой "Мостик с выключателем в цепях линий" (с использование РПВ)    а) Поясняющая схема    б) Схема цепей переменного тока    в) Схема цепей оперативного постоянного тока    г) Цепи сигнализации Рис. 4. Принципиальная схема УРОВ для подстанций 110 - 220 кВ со схемой "Мостик с выключателем в цепях линий" (с автоматической проверкой исправности выключателя)    а) Поясняющая схема    б) Схема цепей переменного тока    в) Схема цепей оперативного постоянного тока    г) Цепи сигнализации Рис. 5. Принципиальная схема УРОВ для подстанций 110 - 220 кВ со схемой "Мостик с выключателями в цепях автотрансформаторов (трансформаторов)" (с использование РПВ)    а) Поясняющая схема    б) Схема цепей переменного тока    в) Схема цепей оперативного постоянного тока    г) Цепи сигнализации Рис. 6. Принципиальная схема УРОВ для подстанций 110 - 220 кВ со схемой "Мостик с выключателями в цепях автотрансформаторов (трансформаторов)" (с автоматической проверкой исправности выключателя)    а) Поясняющая схема    б) Схема цепей переменного тока    в) Схема цепей оперативного постоянного тока    г) Цепи сигнализации Рис. 7. Принципиальная схема УРОВ для подстанций 220 кВ со схемой "Четырехугольник" (с использование РПВ)    а) Поясняющая схема    б) Схема цепей переменного тока    в) Схема цепей оперативного постоянного тока    г) Цепи сигнализации Рис. 8. Принципиальная схема УРОВ для подстанций 220 кВ со схемой "Четырехугольник" (с автоматической проверкой исправности выключателя)    а) Поясняющая схема    б) Схема цепей переменного тока    в) Схема цепей оперативного постоянного тока    г) Цепи сигнализации Рис. 9. Схема соединений унифицированной панели УРОВ (с использованием РПВ) для подстанций 110 - 220 кВ со схемами на стороне ВН "мостик" с тремя выключателями    а) Схема цепей оперативного постоянного тока    б) Цепи сигнализации
Разработан:	Энергосетьпроект
Утверждён:	19.07.1984 Минэнерго СССР (USSR Minenergo 30)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Схемы электрические для подстанций и линий электропередачи
Заменяет собой:	Типовой проект 407-0-140
