Типовой проект Серия 125

Часть 9. Раздел 9-36. Узлы и детали. Монтажные узлы и детали

Обозначение:	Типовой проект Серия 125
Обозначение англ:	Серия 125
Статус:	действует
Название рус.:	Часть 9. Раздел 9-36. Узлы и детали. Монтажные узлы и детали
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

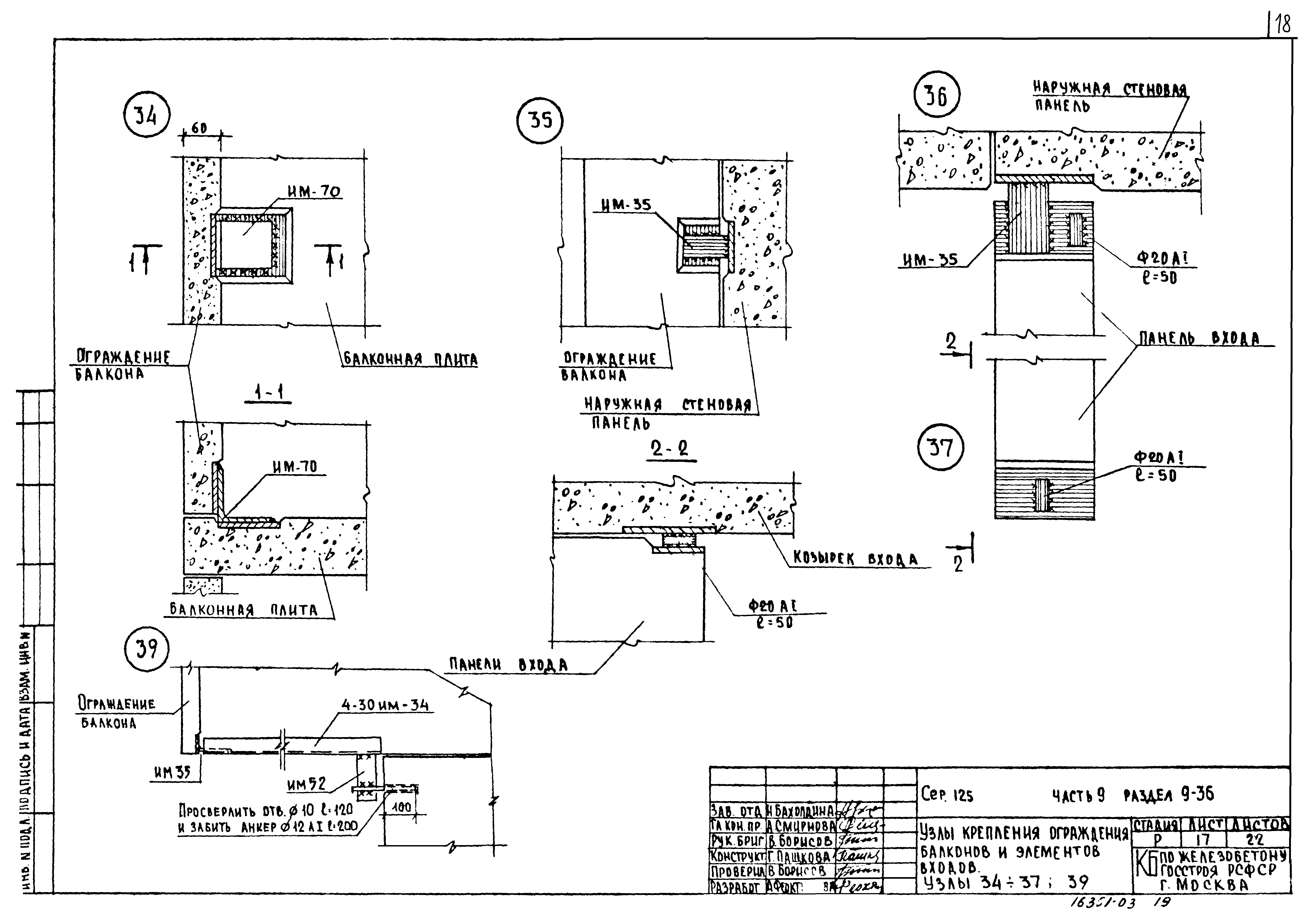

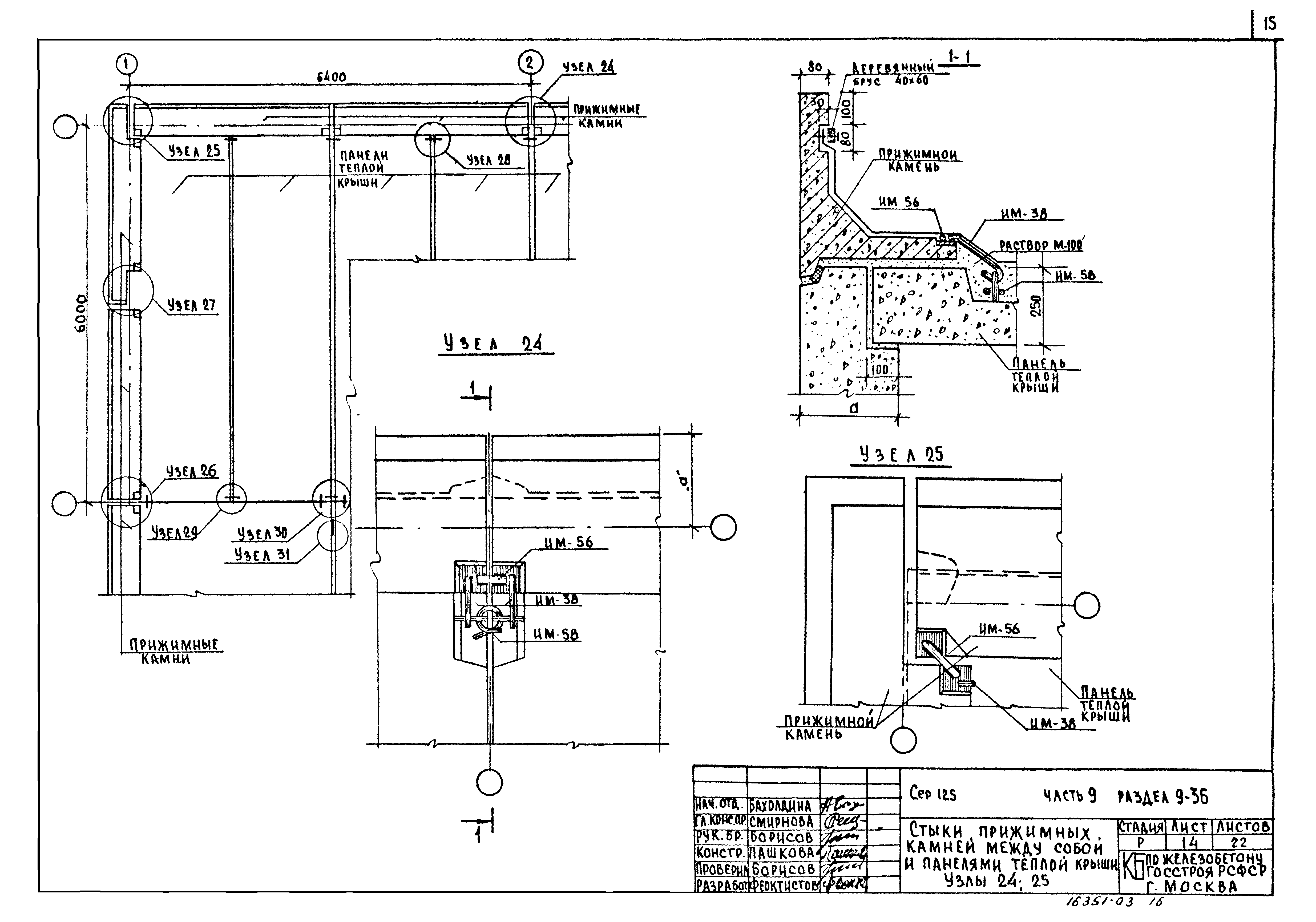

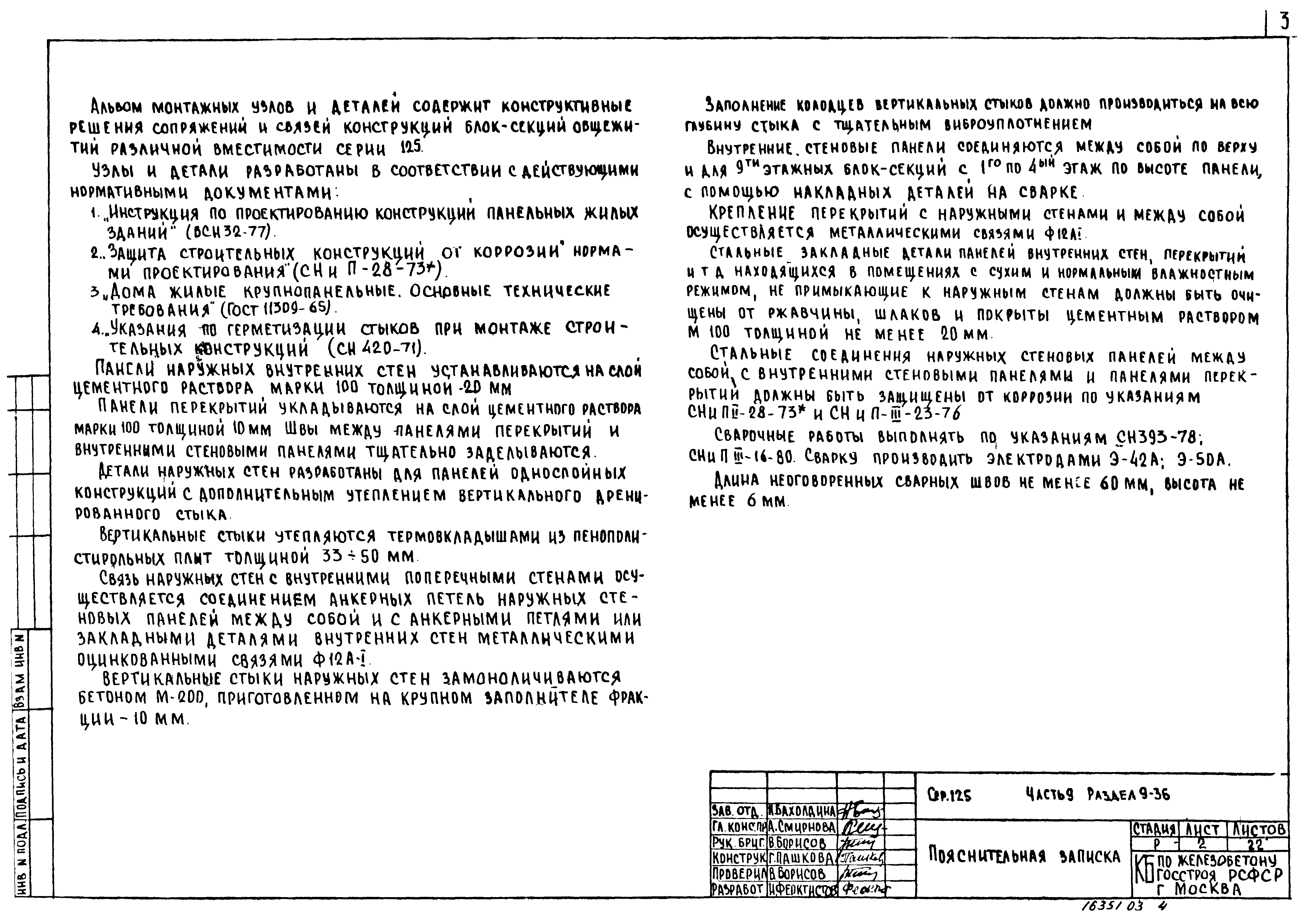

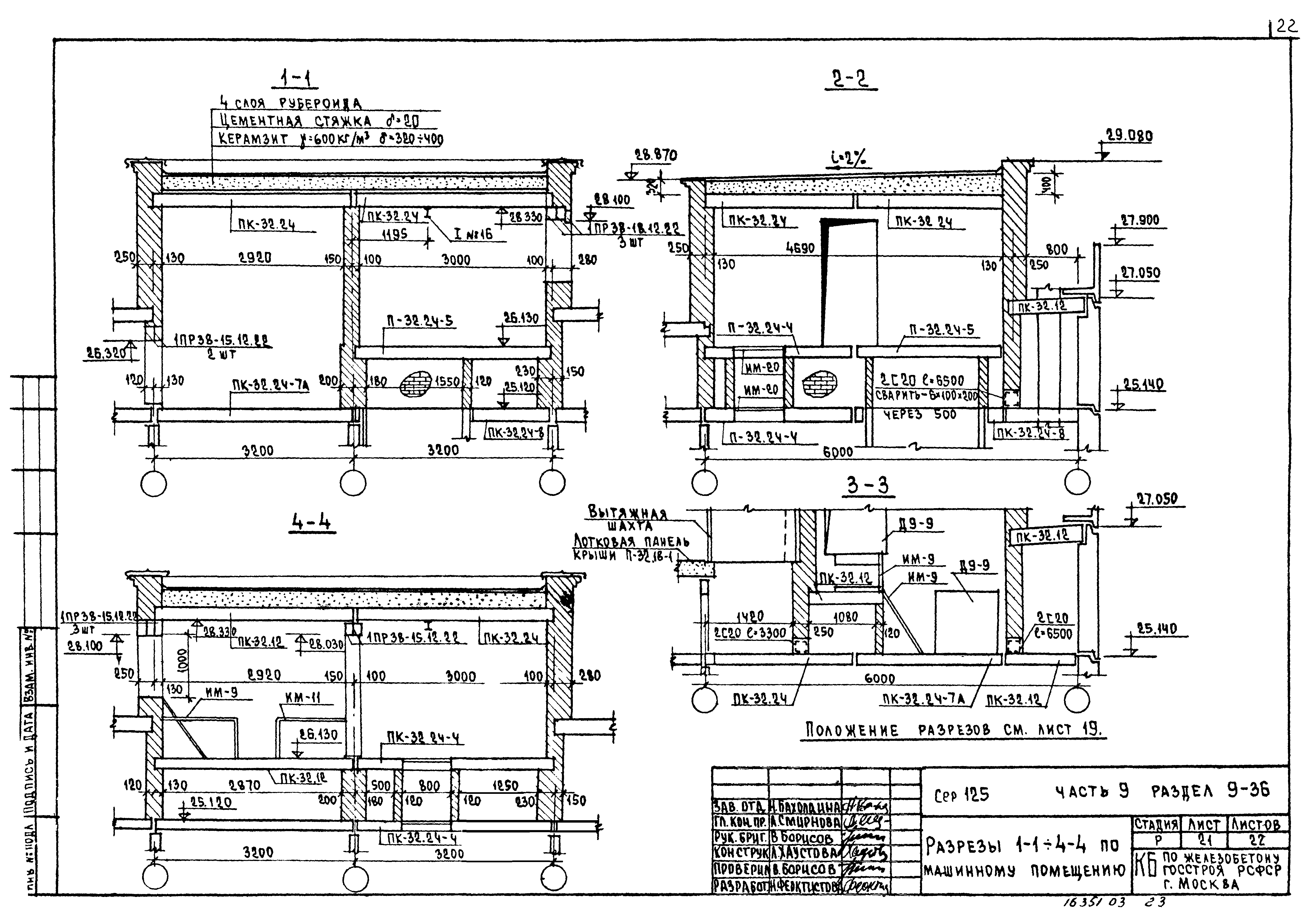

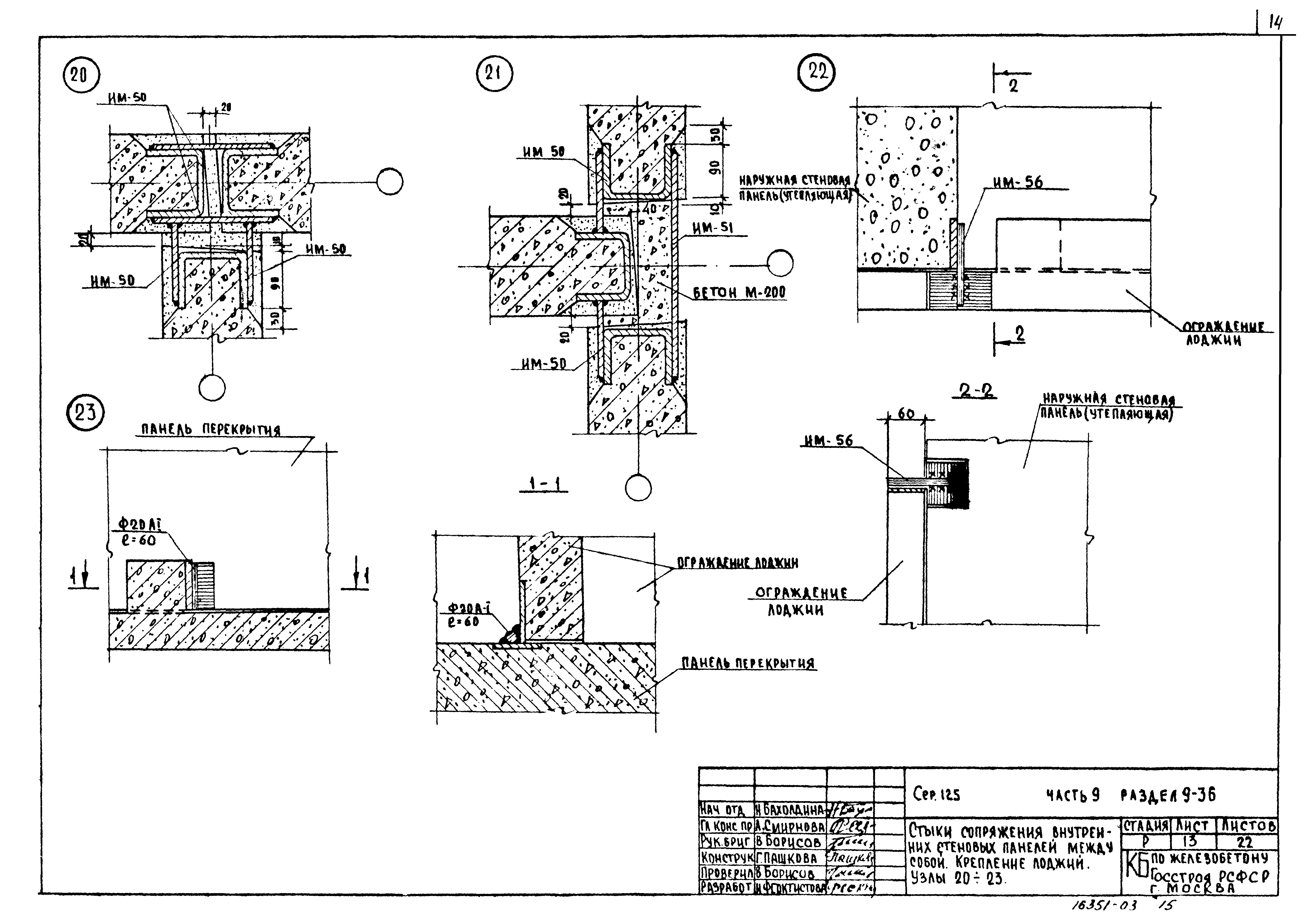

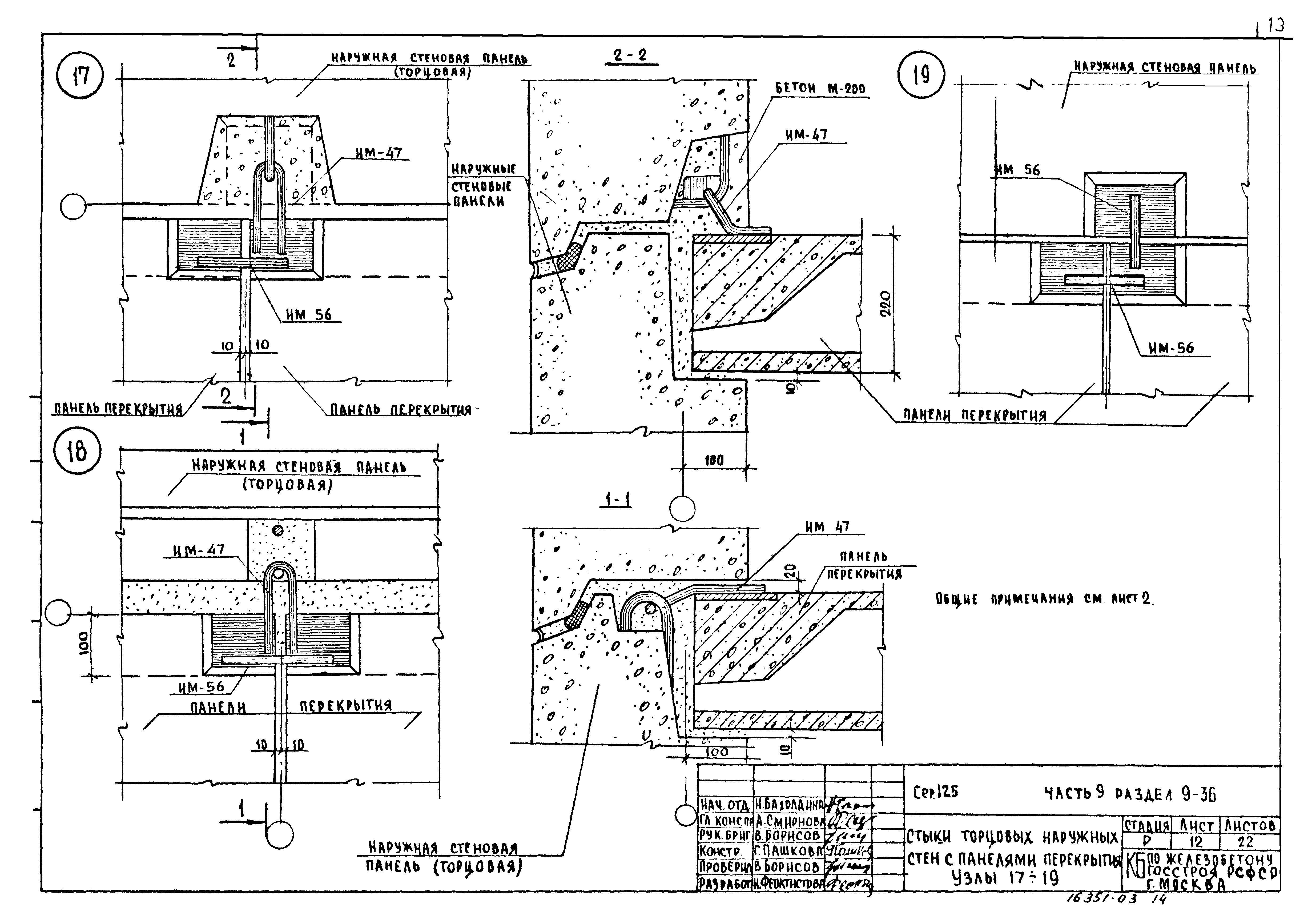

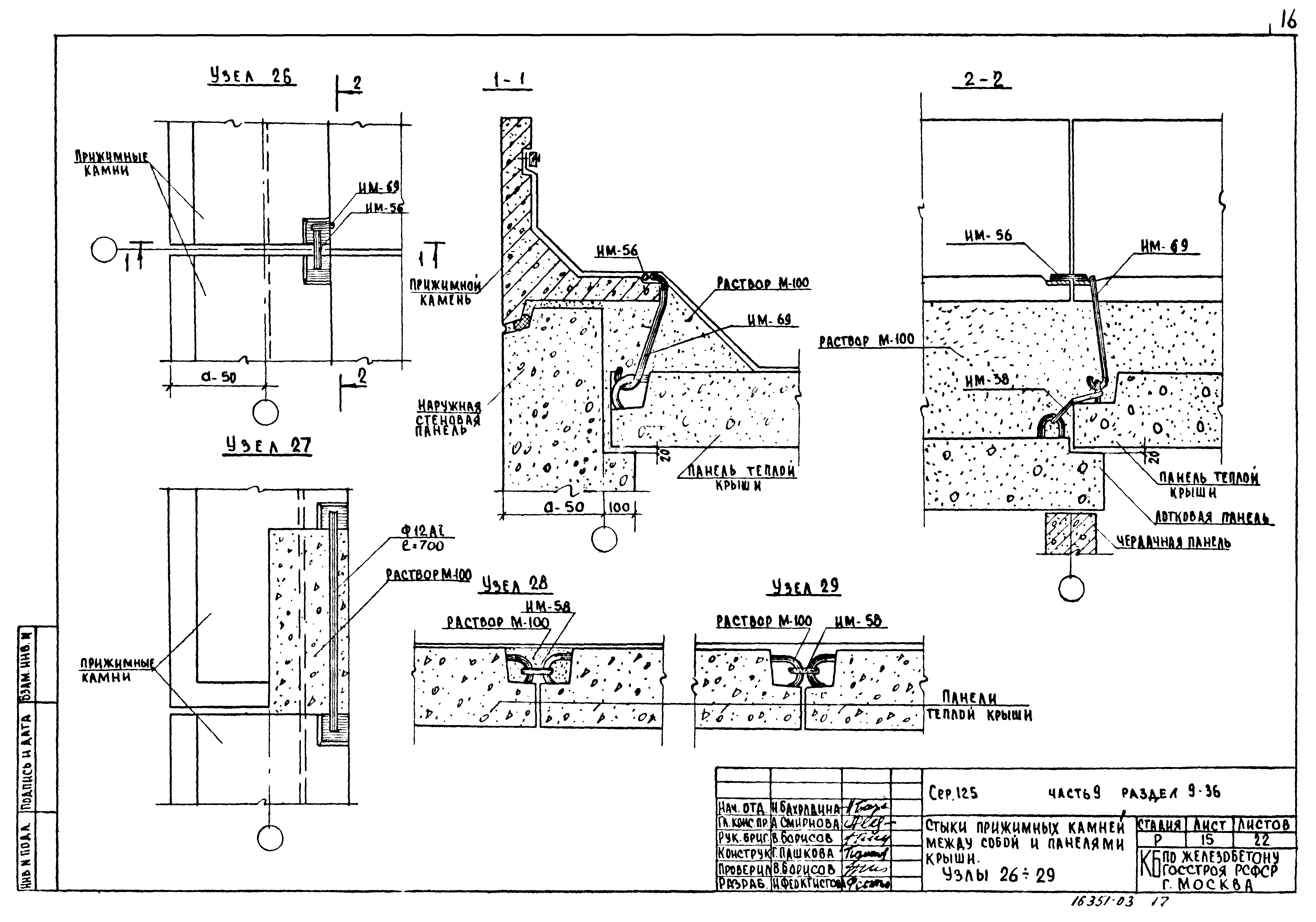

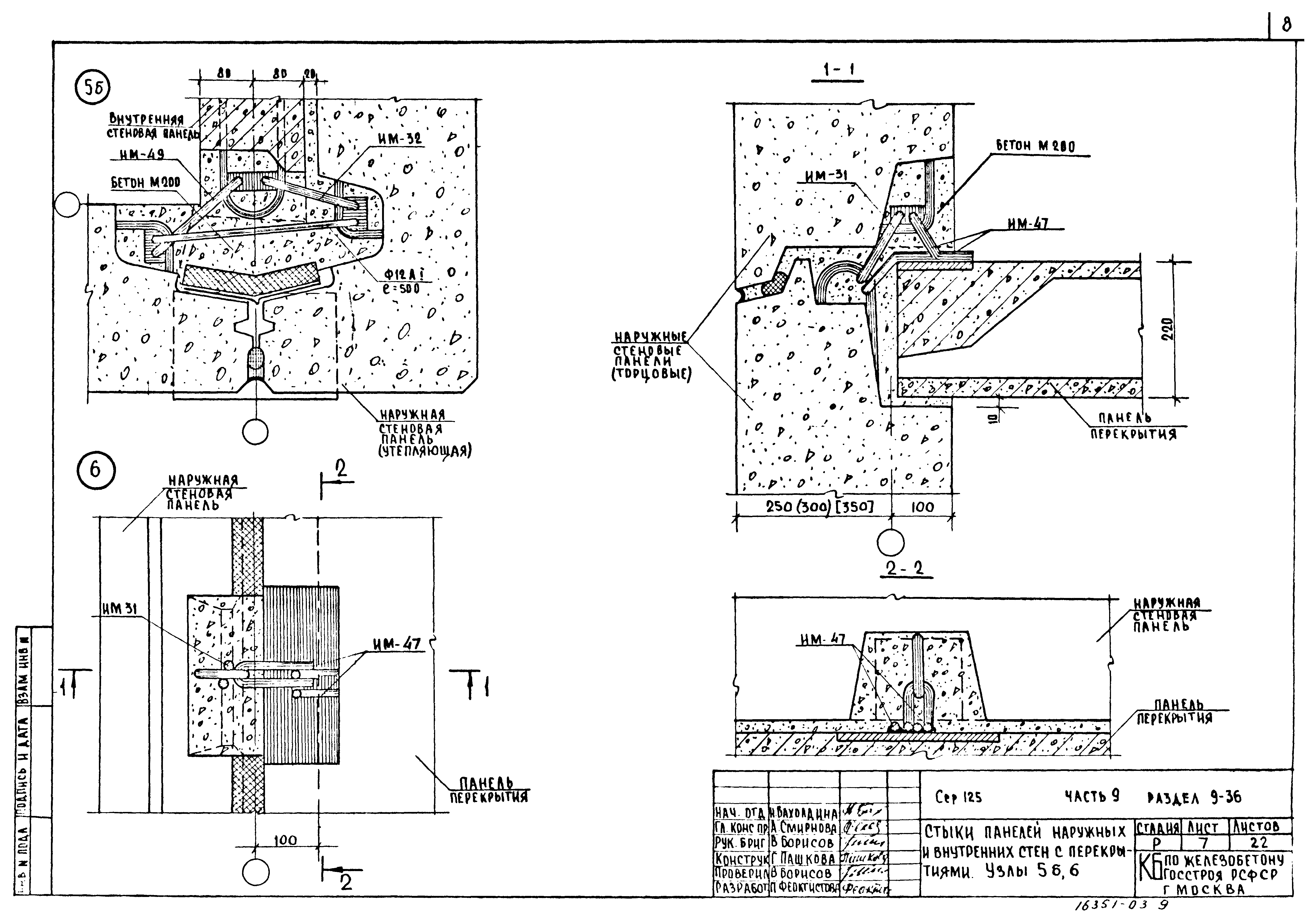

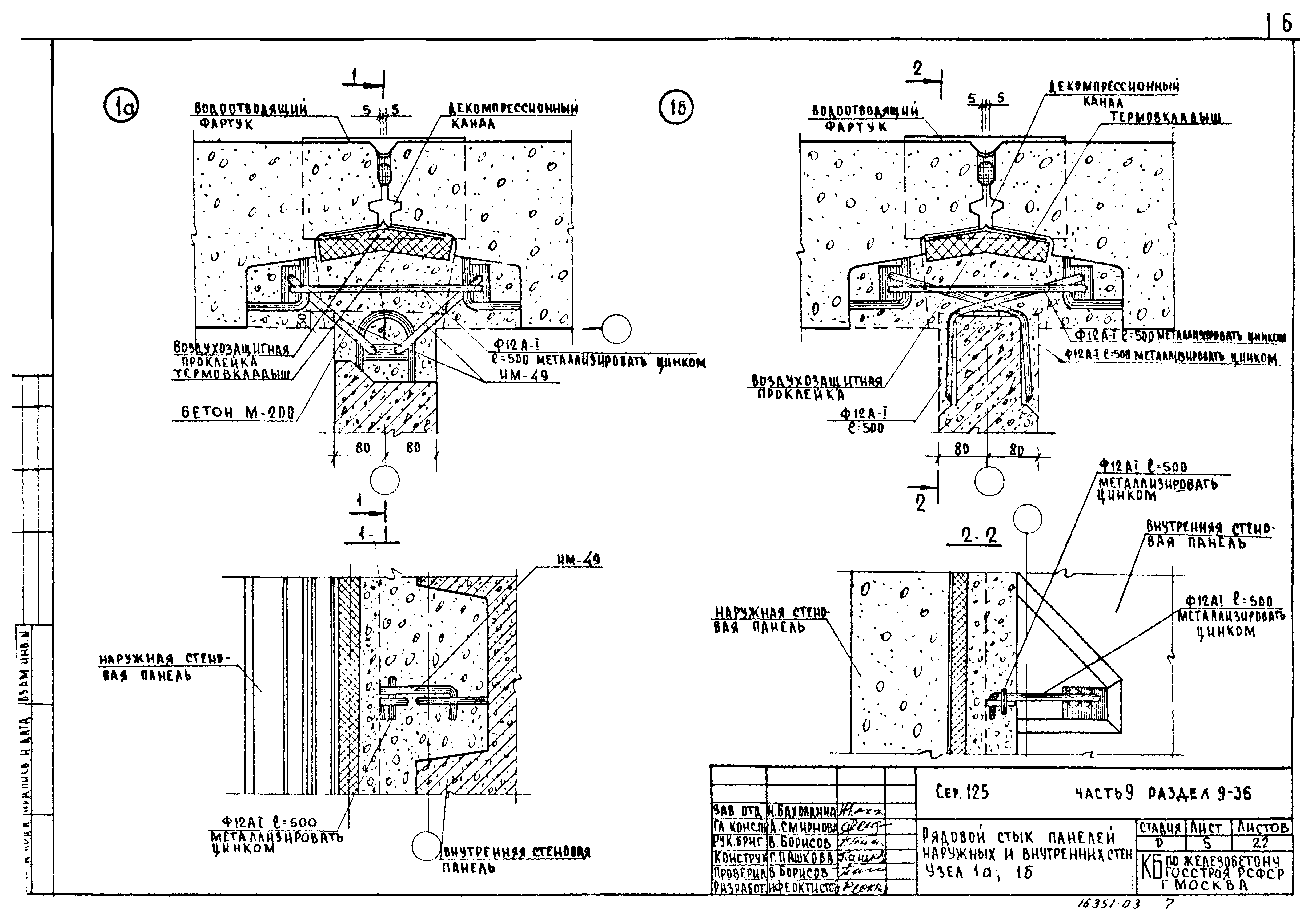

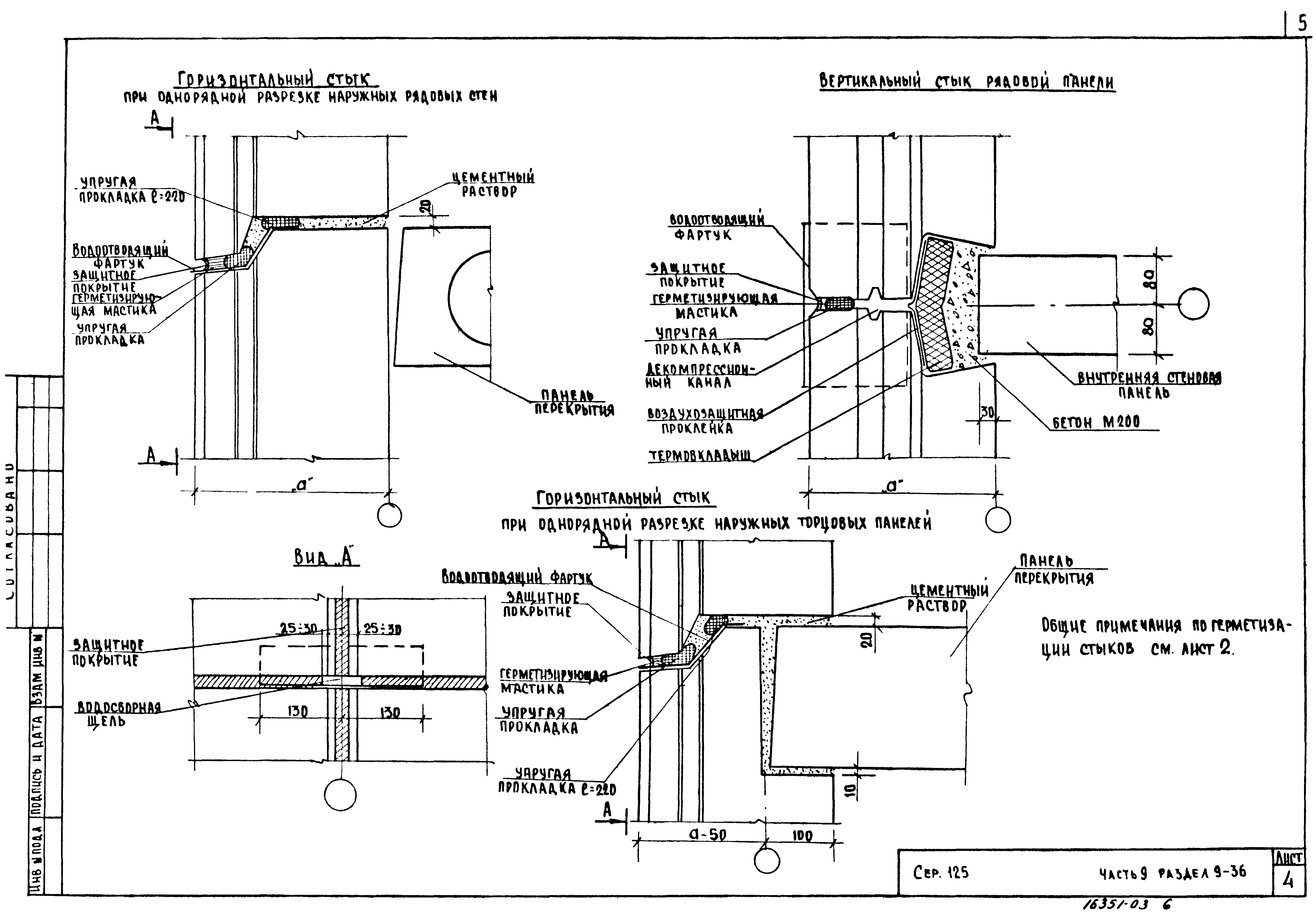

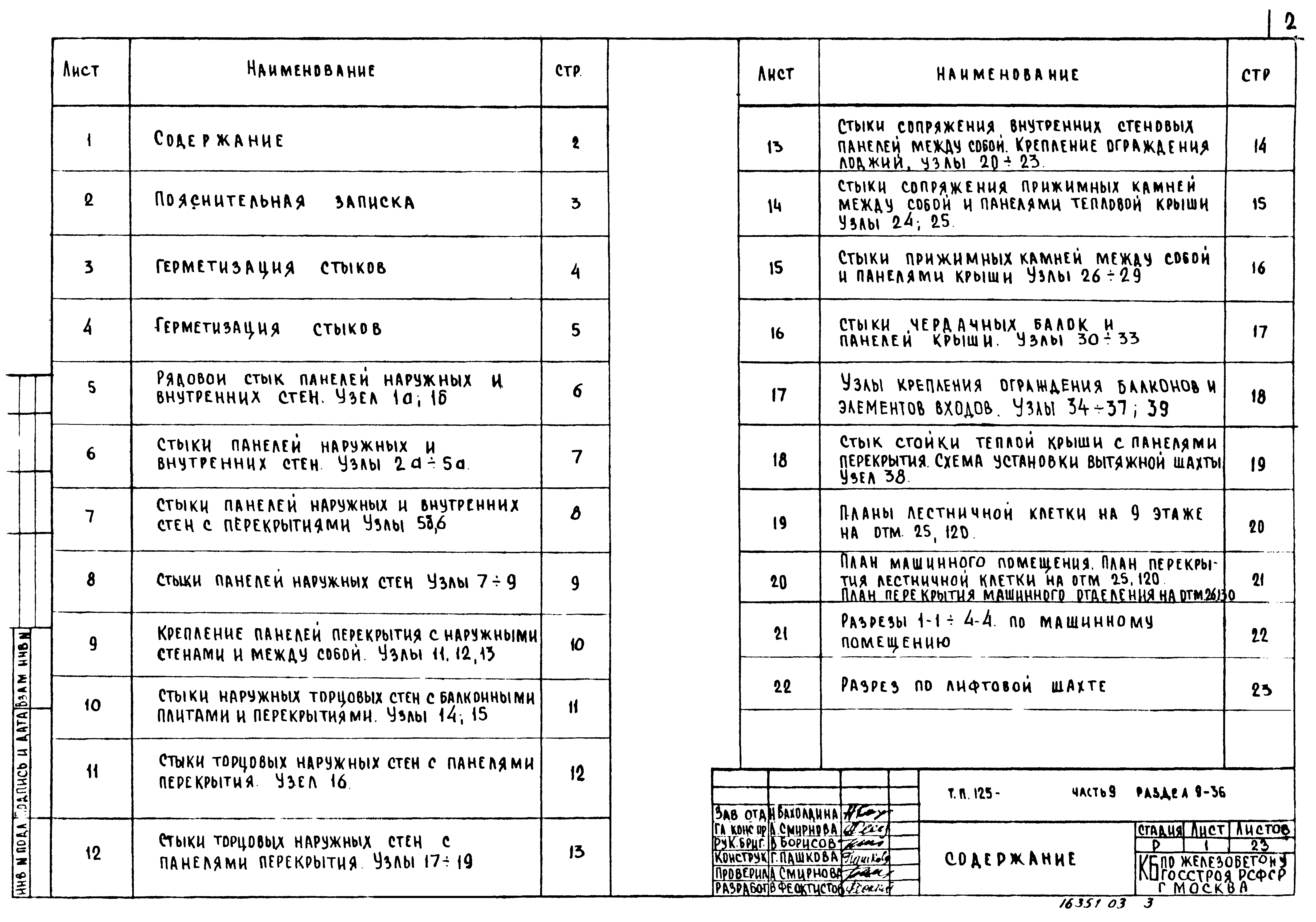

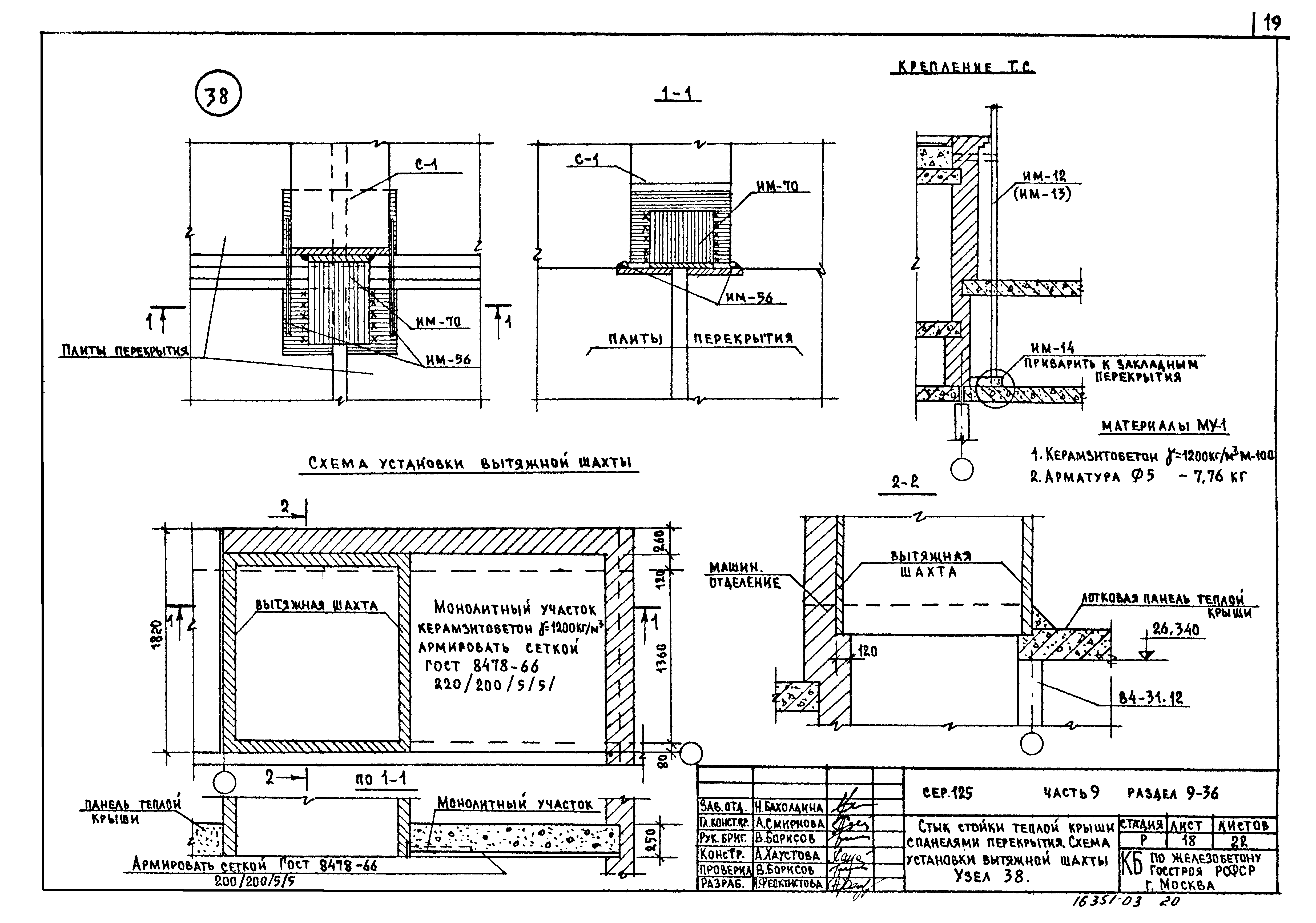

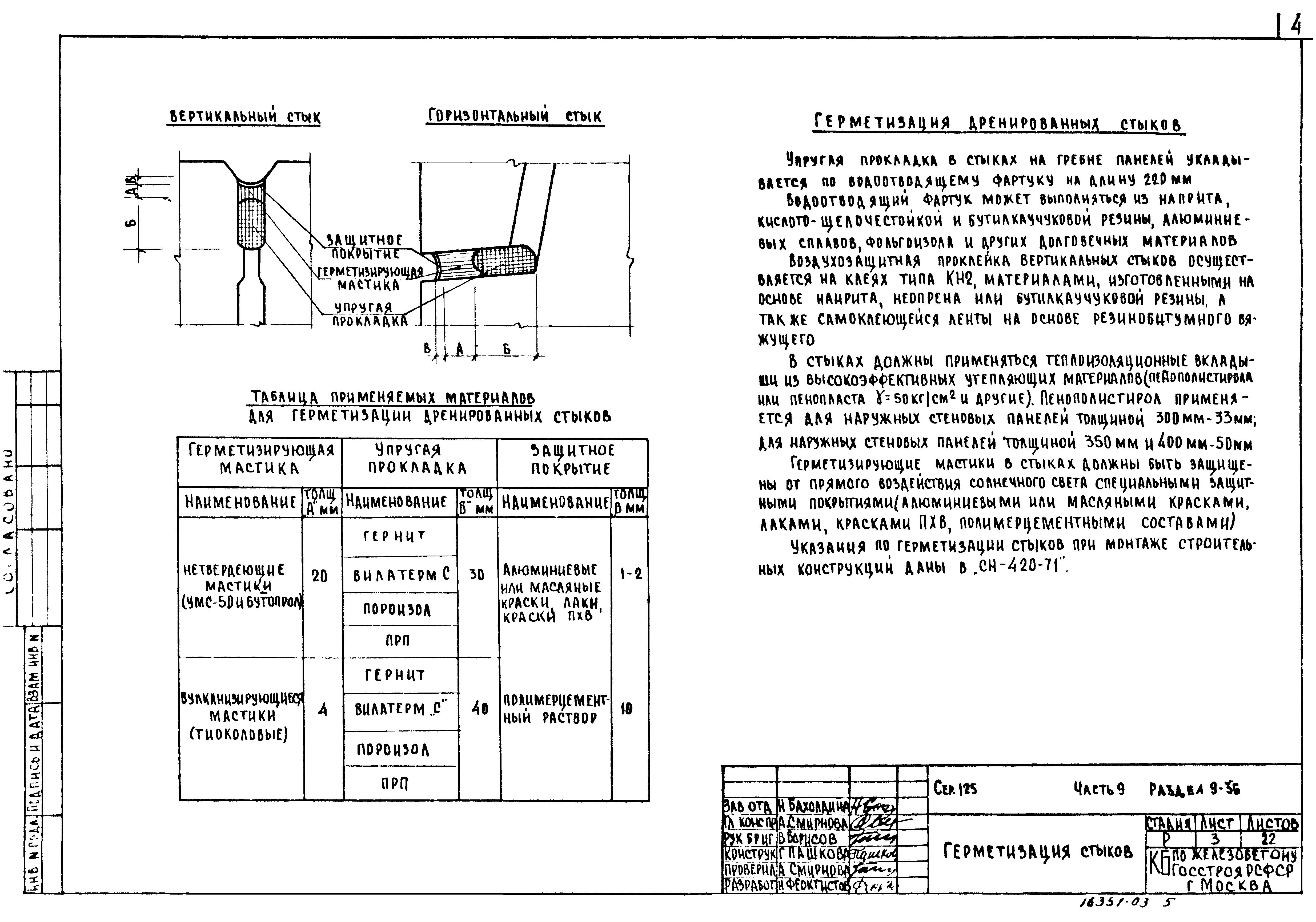

Оглавление:	Содержание Пояснительная записка Герметизация стыков Рядовой стык панелей наружных и внутренних стен. Узел 1а, 1б Стыки панелей наружных и внутренних стен. Узлы 2а - 5а Стыки панелей наружных и внутренних стен с перекрытиями. Узлы 5б, 6 Стыки панелей наружных стен. Узлы 7 - 9 Крепление панелей перекрытия с наружными стенами и между собой. Узлы 11, 12, 13 Стыки наружных торцовых стен с балконными плитами и перекрытиями. Узлы 14, 15 Стыки торцовых наружных стен с панелями перекрытия. Узел 16 Стыки торцовых наружных стен с панелями перекрытия. Узлы 17 - 19 Стыки сопряжения внутренних стеновых панелей между собой. Крепление ограждения лоджий. Узлы 20 - 23 Стыки сопряжения прижимных камней между собой и панелями тепловой крыши. Узлы 24, 25 Стыки сопряжения прижимных камней между собой и панелями крыши. Узлы 26 - 29 Стыки чердачных балок и панелей крыши. Узлы 30 - 33 Узлы крепления ограждения балконов и элементов входов. Узлы 34 - 37; 39 Стык стойки теплой крыши с панелями перекрытия. Схема установки вытяжной шахты. Узел 38 Планы лестничной клетки на 9 этаже на отм. 25.120 План машинного помещения. План перекрытия лестничной клетки на отм. 25.120. План перекрытия машинного отделения на отм. 26.130 Разрезы 1-1 - 4-4 по машинному помещению Разрез по лифтовой шахте
Разработан:	КБ по железобетону Госстроя РСФСР
Утверждён:	19.12.1978 Госстрой РСФСР (Russian Federation Gosstroy 8-23)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Жилые здания для строительства в городах и поселках городского типа Обычные условия Общежития Серия 125 Жилые дома панельные Серия 125 Жилые здания для строительства в сельской местности Жилые дома панельные Серия 125
