Шифр 773-74

Выпуск 4. Монтажные и архитектурные узлы стен

Обозначение:	Шифр 773-74
Обозначение англ:	773-74
Статус:	заменен
Название рус.:	Выпуск 4. Монтажные и архитектурные узлы стен
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1982

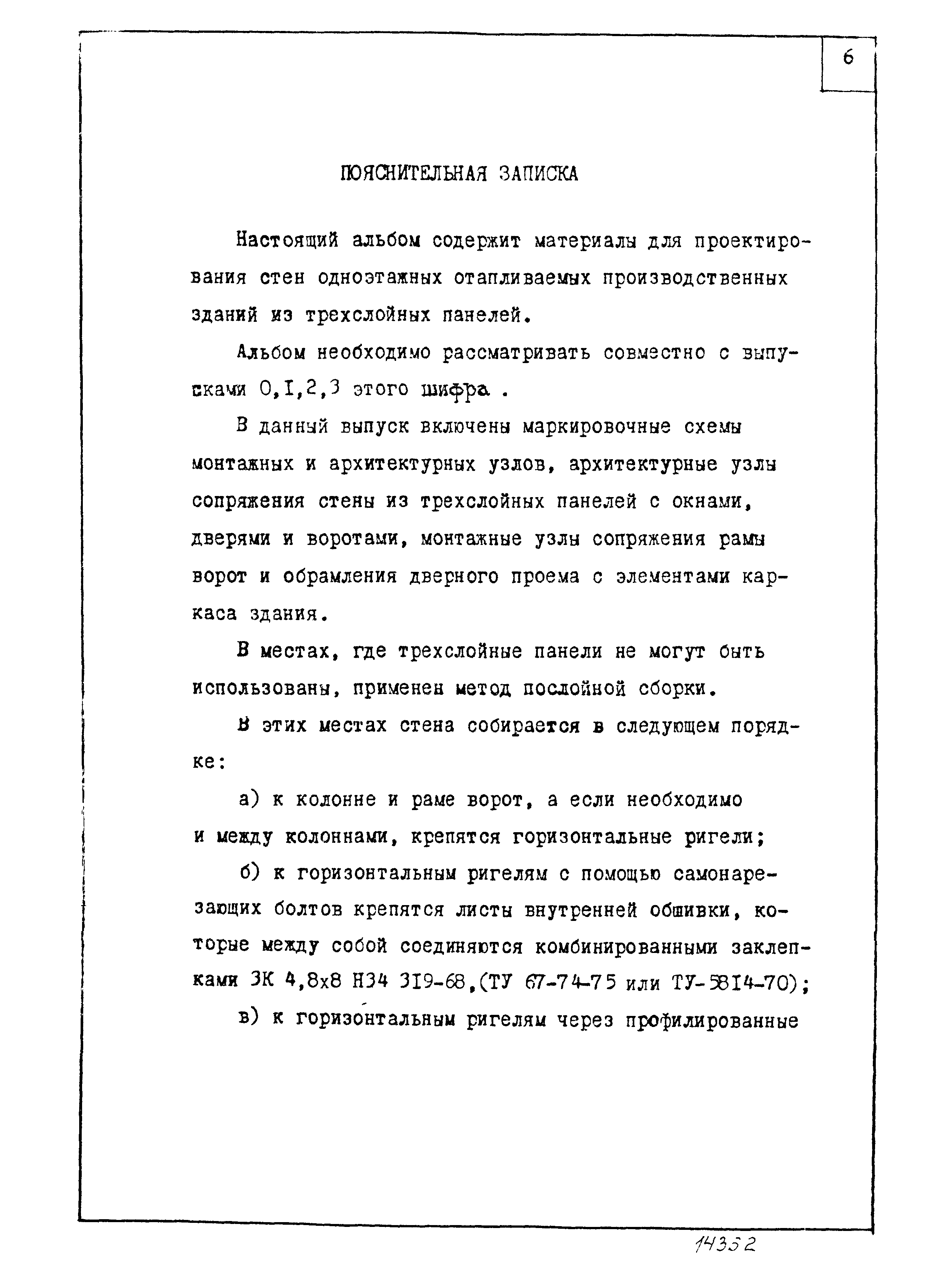

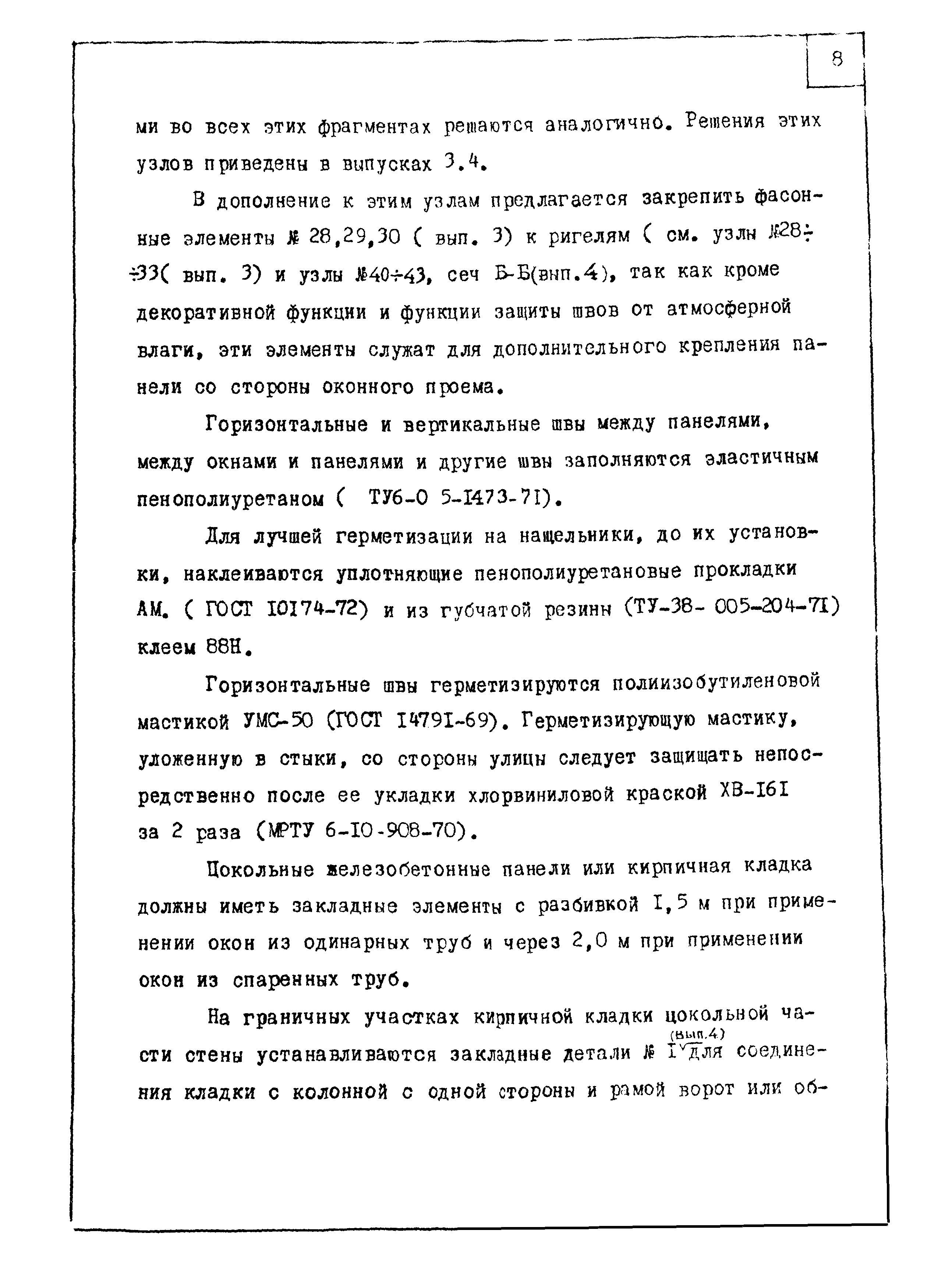

Область применения:	Настоящий альбом содержит материалы для проектирования стен одноэтажных отапливаемых производственных зданий из трехслойных панели

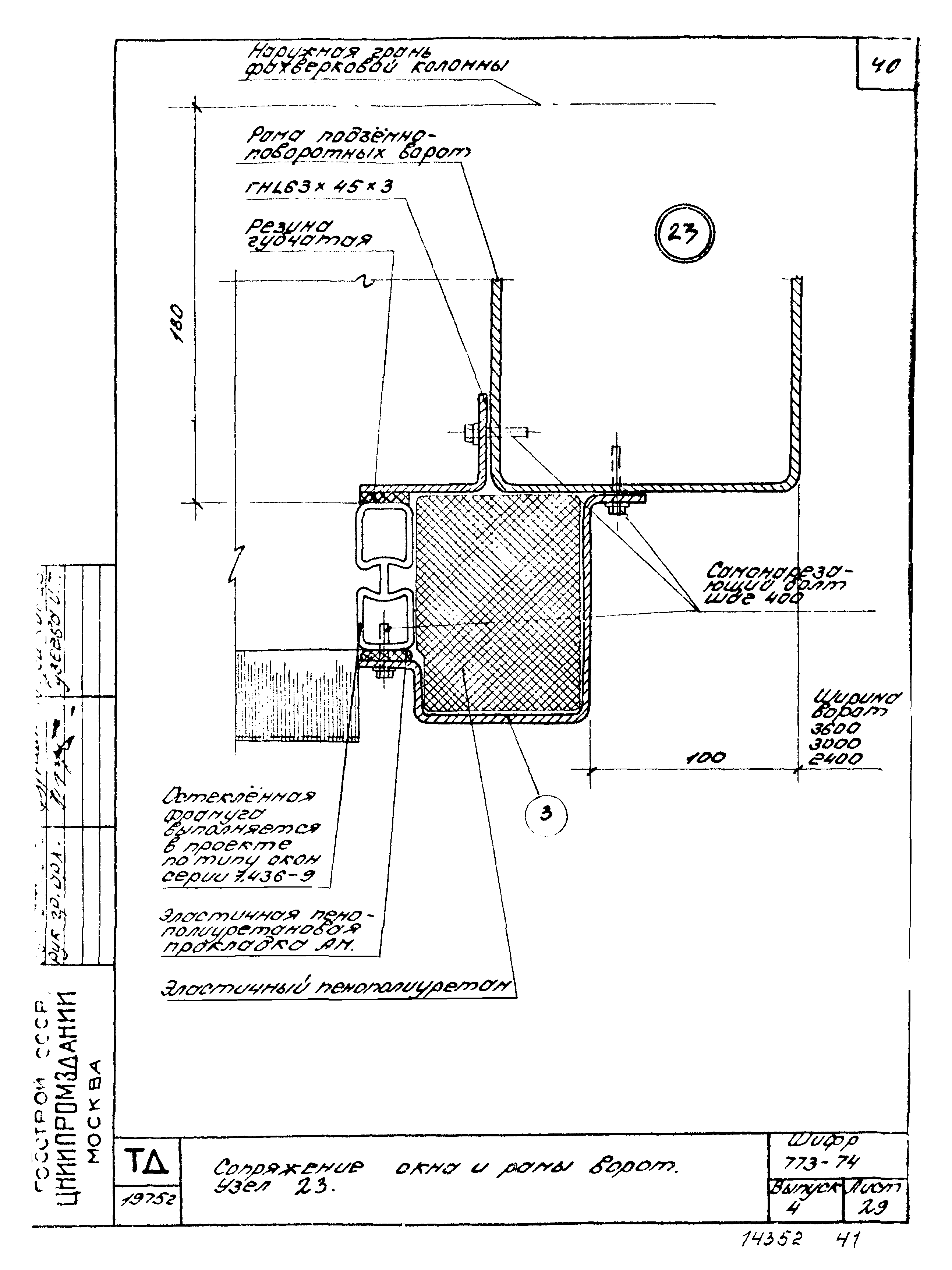

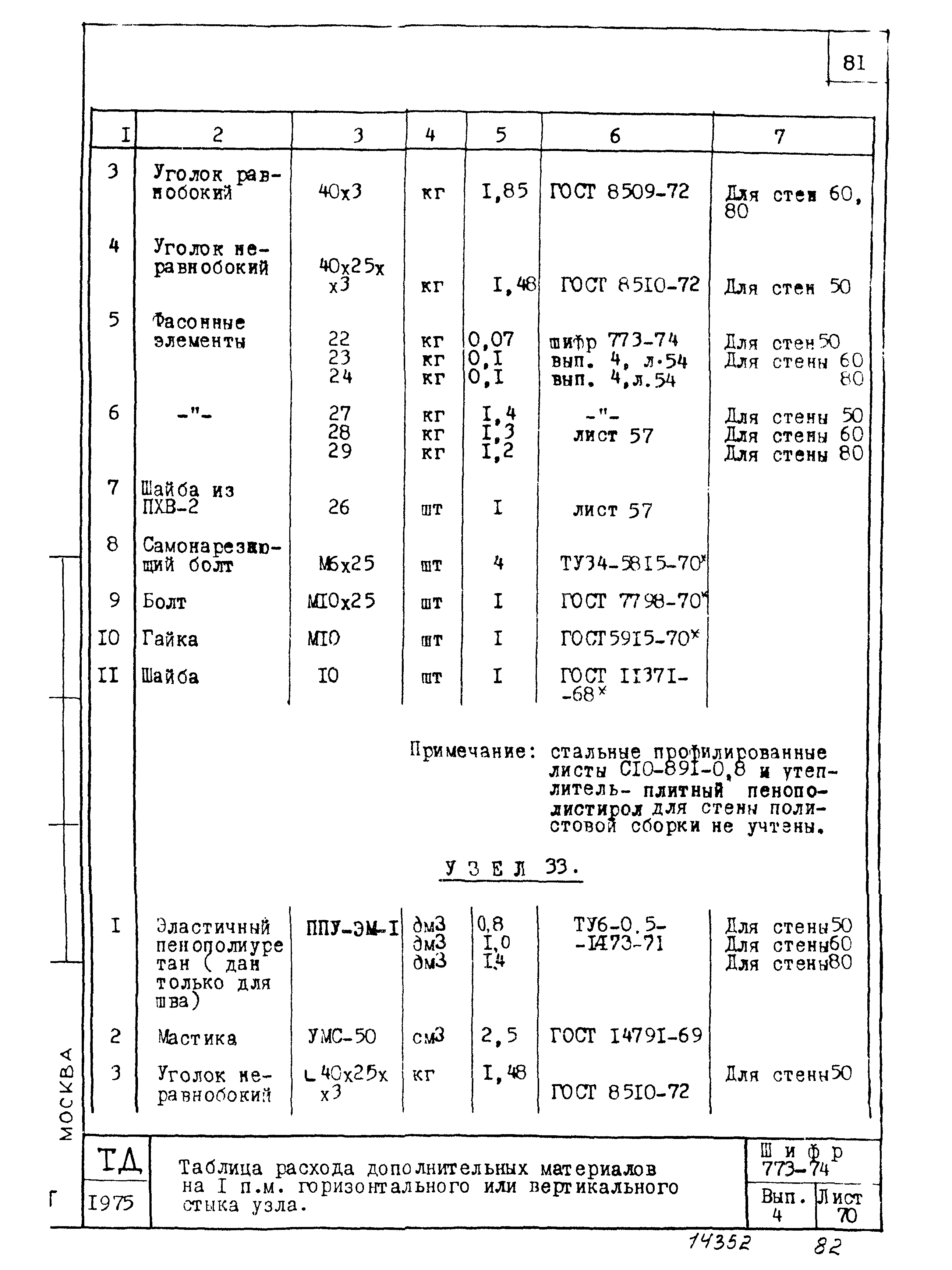

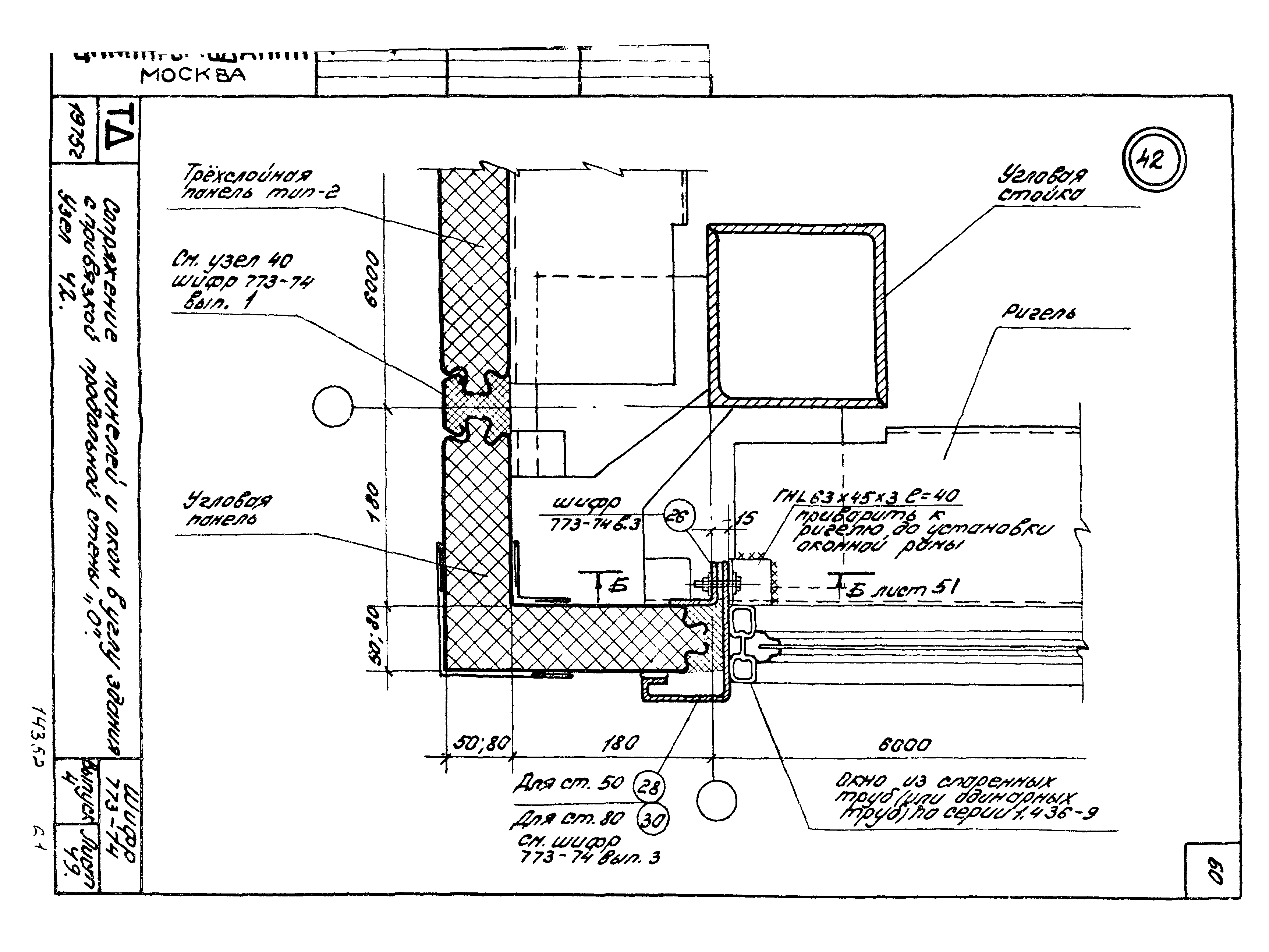

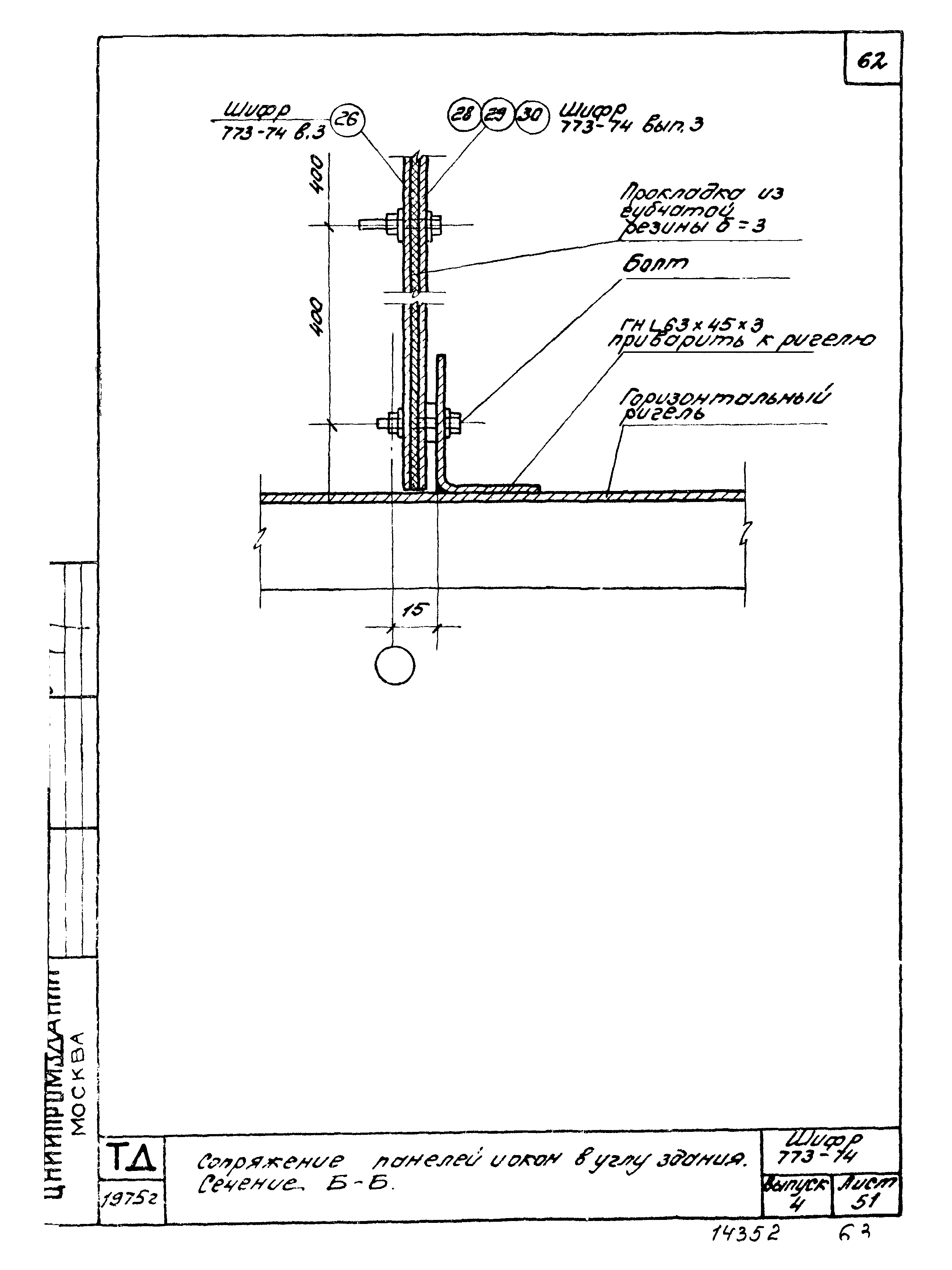

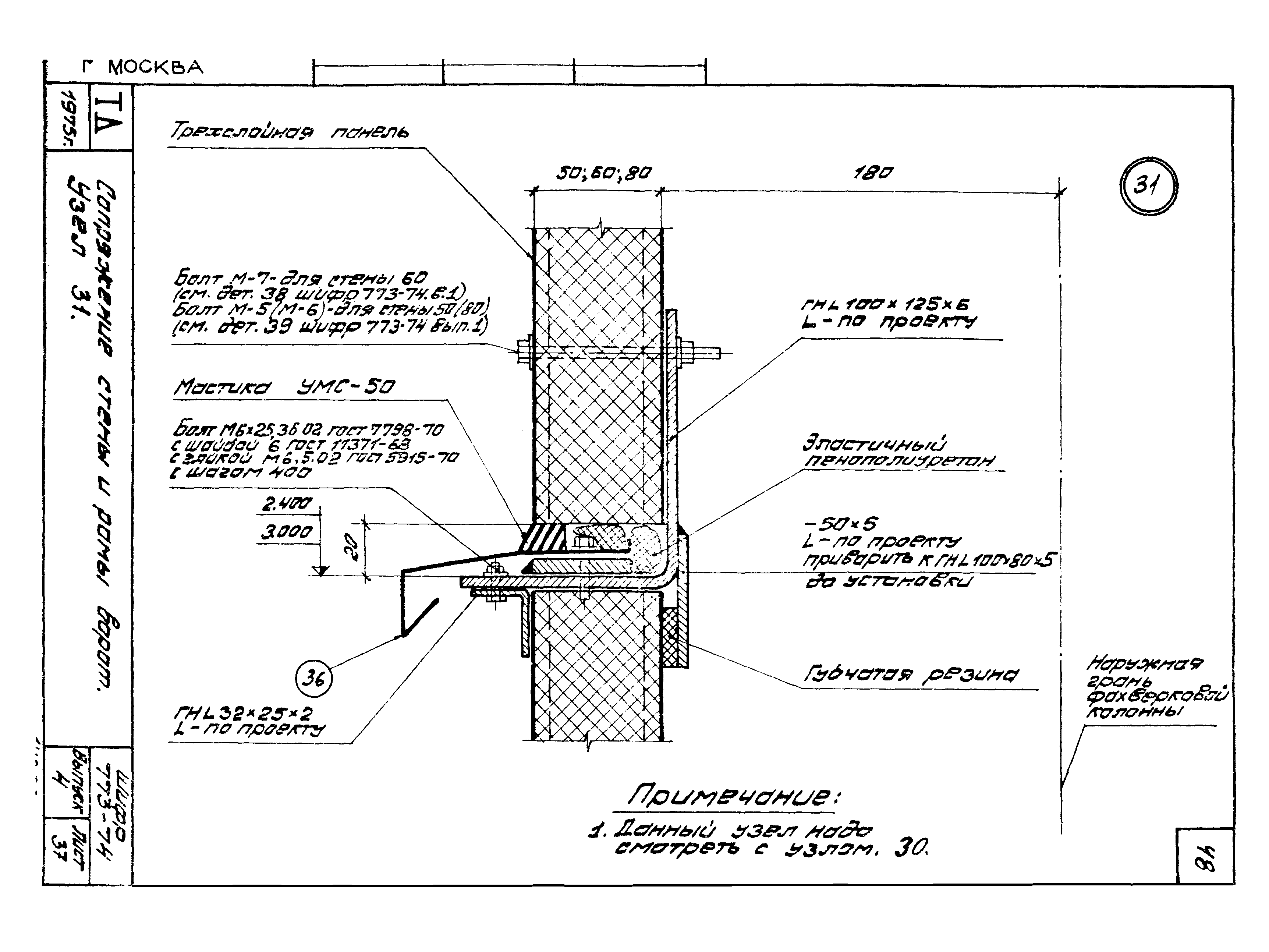

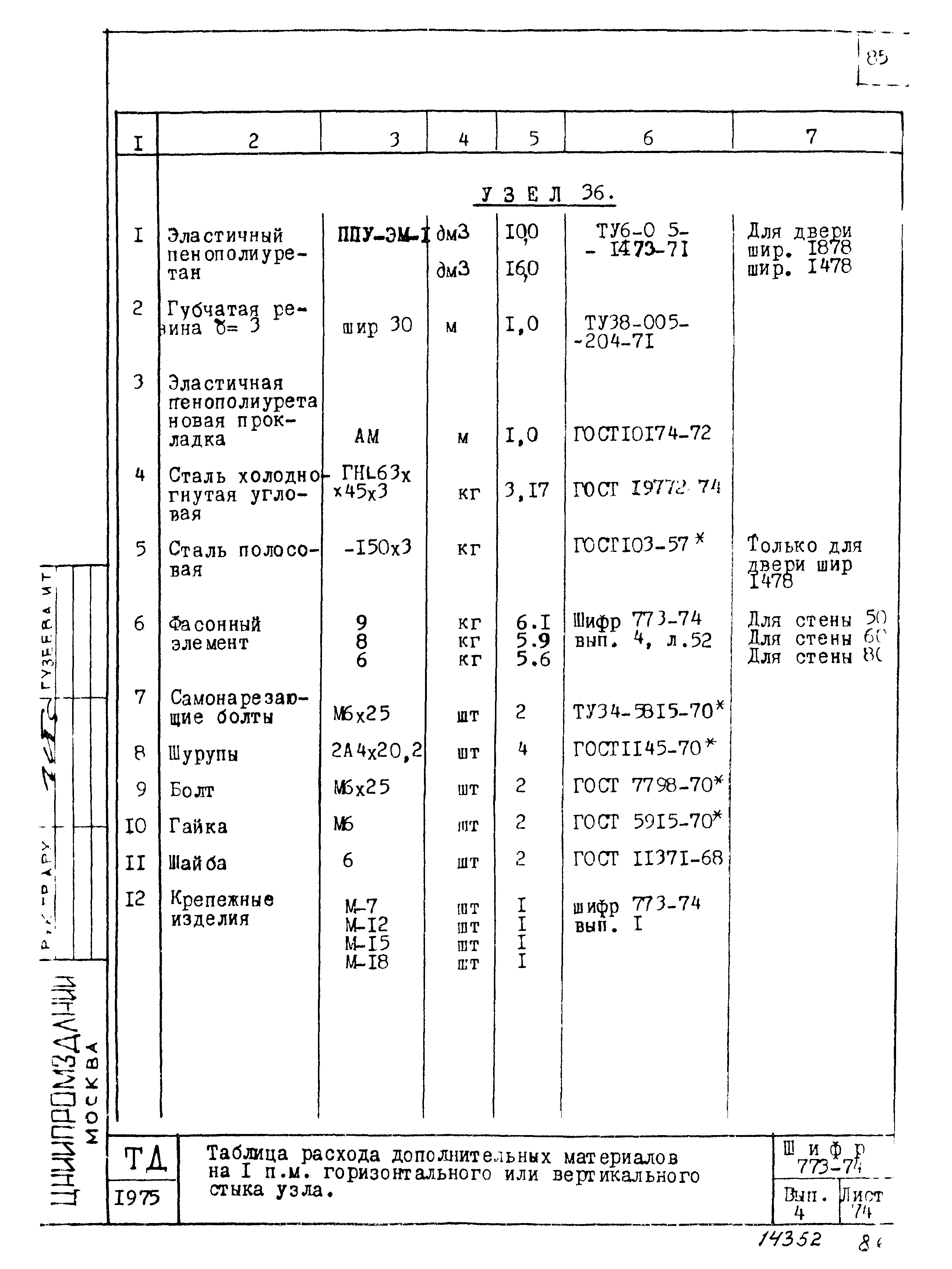

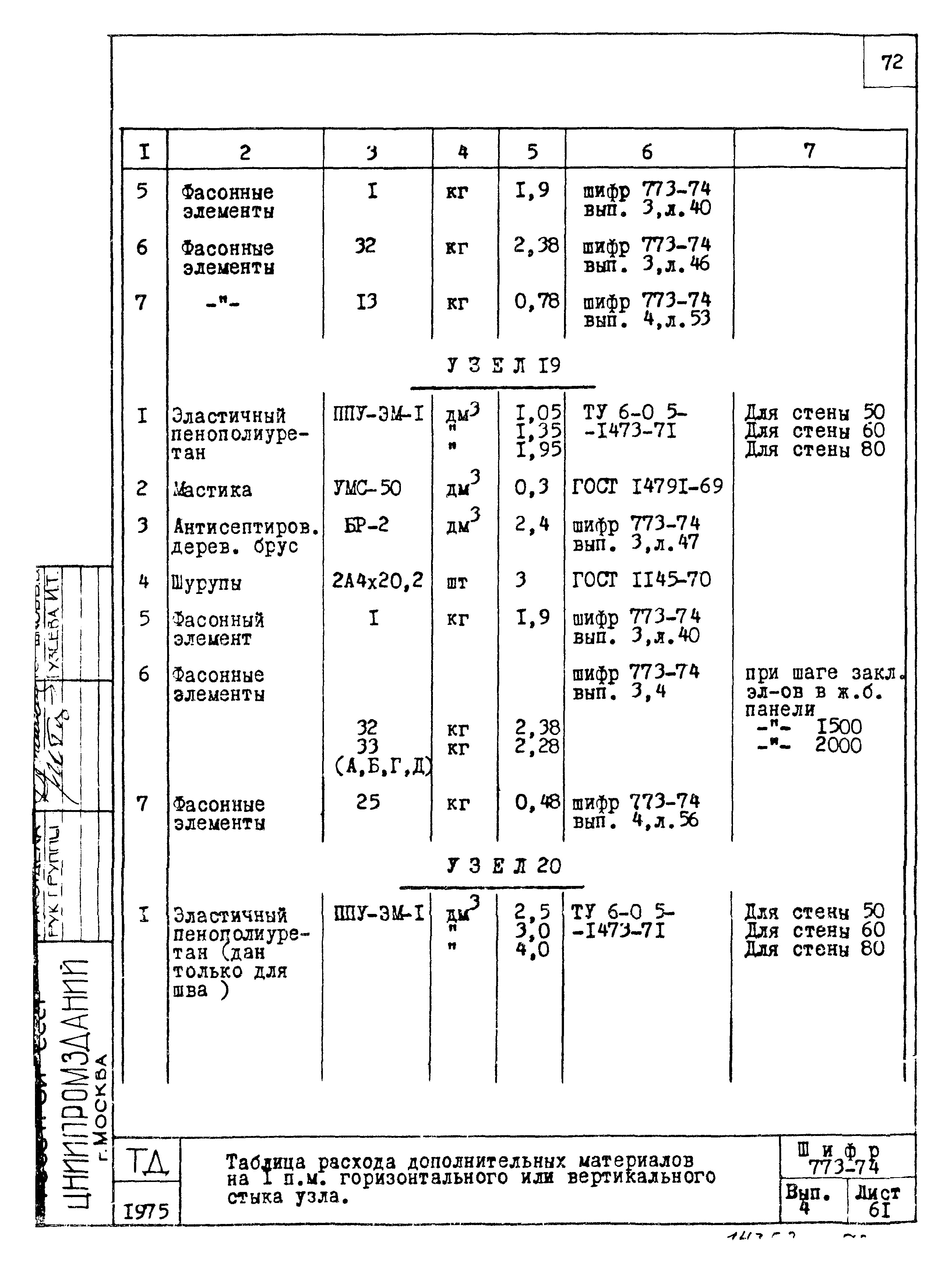

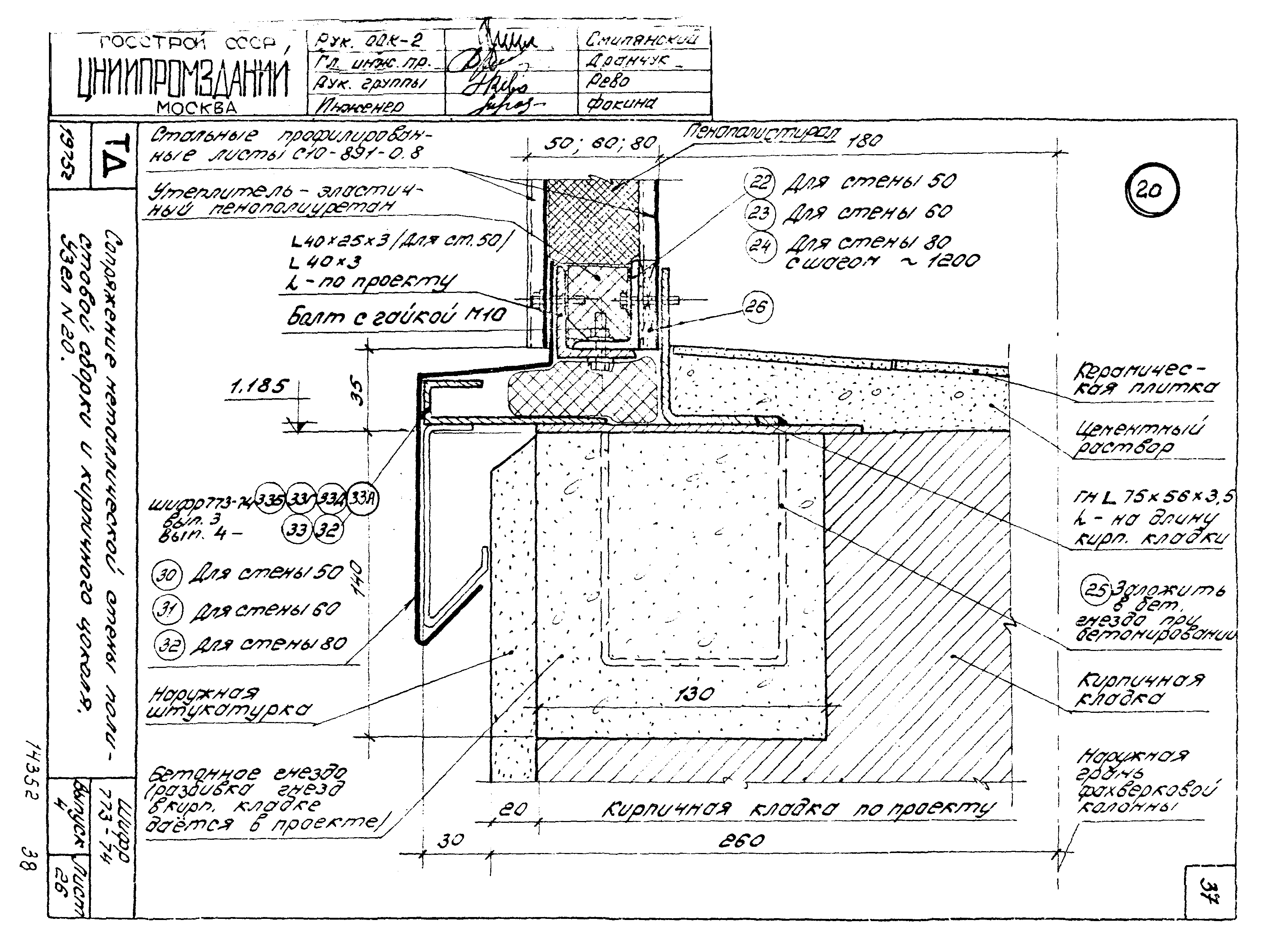

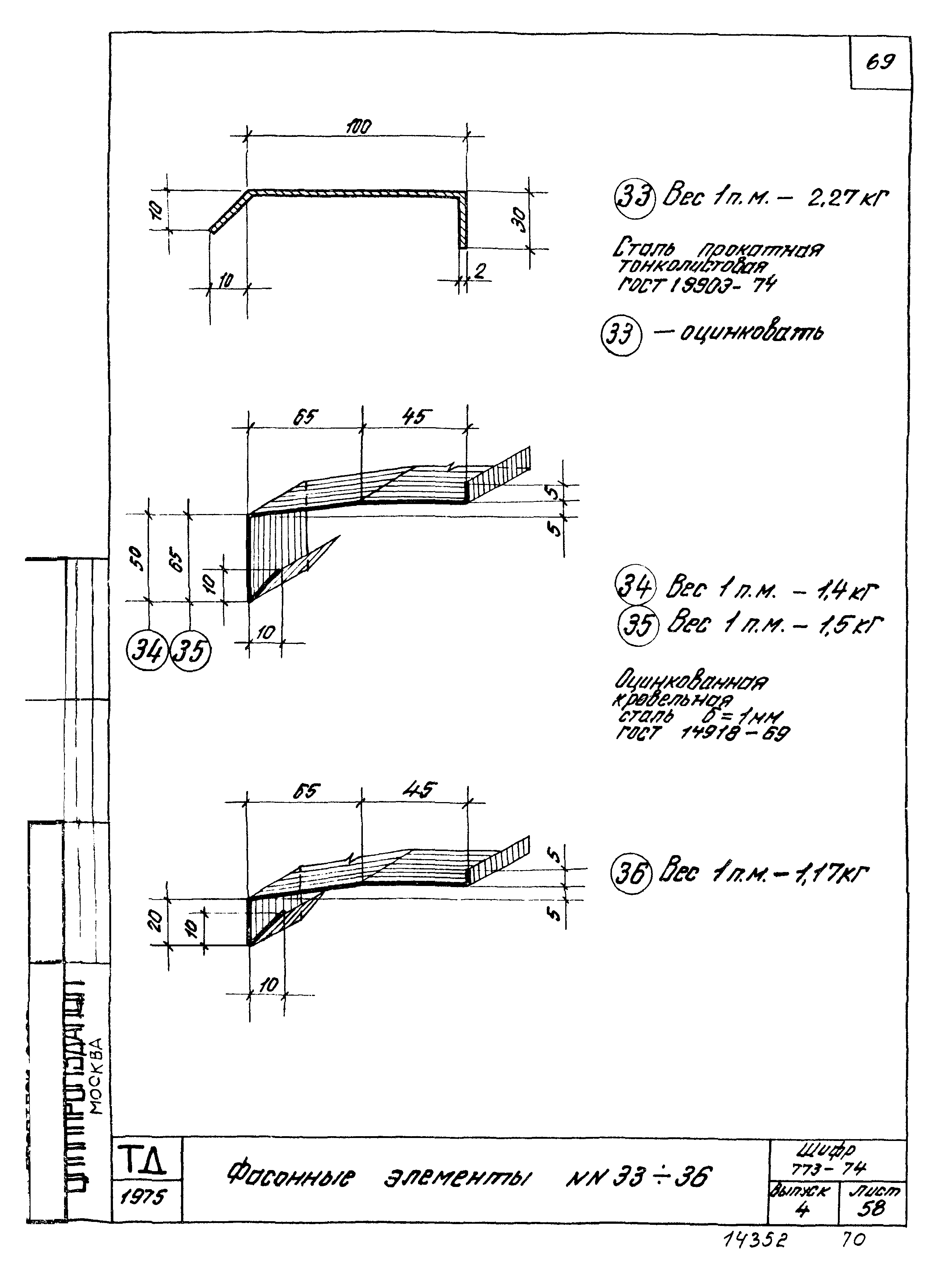

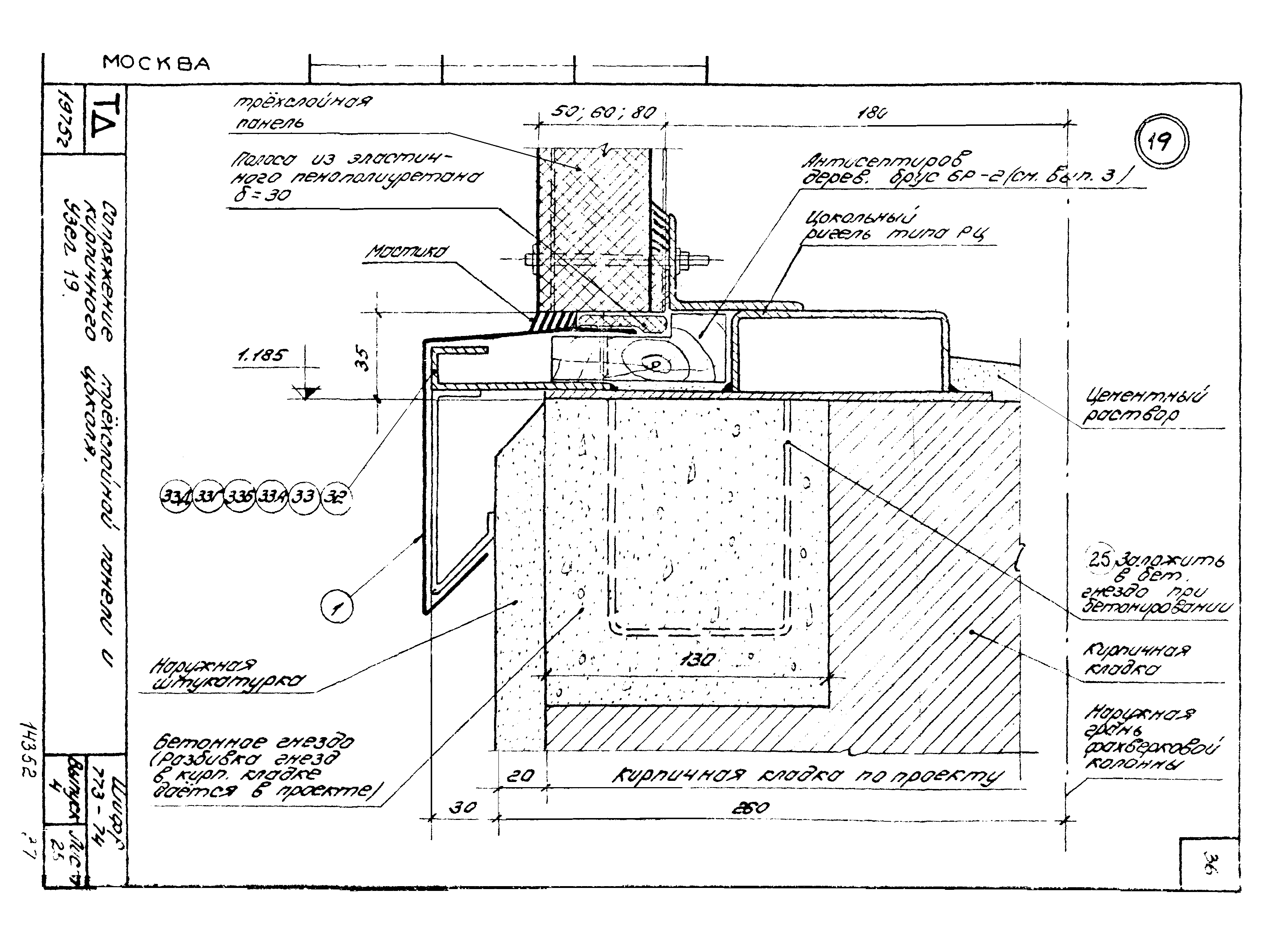

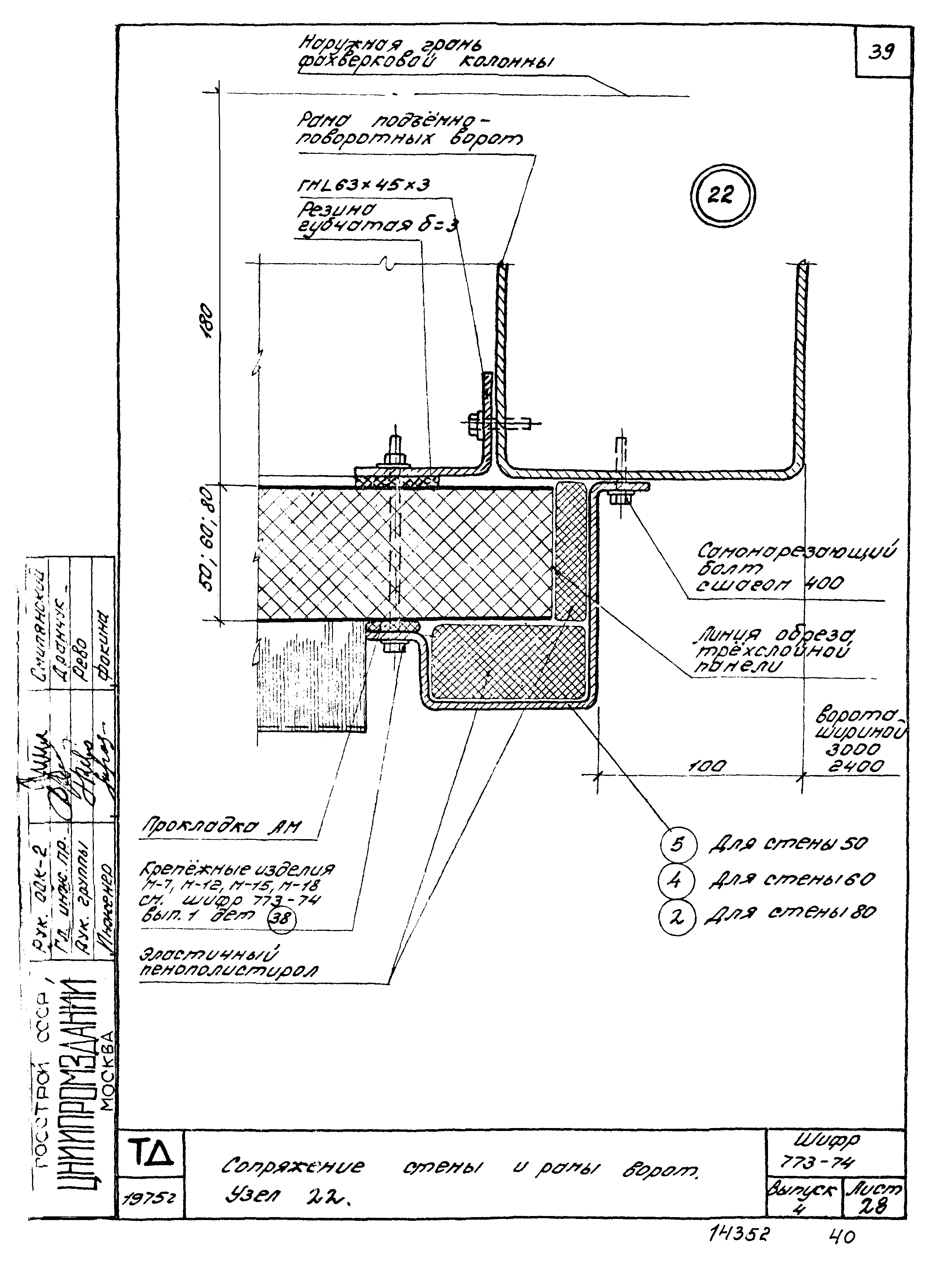

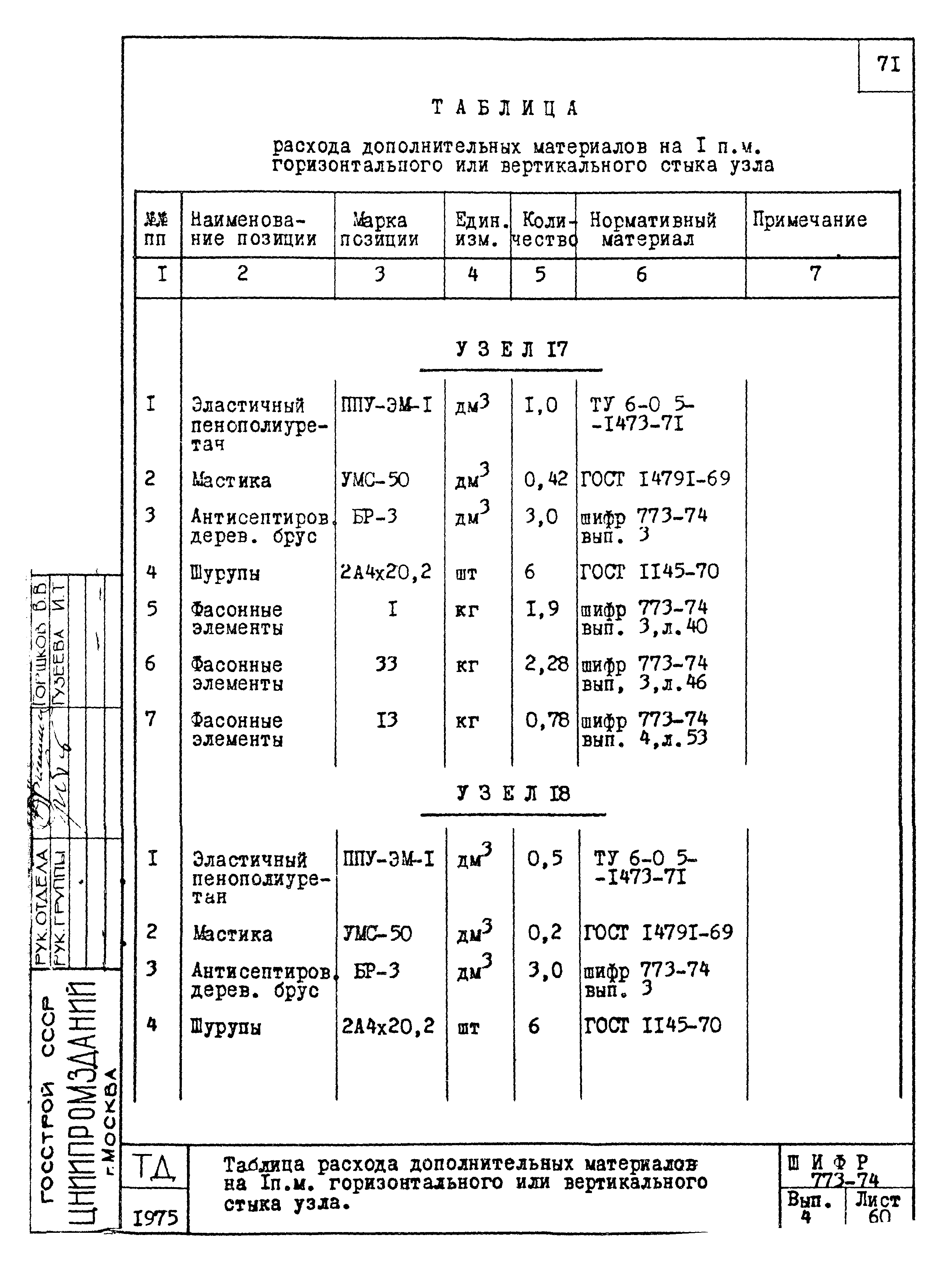

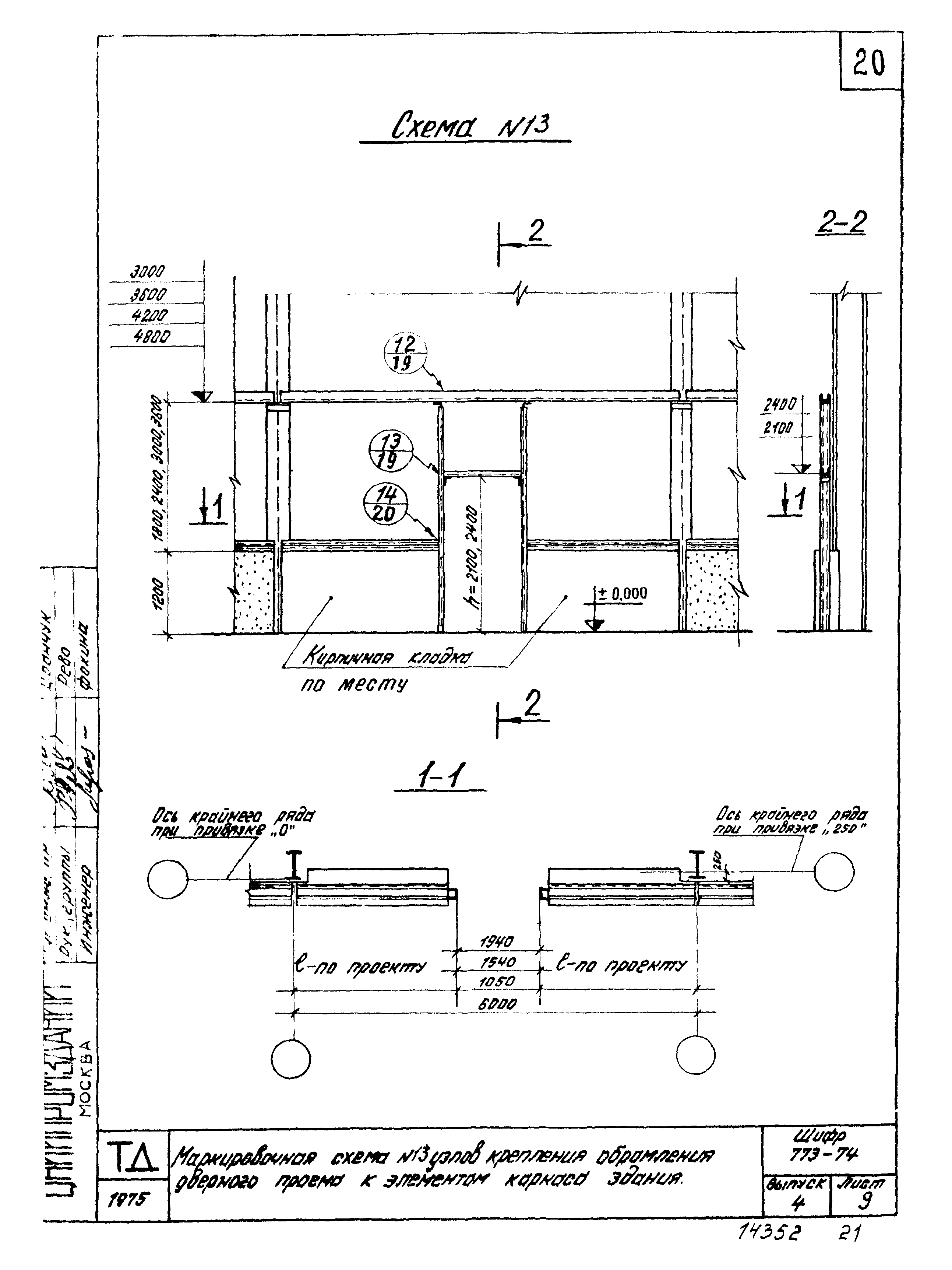

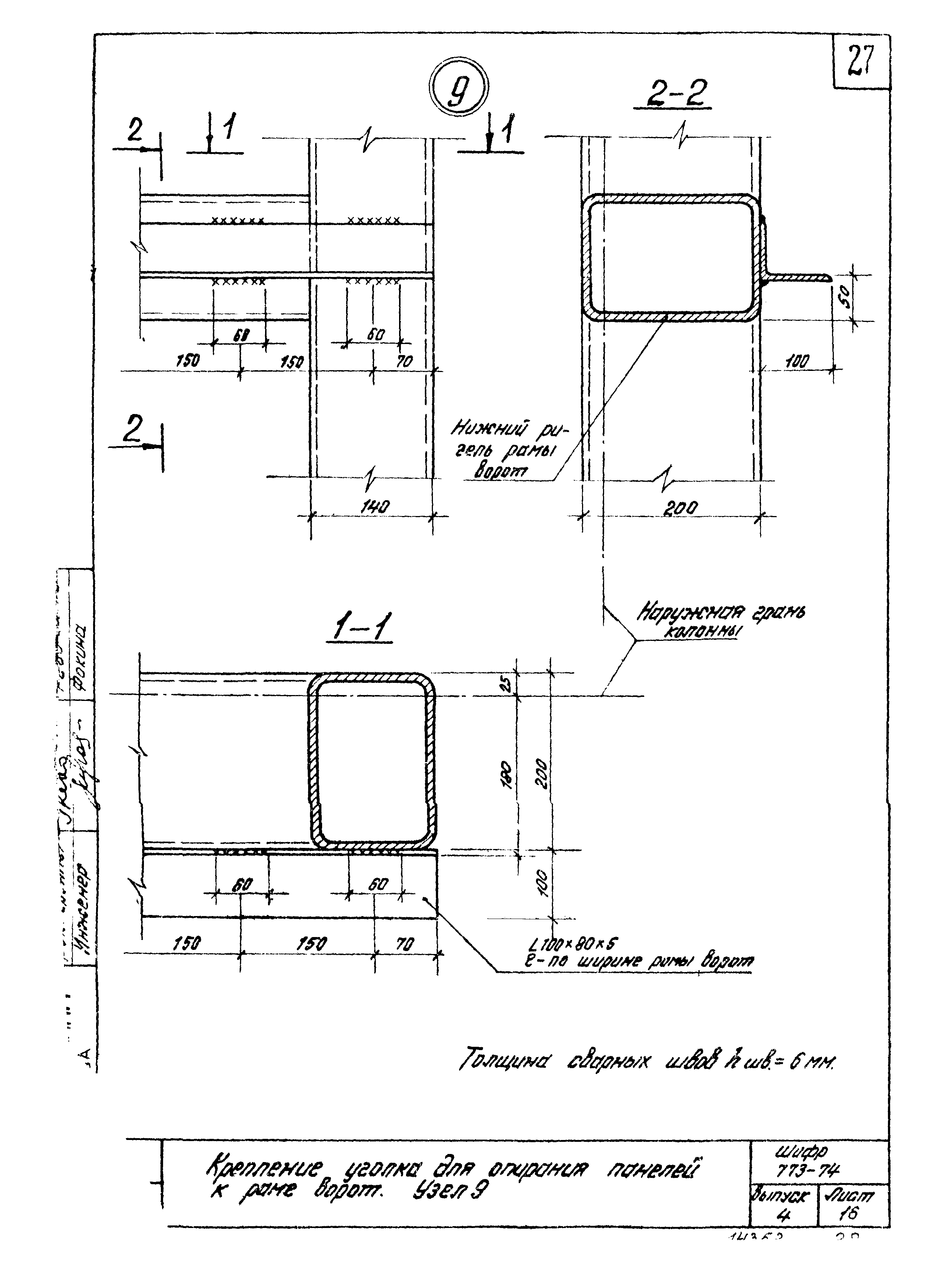

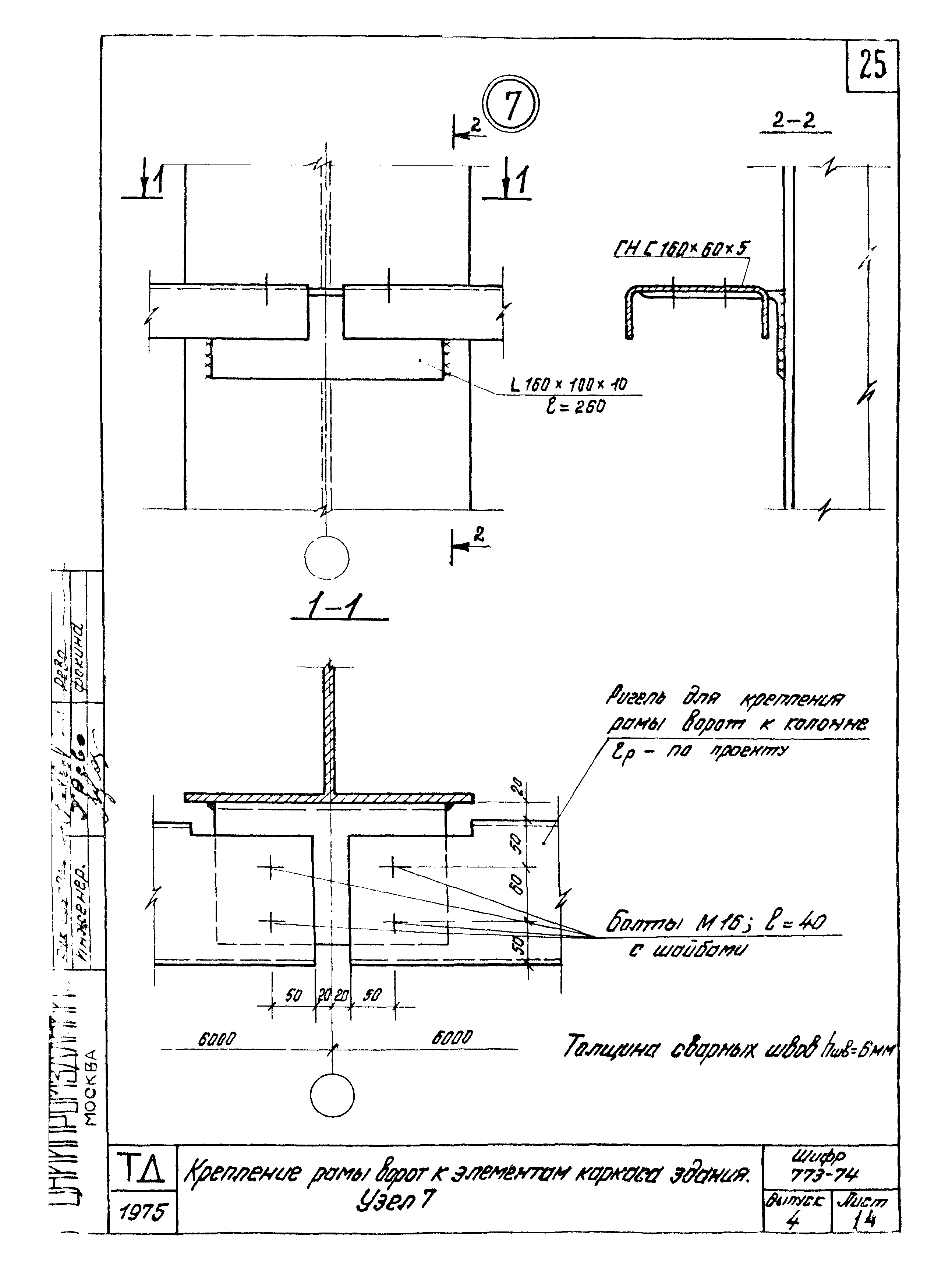

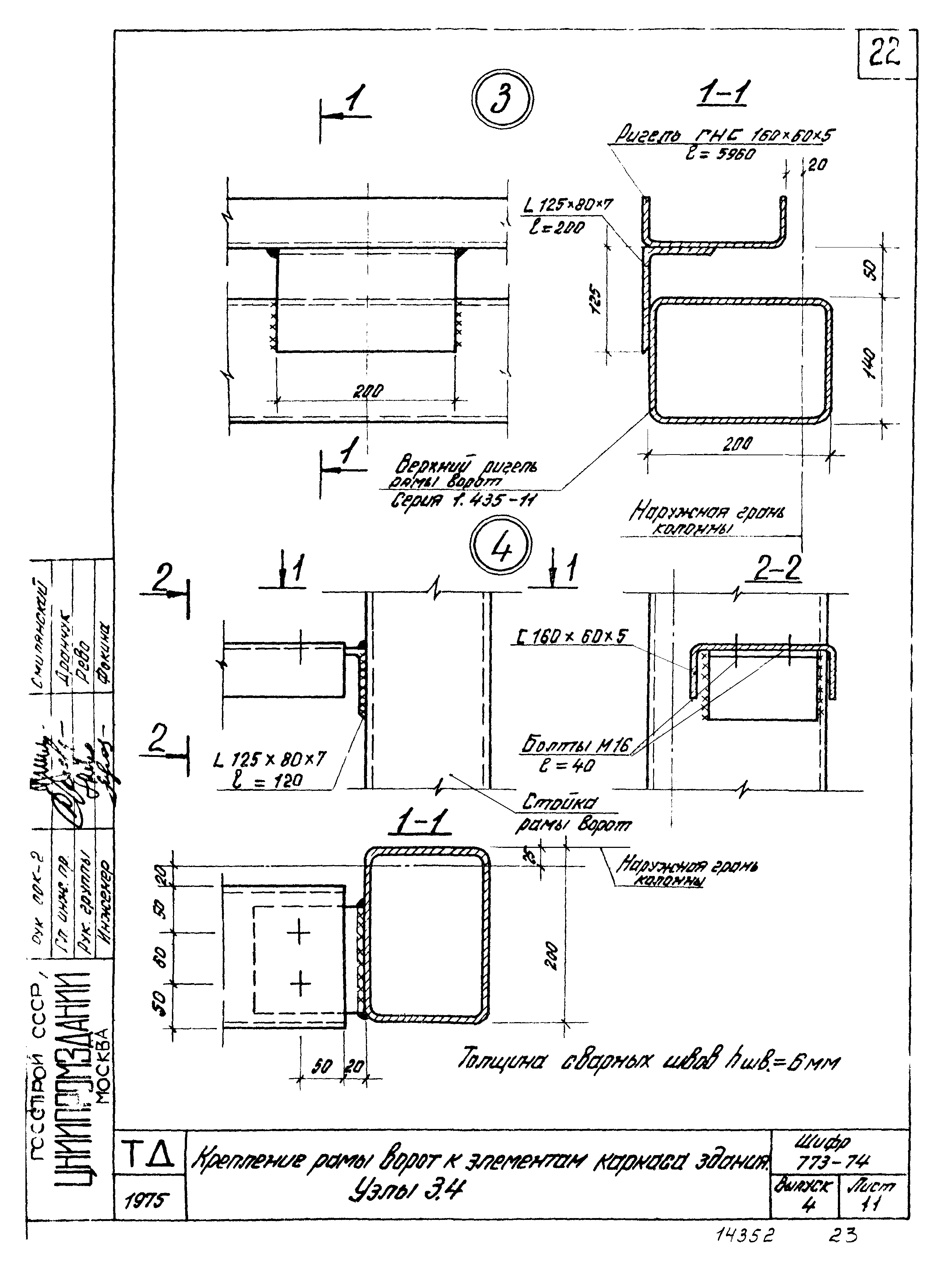

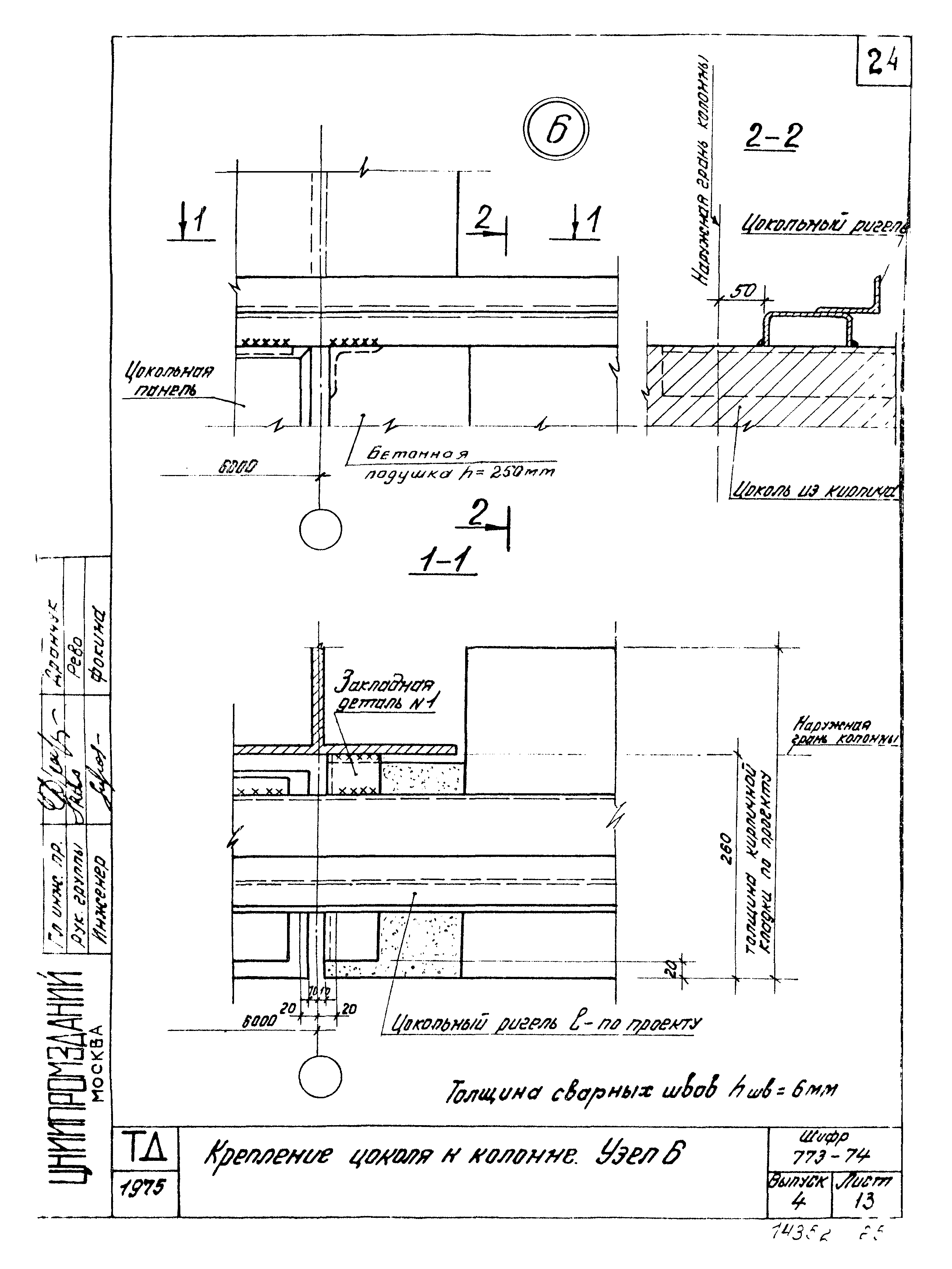

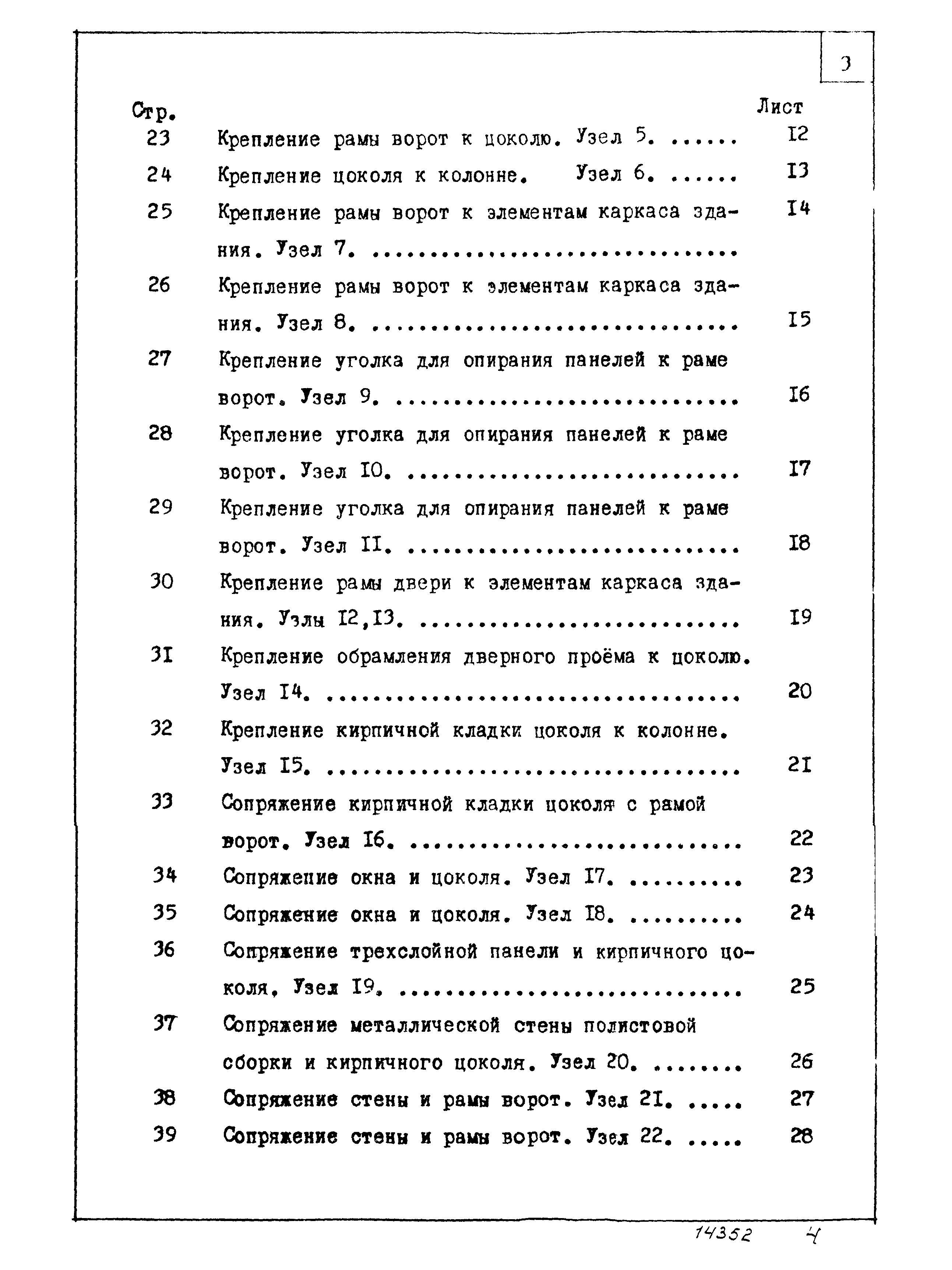

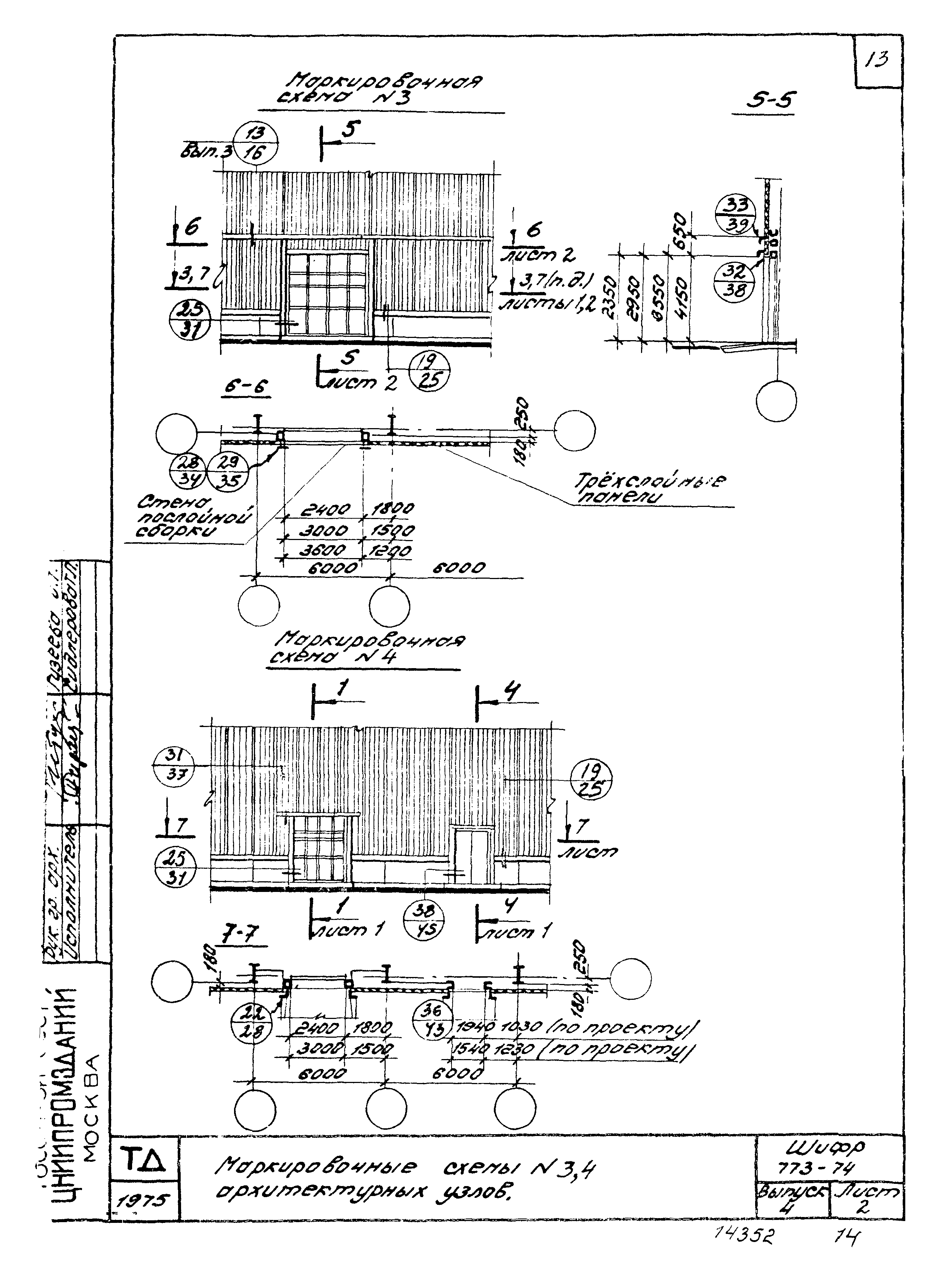

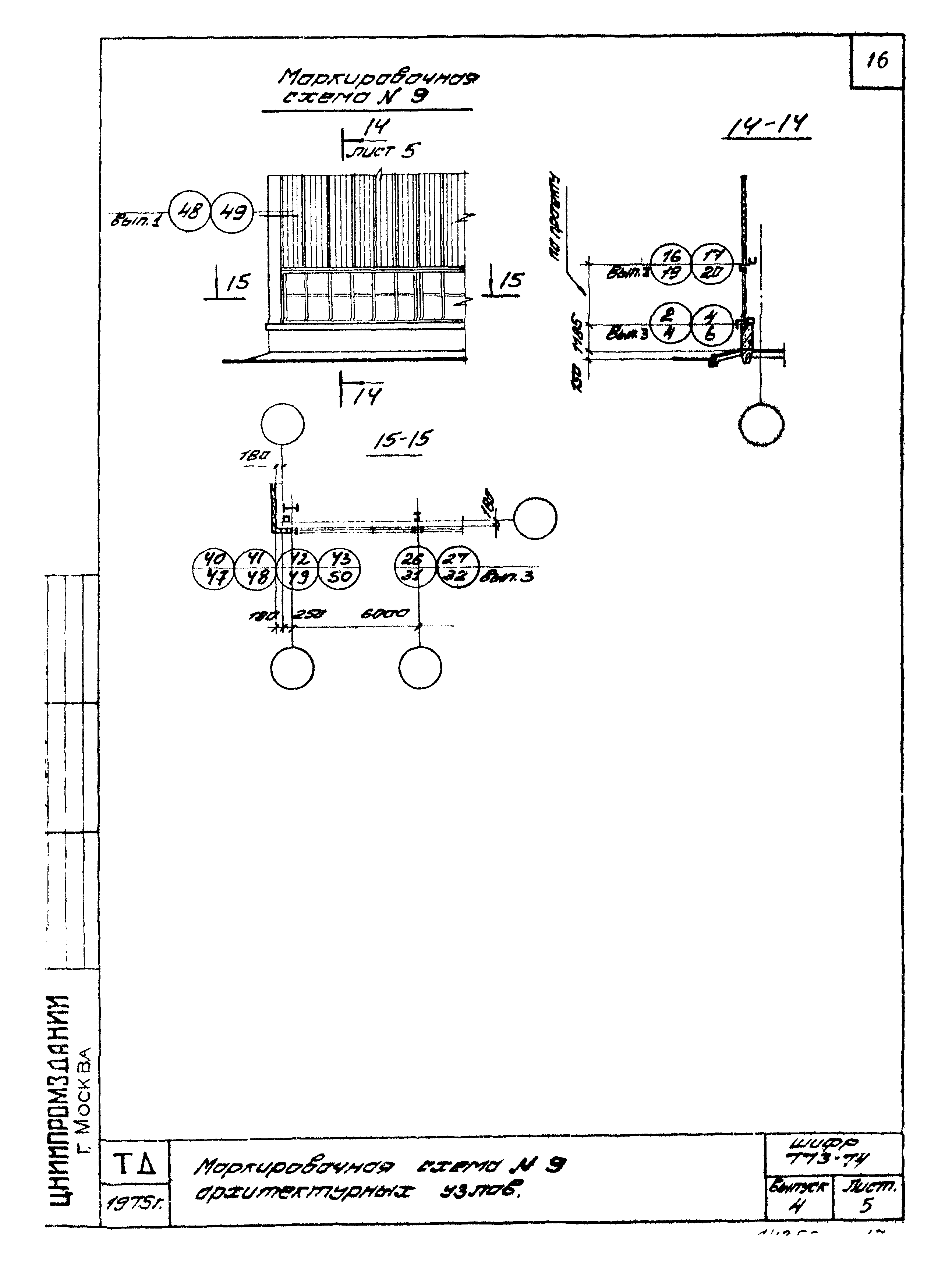

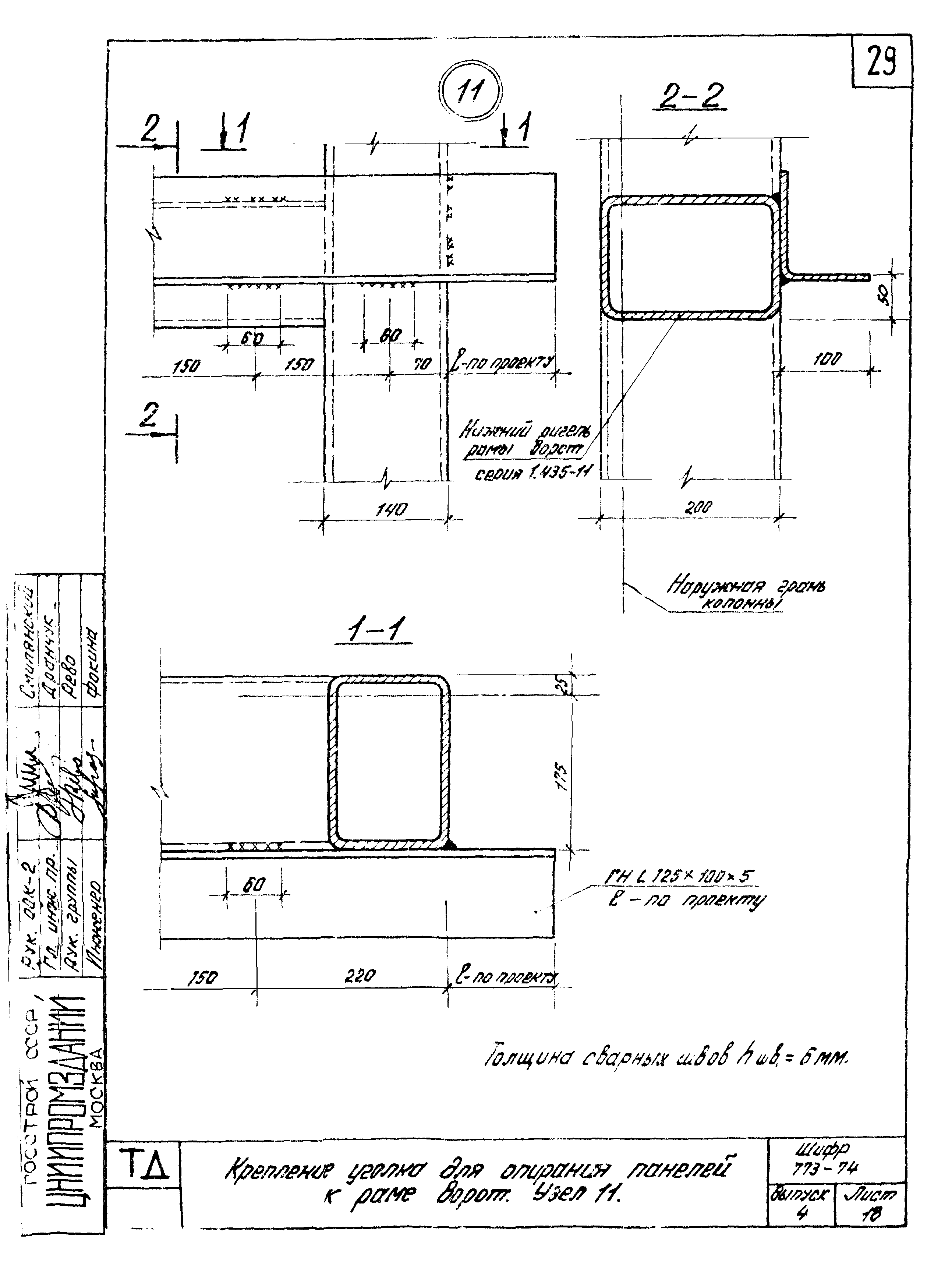

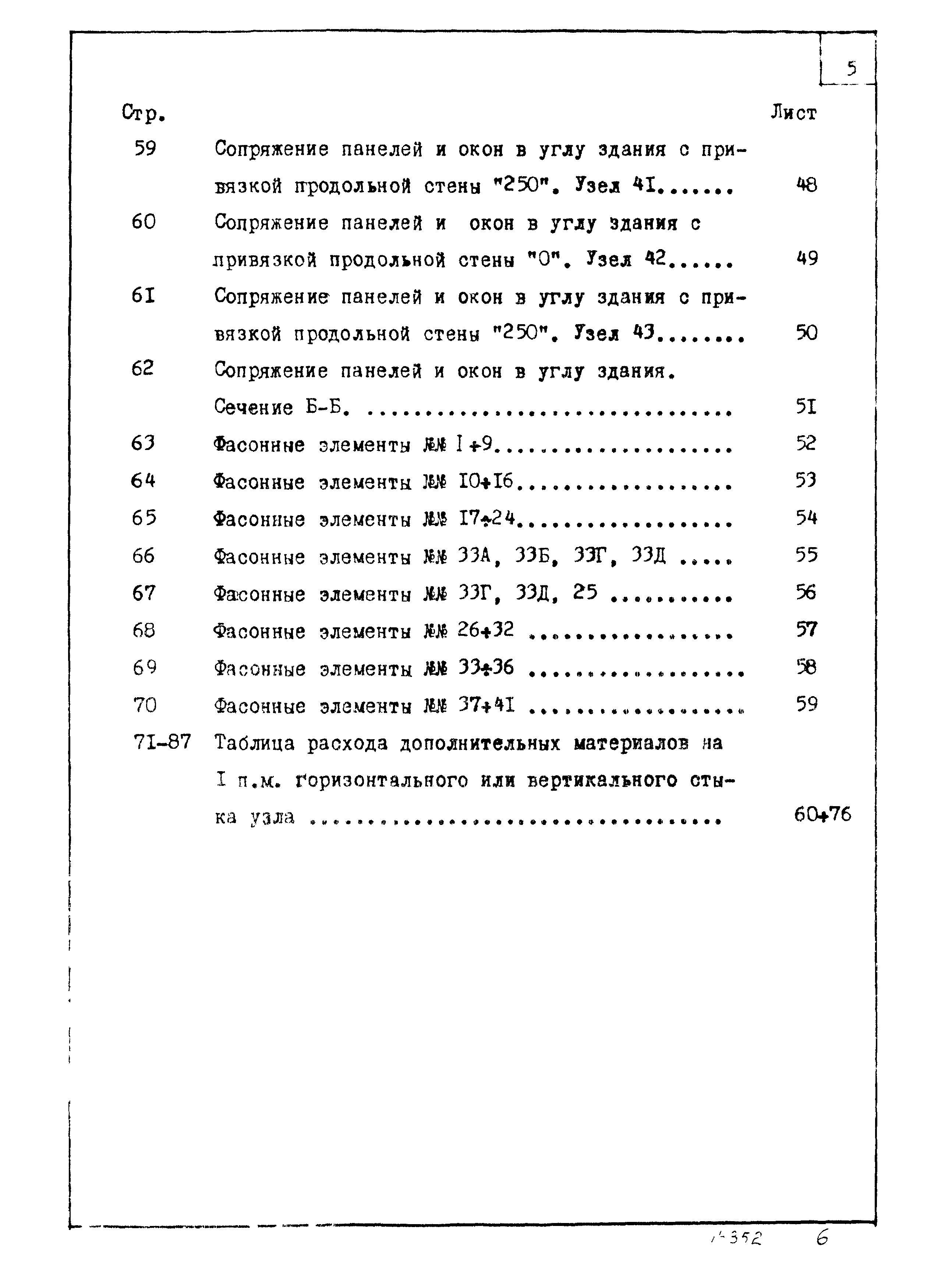

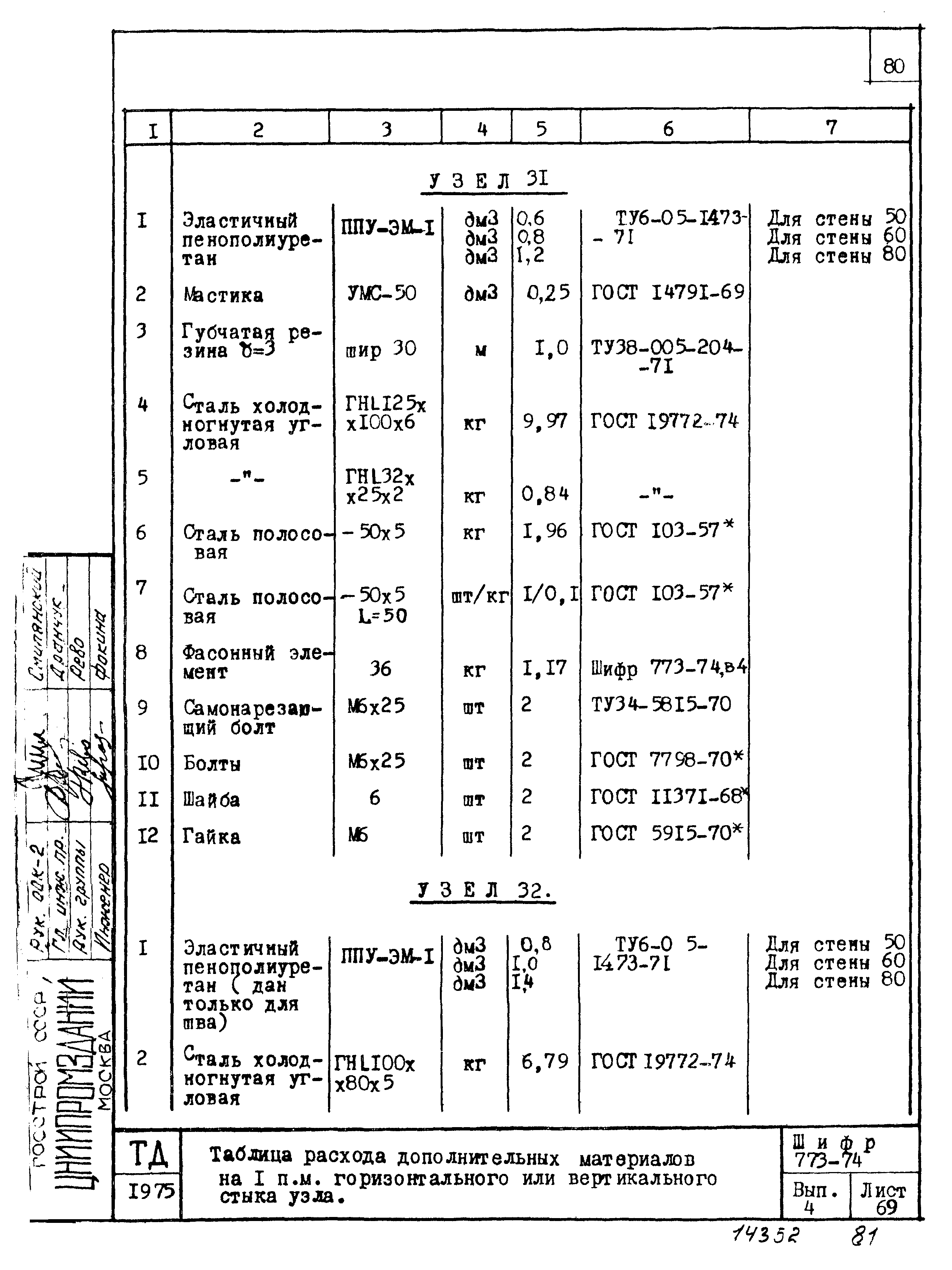

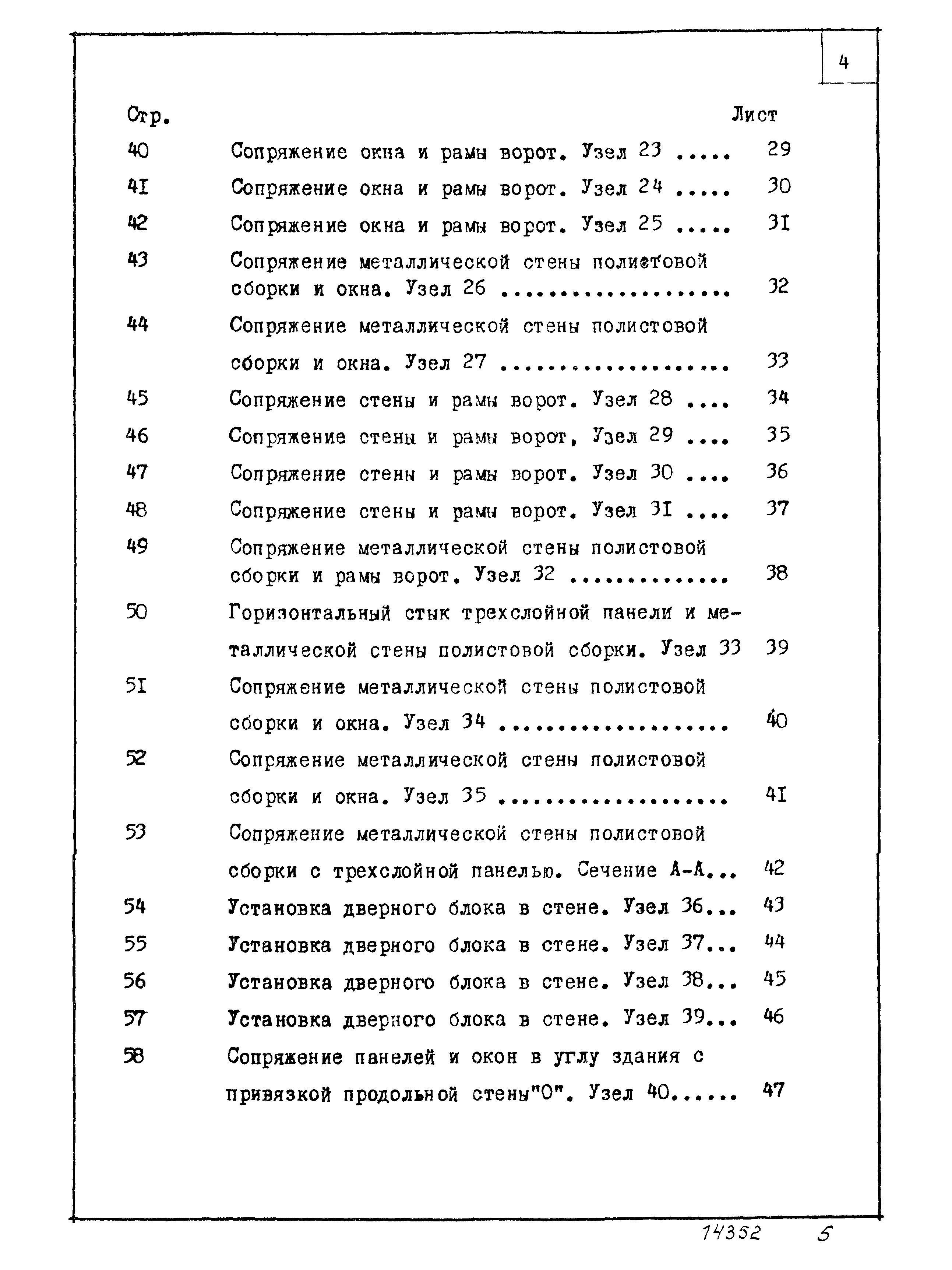

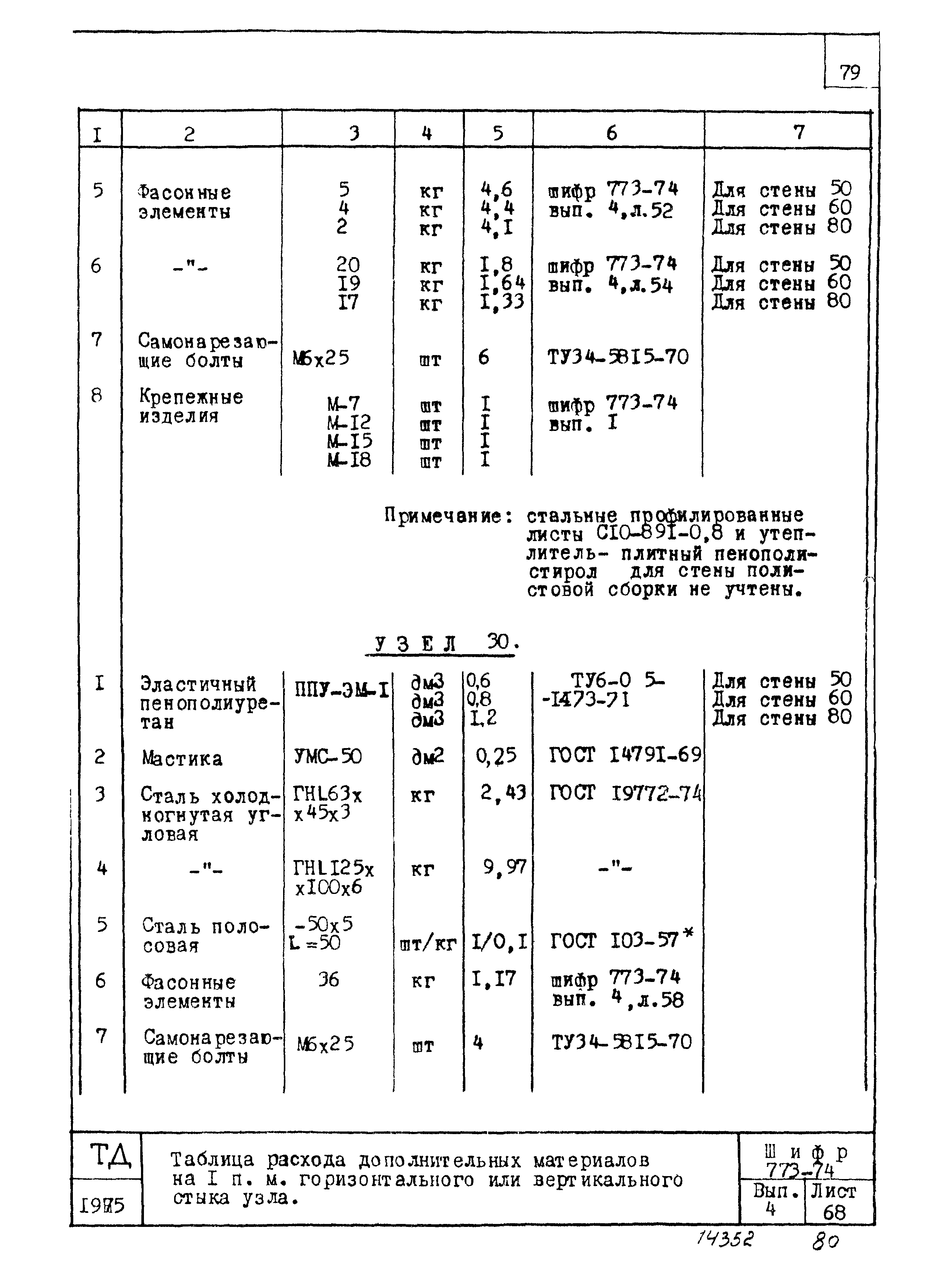

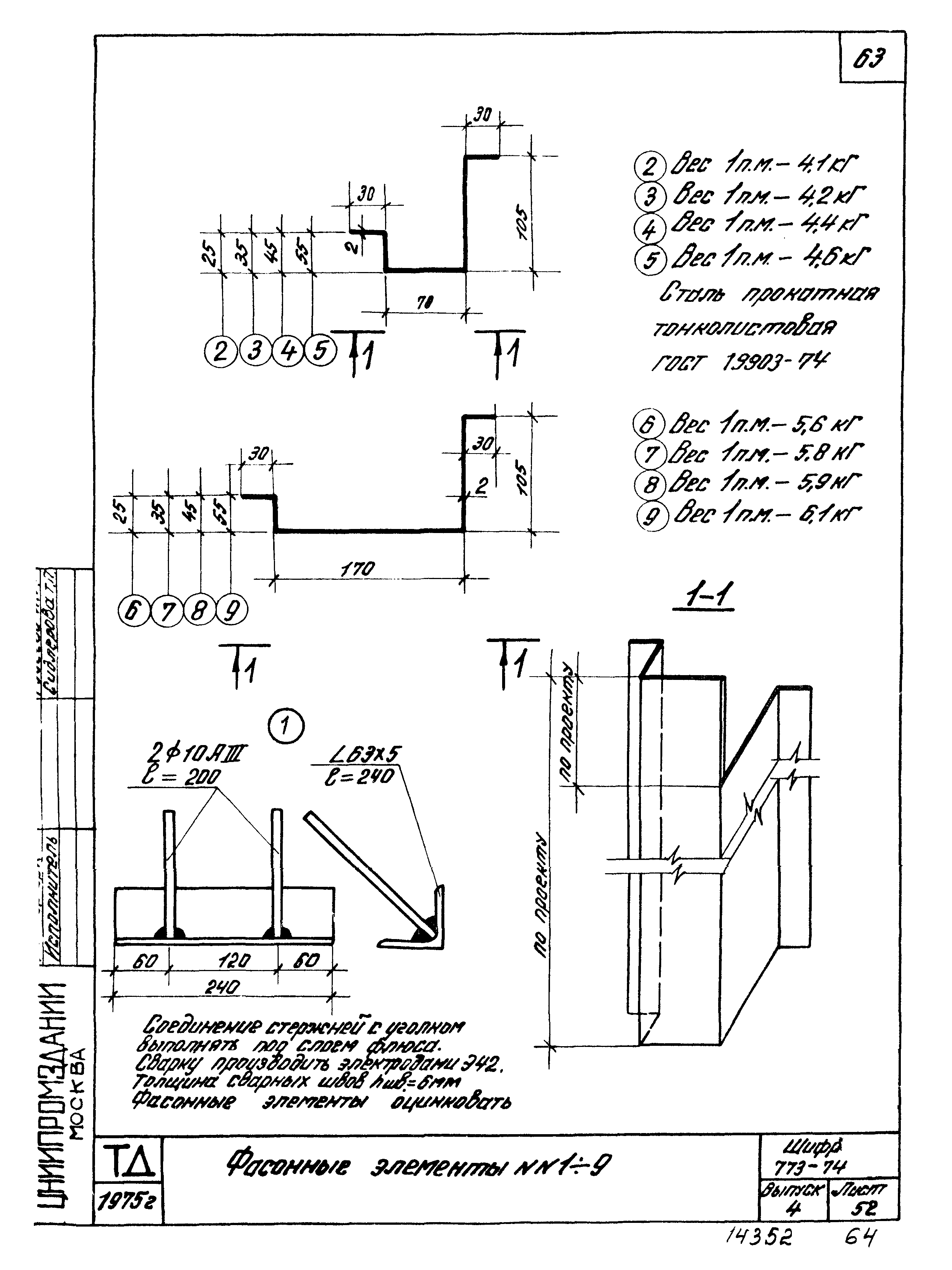

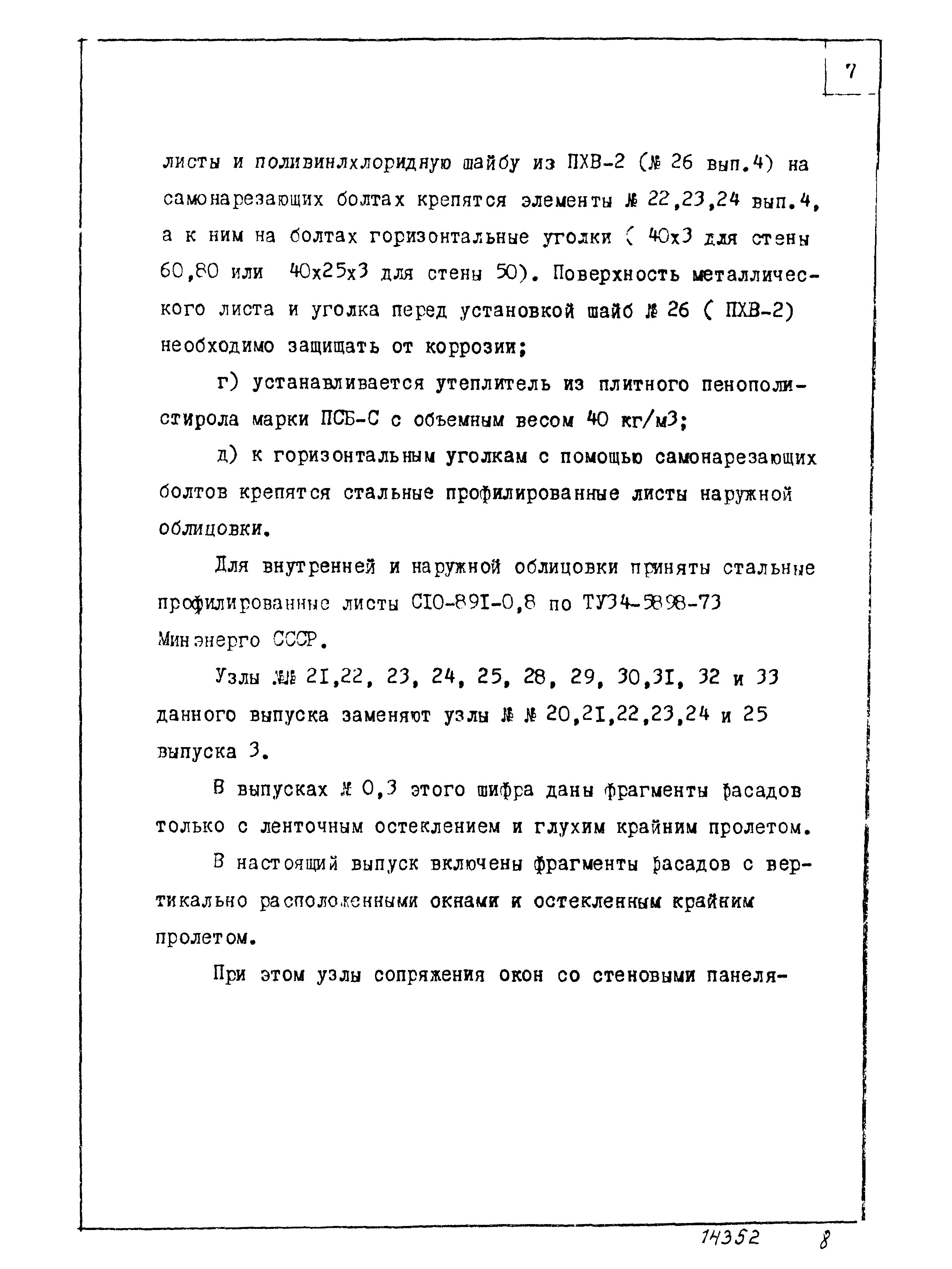

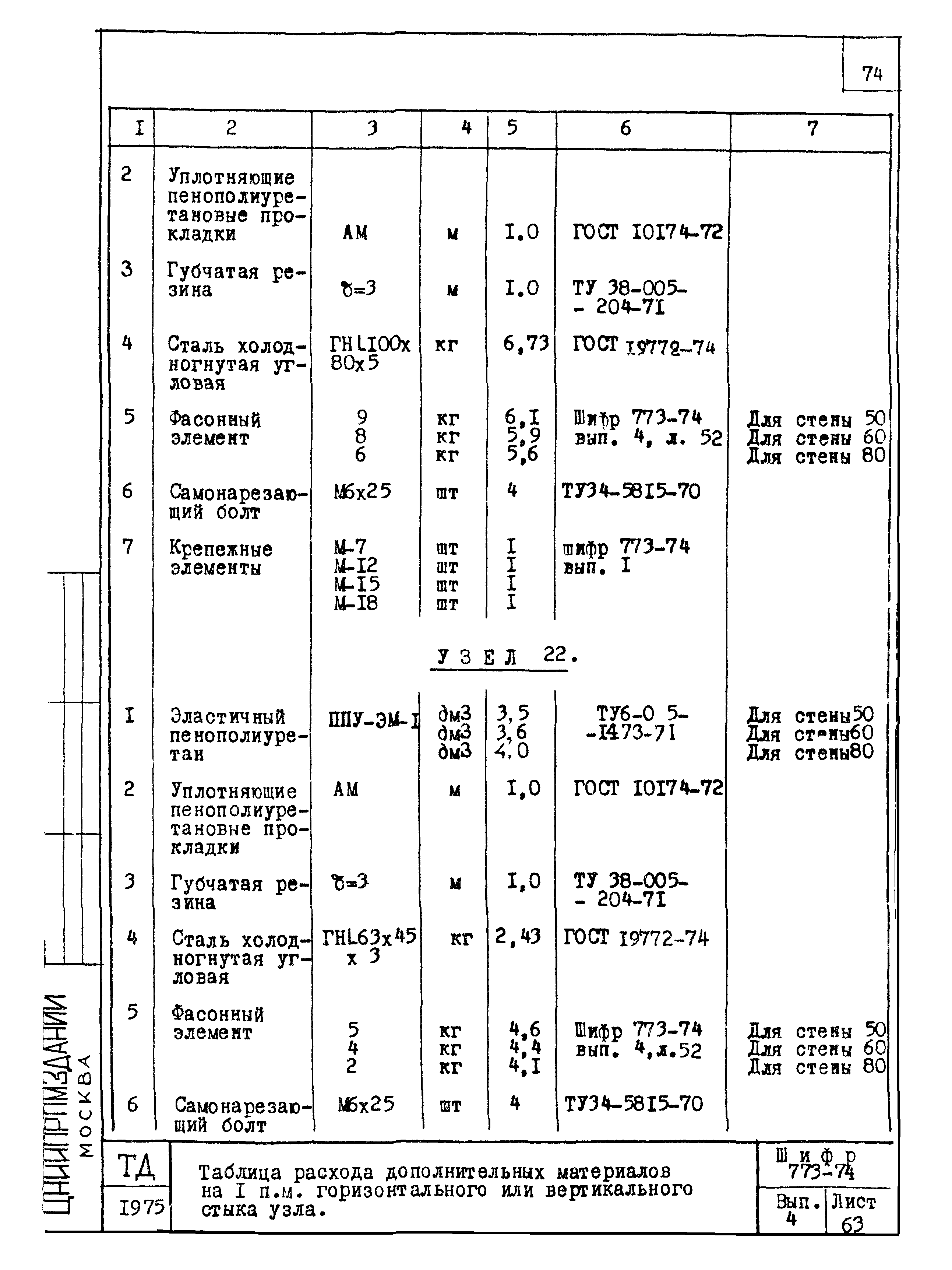

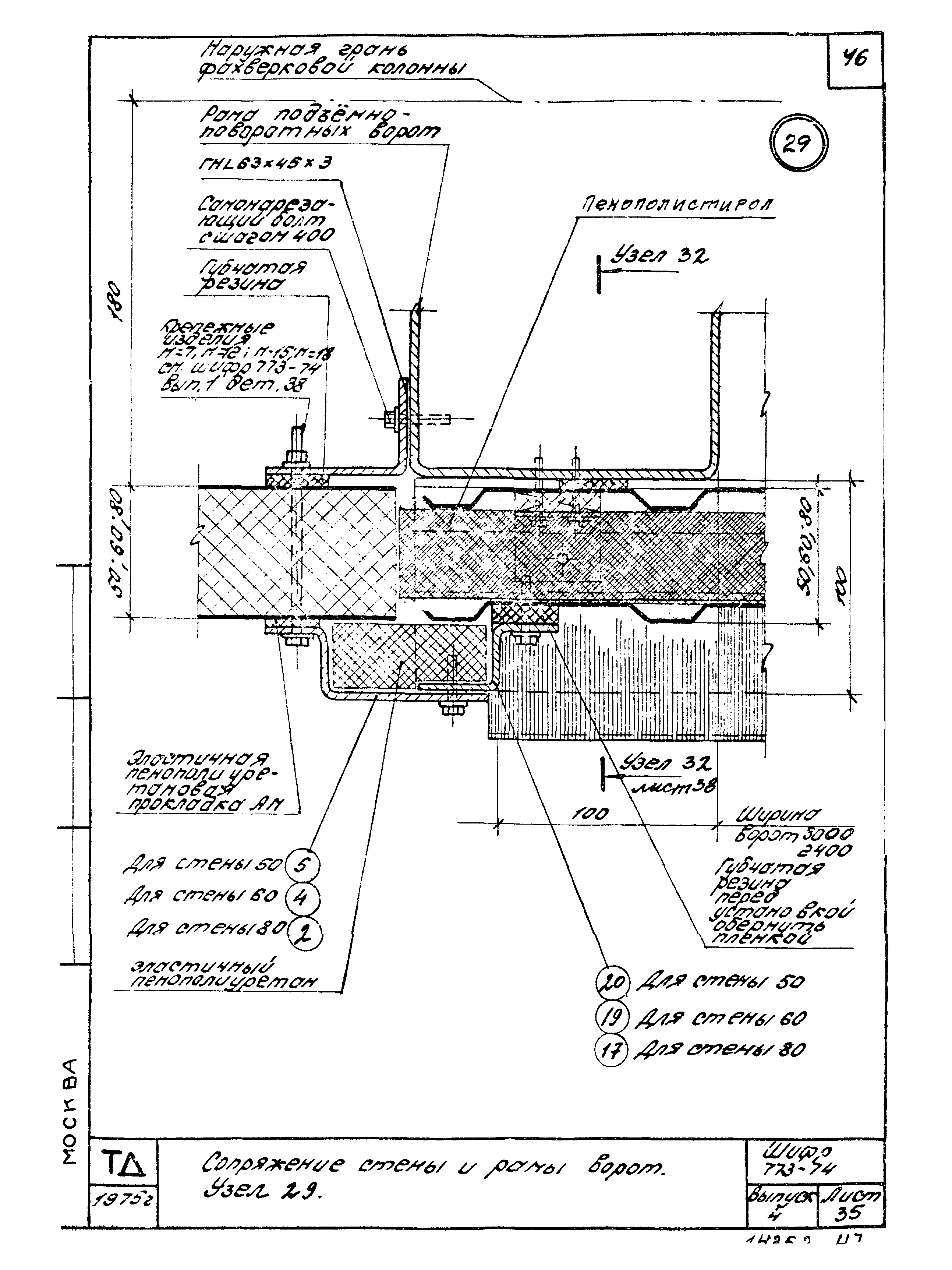

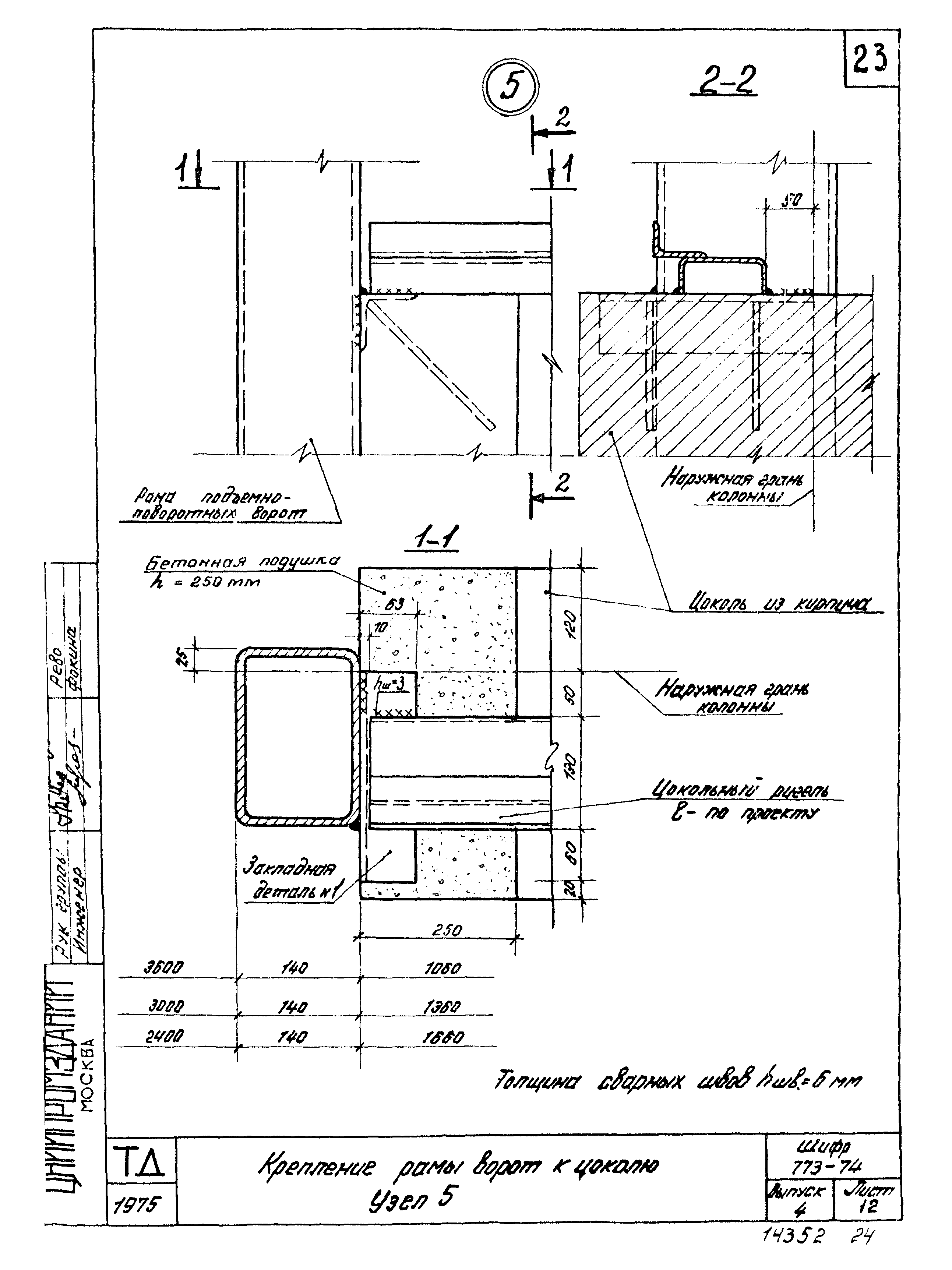

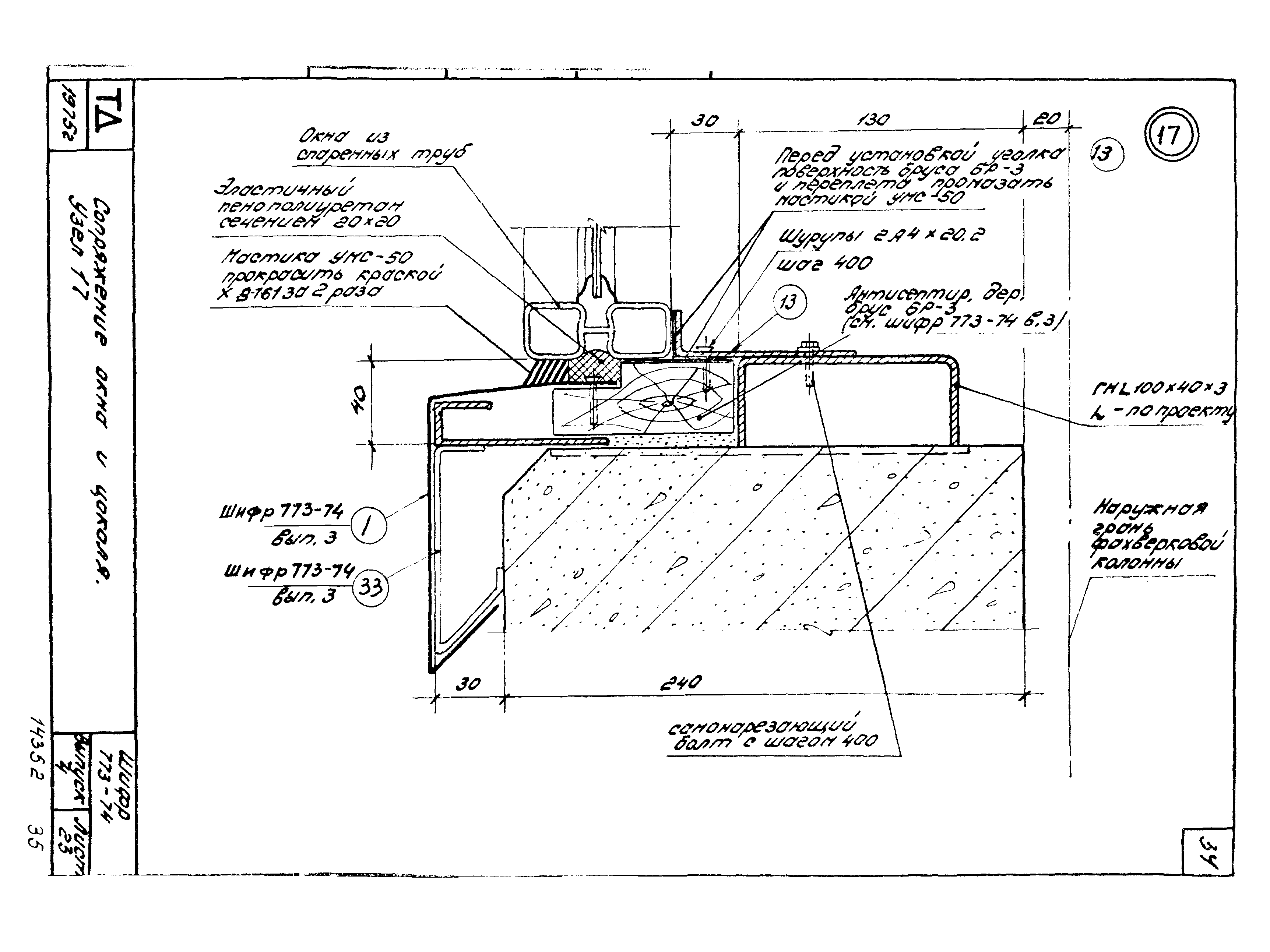

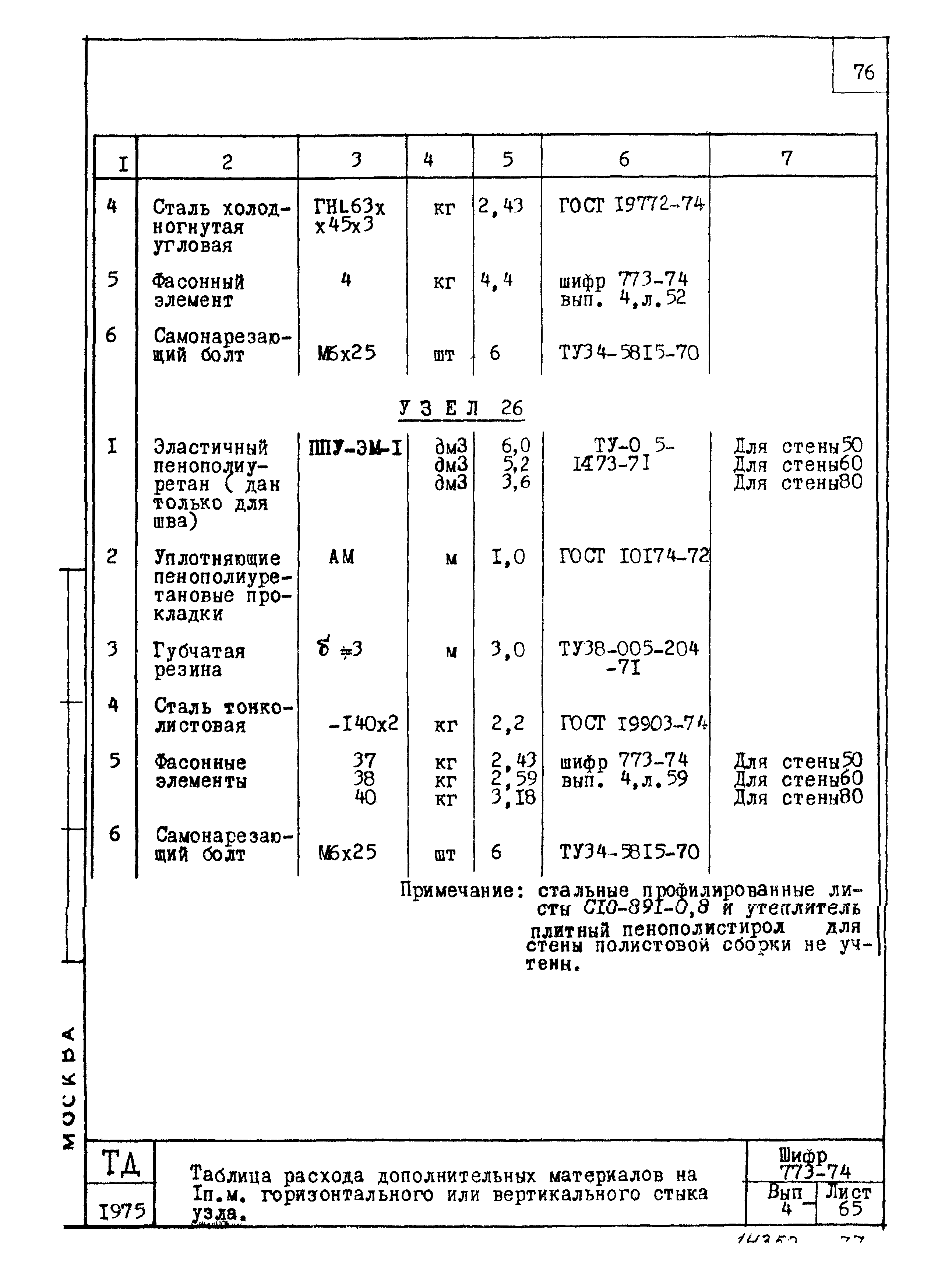

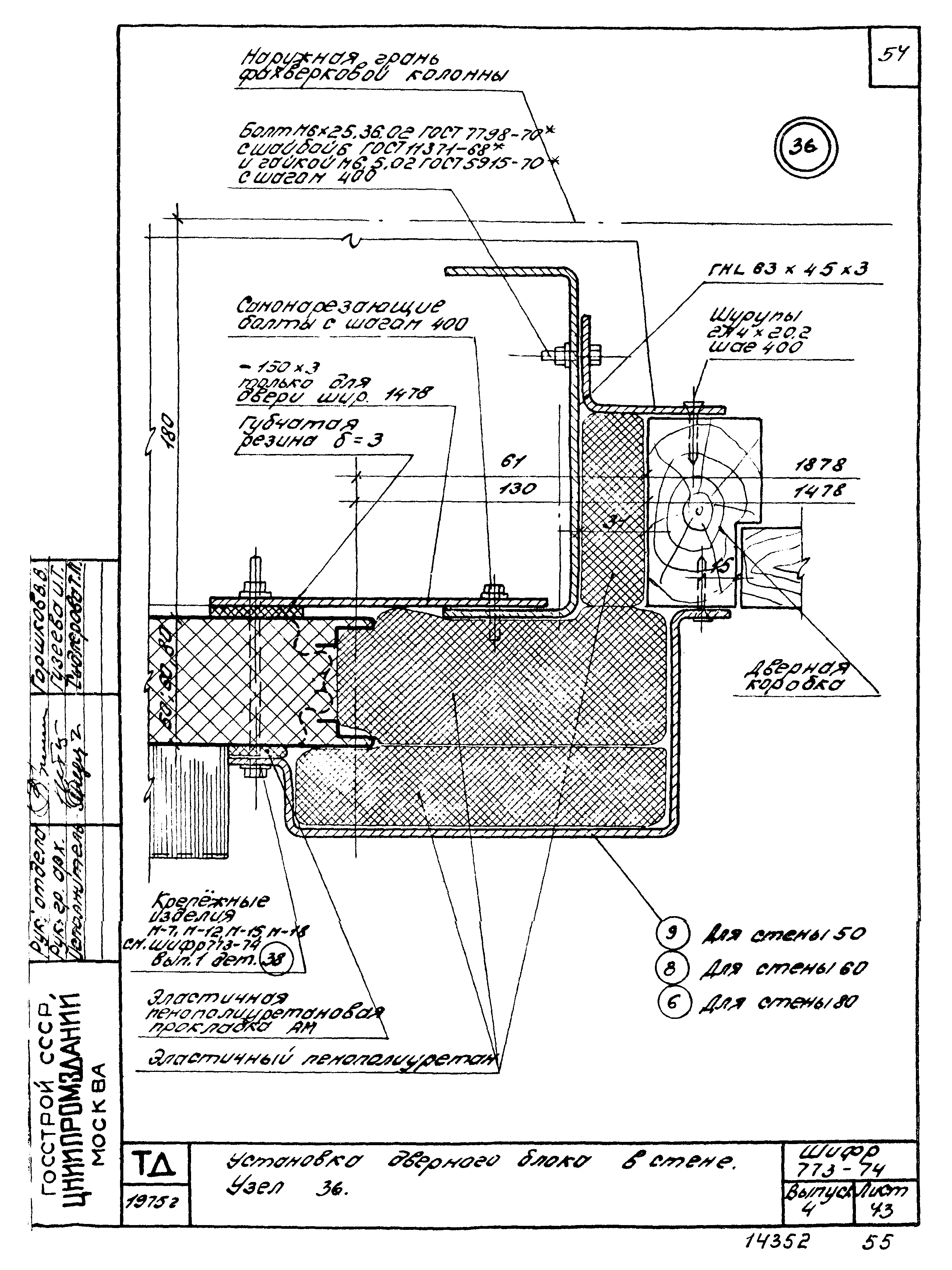

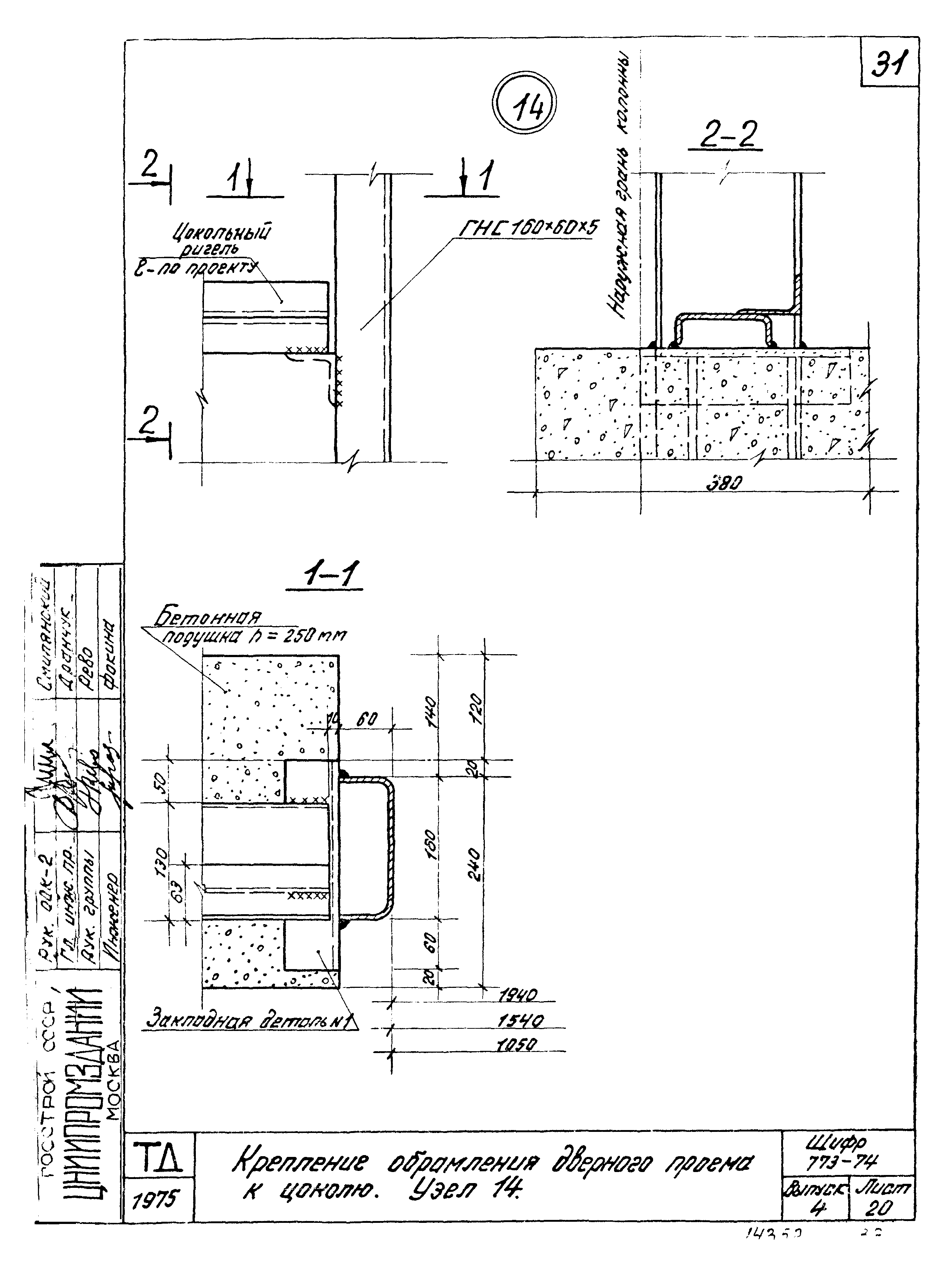

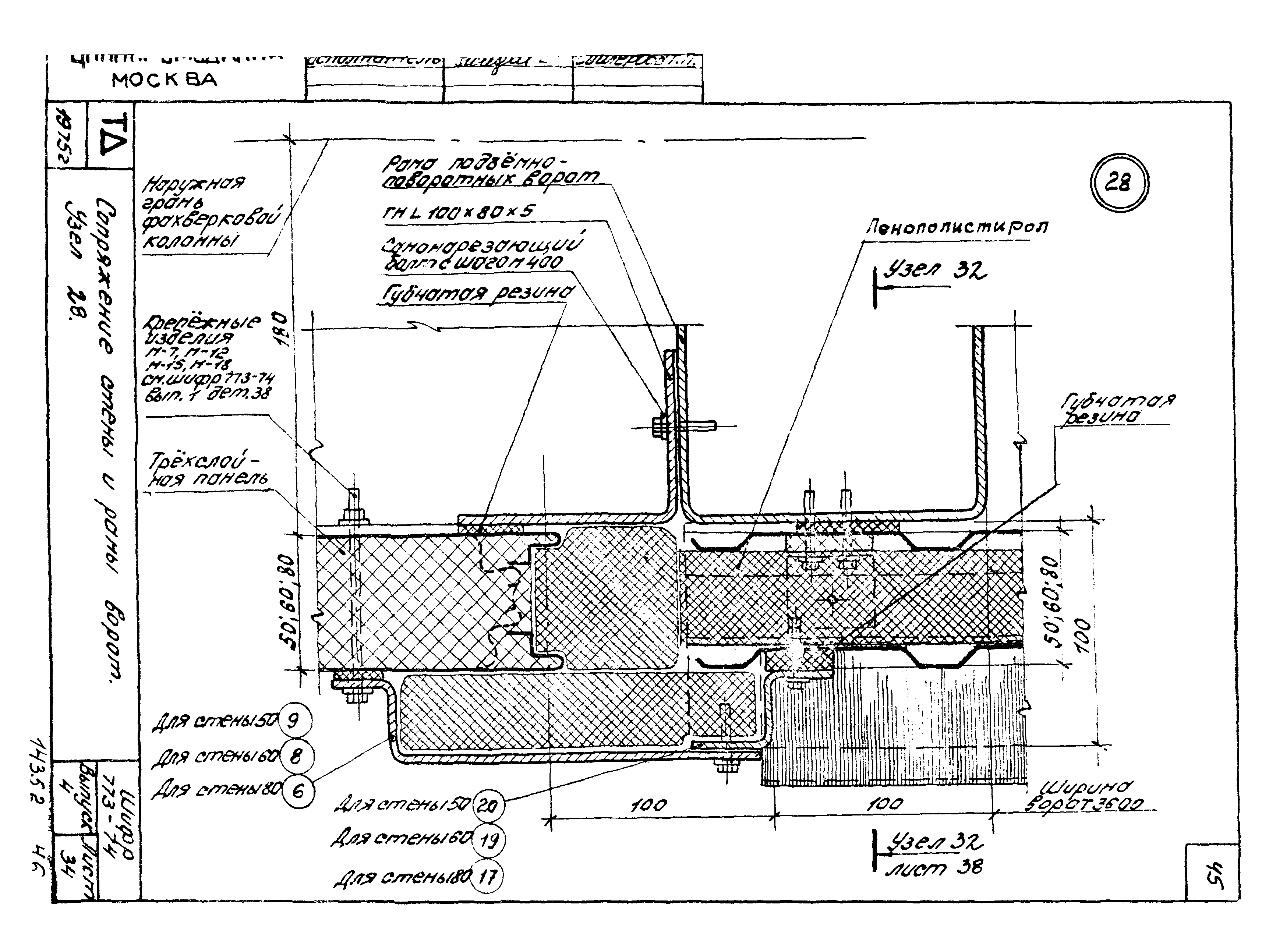

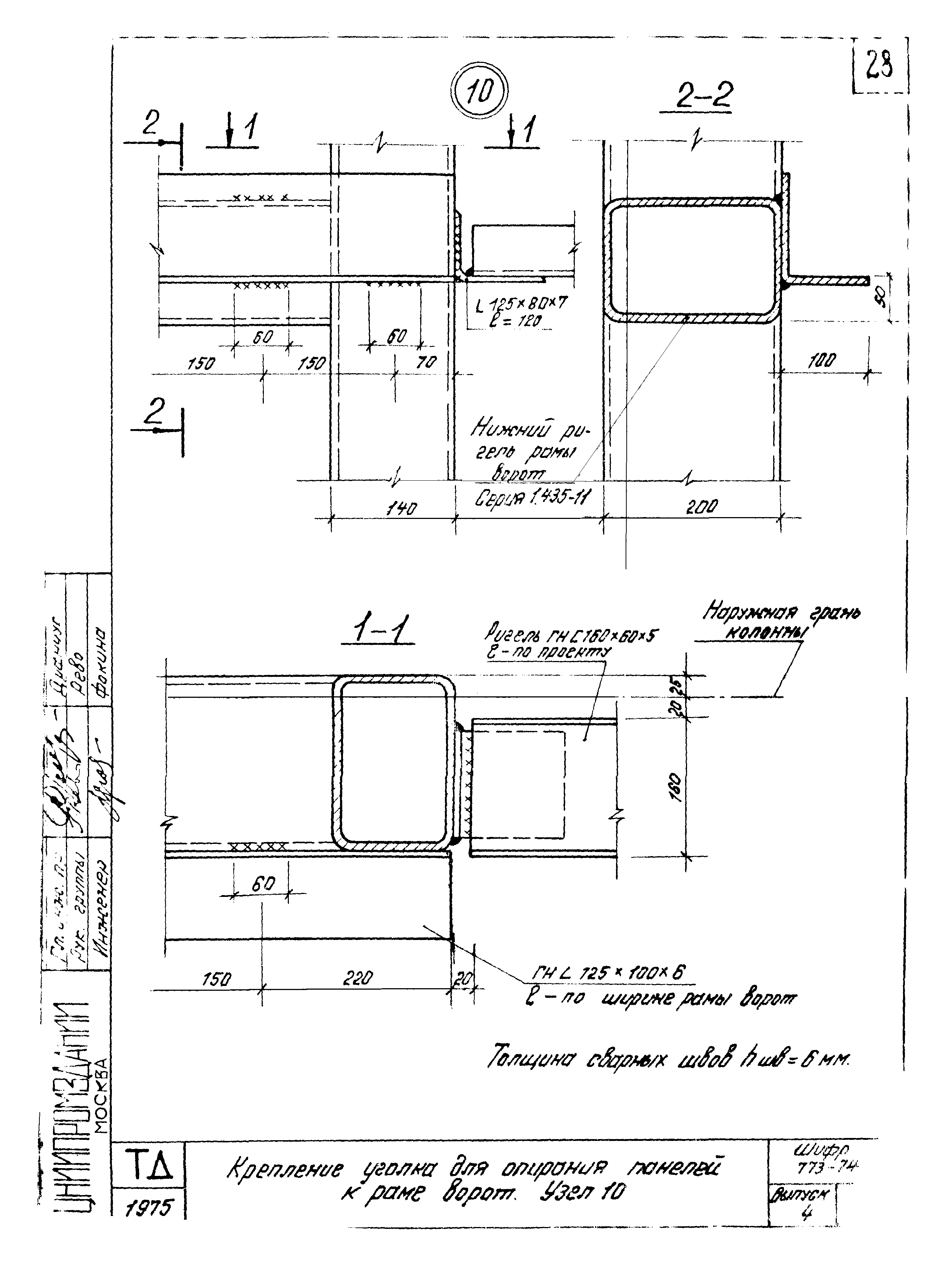

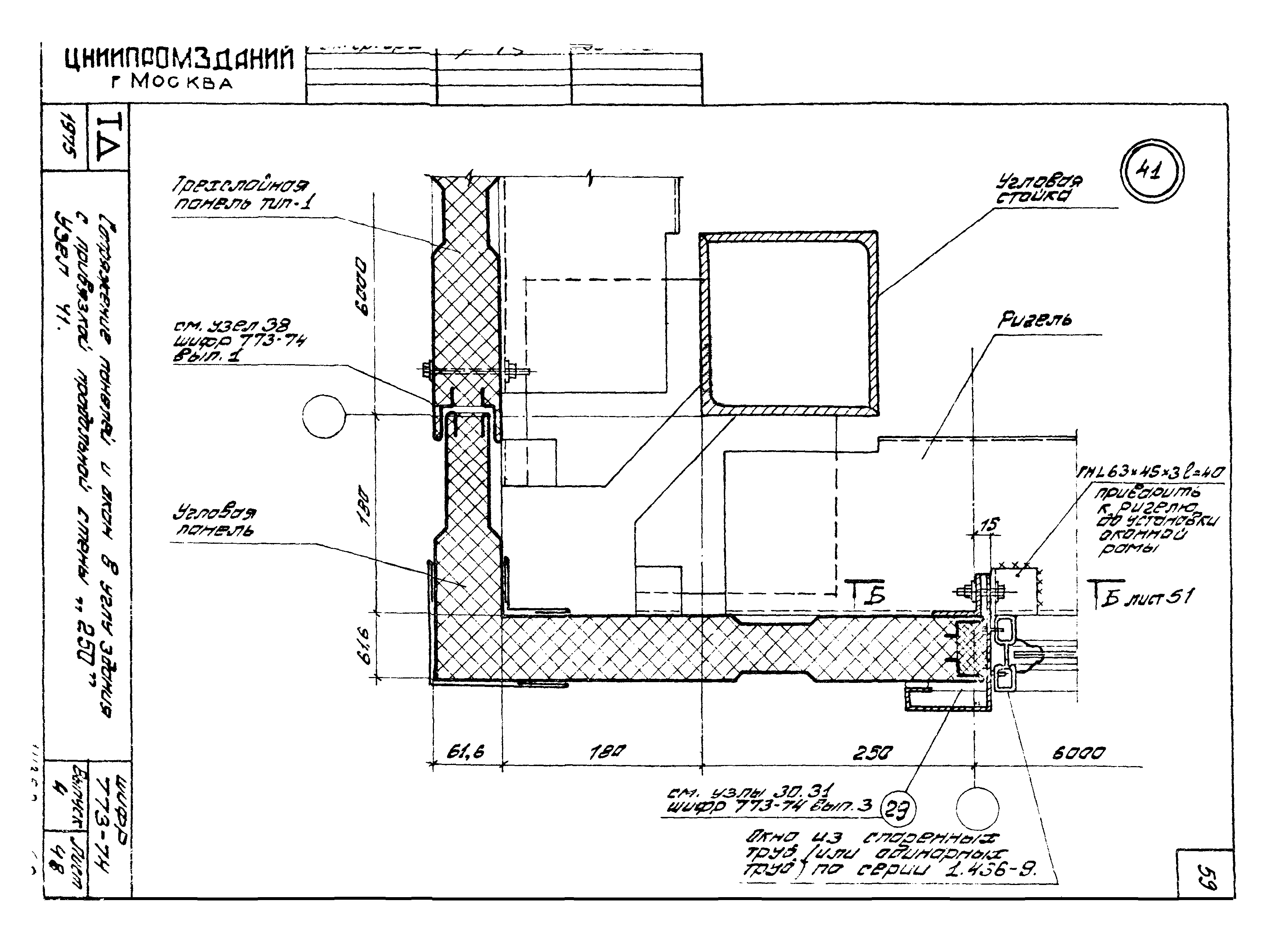

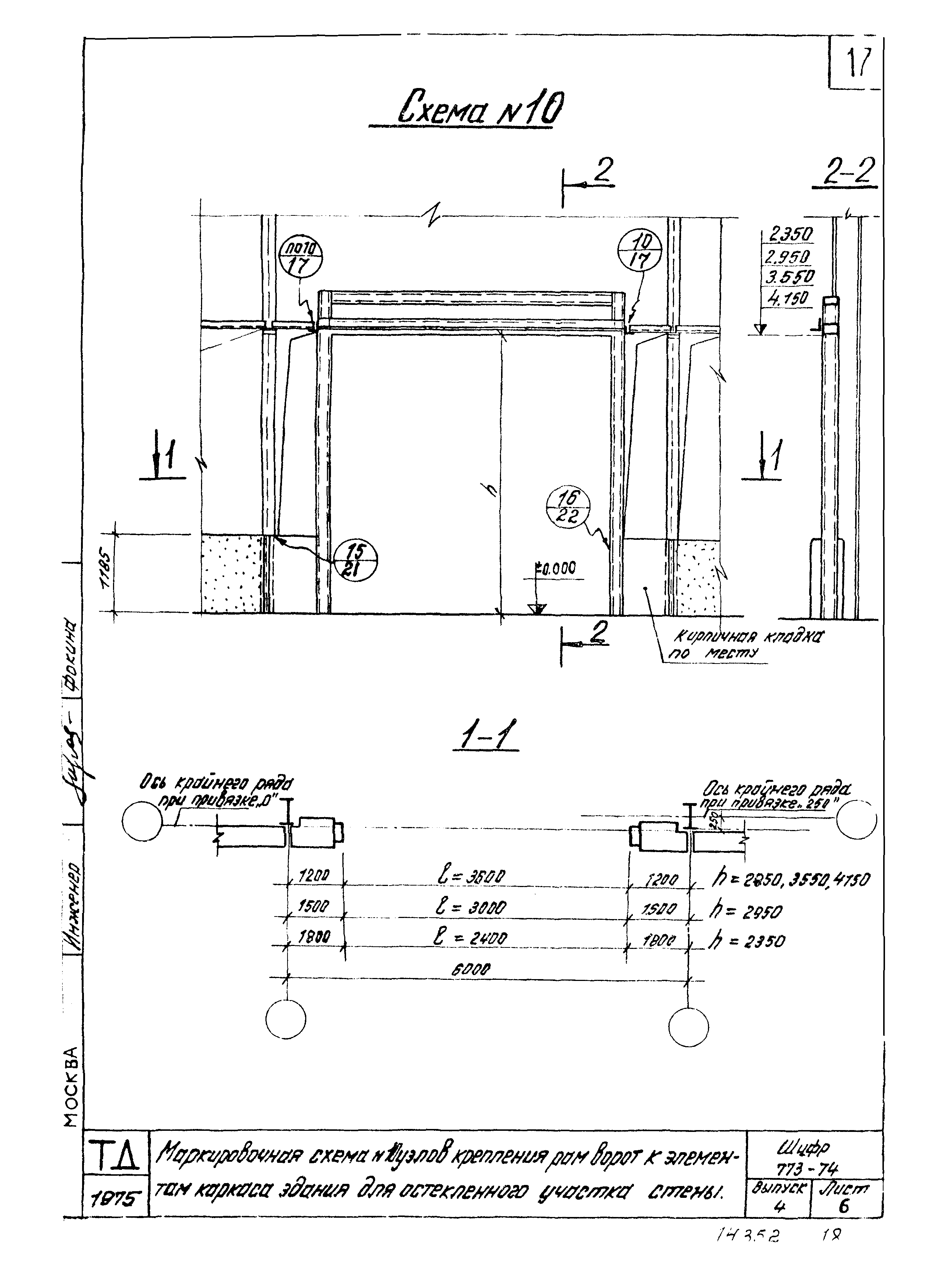

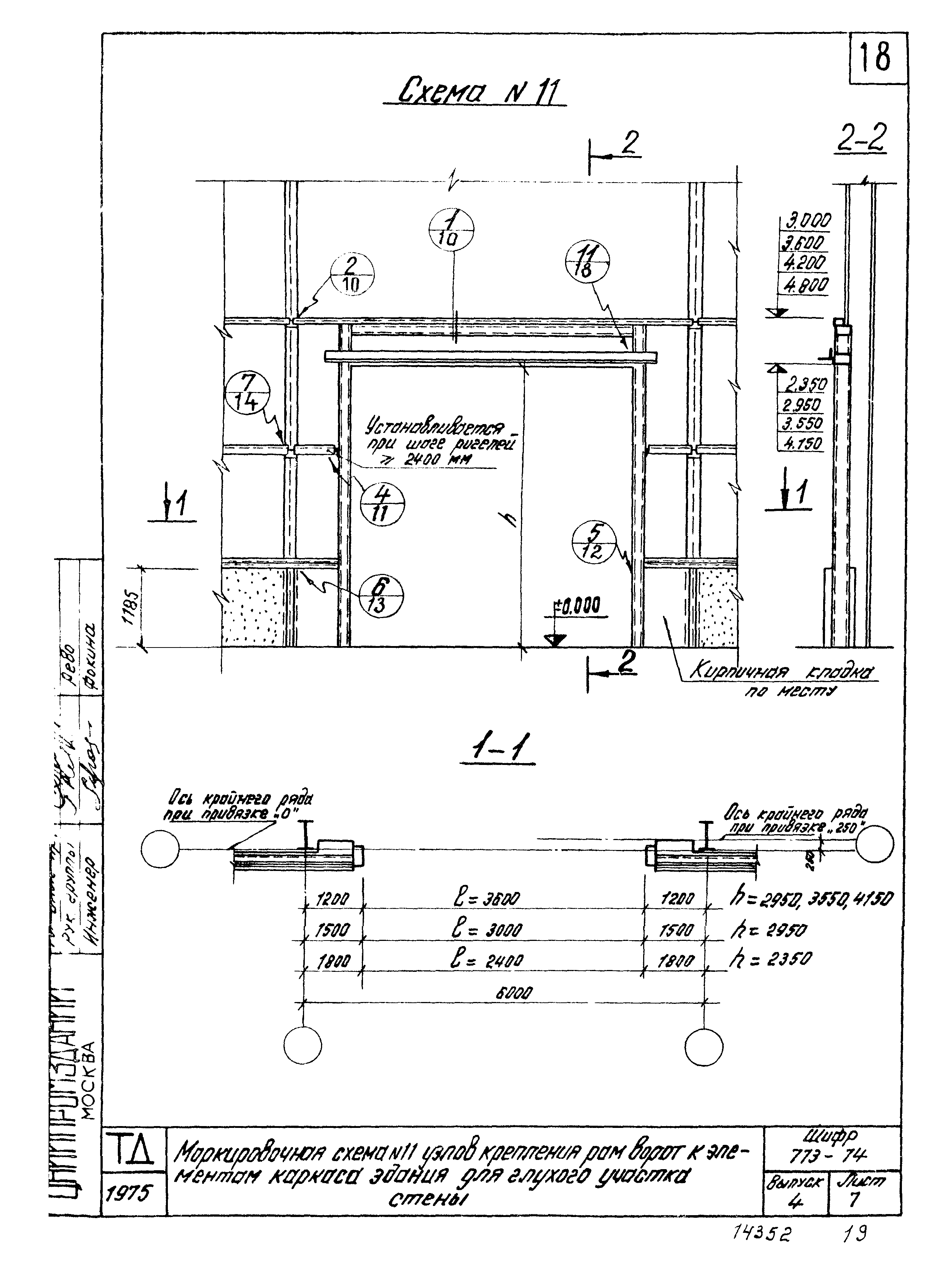

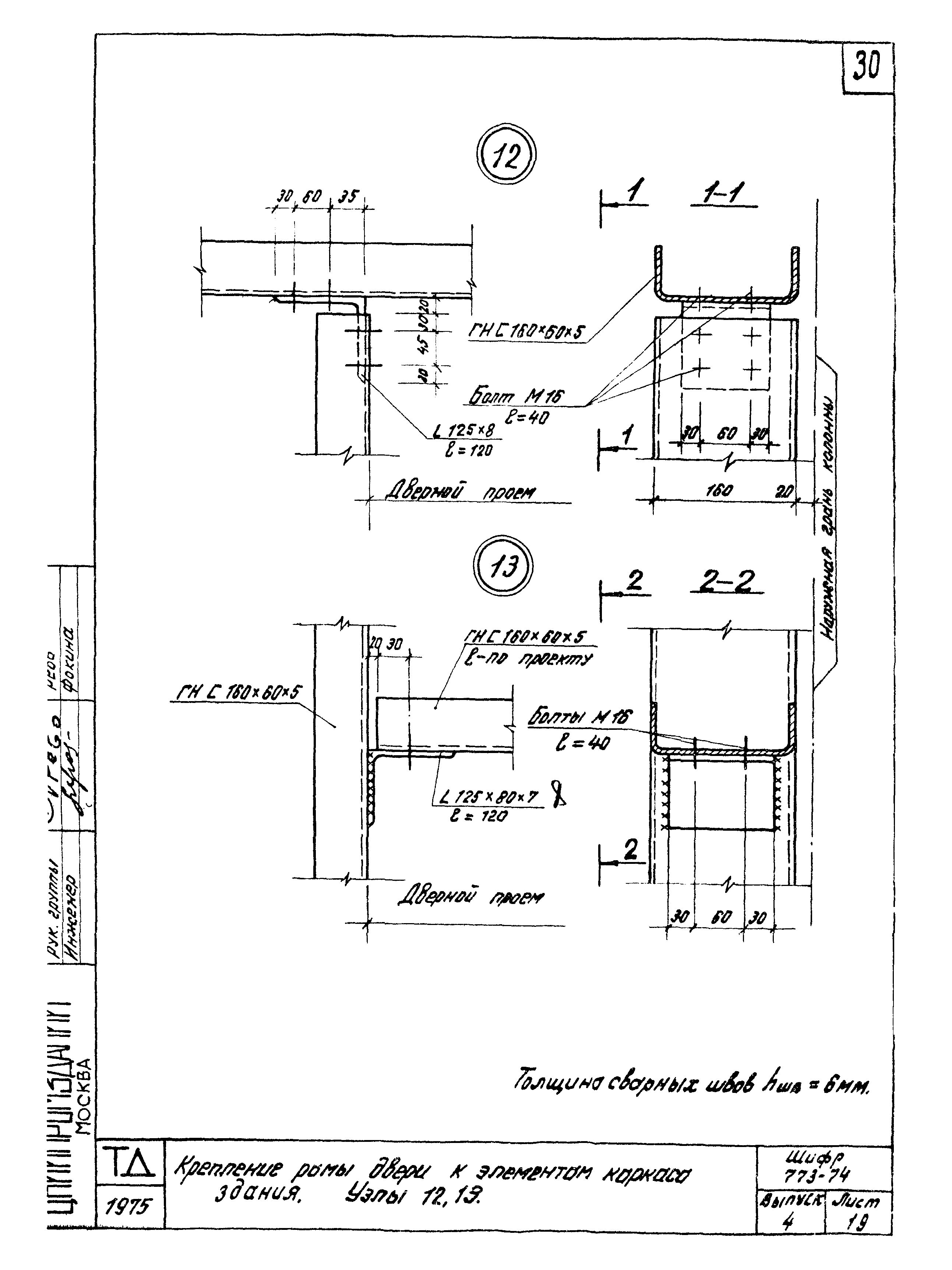

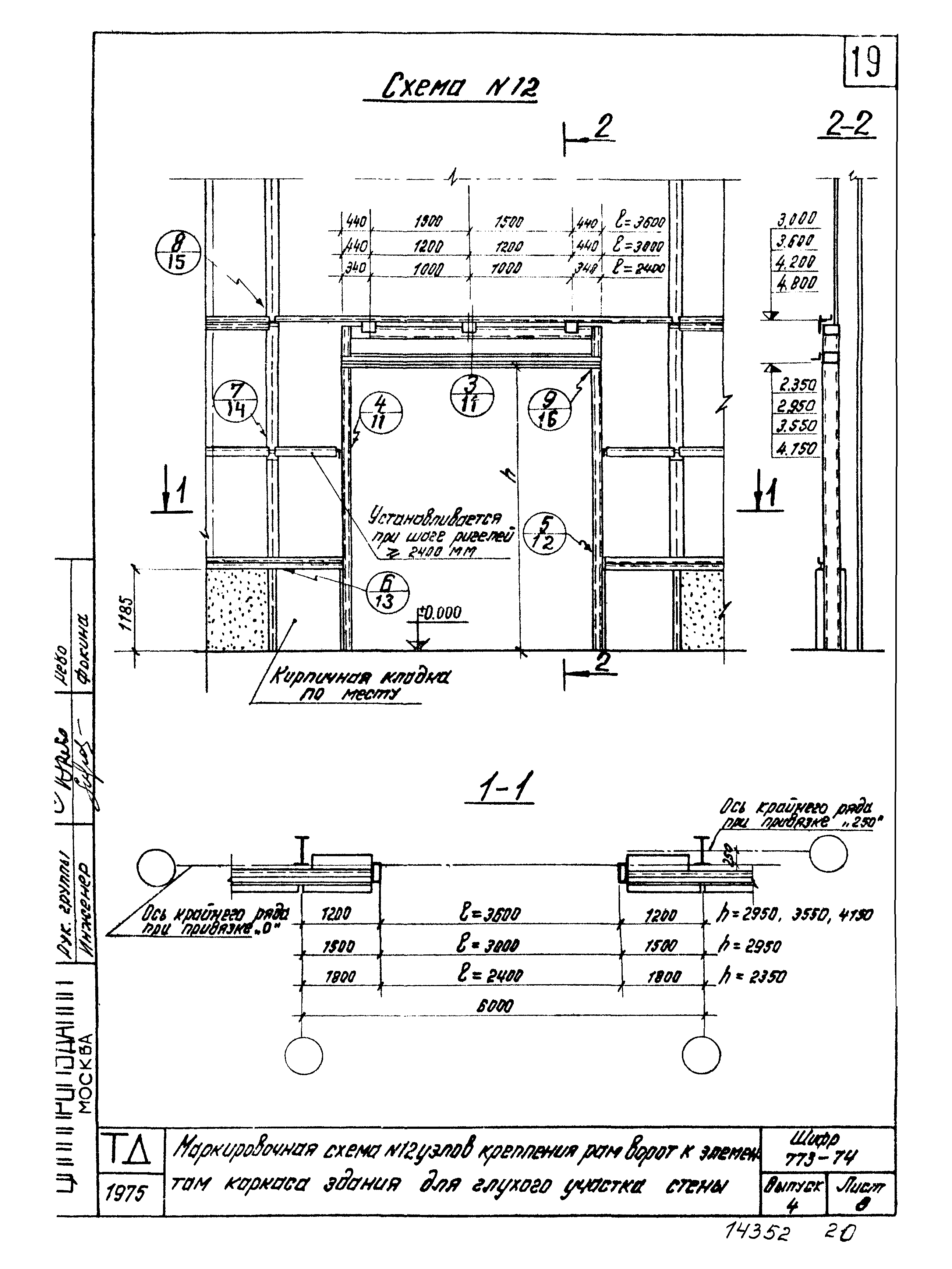

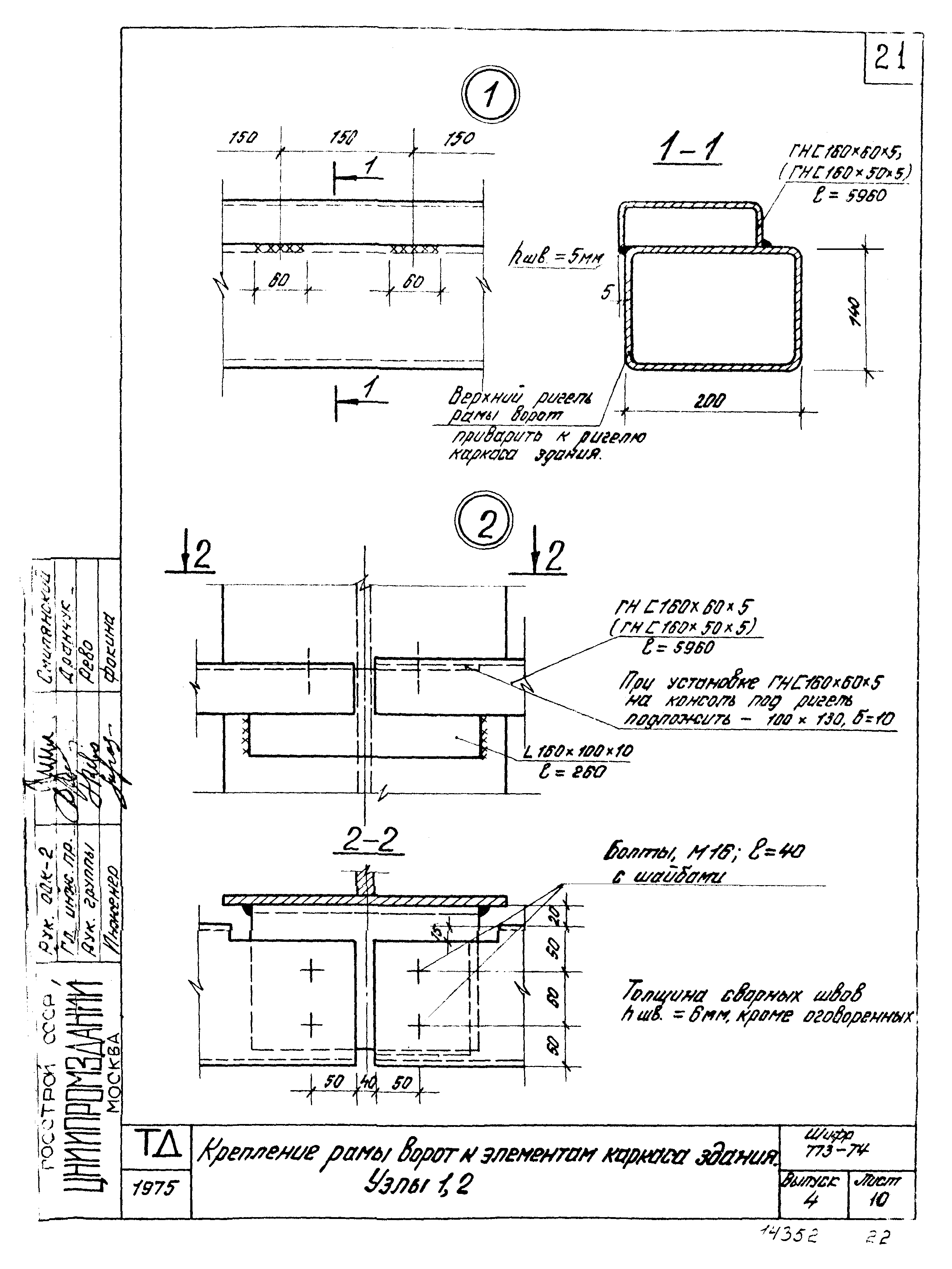

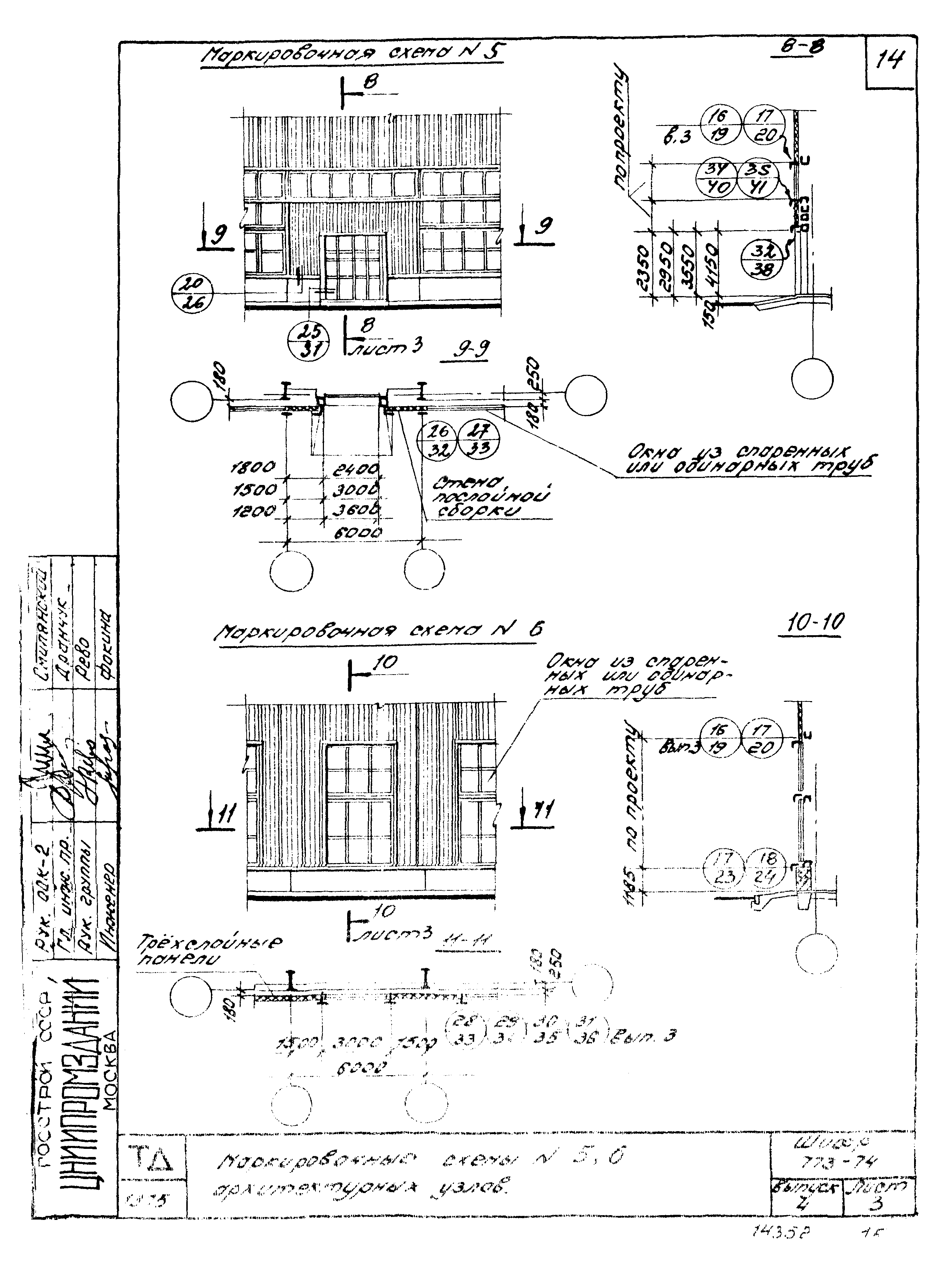

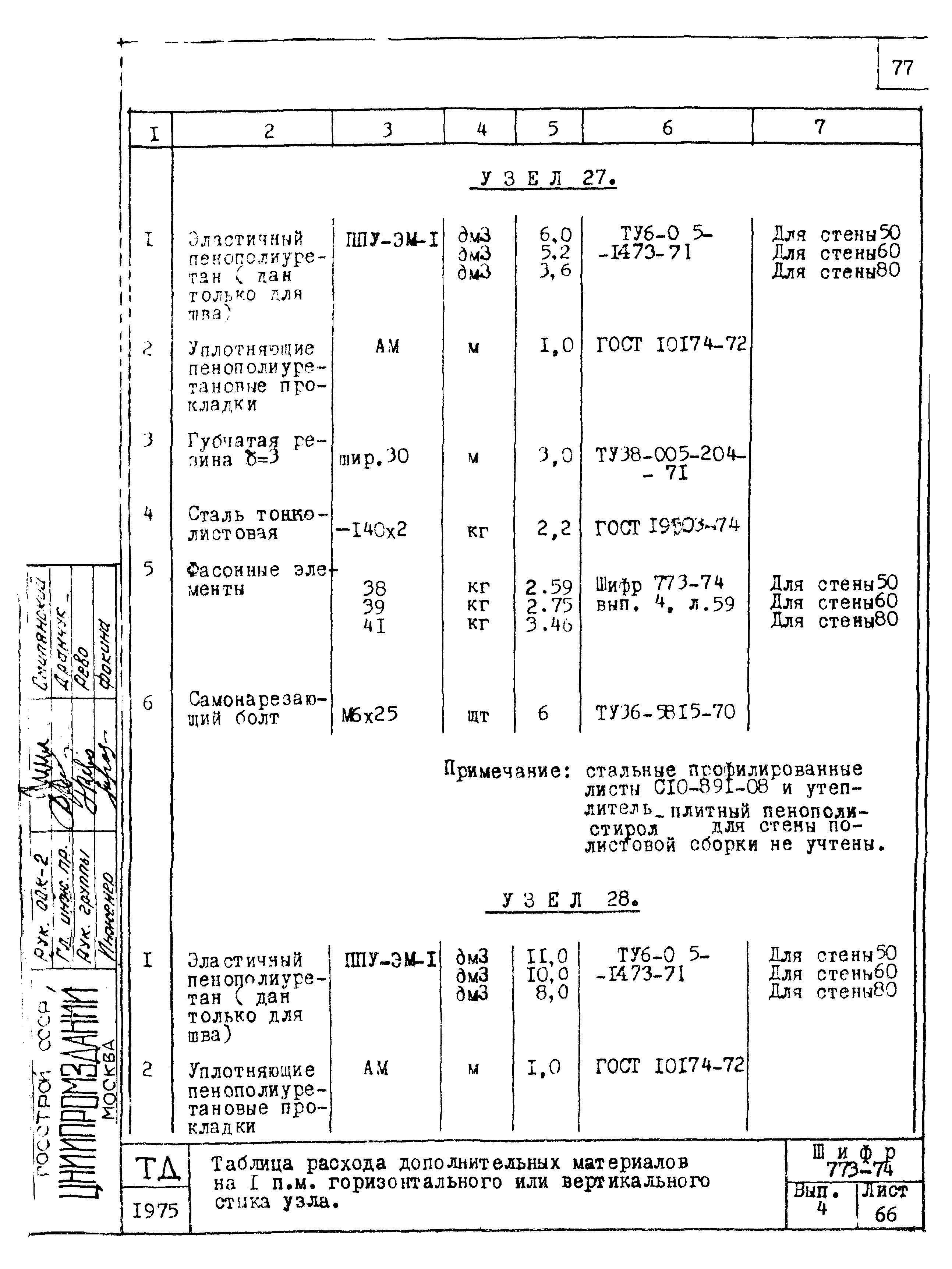

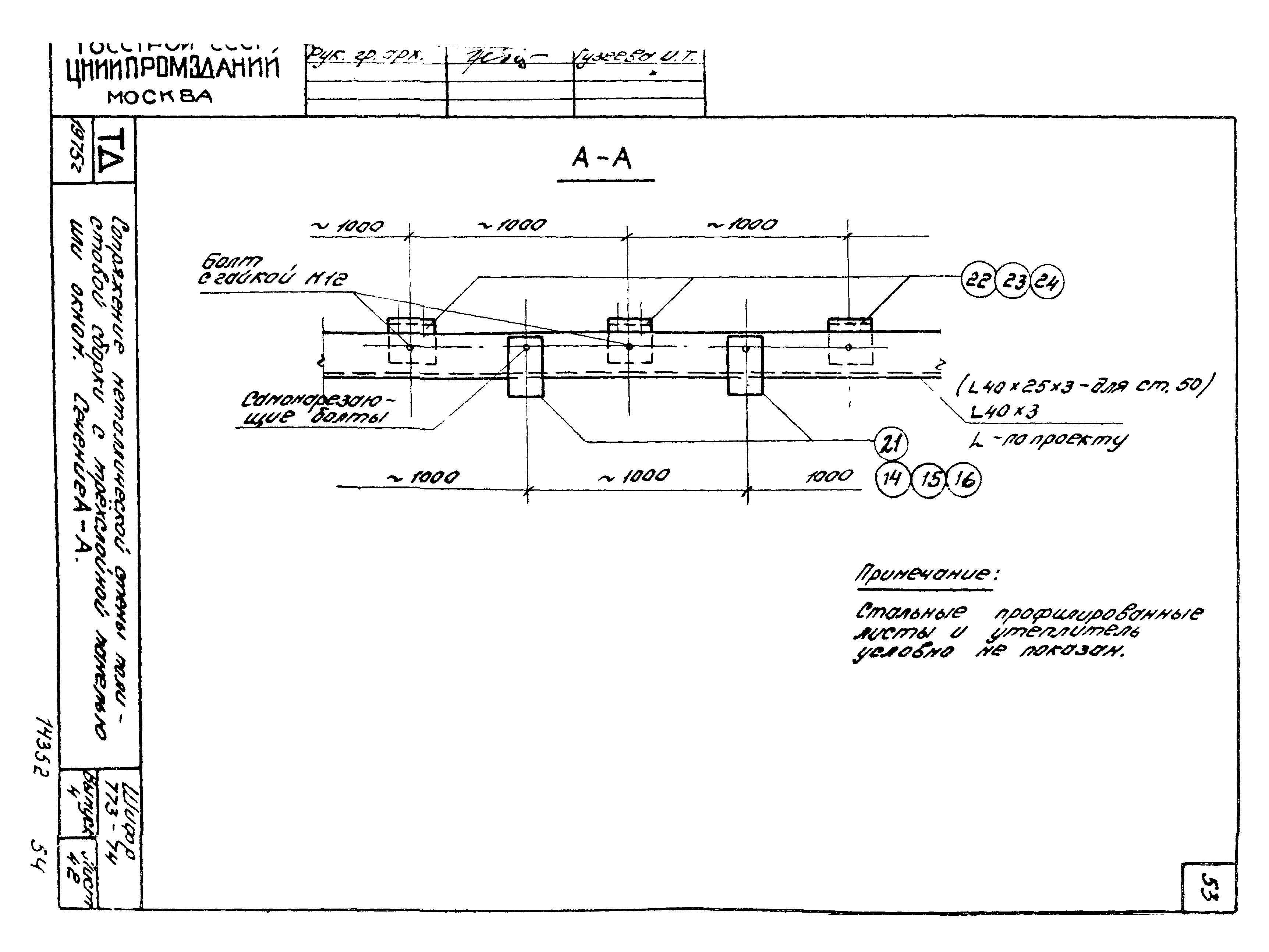

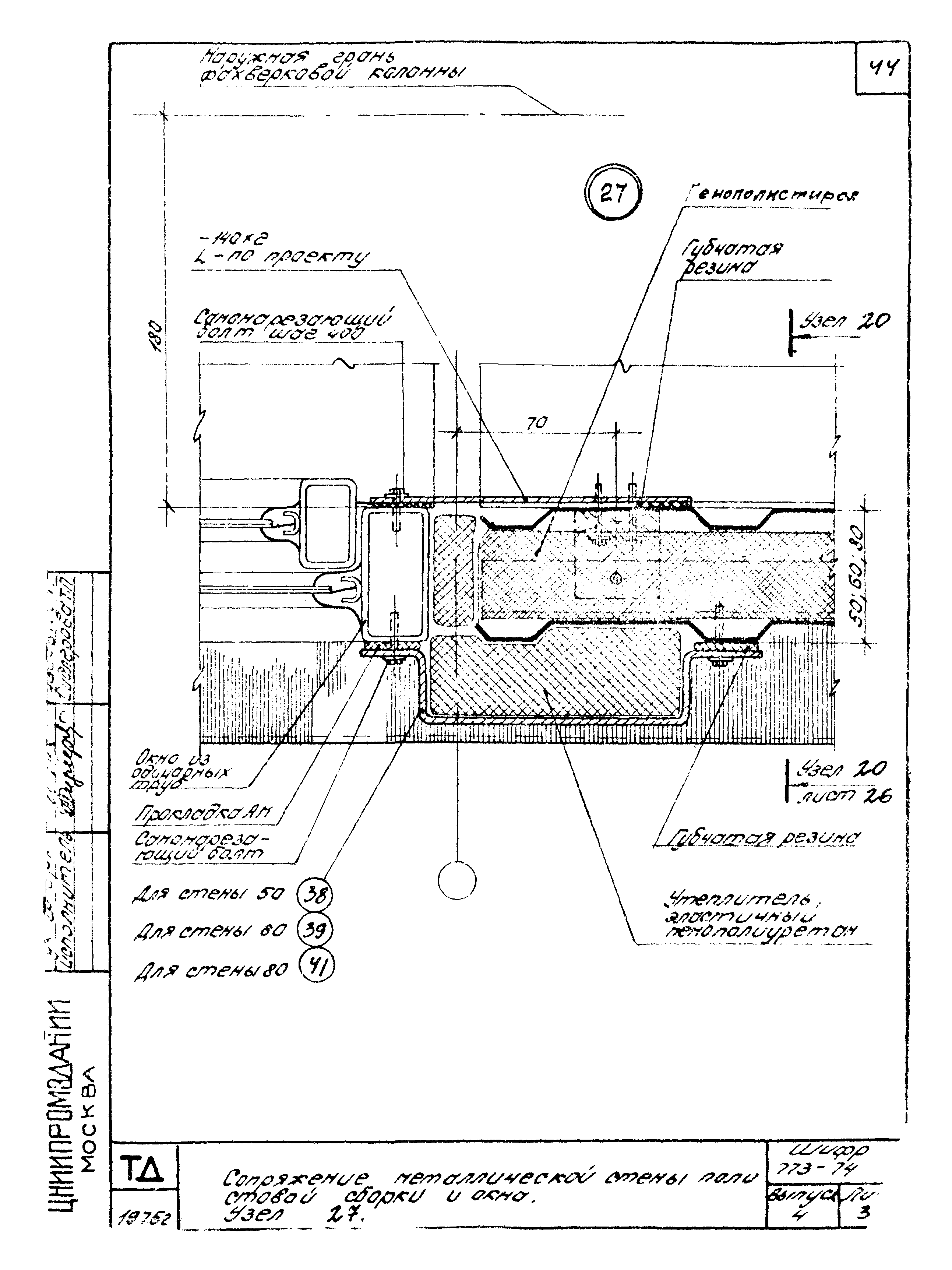

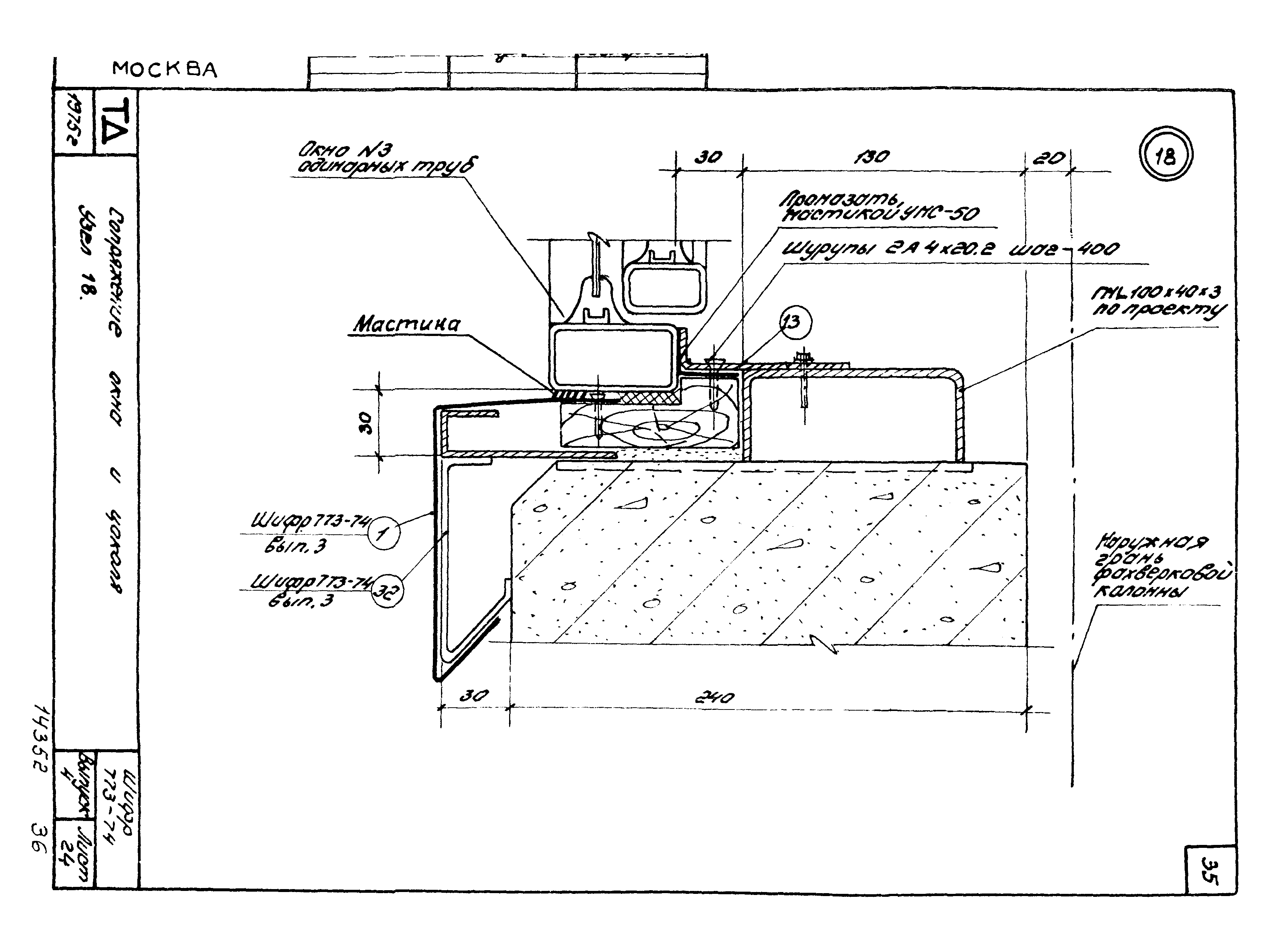

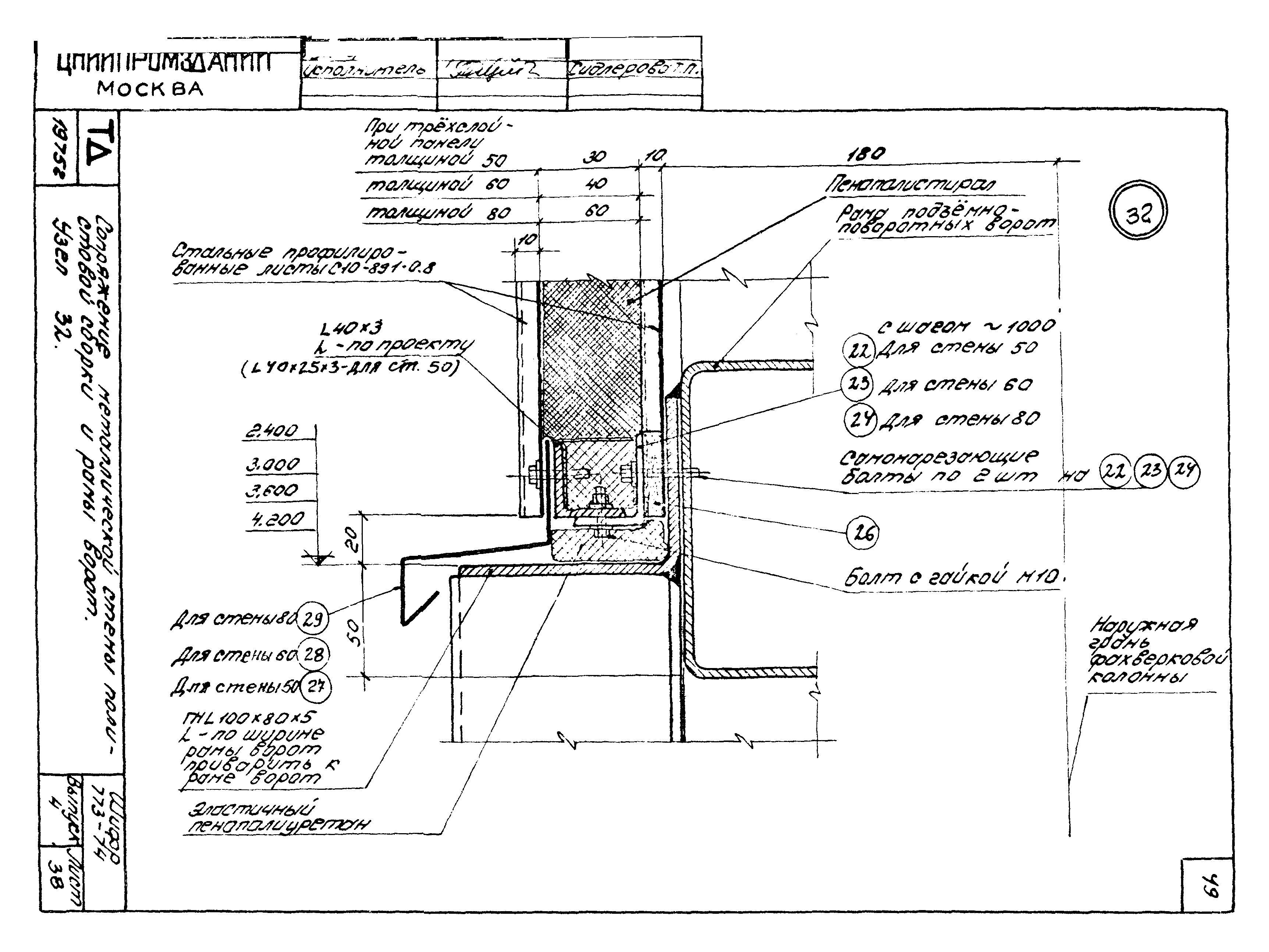

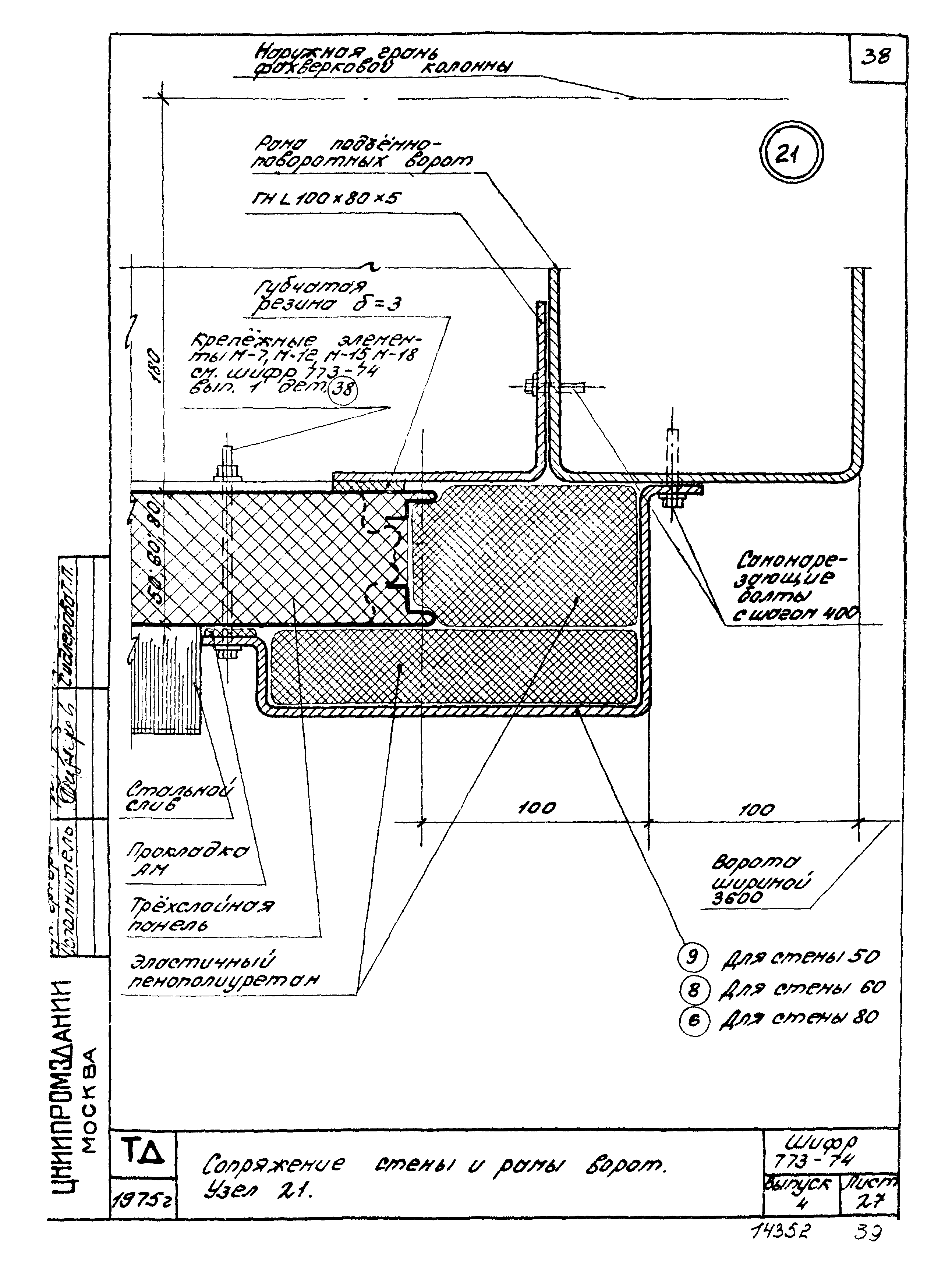

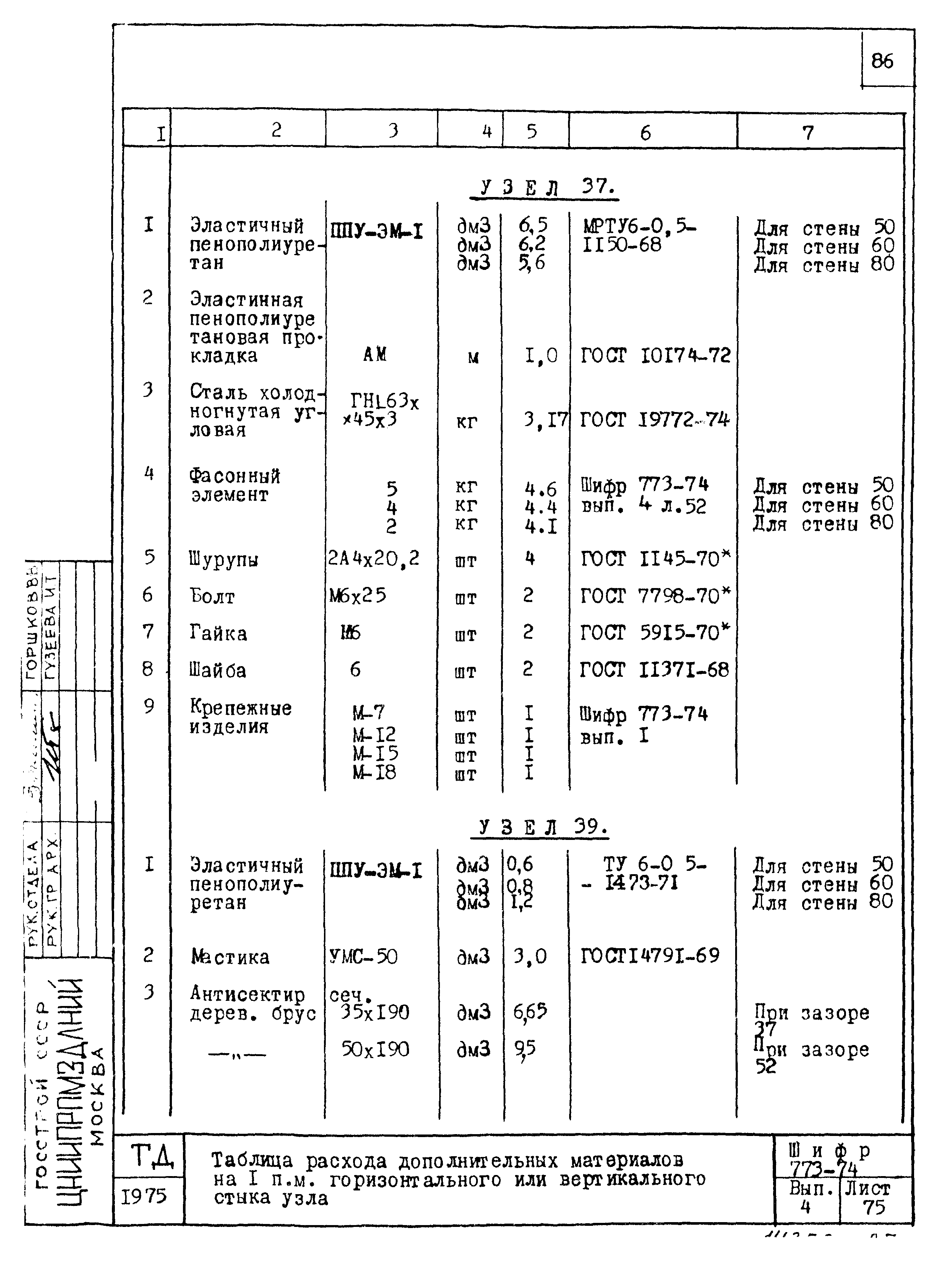

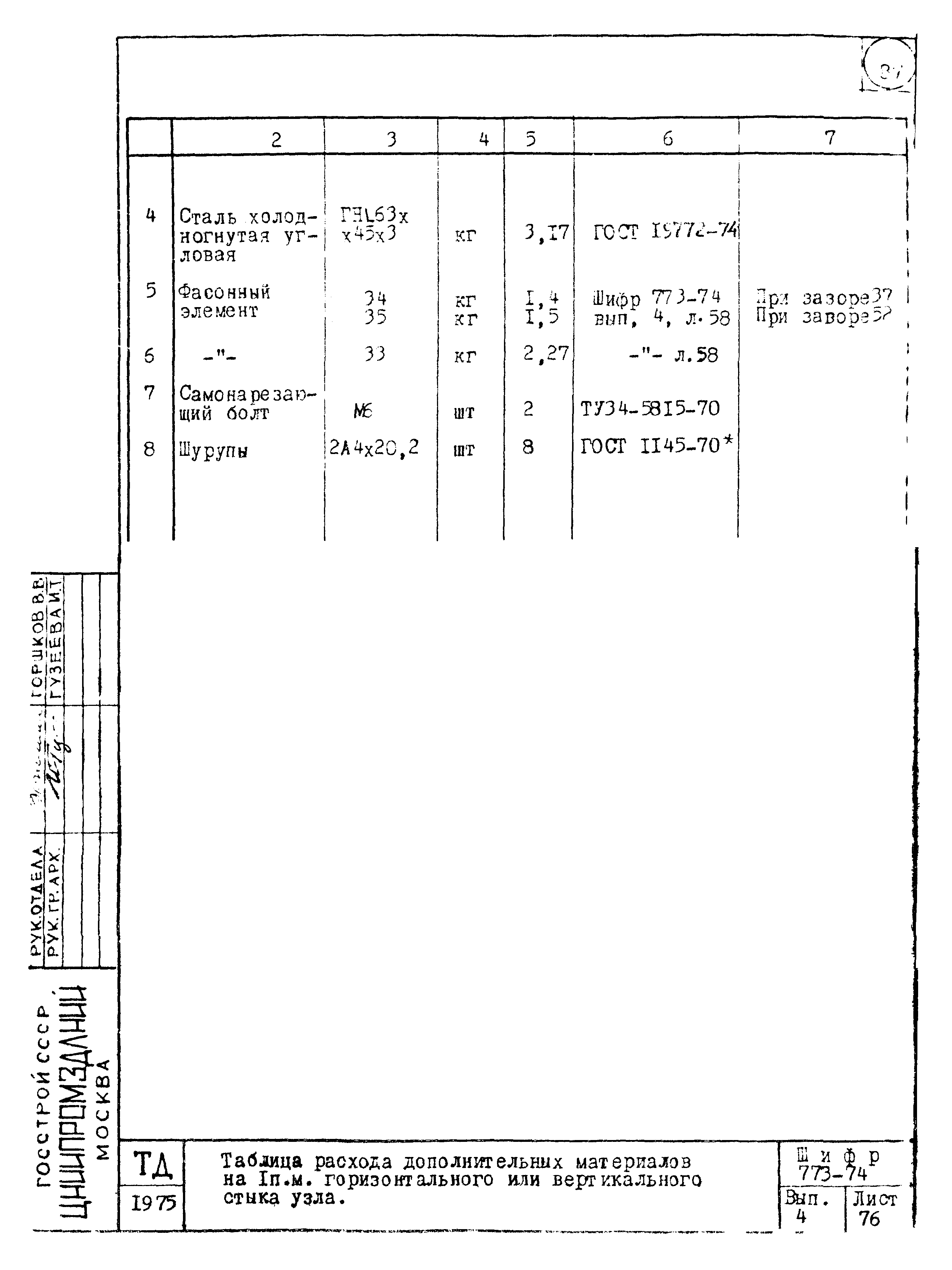

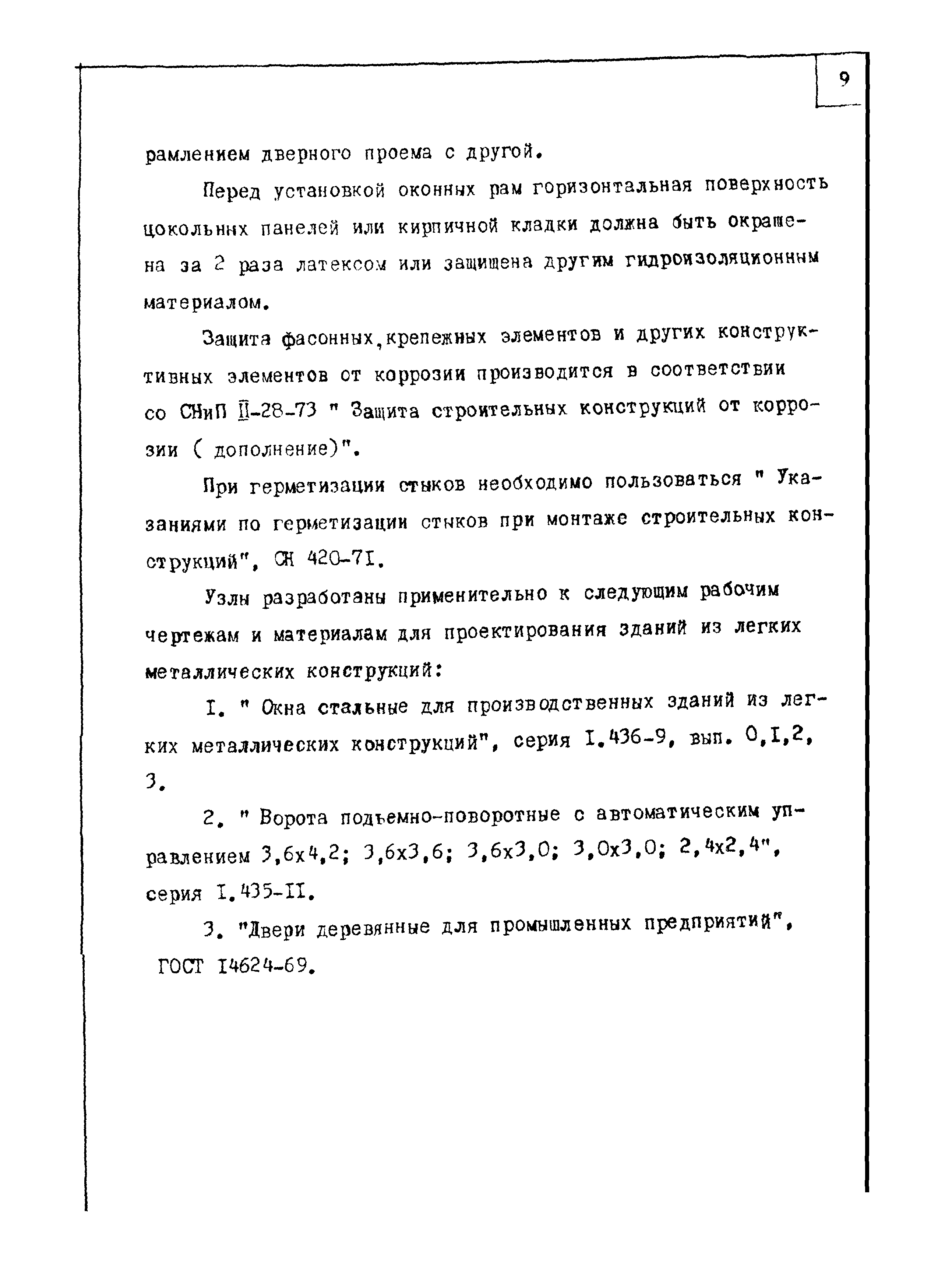

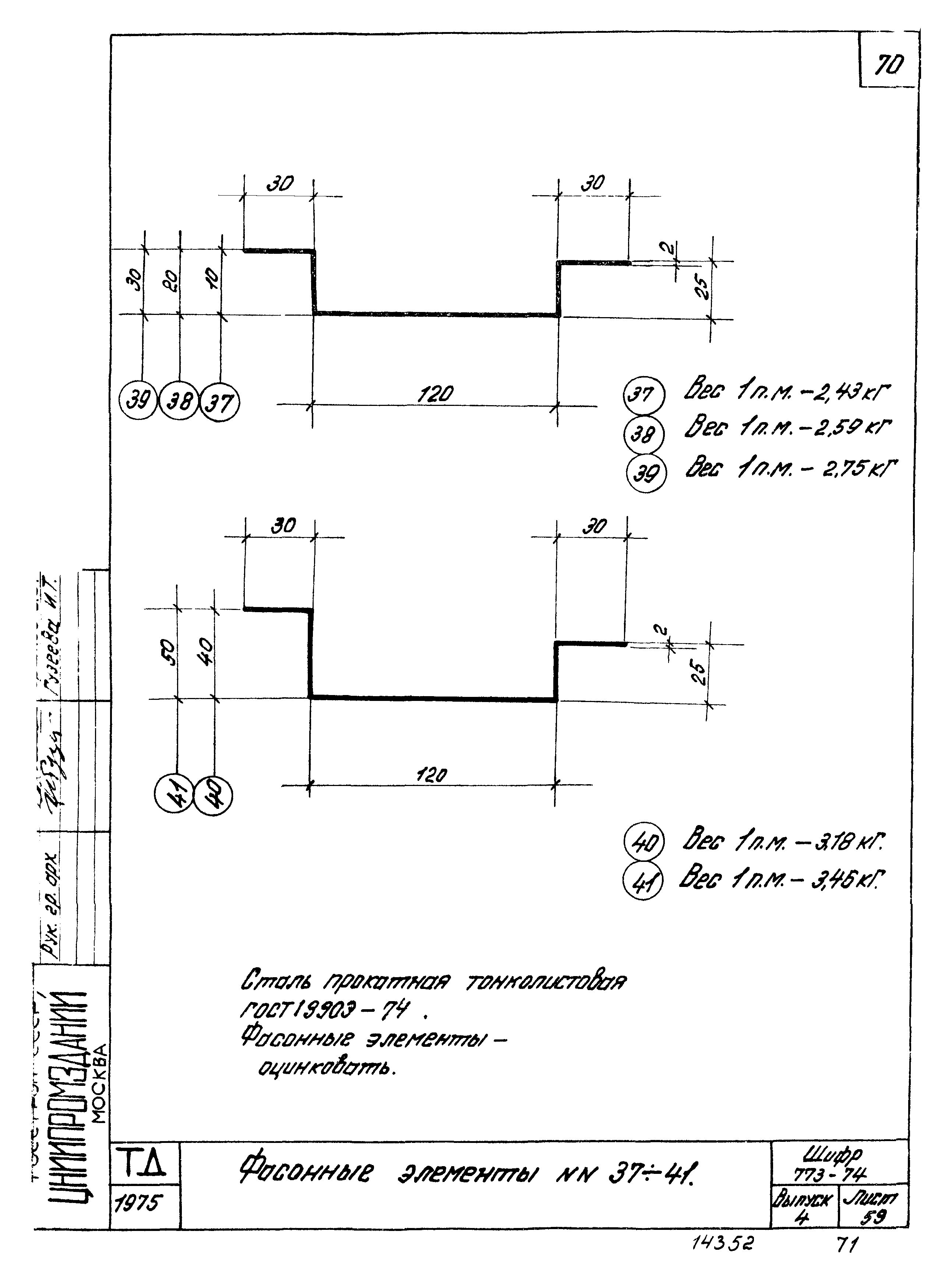

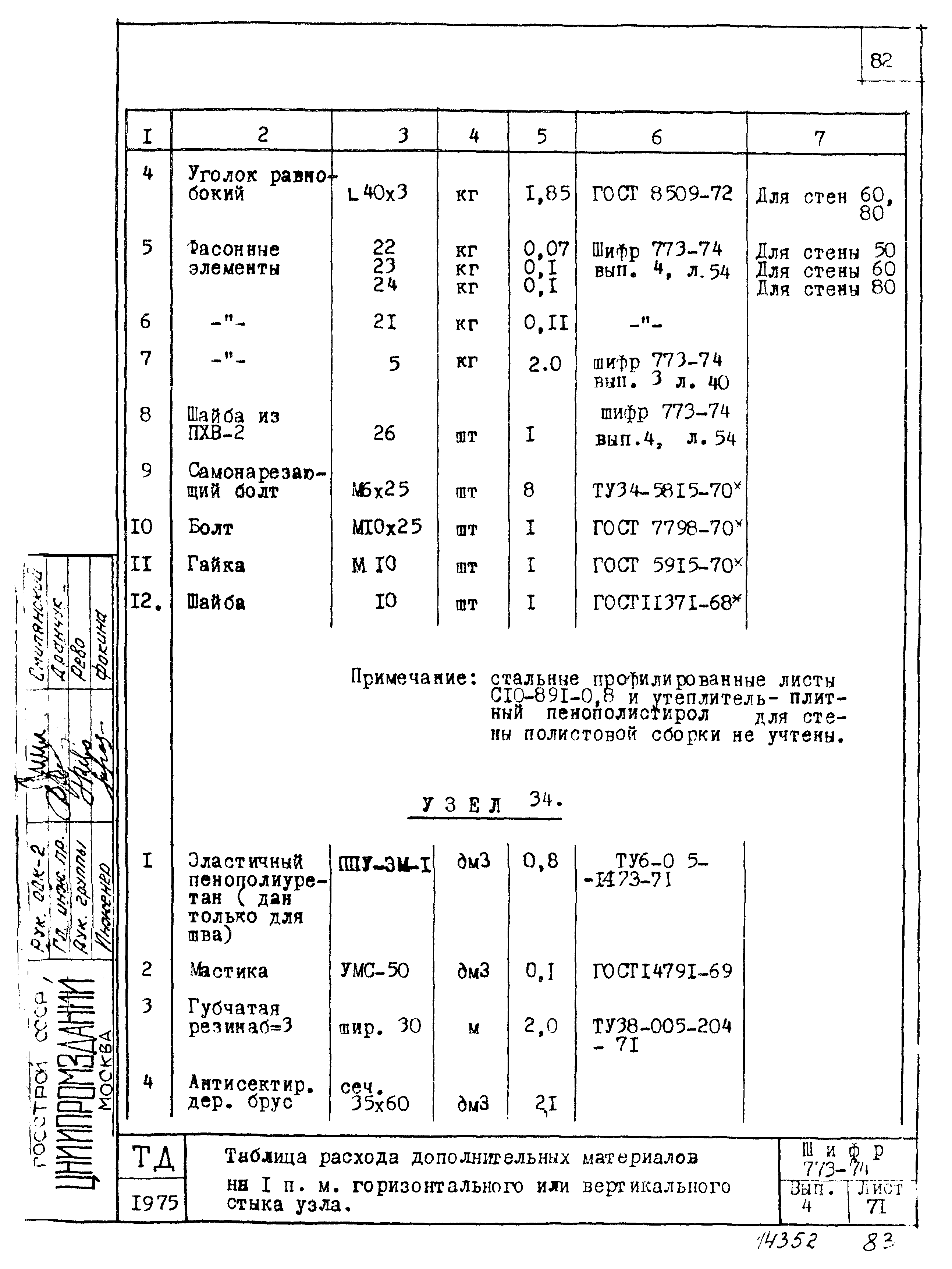

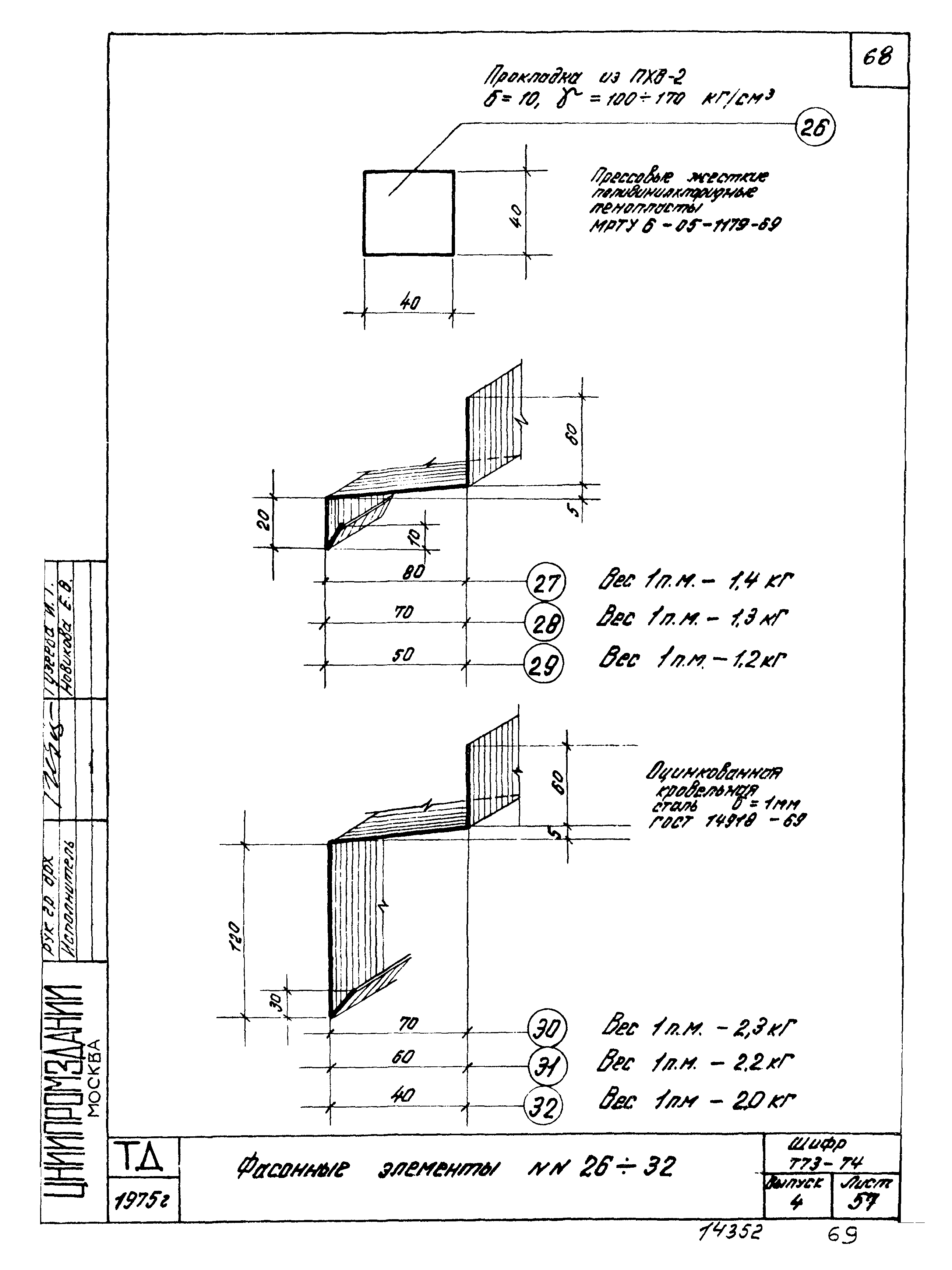

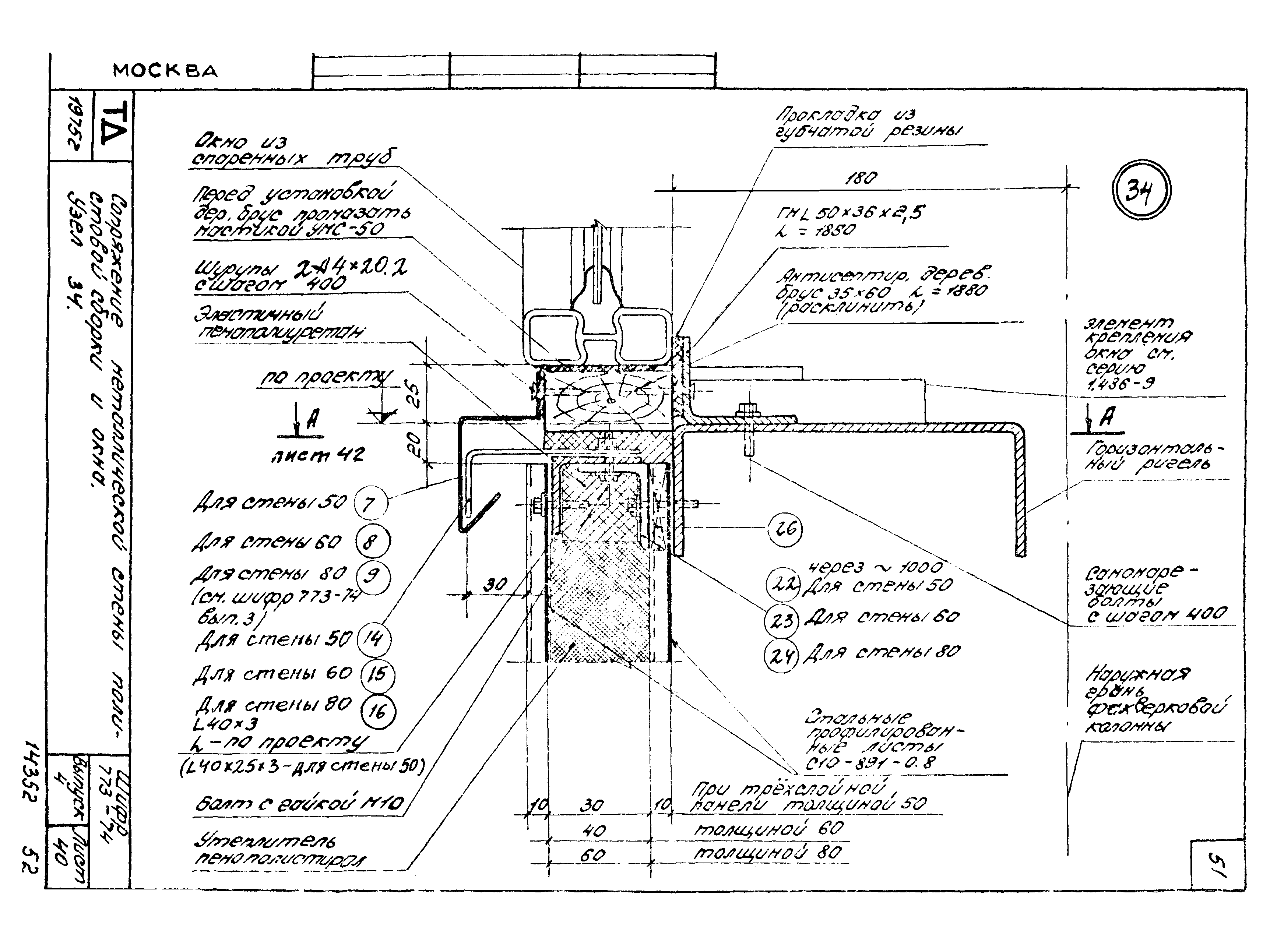

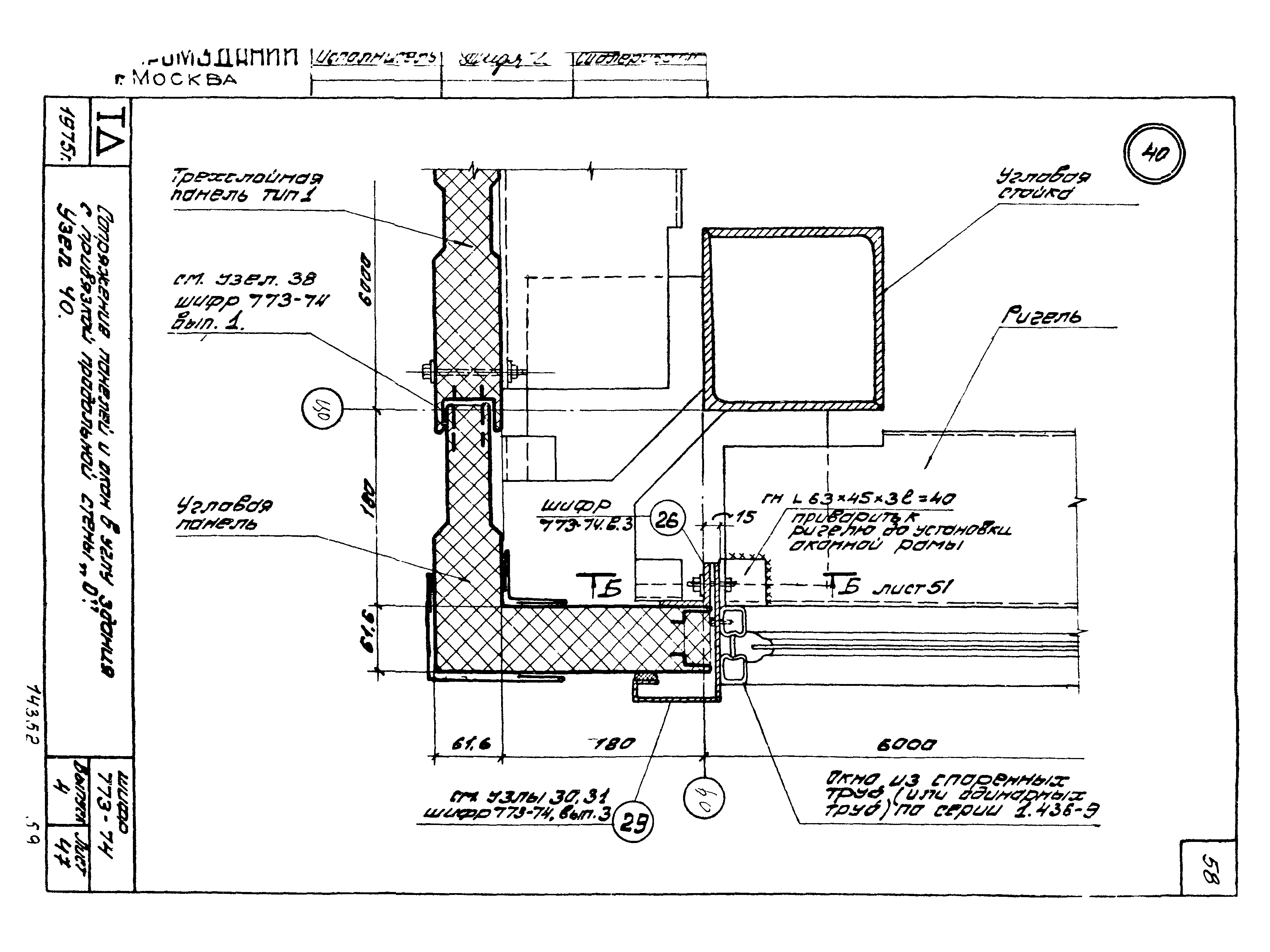

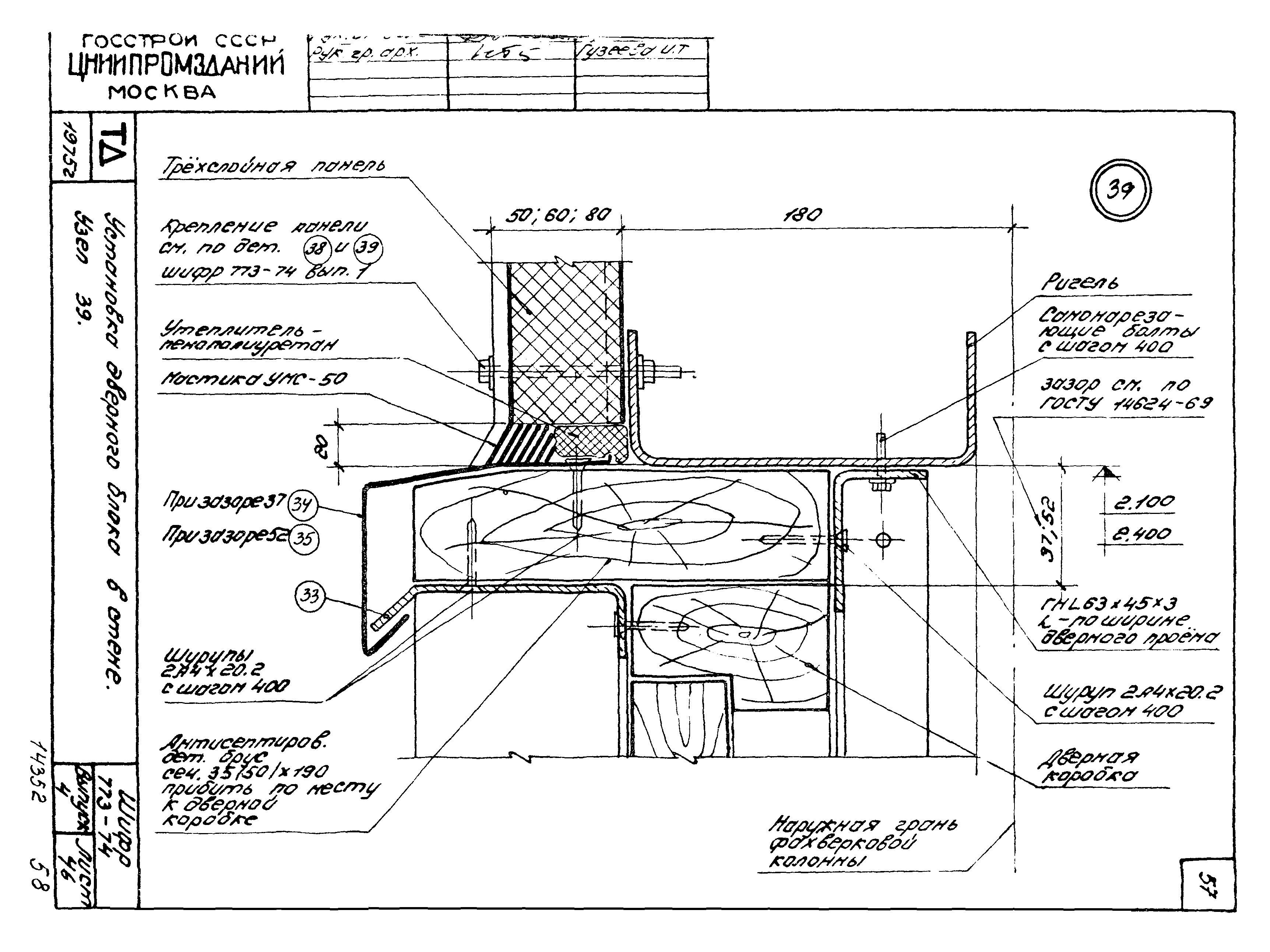

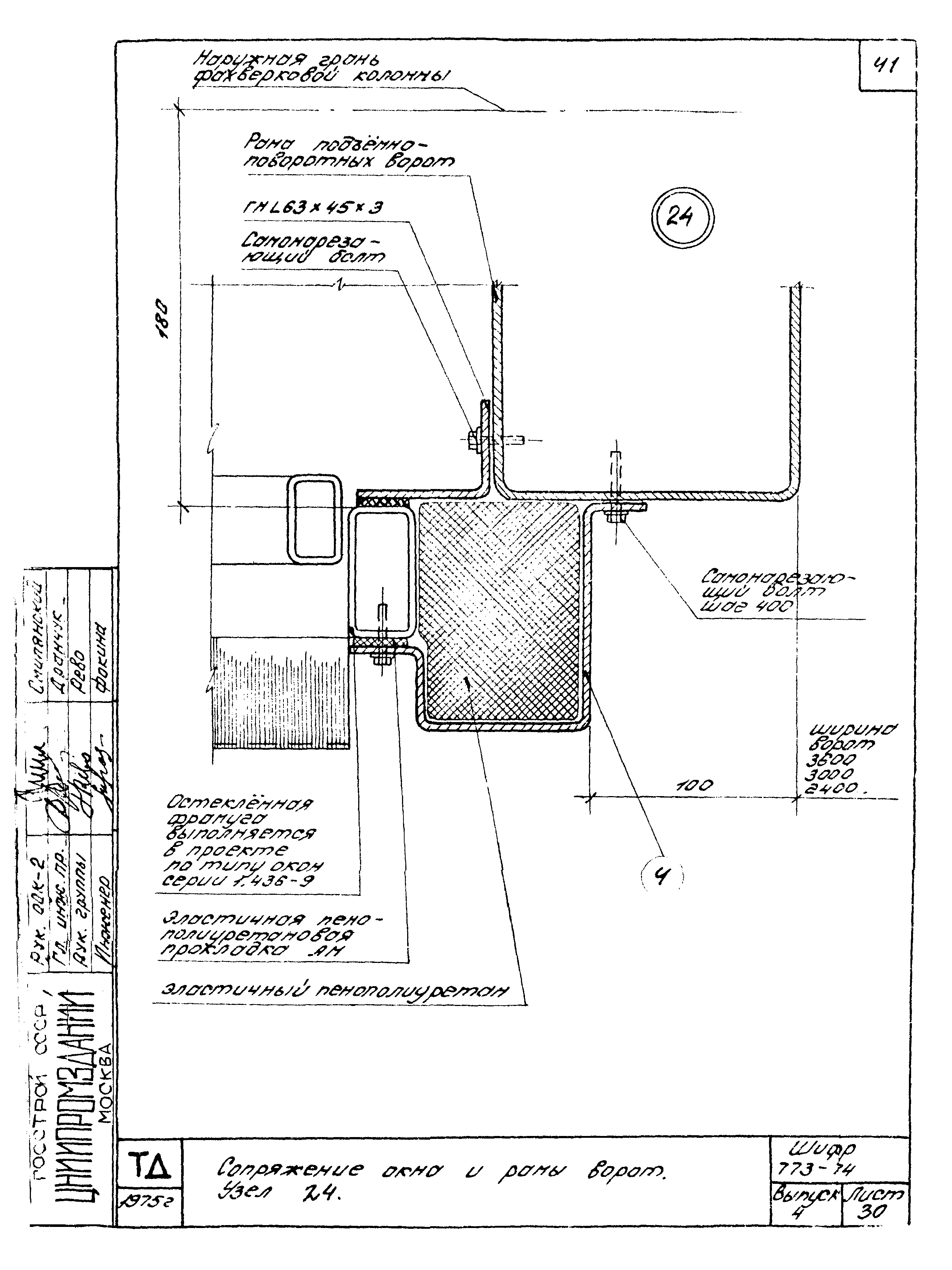

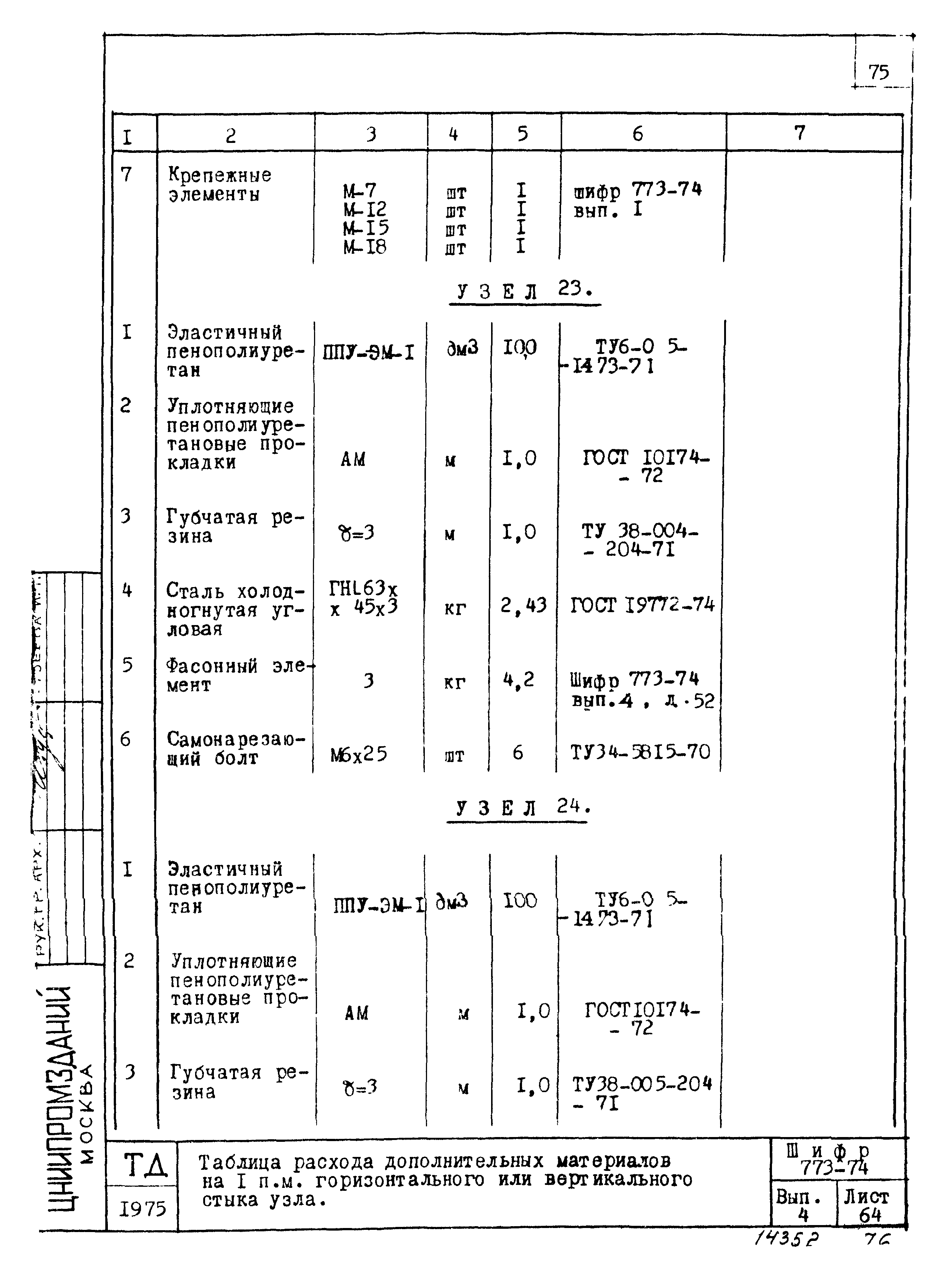

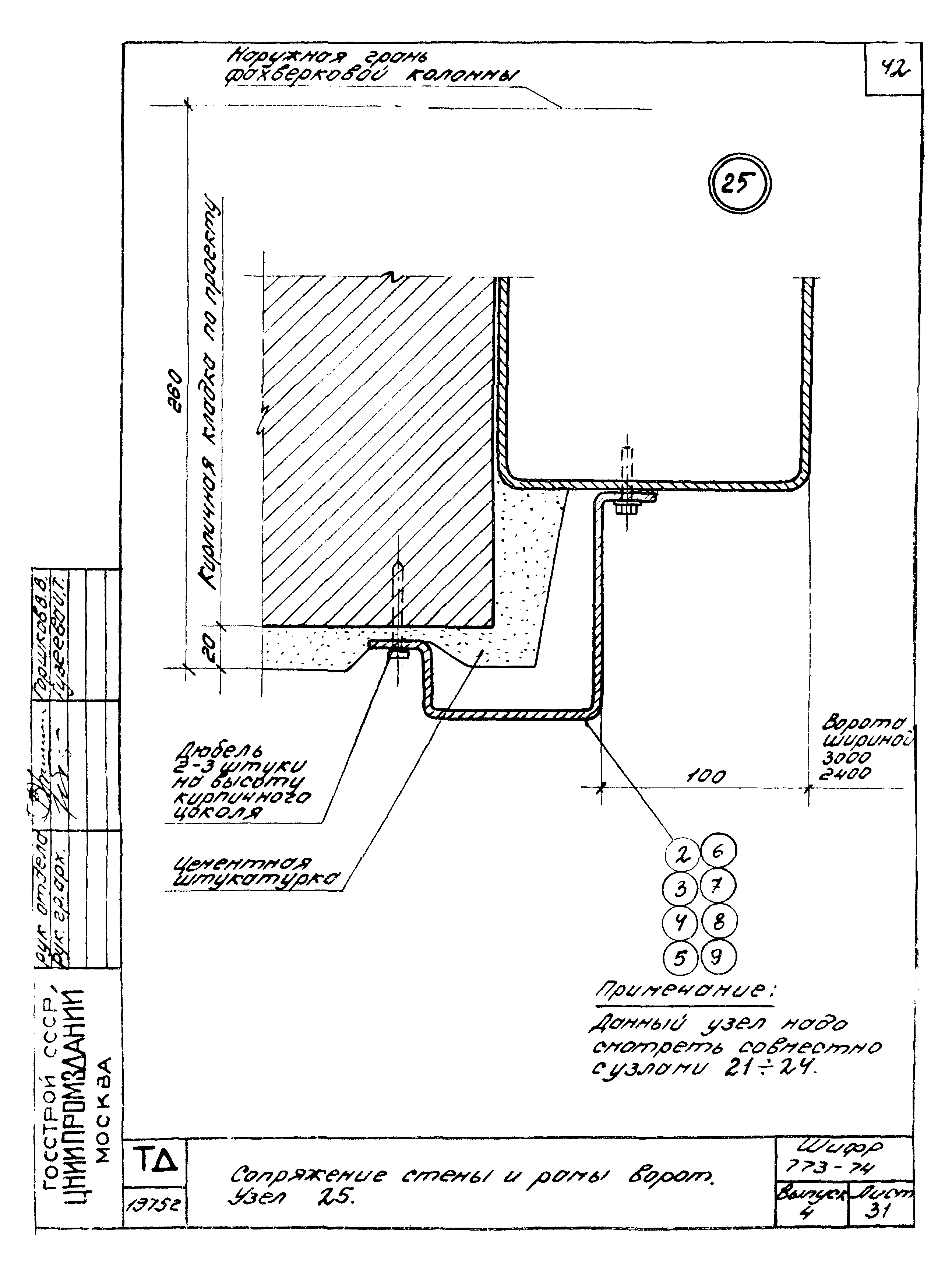

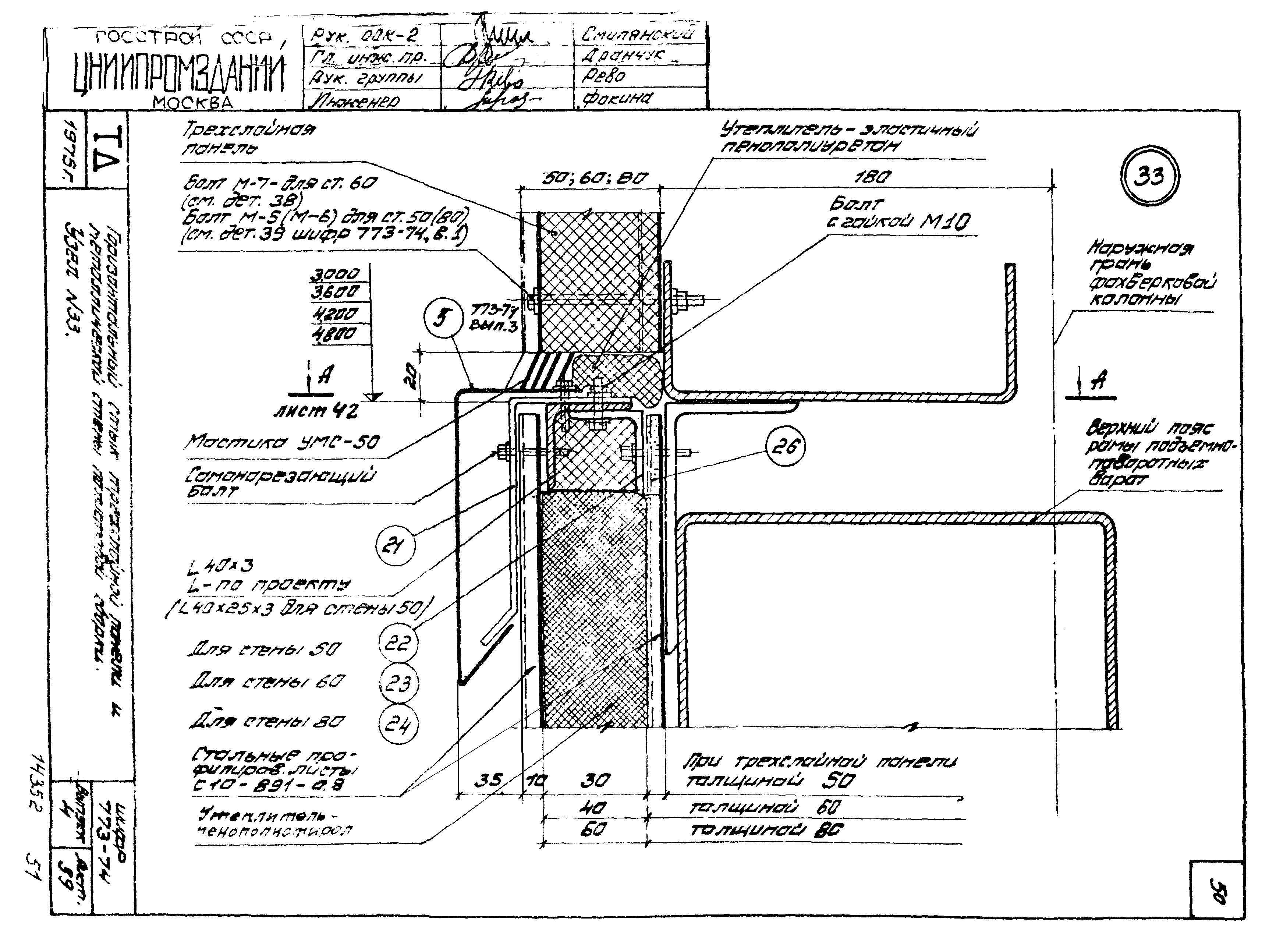

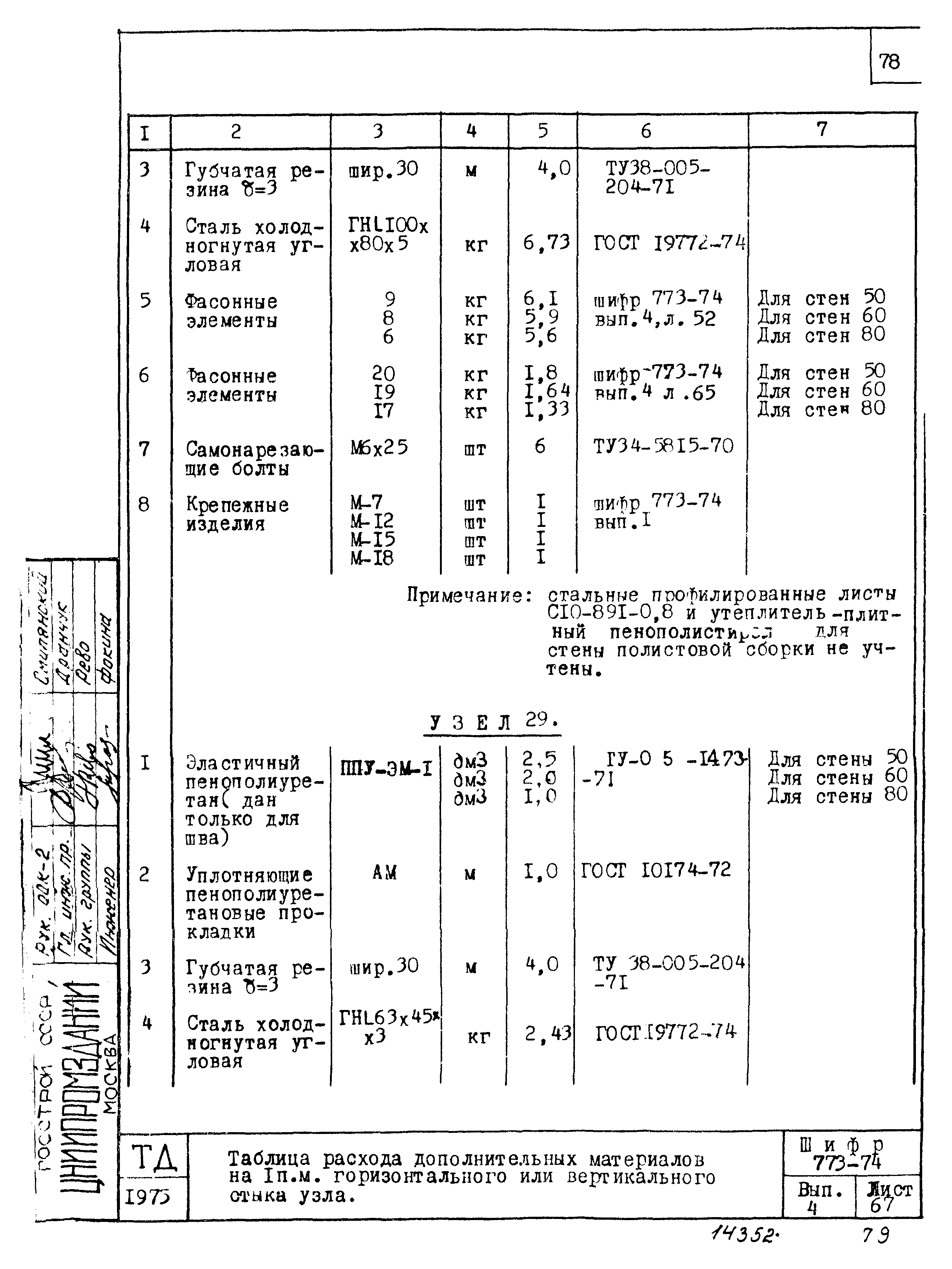

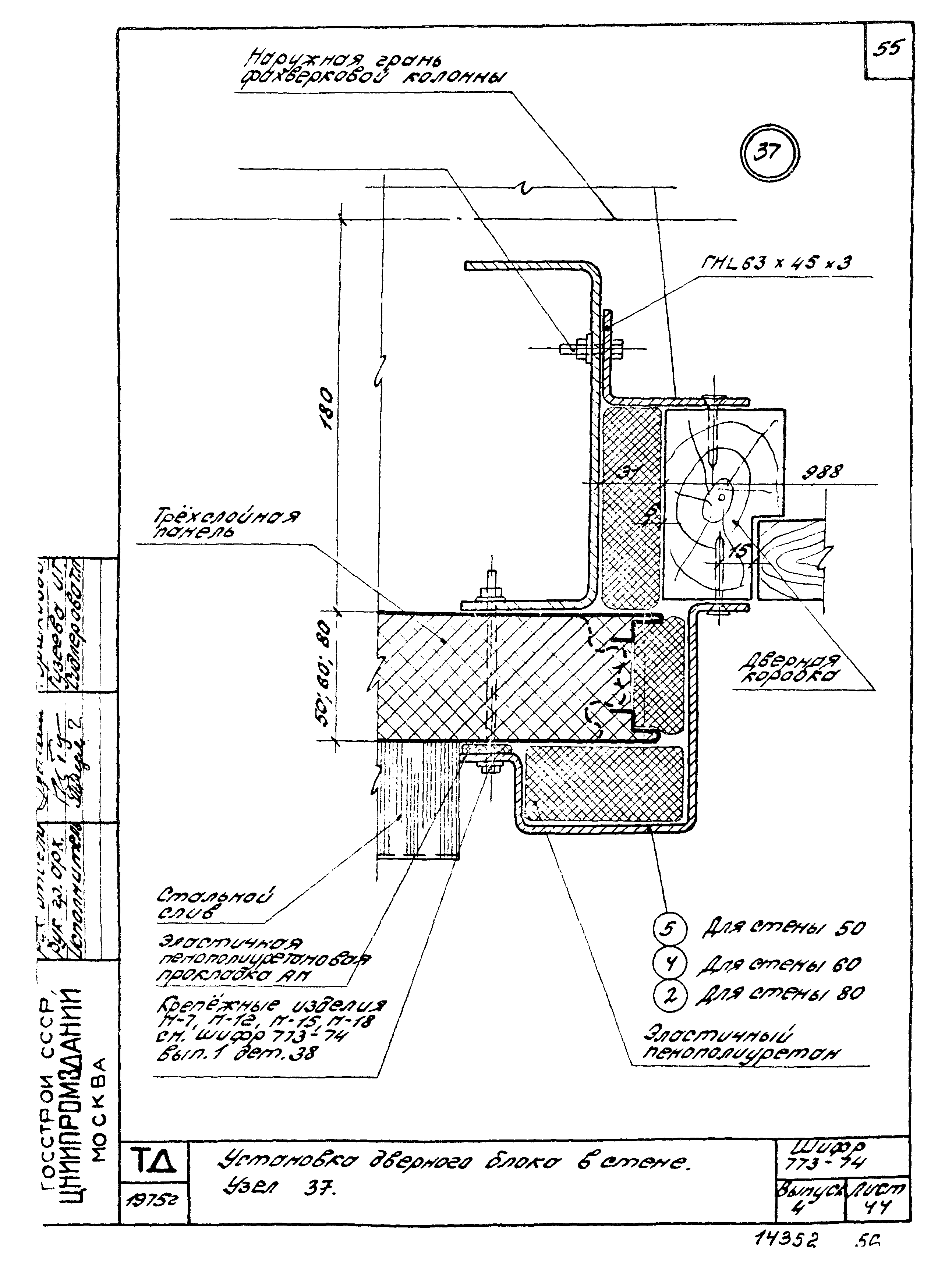

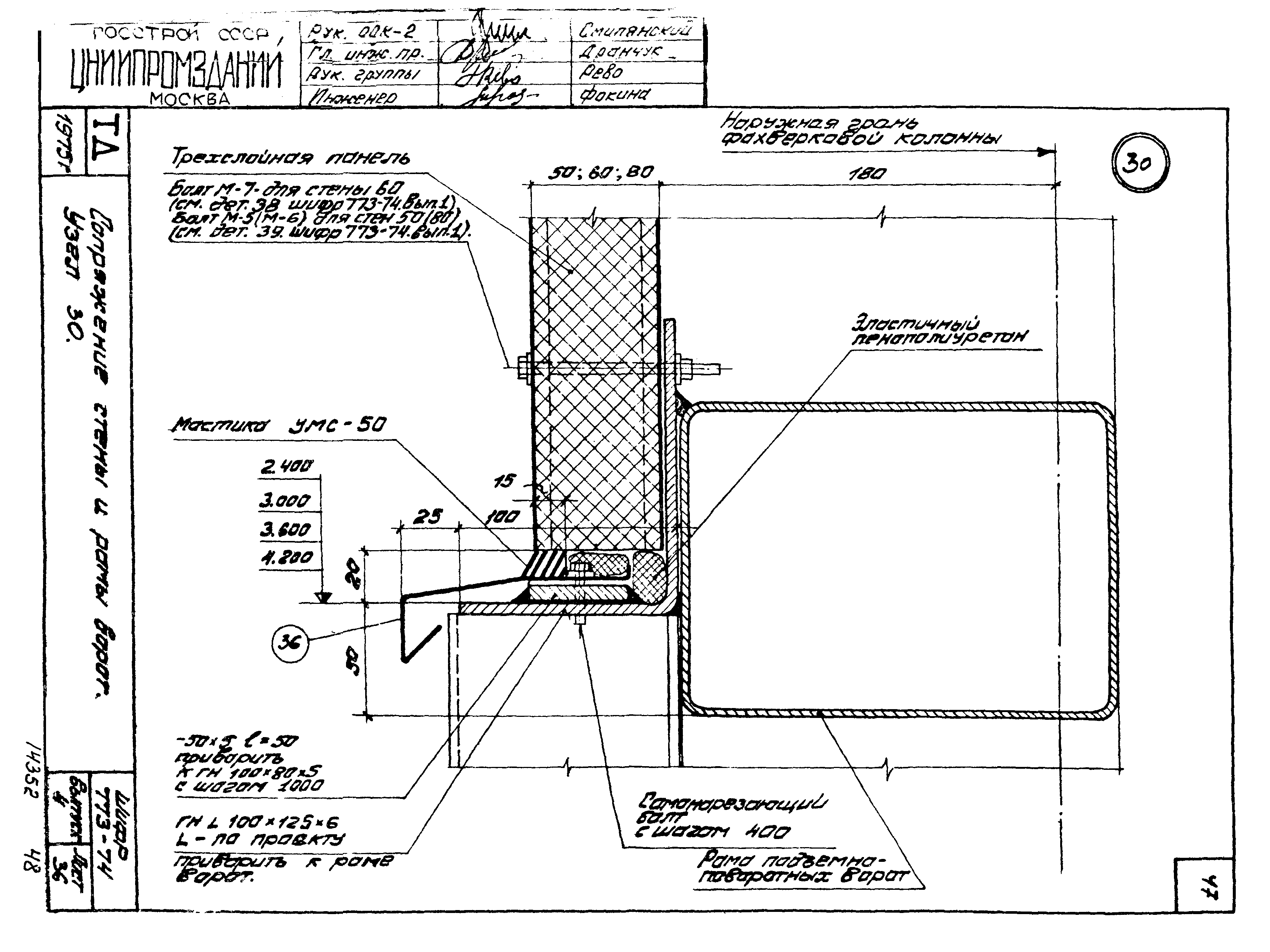

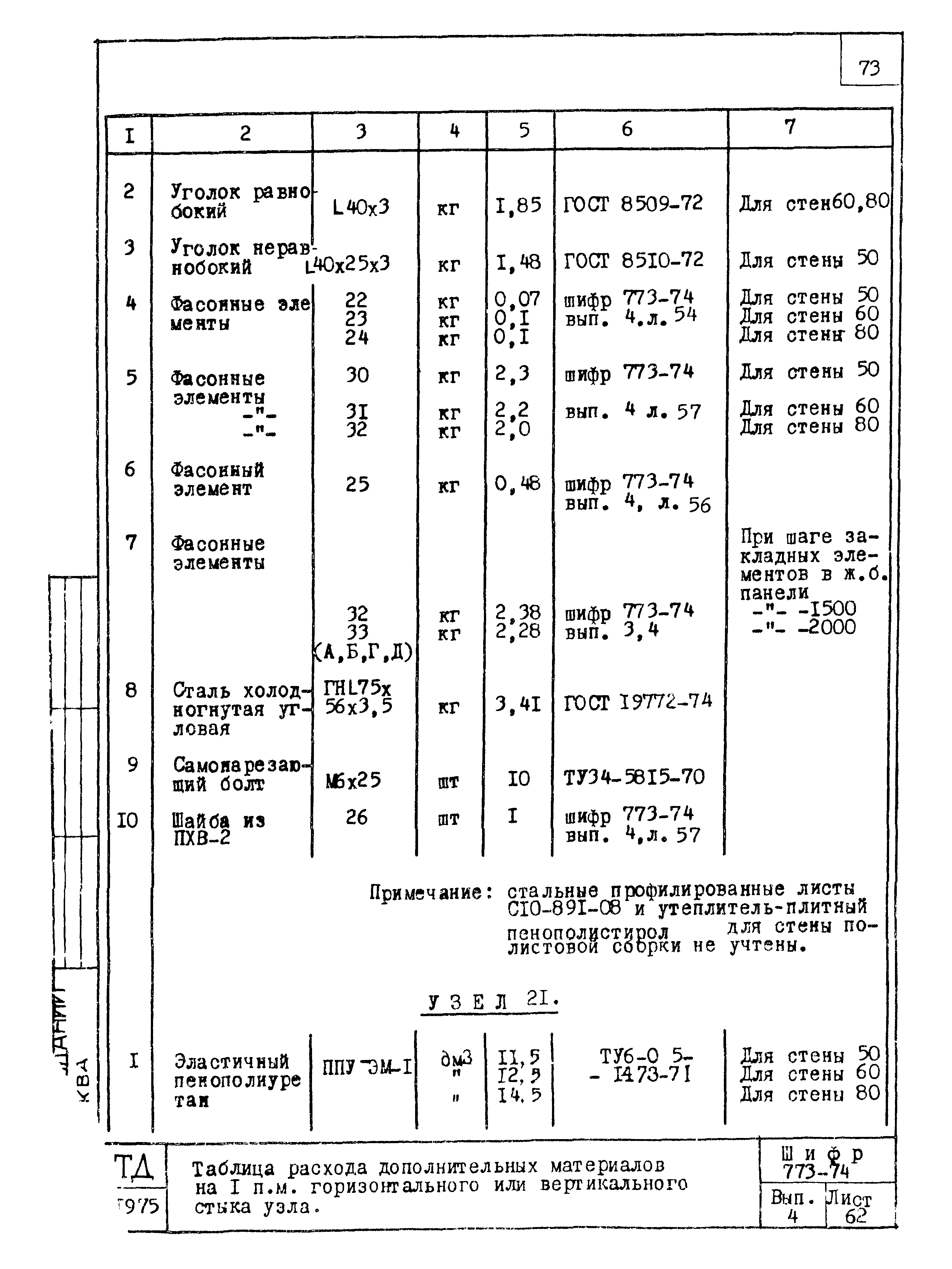

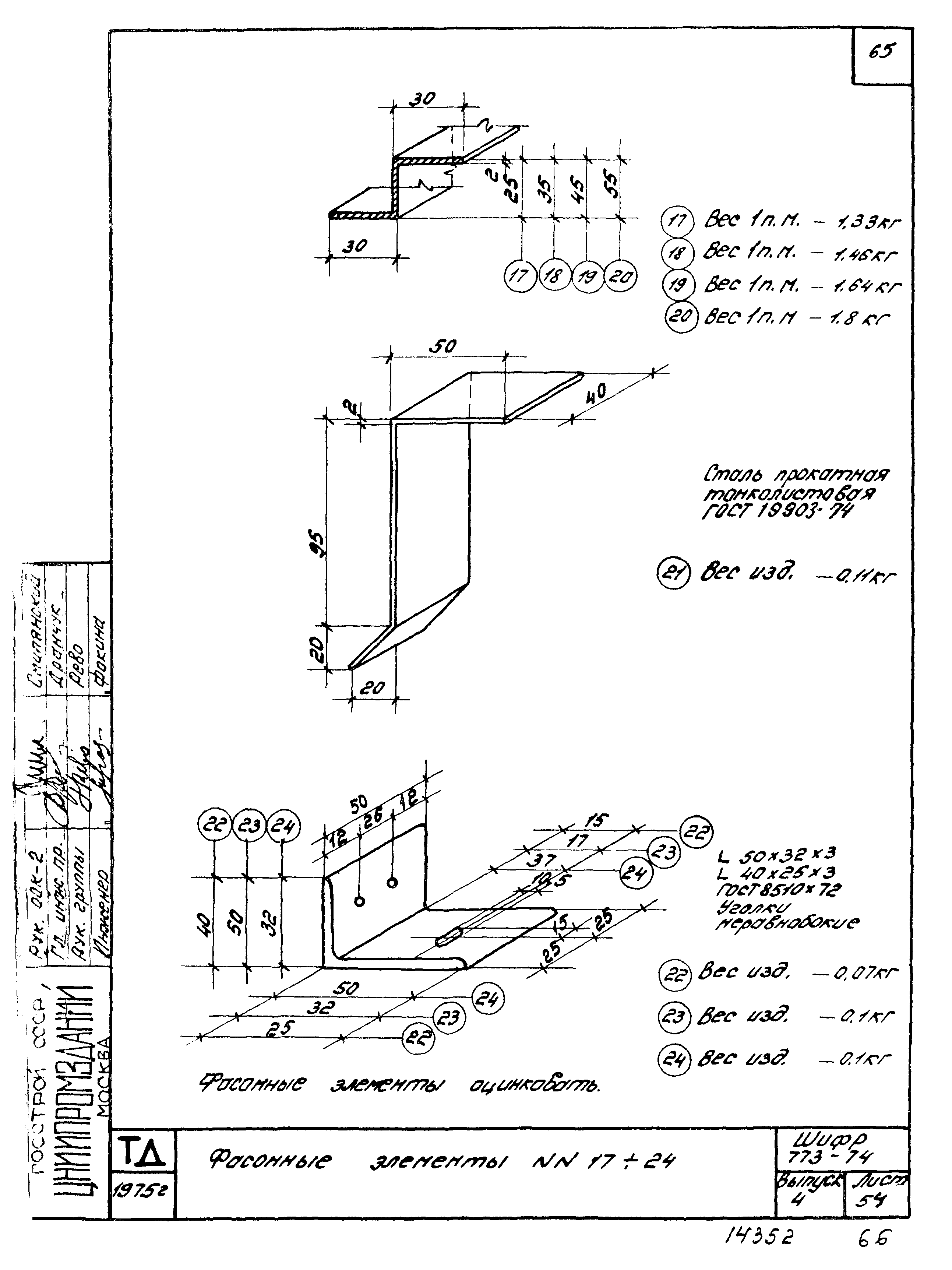

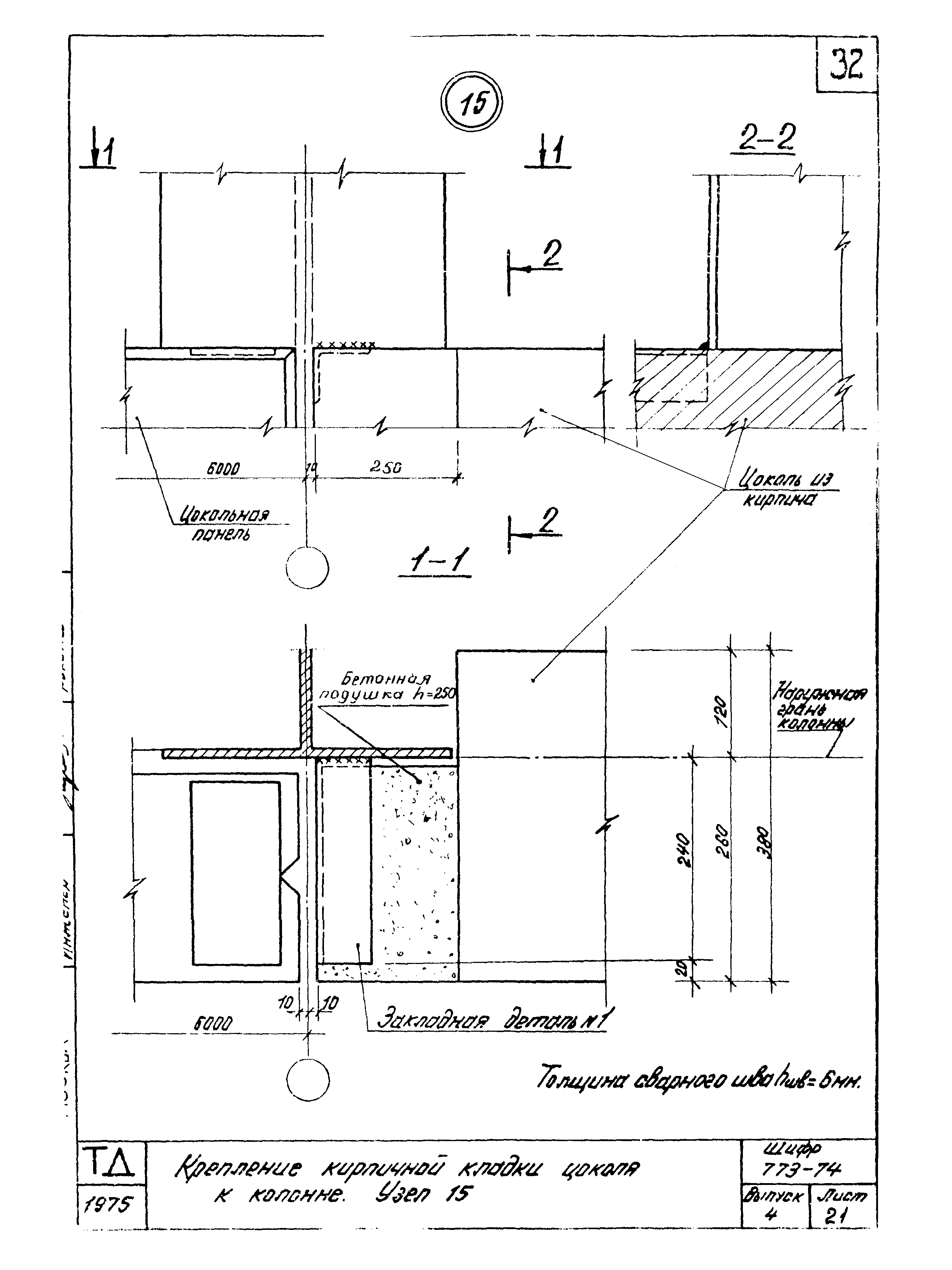

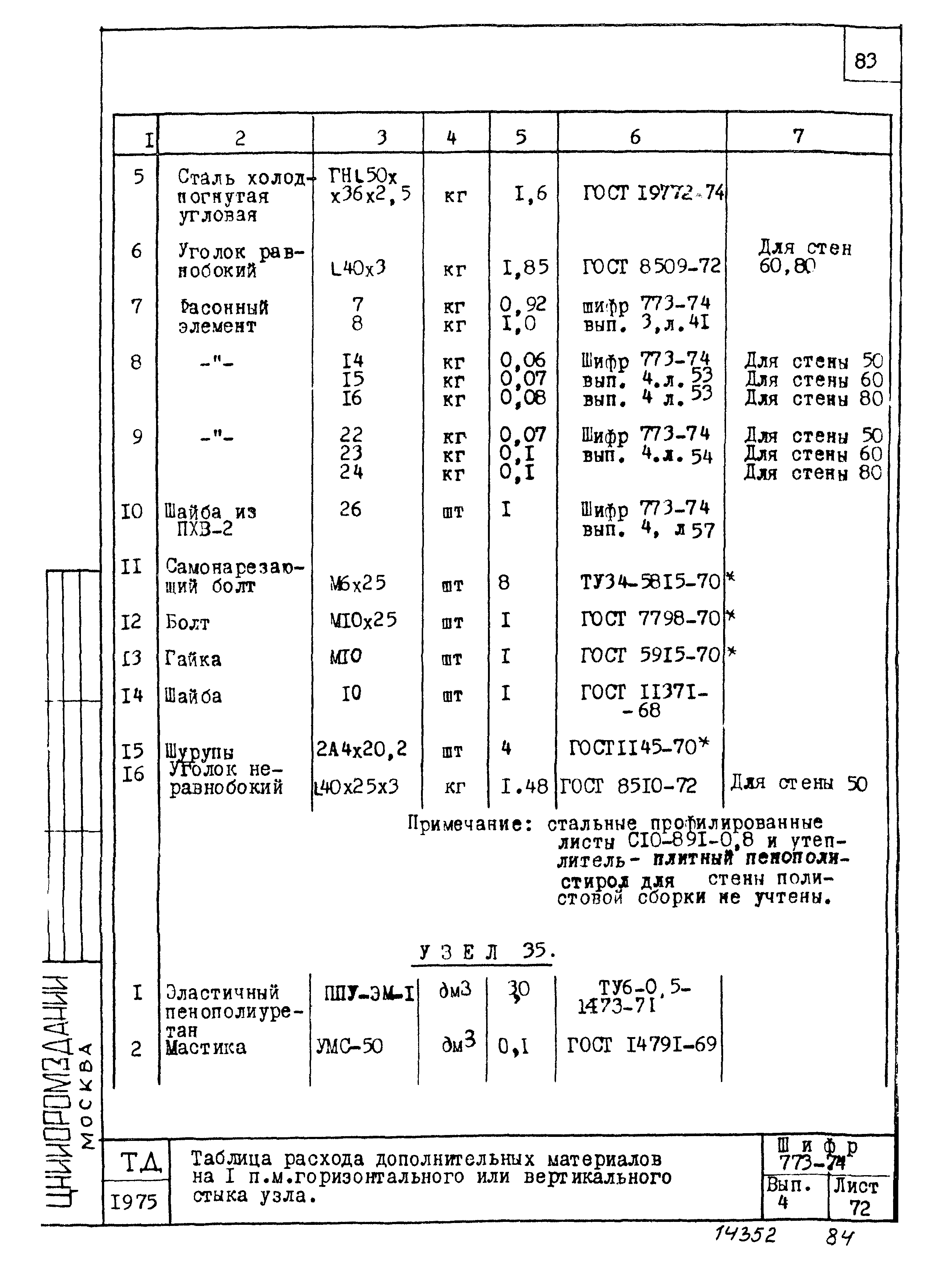

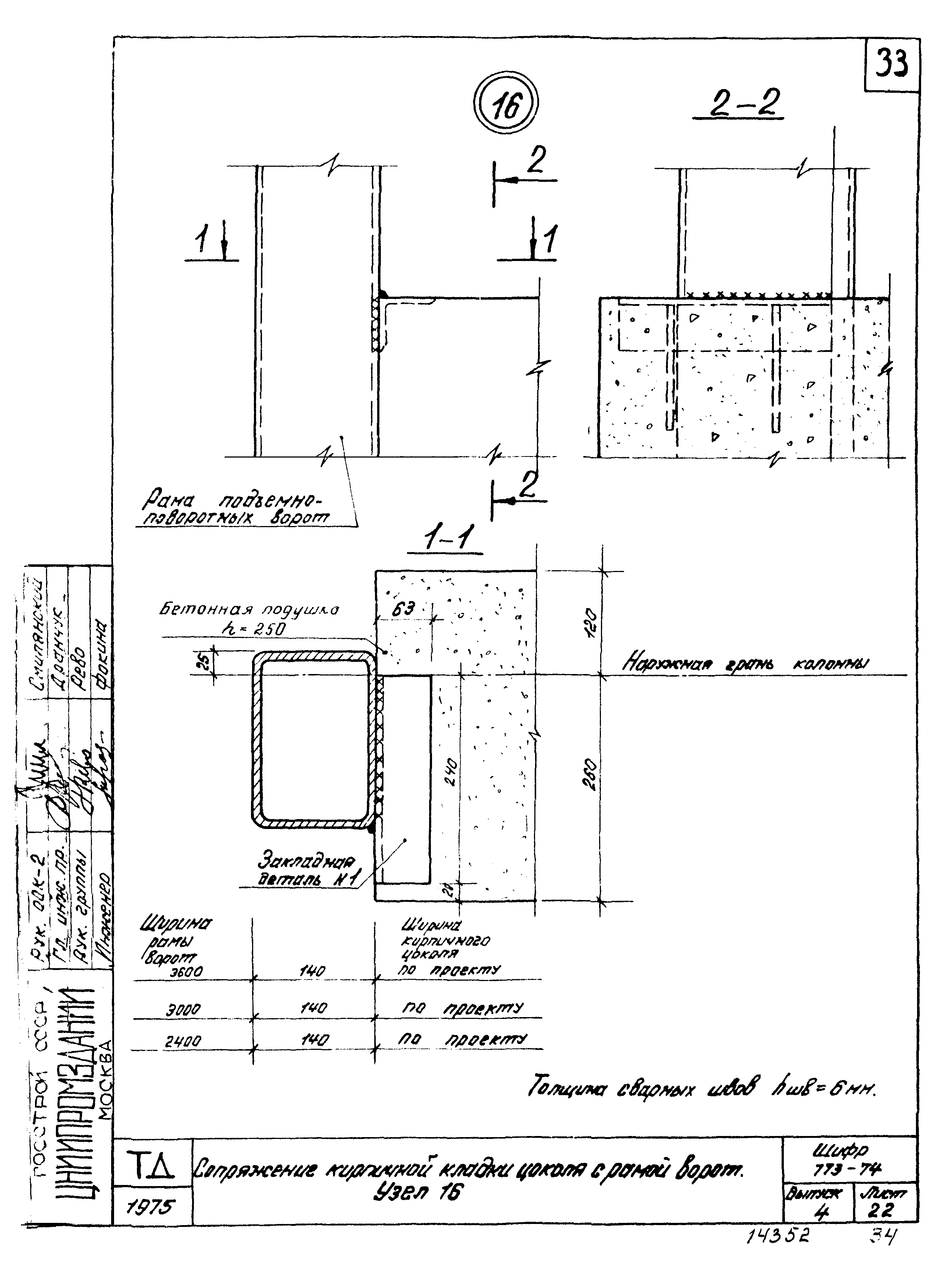

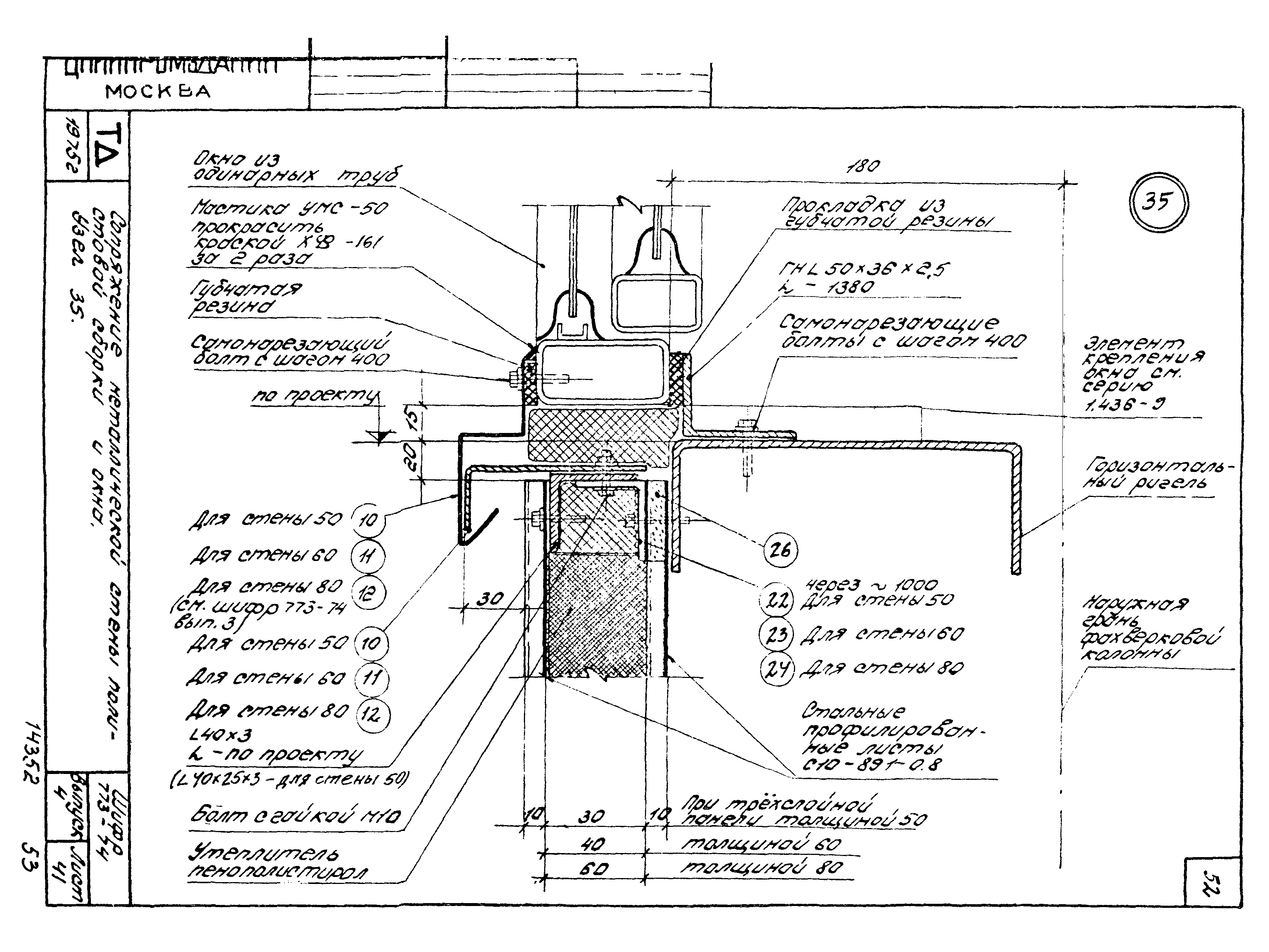

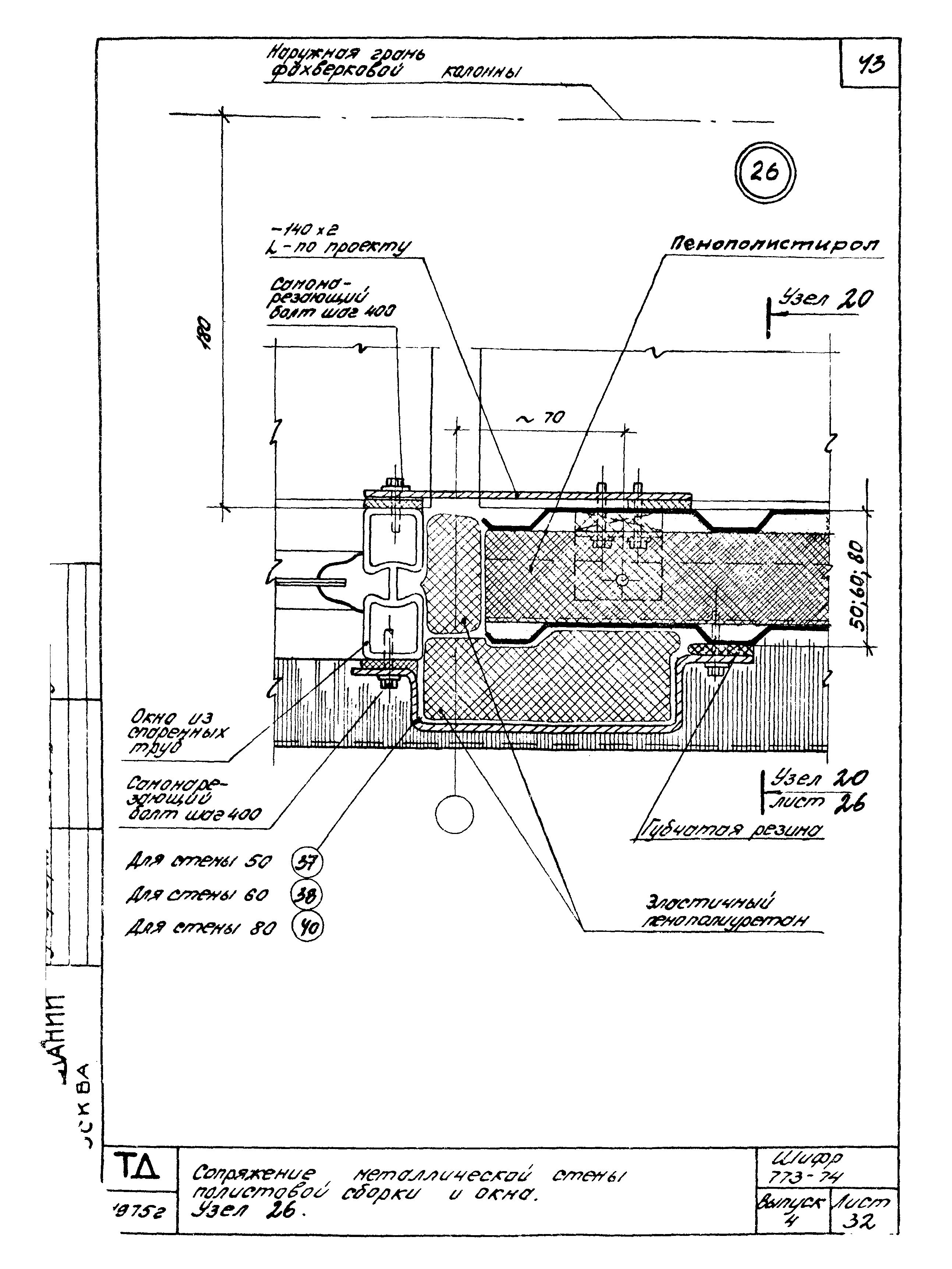

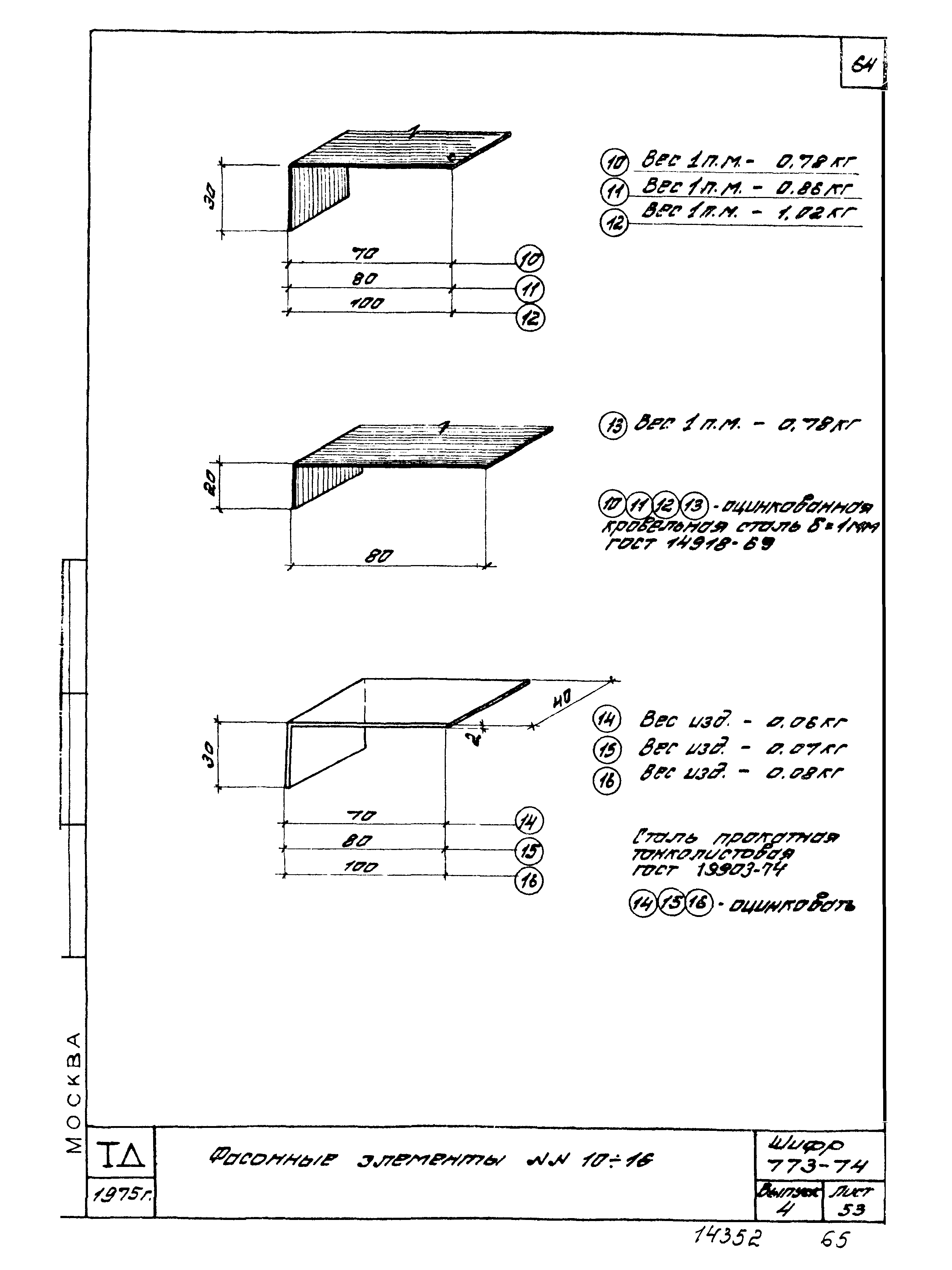

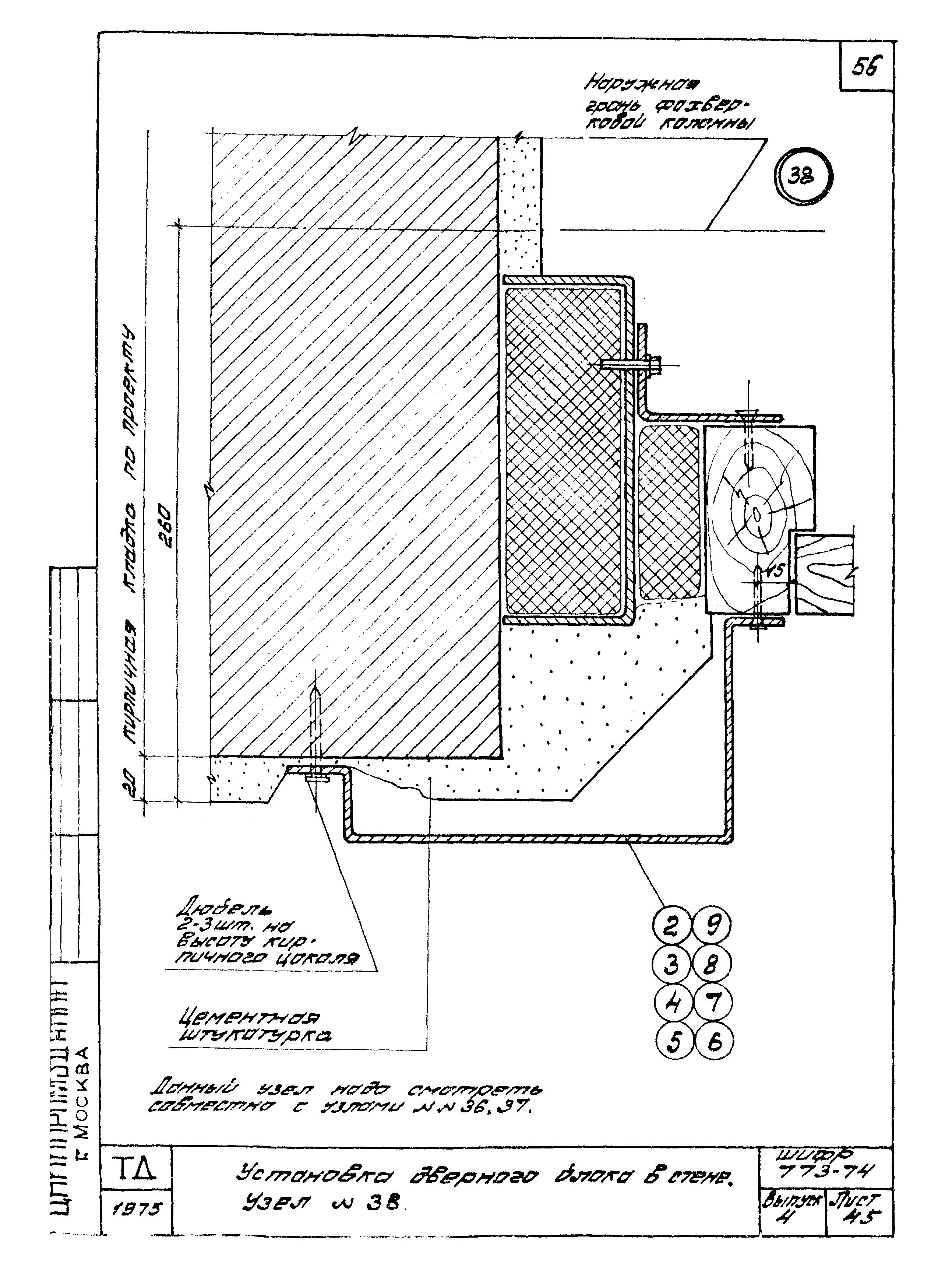

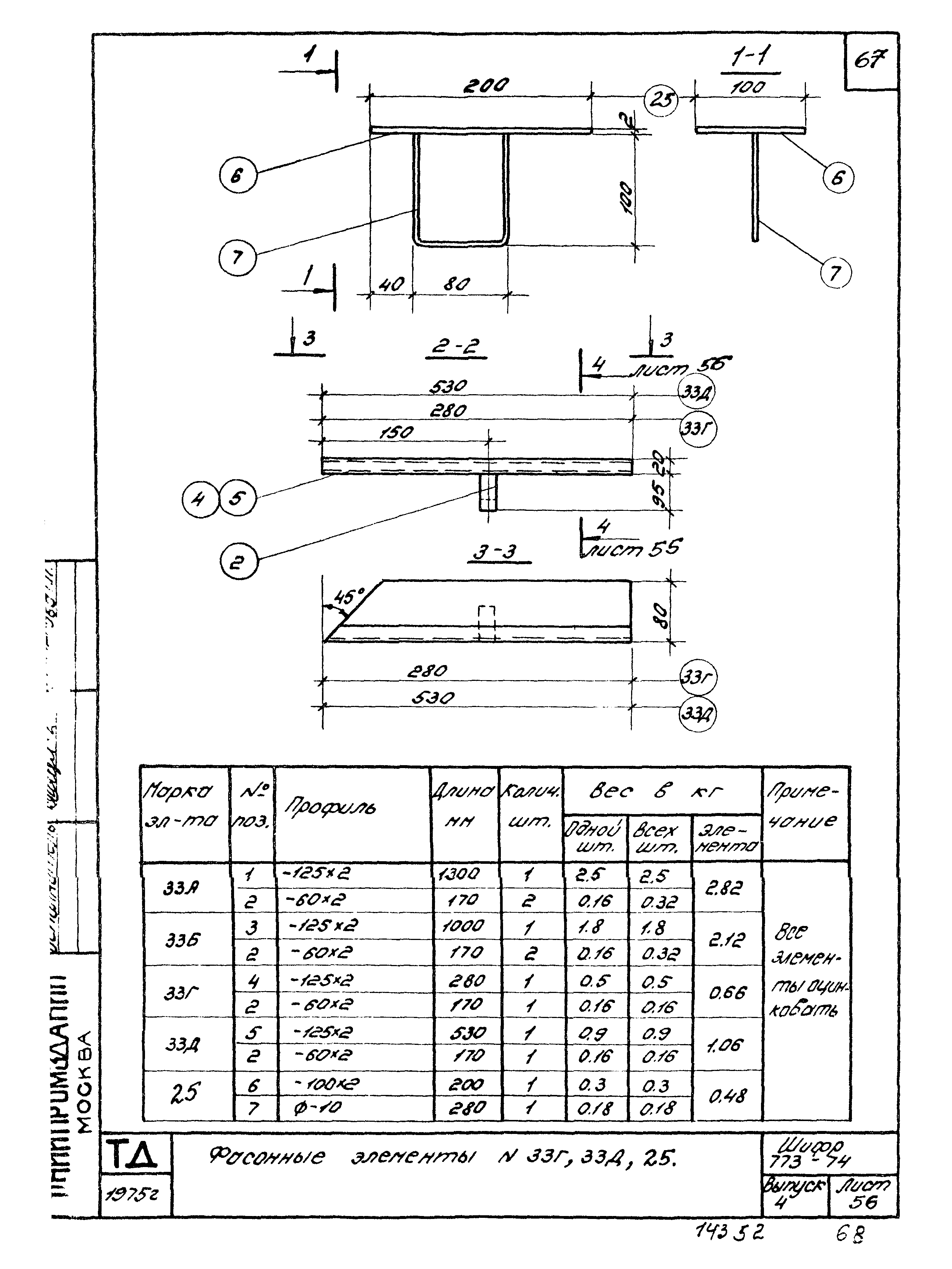

Оглавление:	Содержание Пояснительная записка Перечень примененных ГОСТов и технических условий Маркировочные схемы №1, 2 архитектурных узлов Маркировочные схемы №3, 4 архитектурных узлов Маркировочные схемы №5, 6 архитектурных узлов Маркировочные схемы №7, 8 архитектурных узлов Маркировочная схема №9 архитектурных узлов Маркировочная схема №10 узлов крепления рам ворот к элементам каркаса здания для остекленного участка стены Маркировочная схема №11 узлов крепления рам ворот к элементам каркаса здания для глухого участка стены Маркировочная схема №12 узлов крепления рам ворот к элементам каркаса здания для глухого участка стены Маркировочная схема №13 узлов крепления обрамления дверного проема к элементам каркаса здания Крепление рамы ворот к элементам каркаса здания. Узлы 1, 2 Крепление рамы ворот к элементам каркаса здания. Узлы 3, 4 Крепление рамы ворот к цоколю. Узел 5 Крепление цоколя к колонне. Узел 6 Крепление рамы ворот к элементам каркаса здания. Узел 7 Крепление рамы ворот к элементам каркаса здания. Узел 8 Крепление уголка для опирания панелей к раме ворот. Узел 9 Крепление уголка для опирания панелей к раме ворот. Узел 10 Крепление уголка для опирания панелей к раме ворот. Узел 11 Крепление рамы двери к элементам каркаса здания. Узлы 12, 13 Крепление обрамления дверного проема к цоколю. Узел 14 Крепление кирпичной кладки цоколя к колонне. Узел 15 Сопряжение кирпичной кладки цоколя с рамой ворот. Узел 16 Сопряжение окна и цоколя. Узел 17 Сопряжение окна и цоколя. Узел 18 Сопряжение трехслойной панели и кирпичного цоколя. Узел 19 Сопряжение металлической стены полистовой сборки и кирпичного цоколя. Узел 20 Сопряжение стены и рамы ворот. Узел 21 Сопряжение стены и рамы ворот. Узел 22 Сопряжение окна и рамы ворот. Узел 23 Сопряжение окна и рамы ворот. Узел 24 Сопряжение окна и рамы ворот. Узел 25 Сопряжение металлической стены полистовой сборки и окна. Узел 26 Сопряжение металлической стены полистовой сборки и окна. Узел 27 Сопряжение стены и рамы ворот. Узел 28 Сопряжение стены и рамы ворот. Узел 29 Сопряжение стены и рамы ворот. Узел 30 Сопряжение стены и рамы ворот. Узел 31 Сопряжение металлической стены полистовой сборки и рамы ворот. Узел 32 Горизонтальный стык трехслойной панели и металлической стены полистовой сборки. Узел 33 Сопряжение металлической стены полистовой сборки и окна. Узел 34 Сопряжение металлической стены полистовой сборки и окна. Узел 35 Сопряжение металлической стены полистовой сборки с трехслойной панелью. Сечение А-А Установка дверного блока в стене. Узел 36 Установка дверного блока в стене. Узел 37 Установка дверного блока в стене. Узел 38 Установка дверного блока в стене. Узел 39 Сопряжение панелей и окон в углу здания с привязкой продольной стены "0". Узел 40 Сопряжение панелей и окон в углу здания с привязкой продольной стены "250". Узел 41 Сопряжение панелей и окон в углу здания с привязкой продольной стены "0". Узел 42 Сопряжение панелей и окон в углу здания с привязкой продольной стены "250". Узел 43 Сопряжение панелей и окон в углу здания. Сечение Б-Б Фасонные элементы №№1 - 9 Фасонные элементы №№10 - 16 Фасонные элементы №№17 - 24 Фасонные элементы №№33А, 33Б, 33Г, 33Д Фасонные элементы №№33Г, 33Д, 25 Фасонные элементы №№26 - 32 Фасонные элементы №№33 - 36 Фасонные элементы №№37 - 41 Таблица расходов дополнительных материалов на 1 пм горизонтального или вертикального стыка узла
Разработан:	ЦНИИпромзданий
Утверждён:	24.02.1975 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/2-502)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Чем заменён:	Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана»

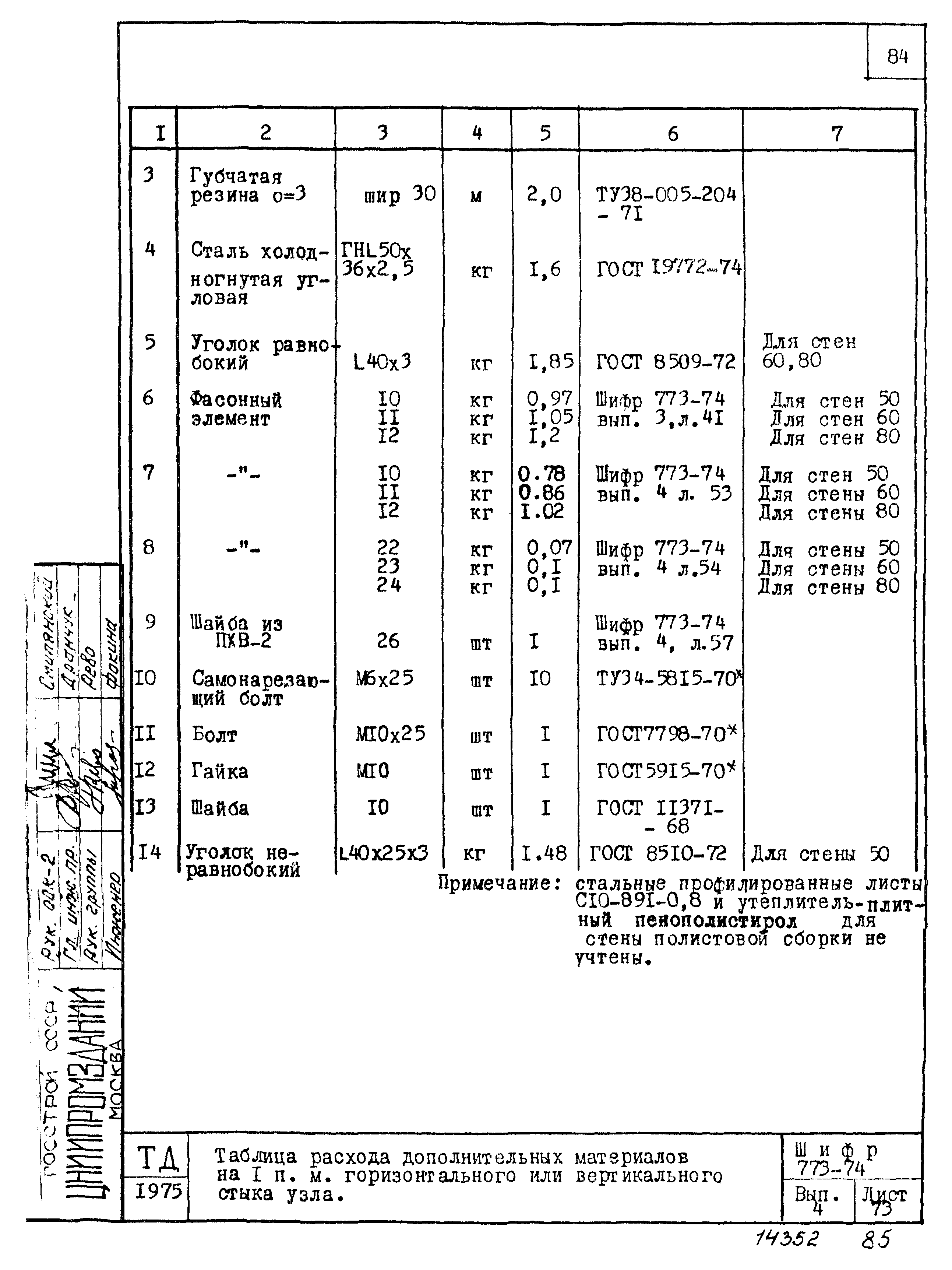

Нормативные ссылки:	ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 19771-74 «Уголки стальные гнутые равнополочные. Сортамент» ГОСТ 19772-74 «Уголки стальные гнутые неравнополочные. Сортамент» ГОСТ 103-57 «Сталь прокатная полосовая. Сортамент» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» ГОСТ 10174-72 «Прокладки уплотняющие пенополиуретановые для окон и дверей» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» Серия 1.436-9 «Окна стальные для производственных зданий из легких металлических конструкций» Серия 1.435-11 «Ворота подъемно-поворотные с автоматическим управлением» ГОСТ 11371-68 «Шайбы. Размеры» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» ГОСТ 14624-69 «Двери деревянные для зданий промышленных предприятий» ГОСТ 14791-69 «Мастика полиизобутиленовая строительная УМС-50» ГОСТ 15588-70 «Плиты теплоизоляционные из пенопласта полистирольного» ГОСТ 8278-75 «Швеллеры стальные гнутые равнополочные. Сортамент»
