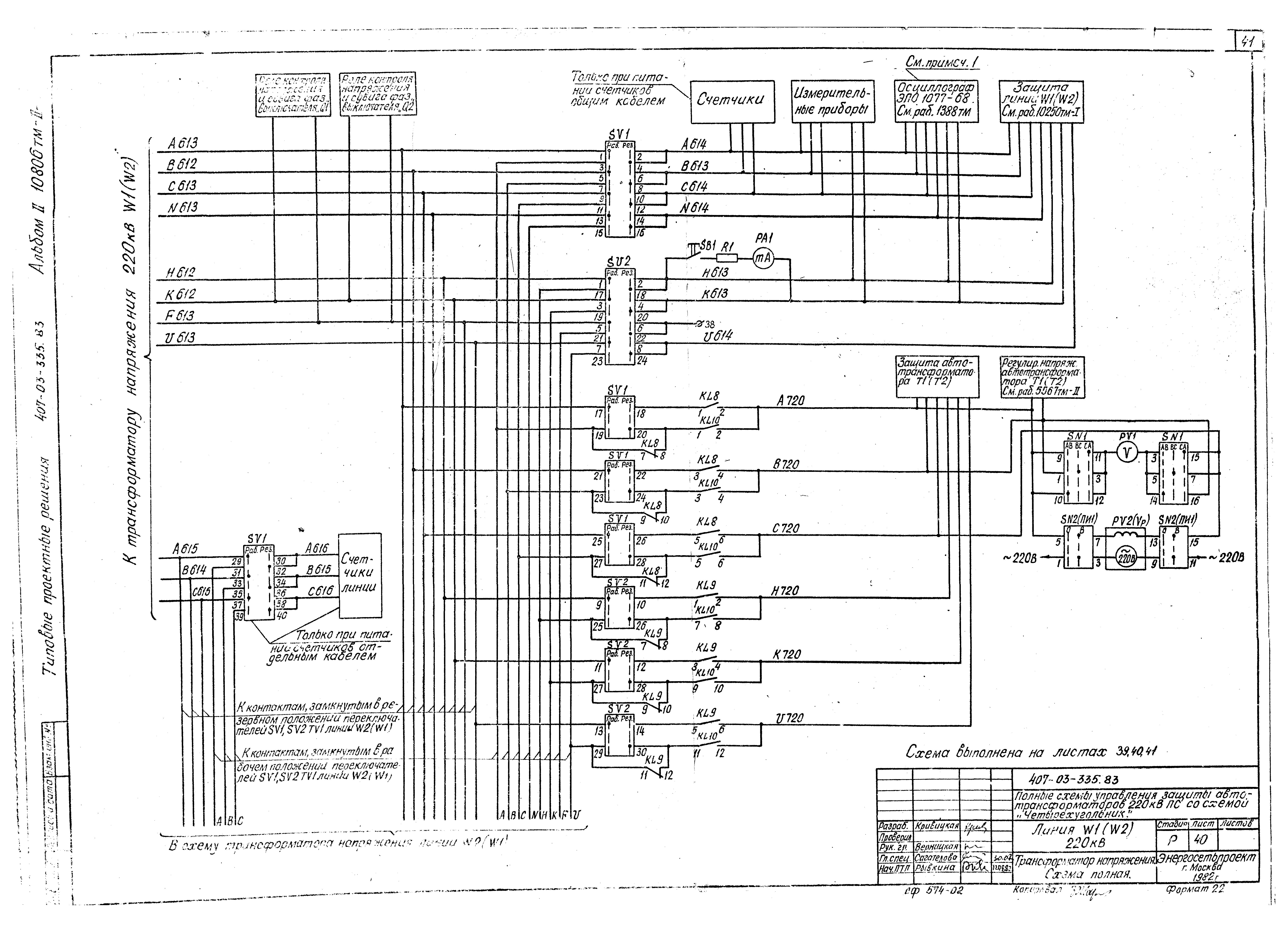

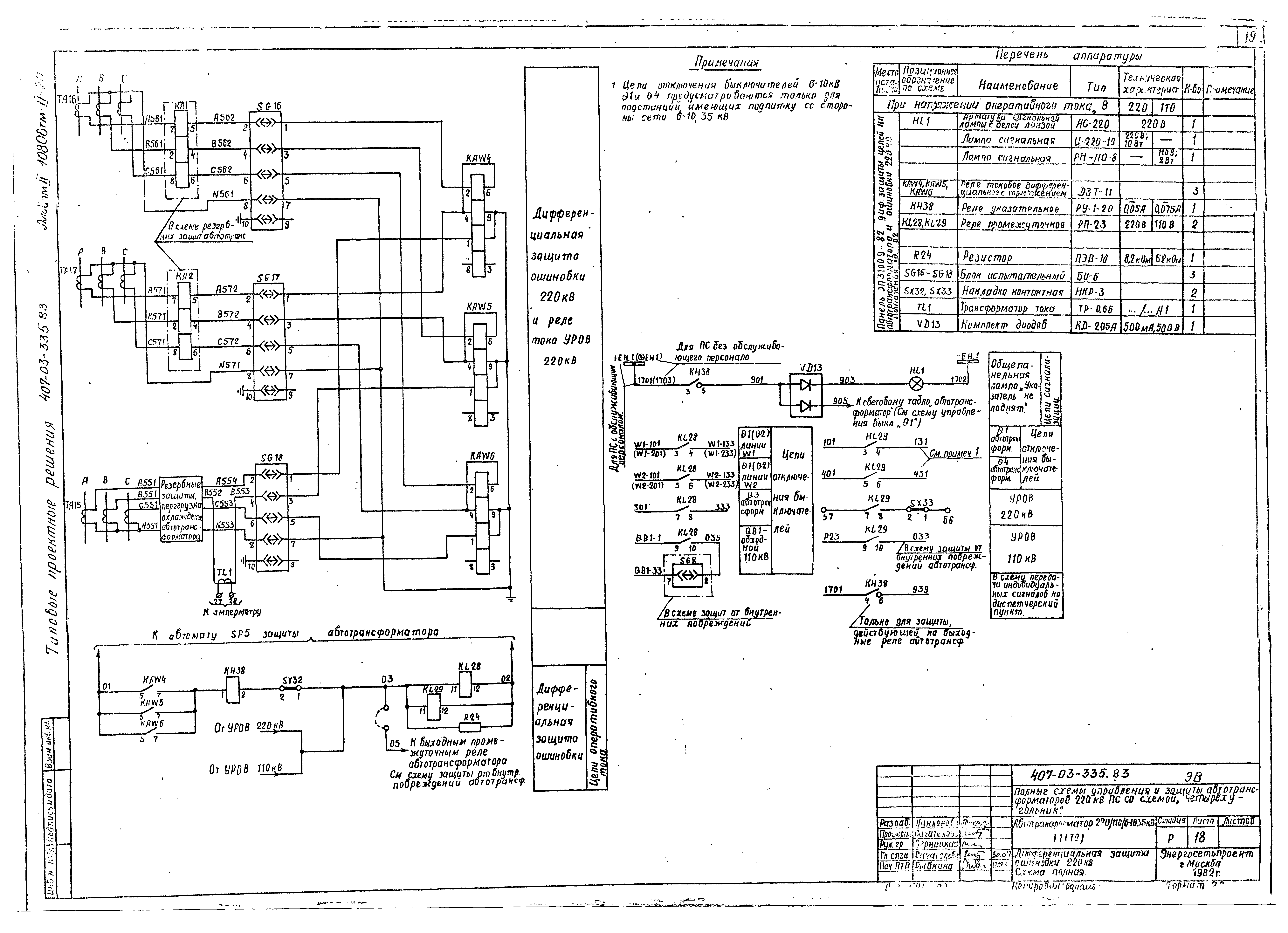

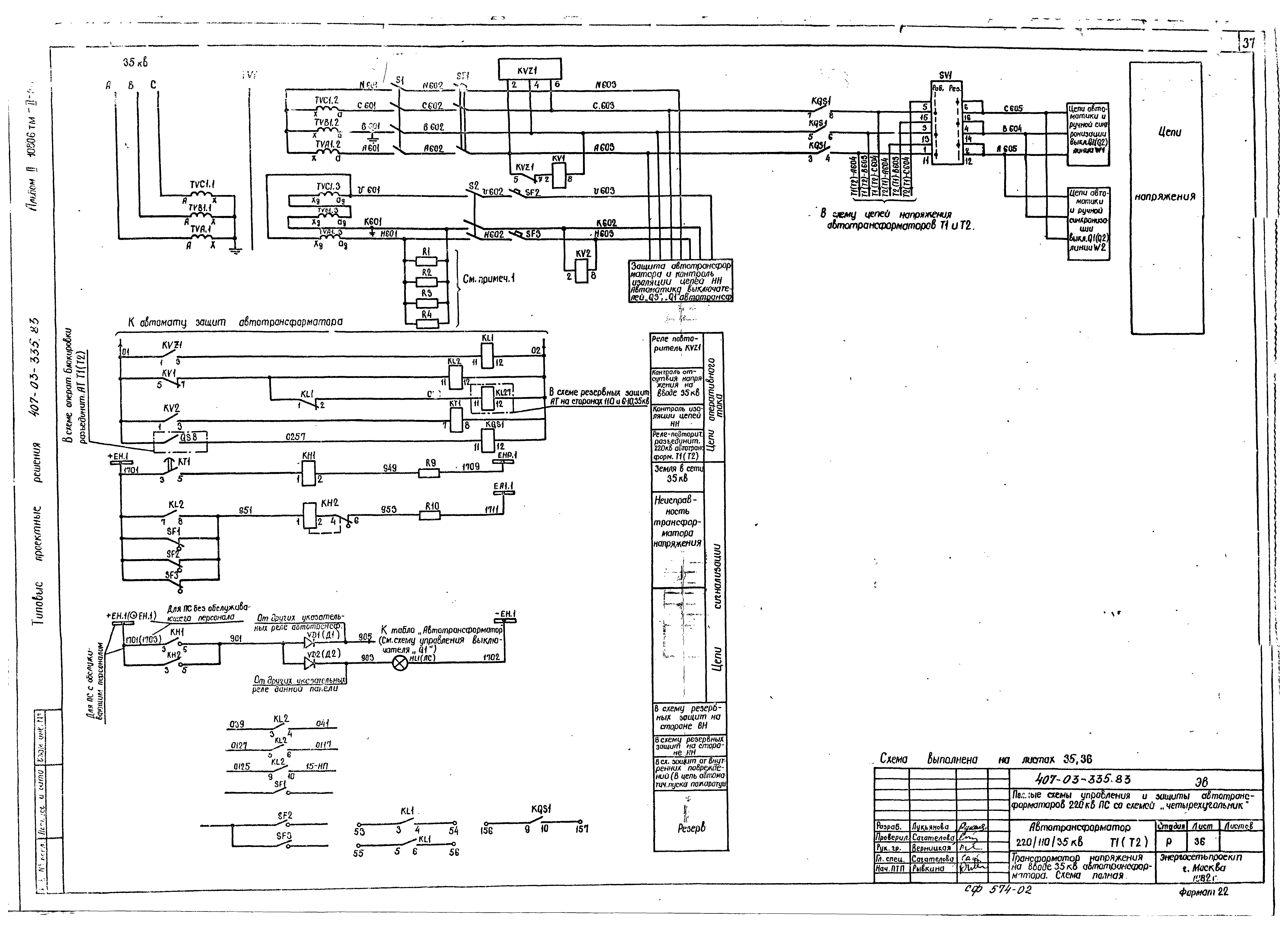

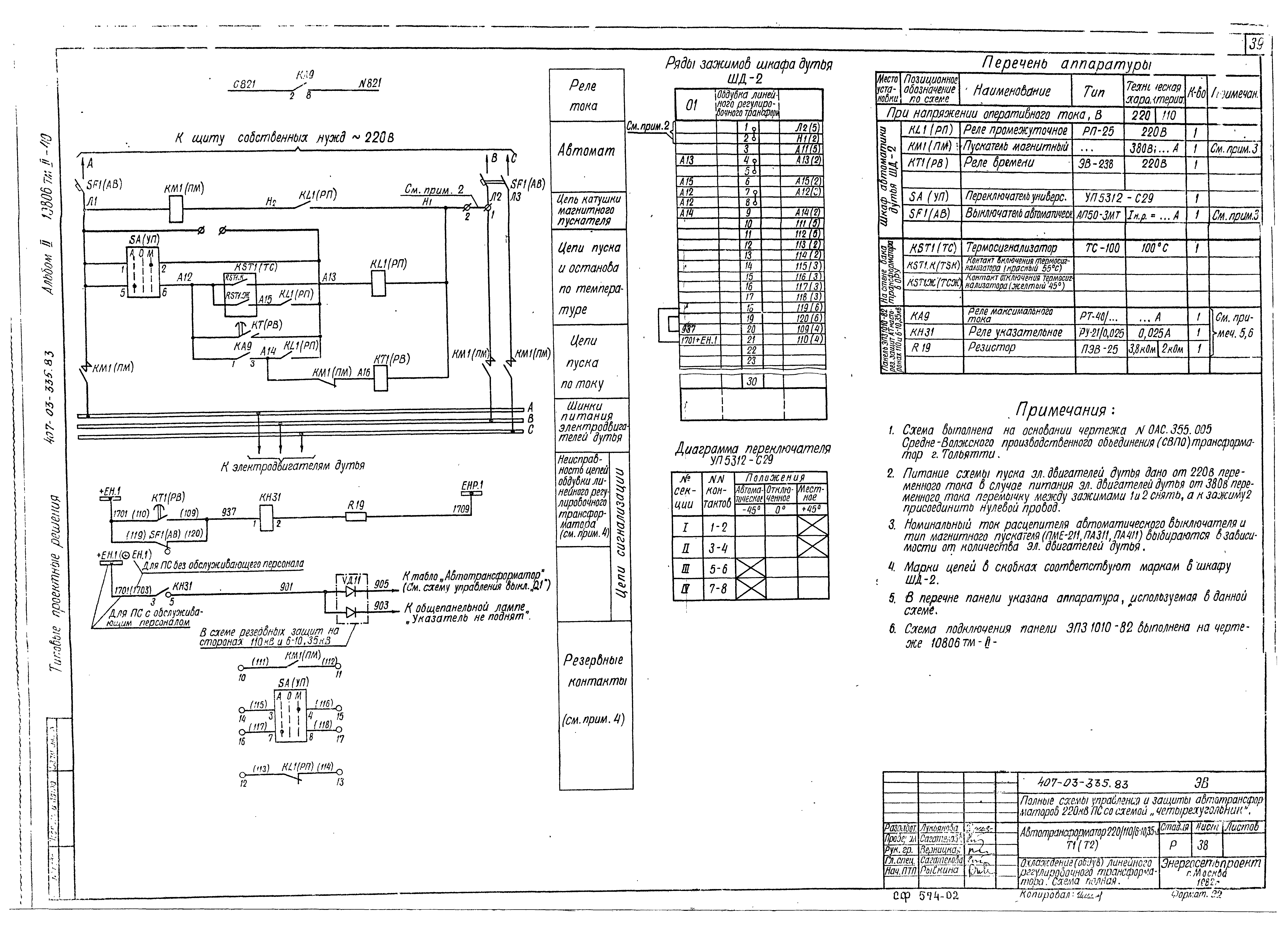

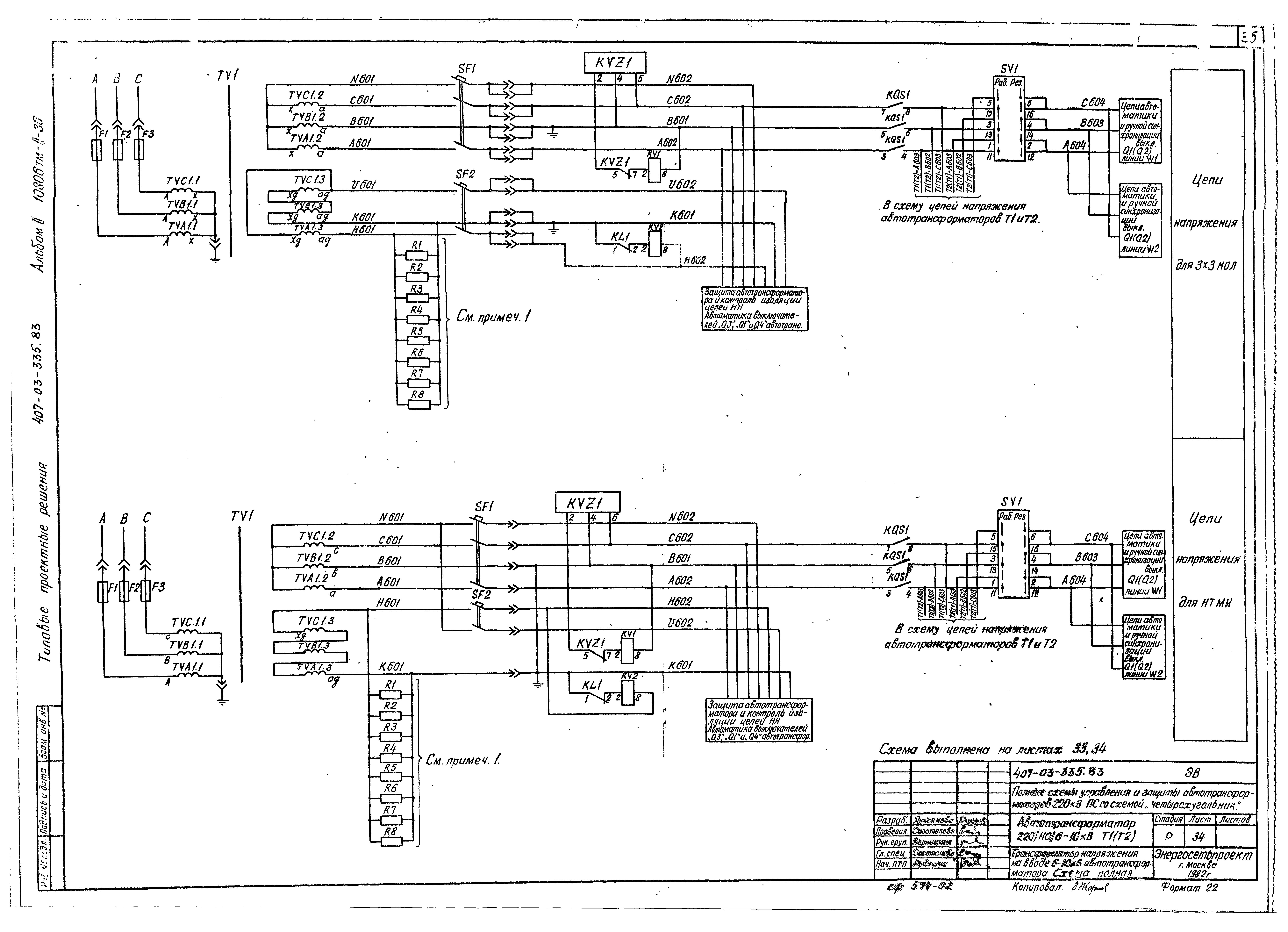

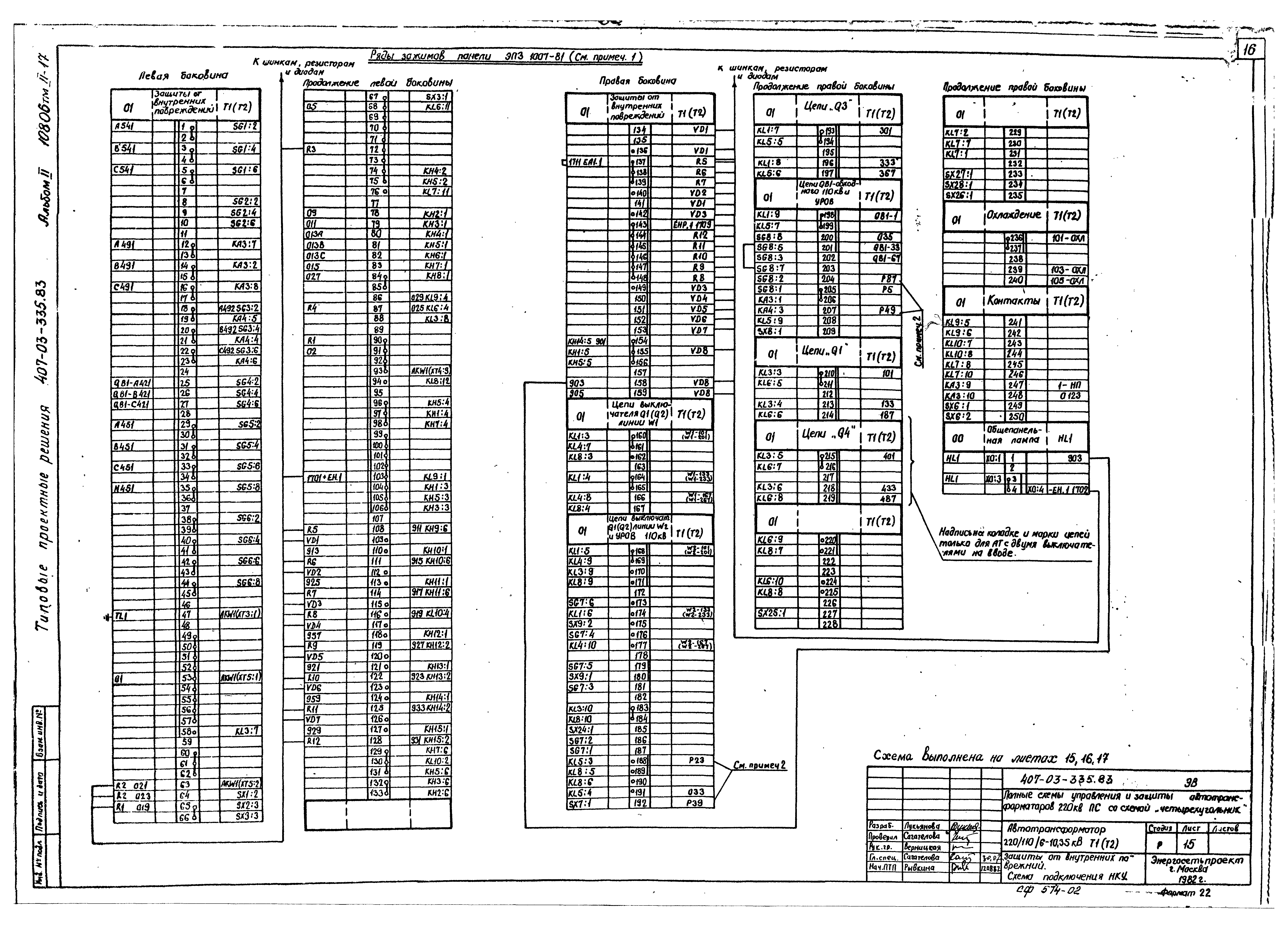

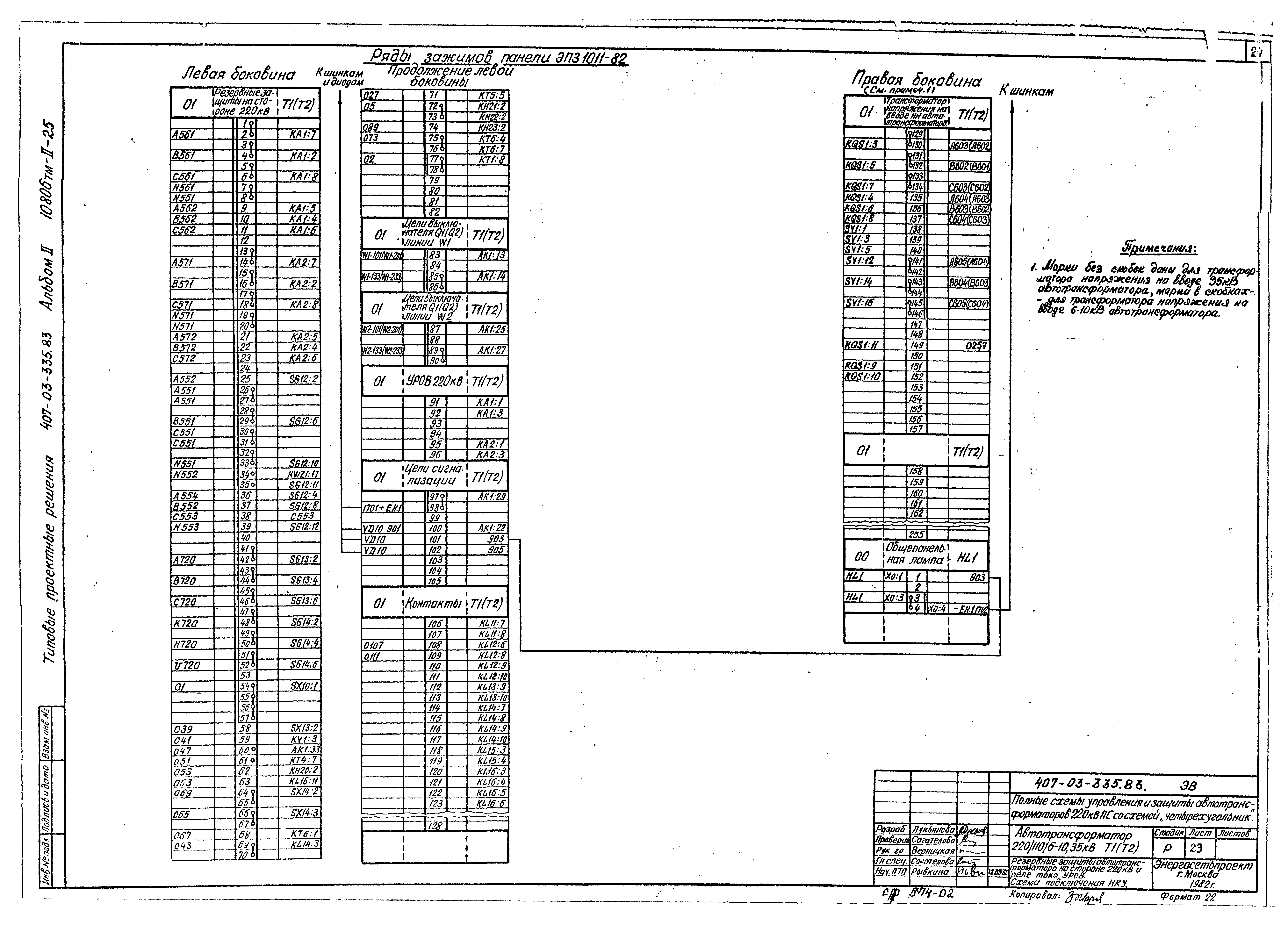

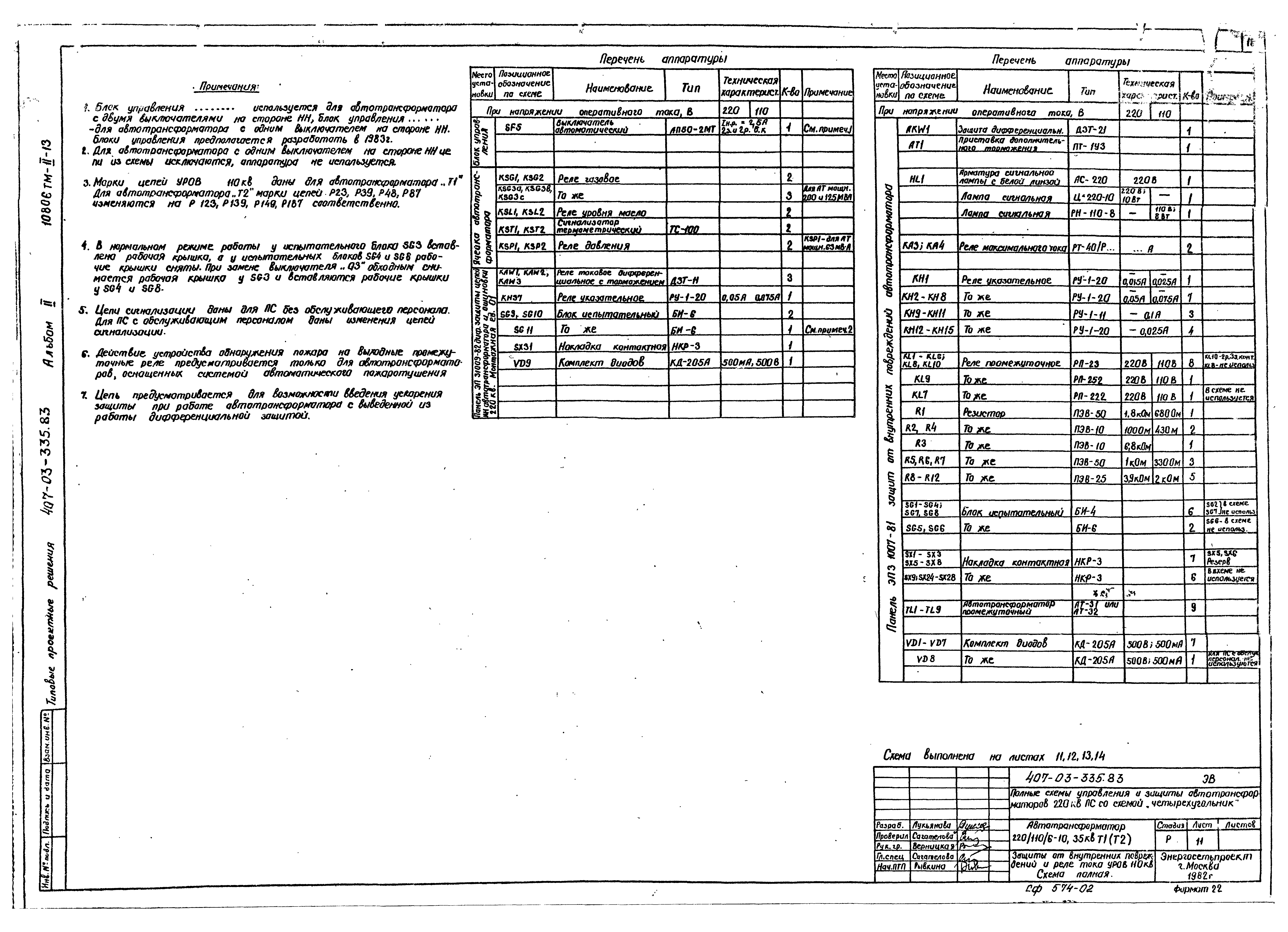

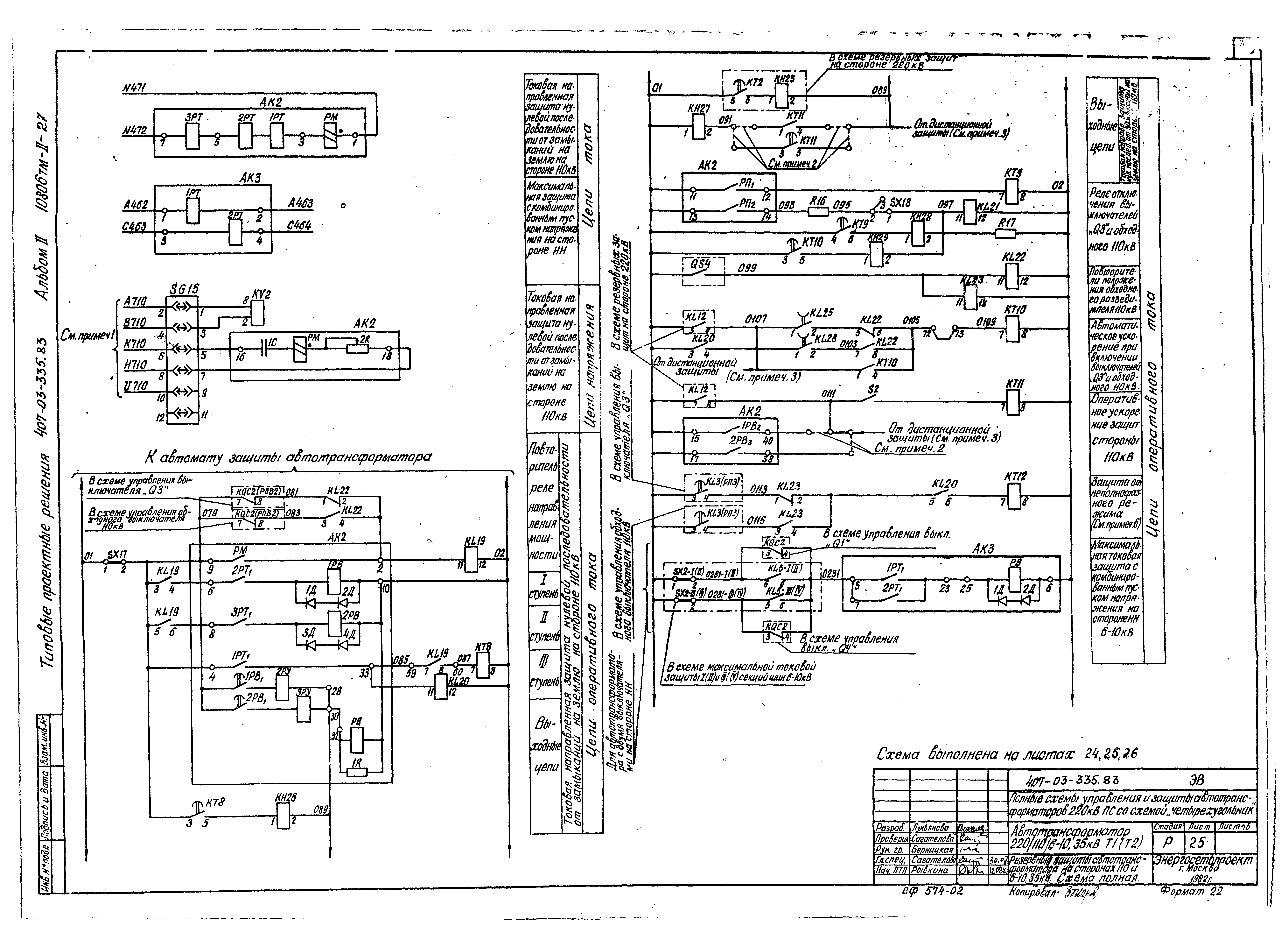

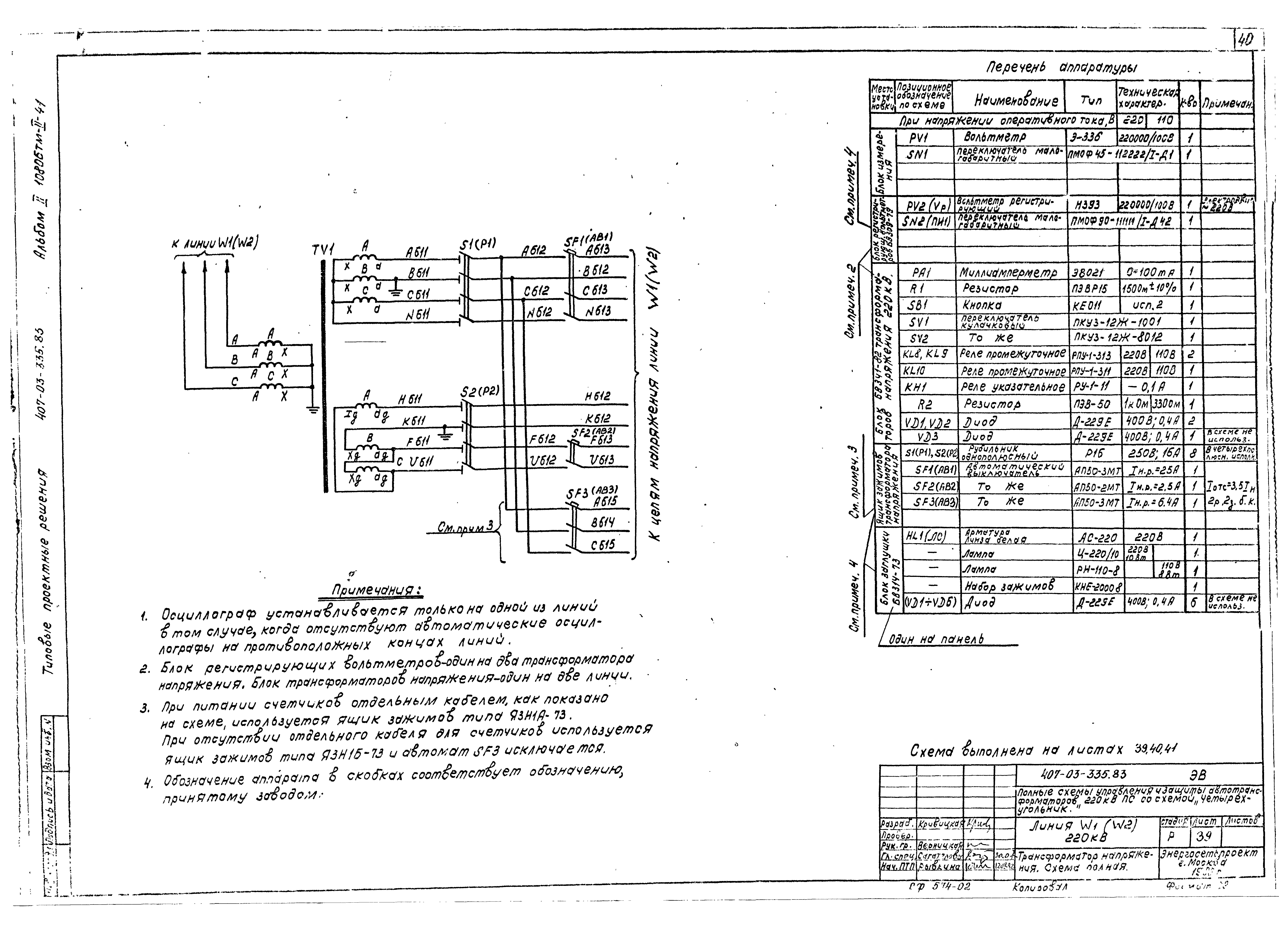

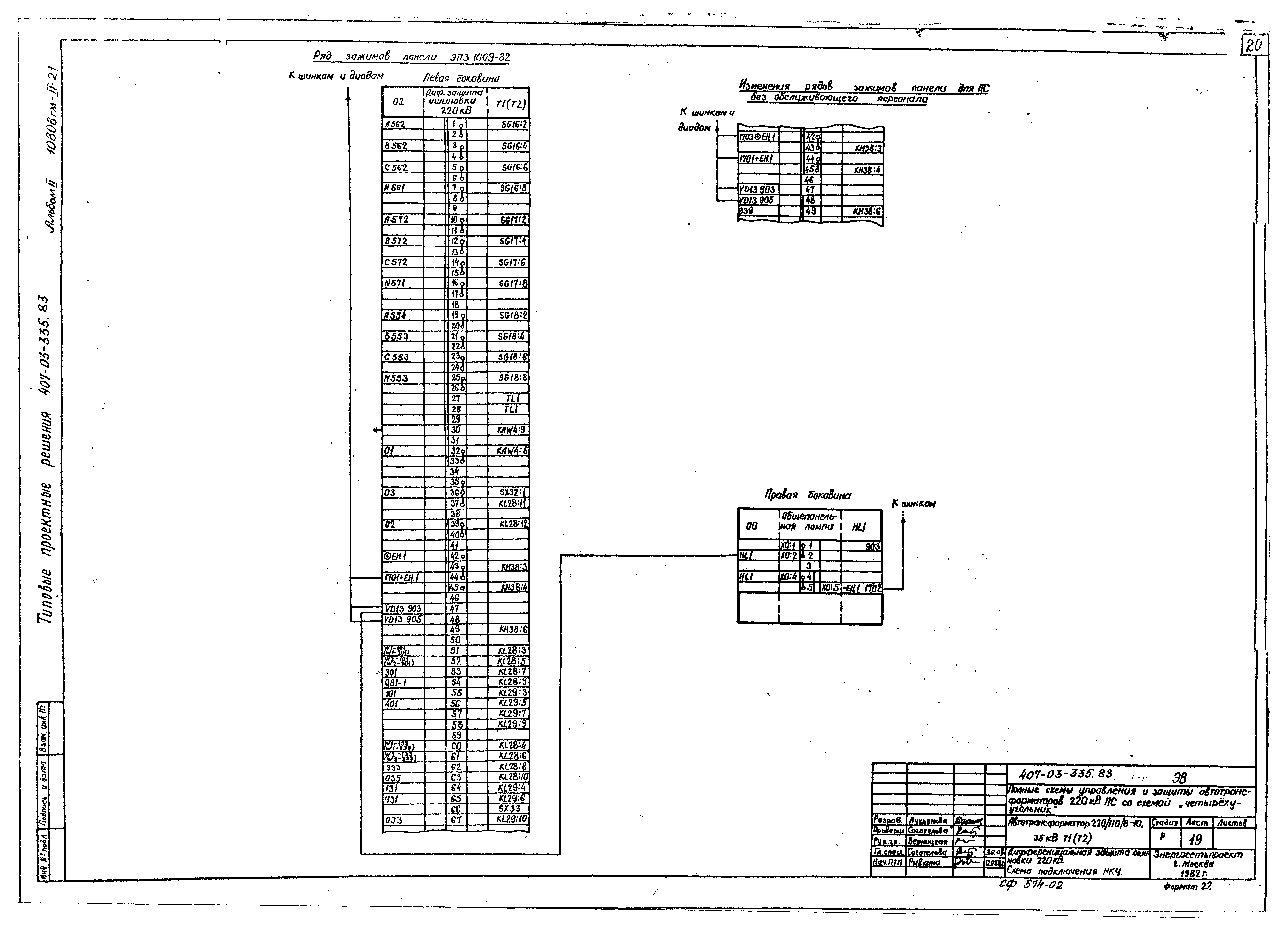

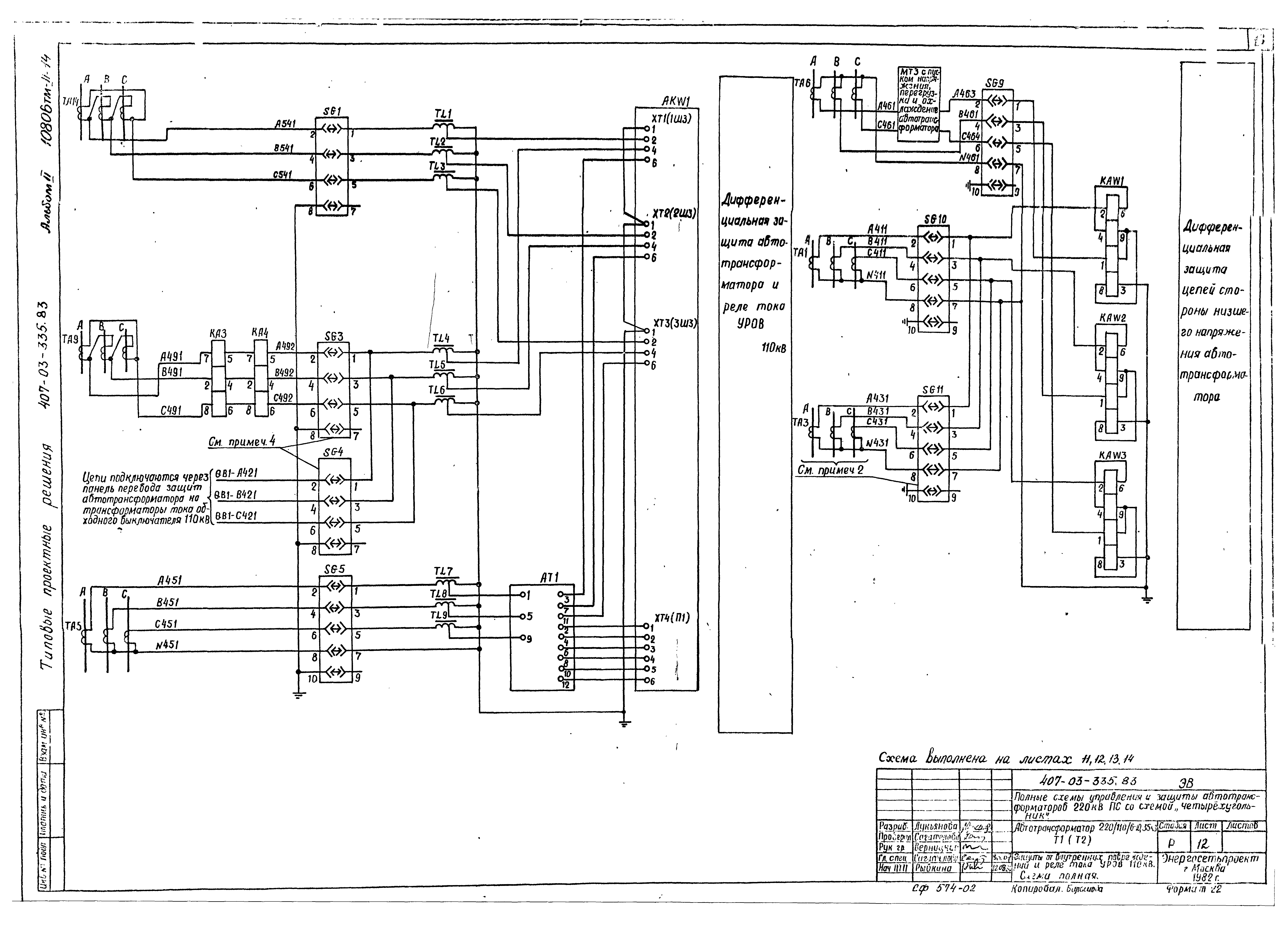

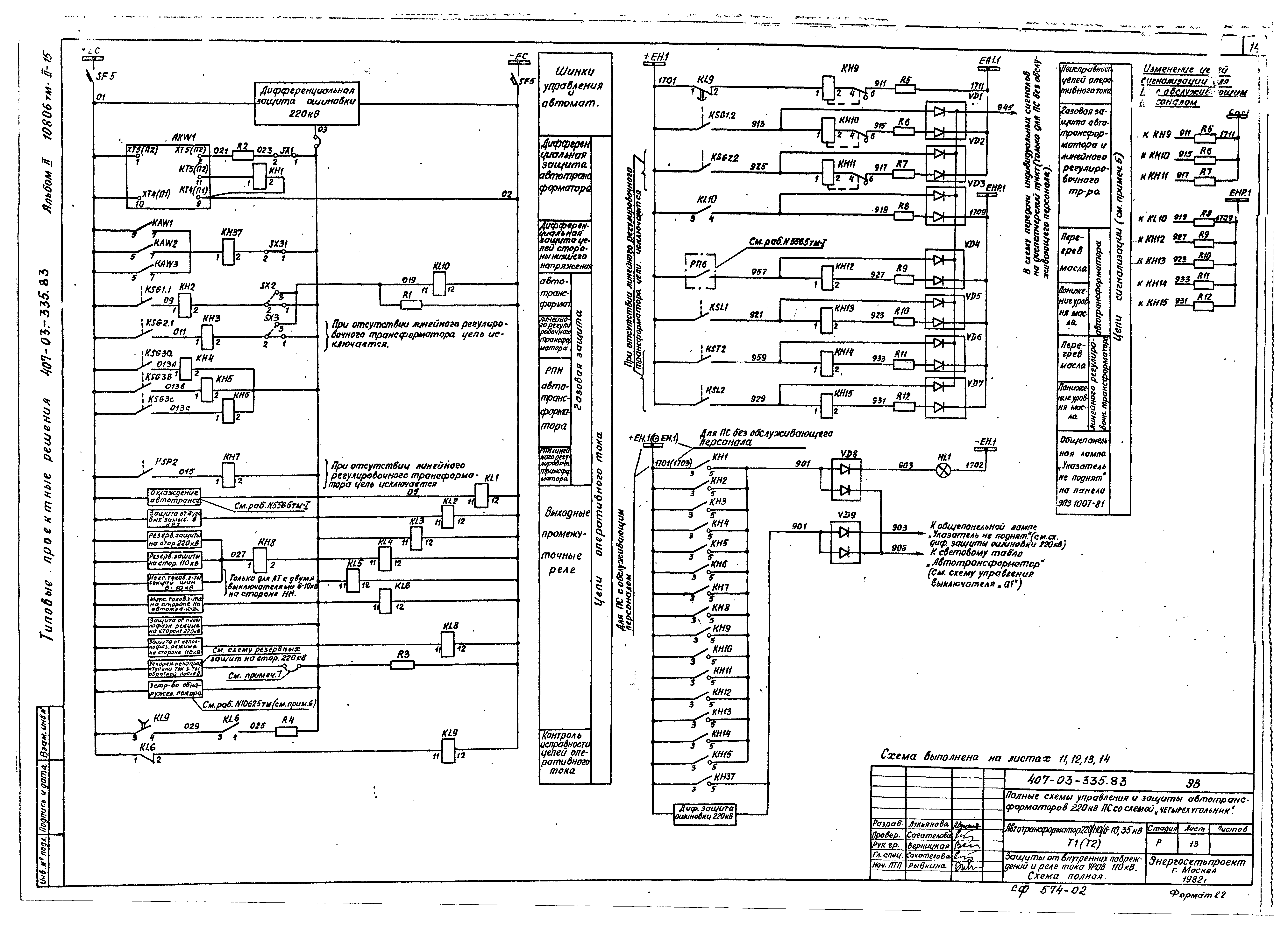

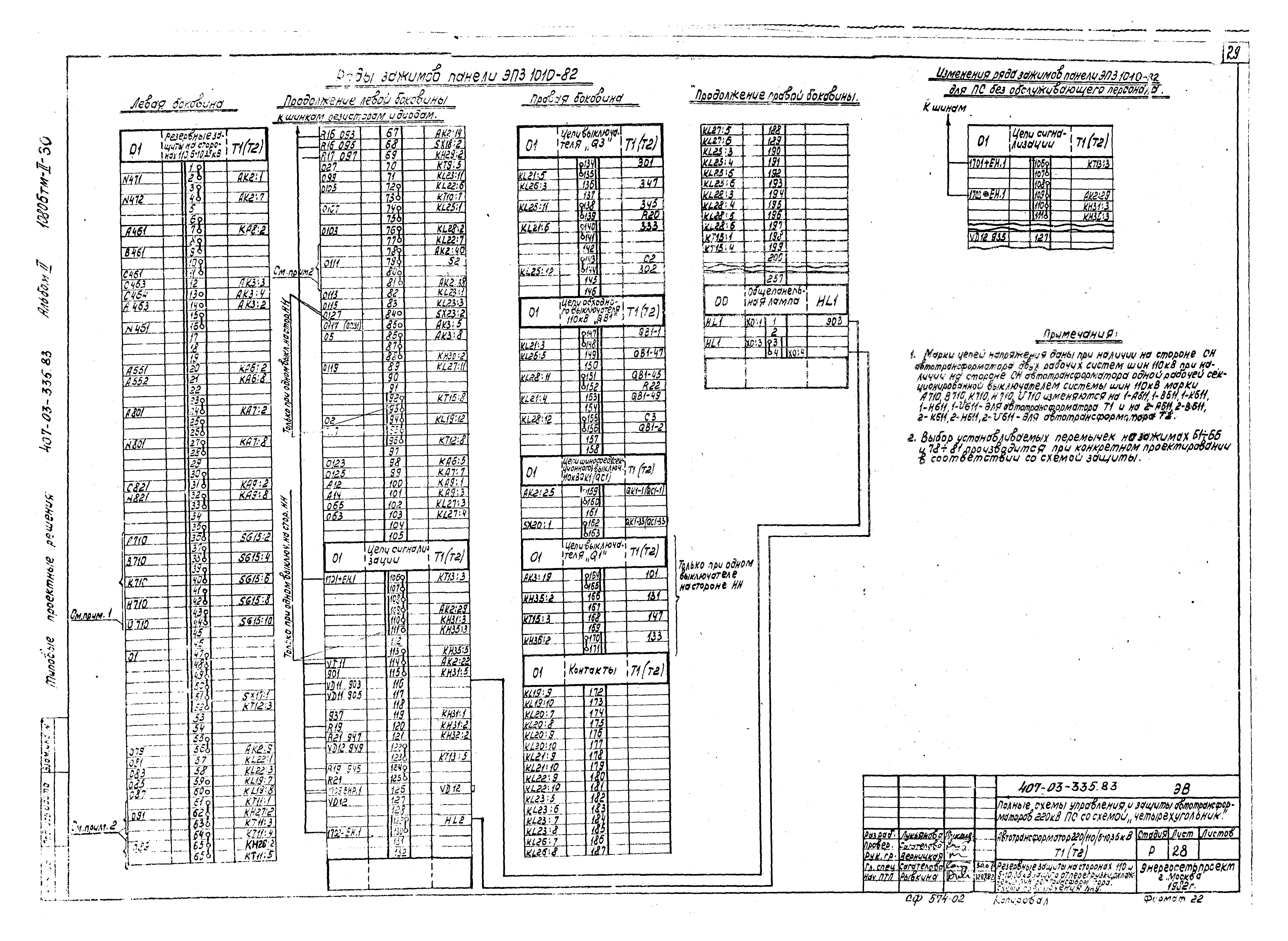

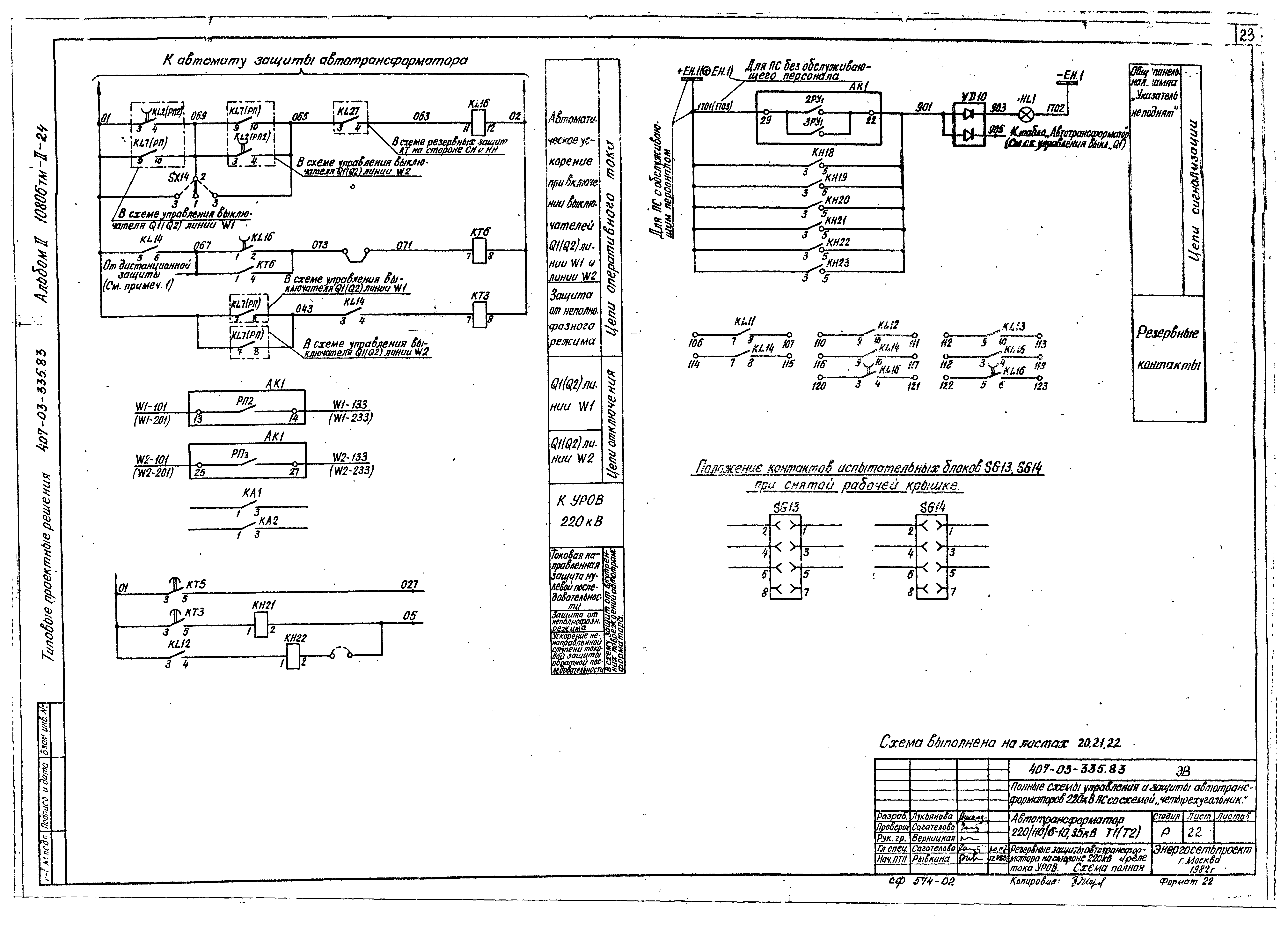

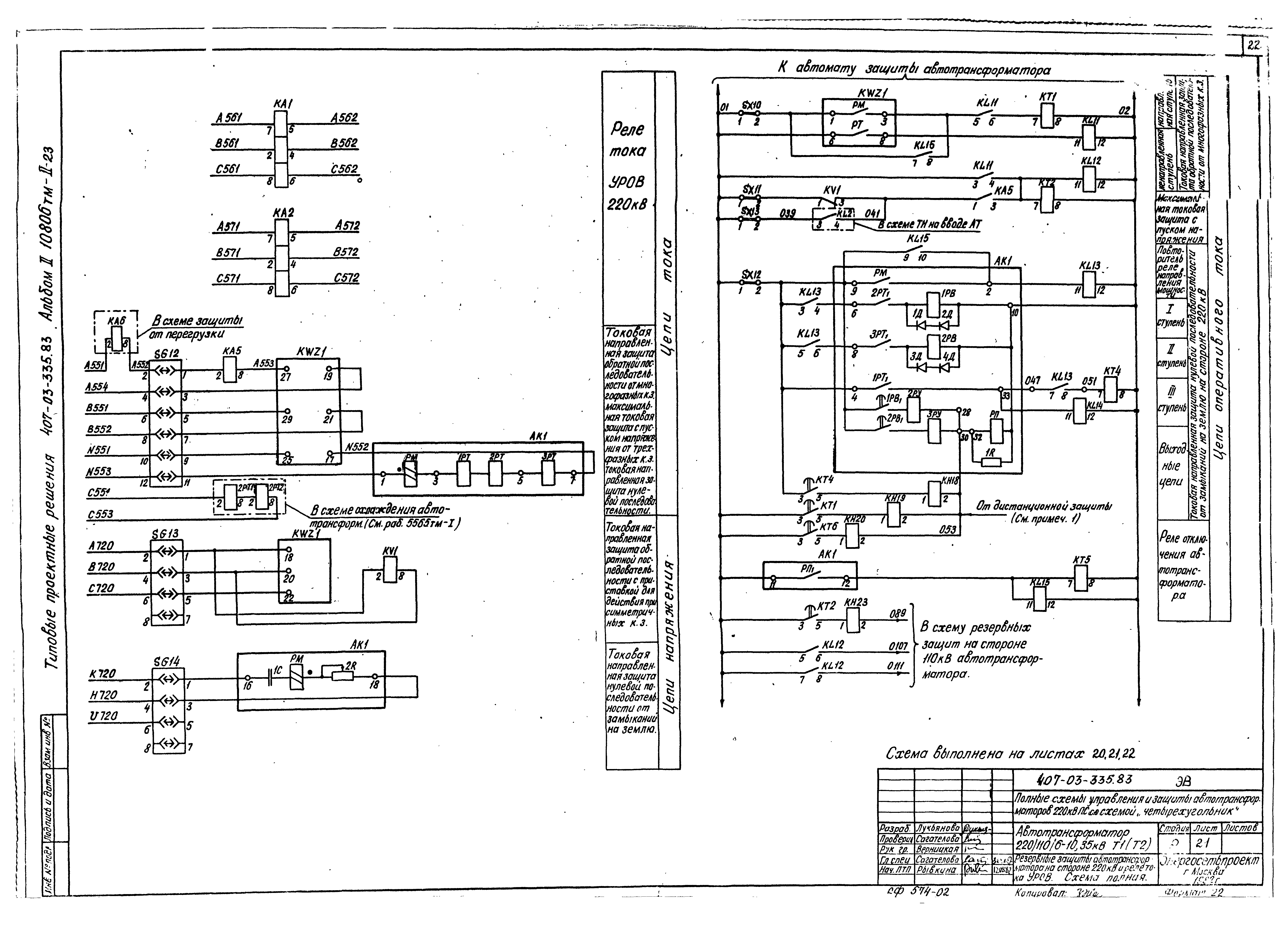

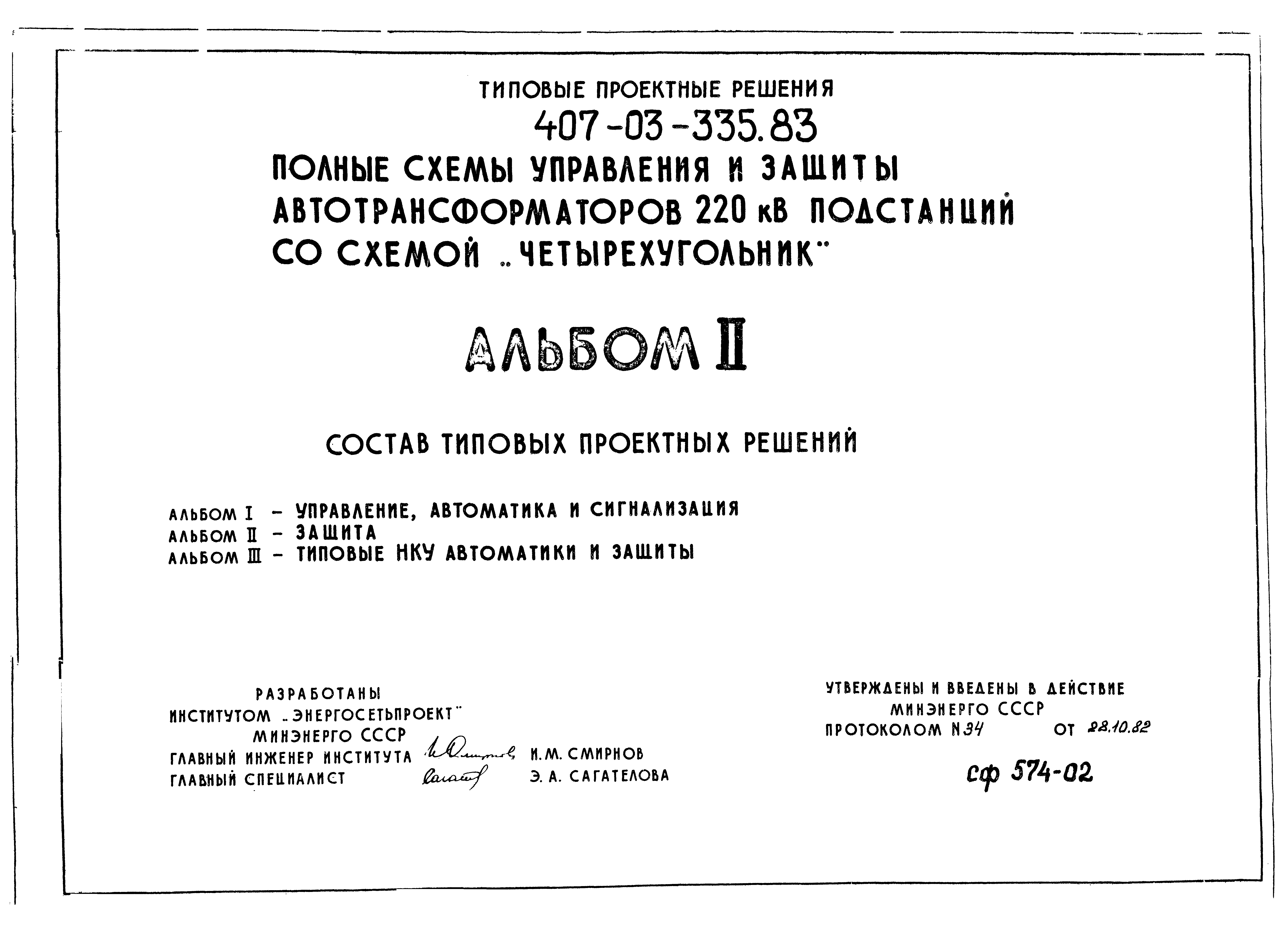

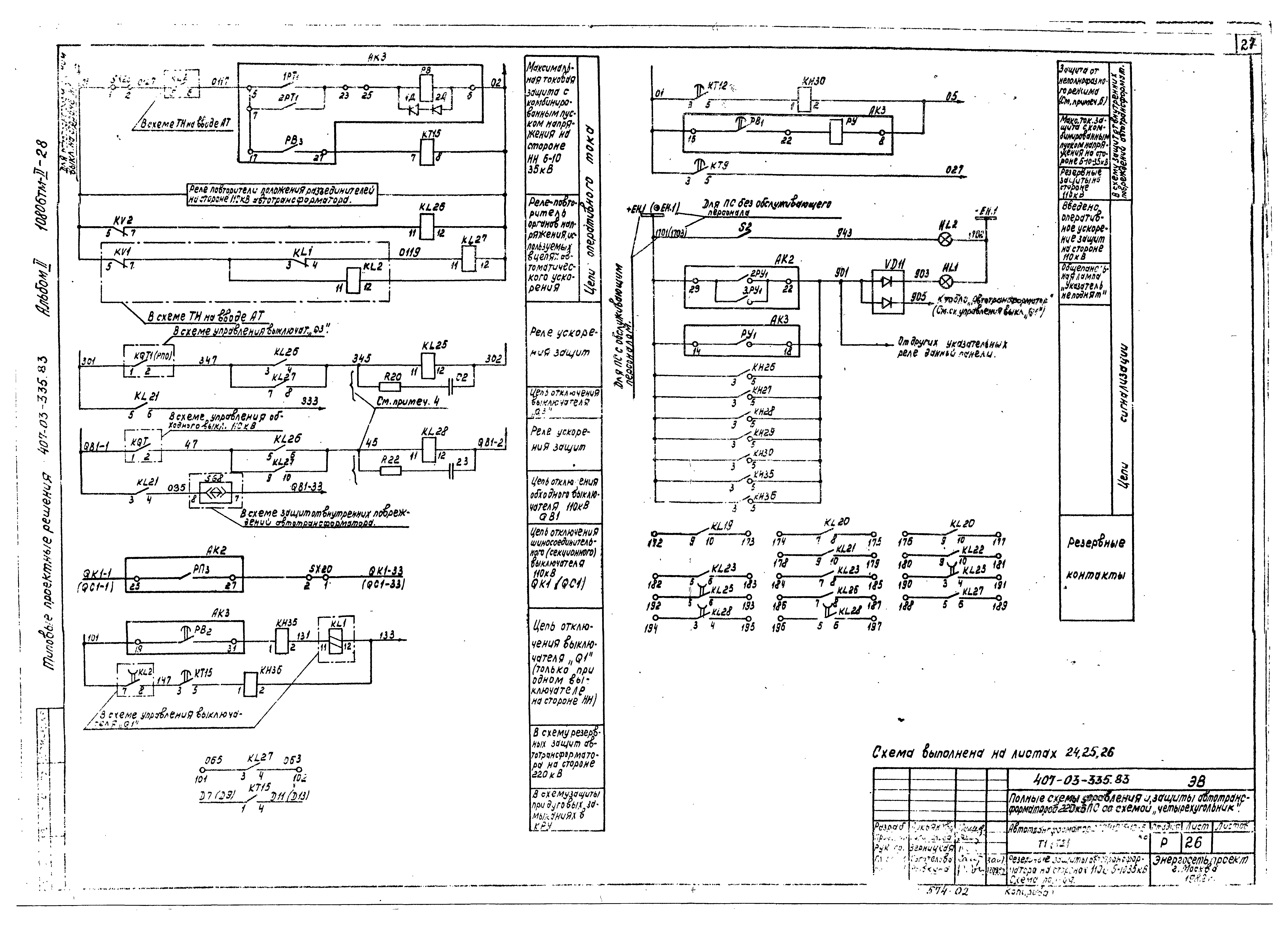

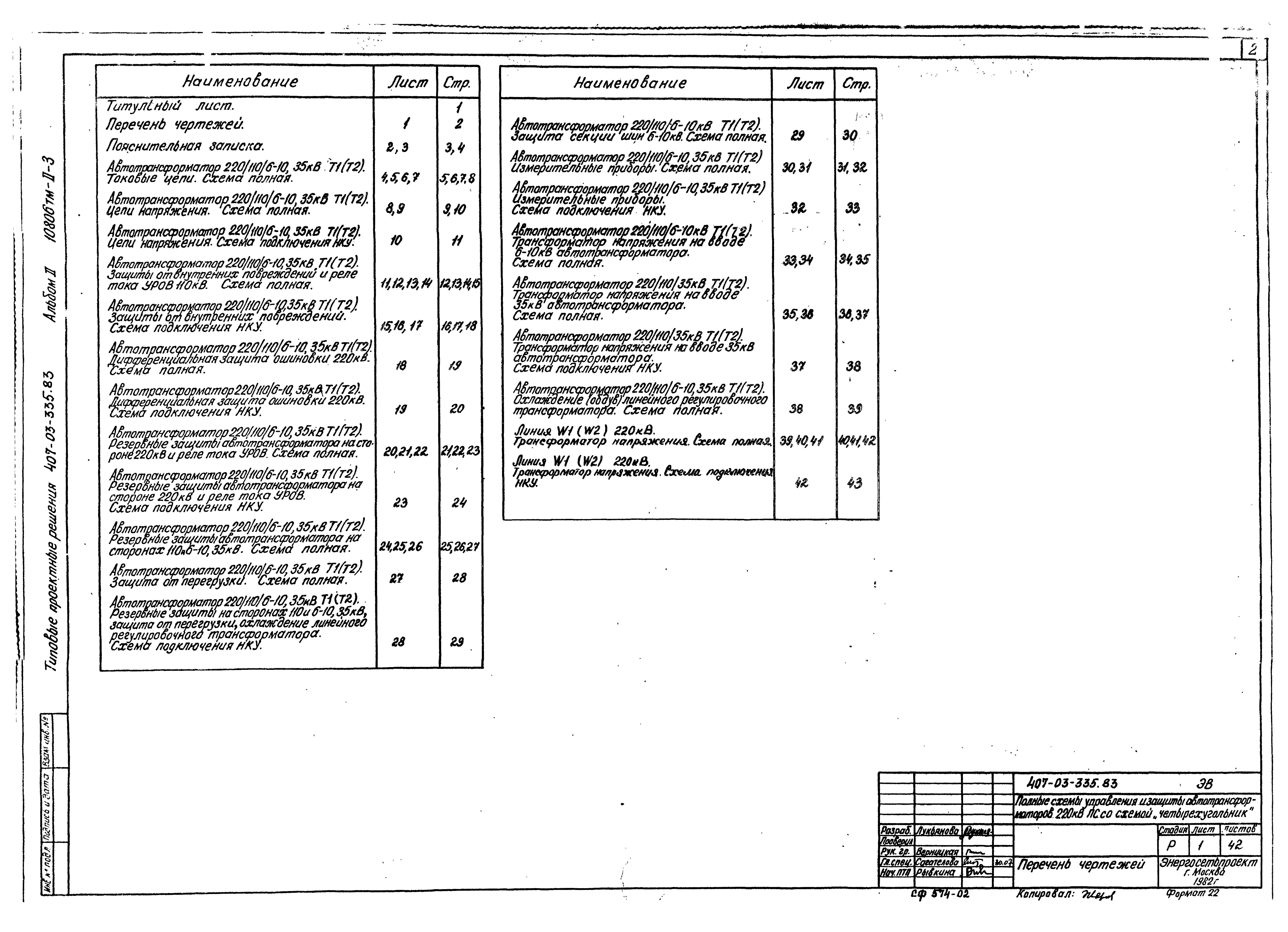

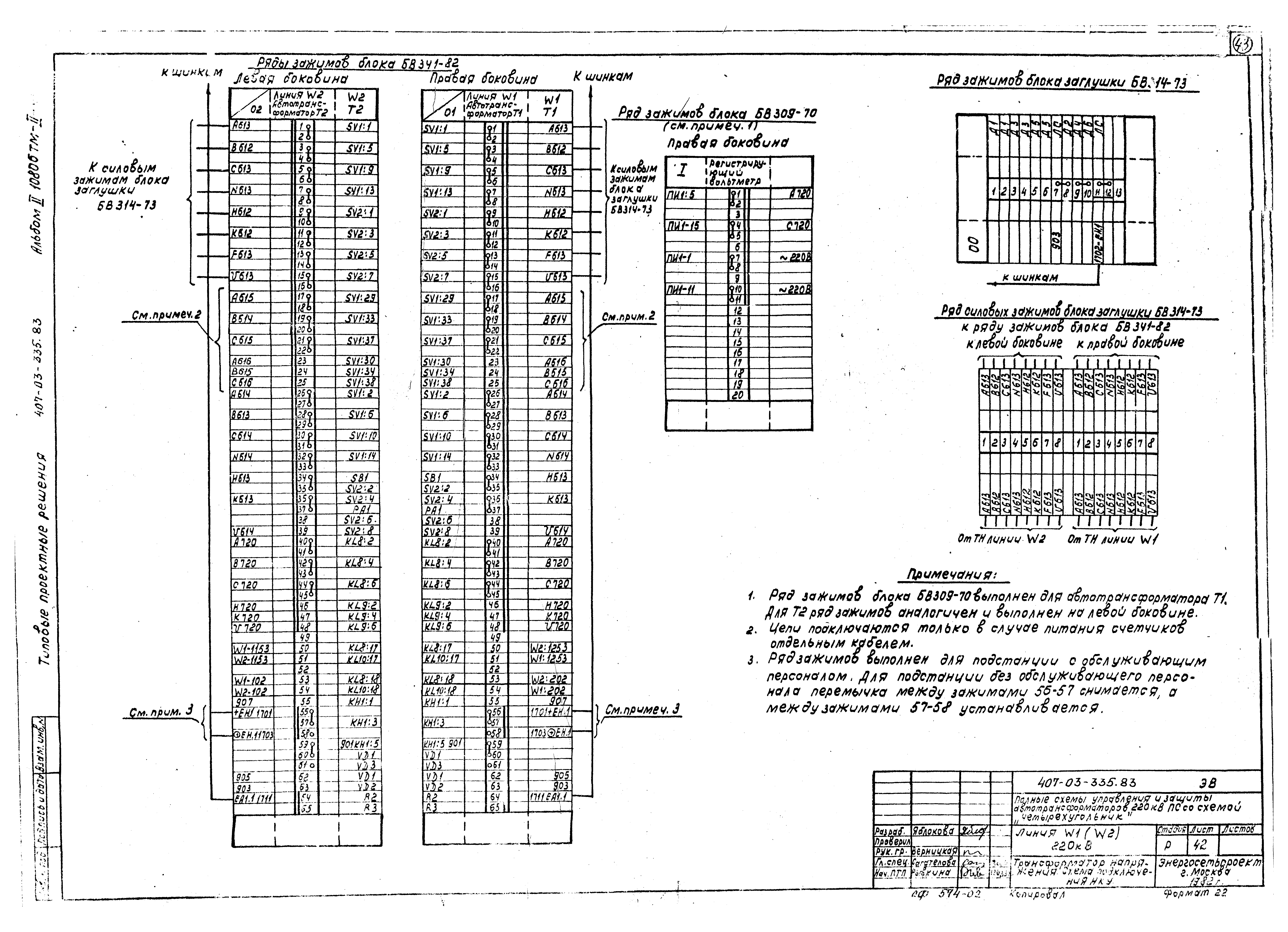

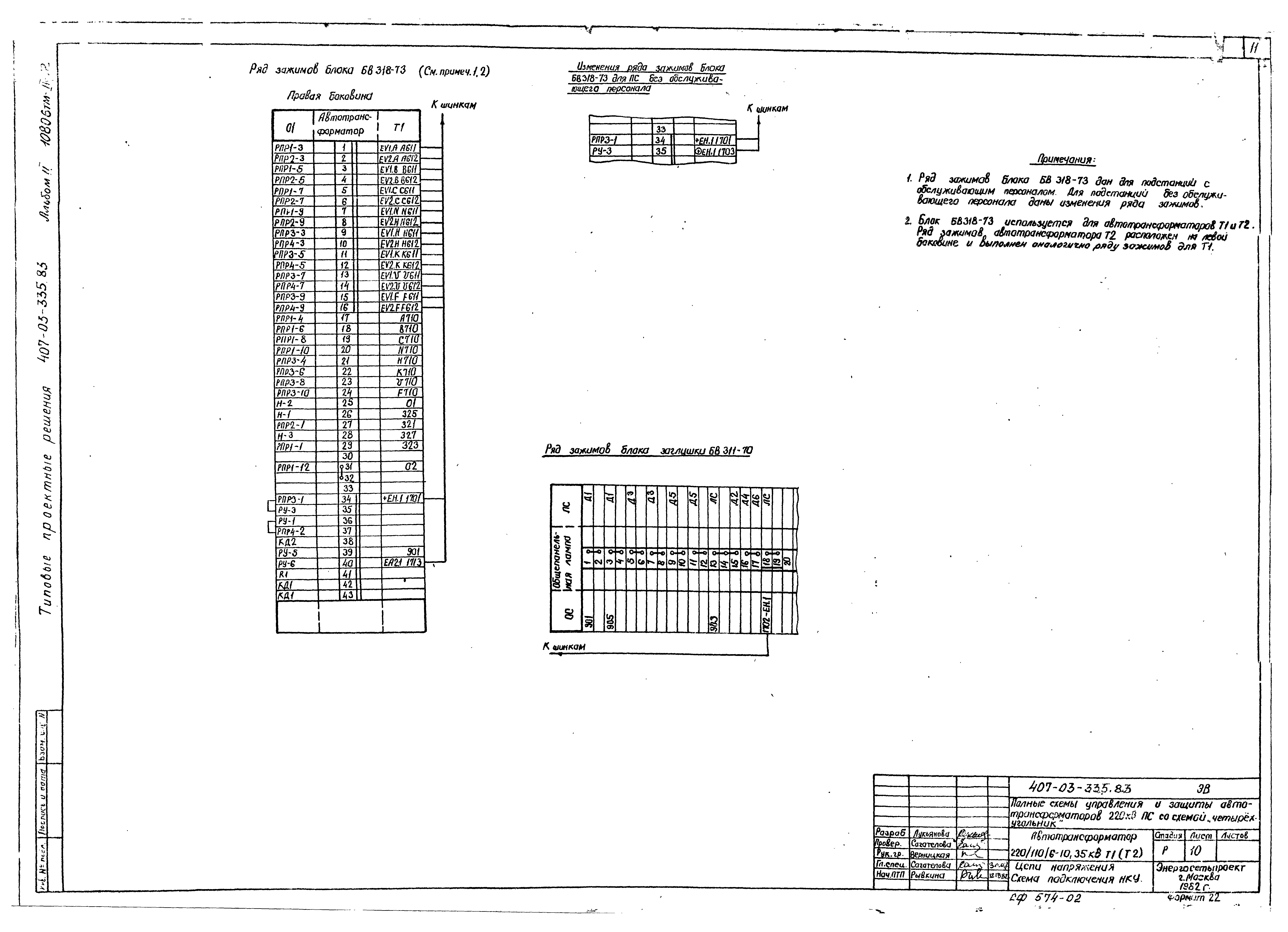

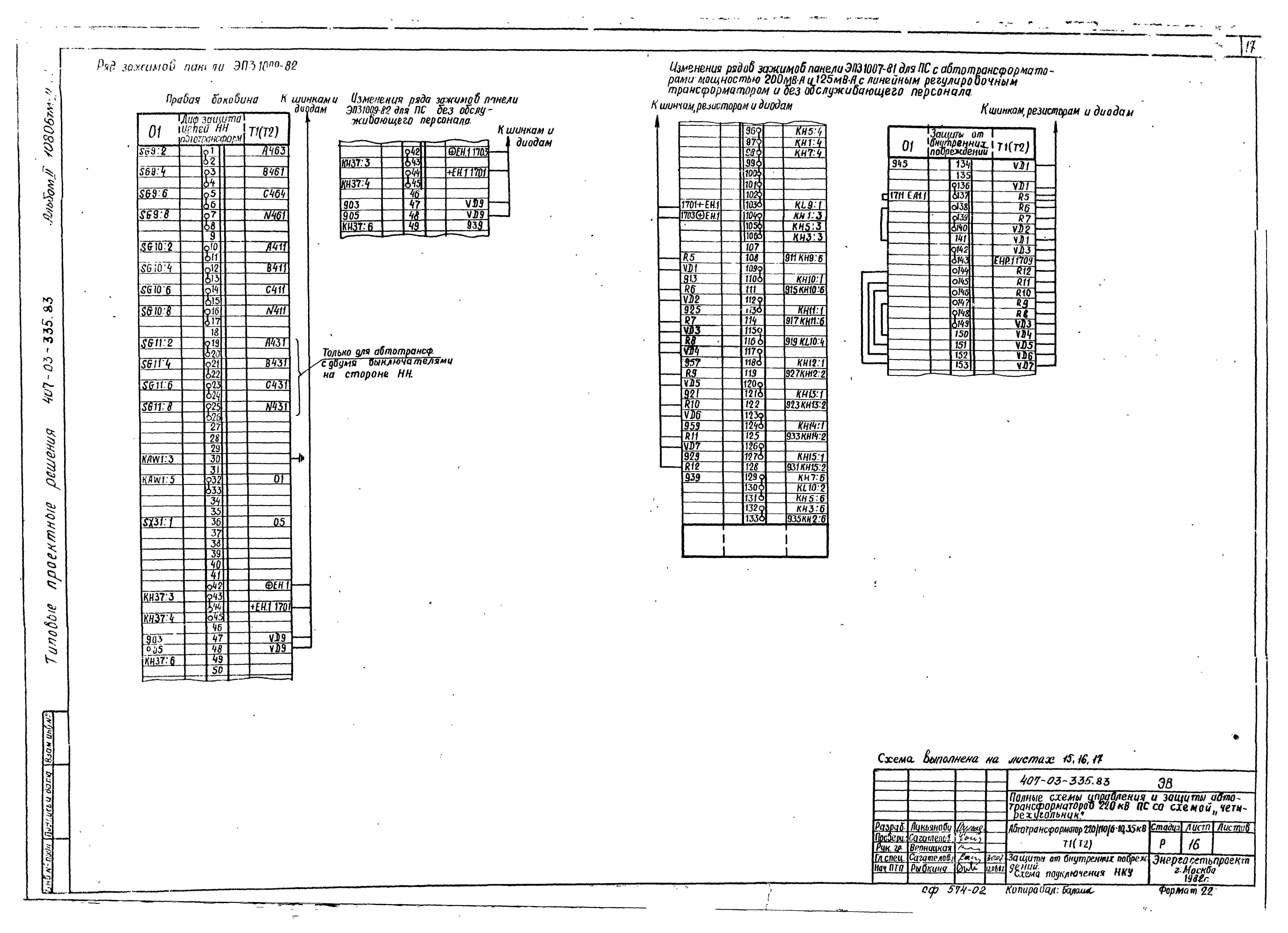

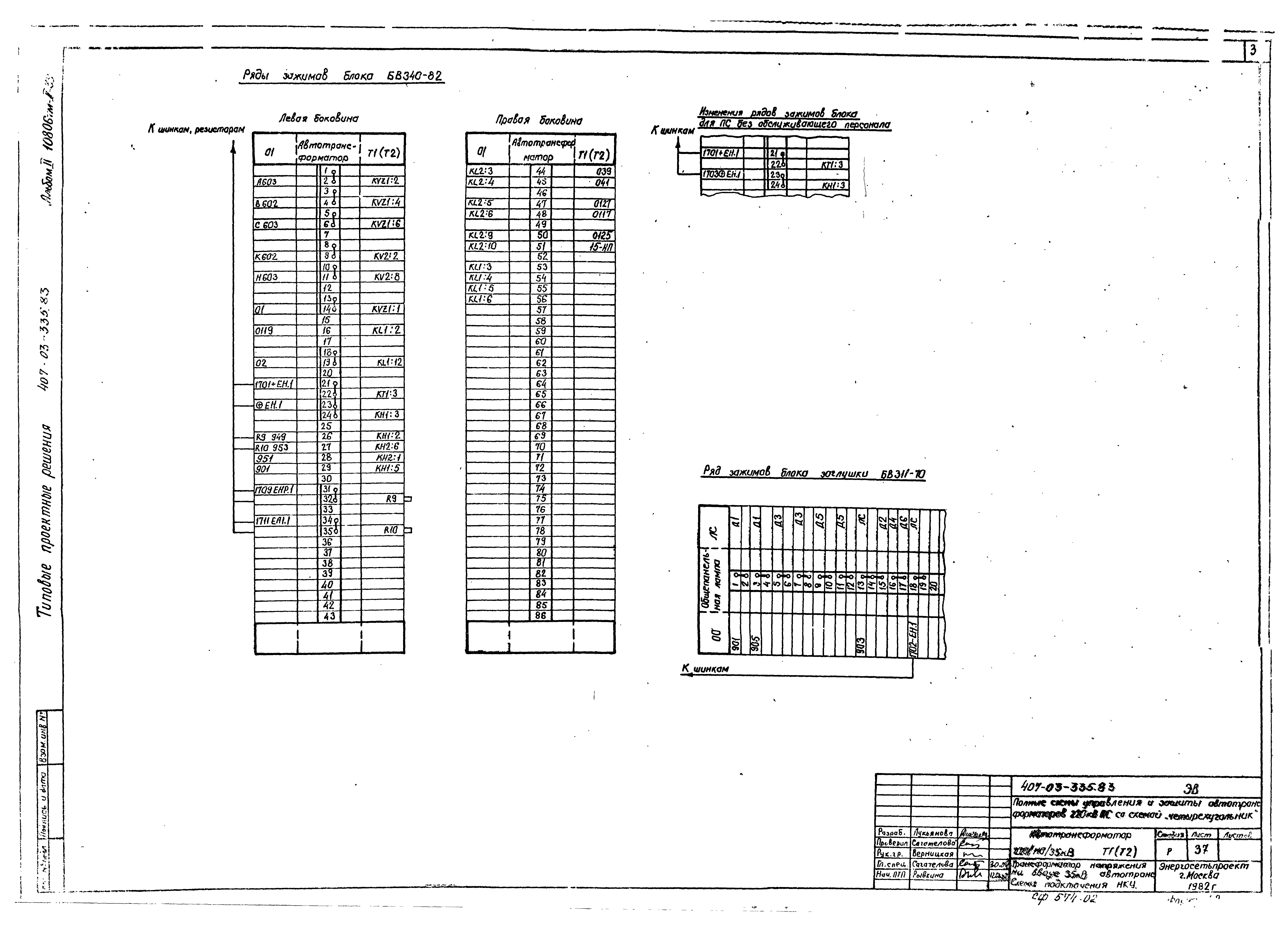

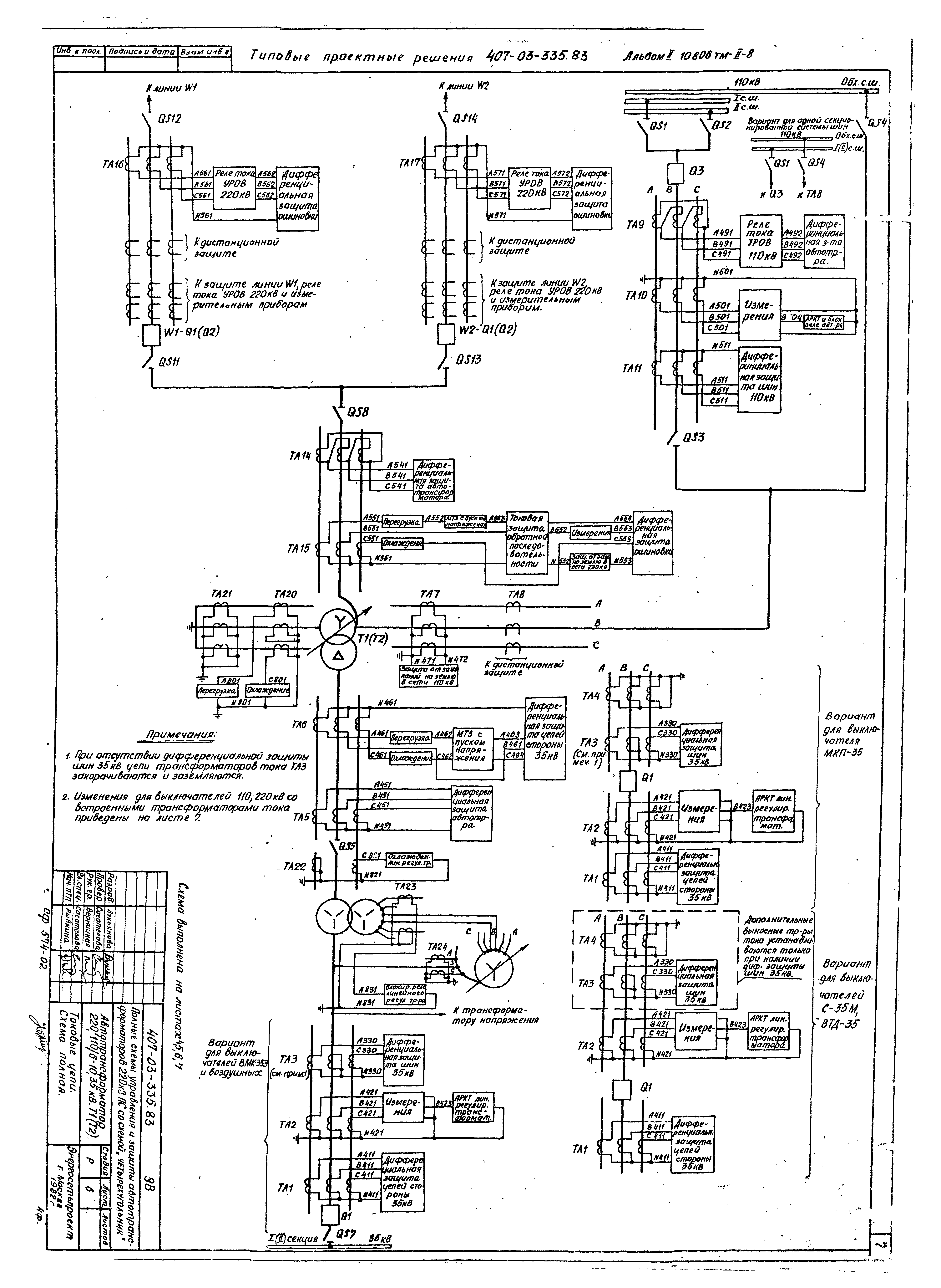

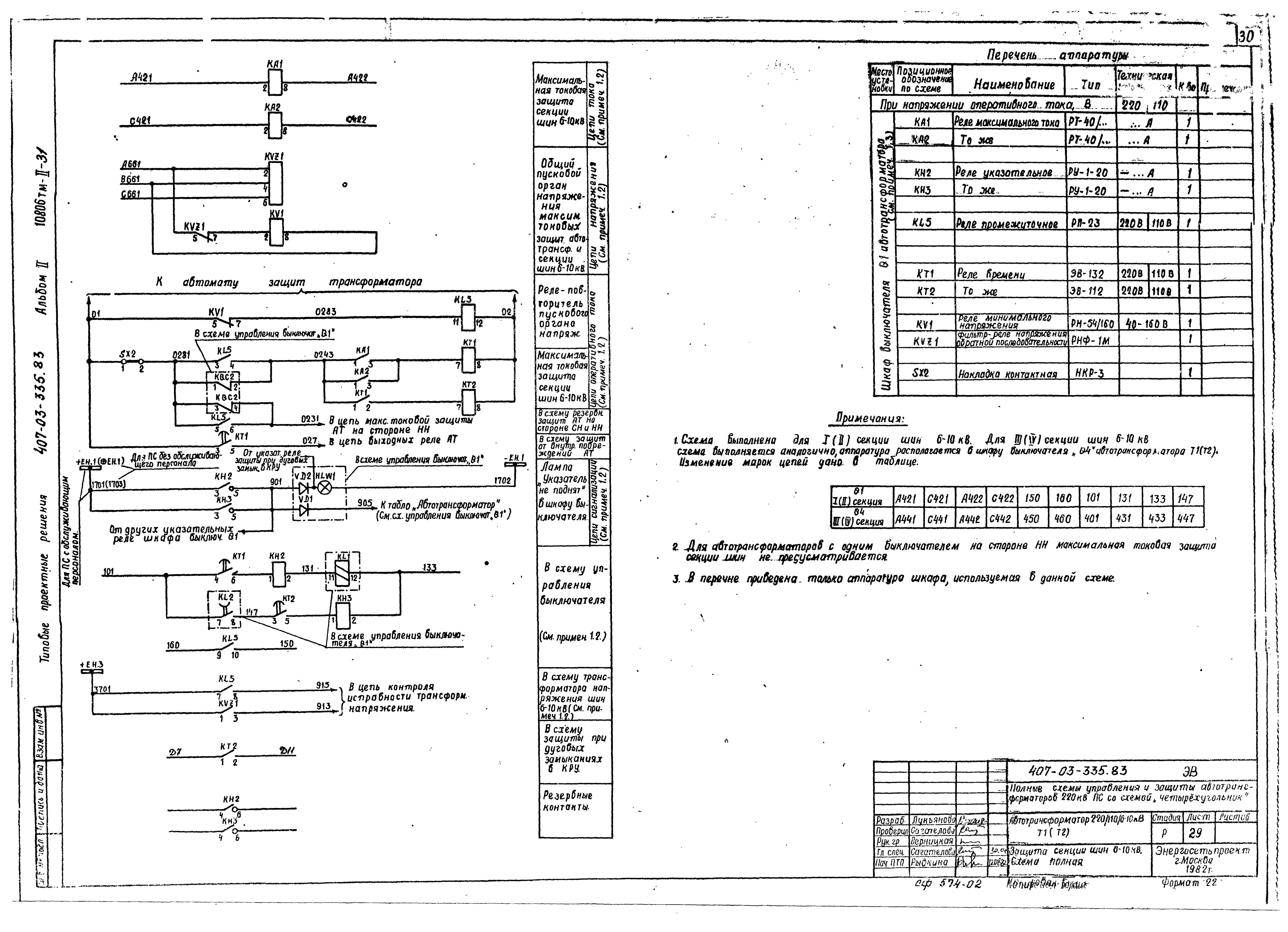

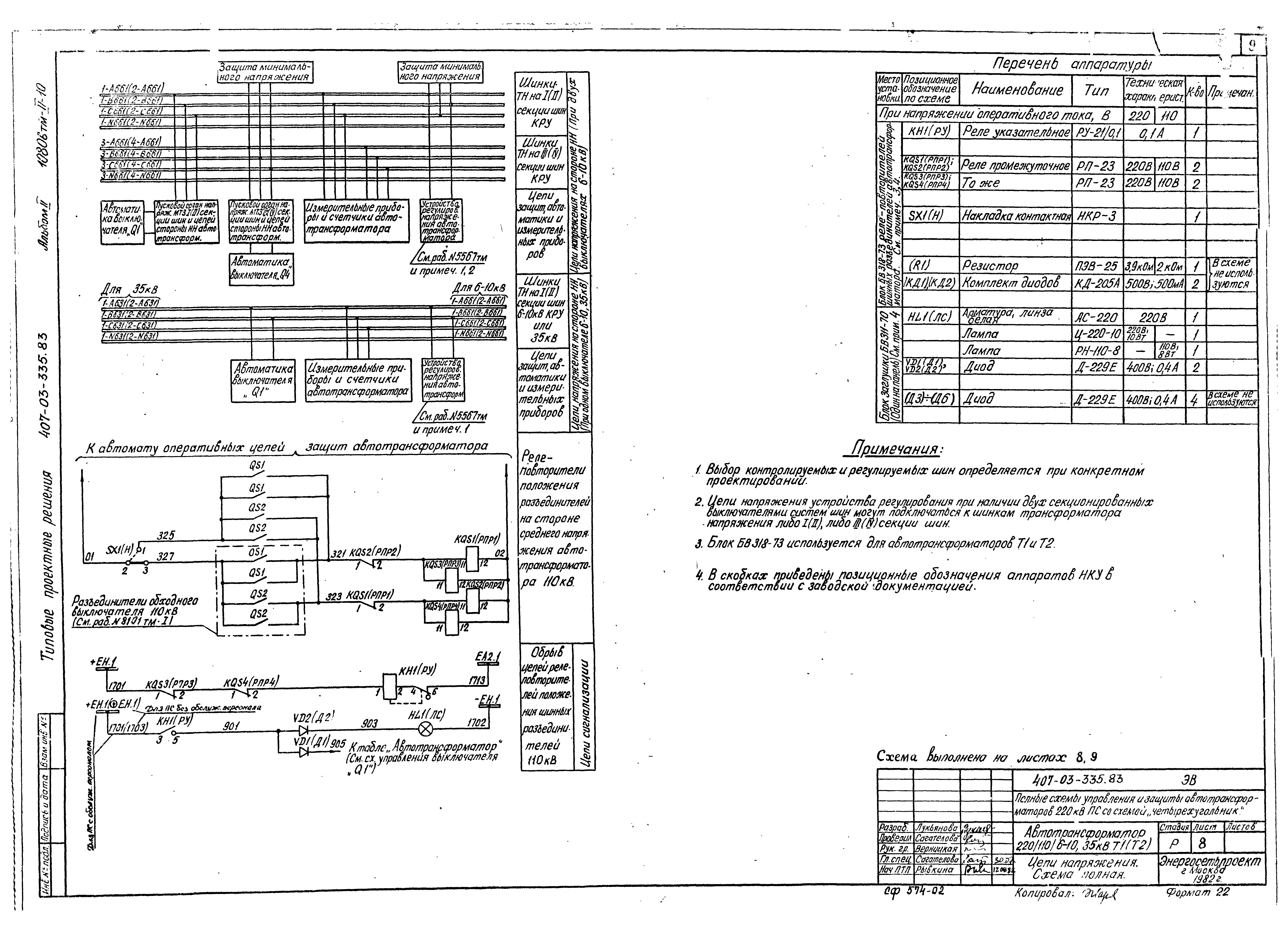

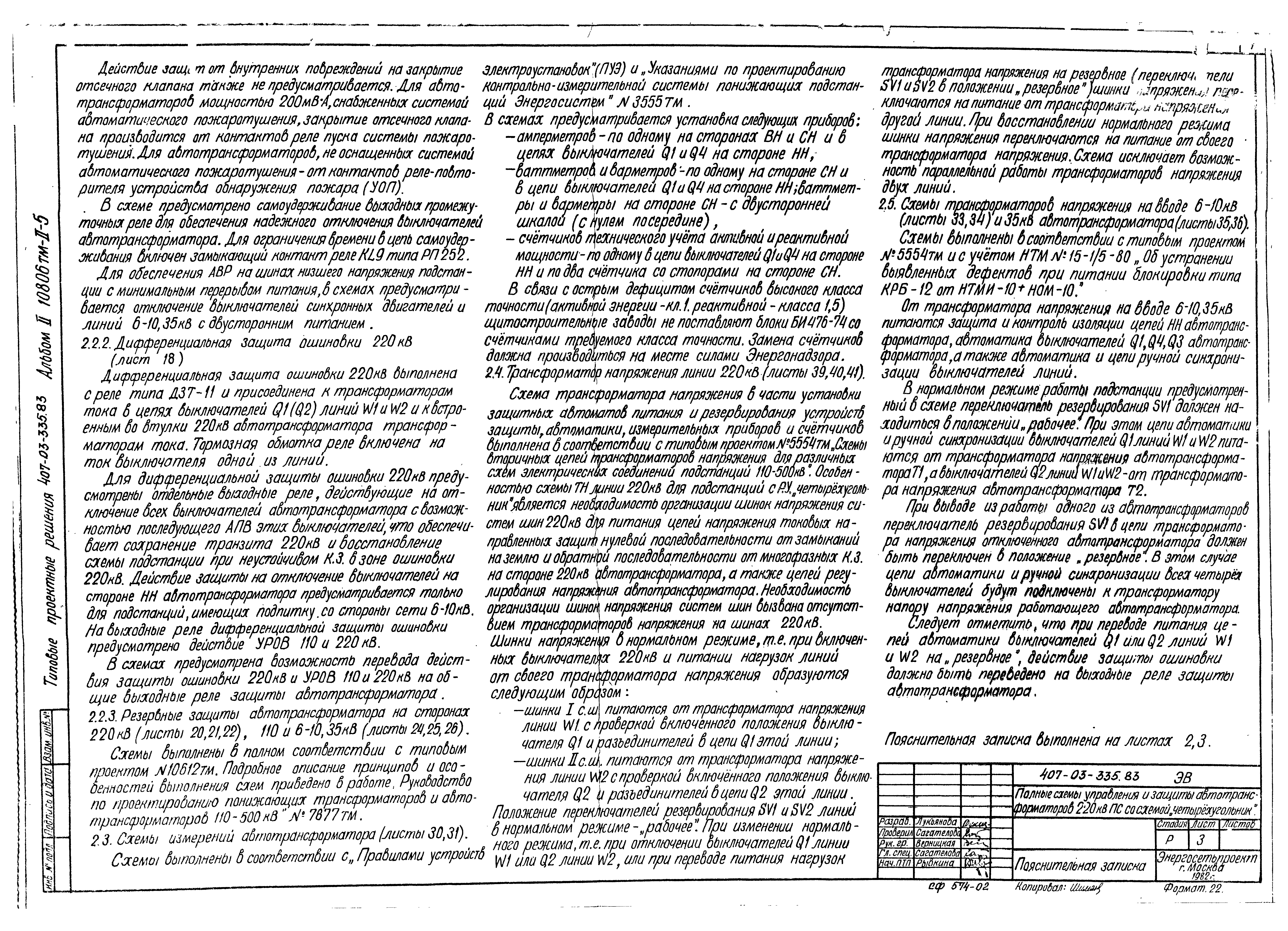

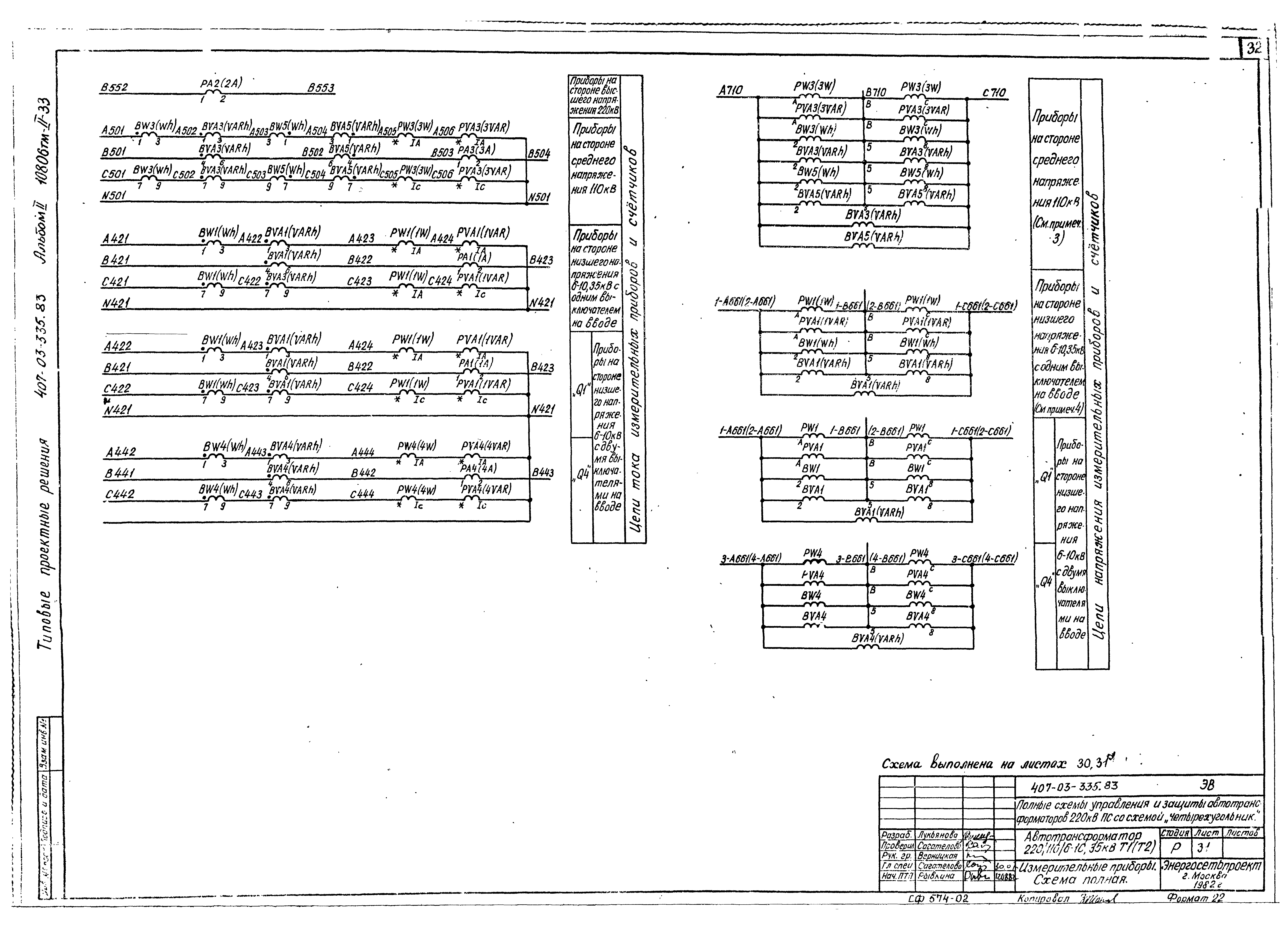

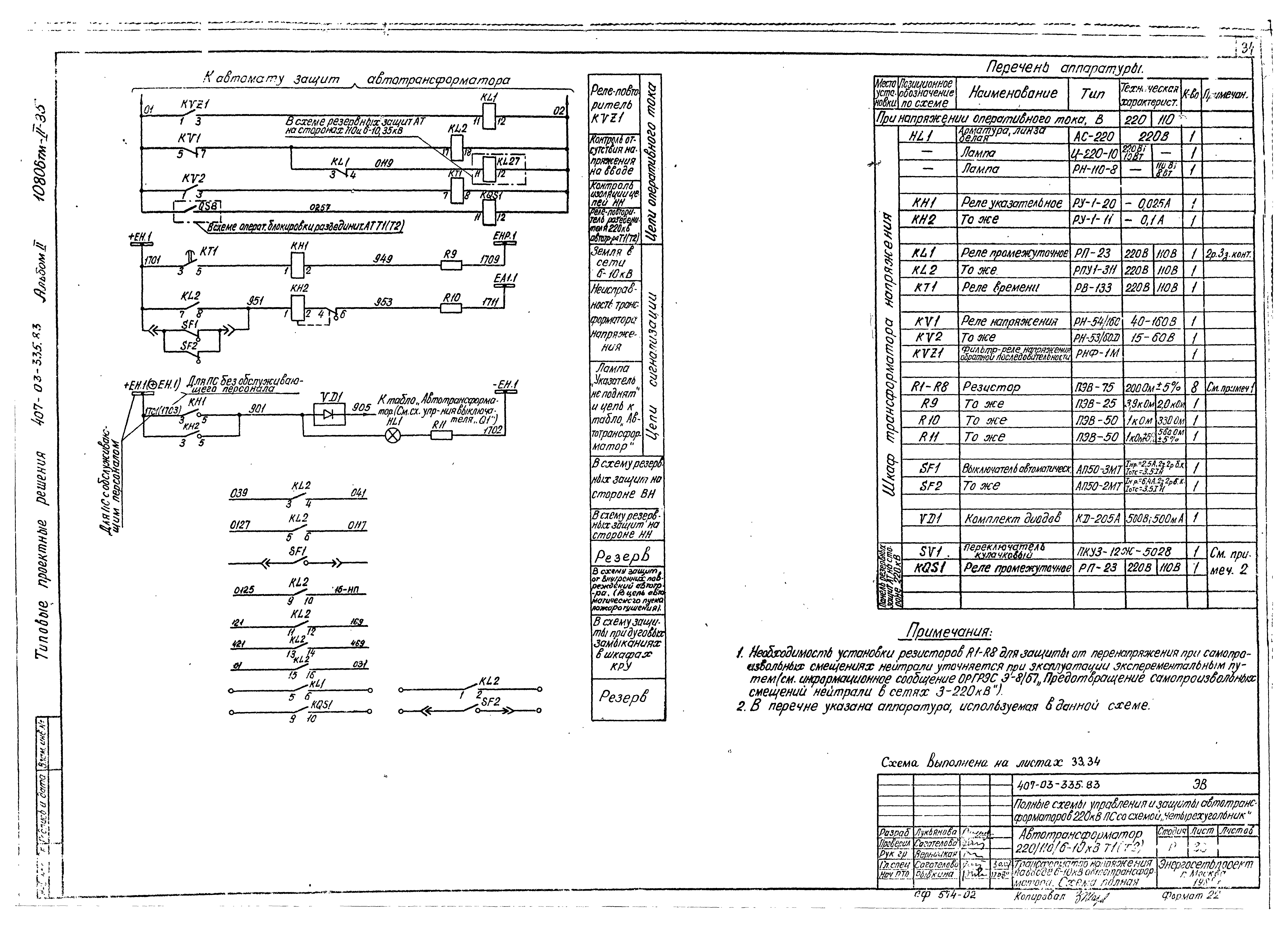

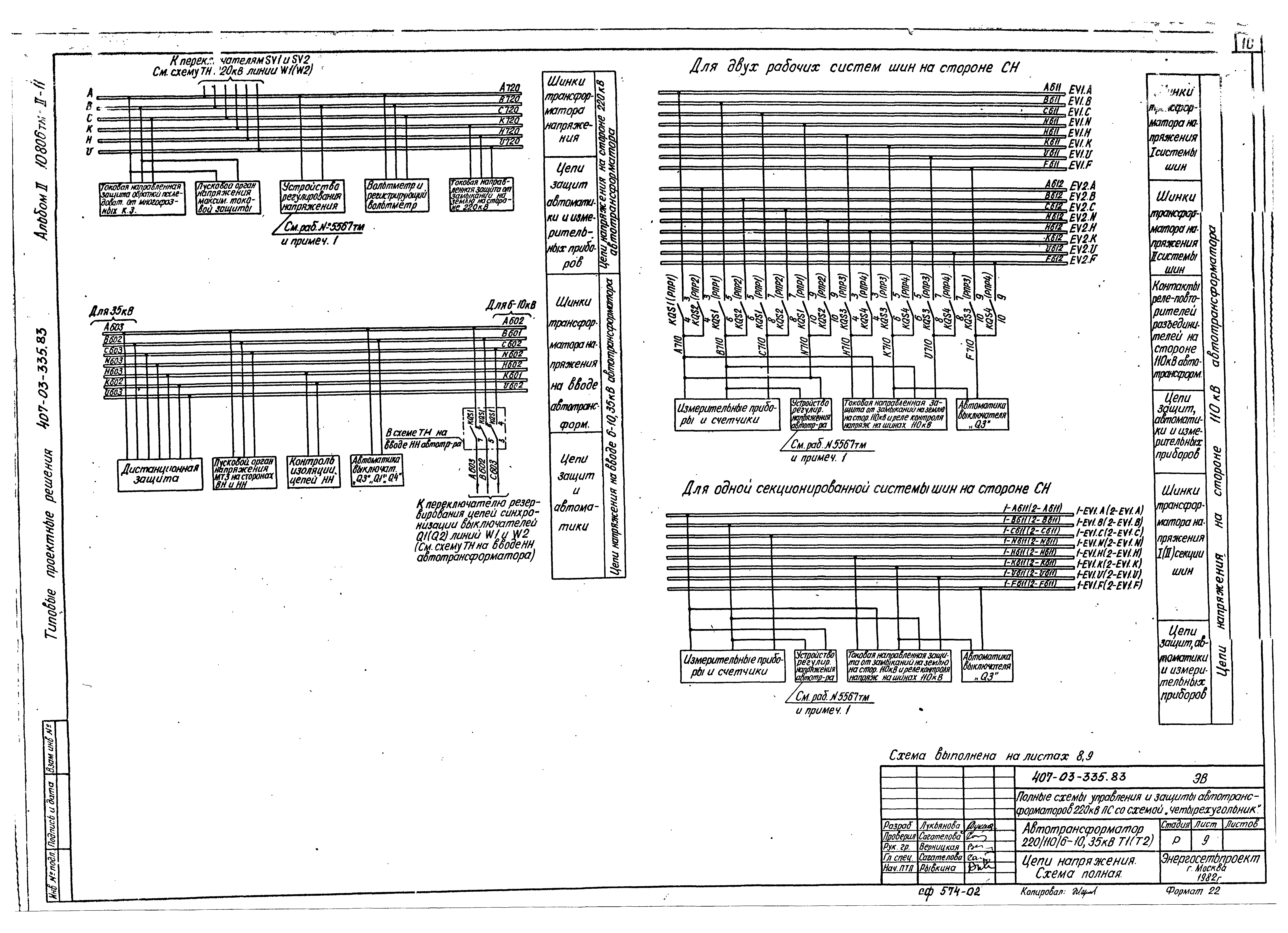

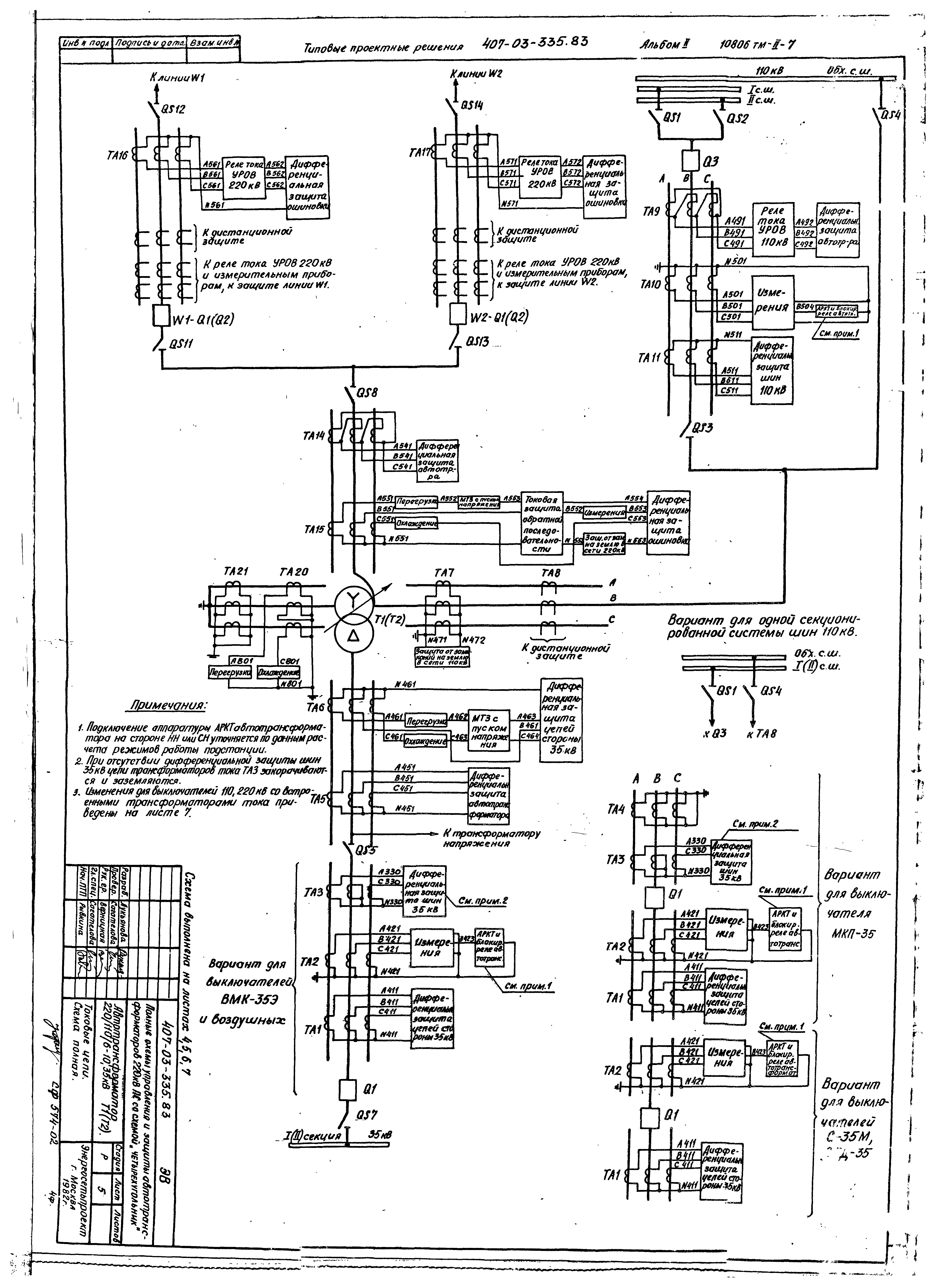

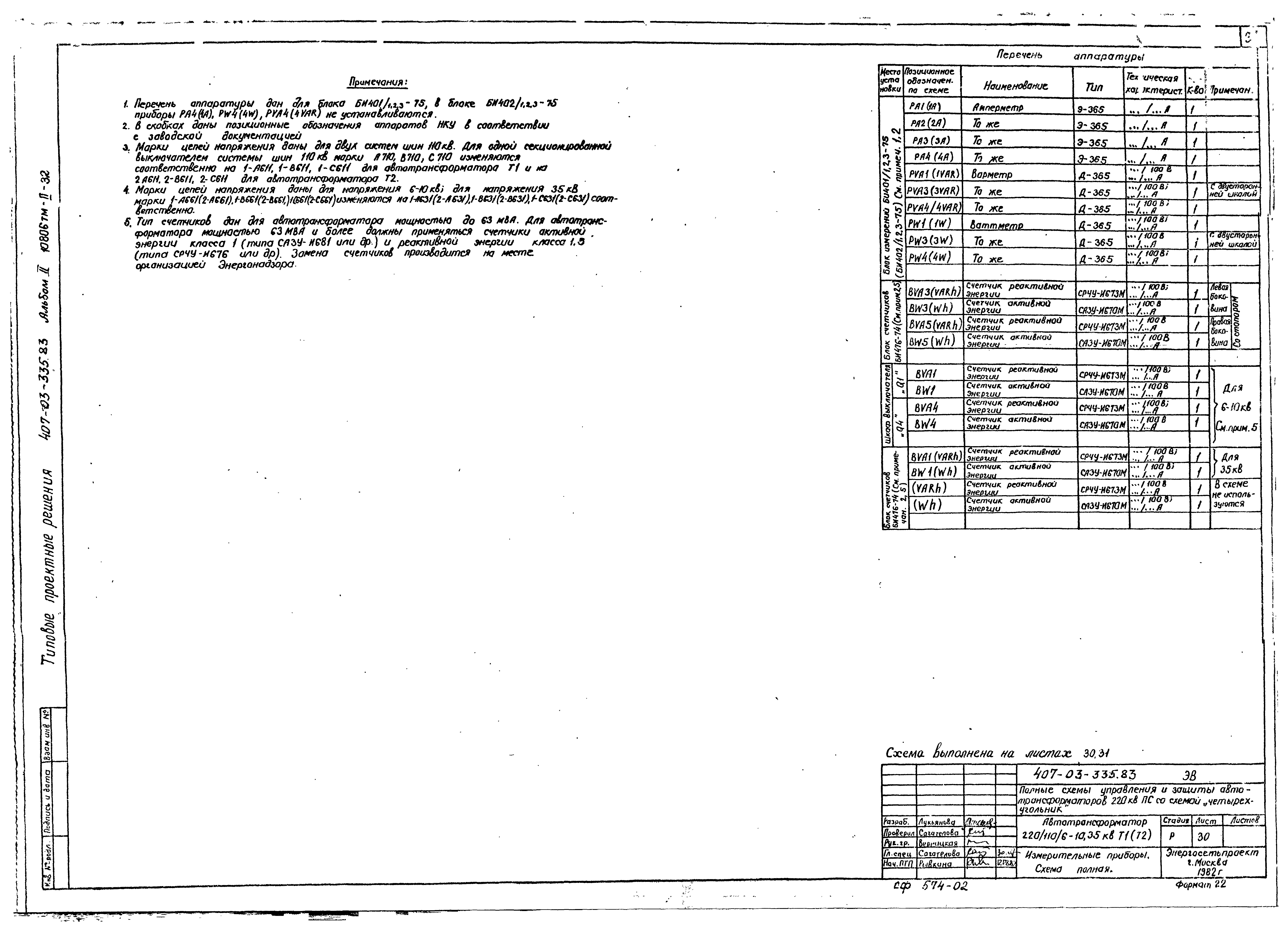

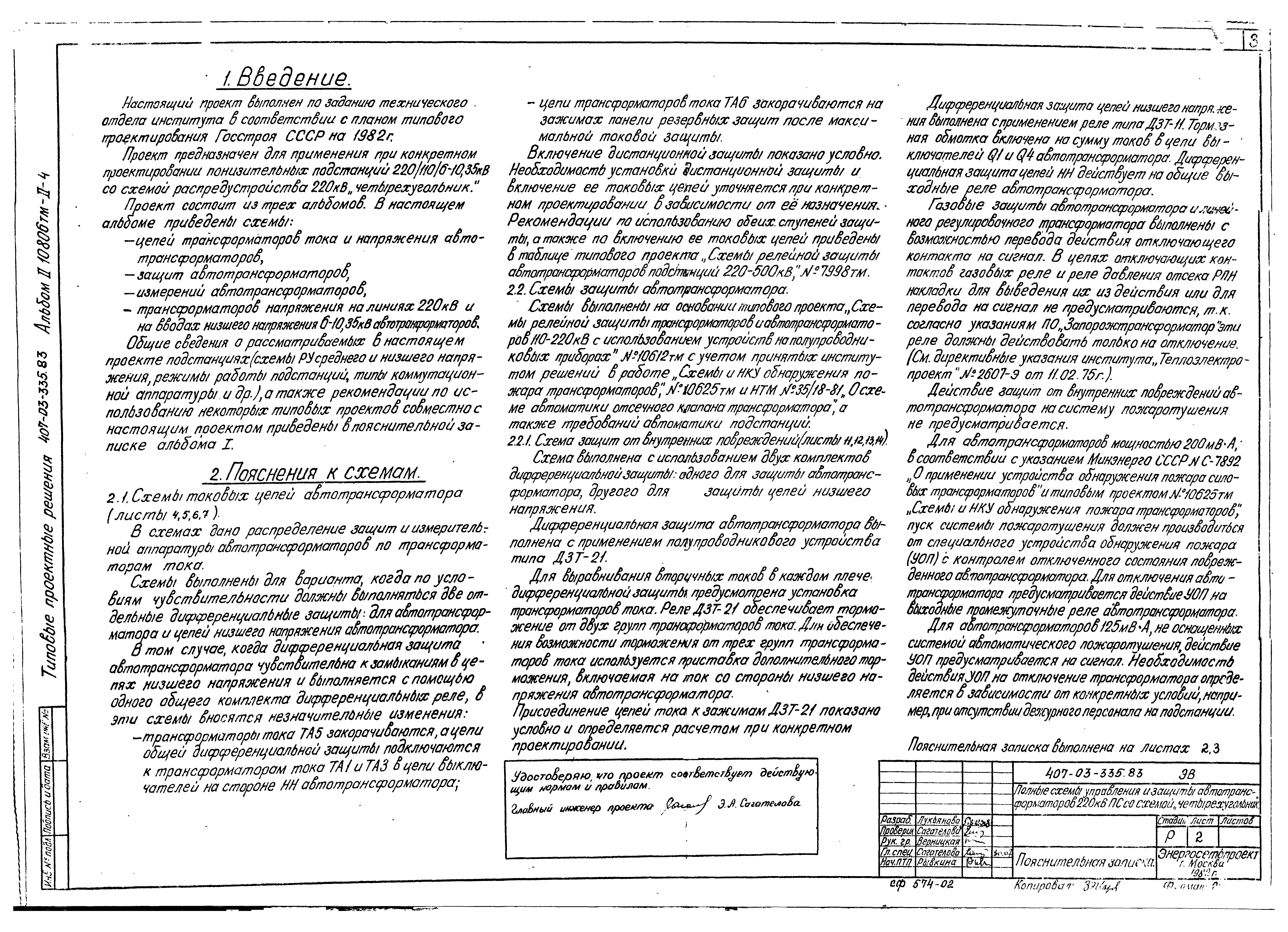

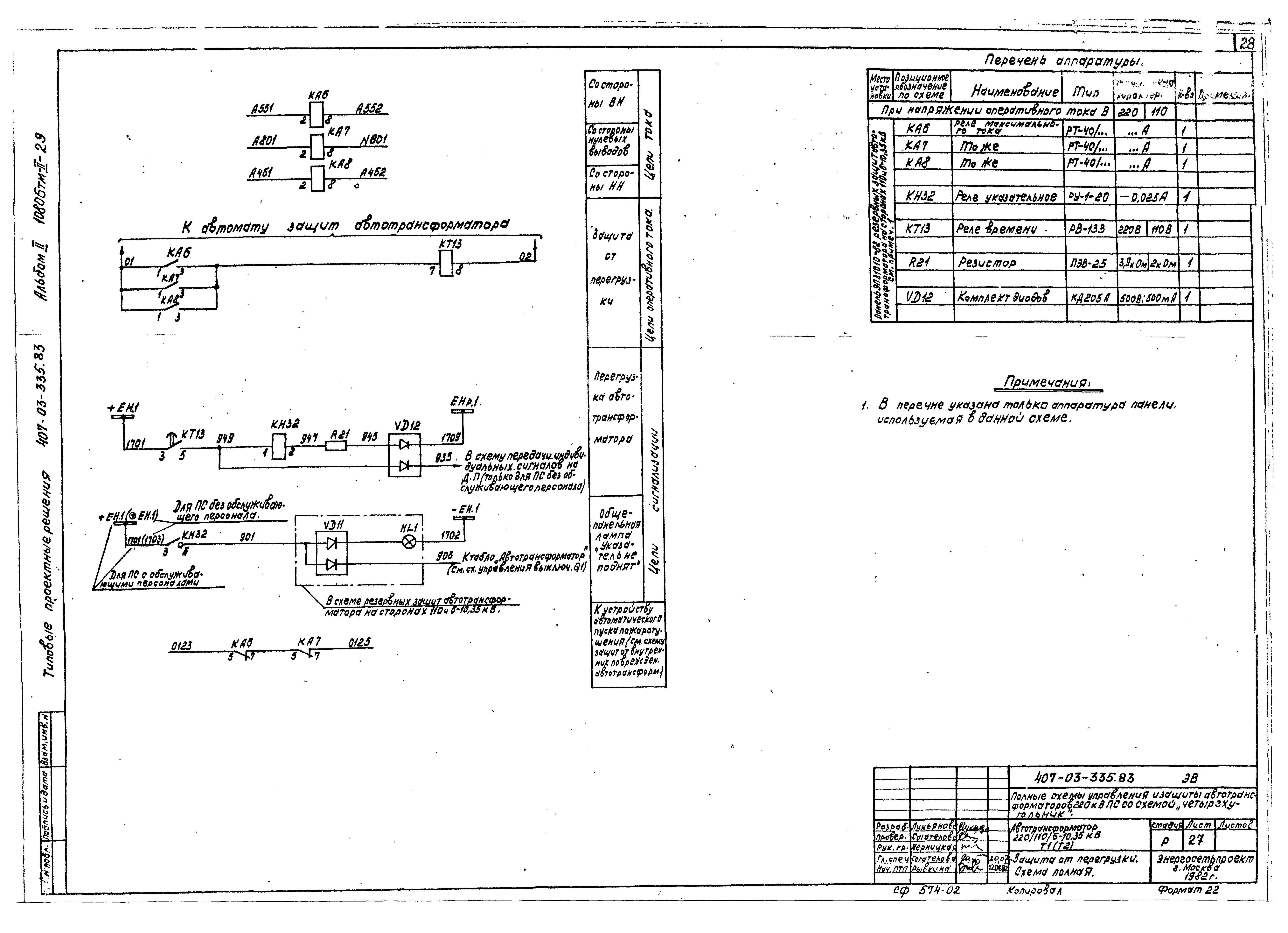

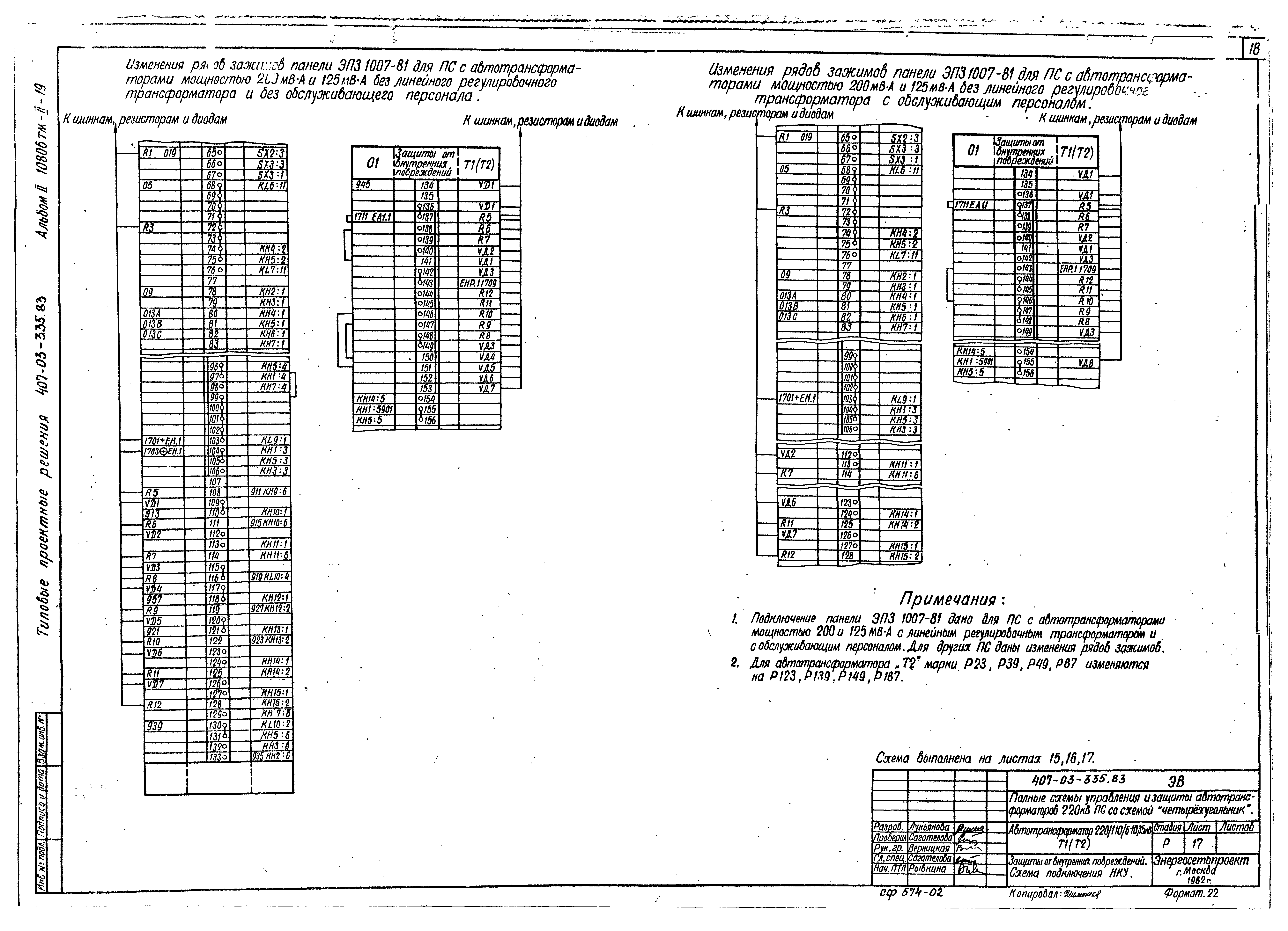

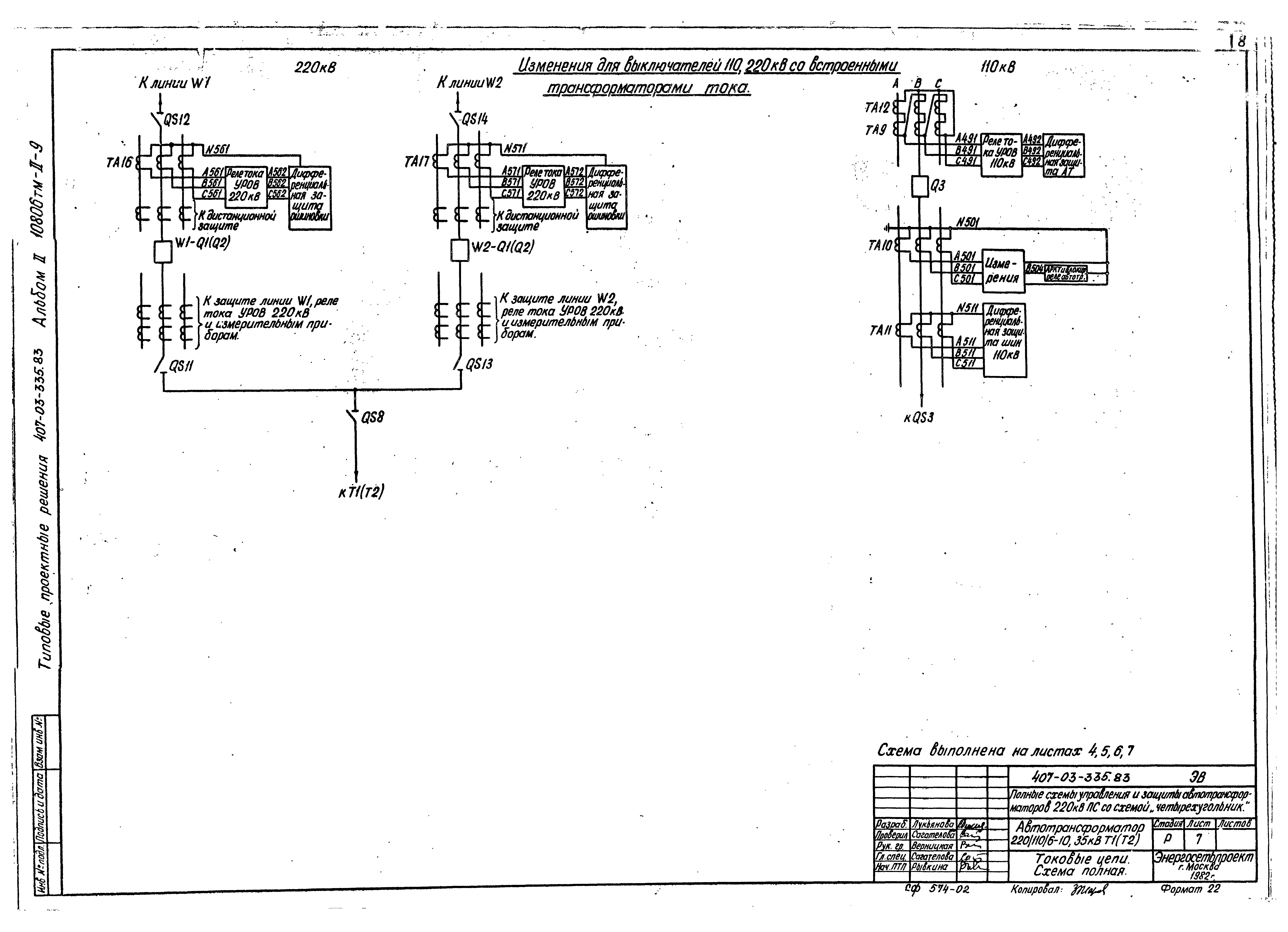

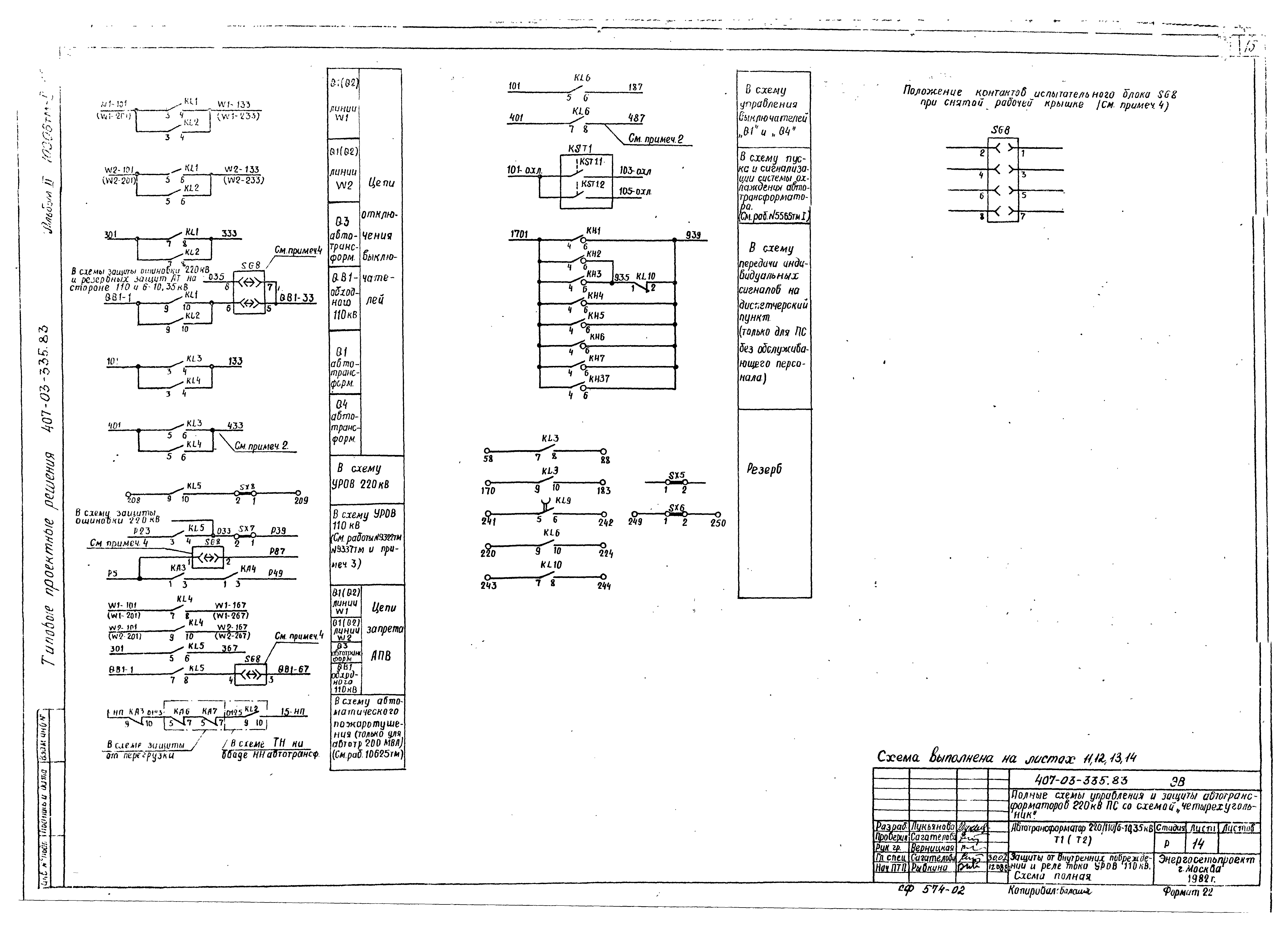

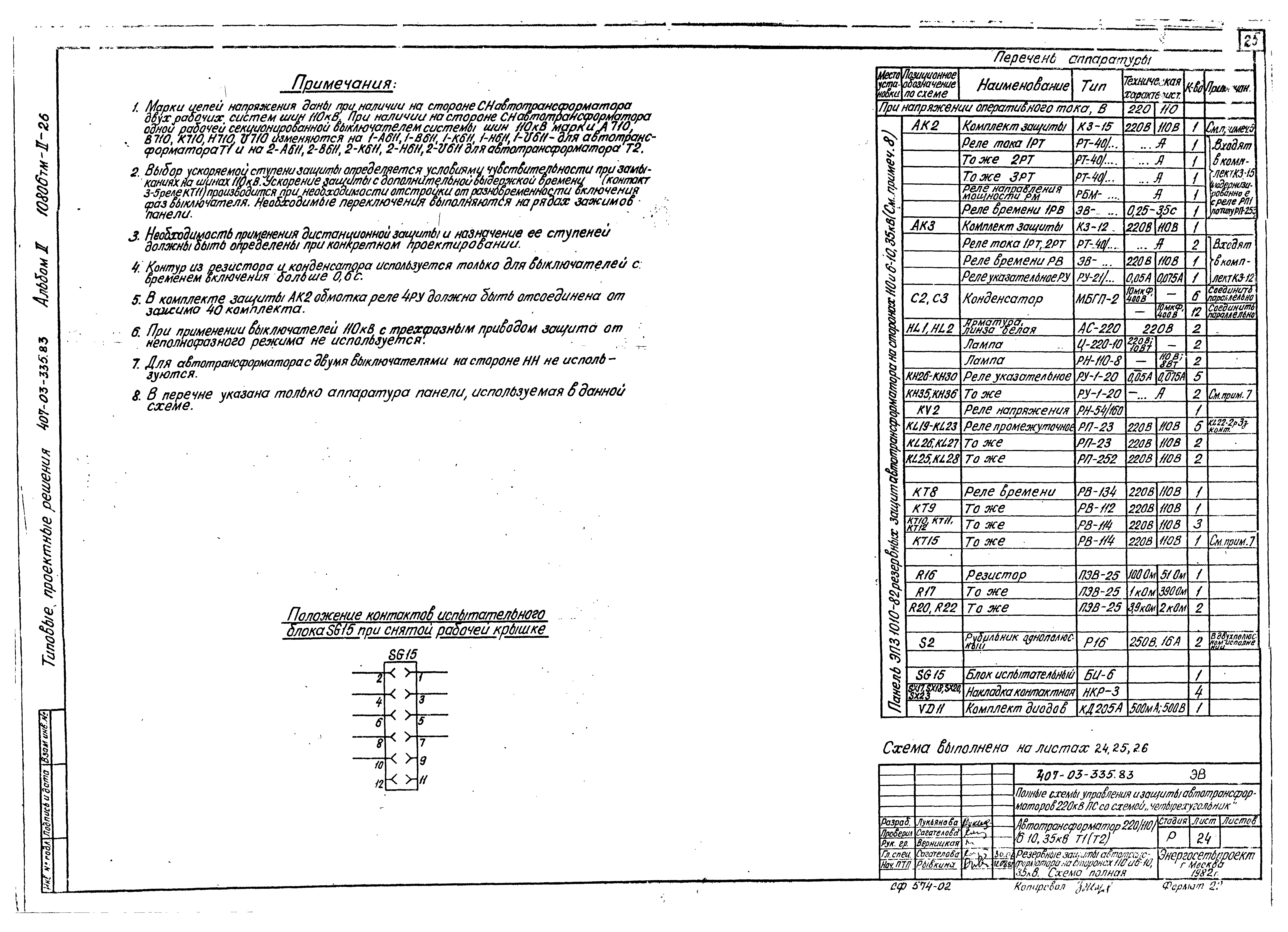

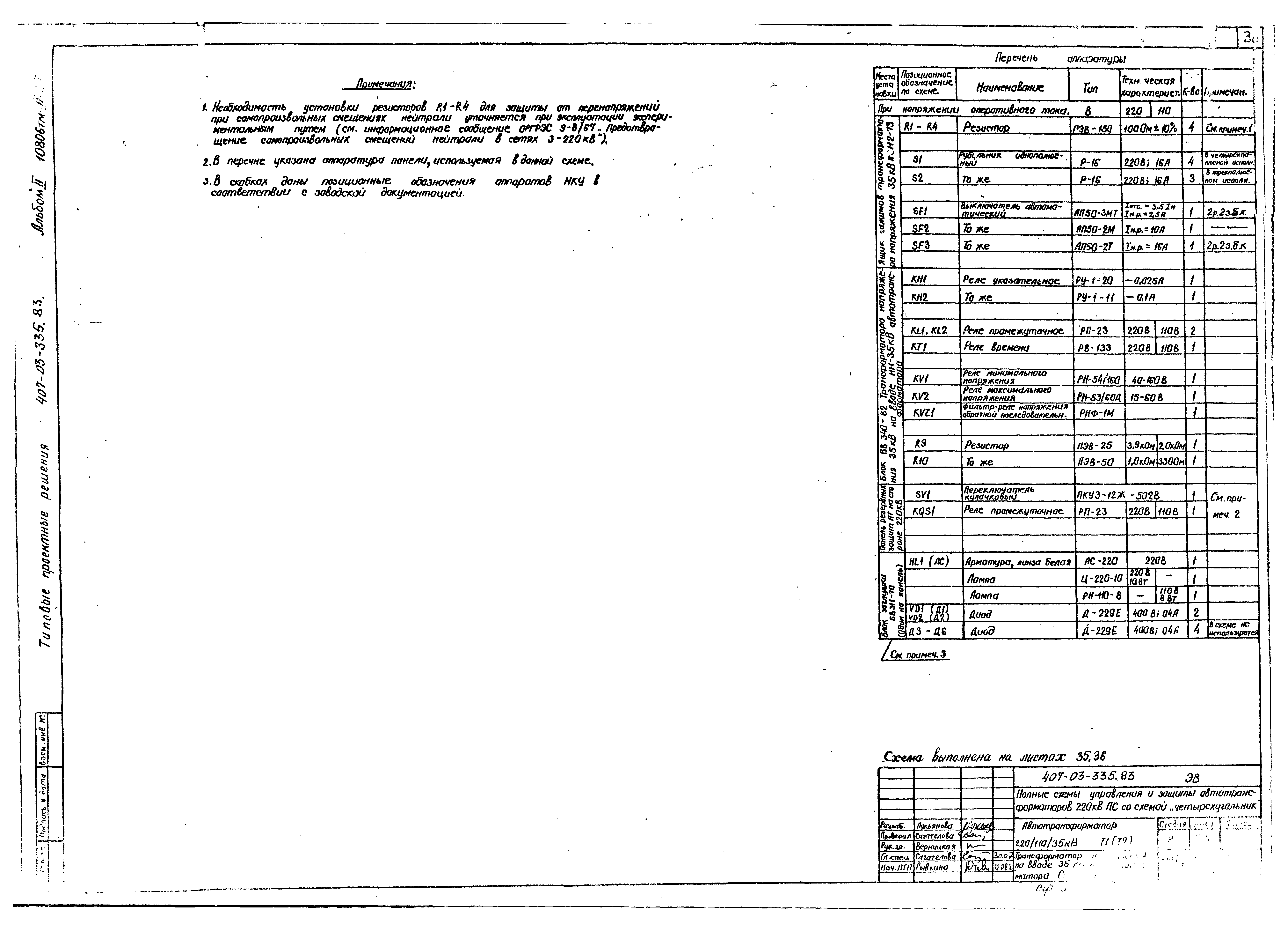

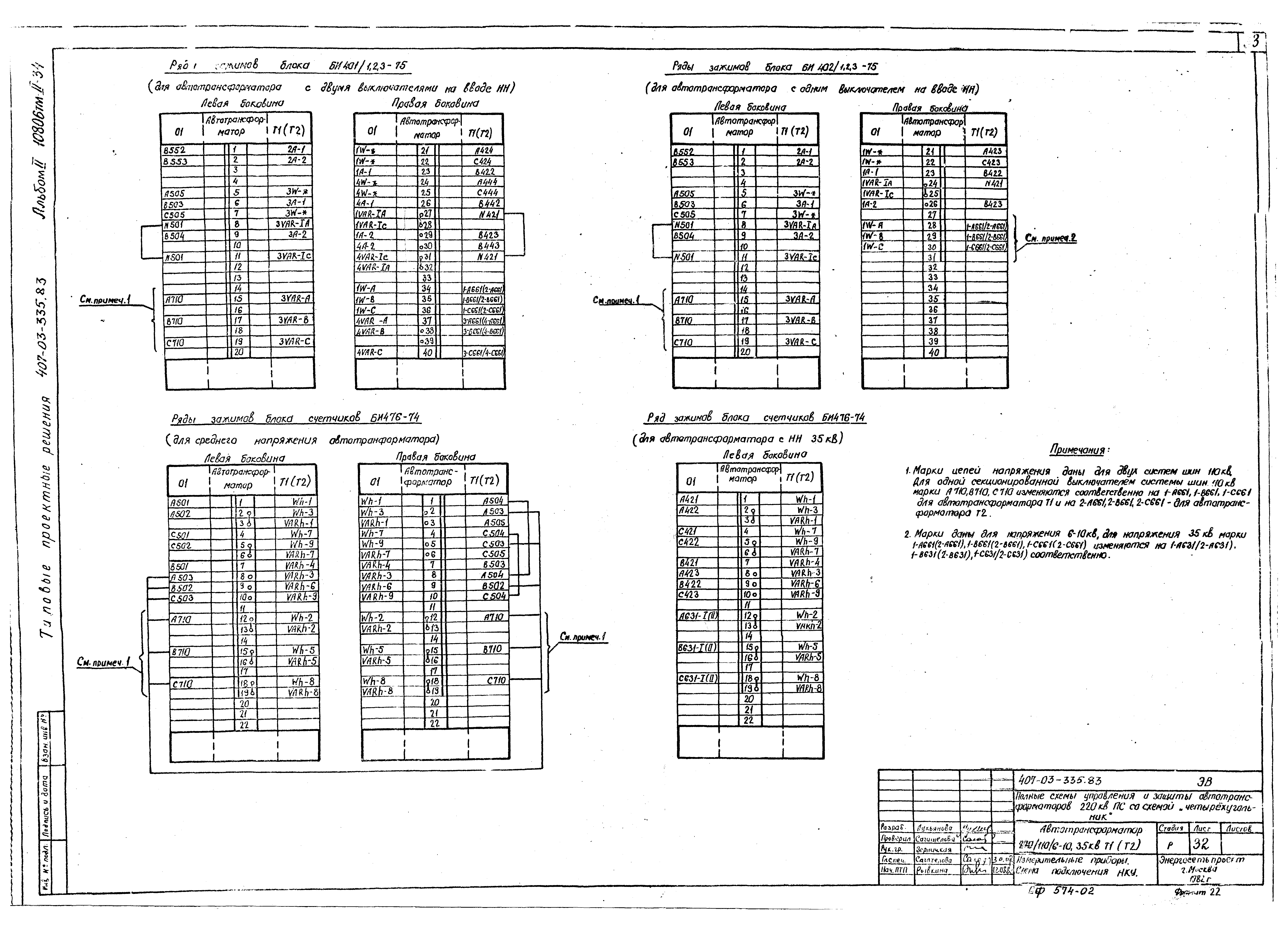

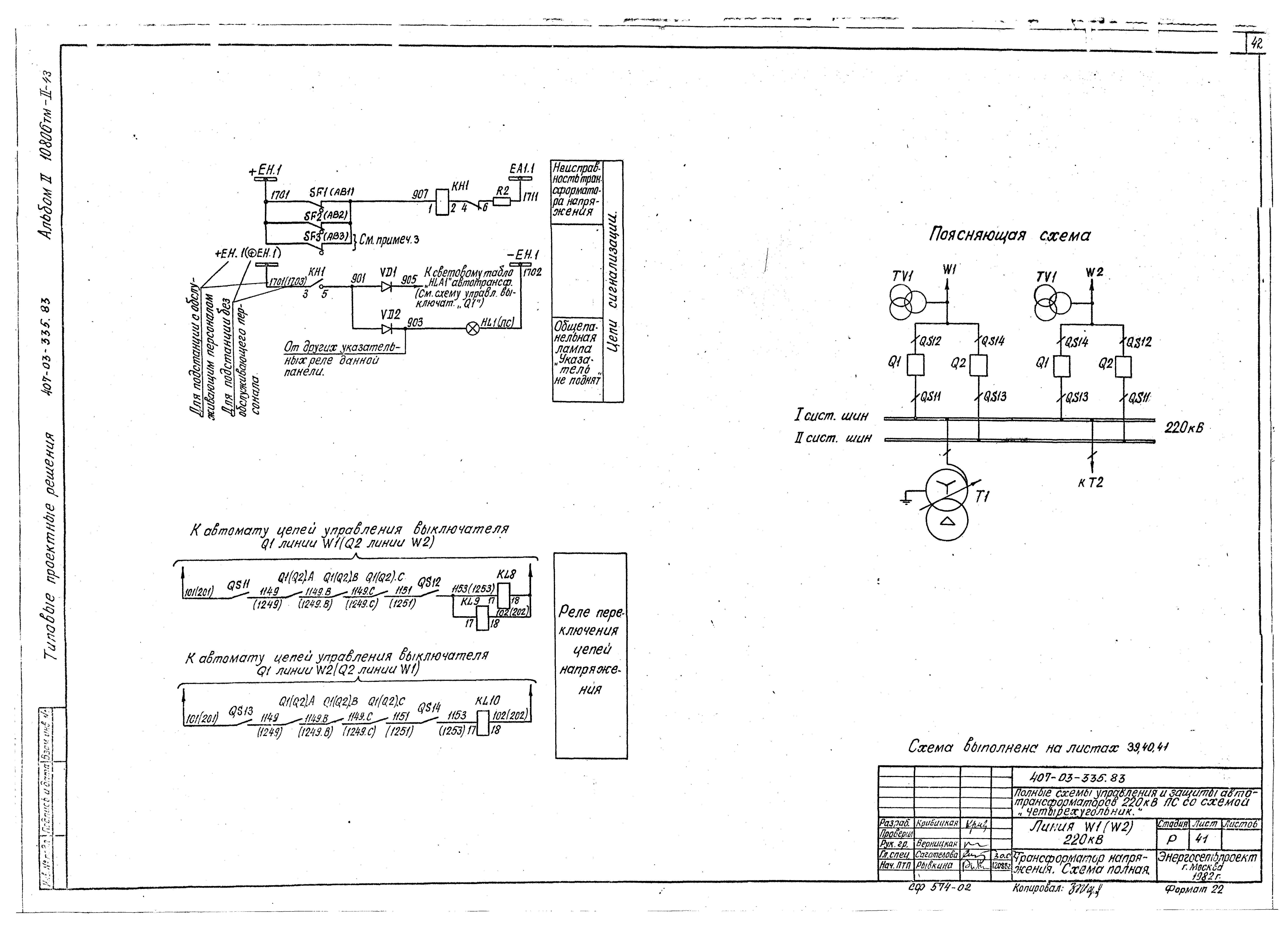

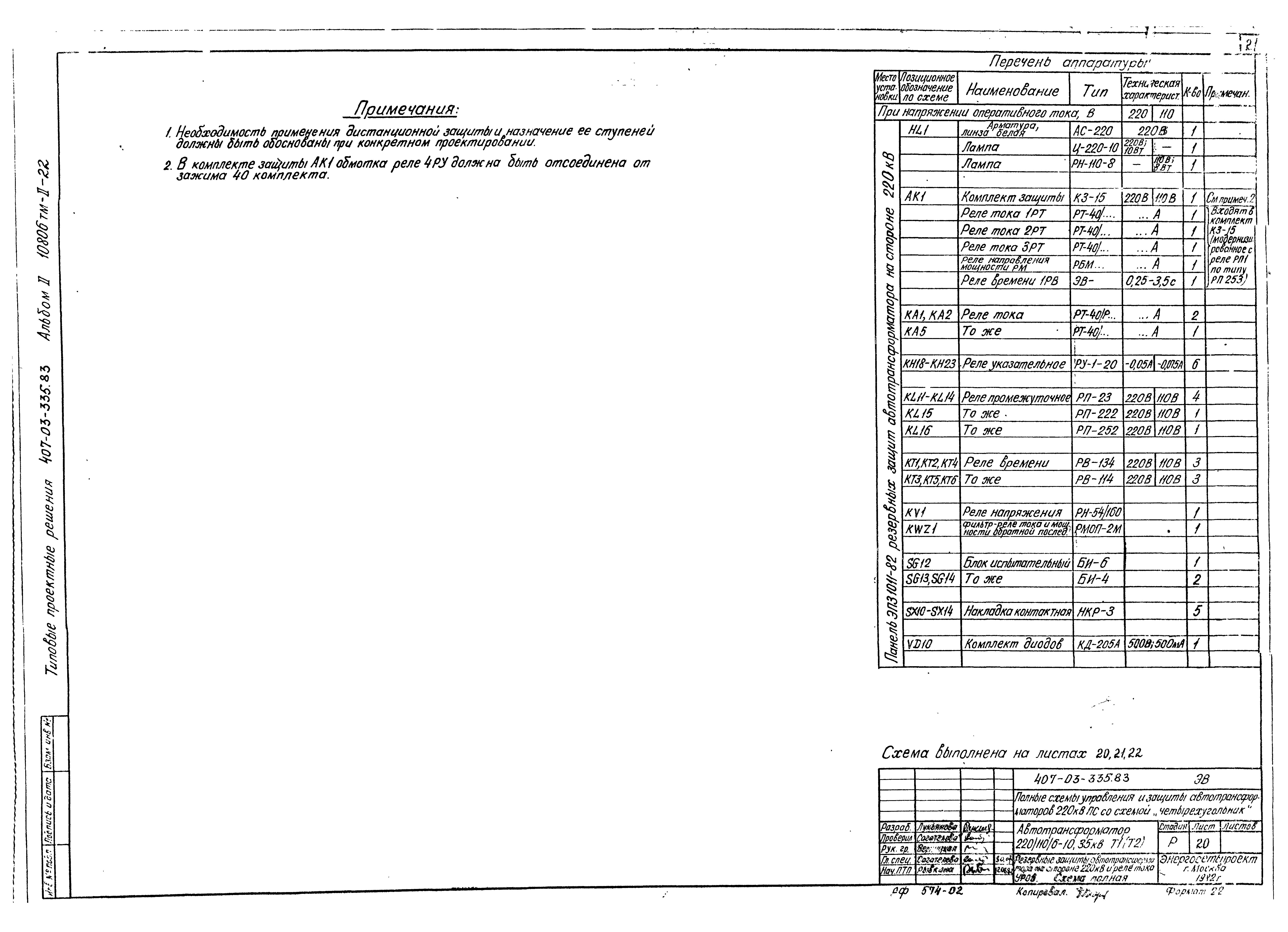

Скачать Типовые проектные решения 407-03-335.83 Альбом II. ЗащитаДата актуализации: 10.08.2017 Типовые проектные решения 407-03-335.83Альбом II. ЗащитаОбозначение: | Типовые проектные решения 407-03-335.83 | Обозначение англ: | 407-03-335.83 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Альбом II. Защита | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Оглавление: | Титульный лист Перечень чертежей Пояснительная записка Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Токовые цепи. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Цепи напряжения. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Цепи напряжения. Схема подключения НКУ Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Защиты от внутрених повреждений и реле тока УРОВ 110 кВ. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Защиты от внутрених повреждений. Схема подключения НКУ Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Дифференциальная защита ошиновки 220 кВ. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Дифференциальная защита ошиновки 220 кВ. Схема подключения НКУ Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Резервные защиты автотрансформатора на стороне 220 кВ и реле тока УРОВ. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Резервные защиты автотрансформатора на стороне 220 кВ и реле тока УРОВ. Схема подключения НКУ Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Резервные защиты автотрансформатора на сторонах 110 и 6-10, 35 кВ. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Защита от перезагрузки. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Резервные защиты на сторонах 110 и 6-10, 35 кВ, защита от перегрузки, охлаждение линейного регулировочного трансформатора. Схема подключения НКУ Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Защита секции шин 6 - 10 кВ. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Измерительные приборы. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Измерительные приборы. Схема подключения НКУ Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Трансформатор напряжения на вводе 6 - 10 кВ автотрансформатора. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Трансформатор напряжения на вводе 35 кВ автотрансформатора. Схема полная Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Трансформатор напряжения на вводе 35 кВ автотрансформатора. Схема подключения НКУ Автотрансформатор 220/110/6-10, 35 кВ Т1 (Т2). Охлаждение (обдув) линейного регулировочного трансформатора. Схема полная Линия W1 (W2) 220 кВ. Трансформатор напряжения. Схема полная Линия W1 (W2) 220 кВ. Трансформатор напряжения. Схема подключения НКУ | Разработан: | Энергосетьпроект Минэнерго СССР
| Утверждён: | 28.10.1982 Минэнерго СССР (USSR Minenergo 34)
