Скачать Типовой проект 407-9-34.90 Альбом 1. Общая пояснительная записка. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация

Дата актуализации: 10.08.2017

Типовой проект 407-9-34.90

Альбом 1. Общая пояснительная записка. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация

Обозначение: Типовой проект 407-9-34.90
Обозначение англ: 407-9-34.90
Статус:действует
Название рус.:Альбом 1. Общая пояснительная записка. Архитектурно-строительные решения. Отопление и вентиляция. Внутренние водопровод и канализация
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

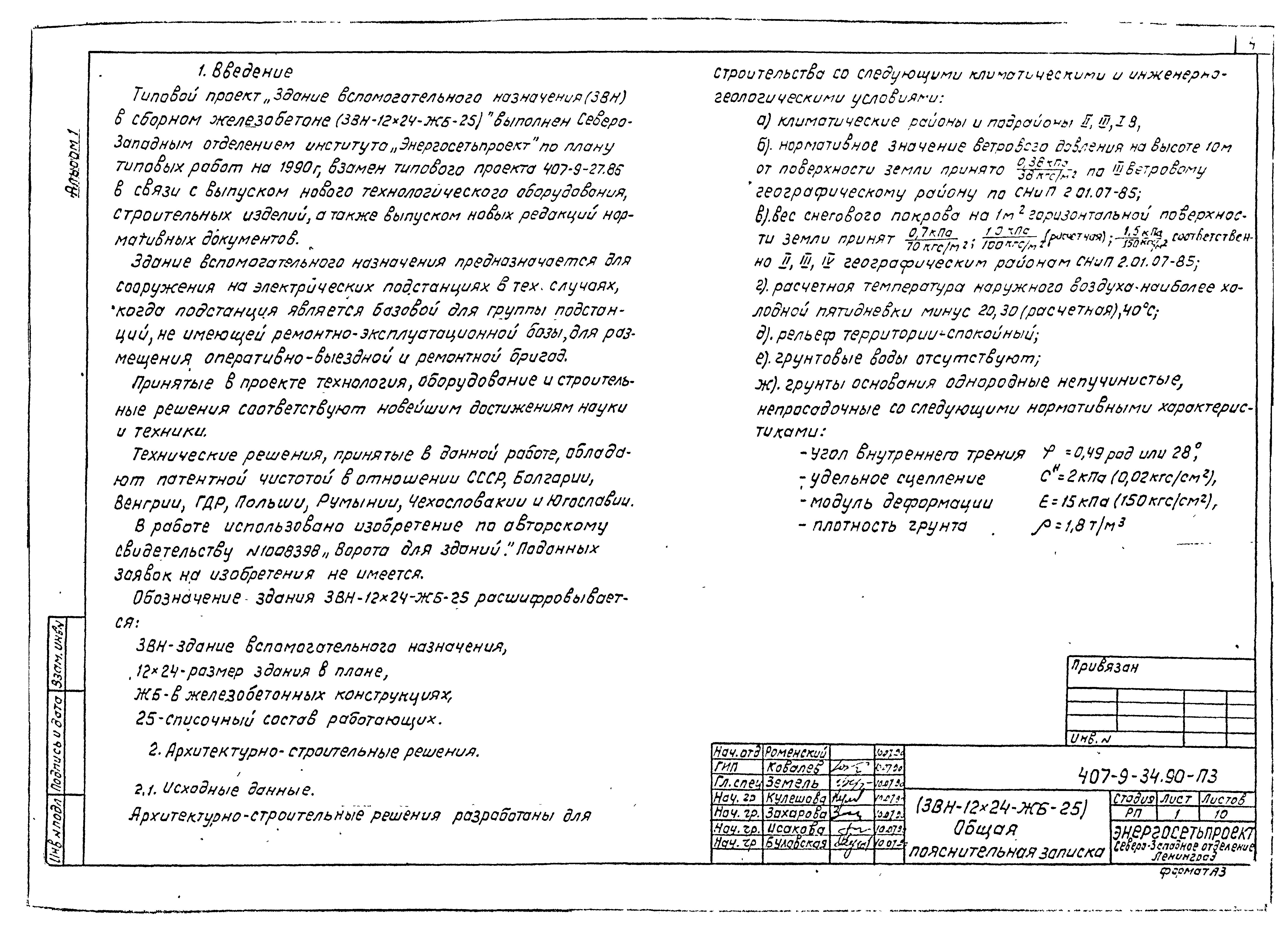

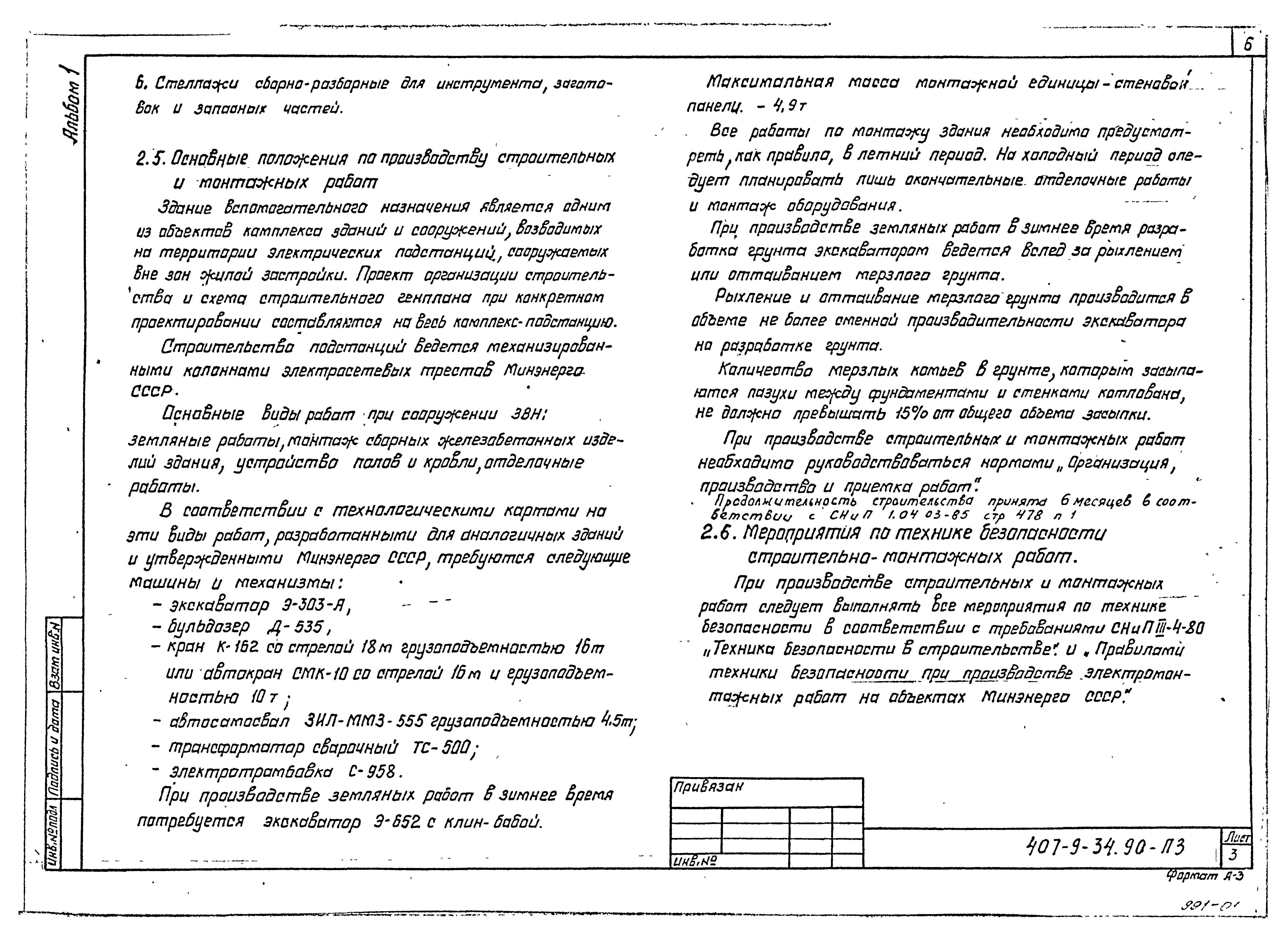

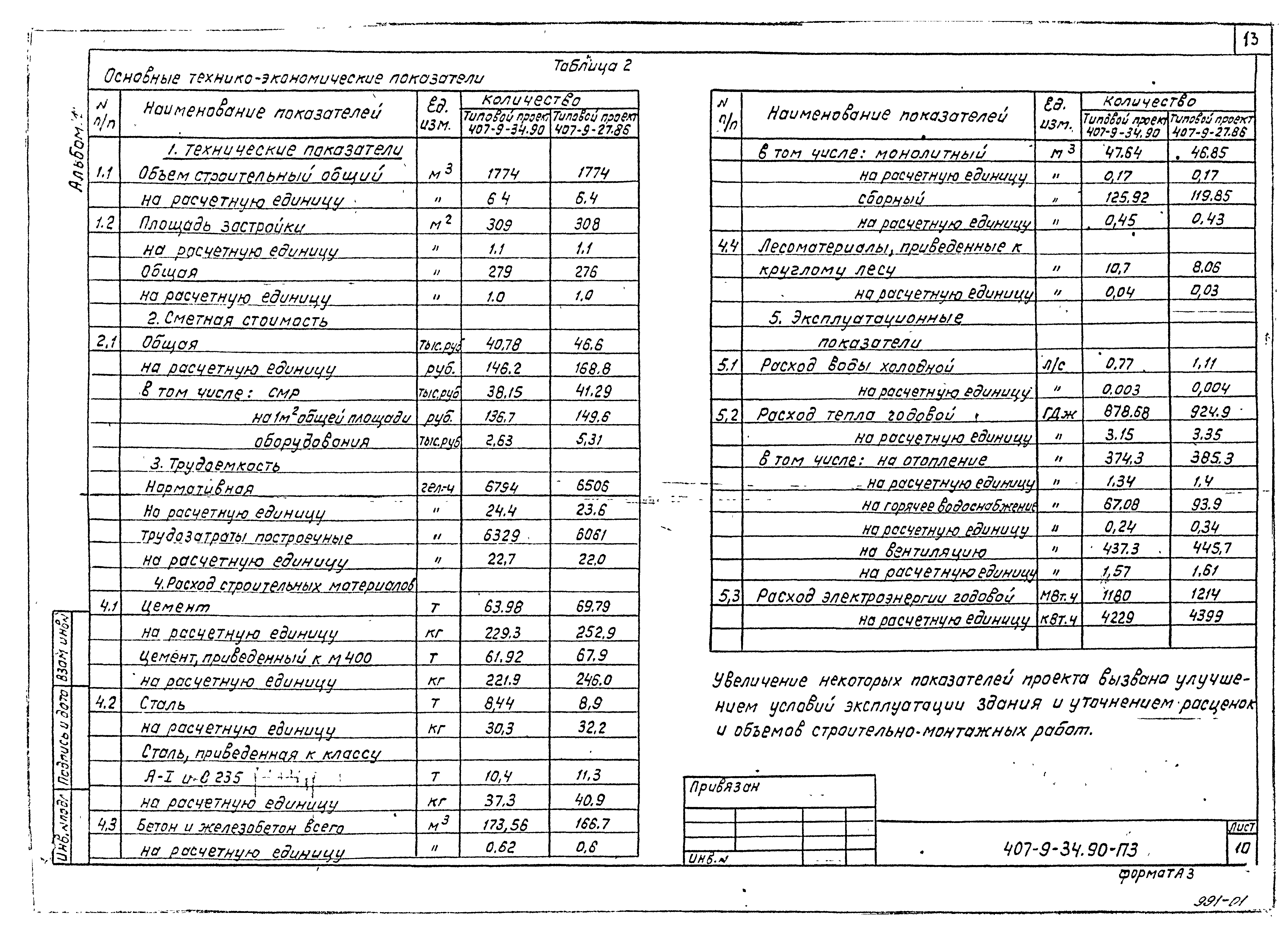

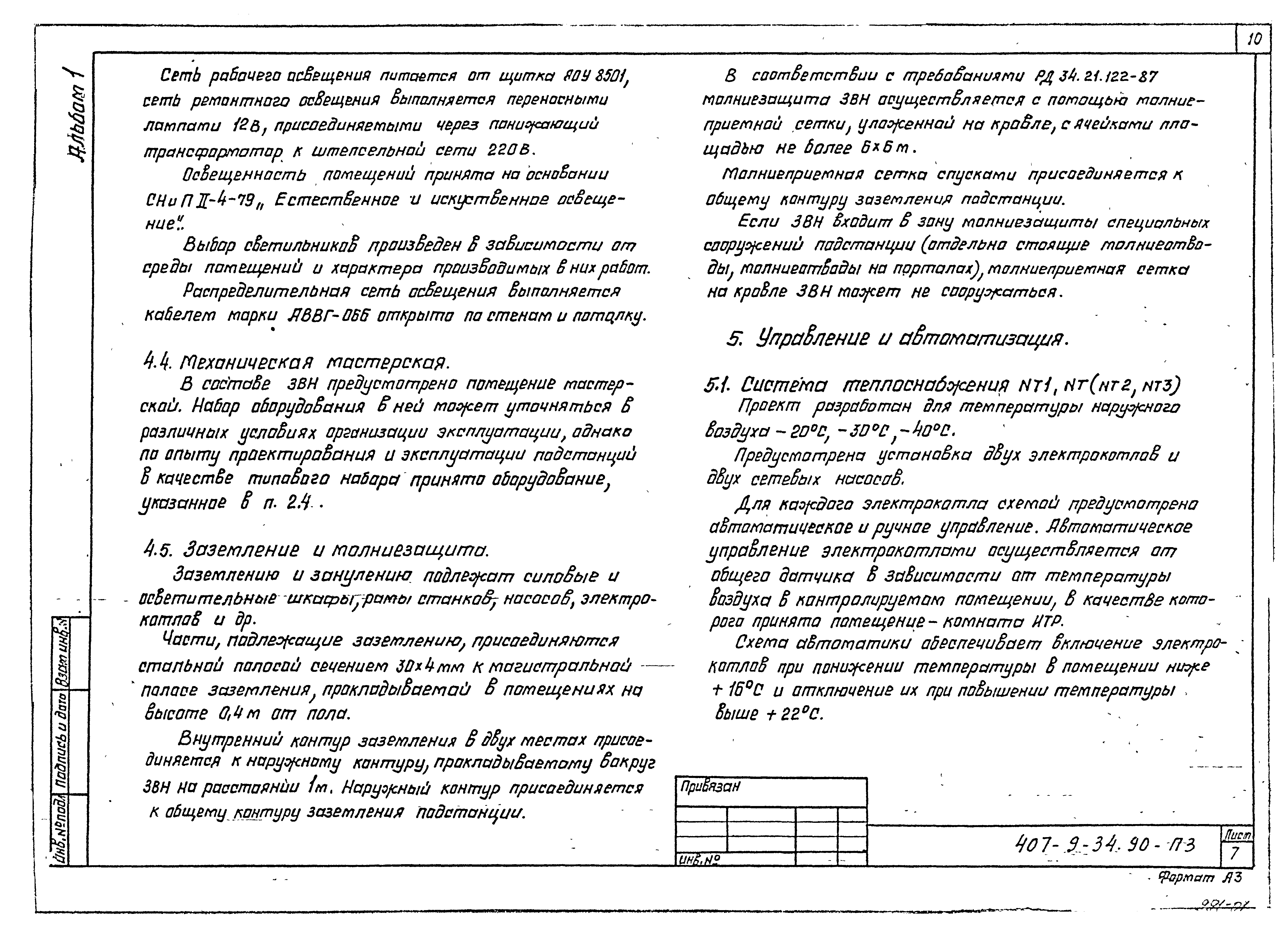

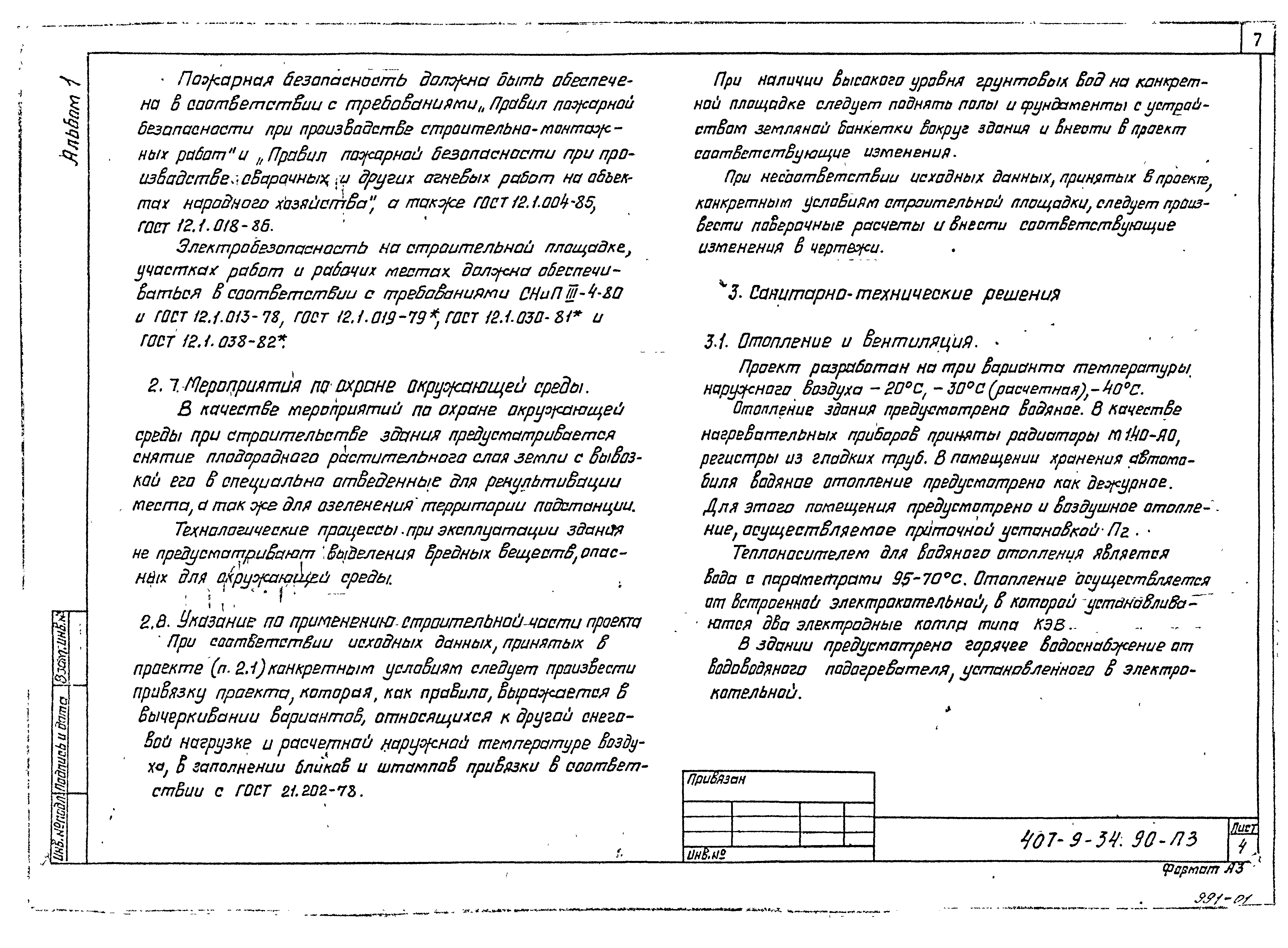

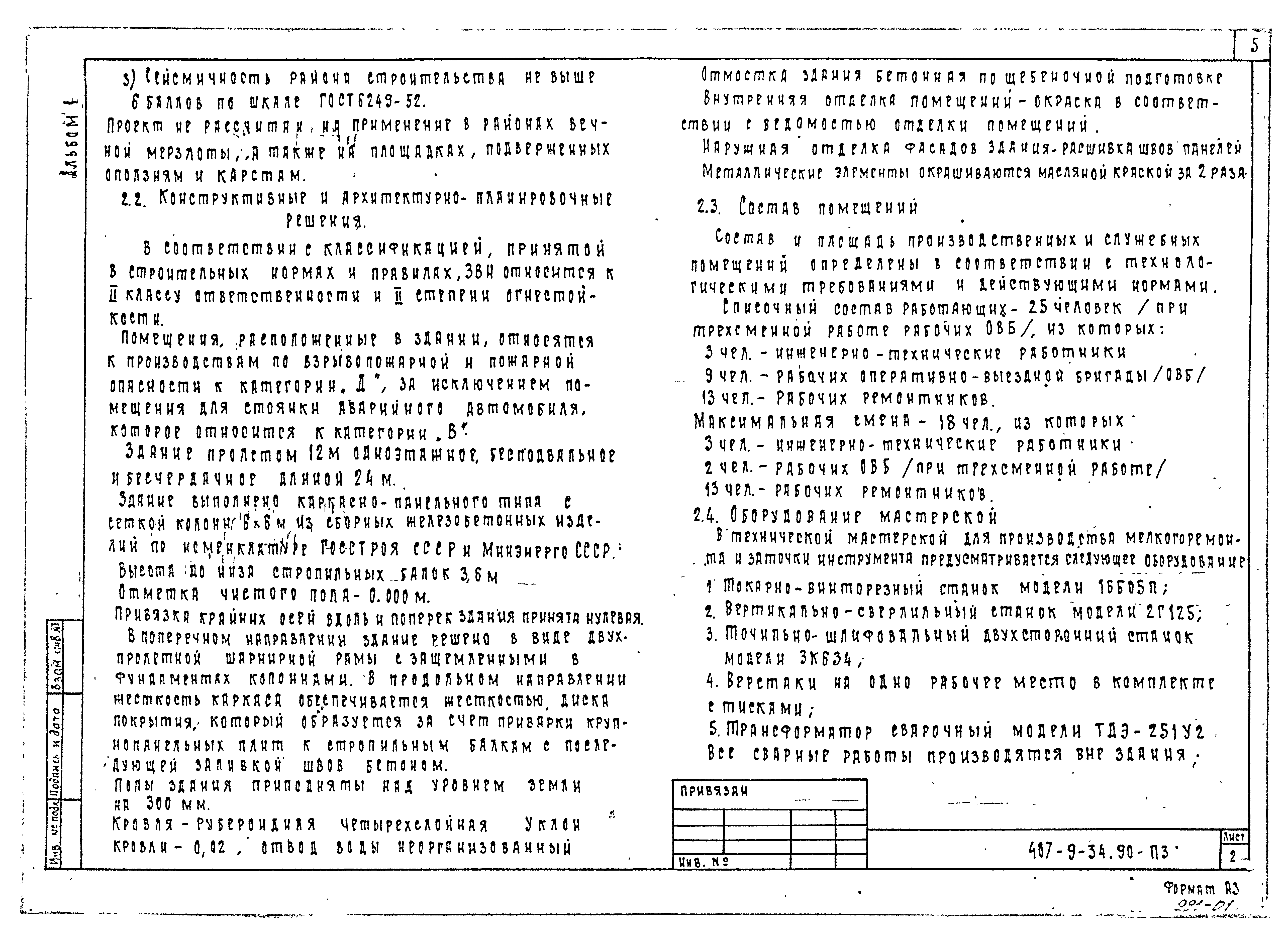

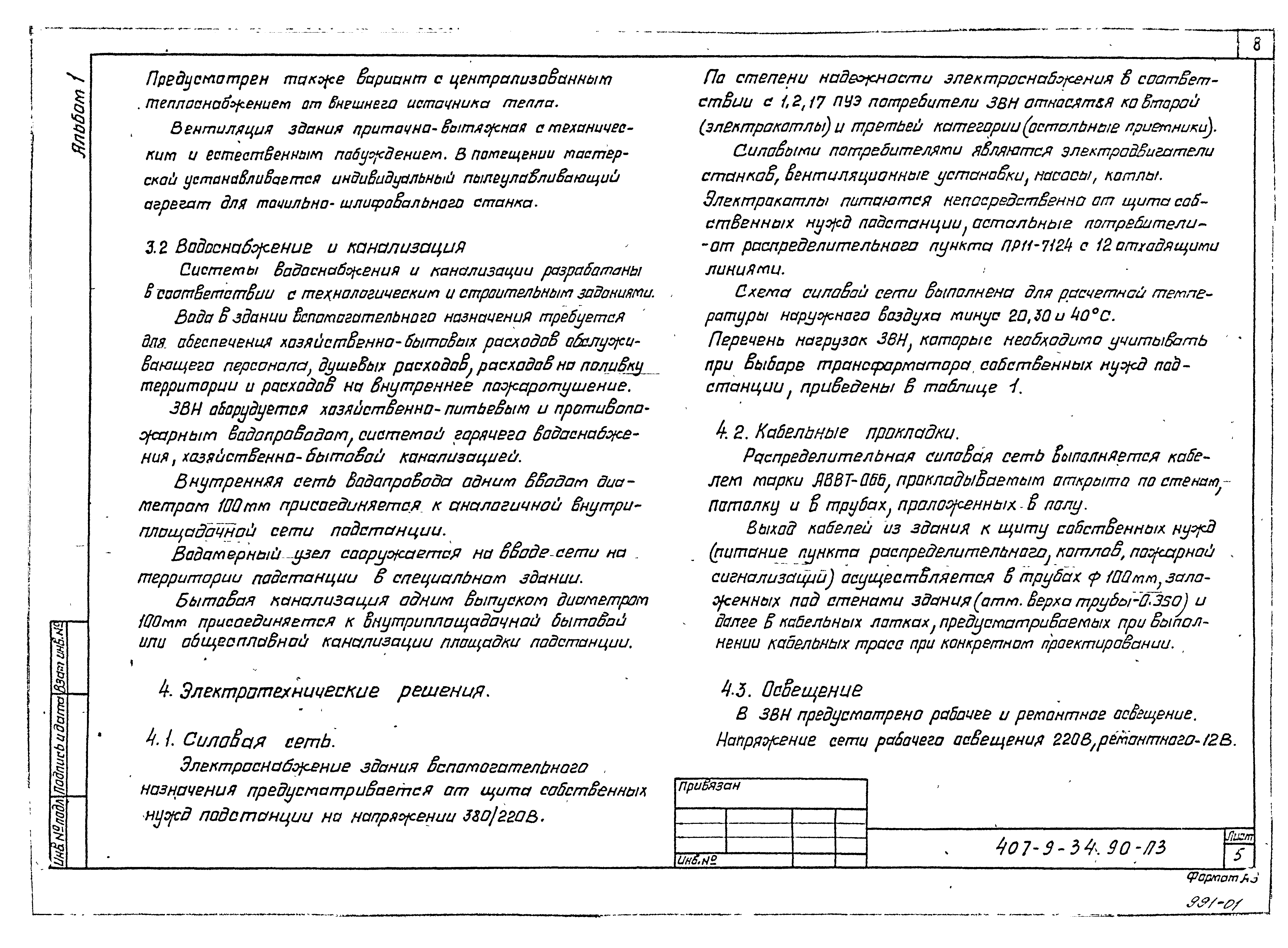

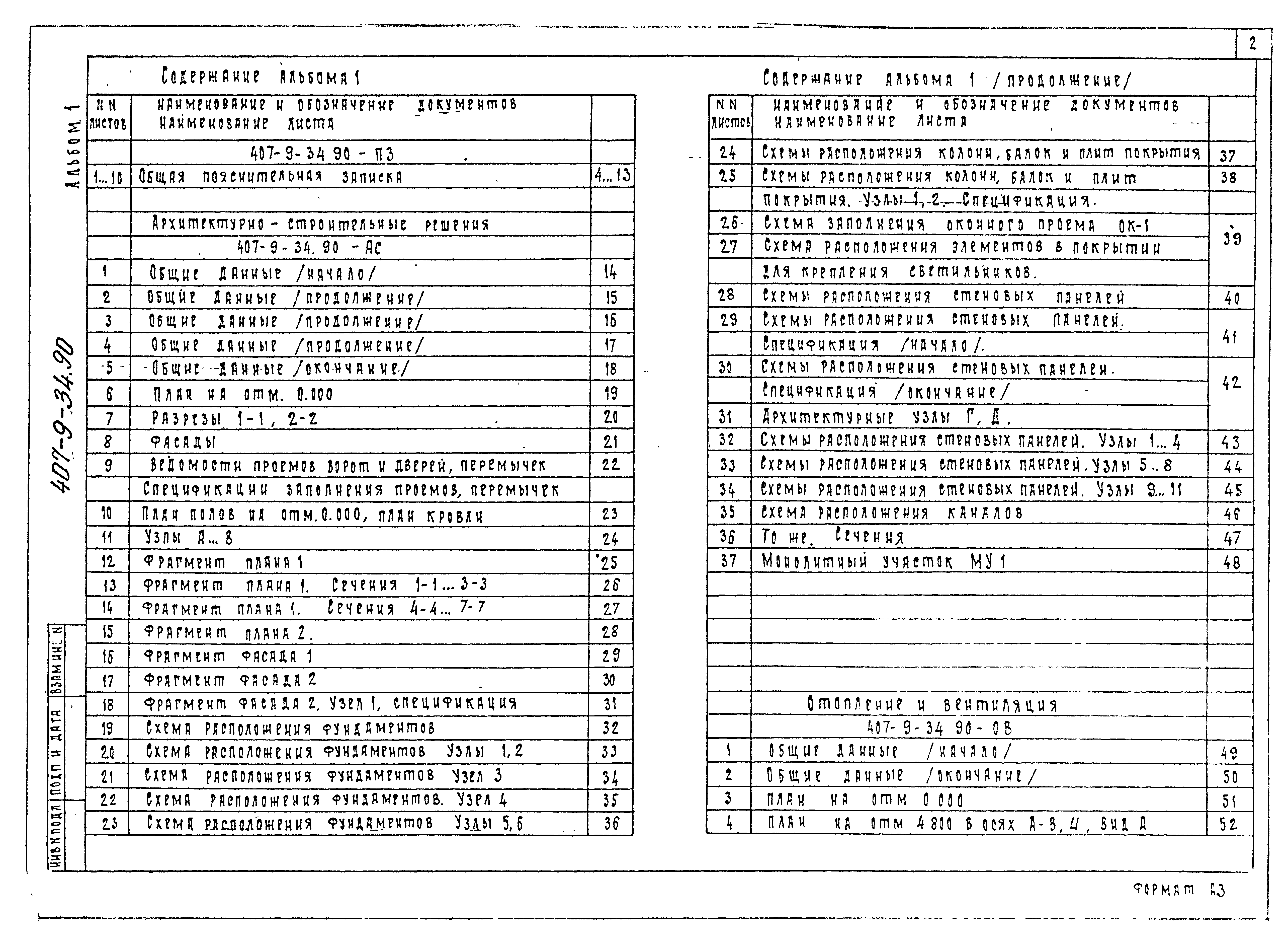

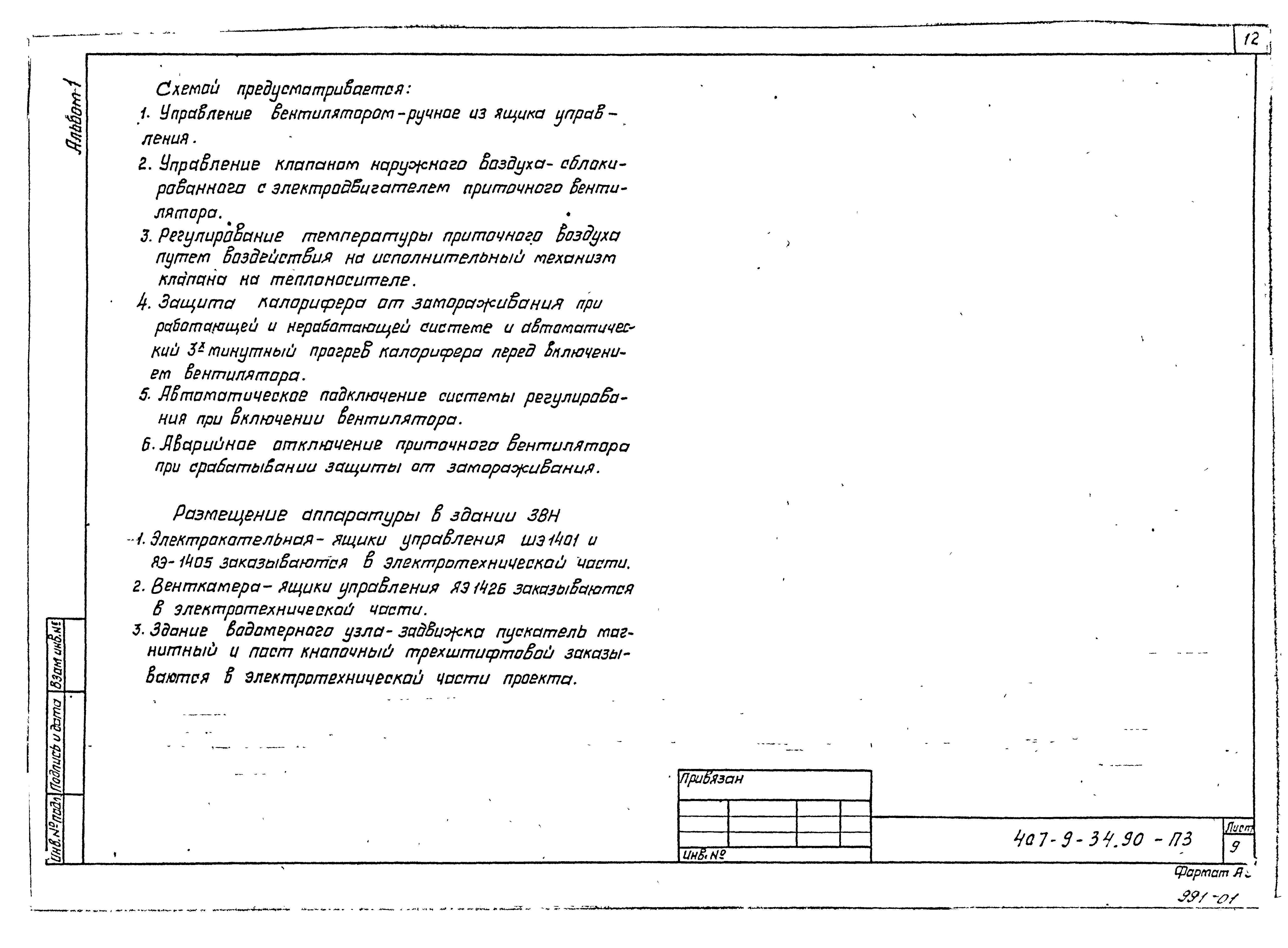

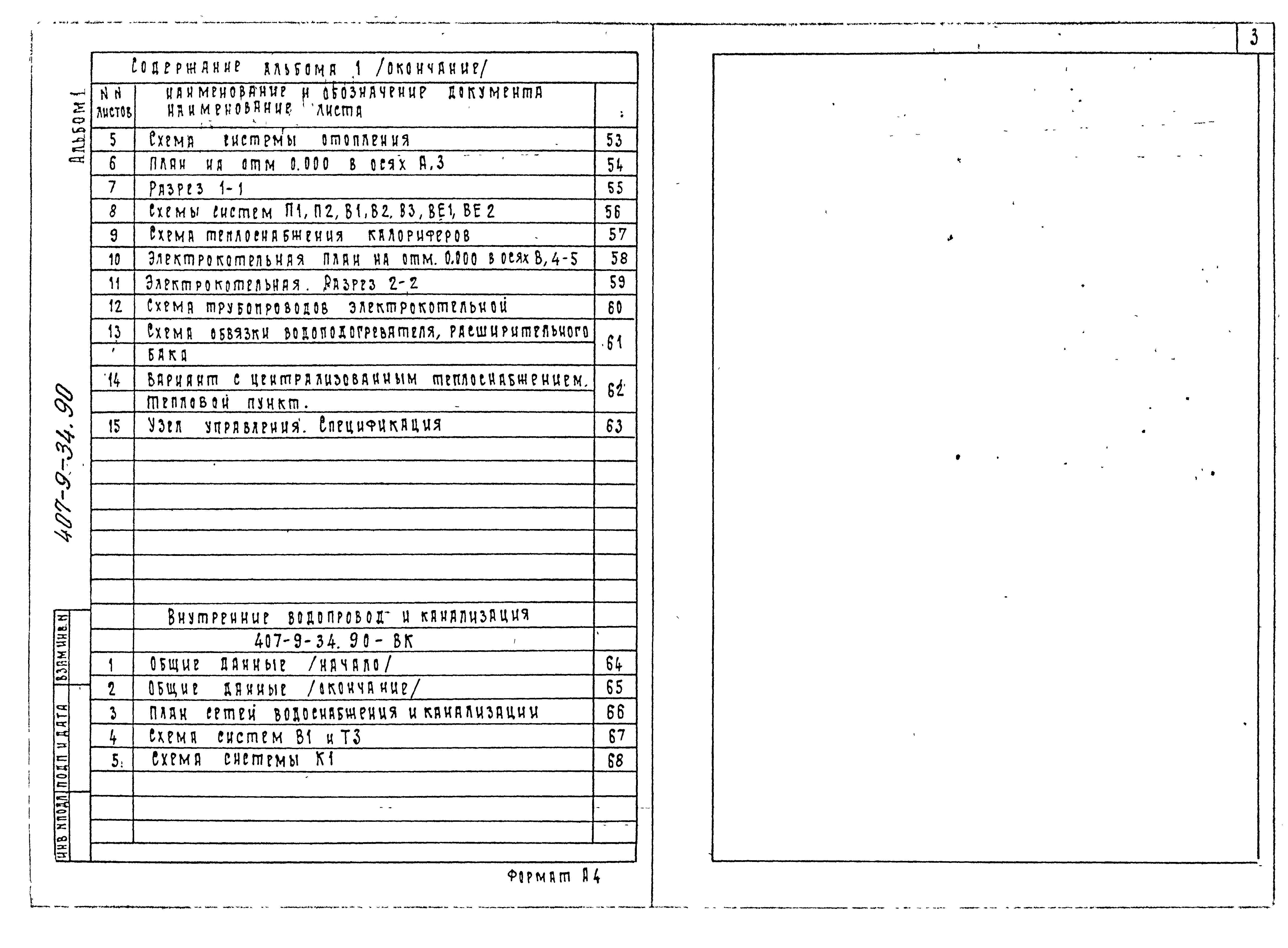

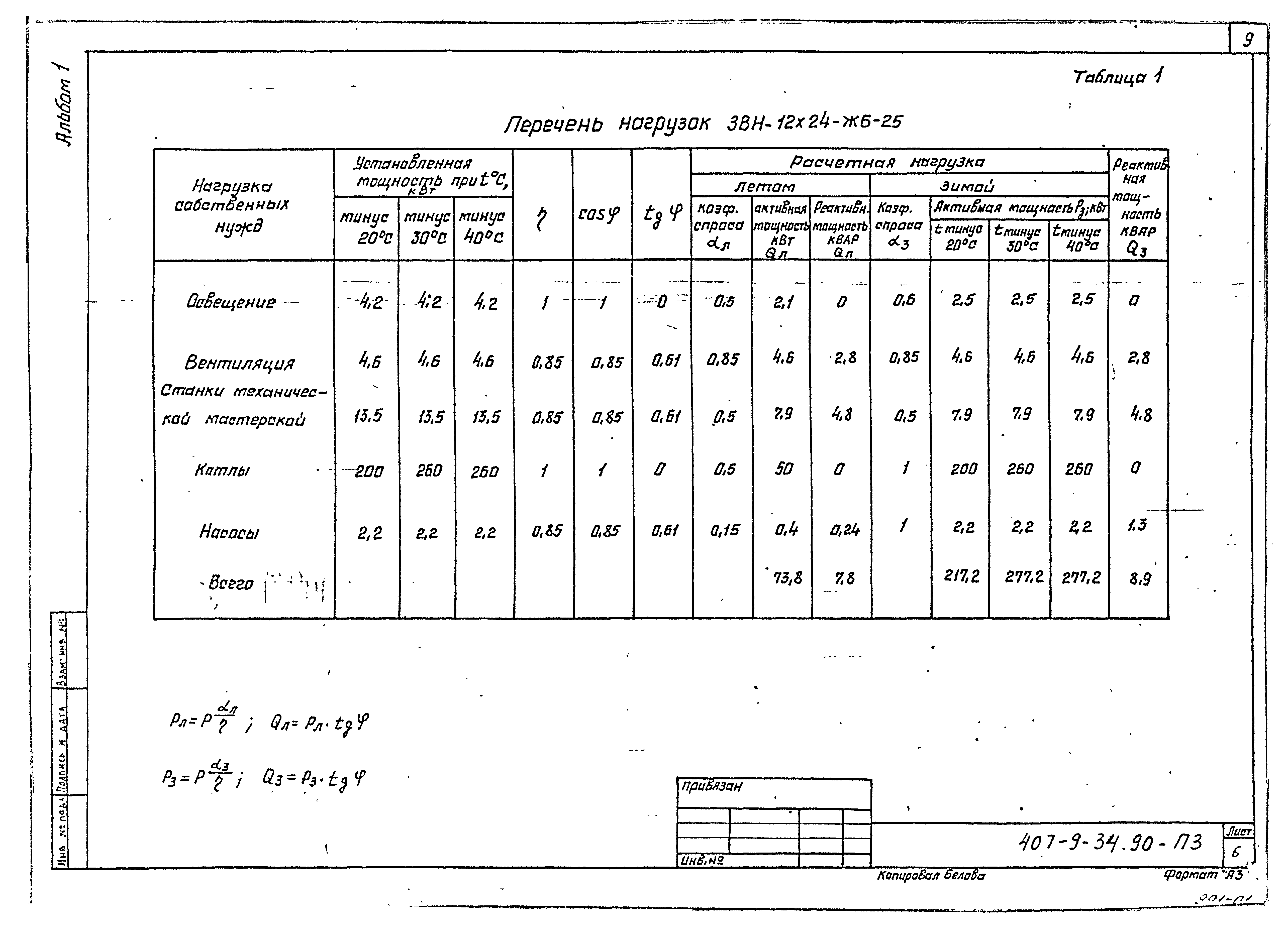

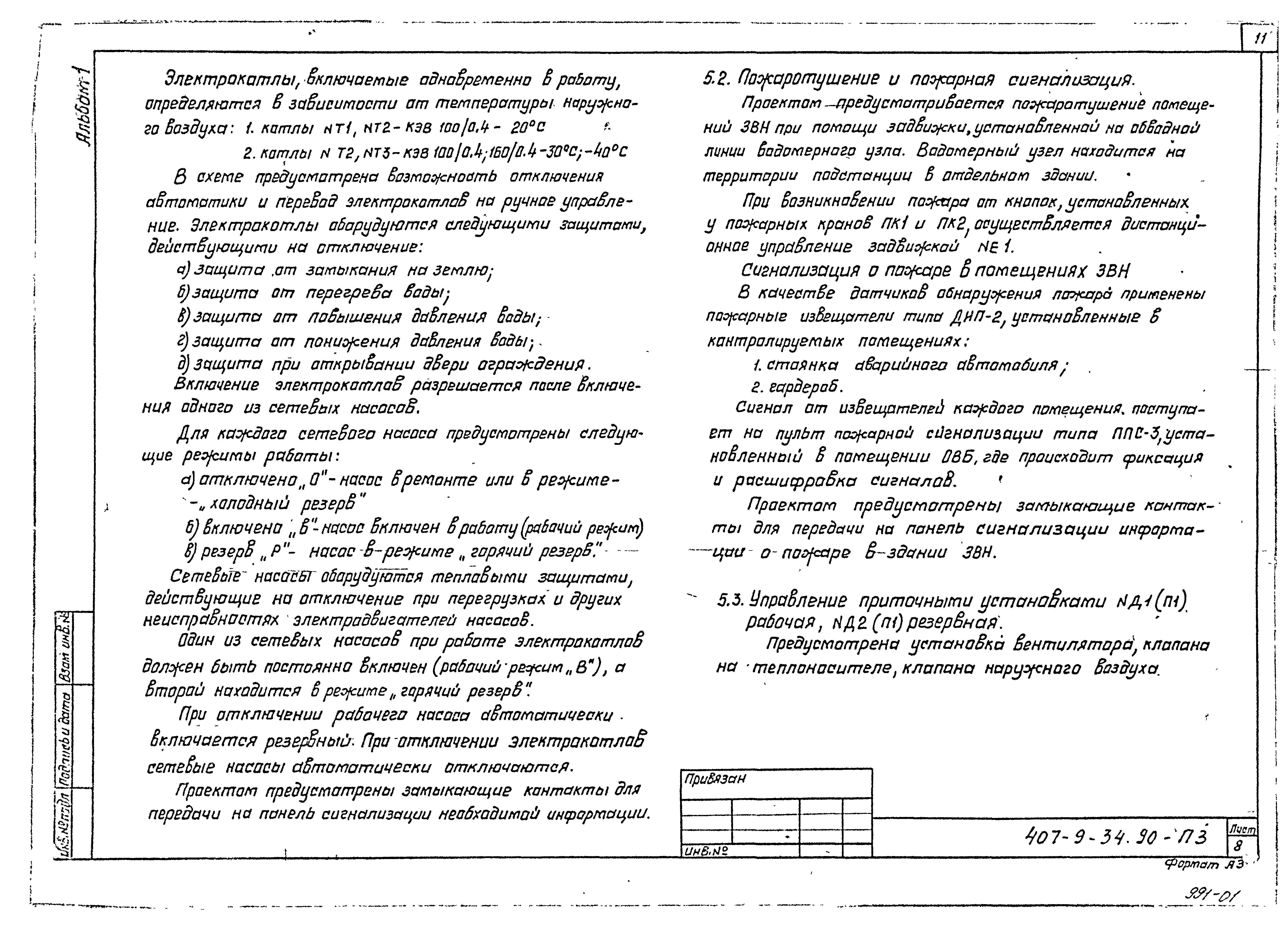

Оглавление:Общая пояснительная записка
Архитектурно-строительные решения

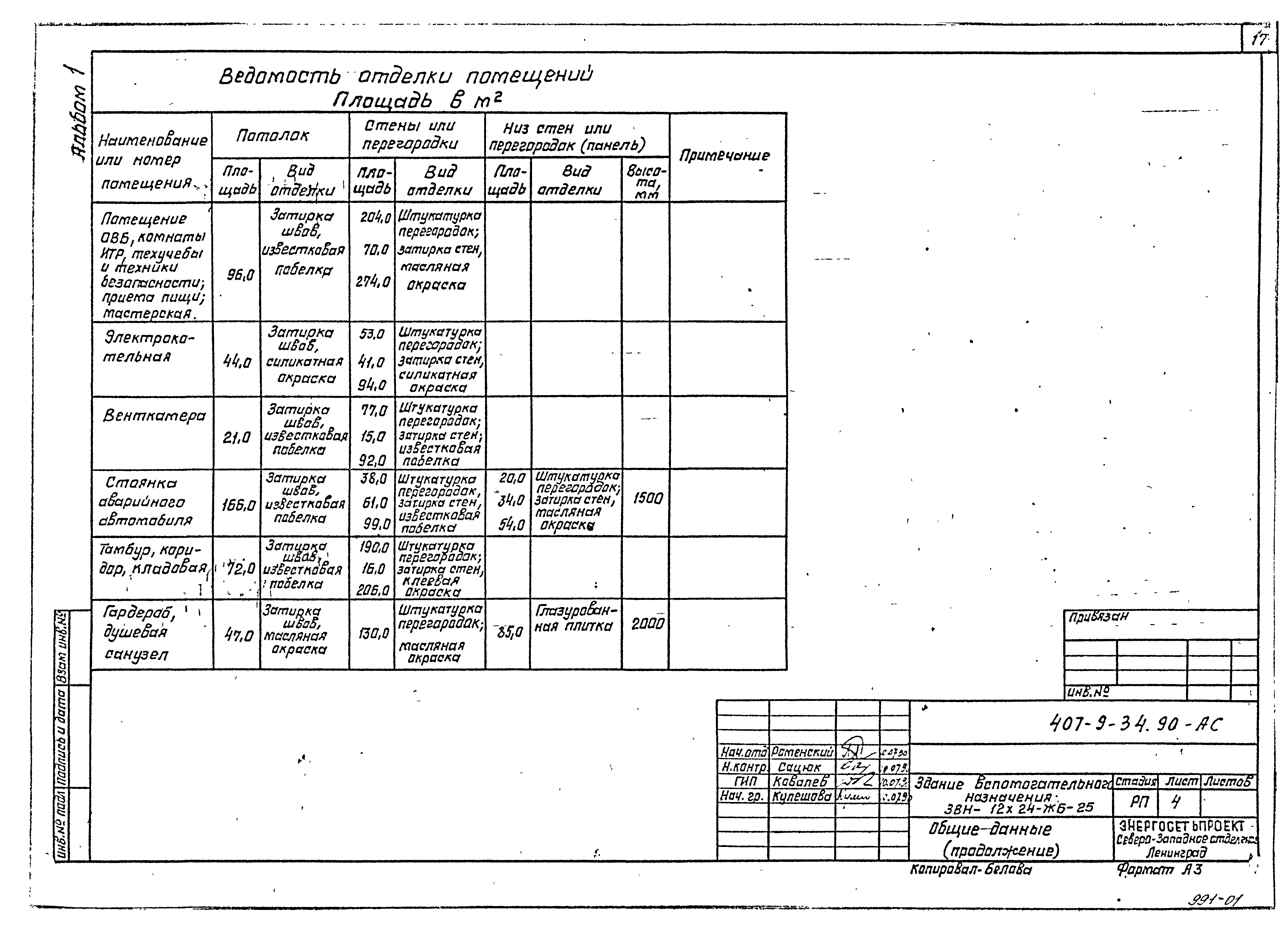

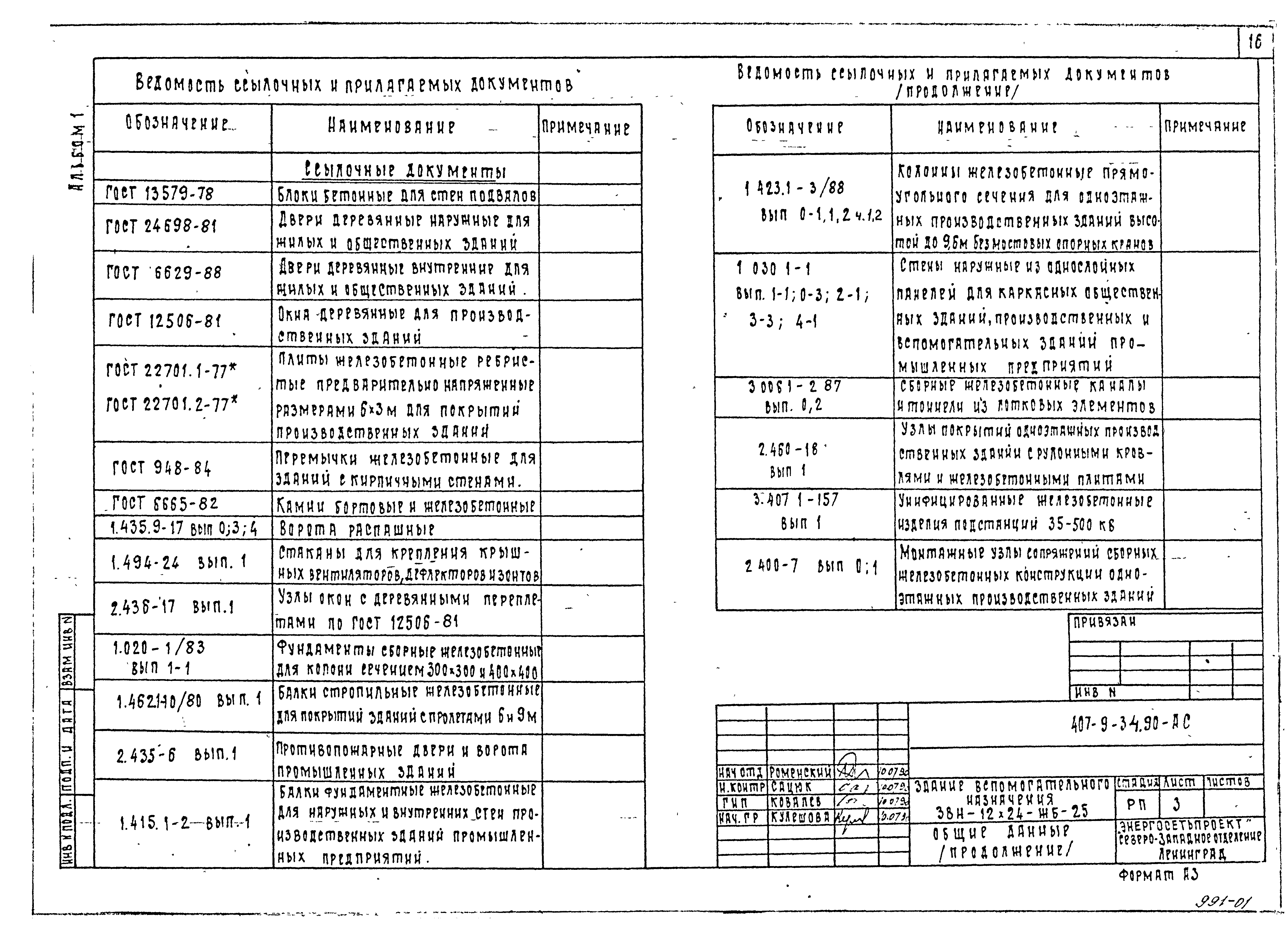

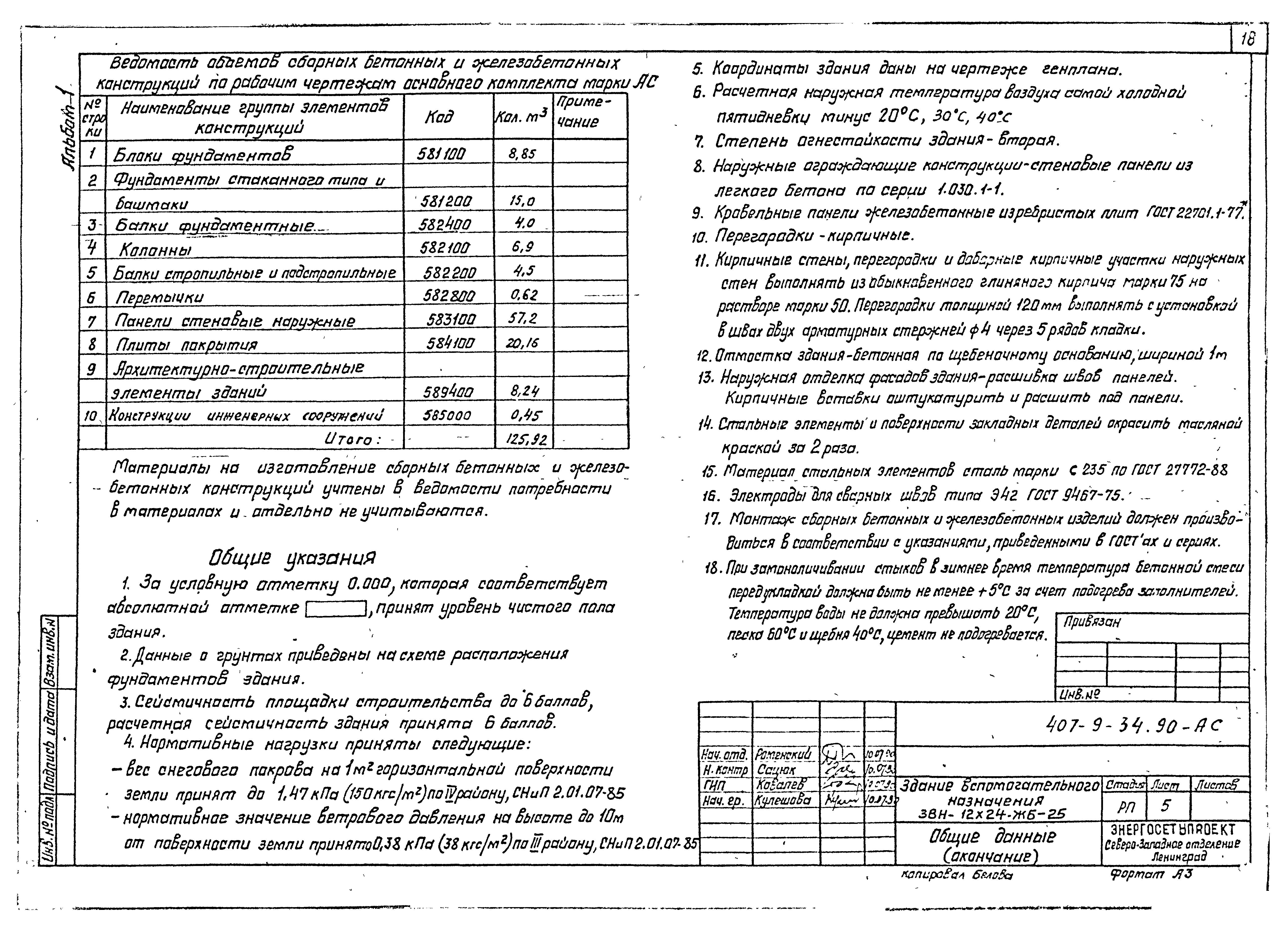

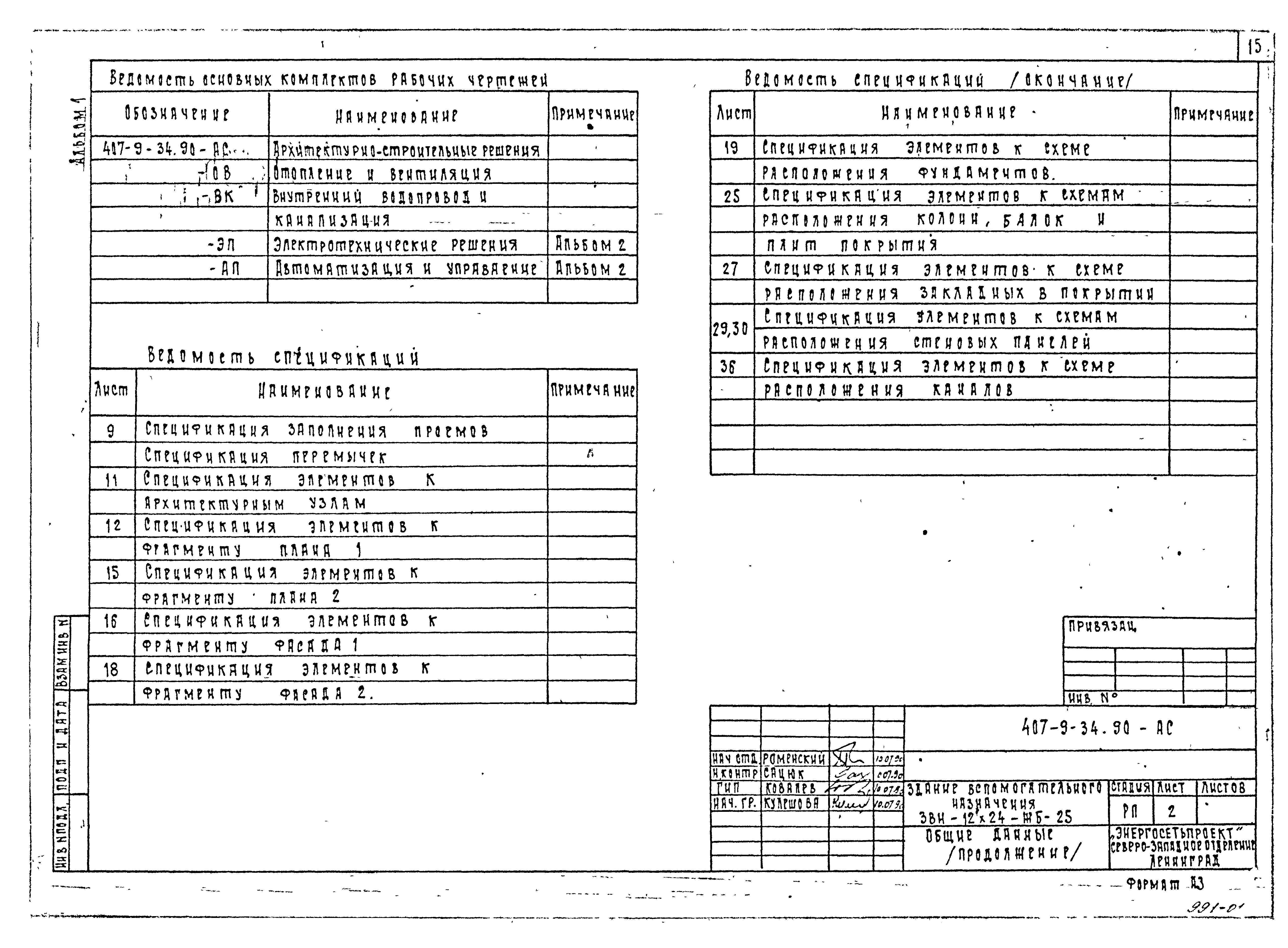

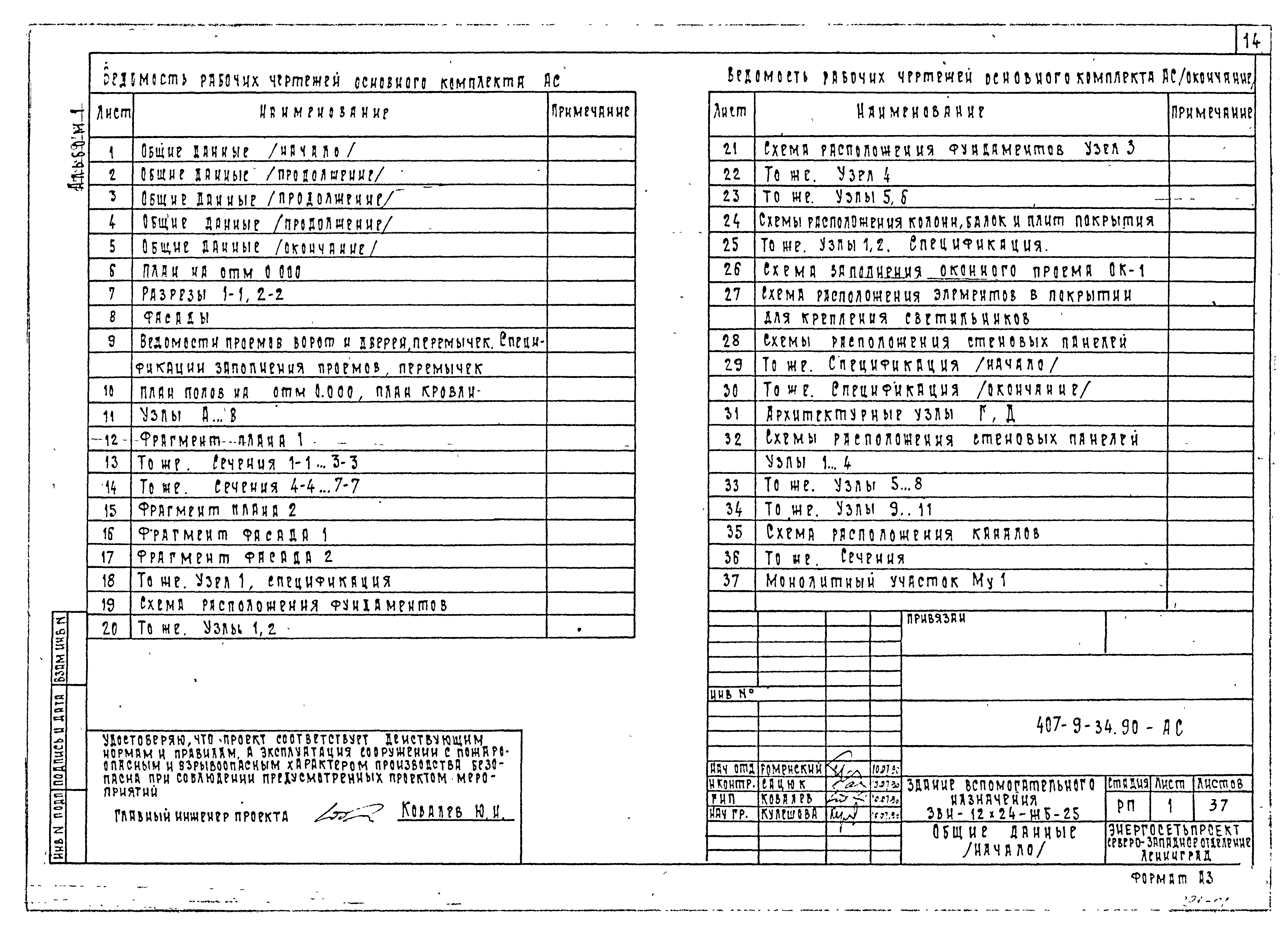

   Общие данные

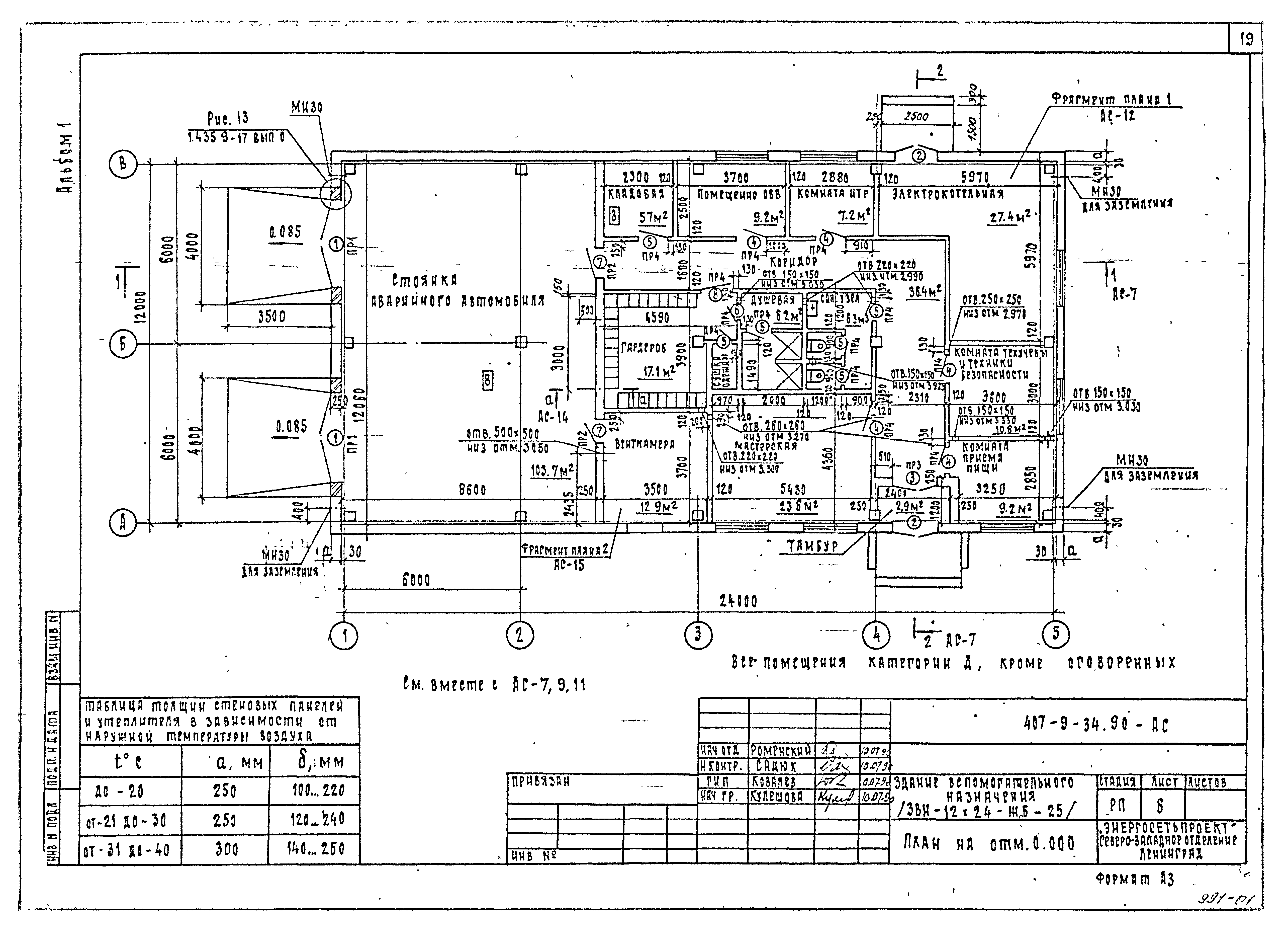

   План на отм. 0.000

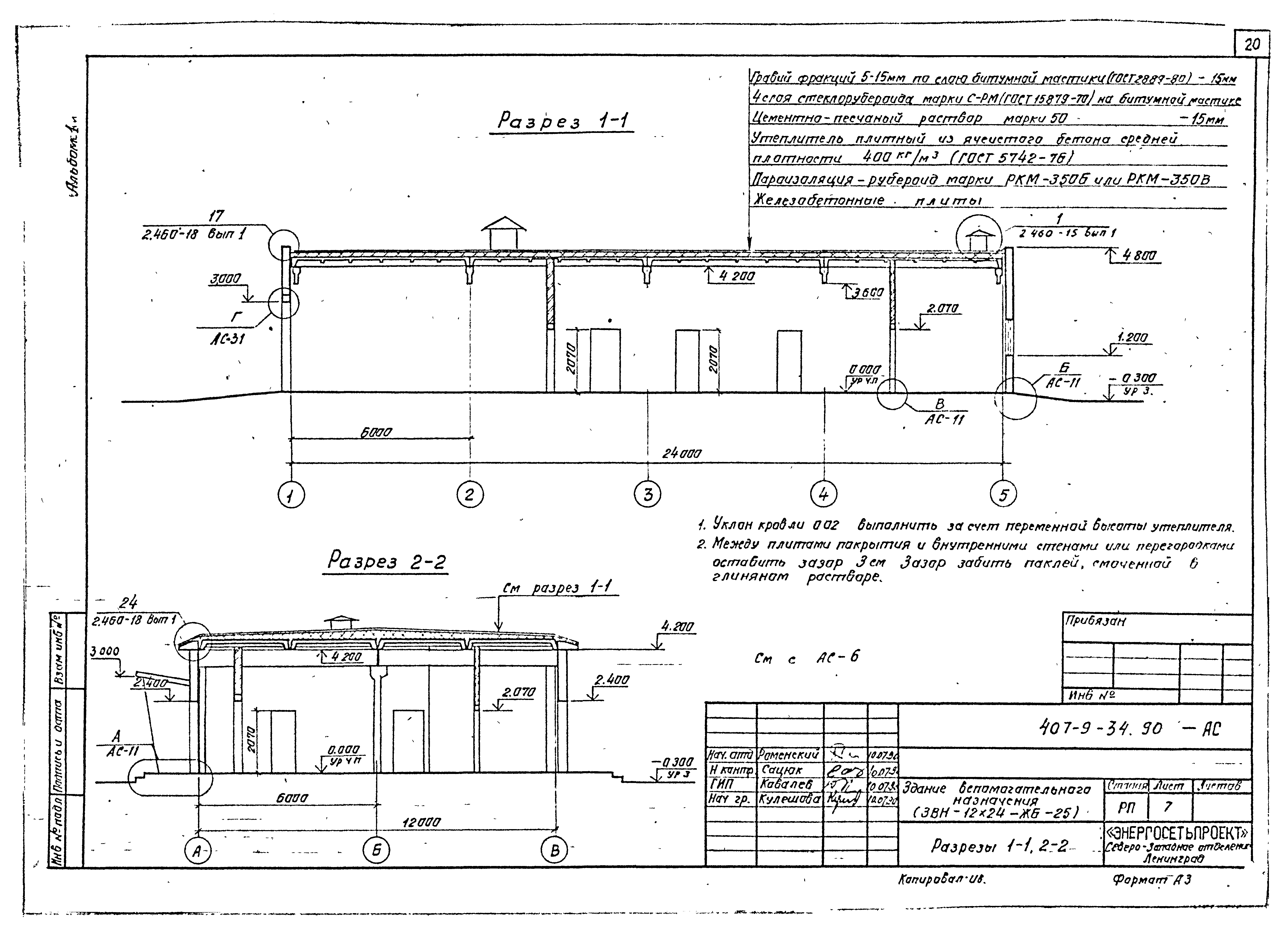

   Разрезы 1-1, 2-2

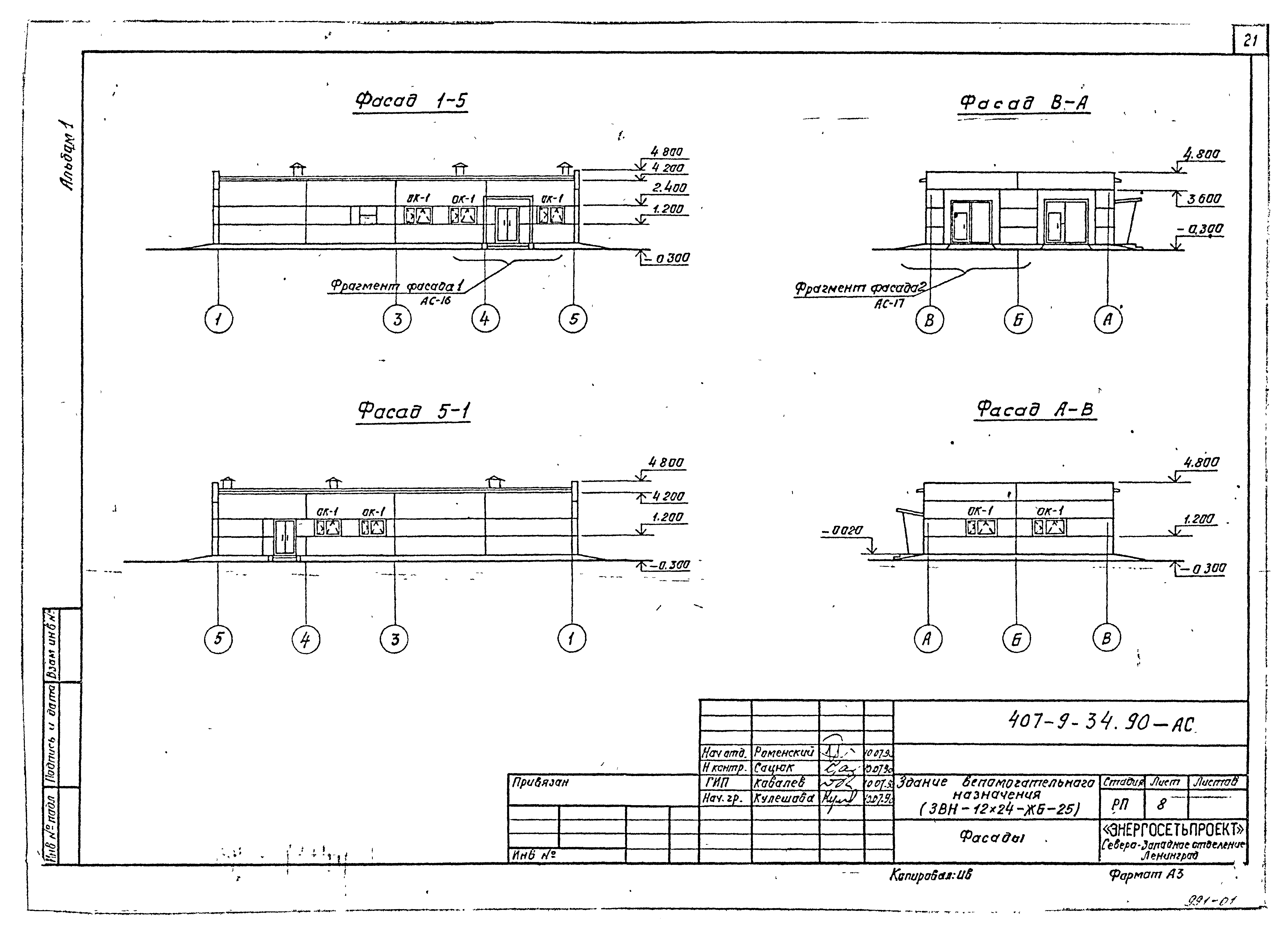

   Фасады

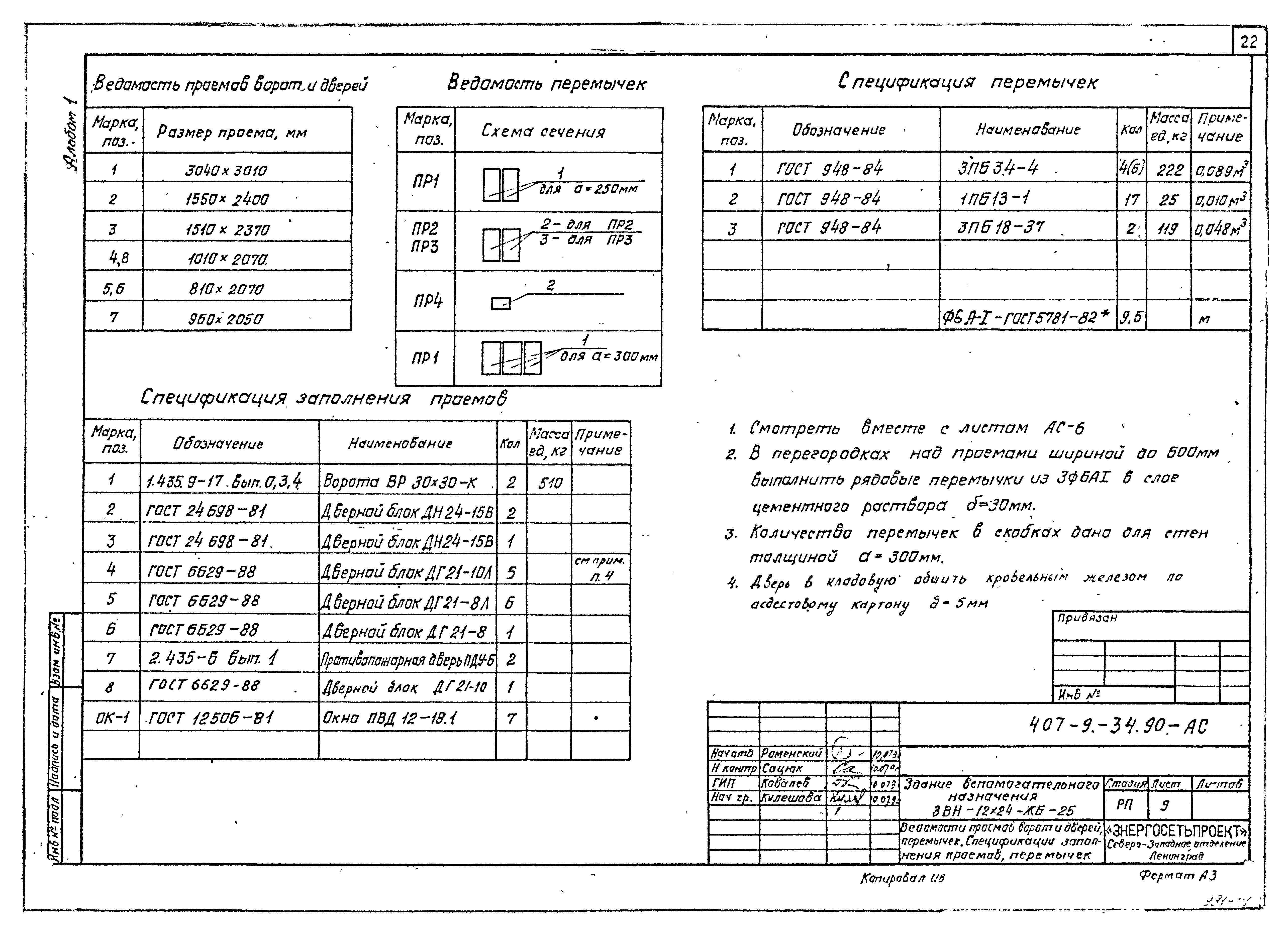

   Ведомости проемов ворот и дверей, перемычек. Спецификации заполнения проемов, перемычек

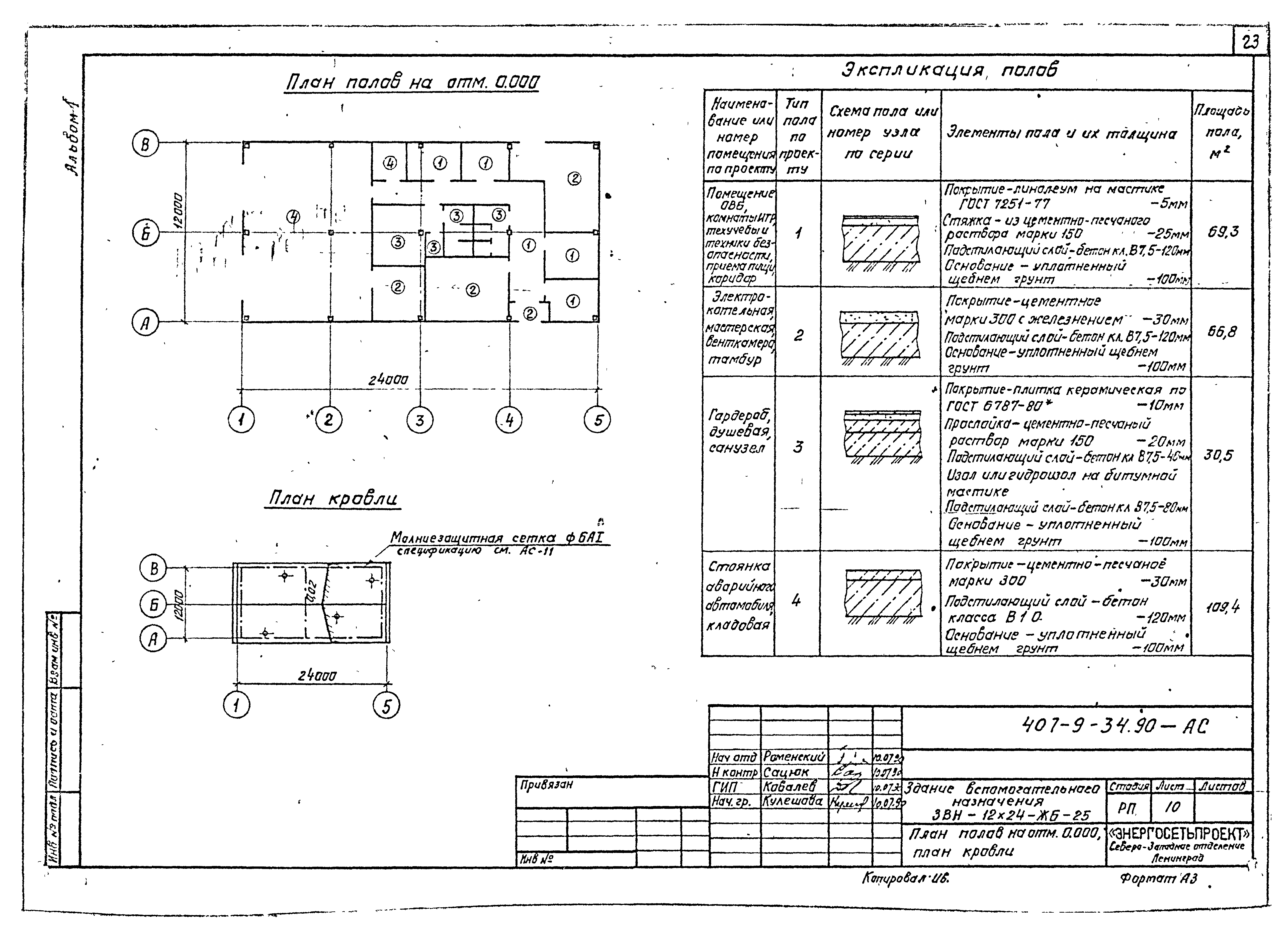

   План полов на отм. 0.000, план кровли

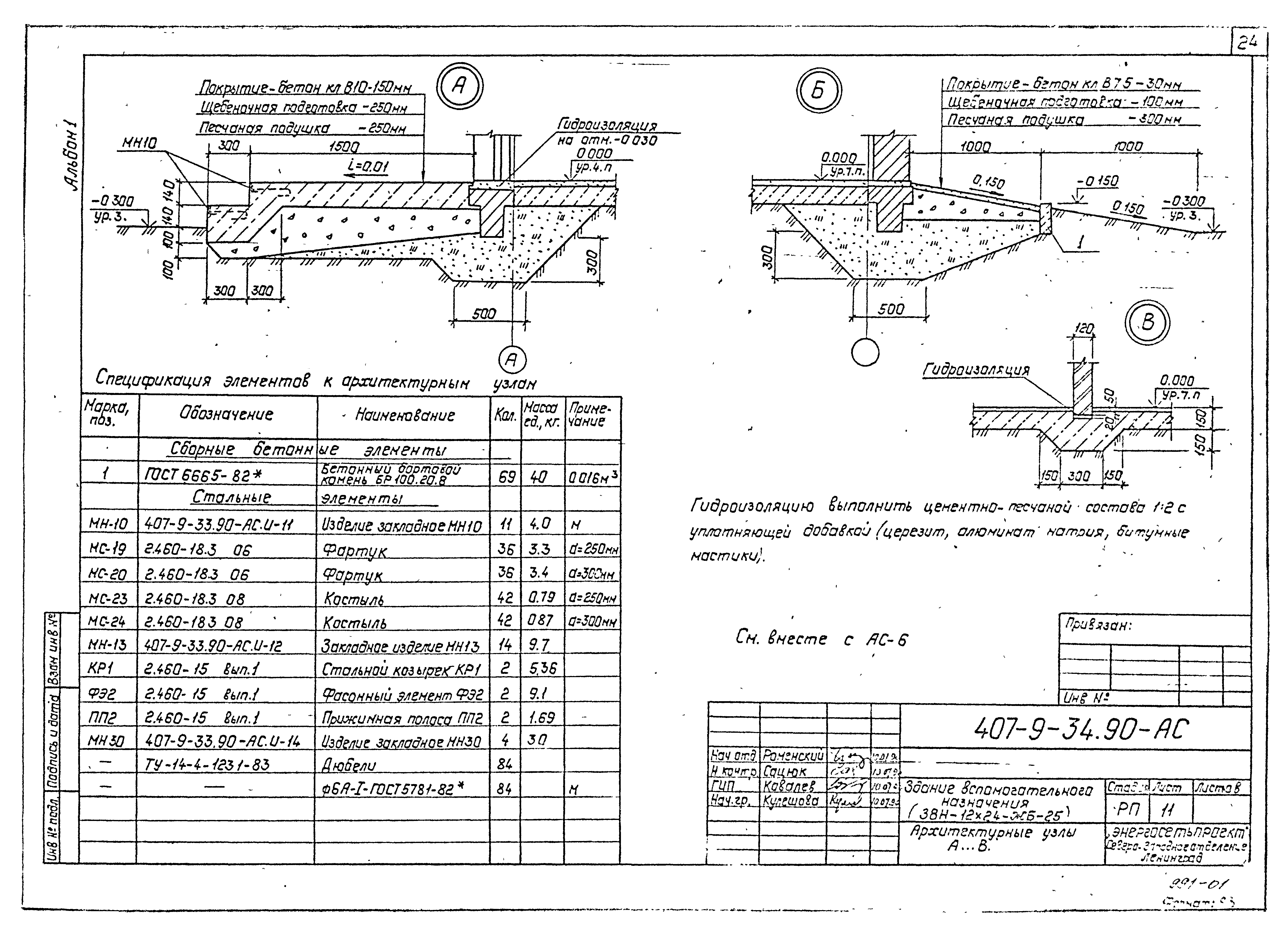

   Узлы А…В

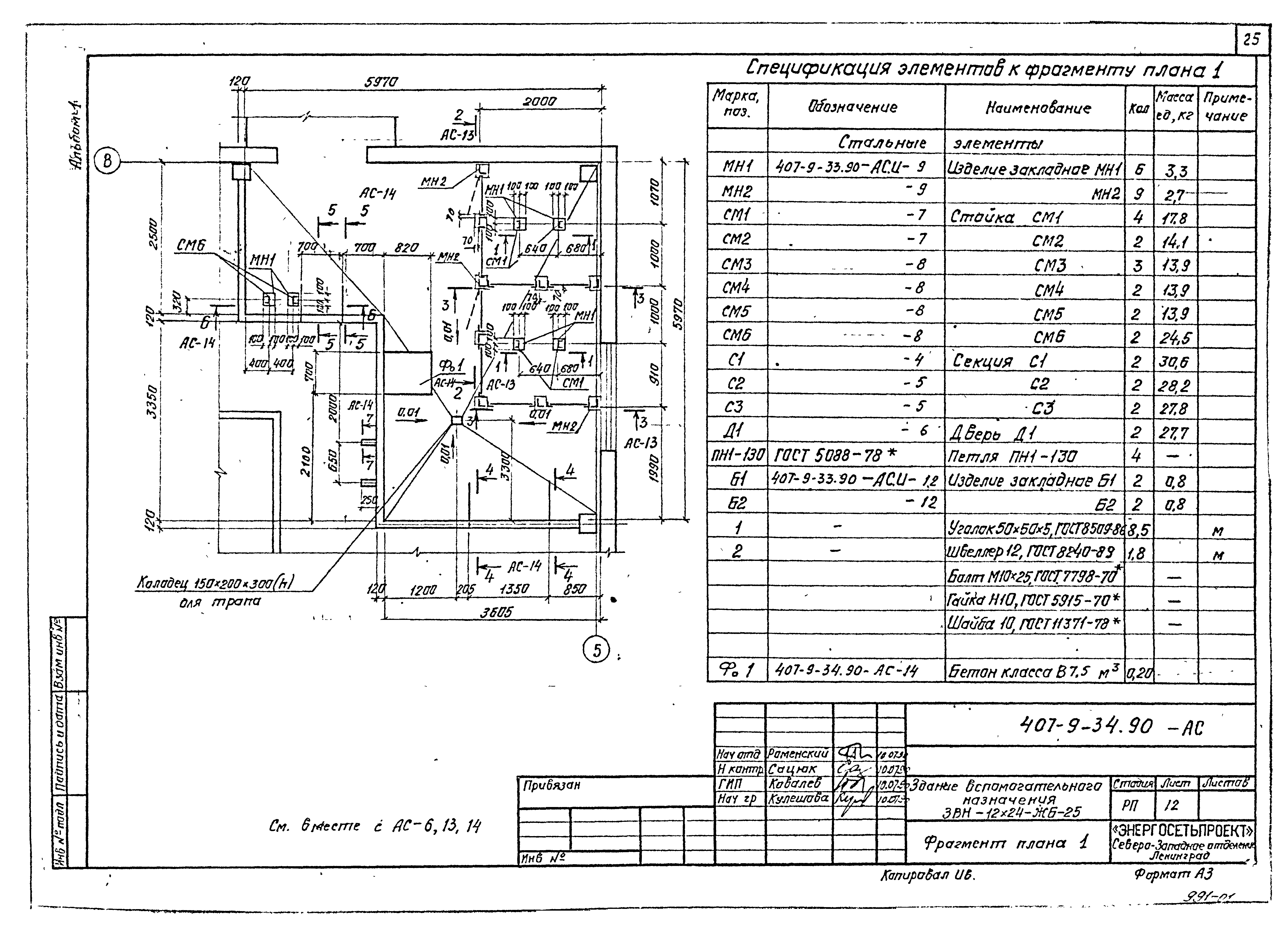

   Фрагмент плана 1

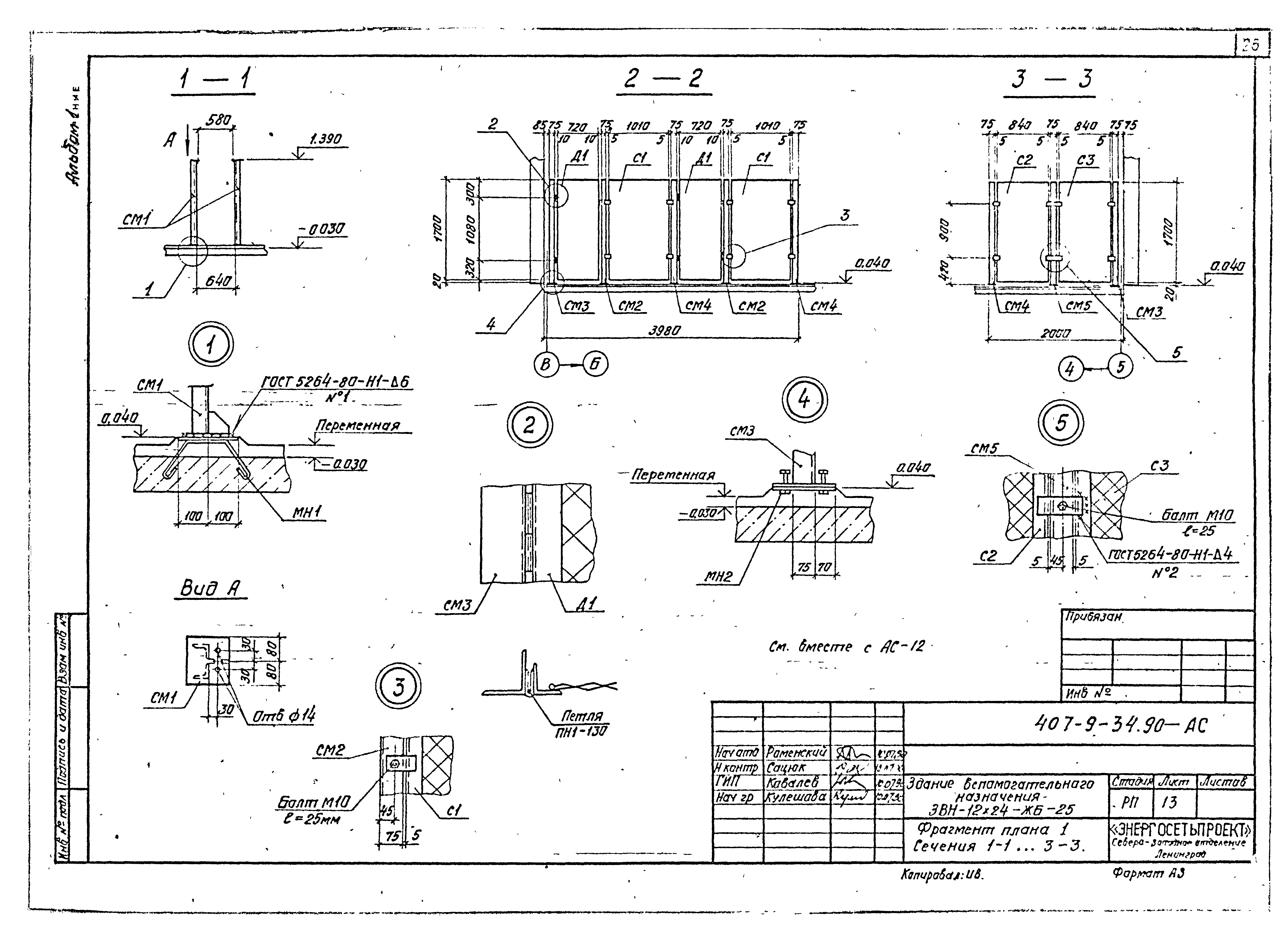

   Фрагмент плана 1. Сечения 1-1…3-3

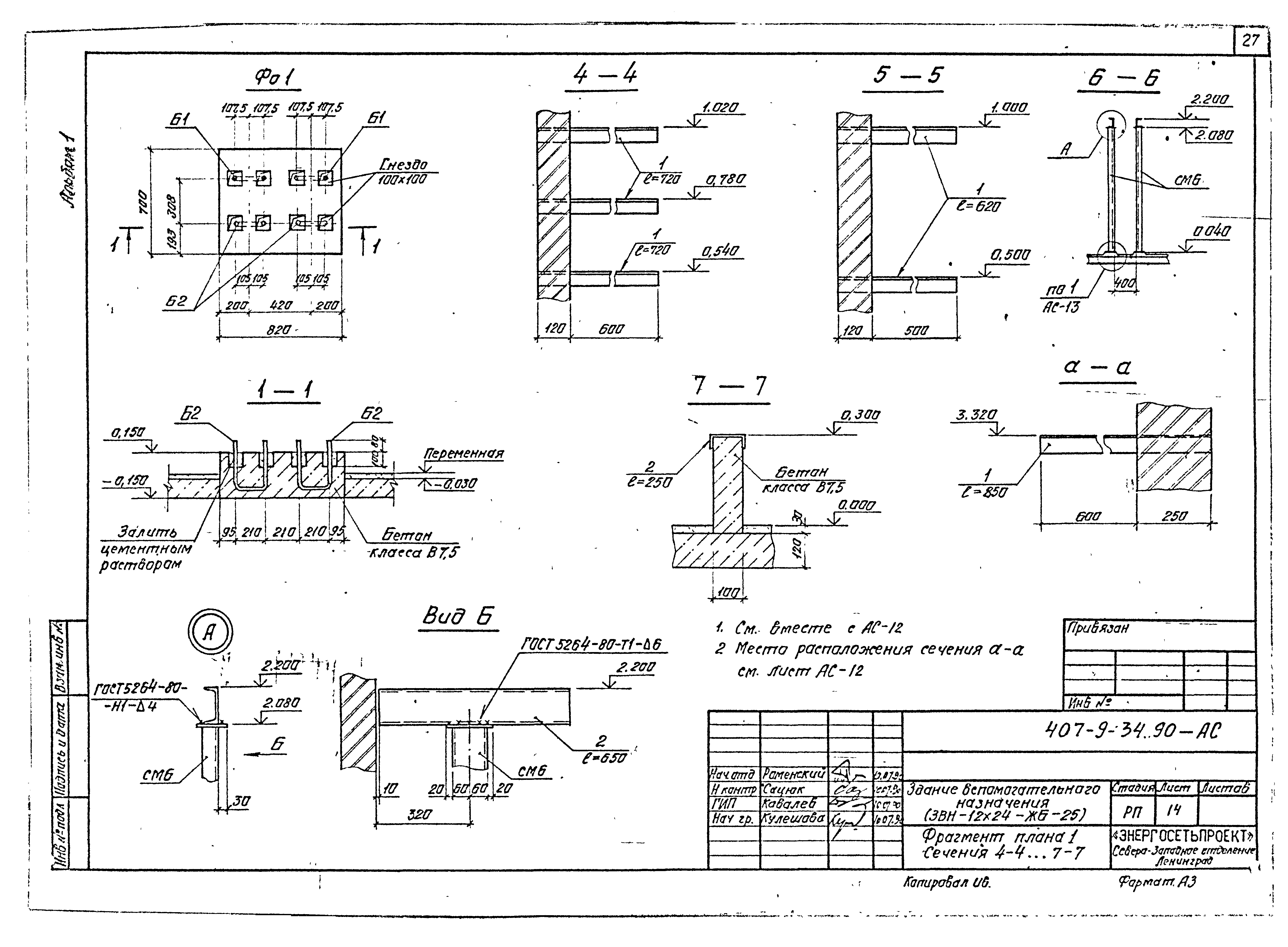

   Фрагмент плана 1. Сечения 4-4…7-7

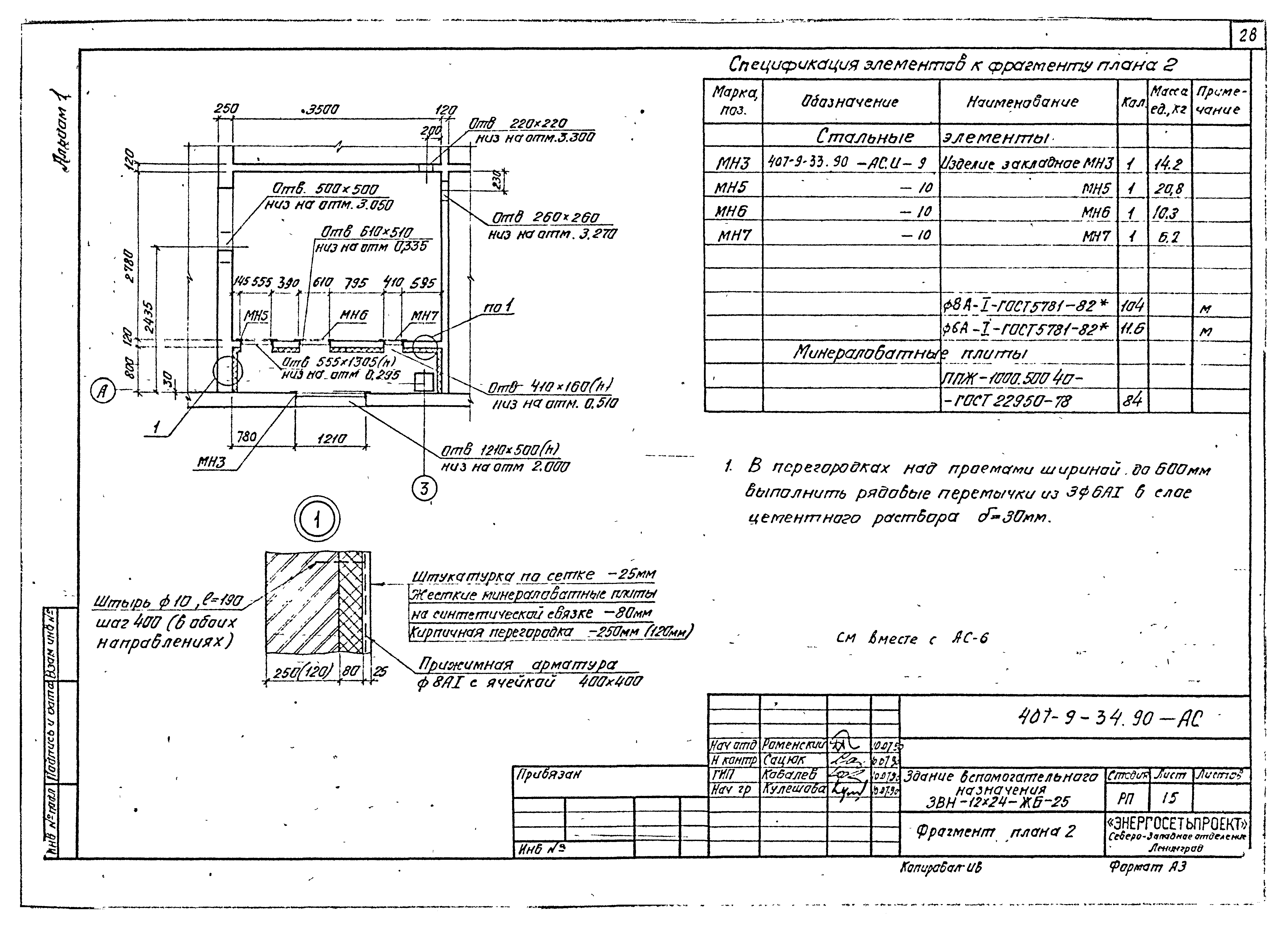

   Фрагмент плана 2

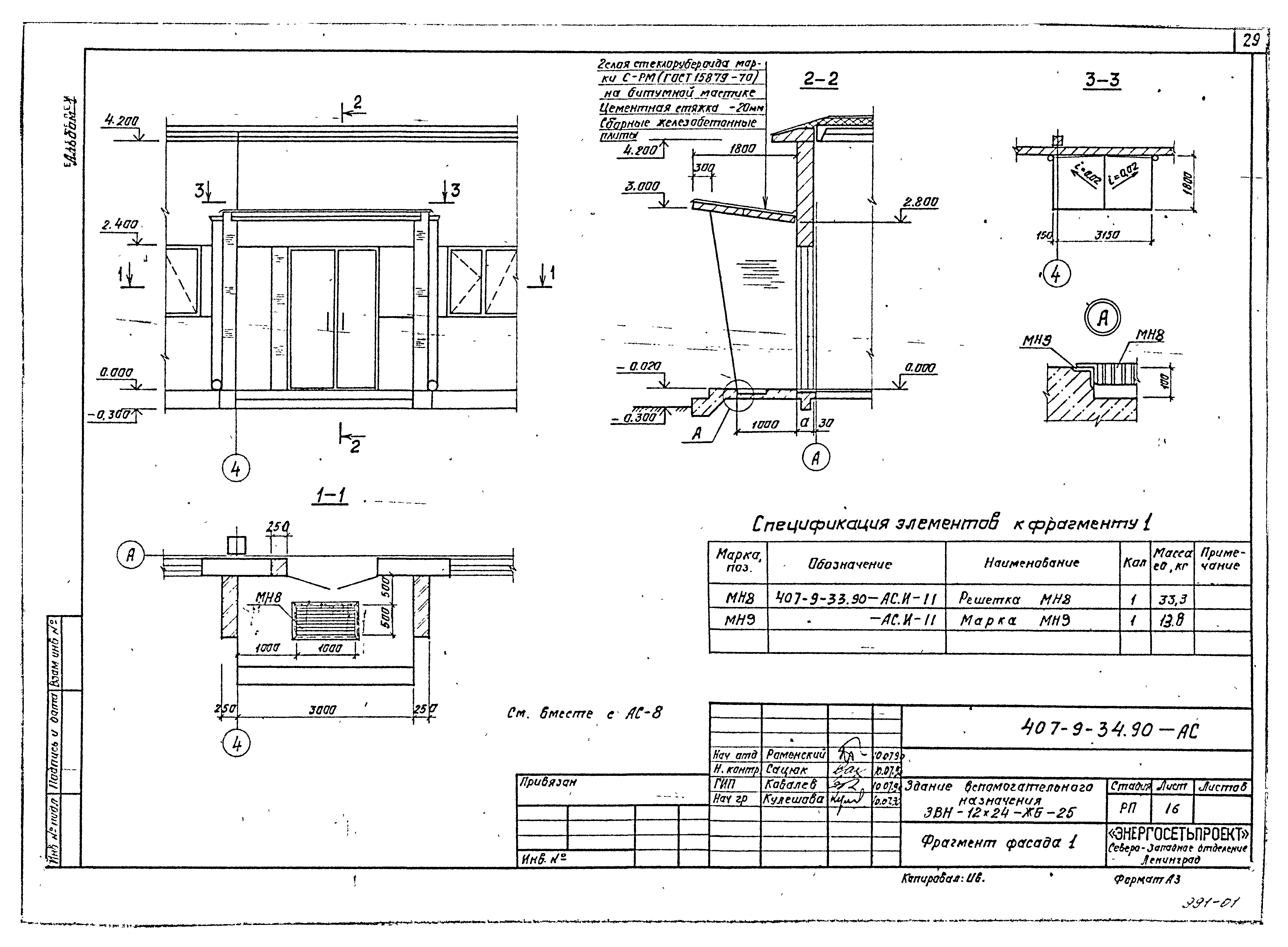

   Фрагмент фасада 1

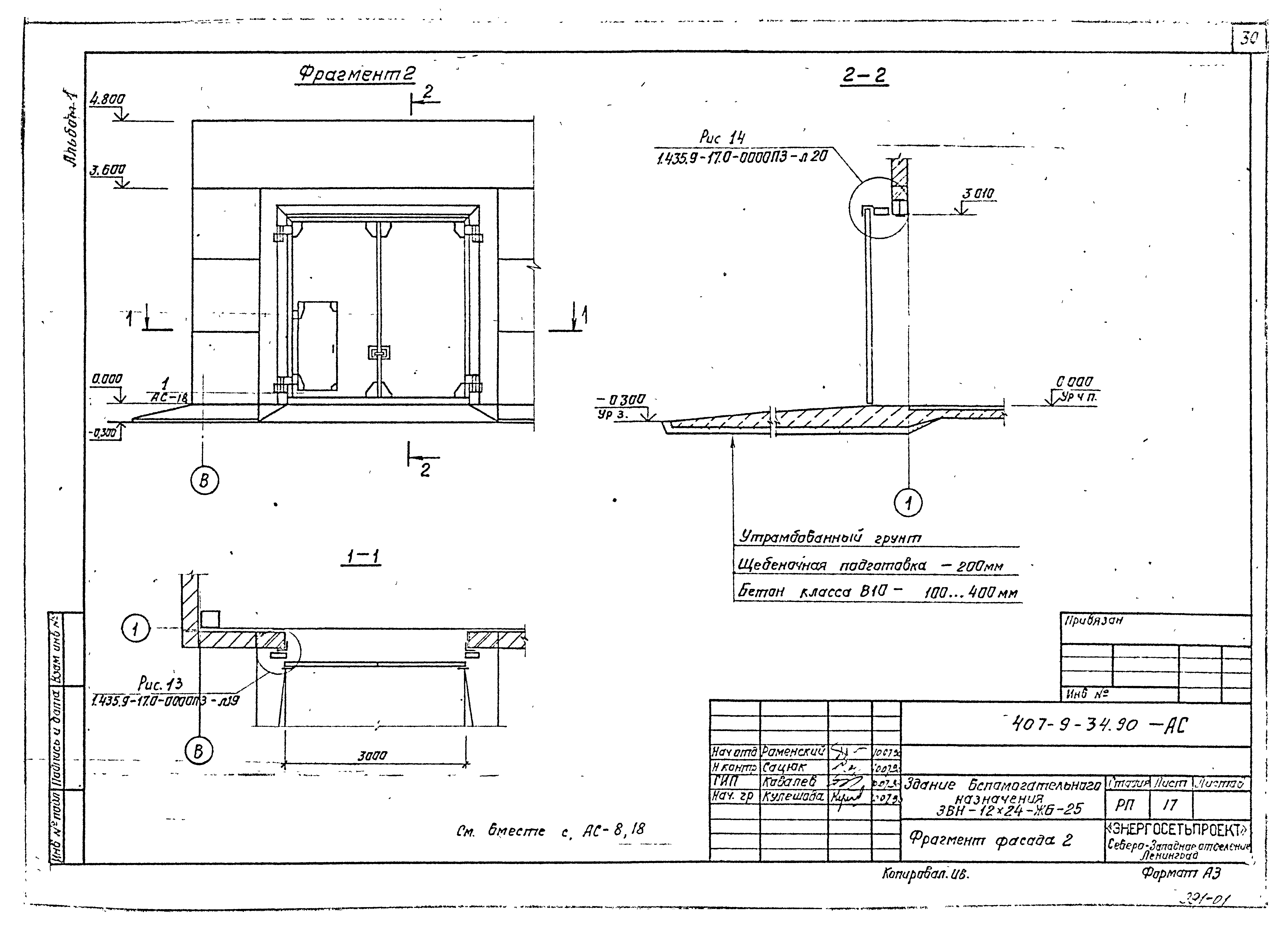

   Фрагмент фасада 2

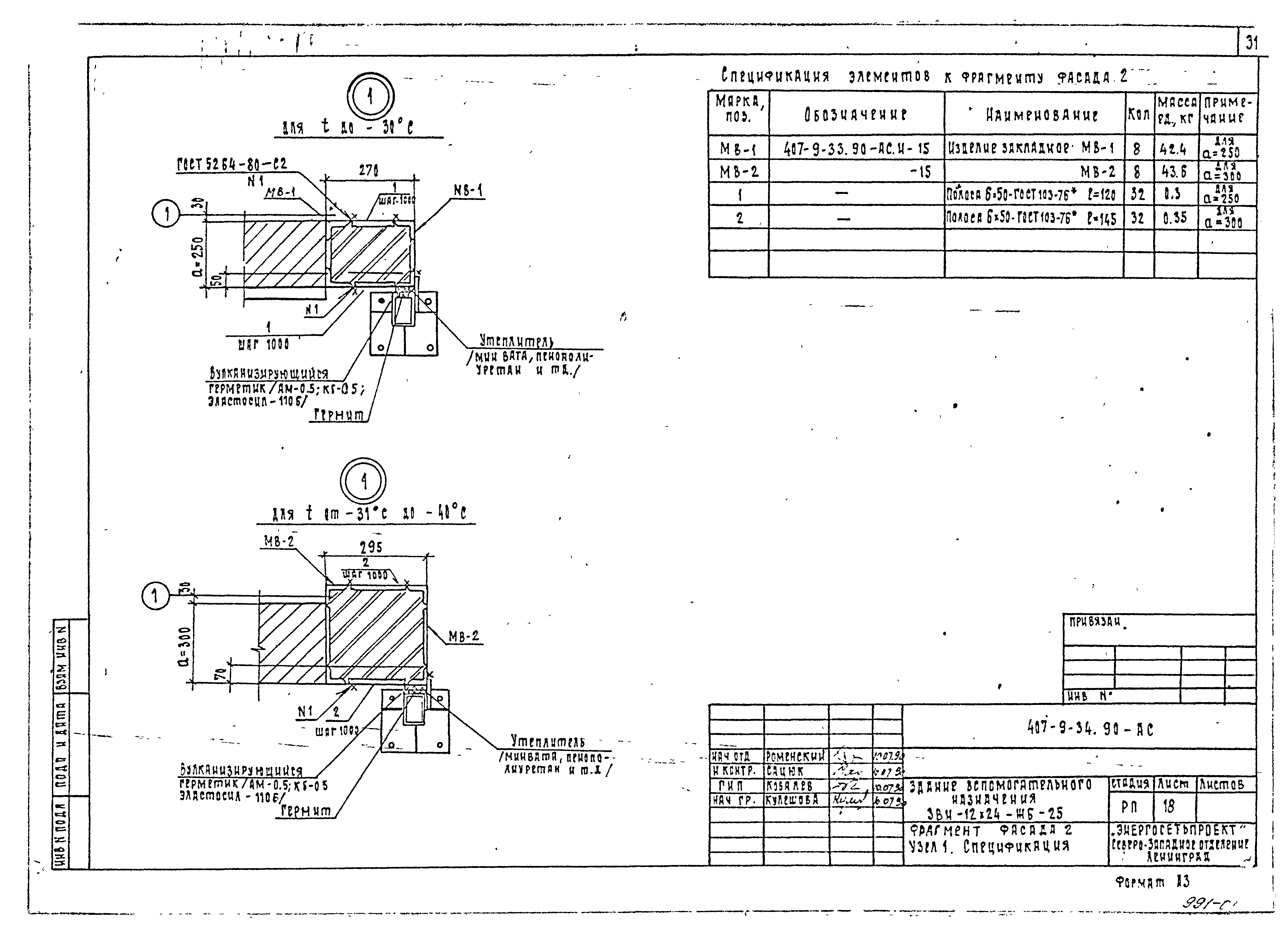

   Фрагмент фасада 2. Узел 1, спецификация

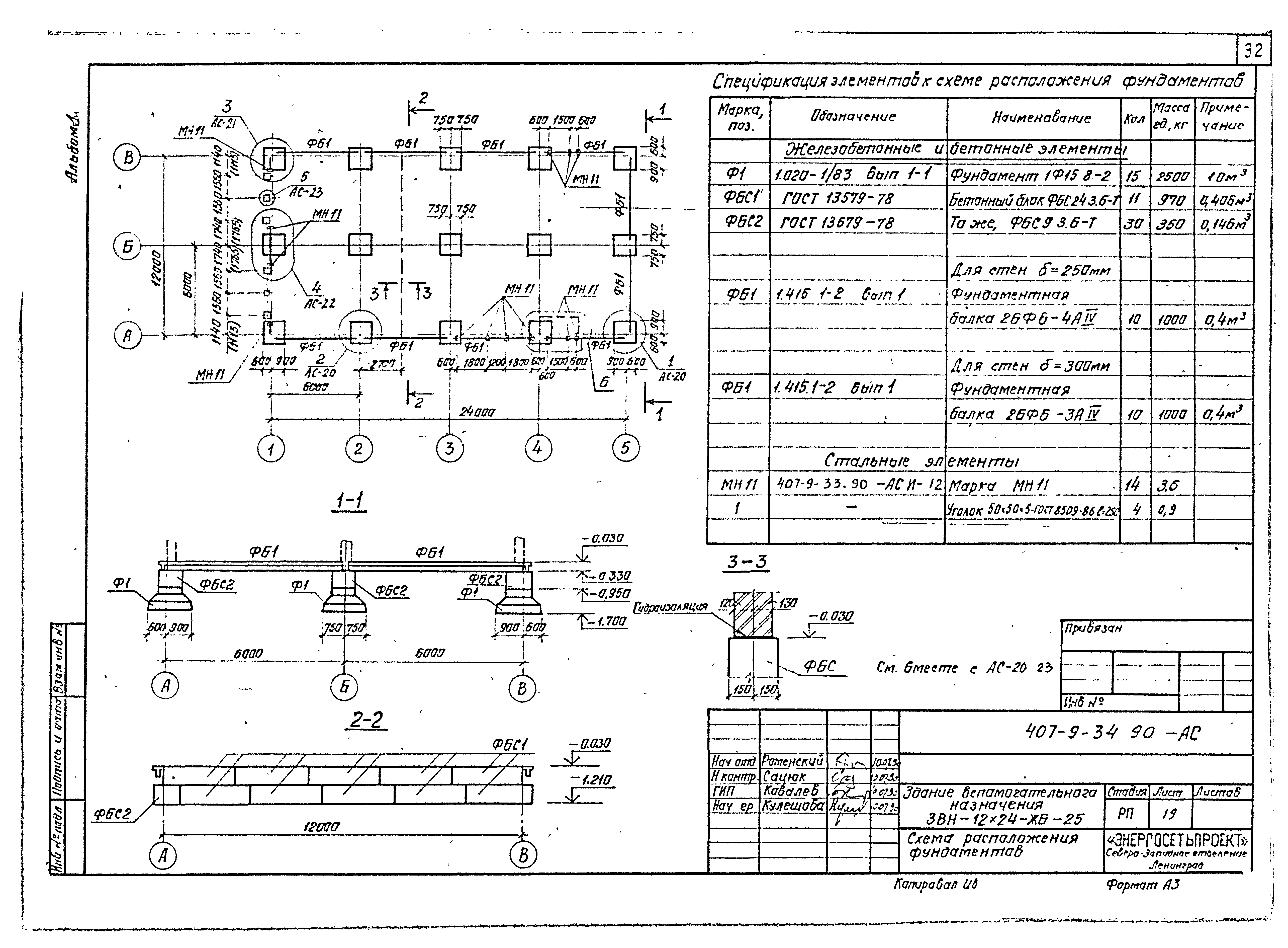

   Схема расположения фундаментов

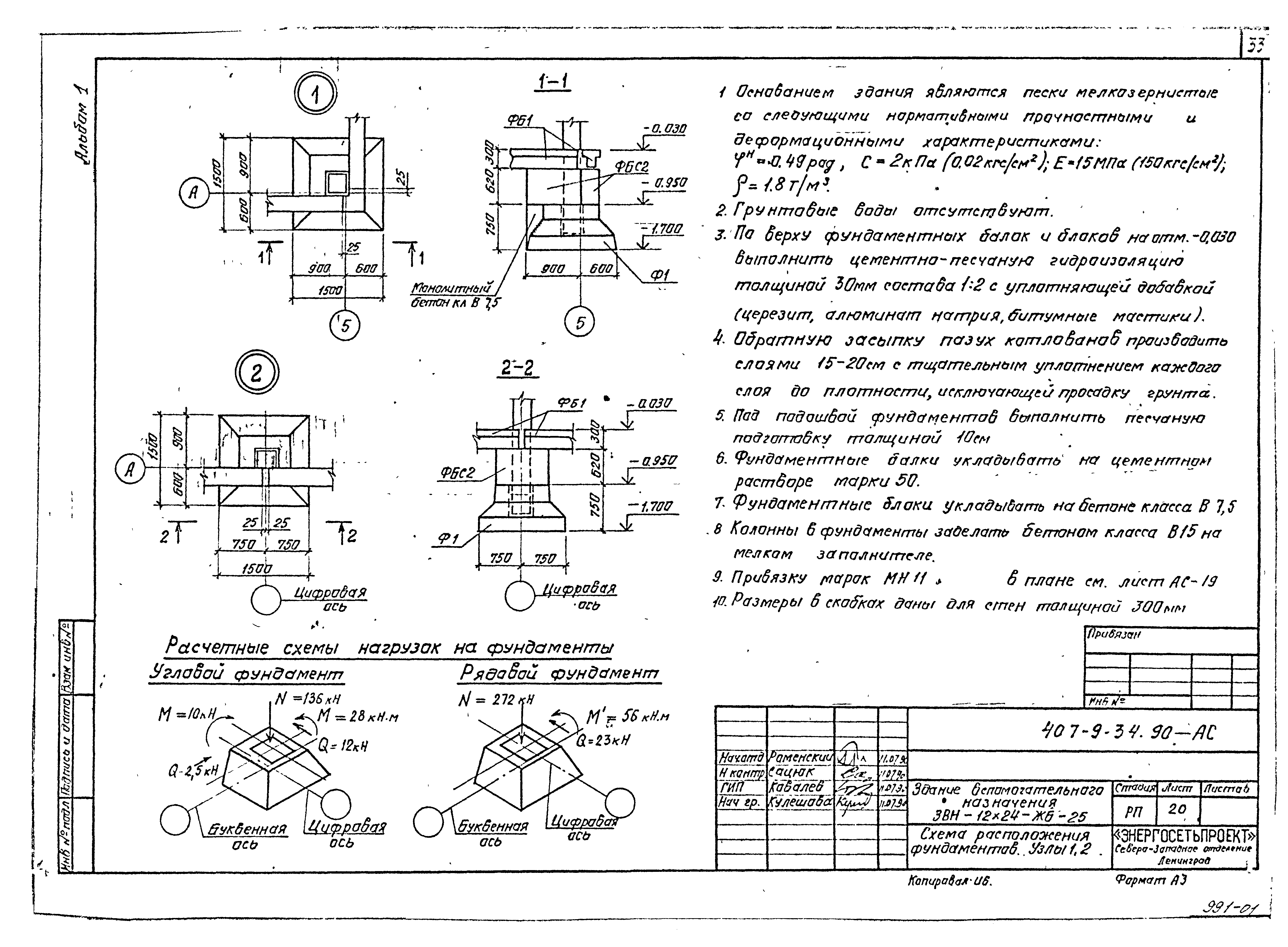

   Схема расположения фундаментов. Узлы 1, 2

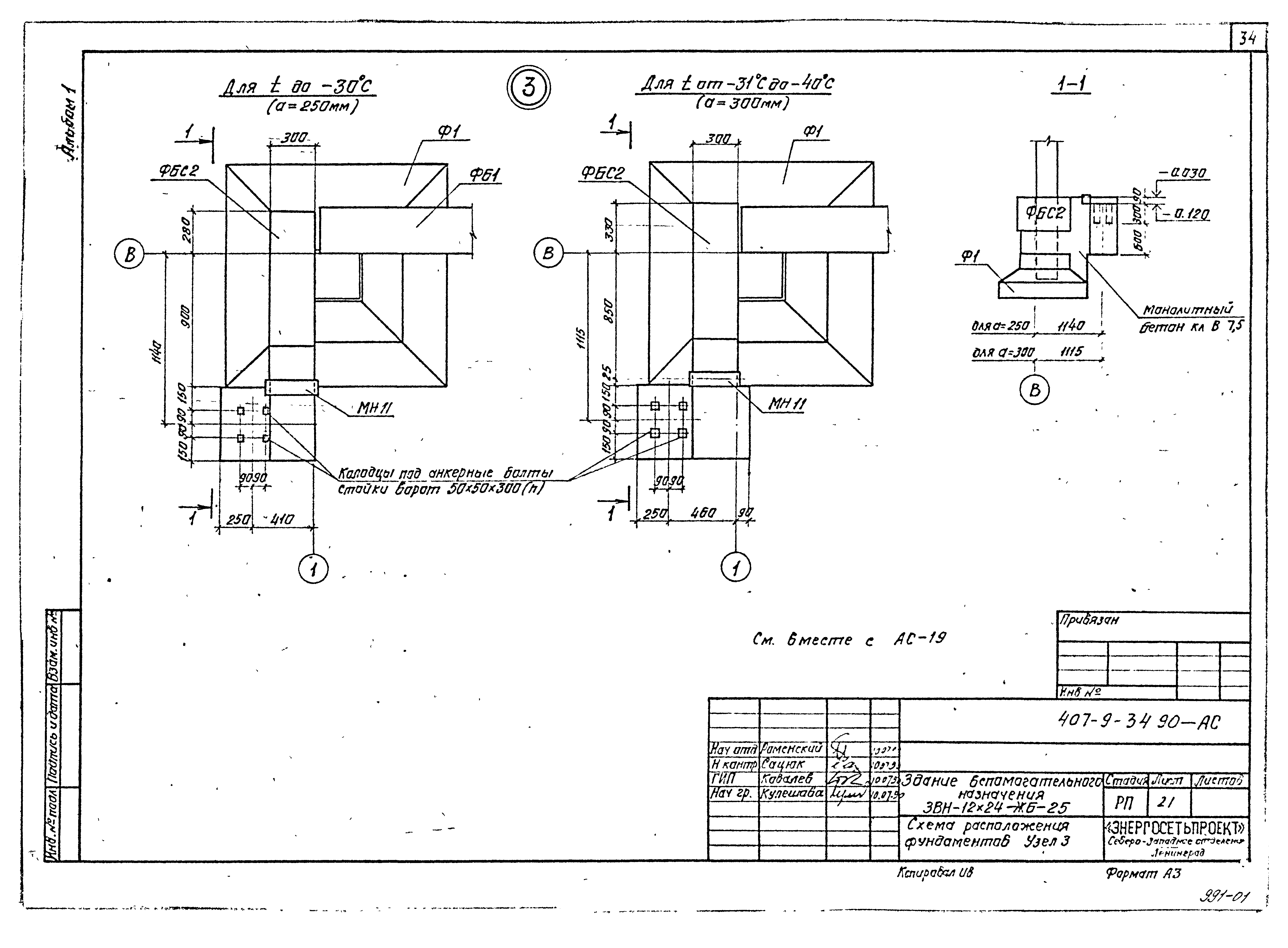

   Схема расположения фундаментов. Узел 3

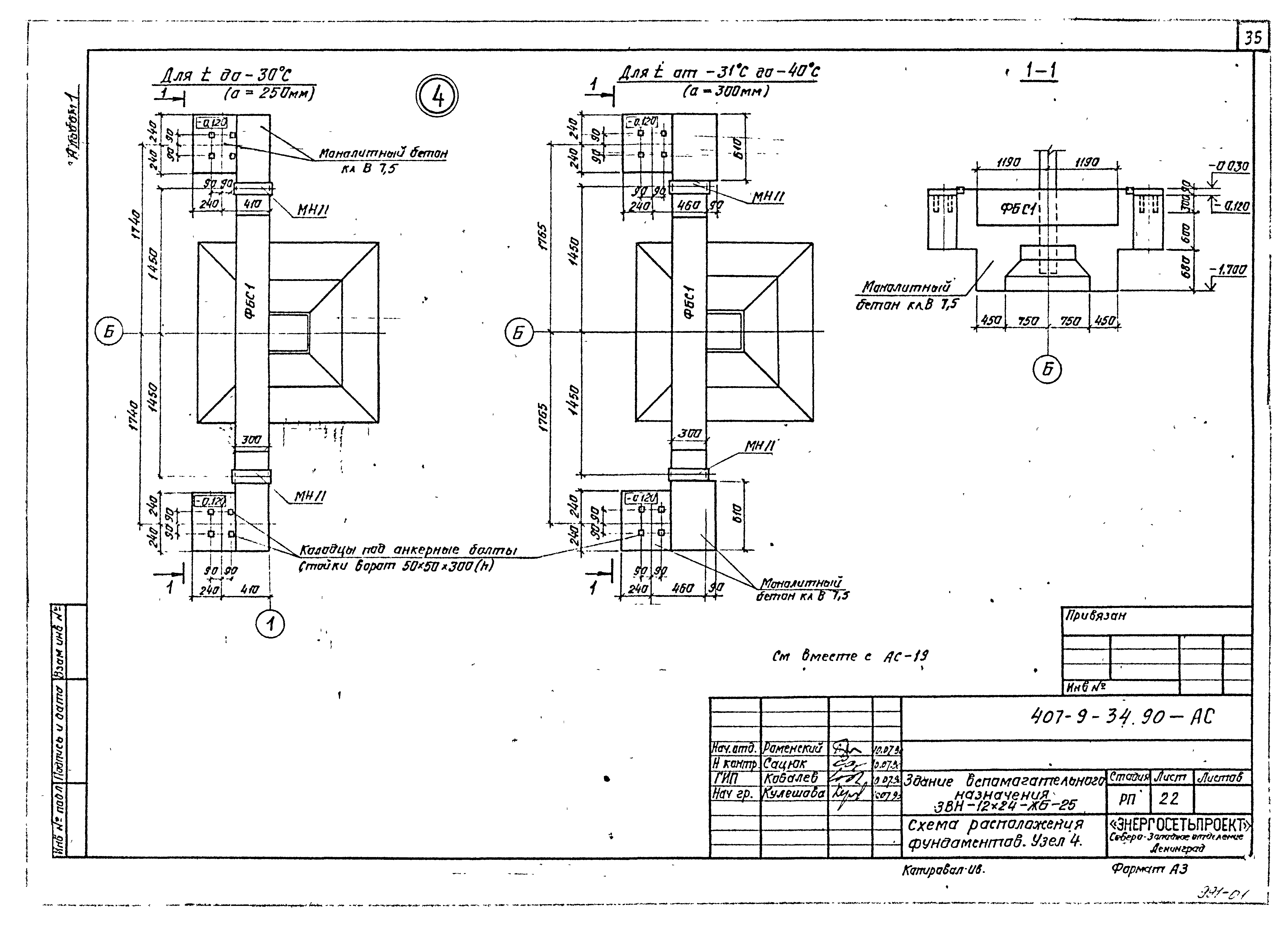

   Схема расположения фундаментов. Узел 4

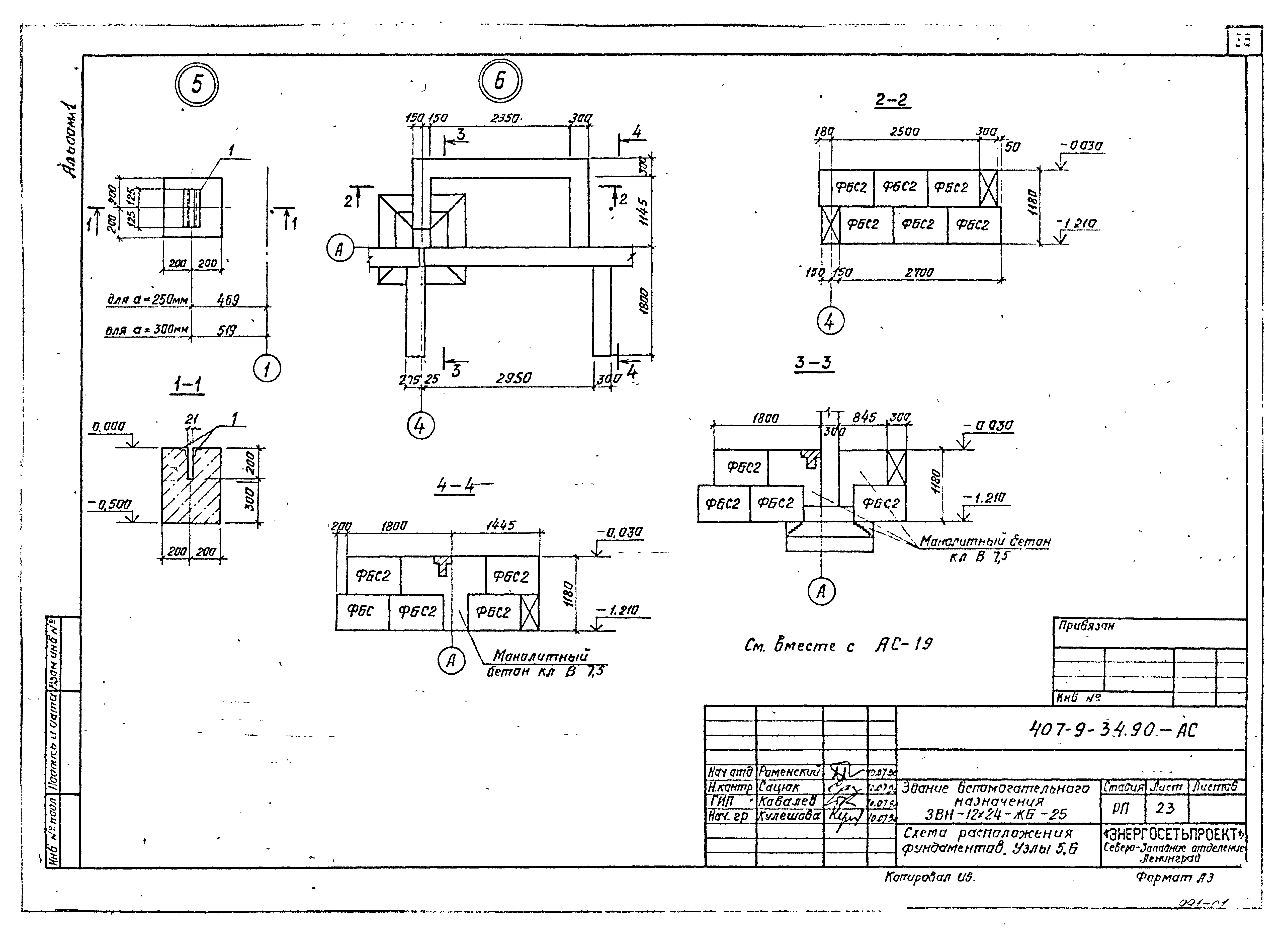

   Схема расположения фундаментов. Узлы 5, 6

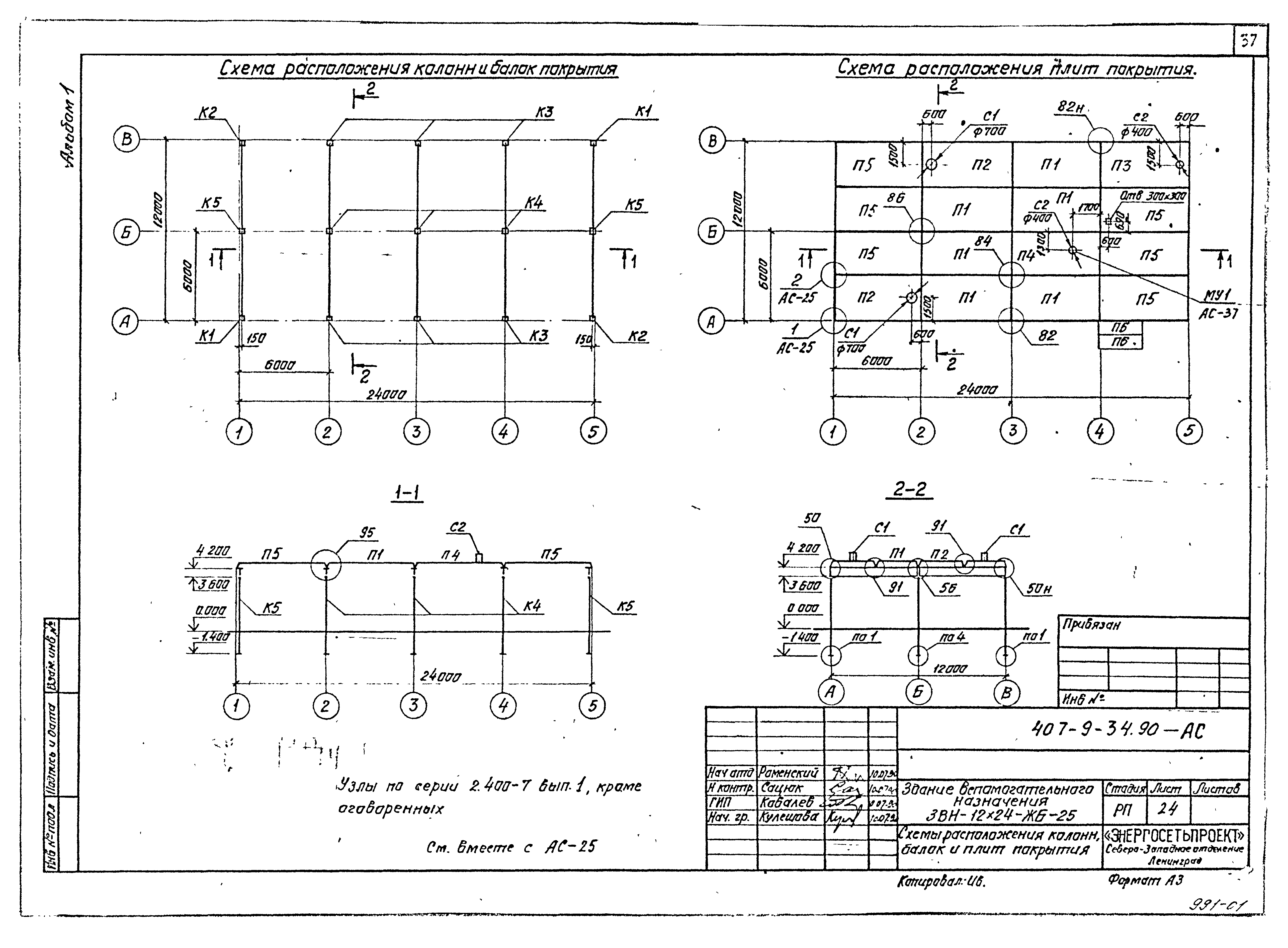

   Схемы расположения колонн, балок и плит покрытия

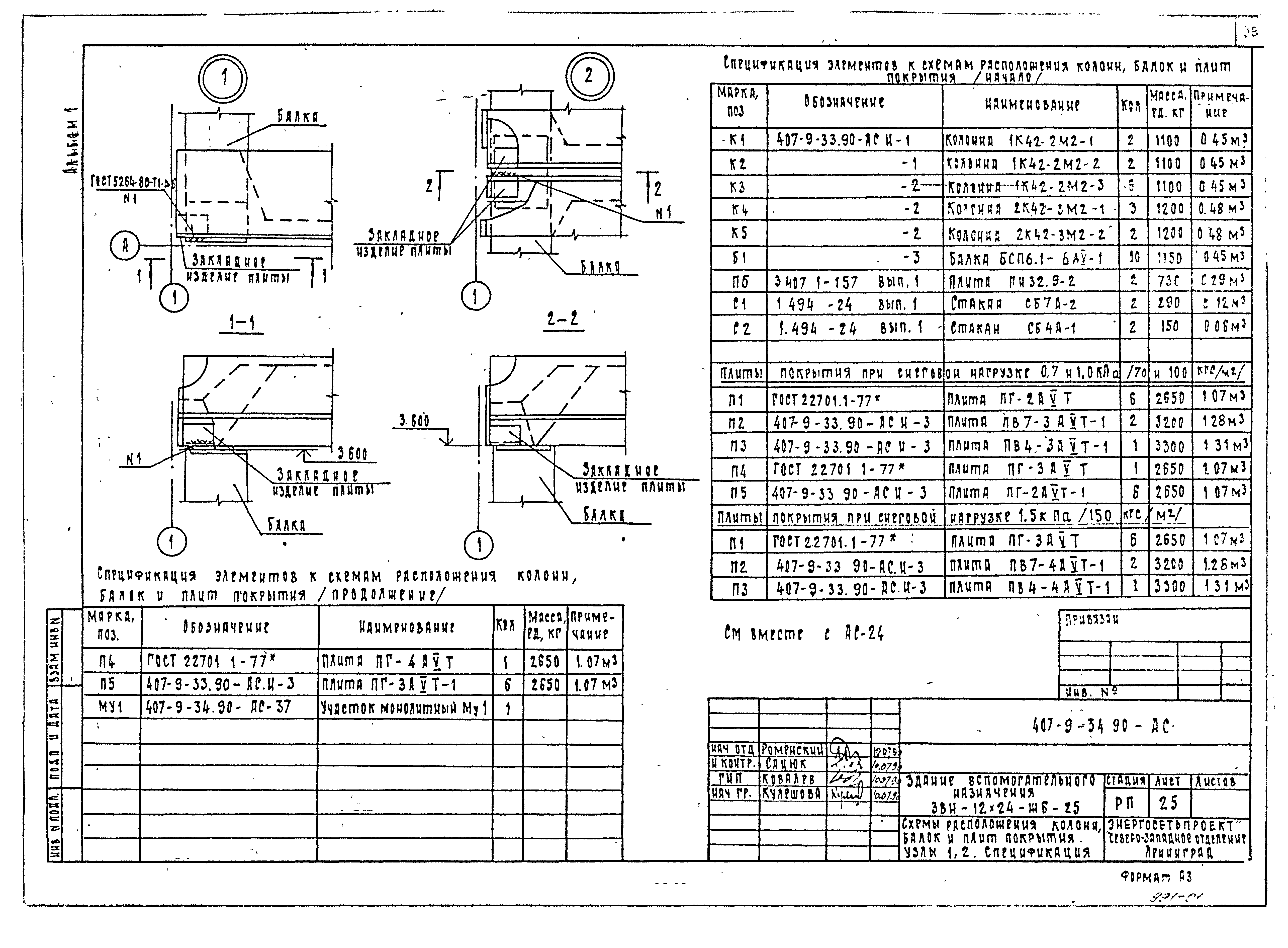

   Схемы расположения колонн, балок и плит покрытия. Узлы 1, 2. Спецификация

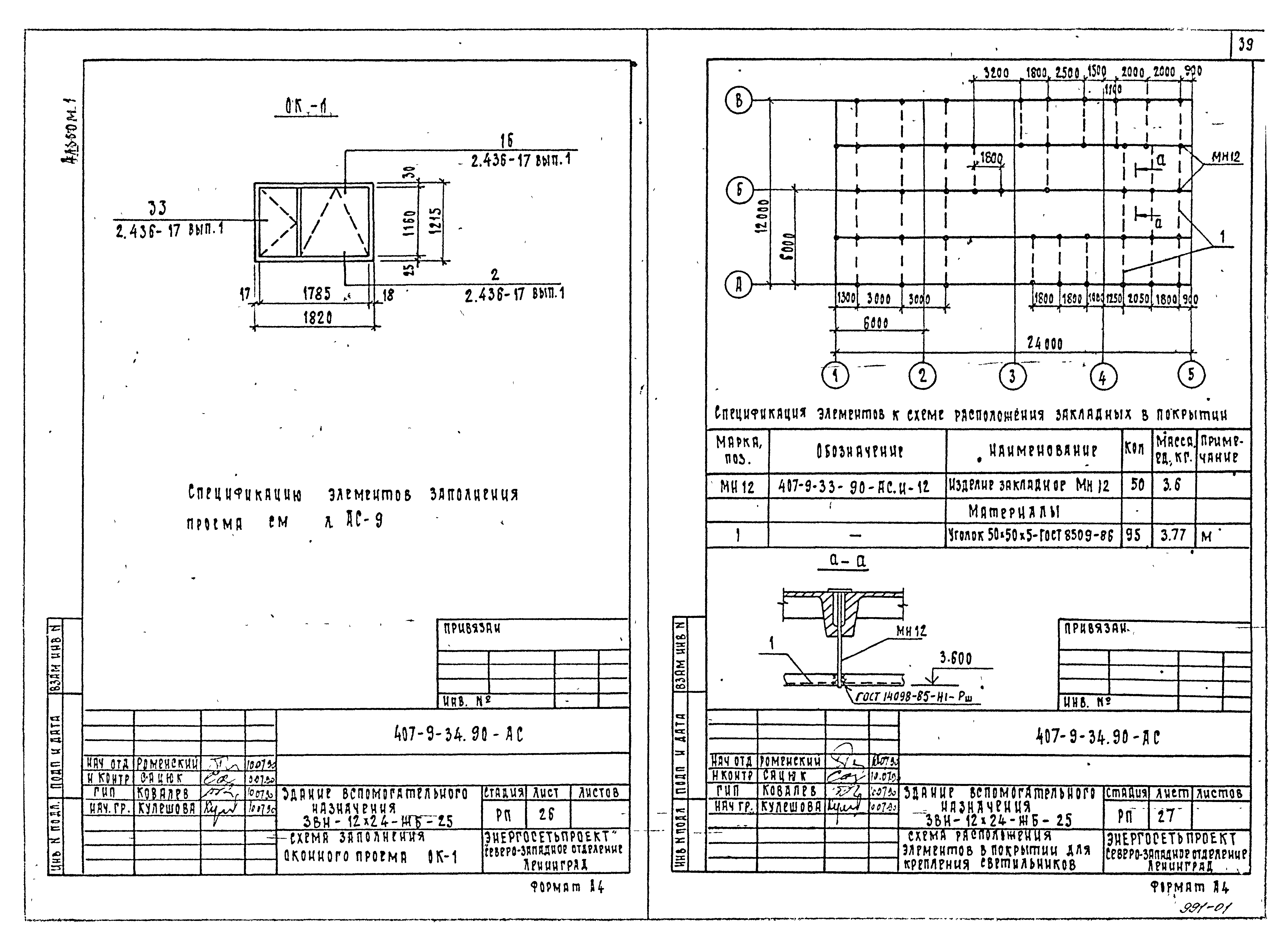

   Схема заполнения оконного проема ОК-1
   Схема расположения элементов в покрытии для крепления светильников

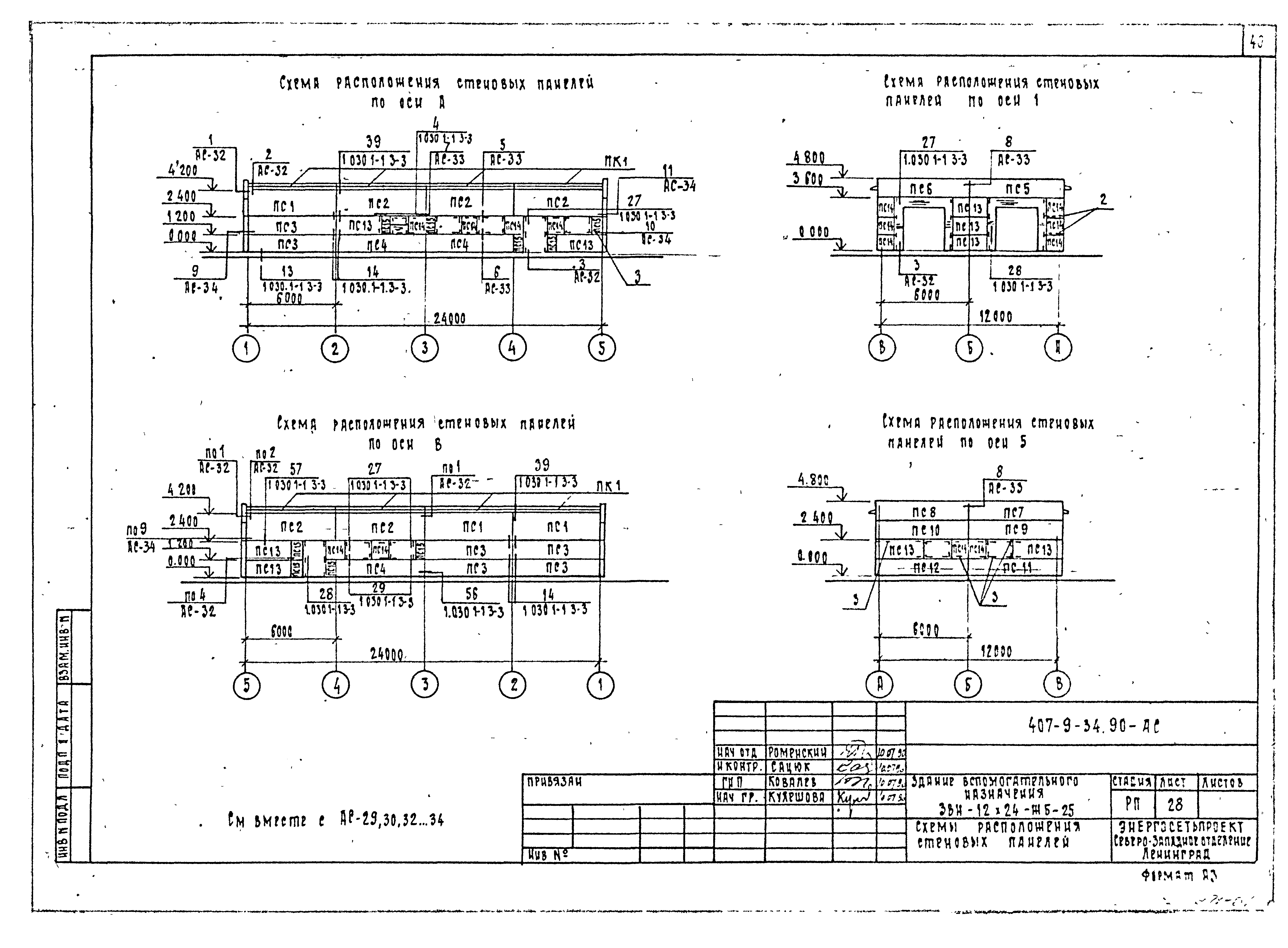

   Схемы расположения стеновых панелей

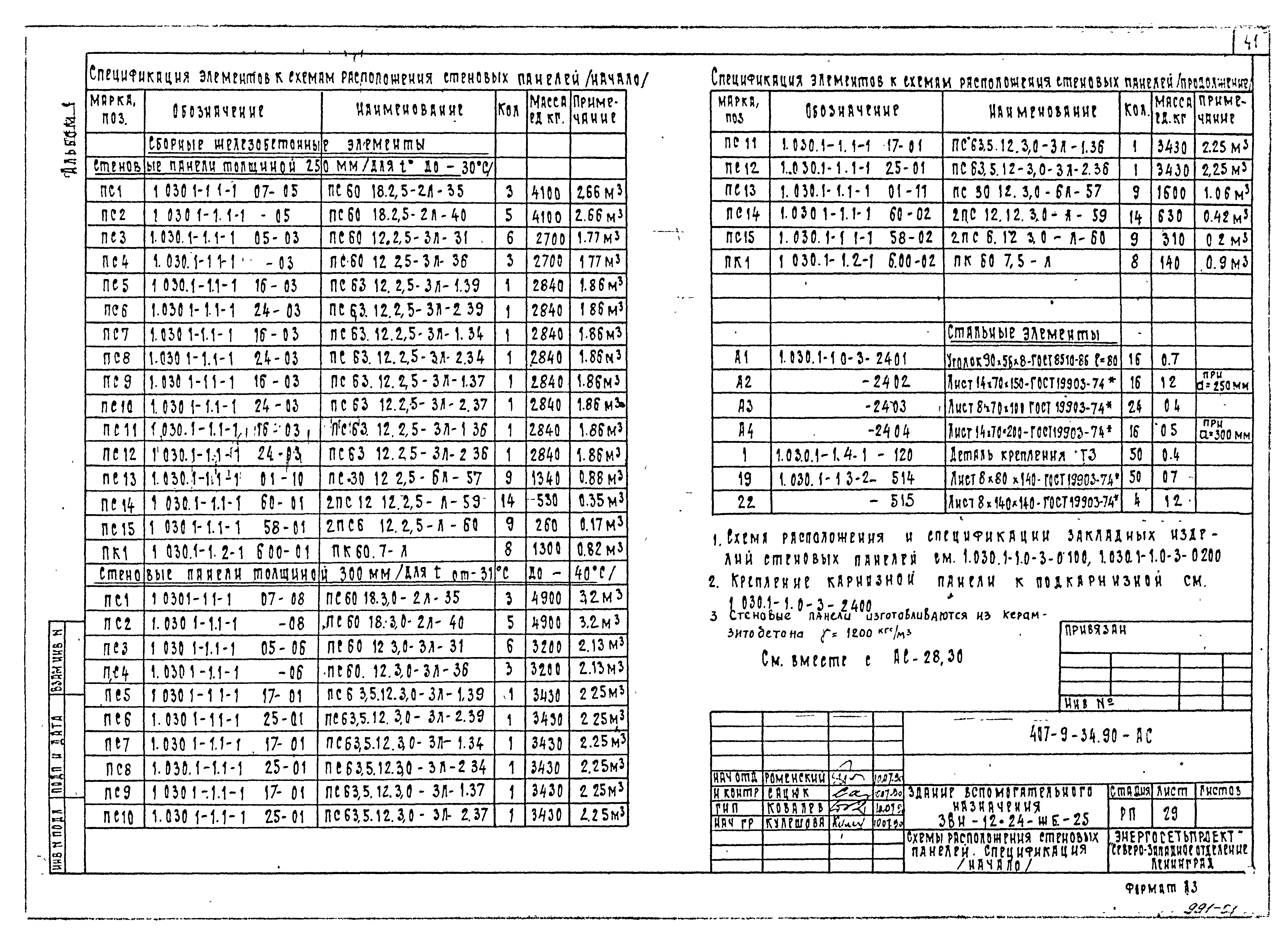

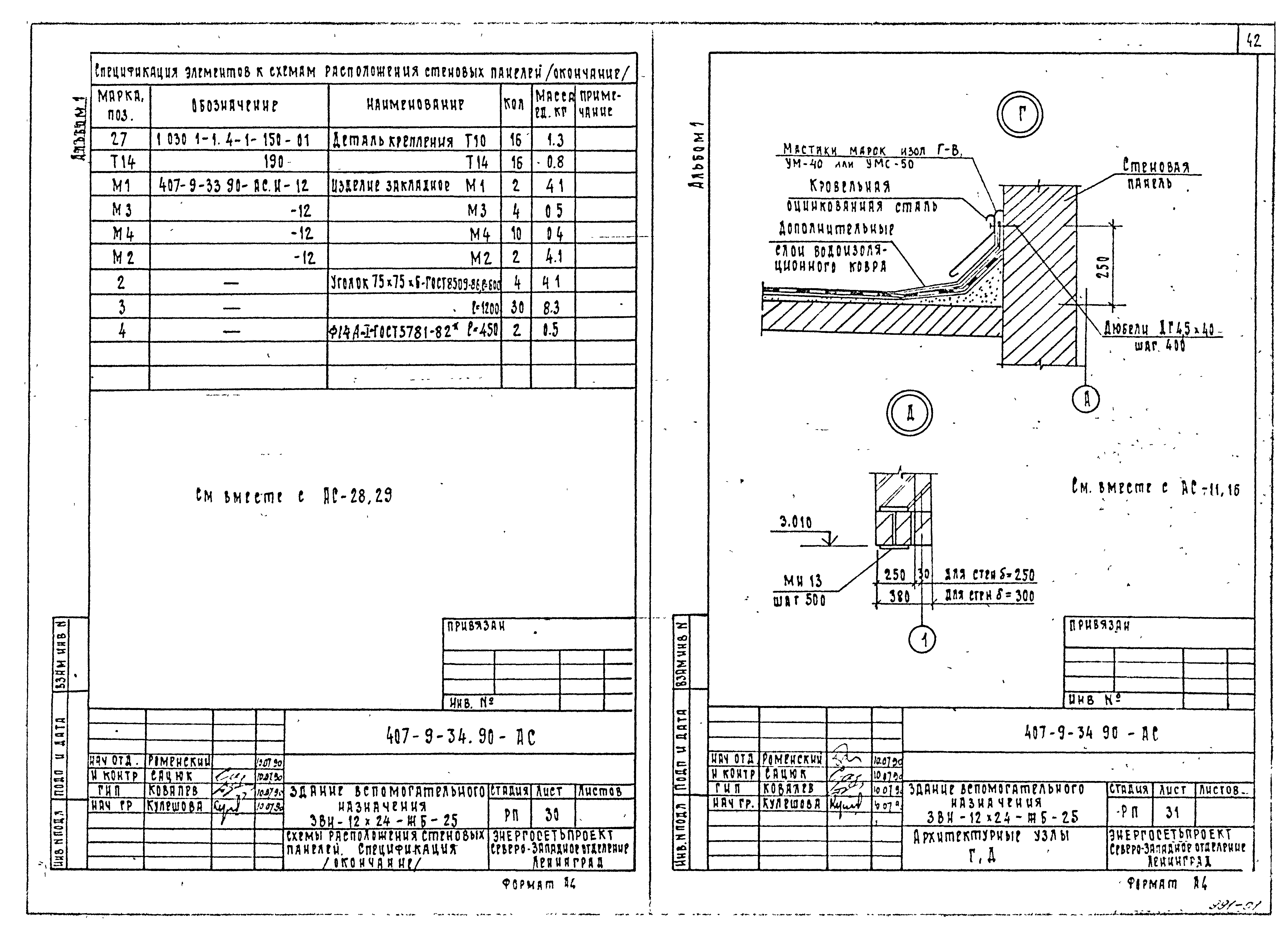

   Схемы расположения стеновых панелей. Спецификация
   Архитектурные узлы Г, Д

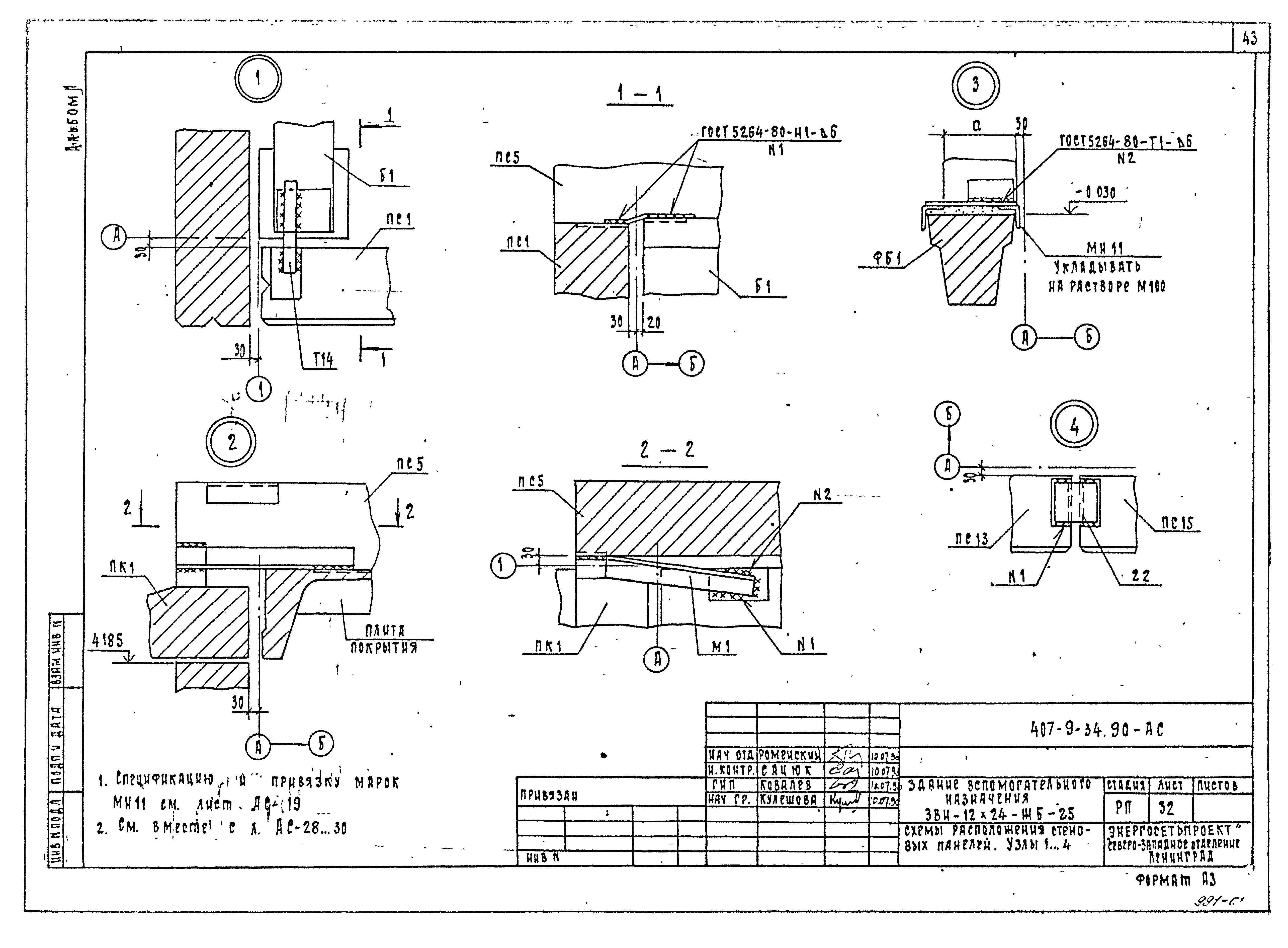

   Схемы расположения стеновых панелей. Узлы 1…4

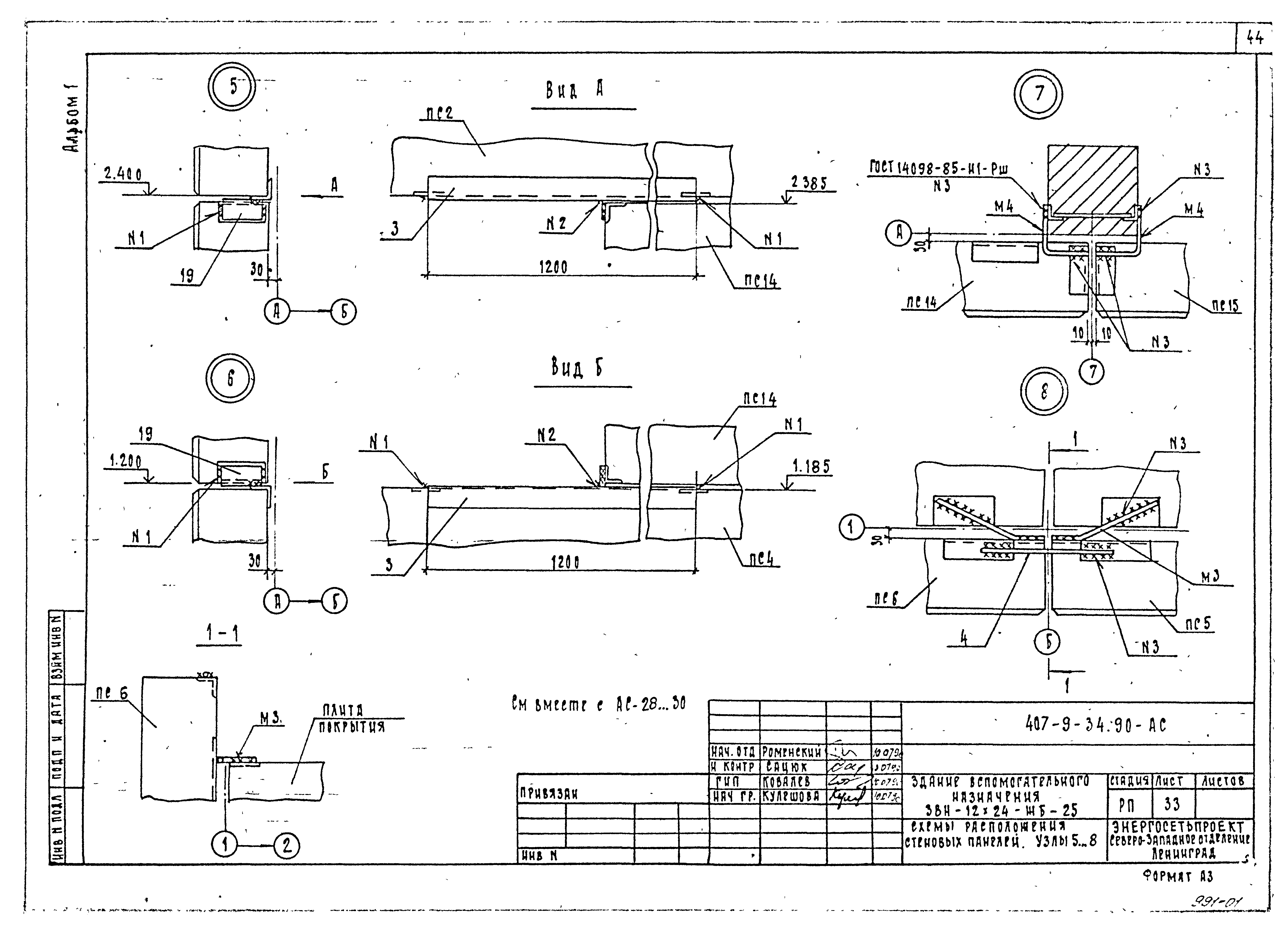

   Схемы расположения стеновых панелей. Узлы 5…8

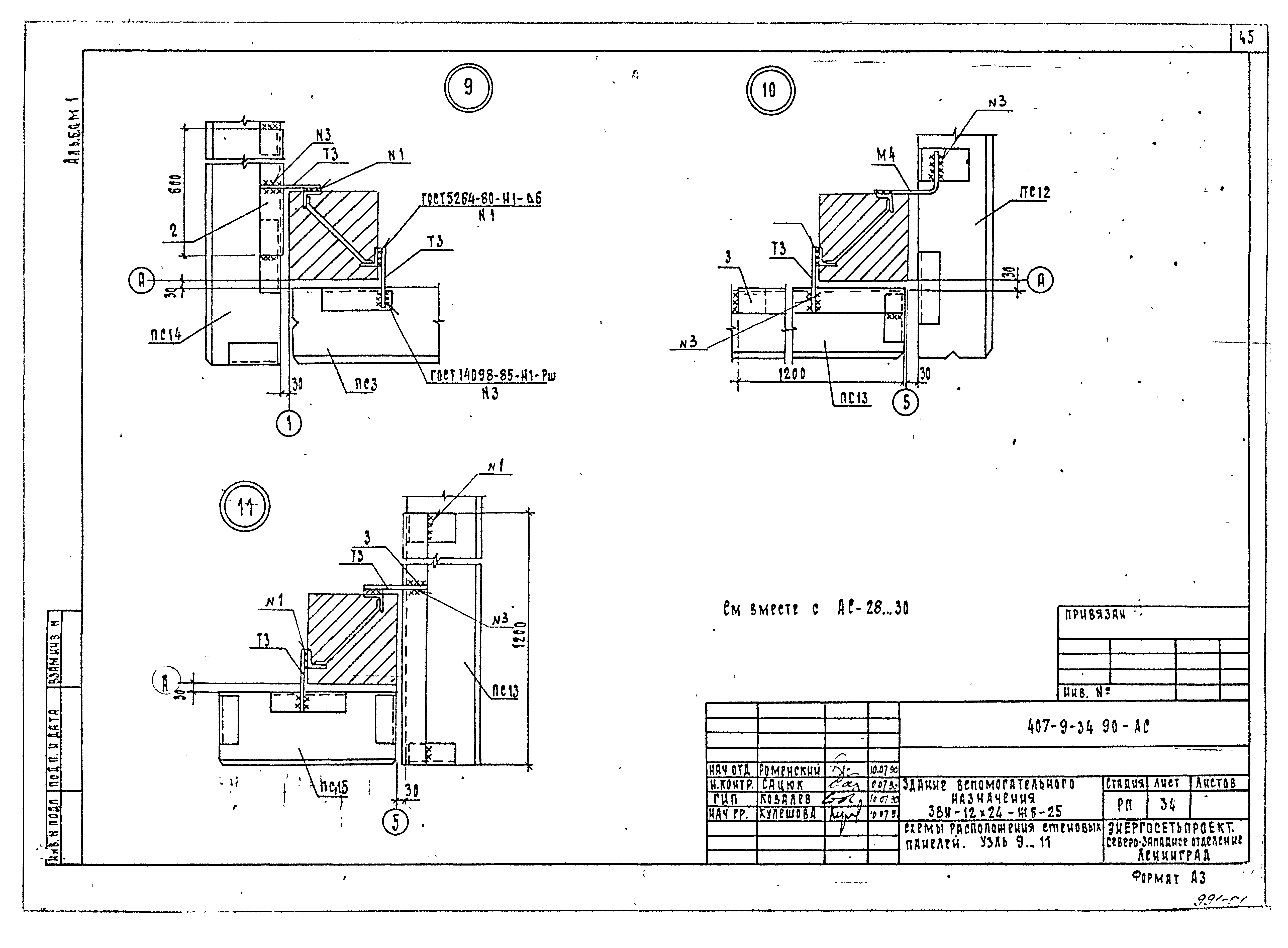

   Схемы расположения стеновых панелей. Узлы 9…11

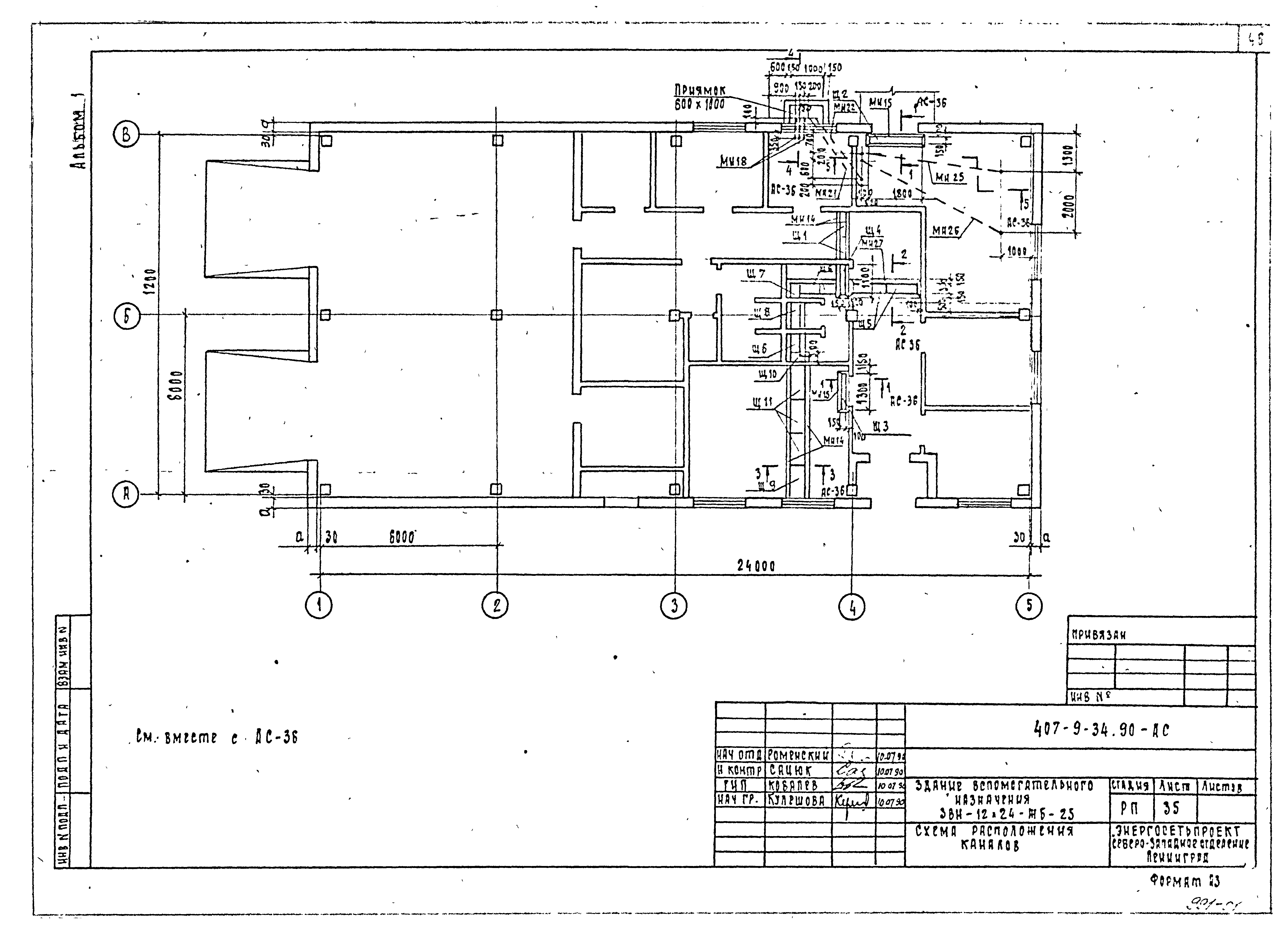

   Схема расположения каналов

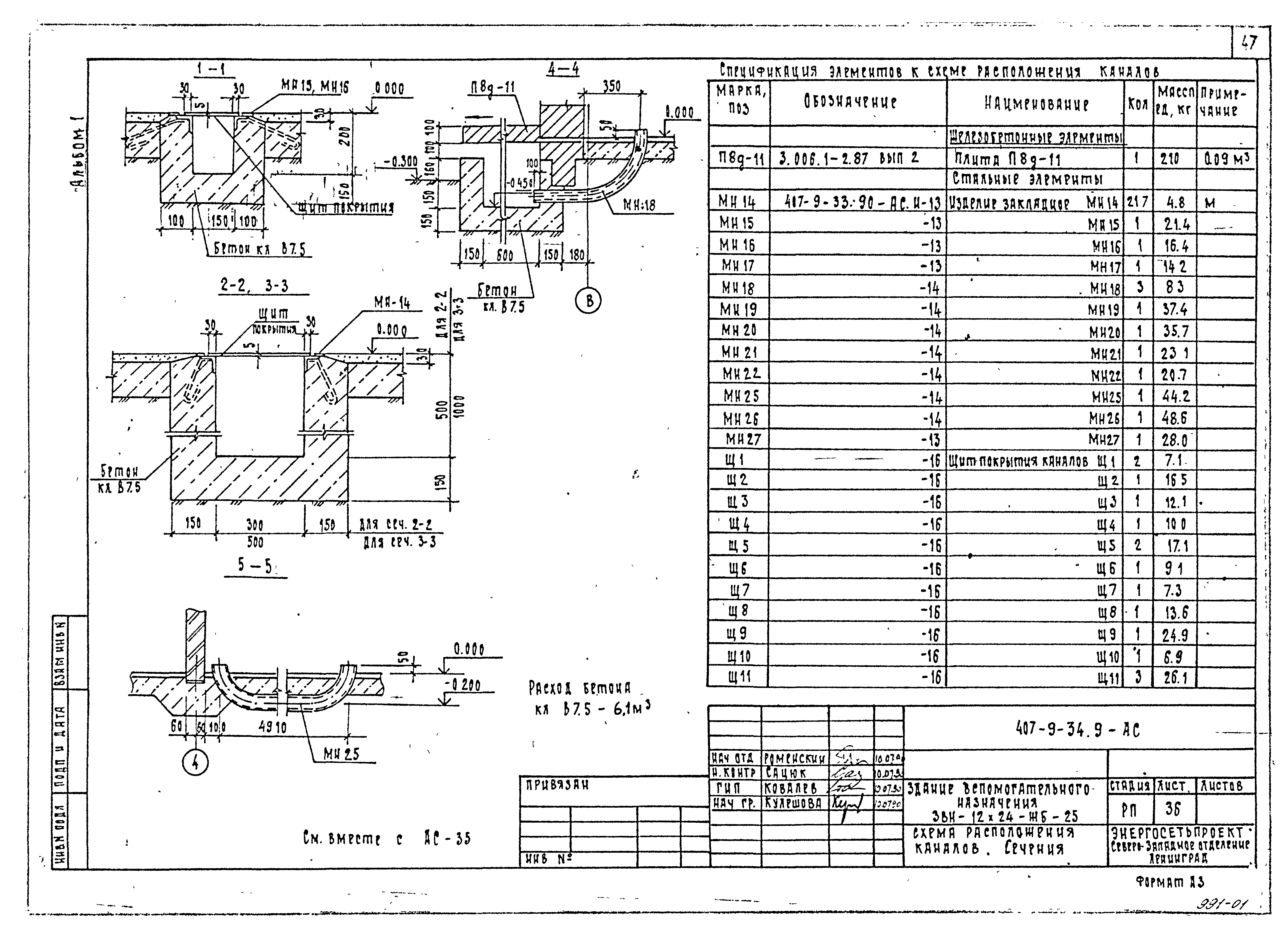

   Схема расположения каналов. Сечения

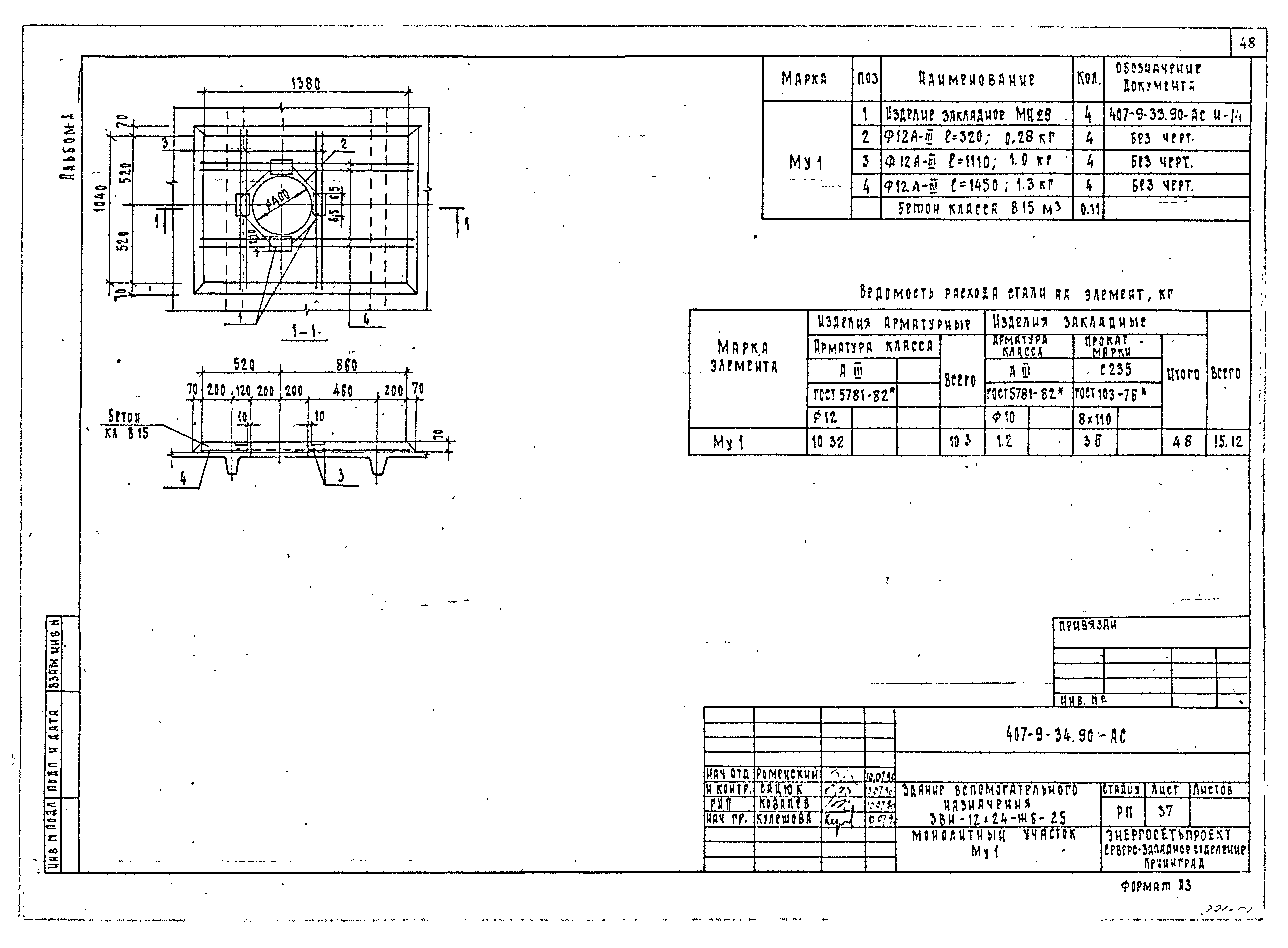

   Монолитный участок МУ1
Отопление и вентиляция

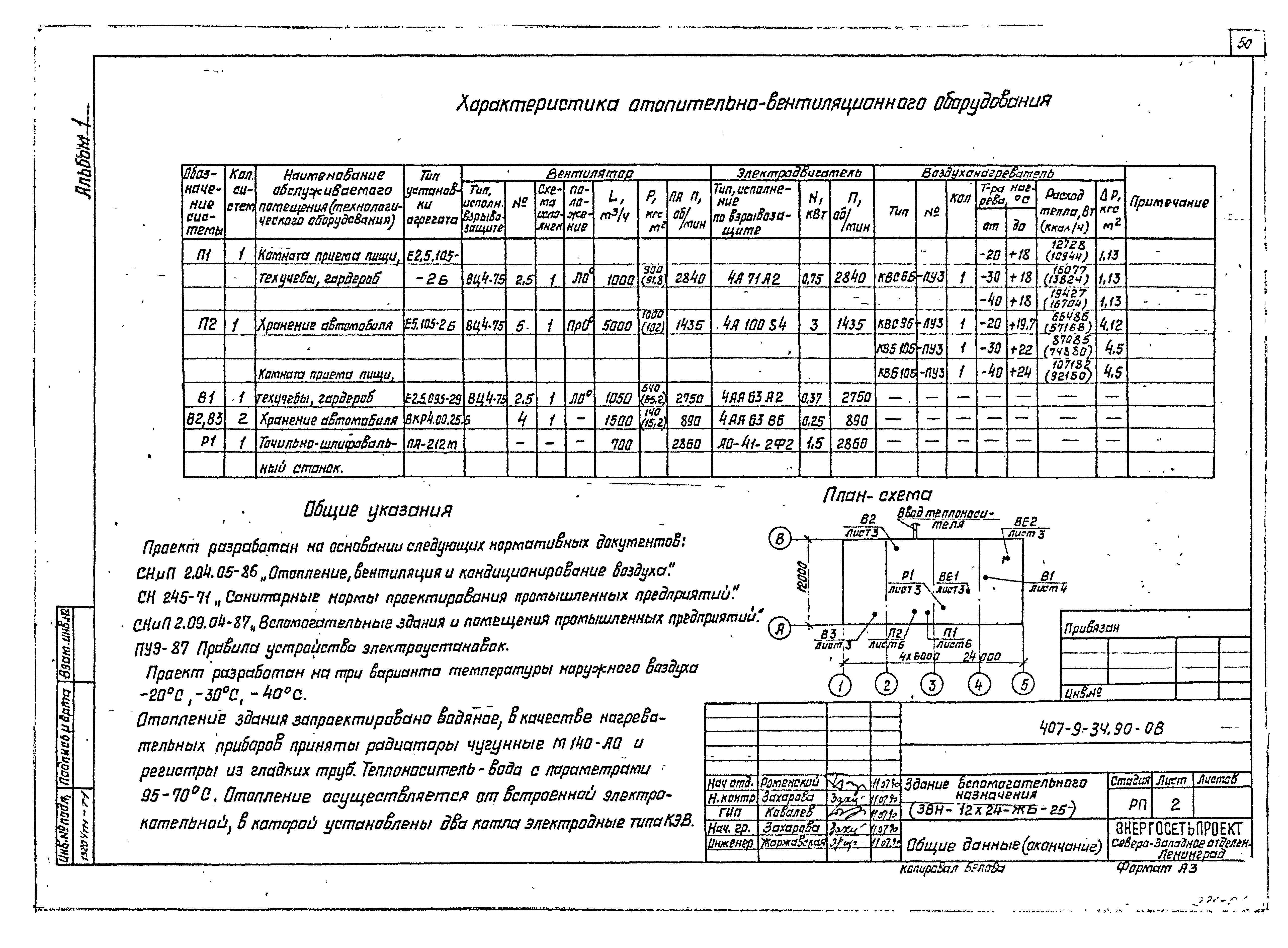

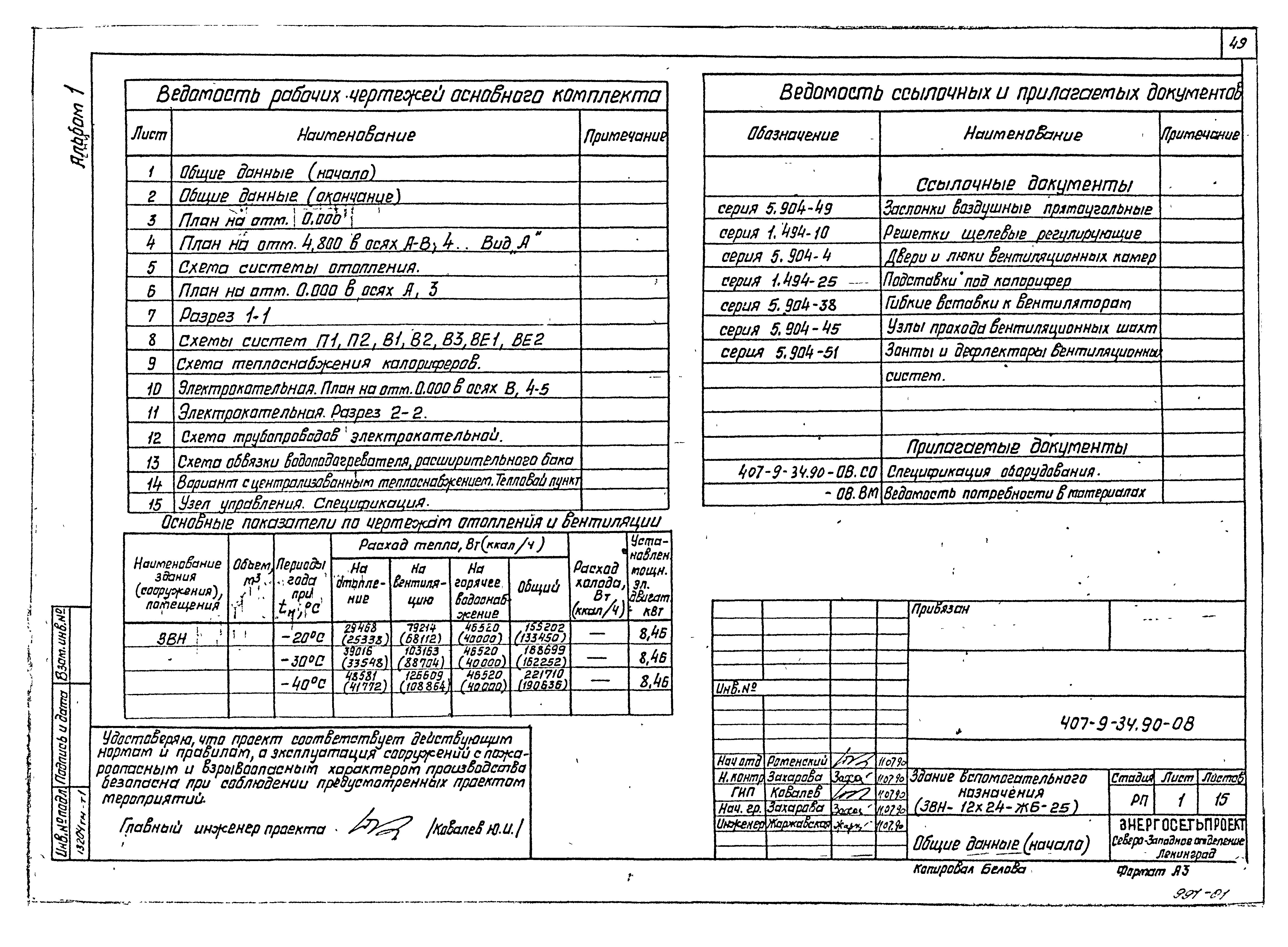

   Общие данные

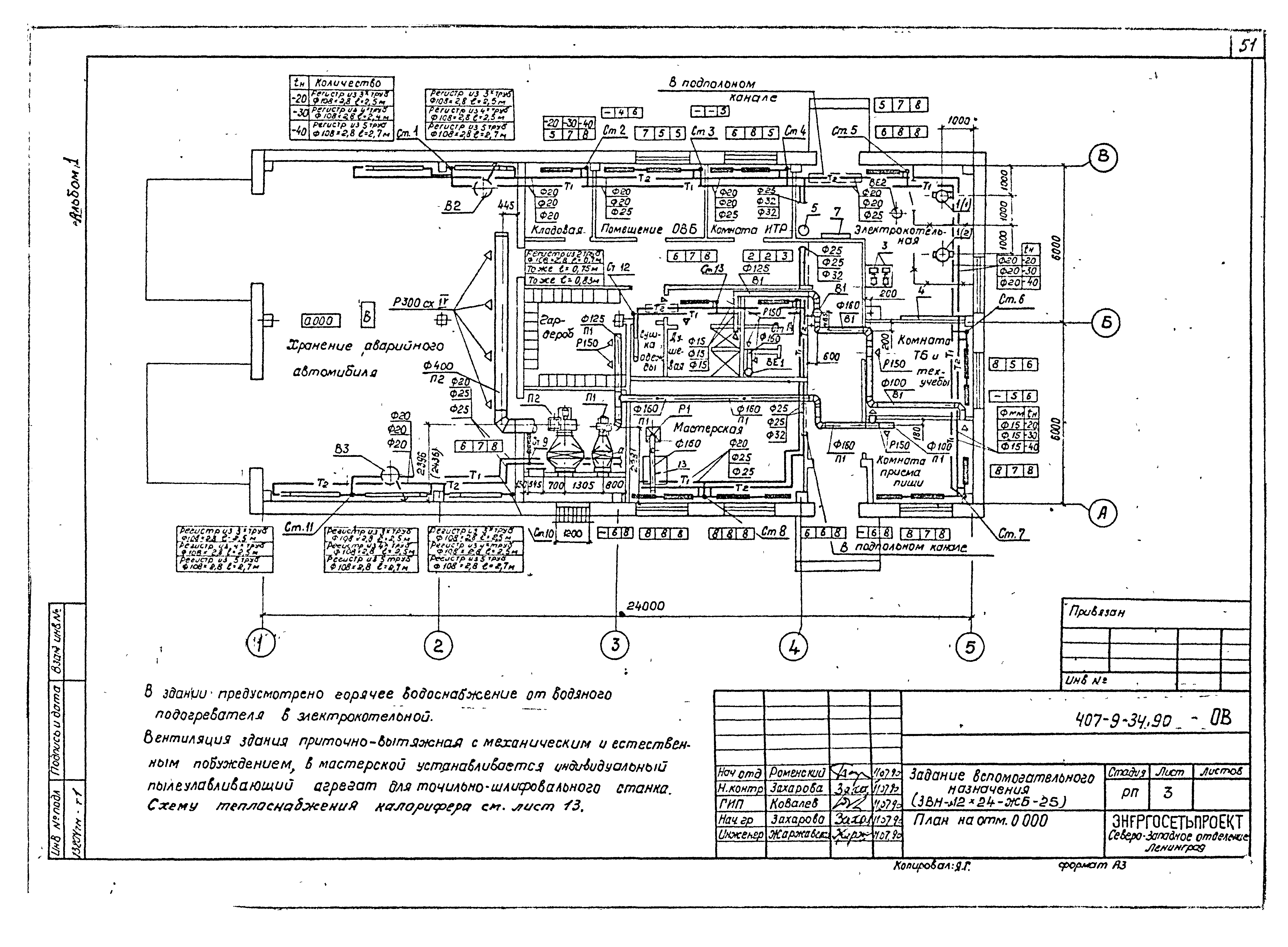

   План на отм. 0.000

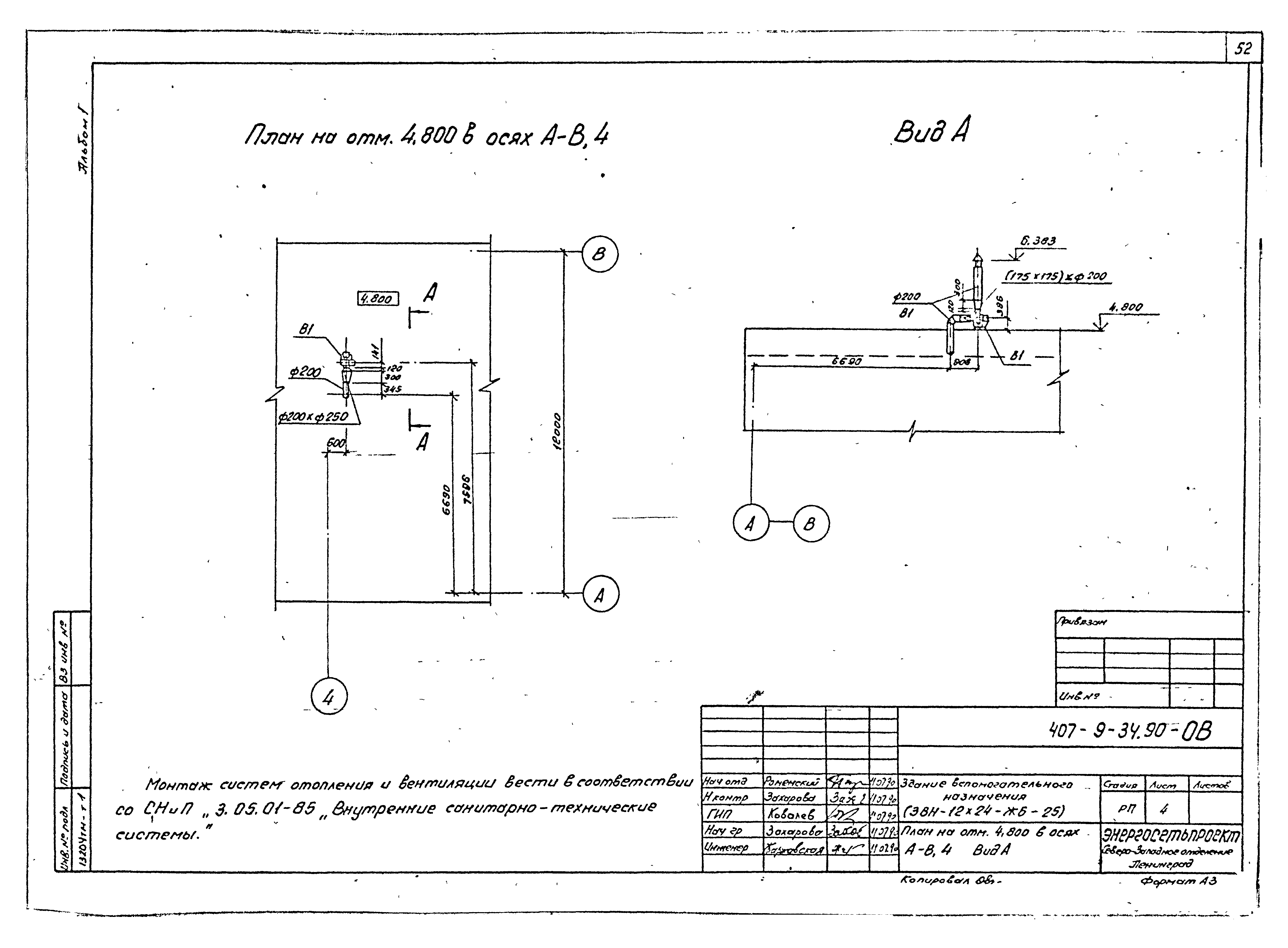

   План на отм. 4.800 в осях А - В, И. Вид А

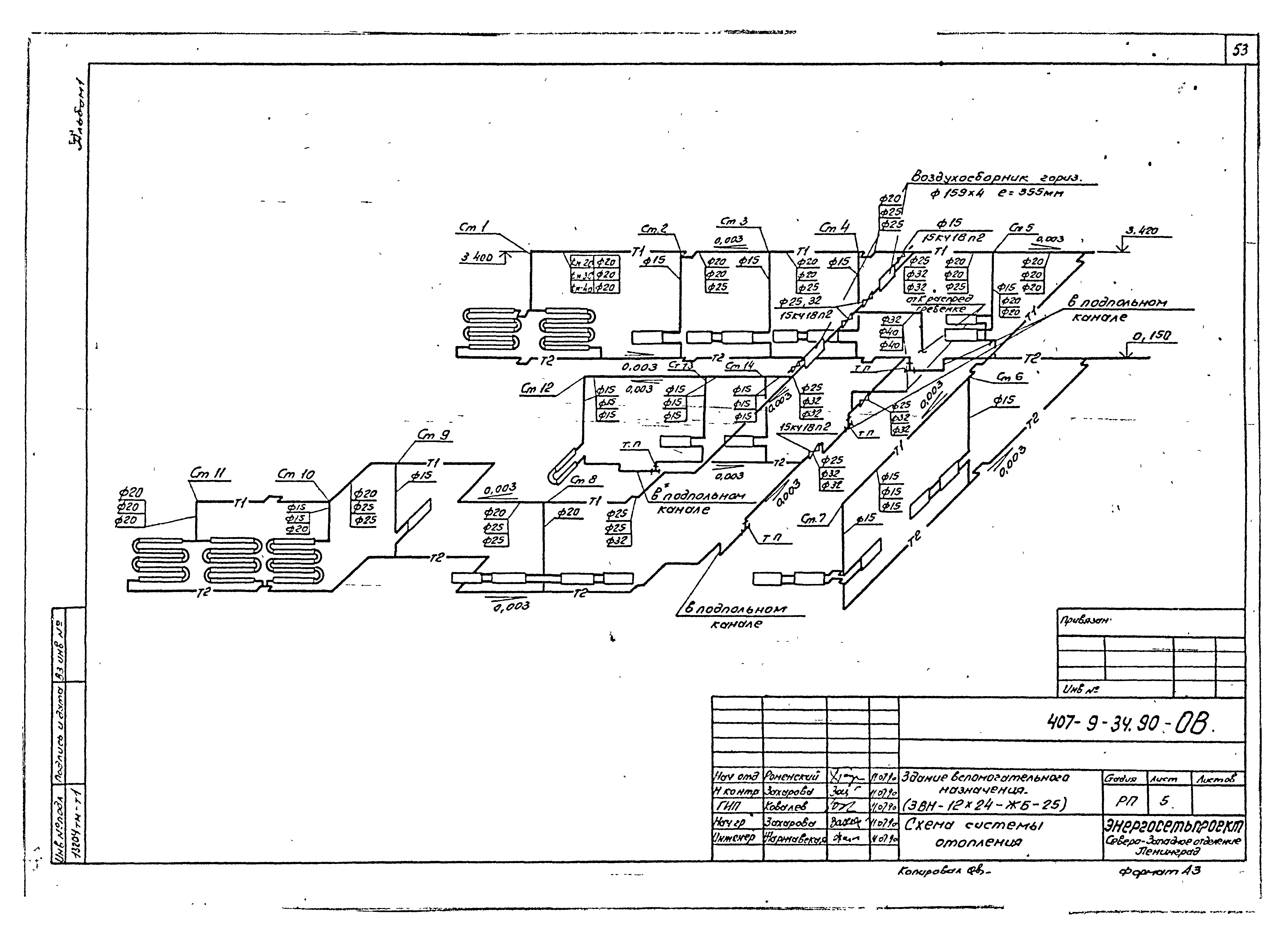

   Схема системы отопления

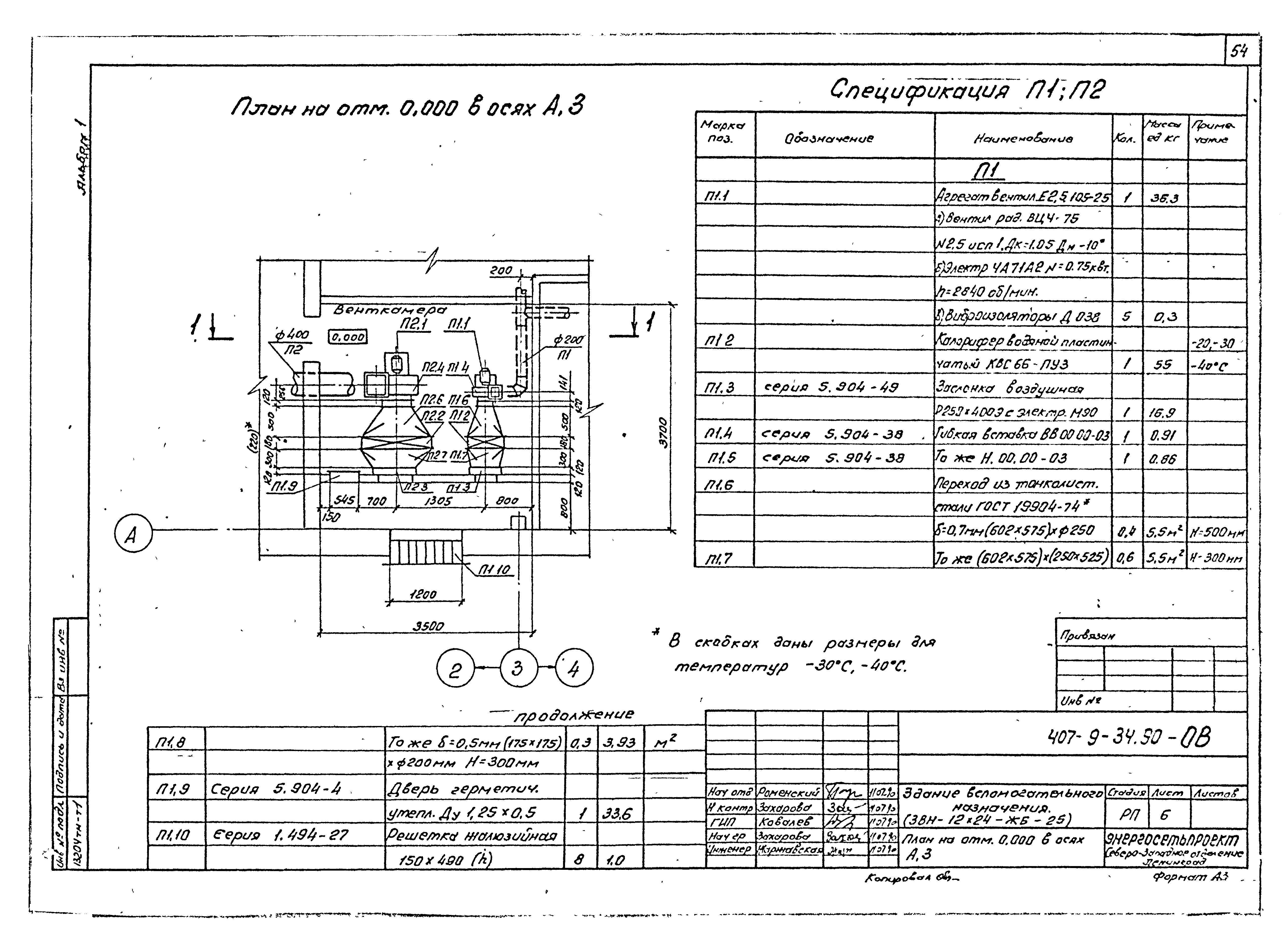

   План на отм. 0.000 в осях А, 3

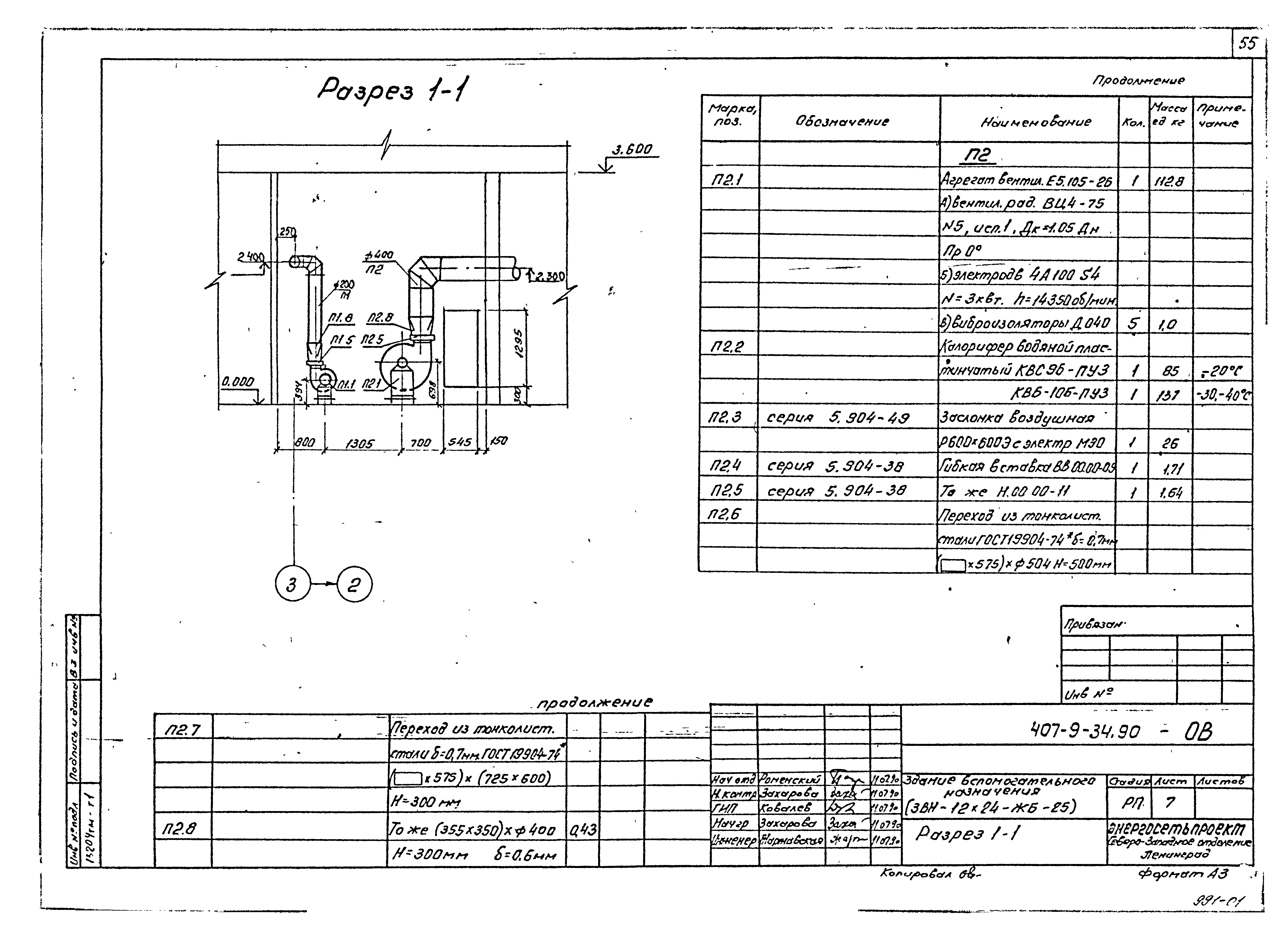

   Разрез 1-1

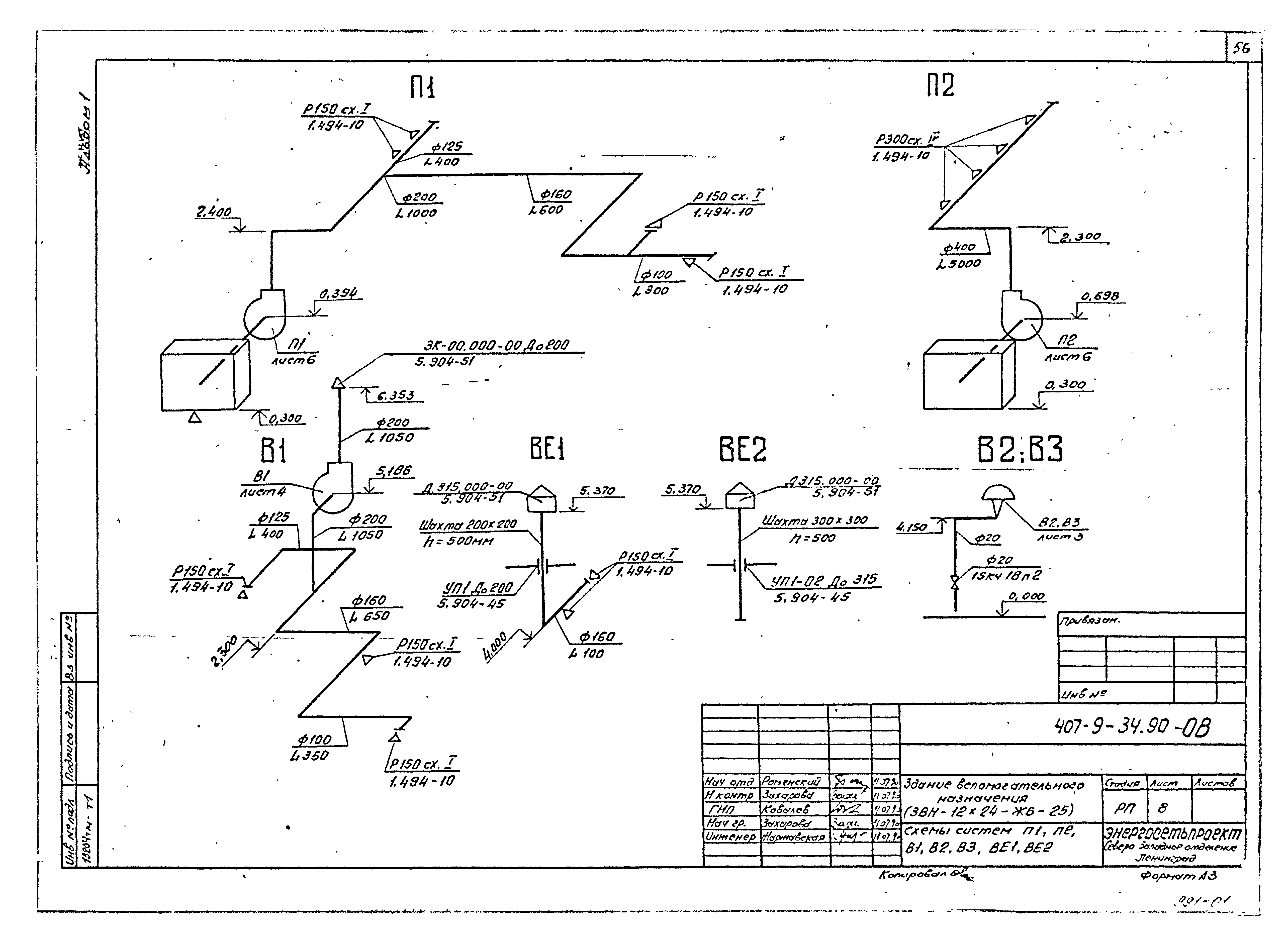

   Схемы систем П1, П2, В1, В2, В3, ВЕ1, ВЕ2

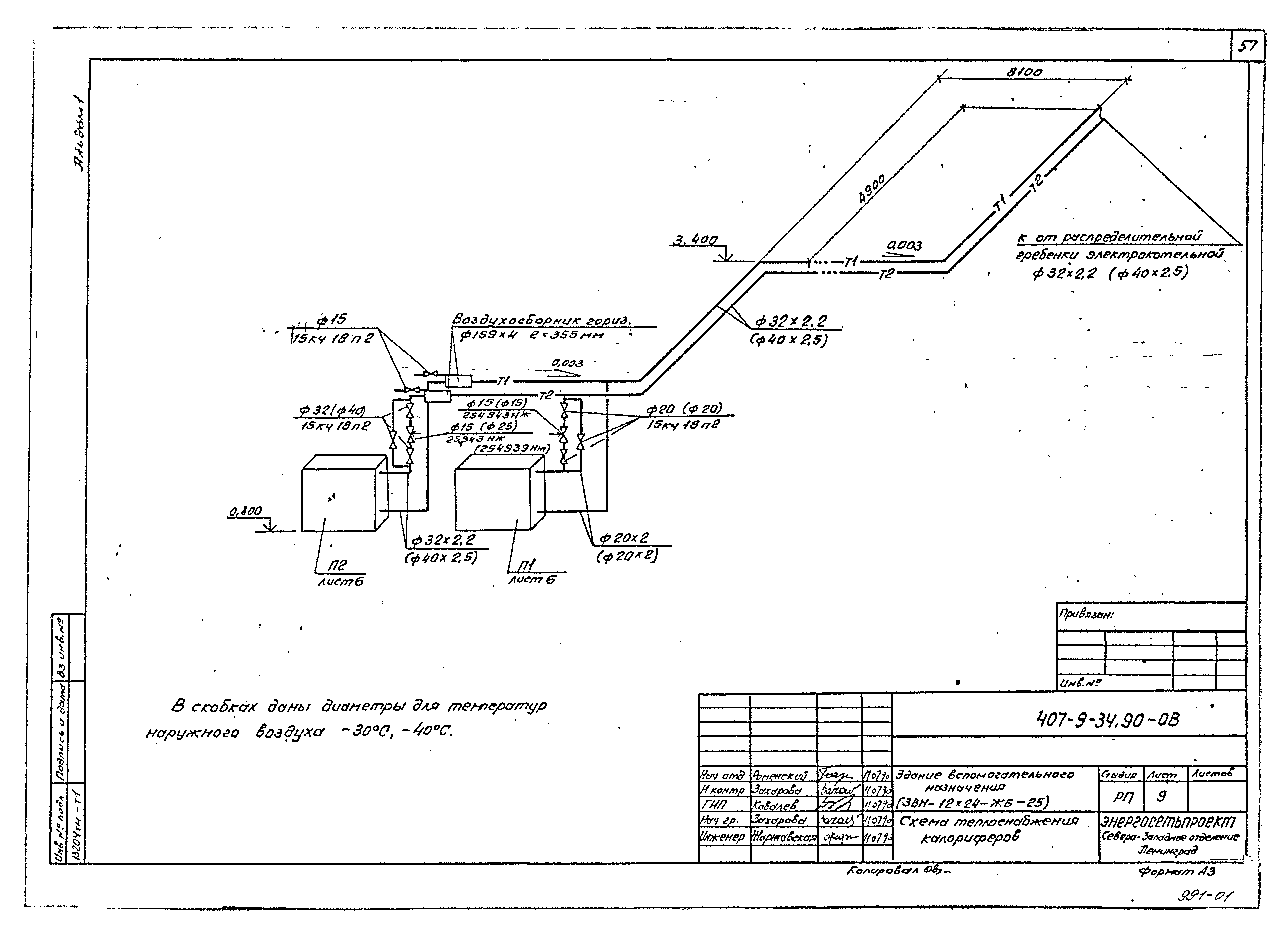

   Схема теплоснабжения калориферов

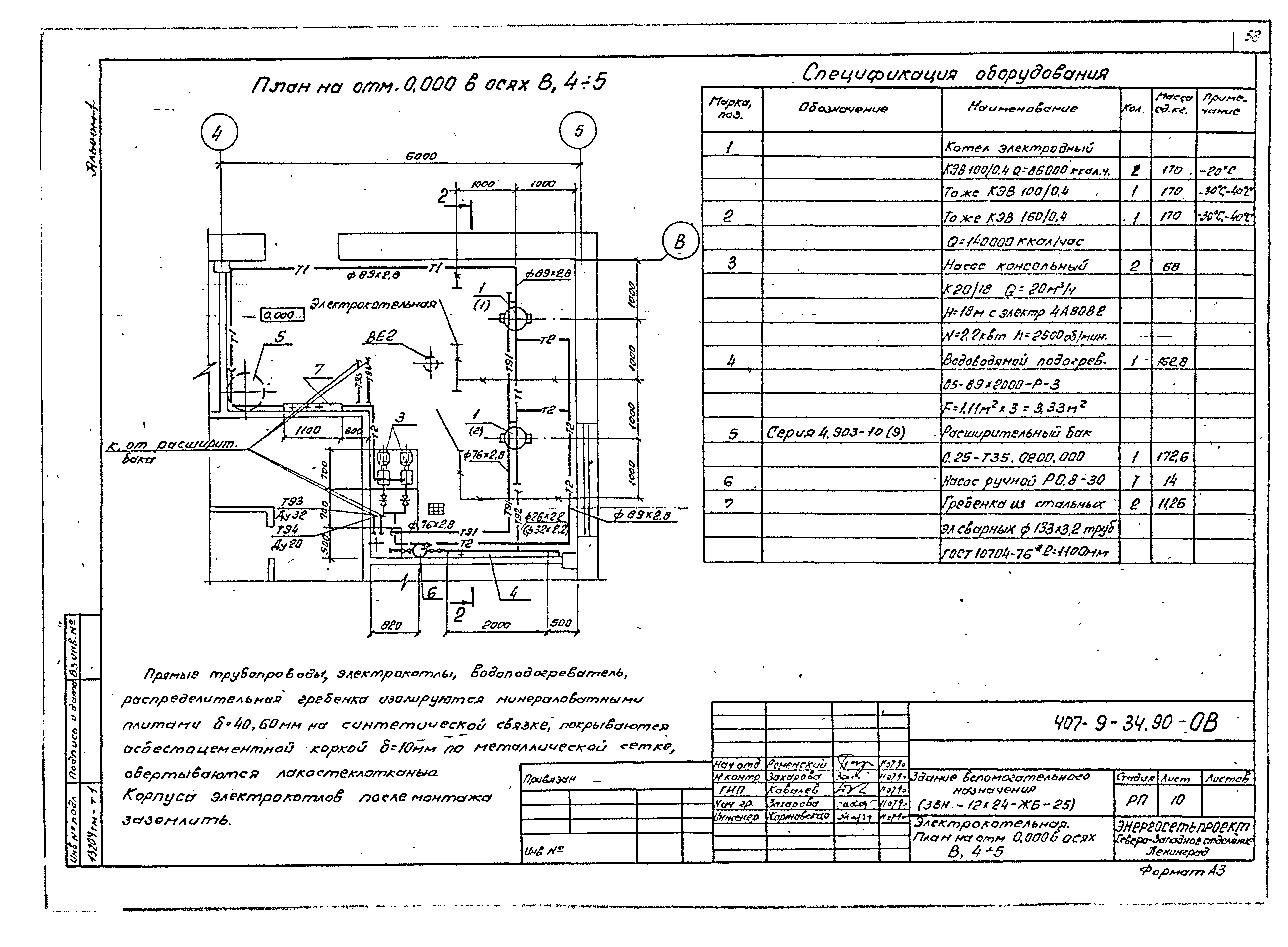

   Электрокотельная. План на отм. 0.000 в осях В, 4 - 5

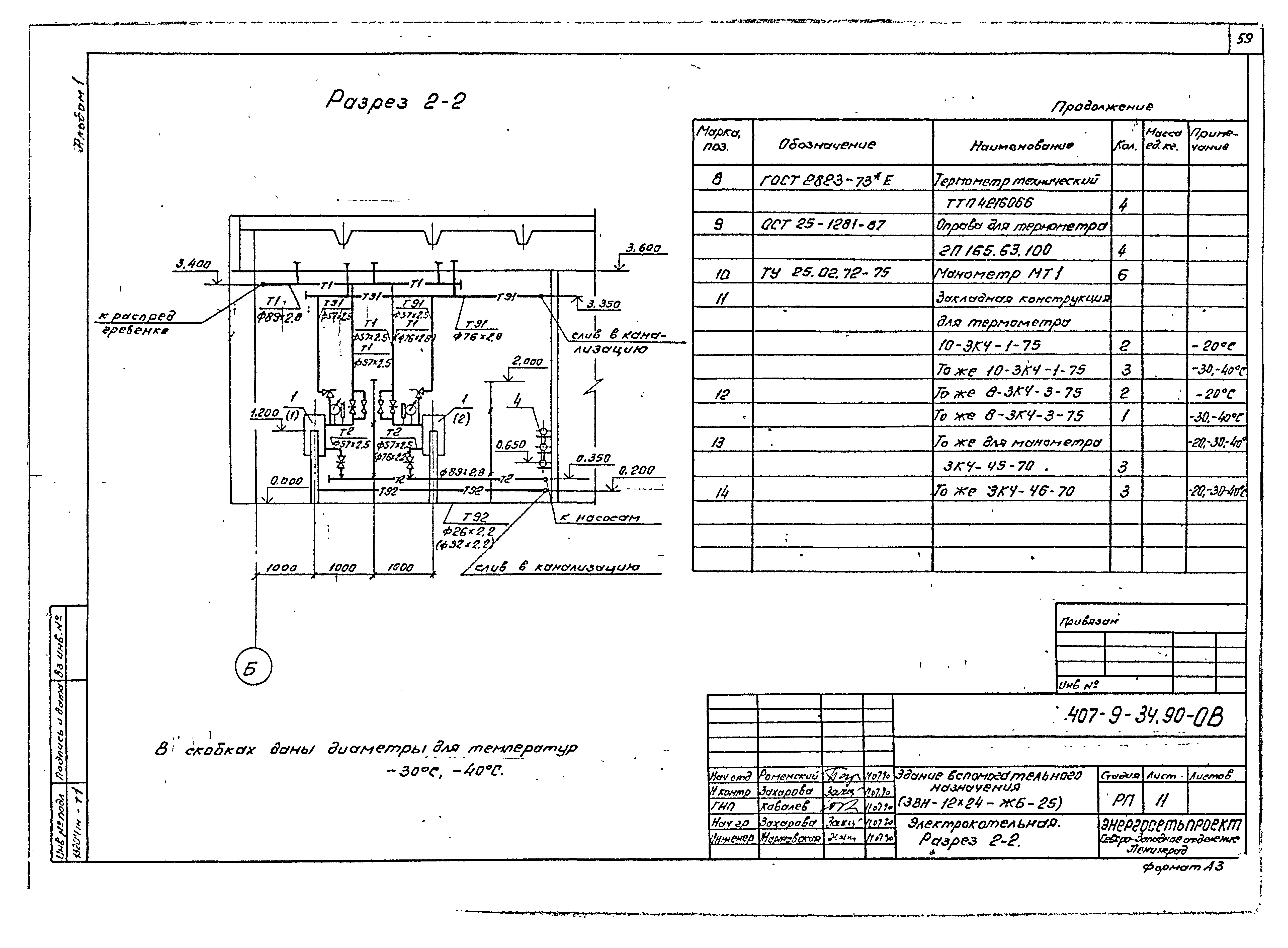

   Электрокотельная. Разрез 2-2

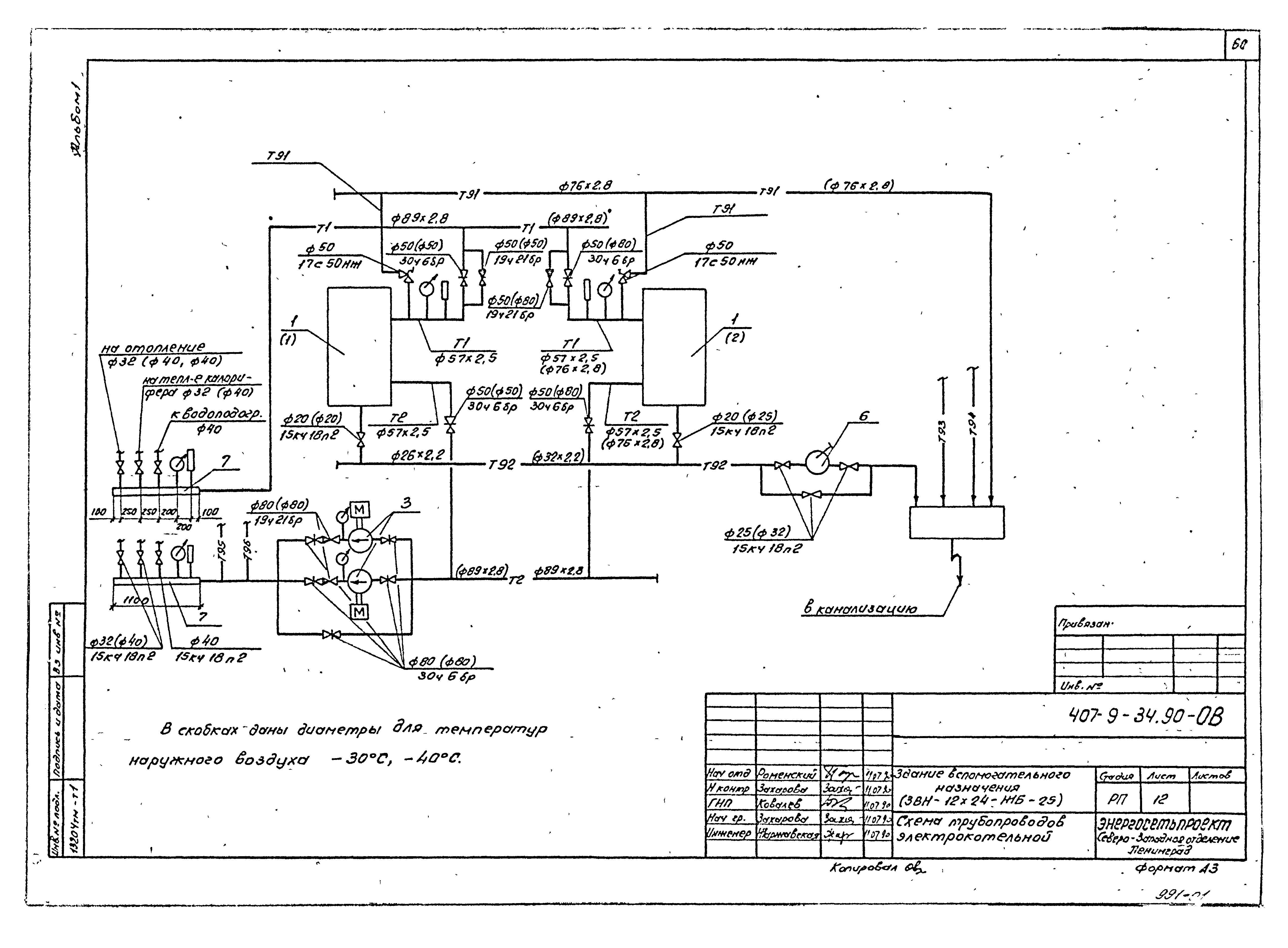

   Схема трубопроводов электрокотельной

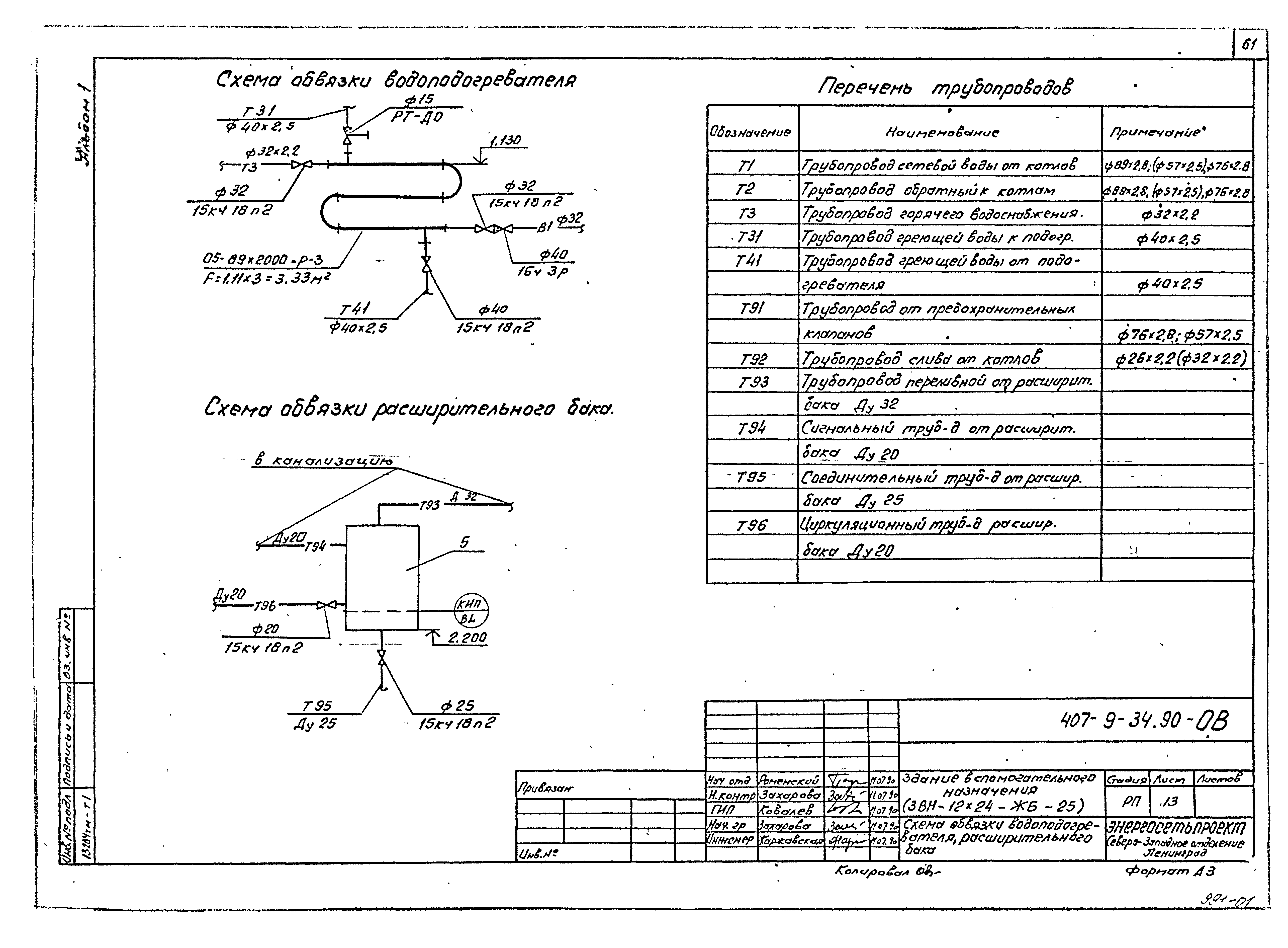

   Схема обвязки водоподогревателя, расширительного бака

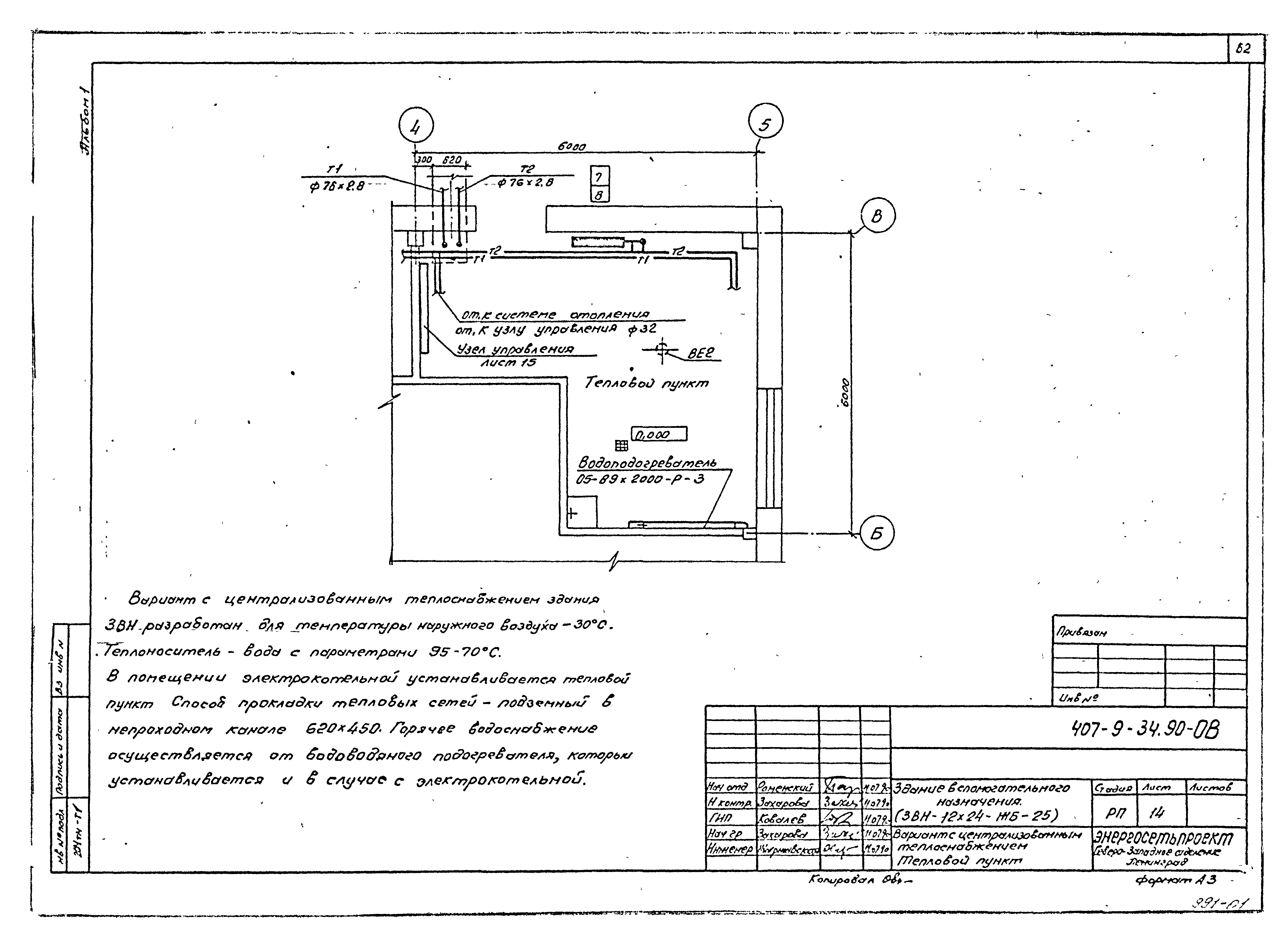

   Вариант с централизованным теплоснабжением. Тепловой пункт

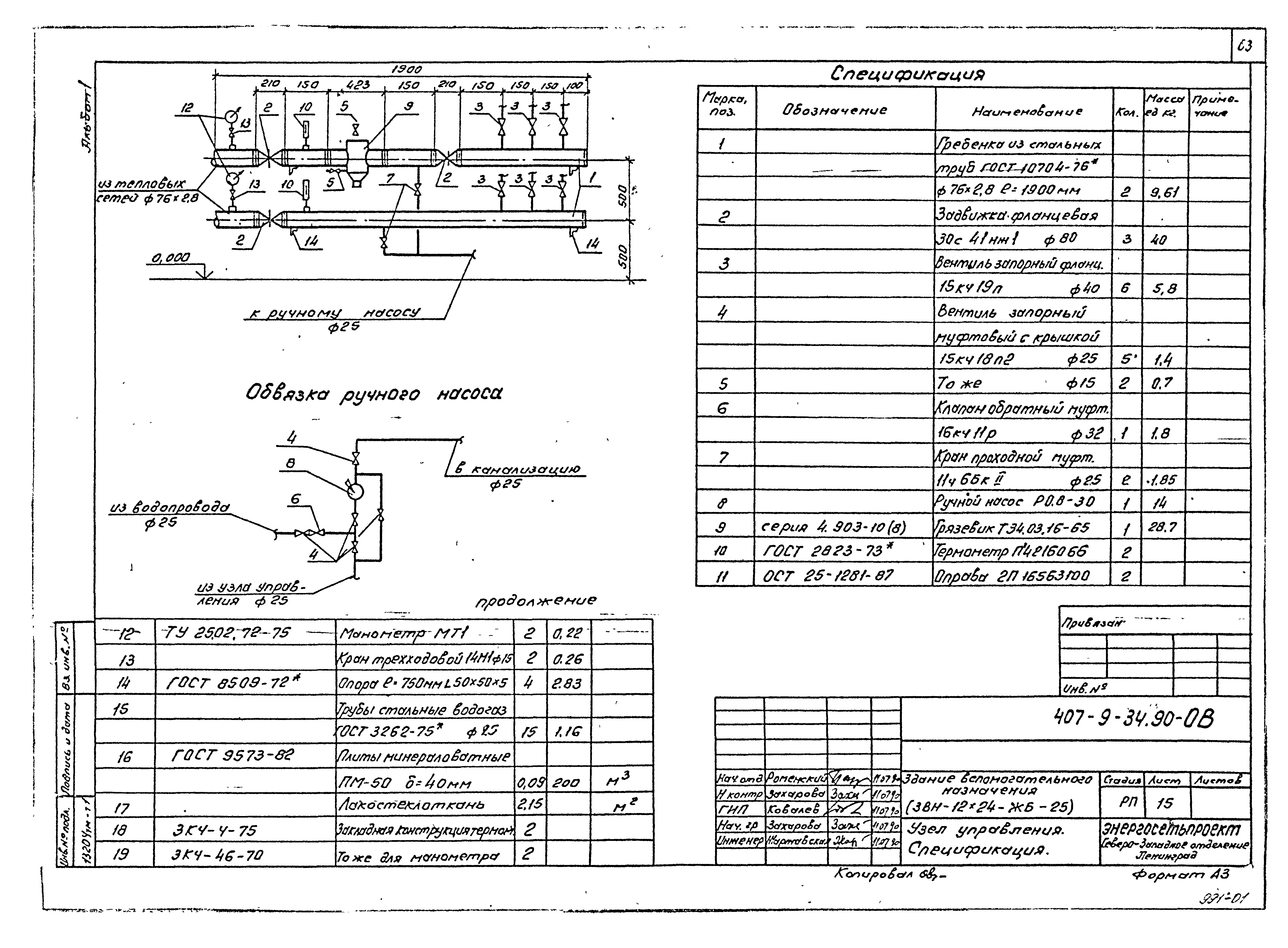

   Узел управления. Спецификация
Внутренние водопровод и канализация

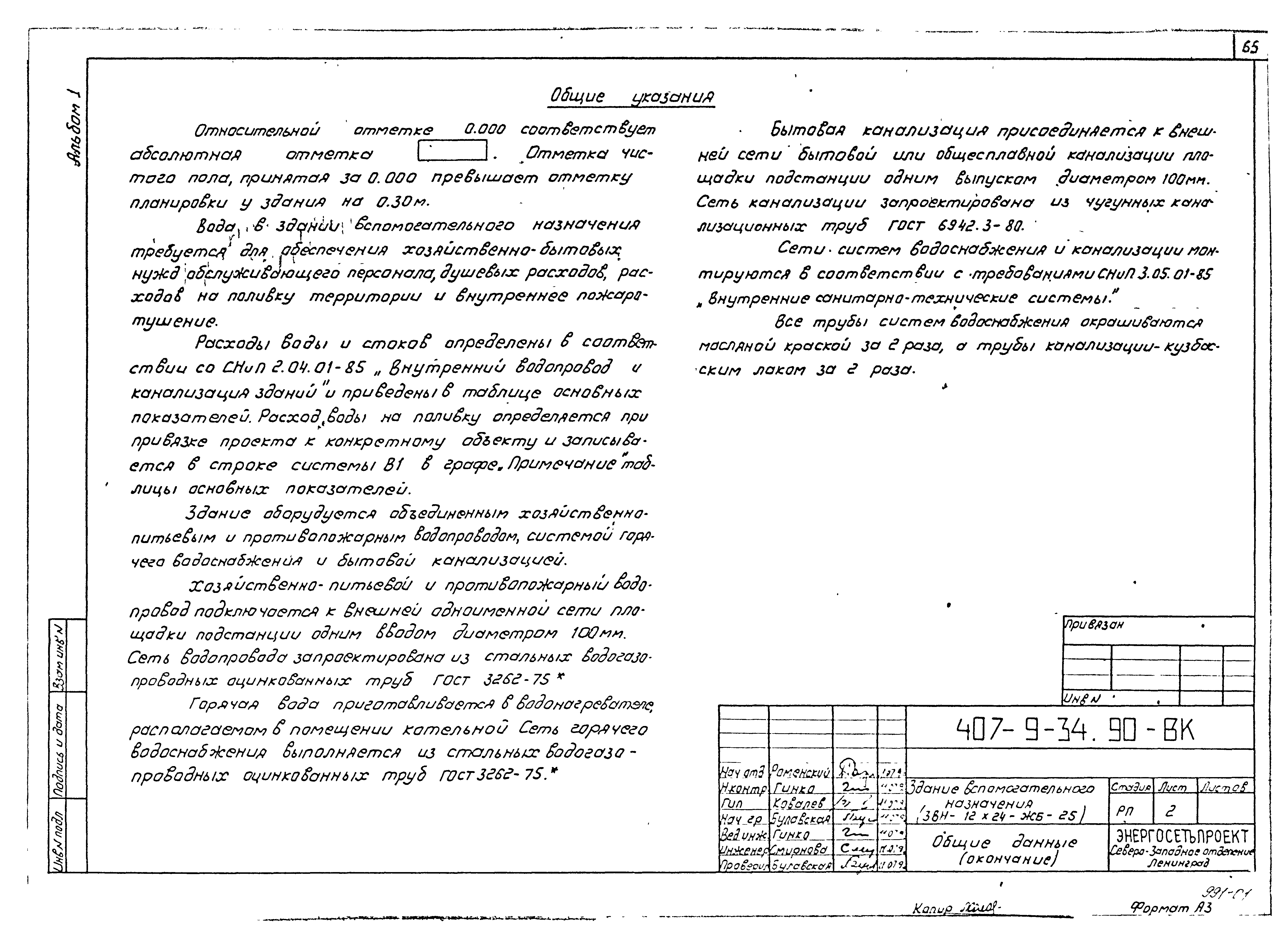

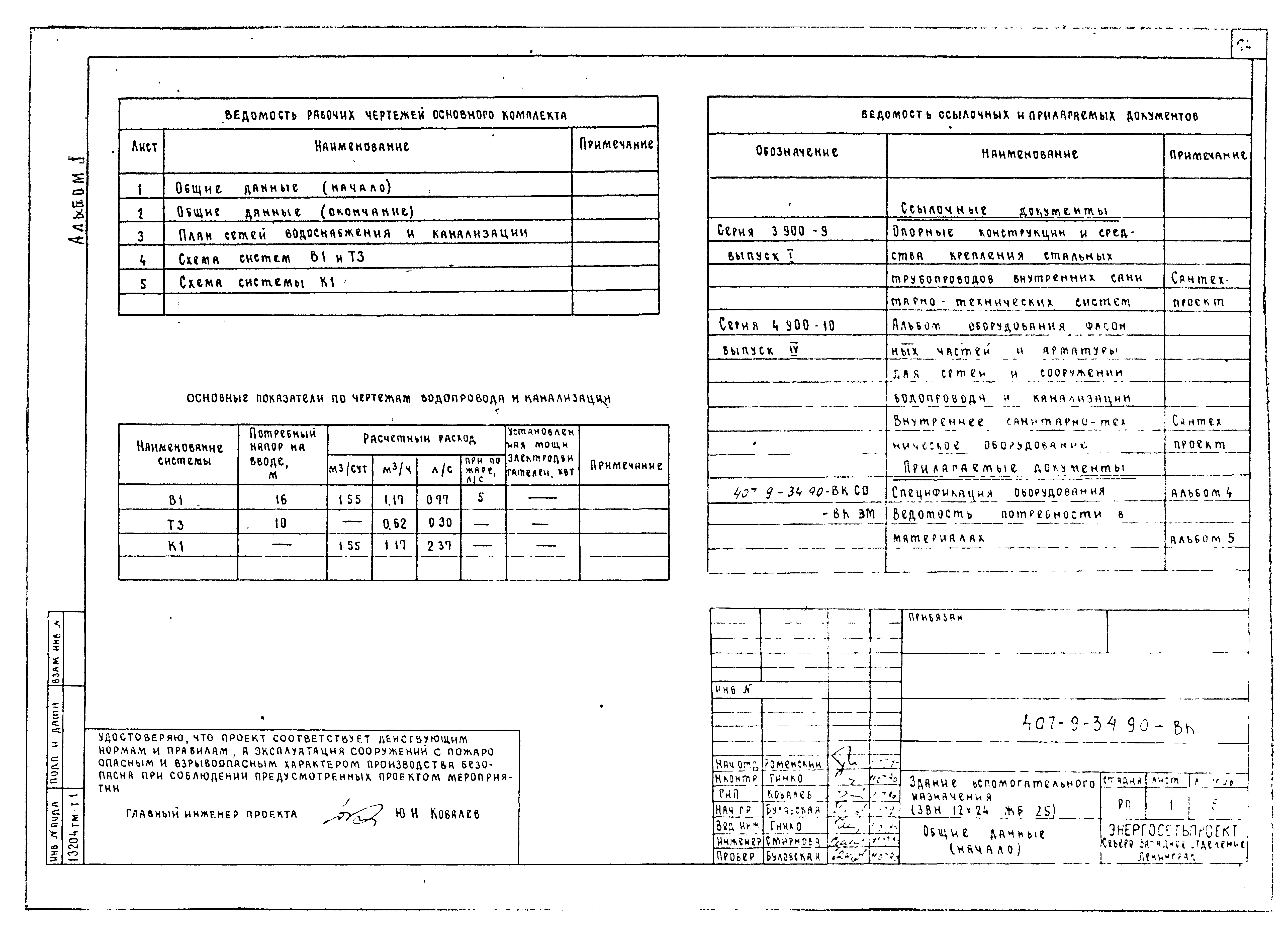

   Общие данные

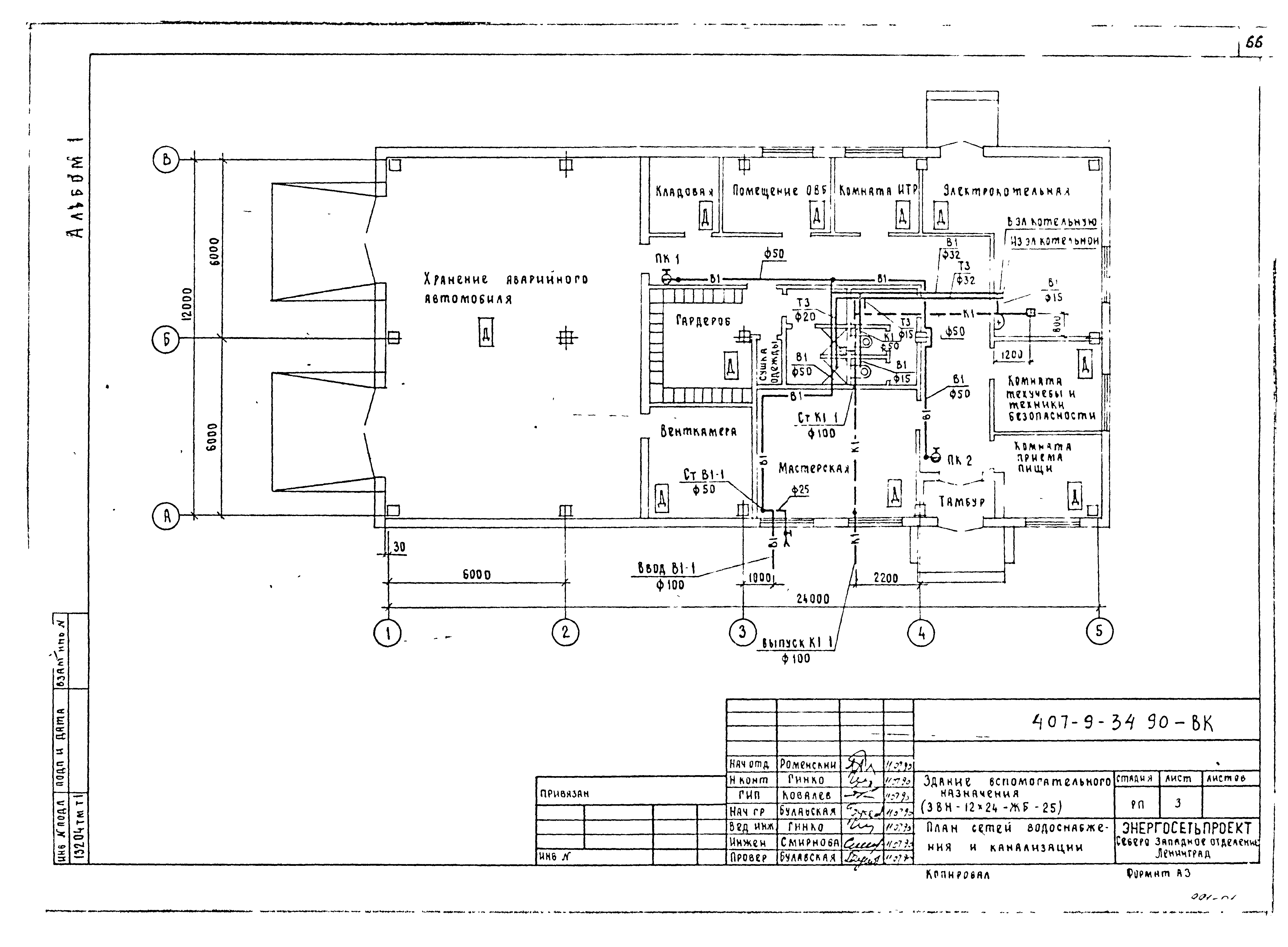

   План сетей водоснабжения и канализации

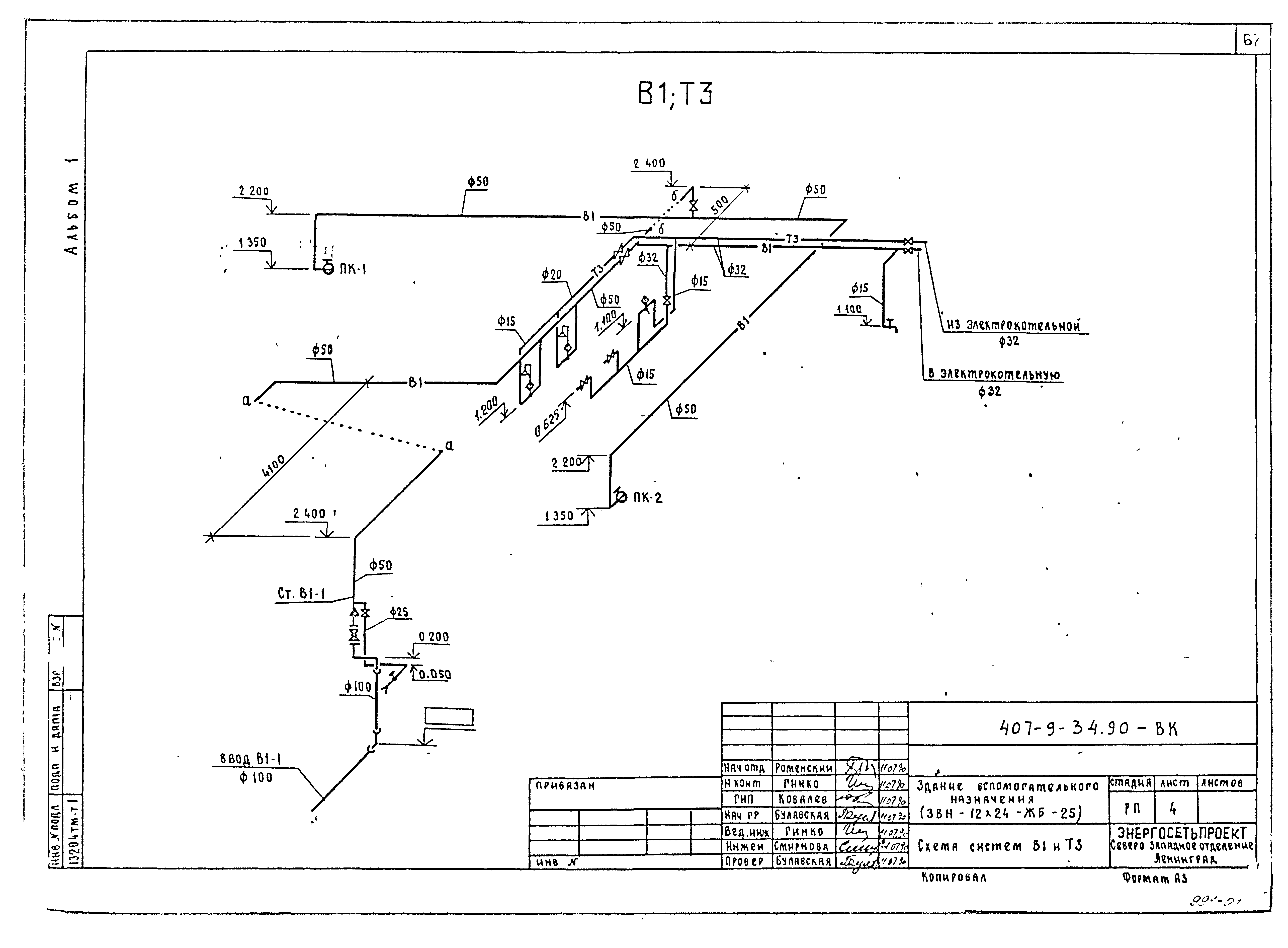

   Схема систем В1 и Т3

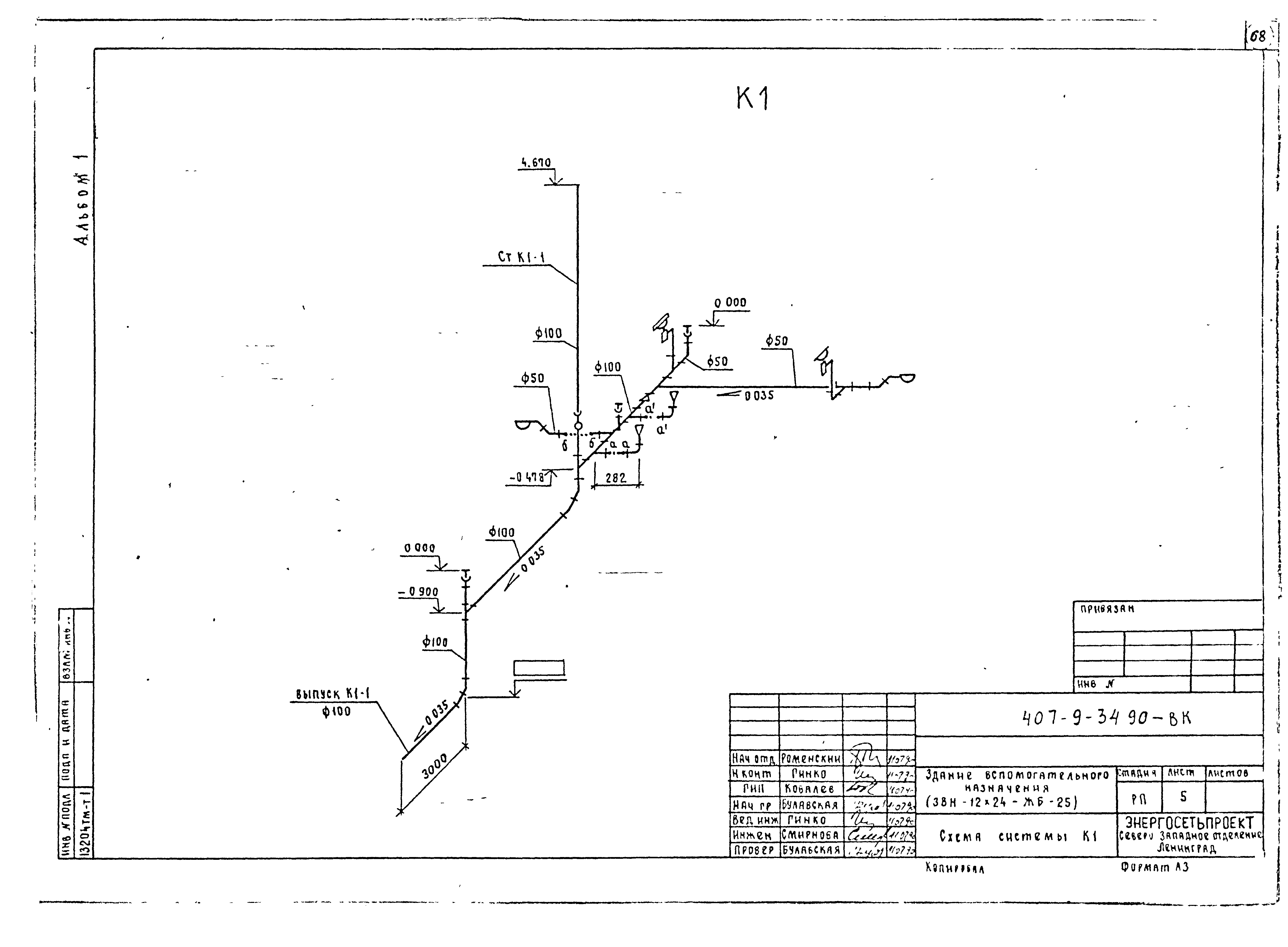

   Схема системы К1
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:24.07.1990 Минэнерго СССР (USSR Minenergo 43)
Издан: Энергосетьпроект (1990 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Здания и сооружения разные
