Типовой проект 901-3-261.89

Альбом 2. Технология производства. Внутренний водопровод и канализация. Эскизные чертежи общих видов. Отопление и вентиляция

Обозначение:	Типовой проект 901-3-261.89
Обозначение англ:	901-3-261.89
Статус:	не определен законодательством
Название рус.:	Альбом 2. Технология производства. Внутренний водопровод и канализация. Эскизные чертежи общих видов. Отопление и вентиляция
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	29.07.1986

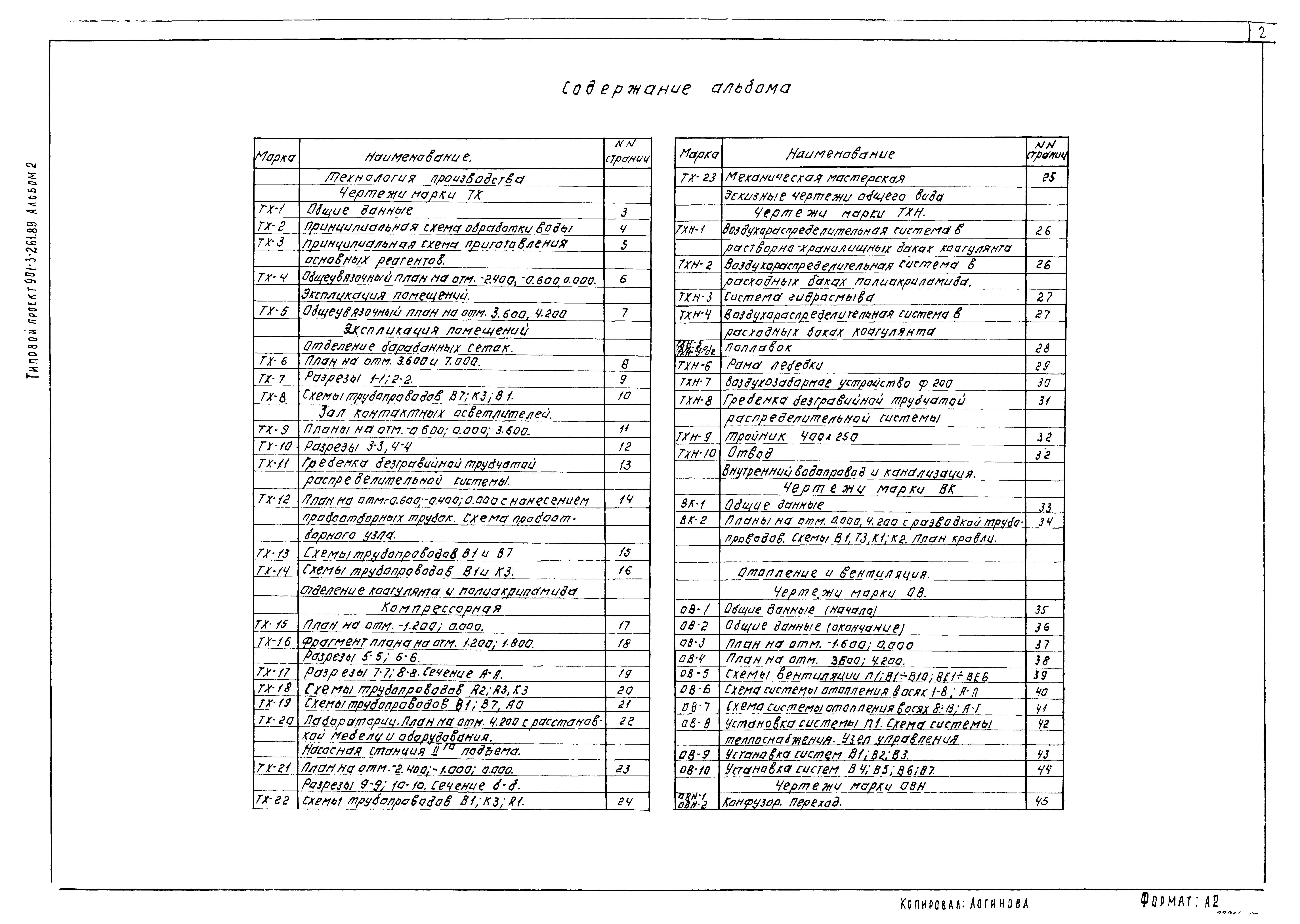

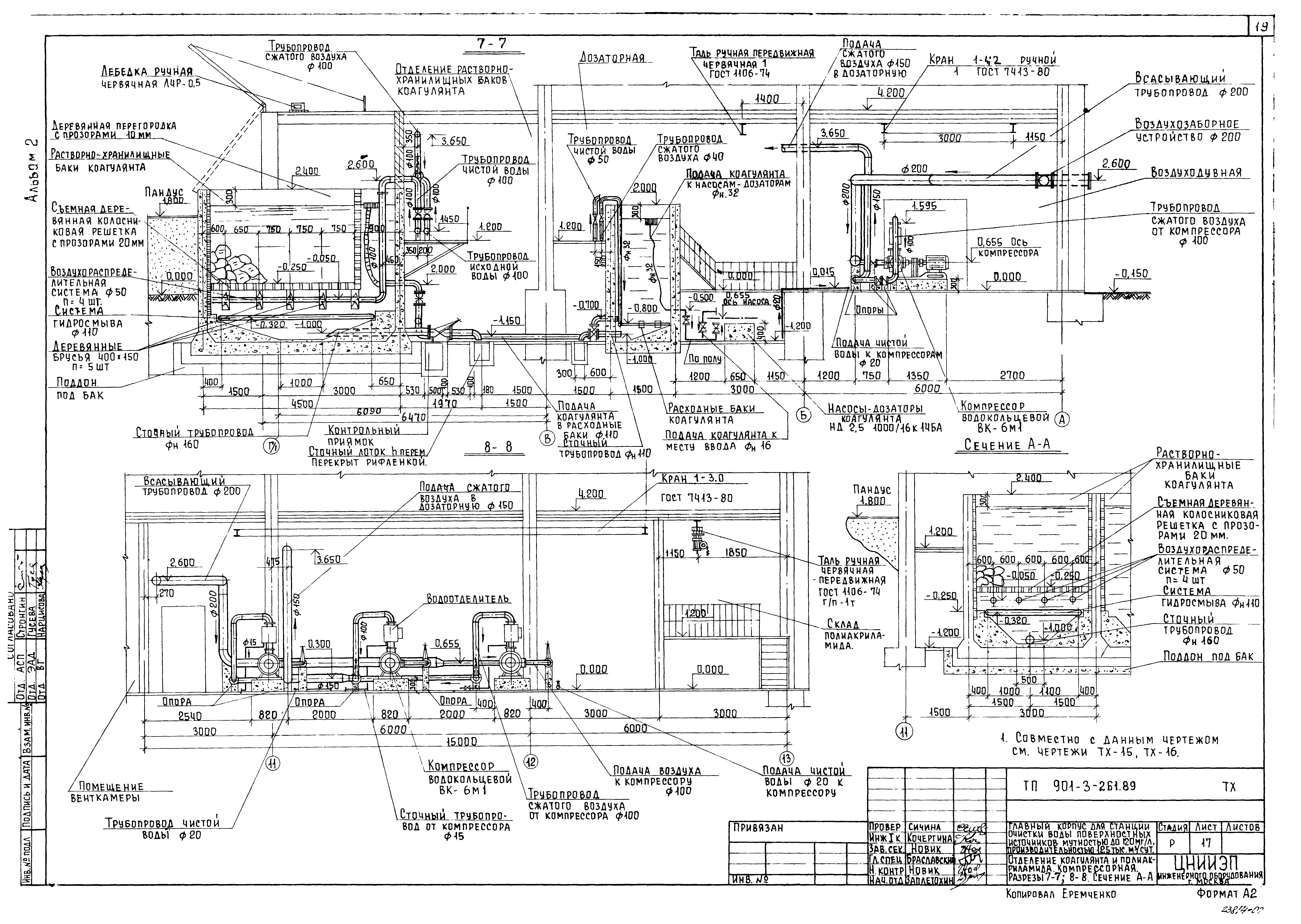

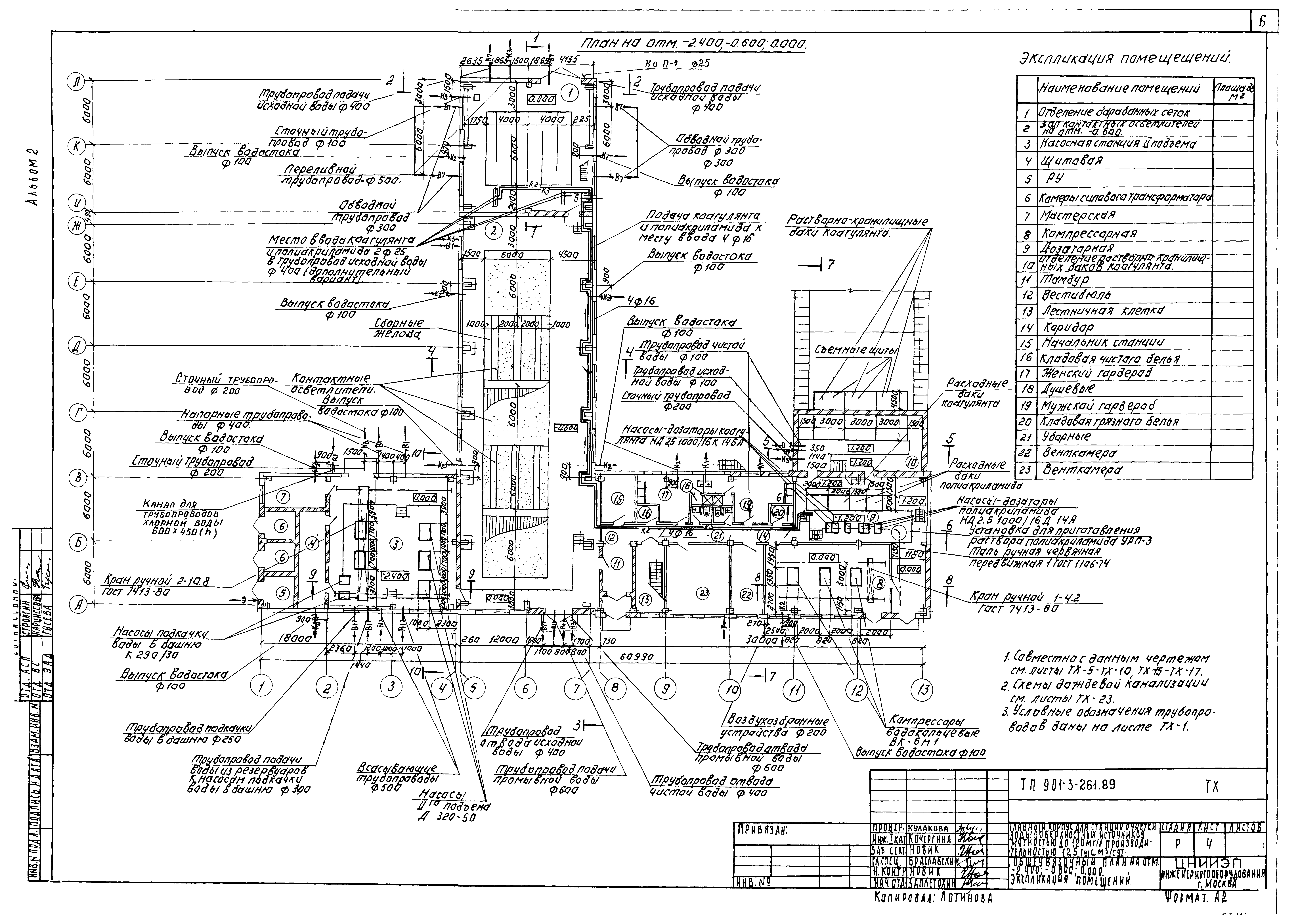

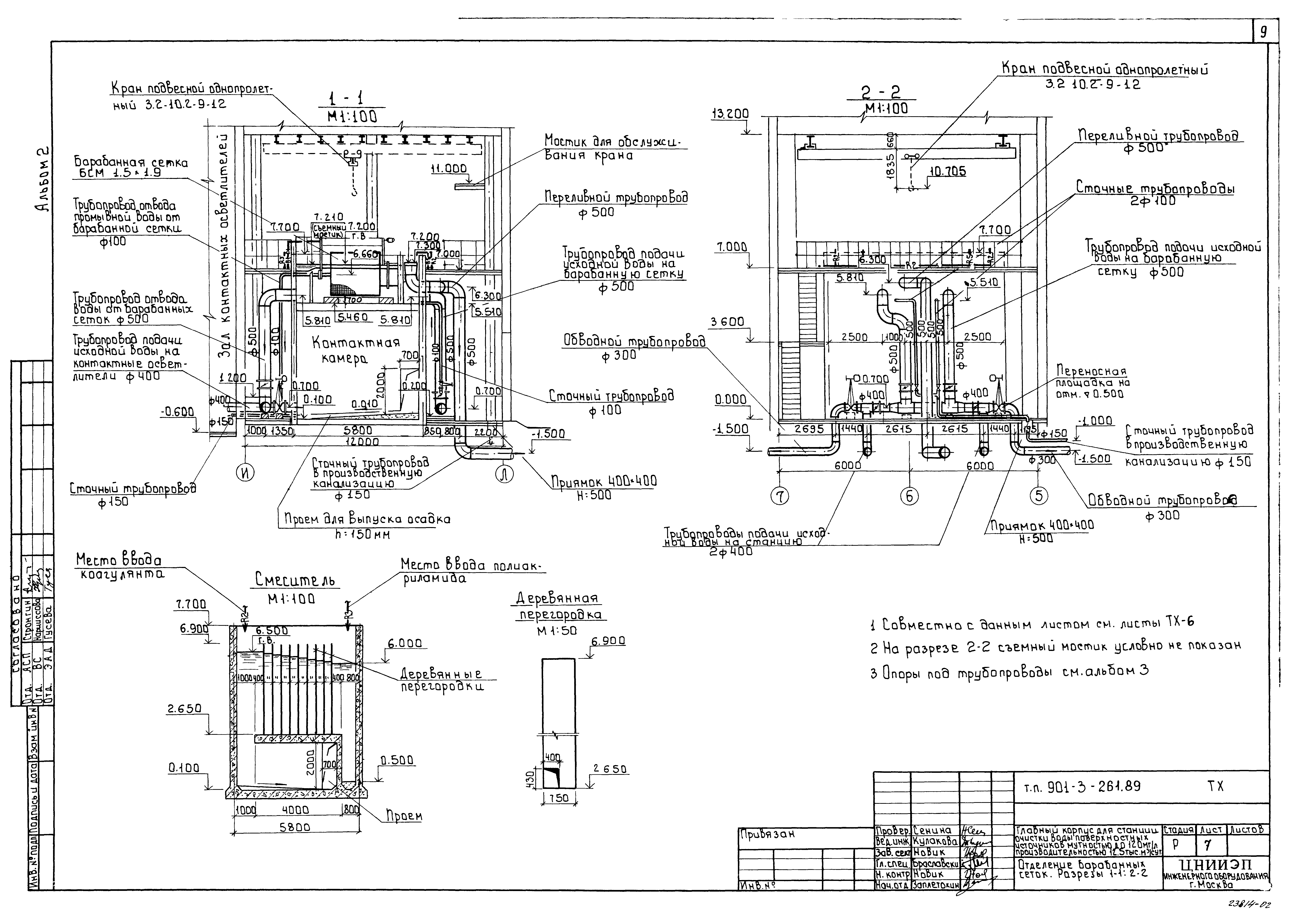

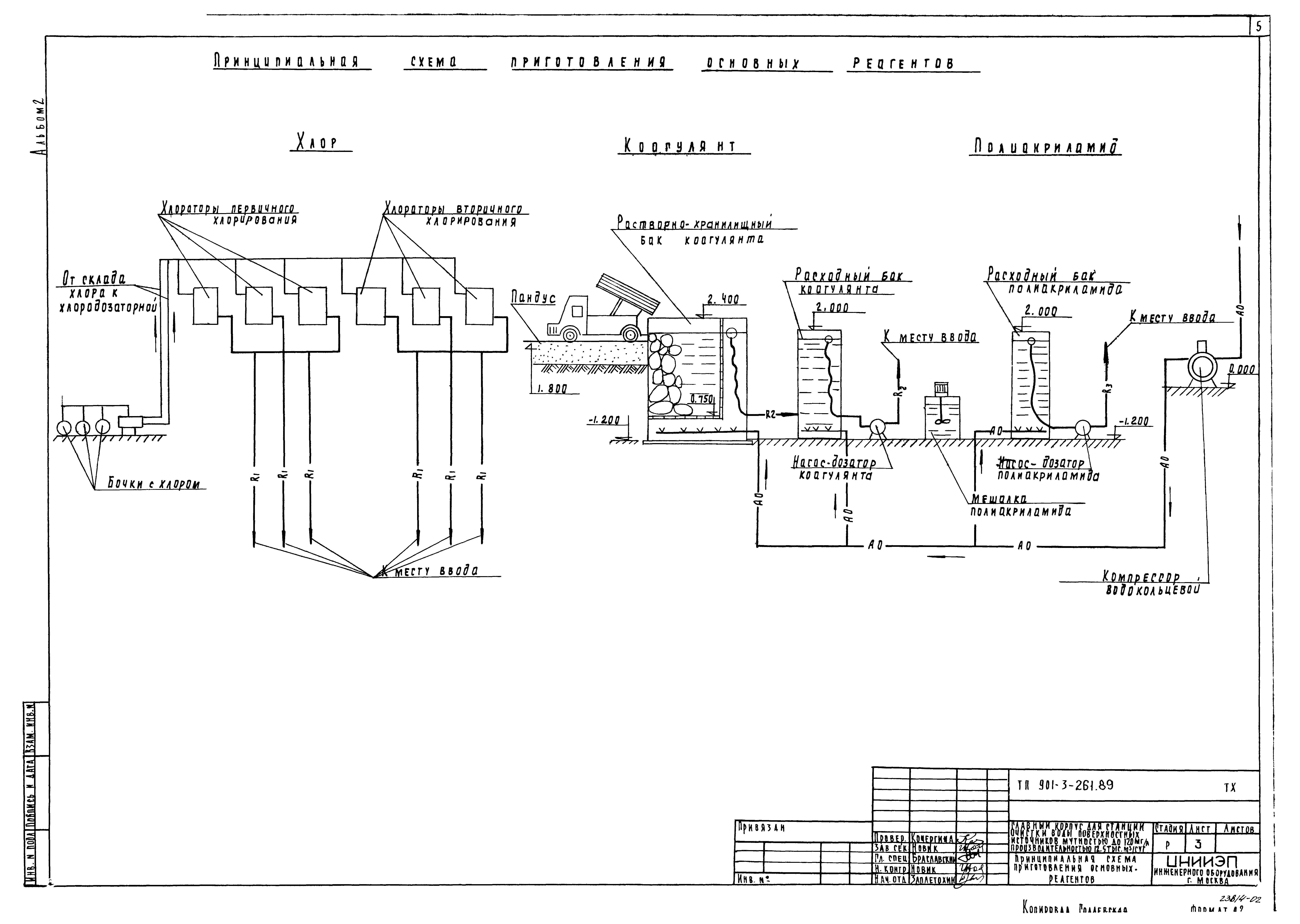

Оглавление:	Технология производства. Чертежи марки ТХ    Общие данные    Принципиальная схема обработки воды    Принципиальная схема приготовления основных реагентов    Общеувязочный план на отм. - 2.400; - 0.600; 0.000. Экспликация помещений    Общеувязочный план на отм. 3.600; 4.200. Экспликация помещений    Отделение барабанных сеток. План на отм. 3.600 и 7.000    Отделение барабанных сеток. Разрезы 1-1, 2-2    Отделение барабанных сеток. Схемы трубопроводов В7, К3, В1    Зал контактных осветлителей. Планы на отм. - 0.600; 0.000; 3.600    Зал контактных осветлителей. Разрезы 3-3, 4-4    Зал контактных осветлителей. Гребенка безгравийной трубчатой распределительной системы    Зал контактных осветлителей. План на отм. - 0.600; - 0.400; 0.000 с нанесением пробоотборных трубок. Схема пробоотборного узла    Зал контактных осветлителей. Схемы трубопроводов В1 и В7    Зал контактных осветлителей. Схемы трубопроводов В1 и К3    Отделение коагулянта и полиакриламида. Компрессорная. План на отм. - 1.200; 0.000    Отделение коагулянта и полиакриламида. Компрессорная. Фрагмент плана на отм. 1.200; 1.800. Разрезы 5-5, 6-6    Отделение коагулянта и полиакриламида. Компрессорная. Разрезы 7-7, 8-8. Сечение А-А    Отделение коагулянта и полиакриламида. Компрессорная. Схемы трубопроводов R2, R3, К3    Отделение коагулянта и полиакриламида. Компрессорная. Схемы трубопроводов В1, В7, А0    Лаборатории. План на отм. 4.200 с расстановкой мебели и оборудования    Насосная станция II-го подъема. План на отм. - 2.400; - 1.000; 0.000. Разрезы 9-9, 10-10. Сечение б-б    Насосная станция II-го подъема. Схемы трубопроводов В1, К3, R1    Механическая мастерская Эскизные чертежи общего вида. Чертежи марки ТХН    Воздухораспределительная система в растворно-хранилищных баках коагулянта    Воздухораспределительная система в расходных баках полиакриламида    Система гидросмыва    Воздухораспределительная система в расходных баках коагулянта    Поплавок    Рама лебедки    Воздухозаборное устройство Ф200    Гребенка безгравийной трубчатой распределительной системы    Тройник 400х250    Отвод Внутренний водопровод и канализация. Чертежи марки ВК    Общие данные    Планы на отм. 0.000; 4.200 с разводкой трубопроводов. Схемы В1, Т3, К1, К2. План кровли Отопление и вентиляция. Чертежи марки ОВ    Общие данные    План на отм. - 1.600; 0.000    План на отм. 3.600; 4.200    Схемы вентиляции П1, В1 - В10; ВЕ1 - ВЕ6    Схема системы отопления в осях 1 - 8; А - Л    Схема системы отопления в осях 8 - 13; А - Г    Установка системы П1. Схема системы теплоснабжения. Узел управления    Установка систем В1, В2, В3    Установка систем В4, В5, В6, В7 Чертежи марки ОВН    Конфузор. Переход
Разработан:	ЦНИИЭП иженерного оборудования
Утверждён:	29.07.1986 Госгражданстрой (Gosgrazhdanstroy 242)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Очистные сооружения Станции очистки воды
