Скачать Типовой проект 189-000-361.85 Альбом I. Архитектурно-строительные и электротехнические чертежи. Спецификация оборудования

Дата актуализации: 10.08.2017

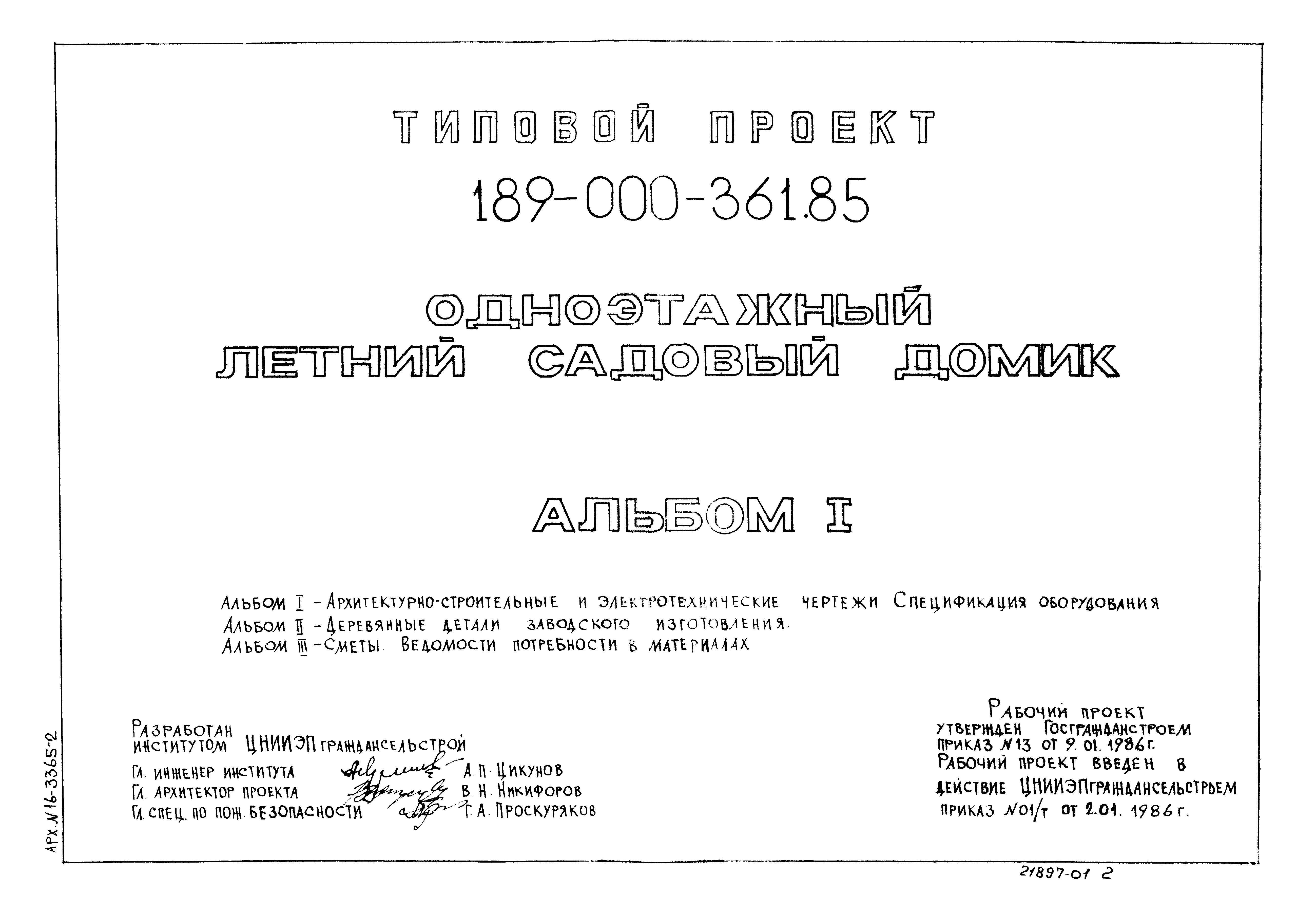

Типовой проект 189-000-361.85

Альбом I. Архитектурно-строительные и электротехнические чертежи. Спецификация оборудования

Обозначение:	Типовой проект 189-000-361.85
Обозначение англ:	189-000-361.85
Статус:	не определен законодательством
Название рус.:	Альбом I. Архитектурно-строительные и электротехнические чертежи. Спецификация оборудования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	02.01.1986

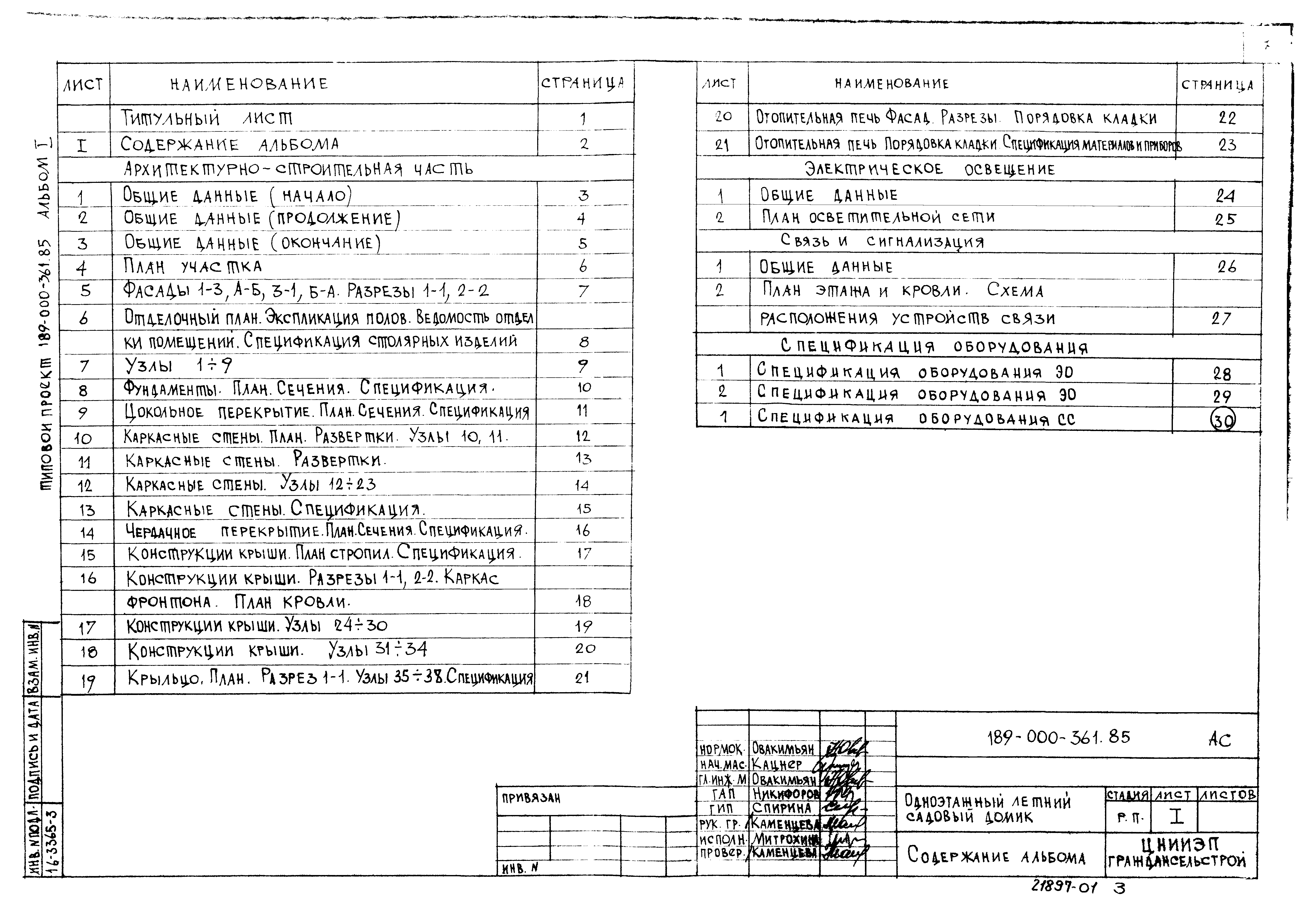

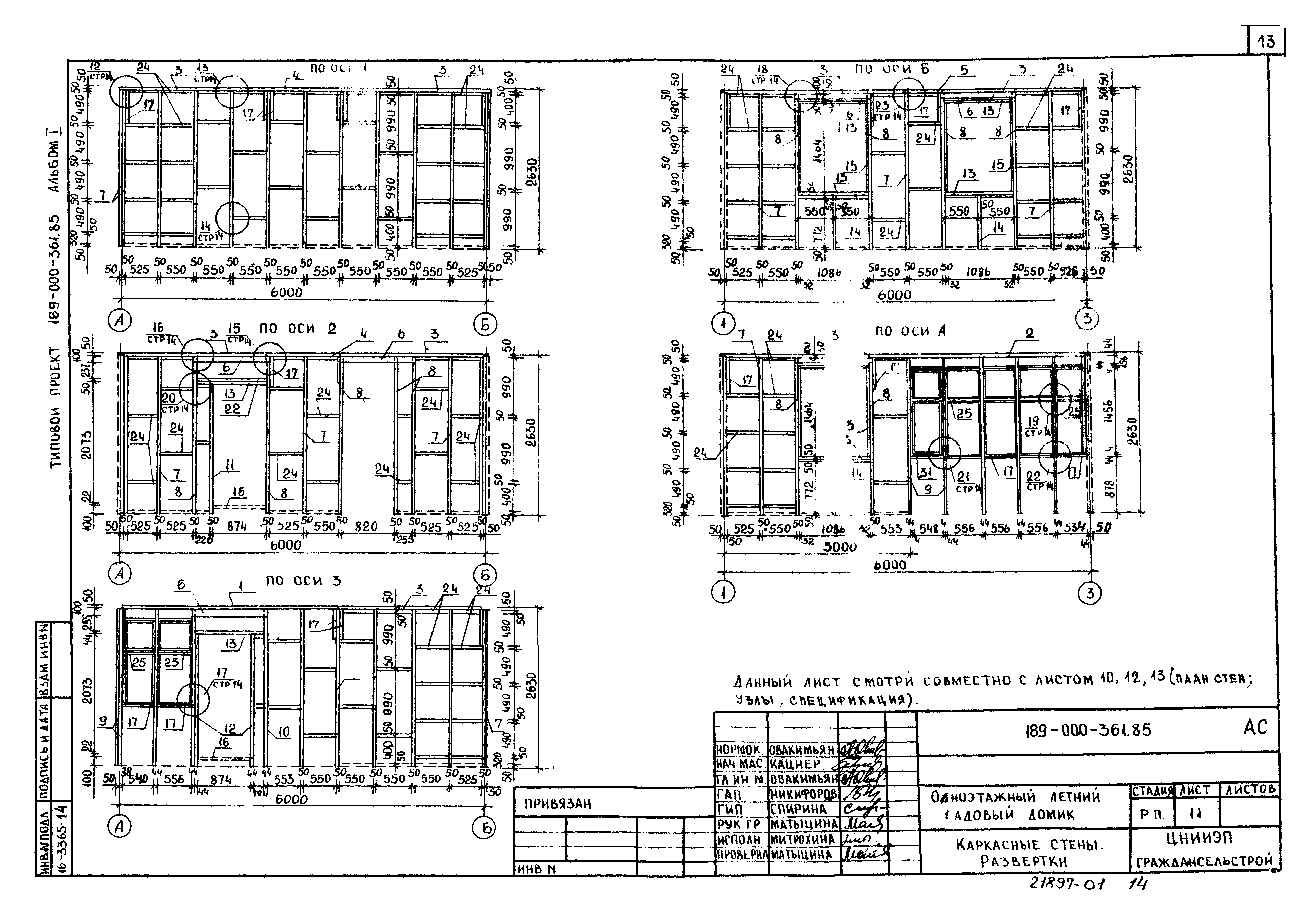

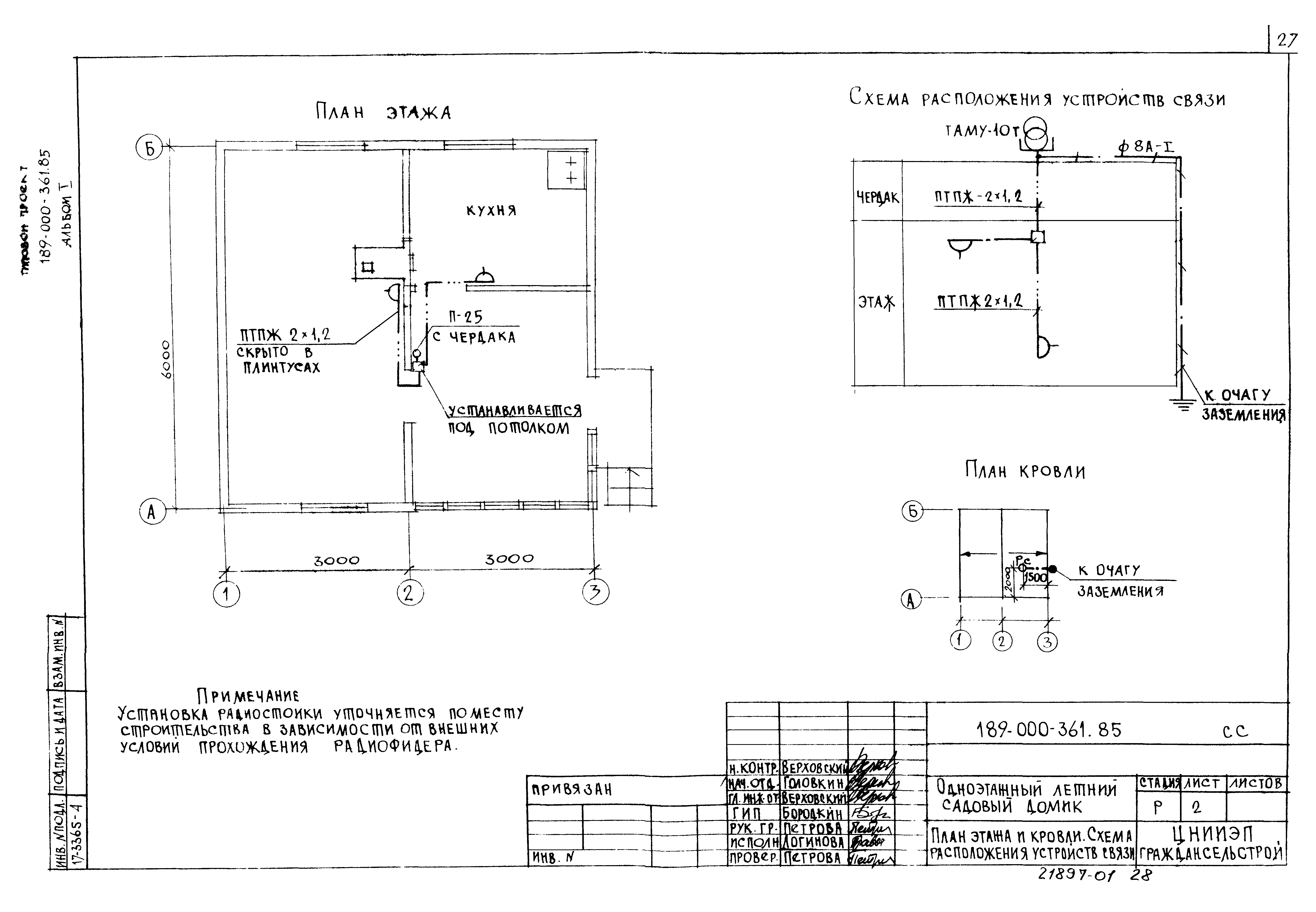

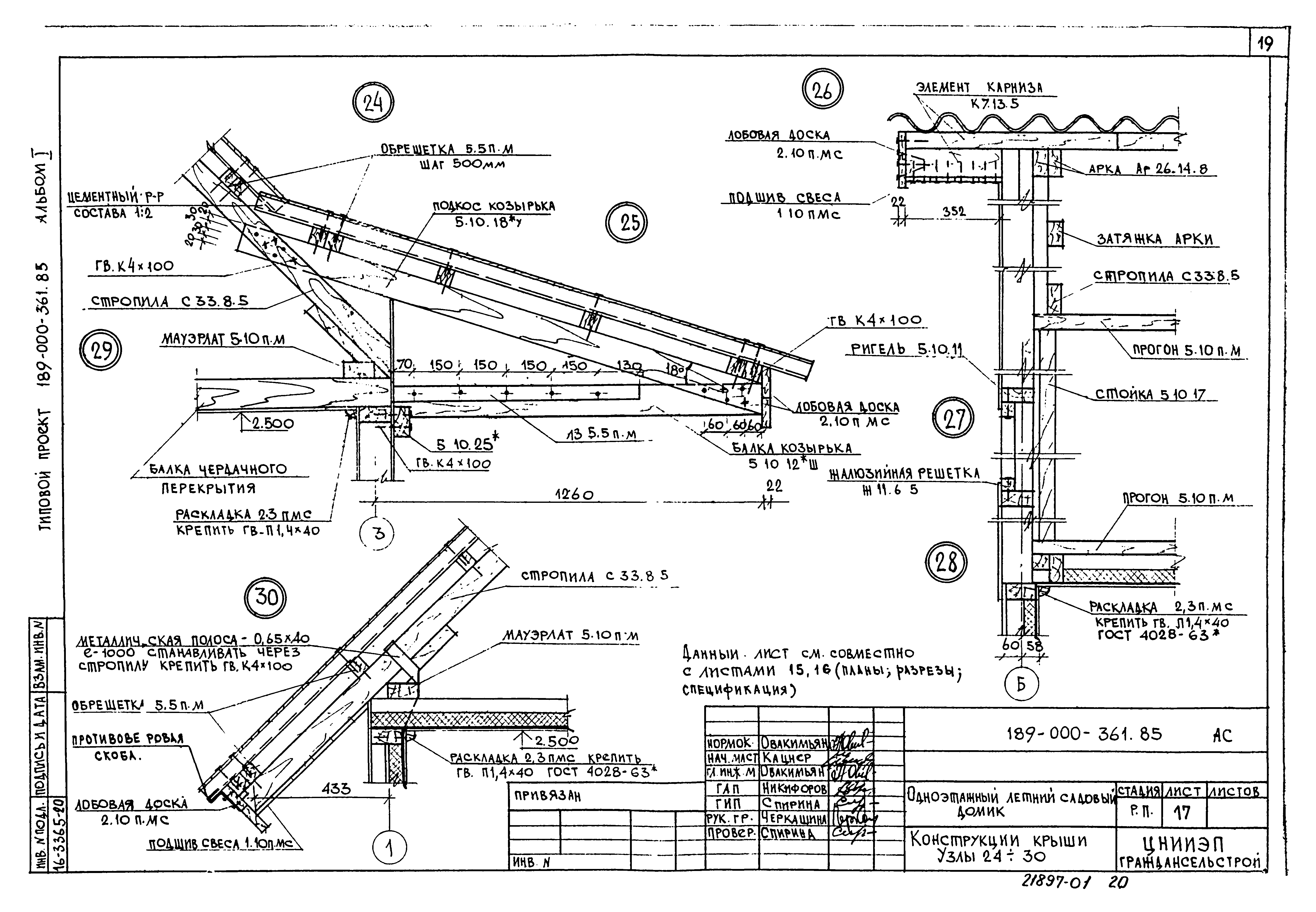

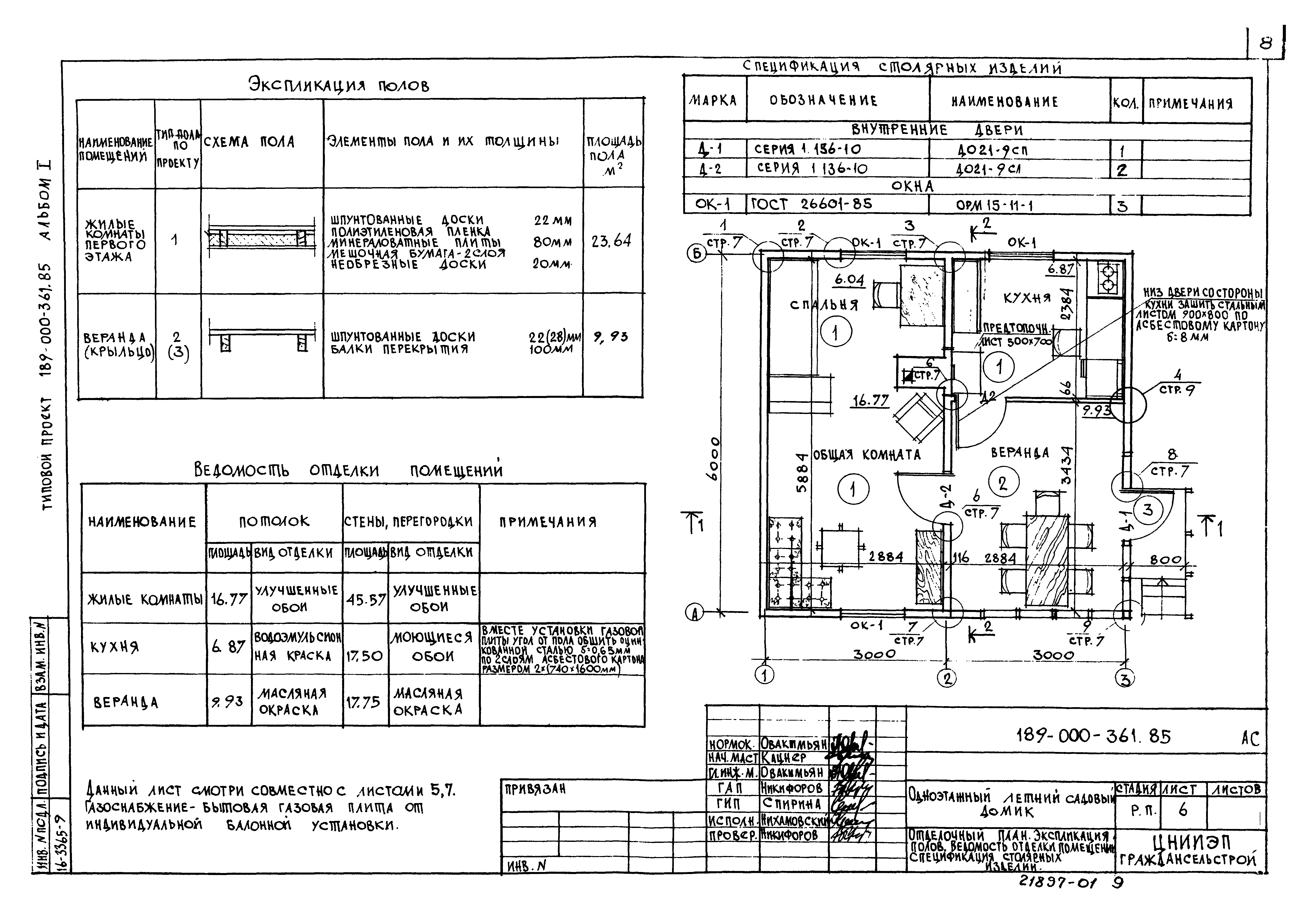

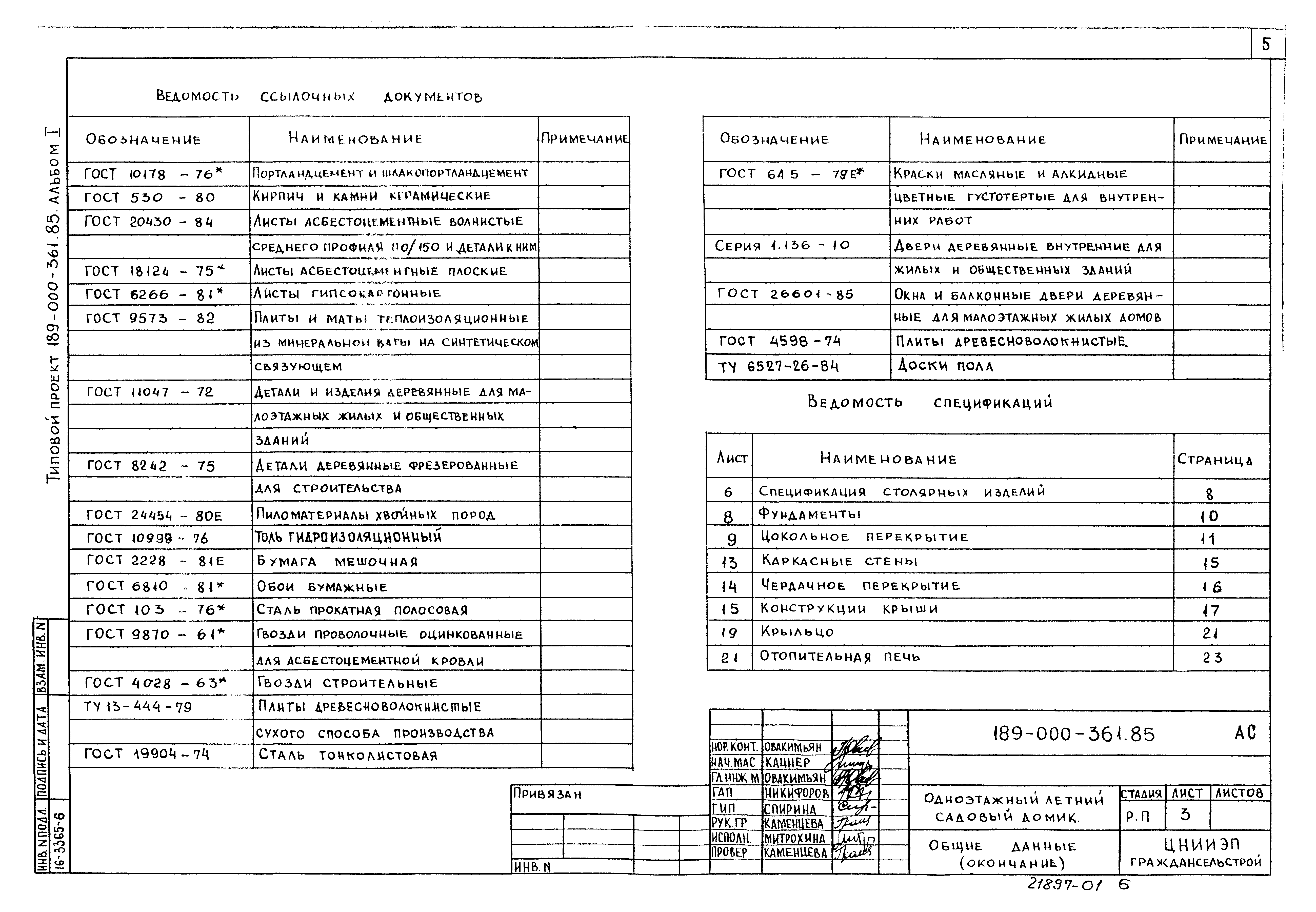

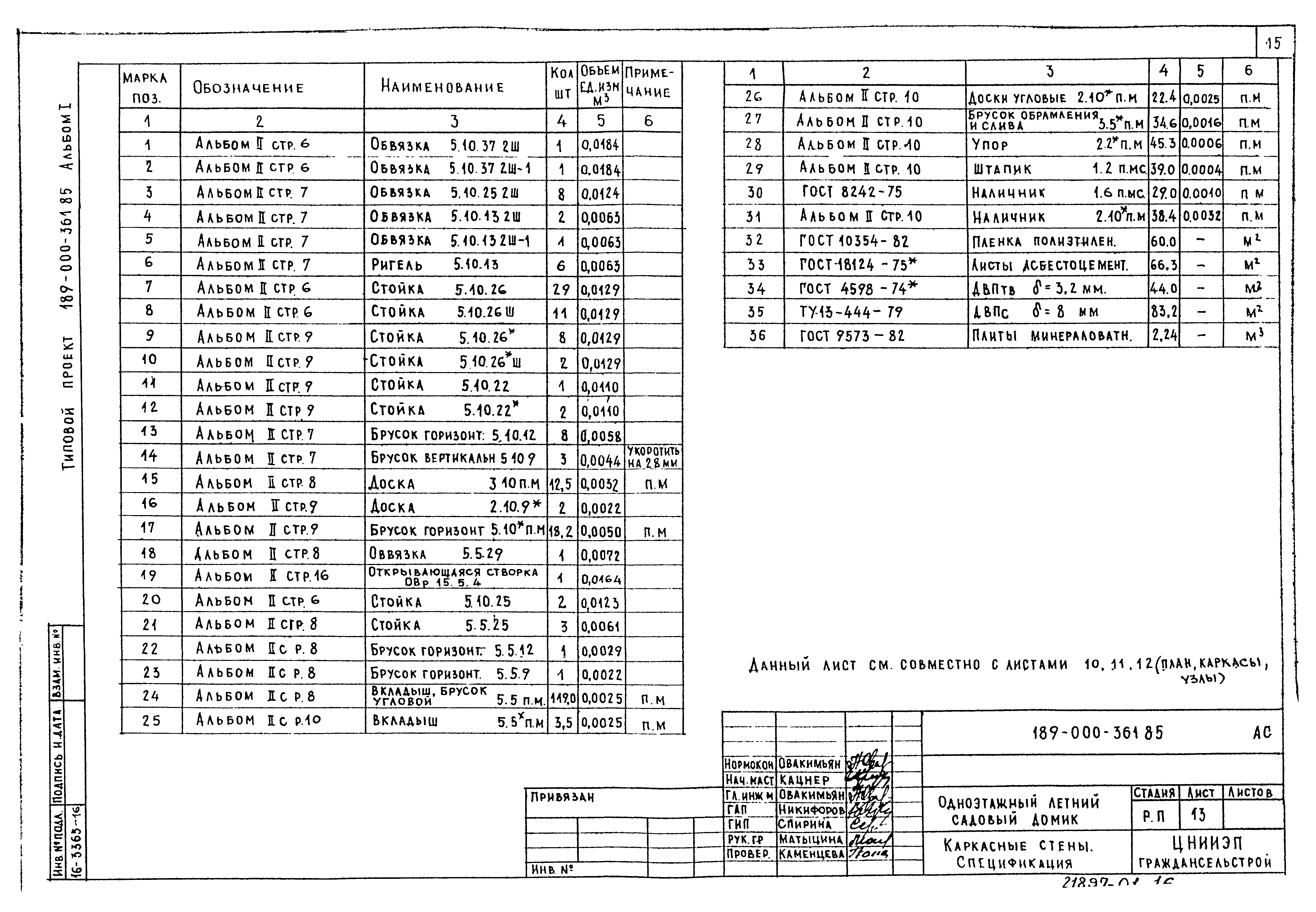

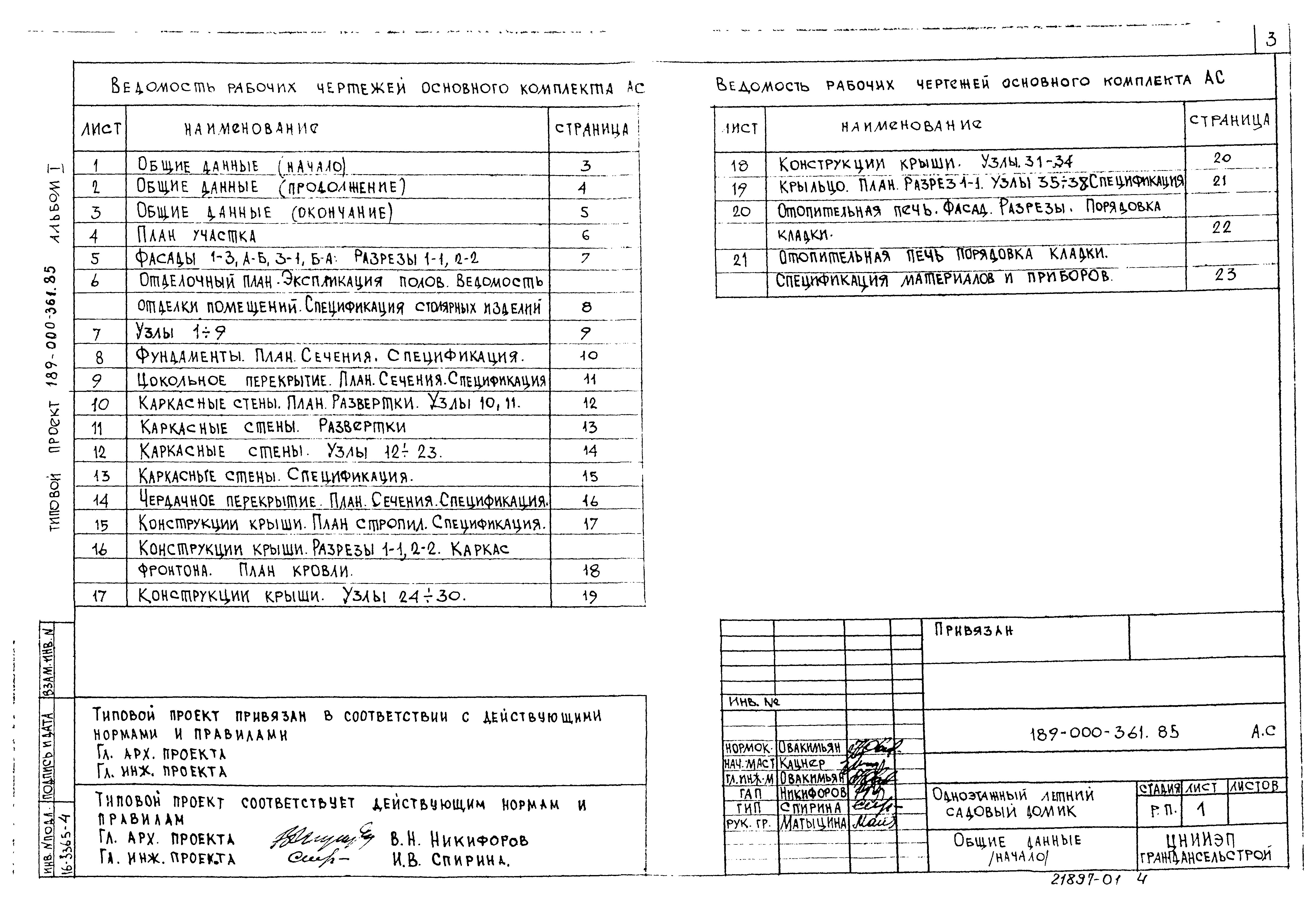

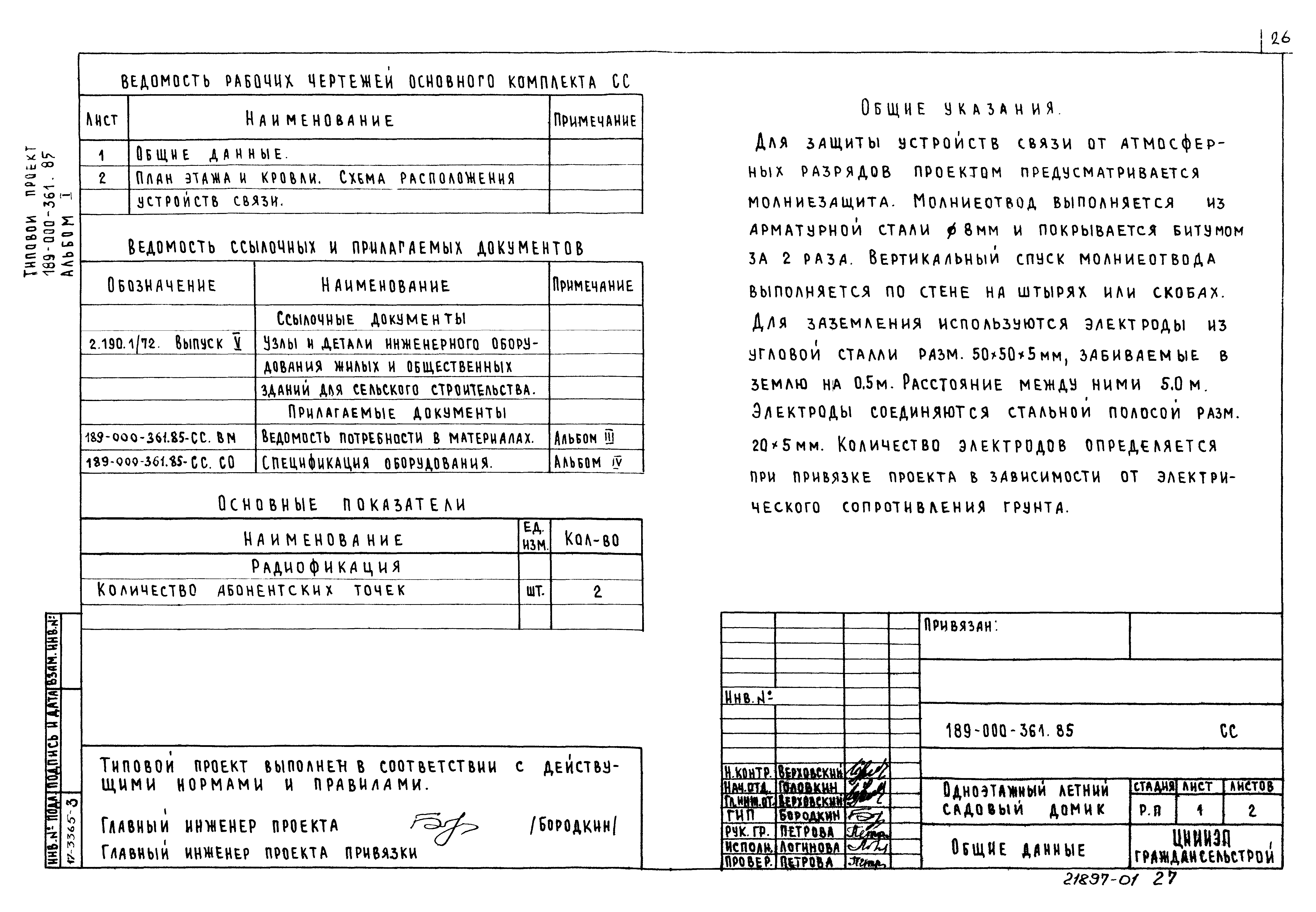

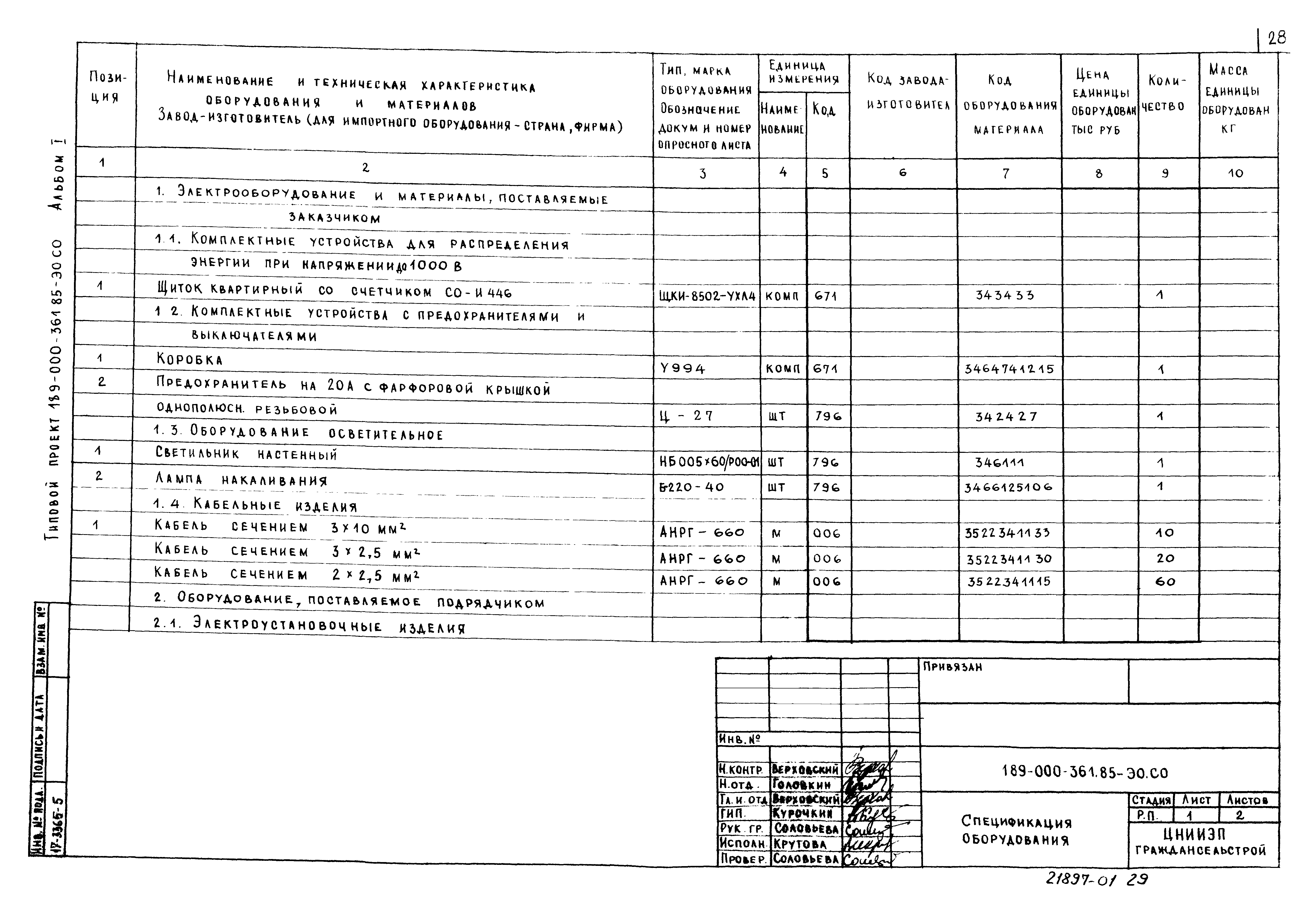

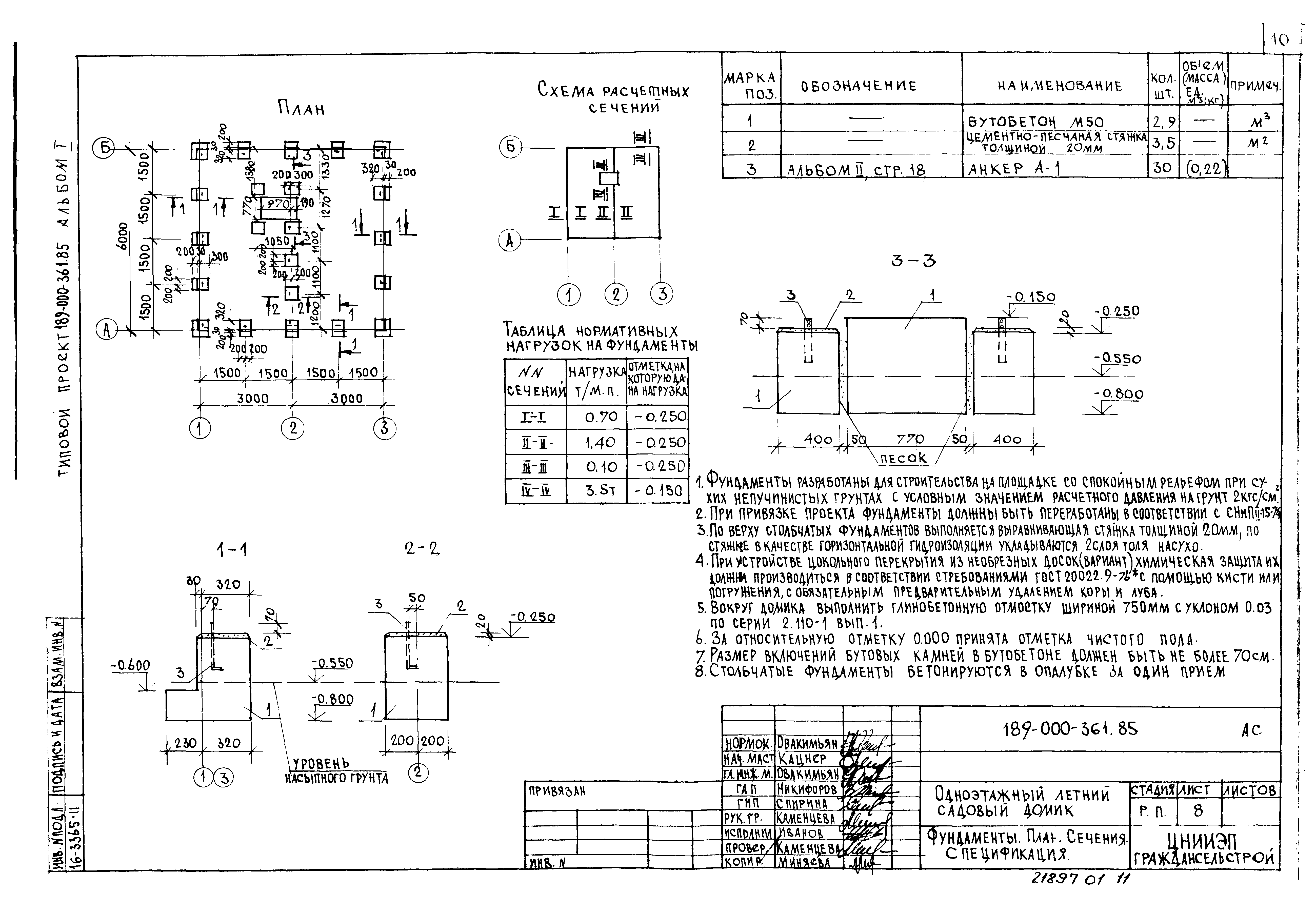

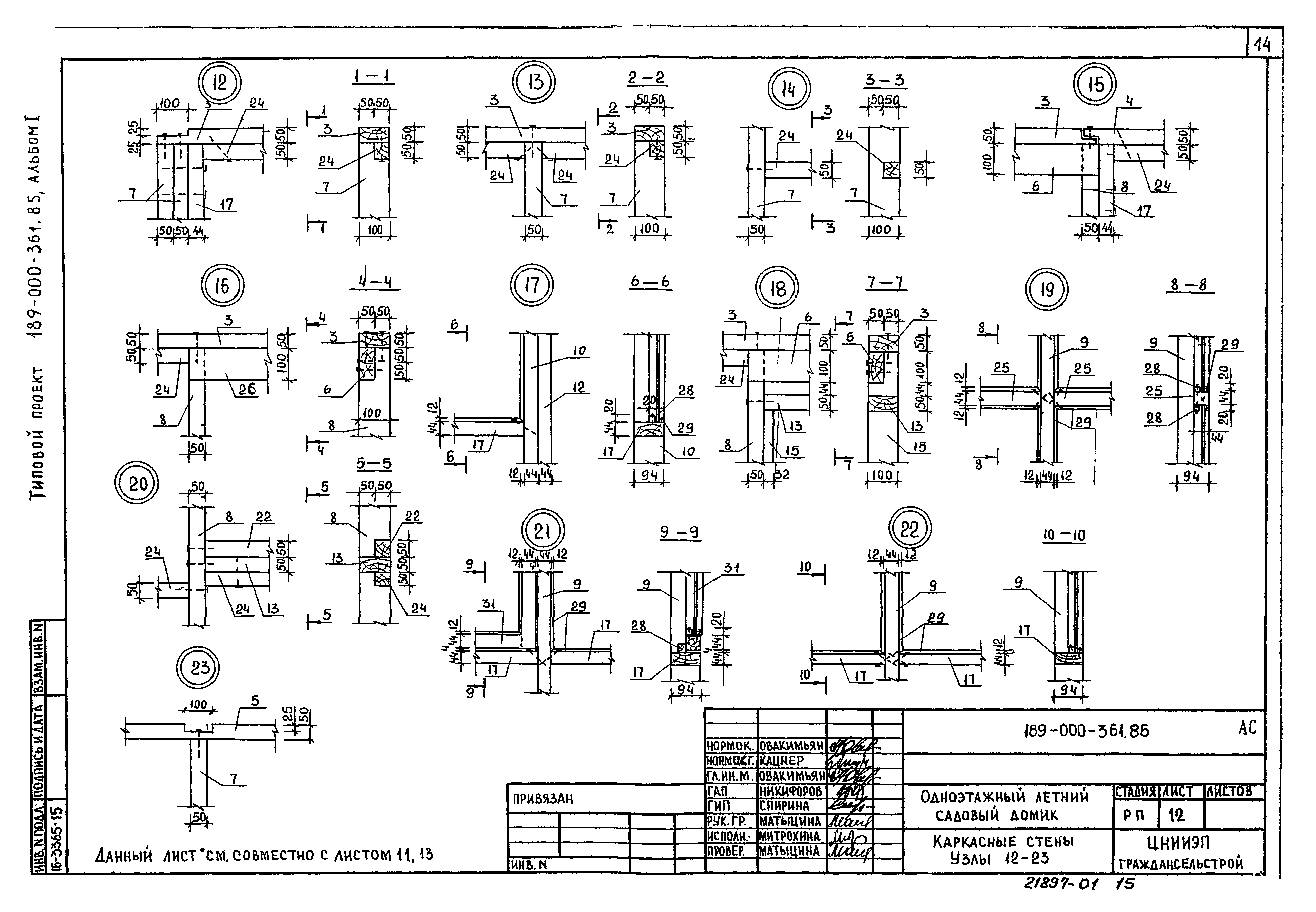

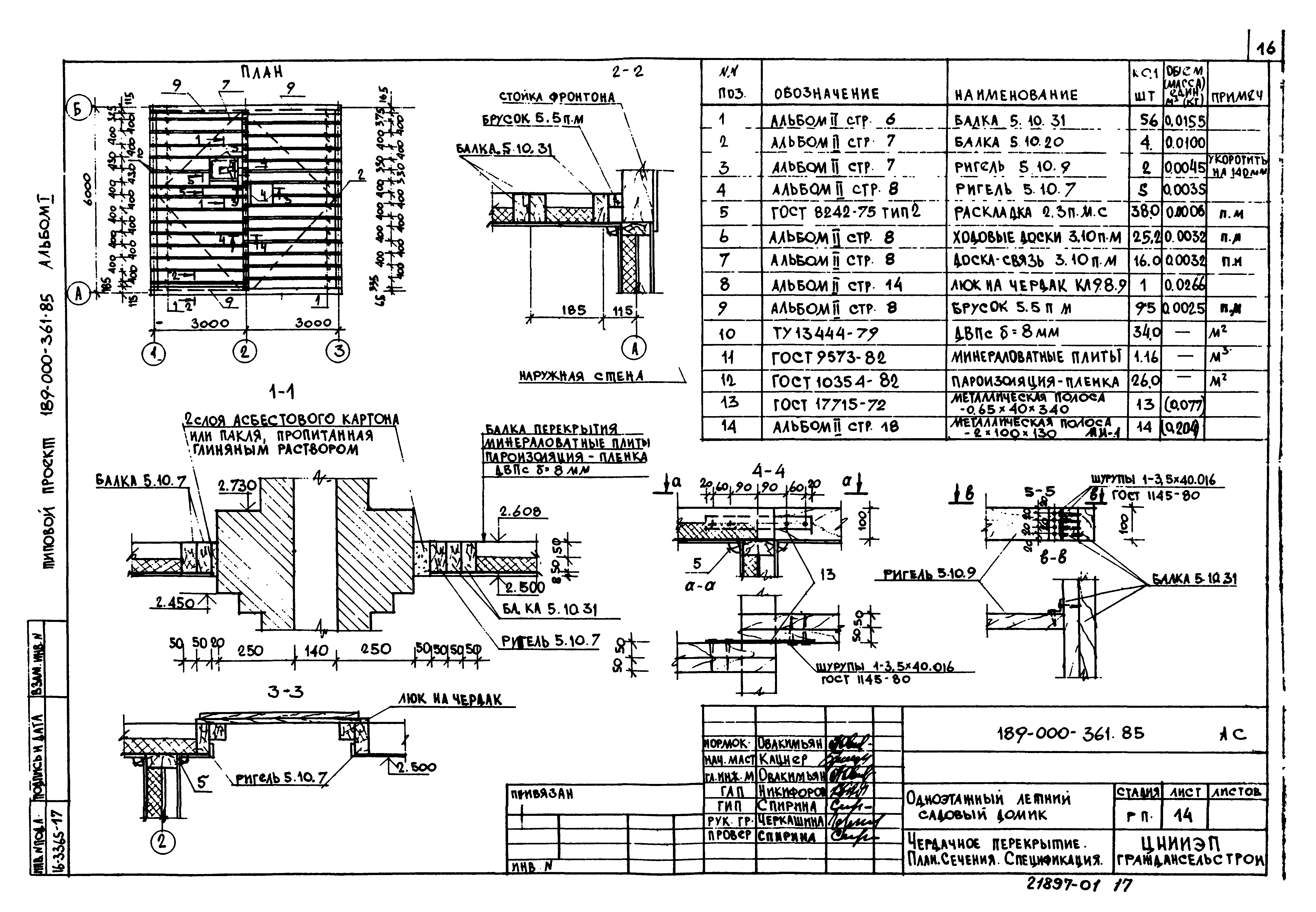

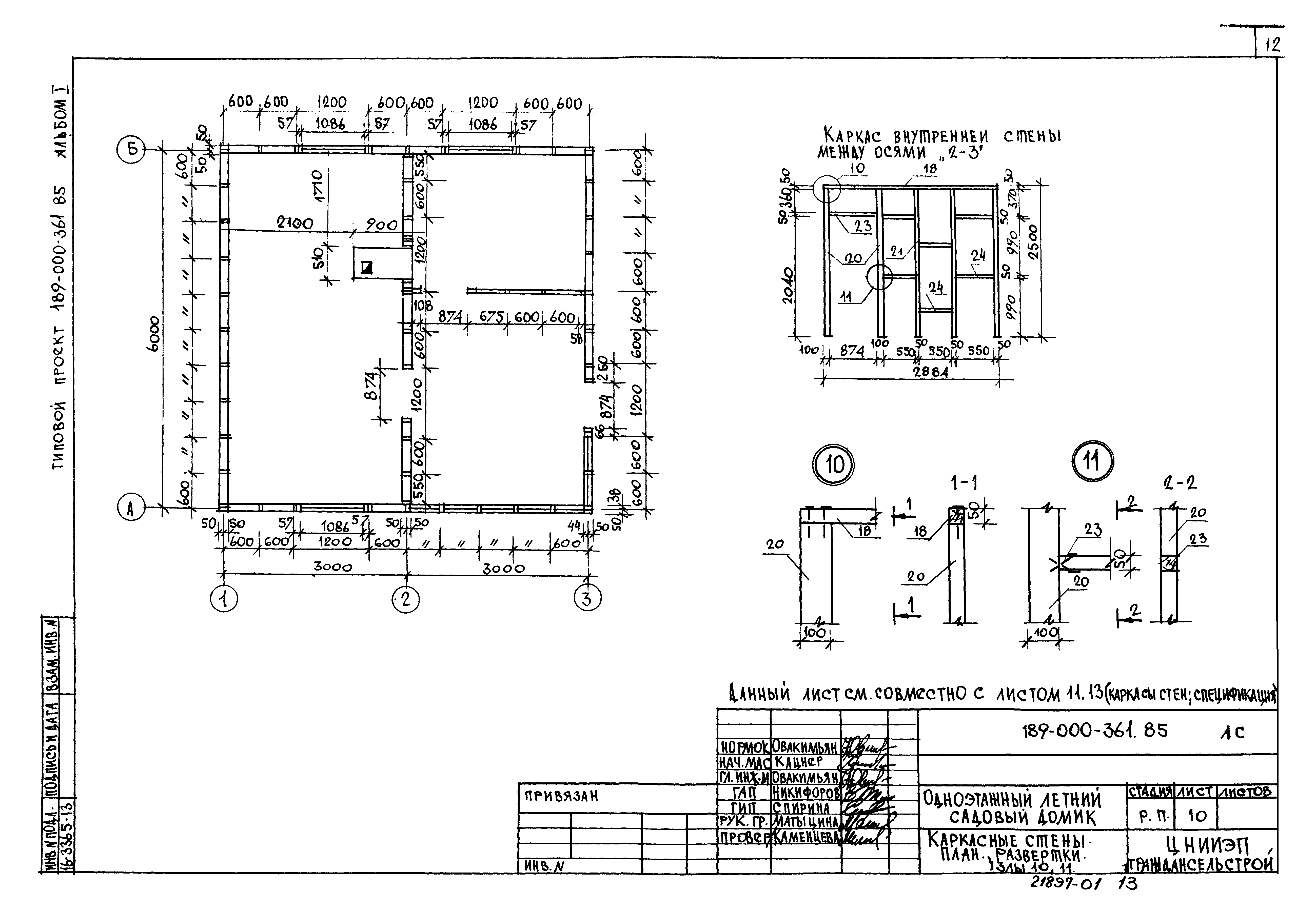

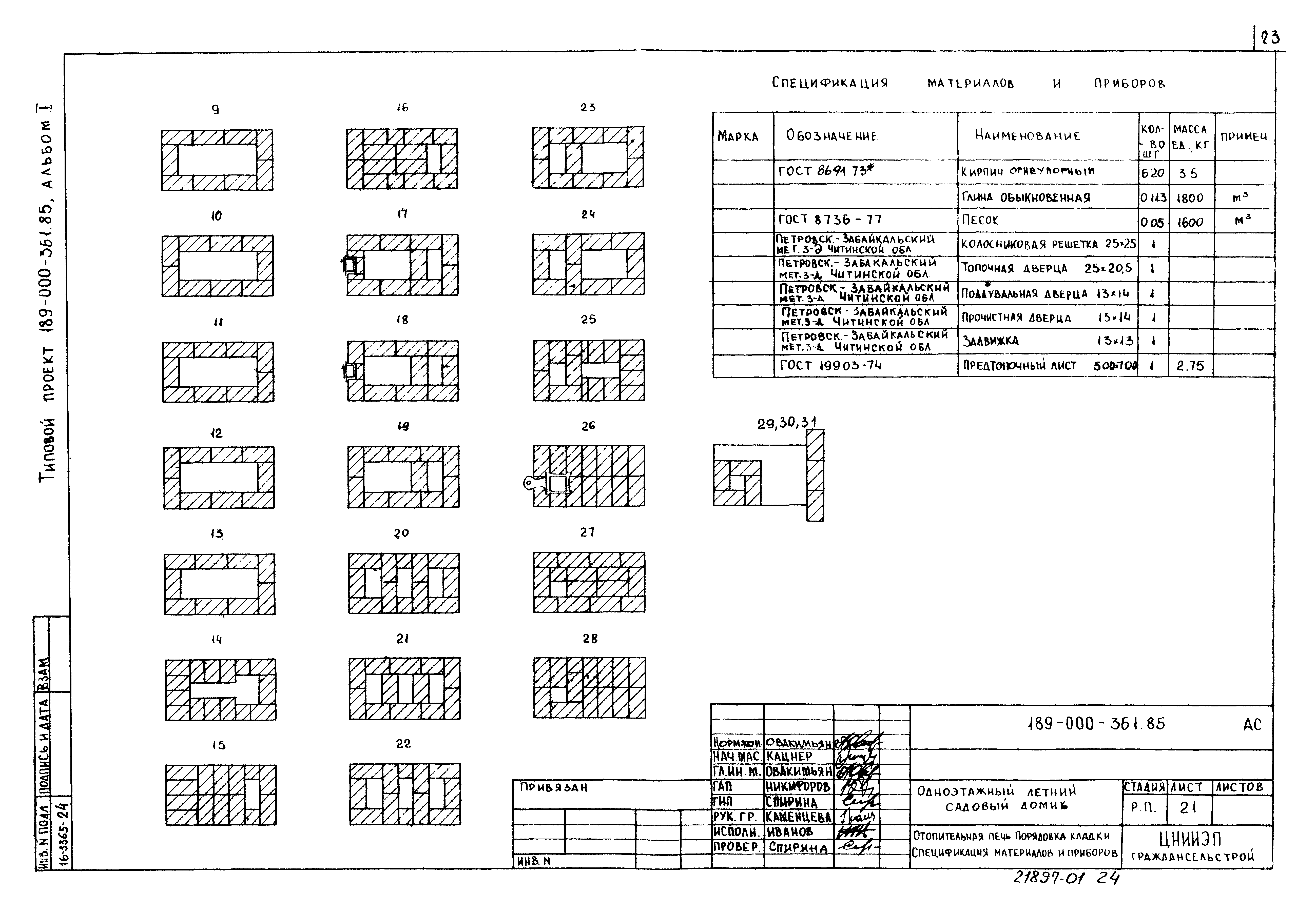

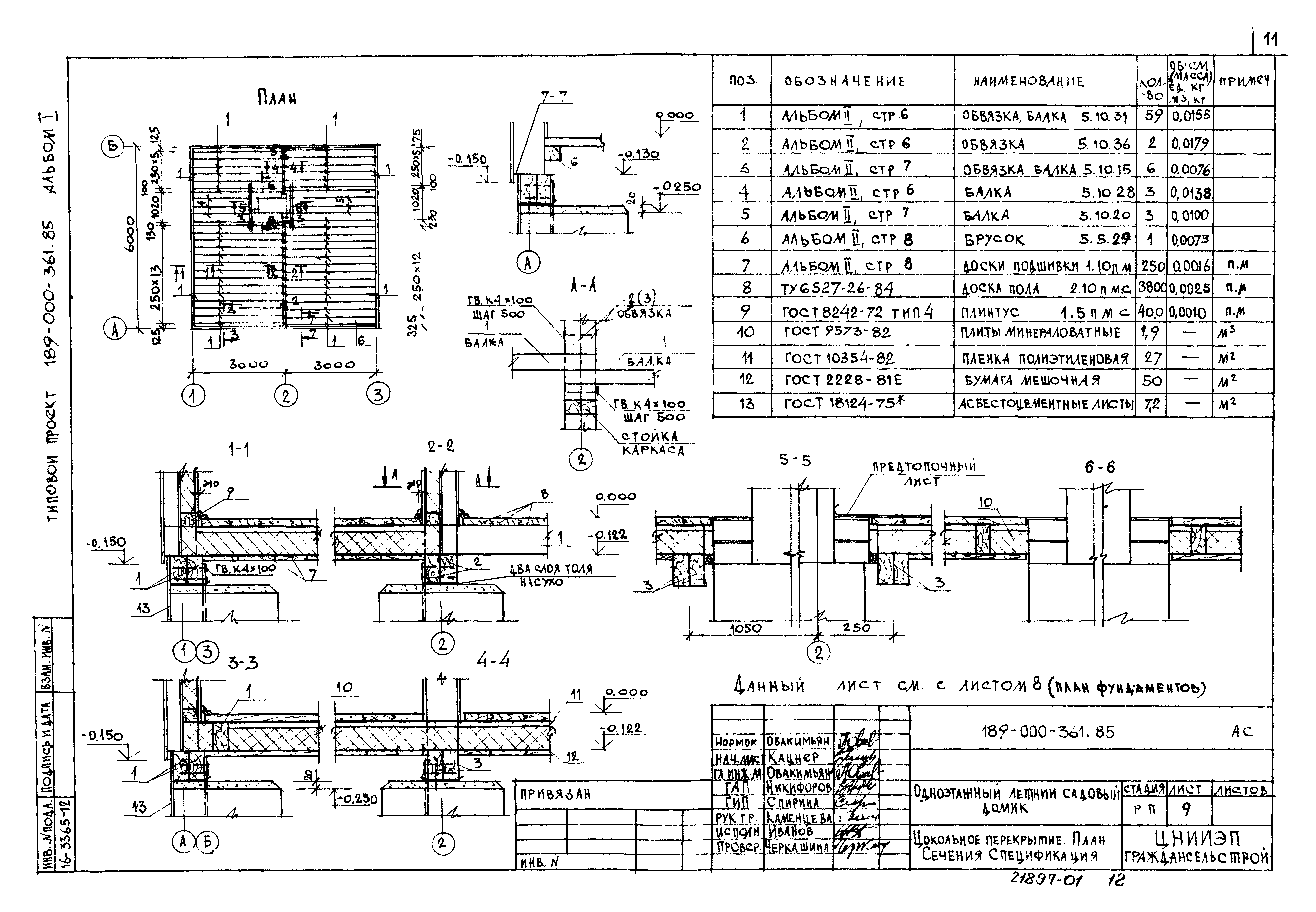

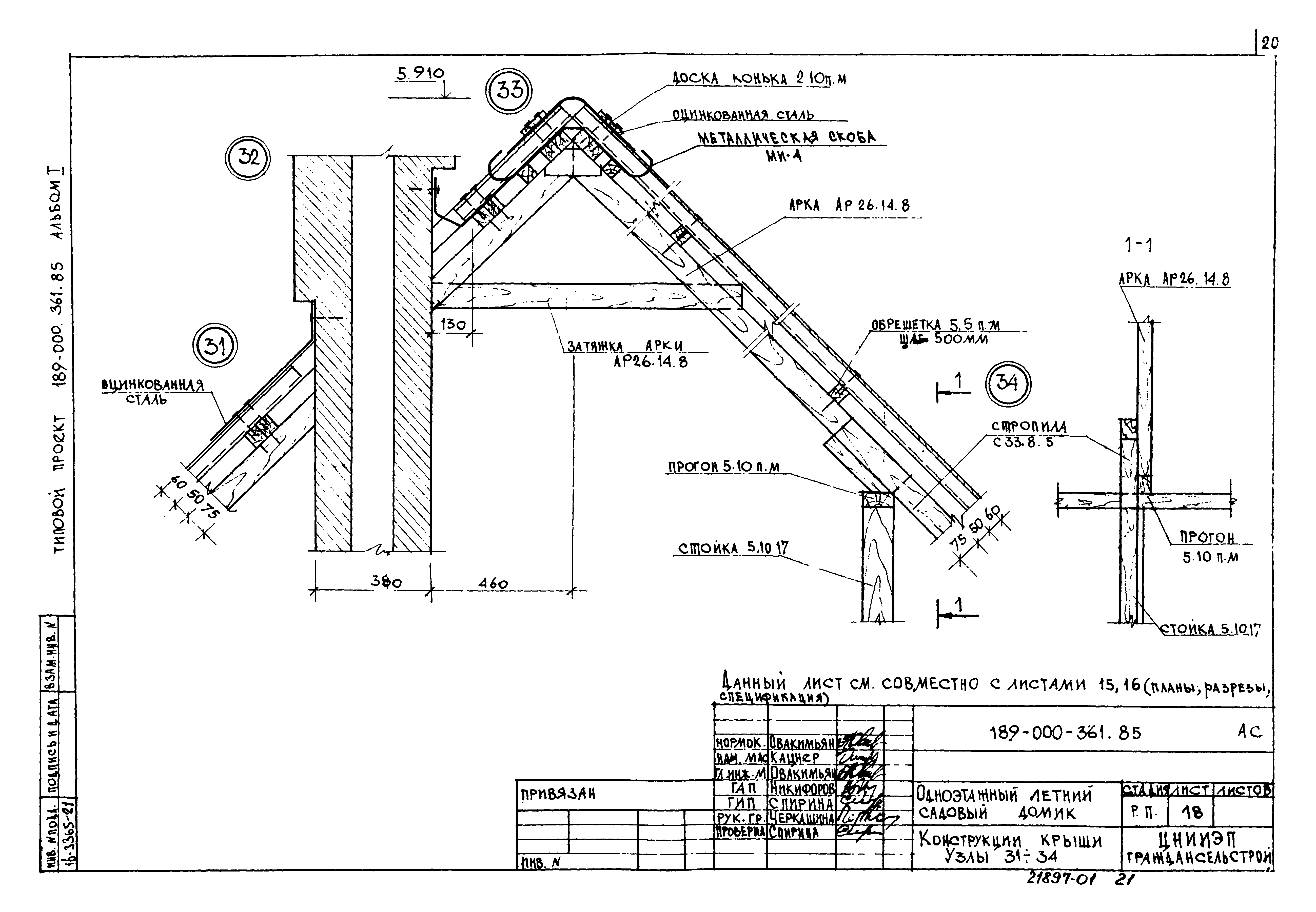

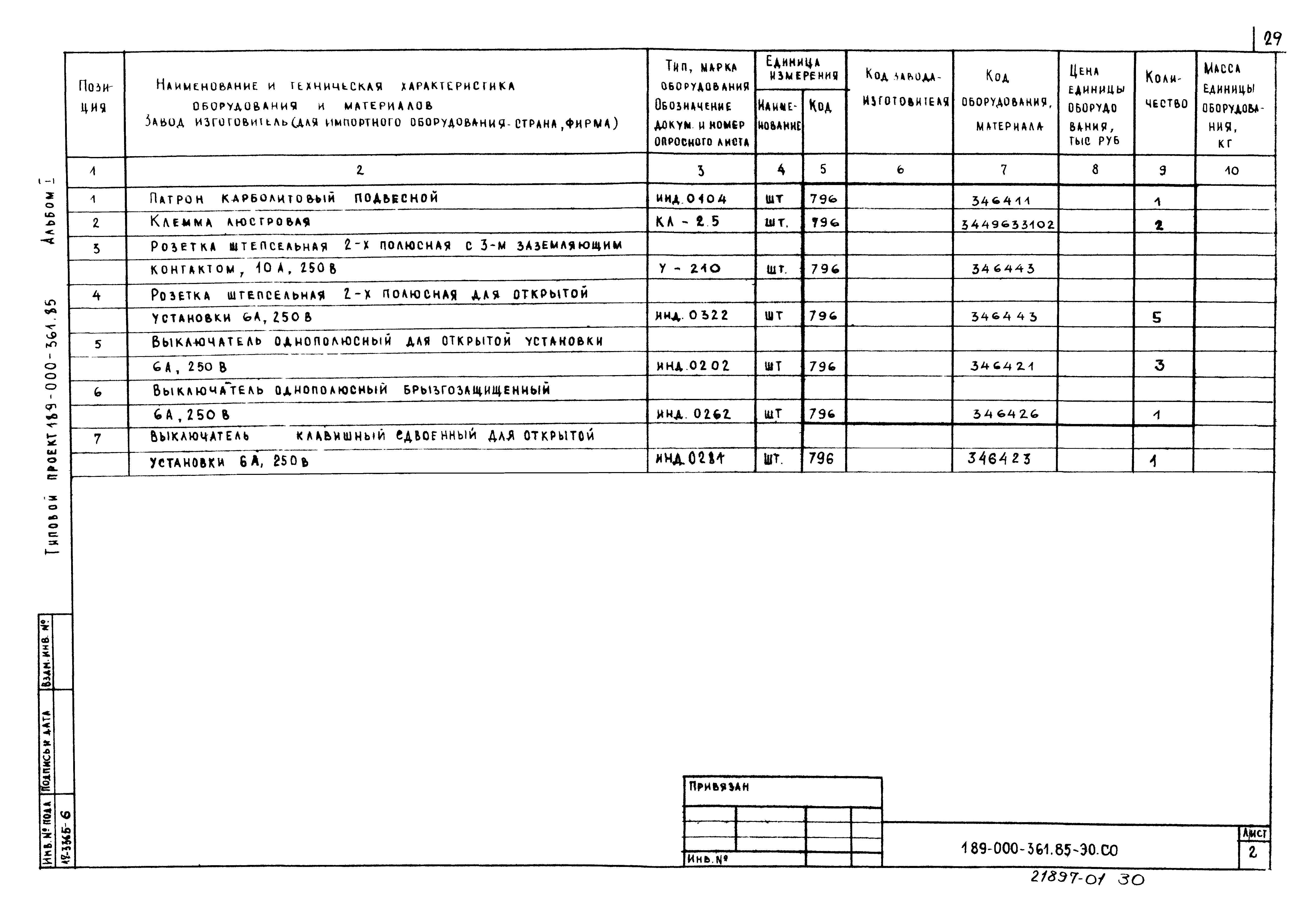

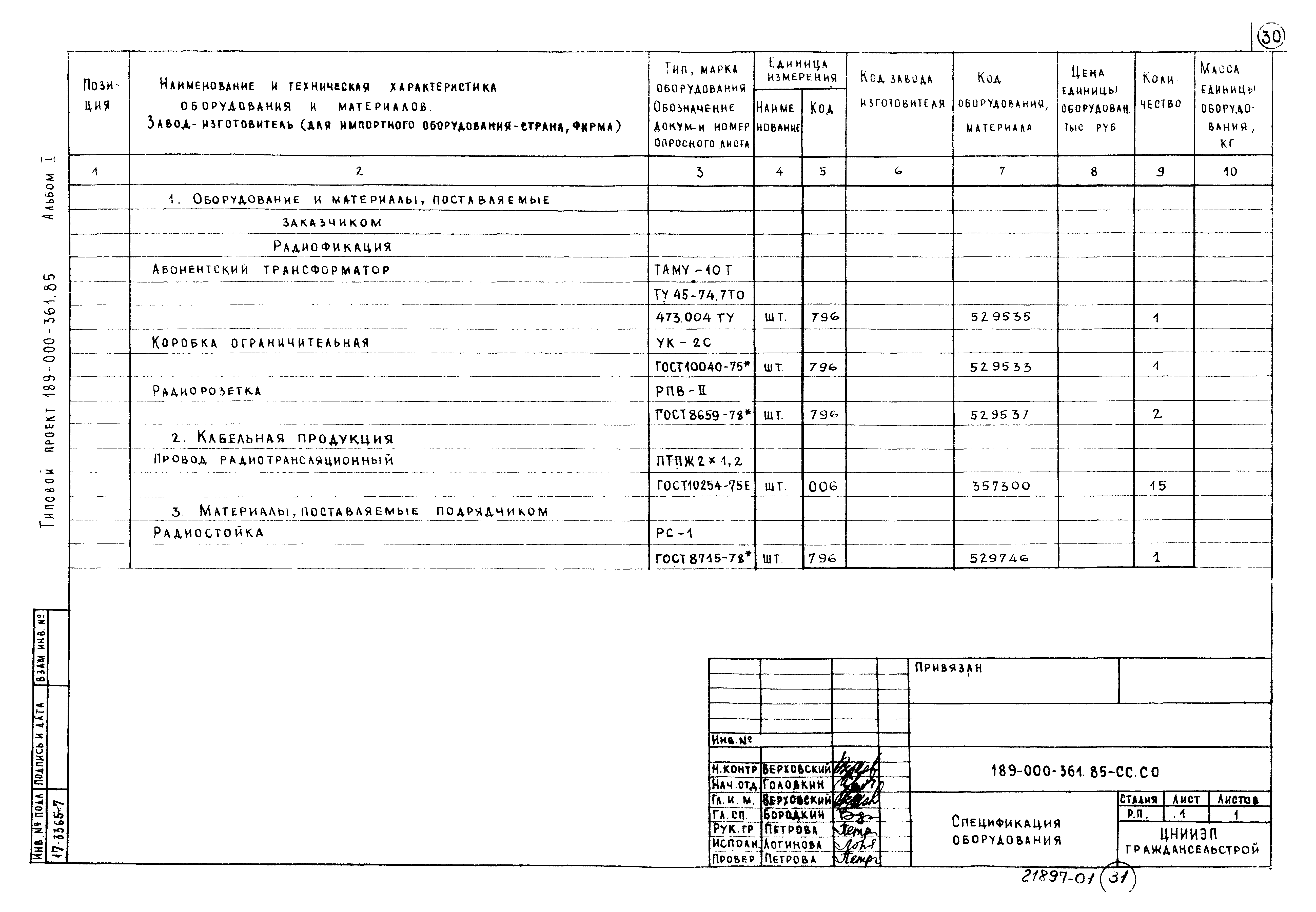

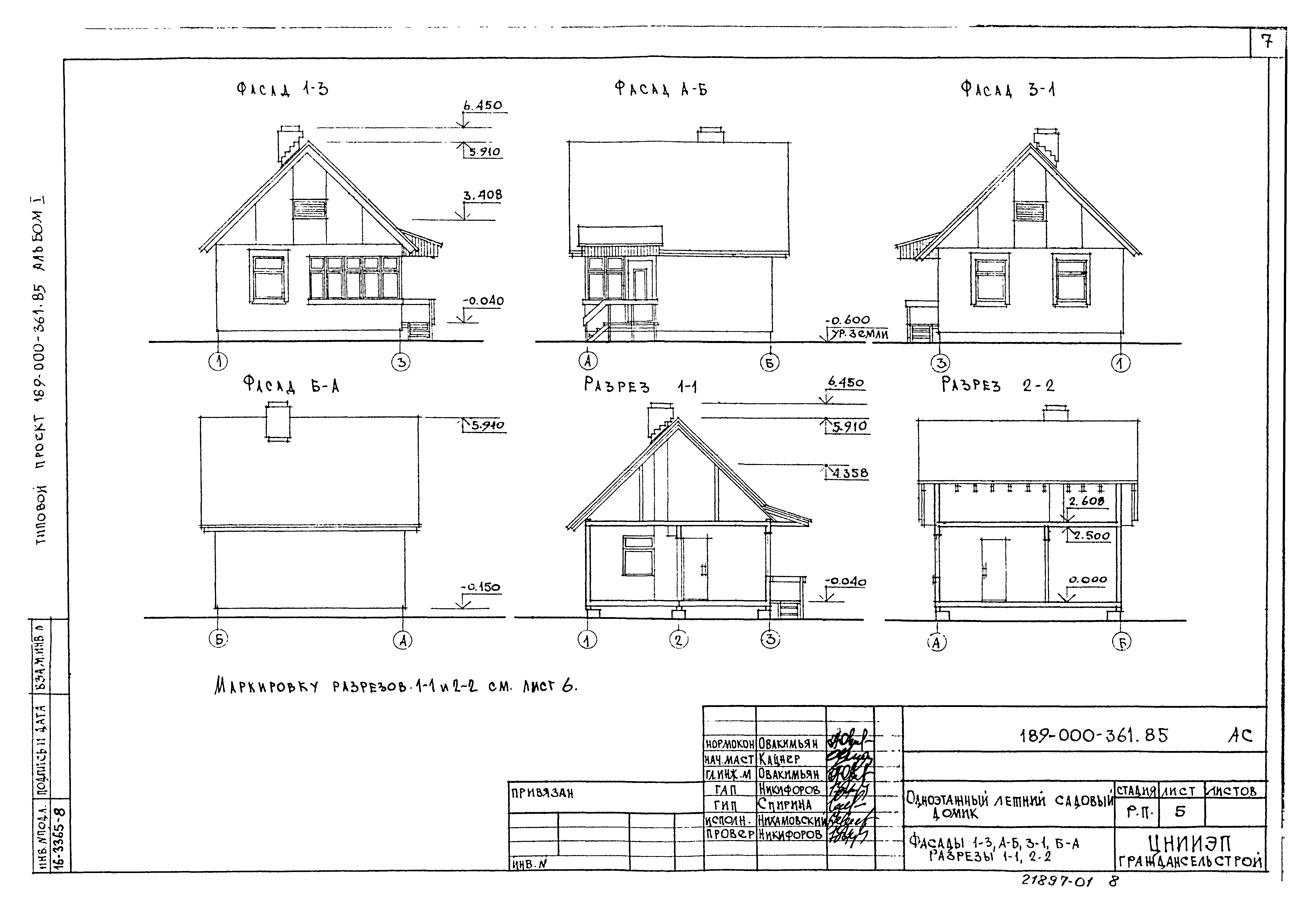

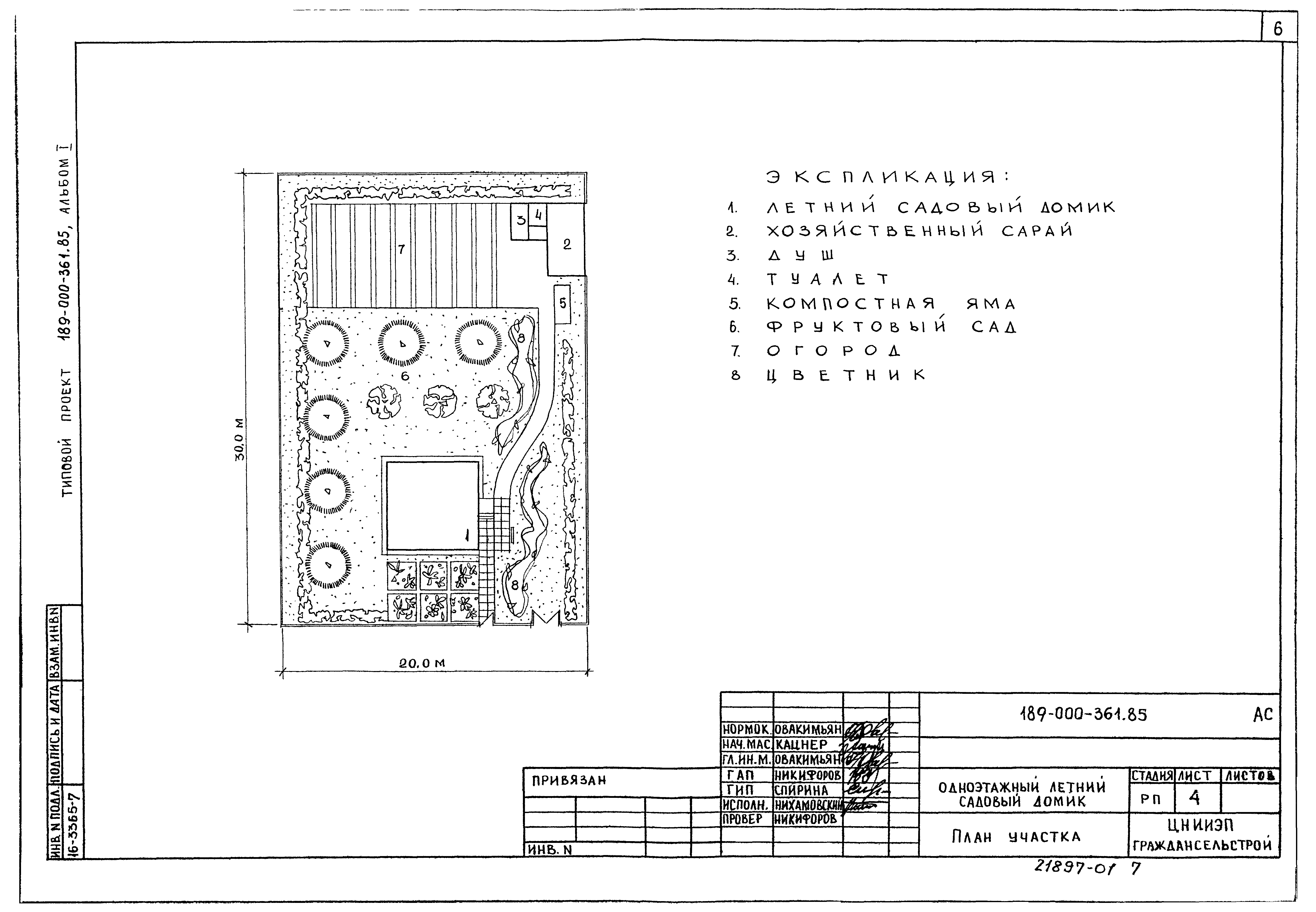

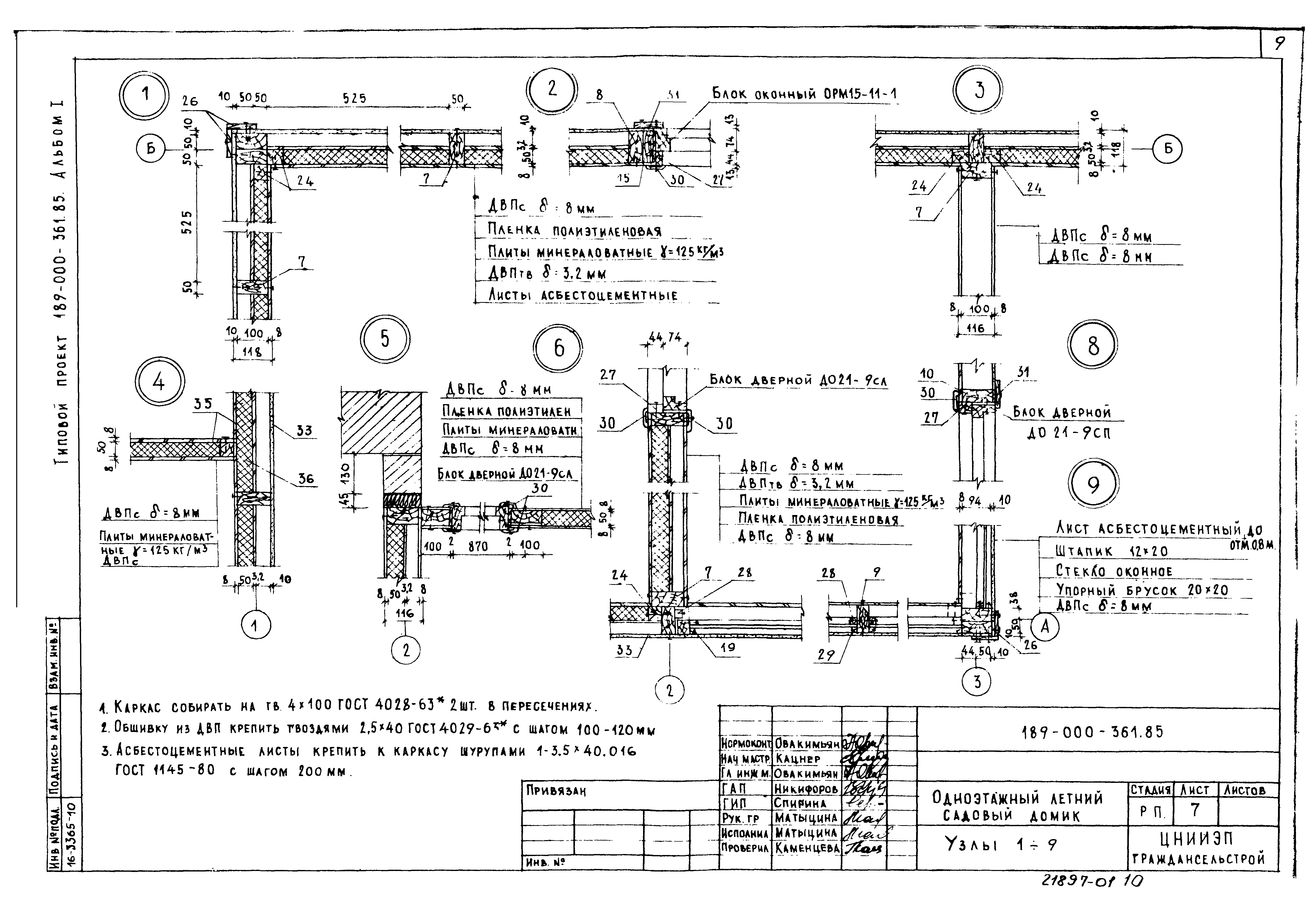

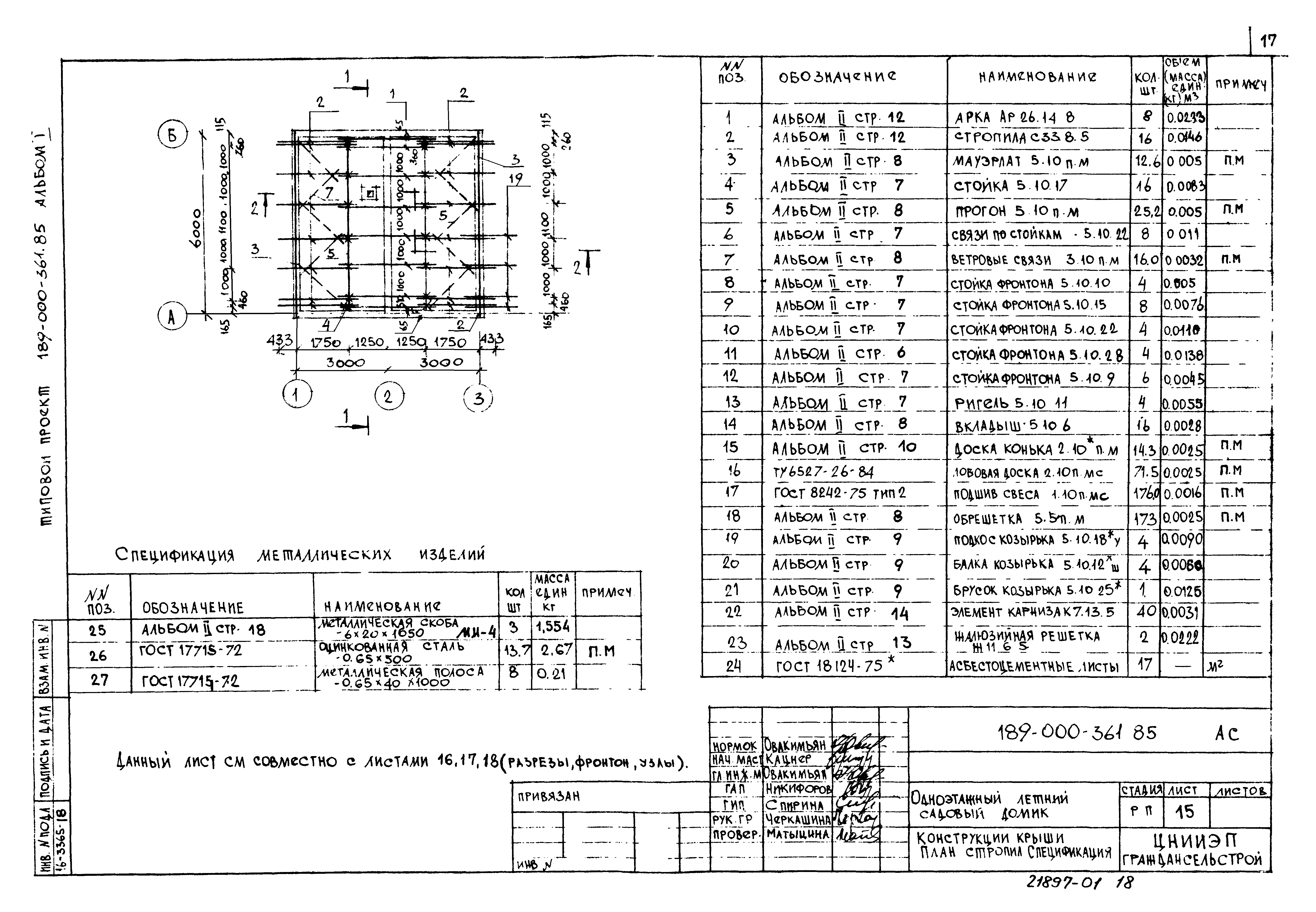

Оглавление:	Титульный лист Содержание альбома Архитектурно-строительная часть    Общие данные    План участка    Фасады 1 - 3, А - Б, 3 - 1, Б - А. Разрезы 1-1, 2-2    Отделочный план. Экспликация полов. Ведомость отделки помещений. Спецификация столярных изделий    Узлы 1 - 9    Фундаменты. План. Сечения. Спецификация    Цокольное перекрытие. План. Сечения. Спецификация    Каркасные стены. План. Развертки. Узлы 10, 11    Каркасные стены. Развертки    Каркасные стены. Узлы 12 - 23    Каркасные стены. Спецификация    Чердачное перекрытие. План. Сечения. Спецификация    Конструкции крыши. План стропил. Спецификация    Конструкции крыши. Разрезы 1-1, 2-2. Каркас фронтона. План кровли    Конструкции крыши. Узлы 24 - 30    Конструкции крыши. Узлы 31 - 34    Крыльцо. План. Разрез 1-1. Узлы 35 - 38. Спецификация    Отопительная печь. Фасад. Разрезы. Порядовка кладки    Отопительная печь. Порядовка кладки. Спецификация материалов и приборов Электрическое освещение    Общие данные    План осветительной сети Связь и сигнализация    Общие данные    План этажа и кровли. Схема расположения устройств связи Спецификация оборудования    Спецификация оборудования ЭО    Спецификация оборудования СС
Разработан:	ЦНИИЭП граждансельстрой
Утверждён:	09.01.1986 Госгражданстрой (Gosgrazhdanstroy 13)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Жилые здания для строительства в сельской местности Садовые дома
