Скачать Типовые материалы для проектирования 407-03-440.87 Альбом IV. Электротехнические решения. Установка оборудования и детали

Дата актуализации: 10.08.2017

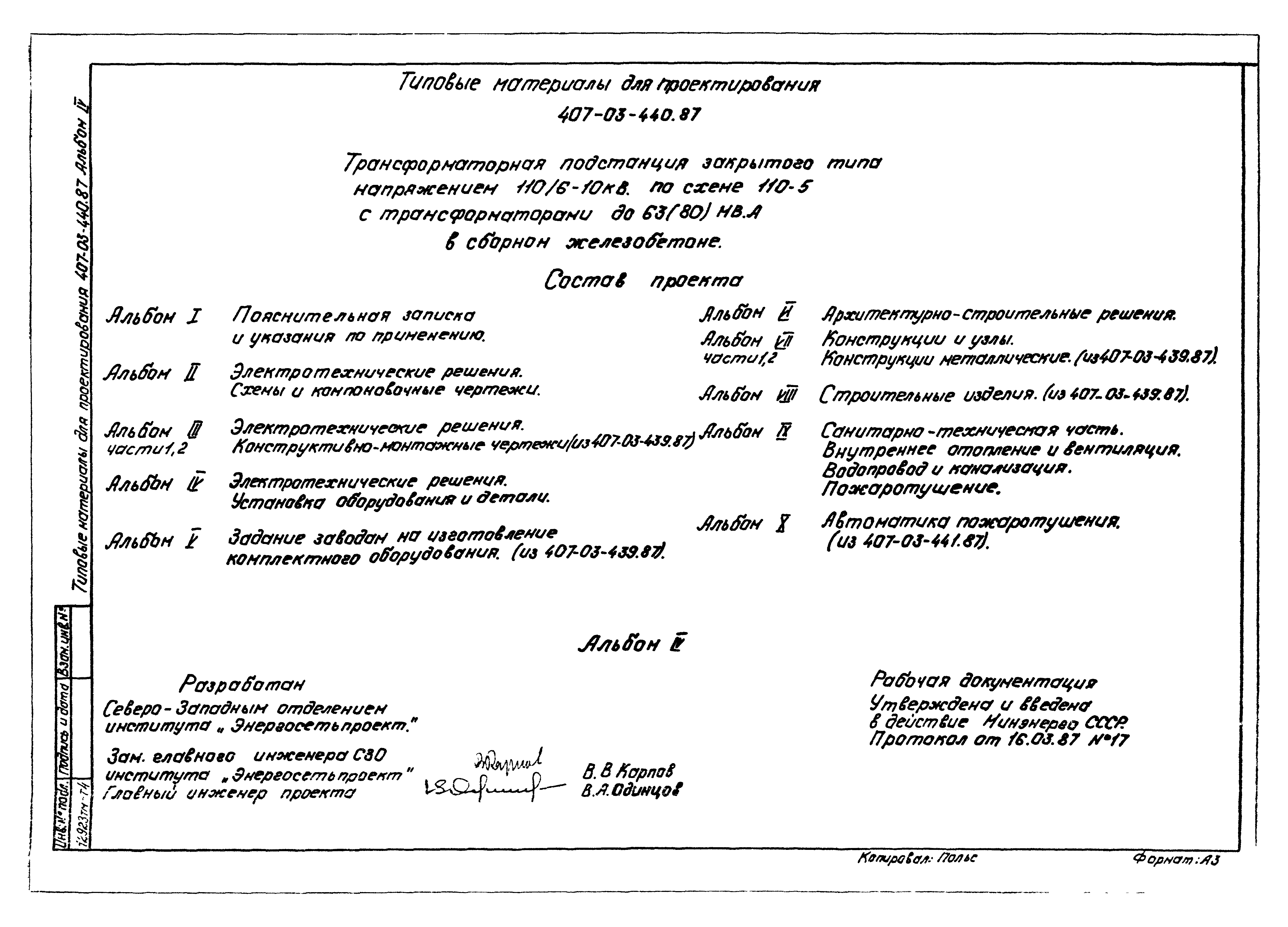

Типовые материалы для проектирования 407-03-440.87

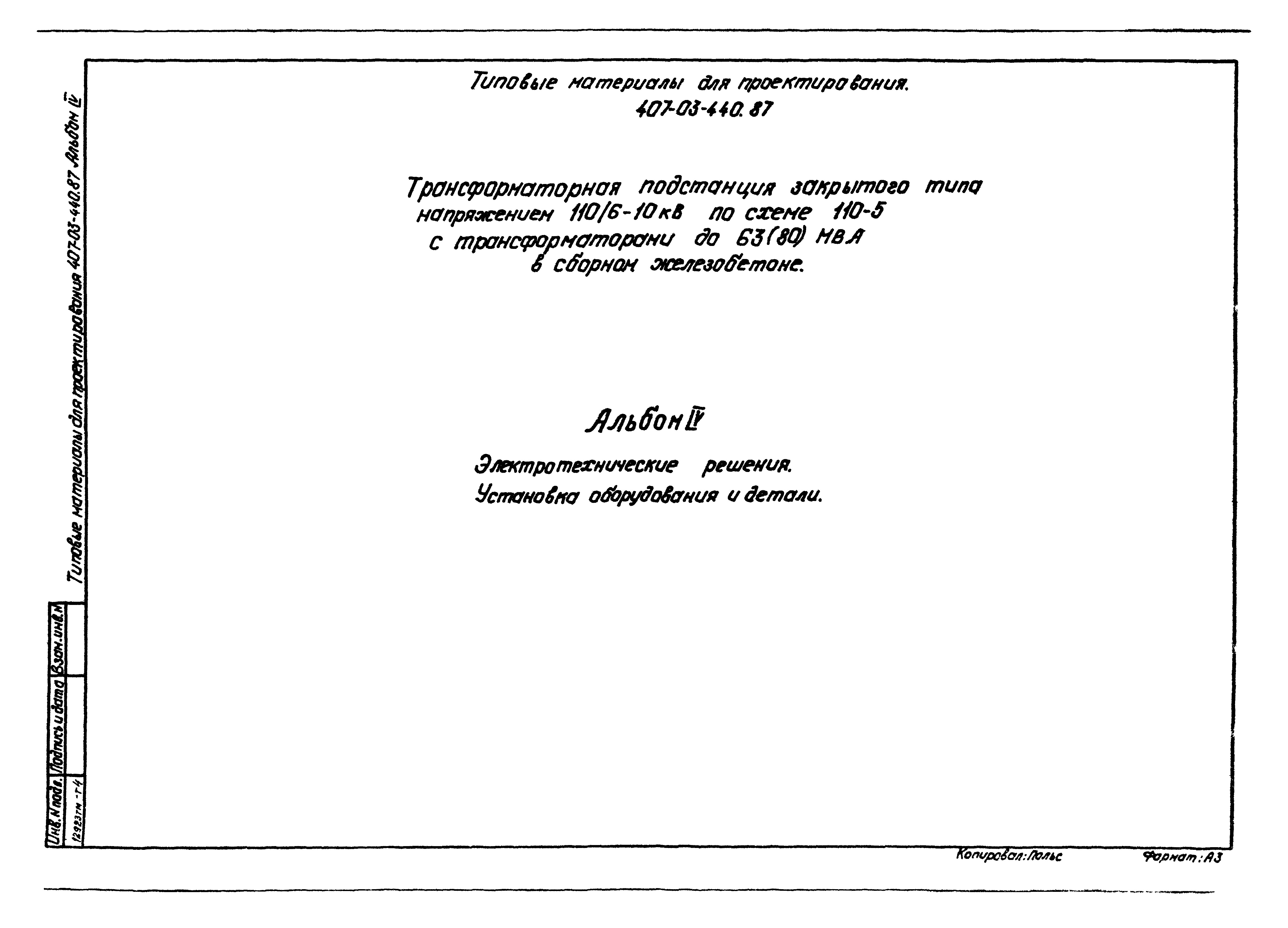

Альбом IV. Электротехнические решения. Установка оборудования и детали

Обозначение: Типовые материалы для проектирования 407-03-440.87
Обозначение англ: 407-03-440.87
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом IV. Электротехнические решения. Установка оборудования и детали
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:16.03.1987

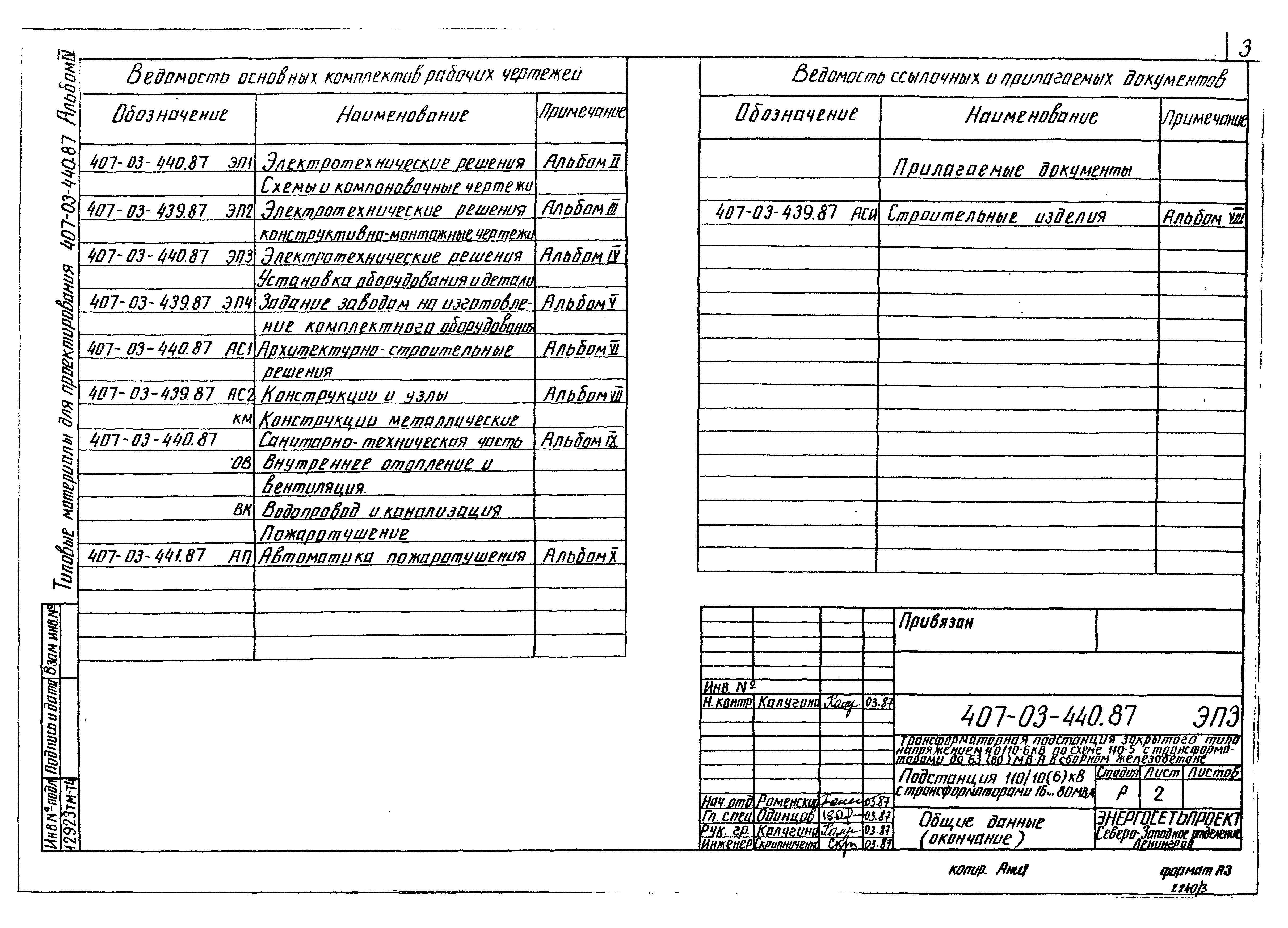

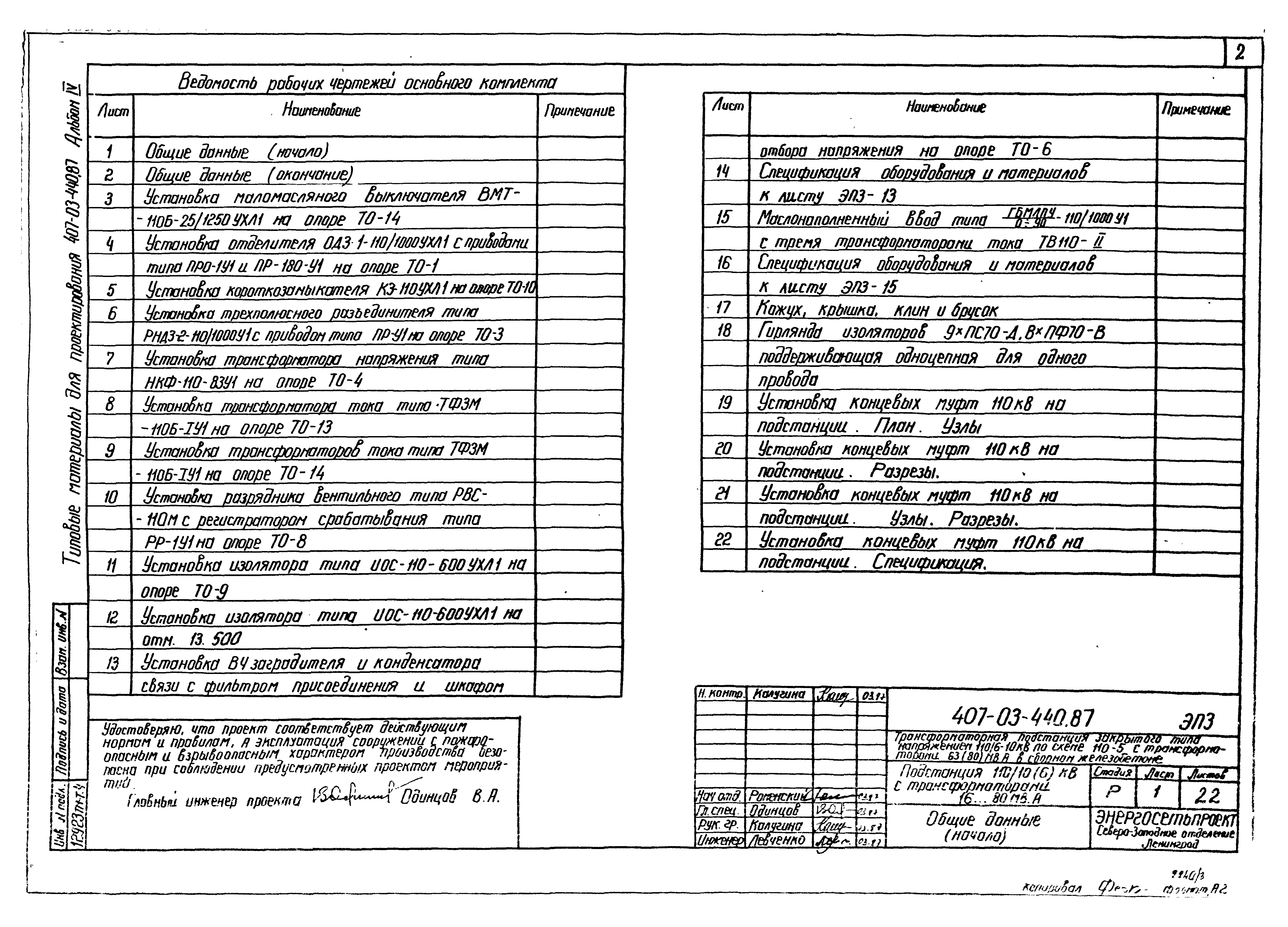

Оглавление:Общие данные

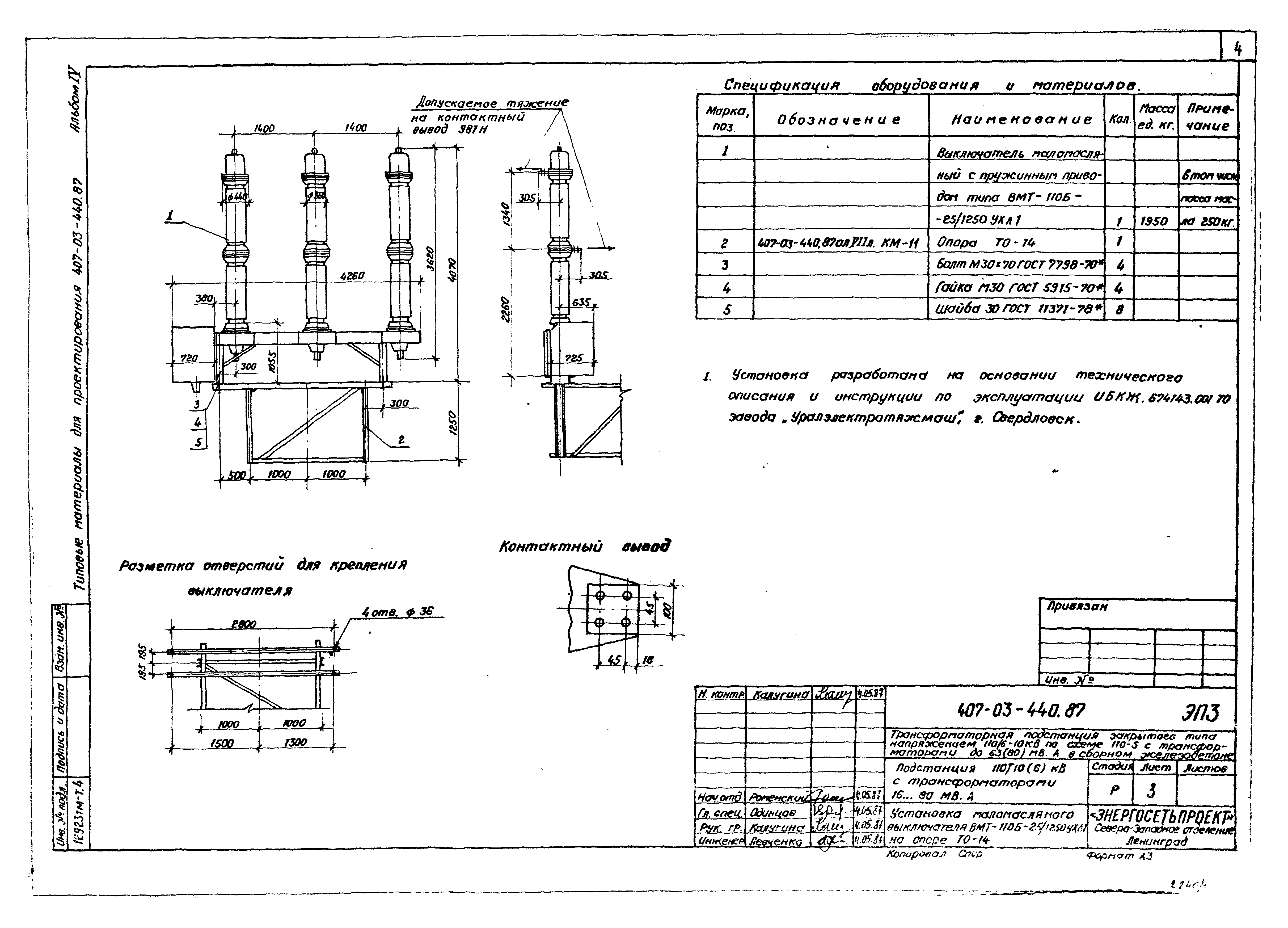

Установка маломасляного выключателя ВМТ-110Б-25/1250УХЛ1 на опоре ТО-14

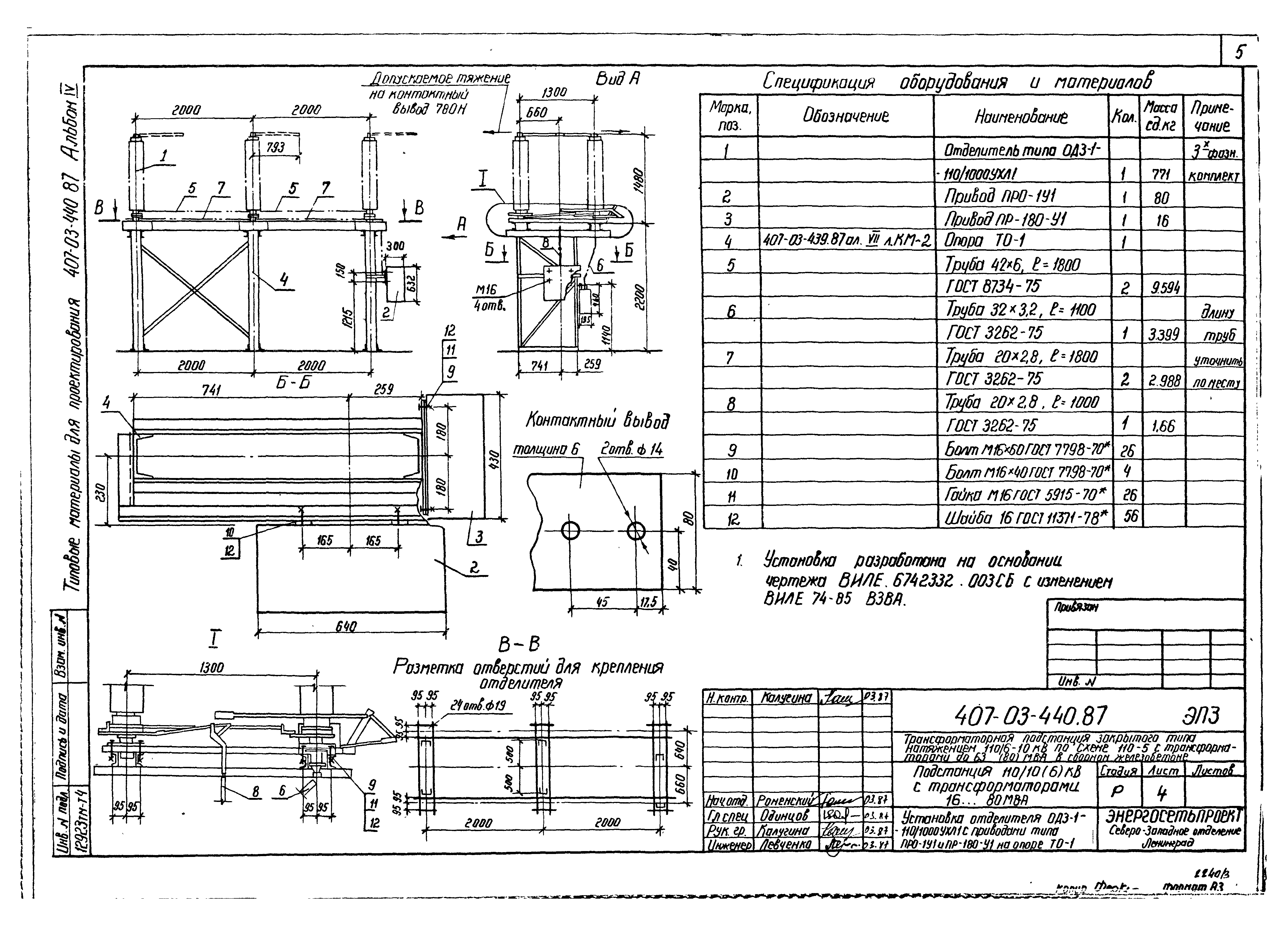

Установка отделителя ОДЗ-1-110/1000УХЛ1 с приводами типа ПРО-1У1 и ПР-180-У1 на опоре ТО-1

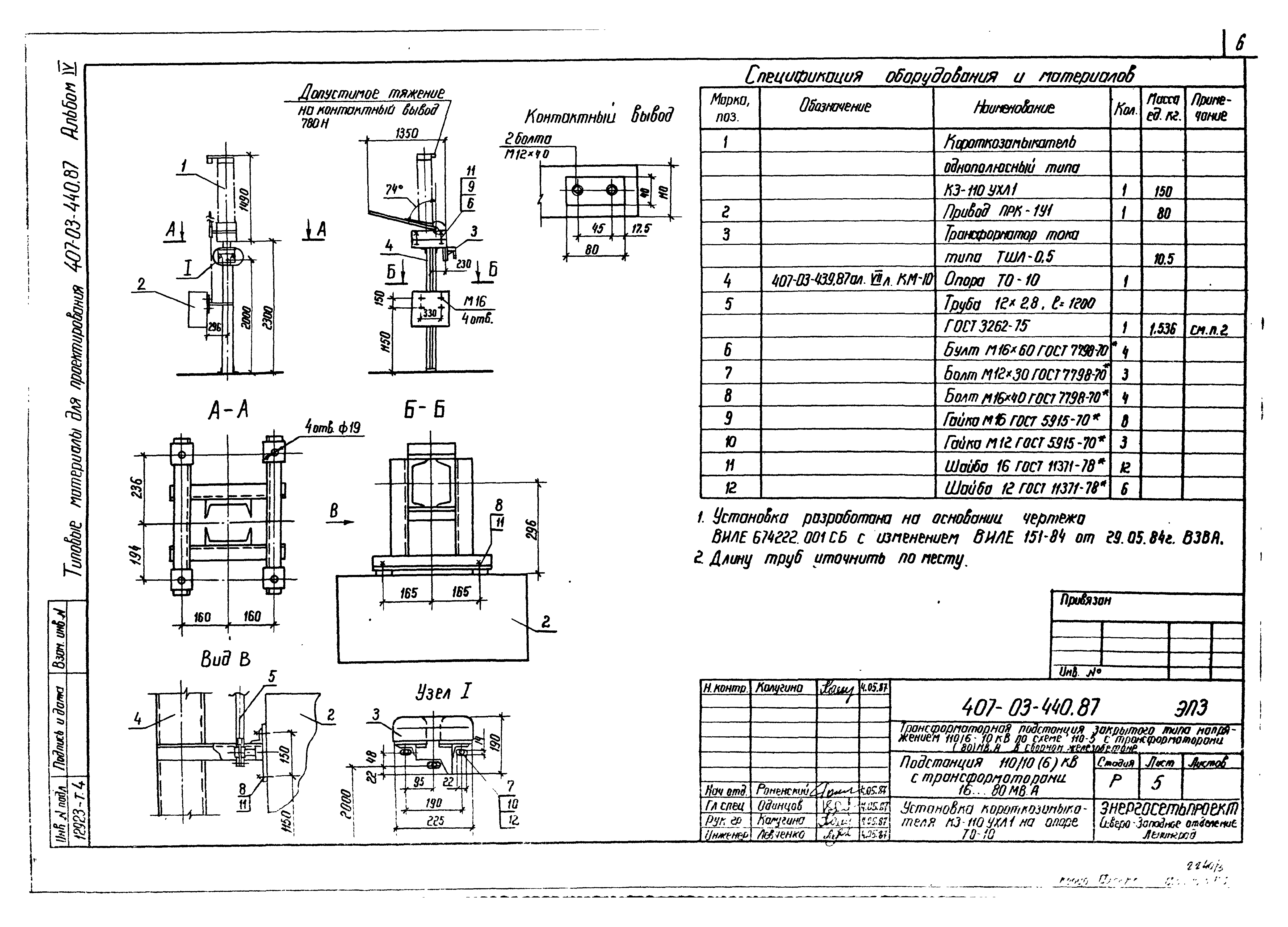

Установка короткозамыкателя КЭ-110УХЛ1 на опоре ТО-10

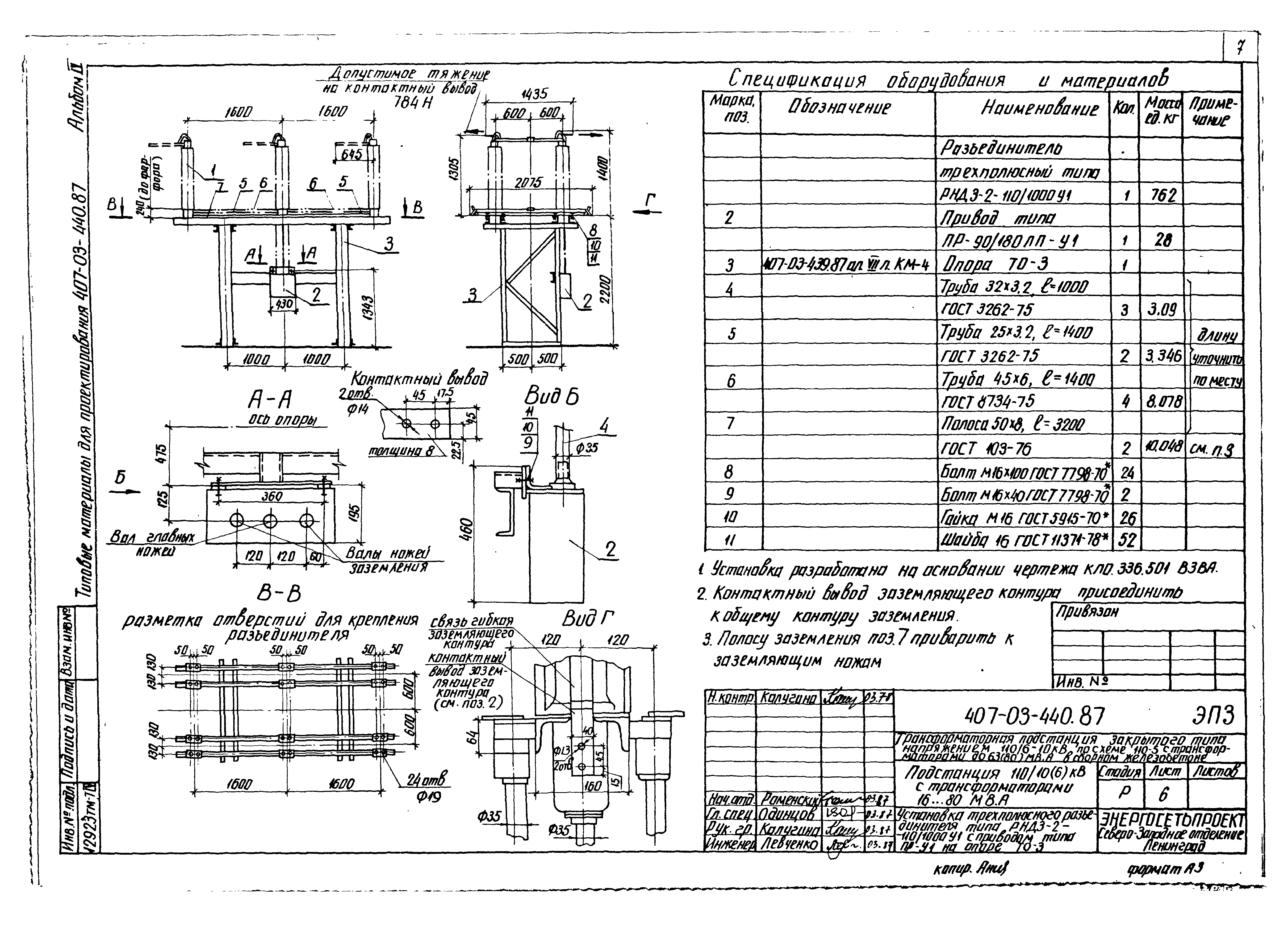

Установка трехполюсного разъединителя типа РНД3-2-110/1000У1 с приводом типа ПР-У1 на опоре ТО-3

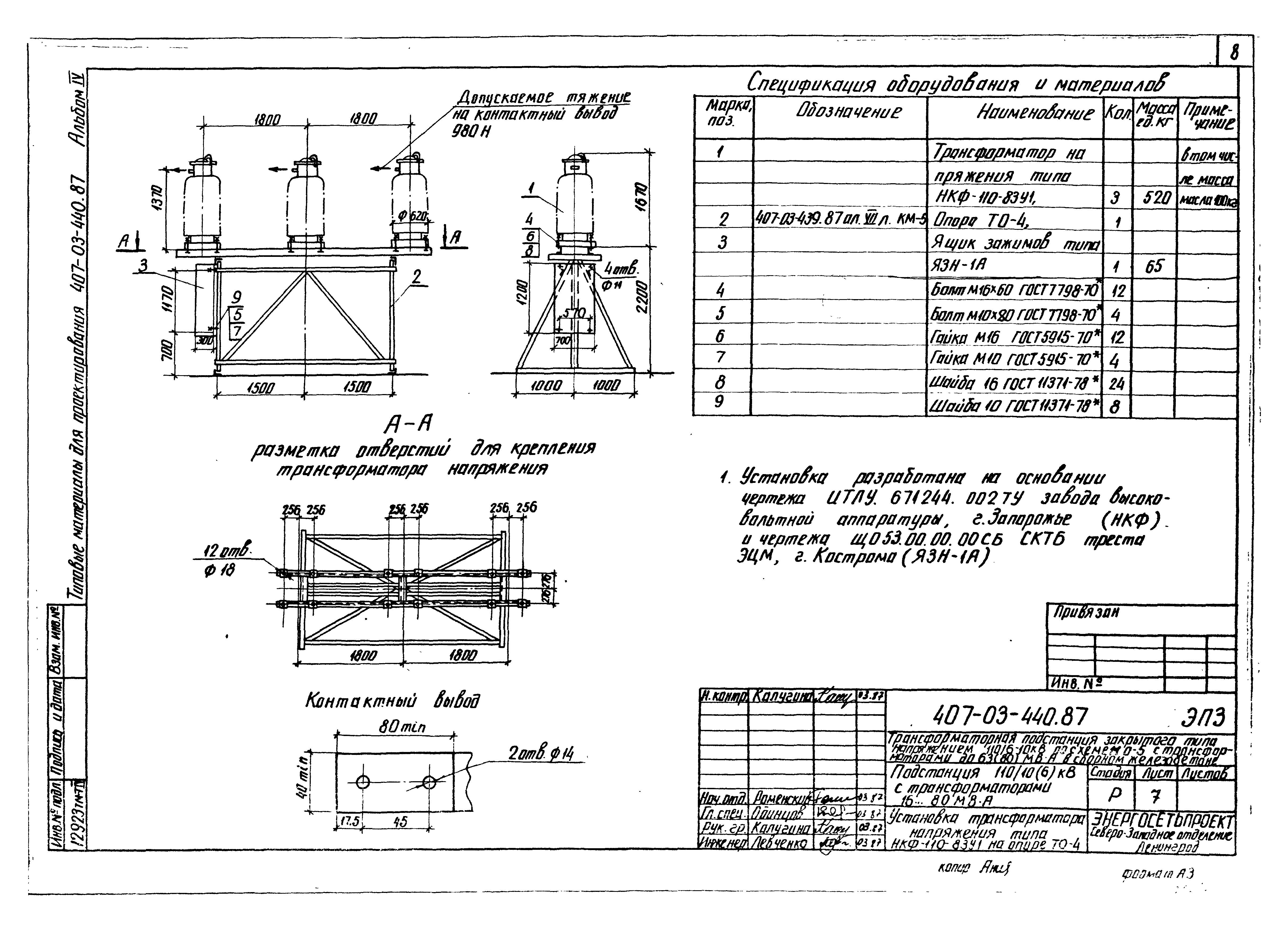

Установка трансформатора напряжения типа НКФ-110-83У1 на опоре ТО-4
Установка трансформатора тока типа ТФ3М-110Б-IУ1 на опоре ТО-13

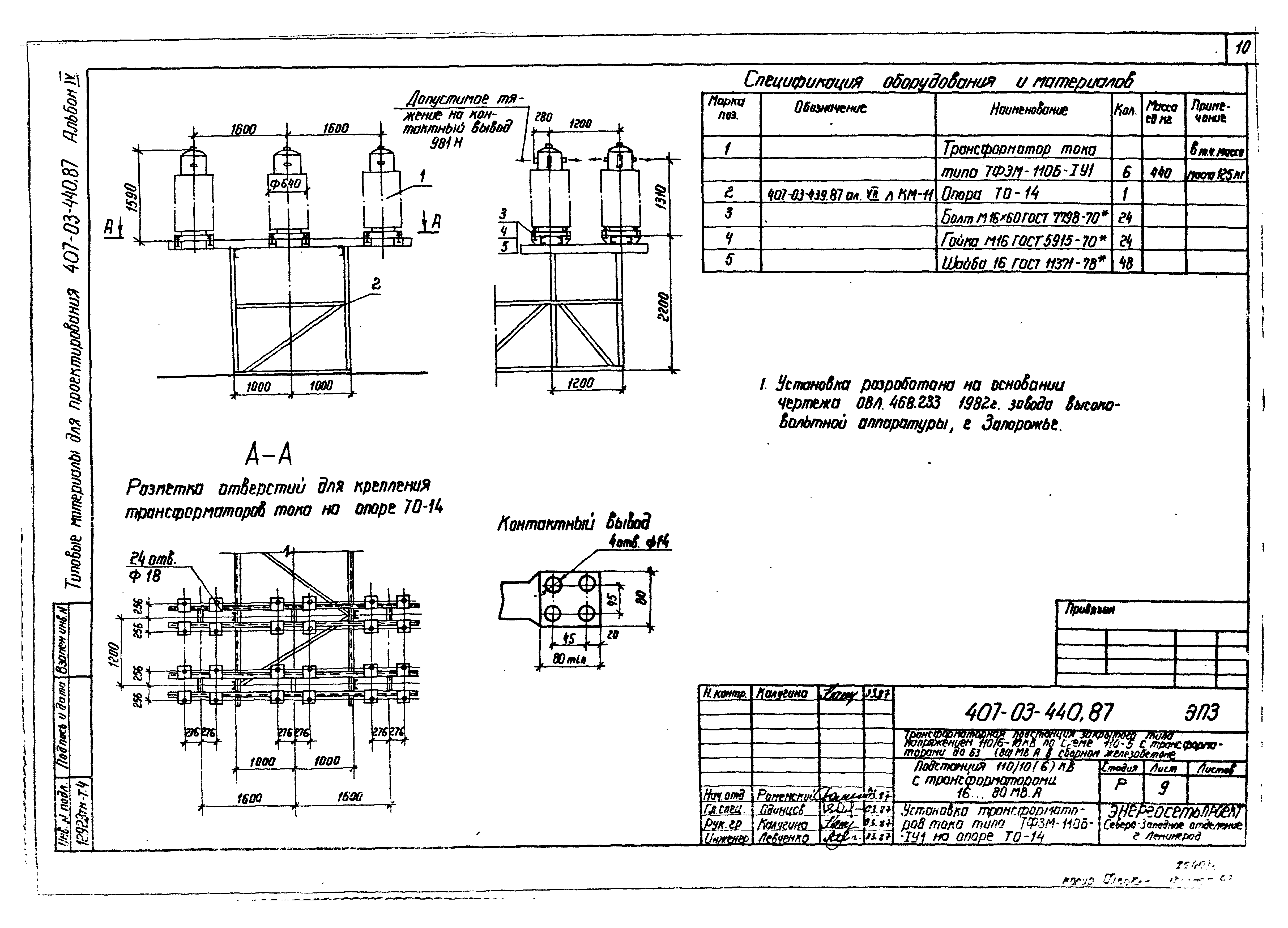

Установка трансформатора тока типа ТФ3М-110Б-IУ1 на опоре ТО-14

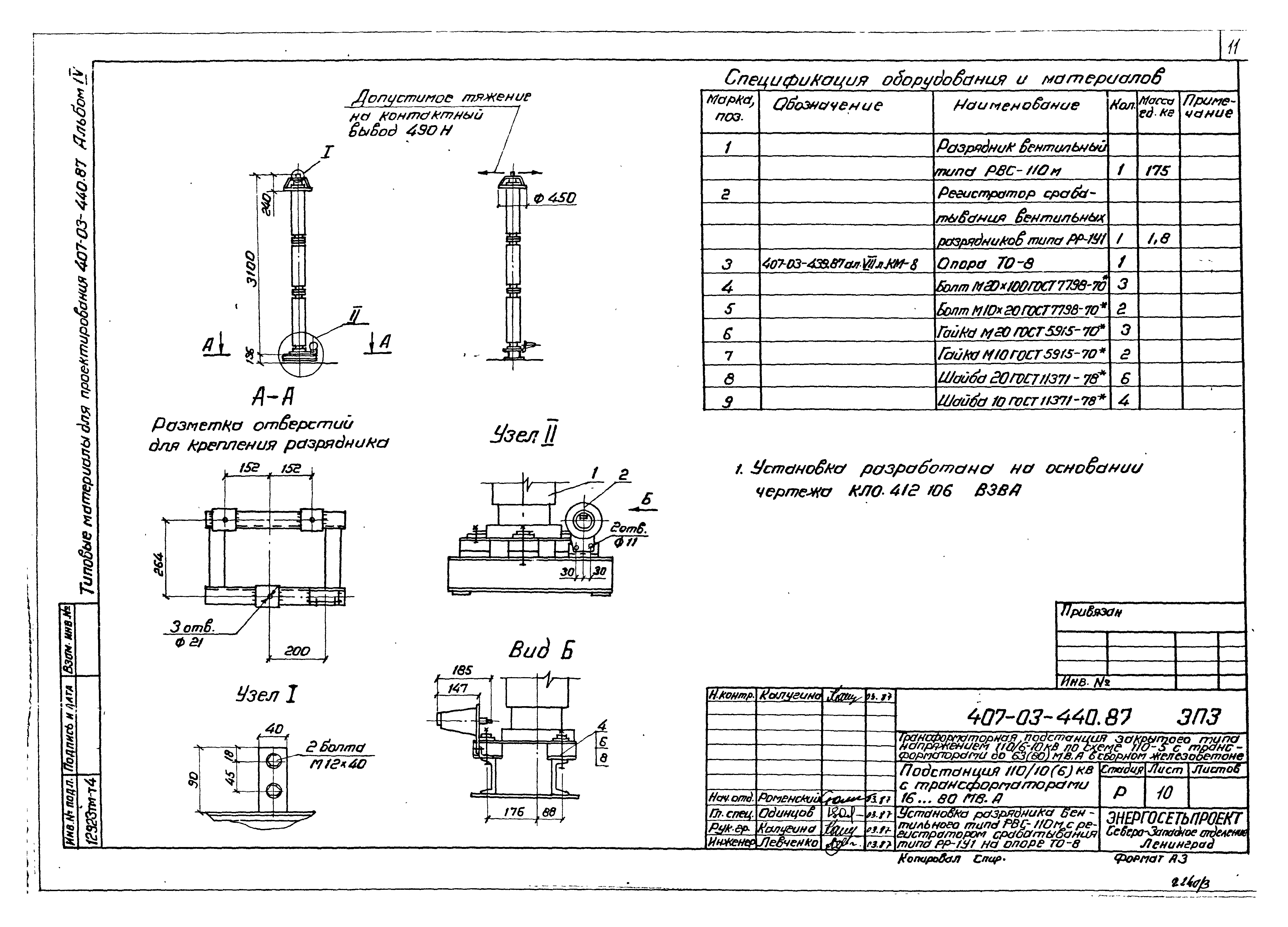

Установка разрядника вентильного типа РВС-110м с регистратором срабатывания типа РР-1У1 на опоре ТО-8

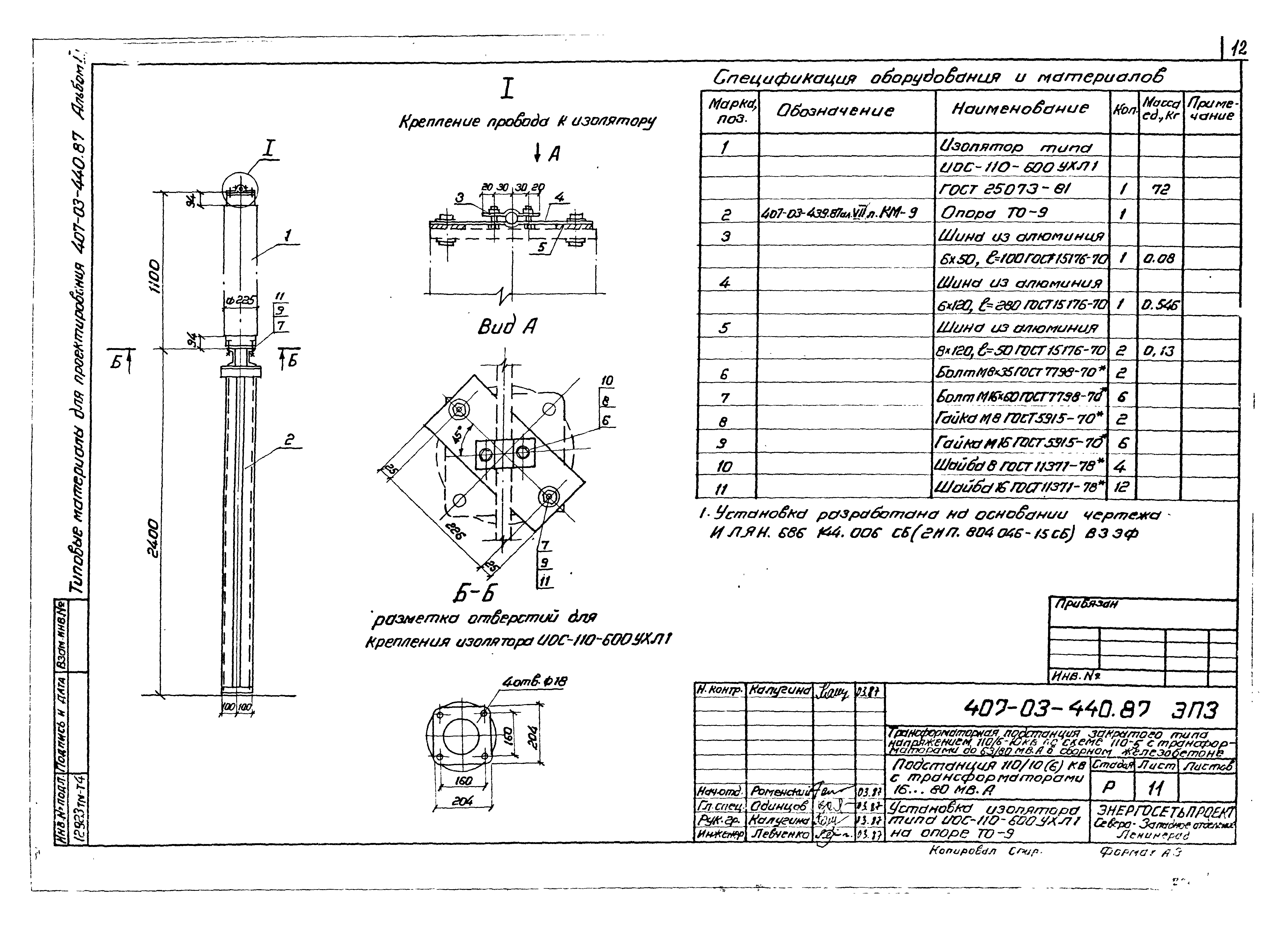

Установка изолятора типа ИОС-110-600УХЛ1 на опоре ТО-9

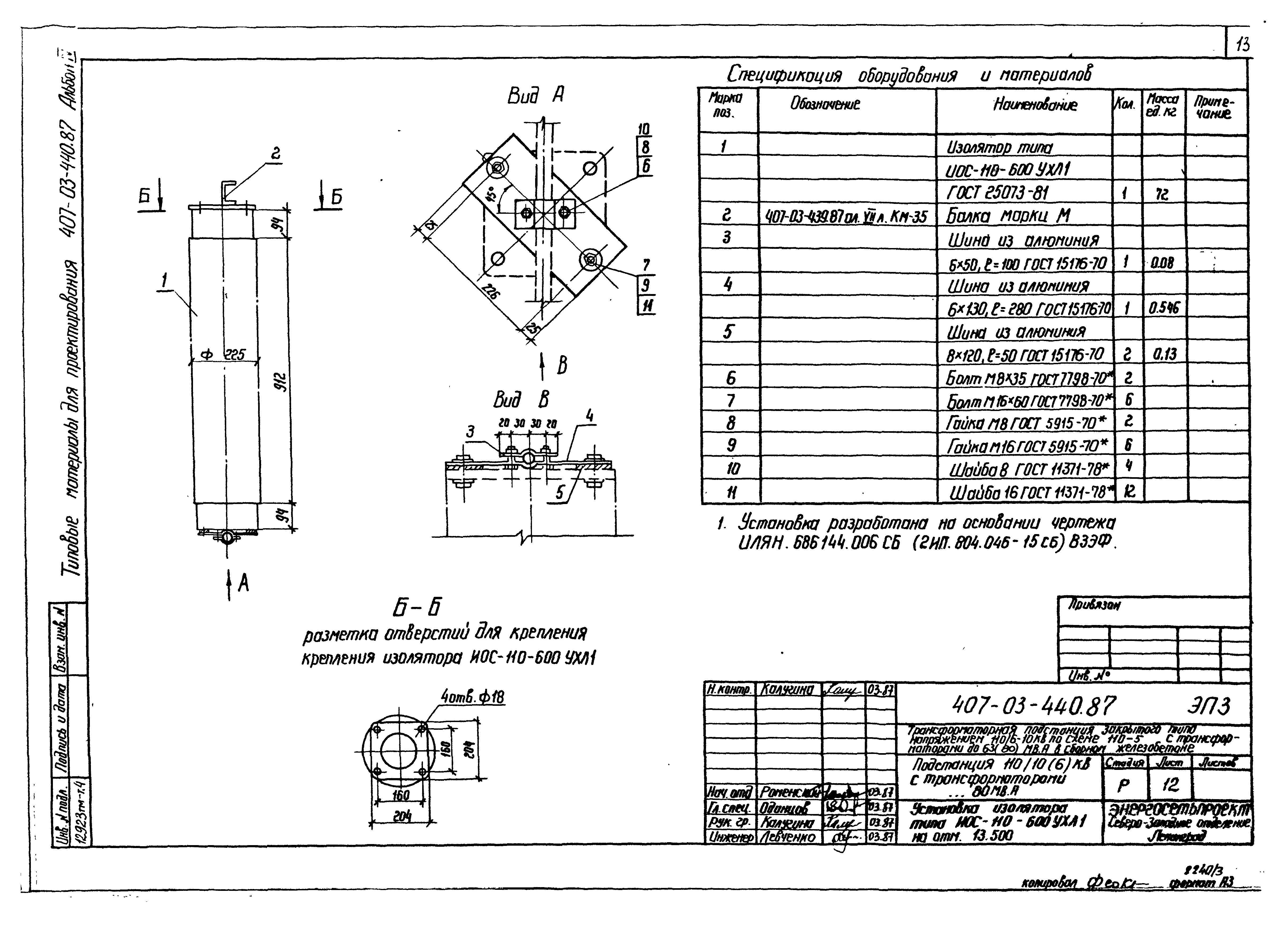

Установка изолятора типа ИОС-110-600УХЛ1 на отм. 13.500

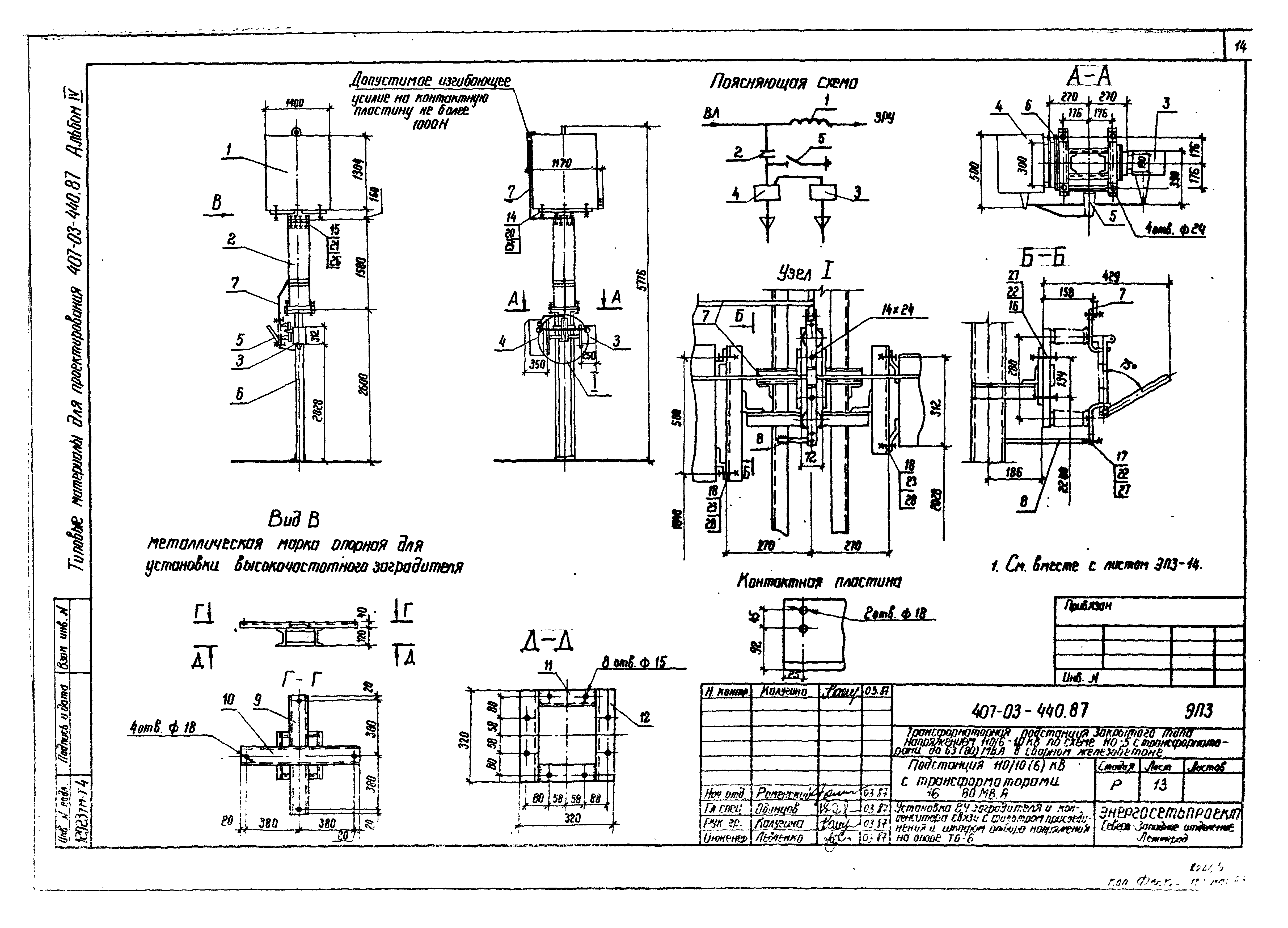

Установка ВЧ заградителя и конденсатора связи с фильтром присоединения и шкафом отбора напряжения на опоре ТО-6

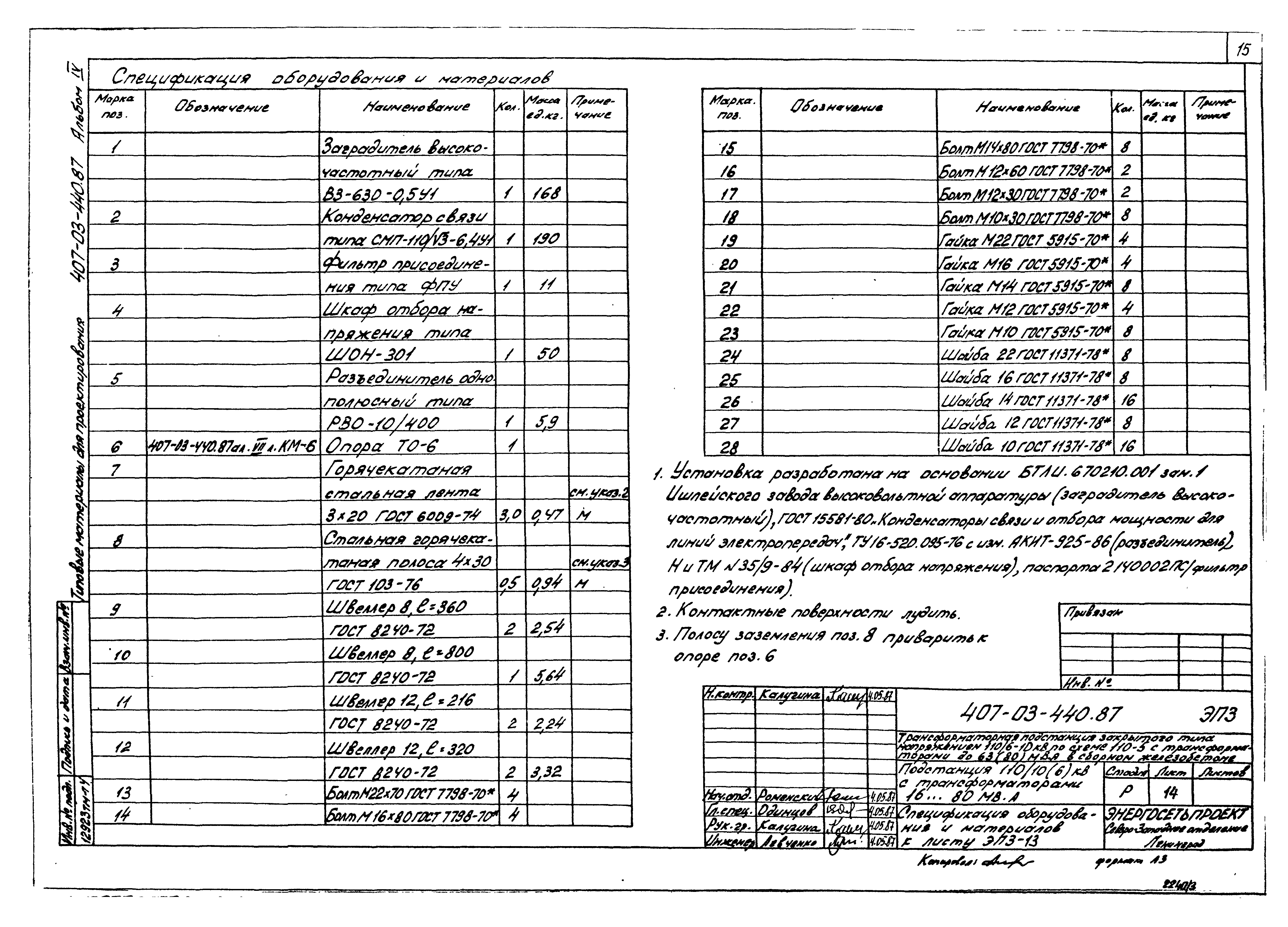

Спецификация оборудования и материалов к листу ЭПЗ-13

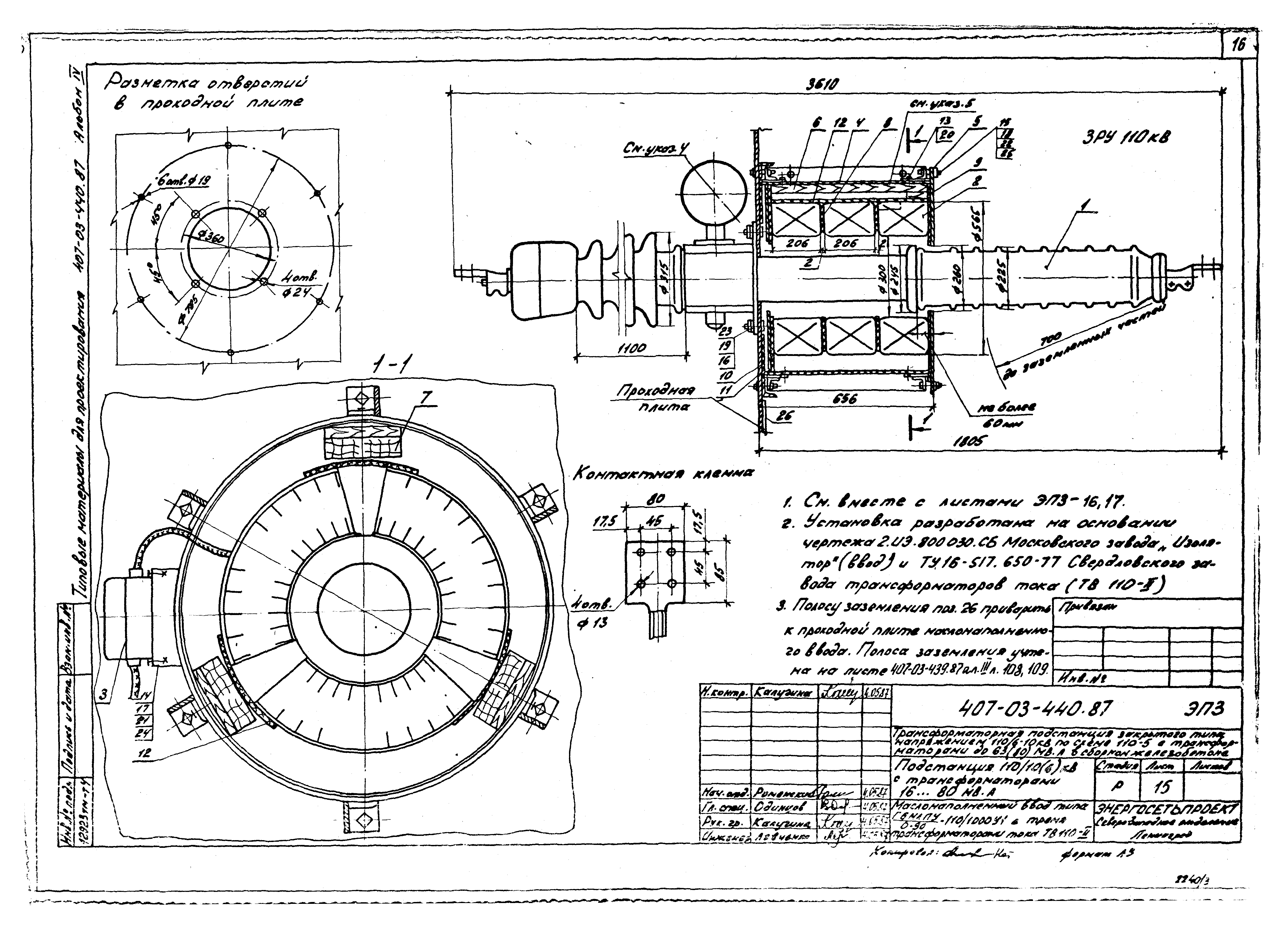

Маслонаполненный ввод типа ГБМЛП4/0-90-110/1000У1 с тремя трансформаторами тока ТВ110-II

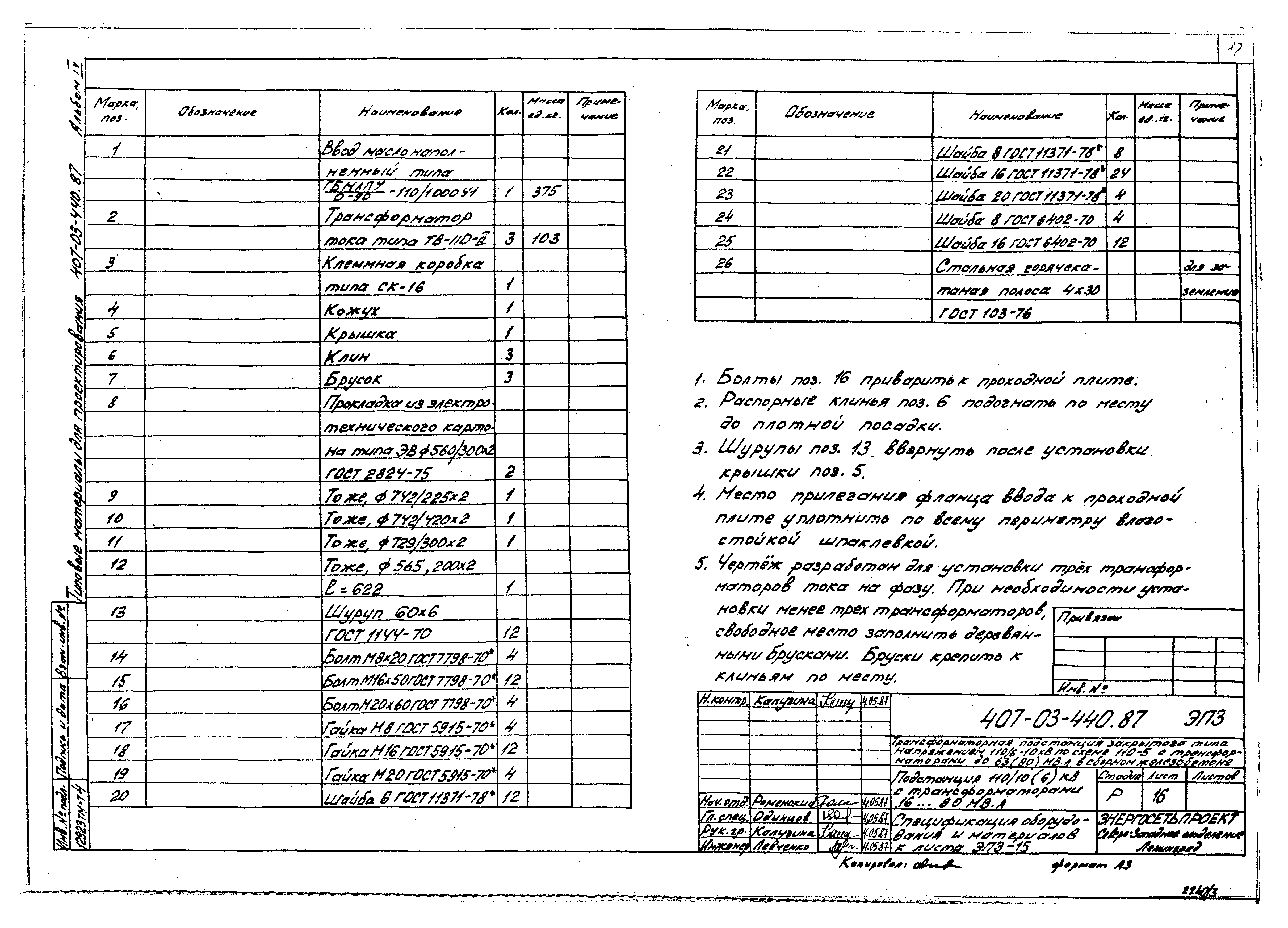

Спецификация оборудования и материалов к листу ЭПЗ-15

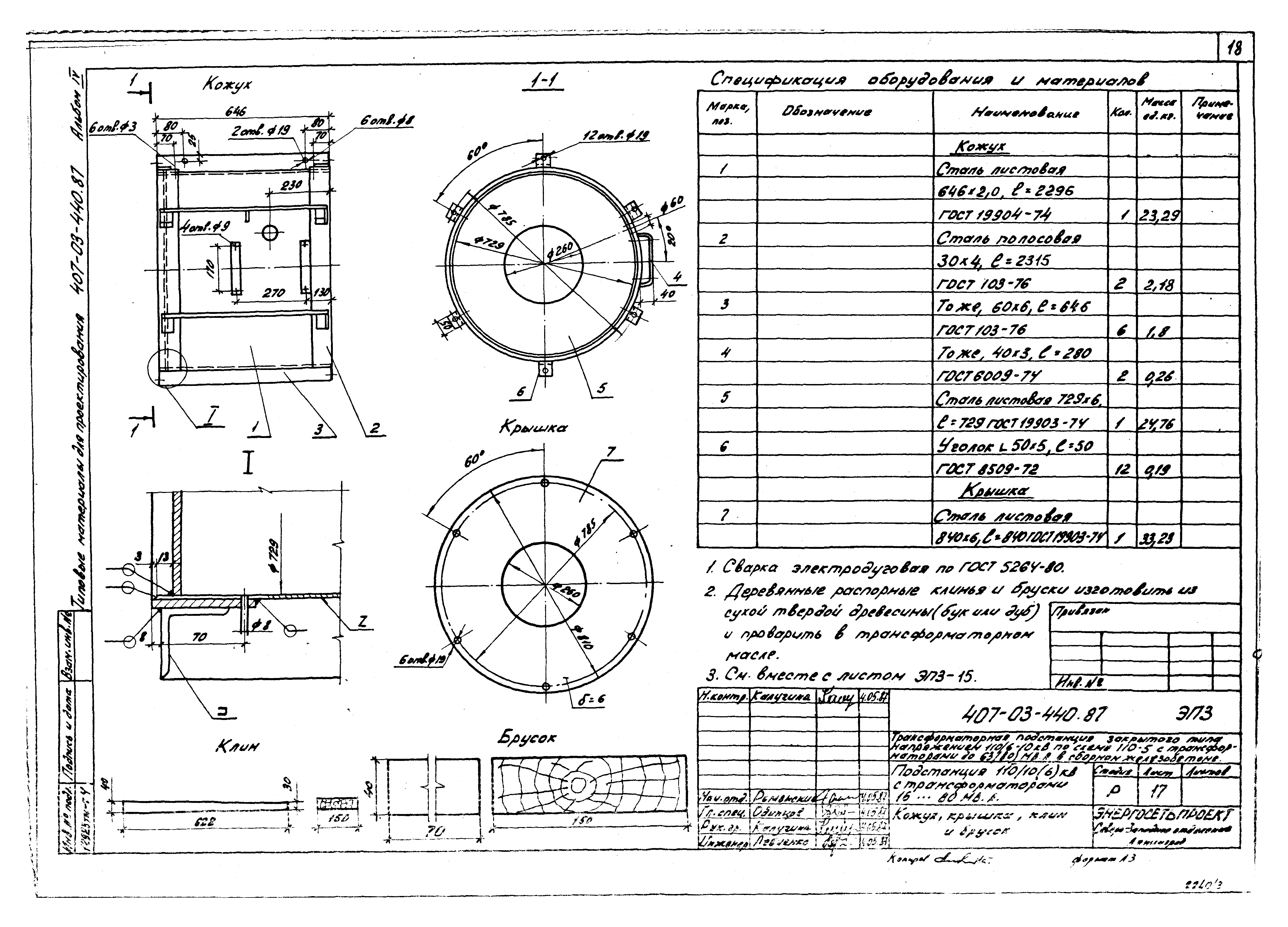

Кожух, крышка, клин и брусок

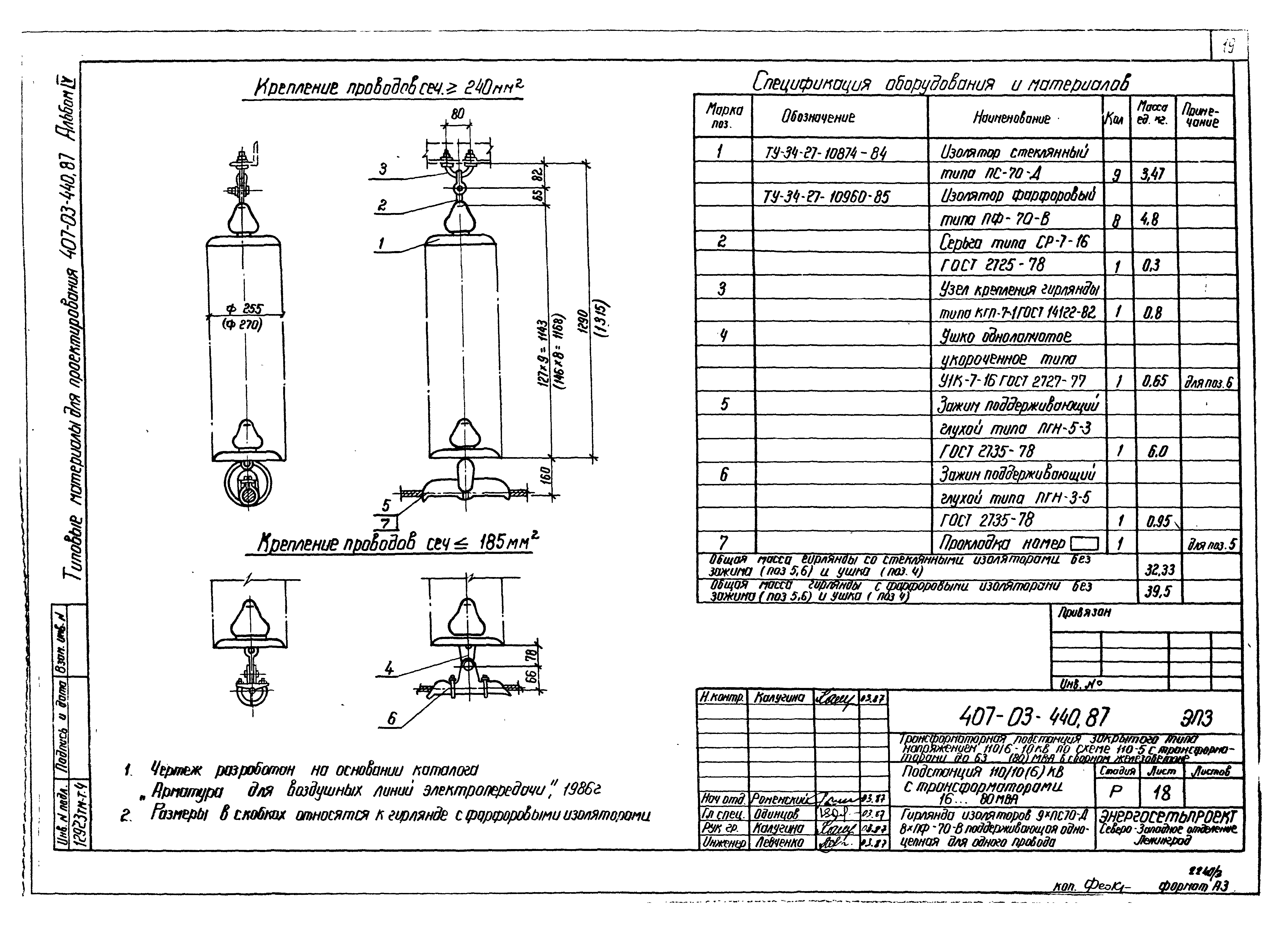

Гирлянда изоляторов 9хПС70-Д,ВхПФ70-В поддерживающая одноцепная для одного провода

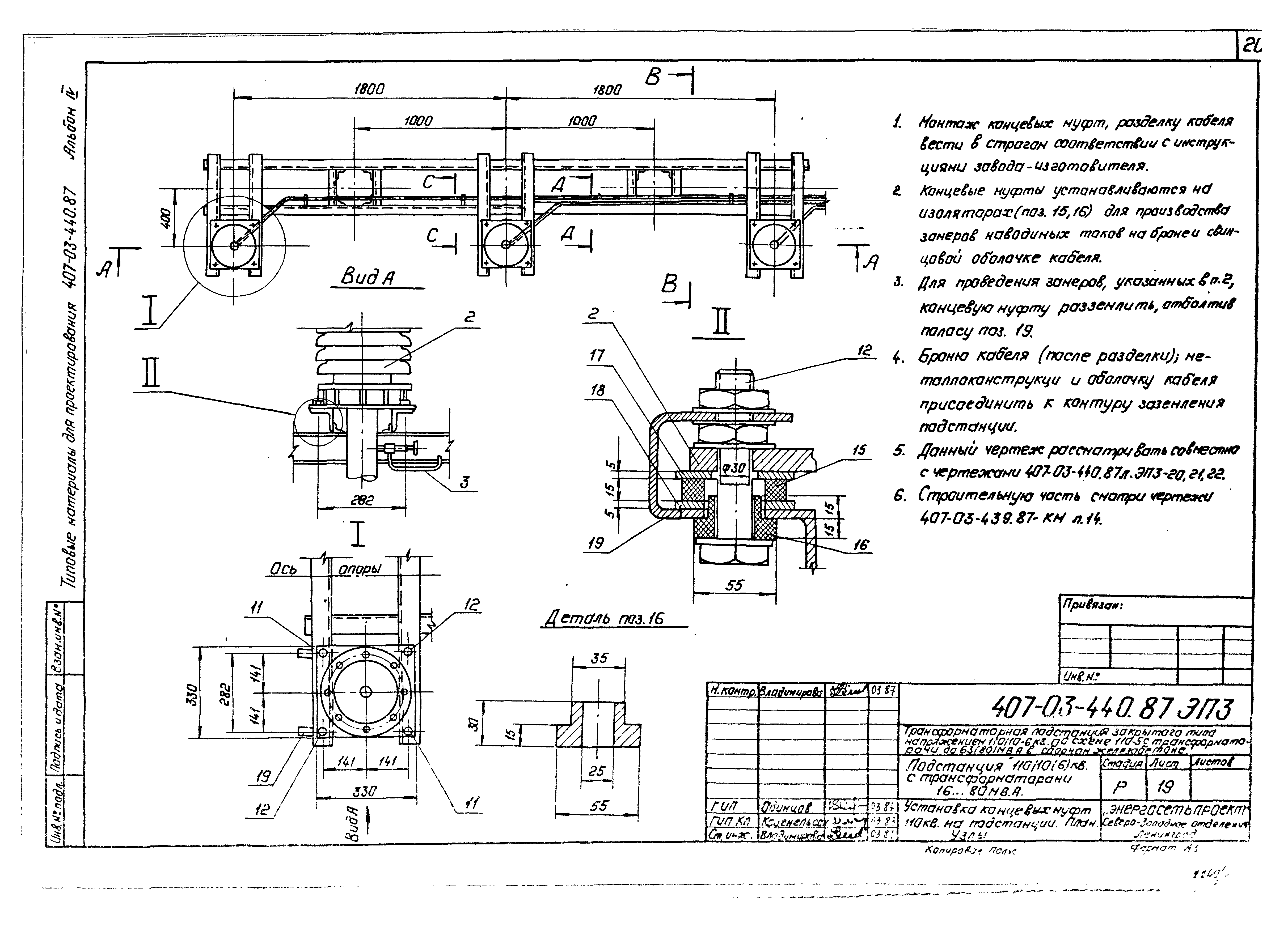

Установка концевых муфт 110 кВ на подстанции. План. Узлы

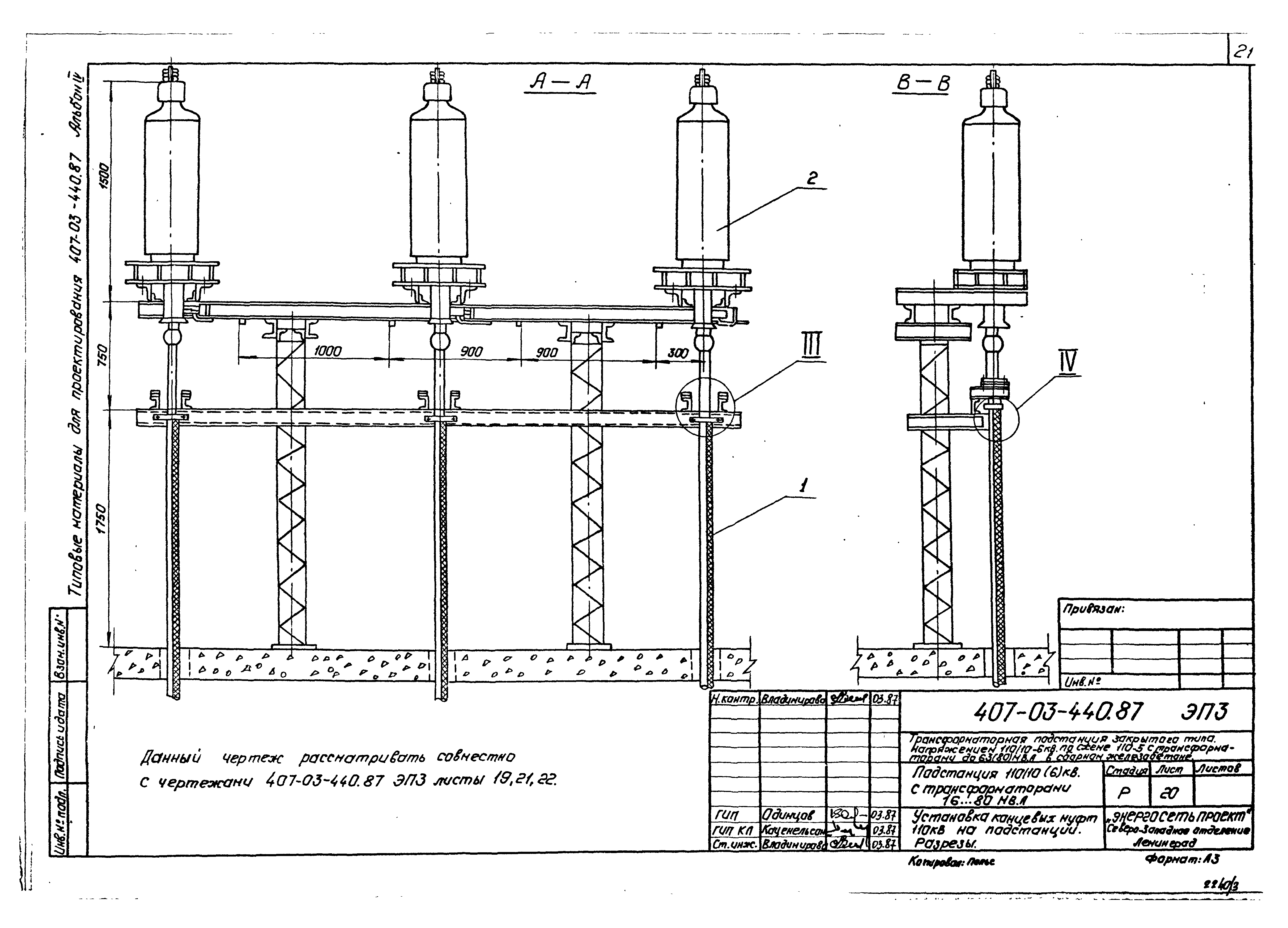

Установка концевых муфт 110 кВ на подстанции. Разрезы

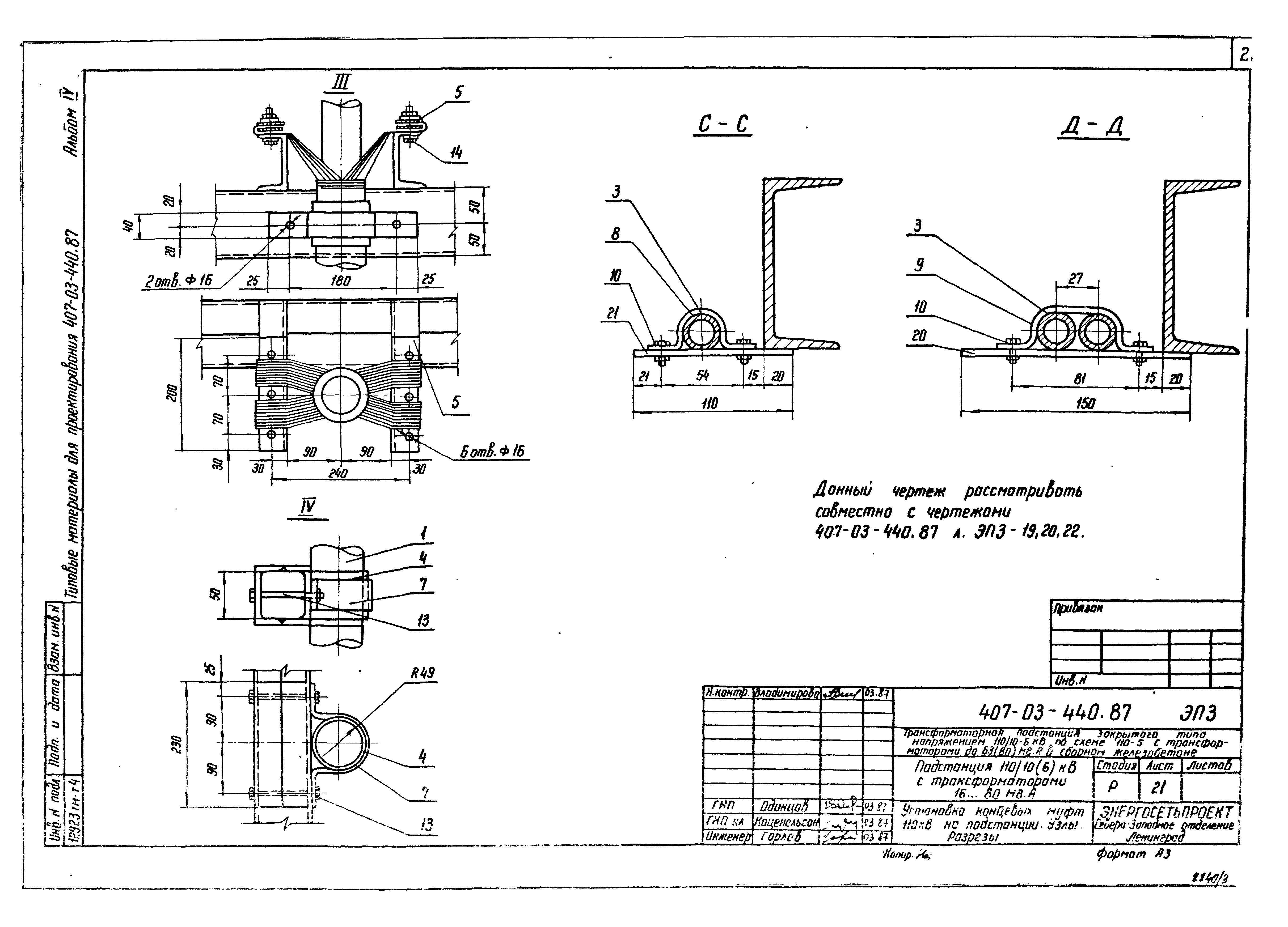

Установка концевых муфт 110 кВ на подстанции. Узлы. Разрезы

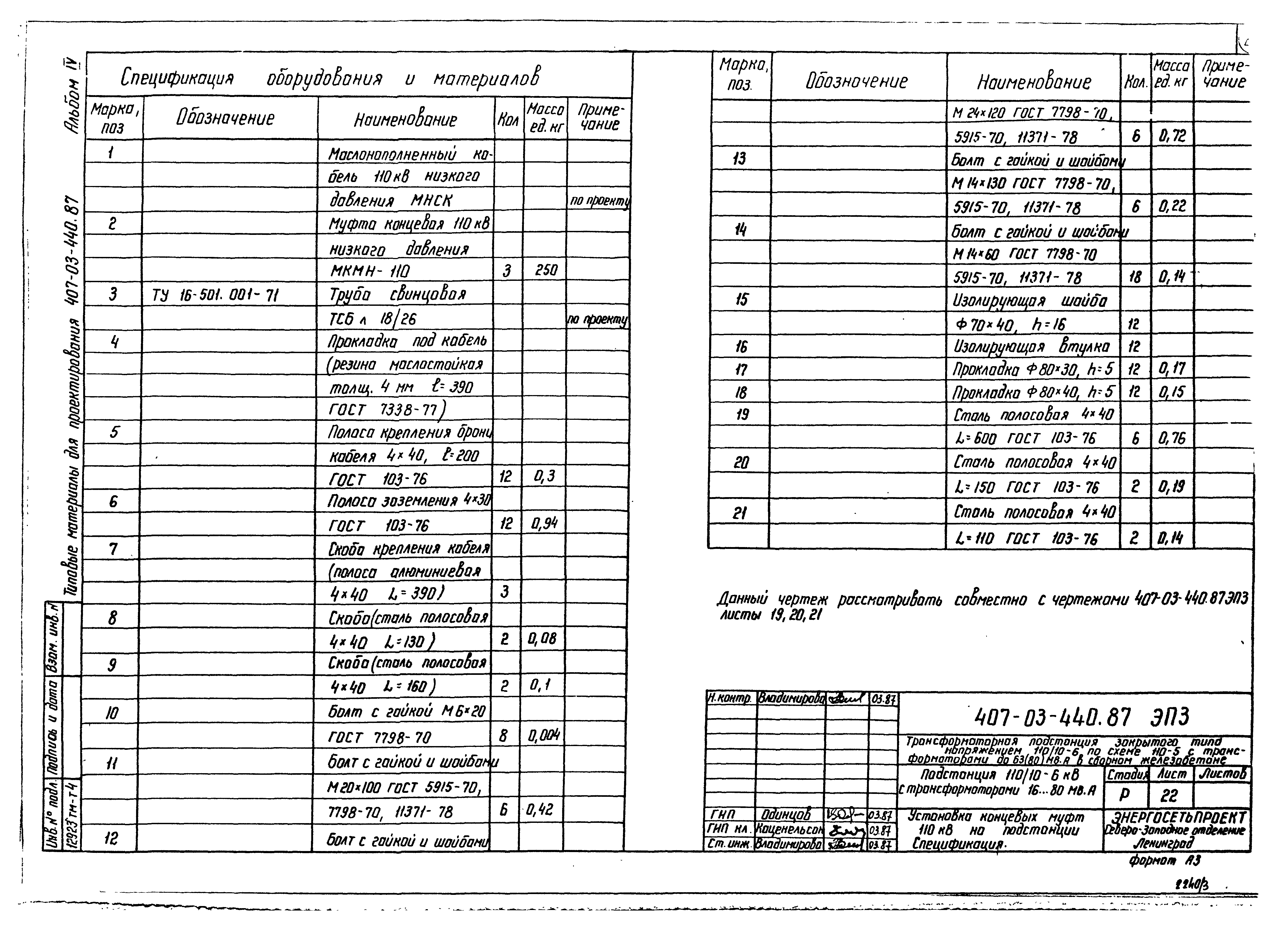

Установка концевых муфт 110 кВ на подстанции. Спецификация
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:16.03.1987 Минэнерго СССР (USSR Minenergo 17)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
