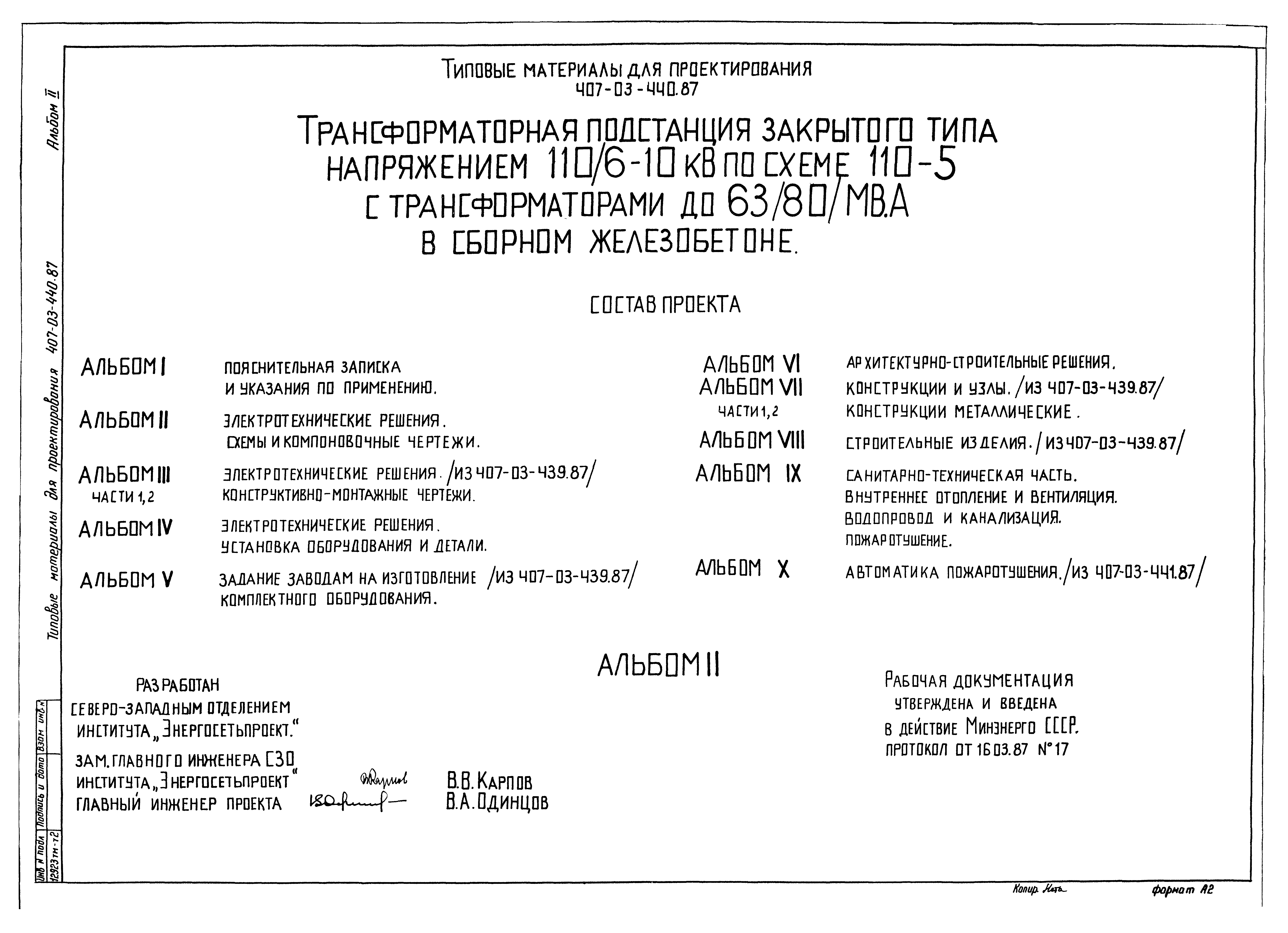

Скачать Типовые материалы для проектирования 407-03-440.87 Альбом II. Электротехнические решения. Схемы и компоновочные чертежиДата актуализации: 10.08.2017 Типовые материалы для проектирования 407-03-440.87

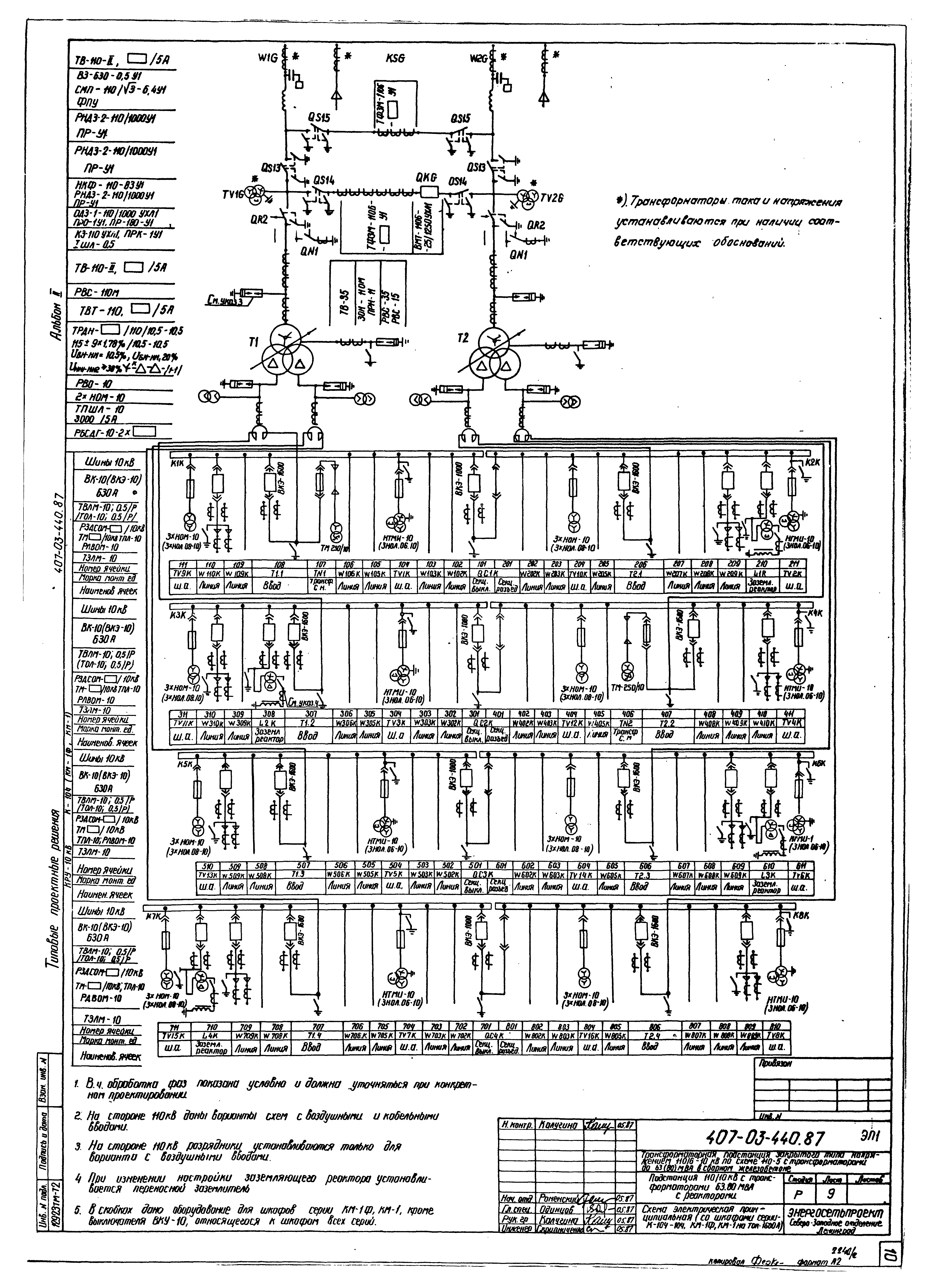

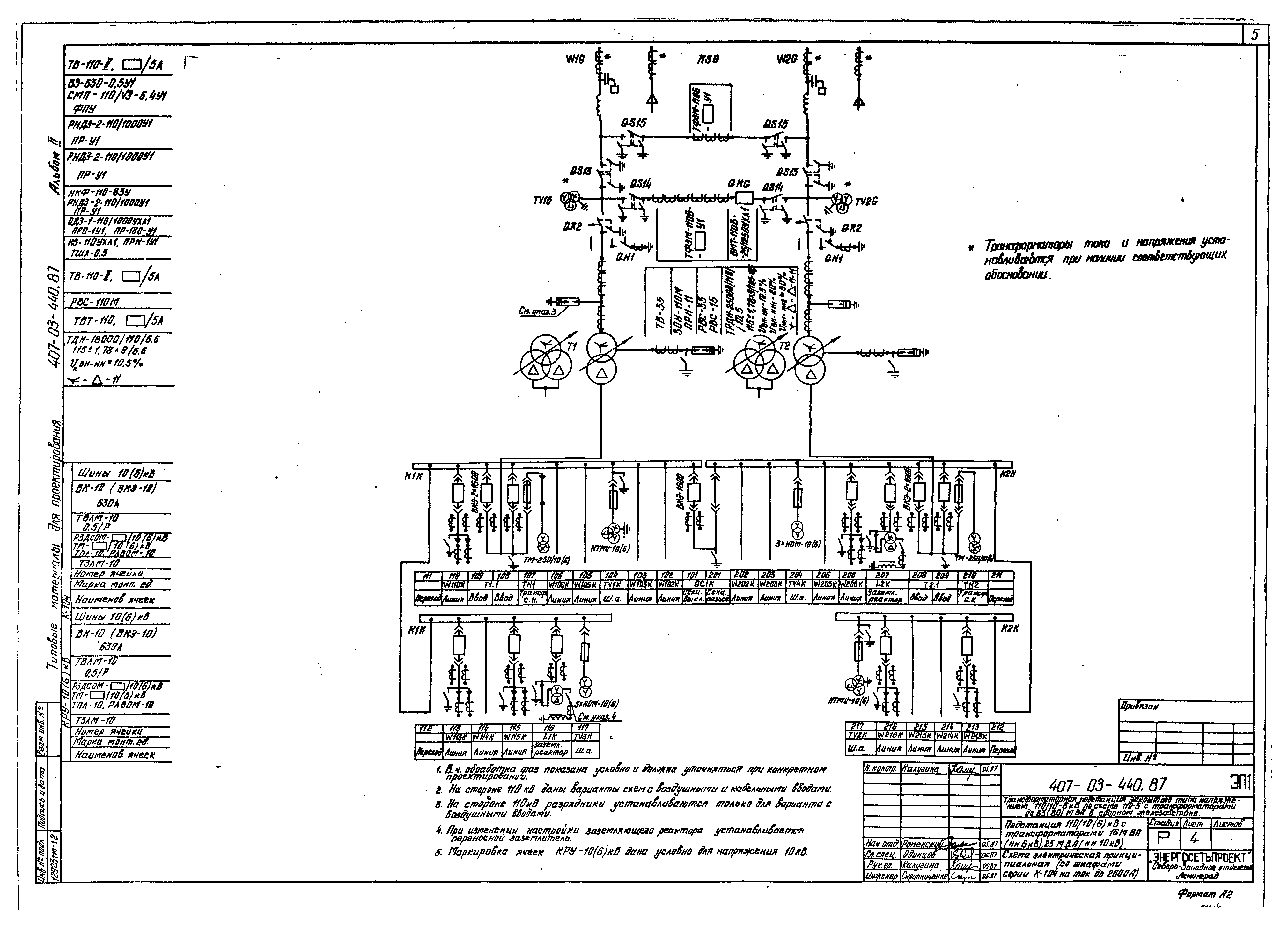

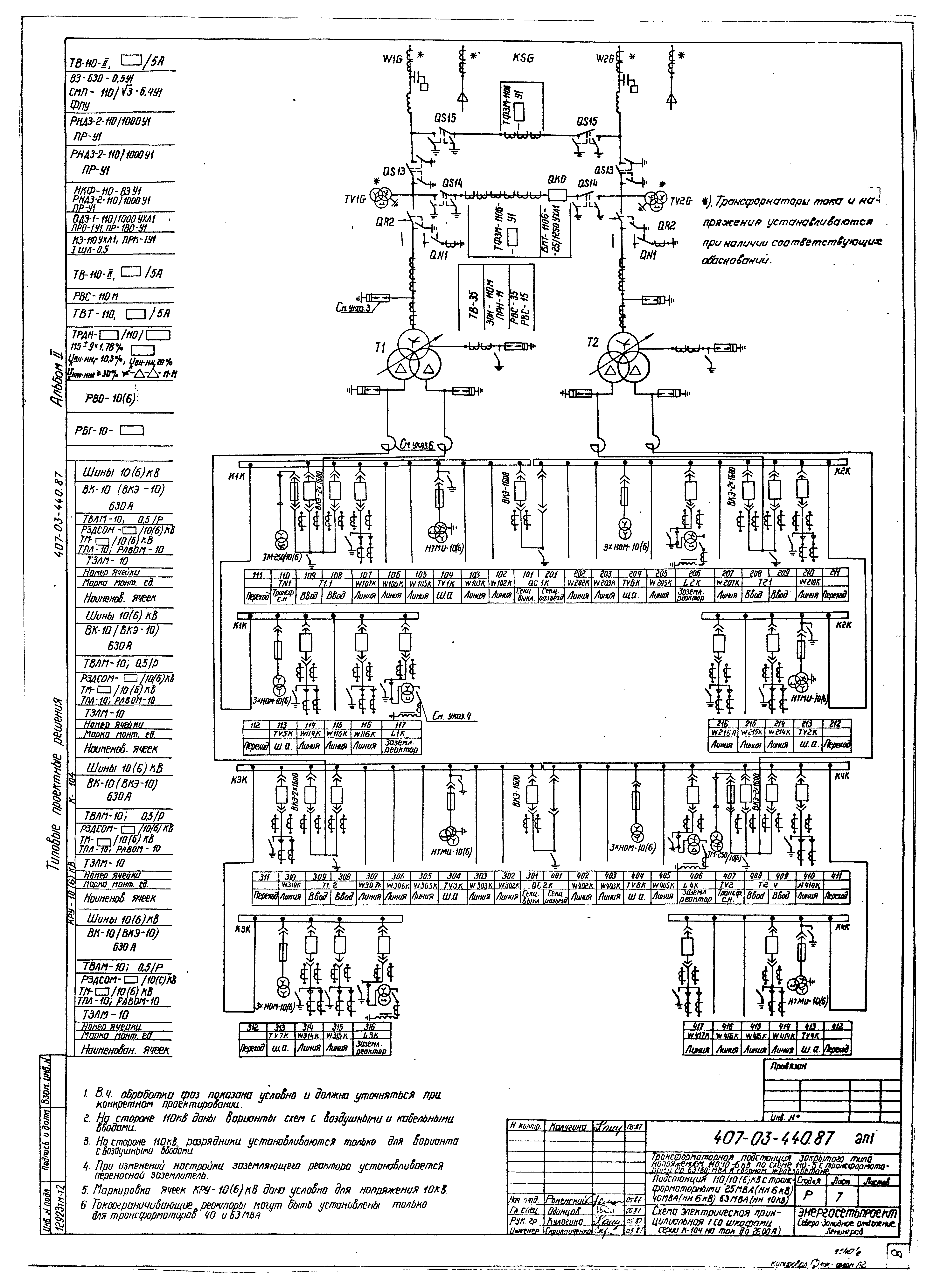

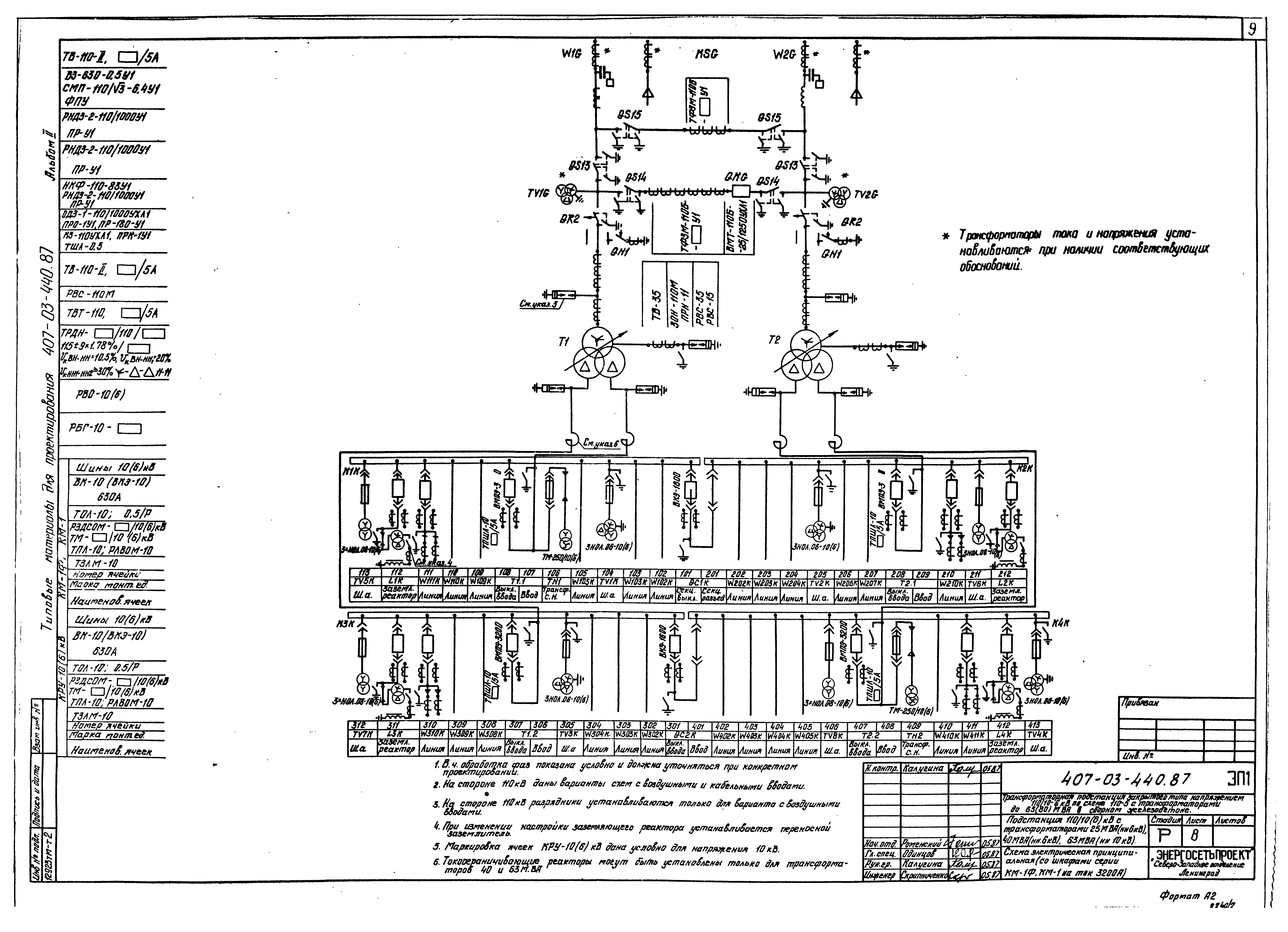

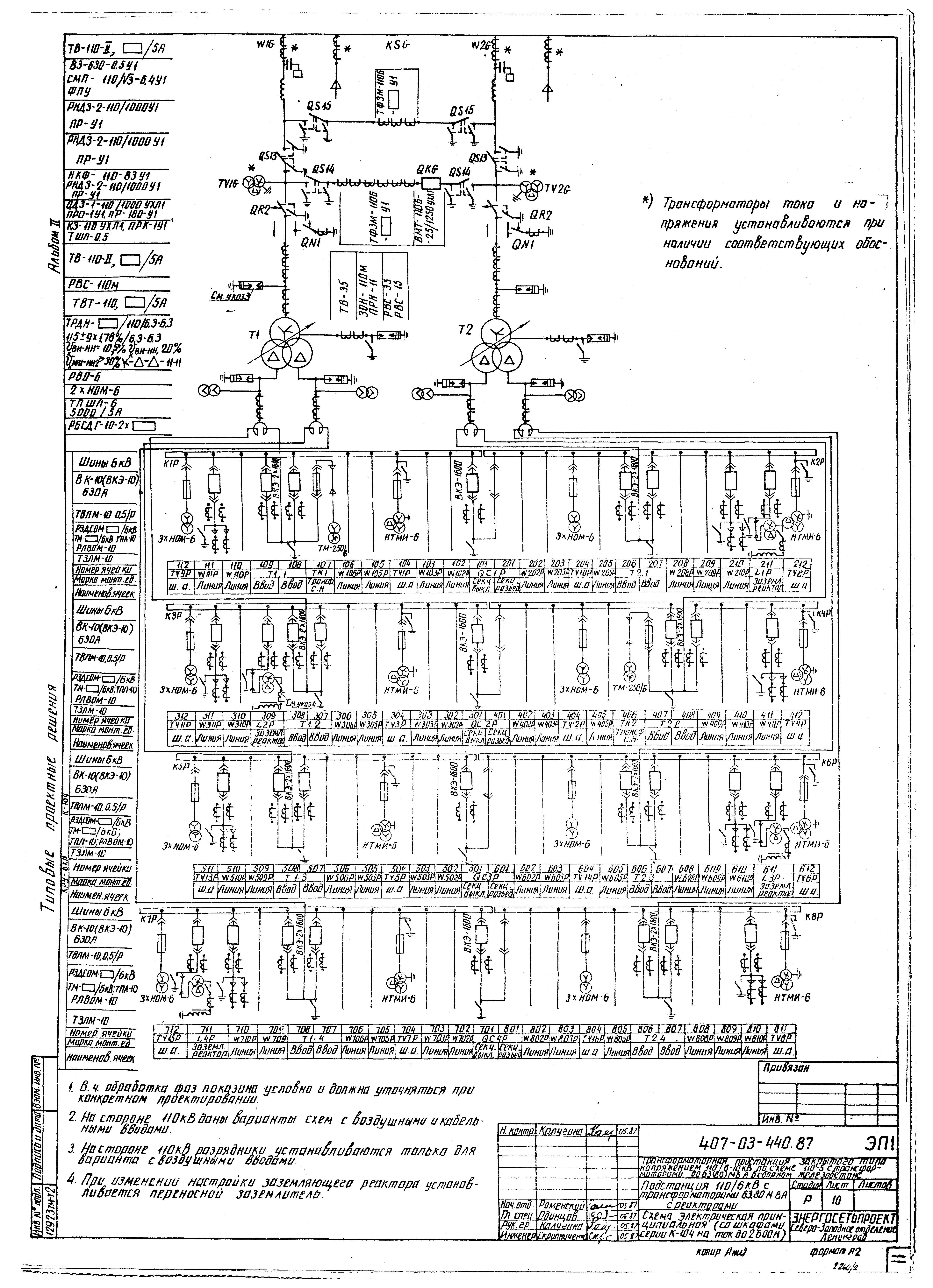

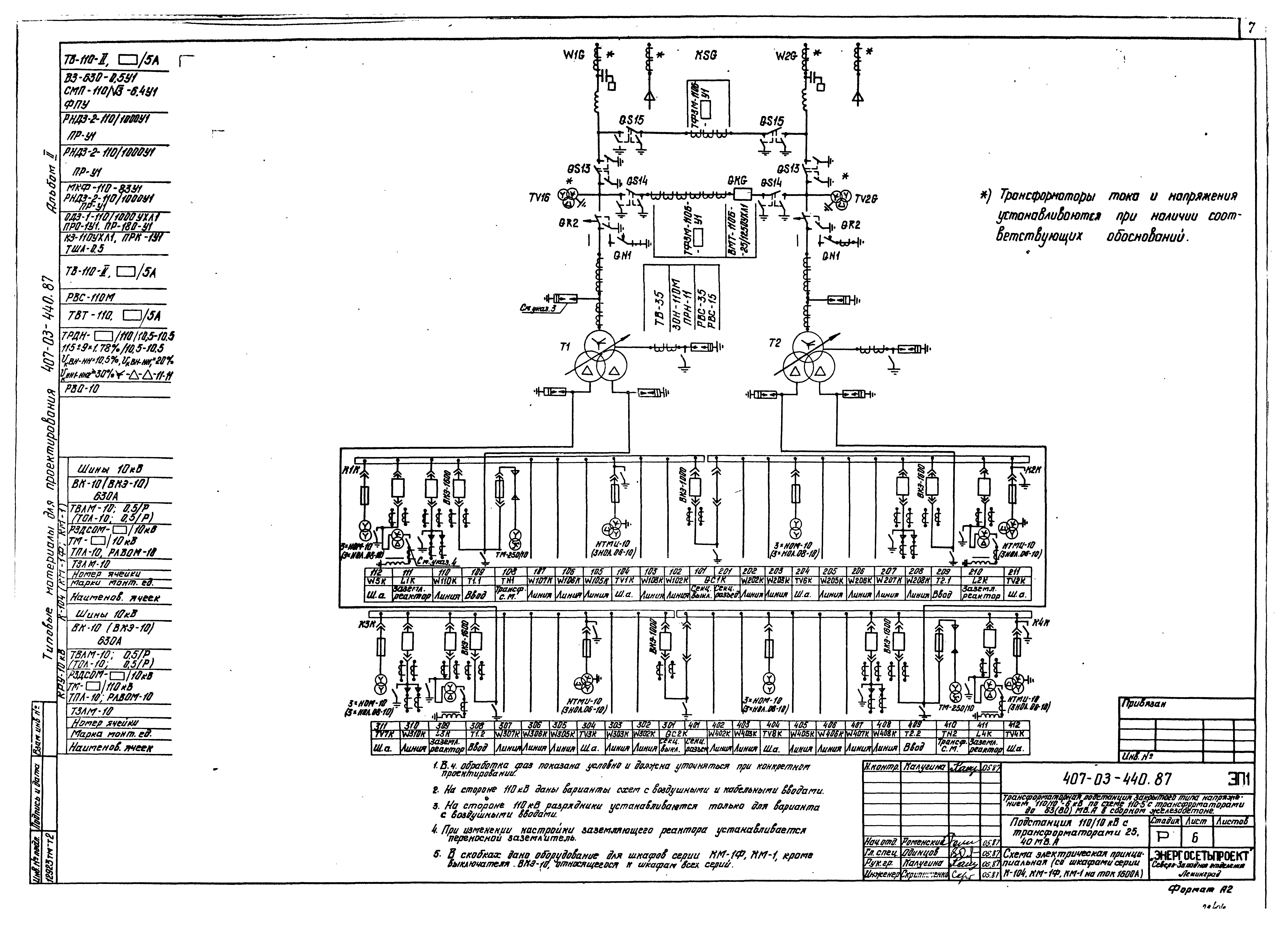

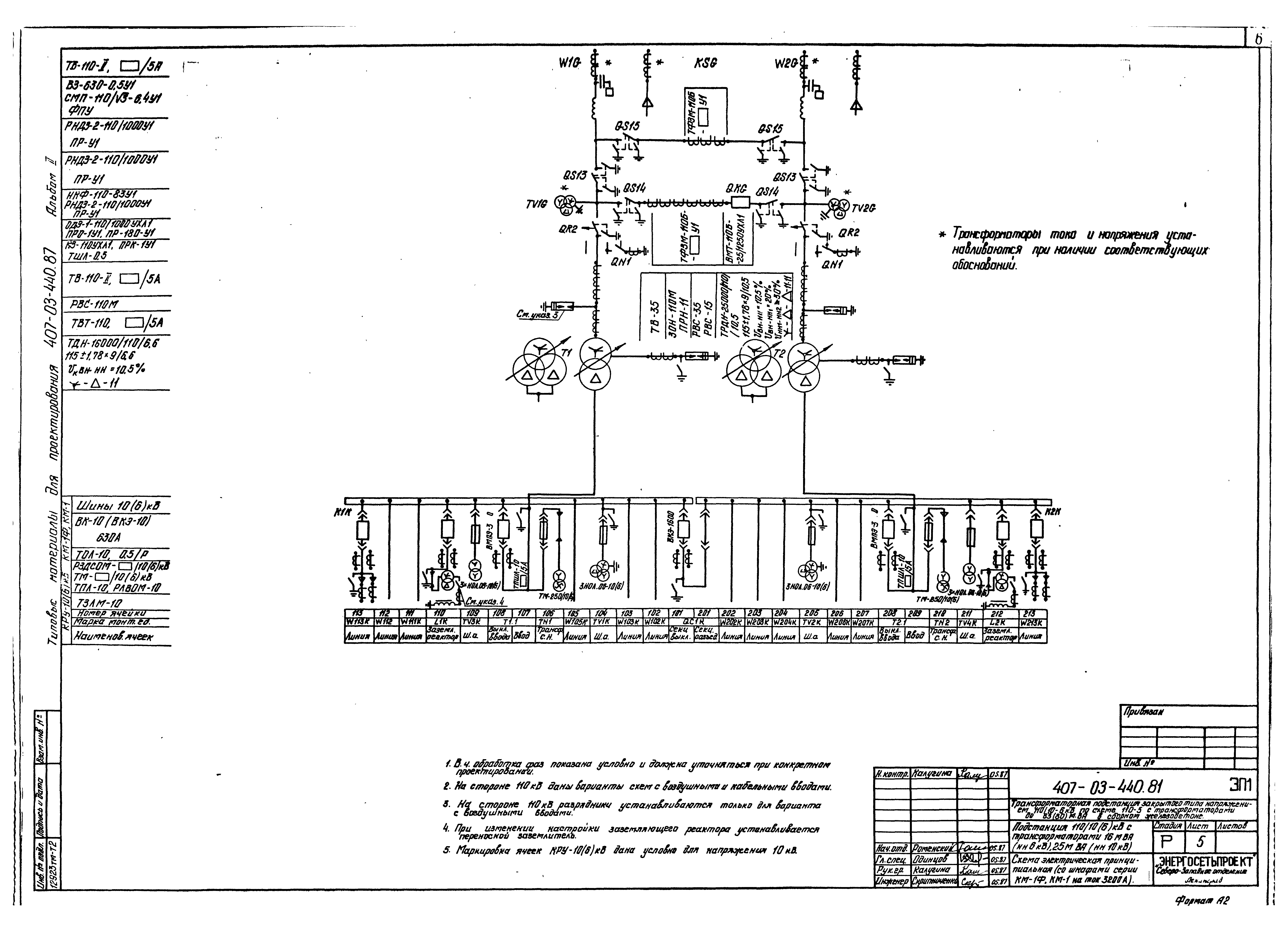

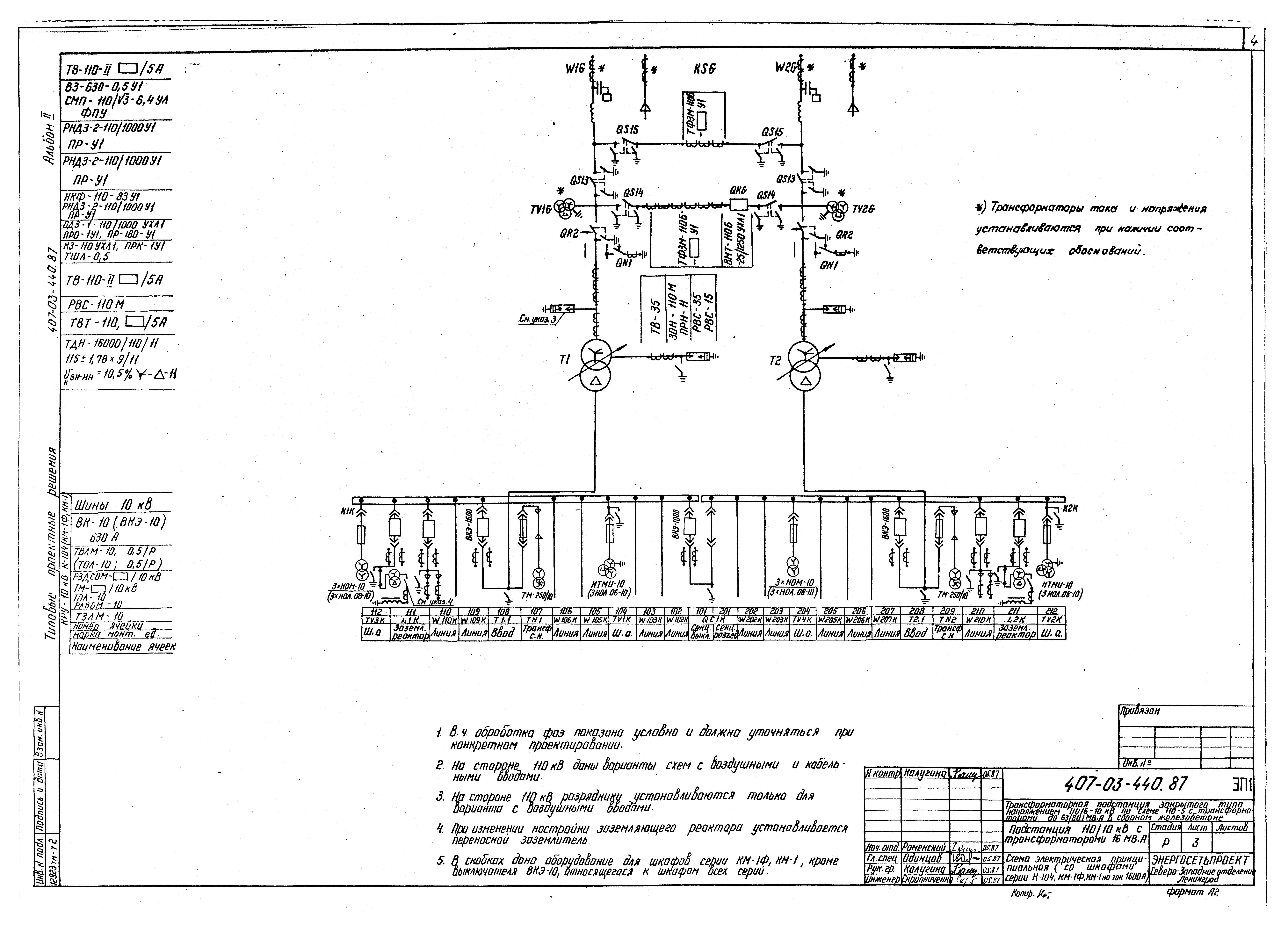

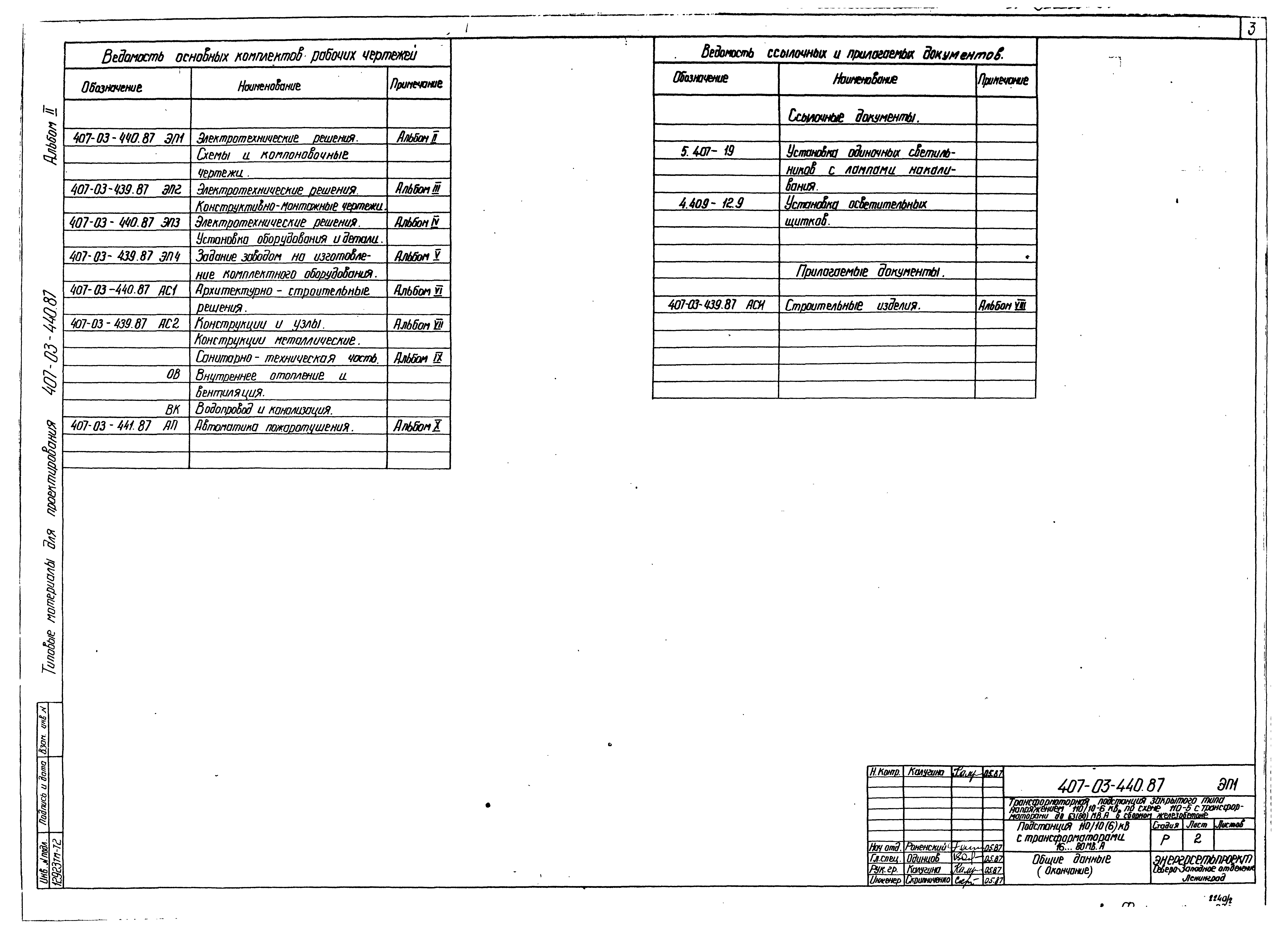

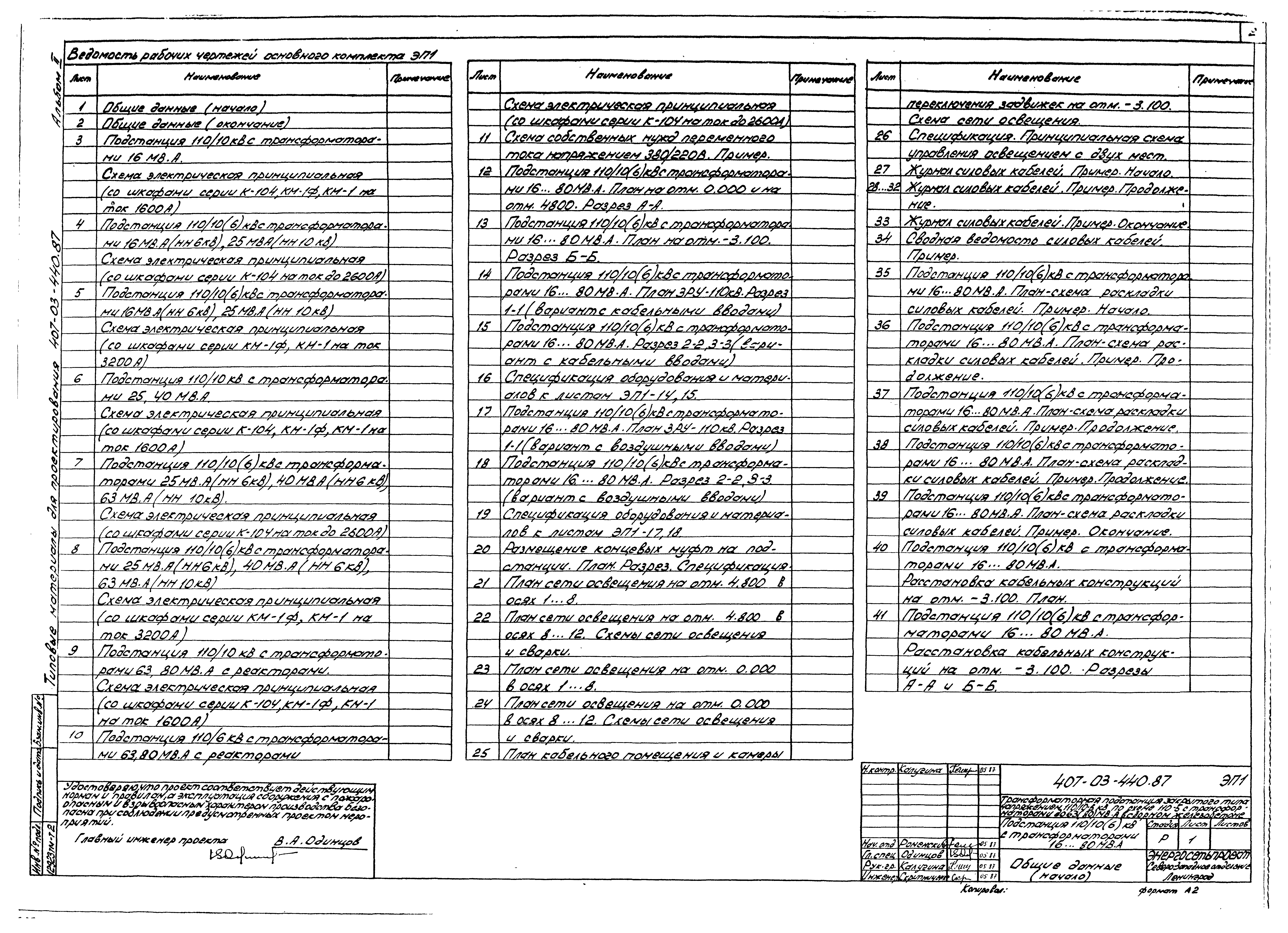

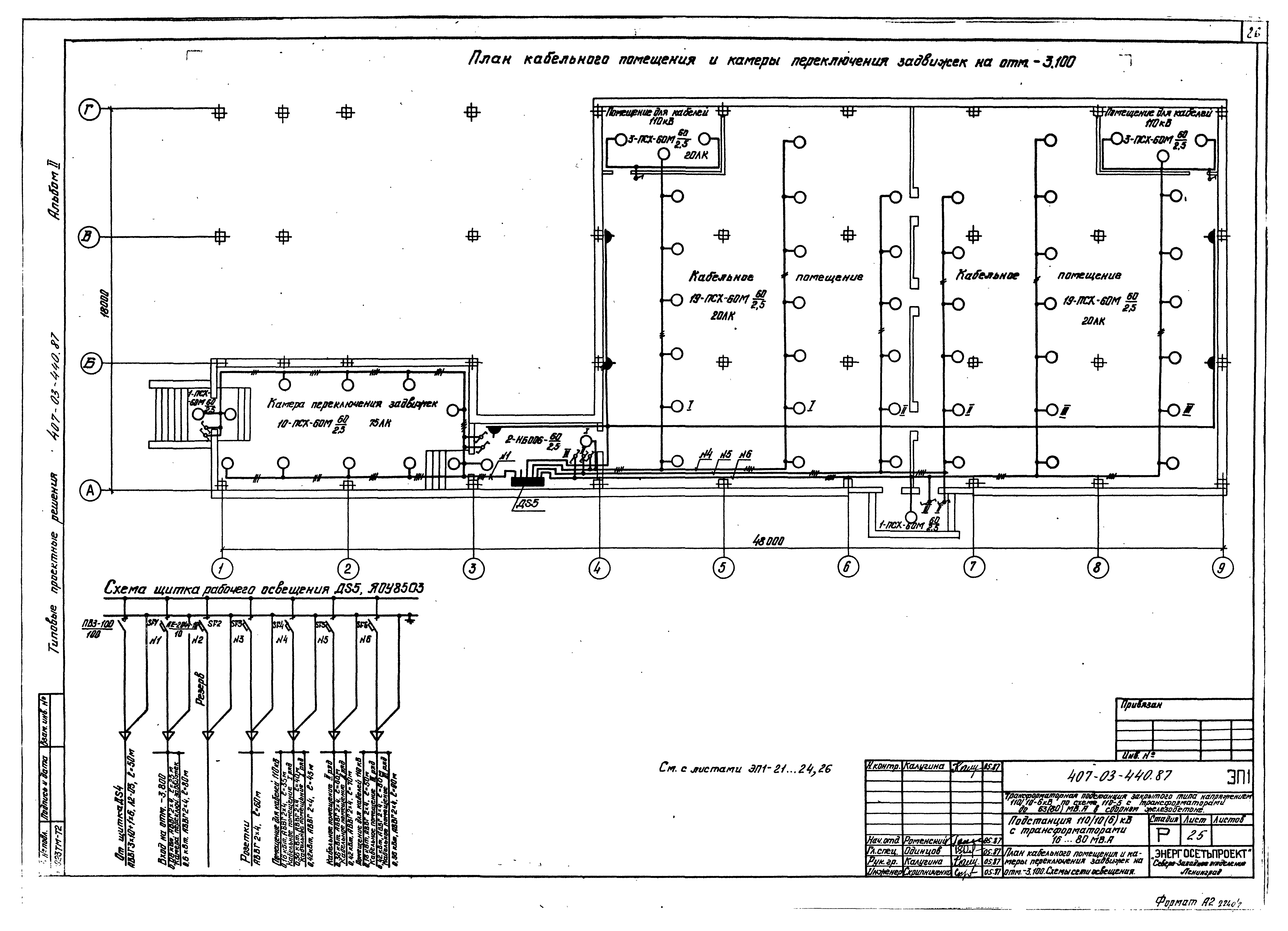

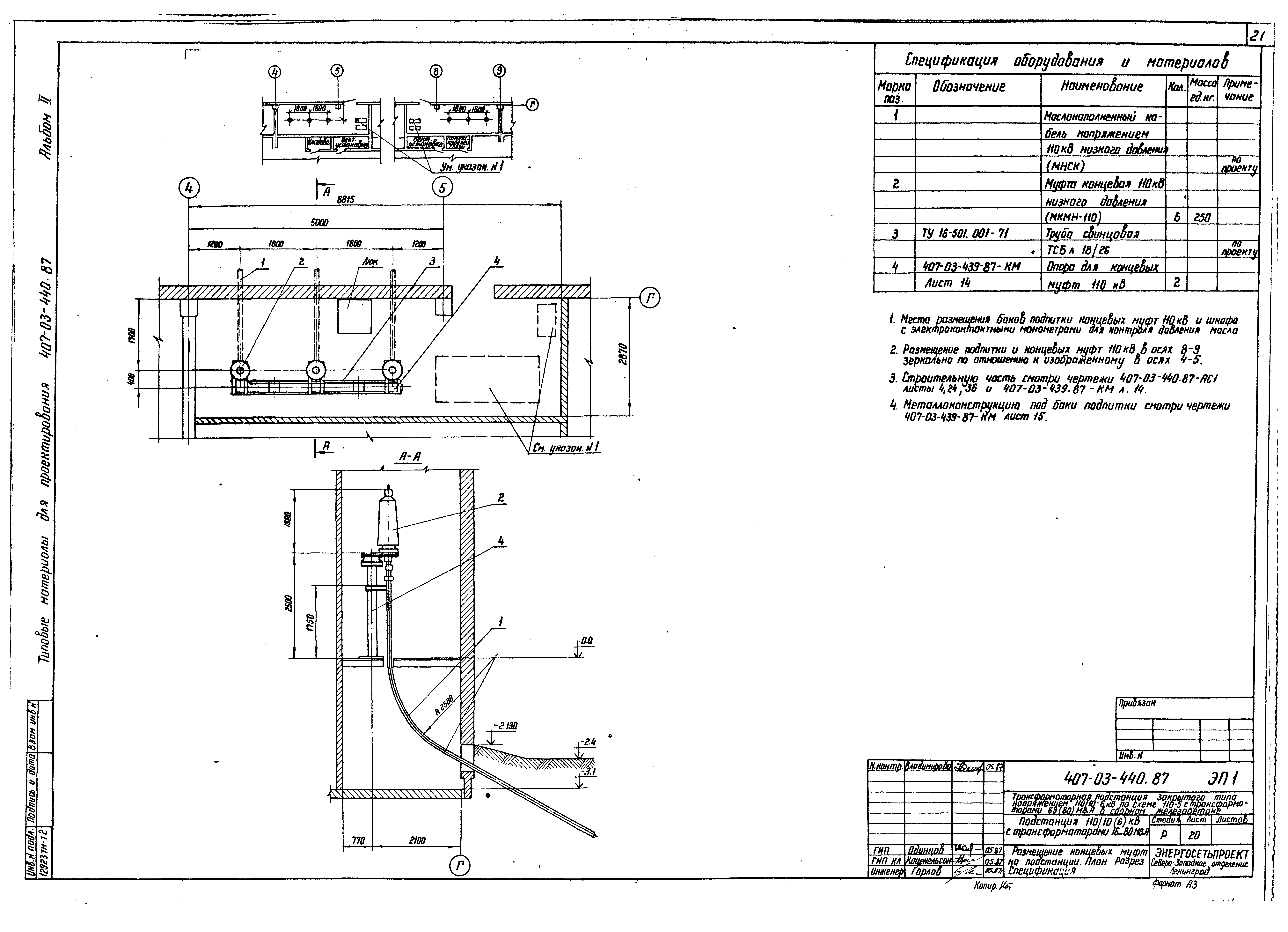

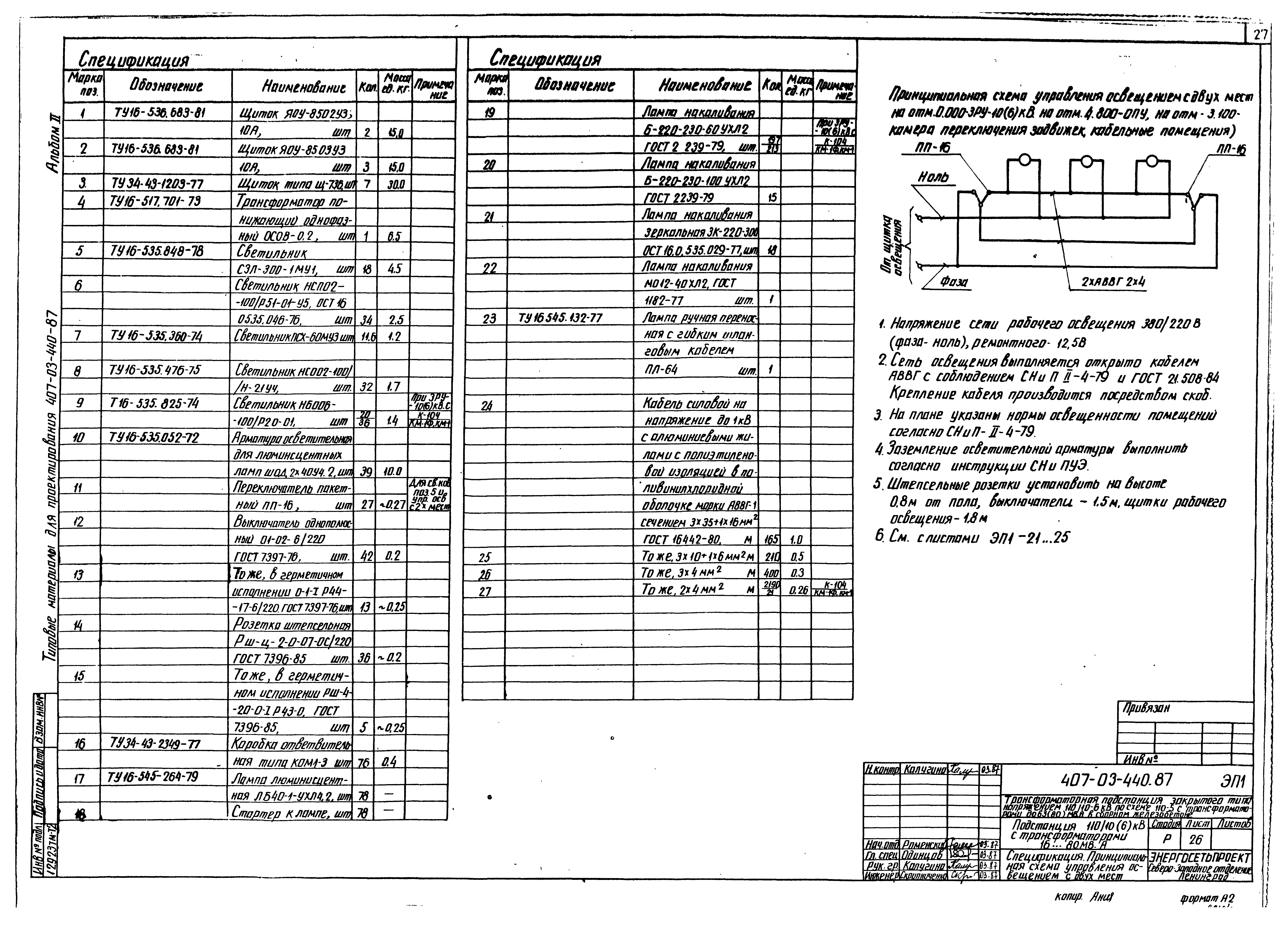

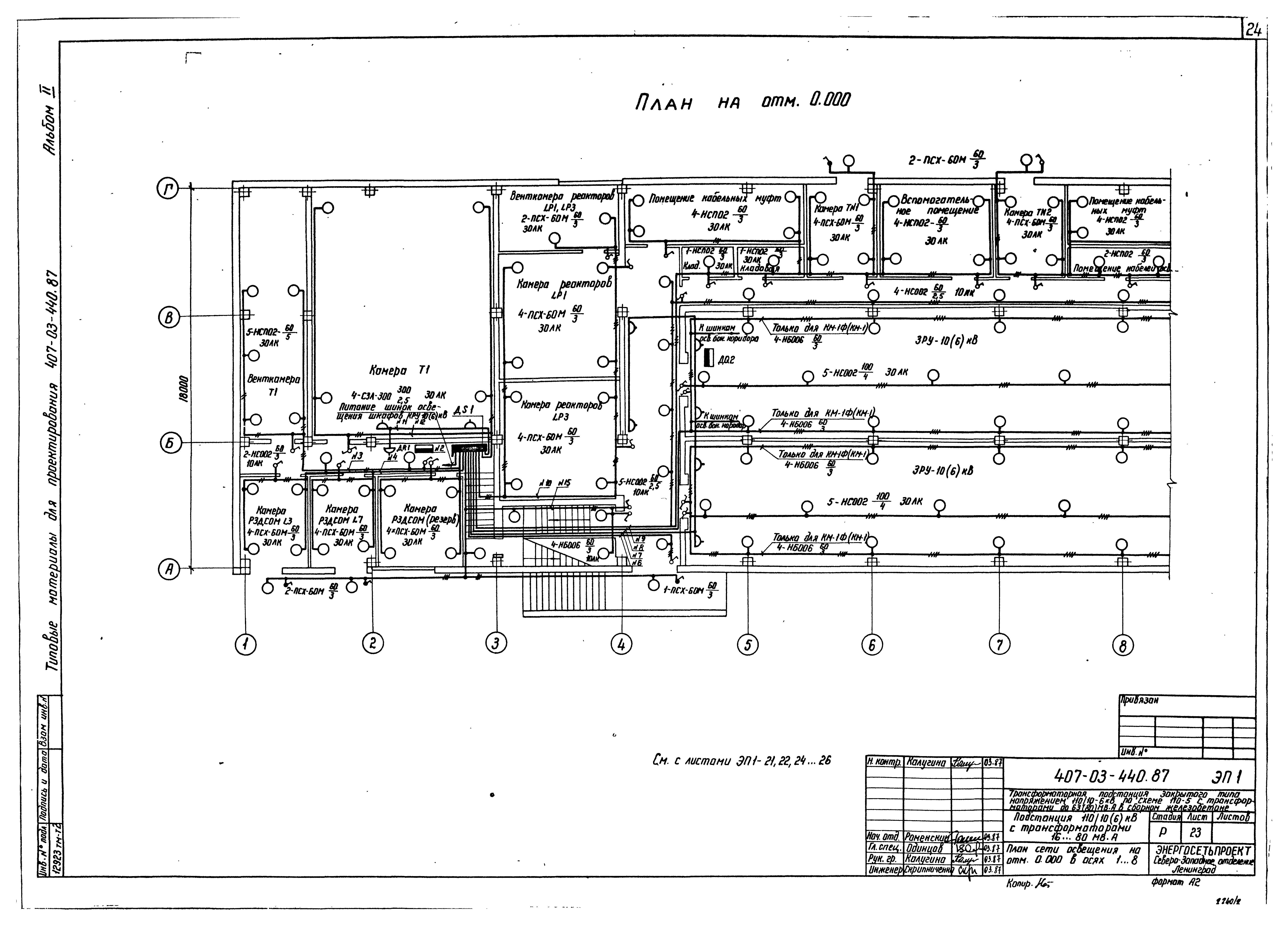

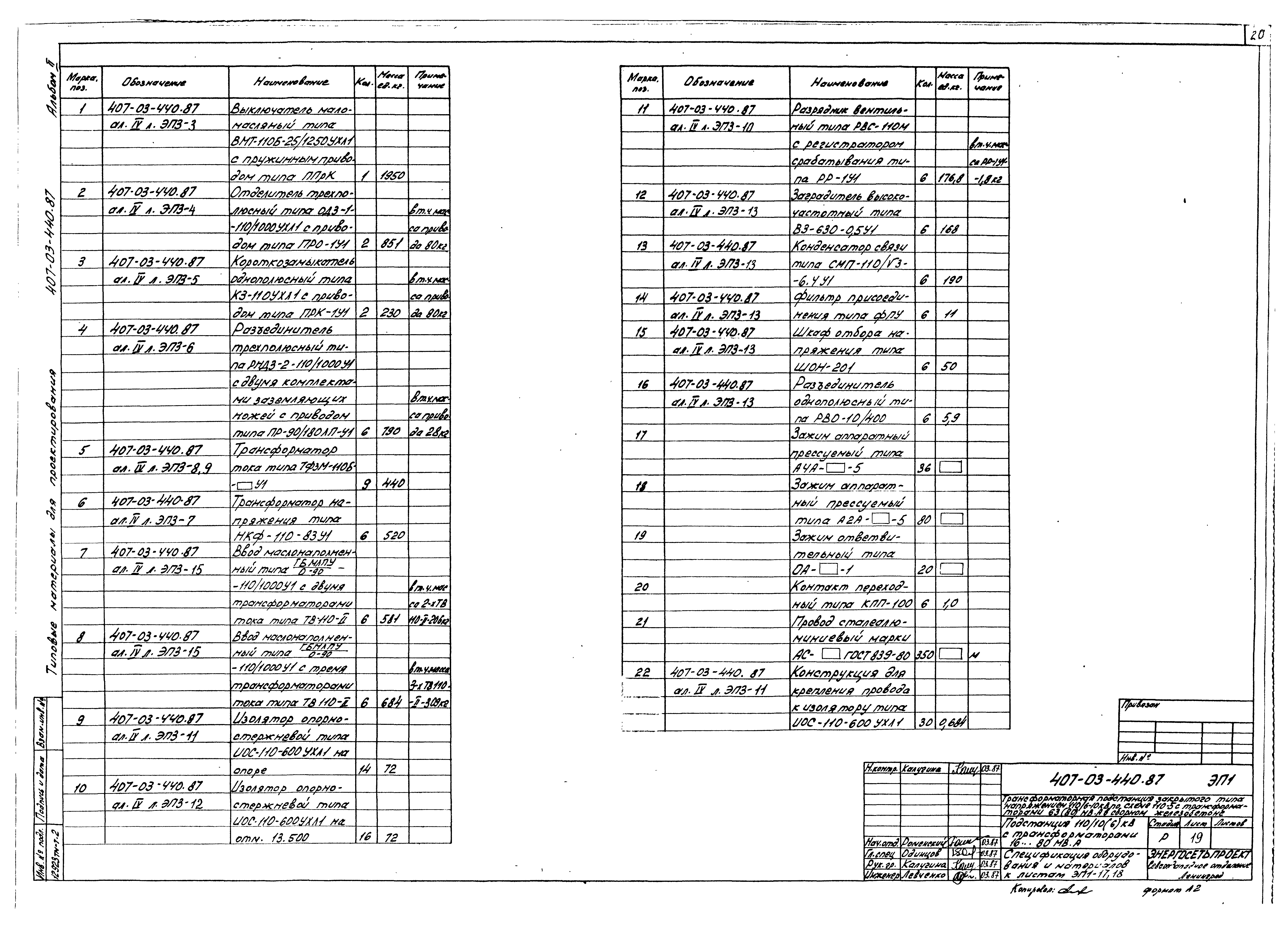

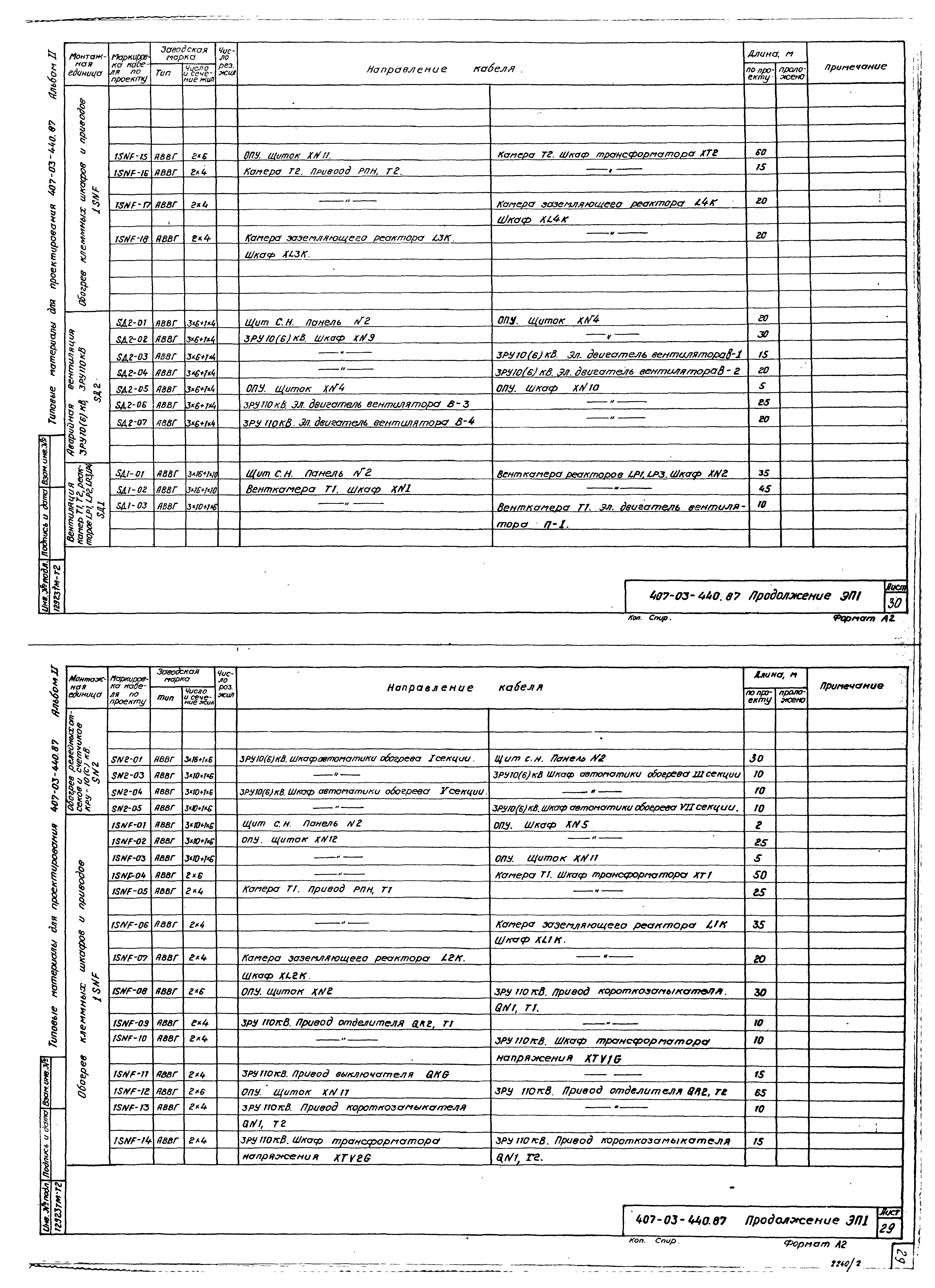

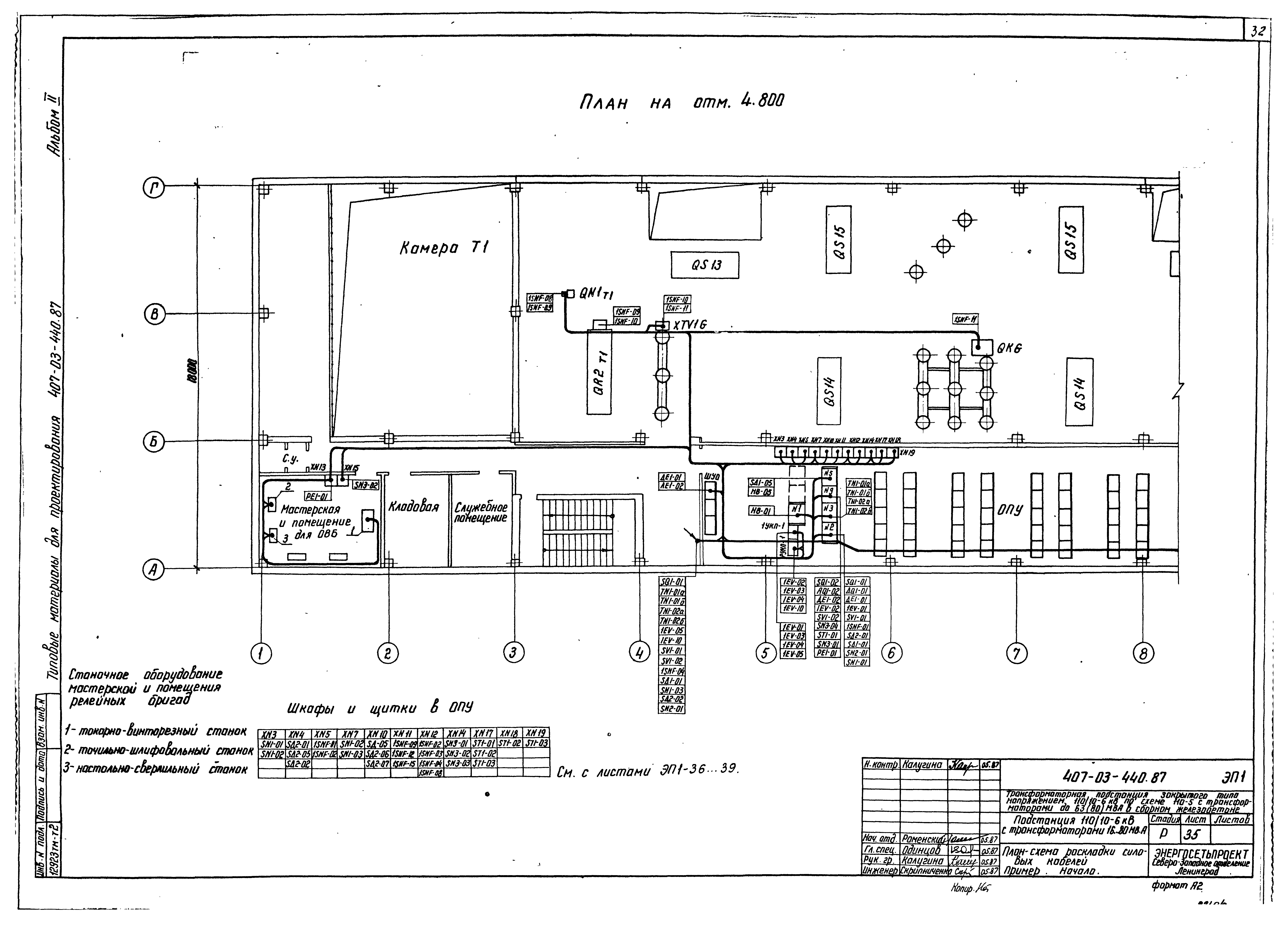

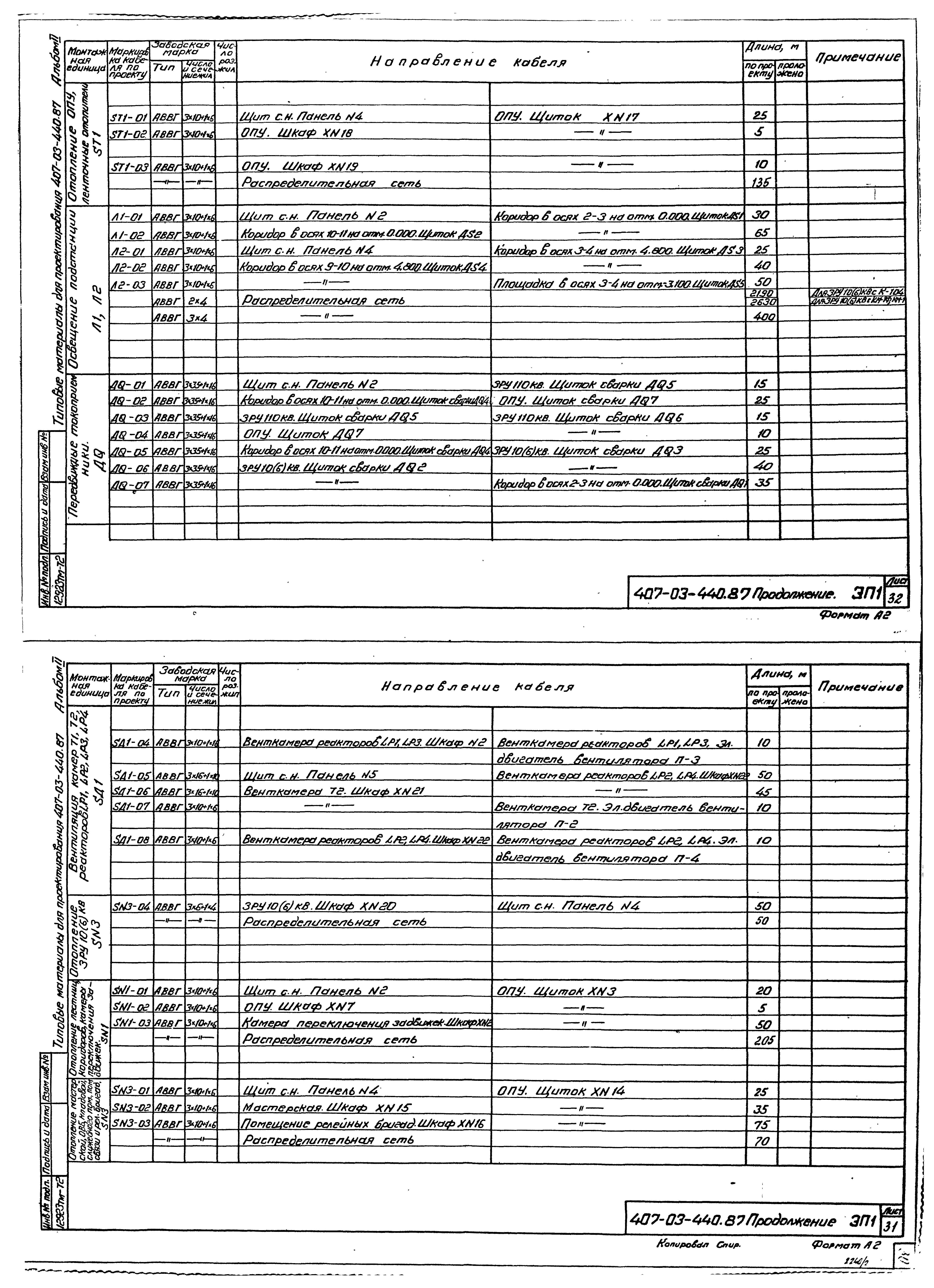

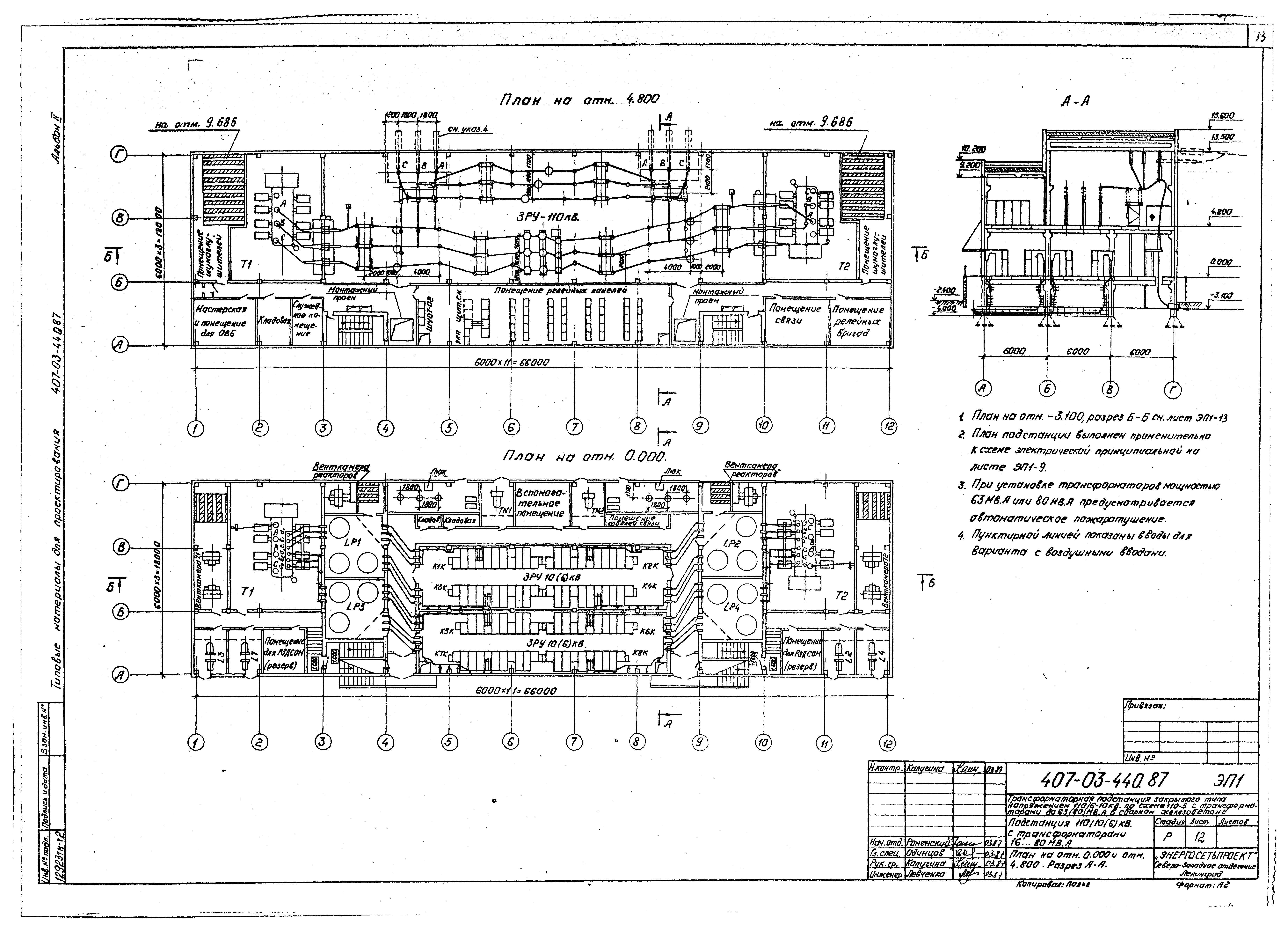

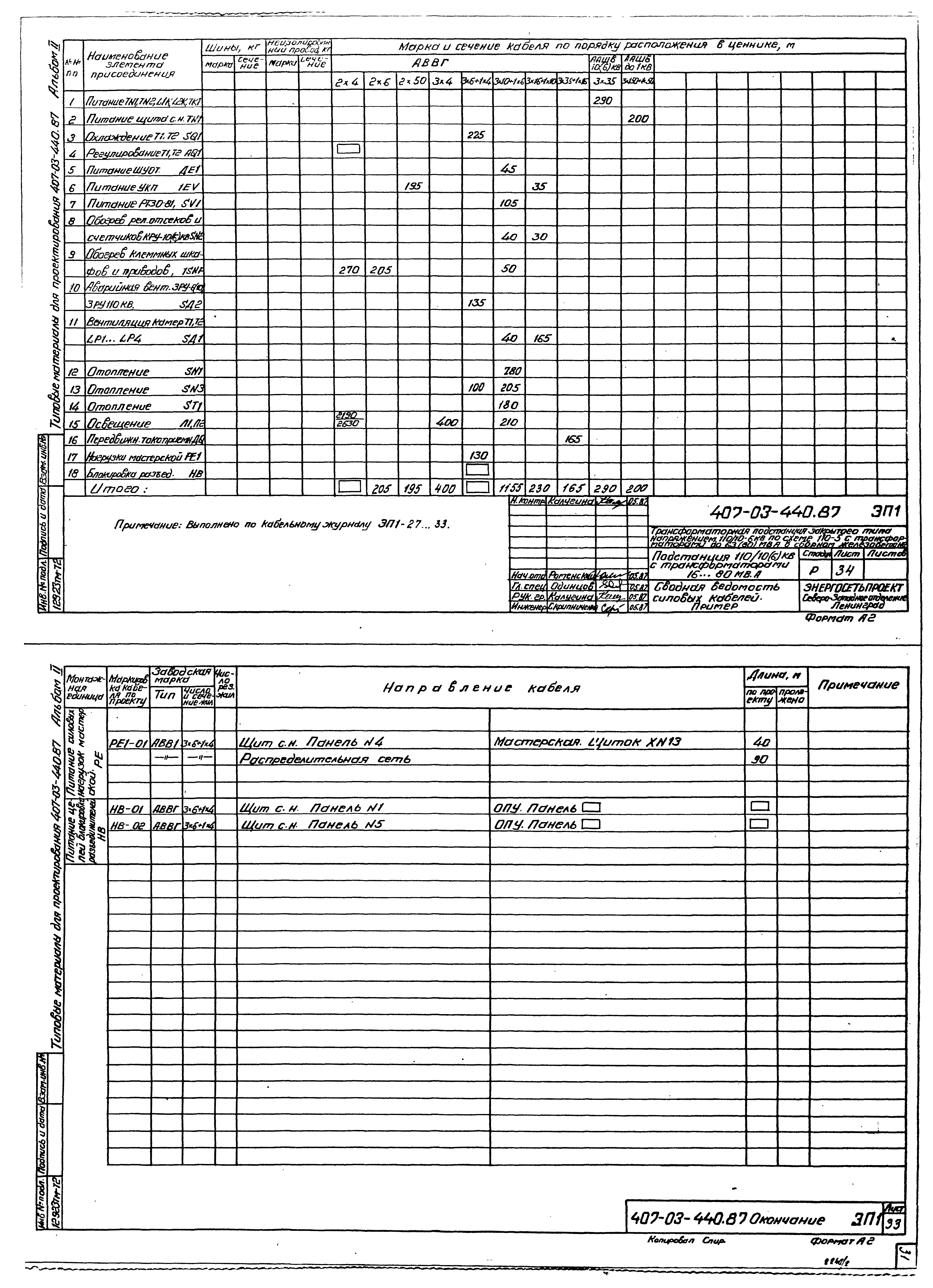

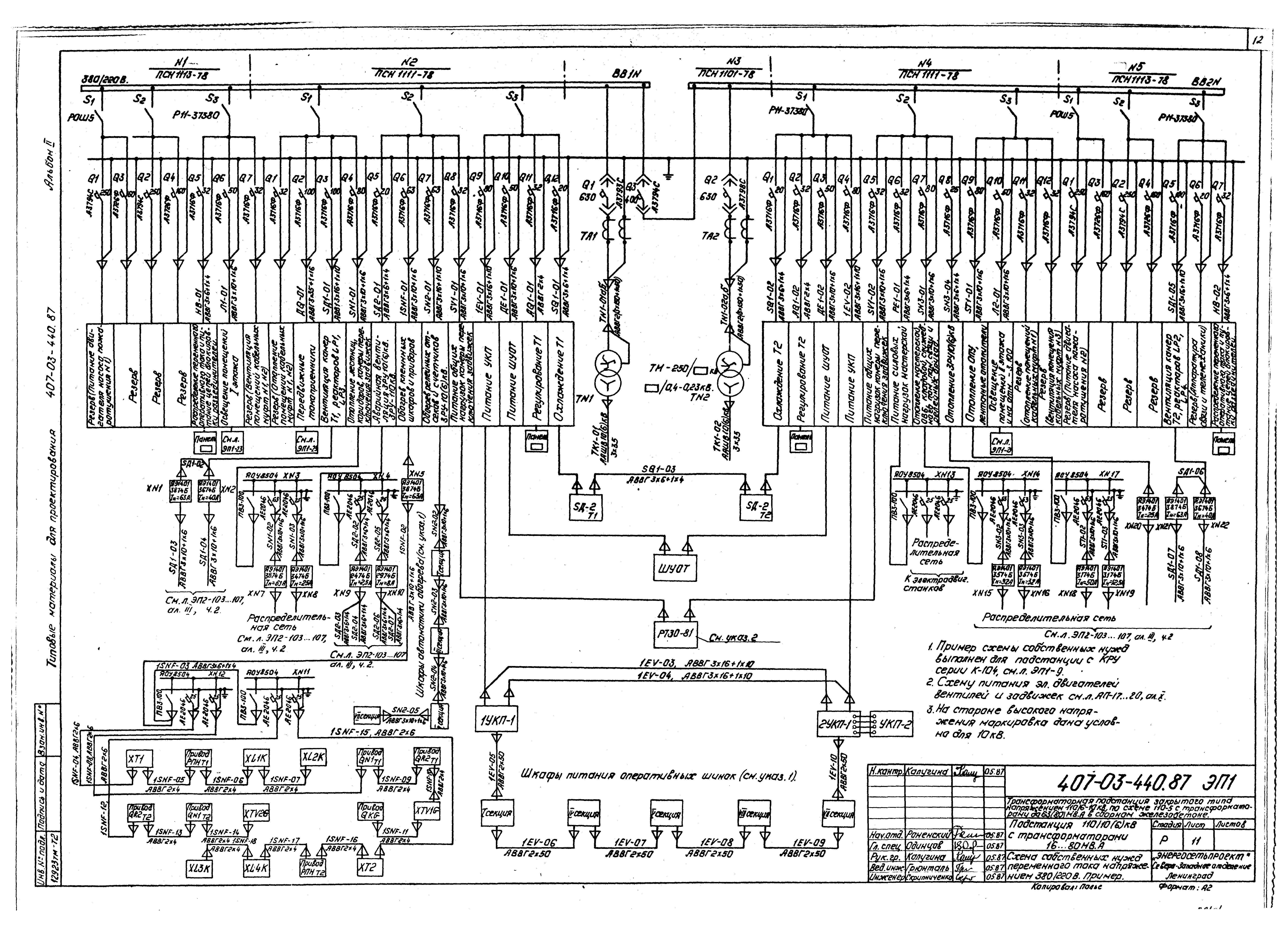

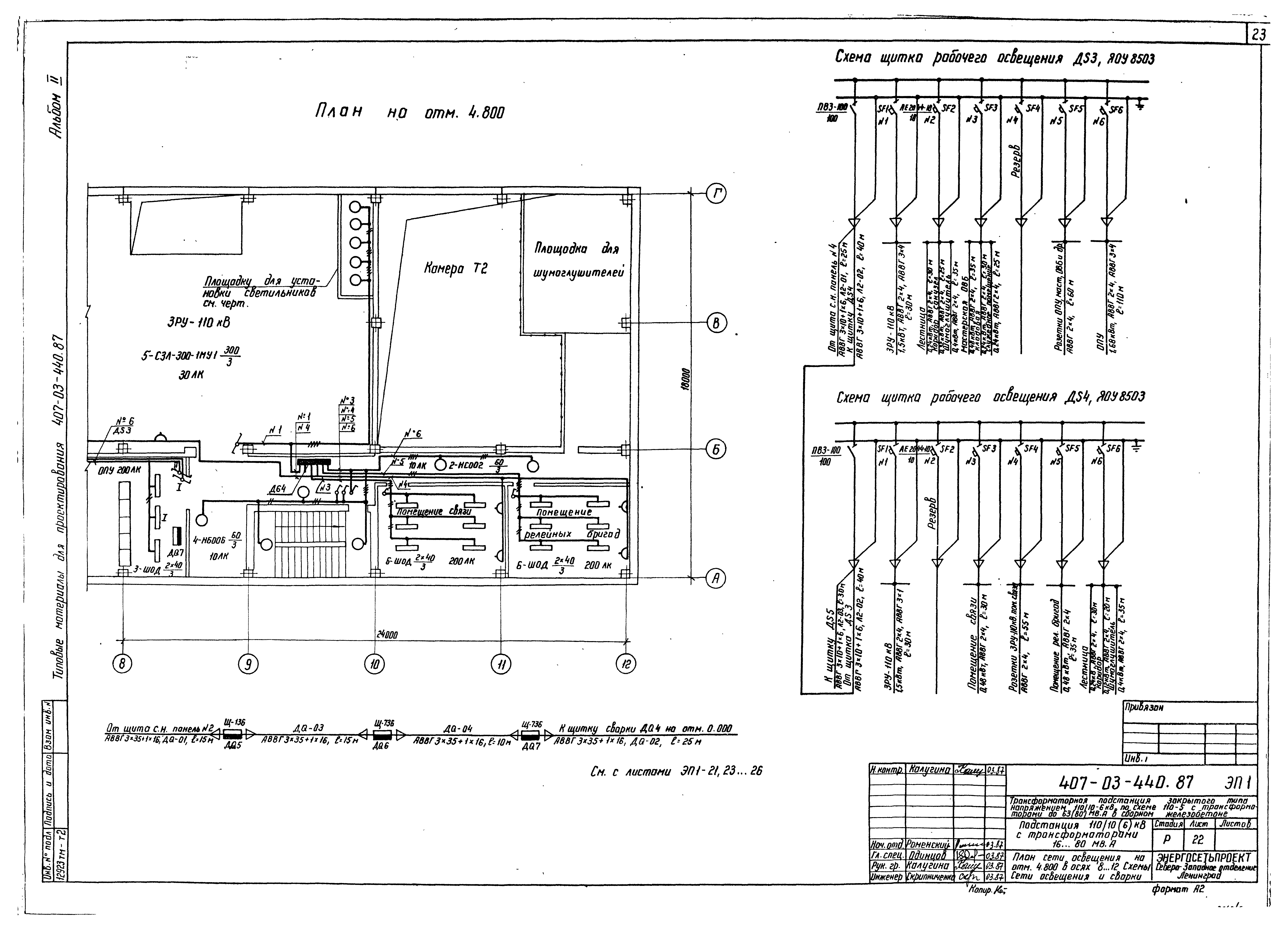

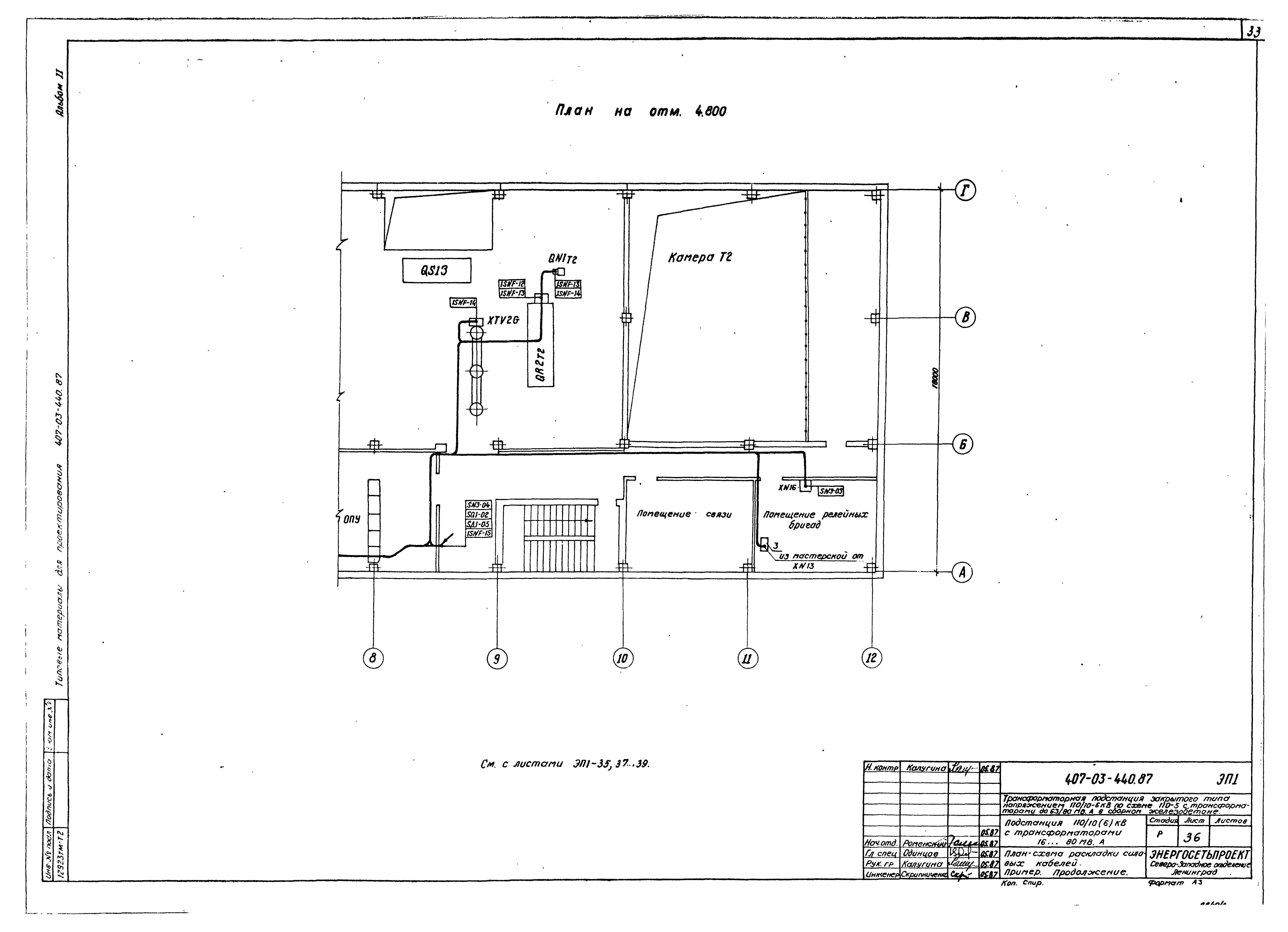

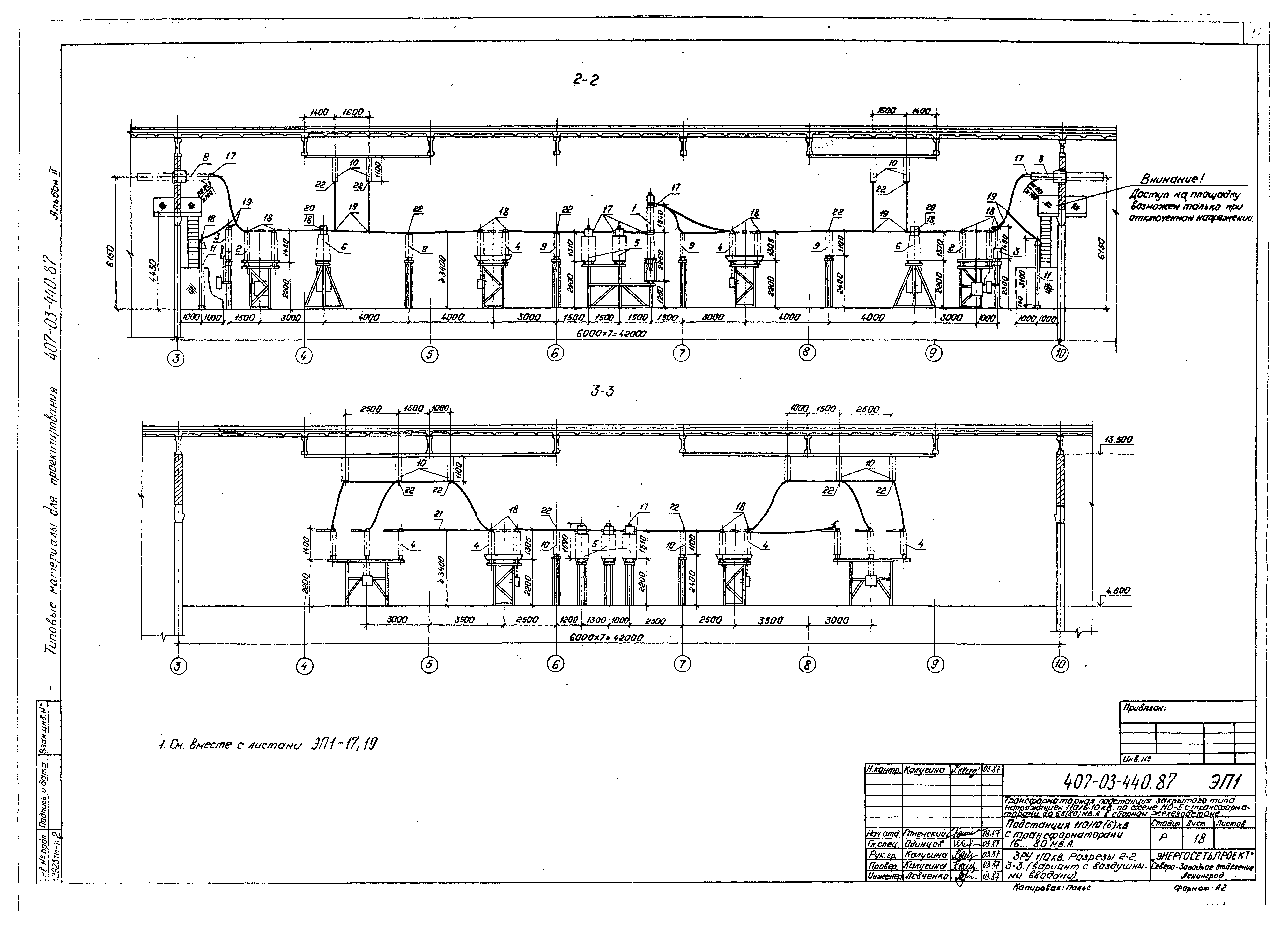

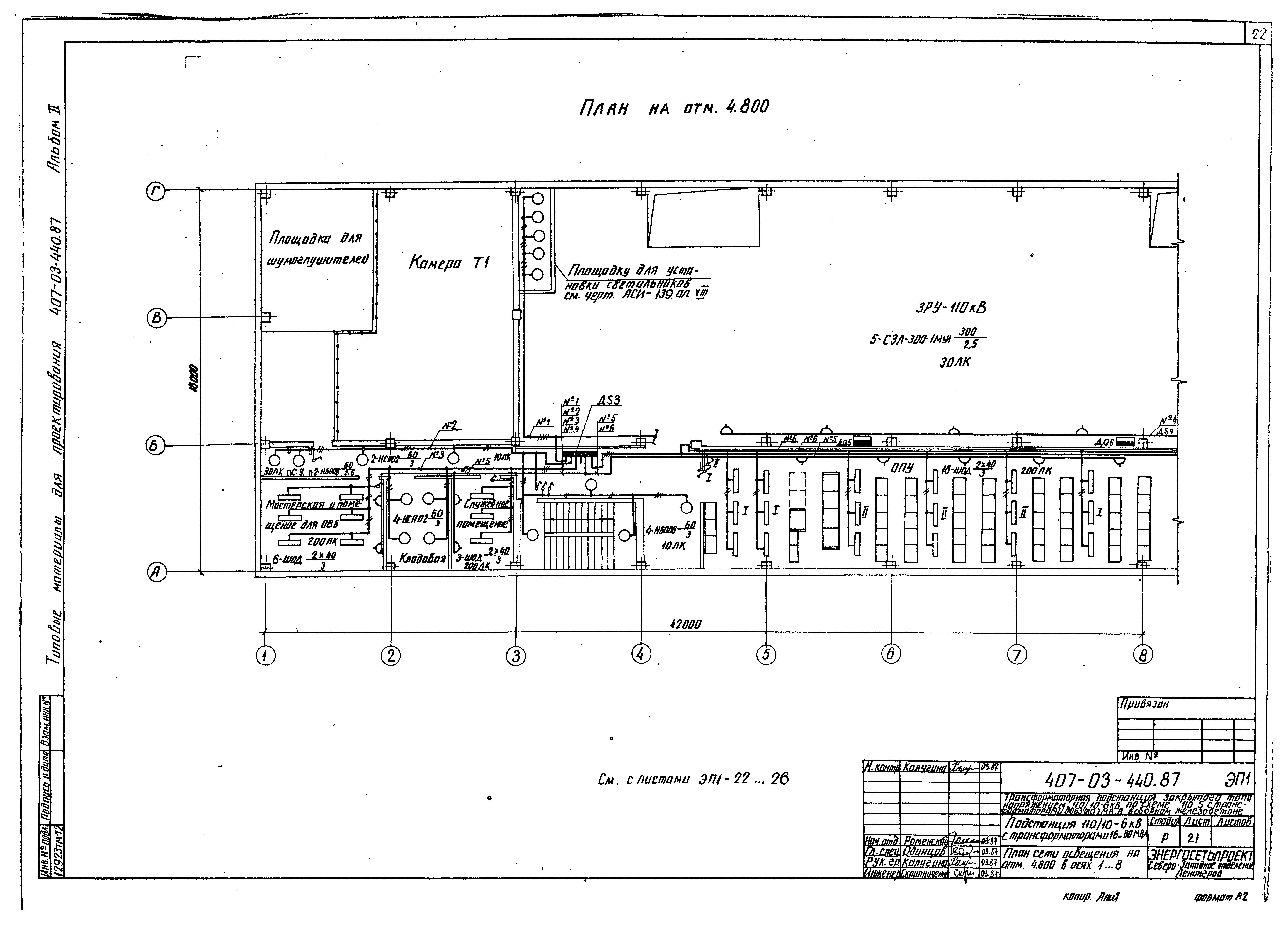

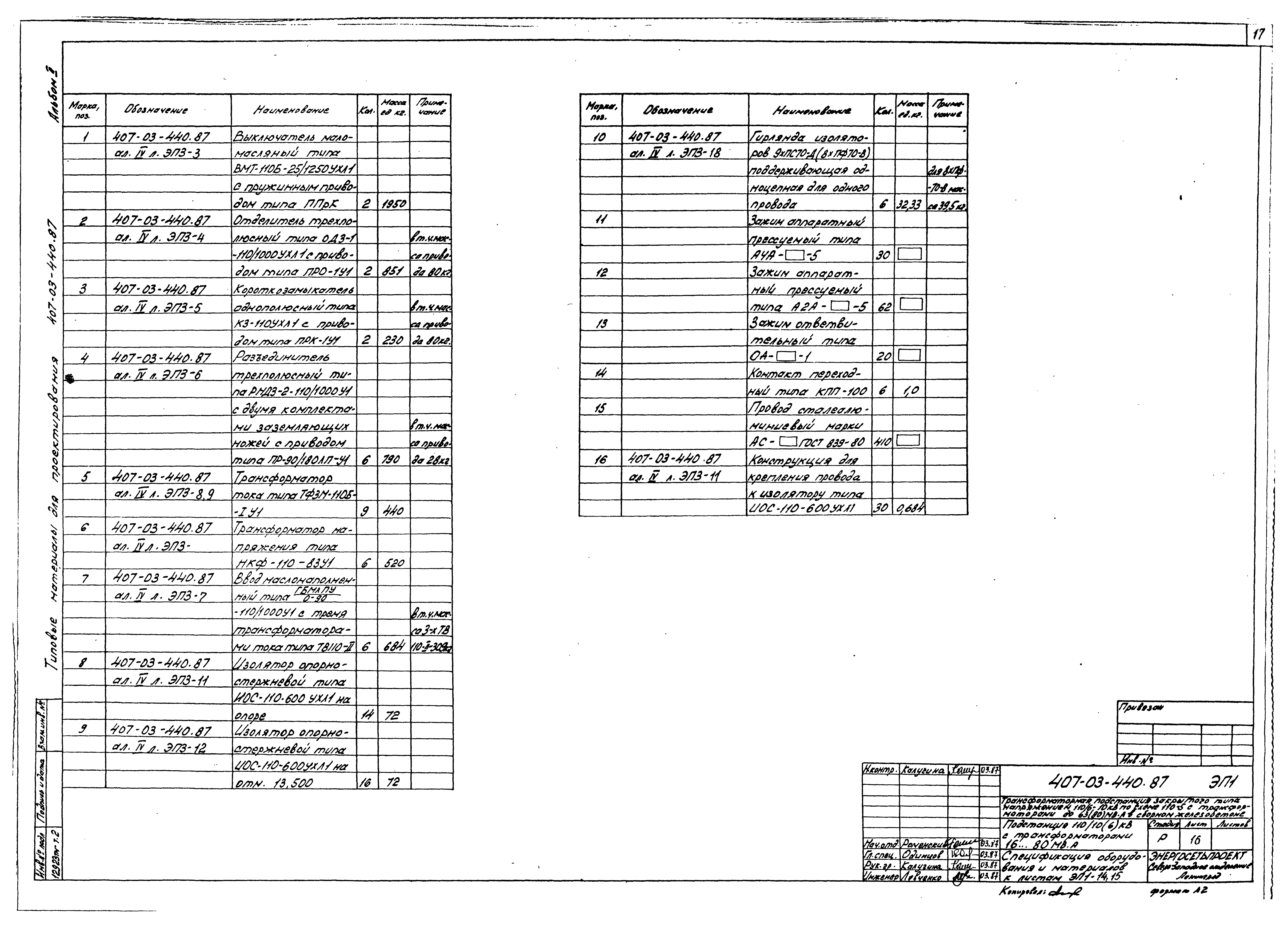

Альбом II. Электротехнические решения. Схемы и компоновочные чертежиОбозначение: | Типовые материалы для проектирования 407-03-440.87 | Обозначение англ: | 407-03-440.87 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Альбом II. Электротехнические решения. Схемы и компоновочные чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 16.03.1987 | Оглавление: | Общие данные Подстанция 110/10 кВ с трансформаторами 16 МВА. Схема электрическая принципиальная (со шкафами серии К-104, КМ-1Ф, КМ-1 на ток 1600 А) Подстанция 110/10(6) кВ с трансформаторами 16 МВА (НН 6 кВ), 25 МВА (НН 10 кВ). Схема электрическая принципиальная (со шкафами серии К-104 на ток до 2600 А) Подстанция 110/10(6) кВ с трансформаторами 16 МВА (НН 6 кВ), 25 МВА (НН 10 кВ). Схема электрическая принципиальная (со шкафами серии КМ-1Ф, КМ-1 на ток 3200 А) Подстанция 110/10 кВ с трансформаторами 25, 40 МВА. Схема электрическая принципиальная (со шкафами серии К-104, КМ-1Ф, КМ-1 на ток 1600 А) Подстанция 110/10(6) кВ с трансформаторами 25 МВА (НН 6 кВ), 40 МВА (НН 6 кВ), 63 МВА (НН 10 кВ). Схема электрическая принципиальная (со шкафами серии К-104 на ток до 2600 А) Подстанция 110/10(6) кВ с трансформаторами 25 МВА (НН 6 кВ), 40 МВА (НН 6 кВ), 63 МВА (НН 10 кВ). Схема электрическая принципиальная (со шкафами серии КМ-1Ф, КМ-1 на ток 3200 А) Подстанция 110/10 кВ с трансформаторами 63, 80 МВА с реакторами. Схема электрическая принципиальная (со шкафами серии К-104, КМ-1Ф, КМ-1 на ток 1600 А) Подстанция 110/6 кВ с трансформаторами 63, 80 МВА с реакторами. Схема электрическая принципиальная (со шкафами серии К-104 на ток до 2600 А) Схема собственных нужд переменного тока напряжением 380/220 В. Пример Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. План на отм. 0.000 и на отм. 4.800. Разрез А-А Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. План на отм. - 3.100. Разрез Б-Б Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. План ЗРУ-110 кВ. Разрез 1-1 (вариант с кабельными вводами) Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. Разрез 2-2, 3-3 (вариант с кабельными вводами) Спецификация оборудования и материалов к листам ЭП1 - 14, 15 Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. План ЗРУ-110 кВ. Разрез 1-1 (вариант с воздушными вводами) Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. Разрез 2-2, 3-3 (вариант с воздушными вводами) Спецификация оборудования и материалов к листам ЭП1 - 17, 18 Размещение концевых муфт на подстанции. План. Разрез. Спецификация План сети освещения на отм. 4.800 в осях 1…8 План сети освещения на отм. 4.800 в осях 8…12. Схемы сети освещения и сварки План сети освещения на отм. 0.000 в осях 1…8 План сети освещения на отм. 0.000 в осях 8…12. Схемы сети освещения и сварки План кабельного помещения и камеры переключения задвижек на отм. - 3.100. Схема сети освещения Спецификация. Принципиальная схема управления освещением с двух мест Журнал силовых кабелей. Пример Сводная ведомость силовых кабелей. Пример Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. План-схема раскладки силовых кабелей. Пример Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. Расстановка кабельных конструкций на отм. - 3.100. План Подстанция 110/10(6) кВ с трансформаторами 16…80 МВА. Расстановка кабельных конструкций на отм. - 3.100. Разрезы А-А и Б-Б | Разработан: | Северо-западное отделение института Энергосетьпроект
| Утверждён: | 16.03.1987 Минэнерго СССР (USSR Minenergo 17)
| Расположен в: |
|

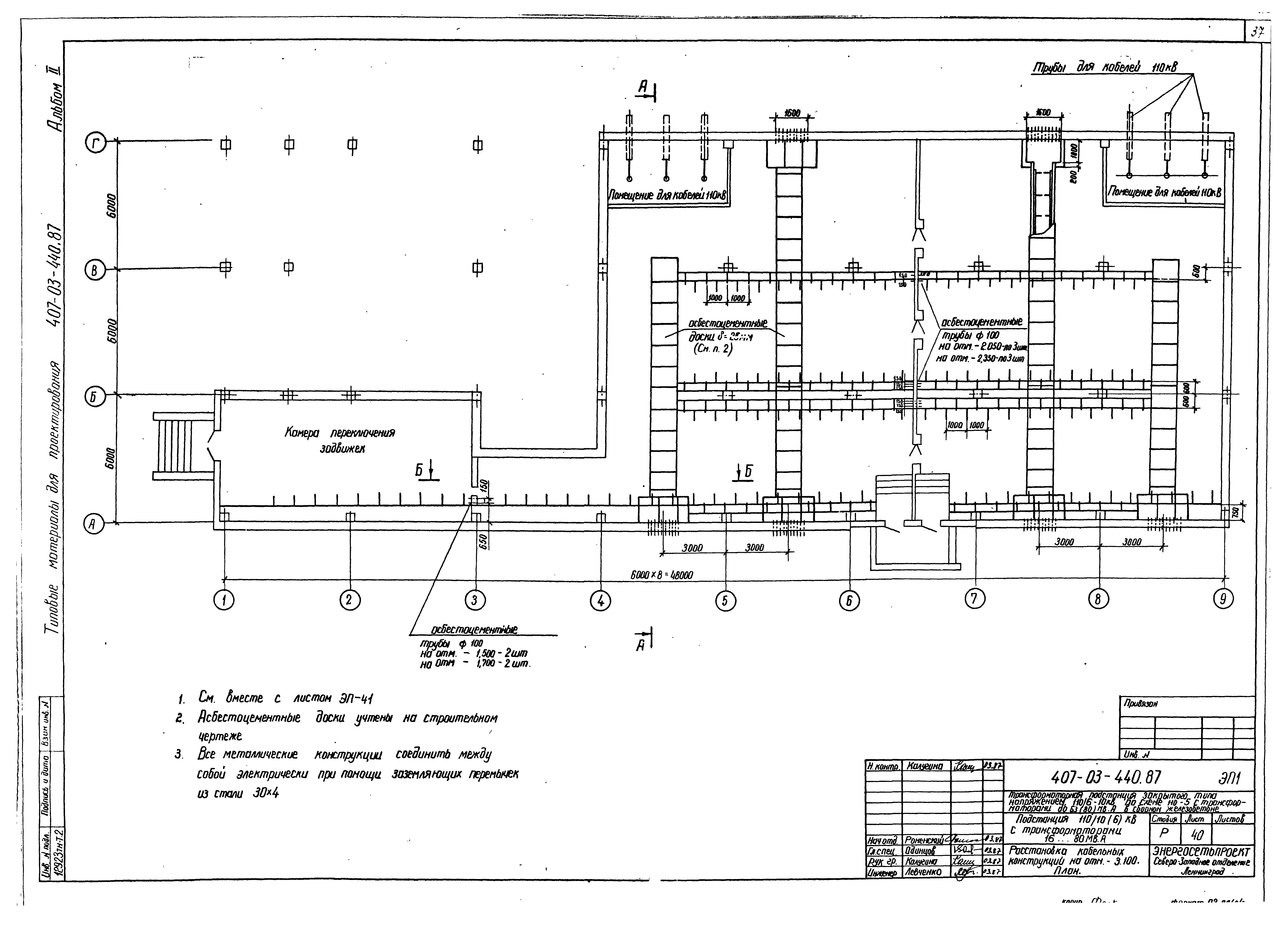

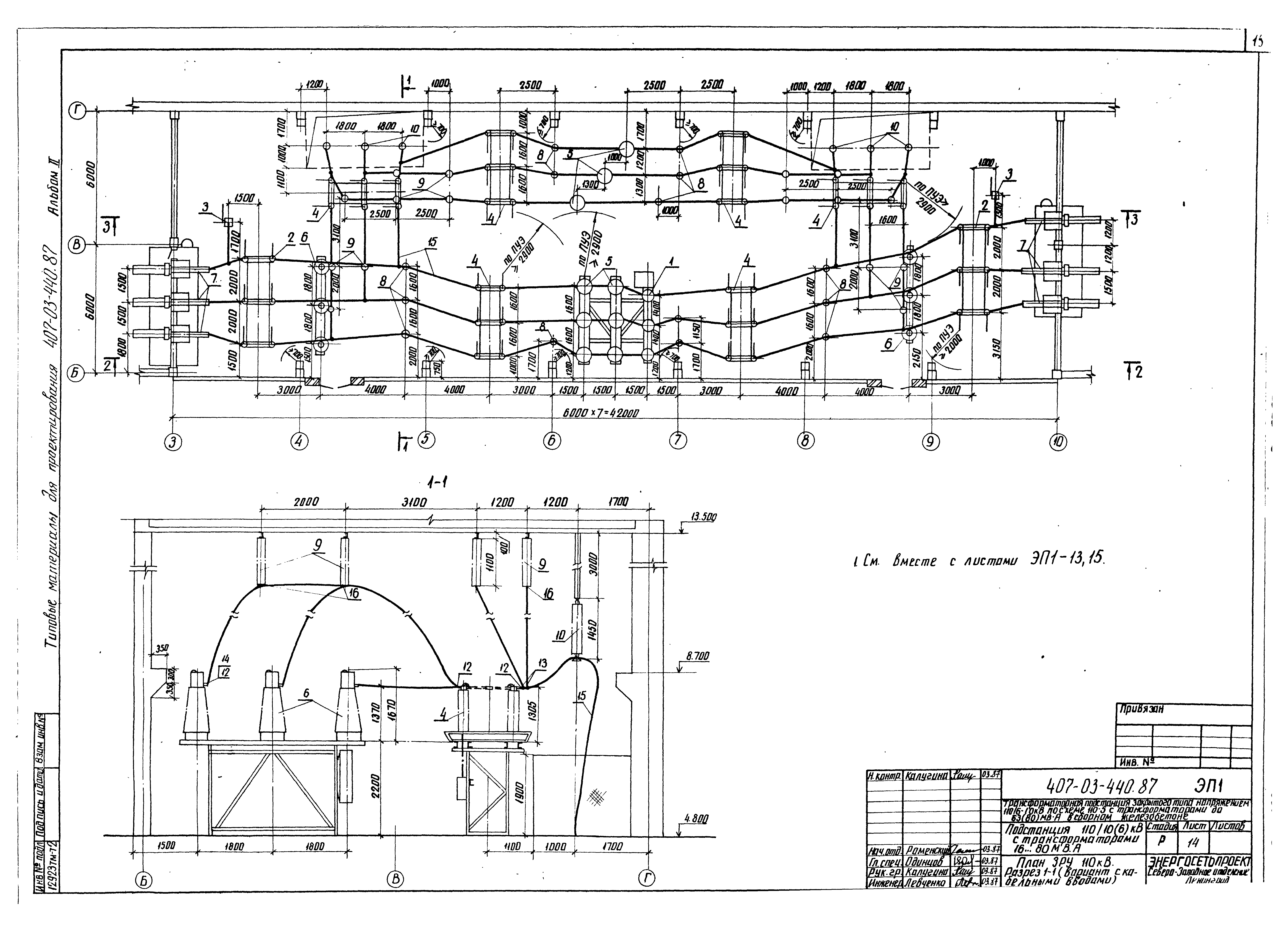

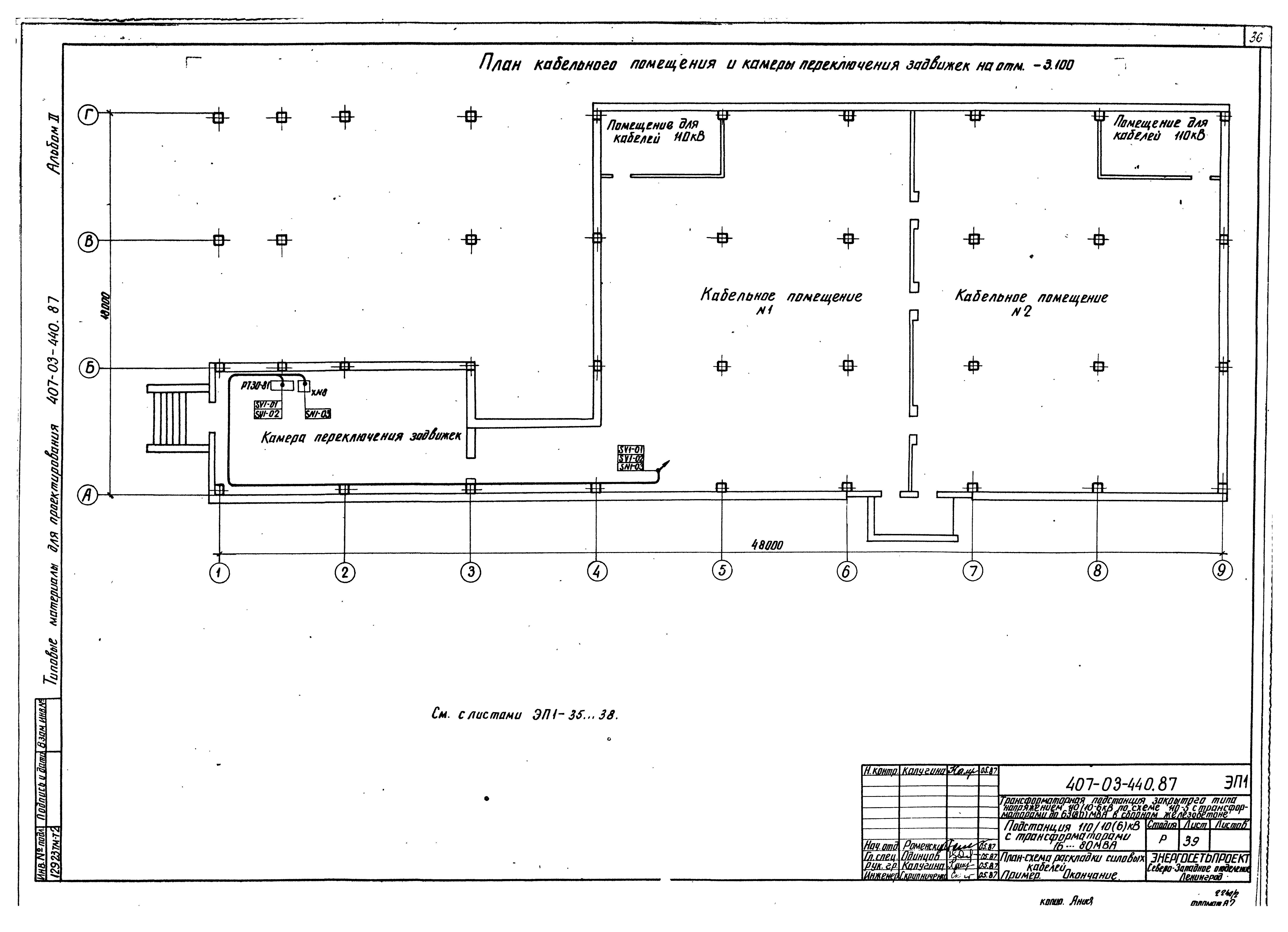

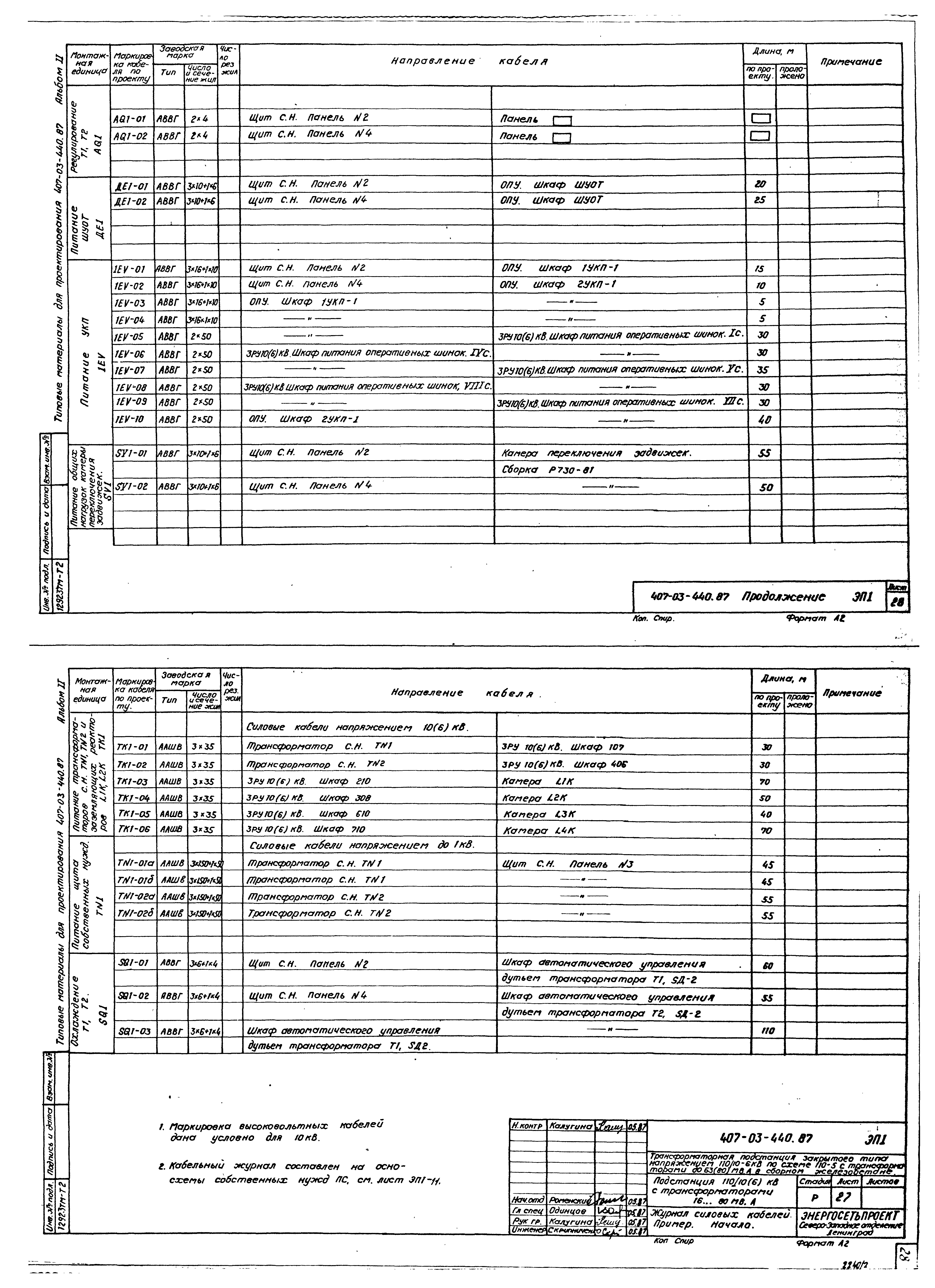

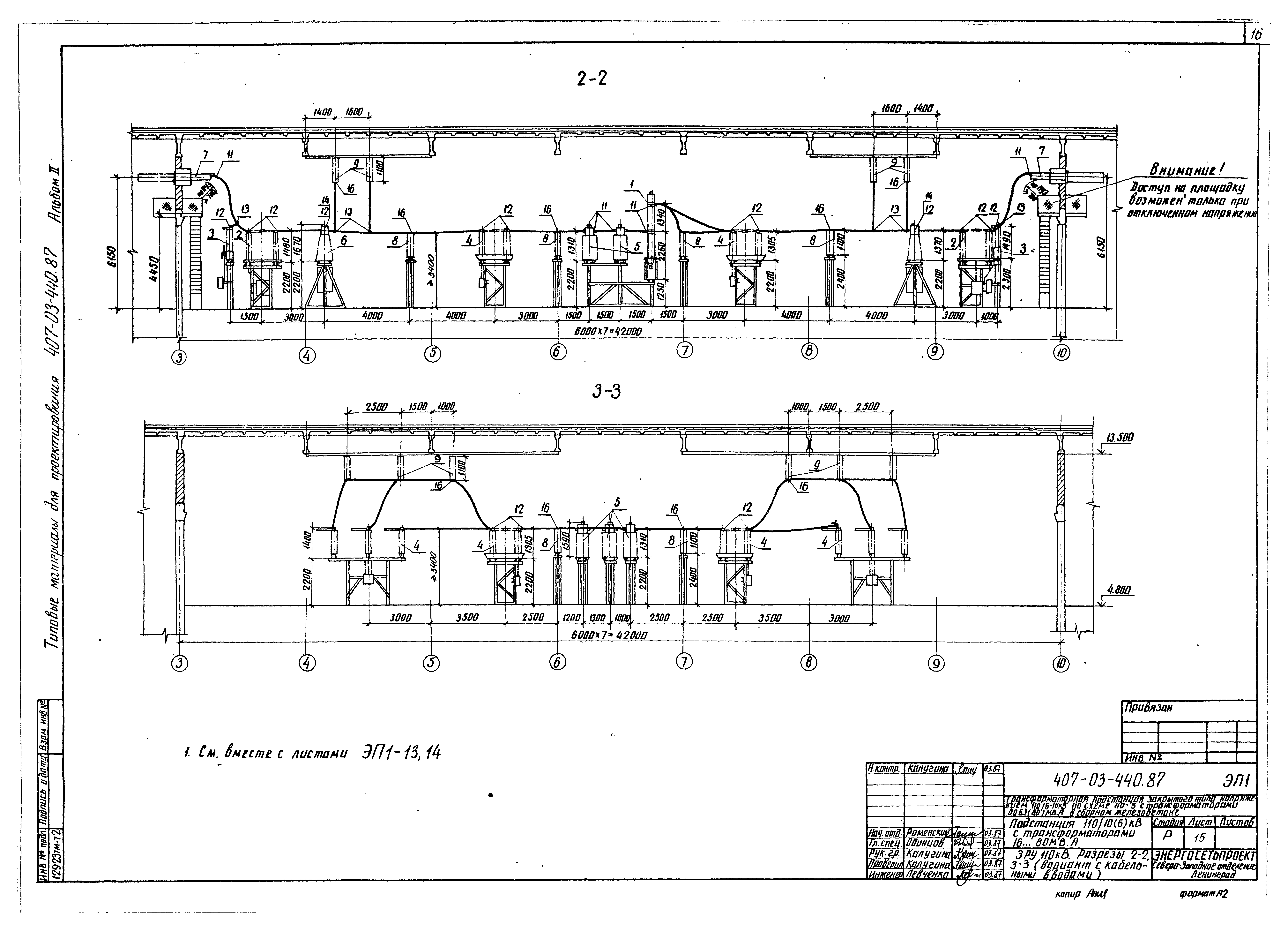

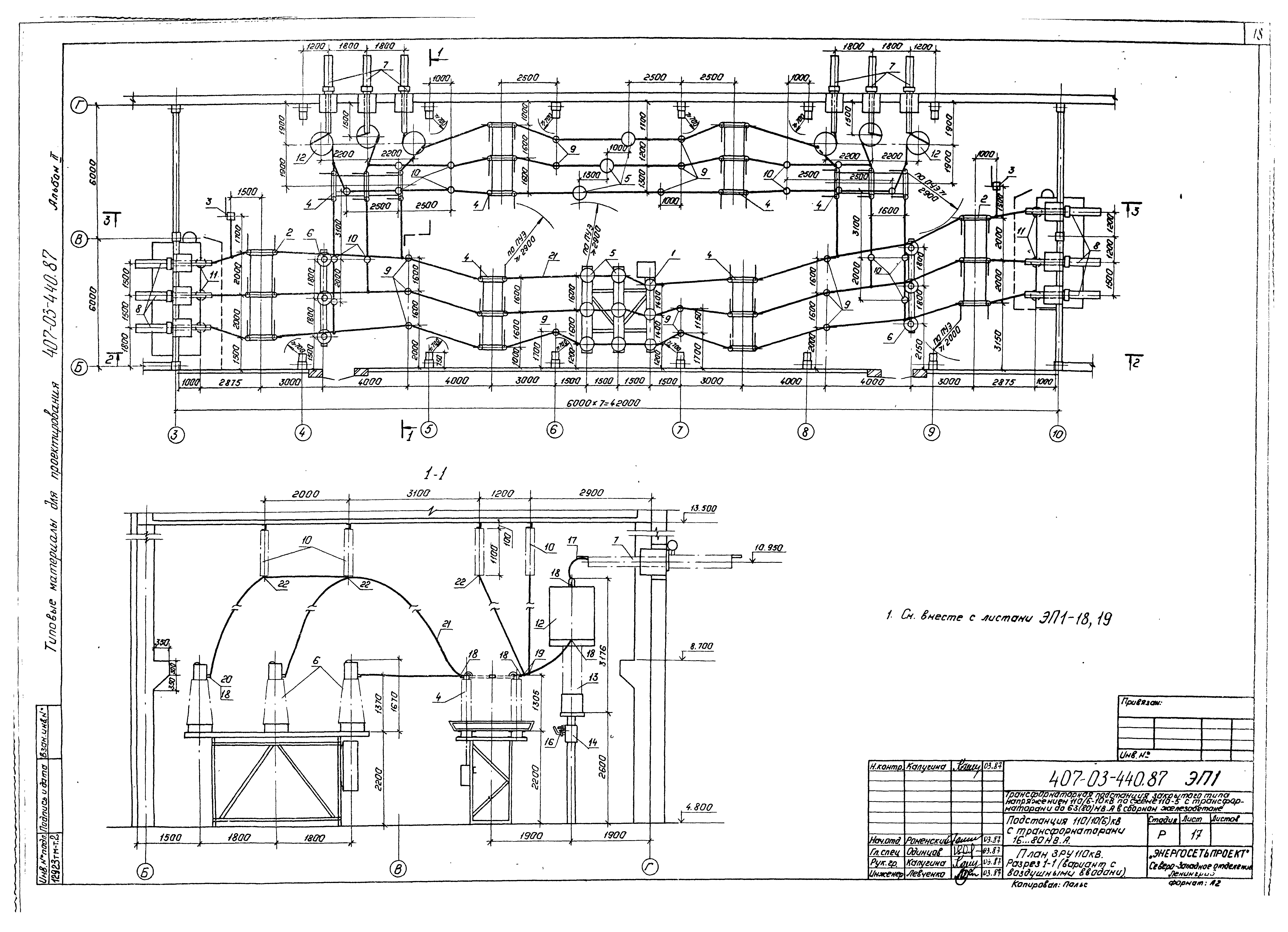

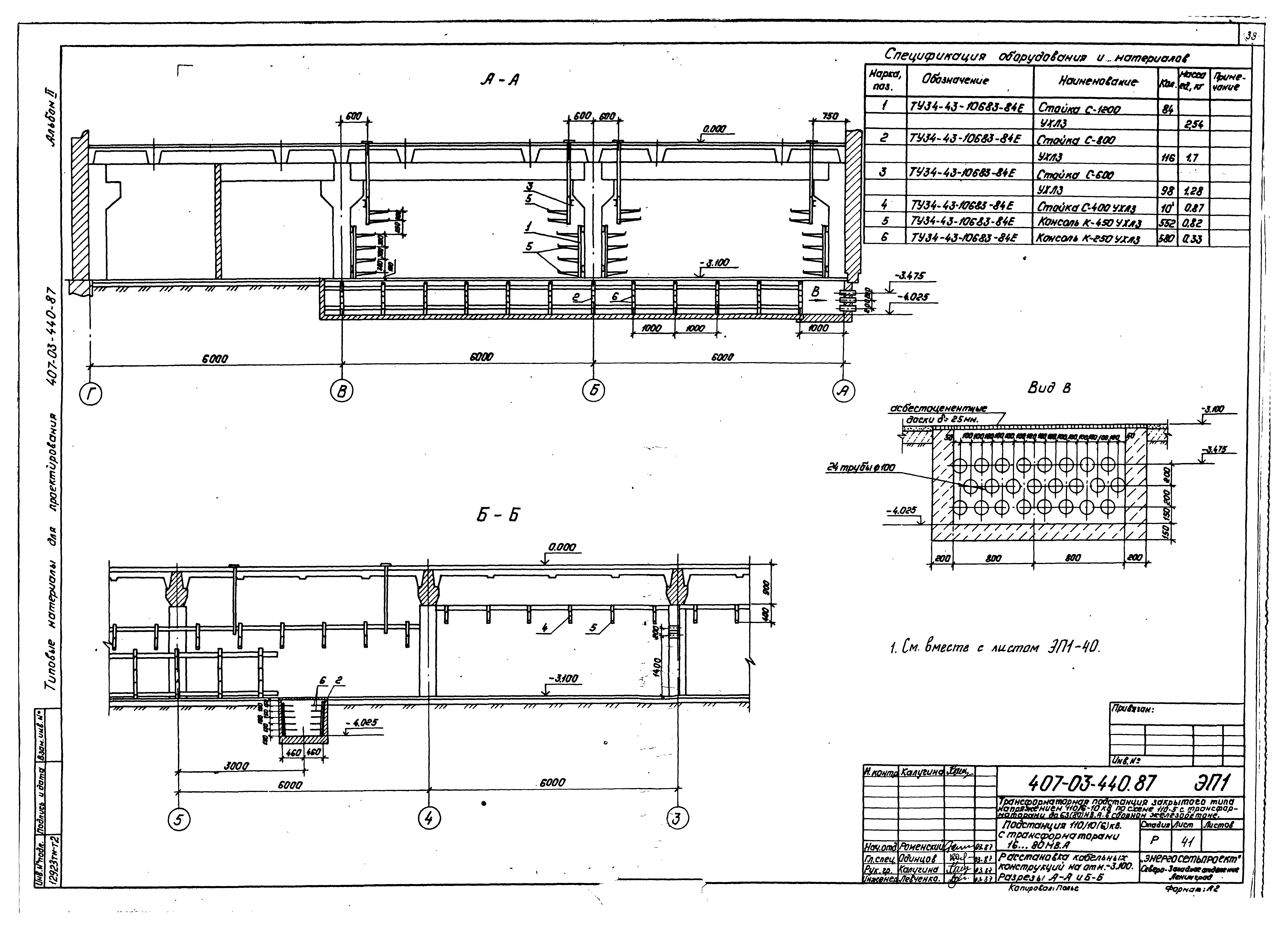

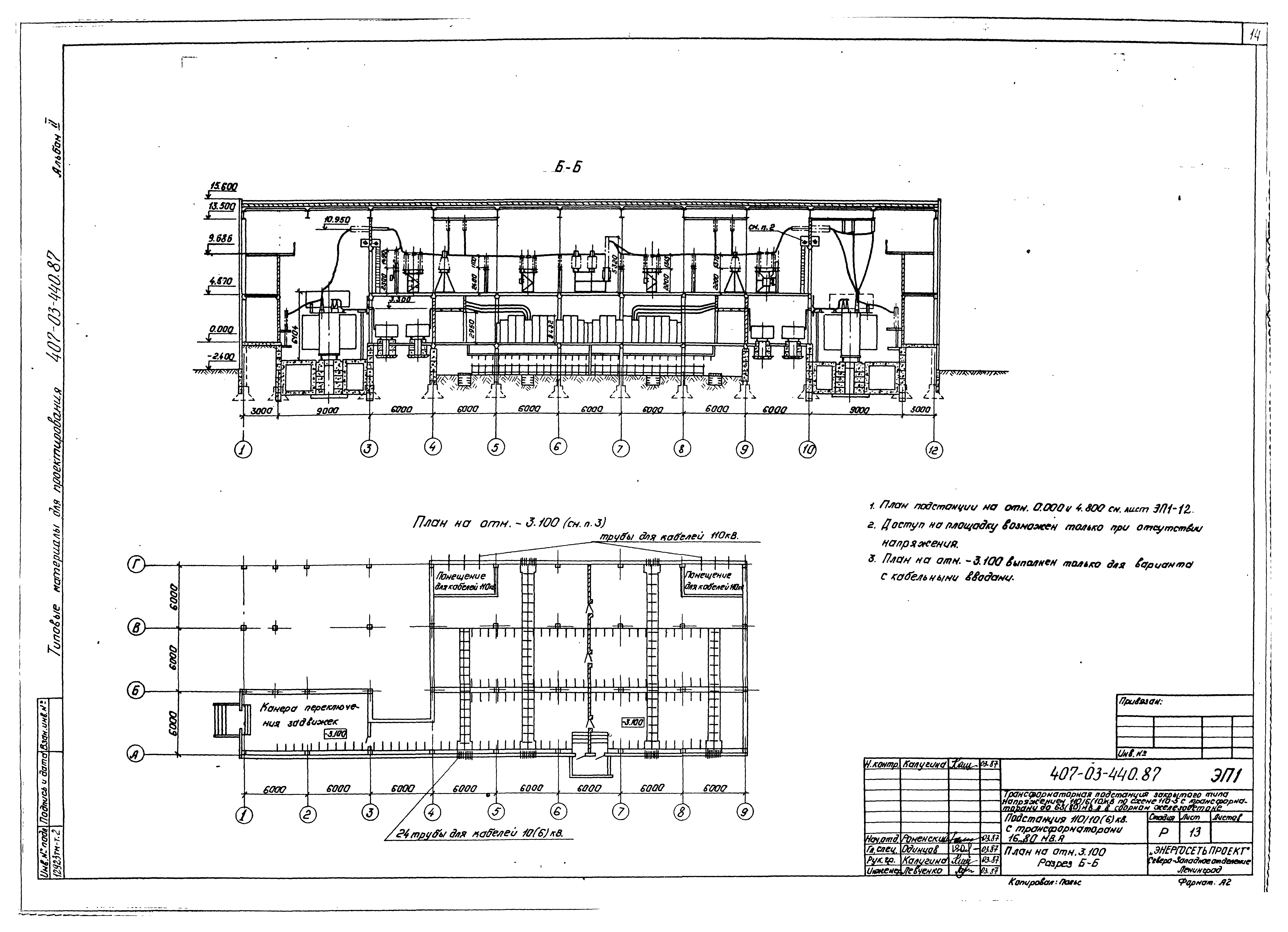

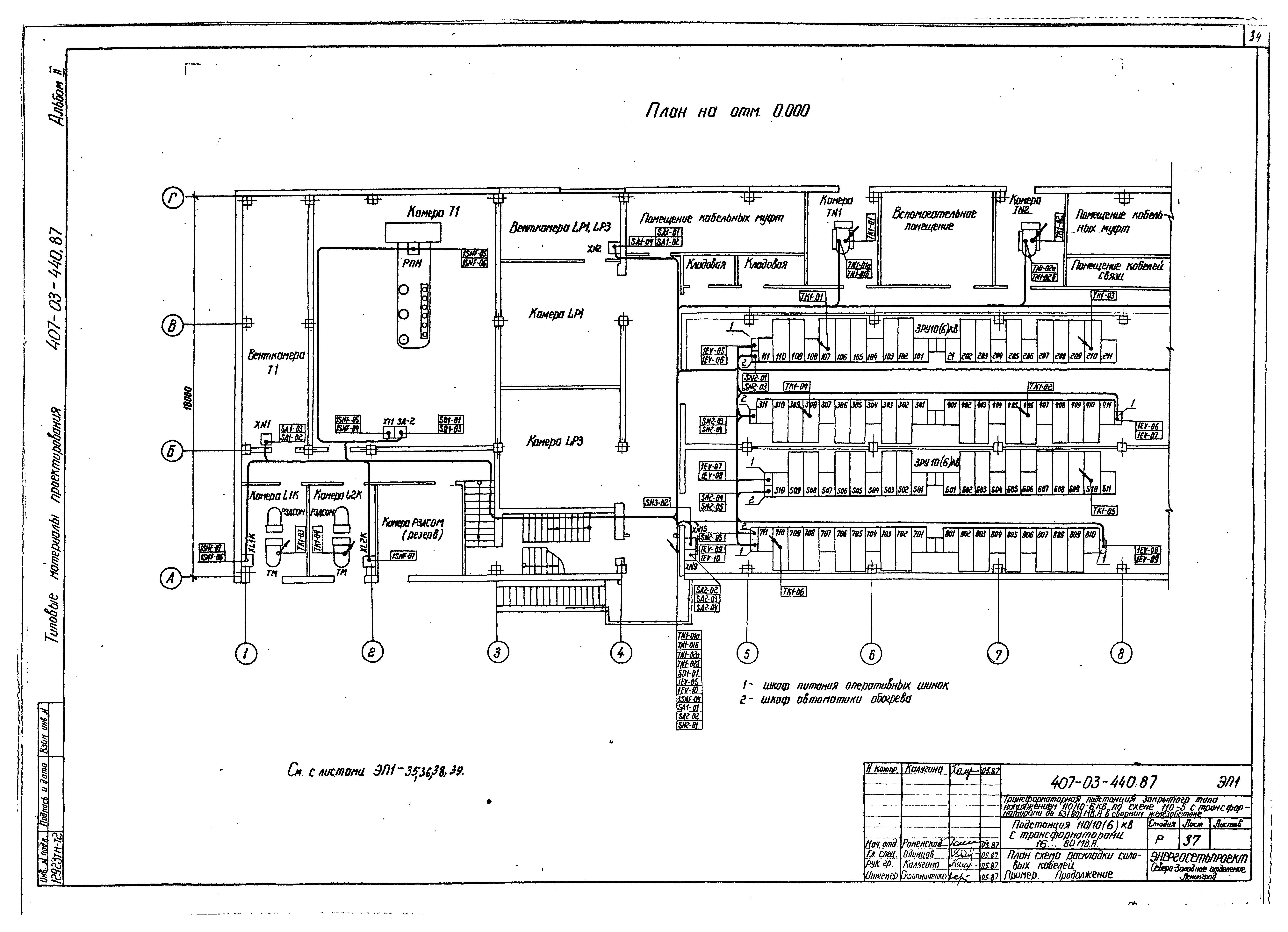

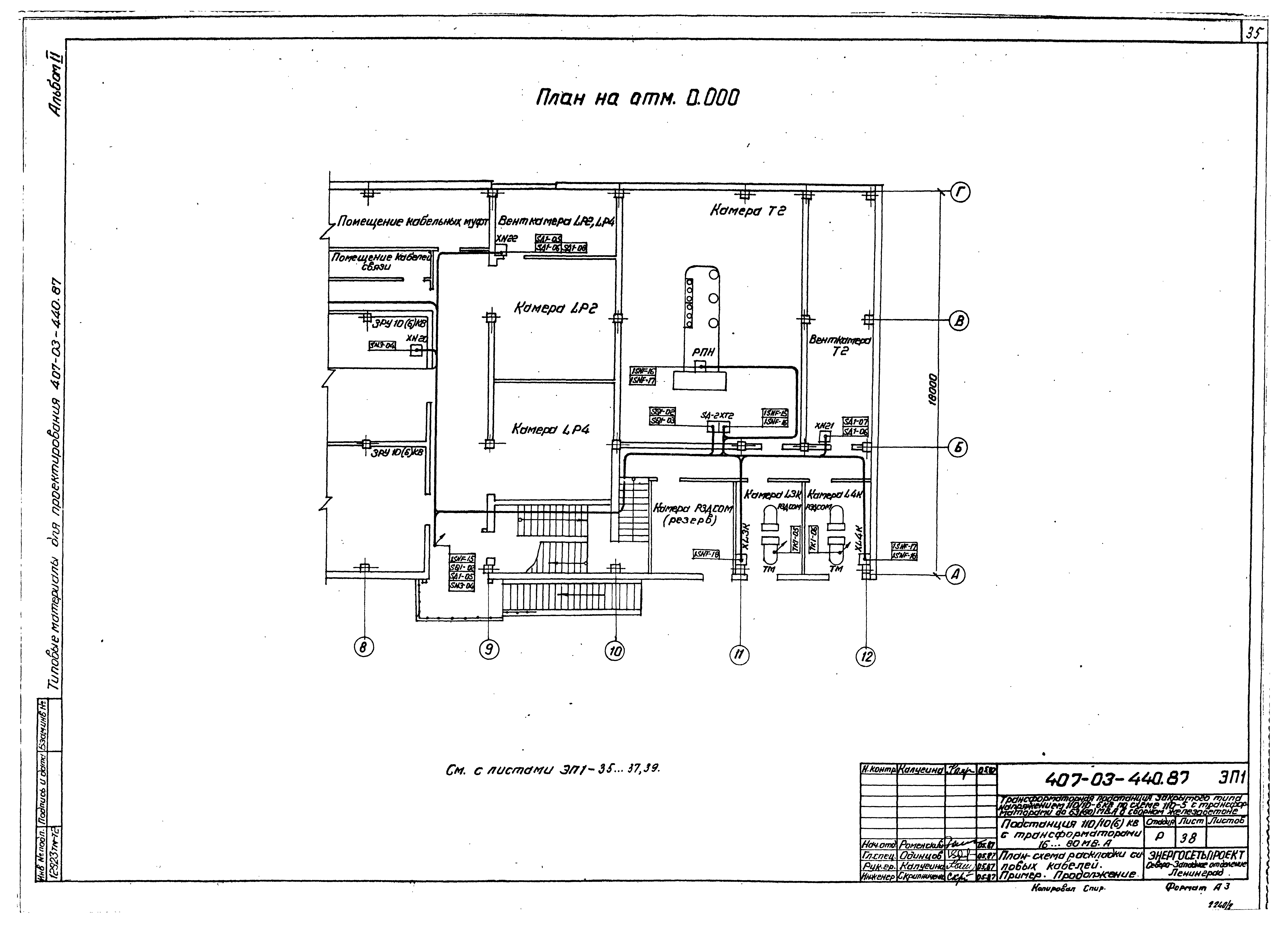

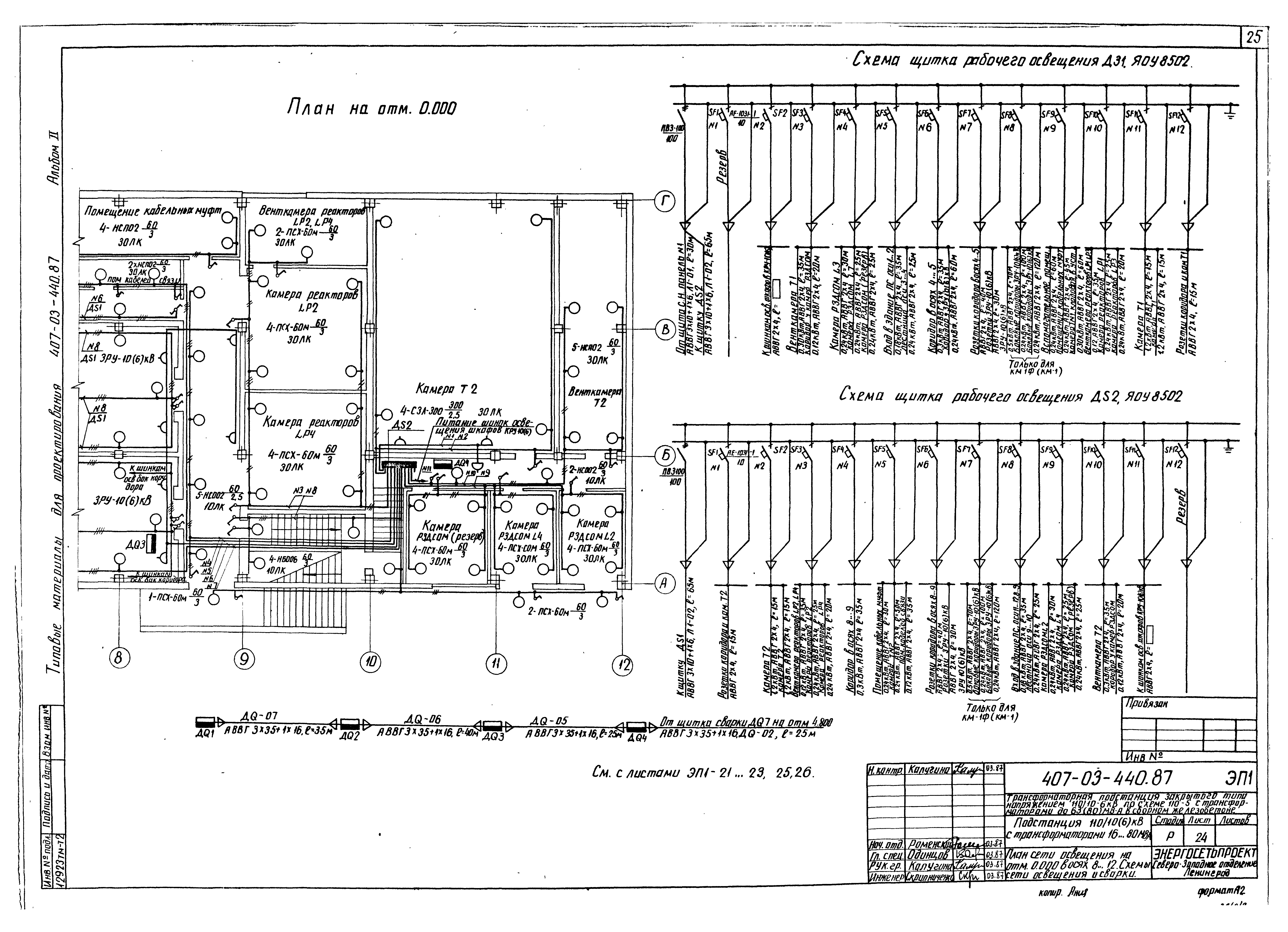

![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/0.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/1.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/2.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/3.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/4.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/5.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/6.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/7.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/8.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/9.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/10.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/11.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/12.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/13.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/14.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/15.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/16.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/17.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/18.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/19.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/20.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/21.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/22.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/23.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/24.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/25.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/26.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/27.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/28.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/29.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/30.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/31.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/32.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/33.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/34.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/35.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/36.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/37.gif) ![Типовые материалы для проектирования 407-03-440.87](../../../Data2/1/4293794/4293794369.files/38.gif)
|
