ГОСТ Р МЭК 60287-3-3-2011

Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-3. Разделы, касающиеся условий эксплуатации. Кабели, пересекающие внешние источники тепла

Обозначение:	ГОСТ Р МЭК 60287-3-3-2011
Обозначение англ:	GOST R IEC 60287-3-3-2011
Статус:	действует
Название рус.:	Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-3. Разделы, касающиеся условий эксплуатации. Кабели, пересекающие внешние источники тепла
Название англ.:	Electric cables. Calculation of the current rating. Part 3-3. Sections on operating conditions. Cables crossing external heat sources
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2012

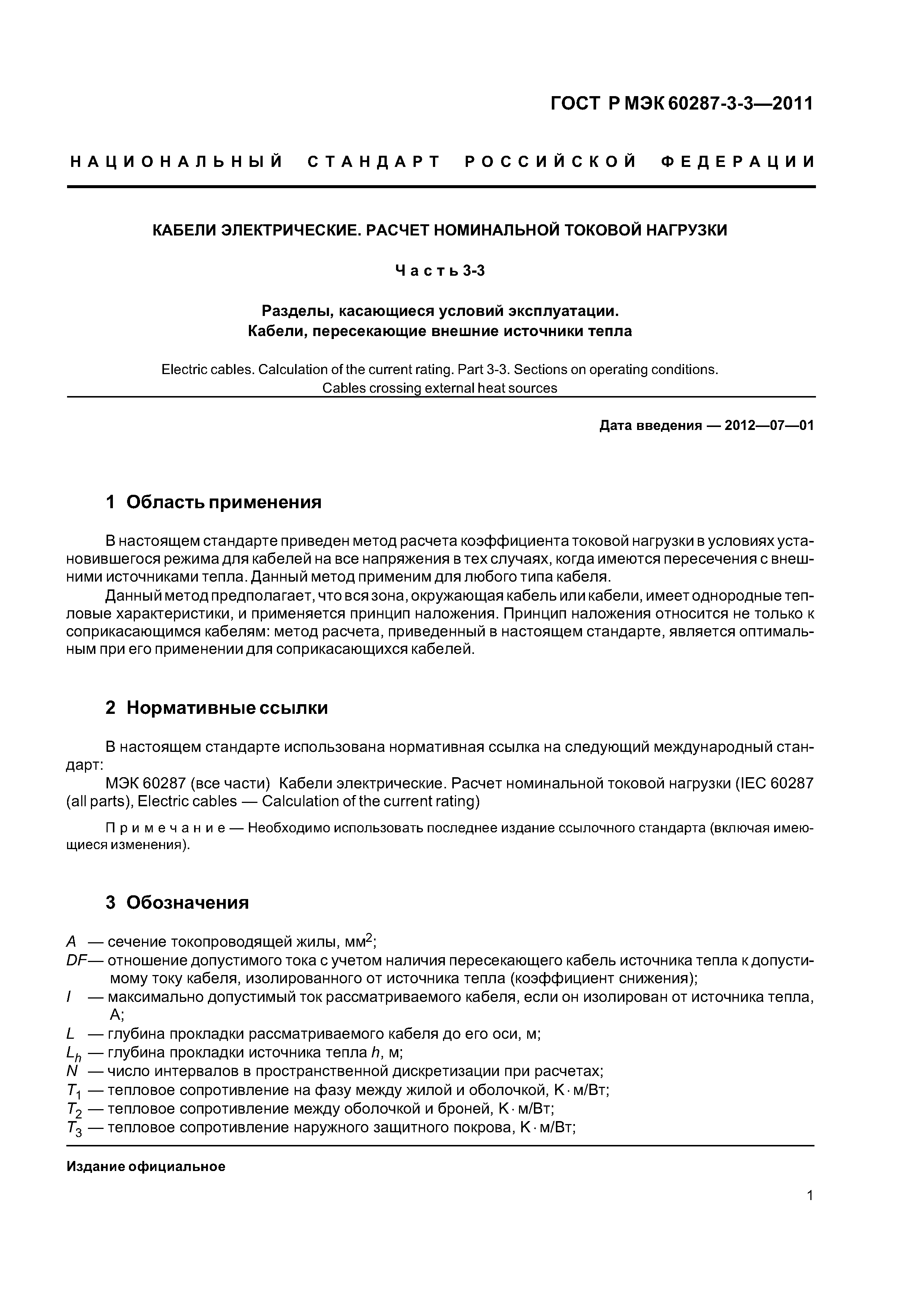

Область применения:	В стандарте приведен метод расчета коэффициента токовой нагрузки в условиях установившегося режима для кабелей на все напряжения в тех случаях, когда имеются пересечения с внешними источниками тепла. Данный метод применим для любого типа кабеля. Данный метод предполагает, что вся зона, окружающая кабель или кабели, имеет однородные тепловые характеристики, и применяется принцип наложения. Принцип наложения относится не только к соприкасающимся кабелям, но метод расчета, приведенный в стандарте, является оптимальным при его применении для соприкасающихся кабелей.

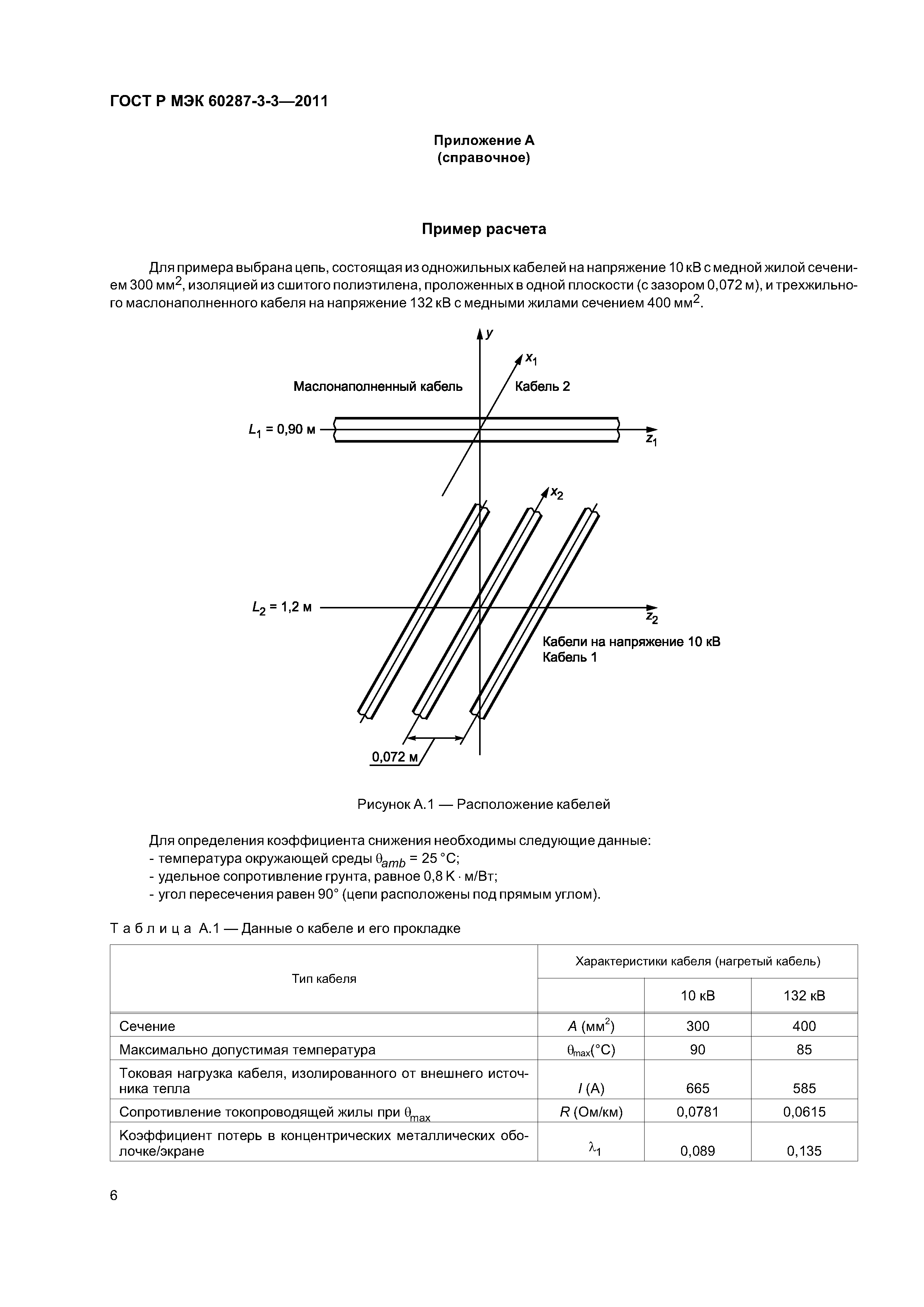

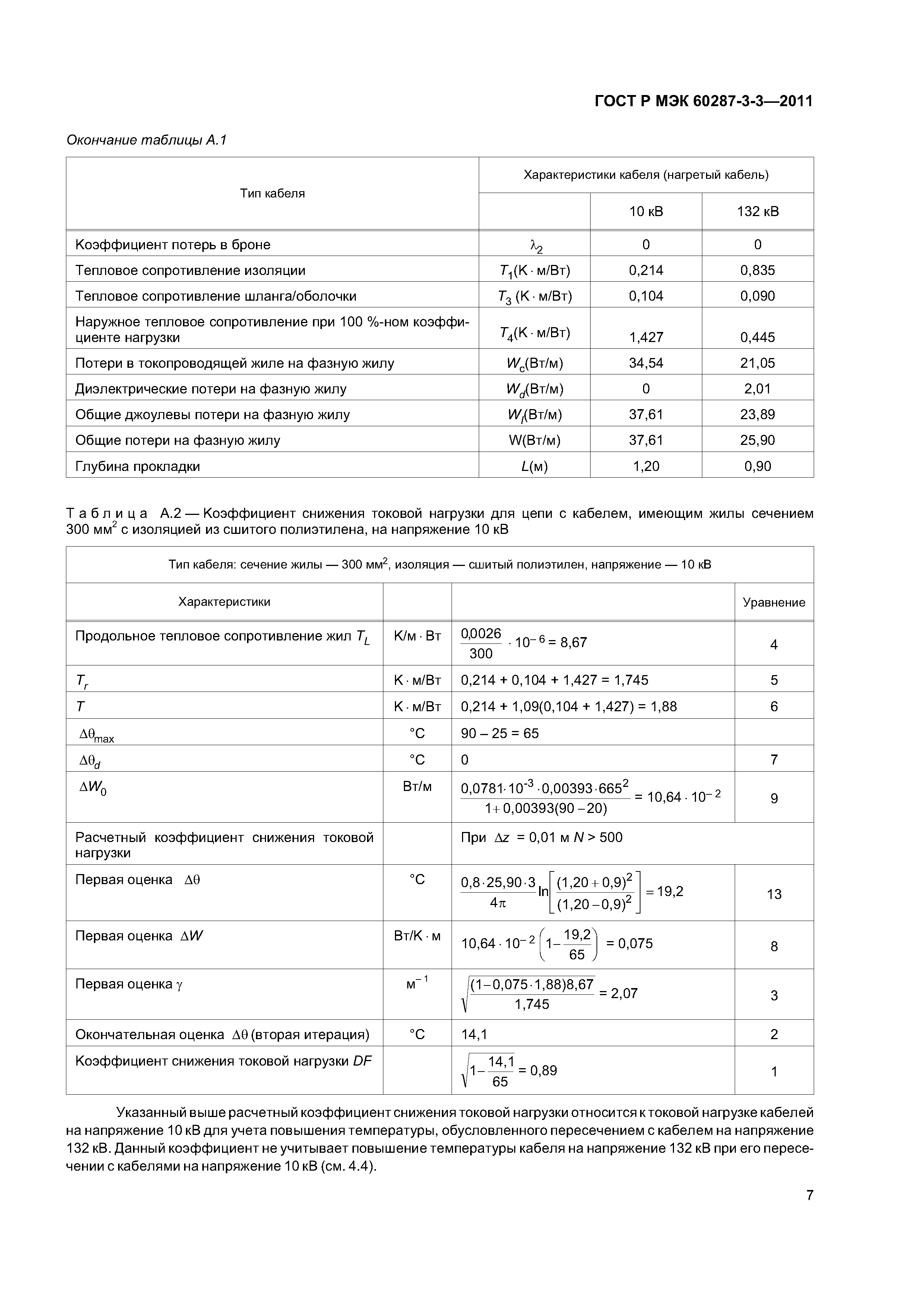

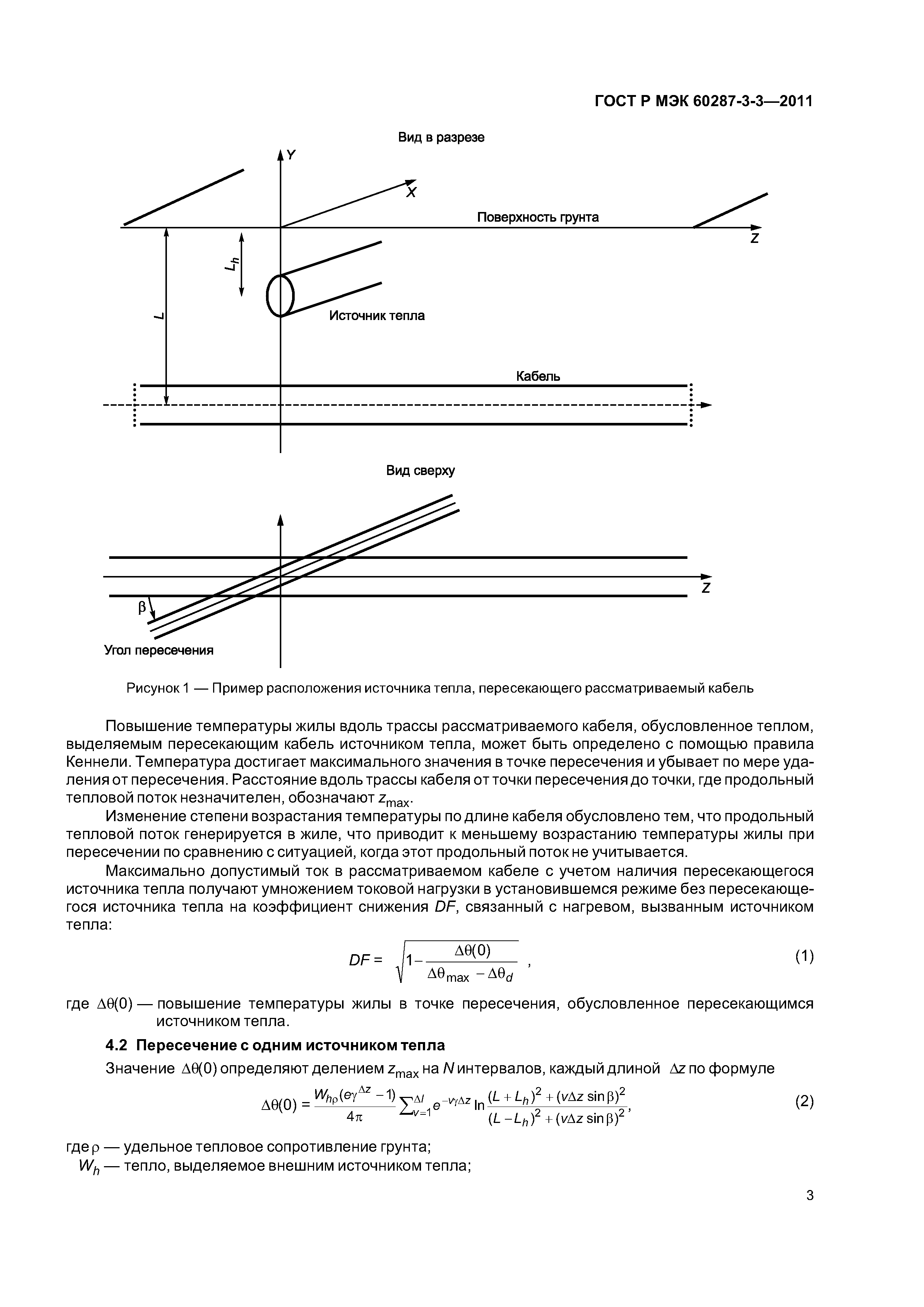

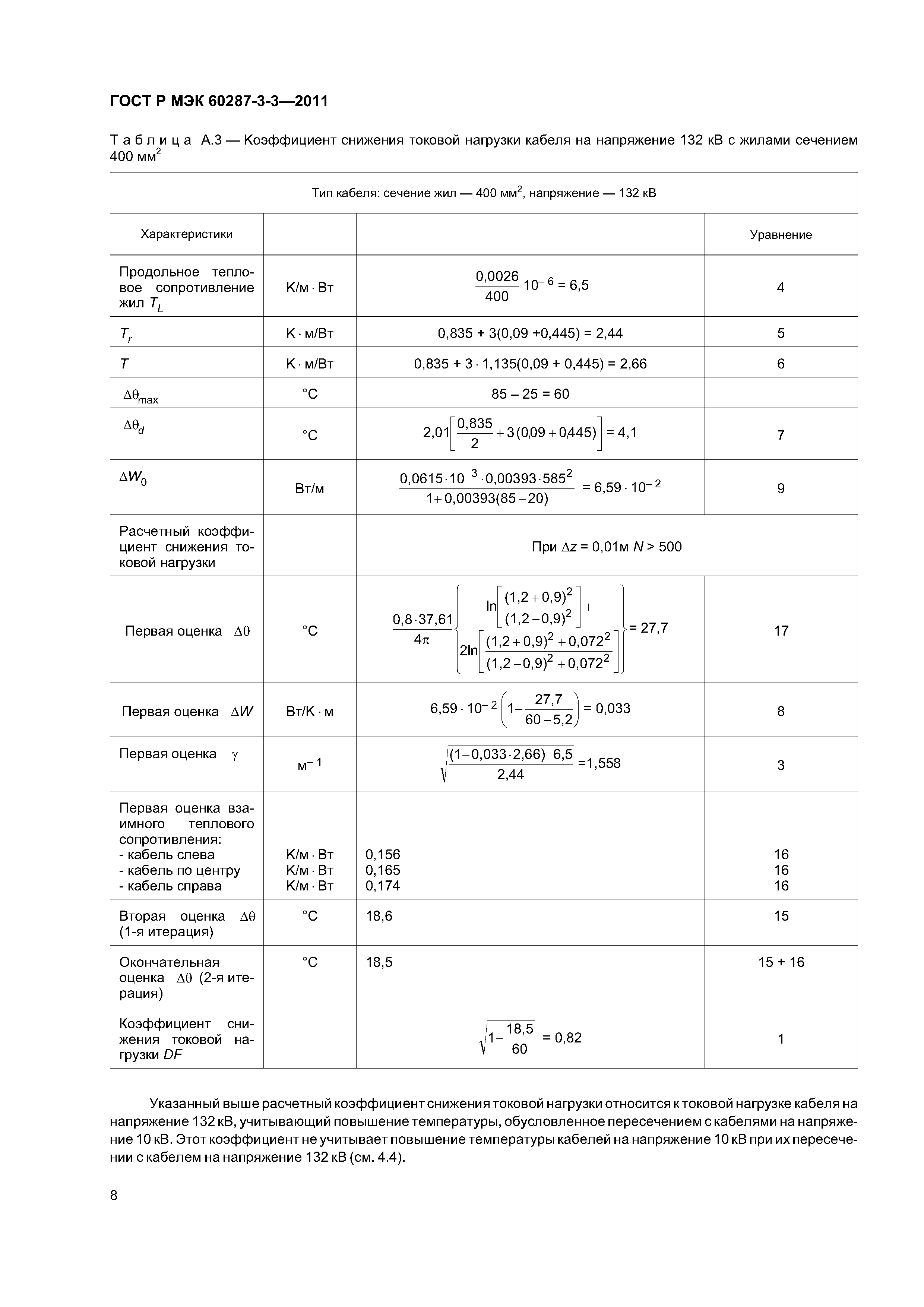

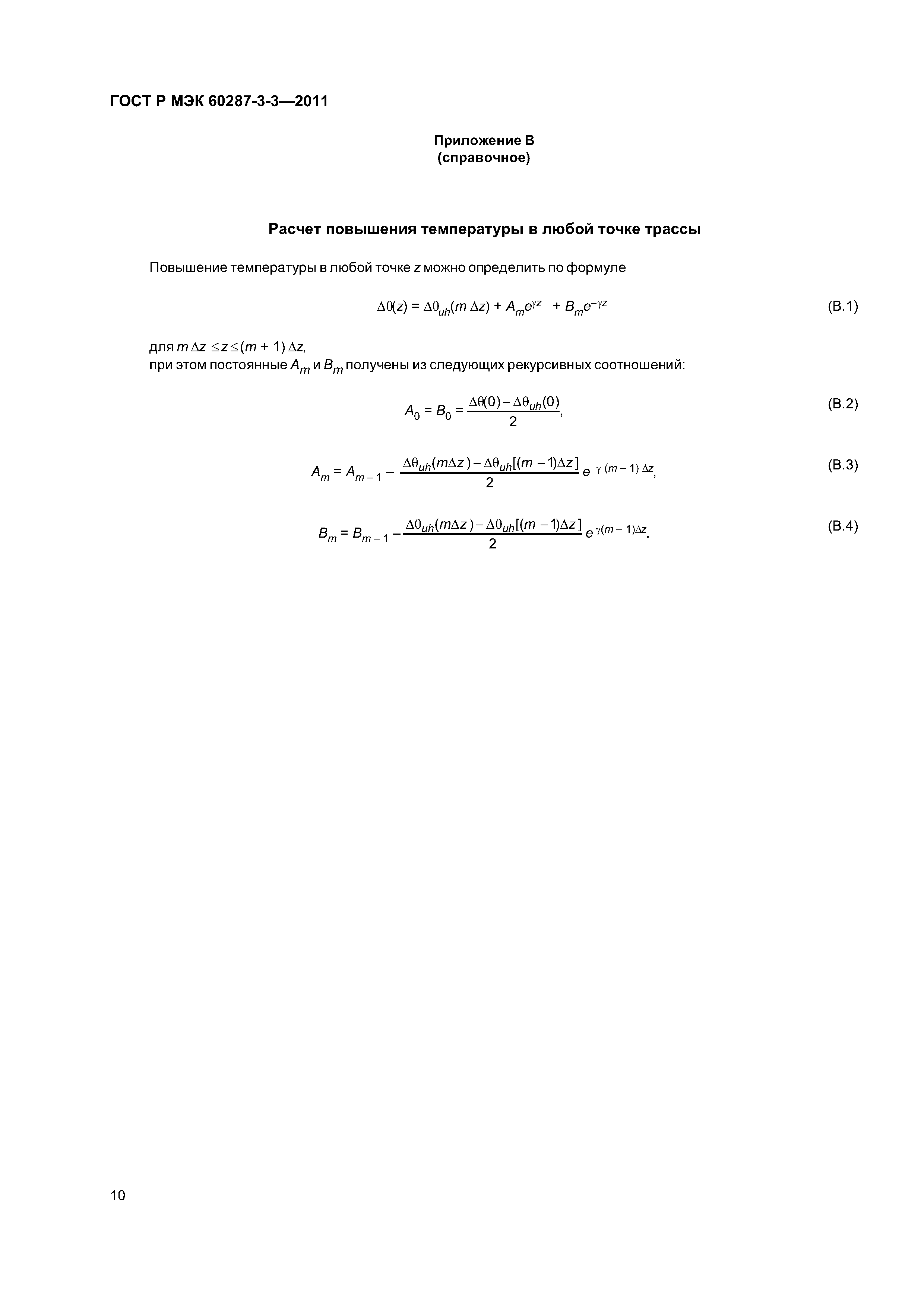

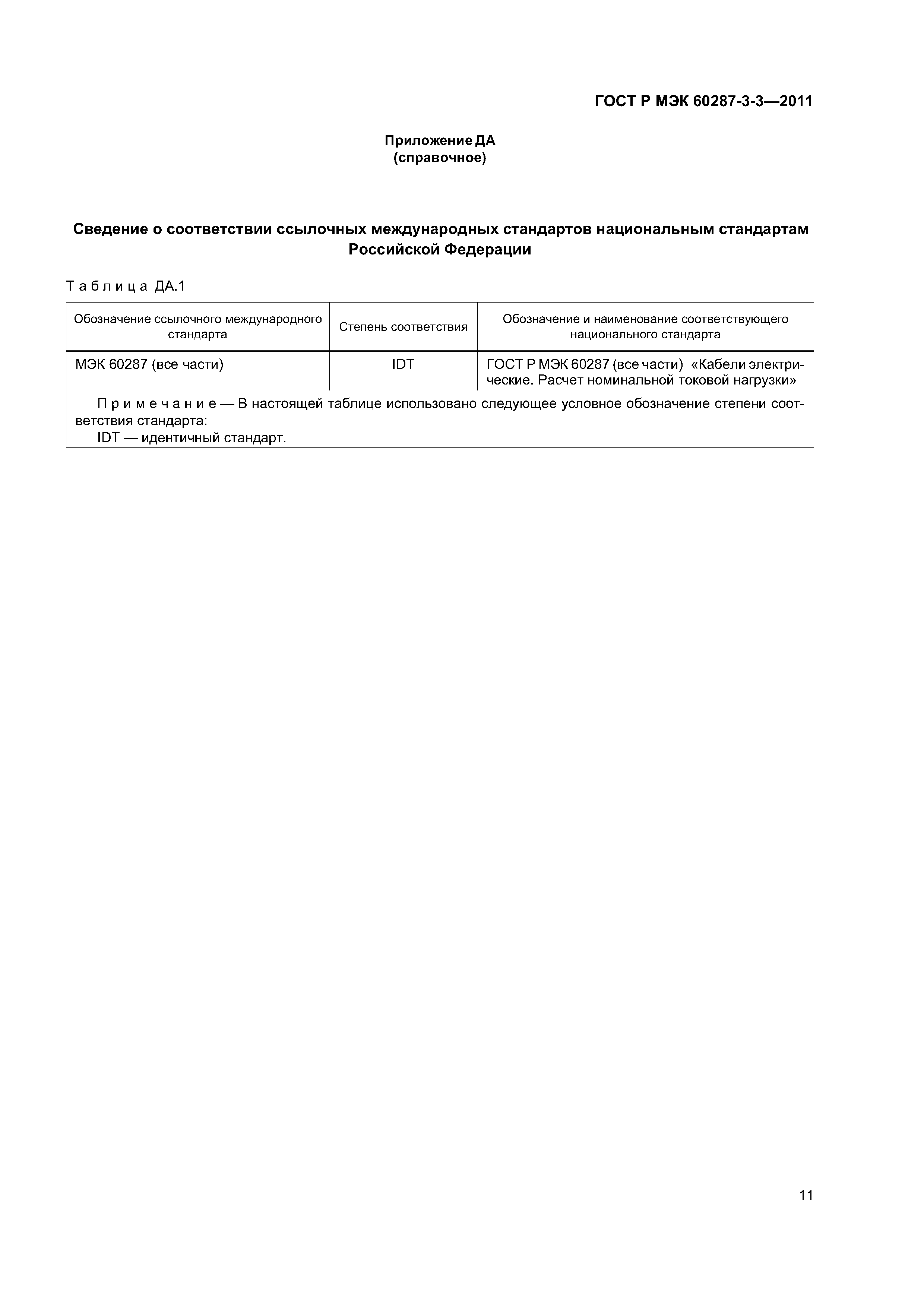

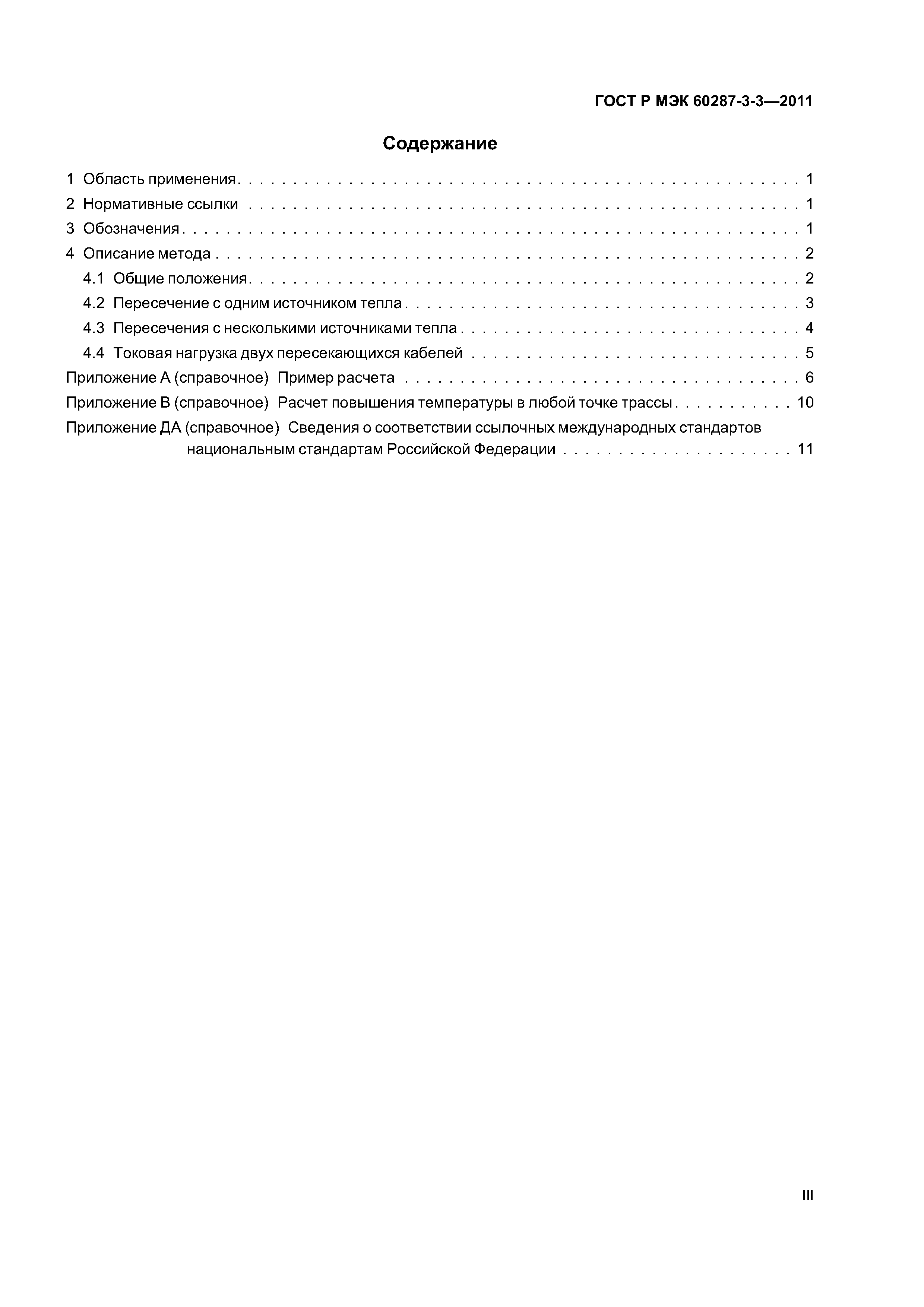

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Обозначения 4 Описание метода    4.1 Общие положения    4.2 Пересечение с одним источником тепла    4.3 Пересечения с несколькими источниками тепла    4.4 Токовая нагрузка двух пересекающихся кабелей Приложение А (справочное) Пример расчета Приложение В (справочное) Расчет повышения температуры в любой точке трассы Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации
Разработан:	ОАО ВНИИКП
Утверждён:	07.09.2011 Федеральное агентство по техническому регулированию и метрологии (255-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Кабели Экология ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Кабели Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ГОСТ Р МЭК 60287-1-3-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-3. Уравнения для расчета номинальной токовой нагрузки (100 %-ный коэффициент нагрузки) и расчет потерь. Распределение тока между одножильными кабелями, расположенными параллельно, и расчет потерь, обусловленных циркулирующими токами» ГОСТ Р МЭК 60287-1-1-2009 «Кабели электрические. Вычисление номинальной токовой нагрузки. Часть 1-1. Уравнения для расчета номинальной токовой нагрузки (100 %-ный коэффициент нагрузки) и расчет потерь. Общие положения» ГОСТ Р МЭК 60287-1-2-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 1-2. Уравнения для расчета номинальной токовой нагрузки (100 %-ный коэффициент нагрузки) и расчет потерь. Коэффициенты потерь, обусловленных вихревыми токами в оболочке, для двух цепей, расположенных в одной плоскости» ГОСТ Р МЭК 60287-2-1-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-1. Тепловое сопротивление. Расчет теплового сопротивления» ГОСТ Р МЭК 60287-2-2-2009 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 2-2. Тепловое сопротивление. Метод расчета коэффициентов снижения допустимой токовой нагрузки для групп кабелей, проложенных на воздухе и защищенных от прямого солнечного излучения» ГОСТ Р МЭК 60287-3-2-2011 «Кабели электрические. Расчет номинальной токовой нагрузки. Часть 3-2. Разделы, касающиеся условий эксплуатации. Экономическая оптимизация размера силовых кабелей» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
