Скачать Типовой проект 901-3-24 Альбом II. Здание очистной станции. Технологическая и санитарно-техническая части

Дата актуализации: 10.08.2017

Типовой проект 901-3-24

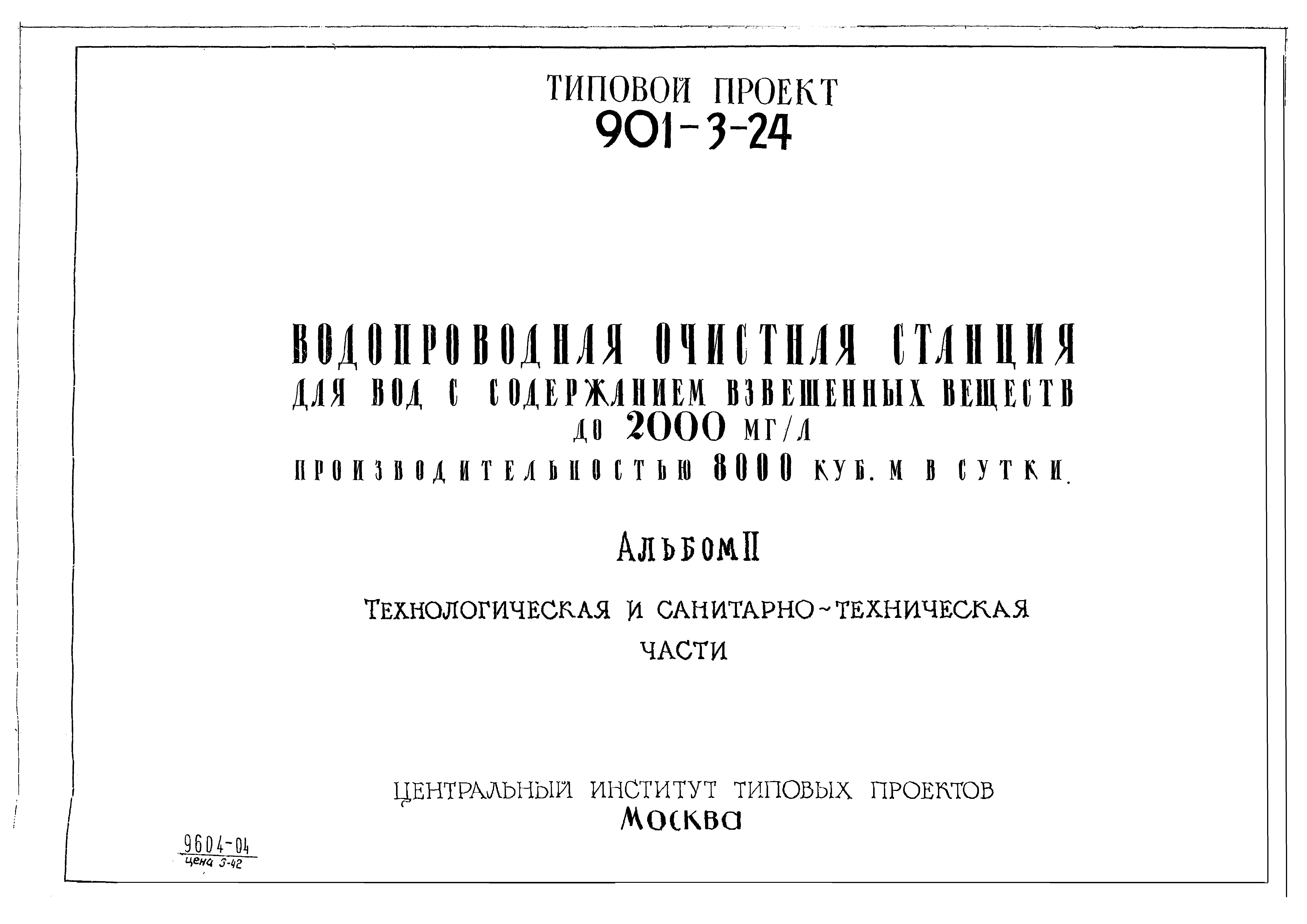

Альбом II. Здание очистной станции. Технологическая и санитарно-техническая части

Обозначение: Типовой проект 901-3-24
Обозначение англ: 901-3-24
Статус:не действует
Название рус.:Альбом II. Здание очистной станции. Технологическая и санитарно-техническая части
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

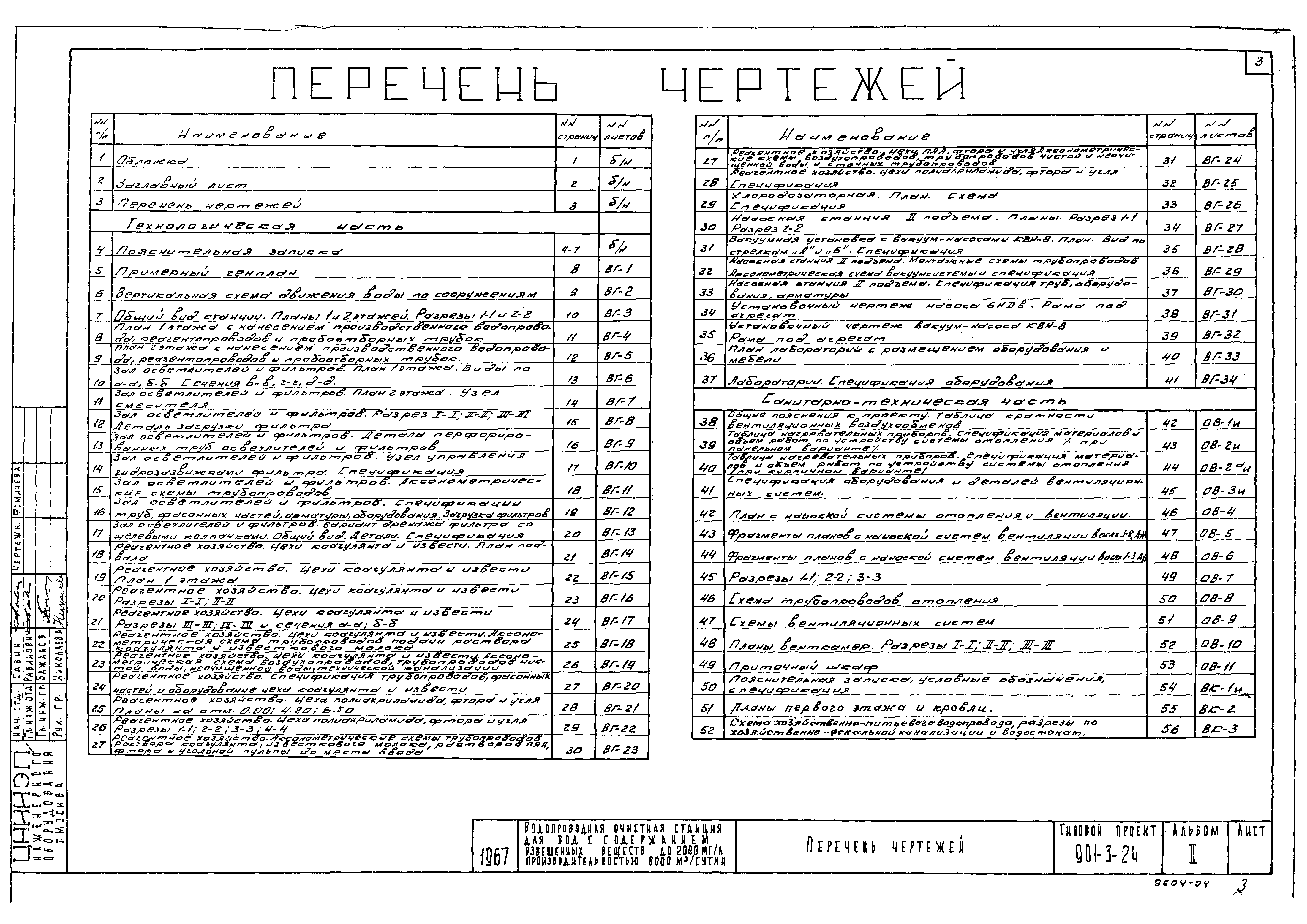

Оглавление:Перечень чертежей
Технологическая часть

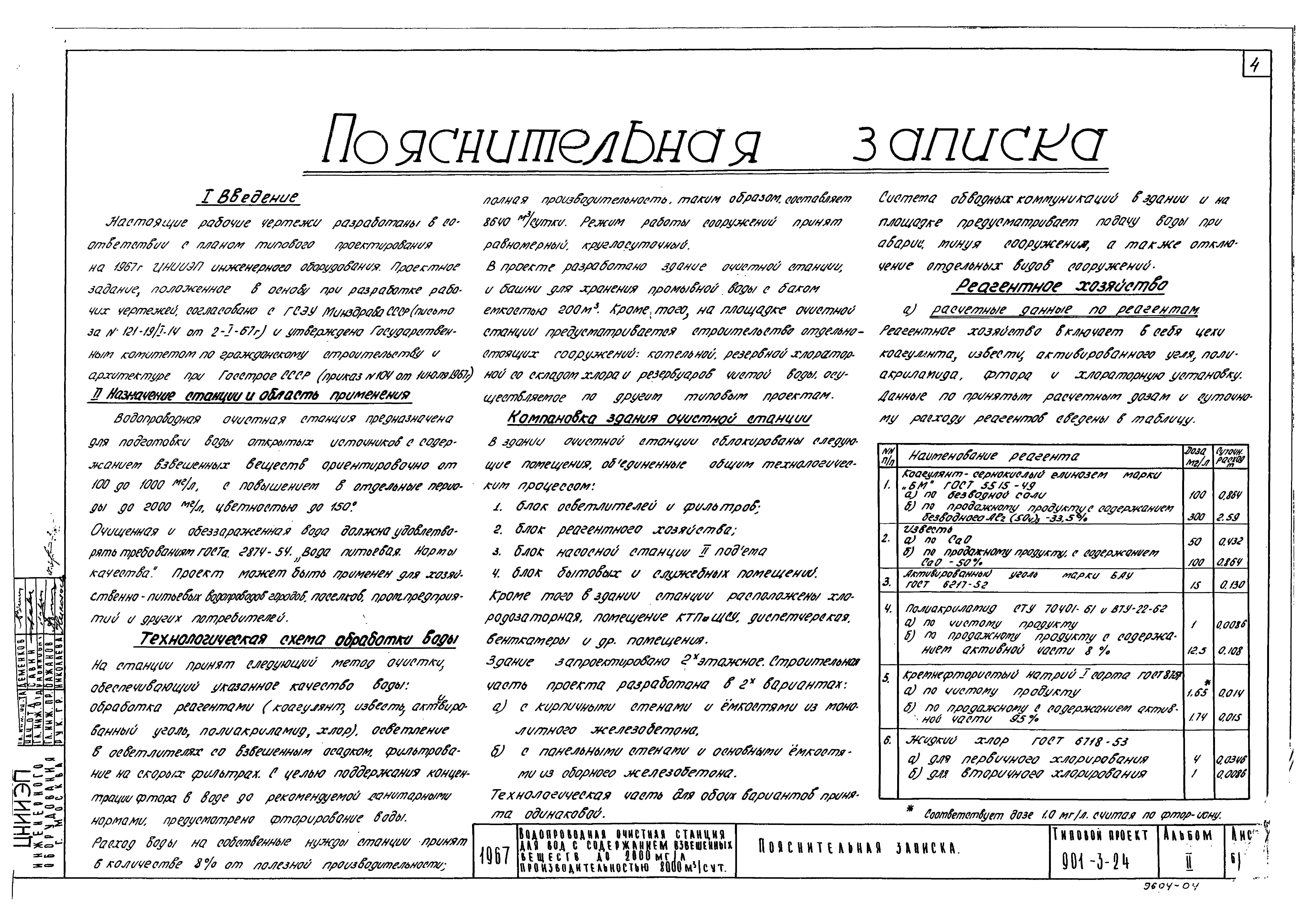

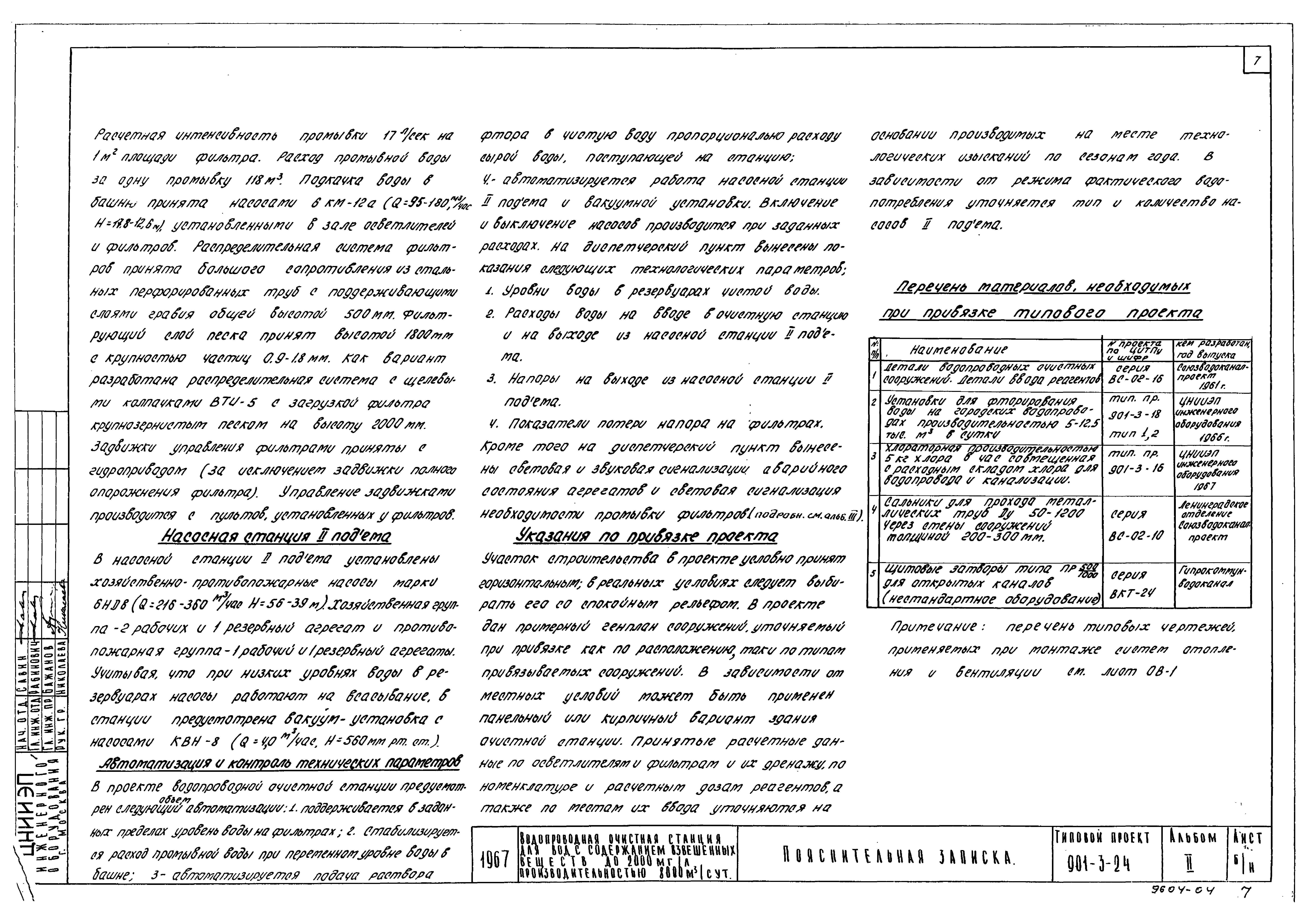

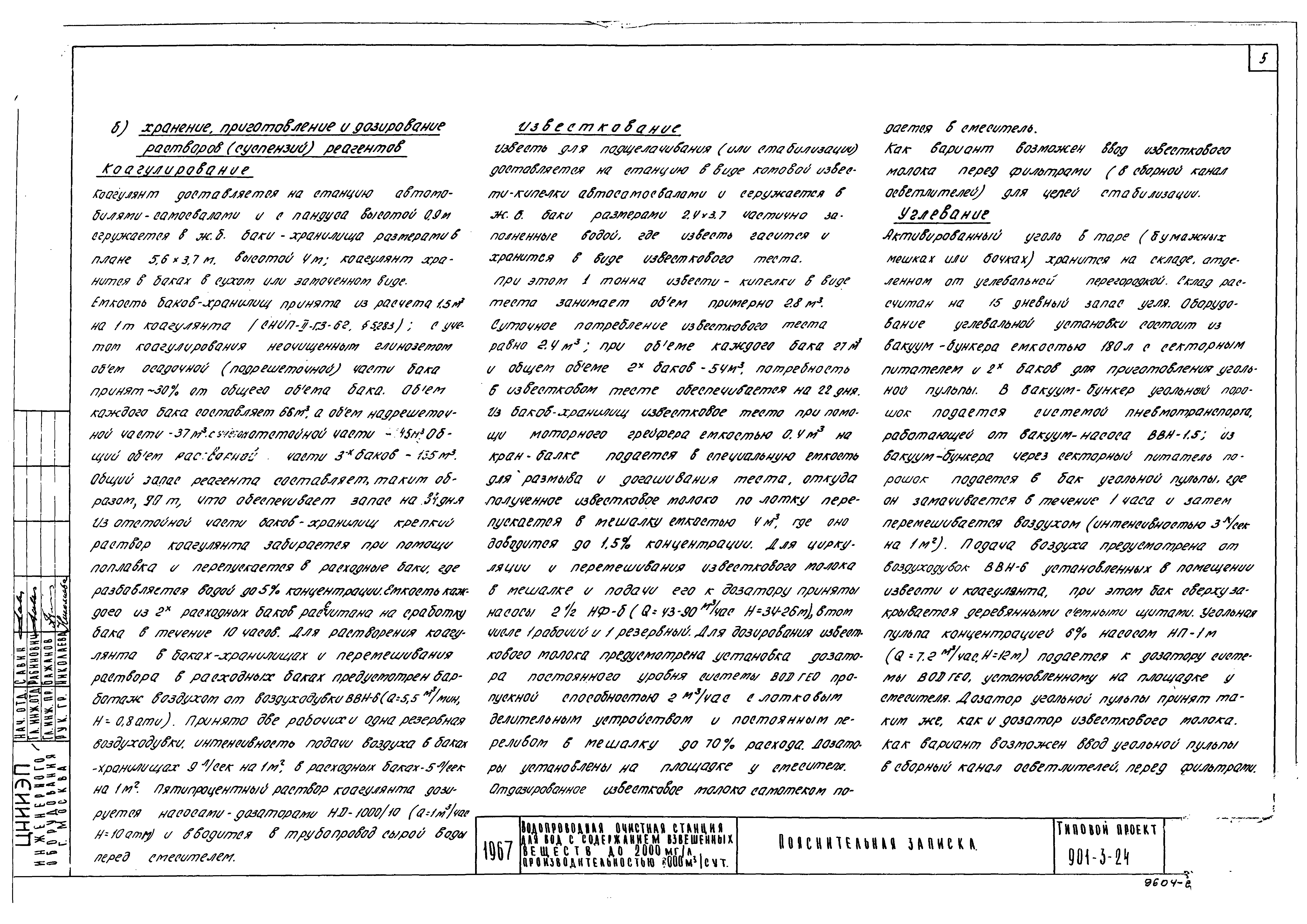

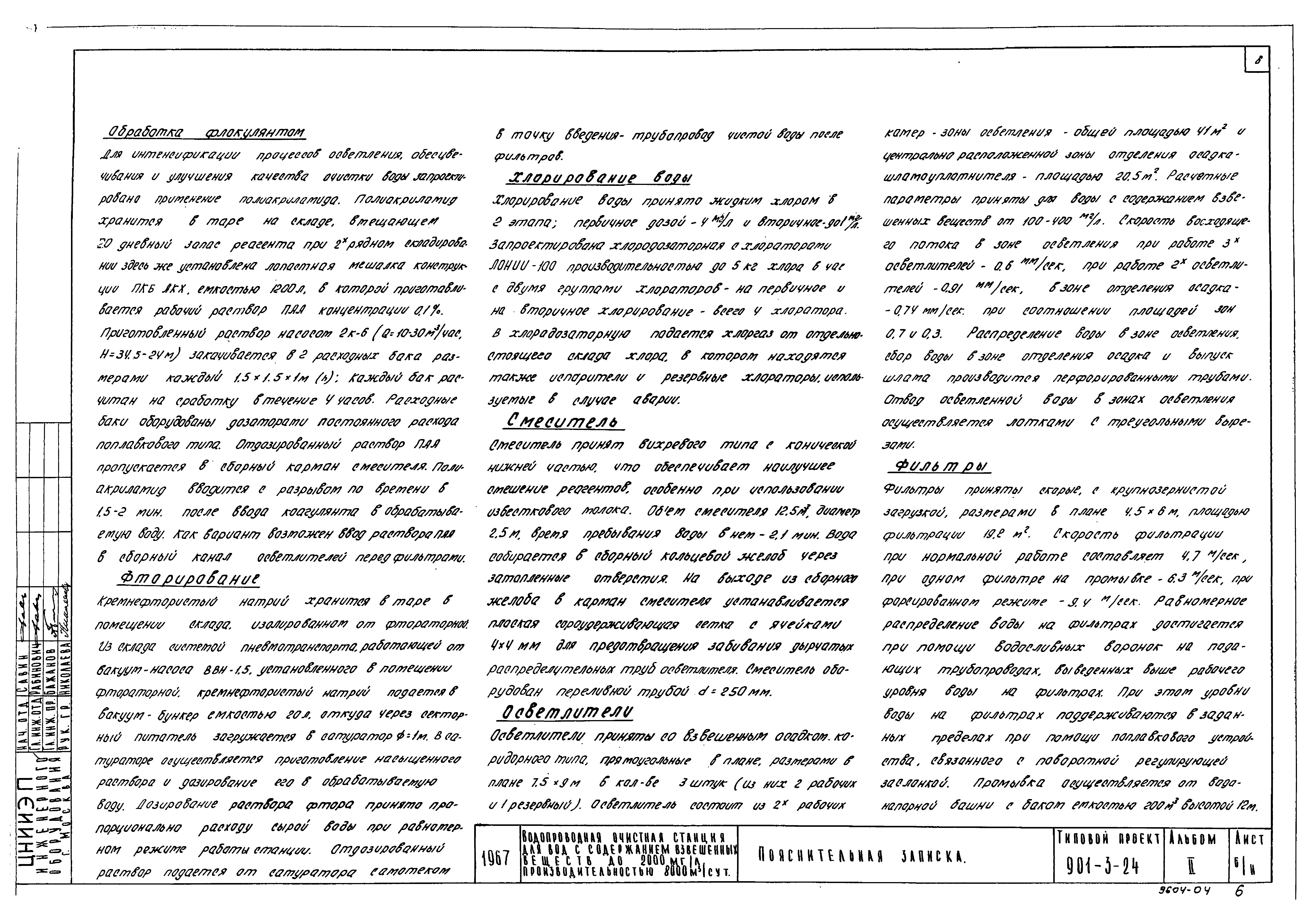

   Пояснительная записка

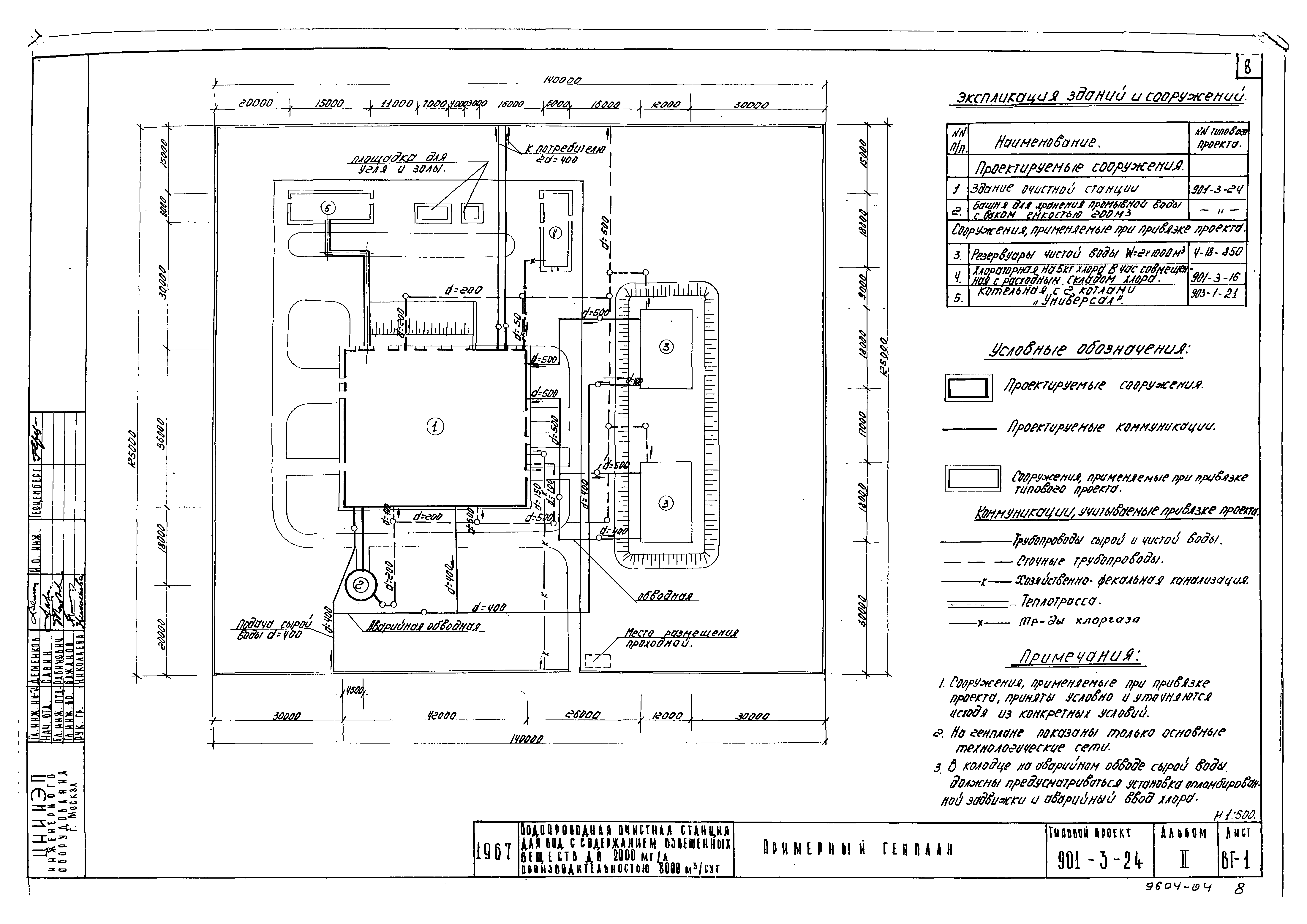

   Примерный генплан

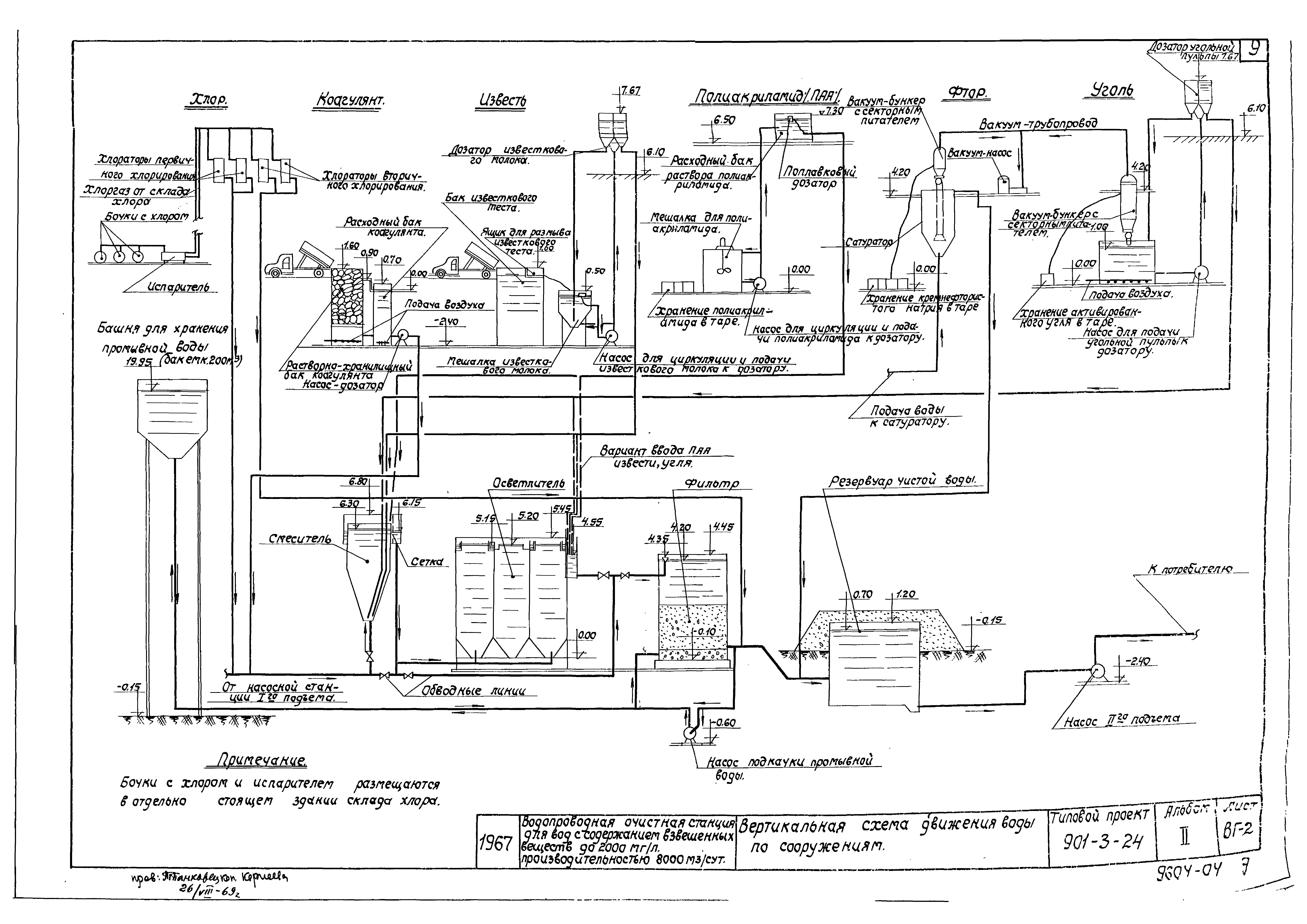

   Вертикальная схема движения воды по сооружениям

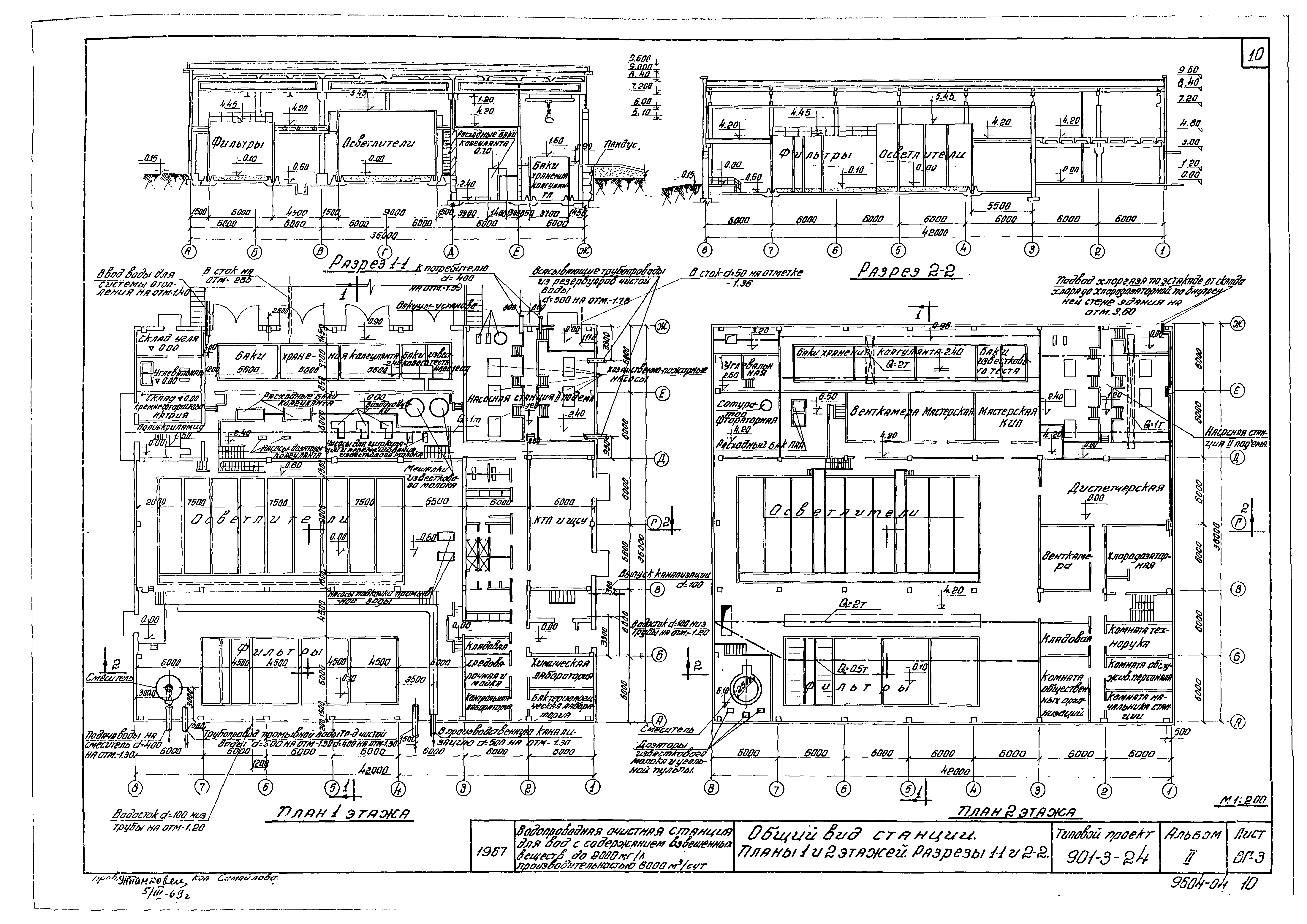

   Общий вид станции. Планы 1 и 2 этажей. Разрезы 1-1 и 2-2

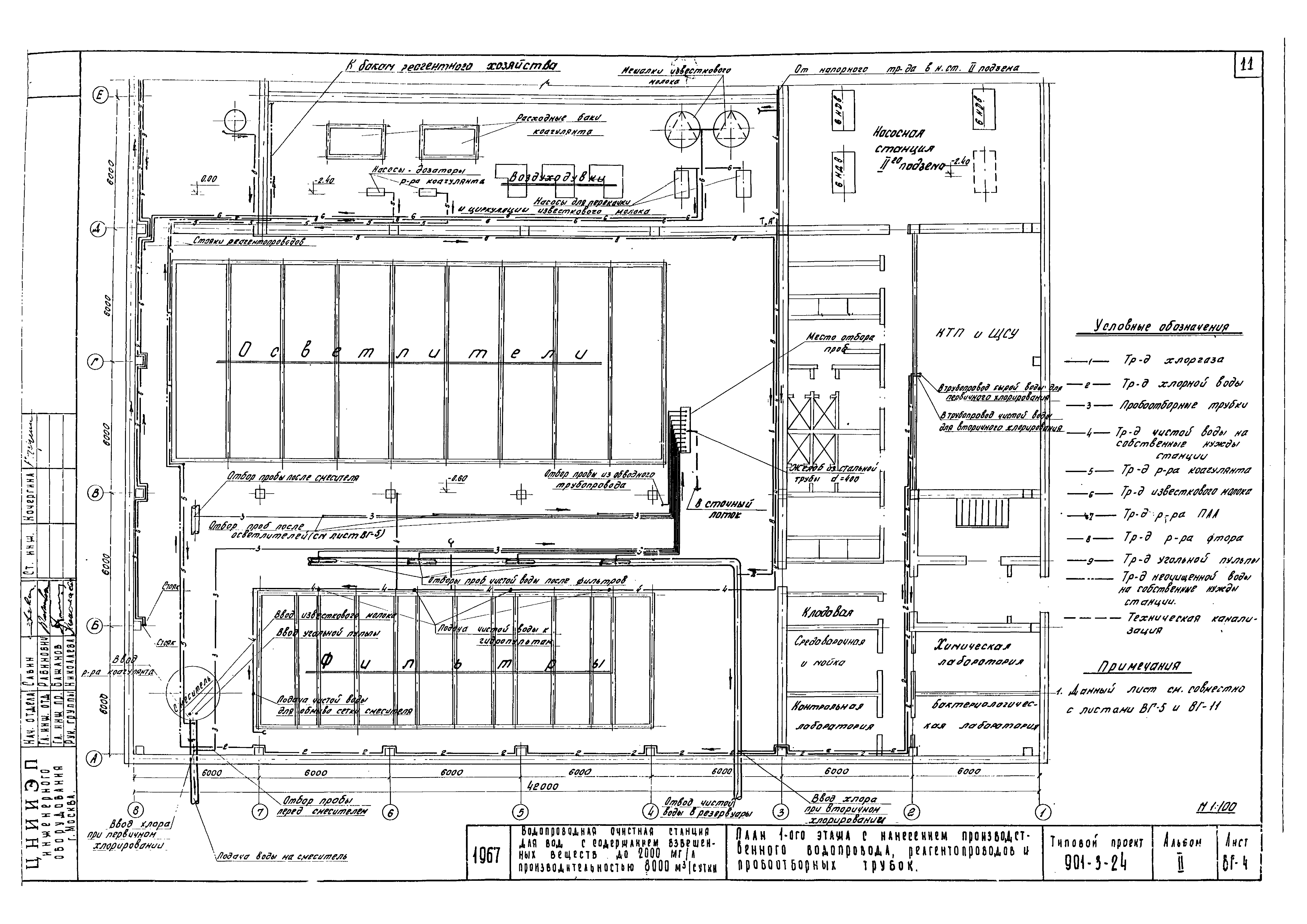

   План 1 этажа с нанесением производственного водопровода, реагентопроводов и пробоотборных трубок

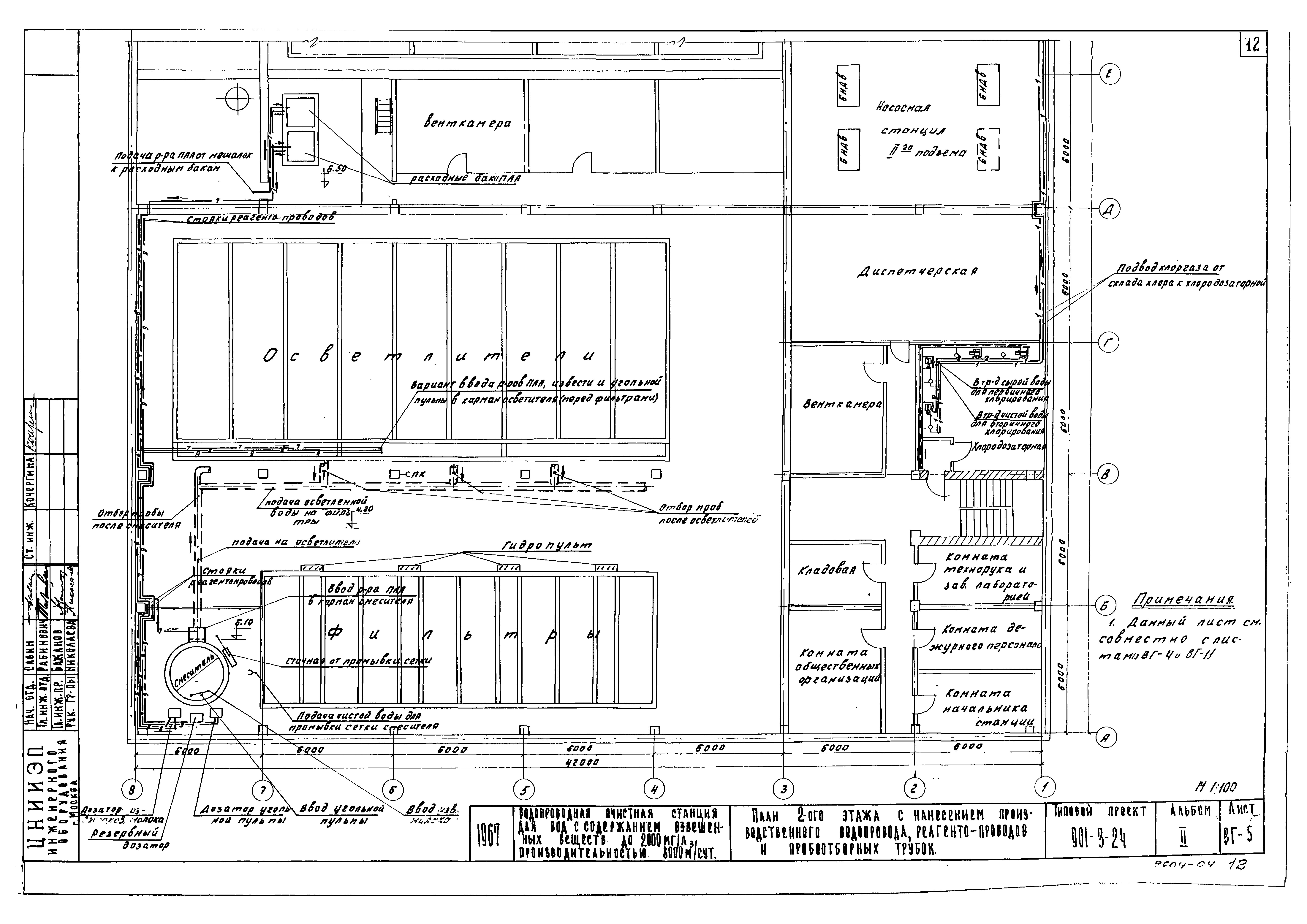

   План 2 этажа с нанесением производственного водопровода, реагентопроводов и пробоотборных трубок

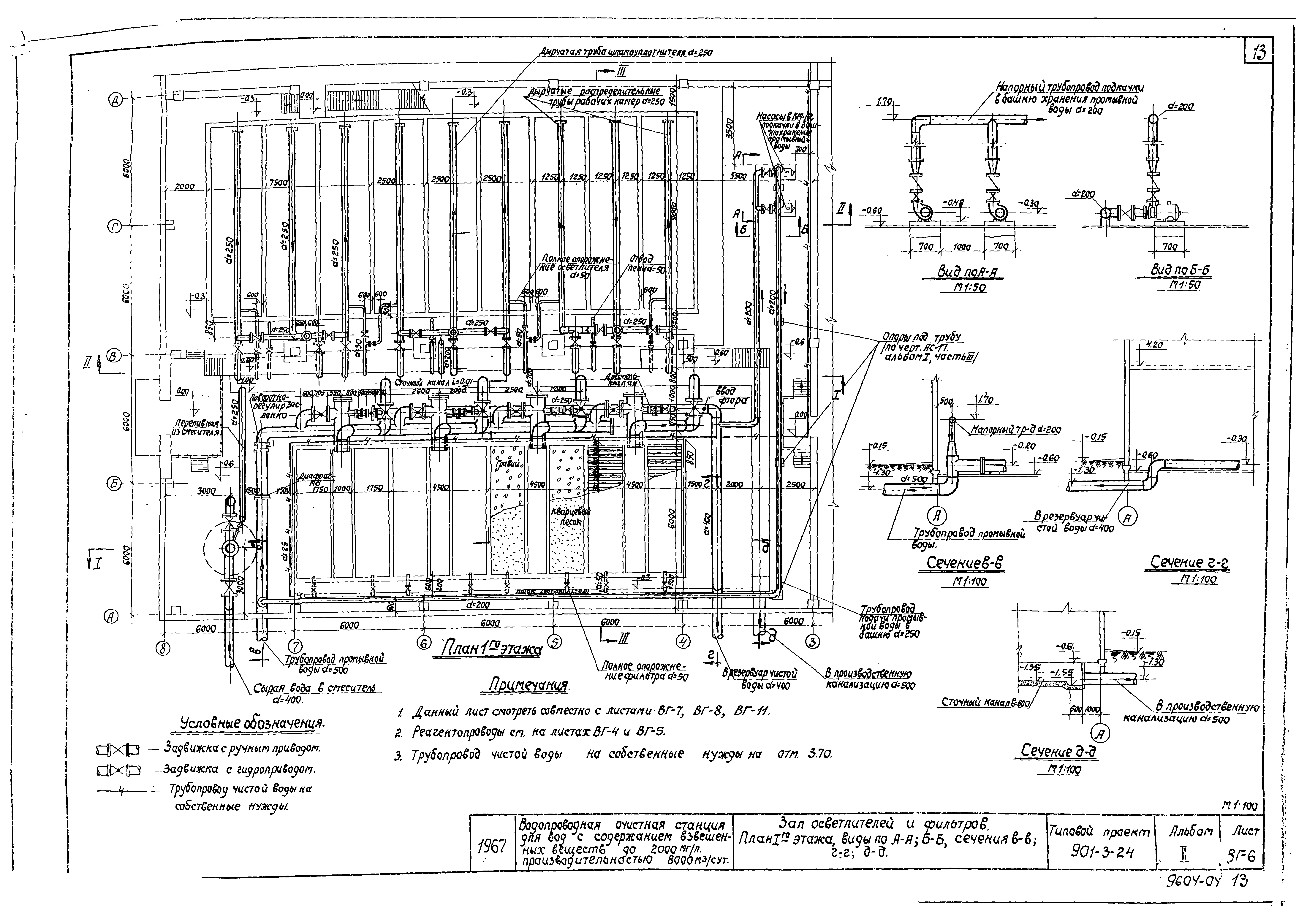

   Зал осветлителей и фильтров. План 1 этажа. Виды по а-а, б-б. Сечения в-в, г-г, д-д

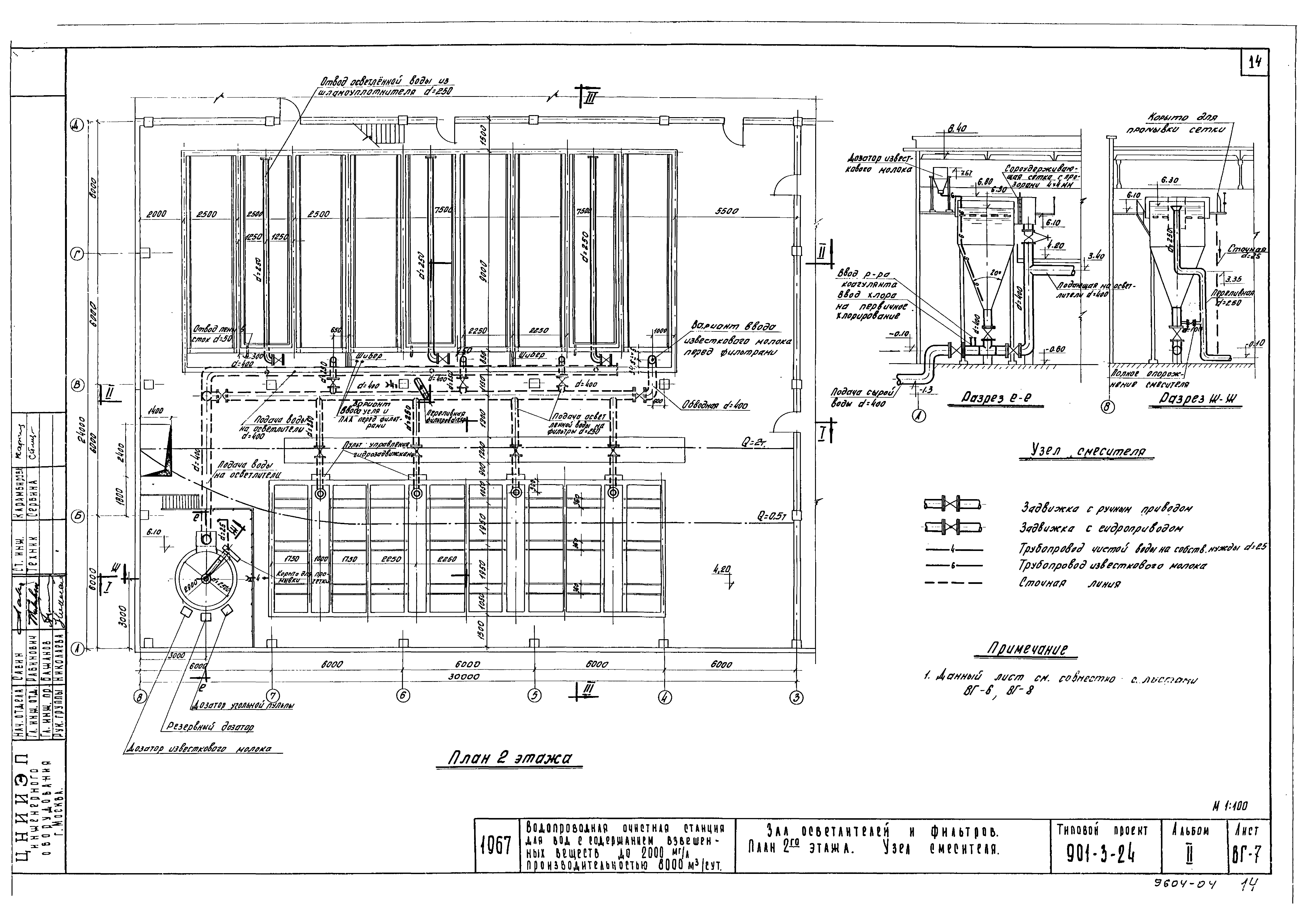

   Зал осветлителей и фильтров. План 2 этажа. Узел смесителя

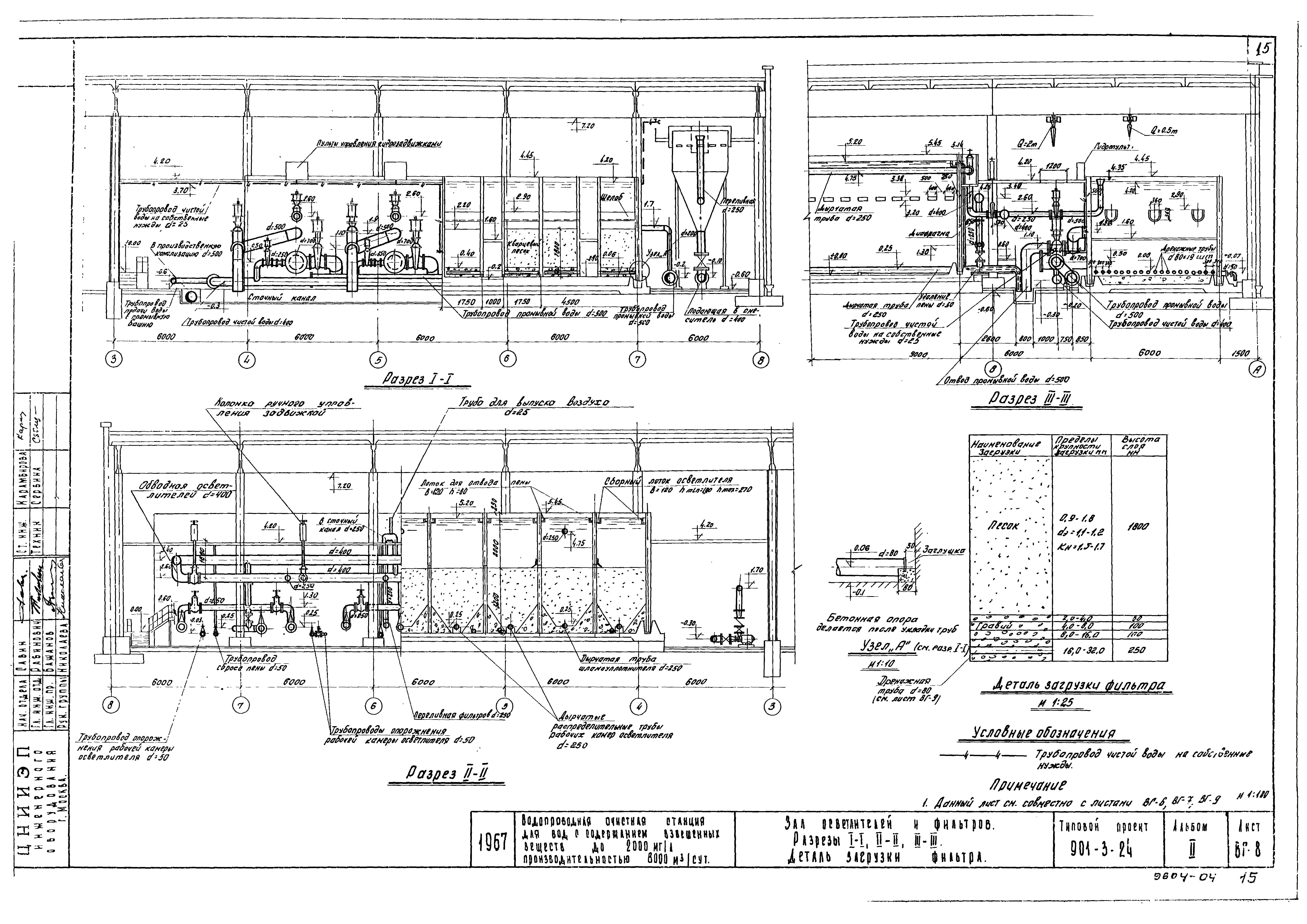

   Зал осветлителей и фильтров. Разрез I-I, II-II, III-III. Деталь загрузки фильтра

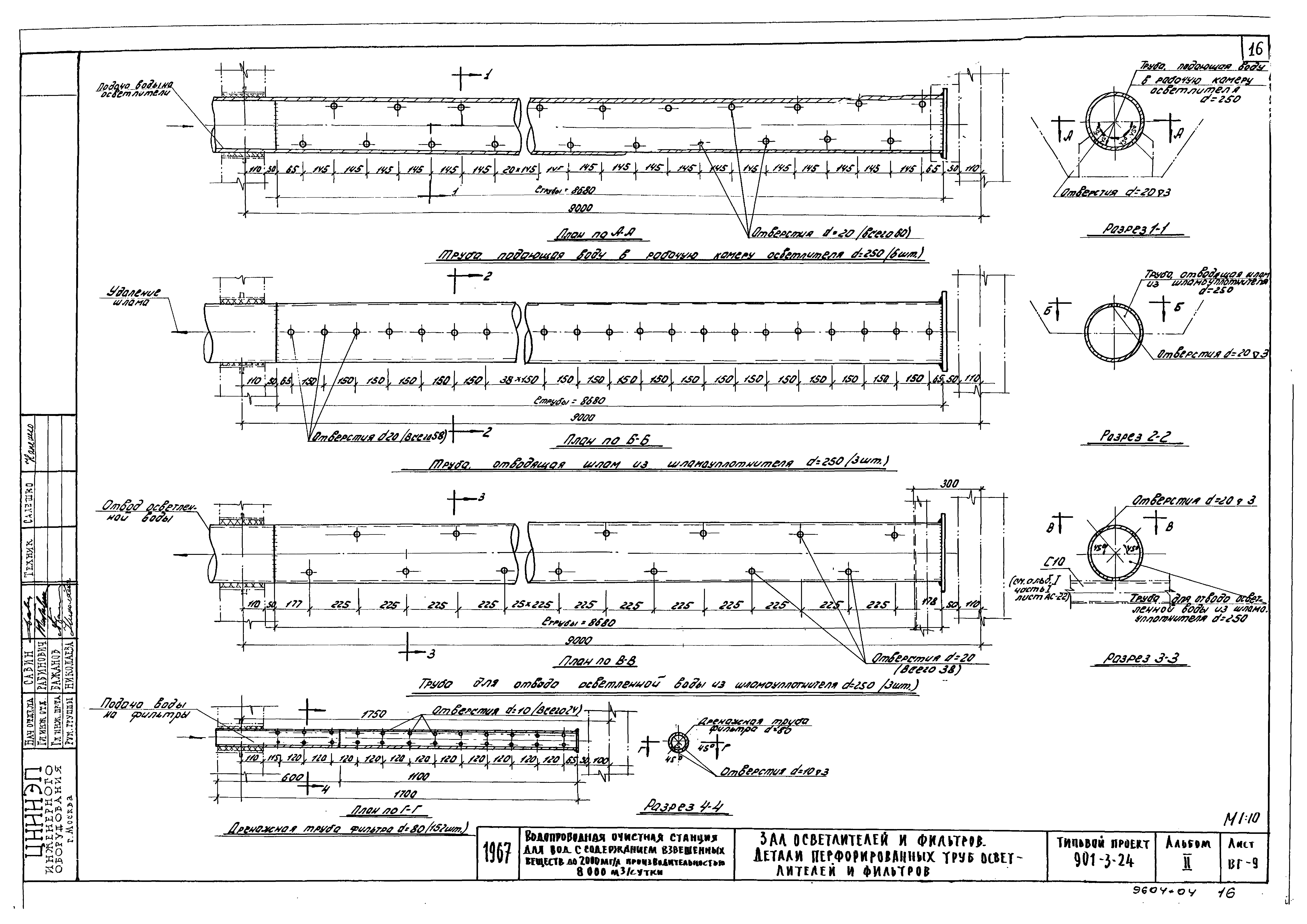

   Зал осветлителей и фильтров. Детали перфорированных труб осветлителей и фильтров

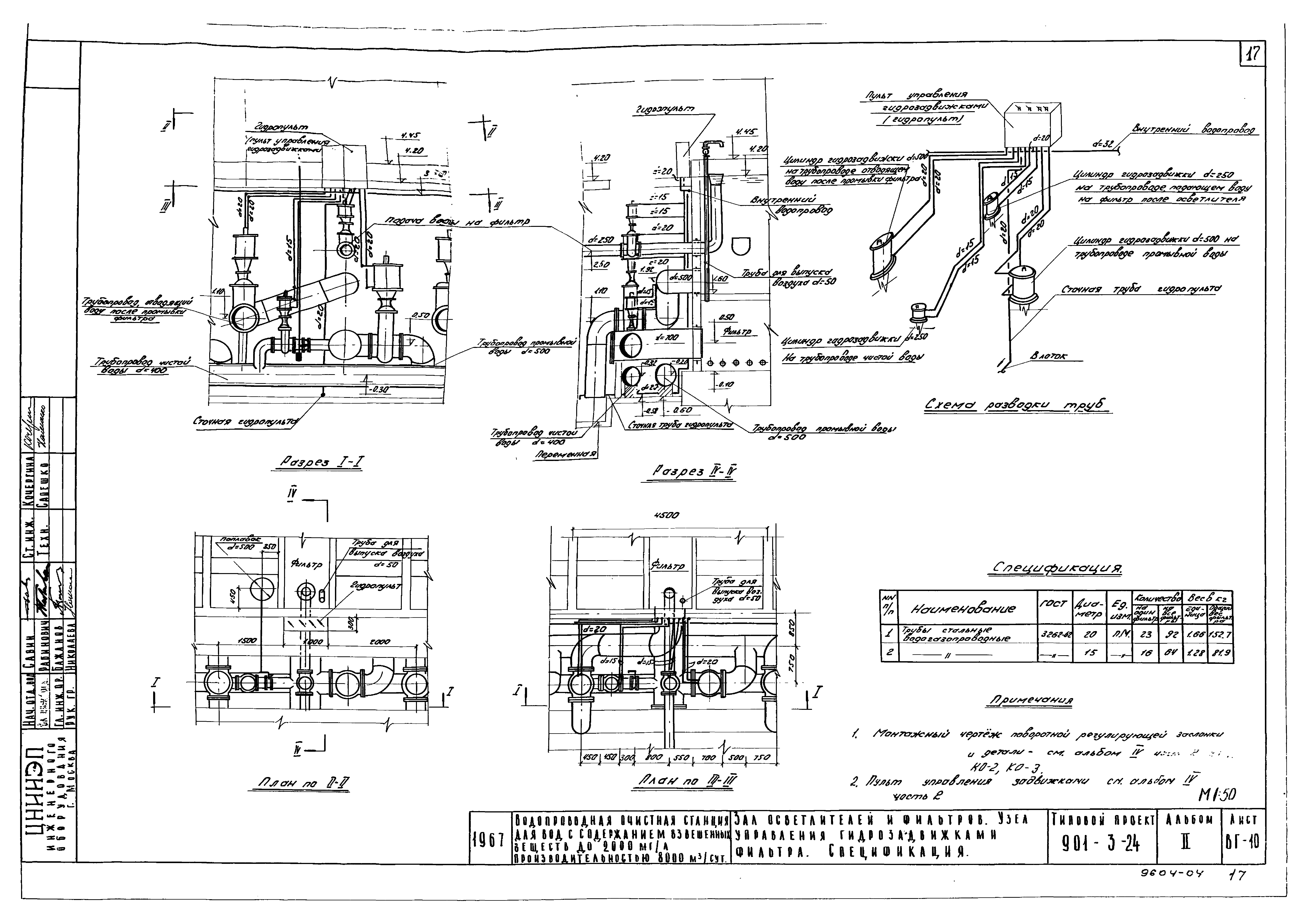

   Зал осветлителей и фильтров. Узел управления гидрозадвижками фильтра. Спецификация

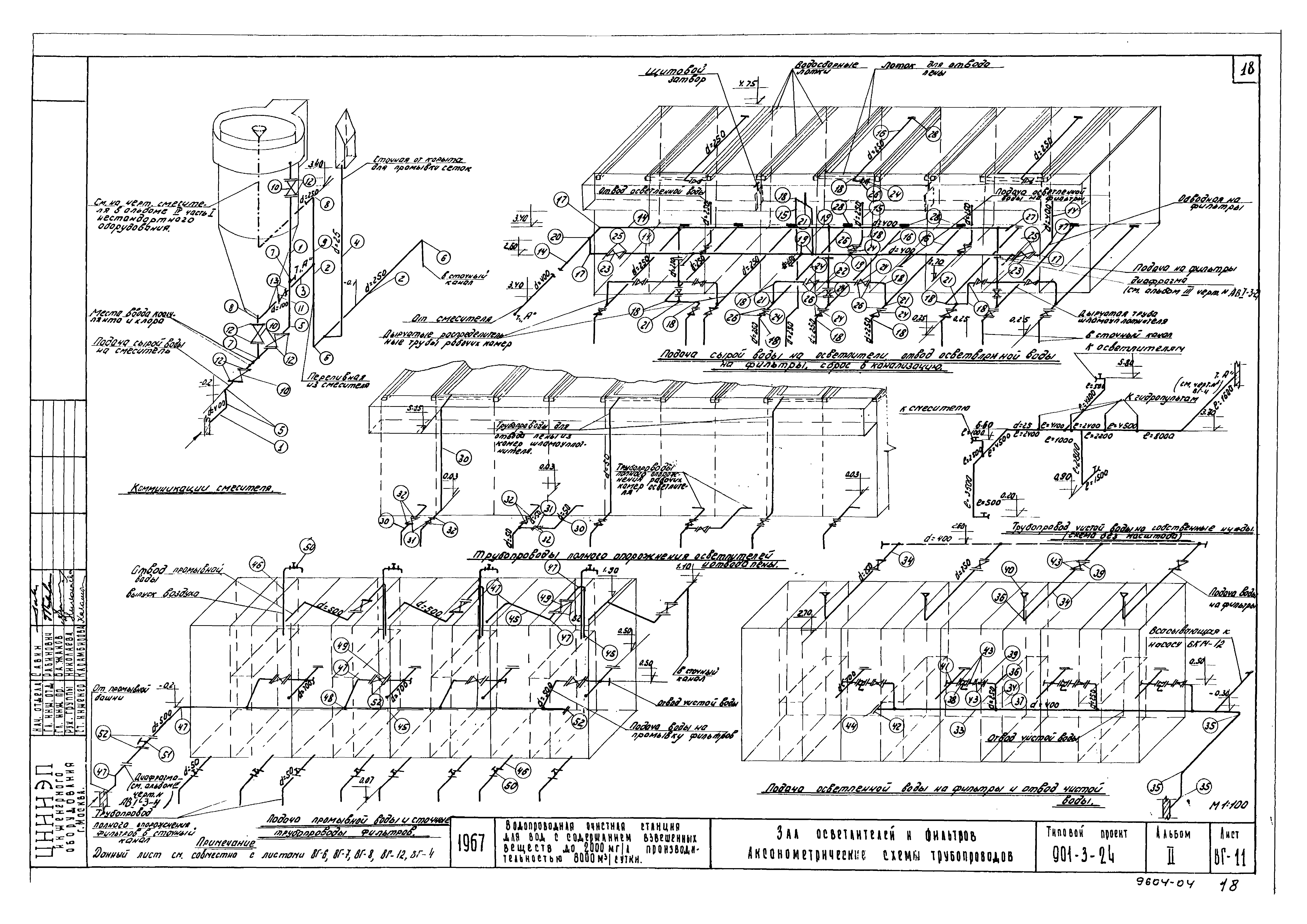

   Зал осветлителей и фильтров. Аксонометрические схемы трубопроводов

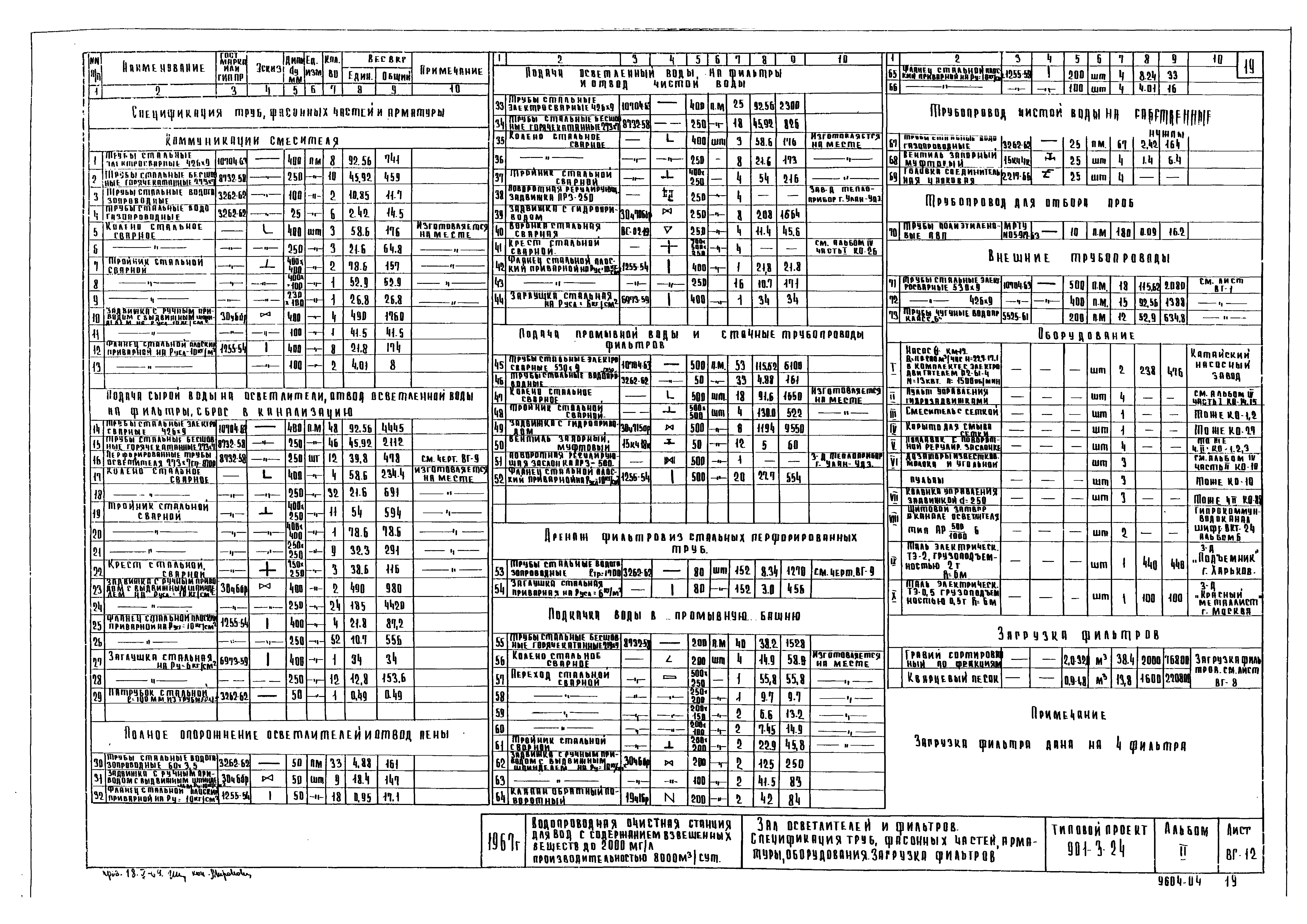

   Зал осветлителей и фильтров. Спецификации труб, фасонных частей, арматуры, оборудования. Загрузка фильтров

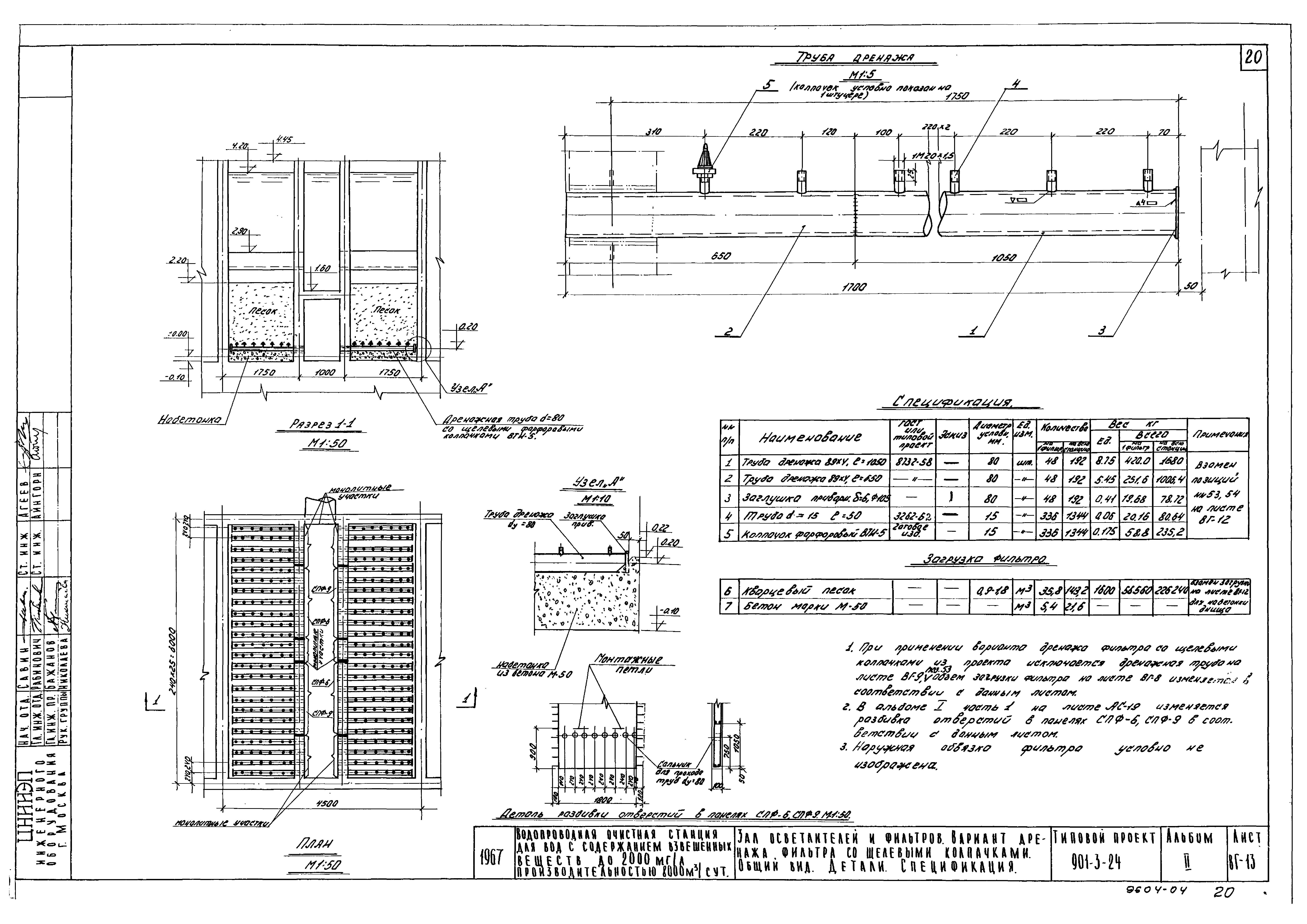

   Зал осветлителей и фильтров. Вариант дренажа фильтра со щелевыми колпачками. Общий вид. Детали. Спецификация

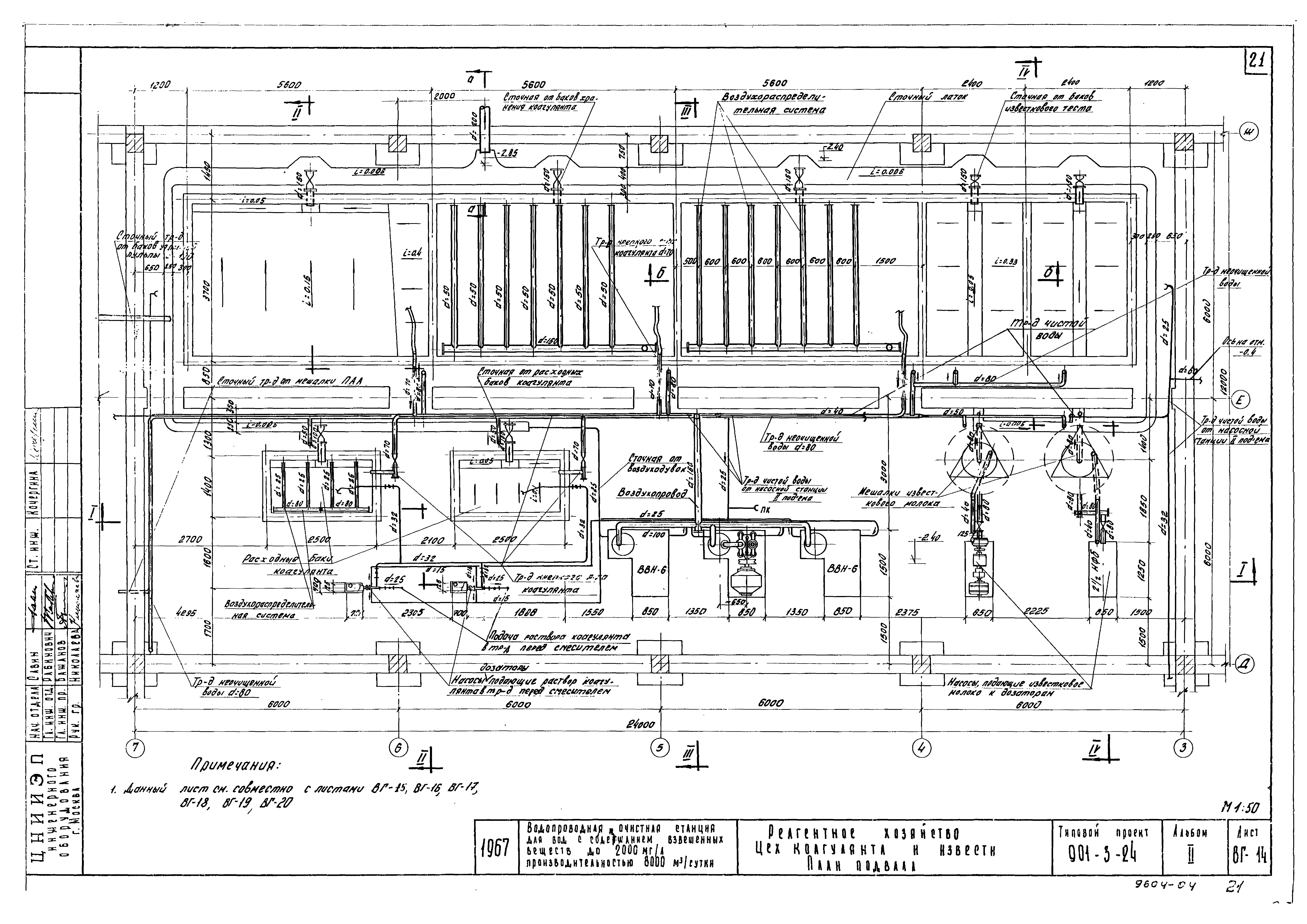

   Реагентное хозяйство. Цехи коагулянта и извести. План подвала

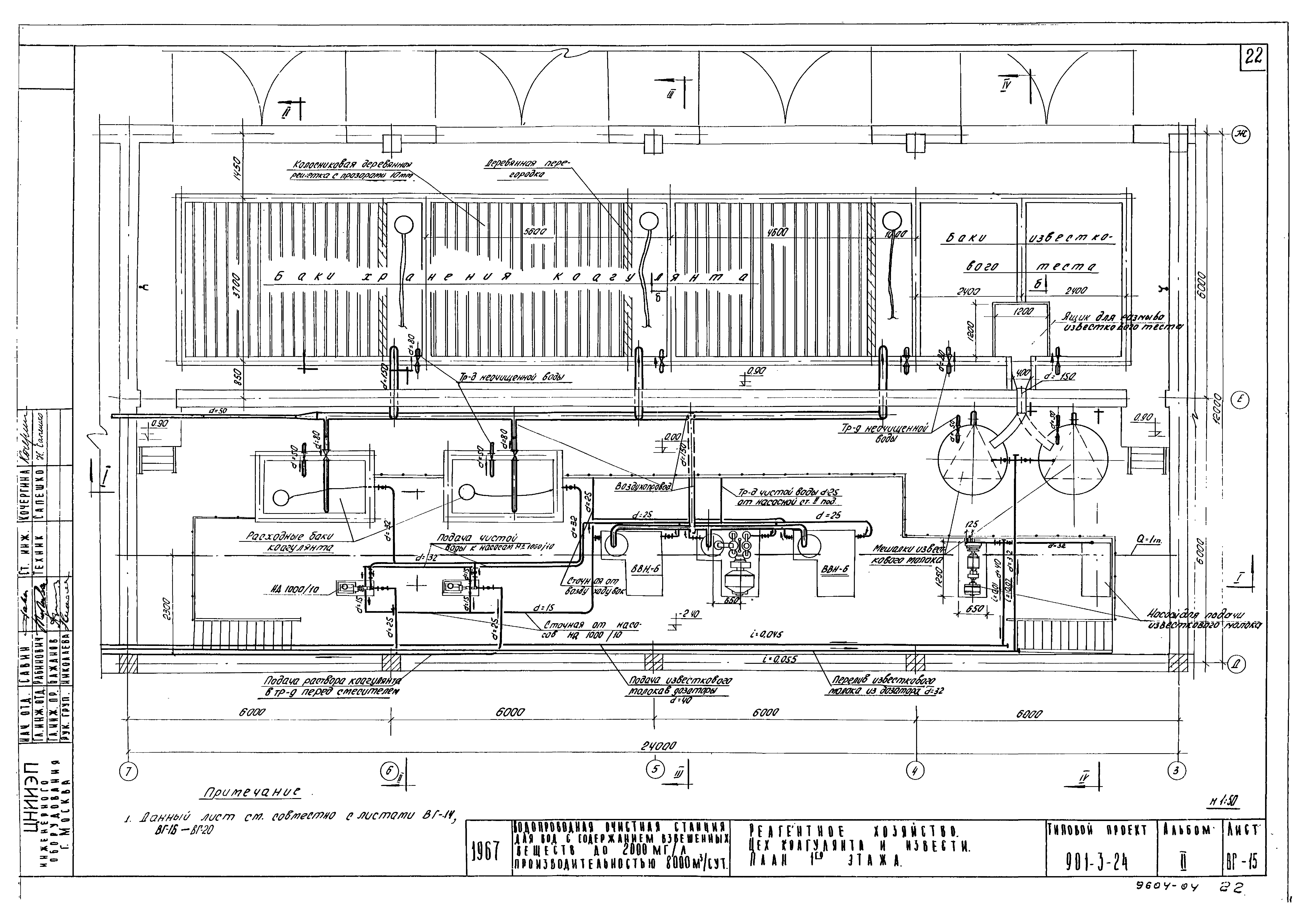

   Реагентное хозяйство. Цехи коагулянта и извести. План 1 этажа

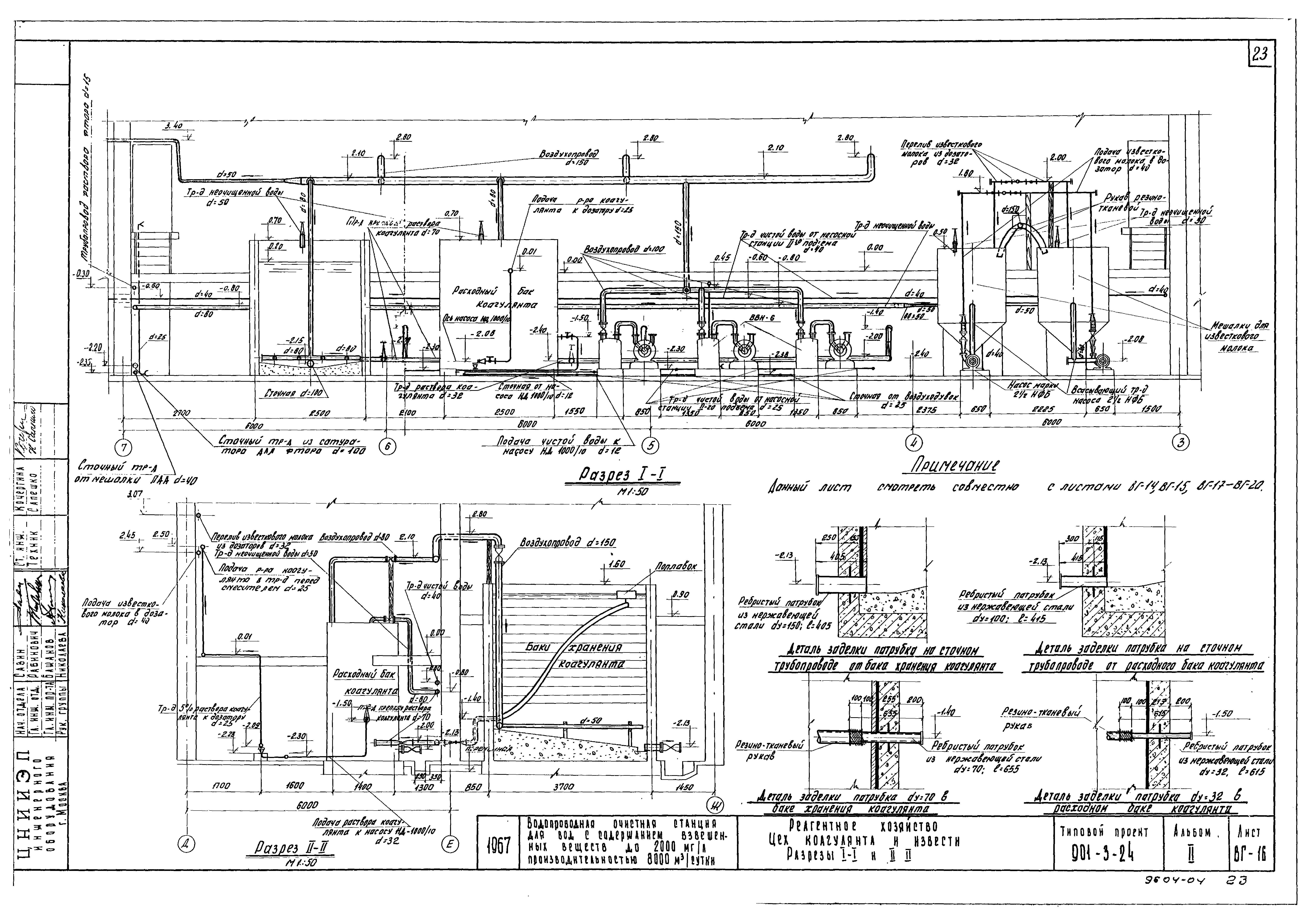

   Реагентное хозяйство. Цехи коагулянта и извести. Разрезы I-I, II-II

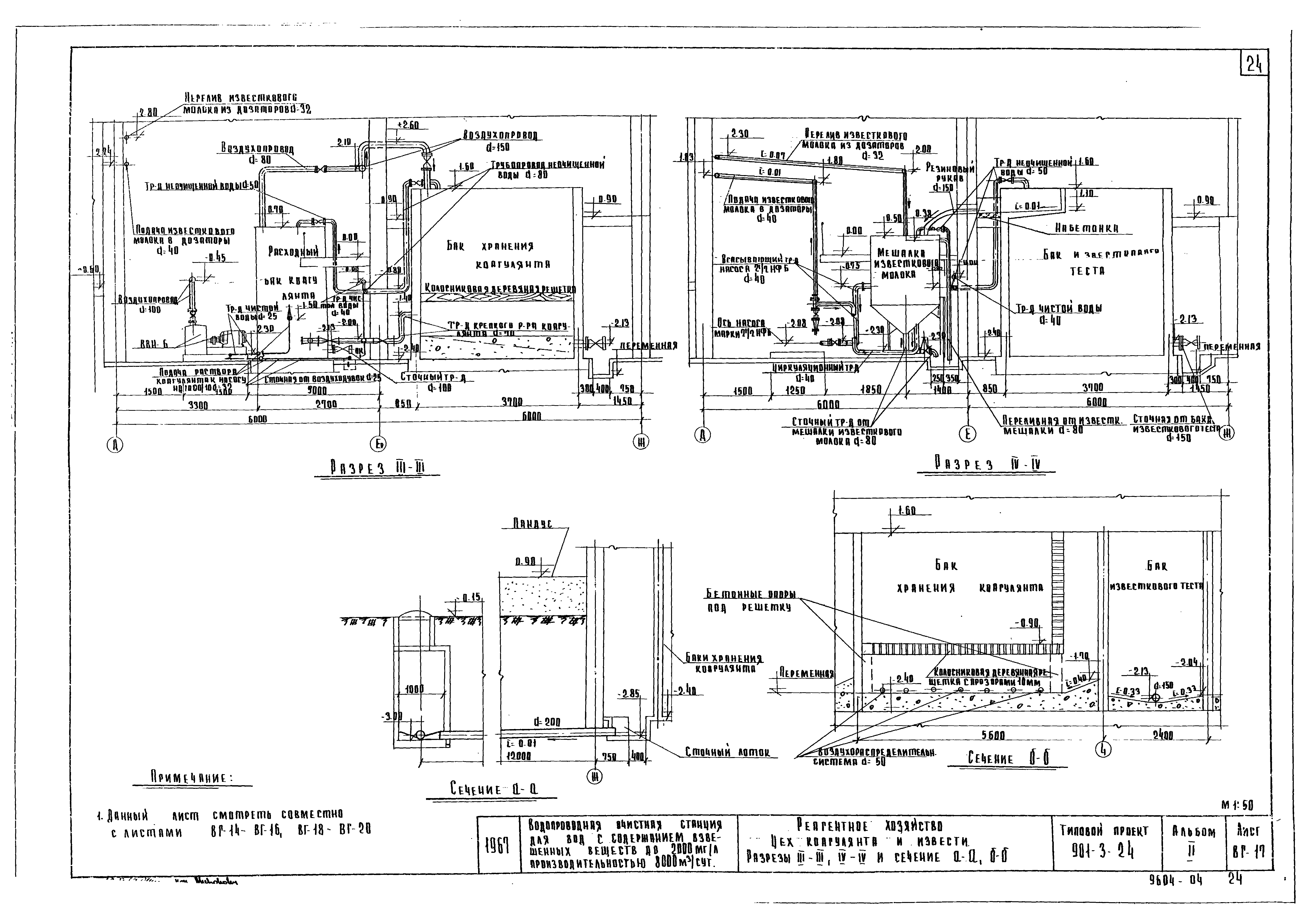

   Реагентное хозяйство. Цехи коагулянта и извести. Разрезы III-III, IV-IV и сечения а-а, б-б

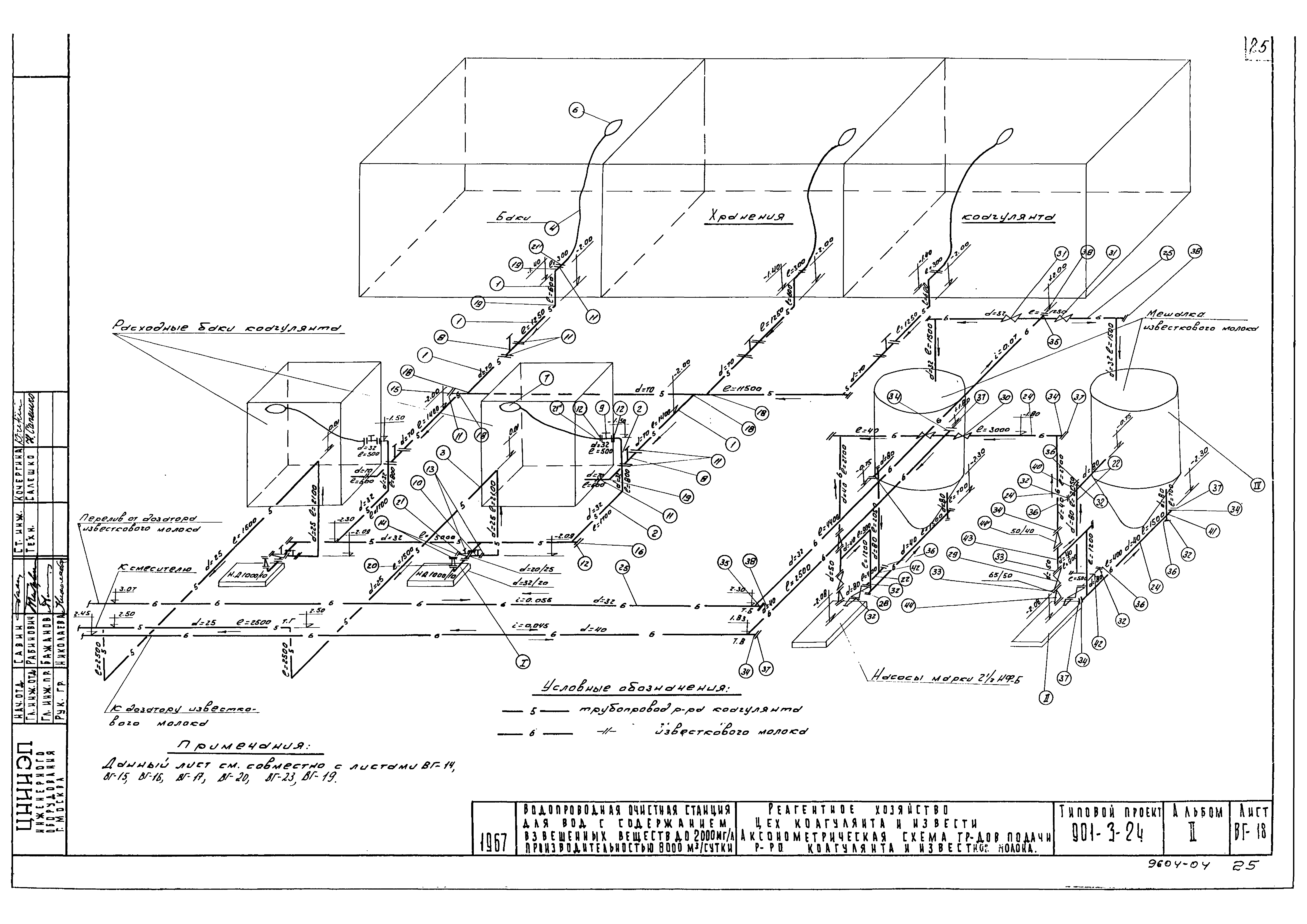

   Реагентное хозяйство. Цехи коагулянта и извести. Аксонометрическая схема трубопроводов подачи раствора коагулянта и известкового молока

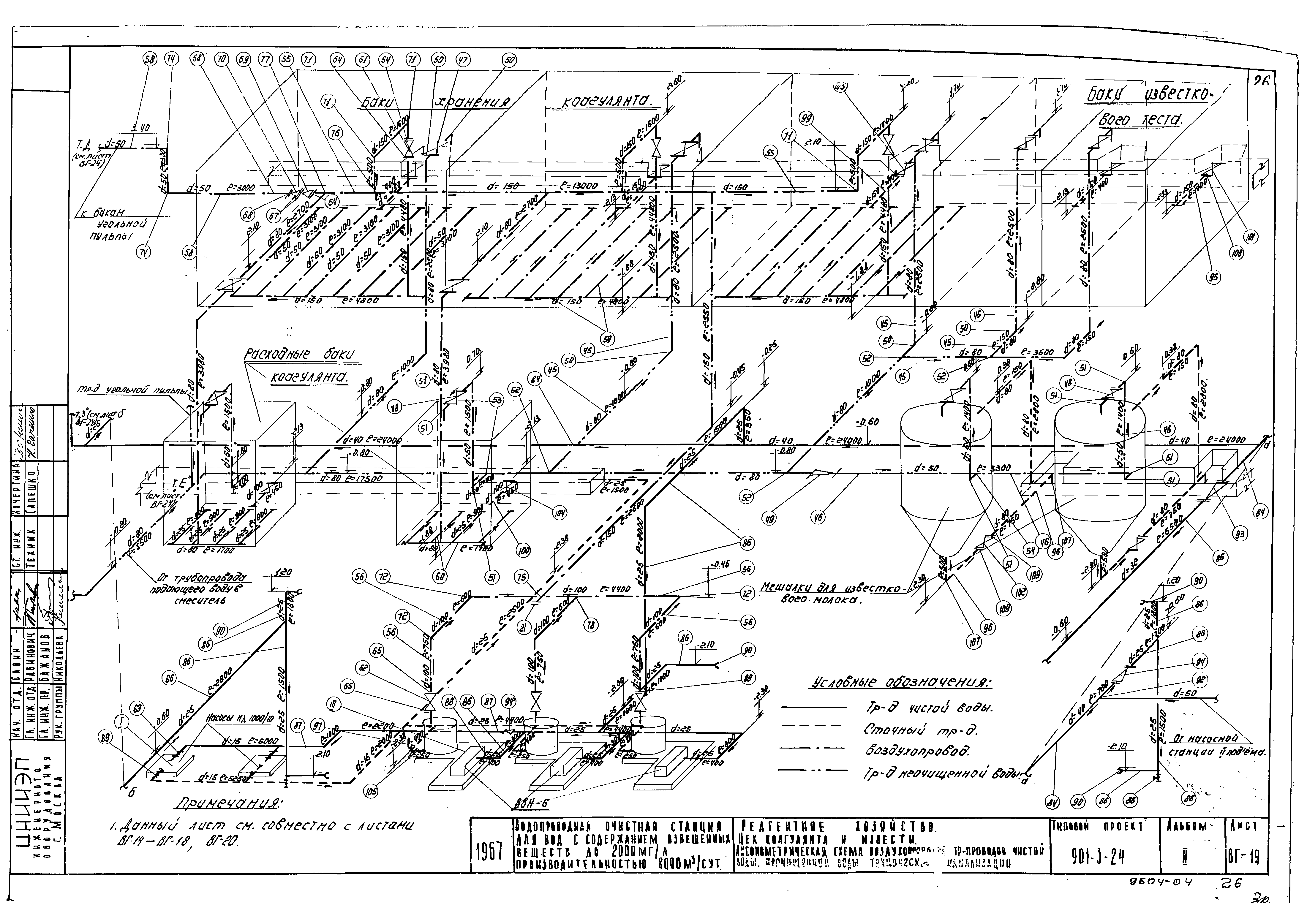

   Реагентное хозяйство. Цехи коагулянта и извести. Аксонометрическая схема воздухопроводов, трубопроводов чистой воды, неочищенной воды, технической канализации

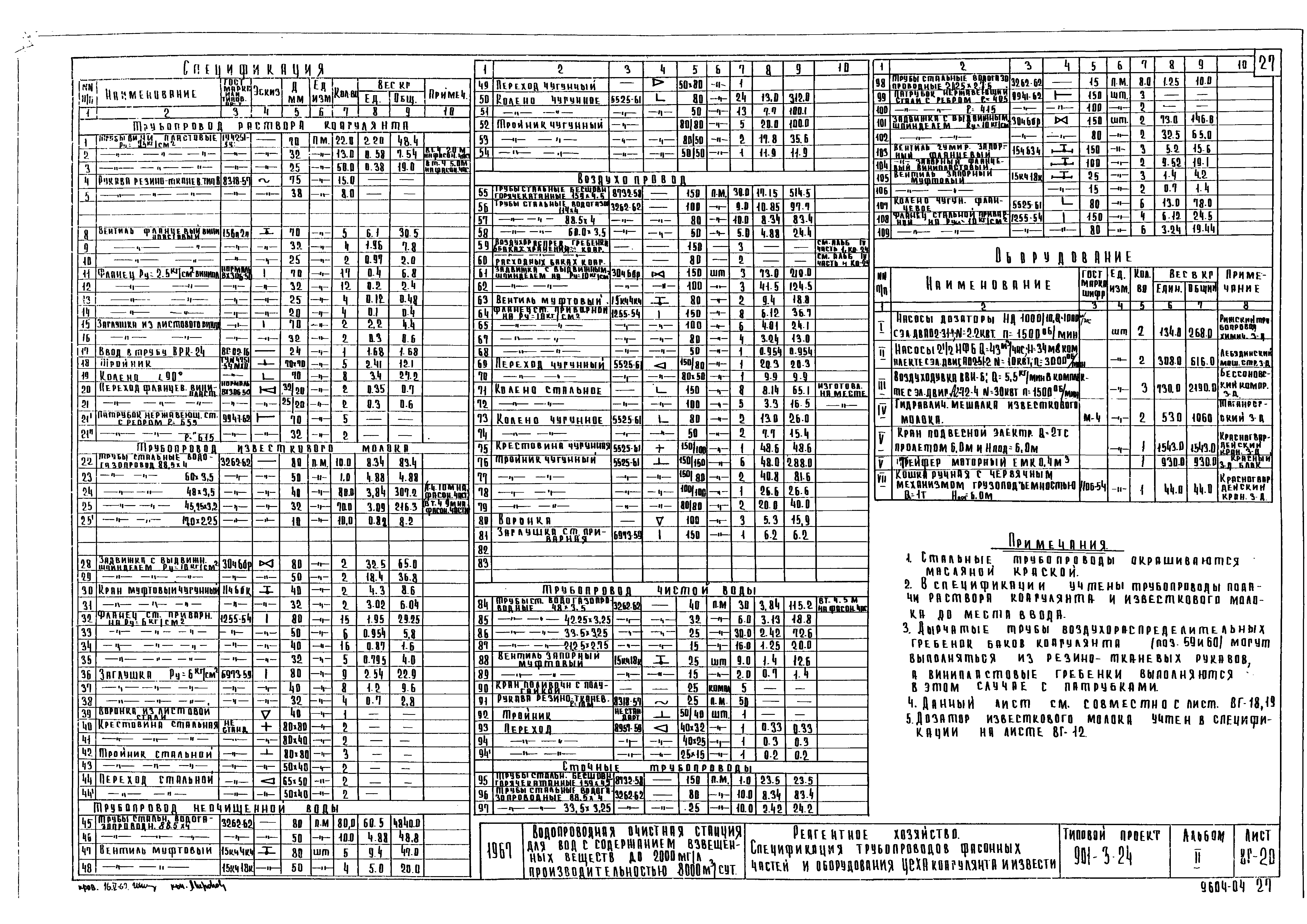

   Реагентное хозяйство. Спецификация трубопроводов, фасонных частей и оборудование цеха коагулянта и извести

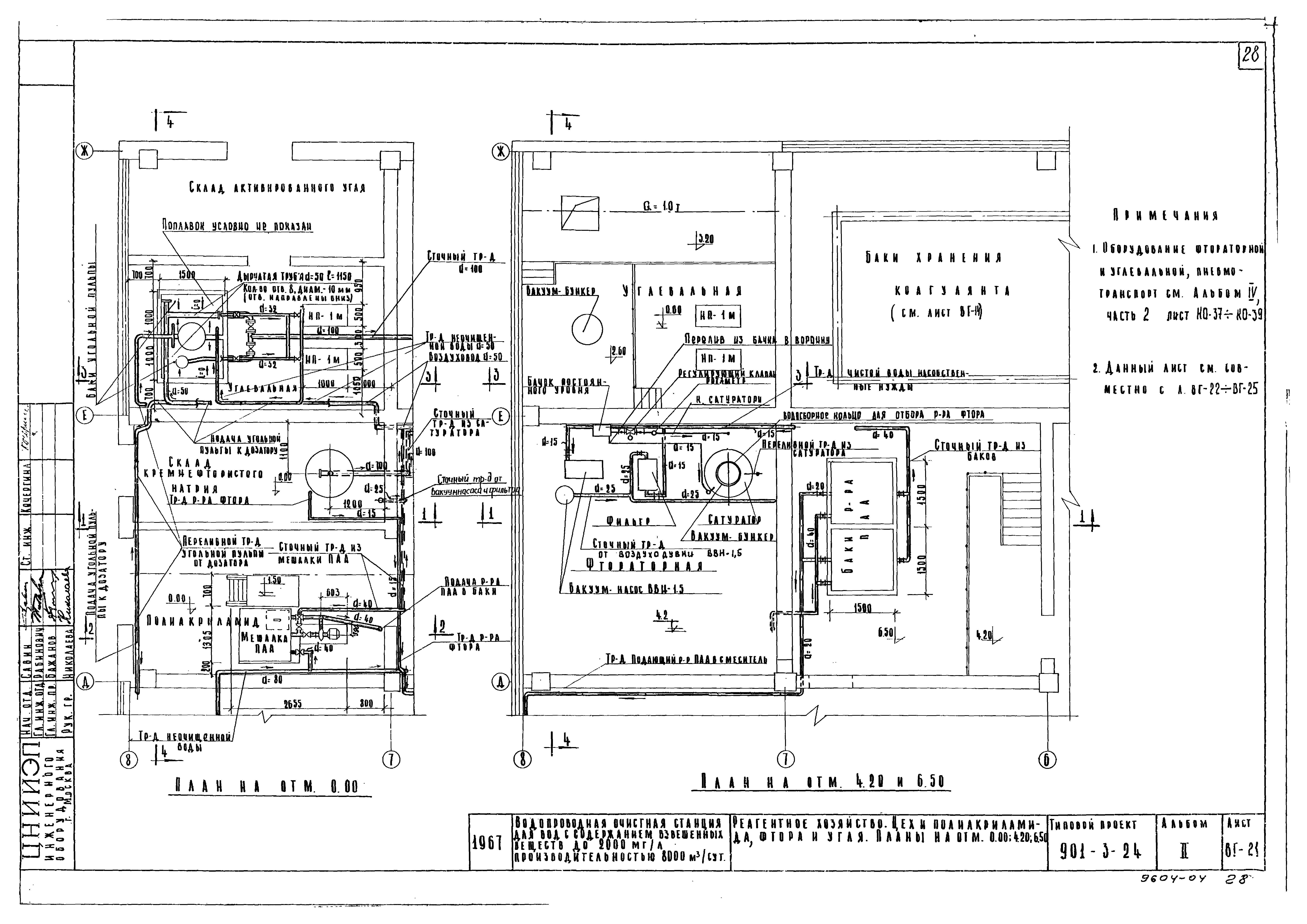

   Реагентное хозяйство. Цеха полиакриламида, фтора и угля. Планы на отм. 0.00, 4.20, 6.50

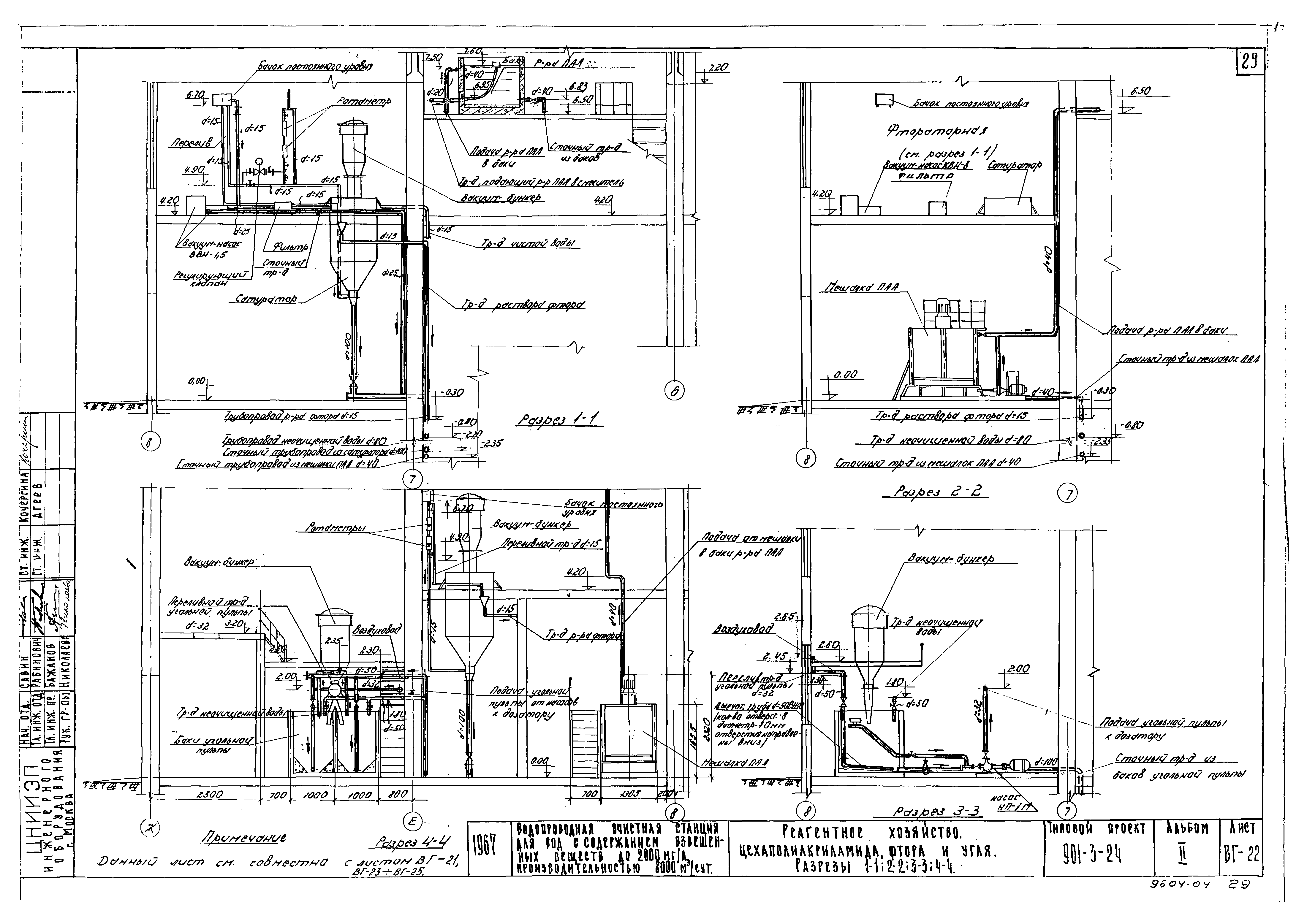

   Реагентное хозяйство. Цеха полиакриламида, фтора и угля. Разрезы 1-1, 2-2, 3-3, 4-4

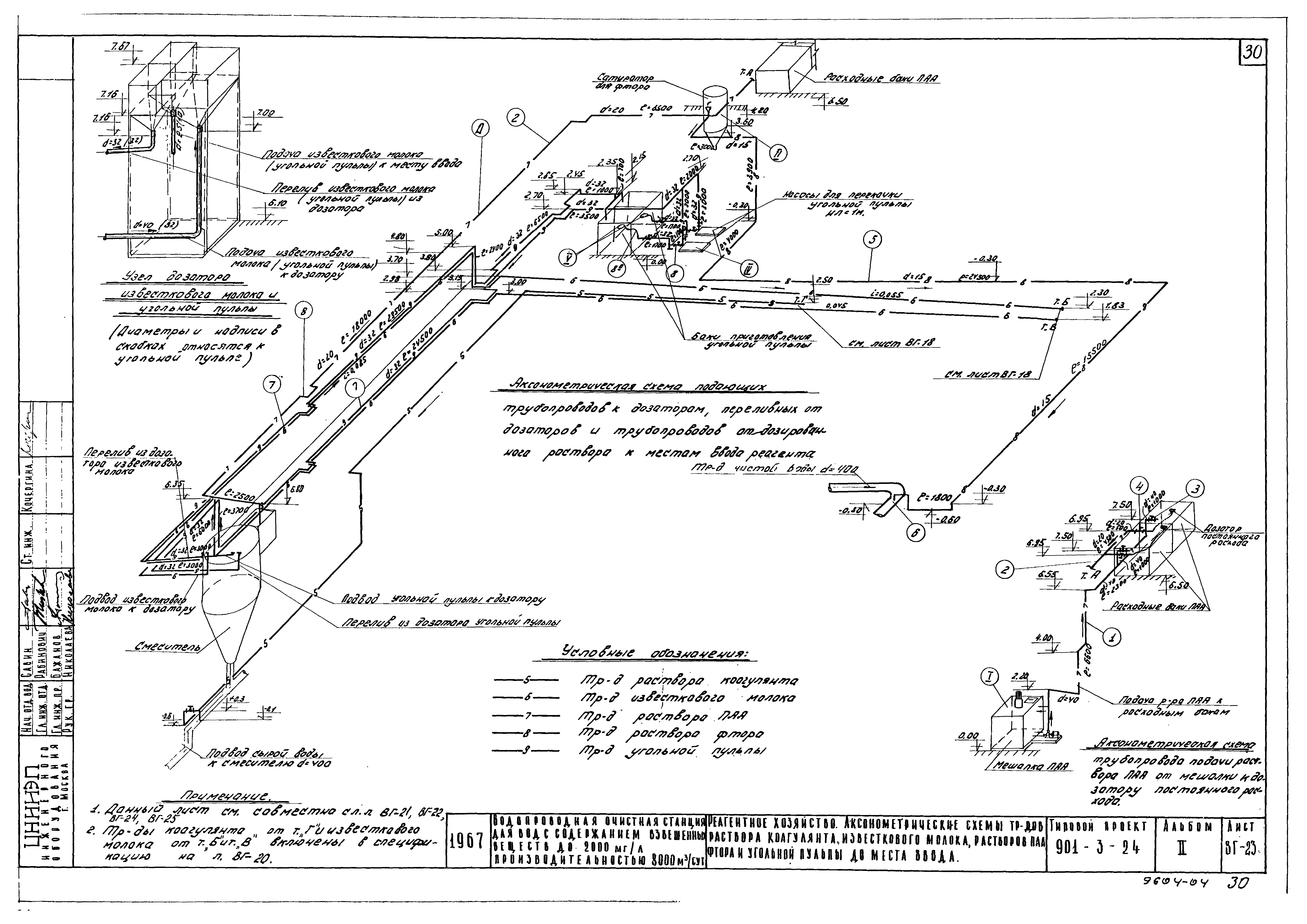

   Реагентное хозяйство. Аксонометрические схемы трубопроводов раствора коагулянта, известкового молока, растворов ПАА, фтора и угольной пульпы до места ввода

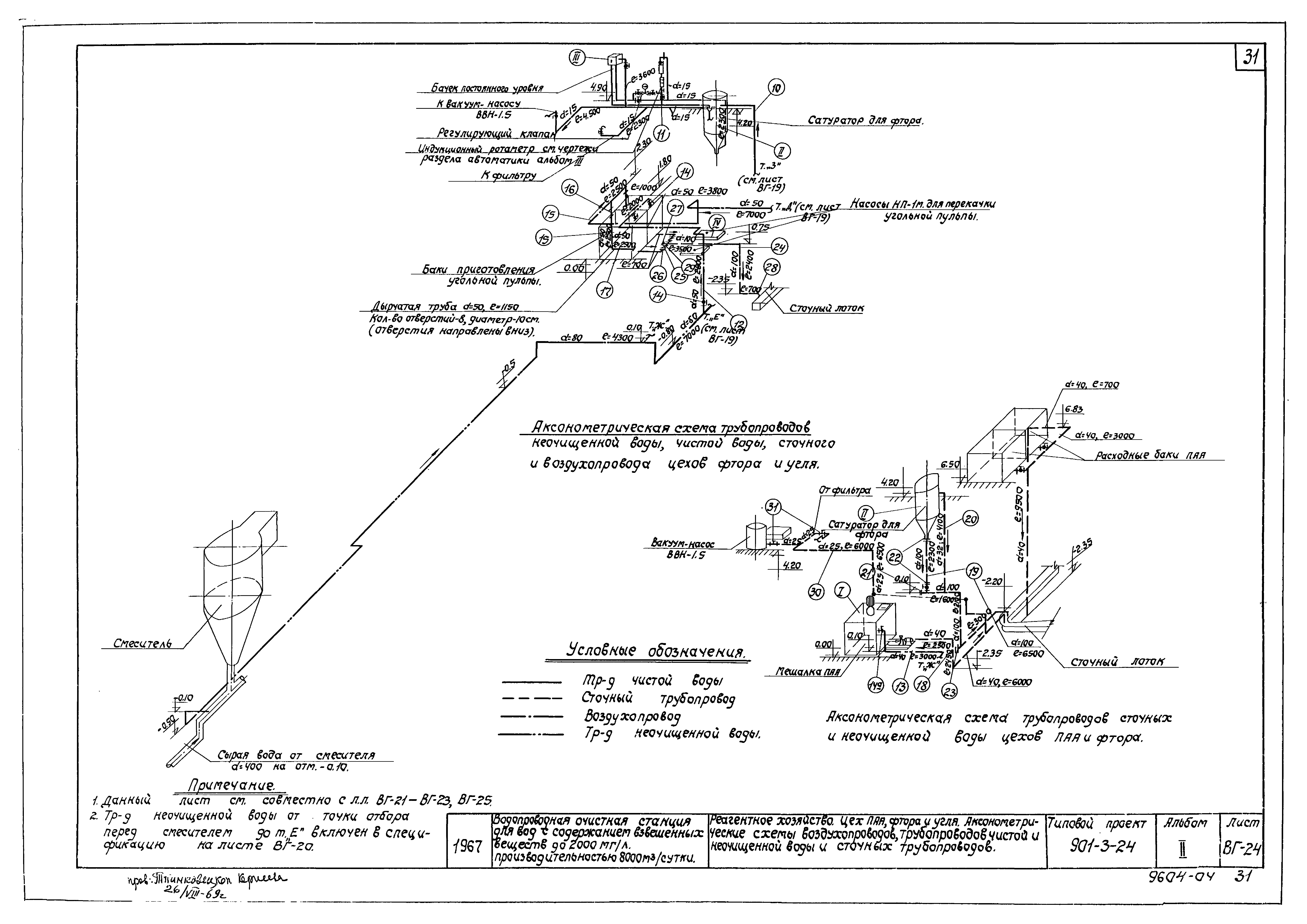

   Реагентное хозяйство. Цеха ПАА, фтора и угля. Аксонометрические схемы воздухопроводов, трубопроводов чистой и неочищенной воды и сточных трубопроводов

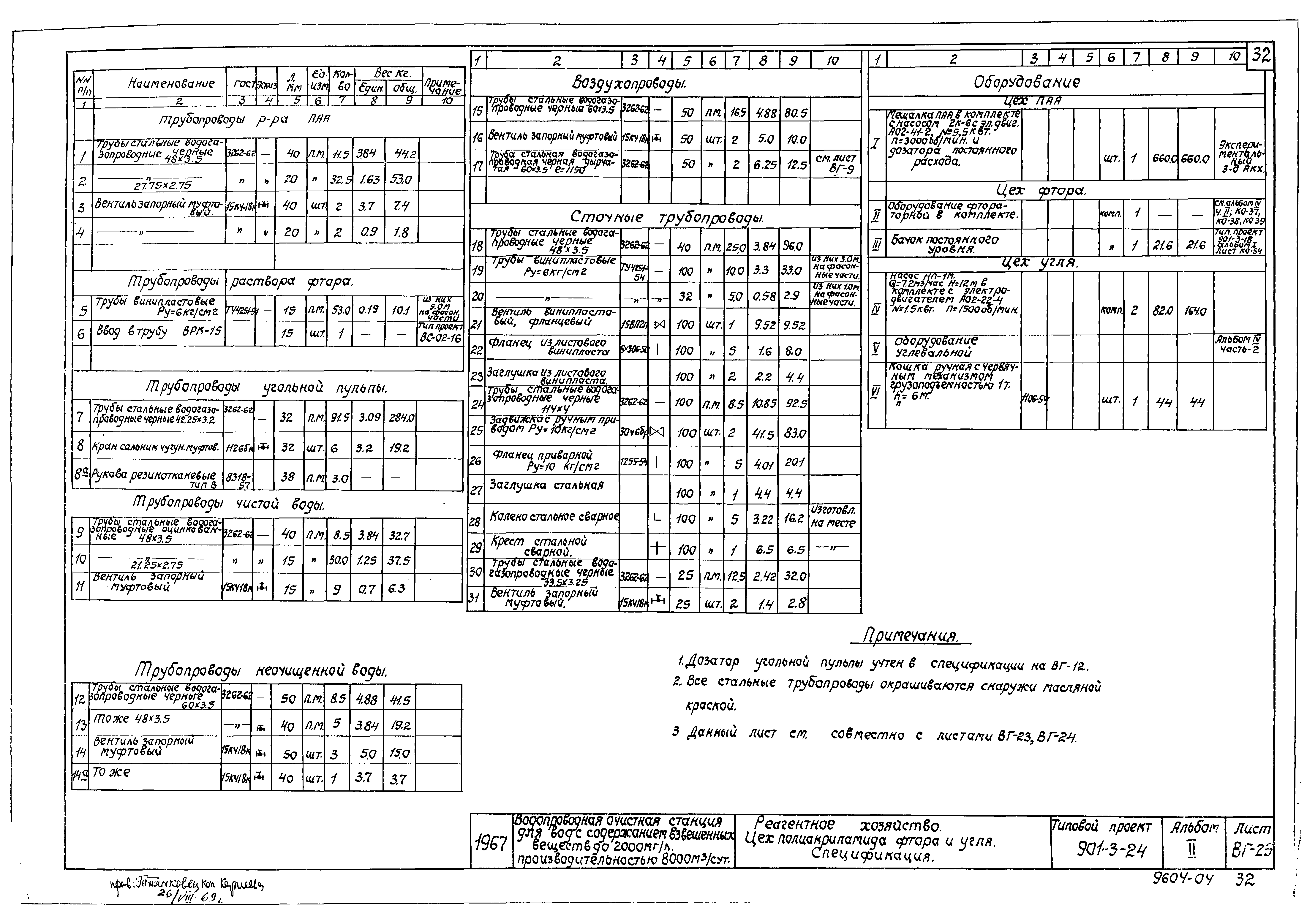

   Реагентное хозяйство. Цеха полиакриламида, фтора и угля. Спецификация

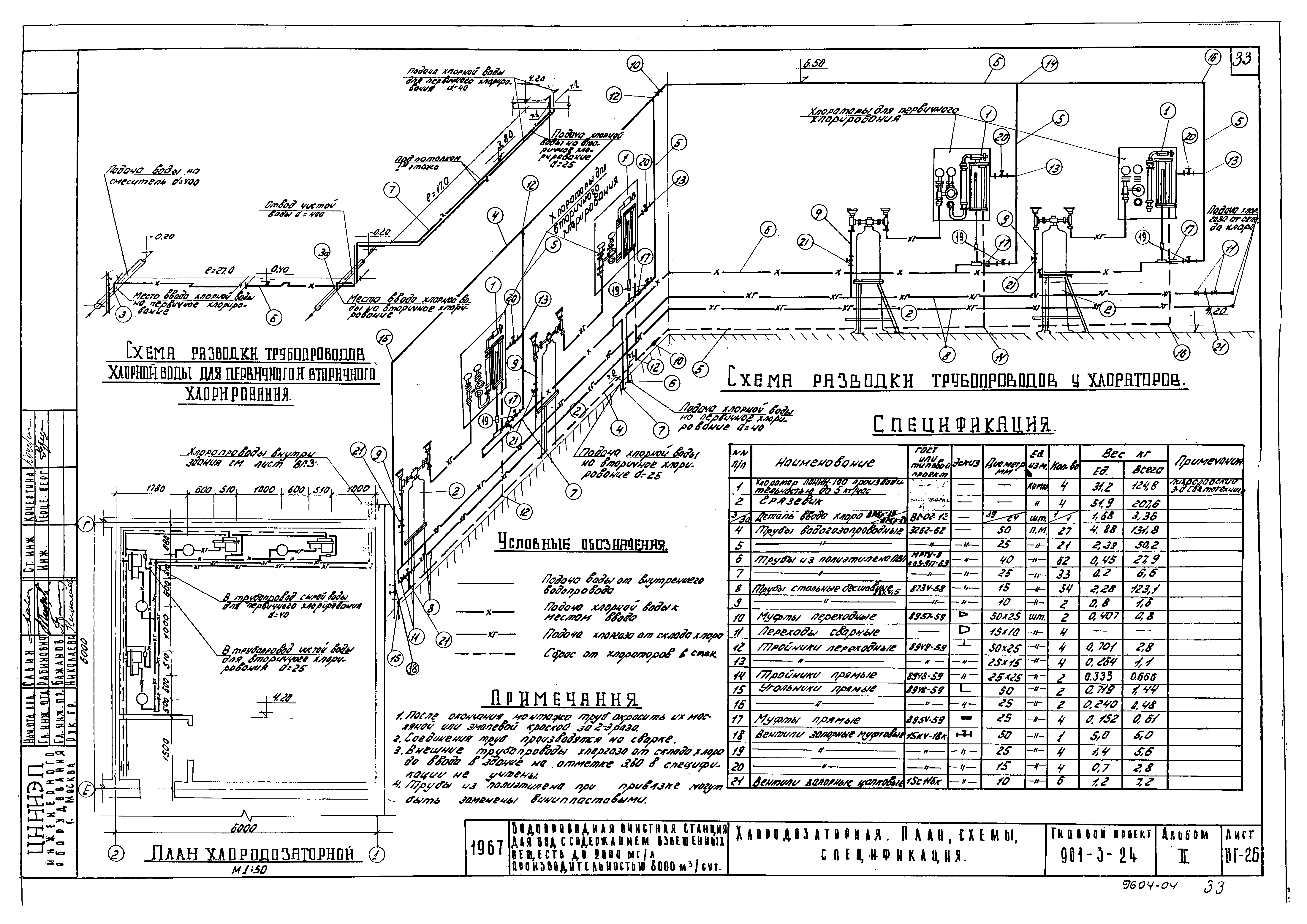

   Хлородозаторная. План. Схема. Спецификация

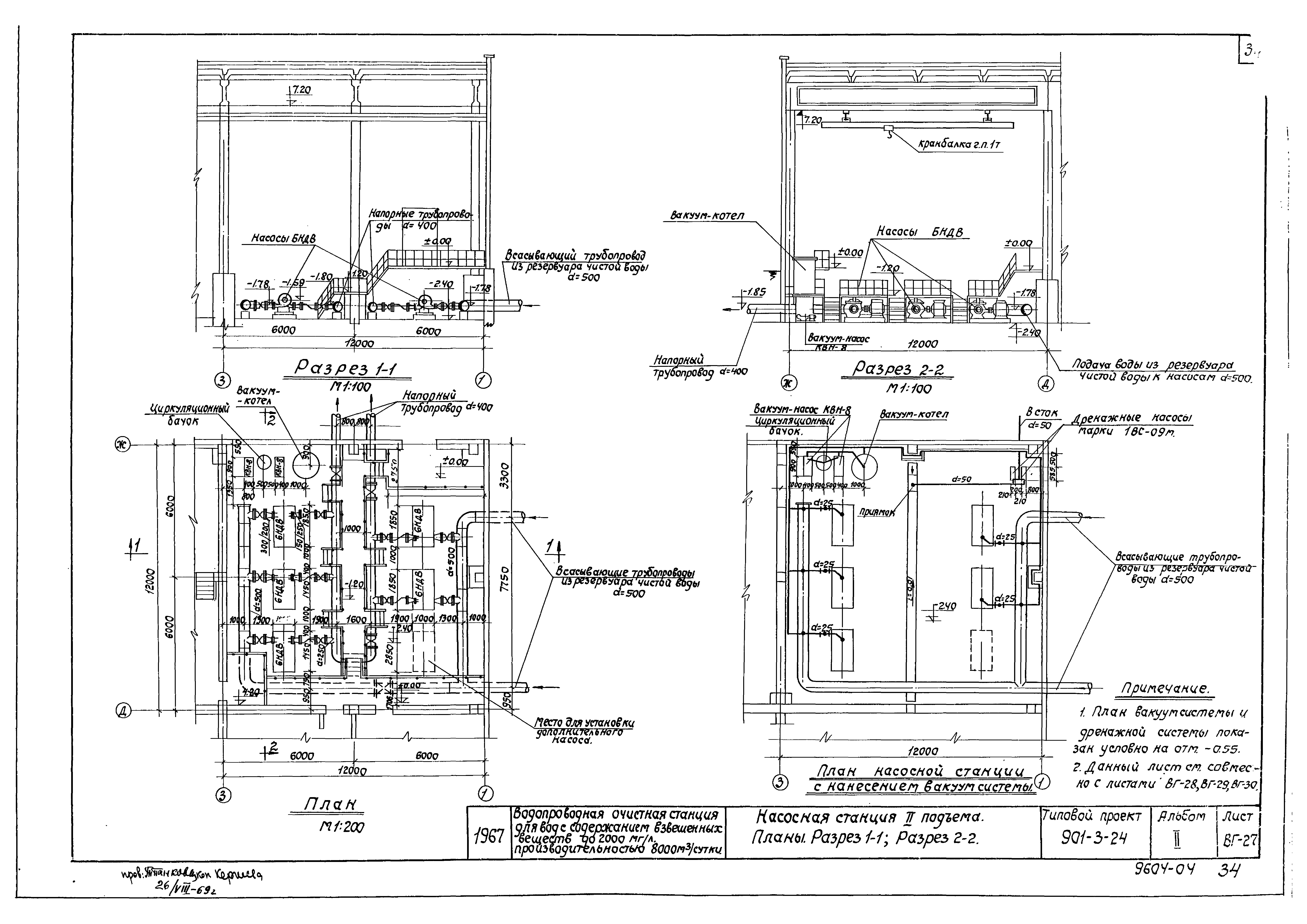

   Насосная станция II подъема. Планы. Разрез 1-1. Разрез 2-2

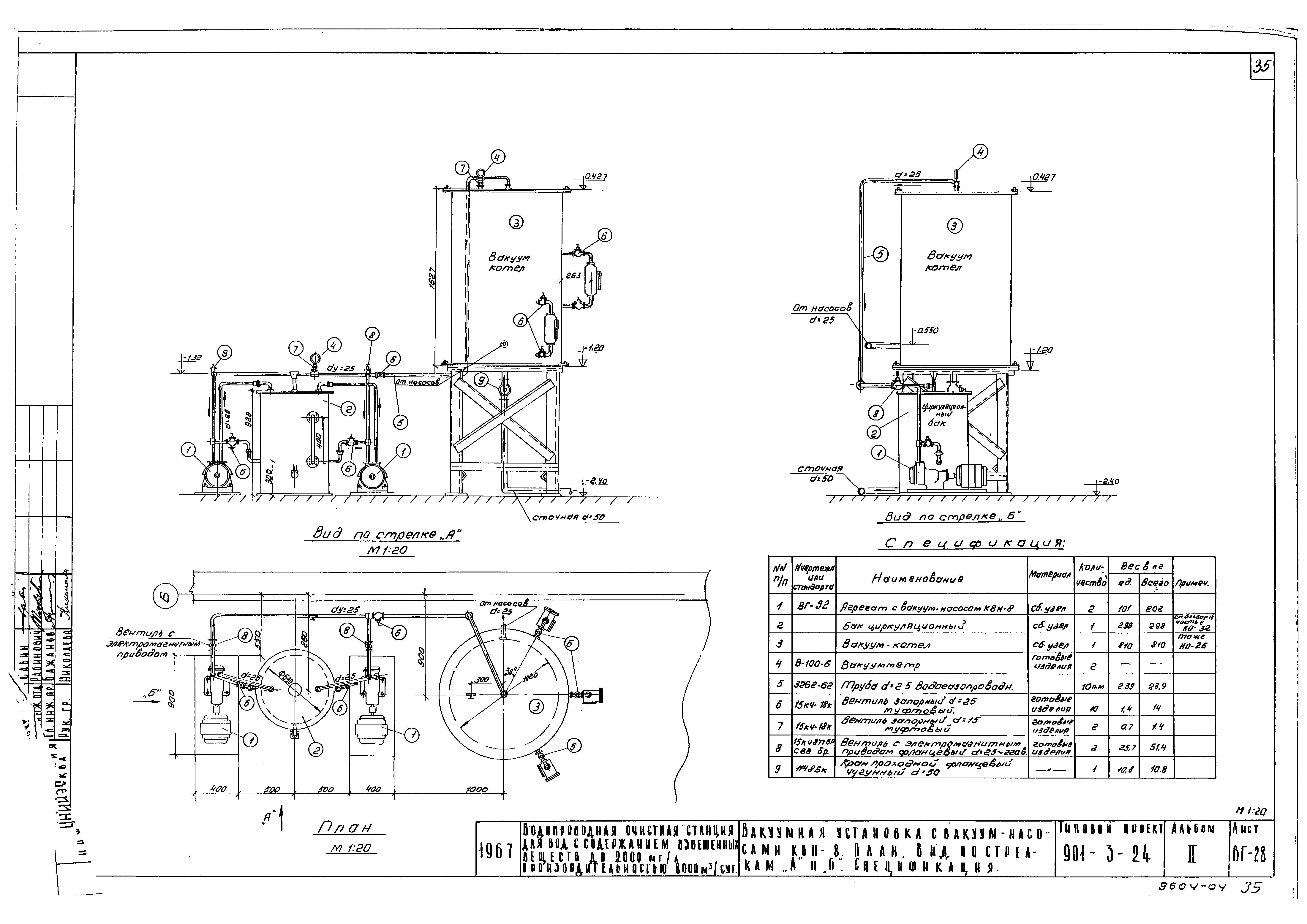

   Вакуумная установка с вакуум-насосами КВН-8. План. Вид по стрелкам "А" и "Б". Спецификация

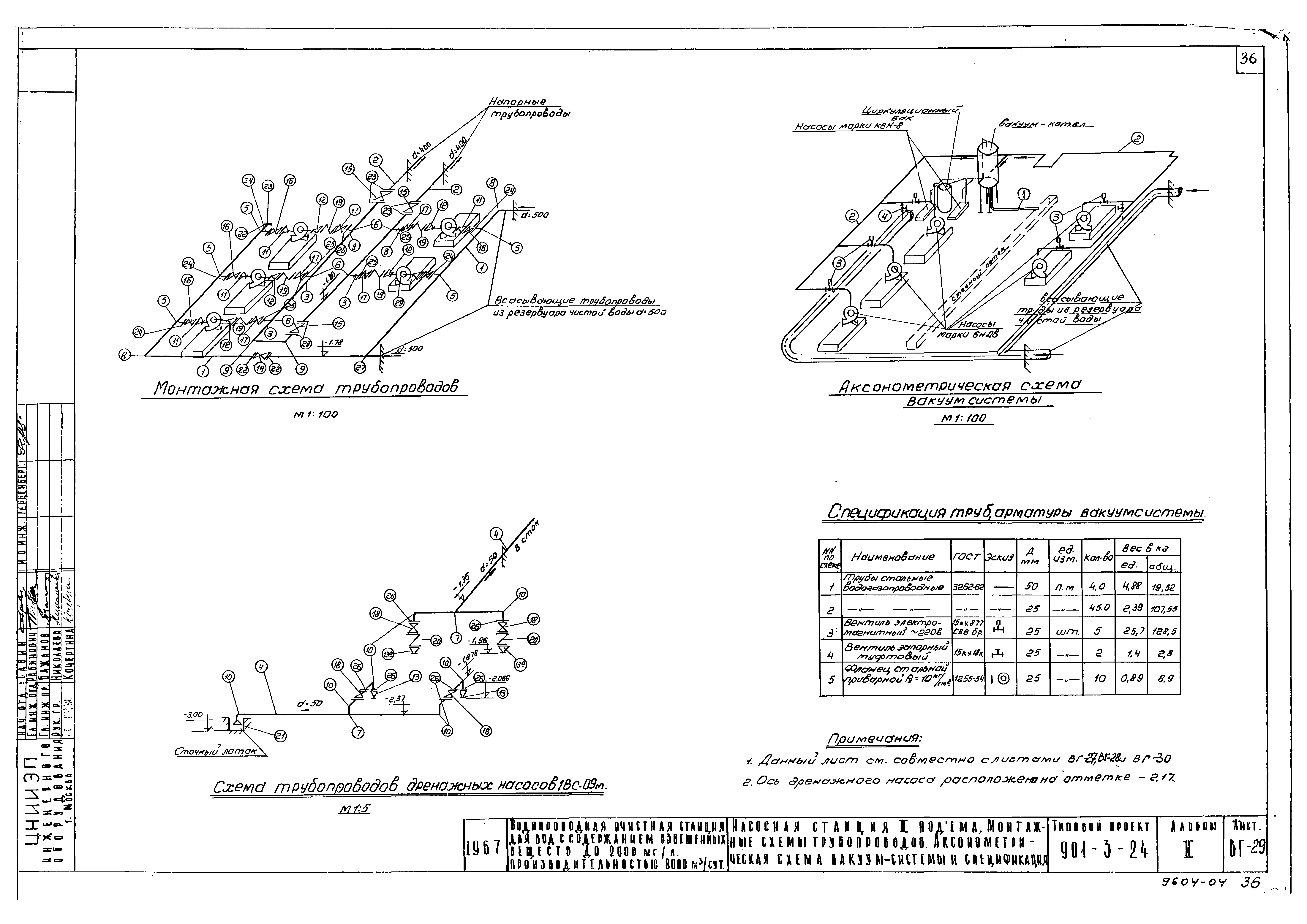

   Насосная станция II подъема. Монтажные схемы трубопроводов. Аксонометрическая схема вакуум-системы и спецификация

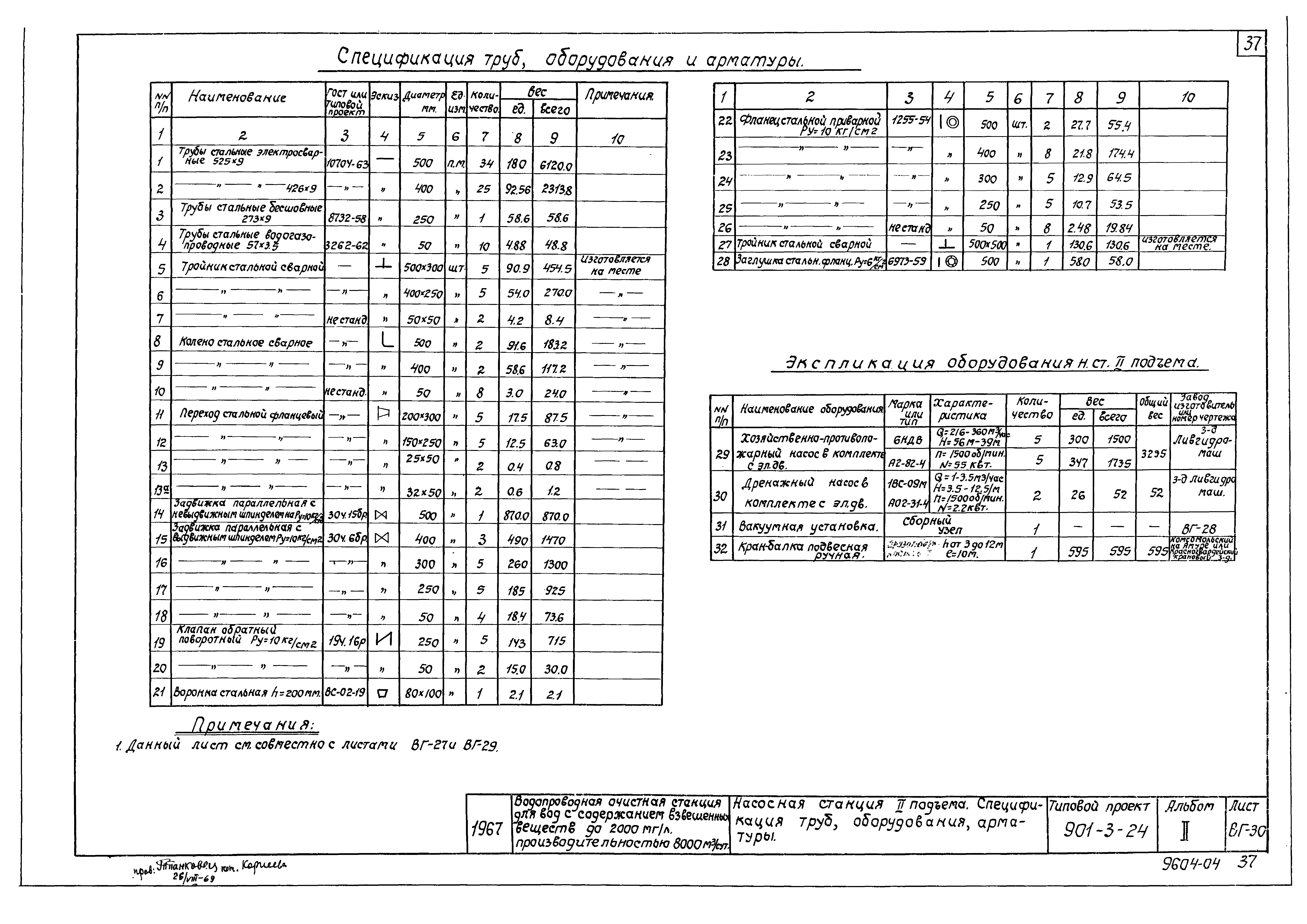

   Насосная станция II подъема. Спецификация труб, оборудования, арматуры

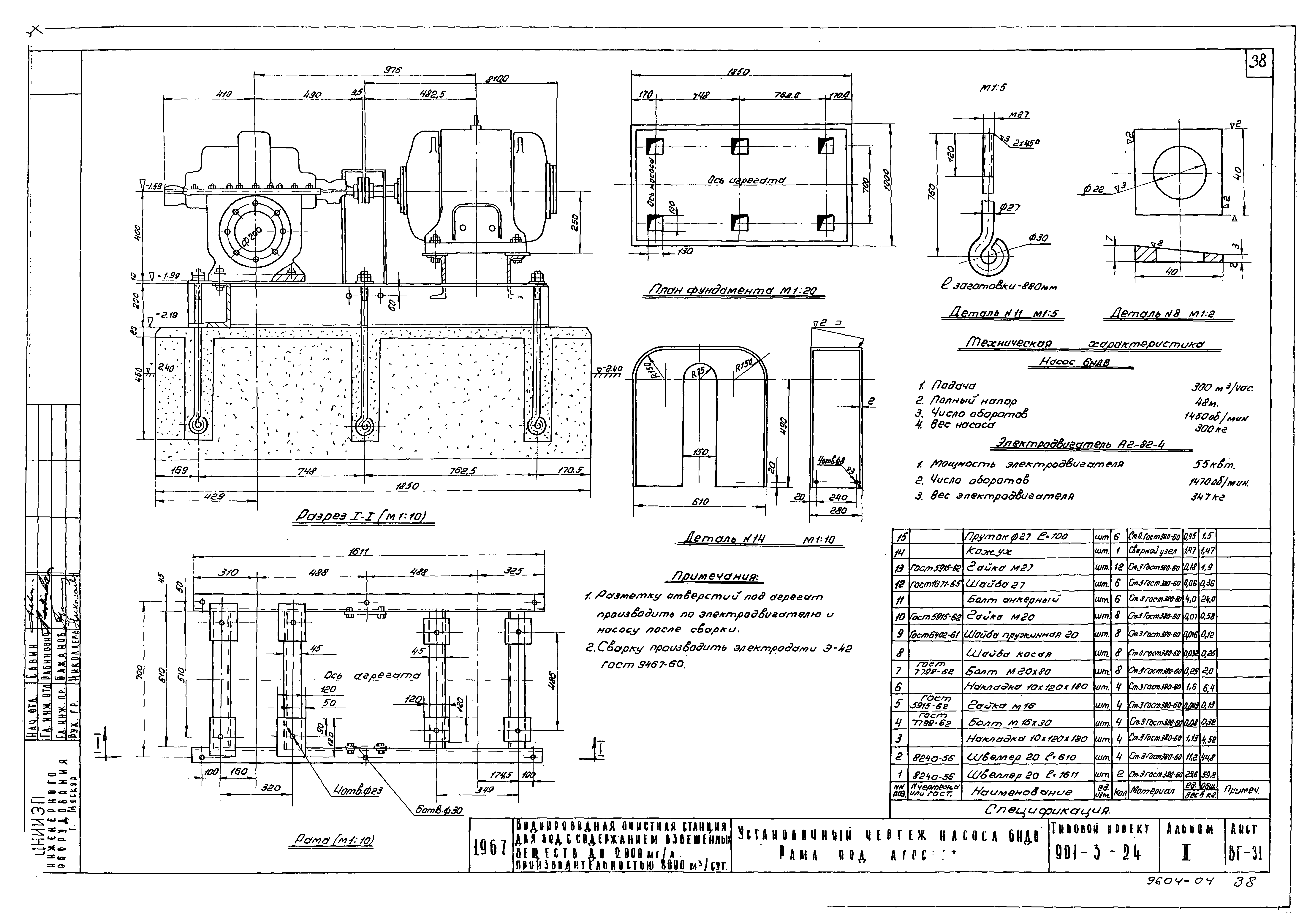

   Установочный чертеж насоса 6НДв. Рама под агрегат

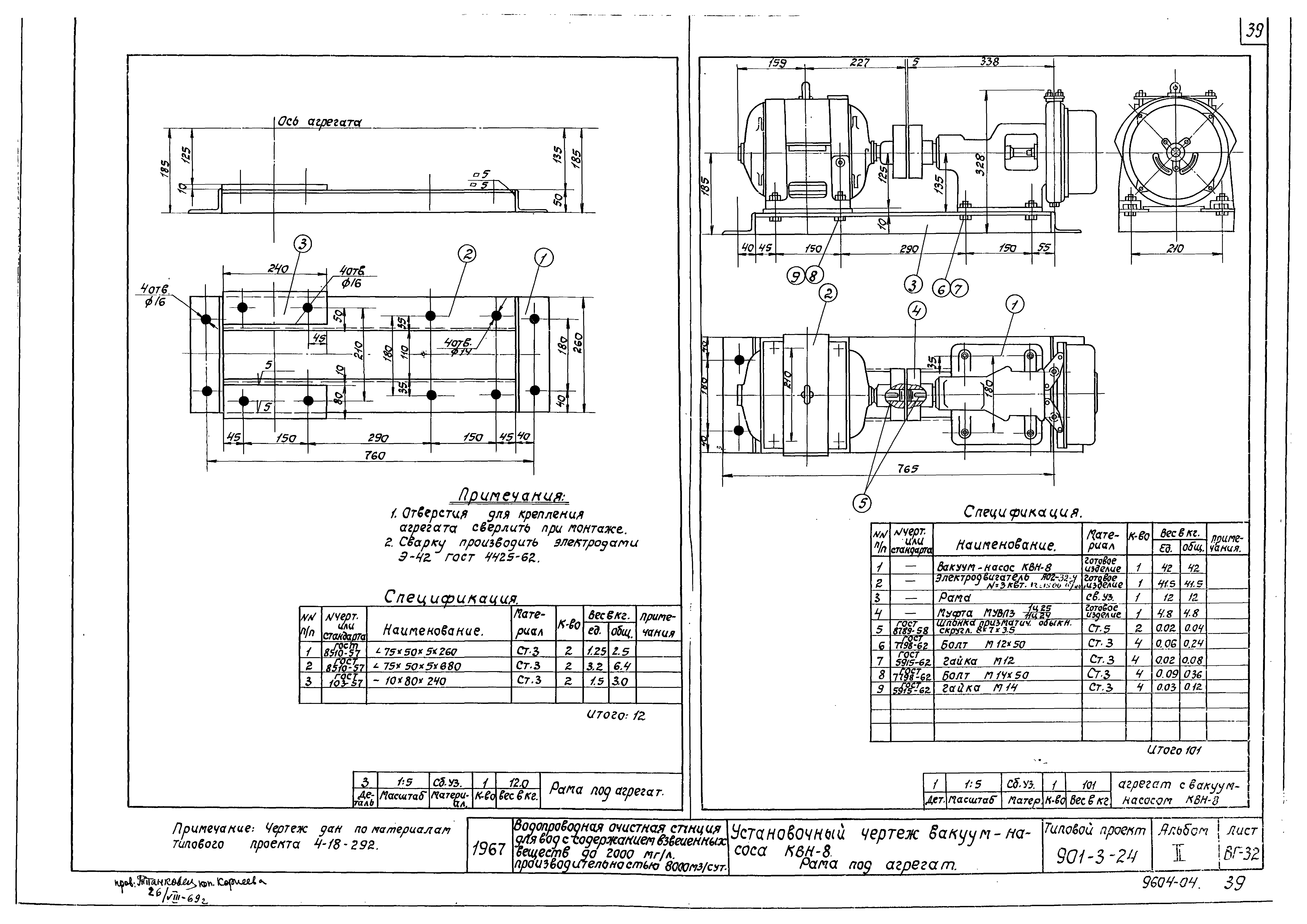

   Установочный чертеж вакуум-насоса КВН-8. Рама под агрегат

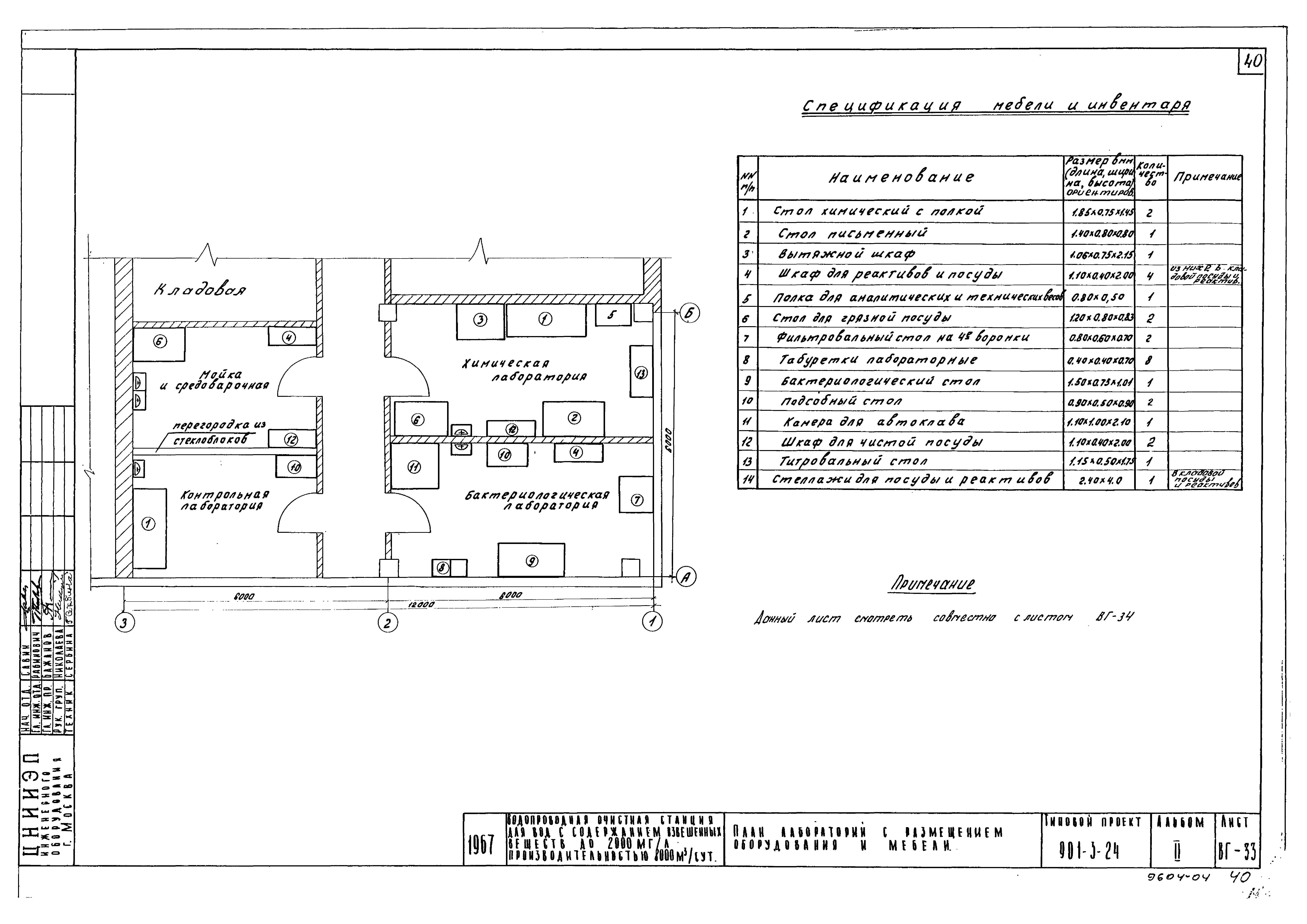

   План лаборатории с размещением оборудования и мебели

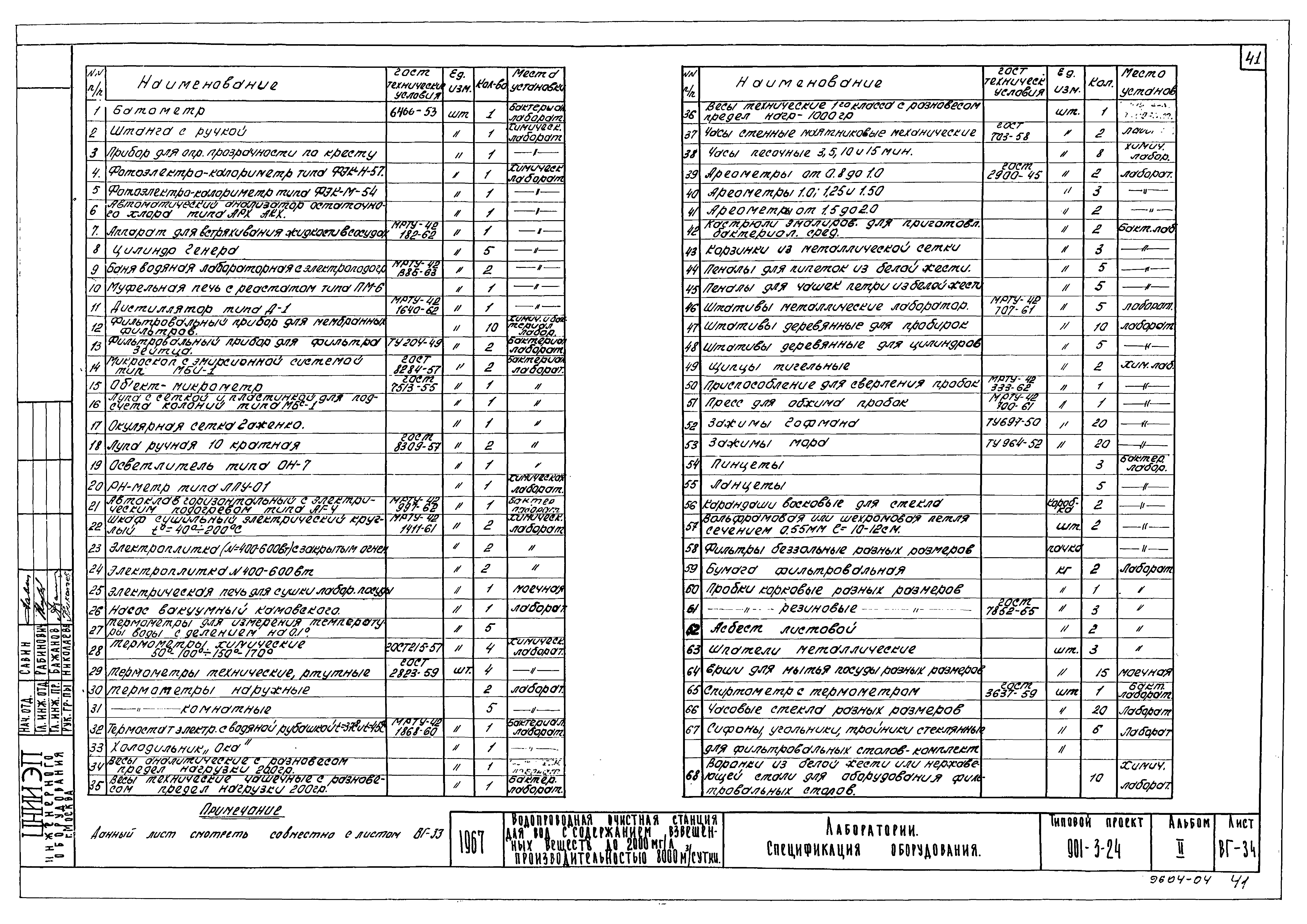

   Лаборатории. Спецификация оборудования
Санитарно-техническая часть

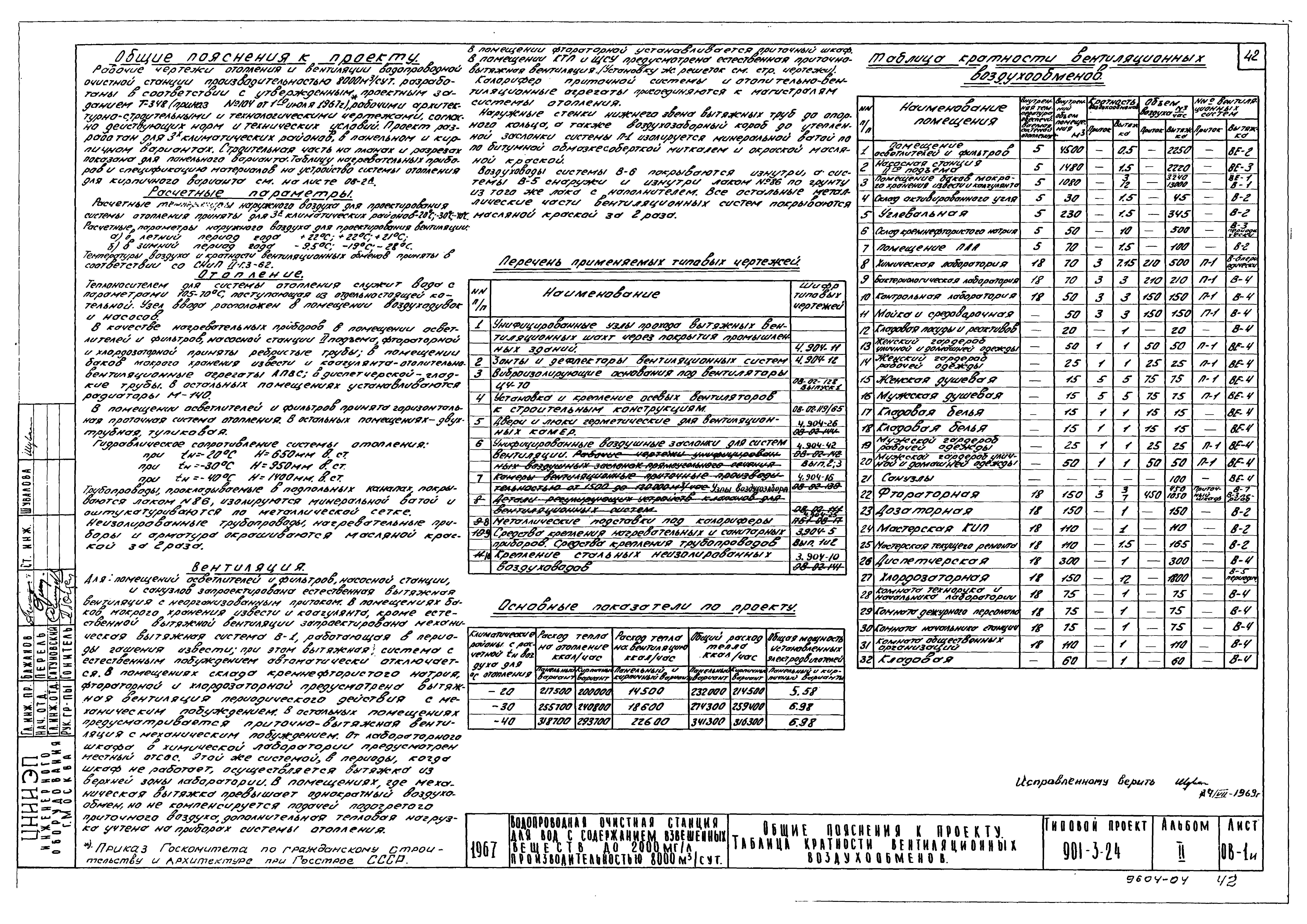

   Общие пояснения к проекту. Таблица кратности вентиляционных воздухообменов

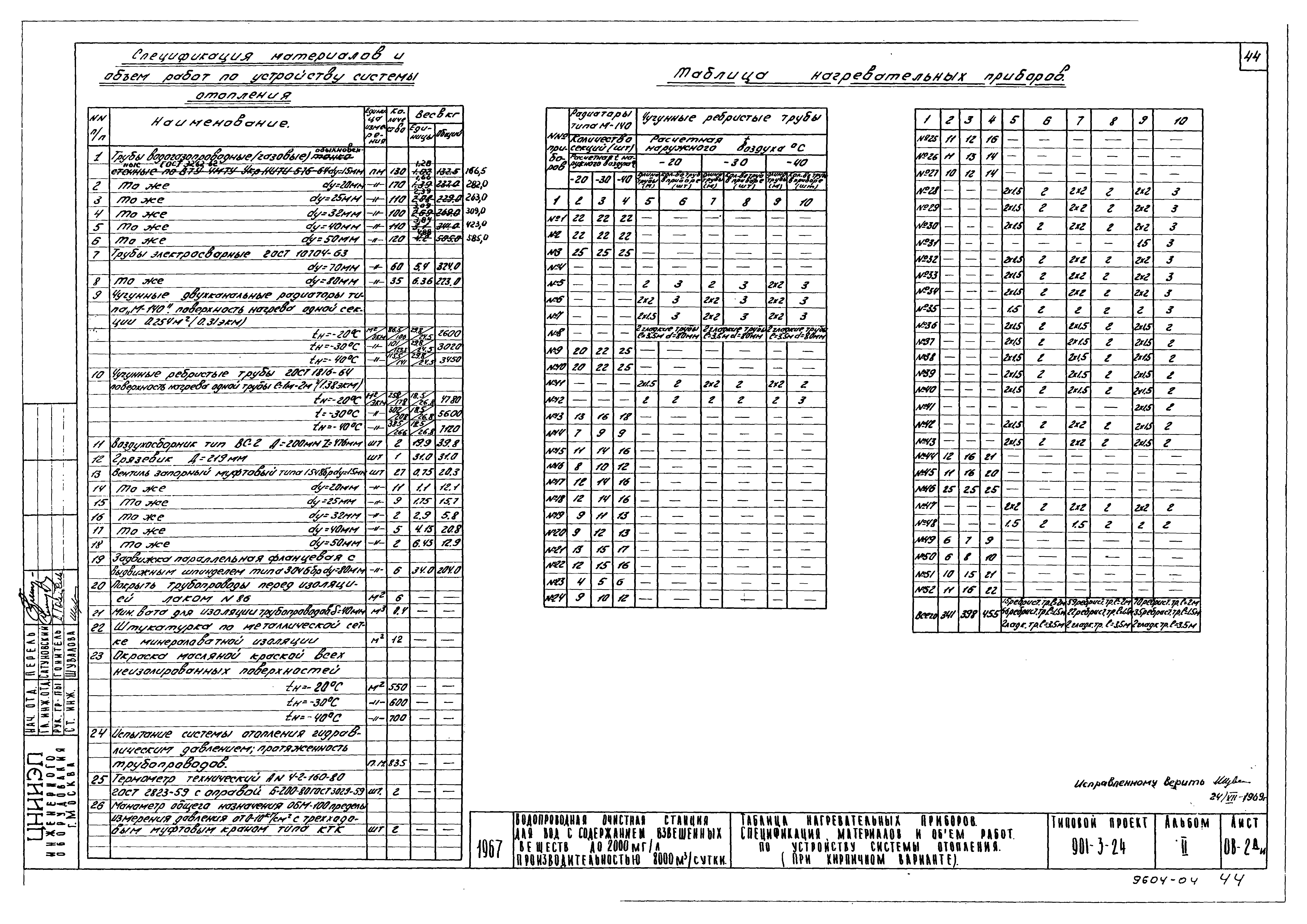

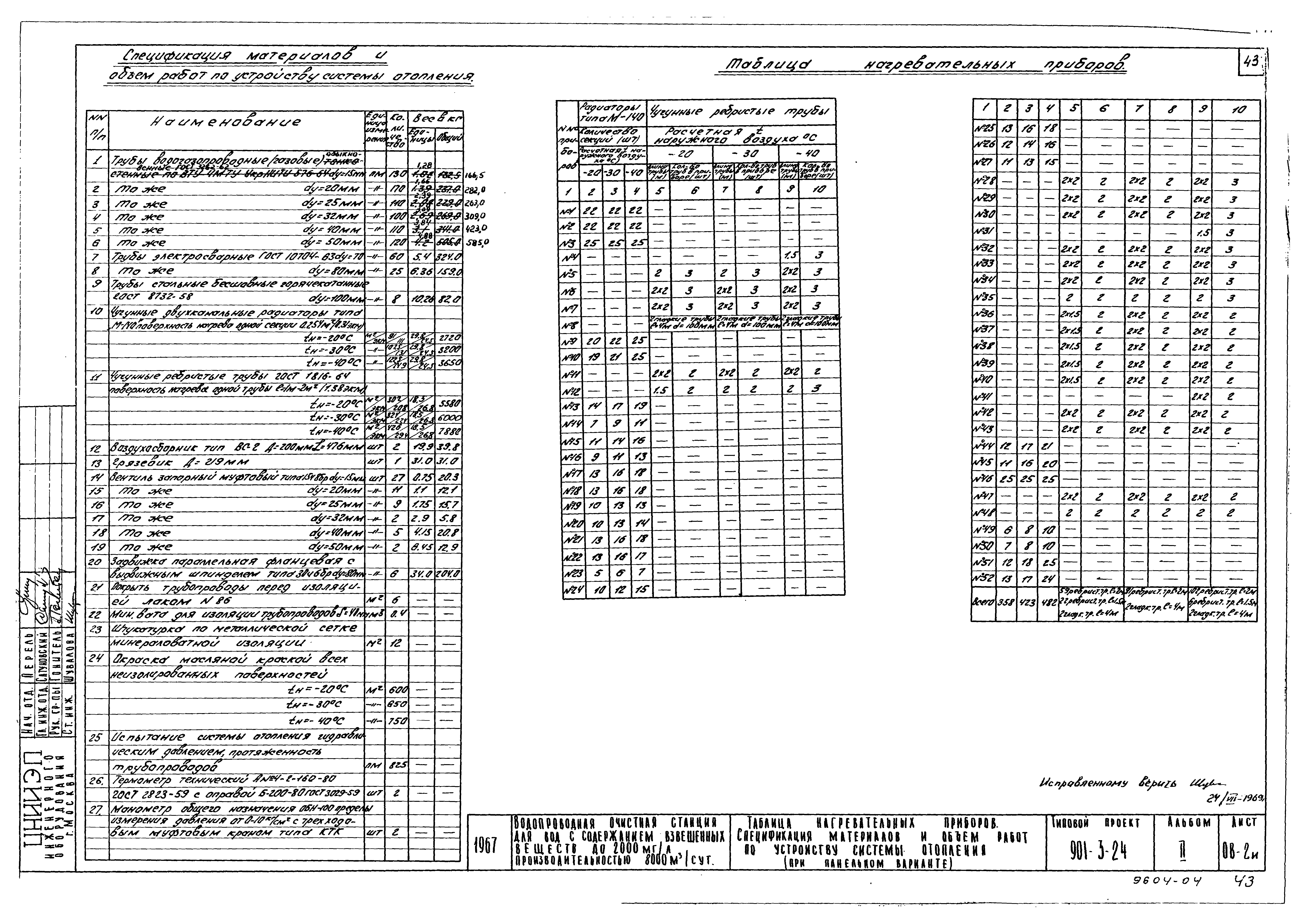

   Таблица нагревательных приборов. Спецификация материалов и объем работ по устройству системы отопления (при панельном варианте)
   Таблица нагревательных приборов. Спецификация материалов и объем работ по устройству системы отопления (при кирпичном варианте)

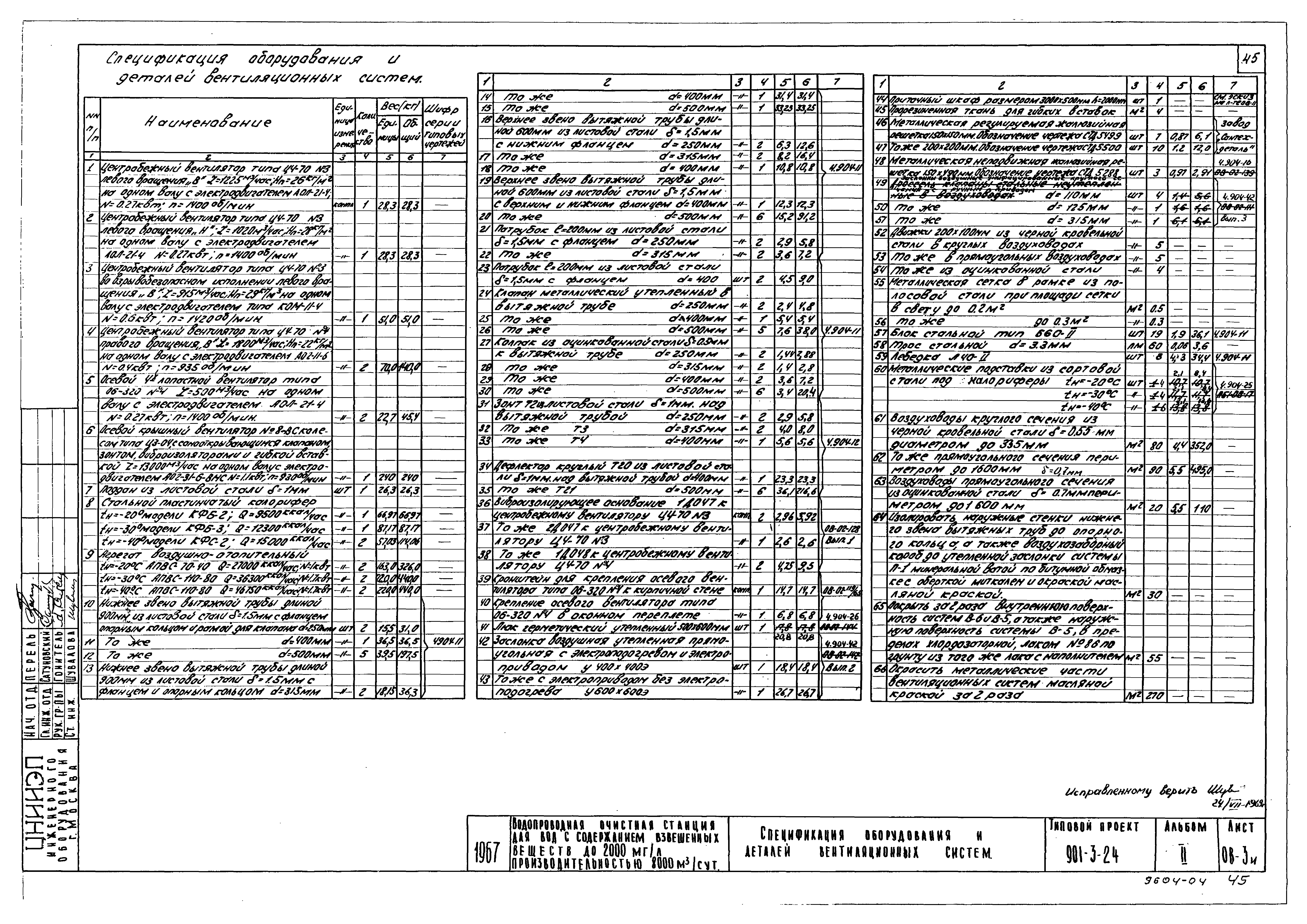

   Спецификация оборудования и деталей вентиляционных систем

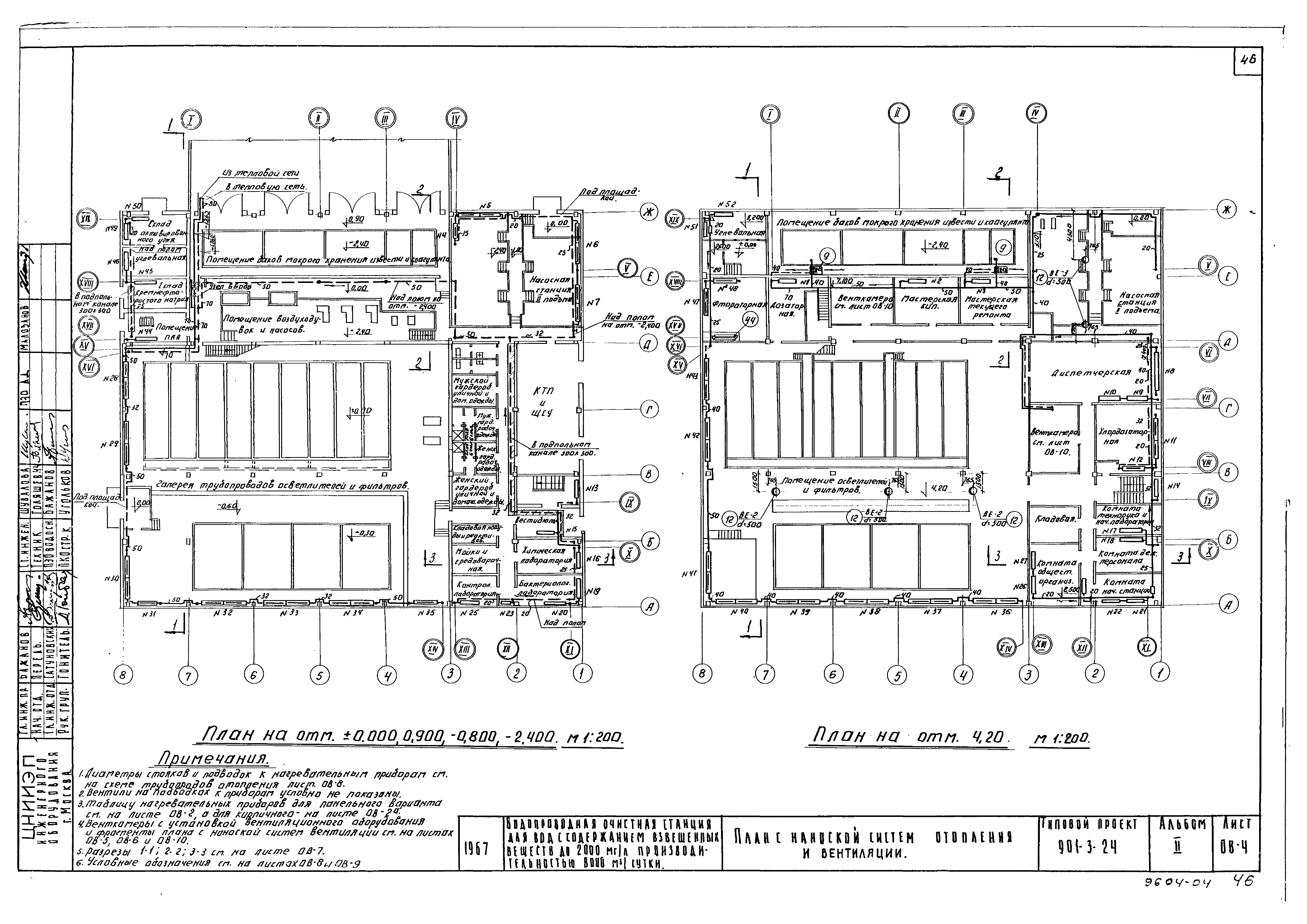

   План с наноской системы отопления и вентиляции

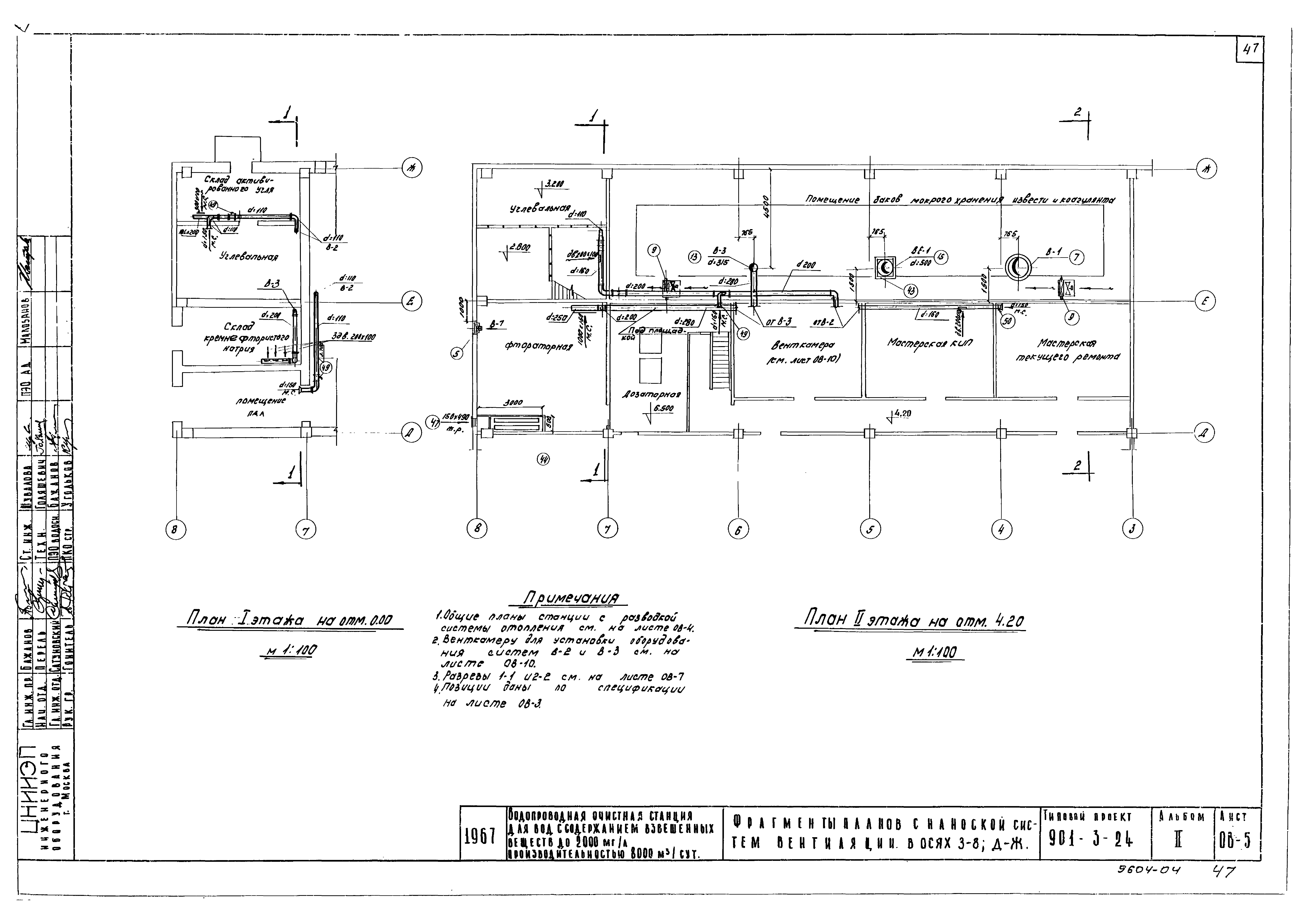

   Фрагменты планов с наноской систем вентиляции в осях 3 -8, Д - Ж

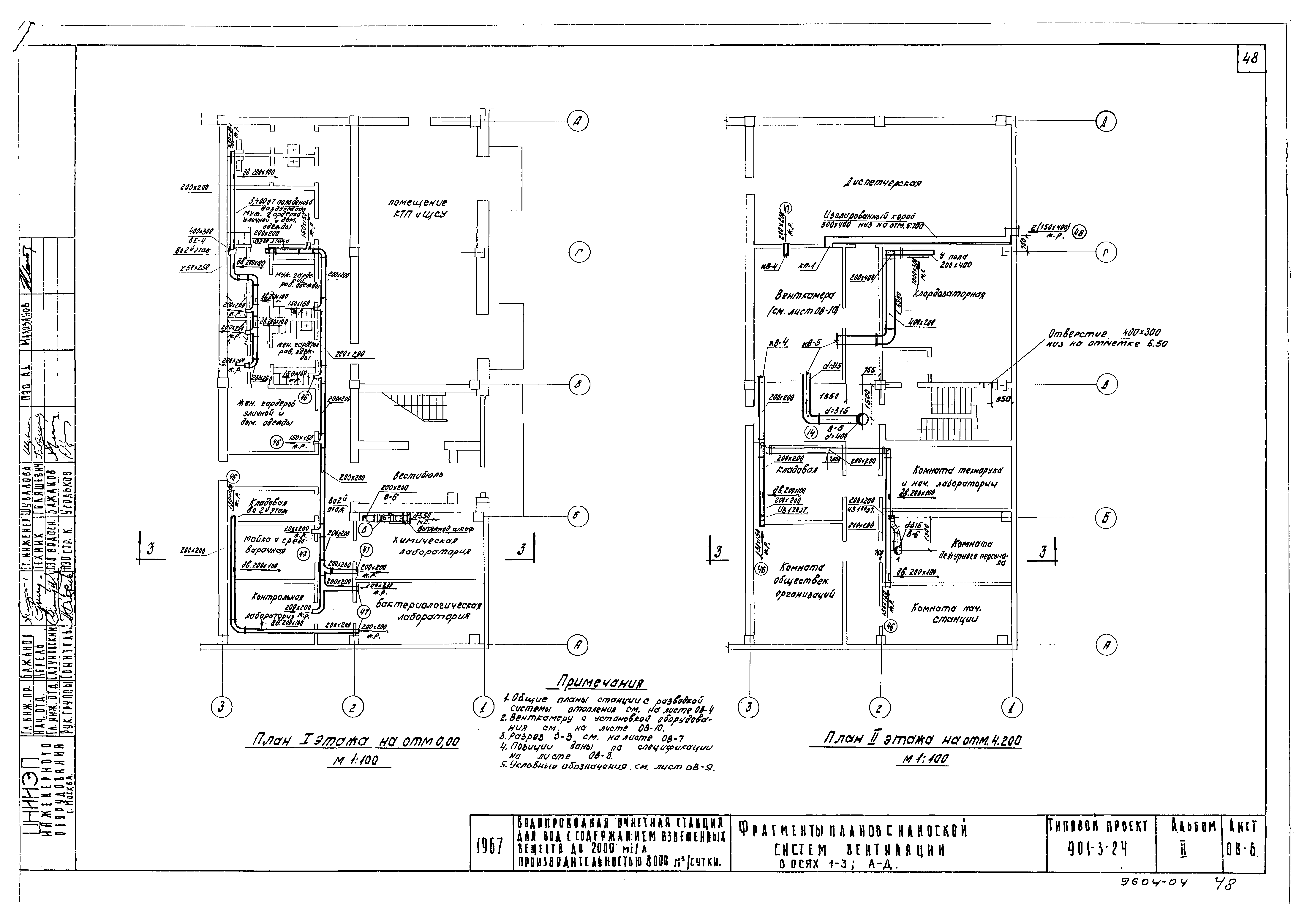

   Фрагменты планов с наноской систем вентиляции в осях 1 - 3, А - Д

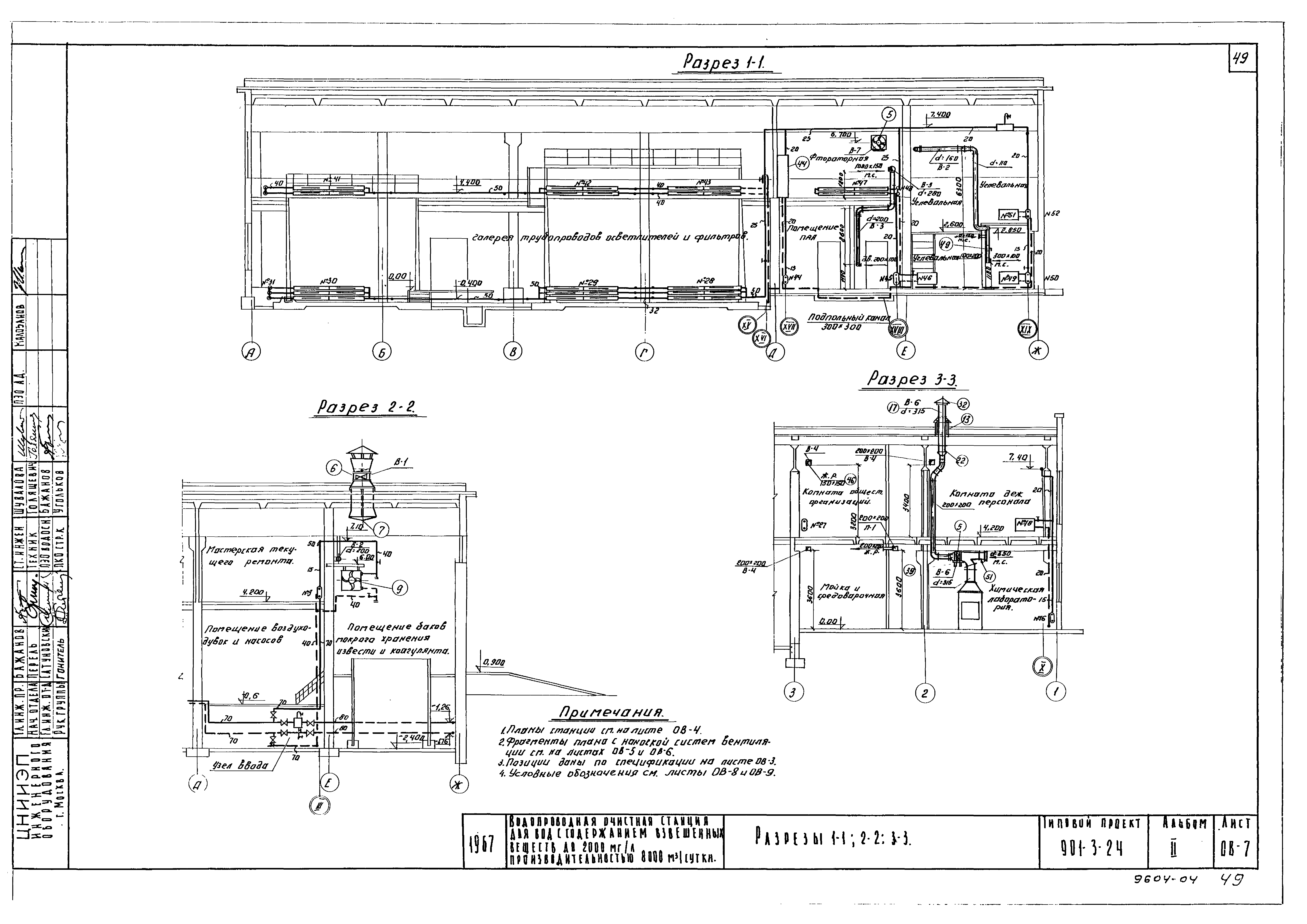

   Разрезы 1-1, 2-2, 3-3

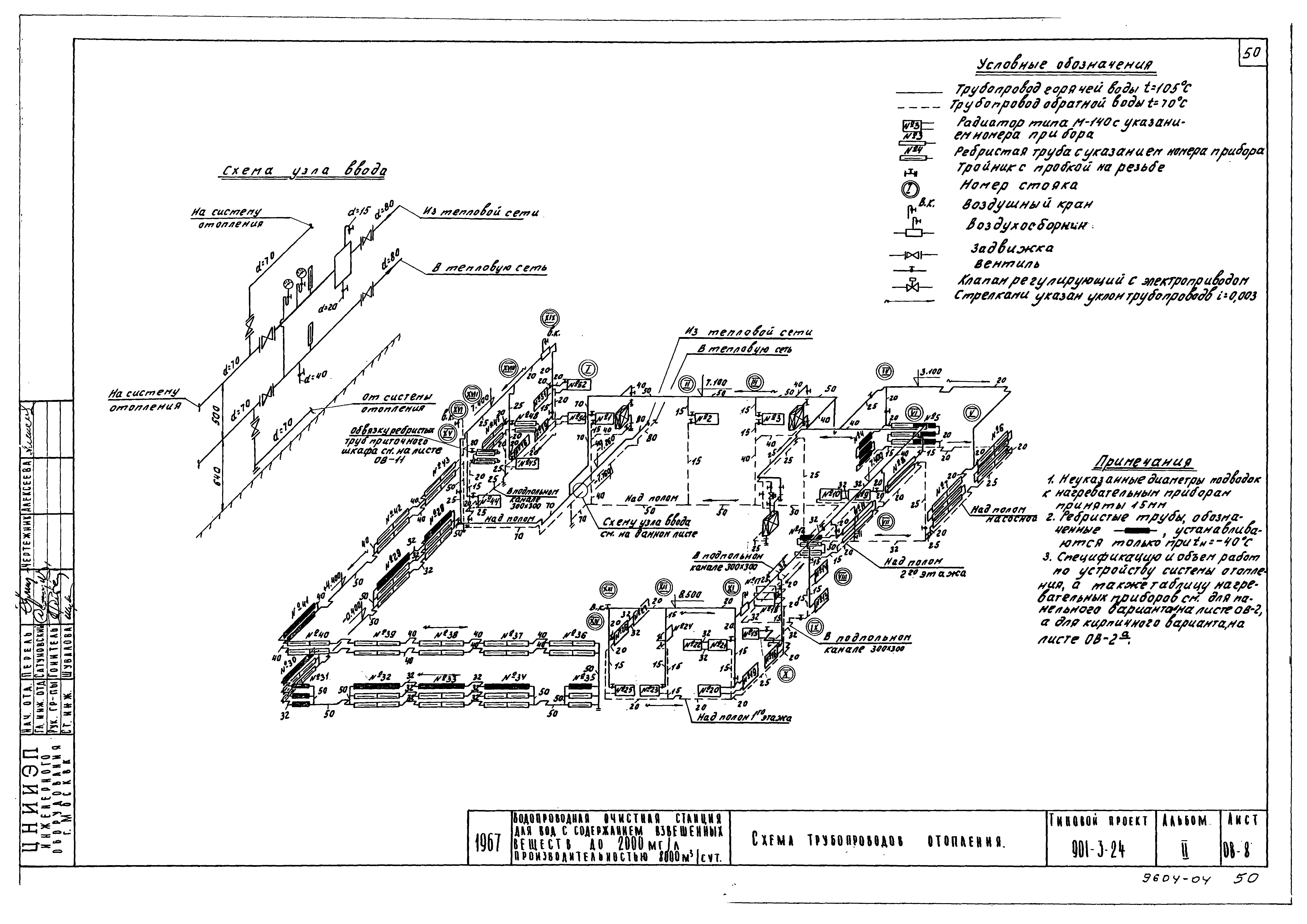

   Схема трубопроводов отопления

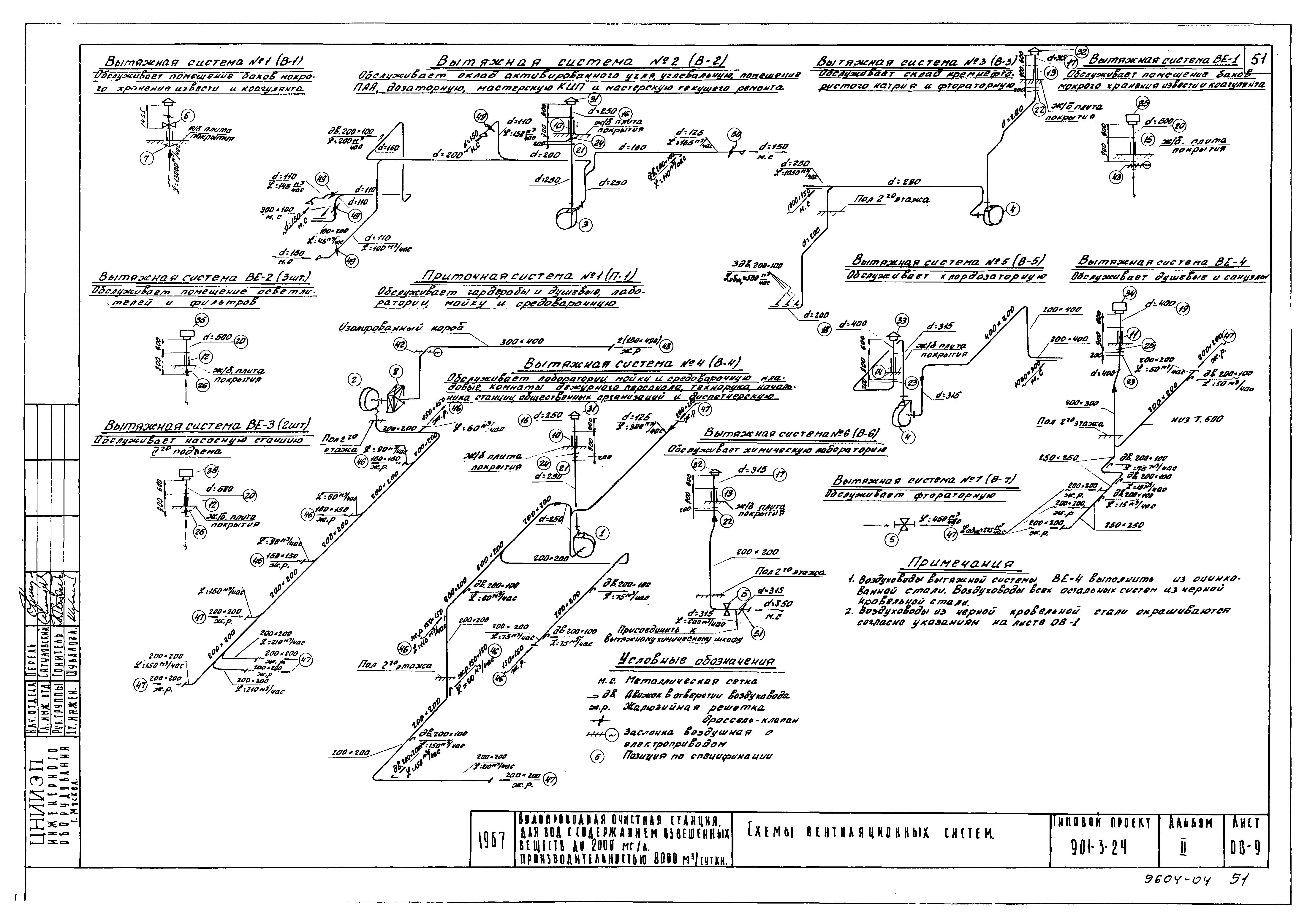

   Схемы вентиляционных систем

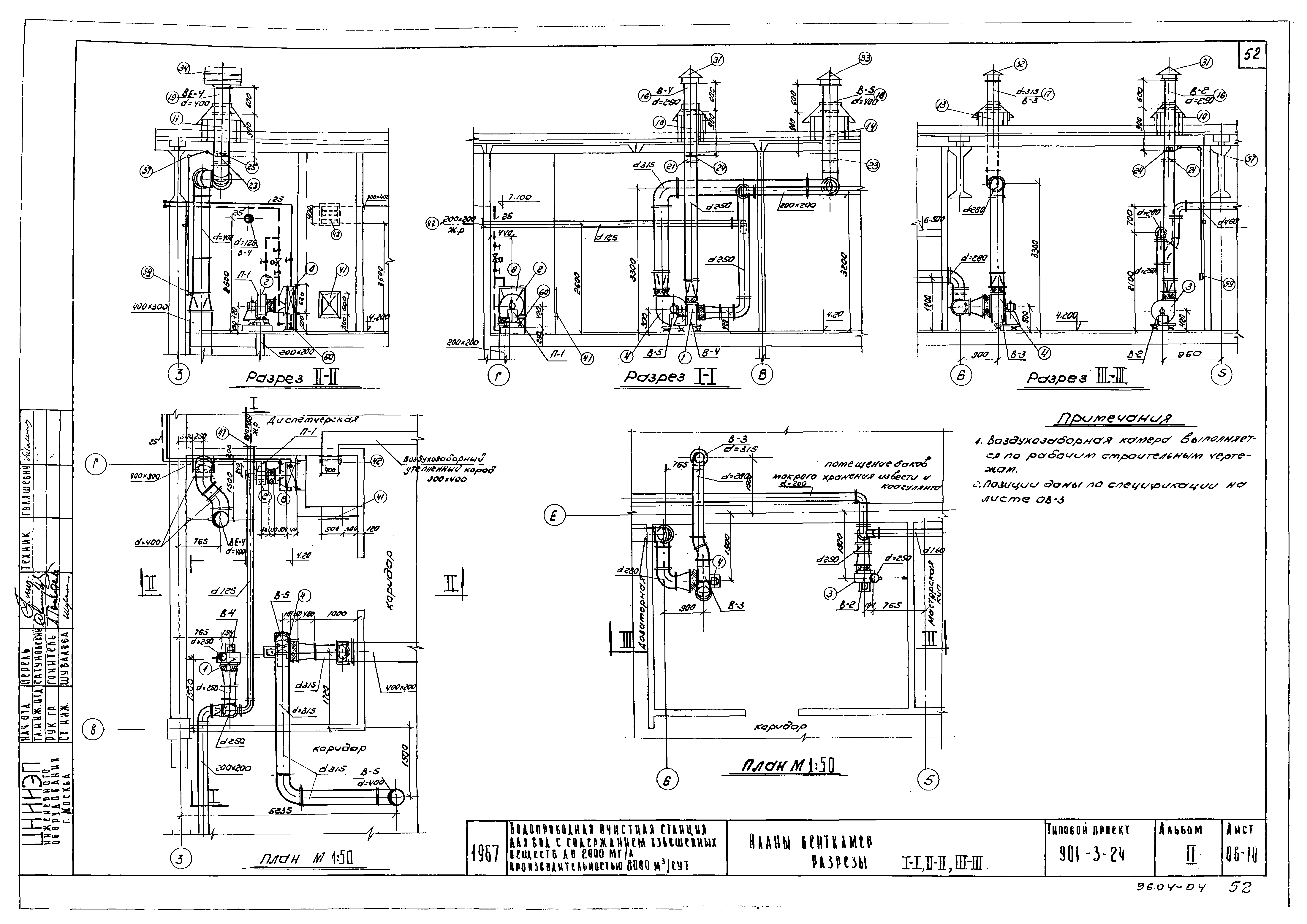

   Планы венткамер. Разрезы I-I, II-II, III-III

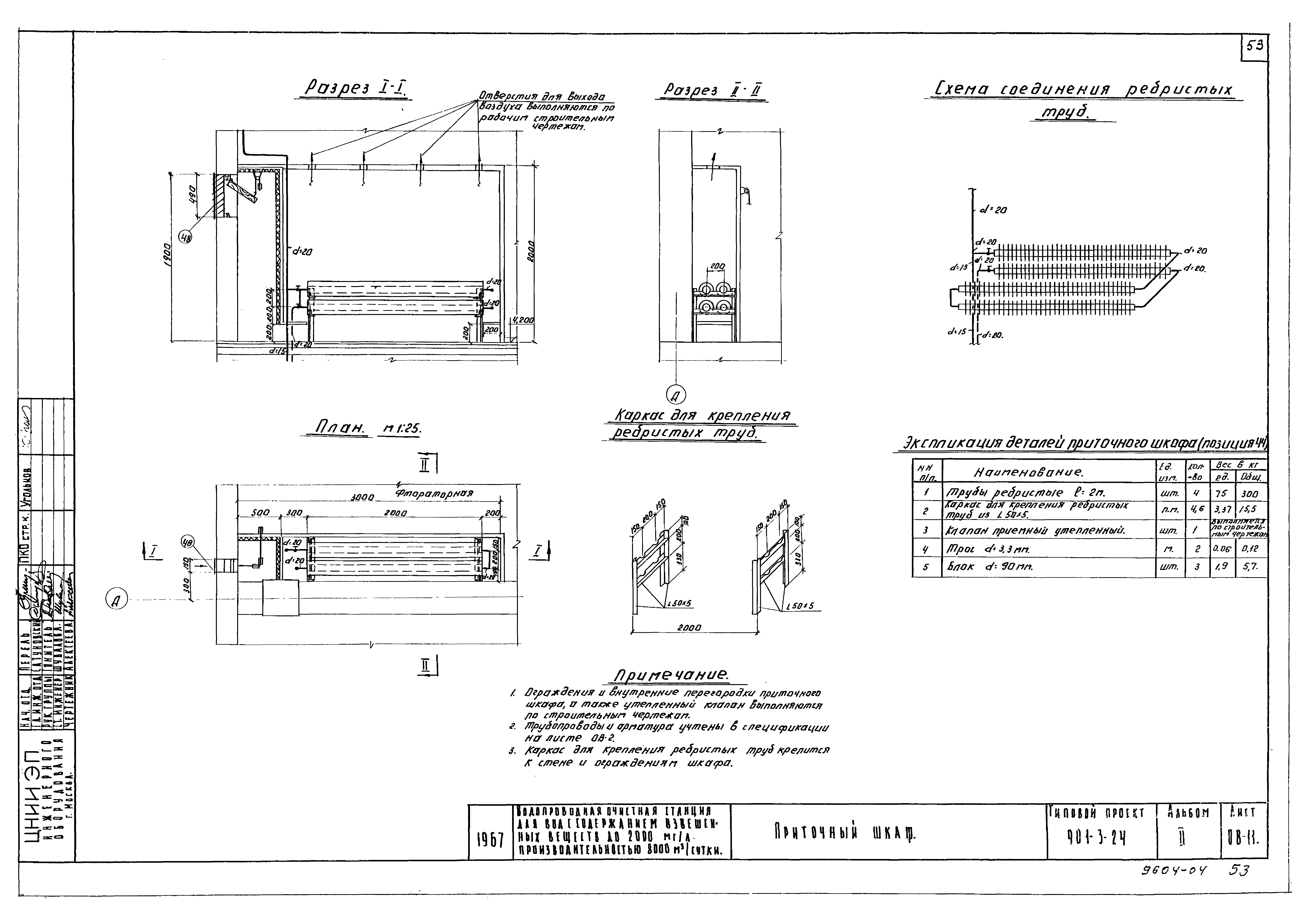

   Приточный шкаф

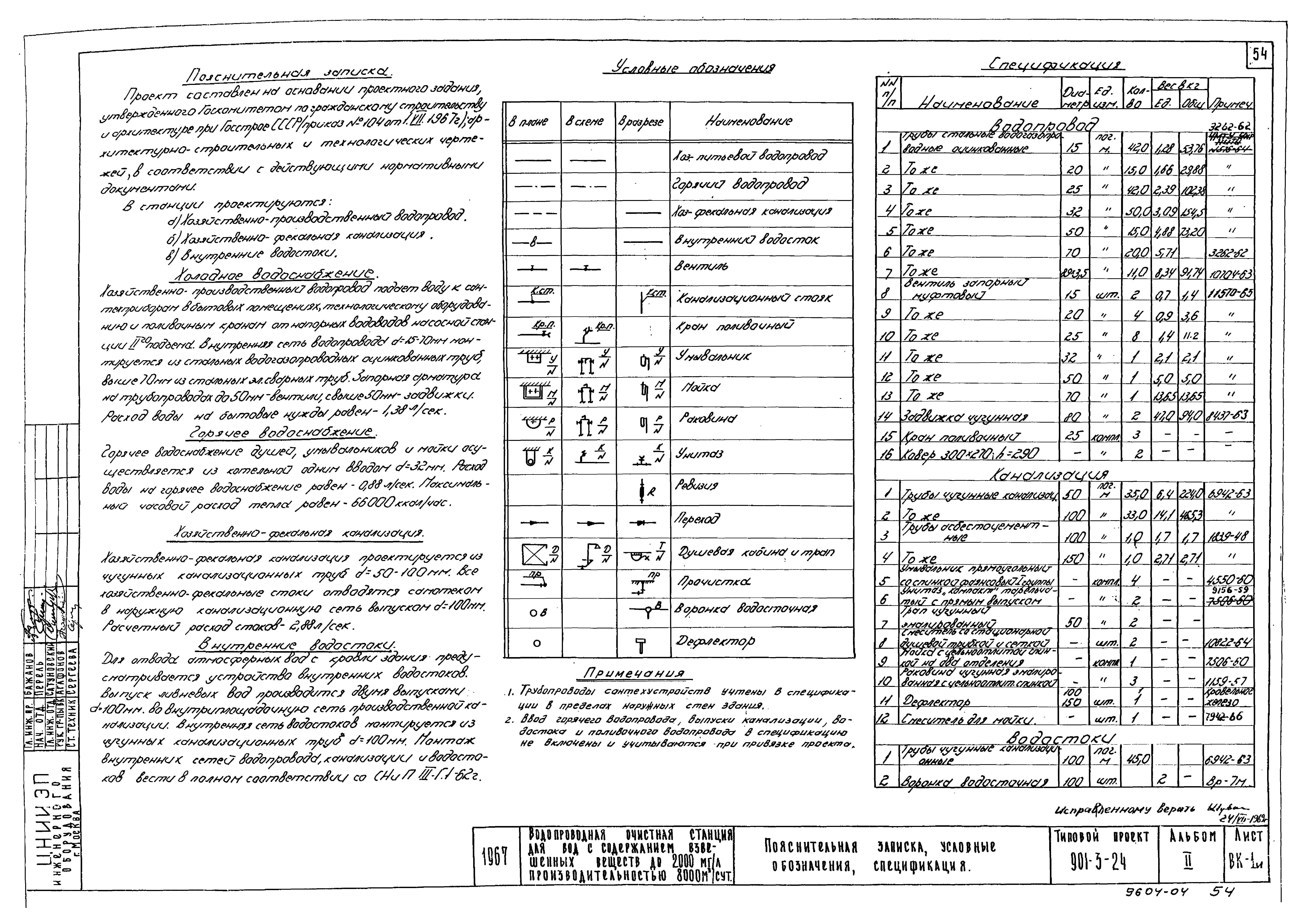

   Пояснительная записка, условные обозначения, спецификация

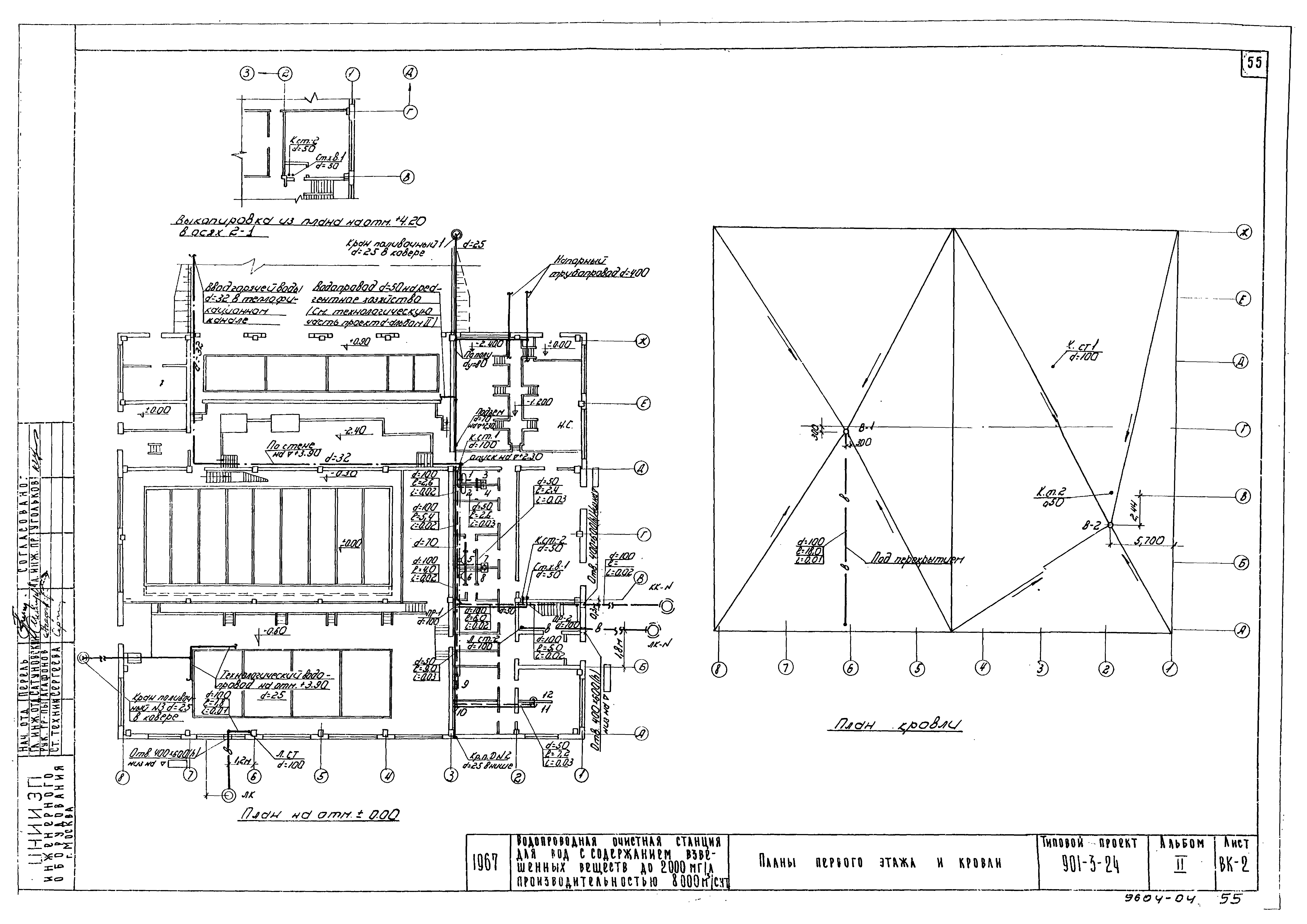

   Планы первого этажа и кровли

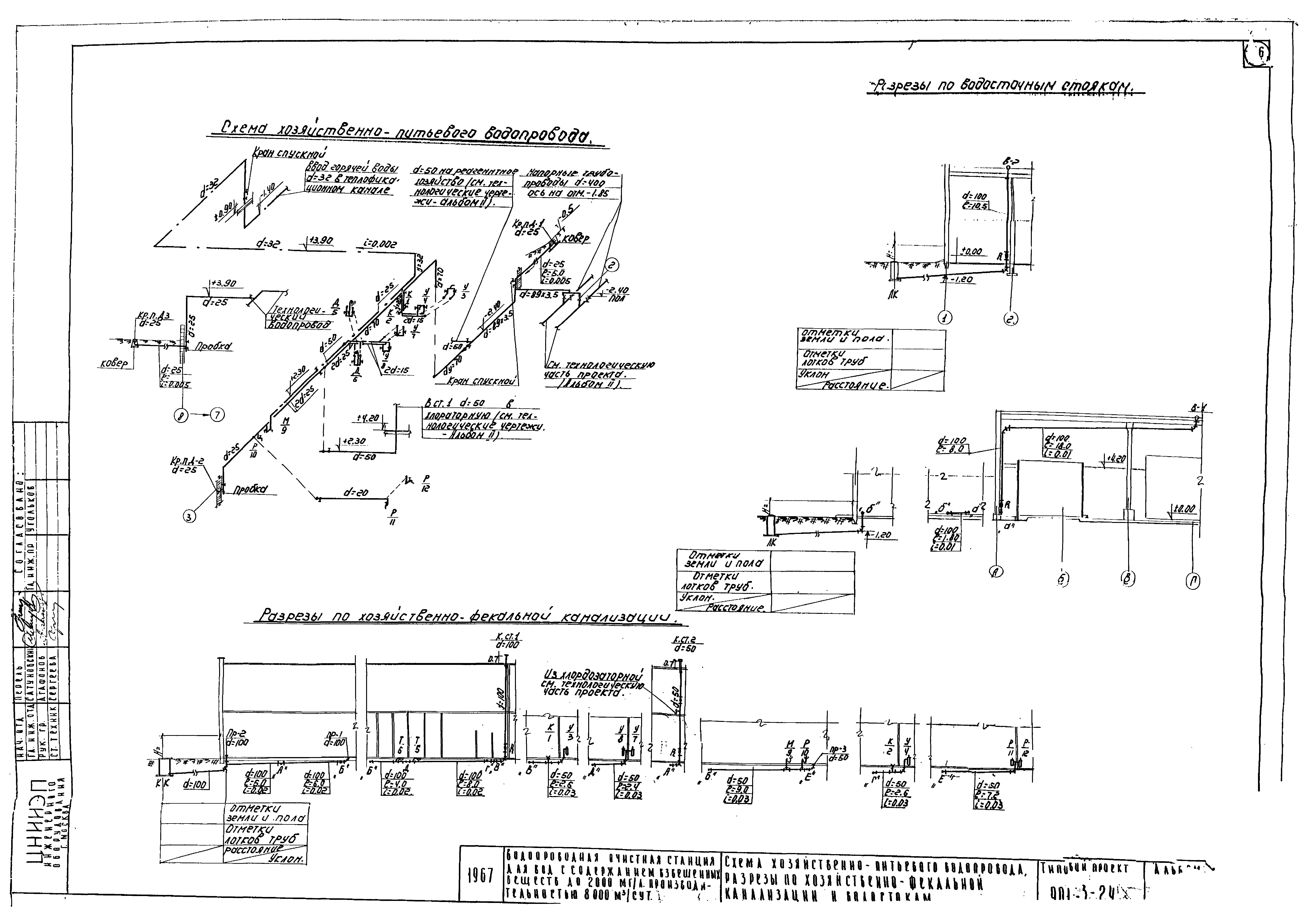

   Схема хозяйственно-питьевого водопровода, разрезы по хозяйственно-фекальной канализации и водостокам
Разработан: ЦНИИЭП инженерного оборудования Госгражданстроя
Утверждён:20.12.1967 ЦНИИЭП инженерного оборудования (TsNIIEP of Building Service Equipment 121)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Сооружения и установки по обеззараживанию воды Сооружения обработки и повторного использования воды для промывки фильтров
