Типовой проект 409-15-114.89

Альбом 2. Архитектурные решения. Конструкции железобетонные. Конструкции металлические

Обозначение: Типовой проект 409-15-114.89
Обозначение англ: 409-15-114.89
Статус:действует
Название рус.:Альбом 2. Архитектурные решения. Конструкции железобетонные. Конструкции металлические
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:19.10.1988

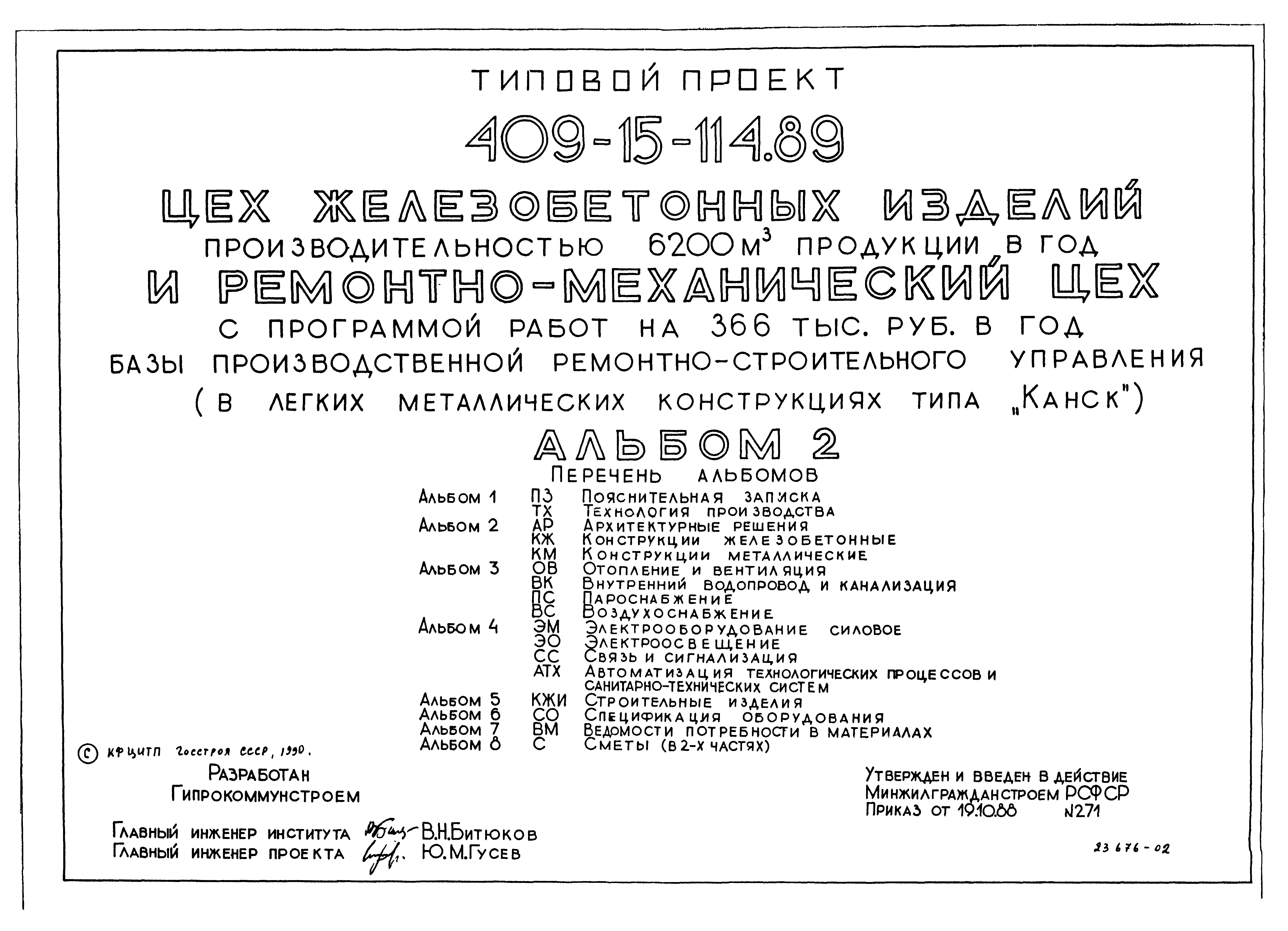

Оглавление:Титульный лист

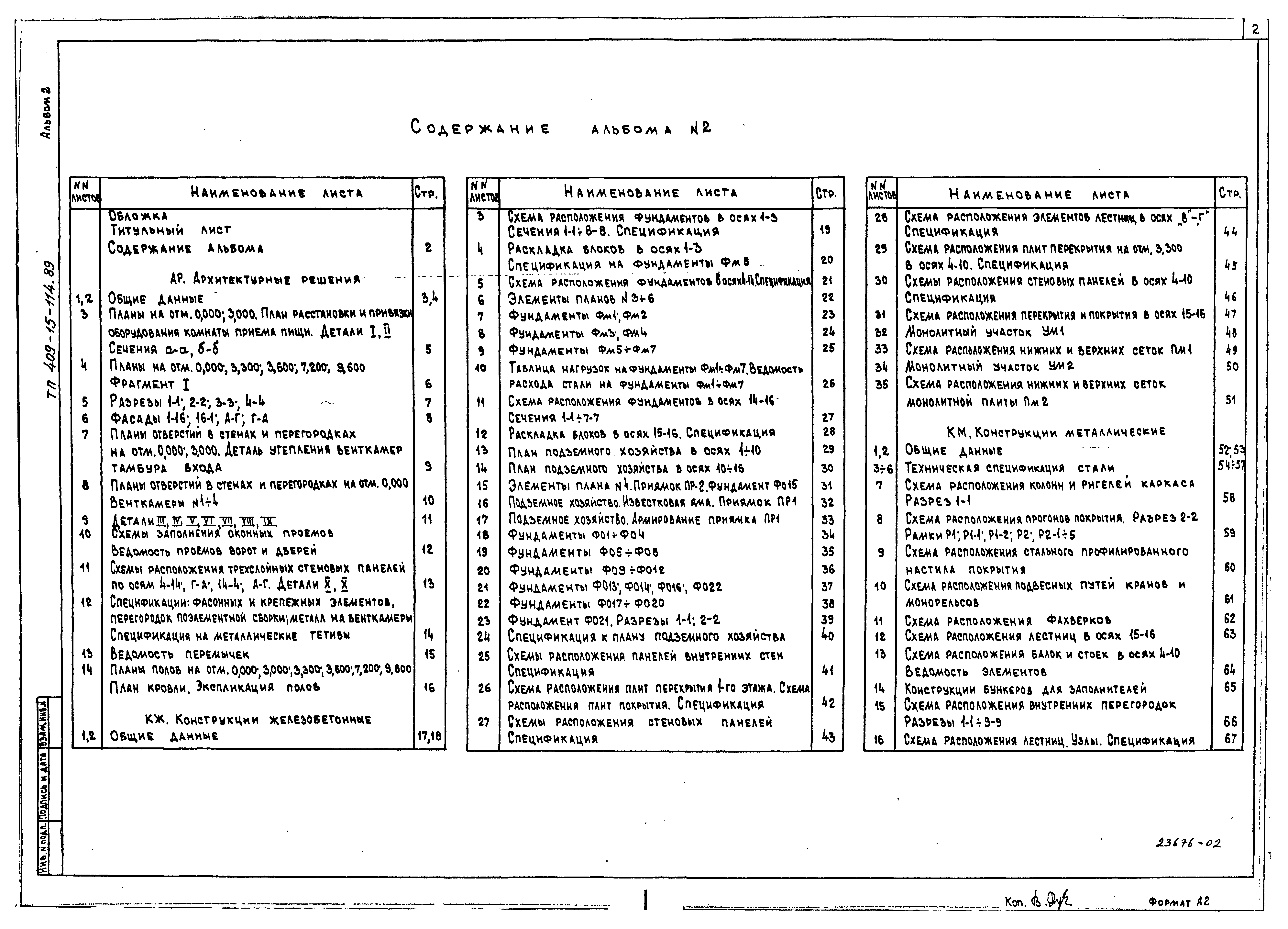

Содержание альбома
Архитектурные решения

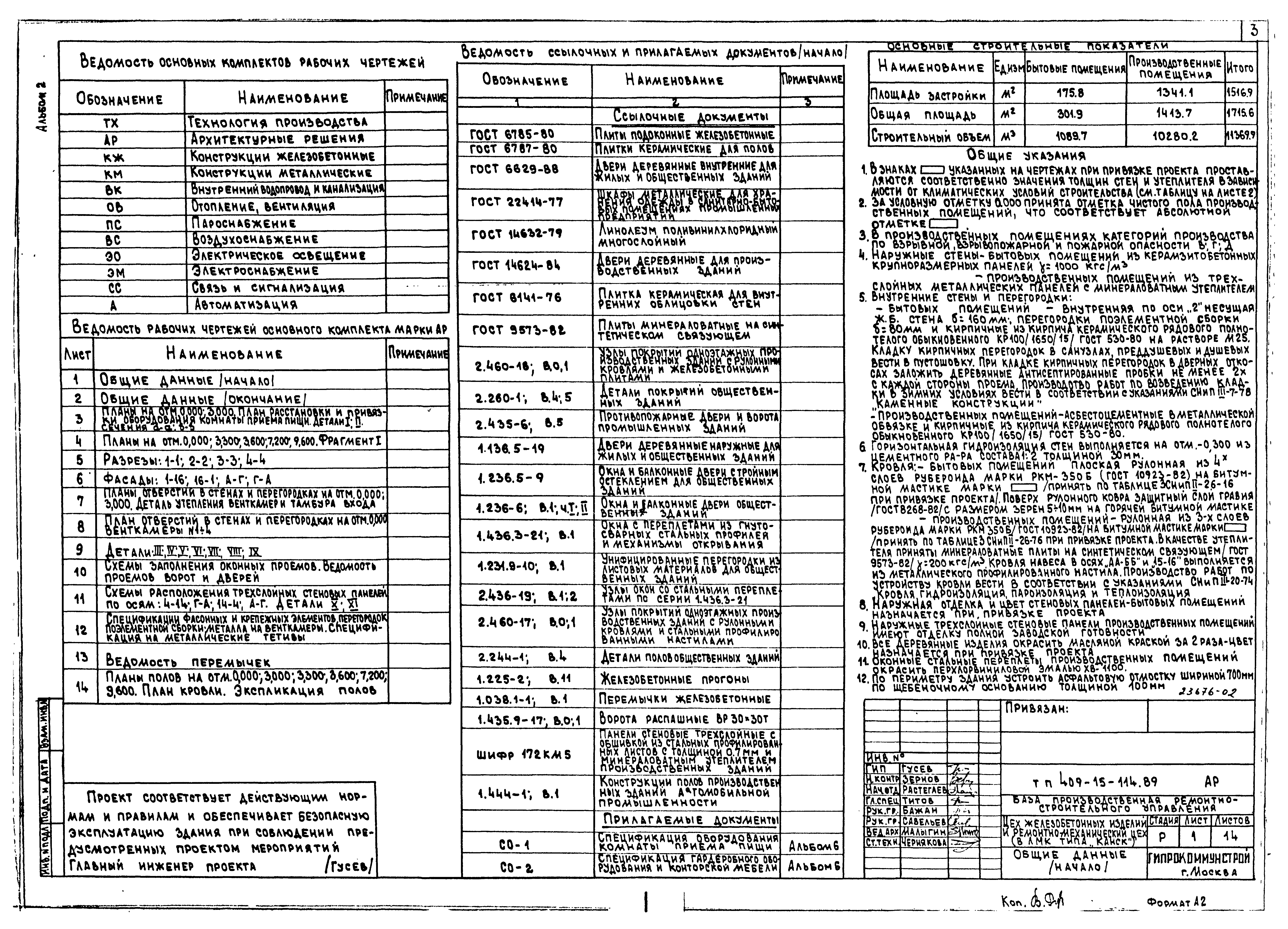

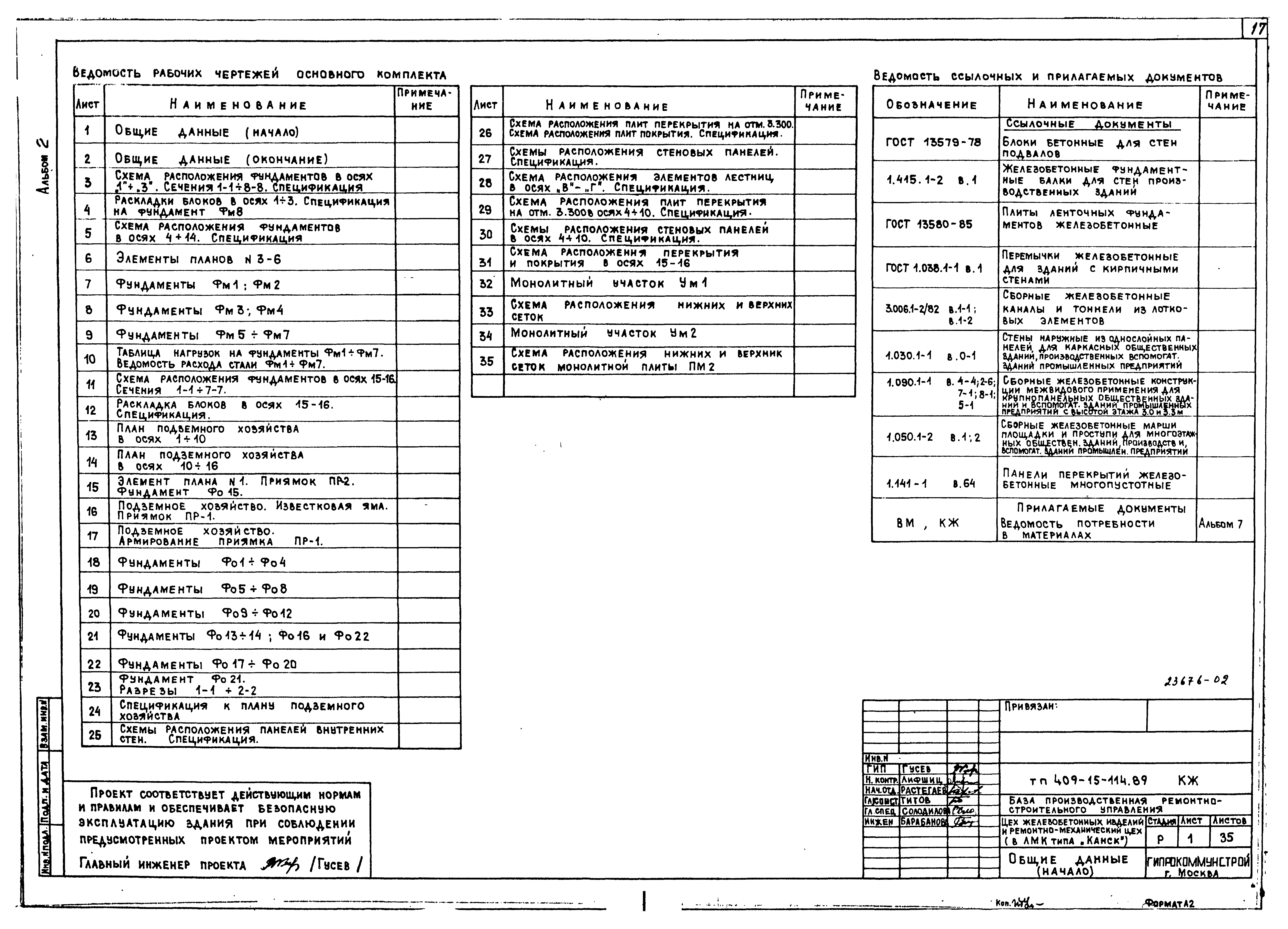

   Общие данные

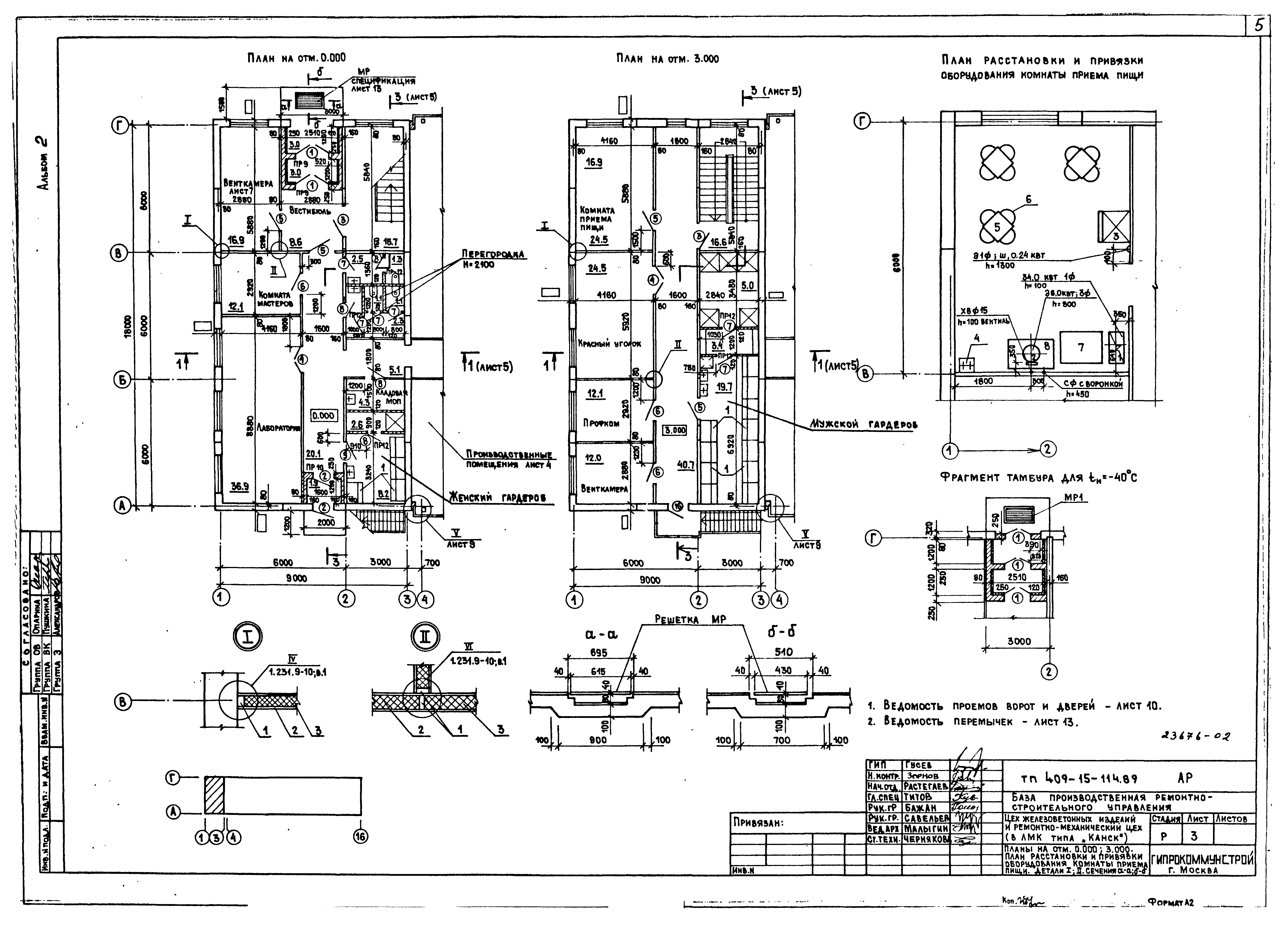

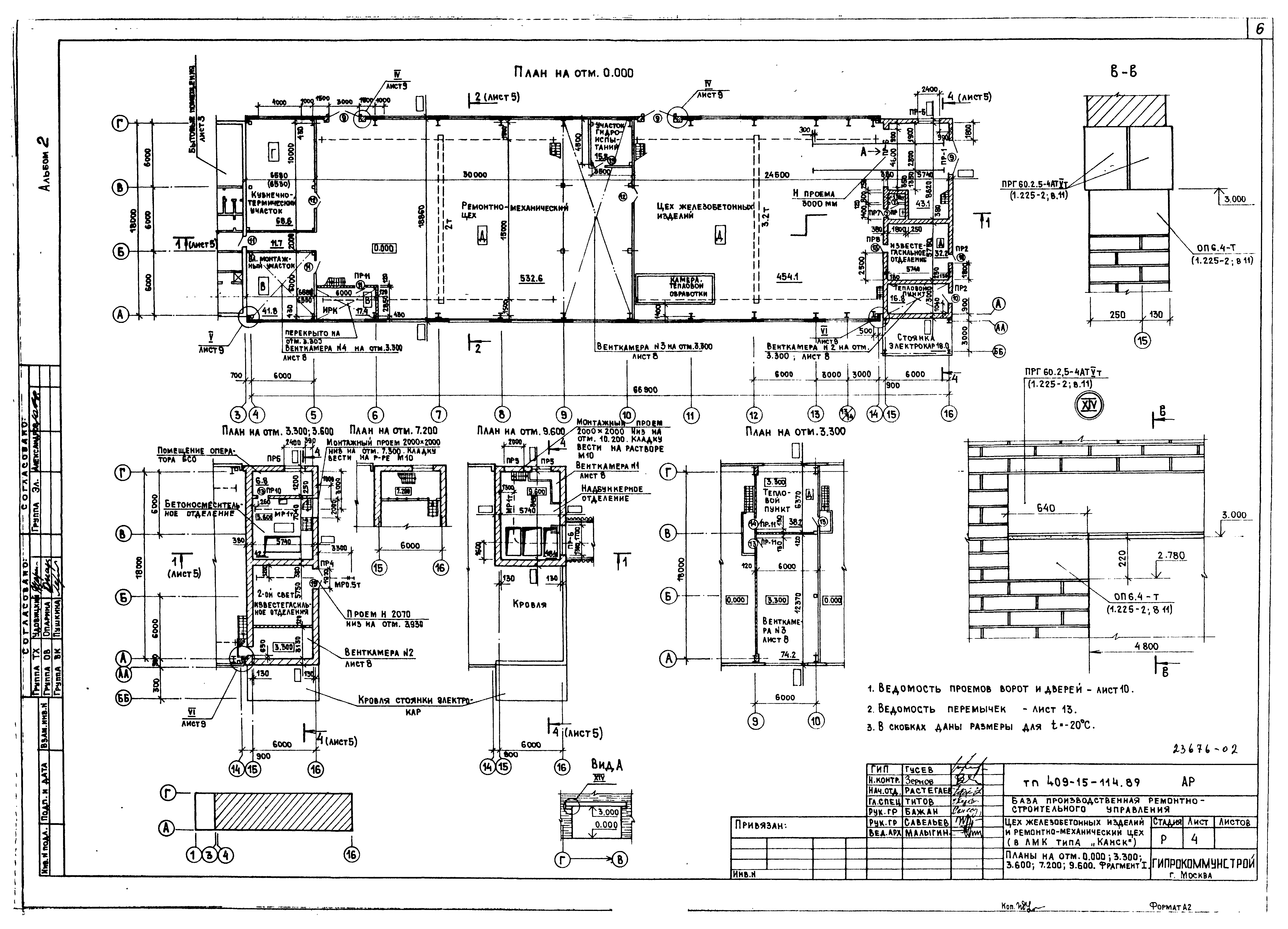

   Планы на отм. 0.000; 3.000. План расстановки и привязки оборудования комнаты приема пищи. Детали I, II. Сечения а-а, б-б
   Планы на отм. 0.000; 3.300; 3.600; 7.200; 9.600. Фрагмент I

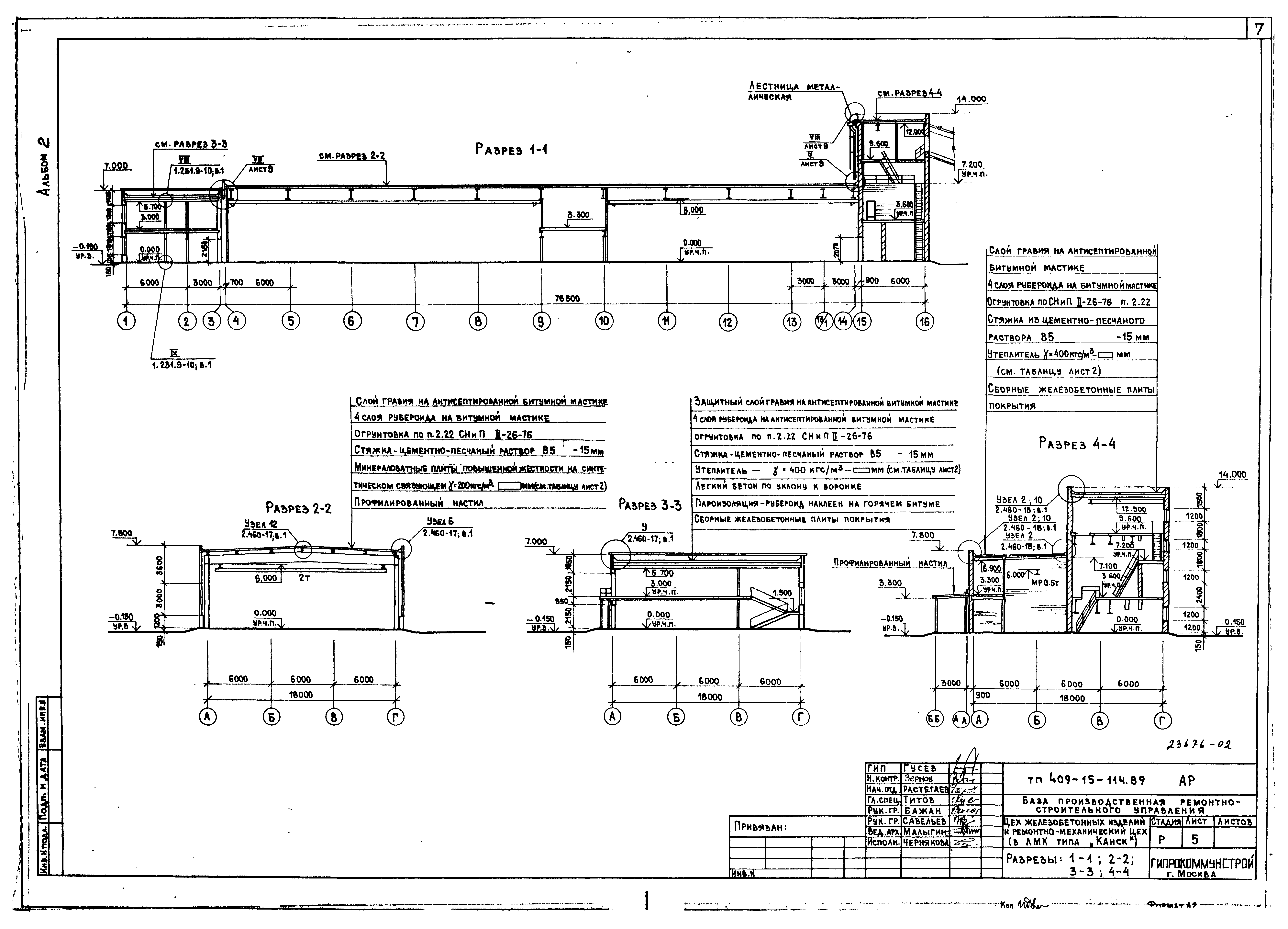

   Разрезы 1-1; 2-2; 3-3; 4-4

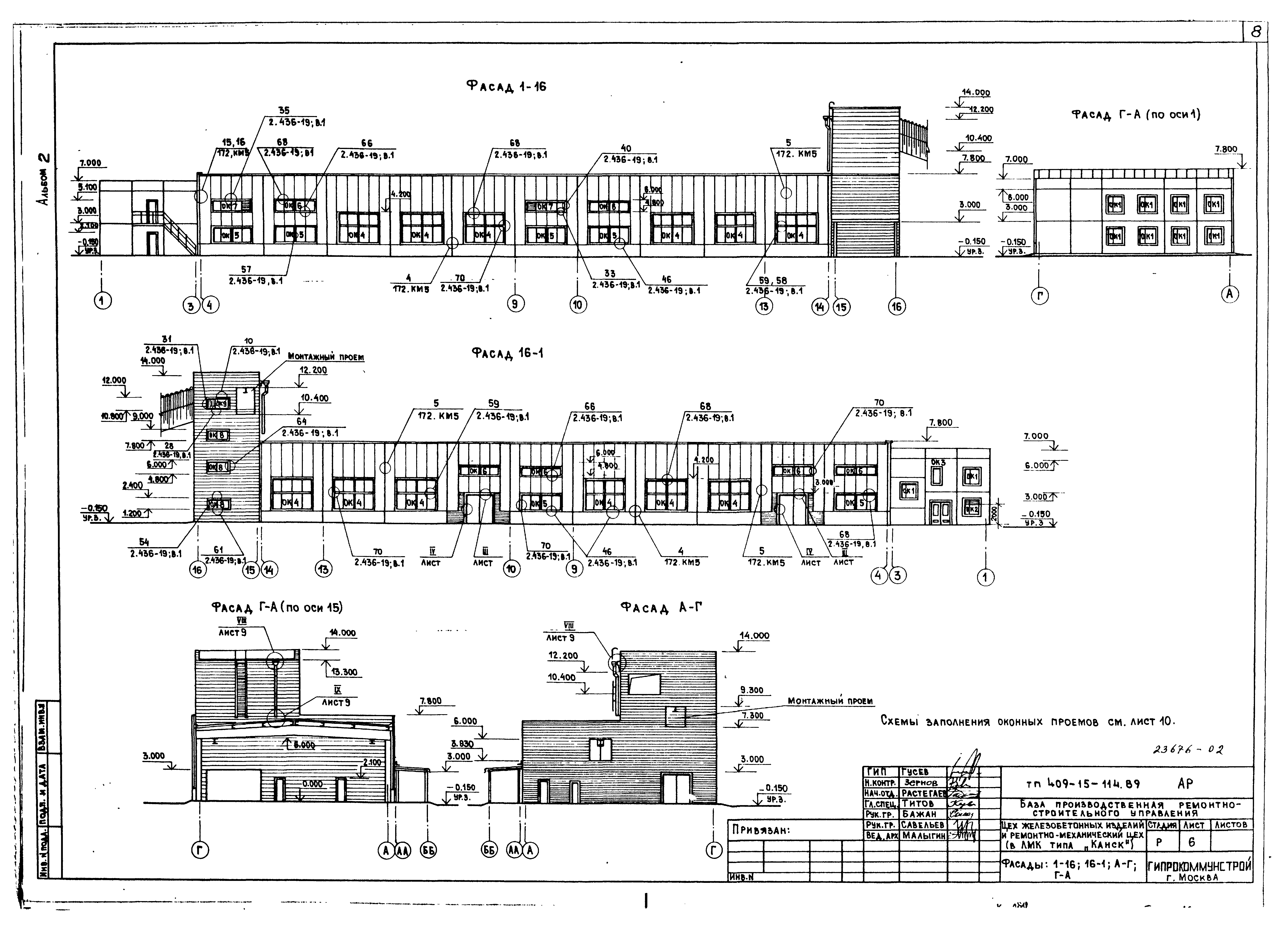

   Фасады 1 - 16; 16 - 1; А - Г; Г - А

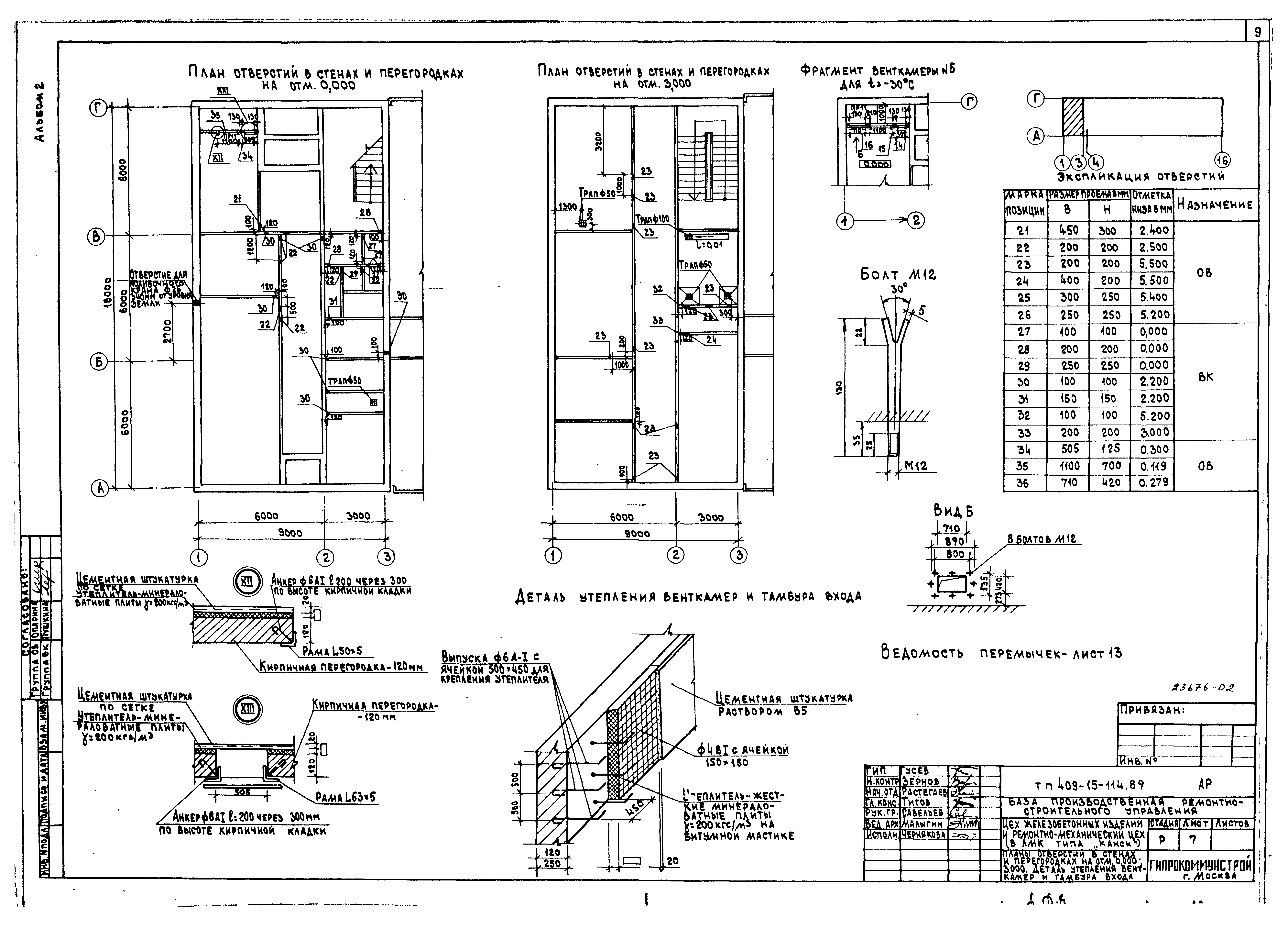

   Планы отверстий в стенах и перегородках на отм. 0.000; 3.000. Деталь утепления венткамер тамбура входа

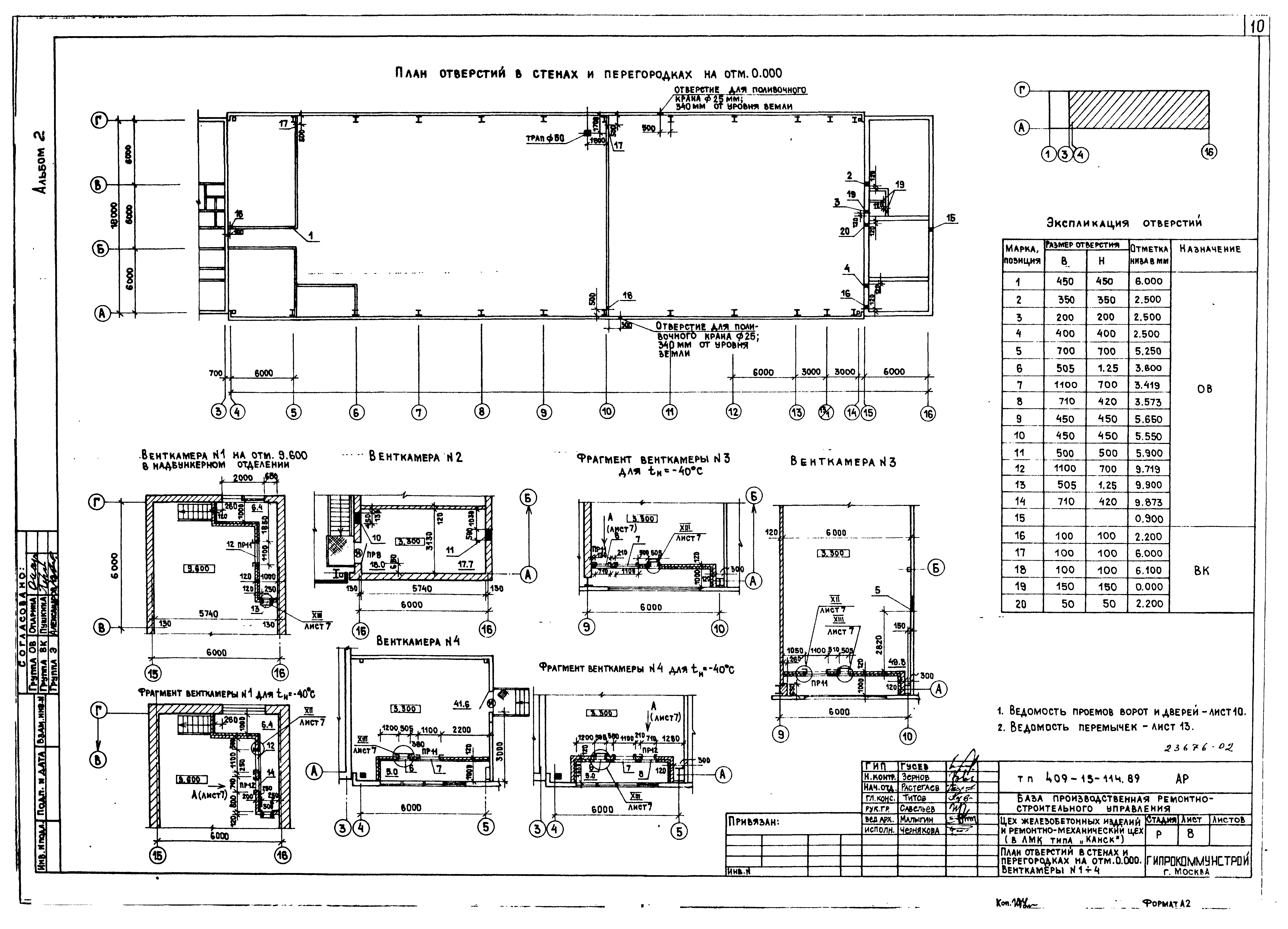

   Планы отверстий в стенах и перегородках на отм. 0.000. Венткамеры №1 - 4

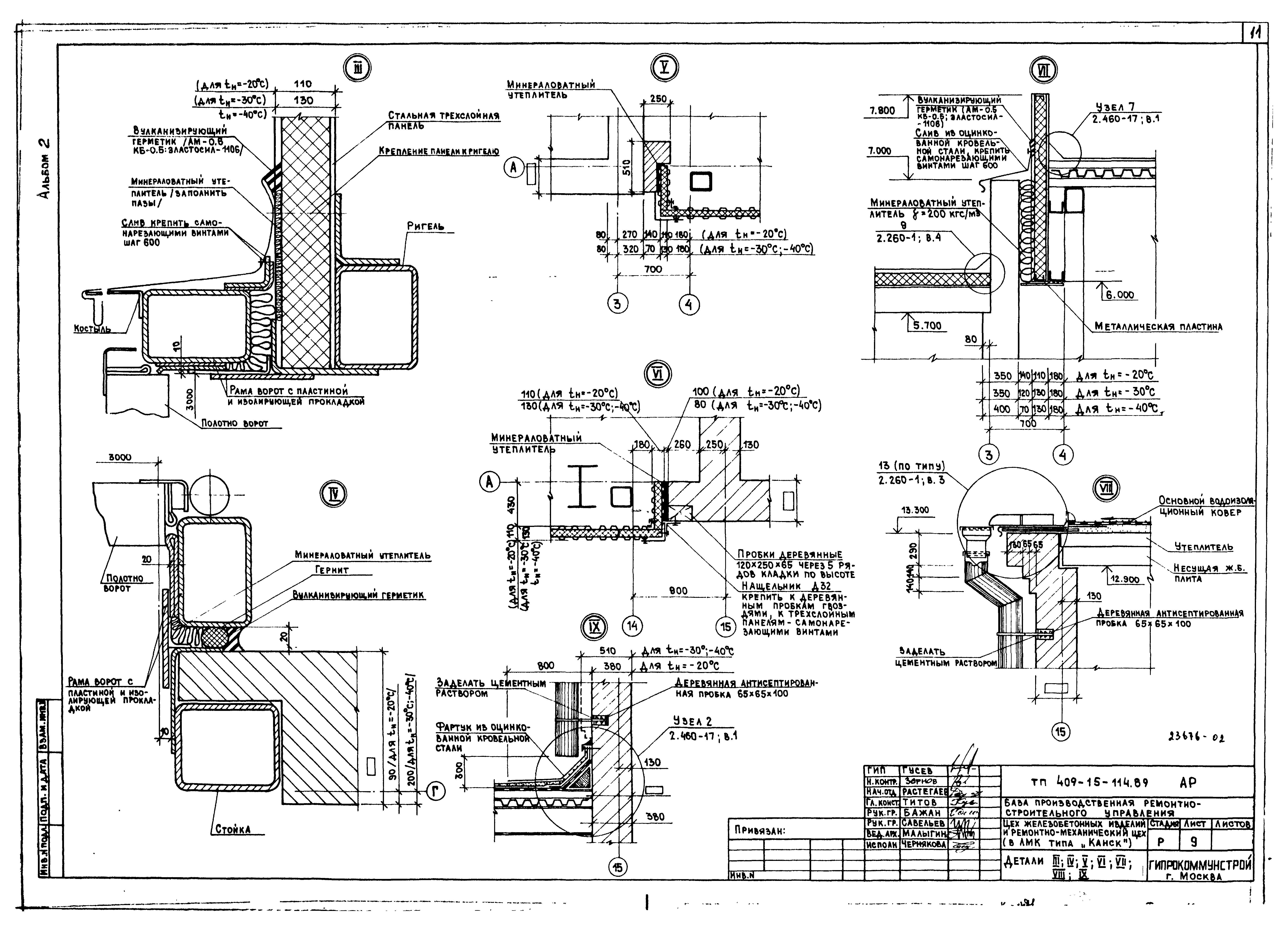

   Детали III, IV, V, VI, VII, VIII, IX

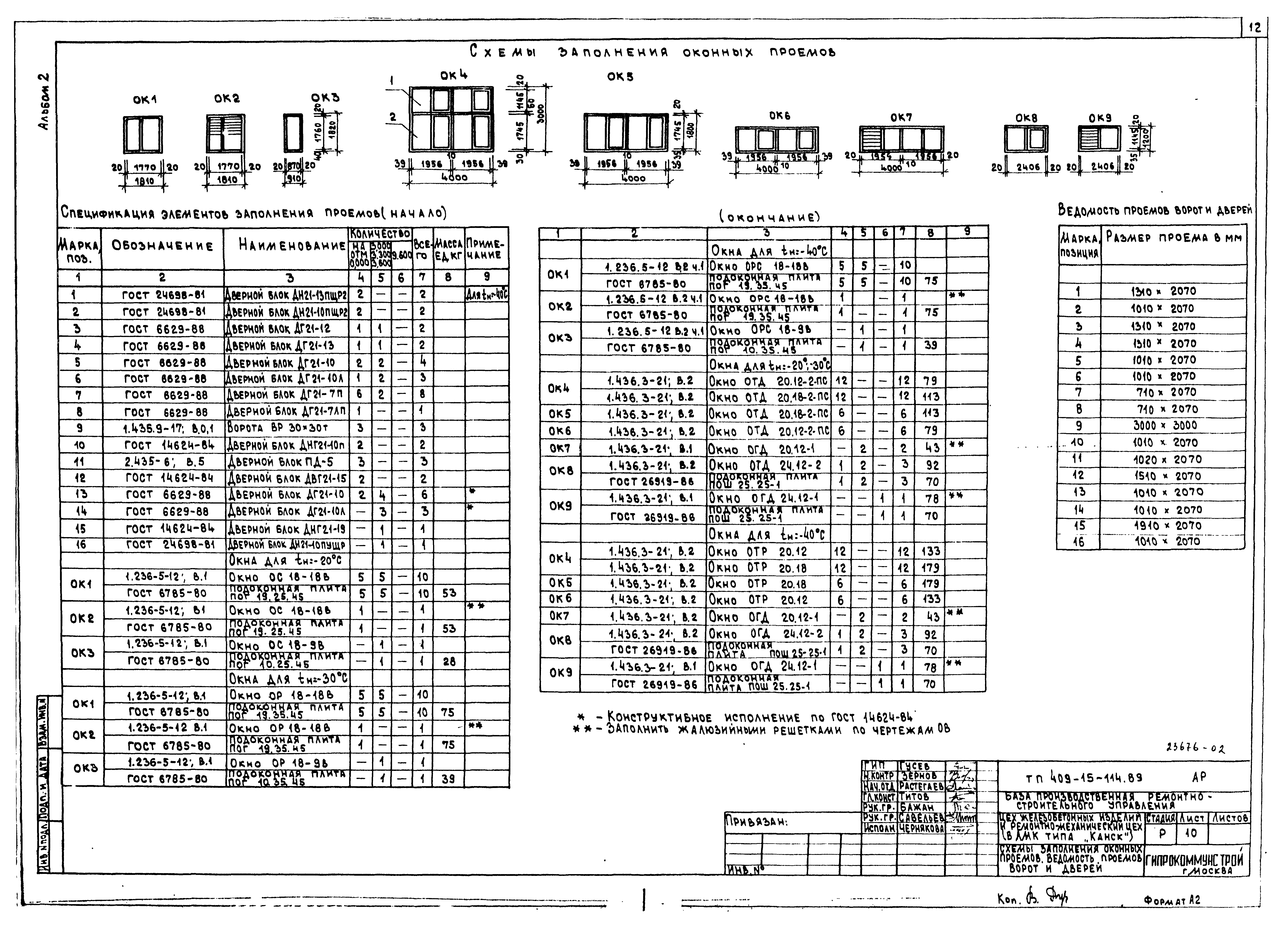

   Схемы заполнения оконных проемов. Ведомость проемов ворот и дверей

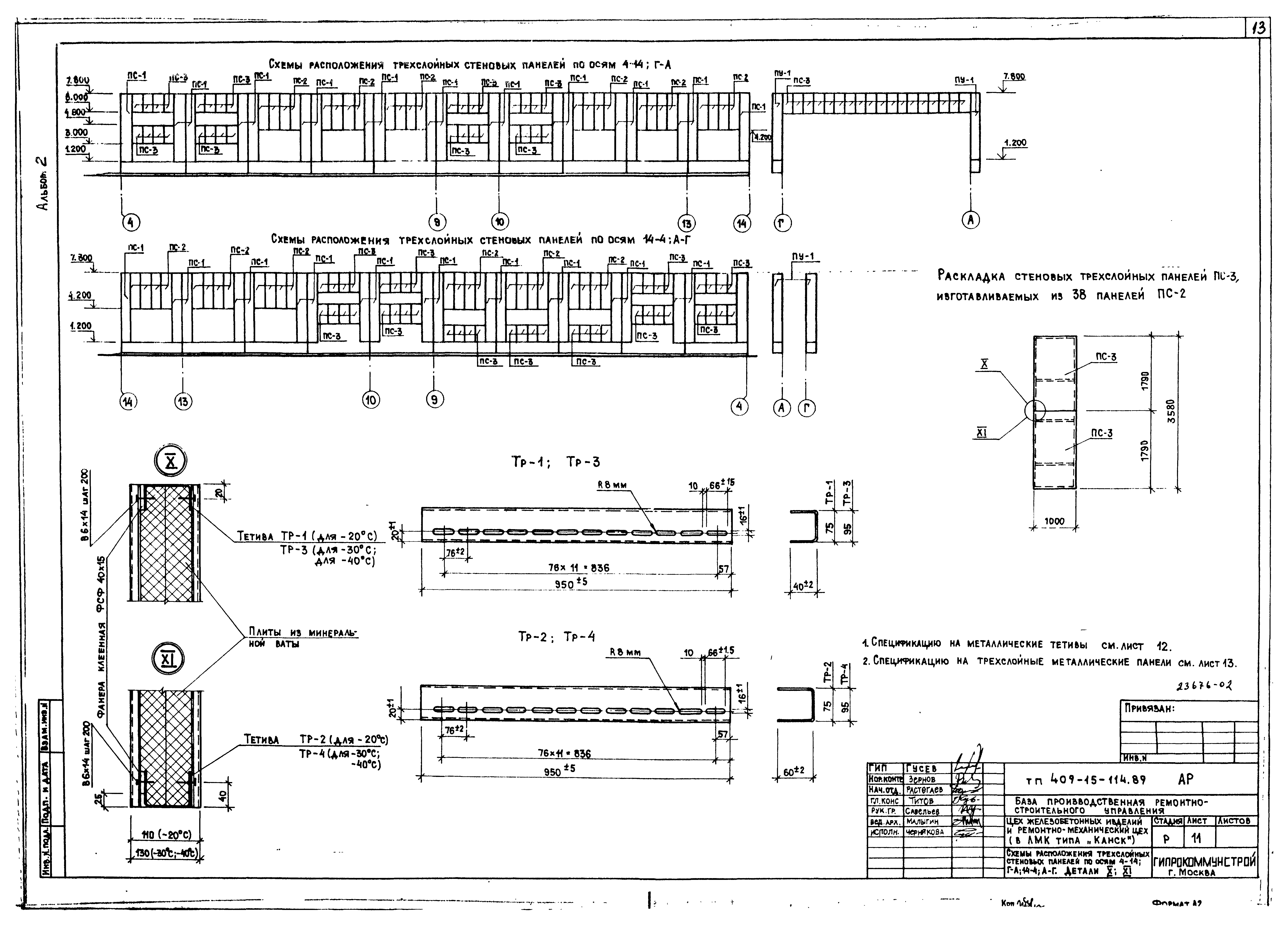

   Схемы расположения трехслойных стеновых панелей по осям 4 - 14; Г - А; 14 - 4; А - Г. Детали X, XI

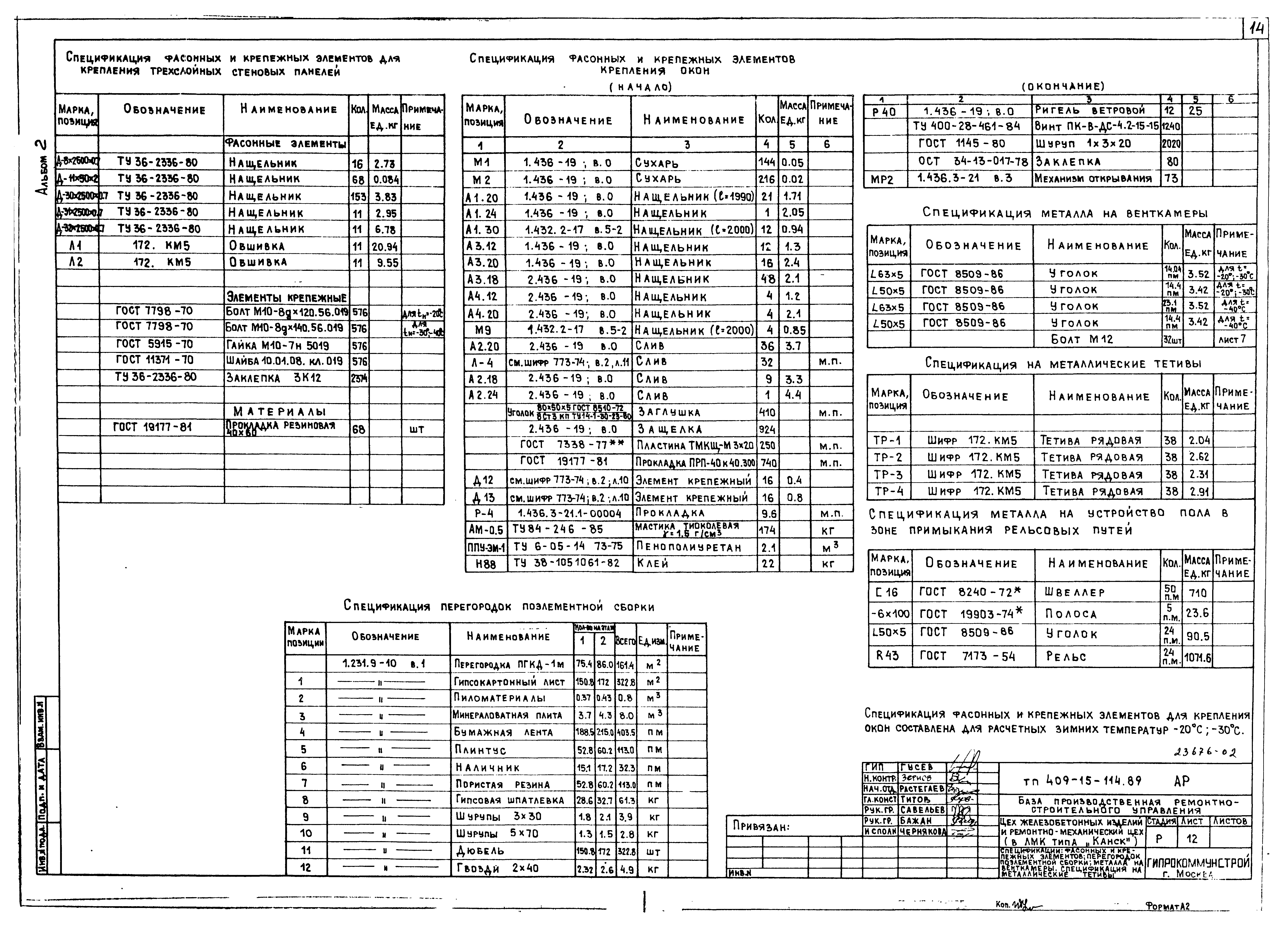

   Спецификации фасонных и крепежных элементов, перегородок поэлементной сборки, металл на венткамеры. Спецификация на металлические тетивы

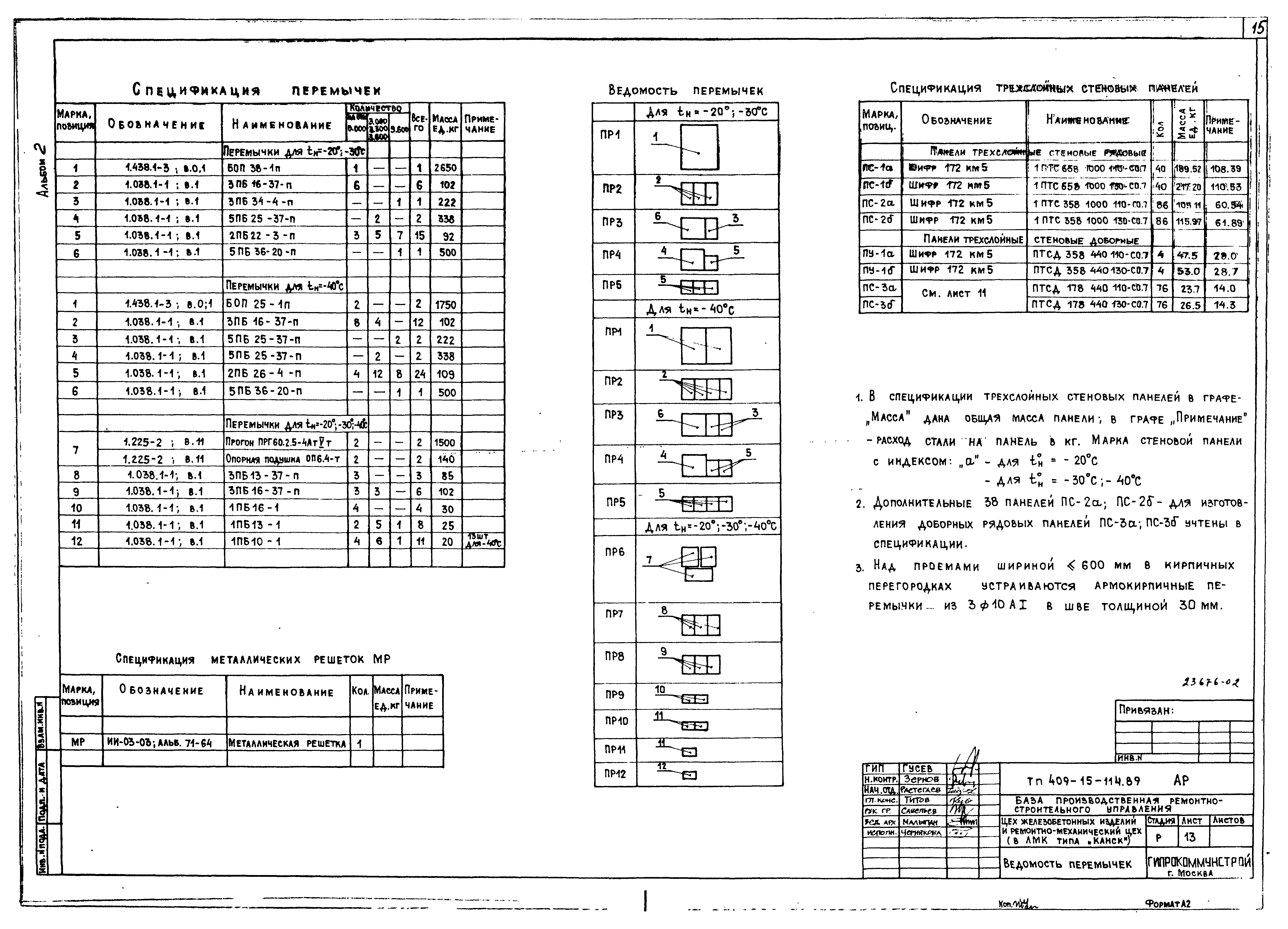

   Ведомость перемычек

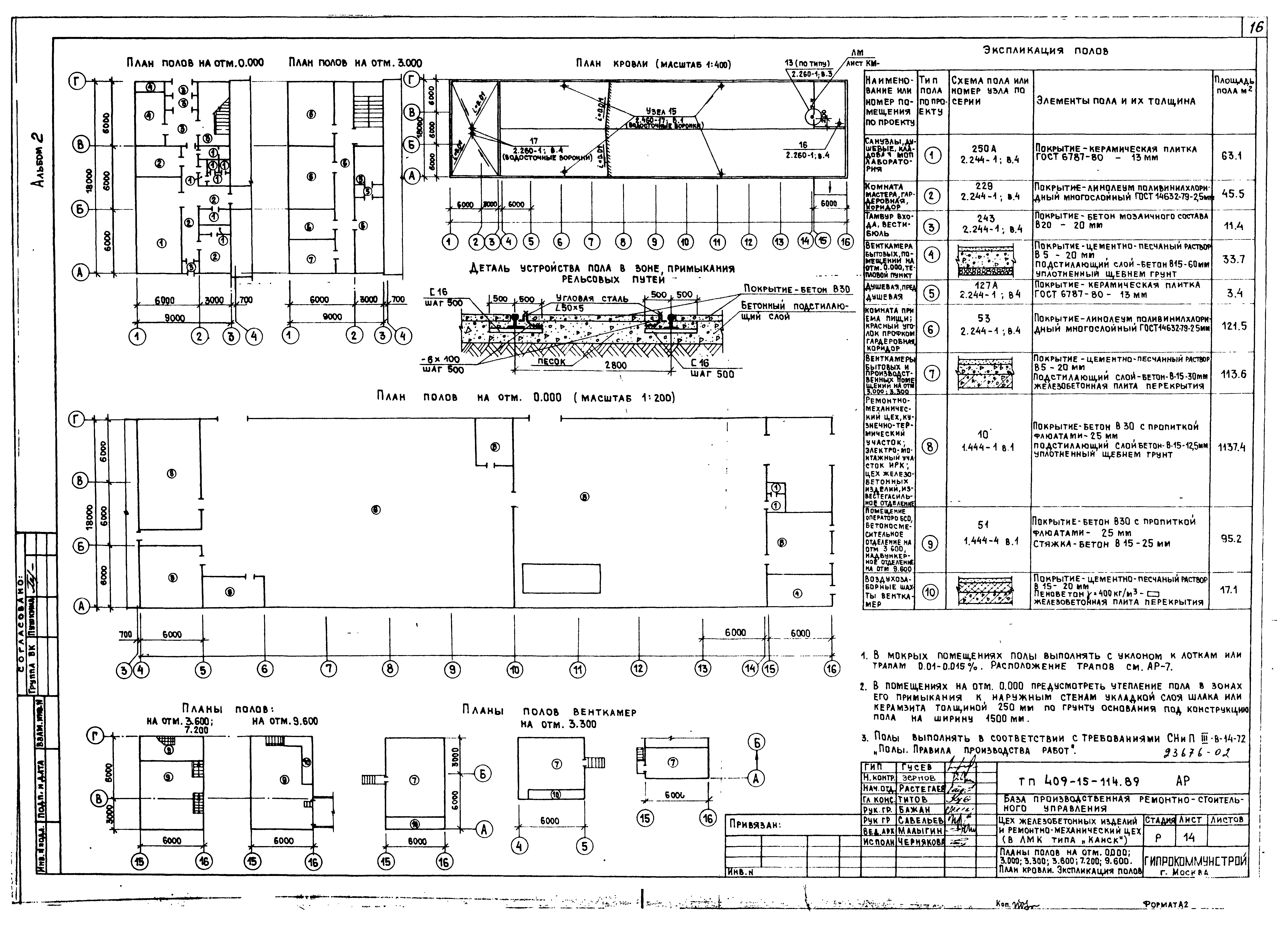

   Планы полов на отм. 0.000; 3.000; 3.300; 3.600; 7.200; 9.600. План кровли. Экспликация полов
Конструкции железобетонные

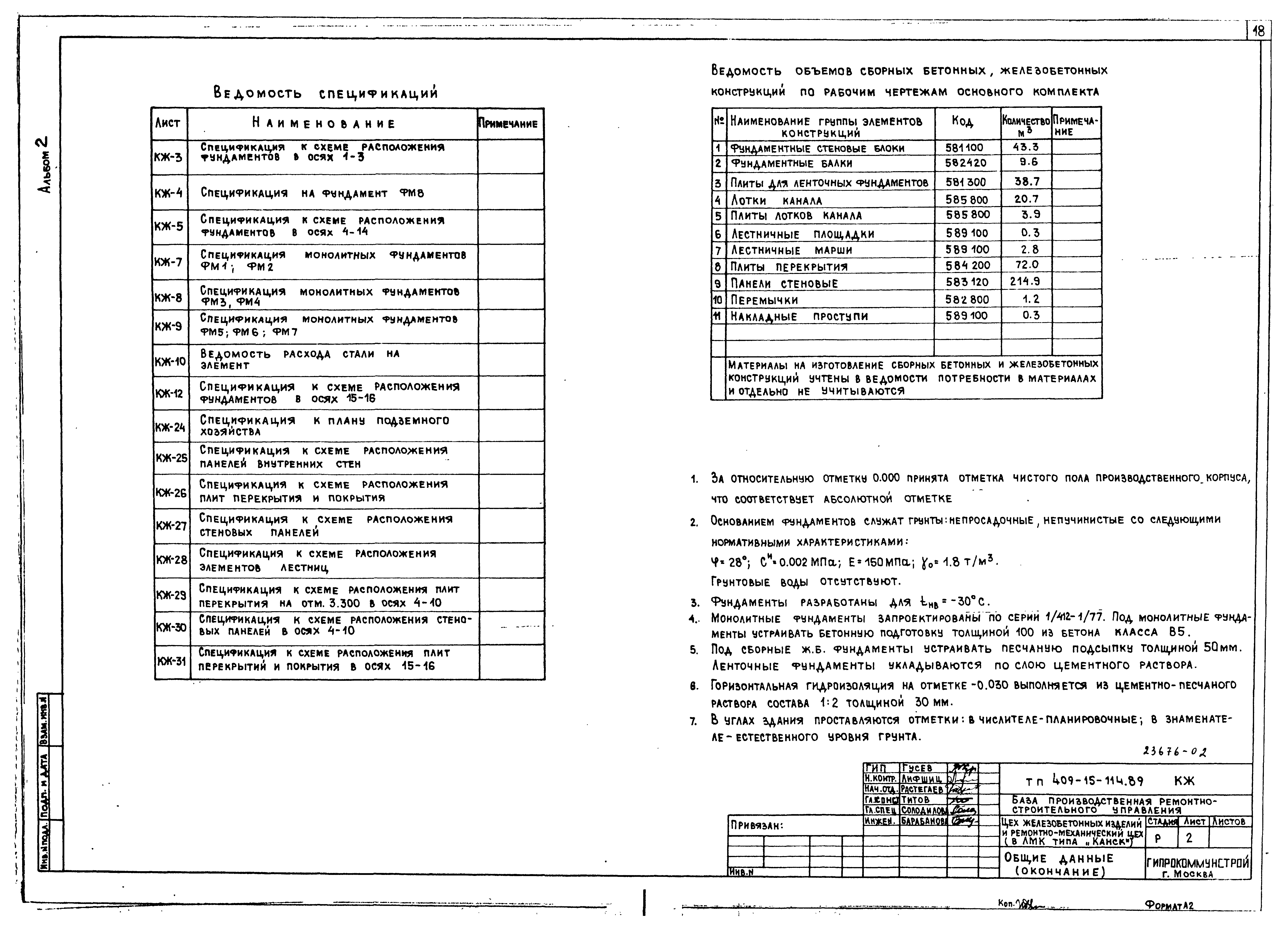

   Общие данные

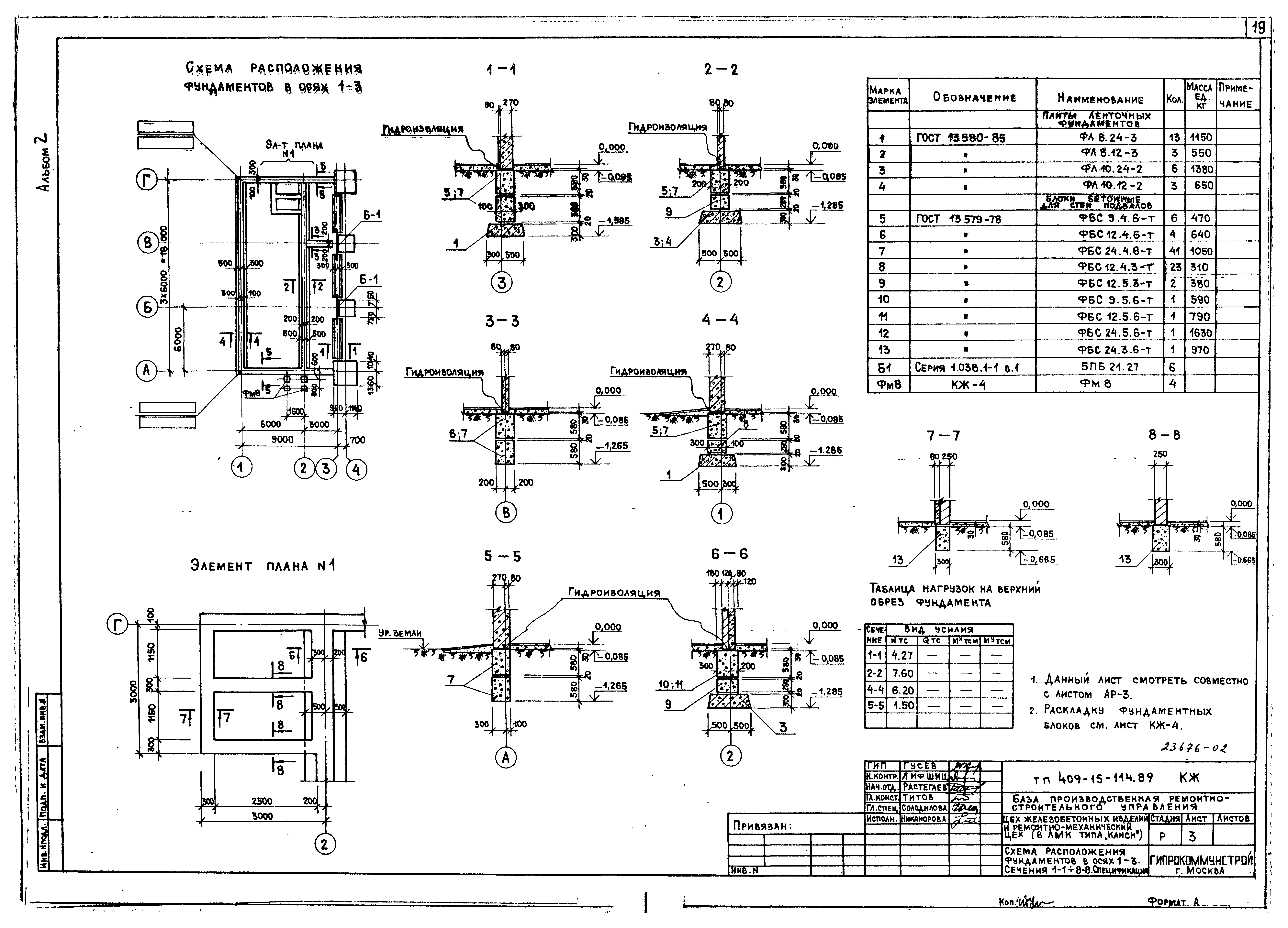

   Схема расположения фундаментов в осях 1 - 3. Сечения 1-1 - 8-8. Спецификация

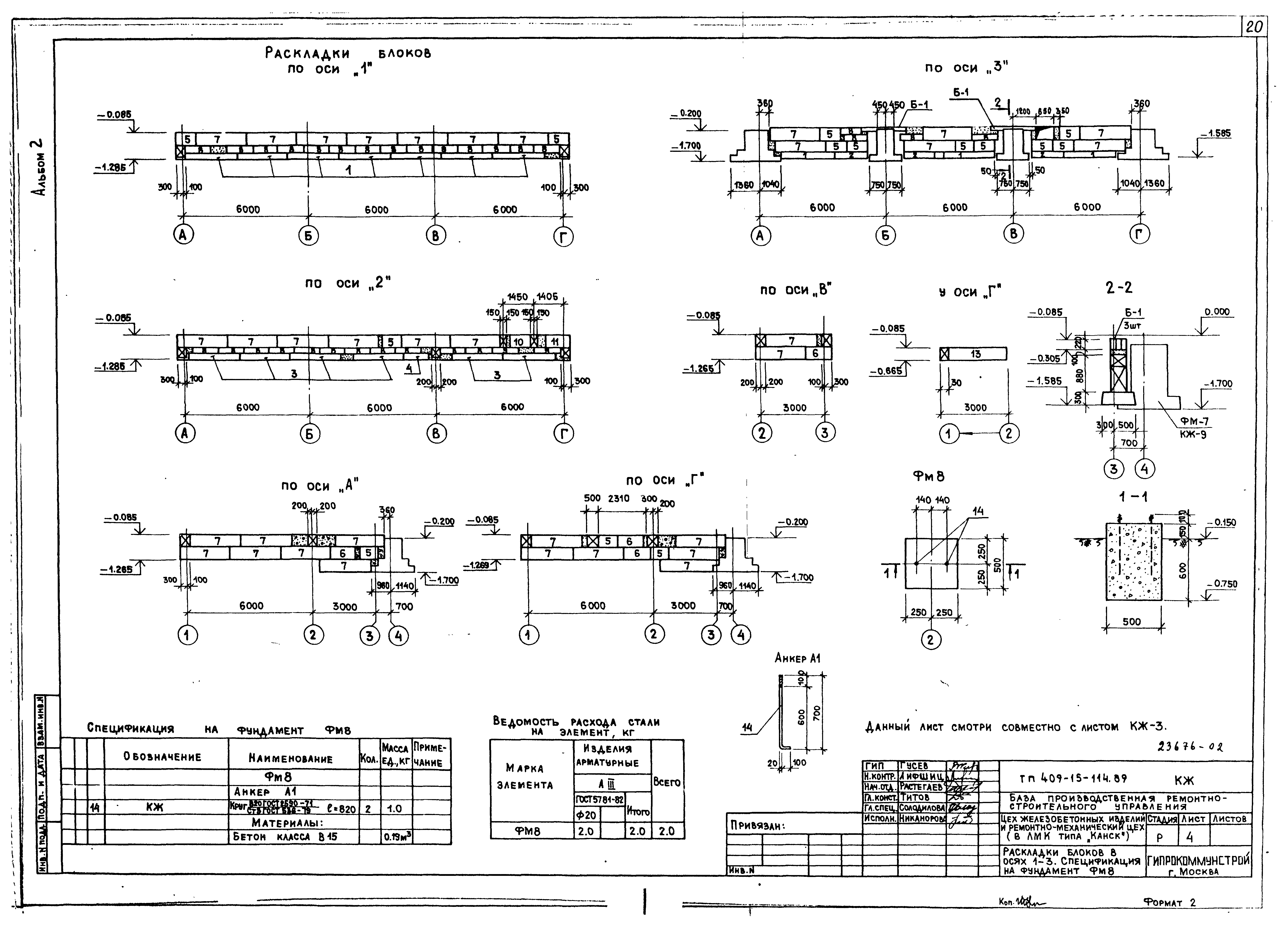

   Раскладка блоков в осях 1 - 3. Спецификация на фундаменты Фм8

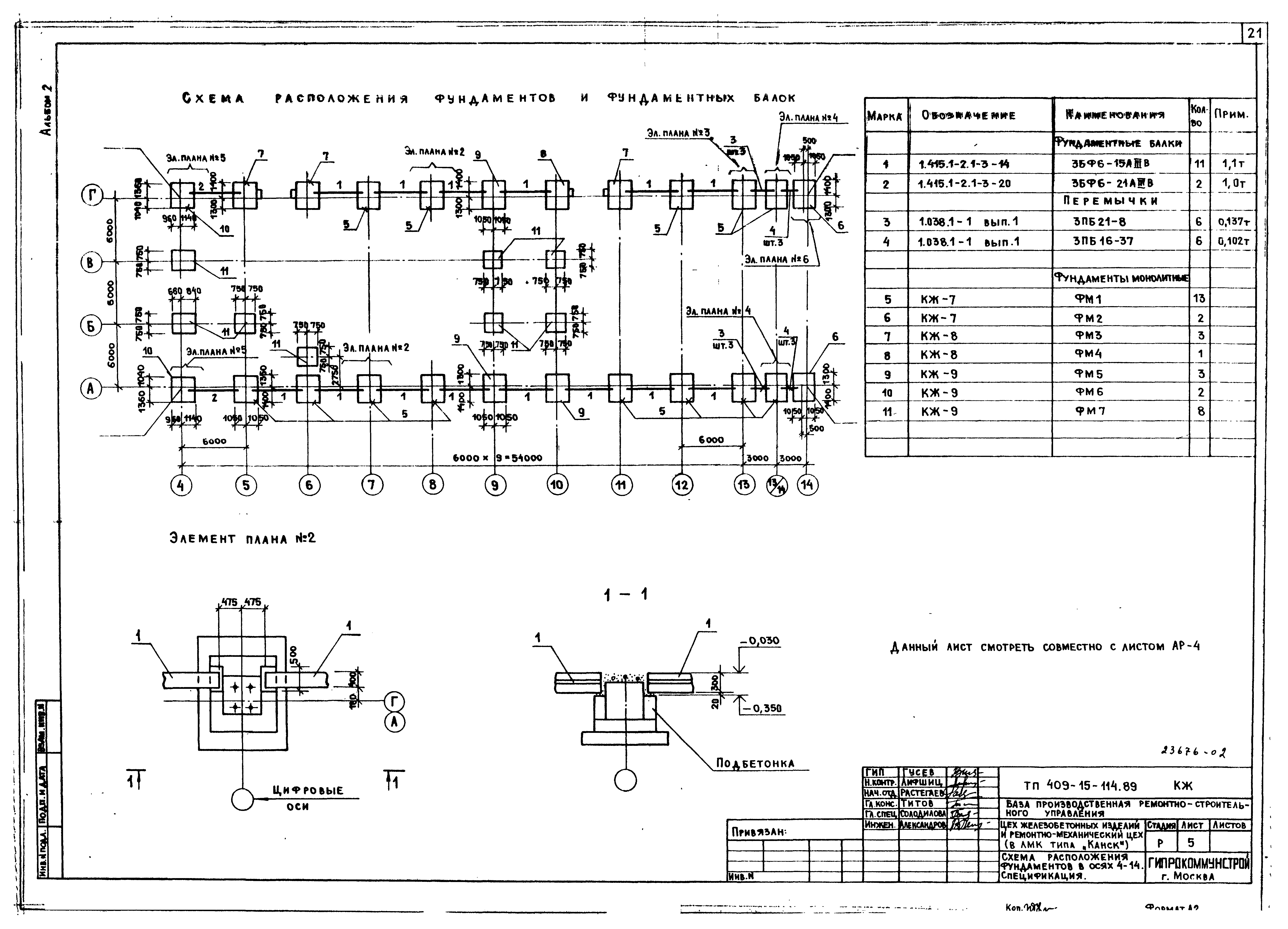

   Схема расположения фундаментов в осях 4 - 14. Спецификация

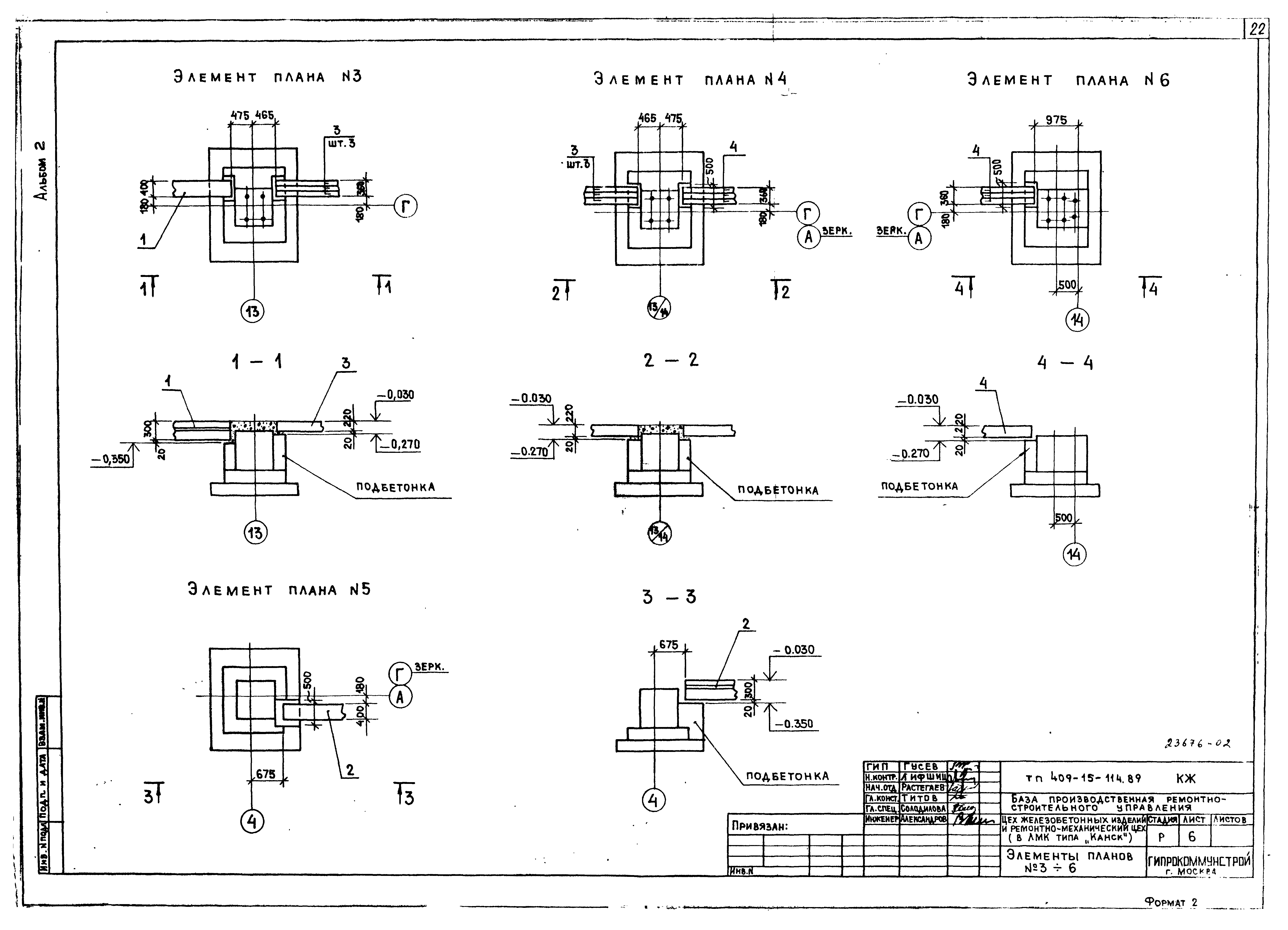

   Элементы планов №3 - 6

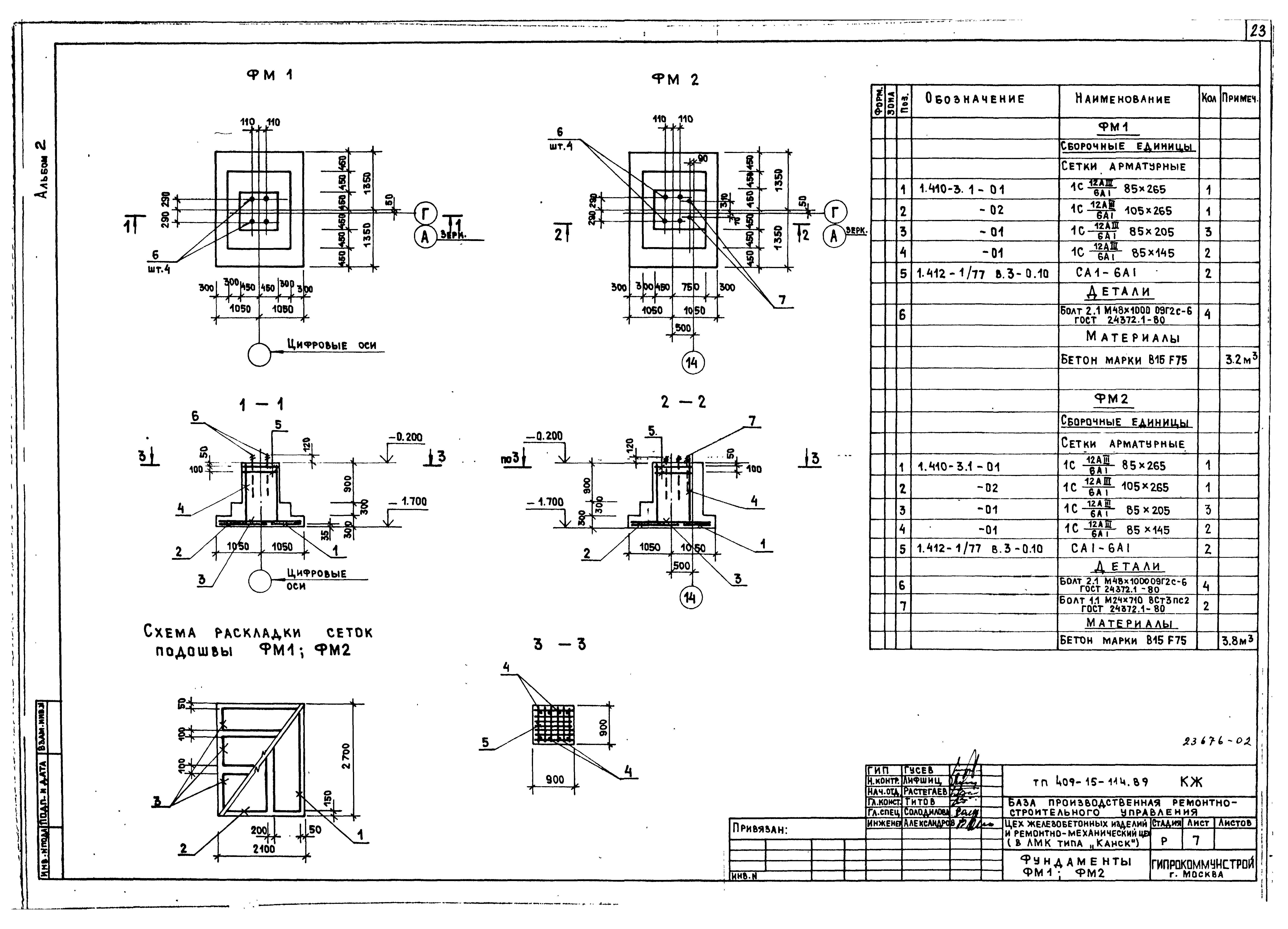

   Фундаменты Фм1, Фм2

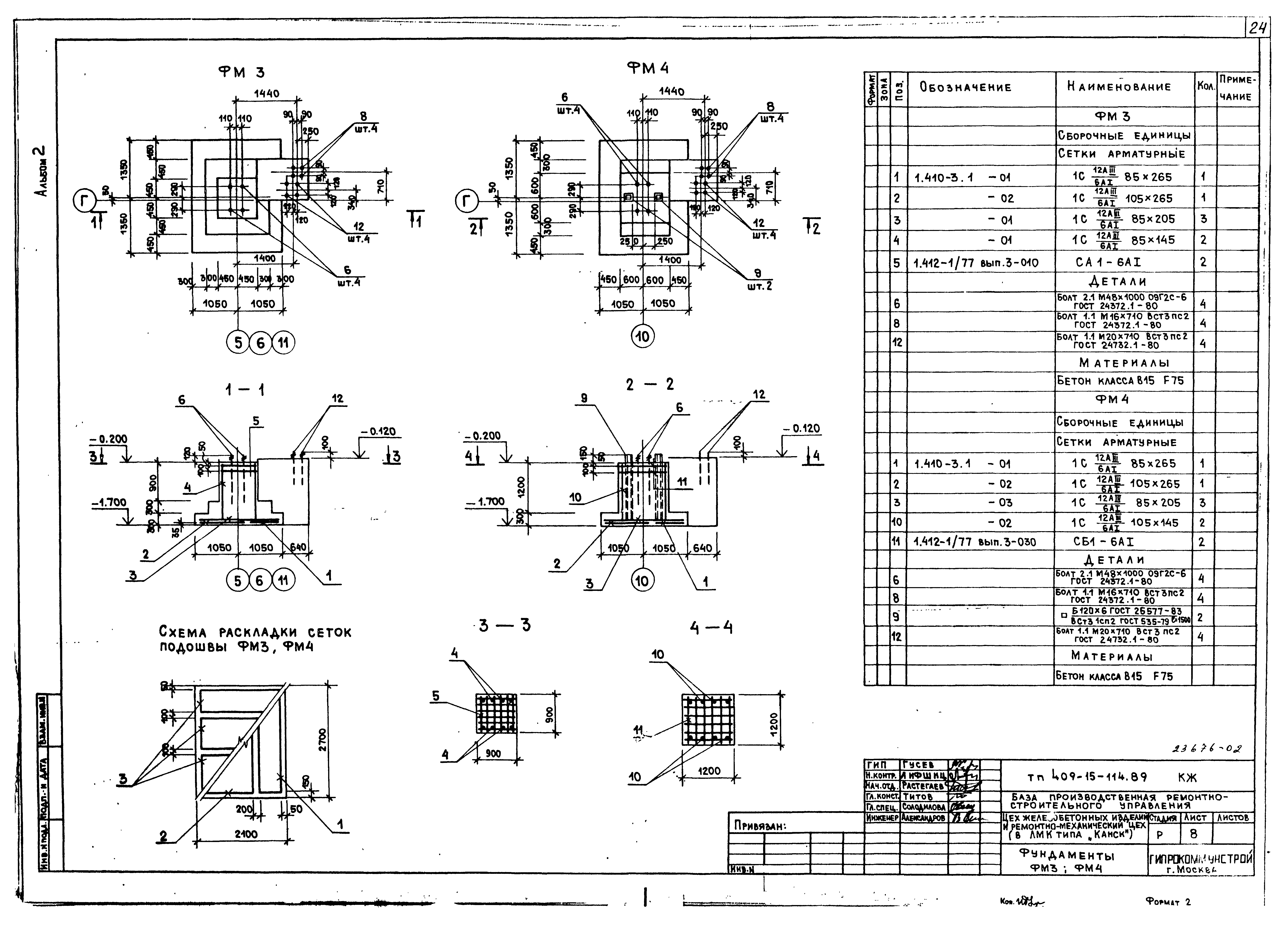

   Фундаменты Фм3, Фм4

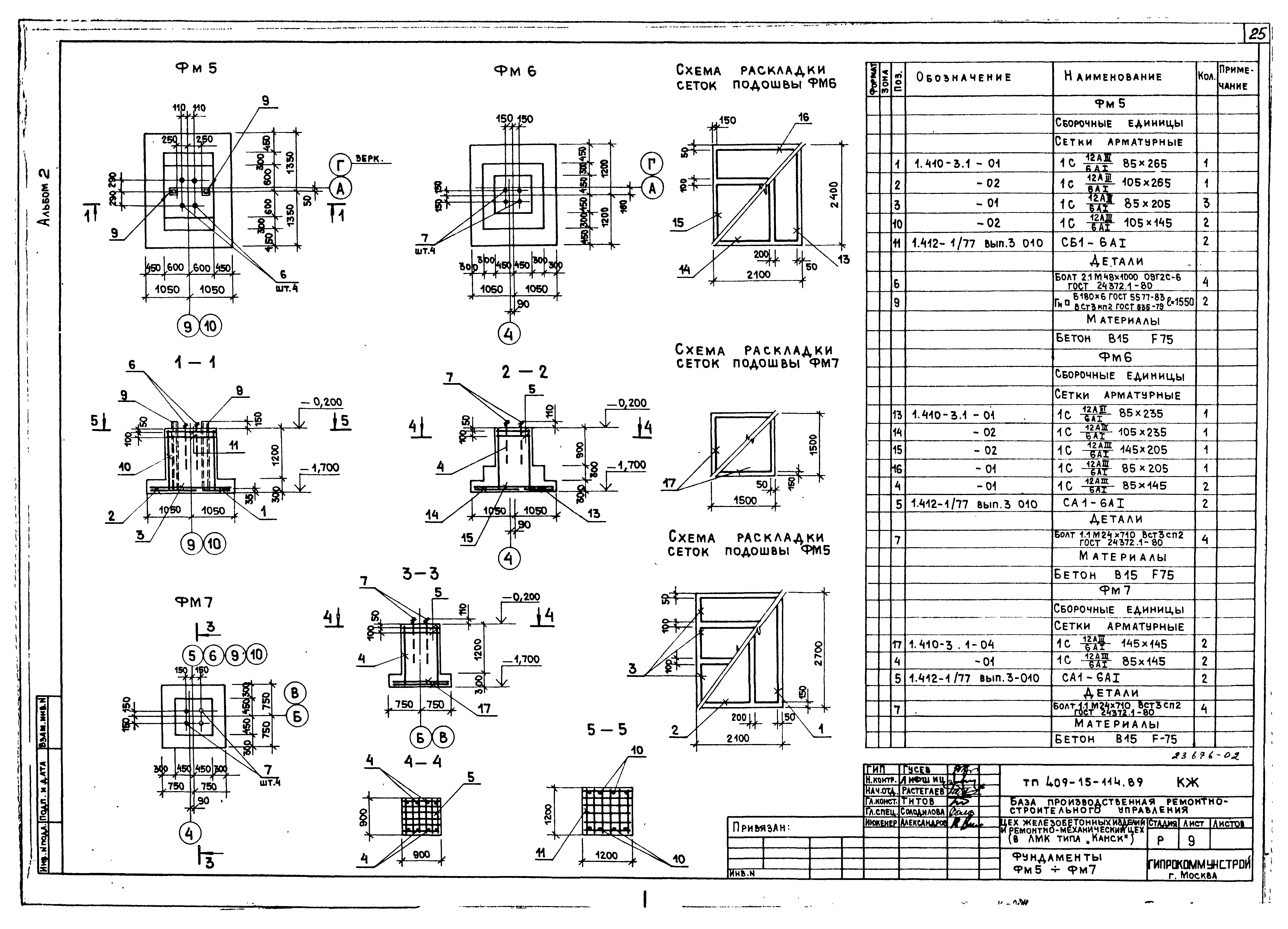

   Фундаменты Фм5 - Фм7

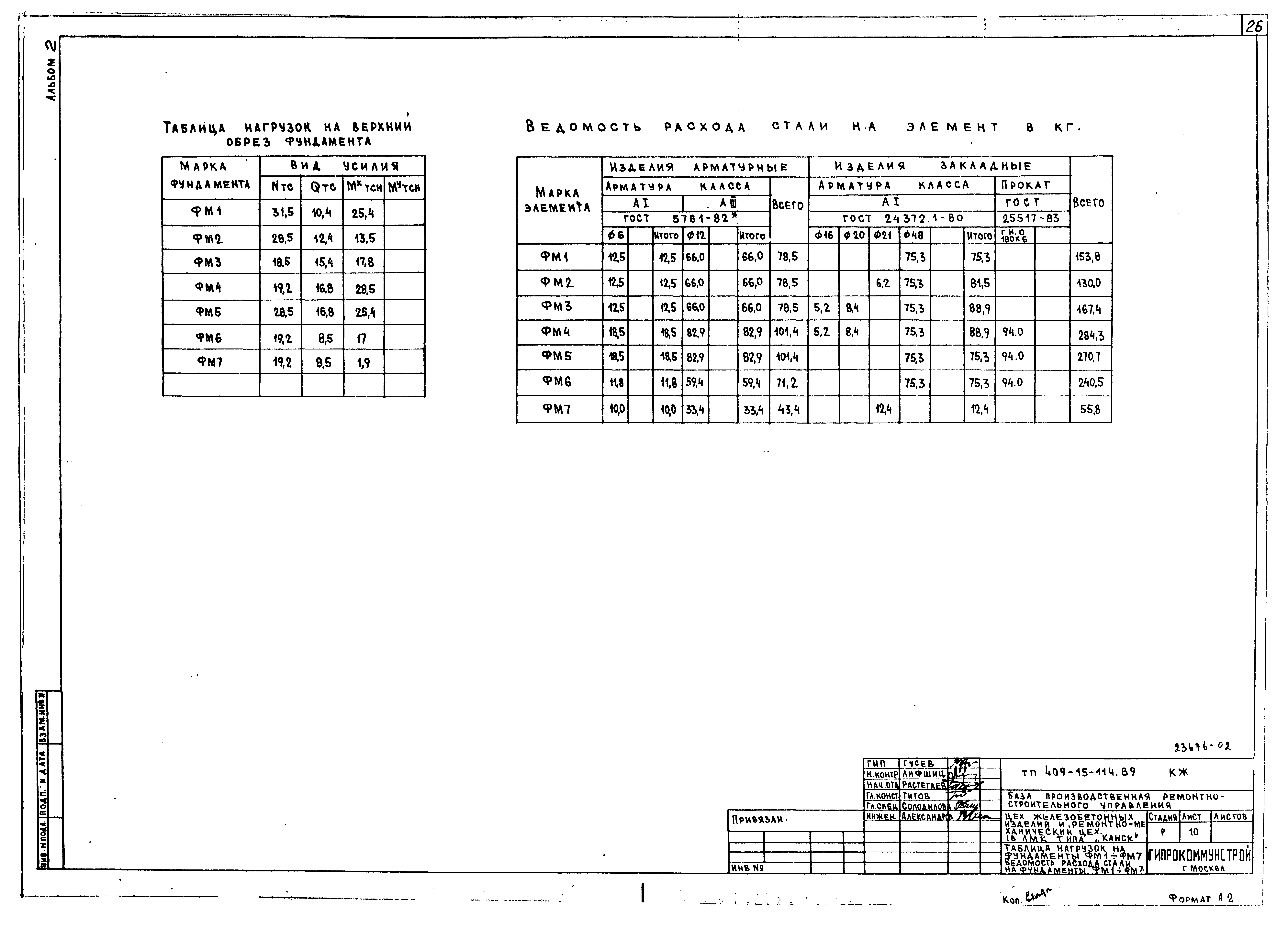

   Таблица нагрузок на фундаменты Фм1 - Фм7. Ведомость расхода стали на фундаменты Фм1 - Фм7

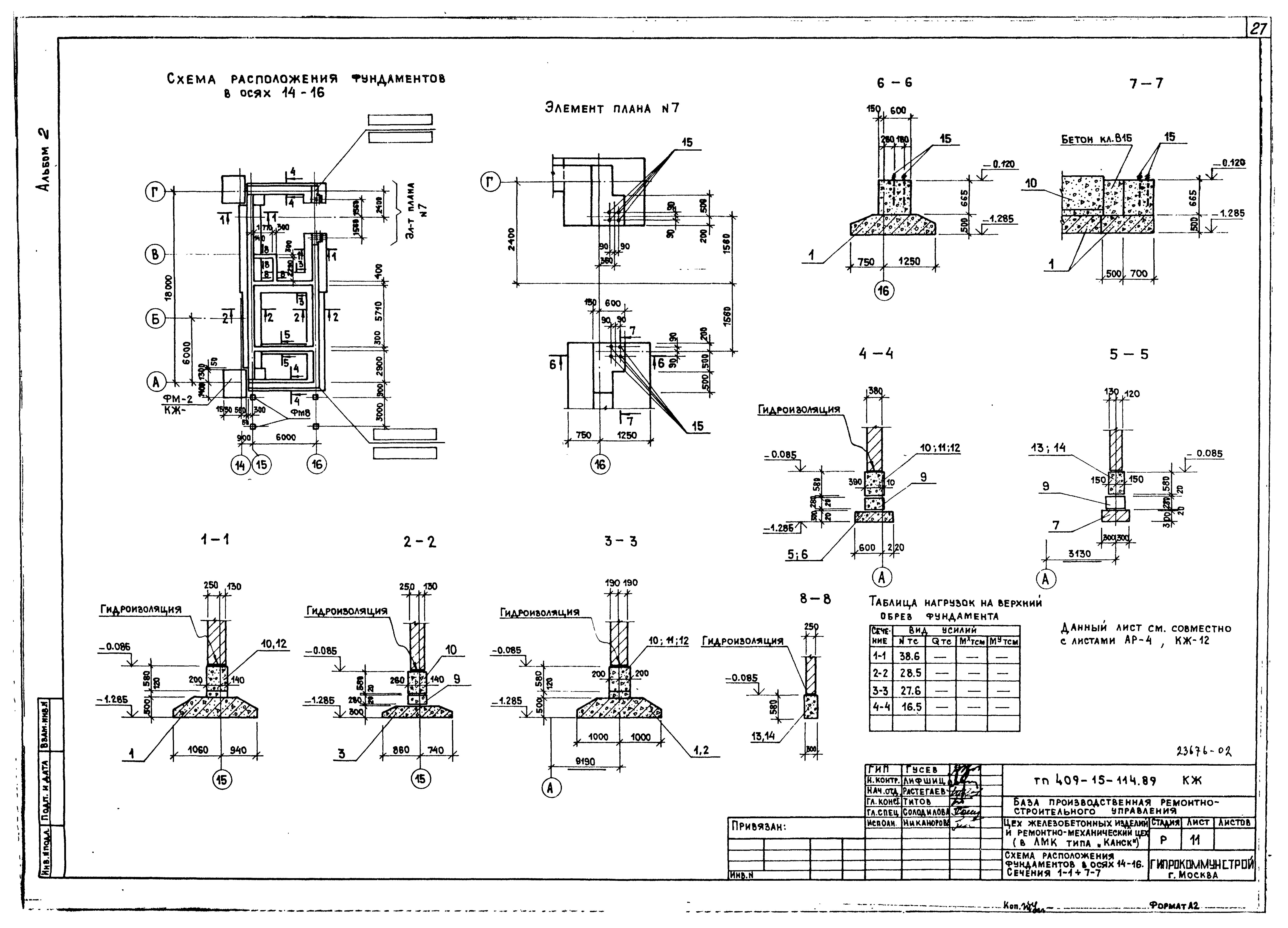

   Схема расположения фундаментов в осях 14 - 16. Сечения 1-1 - 7-7

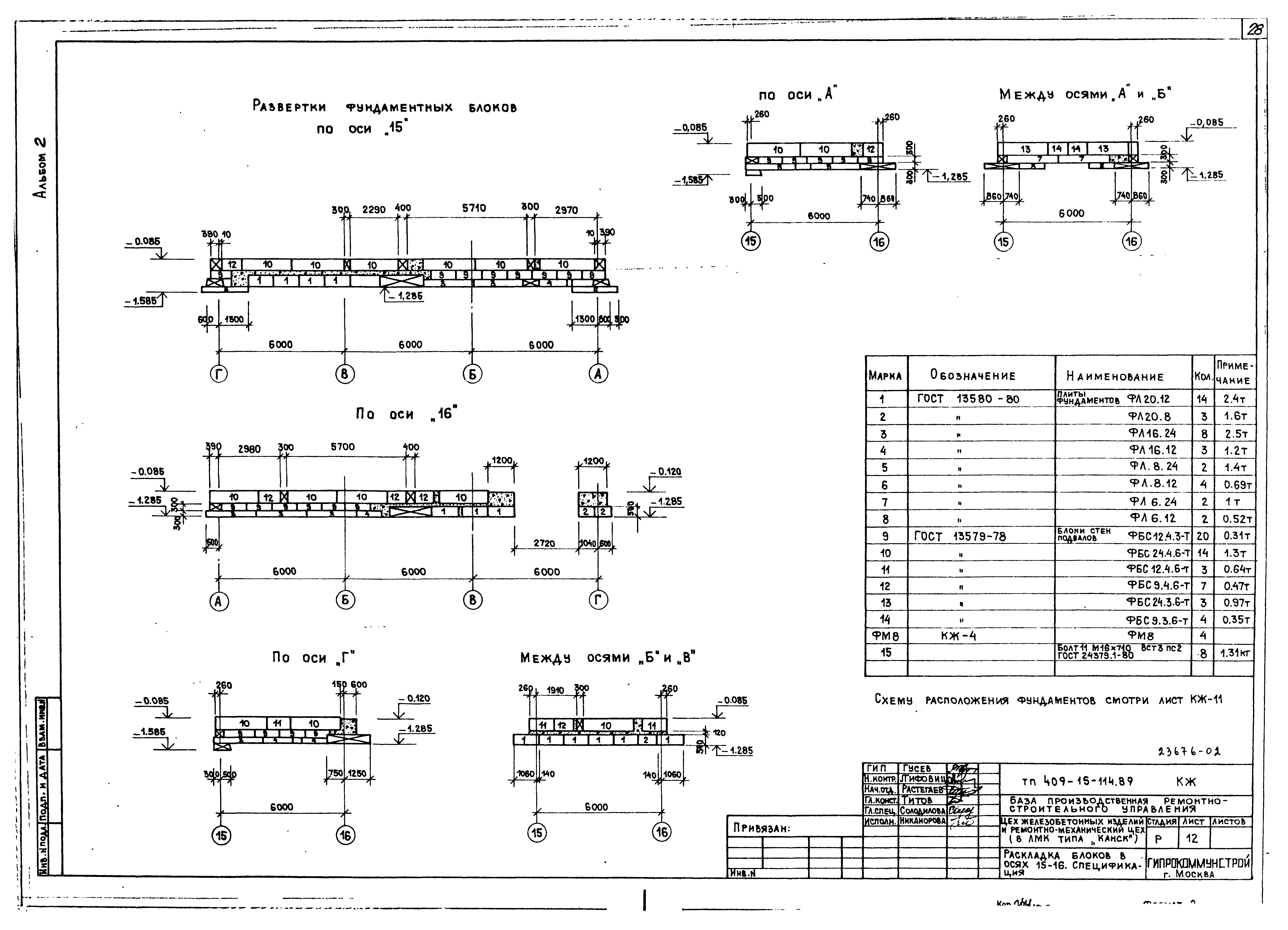

   Раскладка блоков в осях 15 - 16. Спецификация

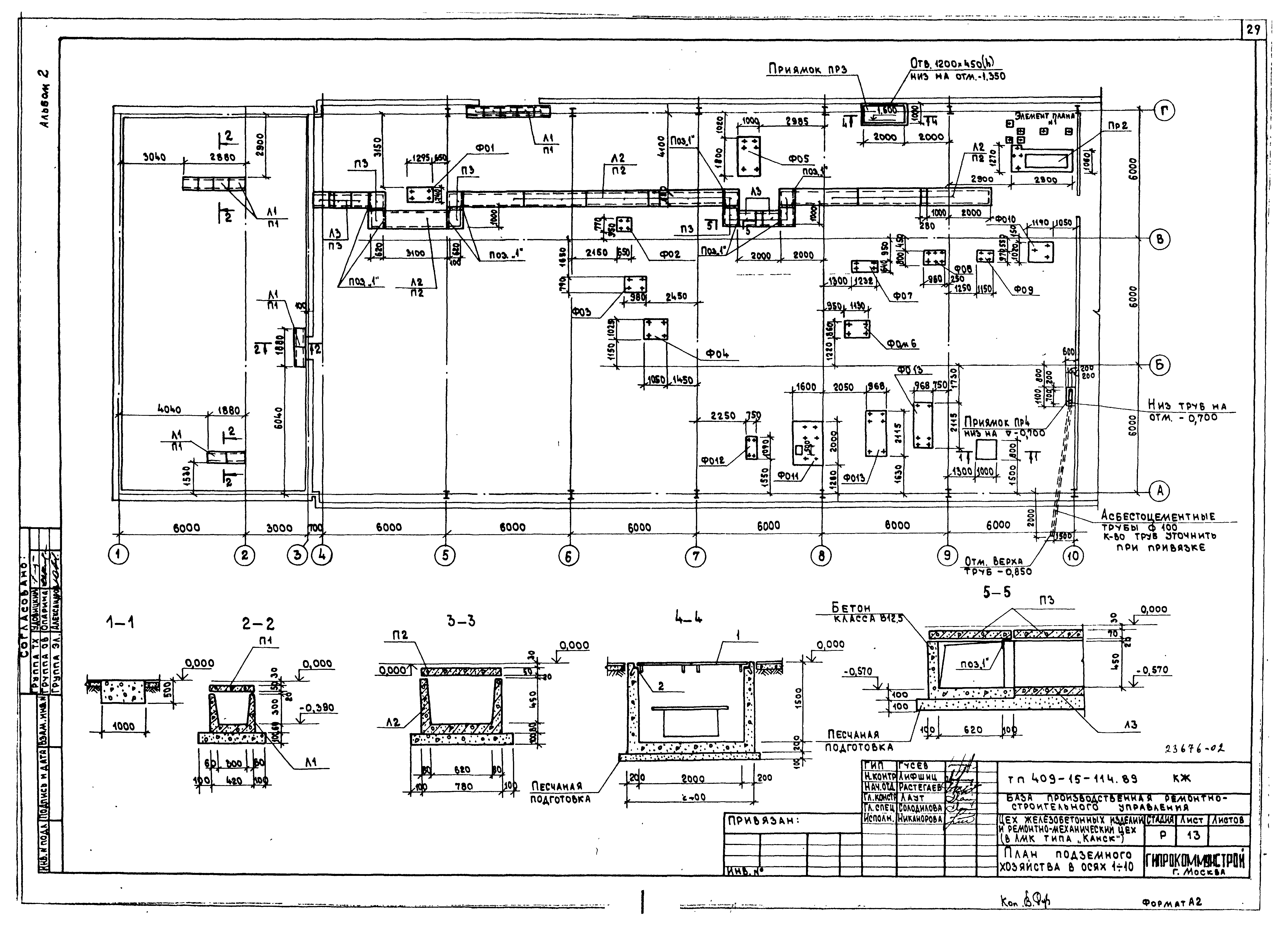

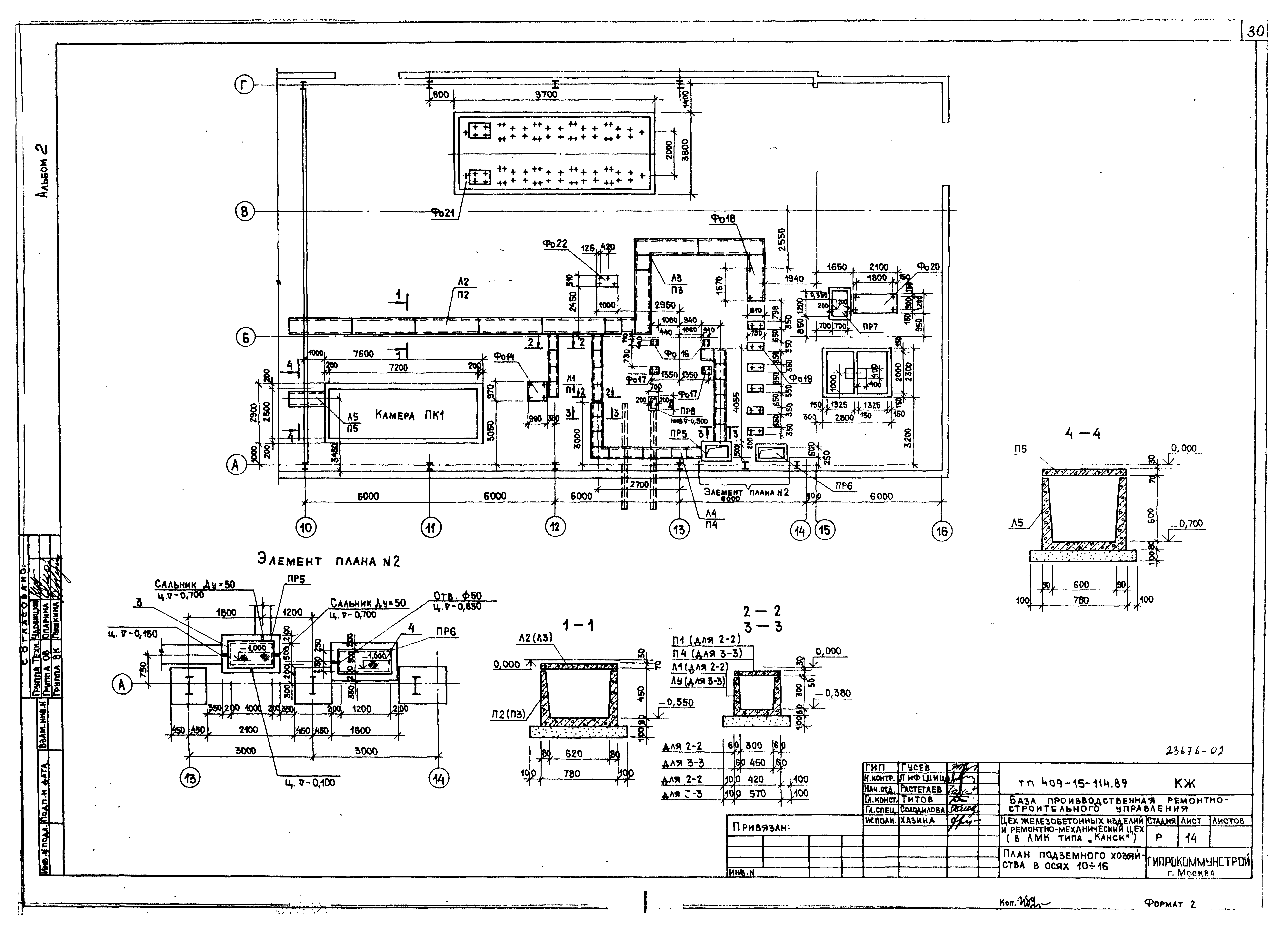

   План подземного хозяйства в осях 1 - 10
   План подземного хозяйства в осях 10 - 16

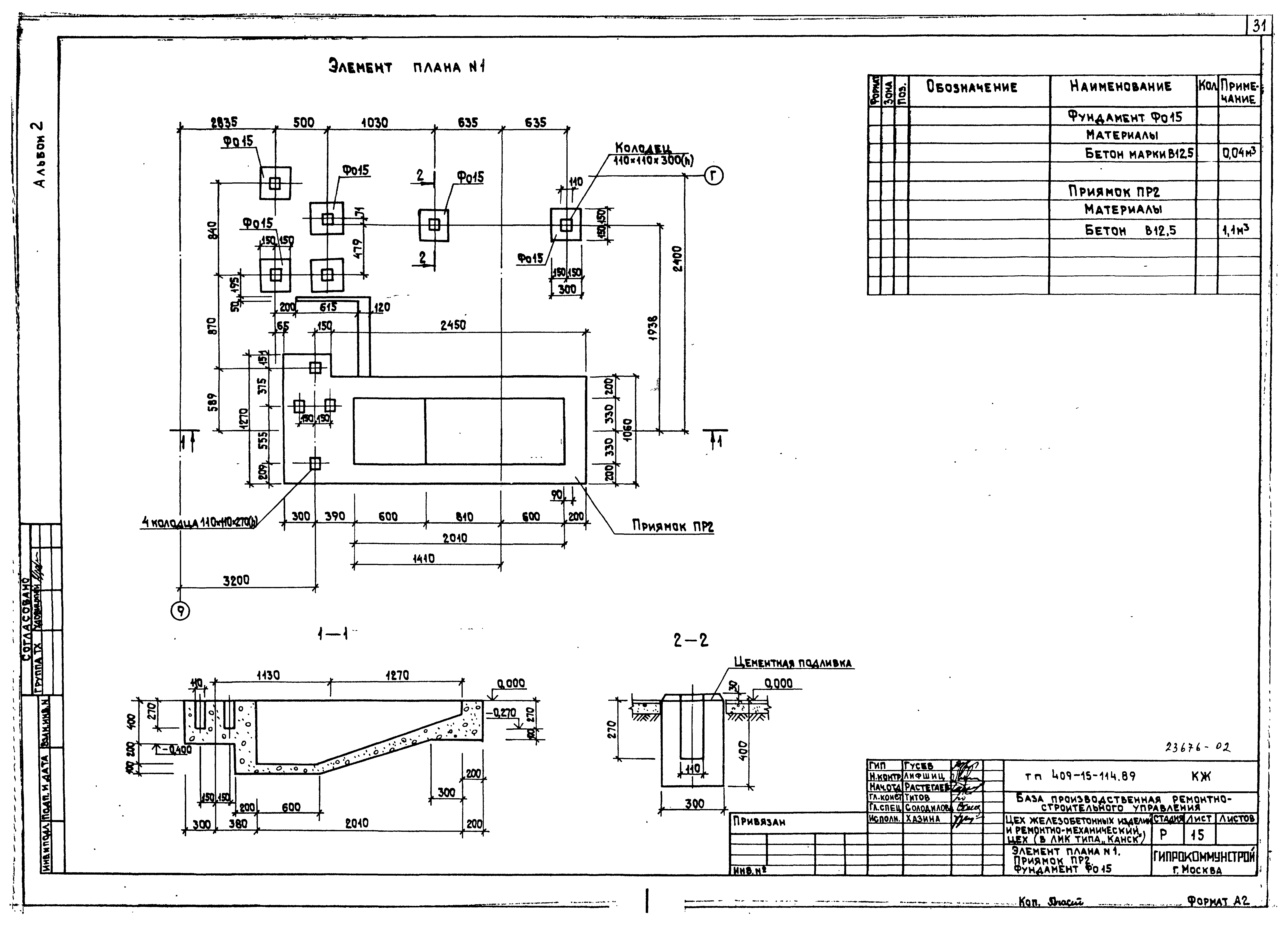

   Элементы плана №4. Приямок ПР-2. Фундамент Фо15

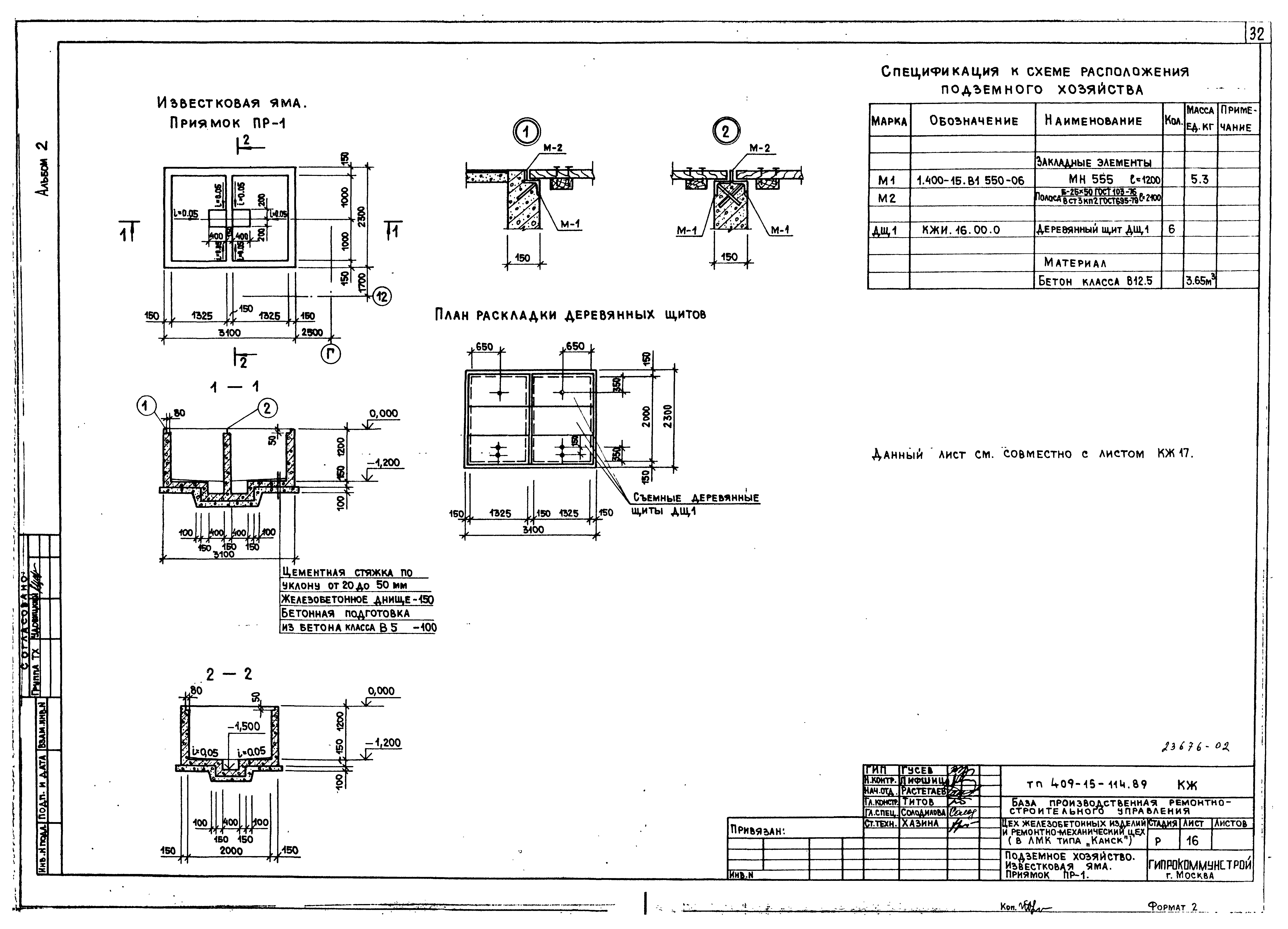

   Подземное хозяйство. Известковая яма. Приямок ПР1

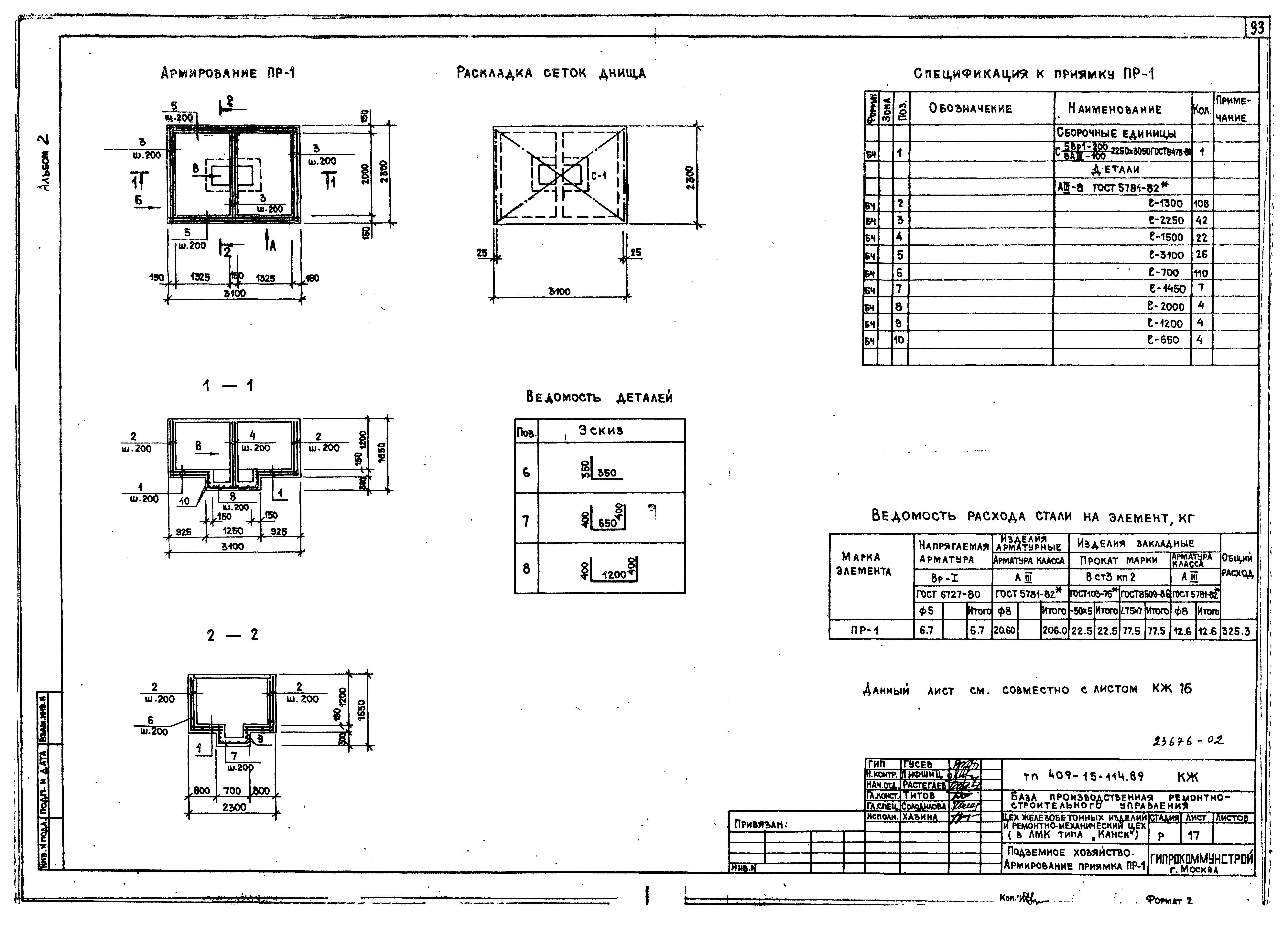

   Подземное хозяйство. Армирования приямка ПР1

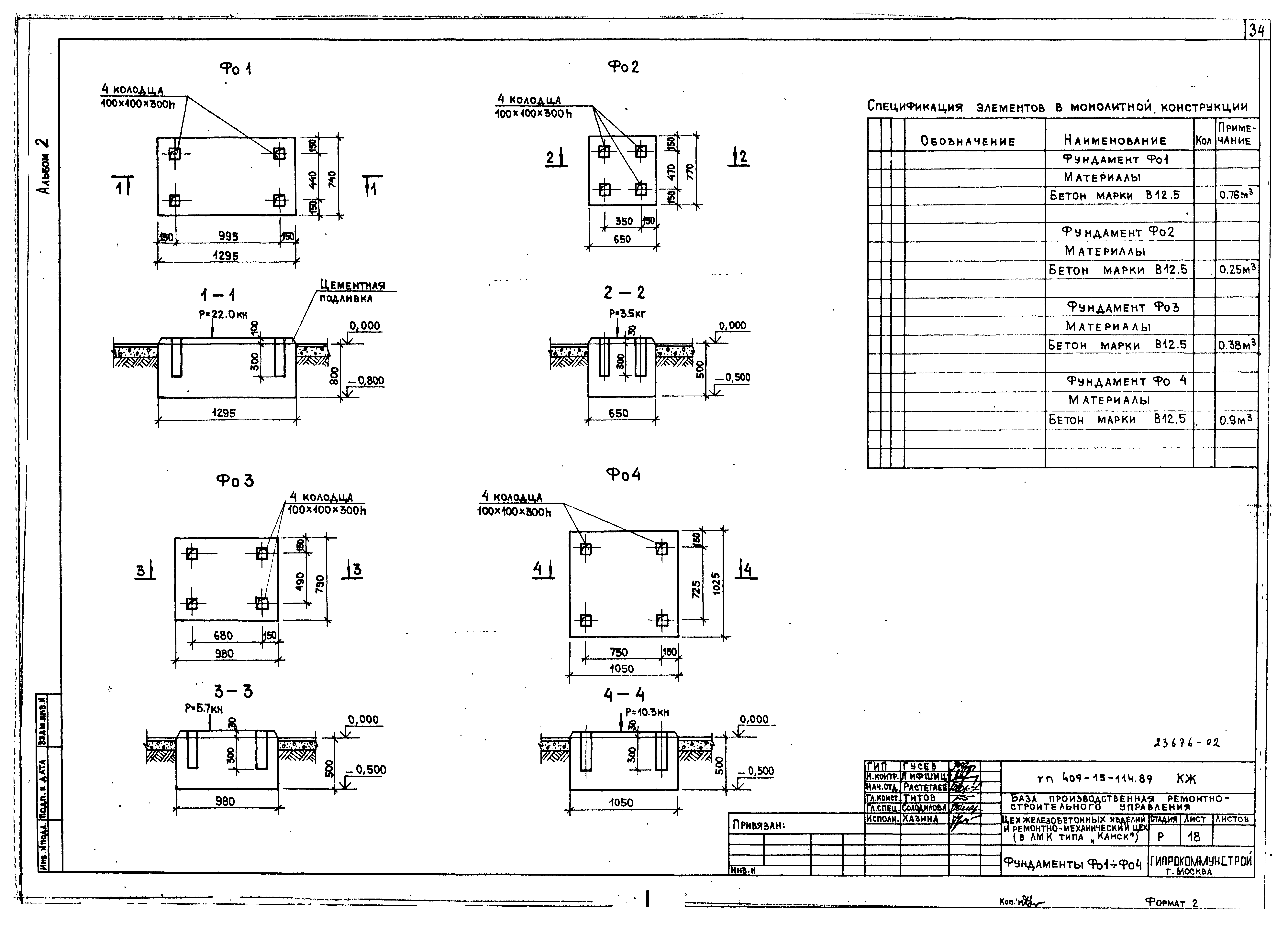

   Фундаменты Фо1 - Фо4

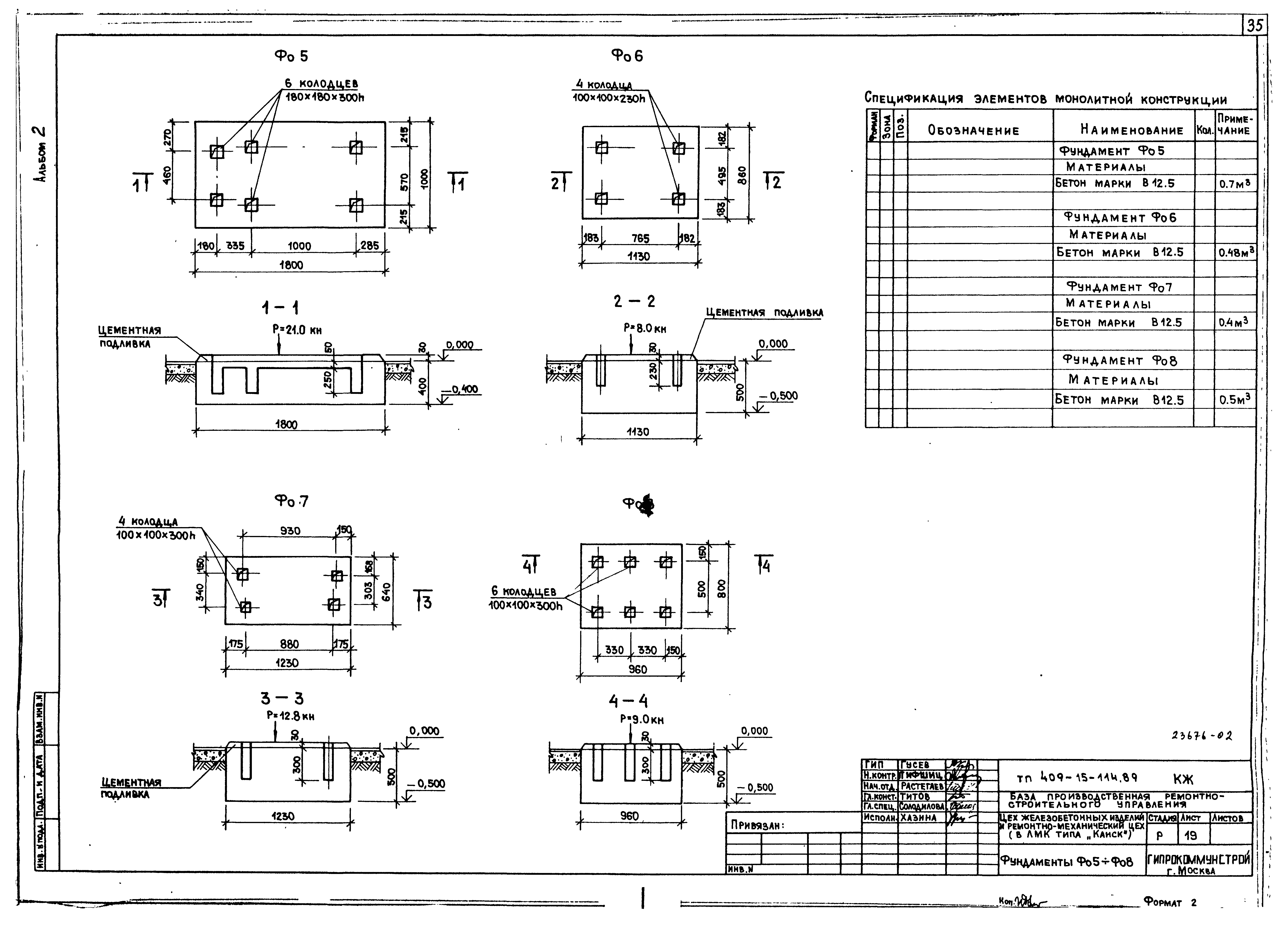

   Фундаменты Фо5 - Фо8

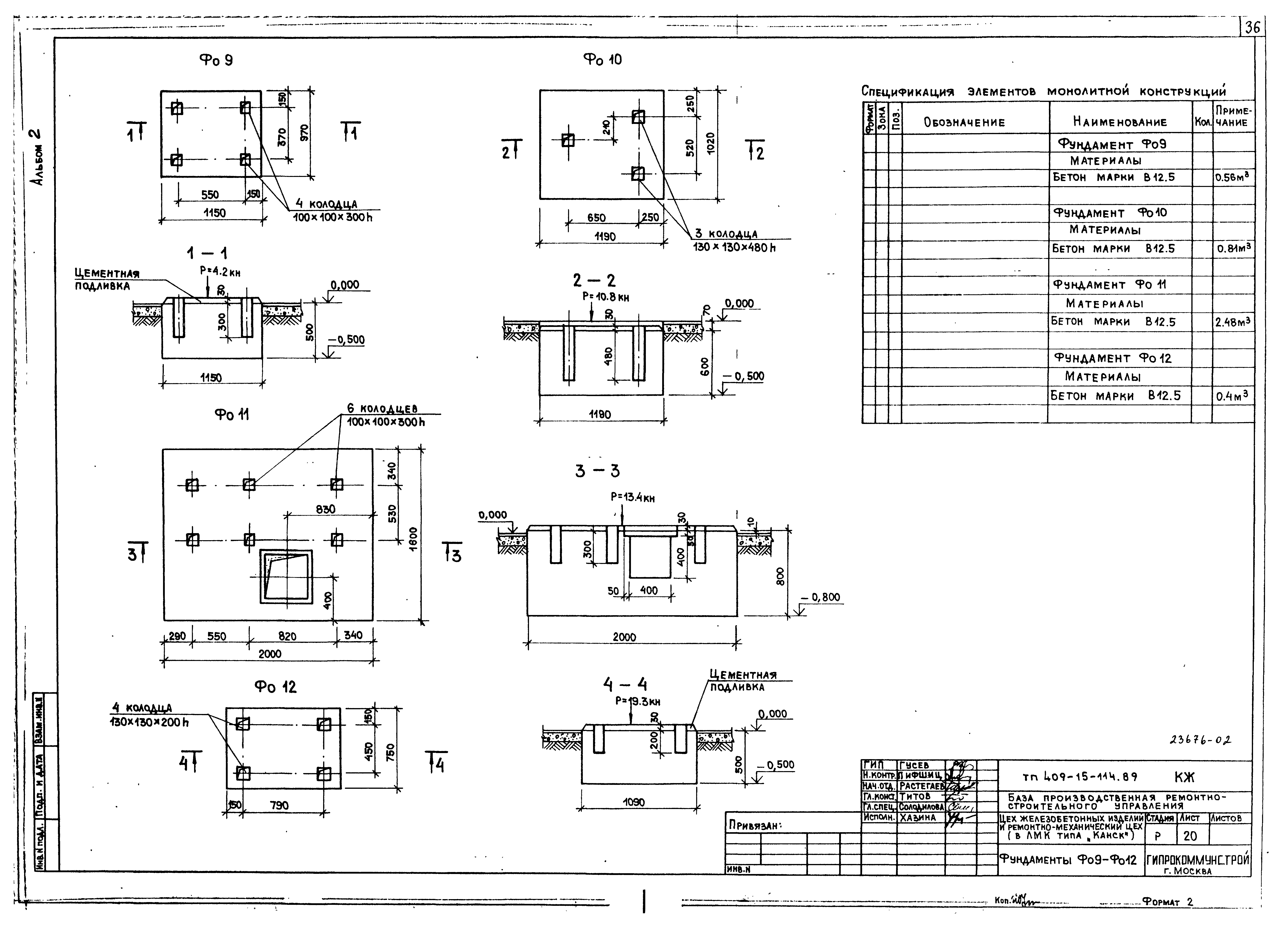

   Фундаменты Фо9 - Фо12

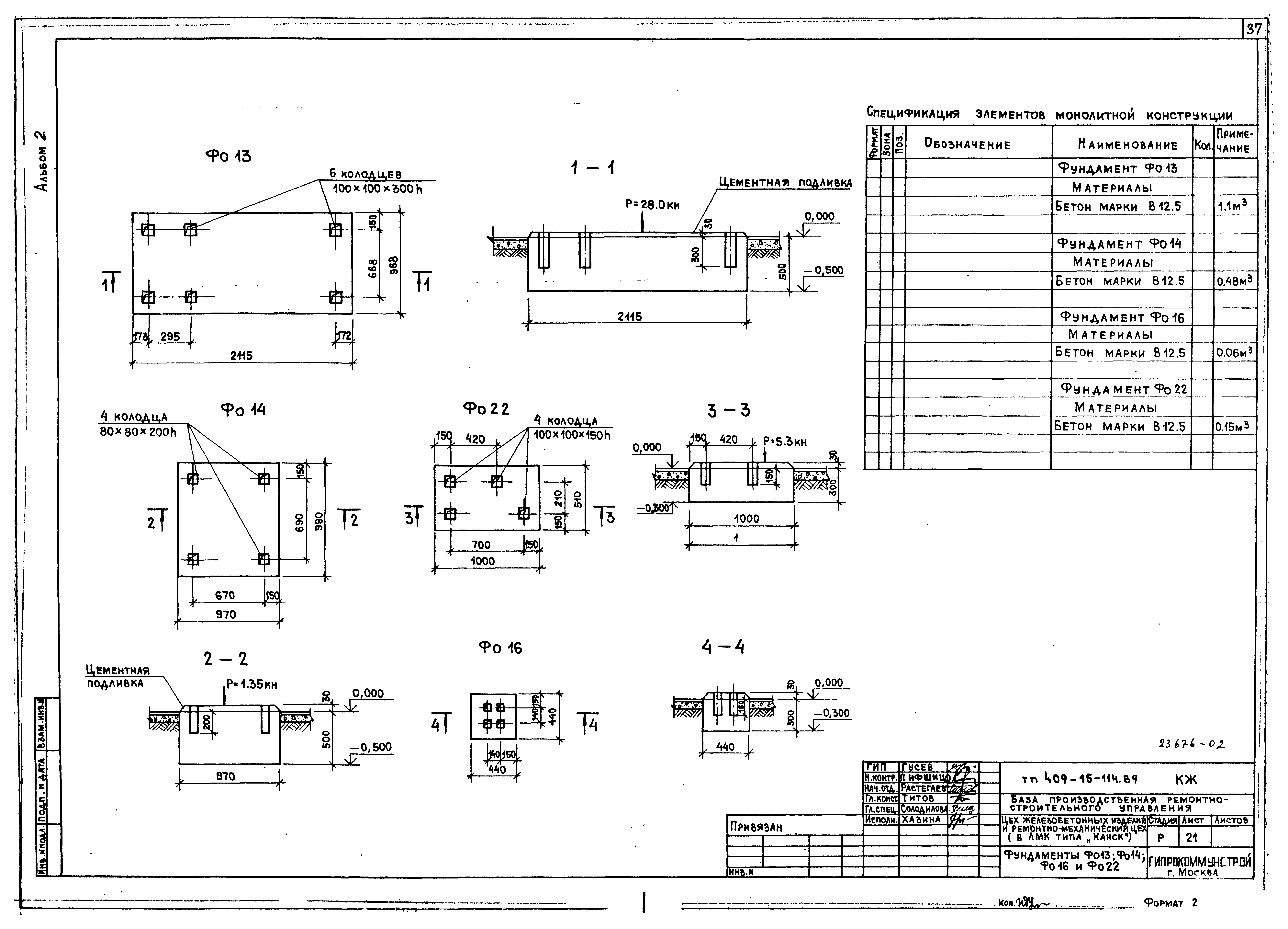

   Фундаменты Фо13; Фо14; Фо16; Фо22

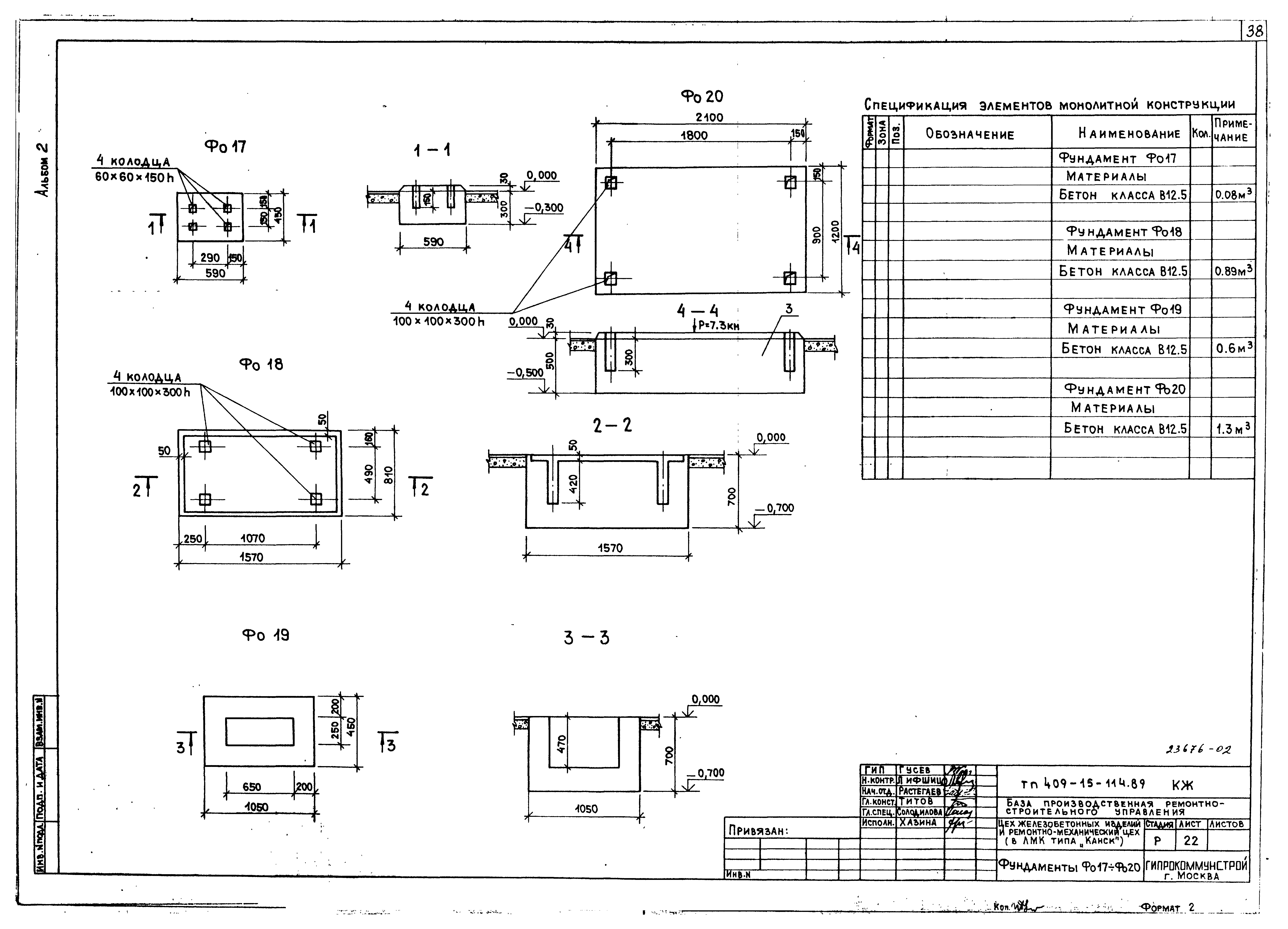

   Фундаменты Фо17 - Фо20

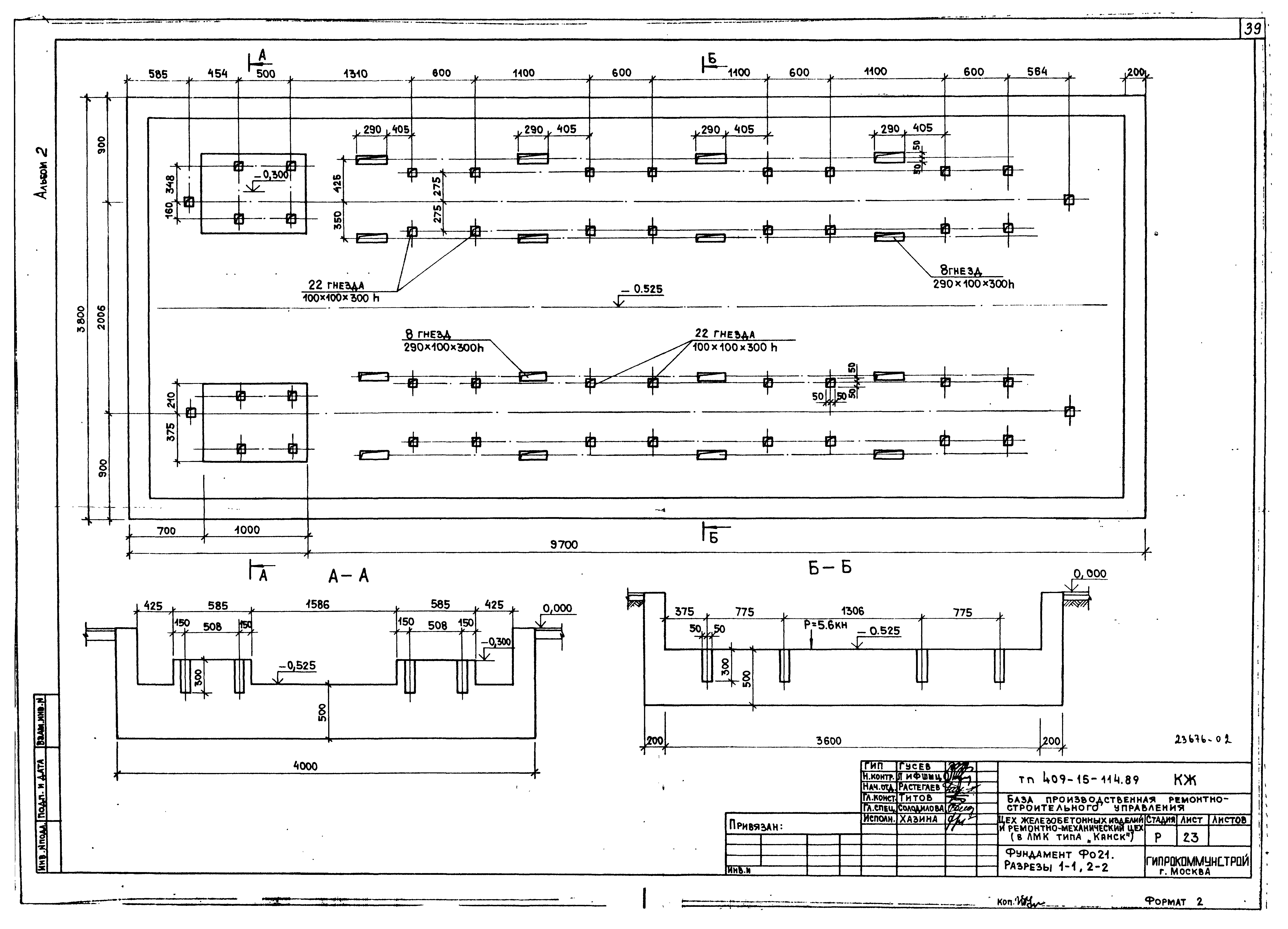

   Фундамент Фо21. Разрезы 1-1, 2-2

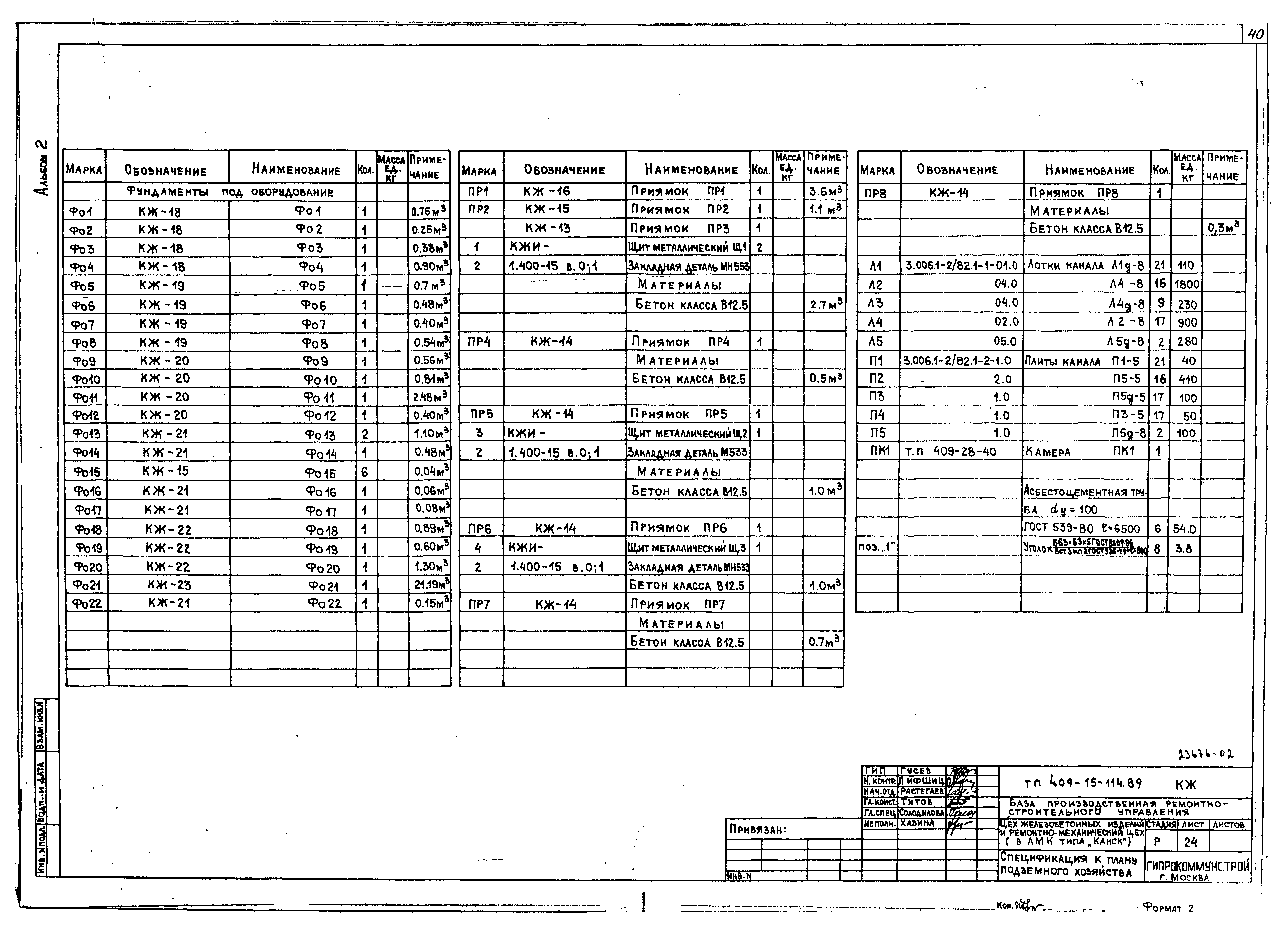

   Спецификация к плану подземного хозяйства

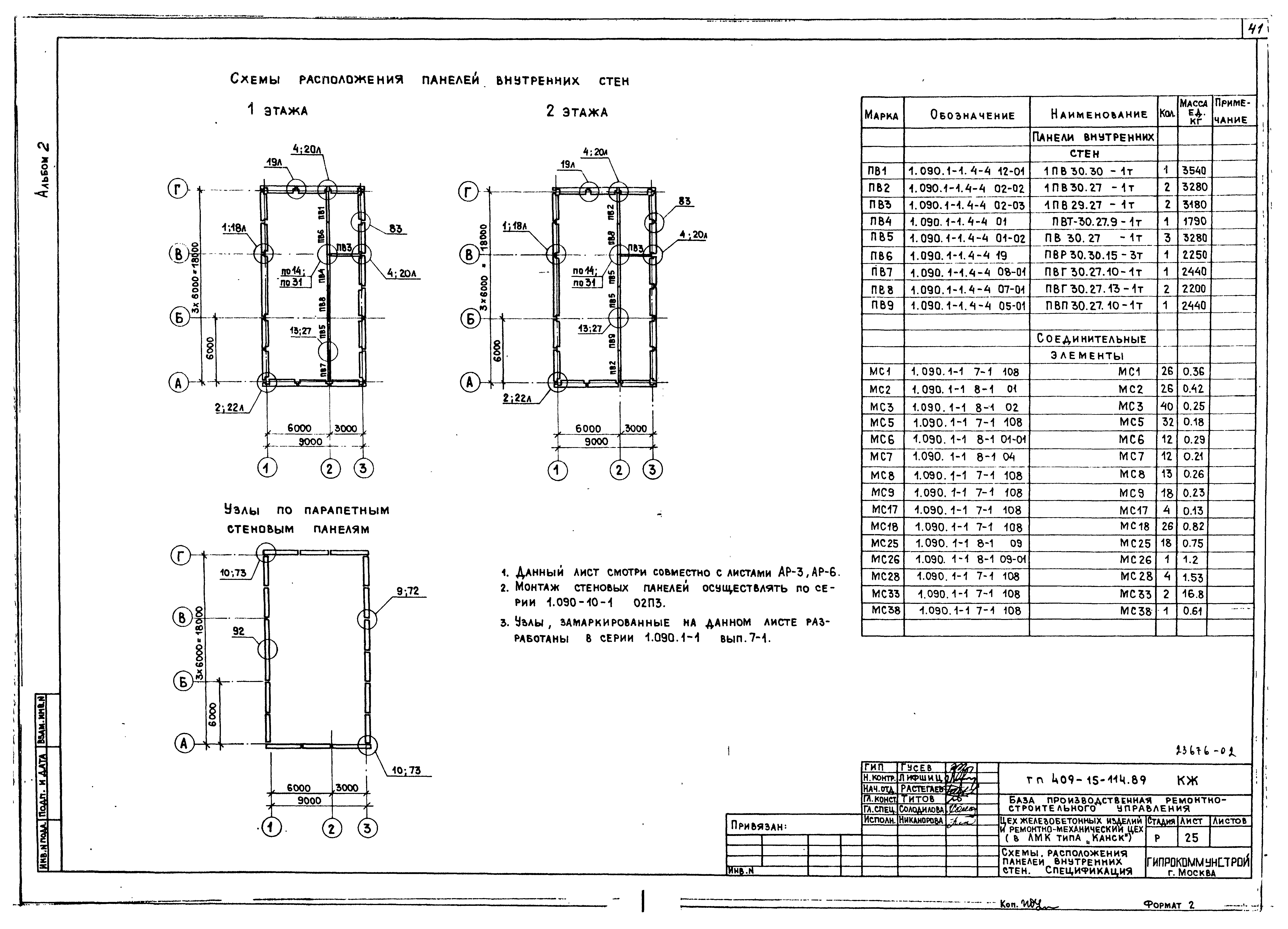

   Схемы расположения панелей внутренних стен. Спецификация
   Схема расположения плит перекрытия 1-го этажа. Схема расположения плит покрытия. Спецификация

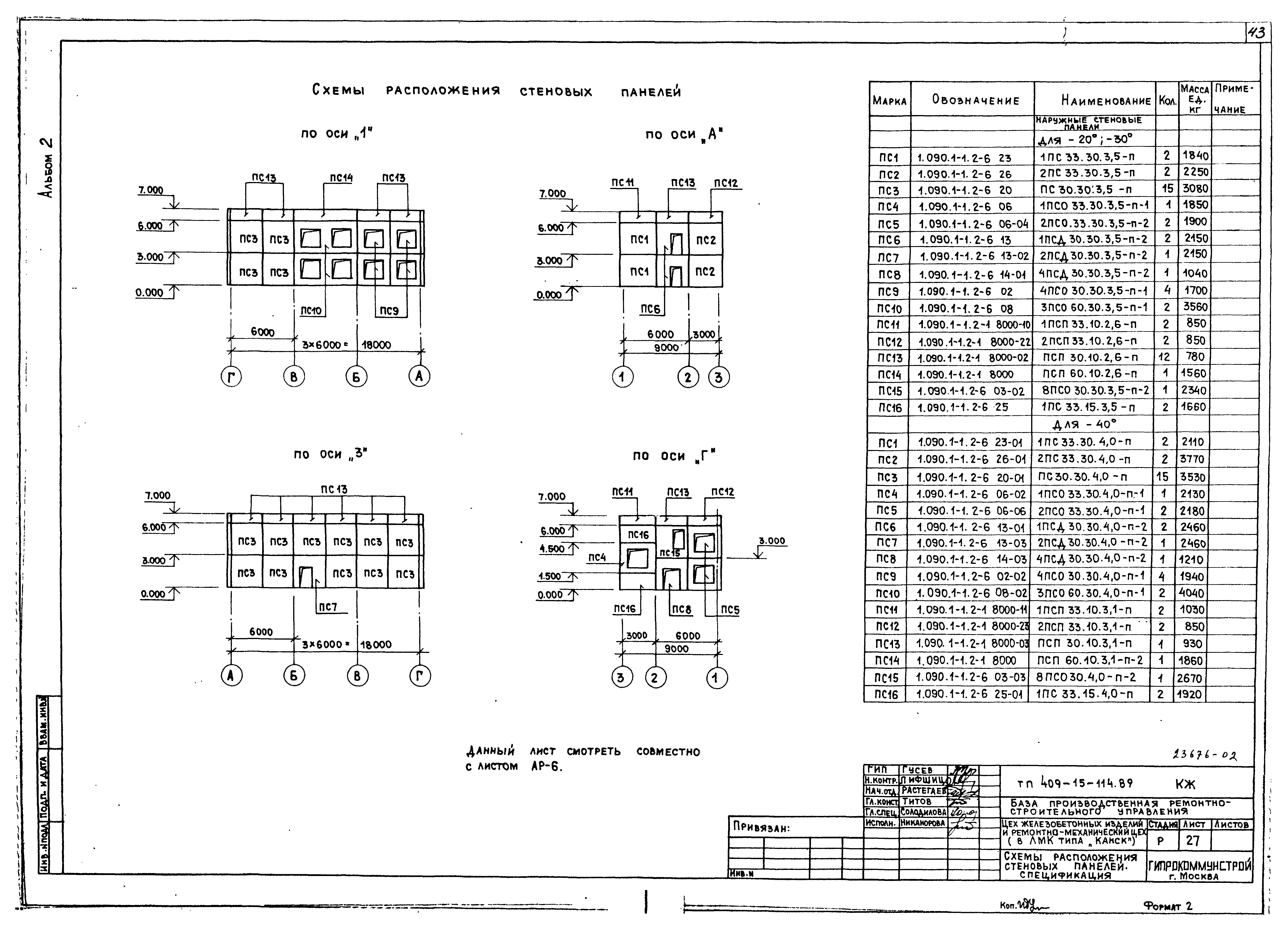

   Схемы расположения стеновых панелей. Спецификация

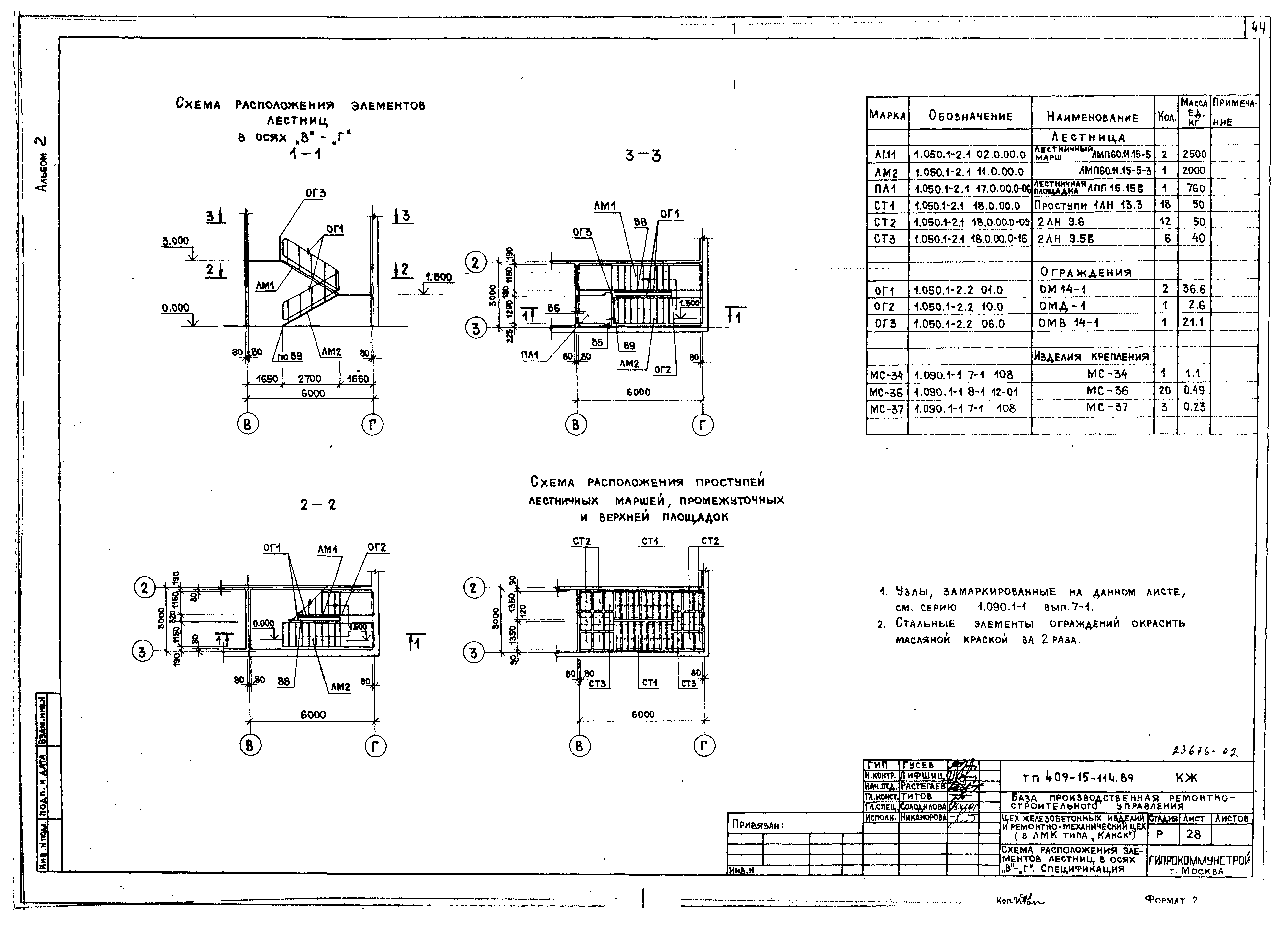

   Схема расположения элементов лестниц в осях "В" - "Г". Спецификация

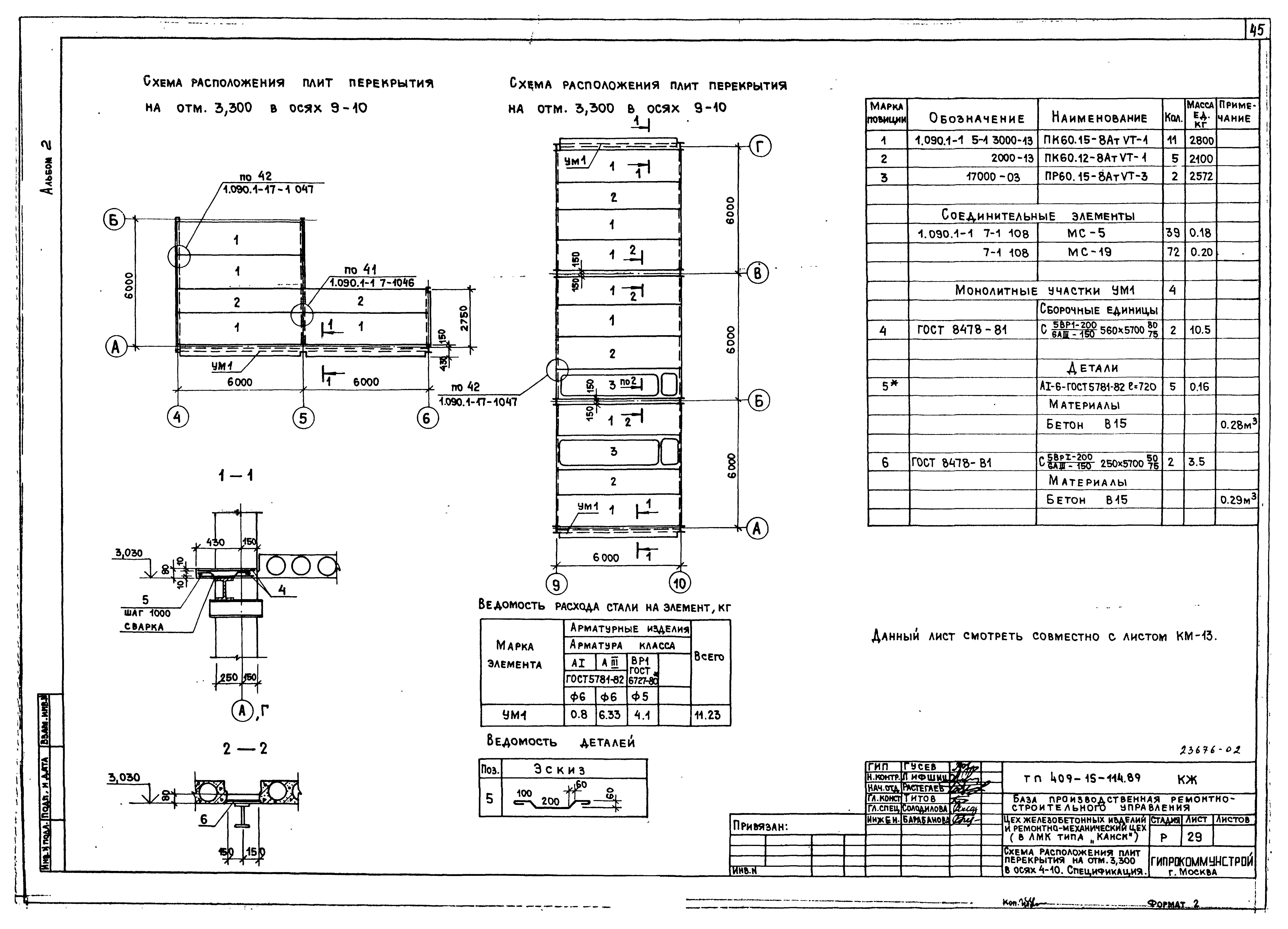

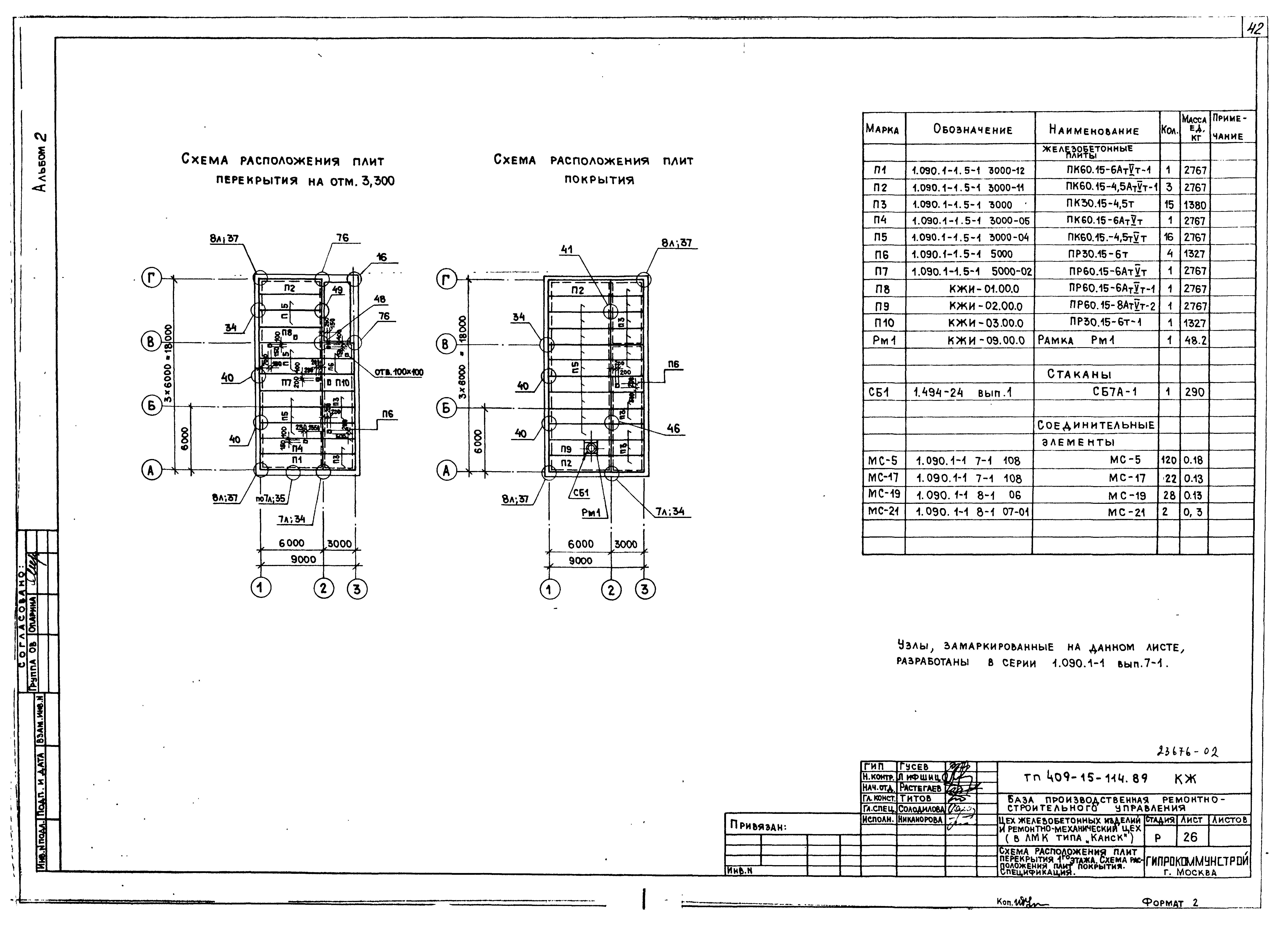

   Схема расположения плит перекрытия на отм. 3.300 в осях 4 - 10. Спецификация

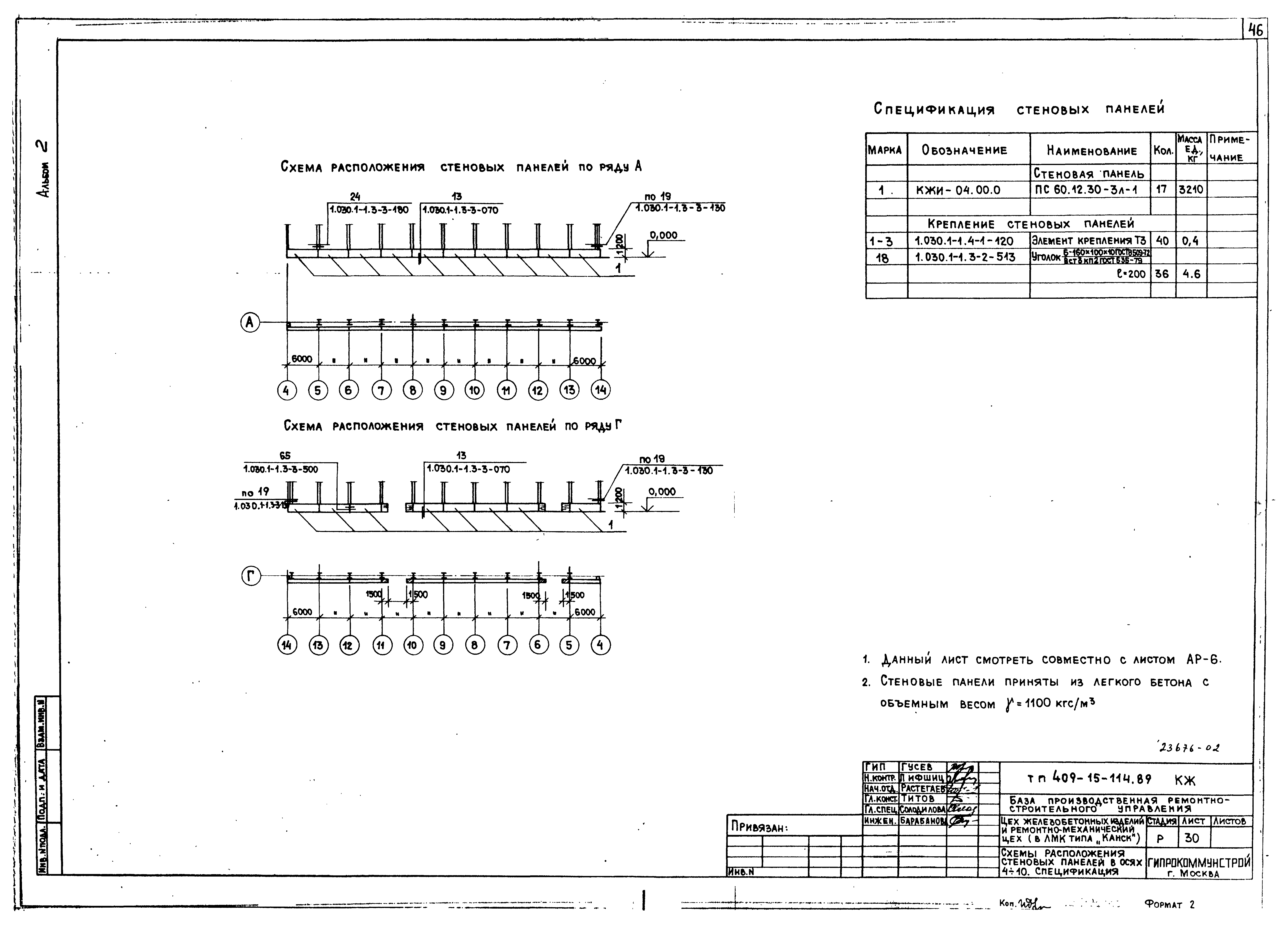

   Схемы расположения стеновых панелей в осях 4 - 10. Спецификация

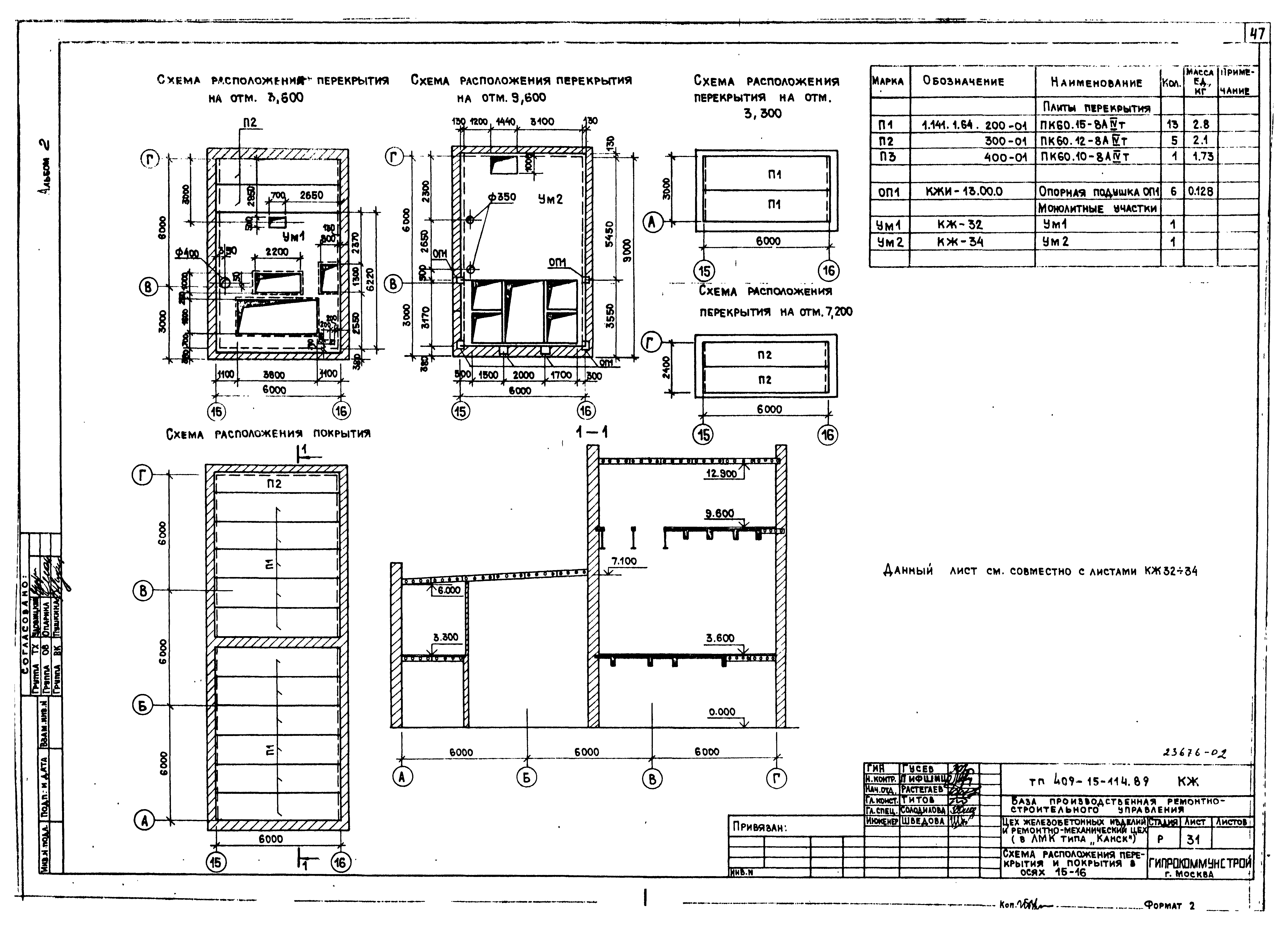

   Схема расположения перекрытия и покрытия в осях 15 - 16

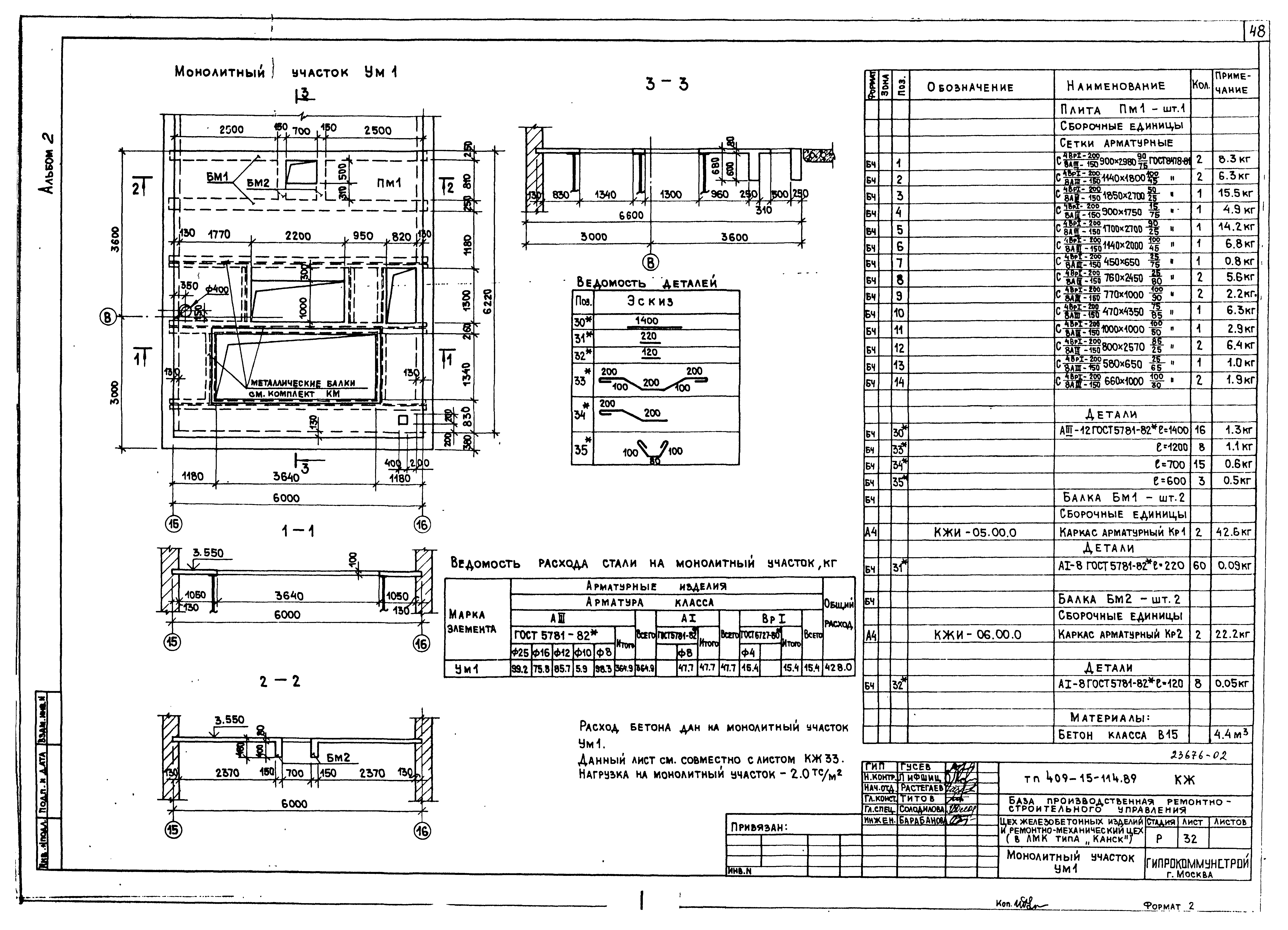

   Монолитный участок Ум1

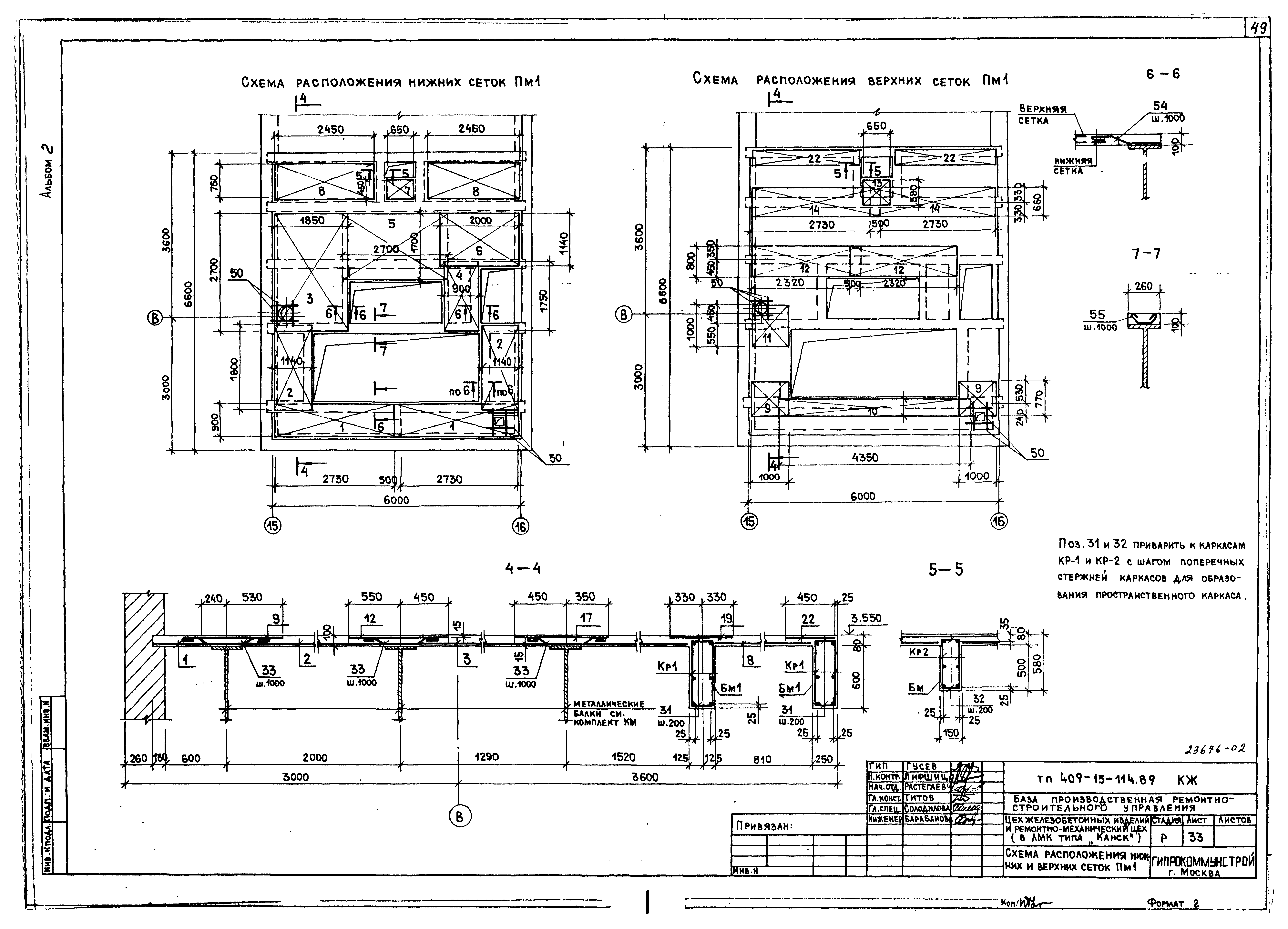

   Схема расположения нижних и верхних сеток Пм1

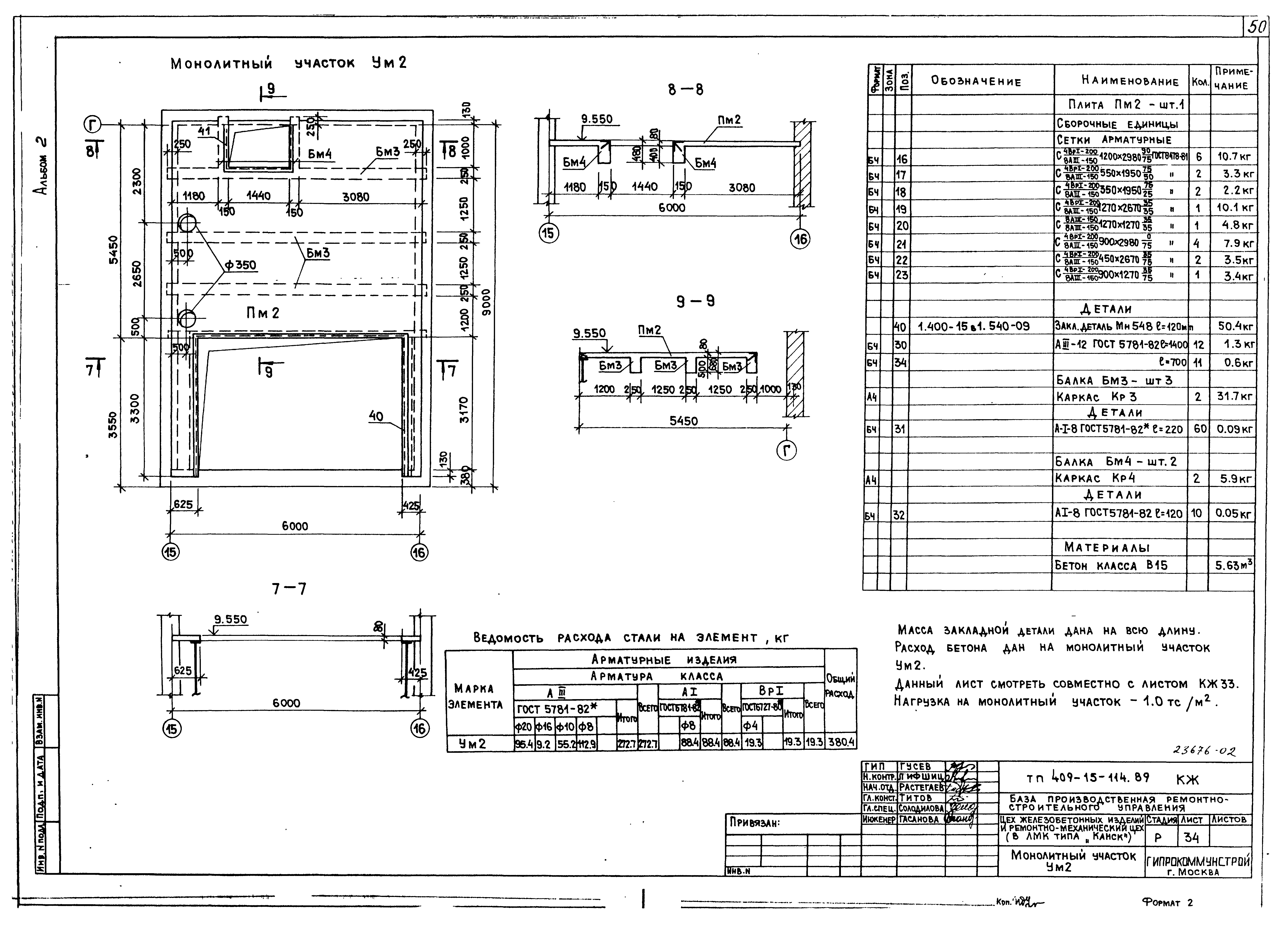

   Монолитный участок Ум2

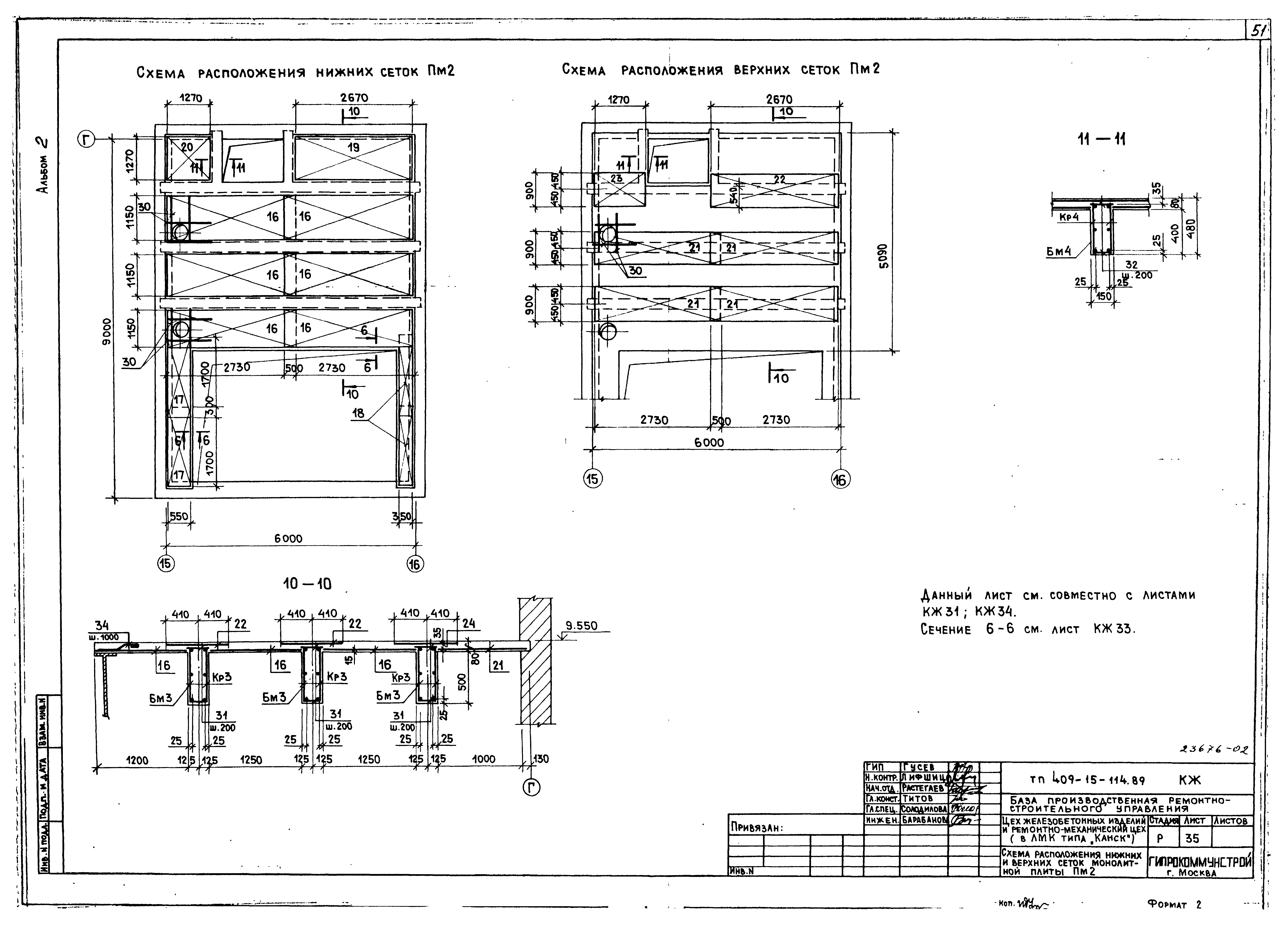

   Схема расположения нижних и верхних сеток монолитной плиты Пм2
Конструкции металлические

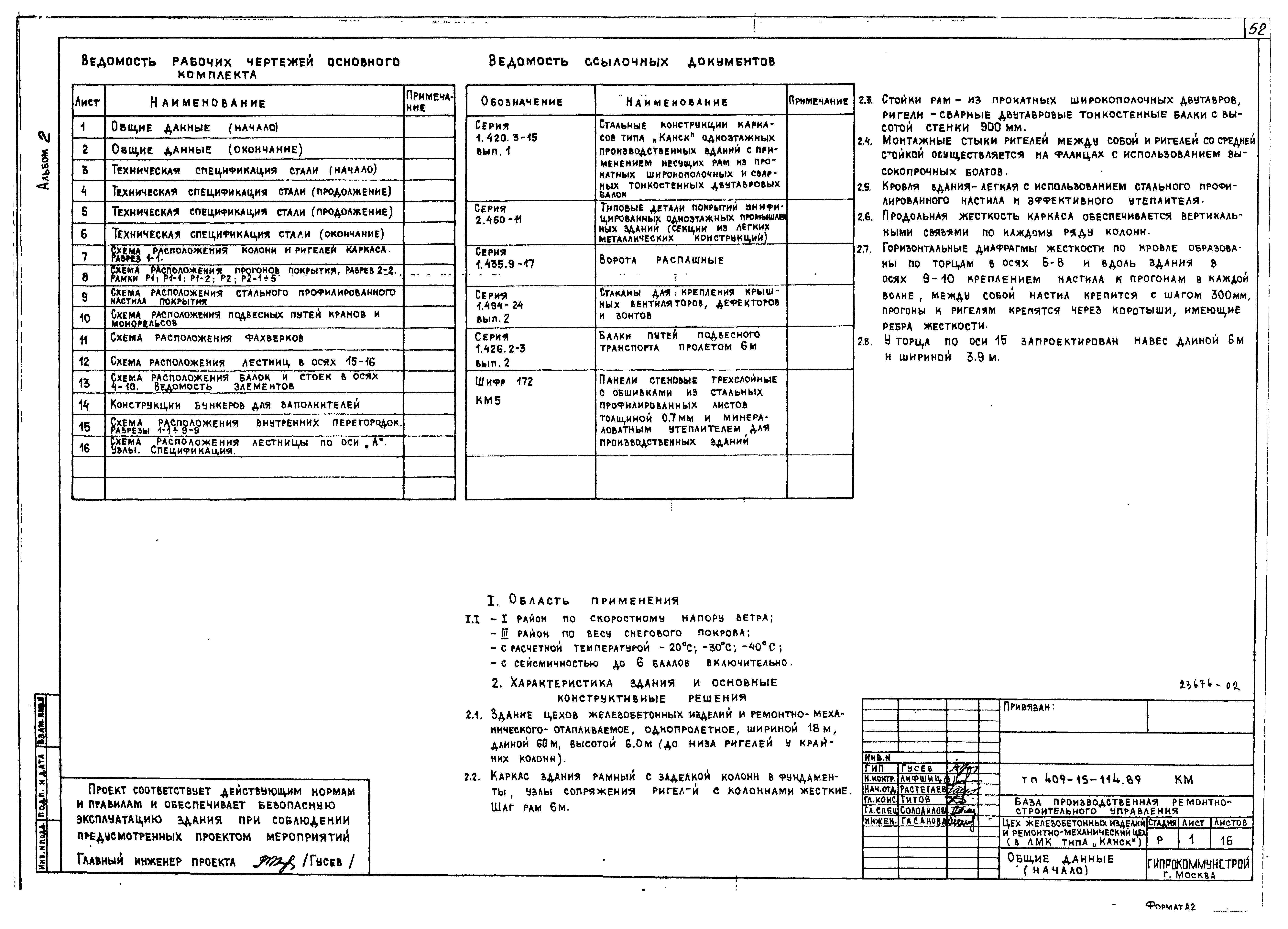

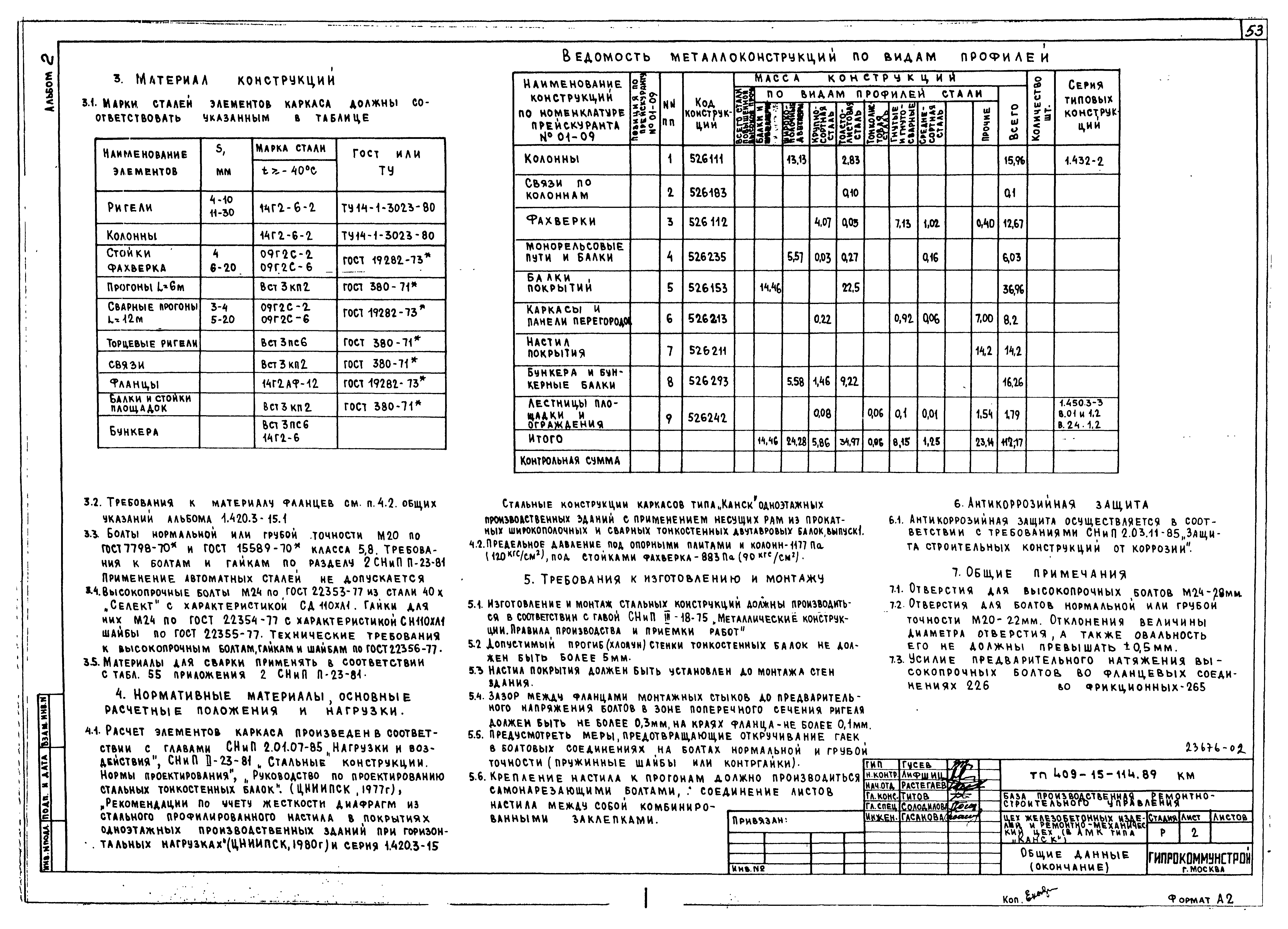

   Общие данные

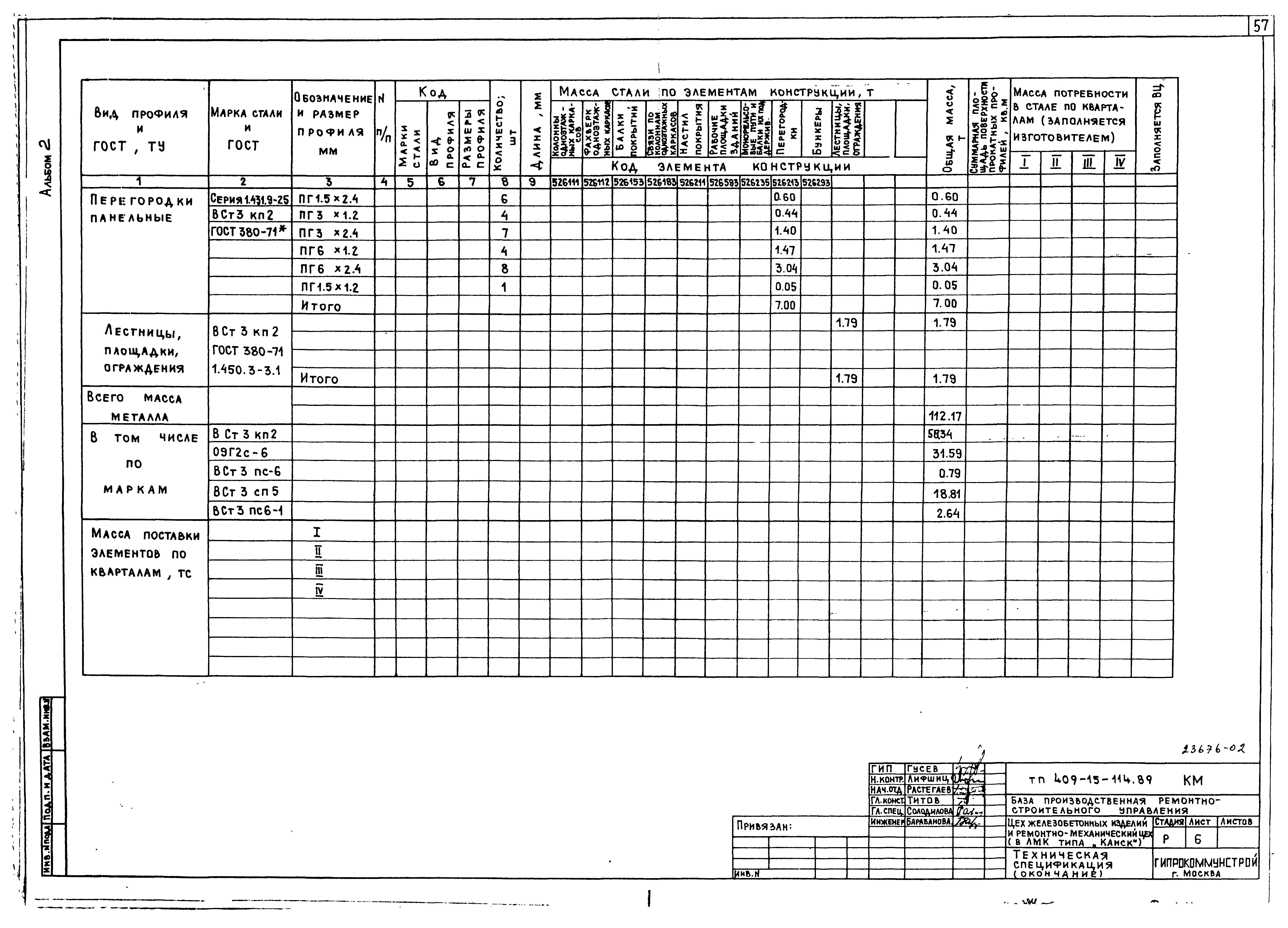

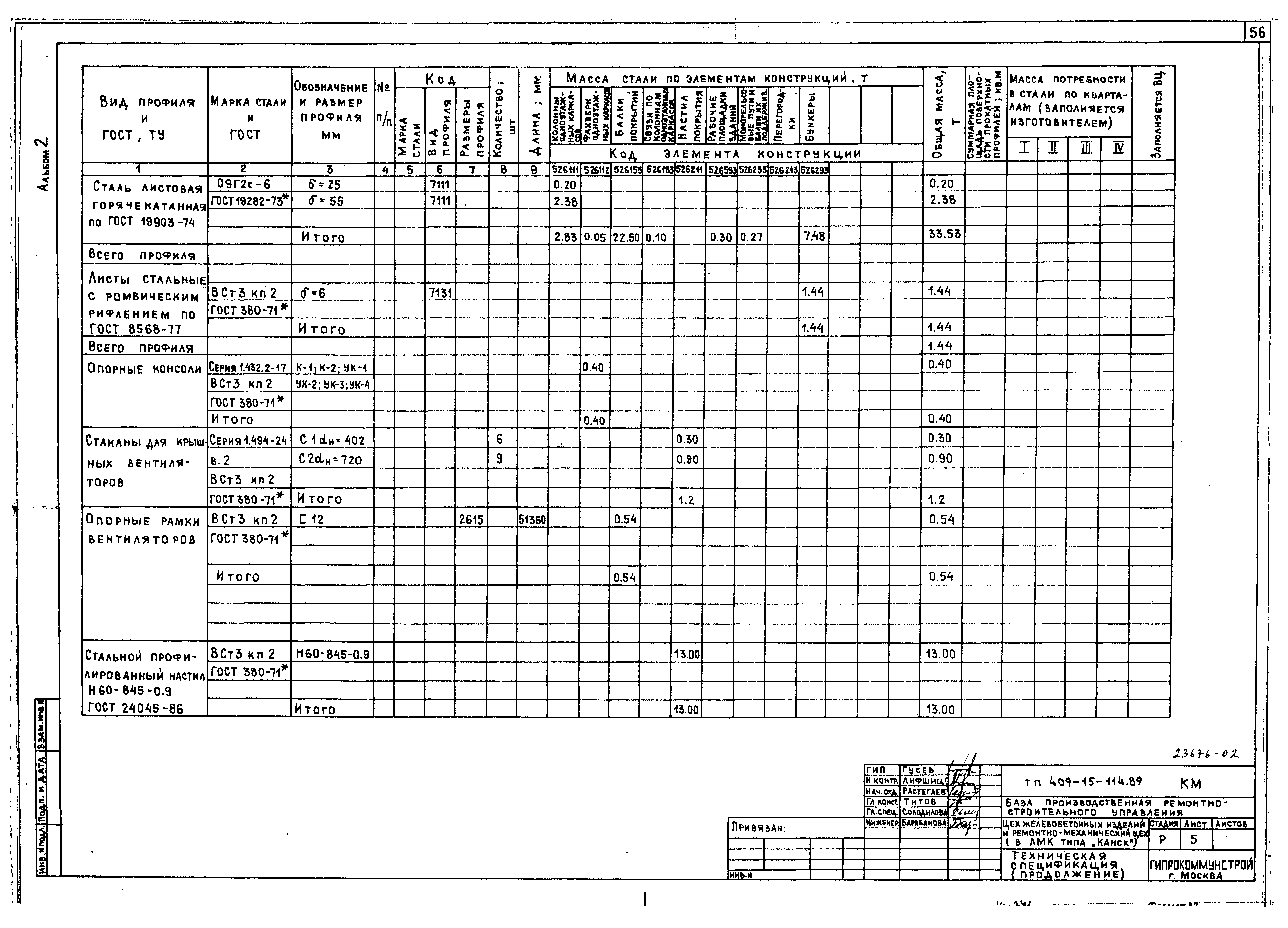

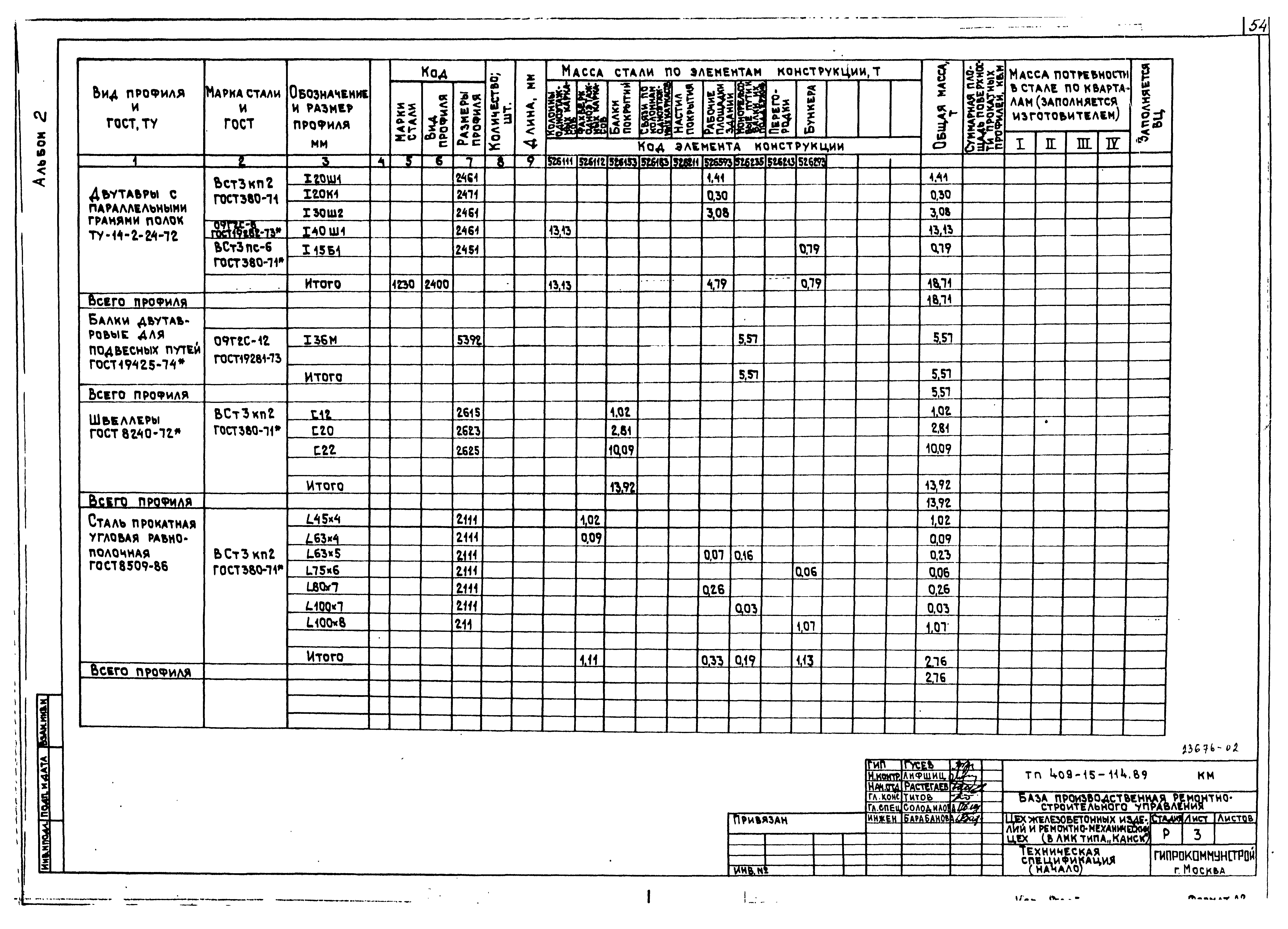

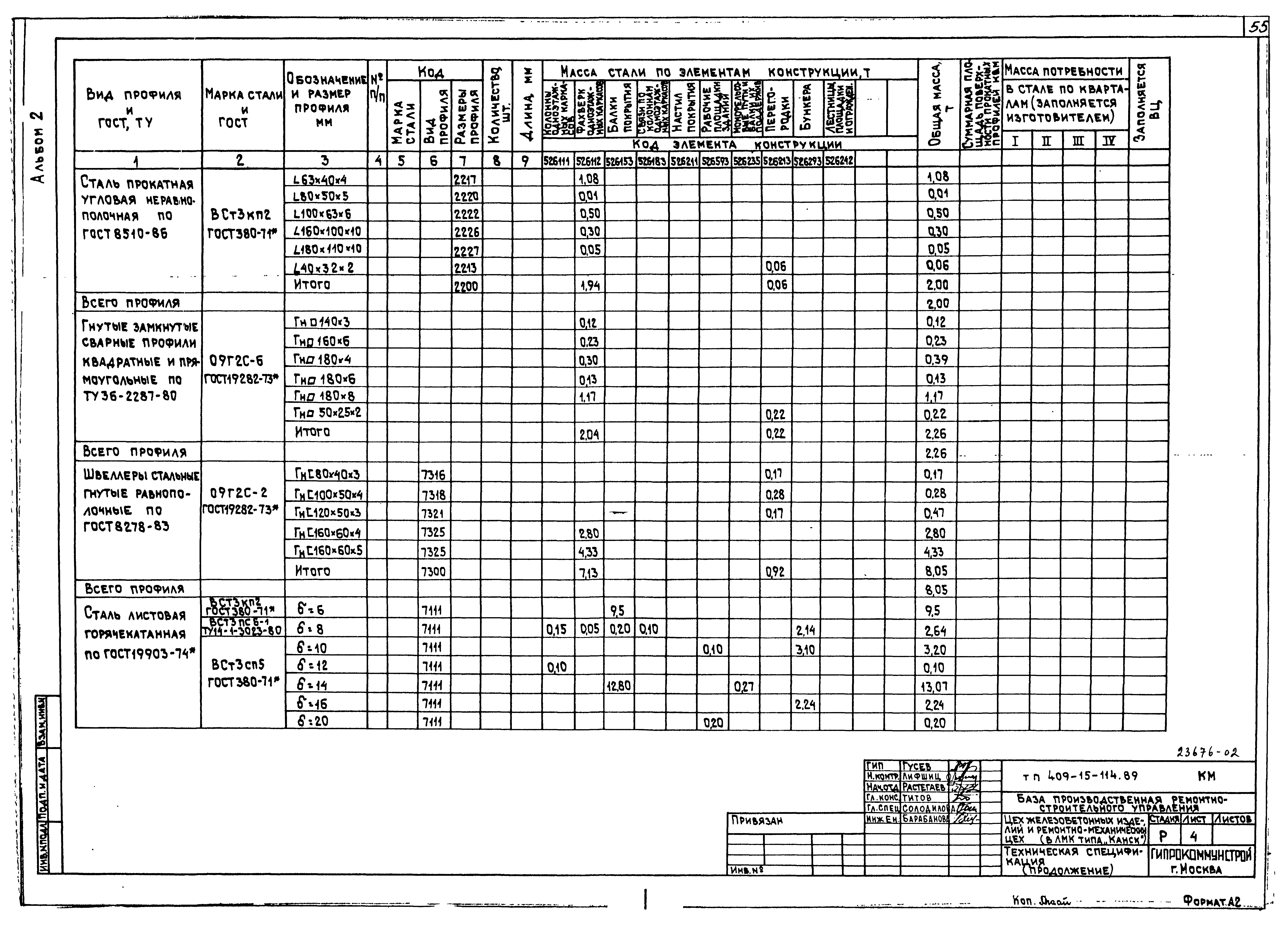

   Техническая спецификация стали

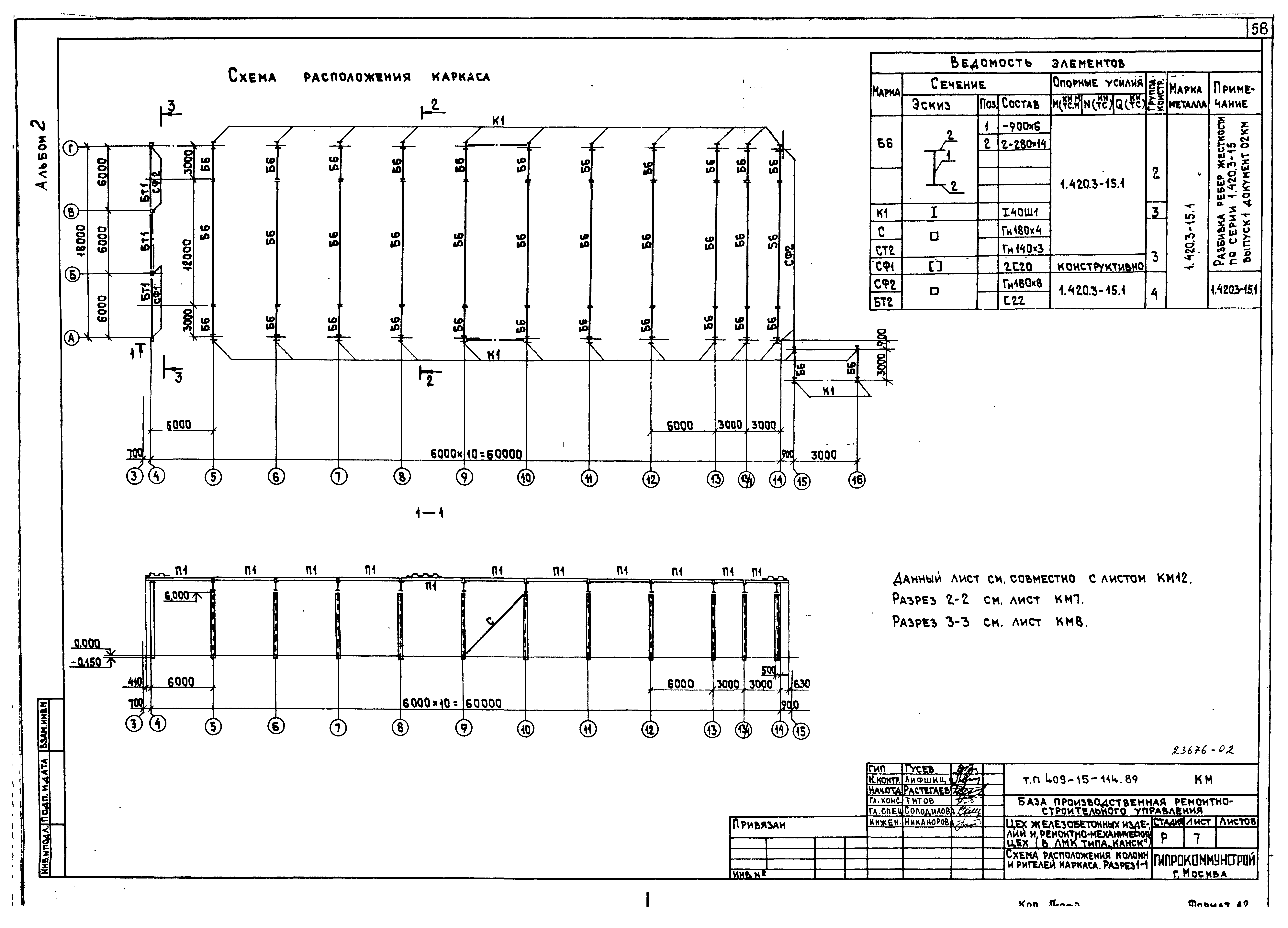

   Схема расположения колонн и ригелей каркаса. Разрез 1-1

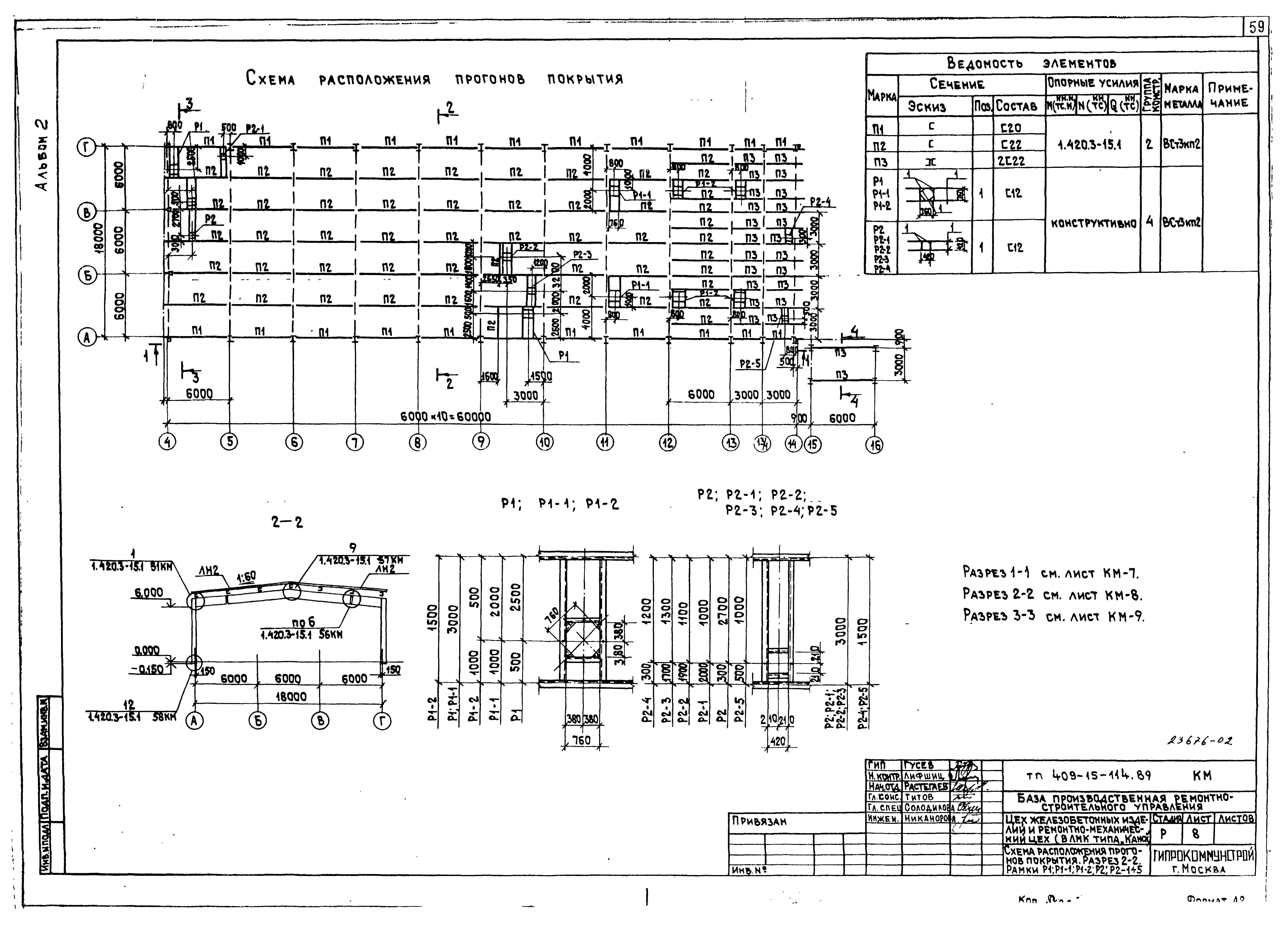

   Схема расположения прогонов покрытия. Разрез 2-2. Рамки Р1; Р1-1; Р1-2; Р2; Р2-1 - 5

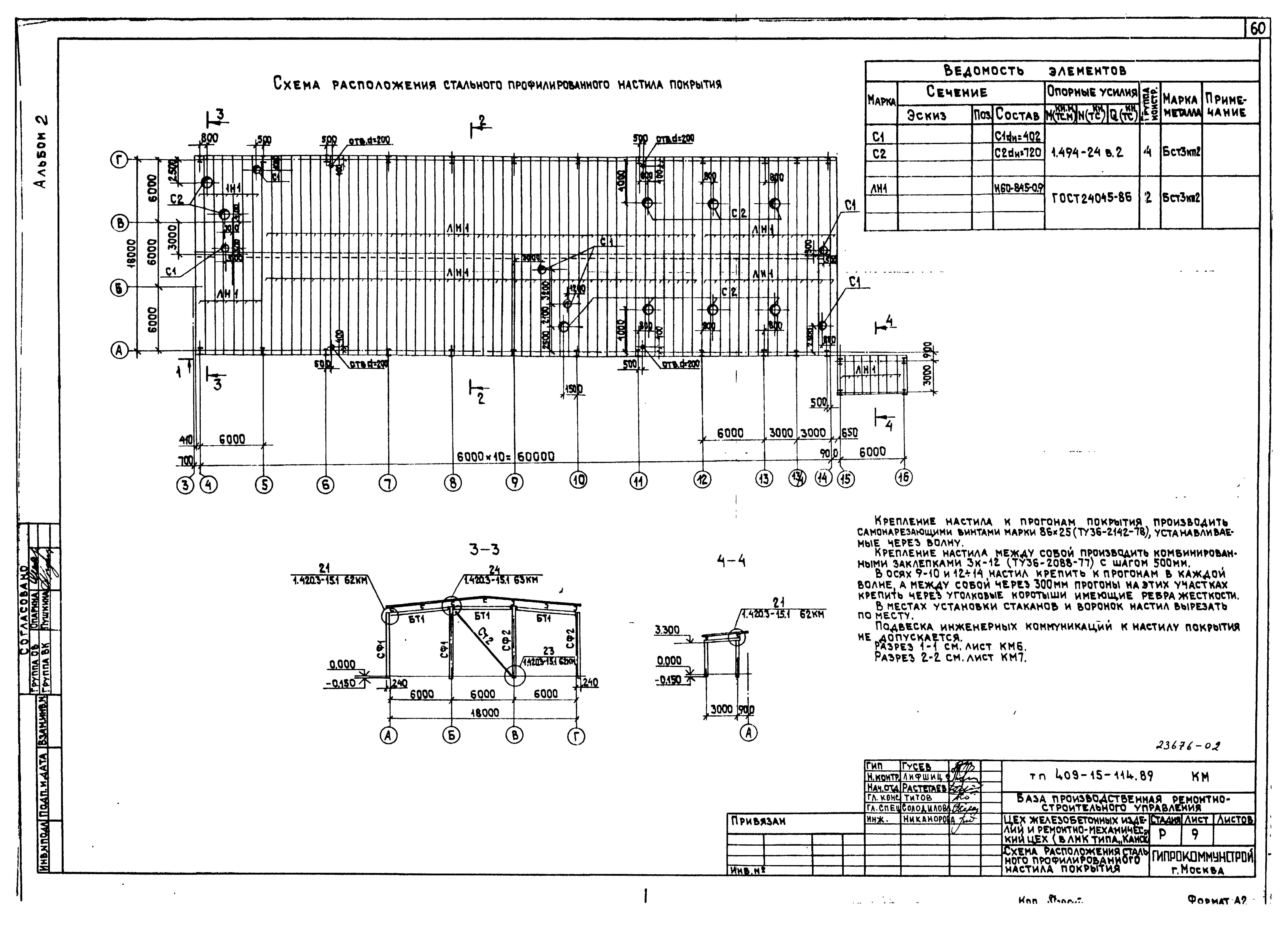

   Схема расположения стального профилированного настила покрытия

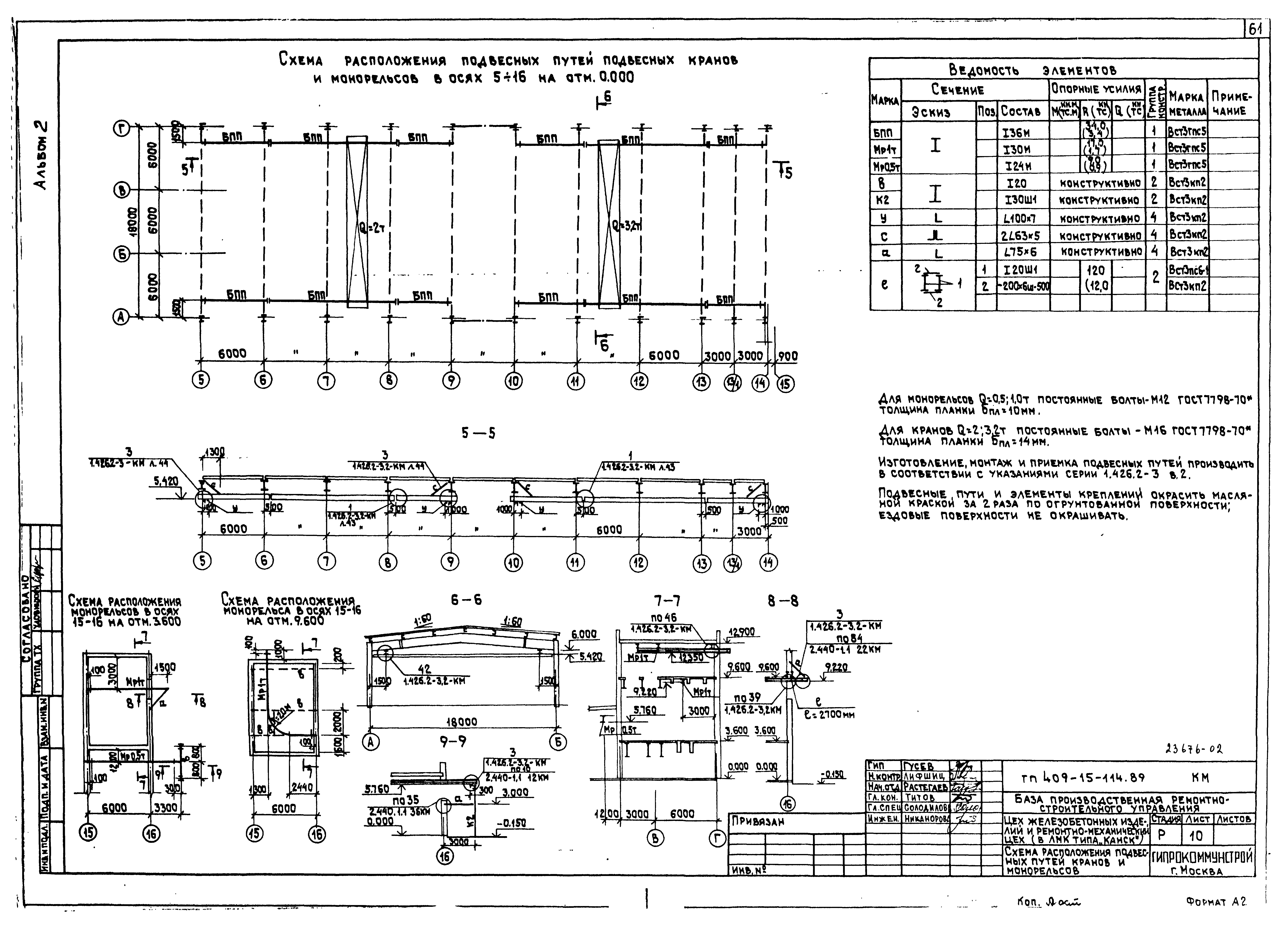

   Схема расположения подвесных путей кранов и монорельсов

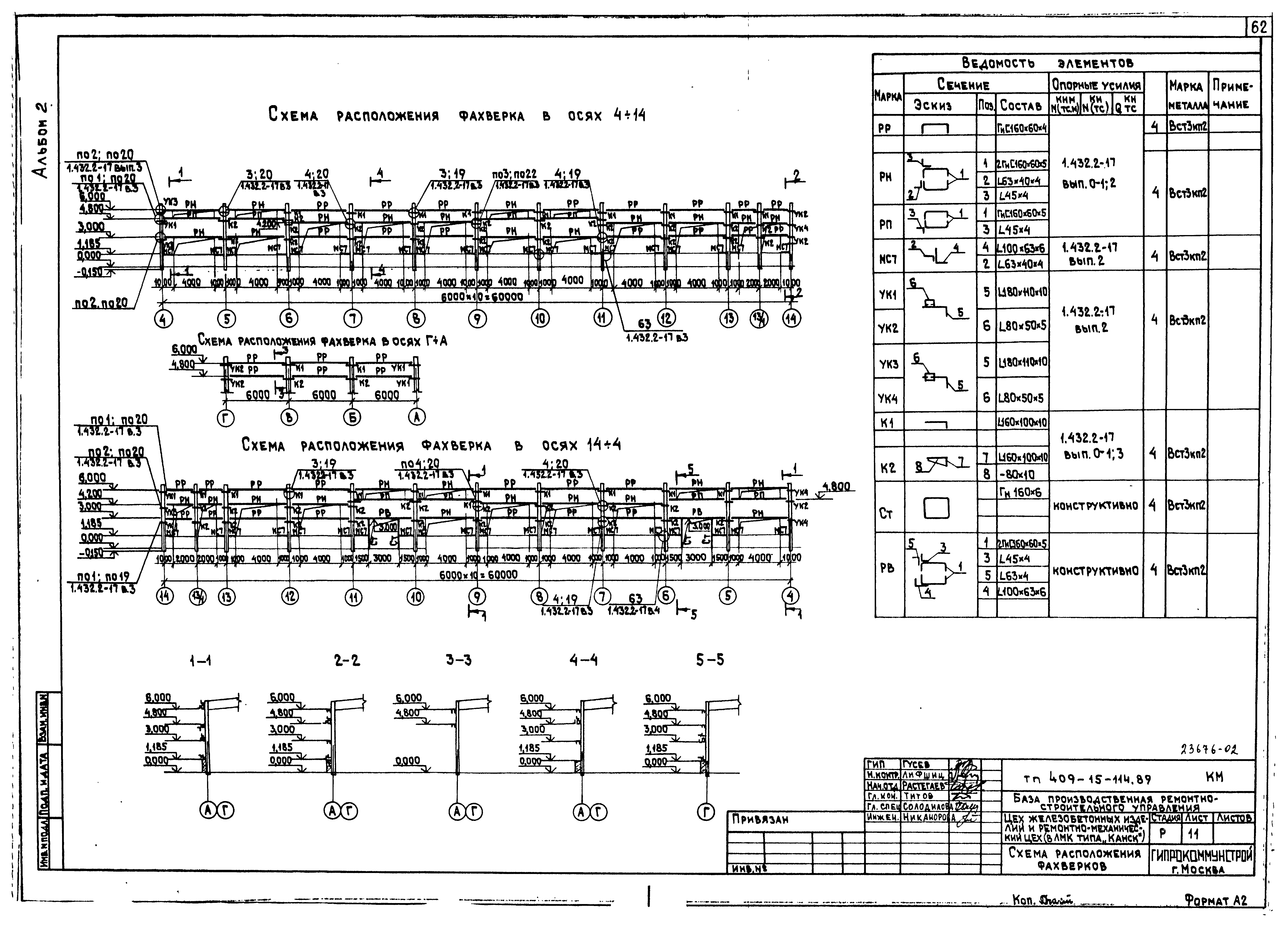

   Схема расположения фахверков

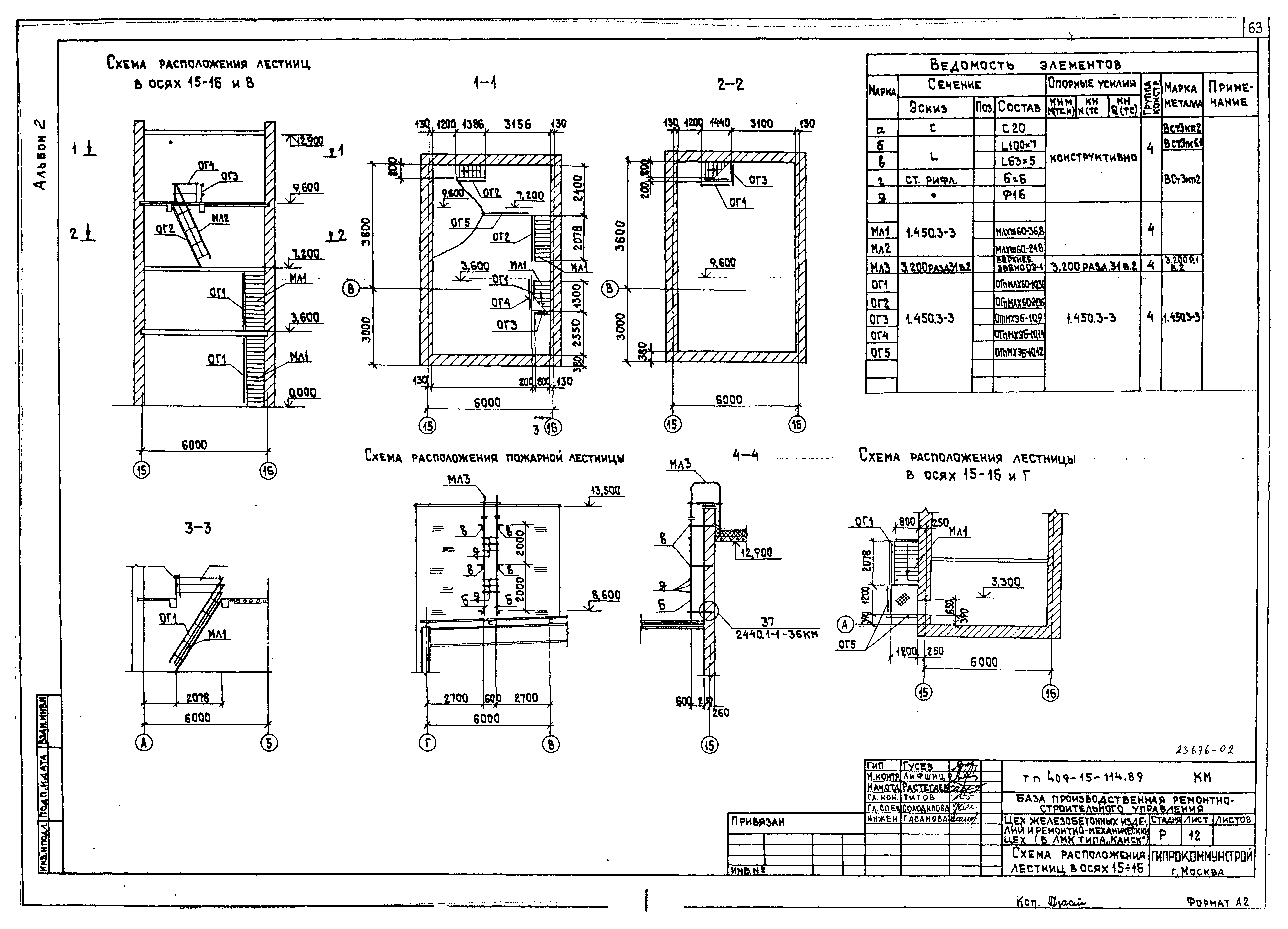

   Схема расположения лестниц в осях 15 - 16

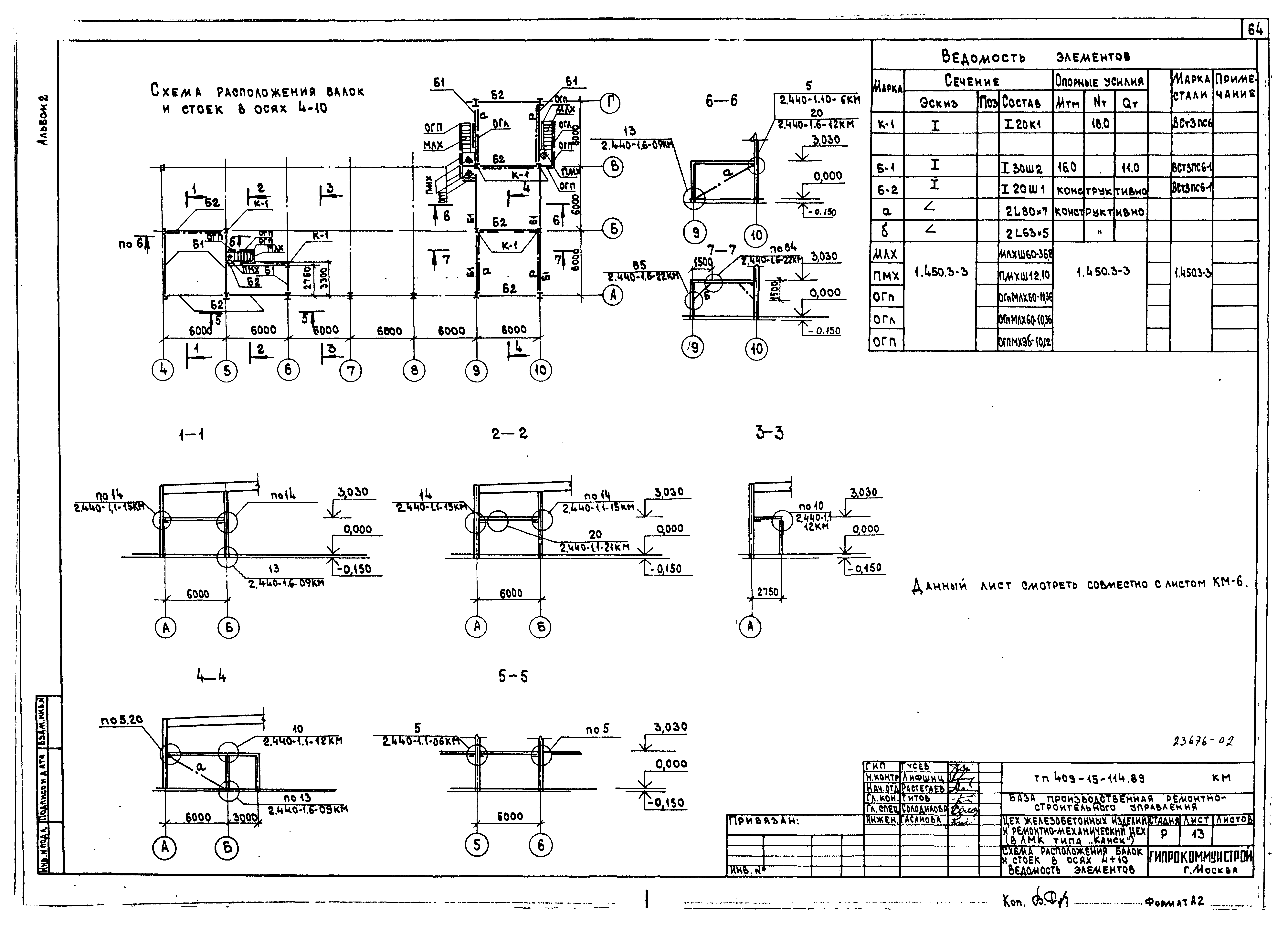

   Схема расположения балок и стоек в осях 4 - 10. Ведомость элементов

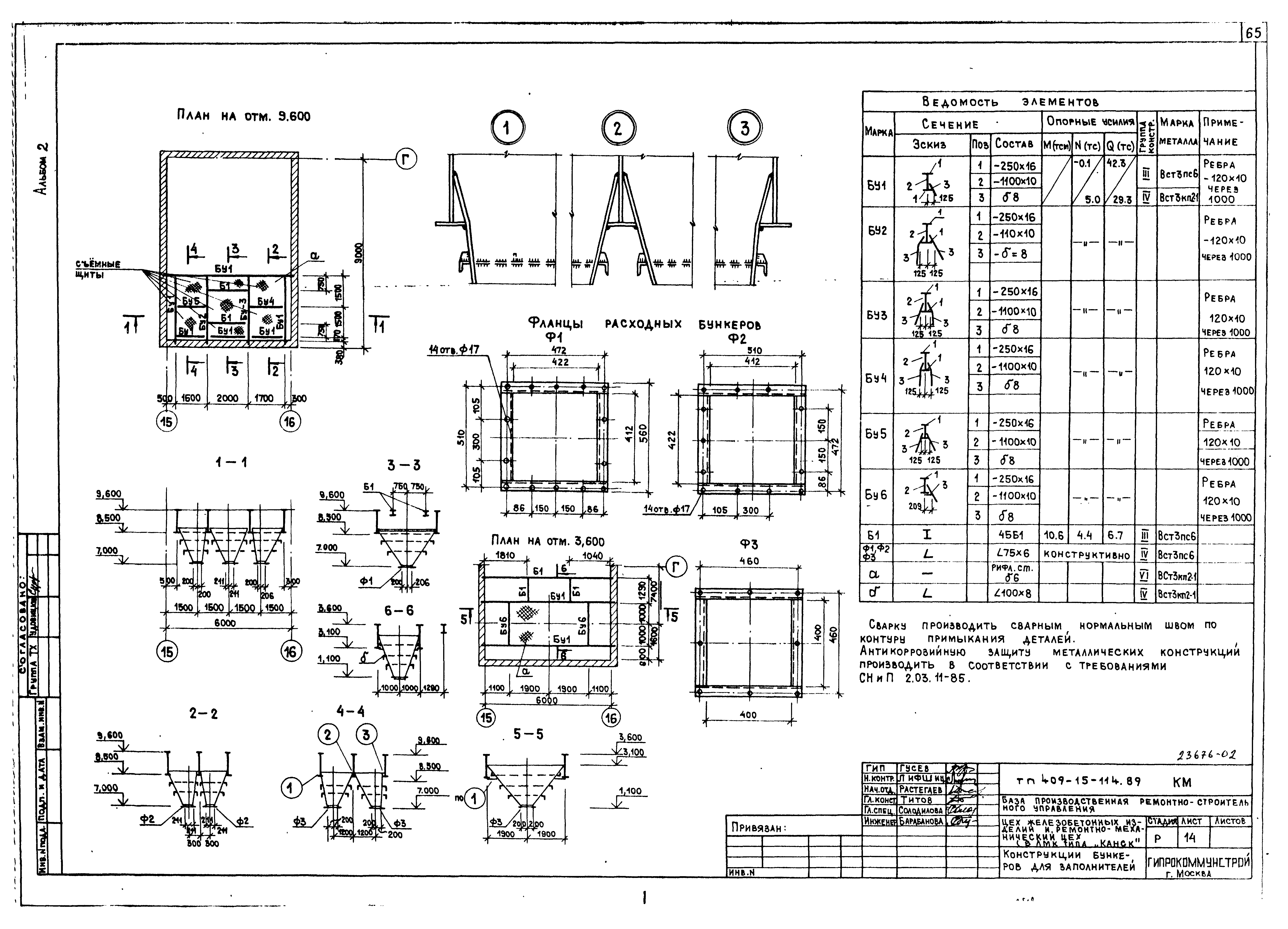

   Конструкция бункеров для заполнителей

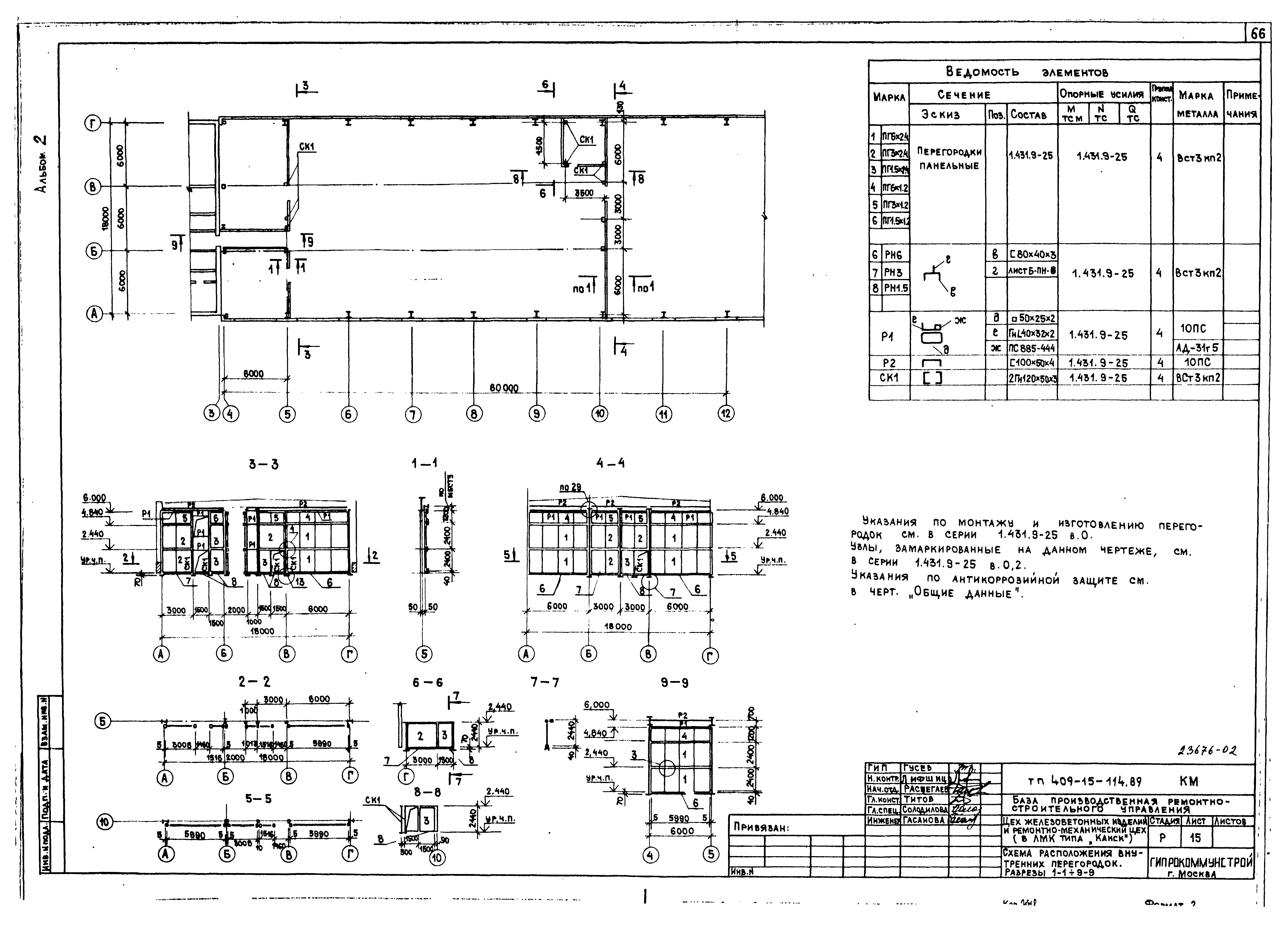

   Схема расположения внутренних перегородок. Разрезы 1-1 - 9-9

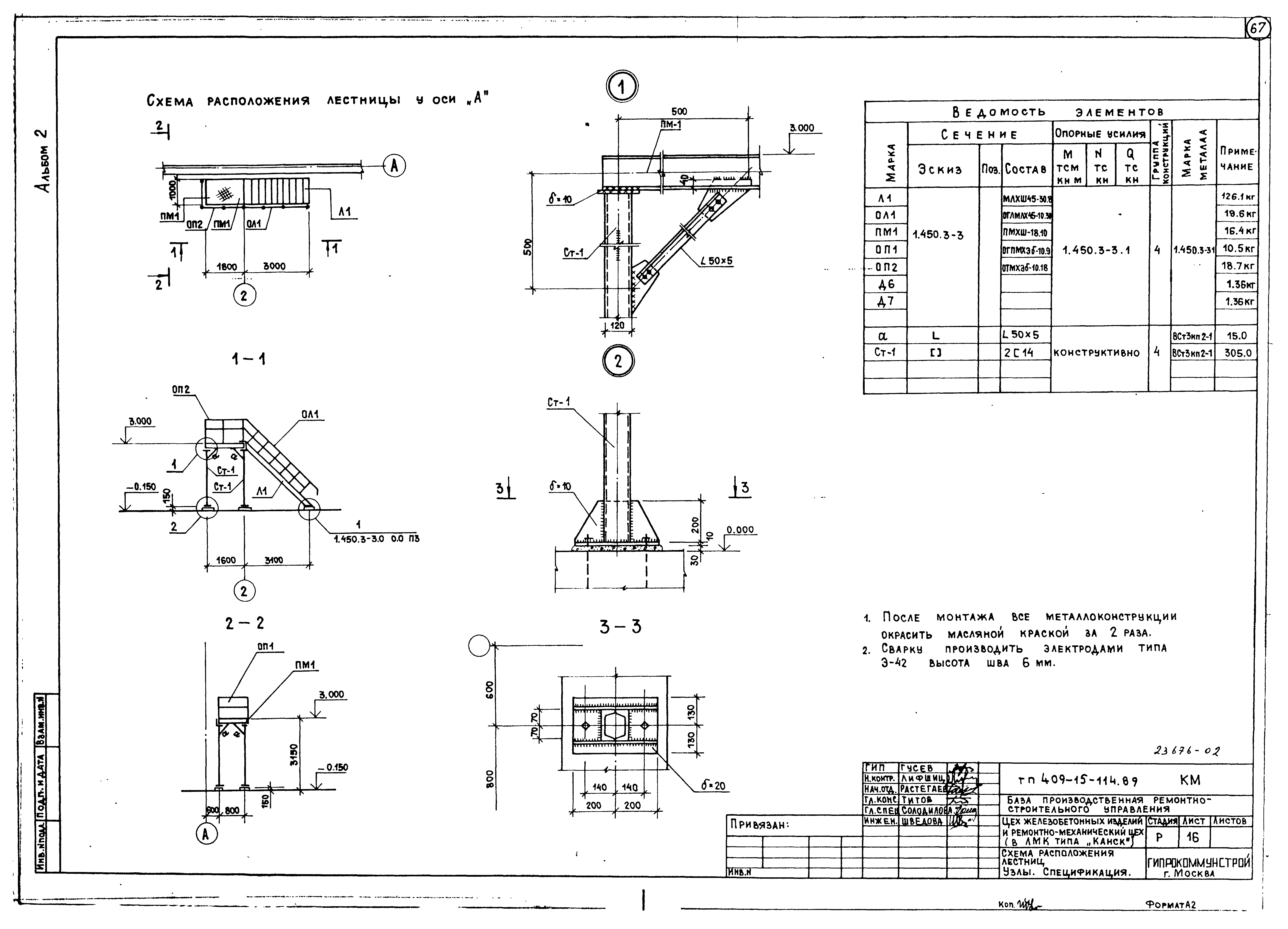

   Схема расположения лестниц. Узлы. Спецификация
Разработан: Гипрокоммунстрой
Утверждён:19.10.1988 Минжилкомхоз РСФСР (Russian Federation Minzhilkomkhoz 271)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1990 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Строительная индустрия и промышленность строительных материалов Производство строительных конструкций и изделий Производственные базы и предприятия строительных организаций
