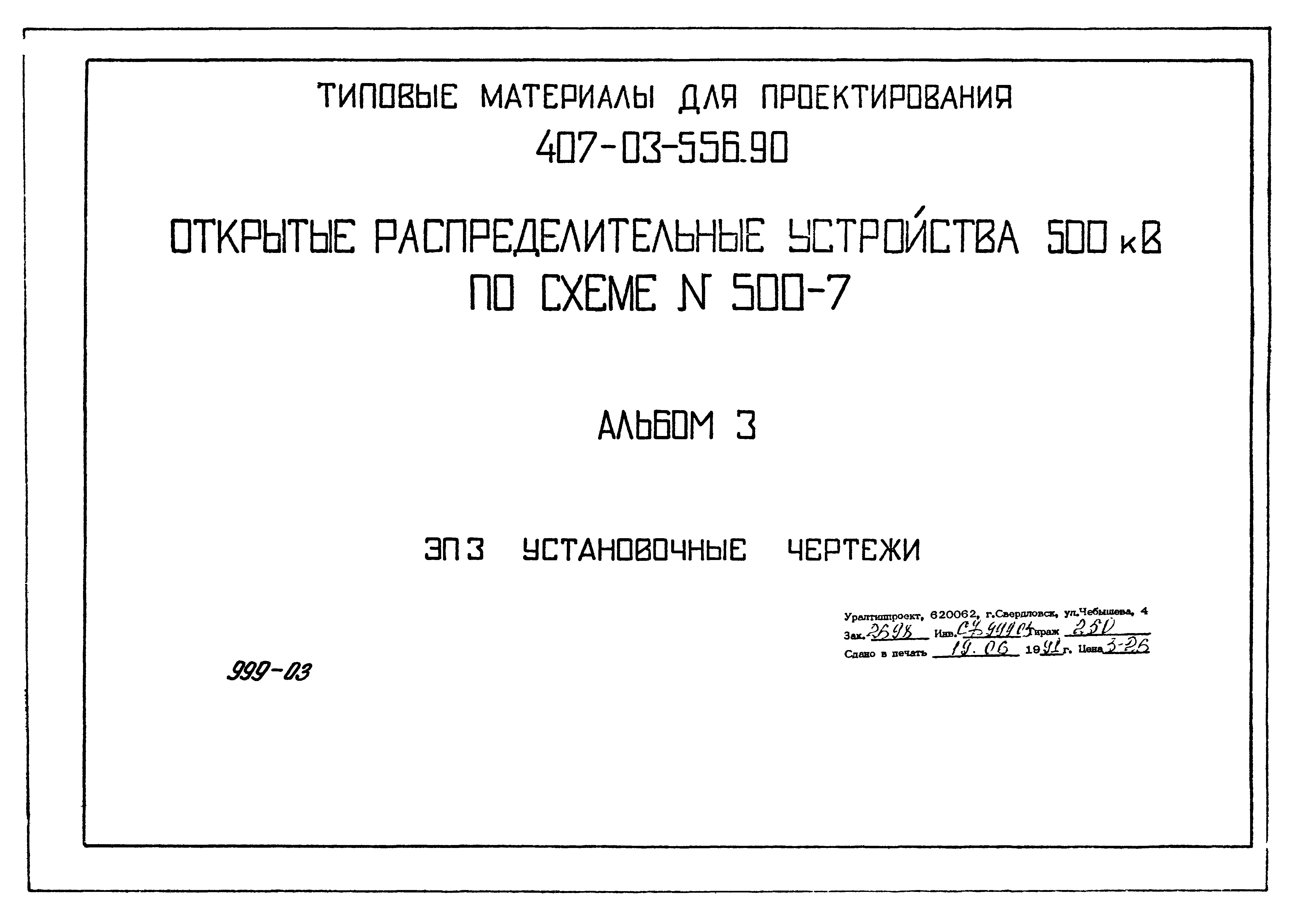

Типовые материалы для проектирования 407-03-556.90

Альбом 3. Установочные чертежи

Обозначение:	Типовые материалы для проектирования 407-03-556.90
Обозначение англ:	407-03-556.90
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом 3. Установочные чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	13.08.1990

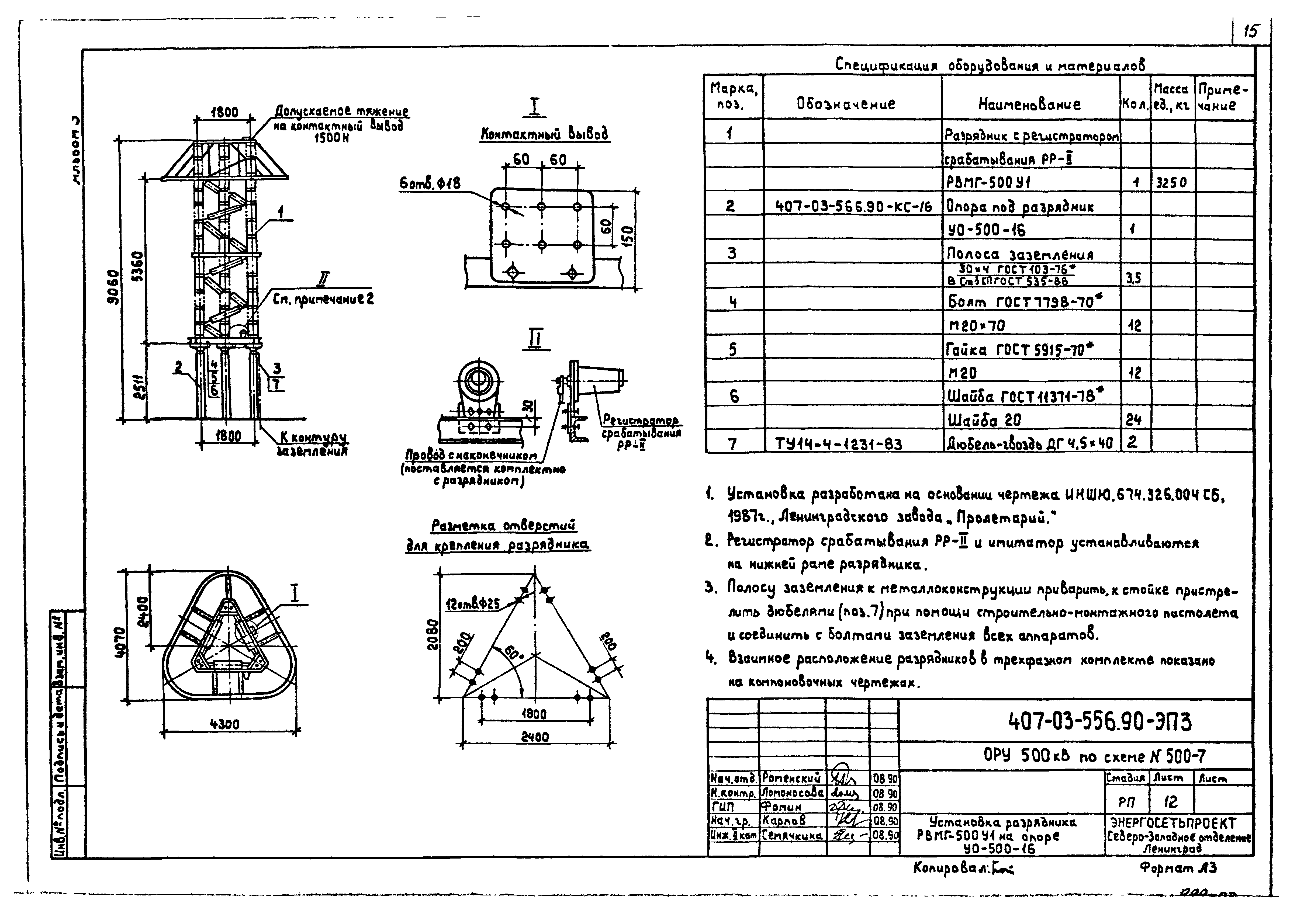

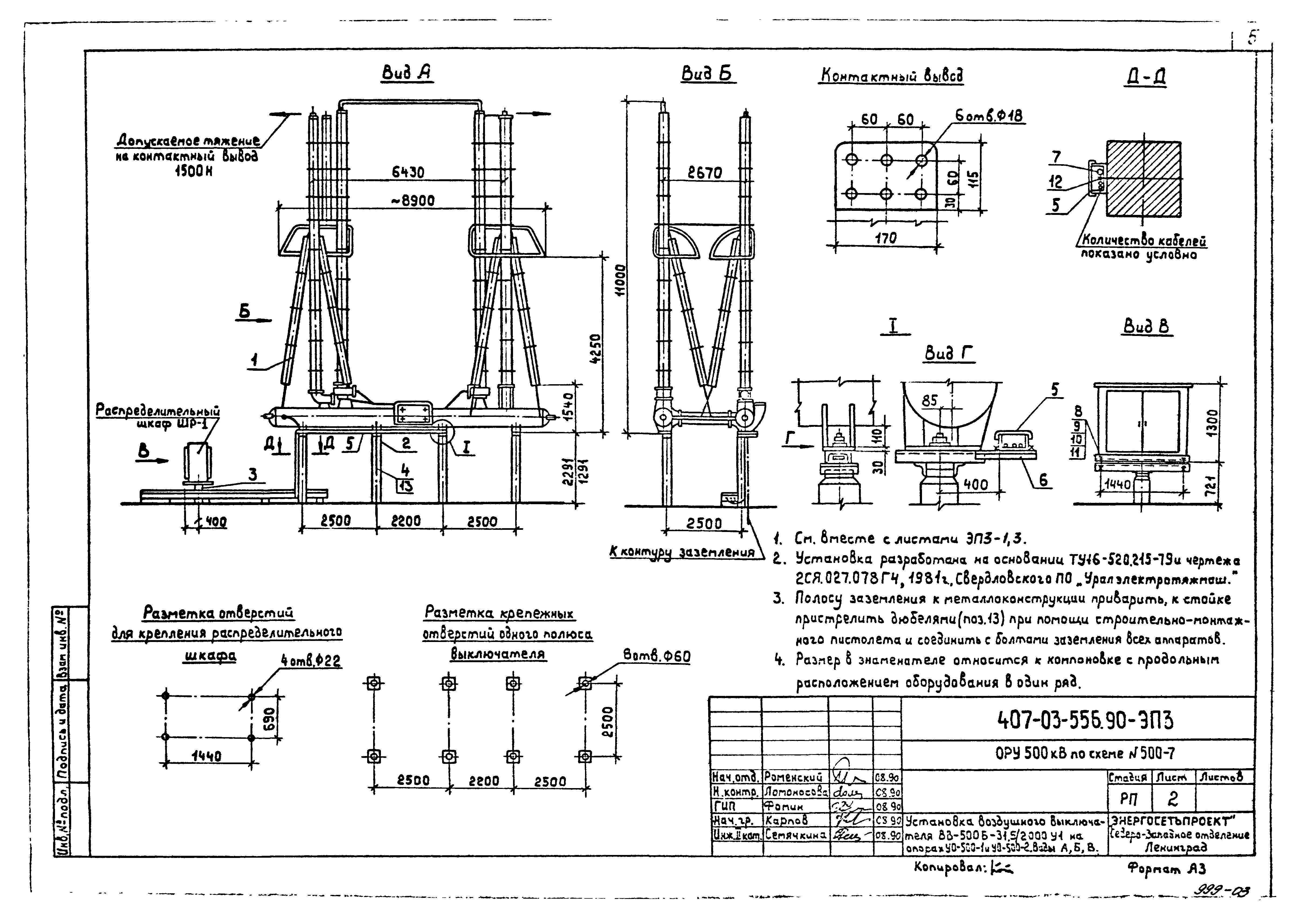

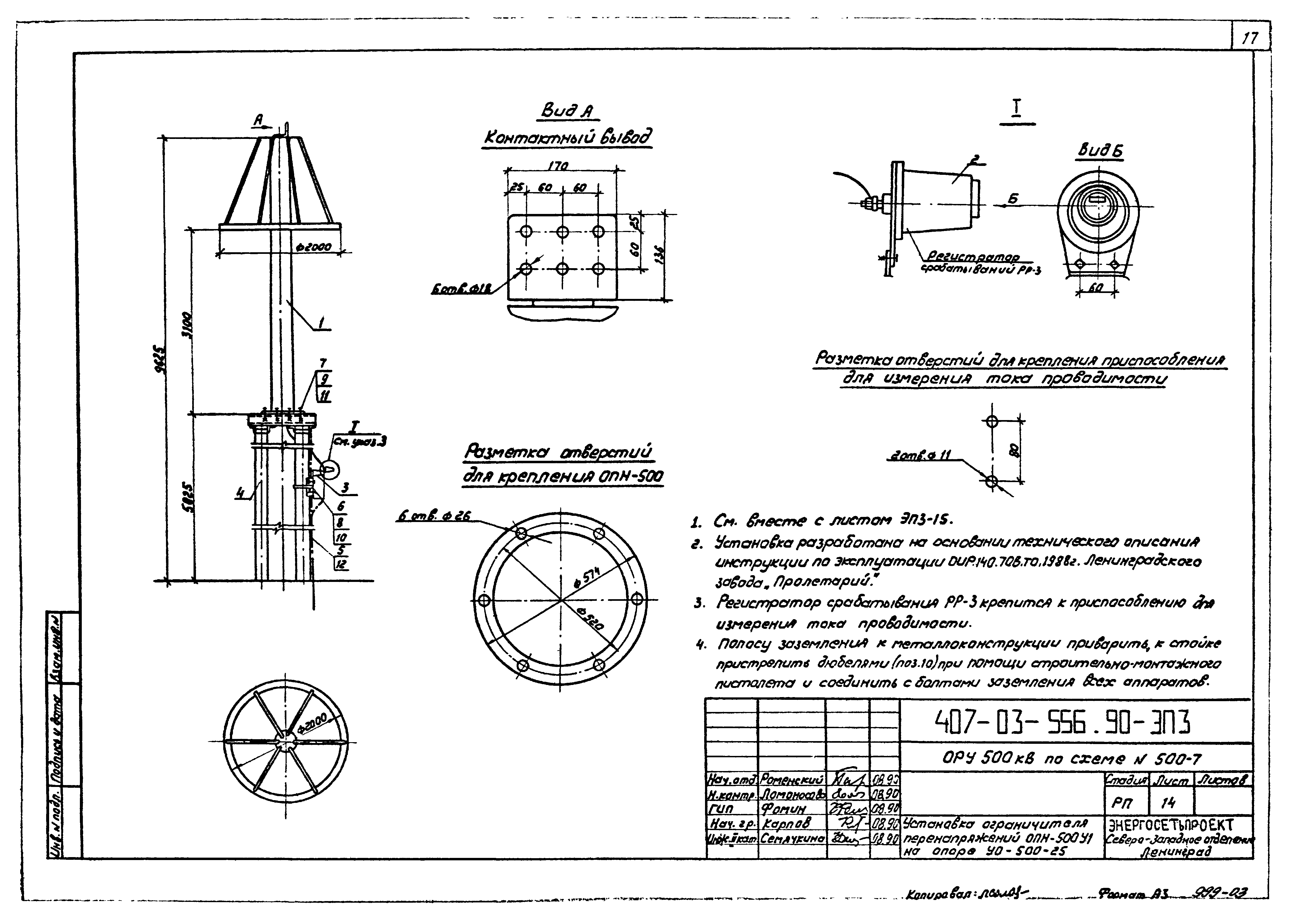

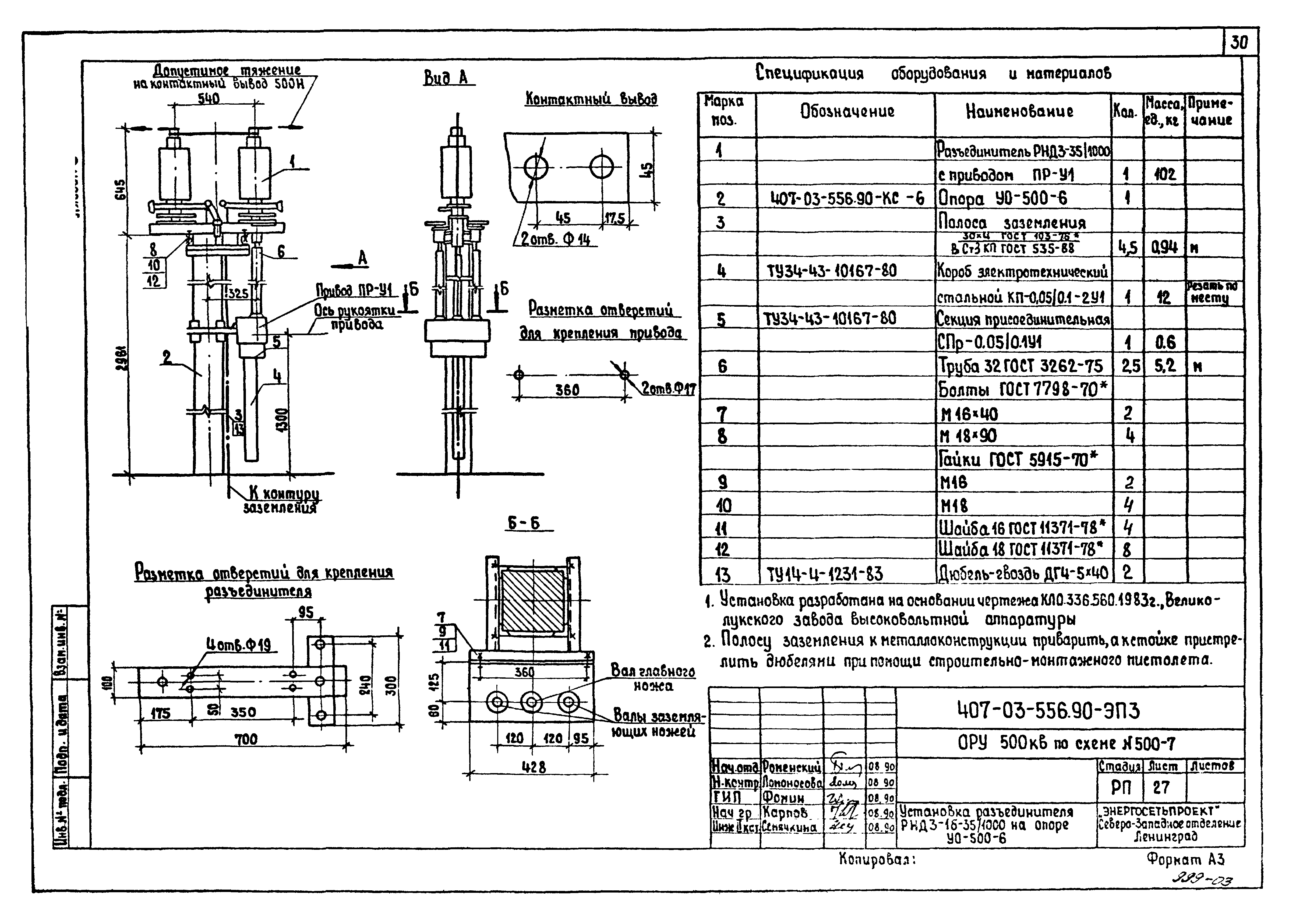

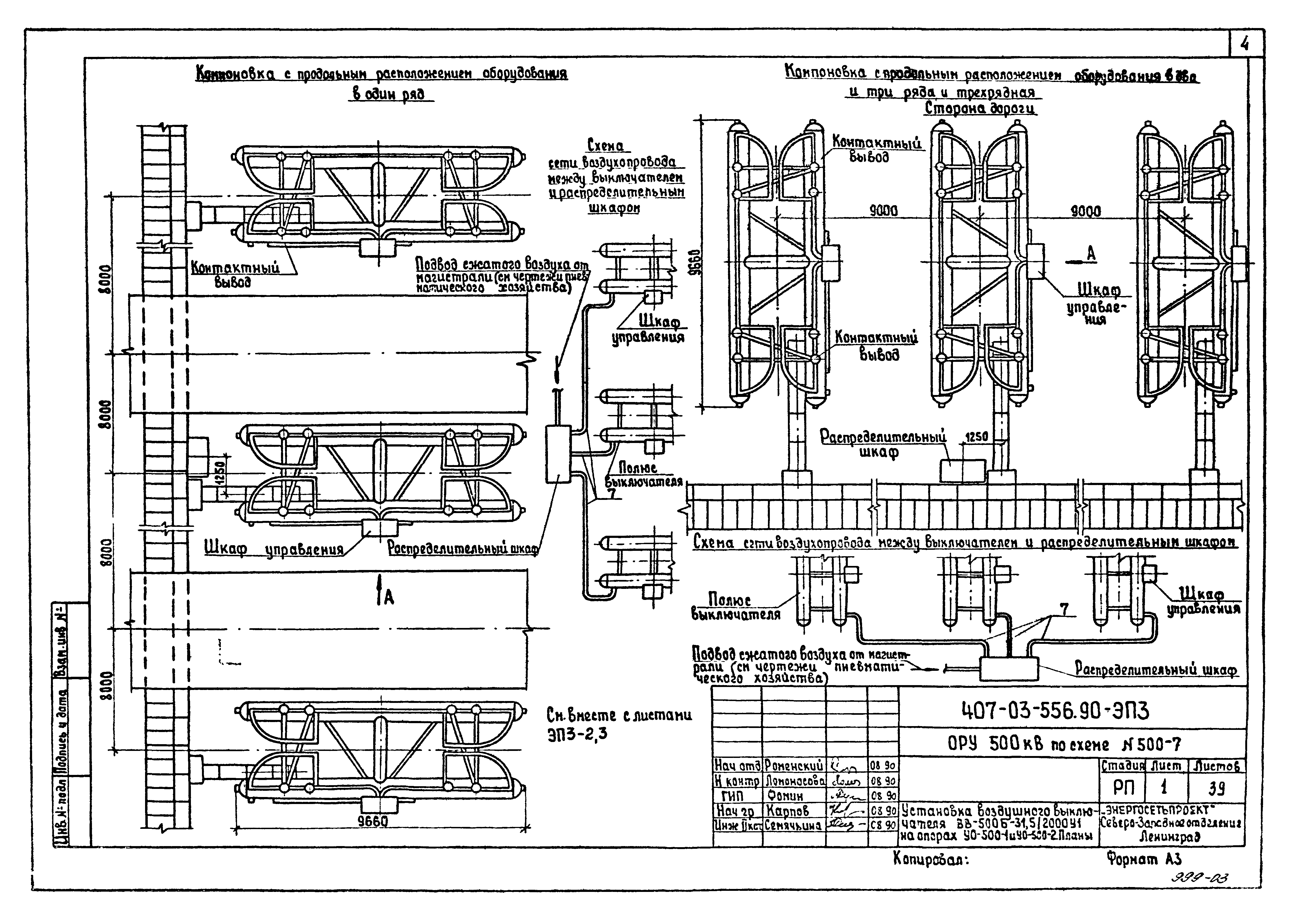

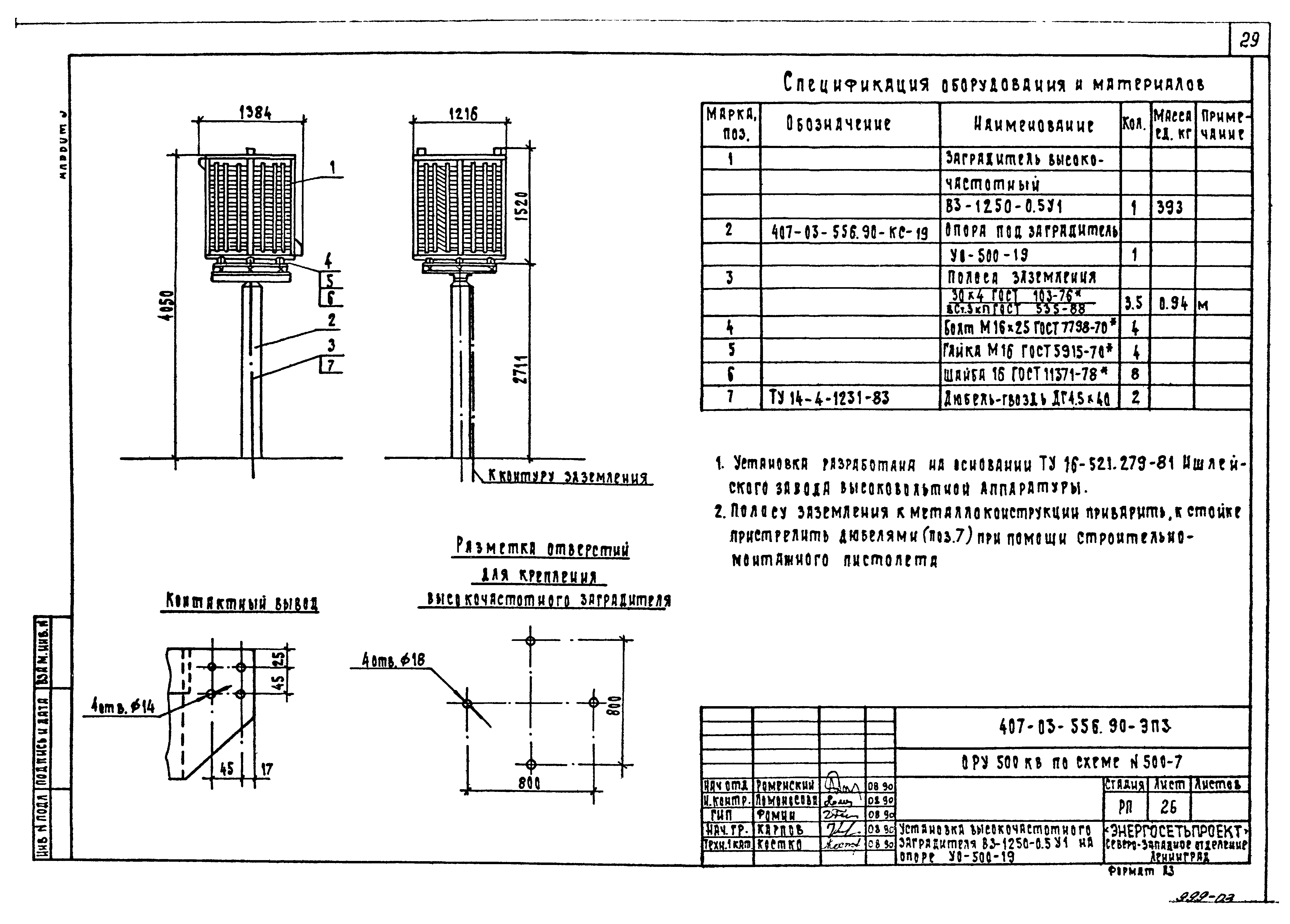

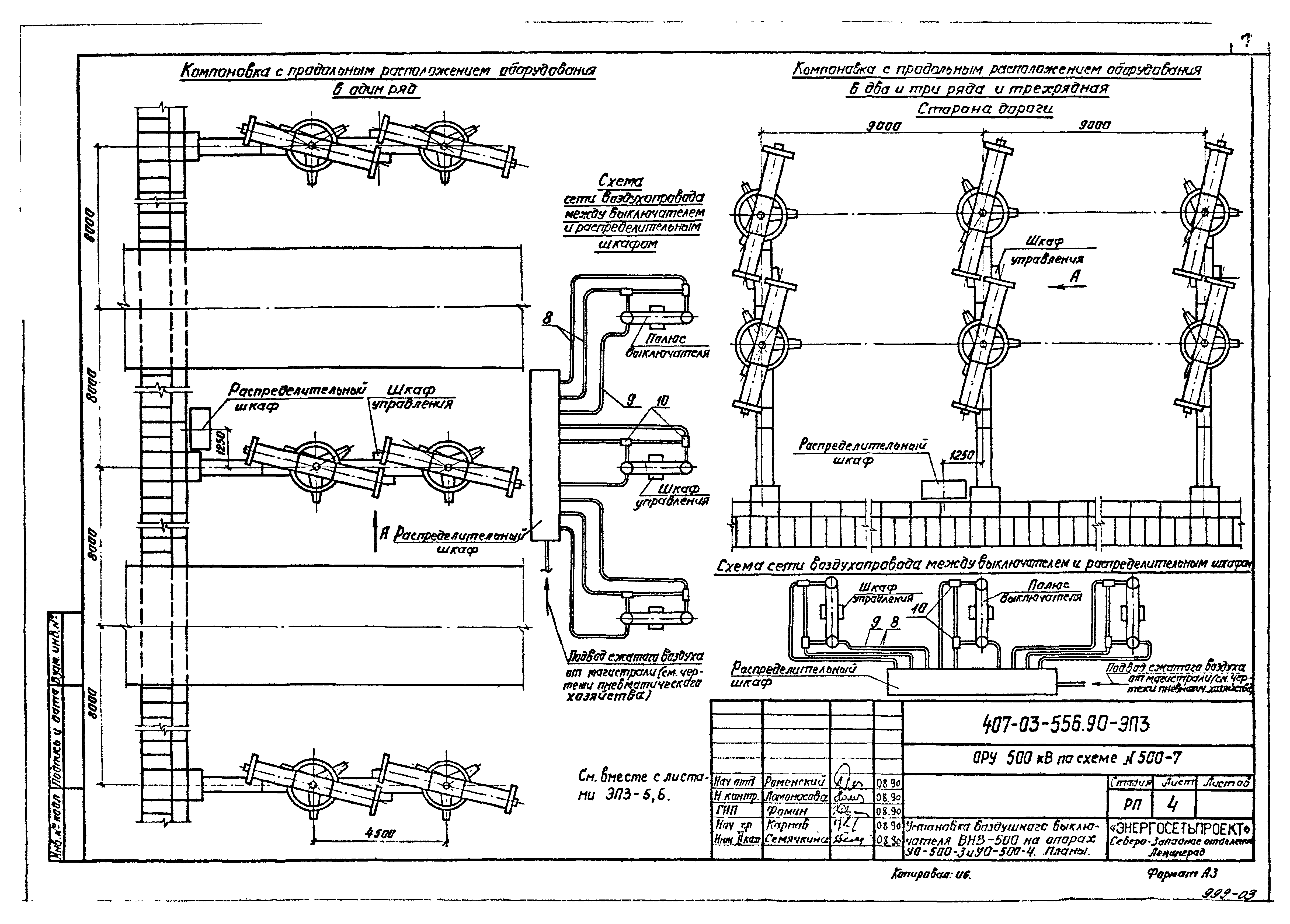

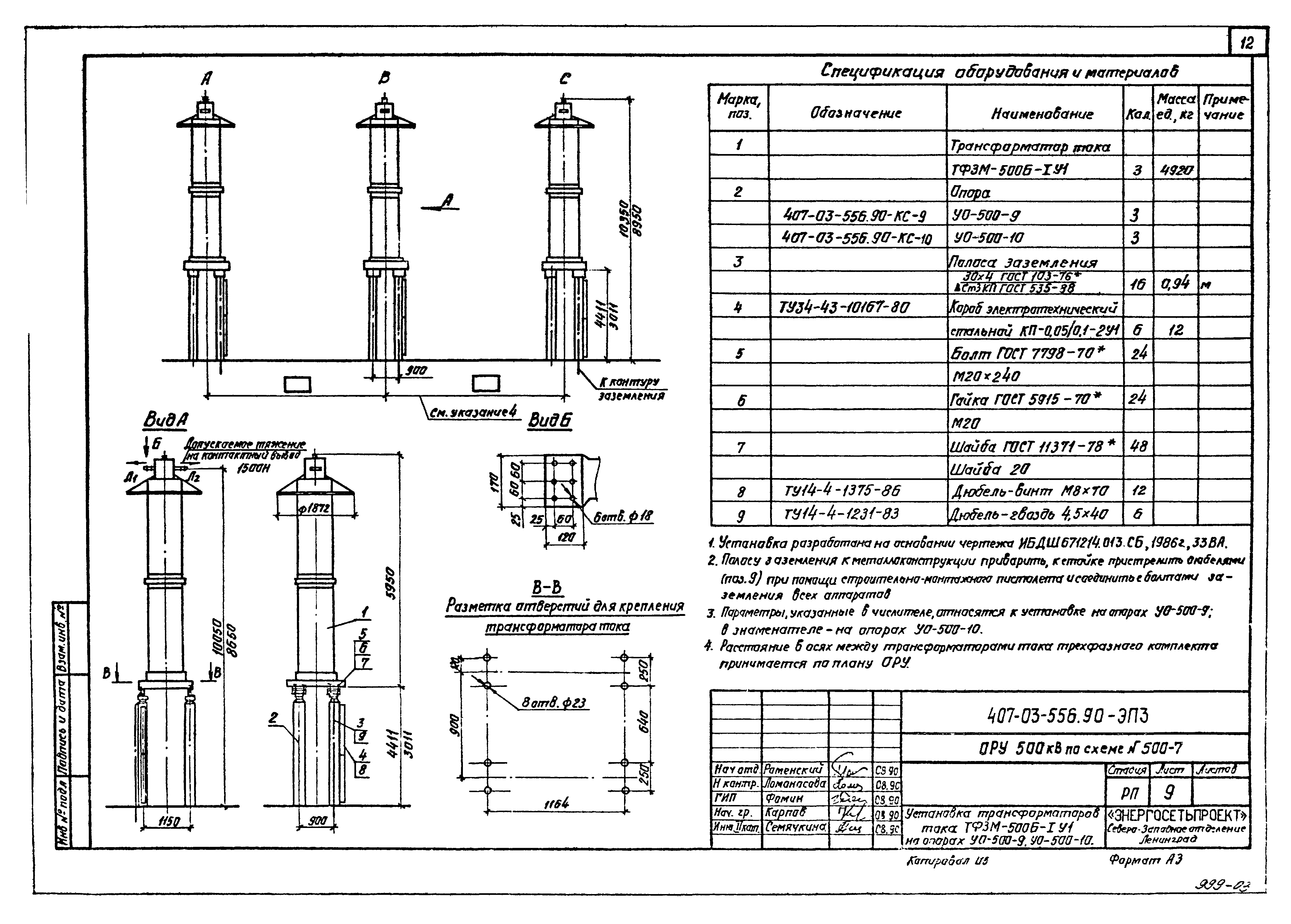

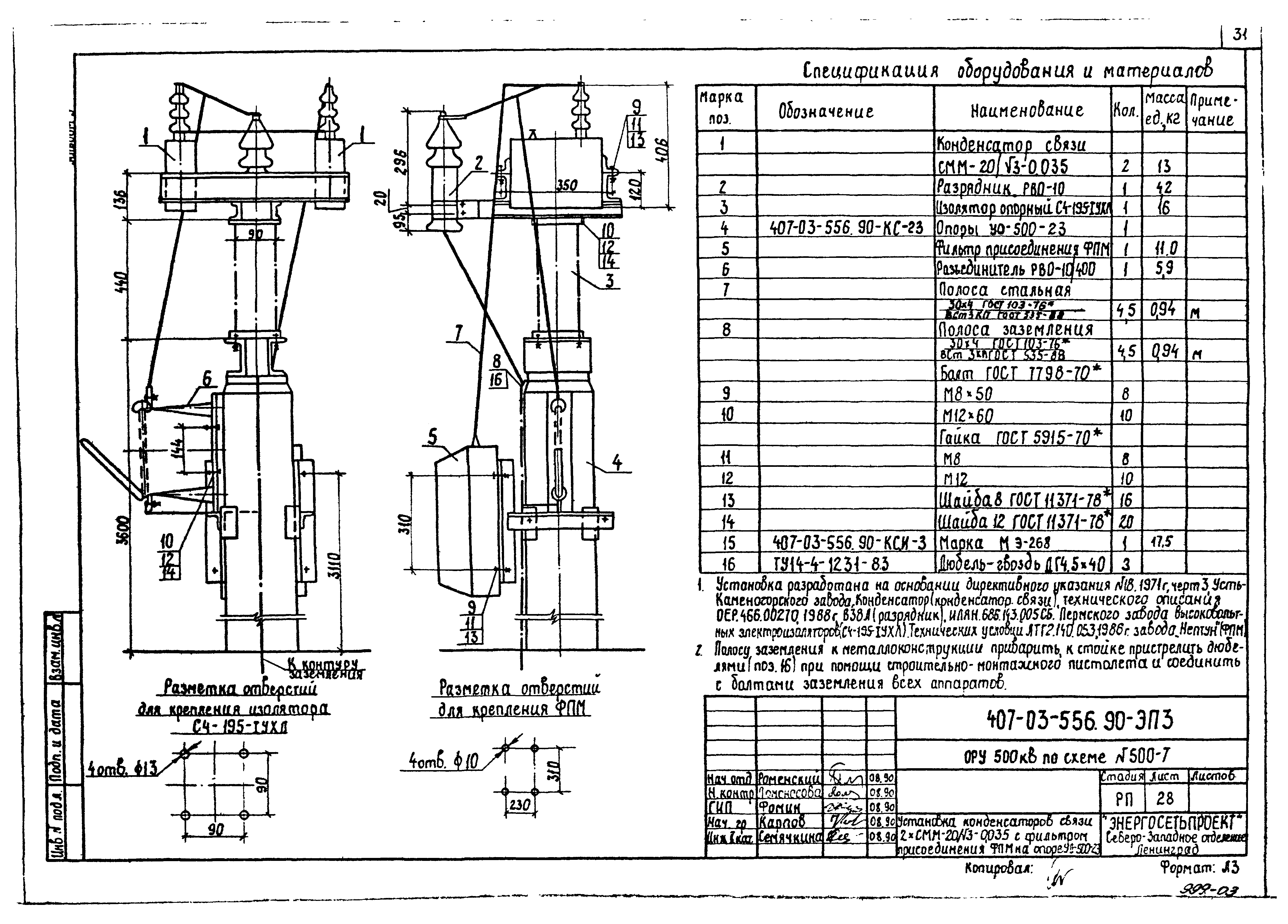

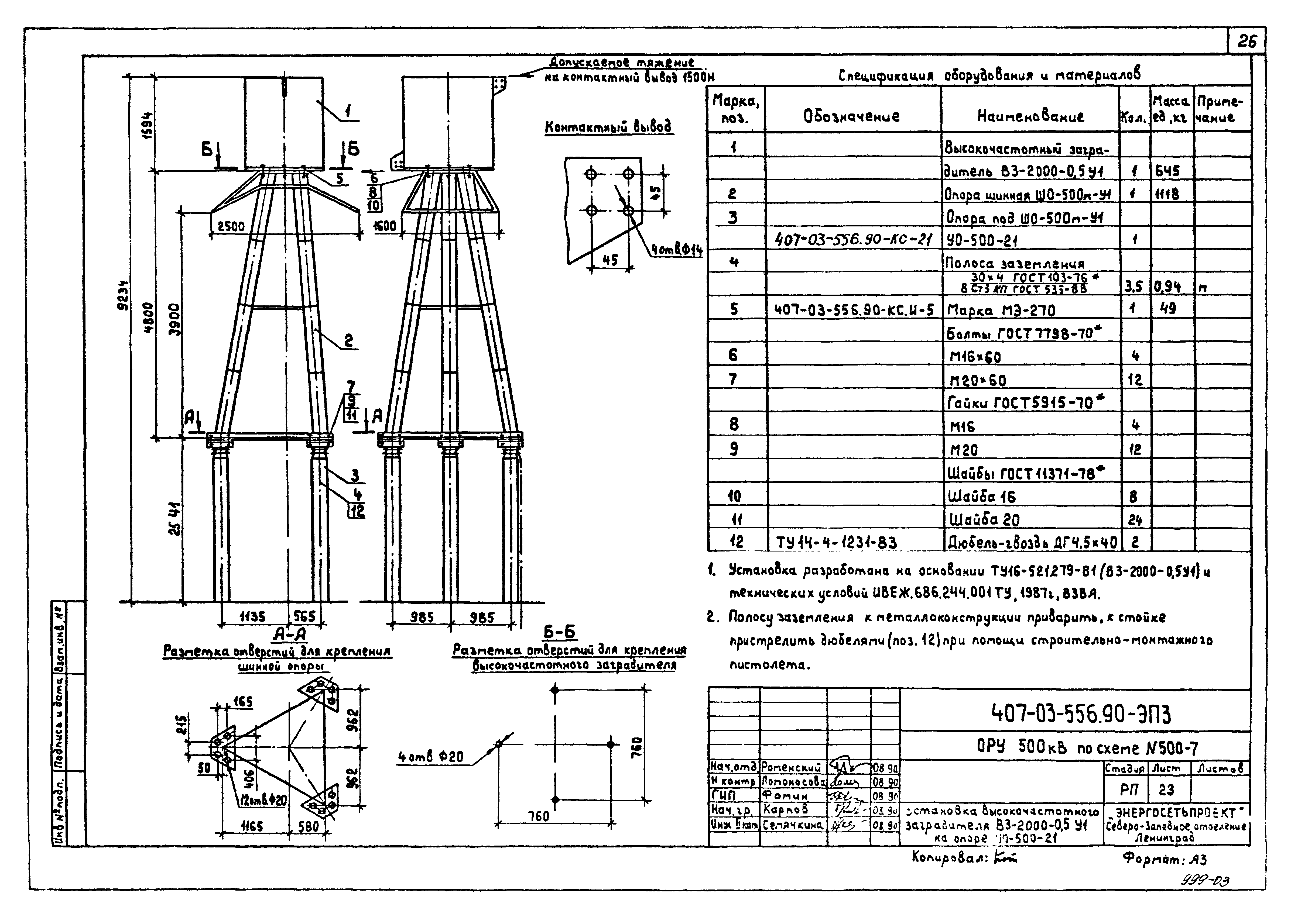

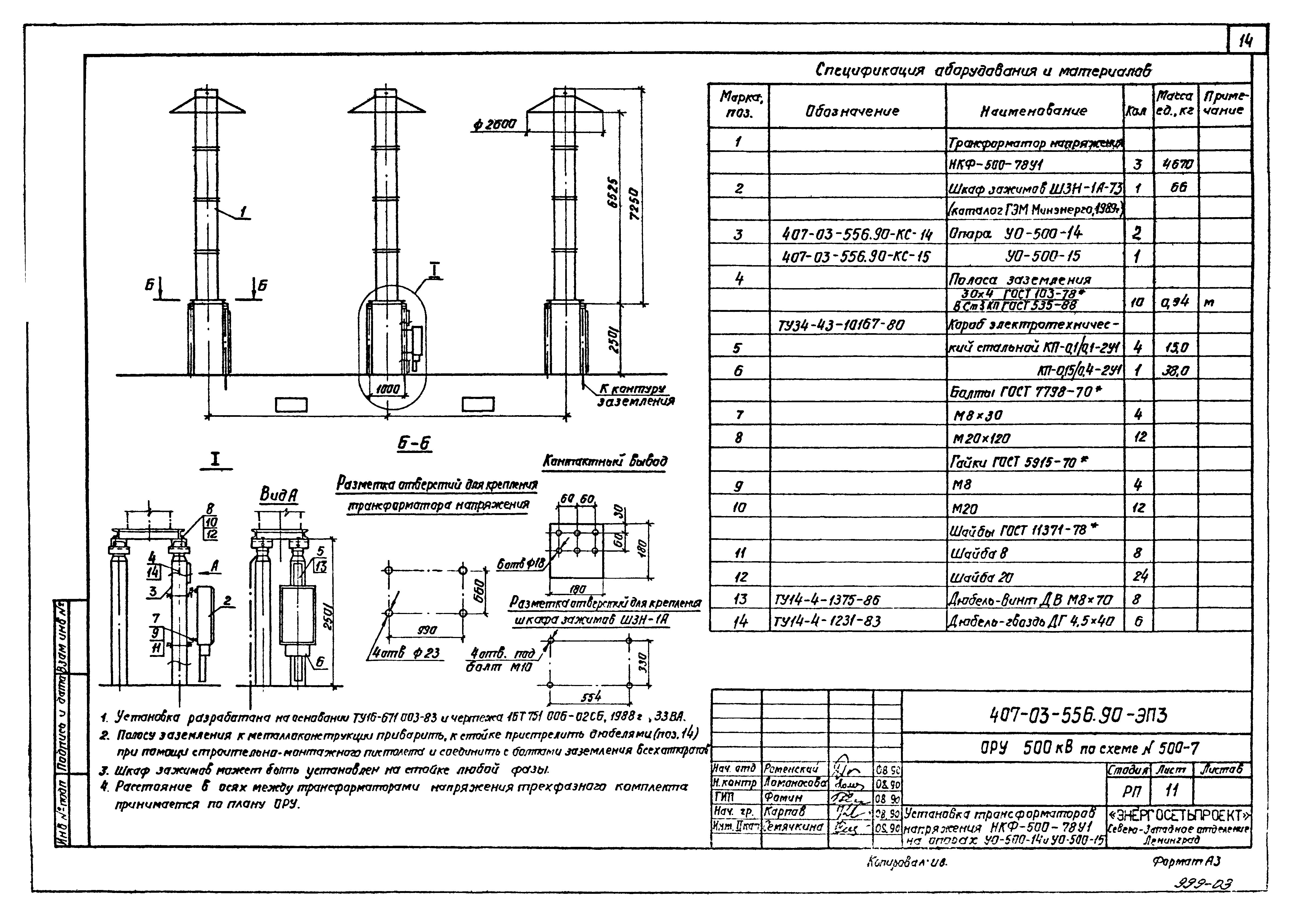

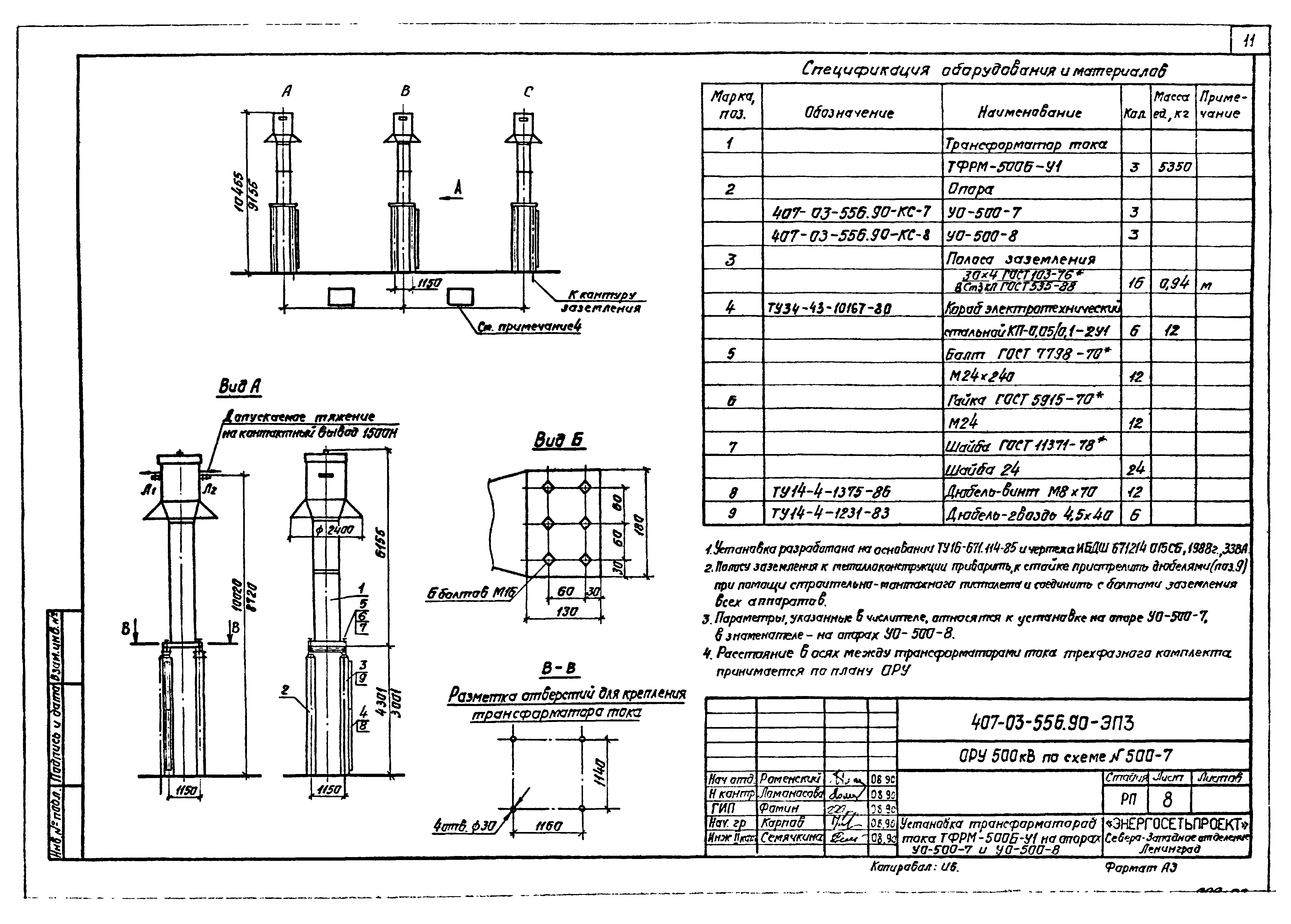

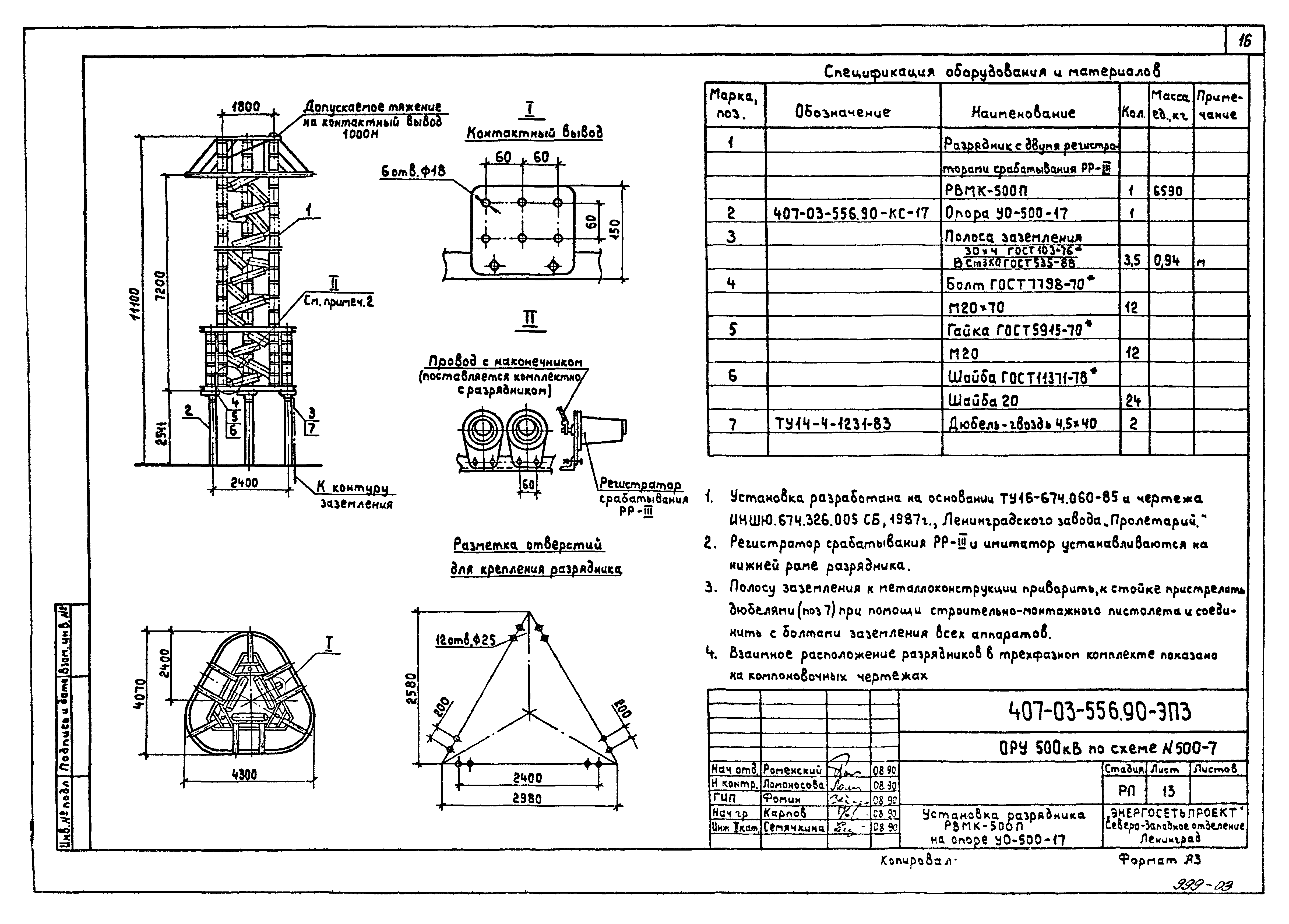

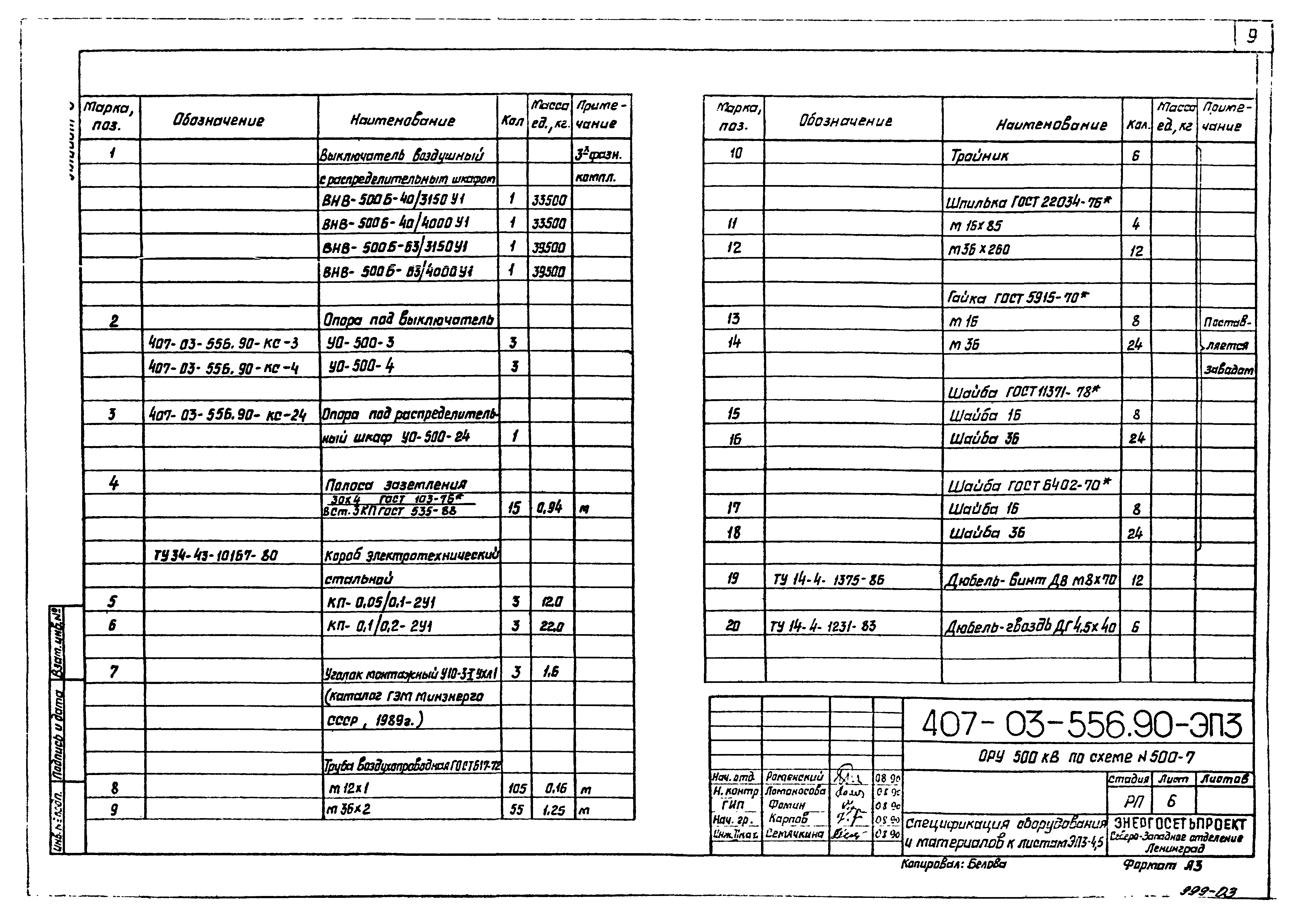

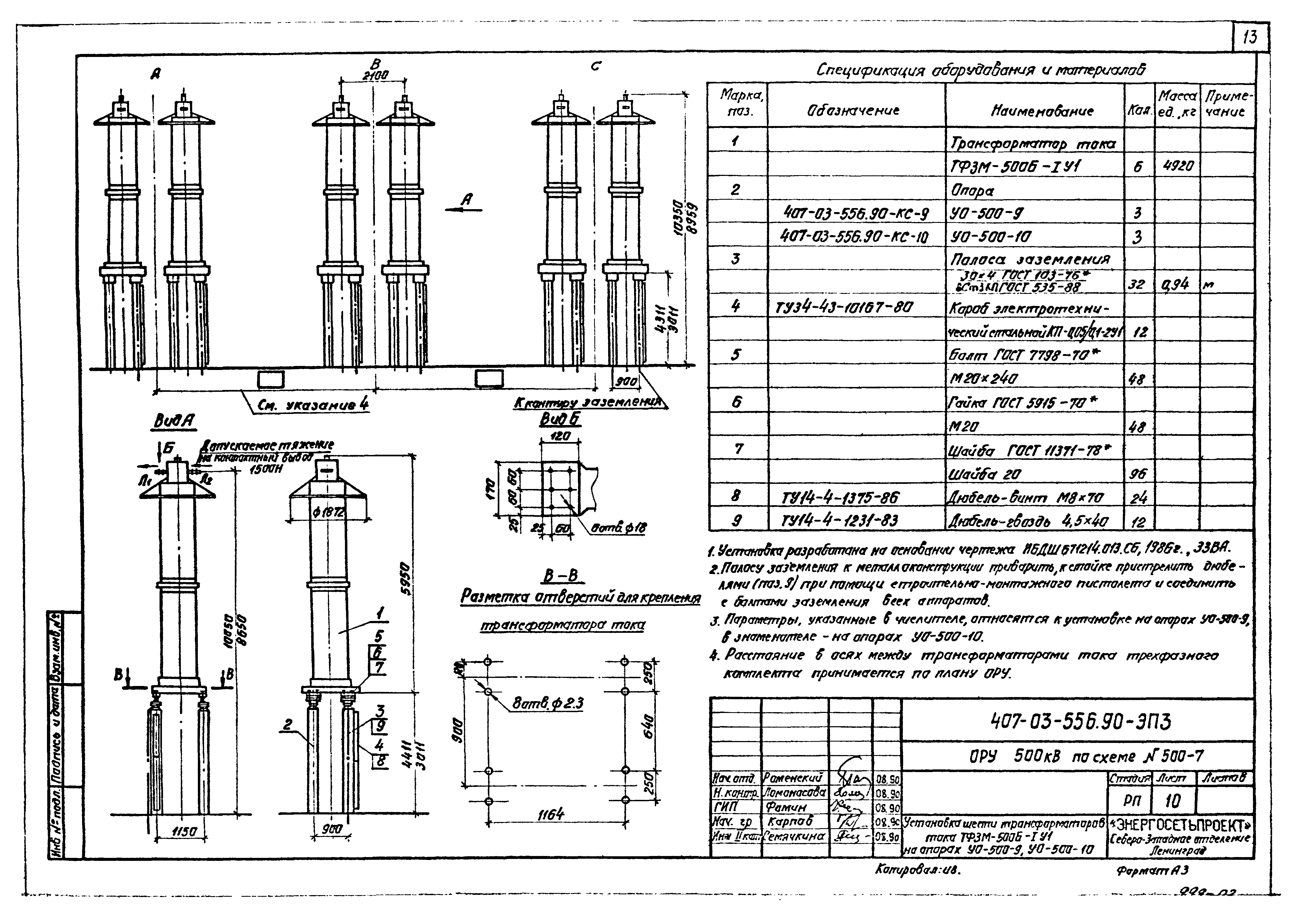

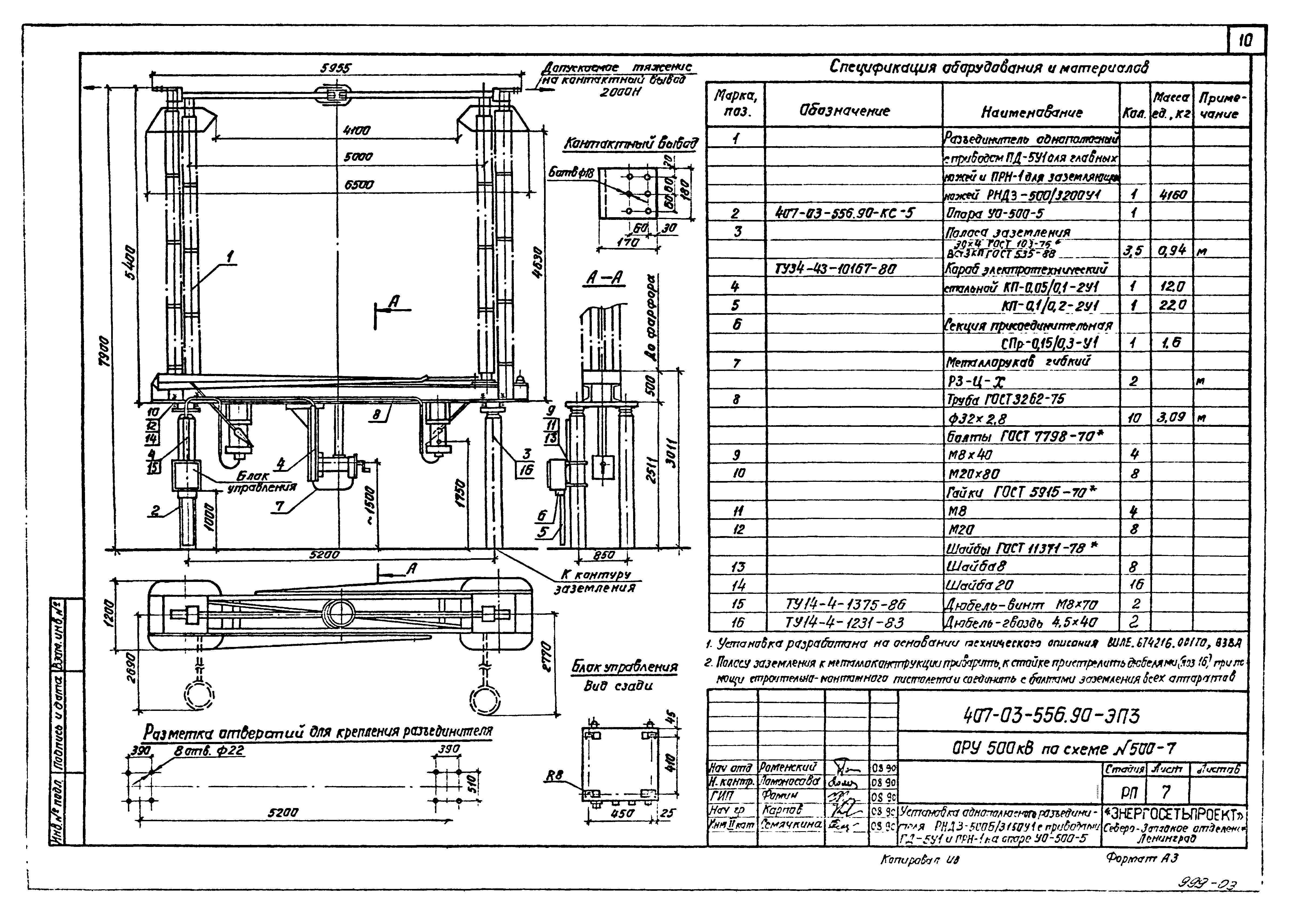

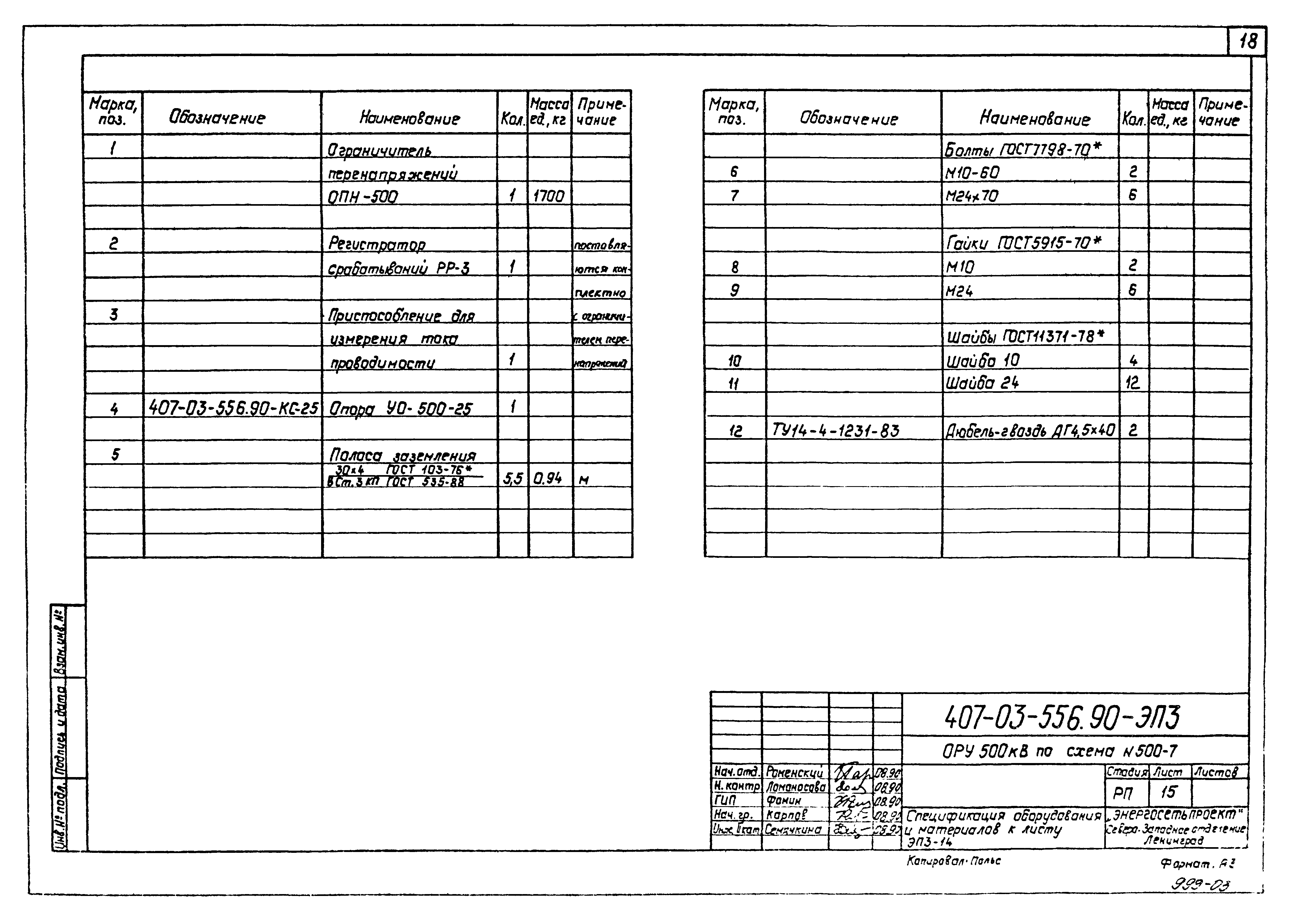

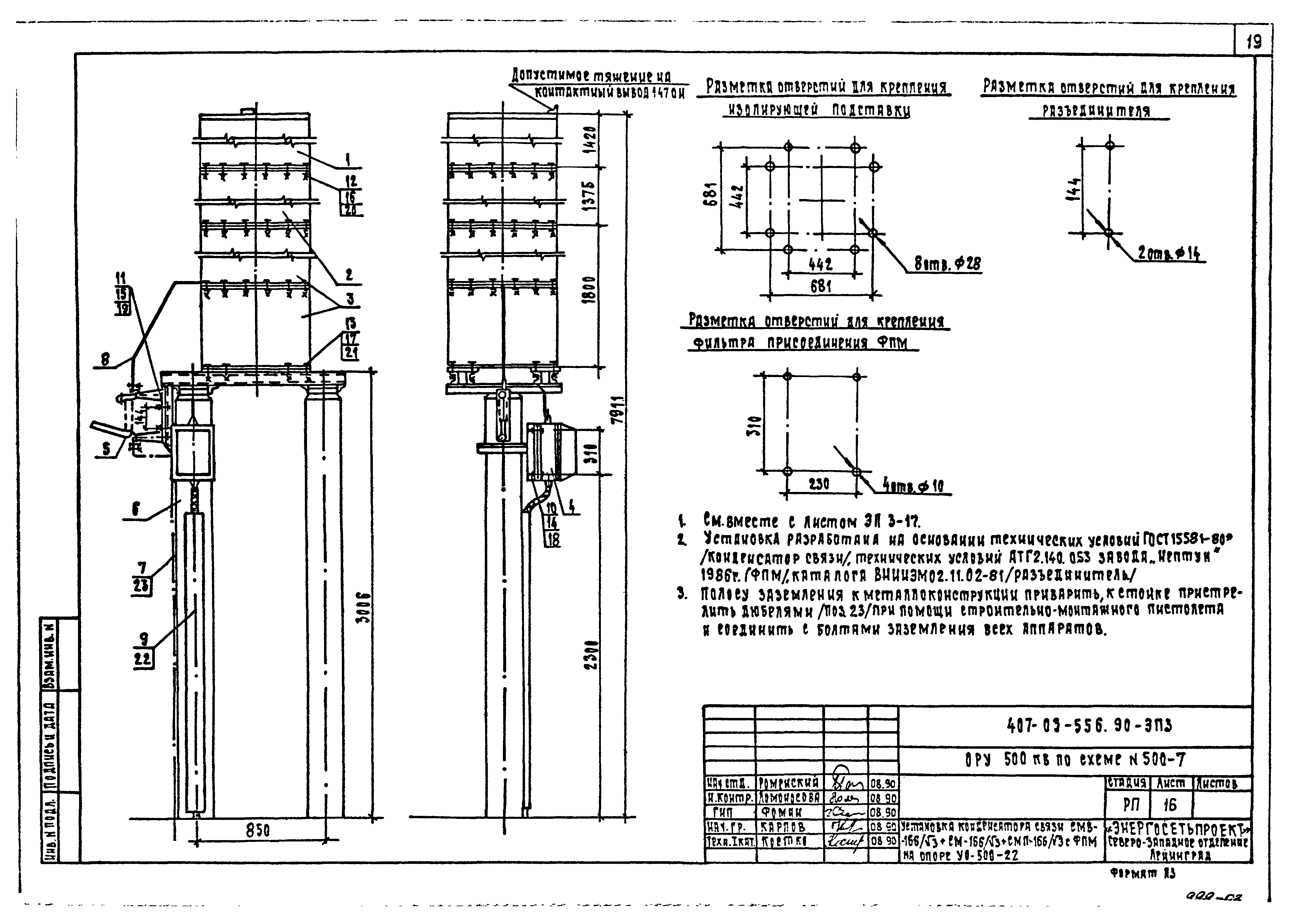

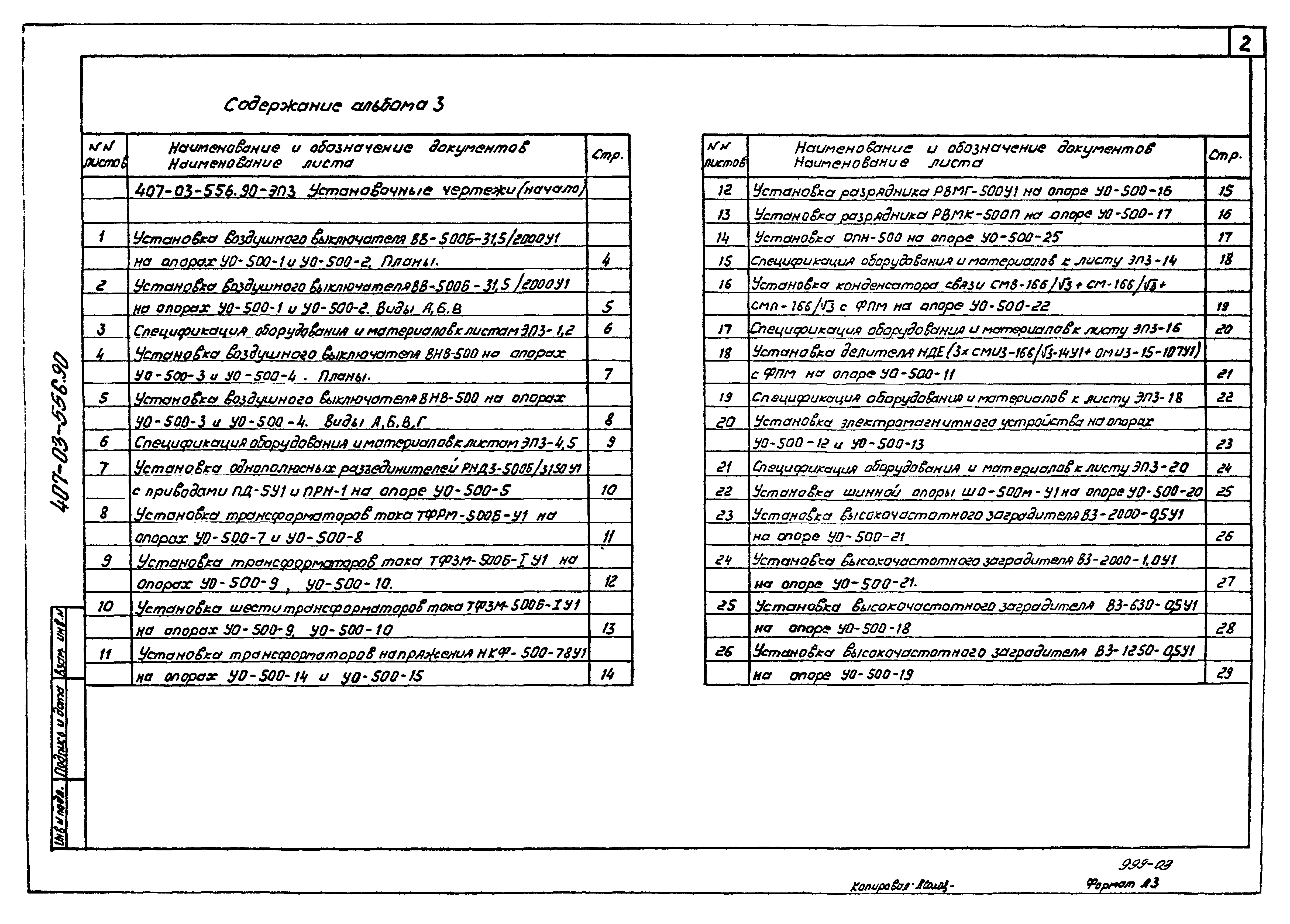

Оглавление:	407-03-556.90-ЭП3 Установочные чертежи    Установка воздушного выключателя ВВ-5006-31,5/2000У1 на опорах УО-500-1 и УО-500-2. Планы    Установка воздушного выключателя ВВ-5006-31,5/2000У1 на опорах УО-500-1 и УО-500-2. Виды А, Б, В    Спецификация оборудования и материалов к листам ЭП3-1,2    Установка воздушного выключателя ВНВ-500 на опорах УО-500-3 и УО-500-4. Планы    Установка воздушного выключателя ВНВ-500 на опорах УО-500-3 и УО-500-4. Виды А, Б, В, Г    Спецификация оборудования и материалов к листам ЭП3-4,5    Установка однополюсных разъединителей РНД3-5006/3150У1 с приводами ПД-5У1 и ПРН-1 на опоре УО-500-5    Установка трансформаторов тока ТФРм-5006-У1 на опорах УО-500-7 и УО-500-8    Установка трансформаторов тока ТФЗм-5006-IУ1 на опорах УО-500-9 и УО-500-10    Установка шести трансформаторов тока ТФЗм-5006-IУ1 на опорах УО-500-9 и УО-500-10    Установка трансформаторов напряжения НКФ-500-78У1 на опорах УО-500-14 и УО-500-15    Установка разрядника РВМГ-500У1 на опоре УО-500-16    Установка разрядника РВМК-500П на опоре УО-500-17    Установка ОПН-500 на опоре УО-500-25    Спецификация оборудования и материалов к листу ЭП3-14    Установка конденсатора связи СМВ-166/V3+см-166/V3+смп-166/V3 с ФПМ на опоре УО-500-22    Спецификация оборудования и материалов к листу ЭП3-16    Установка делителя НДЕ (3хсмиз-166/V3-14У1+омиз-15-107У1) с ФМП на опоре УО-500-11    Спецификация оборудования и материалов к листу ЭП3-18    Установка электромагнитного устройства на опорах УО-500-12 и УО-500-13    Спецификация оборудования и материалов к листу ЭП3-20    Установка шинной опоры ШО-500м-У1 на опоре УО-500-20    Установка высокочастотного заградителя В3-2000-0,5У1 на опоре УО-500-21    Установка высокочастотного заградителя В3-2000-1,0У1 на опоре УО-500-21    Установка высокочастотного заградителя В3-630-0,5У1 на опоре УО-500-18    Установка высокочастотного заградителя В3-1250-0,5У1 на опоре УО-500-19    Установка разъединителя РНД3-1Б-35/1000 на опоре УО-500-6    Установка конденсаторов связи 2хСММ-20/V3-0,035 с фильтром присоединения ФПМ на опоре УО-500-23    Гирлянда изоляторов 2х31(33)хПС70-Д натяжная одноцепная для трех проводов АС-500/27    Гирлянда изоляторов 2х31(33)хПС70-Д натяжная двухцепная для трех проводов АС-500/27    Гирлянда изоляторов 2х31(33)хПС70-Д натяжная одноцепная для трех проводов АС-500/64    Гирлянда изоляторов 2х31(33)хПС70-Д натяжная двухцепная для трех проводов АС-500/64    Гирлянда изоляторов 2х31(33)хПС70-Д натяжная одноцепная для трех проводов ПА-500    Гирлянда изоляторов 2х31(33)хПС70-Д натяжная двухцепная для трех проводов ПА-500    Гирлянда изоляторов 31(33)хПС70-Д натяжная одноцепная для двух проводов ПА-640    Гирлянда изоляторов 31(33)хПС70-Д натяжная двухцепная для двух проводов ПА-640    Гирлянда изоляторов 31(33)хПС70-Д поддерживающая одноцепная для трех проводов АС-500    Гирлянда изоляторов 31(33)хПС70-Д поддерживающая одноцепная для трех проводов ПА-500    Гирлянда изоляторов 31(33)хПС70-Д поддерживающая одноцепная для трех проводов ПА-640
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	13.08.1990 Минэнерго СССР (USSR Minenergo 46)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
