Скачать Серия ИИ-04-14 Выпуск 3. Железобетонные плиты с круглыми пустотами под расчетную нагрузку 1250 кг/кв. м, лестничная площадка, проступь. Рабочие чертежиДата актуализации: 10.08.2017 Серия ИИ-04-14

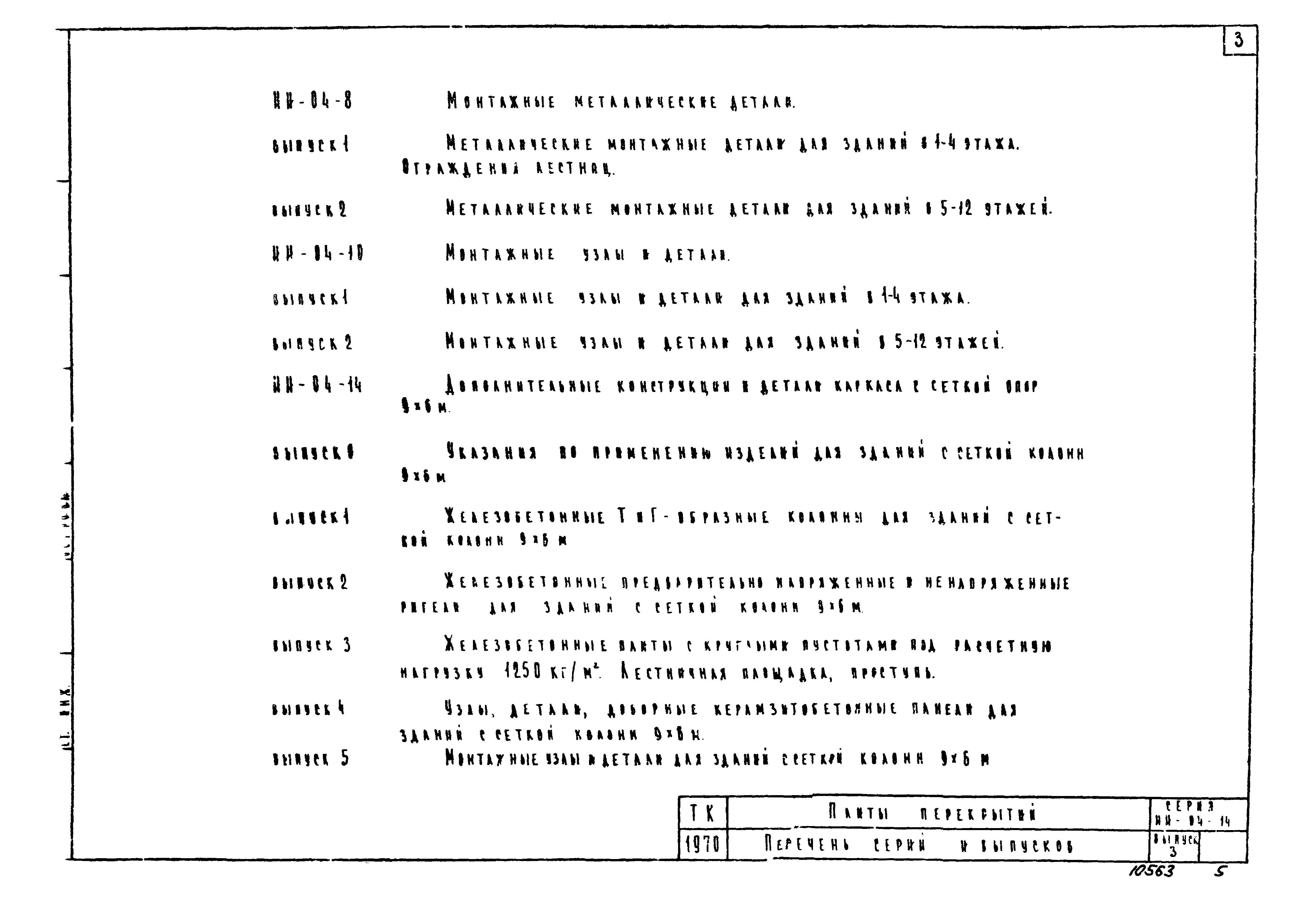

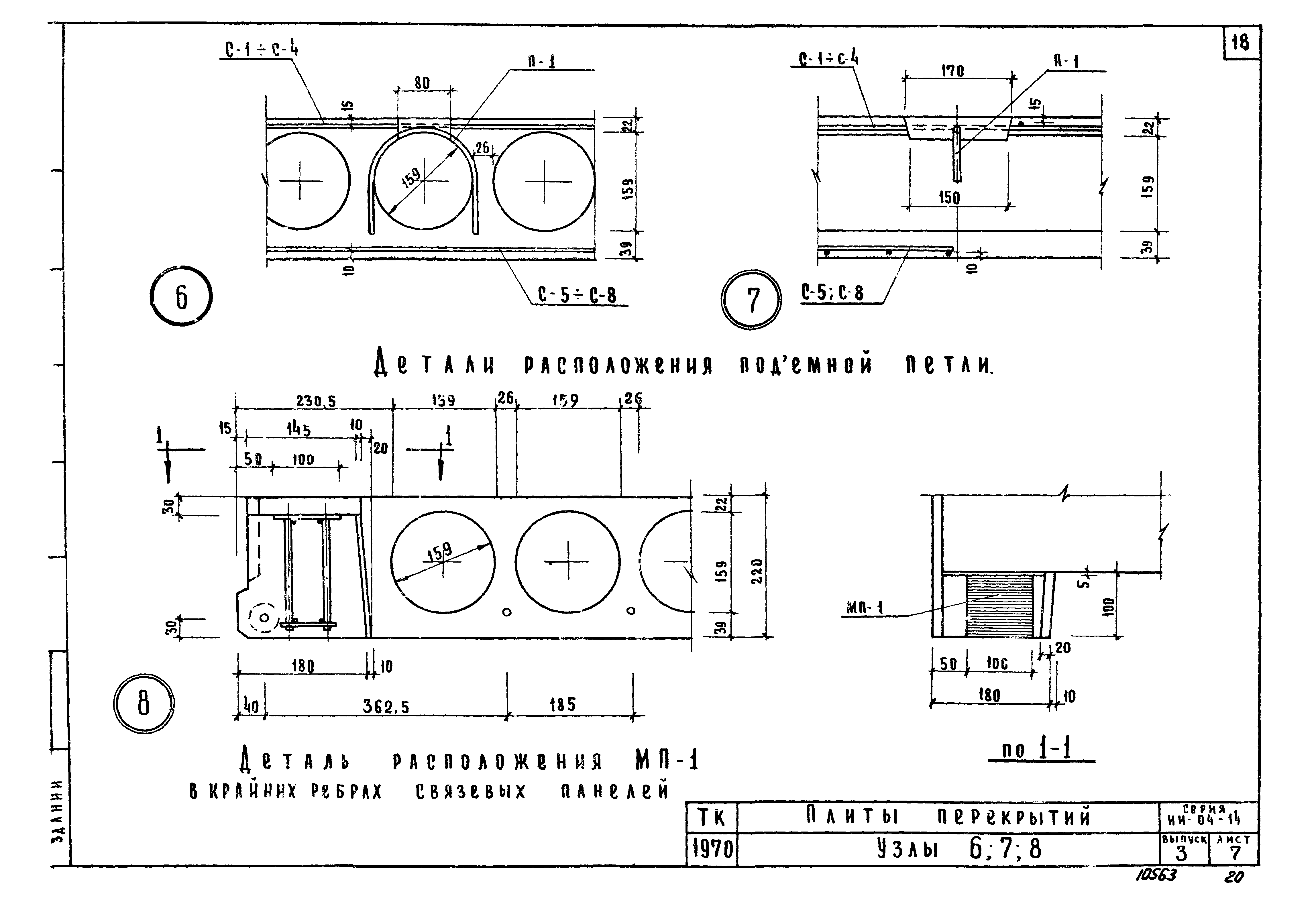

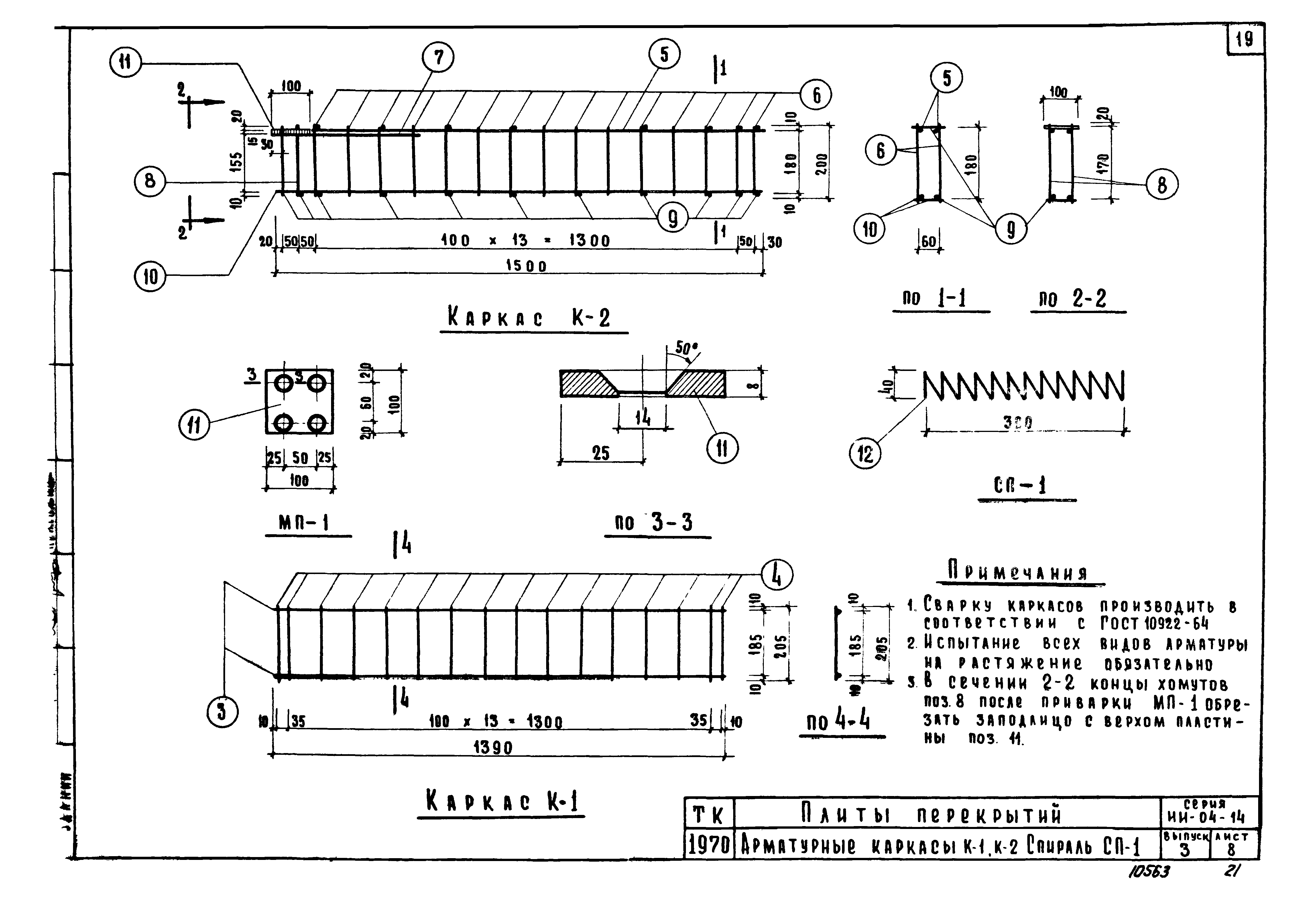

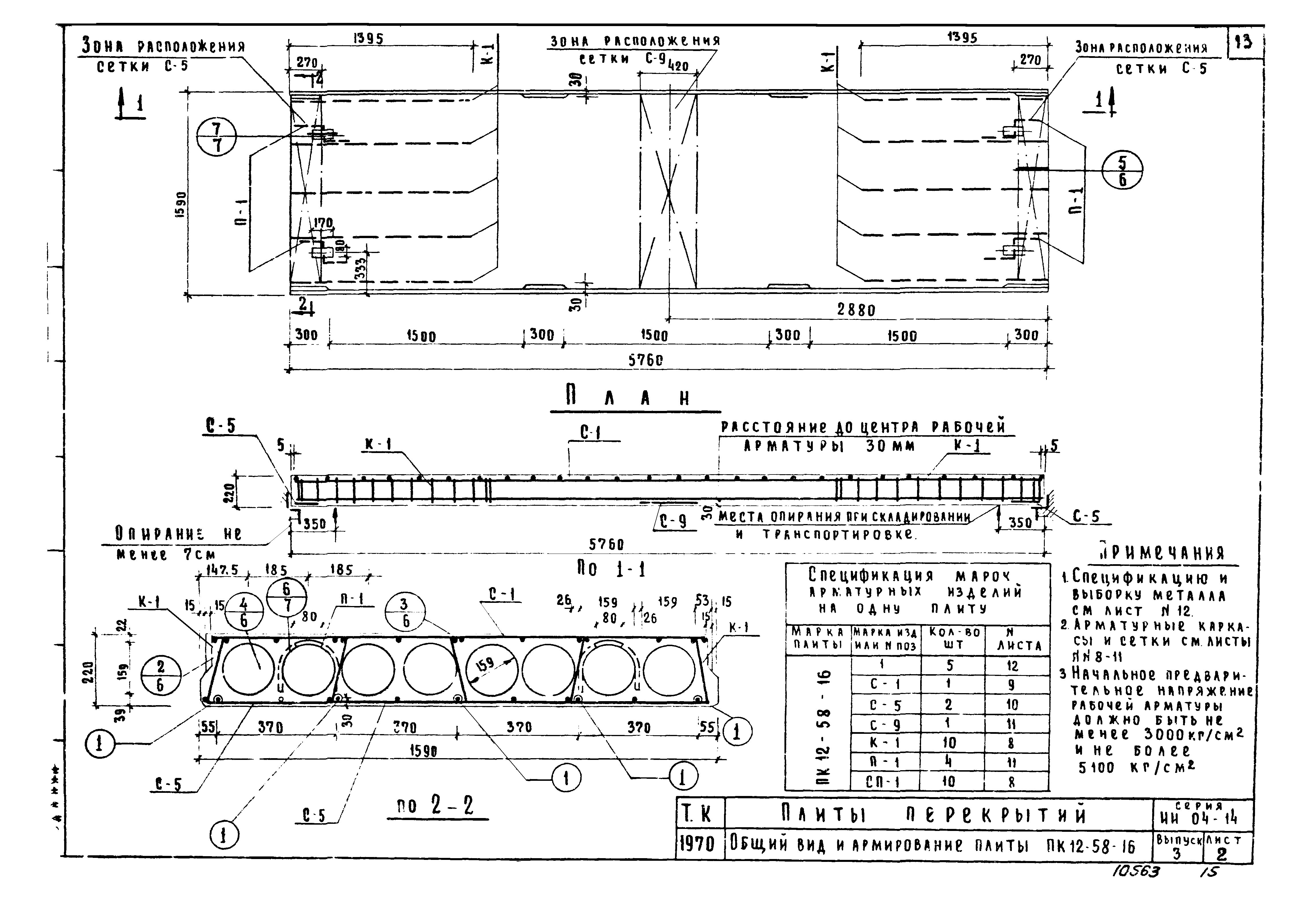

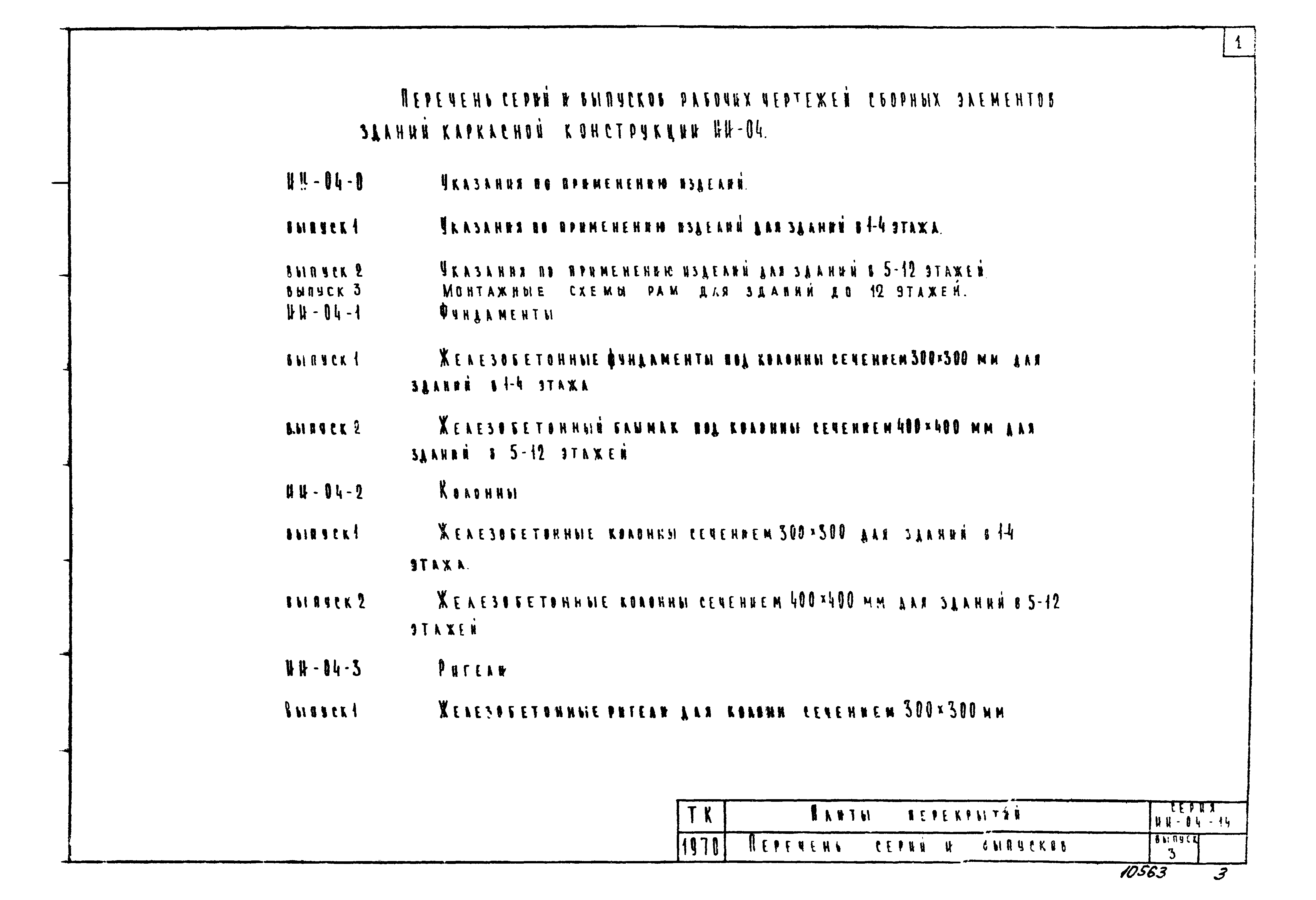

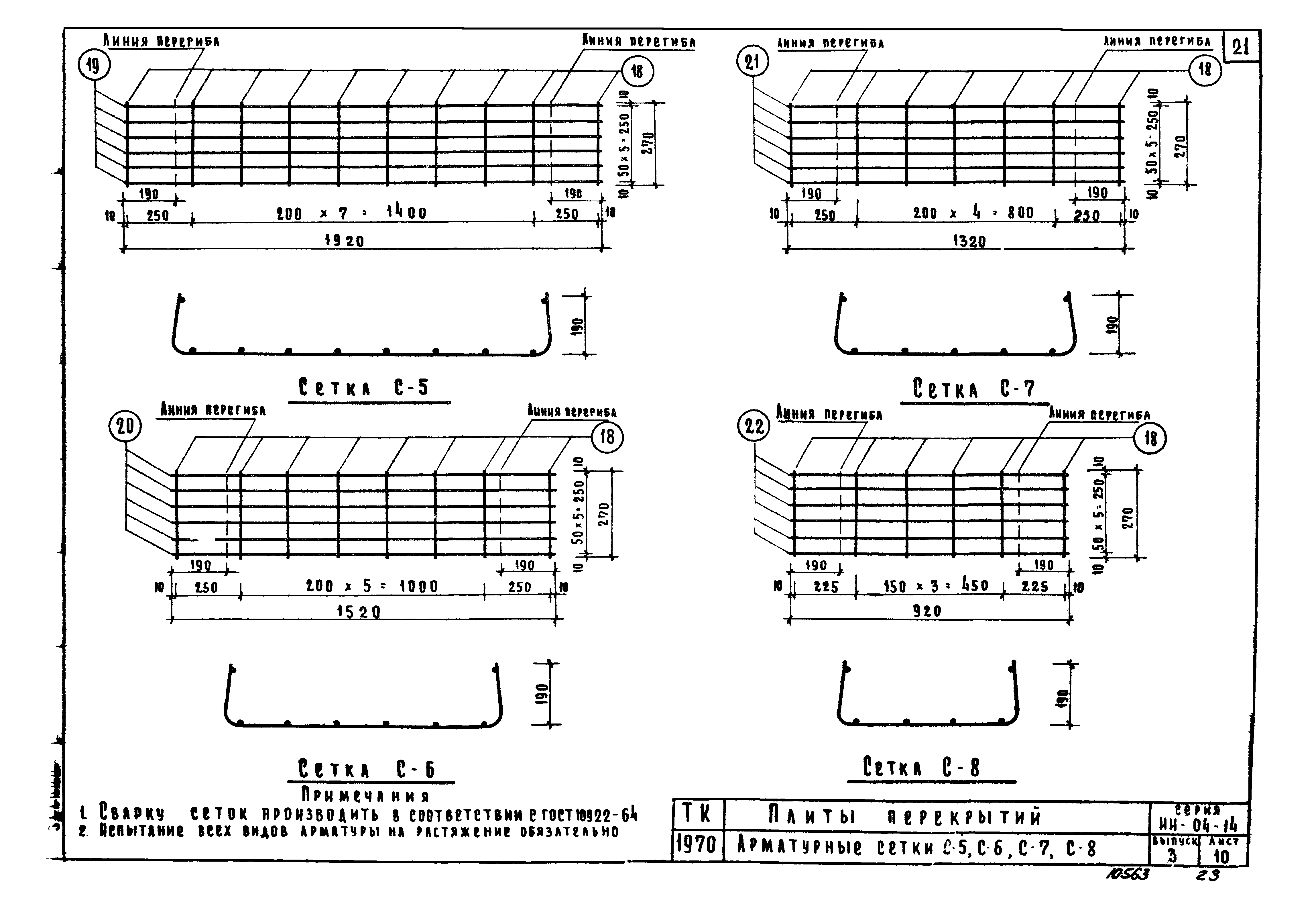

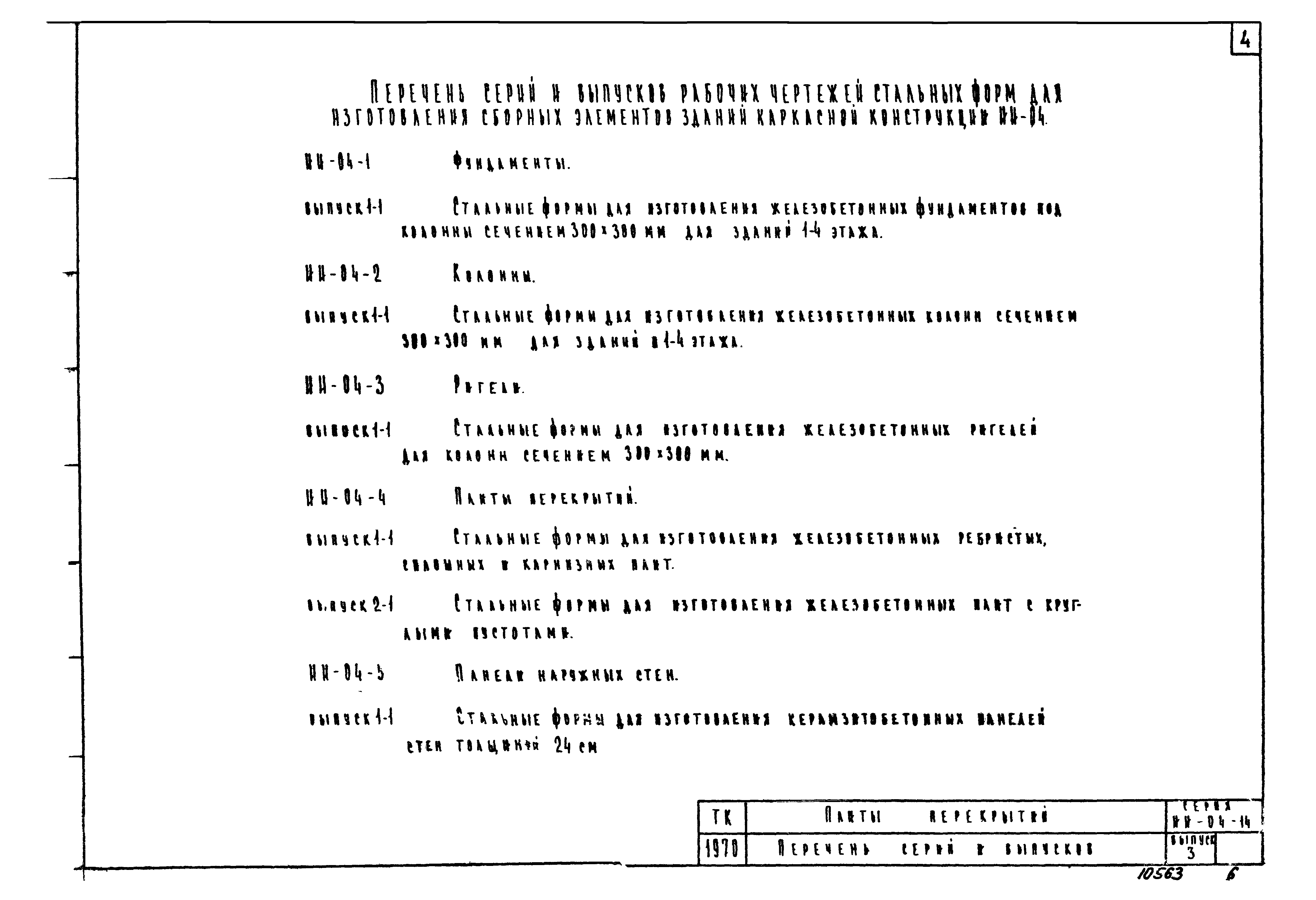

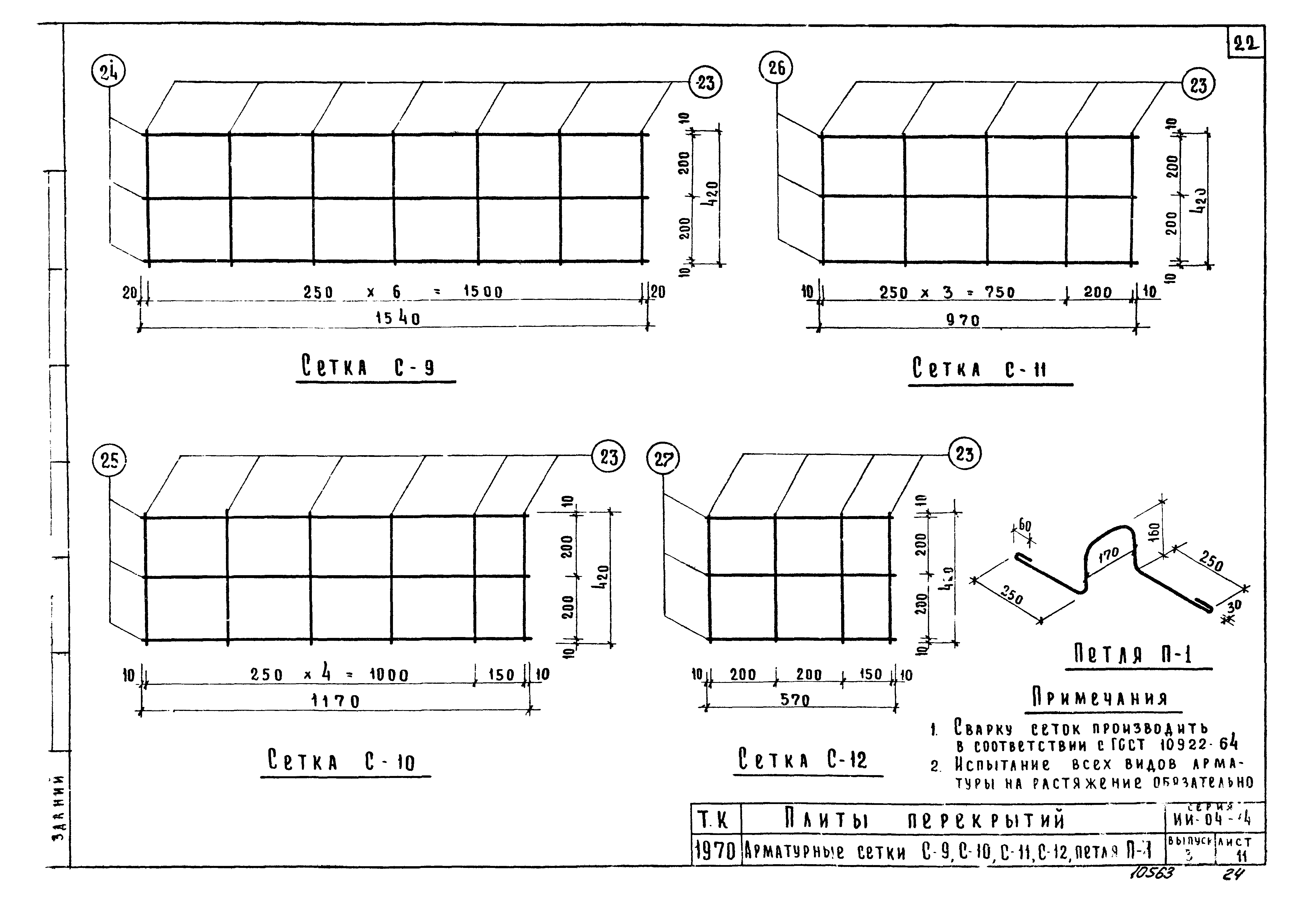

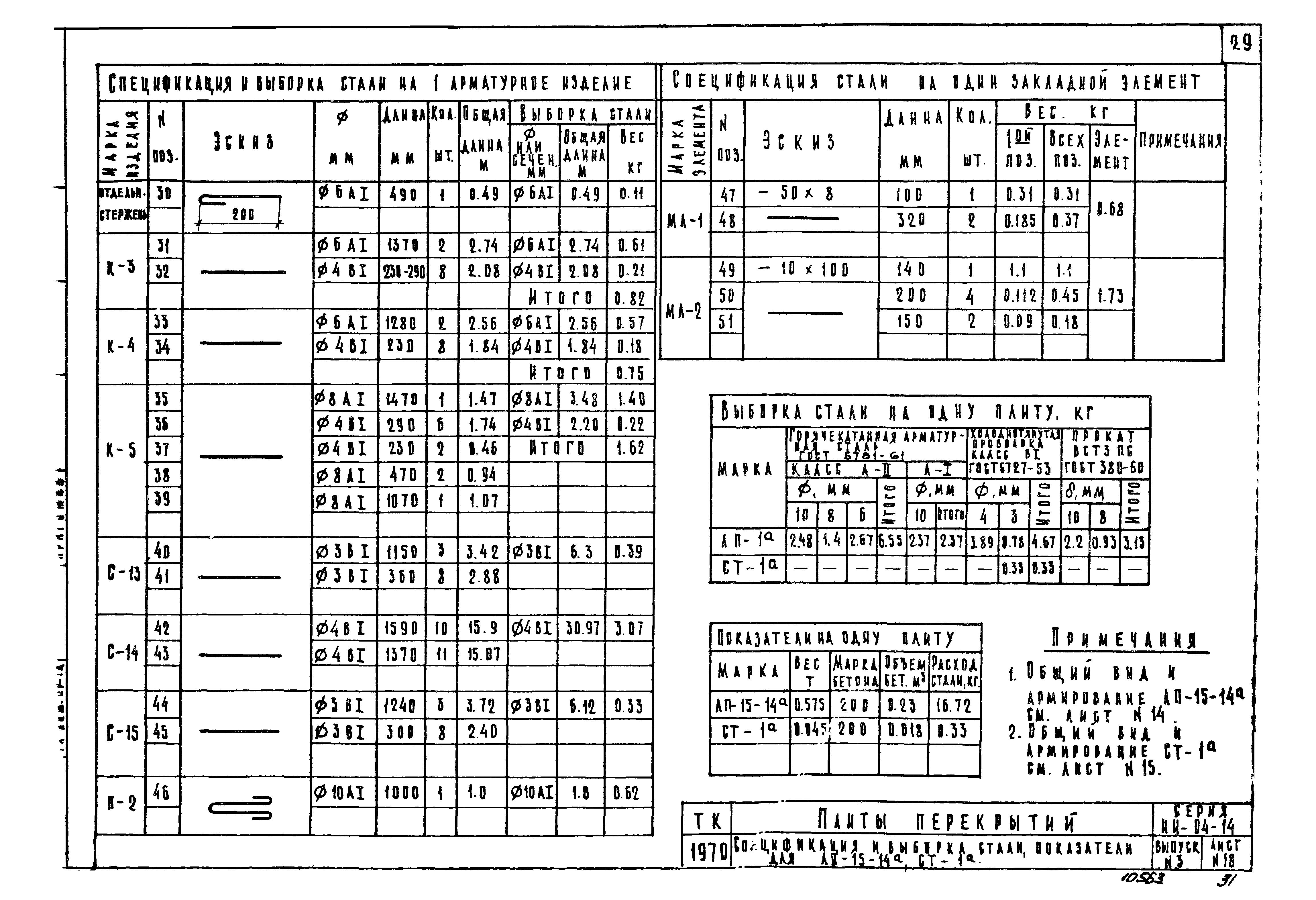

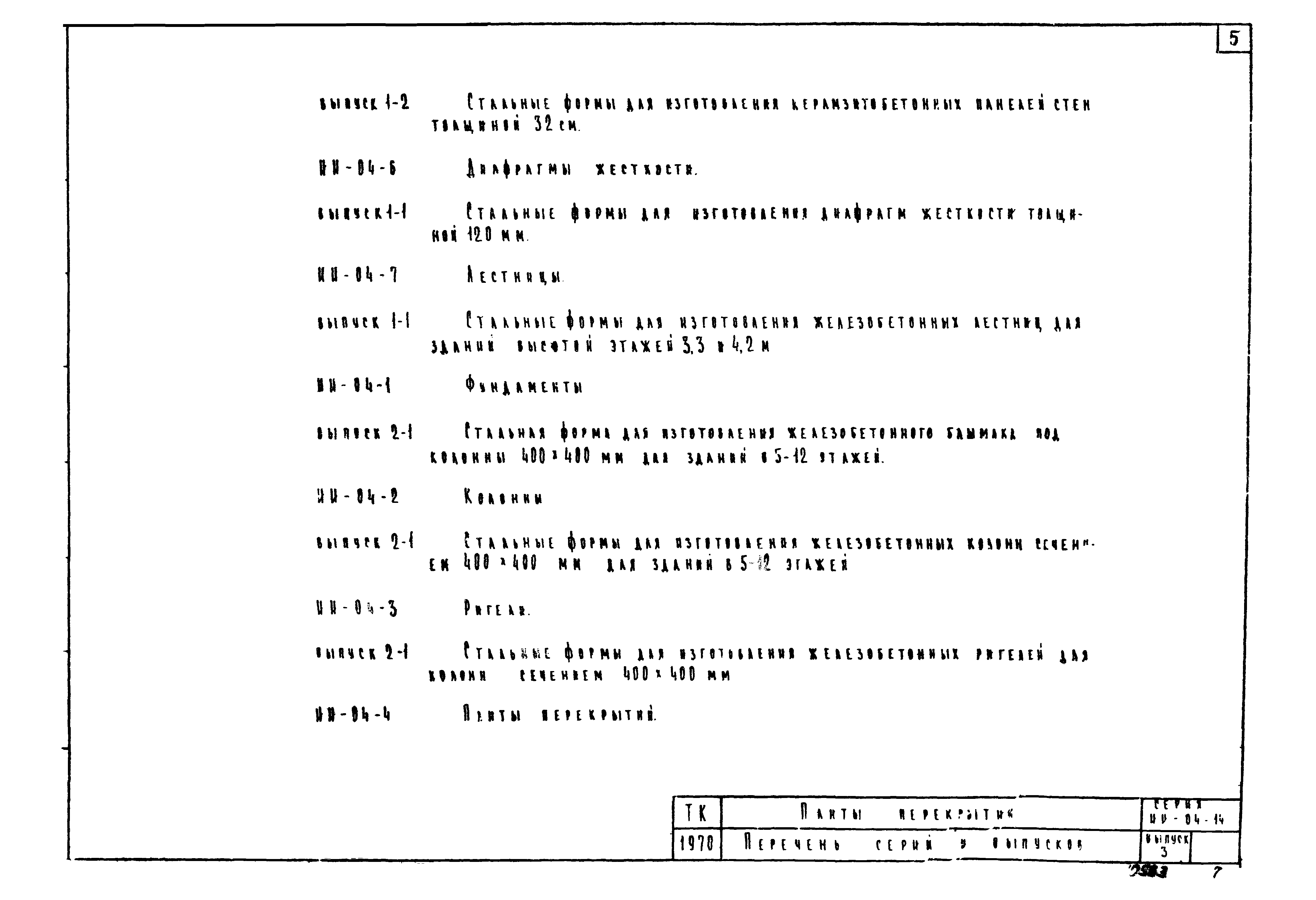

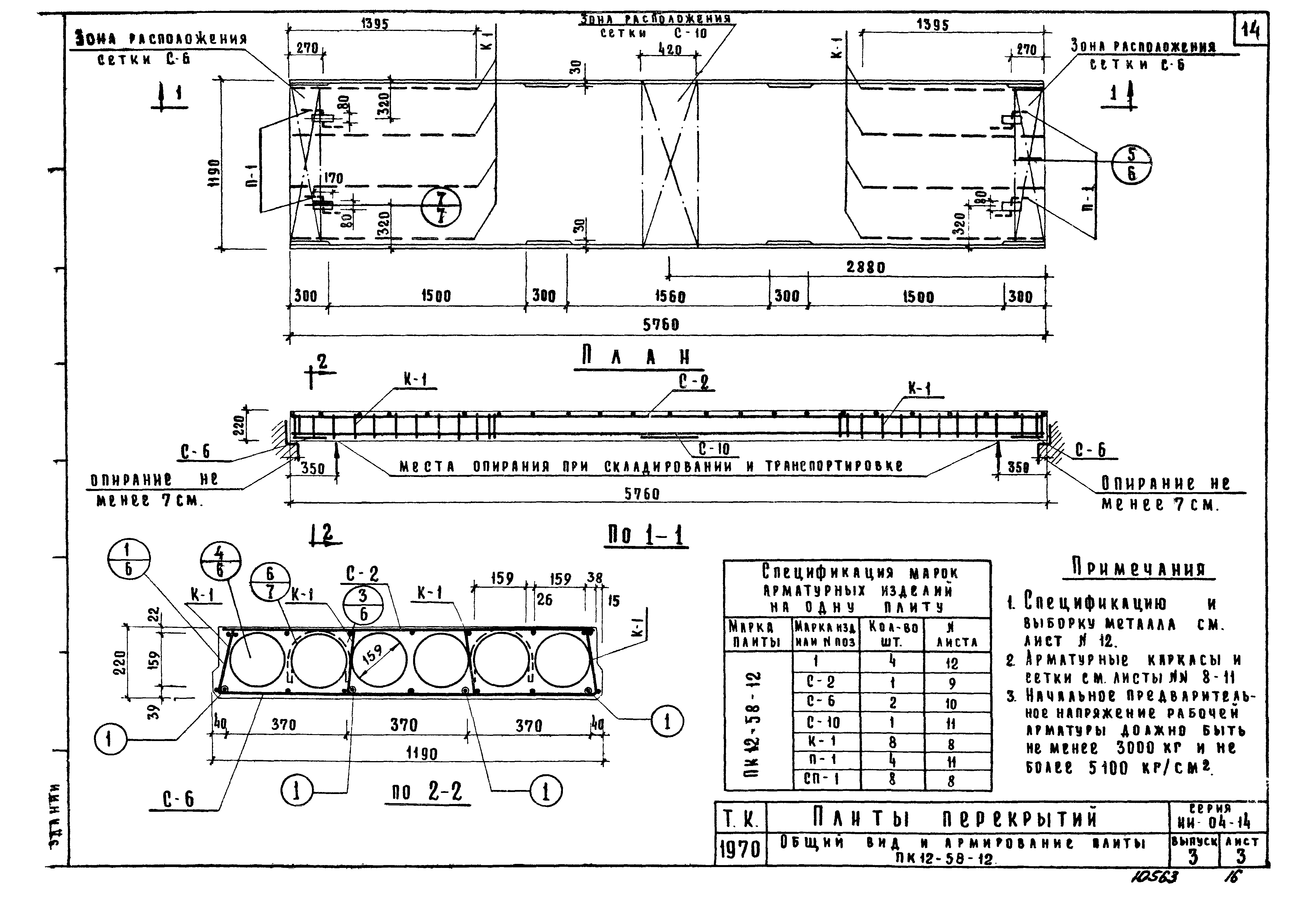

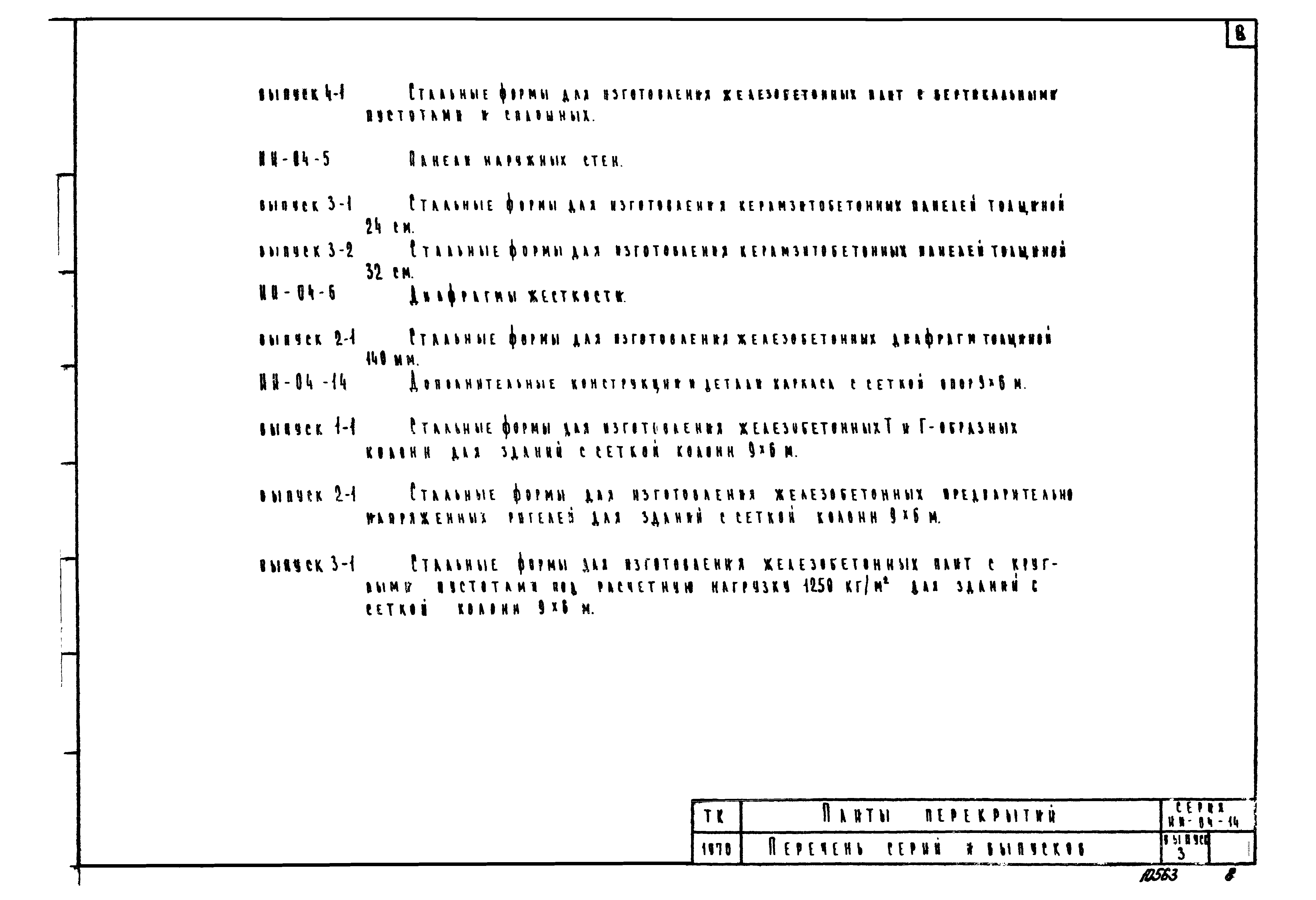

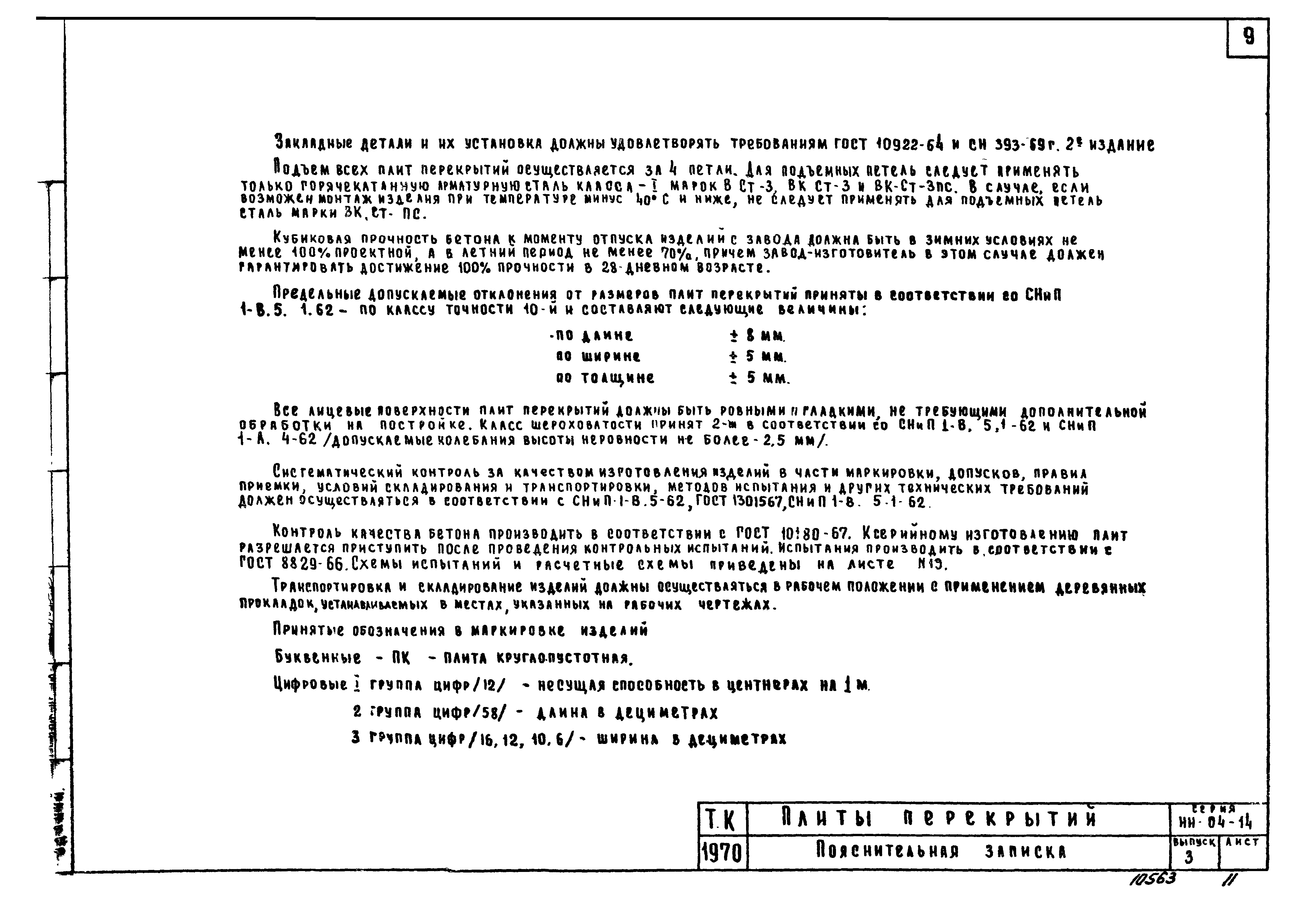

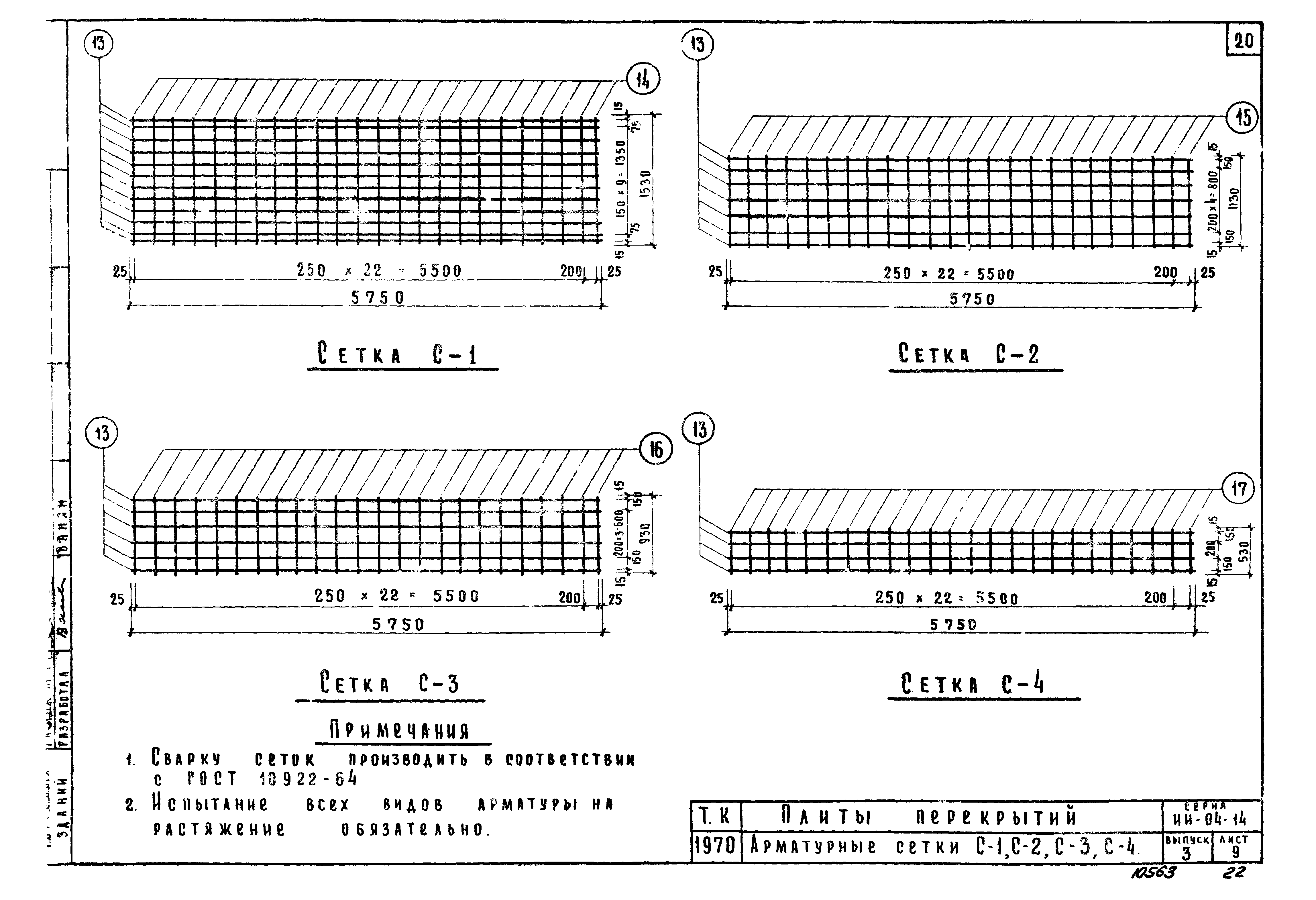

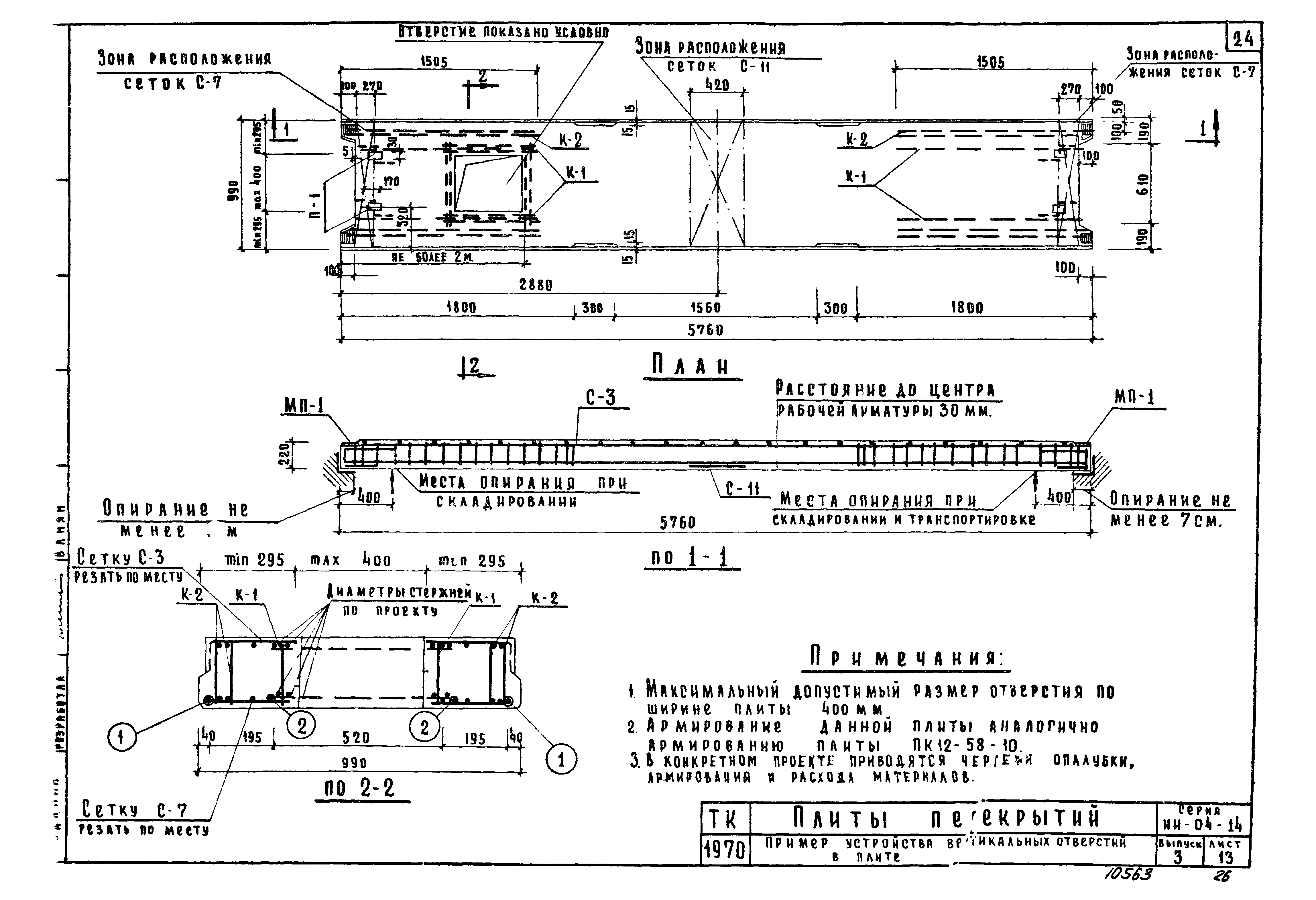

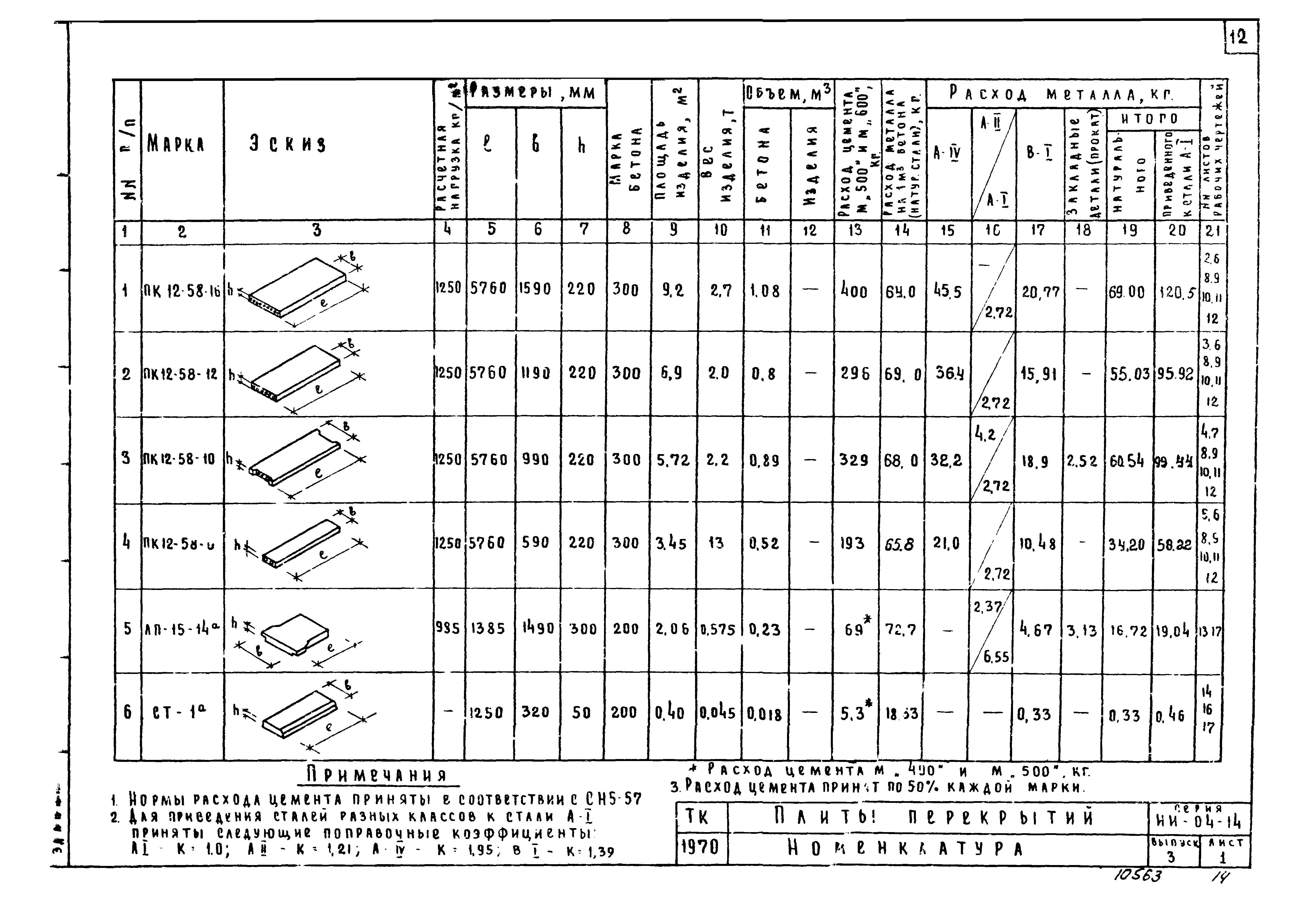

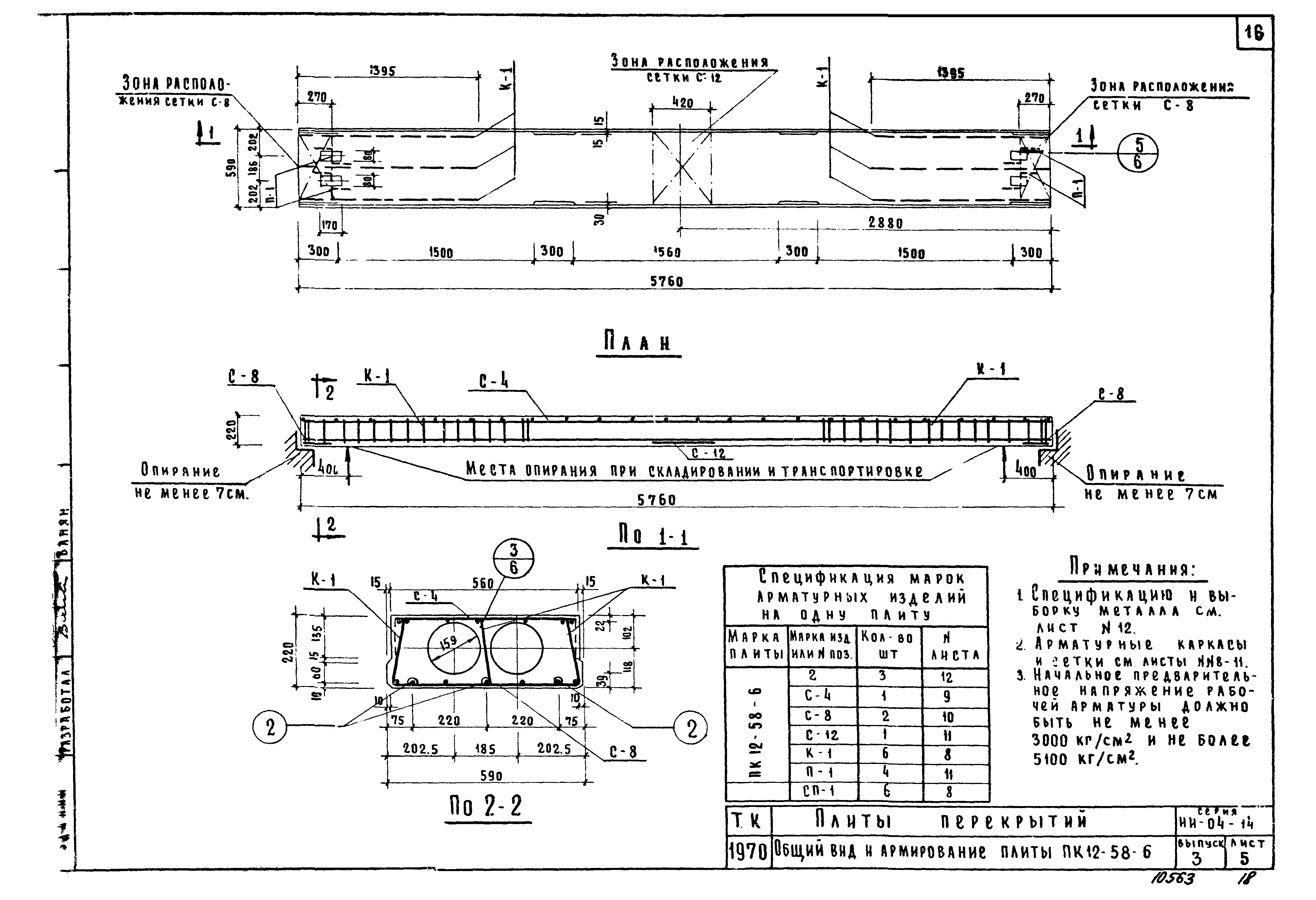

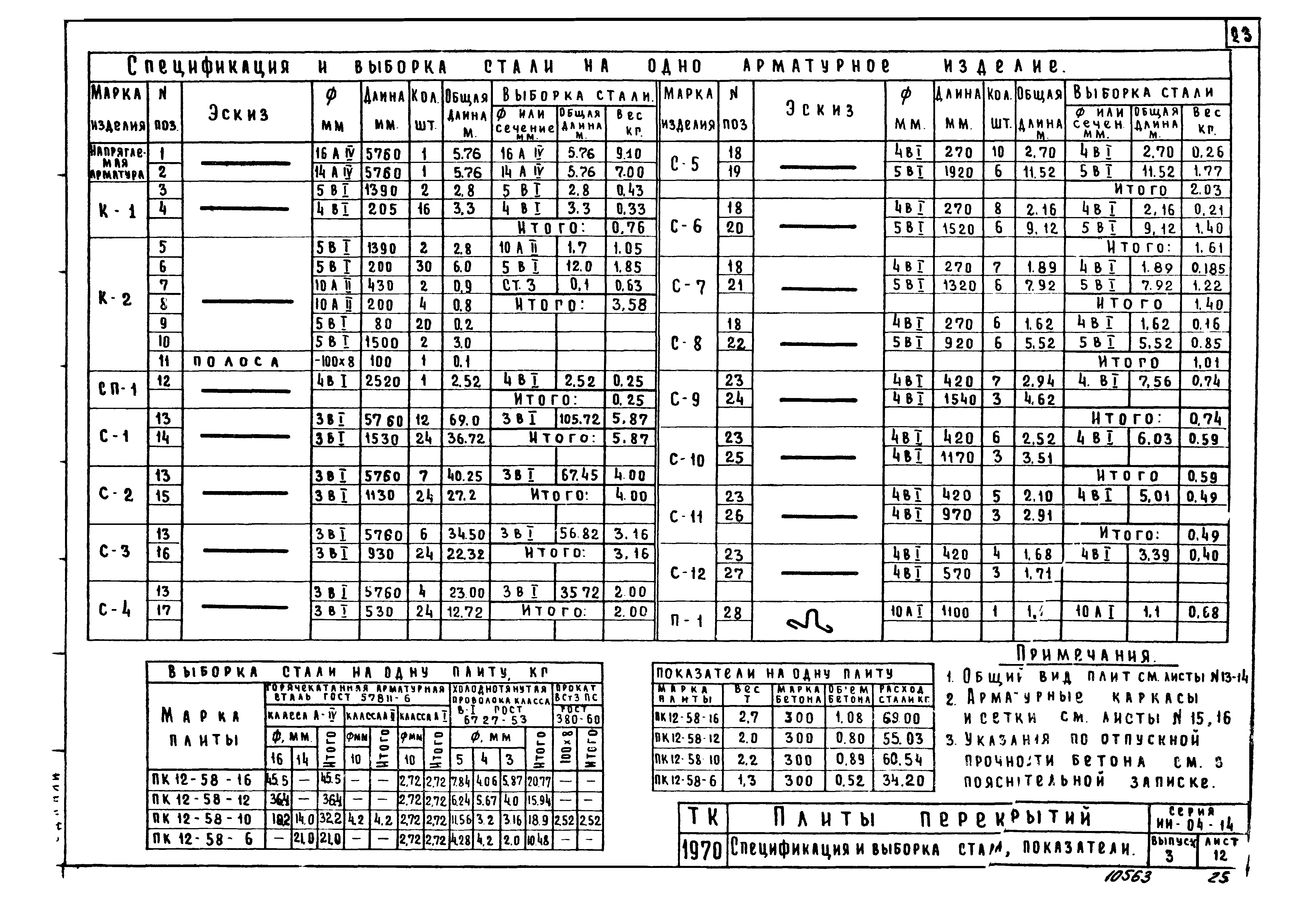

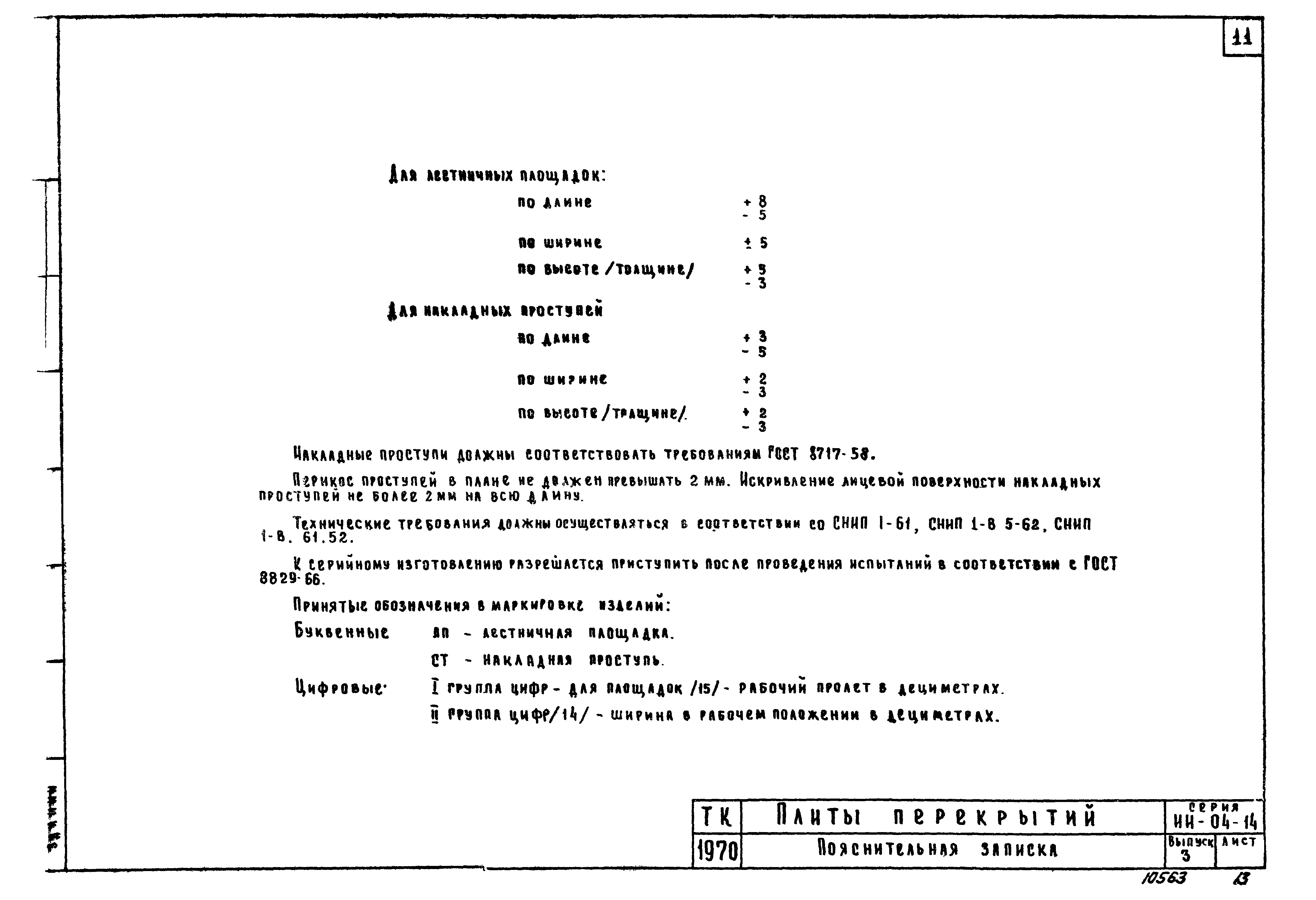

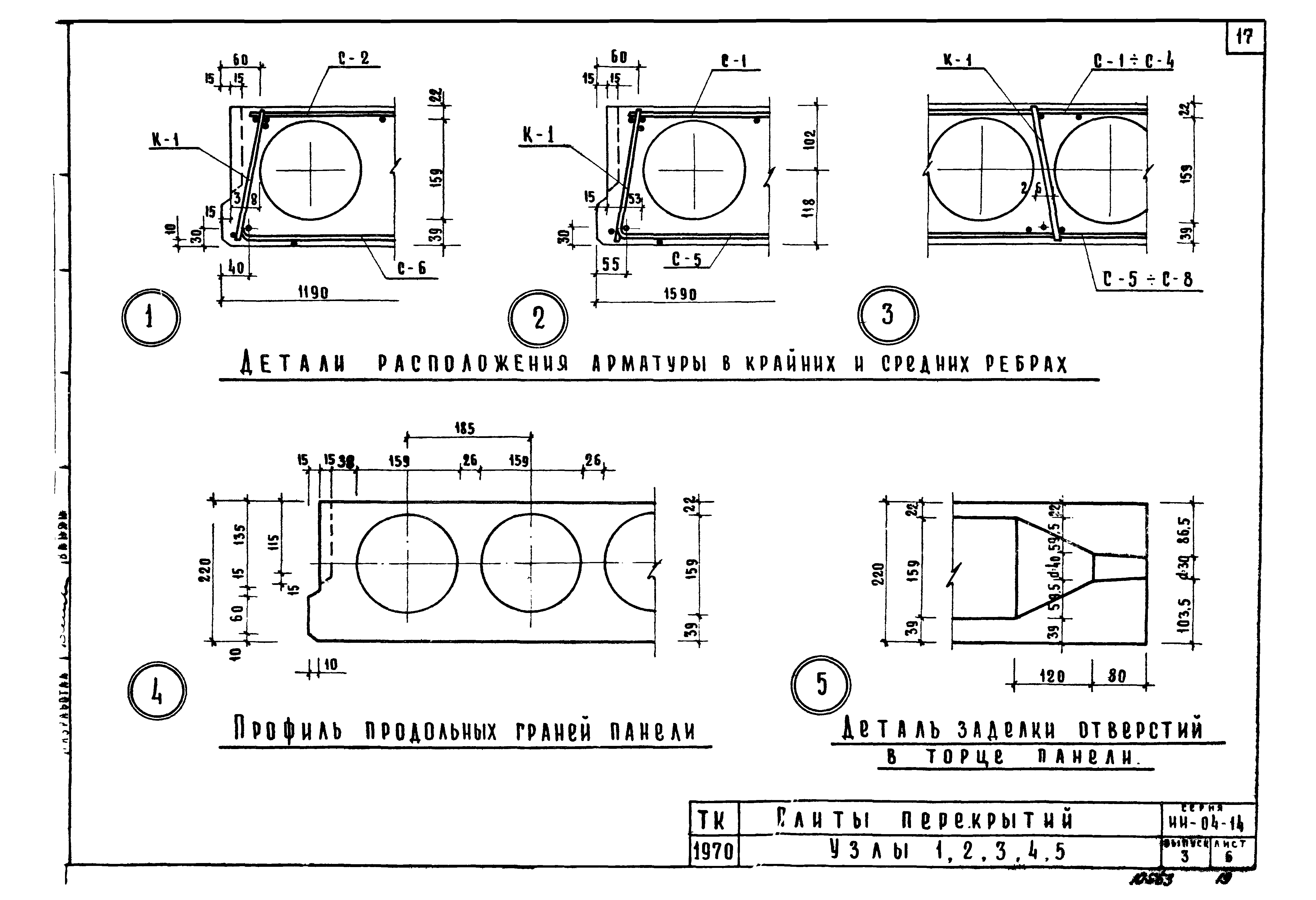

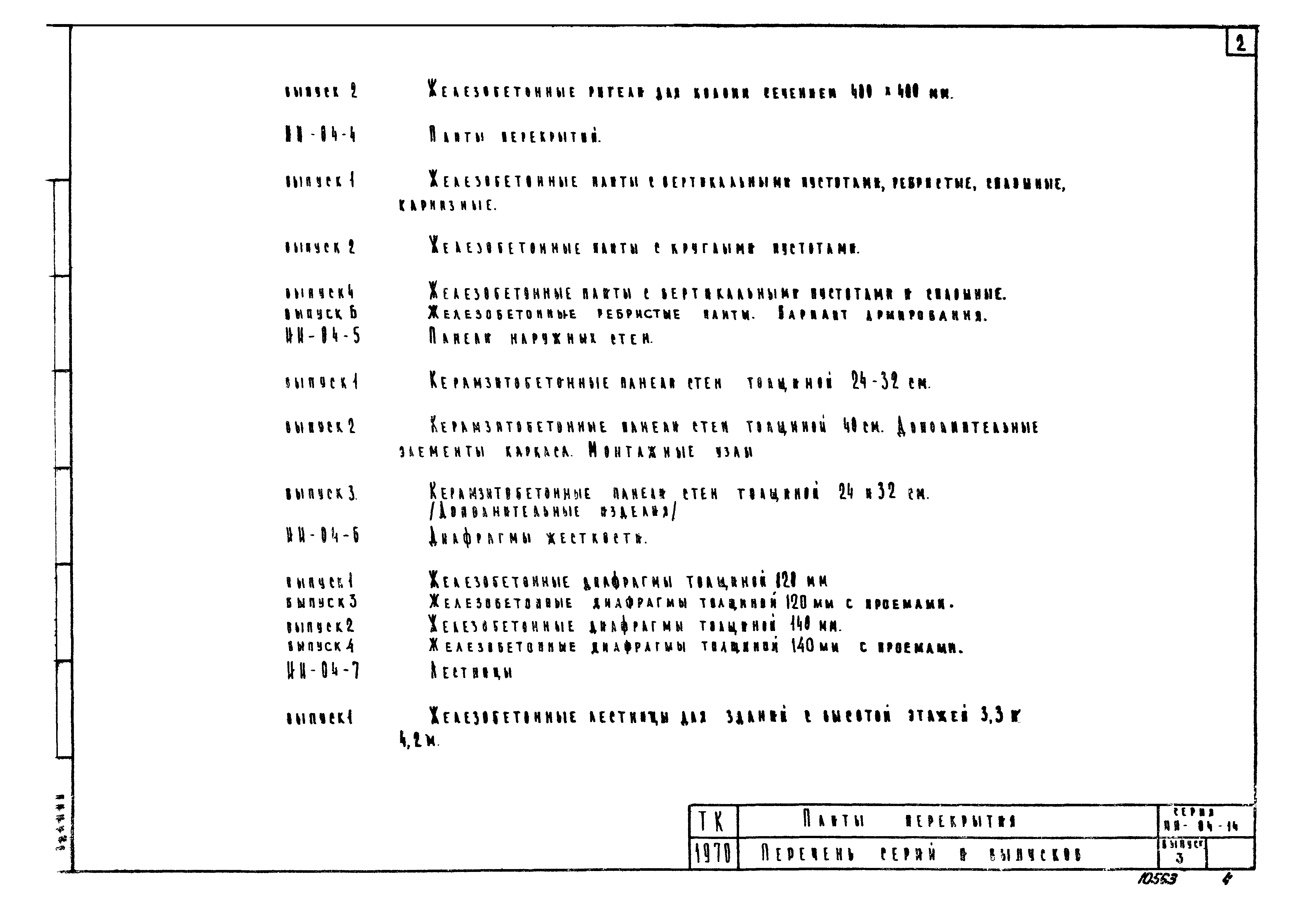

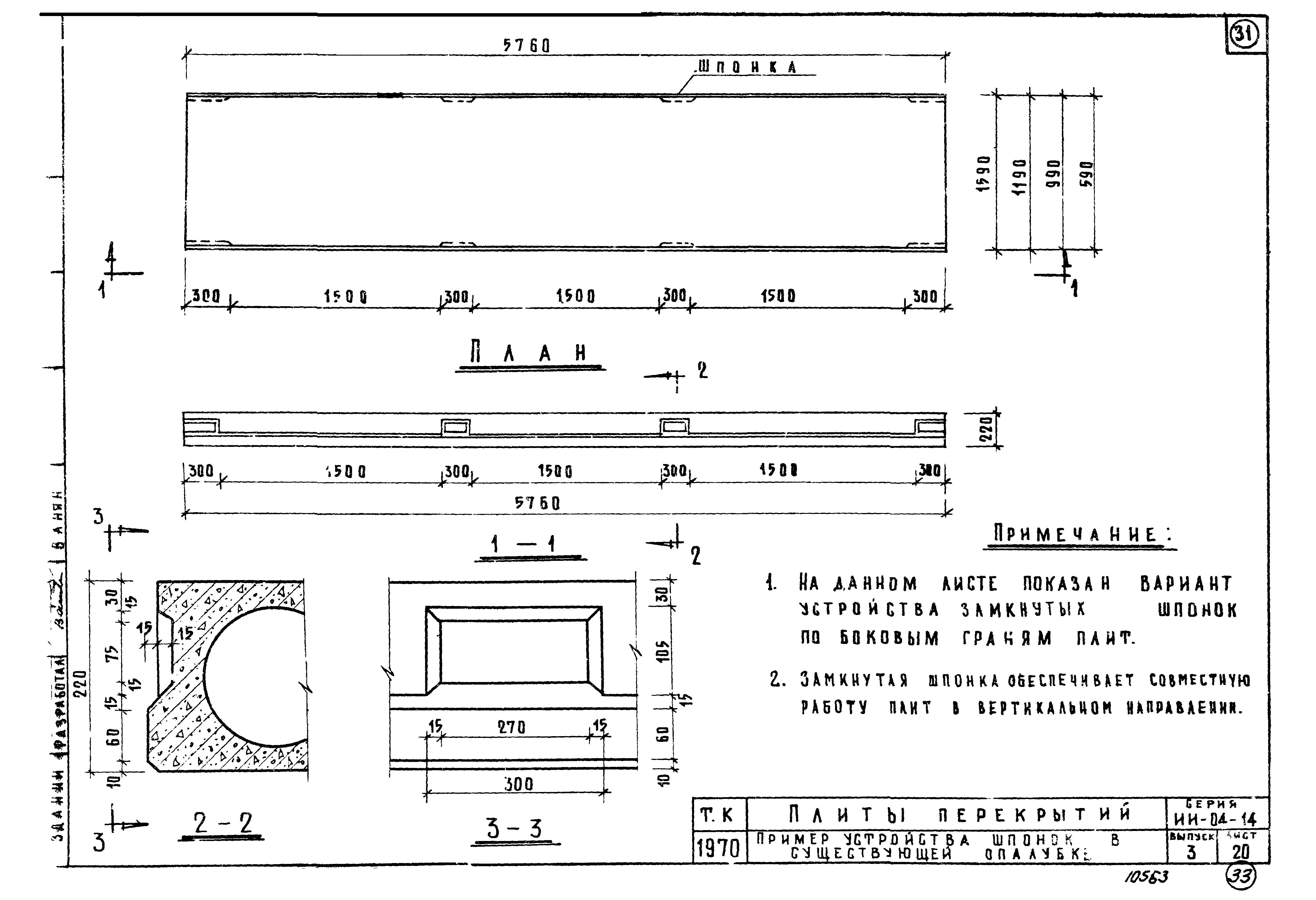

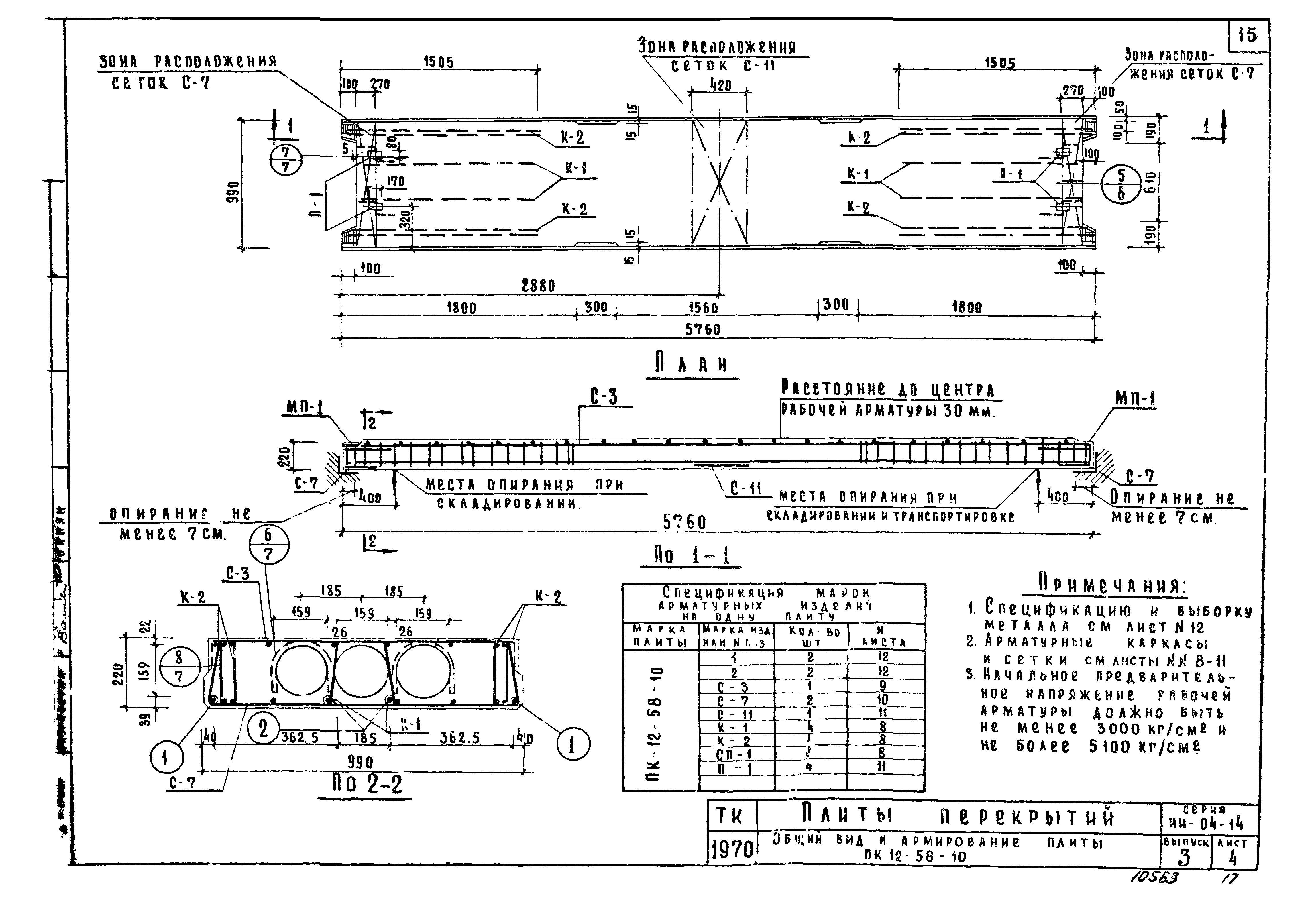

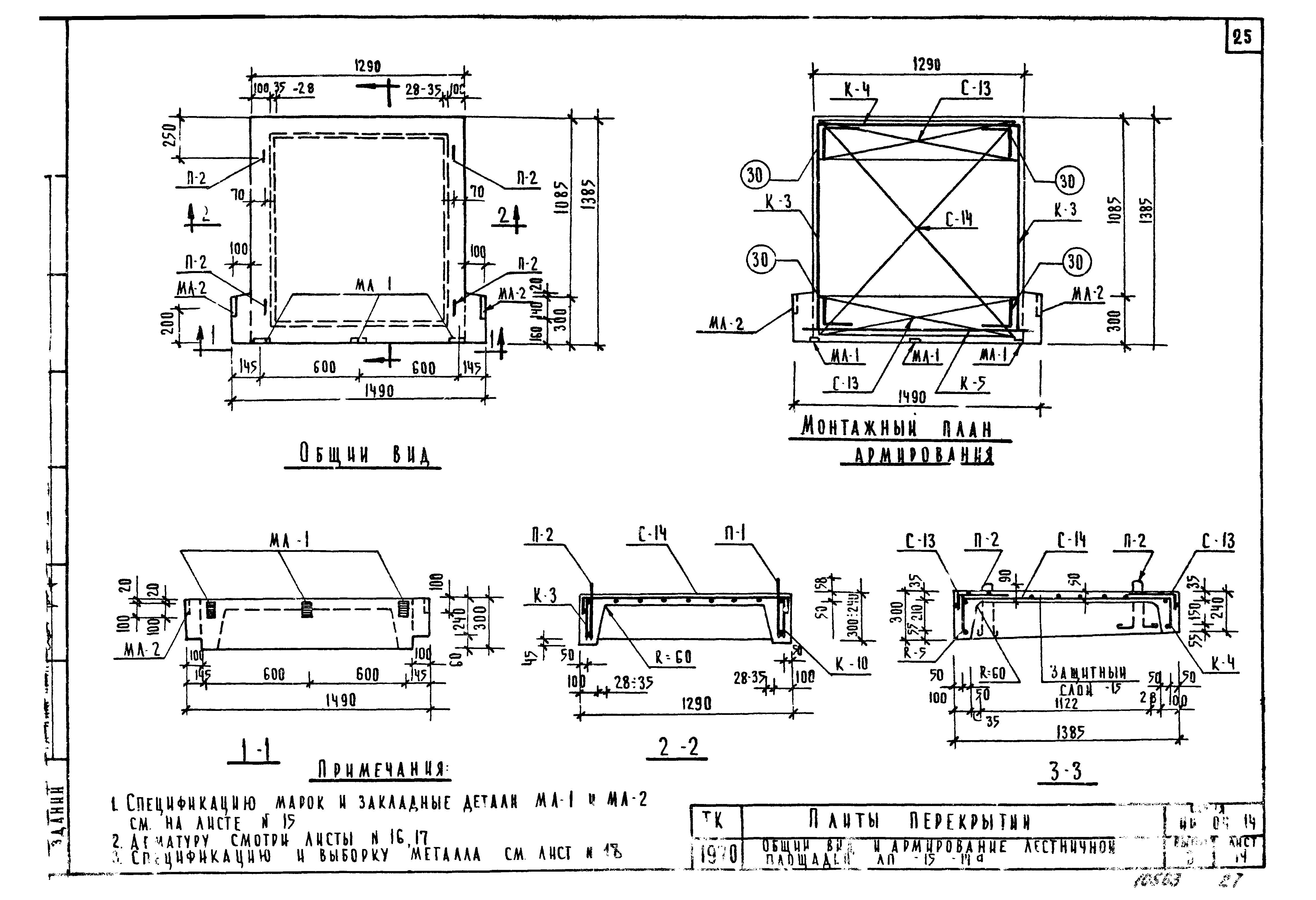

Выпуск 3. Железобетонные плиты с круглыми пустотами под расчетную нагрузку 1250 кг/кв. м, лестничная площадка, проступь. Рабочие чертежиОбозначение: | Серия ИИ-04-14 | Обозначение англ: | Series ИИ-04-14 | Статус: | не действует | Название рус.: | Выпуск 3. Железобетонные плиты с круглыми пустотами под расчетную нагрузку 1250 кг/кв. м, лестничная площадка, проступь. Рабочие чертежи | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 26.05.1970 | Дата окончания срока действия: | 01.04.1982 | Оглавление: | Перечень серий и выпусков Содержание выпуска Пояснительная записка Номенклатура изделий Общий вид и армирование плиты ПК12-58-16 Общий вид и армирование плиты ПК12-58-12 Общий вид и армирование плиты ПК12-58-10 Общий вид и армирование плиты ПК12-58-6 Узлы 1, 2, 3, 4, 5 Узлы 6, 7, 8 Арматурные каркасы К-1, К-2, спираль СП-1 Арматурные сетки С-1, С-2, С-3, С-4 Арматурные сетки С-5, С-6, С-7, С-8 Арматурные сетки С-9, С-10, С-11, С-12. Петля П-1 Спецификация и выборка стали, показатели Пример устройства вертикальных отверстий в плите Общий вид и армирование лестничной площадки АП-15-14а Общий вид и армирование СТ-1а. Закладные детали Мл-1, Мл-2. Спецификация марок Отдельный стержень поз. 30. Каркасы К-3, К-4, К-5 Арматурные сетки С-13, С-14, С-15. Петля П-2 Спецификация и выборка стали, показатели для ЛП-15-14а, СТ-1а Расчетная схема и схема испытаний плит Пример устройства шпонок в существующей опалубке | Разработан: | НИИЖБ Госстроя СССР ЦНИИЭП торгово-бытовых зданий и туристских комплексов
| Утверждён: | 26.05.1970 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (86)
| Расположен в: |
| Чем заменён: | |
![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/0.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/1.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/2.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/3.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/4.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/5.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/6.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/7.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/8.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/9.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/10.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/11.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/12.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/13.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/14.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/15.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/16.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/17.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/18.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/19.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/20.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/21.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/22.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/23.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/24.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/25.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/26.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/27.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/28.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/29.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/30.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/31.gif) ![Серия ИИ-04-14](../../../Data2/1/4293795/4293795108.files/32.gif)
|
