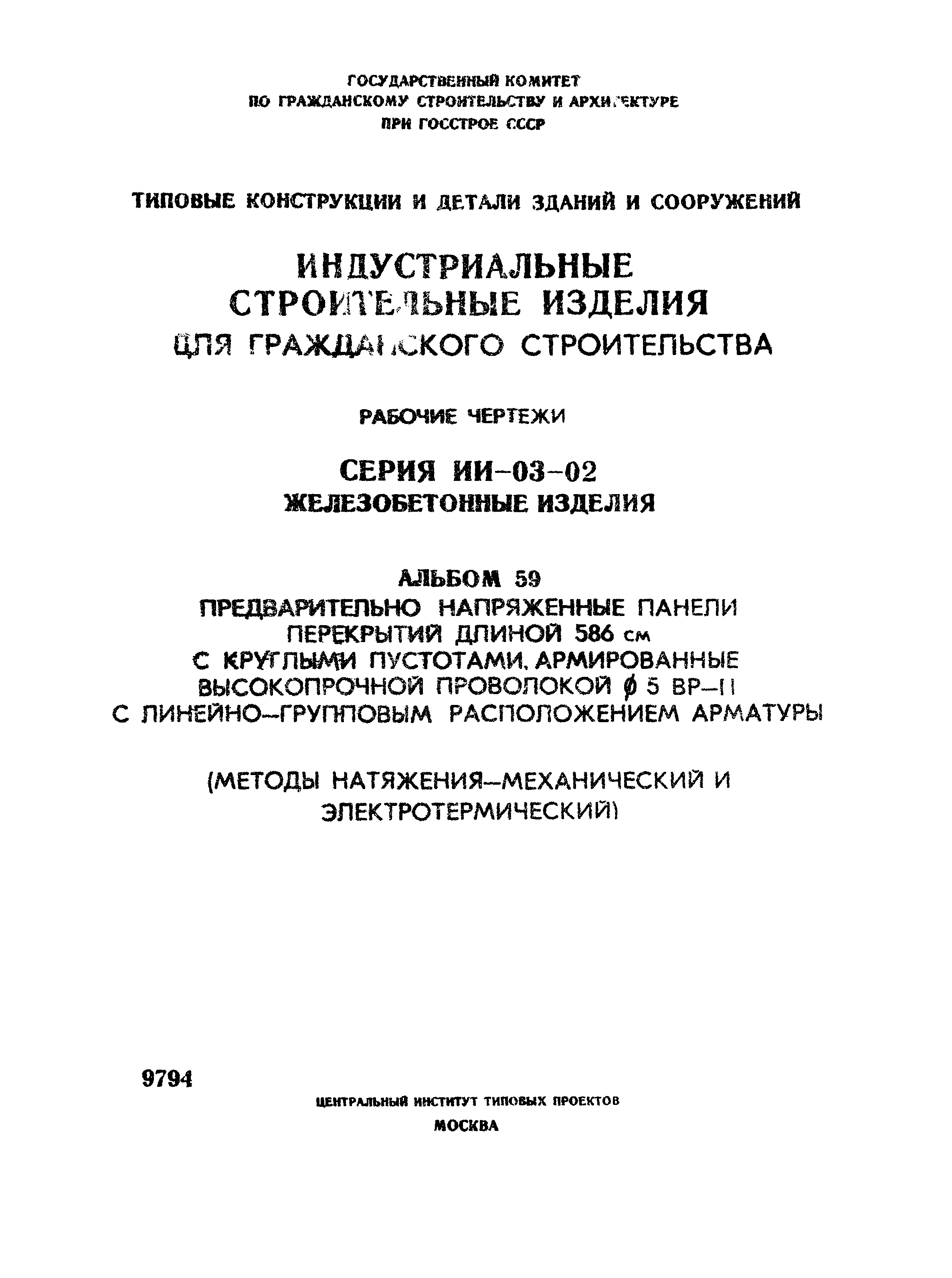

Скачать Серия ИИ-03-02 Альбом 59. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные высокопрочной проволокой Ф5 ВР-11 с линейно-групповым расположением арматуры (методы натяжения - механический и электротермический)Дата актуализации: 10.08.2017 Серия ИИ-03-02

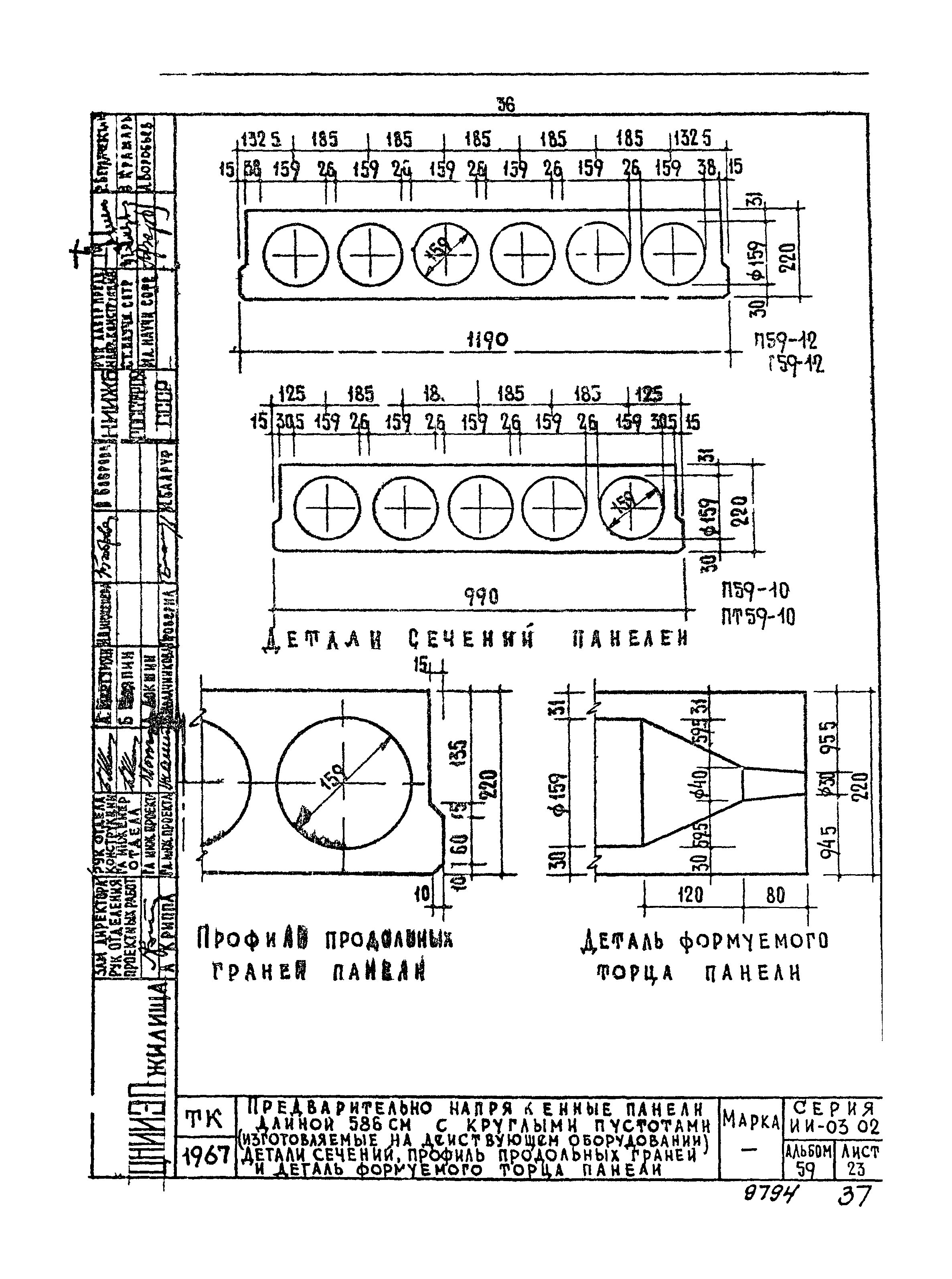

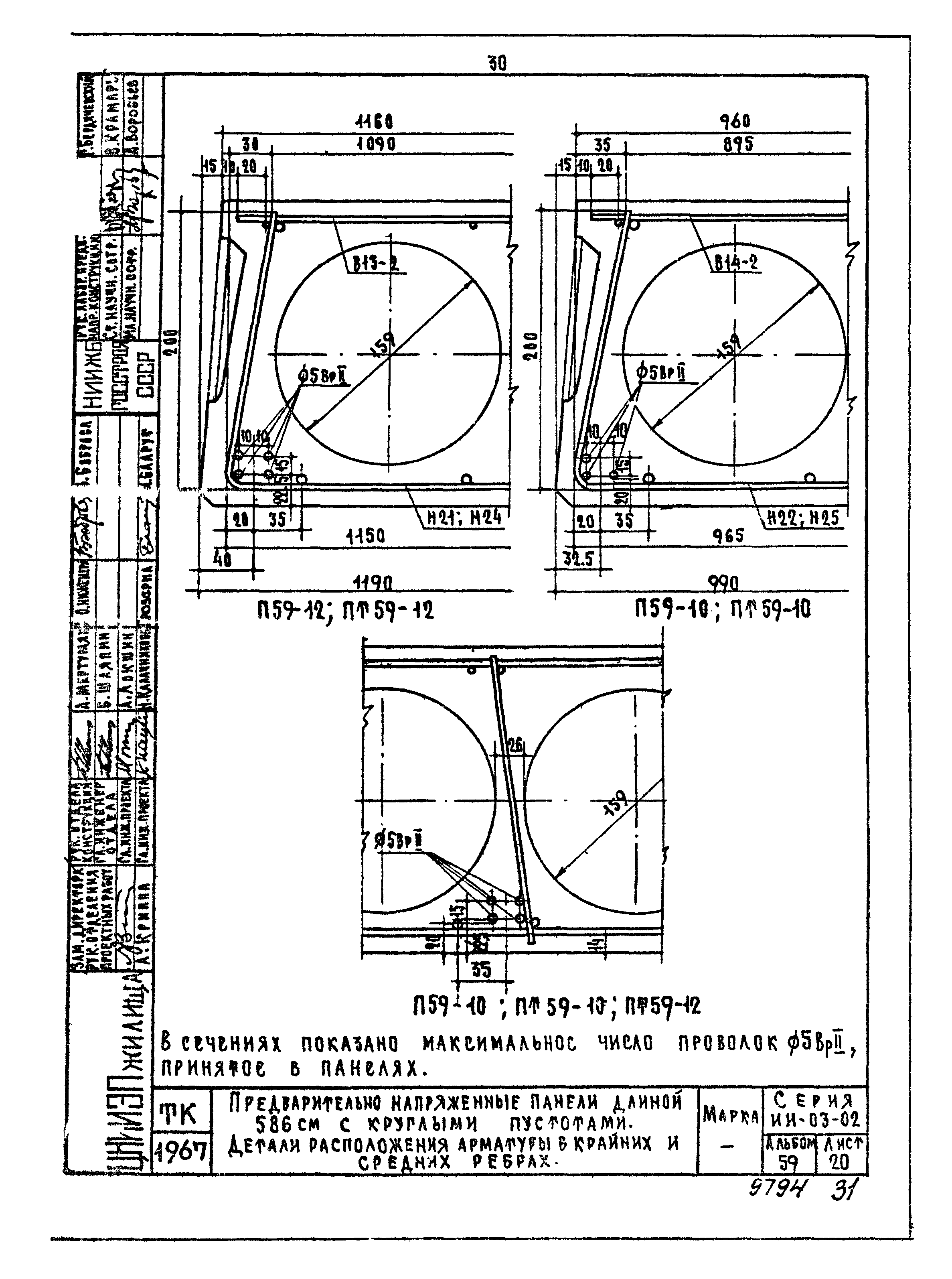

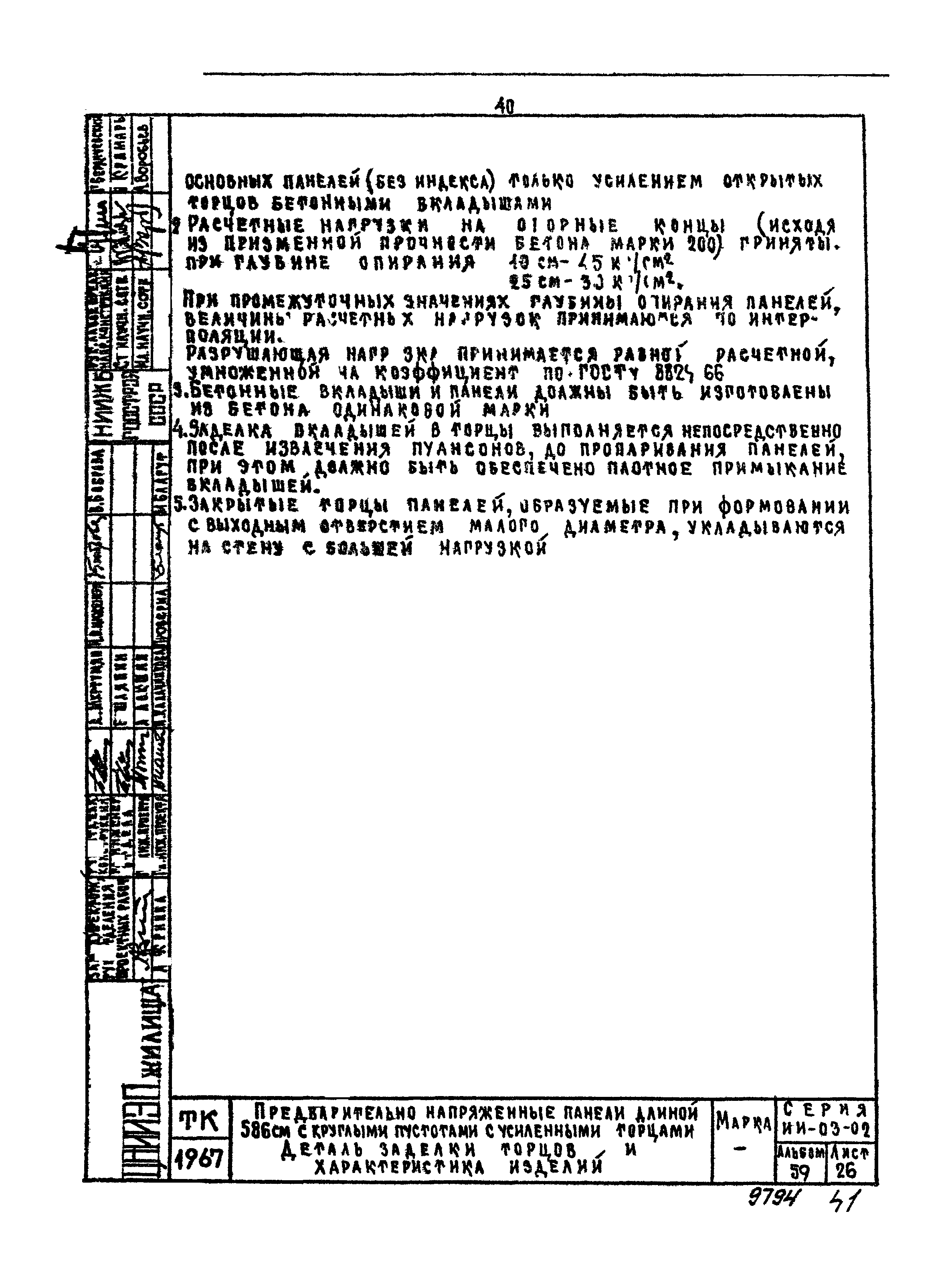

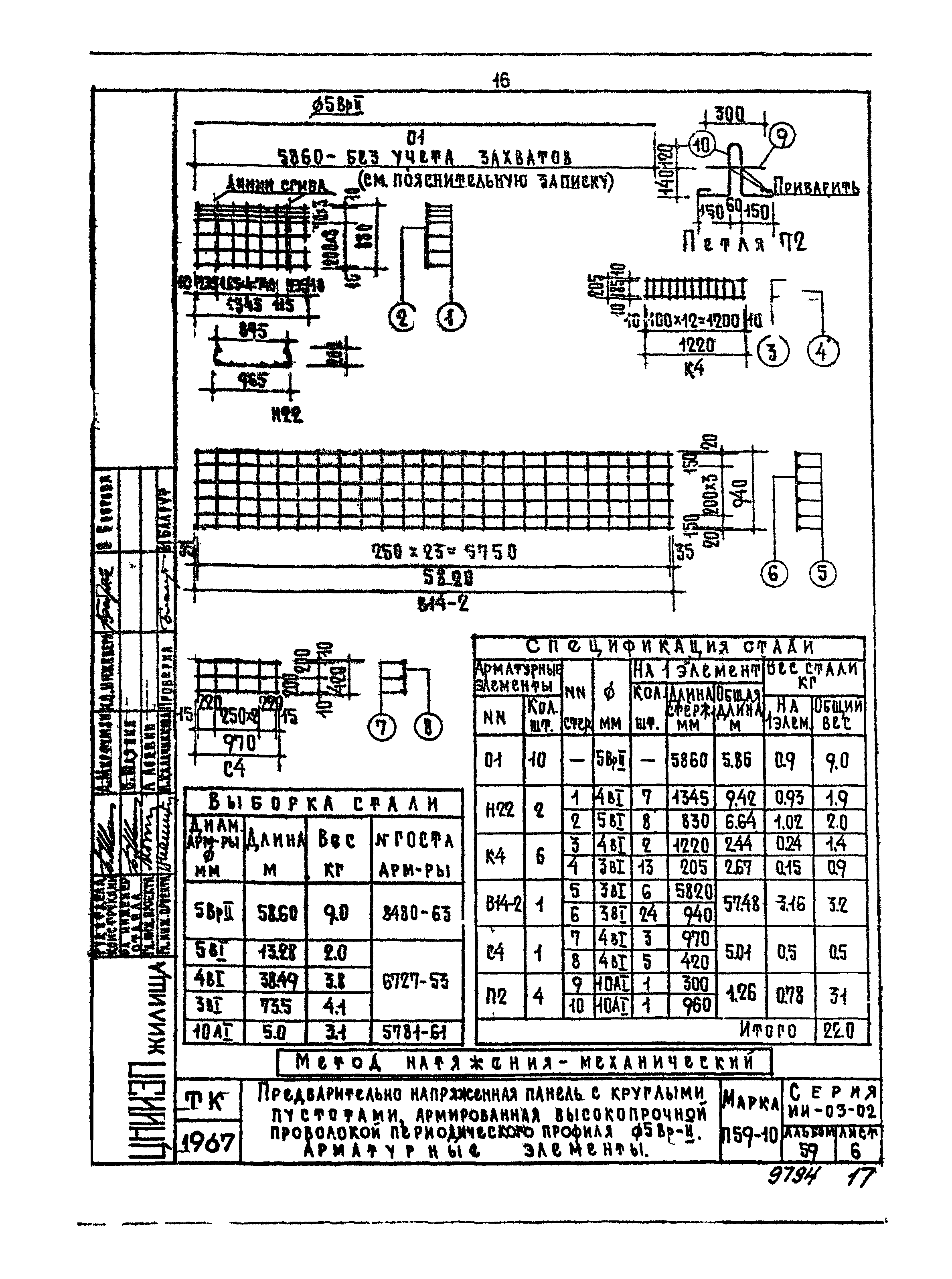

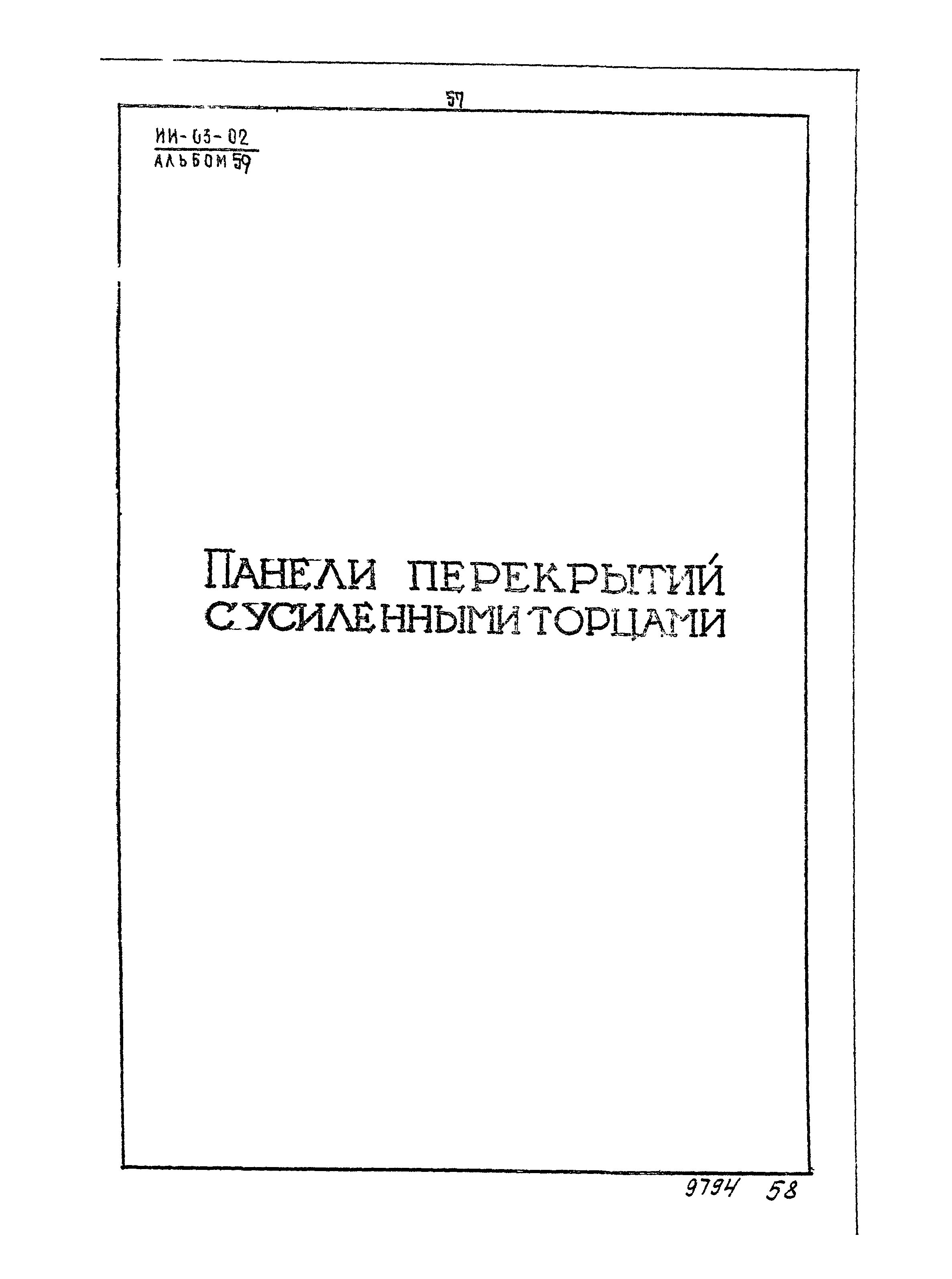

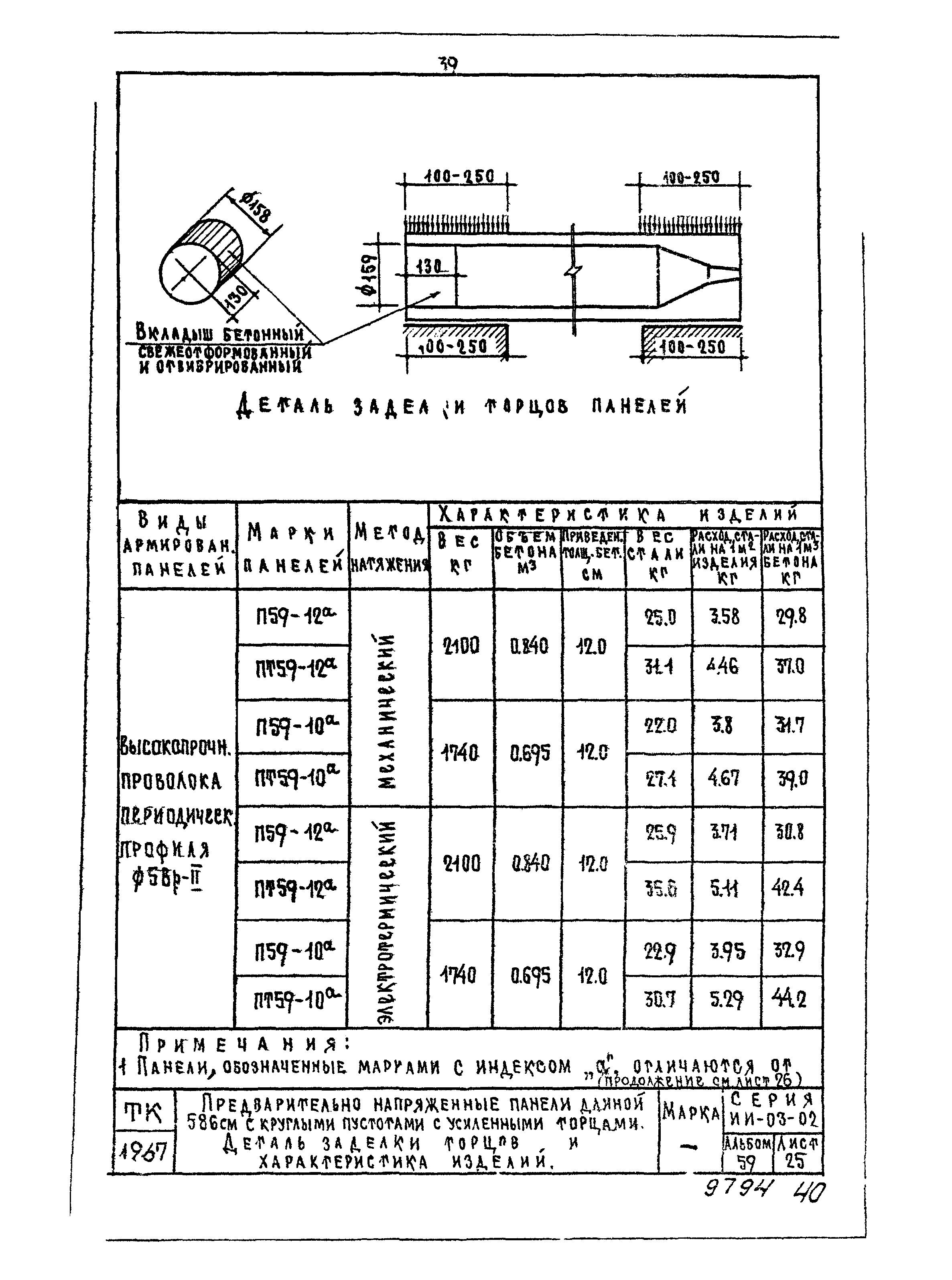

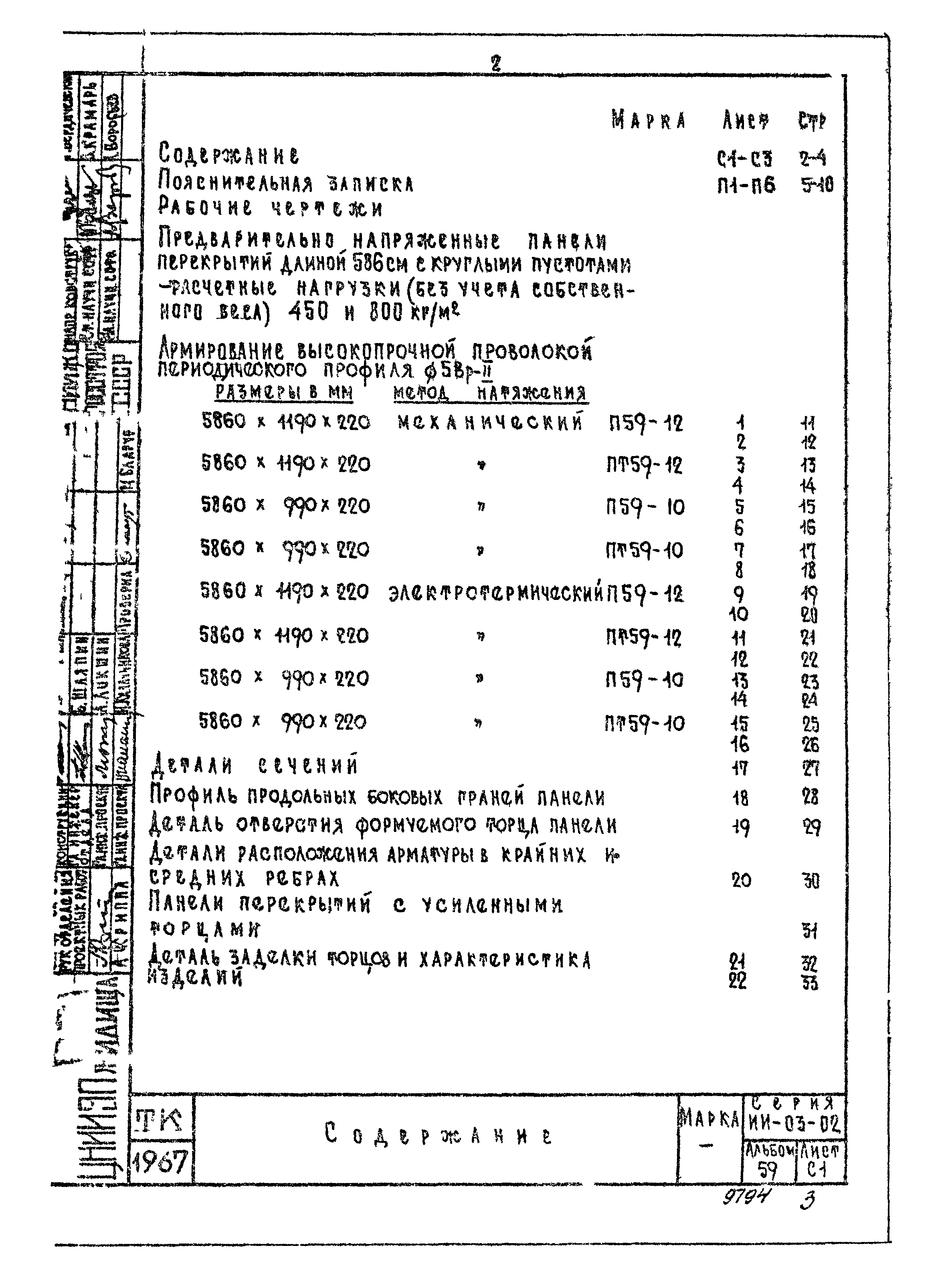

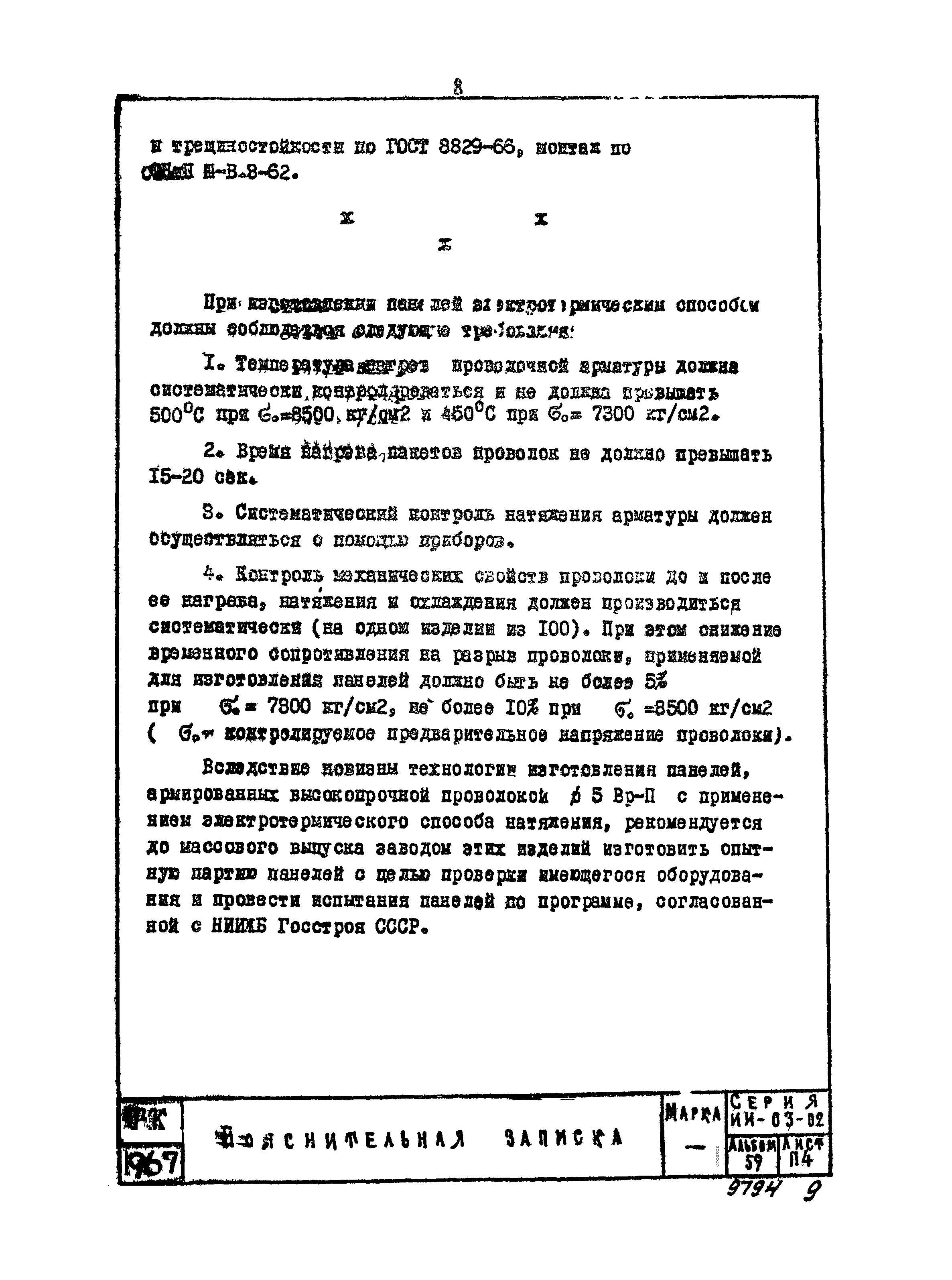

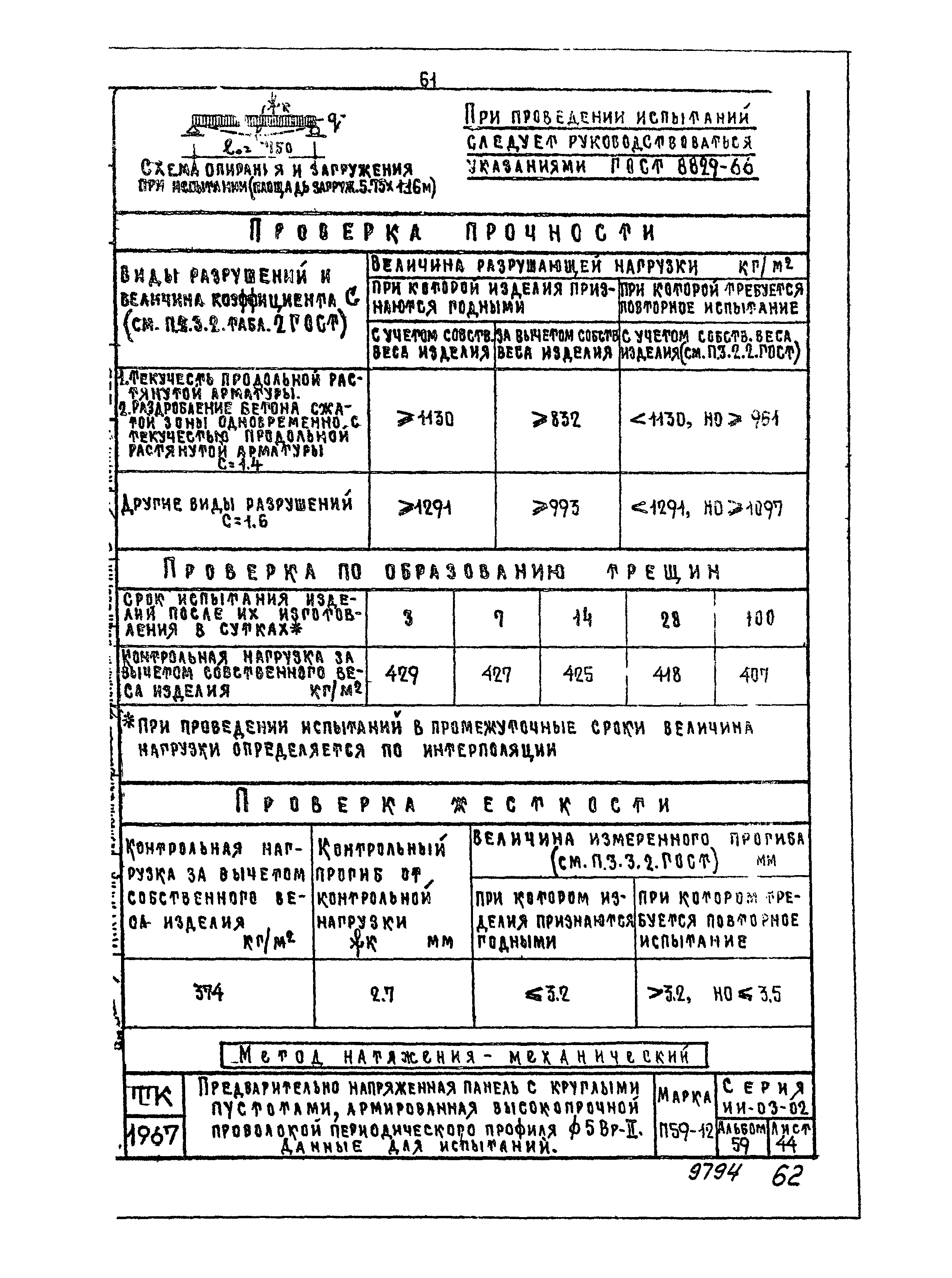

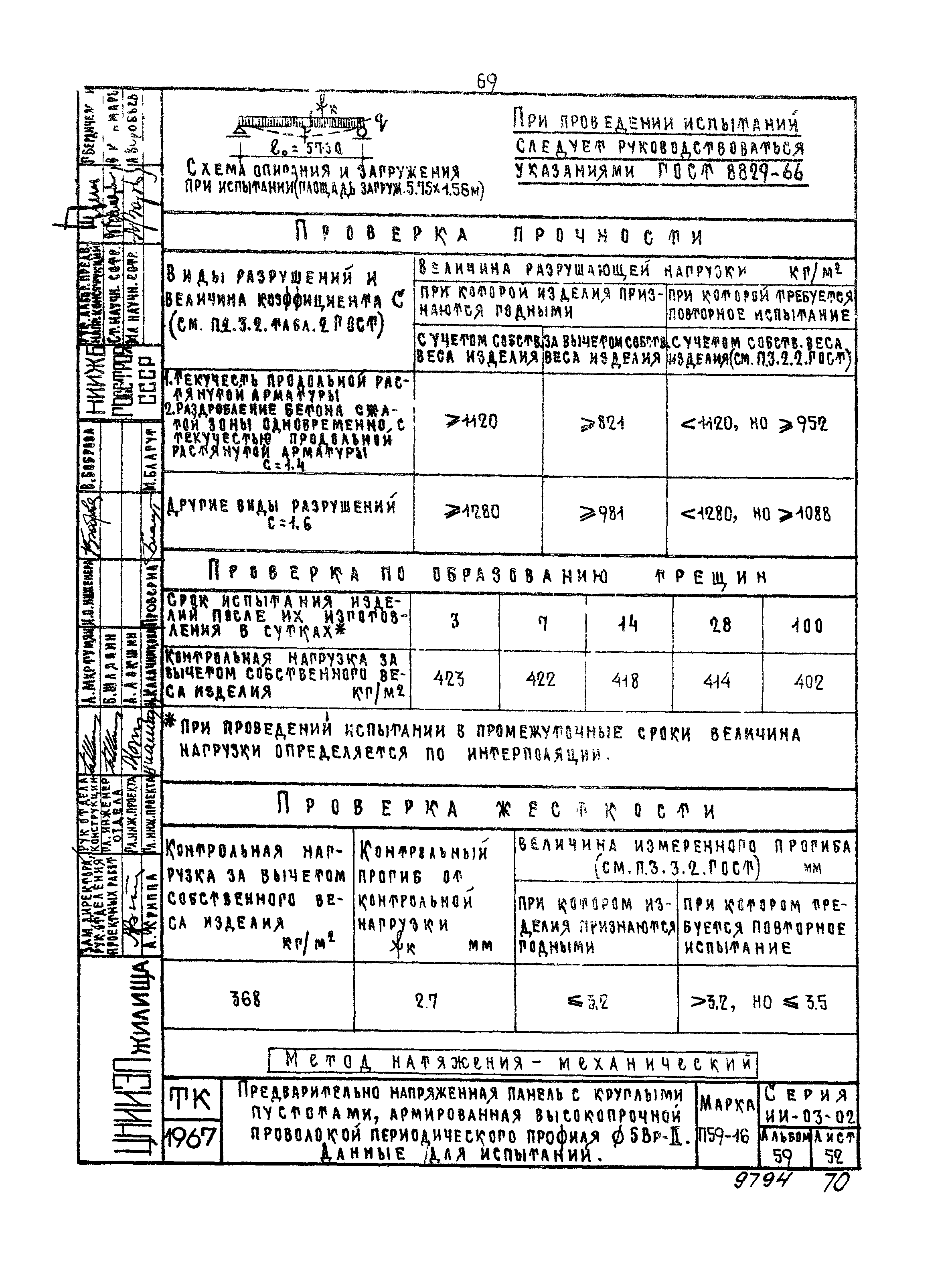

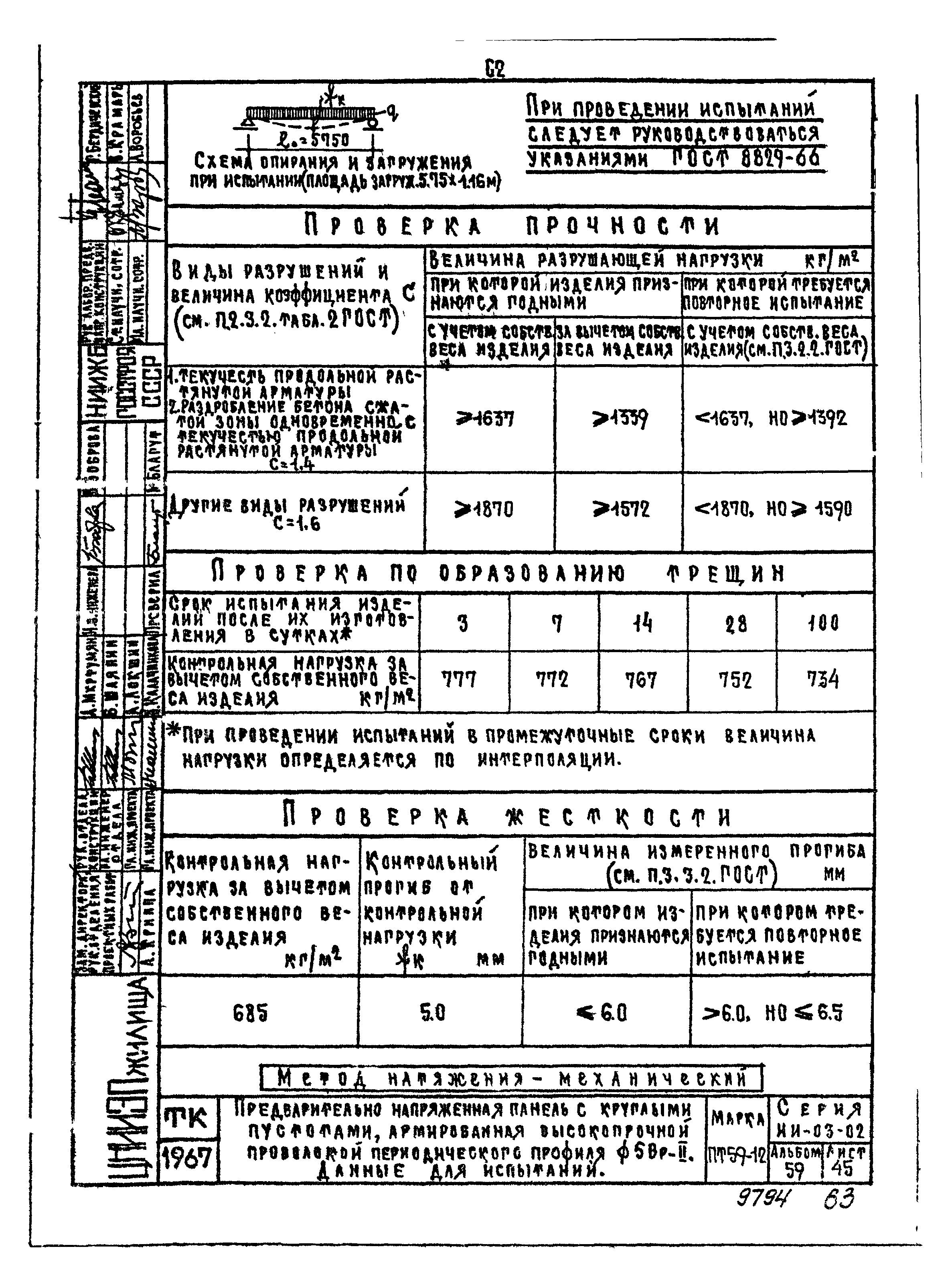

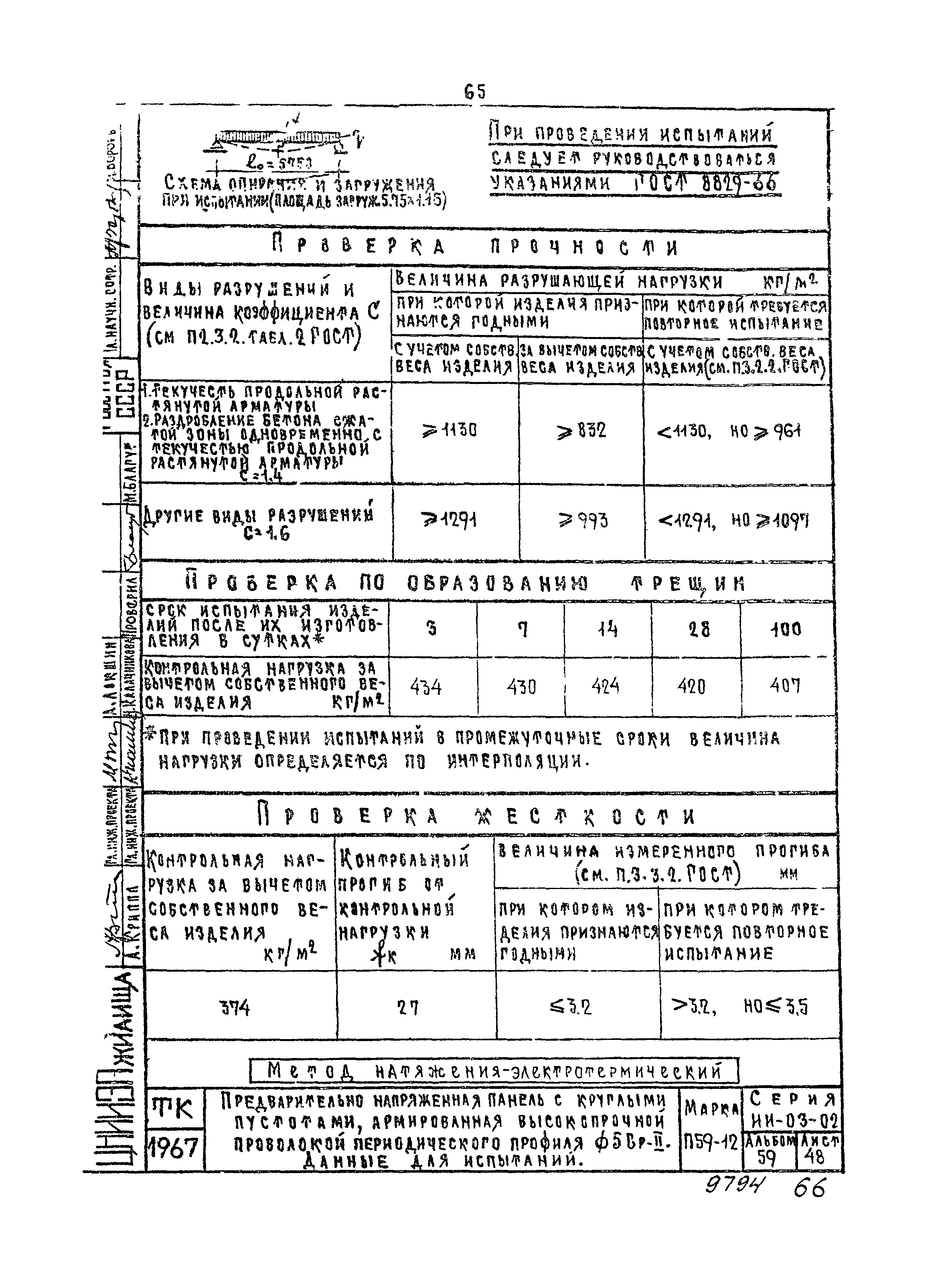

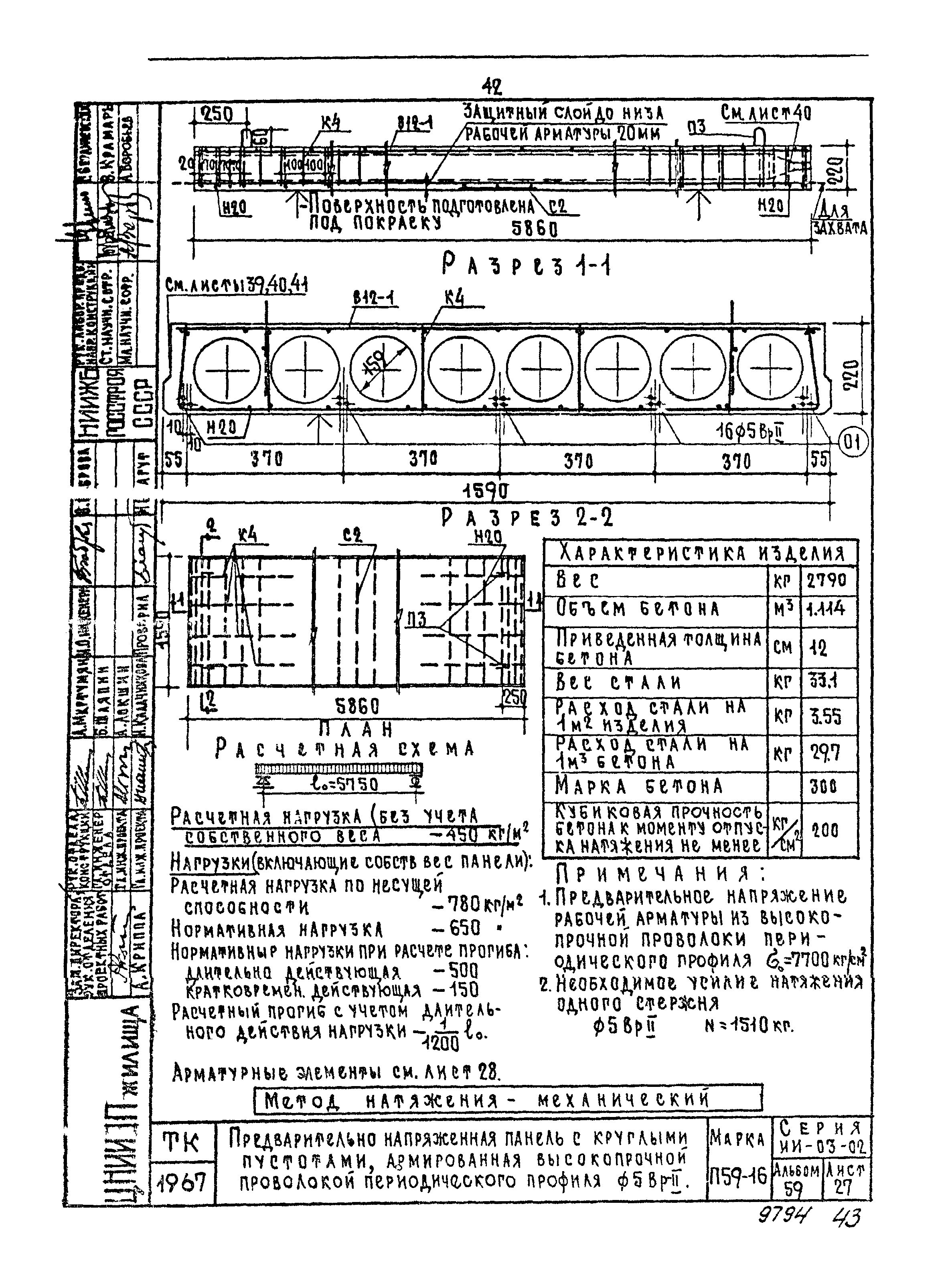

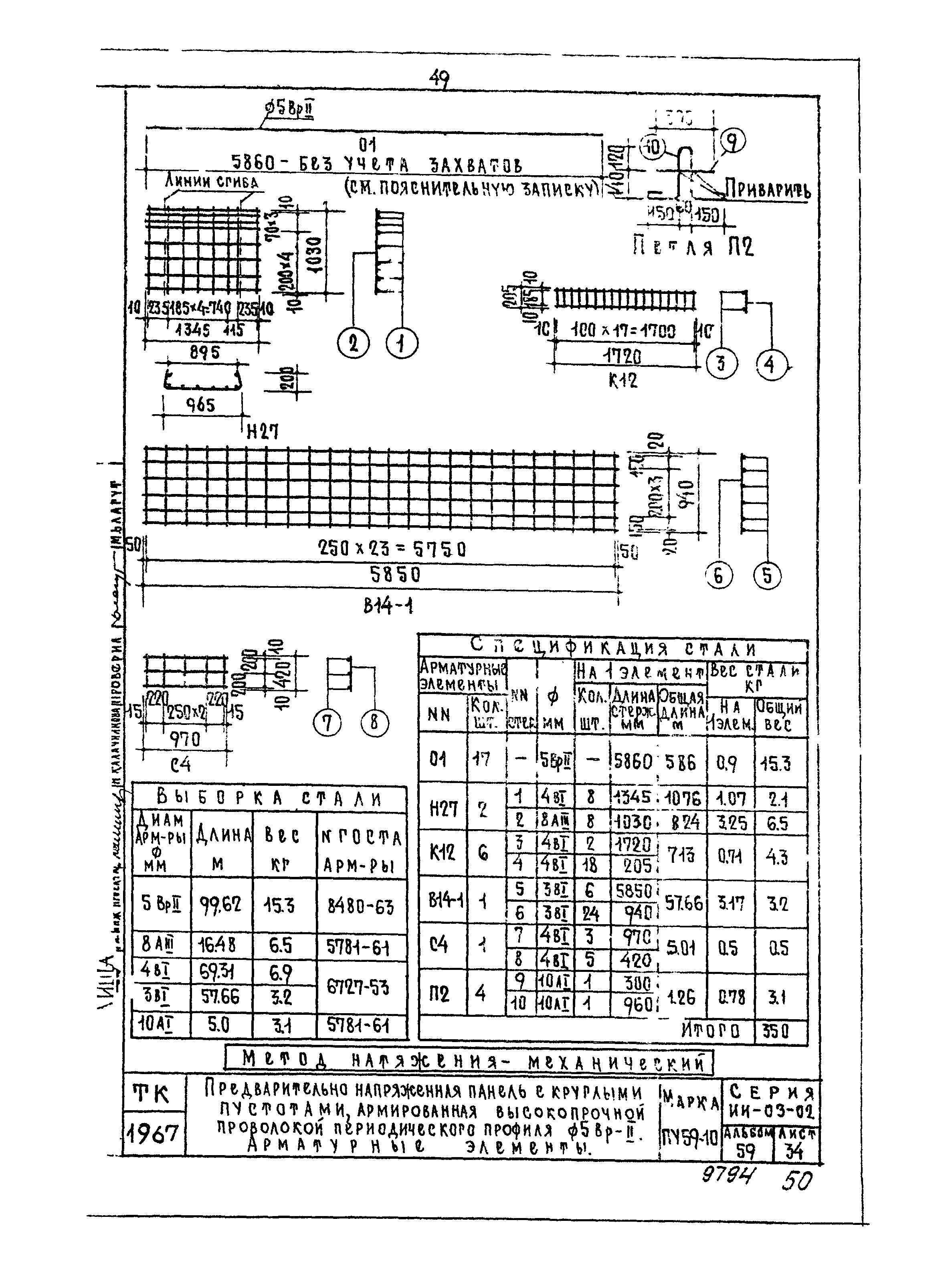

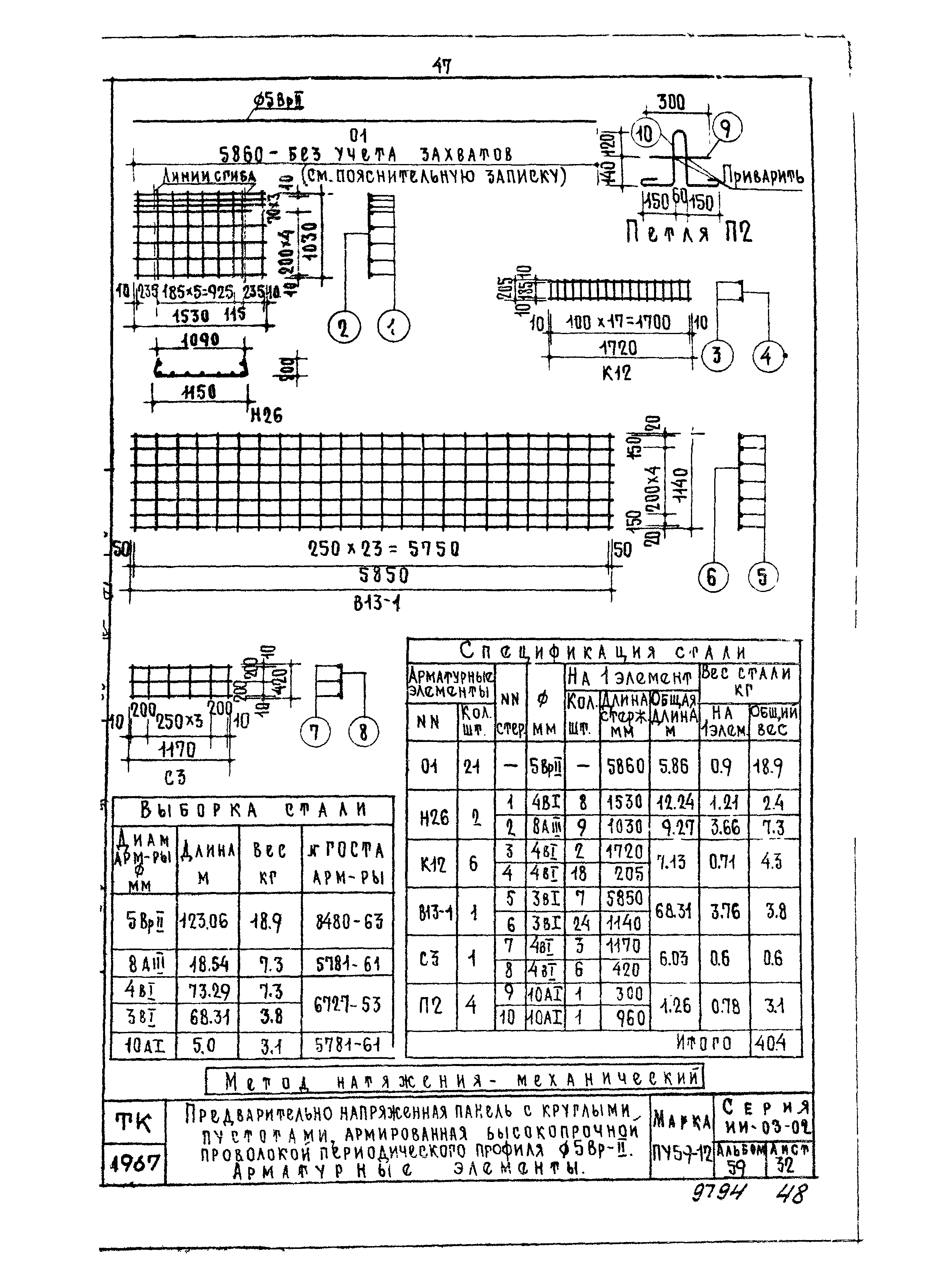

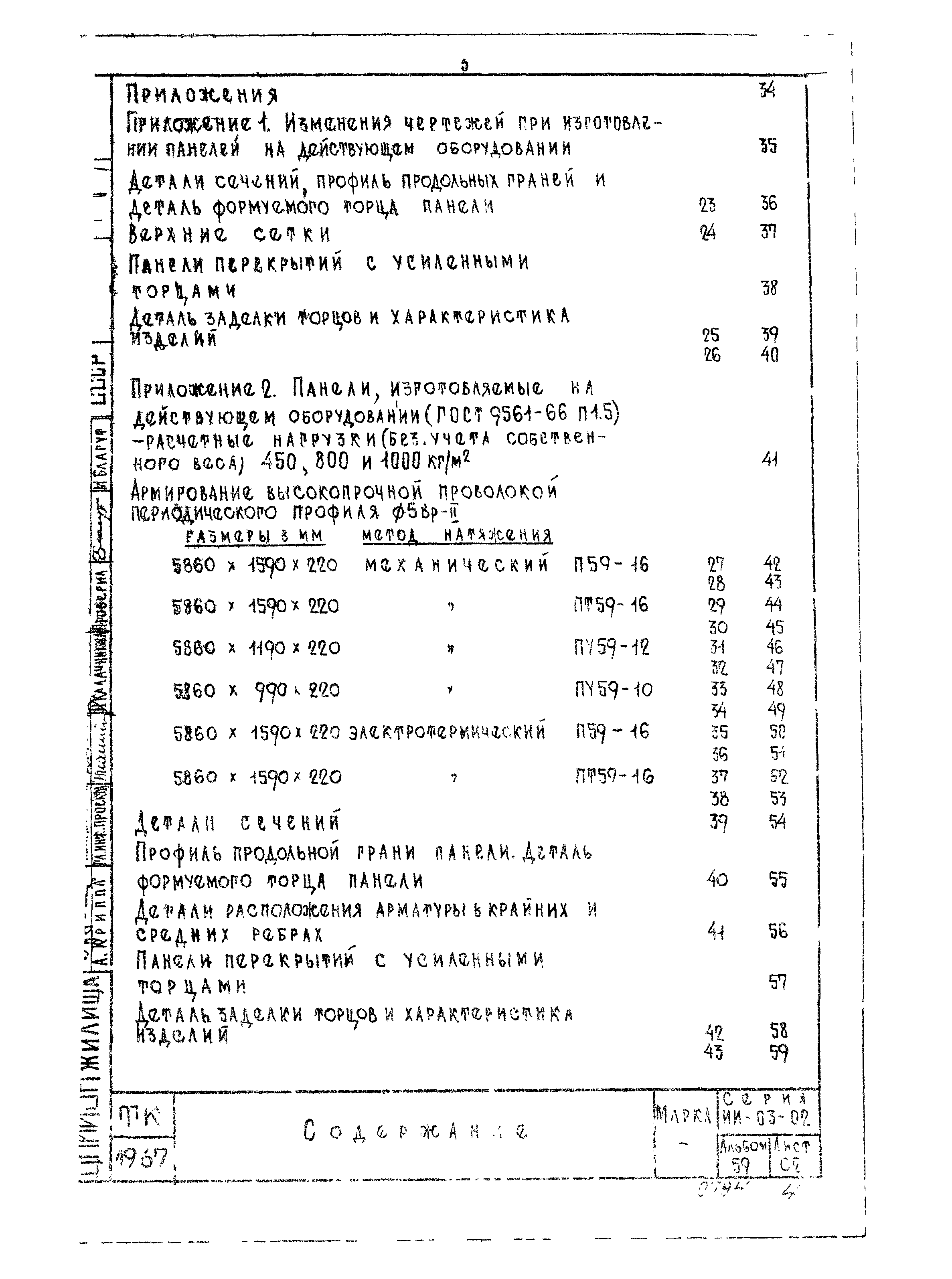

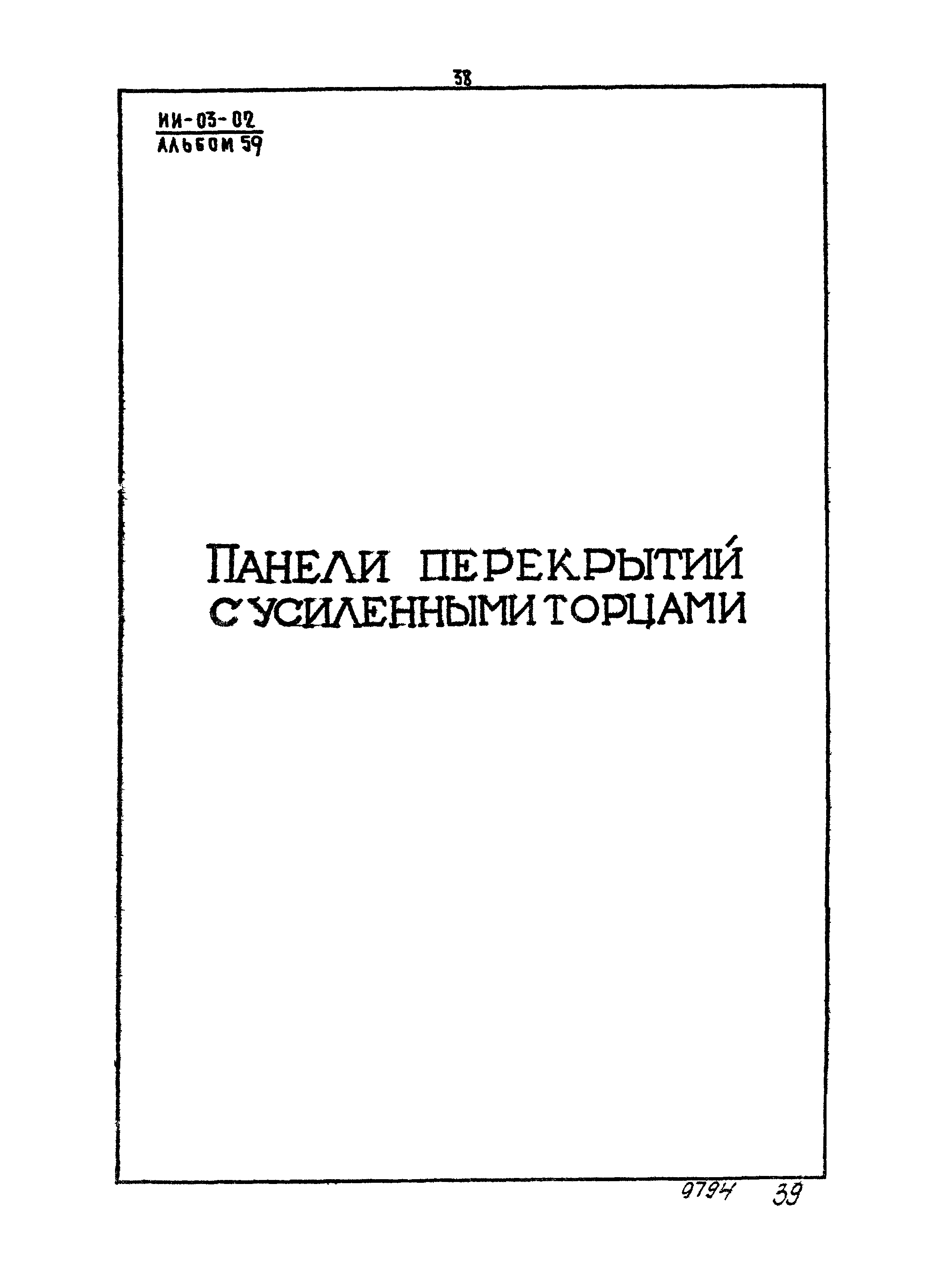

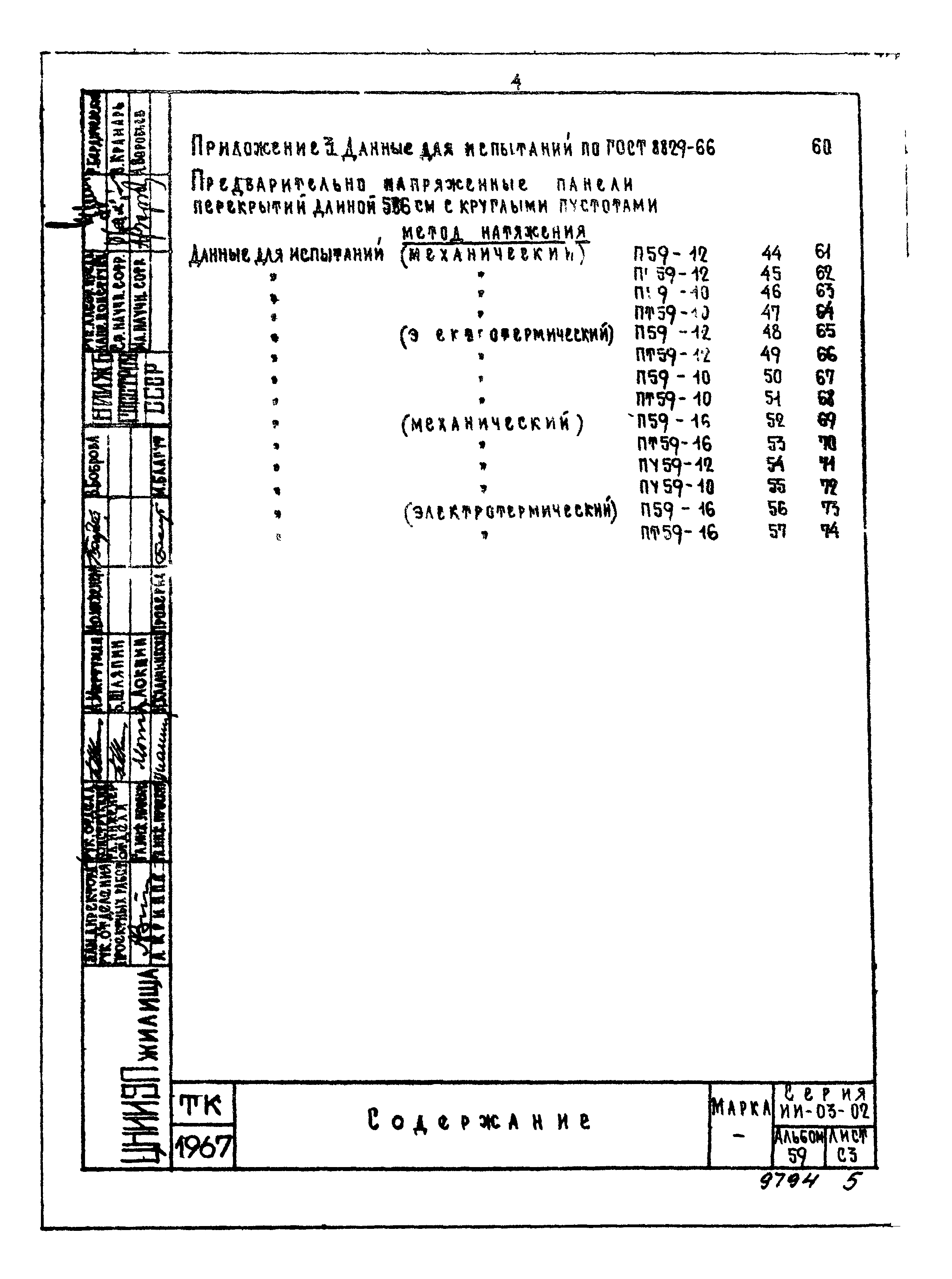

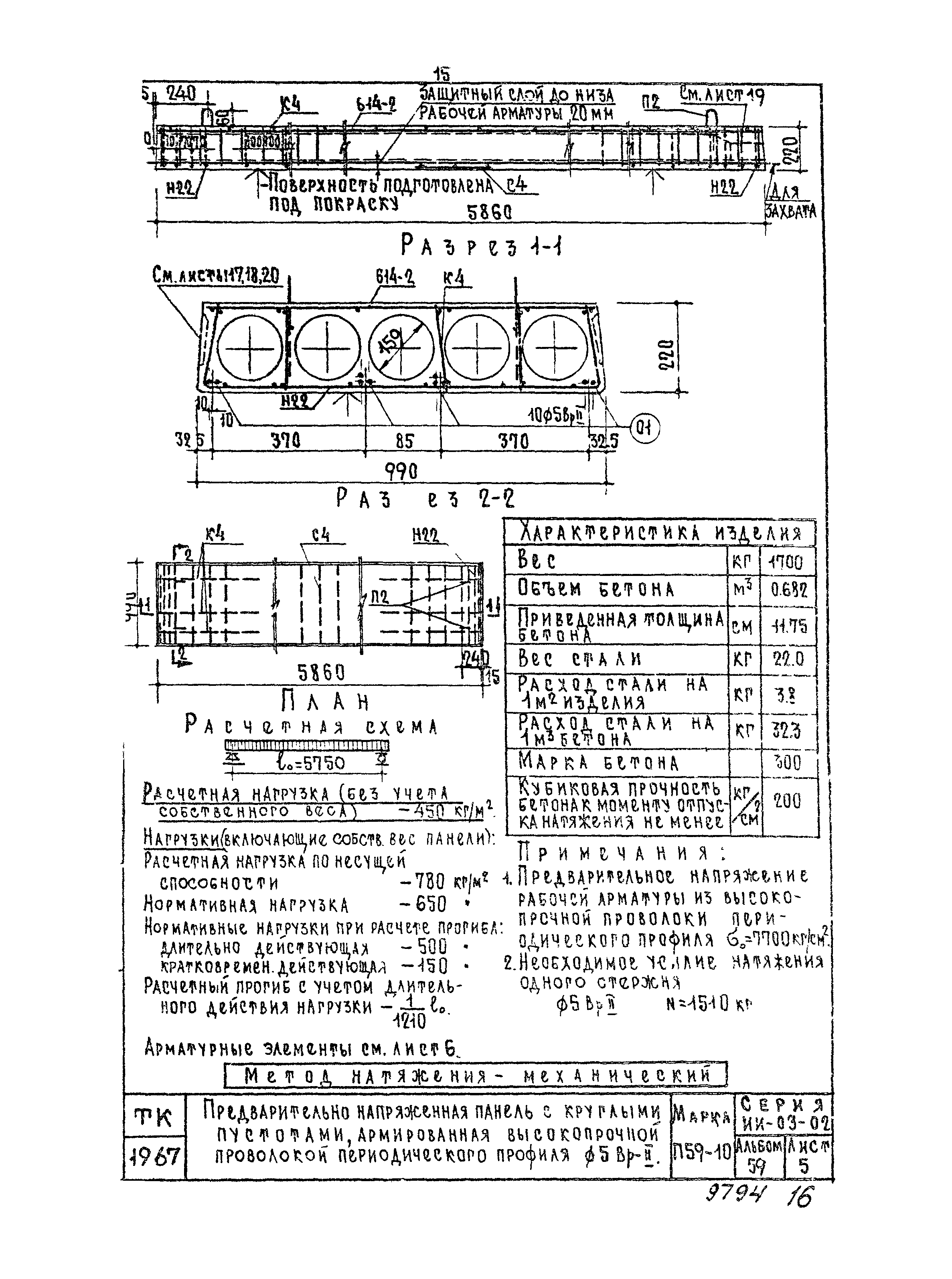

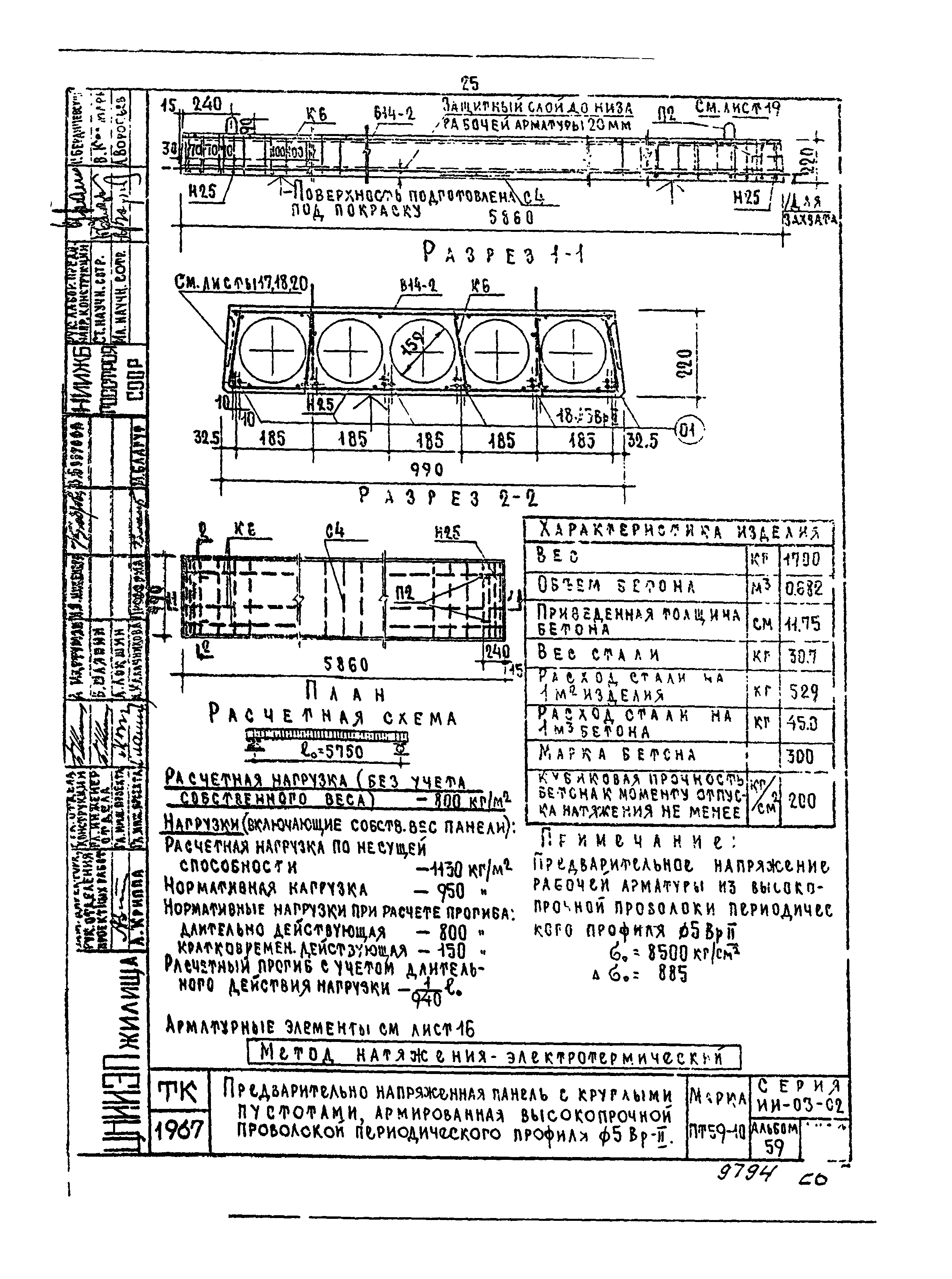

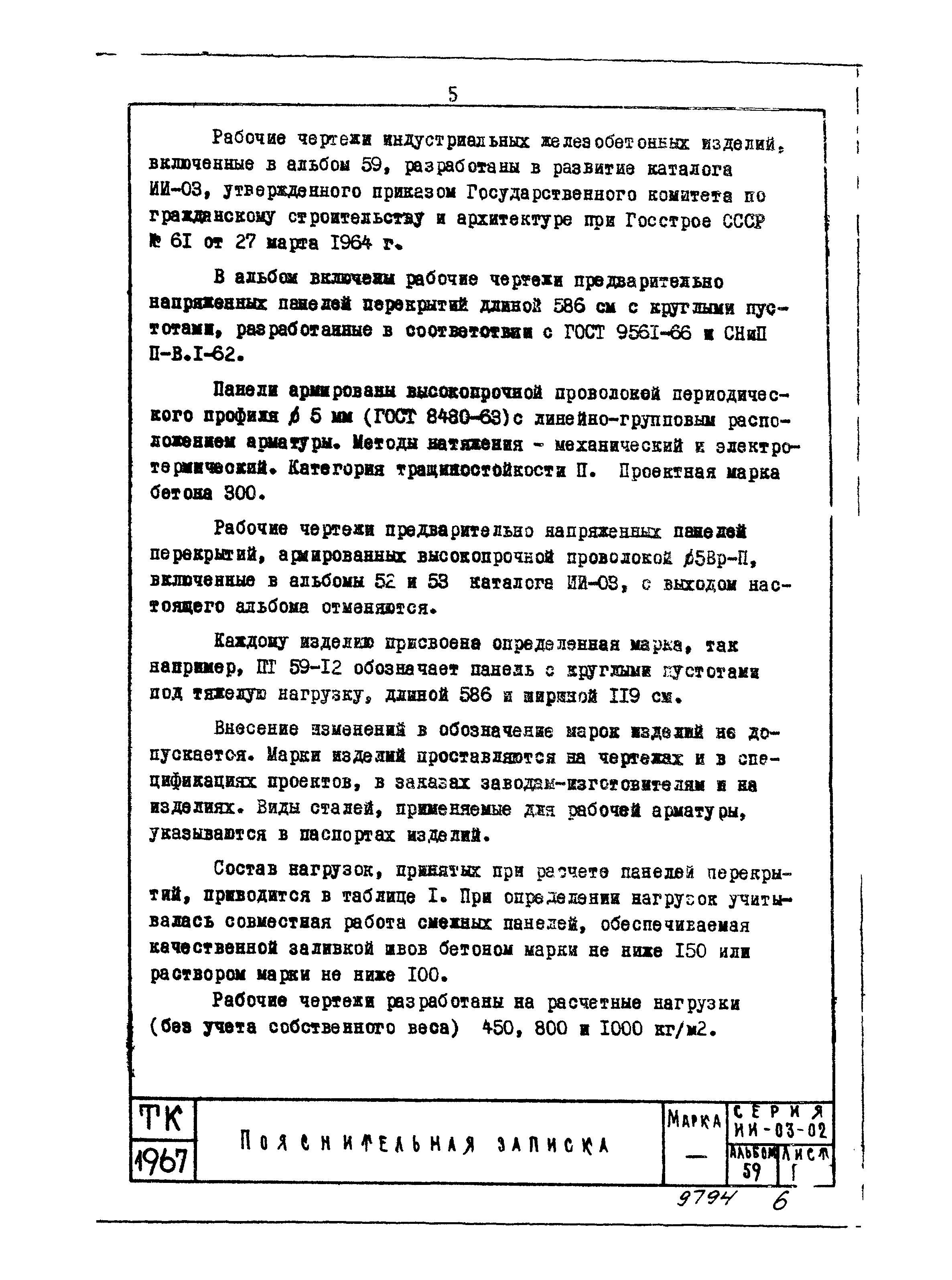

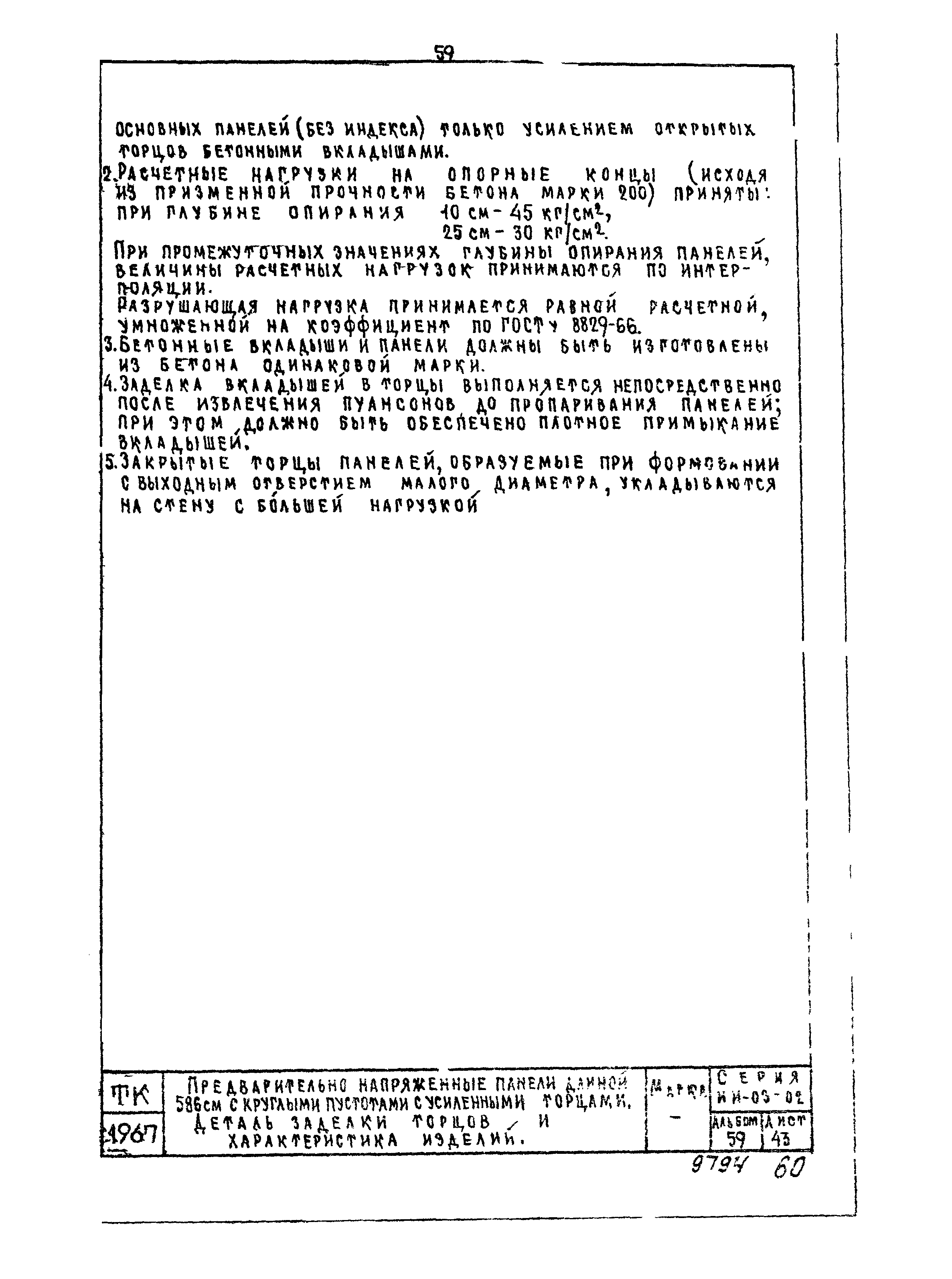

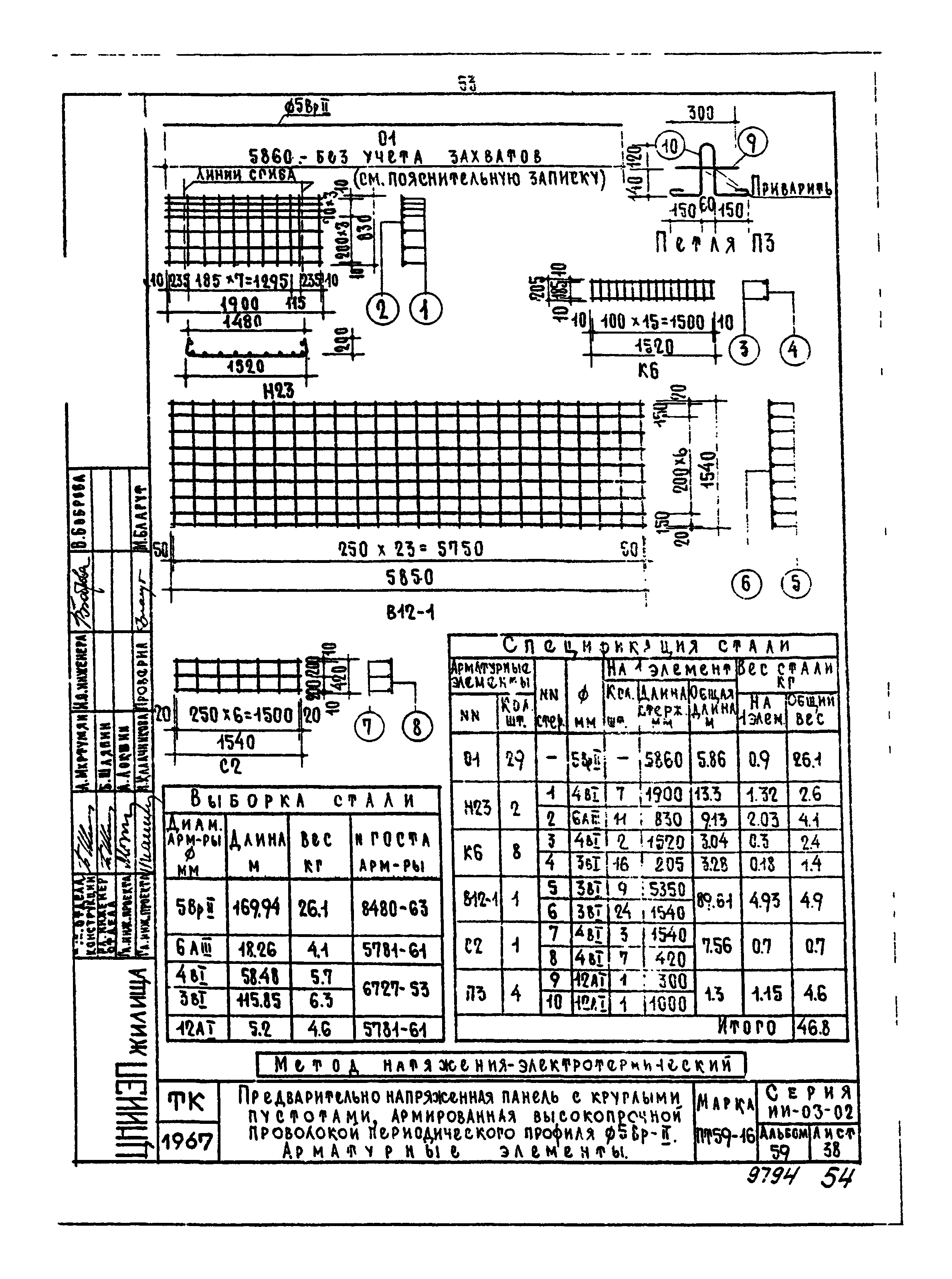

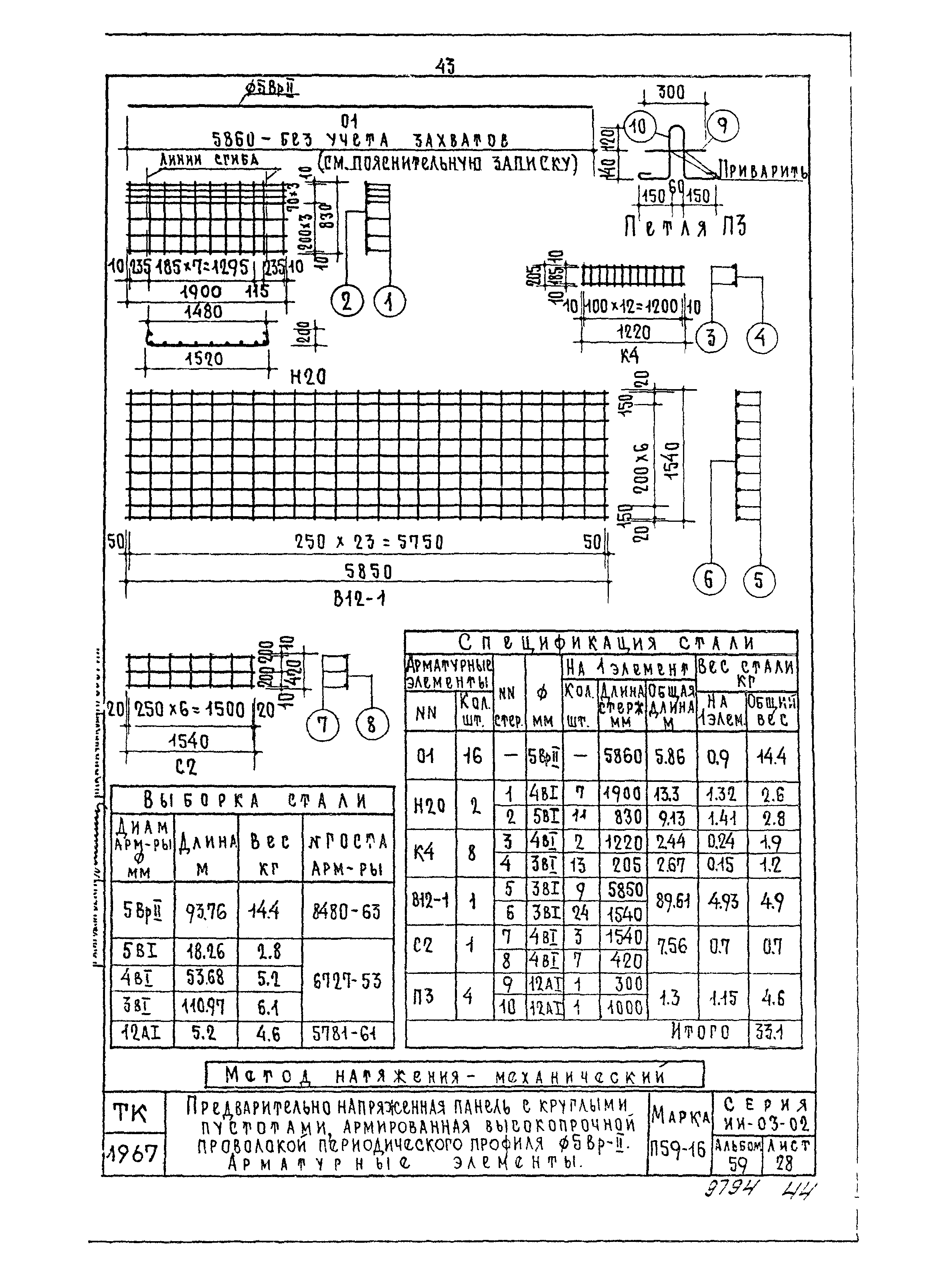

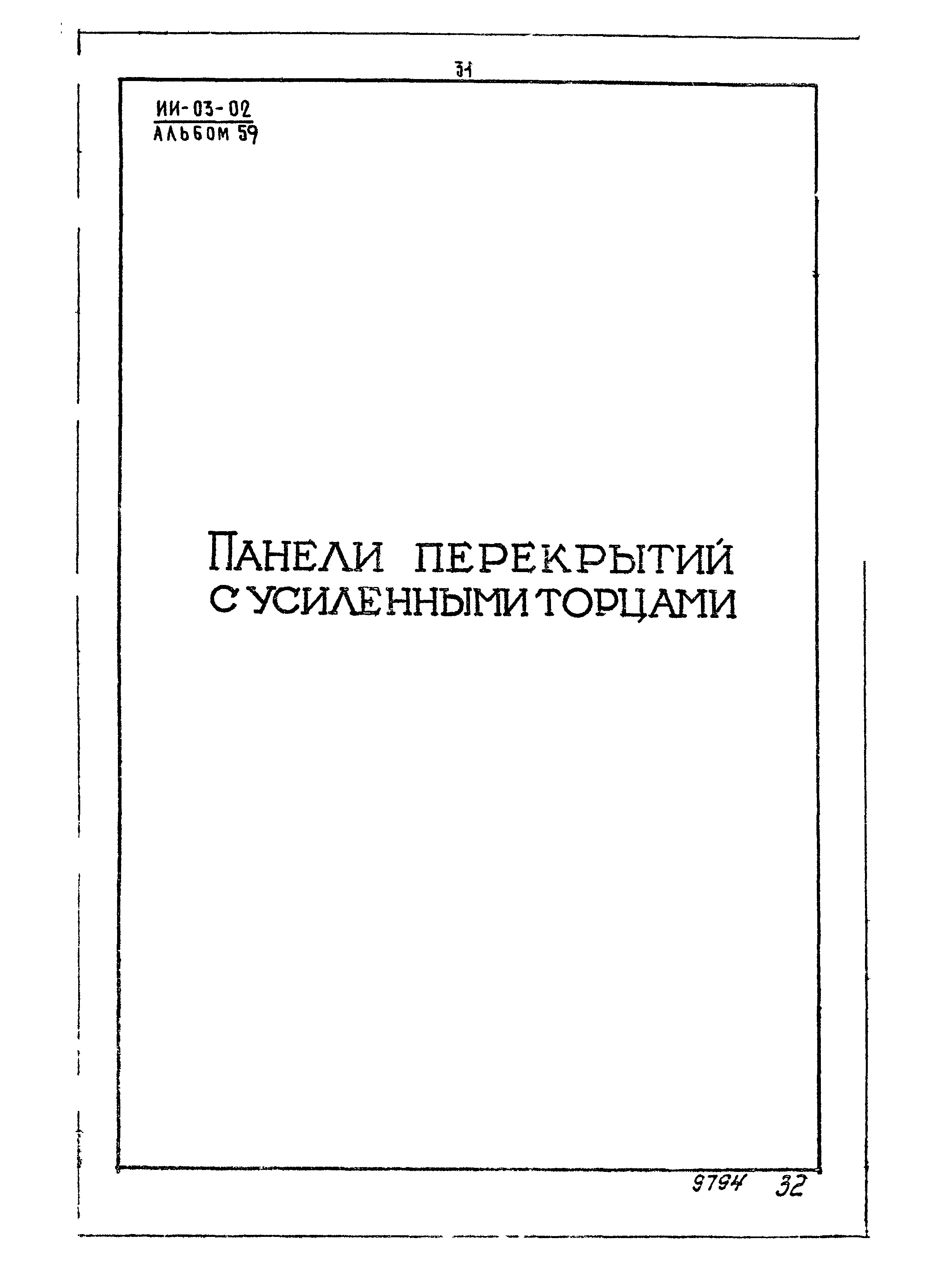

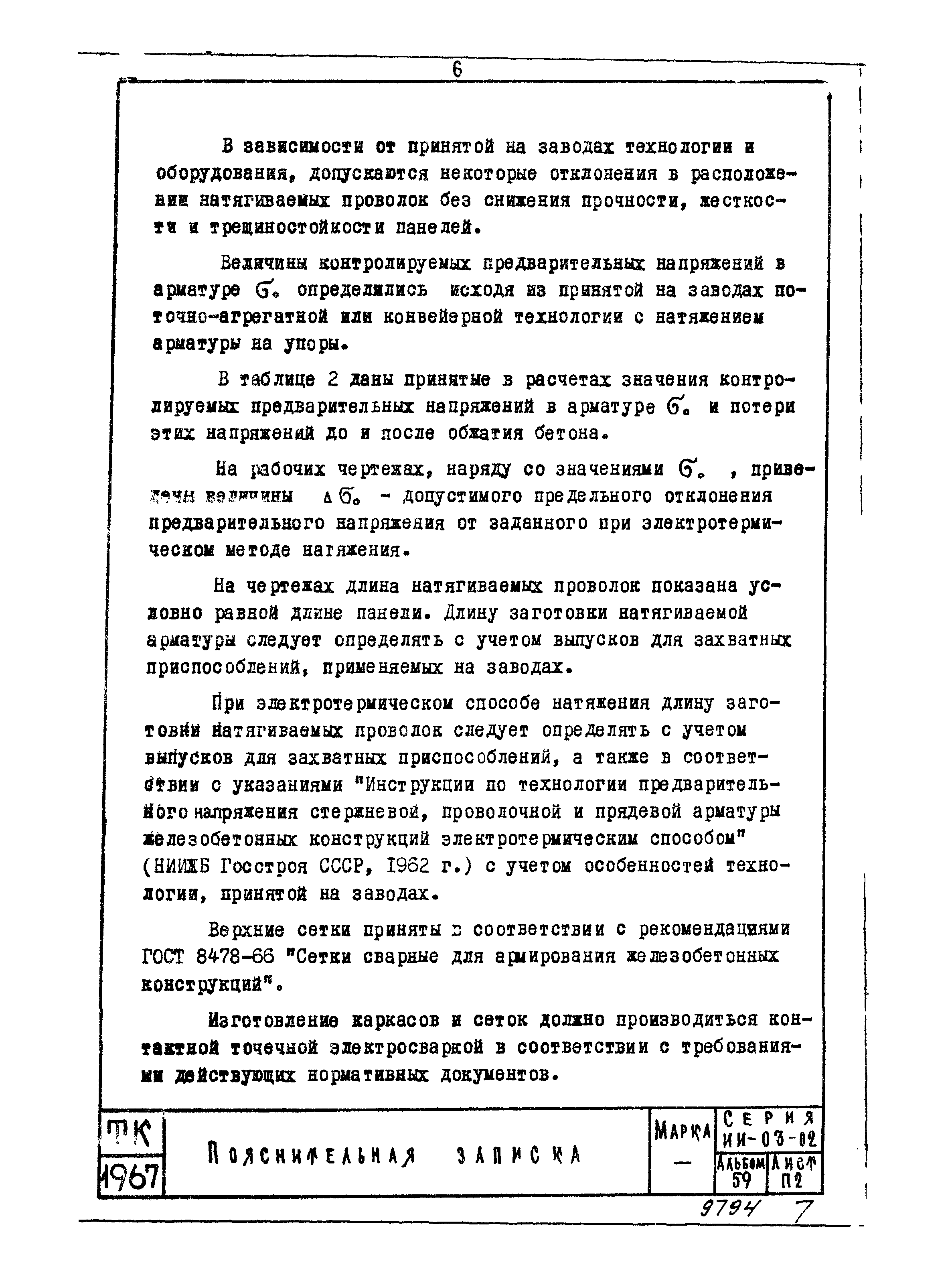

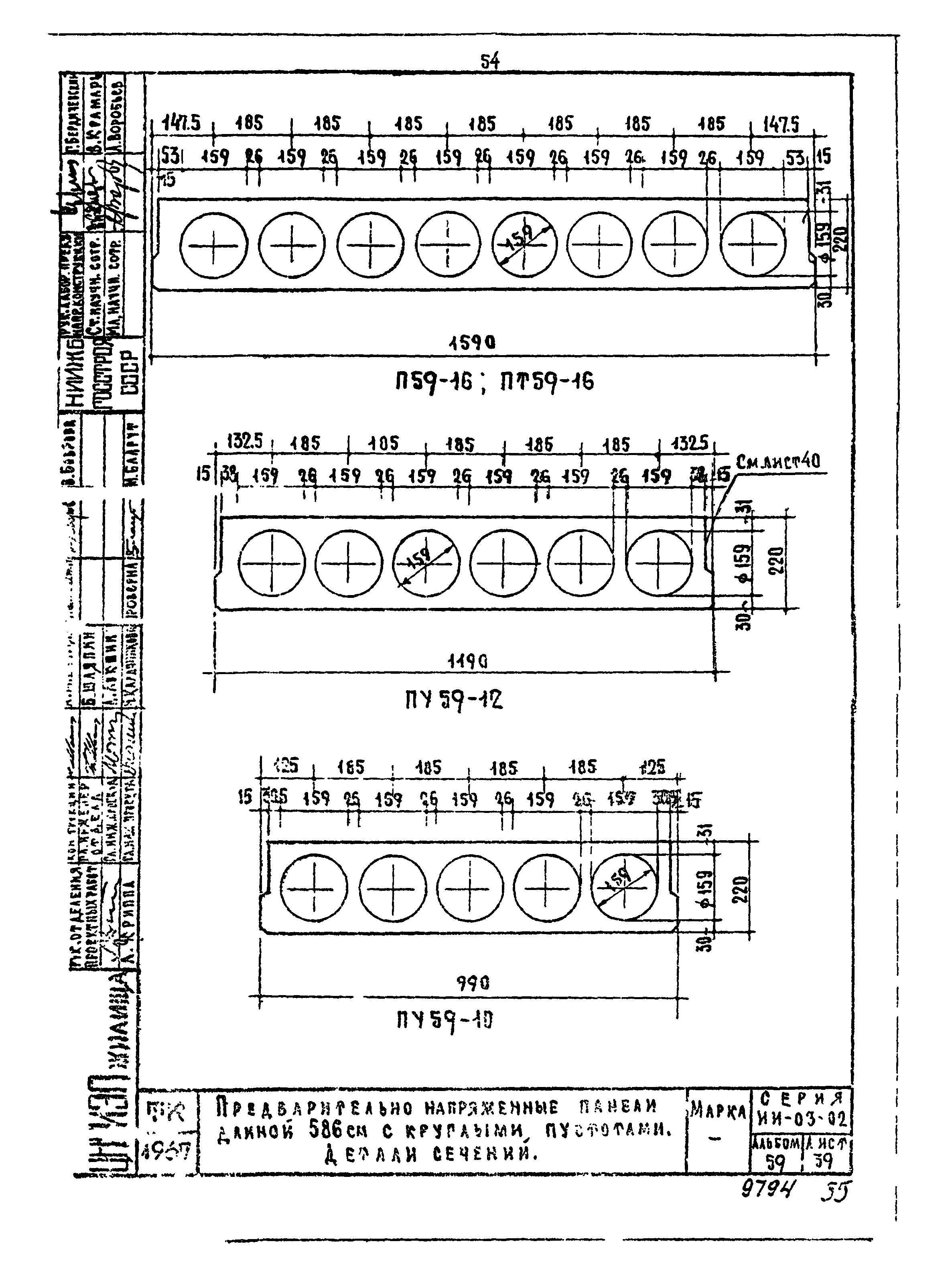

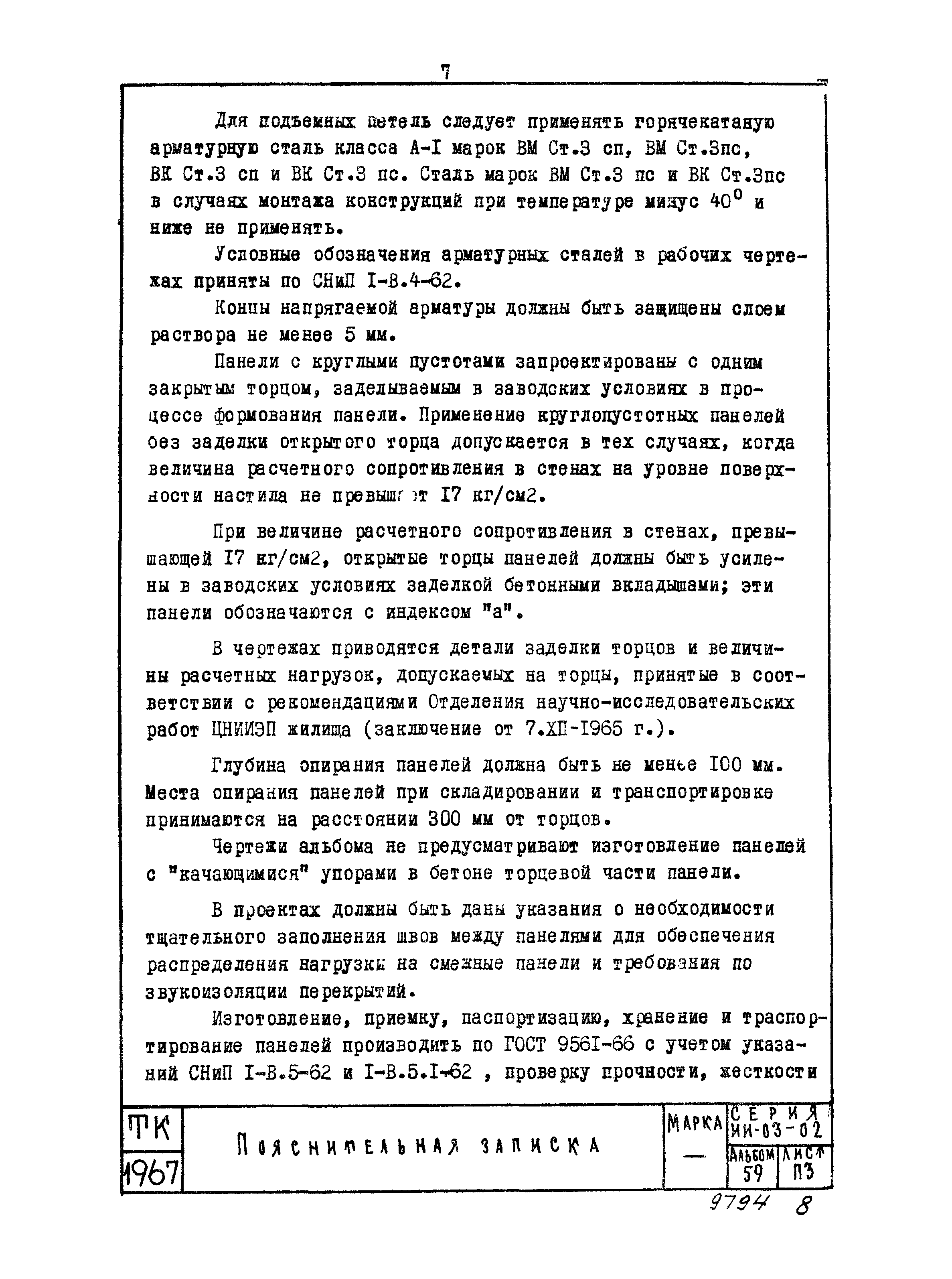

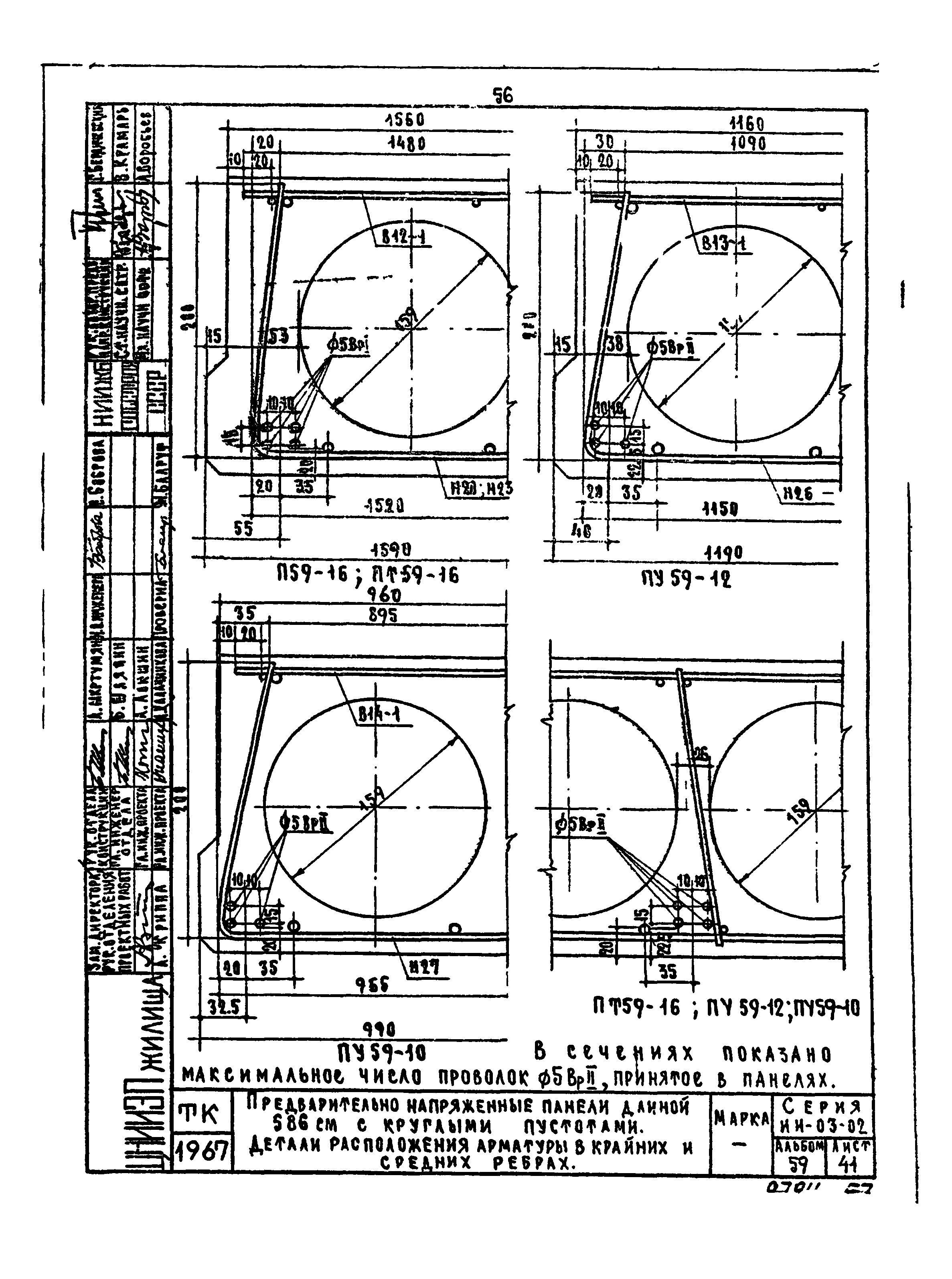

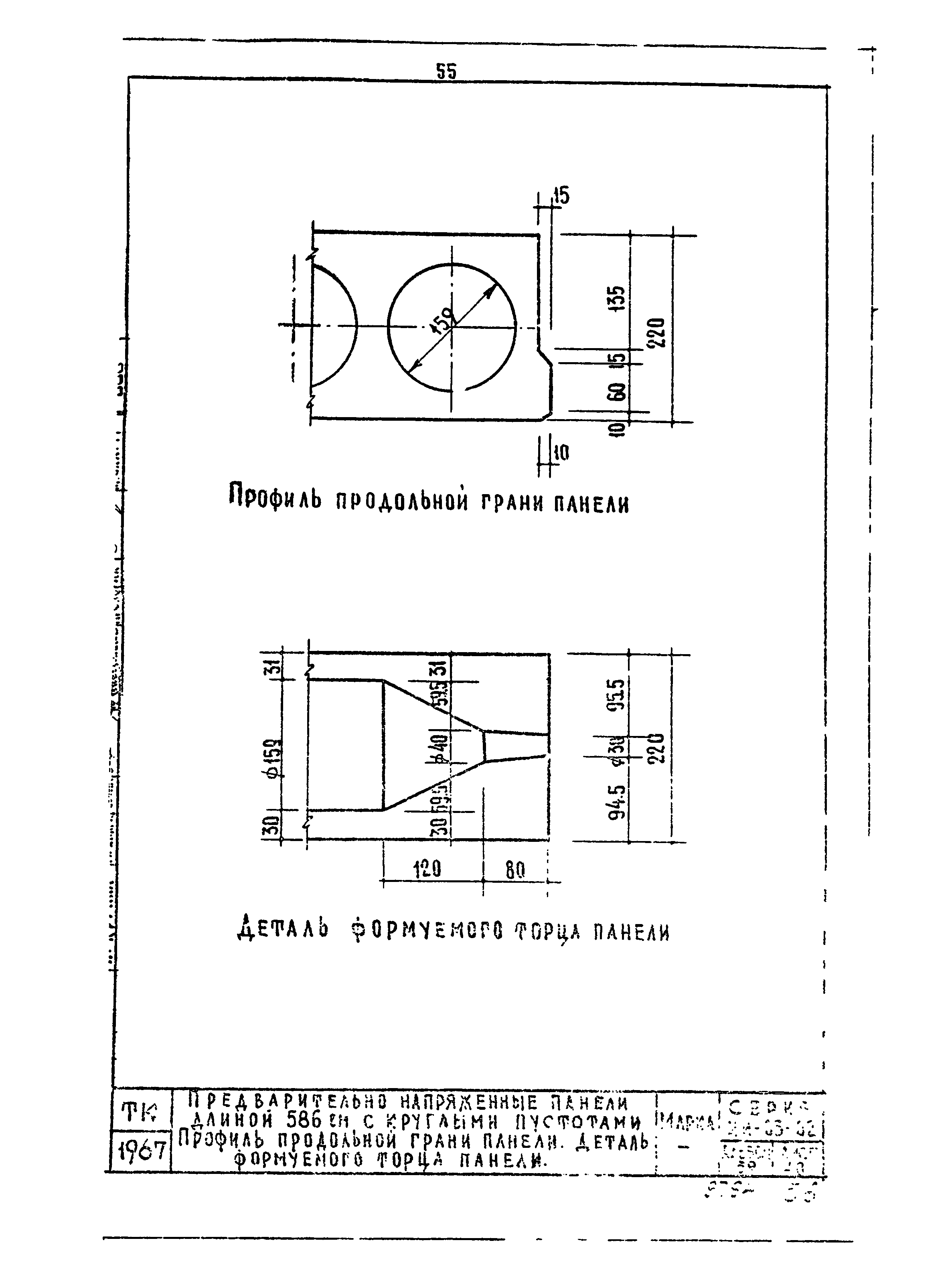

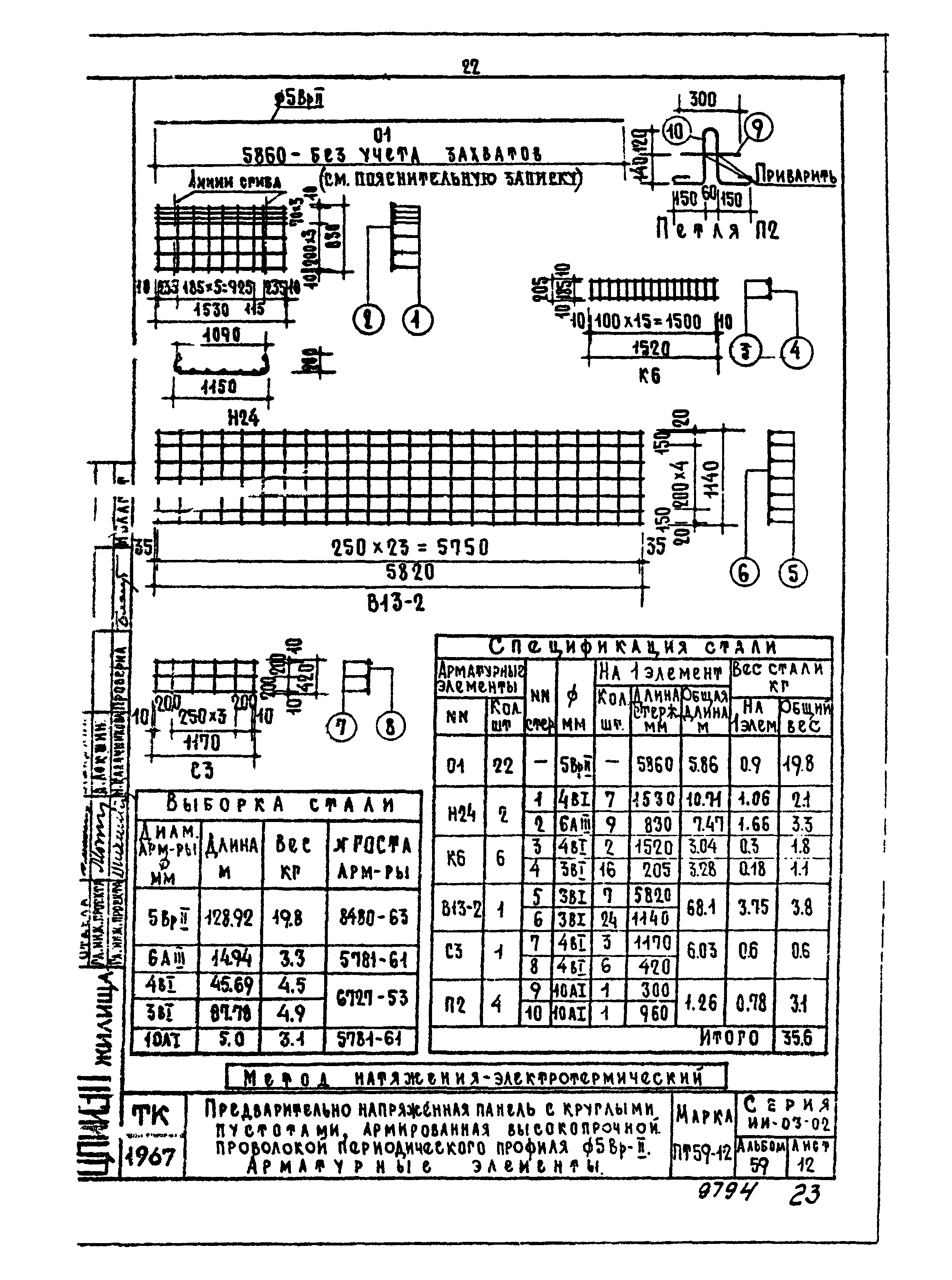

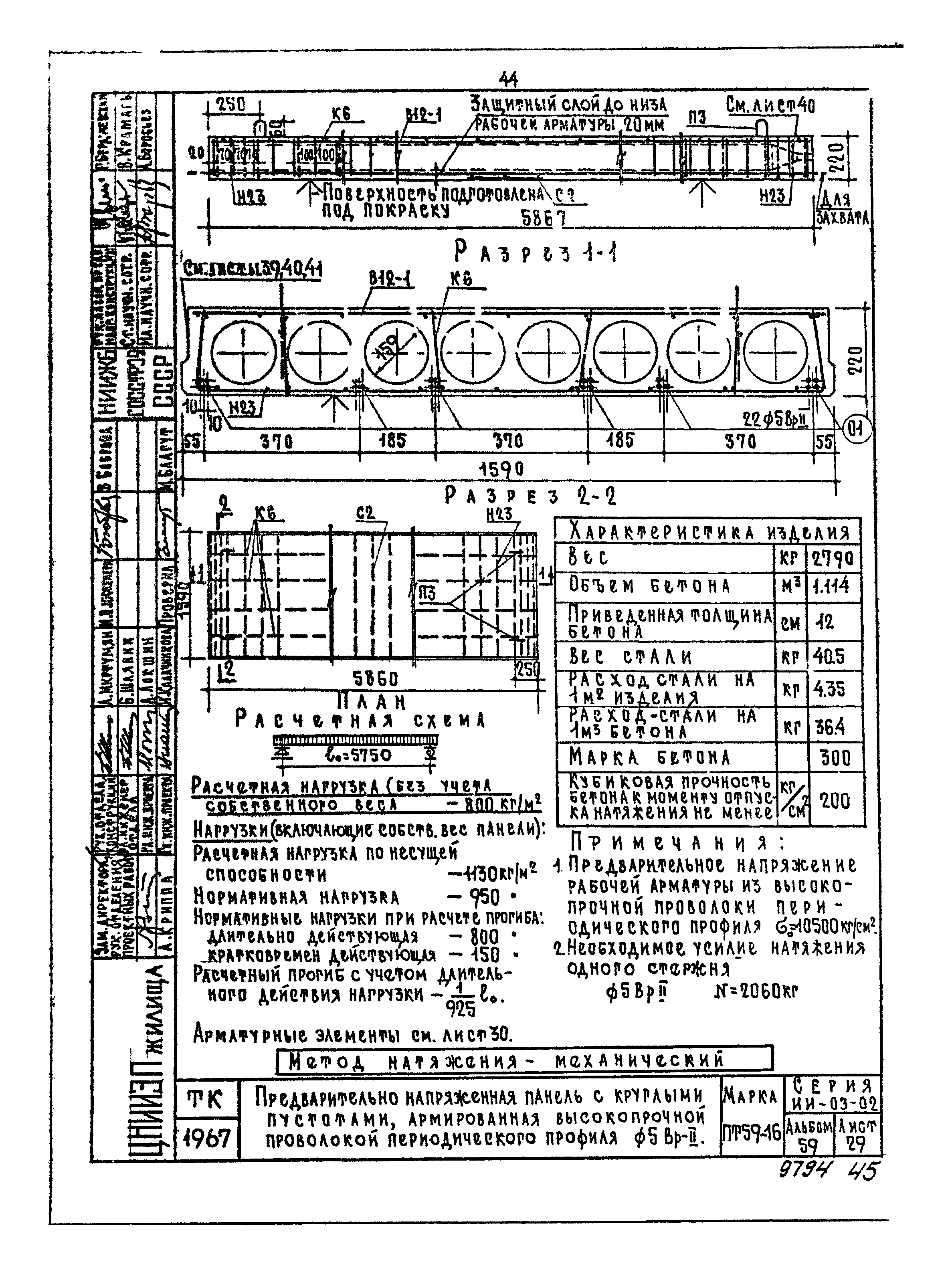

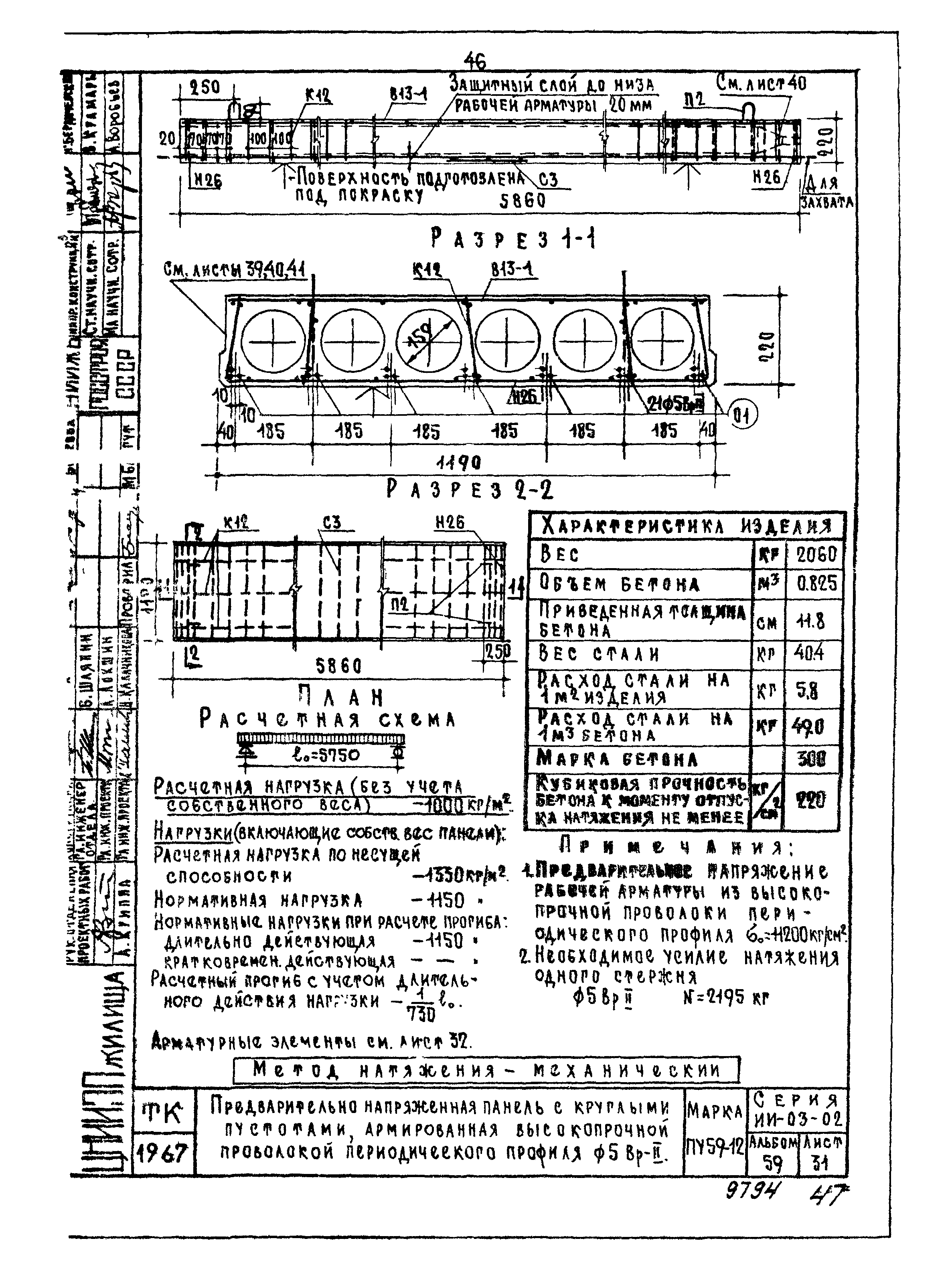

Альбом 59. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные высокопрочной проволокой Ф5 ВР-11 с линейно-групповым расположением арматуры (методы натяжения - механический и электротермический)Обозначение: | Серия ИИ-03-02 | Обозначение англ: | Series ИИ-03-02 | Статус: | не действует | Название рус.: | Альбом 59. Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами, армированные высокопрочной проволокой Ф5 ВР-11 с линейно-групповым расположением арматуры (методы натяжения - механический и электротермический) | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата окончания срока действия: | 01.06.1987 | Оглавление: | Содержание Пояснительная записка Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами - расчетные нагрузки (без учета собственного веса) 450 и 800 кг/кв. м Армирование высокопрочной проволокой периодического профиля Ф 5Вр-II Детали сечений Профиль продольных боковых граней панели Деталь отверстия формуемого торца панели Детали расположения арматуры в крайних и средних ребрах Панели перекрытий с усиленными торцами Деталь заделки торцов и характеристика изделий Приложение 1 Изменения чертежей при изготовлении панелей на действующем оборудовании Детали сечений, профиль продольных граней и деталь формуемого торца панели Верхние сетки Панели перекрытий с усиленными торцами Деталь заделки торцов и характеристика изделий Приложение 2 Панели, изготовляемые на действующем оборудовании (ГОСТ 9561-66 п1.5) - расчетные нагрузки (без учета собственного веса) 450, 800 и 1000 кг/кв. м Армирование высокопрочной проволокой периодического профиля Ф 5Вр-II Детали сечений Профиль продольной грани панели. Деталь формуемого торца панели Детали расположения арматуры в крайних и средних ребрах Панели перекрытий с усиленными торцами Деталь заделки торцов и характеристика изделий Приложение 3. Данные для испытаний по ГОСТ 8829-66 Предварительно напряженные панели перекрытий длиной 586 см с круглыми пустотами | Разработан: | ЦНИИЭП жилища
| Утверждён: | 01.01.1967 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР
| Расположен в: |
|
![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/0.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/1.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/2.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/3.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/4.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/5.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/6.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/7.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/8.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/9.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/10.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/11.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/12.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/13.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/14.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/15.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/16.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/17.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/18.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/19.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/20.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/21.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/22.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/23.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/24.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/25.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/26.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/27.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/28.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/29.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/30.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/31.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/32.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/33.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/34.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/35.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/36.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/37.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/38.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/39.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/40.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/41.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/42.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/43.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/44.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/45.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/46.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/47.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/48.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/49.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/50.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/51.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/52.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/53.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/54.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/55.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/56.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/57.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/58.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/59.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/60.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/61.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/62.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/63.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/64.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/65.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/66.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/67.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/68.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/69.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/70.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/71.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/72.gif) ![Серия ИИ-03-02](../../../Data2/1/4293795/4293795136.files/73.gif)
|
