Серия 1.832.1-8

Выпуск 1. Часть 2. Панели горизонтальной разрезки. Арматурные и закладные изделия

Обозначение:	Серия 1.832.1-8
Обозначение англ:	Series 1.832.1-8
Статус:	заменен
Название рус.:	Выпуск 1. Часть 2. Панели горизонтальной разрезки. Арматурные и закладные изделия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1989
Область применения:	Настоящий выпуск содержит рабочие чертежи арматурных и закладных изделий, и монтажных петель трехслойных железобетонных панелей для стен сельскохозяйственных зданий

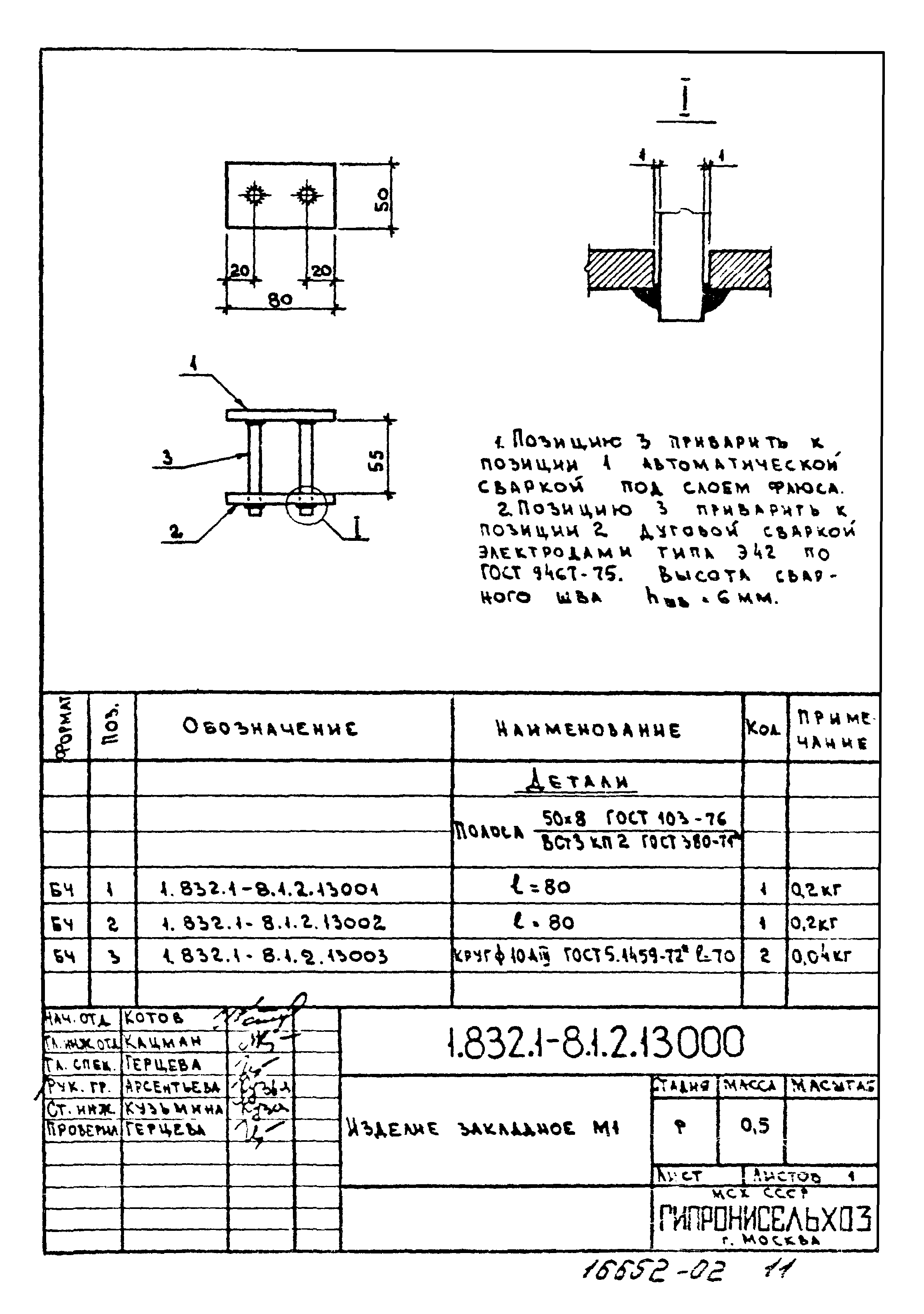

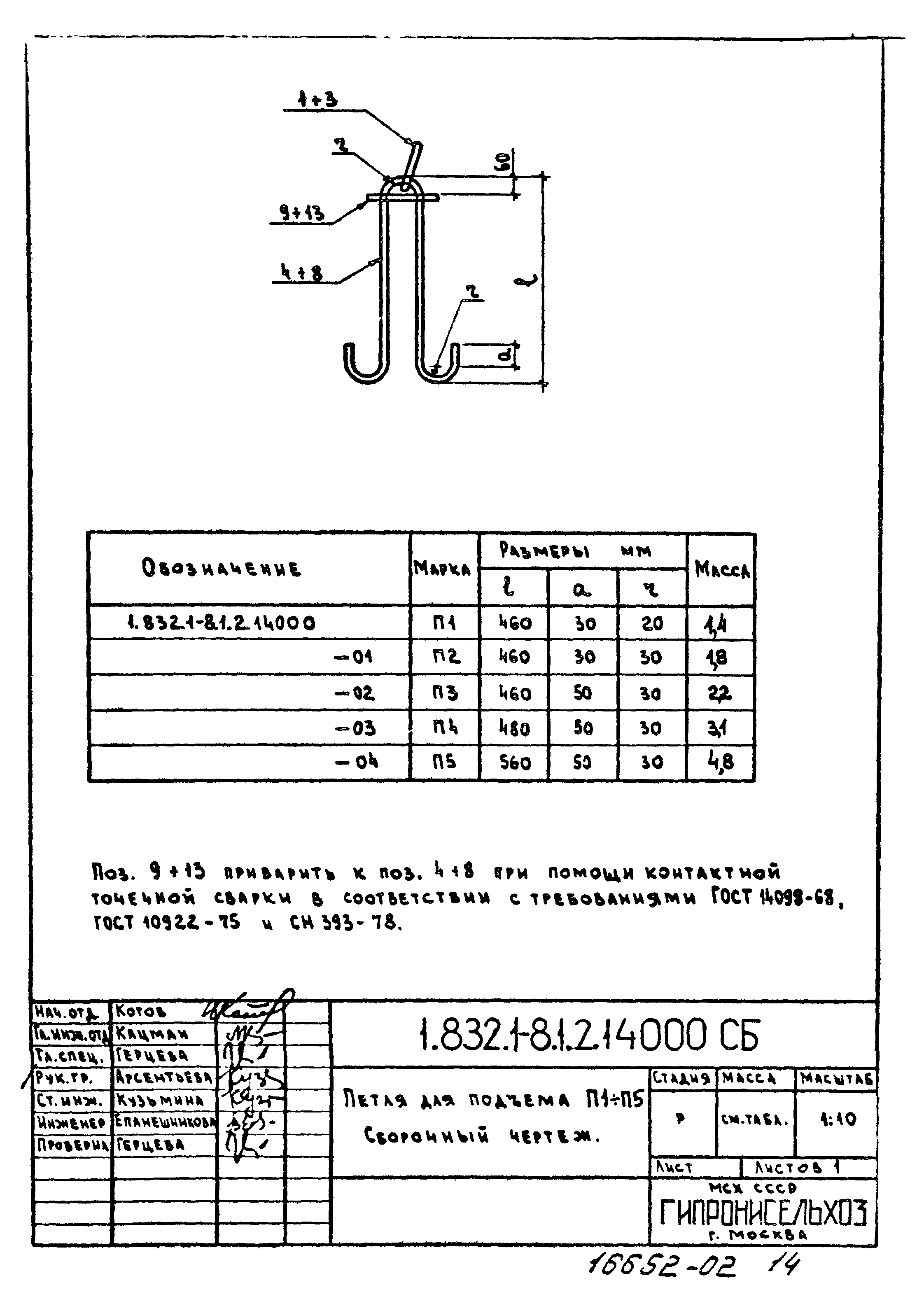

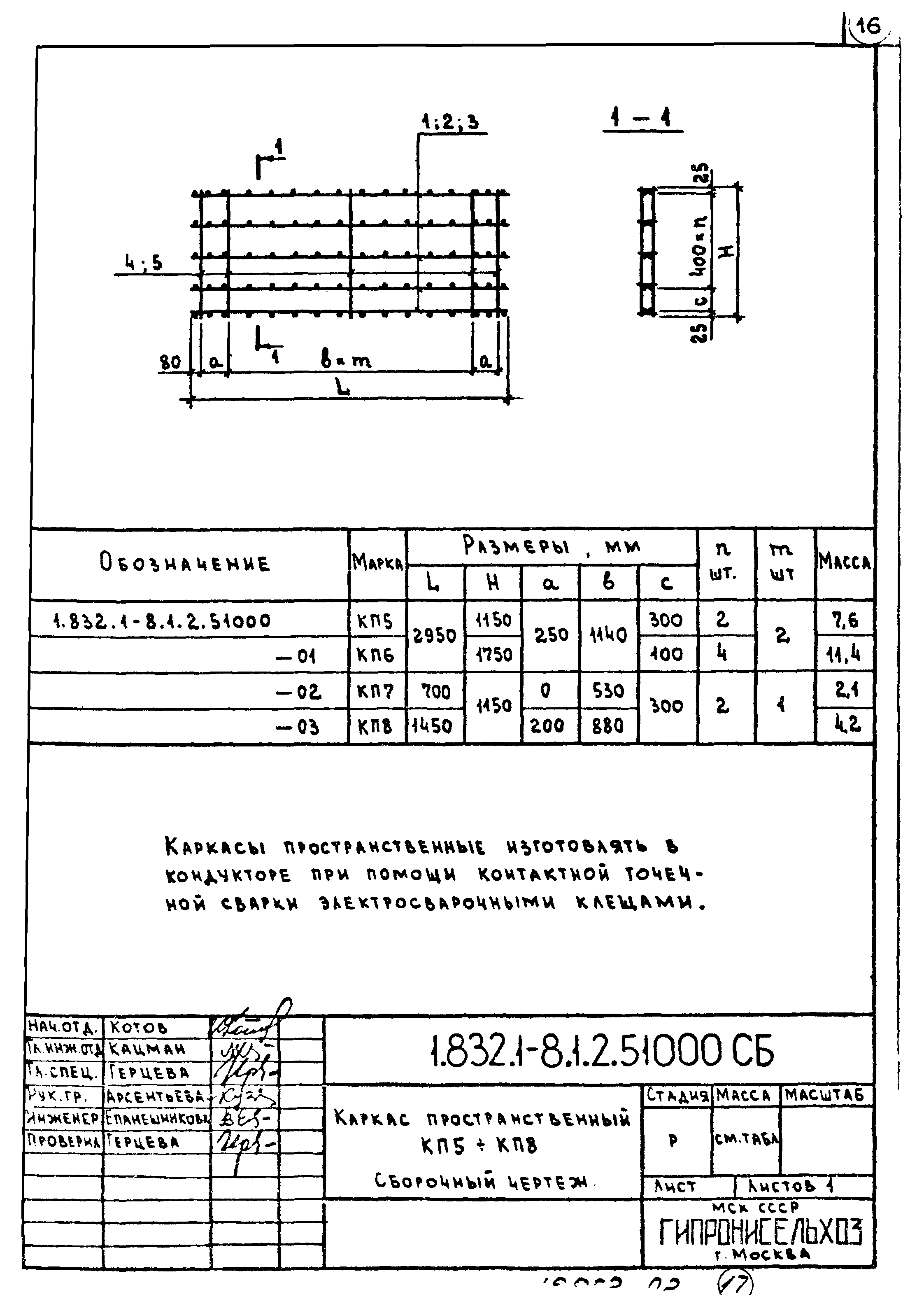

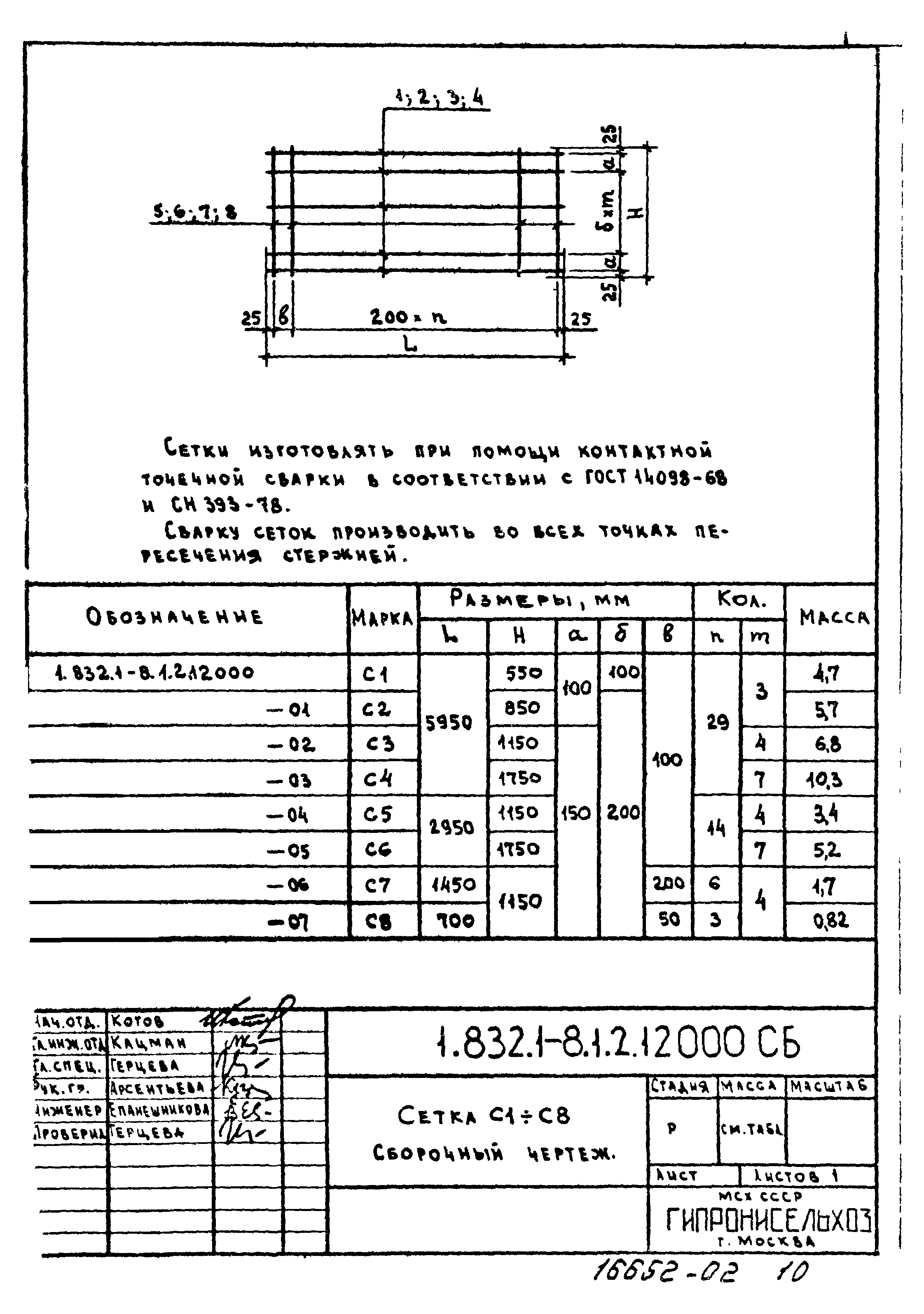

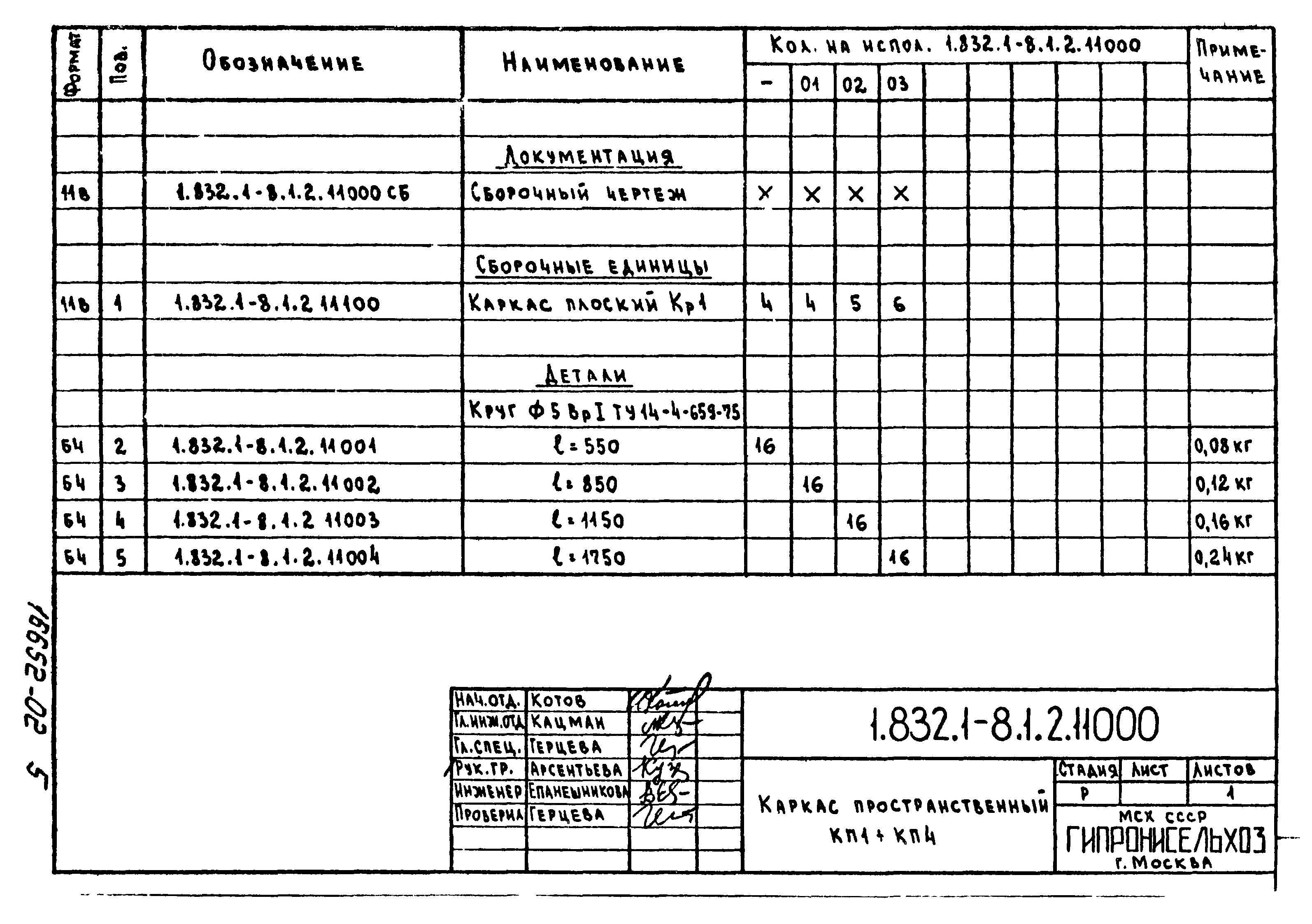

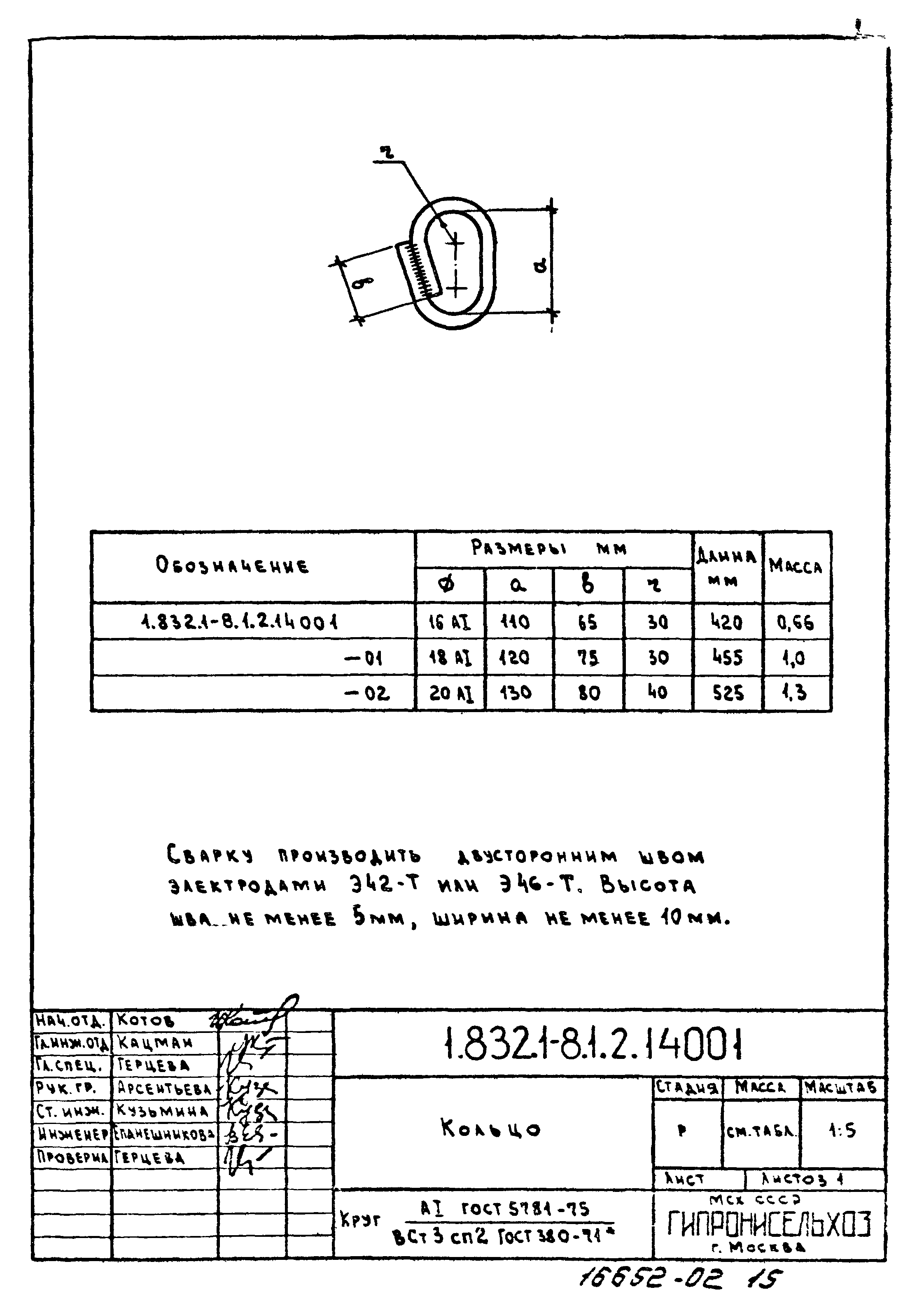

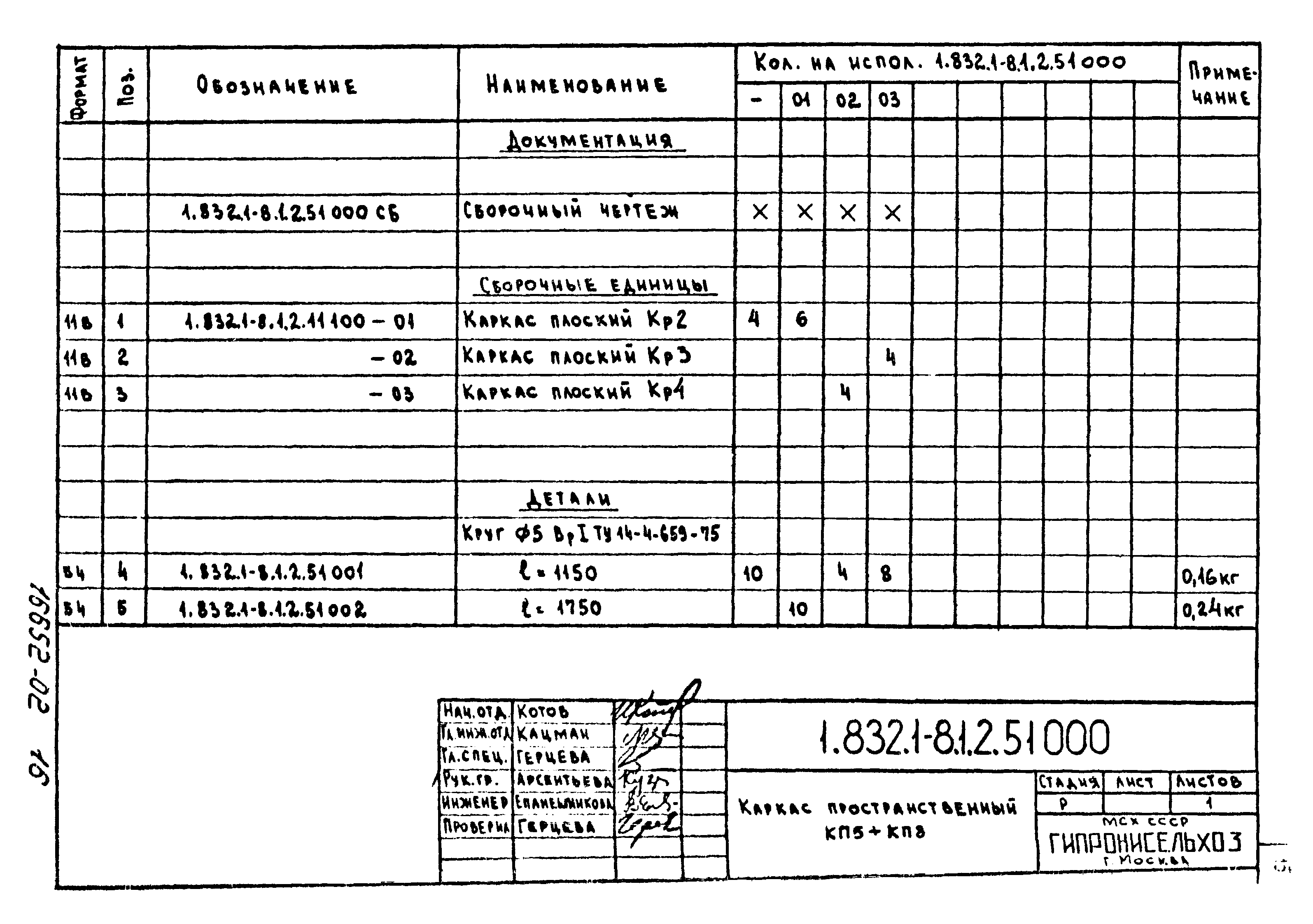

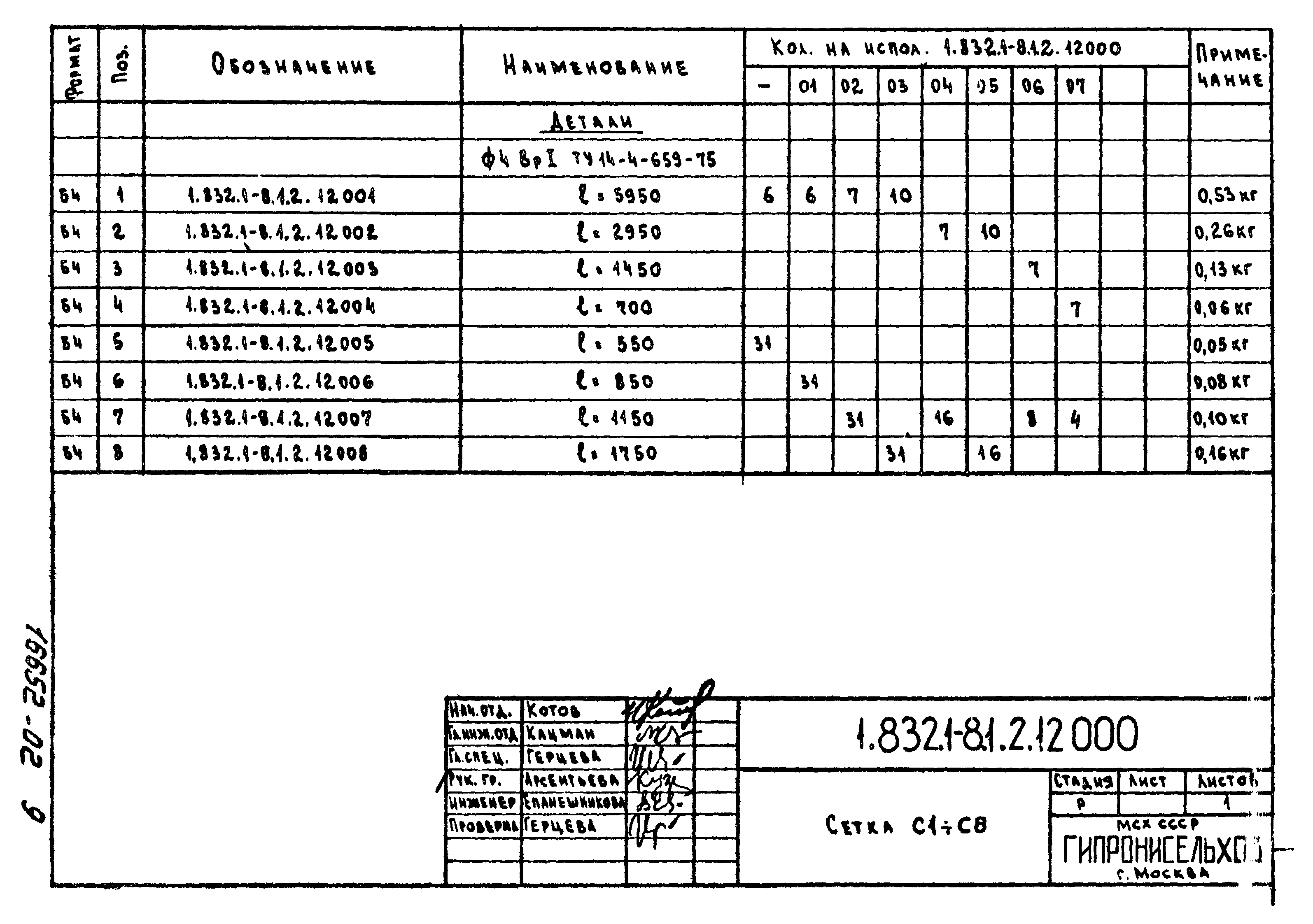

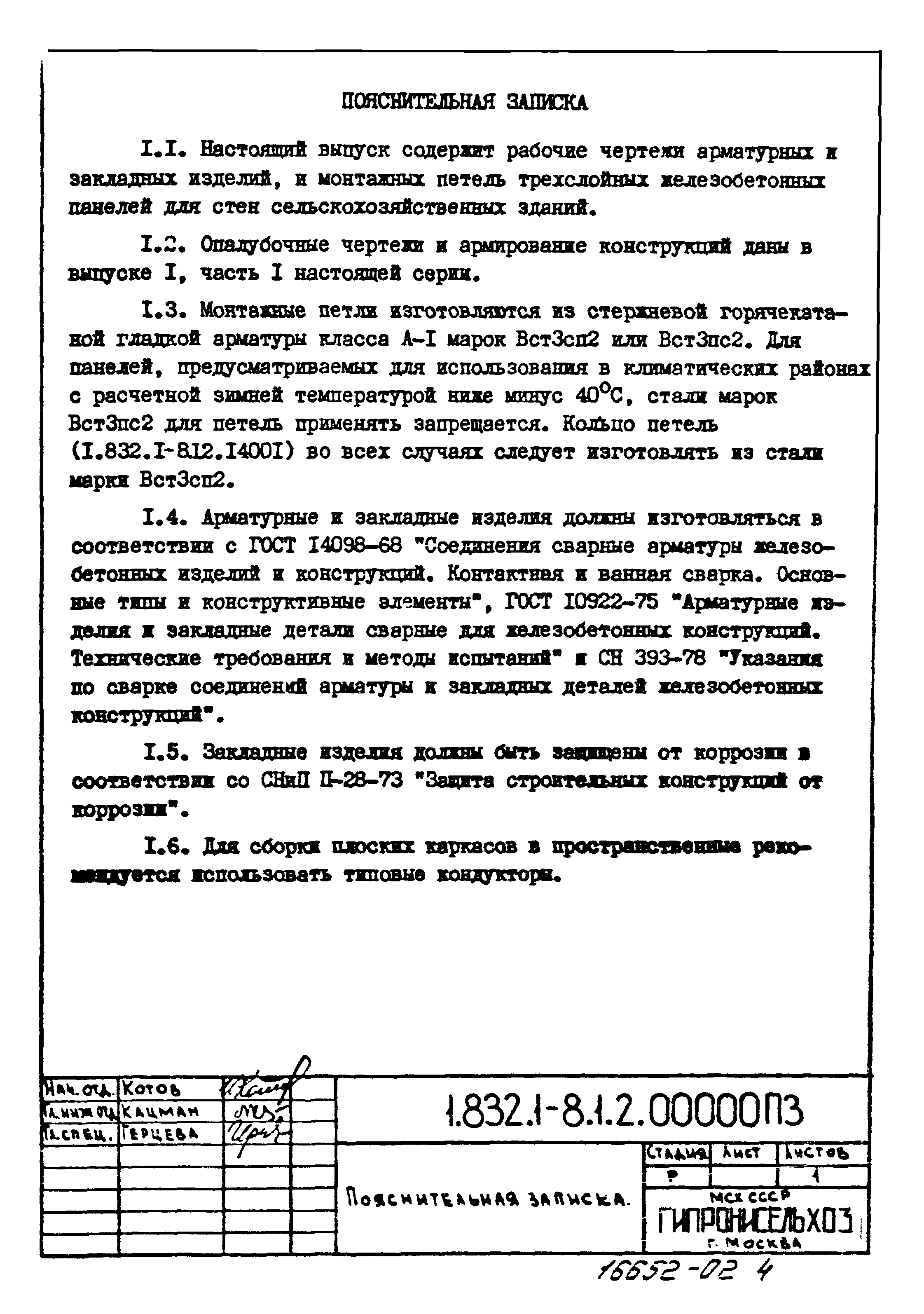

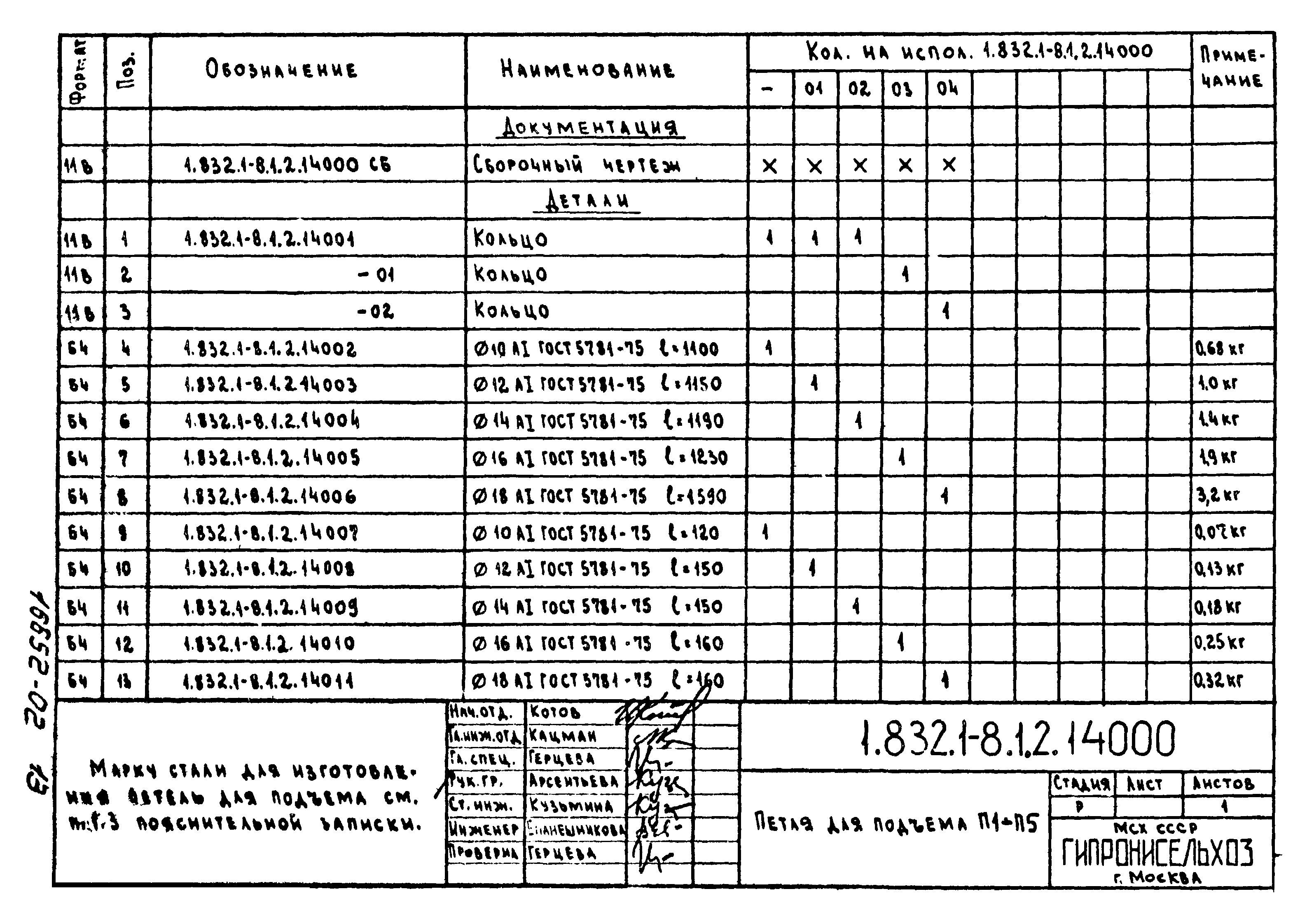

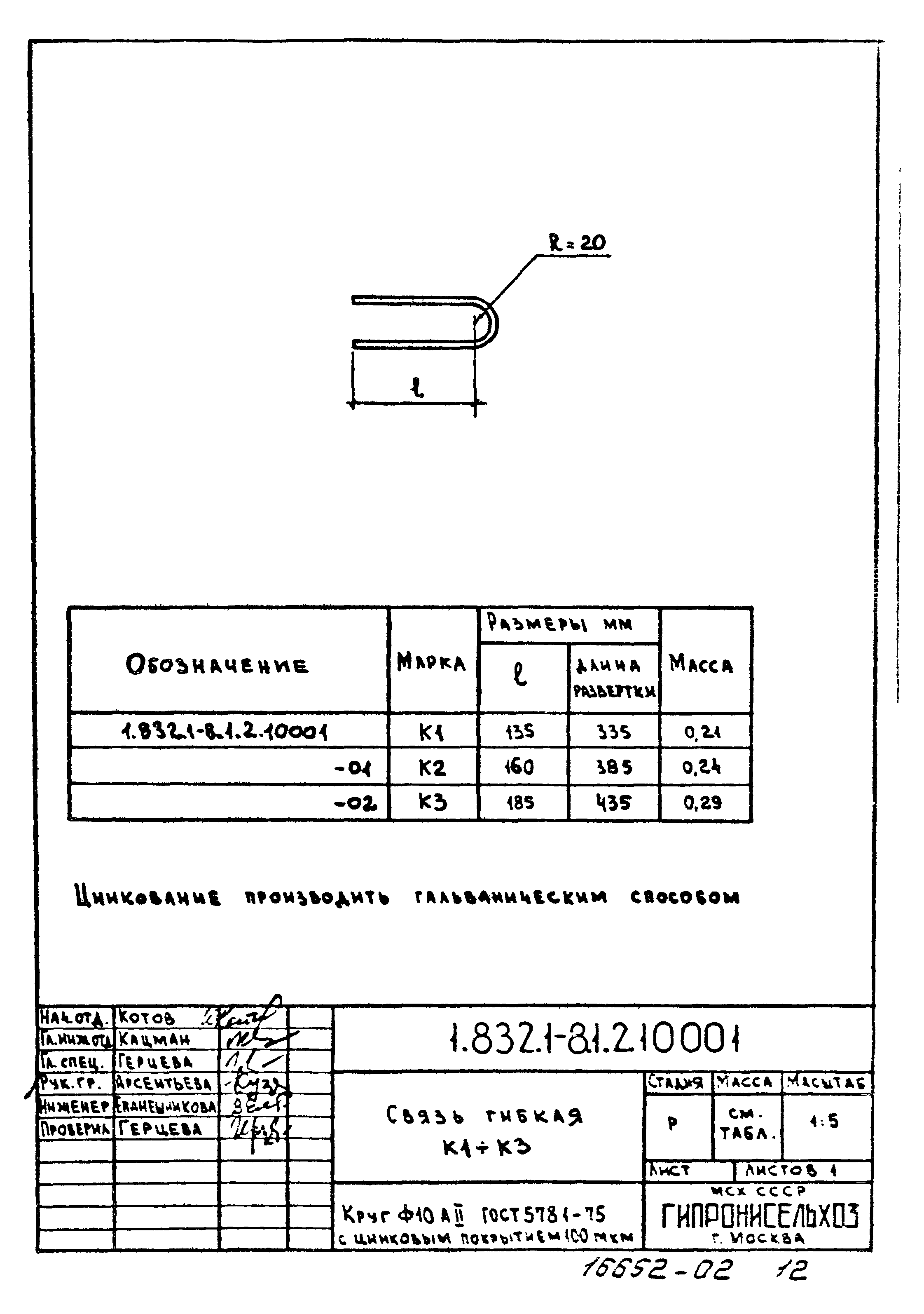

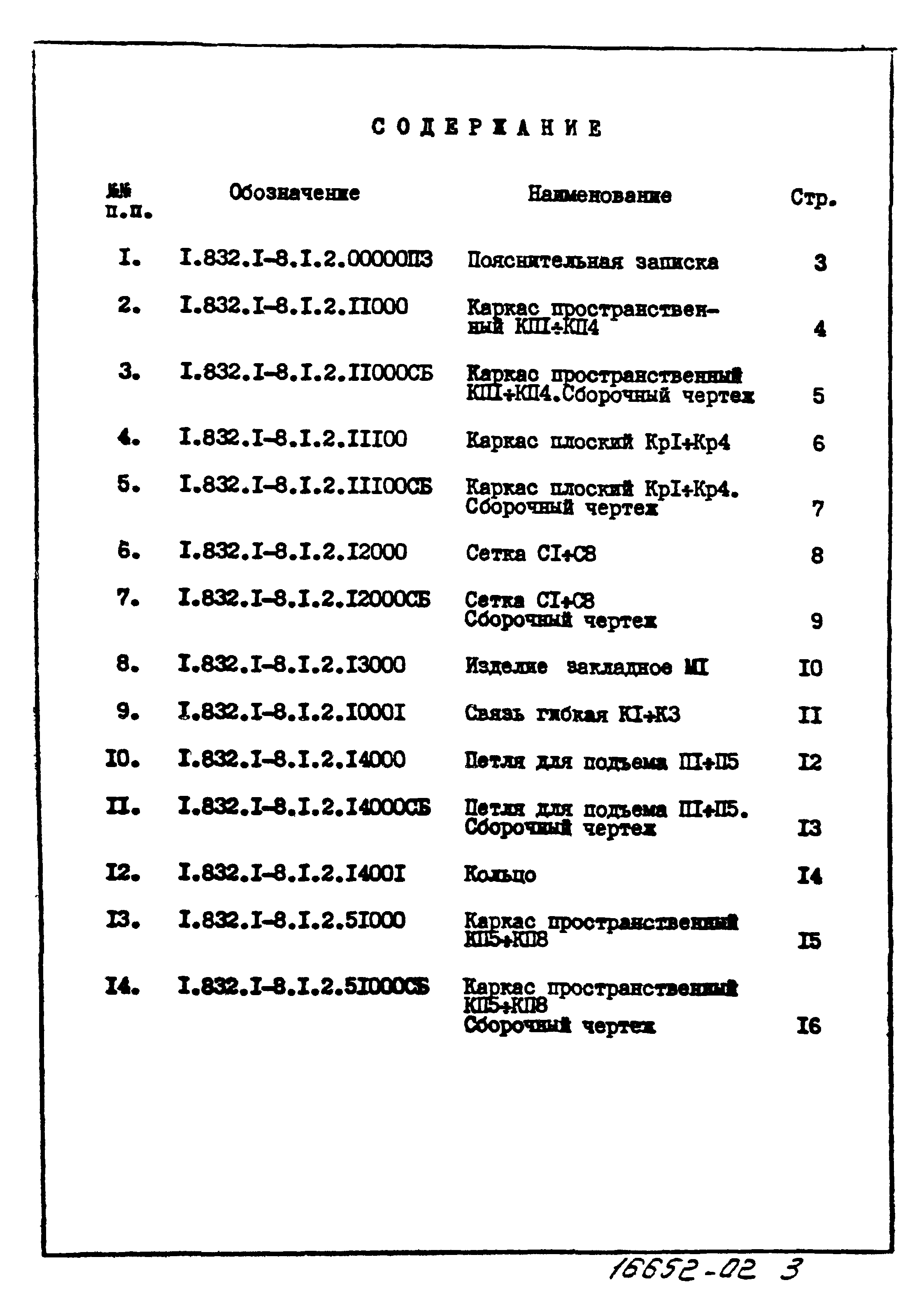

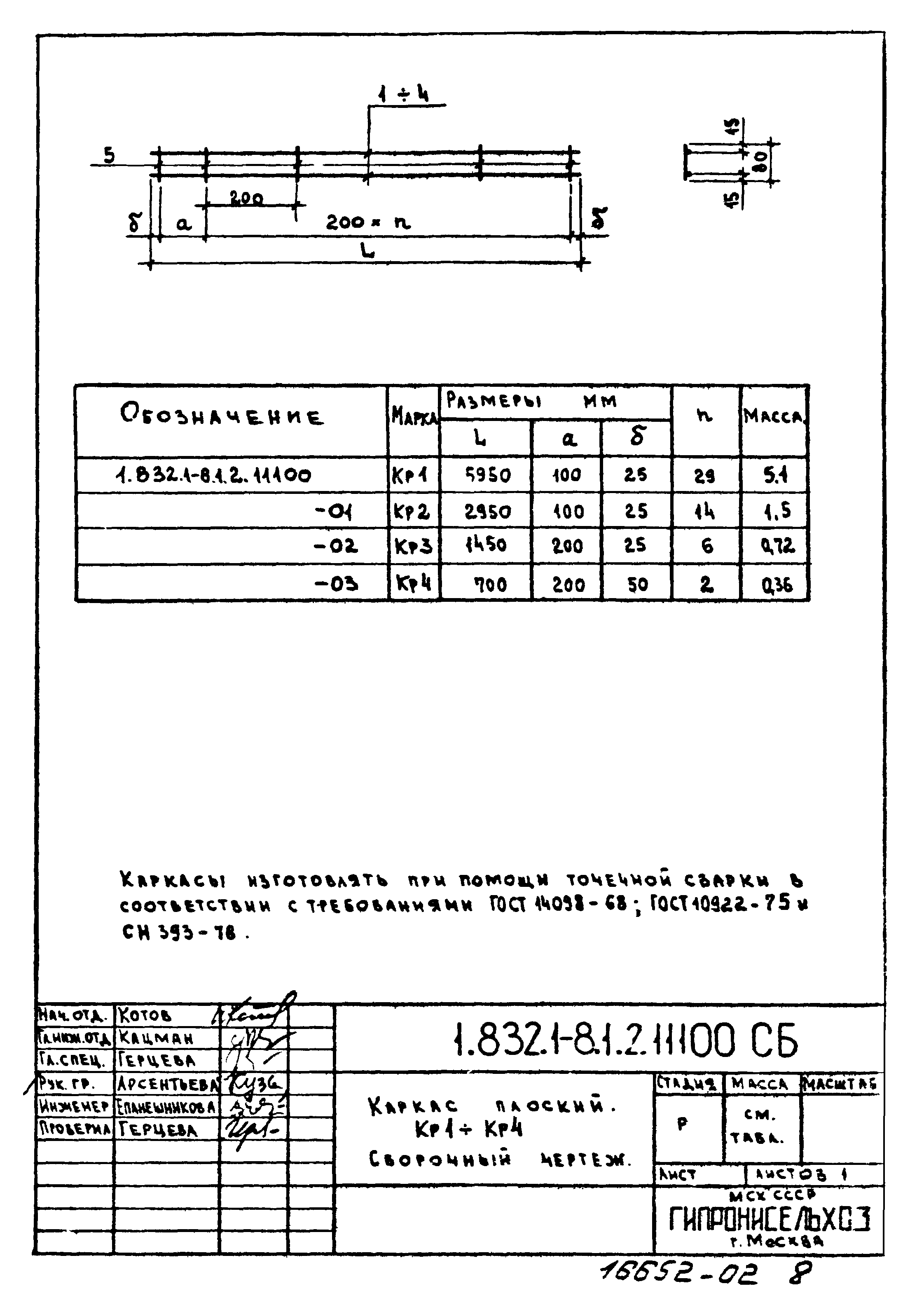

Оглавление:	1.832.1-8.1.2.00000ПЗ Пояснительная записка 1.832.1-8.1.2.11000 Каркас пространственный КП1 - КП4 1.832.1-8.1.2.11000СБ Каркас пространственный КП1 - КП4. Сборочный чертеж 1.832.1-8.1.2.11100 Каркас плоский Кр1 - Кр4 1.832.1-8.1.2.11100СБ Каркас плоский Кр1 - Кр4. Сборочный чертеж 1.832.1-8.1.2.12000 Сетка С1 - С8 1.832.1-8.1.2.12000СБ Сетка С1 - С8. Сборочный чертеж 1.832.1-8.1.2.13000 Изделие закладное М1 1.832.1-8.1.2.10001 Связь гибкая К1 - К3 1.832.1-8.1.2.14000 Петля для подъема П1 - П5 1.832.1-8.1.2.14000СБ Петля для подъема П1 - П5. Сборочный чертеж 1.832.1-8.1.2.14001 Кольцо 1.832.1-8.1.2.51000 Каркас пространственный КП5 - КП8 1.832.1-8.1.2.51000СБ Каркас пространственный КП5 - КП8. Сборочный чертеж
Разработан:	НИИСК Госстроя СССР НИИЖБ ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	20.05.1980 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 36)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Чем заменён:	Серия 1.832.1-13 «Стены из железобетонных трехслойных панелей на гибких связях с плитным утеплителем для сельскохозяйственных производственных зданий»
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 5781-75 «Сталь горячекатаная для армирования железобетонных конструкций»
