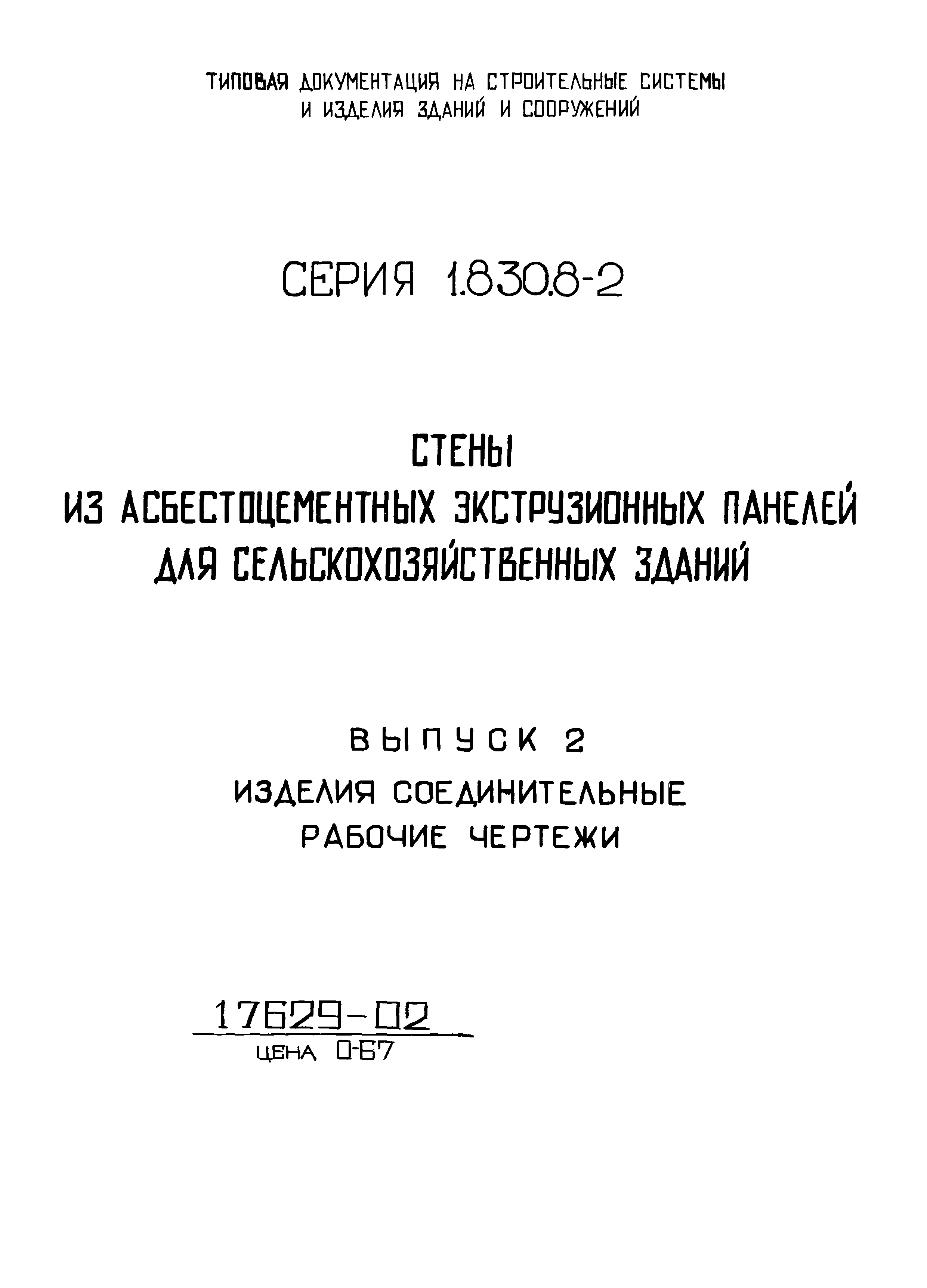

Серия 1.830.8-2

Выпуск 2. Изделия соединительные. Рабочие чертежи

Обозначение:	Серия 1.830.8-2
Обозначение англ:	Series 1.830.8-2
Статус:	не действует
Название рус.:	Выпуск 2. Изделия соединительные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.1987
Область применения:	Настоящий выпуск содержит: рабочие чертежи соединительных изделий, предназначенных для крепления панелей стен к несущим конструкциям; рабочие чертежи стальных несущих изделий, к которым крепятся панели стен; рабочие чертежи фасонных изделий

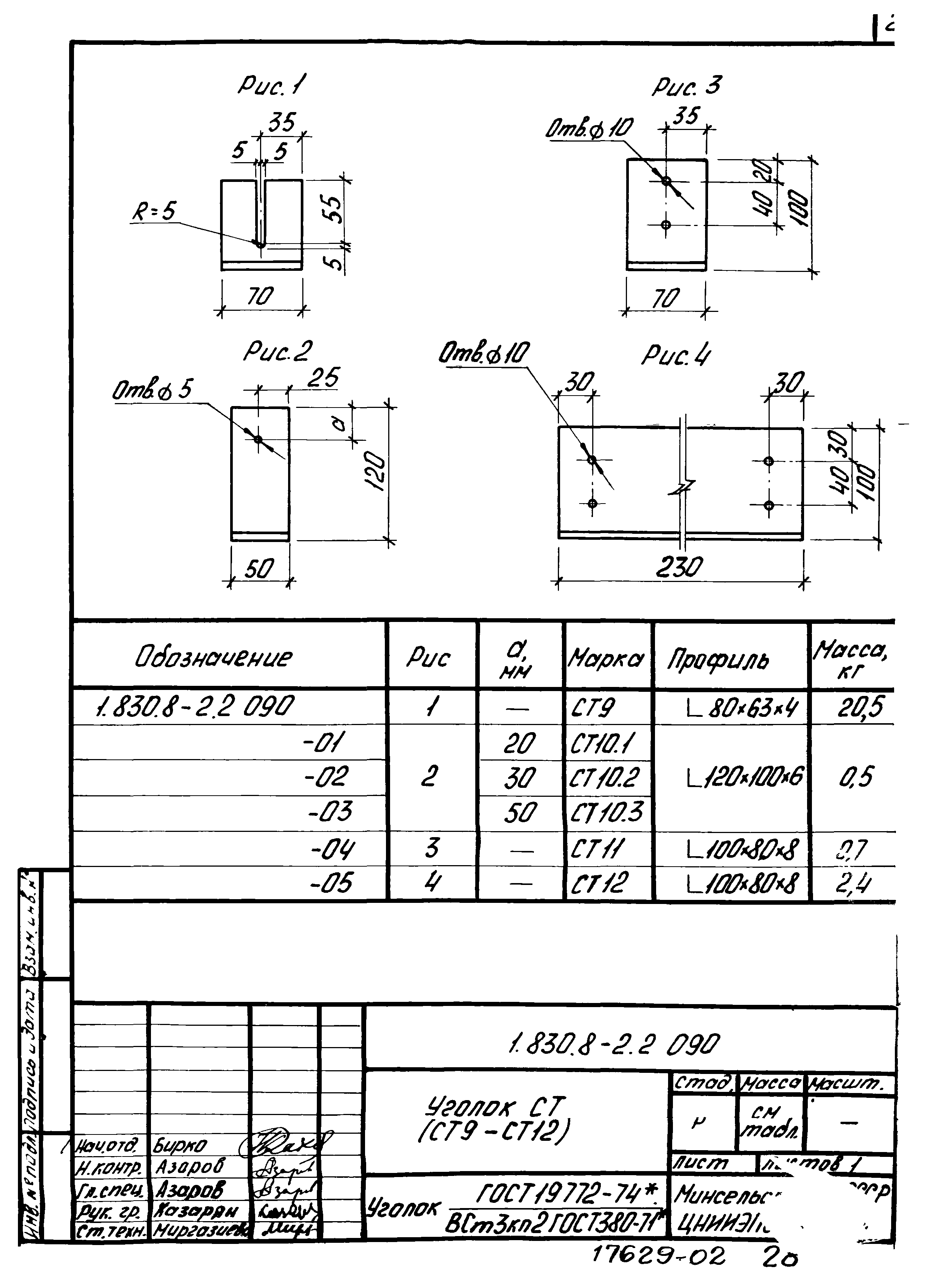

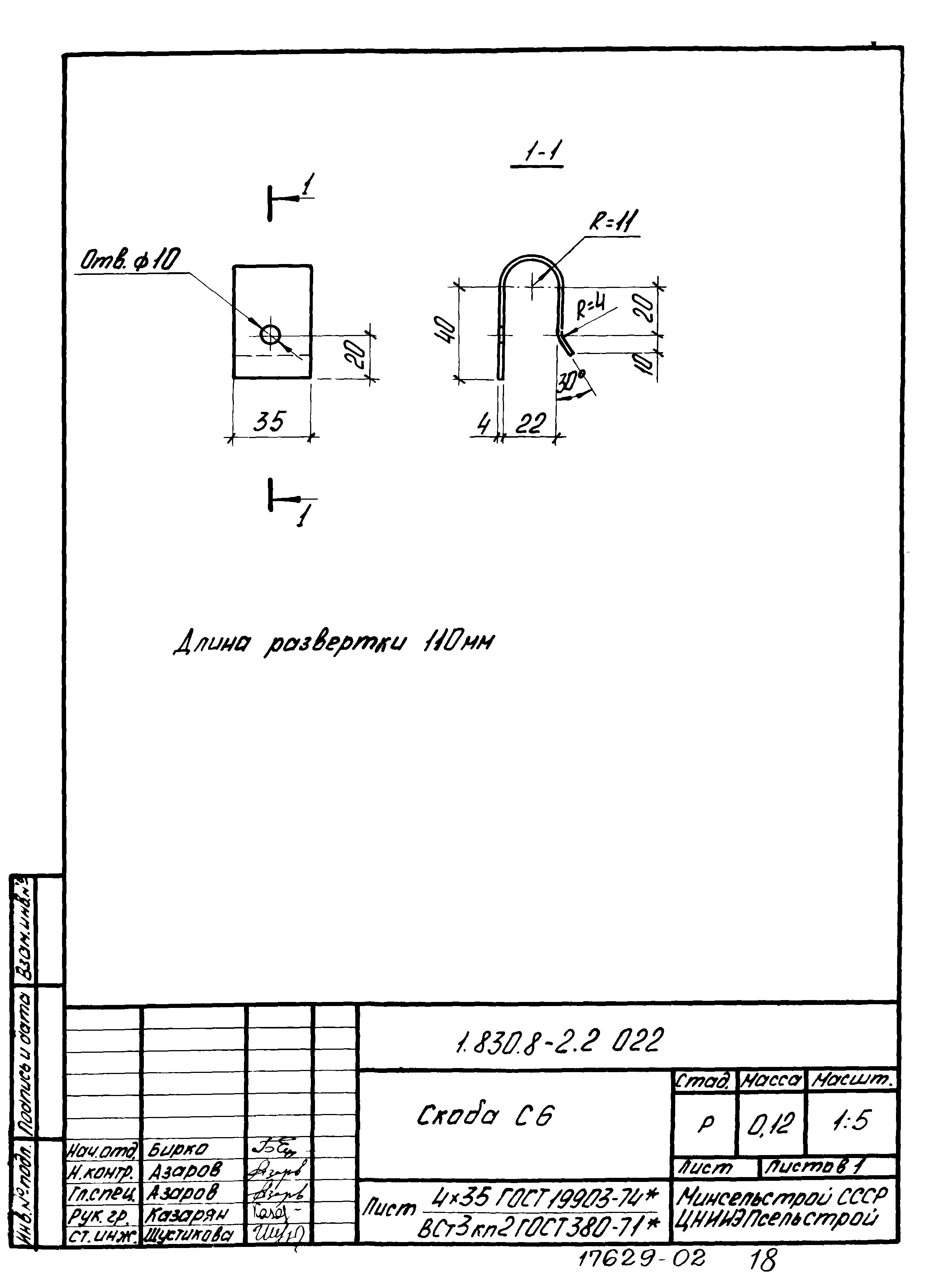

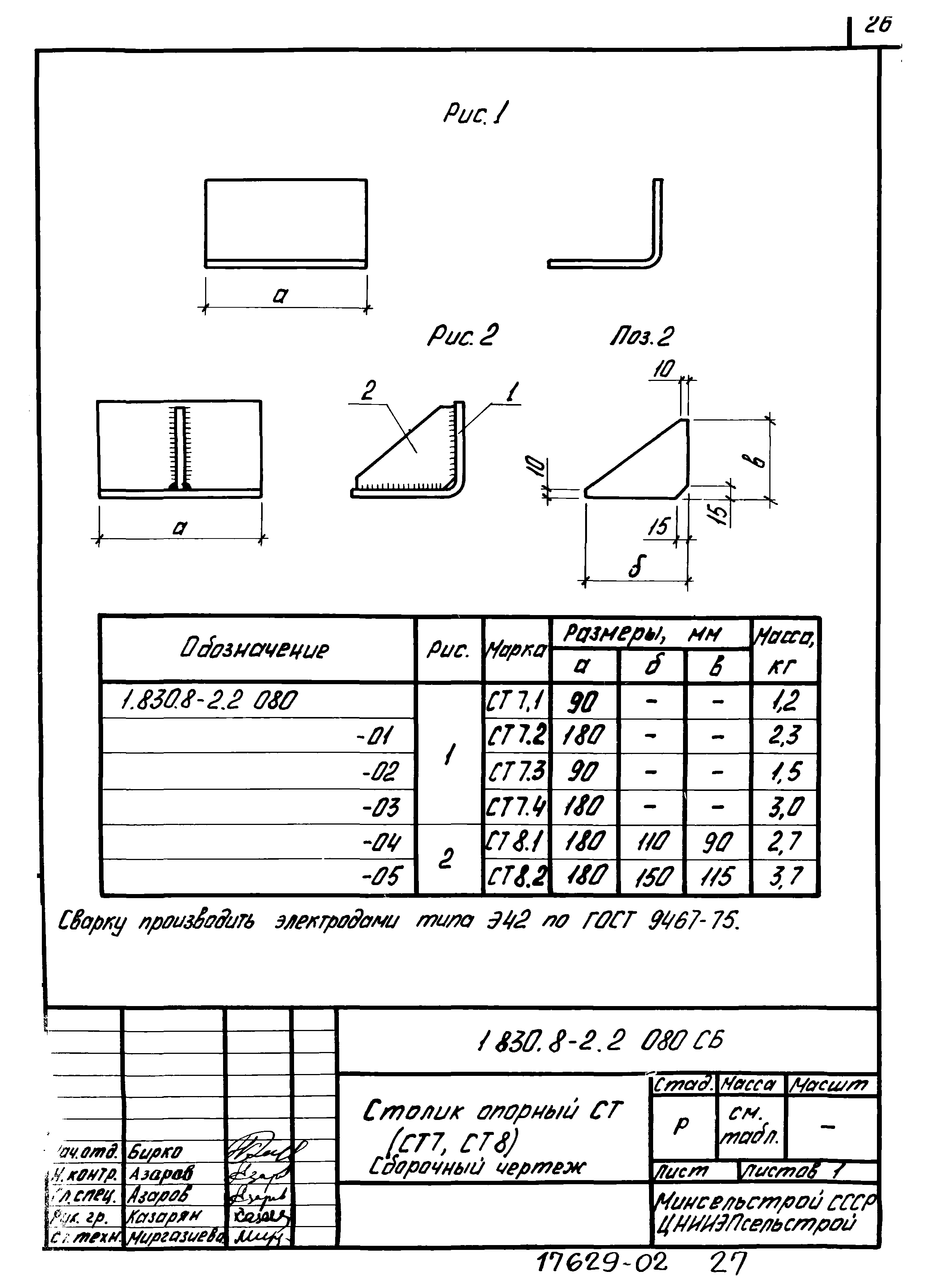

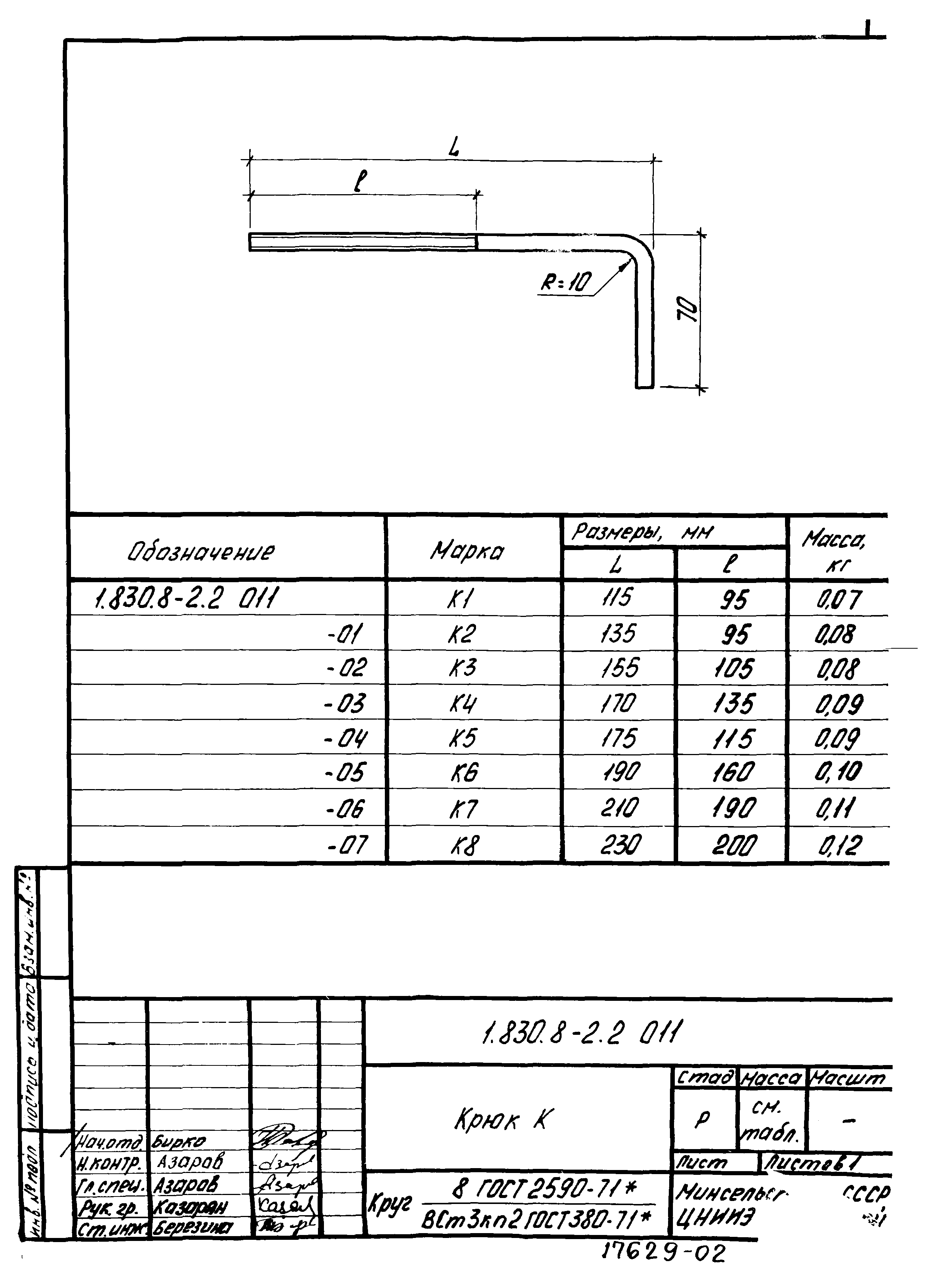

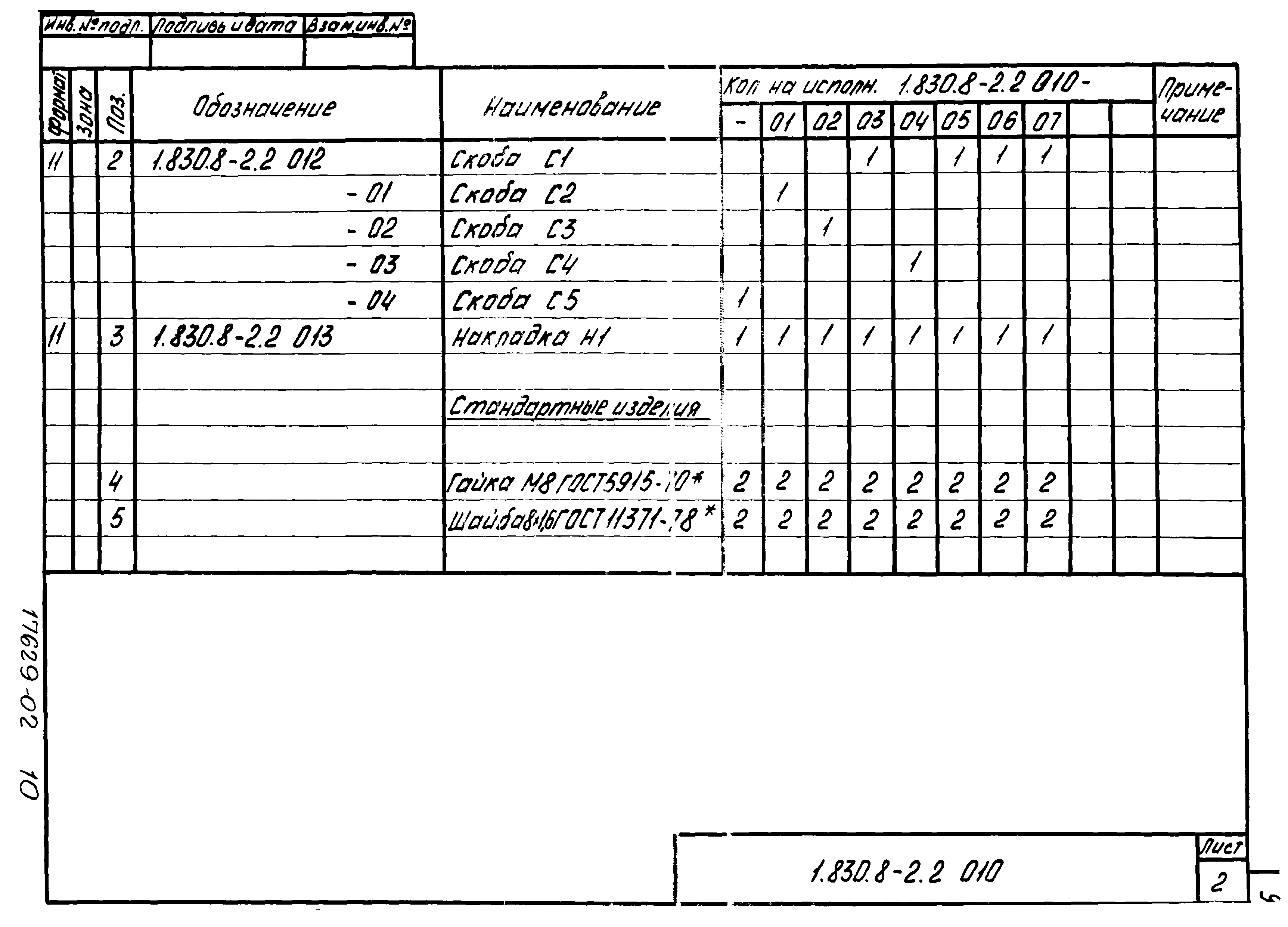

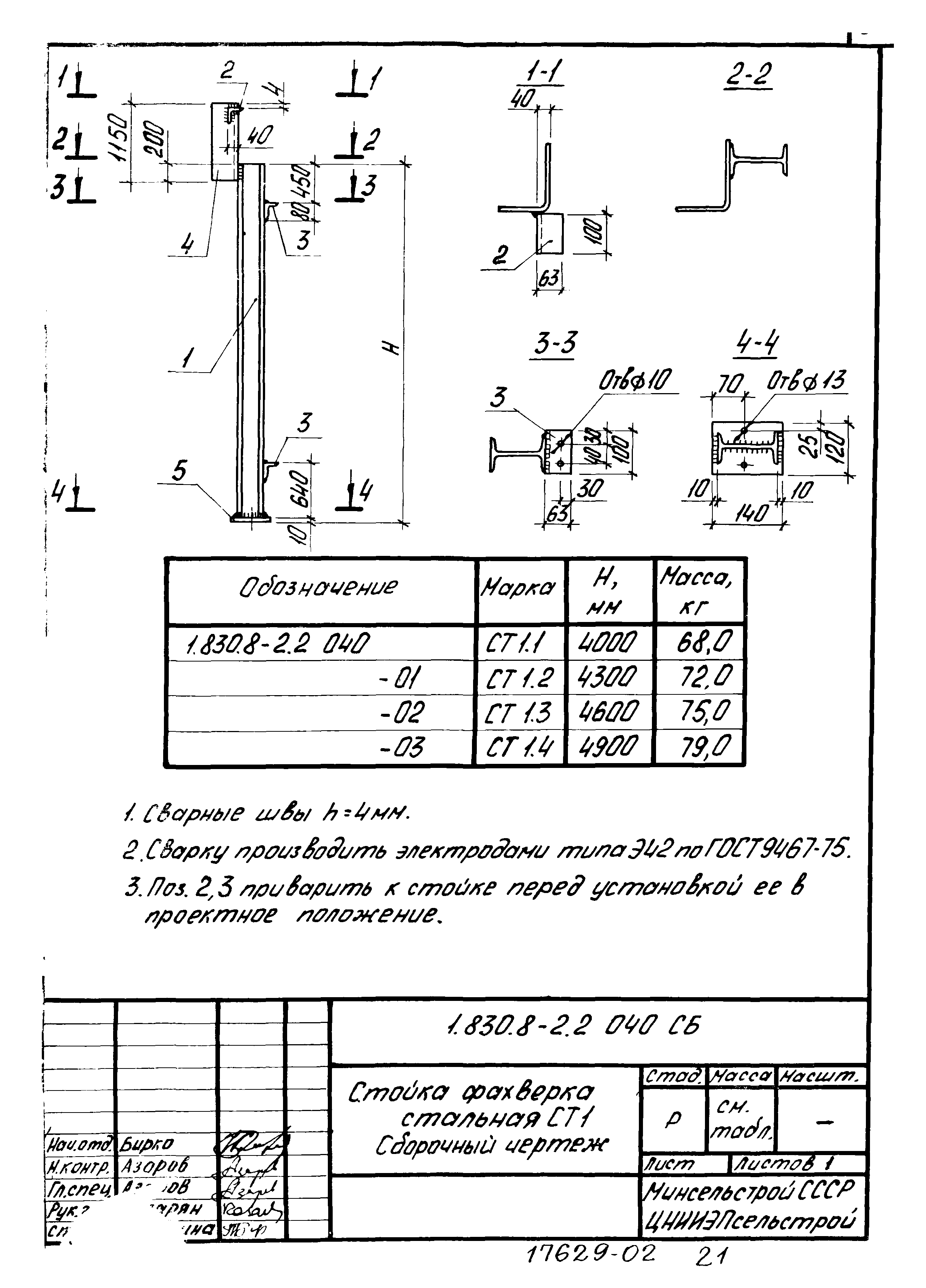

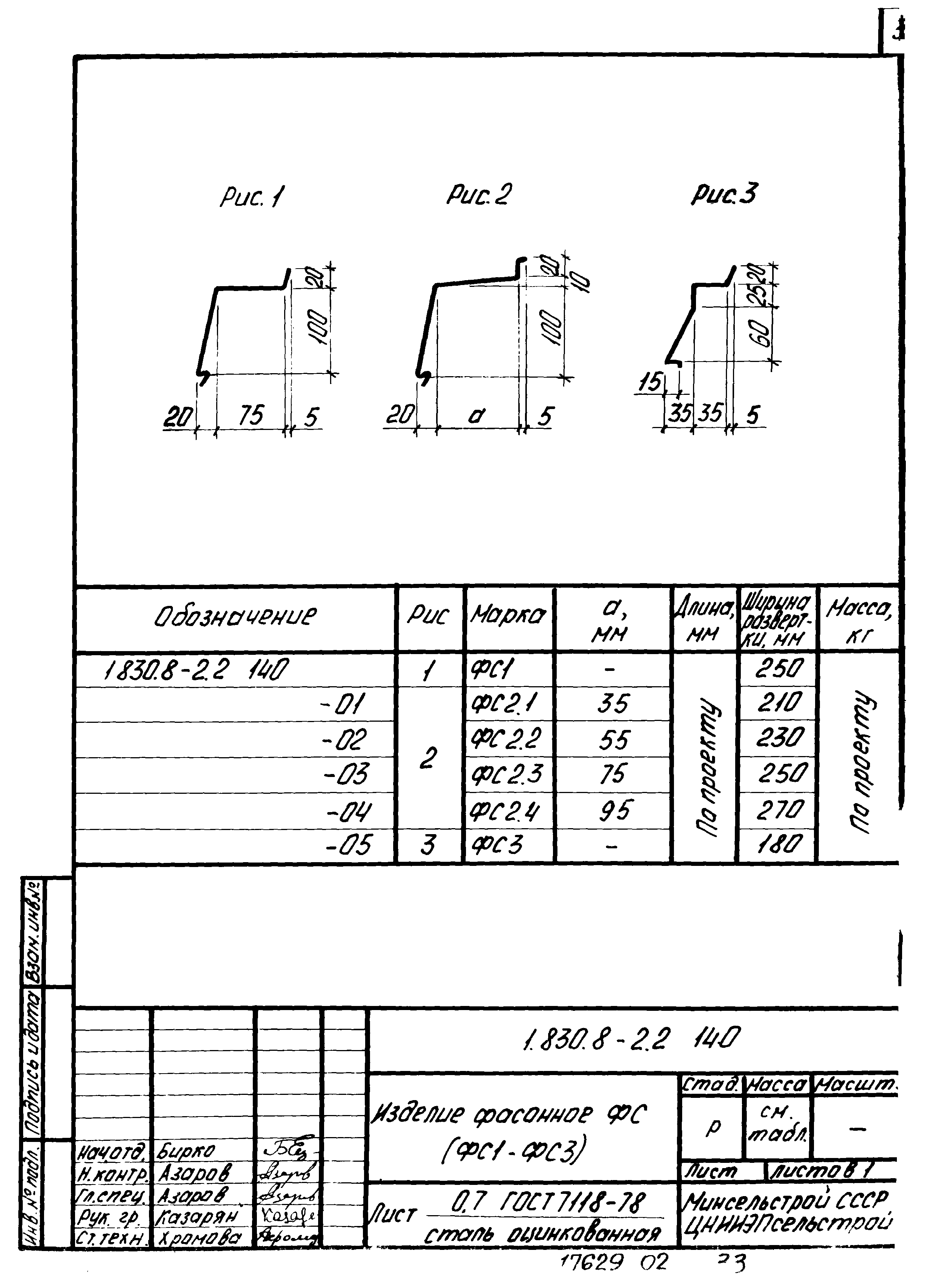

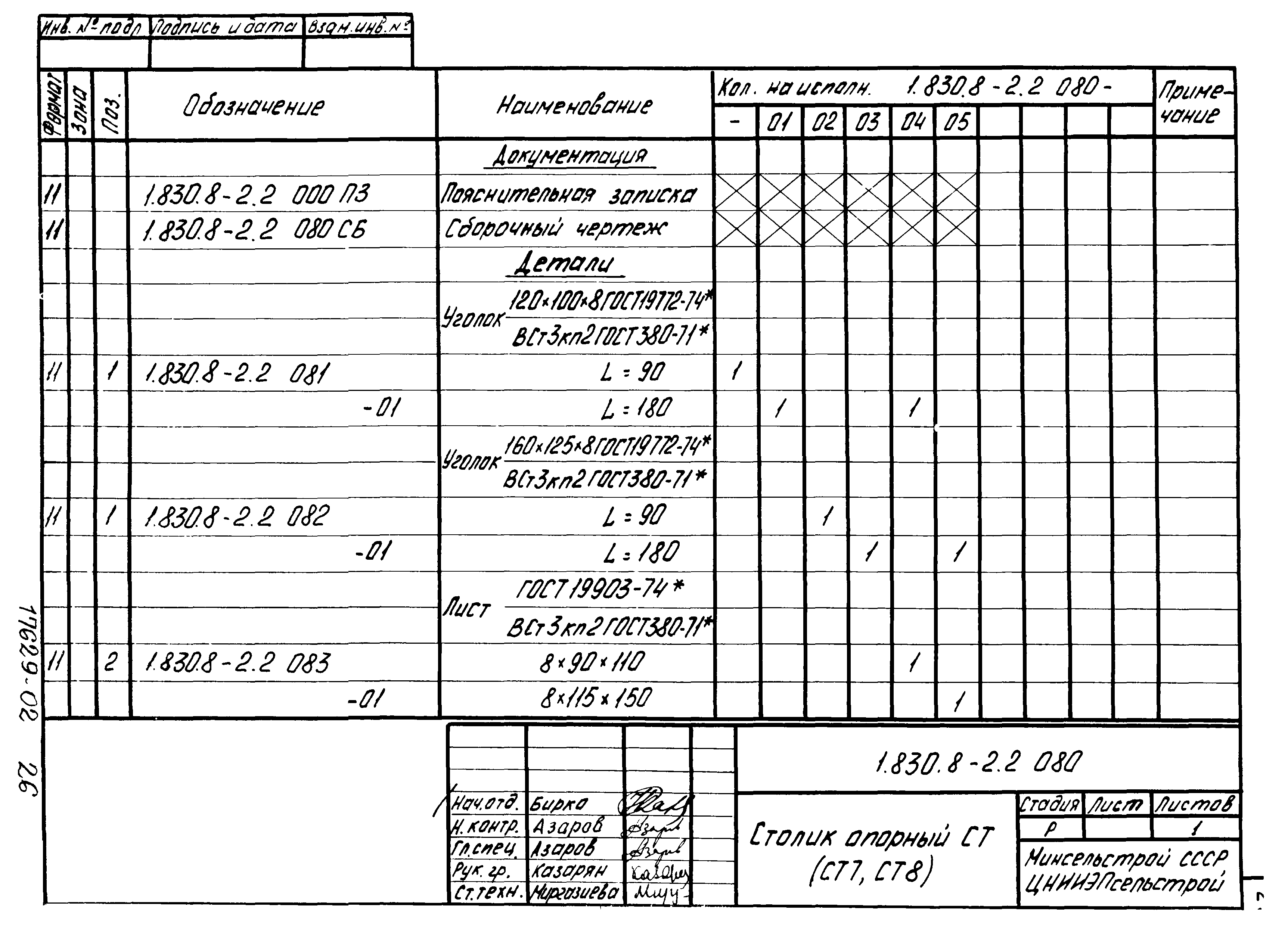

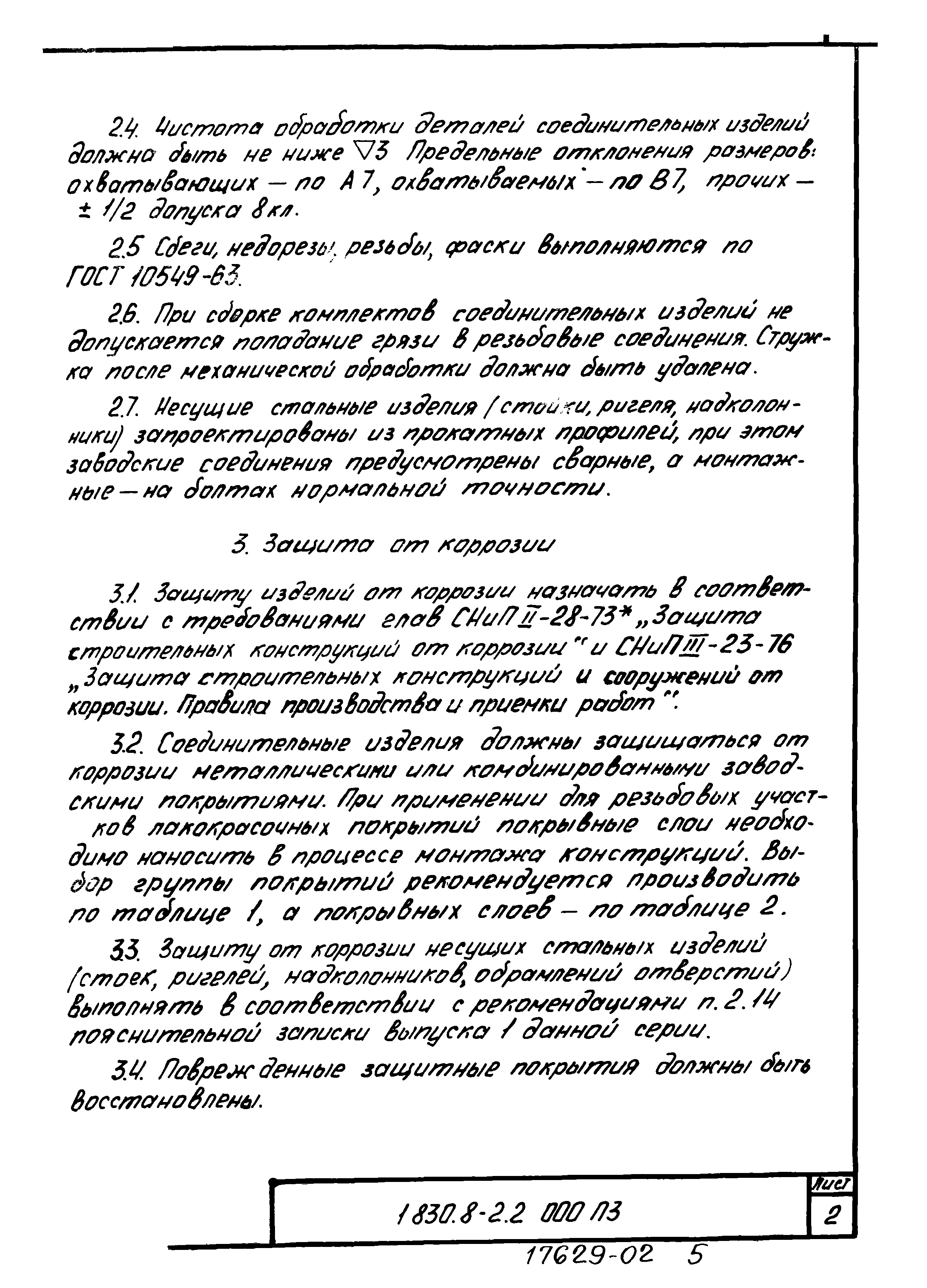

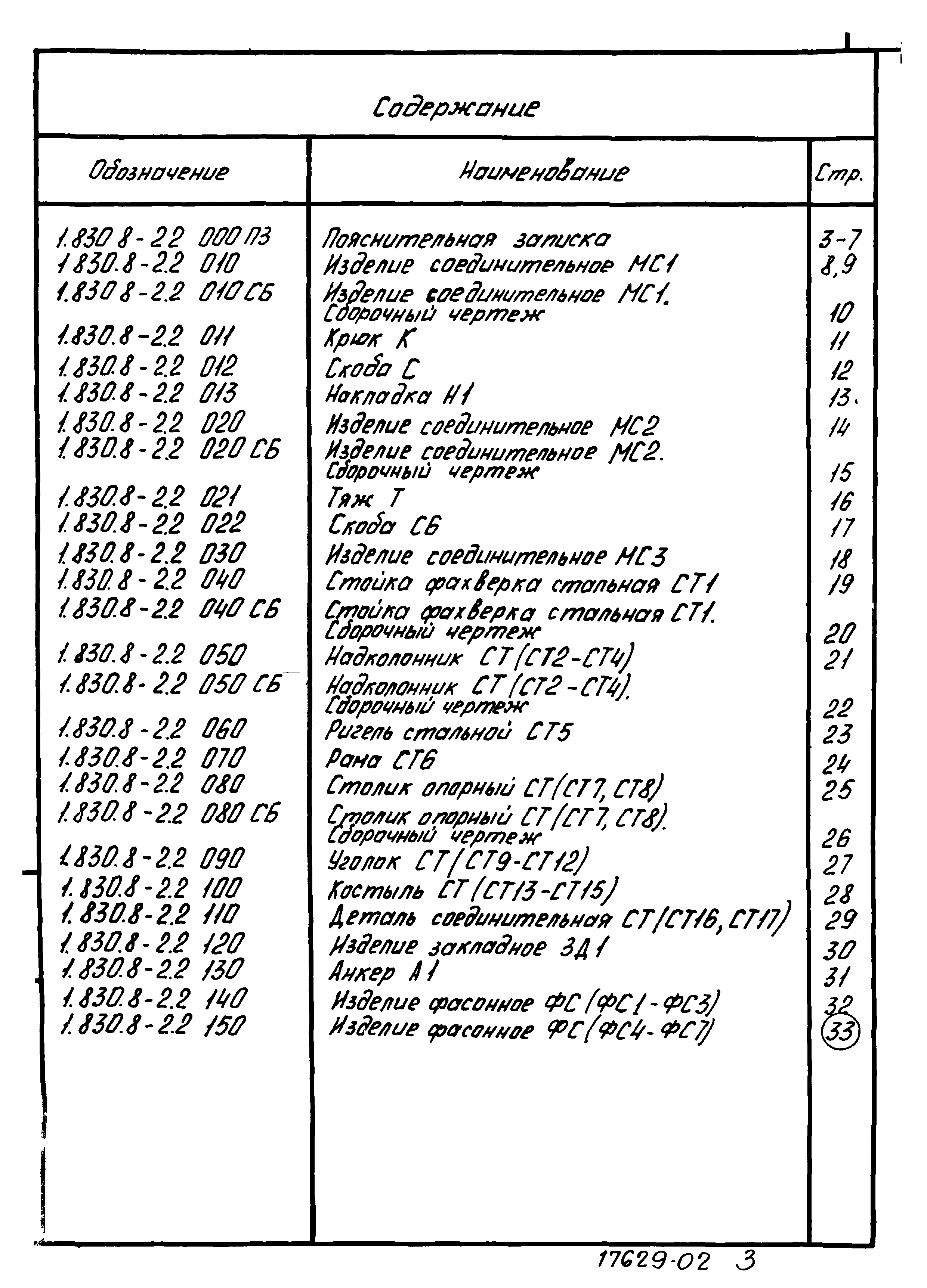

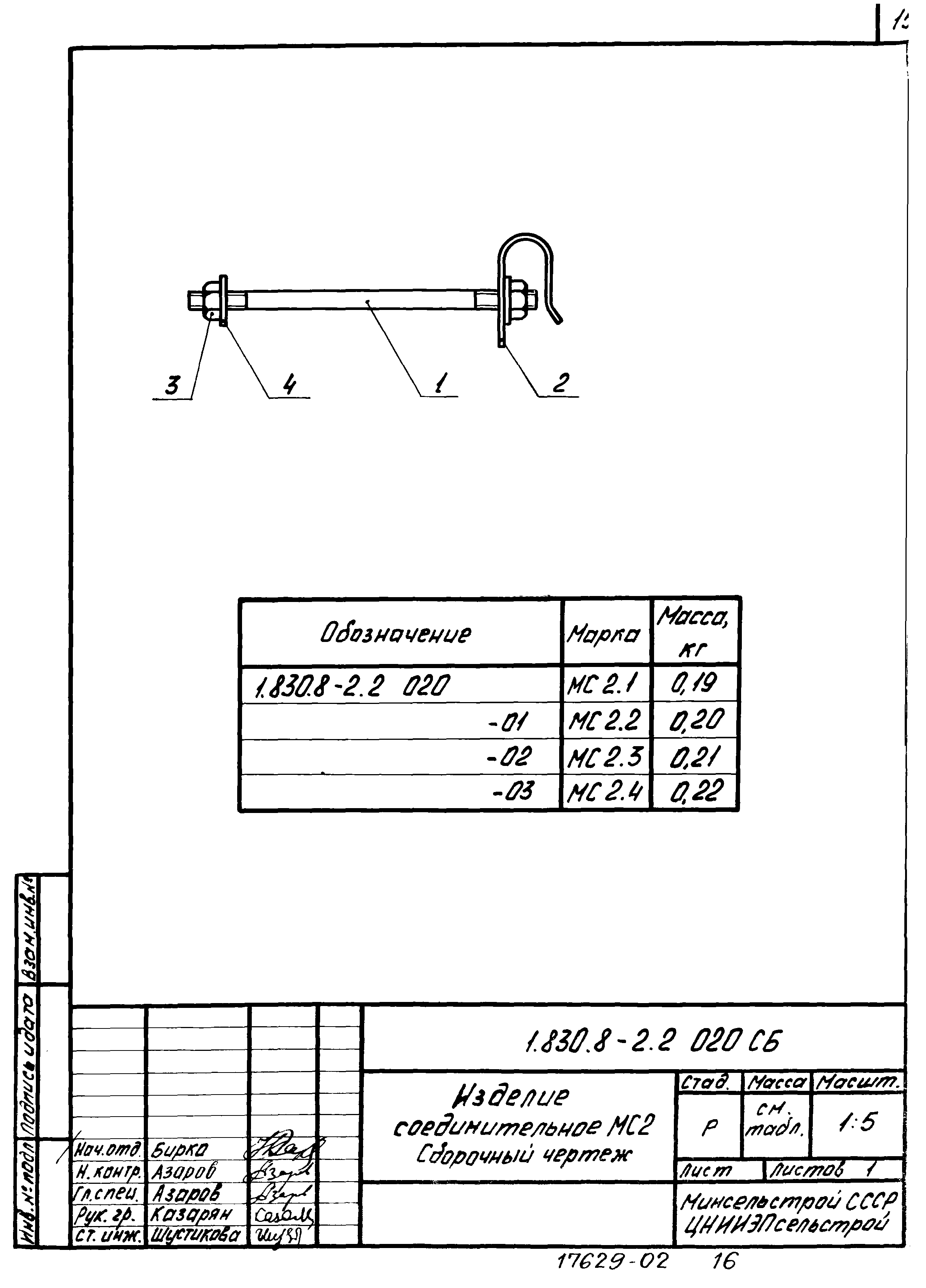

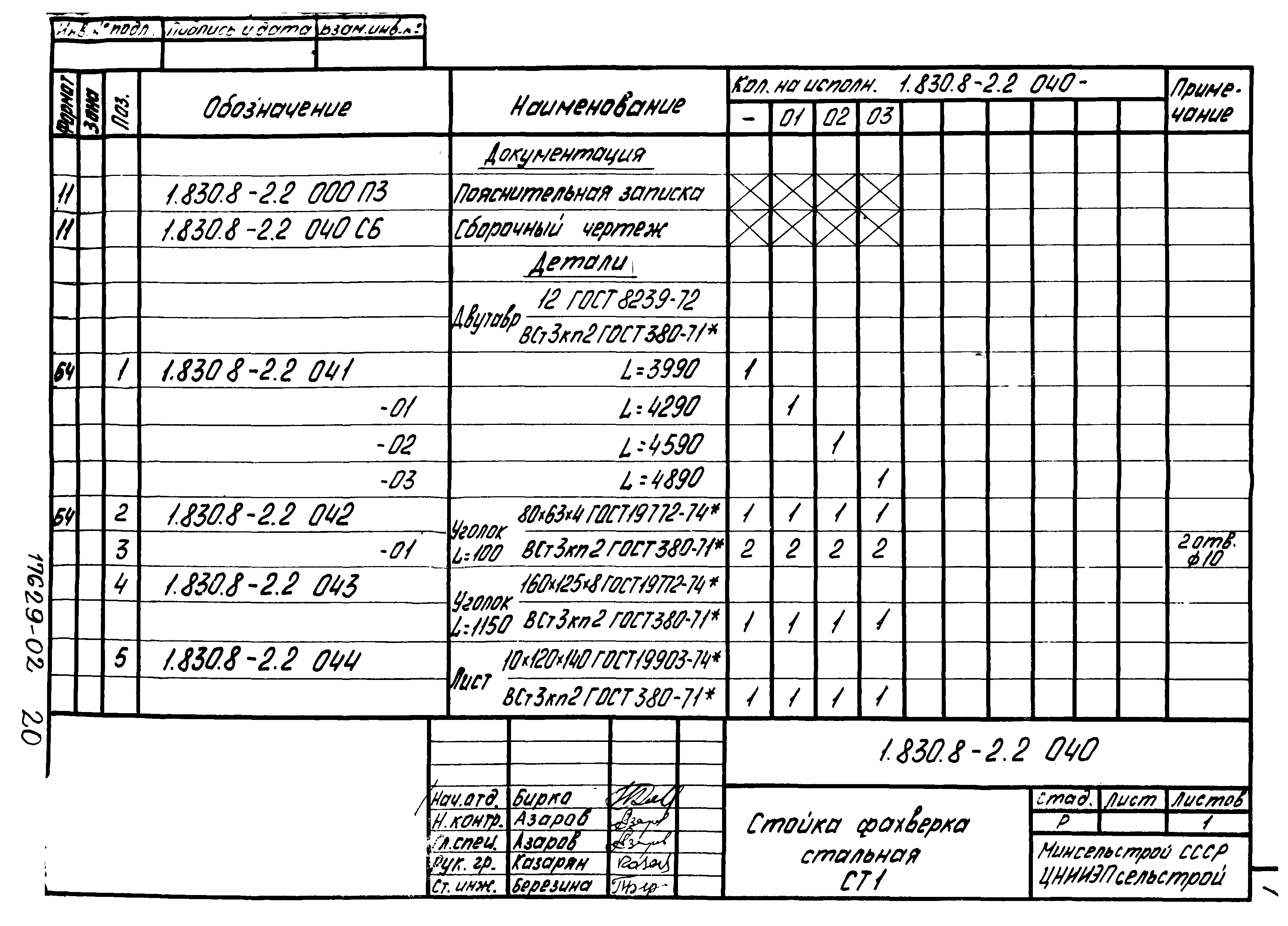

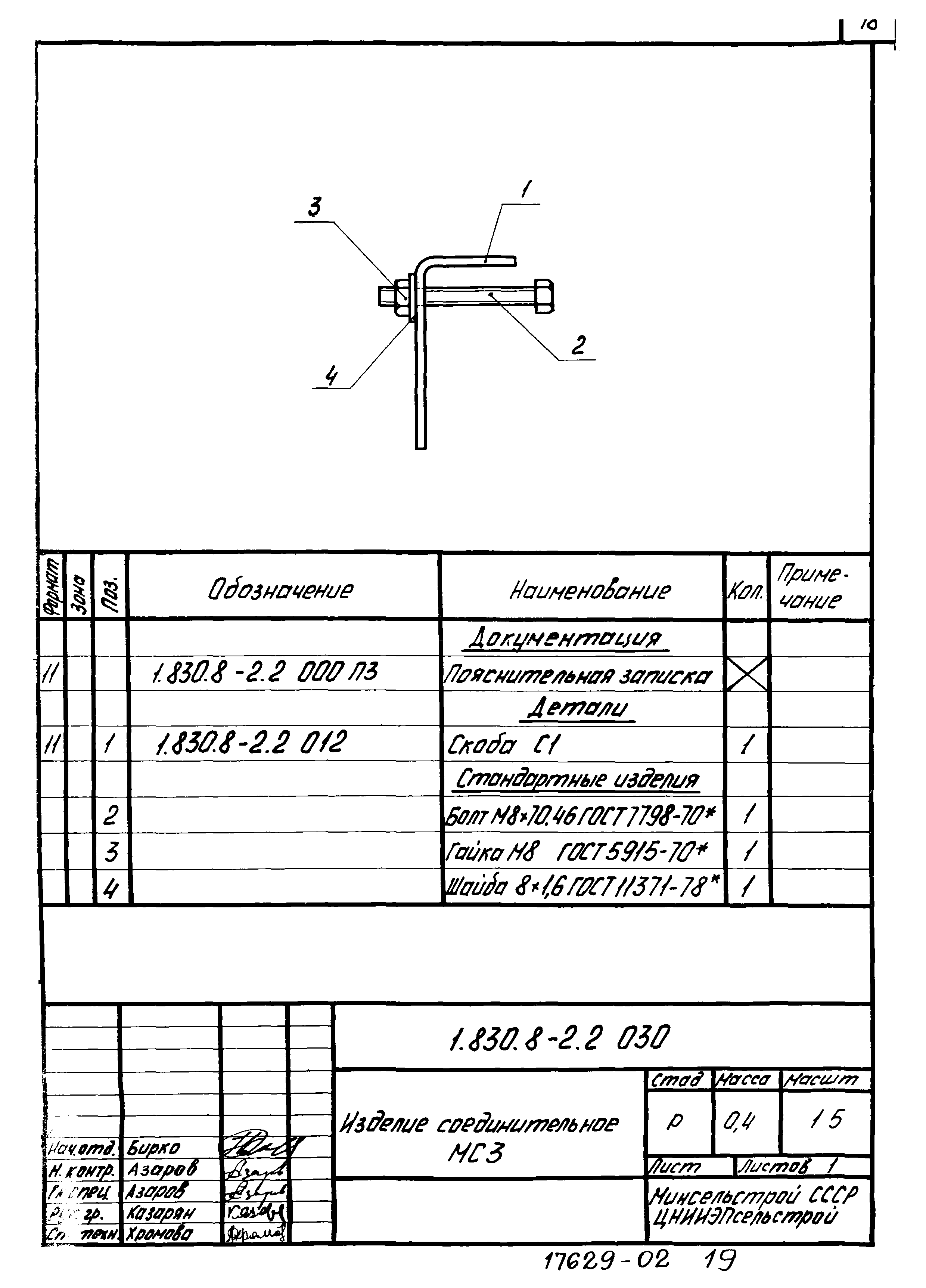

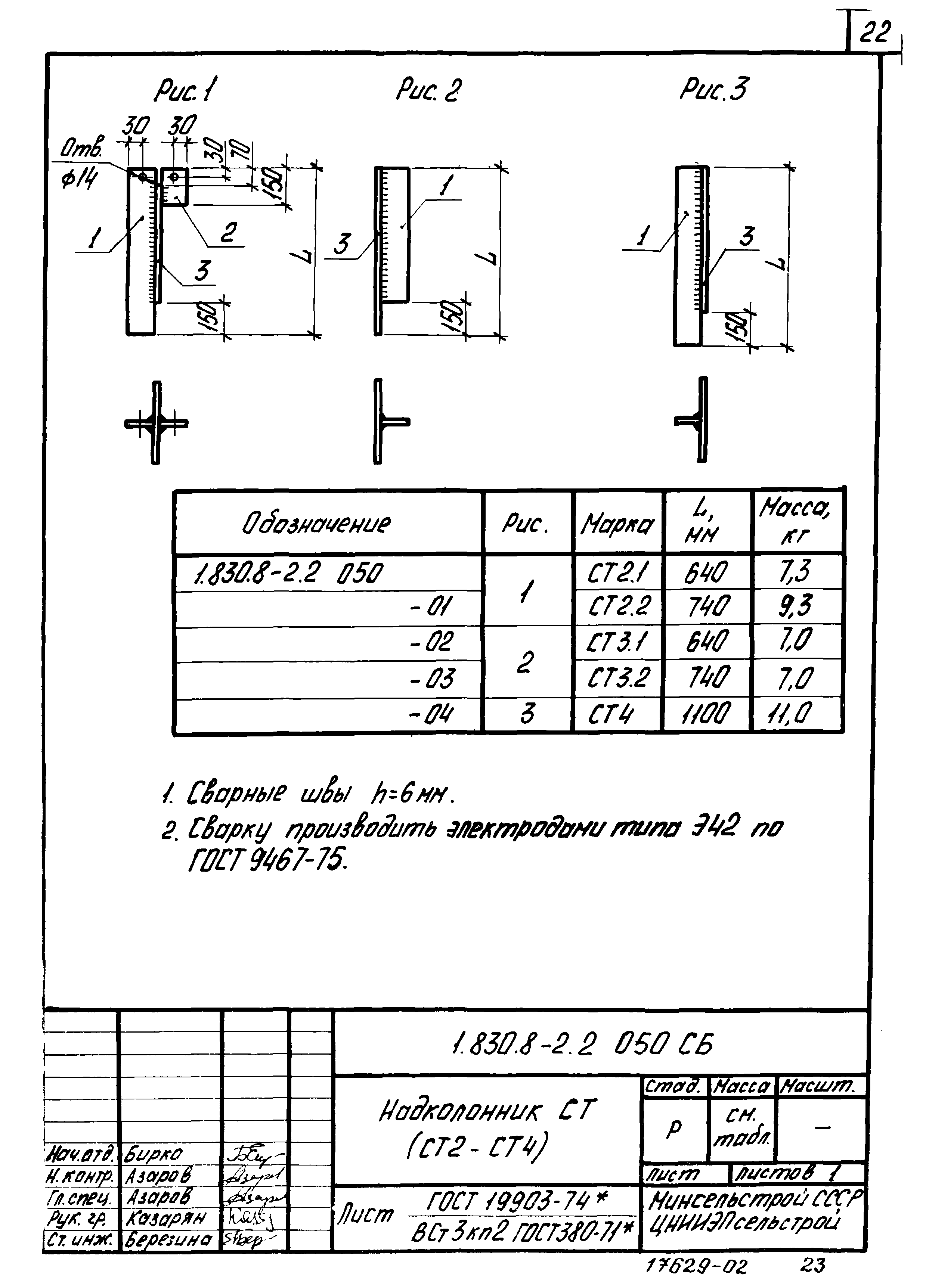

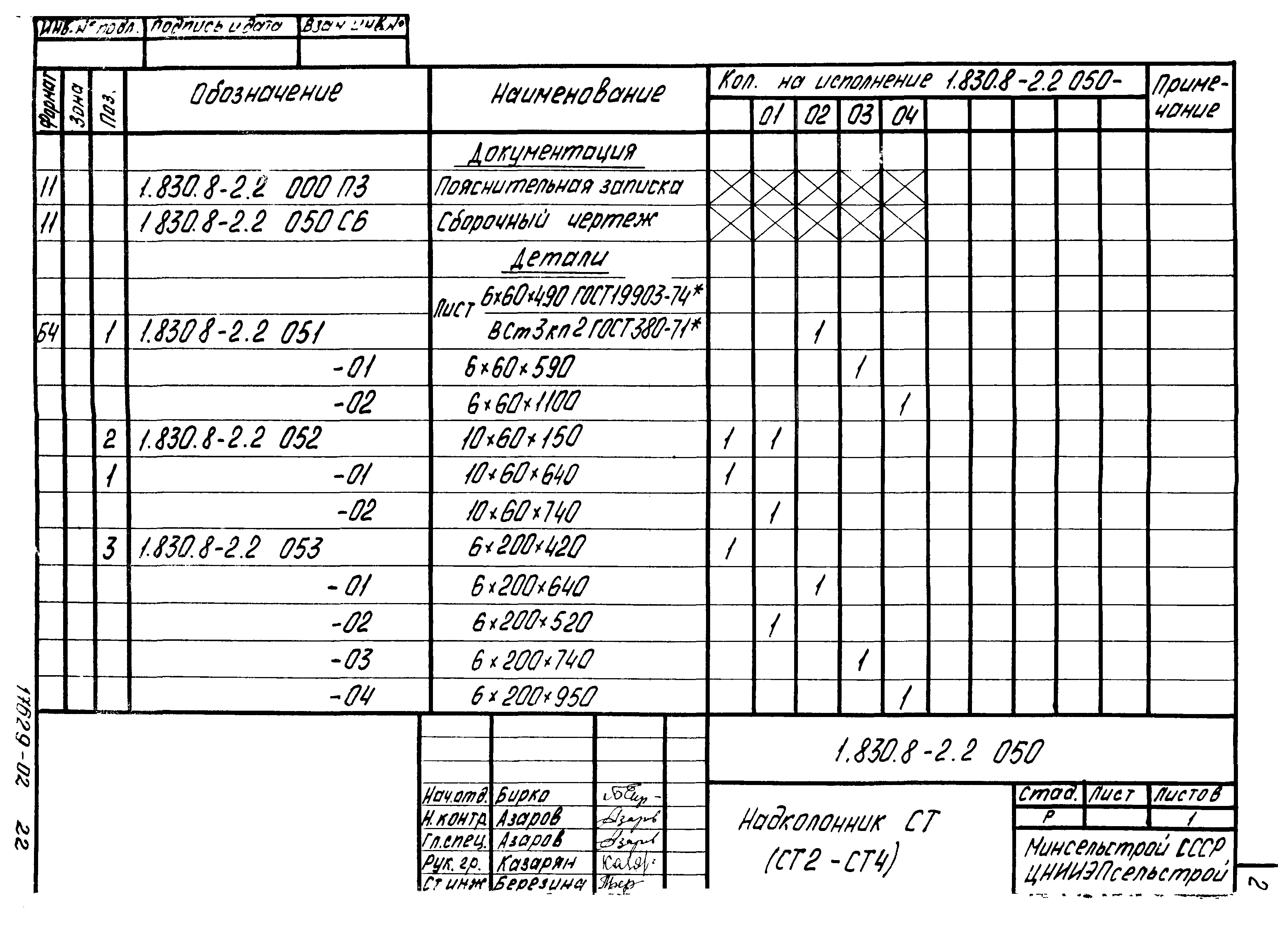

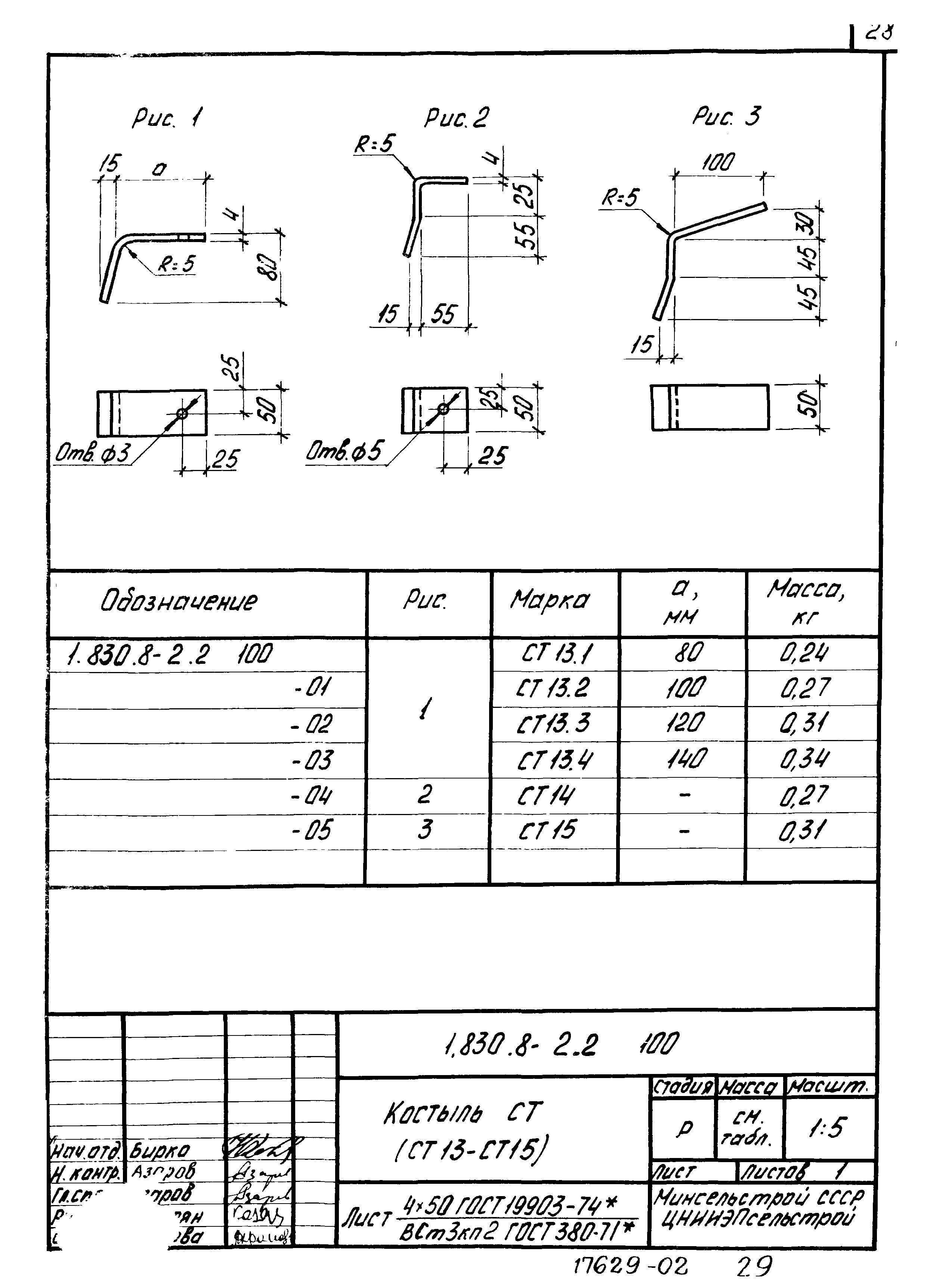

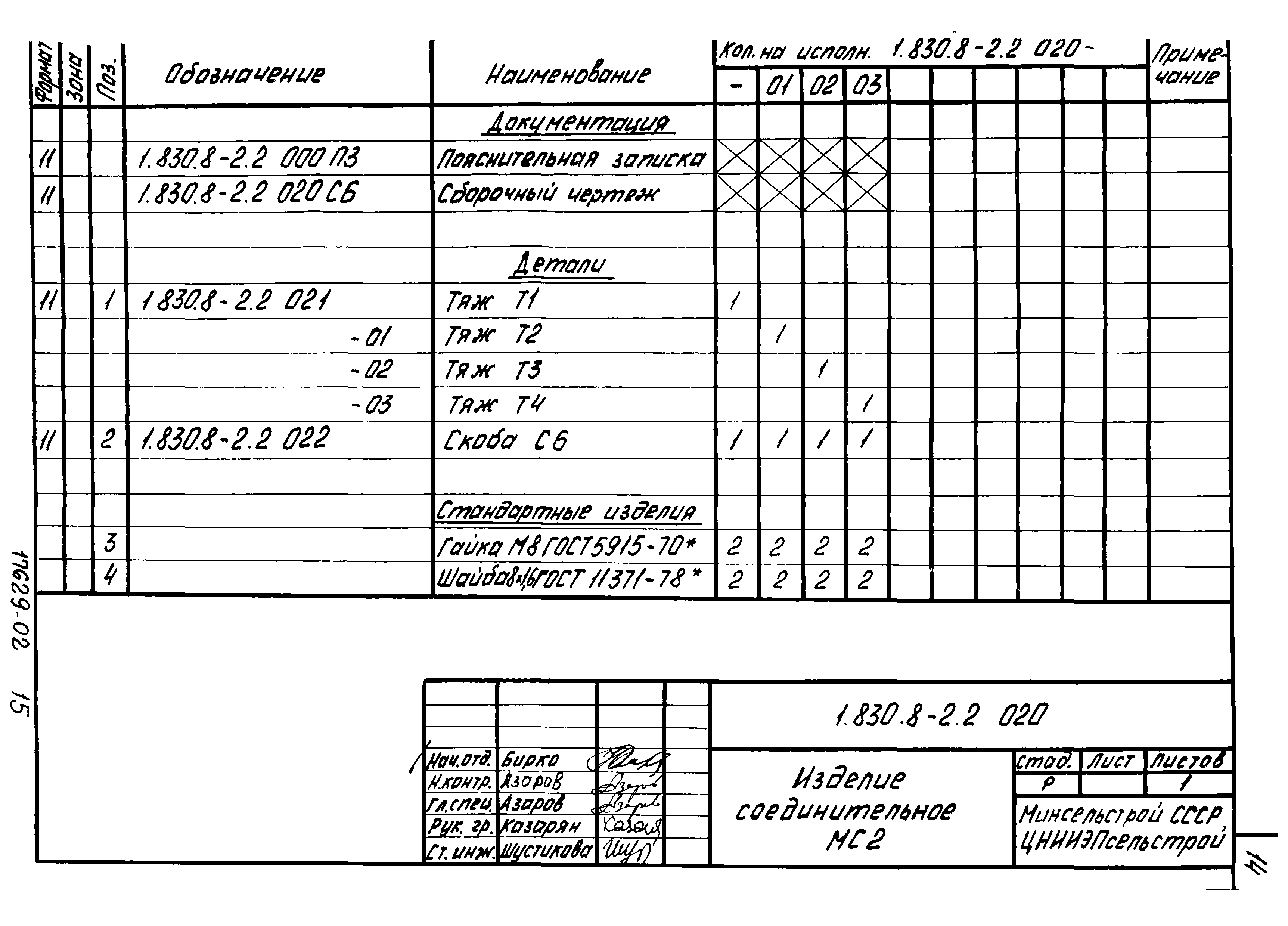

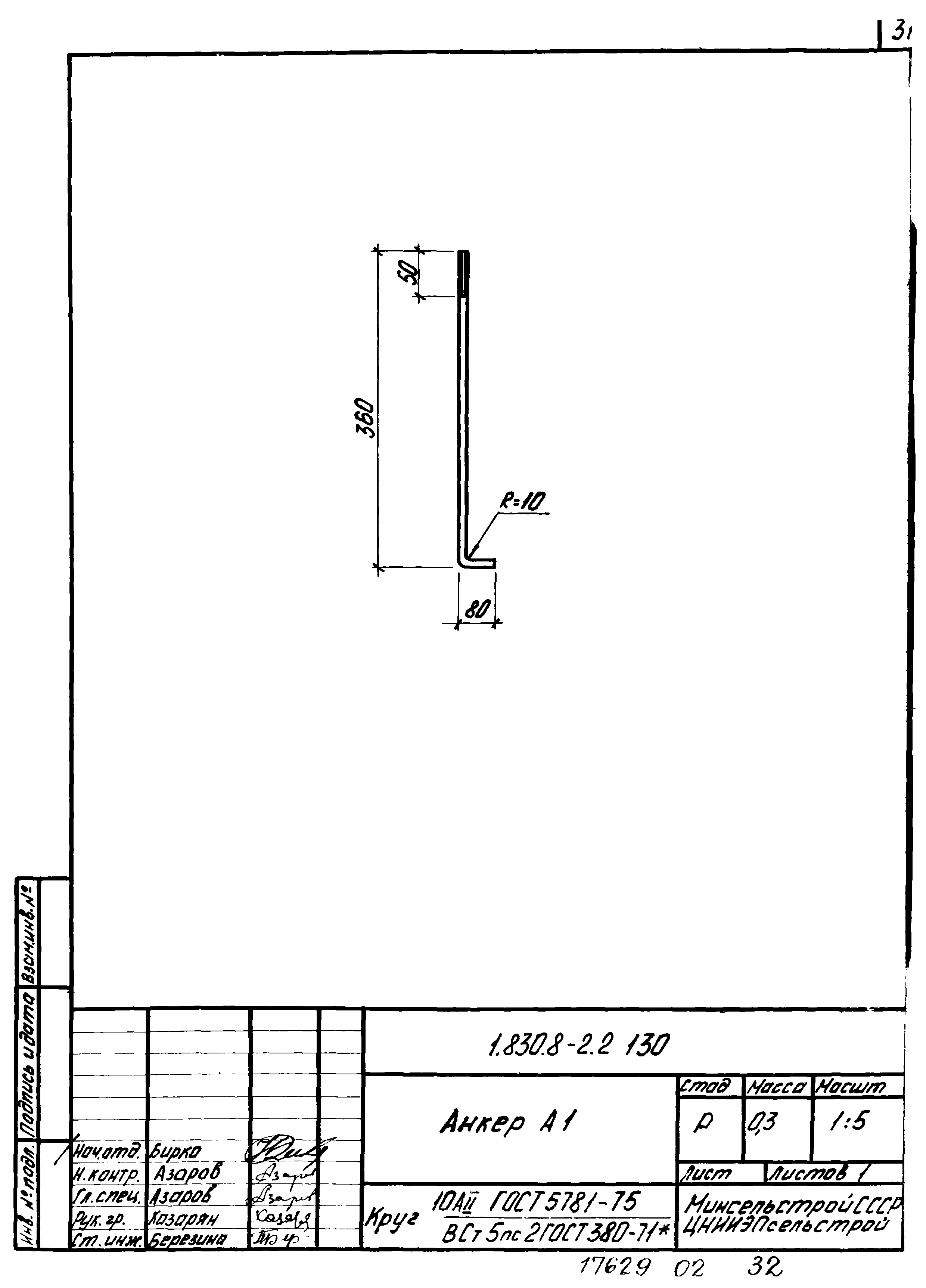

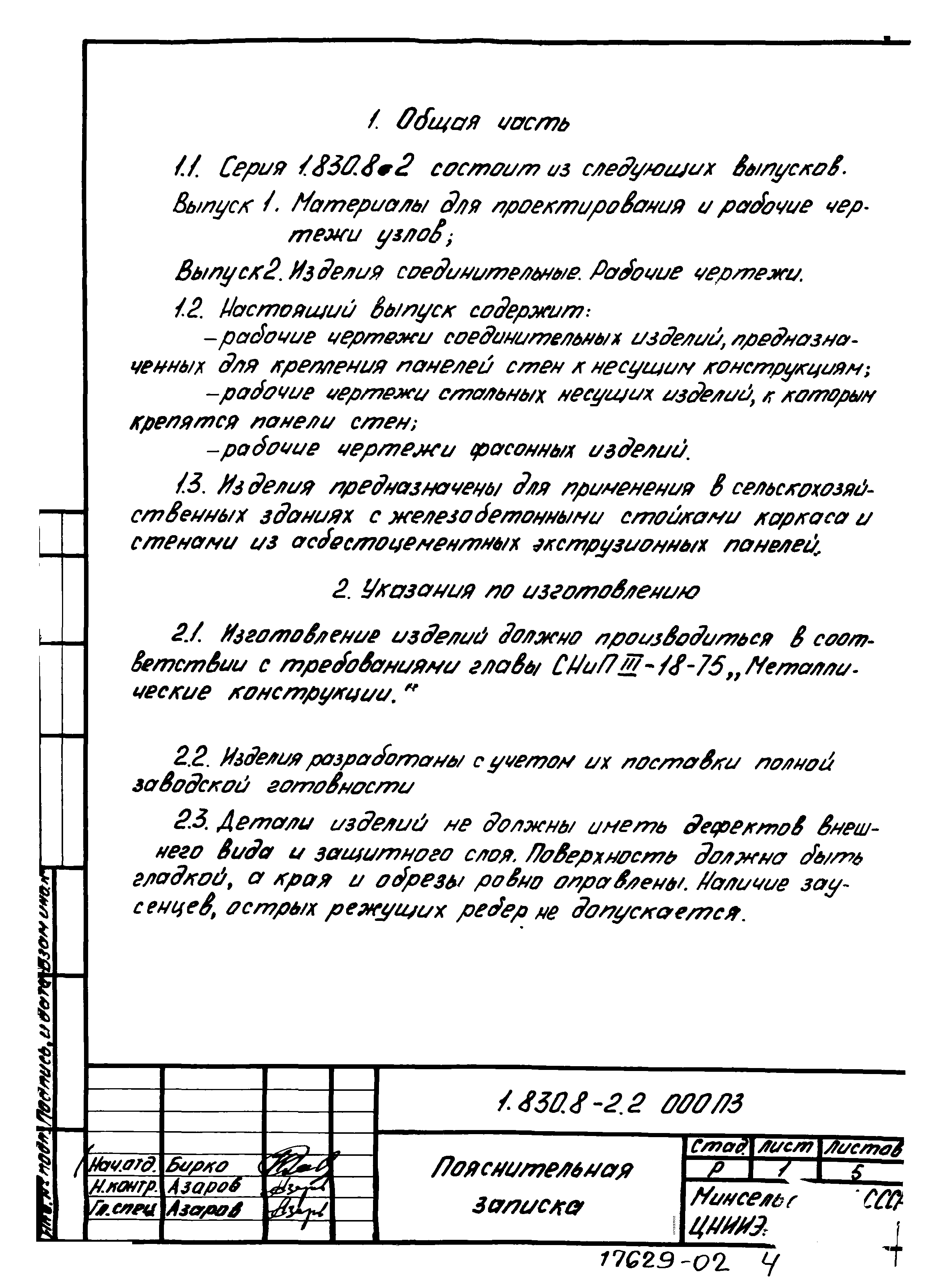

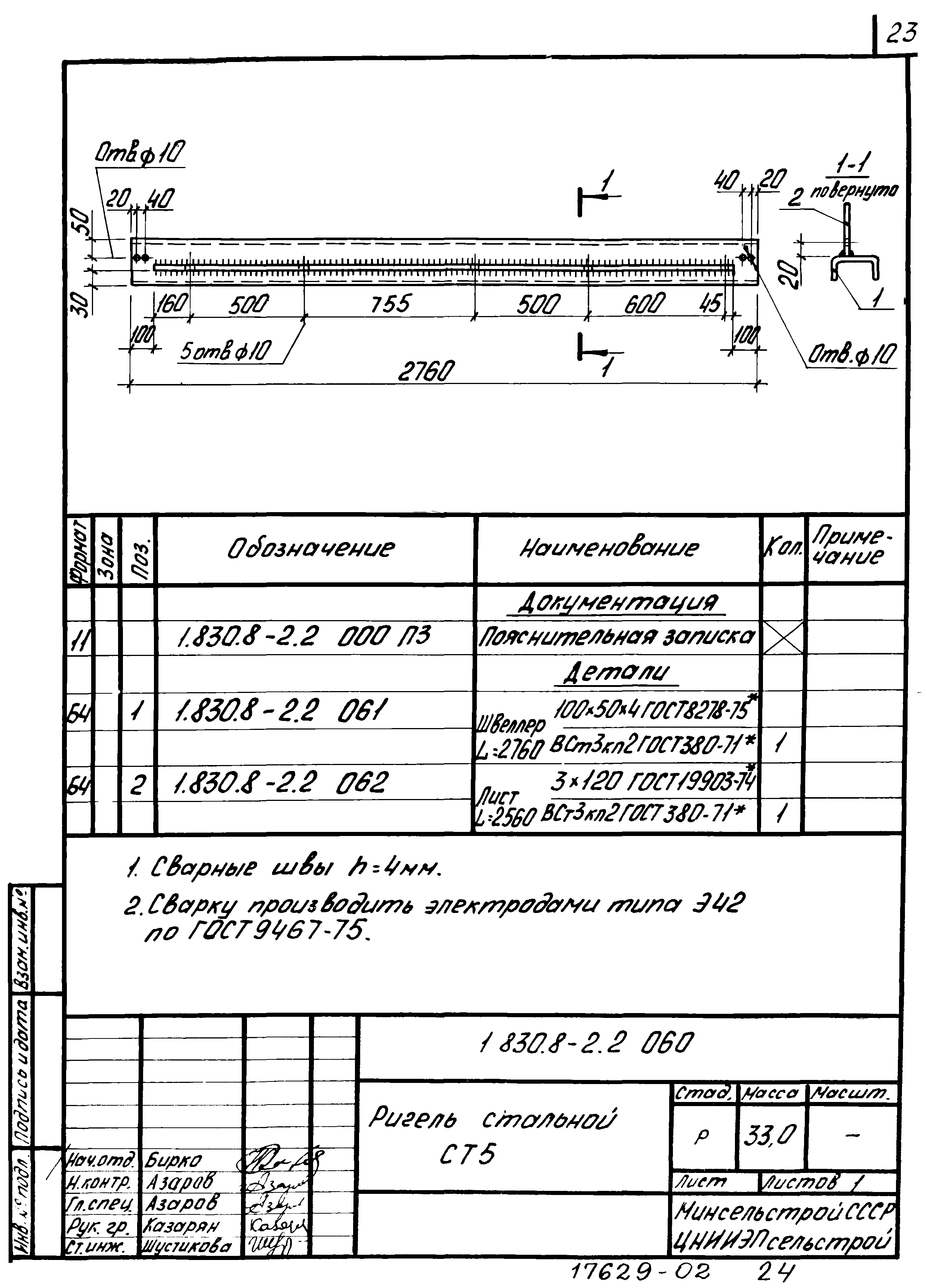

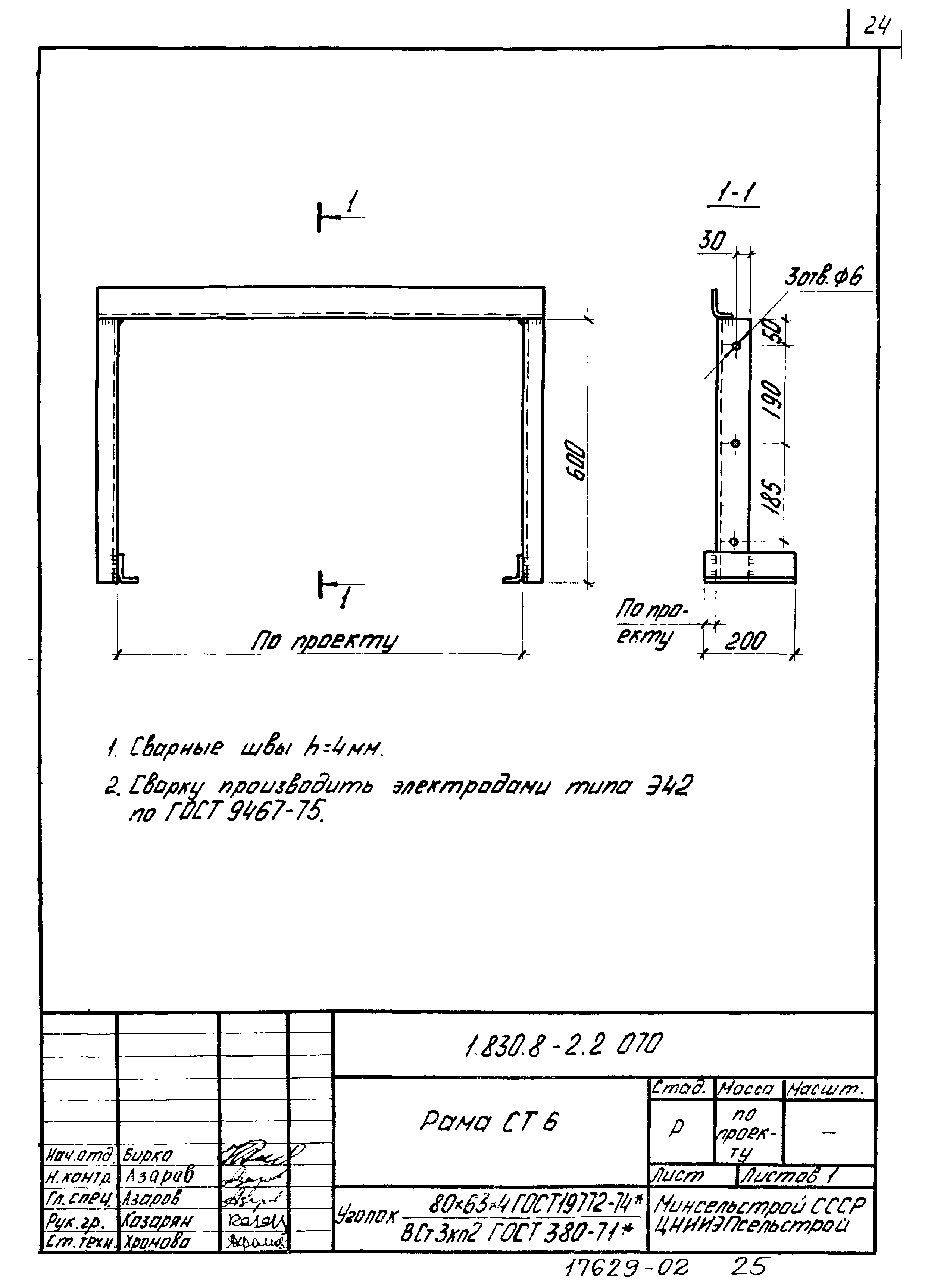

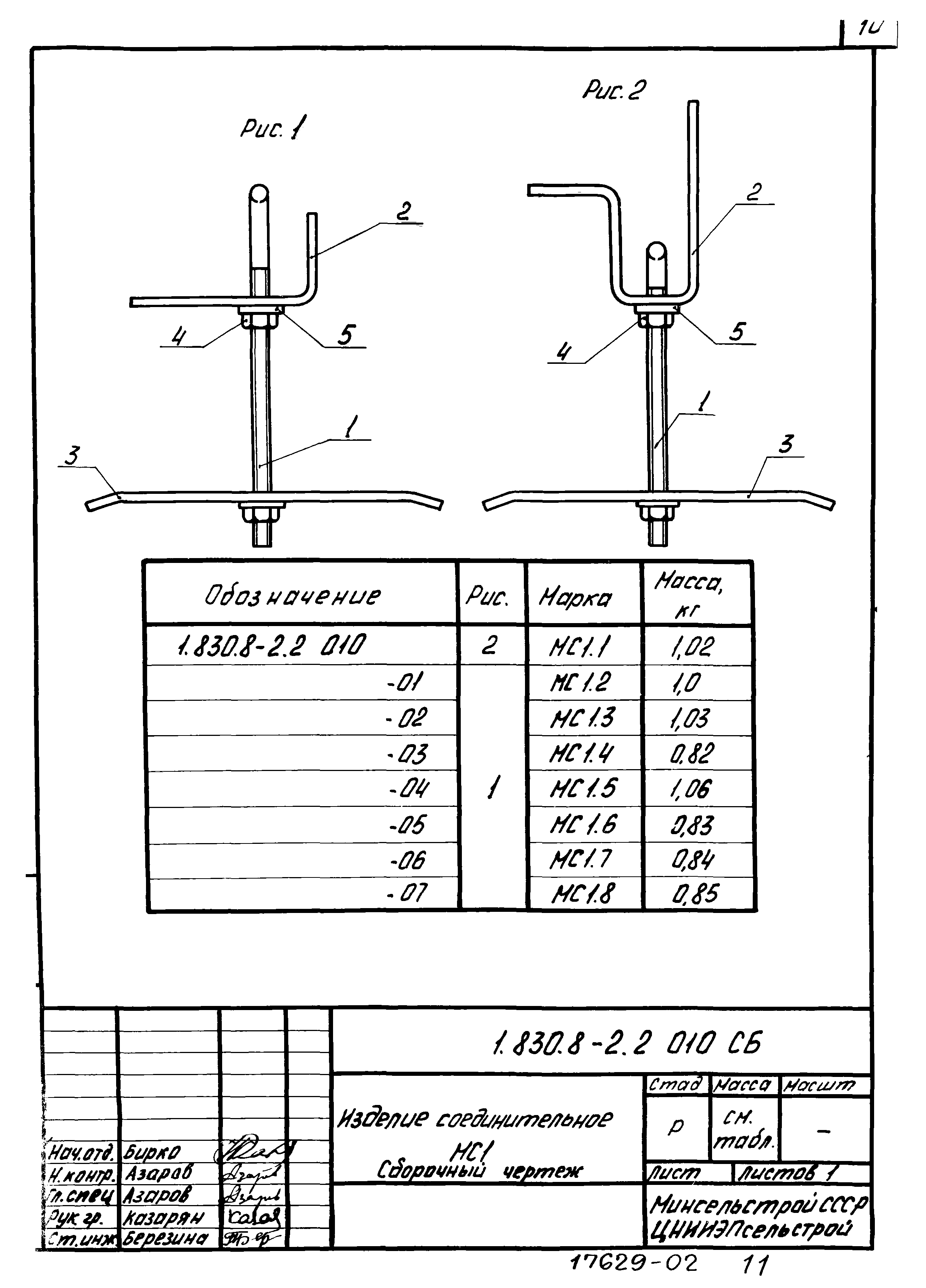

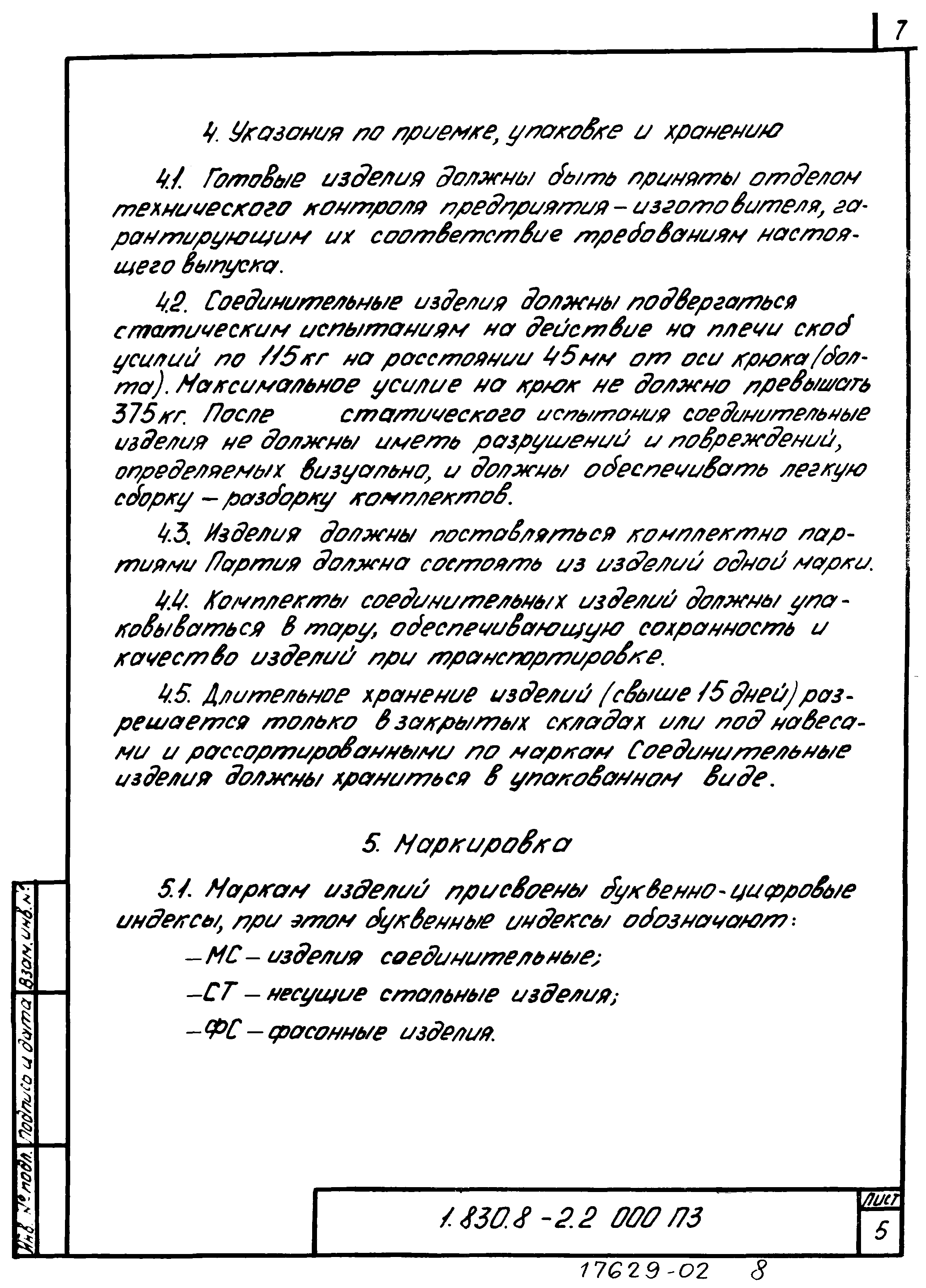

Оглавление:	1.830.8-2.2 000ПЗ Пояснительная записка 1.830.8-2.2 010 Изделие соединительное МС1 1.830.8-2.2 010СБ Изделие соединительное МС1. Сборочный чертеж 1.830.8-2.2 011 Крюк К 1.830.8-2.2 012 Скоба С 1.830.8-2.2 013 Накладка Н1 1.830.8-2.2 020 Изделие соединительное МС2 1.830.8-2.2 020СБ Изделие соединительное МС2. Сборочный чертеж 1.830.8-2.2 021 Тяж Т 1.830.8-2.2 022 Скоба СБ 1.830.8-2.2 030 Изделие соединительное МС3 1.830.8-2.2 040 Стойка фахверка стальная СТ1 1.830.8-2.2 040СБ Стойка фахверка стальная СТ1. Сборочный чертеж 1.830.8-2.2 050 Надколонник СТ (СТ2 - СТ4) 1.830.8-2.2 050СБ Надколонник СТ (СТ2 - СТ4). Сборочный чертеж 1.830.8-2.2 060 Ригель стальной СТ5 1.830.8-2.2 070 Рама СТ6 1.830.8-2.2 080 Столик опорный СТ (СТ7, СТ8) 1.830.8-2.2 080СБ Столик опорный СТ (СТ7, СТ8). Сборочный чертеж 1.830.8-2.2 090 Уголок СТ (СТ9 - СТ12) 1.830.8-2.2 100 Костыль СТ (СТ13 - СТ15) 1.830.8-2.2 110 Деталь соединительная СТ (СТ16, СТ17) 1.830.8-2.2 120 Изделие закладное ЗД1 1.830.8-2.2 130 Анкер А1 1.830.8-2.2 140 Изделие фасонное ФС (ФС1 - ФС3) 1.830.8-2.2 150 Изделие фасонное ФС (ФС4 - ФС7)
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИЭПсельстрой
Утверждён:	29.05.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 38)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» СНиП III-18-75 «Металлические конструкции» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 19772-74 «Уголки стальные гнутые неравнополочные. Сортамент» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 8239-72 «Сталь горячекатаная. Балки двутавровые. Сортамент» СНиП III-23-76 «Защита строительных конструкций и сооружений от коррозии» ГОСТ 5781-75 «Сталь горячекатаная для армирования железобетонных конструкций»
