Скачать Типовые проектные решения 407-3-0634.92 Альбом 2. Электротехнические чертежи

Дата актуализации: 10.08.2017

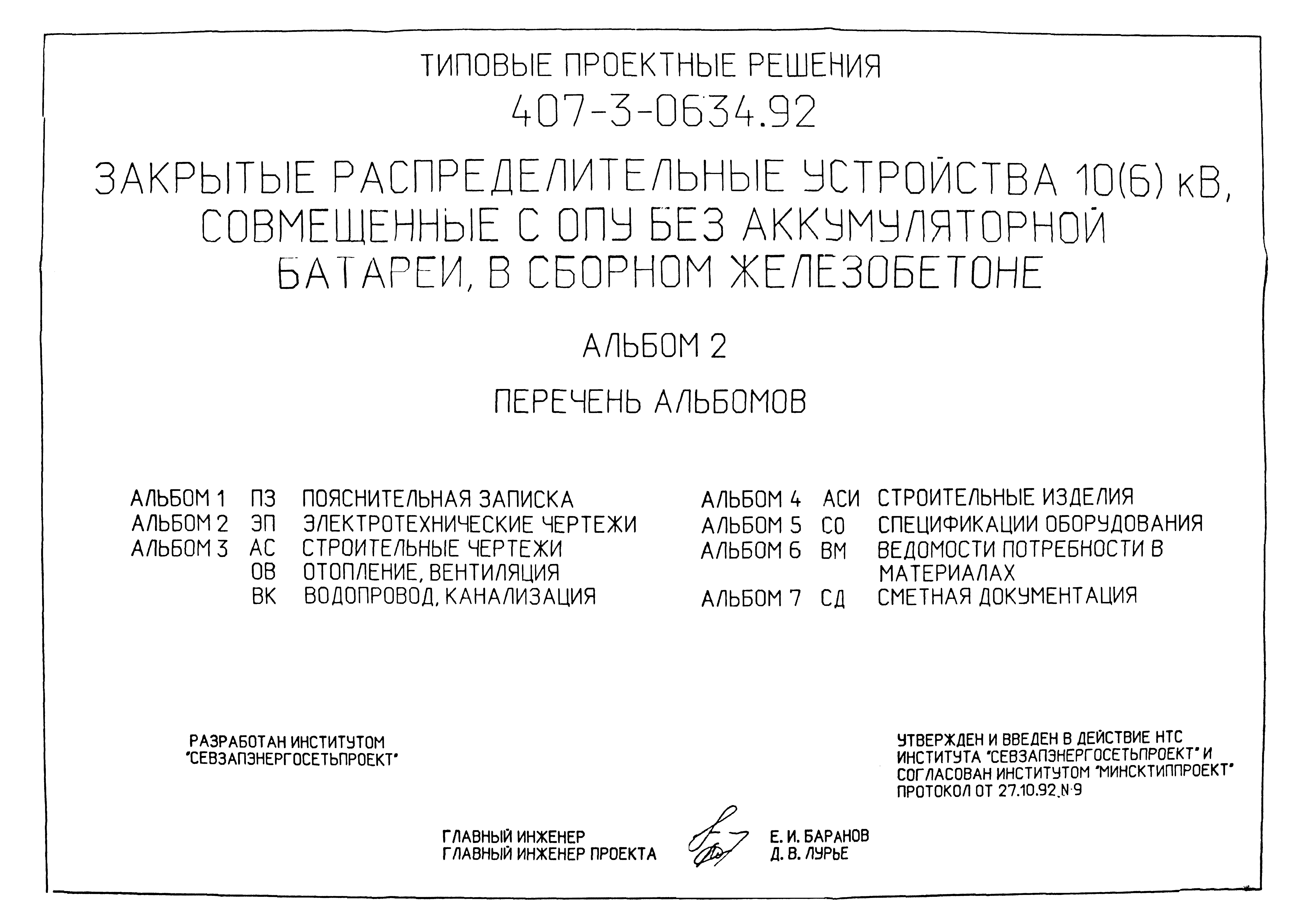

Типовые проектные решения 407-3-0634.92

Альбом 2. Электротехнические чертежи

Обозначение:	Типовые проектные решения 407-3-0634.92
Обозначение англ:	407-3-0634.92
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом 2. Электротехнические чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	27.10.1992

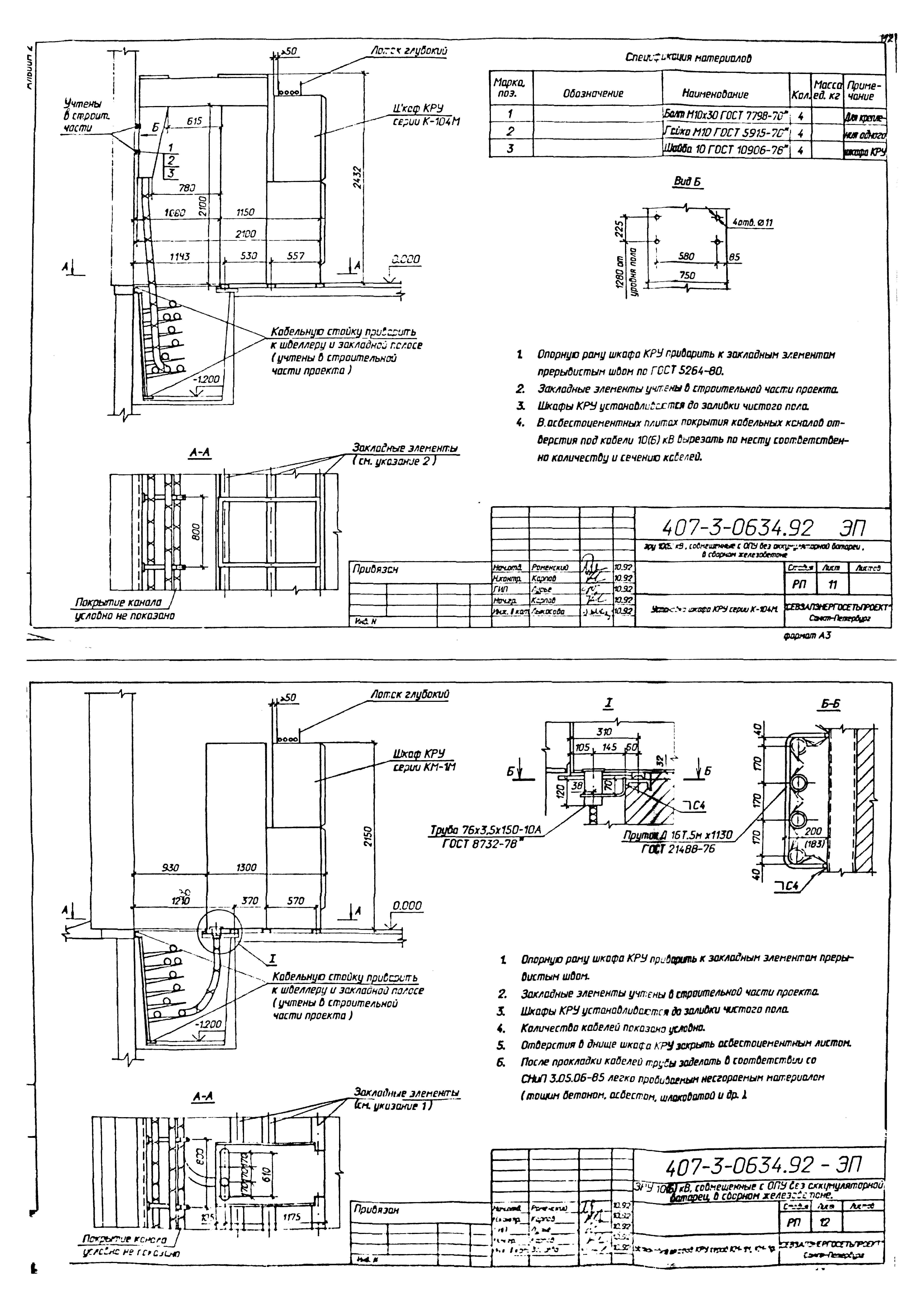

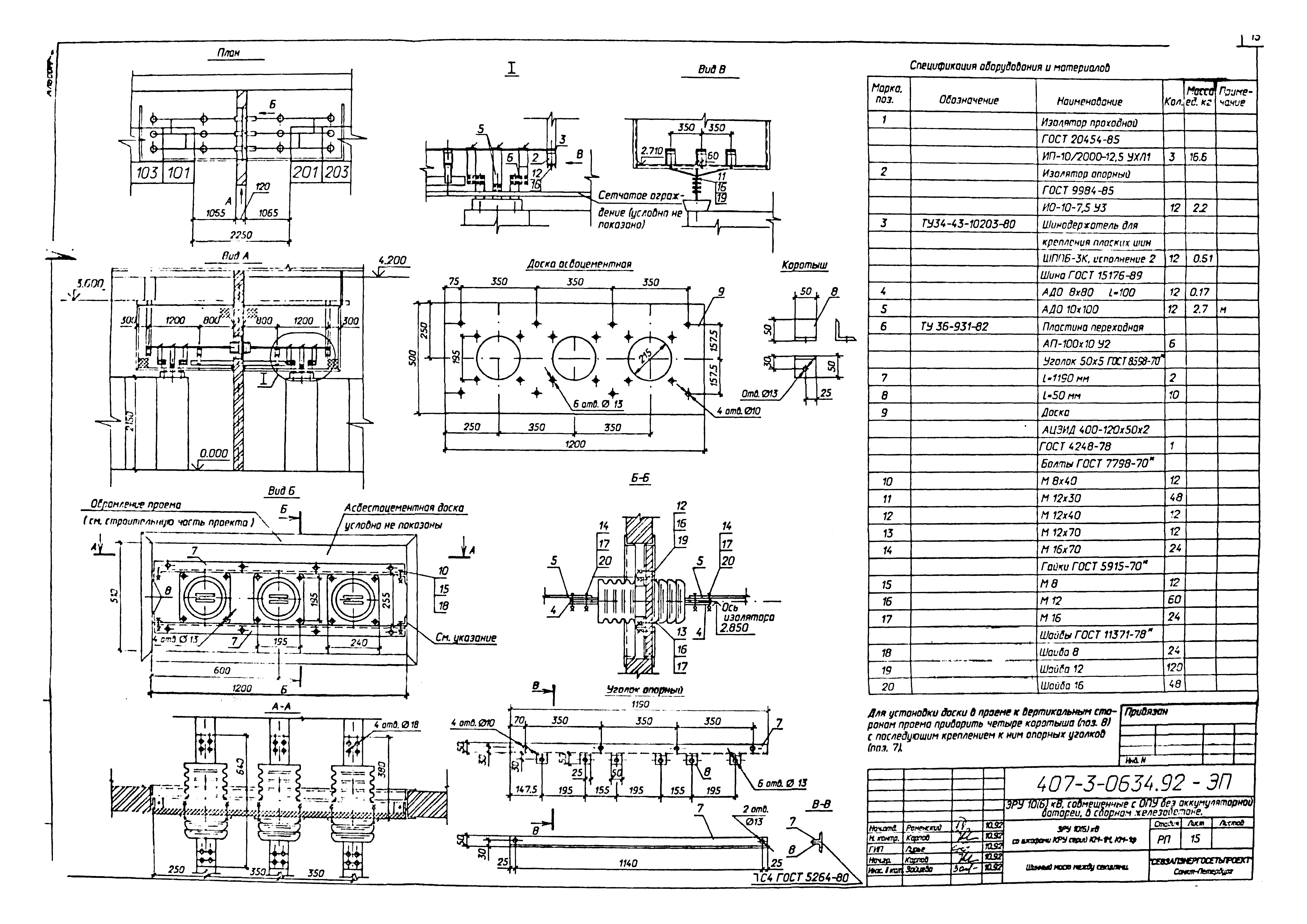

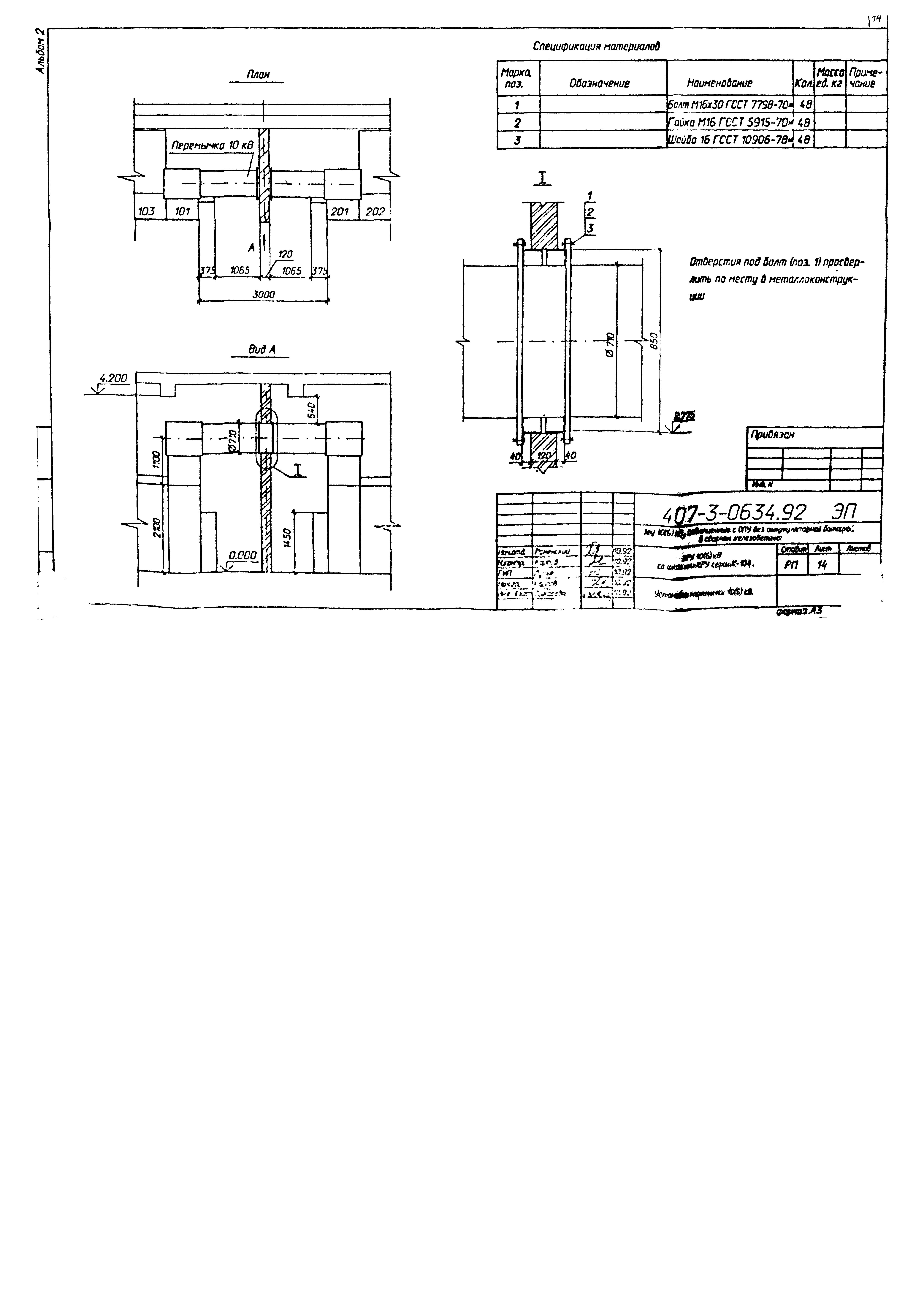

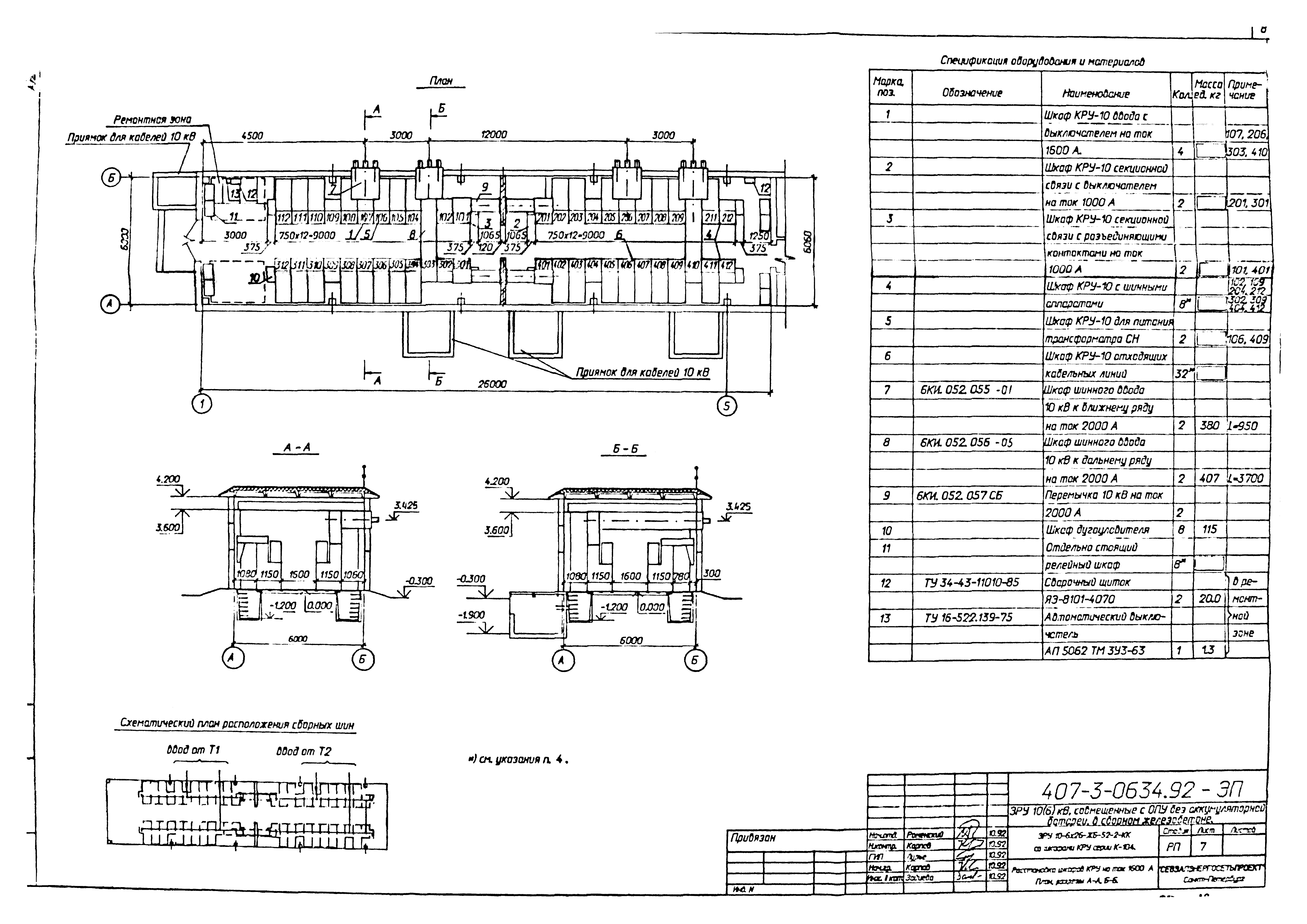

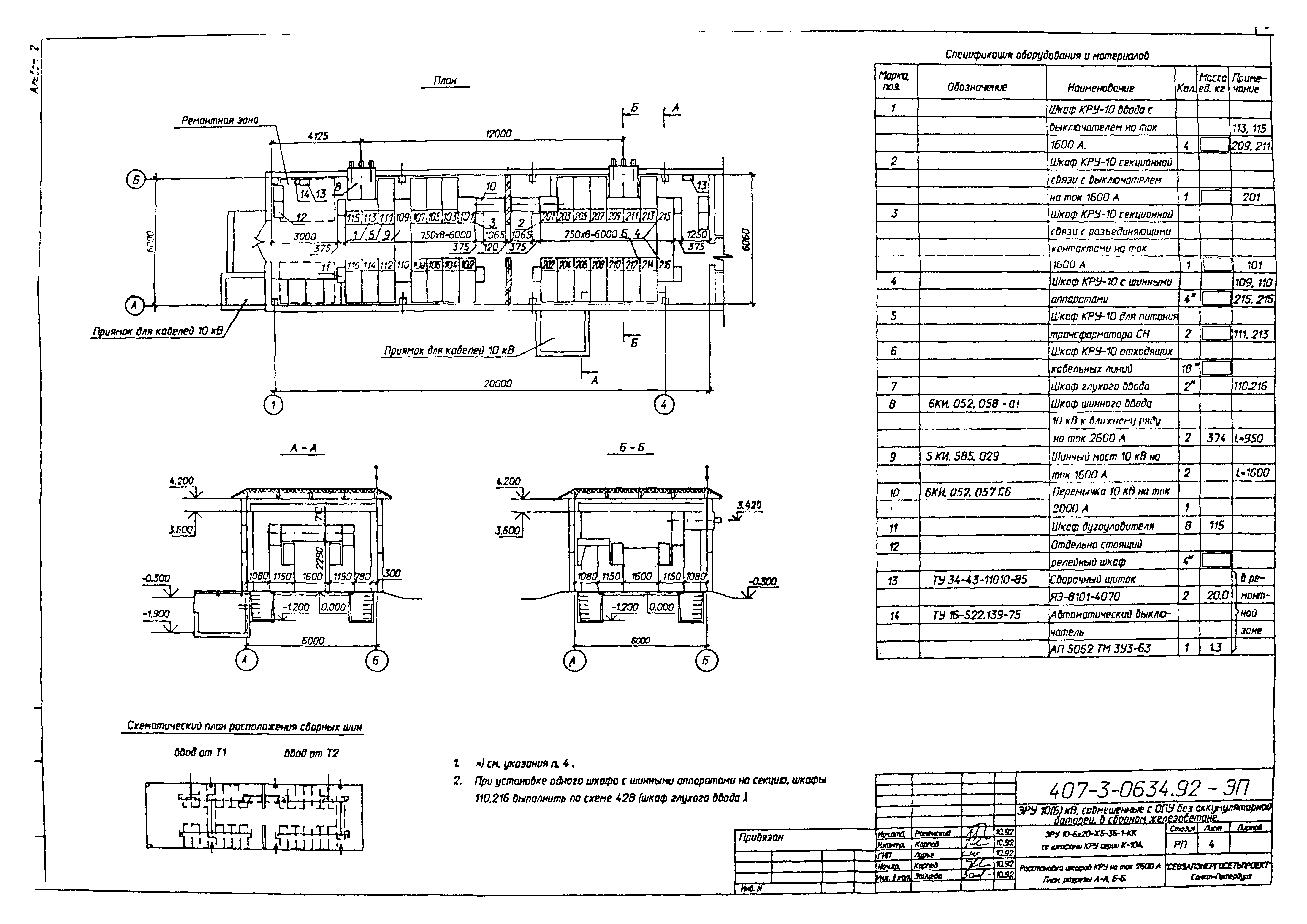

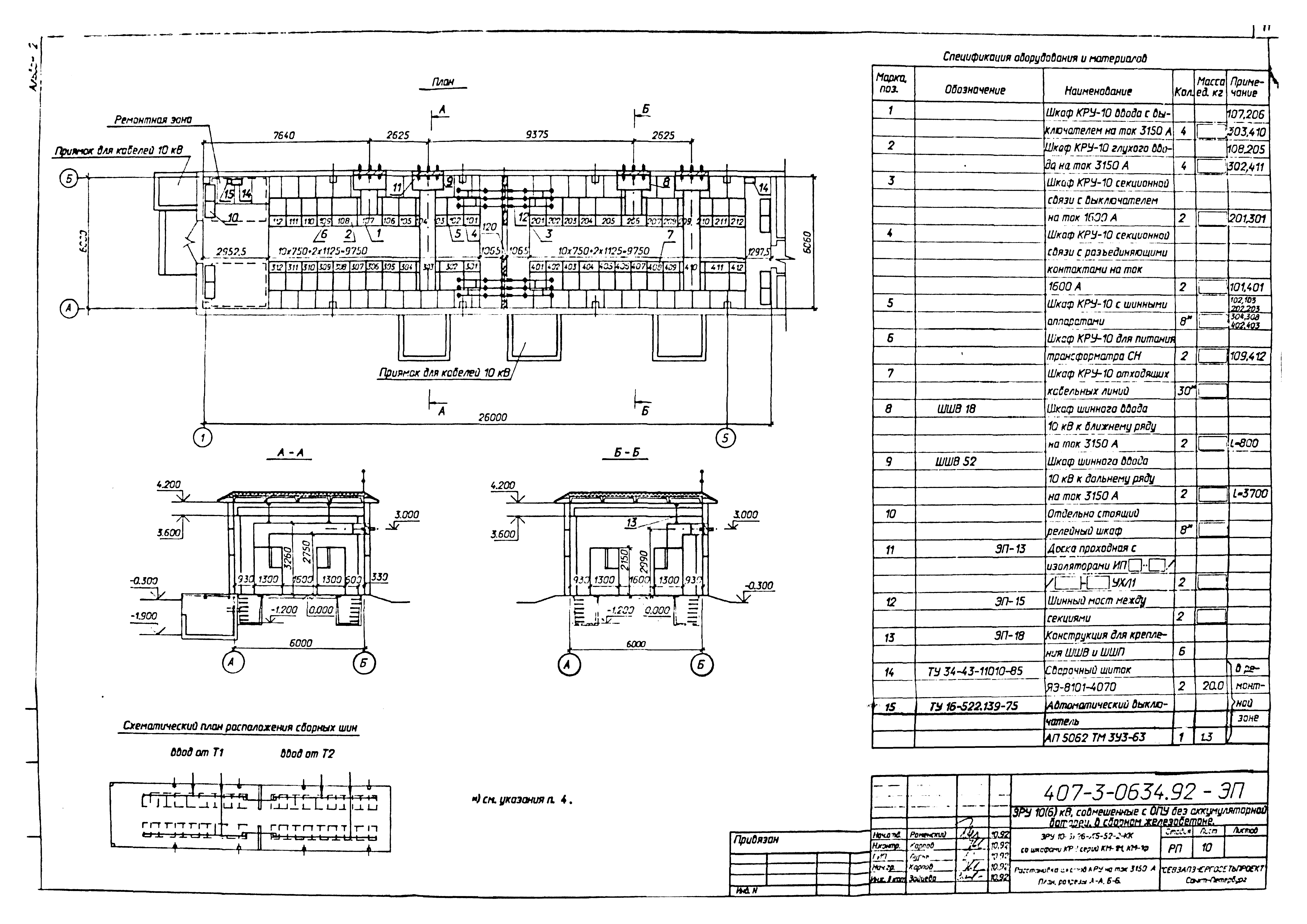

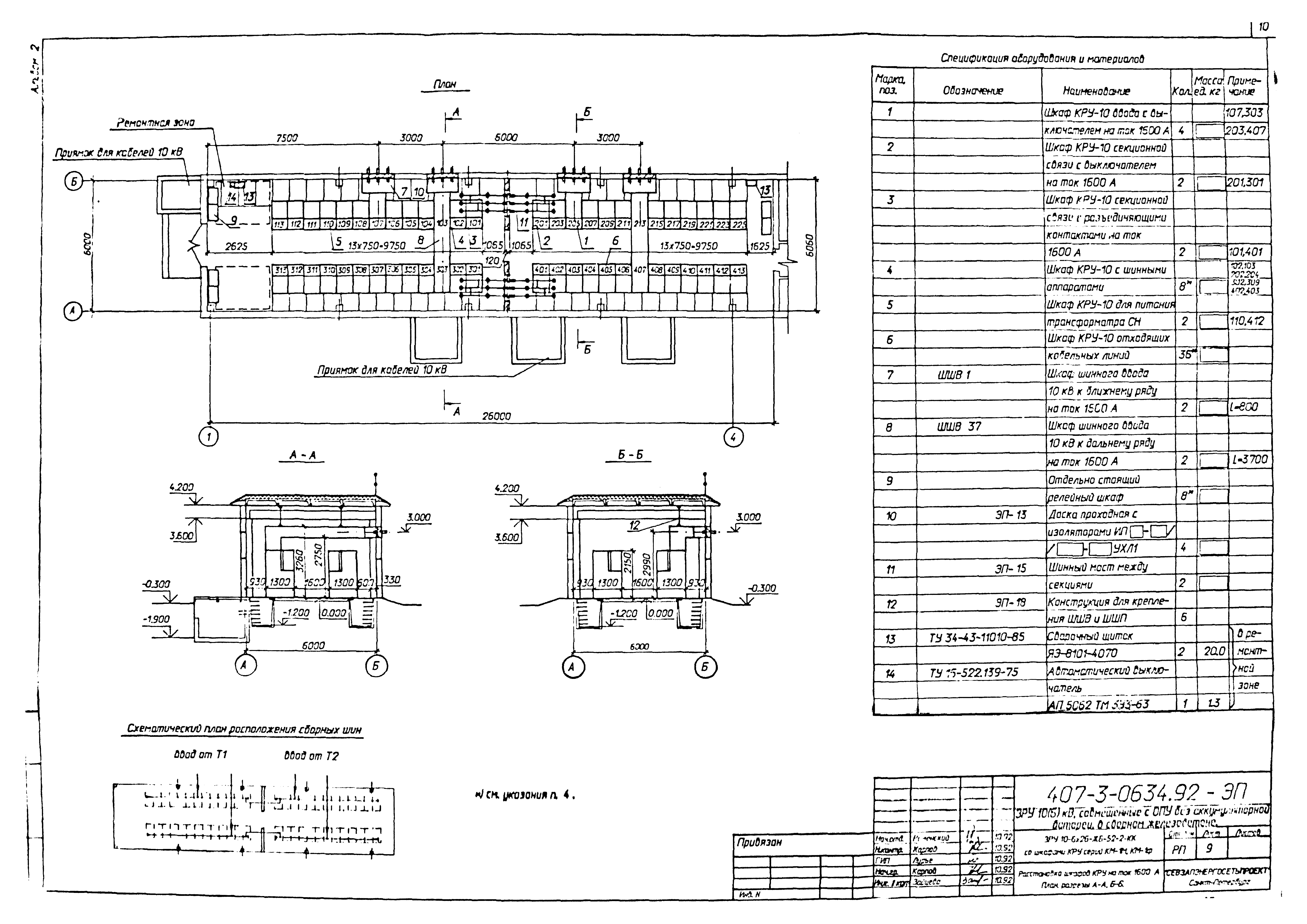

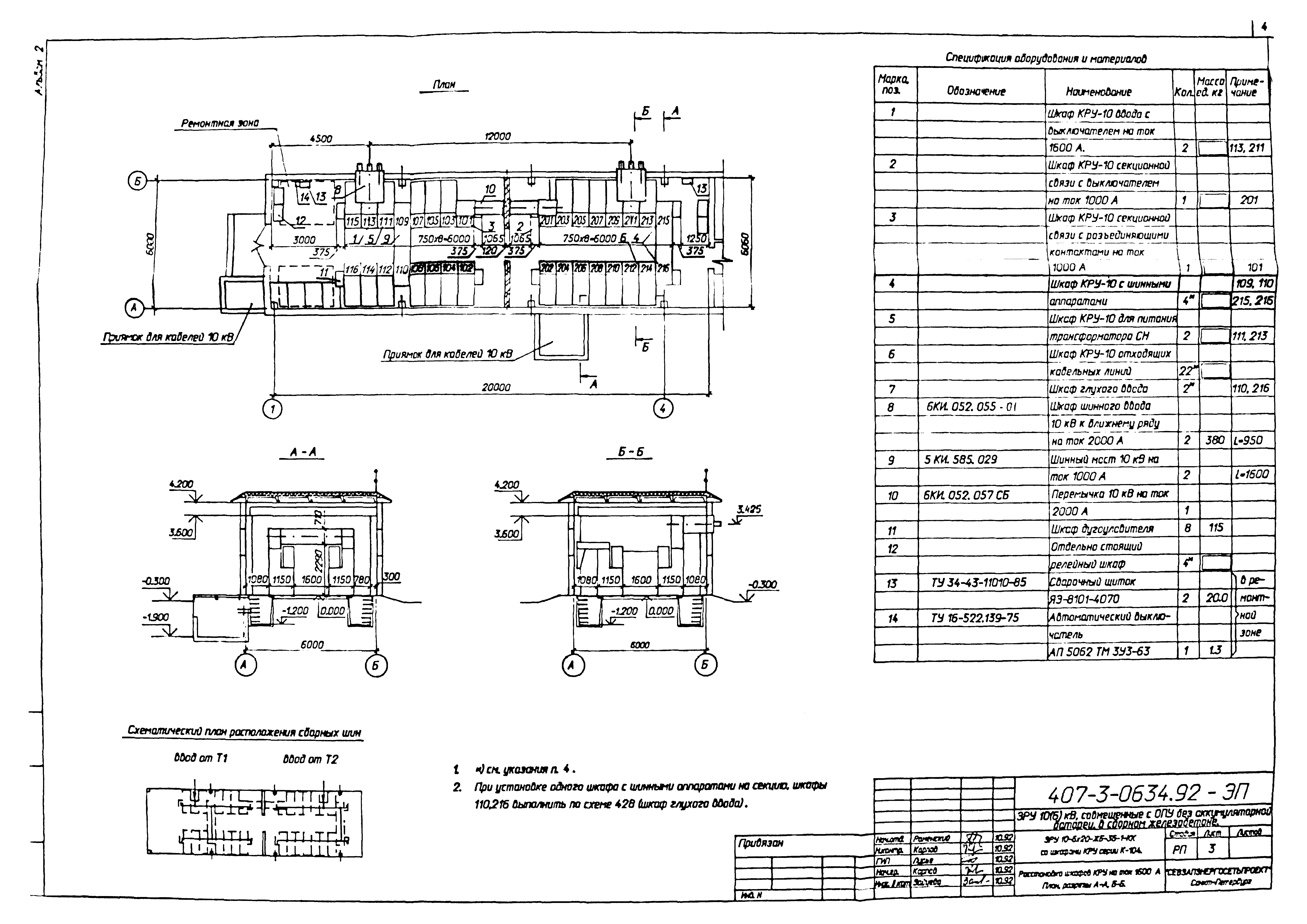

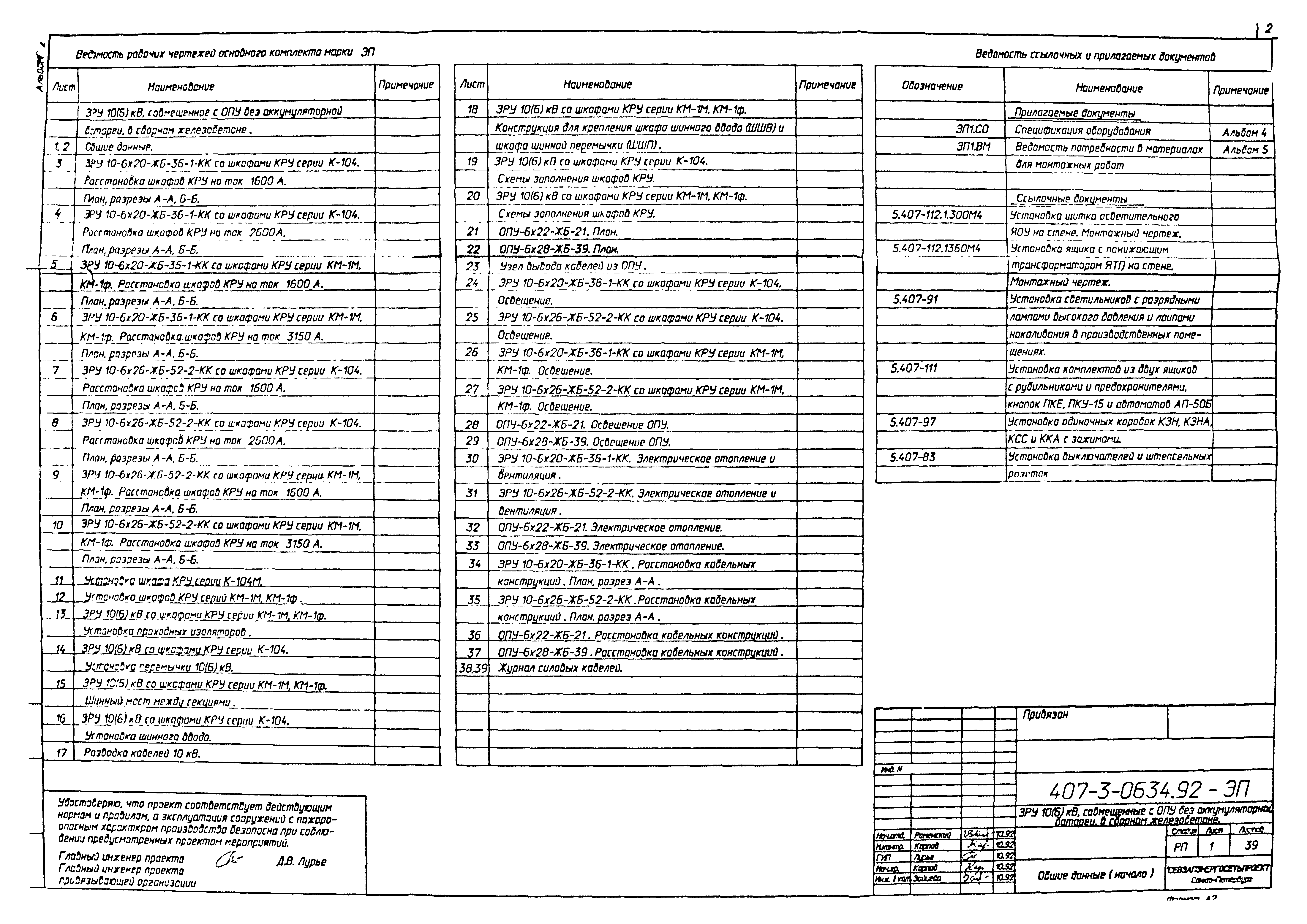

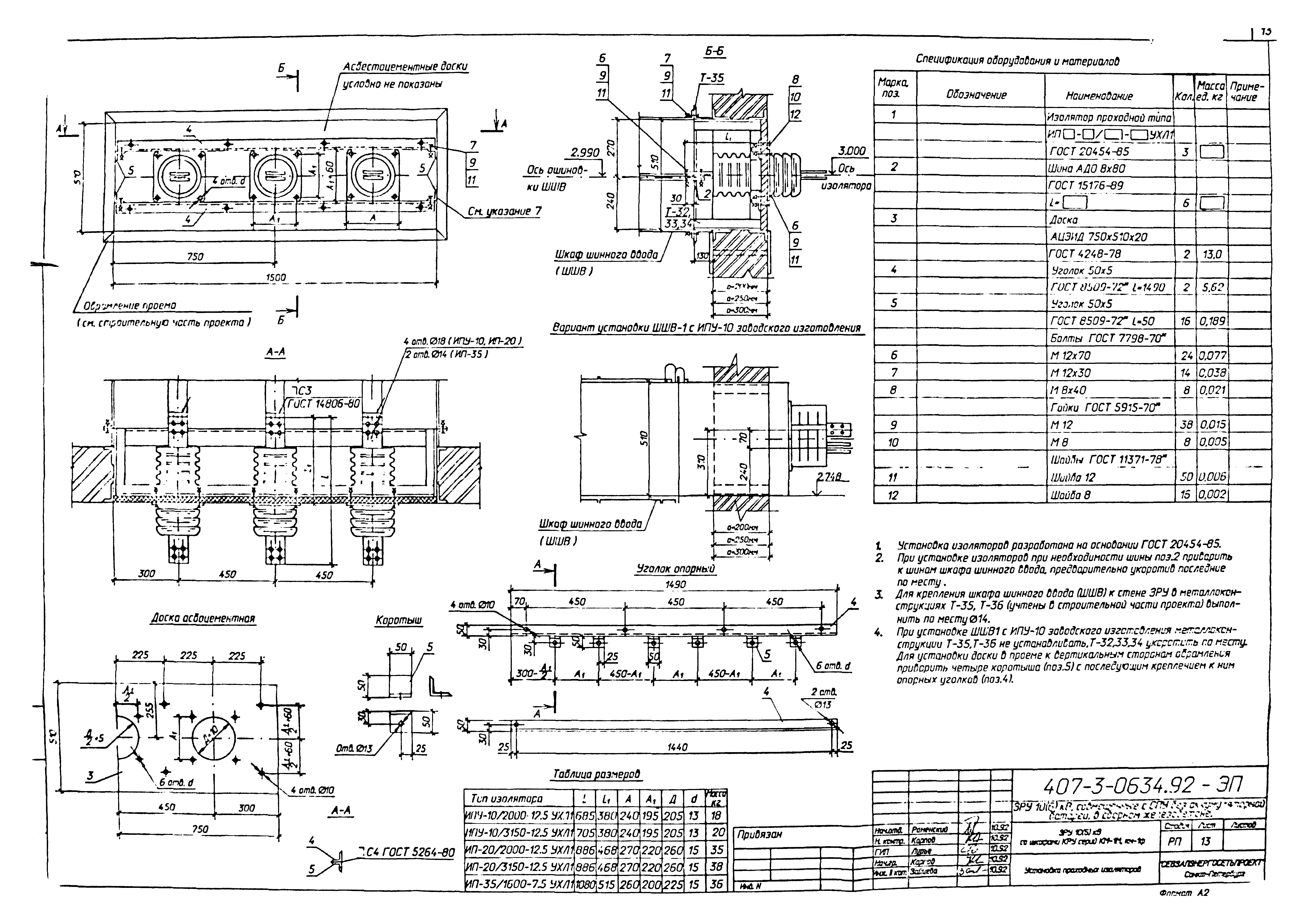

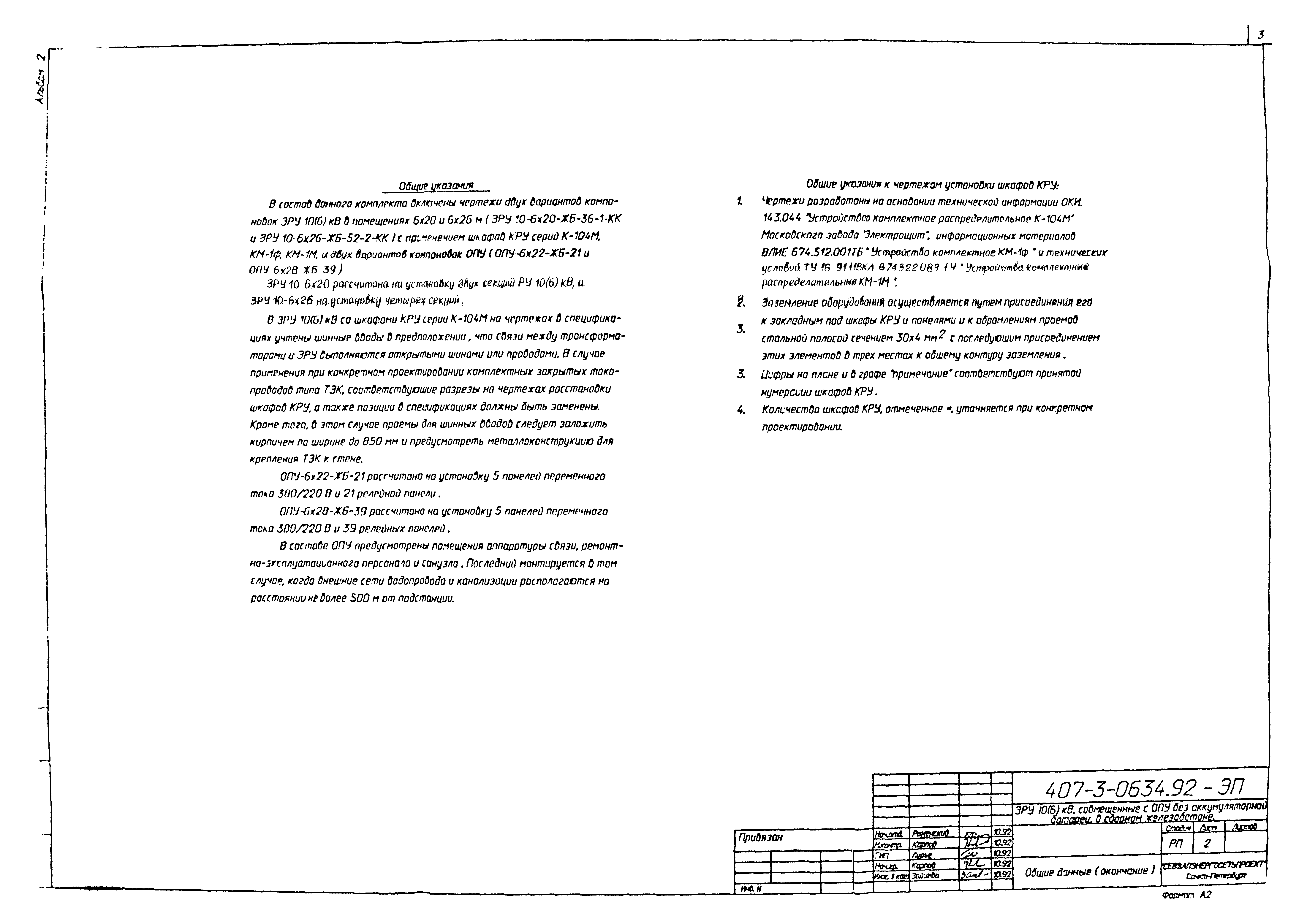

Оглавление:	Общие данные ЗРУ 10-6х20-ЖБ-36-1-КК со шкафами КРУ серии К-104. Расстановка шкафов КРУ на ток 1600 А. План, разрезы А-А, Б-Б ЗРУ 10-6х20-ЖБ-36-1-КК со шкафами КРУ серии К-104. Расстановка шкафов КРУ на ток 2600 А. План, разрезы А-А, Б-Б ЗРУ 10-6х20-ЖБ-35-1-КК со шкафами КРУ серии КМ-1М, КМ-1ф. Расстановка шкафов КРУ на ток 1600 А. План, разрезы А-А, Б-Б ЗРУ 10-6х20-ЖБ-36-1-КК со шкафами КРУ серии КМ-1М, КМ-1ф. Расстановка шкафов КРУ на ток 3150 А. План, разрезы А-А, Б-Б ЗРУ 10-6х26-ЖБ-52-2-КК со шкафами КРУ серии К-104. Расстановка шкафов КРУ на ток 1600 А. План, разрезы А-А, Б-Б ЗРУ 10-6х26-ЖБ-52-2-КК со шкафами КРУ серии К-104. Расстановка шкафов КРУ на ток 2600 А. План, разрезы А-А, Б-Б ЗРУ 10-6х26-ЖБ-52-2-КК со шкафами КРУ серии КМ-1М, КМ-1ф. Расстановка шкафов КРУ на ток 1600 А. План, разрезы А-А, Б-Б ЗРУ 10-6х26-ЖБ-52-2-КК со шкафами КРУ серии КМ-1М, КМ-1ф. Расстановка шкафов КРУ на ток 3150 А. План, разрезы А-А, Б-Б Установка шкафа КРУ серии К-104М Установка шкафов КРУ серий КМ-1М, КМ-1ф ЗРУ 10(6) кВ со шкафами КРУ серии КМ-1М, КМ-1ф. Установка проходных изоляторов ЗРУ 10(6) кВ со шкафами КРУ серии К-104. Установка перемычки 10(6) кВ ЗРУ 10(6) кВ со шкафами КРУ серии КМ-1М, КМ-1ф. Шинный мост между секциями ЗРУ 10(6) кВ со шкафами КРУ серии К-104. Установка шинного ввода Разводка кабелей 10 кВ ЗРУ 10(6) кВ со шкафами КРУ серии КМ-1М, КМ-1ф. Конструкция для крепления шкафа шинного ввода (ШШВ) и шкафа шинной перемычки (ШШП) ЗРУ 10(6) кВ со шкафами КРУ серии К-104. Схемы заполнения шкафов КРУ ЗРУ 10(6) кВ со шкафами КРУ серии КМ-1М, КМ-1ф. Схемы заполнения шкафов КРУ ОПУ-6х22-ЖБ-21. План ОПУ-6х28-ЖБ-39. План Узел вывода кабелей из ОПУ ЗРУ 10-6х20-ЖБ-36-1-КК со шкафами КРУ серии К-104. Освещение ЗРУ 10-6х26-ЖБ-52-2-КК со шкафами КРУ серии К-104. Освещение ЗРУ 10-6х20-ЖБ-36-1-КК со шкафами КРУ серии КМ-1М, КМ-1ф. Освещение ЗРУ 10-6х26-ЖБ-52-2-КК со шкафами КРУ серии КМ-1М, КМ-1ф. Освещение ОПУ-6х22-ЖБ-21. Освещение ОПУ ОПУ-6х28-ЖБ-39. Освещение ОПУ ЗРУ 10-6х20-ЖБ-36-1-КК. Электрическое отопление и вентиляция ЗРУ 10-6х26-ЖБ-52-2-КК. Электрическое отопление и вентиляция ОПУ-6х22-ЖБ-21. Электрическое отопление ОПУ-6х28-ЖБ-39. Электрическое отопление ЗРУ 10-6х20-ЖБ-36-1-КК. Расстановка кабельных конструкций. План, разрез А-А ЗРУ 10-6х26-ЖБ-52-2-КК. Расстановка кабельных конструкций. План, разрез А-А ОПУ-6х22-ЖБ-21. Расстановка кабельных конструкций ОПУ-6х28-ЖБ-39. Расстановка кабельных конструкций Журнал силовых кабелей
Разработан:	Севзапэнергосетьпроект
Утверждён:	27.10.1992 Севзапэнергосетьпроект (9)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
