Скачать Серия 1.420-13 Выпуск 0-5. Материалы для проектирования лестниц, опирающихся на элементы несущего каркаса зданийДата актуализации: 10.08.2017 Серия 1.420-13

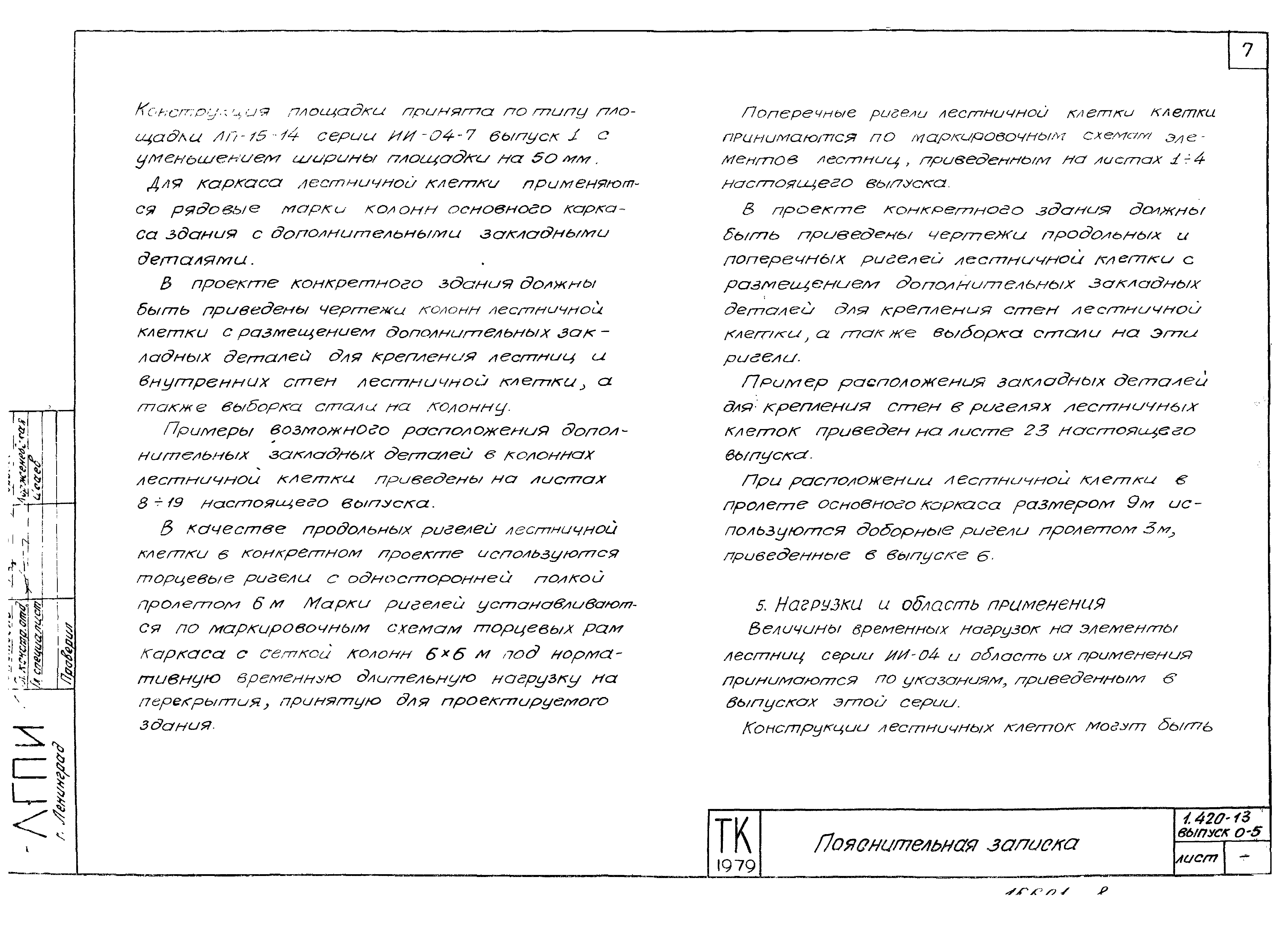

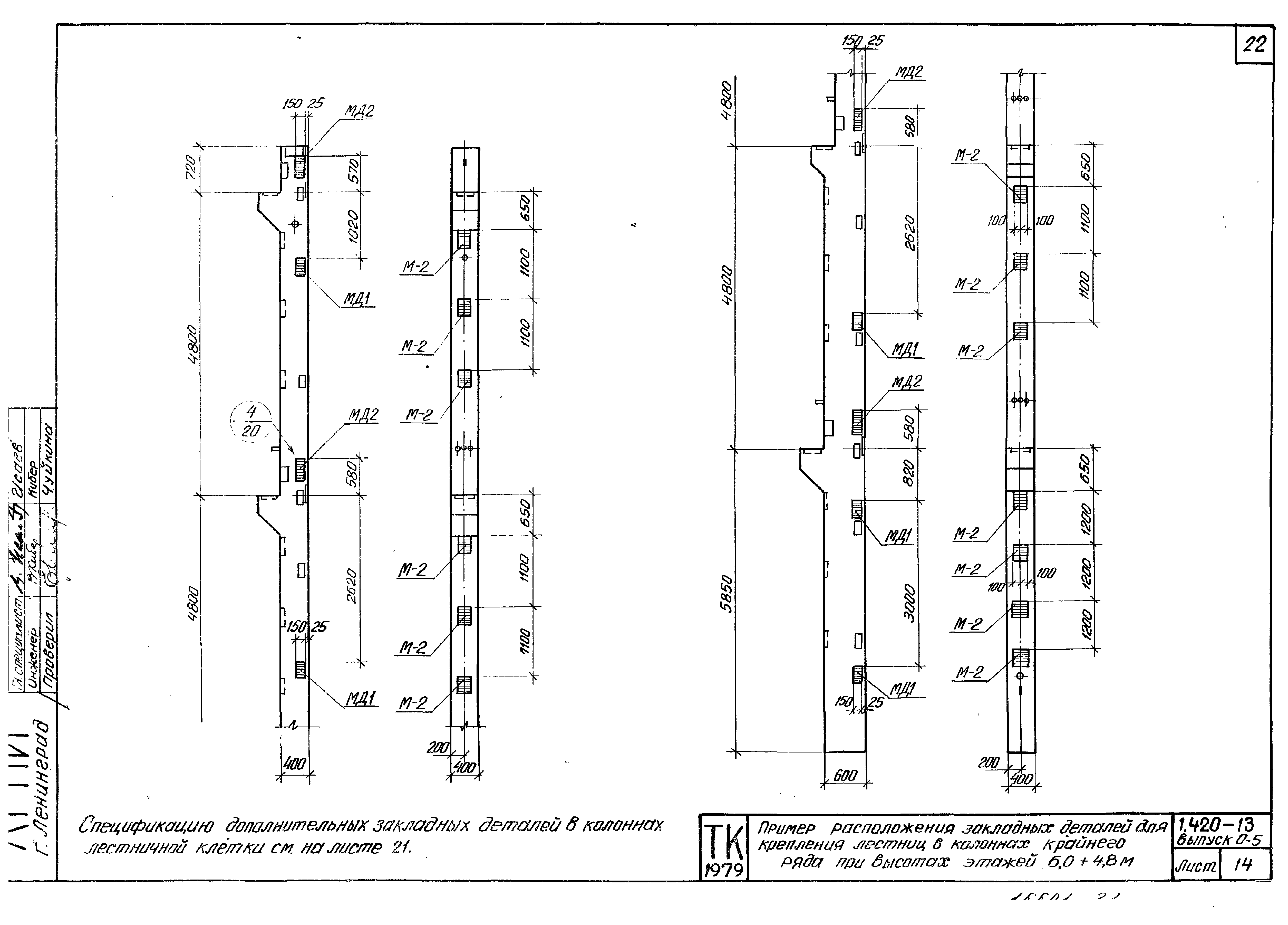

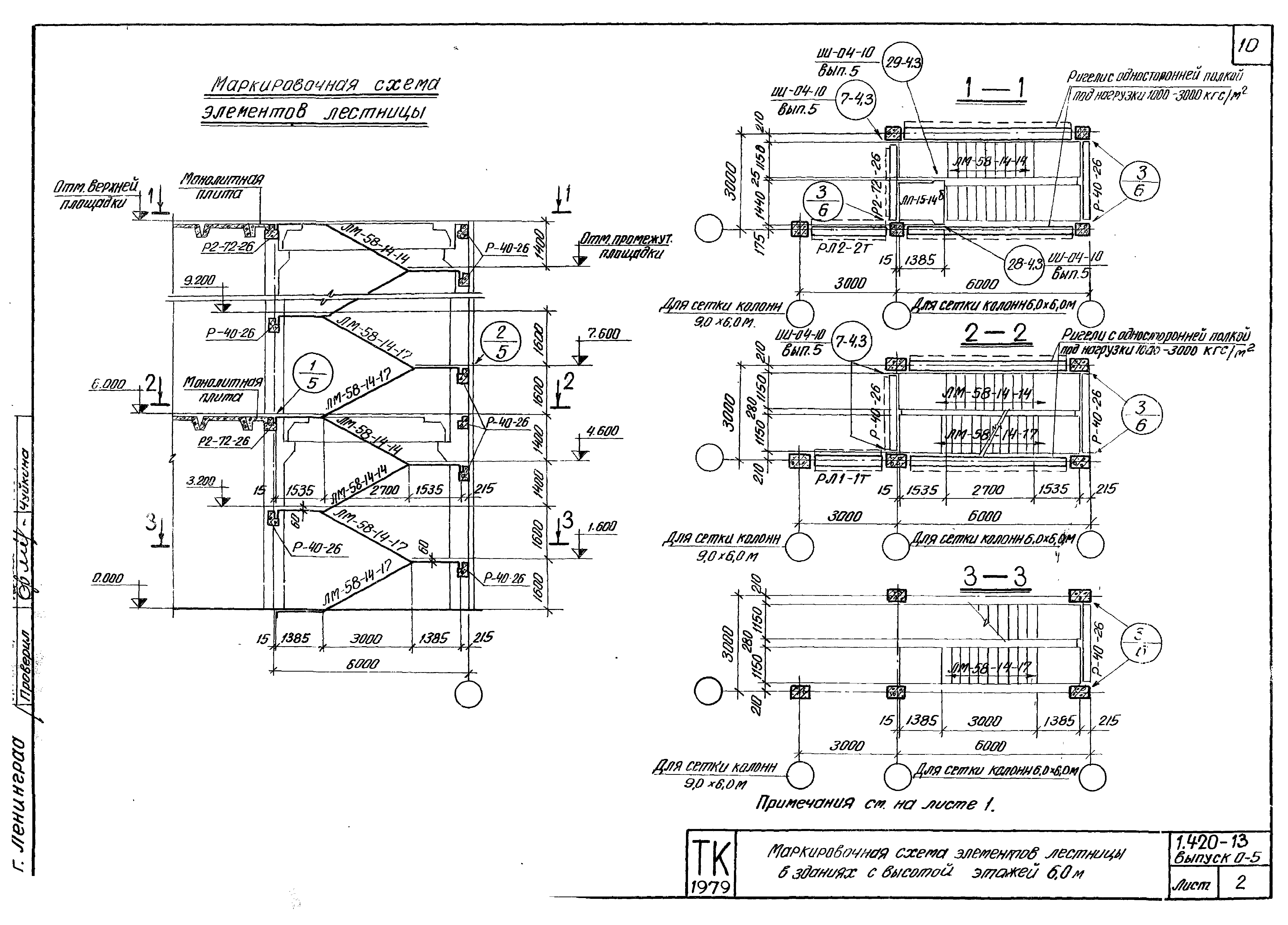

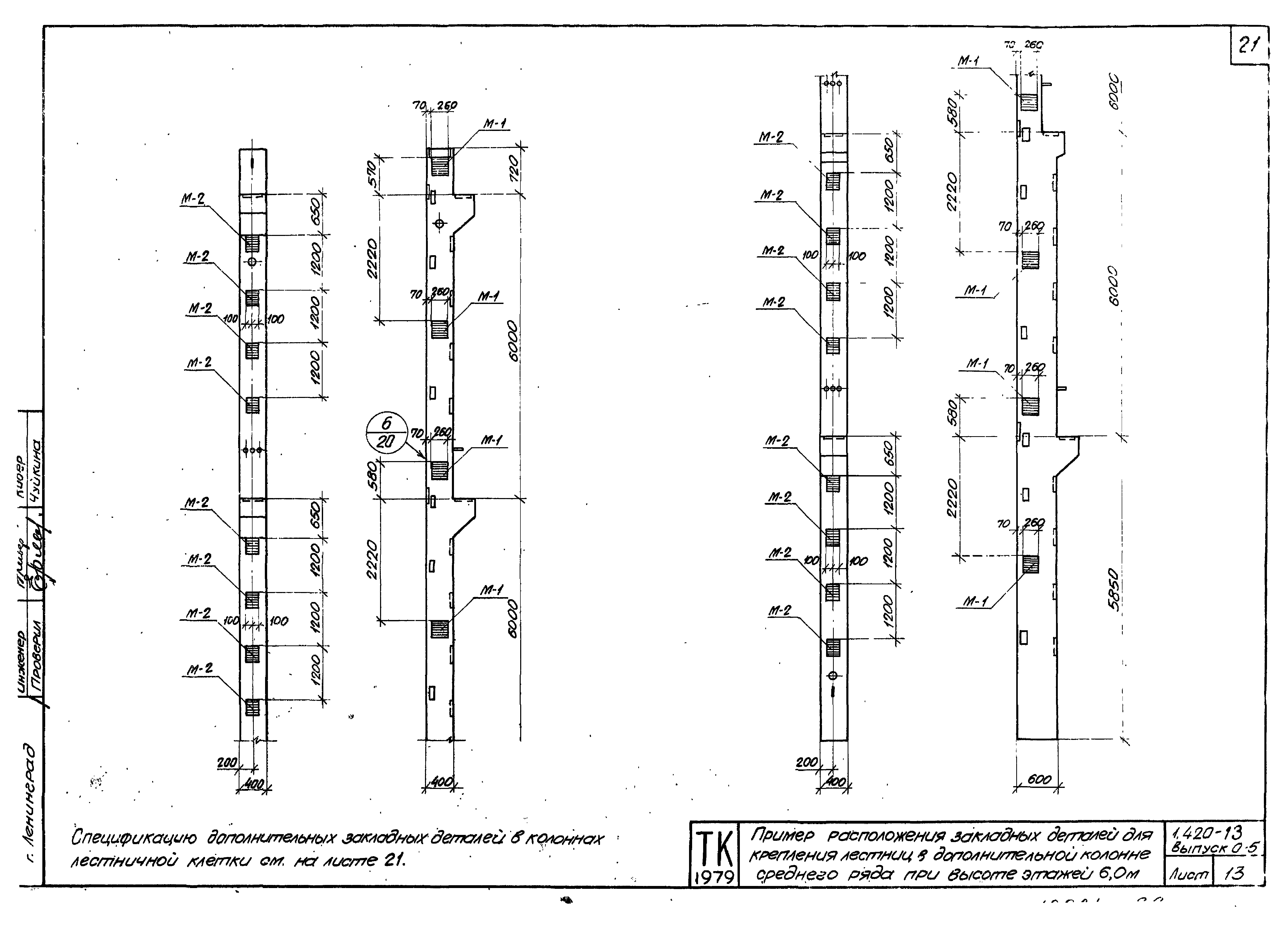

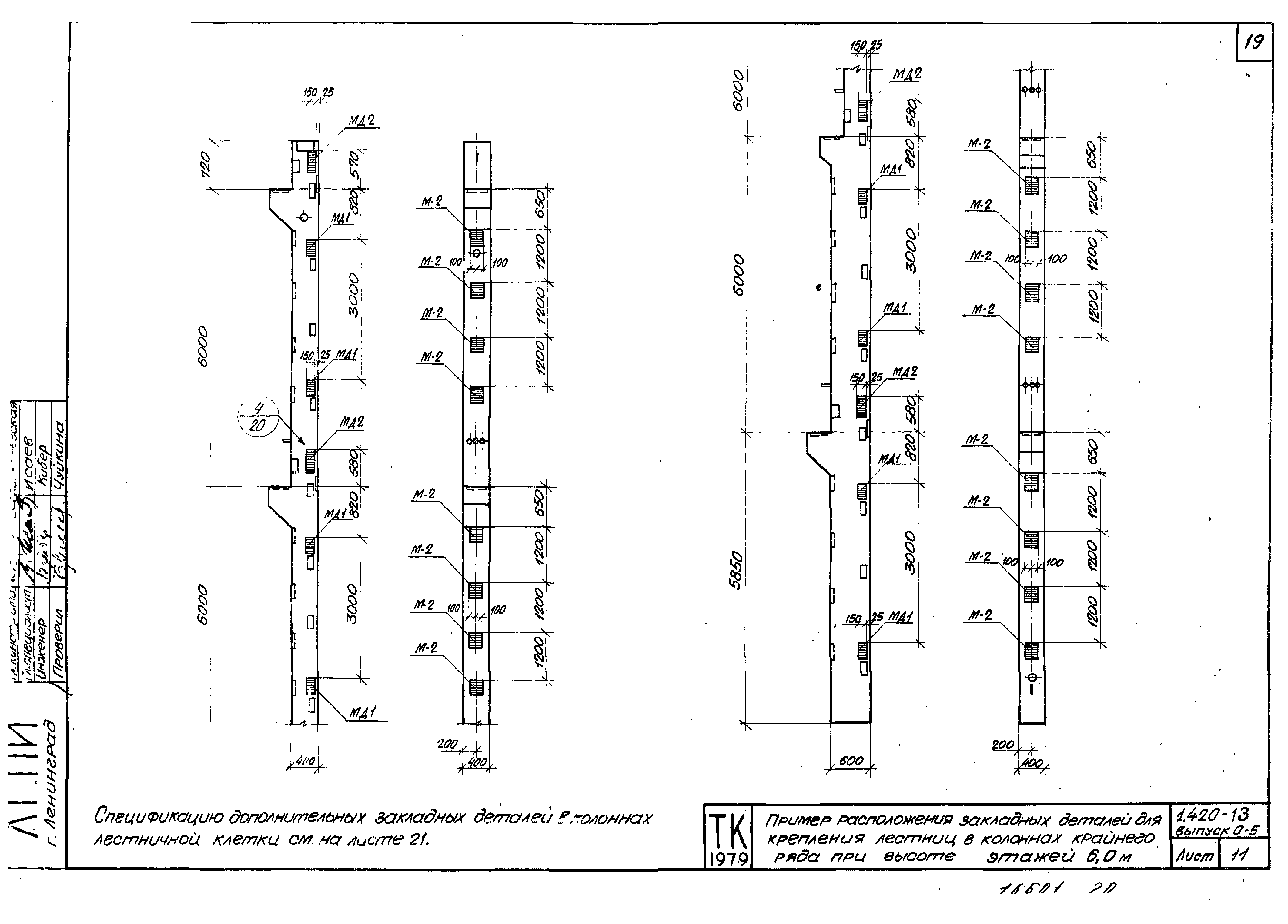

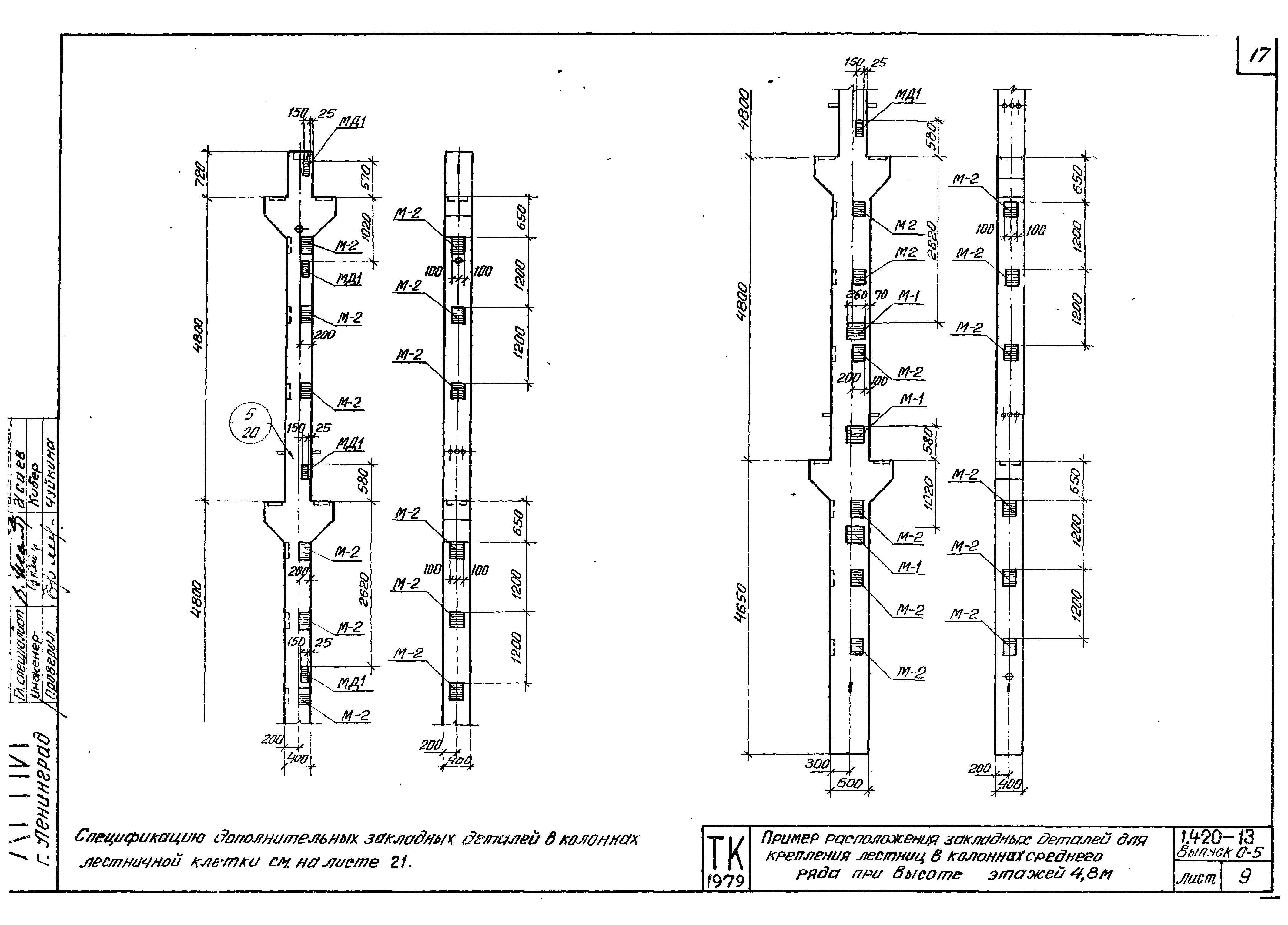

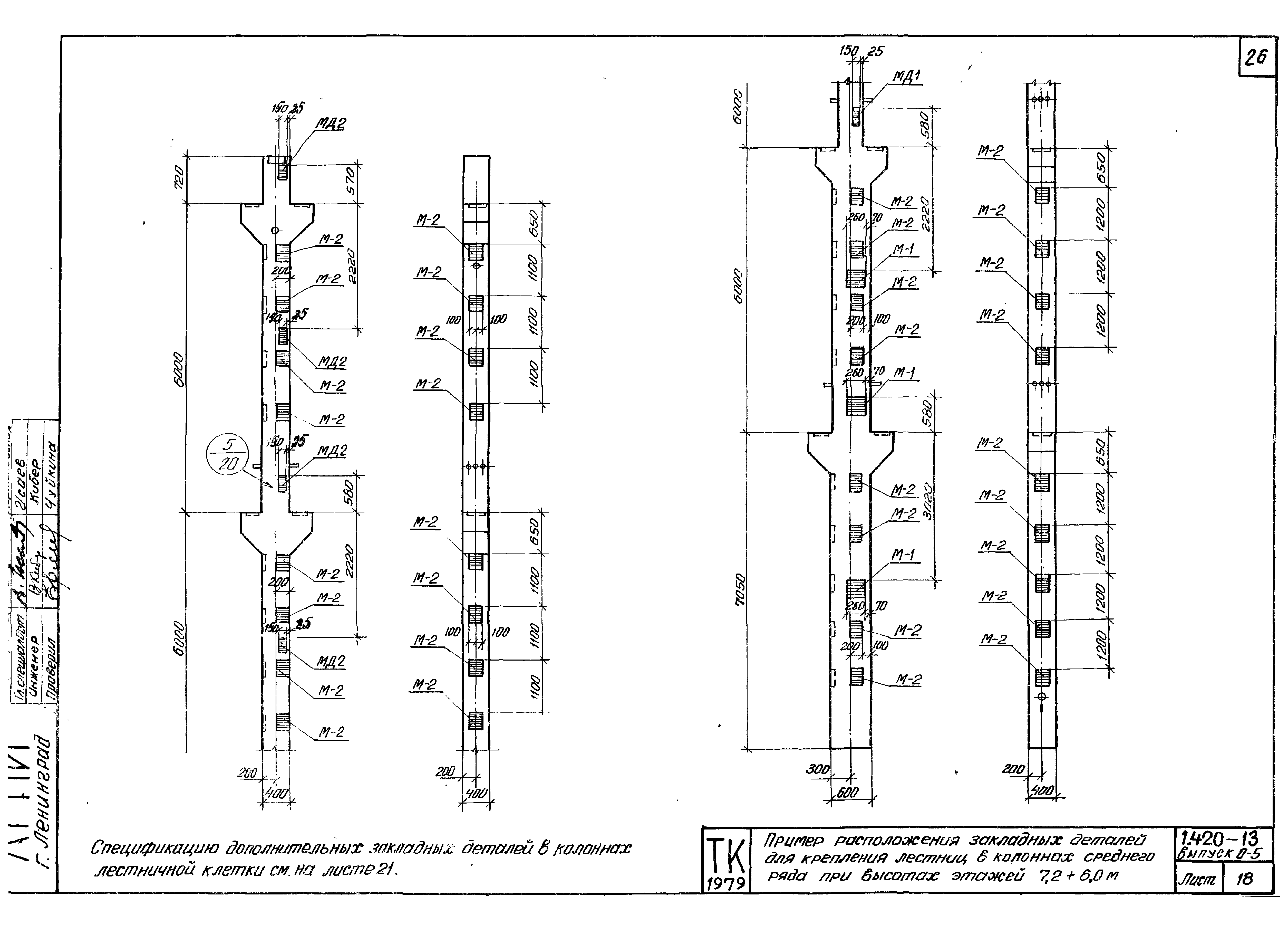

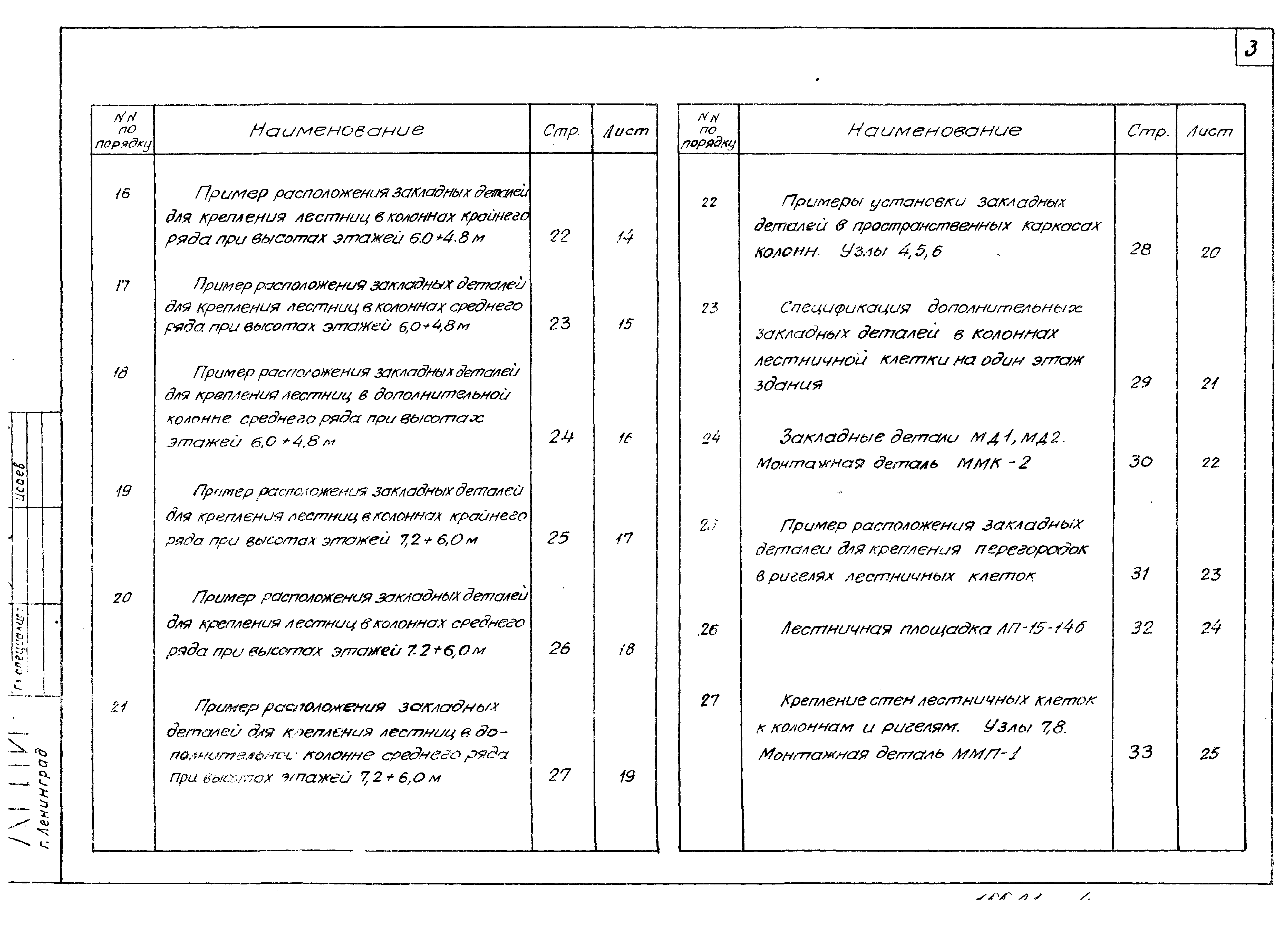

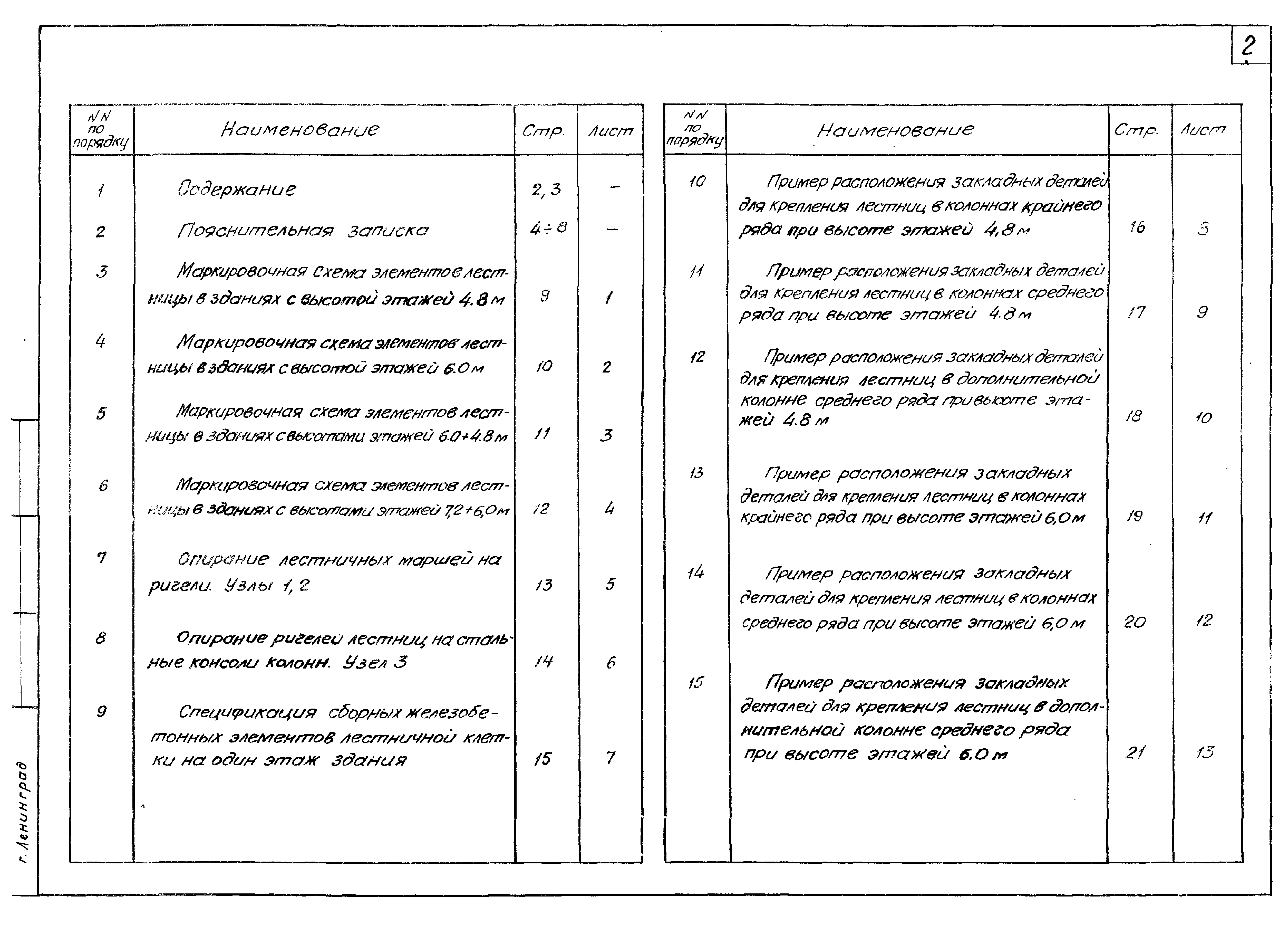

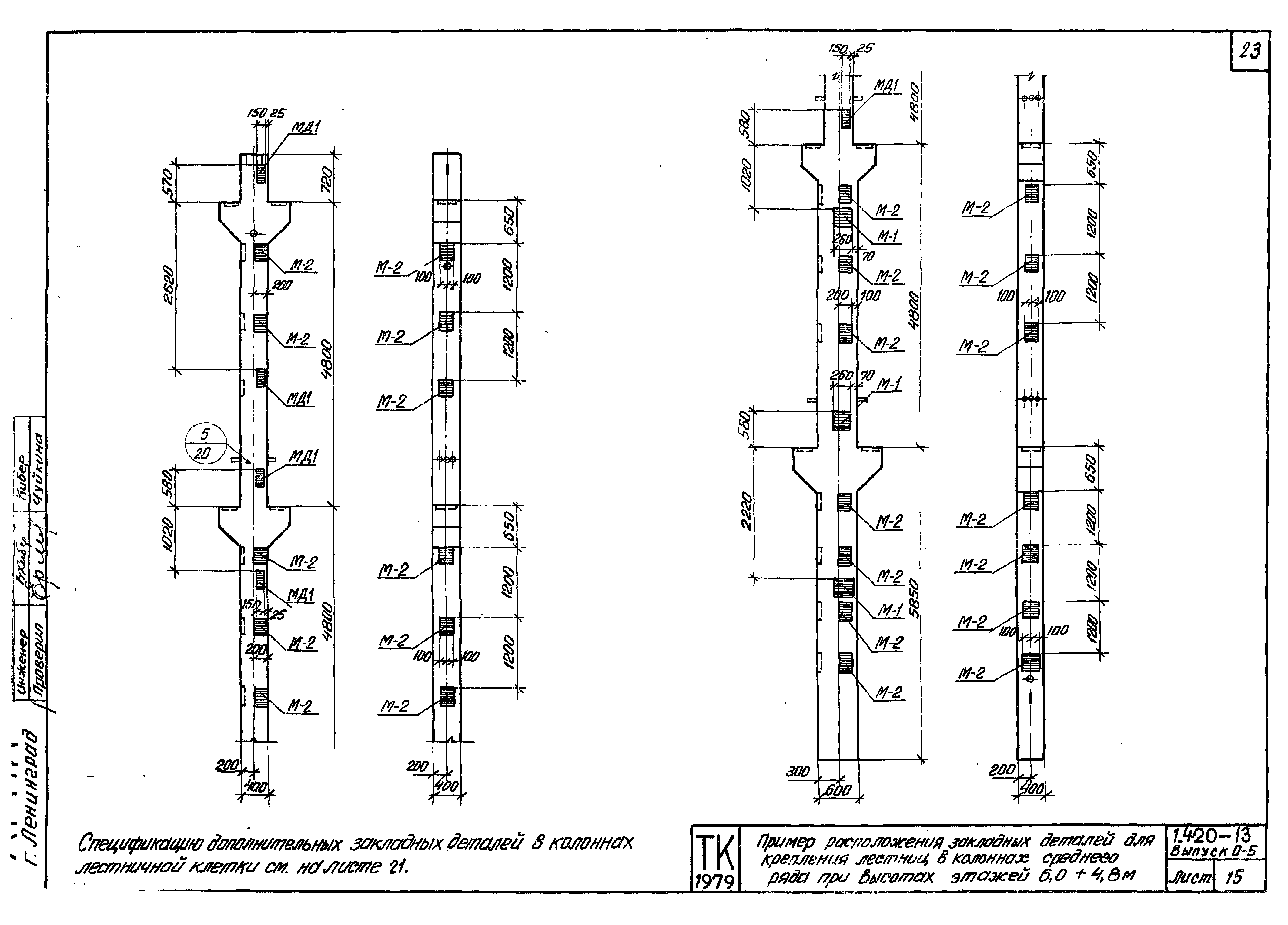

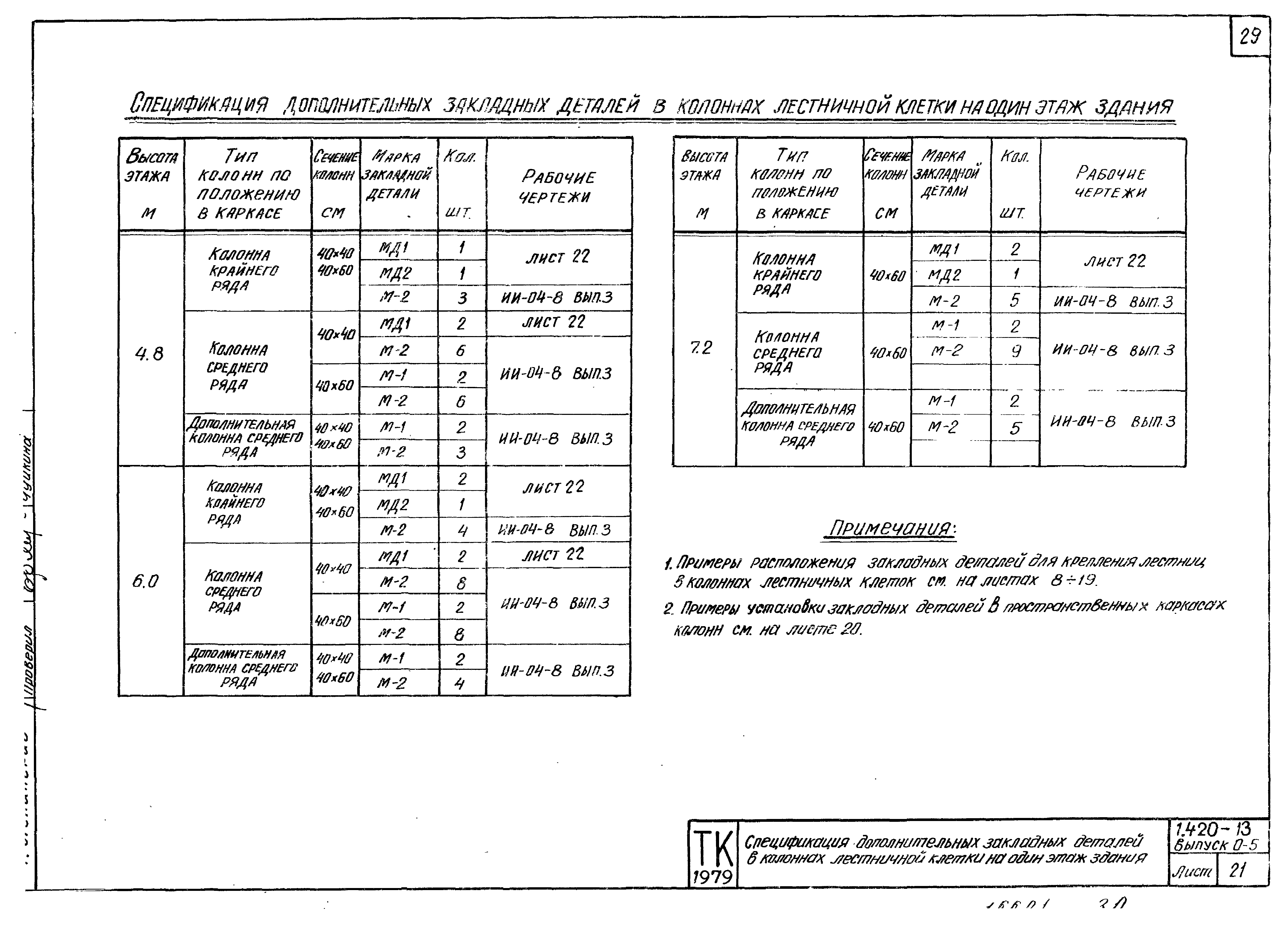

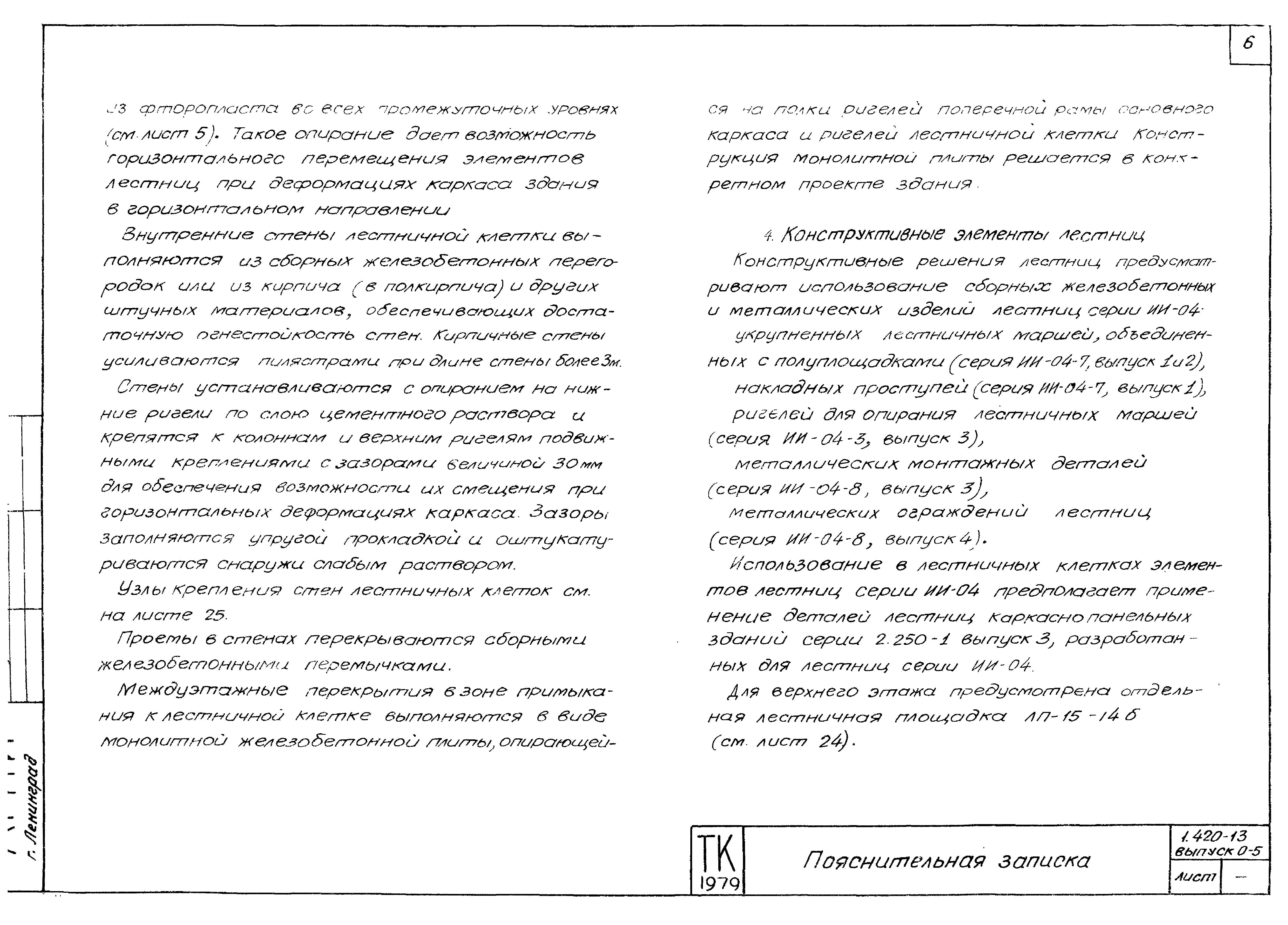

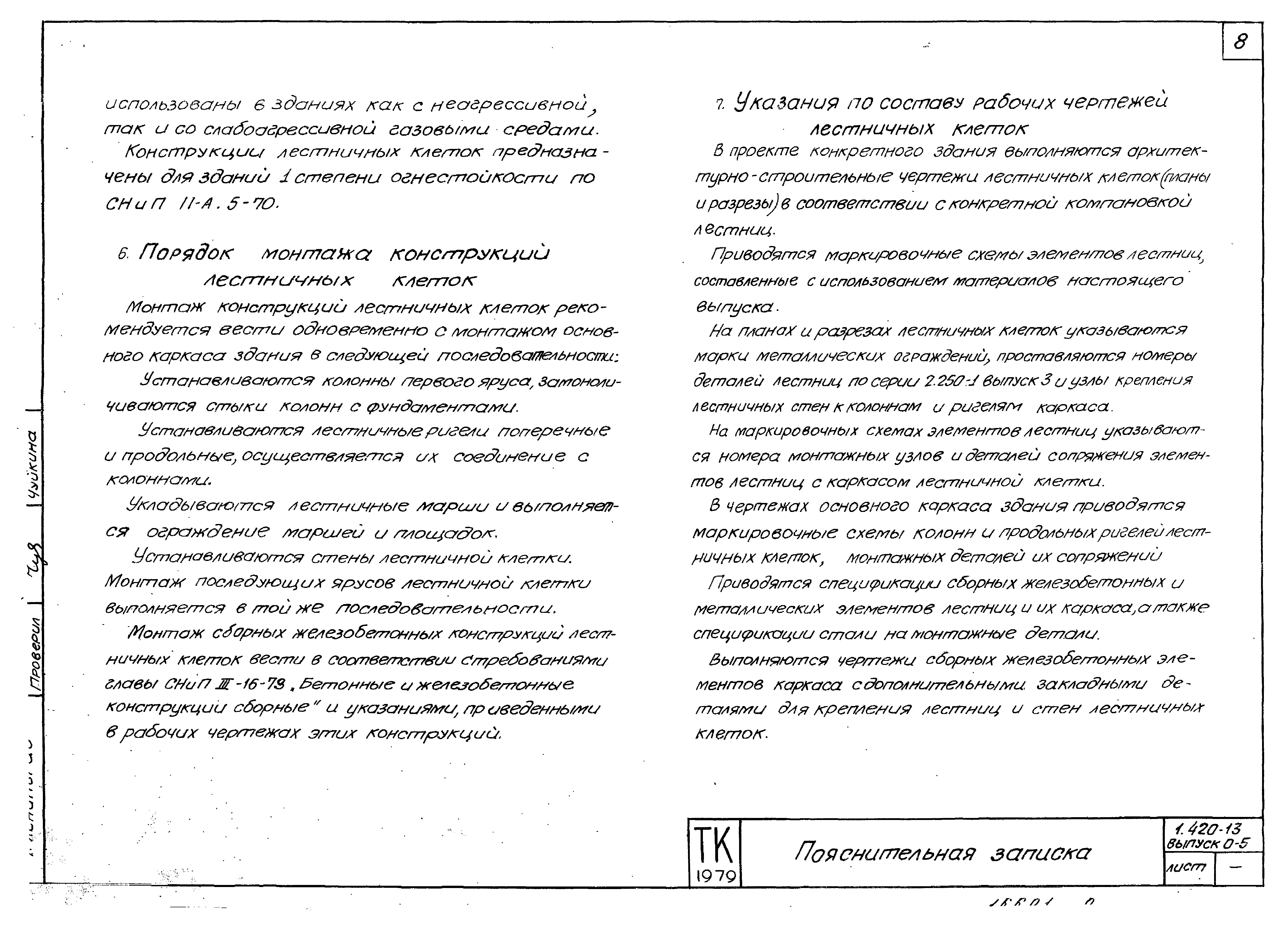

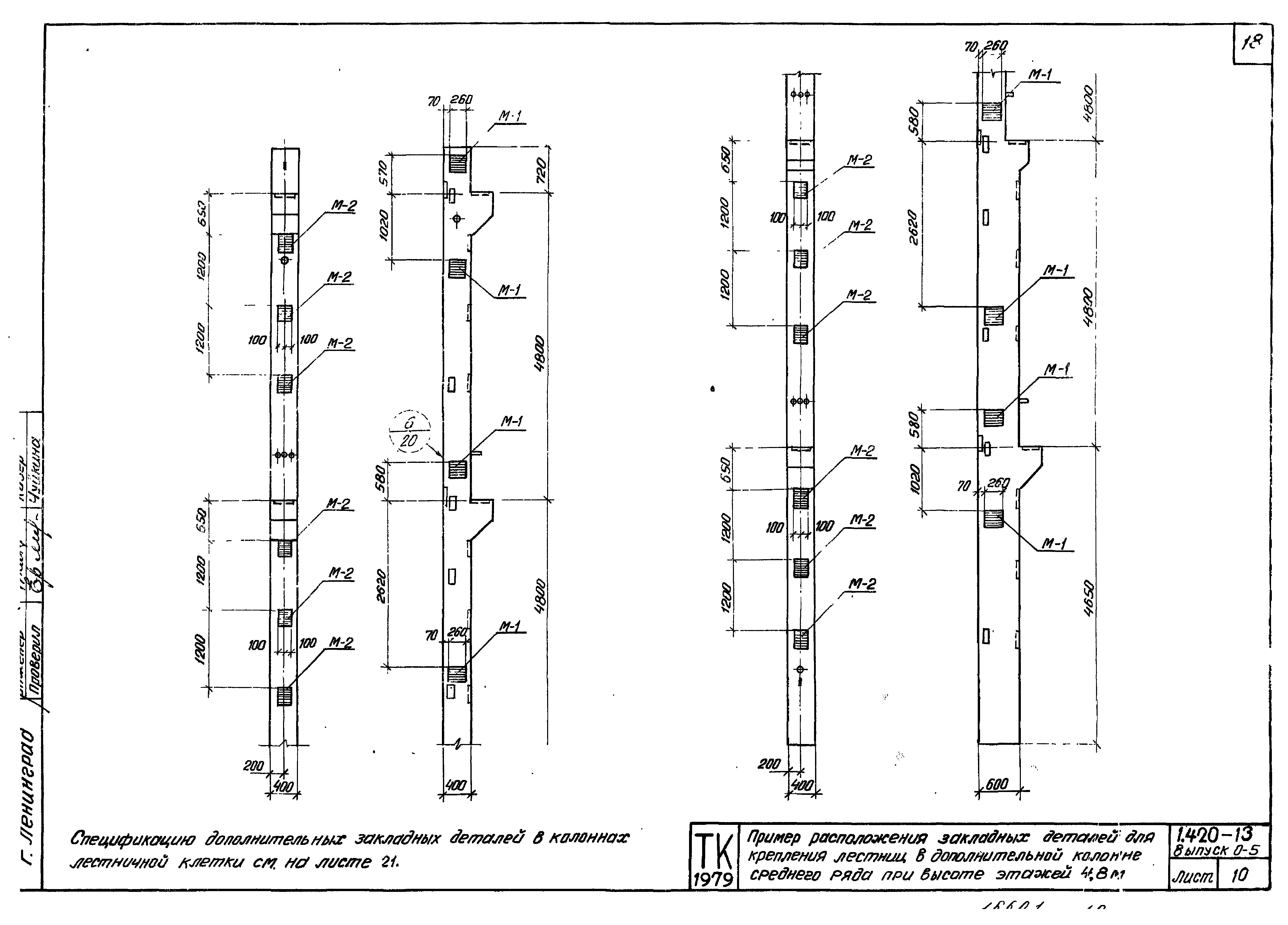

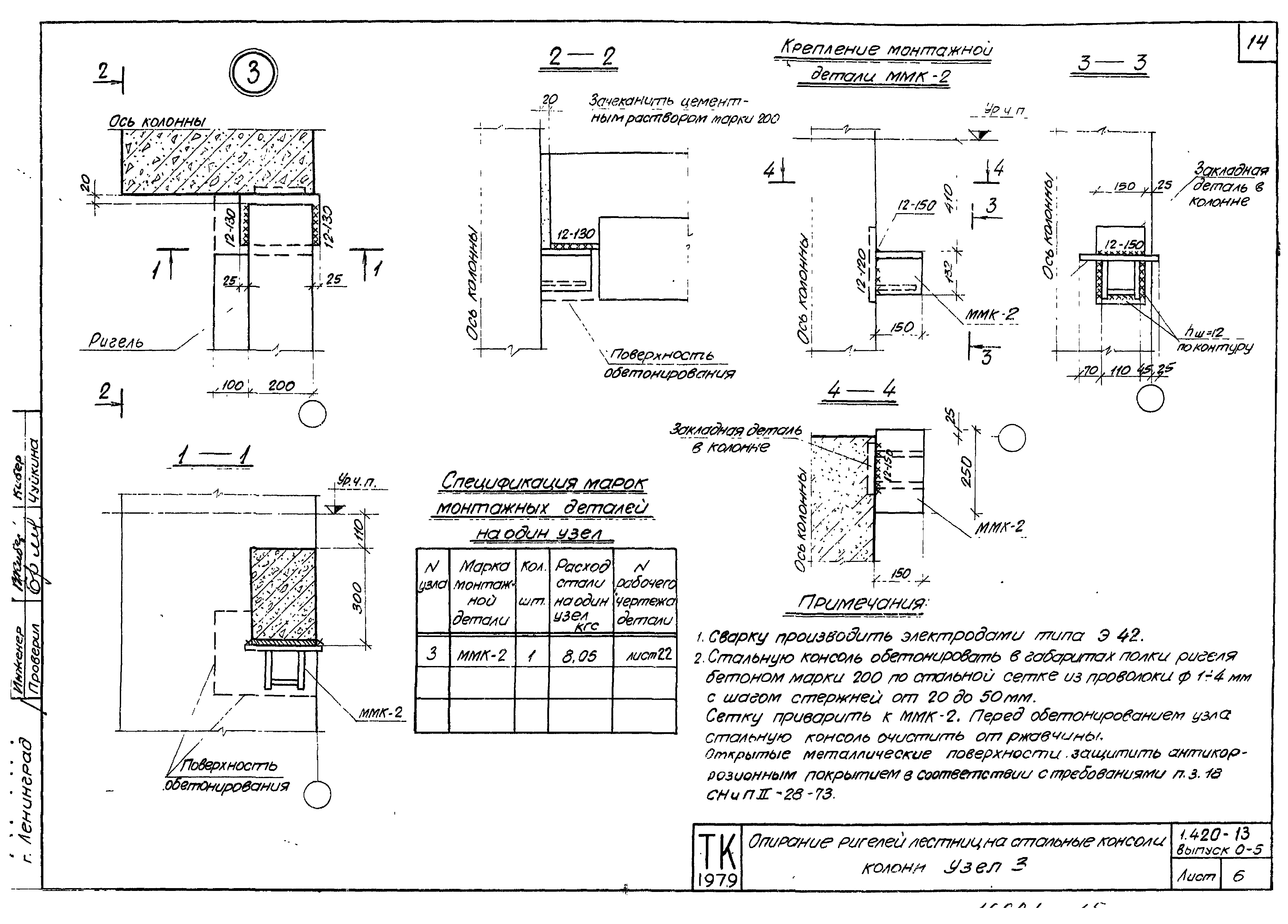

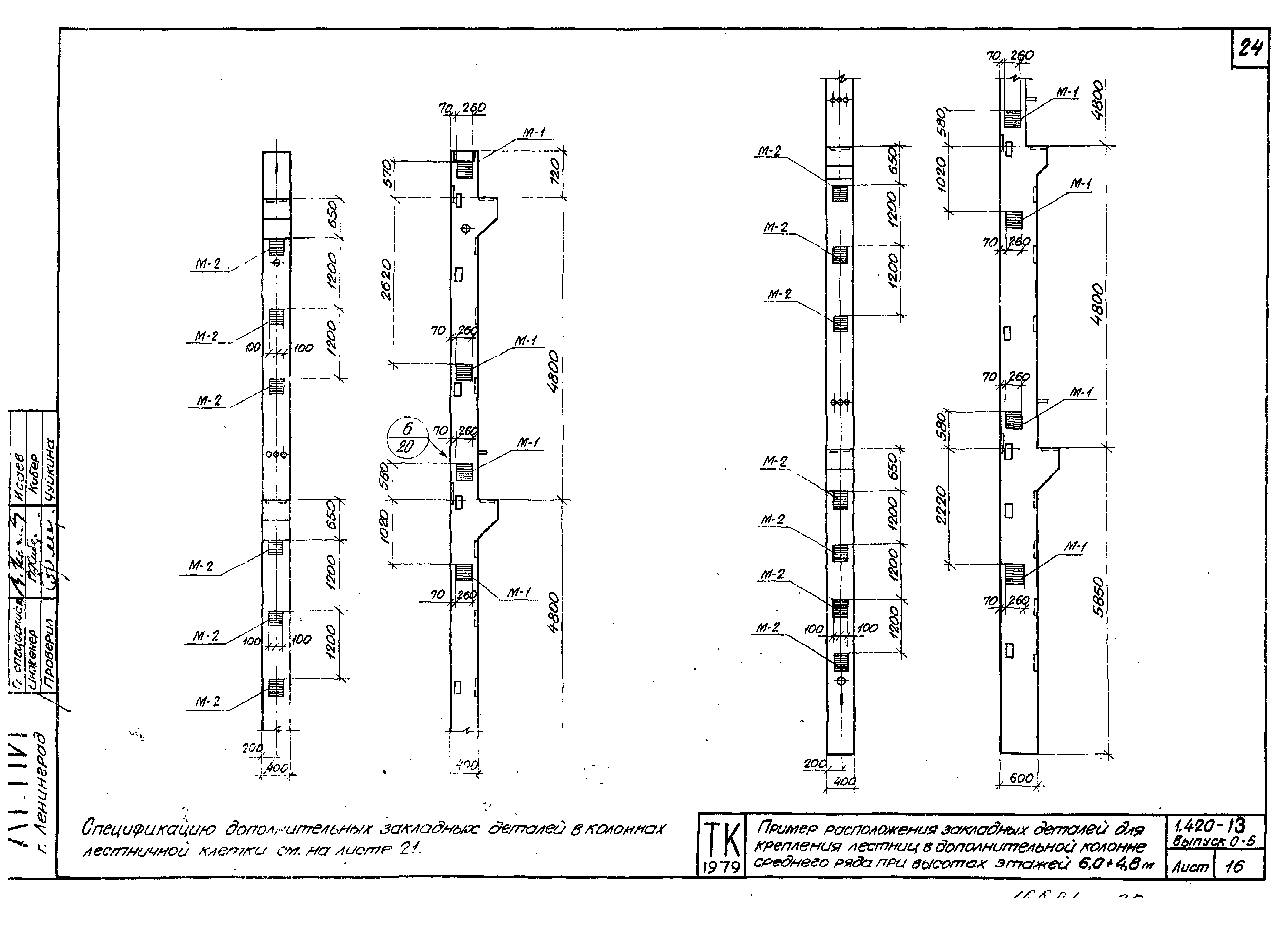

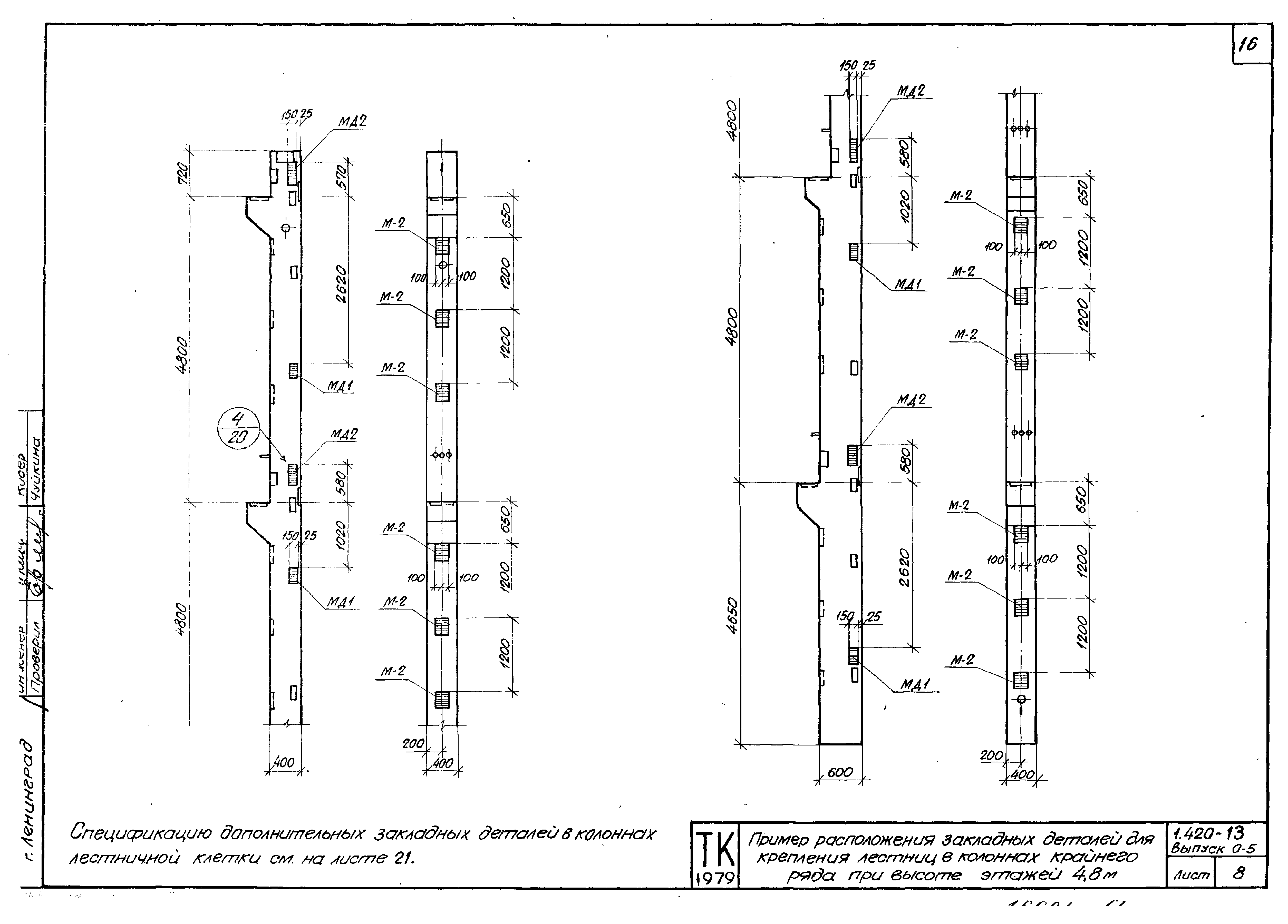

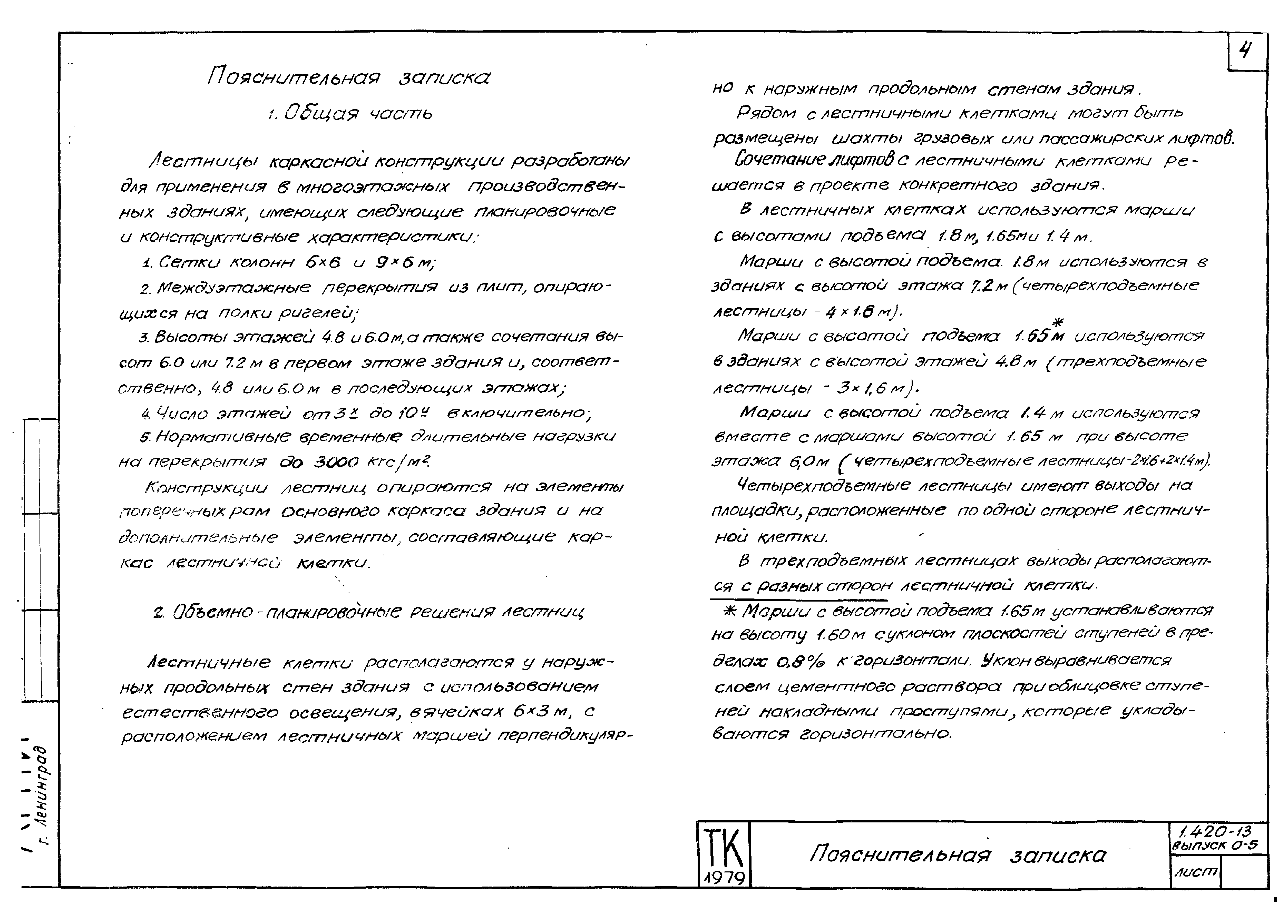

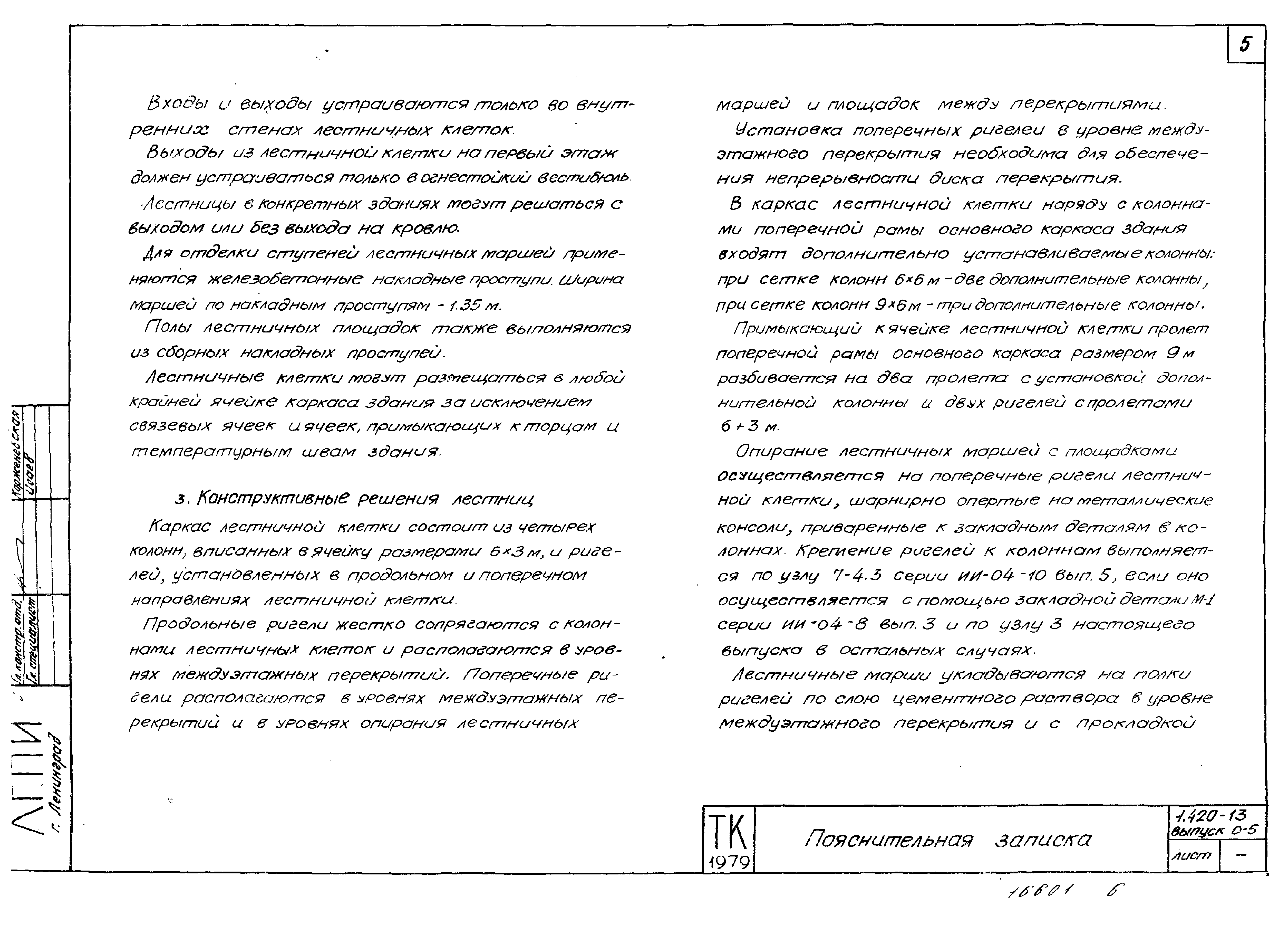

Выпуск 0-5. Материалы для проектирования лестниц, опирающихся на элементы несущего каркаса зданийОбозначение: | Серия 1.420-13 | Обозначение англ: | Series 1.420-13 | Статус: | не действует | Название рус.: | Выпуск 0-5. Материалы для проектирования лестниц, опирающихся на элементы несущего каркаса зданий | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата окончания срока действия: | 01.06.1989 | Оглавление: | Содержание Пояснительная записка Маркировочная схема элементов лестницы в зданиях с высотой этажей 4,8 м Маркировочная схема элементов лестницы в зданиях с высотой этажей 6,0 м Маркировочная схема элементов лестницы в зданиях с высотами этажей 6,0 + 4,8 м Маркировочная схема элементов лестницы в зданиях с высотами этажей 7,2 + 6,0 м Опирание лестничных маршей на ригели. Узлы 1, 2 Опирание ригелей лестниц на стальные консоли колонн. Узел 3 Спецификация сборных железобетонных элементов лестничной клетки на один этаж здания Пример расположения закладных деталей для крепления лестниц в колоннах крайнего ряда при высоте этажей 4,8 м Пример расположения закладных деталей для крепления лестниц в колоннах среднего ряда при высоте этажей 4,8 м Пример расположения закладных деталей для крепления лестниц в дополнительной колонне среднего ряда при высоте этажей 4,8 м Пример расположения закладных деталей для крепления лестниц в колоннах крайнего ряда при высоте этажей 6,0 м Пример расположения закладных деталей для крепления лестниц в колоннах среднего ряда при высоте этажей 6,0 м Пример расположения закладных деталей для крепления лестниц в дополнительной колонне среднего ряда при высоте этажей 6,0 м Пример расположения закладных деталей для крепления лестниц в колоннах крайнего ряда при высотах этажей 6,0 + 4,8 м Пример расположения закладных деталей для крепления лестниц в колоннах среднего ряда при высотах этажей 6,0 + 4,8 м Пример расположения закладных деталей для крепления лестниц в дополнительной колонне среднего ряда при высотах этажей 6,0 + 4,8 м Пример расположения закладных деталей для крепления лестниц в колоннах крайнего ряда при высотах этажей 7,2 + 6,0 м Пример расположения закладных деталей для крепления лестниц в колоннах среднего ряда при высотах этажей 7,2 + 6,0 м Пример расположения закладных деталей для крепления лестниц в дополнительной колонне среднего ряда при высотах этажей 7,2 + 6,0 м Примеры установки закладных деталей в пространственных каркасах колонн. Узлы 4, 5, 6 Спецификация дополнительных закладных деталей в колоннах лестничной клетки на один этаж здания Закладные детали МД1, МД2. Монтажная деталь ММК-2 Пример расположения закладных деталей для крепления перегородок в ригелях лестничных клеток Лестничная площадка ЛП-15-14б Крепление стен лестничных клеток к колоннам и ригелям. Узлы 7, 8. Монтажная деталь ММП-1 | Разработан: | ЦНИИпромзданий НИИЖБ
| Утверждён: | 07.06.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 29)
| Расположен в: |
|
![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/0.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/1.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/2.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/3.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/4.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/5.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/6.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/7.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/8.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/9.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/10.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/11.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/12.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/13.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/14.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/15.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/16.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/17.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/18.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/19.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/20.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/21.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/22.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/23.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/24.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/25.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/26.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/27.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/28.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/29.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/30.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/31.gif) ![Серия 1.420-13](../../../Data2/1/4293795/4293795879.files/32.gif)
|
